全新升级？拆解苹果新版C94 USB-C to Lightning充电线
----- 充电头网拆解报告 第1959篇 -----
相信很多苹果用户都注意到了，苹果官方商城上架了新款USB-C转闪电连接线（1米），售价145元。
通过对比可见，这款新品C to L线的型号为A2561，老款C to L线型号为A2249。至于新在哪，官方并没有给出说明，这就让很多小伙伴难受了。为解决大家的困扰，充电头网便入手了这条线缆进行拆解，一起来看看线材内部具体有哪些变化。
此前充电头网还拆解过苹果新款iMac标配USB-C to Lightning编织线、苹果原装2米雷电3 Pro数据线、苹果USB-C to Lightning数据充电线等产品，欢迎查阅。
一、苹果新版C94 Lightning线外观
包装盒设计风格简约，正面印有苹果logo、线缆名称、长度和外观图。

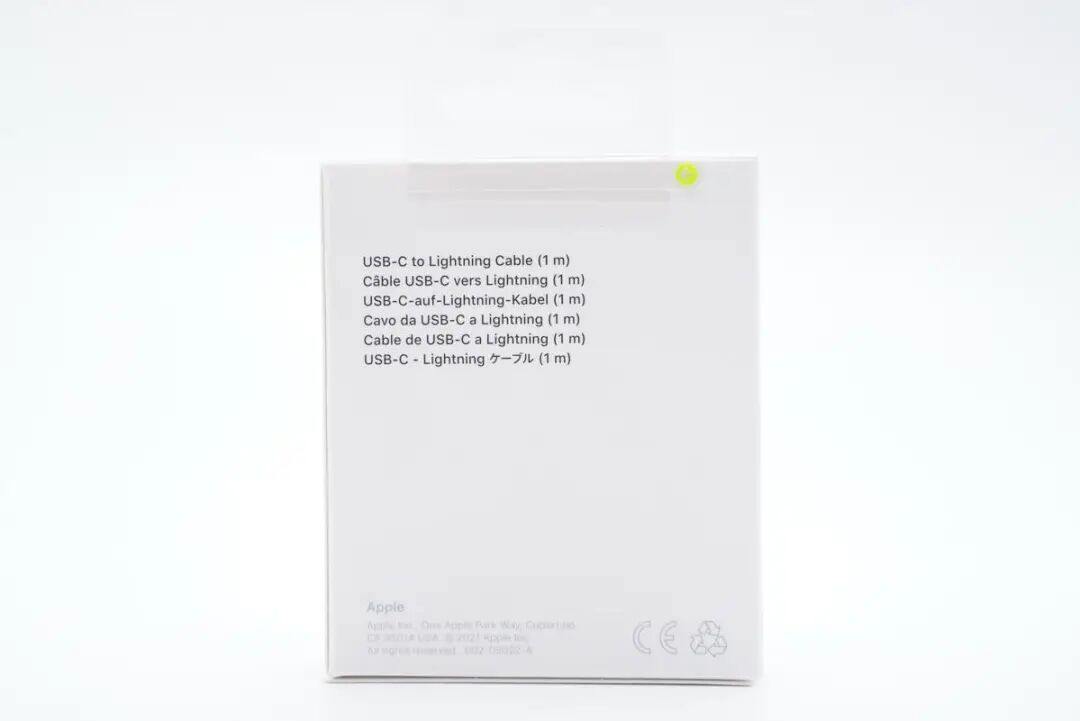

背面印有各语言版本的产品名称，右下角还有CE认证标识。

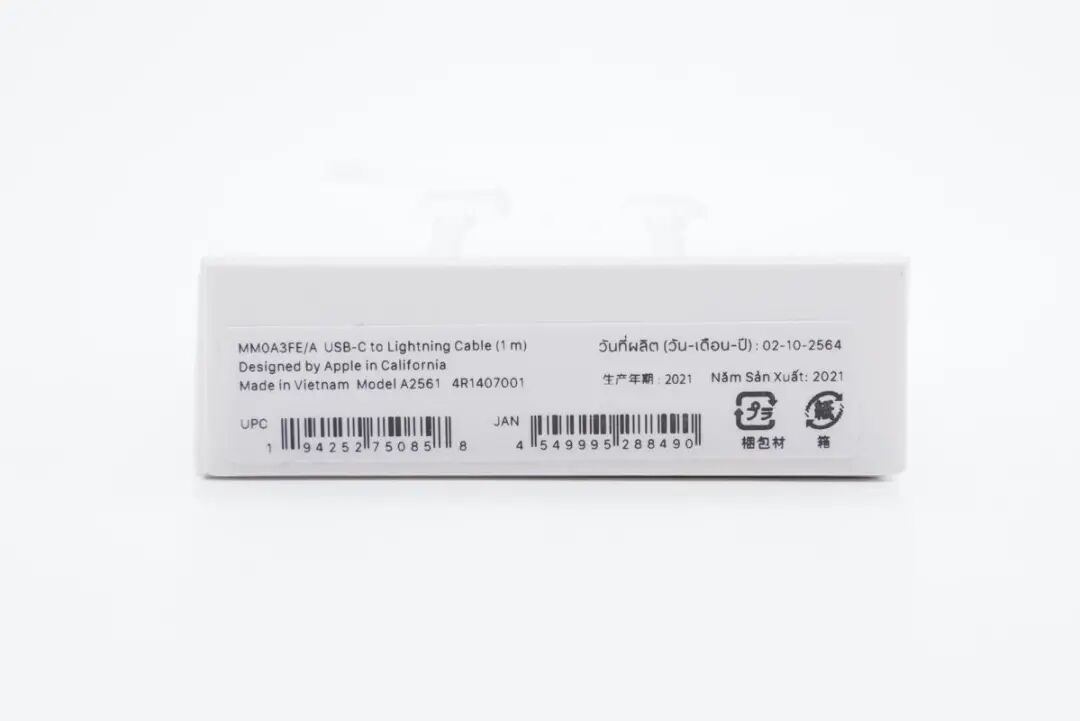

底部贴纸印有产品生产日期，2021年生产。

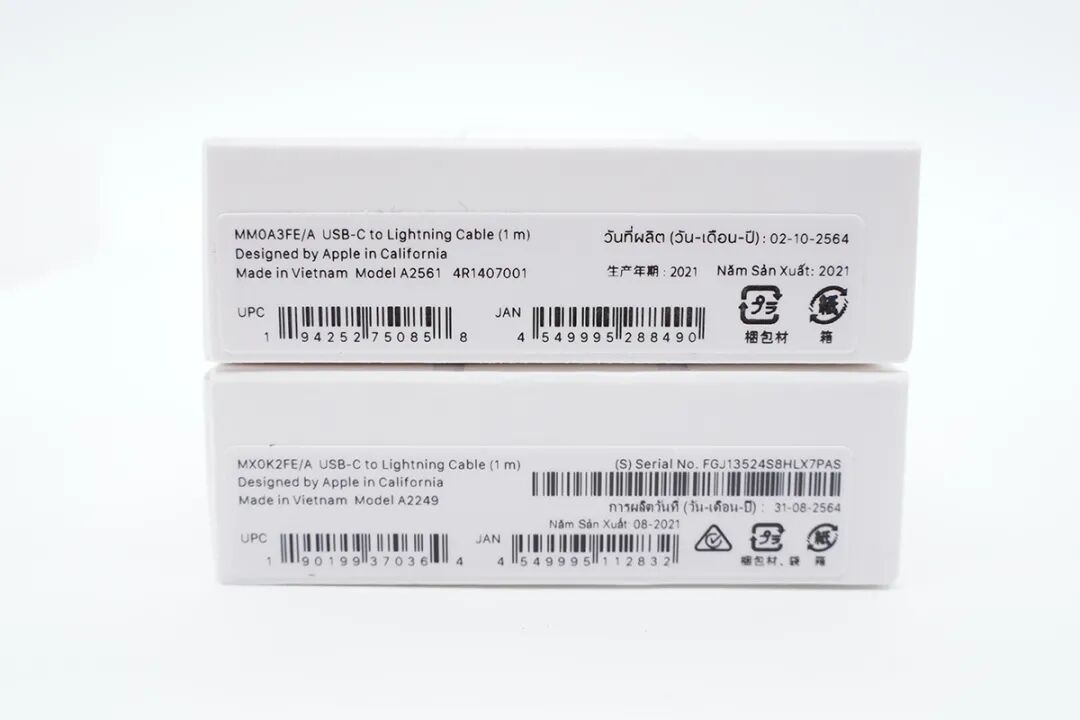

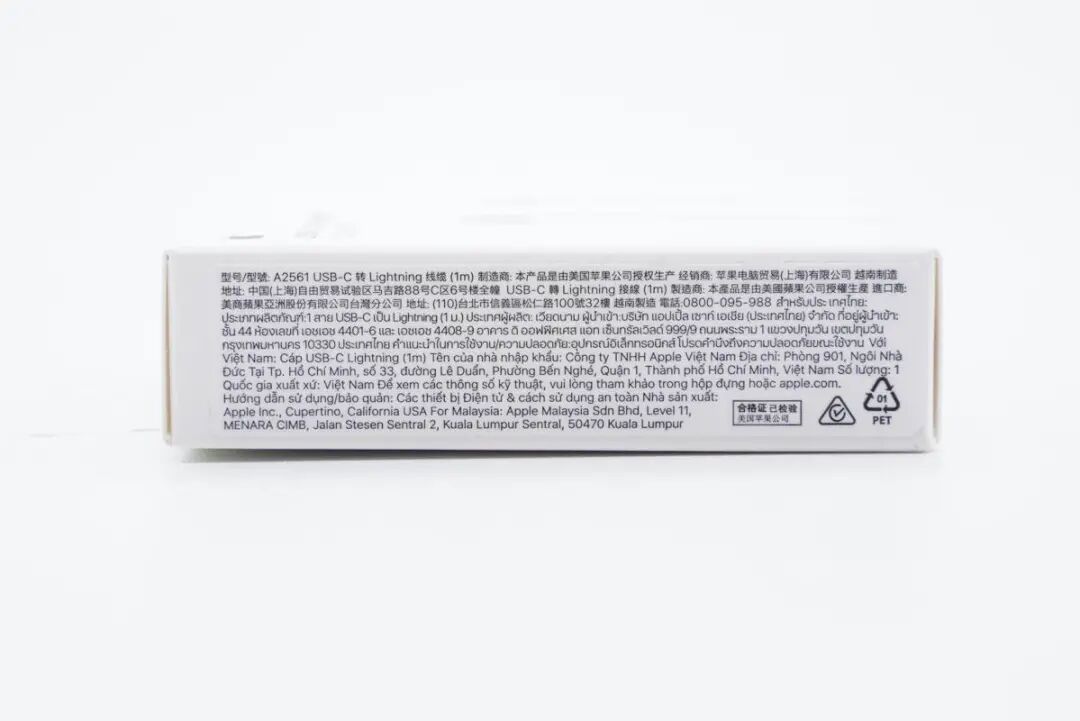

侧面贴纸上标有产品型号A2561，越南制造，经销商是苹果电脑贸易（上海）有限公司。

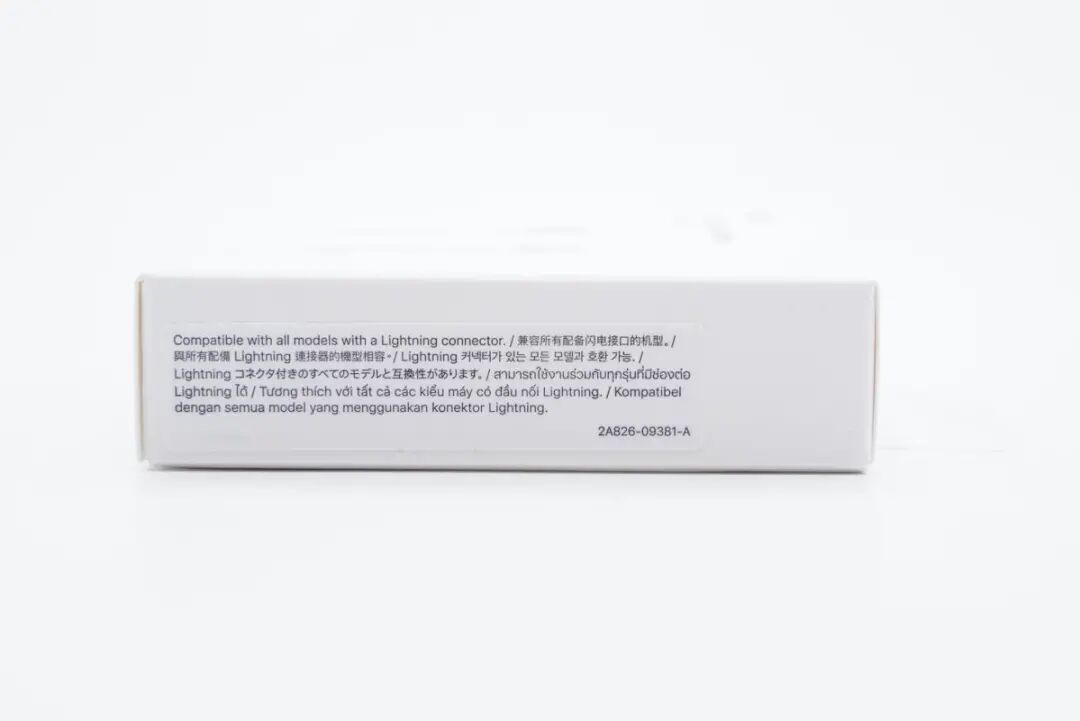

另一侧贴纸上有产品兼容设备信息，所有配备闪电接口的机型都能兼容。

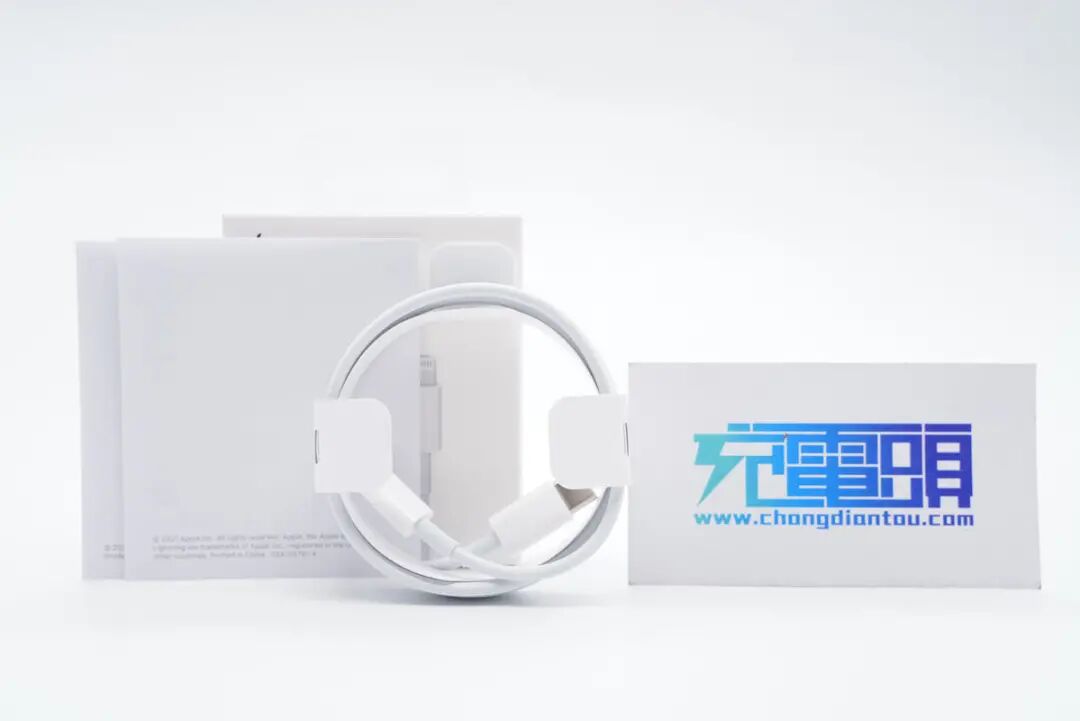

包装内含数据线和说明书。
线缆使用卡纸固定，可见苹果一直在贯彻自己的环保理念。

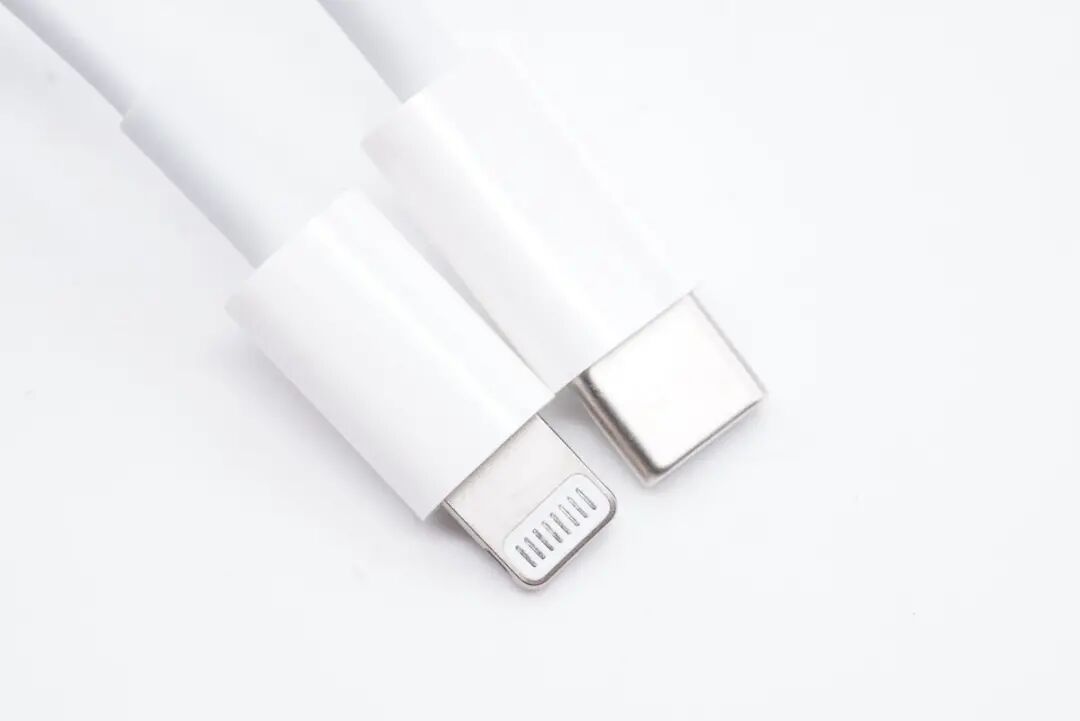

线缆两端做了抗弯折设计，线头外壳高光亮面处理，两侧为半圆弧面，十分光滑。

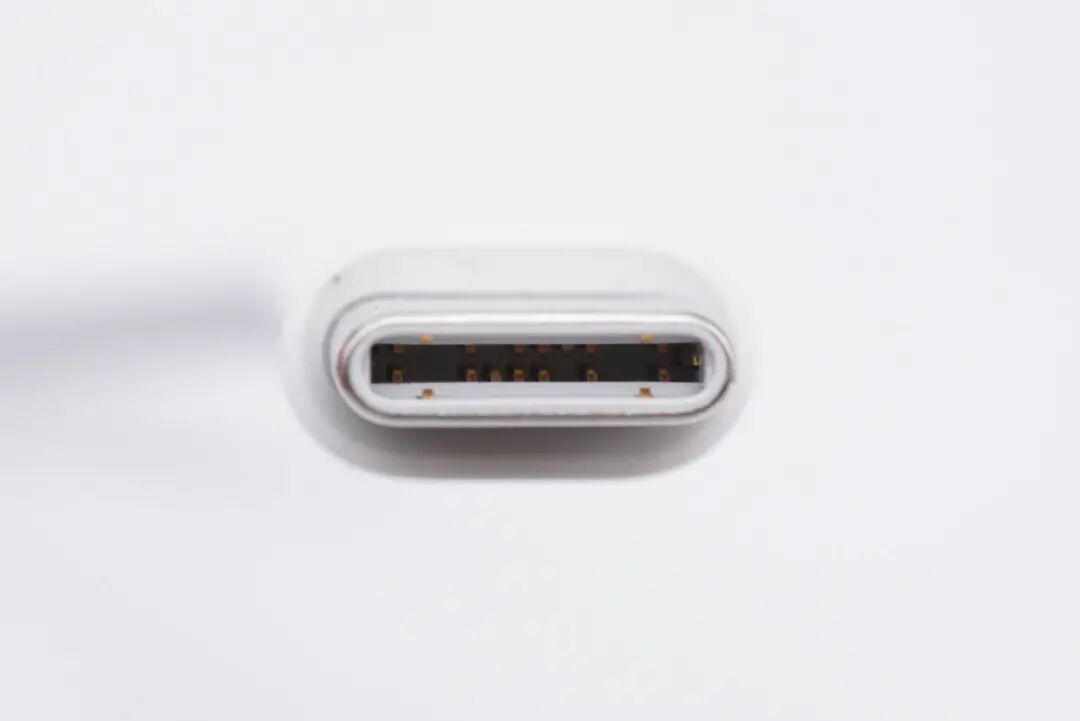

USB-C公头特写，非满PIN设计。

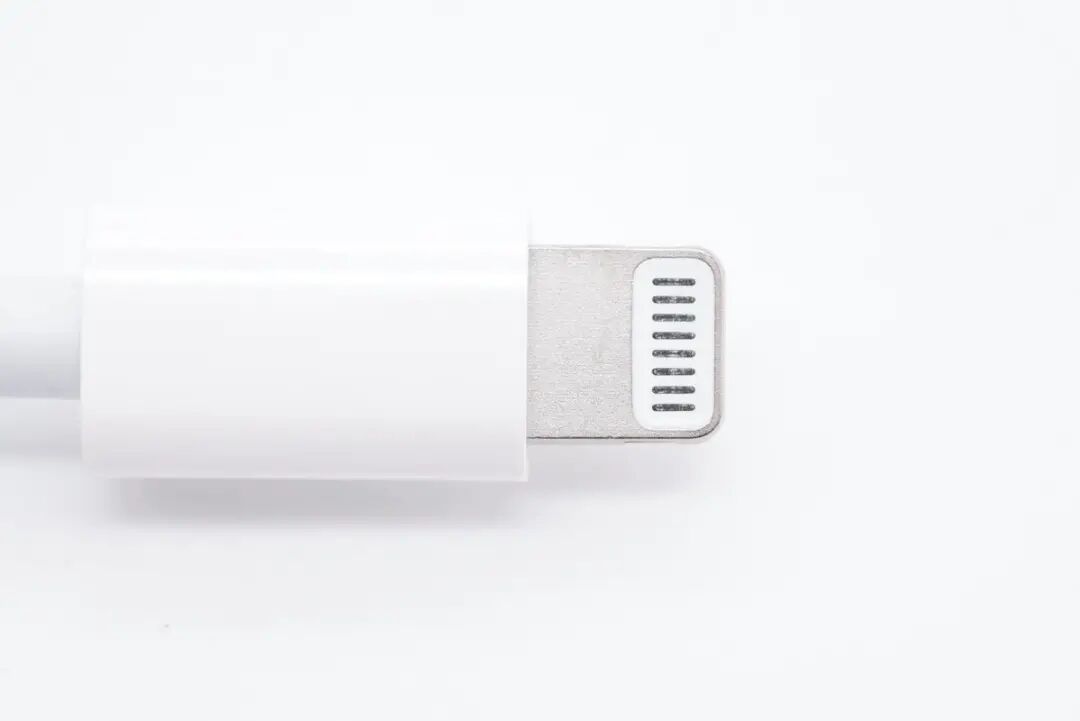

Lightning端头针脚为银色，符合C94特性。

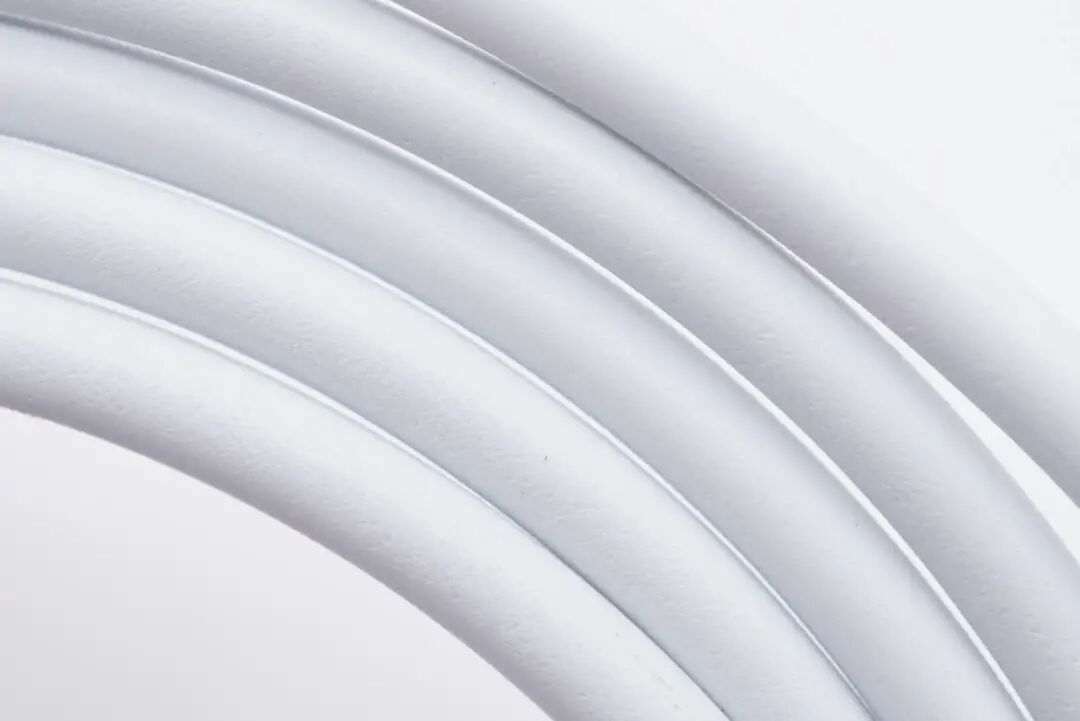

线身外皮依旧是可降解材质，表面磨砂。

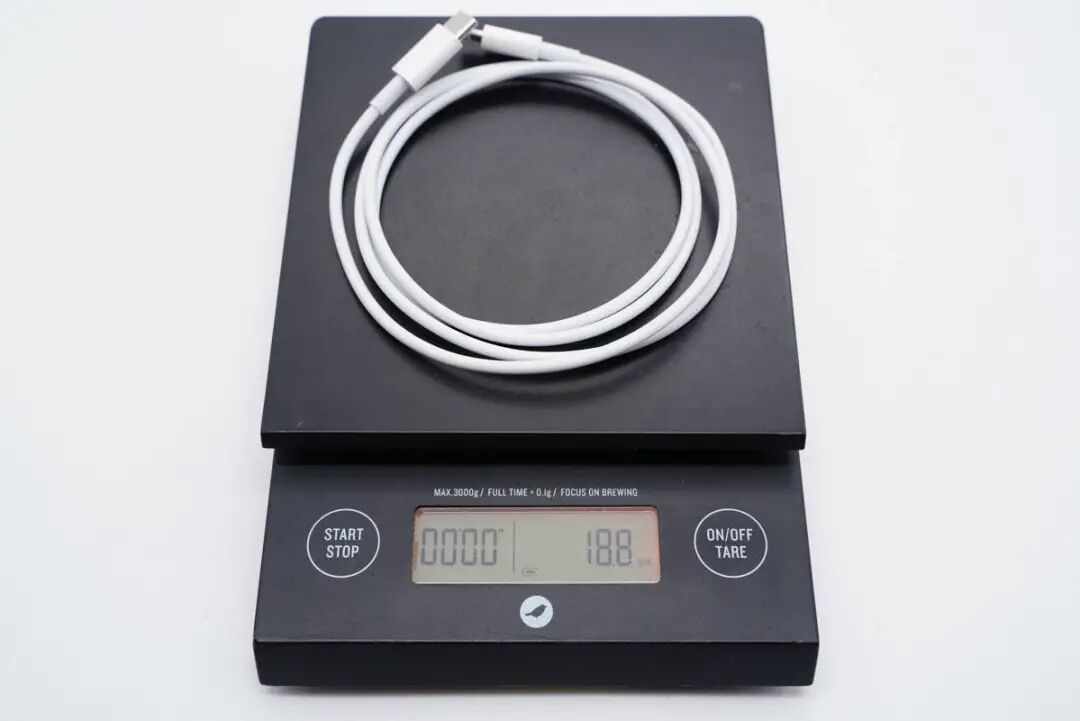

线缆净重约为19g。

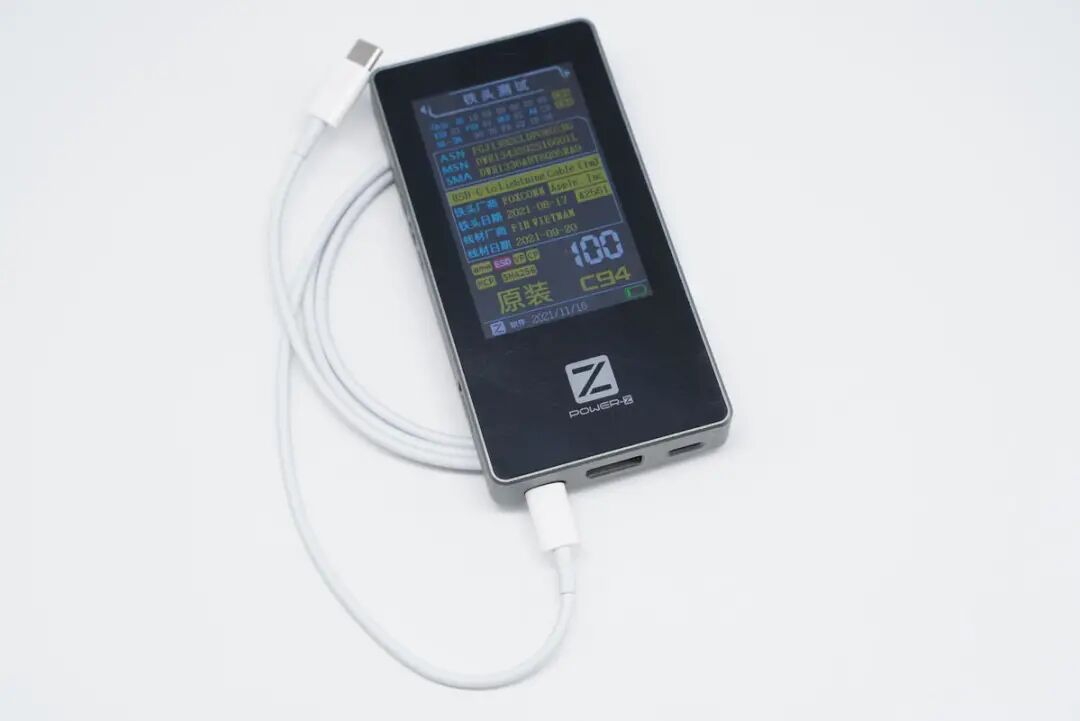

使用ChargerLAB POWER-Z MF001测得线缆制造商为FOXCONN富士康，Lightning端子为原装C94端子，评分100分。
二、苹果新版C94 Lightning线拆解

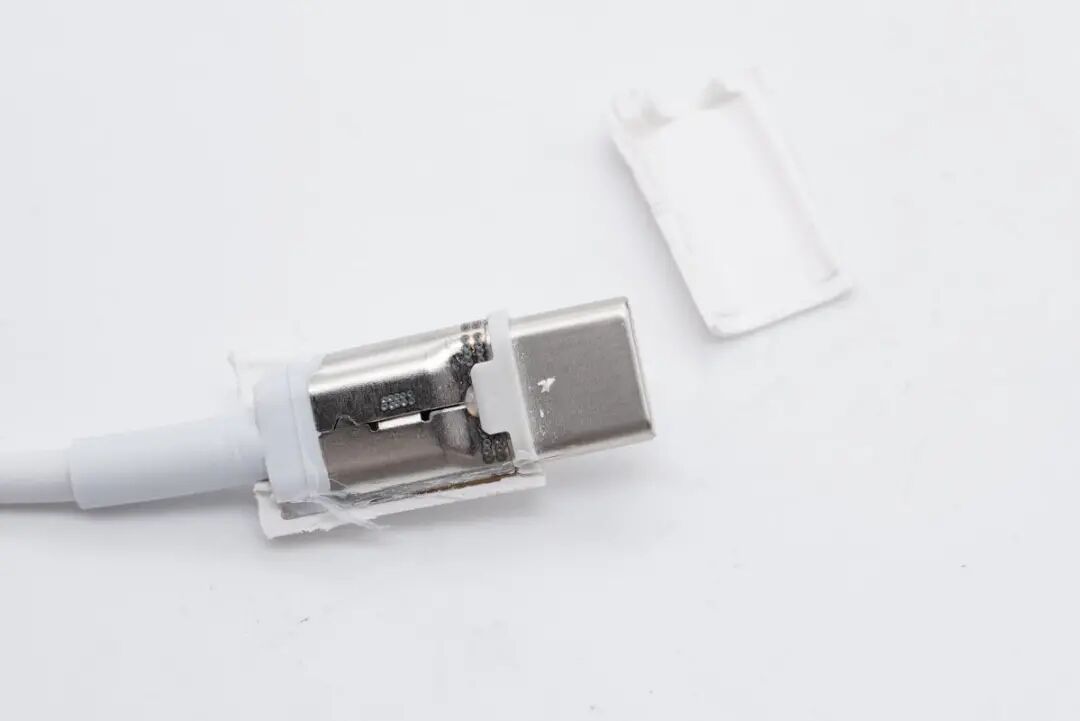

将USB-C线头外壳切割开。

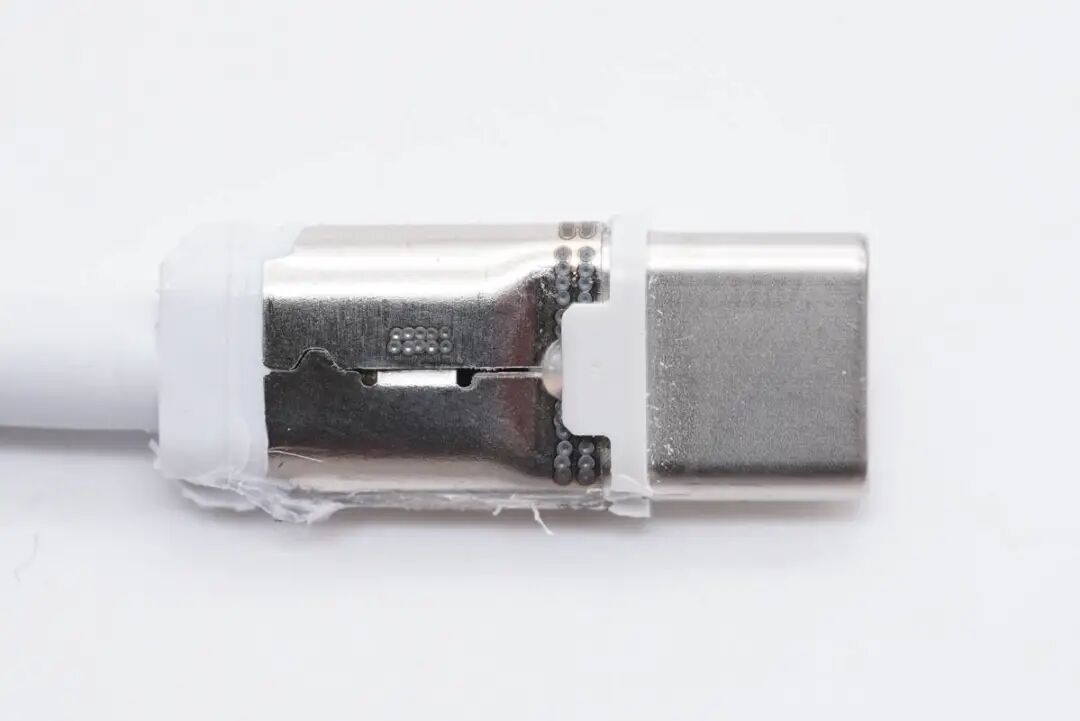

小板外套钢套保护，钢套自身以及与公头连接处均点焊固定，非常牢固。

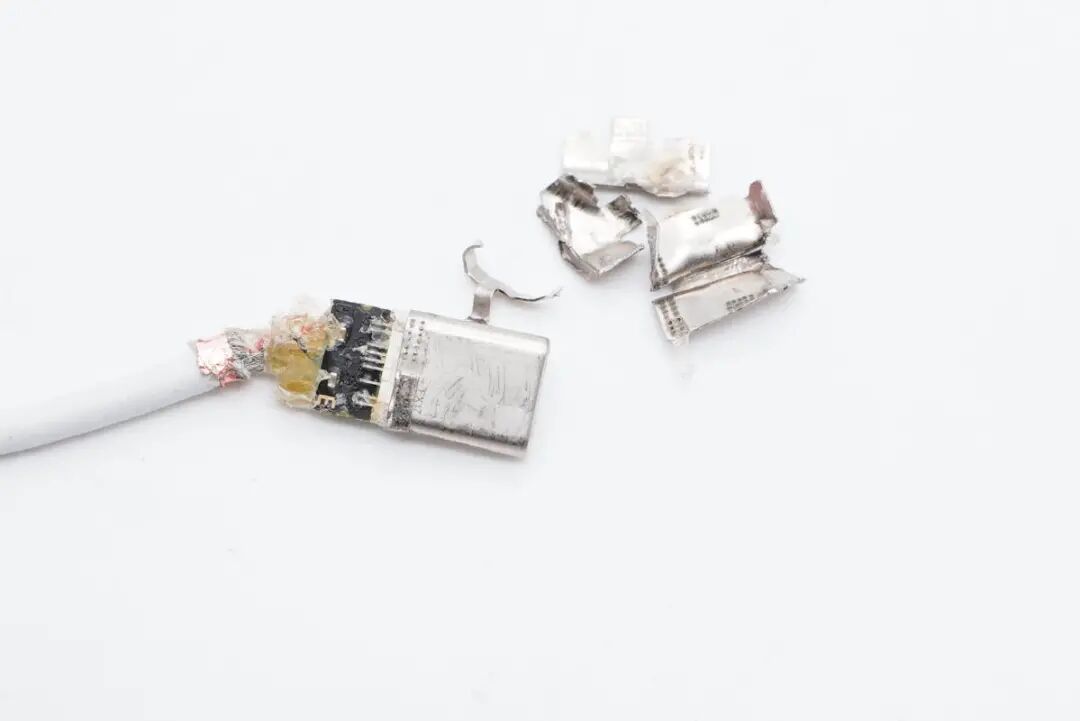

将钢套拆掉。

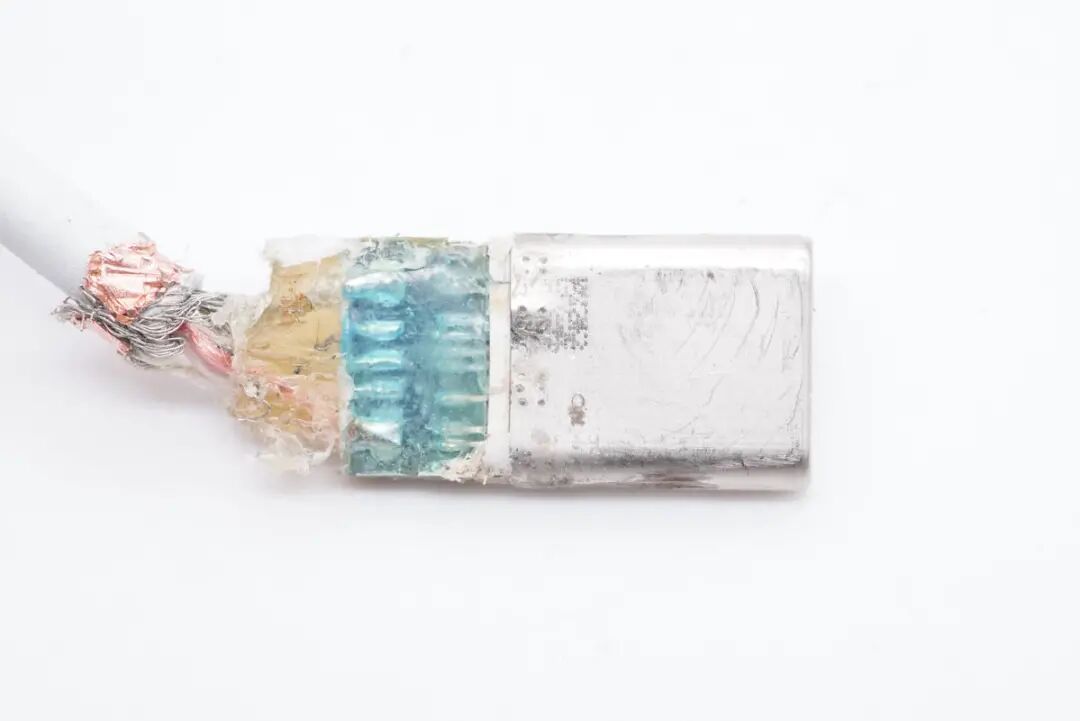

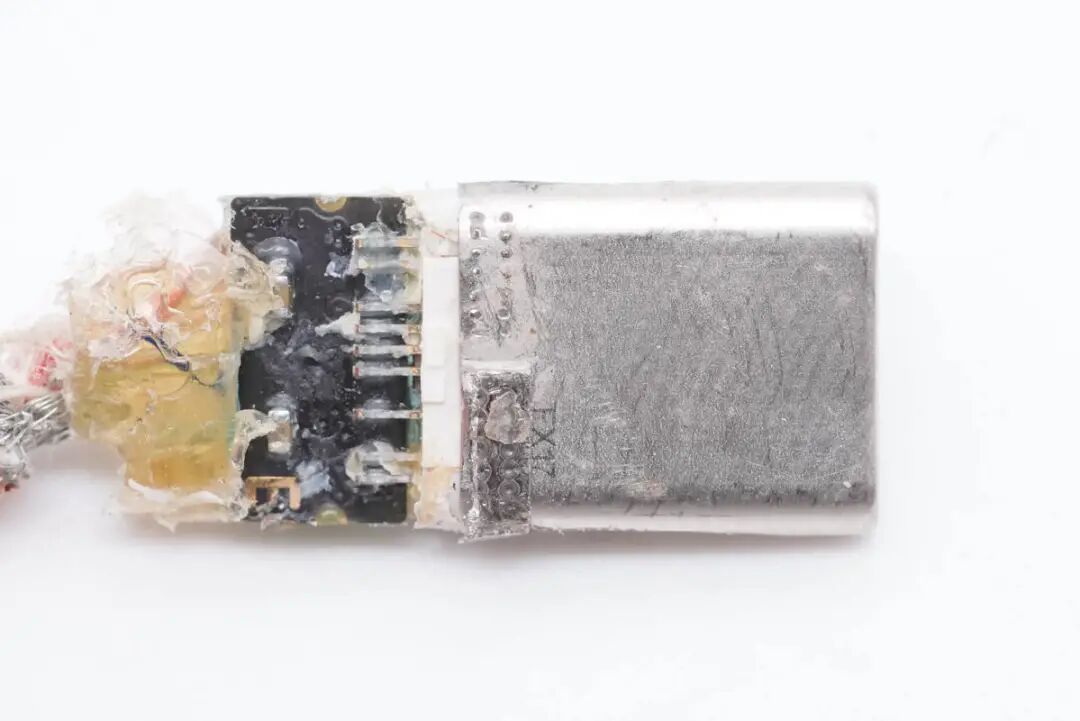

小PCB板上覆盖硬封胶保护线芯和绝缘。
小板另一面一览，只有两颗电容。
将另一头外壳拆开，内部也是采用钢套点焊加固保护，线身线头交界处使用金属片轧紧。
将钢套拆掉，板子上线芯、芯片注塑绝缘和保护，加强抗拉强度。

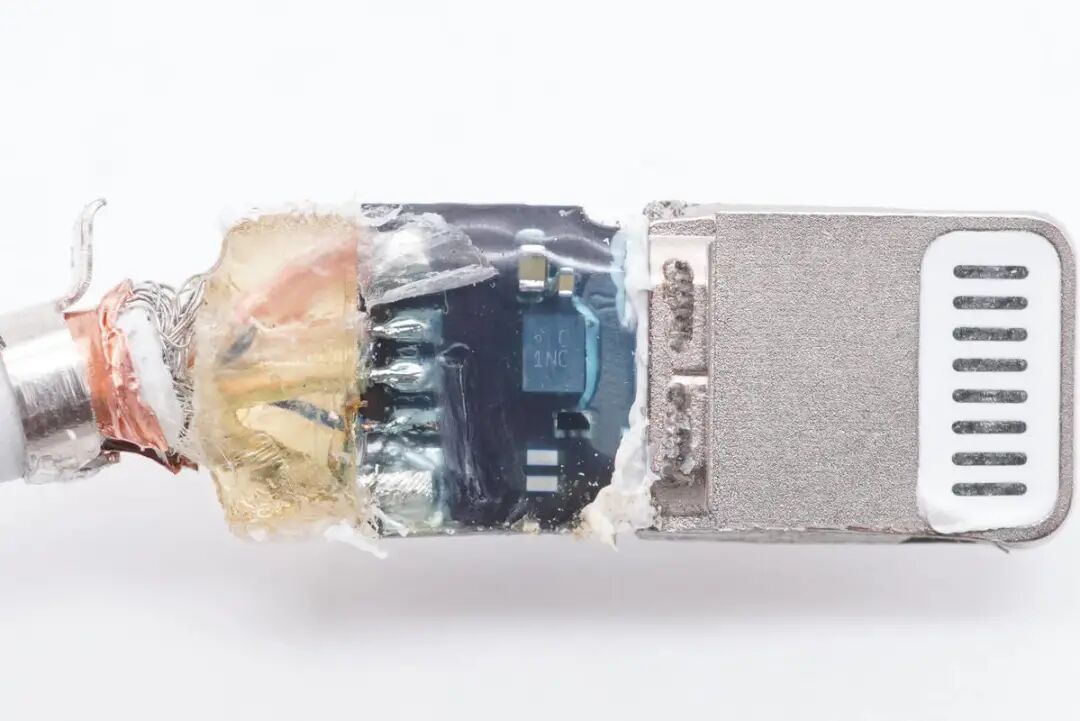

小芯片丝印1NC。

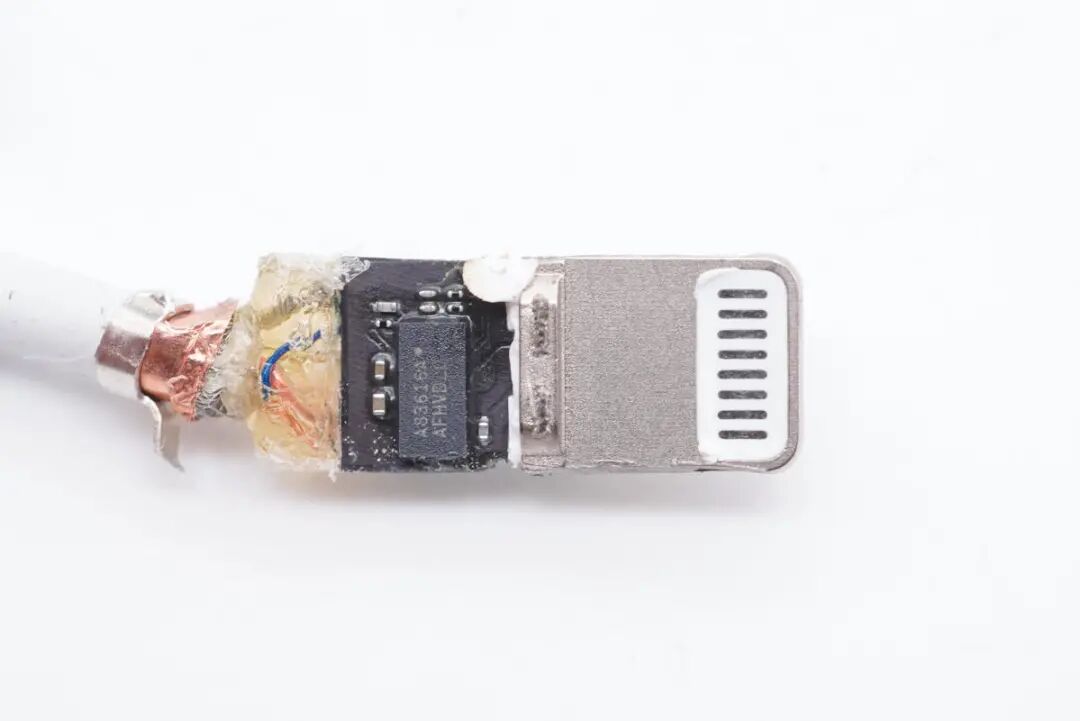

板子另一面有一颗大芯片。
大芯片丝印AS3616A。内部集成了PD快充协议识别、加密模块以及产品序列号、生产厂商等信息。

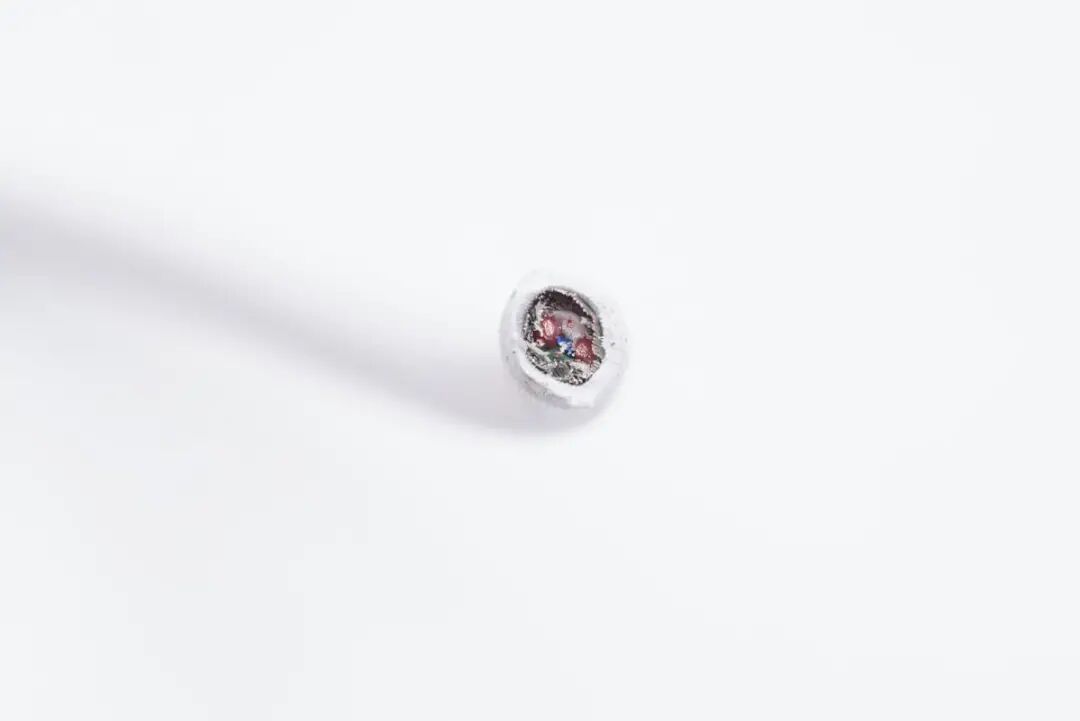

剪断线身看看内部线芯做工。

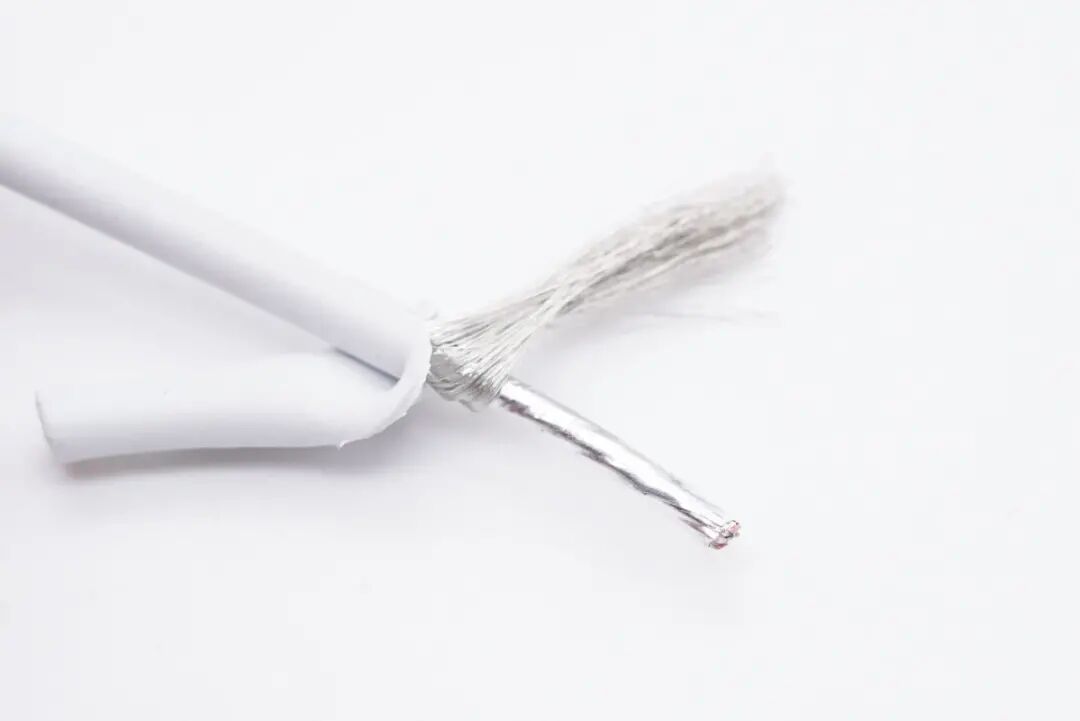

将外皮切割开，小线芯使用屏蔽锡纸和屏蔽网层层包裹。
线芯组里掺有多根抗拉线以提升线缆整体抗拉性能。

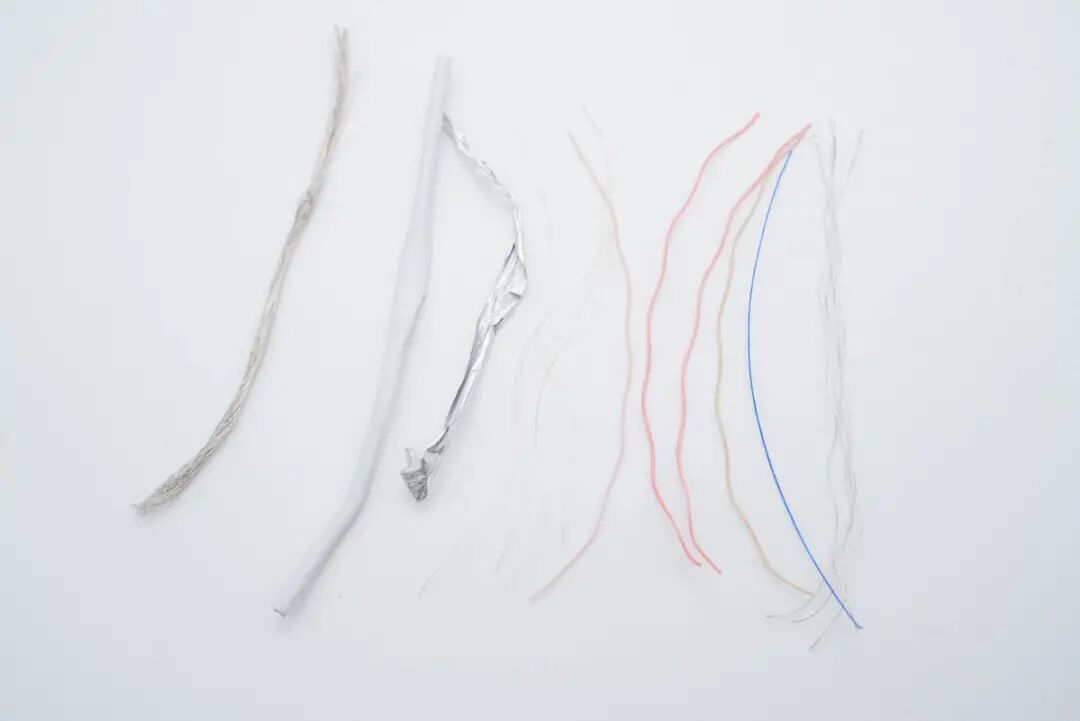

截取一截线材进行详细了解。

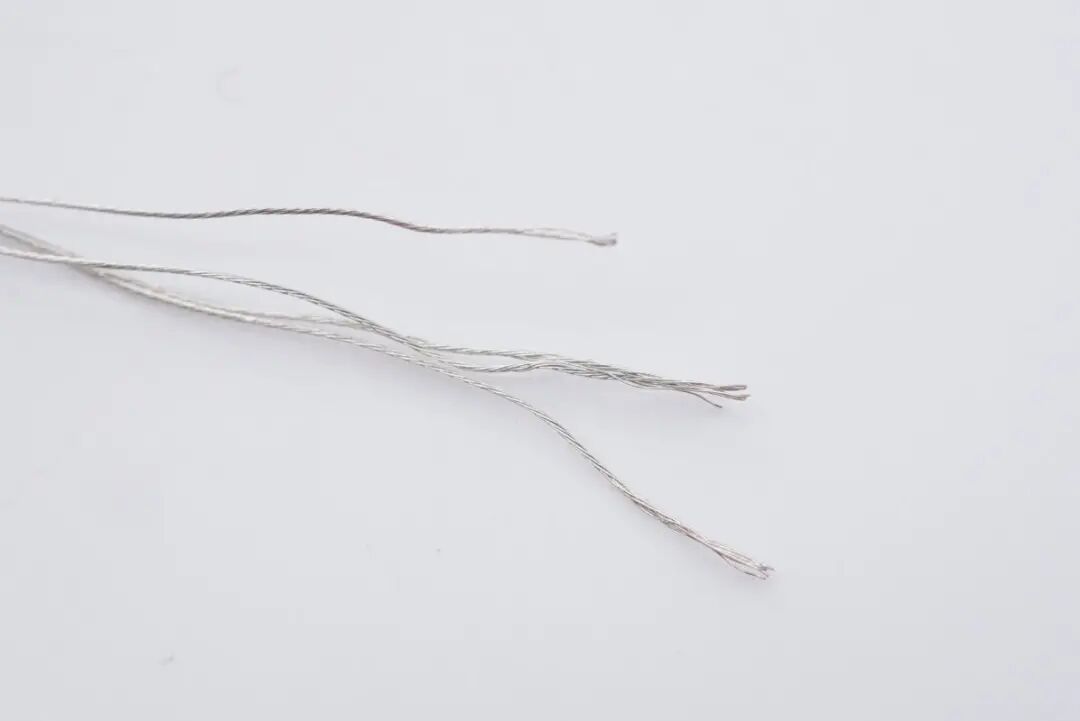

裸露的电力线芯，镀锡铜丝组成。

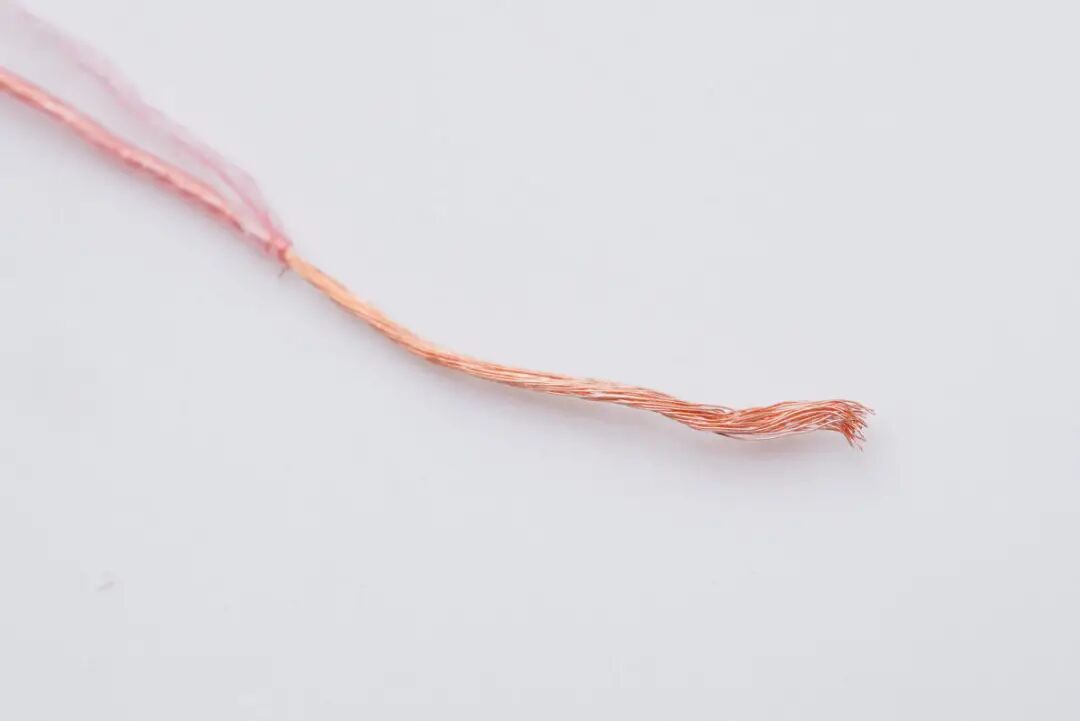

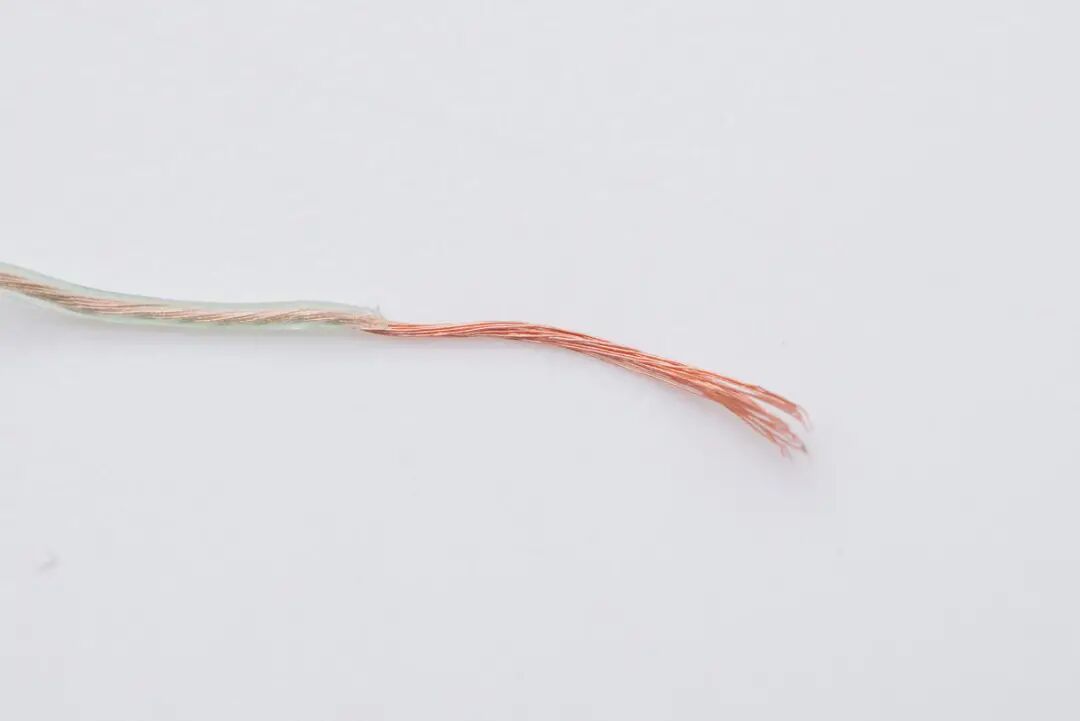

红色线芯特写，采用纯铜丝组成。
另一根红色线芯特写。
白色线芯特写。
绿色线芯特写。

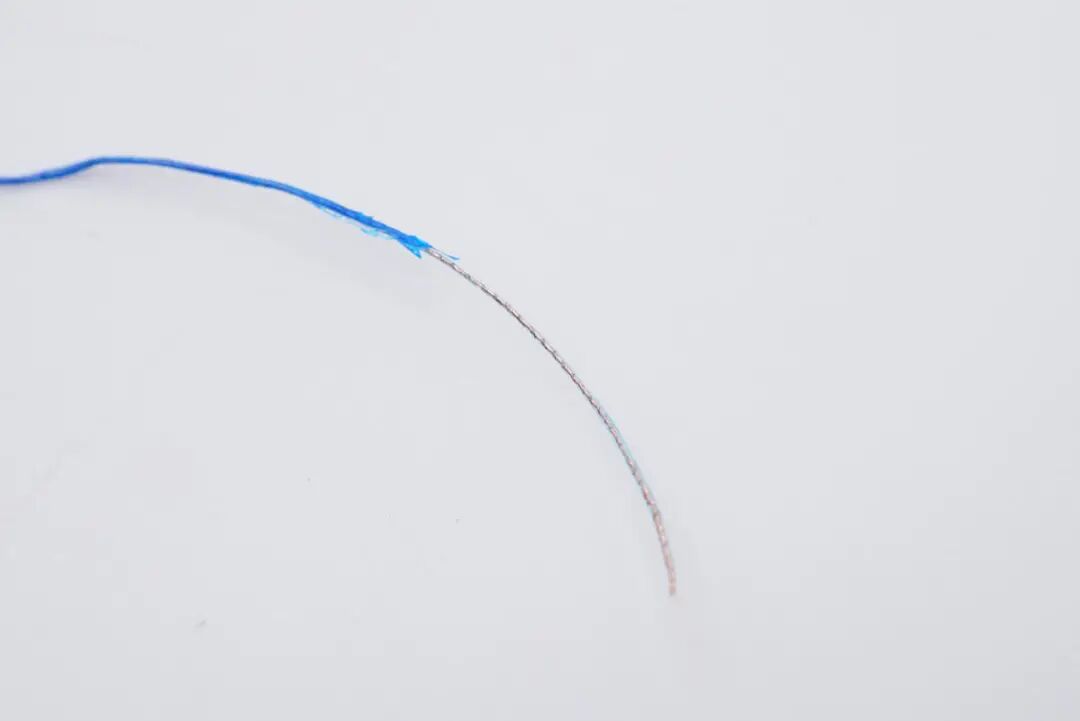

蓝色线芯特写。

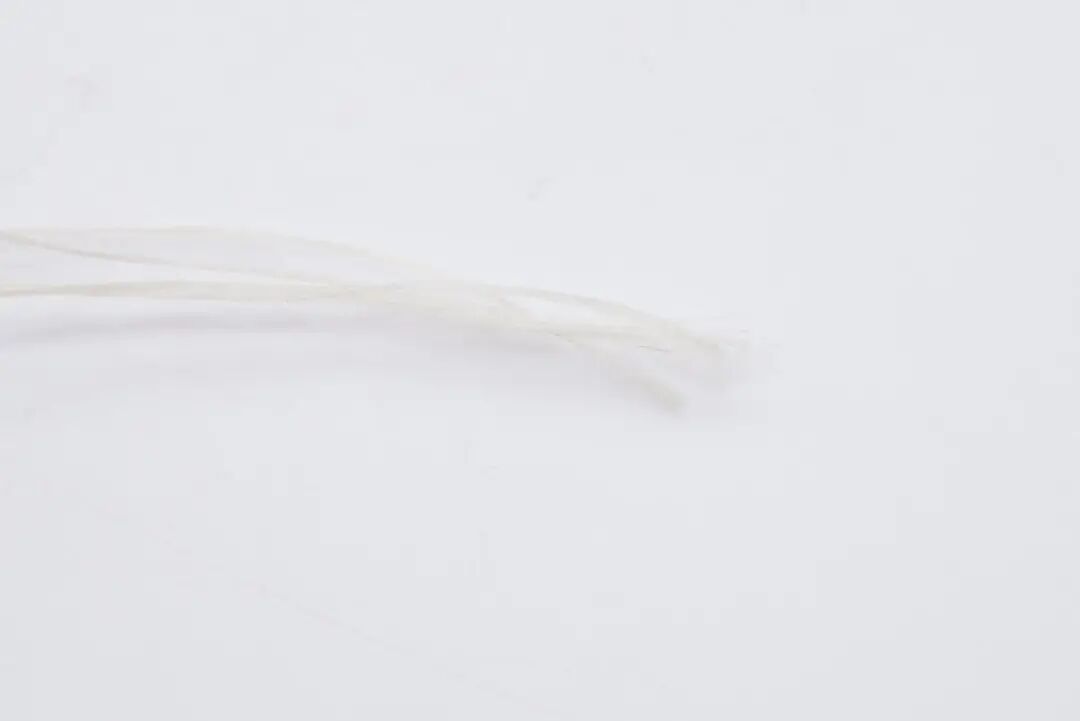

抗拉线特写。

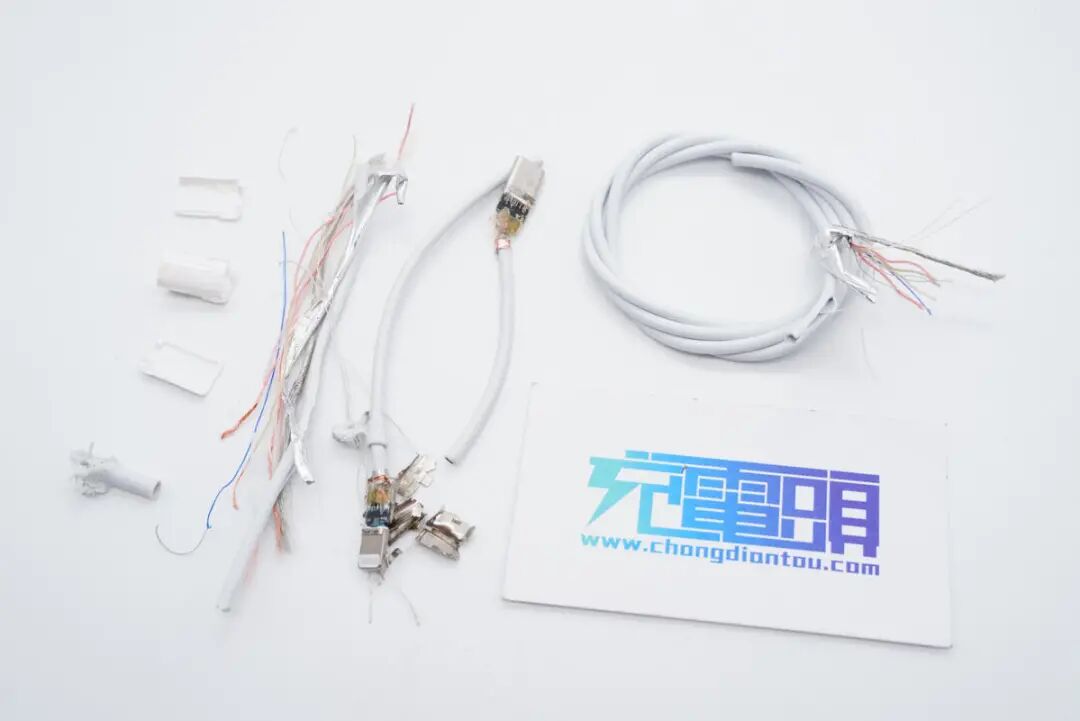

全部拆解完毕，来张全家福。
充电头网拆解总结
苹果官方Lightning线出于一些懂的都懂原因，被很多用户诟病，但从另一个角度想，正是得益于此第三方线材市场才能一直保持繁荣，就跟苹果iPhone 12/13手机不标配充电器引爆快充市场一样。苹果本次上架的USB-C to Lightning线（1米）虽说打上了“新款”标签，但通过本次拆解发现实际上变化并不大。
这条线由富士康代工生产，Lightning端子是原装C94端子，USB-C公头非满PIN设计，两端线头内部小板和线芯均注塑处理，同时外套钢套点焊包裹，保护性非常的好。线身外皮依旧采用可降解材质，内部线芯掺有抗拉线，包裹屏蔽锡纸和屏蔽网。最大不同便是几根线芯的组成材质全部换成了纯铜丝。
