拆解报告：Baseus倍思数显15W无线充电器
----- 充电头网拆解报告 第1969篇 -----
众所周知，苹果从iPhone 12系列手机开始采用了全新的MagSafe无线充电功能。由于苹果手机庞大的出货量和影响力，让是否支持iPhone手机MagSafe快充成为评判第三方电源配件优劣的一项重要指标。
作为国内知名的消费电子品牌，倍思此前已经针对iPhone手机推出了支持多款MagSafe的无线充电器。近日充电头网拿到了一款倍思推出的全新无线充电器产品，虽然没有内置磁吸定位功能，但仍然支持弹窗提示以及7.5W快充，并能够兼容三星、小米、华为、OPPO等品牌手机无线充电。同时这款产品还加入了数显功能，以便用户实时掌握手机的充电状态，今天就为大家分享这款产品的内部拆解。
此前，充电头网还分享了倍思15W磁吸无线充电器、倍思三线圈立式无线充电器、倍思极简二合一无线充电器（满血版）、倍思原石无线充电器等多款产品，点击蓝色字体即可查看拆解详情。
一、倍思数显15W无线充电器外观
倍思数显15W无线充电器采用了家族传统包装盒，黄白配色，正面居中是产品的外观图片，左上角为Baseus品牌。
包装盒背面使用各国语言标注了产品的规格参数。
包装盒里除了无线充电器之外，还有说明书、贴纸等。

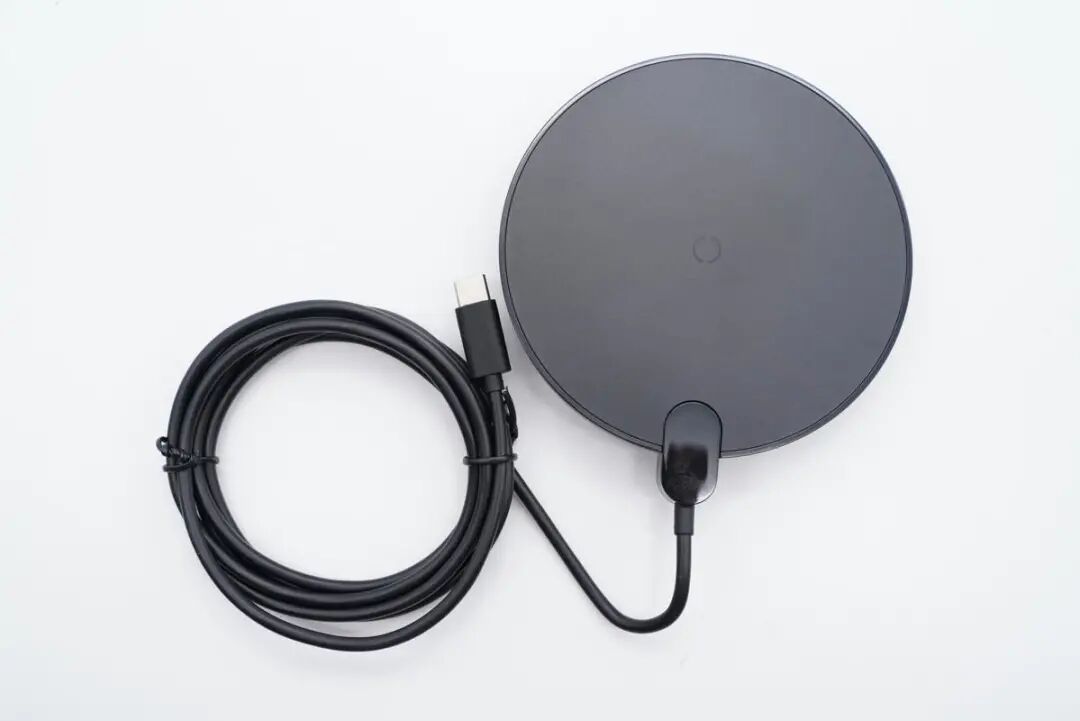

倍思这款15W数显无线充电器整体为黑色外观，采用线缆与底座一体式设计，无线充底座部分为圆盘设计，供电线缆为USB-C接口。在线缆与无线充底座之间设有一个椭圆形结构，内置显示屏，接通电源时可以显示无线充电器的输入电压以及功率。

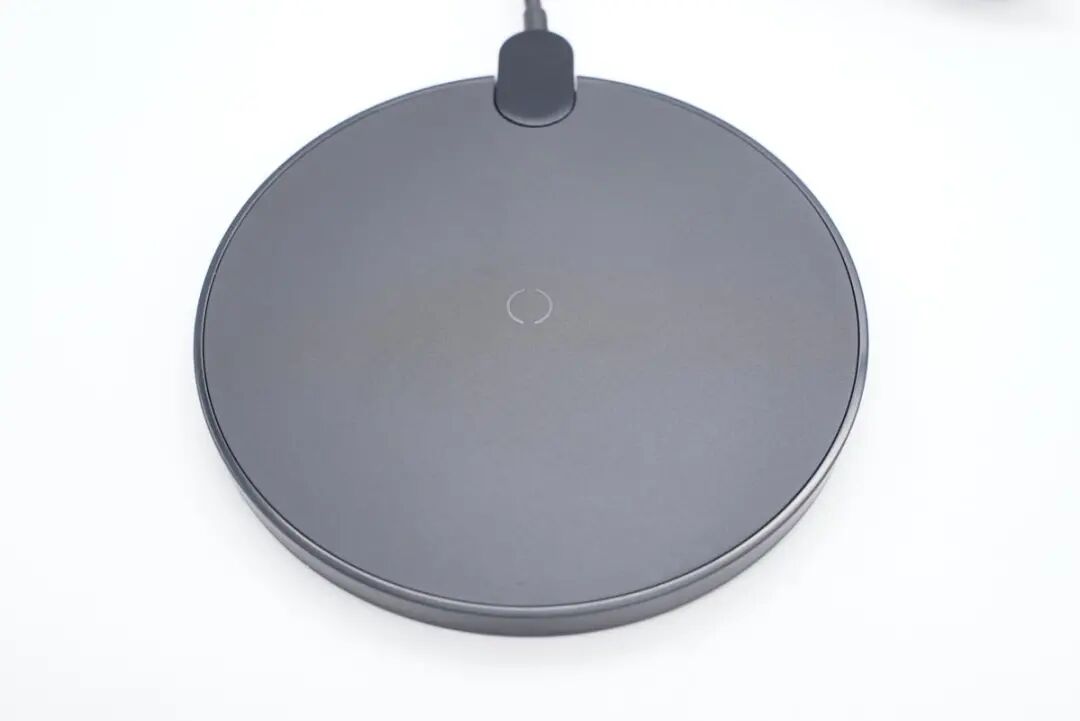

无线充电器底座正面采用磨砂塑料面板，即防滑耐刮花，同时也不会划伤手机后盖。中心有个圆环标志，方便用户使用时对准。

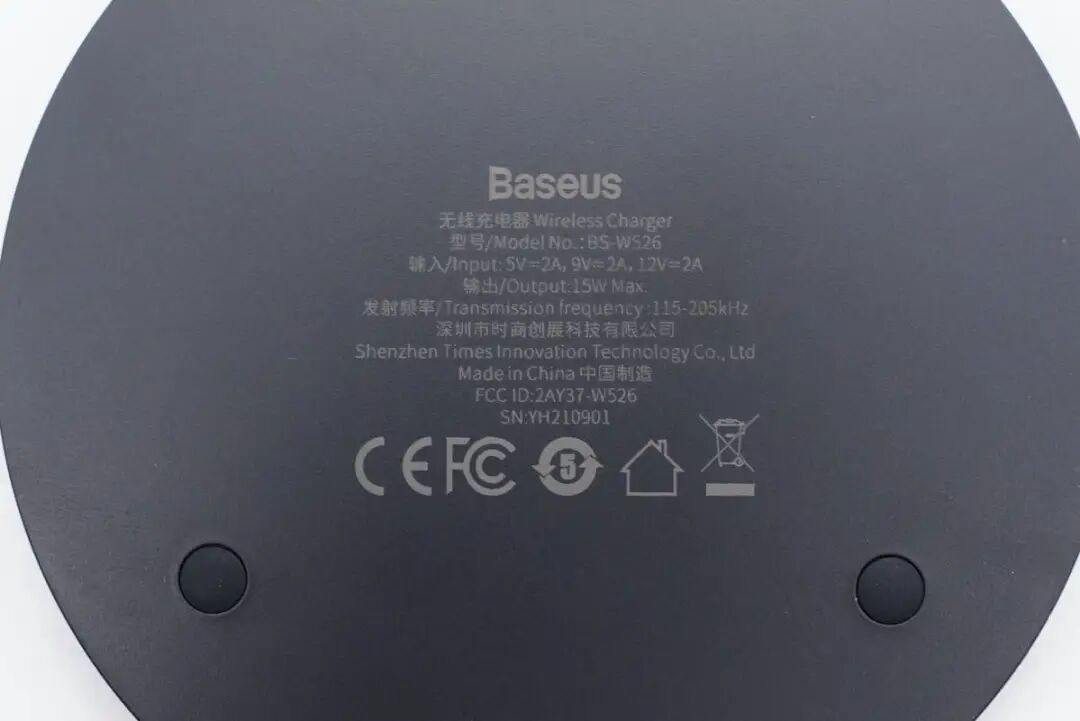

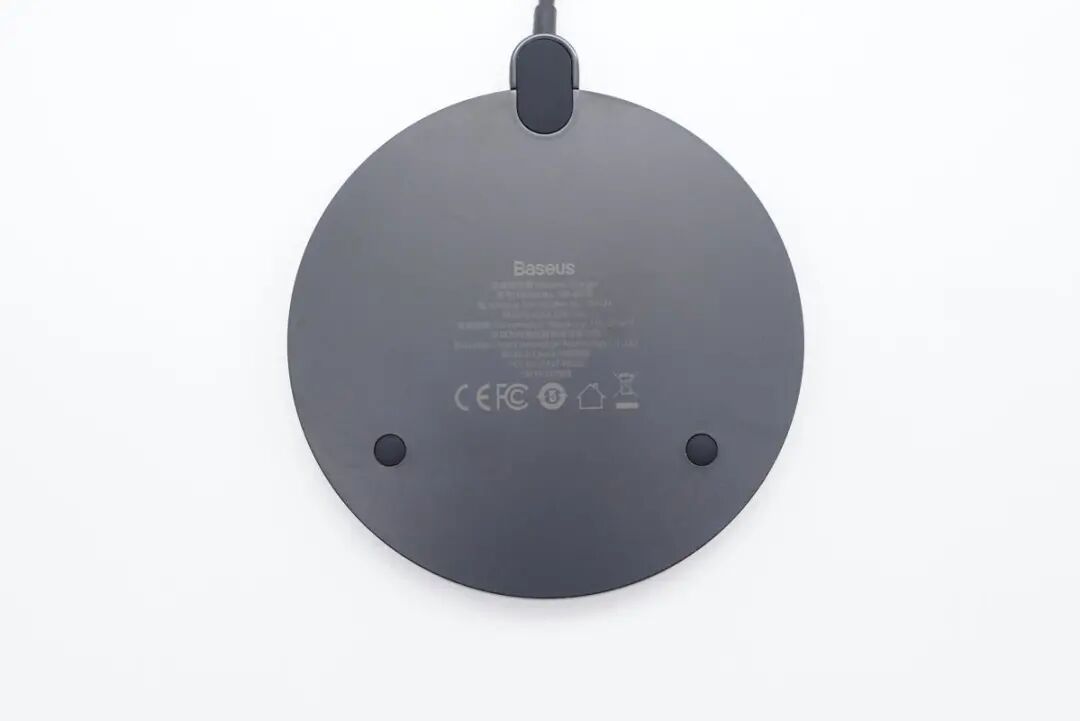

背面居中为详细的参数信息，同时设有三个硅胶脚垫。
Baseus无线充电器，型号BS-W526，输入支持5V2A、9V2A、12V2A，输出功率为15W Max，发射频率115-205kHz。深圳市时商创展科技有限公司，产品已经通过了CE以及FCC认证。

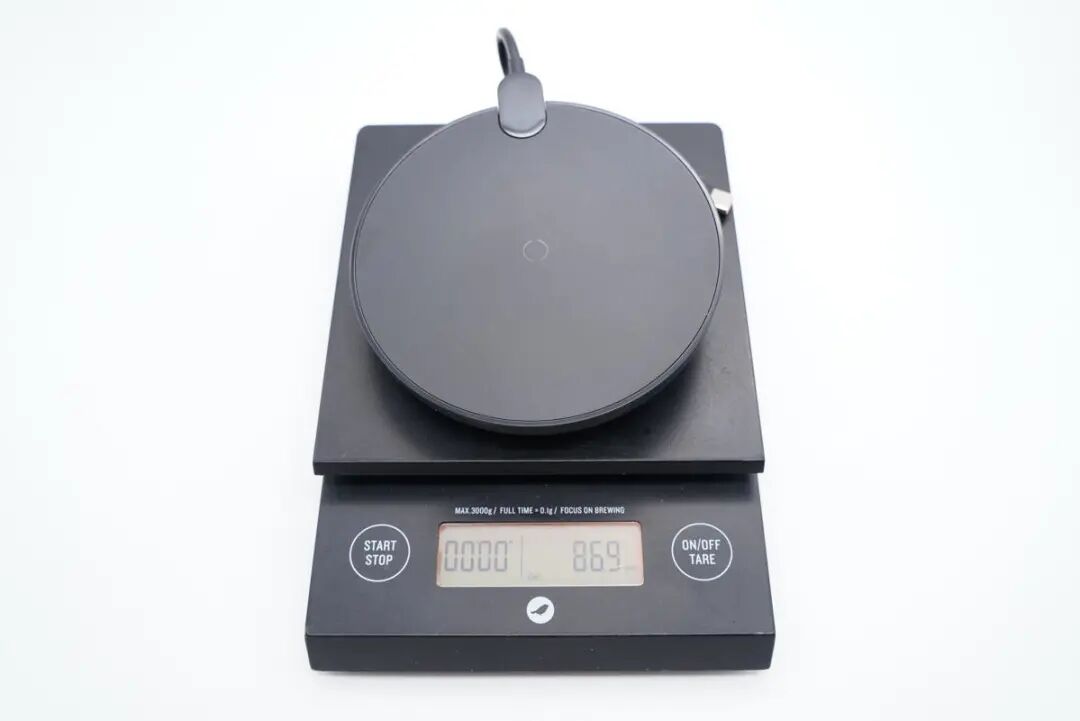

整个无线充电器的净重约为87g。

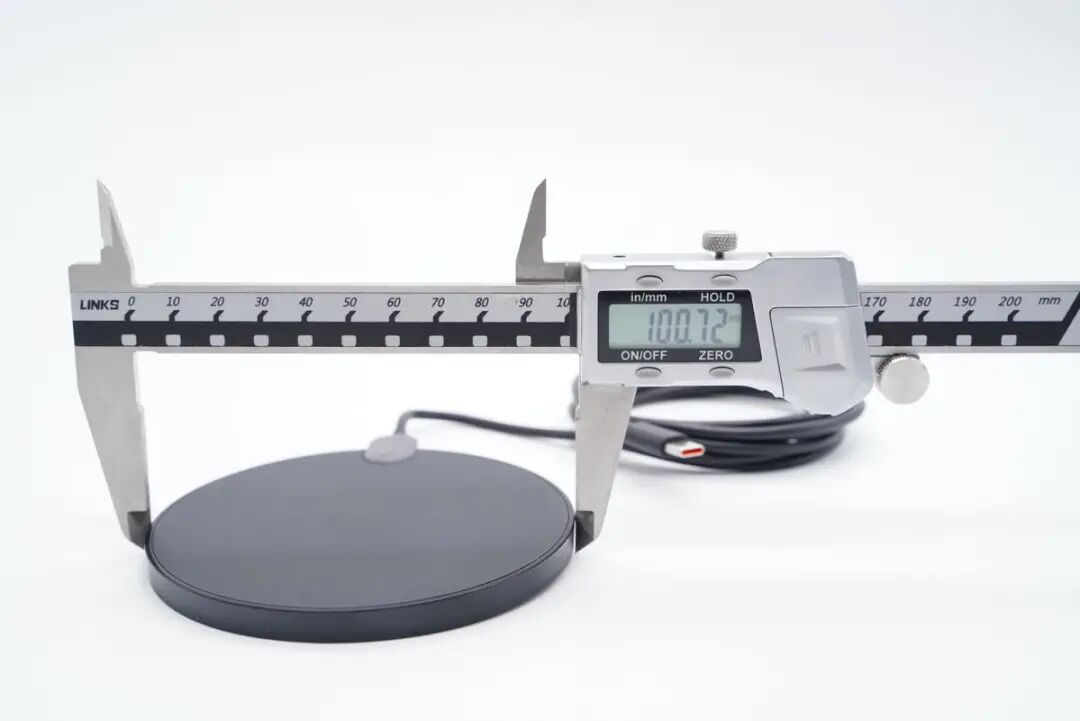

无线充电底座直径约为100.7mm。
厚度约为7.3mm。

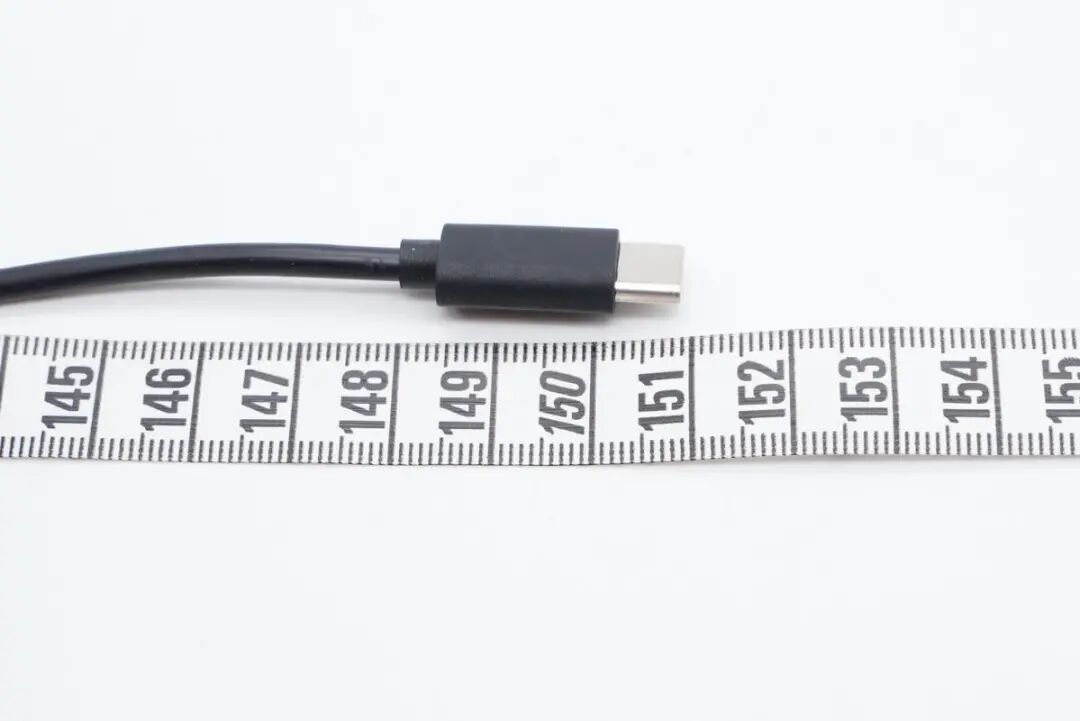

自带的USB-C输入线缆长度约为1.5米。

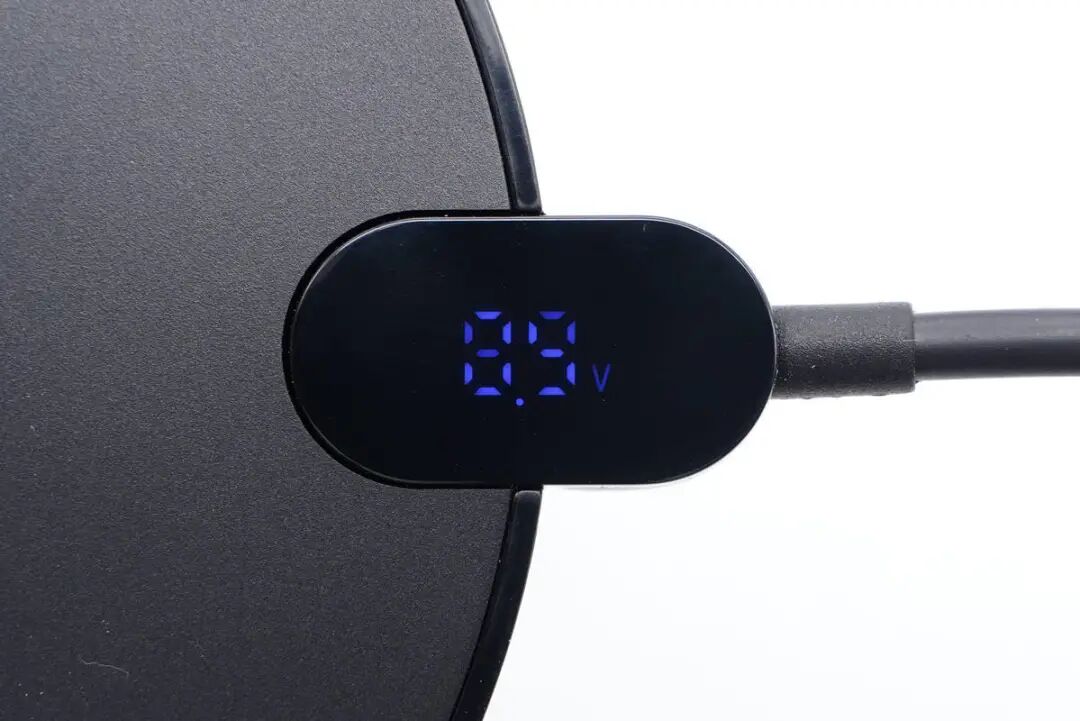

接通电源之后，可以通过显示屏显示输入电压。
倍思这款15W数显无线充电器自带USB PD快充输入协议识别，使用苹果原装30W充电器供电，给三星S21手机充电，ChargerLAB POWER-Z KM001C测得输入电压8.82V，电流1.1A，功率约为9.73W。

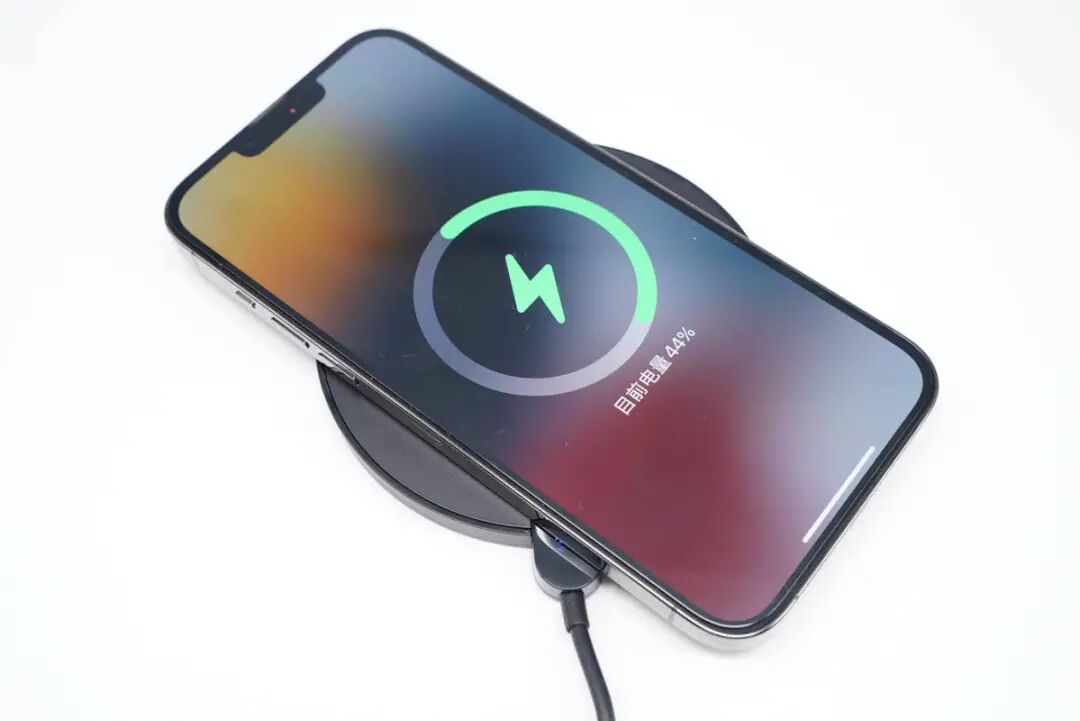

给iPhone 13 Pro Max充电，手机44%电量时可以正常显示MagSafe弹窗。
实测给iPhone 13 Pro Max充电，输入电压8.82V，电流1.12A，充电功率约为9.9W。
二、倍思15W无线充电器拆解

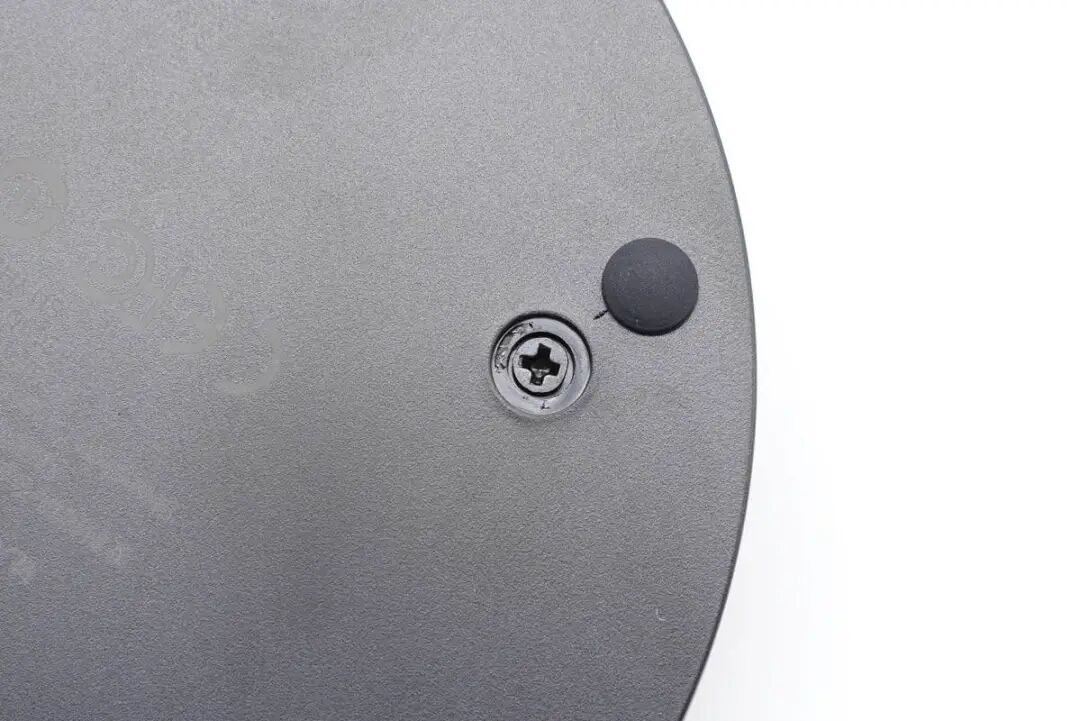

将无线充电器背面的三个硅胶脚垫拆除，可见内部隐藏了装配螺丝钉。

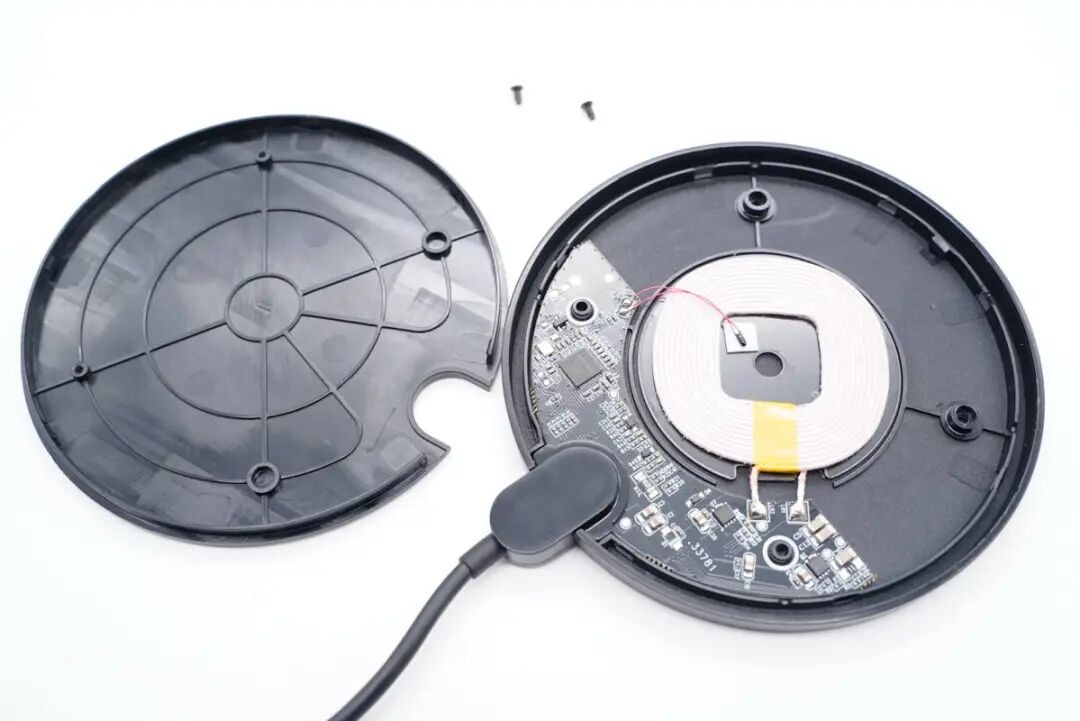

拆除两颗螺丝钉，并将无线充底座外壳打开。

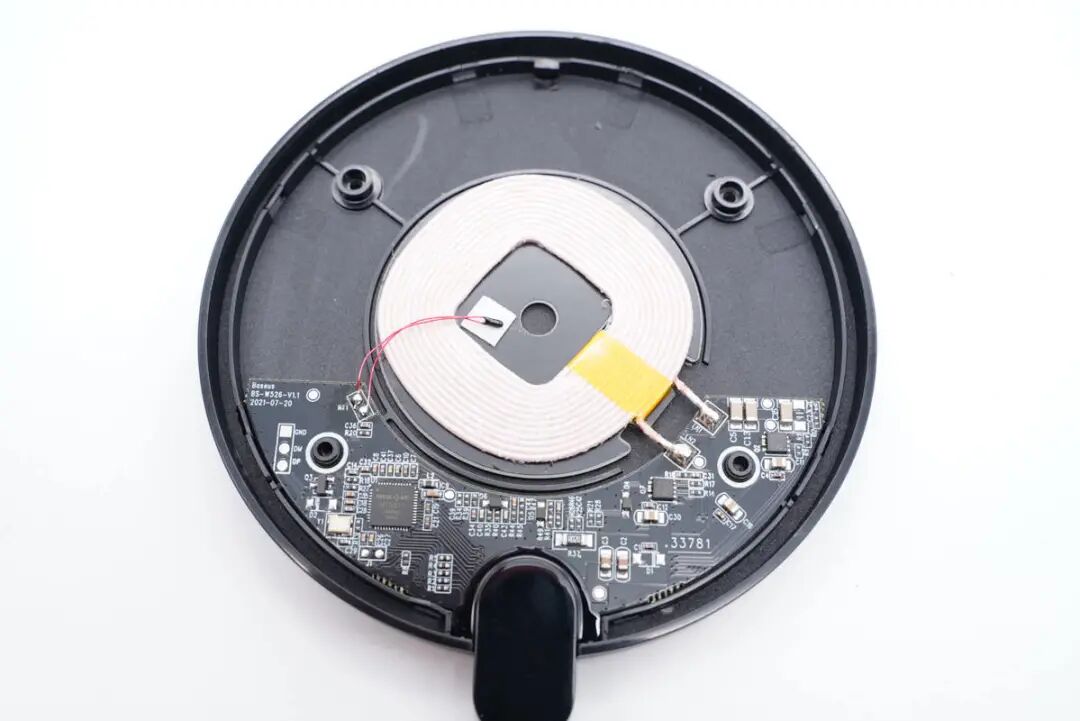

无线充电器底座内部比较空旷，居中设置了一个无线充电线圈，外围仅用了不到二分之一的面积布置主控PCB板。

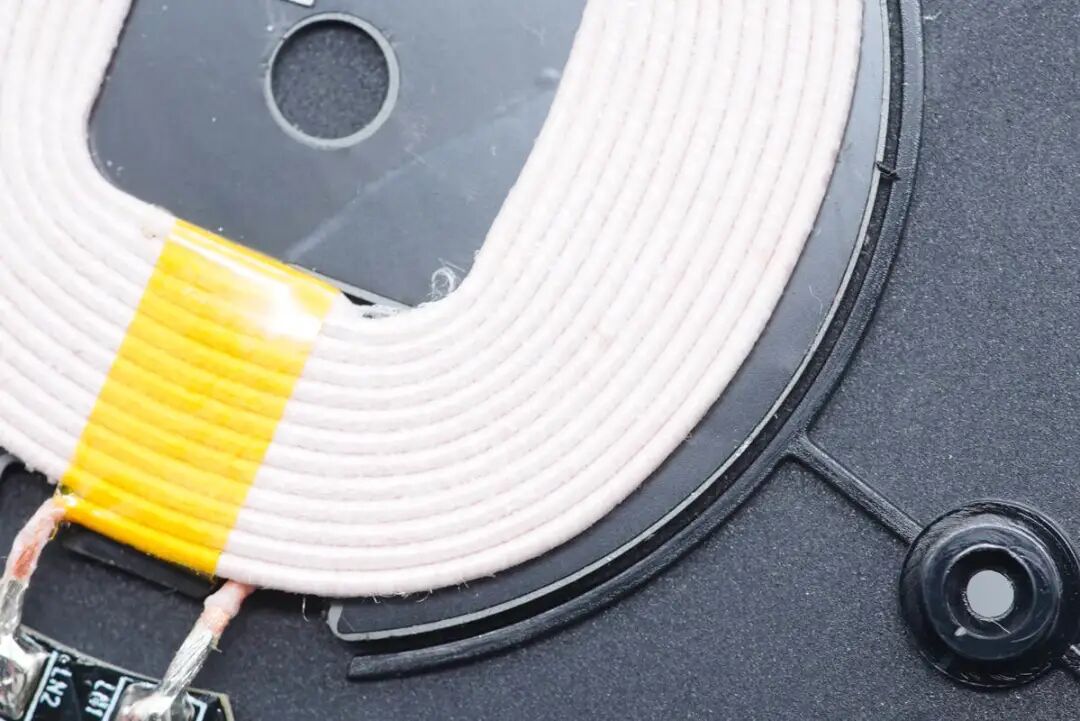

无线充电发射线圈底部设有隔磁片。

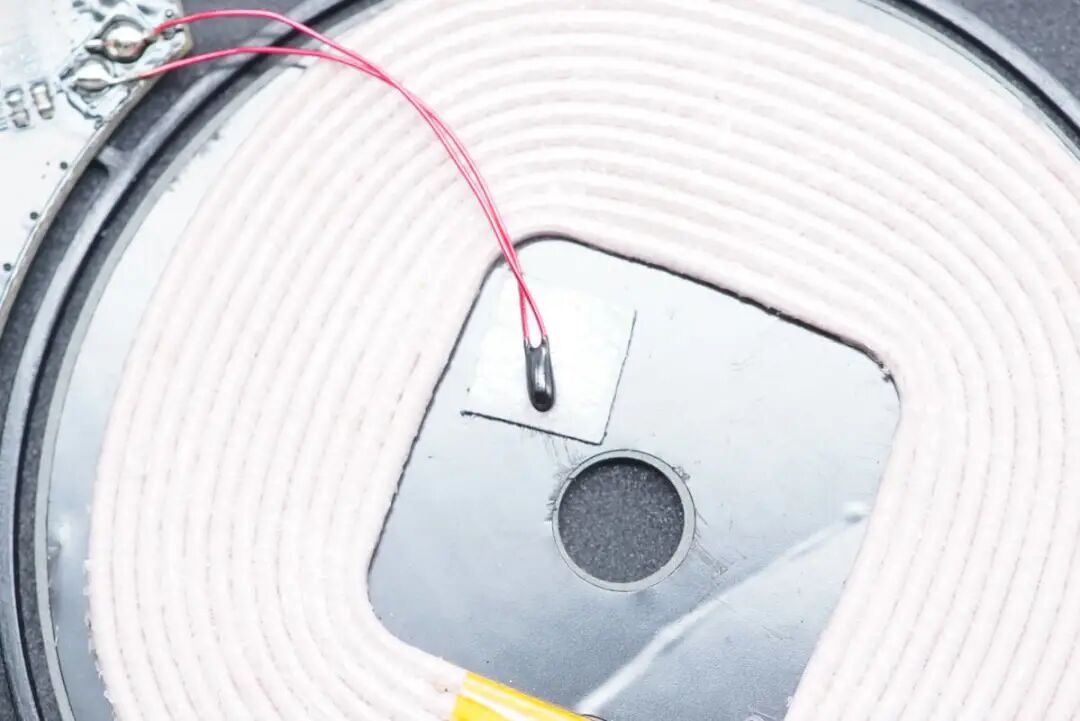

在发射线圈居中设有一颗NTC热片电阻，用于无线充电发射线圈的温度检测，用于过温保护。

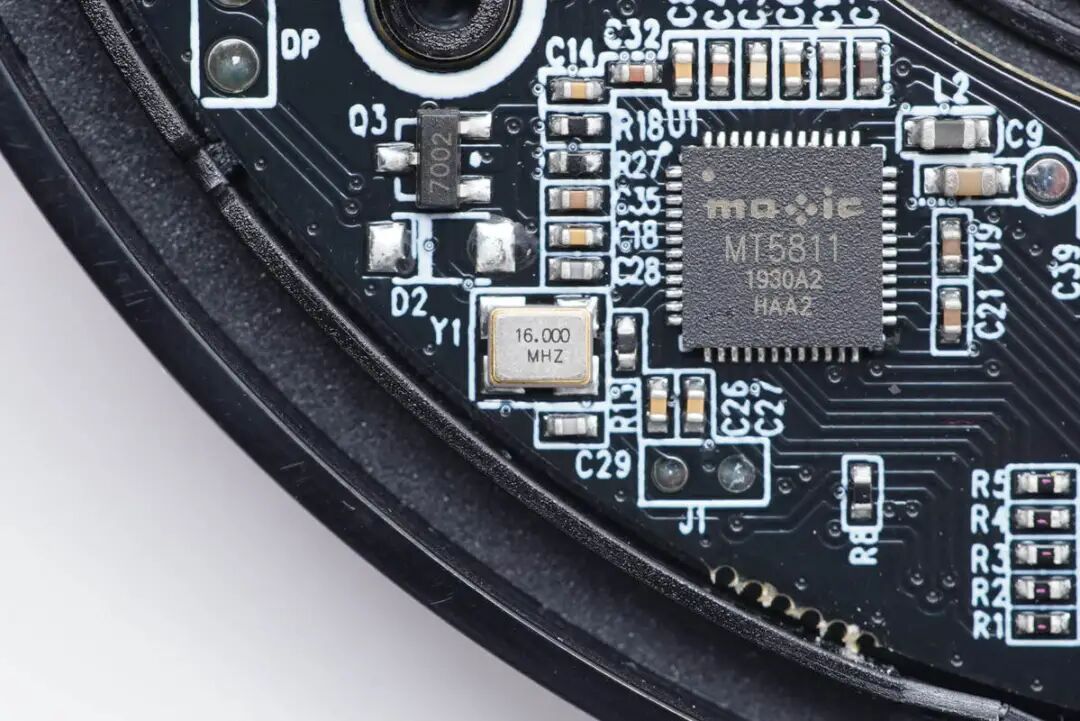

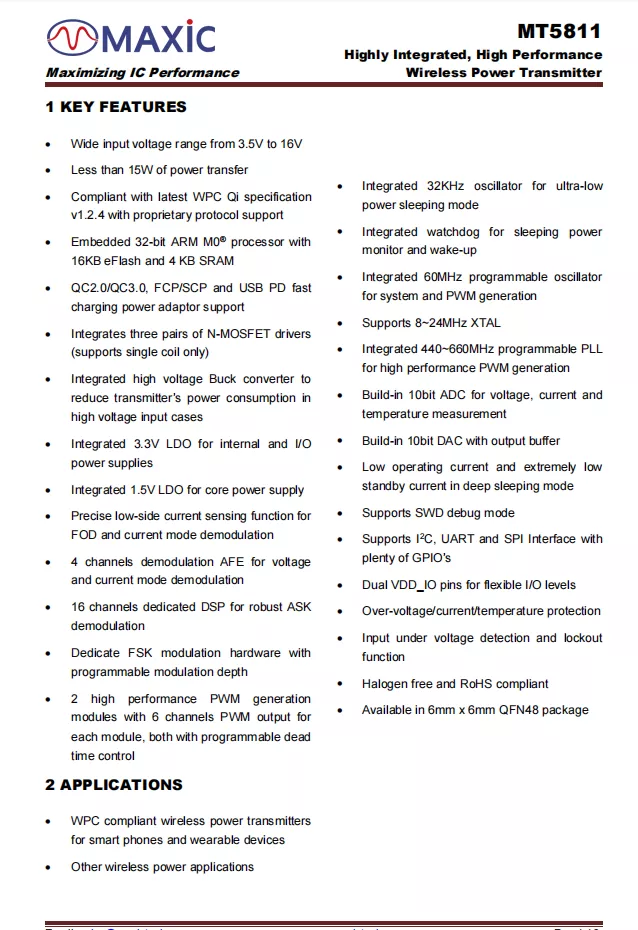

这款无线充电器采用的是美芯晟MT5811主控，这是一款集成USB PD、QC等快充协议、高度集成的符合Qi标准的无线充电发射芯片，支持高达15/50W的输出功率，向下兼容不受限。MT5811集成ARM M0 处理器，拥有卓越的高效率和紧凑设计，提供强大、自主的二次开发空间。
美芯晟MT5811可延展性强，配置定制化，采用高集成嵌入式SoC架构及灵活接口设计，可实现一芯双充，适用于各种低成本、低功耗应用，可广泛应用于为5G智能终端、智能可穿戴设备、智能家居、物联网、智能家电进行无线充电的设备。
充电头网拆解了解到，美芯晟无线充电方案还被摩米士MFi认证7200mAh磁吸无线充移动电源、魅族40W立式无线充电器、魅族17 Pro手机、魅族27W无线充、飚王智能车载无线充感应支架、travelmall多功能全球旅行充电器等数十款产品采用。

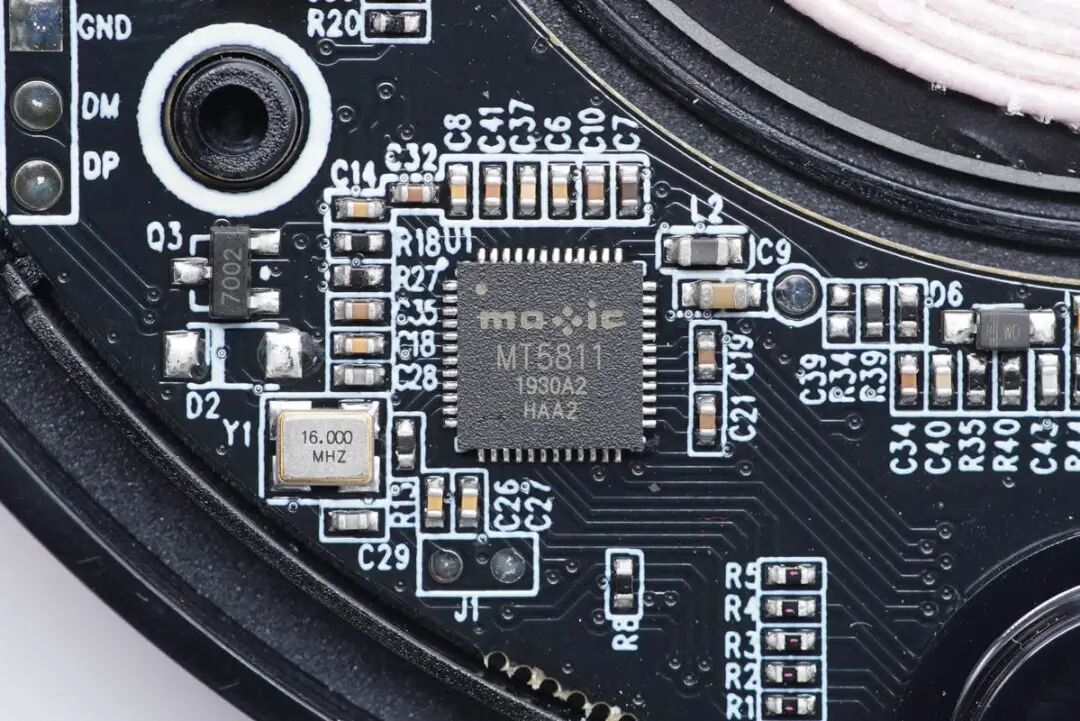

无线充电主控芯片旁边设置了一颗16.000MHZ晶振。

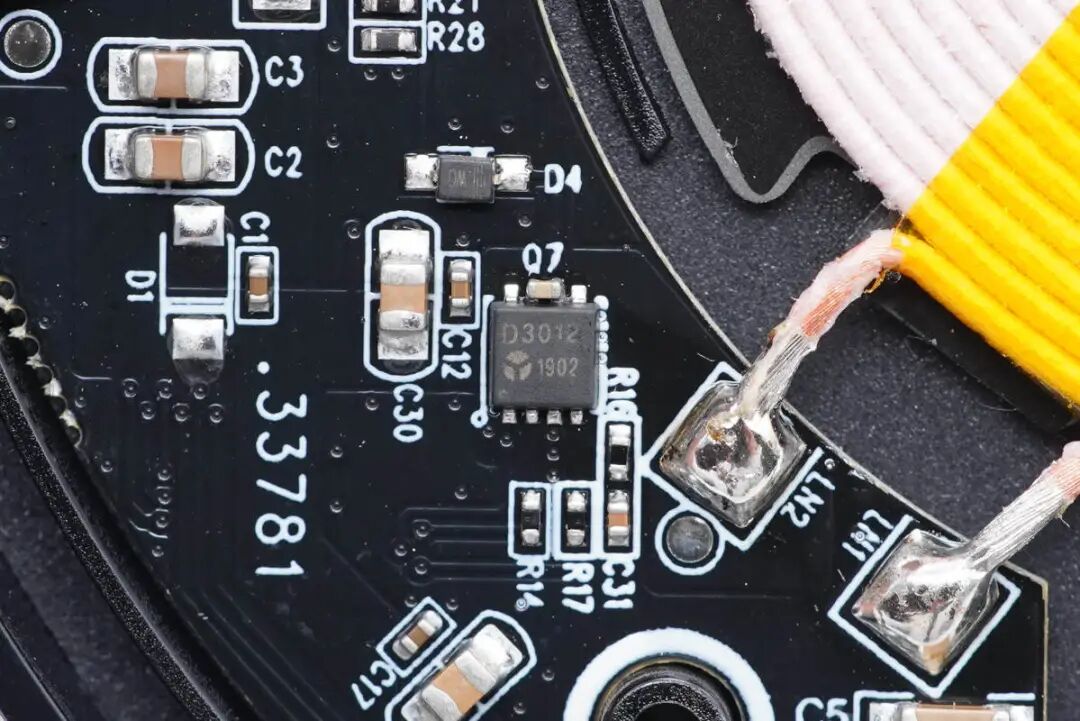

丝印D3012的MOS管，用于线圈的驱动。
另外一颗丝印D3012的MOS管，旁边设置了三颗谐振电容。
继续将显示屏下面的脚垫和螺丝钉拆除。

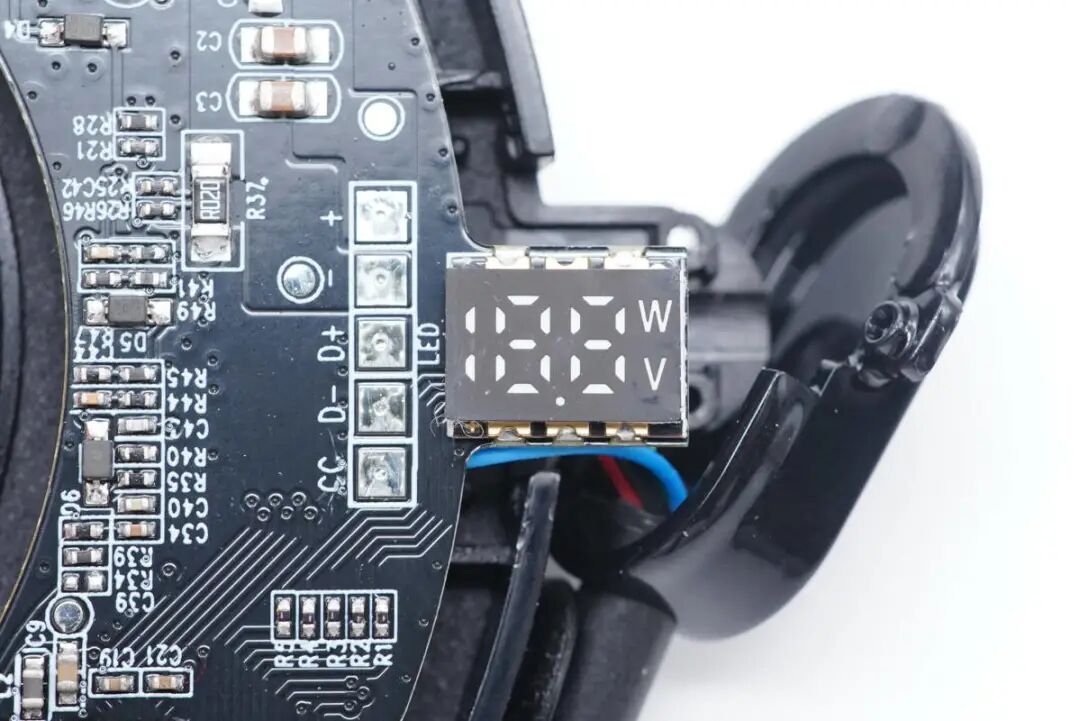

内部设置的是一块188数码管，并有W功率和V电压两种显示形式。

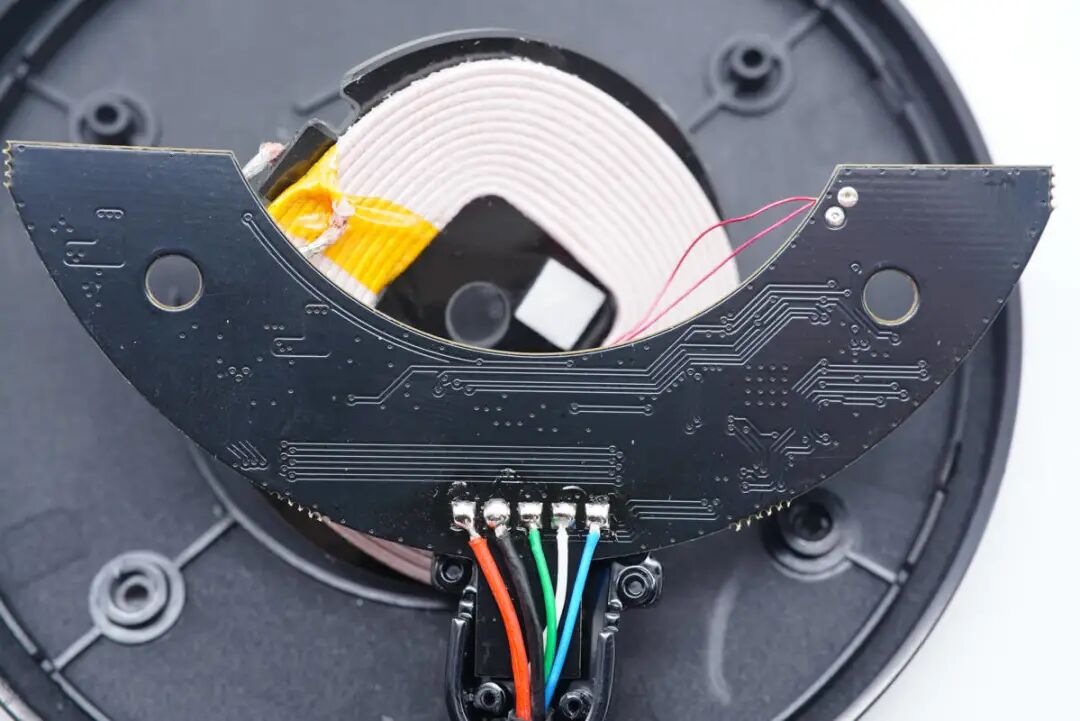

PCB板背面一览，没有元器件，仅焊接了5根线芯。
倍思15W无线充电器拆解完毕。
充电头网拆解总结
倍思最新推出的这款15W数显无线充电器采用线缆与底座一体的设计，并且巧妙地应用了线缆与底座之间的连接处，加入功率显示功能，使得原本千篇一律的无线充产品在外观方面更具有个性，同时也在能够让用户实时掌握手机的充电状态，充电速度一目了然。
性能方面，这款无线充电器自带QC、PD快充协议输入识别功能，并且配备了USB-C接口，这对于当下而言是比较实用的。输出支持最大15W功率，实测兼容三星手机无线快充，同时也支持iPhone 13系列进入MagSafe无线充电模式。
用料方面，这款产品通过内置一颗美芯晟的高集成无线充电主控芯片MT5811，内置输入协议识别、无线充电发射信号解调、MOS驱动等功能，从而实现了非常精简的外围电路设计，同时大幅缩小了PCB板的尺寸，内置温控电阻，产品的充电安全性更有保证。
