最近充电头网拿到了AUKEY傲基一款65W超级硅多口充电器，虽没有采用氮化镓芯片，其功率密度也达到了0.72W/cm³的主流水准。充电器配备2C1A三个接口，单口分别支持65W、20W和18W快充，可以满足笔电和手机两台设备同时快充需求。
充电头网了解到，傲基这款充电器内置必易微KP2202+KP4060电源方案，可搭配市面上主流的GaN功率器件和CoolMos器件开发高频、高效、高功率密度的氮化镓快充产品。下面充电头网就对这款充电器进行拆解，看看其内部设计做工如何。
此前充电头网还拆解了傲基20W PD快充充电器、傲基1A1C 32W快充充电器、傲基63W氮化镓快充、傲基双USB-C口65W氮化镓快充等产品，欢迎查阅。
一、傲基65W充电器外观
包装盒正面印有AUKEY品牌、充电器名称、外观以及卖点标识。

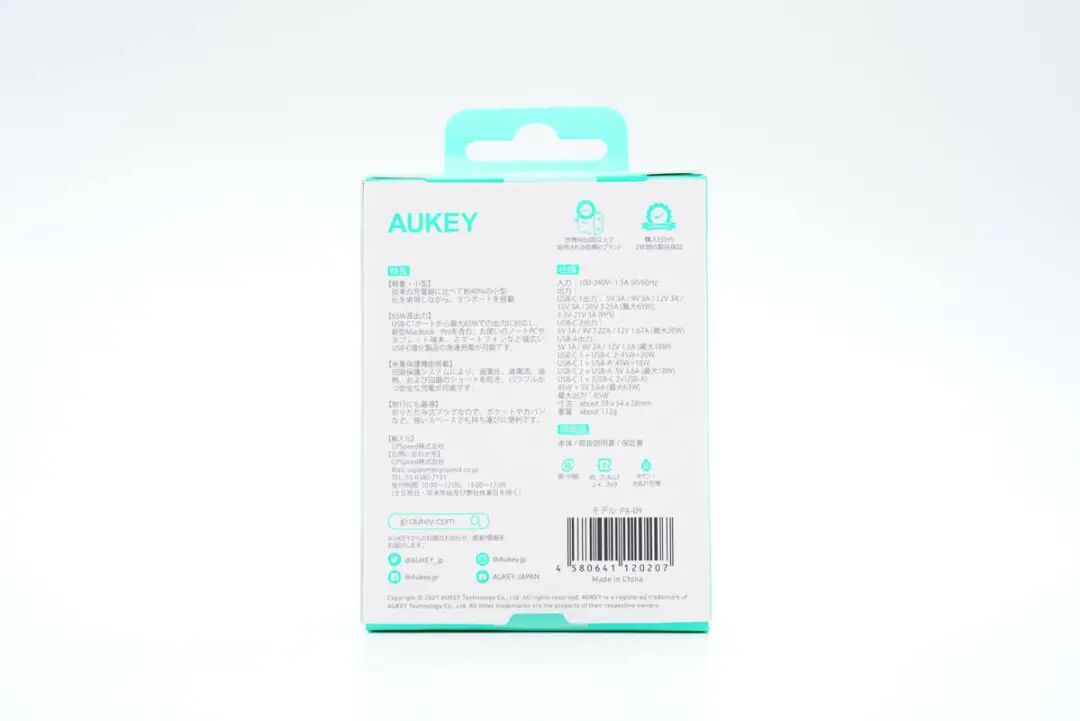

背面印有产品参数和特点信息。
包装内含充电器、使用说明书和保修卡。
充电器采用PC材质白色外壳，腰身高光亮面处理，输入输出端外壳哑光，边角过渡圆润。

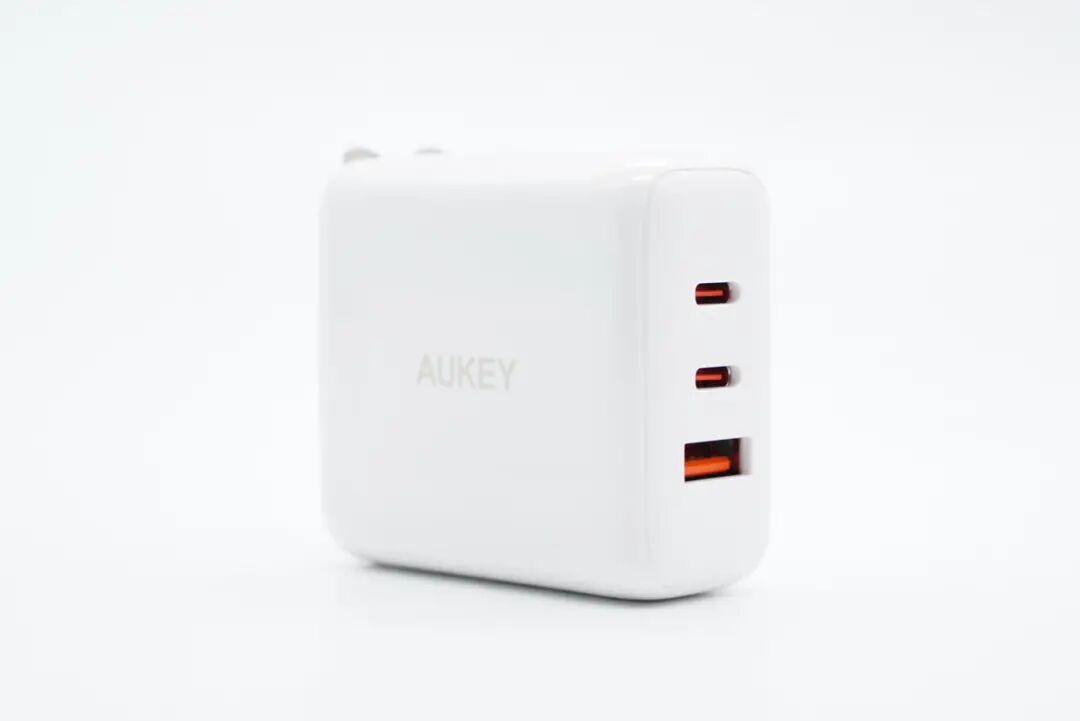

机身正面中心印有AUKEY品牌logo。

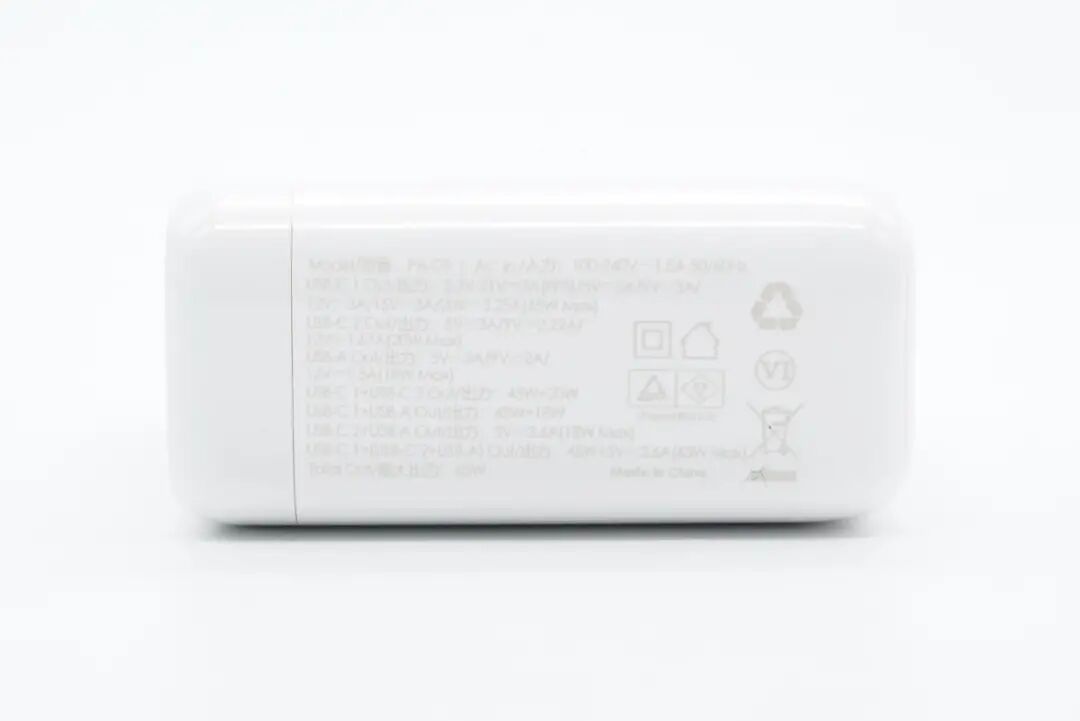

侧面外壳上标注有产品参数
型号：PA-D9
输入：100-240V~50/60HZ 1.5A
输出：
USB-C1：3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A
USB-C2：5V3A、9V2.22A、12V1.67A
USB-A：5V3A、9V2A、12V1.5A
C1+C2：45W+20W
C1+A：45W+18W
C2+A：5V3.6A
C1+(C2+A)：45W+5V3.6A
最大输出：65W
充电器已经通过了PSE认证，以及VI级能效认证。

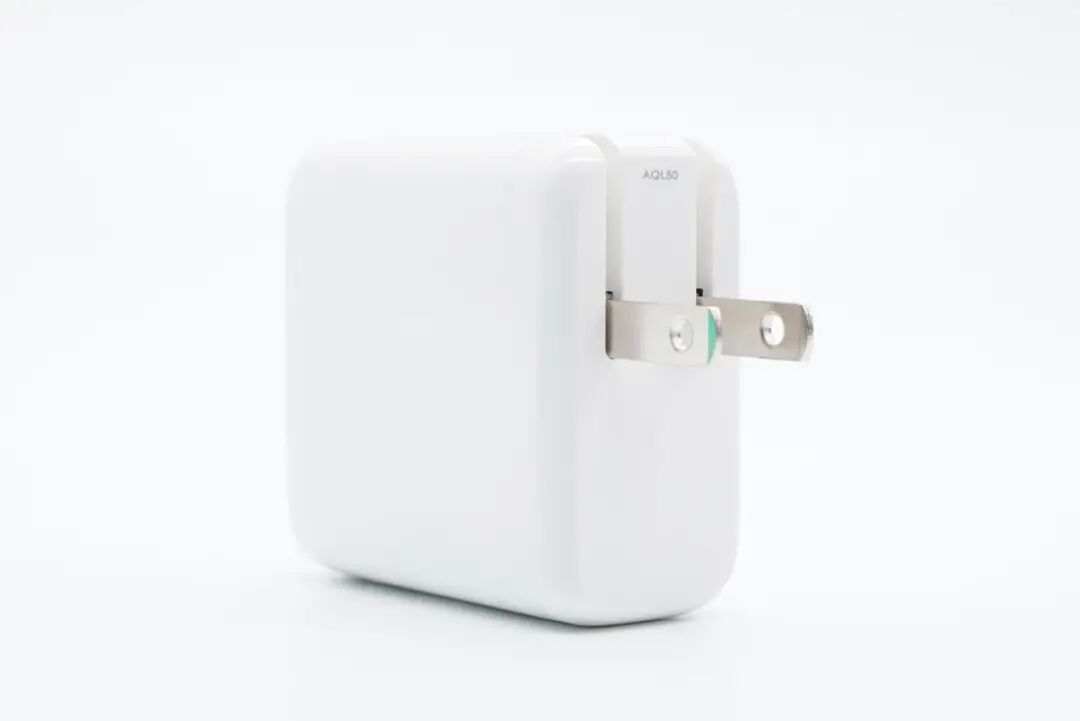

充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。
输出端配备2V1A三个接口，均采用橘红色胶芯。

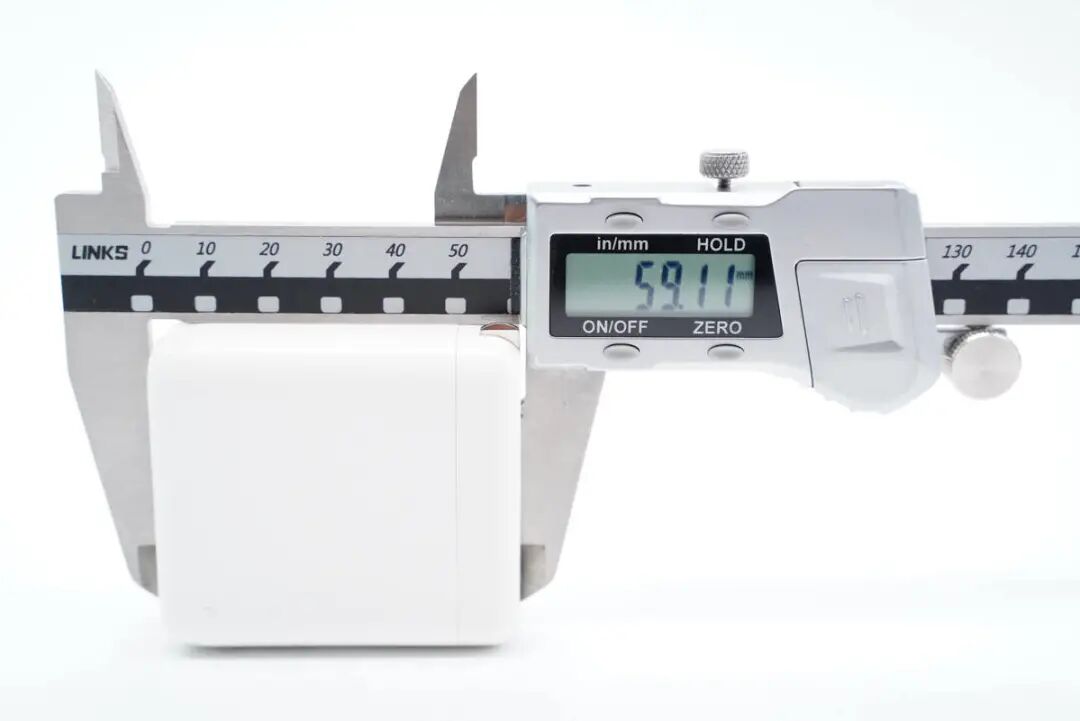

测得充电器机身高度为59.11mm。

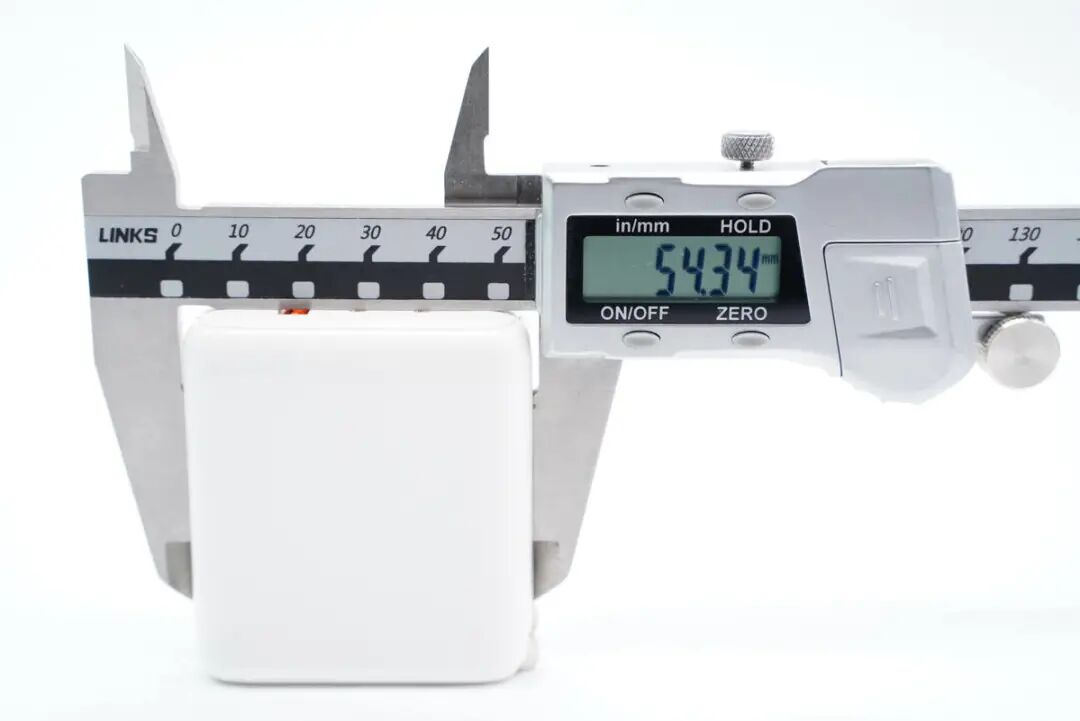

宽度为54.34mm。

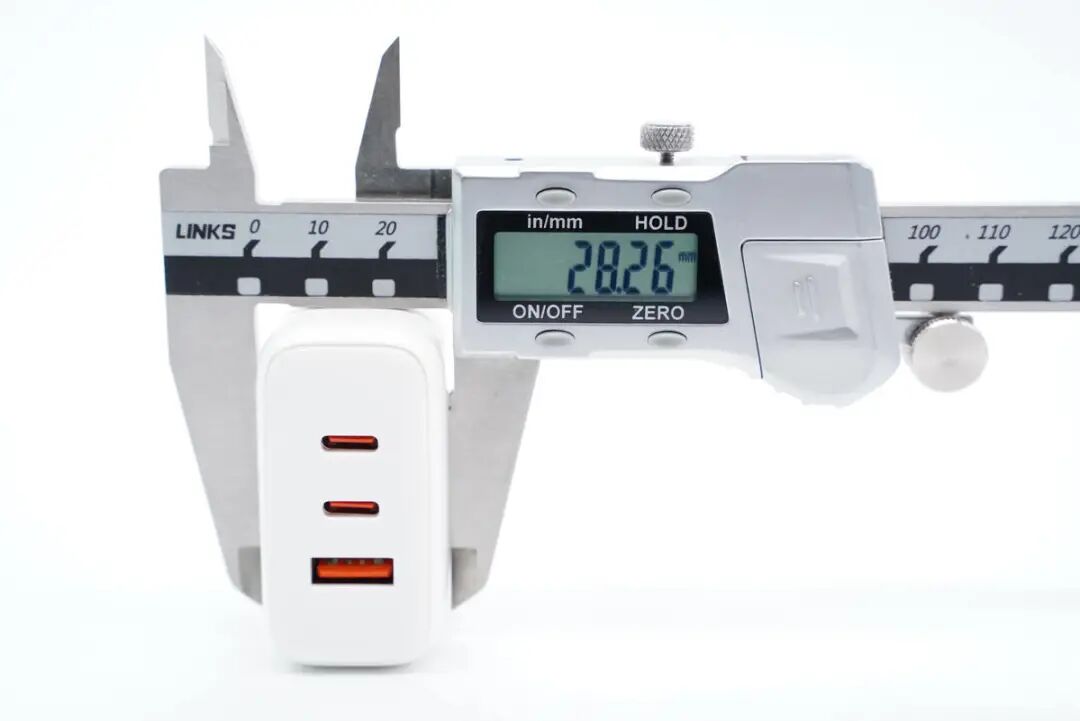

厚度为28.26mm。

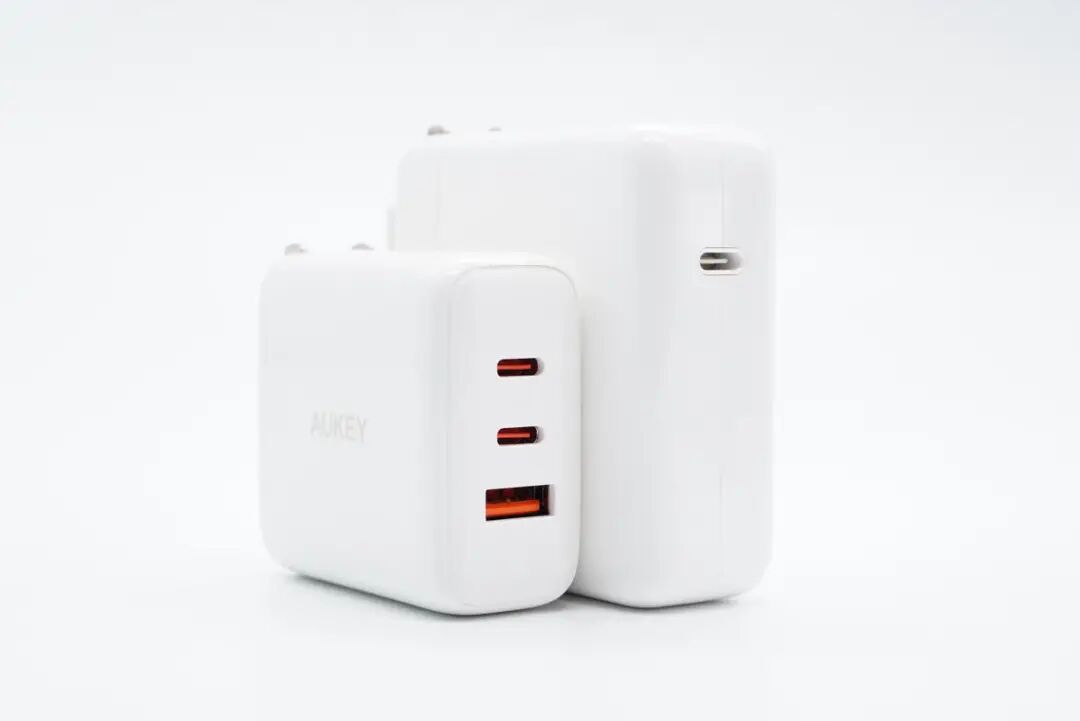

和苹果61W充电器对比，体积优势非常明显。

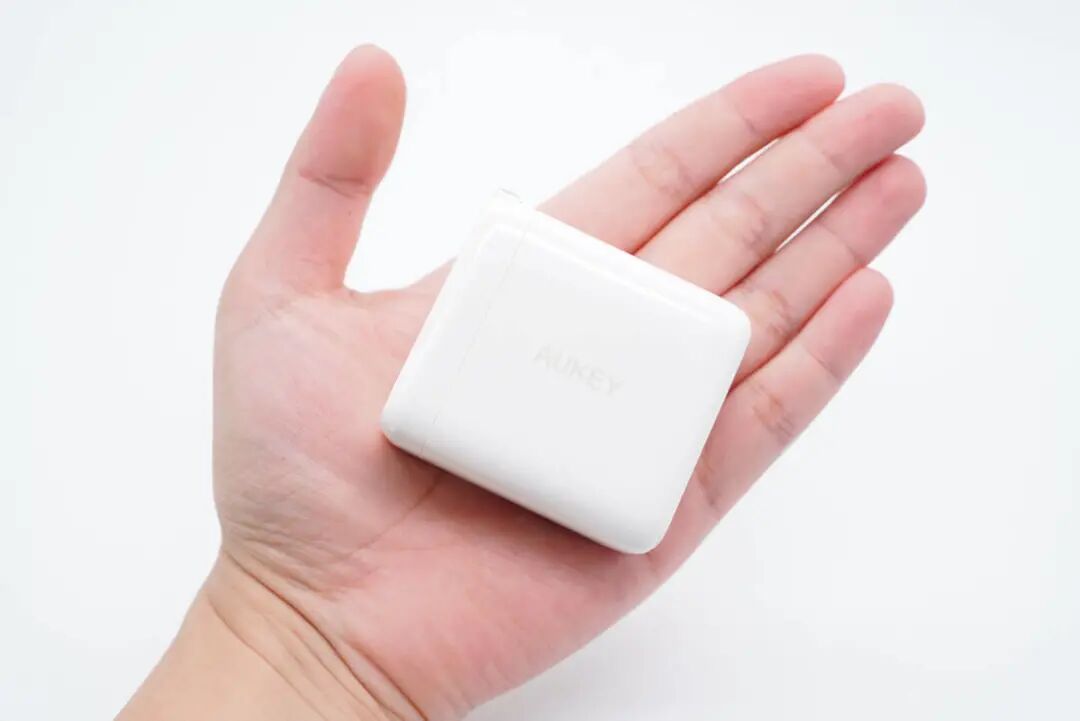

拿在手上的直观感受。

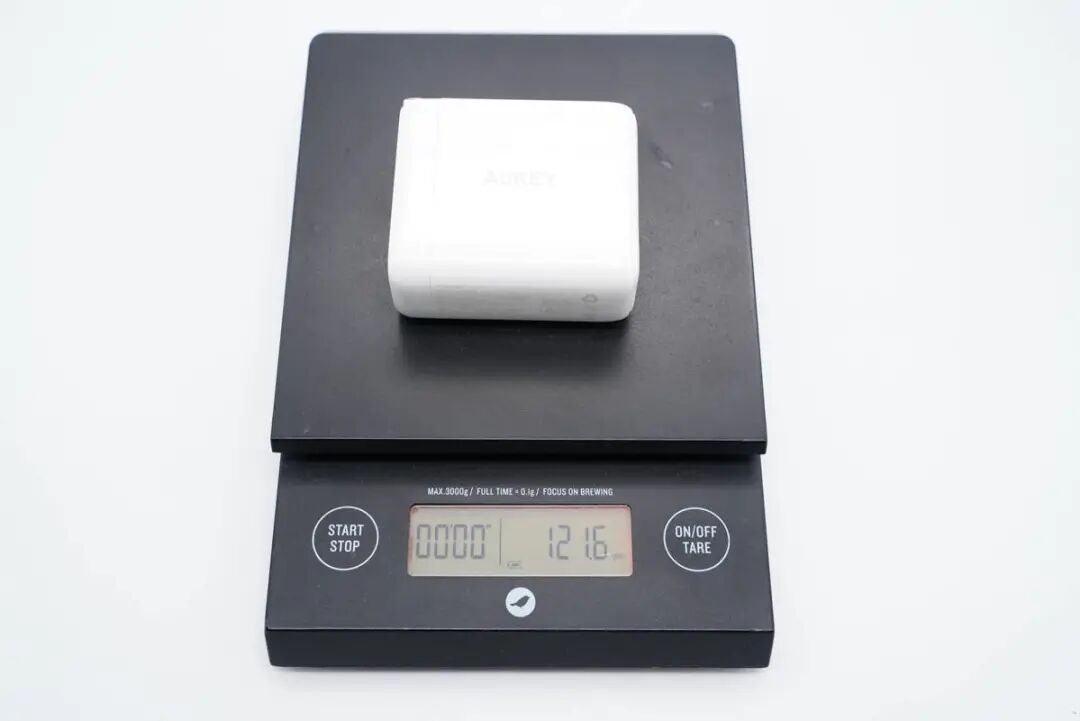

重量约为122g。

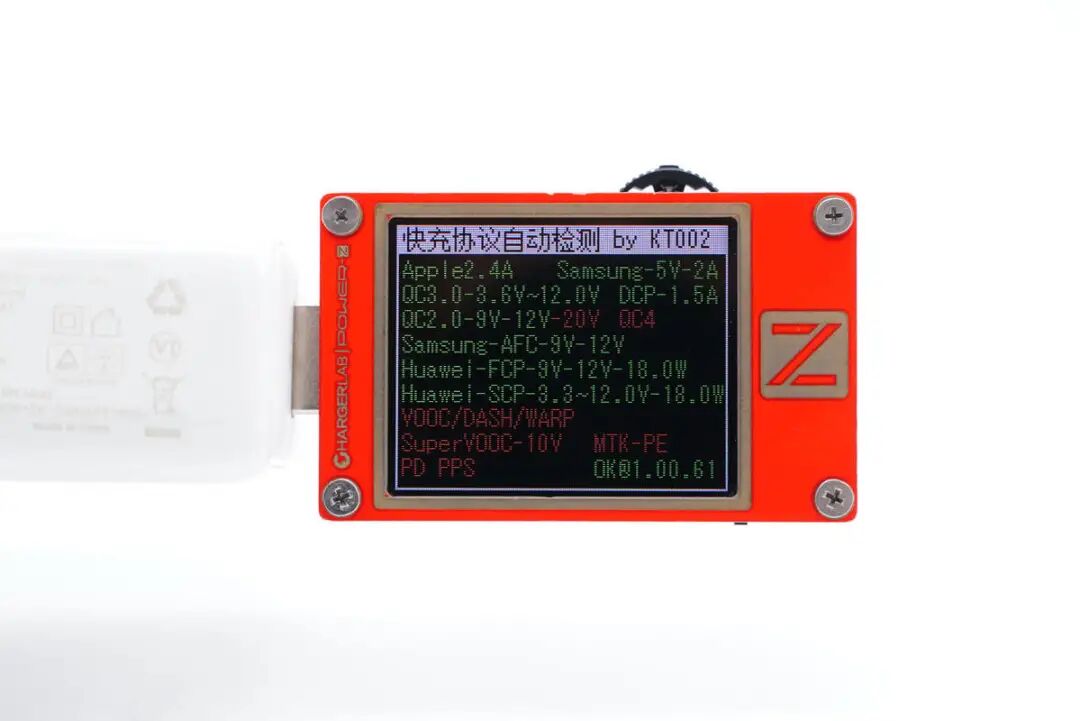

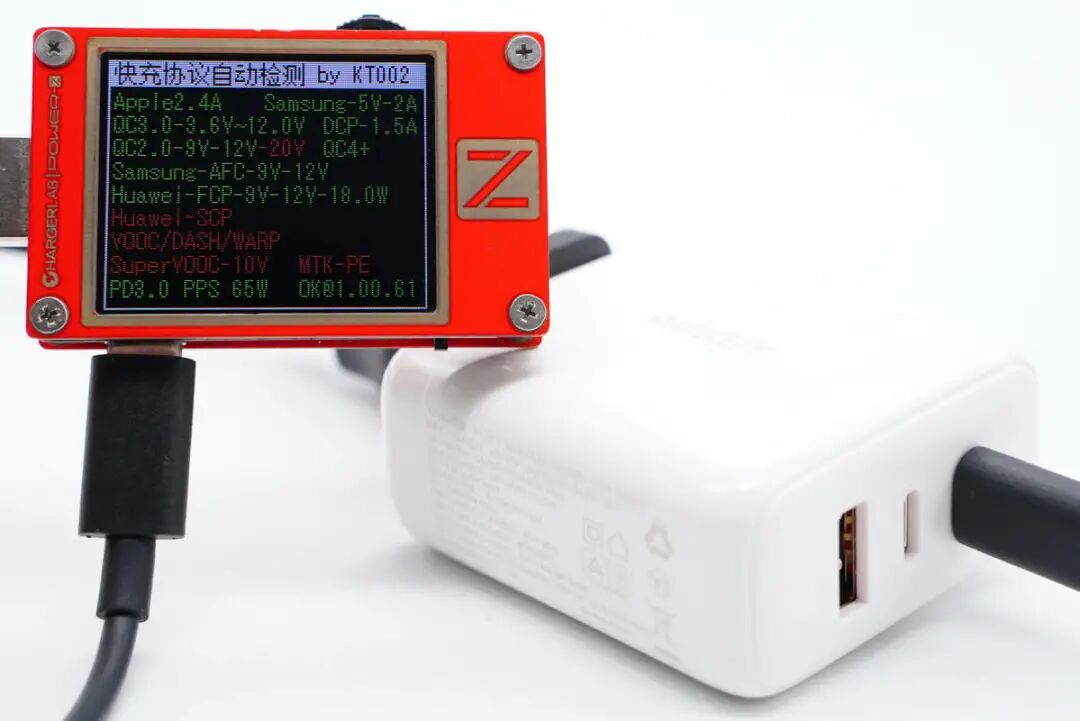

使用ChargerLAB POWER-Z KT002测得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。

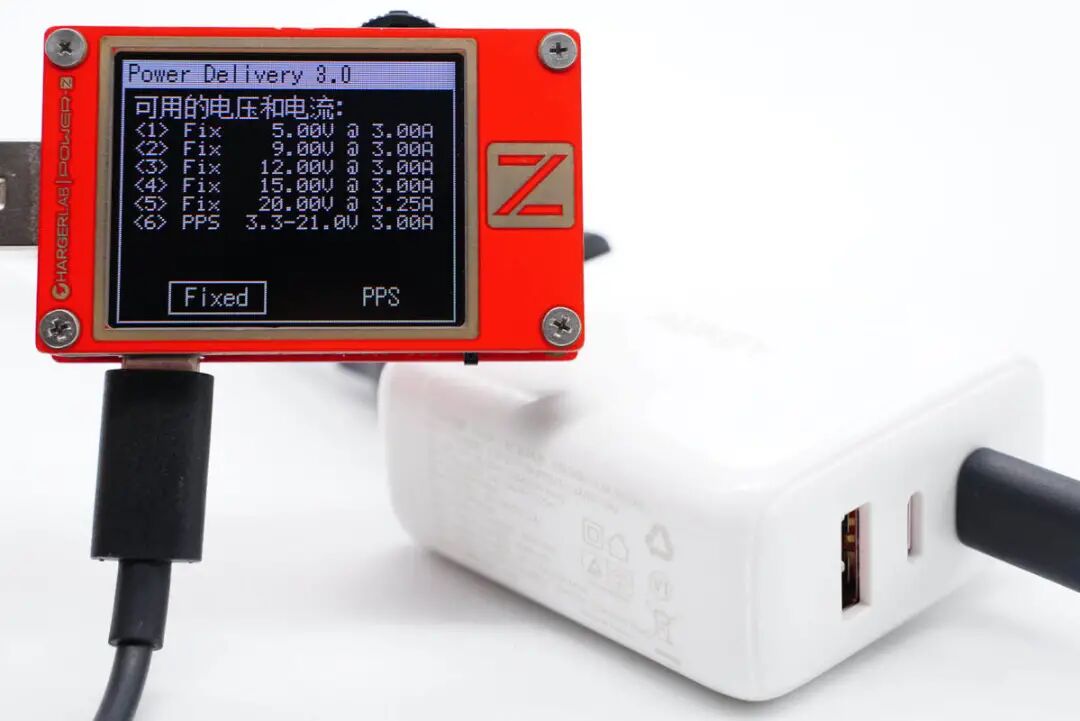

同时测得C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。
测得C2口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。
此外具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
最后测得A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。
二、傲基65W充电器拆解

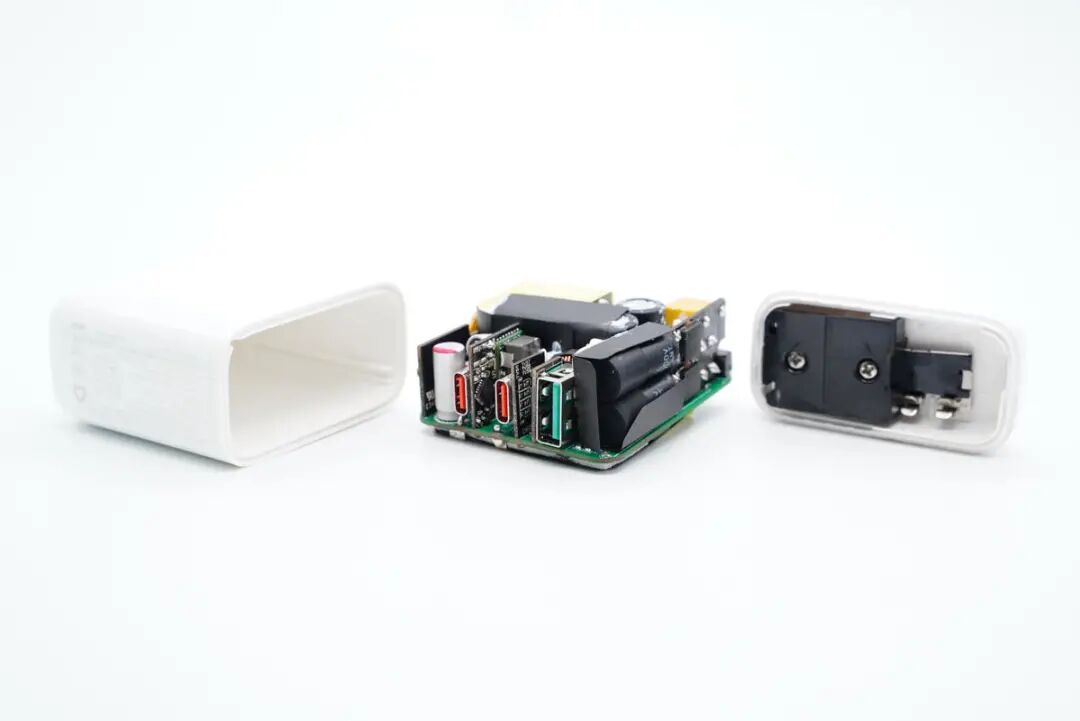

拆开外壳取出PCBA模块，插脚采用黑色塑料板固定，通过金属弹片接触通电。
模块一侧横置两颗电容，通过麦拉片与USB母座进行隔离，初级次级间也做了隔离处理。

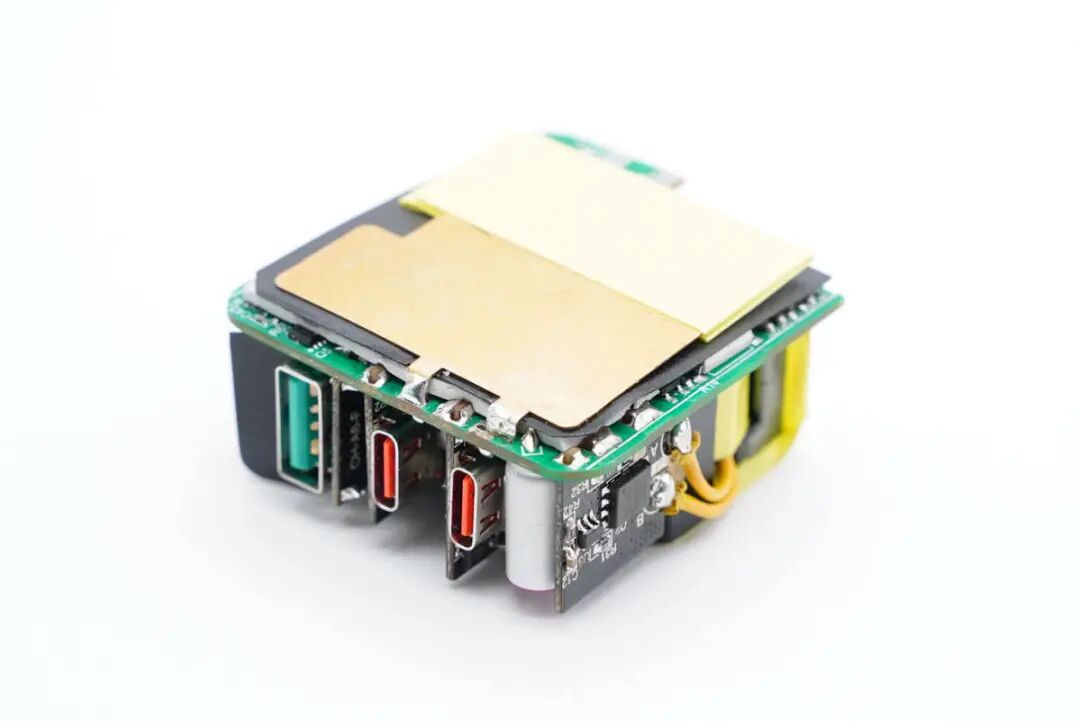

主板背面覆盖导热垫、隔离板以及焊接黄铜散热片。

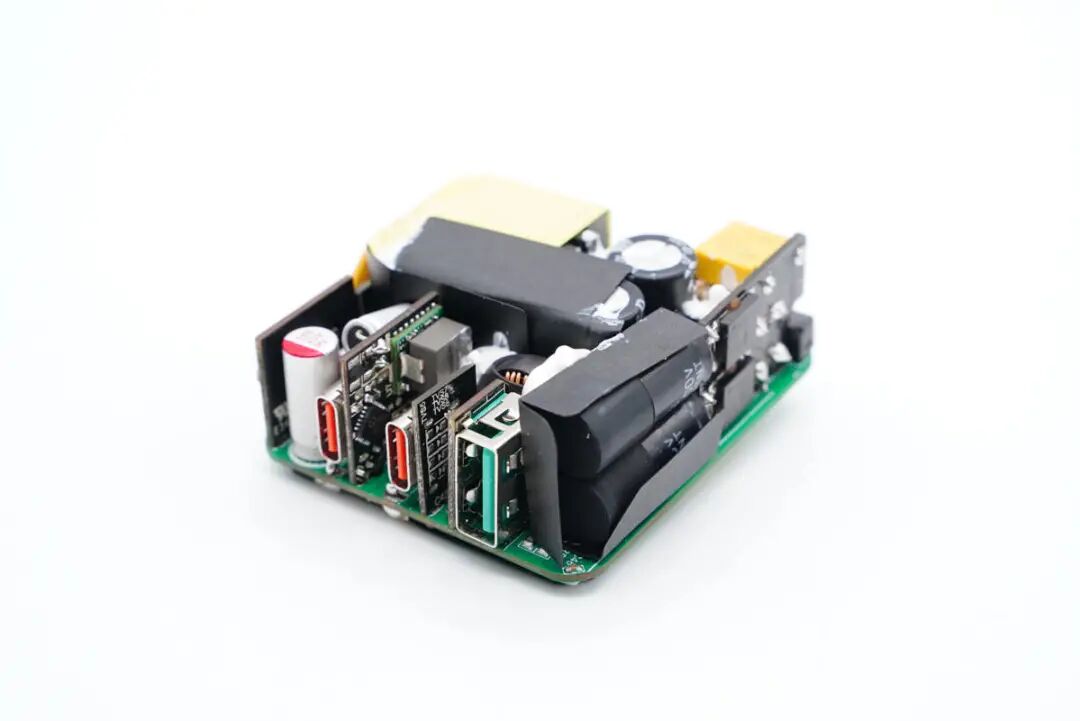

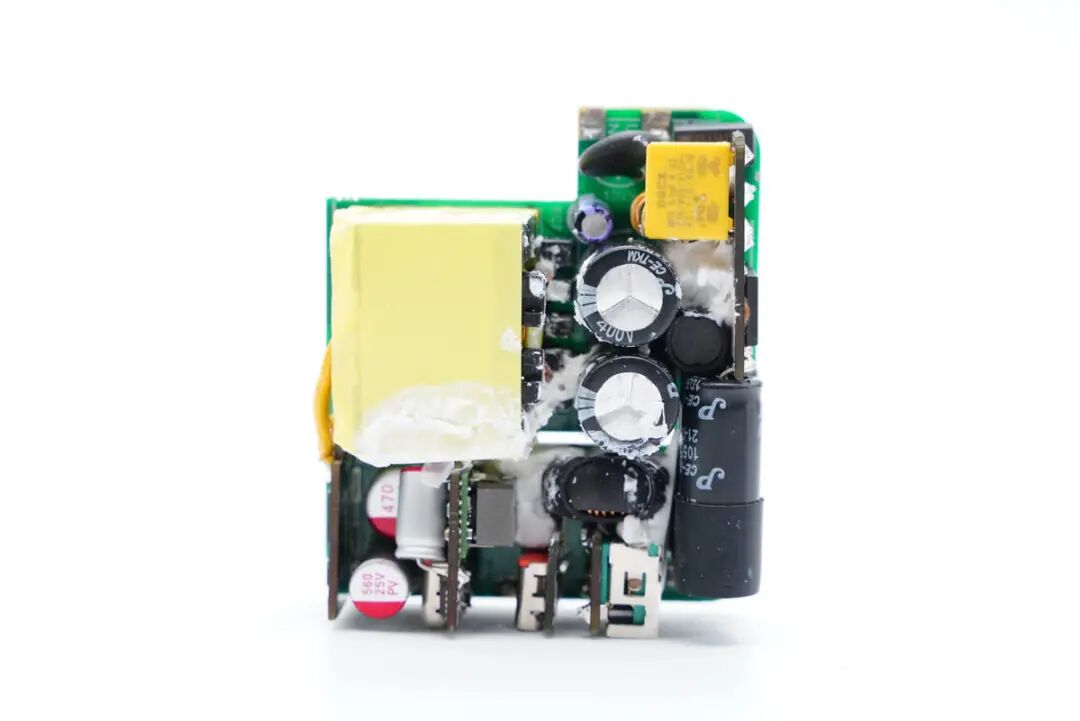

主板正面一览，电容、输入输出端小板打胶加固。

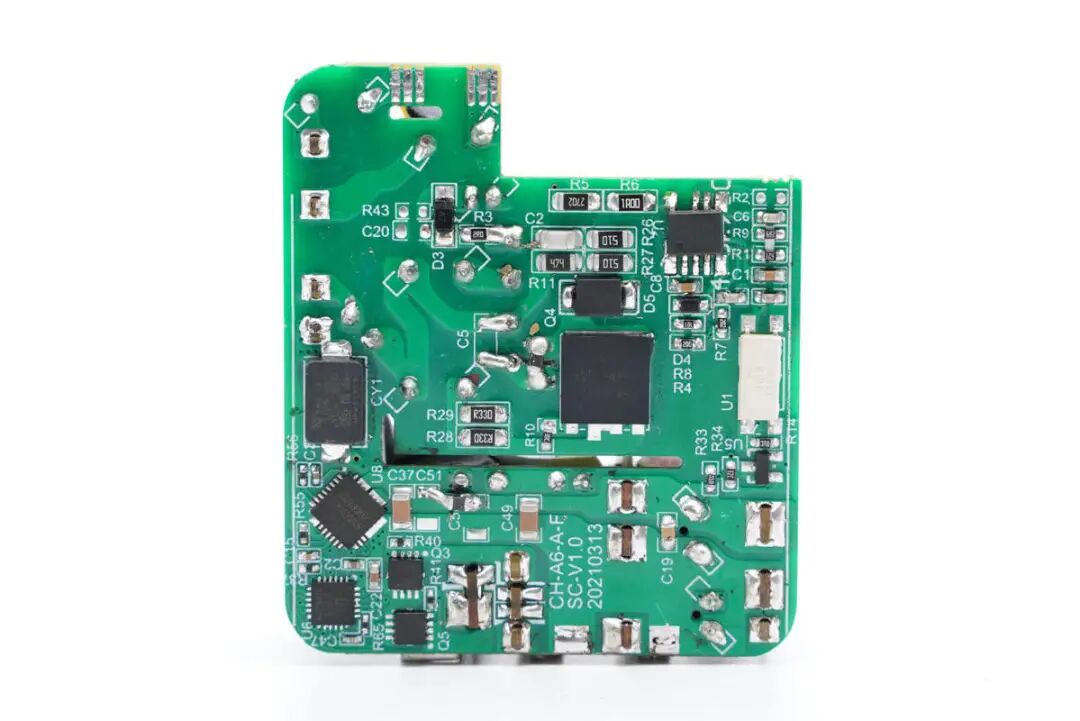

PCB板背面一览，板子右上角是必易微KP2202控制器。
通过观察发现，这款充电器采用了必易微KP2202+KP4060高频QR开关电源方案，不过初级开关管是超级硅MOSFET，因此这是一款超级硅充电器。充电器采用QR电源恒压输出，搭配二路同步降压电路实现独立接口快充。下面我们从输入端开始了解各器件的信息。
输入端一览，延时保险丝和NTC浪涌抑制电阻焊接在主板上，中间区域还有工字电感、两颗高压滤波电解电容和一颗主控芯片供电电容。

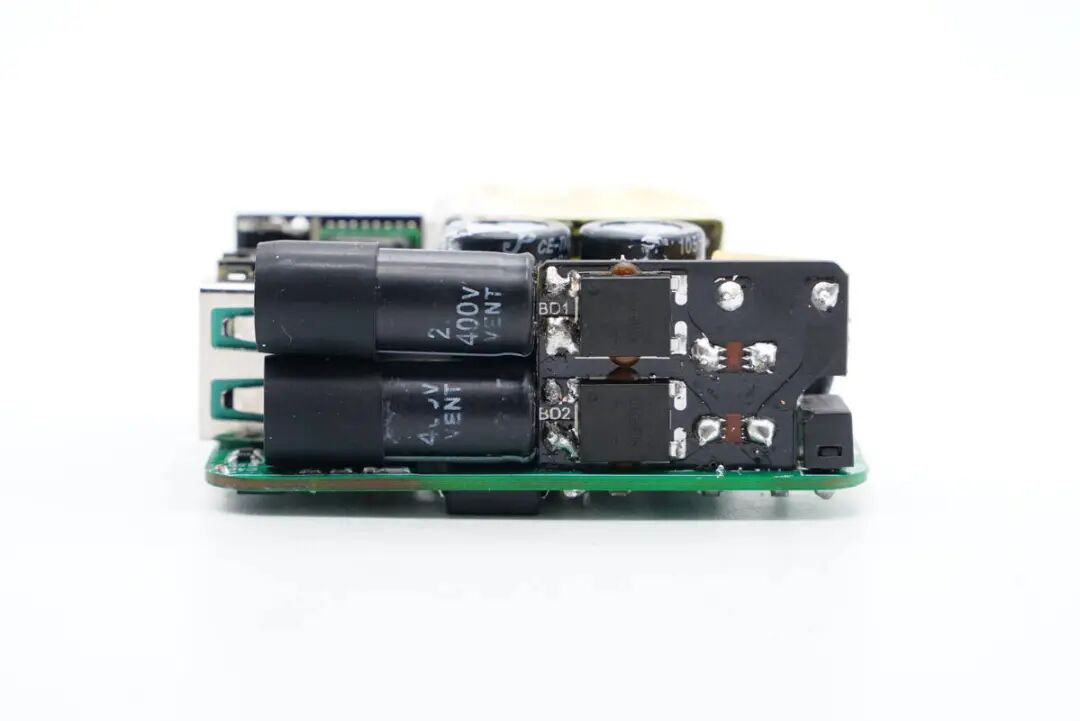

侧边小板背面设有两颗整流桥，两个横置的高压滤波电解电容也是焊接在小板上。

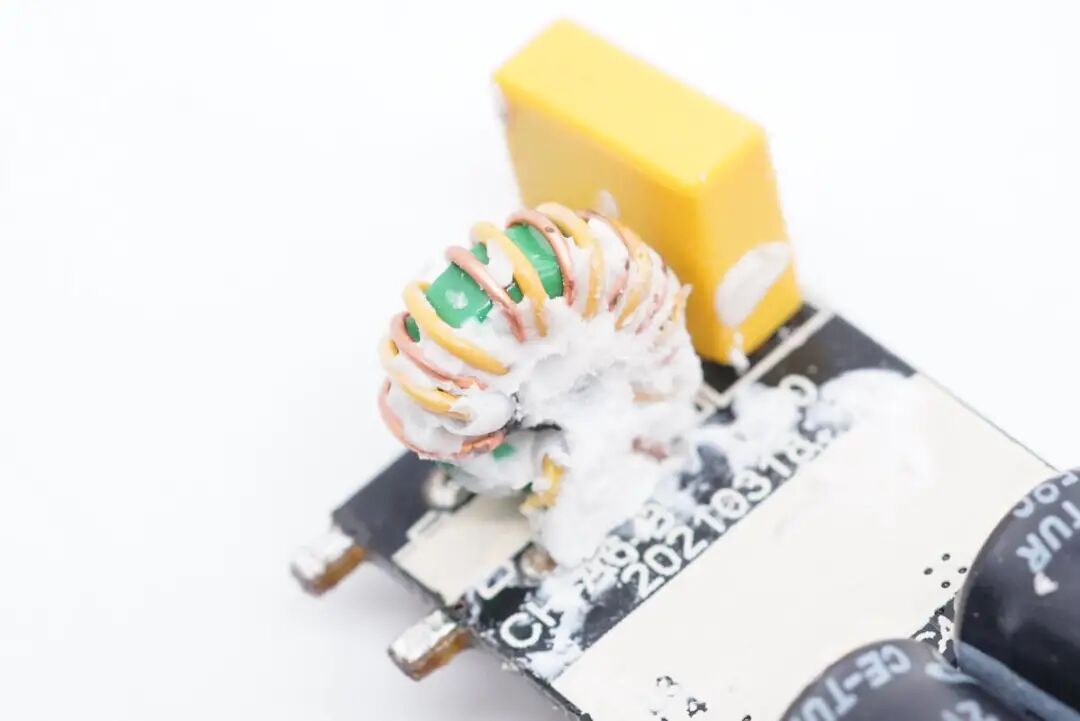

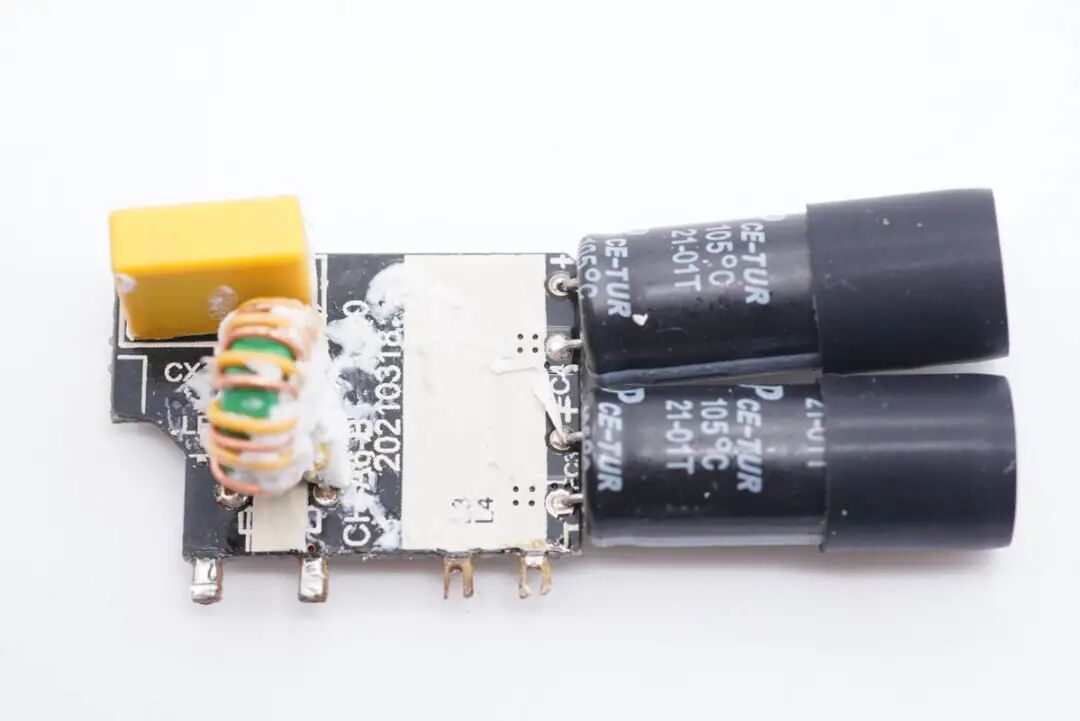

将小板拆下，正面还设有安规X电容和共模电感，电容顶部套有绝缘帽。

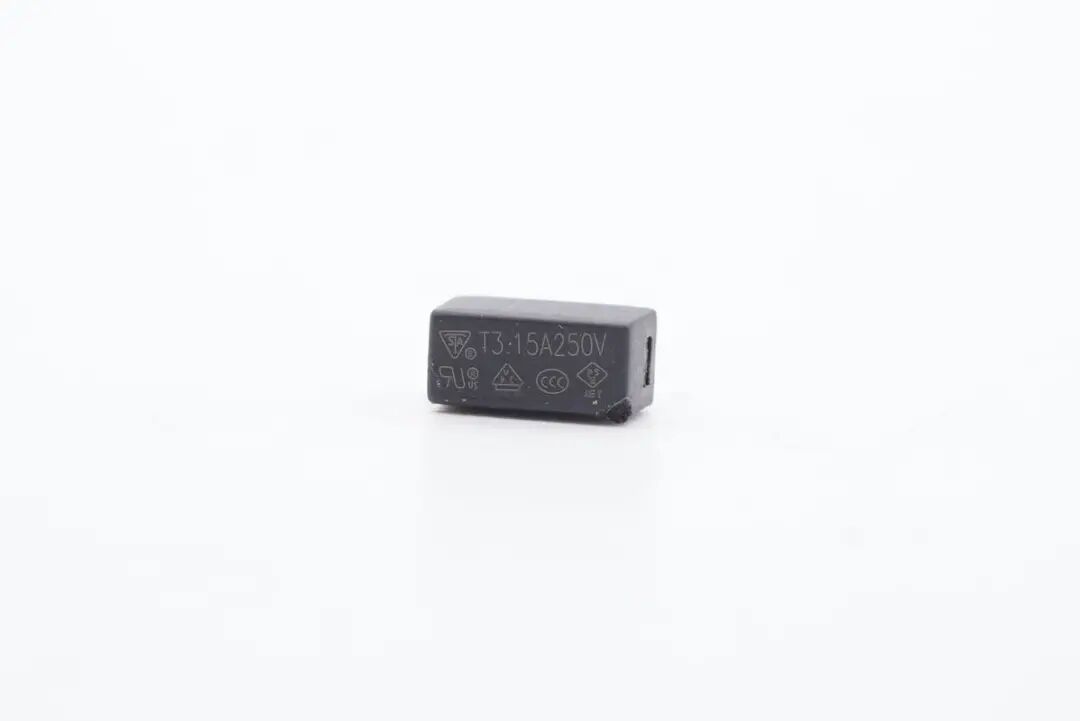

延时保险丝特写，规格为3.15A 250V。

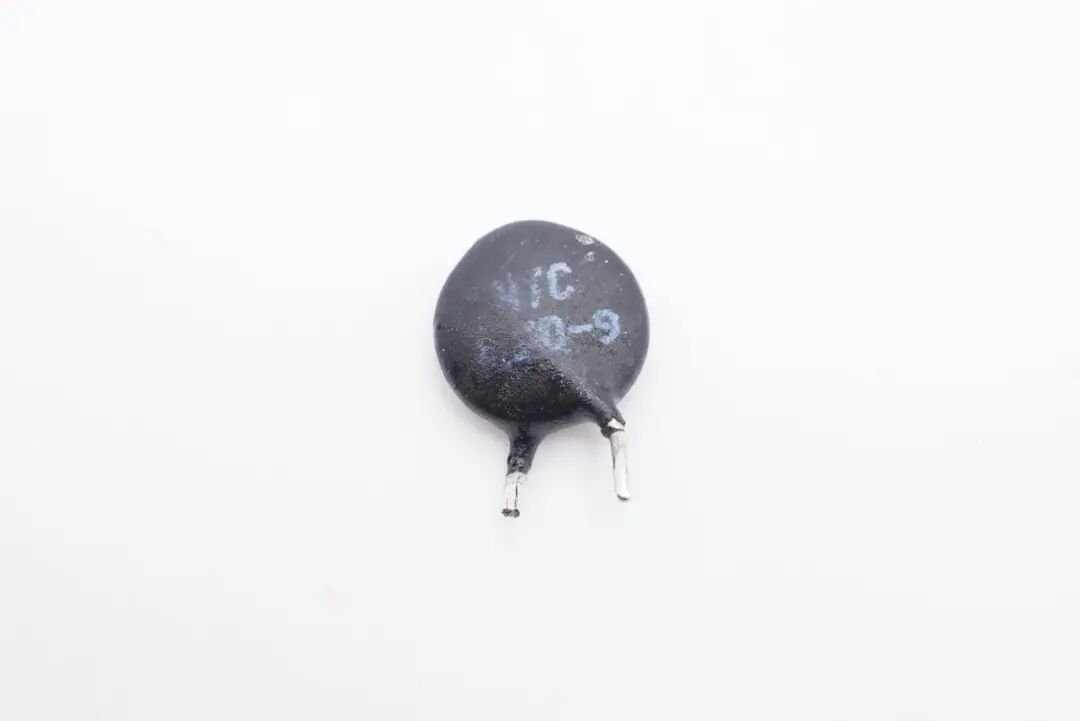

NTC浪涌抑制电阻外套绝缘管，用于抑制上电浪涌电流。

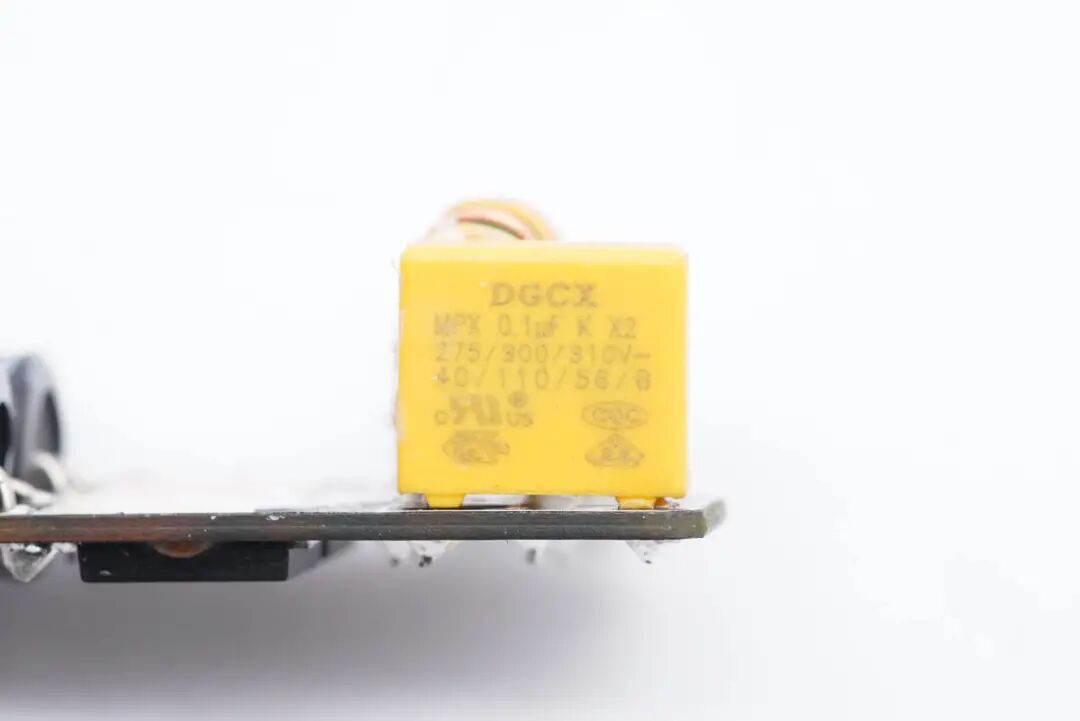

安规X电容来自成希电子，容量0.1μF。
共模电感双线绕制，用于滤除EMI干扰。

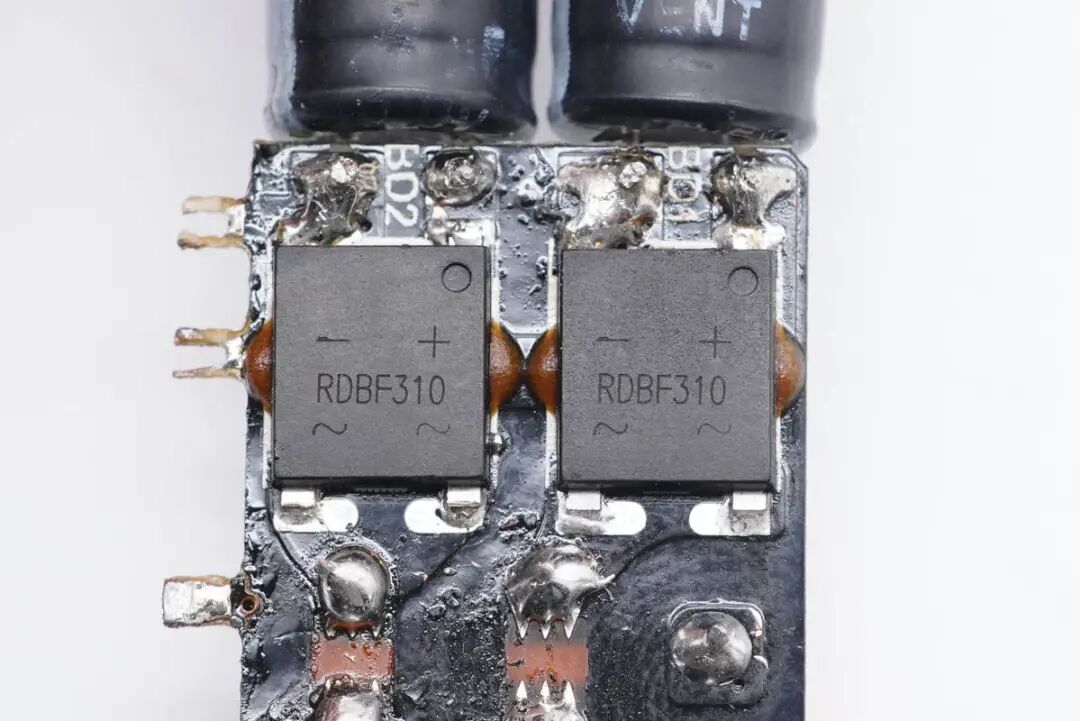

RDBF310整流桥特写，采用两颗以均摊发热。

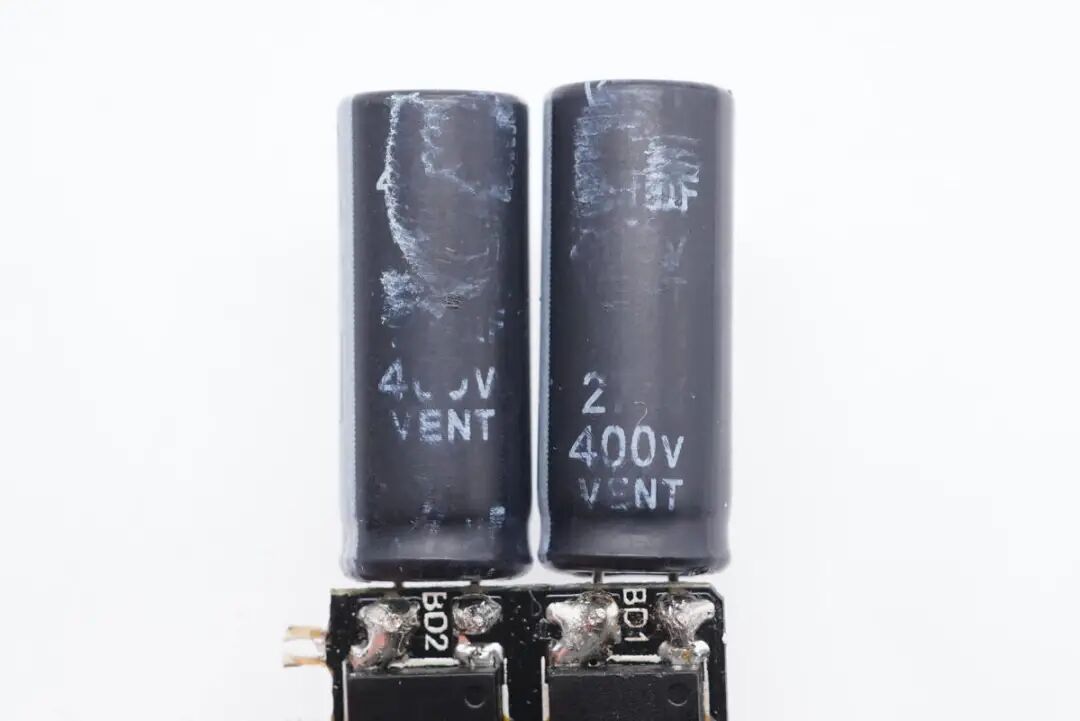

两颗高压滤波电解电容规格为400V 27μF。

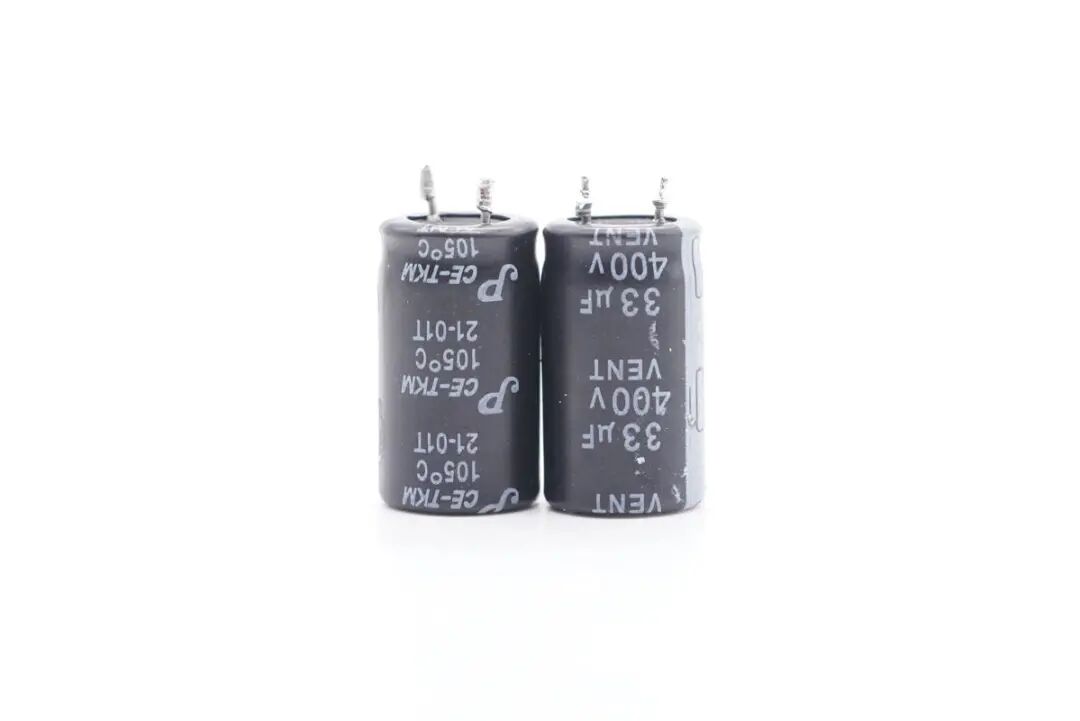

主板上的两颗高压滤波电解电容规格为400V 33μF。

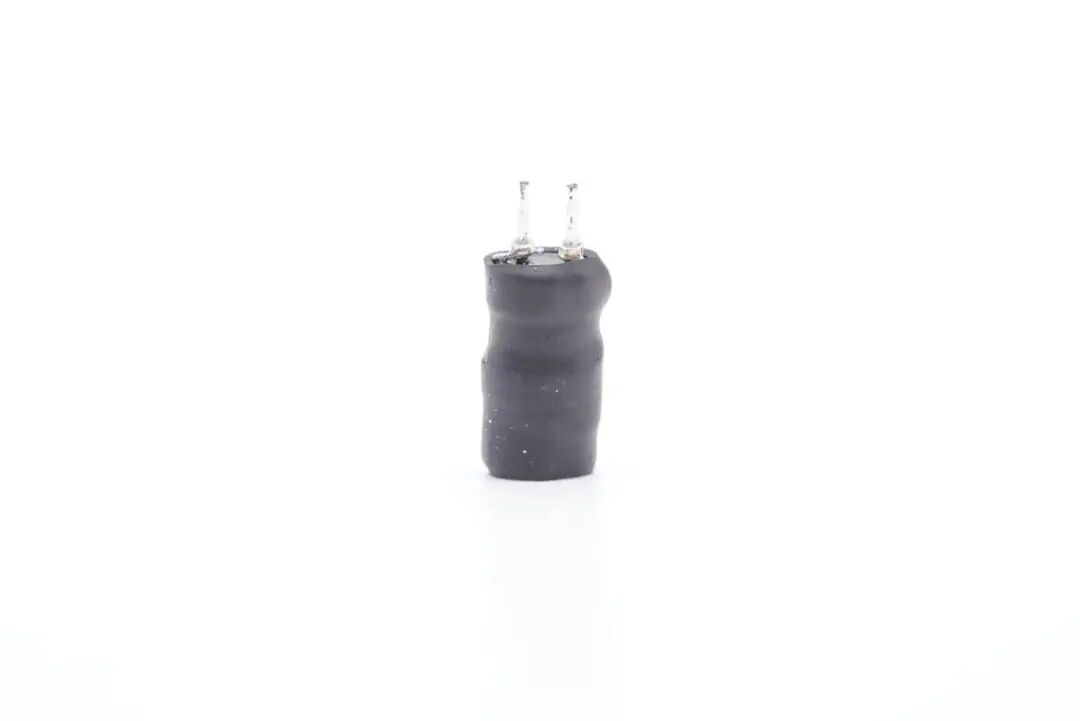

工字电感外套绝缘管。

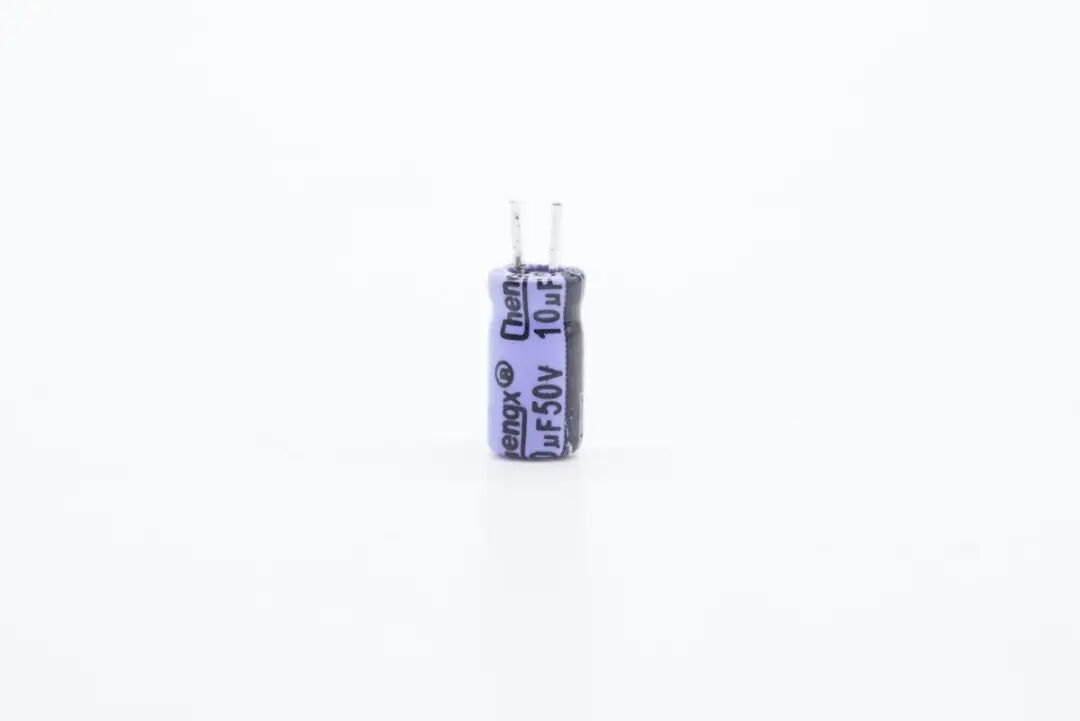

主控芯片供电电容来自承兴，规格为50V 10μF。

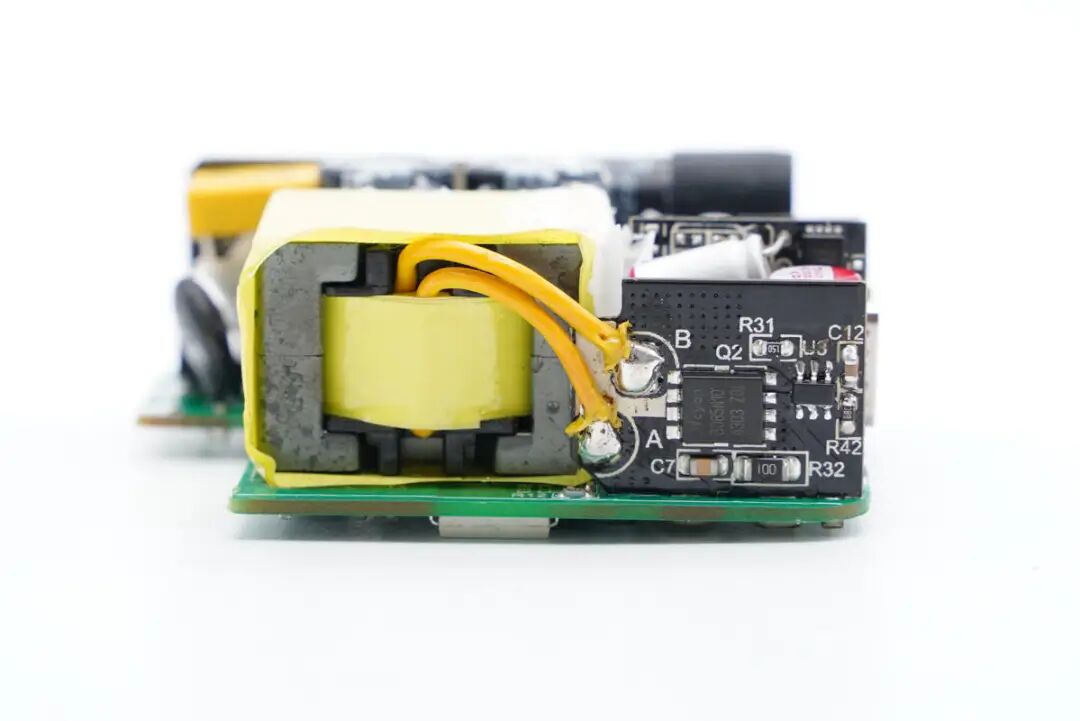

另一侧设有变压器和同步整流小板。

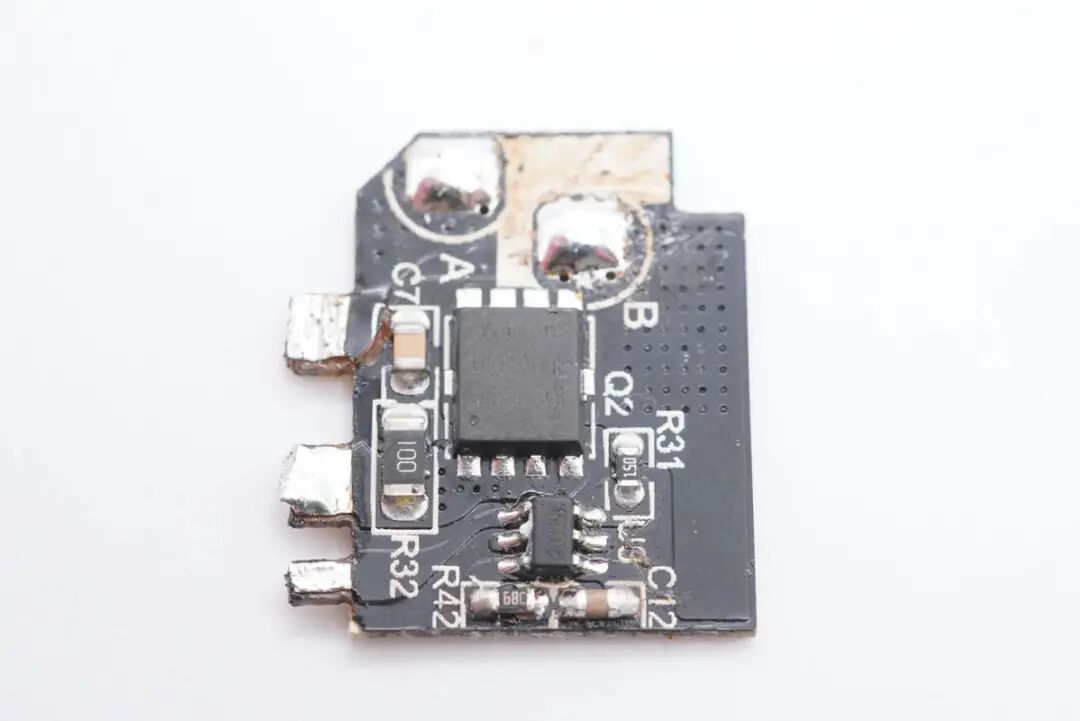

小板正面设有同步整流控制器和整流管。

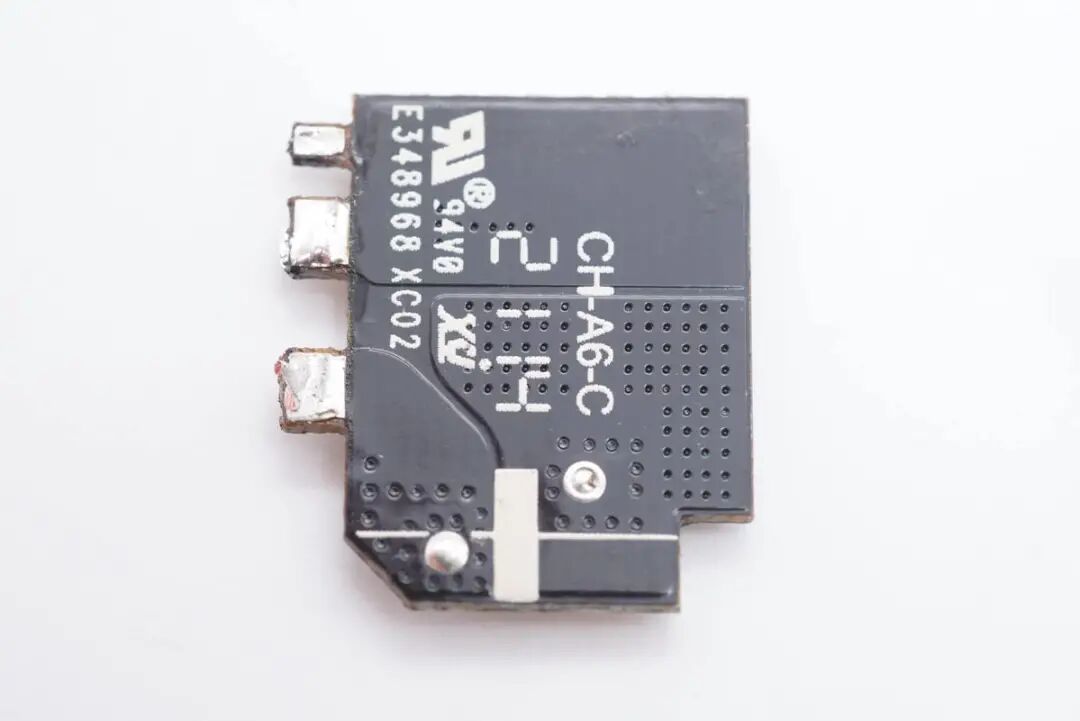

背面没有元器件，小板采用大面积过孔帮助散热。

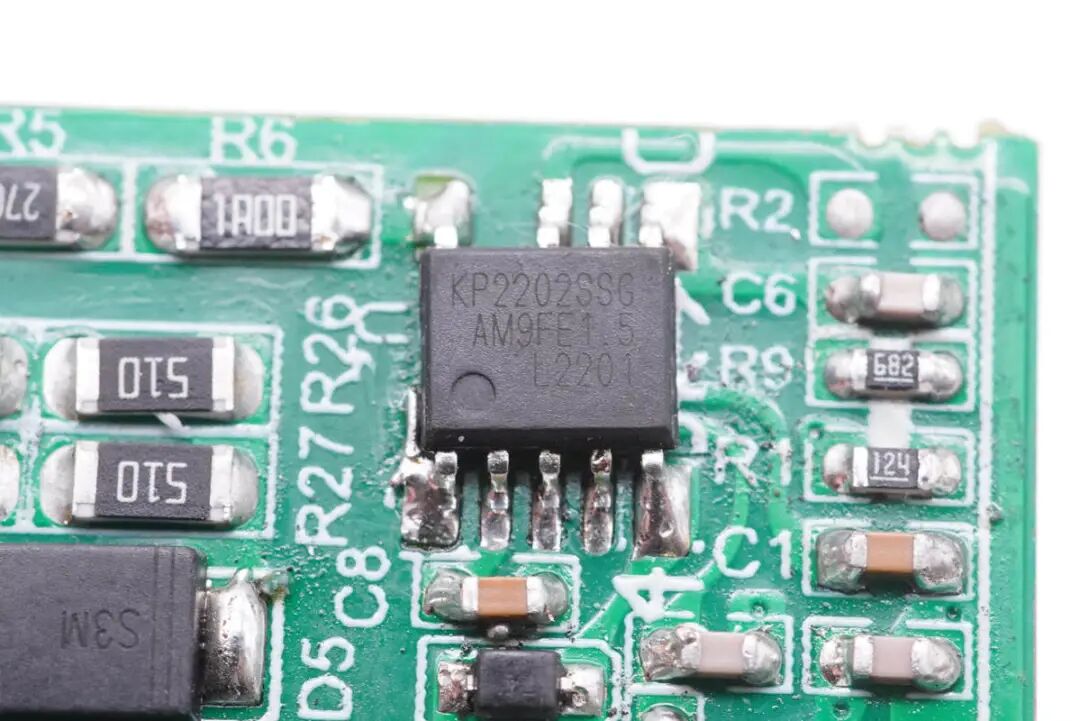

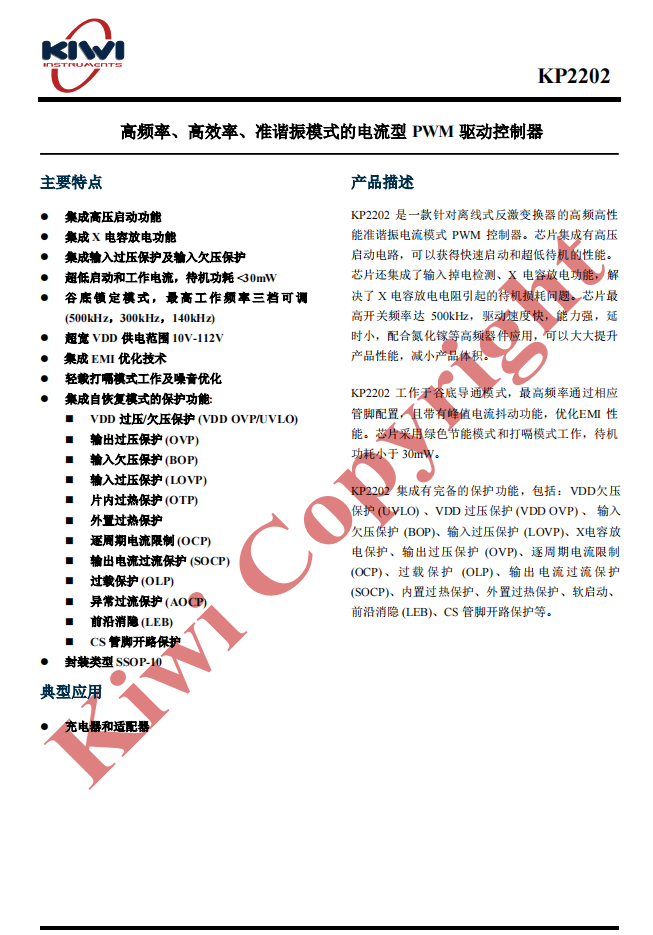

开关电源PWM控制器采用必易微KP2202，内置高压启动功能，并集成了AC输入掉电检测与X电容放电功能；芯片拥有±1%恒压精度；超低启动/工作电流，待机功耗小于30mW；支持谷底锁定模式。
KP2202最高工作频率分500kHz、300kHz、140kHz三档可调；通过峰值电流抖动实现抖频功能；VDD供电范围10-112V；芯片集成完善全面的保护功能，内置驱动器可驱动CoolMos和GaN开关管。

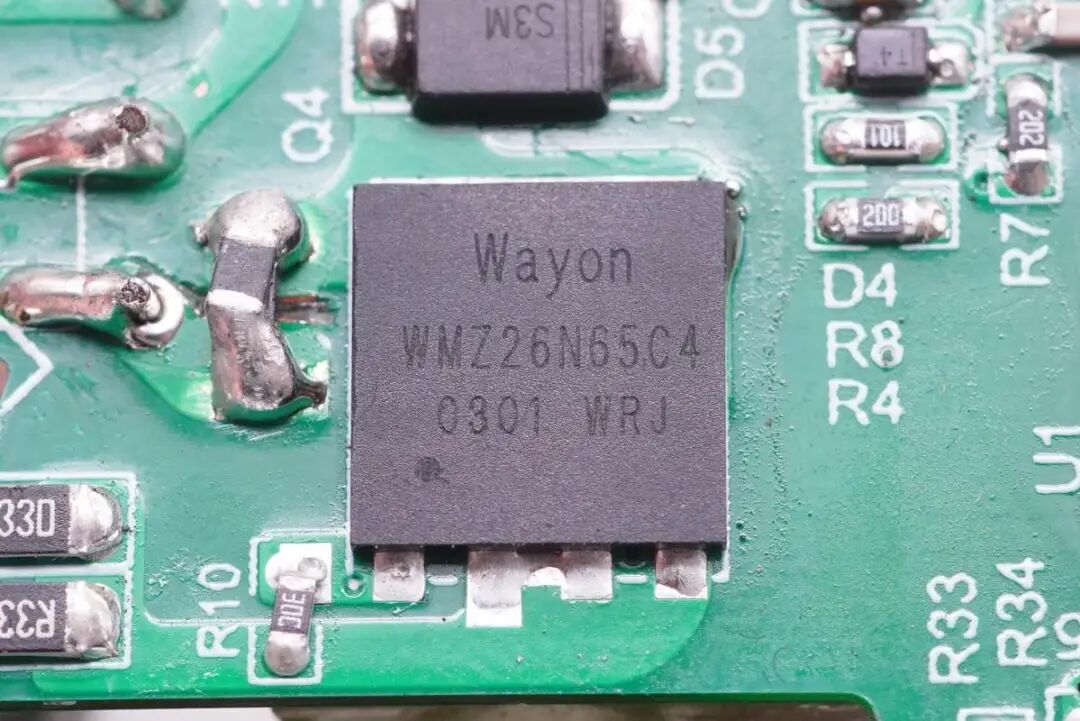

初级开关MOS管采用维安WMZ26N65C4，这是一颗超级硅MOSFET，耐压650V，导阻0.16Ω，PDFN8x8封装。

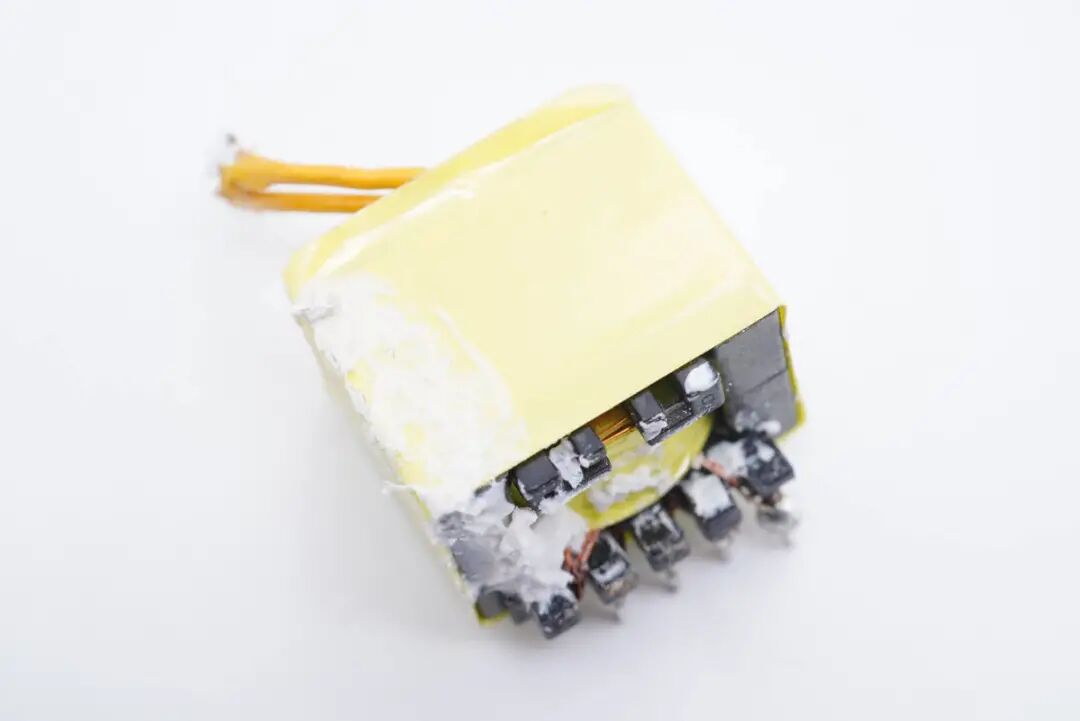

变压器特写。

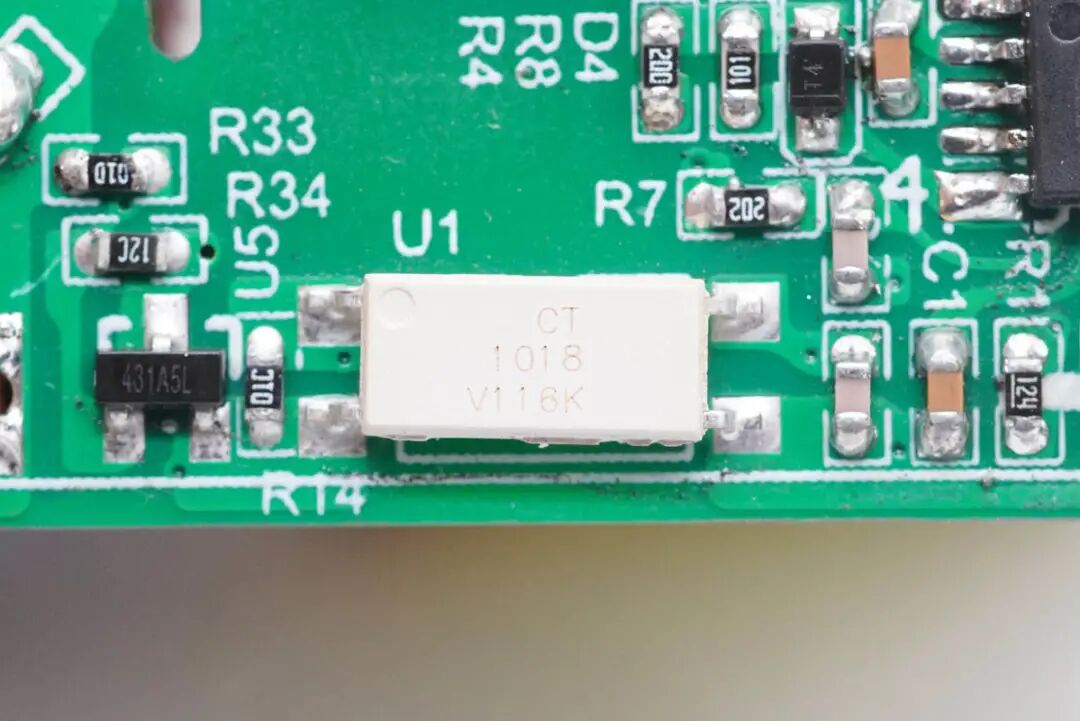

CT 1018光耦，用于初级次级通信，反馈调节输出电压。

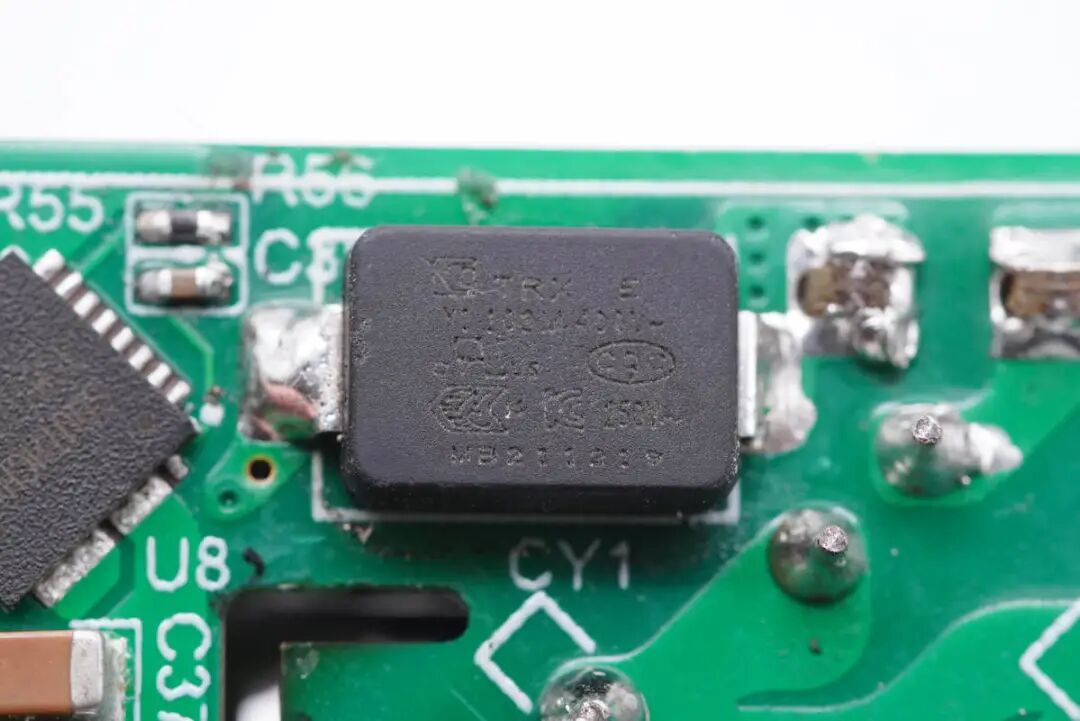

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

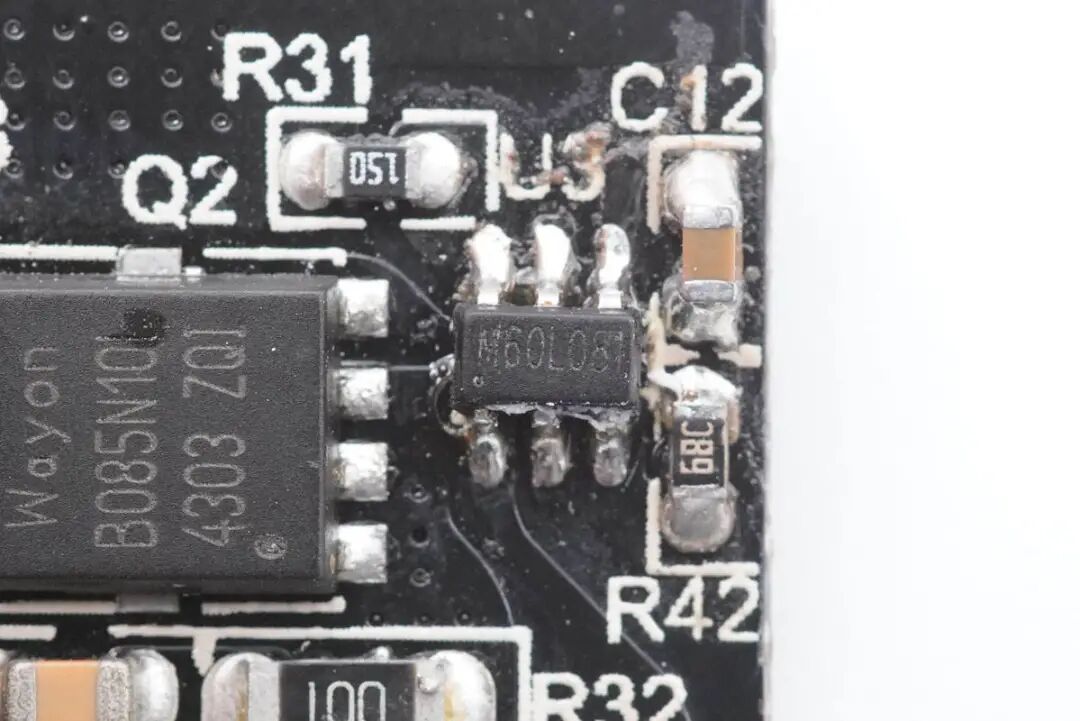

同步整流控制器同样来自必易微，型号KP4060，支持DCM、CCM、QR工作模式和有源钳位 Flyback 拓扑，支持600kHz工作频率，集成高压检测电路和高压供电电路，集成智能双路LDO，无需辅助绕组供电，支持输出短路SR工作。采用了节省空间的SOT23-6封装。
KP4060支持宽范围输出电压应用，特别适用于支持QC、PD等协议的快充领域。并且支持高侧或低侧配置。<30ns 开通和关断延时，Gate驱动有源钳位技术，防止寄生耦合导致的误开通，具有专利的智能电流过零关断和智能开通检测技术防止误开通，确保安全使用。

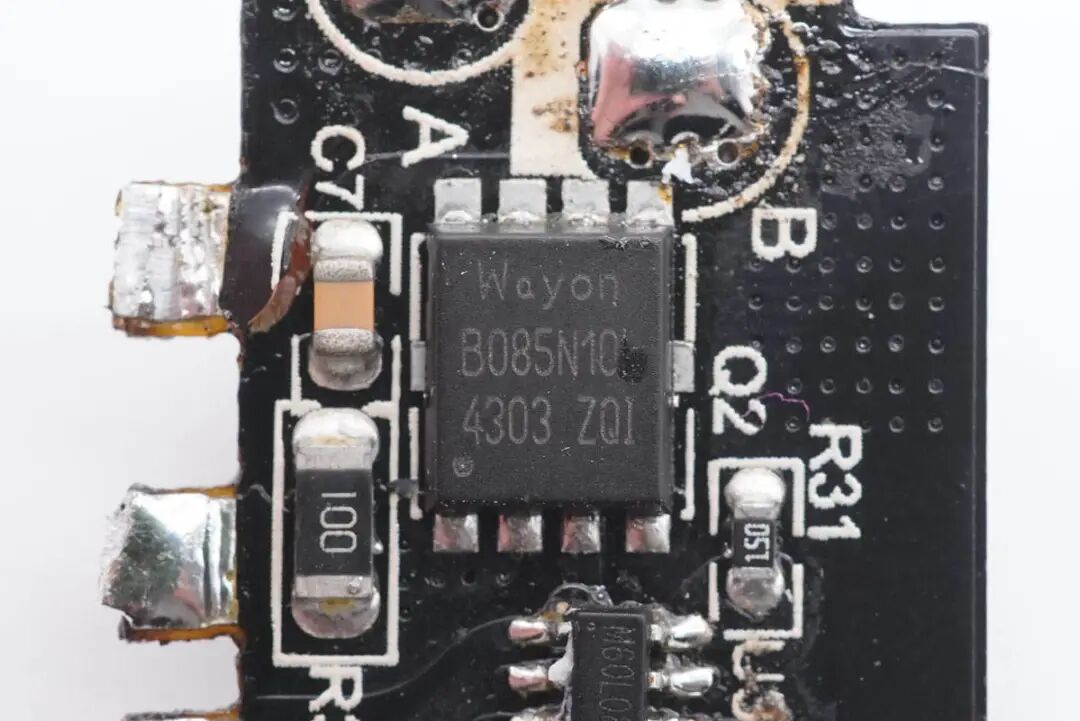

同步整流管采用维安WMB085N10LG2，NMOS，耐压100V，PDFN5060-8L封装。

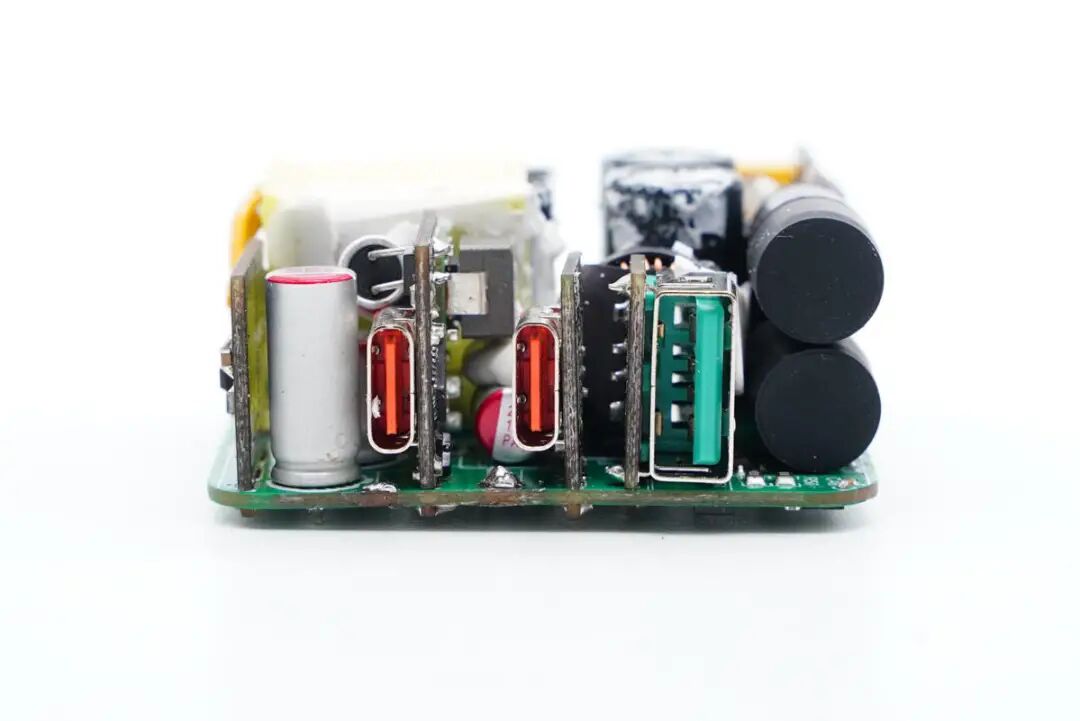

输出端一览，左侧两块小板间有两颗固态电容。
输出滤波固态电容规格为25V 560μF。
另一颗规格为25V 470μF。

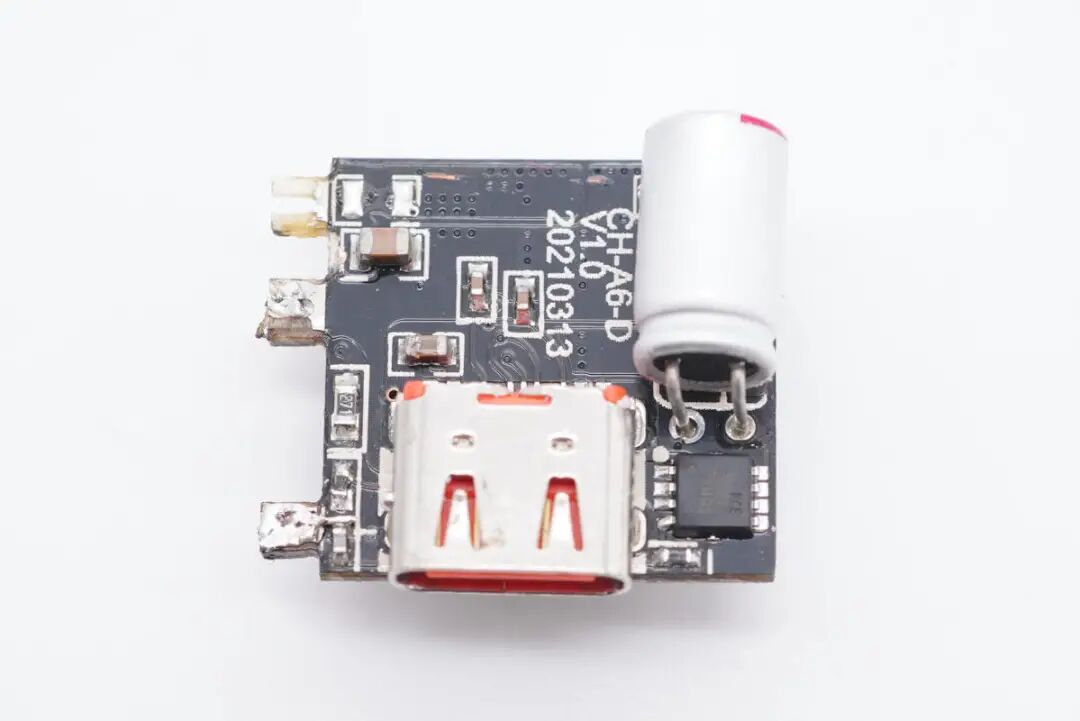

C1口母座所在小板正面设有滤波固态电容和输出VBUS开关管。

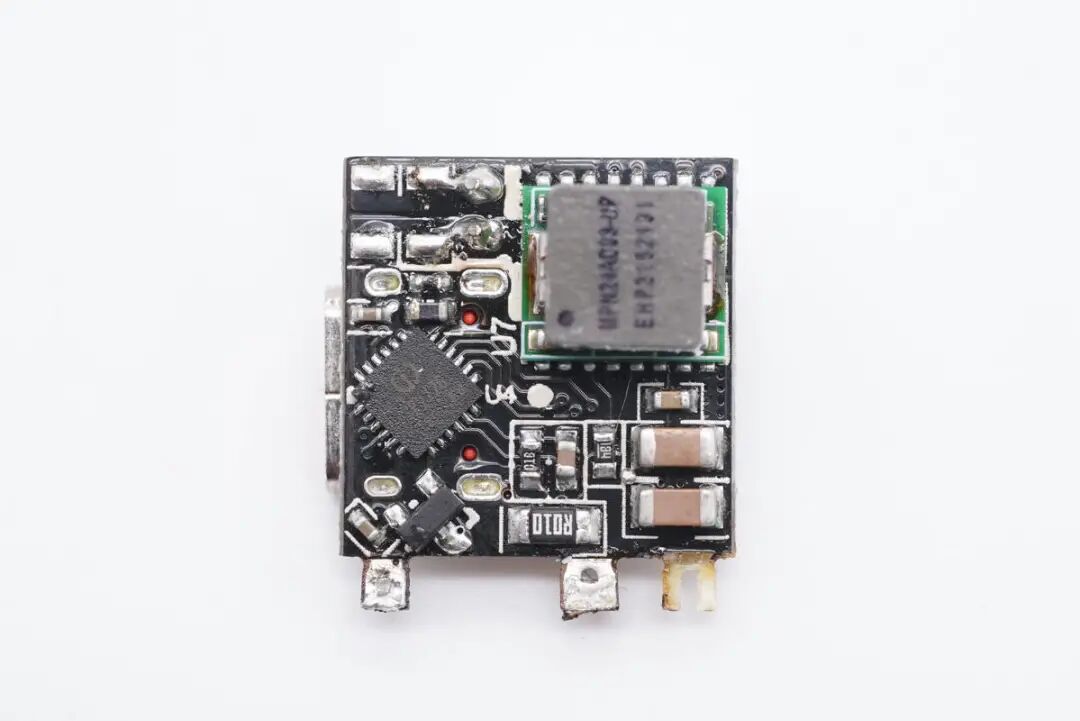

另一面设有协议芯片和一个降压模块。

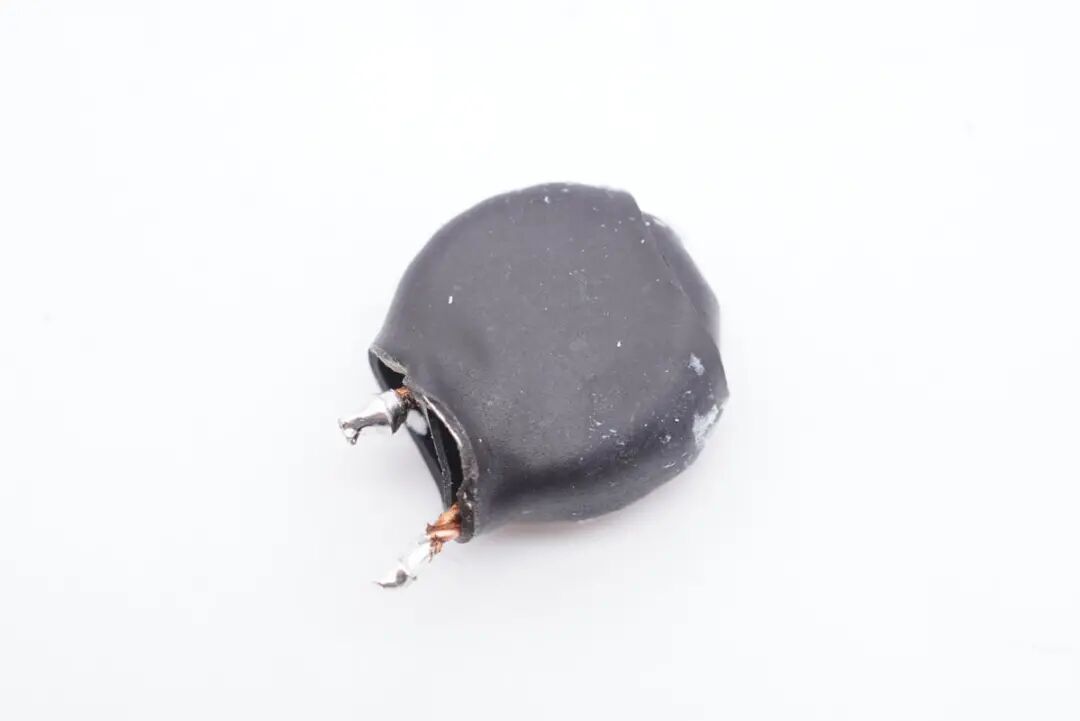

降压电感特写。
将电感以及绿色小板降压模块拆下，需要说明的是，因为是用热风枪加热取下，小板上的芯片有了些许位移。

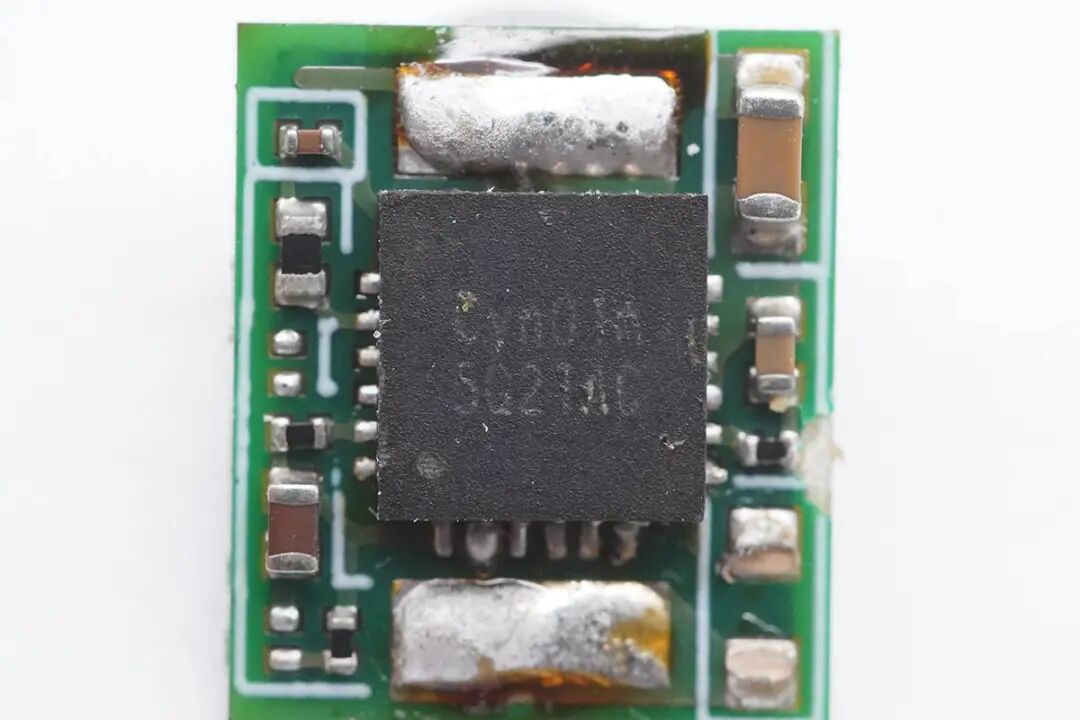

降压芯片丝印Cyn01A，采用QFN-24封装。

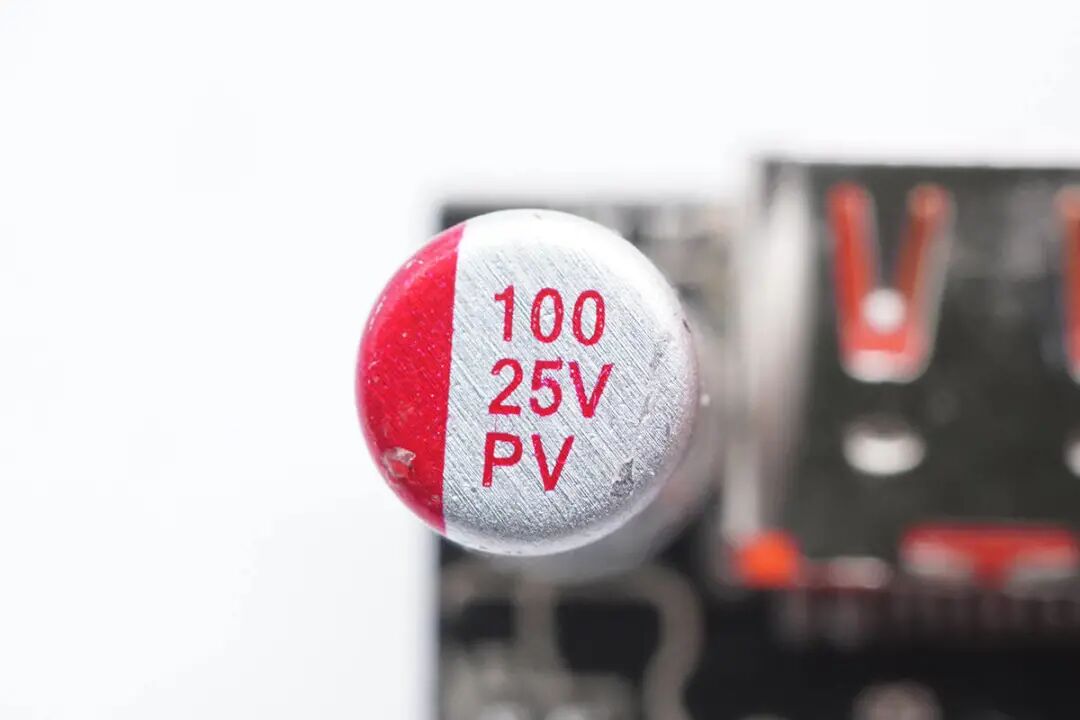

输出滤波固态电容规格为25V 100μF。

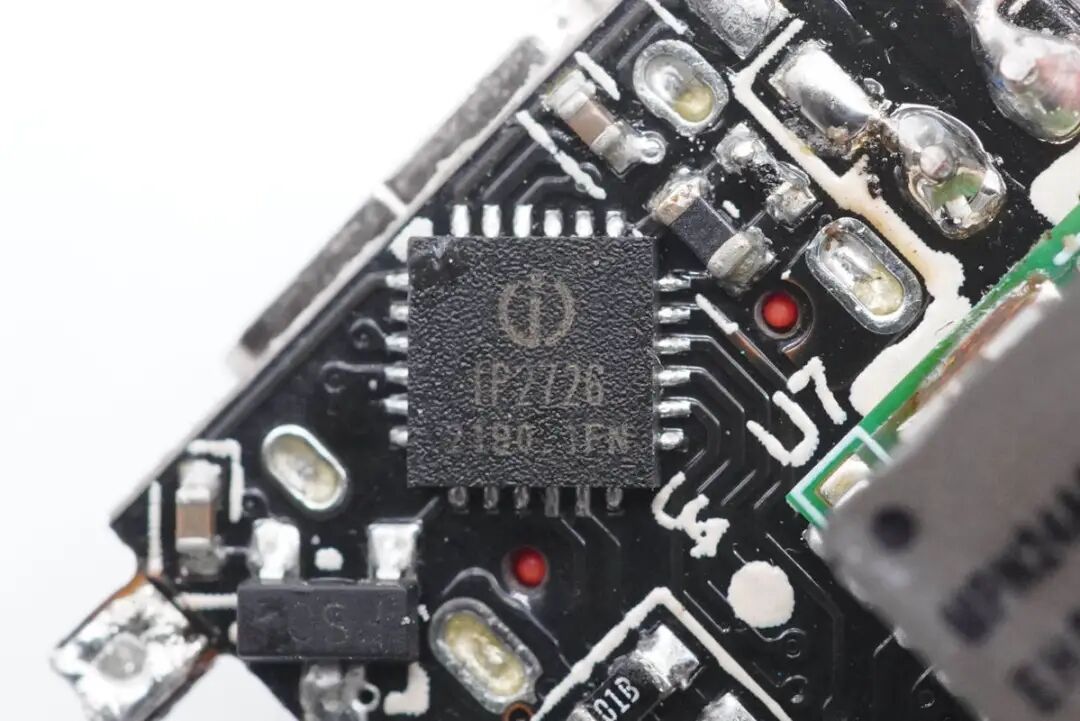

C1口协议芯片采用英集芯IP2726，这是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。
输出VBUS开关管采用新功率NCE3035Q，NMOS，耐压30V。

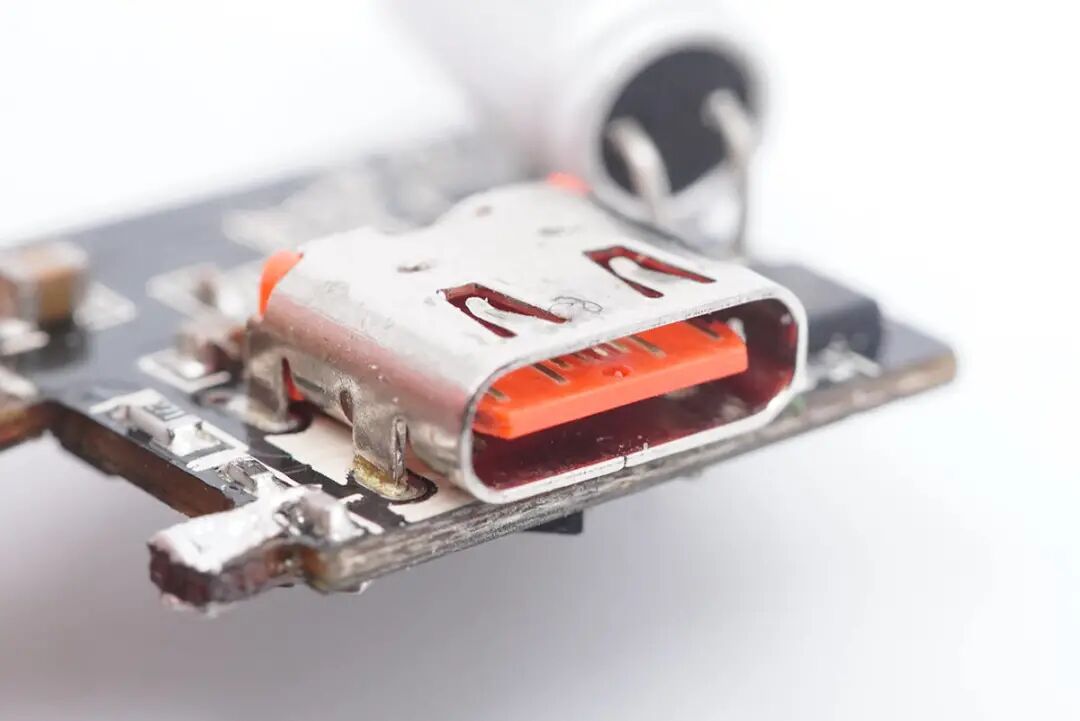

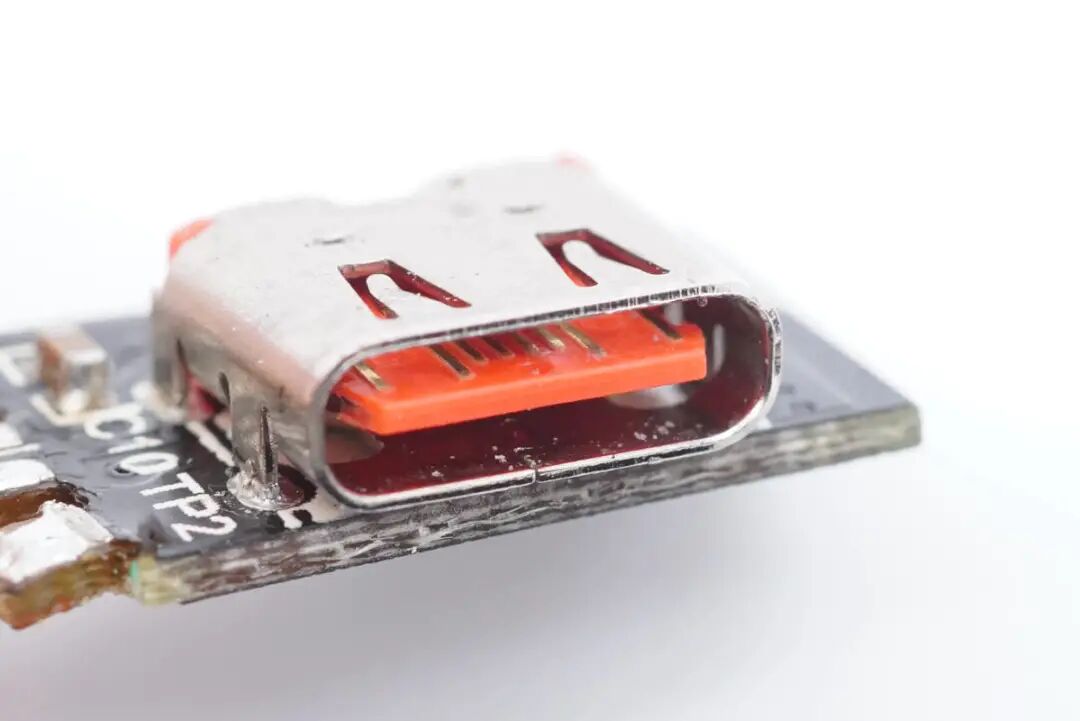

USB-C1口母座特写，过孔焊接。

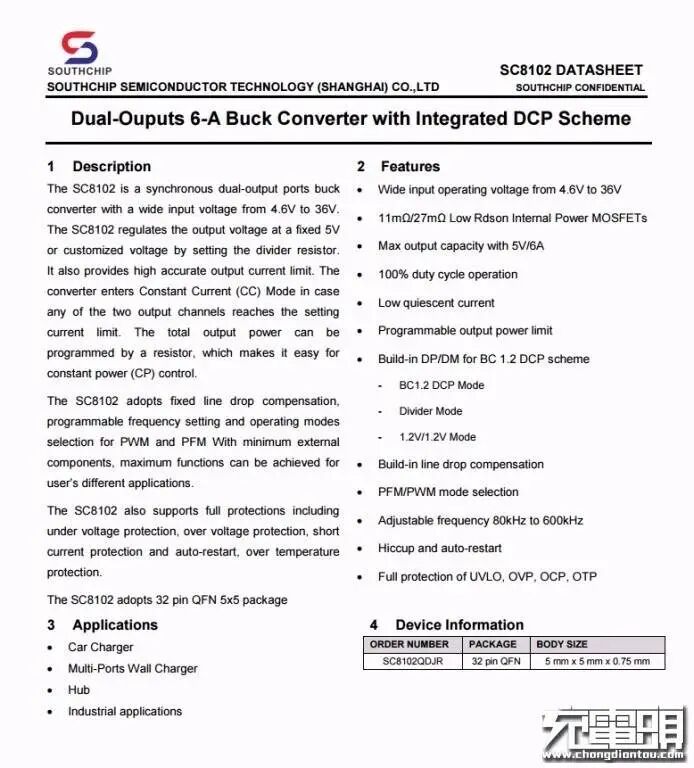

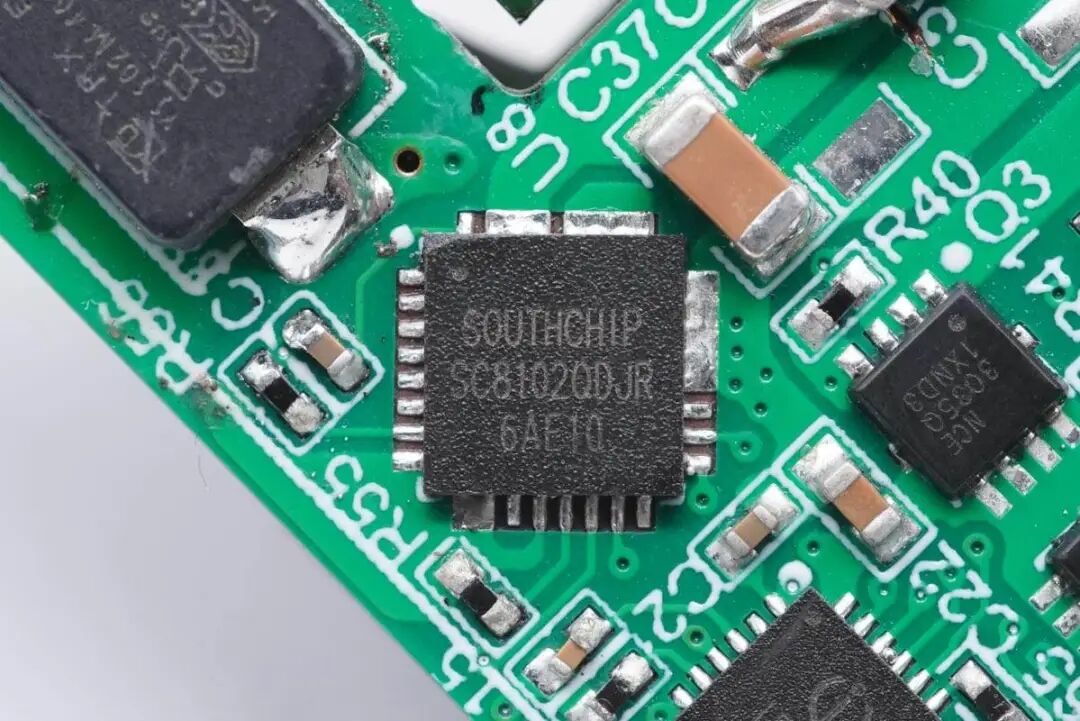

C2和A口采用南芯SC8102进行同步整流二次降压输出。该芯片提供32pin 5*5 qfn封装，内置开关管，是一颗4-36V宽电压输入的双输出同步整流降压转换器，支持5V电压输出或者设置其他输出电压；可提供高精度输出电流限制，当其中一路过流时进入恒流模式。
总输出功率可由电阻设置，便于恒功率输出；支持线损补偿，可编程的频率设置和工作模式选择；支持完整的保护功能，包括过电压、过电流保护，短路保护和过热保护，并且内置自动协议识别，适用于车充，多口墙充，hub和工业应用。

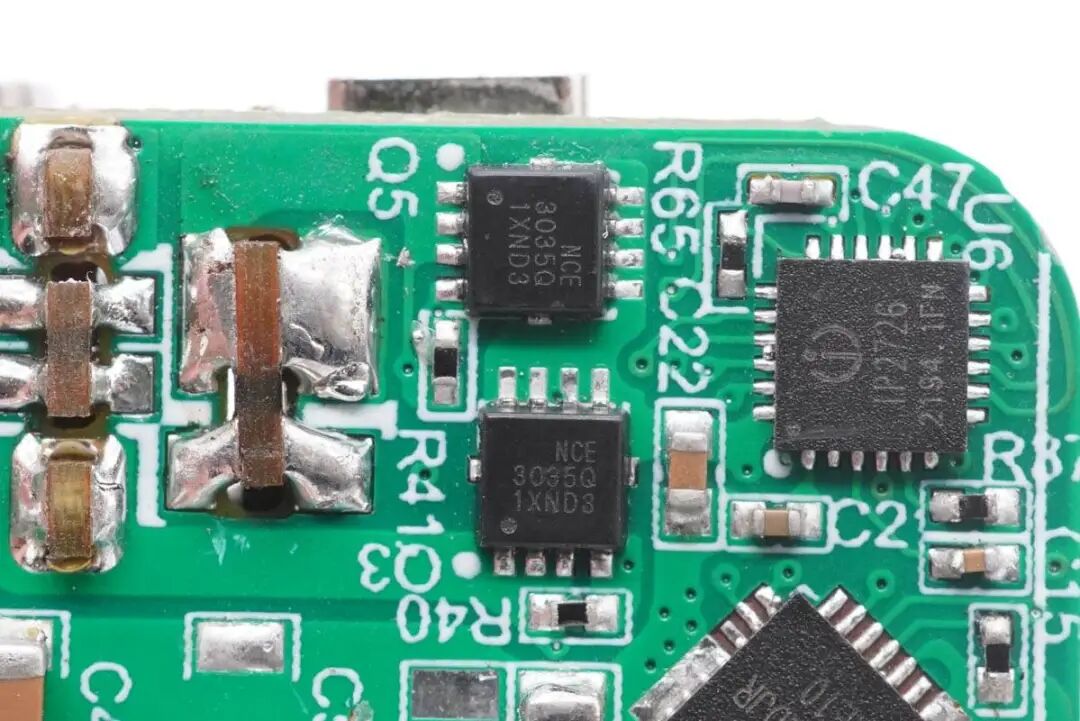

两颗新功率NCE3035Q用于输出端口分配，实现单口快充，双口5V输出。
降压电感外套绝缘管。

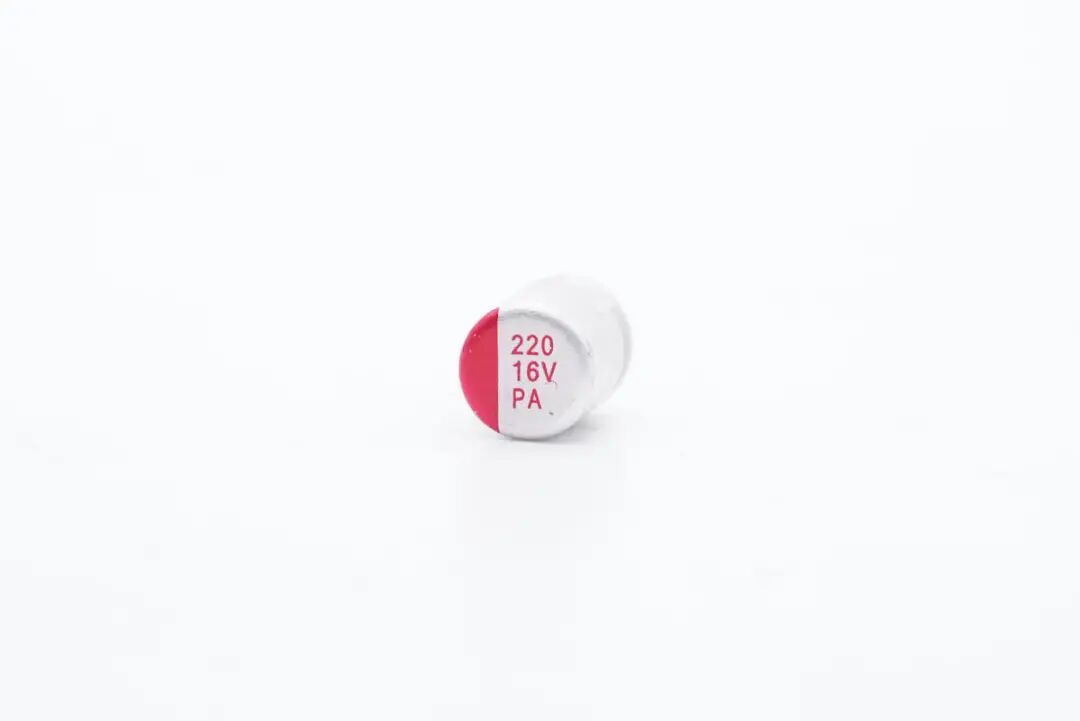

降压输出滤波固态电容特写，规格为16V 220μF。

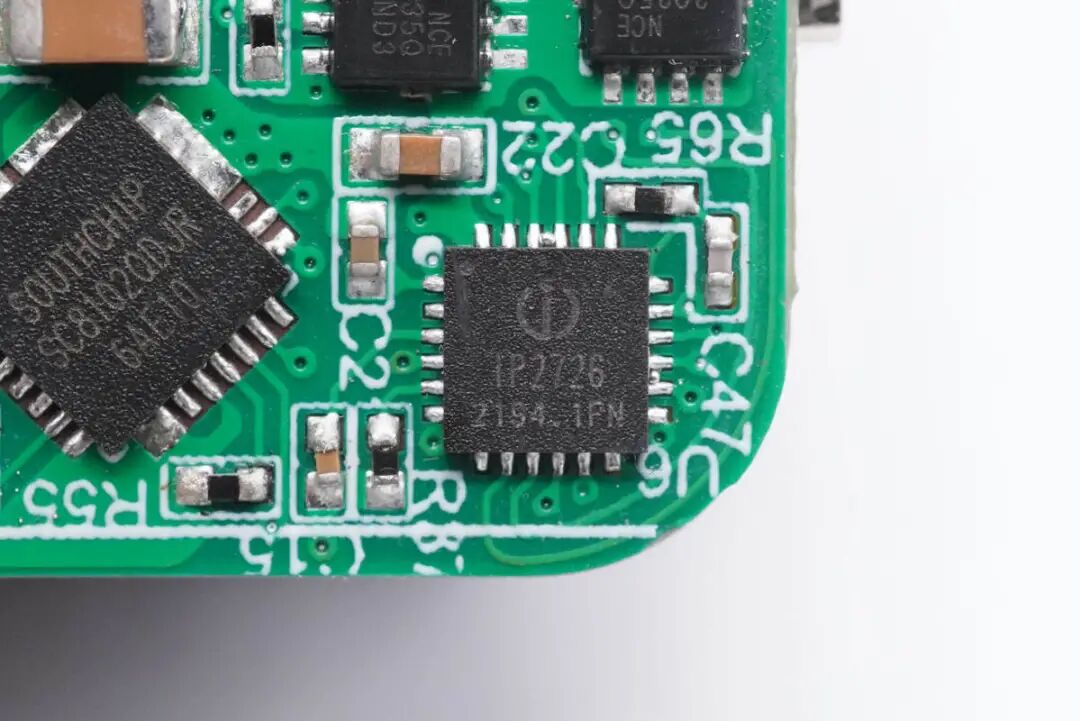

采用英集芯IP2726协议芯片控制C2和A口快充输出。
USB-C2母座特写。

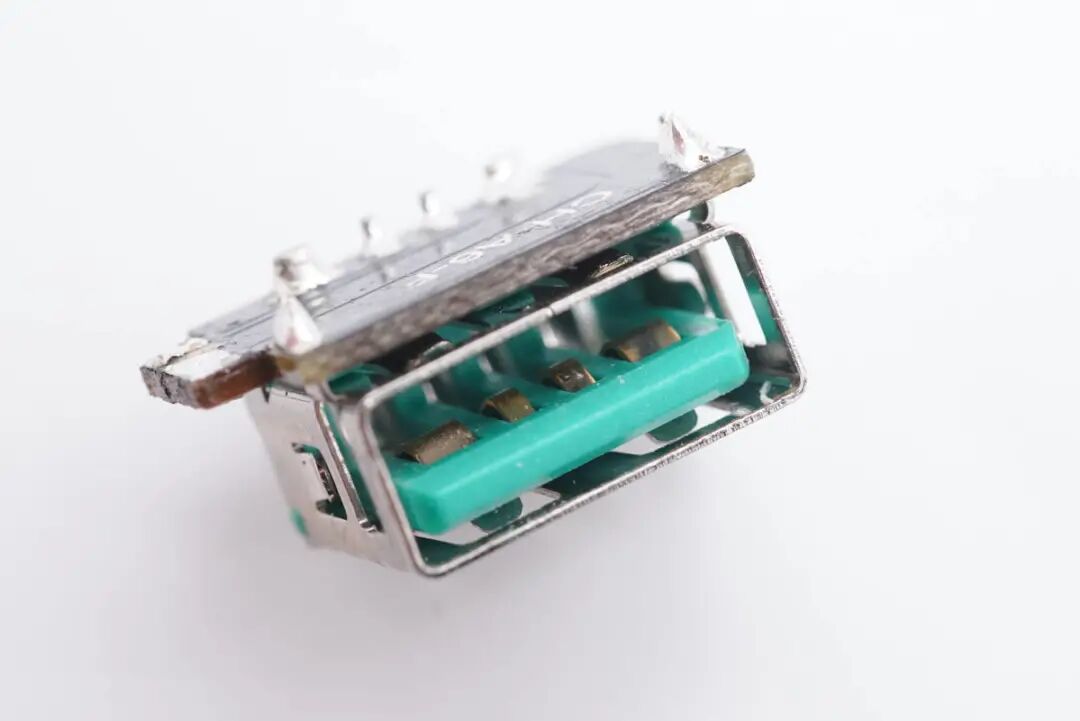

USB-A母座特写。

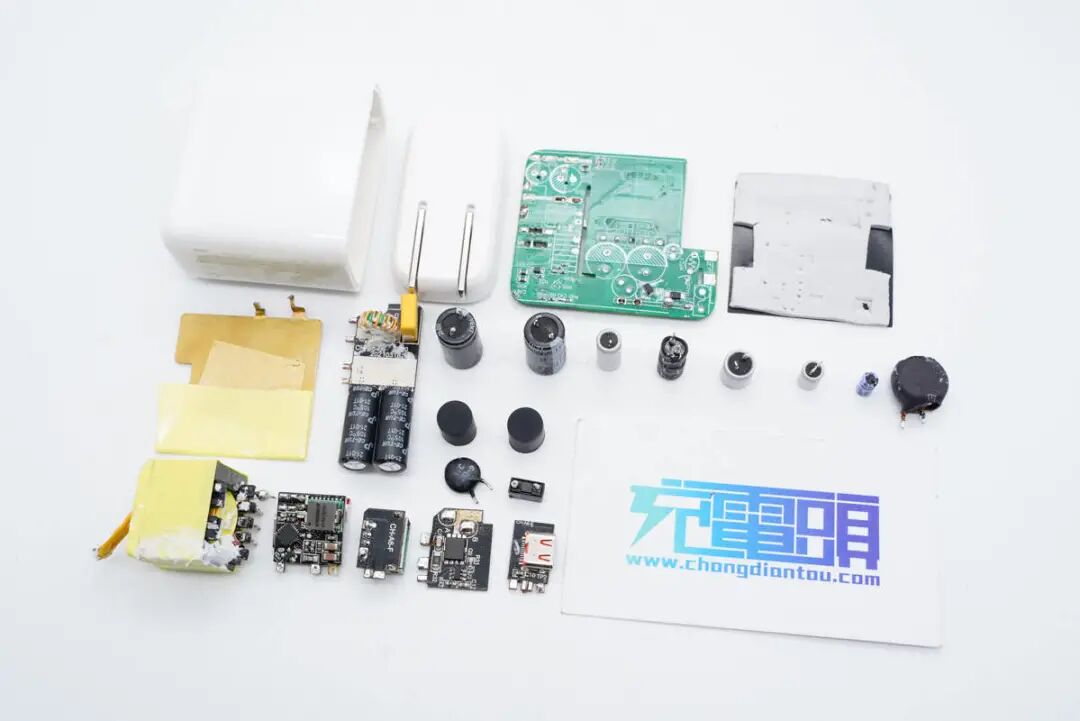

全部拆解完毕，来张全家福。
充电头网拆解总结
傲基这款65W充电器腰身高光亮面处理，边角过渡圆润，使用手感好。此外搭配可折叠插脚，携带方便。配备2C1A接口兼容QC、AFC、FCP、SCP、PD0、PPS主流快充协议，支持45W+20W/18W双口同时快充策略，满足苹果、小米等各大品牌设备快充需求，适合携带外出。
充电头网通过拆解了解到，这款充电器采用必易微KP2202+KP4060氮化镓快充方案，最高工作频率可达500kHz，内置驱动器可驱动主流GaN开关管，功能强悍全面。目前必易微这套方案已实现量产，可助力客户设计性能强悍且体积小巧的氮化镓快充产品，满足市场的需求。
而在傲基这款充电器上，搭配的是维安的超级硅MOSFET以及同步整流管。输出端采用两颗英集芯IP2726协议芯片控制2C1A三口输出，南芯SC8102为C2和A口进行同步整流二次降压，整体来看，这款充电器的用料也不错。
