拆解报告：谷歌30W PD快充充电器
----- 充电头网拆解报告 第1981篇 -----
2021年Google谷歌照例更新了 Pixel 系列手机，作为首款采用自研芯片的 Pixel 6，谷歌升级了充电系统，Pixel 6 和 Pixel 6 Pro 均支持30W有线快充。但好事不成双，谷歌也学起友商来不给手机标配充电器，并推出了一款30W充电器供用户购买。
充电头网近期已经拿到了谷歌这款30W充电器，经典白壳直板造型设计，仅支持PD、PPS快充协议，也和苹果的快充差不多，没有多余的私有快充协议。充电器售价25美刀，换算成人民币将近160元，下面我们就对这款产品进行详细拆解，看看大品牌产品的用料做工如何。
此前充电头网还拆解过谷歌Chromebook 60W PD快充适配器、谷歌Chromecast Ultra标配电源适配器、谷歌Pixelbook原装45W USB PD快充充电器等产品，欢迎查阅。
一、谷歌30W充电器外观

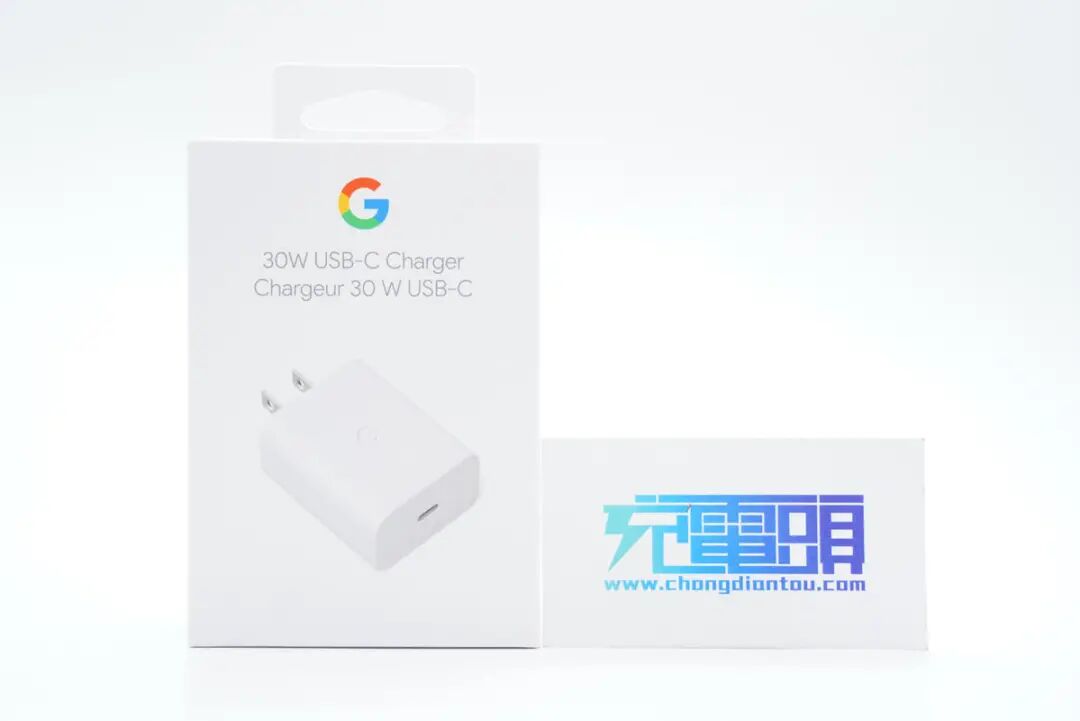

包装盒正面印有谷歌logo、充电器名称和外观图。
背面印有充电器相关描述。

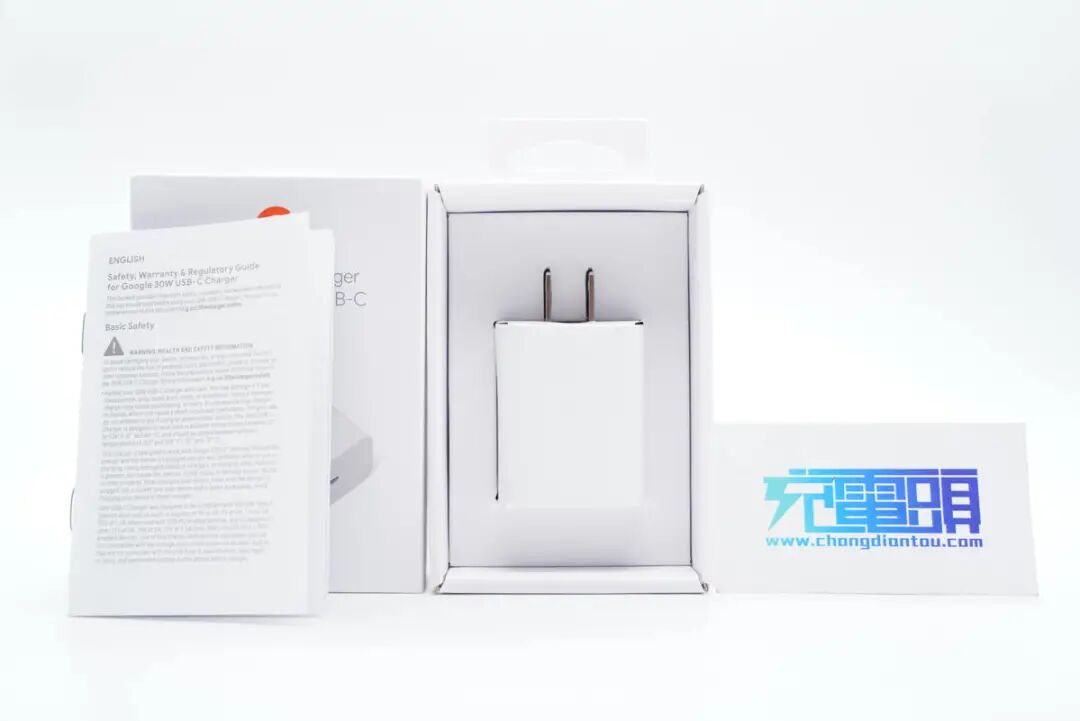

包装内含充电器和说明书。
充电器采用经典直板造型设计，外壳黑白配色，表面哑光处理。

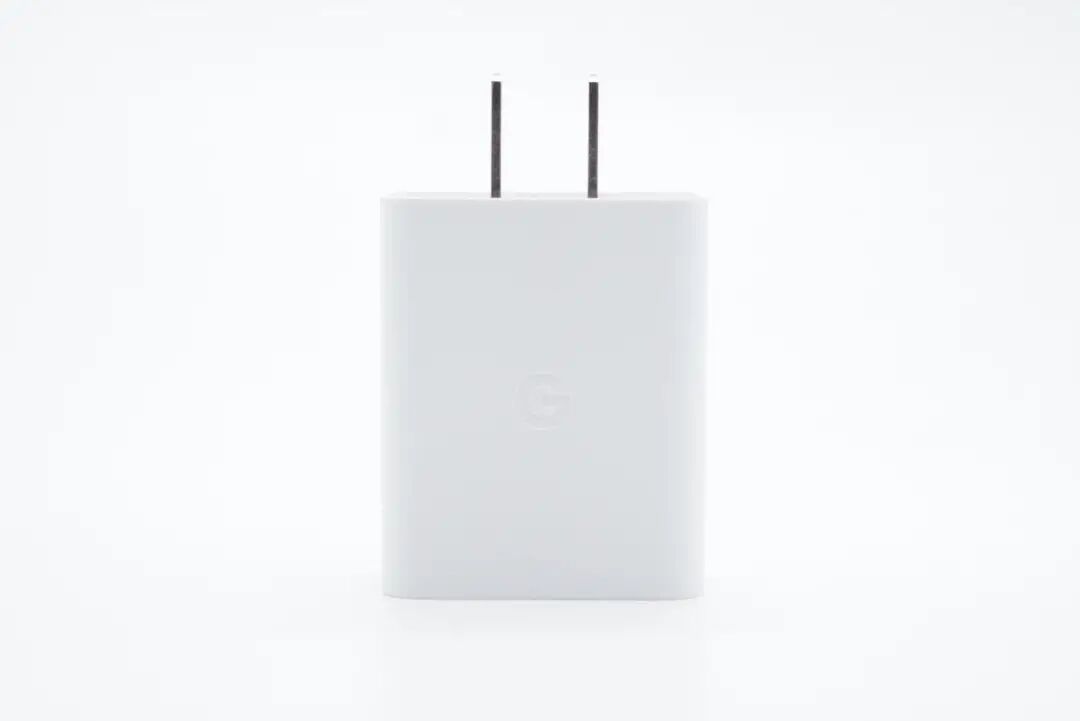

机身正面中心设计有谷歌“G”字母logo。

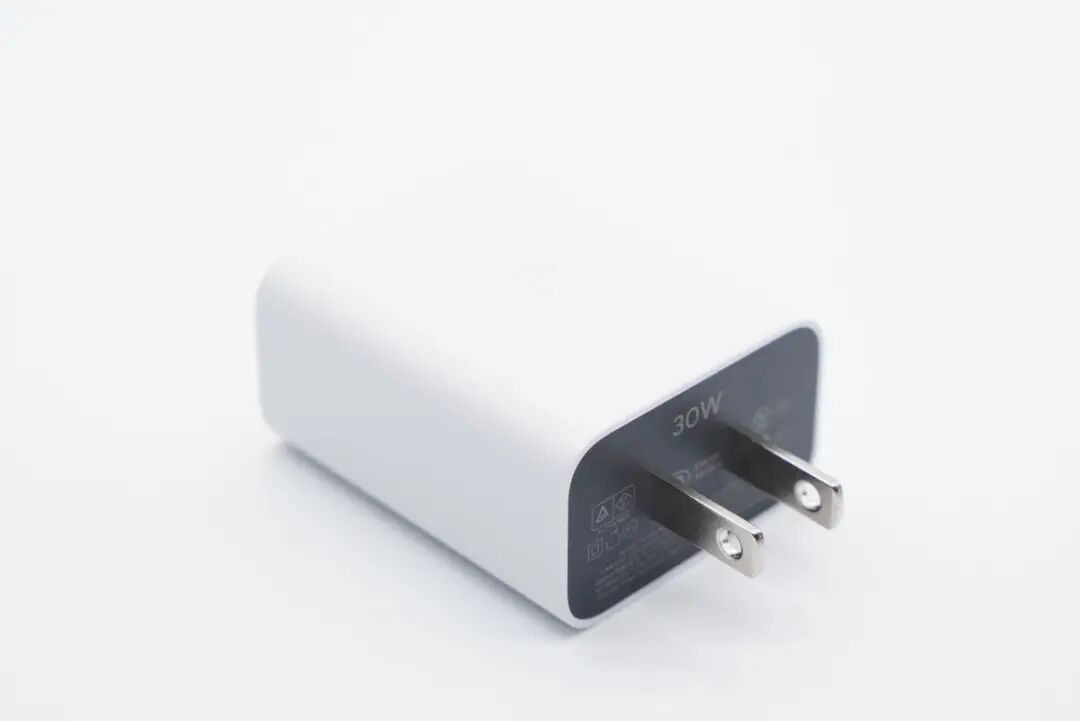

充电器配备固定式美规插脚。

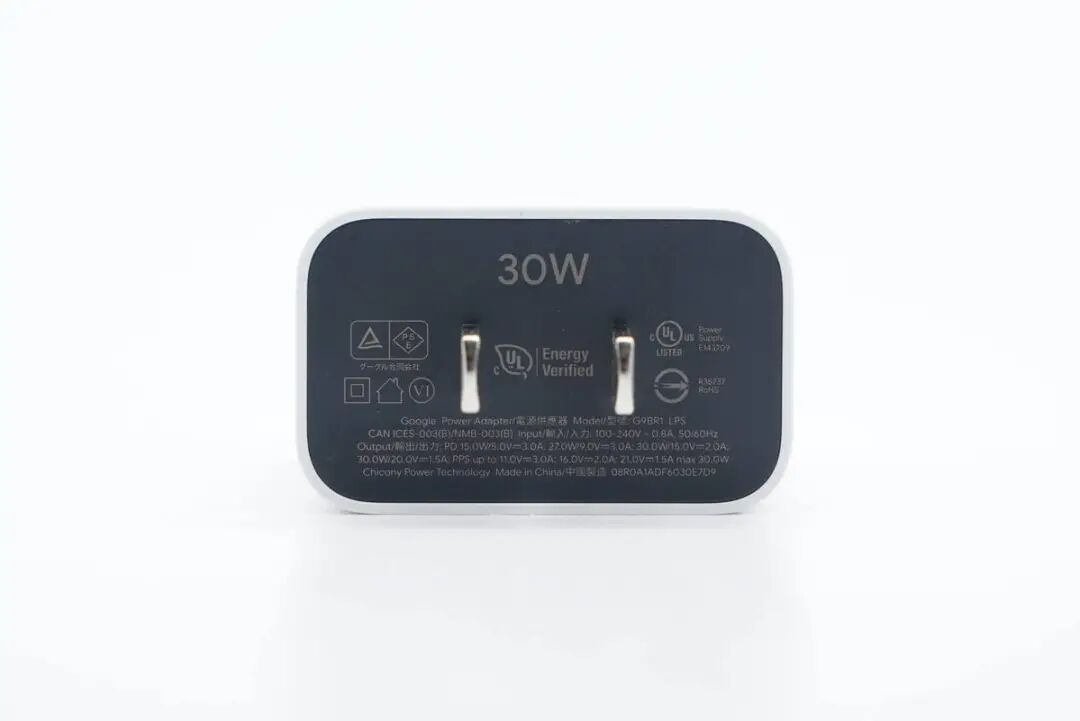

输入端外壳上印有充电器参数
型号：G9BR1
输入：100-240V~50/60Hz 0.8A
输出：5V3A、9V3A、15V2A、20V1.5A
PPS：3.3-11V3A、3.3-16V2A、3.3-21V1.5A
充电器已经通过了PSE和UL认证，还通过了VI级能效认证。

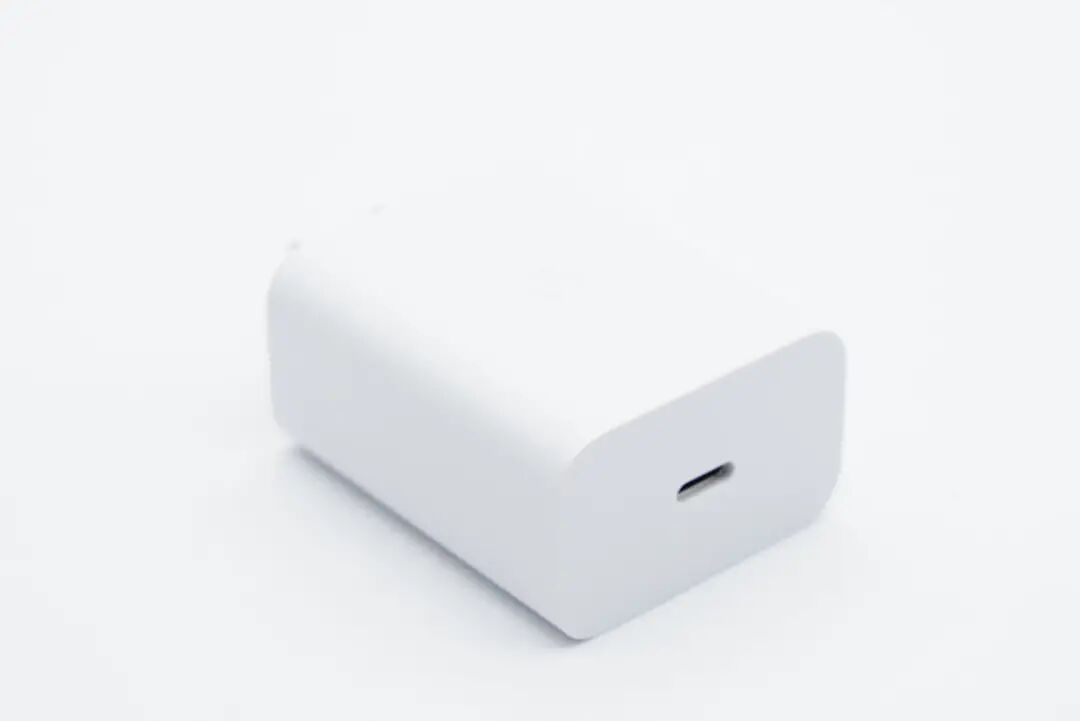

顶面USB-C口居中设计，黑色胶芯不露铜。

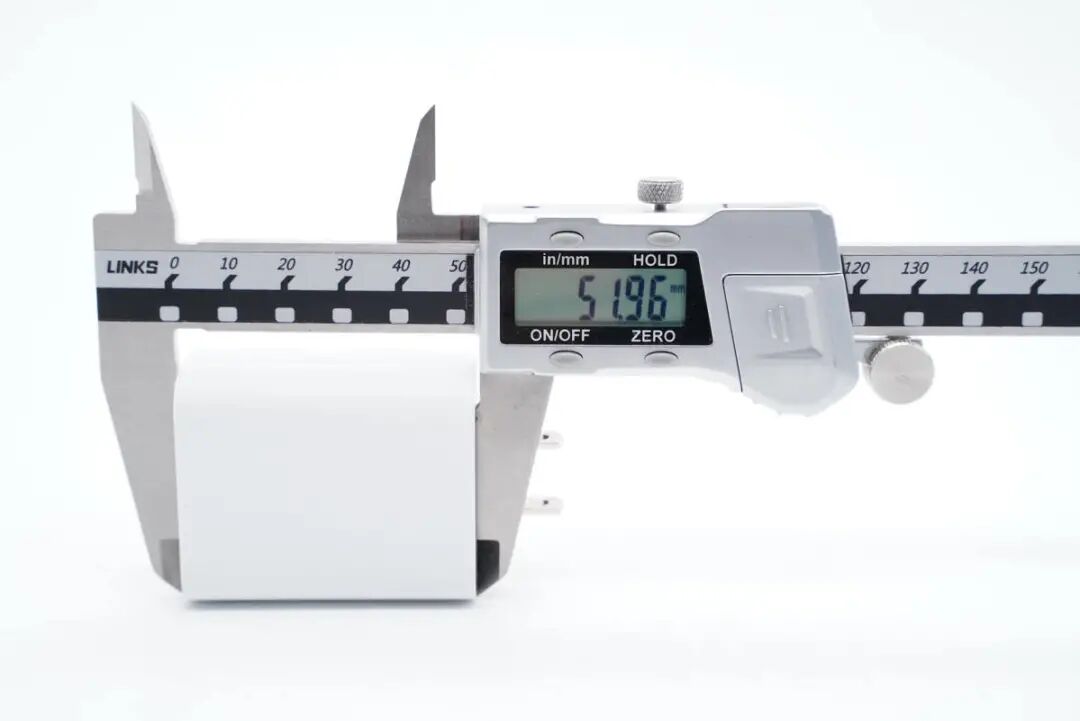

测得充电器机身高度为51.96mm。

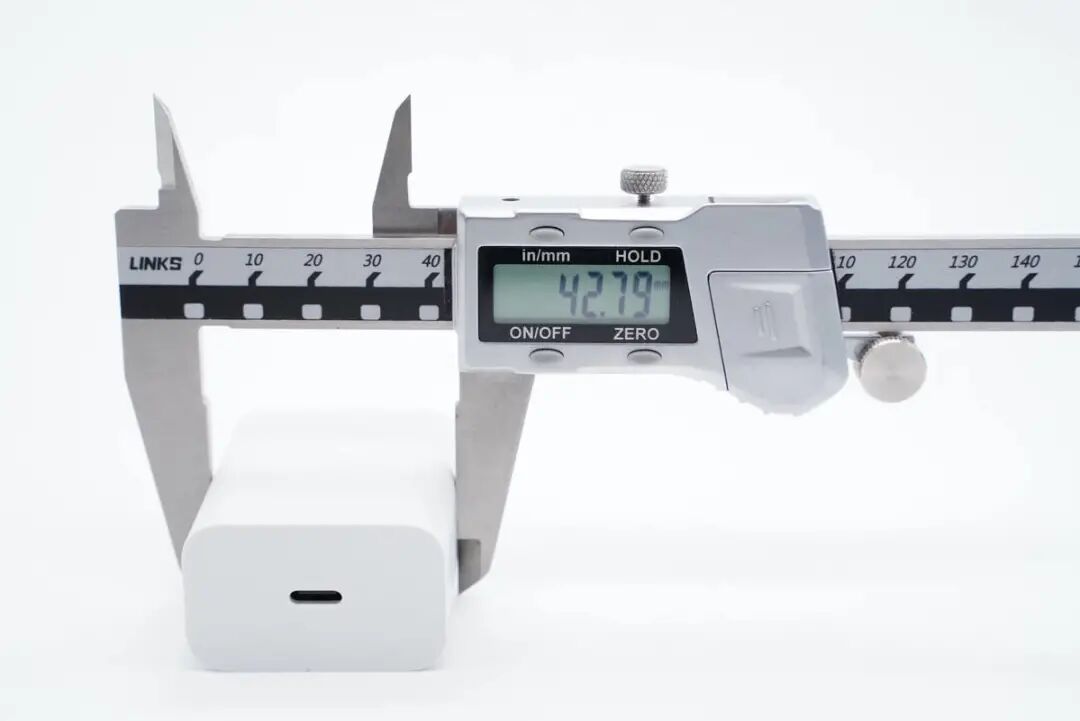

宽度为42.79mm。

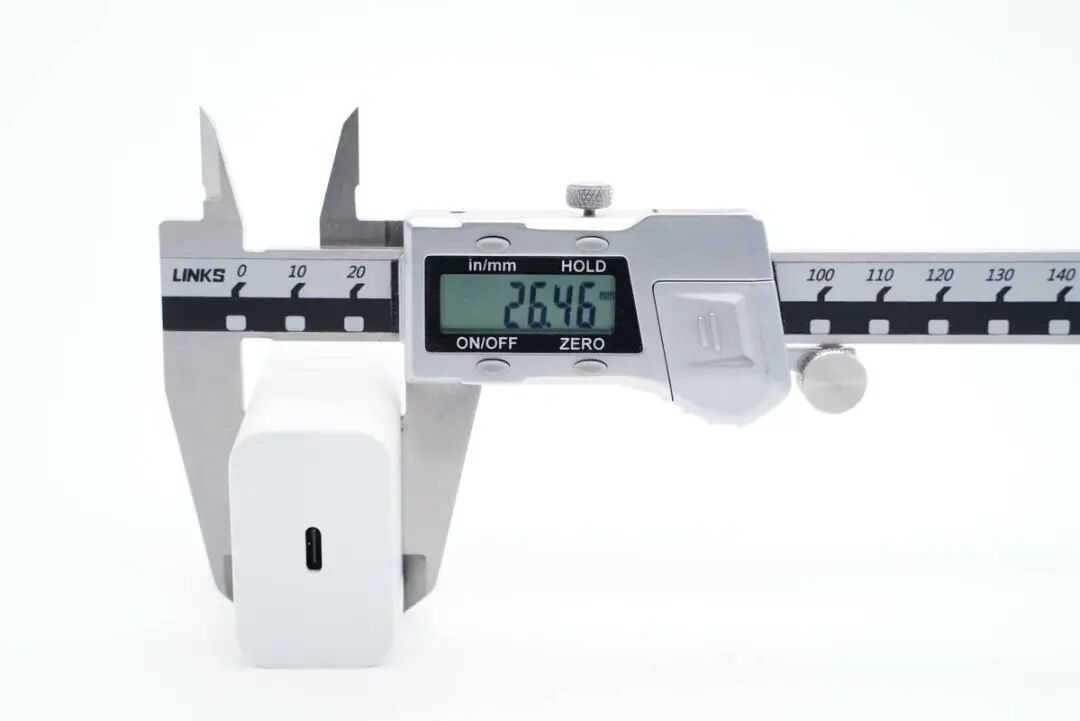

厚度为26.46mm。
和苹果30W充电器对比，体积要小一些，不过充电器本身采用的是固定插脚。

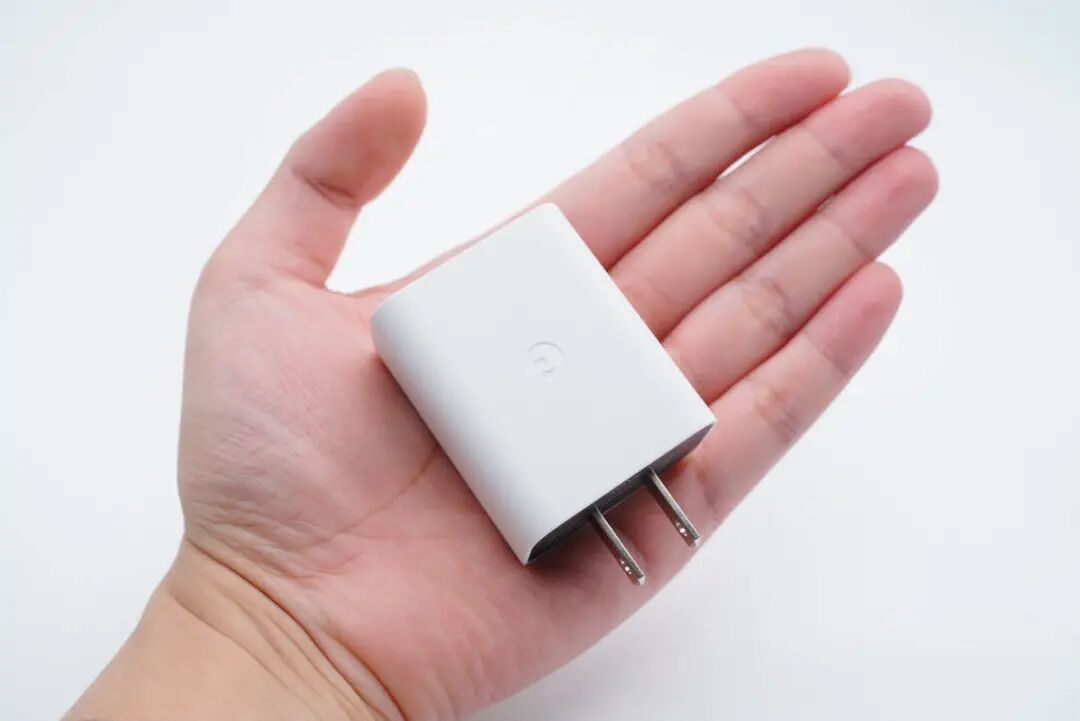

拿在手上的直观感受。
充电器净重约为80g。

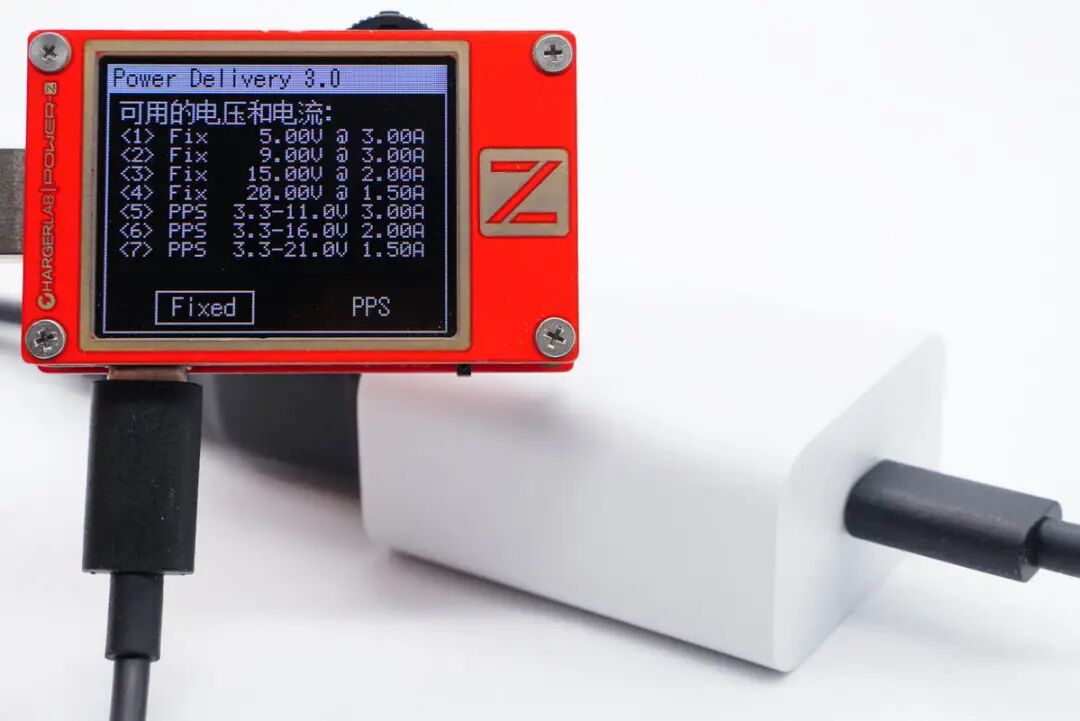

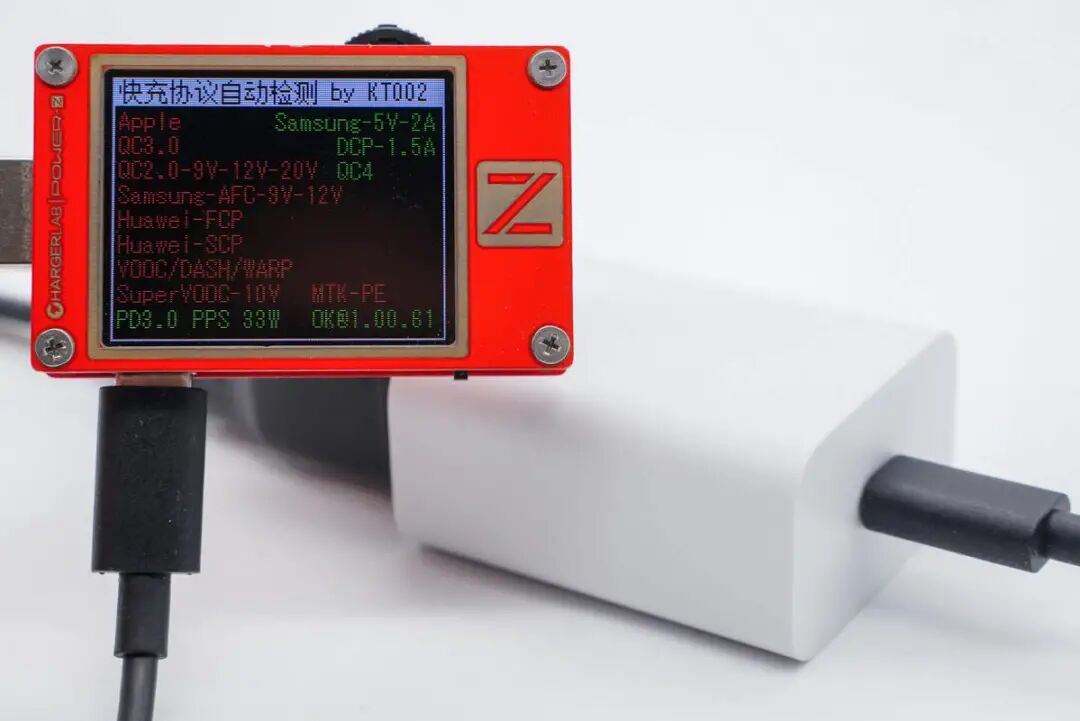

使用ChargerLAB POWER-Z KT002测得USB-C口支持PD3.0和PPS快充协议。
此外还具备5V3A、9V3A、15V2A、20V1.5A四组固定电压档位，以及3.3-11V3A、3.3-16V2A、3.3-21V1.5A三组PPS电压档位。
二、谷歌30W充电器拆解

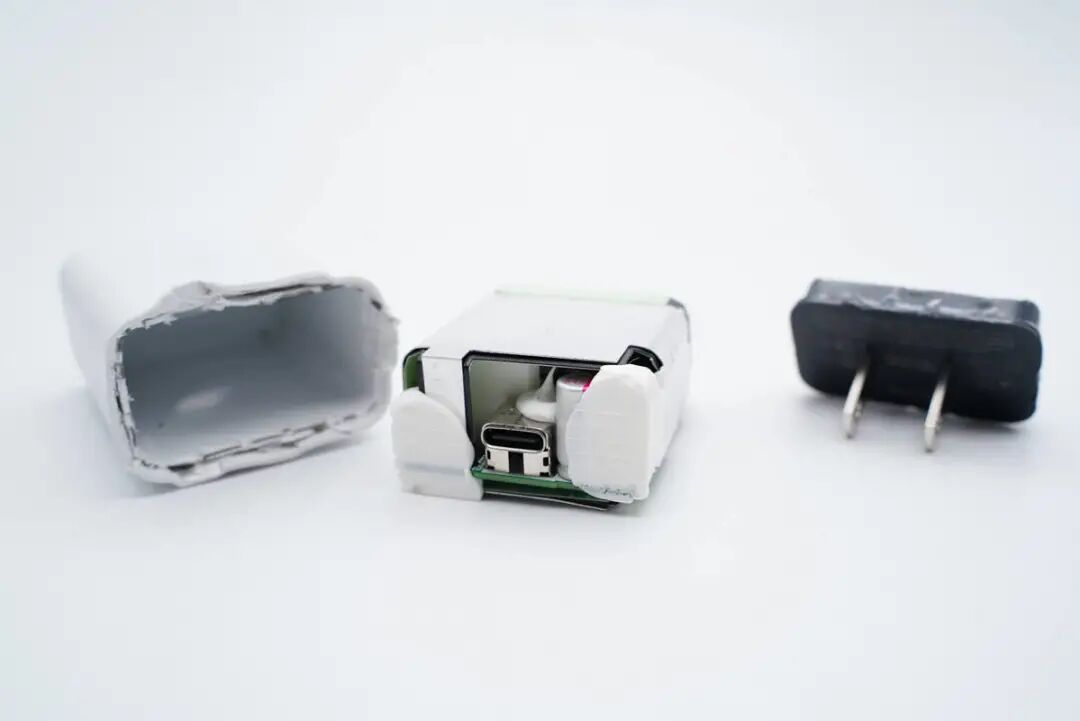

将外壳拆开，输入端接触通电设计，不过直接采用了铜质弹片来提升导电性，可见不一般。
将PCBA模块取出。

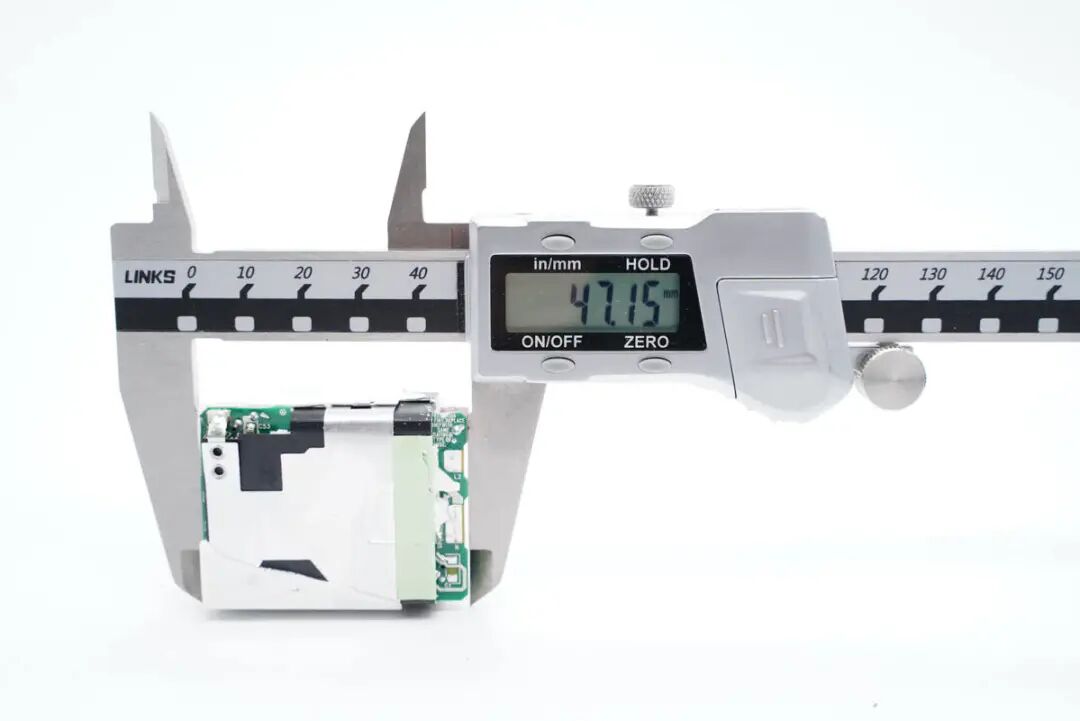

测得模块长度为47.15mm。
宽度为37.58mm。
厚度为21.16mm。

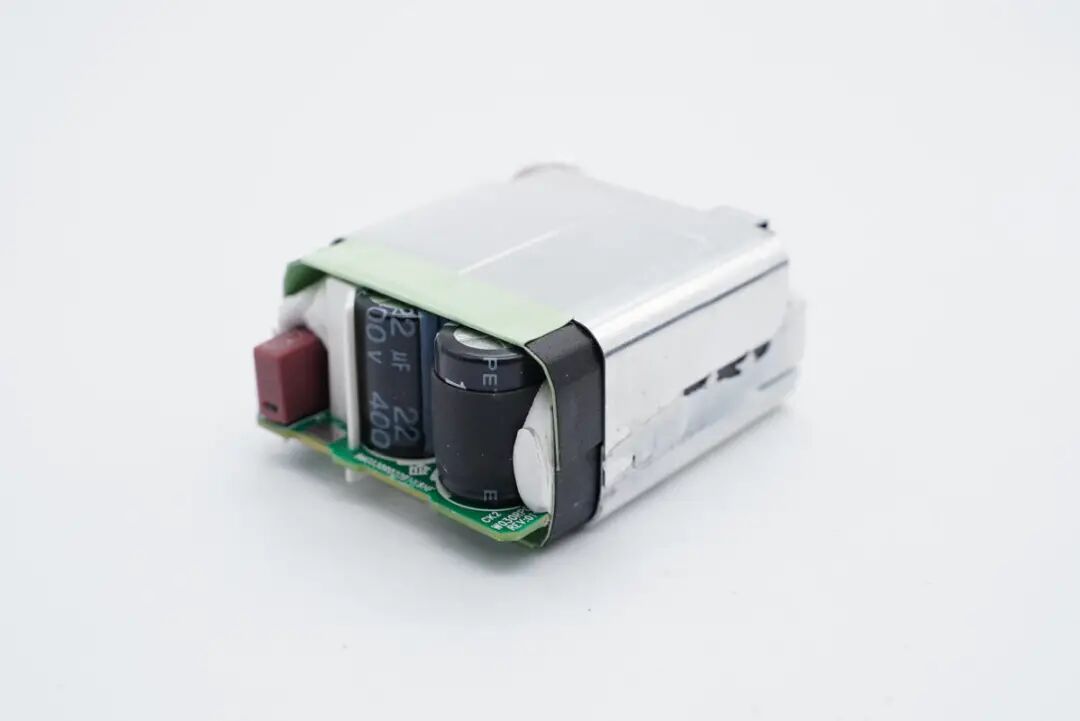

模块包裹绝缘隔离板和金属散热板。

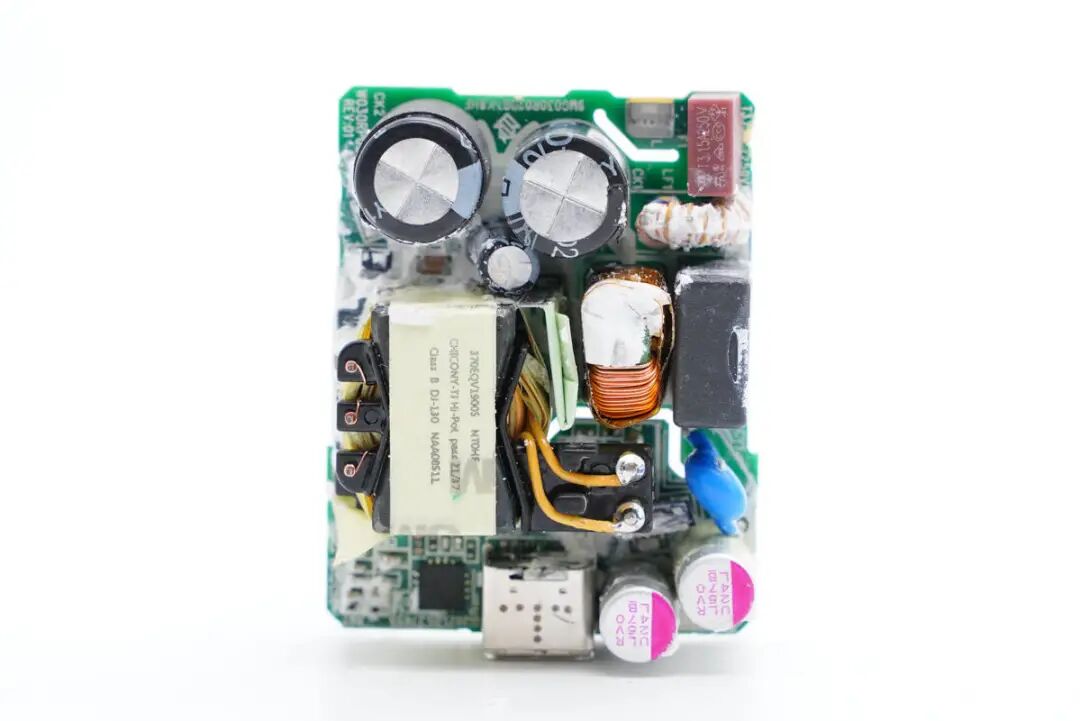

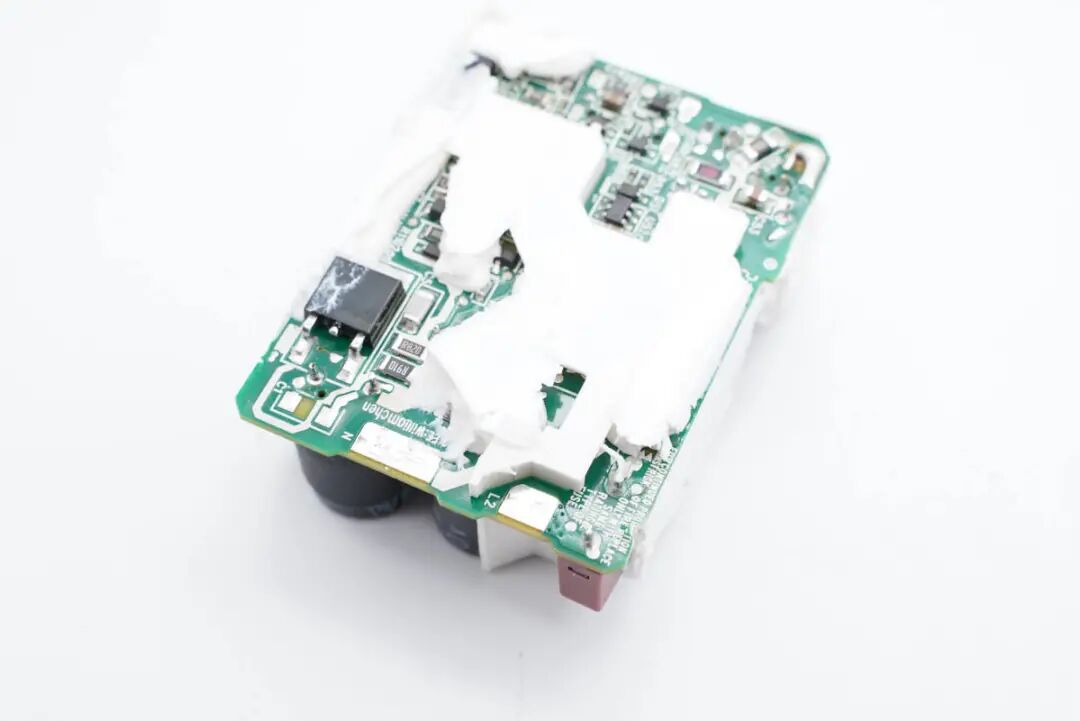

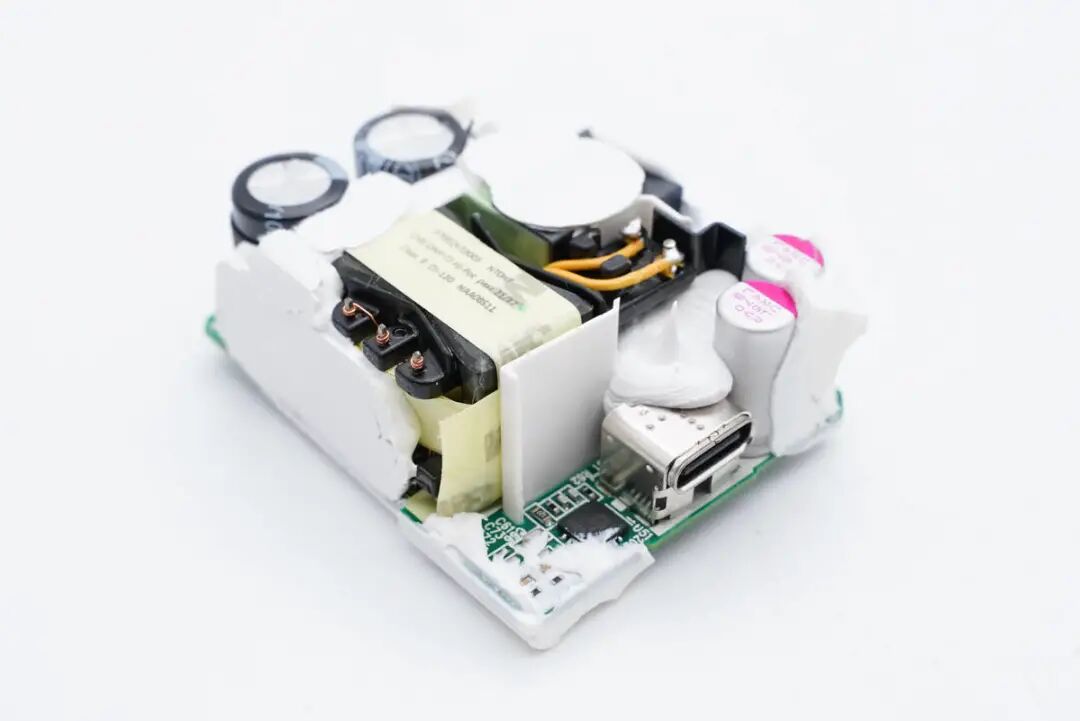

板子上元器件间的空隙填充白胶加固，变压器和母座间设有白色隔离板。
主板背面也覆盖很多白胶。
将白胶清理干净，方便对器件进行了解。

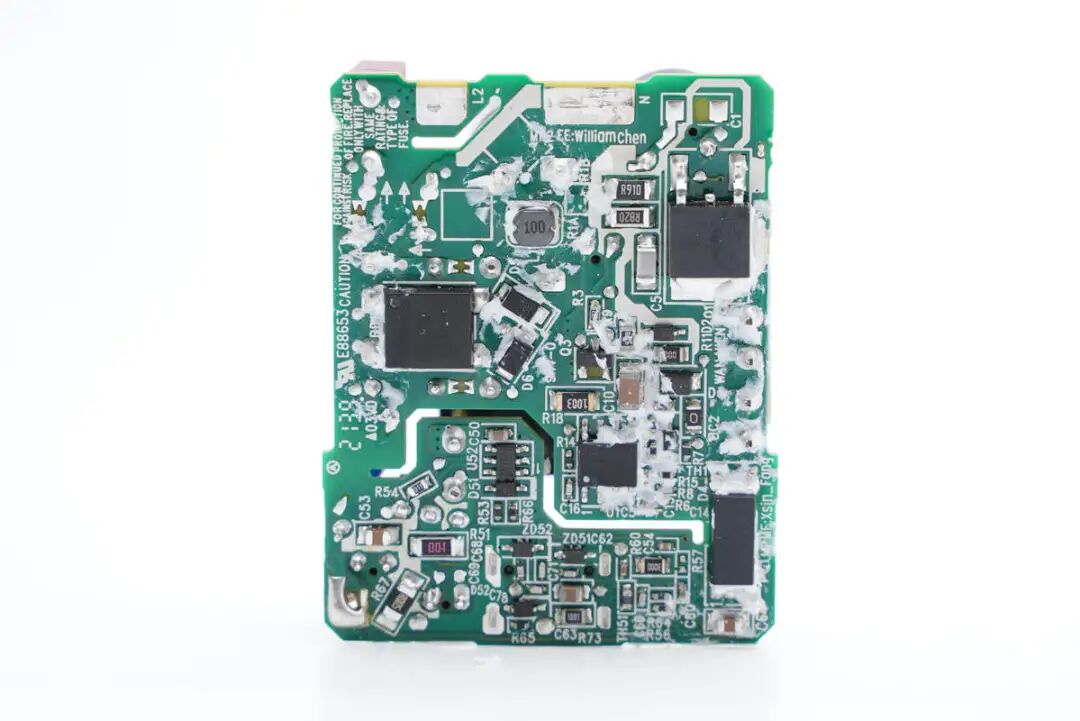

主板背面一览，初次级间镂空放置隔离板，有开关电源初次级控制器、高压MOS管等。
通过观察发现，这款充电器采用QR开关电源架构设计，协议芯片通过光耦控制输出电压。下面我们从输入端开始了解各器件的详细信息。

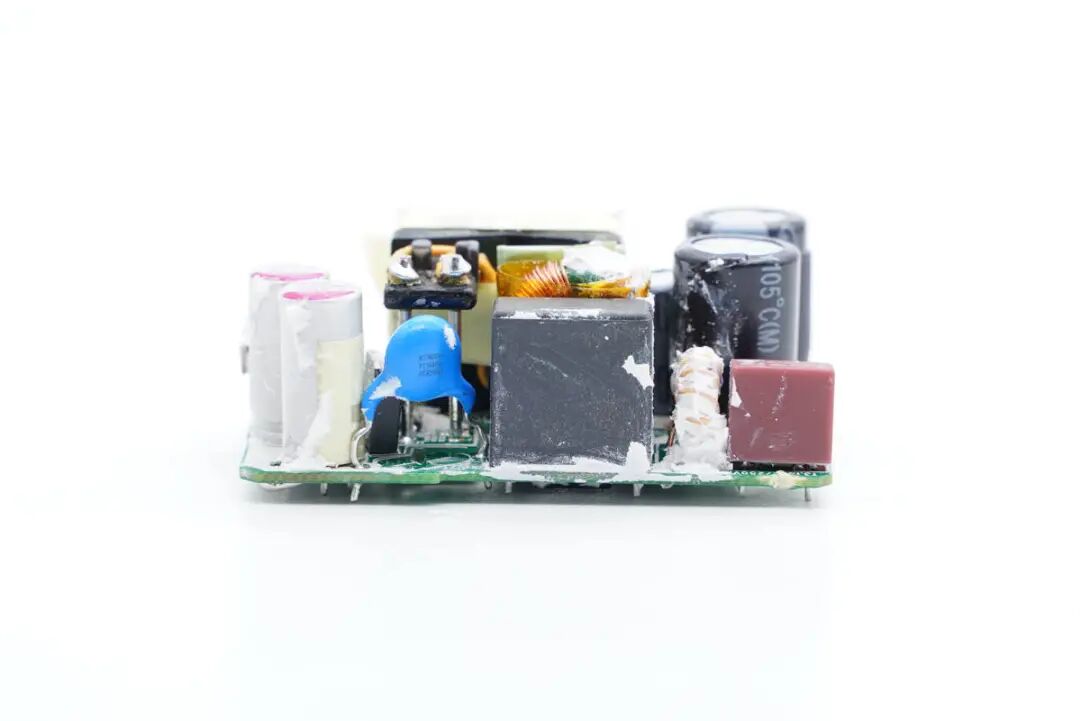

侧面设有延时保险丝、共模电感、安规X电容、Y电容等器件。
延时保险丝规格为3.15A 250V。
共模电感双线绕制。

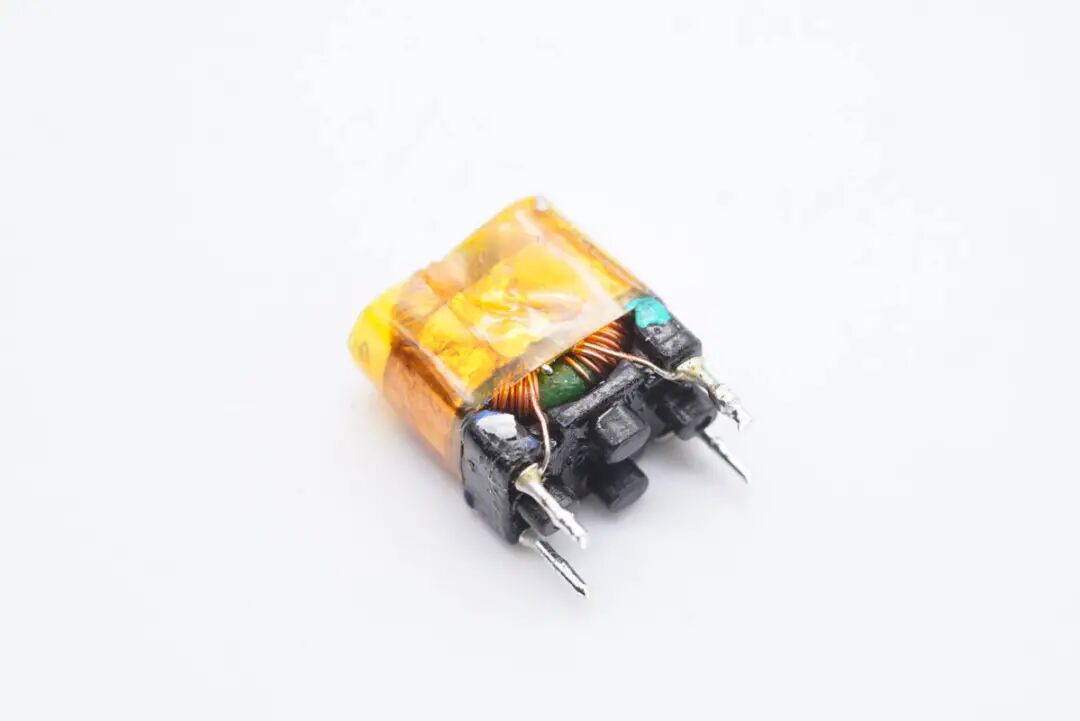

另一颗共模电感套有铜箔和包裹绝缘胶带，两级设计用于滤除EMI干扰。

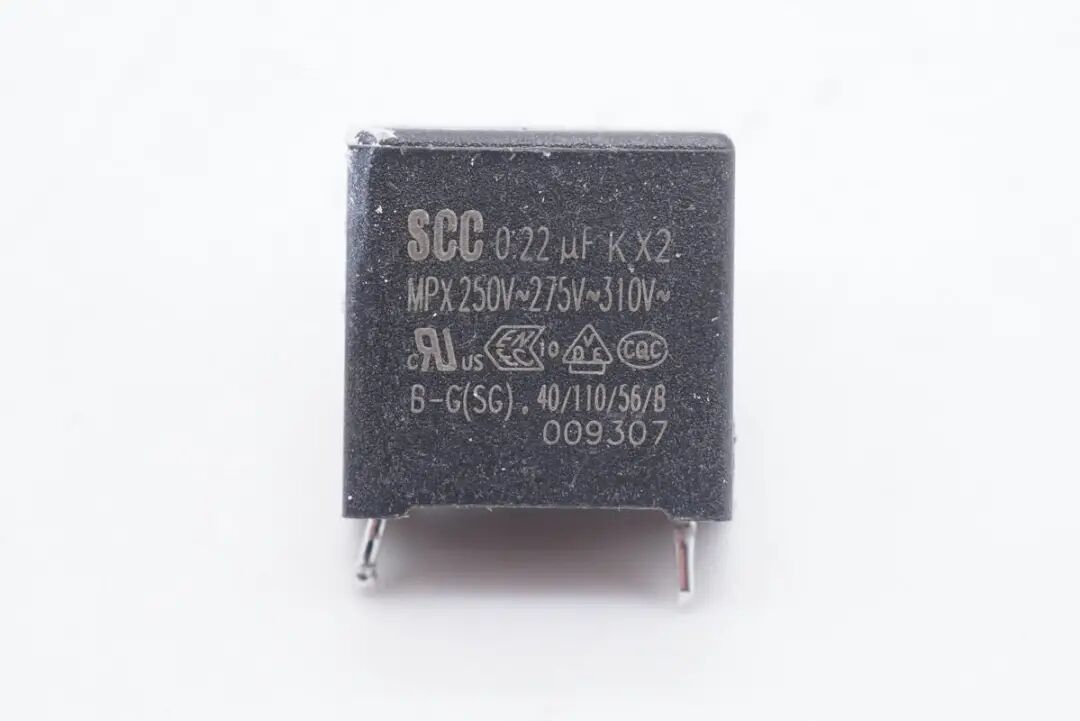

安规X电容特写，容量0.22μF。

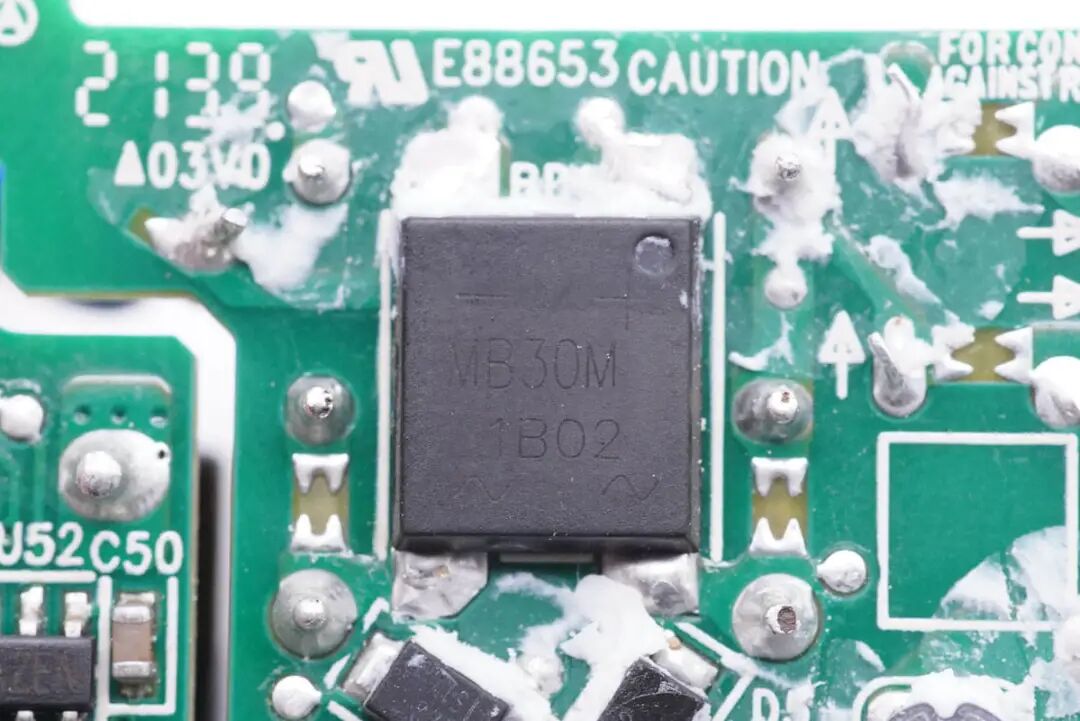

WB30M整流桥特写。
板子前端设有两颗高压滤波电解电容，其中一颗套有热缩管。

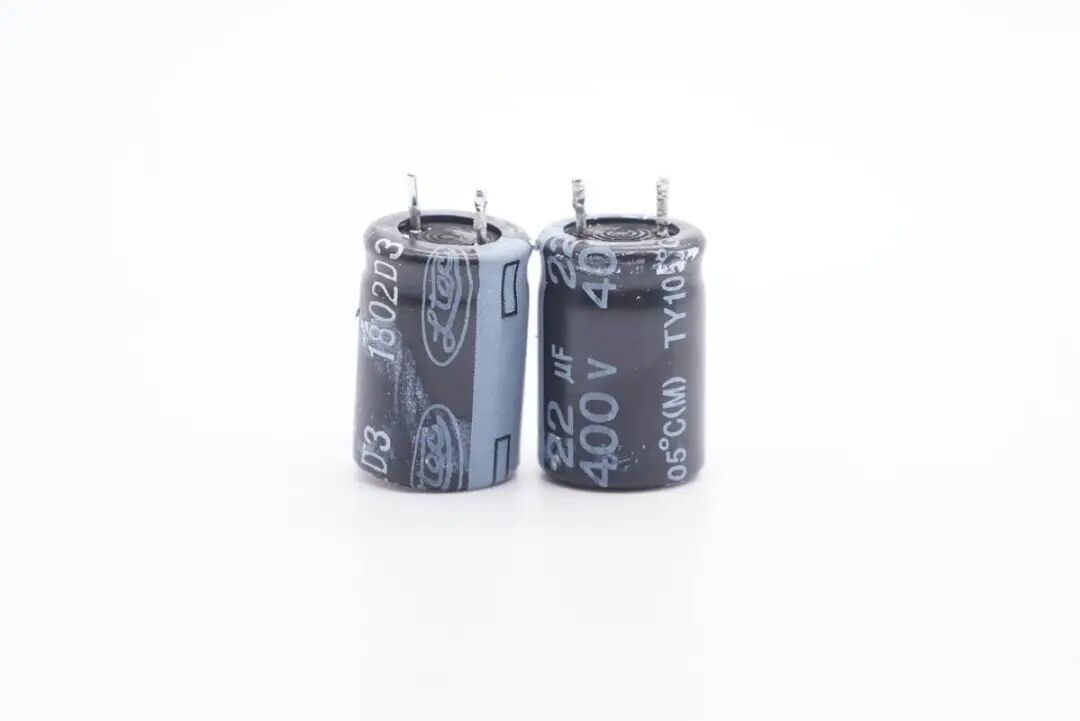

两颗高压滤波电解电容来自辉城，规格均为400V 22μF。
滤波工字电感特写。

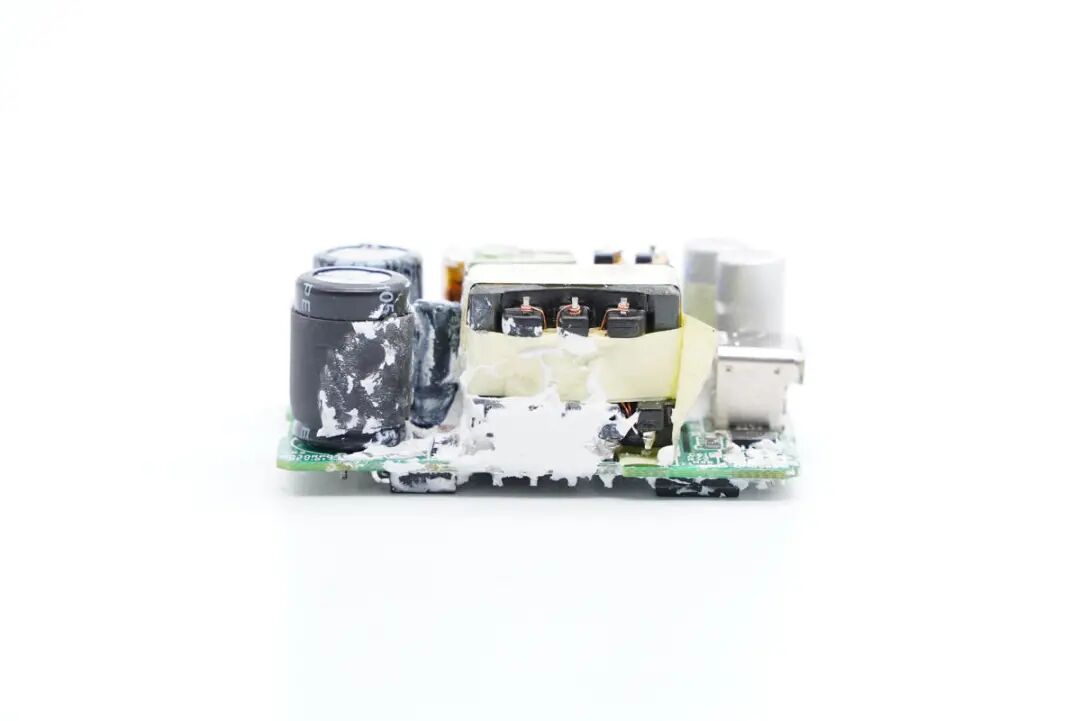

另一侧设有变压器，可以看到中心还有一颗主控芯片供电电容。

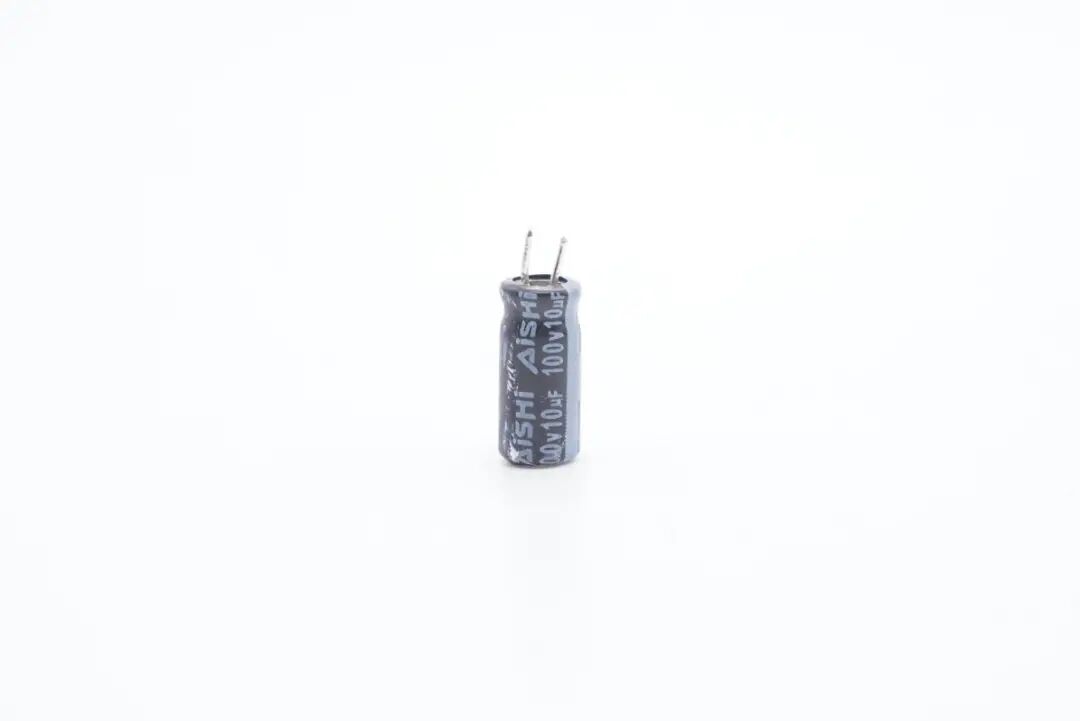

主控芯片供电电容来自艾华，规格为100V 10μF。

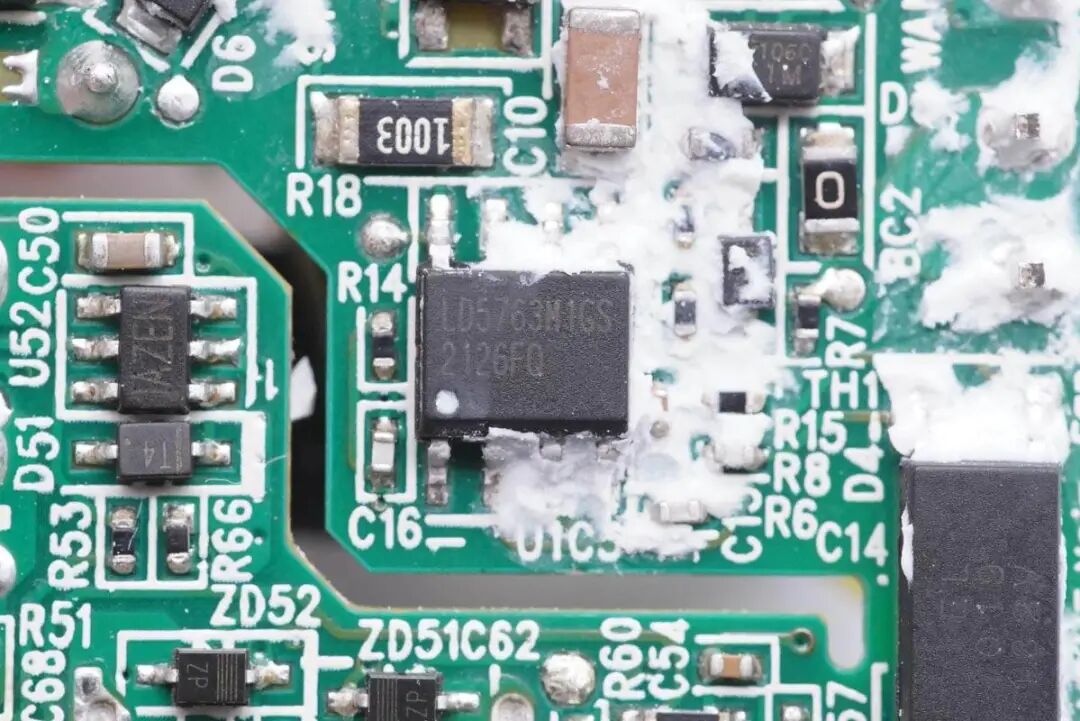

开关电源PWM控制器采用通嘉LD5763M1，这是一颗绿色模式PWM芯片，支持SOP-7或SOP-8封装，最大限度地减少了元件数量，电路空间，并降低了电源应用的总体材料成本。此外具有完整的保护功能，还具有频率交换和软驱动功能，以降低噪音和改善性能。

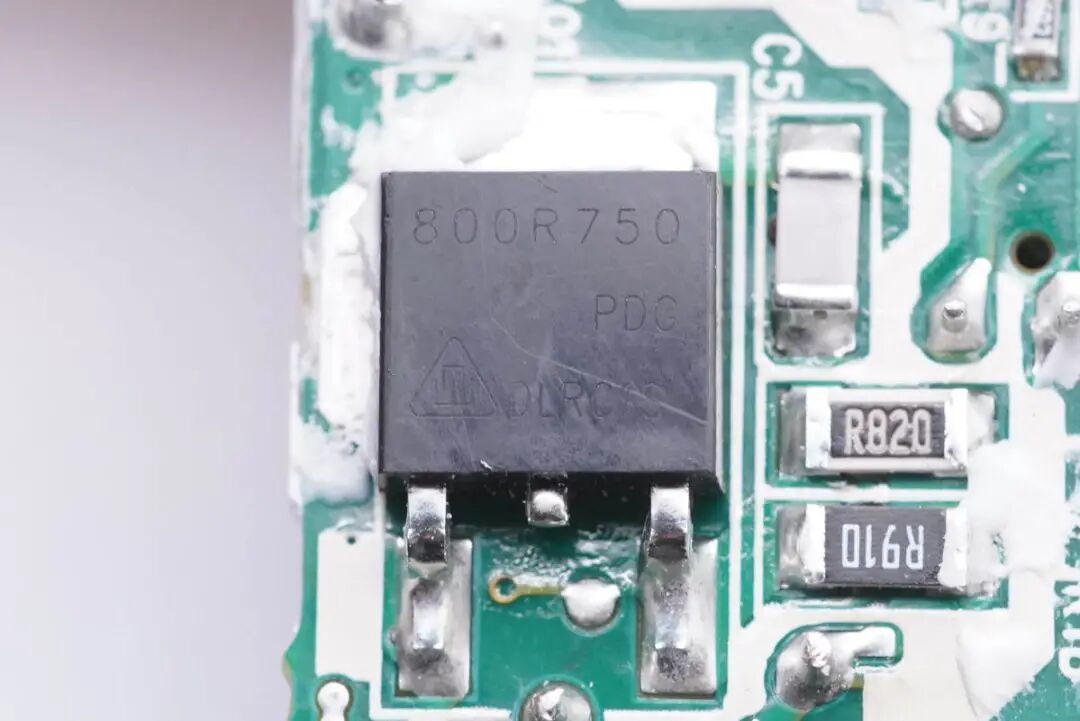

初级开关MOS管采用华润微HPD800R750PD-G，NMOS管，耐压850V，导阻0.65Ω，TO-252封装。

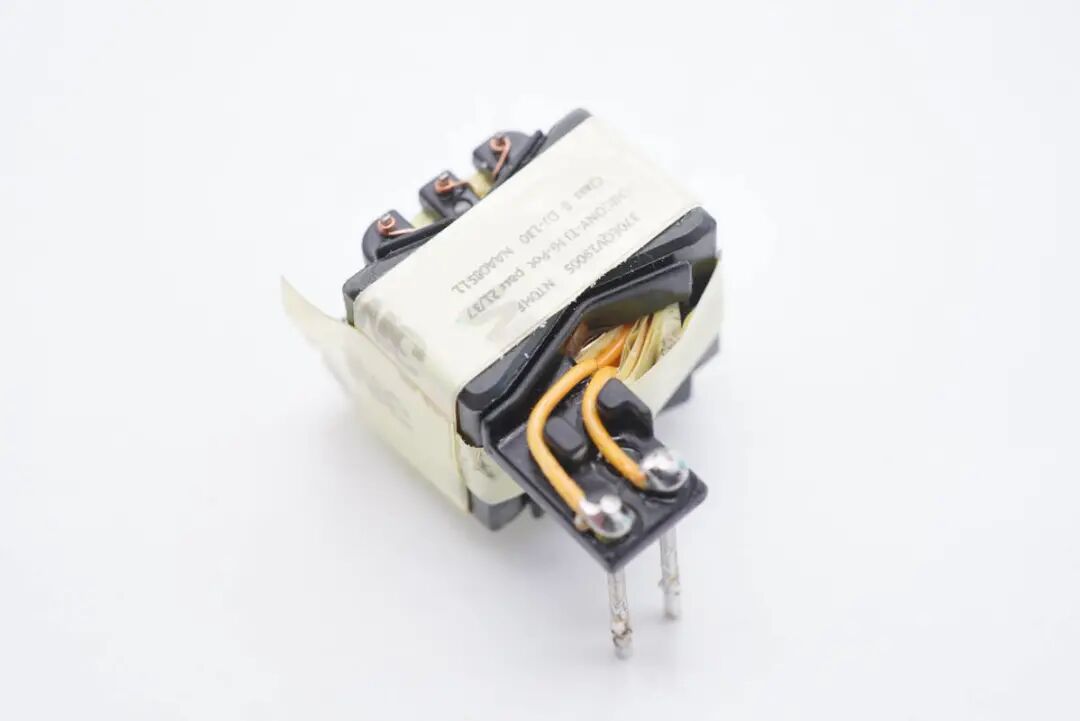

变压器特写。
EL 1019光耦，用于初级次级通信，反馈调节输出电压。

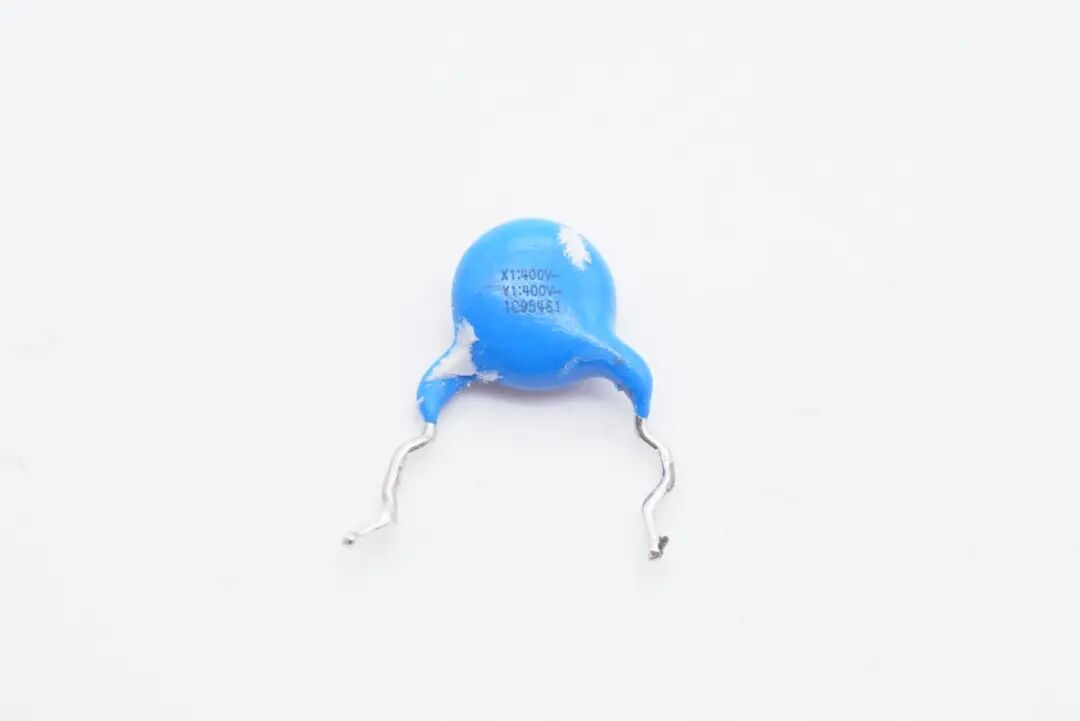

Y电容特写。

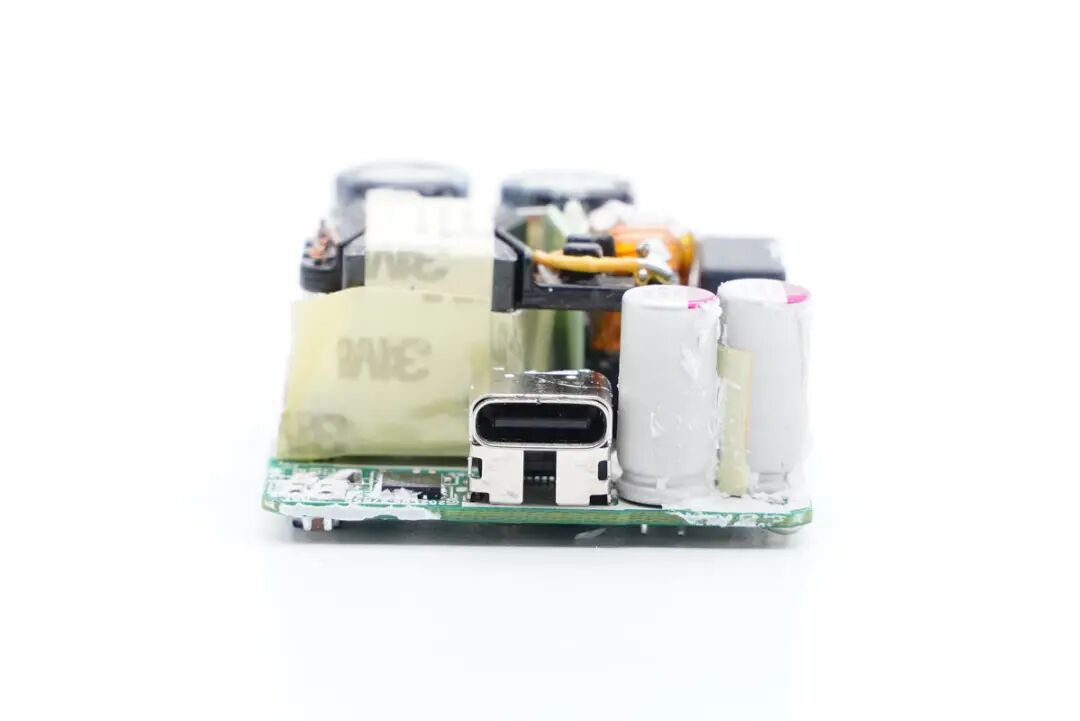

输出端一览，USB-C母座外套钢套点焊加固，两侧设有输出滤波固态电容和协议芯片。

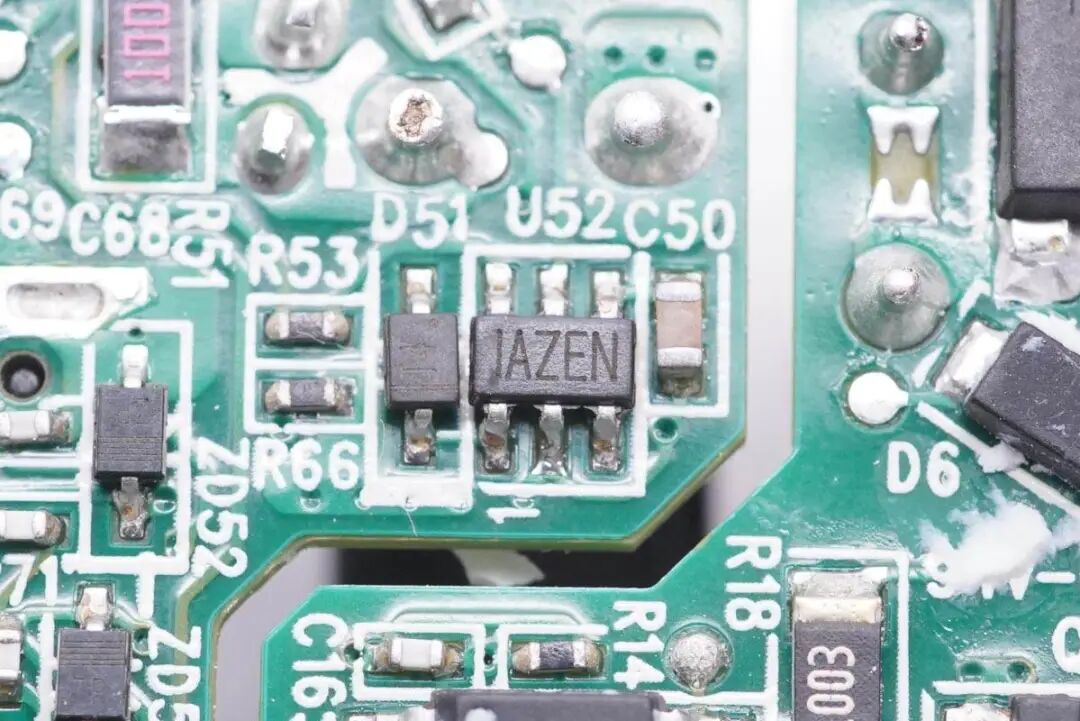

丝印IAZEN次级同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持多种操作模式。

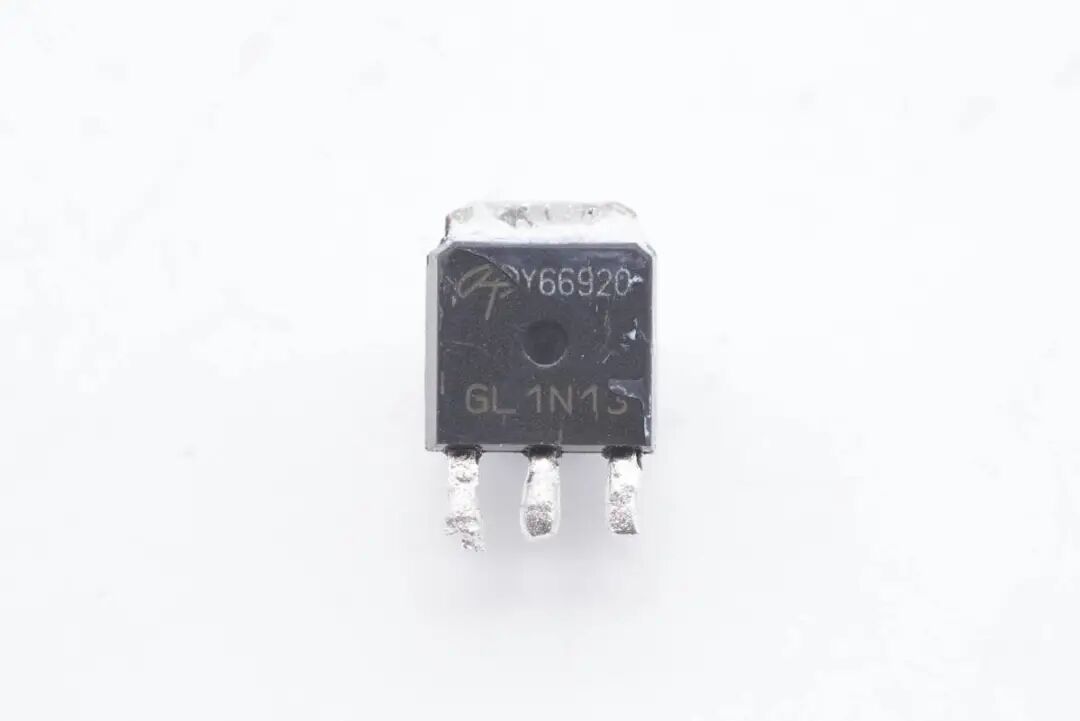

同步整流管采用AOS AOY66920，NMOS，耐压100V，TO-251B封装。

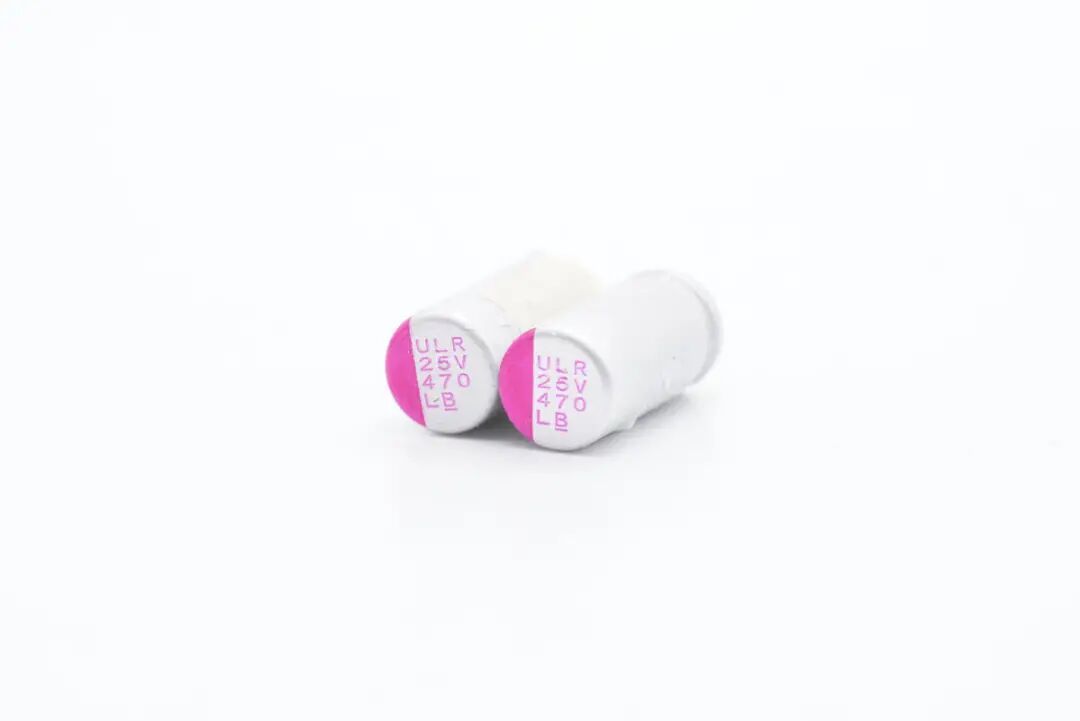

两颗输出滤波固态电容采用万裕ULR系列，规格都是25V 470μF。
协议芯片采用伟诠WT6633P，这款芯片支持USB PD3.0，支持高通QC4，QC4+和QC5。通过USB-IF认证，TID1070018。同时WT6633P还通过了高通QC5认证，认证号4789627043-2，高通QC4+认证，认证号4788566324-2。
WT6633P内置8051内核，内置恒压恒流控制，集成输出电流传感，支持线损补偿，内置完善的保护功能。R005是输出电流检测电阻，用于输出电流检测和过电流保护功能。

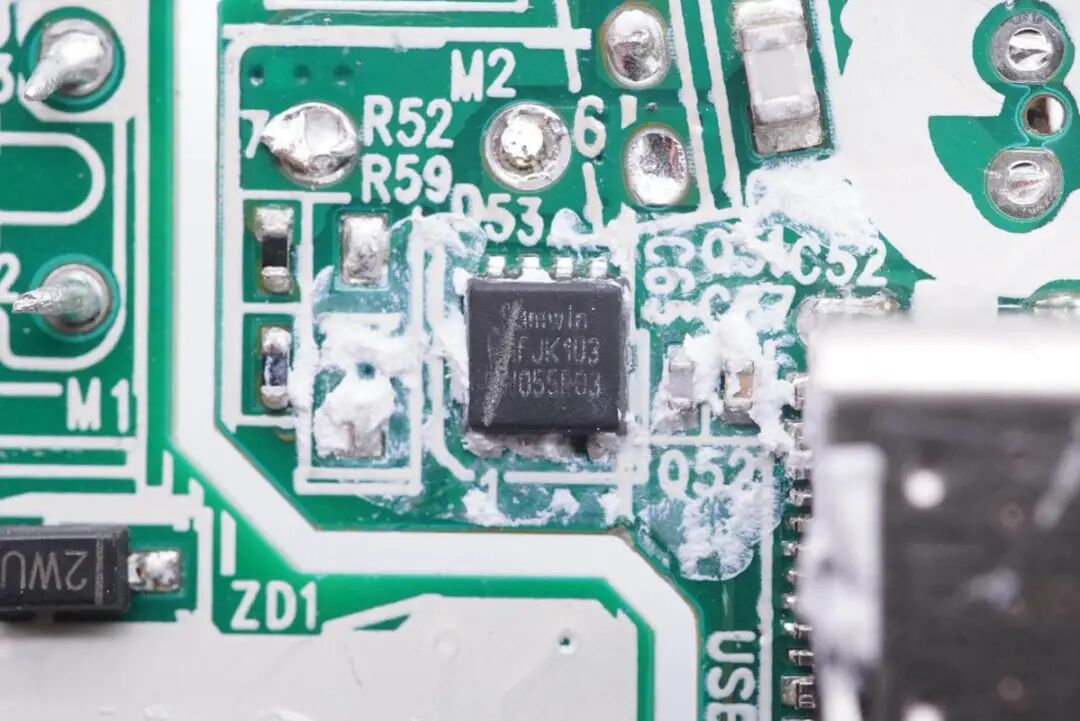

输出VBUS开关管采用芯派科技SW055R03VT，NMOS管，耐压30V，DFN3*3封装。
USB-C母座特写。

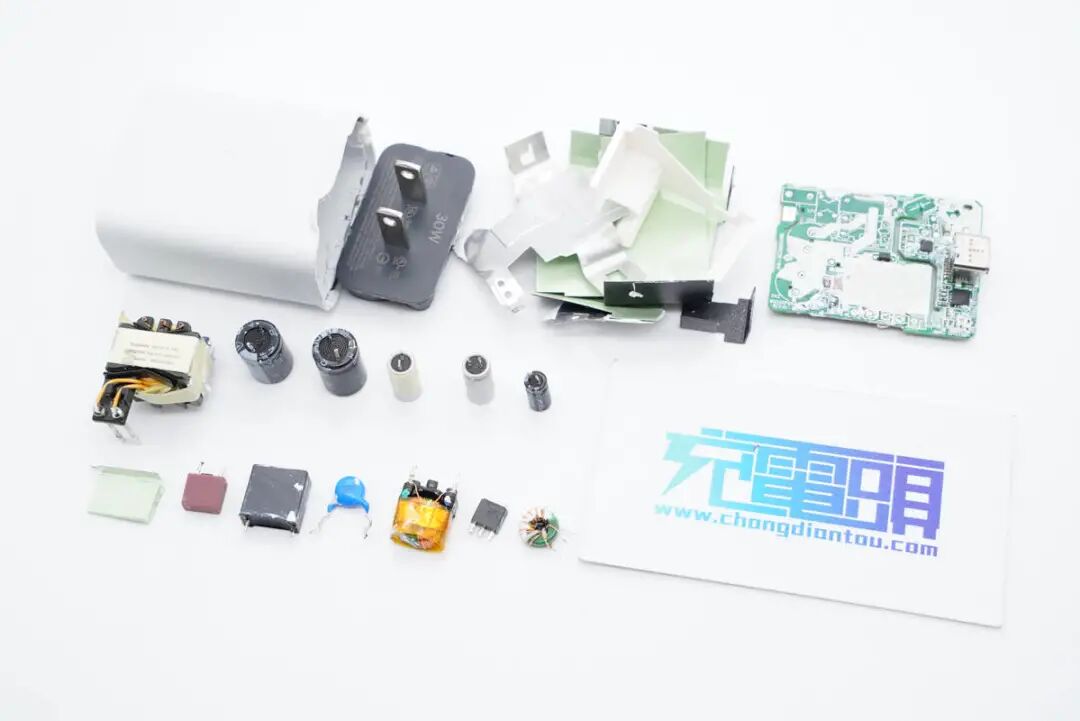

全部拆解完毕，来张全家福。
充电头网拆解总结
谷歌30W充电器初印象以为十分经典，但实际上输入端外壳是黑色配色，因此还是蛮有辨识度的，经典中带有一点新意。实测这款充电器仅支持PD3.0和PPS快充协议，具备5V3A、9V3A、15V2A、20V1.5A固定电压档位，以及3.3-11V3A、3.3-16V2A、3.3-21V1.5A三组PPS电压档位，因此对于支持PD和PPS快充的设备兼容性很好。
充电头网通过拆解发现，充电器输入端接触式通电设计，采用铜质弹片来提升导电性，还是很讲究的，模块打胶以及包裹散热片进行加固和散热。充电器采用通嘉LD5763M1主控搭配华润微高压MOS，以及MPS MP6908搭配AOS同步整流管组成QR开关电源，伟诠WT6633P协议芯片控制输出电压。辉城、万裕ULR系列电容进行输入输出滤波。总的来说，充电器整体的用料做工还是不错的。
