拆解报告：品胜20W 1A1C迷你车充

原创充电头网编辑部充电头网

收录于合集

----- 充电头网拆解报告第1988篇 -----

最近充电头网拿到了PISEN品胜一款十分小巧的车充，然而产品却配备有1A1C双输出接口，并且分别支持最大18W和20W快充，而且兼容的快充协议也很丰富。充电头网了解到，就是这么一款车充，其内部仅使用了一颗英集芯IP6566便实现上述的丰富功能。下面就对这款车充进行详细拆解，看看产品今天如何设计。

一、品胜20W车充外观

包装盒正面印有PISEN品胜、产品外观、名称以及卖点等信息。

背面印有产品参数和商家信息。

包装内含车充和保修卡。

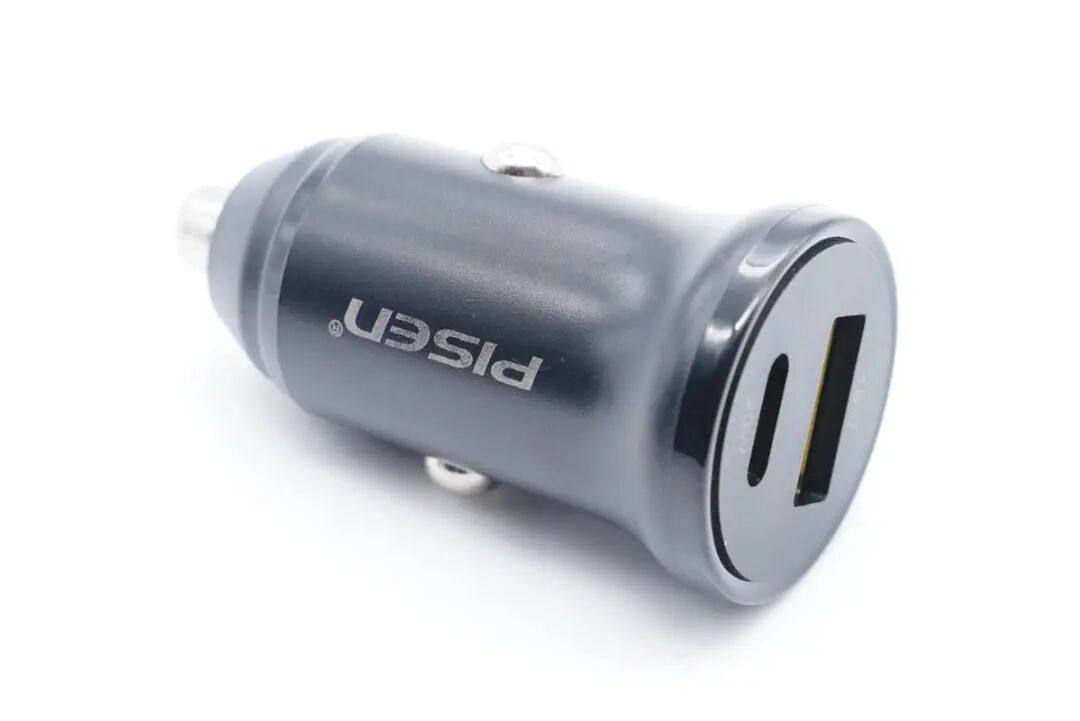

车充采用PC材质黑色外壳，表面主要是磨砂处理，两端还设计有亮面环装饰。

机身上印有PISEN品牌logo。

另一面印有车充参数

型号：LP-CC22

输入：DC 12-24V

输出：

USB-C：5V3A、9V2.22A、12V1.67A

USB-A：5V3A、9V2A、12V1.5A

A+C：5V3A

最大输出：20W

制造商：深圳市旅品科技有限公司

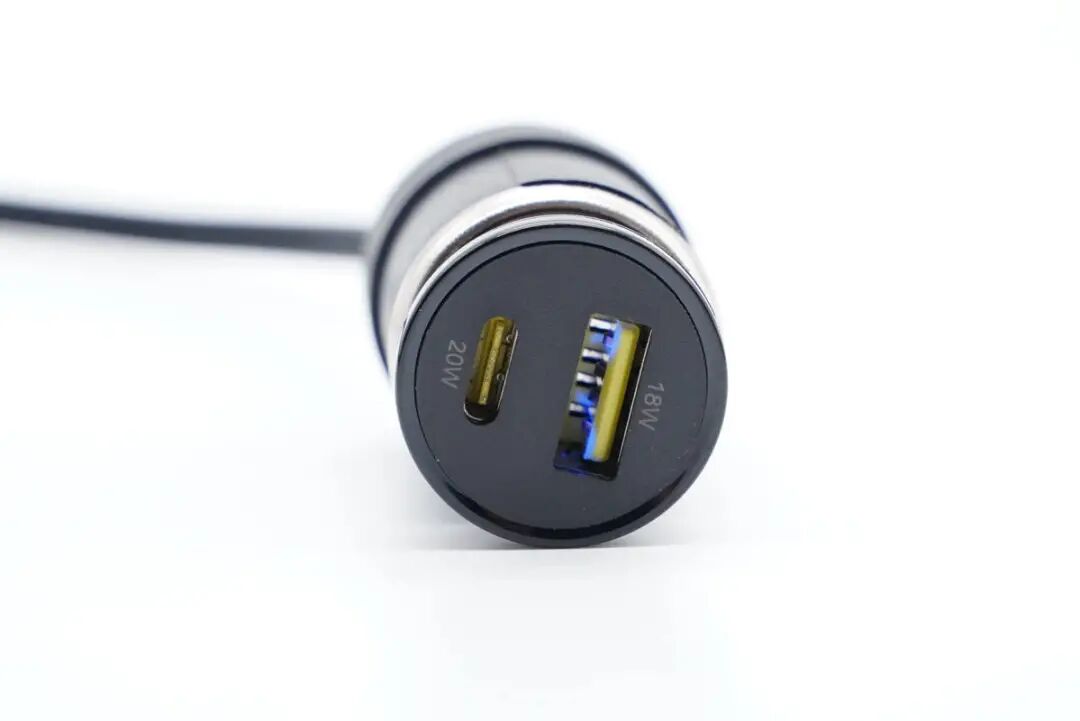

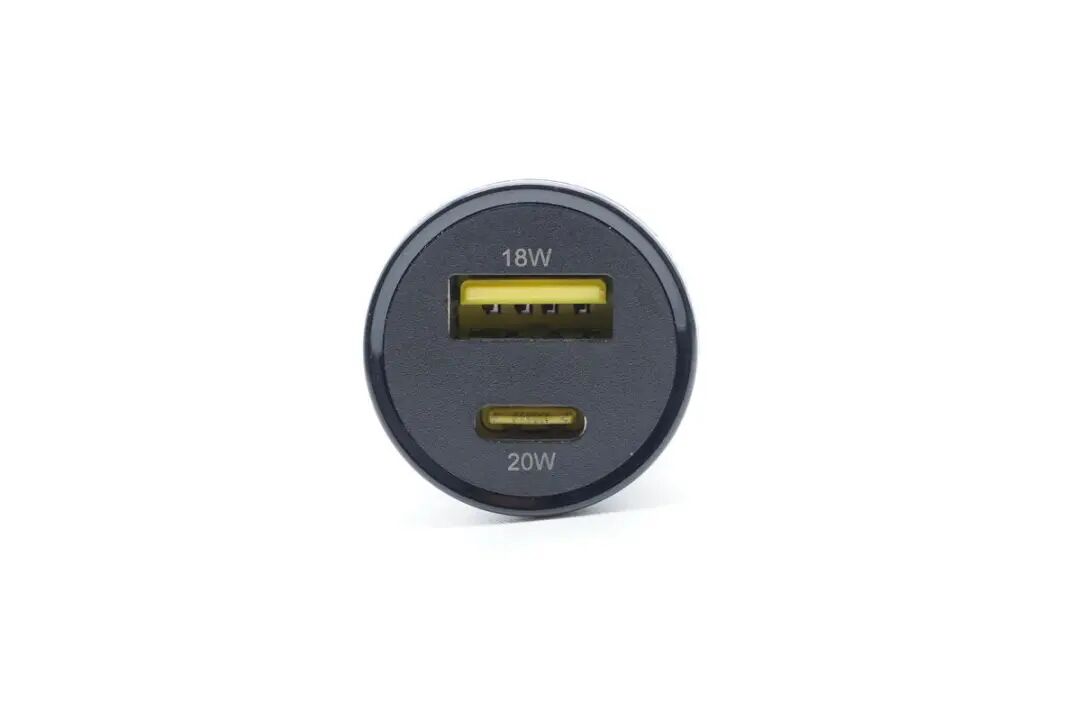

顶面配有1A1C双输出接口，均采用经典黄色配色。

车充拿在手上的直观感受，十分小巧。

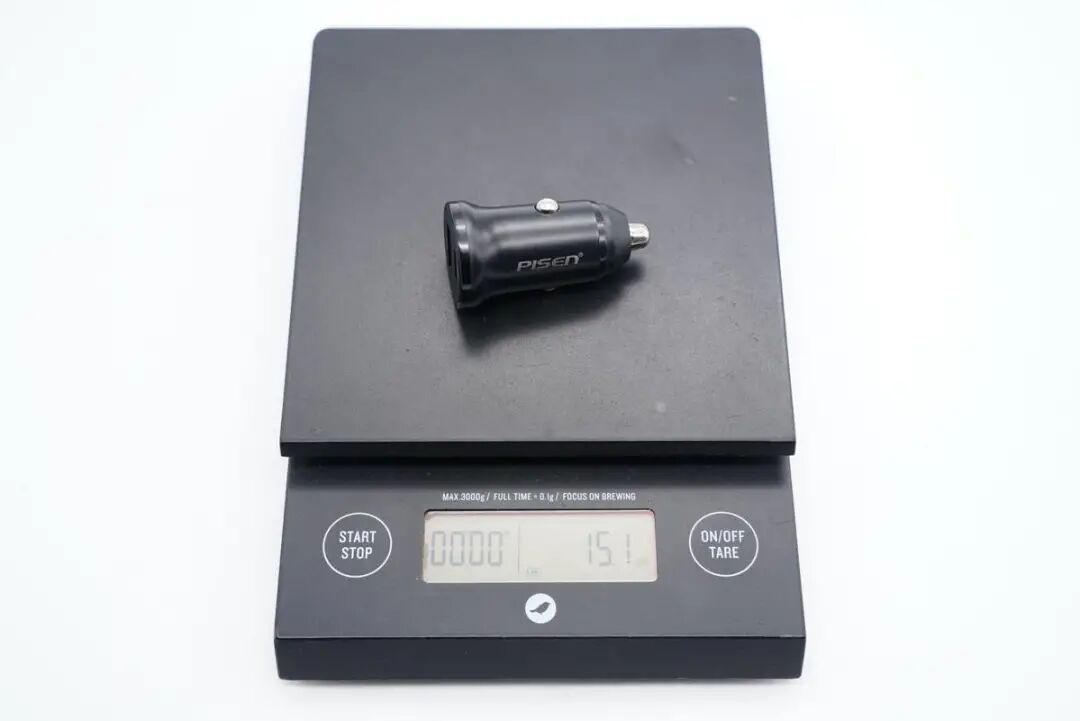

重量只有15g。

接通电源内置指示灯亮蓝光。

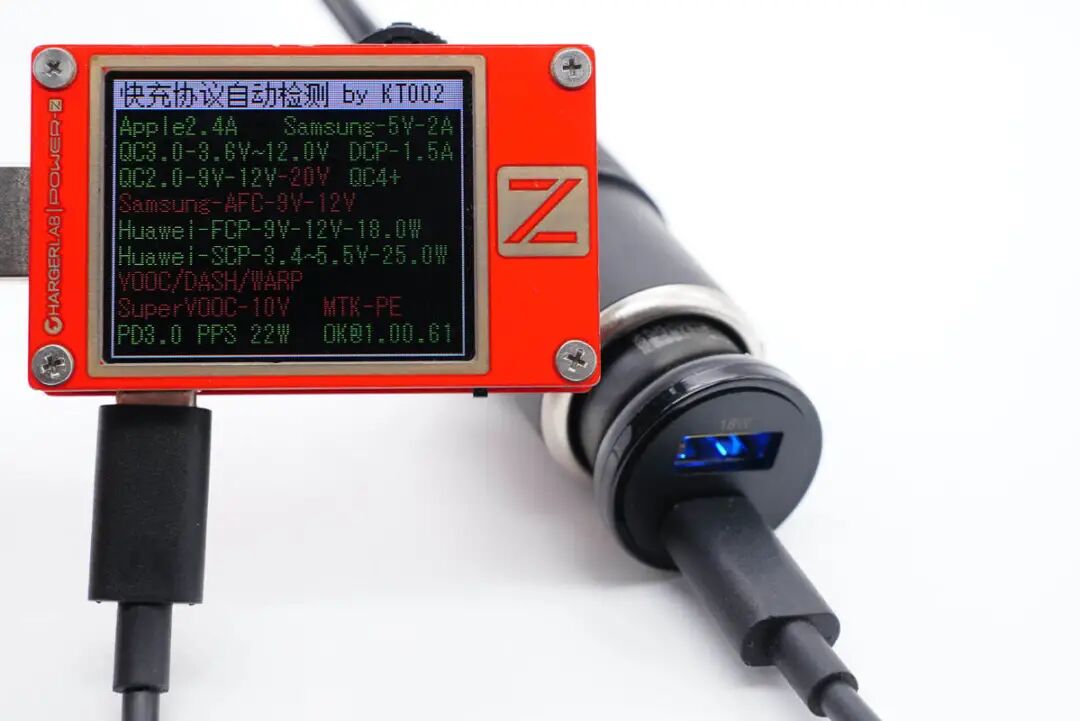

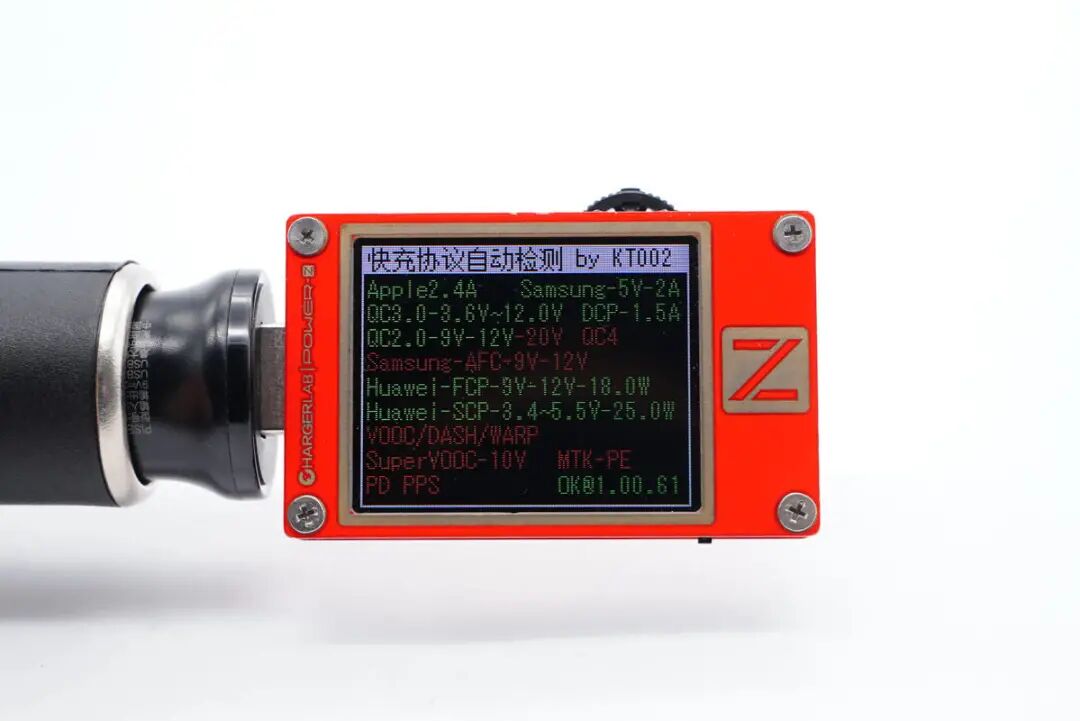

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、SCP、PD3.0、PPS快充协议。

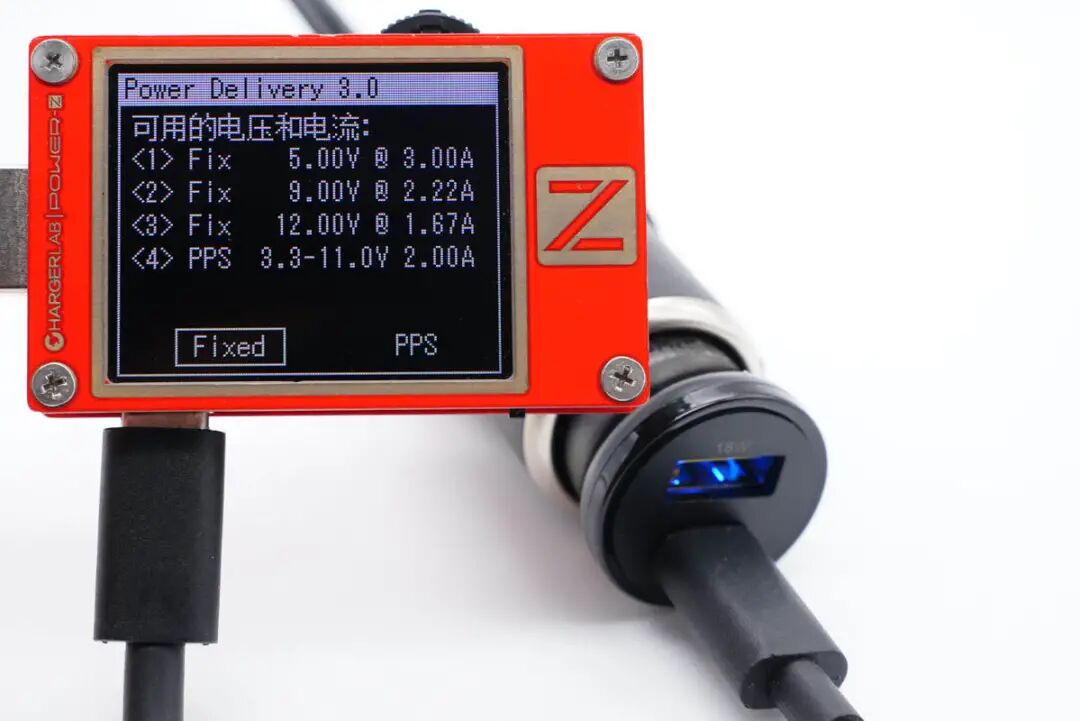

并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

另外测得USB-A口支持QC2.0/3.0、FCP、SCP快充协议。

二、品胜20W车充拆解

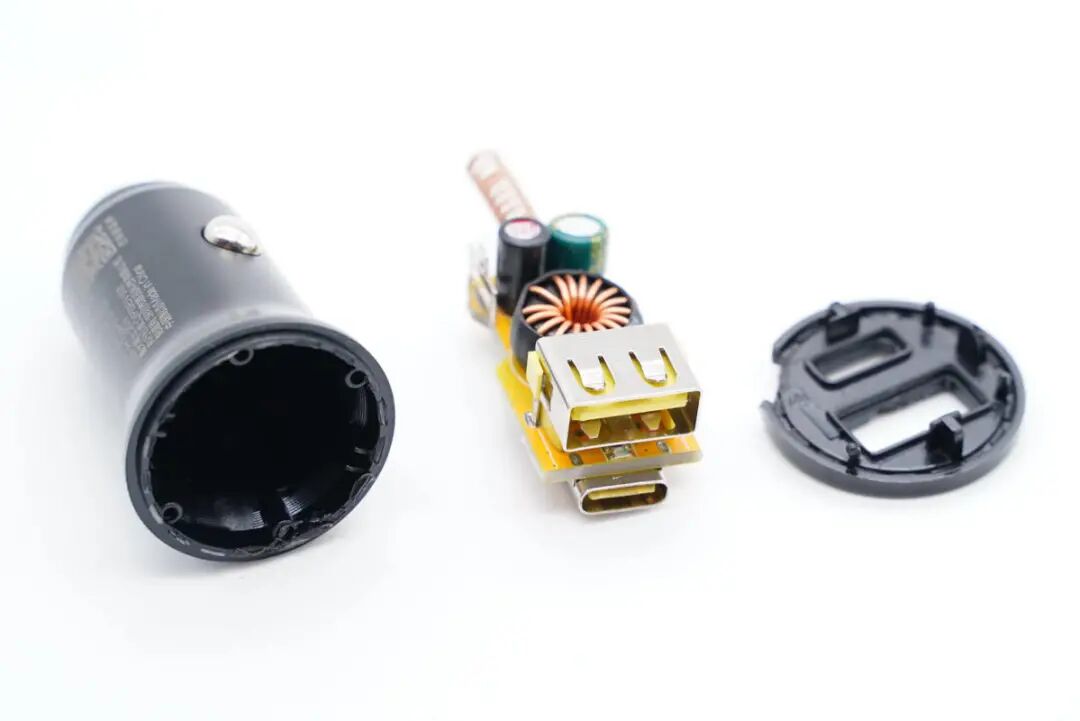

拆掉顶部外壳取出车充。

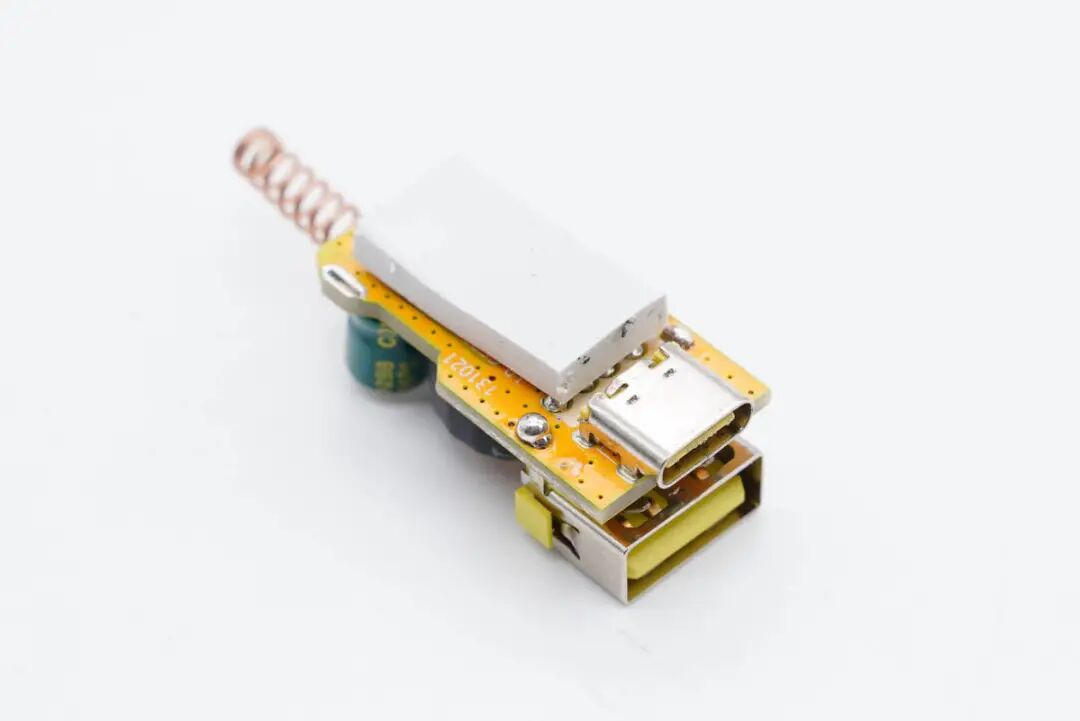

小板一面贴有导热垫。

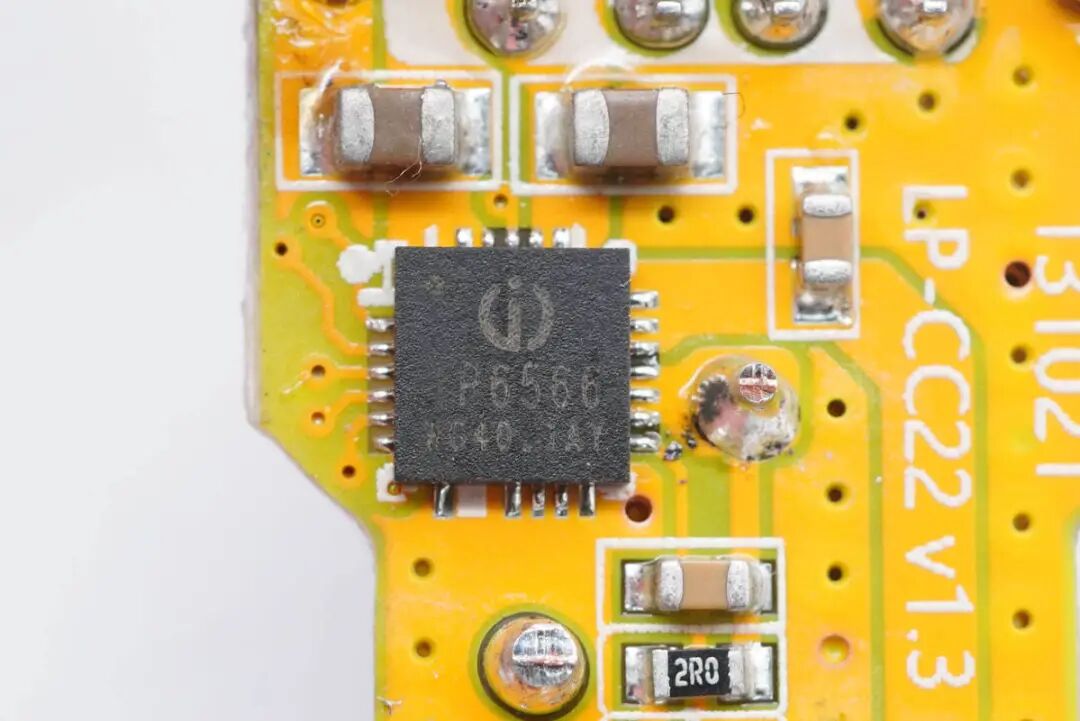

下方便是英集芯的IP6566 IC，导热垫帮助芯片散热。

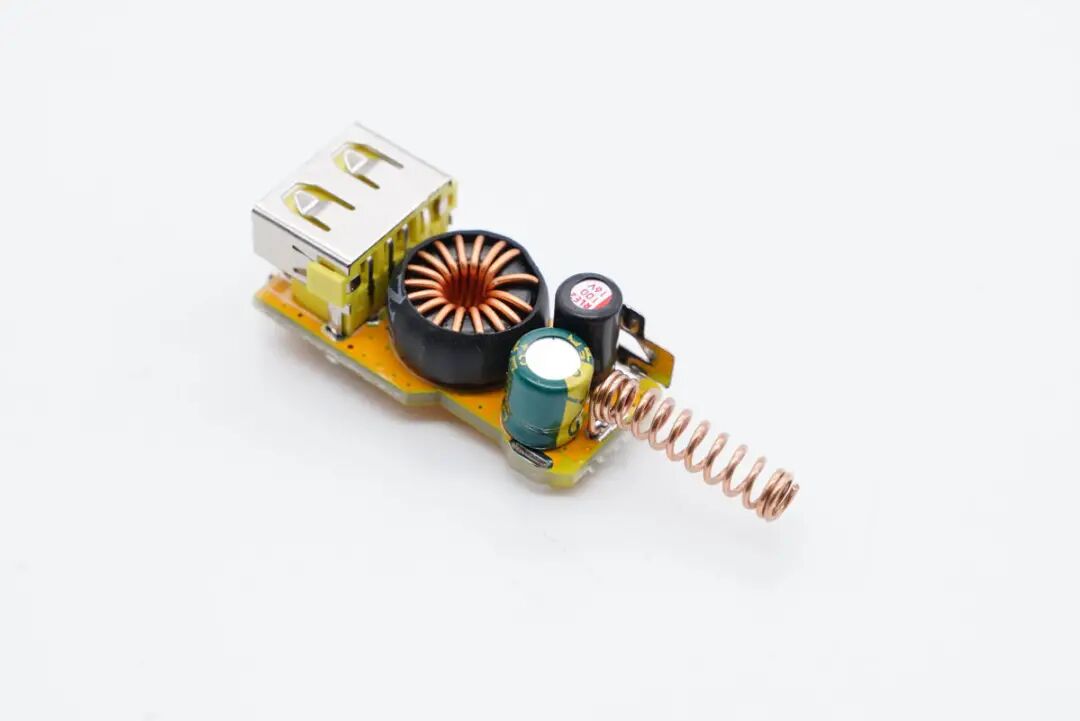

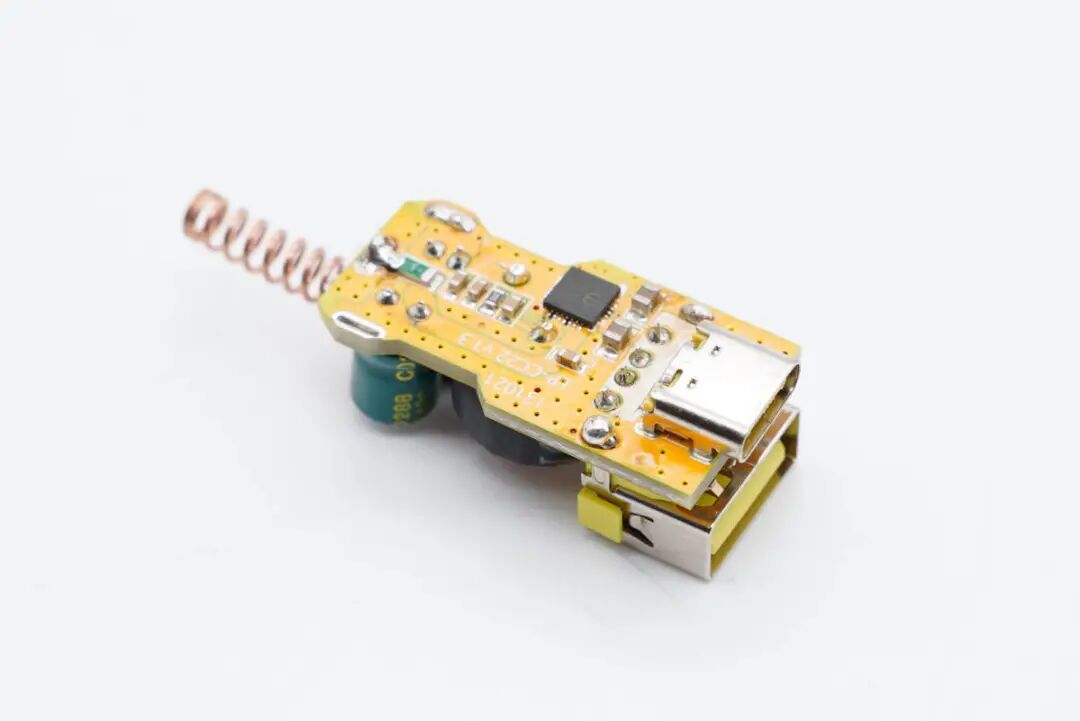

板子另一面设有滤波电容和降压电感。

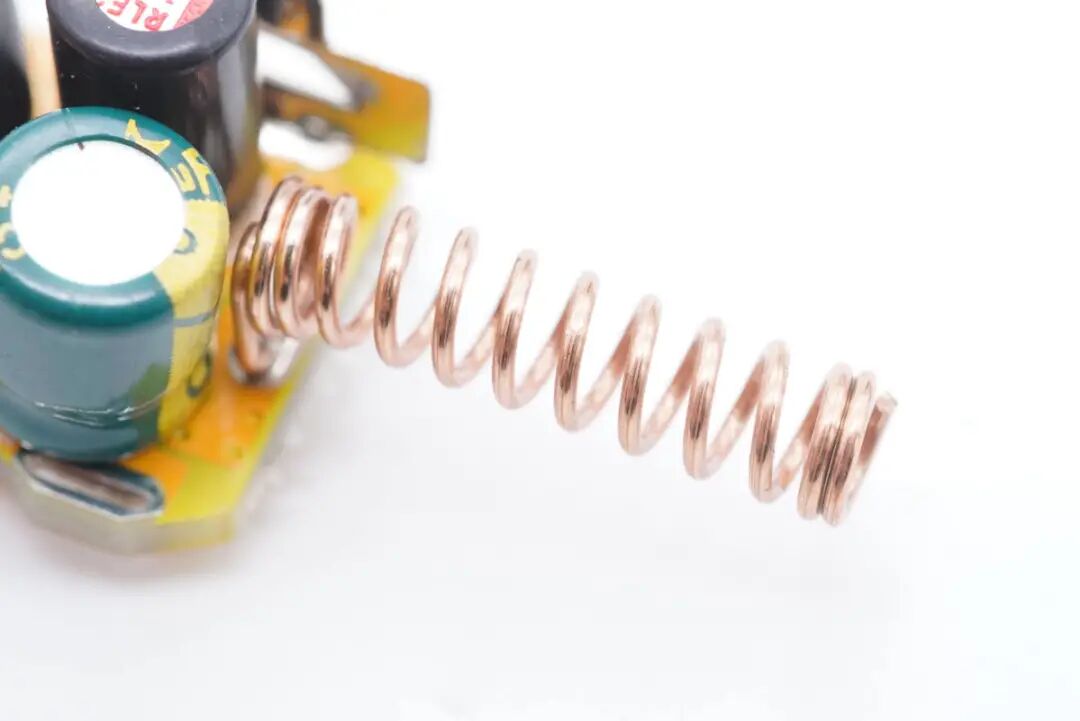

铜质弹簧特写，提升导电性。

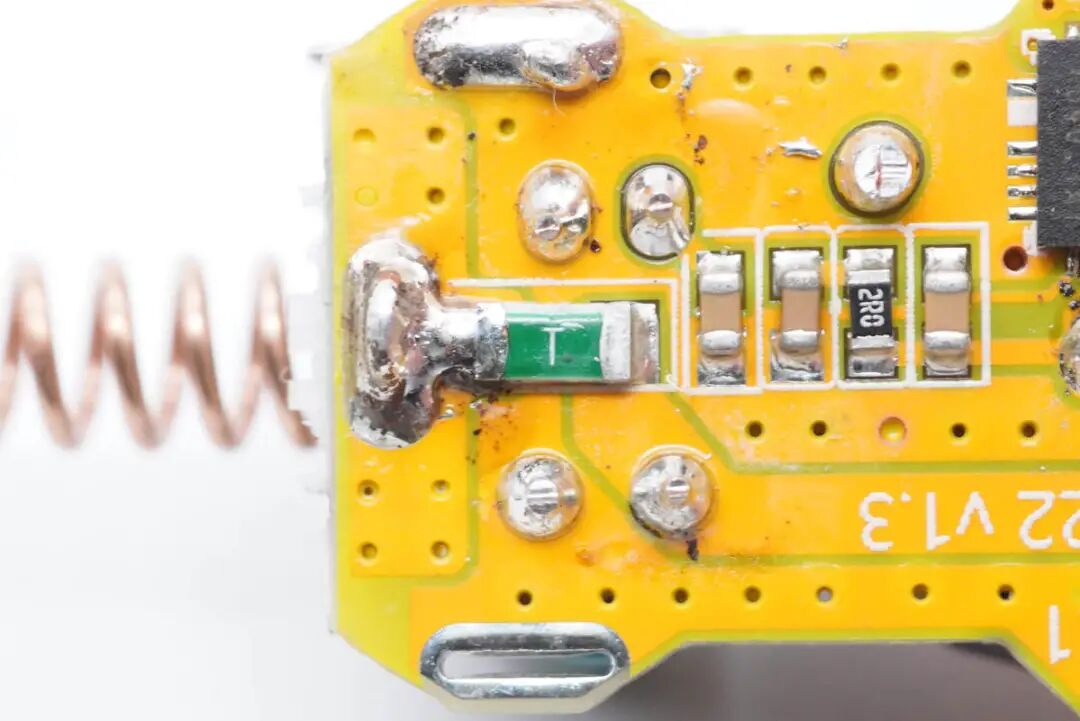

保险丝特写。

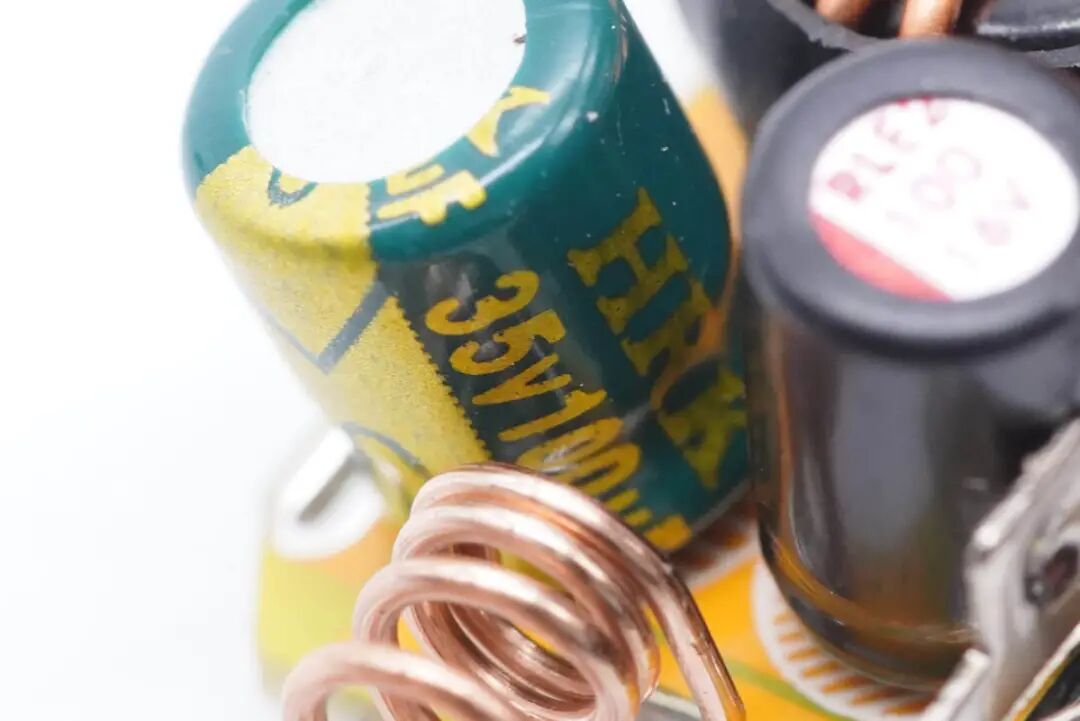

输入滤波电解电容特写，规格为35V 100μF。

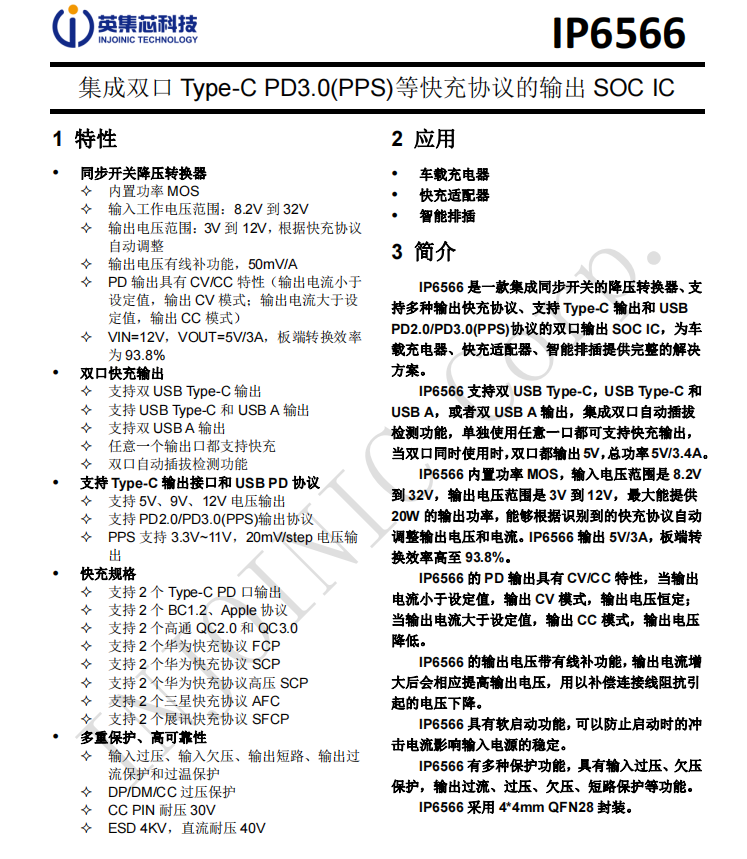

采用英集芯IP6566实现输入降压和控制1A1C双口输出。这是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和 USB PD2.0/PD3.0(PPS)协议的双口输出 SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决方案。

IP6566支持双C、1A1C或者双A口输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V3.4A。

IP6566内置功率MOS，支持8.2-32V宽范围输入以及3-12V输出，最大能提供20W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。IP6566 输出 5V/3A，板端转

换效率高至 93.8%。

IP6566 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。此外还具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。采用4*4mm QFN28封装节省空间。

充电头网了解到，英集芯的快充芯片可广泛应用在充电器、移动电源、无线充、车充、储能电源等领域，并被小米、华为、三星等知名品牌的数十款产品采用，产品质量获得客户一致认可。

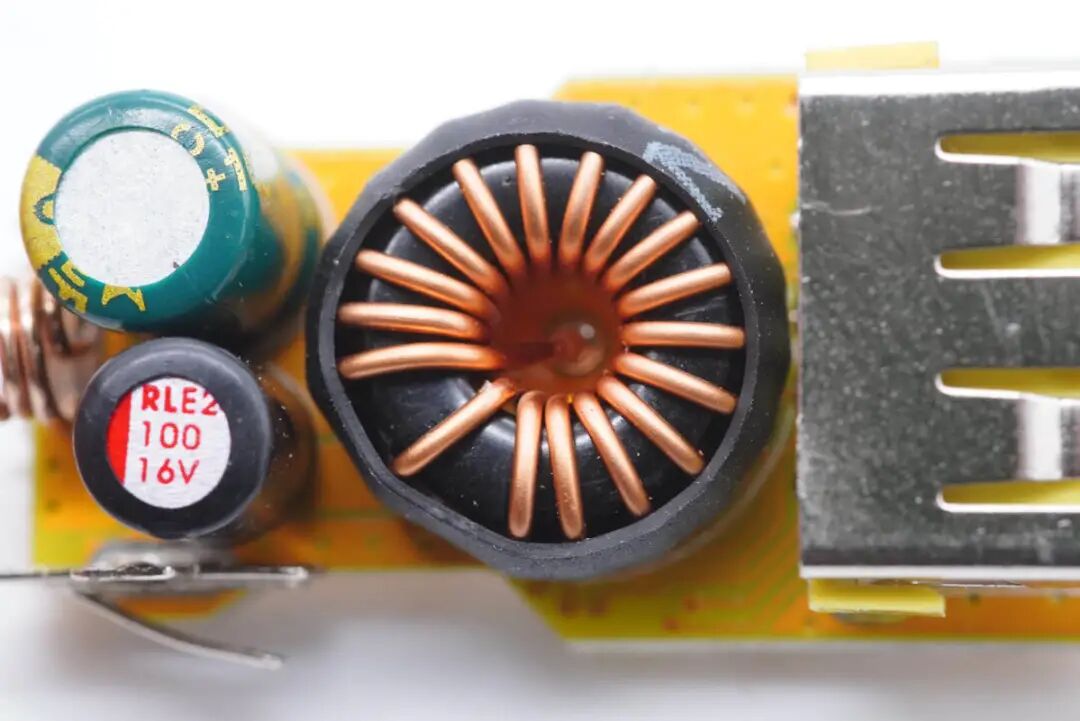

降压电感外壳绝缘管。

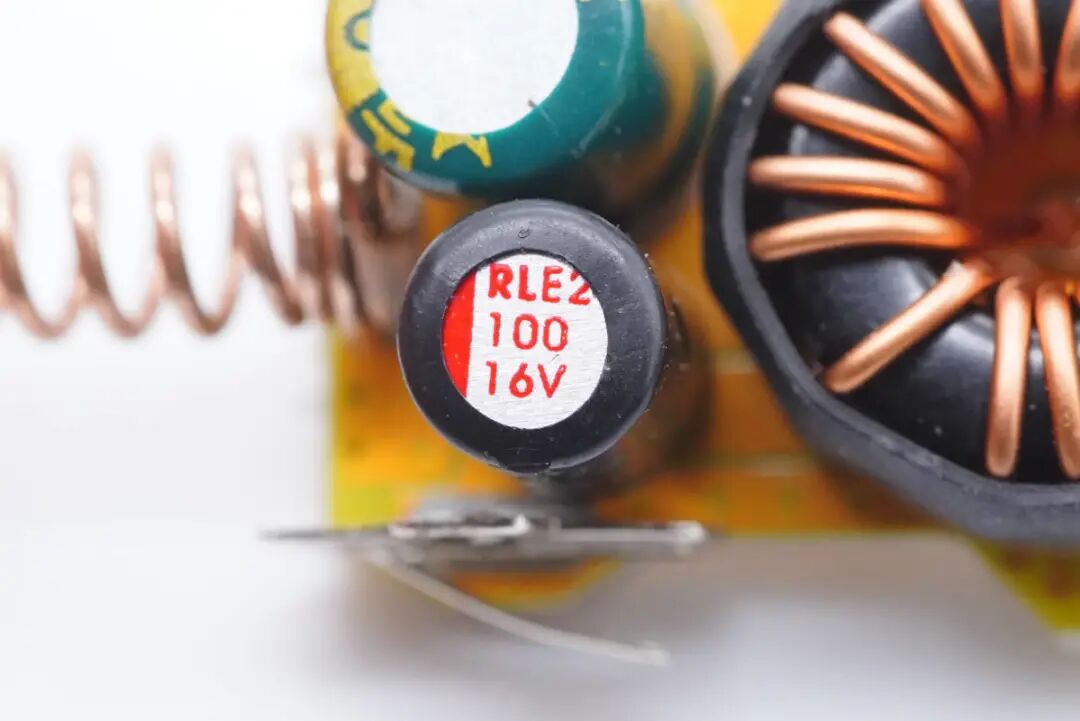

输出滤波固态电容特写，规格为16V 100μF，也做了绝缘处理。

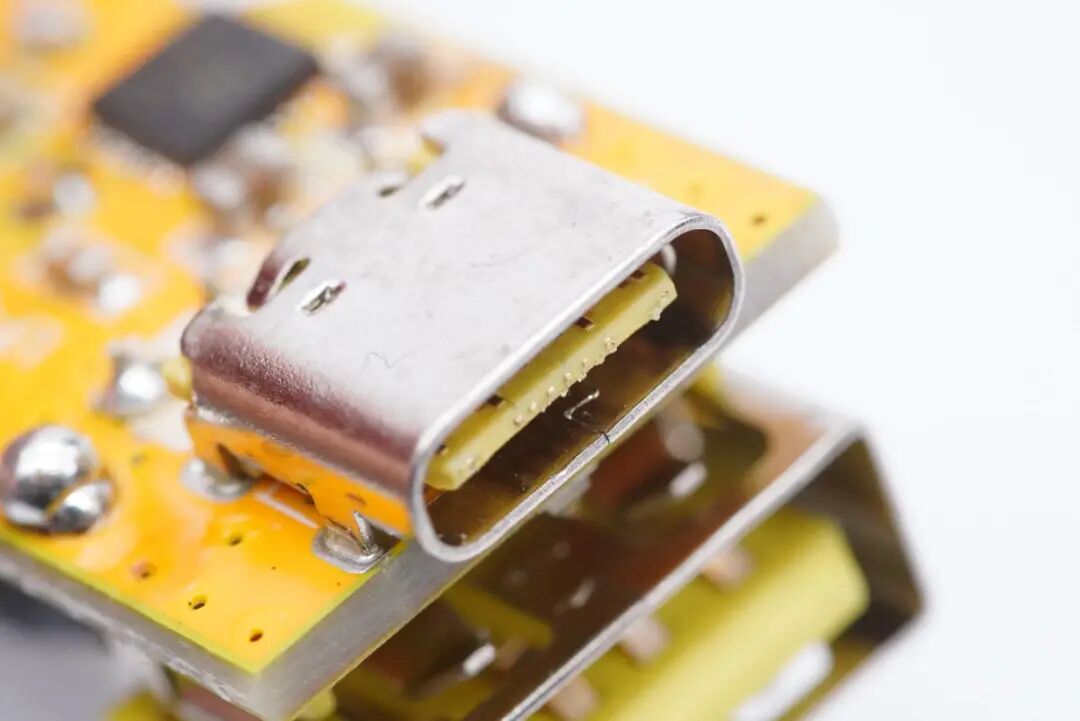

USB-C母座特写。

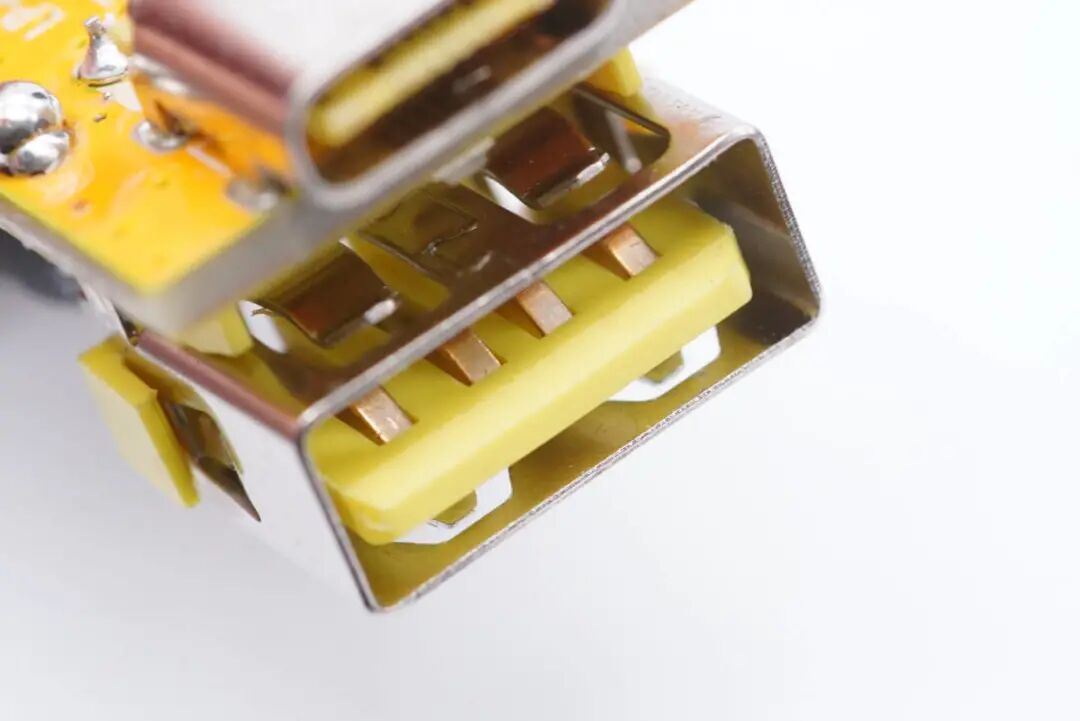

USB-A母座特写。

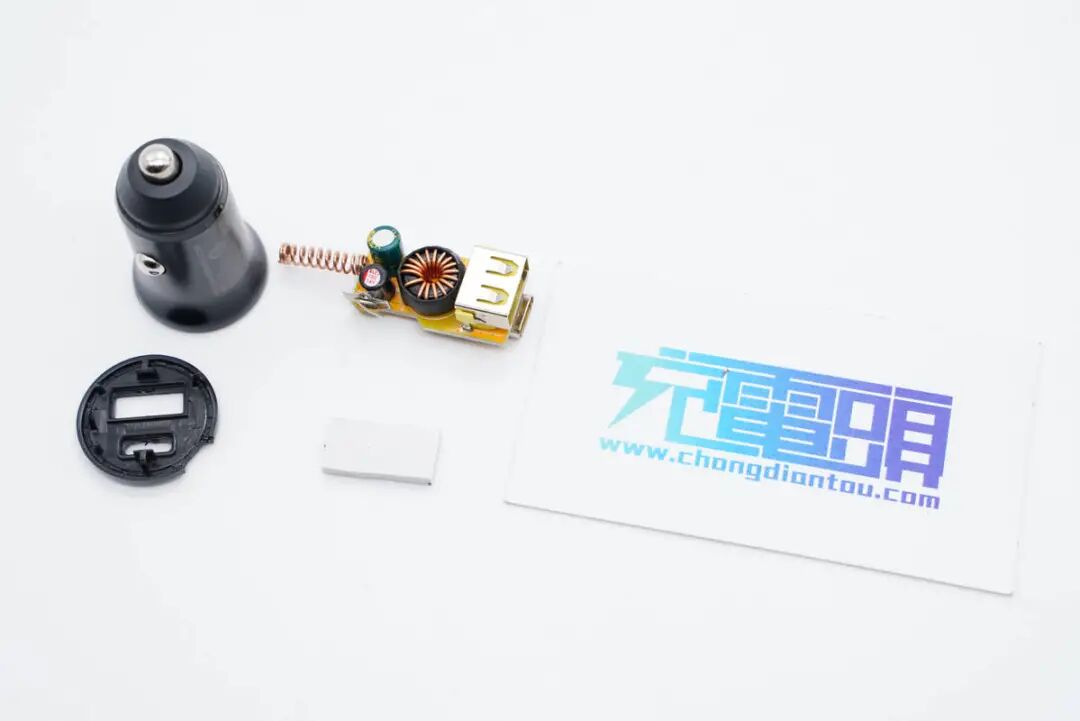

全部拆解完毕，来张全家福。

充电头网拆解总结

得益于英集芯IP6566的使用，品胜这款车充兼容QC2.0/3.0、FCP、SCP、PD3.0、PPS快充协议，并具备3.3-11V2A PPS电压档位，拥有很好的兼容性，支持市面热门20W快充，满足iPhone 12/13手机快充需求。

英集芯IP6566集成度非常高，正如品胜这款车充展示的一样，基于该芯片可设计十分小巧且能配置双C口、1A1C接口或双A口的快充产品，并能大大降低设计难度以及成本，实现产品快速上市，并兼具精美外观和实用性。
