拆解报告：ON 65W 2A1C氮化镓快充插座

原创充电头网编辑部充电头网

收录于合集

----- 充电头网拆解报告第2001篇 -----

近期充电头网拿到了ON一款65W氮化镓快充插座，相较此前拆解过的ON 65W摩天轮氮化镓插座来说，虽同样是65W功率级的，造型设计与插口配置却大不相同。

本次要拆的这款采用长条造型设计，同样不会占用桌面空间。配备三个双孔AC插口和2A1C USB接口，插线即可充电，支持笔电和手机同时快充，日常使用方便。下面就一起来看看产品的设计用料如何。

值得一提的是，充电头网还拆解过ON 20W 1A1C双口快充延长线插座，欢迎查阅。

一、ON 65W氮化镓快充插座外观

包装盒正面延续卡通风格设计，除插座外观简图外，还印有笔记本、手机、手表、数据线等图案，配色也十分丰富。

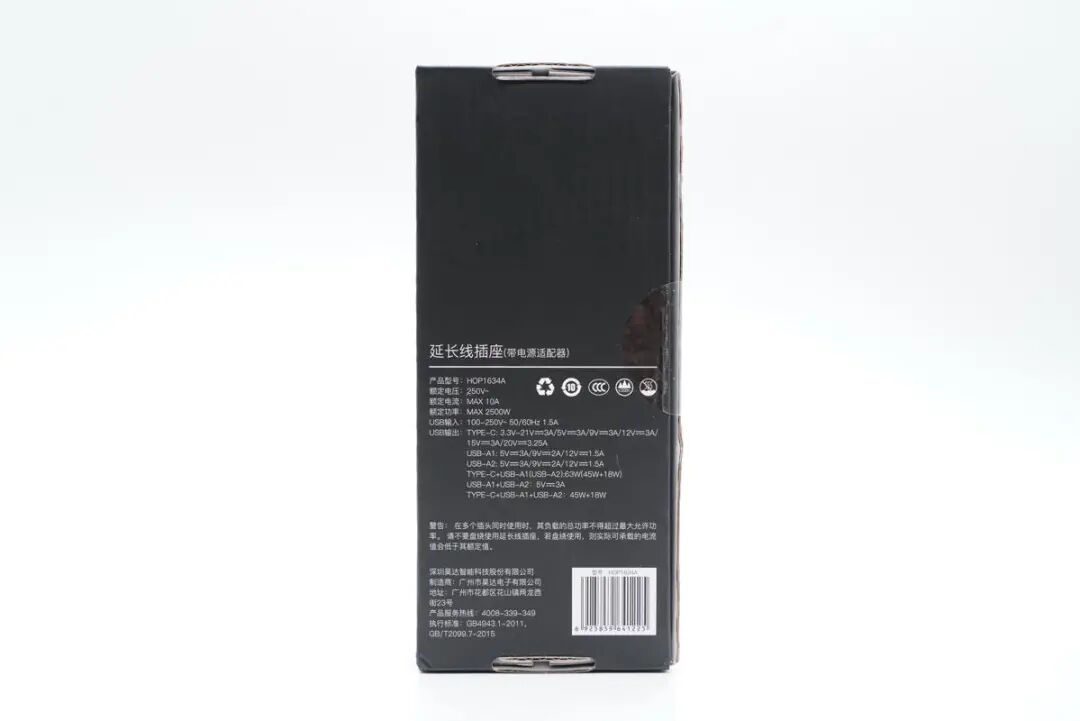

背面印有产品参数和商家信息。

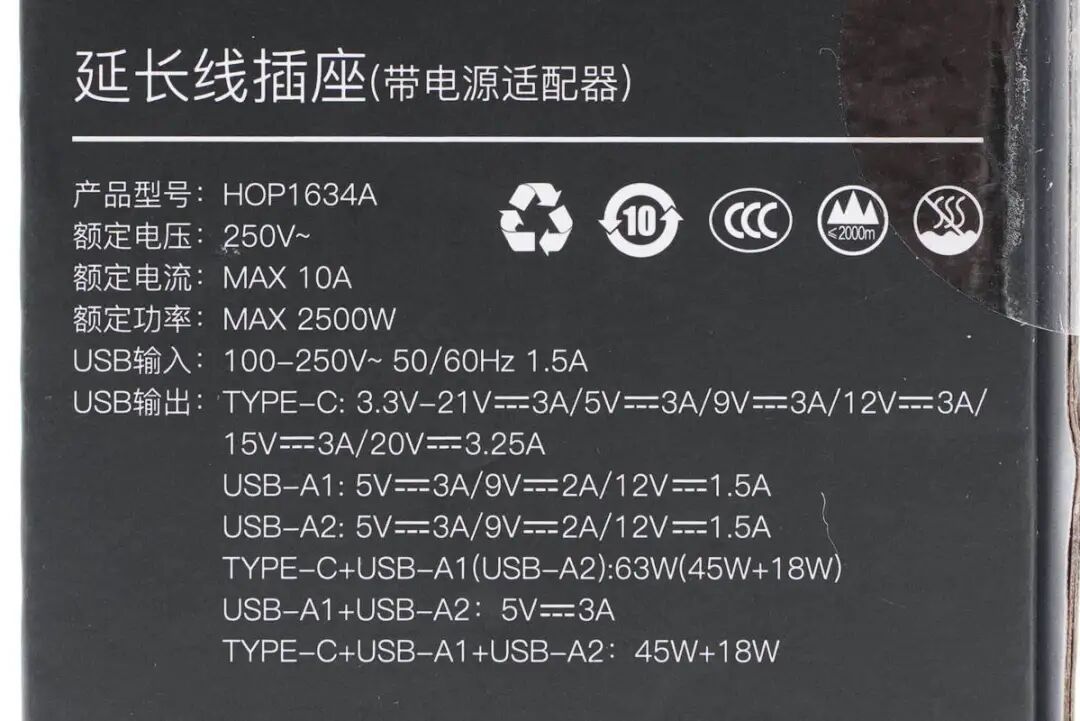

产品参数特写。

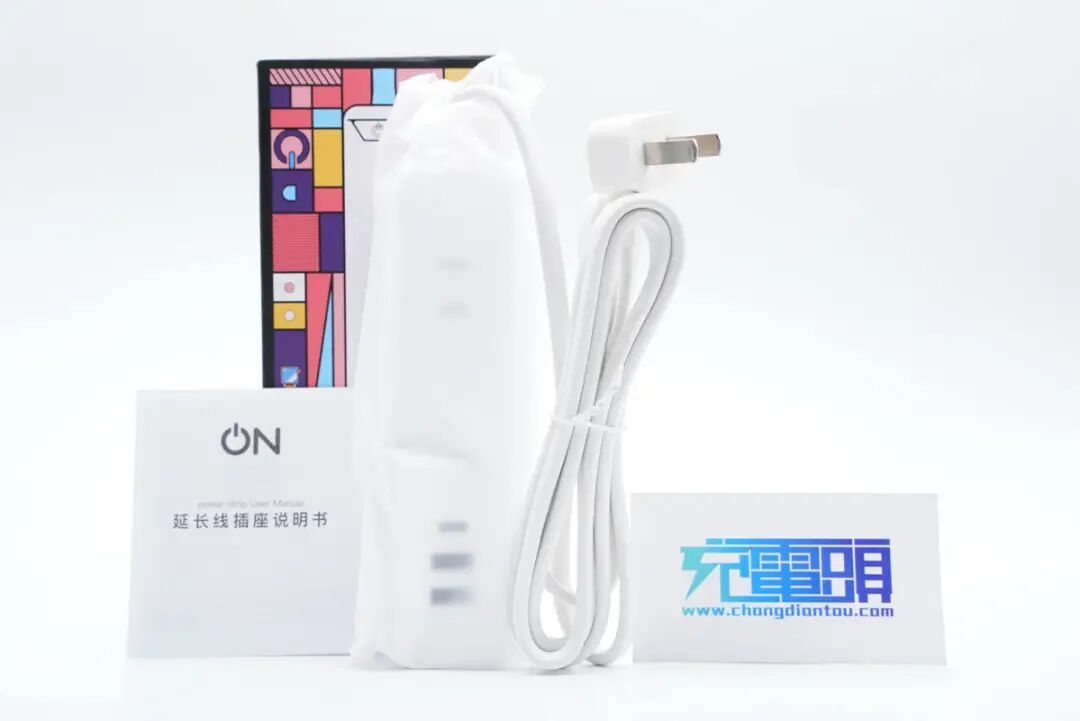

包装内含插座和使用说明书，插座机身外套防尘袋。

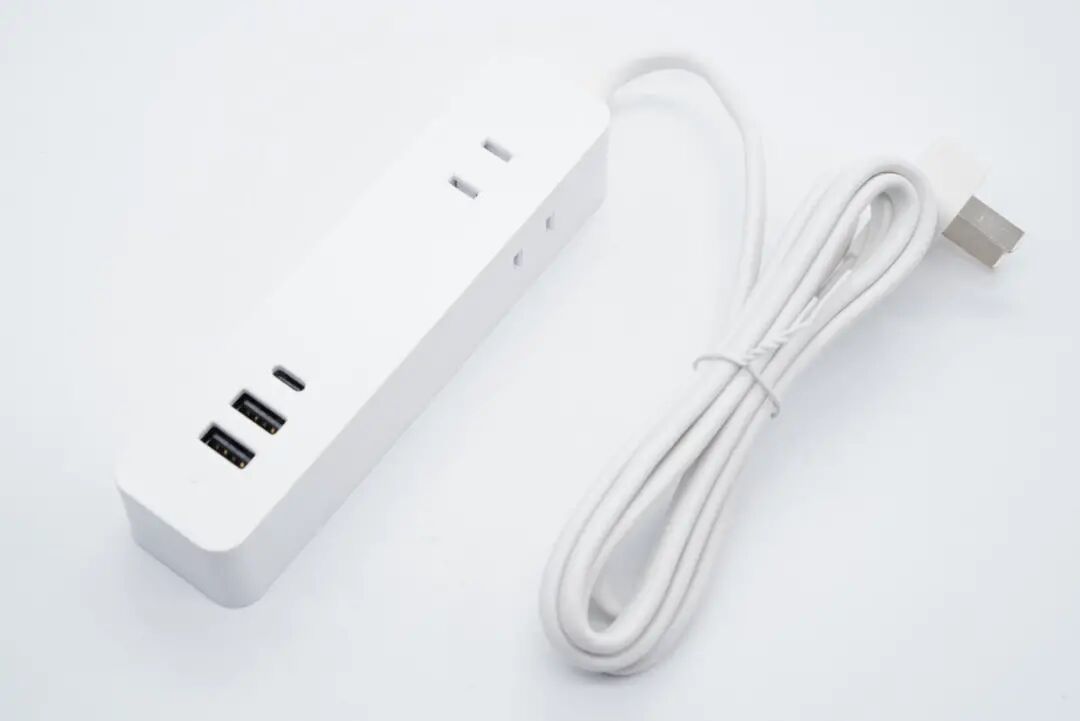

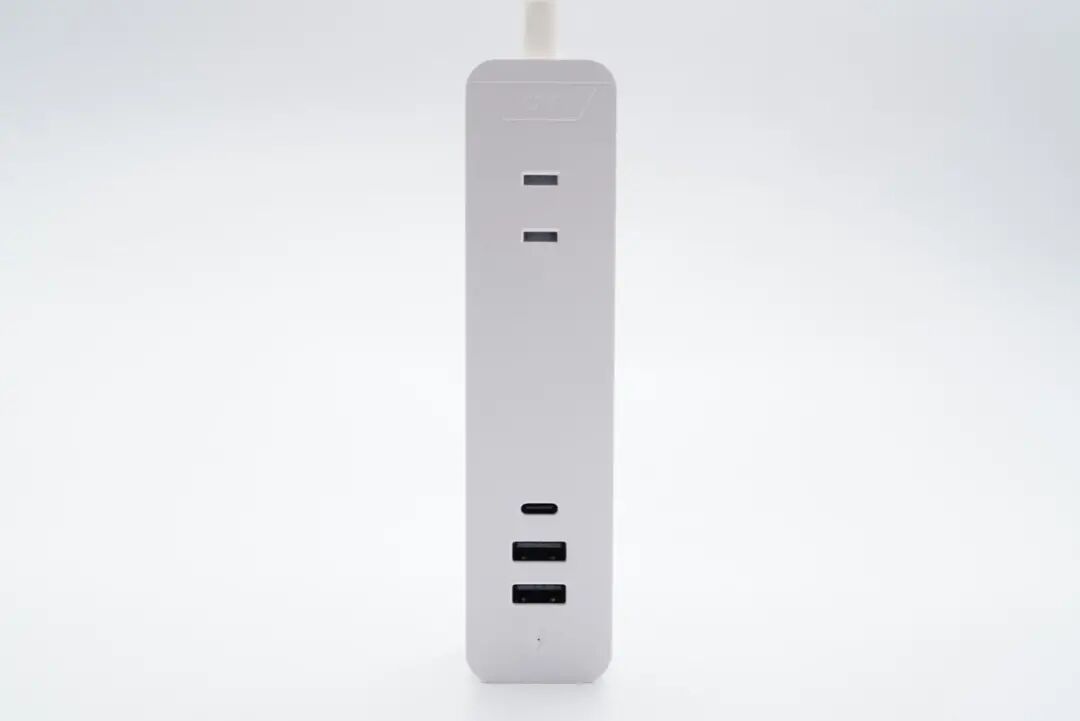

插座自带双脚插头电源线，机身长条造型设计，可以节省桌面空间。外壳哑光处理，边缘过渡分明。

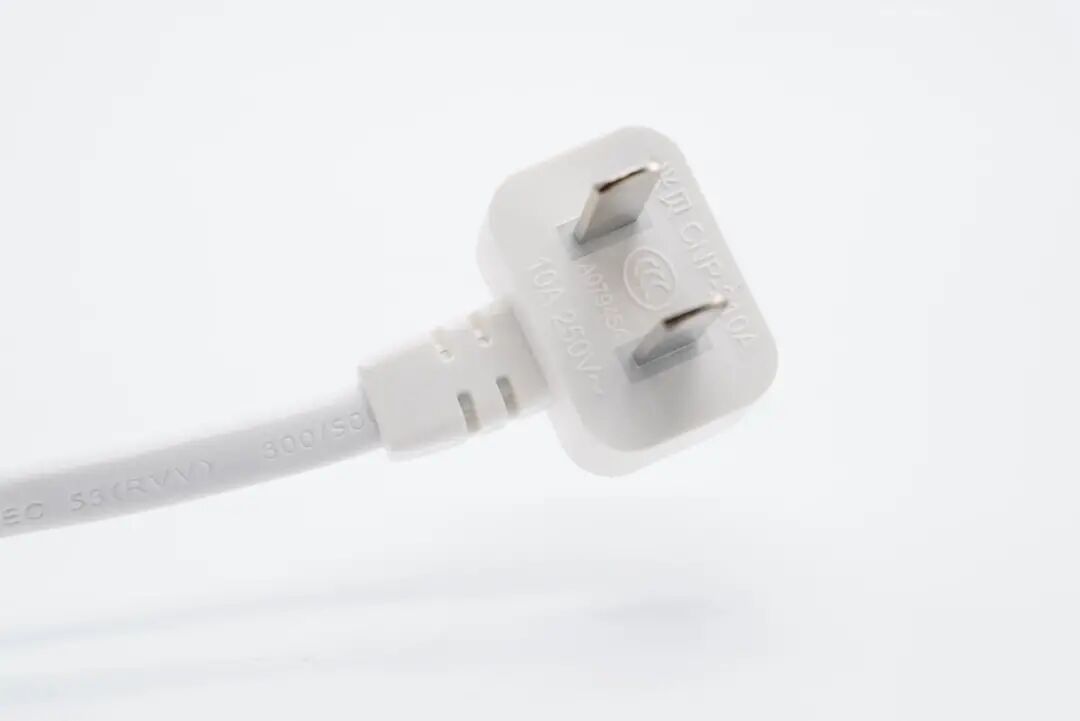

电源线插头为双脚国标，来自兴贝，规格为10A 250V，通过了CCC认证。

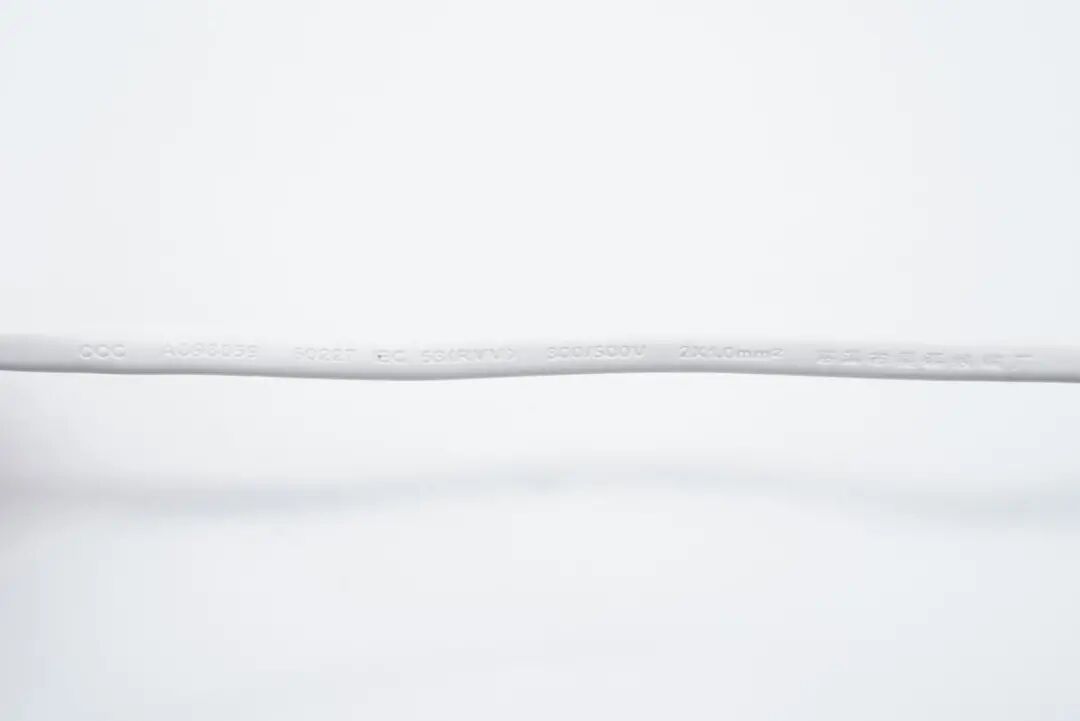

线缆则来自慈溪市星磊线缆厂，规格为2x1.0mm²，也通过了CCC认证。

线缆和机身交界处套有胶套保护。

机身顶面设有AC插口和2A1C三个USB母座，连接线缆一端设计有ON品牌logo。

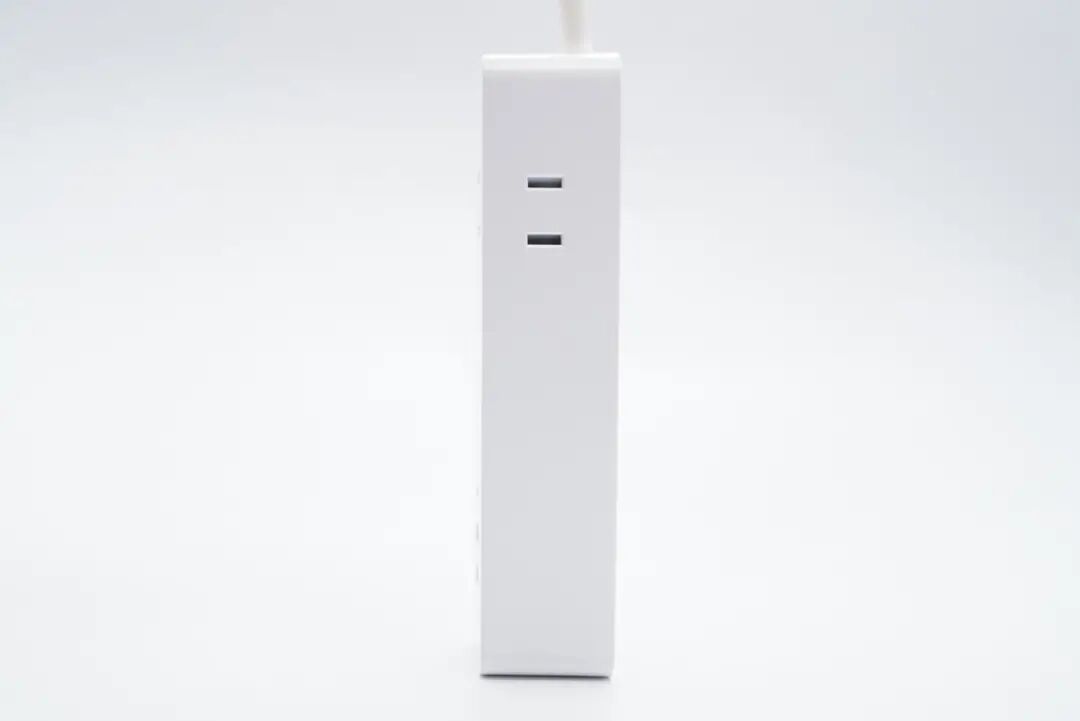

两侧还各设有一个AC插口，也就是说这款插座可同时给6台设备供电。

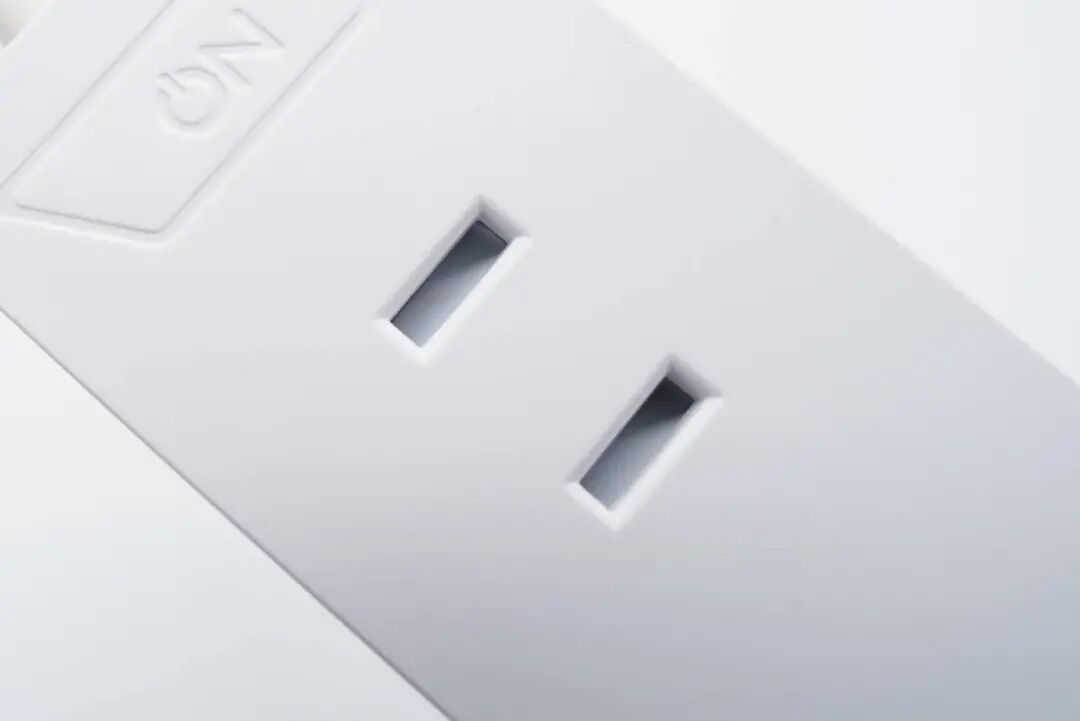

AC插口内置安全门，可防止异物进入。

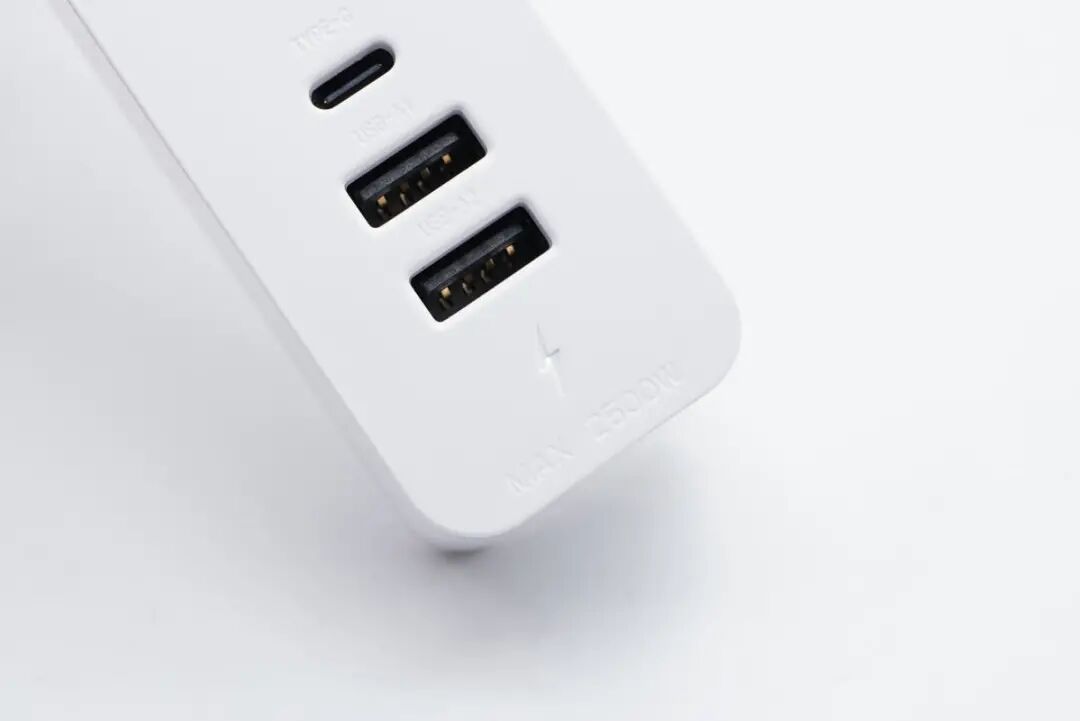

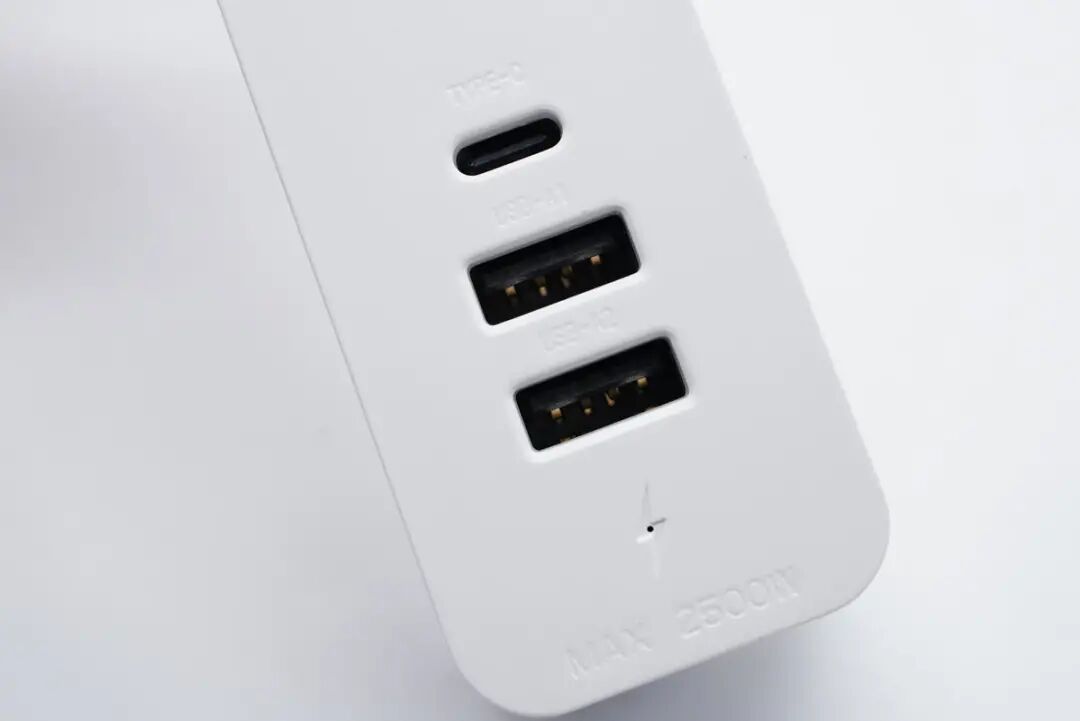

USB接口均采用黑色胶芯，机身边缘设计有指示灯、闪电logo以及MAX 2500W字样。

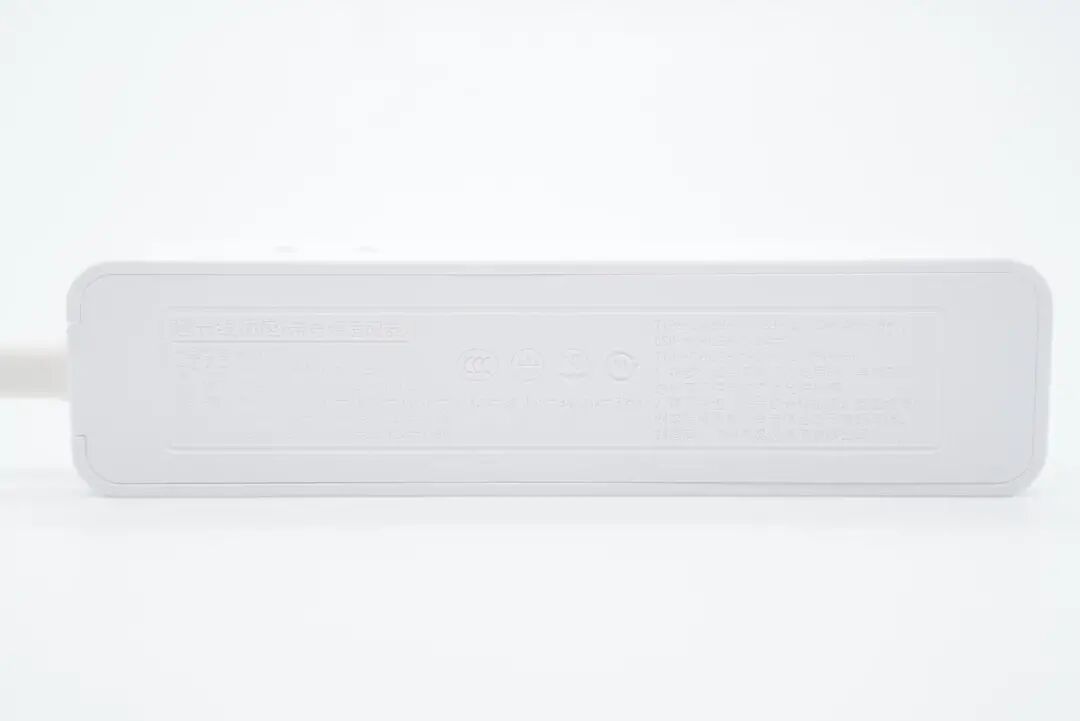

底部外壳上有产品信息。

型号：HOP1634A

技术参数：MAX 2500W，MAX 10A、250V~

USB模块输入：100-240V~50/60Hz 1.5A

输出：

USB-C：3.3-21V3A、5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A1/A2：5V3A、9V2A、12V1.5A

C+A1/A2：45W+18W

A1+A2：5V3A

C+A1+A2：45W+18W

深圳昊达智能科技股份有限公司

制造商：广州市昊达电子股份有限公司

产品已经通过了CCC认证。

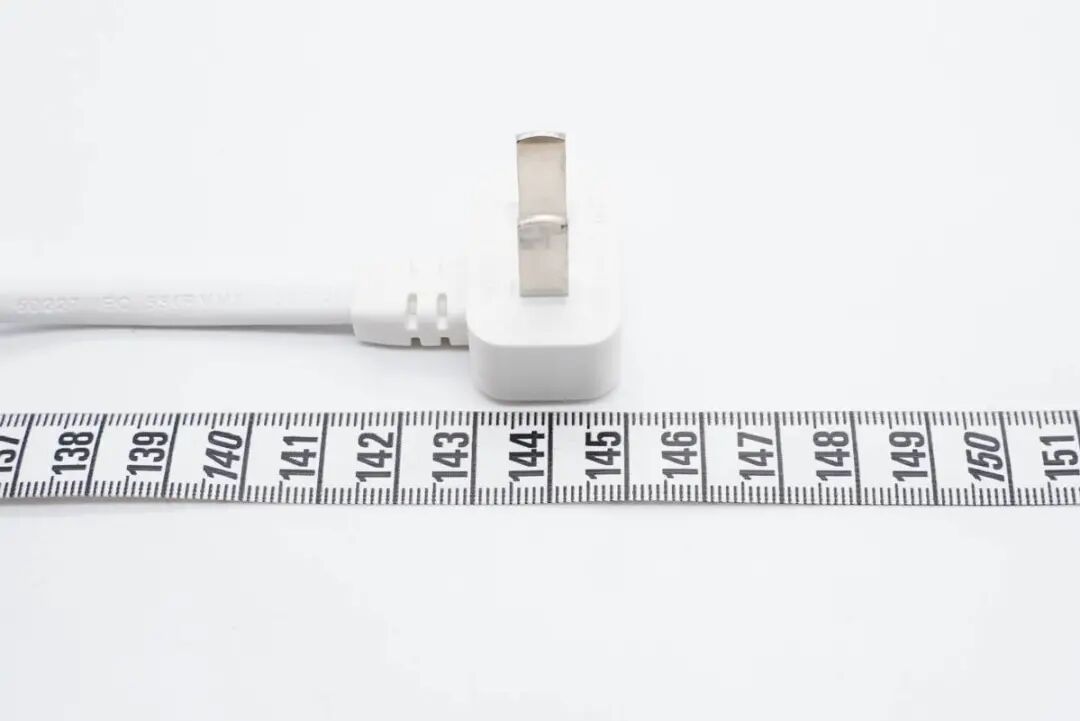

测得电源线长度约为145cm。

机身长度为143.95mm。

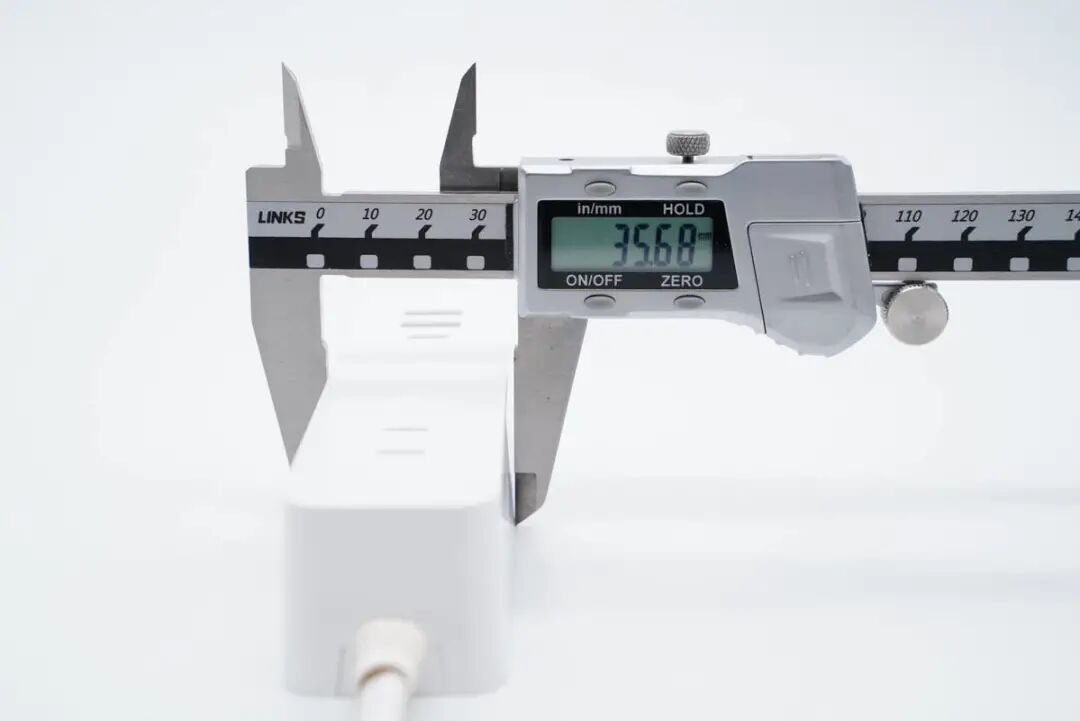

宽度为35.68mm。

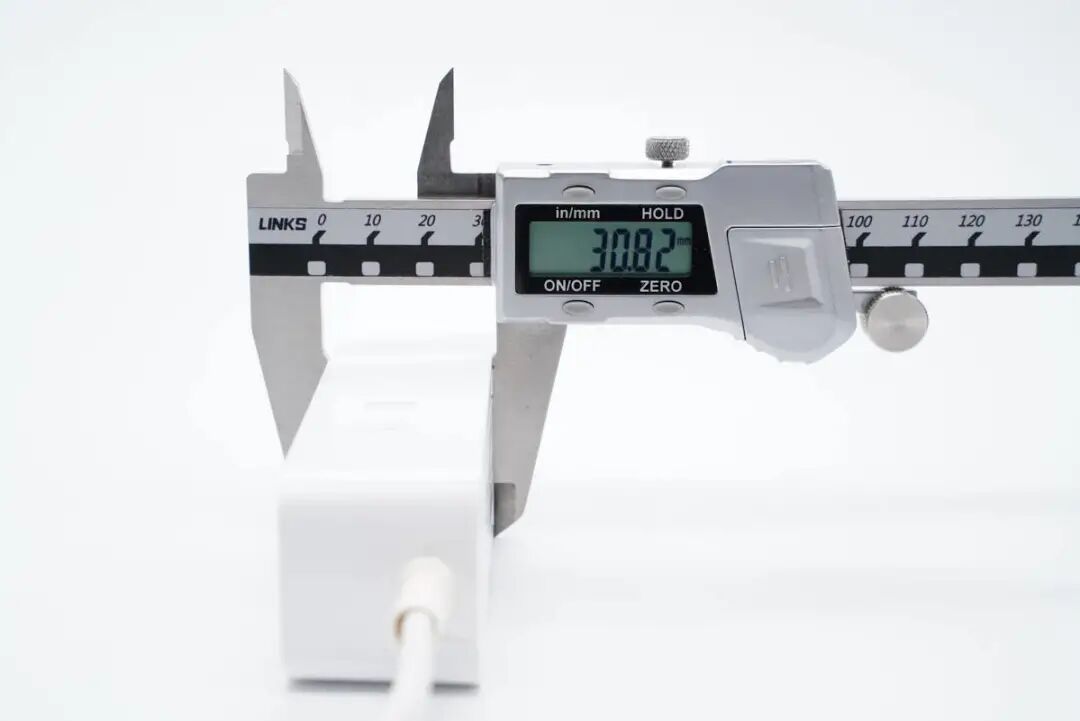

厚度为30.82mm。

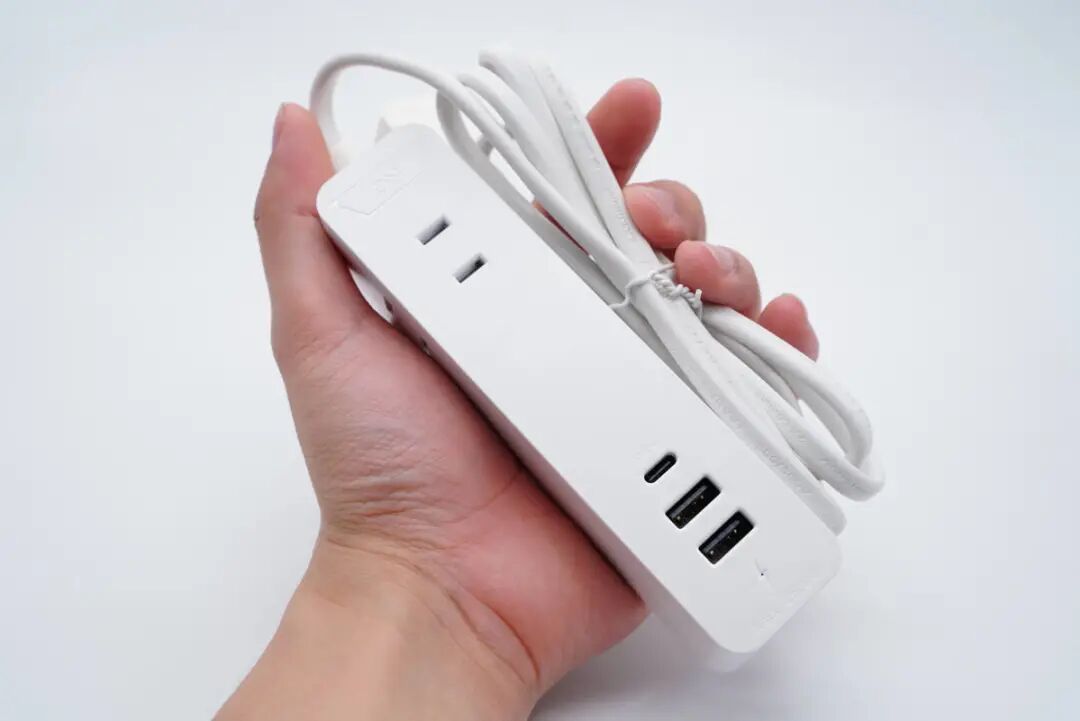

插座拿在手上的直观感受。

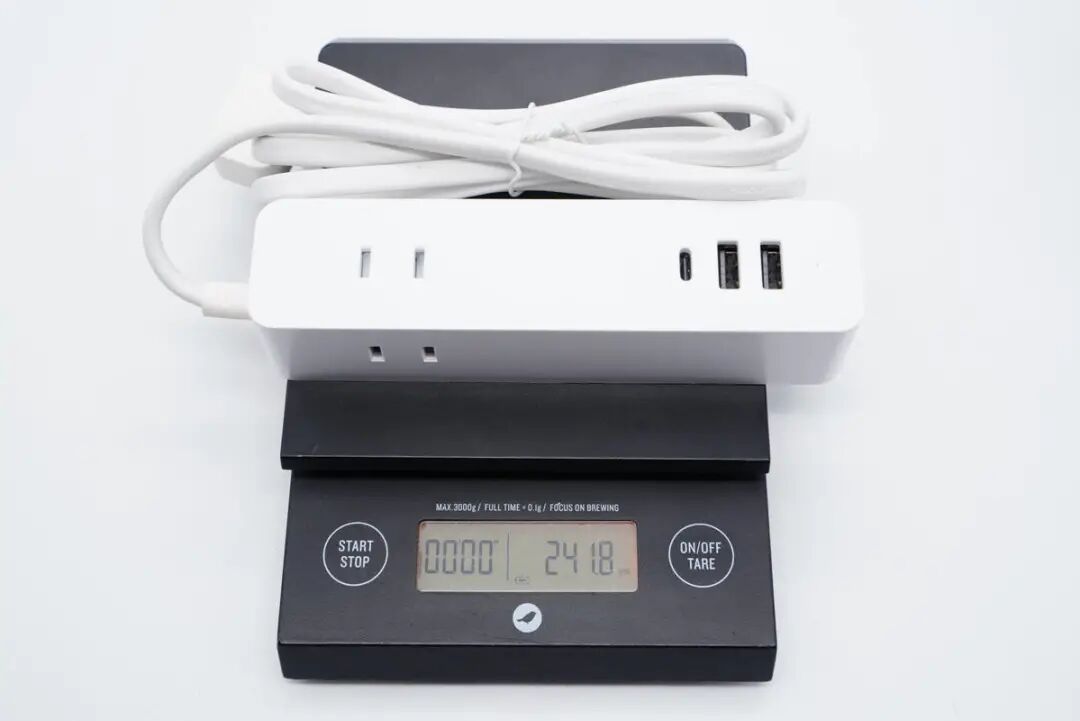

总重量约为242g。

接通电源，指示灯亮白光。

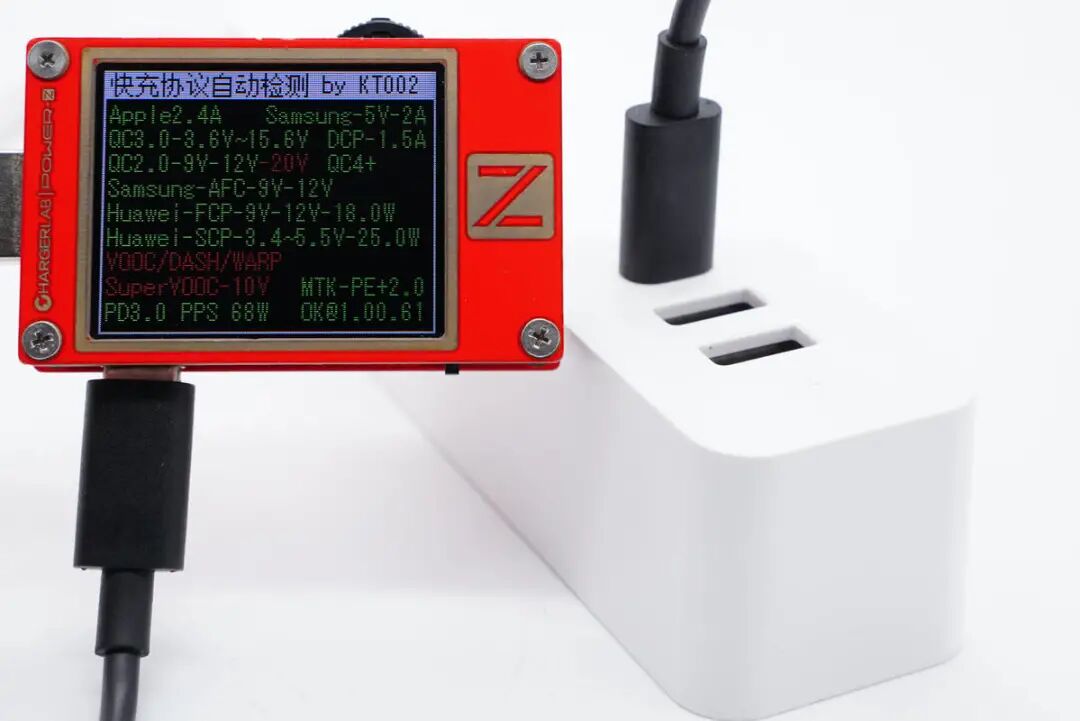

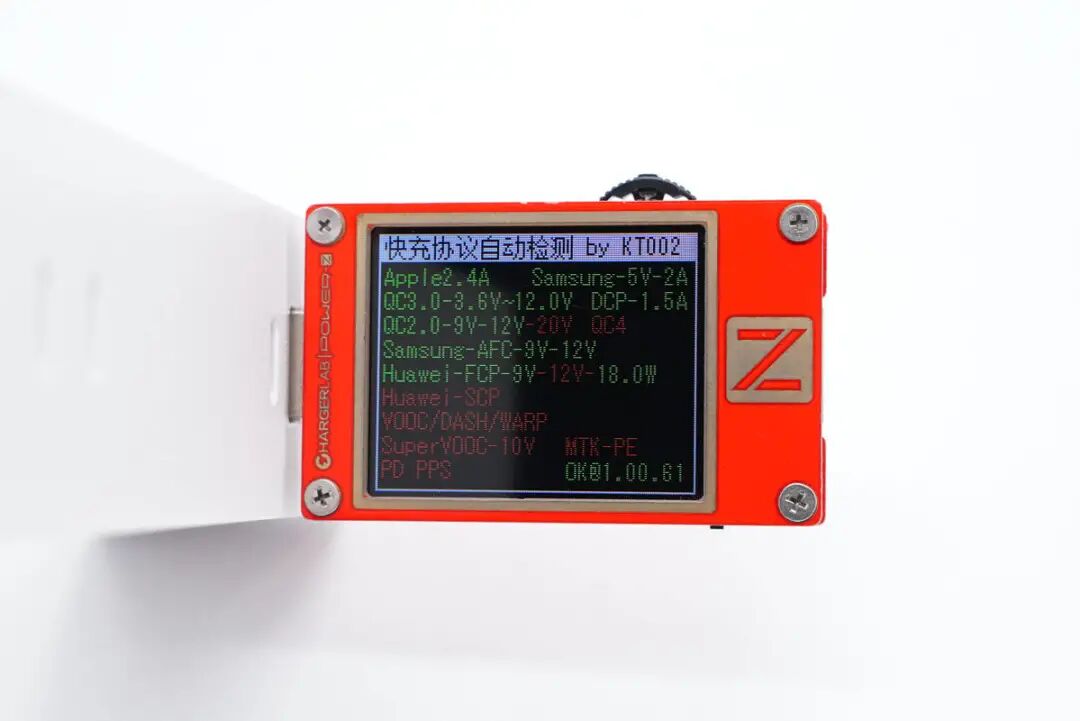

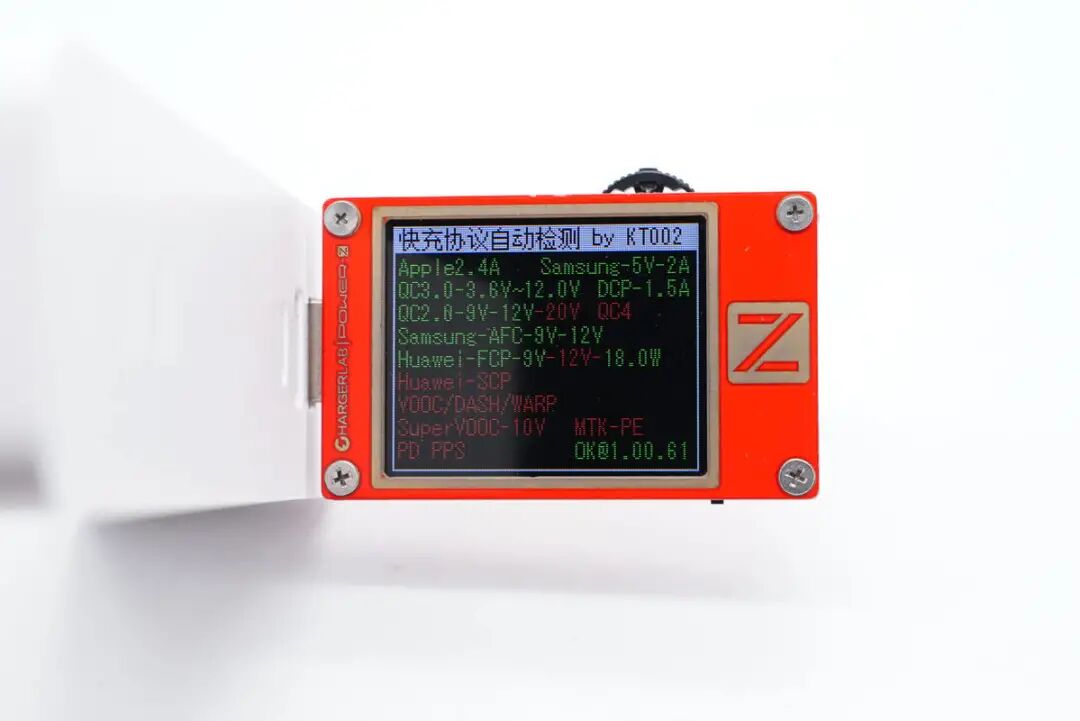

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。

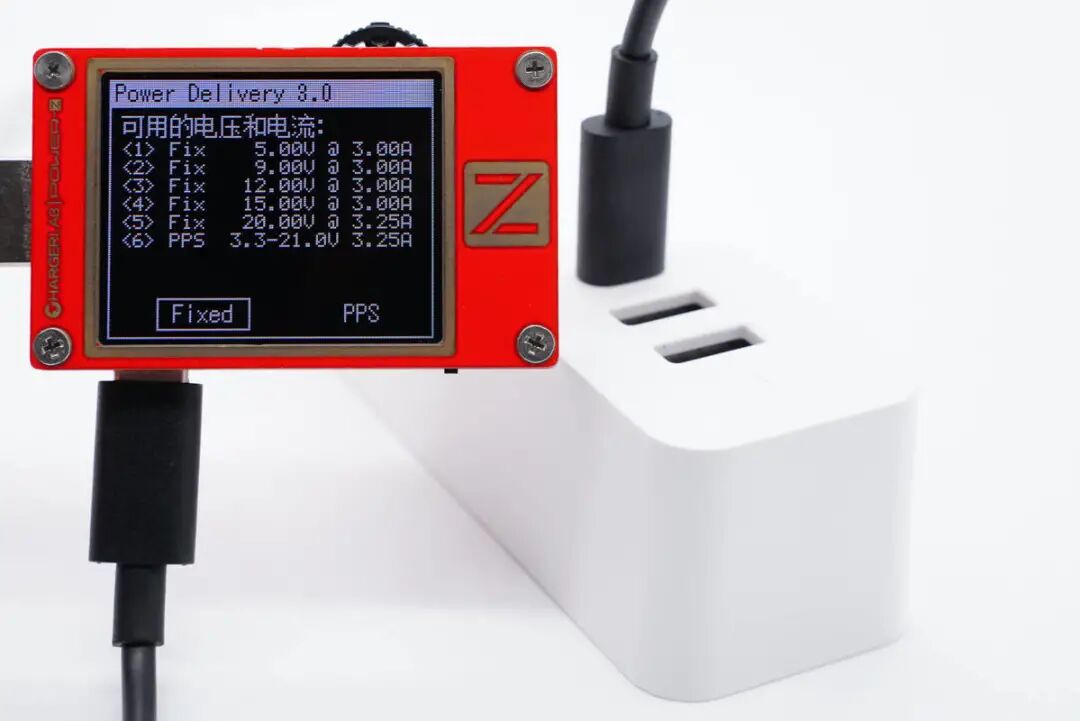

此外测得C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。

另外测得USB-A1口支持QC2.0/3.0、AFC、FCP快充协议。

测得USB-A2口同样支持QC2.0/3.0、AFC、FCP快充协议。

二、ON 65W氮化镓快充插座拆解

将插座机身底部外壳拆开，采用卡扣进行封装。

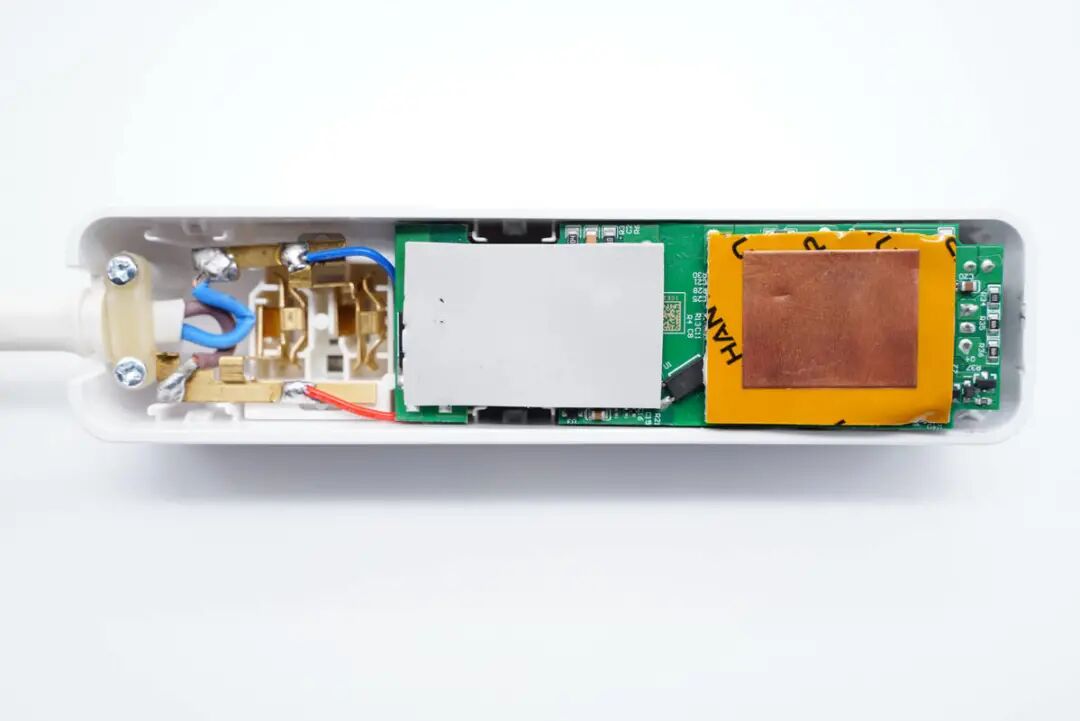

电源线使用锁扣固定，PCB板背面贴有两块导热垫，右侧一块还贴有胶带和散热铜片。

PCB板正面，电容和变压器打胶以及贴有导热垫。

铜带一体式设计，通过定位板固定。

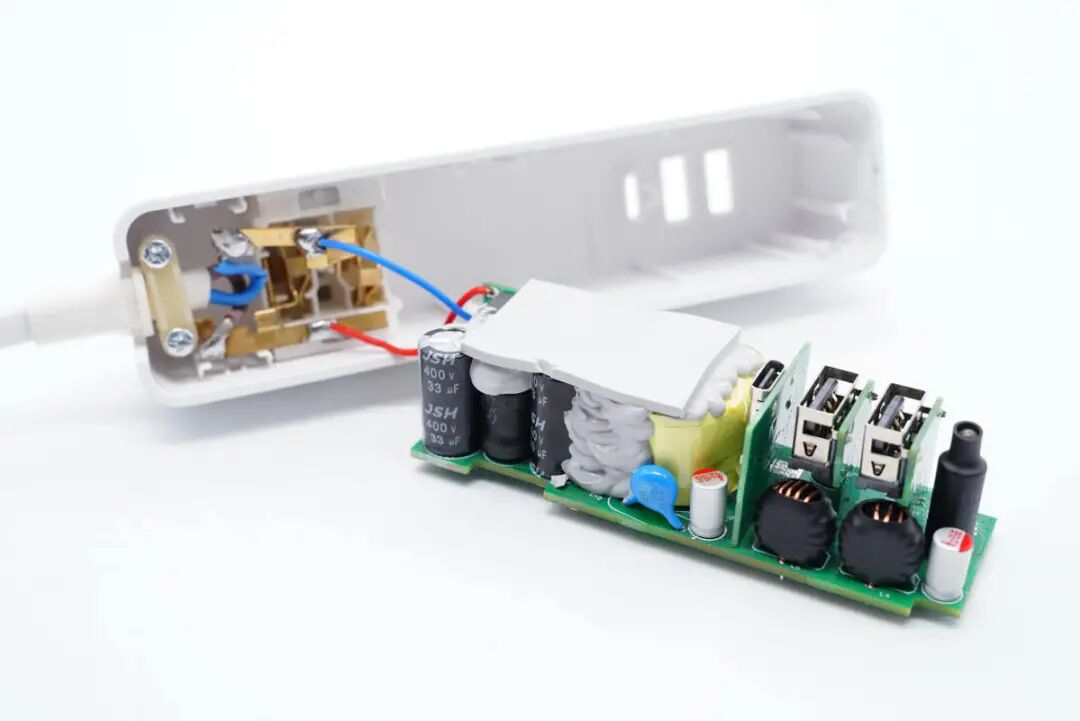

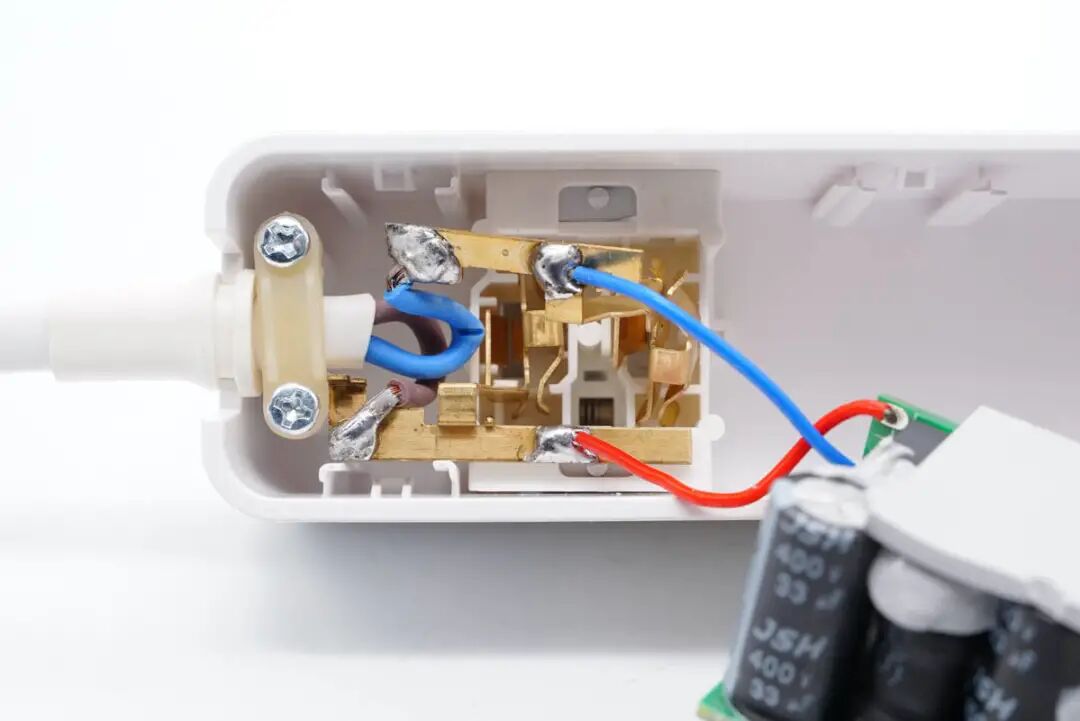

USB模块通过蓝红细导线取电。

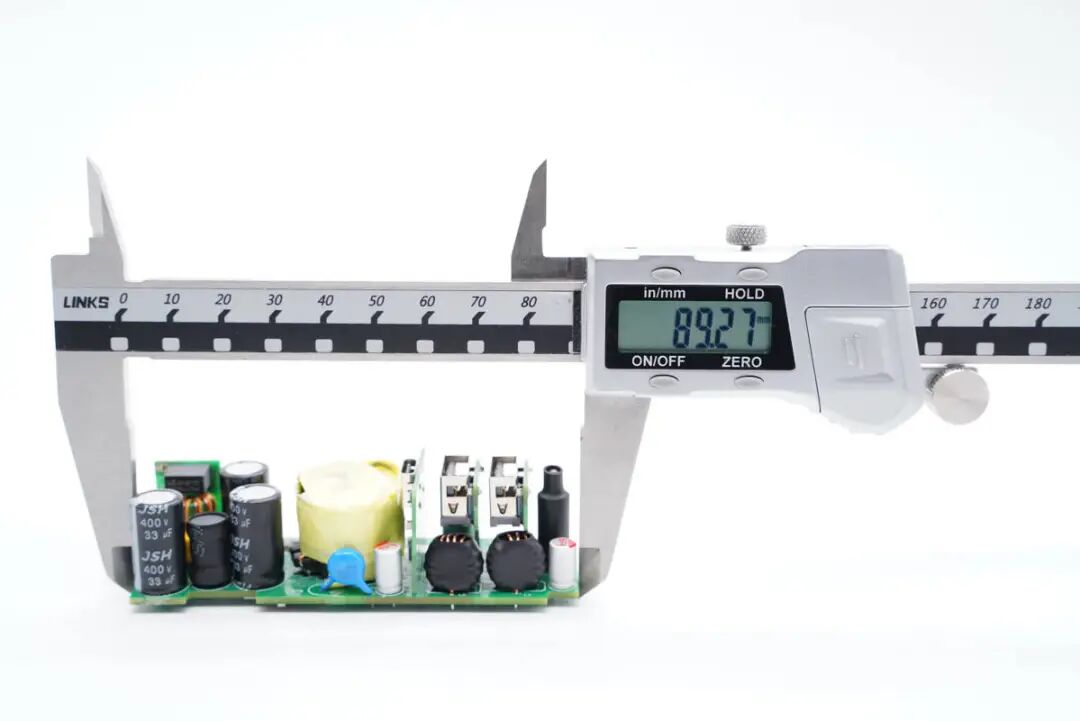

测得USB模块长度为89.27mm。

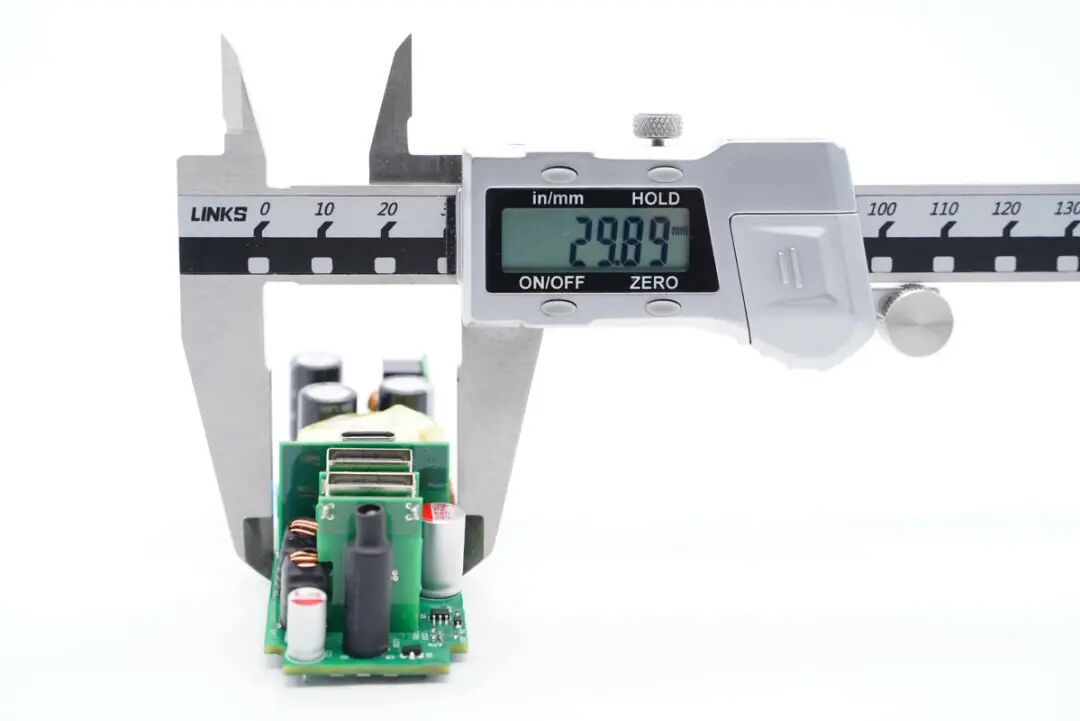

宽度为29.89mm。

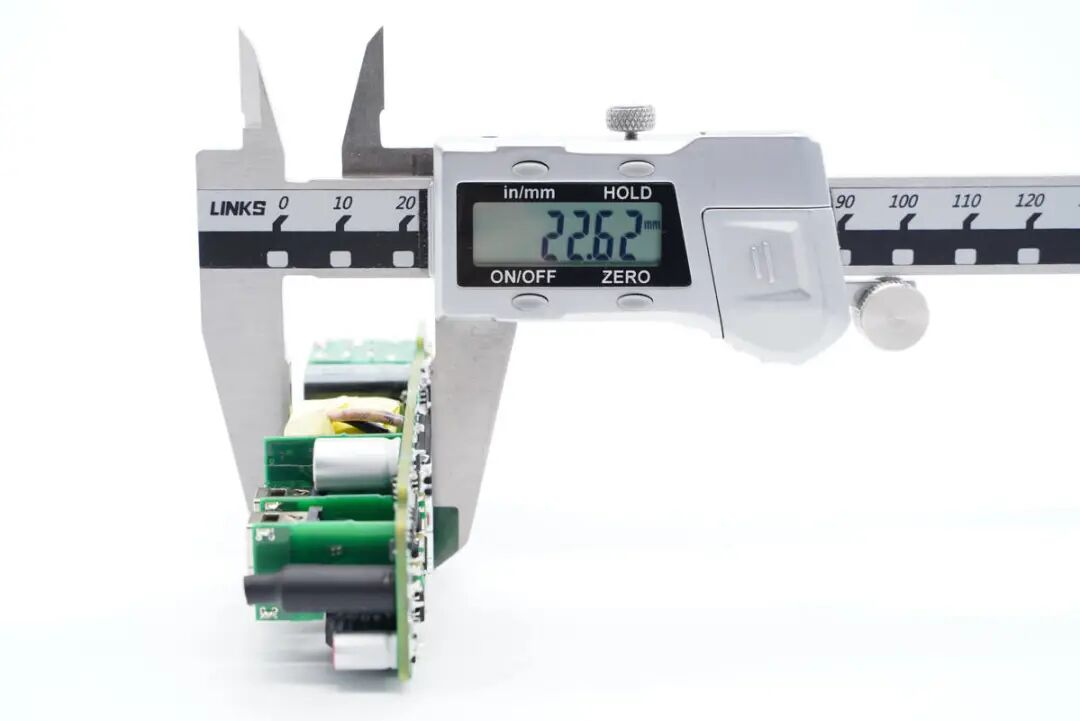

厚度为22.62mm。

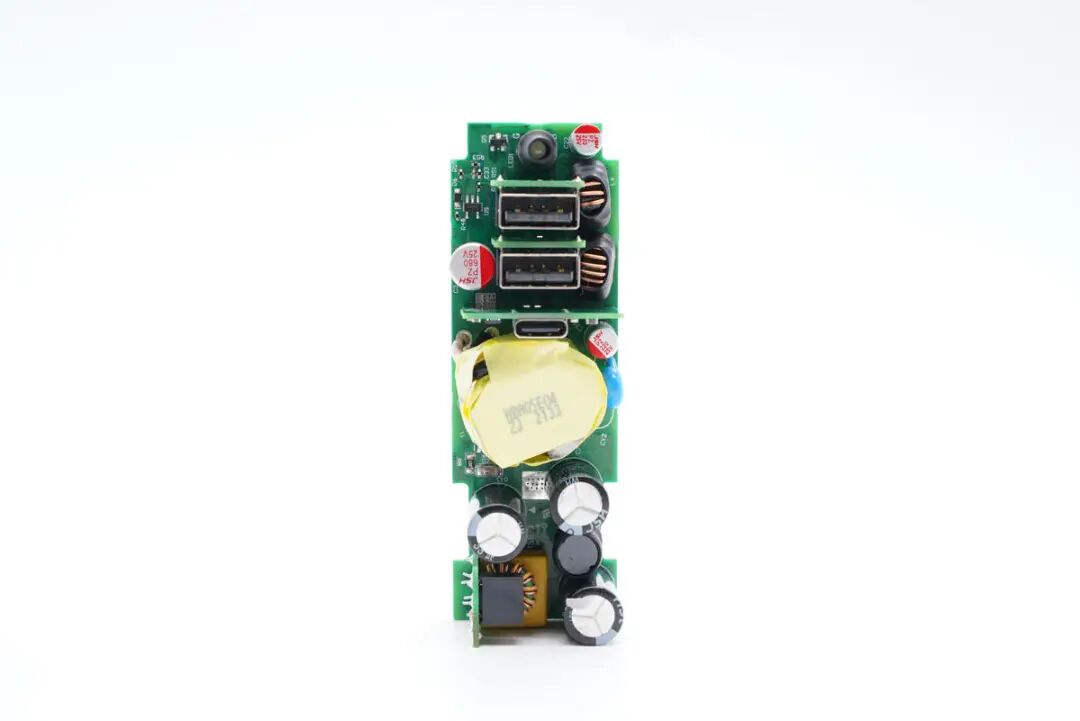

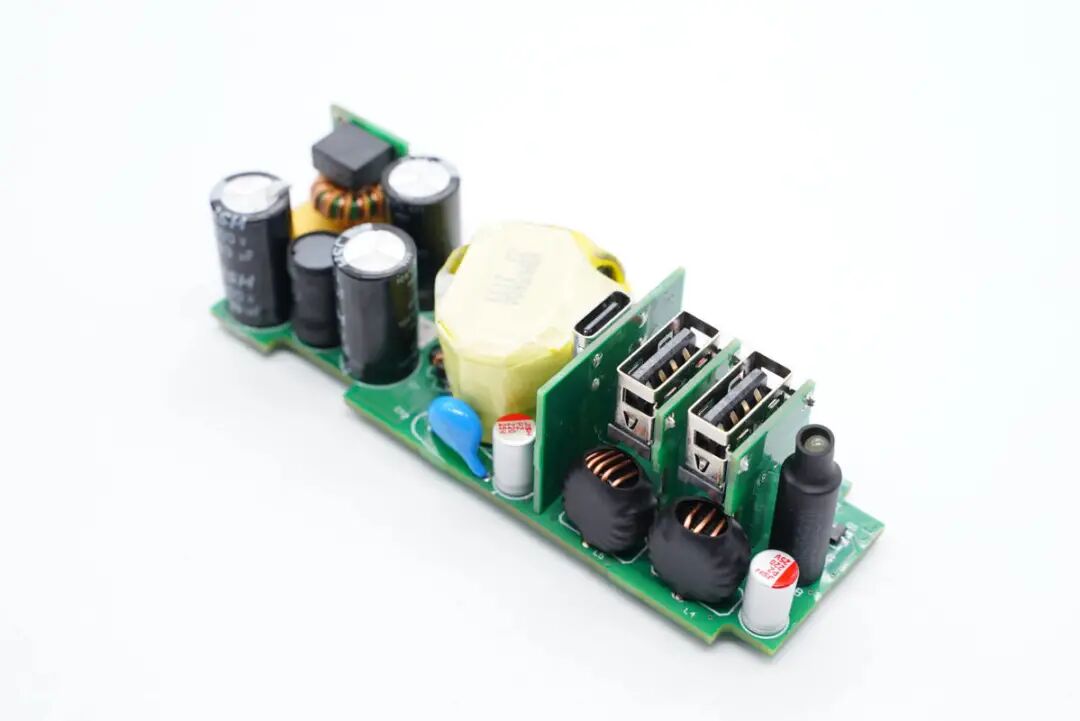

将PCB板正面导热胶清理干净，可以看到元器件布局很有层次感。

PCB板背面一览，光耦横跨初次级，下方区域设有整流桥、PWM控制器和氮化镓功率管，

输入端焊接小板，初级侧还设有三颗高压滤波电解电容、工字电感、变压器等器件。

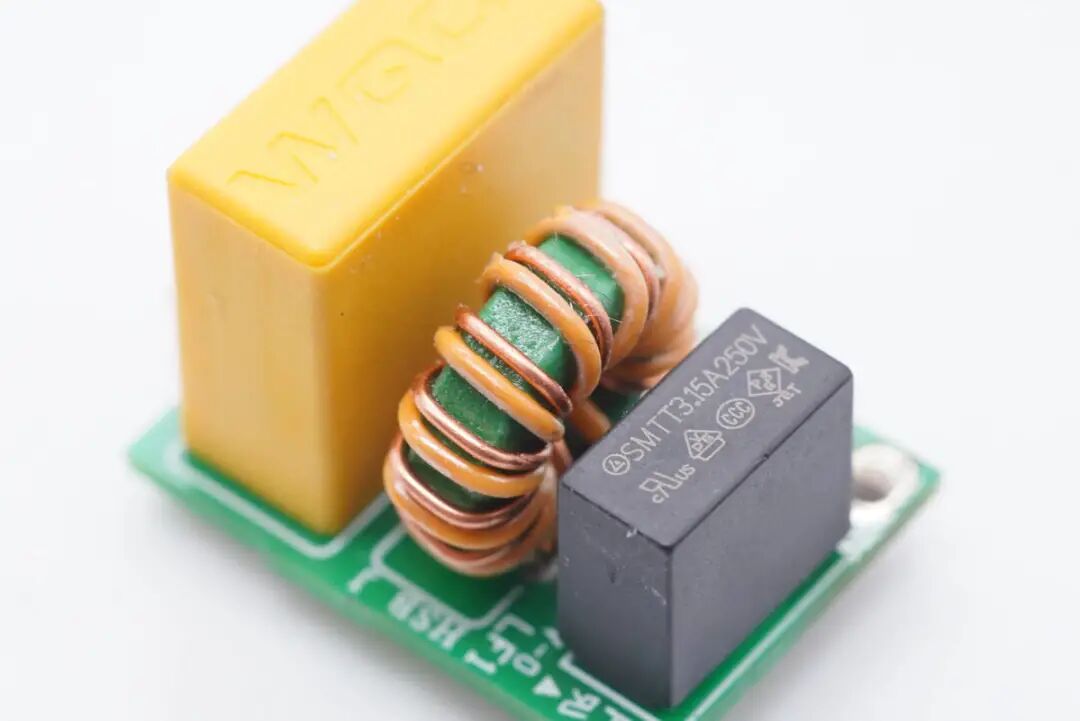

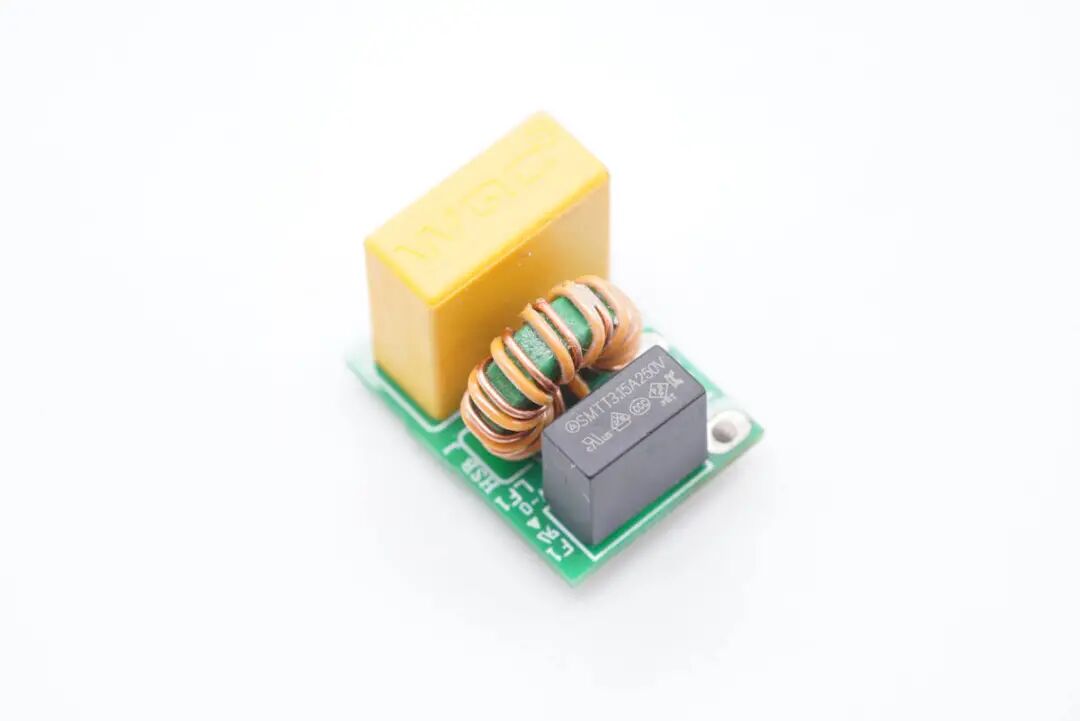

小板上设有延时保险丝、共模电感和安规X电容。

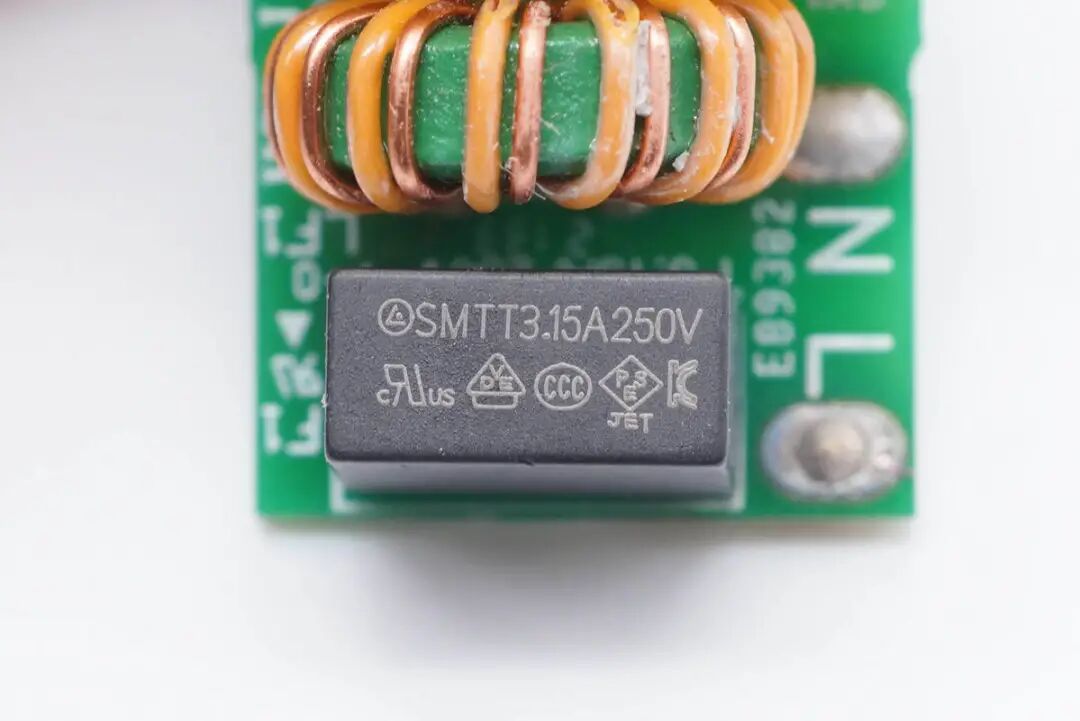

延时保险丝规格为3.15A 250V。

共模电感双线绕制，用于滤除EMI干扰。

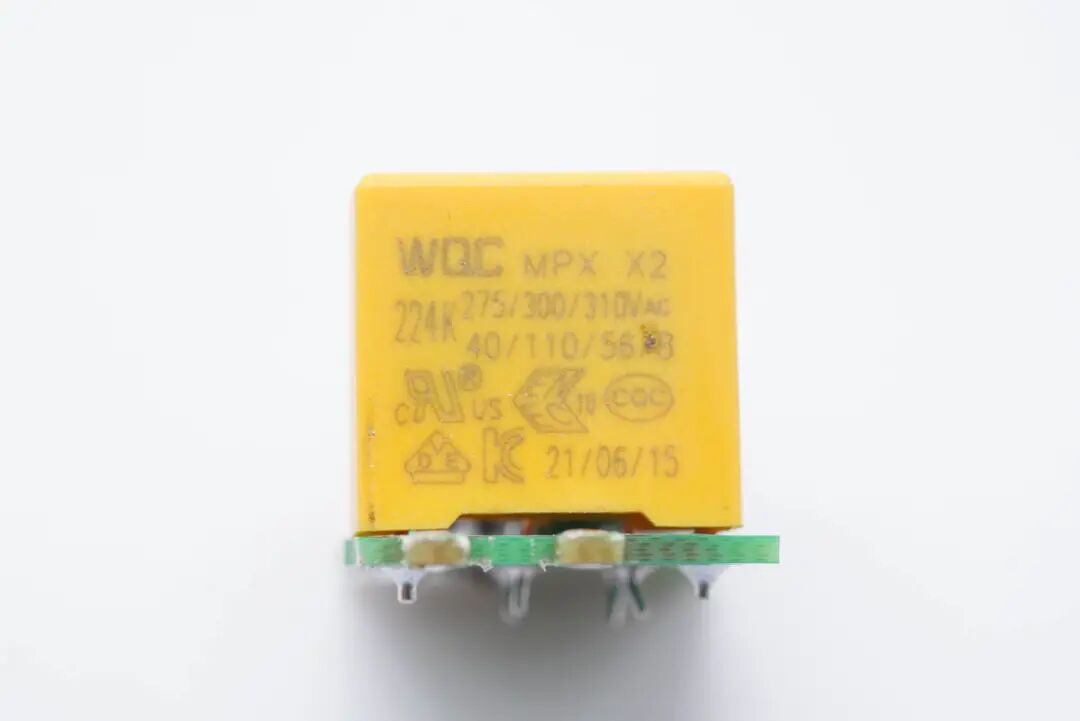

安规X电容特写。

ULBF810整流桥特写。

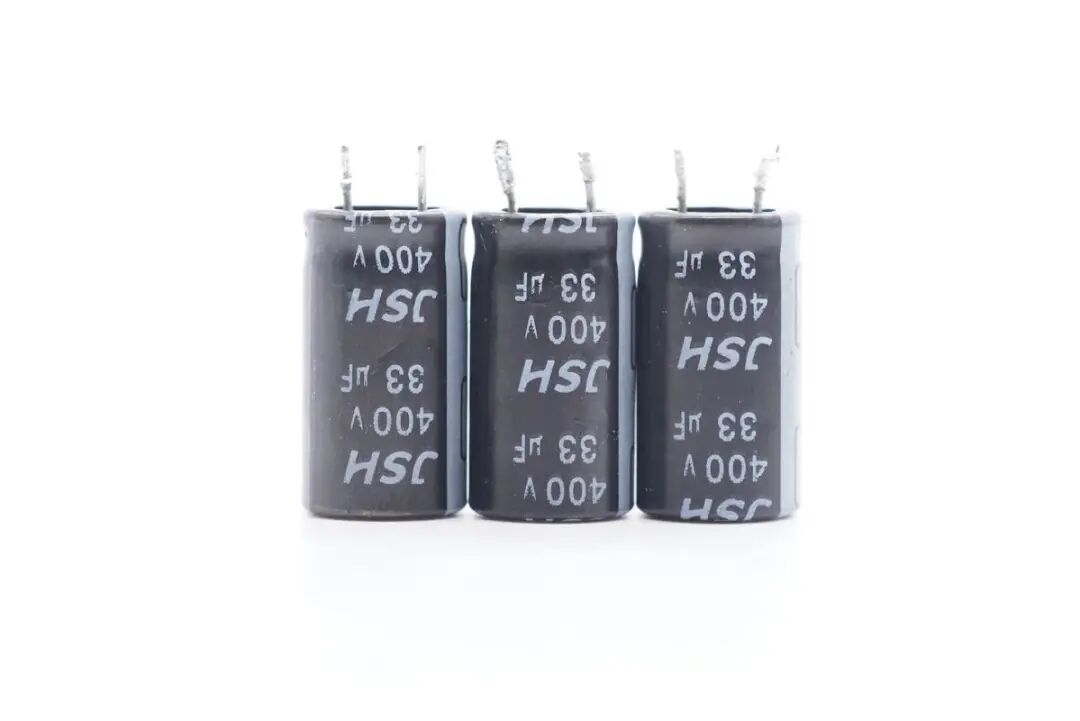

三颗高压滤波电解电容来自JSH万京源，规格均为400V 33μF。

工字电感特写，外套绝缘管。

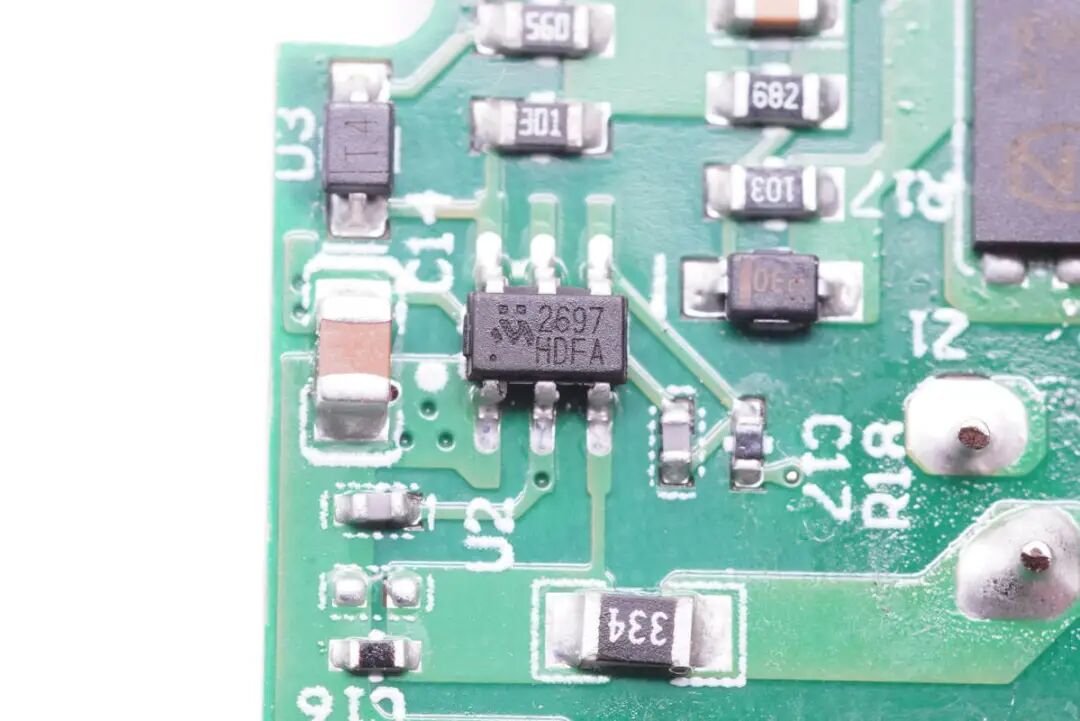

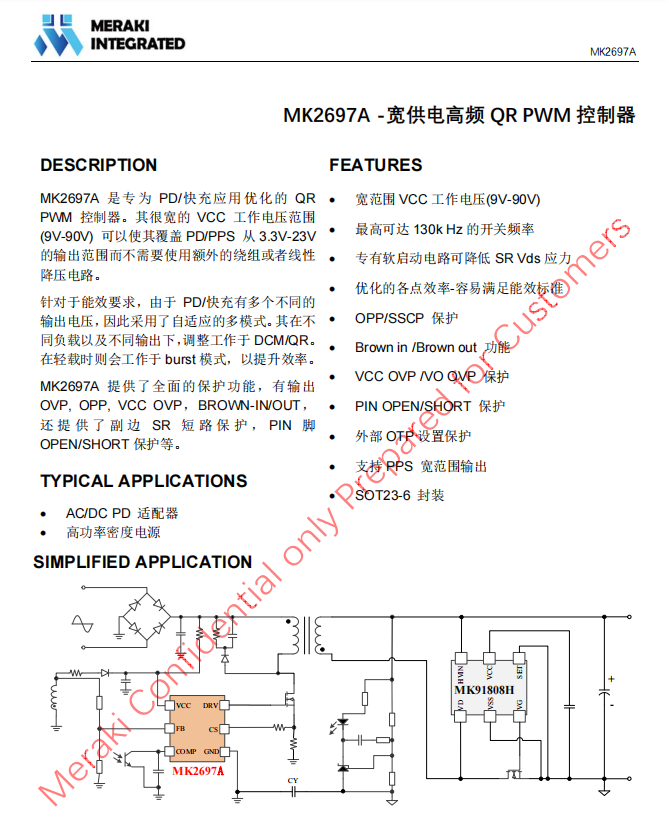

开关电源主控芯片采用茂睿芯MK2697A，这是专为PD/快充应用优化的QR PWM控制器。其很宽的VCC工作电压范围(9V-90V)可以使其覆盖PD/PPS从3.3V-23V的输出范围而不需要使用额外的绕组或者线性降压电路。

MK2697是针对于能效要求，由于PD/快充有多个不同的输出电压，因此采用了自适应的多模式。其在不同负载以及不同输出下，调整工作于DCM/QR。在轻载时则会工作于burst模式，以提升效率。

MK2697A提供了全面的保护功能，有输出OVP，OPP，VCC OVP，BROWN-IN/OUT，还提供了副边SR短路保护， PIN脚OPEN/SHORT保护等。

充电头网拆解了解到，采用茂睿芯快充方案的还有华科生迷你33W快充、倍思20W 1A1C快充充电器、爱莎瓦特65W 2A1C氮化镓快充、air-J 18W 1A1C快充充电器等产品采用。

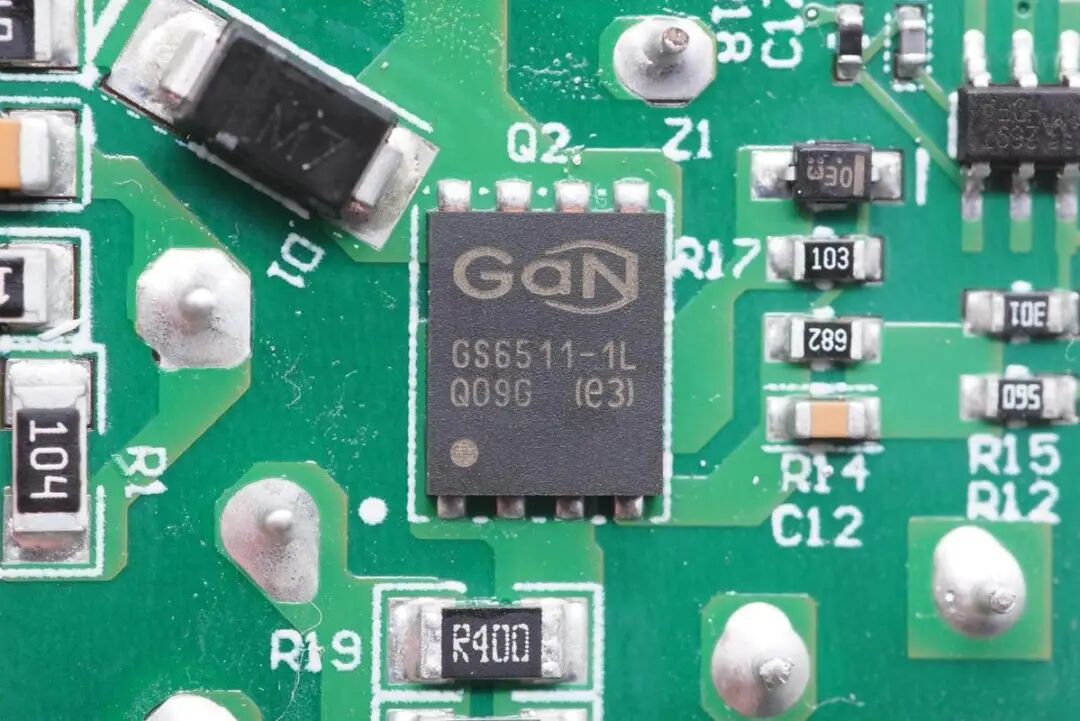

氮化镓功率管采用GaN Systems GS-065-011-1-L，耐压650V，导阻150mΩ，是一种增强型硅基GaN功率晶体管，具有耐高压、高电流、高开关频率等特性，十分适合应用于小体积、高功率的产品中。

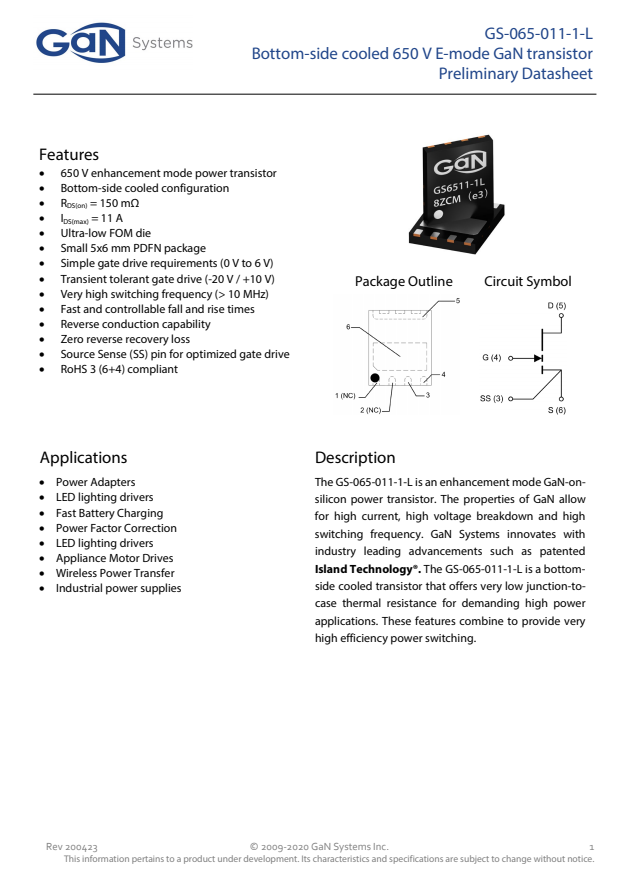

GaN Systems GS-065-011-1-L资料信息。

充电头网拆解了解到，加拿大氮化镓系统公司（GaN Systems）功率管此前已被苹果140W氮化镓充电器、外星人240W氮化镓电源、Sicgecs 65W 1A1C氮化镓超级闪充、ON 65W 2C1A氮化镓快充插座、PHILIPS飞利浦65W氮化镓快充摩天轮插座、研吉65W 1A1C氮化镓快充等产品采用。同时为了缩短产品开发和上市所需时间，GaN Systems也提供65W QR充电器和100W双USB-C智能PD充电器完整方案供客户参考。

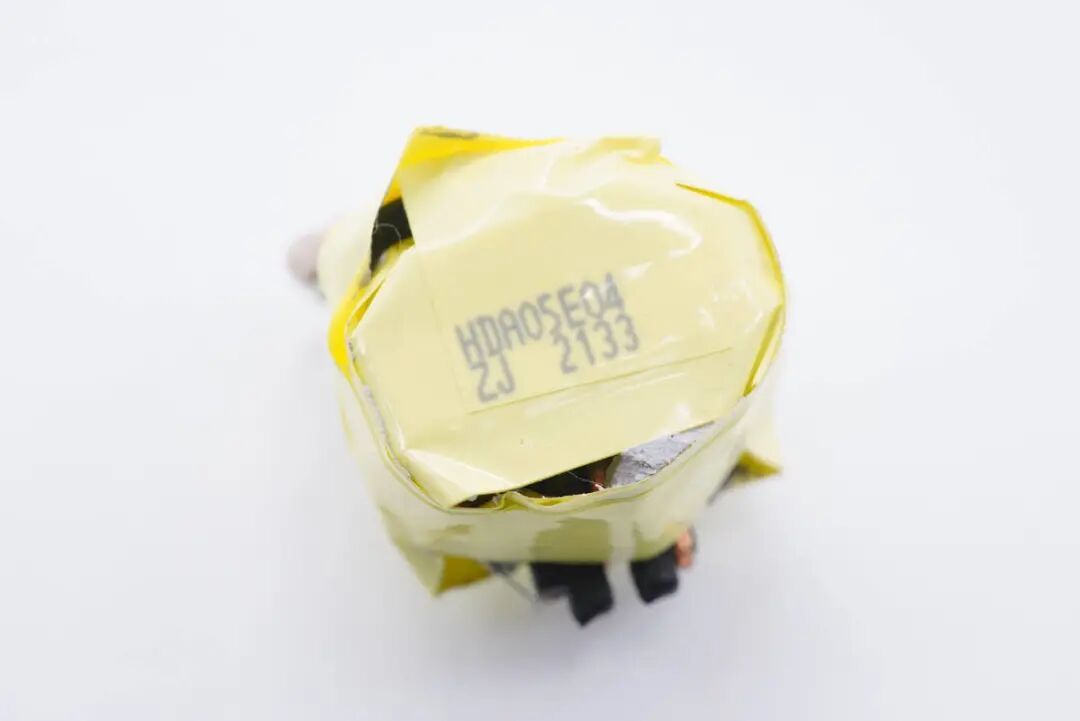

变压器特写。

EL 1018光耦，用于初级次级通信，反馈调节输出电压。

另一端看去，边缘设有Y电容、滤波固态电容、降压电感、指示灯，三个USB母座均焊接在小板上。

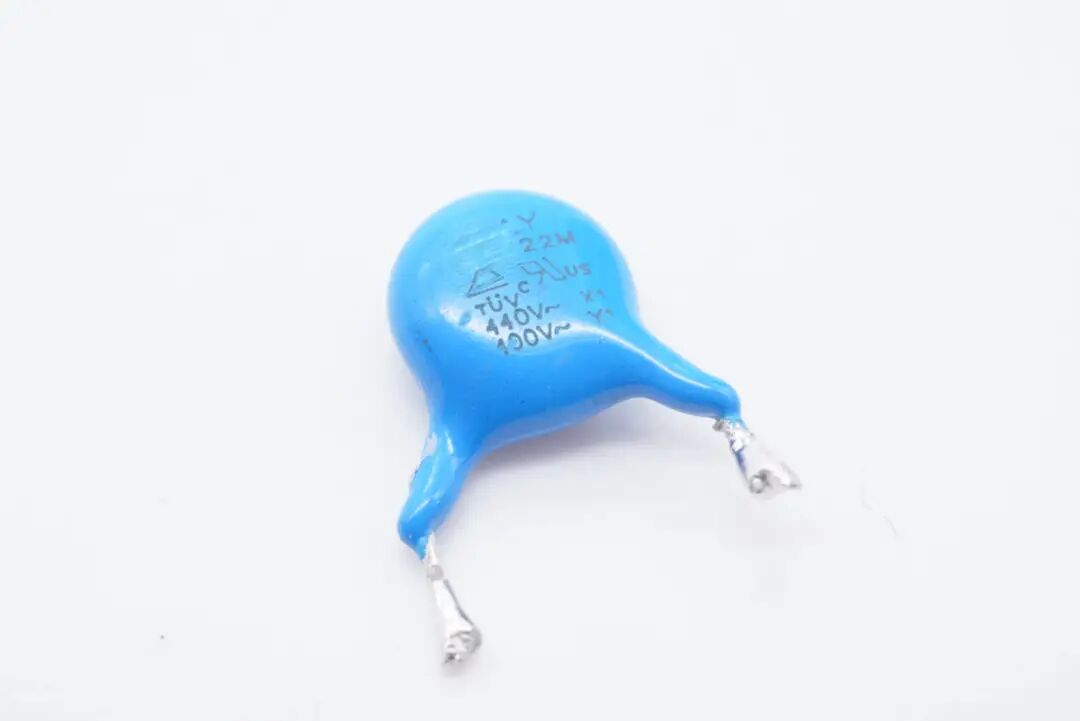

Y电容特写。

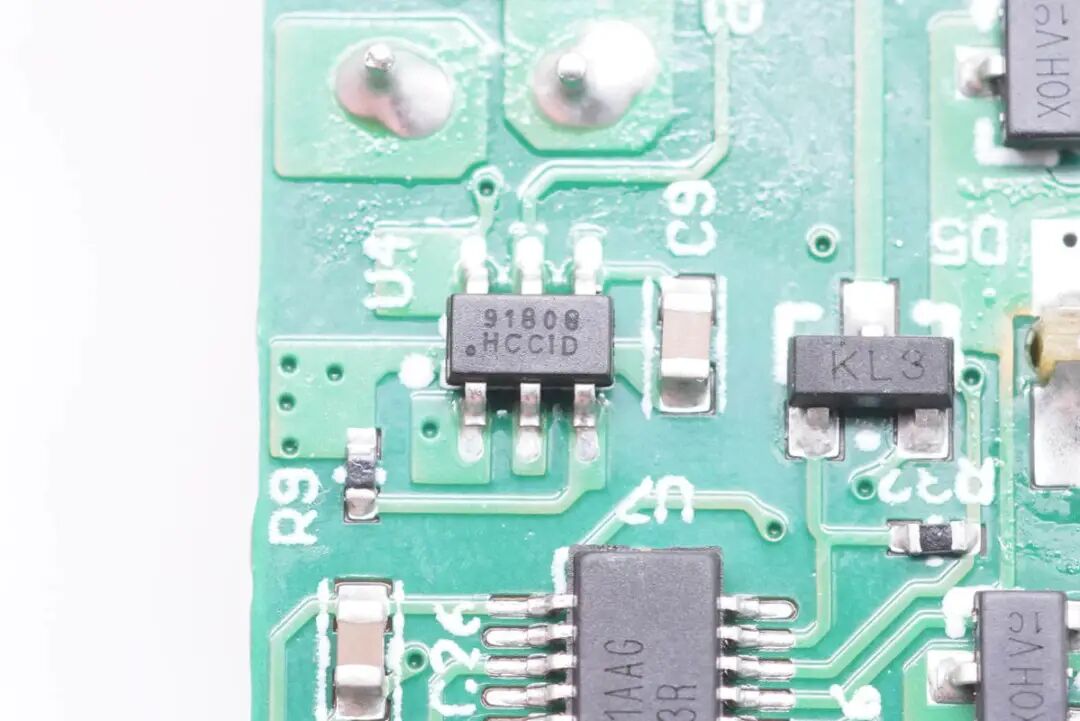

次级同步整流控制器特写，型号MK91808。

同步整流管采用砹德曼AD100N60D5，耐压100V，P PAK5x6封装。

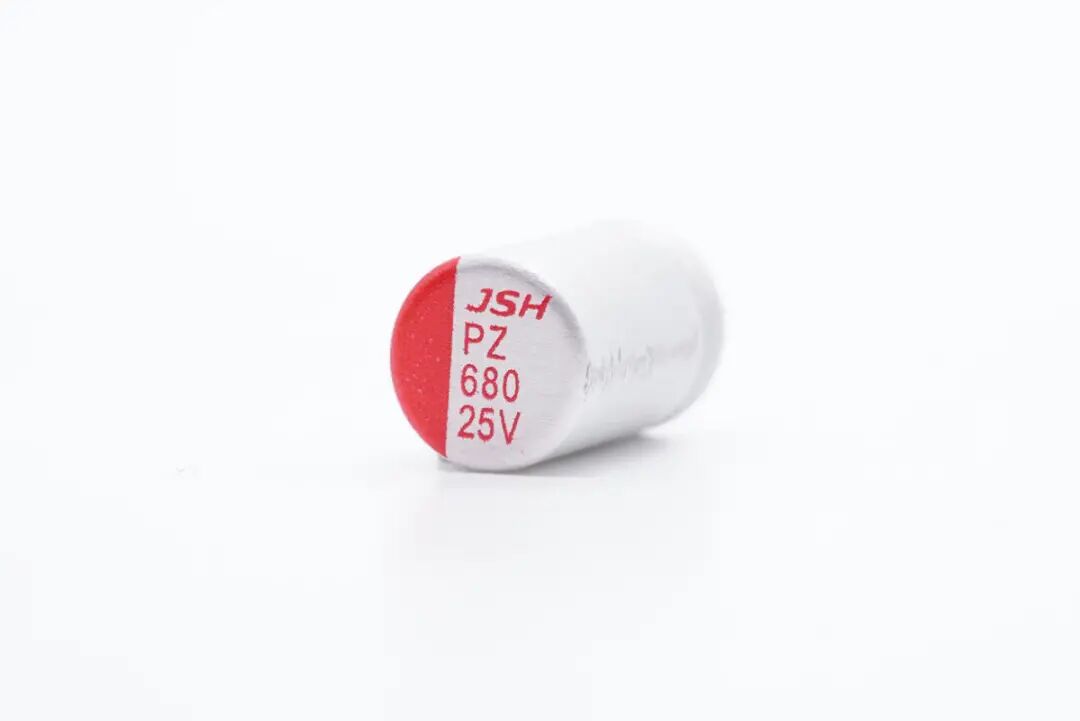

同步整流输出滤波固态电容也是来自万京源，规格为25V 680μF。

C口母座所在小板正面设有协议芯片和输出VBUS开关管。

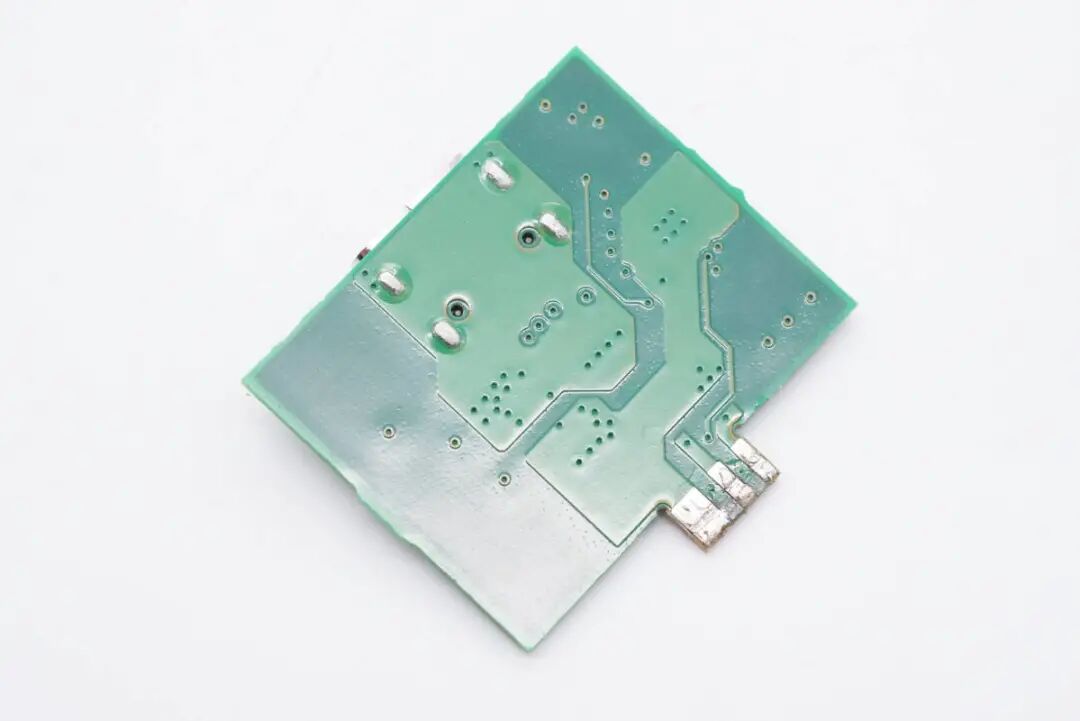

板子背面没有元器件。

C口协议芯片采用珠海智融SW2303，通过高通QC5认证，是业内第一颗非MCU架构的QC5认证协议芯片。这是一款高集成度USB Type-C/Type-A接口快充协议芯片，支持PD、QC、FCP、高低压SCP、AFC、SFCP以及PE等主流快充协议；支持光耦反馈和FB反馈两种工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件，即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。

智融SW2303资料信息。

充电头网拆解了解到，智融SW2303此前还被倍思87W双模混动氮化镓快充、安克可折叠迷你20W快充、QCY 65W 1A1C氮化镓快充、华科生迷你22.5W快充、JinHotai迷你25W PD快充、宜丽客45W PD快充、科讯迷你20W PD快充充电器等数十款产品采用。

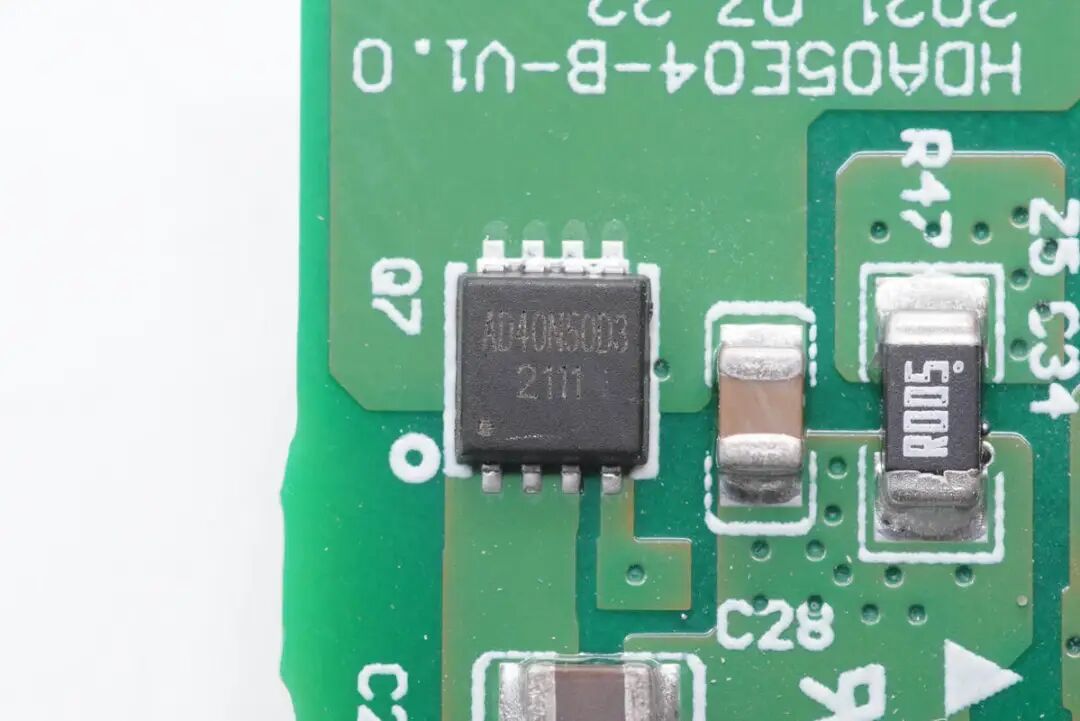

输出VBUS开关管采用砹德曼AD40N50D3，NMOS管，耐压40V，导阻4.5mΩ。

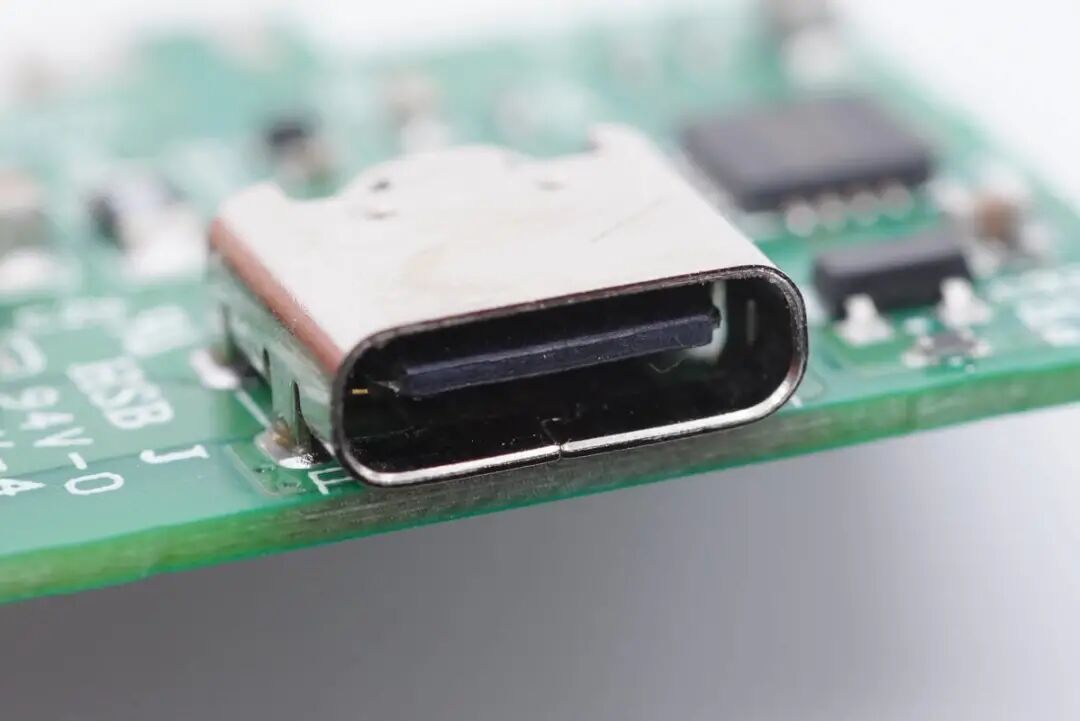

USB-C母座特写，过孔焊接。

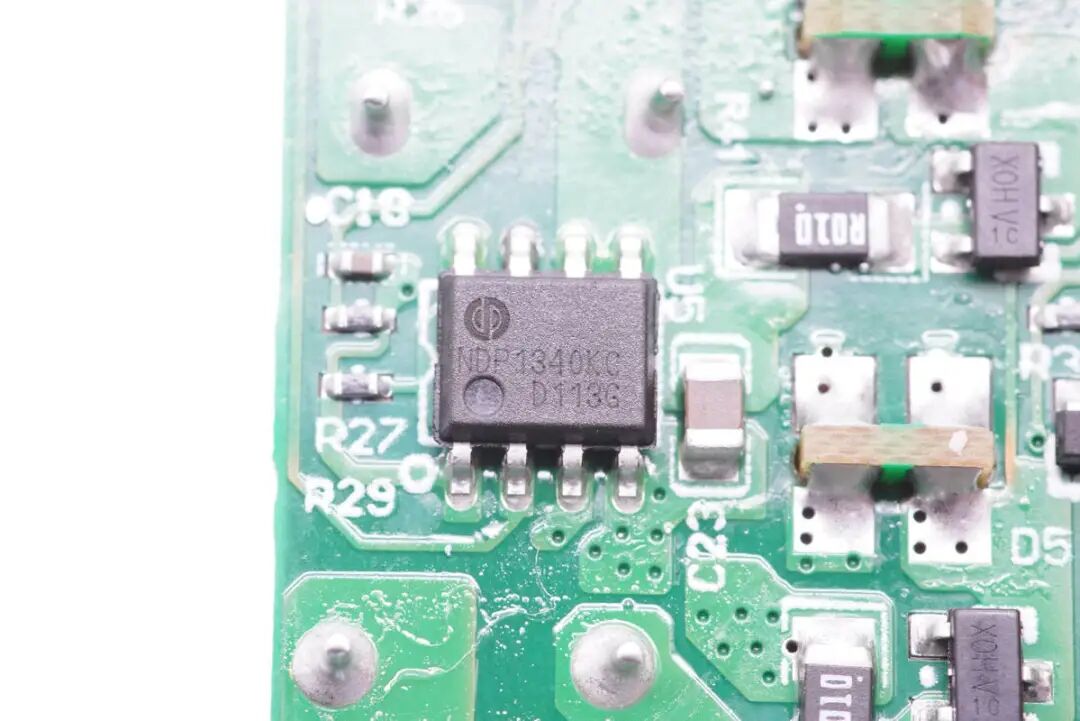

采用两颗芯潭微NDP1340KC降压控制器分别为两个A口输出同步整流降压。

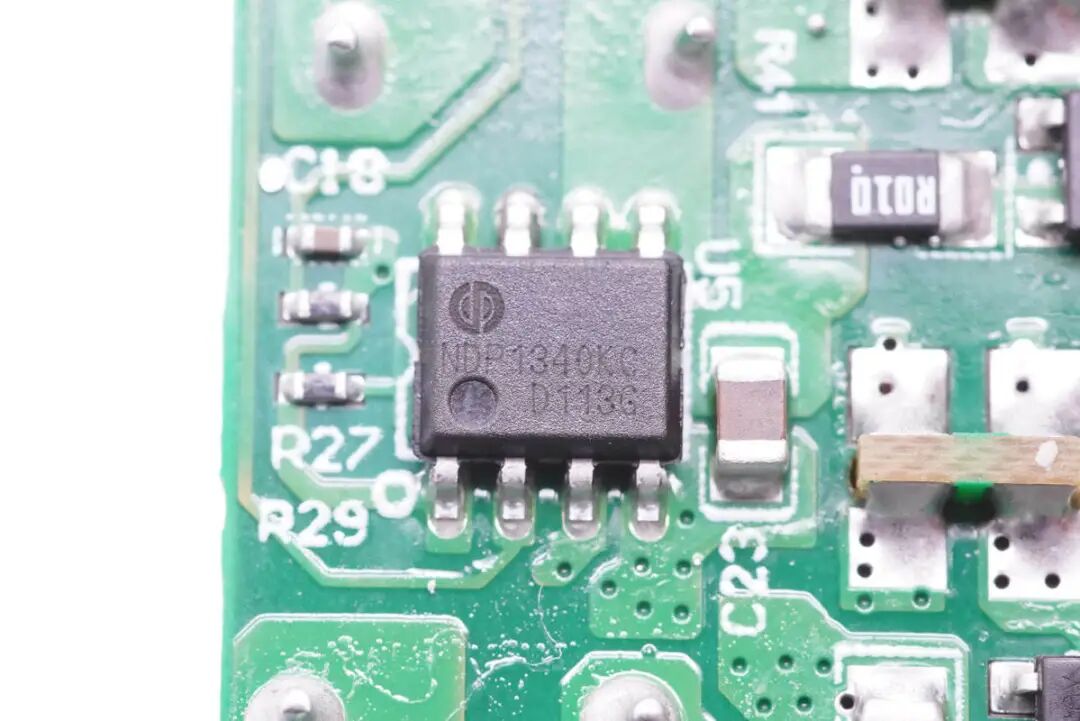

另一颗芯潭微NDP1340KC降压控制器特写。

两颗降压电感均外套绝缘管保护。

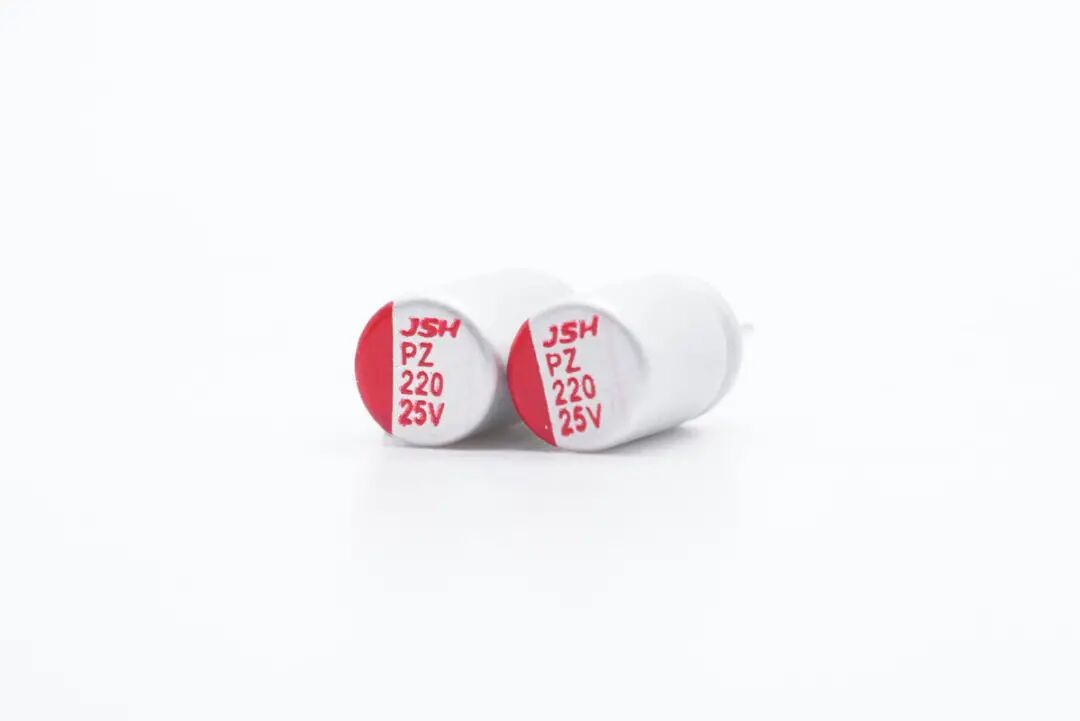

降压输出滤波固态电容也是来自万京源，规格都是25V 220μF。

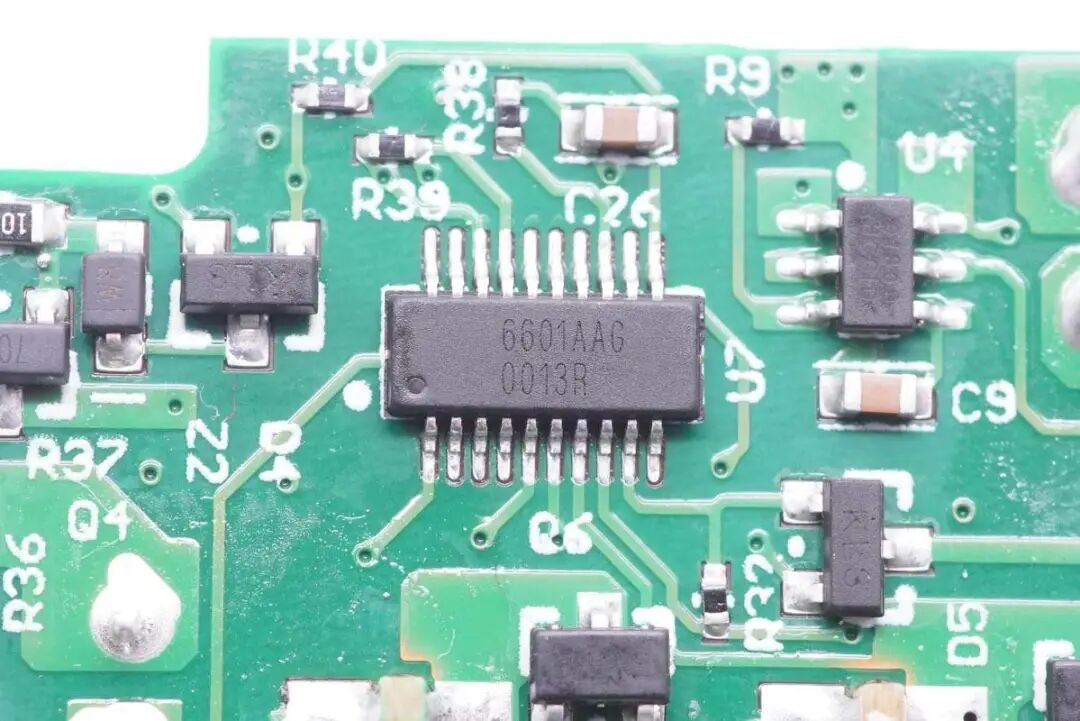

两个A口采用一颗天德钰FP6601AA协议芯片控制输出电压，实现单口快充，双口5V3A输出。FP6601AA支持QC2.0/3.0、FCP等快充协议，并支持多路协同工作，实现任意单口快充，多口5V输出。

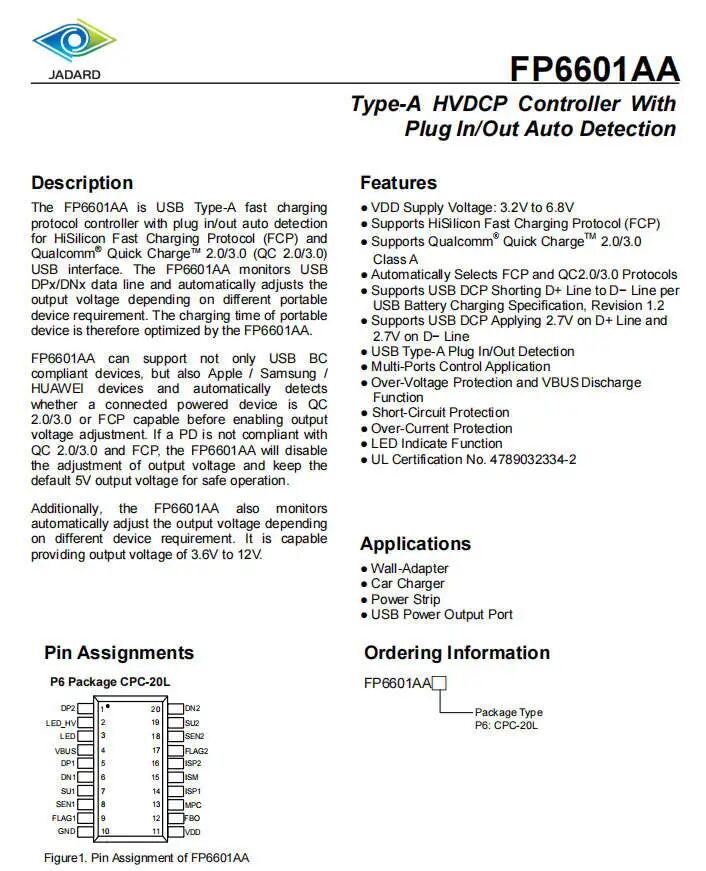

天德钰 FP6601A 详细资料。

充电头网拆解了解到，天德钰的快充协议芯片可应用在充电器、车充、移动电源等产品上，此前已被倍思20W超级硅快充Pro版、公牛20W 2A1C快充迷你差旅插座、公牛20W 2A1C魔方插座、公牛600W户外电源、紫米20号200W PD快充移动电源、小米100W快充车充、小米10000mAh 30W立式无线充移动电源、品胜20W PD快充等知名品牌的数十款产品采用。

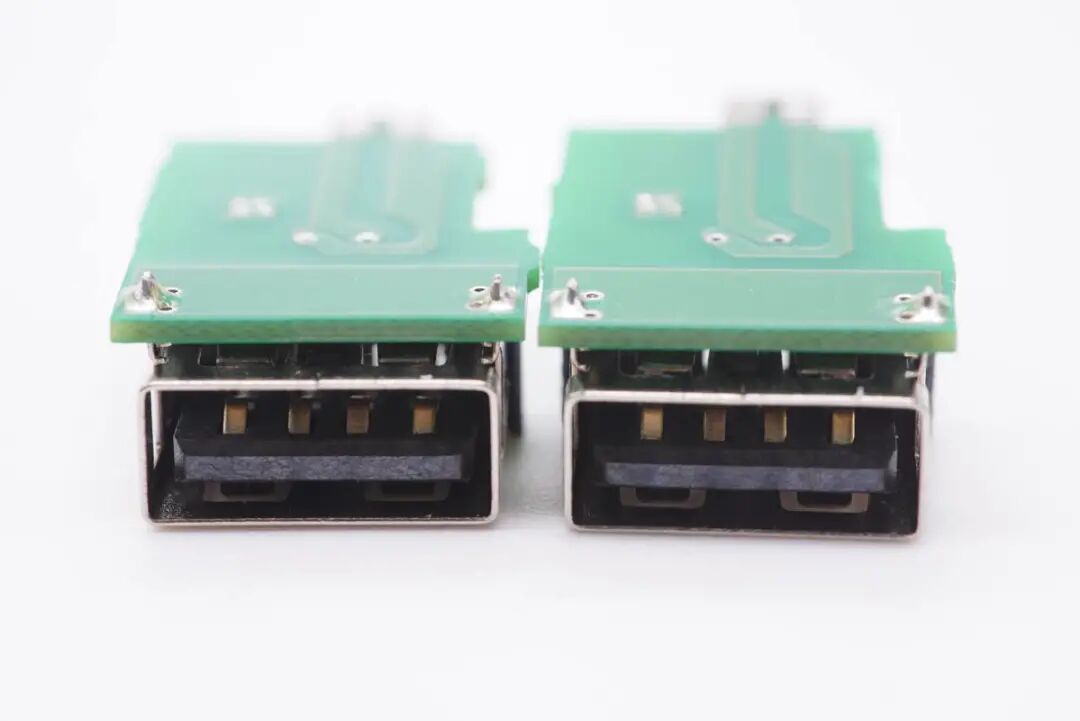

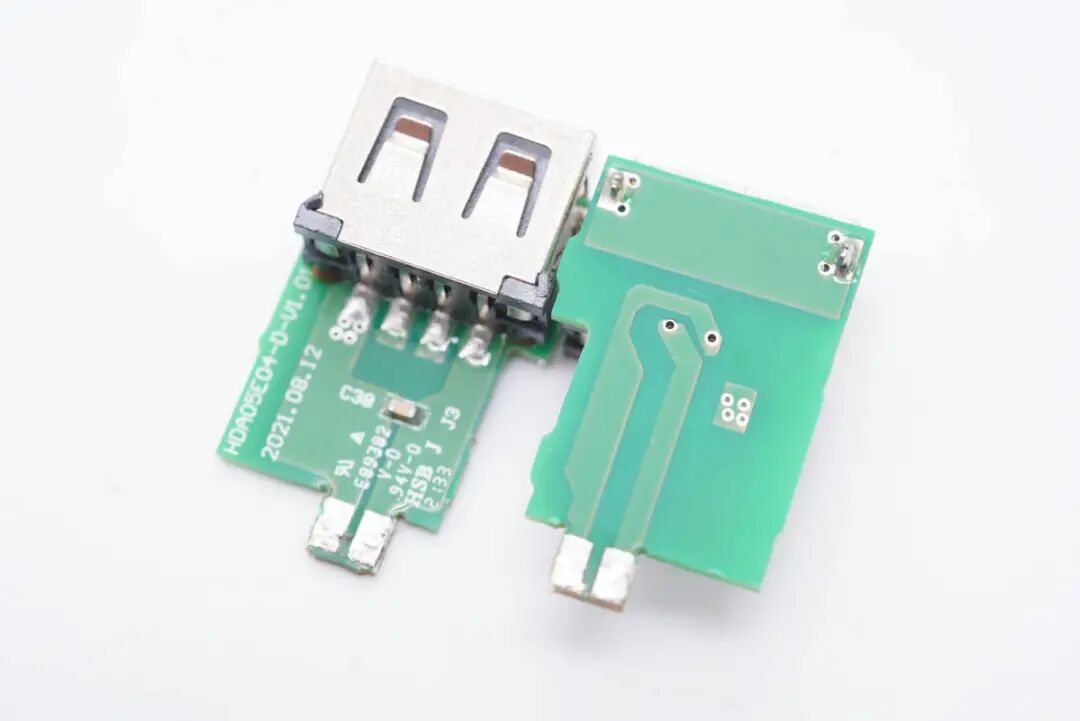

两个A口母座所在小板主要用来支撑母座方便布局。

USB-A母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

ON这款65W快充延长线插座采用长条造型设计，同样达到了节省桌面空间的目的。产品总长度约有1.6米，足以满足生活中各种使用场景需求。配备2A1C接口，兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS丰富快充协议，满足笔电、平板、手机等大小设备快充需求，插线即充很方便。

充电头网通过拆解了解到，插座内置USB模块采用QR开关电源架构，采用茂睿芯MK2697A+MK91808高频氮化镓方案，搭配的氮化镓器件是GaN Systems GS-065-011-1-L。C口由智融SW2303控制输出电压，两个A口都进行同步整流二次降压后由天德钰FP6601A控制输出。采用万京源品牌电解电容和固态电容进行输入输出滤波，整体用料不错。
