拆解报告：AmazonBasics 68W双C口氮化镓充电器
----- 充电头网拆解报告 第2007篇 -----
最近充电头网拿到了亚马逊自营品牌AmazonBasics的一款68W氮化镓充电器，即支持18W+50W同时快充策略，是为满足笔电和手机同时快充而设计的一款产品。此外配备的是双Type-C接口，满足对双C口充电器有需求的消费者群体选购。
AmazonBasics本身自带亚马逊背书特效，因此估计很多买这款氮化镓充电器的人都不会对其性能和质量有所质疑。但正所谓眼见方为实，传言未必真，既然东西到了充电头网手上，按照惯例还是给大家来一期产品的详细评测和拆解，一起来看看充电器的用料做工。
此前充电头网还拆解过亚马逊AmazonBasics 30W PD快充欧规充电器、亚马逊20W双口车载充电器等产品，欢迎查阅。
一、AmazonBasics 68W氮化镓充电器外观
充电器采用PC阻燃材质白色外壳，整体磨砂工艺处理，在白色衬托下充电器看上去十分简洁。

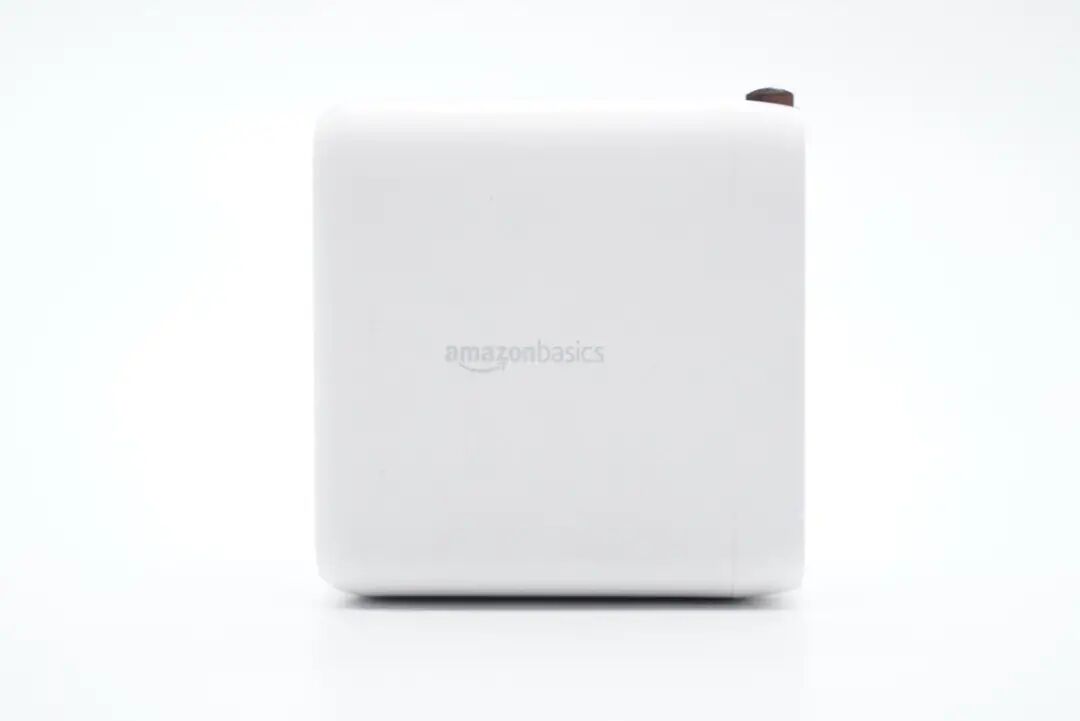

机身正面中心印有AmazonBasics品牌logo。

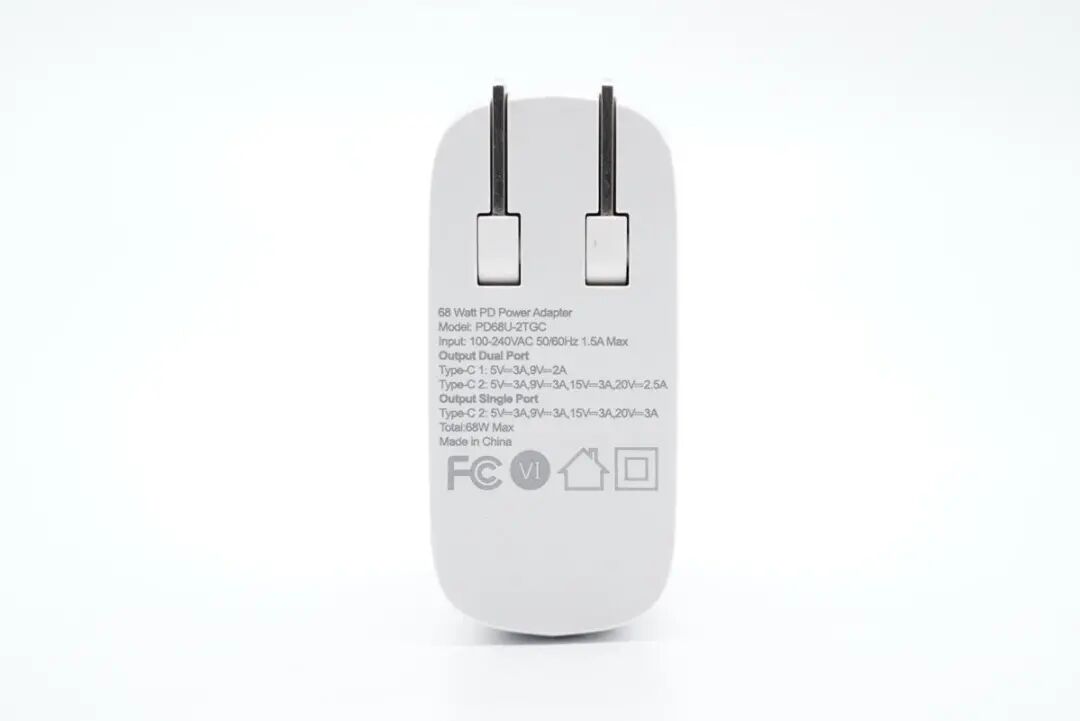

输入端外壳上印有充电器参数
型号：PD68U-2TGC
输入：100-240V~50/60HZ 1.5A
双口输出：
USB-C1：5V3A、9V2A
USB-C2：5V3A、9V3A、15V3A、20V2.5A
单口输出：
USB-C2：5V3A、9V3A、15V3A、20V3A
总输出：68W
充电器已经通过了FCC认证，以及VI级能效认证。
充电器配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

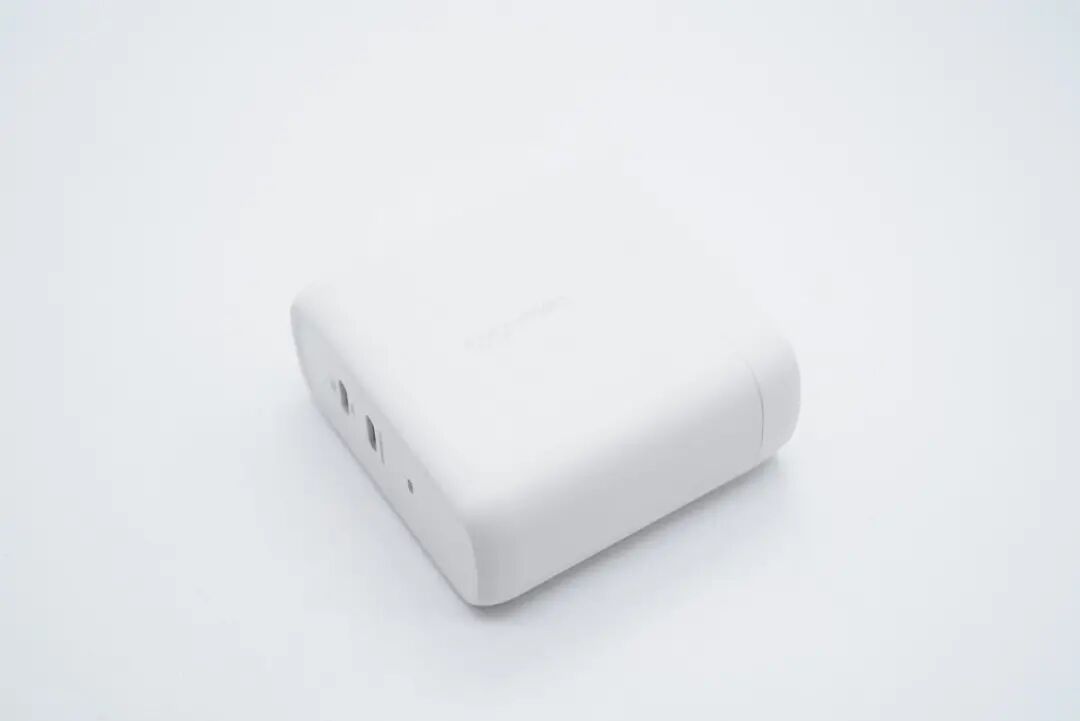

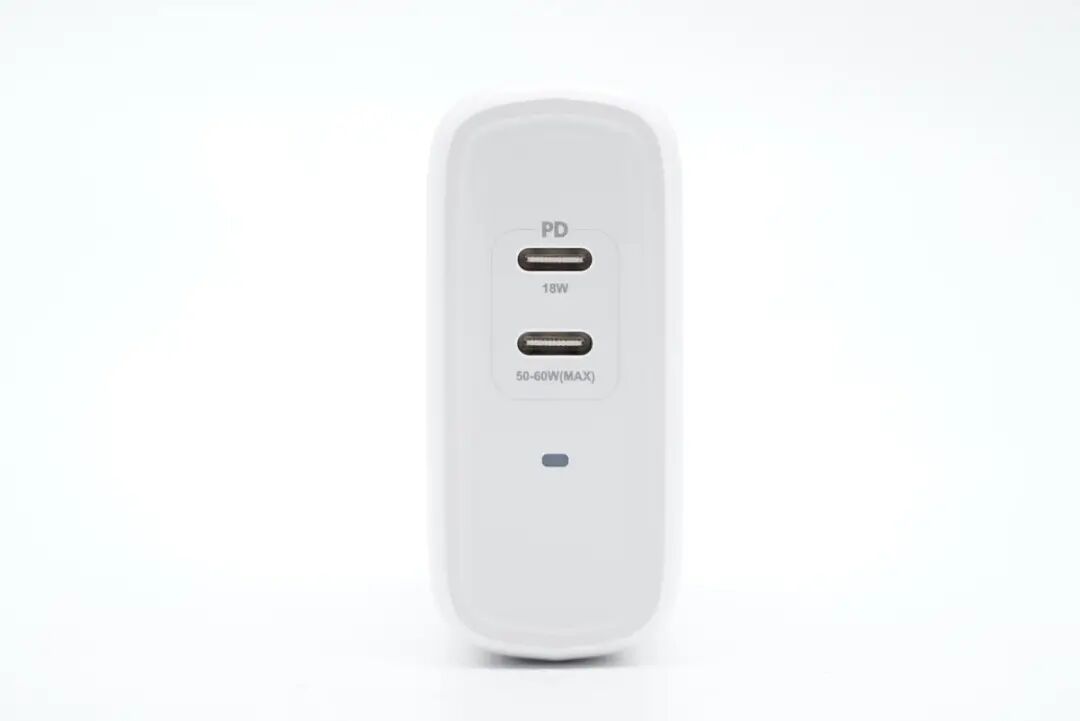

机身顶面微凹并且亮面处理，并设有两个USB-C接口以及LED指示灯。

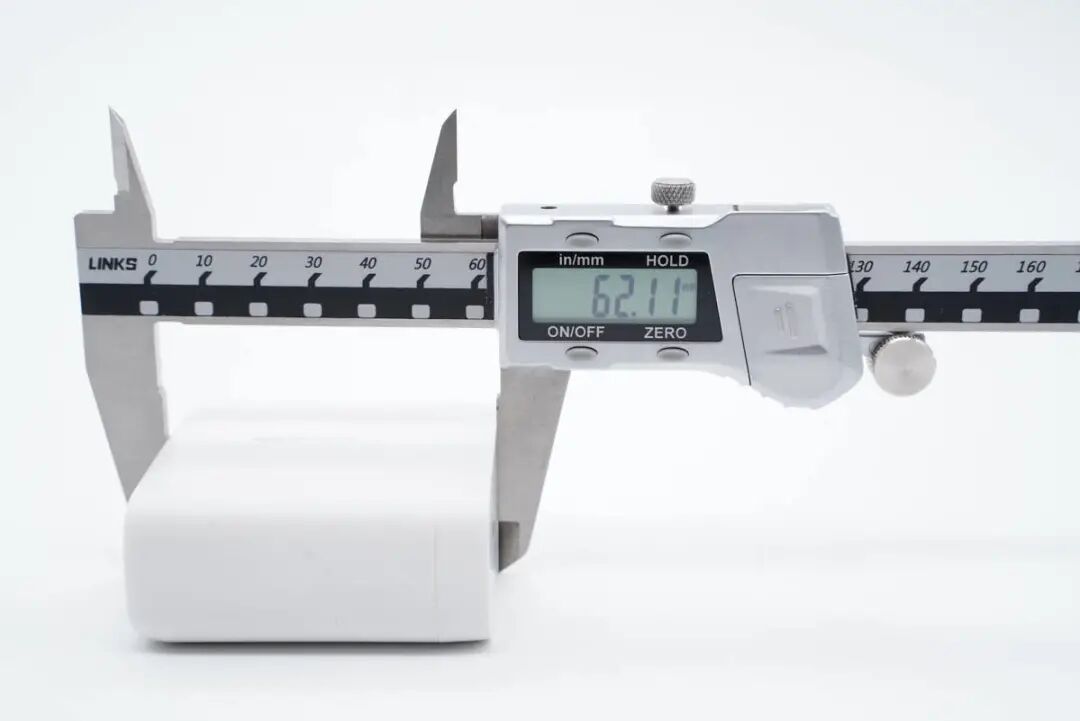

测得充电器机身高度为62.11mm。
宽度为65.58mm。

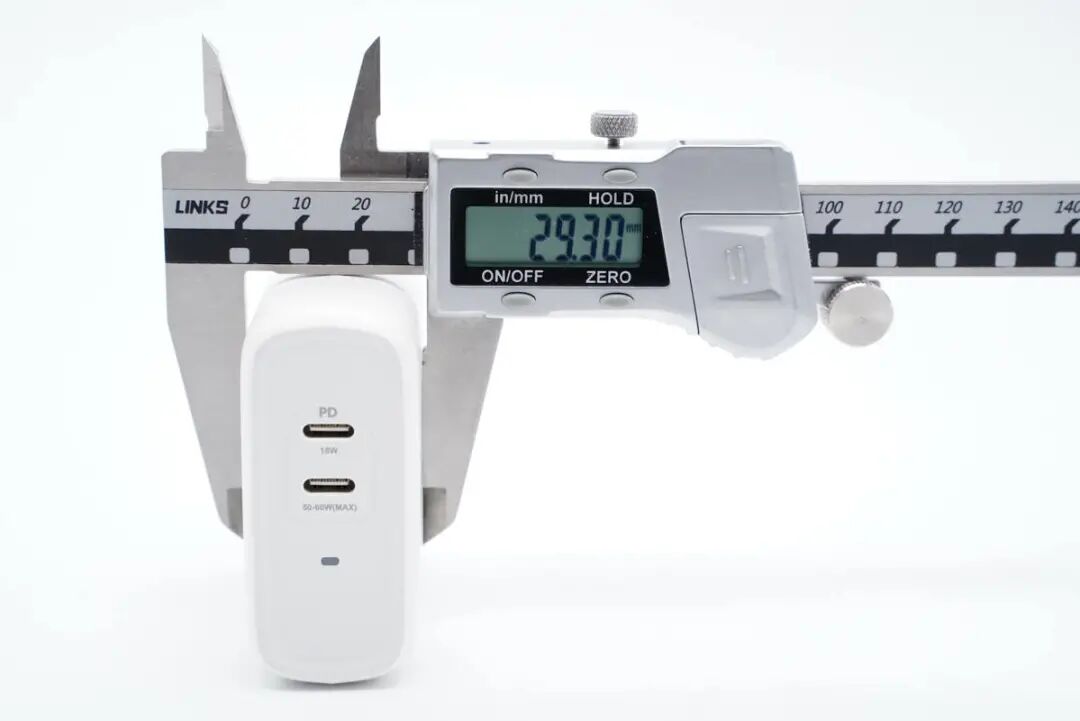

厚度为29.3mm。

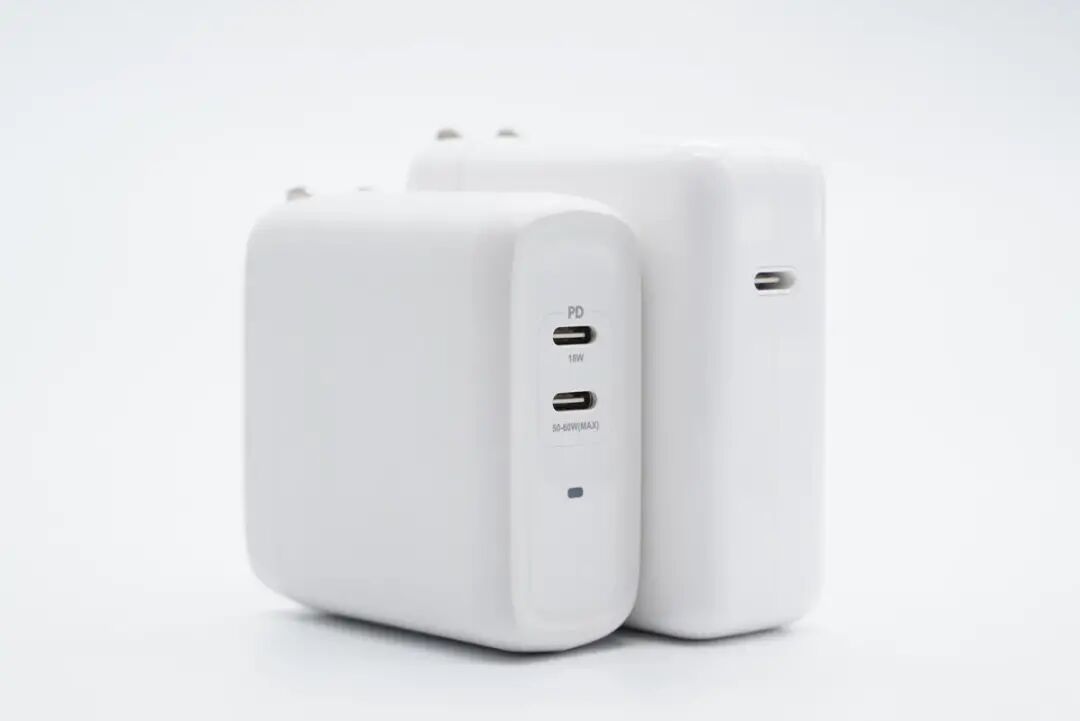

和苹果61W充电器对比，整体要小一圈。
拿在手上的直观感受。

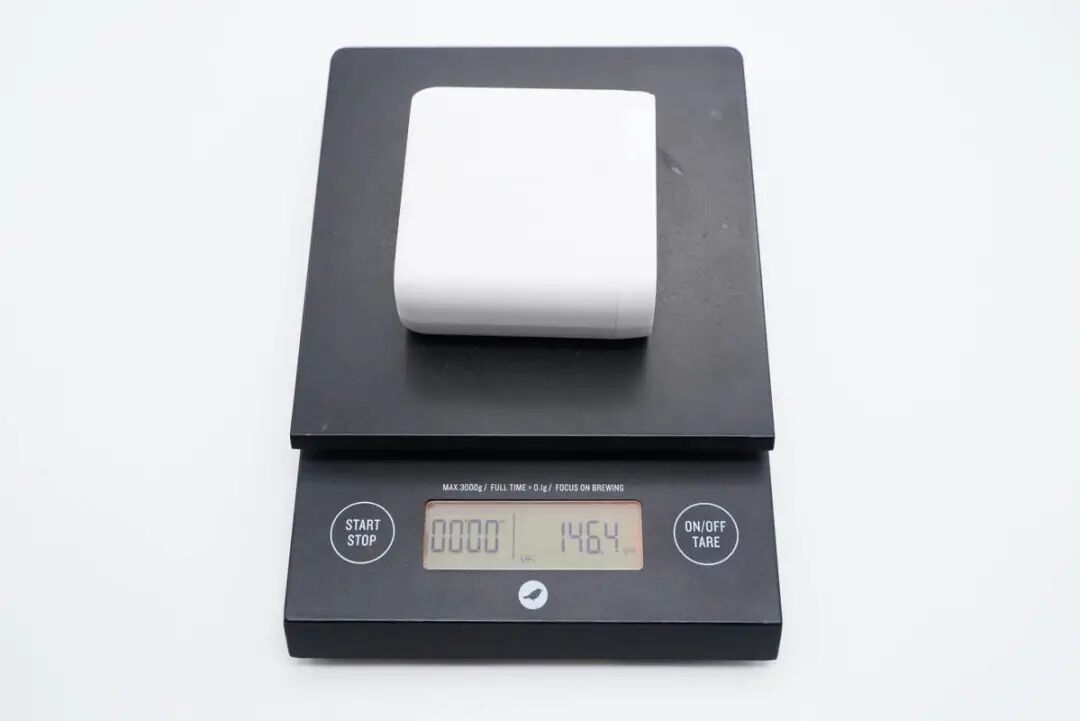

净重约为146g。
使用ChargerLAB POWER-Z KT002测得USB-C1口仅支持PD3.0快充协议。

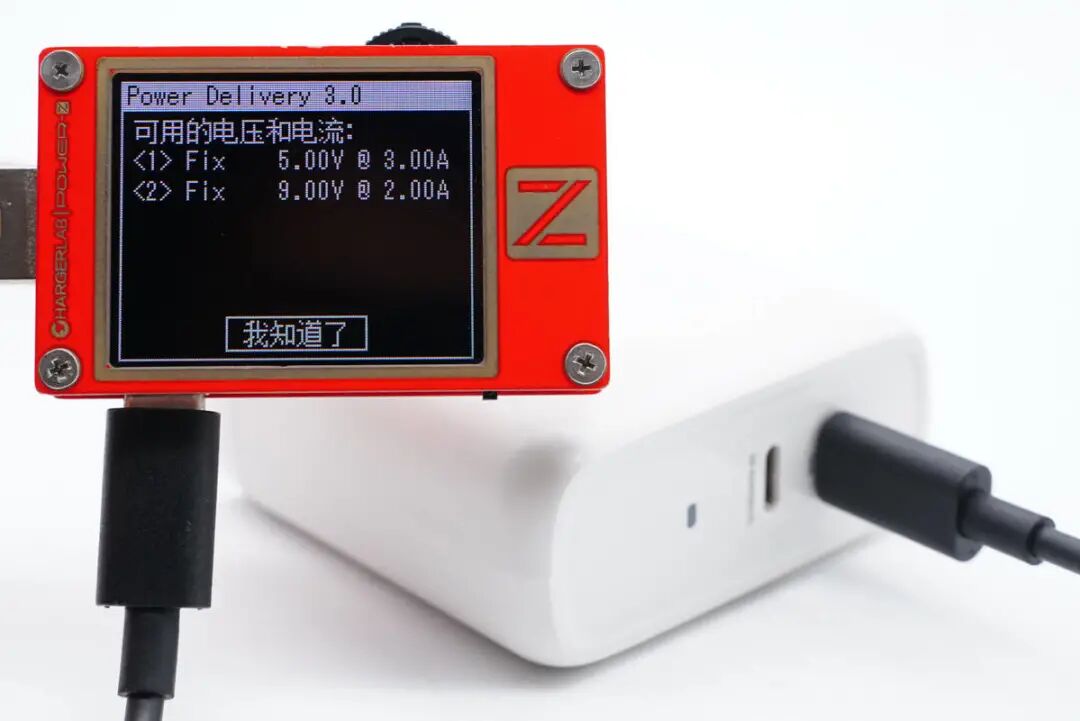

此外PDO报文显示C1口还具备5V3A、9V2A两组固定电压档位。
另外测得USB-C2口也是只支持PD3.0快充协议。

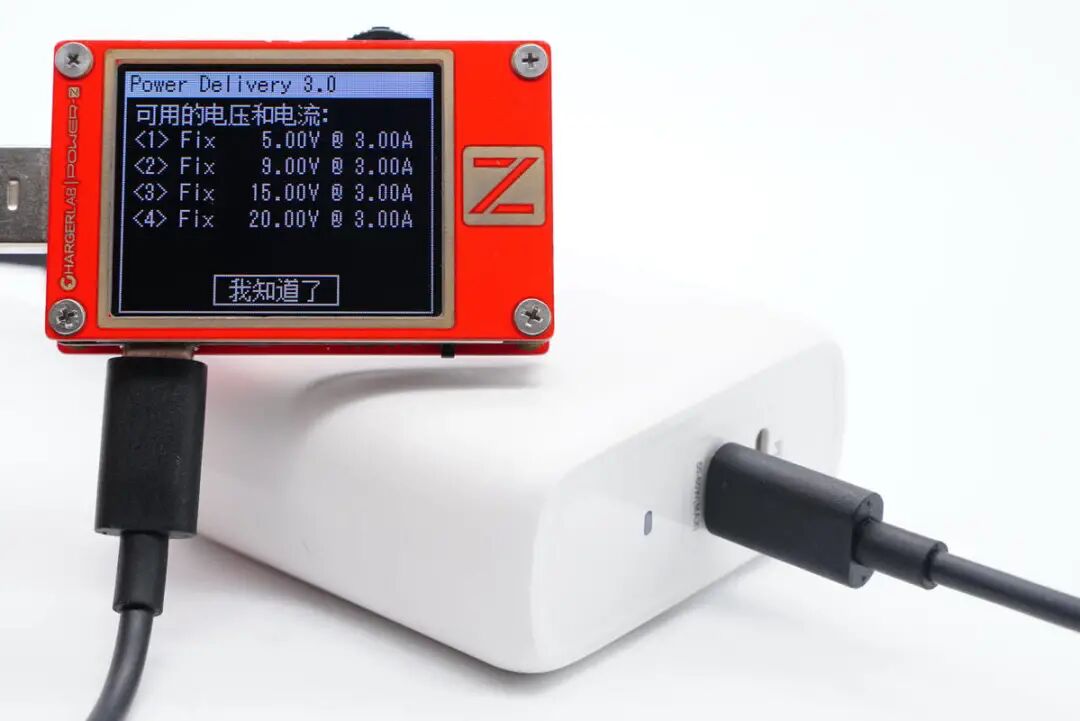

而且还具备5V3A、9V3A、15V3A、20V3A四组固定电压档位。

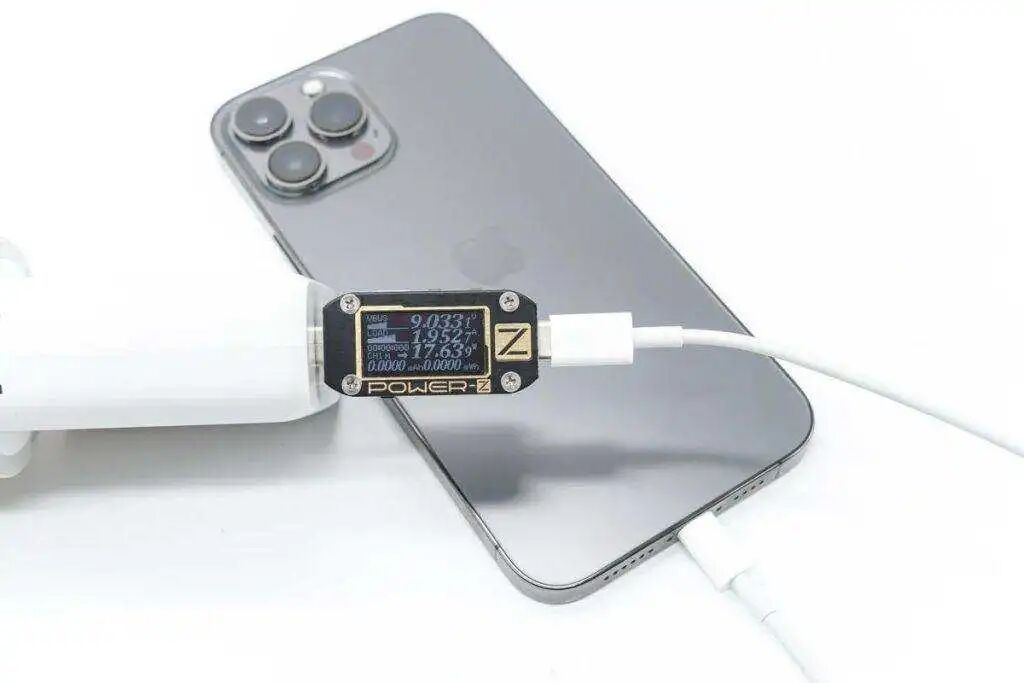

使用USB-C1口给iPhone 13 Pro Max充电，功率约为9.03V 1.95A 17.63W，成功开启18W PD快充。

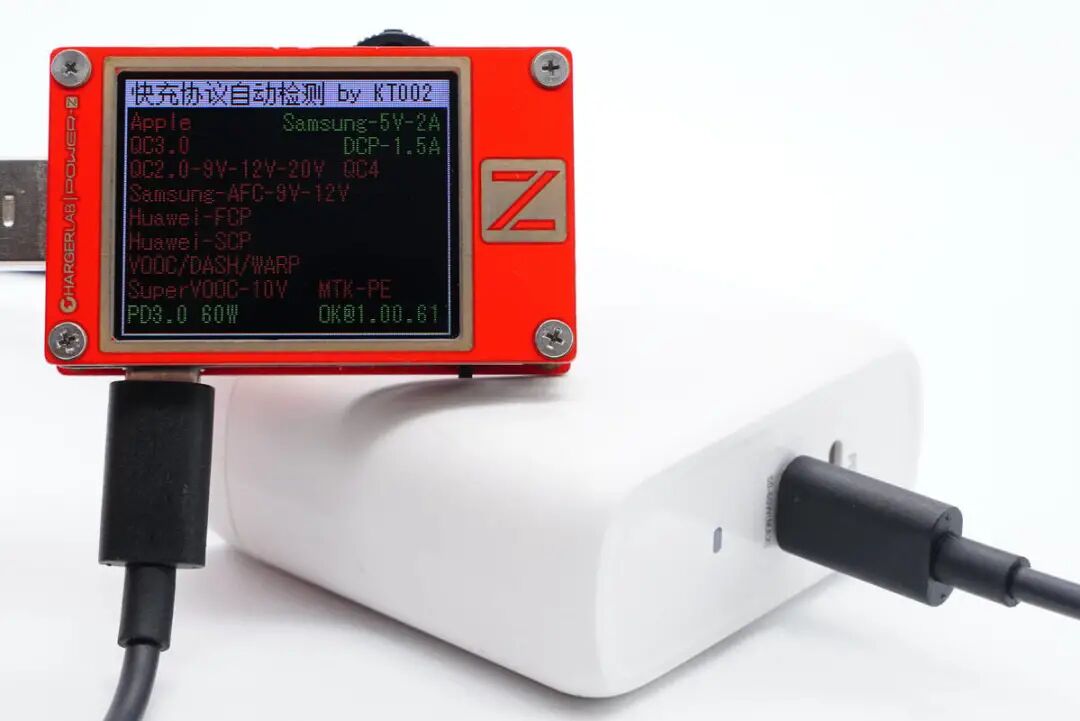

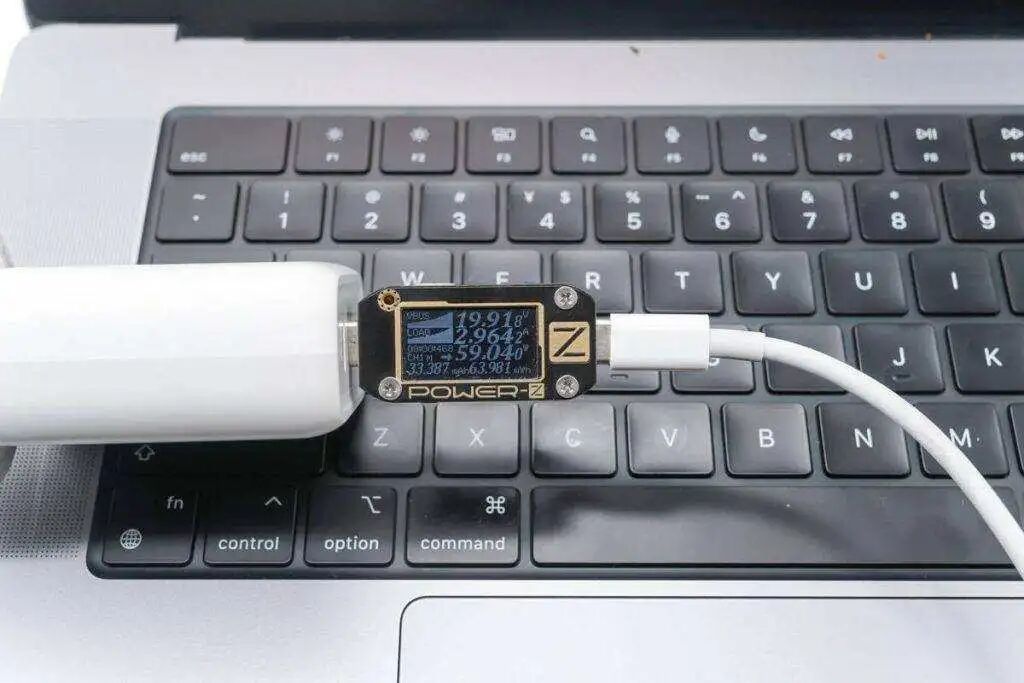

使用USB-C2口给苹果MacBook Pro 16 2021充电，功率约为19.91V 2.96A 59.04W，成功开启60W PD快充。

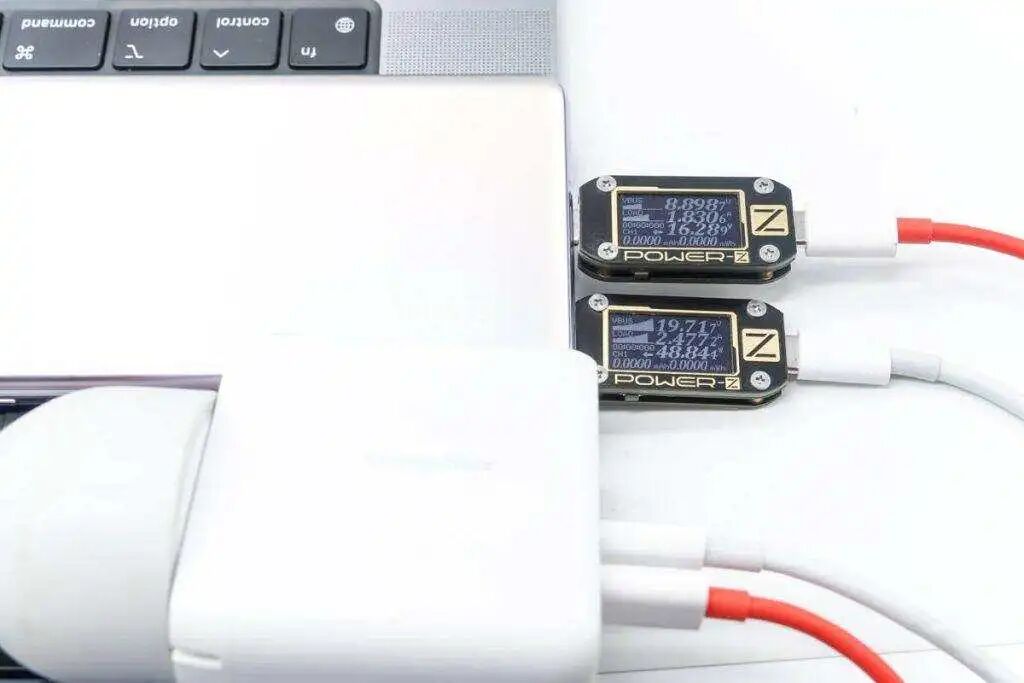

双口同时给小米11 Pro和苹果MacBook Pro 16 2021充电，功率分别为16.28W和48.84W，合计功率65.12W，也基本和充电器68W总功率标称符合。
二、AmazonBasics 68W氮化镓充电器拆解

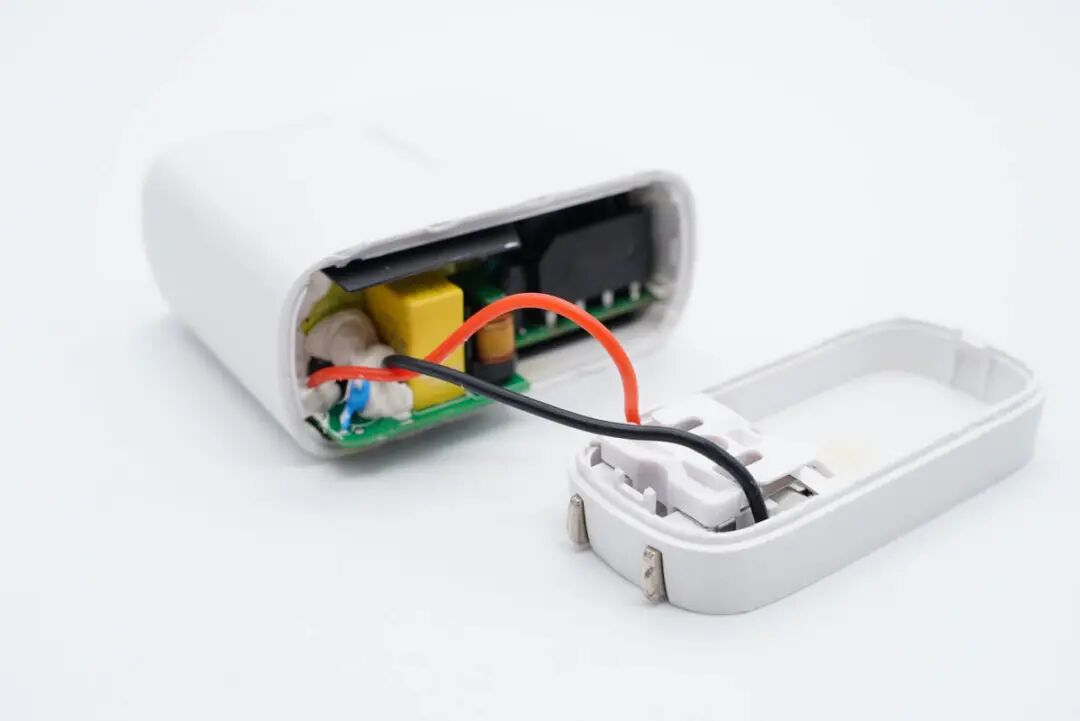

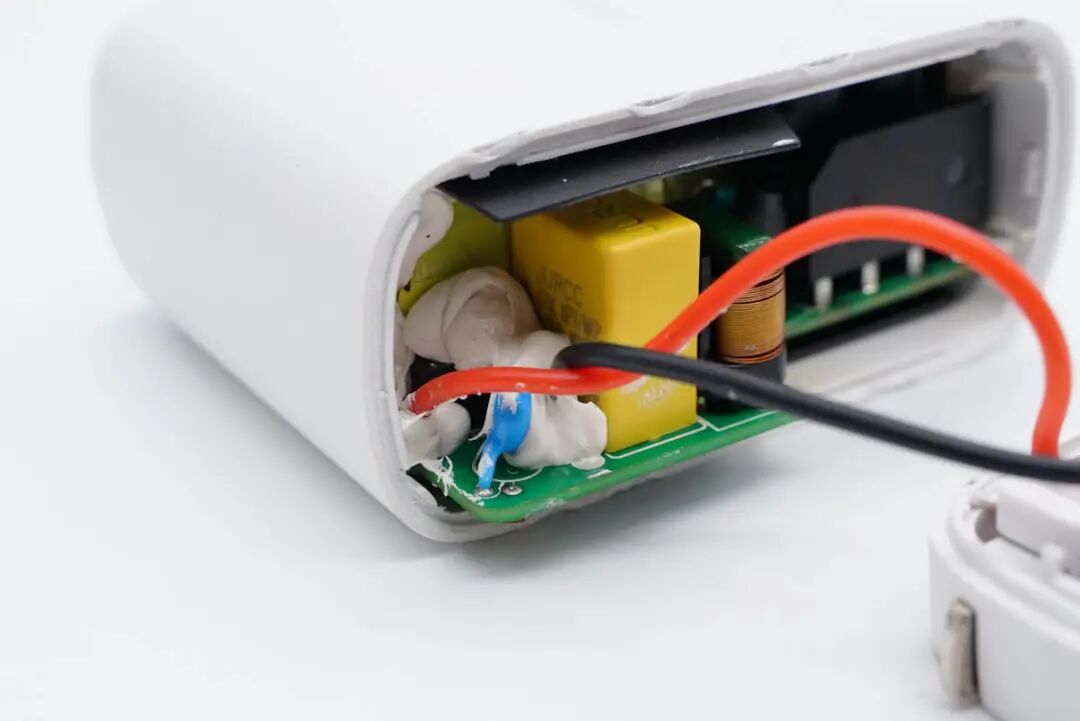

将输入端外壳拆开，插脚使用塑料板进行固定绝缘。
连接导线打胶加固。

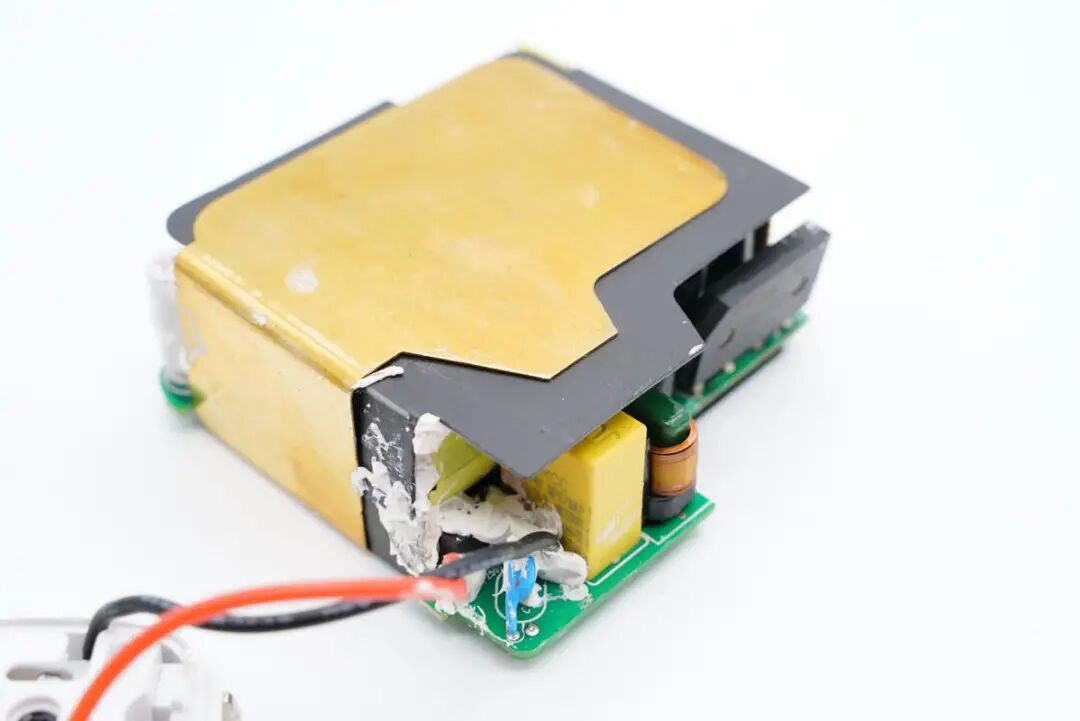

PCBA模块包裹绝缘隔离板和黄铜散热片。

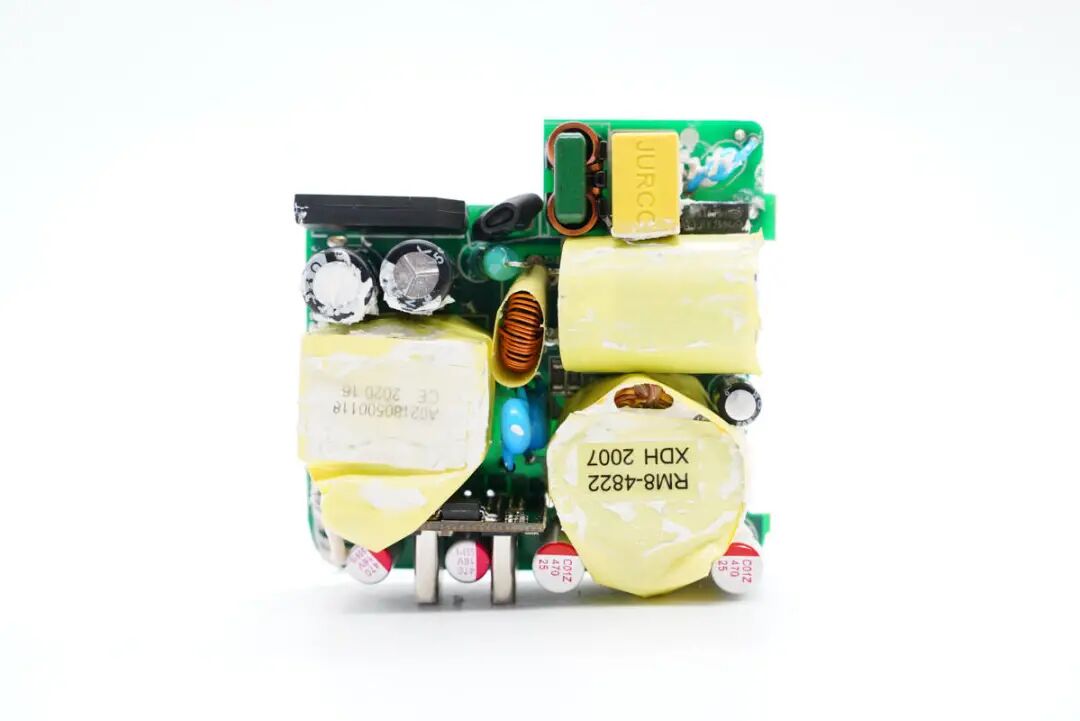

PCB板正面一览，从两侧元器件布局可以看出充电器采用两路开关电源电路设计，电容、变压器等器件打胶加固。

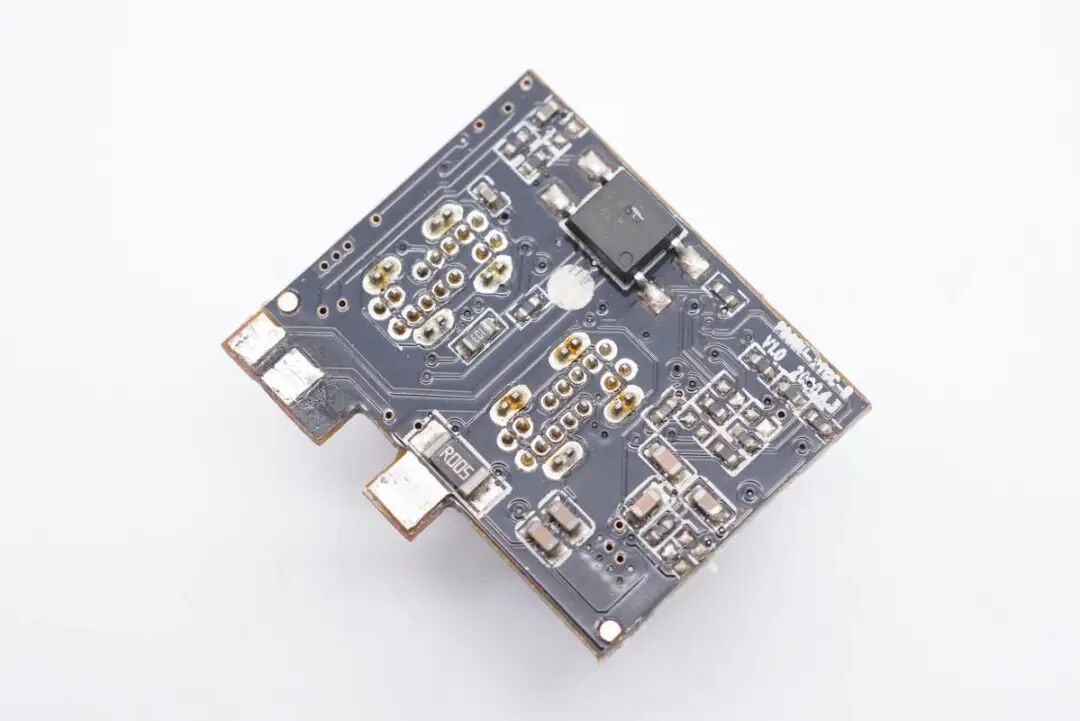

主板背面一览，两路开关电源分别采用安森美和PI的方案，外围电路都比较简洁。
输入端一览，设有EMI滤波和整流电路相关器件。
延时保险丝来自东莞市贝特电子科技股份有限公司，规格为3.15A 250V。

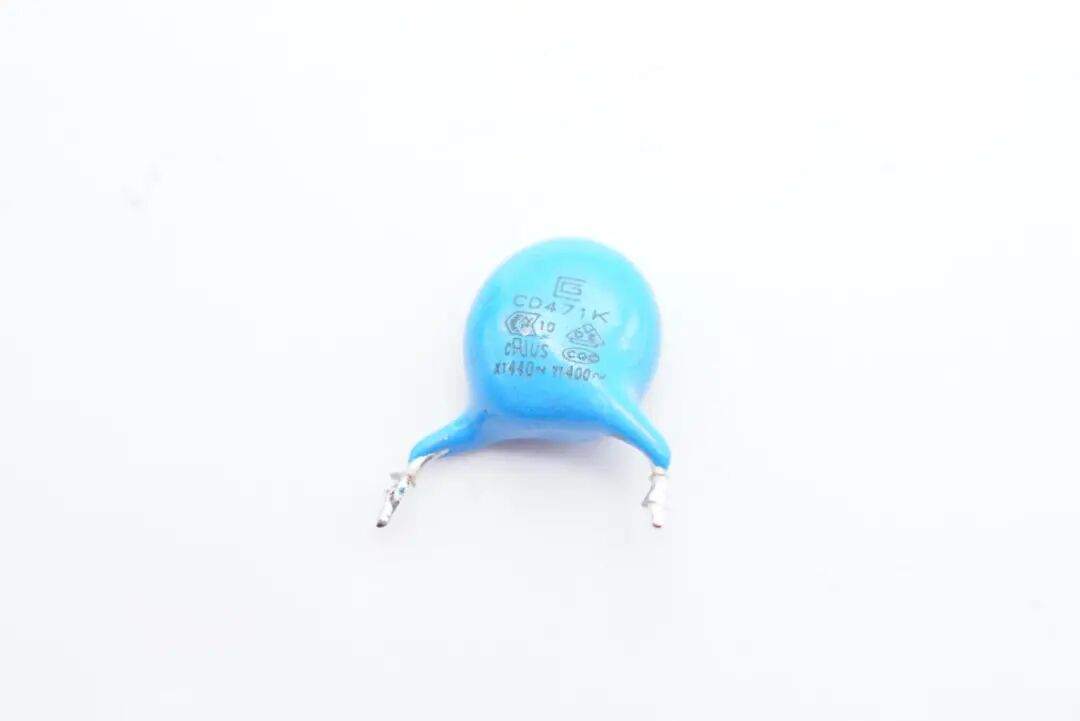

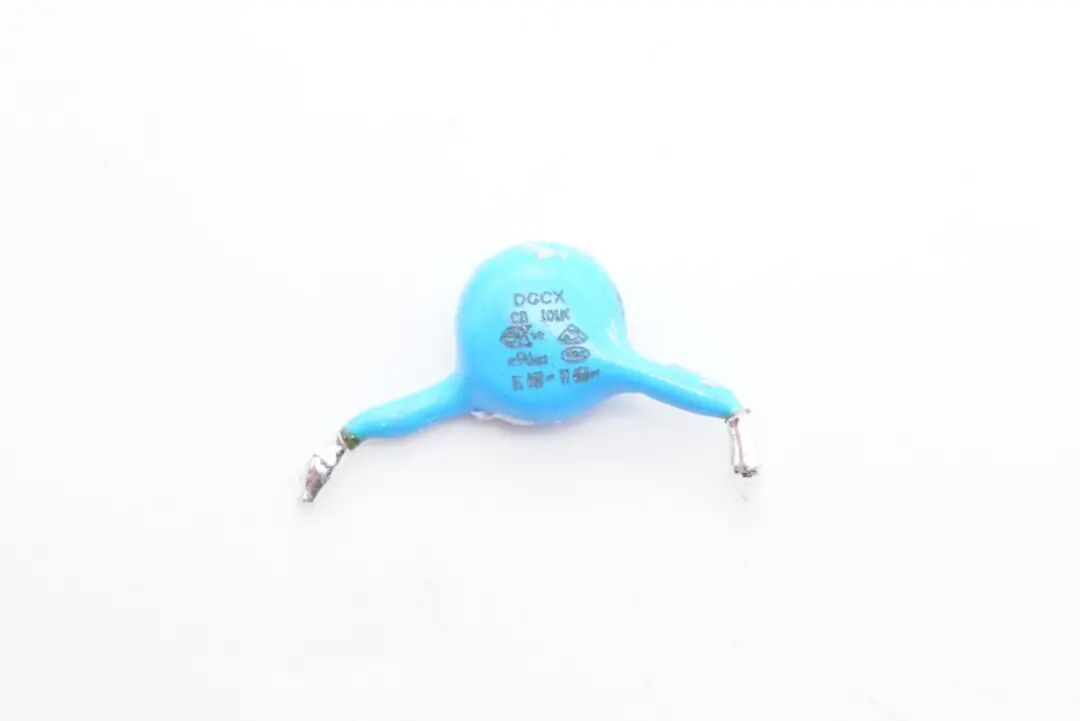

CD471K压敏电阻特写。

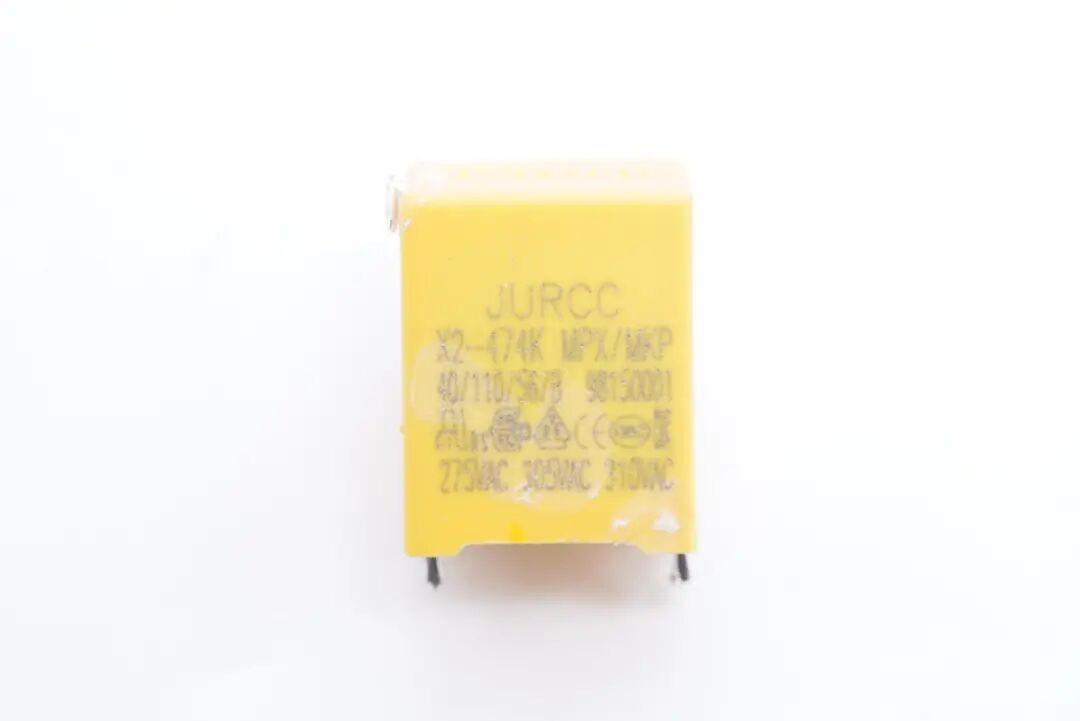

安规X电容来自JURCC捷威电子。

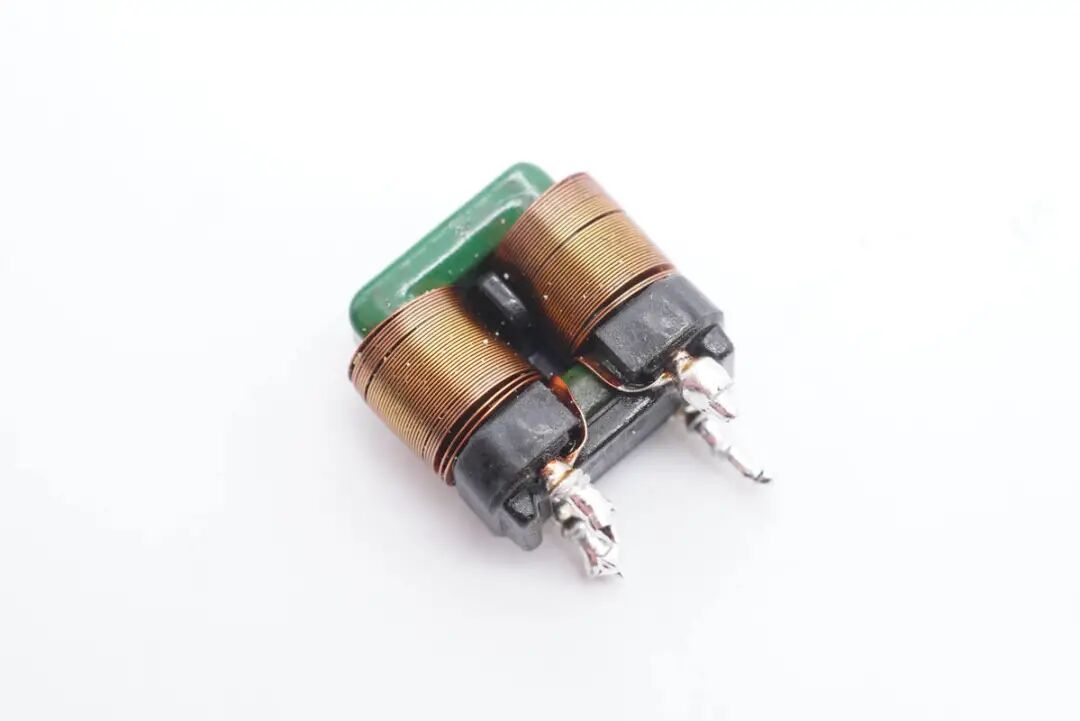

共模电感扁平铜带绕制，用于滤除EMI干扰。
NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。
GBL610整流桥特写。
色环电感特写。

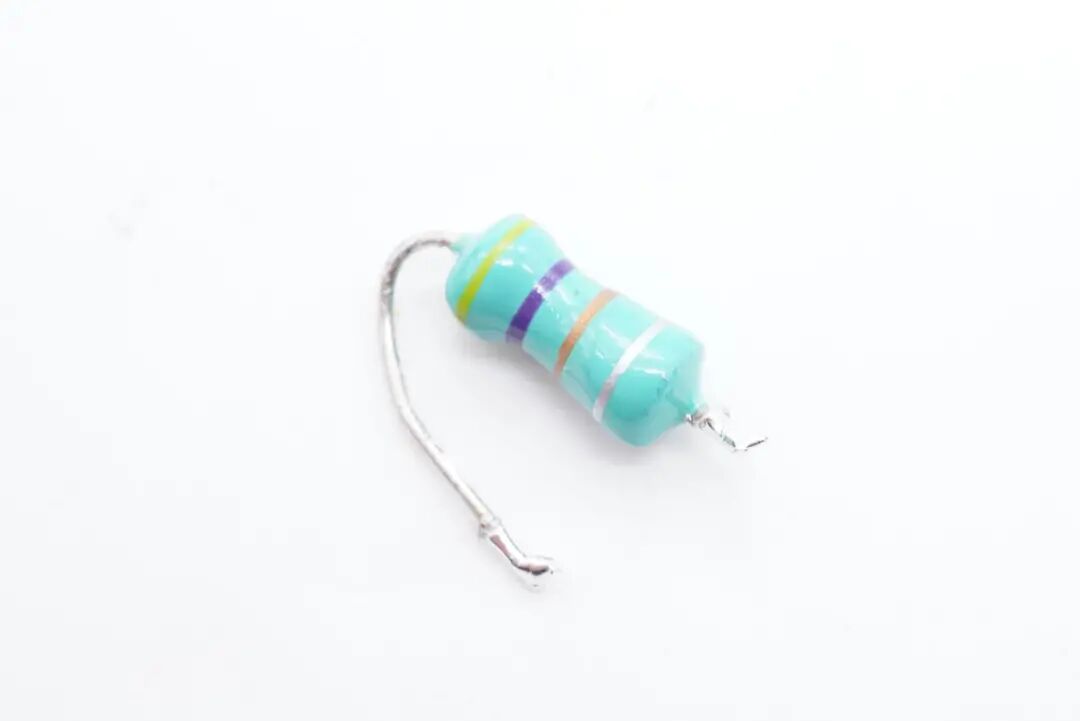

滤波电感特写。

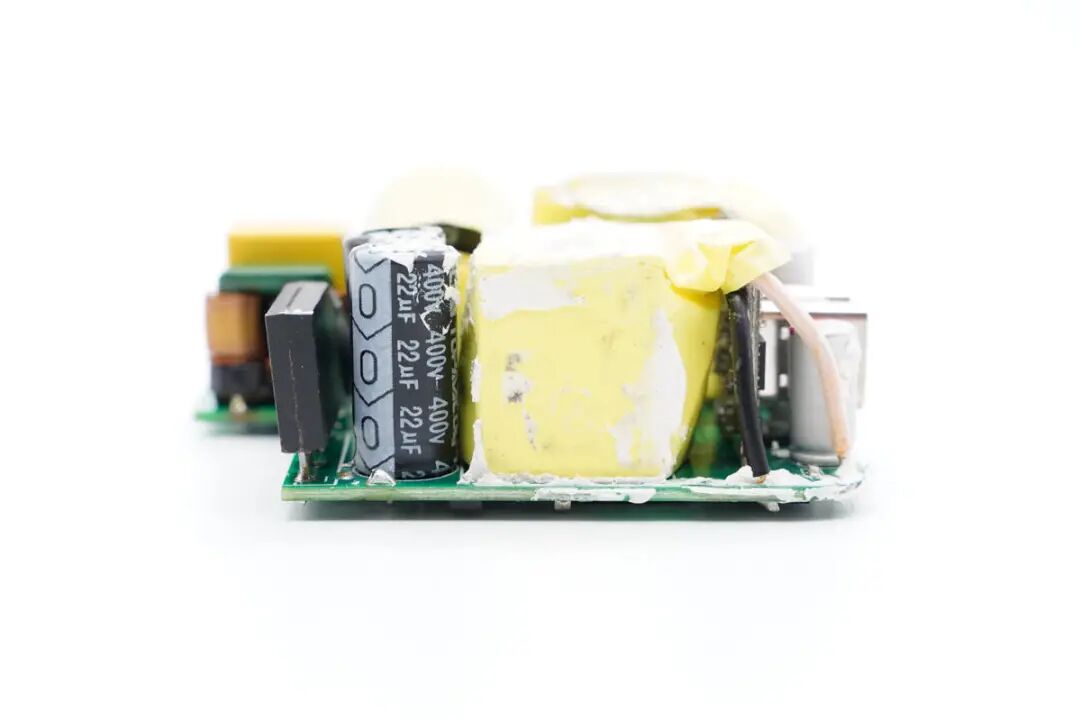

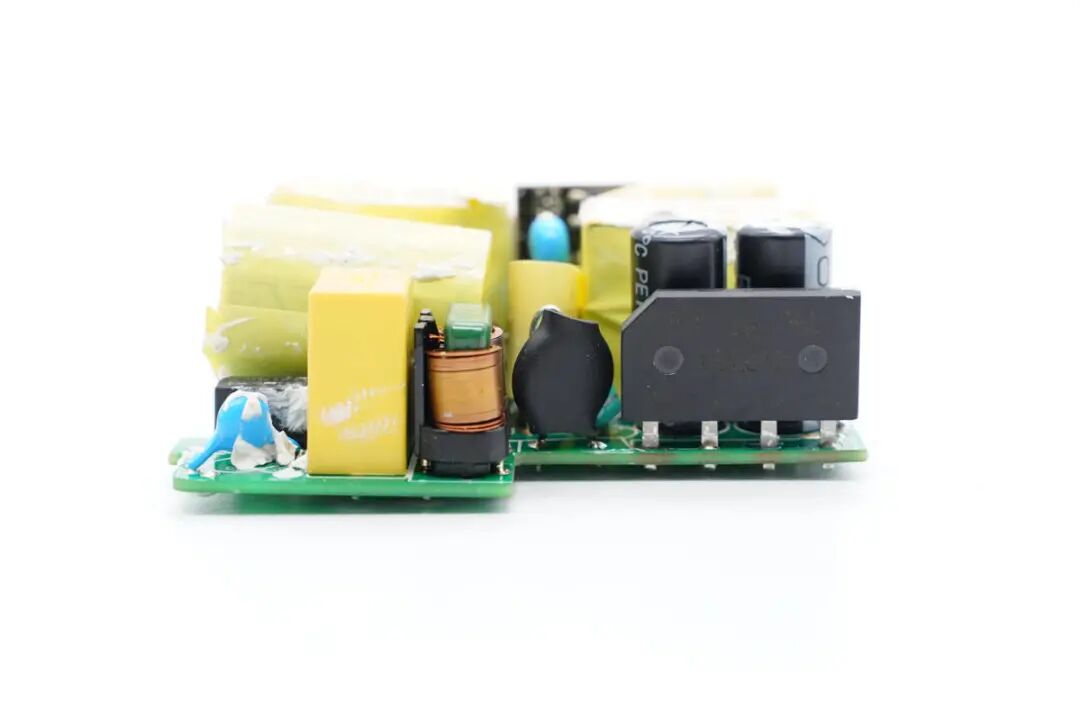

侧面设有高压滤波电解电容和变压器。

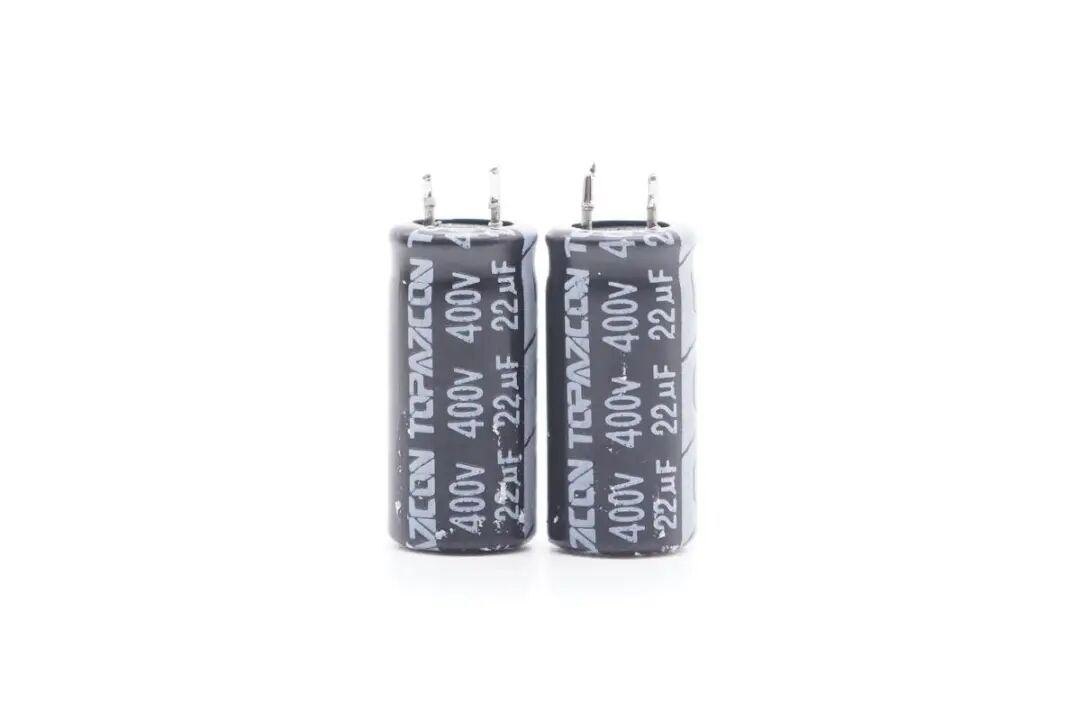

两颗高压滤波电解电容来自TOPAZCON黄宝石，规格均为400V 22μF。

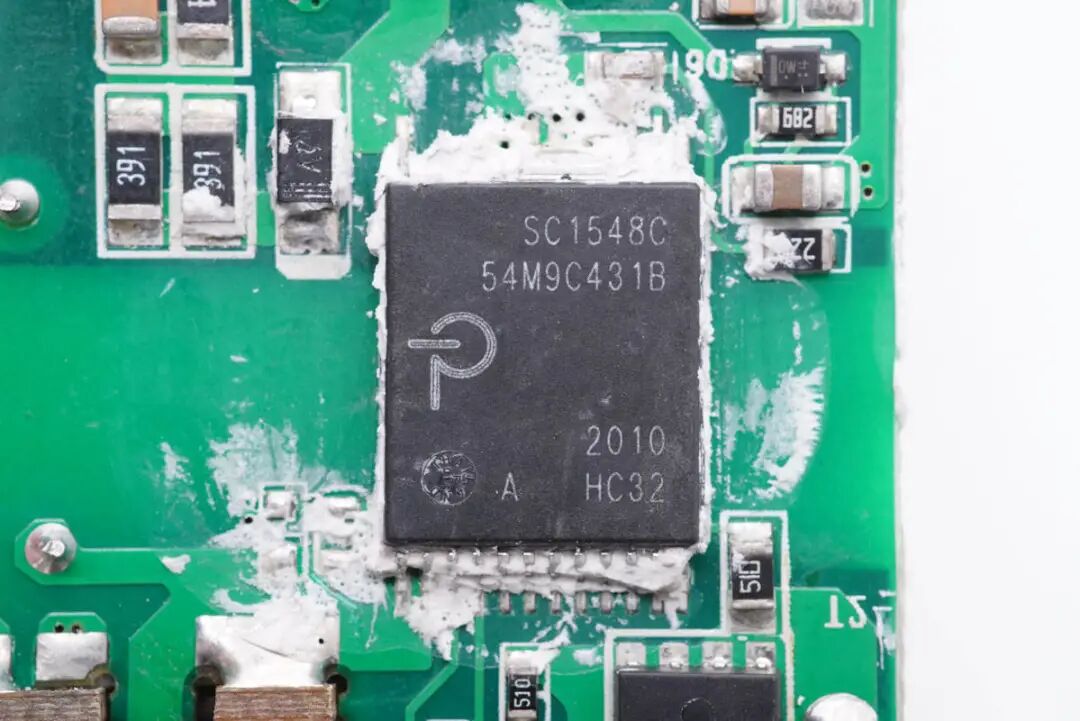

C1口开关电源主控芯片采用PI SC1548C，内置反激式控制器、初级开关管，以及次级侧检测和同步整流控制器，此外还带有HIPOT隔离保护的集成反馈链路，集成度非常高。使用时无需搭配光耦，内建多重保护功能。

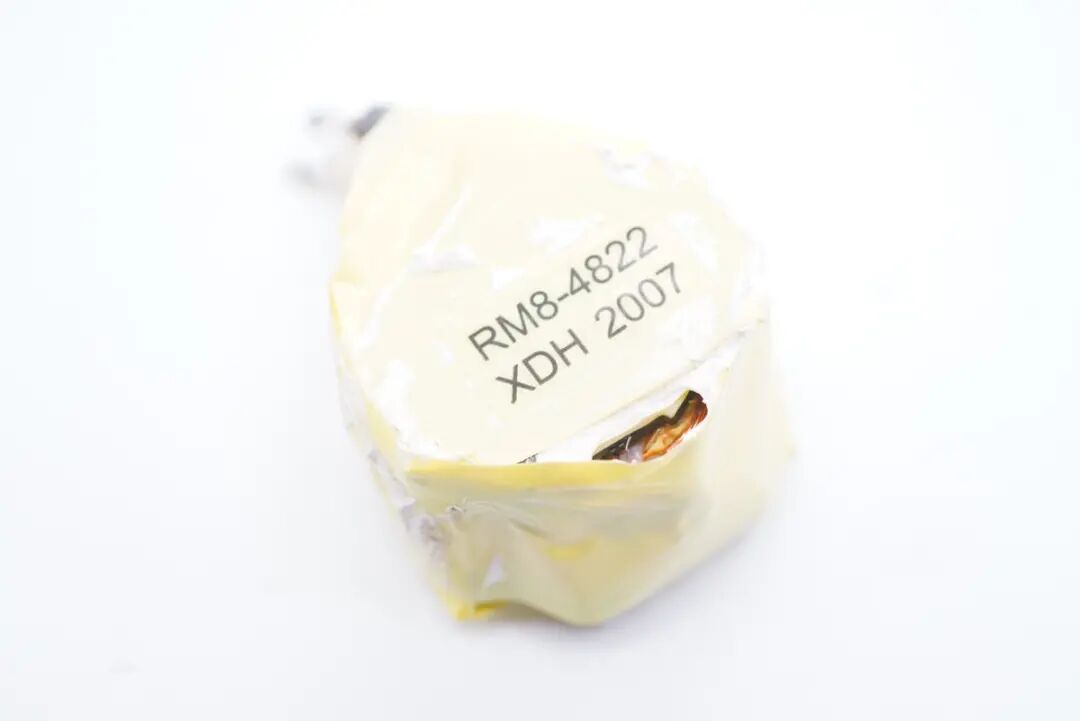

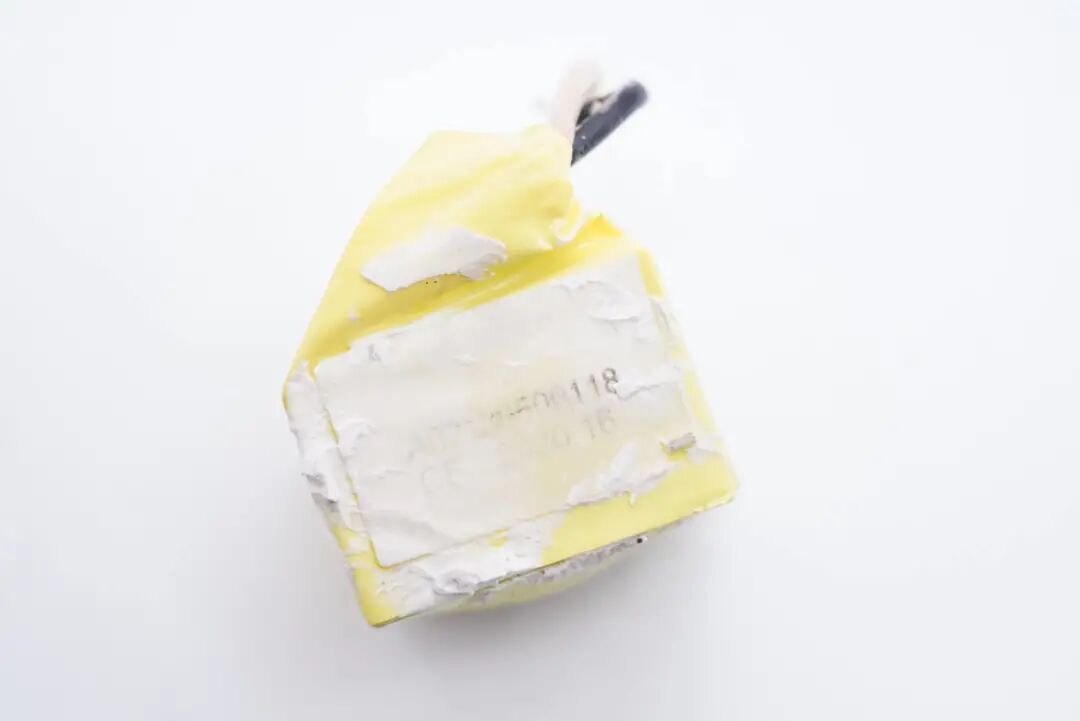

变压器特写，胶带包裹绝缘。

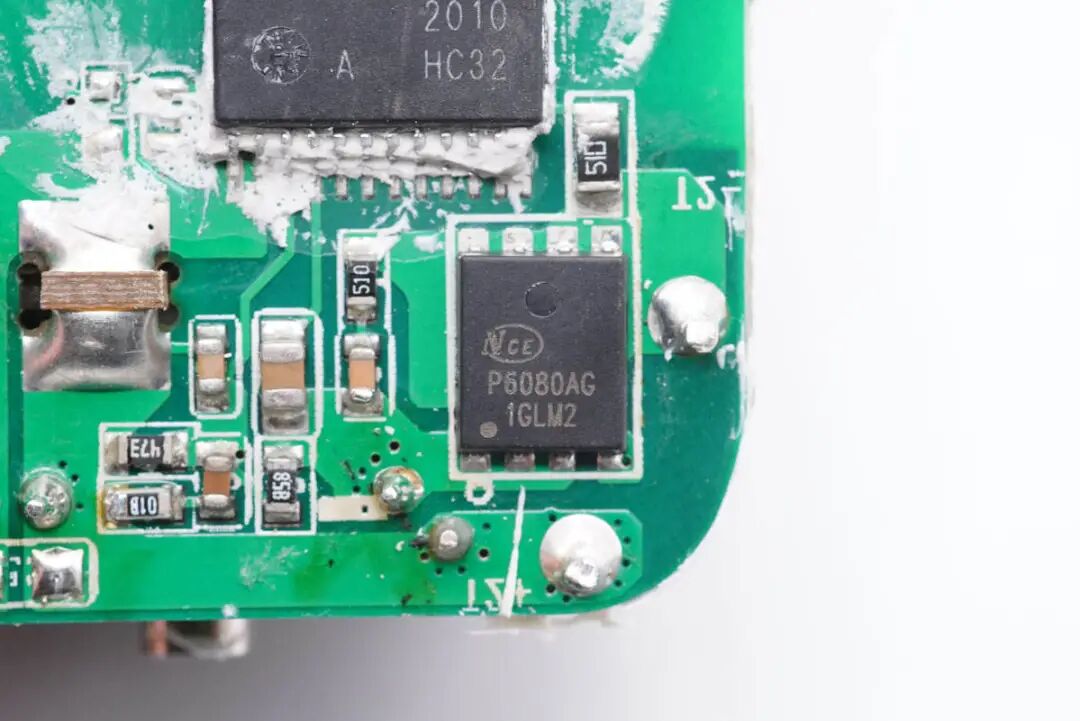

同步整流管采用新功率NCEP6080AG，NMOS，耐压60V，DFN5X6-8L封装。
另一侧也设有一路开关电源电路。

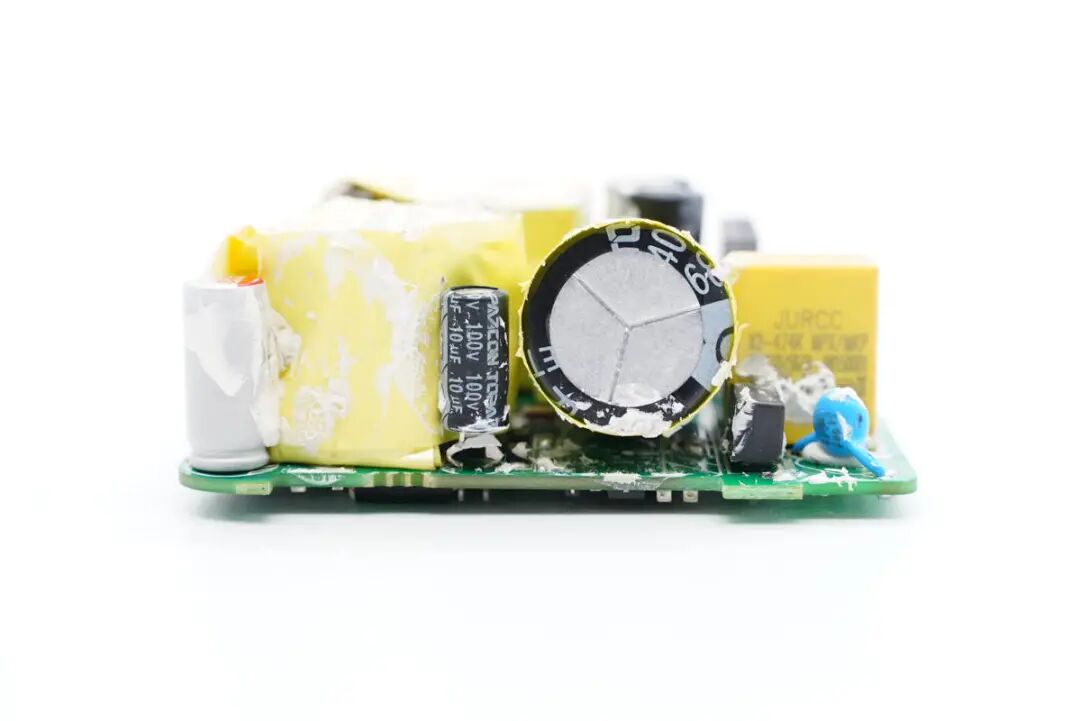

高压滤波电解电容也是来自黄宝石，400V 68μF。

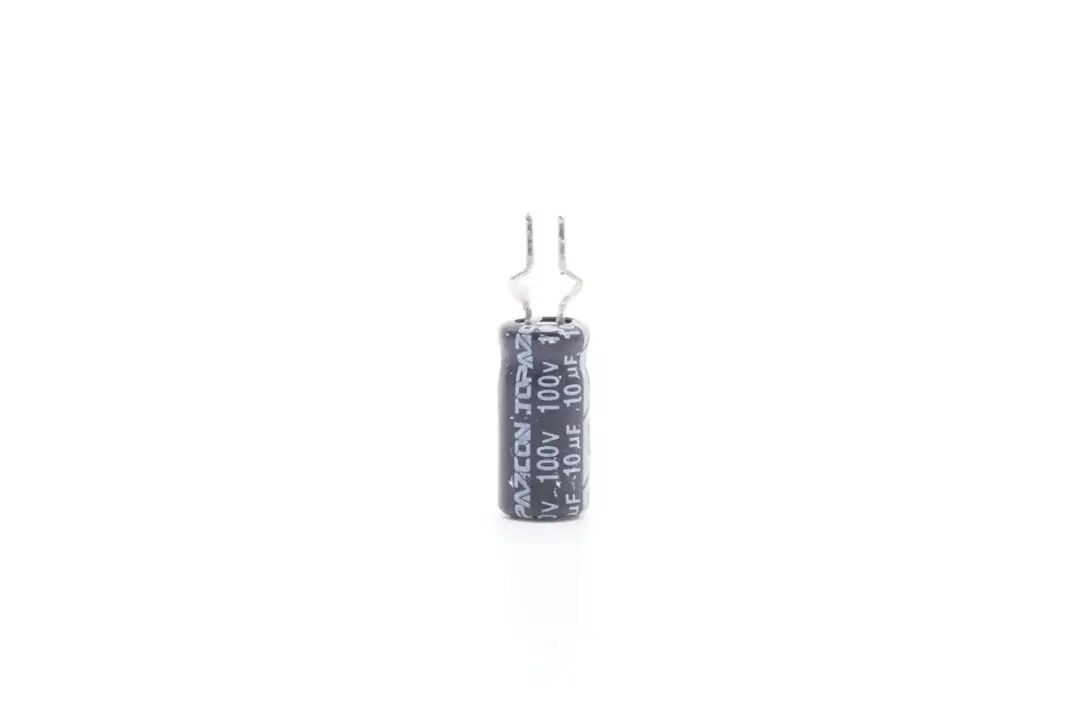

主控芯片供电电容也是来自黄宝石，规格为100V 10μF。

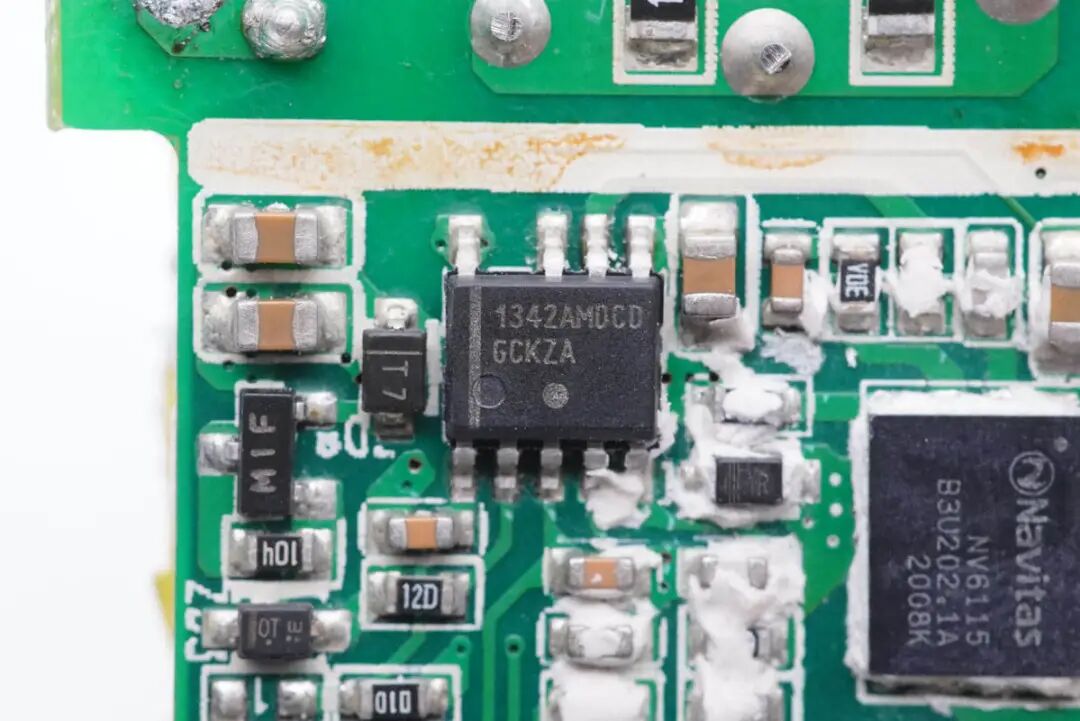

C2口开关电源PWM控制器为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

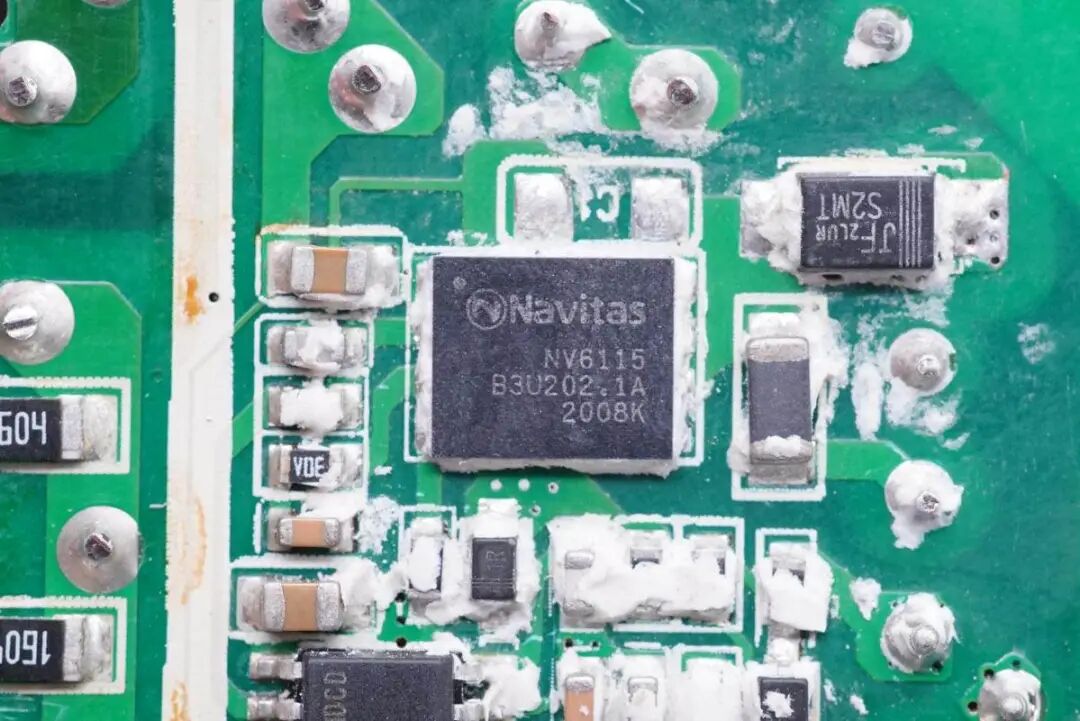

氮化镓功率芯片来自纳微半导体，其中一颗是纳微NV6115，该芯片内置驱动器以及复杂的逻辑控制电路，170mΩ导通电阻，耐压650V，支持2MHz开关频率，采用5*6mm QFN封装，节省面积，得益于NV6115内置驱动器，无需外置驱动器，更加节省PCB空间。
纳微半导体 NV6115 详细资料。
充电头网通过拆解了解到，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、小米65W 1A1C氮化镓快充充电器、努比亚65W氘锋三口氮化镓快充、联想YOGA 130W双USB-C口快充、安克65W氮化镓充电器（英雄联盟版）等知名品牌的数十款产品采用。
变压器特写。

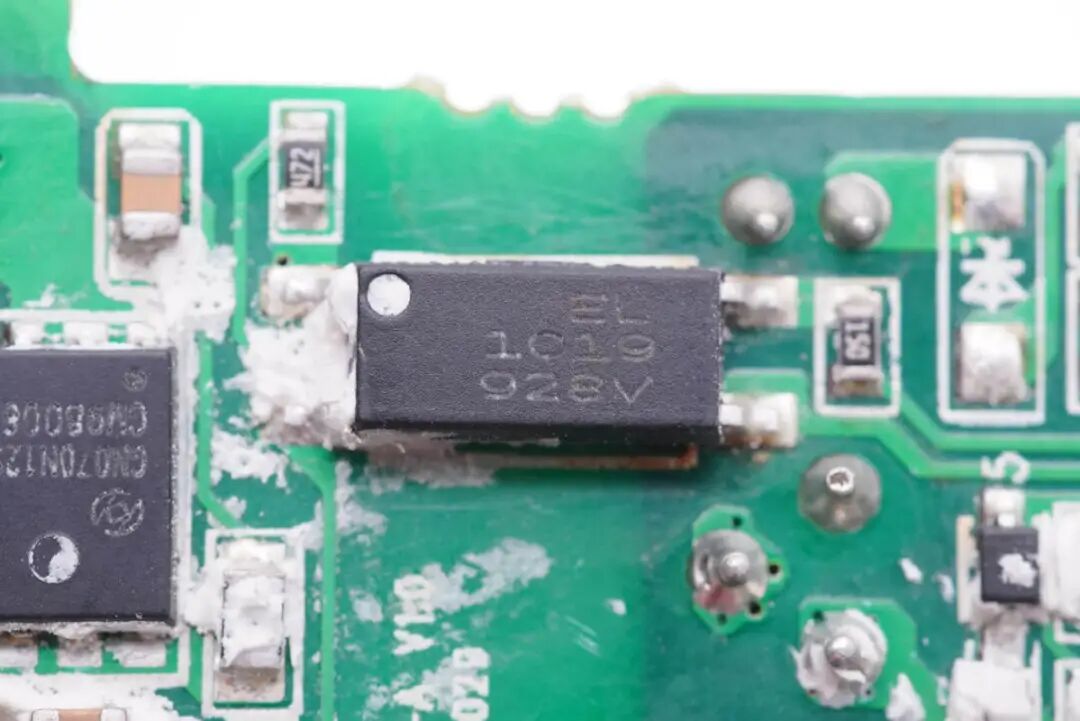

EL 1019光耦，用于初级次级通信，反馈调节输出电压。
Y电容来自成希电子，焊脚套有绝缘管。

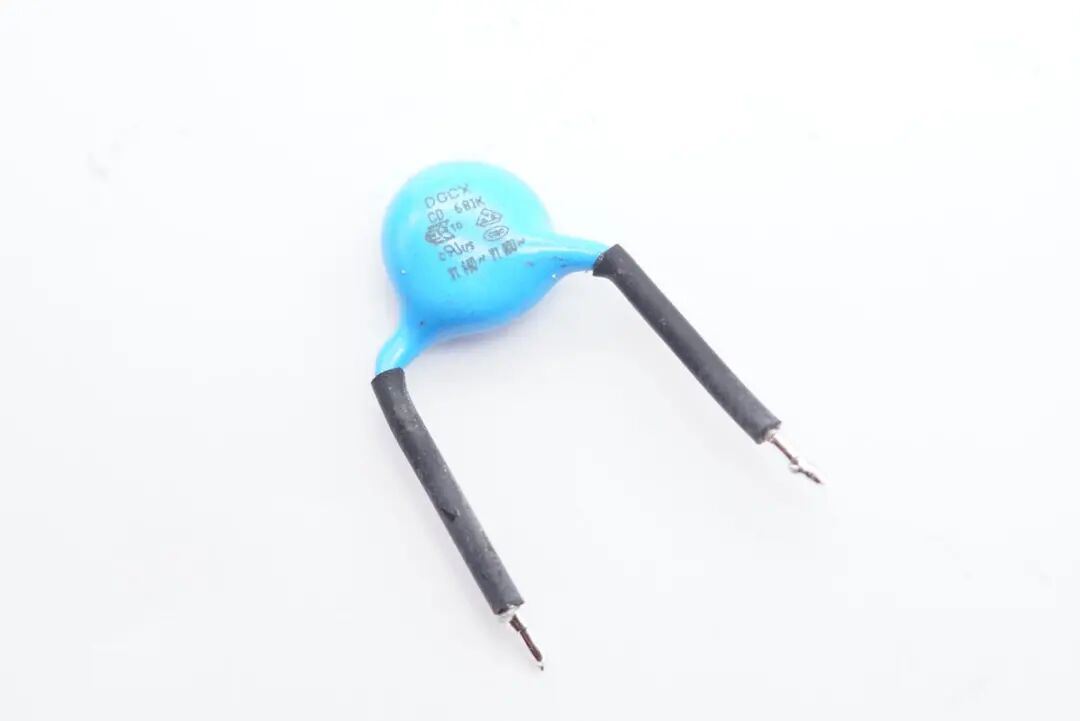

另一颗Y电容特写。

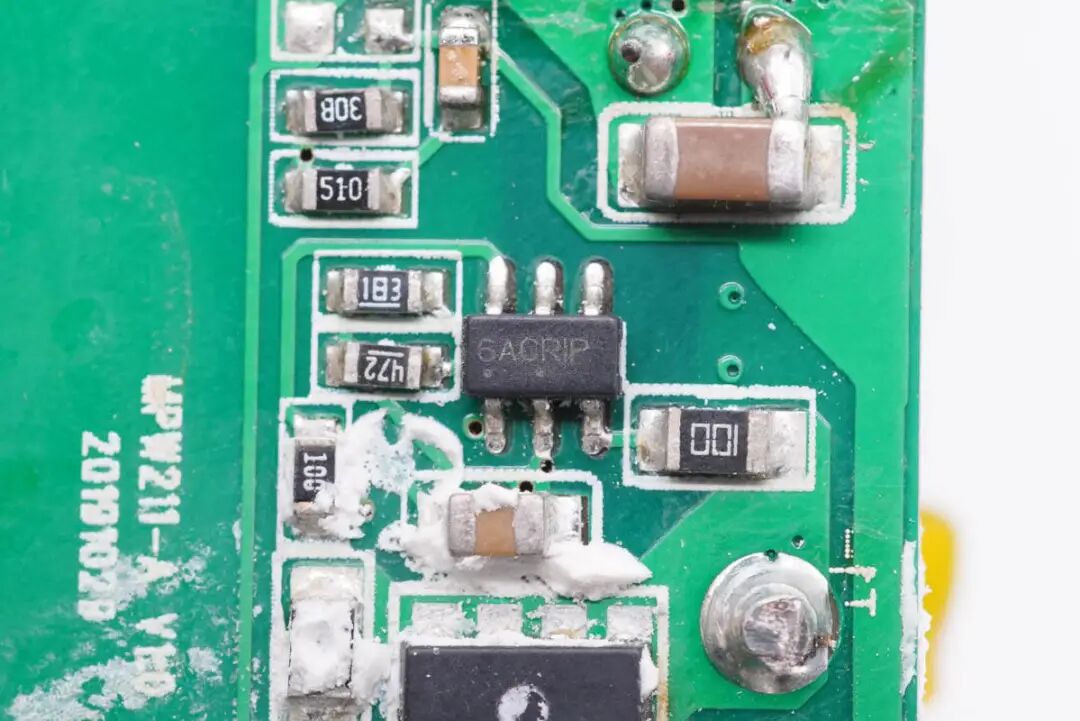

丝印6ACRIP次级同步整流控制器，是安森美的NCP4306，支持最高1MHz开关频率，支持多种工作模式，支持GaN同步整流管，最小导通关闭时间可调节。

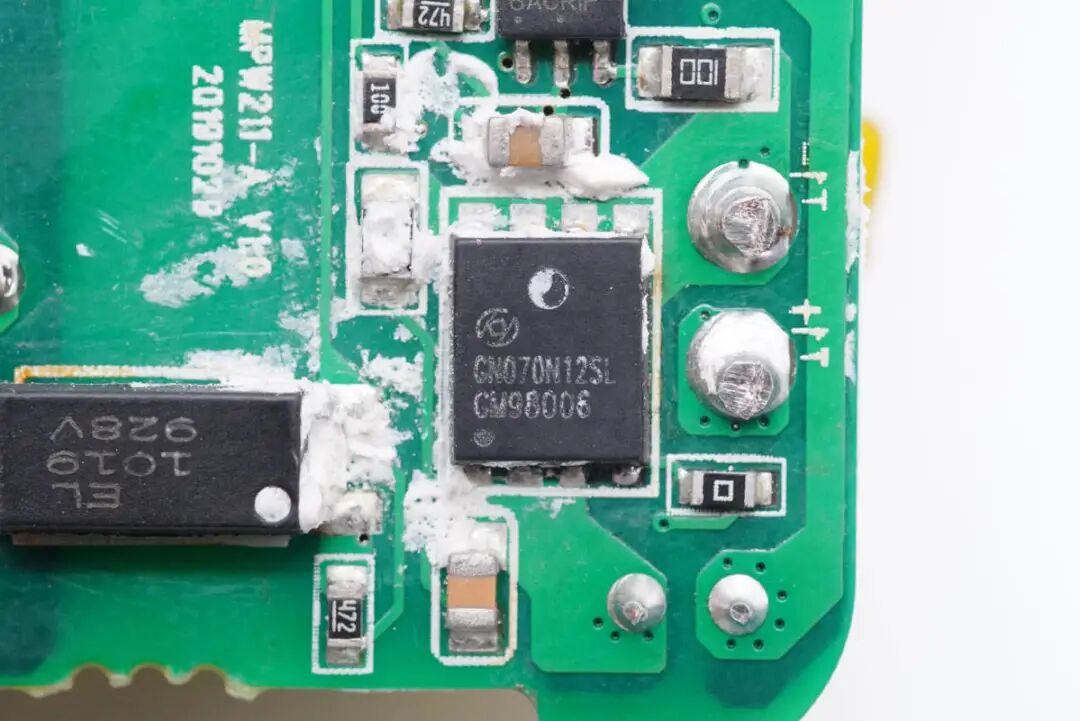

同步整流管采用恒泰柯HGN070N12SL，NMOS，耐压120V，DFN5*6封装。
输出端设有四颗固态电容，两个C口母座焊接在小板上。

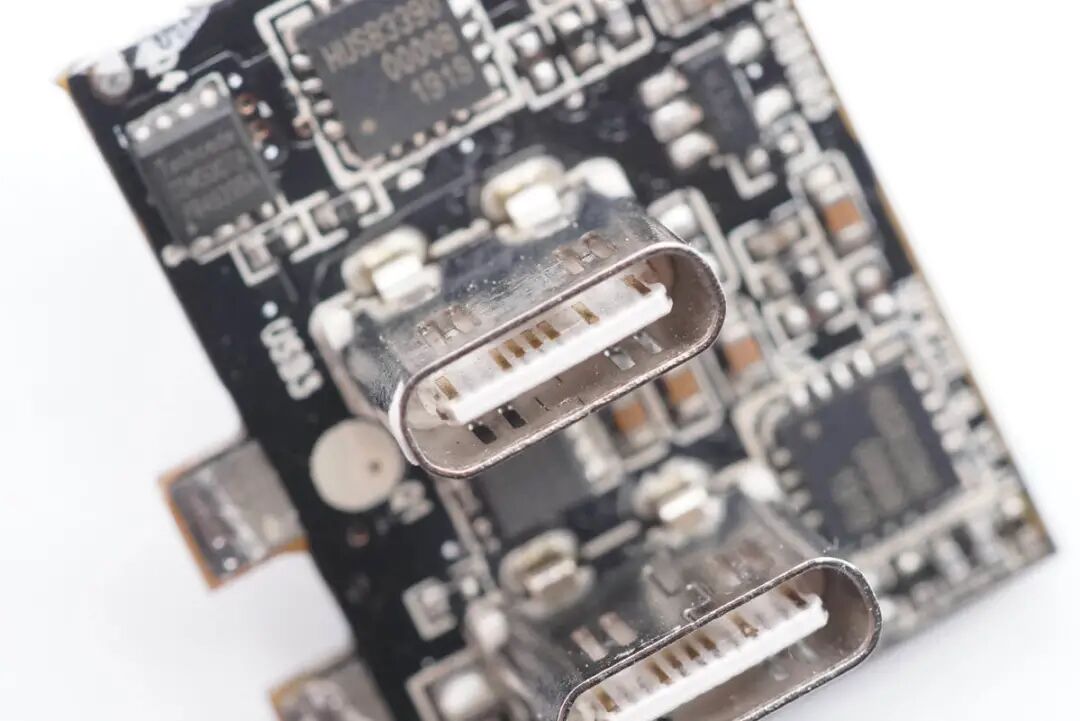

将小板拆下，正面设有两颗协议芯片和输出VBUS开关管。
背面设有一颗光耦。

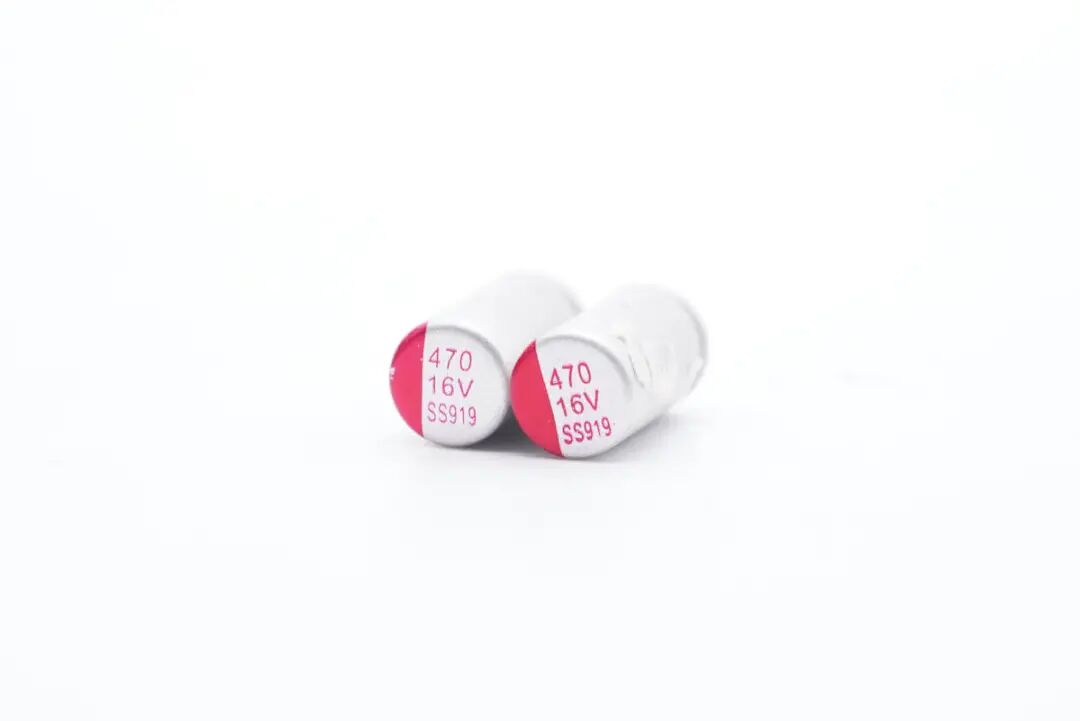

其中两颗同步整流输出滤波固态电容规格为16V 470μF，用于C1口输出滤波。

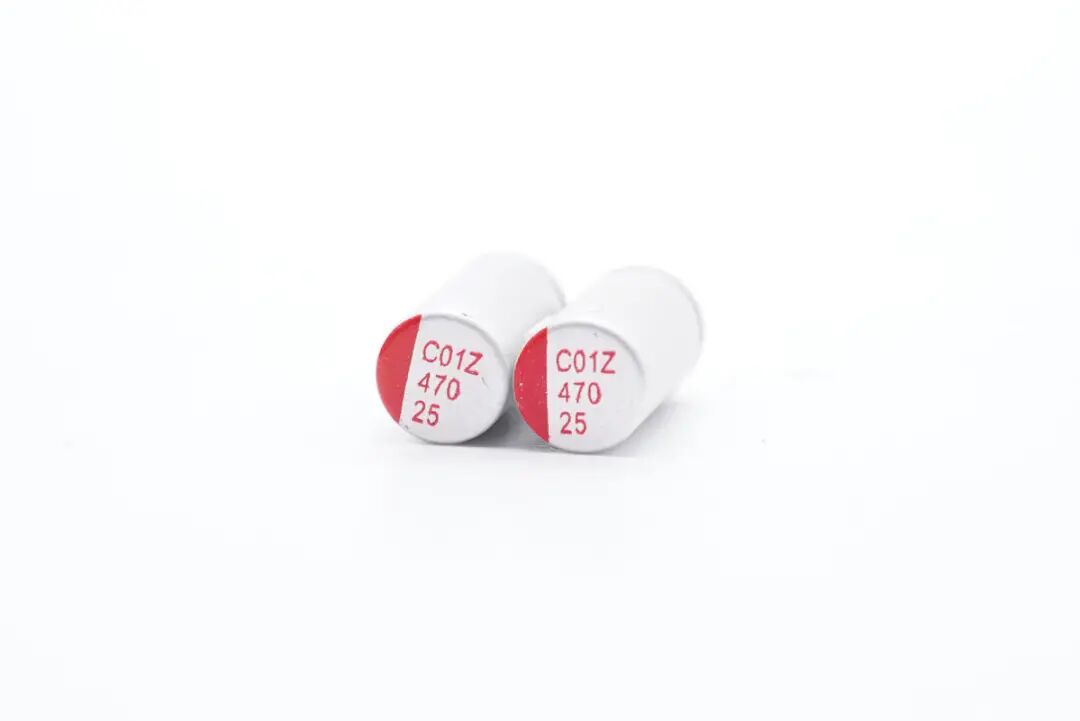

另外两颗固态电容规格为25V 470μF，用于C2口输出滤波。

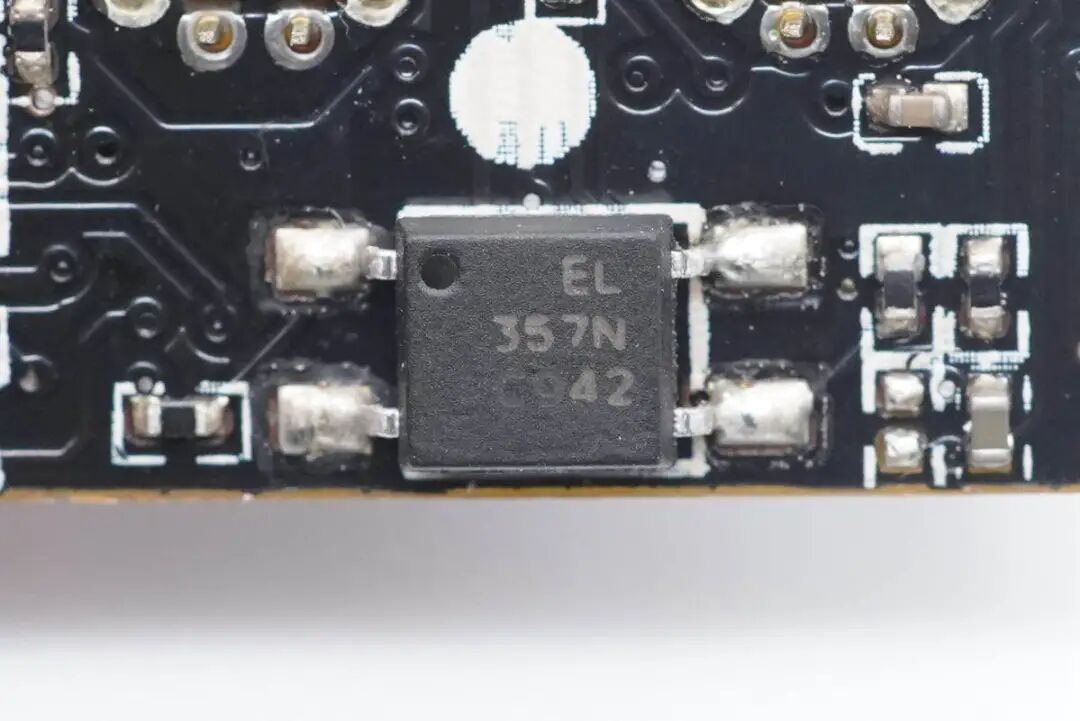

EL 357N光耦特写，用于C1和C2口协议芯片通讯，实现双口输出时C2口功率下调。

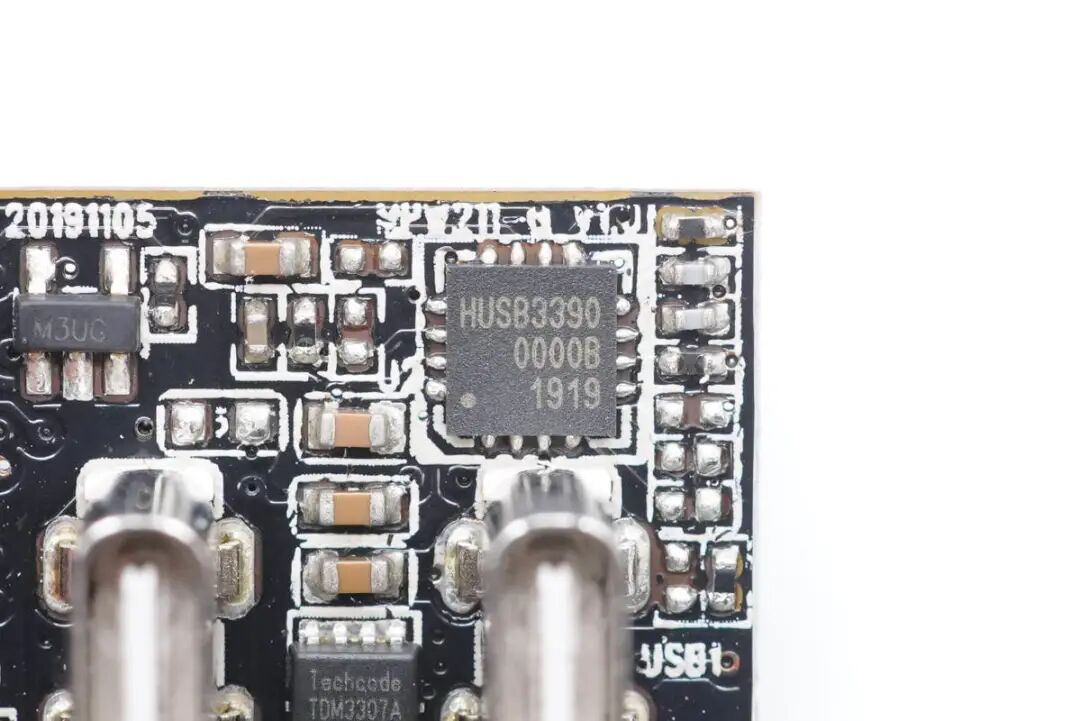

C1口协议芯片采用慧能泰HUSB339，这款芯片已经通过了USB PD3.0认证，TID 62。HUSB339是一颗高性能、高集成的USB Type-C Power Delivery（电力传输）控制器，集成了PD2.0、PD3.0、PPS、QC2.0/3.0、BC1.2、5V2.4A等充电协议；适用于电源适配器、车载充电器、移动电源等应用场合；拥有SOP-14L和QFN-16L两种封装模式。

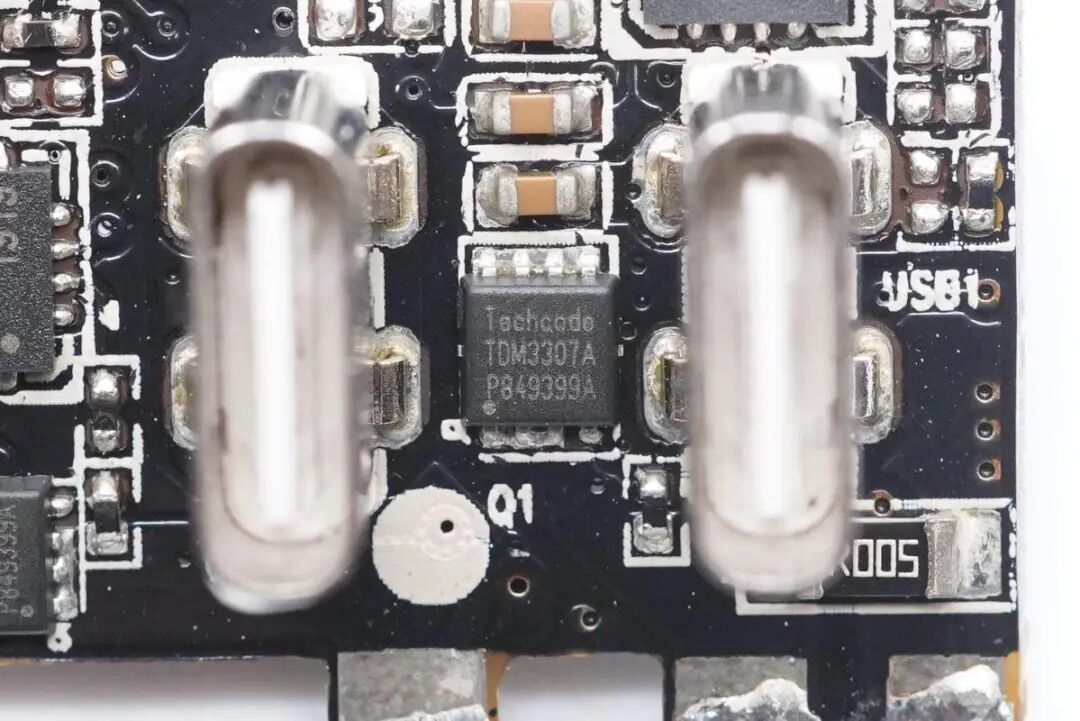

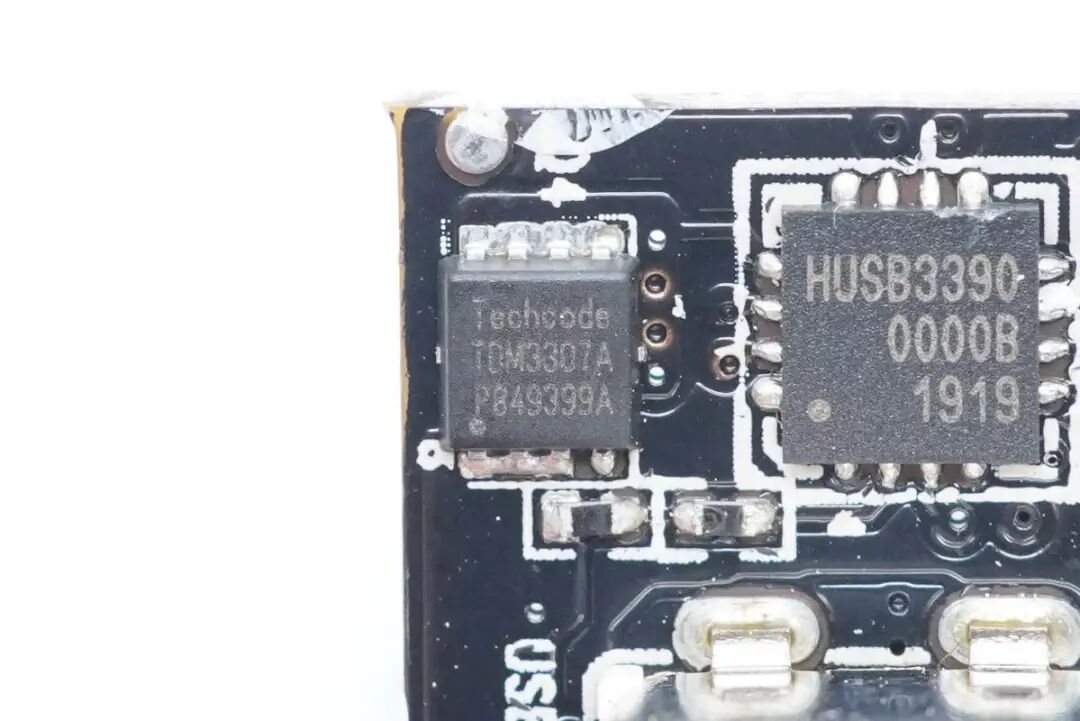

输出VBUS开关管采用泰德TDM3307A，PMOS，耐压30V，PPAK-3*3-8封装。

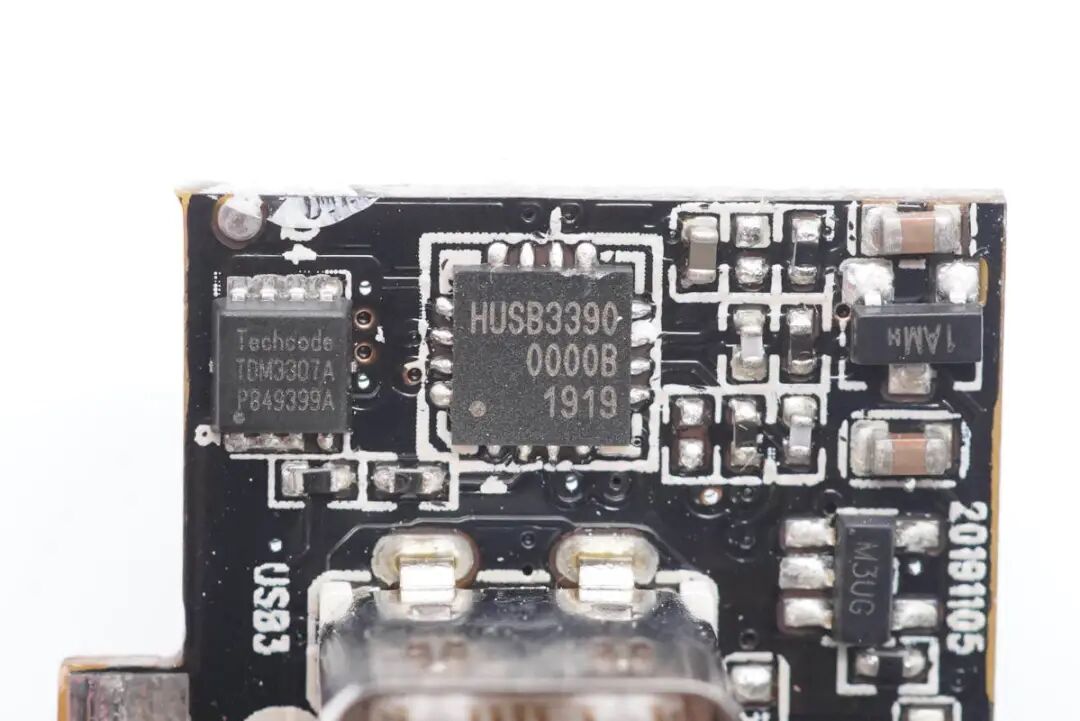

C2口协议芯片也是采用慧能泰HUSB339。
输出VBUS开关管也是泰德TDM3307A。
USB-C1口母座特写。
USB-C2口母座特写。
全部拆解完毕，来张全家福。
充电头网拆解总结
亚马逊AmazonBasics这款68W氮化镓充电器通体白色，因此整体来看风格十分简约。从实测的机身三维来看，这款充电器虽内置氮化镓黑科技，体积却表现得不是很亮眼，但好在还配备了折叠插脚，提升了整体便携性。配备的两个USB-C口都只支持PD3.0快充协议，对苹果的笔电、平板、手机有很好的兼容性，也就是说对苹果用户很友好。
充电头网通过拆解发现，这款产品相当于是内置了18W和60W两个“充电器”，其中C1口开关电源主控芯片采用PI SC1548C；另一个则是采用安森美NCP1342+NCP4306方案，搭配纳微NV6115氮化镓器件以及恒泰柯同步整流管，接口协议芯片均采用慧能泰HUSB339。两路输出所采用的方案均已得到市场验证，可靠性有保证。
