华硕进入大功率快充市场，ROG游戏本100Ｗ充电器拆解
----- 充电头网拆解报告 第2016篇 -----
ROG玩家国度是华硕高端系列，包括主板、显卡、笔记本等产品线，面向玩家打造更为极致的产品。去年8月中旬，充电头网就有爆料，华硕欧洲配件商城上架了一款ROG 100W PD快充充电器，机身上设计的“败家之眼”依旧是那么显眼。
近期充电头网终于是拿到了这款充电器的国行版本，虽说夸张的“败家之眼”logo改成了华硕幻系列笔电的“点”元素，但从整体的样式、参数对比发现，两个版本的充电器本质上是一样的。
这款充电器采用分体式线缆设计，电源线可拆卸更换，另外自带USB-C输出线缆，虽说样式传统，但机身尺寸做得比较小，而且支持100W PD快充，满足华硕旗下很多款式笔电充电需求。下面充电头网就对这款充电器进行详细拆解，看看产品内部用料做工如何。
充电头网此前还拆解过华硕QC5认证65W PD快充充电器、华硕游戏本300W充电器、华硕48W 3A1C快充旅行充电器、华硕45W PD快充充电器、华硕65Ｗ氮化镓充电器等产品，欢迎查阅。
一、华硕ROG 100W充电器外观
华硕ROG 100W充电器机身采用方块造型设计，PC材质黑色外壳表面磨砂处理，整体风格十分简约。

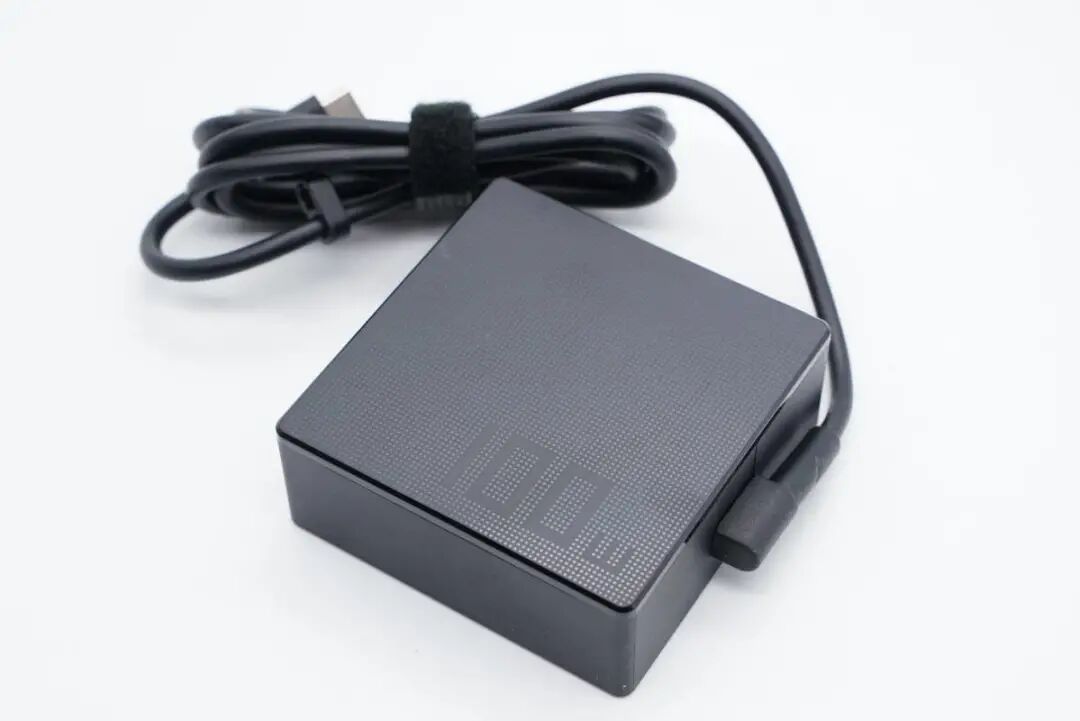

机身顶面契合华硕幻系列笔电“点”元素设计，右下角还设有100W字样，边缘亮面倒角处理。

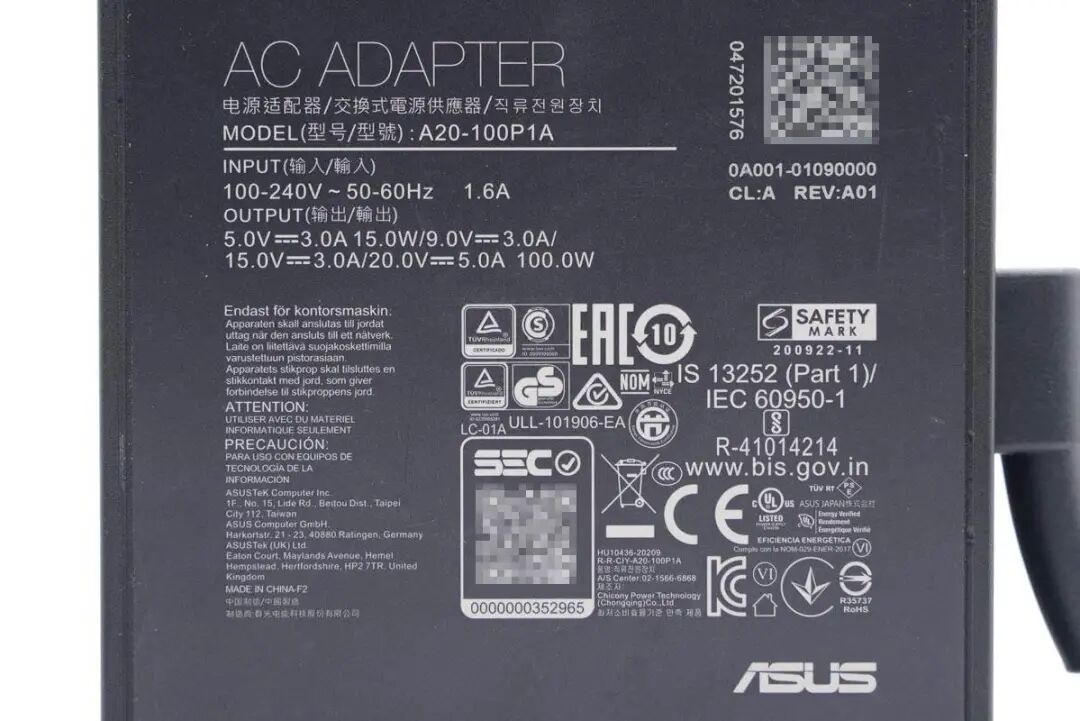

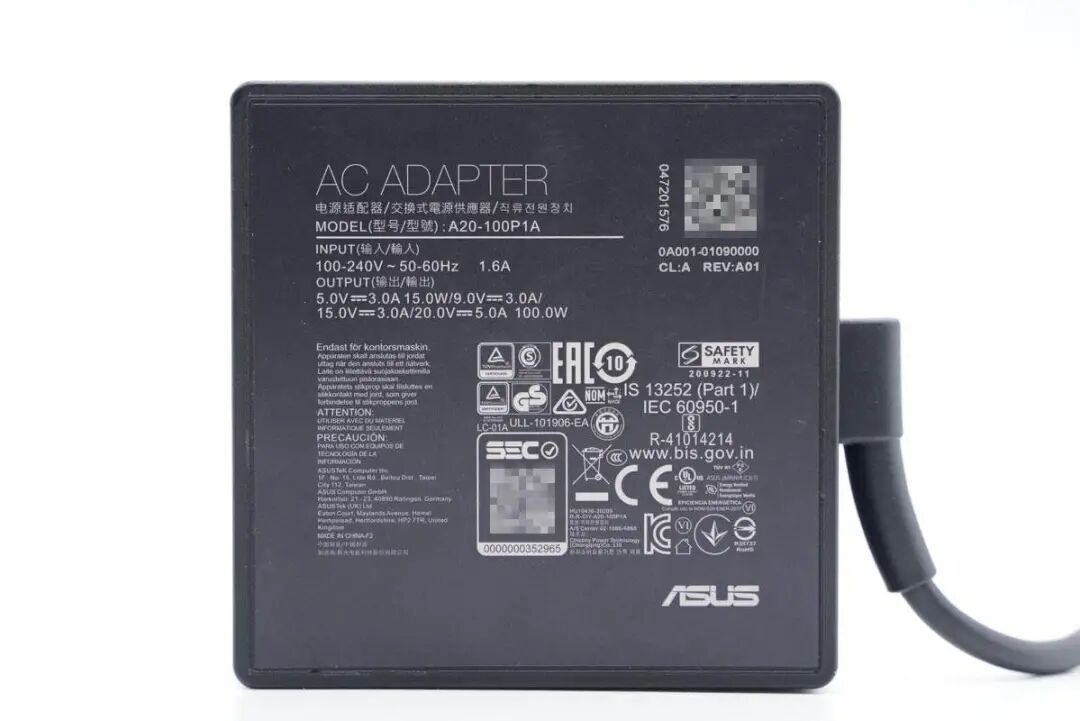

底部外壳上印有产品参数和安规认证信息。
产品型号：A20-100P1A
输入：100-240V~50/60HZ 1.6A
输出：5V3A、9V3A、15V3A、20V5A 100W
制造商：群光电能科技股份有限公司
充电器已经通过了CS、GS、EAC、NOM、NYCE、CCC、CE、KC、UL、PSE等认证，还通过了VI级能效认证，全球绝大多数国家和地区都能使用。

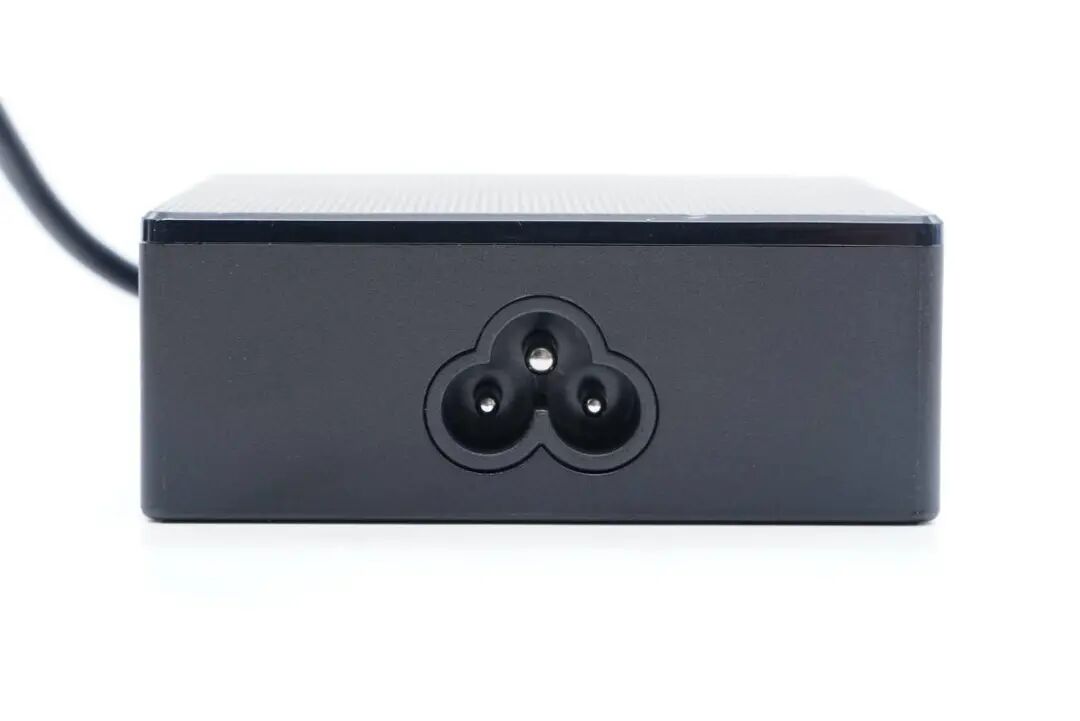

输入端梅花插口采用独立模块设计，具备接地端子。使用笔记本时能有效接地，避免造成触电麻痛感觉。

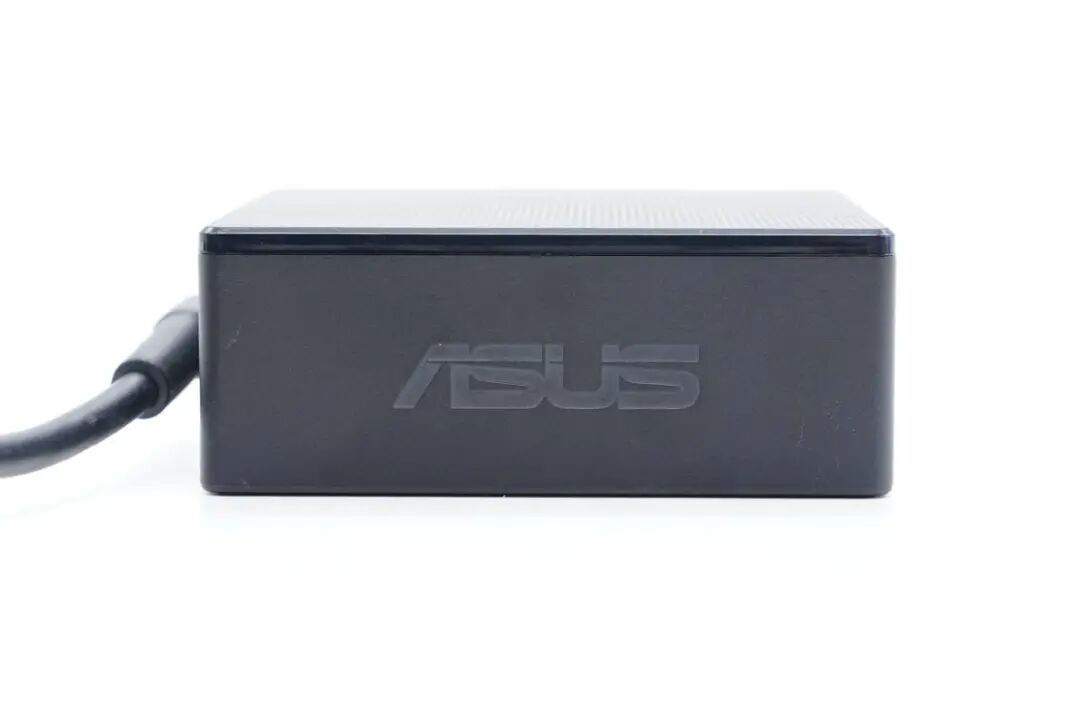

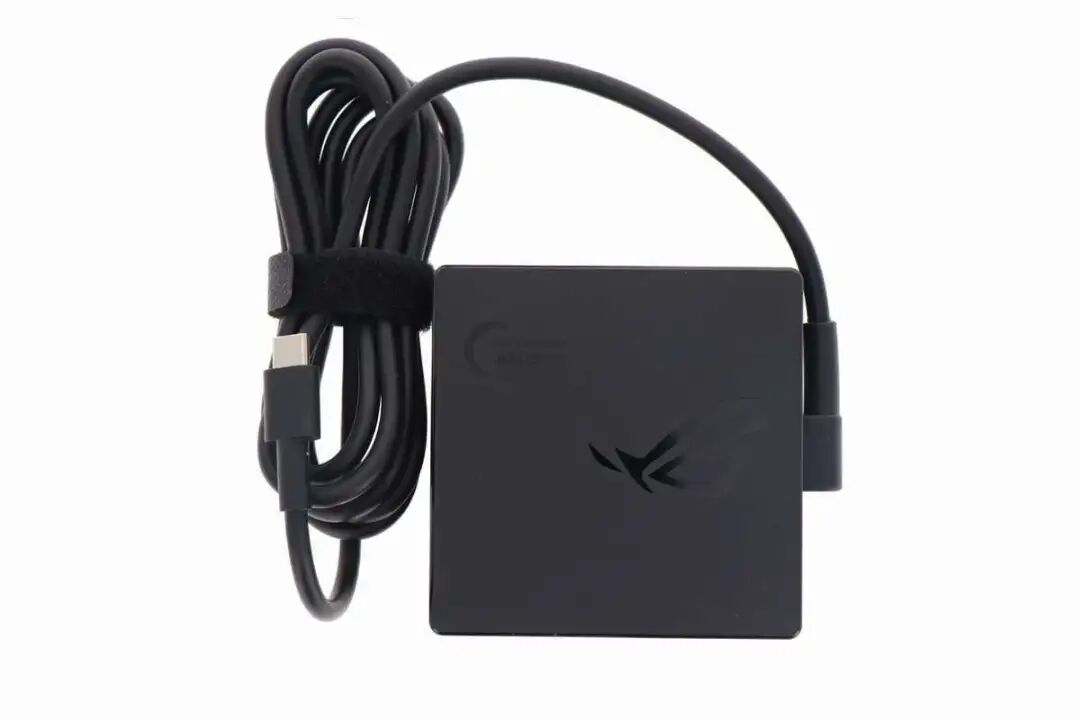

相邻侧面设计有ASUS品牌logo。
输出端线缆做了抗弯折处理。

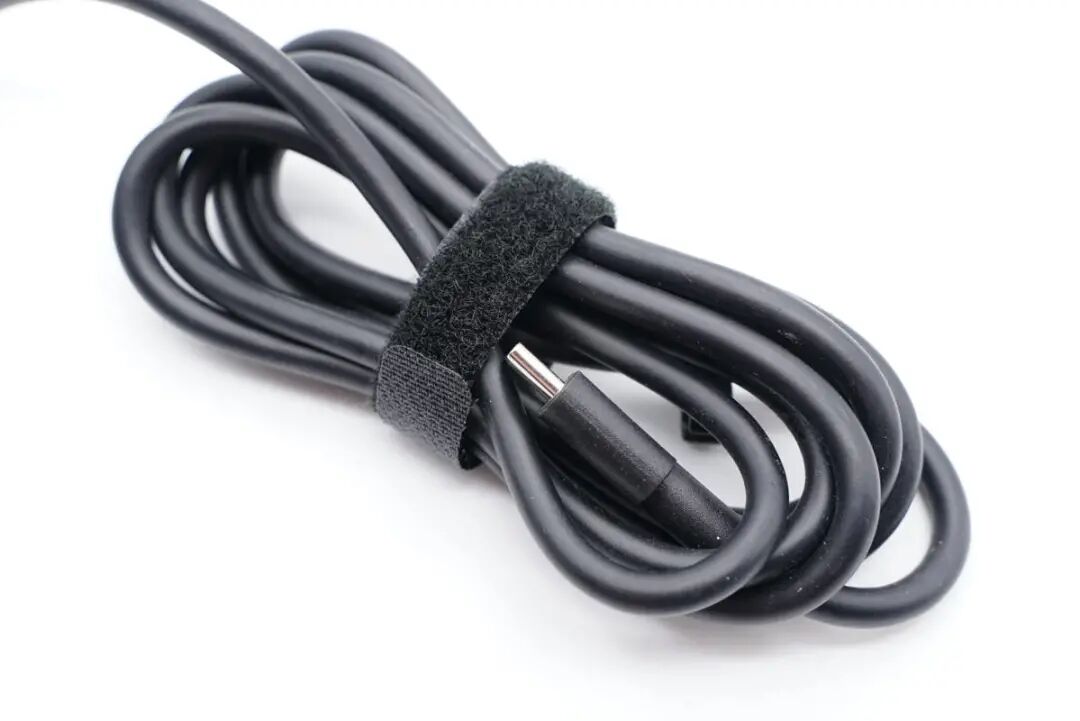

线缆使用魔术扎带捆扎整理。

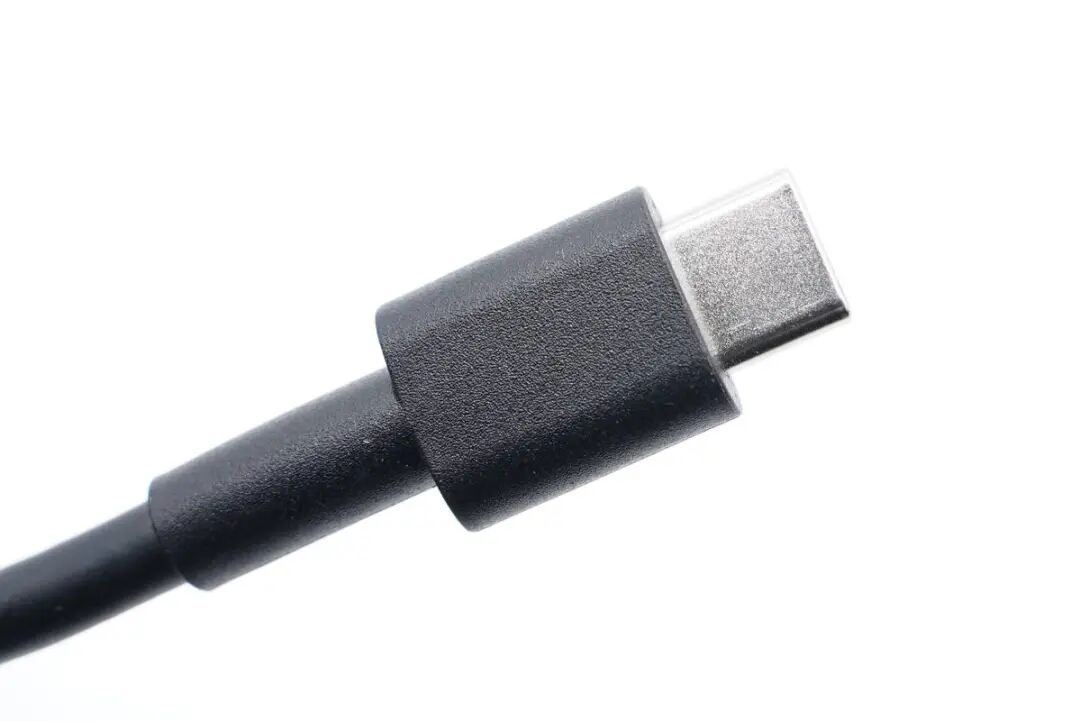

USB-C线头塑料壳磨砂处理，方便插拔。

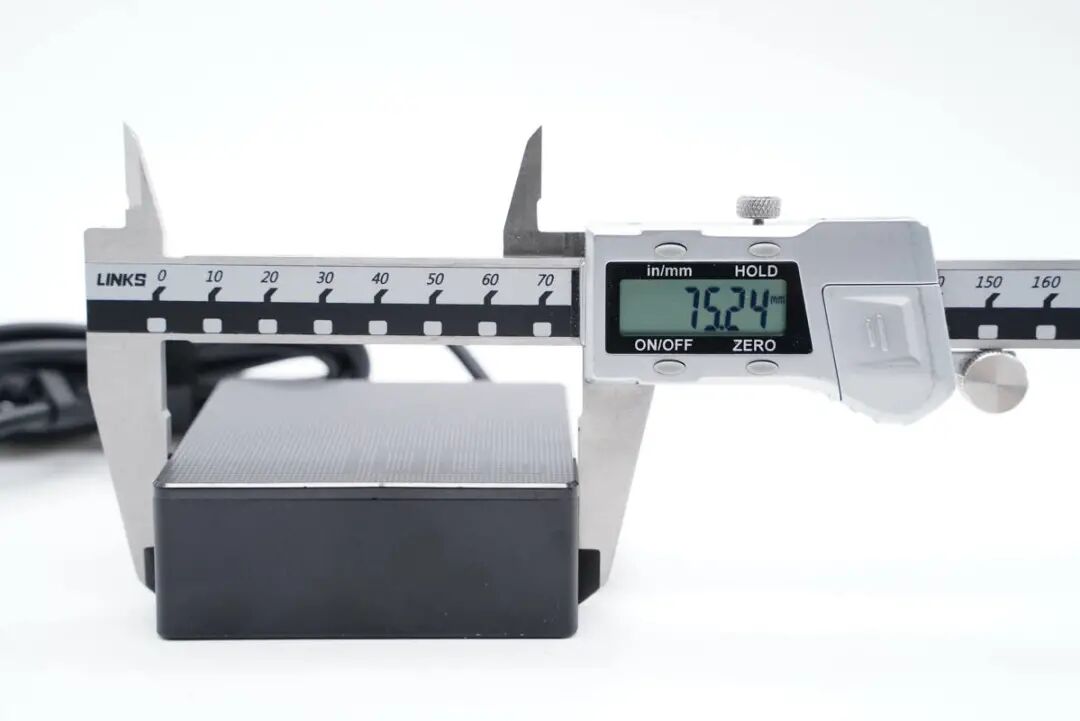

测得机身长度为75.24mm。

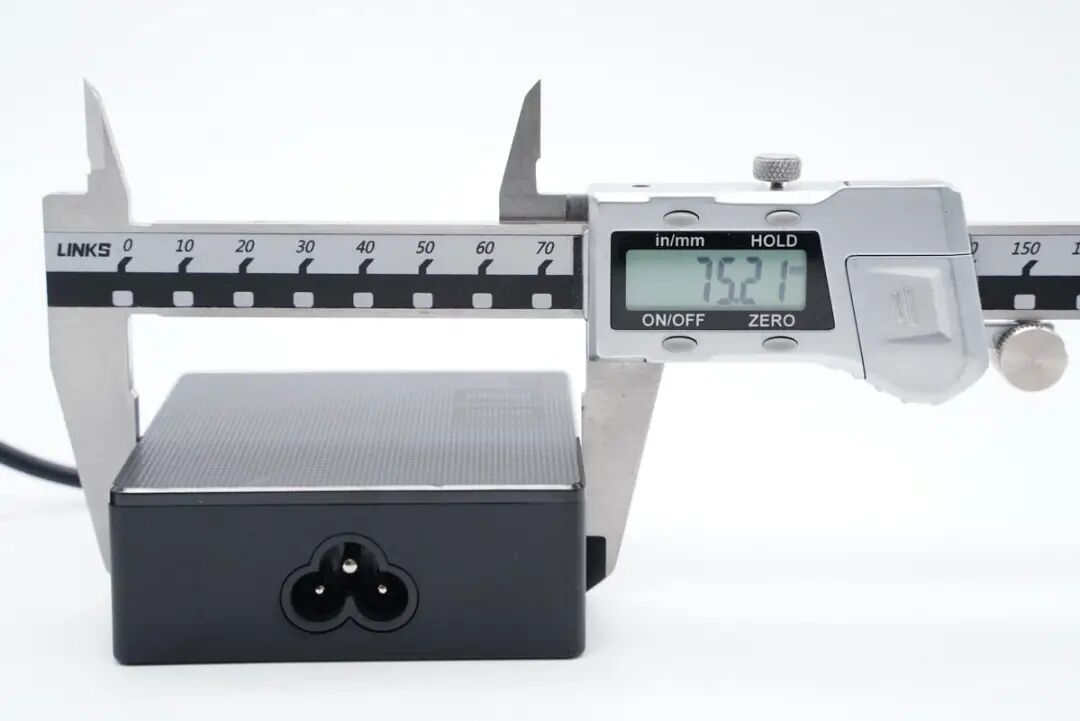

宽度为75.21mm。

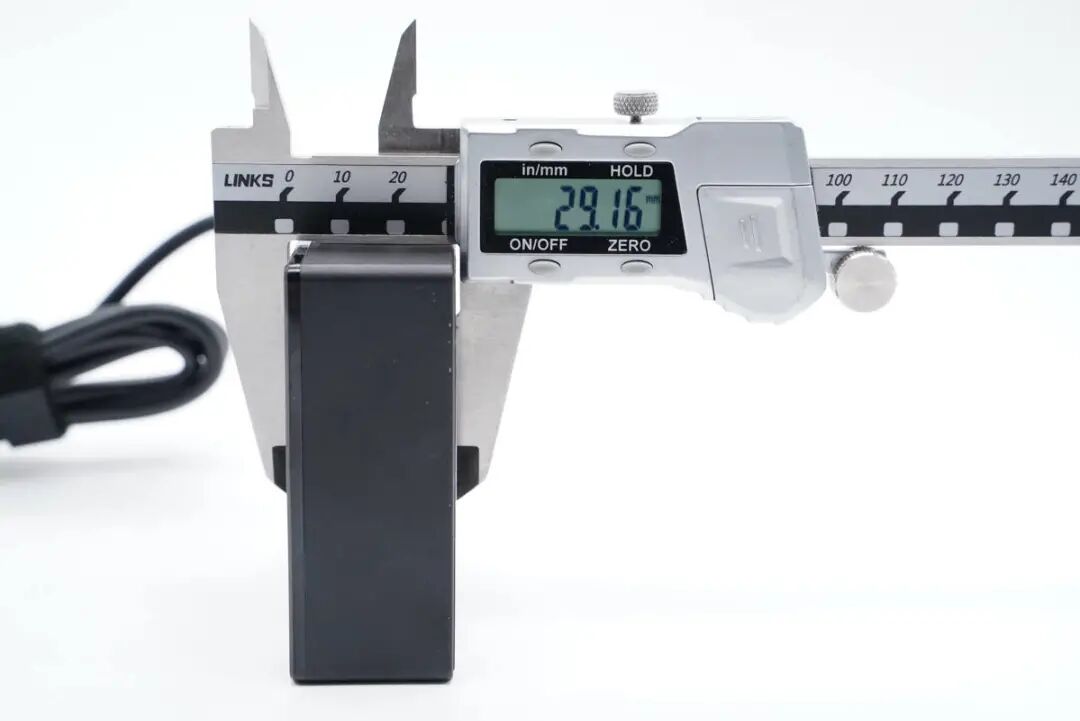

厚度为29.16mm。

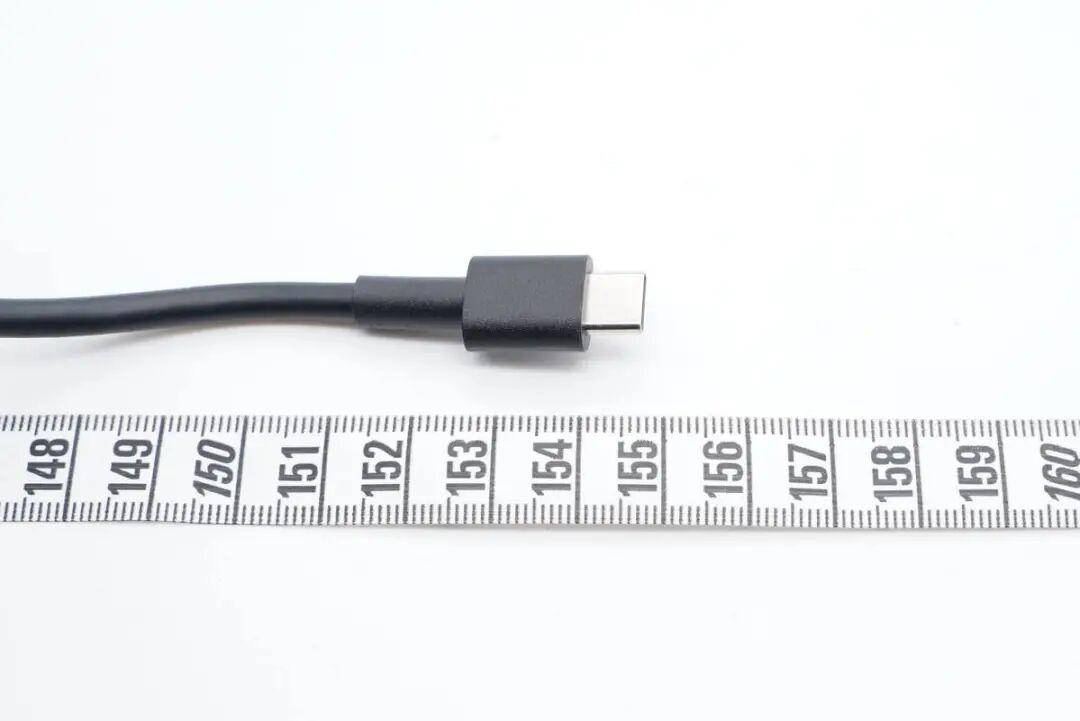

输出线缆长度约为155cm。

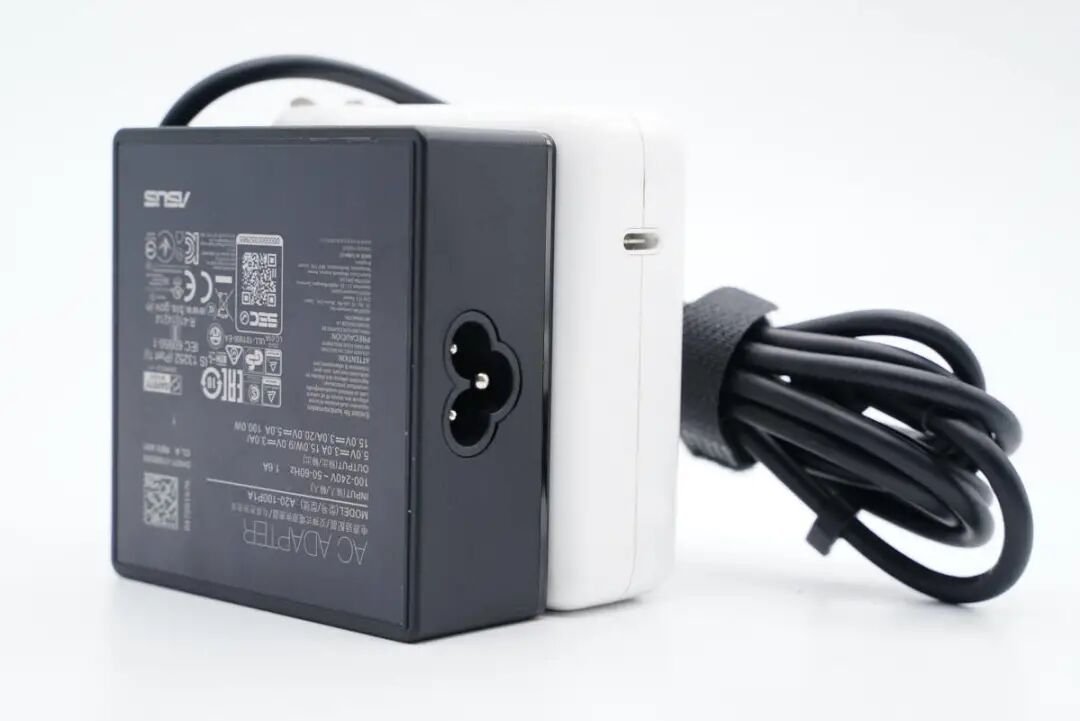

和苹果96W充电器对比，稍小一点点。

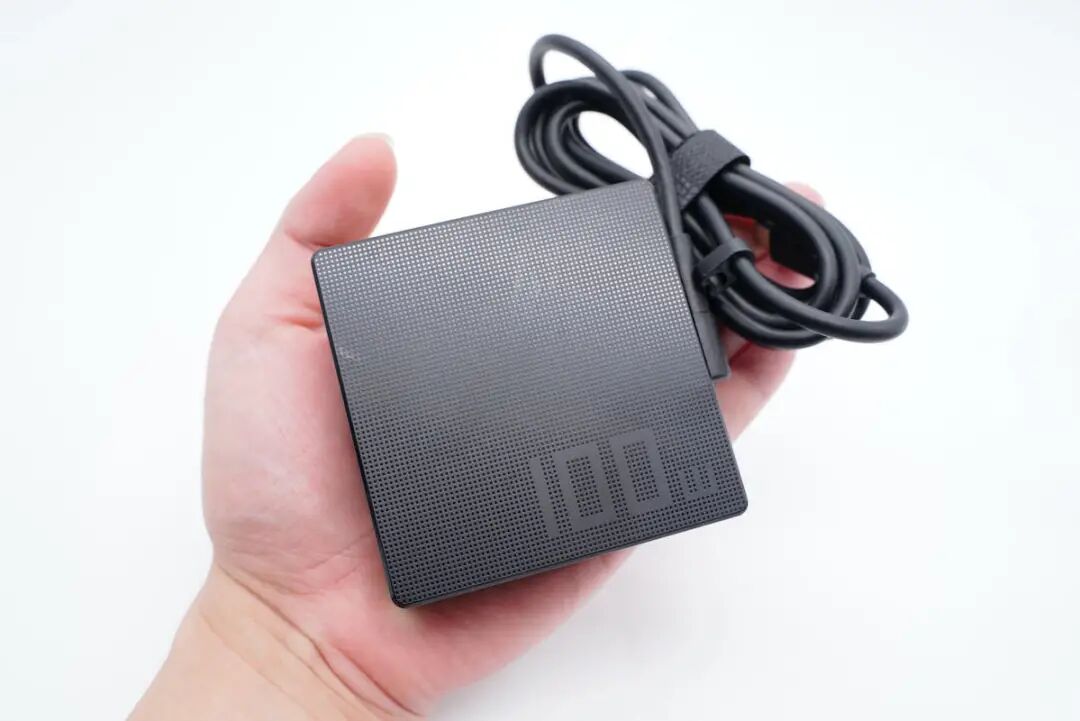

拿在手上的大小直观感受。

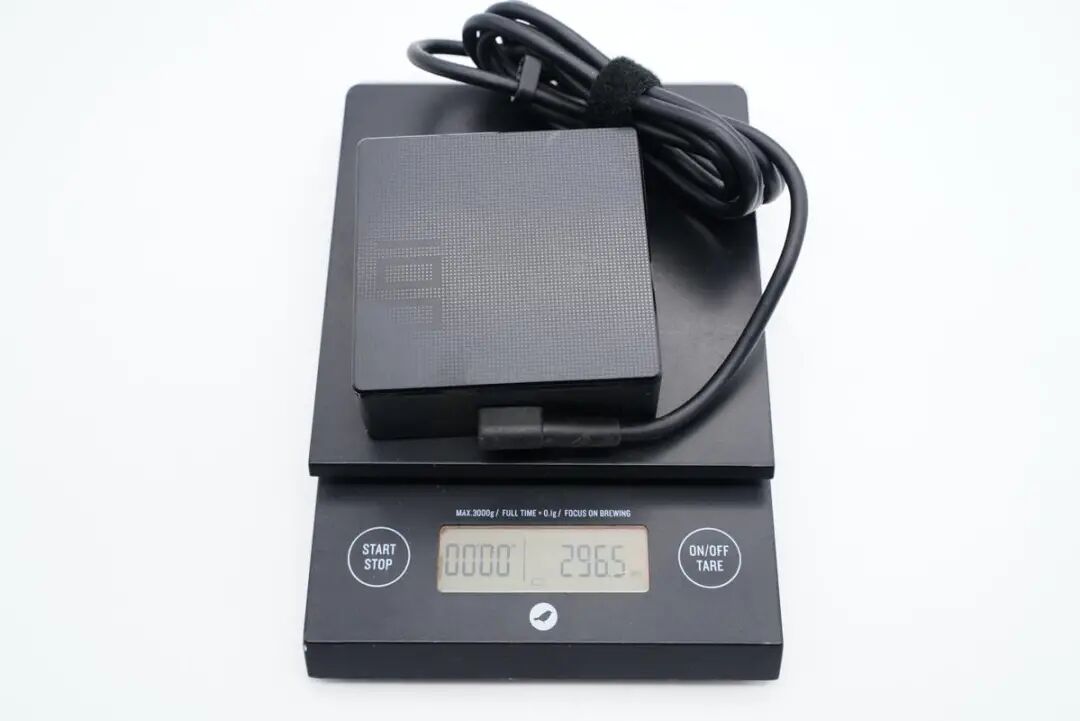

机身带线总重量约为297g。

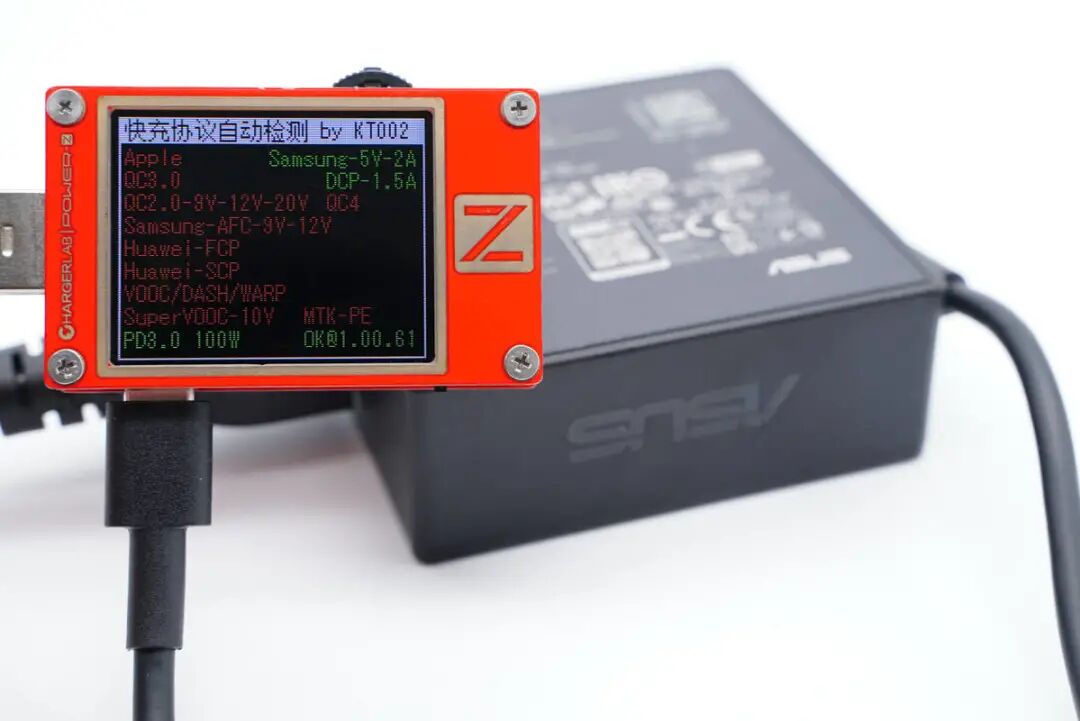

使用ChargerLAB POWER-Z KT002测得充电器仅支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V5A四组固定电压档位。
二、华硕ROG 100W充电器拆解

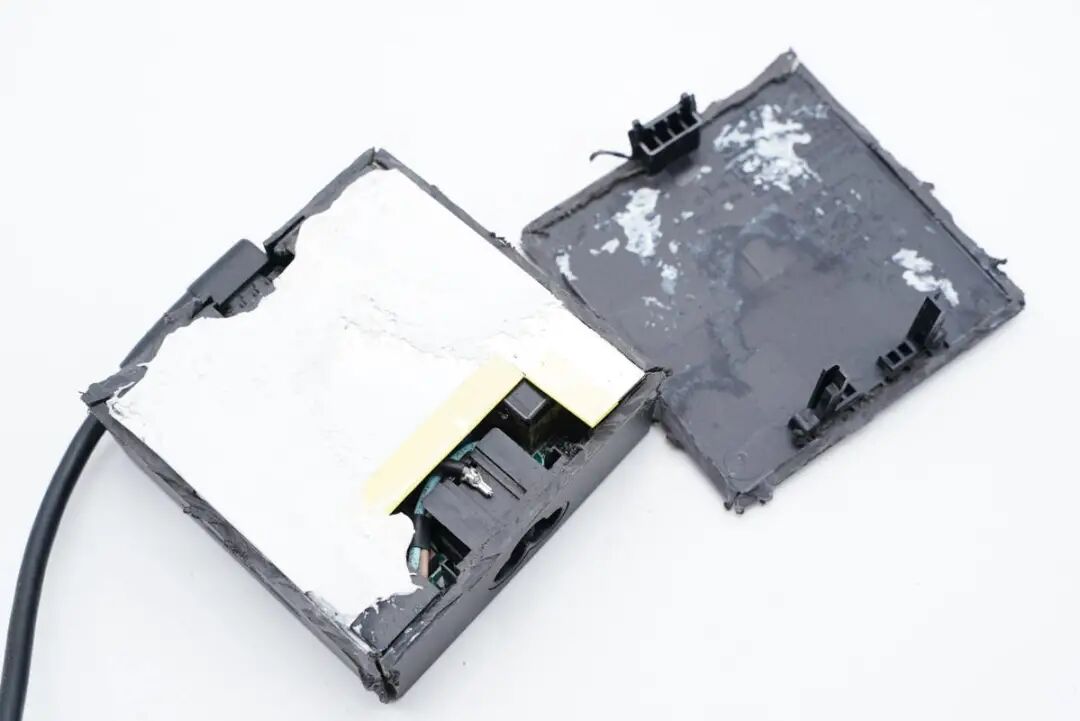

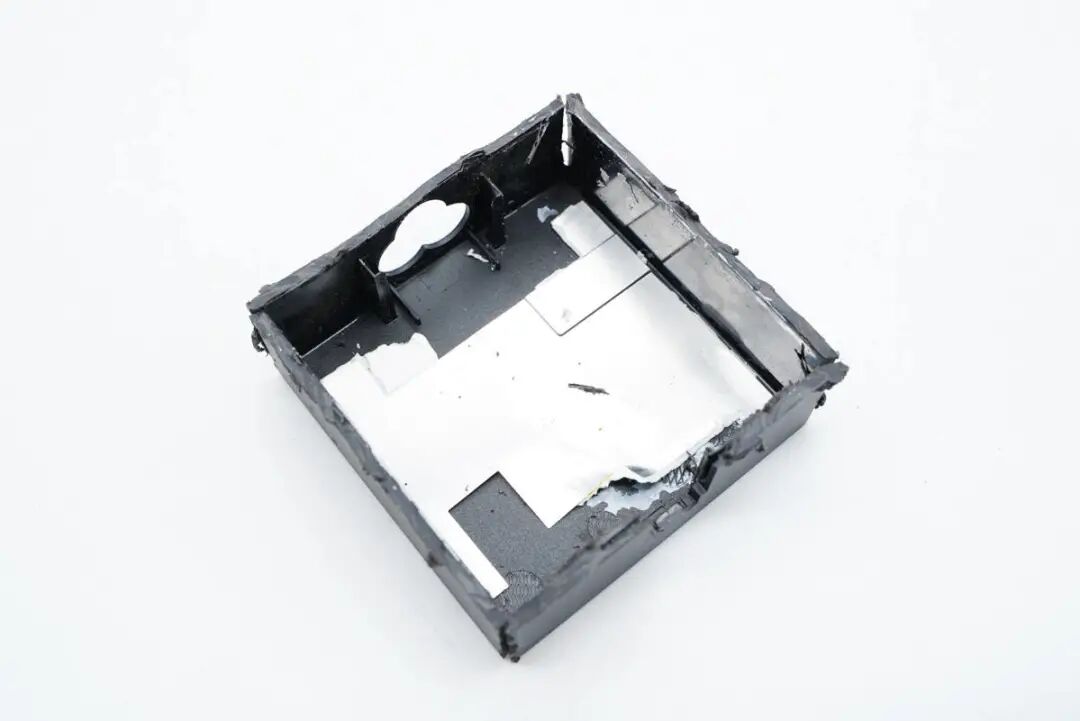

将机身壳切割开，切割下来的塑料壳上设有固定柱。
将PCBA模块取出。

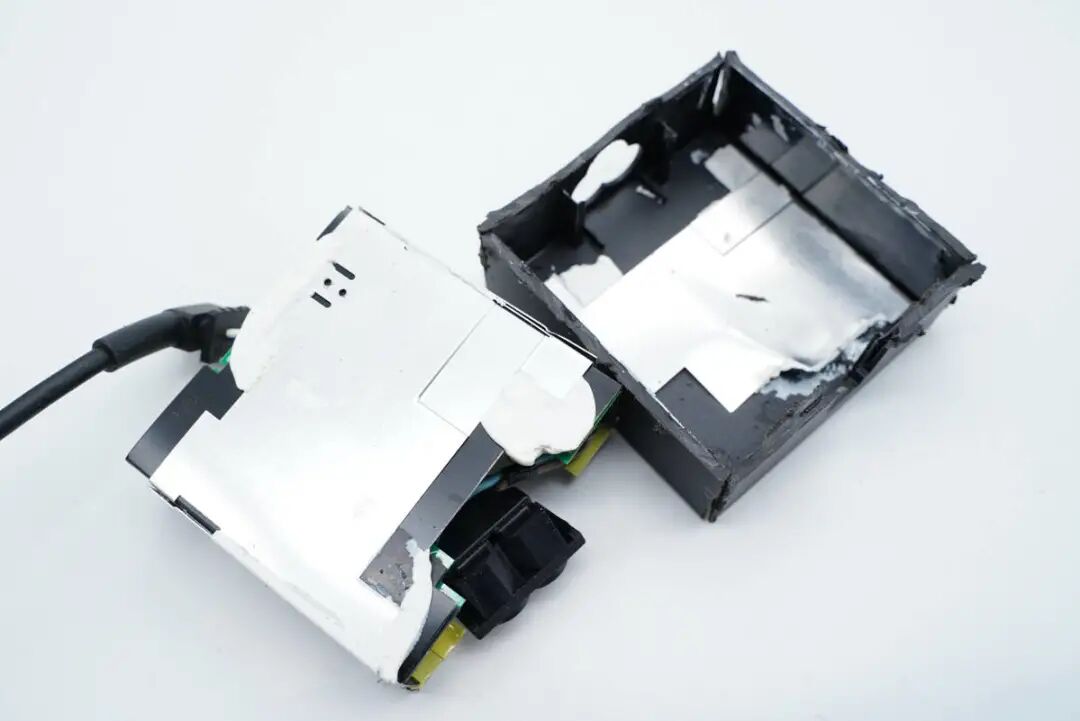

外壳底部贴有金属散热板。

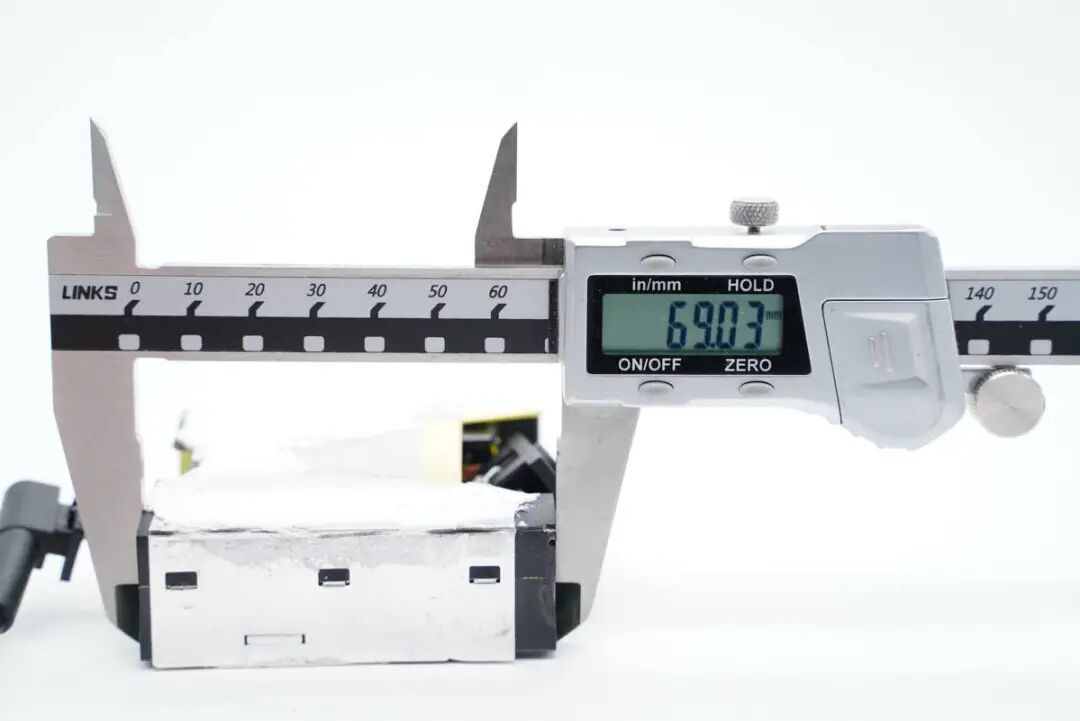

测得模块长度为69.03mm。

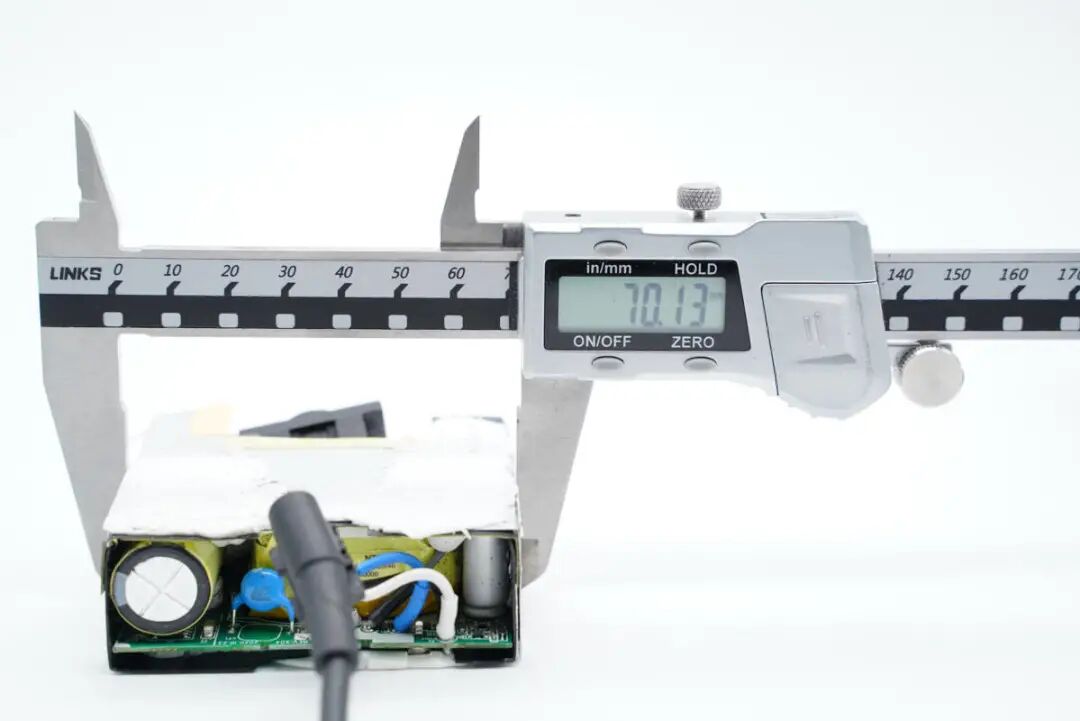

宽度为70.13mm。

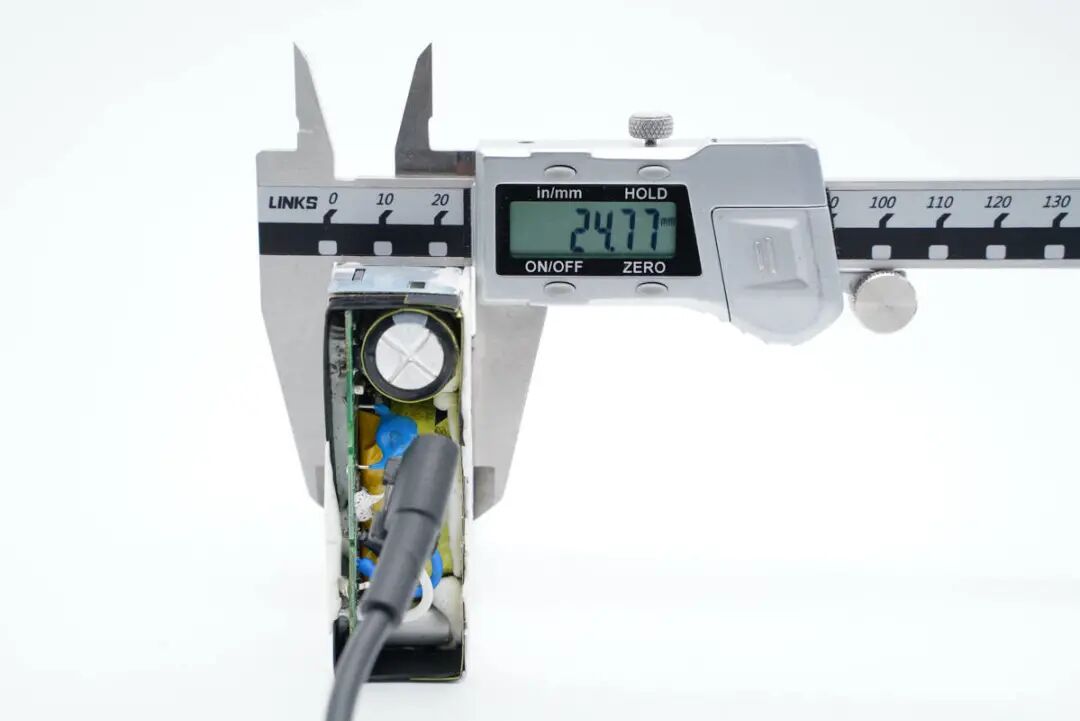

厚度为24.77mm。

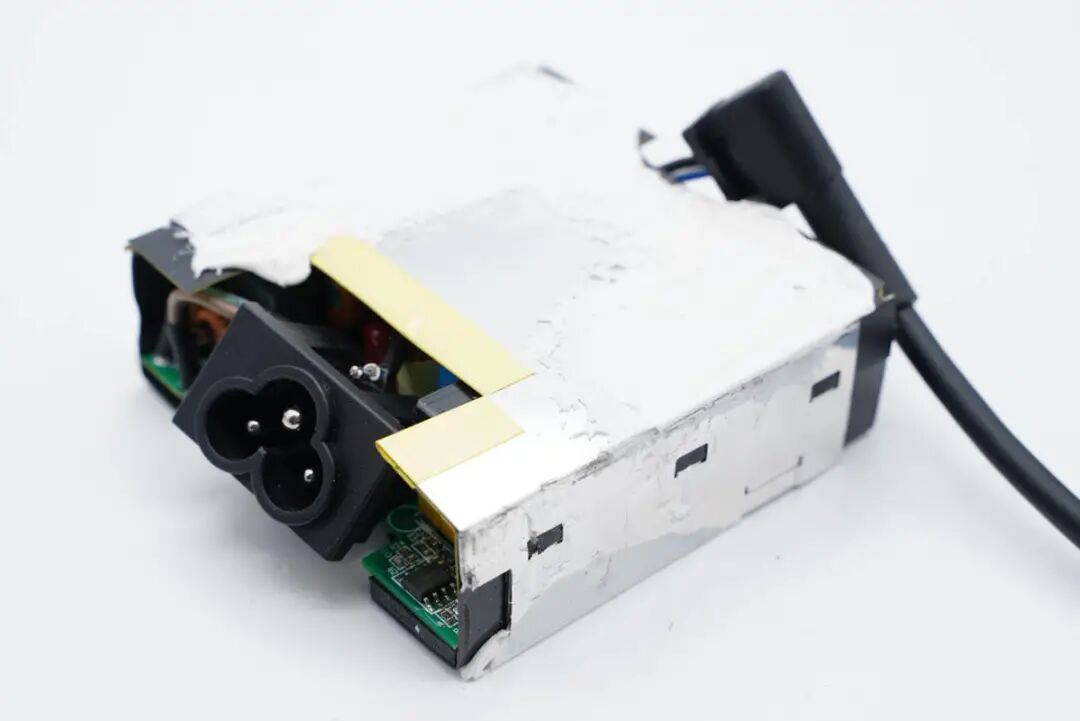

整个模块套有一体式金属板进行散热。

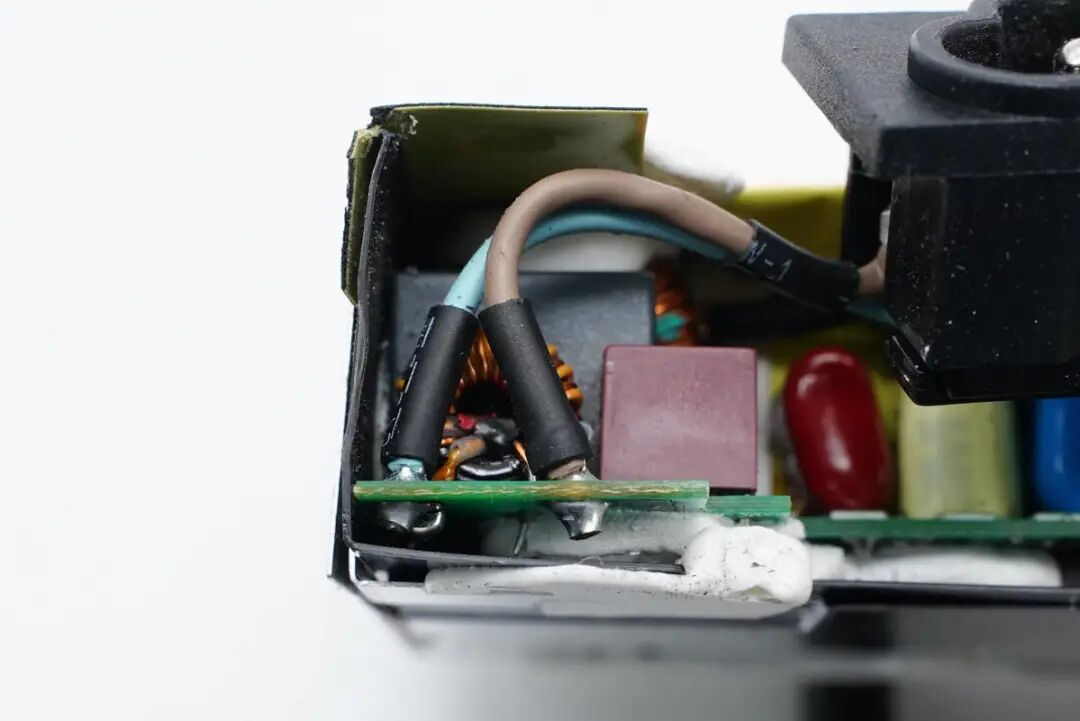

连接导线压有端子，套有绝缘管保护。

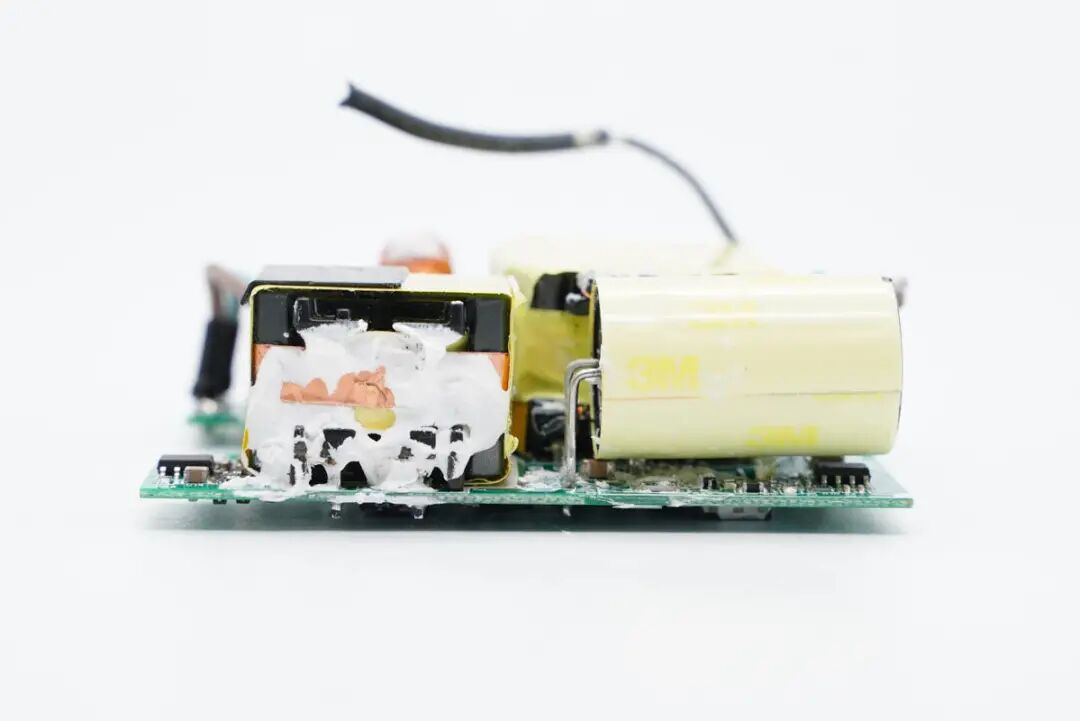

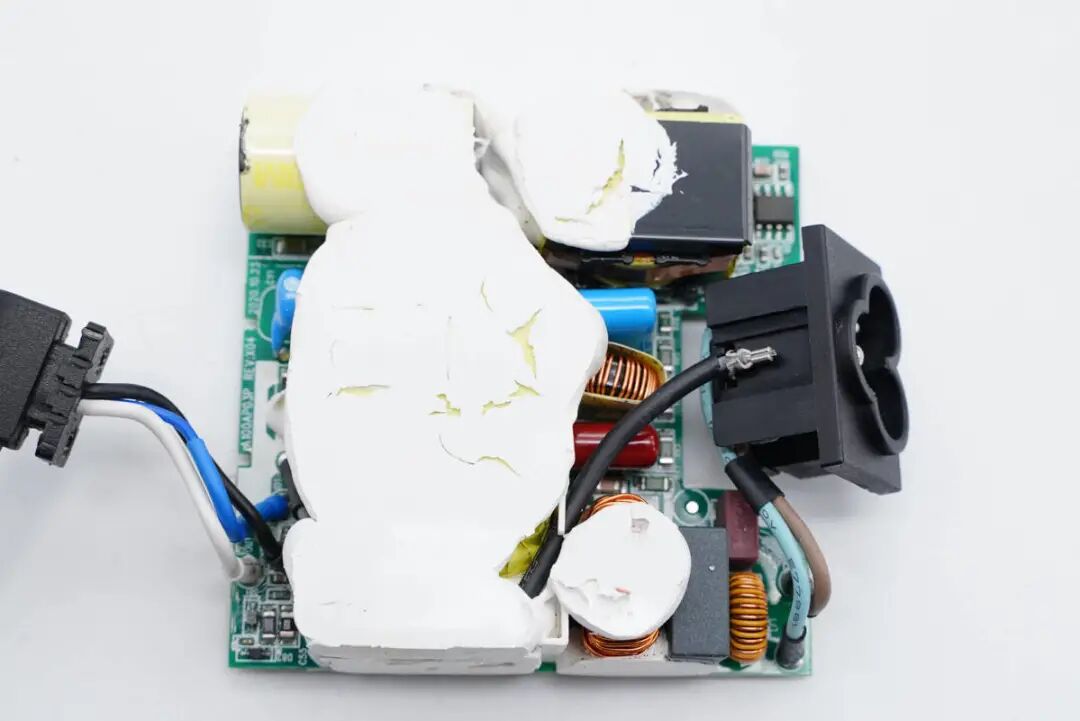

将散热片拆掉，两侧电容、中间变压器区域打胶填充处理。

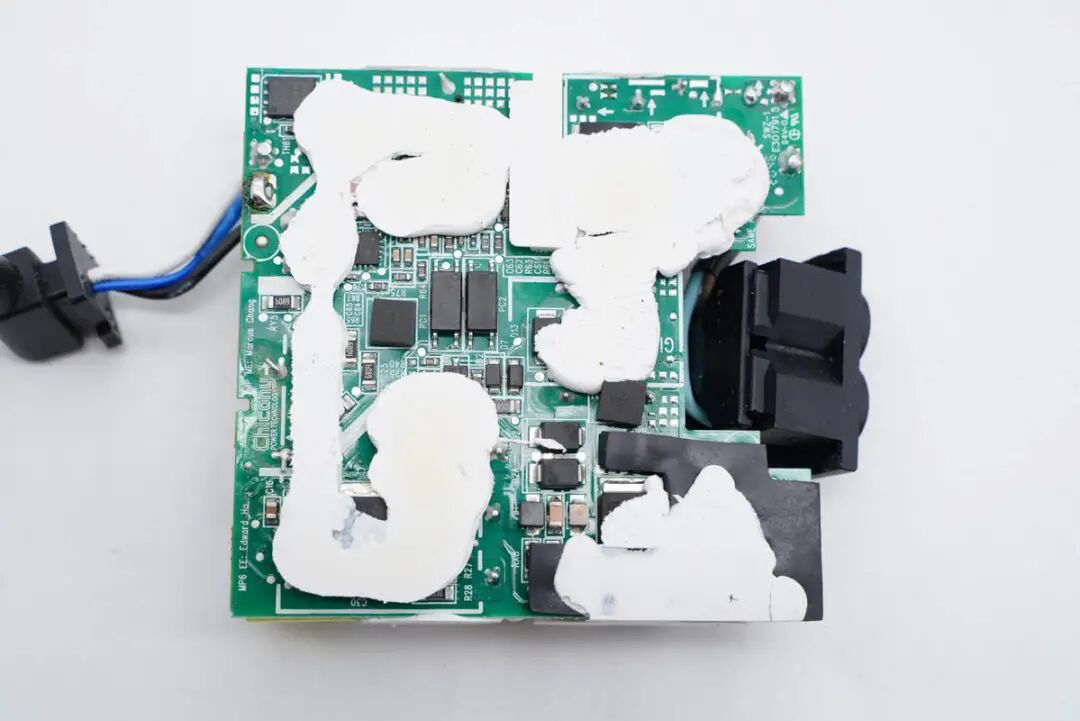

板子背面一览，对应功率管区域全部打胶处理。

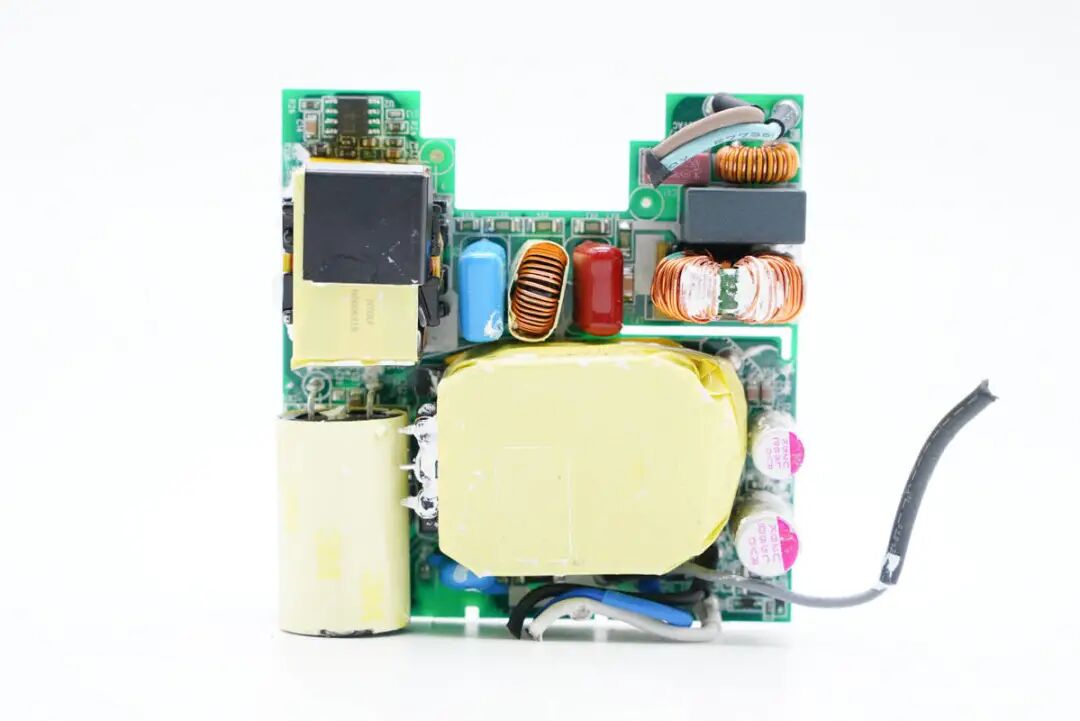

将白胶清理干净，板子前端区域设有输入EMI滤波和PFC升压电路的器件，另一区域设有开关电源电路的器件，布局清晰明了。

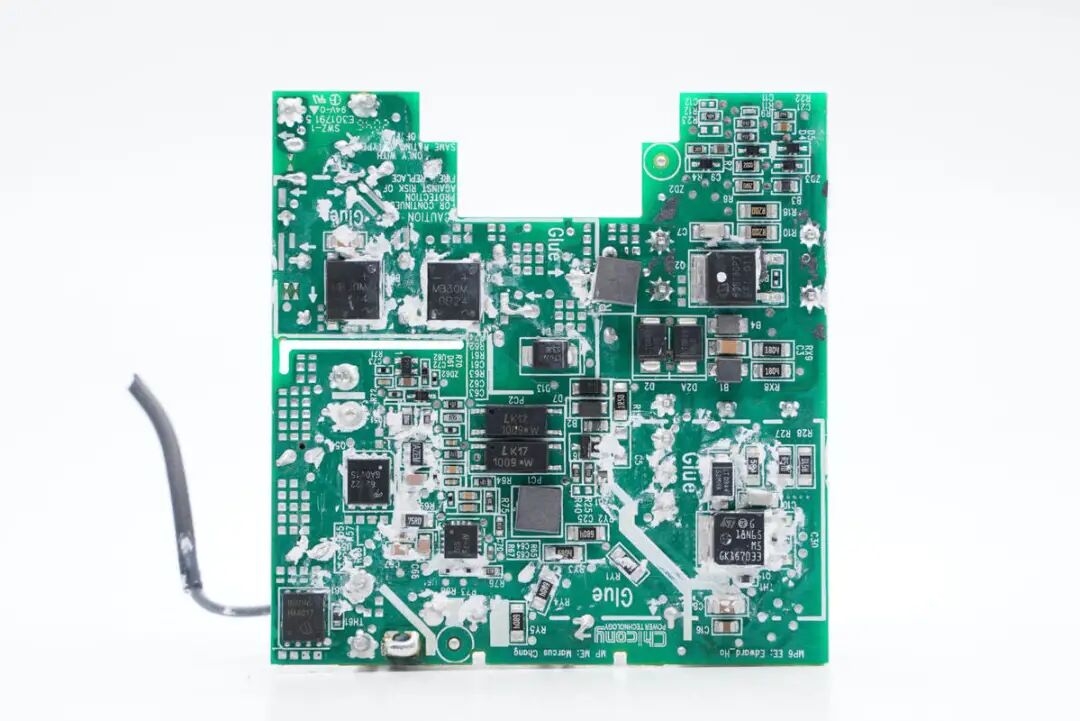

板子背面一览，左侧设有整流桥、同步整流控制器、同步整流管、协议芯片和输出VBUS开关管，右侧设有PFC升压开关管和初级开关MOS管。
通过观察发现，这款充电器采用PFC+QR开关电源架构设计，协议芯片通过光耦反馈控制输出电压。下面我们从输入端开始了解各器件的信息。

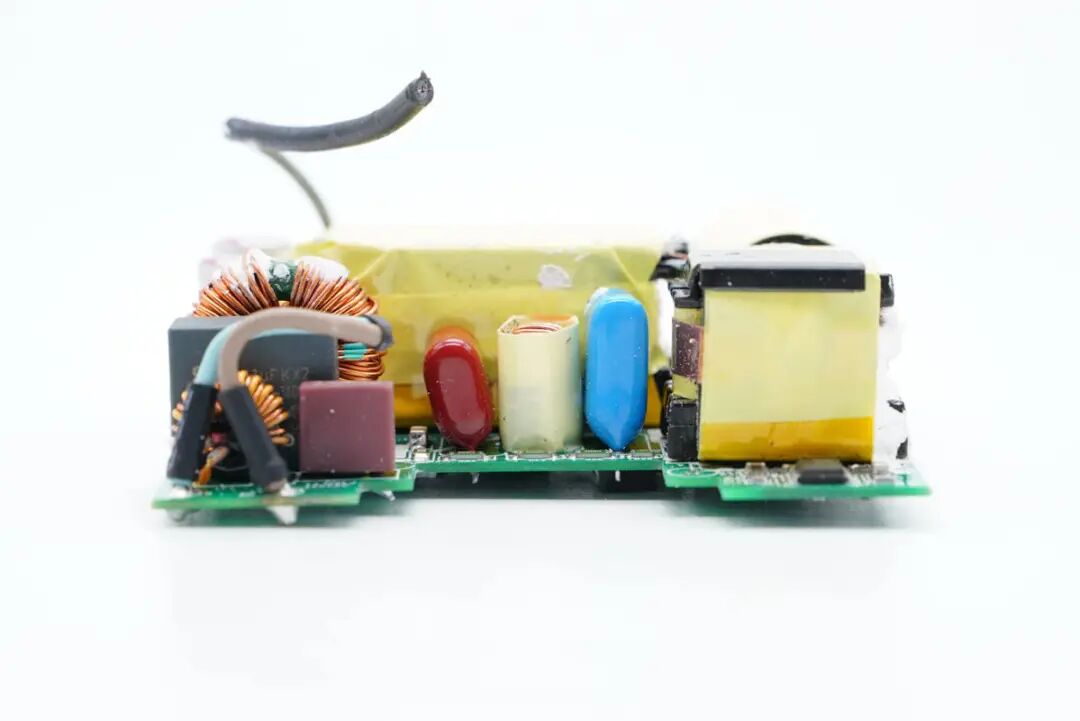

输入端一览，左侧设有延时保险丝、共模电感和安规X电容，中间是薄膜滤波电容和滤波电感，右侧设有PFC升压控制器和电感。
延时保险丝特写，规格为3.15A 250V。
共模电感双线绕制，用于滤除EMI干扰。
另一颗共模电感特写，两级设计。

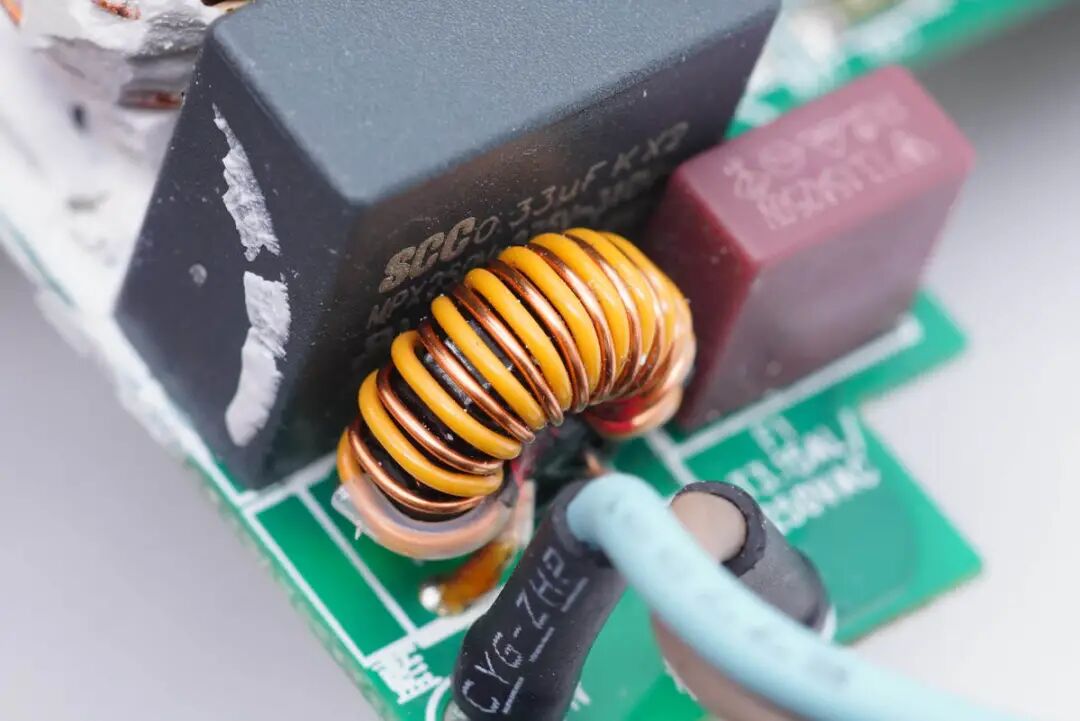

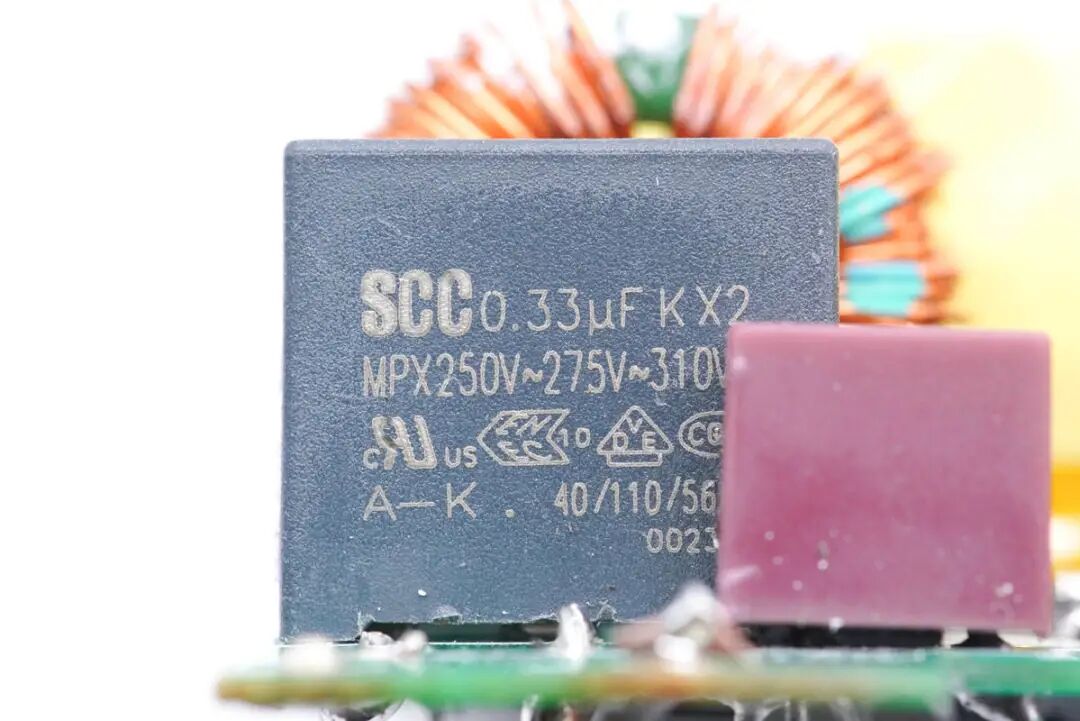

安规X电容特写，容量0.33μF。

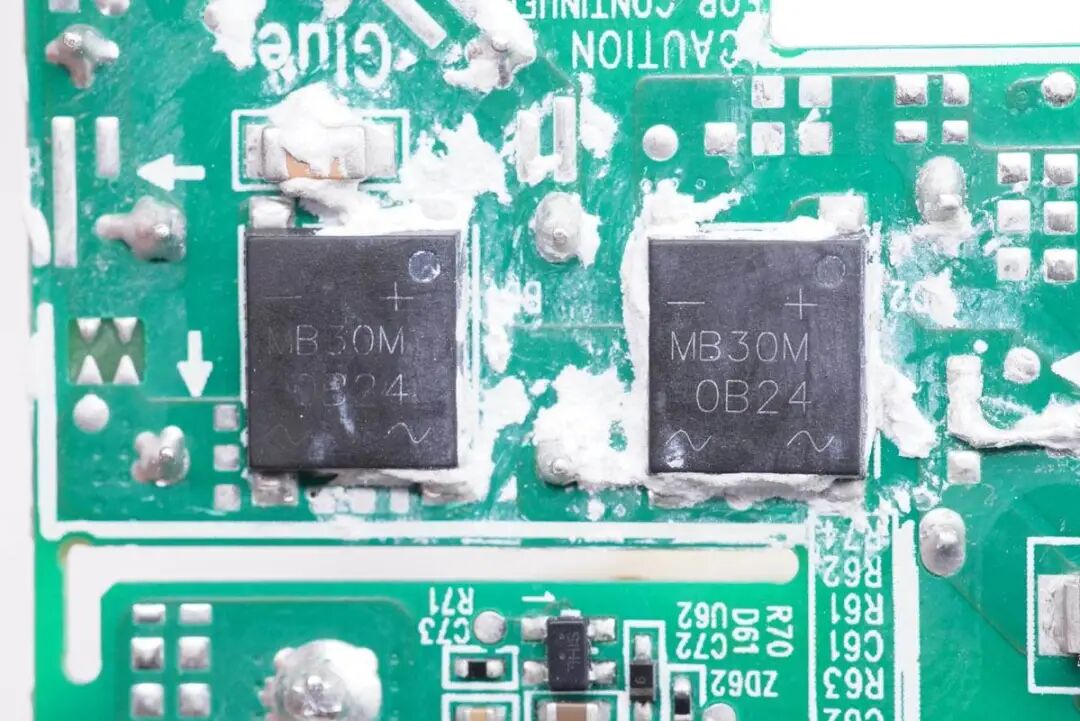

MB30M整流桥特写，采用两颗以均摊发热。

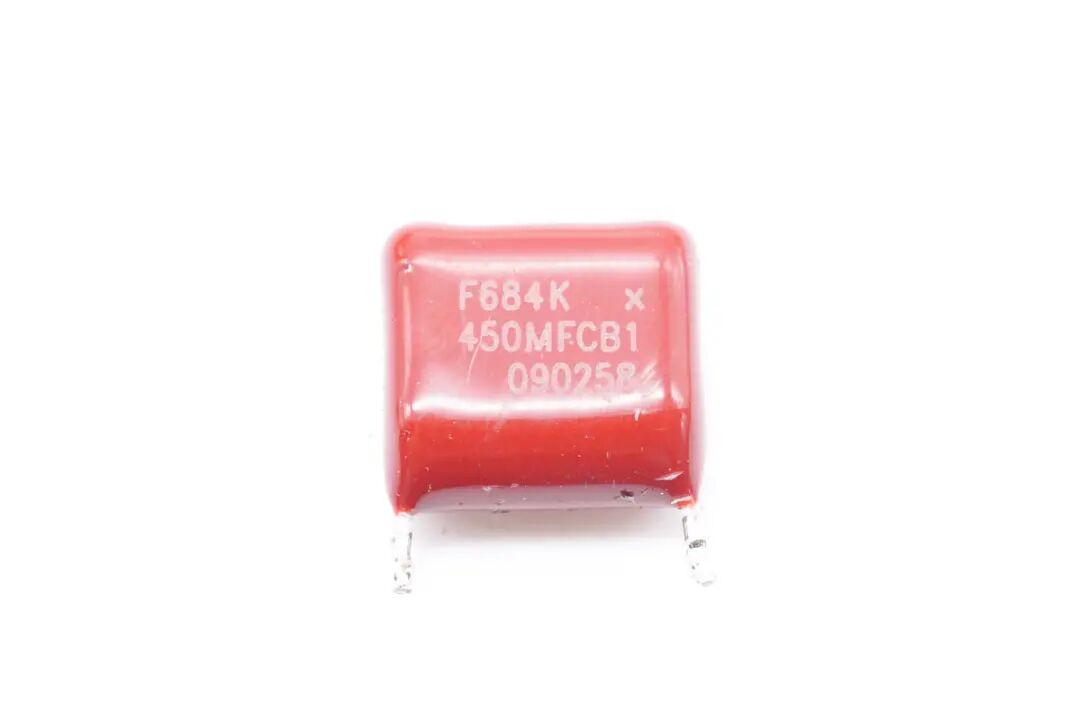

红色薄膜滤波电容特写。

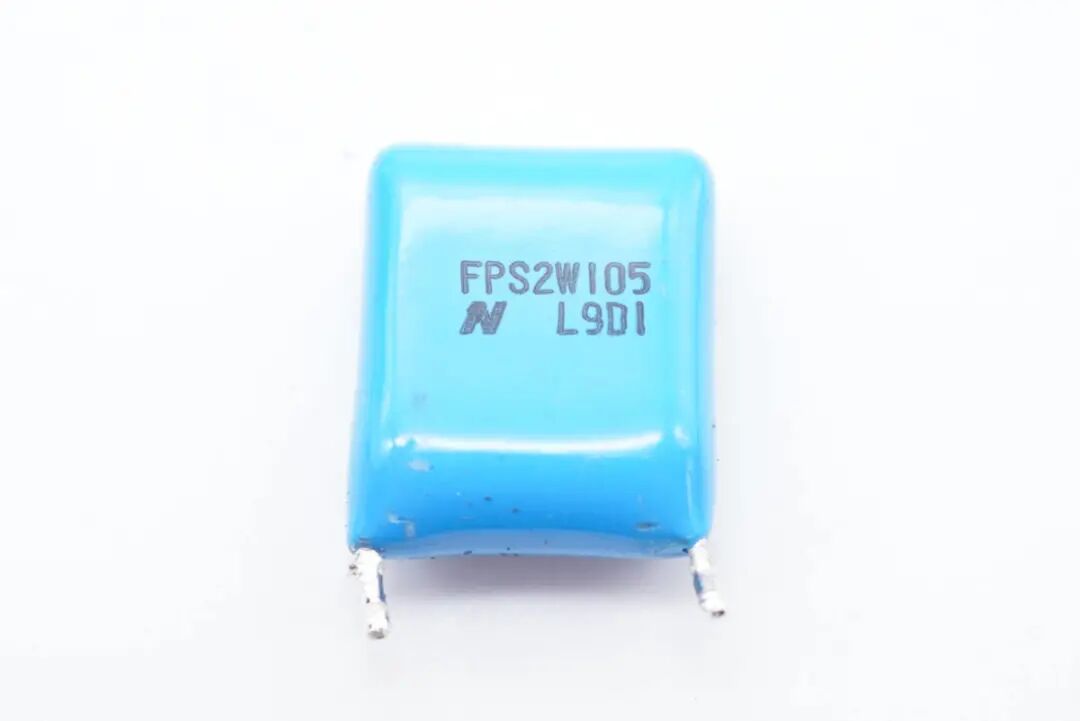

蓝色电容采用日本日通工FPS4系列，该料号电容也常见在苹果的充电器上。

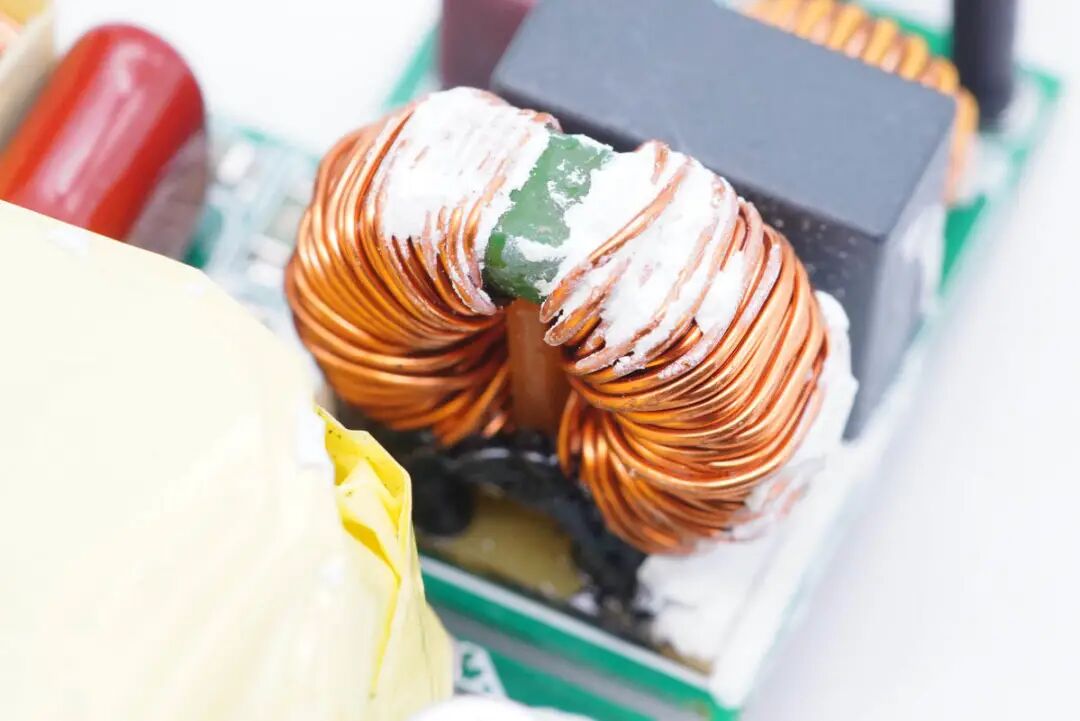

滤波电感特写。

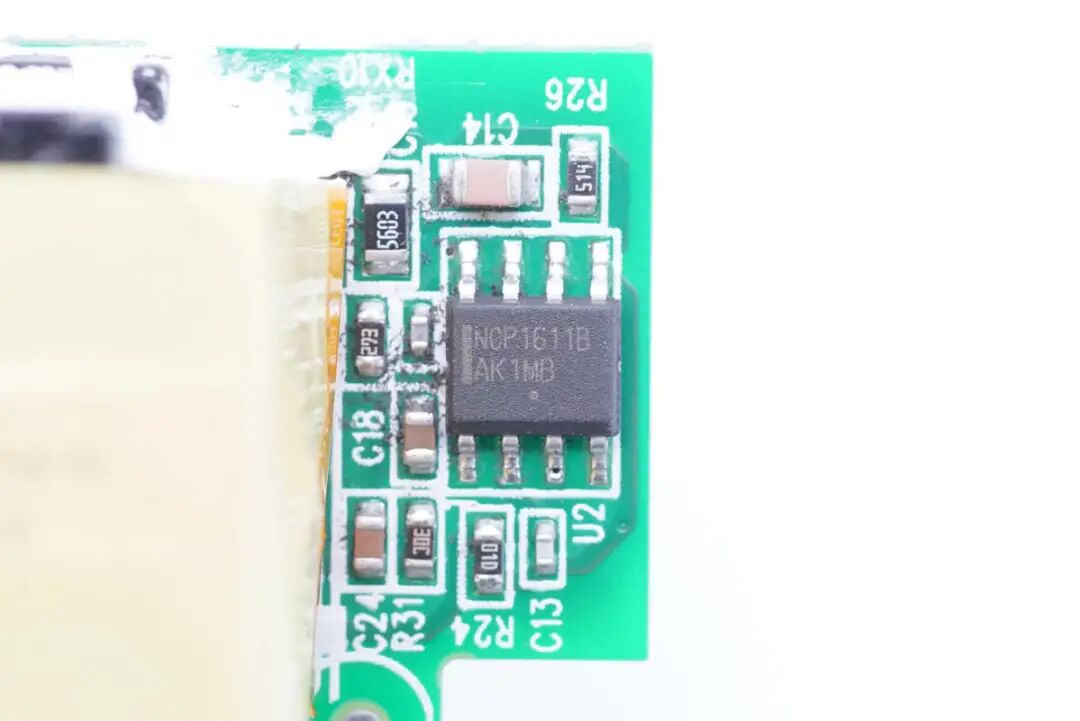

PFC升压控制器采用安森美NCP1611，增强的功率因数校正控制器，临界导通运行模式。采用电流控制频率折返，能够优化负载范围内的转换效率，并改进负载变化的动态响应，采用SO8封装。

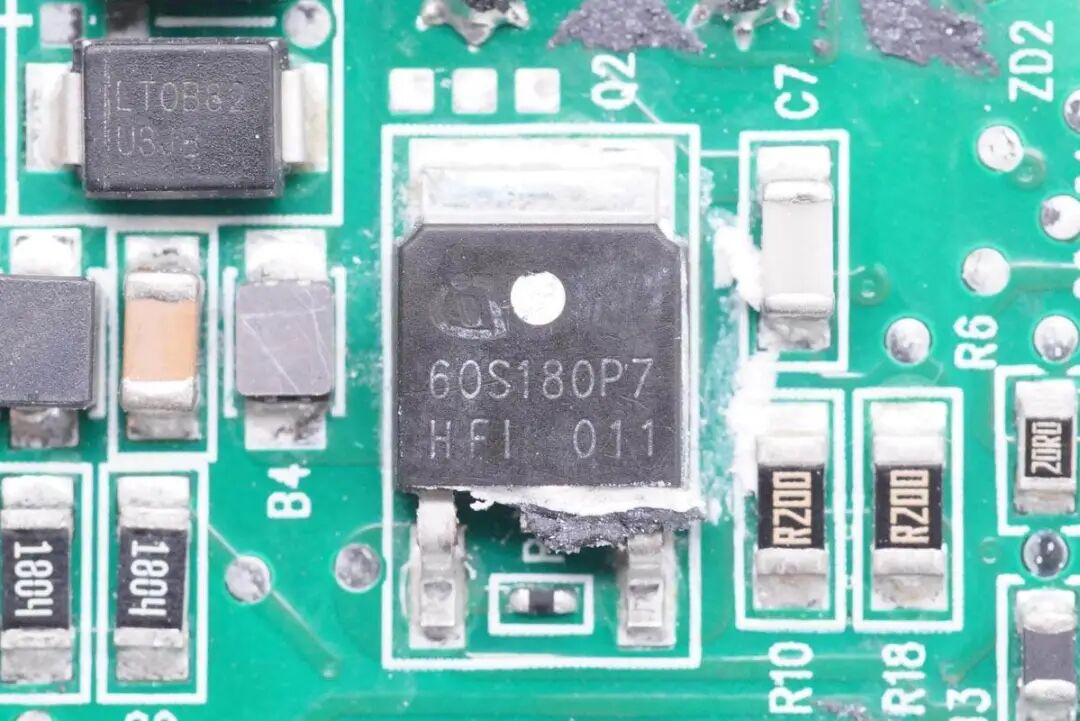

PFC升压开关管采用英飞凌IPD60S180P7，耐压600V，导阻180mΩ。

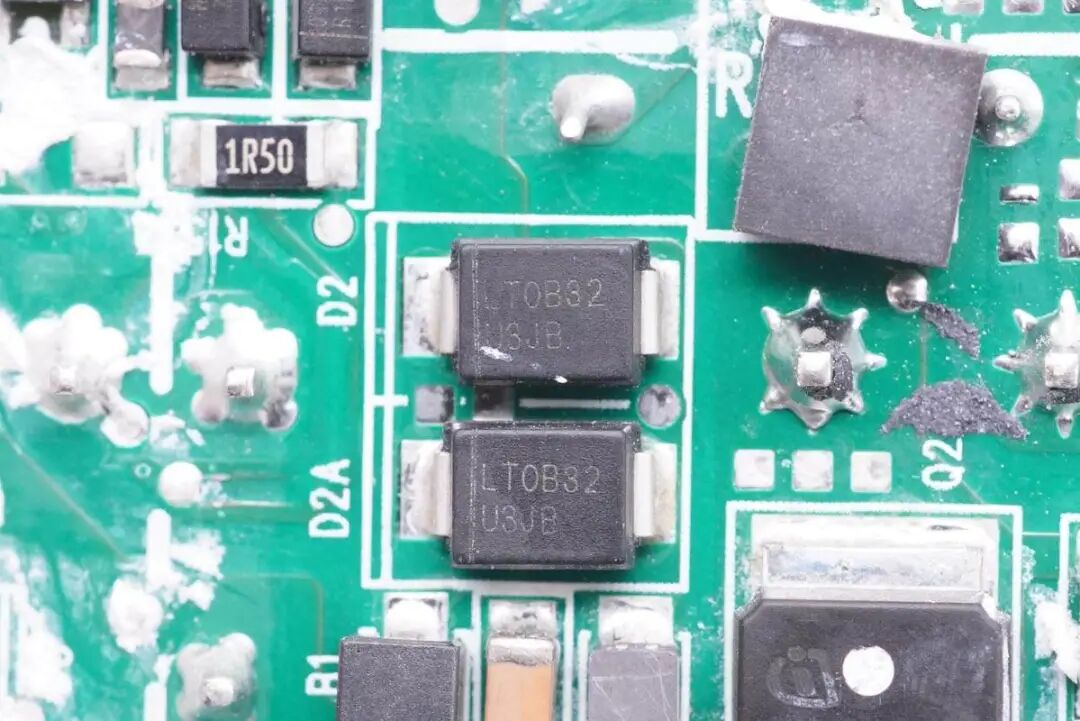

丝印U3JB的快速恢复二极管，用于PFC升压整流。

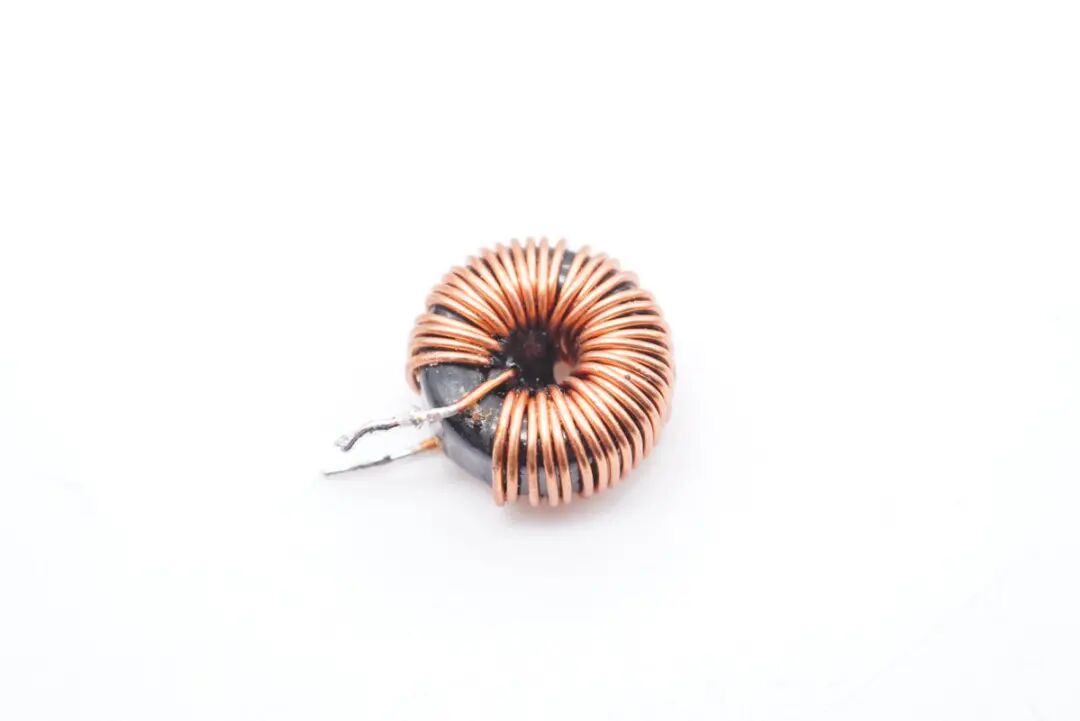

PFC升压电感特写。
侧面横置一颗高压滤波电解电容，并包裹胶带保护，下方的板子上设有开关电源PWM控制器。
高压滤波电解电容来自金山，规格为450V 82μF。
开关电源主控芯片采用立锜RT7791PLB，这是一款反激开关电源控制器，适用于USB PD和PPS电源应用。

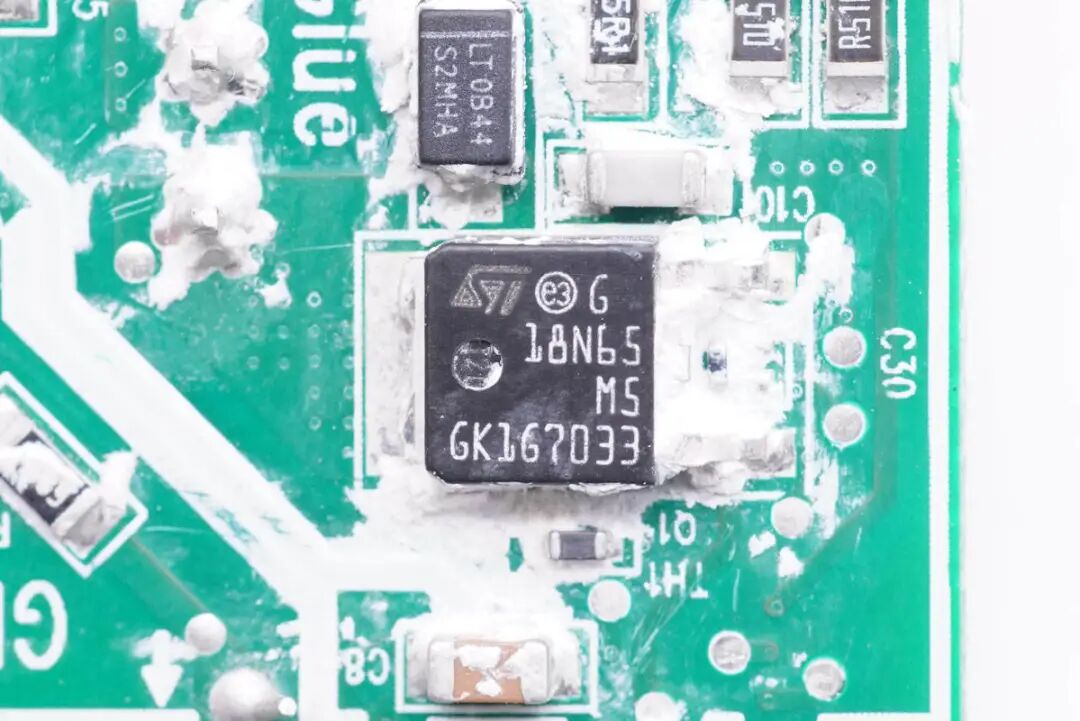

初级开关MOS管采用意法STD18N65M5，耐压710V，导阻0.22Ω。
输出端一览，中间设有变压器和Y电容，右侧有两颗输出滤波固态电容。

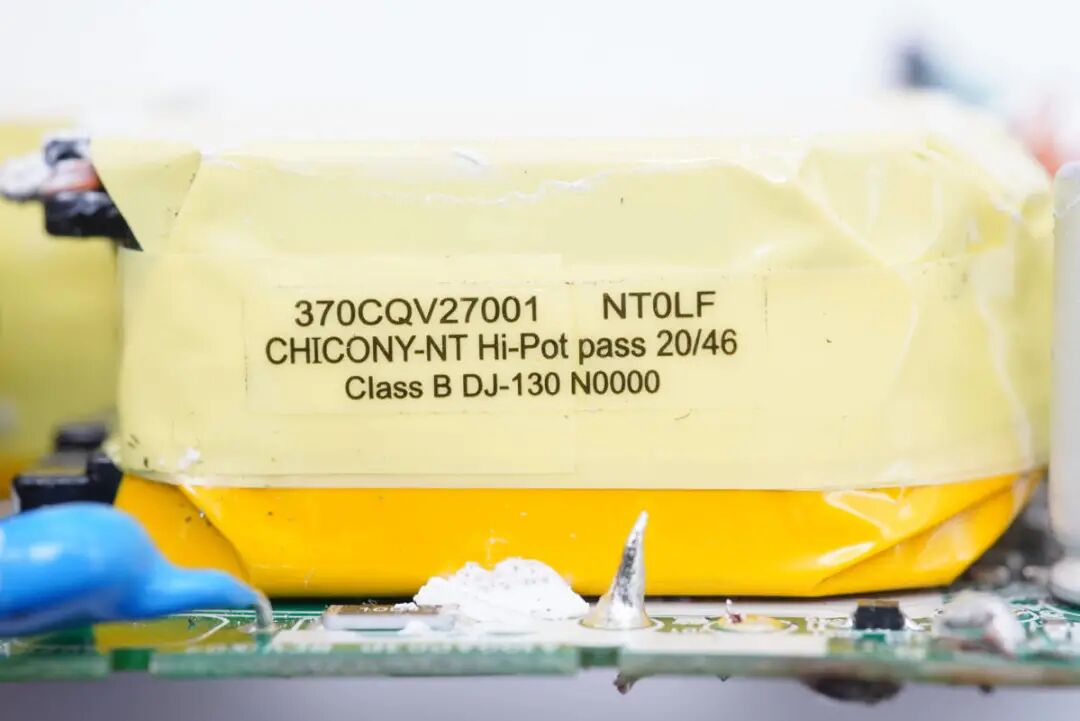

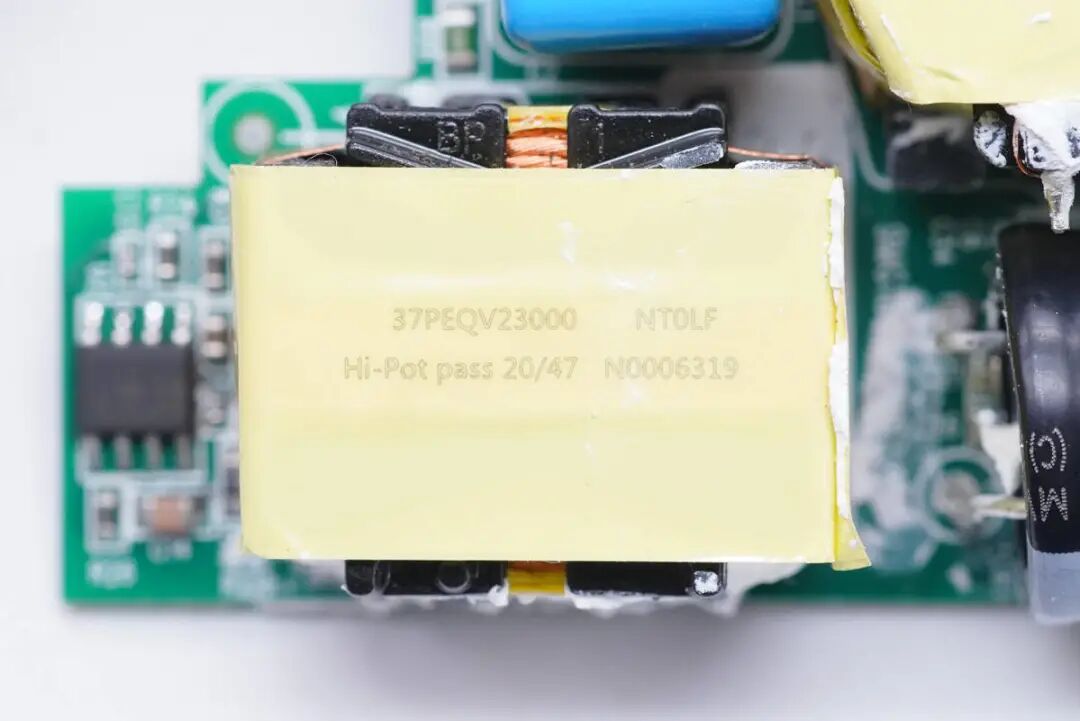

变压器特写，由代工厂群光提供。

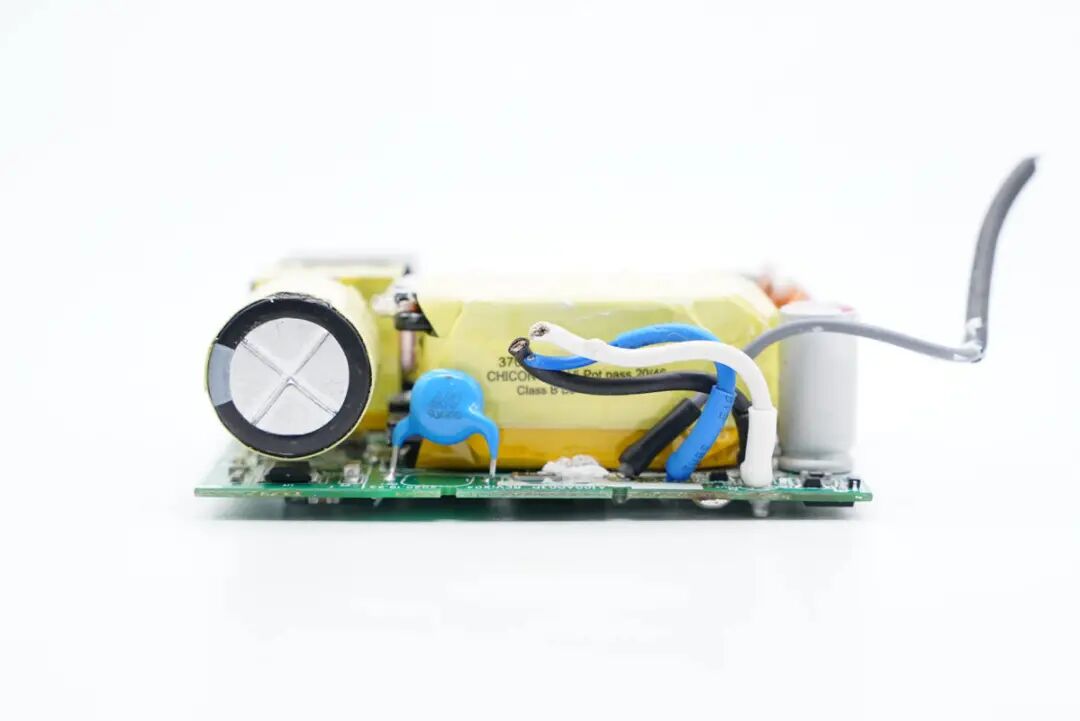

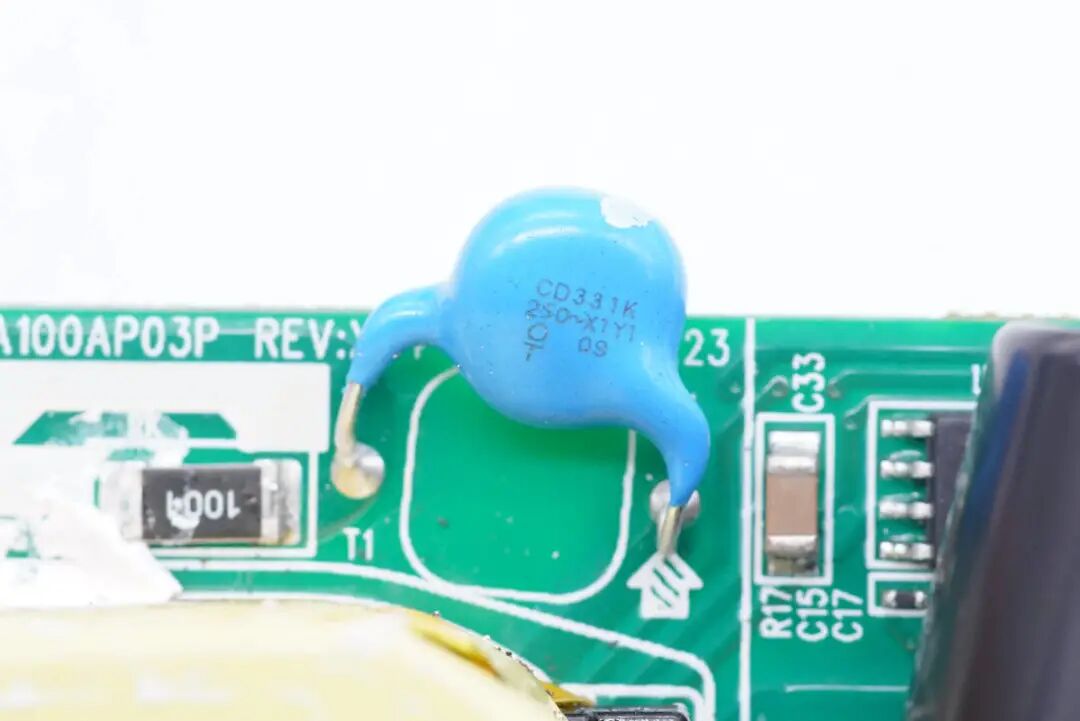

Y电容特写。

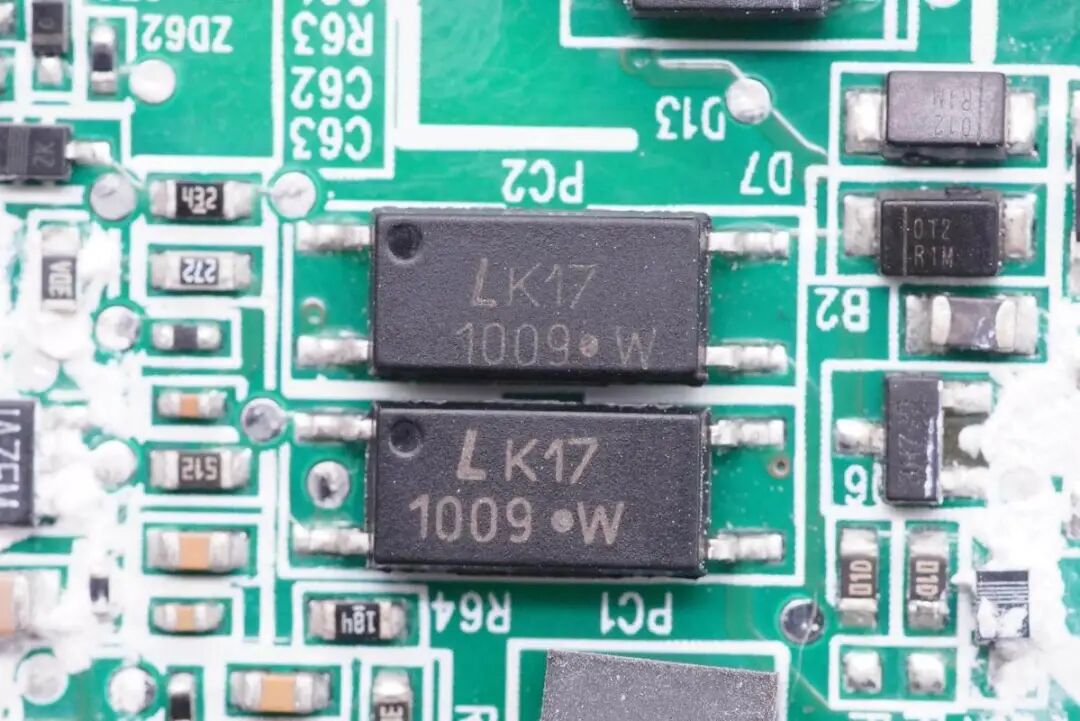

两颗光耦特写，用于输入电压反馈和电路保护。

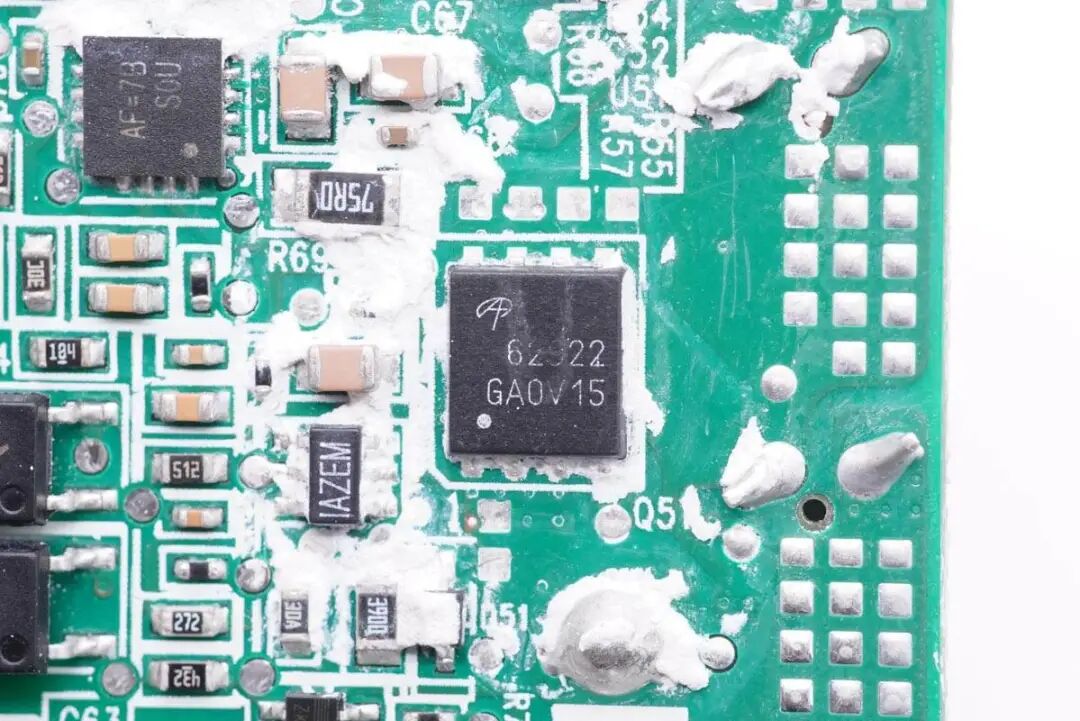

丝印IAZEM同步整流控制器，实际是MPS芯源半导体的MP6908，支持宽输出电压范围，支持DCM/CCM/准谐振多种操作模式，支持高侧和低侧同步整流。
同步整流管采用AOS AONS62922，NMOS，耐压120V，DFN5x6封装。

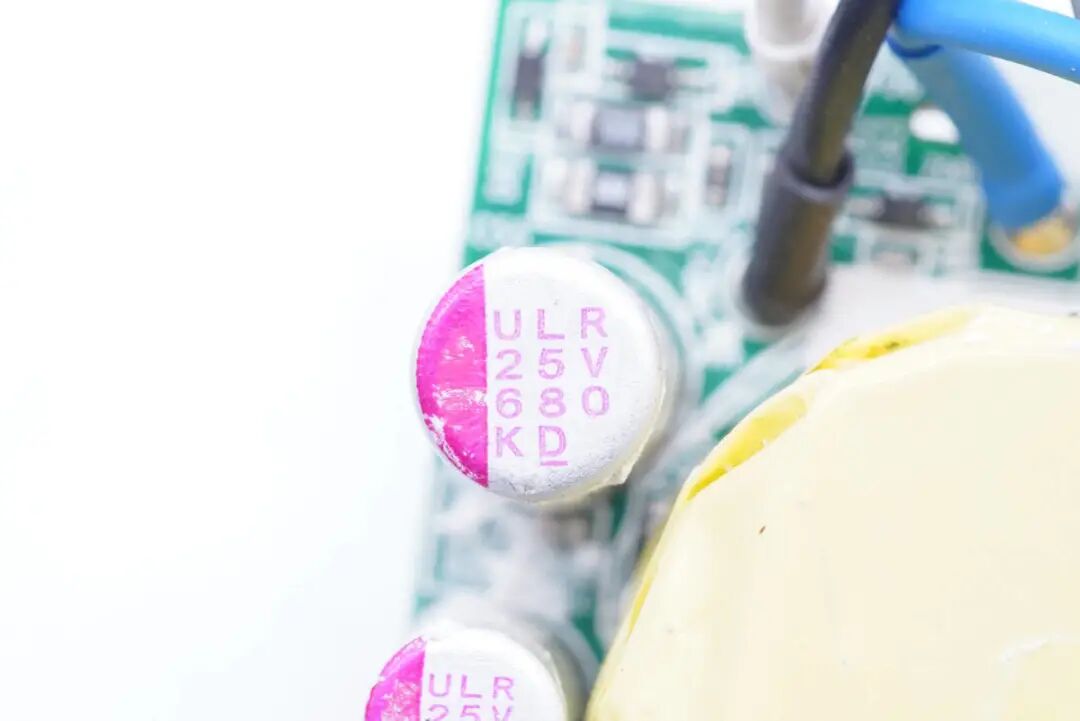

两颗输出滤波固态电容均为万裕ULR系列，规格为25V 680μF。

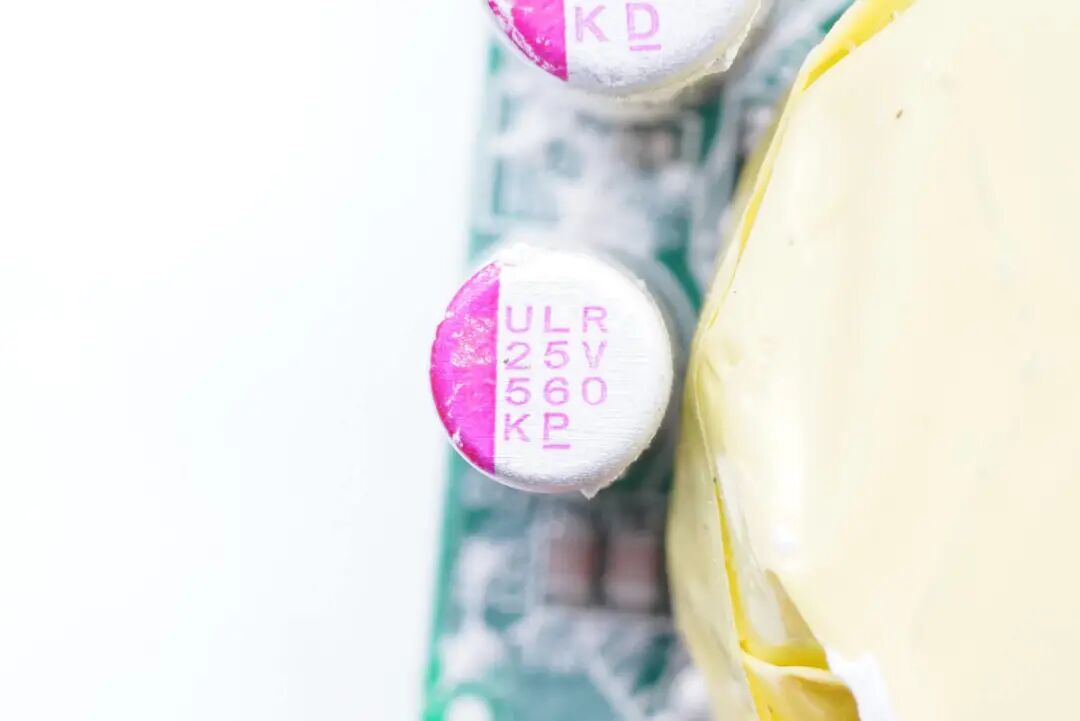

另一颗规格为25V 560μF。

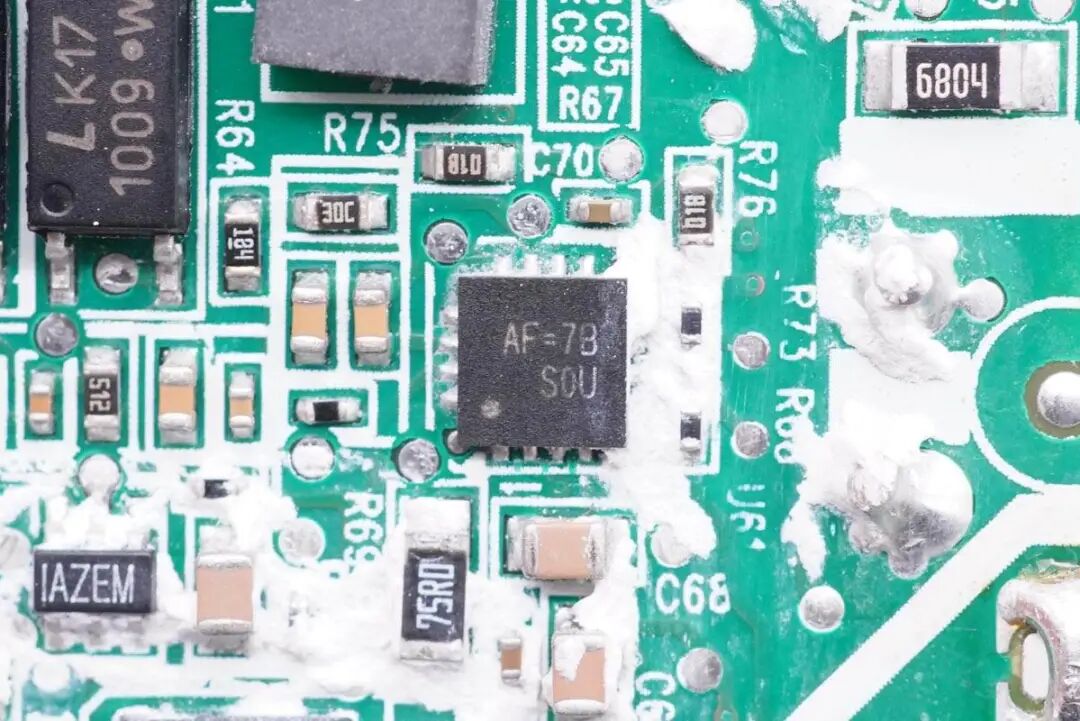

丝印AF=7B的协议芯片，来自立锜。
输出VBUS开关管采用英飞凌BSC0901NS，耐压30V，导阻1.9mΩ，PG-TDSON-8封装。

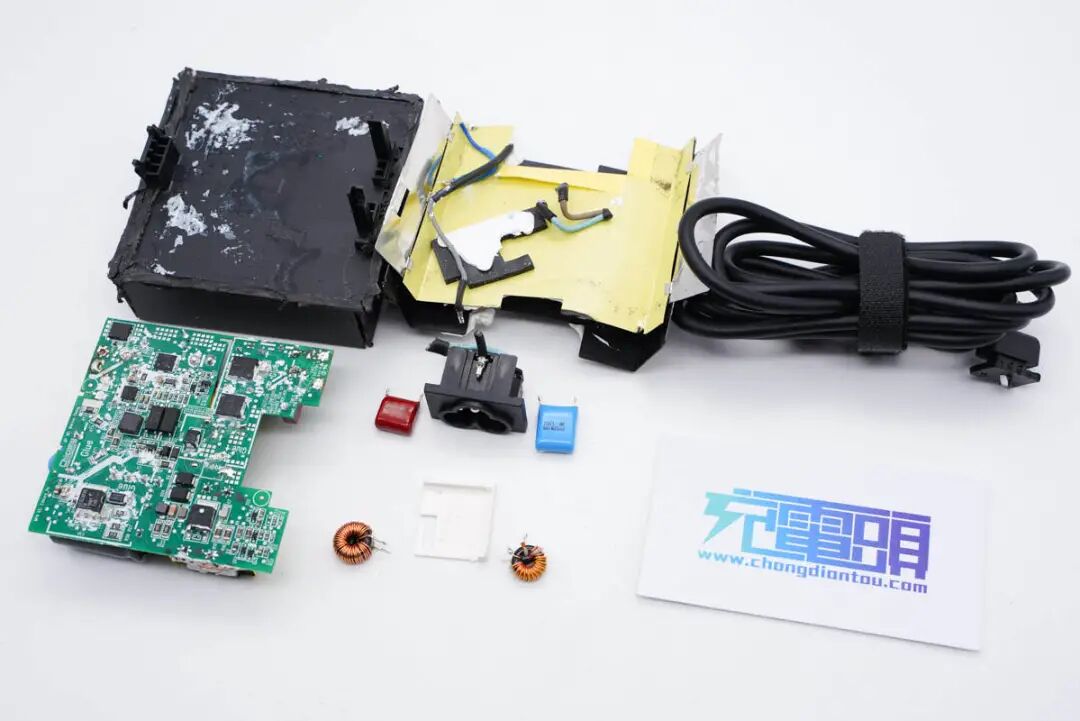

全部拆解完毕，来张全家福。
充电头网拆解总结
华硕这款ROG 100W PD快充充电器是专为幻系列笔电设计的，与常见的笔记本电源适配器不同，它采用了方正的外形设计，整体尺寸相较也小很多。此外支持PD3.0通用快充协议，具备5V3A、9V3A、15V3A、20V5A四组电压档位，适用于华硕笔记本与其他主流数码设备使用。
充电头网通过拆解发现，这款充电器采用PFC+QR开关电源架构设计，具体采用安森美NCP1611搭配英飞凌MOS管进行PFC升压，立锜、MPS初级次级控制器分别搭配意法高压MOS和AOS同步整流管组成开关电源，协议芯片也是来自立锜。
此外采用金山电解电容和万裕ULR系列固态电容进行输入输出滤波，模块大量打胶和加装散热片帮助散热，保证长时间高功率稳定输出。不过就此前爆料欧版充电器时的售价来看，国行版的售价估计也不便宜，整体来说，不论是充电器本身的做工用料，还是售价都很ROG。
