拆解报告：SONY索尼30W PD快充充电器
----- 充电头网拆解报告 第2027篇 -----
最近充电头网拿到了SONY索尼一款30W PD快充充电器，支持PD3.0和PPS快充协议，最大输出功率30W。虽说说起索尼能谈的相关产品不少，但就充电器来说还是很少见的，因此值得拆开看看。那下面就随小编一起来感受下索尼充电器的设计做工吧。
一、索尼30W充电器外观
充电器采用经典直板造型设计，PC材质外壳表面磨砂处理。
输入端采用固定式国标插脚。

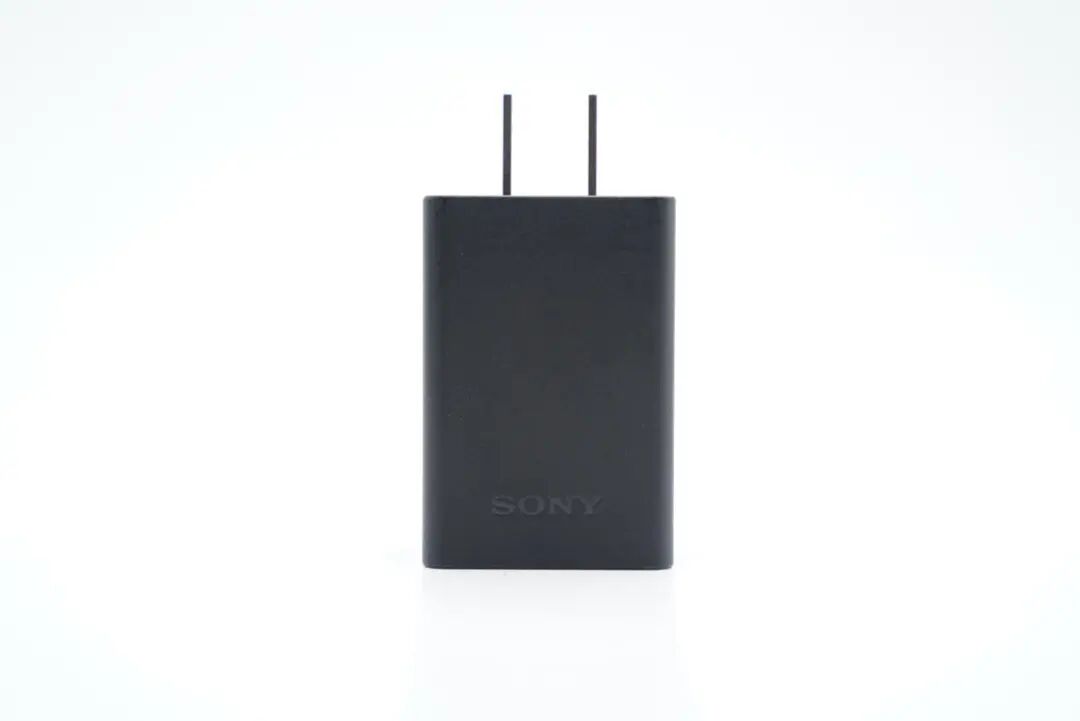

机身正面设计有SONY品牌logo。

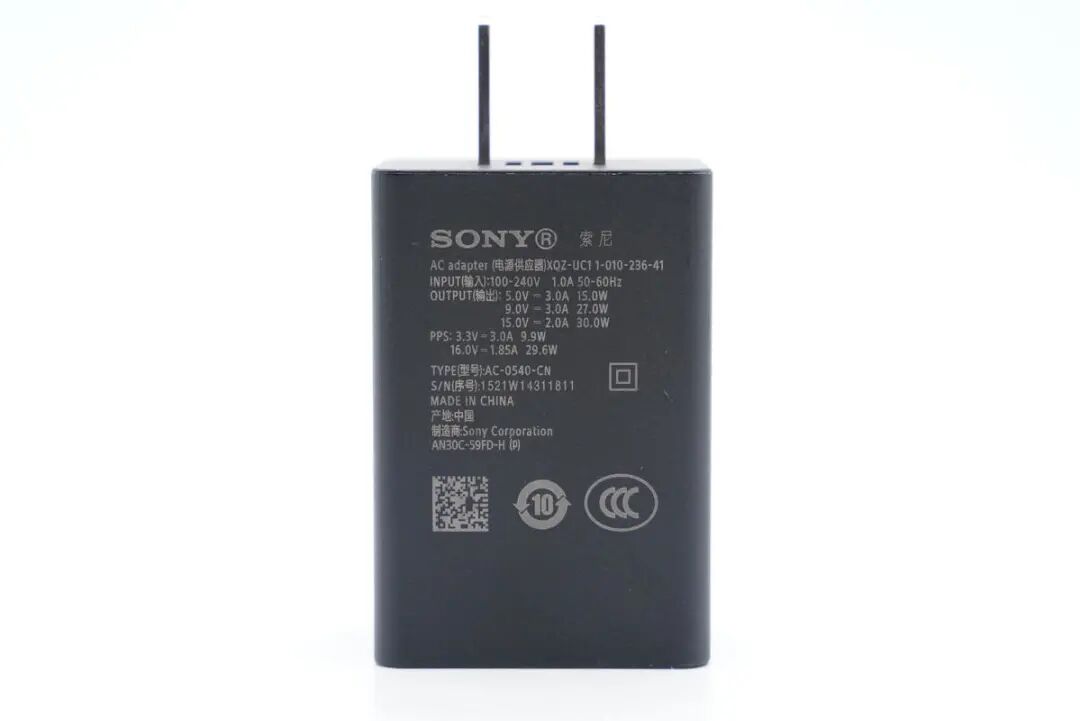

背面印有充电器参数信息
型号：AC-0540-CN
输入：100-240V~50/60HZ 1A
输出：5V3A、9V3A、15V2A
PPS：3.3-3A 9.9W
16V-1.85A 29.6W
产品已经通过了CCC认证。

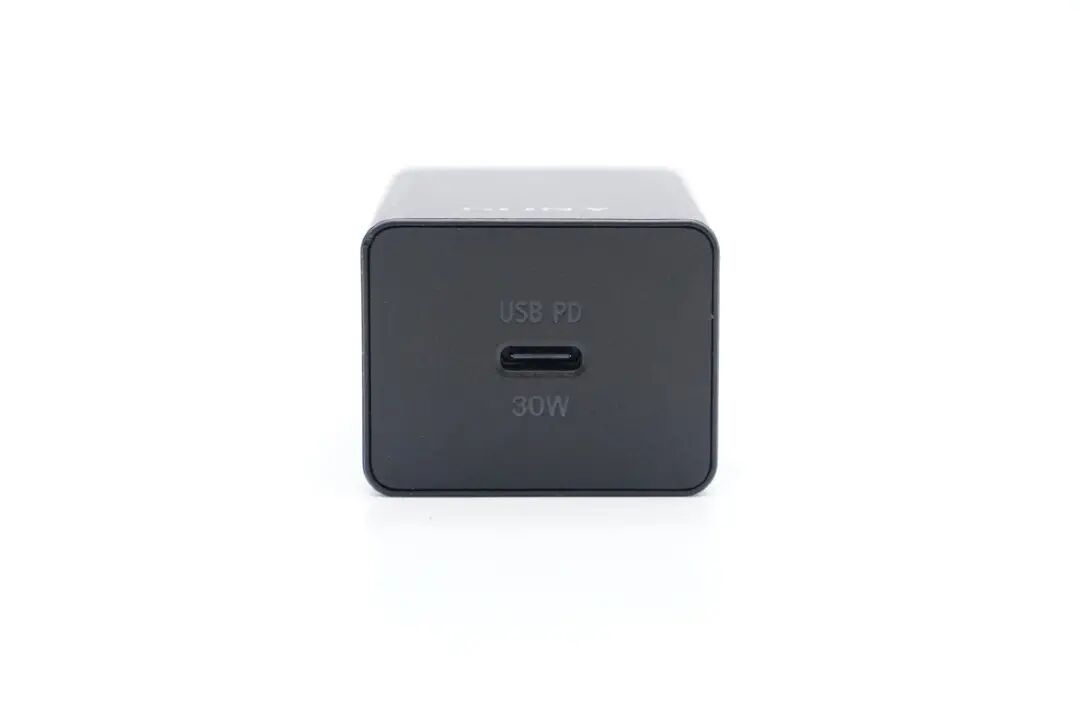

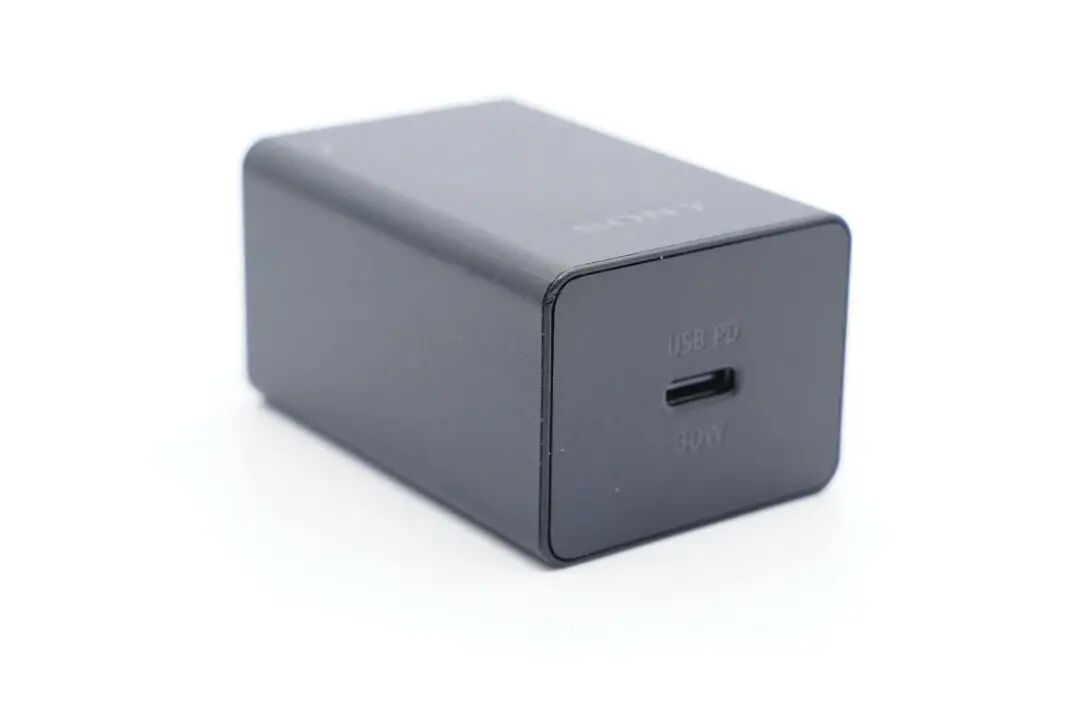

顶面配有单USB-C接口，居中设计，接口上下分别印有USB PD和30W字样。
测得充电器机身高度为53.99mm。
宽度为36.86mm。

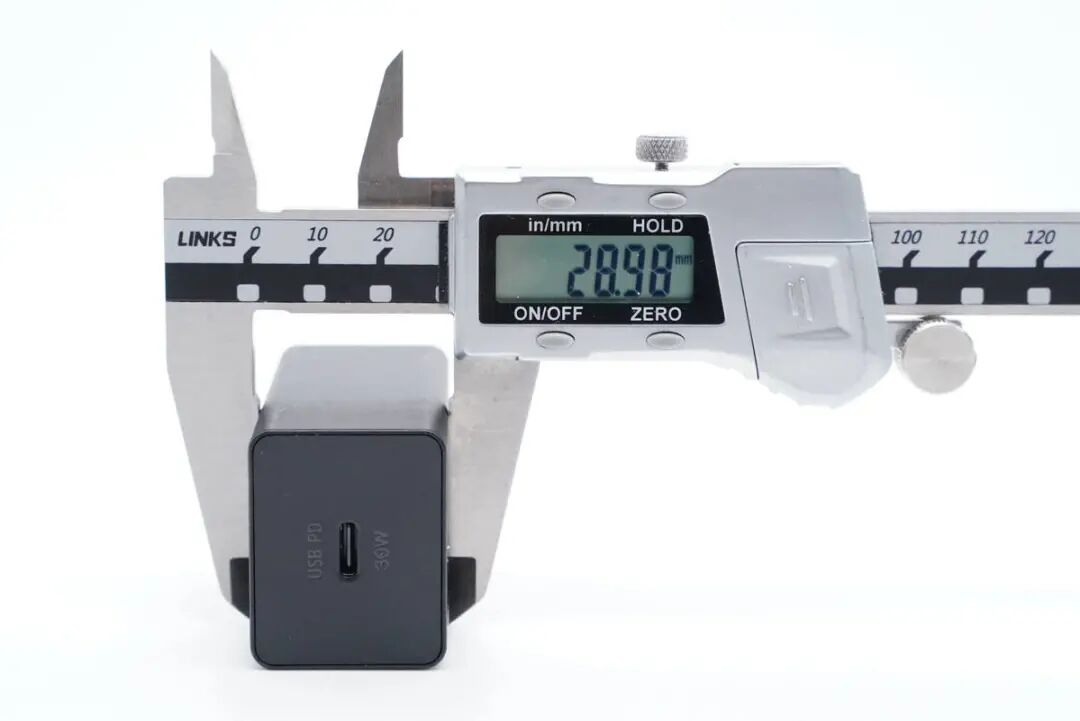

厚度为28.98mm。

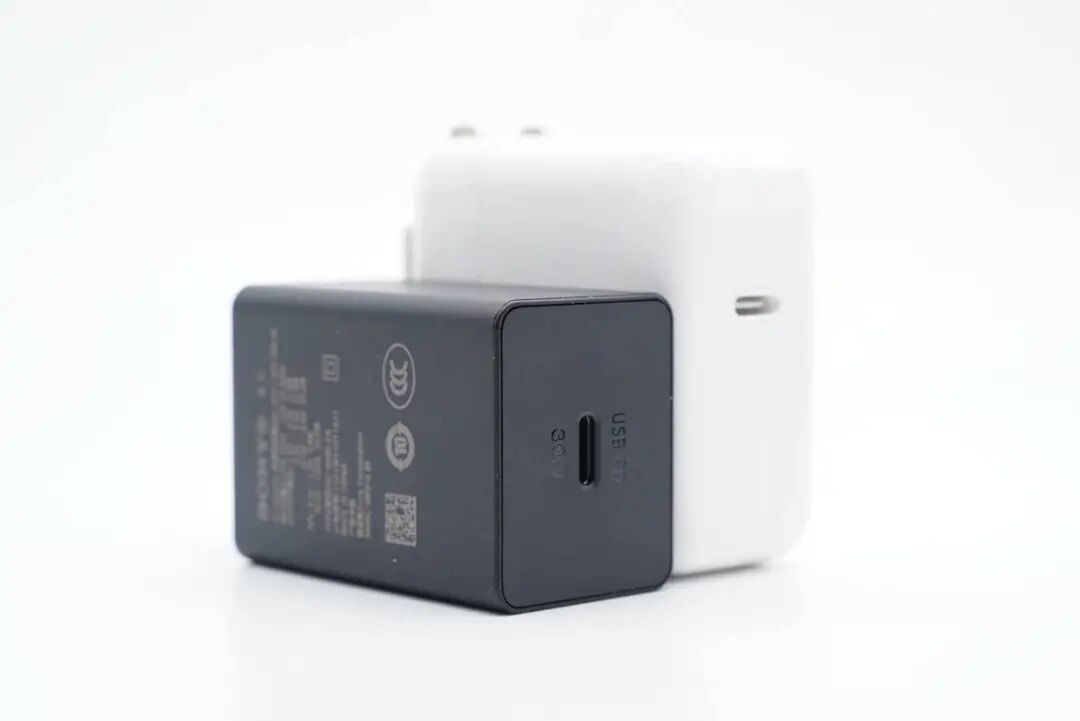

和苹果30W充电器对比，体积要小一些。

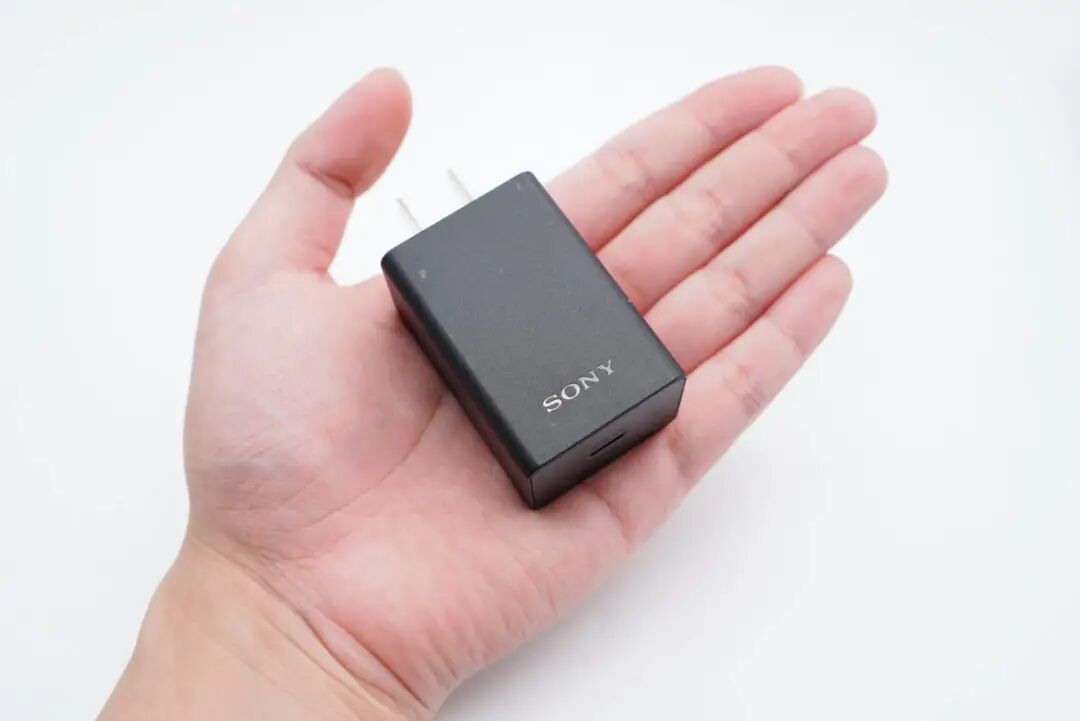

拿在手上的直观感受。
净重约为64g。

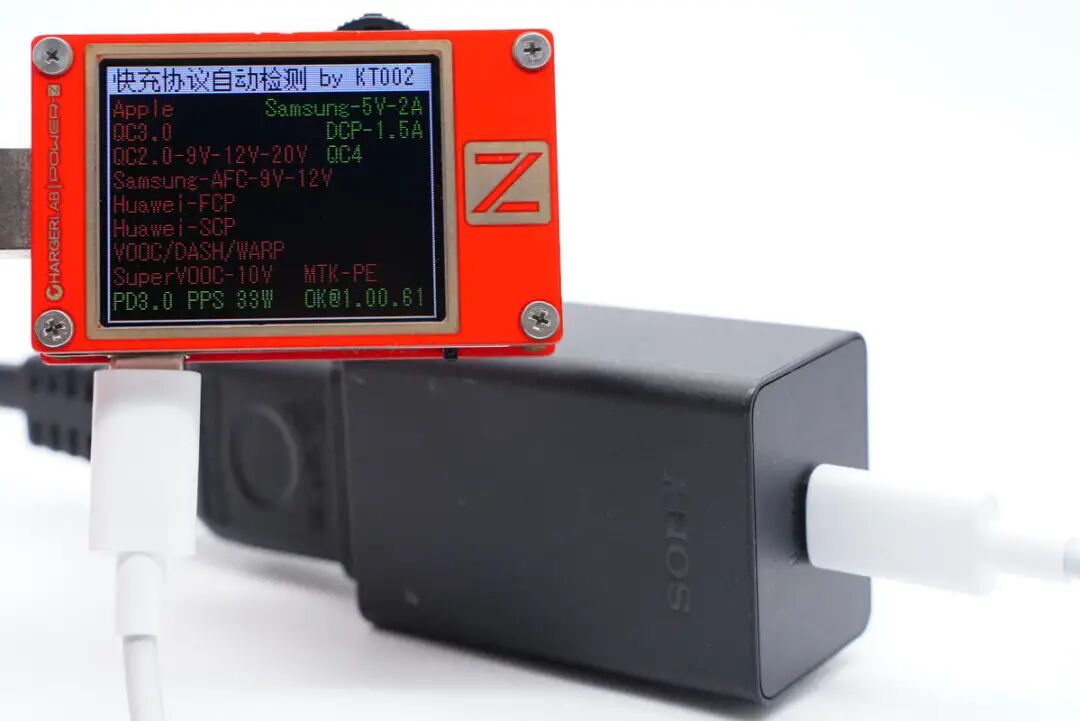

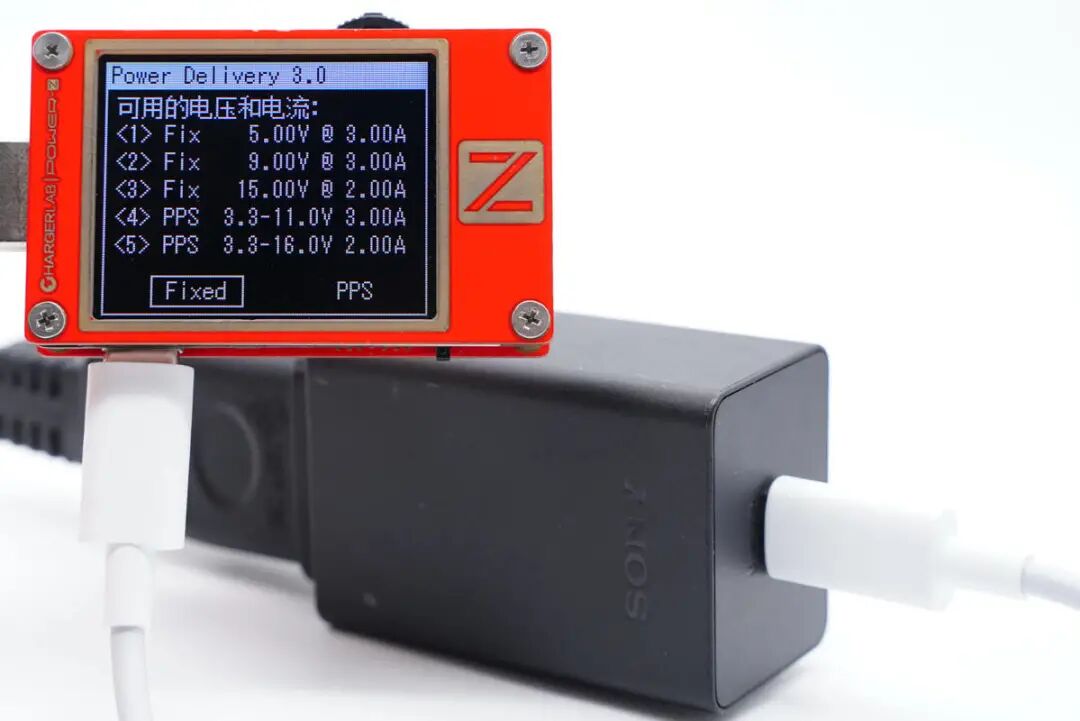

使用ChargerLAB POWER-Z KT002测得USB-C口支持PD3.0、PPS快充协议。
并且具备5V3A、9V3A、15V2A三组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位。
二、索尼30W充电器拆解

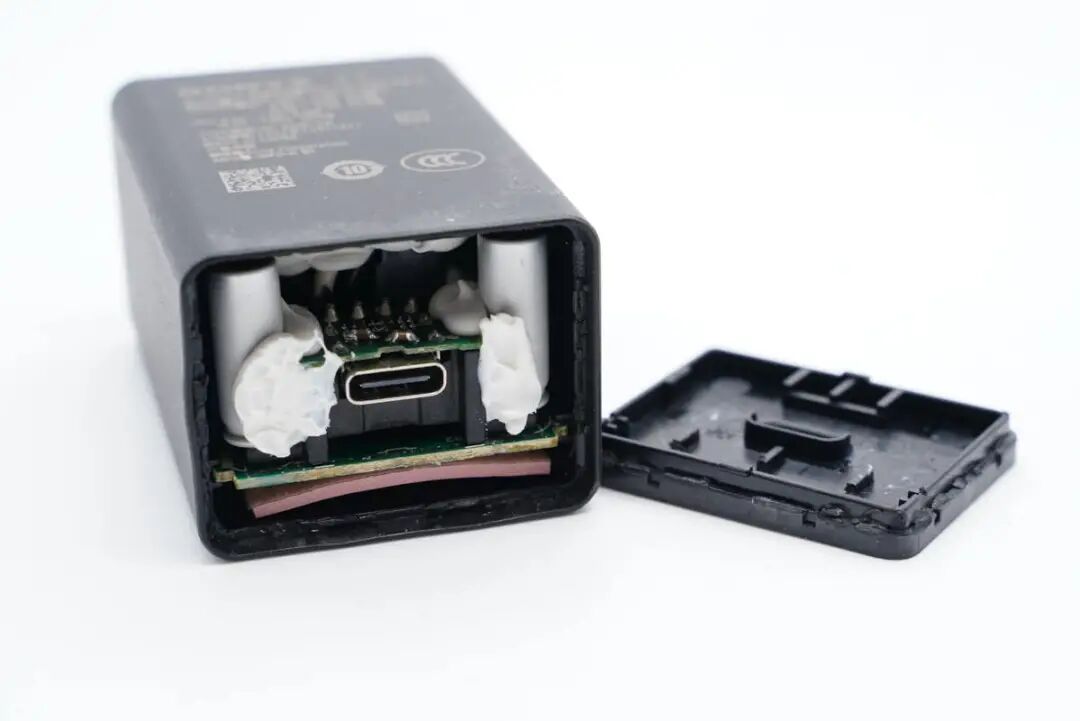

将外壳拆开，输出端两侧固态电容打胶加固，可以看到PCB板下方还贴有导热垫。

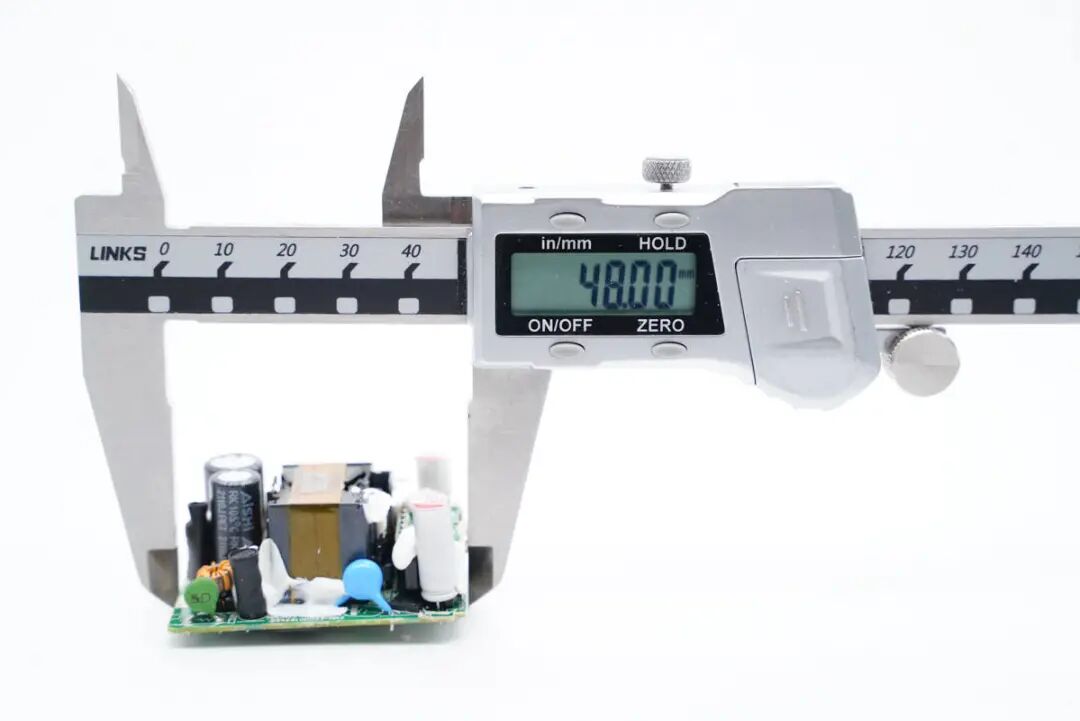

测得模块长度为48mm。

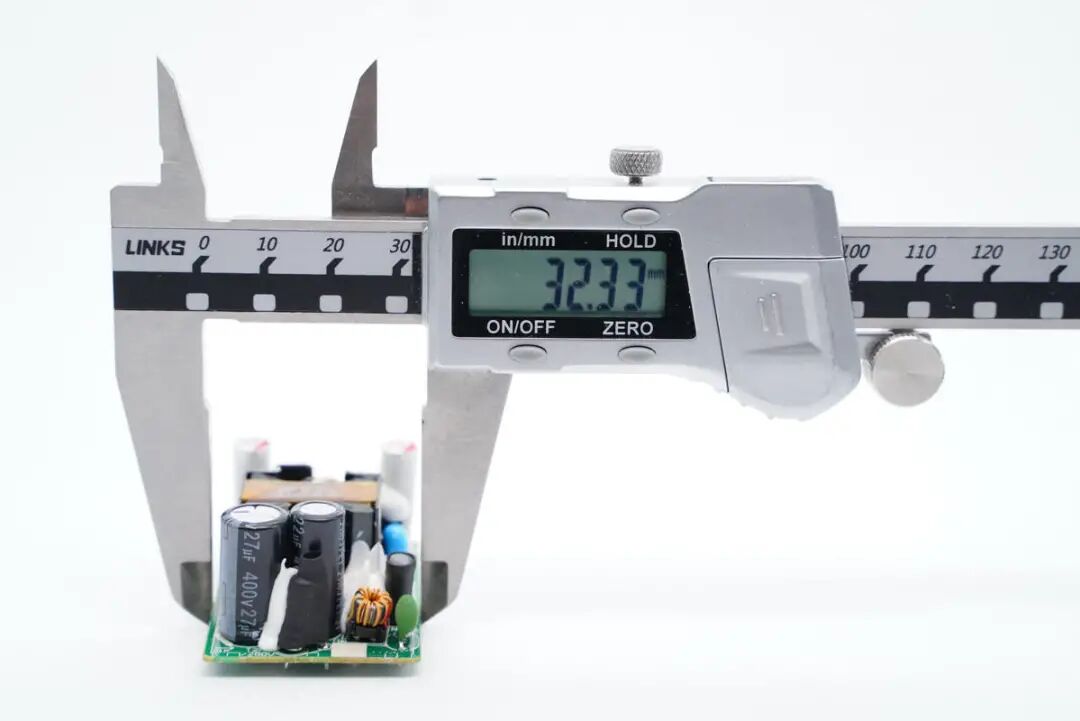

宽度为32.33mm。

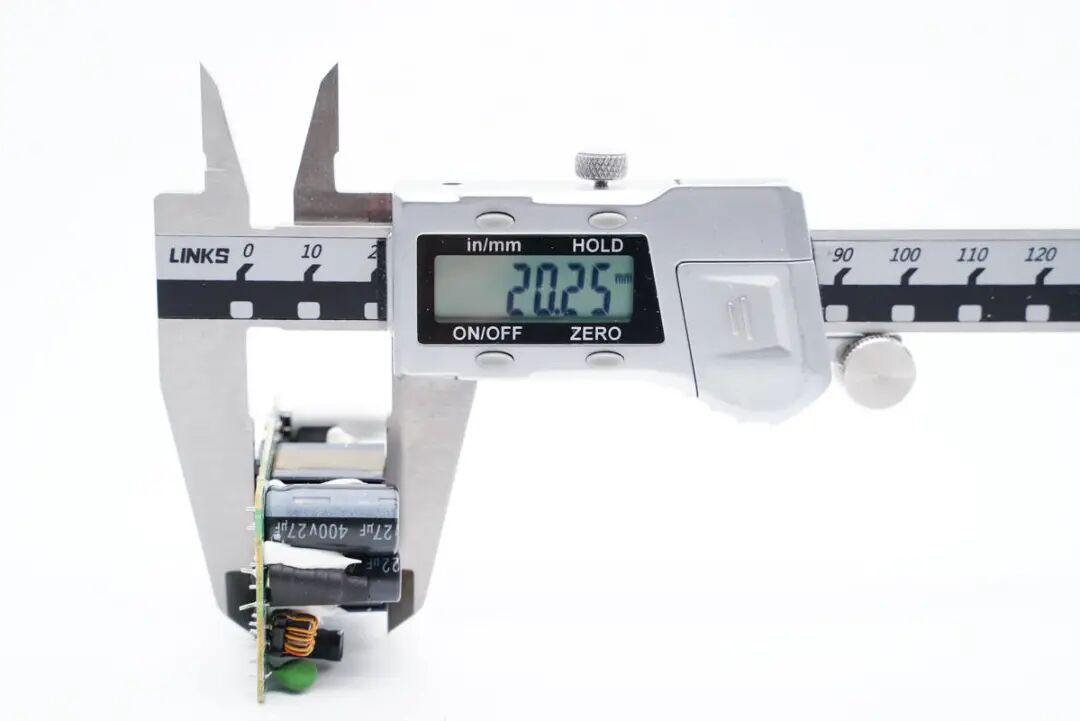

厚度为20.25mm。

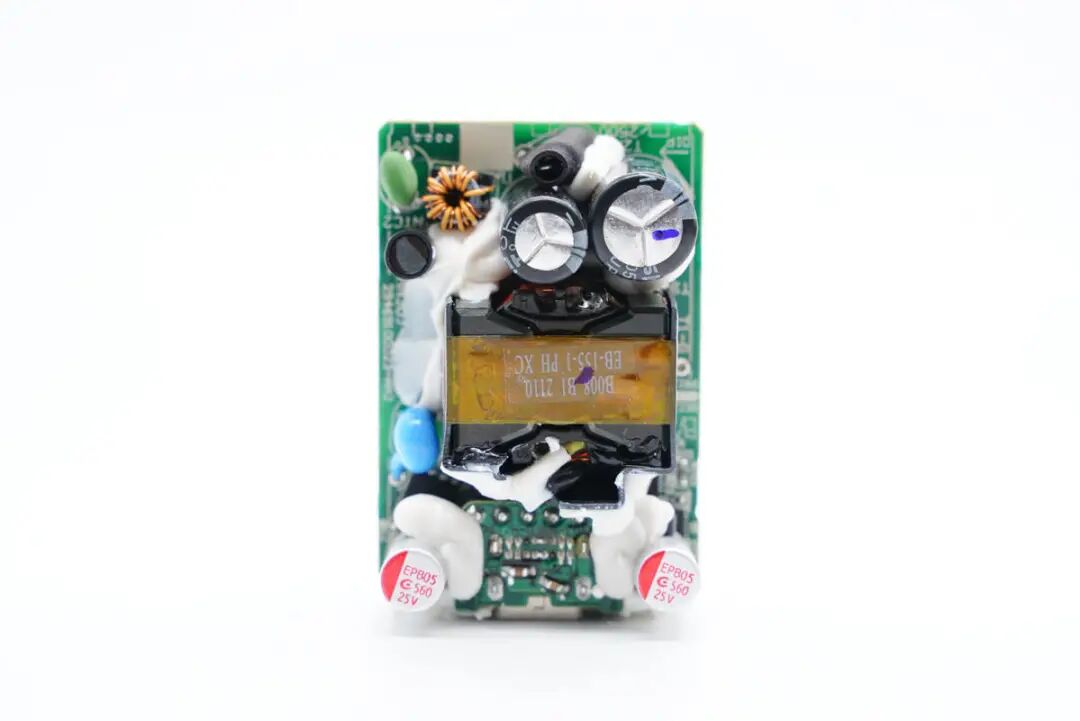

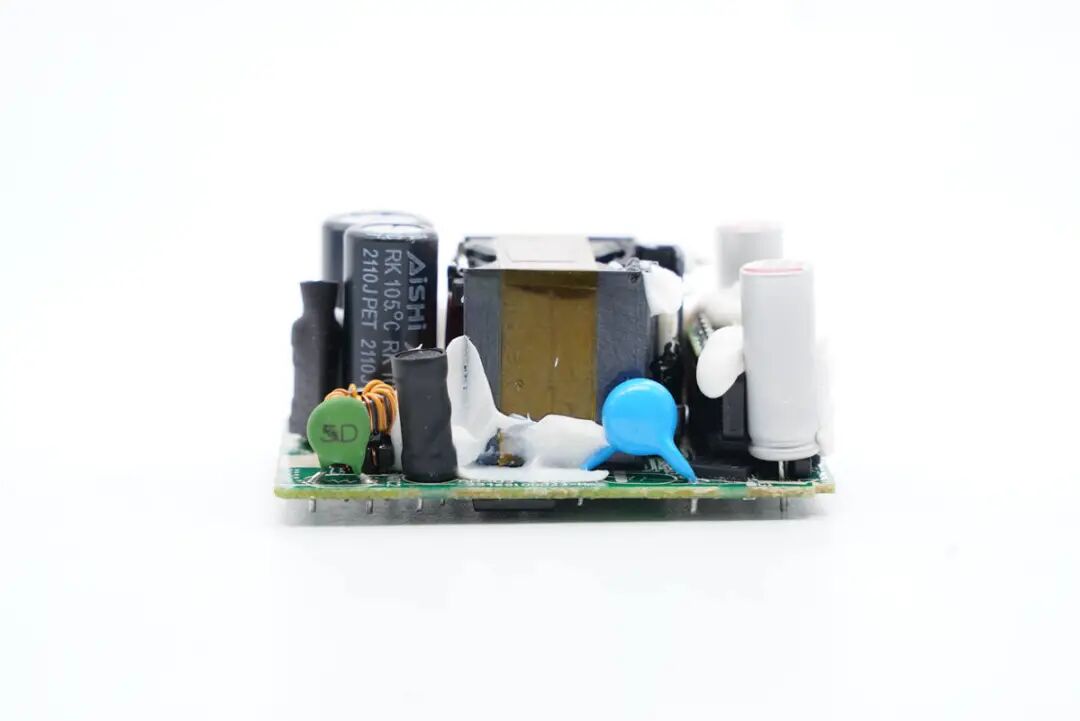

主板正面一览，前后端器件均打胶加固。

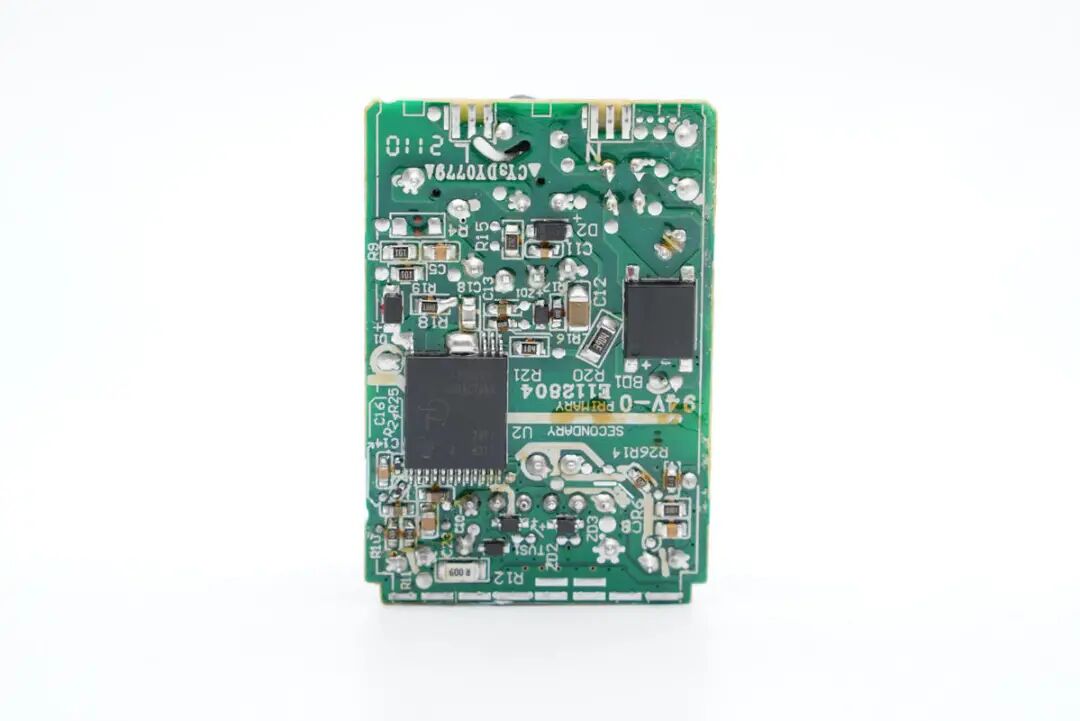

板子背面一览，设有整流桥和PI的开关电源主控芯片，输出侧USB-C插座引脚有TVS进行过压保护，防止静电击穿损坏内部元件。
通过观察发现，这款充电器采用QR开关电源架构，协议芯片通过I2C总线控制接口输出电压。下面我们从输入端开始了解各器件的信息。
输入端一览，保险丝、工字电感套有绝缘管。

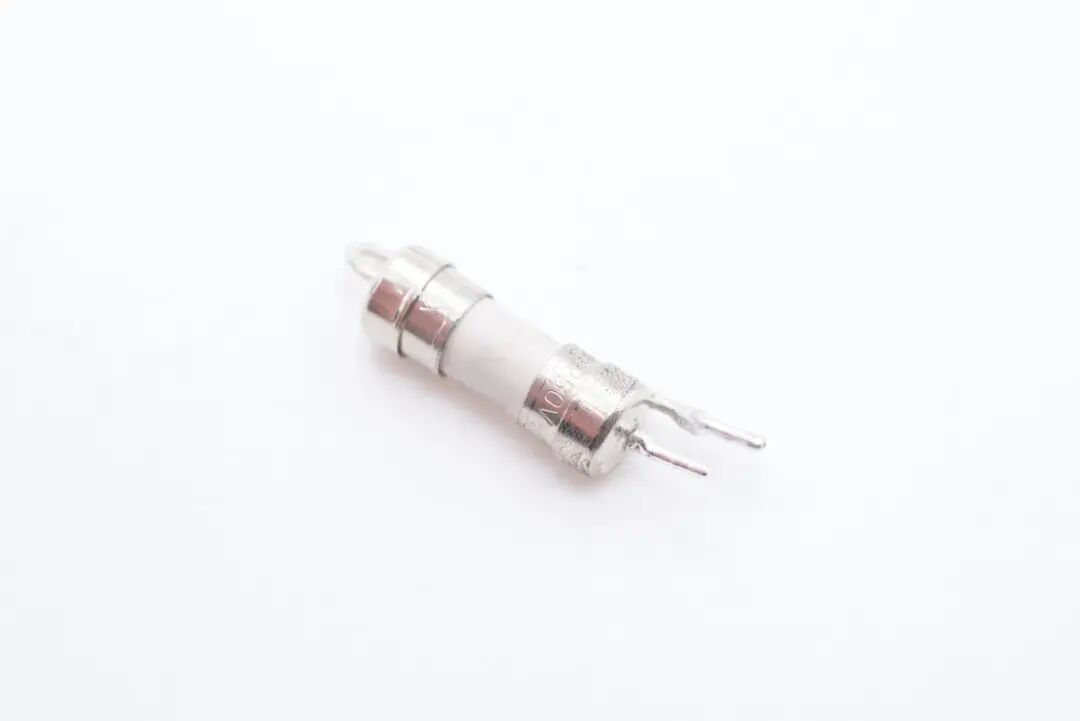

保险丝特写，2A 250V。

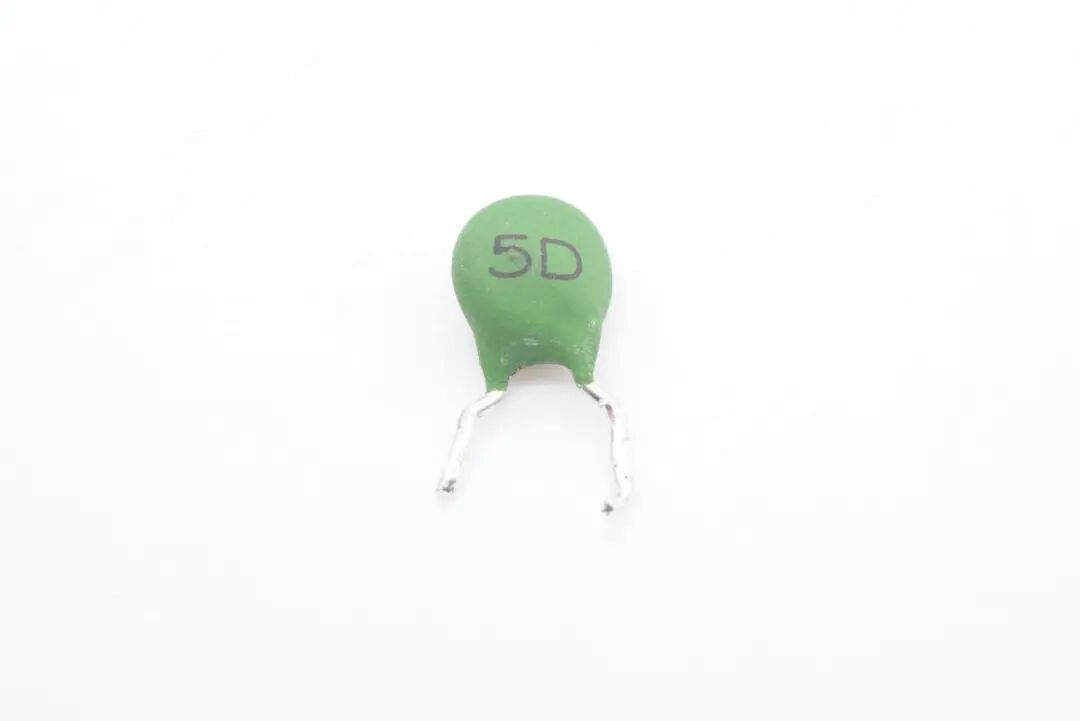

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

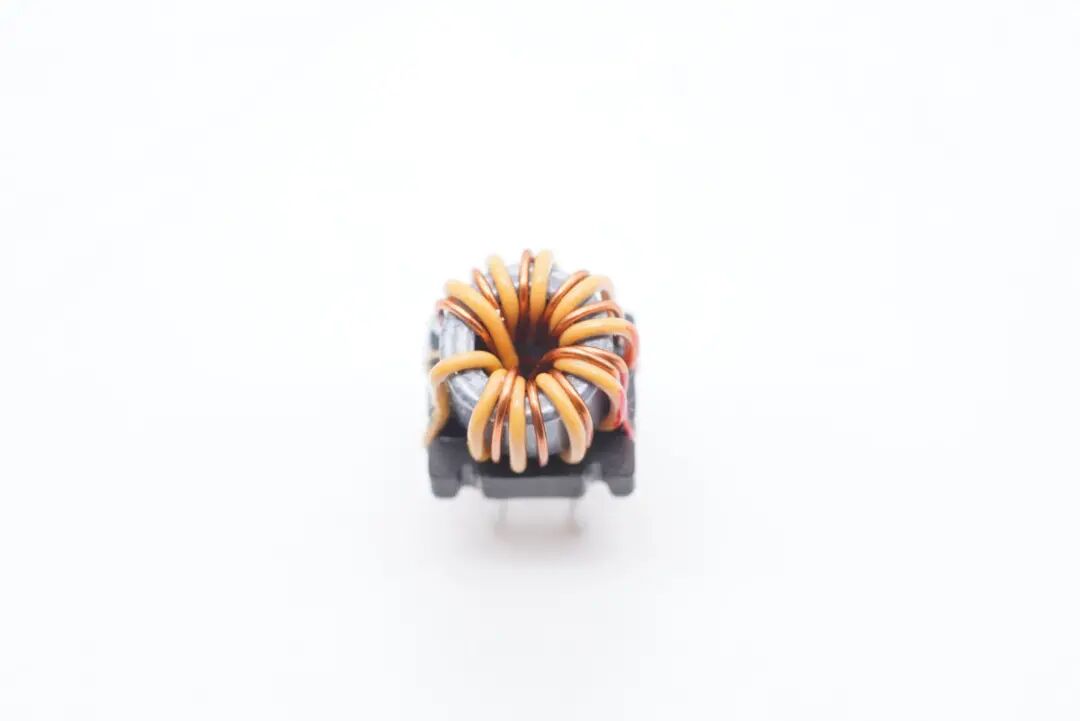

共模电感双线绕制，用于滤除EMI干扰。
MB30M整流桥特写。
工字电感特写。

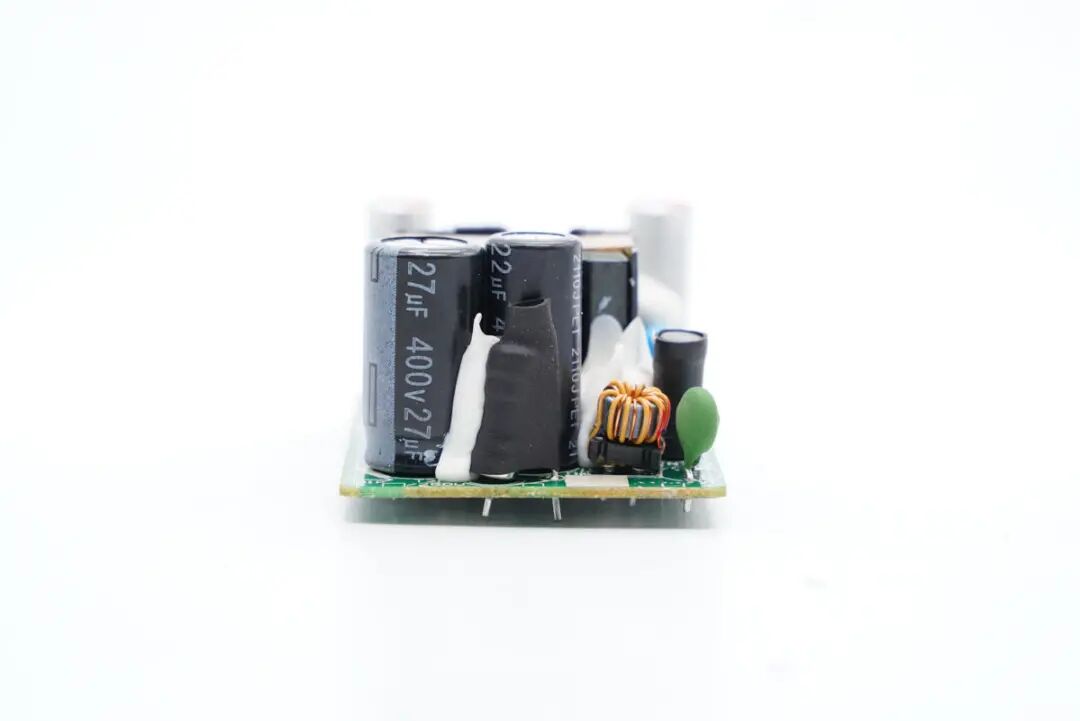

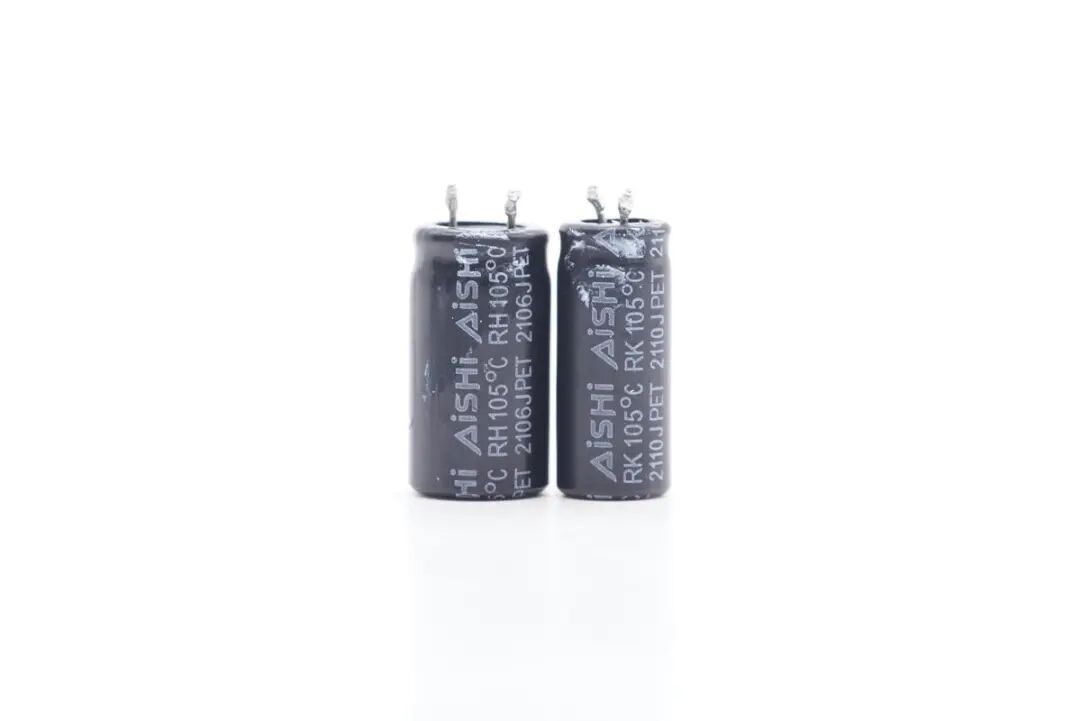

两颗高压滤波电解电容来自AiSHi艾华。
规格分别是400V 27μF和400V 22μF。
中间区域设有变压器和Y电容。

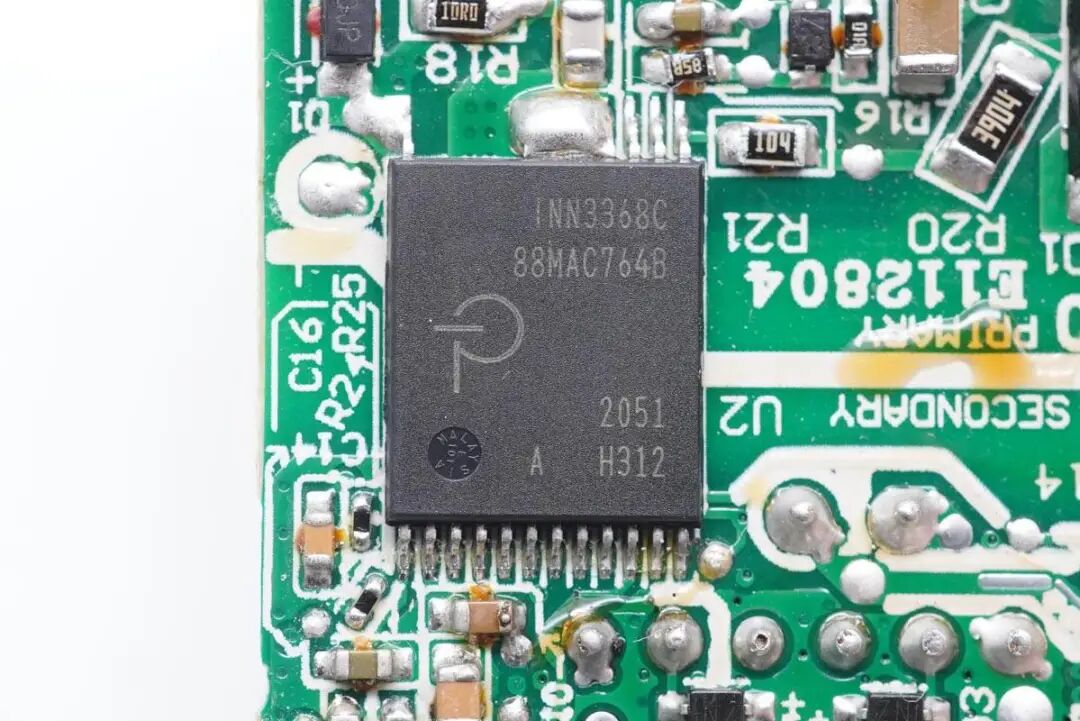

开关电源主控芯片采用PI INN3368C，这是一颗集成了高压开关、同步整流和FluxLink反馈功能的数控恒压/恒流离线反激式准谐振开关IC，InnoSwitch3-Pro系列，内置650V耐压开关管，采用I2C接口通信调节输出电压及电流限制，集成外部MCU供电，最大支持65W输出。

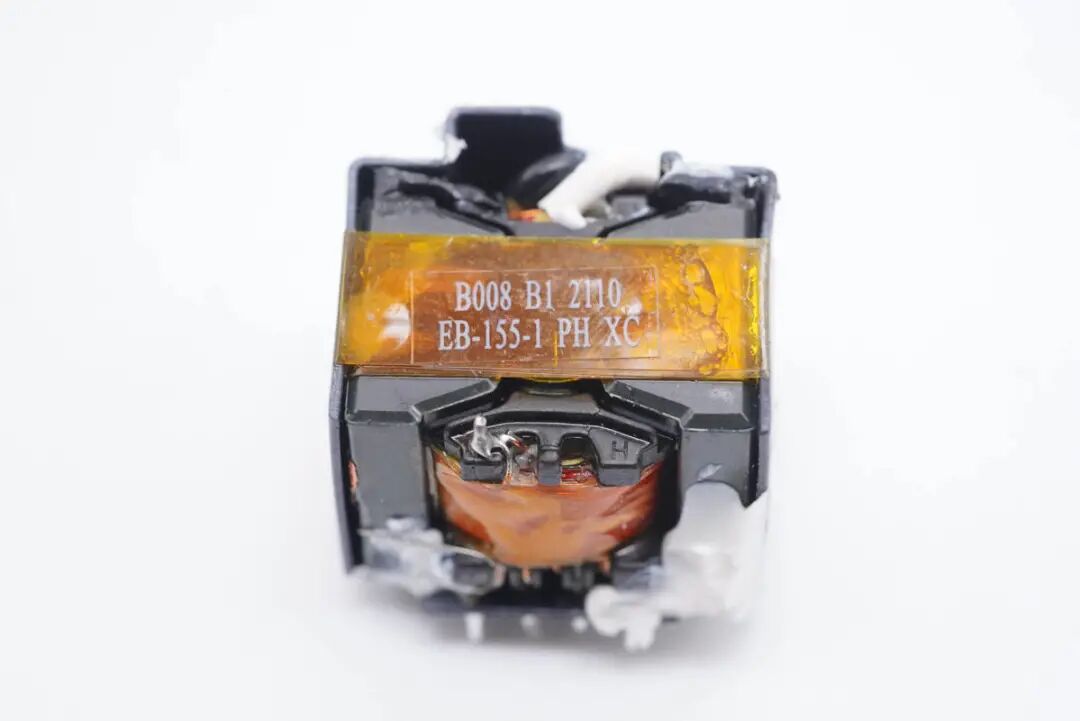

变压器套有塑料壳绝缘加固。

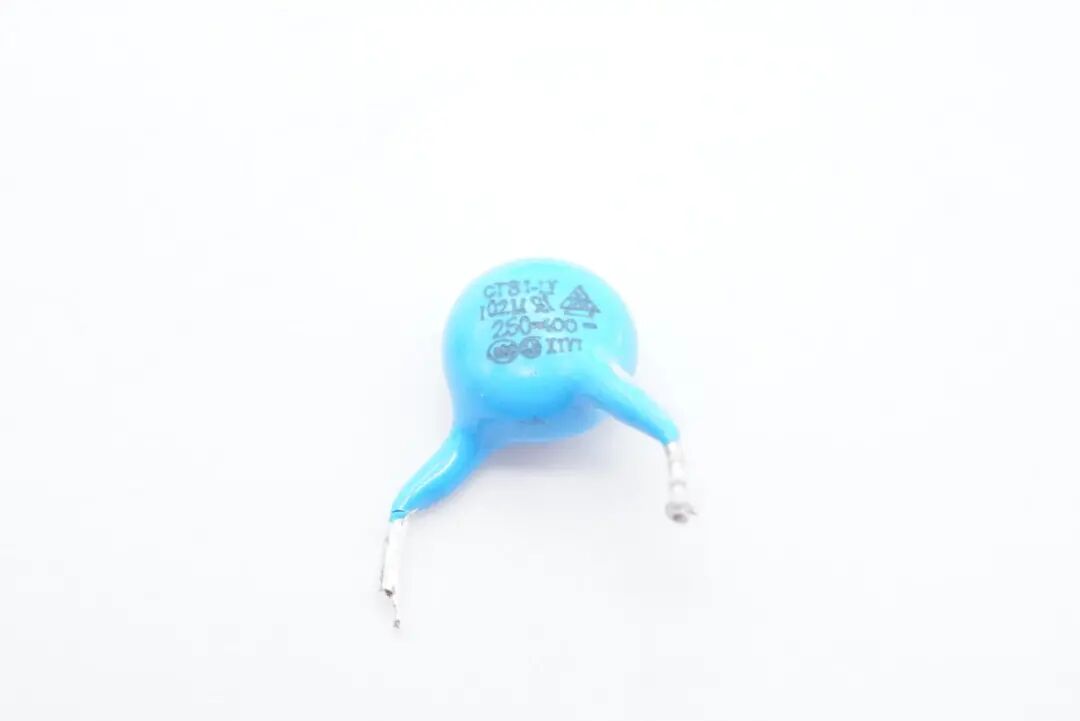

Y电容特写。
输出端一览，USB-C母座焊接在小板上，通过排针垫高焊接。

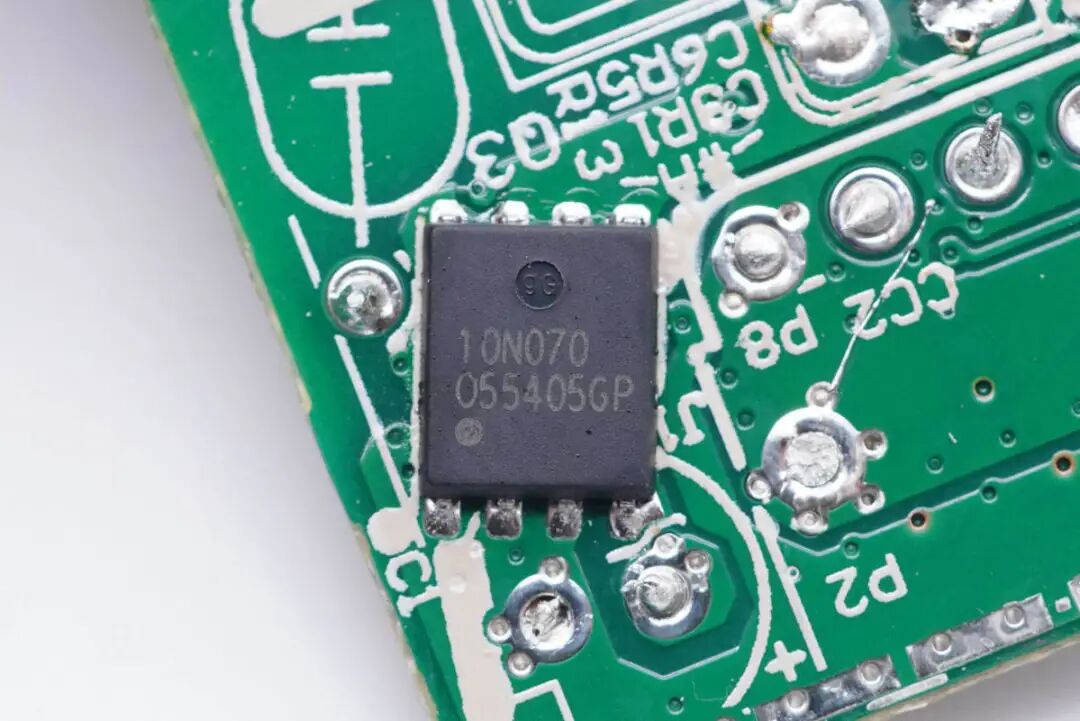

同步整流MOS管特写，MagnaChip MDU10N070，NMOS，耐压100V。
输出滤波固态电容来自钰邦，规格均为25V 560μF。

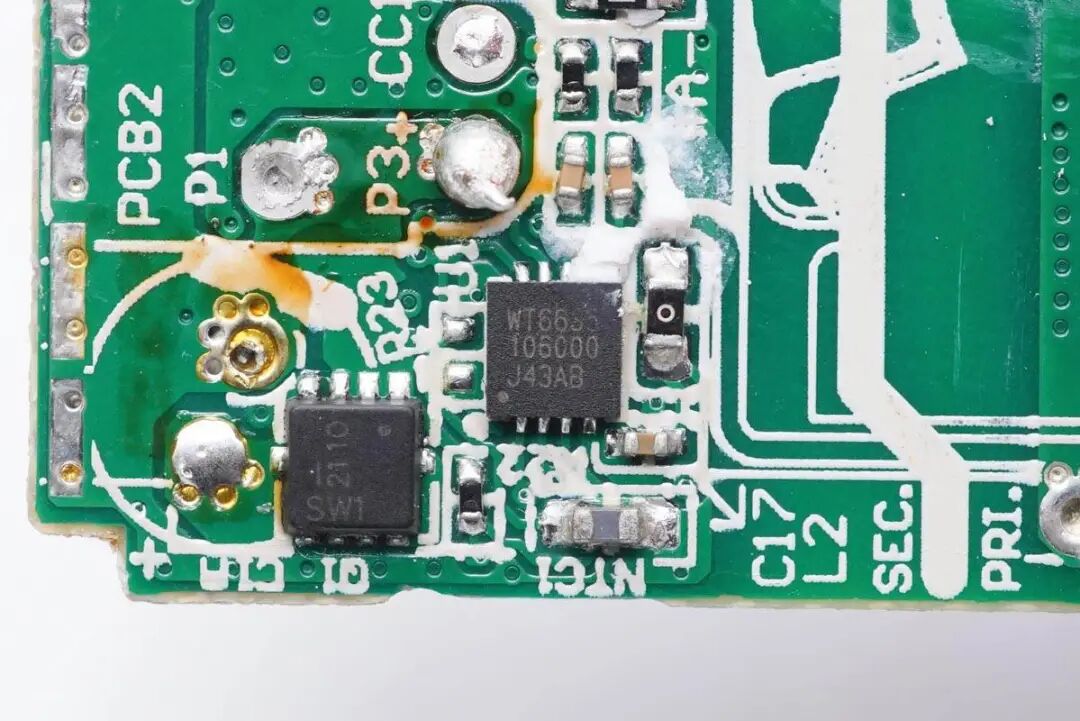

协议芯片采用伟诠WT6635P，采用DFN8封装，非常小巧，下方是热敏电阻，用于充电器的过热保护。

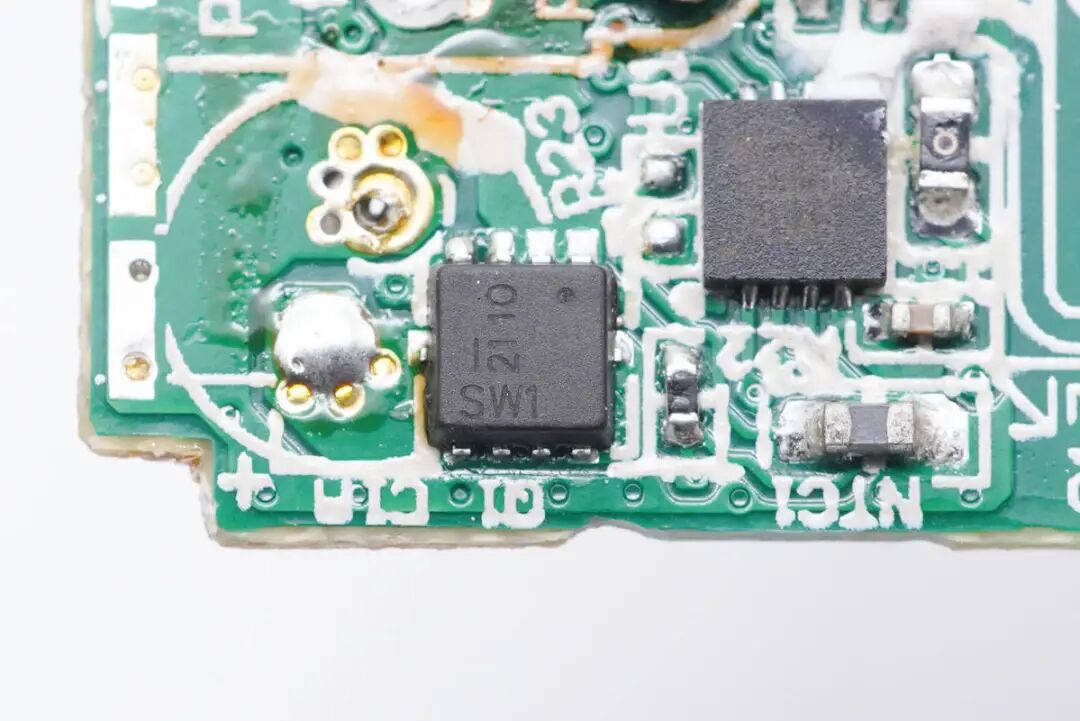

输出VBUS开关管特写。

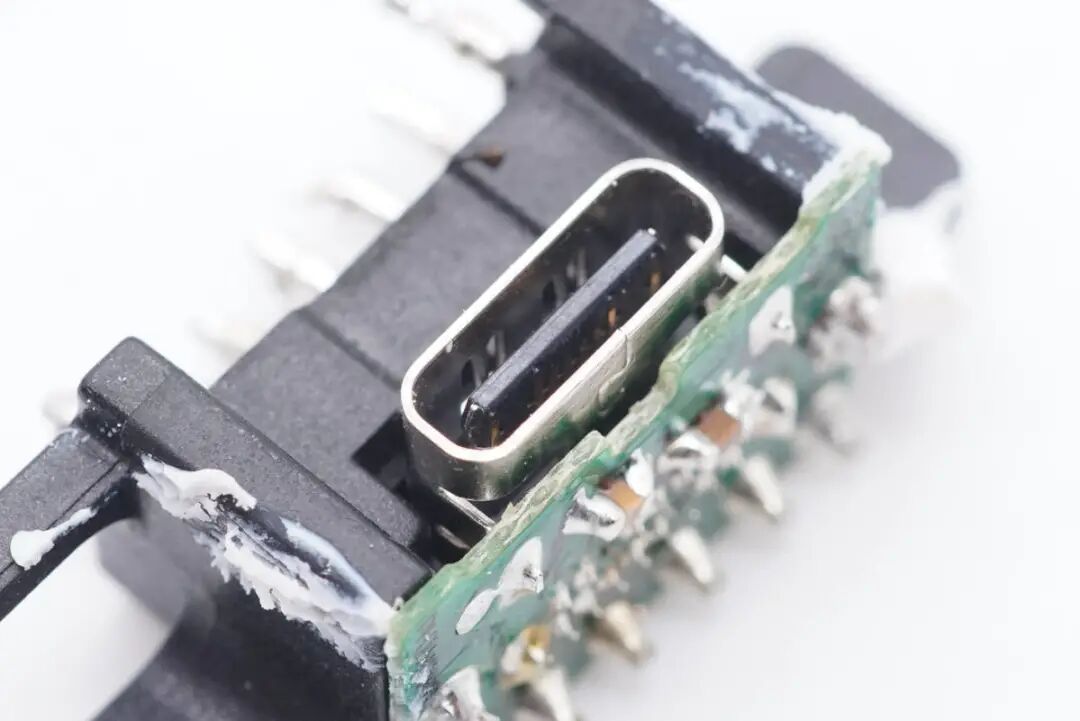

USB-C母座特写。

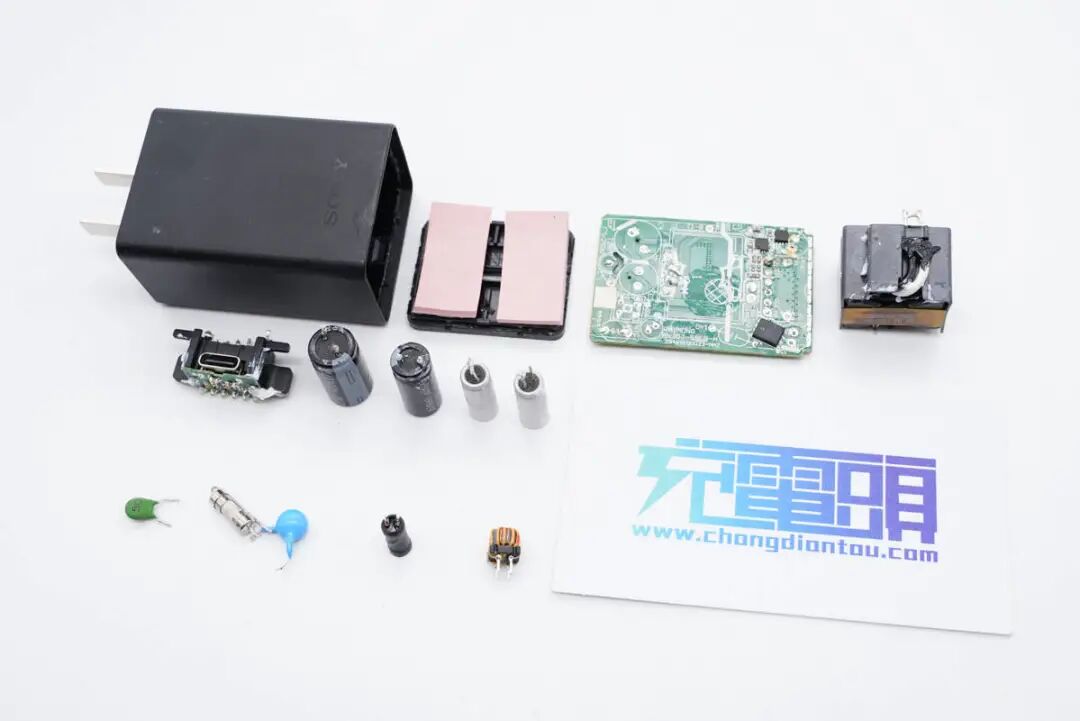

全部拆解完毕，来张全家福。
充电头网拆解总结
索尼这款30W充电器采用经典直板造型，机身壳磨砂处理。充电器支持PD3.0、PPS快充协议，具备5V3A、9V3A、15V2A三组固定电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位，既能充自家品牌手机，对苹果、三星等第三方品牌手机也有很好的兼容性。
充电头网通过拆解发现，充电器采用经典QR开关电源架构设计，使用了PI INN3368C高集成电源主控芯片，伟诠WT6635P协议芯片控制输出电压。此外采用艾华、钰邦两大品牌电容进行输入输出滤波，整体用料做工扎实可靠。
