拆解报告：宜丽客45W氮化镓快充充电器
----- 充电头网拆解报告 第2028篇 -----
ELECOM宜丽客是日本知名的电脑配件公司，旗下键鼠等产品多次获得BCN奖，近年宜丽客也在慢慢涉足快充电源市场，此前充电头网就拆解过宜丽客一款自带USB-C线缆的45W PD快充充电器。
近期充电头网又拿到了宜丽客一款45W充电器，不过是基于氮化镓黑科技设计的，配备折叠插脚以及单USB-C接口，支持PD3.0通用快充协议。下面我们就对这款充电器进行详细拆解，看看做工用料如何。
一、ELECOM 45W充电器外观

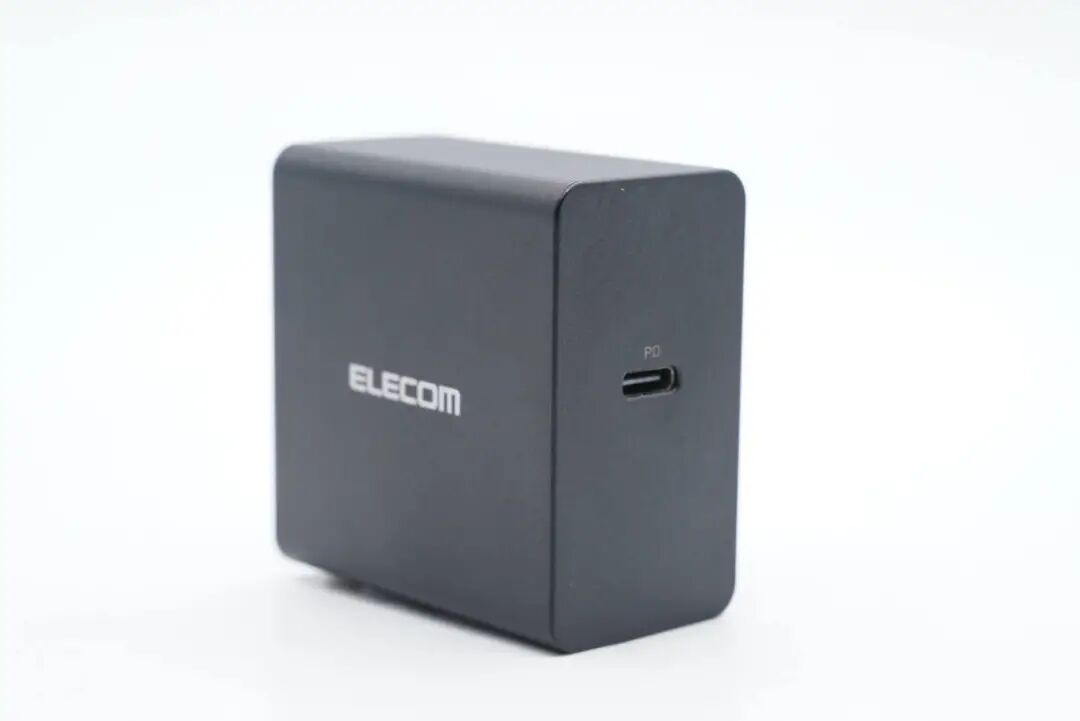

充电器采用PC材质黑色外壳，表面磨砂处理，机身造型平直，整体很端庄有气质。

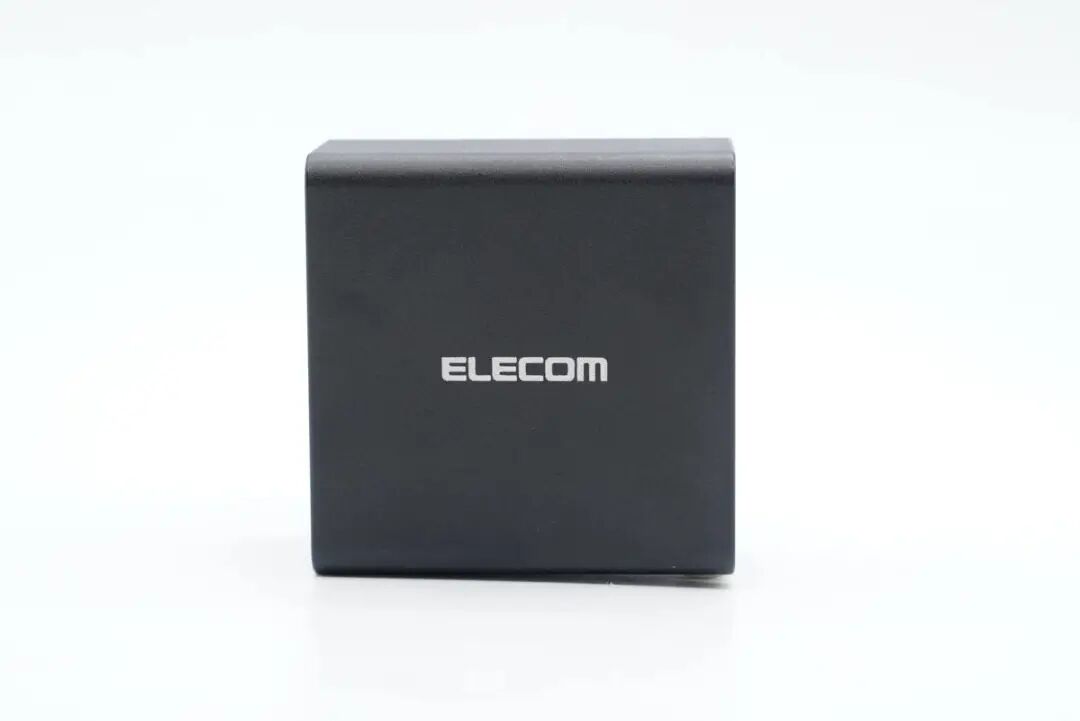

机身正面中心印有ELECOM品牌logo。

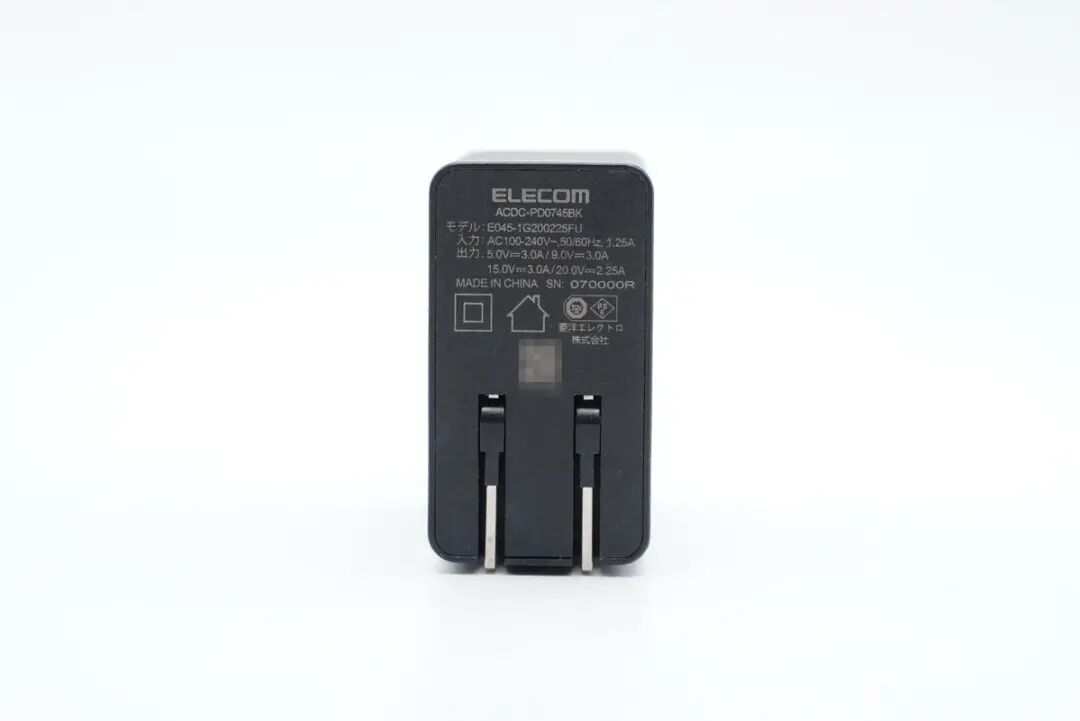

输入端外壳上印有充电器参数
型号：E045-1G200225FU
输入：100-240V~50/60Hz 1.25A
输出：5V3A、9V3A、15V3A、20V2.25A
USB-C单口输出：45W Max
C口输出：45W
充电器已经通过了PSE认证，以及VI能效认证。
配备可折叠美规插脚，携带方便且不会刮伤包里其它设备。

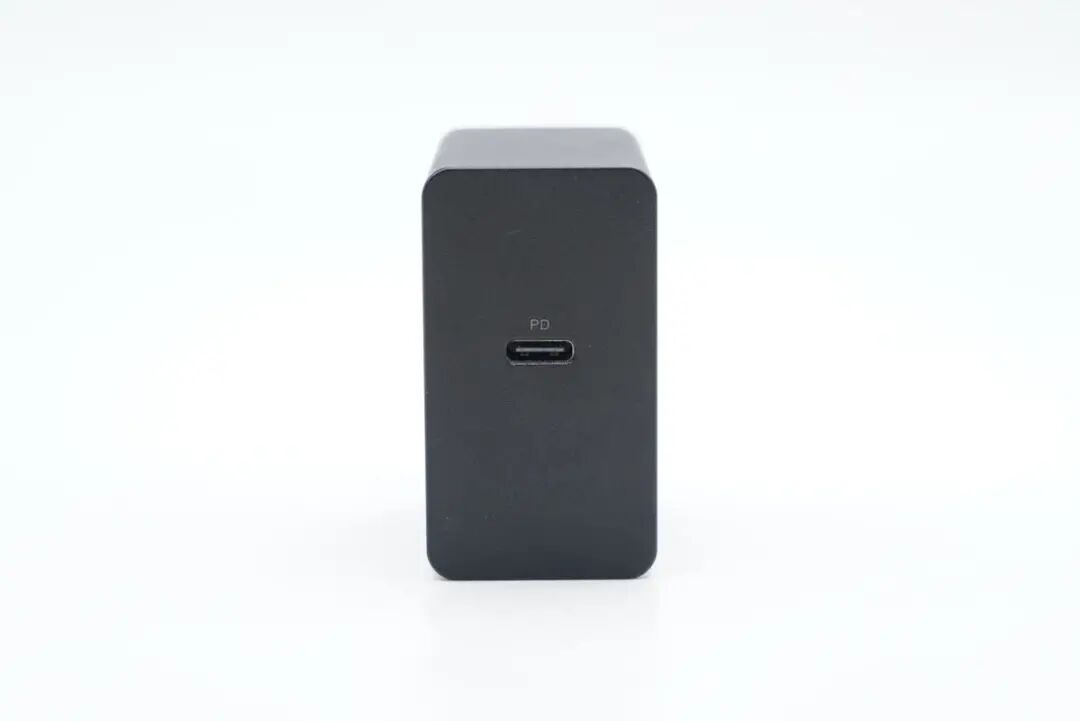

输出端配有单USB-C接口，黑色胶芯不露铜。

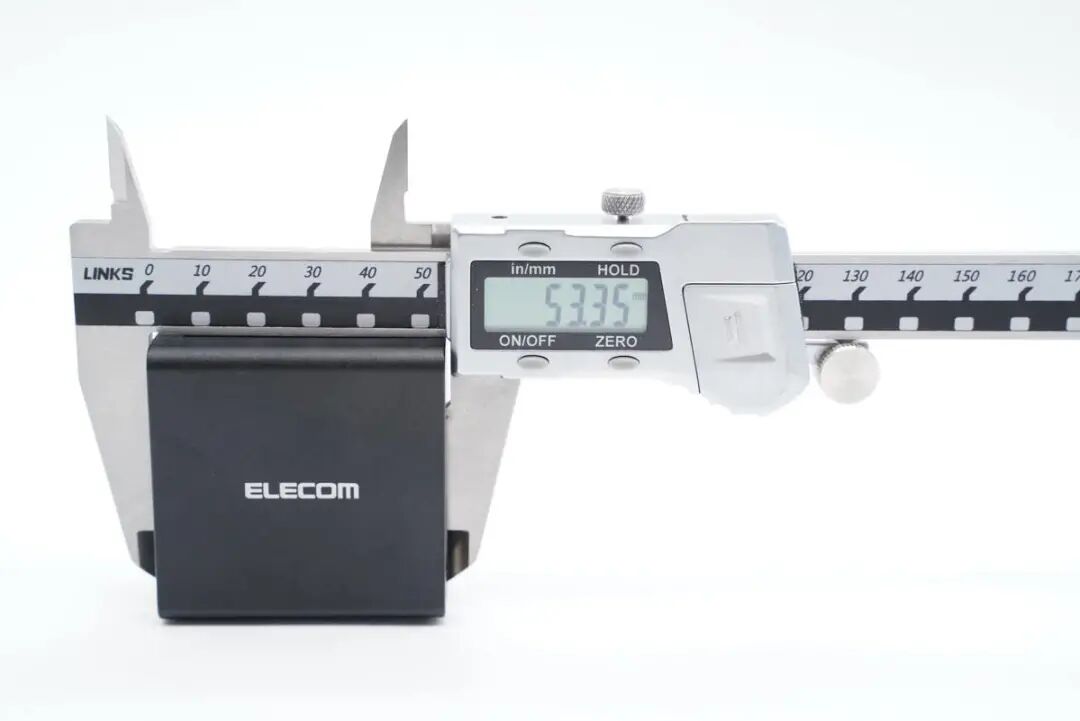

测得充电器机身高度为53.35mm。
宽度为53.92mm。

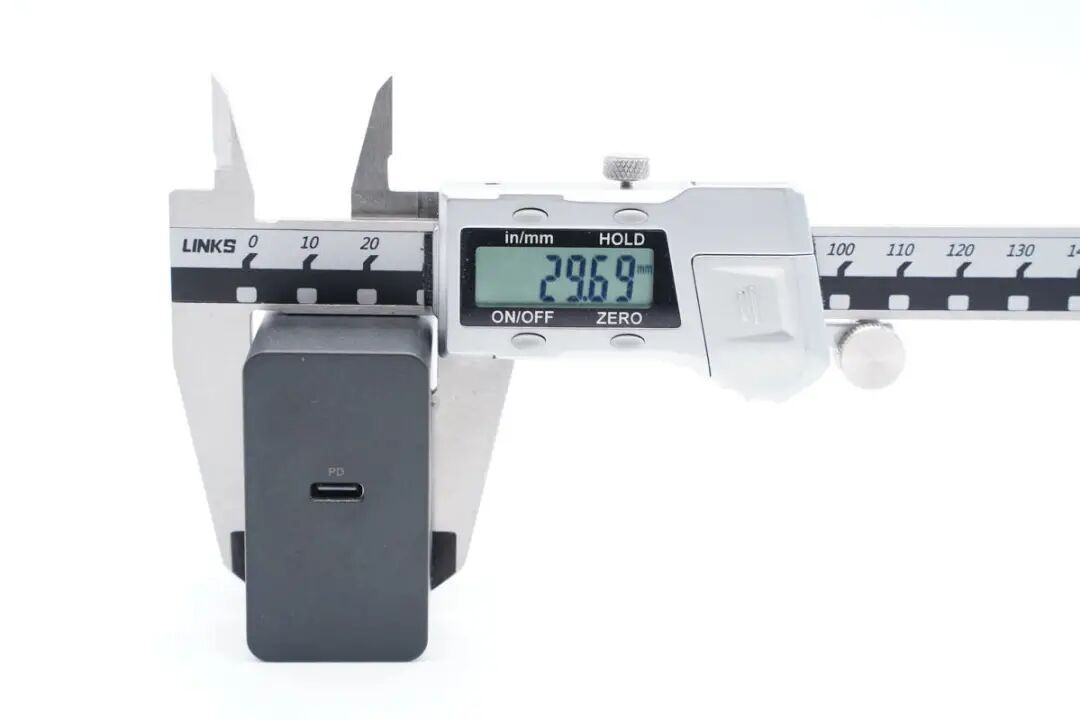

厚度为29.69mm。

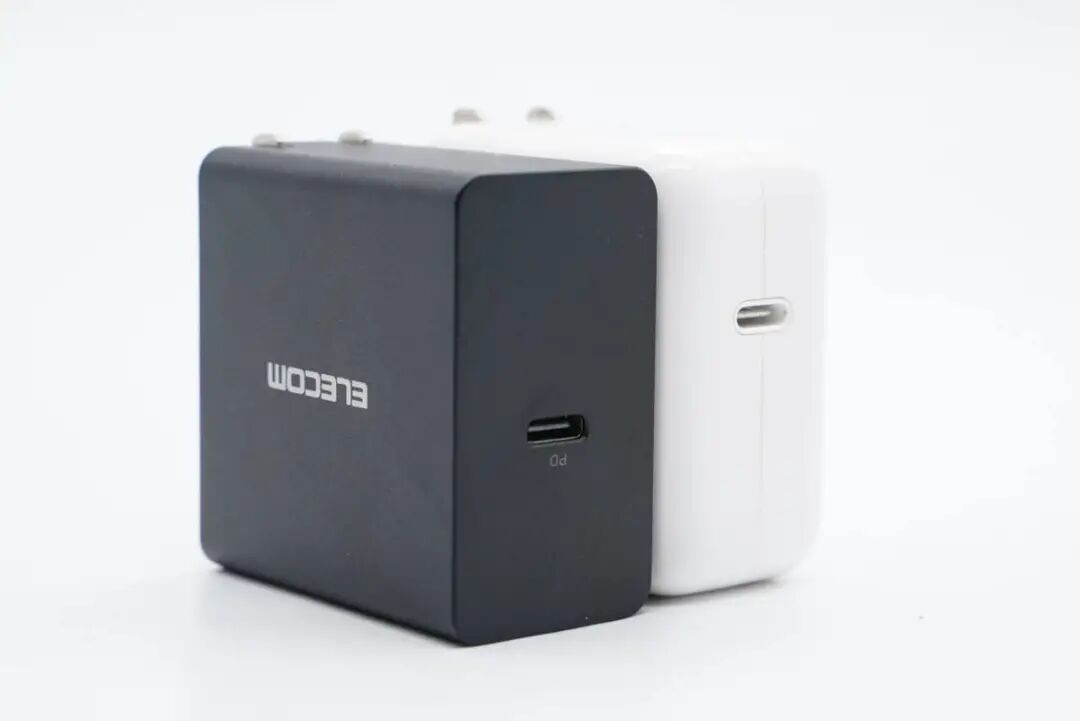

和苹果30W充电器对比，体积相当。

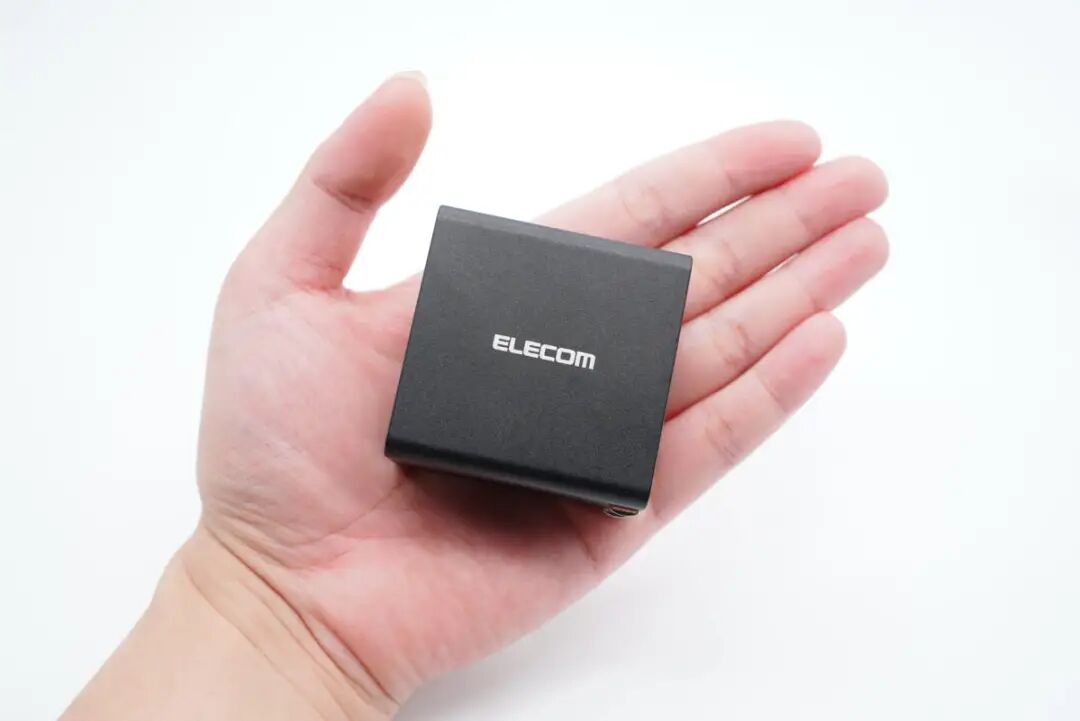

拿在手上的大小直观感受。

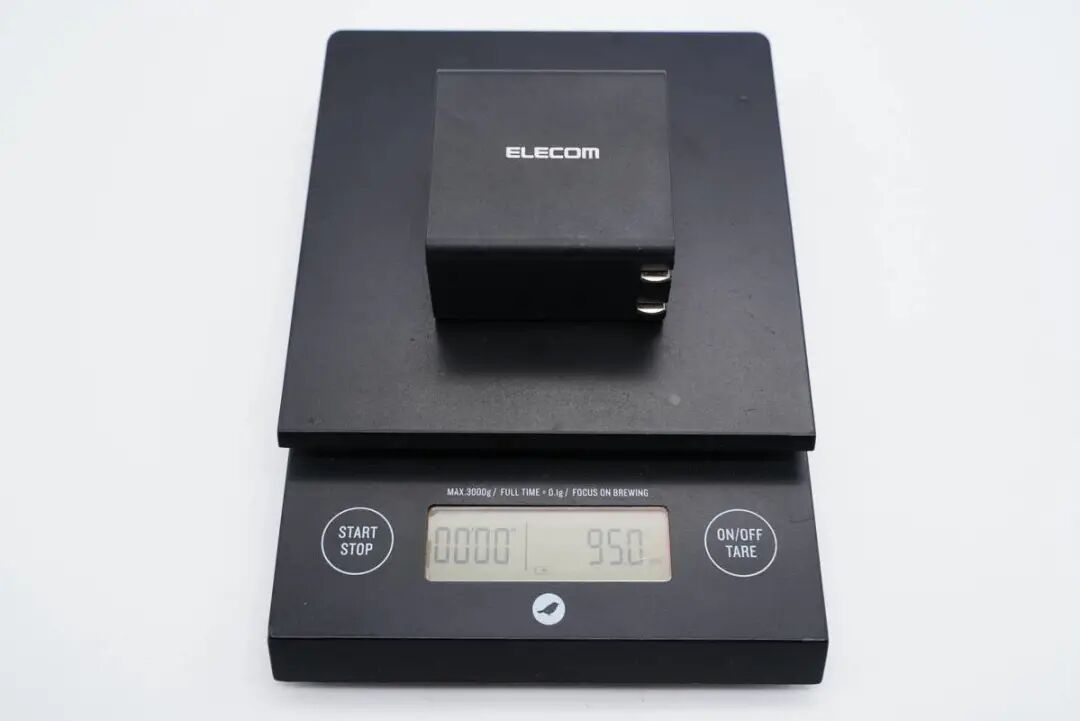

净重约为95g。
使用ChargerLAB POWER-Z KT002测得USB-C口仅支持PD3.0快充协议。

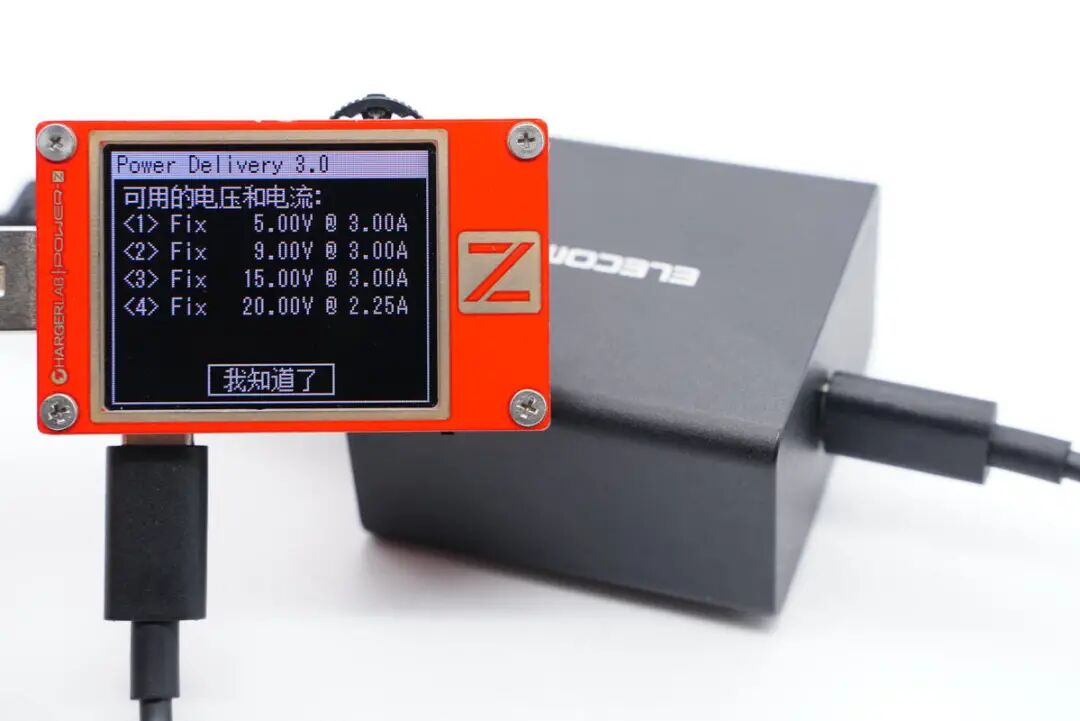

PDO报文显示C口还具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。
二、ELECOM 45W充电器拆解

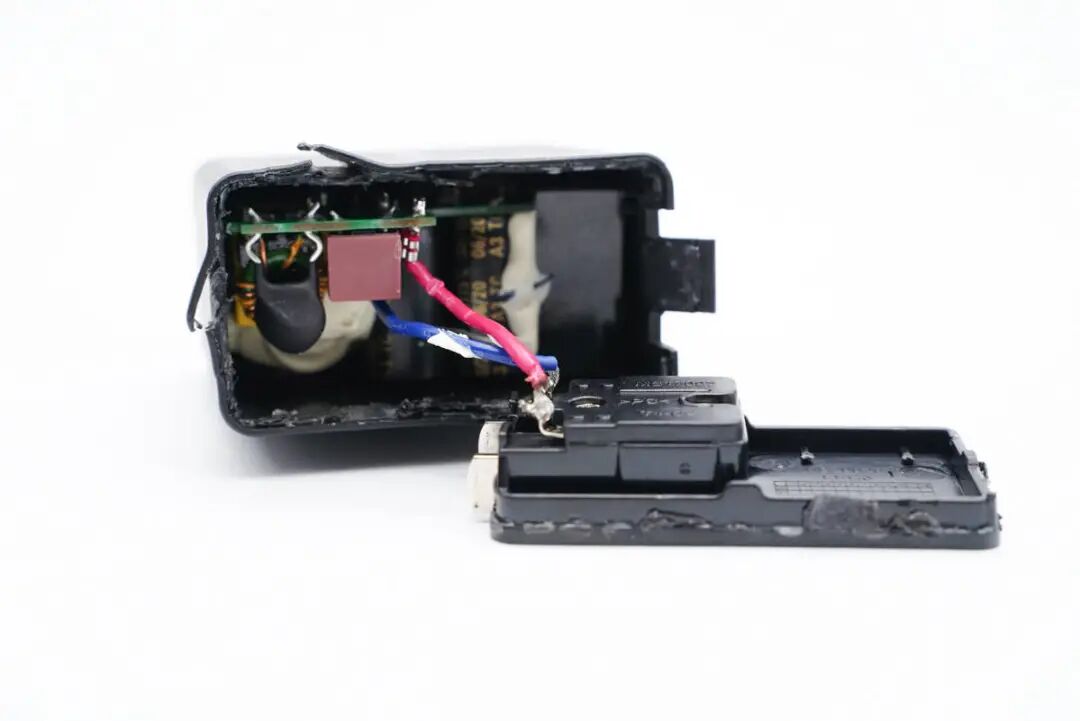

将输入端外壳拆开，超声波焊接封装。

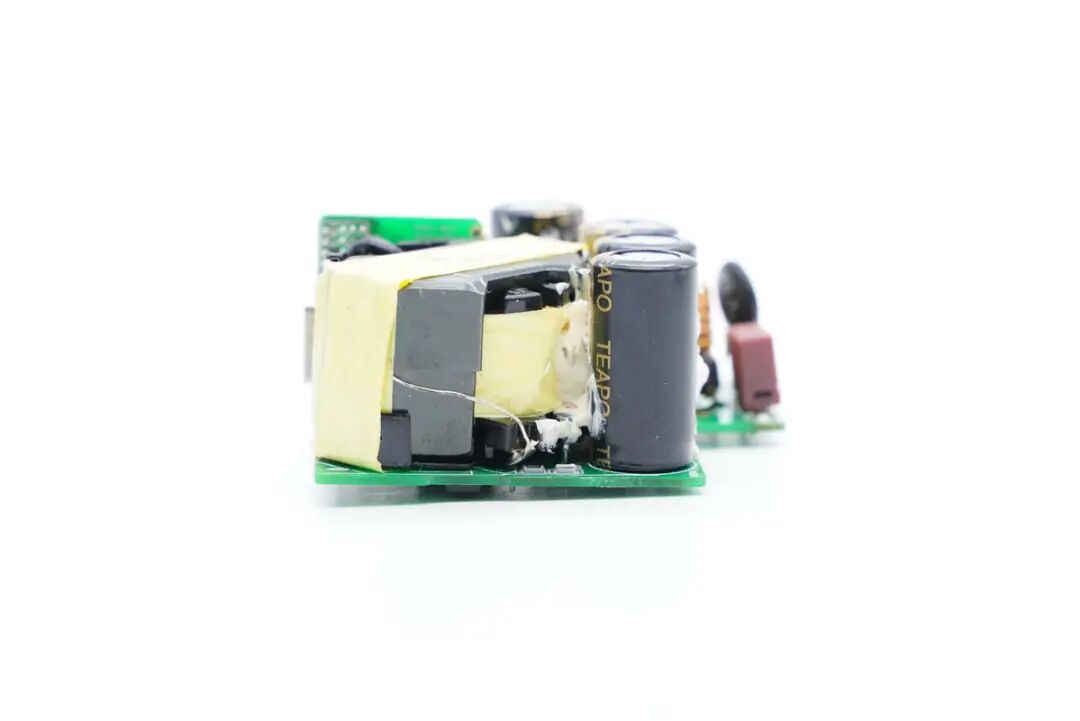

充电器初次级间设有绝缘隔离板，电容打胶加固。

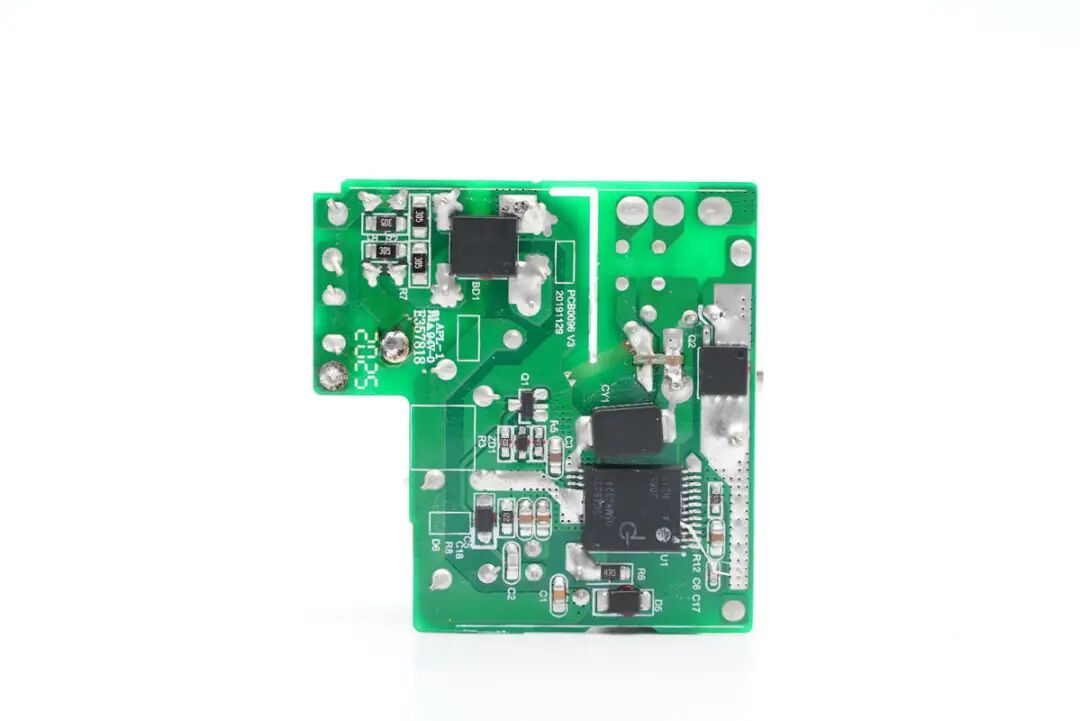

背面设有整流桥、开关电源主控芯片、同步整流管等。

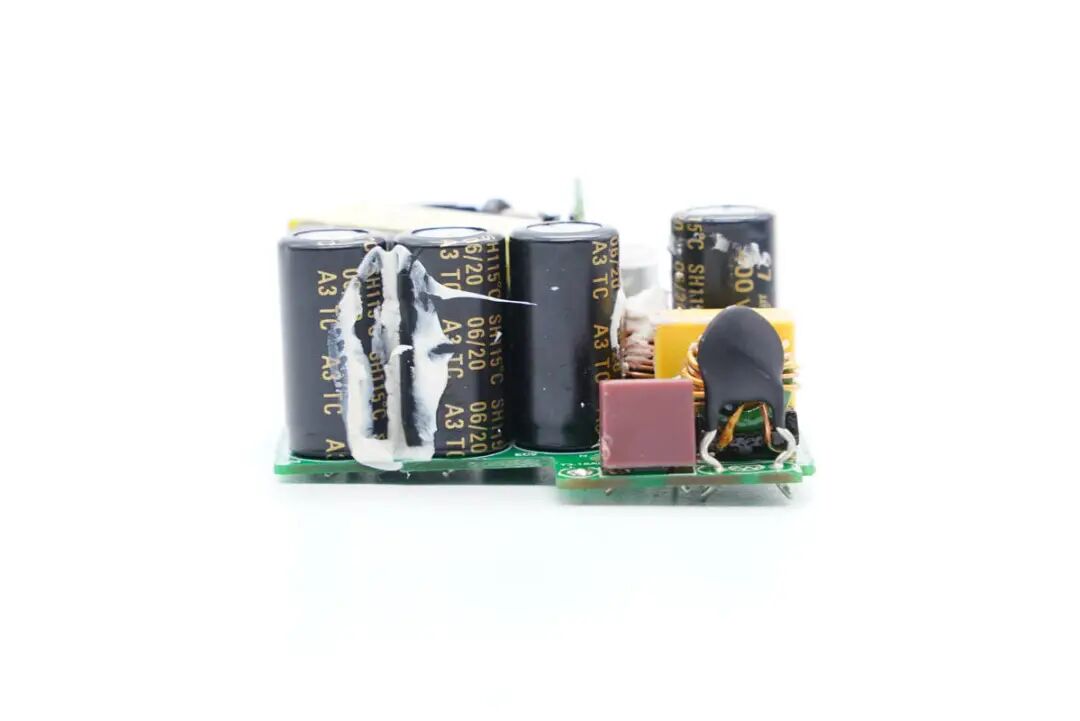

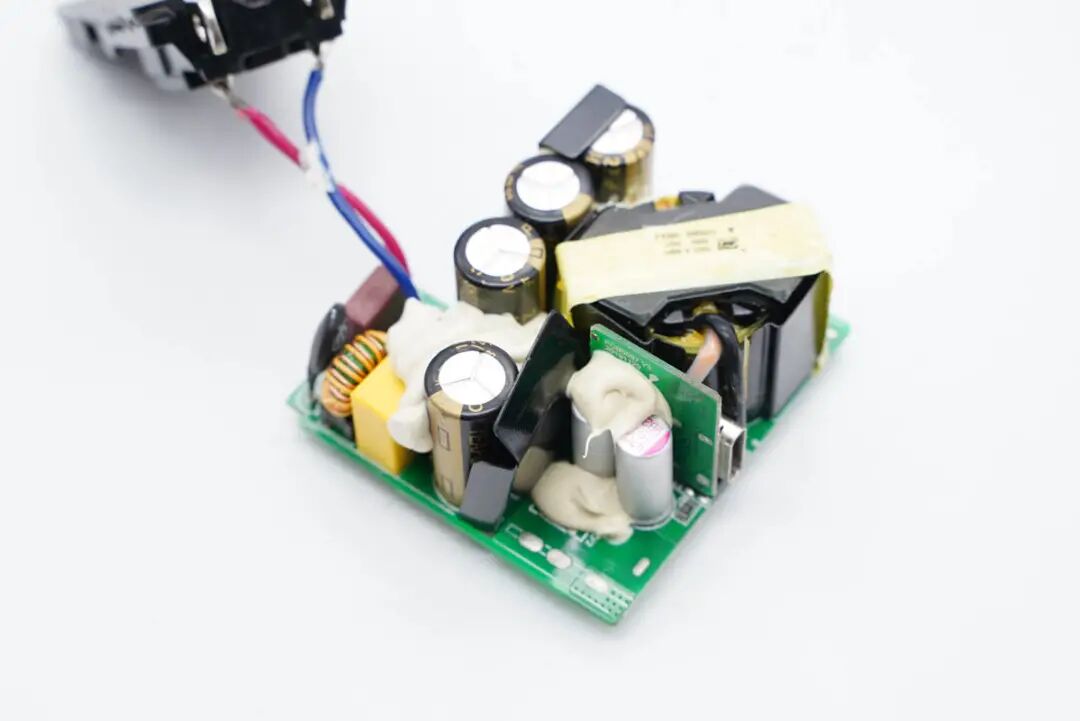

输入端一览，设有延时保险丝、NTC浪涌抑制电阻、共模电感、安规X电容、高压滤波电解电容、滤波电感器件。

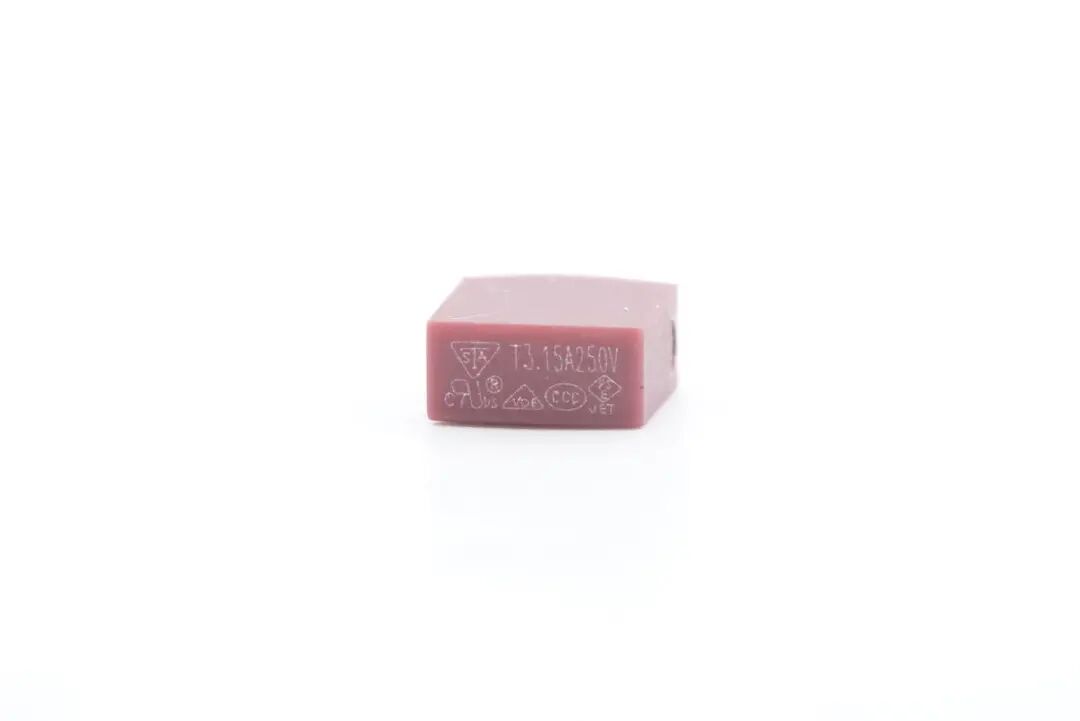

延时保险丝特写，规格为3.15A 250V。

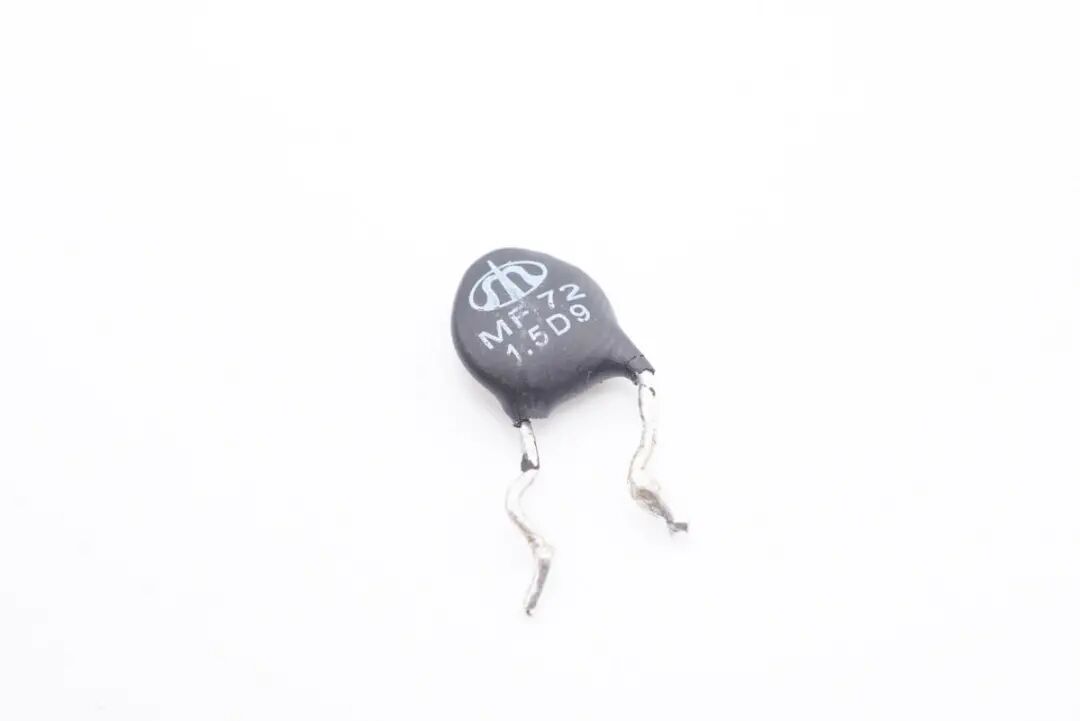

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

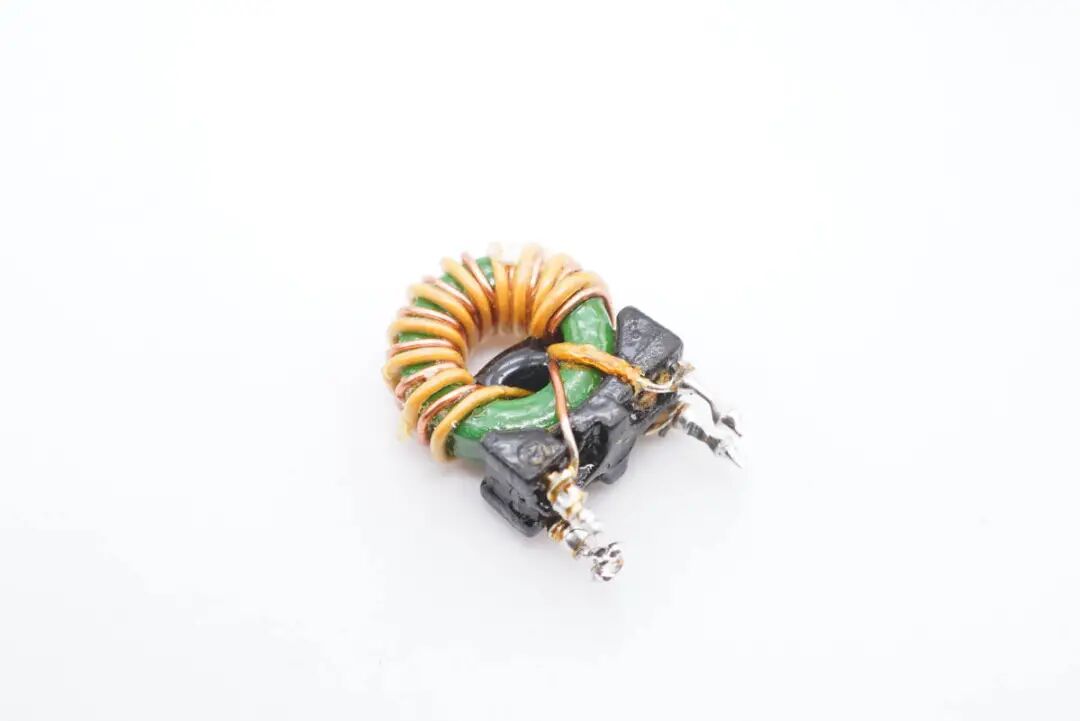

共模电感双线绕制，用于滤除EMI干扰。

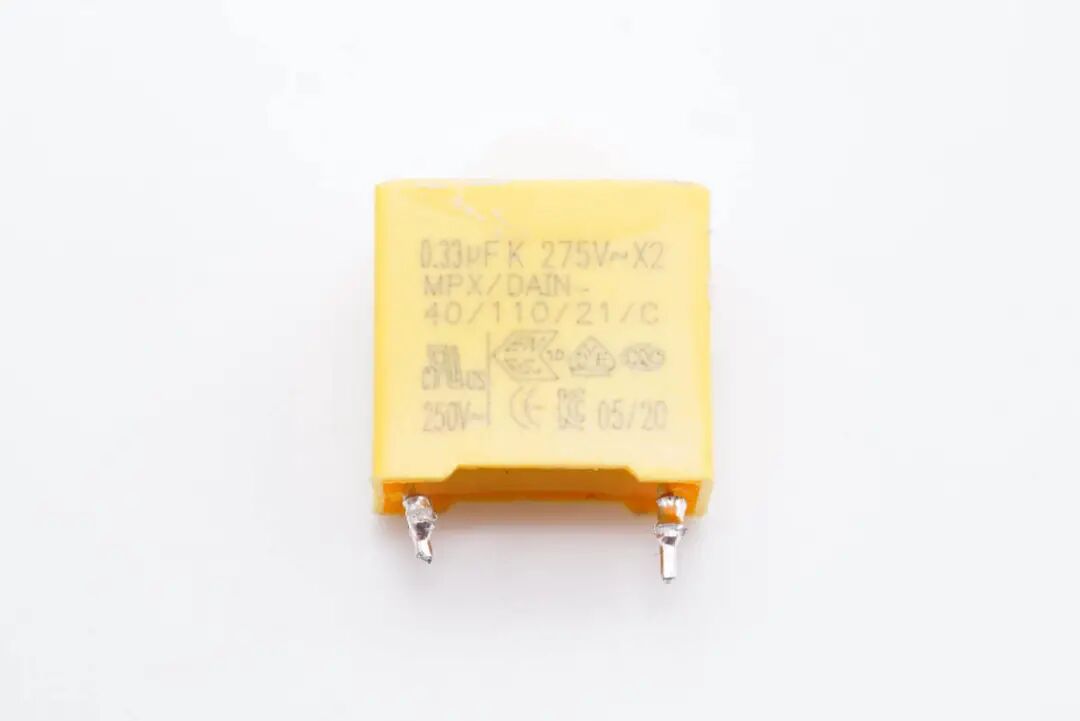

安规X电容特写，容量0.33μF。

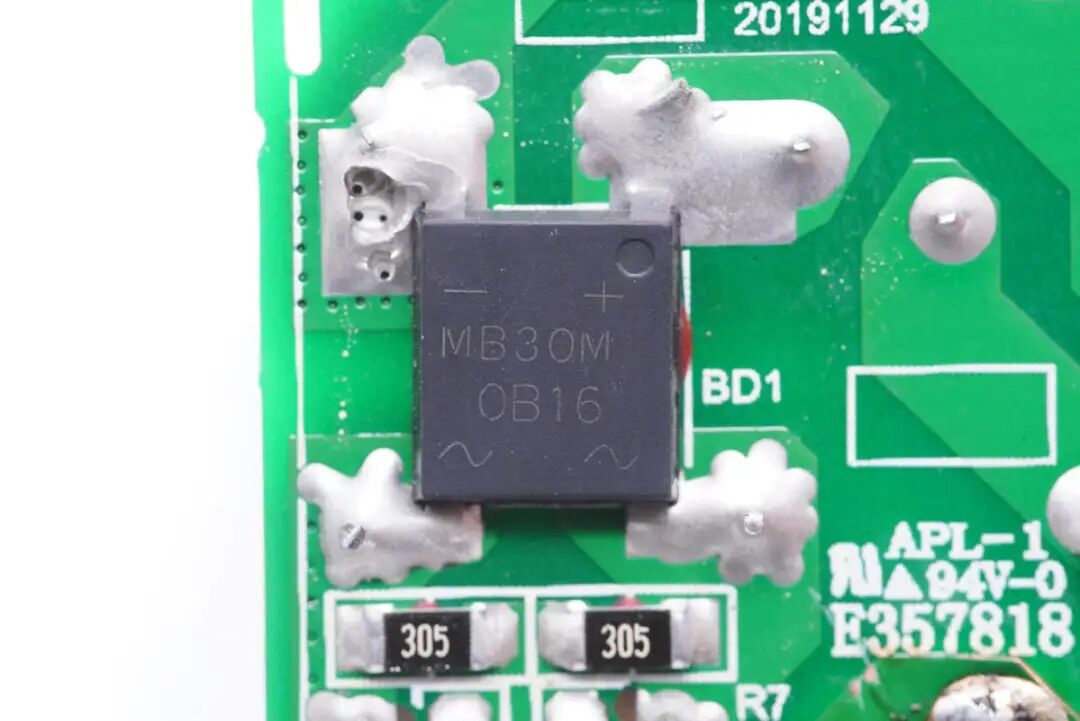

MB30M整流桥特写。

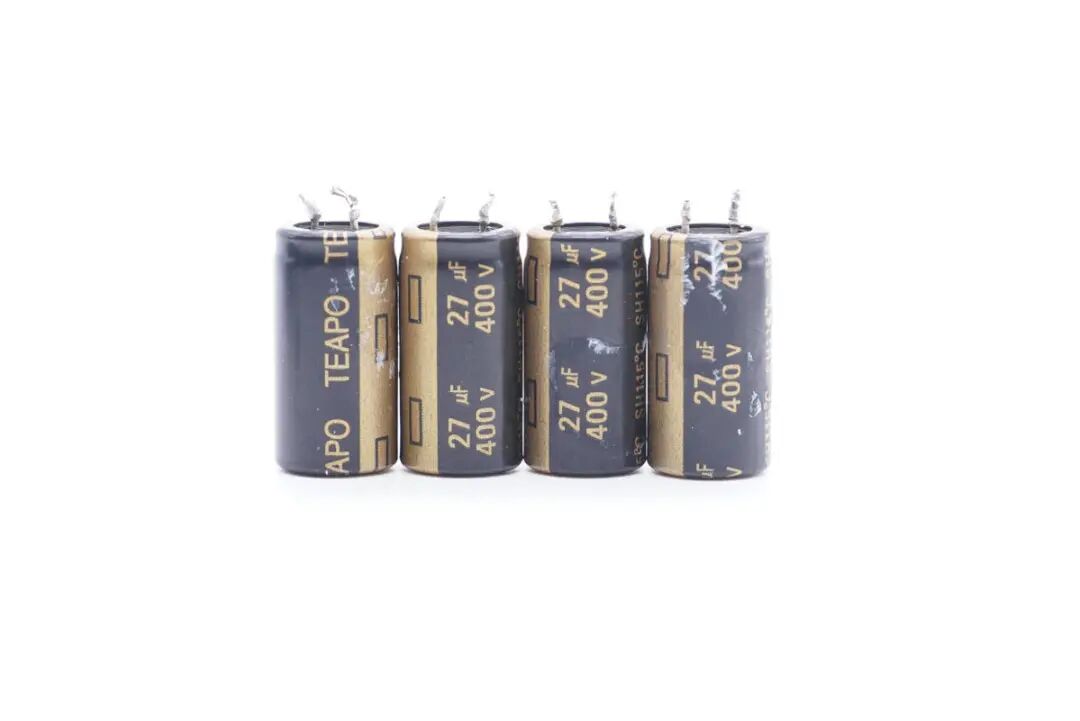

四颗高压滤波电解电容来自TEAPO智宝，规格均为400V 27μF。

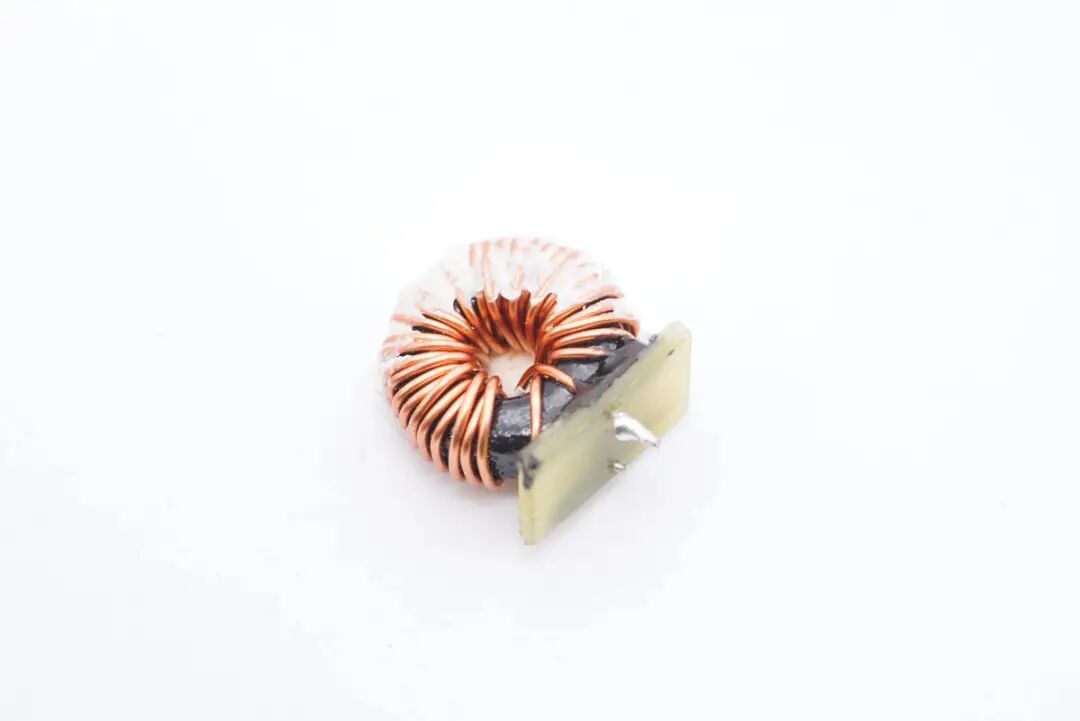

滤波电感特写，底部设有绝缘小板。
板子左侧设有变压器。

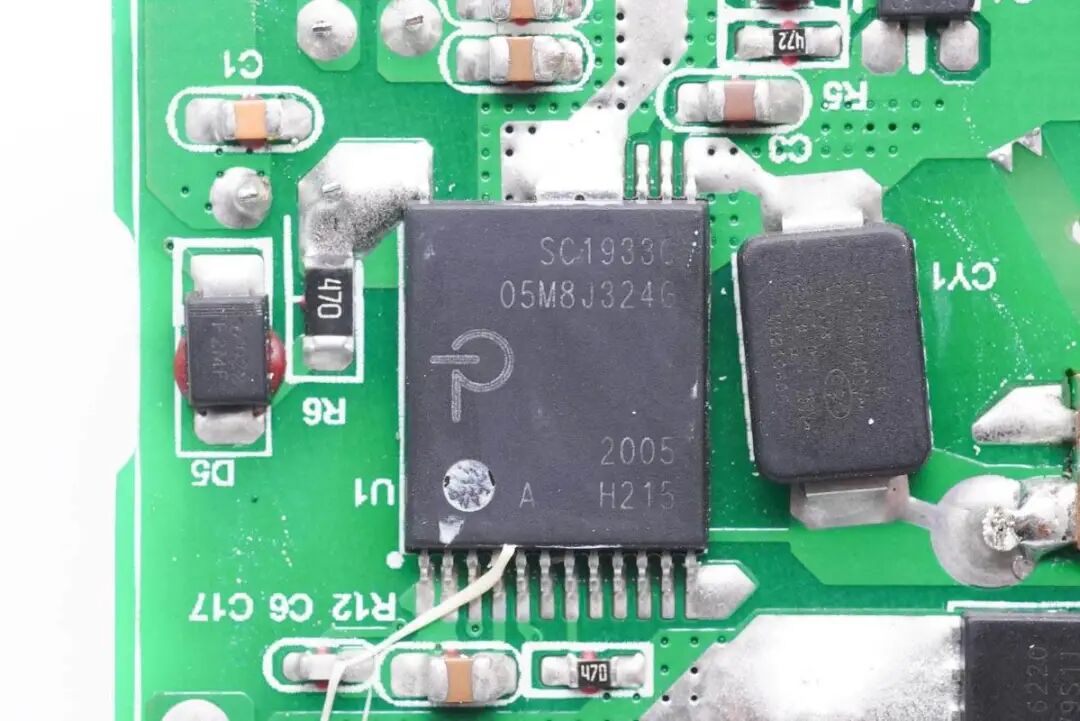

充电器主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。
PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。

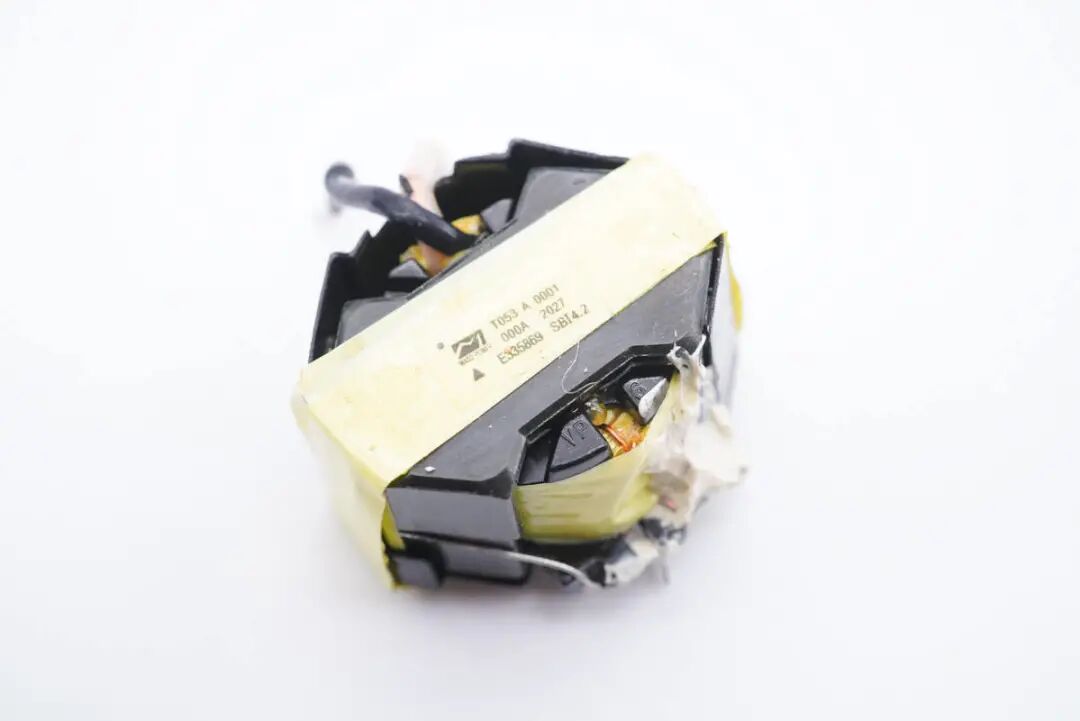

变压器特写。

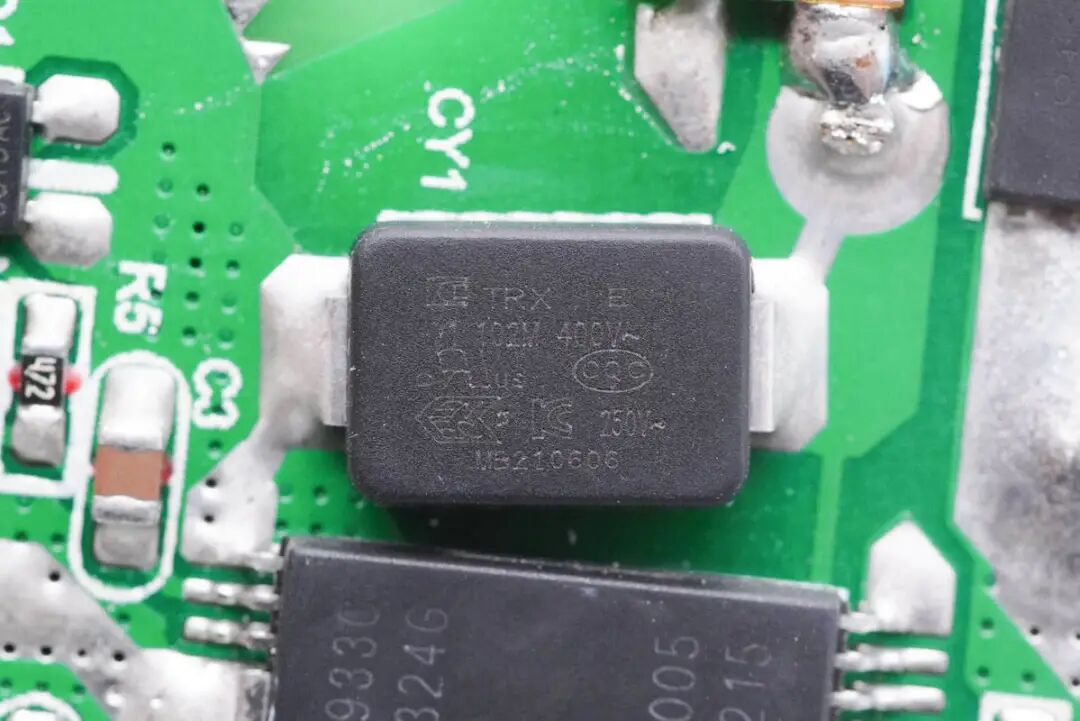

贴片Y电容来自四川特锐祥科技股份有限公司，型号TMY1102M，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

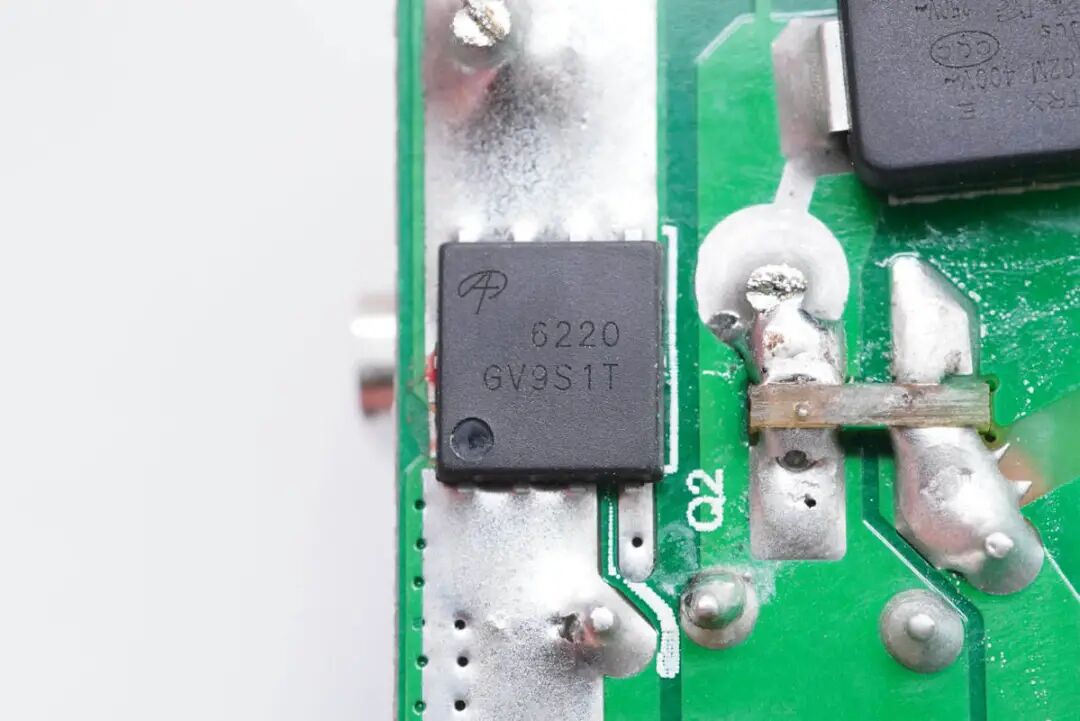

同步整流管采用AOS万代AON6220，NMOS，耐压100V，DFN5x6封装。

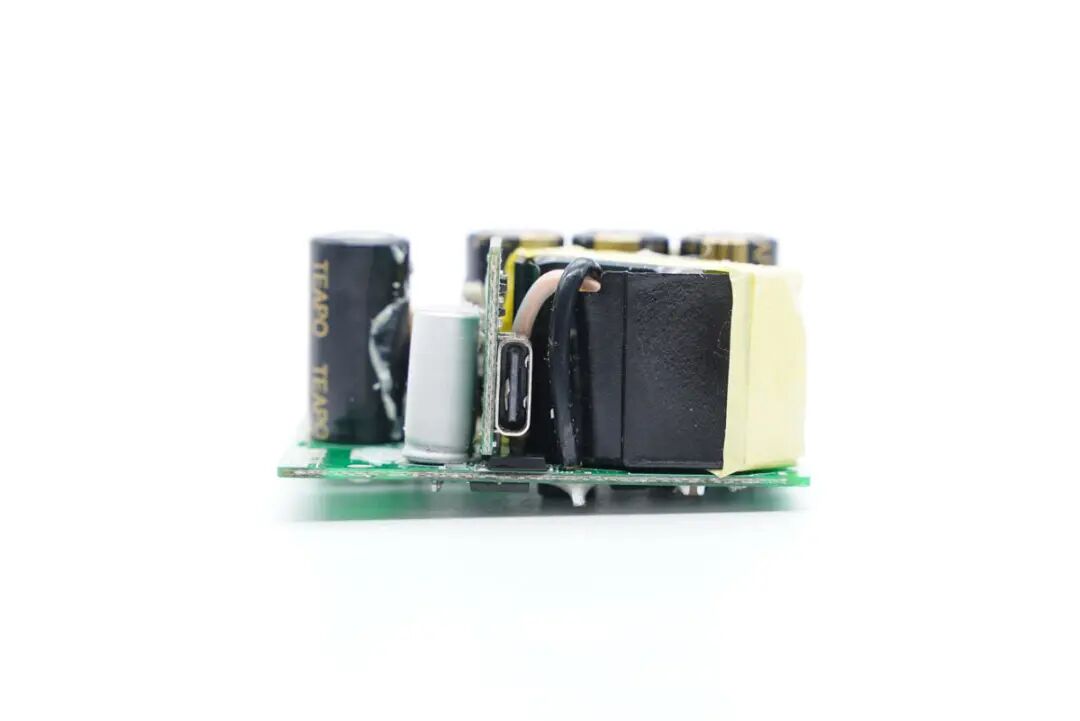

输出端一览，USB-C母座焊接在小板上，下方有一颗肖特基二极管，此外和变压器间有绝缘板进行隔离。

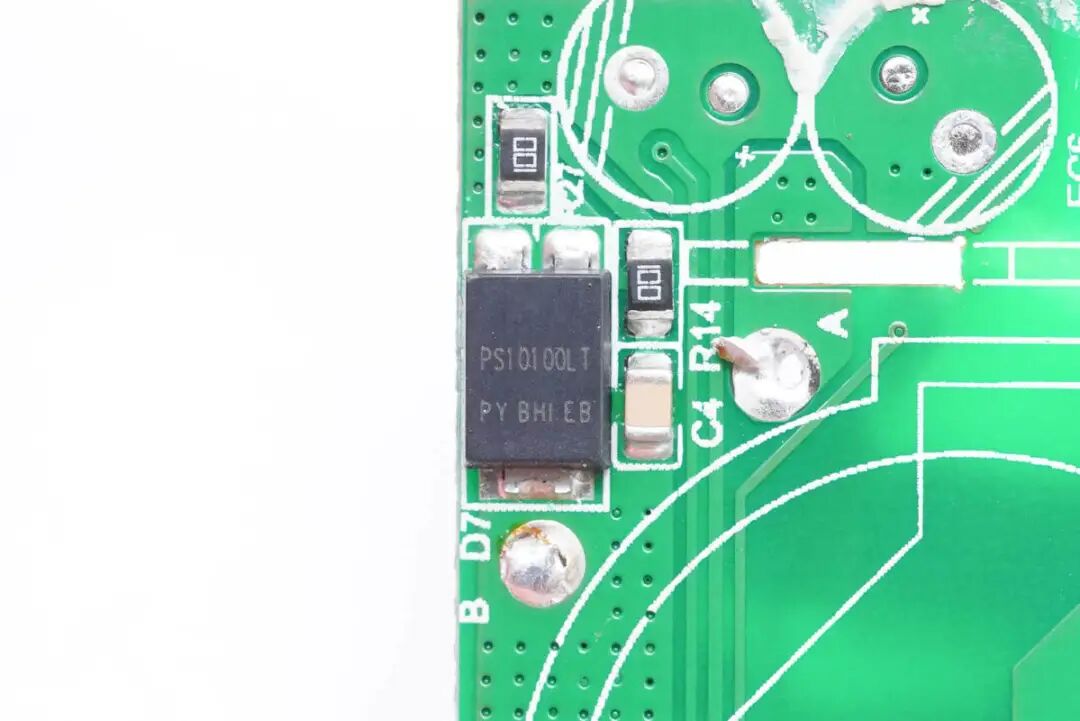

PS10100LT肖特基二极管，与同步整流管并联，提高空载轻载效率。
两颗滤波固态电容特写，规格均为25V 470μF。
协议小板上设有协议芯片和输出VBUS开关管。

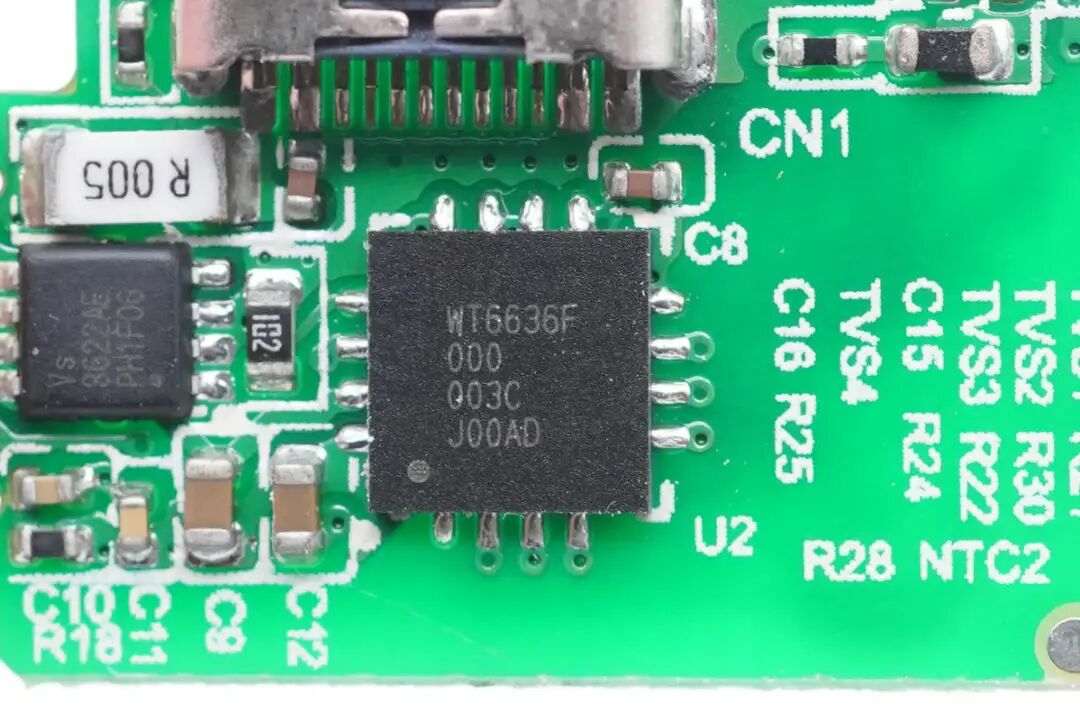

协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。
输出VBUS开关管采用威兆VS3622AE，NMOS，耐压30V，PDFN3333封装。
威兆 VS3622AE 详细资料信息。
充电头网拆解了解到，威兆MOS管广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被华为、小米、紫米、三星、OPPO、VIVO、魅族、努比亚、倍思、公牛、网易智造等知名品牌的数十款产品采用，产品质量获得客户一致认可。

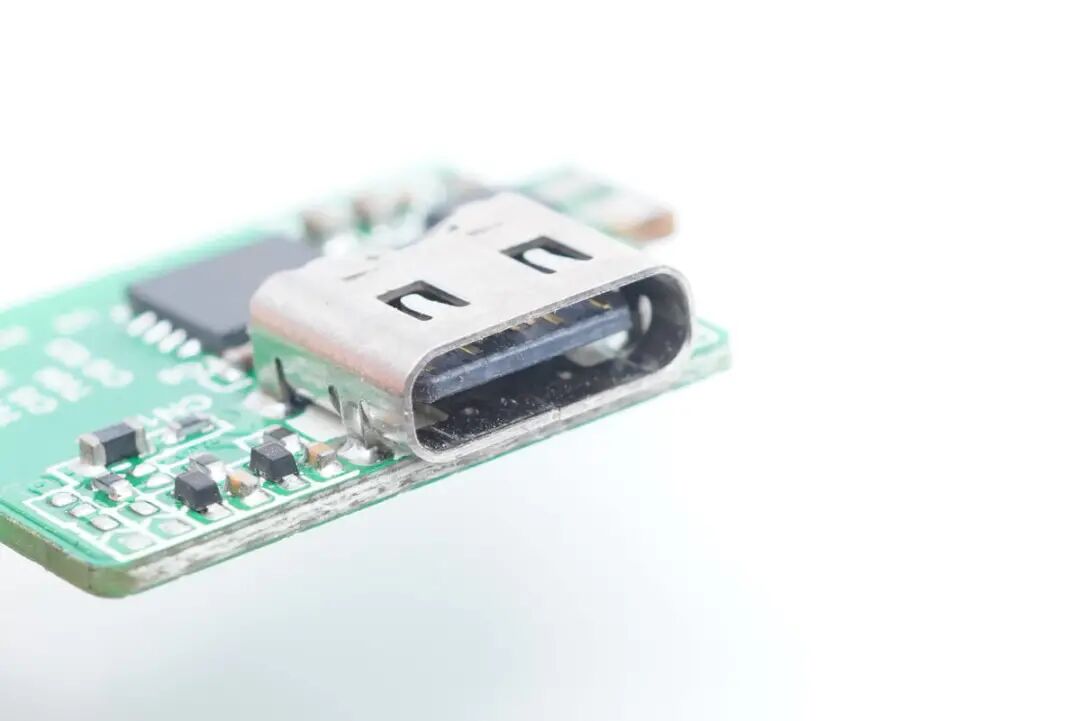

USB-C母座特写，过孔焊接。

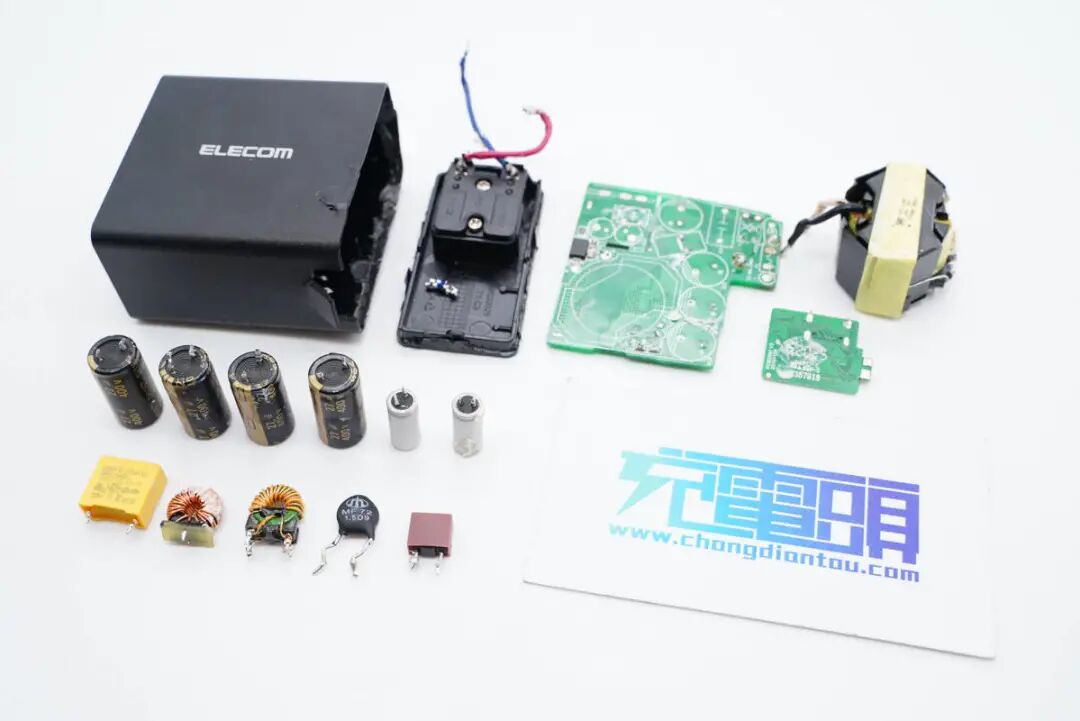

全部拆解完毕，来张全家福。
充电头网拆解总结
宜丽客这款45W氮化镓充电器符合目前主流PD快充样式设计，并且配备折叠插脚，方便携带。充电器虽说最大功率只有45W，但具备9V、15V以及20V电压档位，可以充iPhone 12/13、SWITCH以及笔电等设备。
充电头网通过拆解发现，这款充电器基于高频QR开关电源架构设计，采用的是PI SC1933C+AOS AON6220开关电源方案，伟诠WT6636F协议芯片控制接口输出电压。采用智宝电解电容以及固态电容进行滤波，整体用料还是很符合ELECOM宜丽客这么大个品牌的形象的。
