拆解报告：TARGUS泰格斯65W快充电源适配器
----- 充电头网拆解报告 第2037篇 -----
TARGUS（泰格斯）是美国知名笔记本配件老品牌，用过IBM、HP等国际知名品牌笔记本电脑的朋友应该对其有印象，这些品牌笔记本附送的包多由TARGUS代工。不过今天我们不谈TARGUS的包，而是拆解它的一款笔电适配器。
最近充电头网拿到了TARGUS一款笔电适配器，虽说样式依旧传统，但支持65W PD快充，很迎合当下主流需求。下面充电头网就对其进行详细拆解，看看用料做工如何。
一、TARGUS 65W电源适配器外观

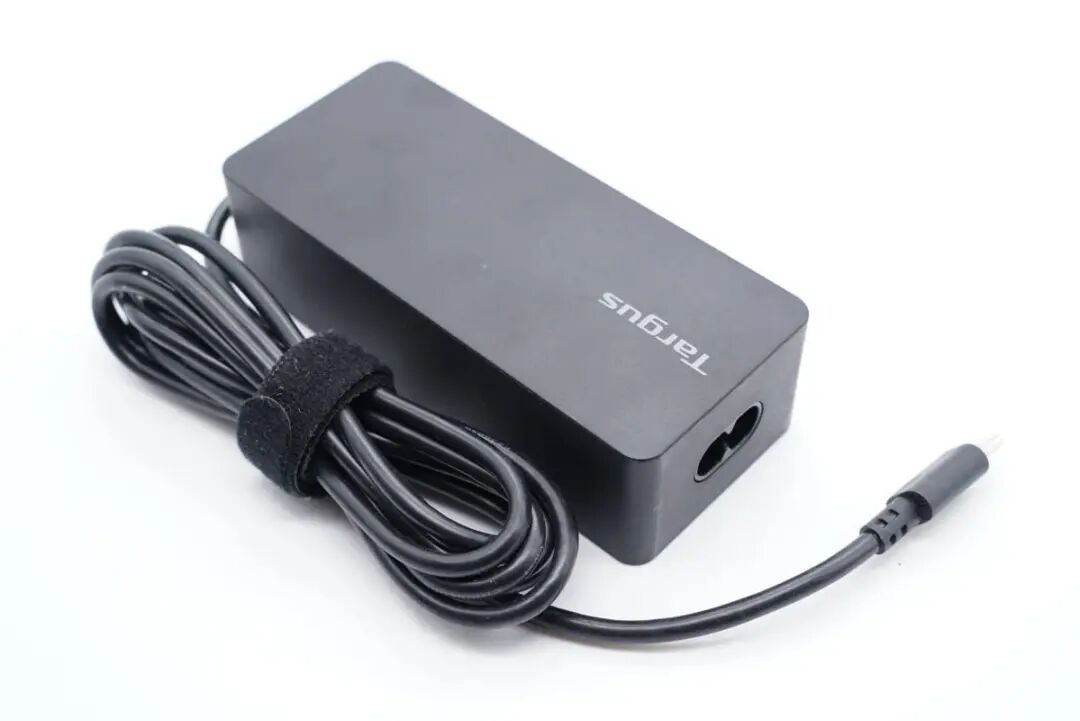

这款适配器自带USB-C输出线缆，机身是经典长方体造型，外壳磨砂，顶面一侧印有Targus品牌logo。

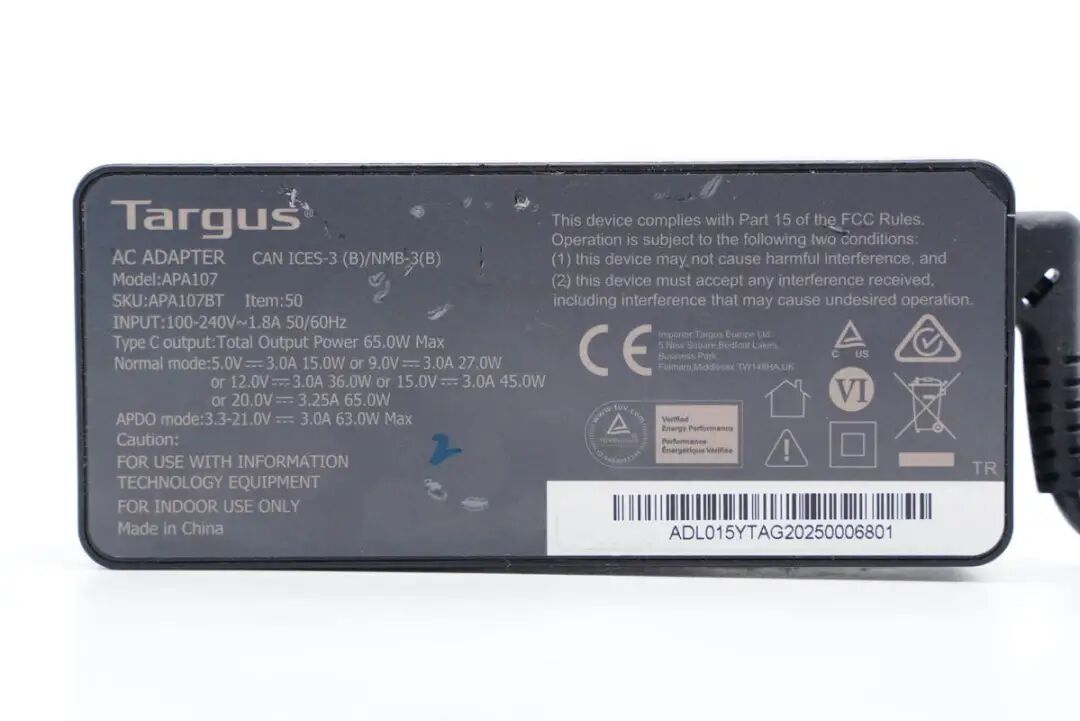

机身背面贴有参数铭牌
型号：APA107
输入：100-240V~50/60HZ 1.8A
输出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A
适配器已通过CE、TUV认证，同时也通过了VI级能效认证。

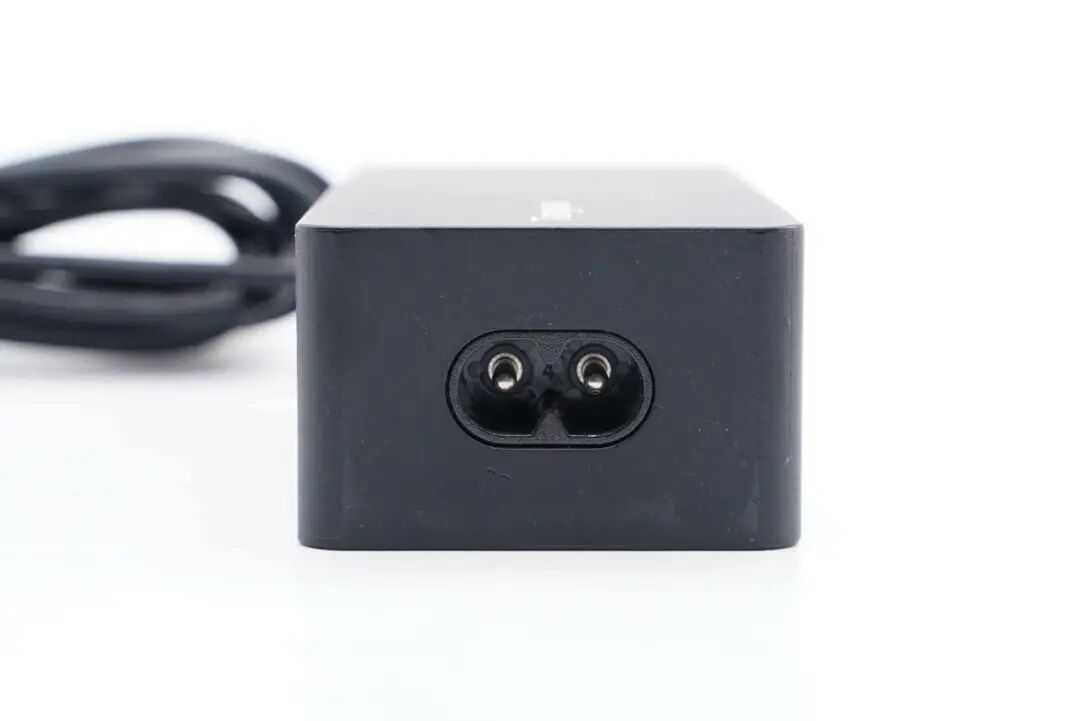

输入端配备8字插口。

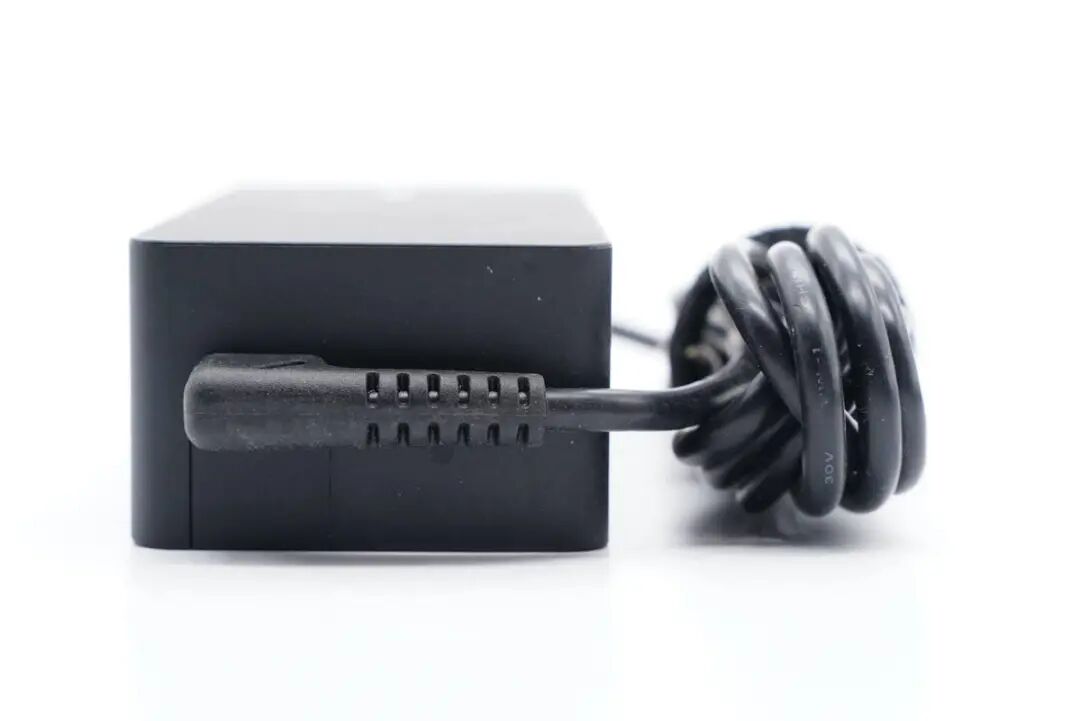

输出线缆做了抗弯折设计。

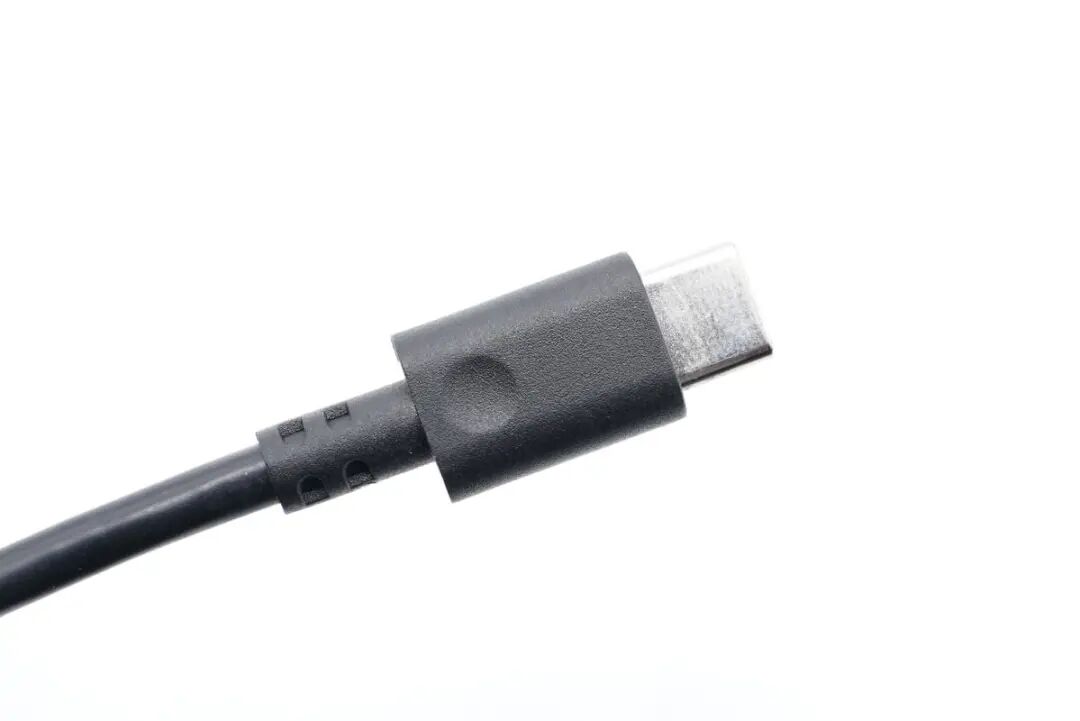

线头外壳磨砂处理，并设计有小凹面，方便插拔。

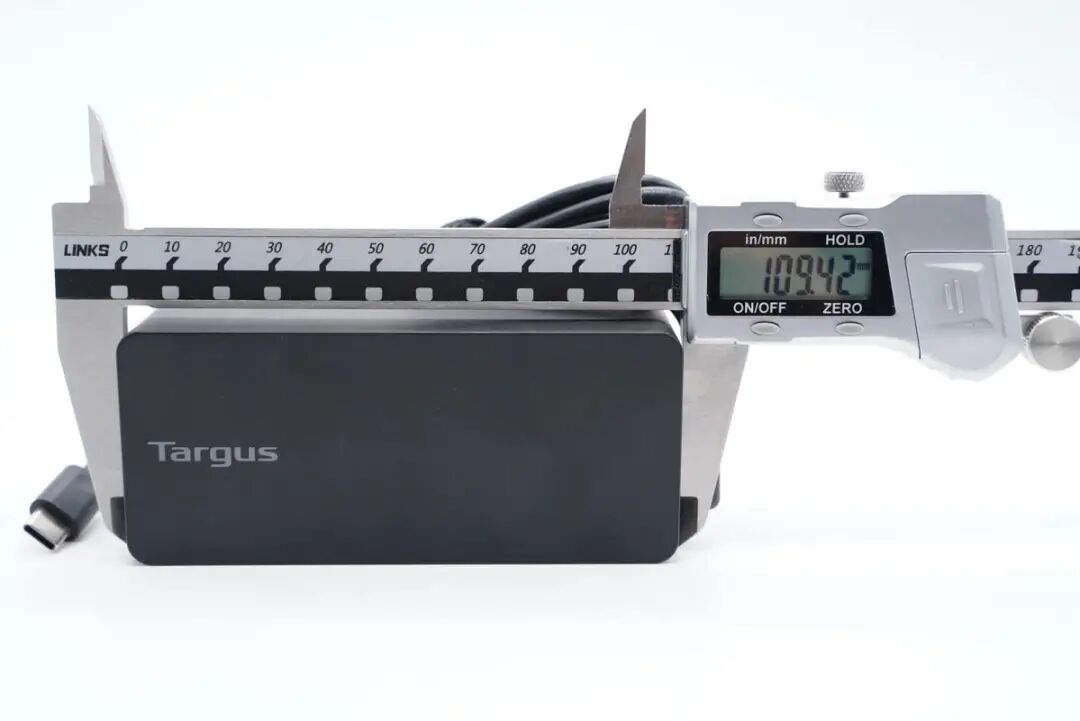

测得适配器机身长度为109.42mm。

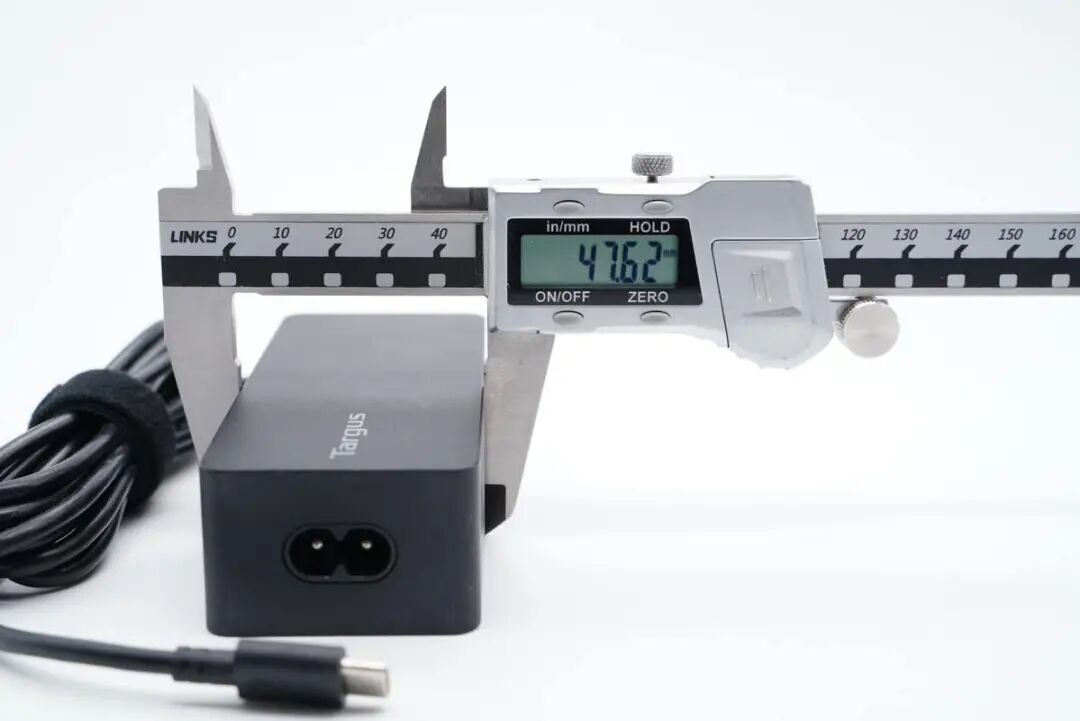

宽度为47.62mm。

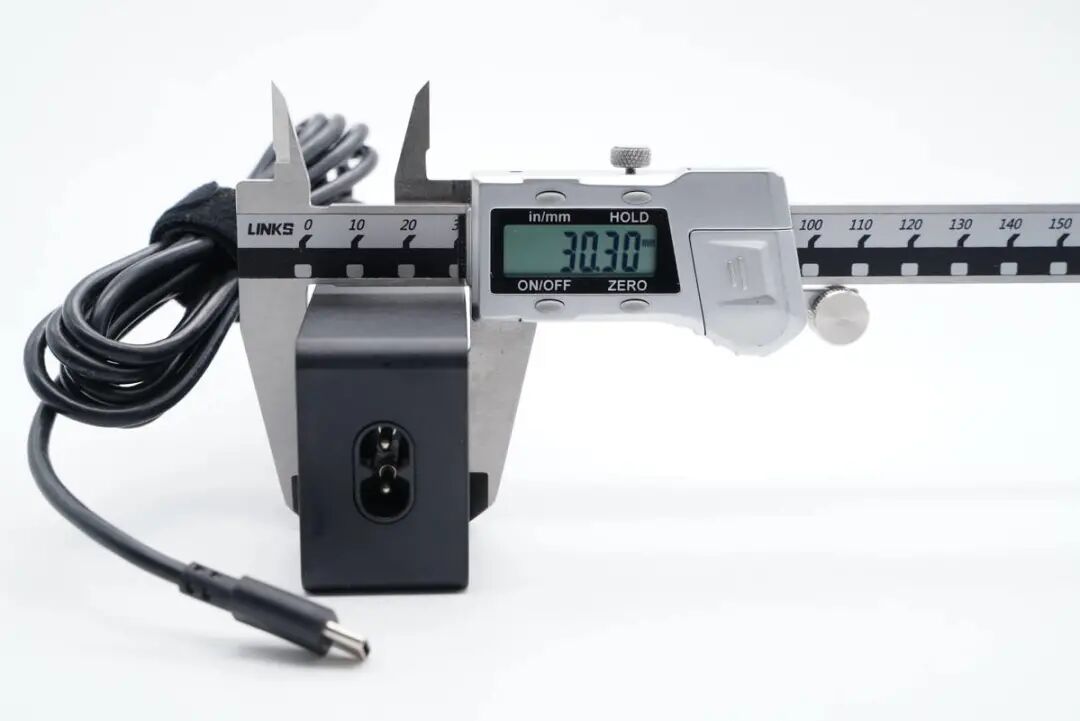

厚度为30.3mm。

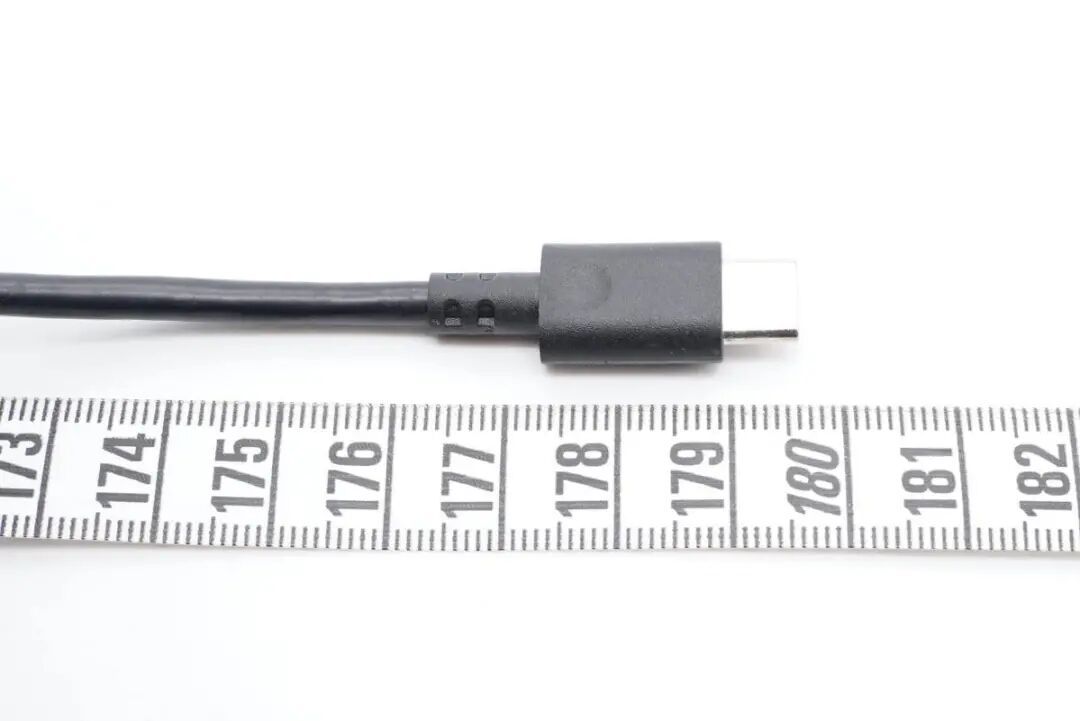

线缆长度约为1.8米。

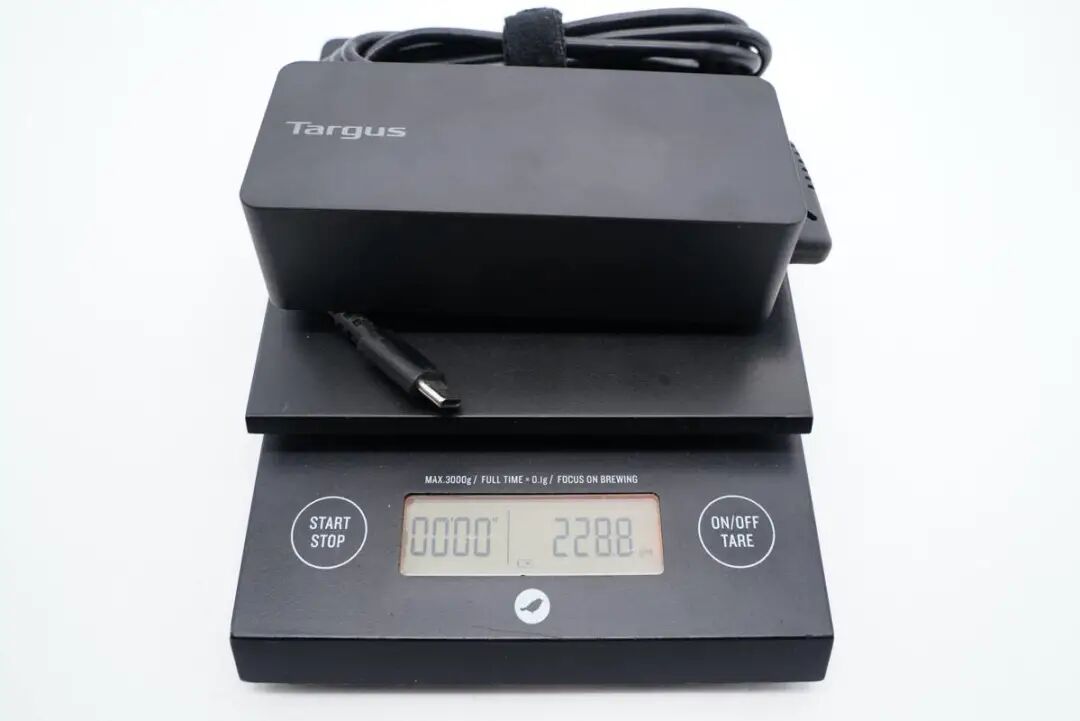

总重量约为229g。

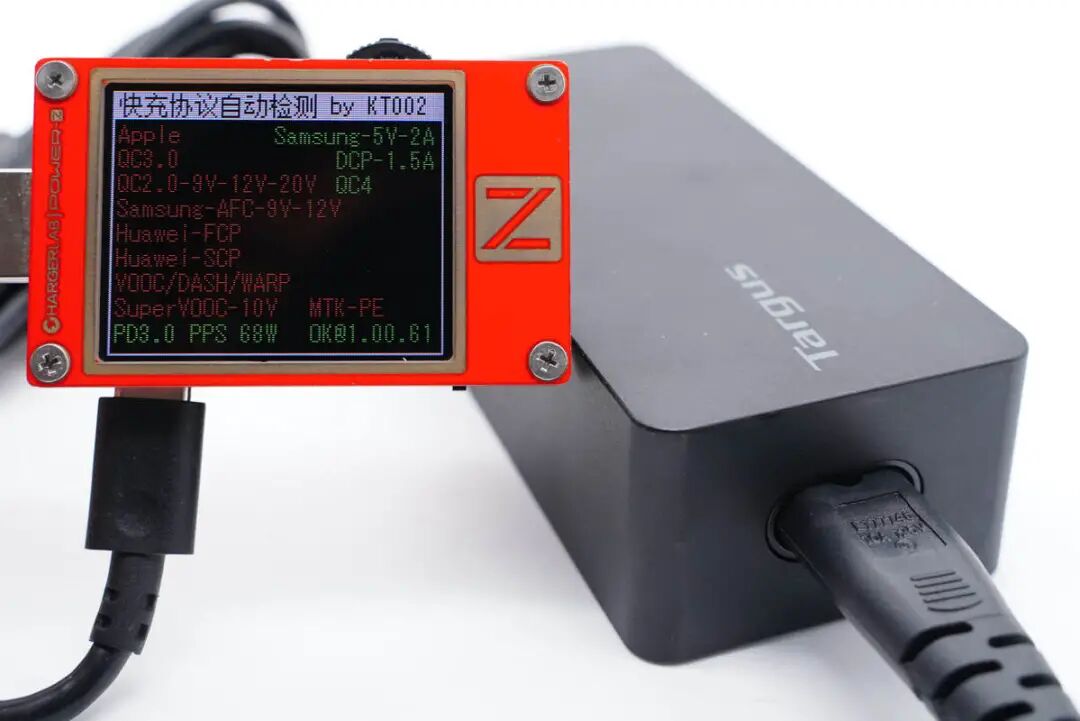

使用ChargerLAB POWER-Z KT002测得适配器支持PD3.0和PPS快充协议。

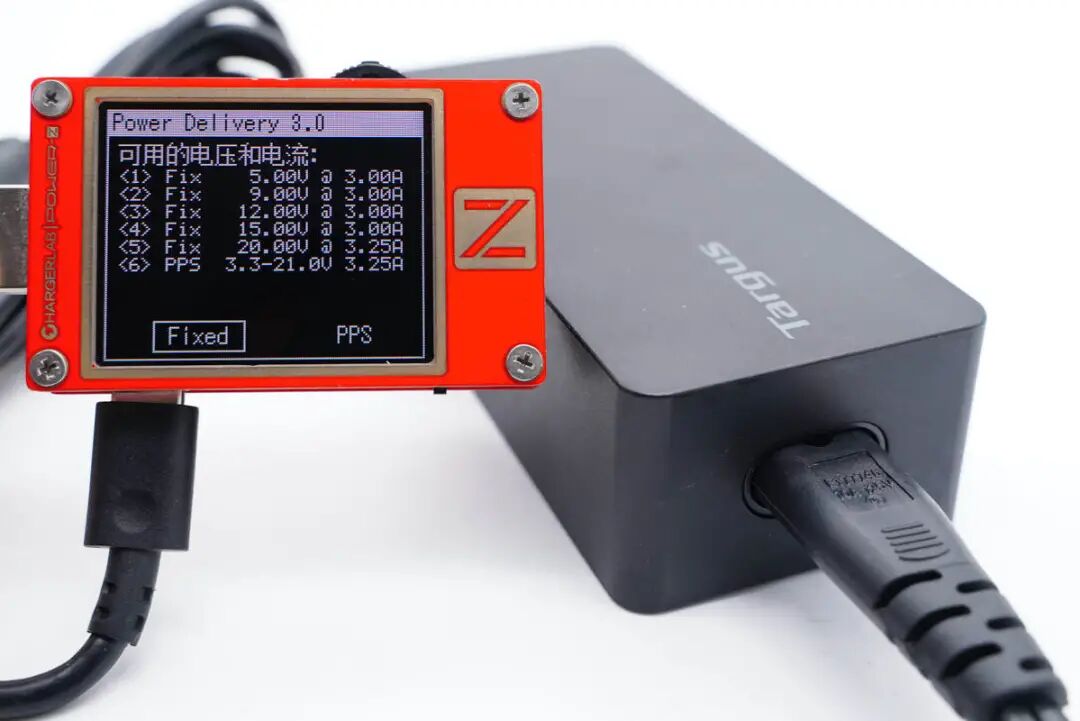

此外具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。
二、TARGUS 65W电源适配器拆解
将机身壳切割开，PCBA模块包裹散热片。

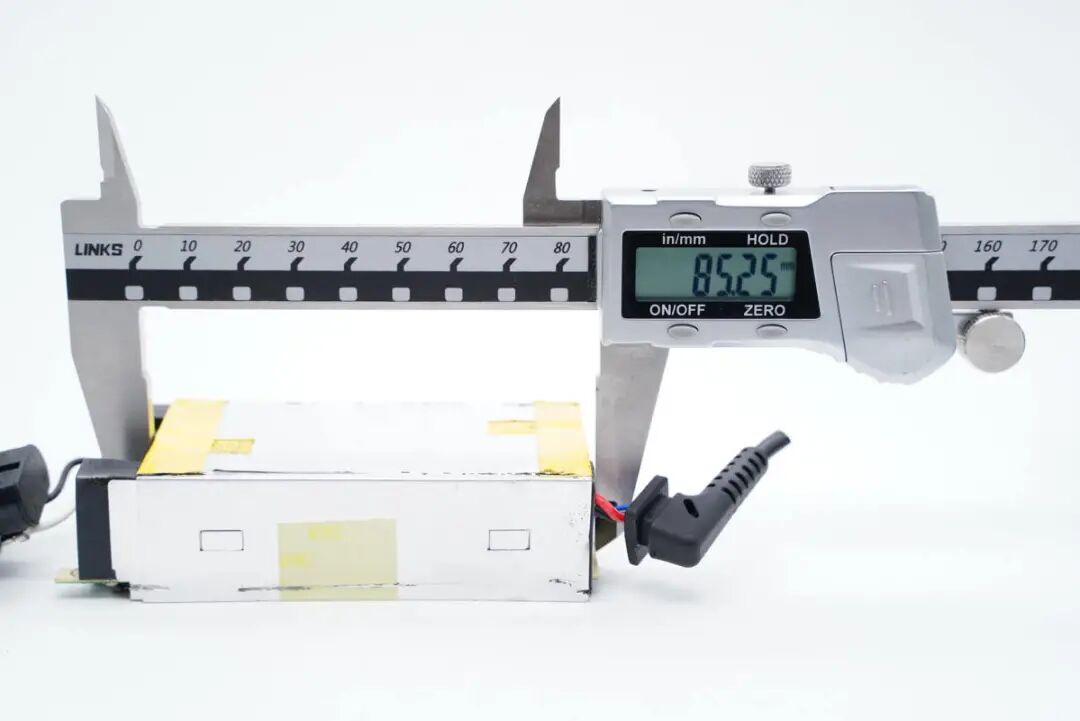

测得模块长度为85.25mm。
宽度为41.36mm。

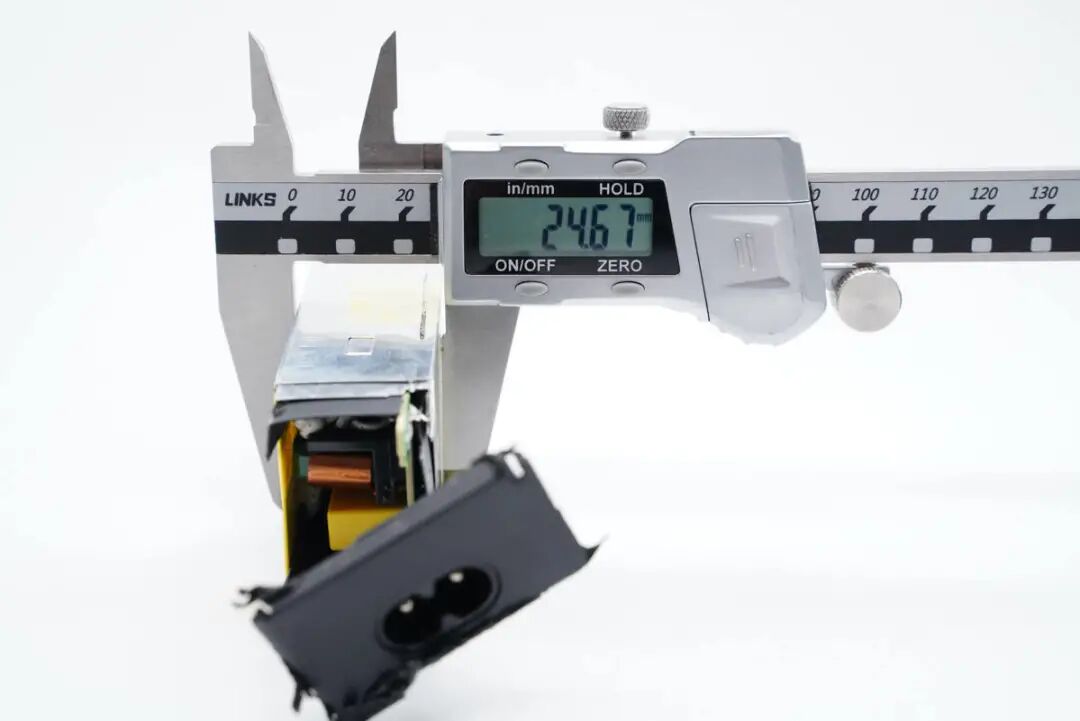

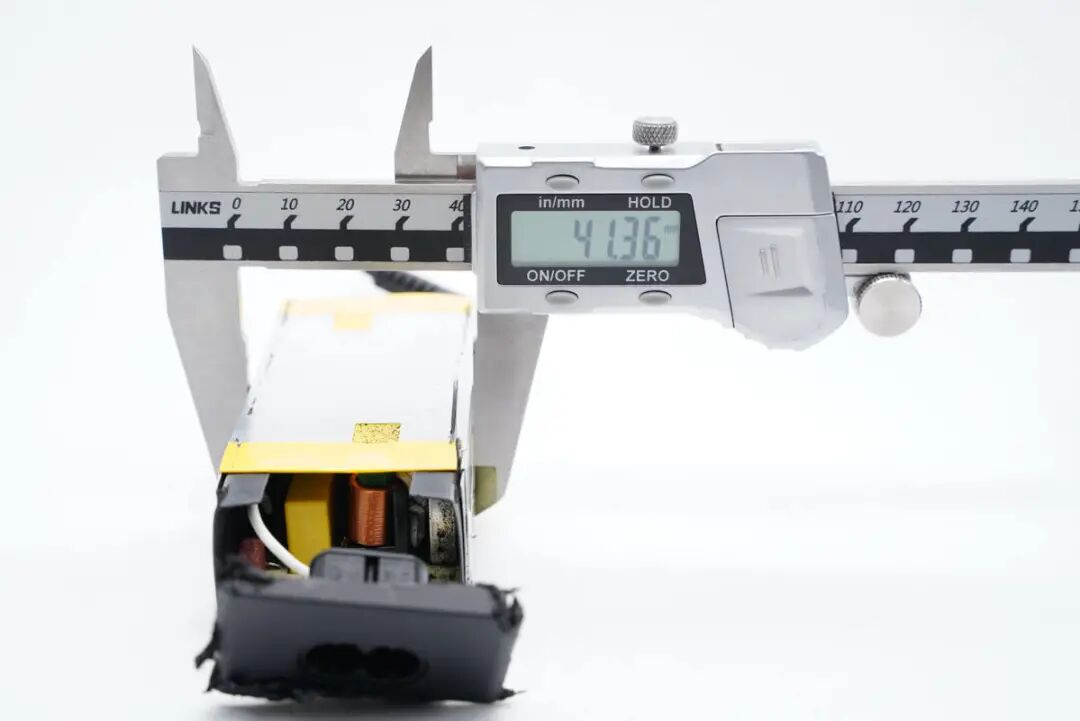

厚度为24.67mm。

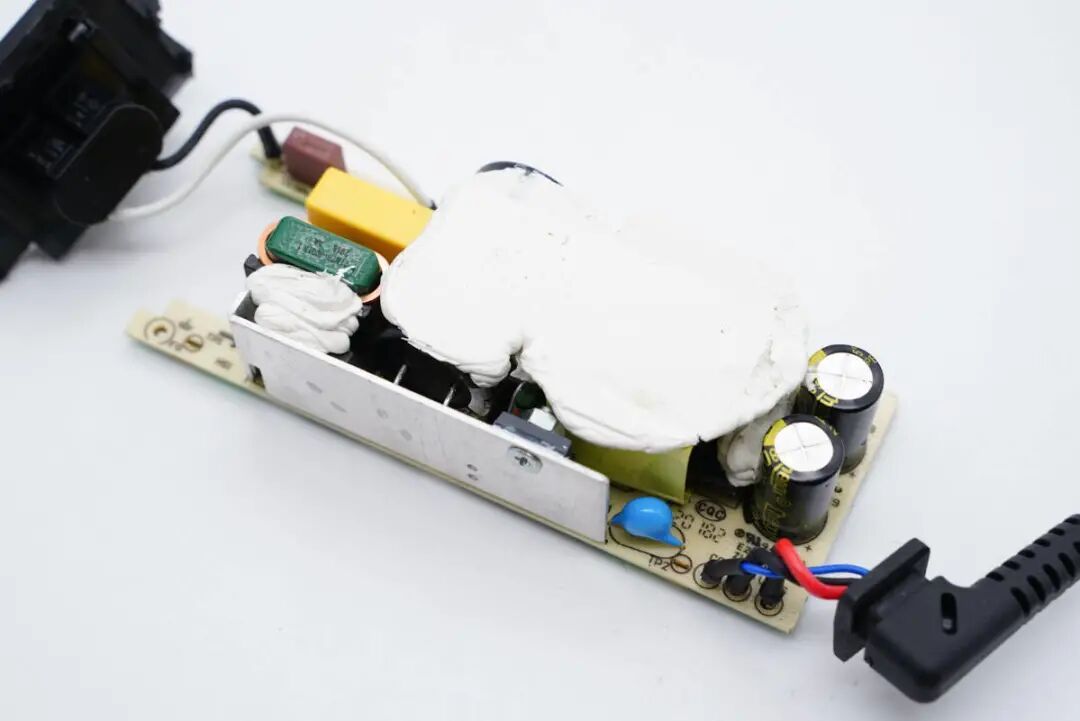

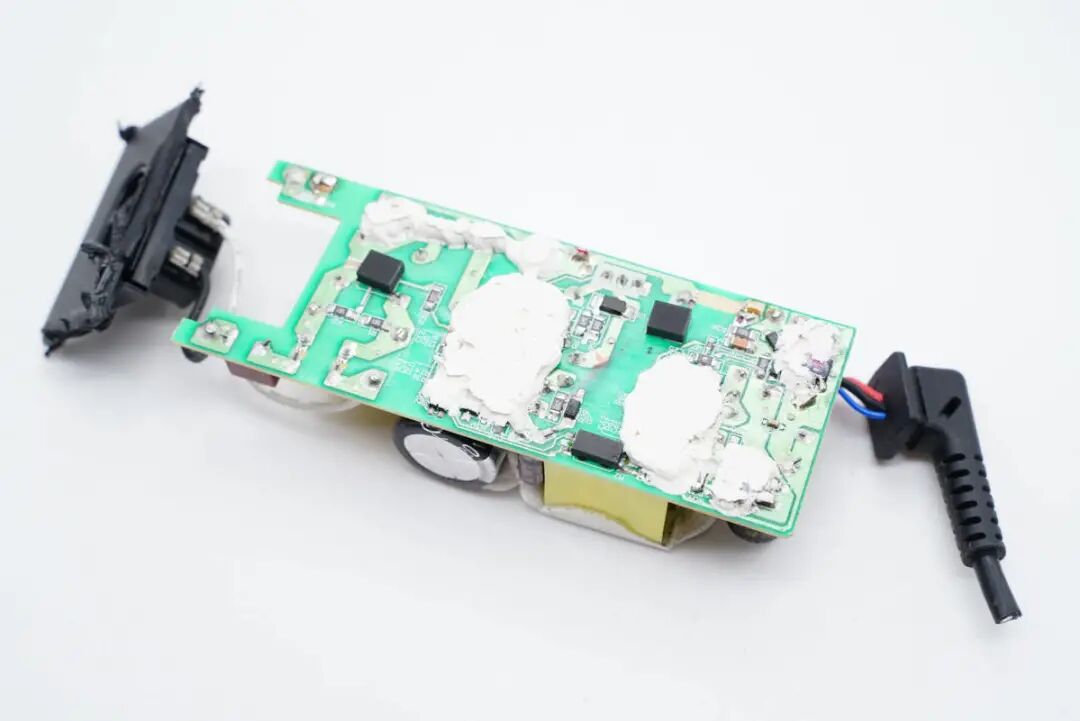

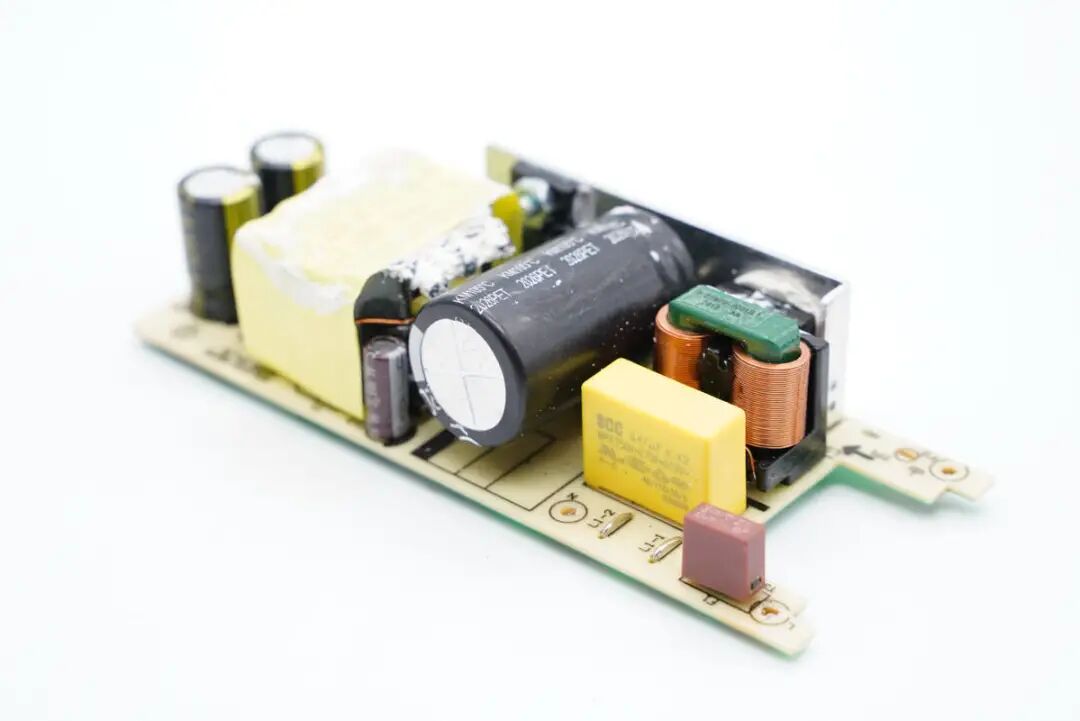

拆掉散热片，内部是熟悉的场景，板子侧边设有散热片，电容、变压器覆盖大量白胶。
板子背面也一样，核心器件全部打胶处理。
将白胶清理干净，变压器周围留有充足空间，可以有效避免积热。

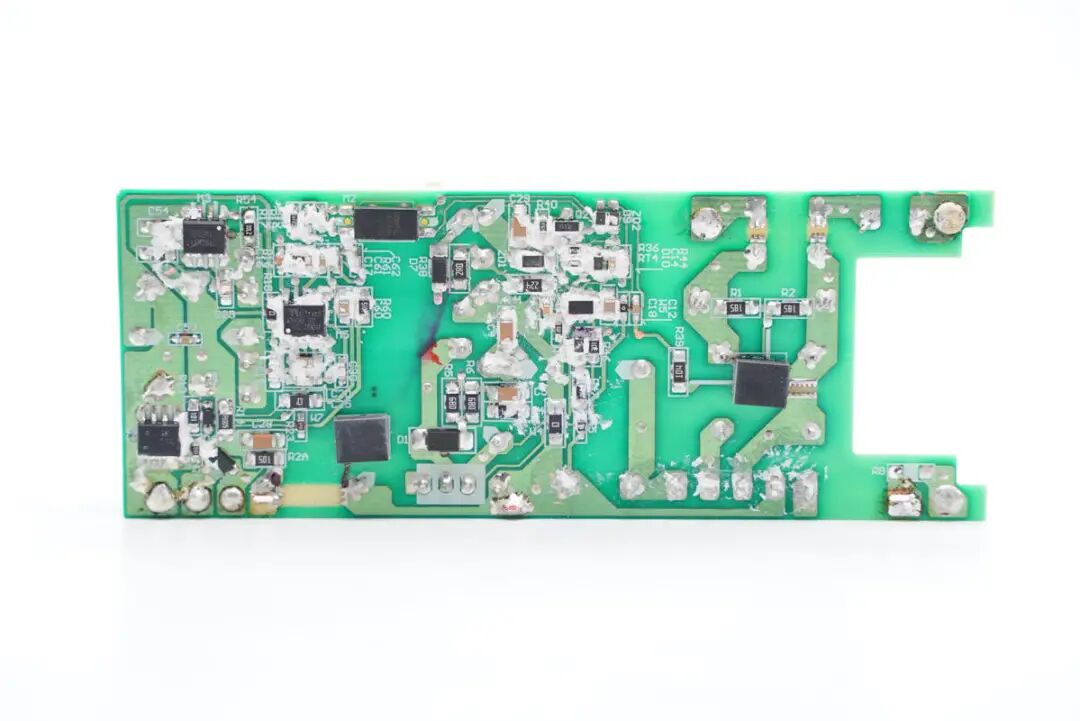

PCB板背面一览，设有开关电源PWM控制器、同步整流芯片、协议芯片以及输出VBUS开关管。

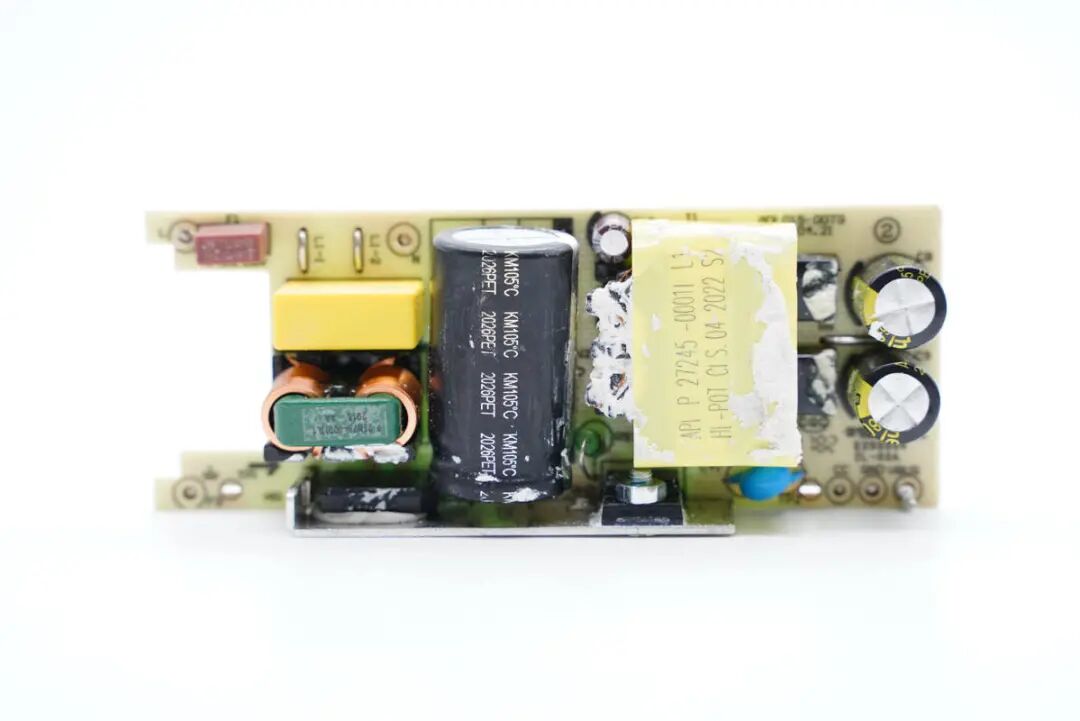

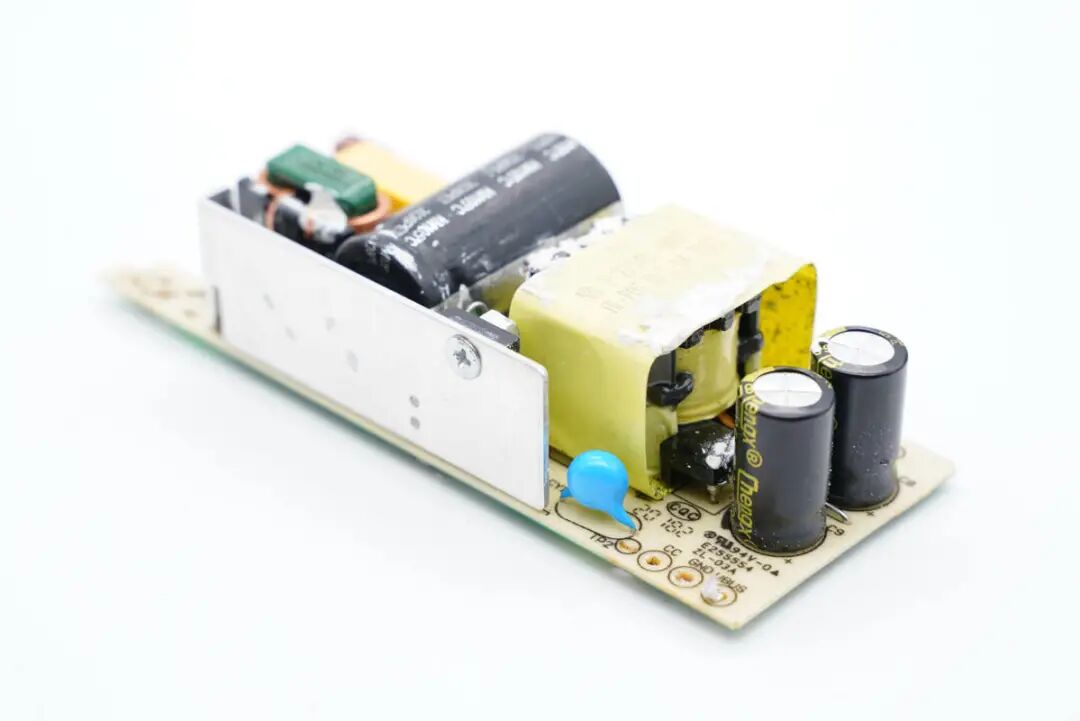

输入端一览，高压滤波电解电容横置，侧边散热片上固定有整流桥。

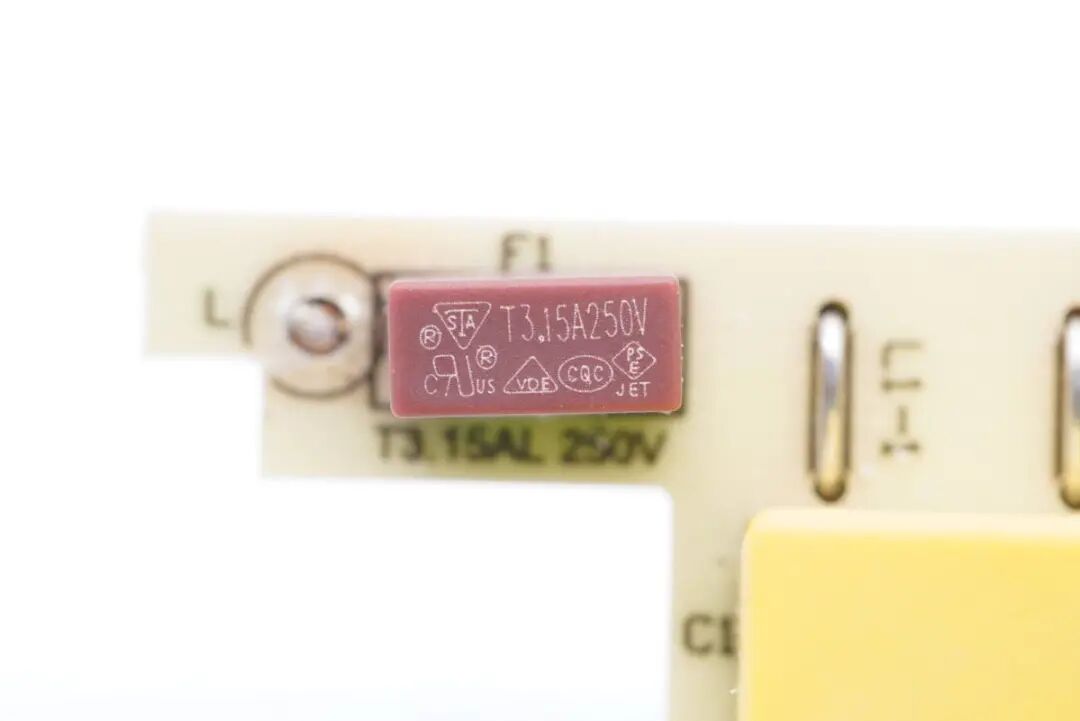

延时保险丝特写，规格为3.15A 250V。

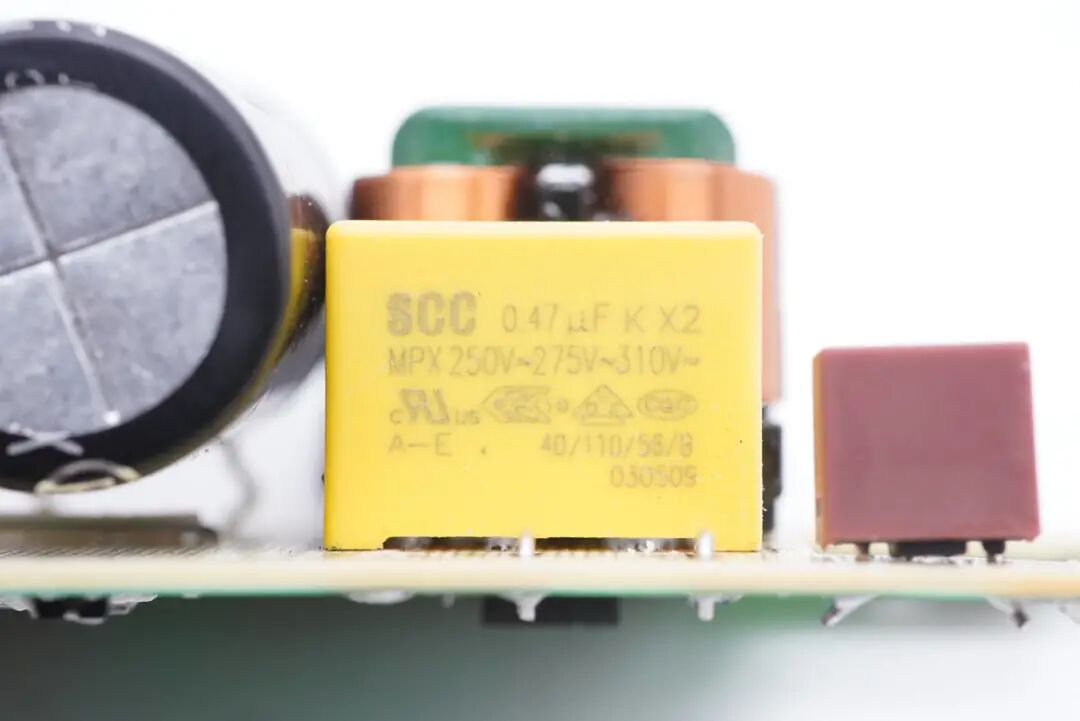

安规X电容特写，容量0.47μF。

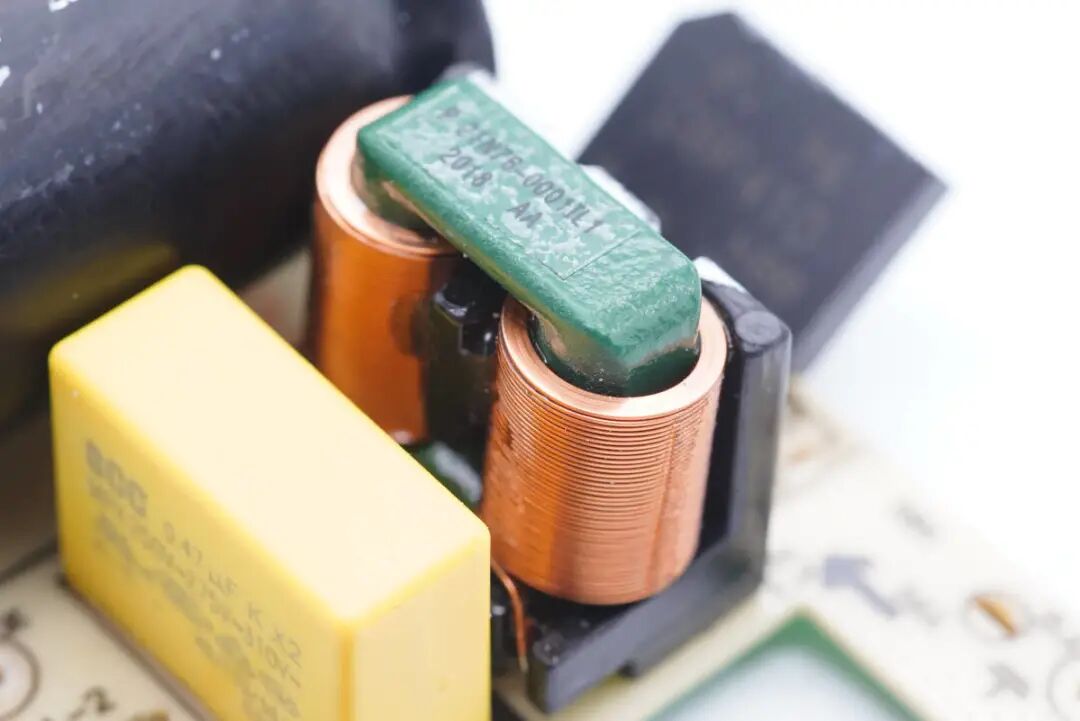

共模电感扁平铜带绕制，用于滤除EMI干扰。

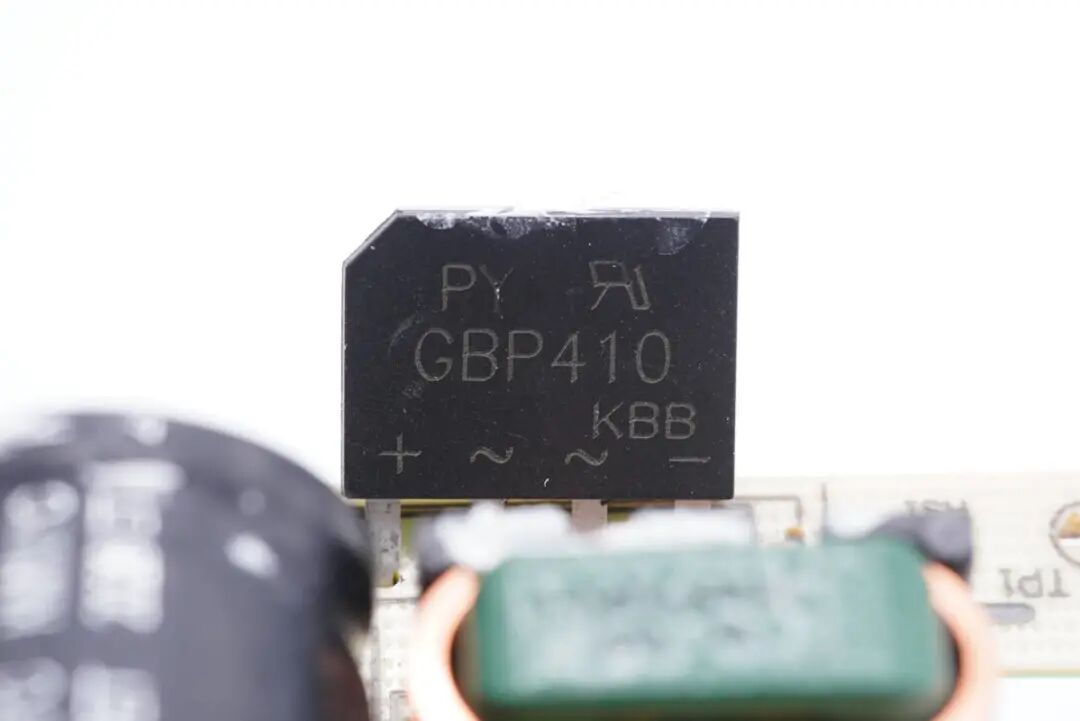

GBP410整流桥特写。

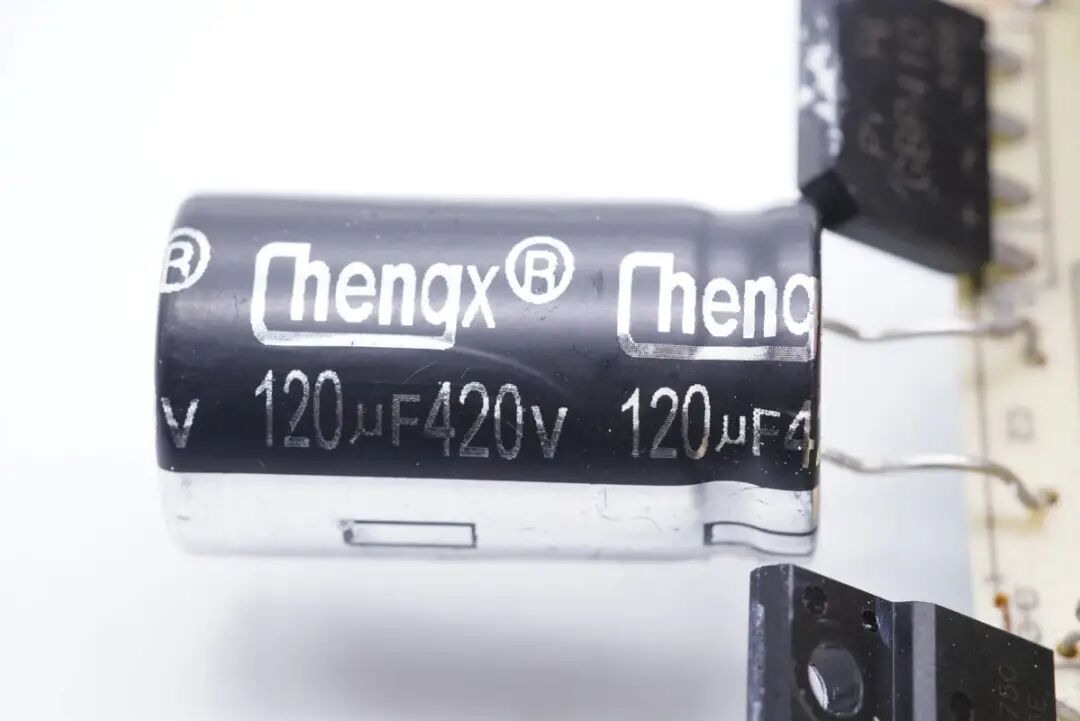

高压滤波电解电容来自承兴，规格为420V 120μF。

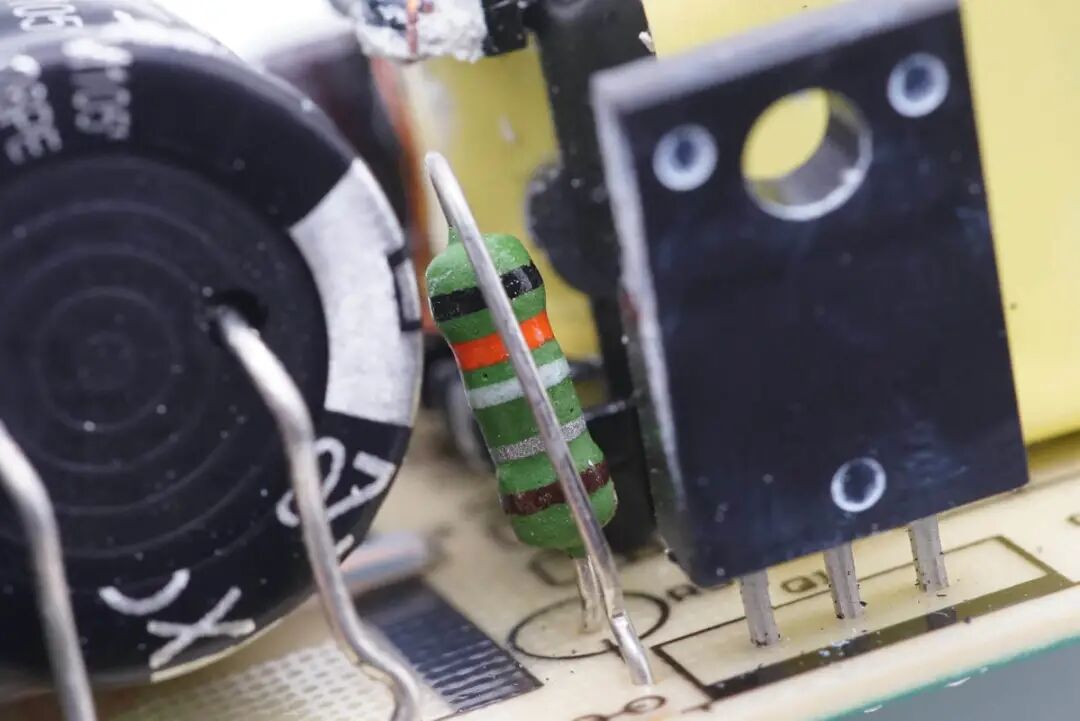

色环电感特写。

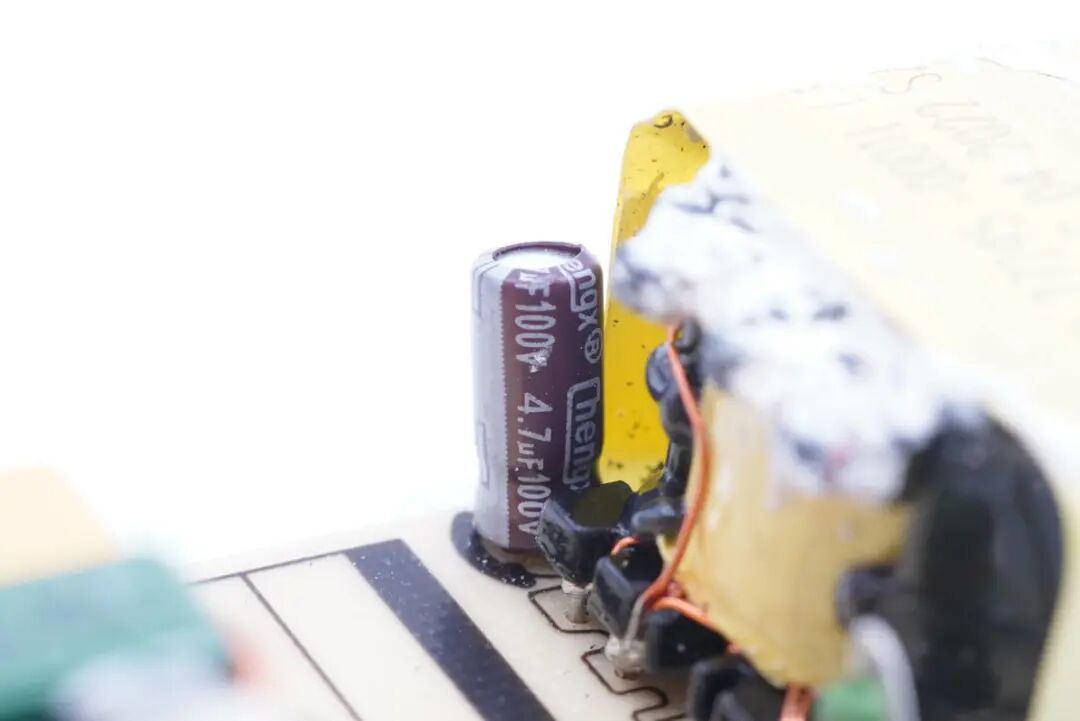

主控芯片供电电容也是来自承兴，规格为100V 4.7μF。

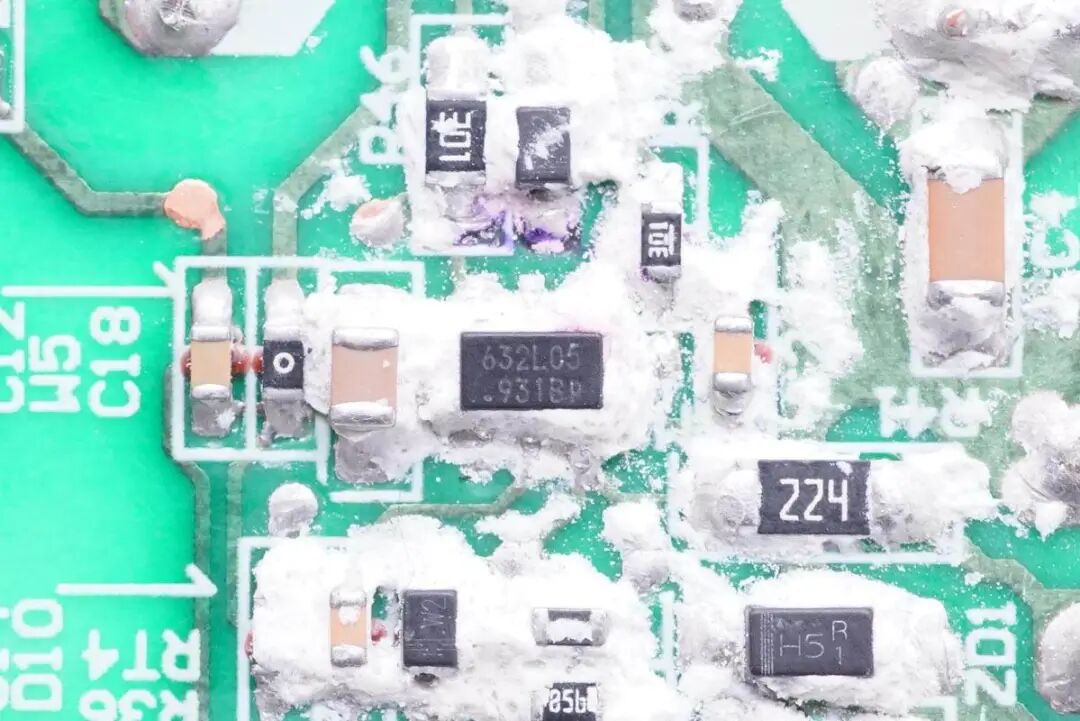

PWM控制特写，丝印632L05。

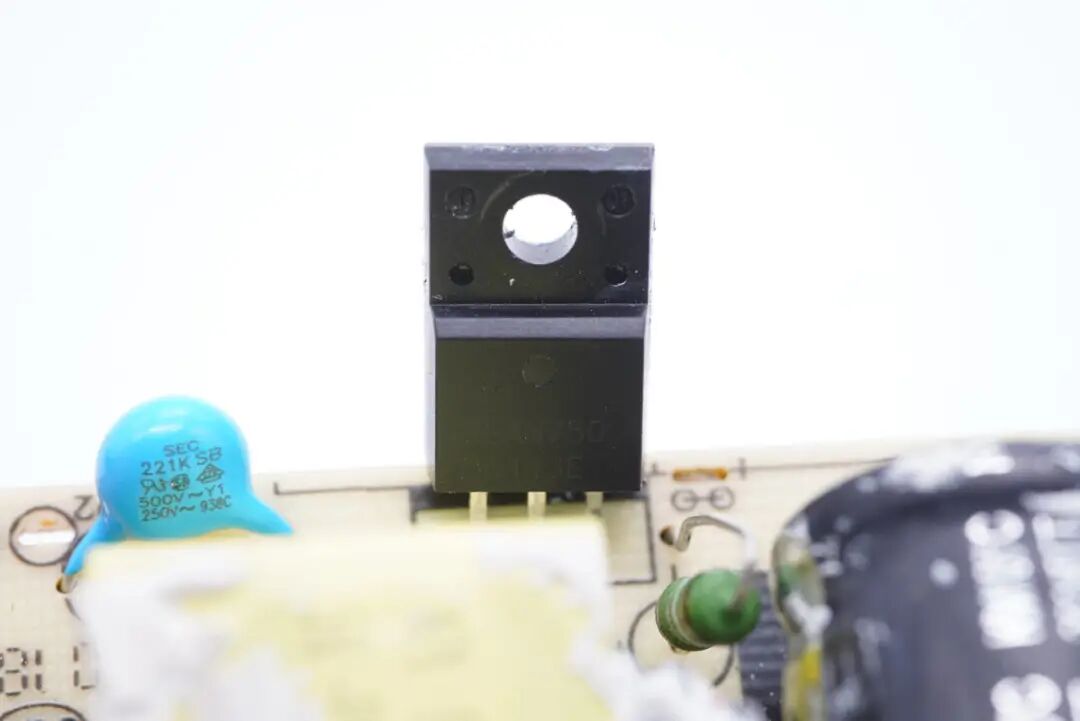

初级开关MOS管采用富鼎先进AP60AN750，耐压600V，导阻0.75Ω。
另一端设有变压器、Y电容、输出滤波电容。

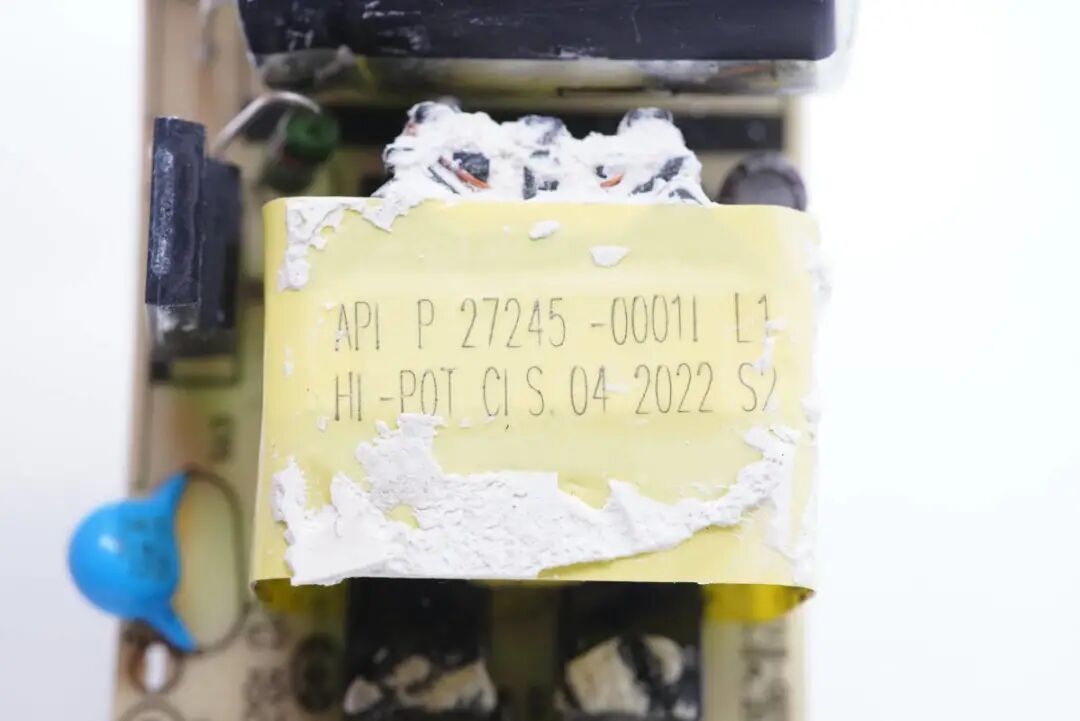

变压器特写。

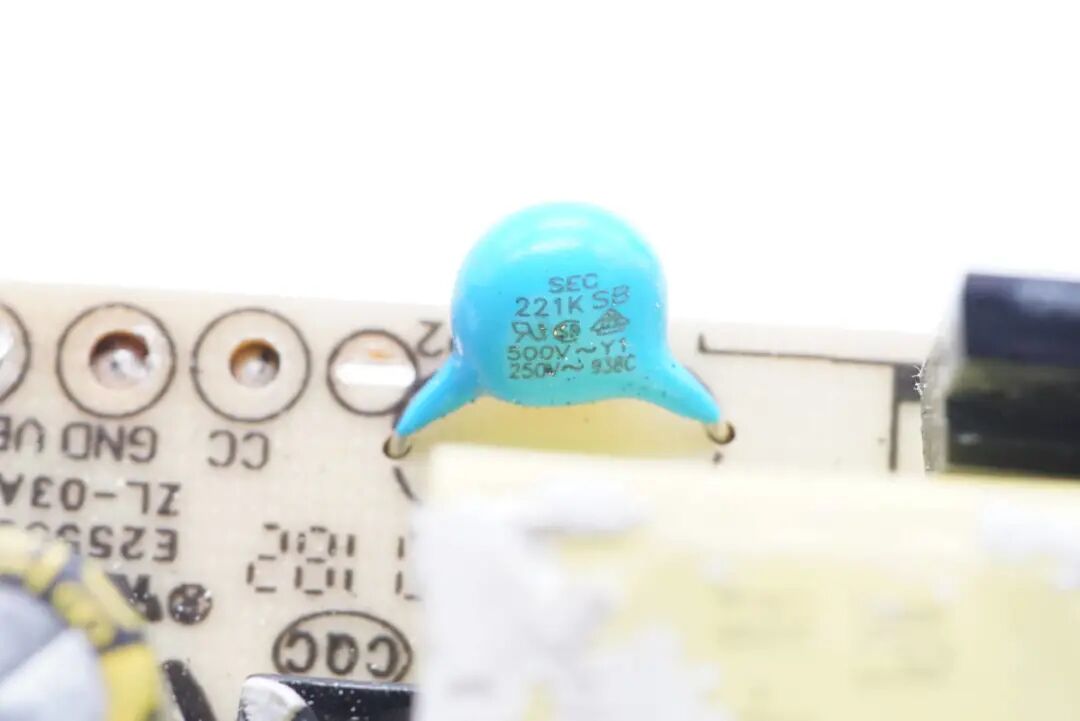

Y电容特写。

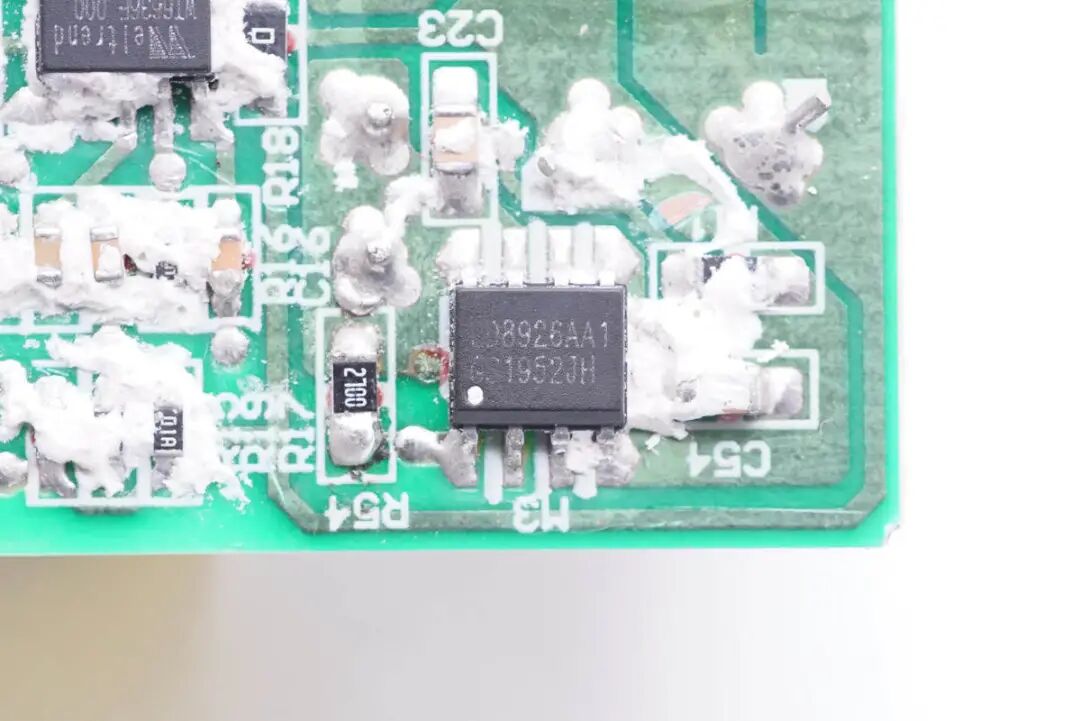

通嘉LD8926AA1系列次级同步整流器，同步整流MOS集成控制器，节省成本和占板面积，耐压100V，导阻12mΩ，支持多种工作模式和保护功能。

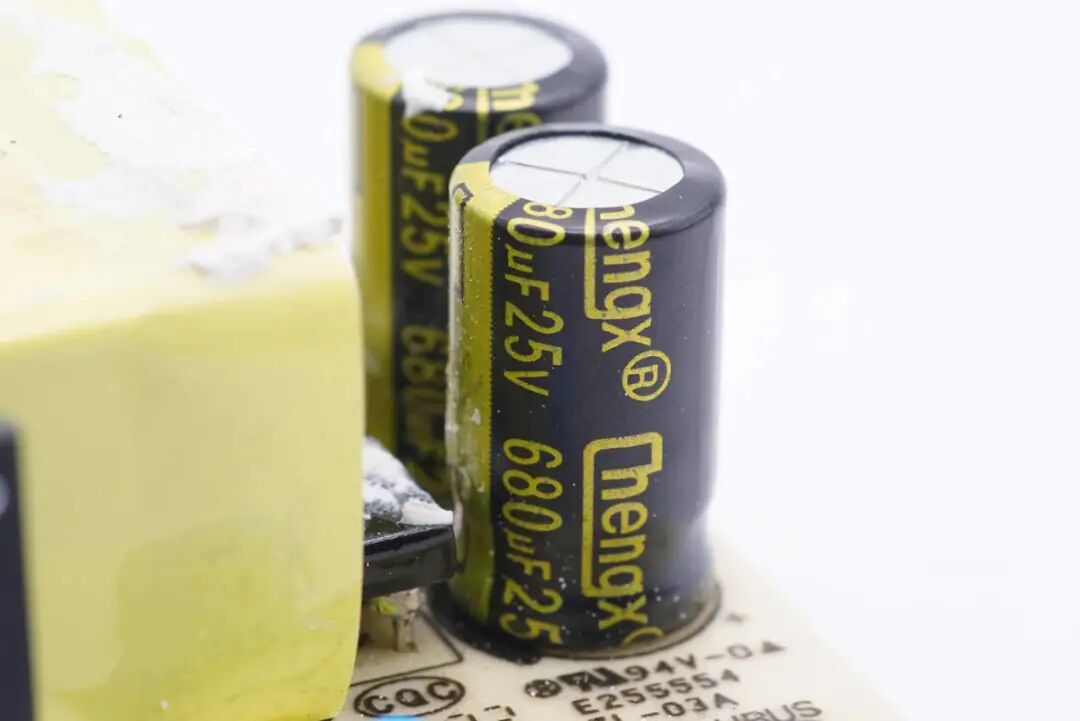

两颗输出滤波电容来自承兴，规格为25V 680μF。
协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。
WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据脚的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

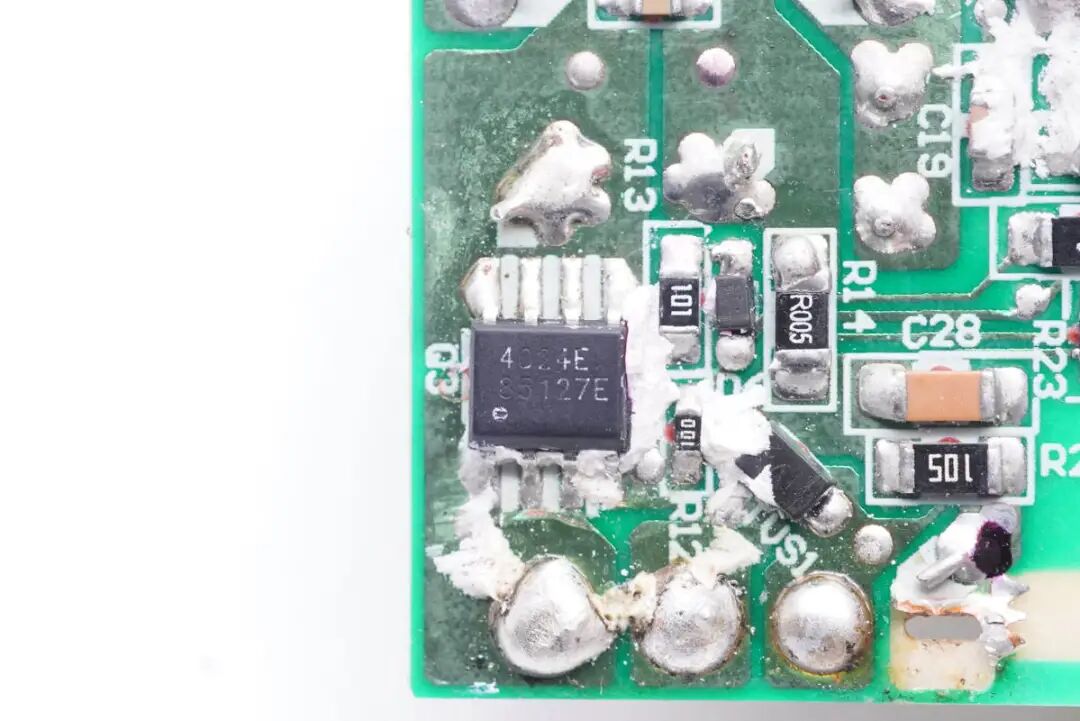

输出VBUS开关管特写，富鼎AP4024EM，NMOS，耐压30V，导阻4.5mΩ。

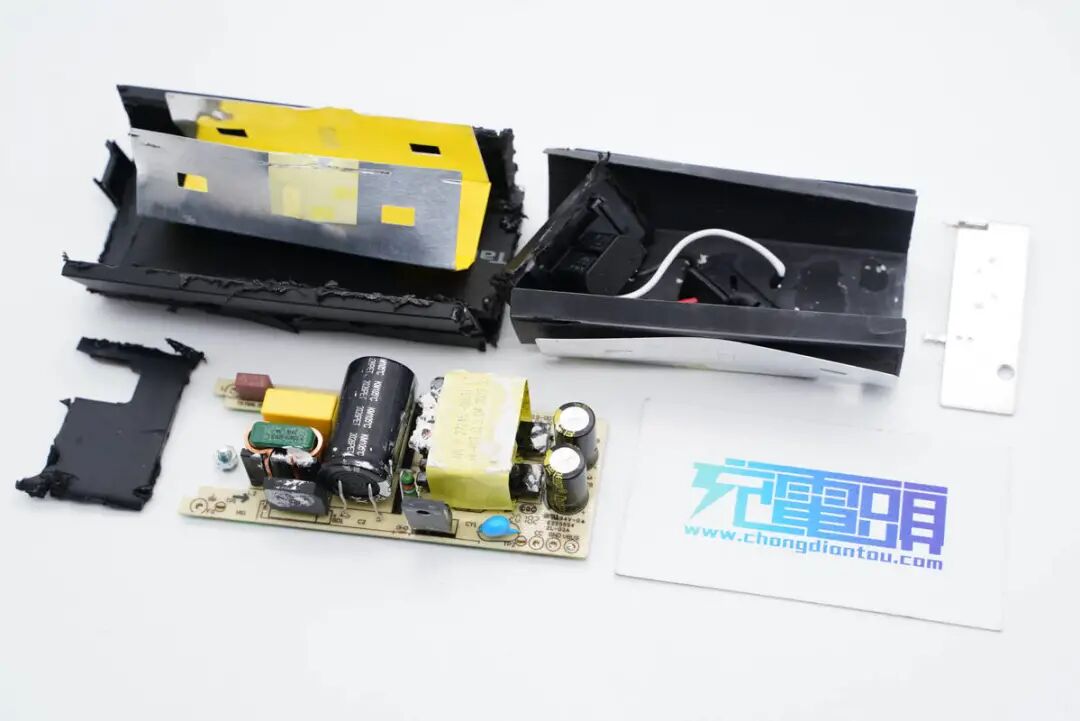

全部拆解完毕，来张全家福。
充电头网拆解总结
TARGUS这款适配器自带USB-C输出线缆，并且长度达1.8米，加上电源线的话，整体长度可以满足日常很多场景使用需求。另外这款适配器除了具备5-20V齐全固定电压档位外，还支持PPS快充，具备3.3-21V3.25A一组PPS电压档位，还是比较少见的。
充电头网通过拆解发现，这款适配器采用经典QR开关电源架构，次级侧采用了通嘉一颗集成MOS的同步整流芯片LD8926AA1进行整流输出，伟诠WT6636F协议IC控制输出电压。采用承兴电容进行输入输出滤波，内部设计做工符合笔电适配器一贯风格。
