拆解报告：HOTO小猴20V无线高压清洗机
----- 充电头网拆解报告 第2057篇 -----
前言
HOTO 小猴工具，一家以“积极的探索精神，轻松的创造体验”为理念，致力于打造新生活方式工具的小米生态链企业。6年内为小米连续出品了多款热门产品的“爆款缔造者”。此前充电头网拆解过的米家无刷智能家用电钻便是出自其手。
充电头网拿到了小猴推出的无线洗车机，这是一款新产品，通过多串锂电池储能为电机提供电力，大大方便使用。
小猴洗车机开箱

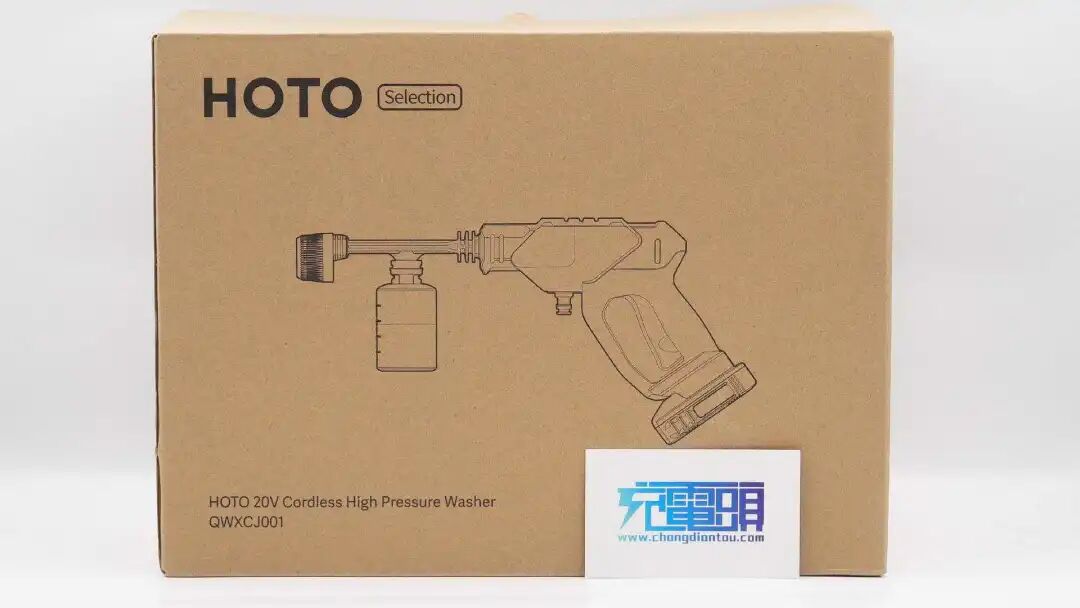

产品采用牛皮纸盒包装，正面印有HOTO品牌、产品外观简图和名称。
背面印有产品参数信息，小猴20V高压无线洗车机，标称电压20V，输出功率200W，水压为24bar，流量为180升每小时。
除清洗机本体外，还有电池充电器、电池、水瓶、进水管等配件。

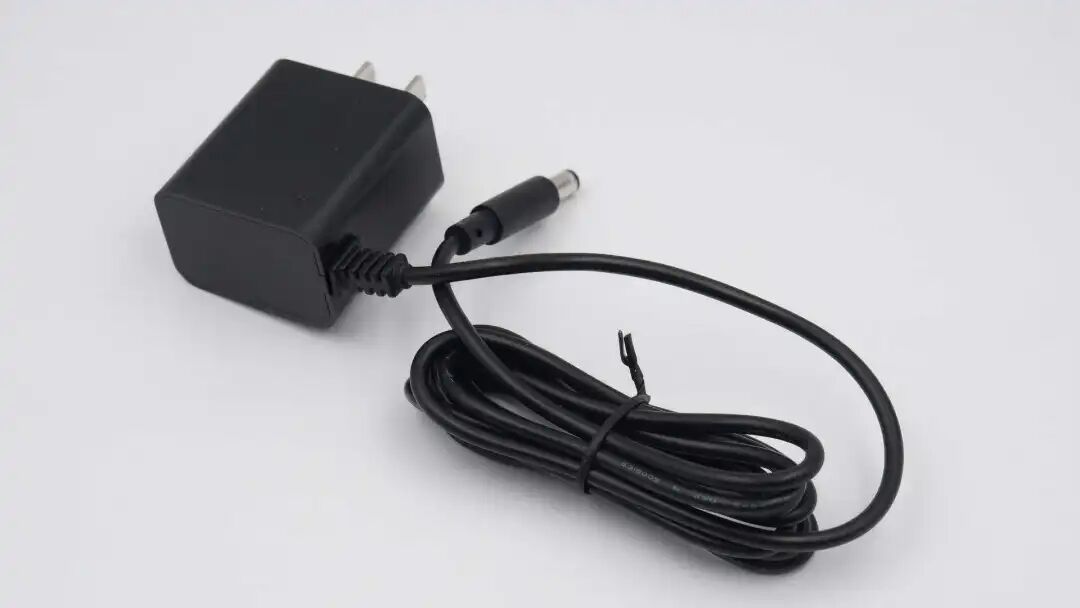

适配器机身采用直板造型，自带DC圆头输出线缆。

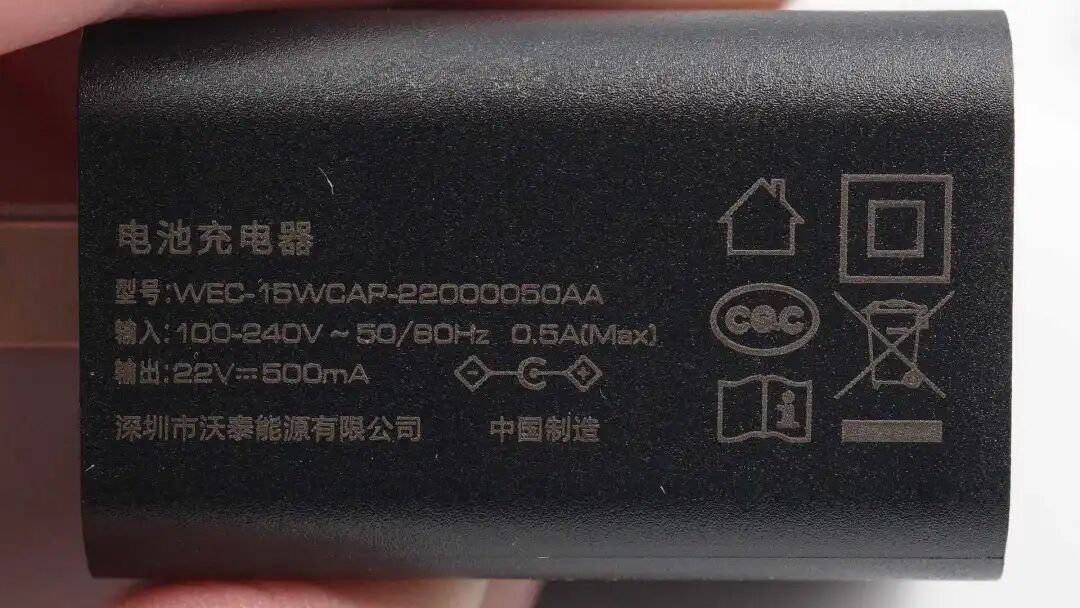

机身上印有电池充电器参数
型号：WEC-15WCAP-22000050AA
输入：100-240V 50/60Hz 0.5A
输出：22V500mA
制造商：深圳市沃泰能源有限公司
充电器已经通过了CQC认证。

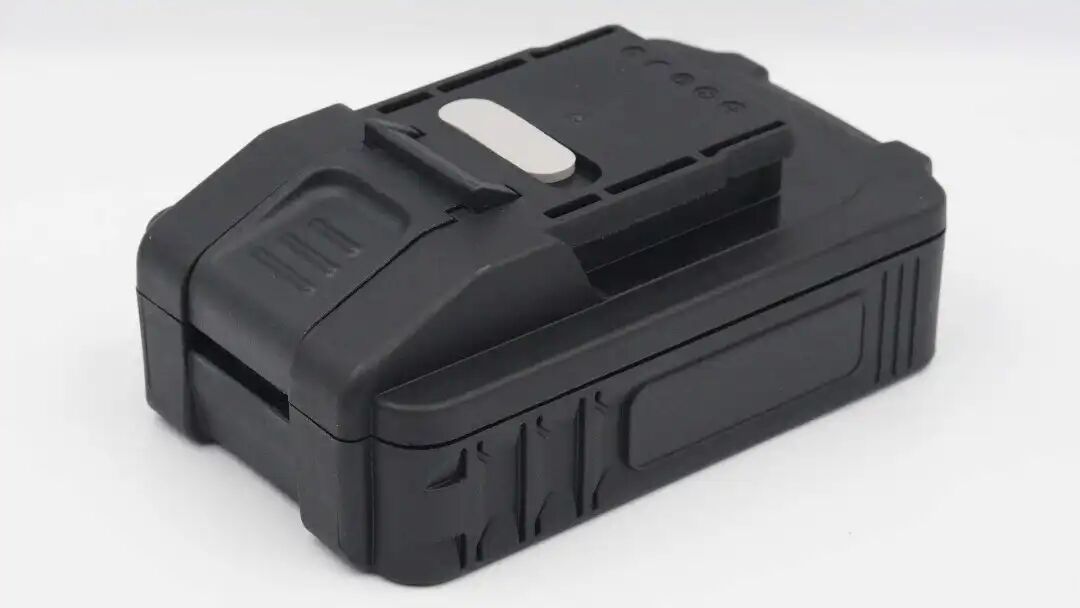

电池采用ABS材质塑料外壳，表面磨砂处理，顶部是滑动卡扣结构设计，方便与清洗机本体组装供电。
供电插槽特写，正负极隐藏设计防止短路。

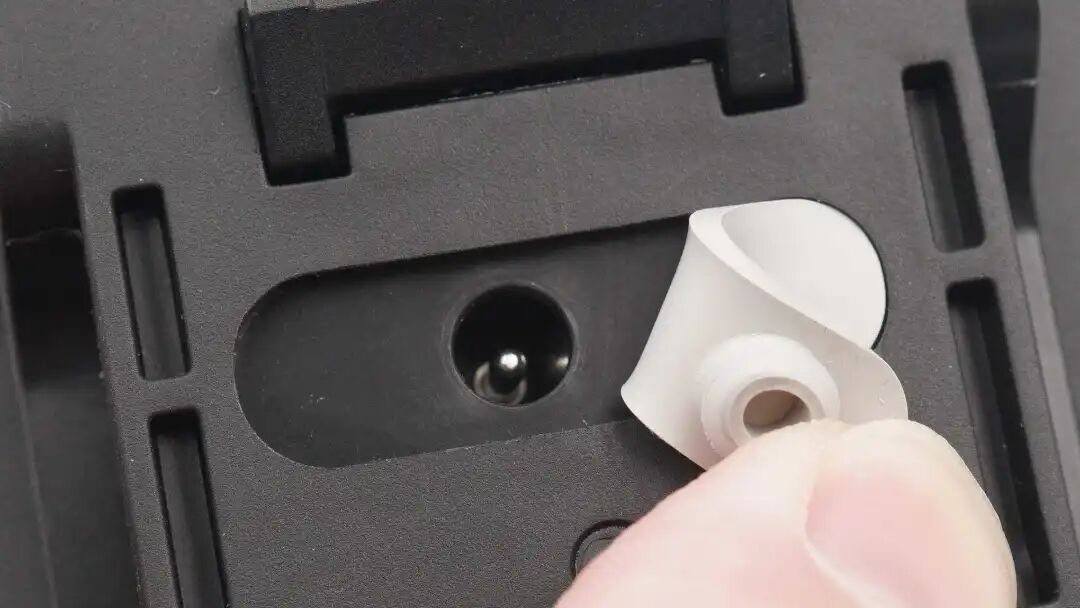

顶部电池组充电接口使用胶塞密封，防止进水。

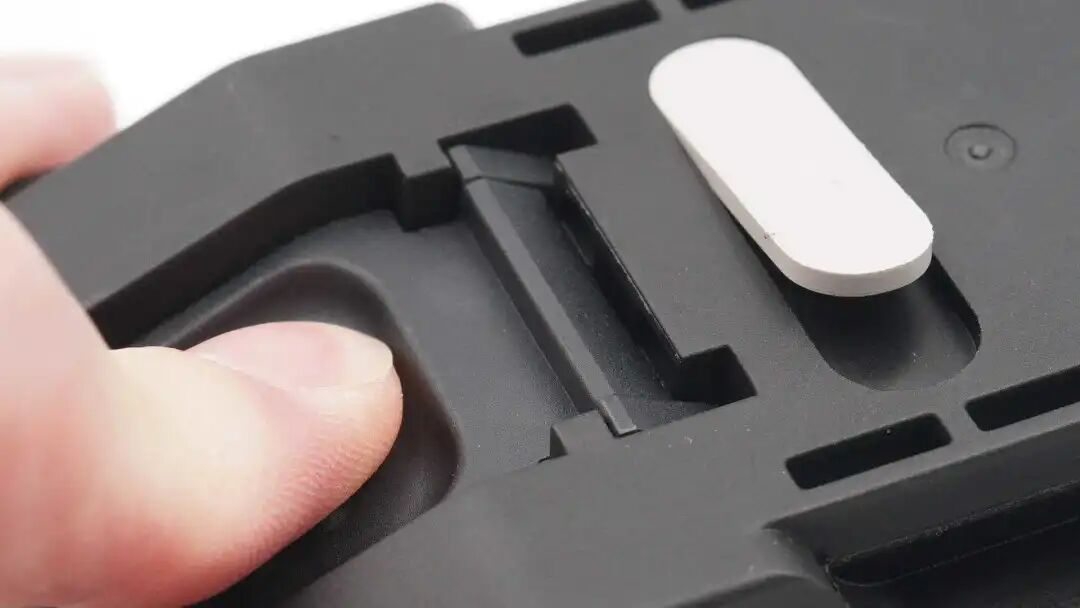

一端设有倾斜脱扣按建，设计有三条凸齿，方便使用。
无外力时，按板凸齿凸起，实现卡扣固定。

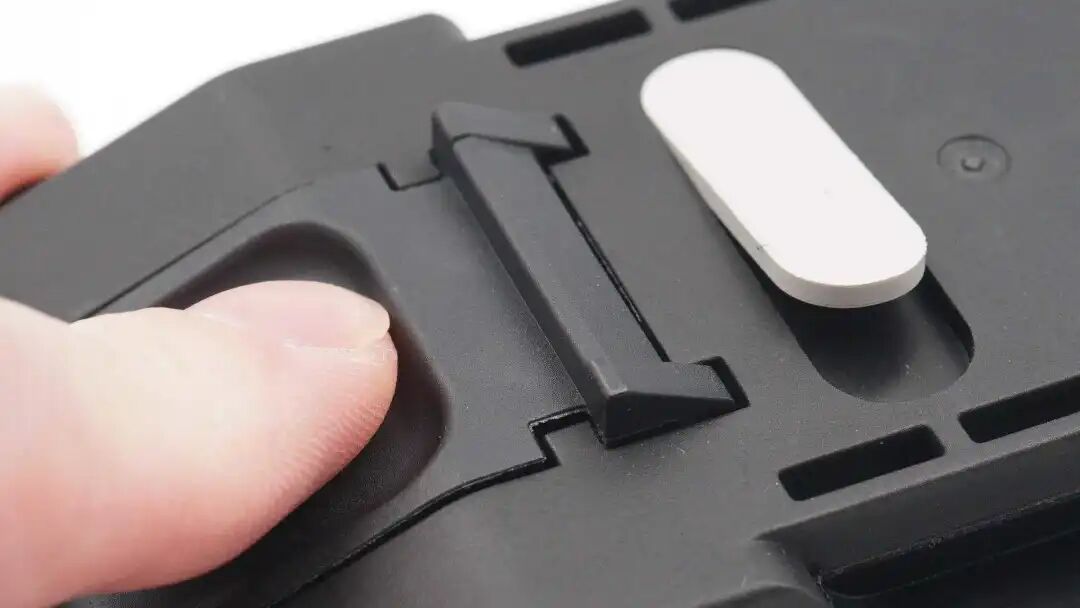

用手按压时，凸齿下沉实现脱扣。

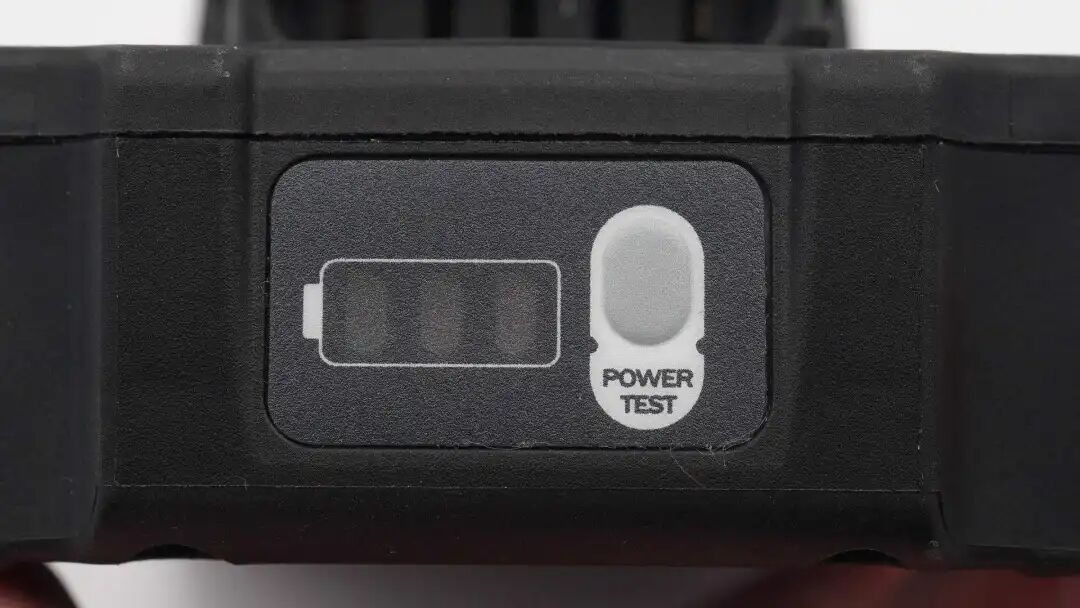

另一端设有电池电量指示灯和电源键。
按下按键，指示灯亮蓝光。

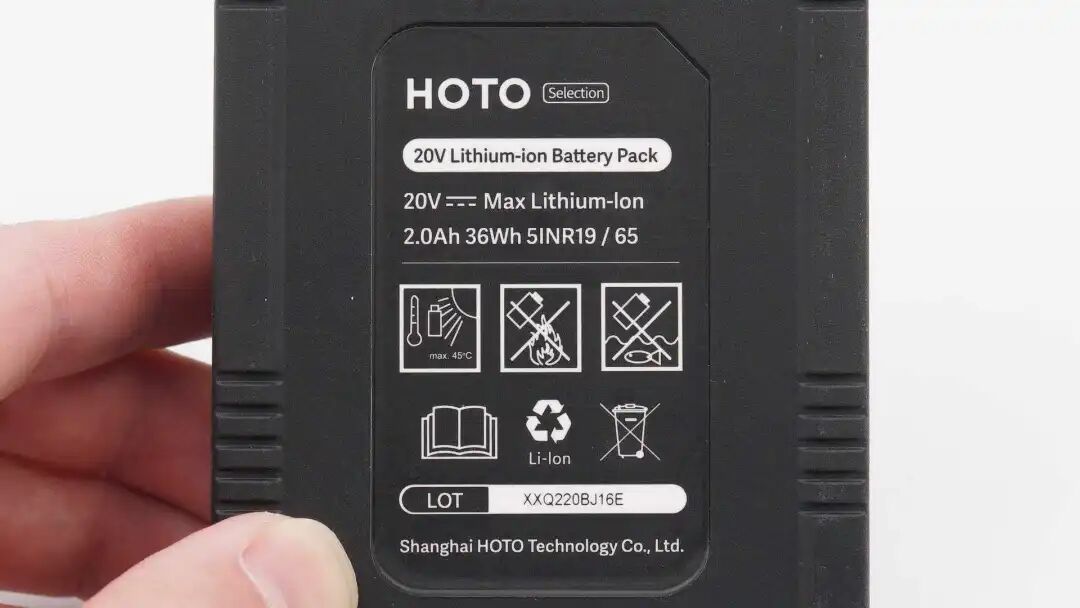

电池底部贴有铭牌。

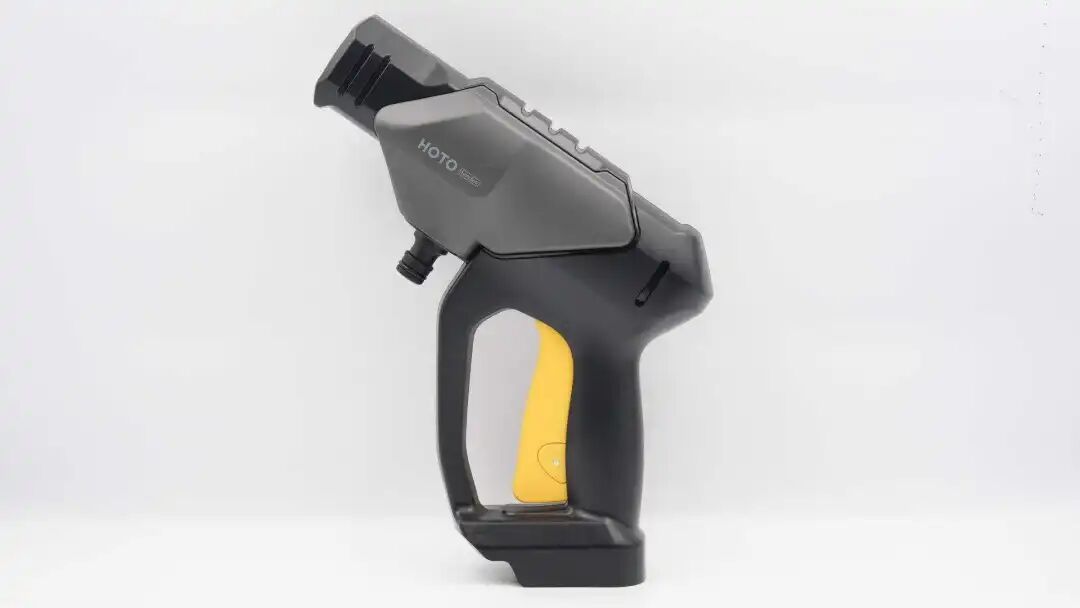

清洗机本体是常见“手枪”造型，符合人体工学设计，提升用户持握使用体验。
机身外壳有灰、黄、黑三种颜色，另一面看去，机身边缘设有多颗固定螺丝孔。

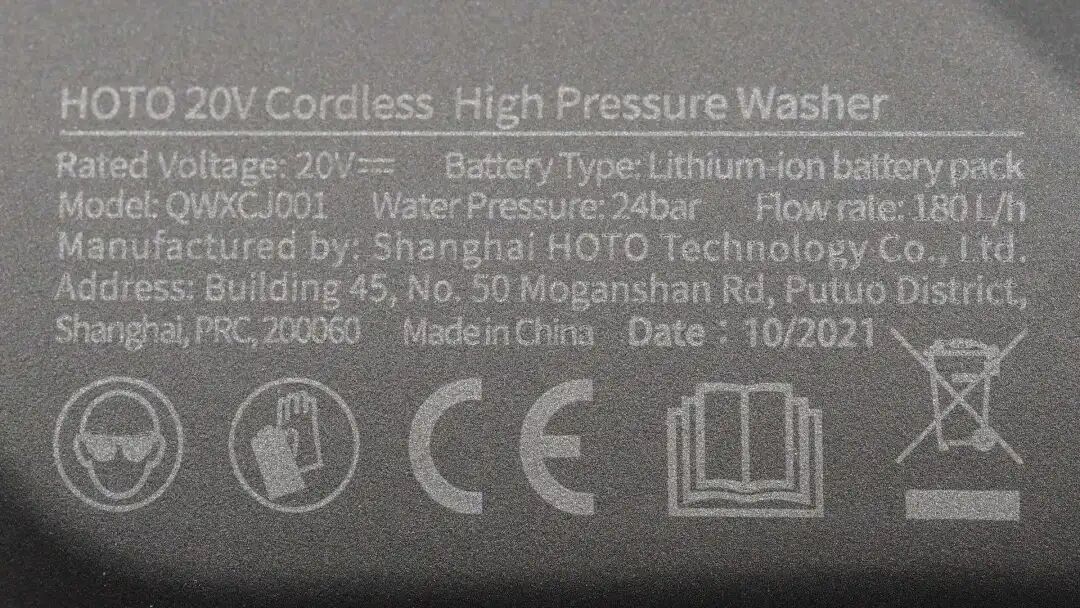

灰色外壳上印有产品参数，型号为QWXCJ001，额定电压20V，水压24bar，流量180L/h，产品已经通过了CE认证。

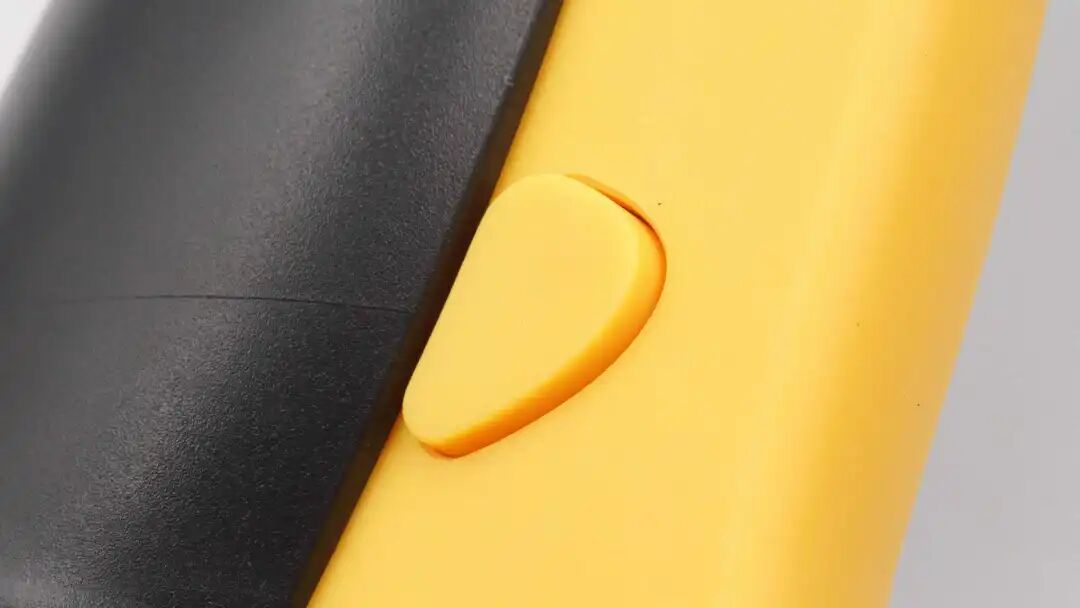

握把处设有黄色按键。

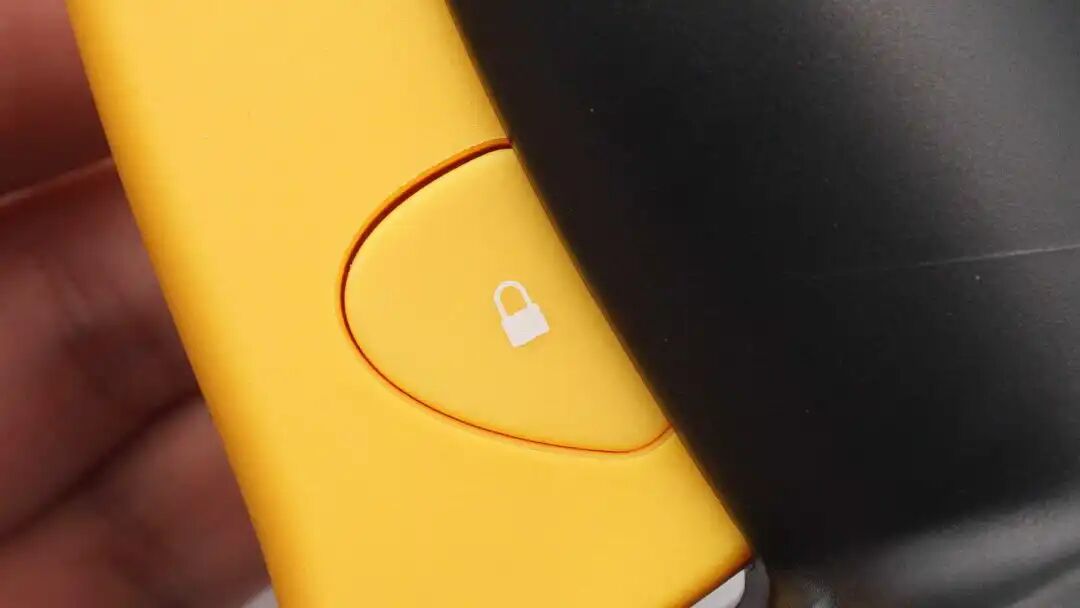

另一面印有锁头标识。

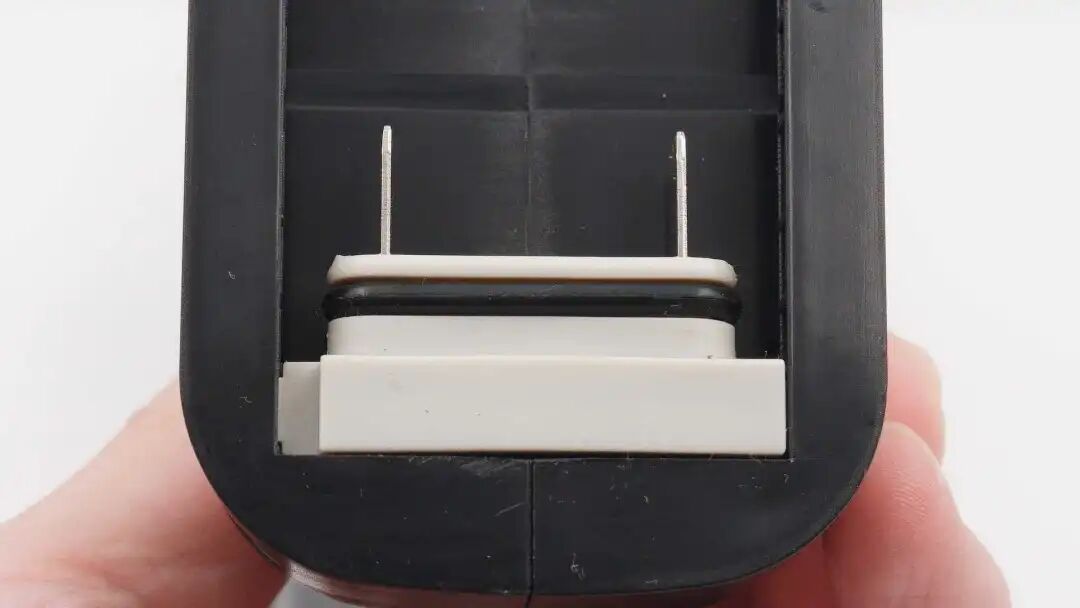

底部设有电池连接槽，插座上设有防尘放水胶圈。

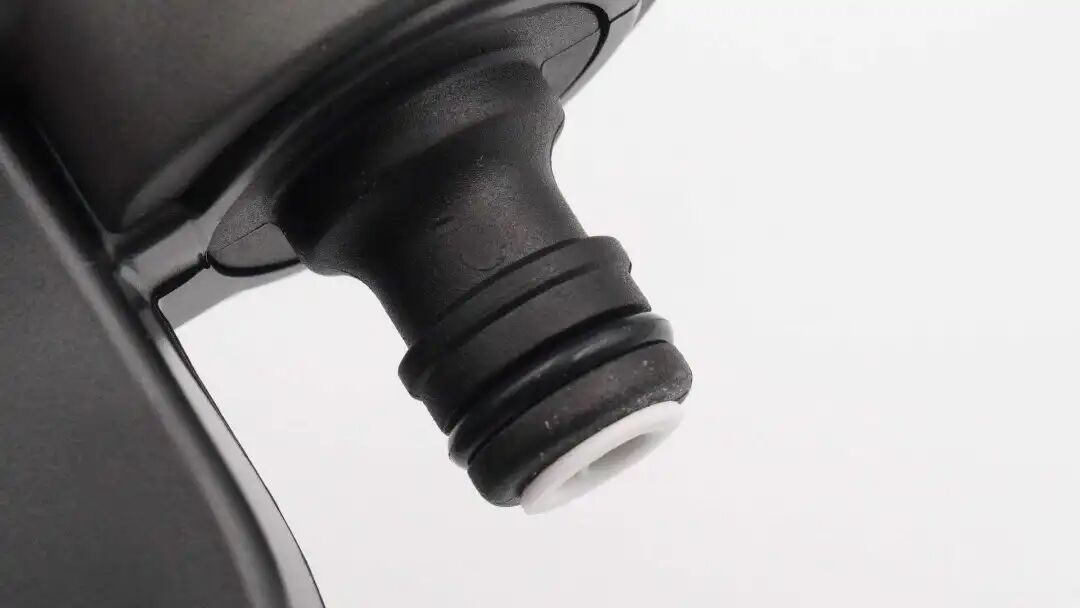

连接水管的圆柱。

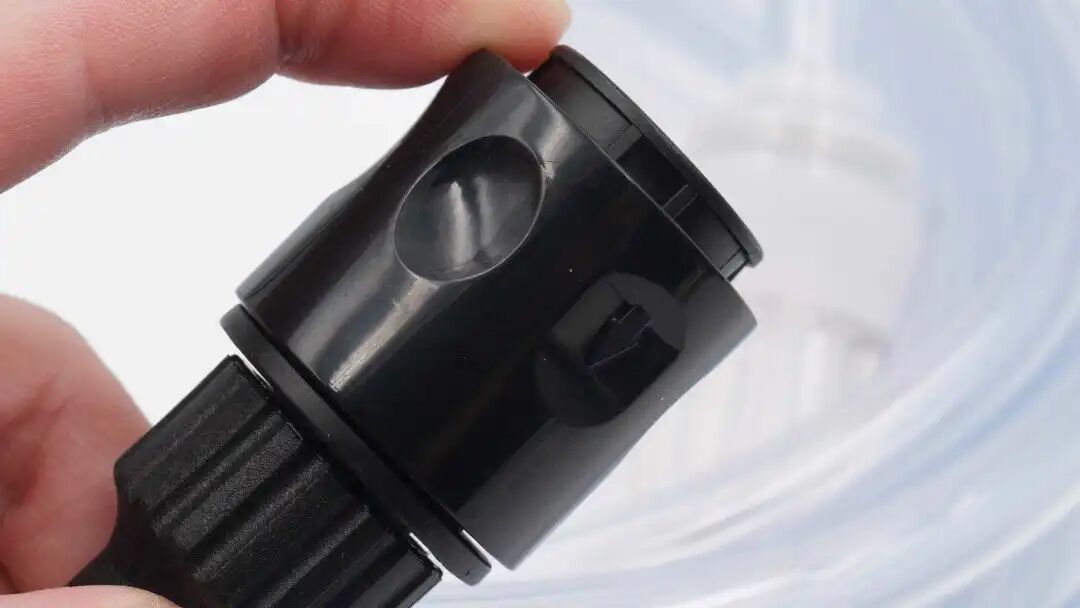

水管连接端头部设有内凹槽。
连接后通过滑动挤压实现固定。

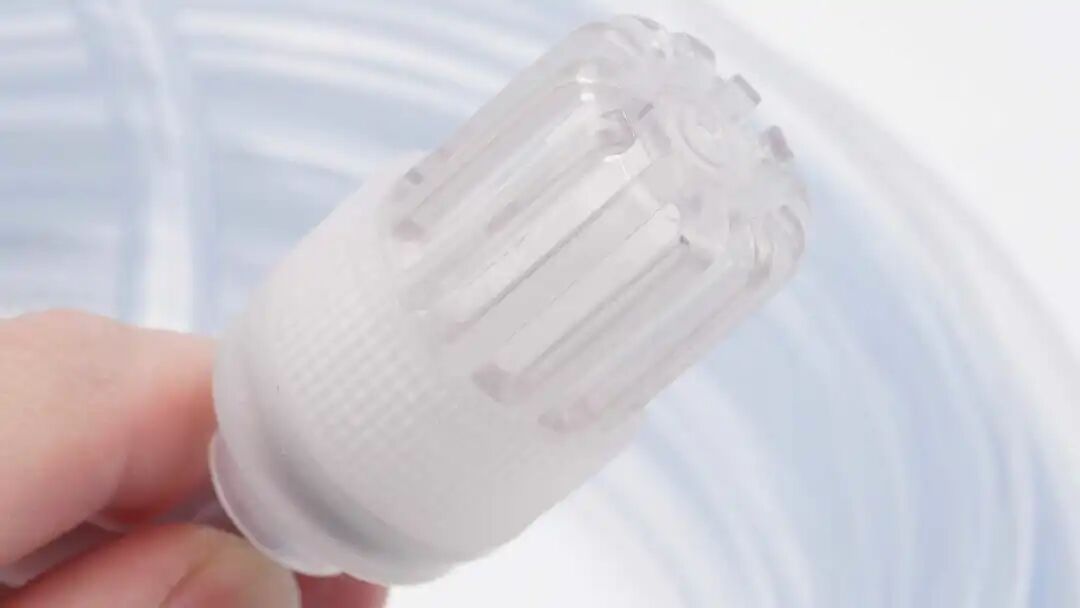

取水端过滤器特写。

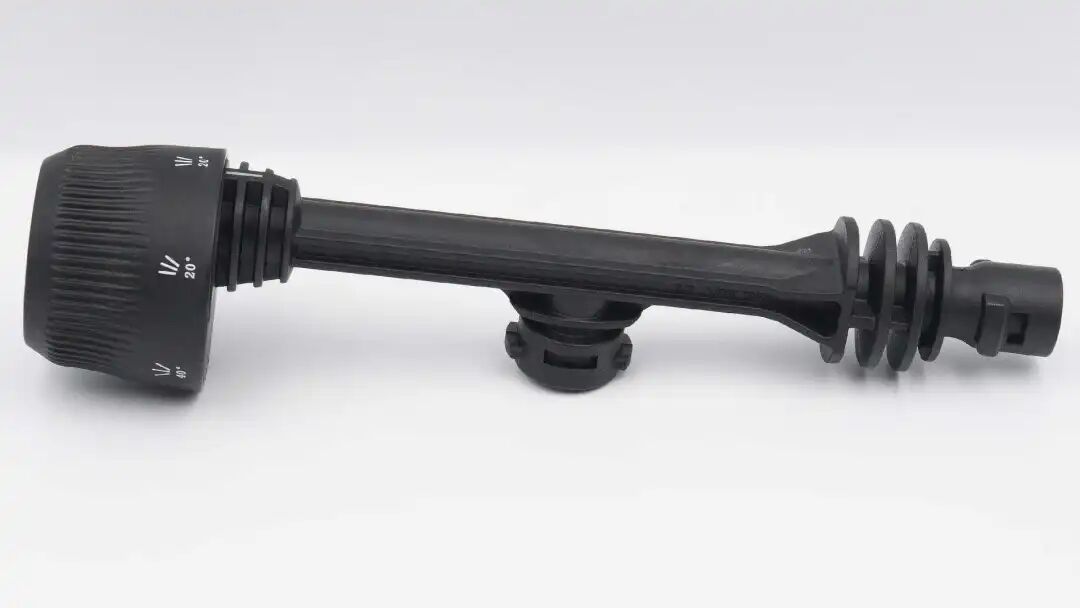

喷头整体为黑色塑料，右边为连接端，螺纹结构，旋转固定。

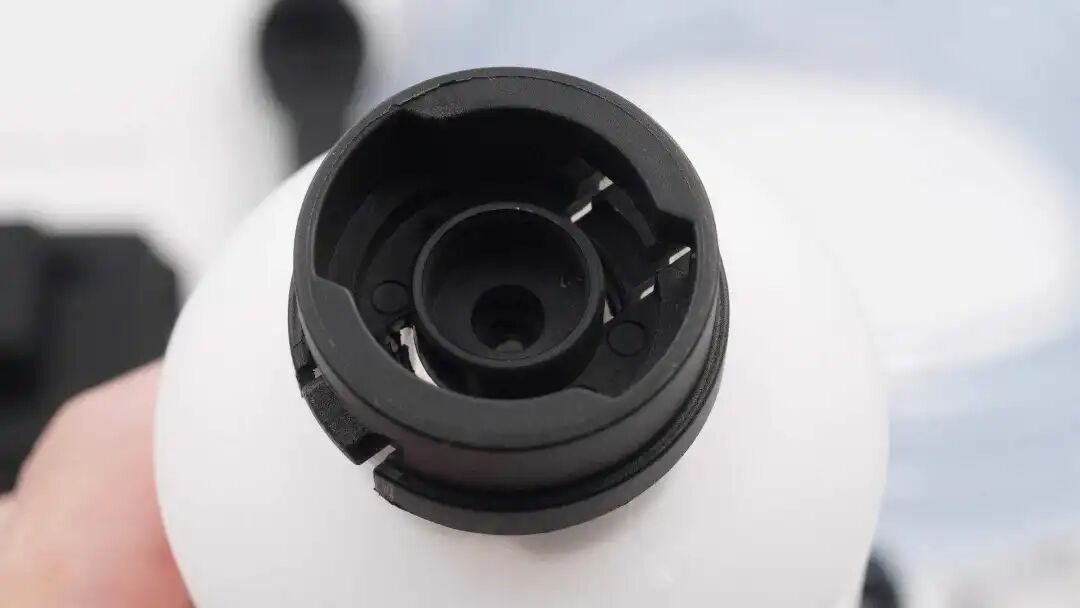

中间设有连接水瓶连接槽，从结构来看水瓶也是与其拼接后旋转固定。

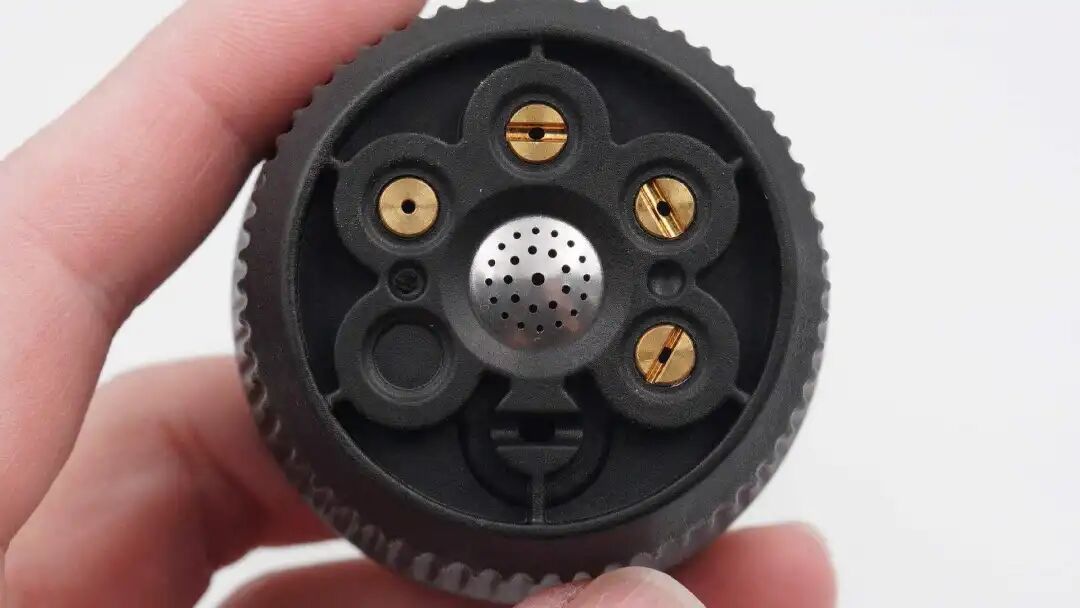

喷头出水处特写，设有五种出水孔。
外壳上印有对应出水类型标识。

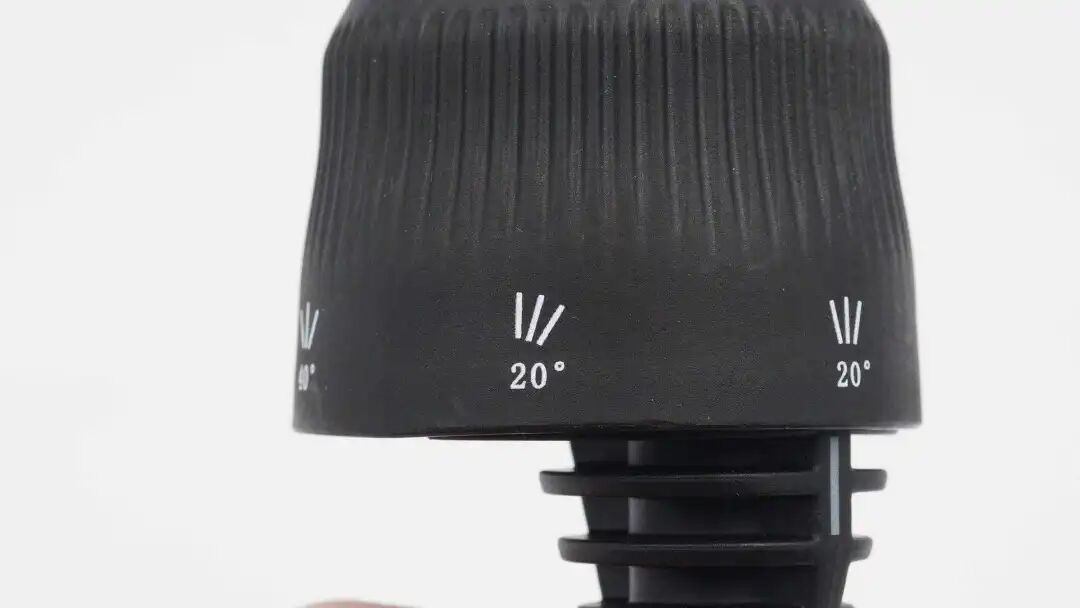

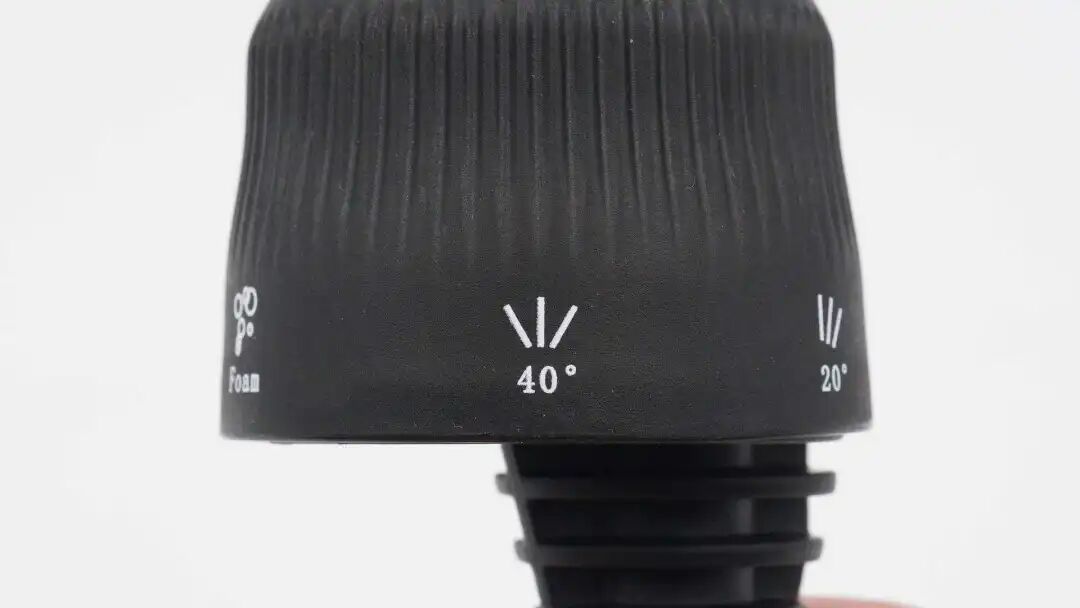

20度侧面出水。
40度雾状喷射。

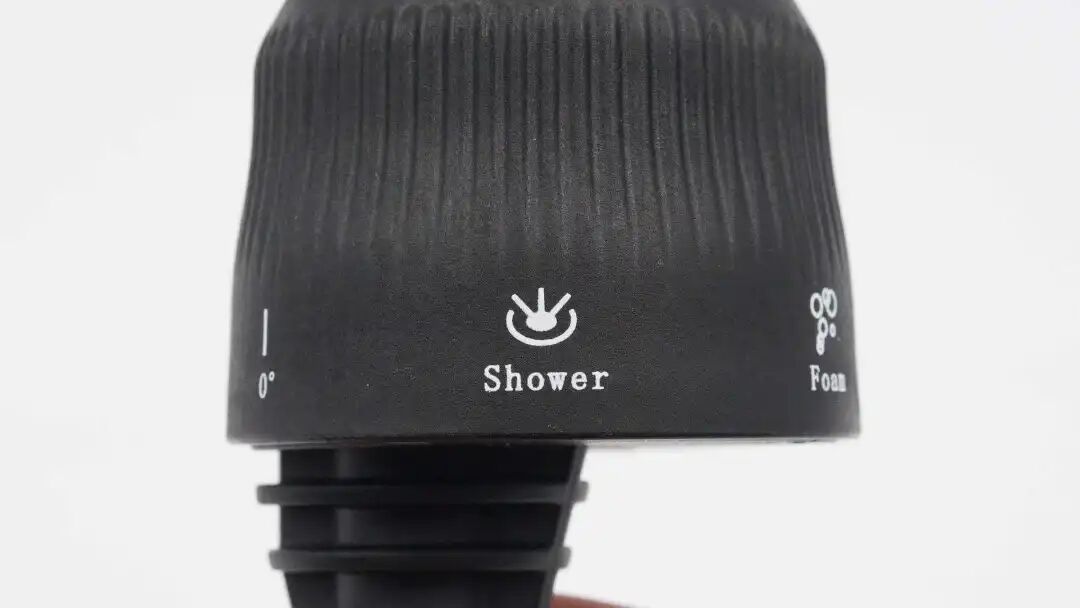

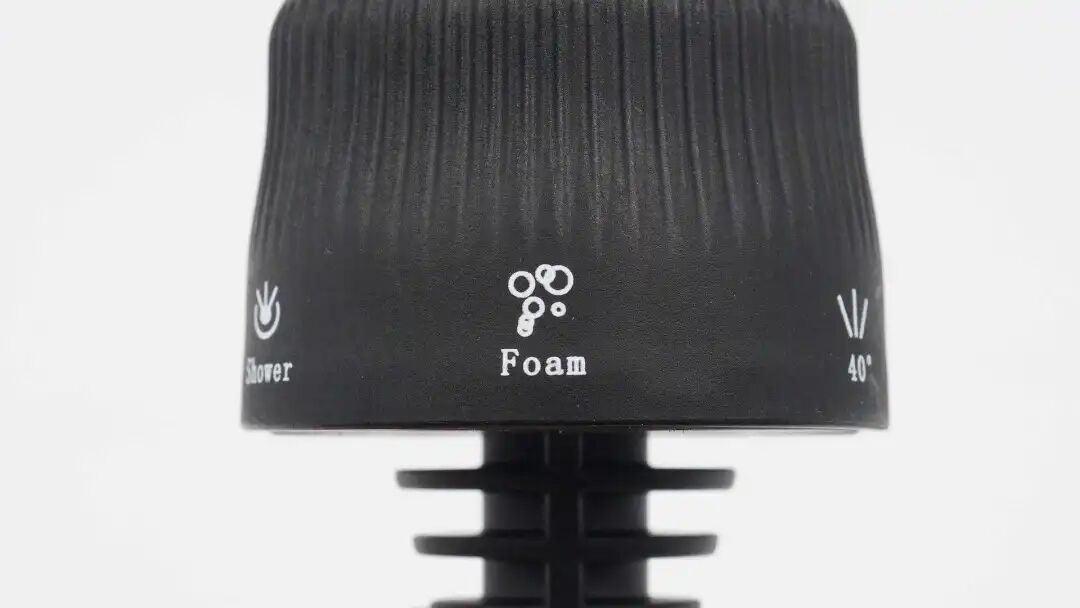

泡沫标识特写。
喷刷类型标识特写。
水瓶头部采用黑色塑料壳，内部设有固定金属片。
水瓶上设有200ml字样，表明其可装水量。

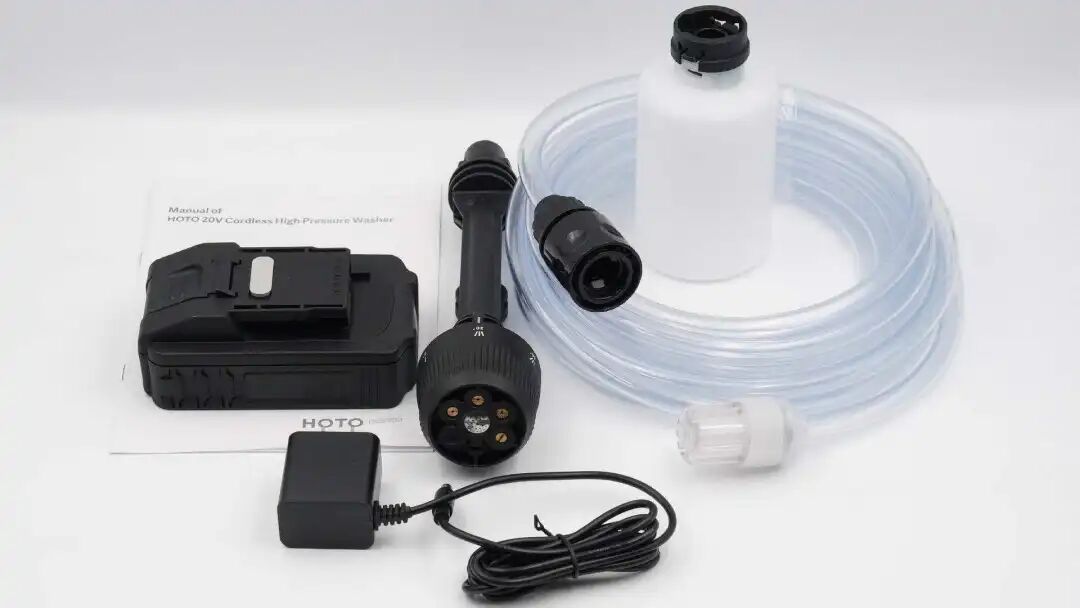

各配件组装好后产品整体概览。
小猴洗车机拆解

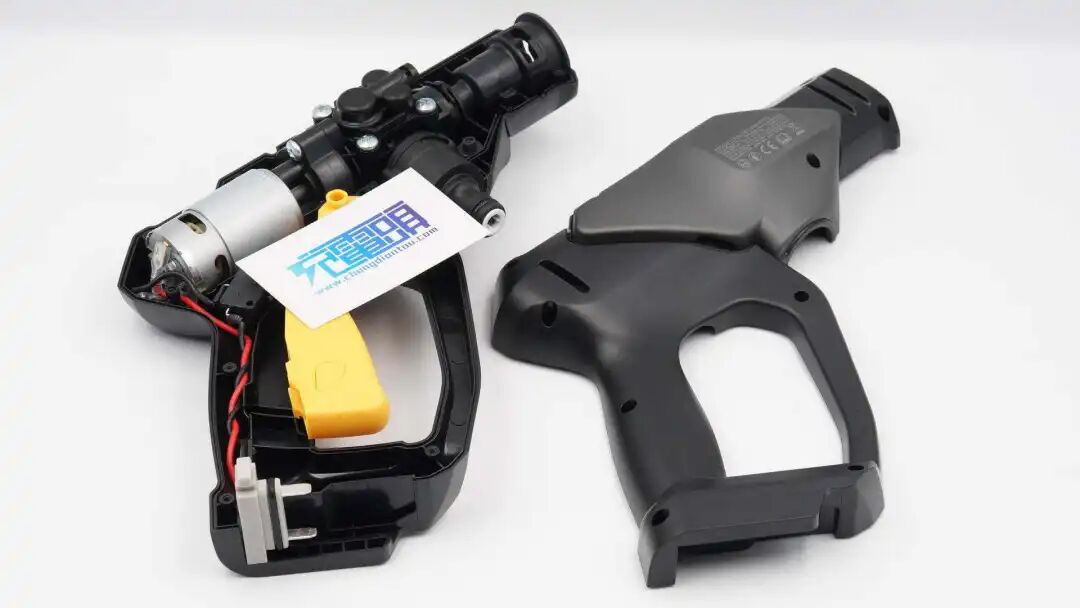

拧开外壳的固定螺丝，拆开洗车机外壳。

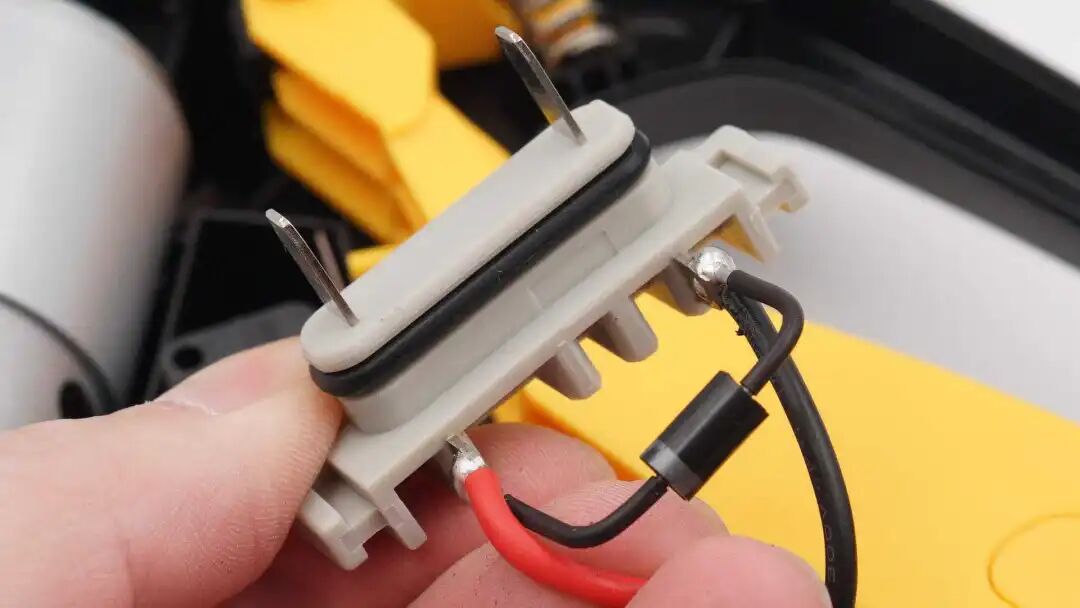

电池连接插座使用橡胶圈防水，正负极反向并联二极管，避免电机断电的感应电动势造成电池组保护板损坏。

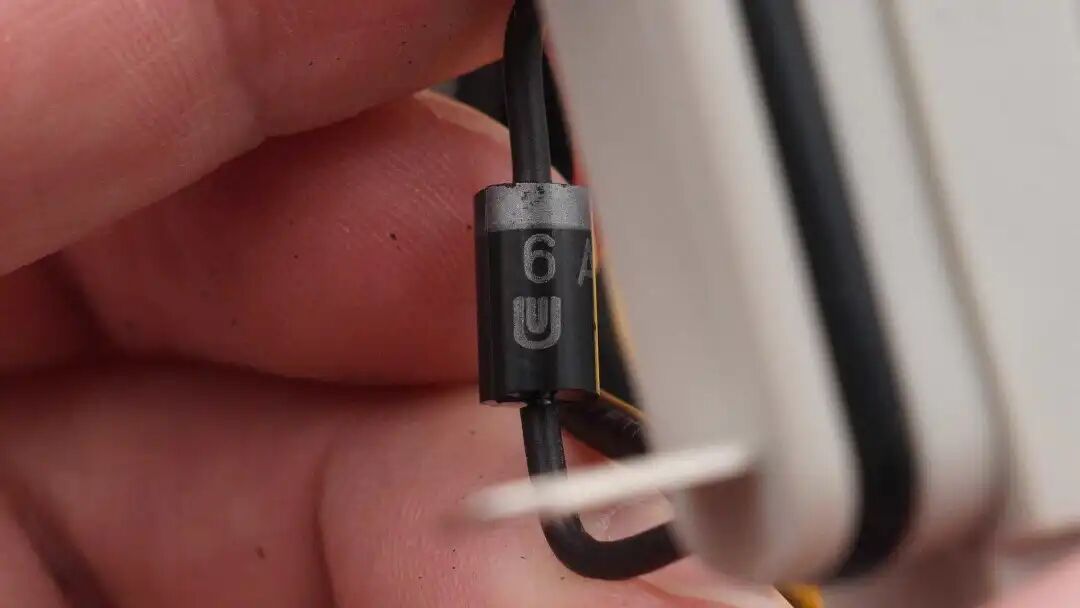

二极管型号6A10，正向电流6A，反向电压1000V，引脚套有热缩管绝缘。

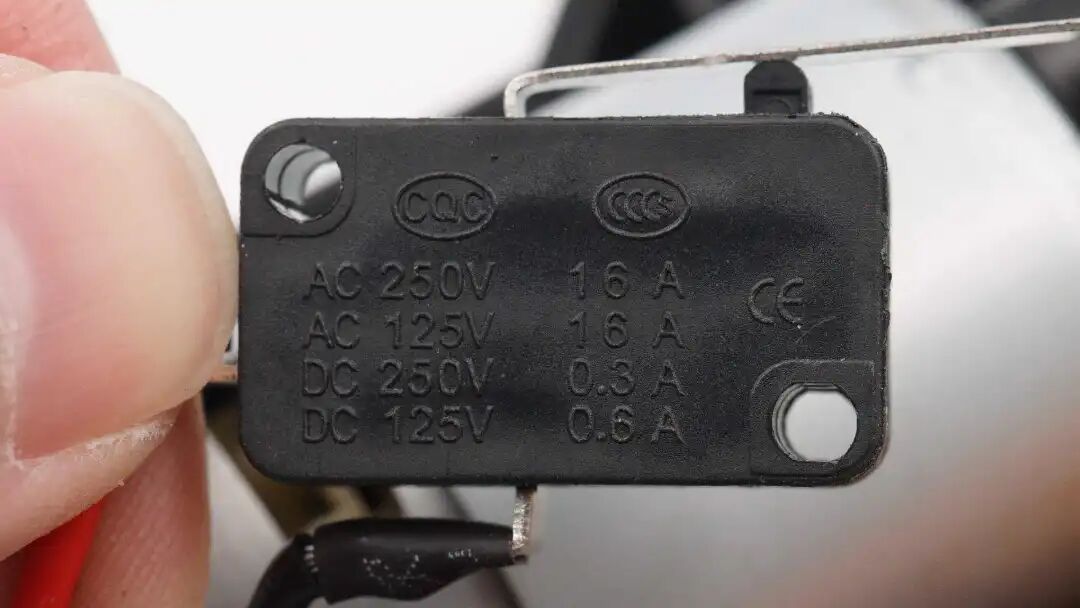

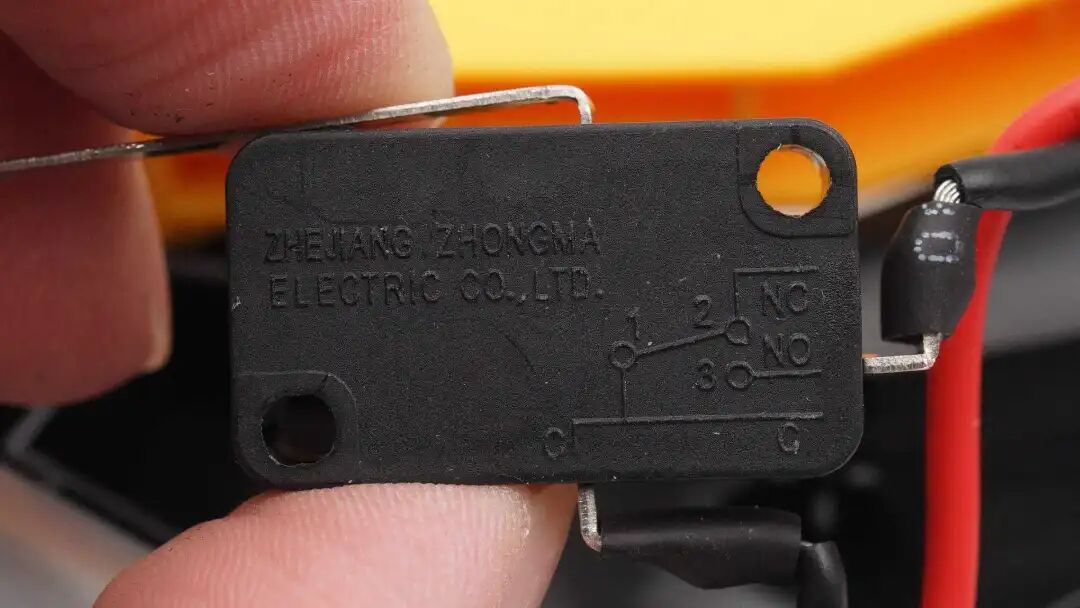

洗车机电源开关，支持16A电流，直接控制电机通断。
电机导线连接到开关的常开触点，按下开关，接通电源。
电机开关与进水阀门的联动机构特写。
电机和水泵结构特写，没有调速电路，只靠开关控制。

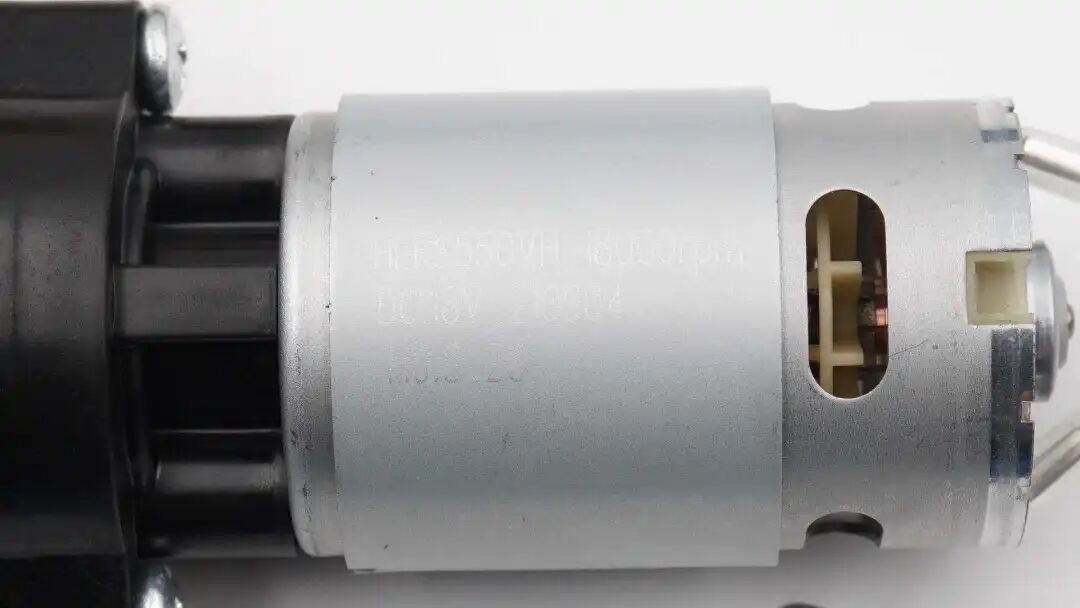

电机型号为HLRS550VH，额定电压18V，转速18000转，尾部带有散热风扇。
电池组采用螺丝固定，拧开固定螺丝，打开外壳。

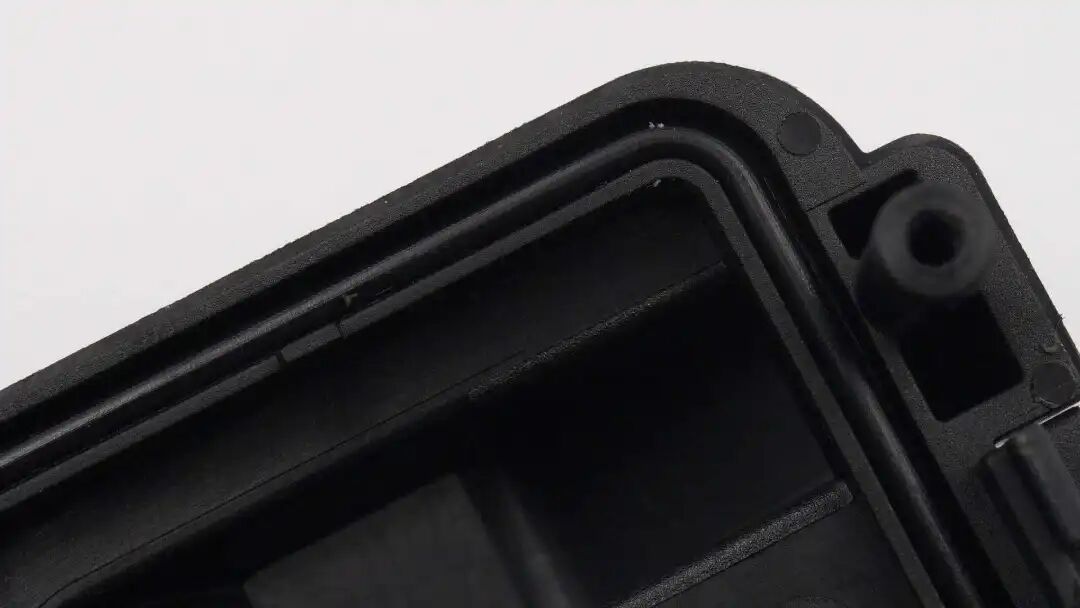

壳体之间有橡胶圈密封，防止电池组进水。

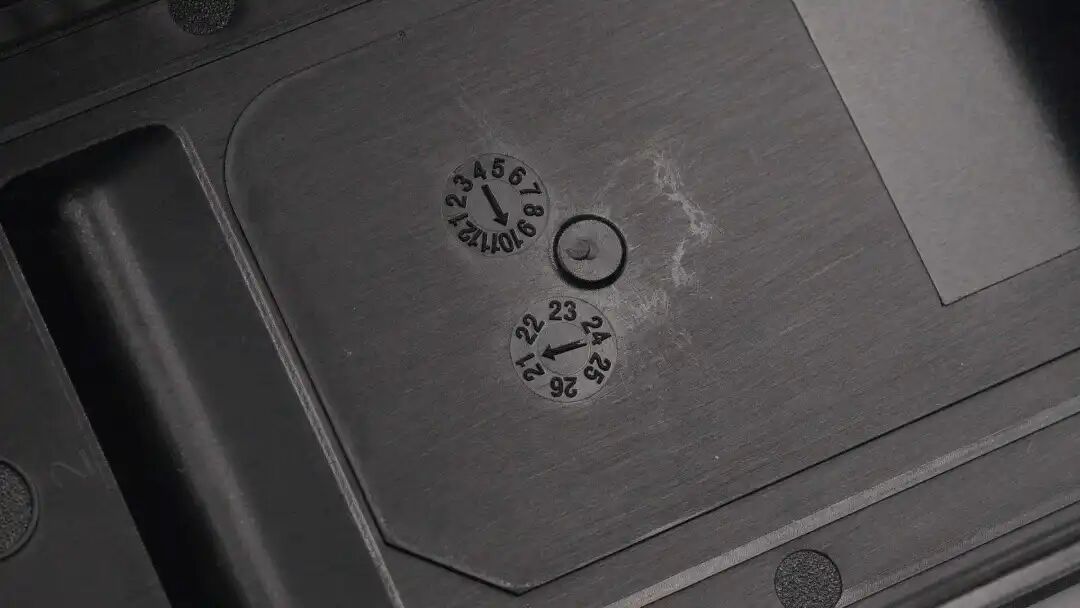

壳体生产日期为2021年10月。
电池组为5串结构。

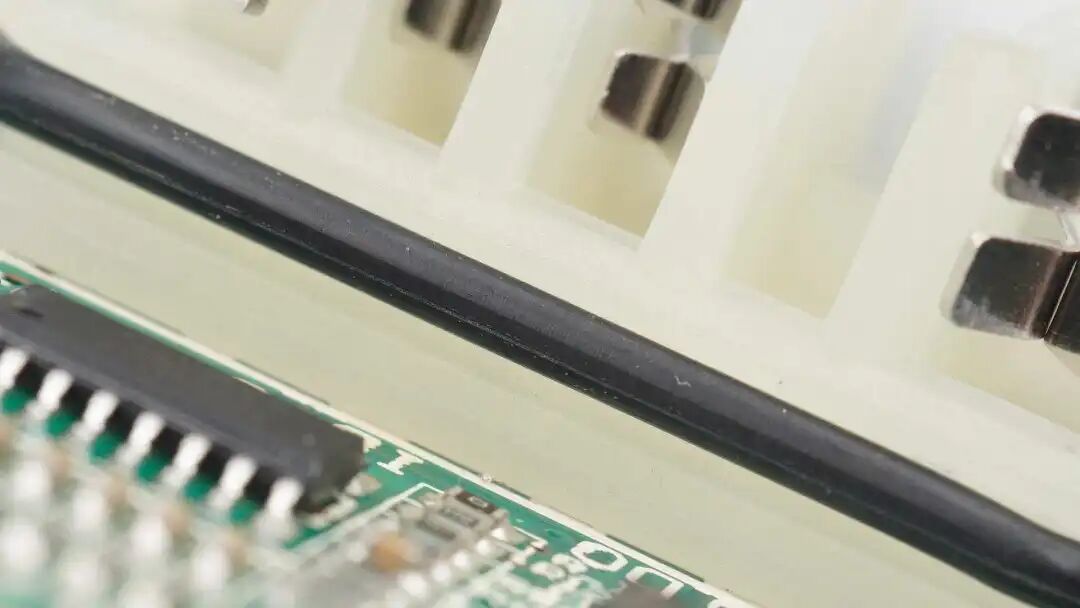

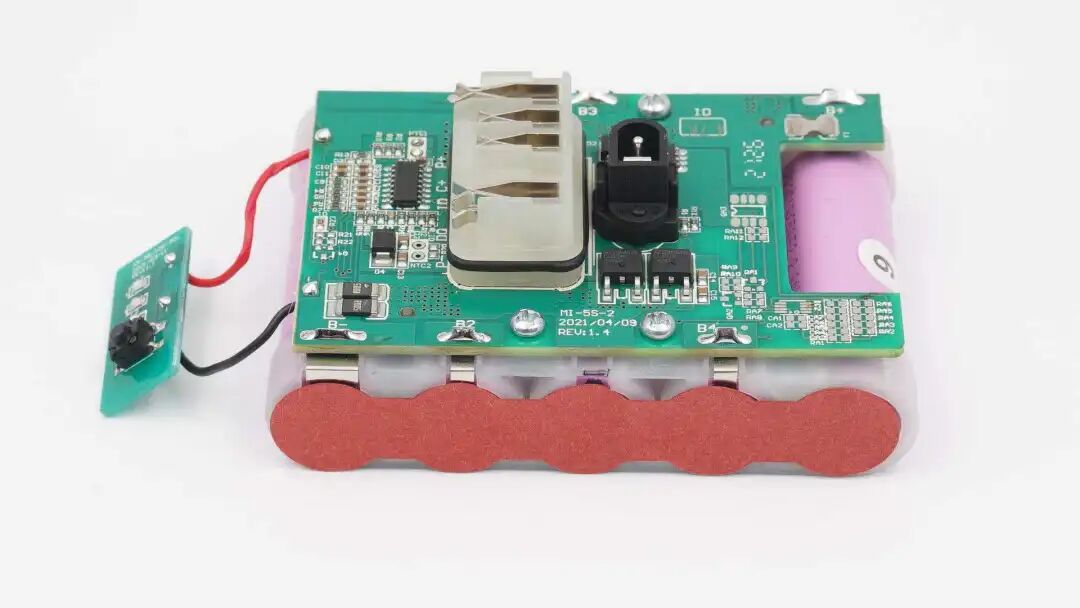

保护板使用螺丝固定在电池支架上成为一个整体。

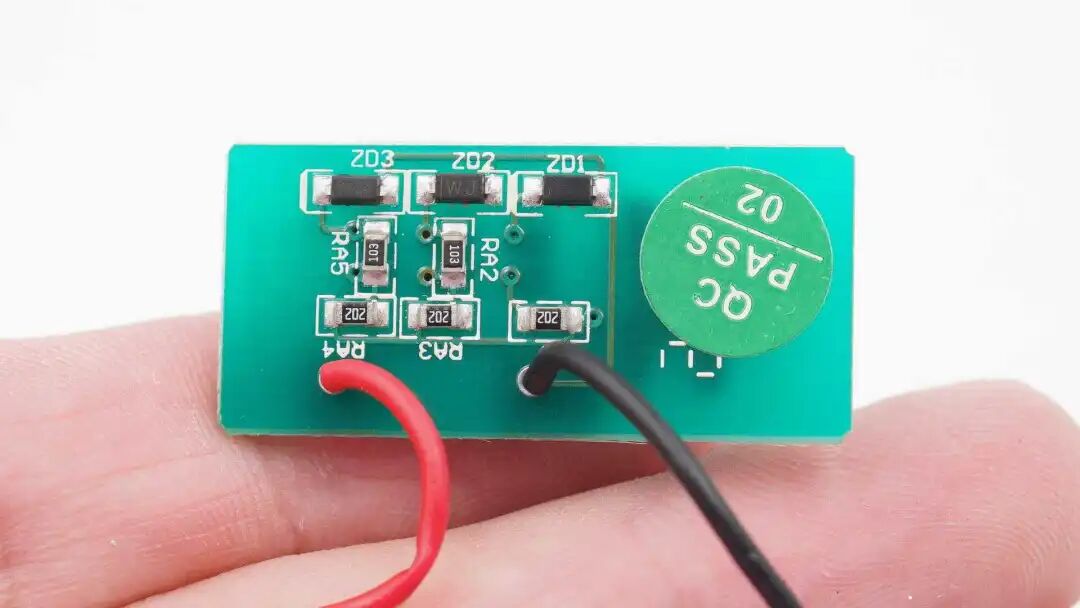

电池电量检测小板，有三颗电量指示灯和一颗检测按键。
背面是稳压管和限流电阻，根据稳压管的击穿电压，显示电池组的剩余电量。

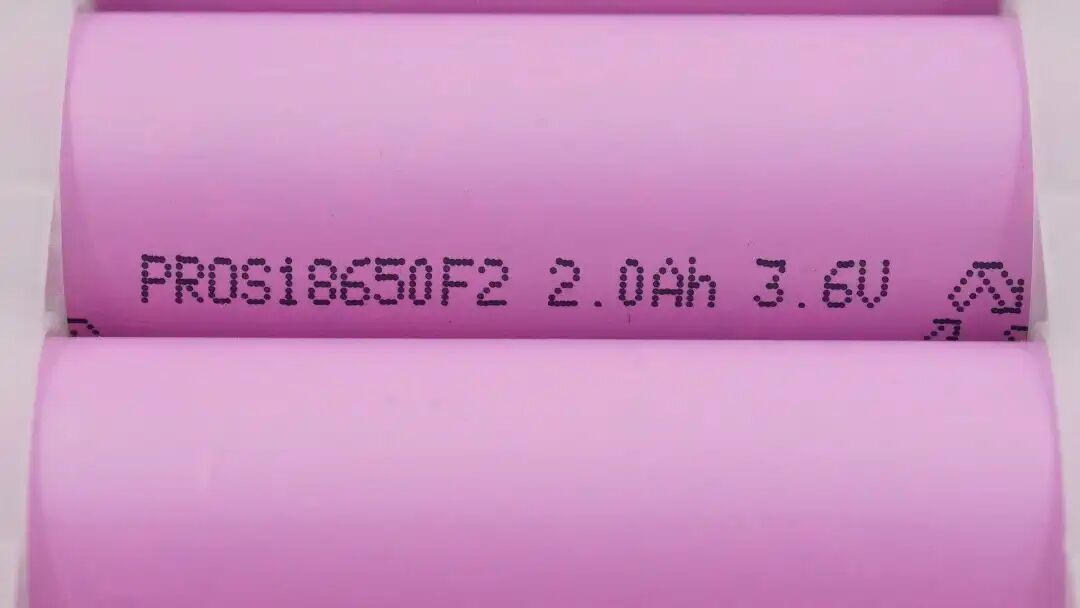

电池组内部18650电池来自河南鑫泉能源科技有限公司，PROS18650F2，2Ah容量，3.6V。支持1C充电及5C放电。

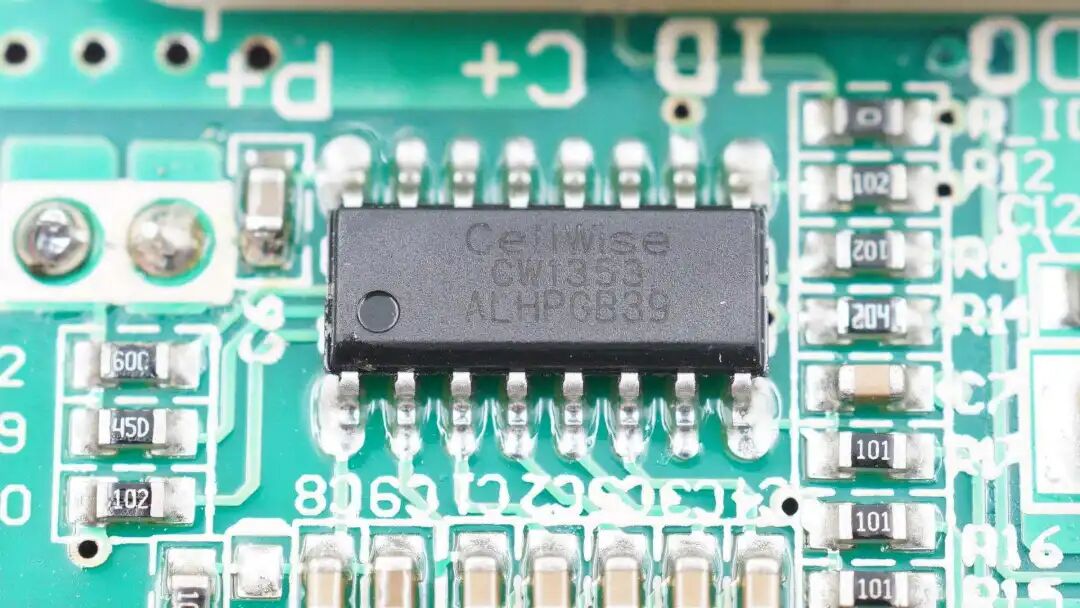

电池保护芯片采用赛微CW1353，这是一颗内置高精度检测电路和延迟电路的4-5串锂电池保护芯片，为电池提供高精度过充电、过放电、过电流检测，支持电池均衡功能，支持串联电池组断线检测，支持放电高低温保护。
电池充电插座特写。

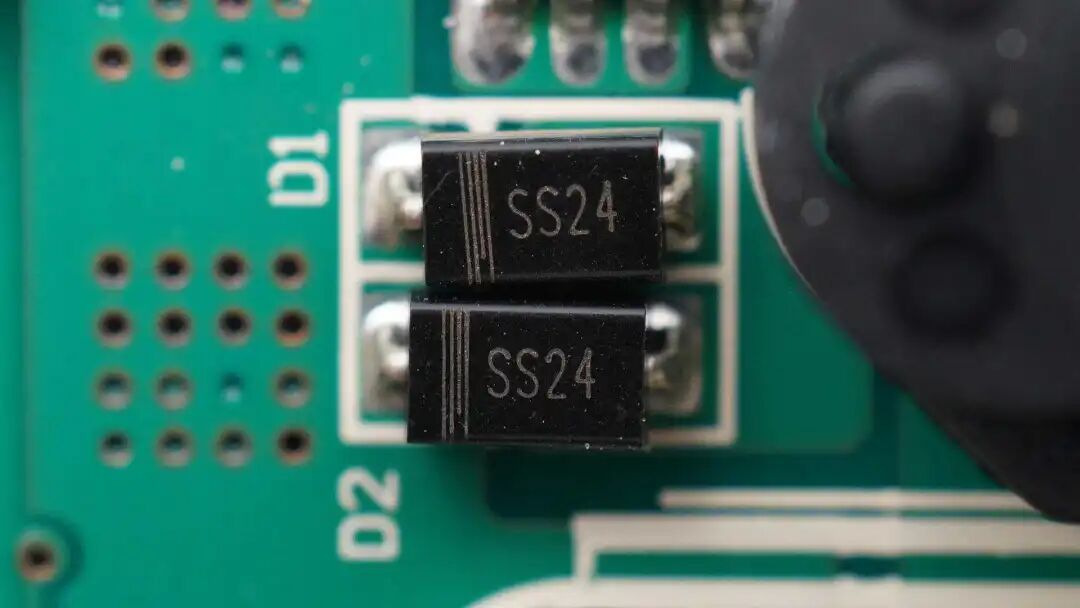

用于电路保护的肖特基二极管，SS24，两颗并联。

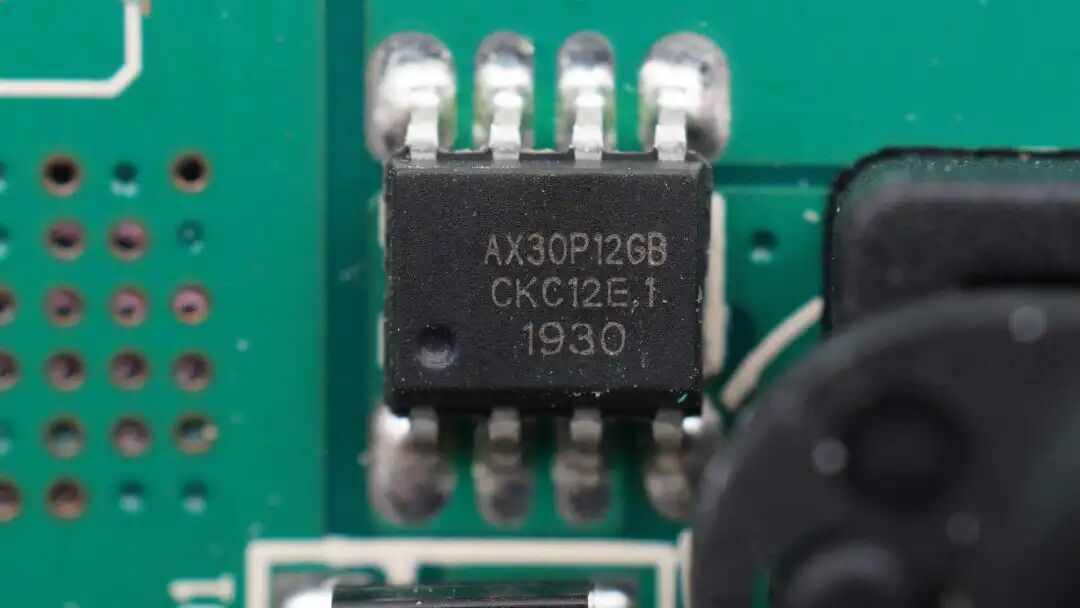

用于充电控制的MOS管，丝印AX30P12GB，SOP8封装。

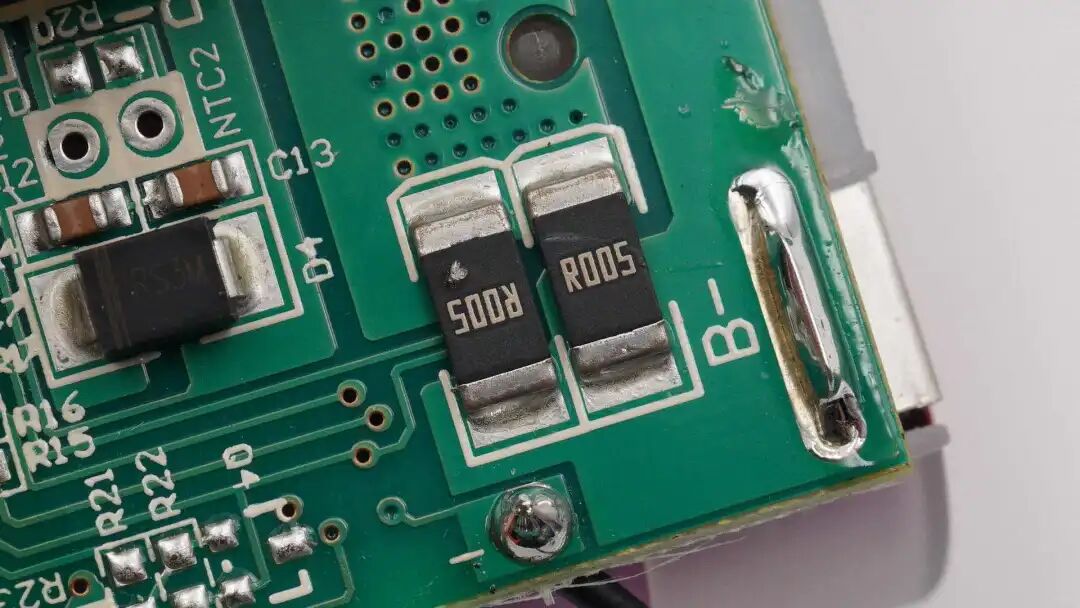

两颗5mΩ电流取样电阻并联，用于电池电流检测。
电池正极端的保险丝，用于过流保护功能。
两颗丝印AX30N80TA的MOS管，用于电池放电控制。

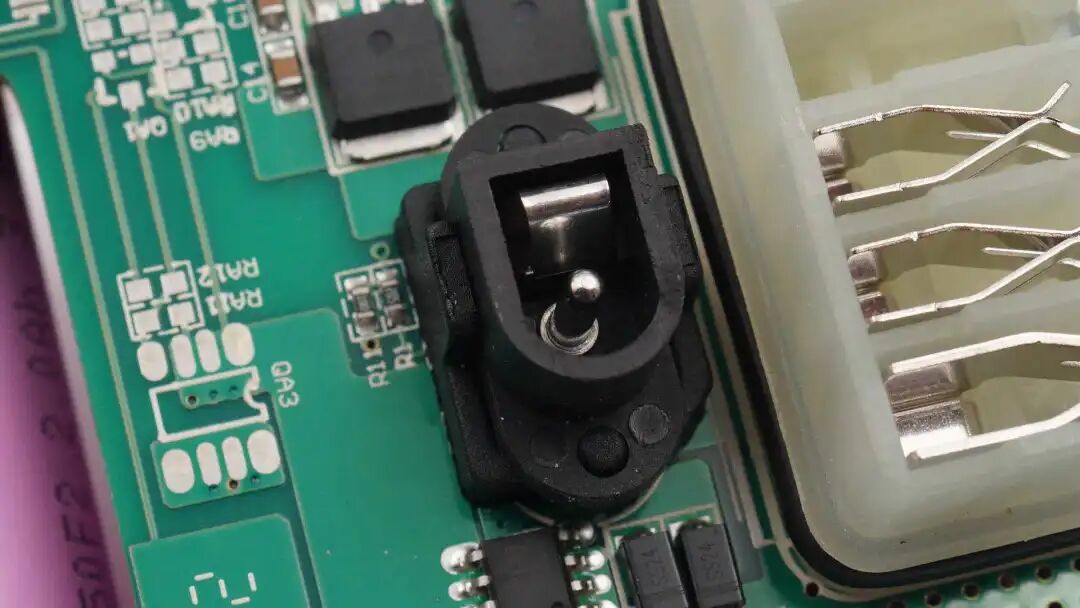

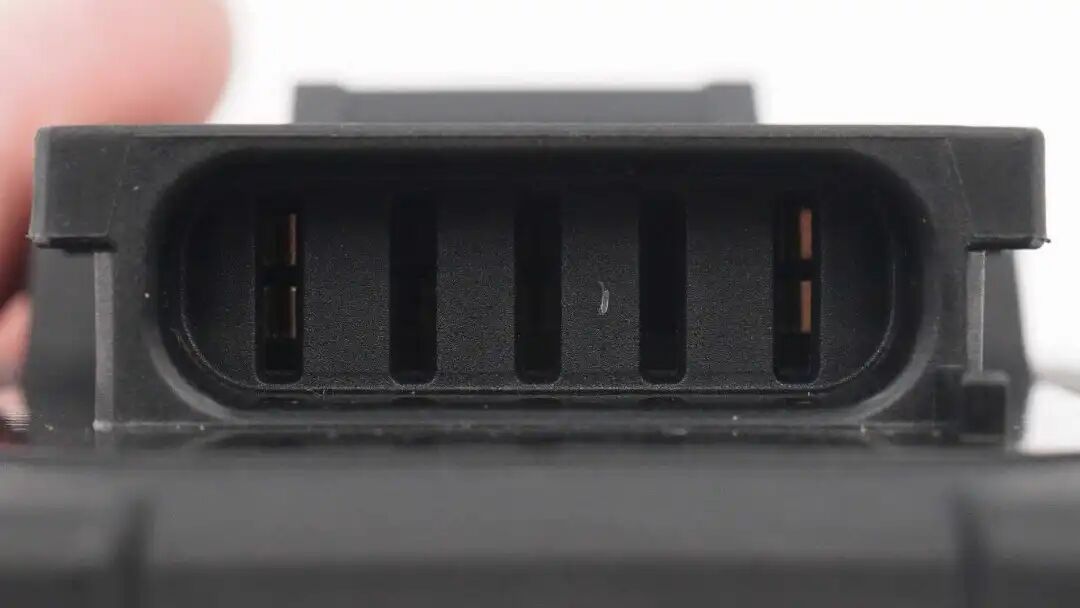

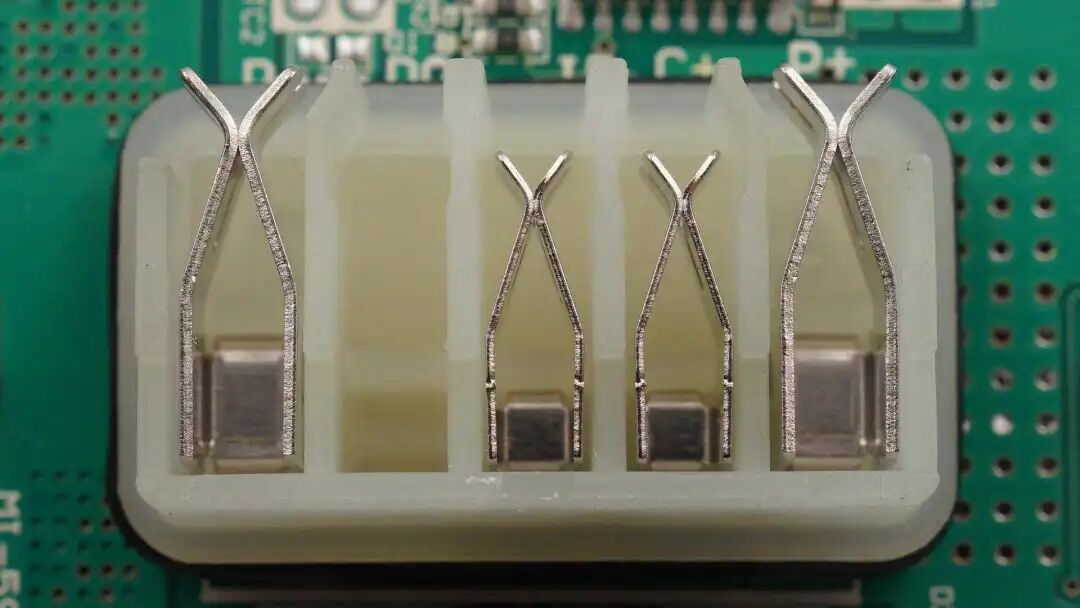

电池输出插座特写，两侧正负极引脚，中间用于温度检测和电池识别。
电池输出插座与外壳之间有密封圈防止进水。

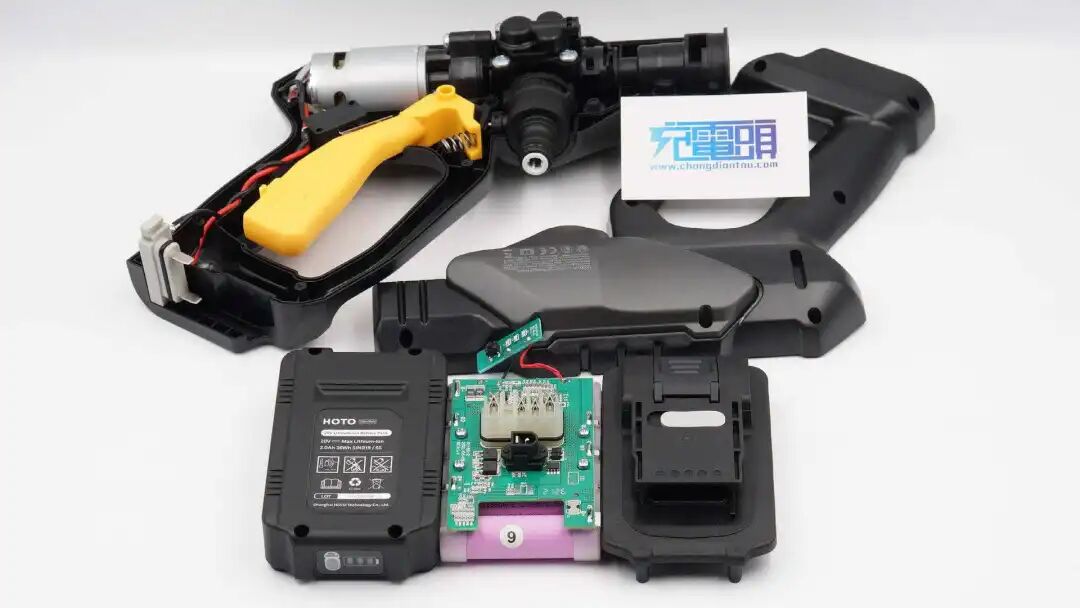

全部拆解完毕，来张全家福。
充电头网拆解总结
对于有车一族来说，一款小巧的无线洗车机，能够随时随地的清洗自己的爱车，无需驱车去洗车店排队，极大提升了洗车体验。小猴洗车机采用锂电池为洗车机供电，无需连接点烟器，使用简便，还能防止车门关不严在洗车的过程中进水。小猴洗车机还配备了多功能喷头以及泡沫喷壶，为车辆提供更全面的清洁效果。
充电头网通过拆解了解到，小猴洗车机采用有刷550电机，配合5串电池组提供电力。电池组使用河南鑫泉能源科技有限公司的动力18650电池，容量为2Ah，具备5C放电能力。电池组外壳设计了防水结构，有效防止洗车过程中的水花喷溅造成损坏。5串电池组保护芯片来自赛微，CW1353支持4，5串锂电池的全面保护功能。
