拆解报告：富华电子60W PD快充充电器
----- 充电头网拆解报告 第2068篇 -----
前言
东莞市石龙富华电子有限公司成立于1989年，是一家集产品研发、制造、销售于一体的全球电源供应商，经过数十载的沉淀，目前已经形成以医疗电源、I.T.E.电源为核心，消费类电源与LED驱动电源为辅的多元化产品体系。
近日，充电头网拿到了一款来自富华电子的60W USB PD快充充电器，下面就为大家带来这款产品的内部拆解。
富华电子60W PD快充充电器开箱
富华电子60W PD快充充电器采用黑色PC阻燃材质外壳，机身呈扁平造型，输入端为固定插脚，并采用单口输出设计。

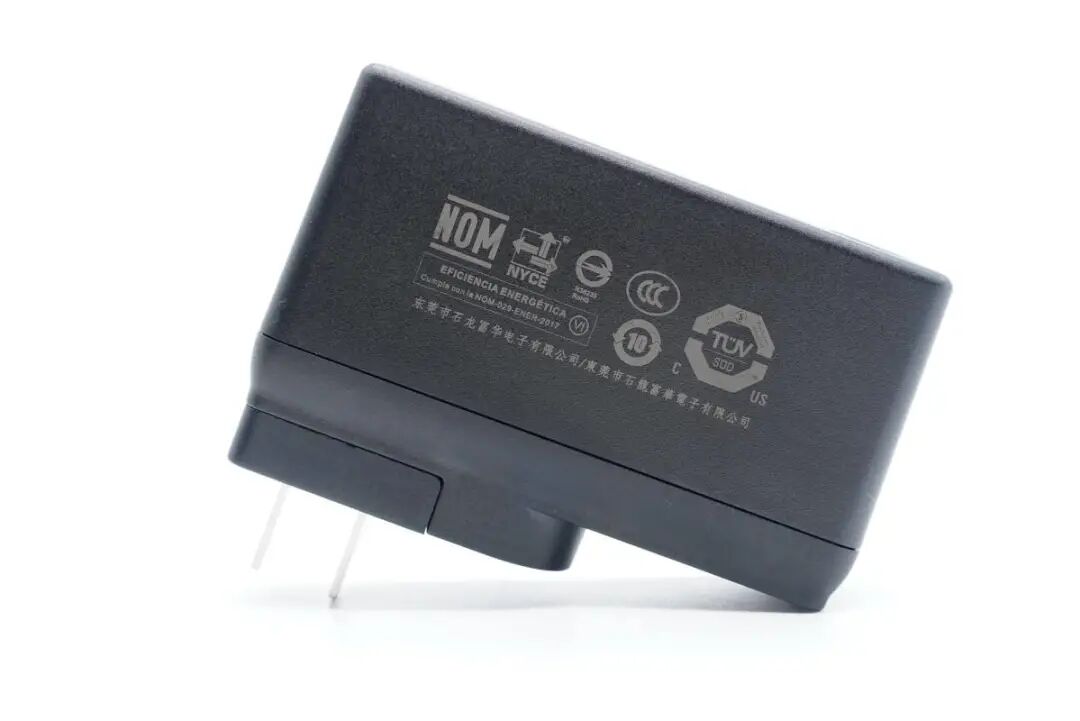

充电侧面印有多种认证信息，包括NOM、CCC、TUV等，并标用简体和繁体字标注了厂商信息：东莞市石龙富华电子有限公司。

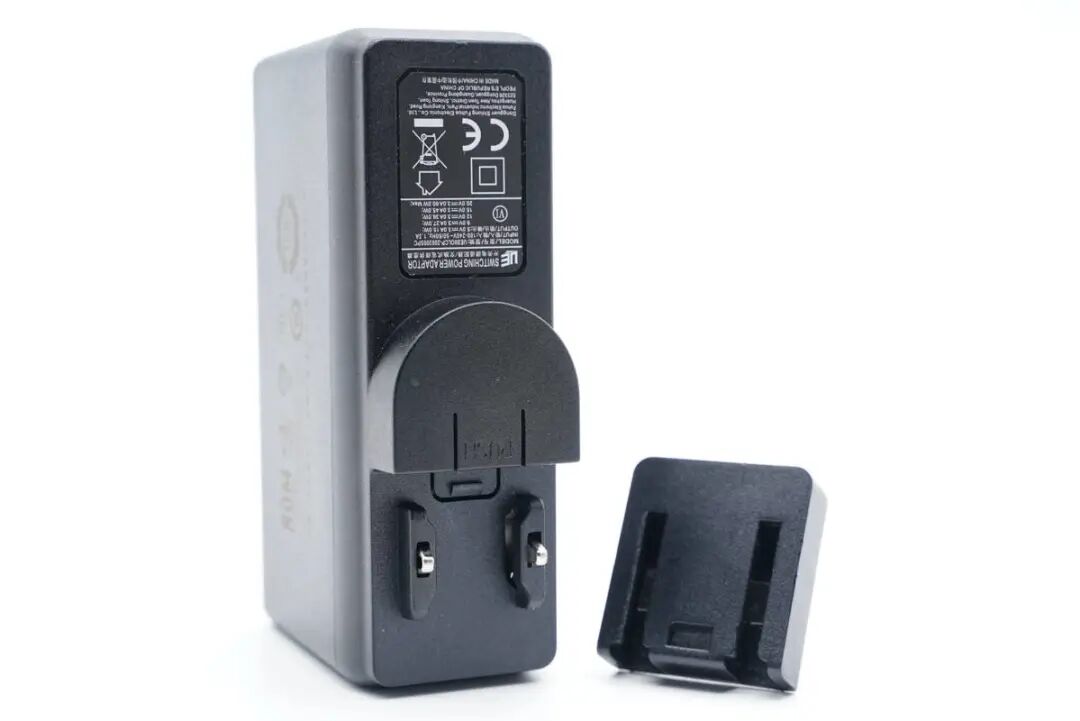

充电器输入端为固定式插脚，并且采用了可拆卸设计，以便根据不同的国家和地区更换插脚。

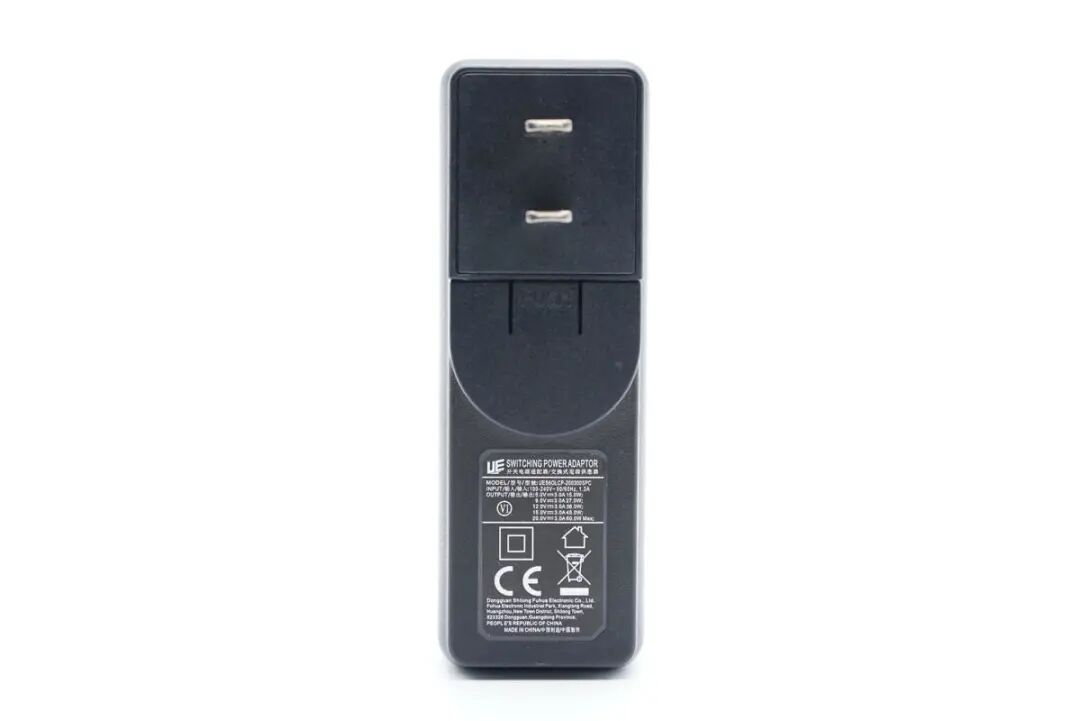

插脚下方是产品的参数标签，输入支持100-240V 50/60Hz 1.3A；输出支持5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位。

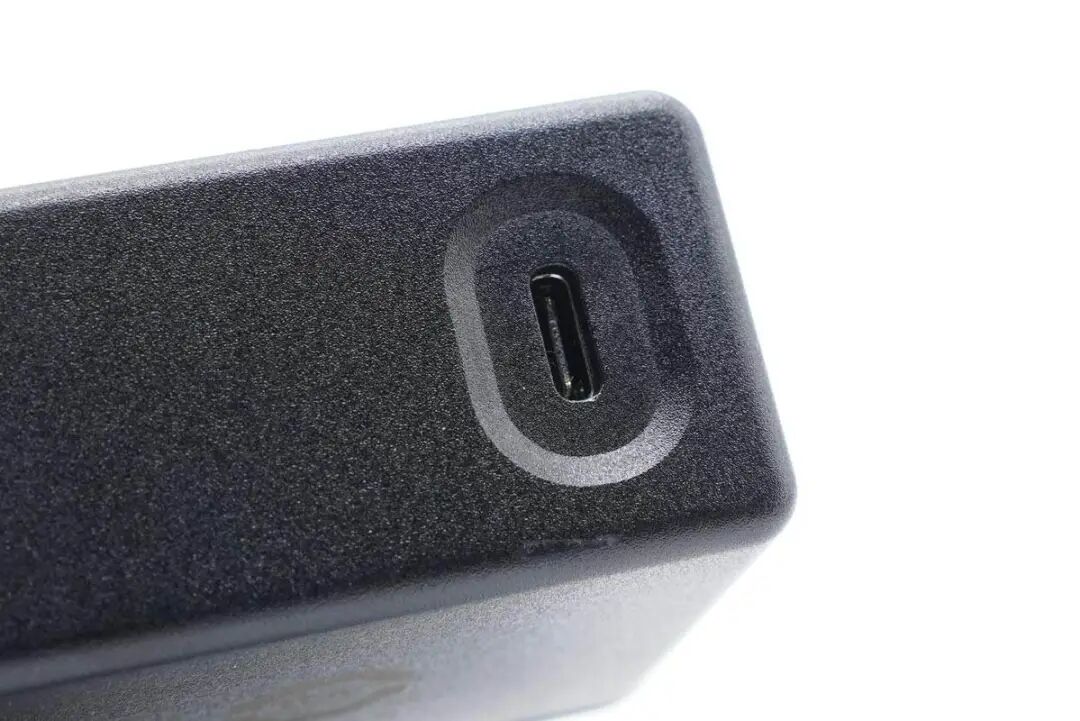

输出端的接口处采用凹陷设计，方便连接充电线时对准。

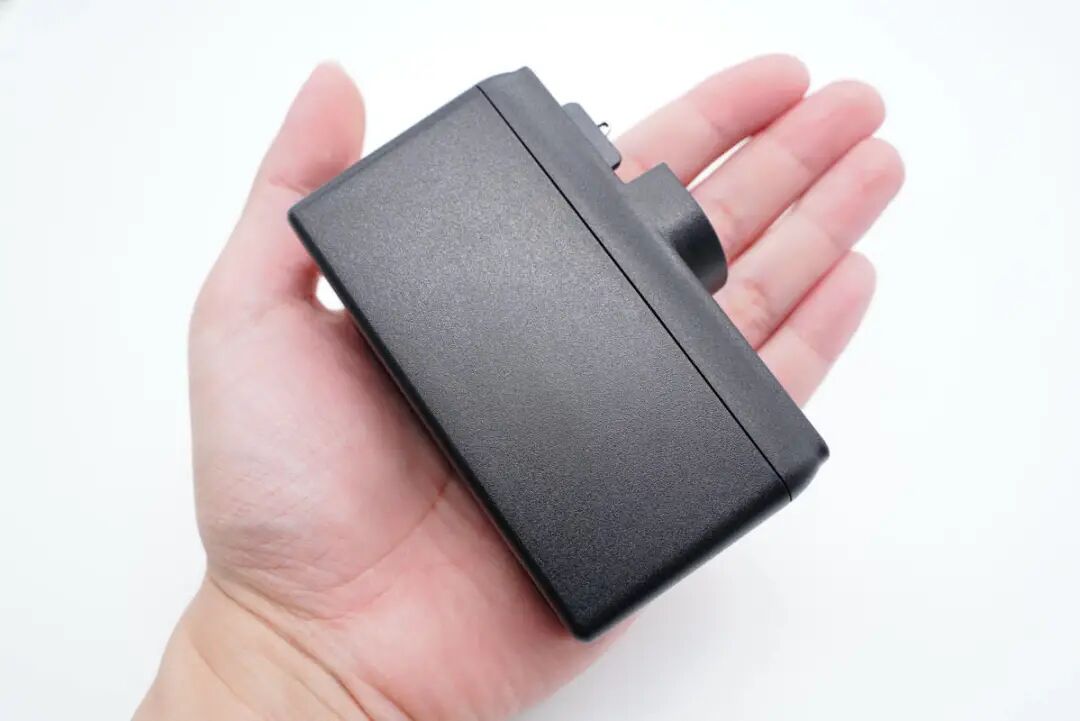

充电器拿在手上，体积较大，不是很便携。

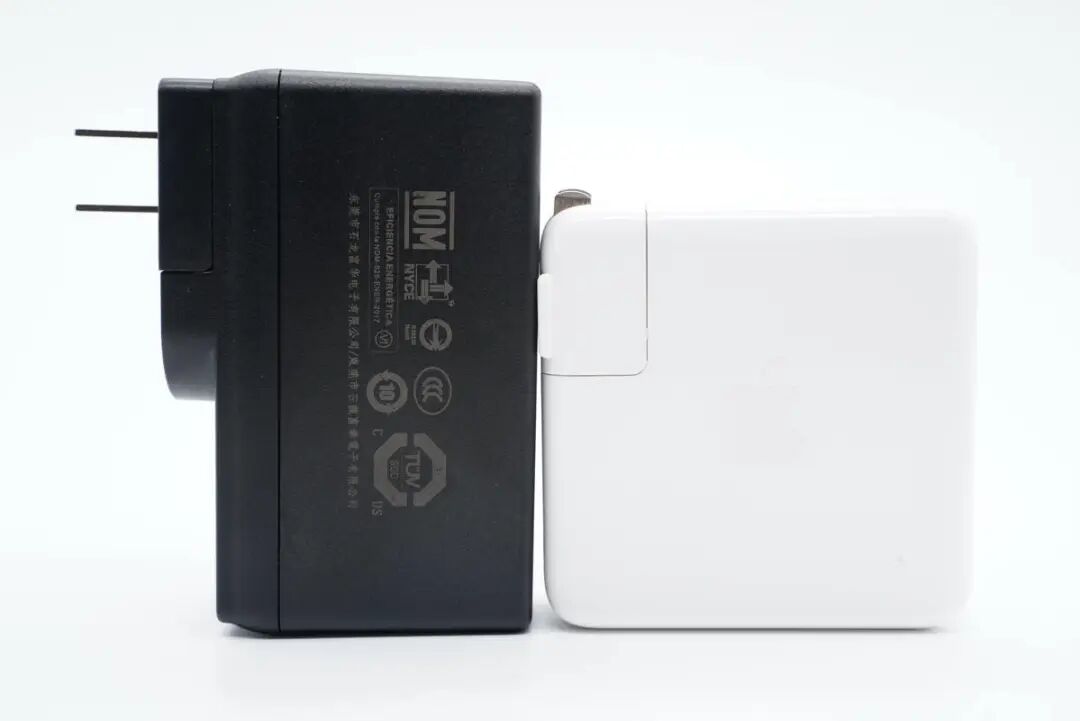

与苹果原装61W充电器对比，富华电子这款充电器更加修长。

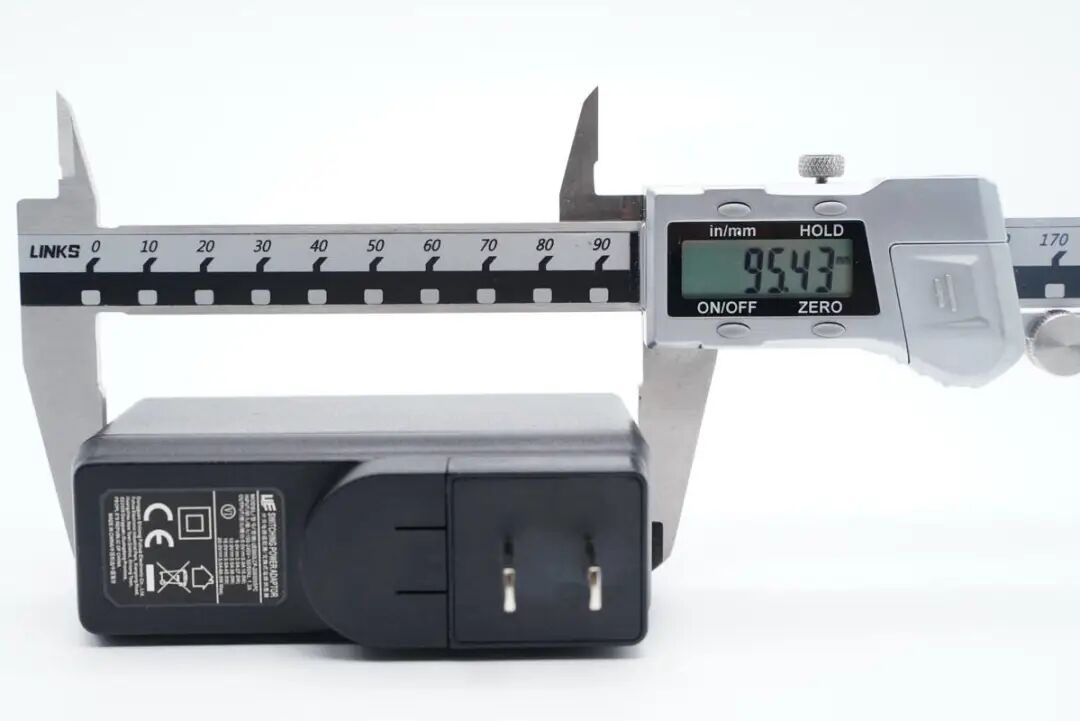

整个充电器的长度约为95.43mm。

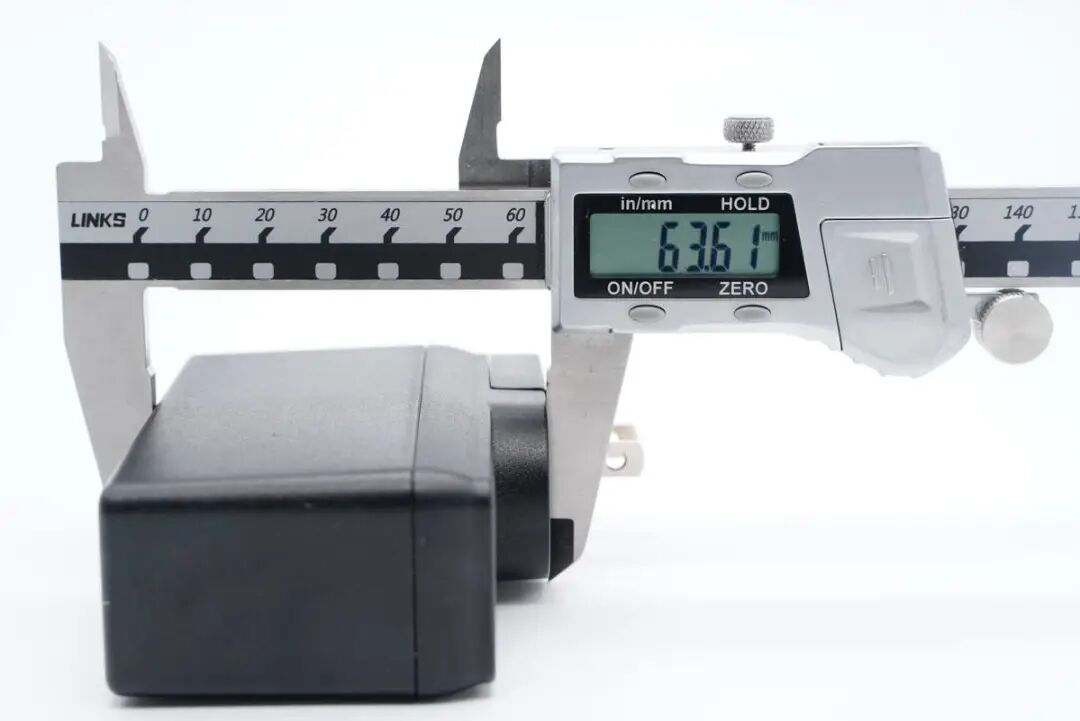

不含插脚的机身宽度约为63.61mm。

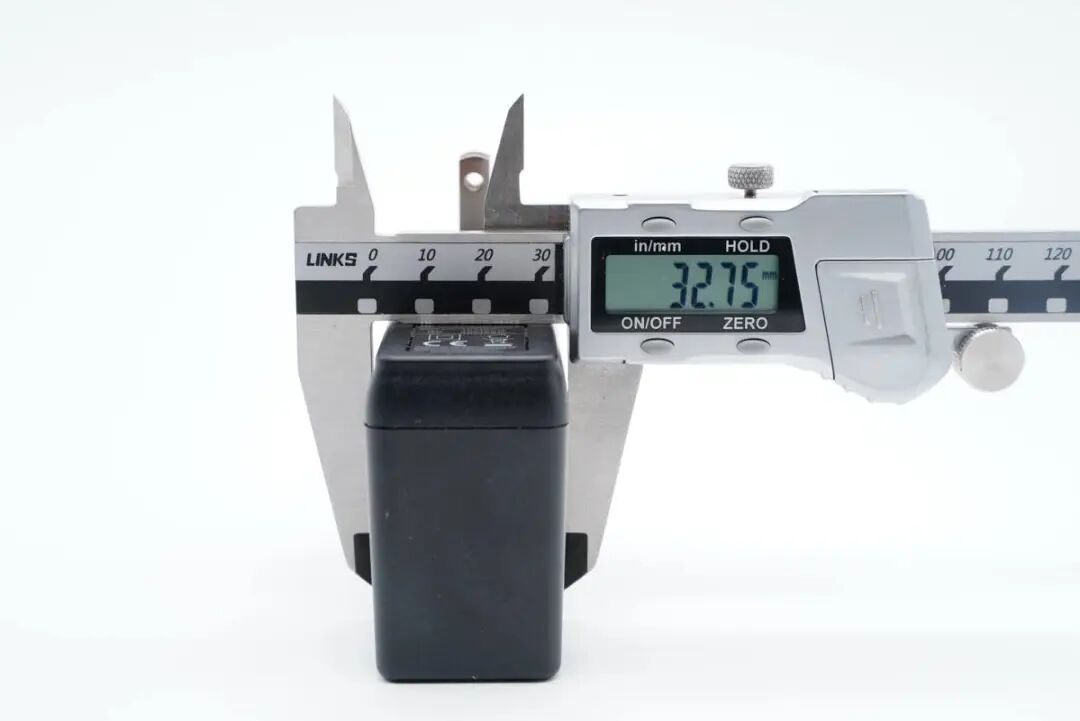

机身厚度约为32.75mm。

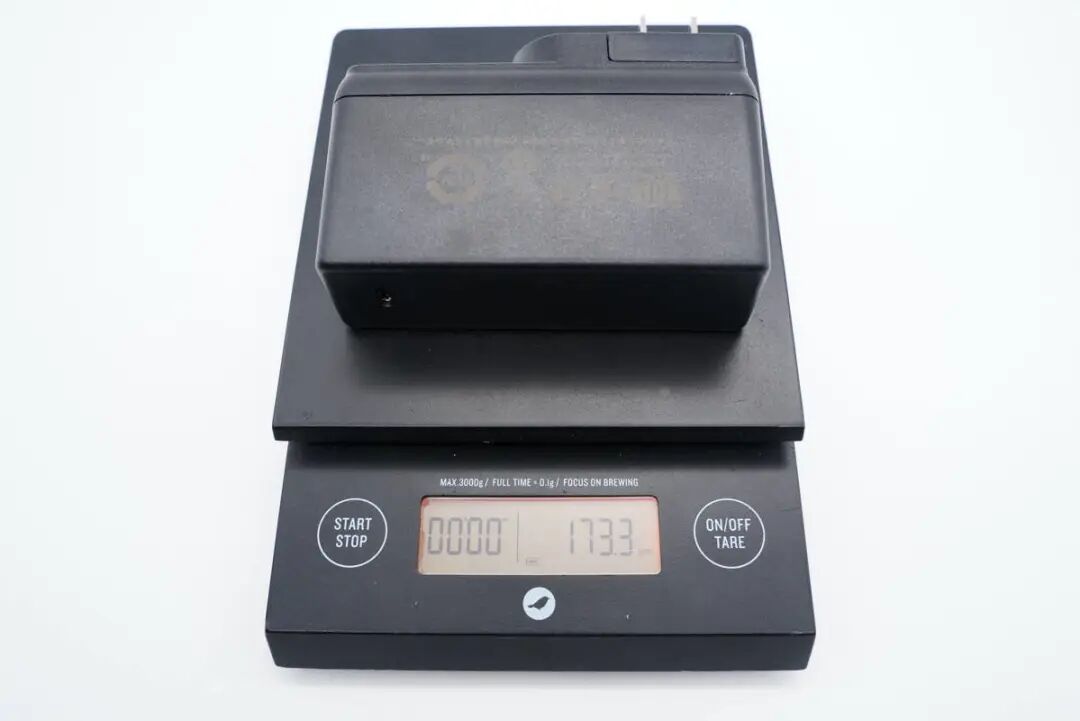

充电器的净重约173g。

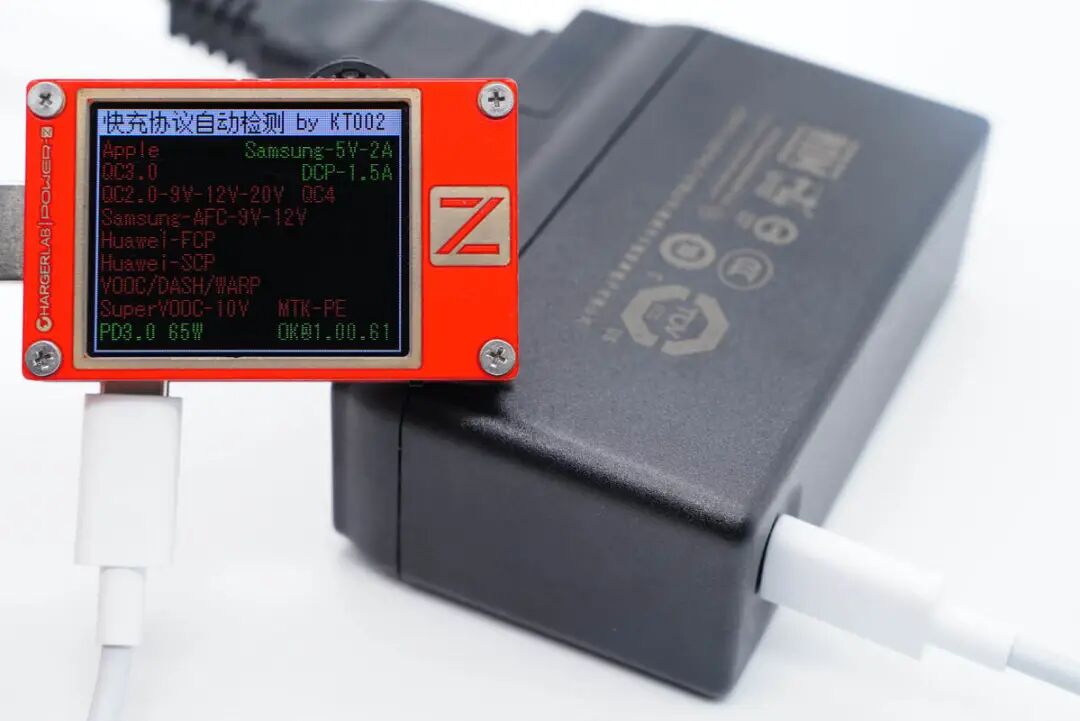

使用ChargerLAB POWER-Z KT002检测充电器的协议，显示支持Samsung 5V2A、DCP协议，以及PD3.0快充协议，功率为65W。

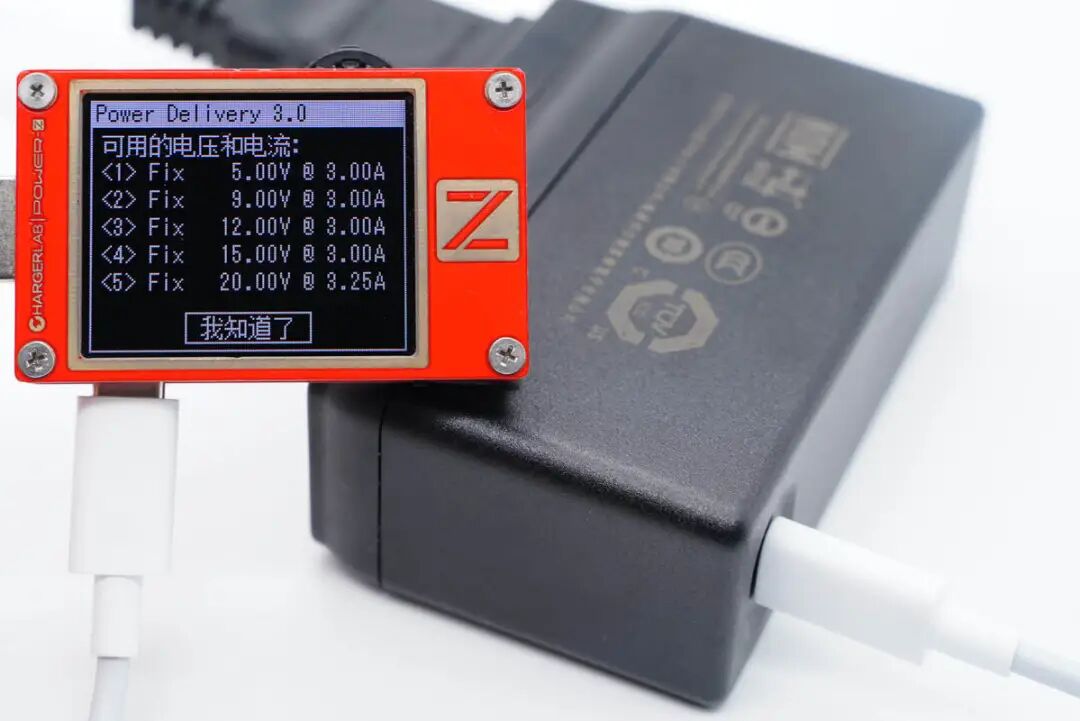

继续测得PDO报文，显示支持5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。
富华电子60W PD快充充电器拆解
沿着充电器插脚侧将外壳拆开，内部PCB板通过两根导线连接插脚取电。

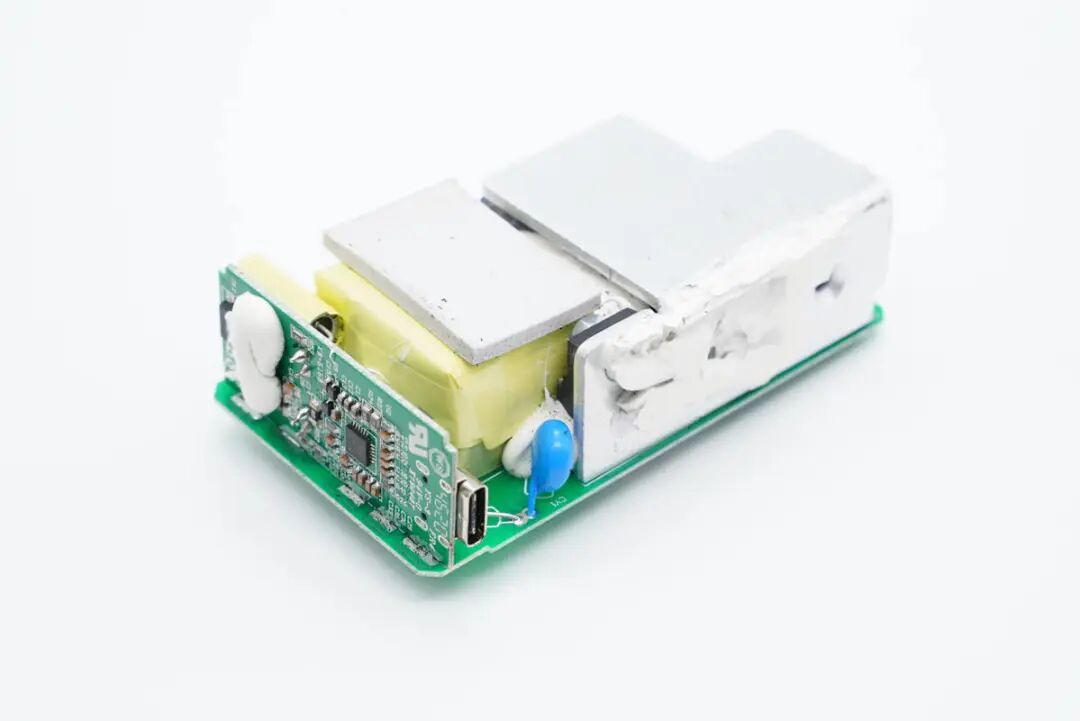

PCB板正面元器件设有一块大面积散热铝块并用硅胶固定，变压器上贴有一块导热垫。

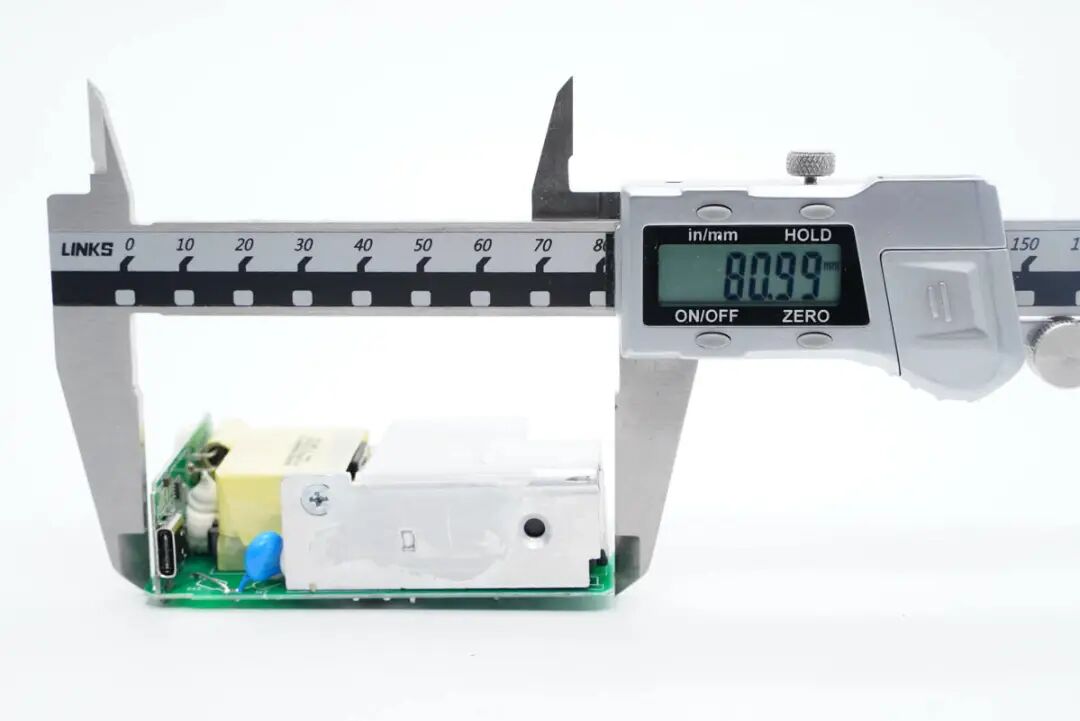

整个PCB板长度约为81mm。

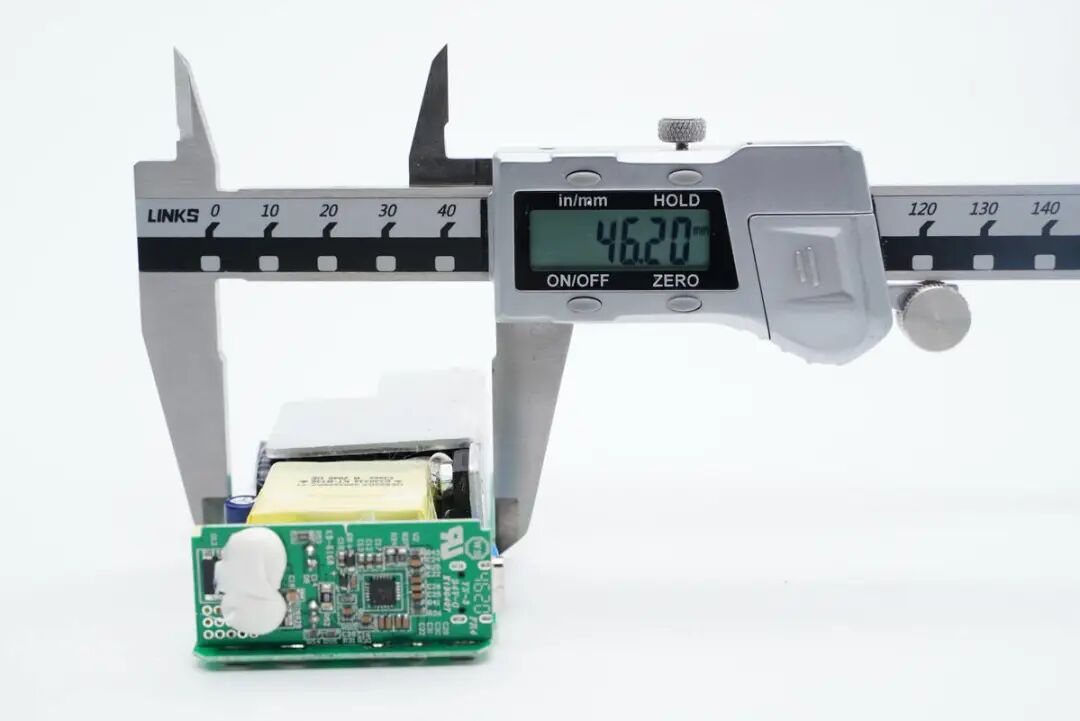

宽度约为46.2mm。
厚度约为21.6mm。
这款充电器采用了两块PCB板的设计，输出端小板设有同步整流以及协议控制电路。

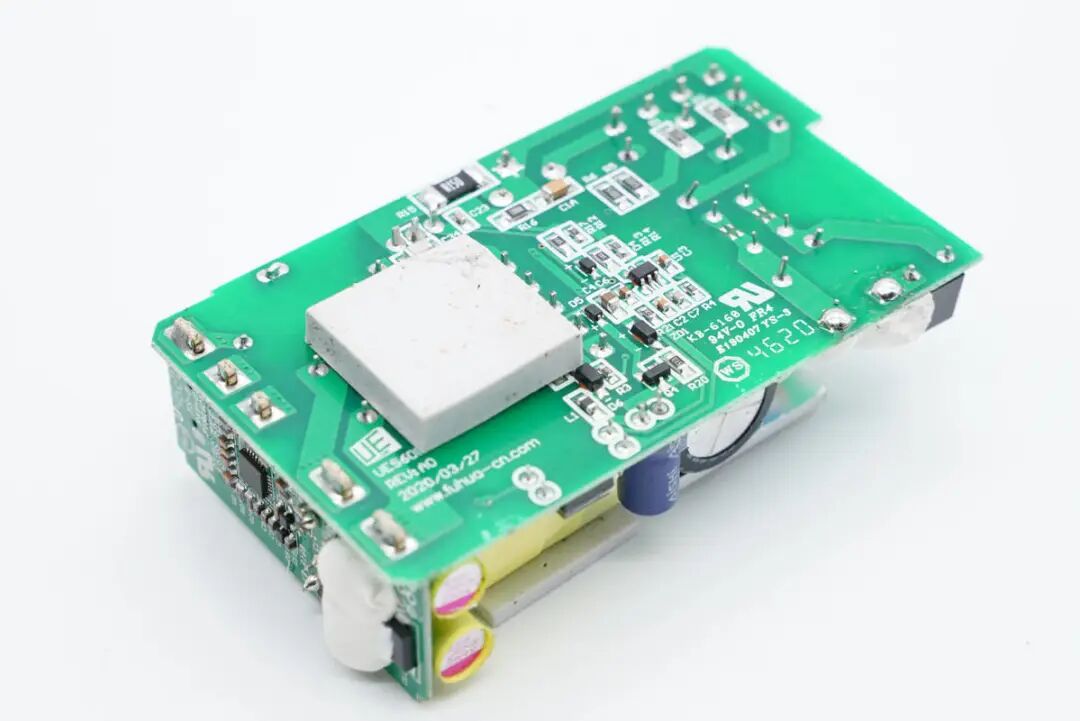

PCB板背面，在变压器对应的位置也有一块导热垫。

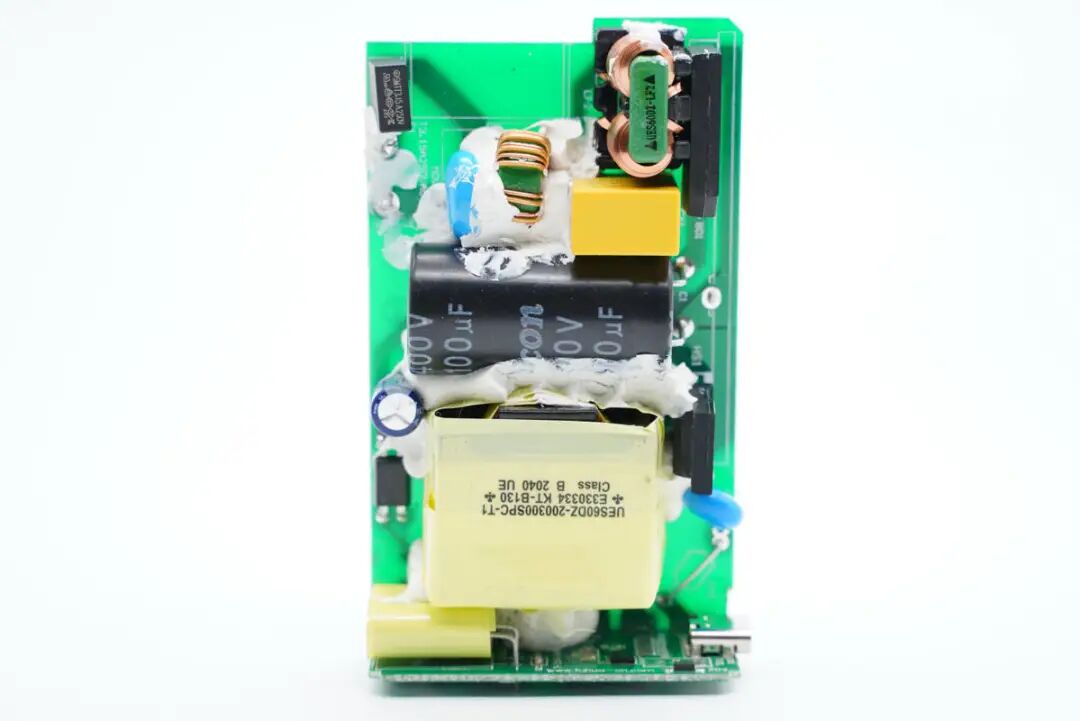

将PCB板正面的散热片拆除，居中除了大体积的变压器之外，还有一颗卧置的大电容。

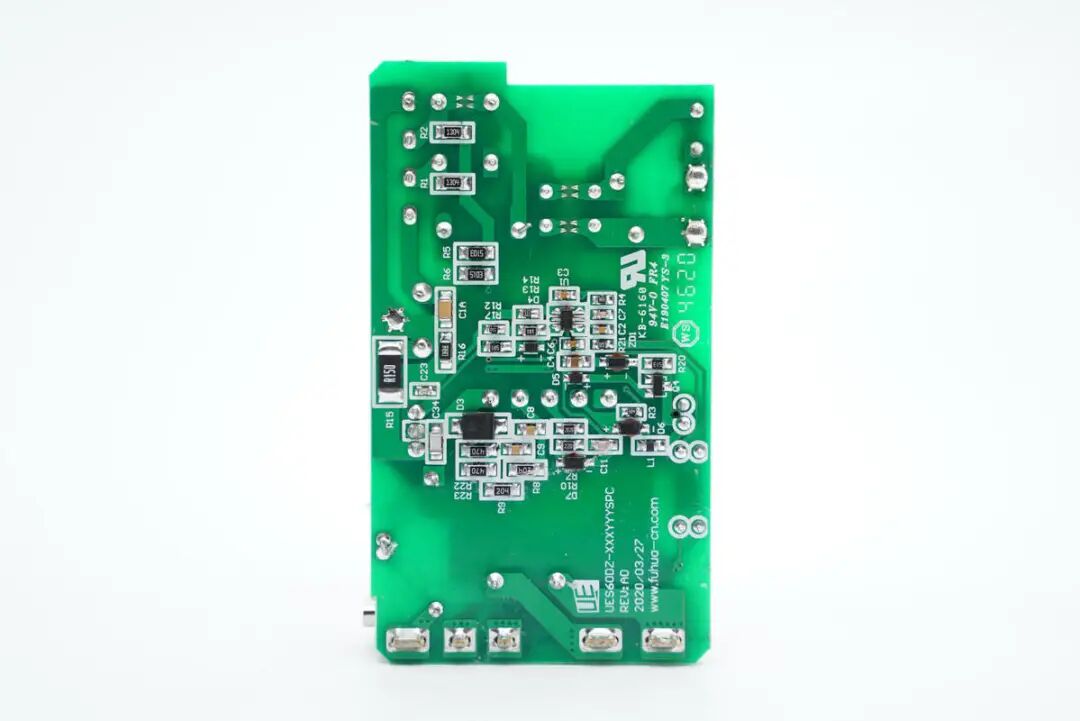

背面主要有一颗PWM主控芯片。

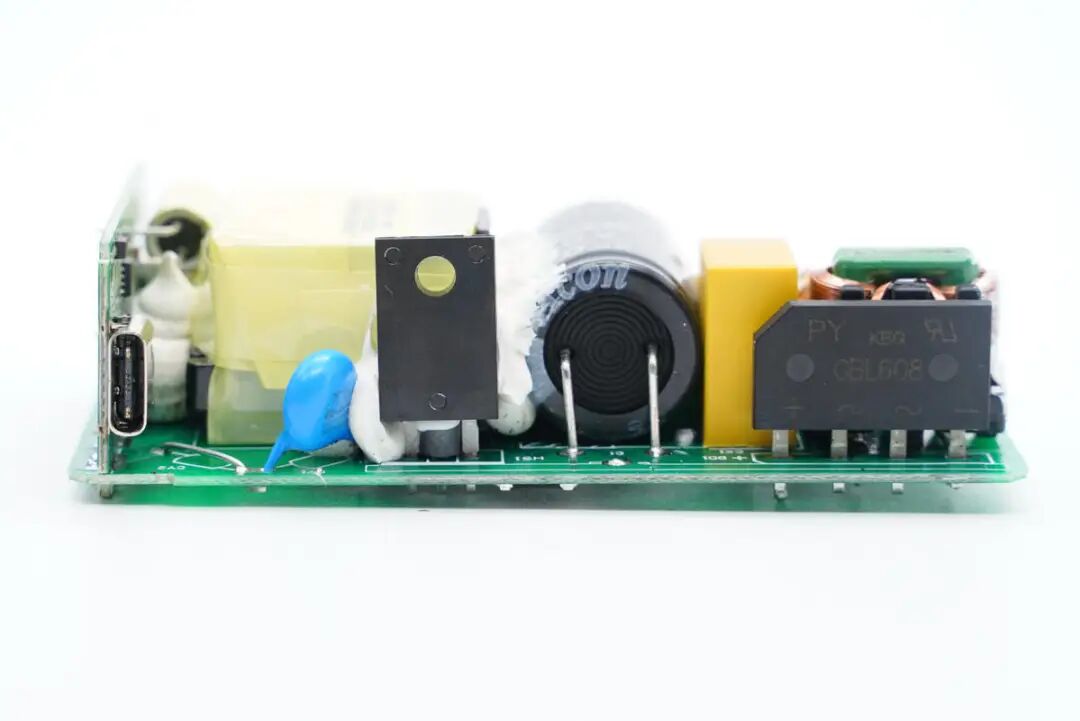

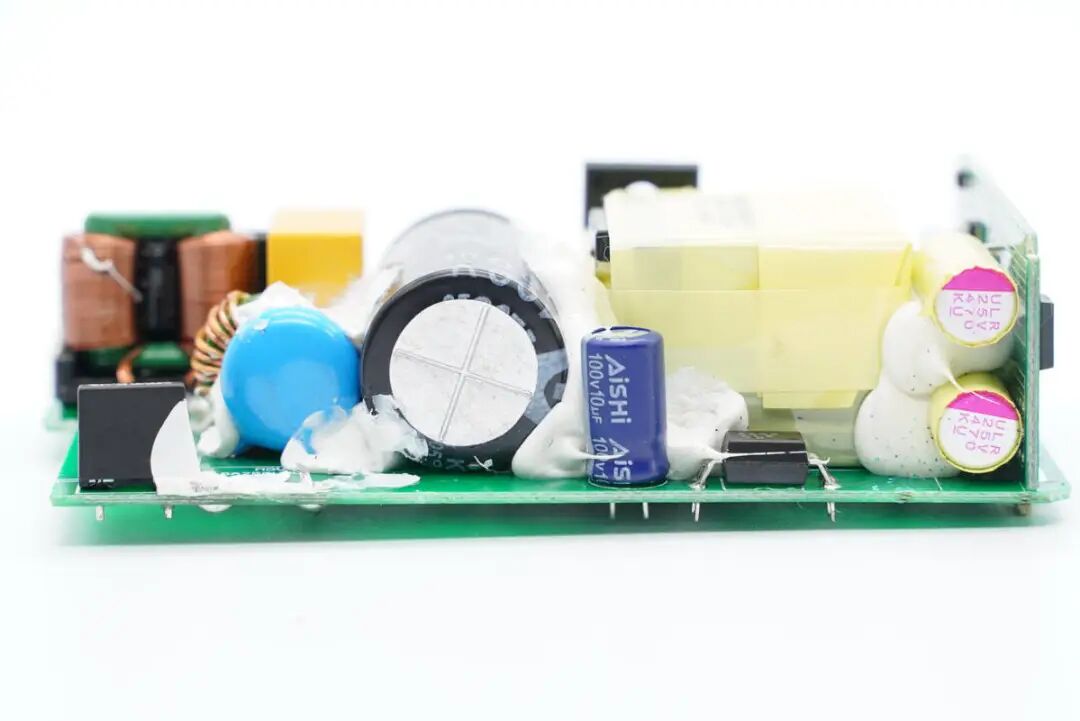

侧面一览。居中是初级开关MOS管，初级滤波电解电容。右侧是整流桥，均为插件式。
另外一侧可见PWM芯片供电电容和一颗光耦。

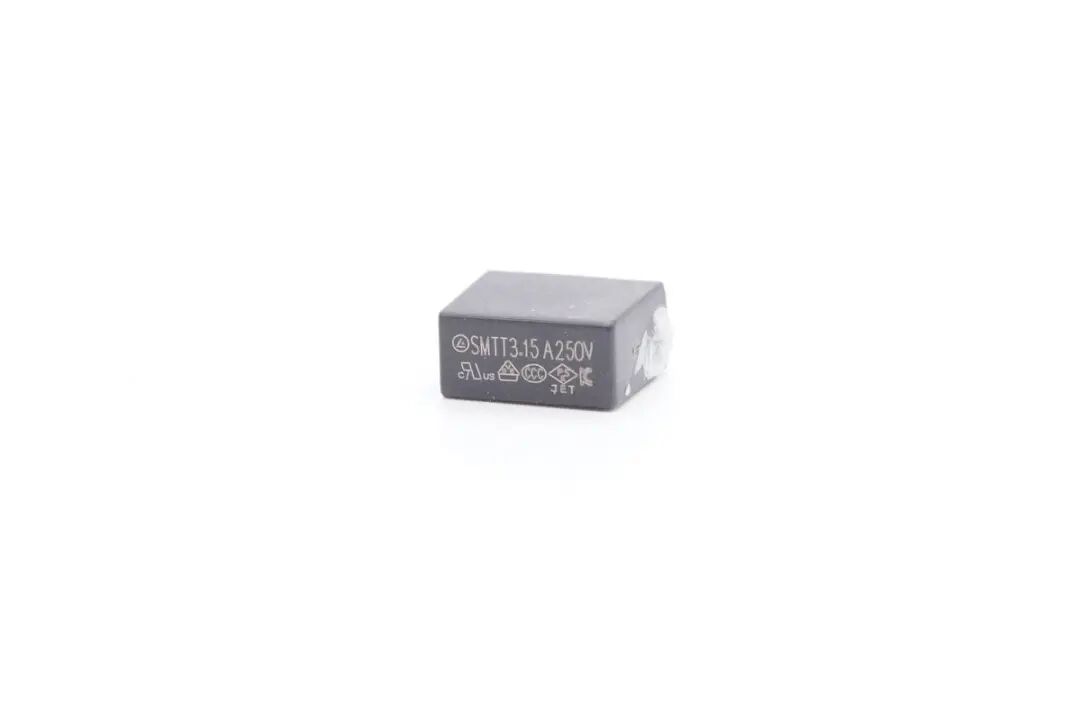

输入端延时保险丝，规格为3.15A 250V。

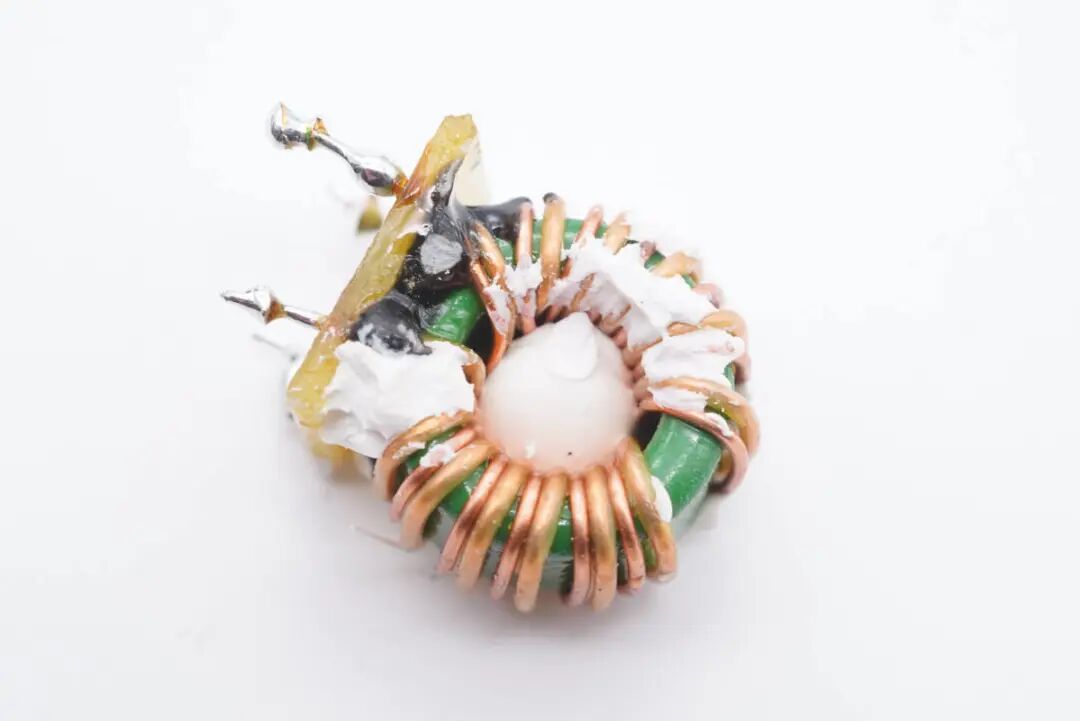

第一级共模电感，采用磁环绕制，底部有一块隔离板与PCB绝缘。

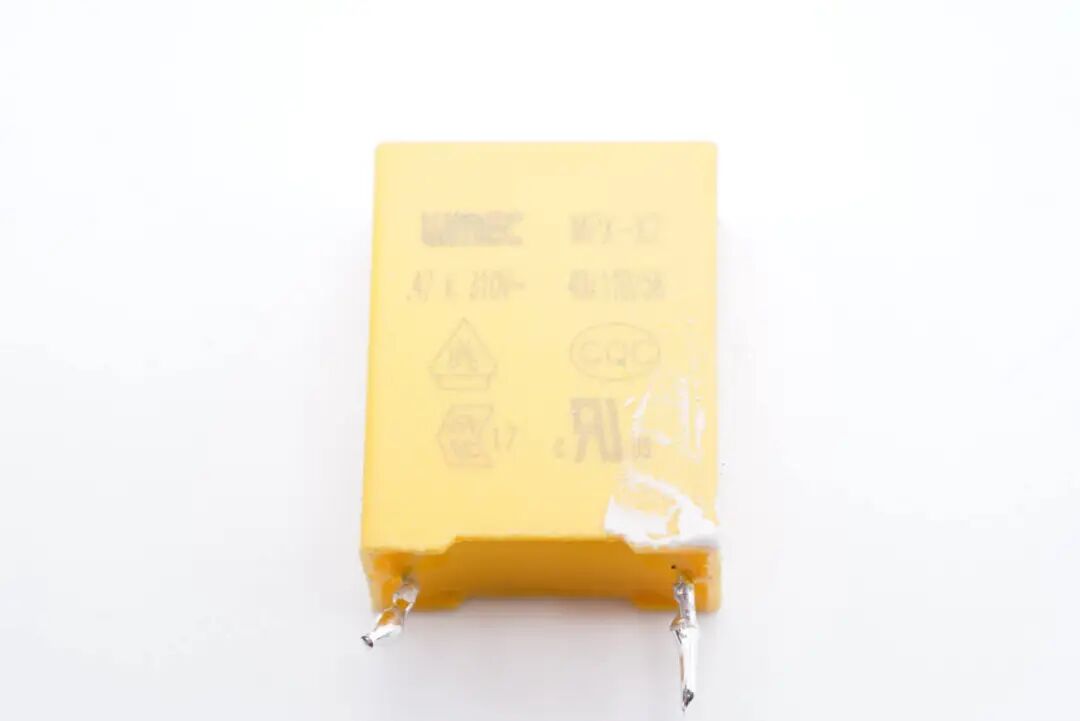

安规X2电容特写。

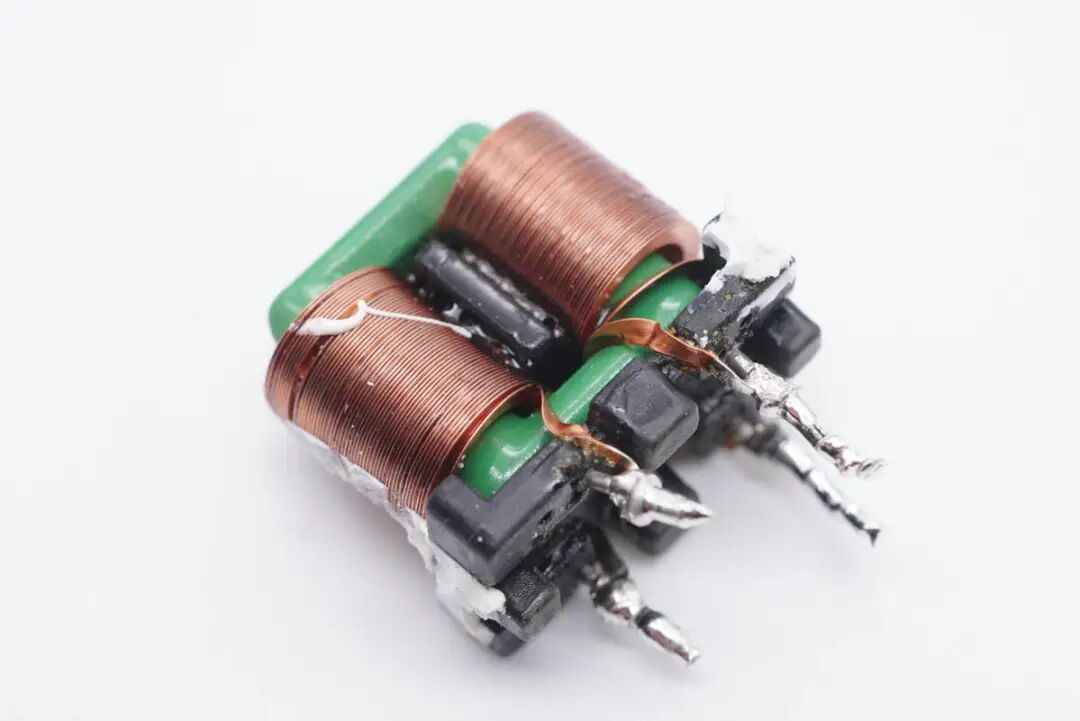

第二级共模电感，使用铜带绕制，用于滤除EMI干扰。

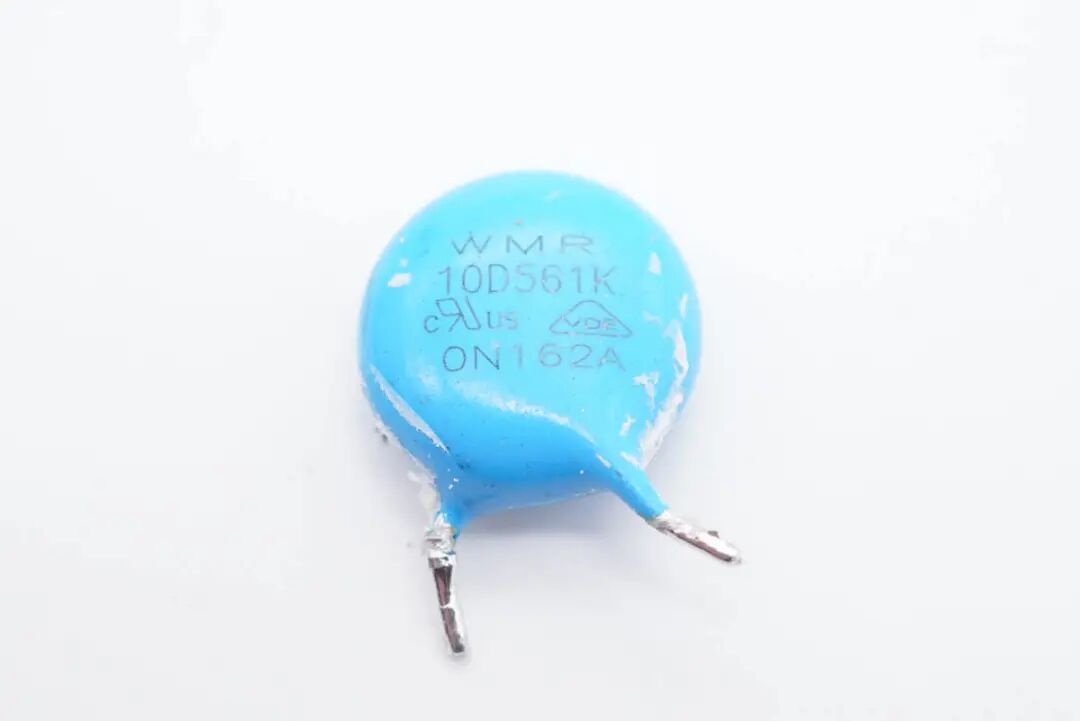

压敏电阻特写。
输入端整流桥来自PY平伟，丝印GBL608，额定电流6A，耐压800V。用于将高压交流电转换成脉冲直流电。

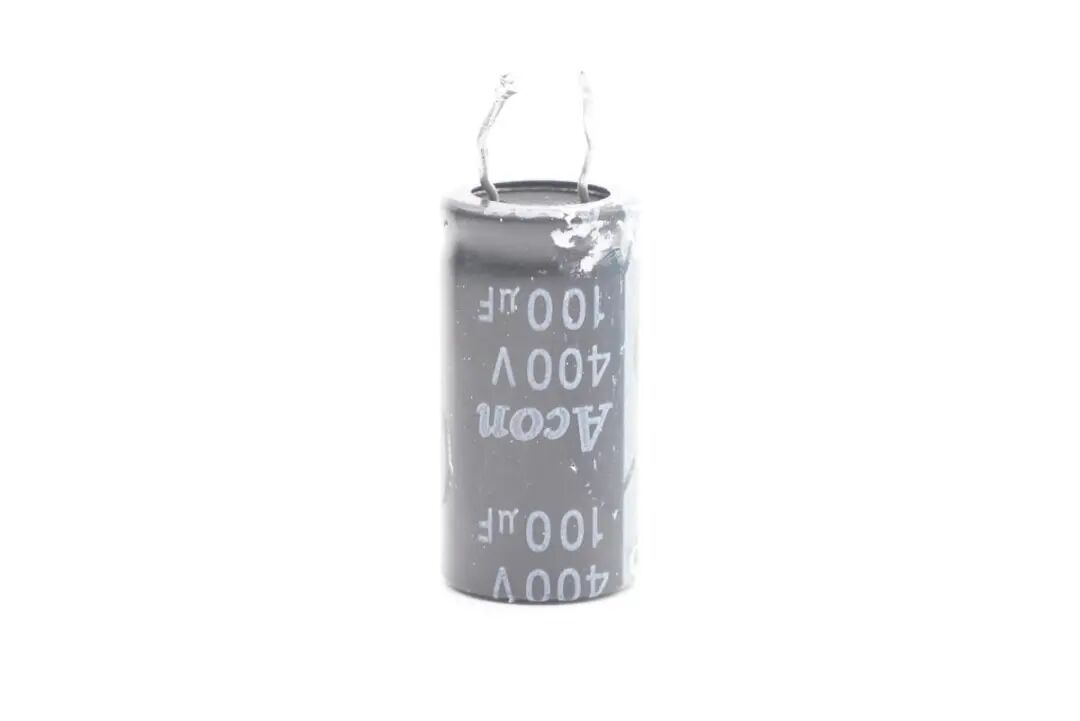

输入端高压滤波电解电容采用Acon中元品牌，规格400V 100μF，对整流桥输出的脉冲直流电进行滤波，使电路中的电压电流更加平稳。

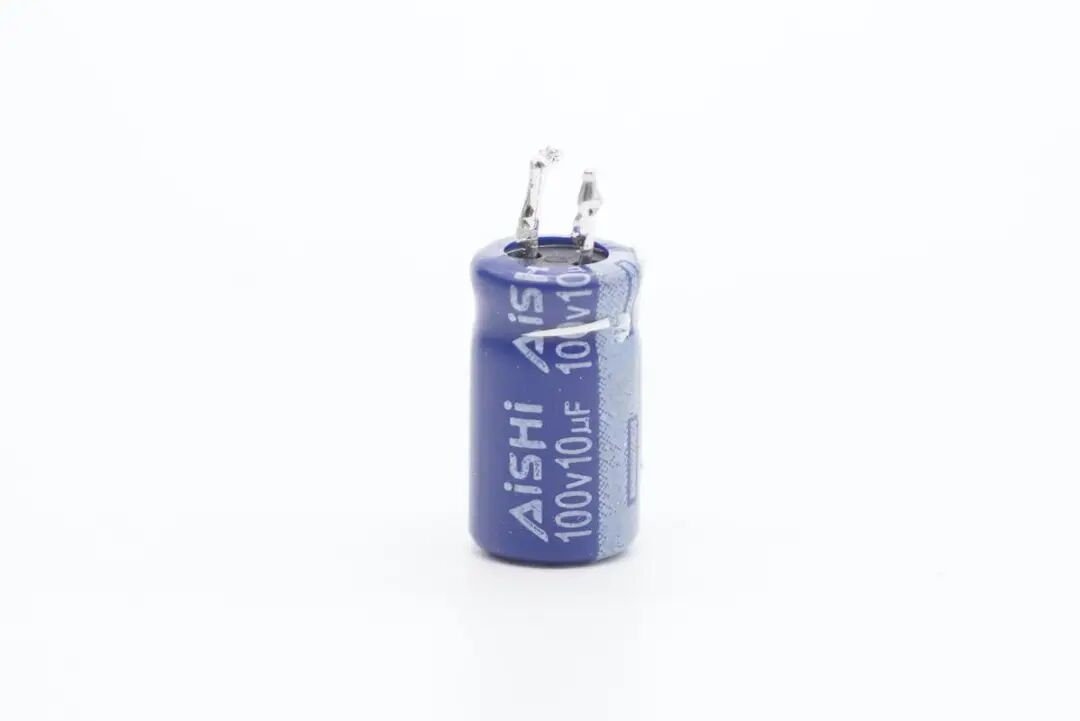

PWM主控芯片供电电容，来自AiSHi艾华，规格100V 10μF。

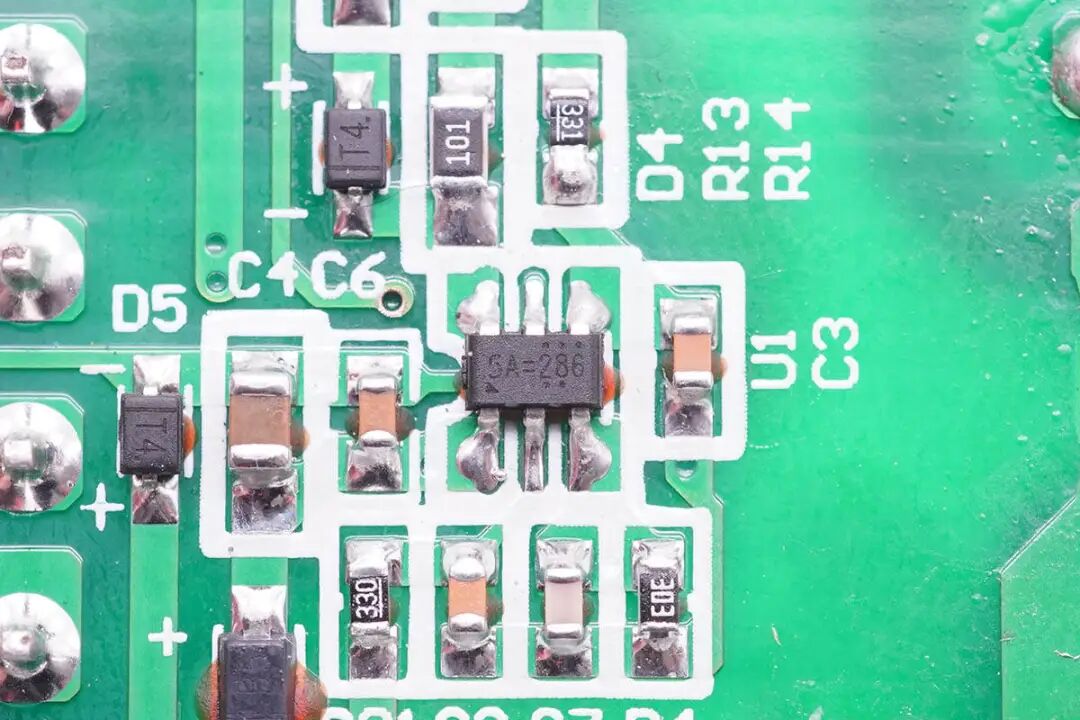

PCB板背面的这颗六脚芯片是整个电源的PWM主控，丝印5A=286，来自立锜科技。

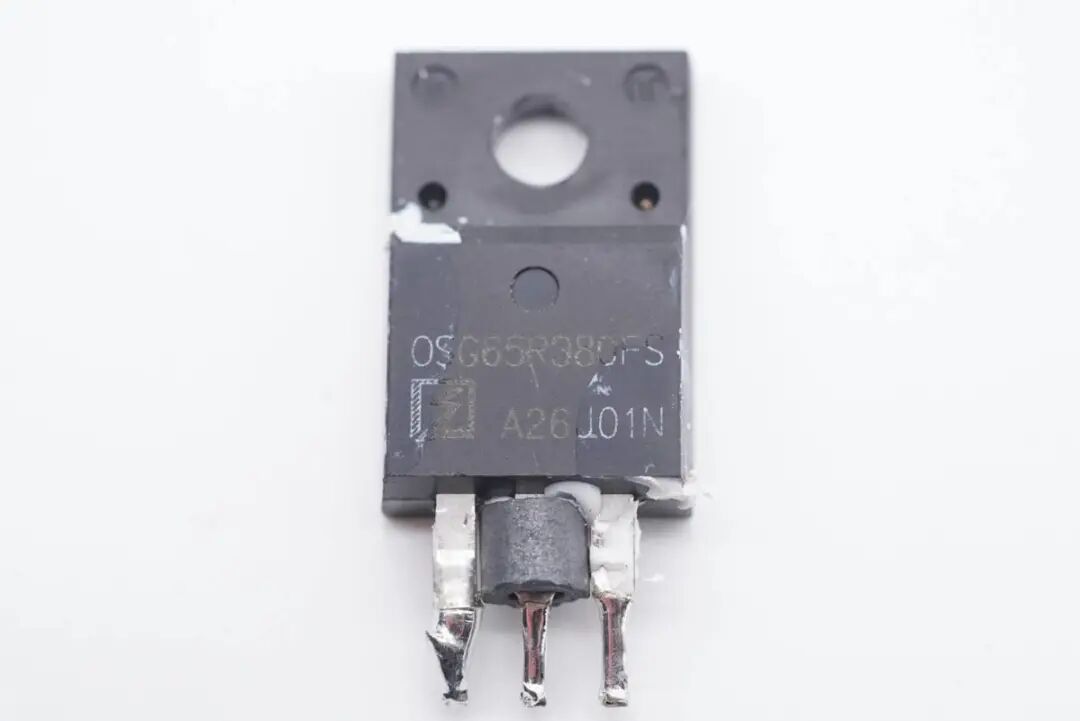

初级开关管来自东微半导体，型号OSG65R38OFSF，耐压700V，导阻380mΩ，采用TO220F绝缘封装，引脚套有磁环。

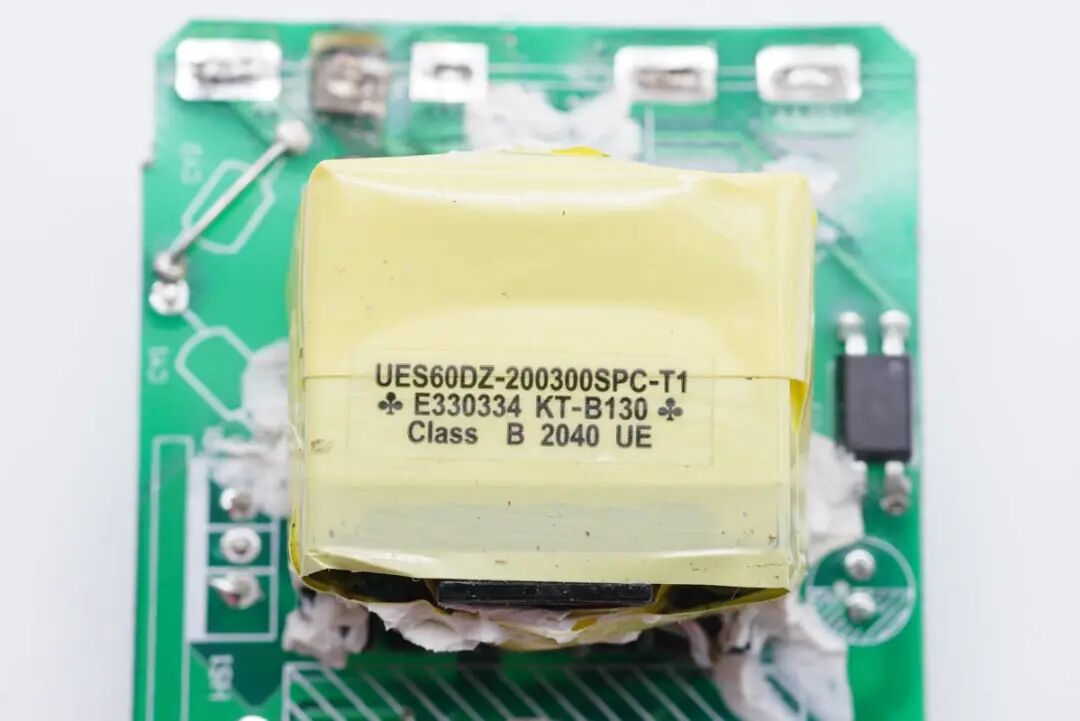

变压器特写。

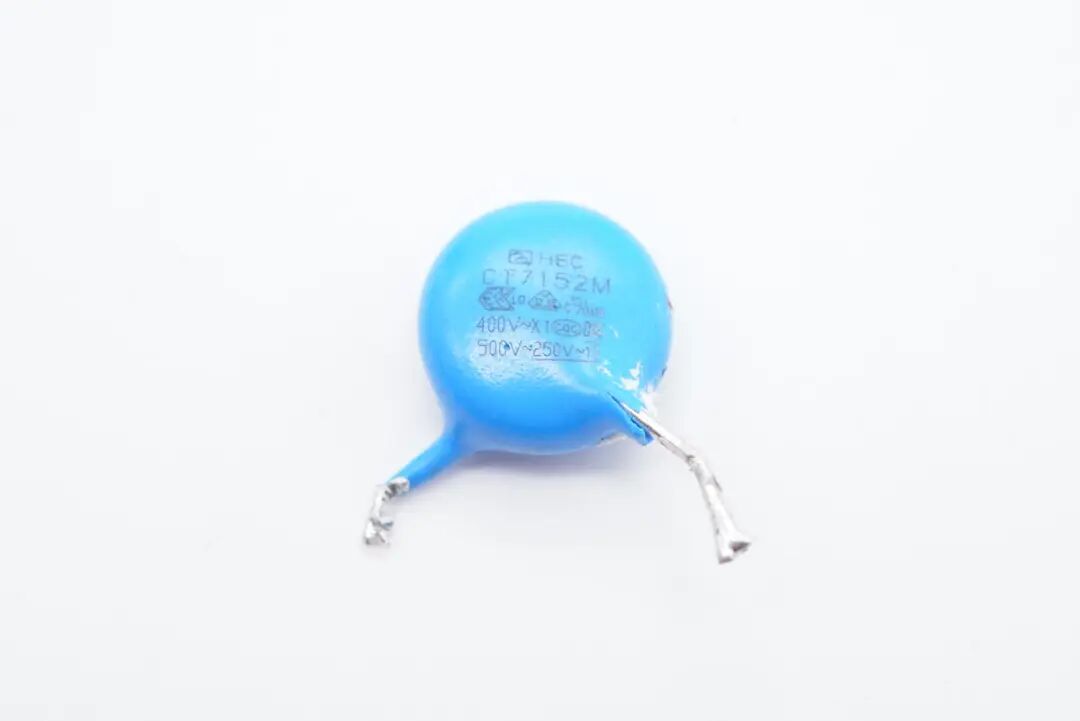

用于输出抗干扰的Y电容特写。

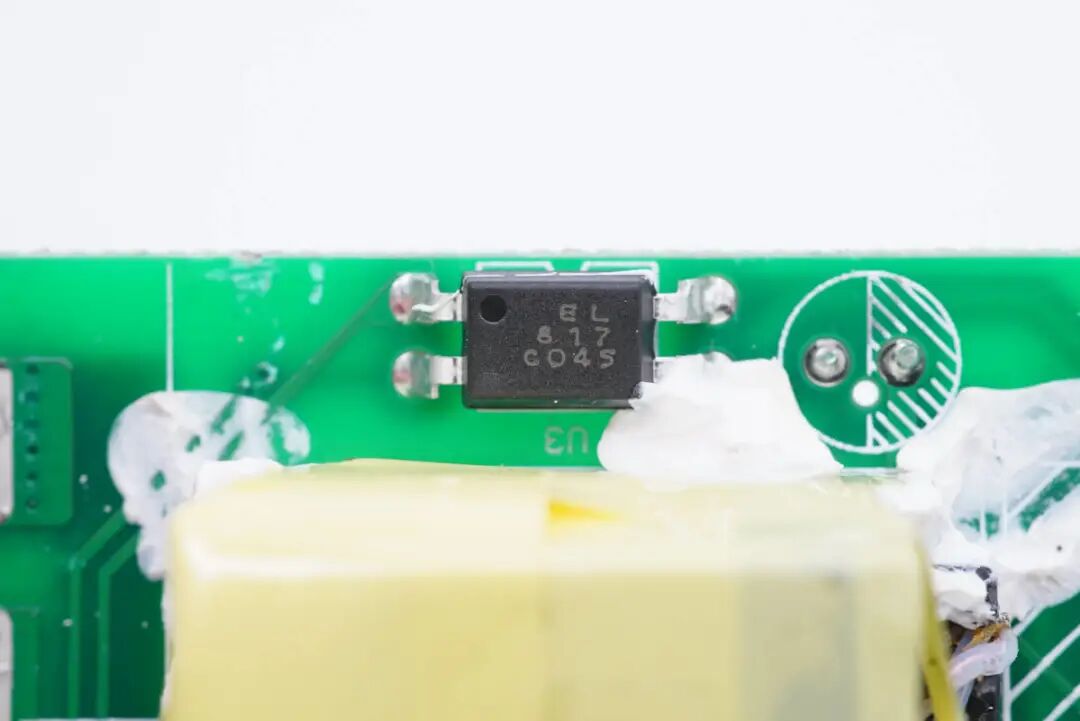

来自EL亿光的光耦，用于反馈调节输出电压。

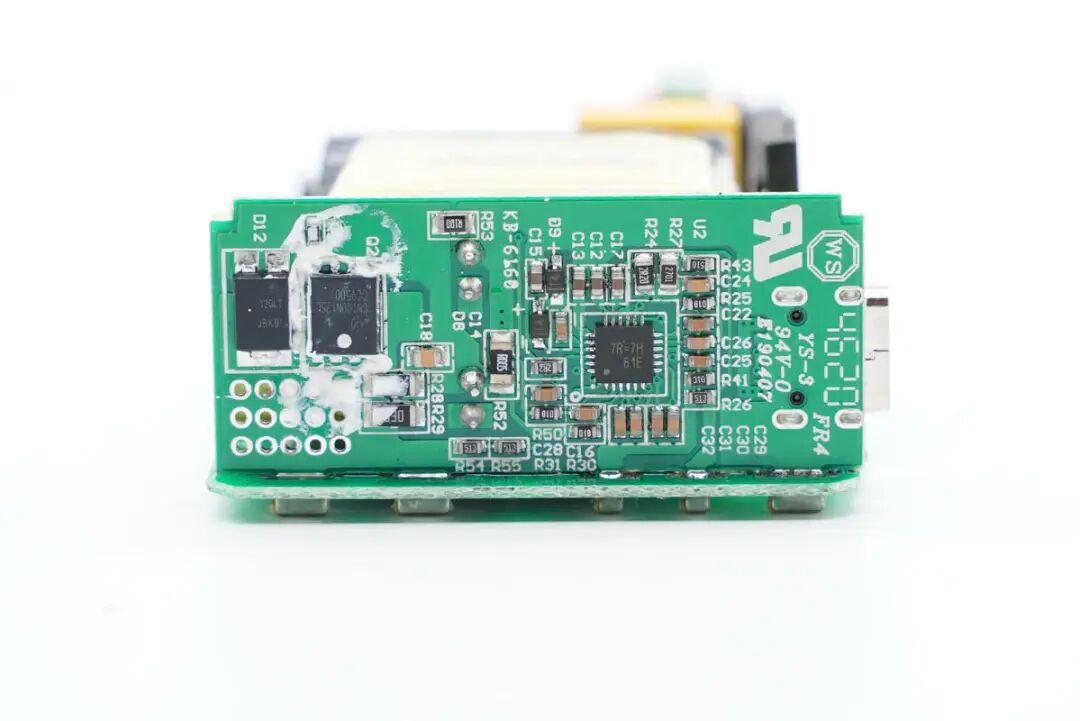

次级侧PCB板上设有同步整流电路以及协议控制电路。

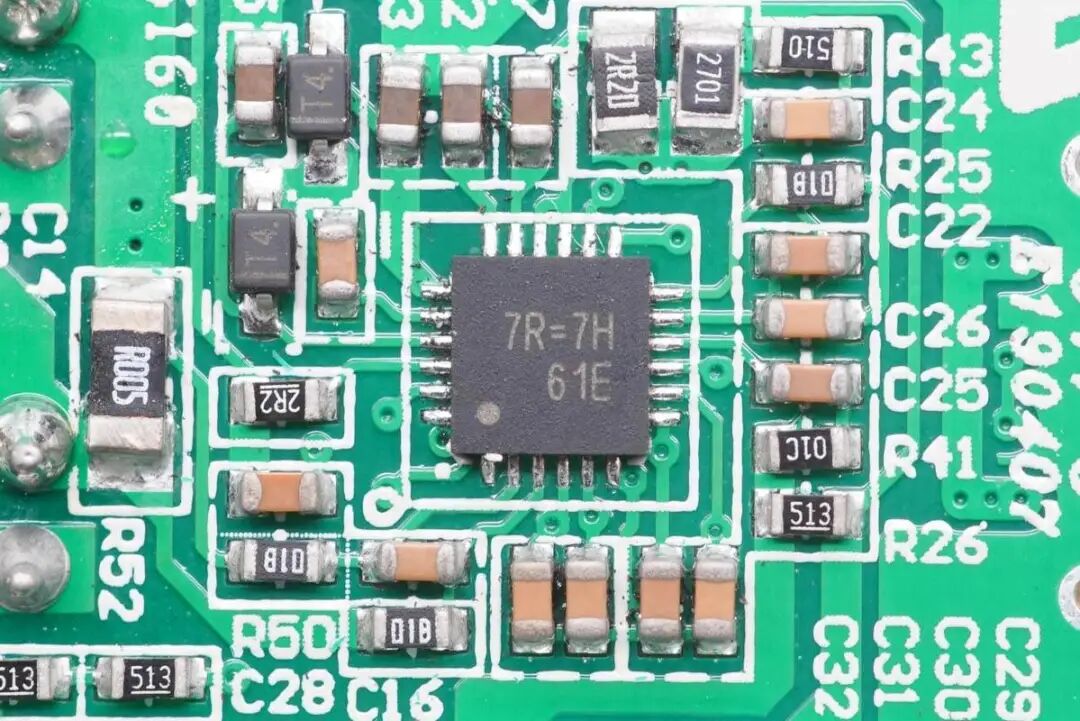

来自立锜科技的高集成芯片，丝印7R=7H，内部集成了同步整流控制器和USB-C接口协议识别功能。

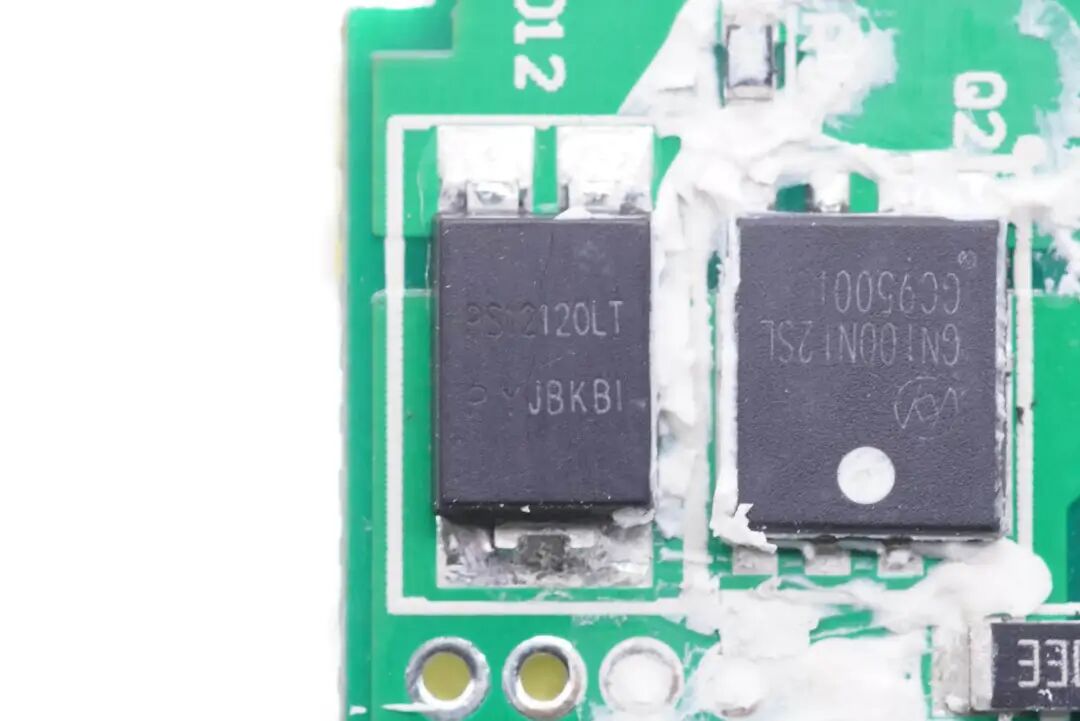

同步整流MOS管来自恒泰柯，型号HGN100N12SL，N-MOS，耐压120V，导阻7.8mΩ。
同步整流MOS旁边并联一颗肖特基二极管，用于提高轻载效率。
两颗输出滤波电容采用横向布置，并且外部包裹了胶带绝缘，接口侧设有一颗VBUS开关管。

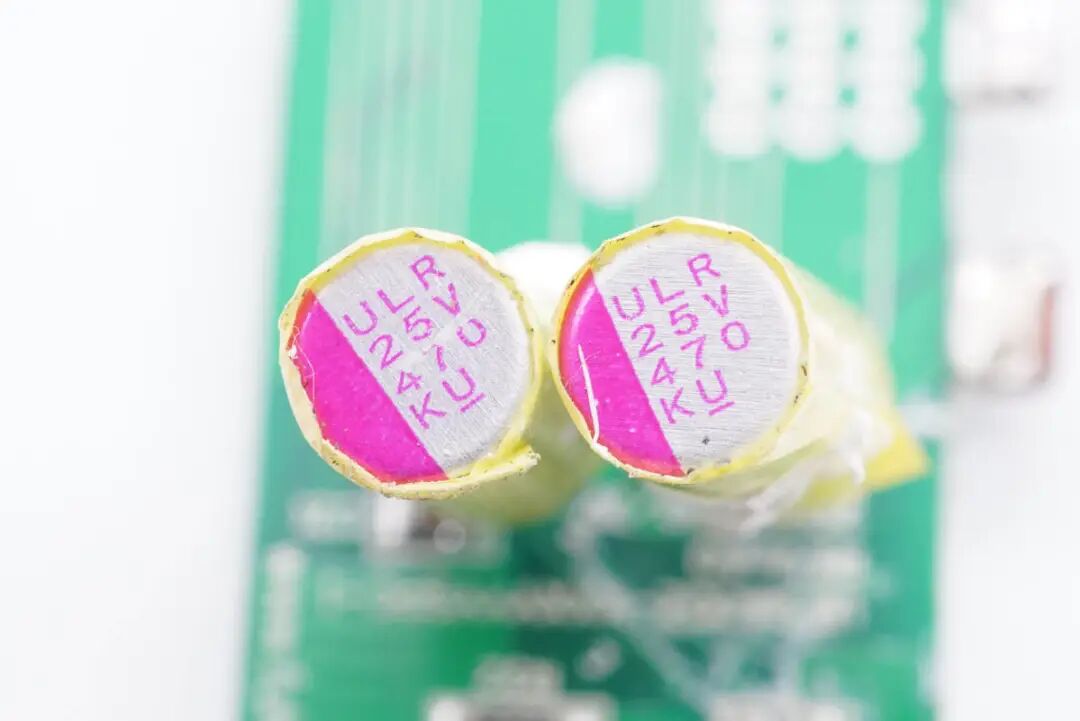

两颗万裕固态电容并联，规格均为25V 470μF。

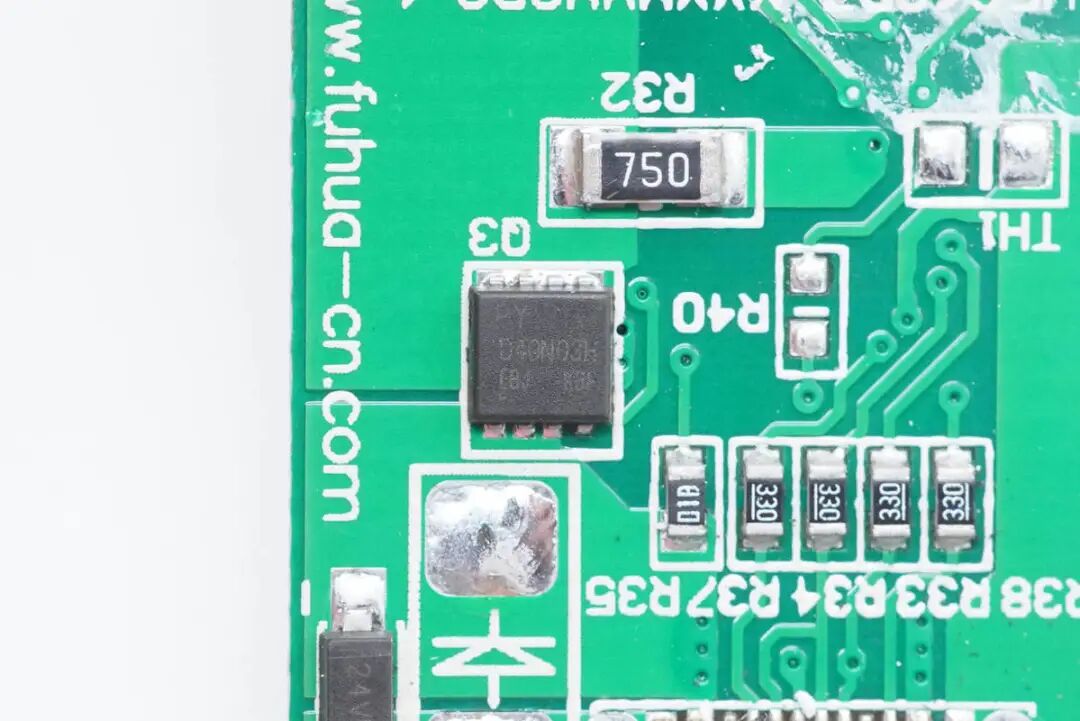

来自PY平伟的输出VBUS开关管，型号D40N03H，采用DFN3*3封装，耐压30V，导阻6.5mΩ。

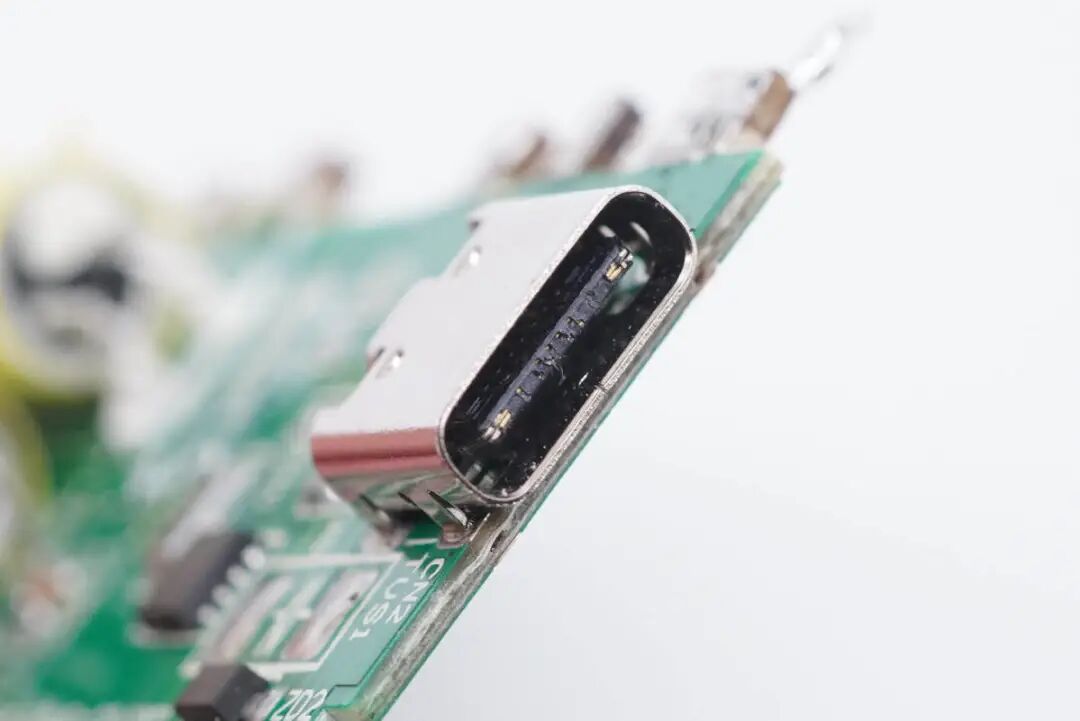

输出接口特写。

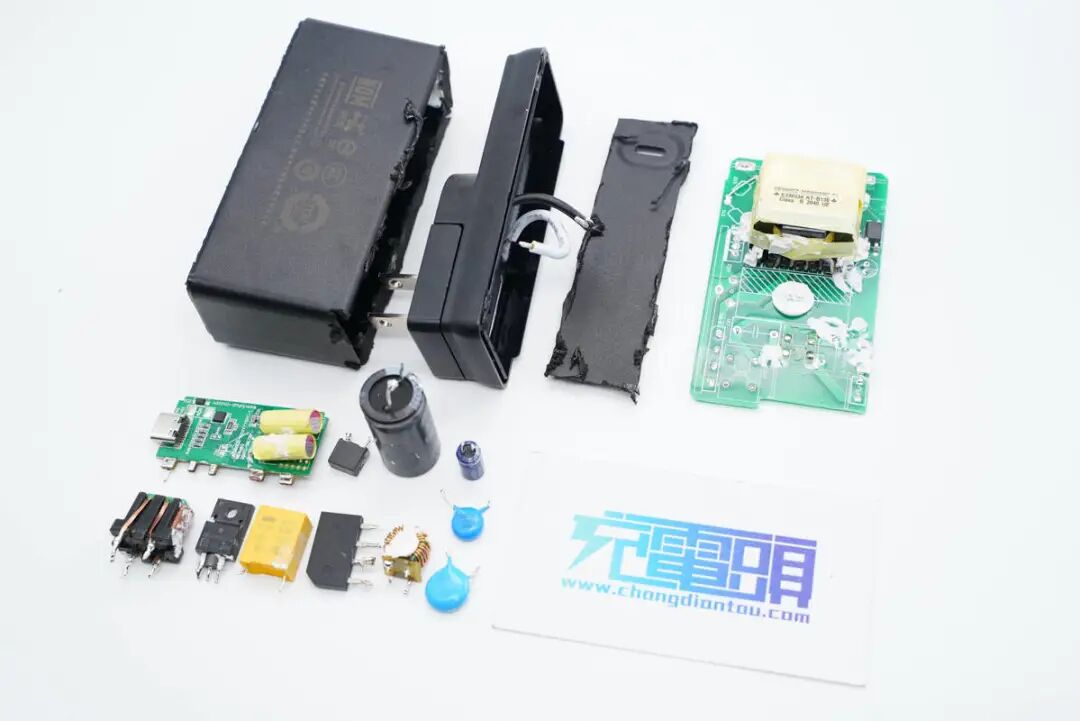

富华电子60W PD快充充电器全部拆解完毕。
充电头网总结
富华电子推出的这款60W PD快充充电器采用了比较传统的外形设计风格，体型方面相对于目前国内流行的同类产品而言也要大一些。这主要是由于产品的目前销售市场并非国内，而是出口欧美的产品，协议方面以USB PD为主。
此外，这款产品的相对于市面上大部分产品而言，更加注重的是产品的稳定性，因此内部采用了大面积散热片，也没有追求极致的小型化设计。充电头网拆解了解，这款产品内部采用的是全套立锜科技电源方案，同时选用了东微半导体MOS管、平伟整流桥、中元电解电容、万裕固态电容等知名品牌器件。
