拆解报告：OTTERBOX 27W PD快充充电器
----- 充电头网拆解报告 第2070篇 -----
前言
OTTERBOX是美国一家手机配件品牌，产品涵盖手机贴膜、无线充电器、快充充电器、移动电源、数据线和车充等，还具有手机游戏支架以及游戏手柄等多种外设，以及保温箱等户外保温降温产品，产品以坚固为设计理念，具备很好的防护能力。
作为一家全球性公司，其根据销售地的不同，对应提供的产品也不同。充电头网拿到了OTTERBOX的一款27W PD快充充电器，下面为大家带来拆解，看看内部是如何设计的。
OTTERBOX 27W充电器开箱
充电器采用方块造型设计，PC材质黑色外壳，表面磨砂处理，整体样式和此前拆过的德国hama. 33W QC4+充电器的差不多。

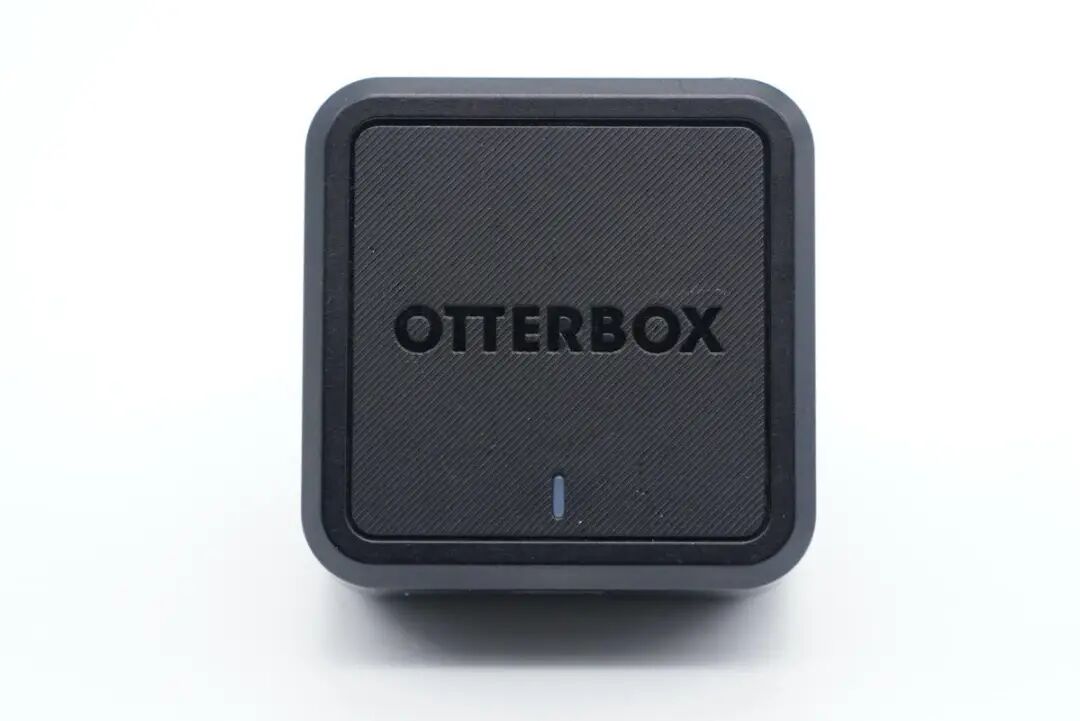

机身顶面设计有OTTERBOX品牌logo以及LED指示灯，外壳斜纹边缘倒角处理。

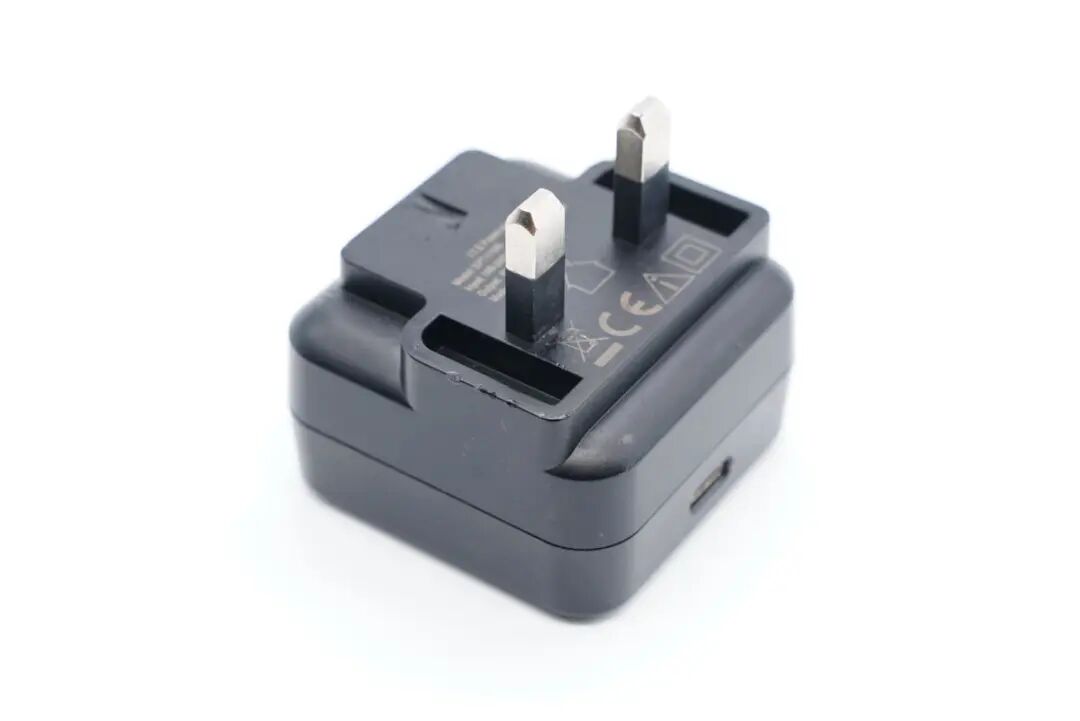

充电器是充电头网淘回来的，配备的英规插脚中的塑料脚买回来时就断了。

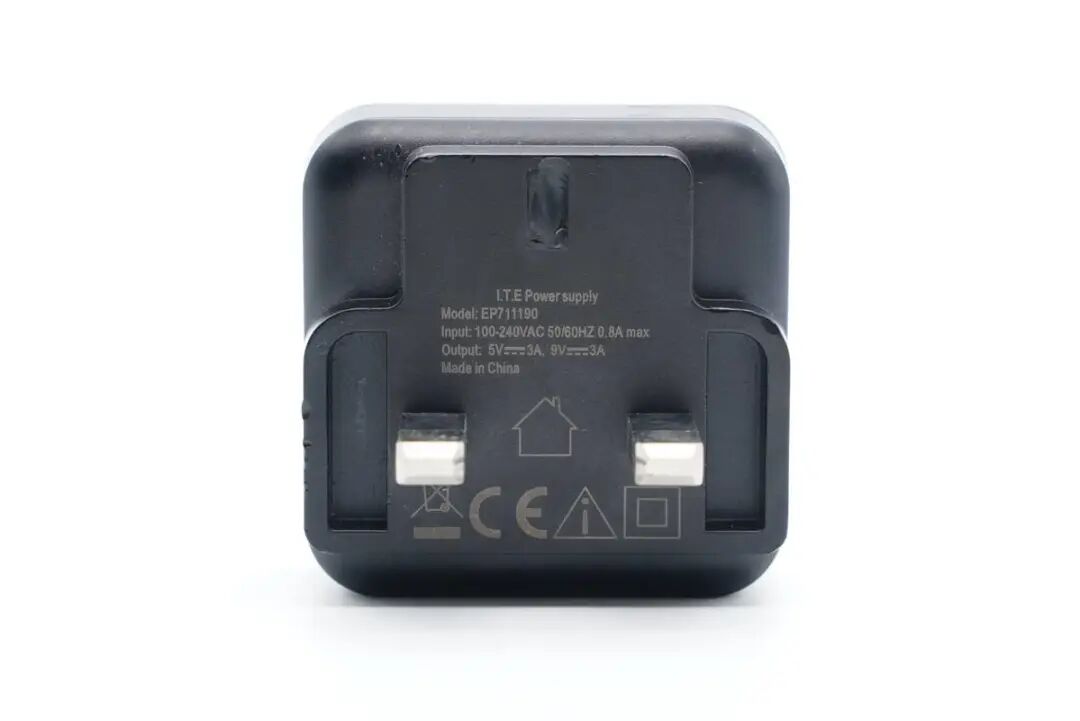

输入端外壳上印有充电器参数
型号：EP711190
输入电压：100-240V 50/60Hz 0.8A
输出：5V3A、9V3A
产品已经通过了CE认证。

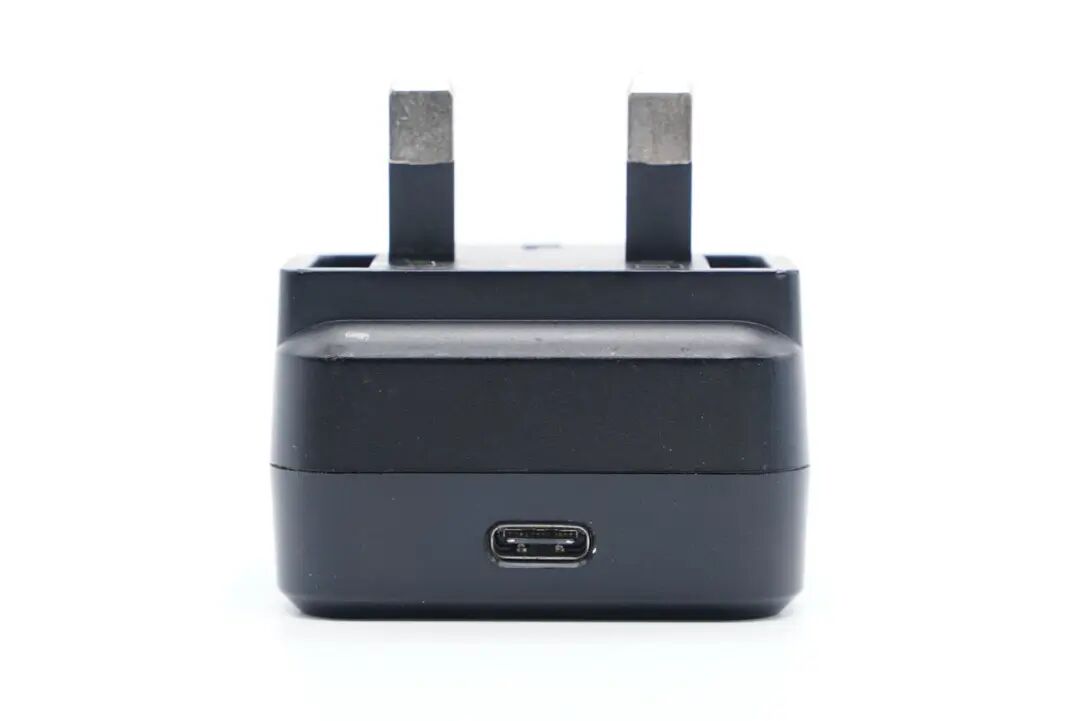

机身底部配有单USB-C接口。

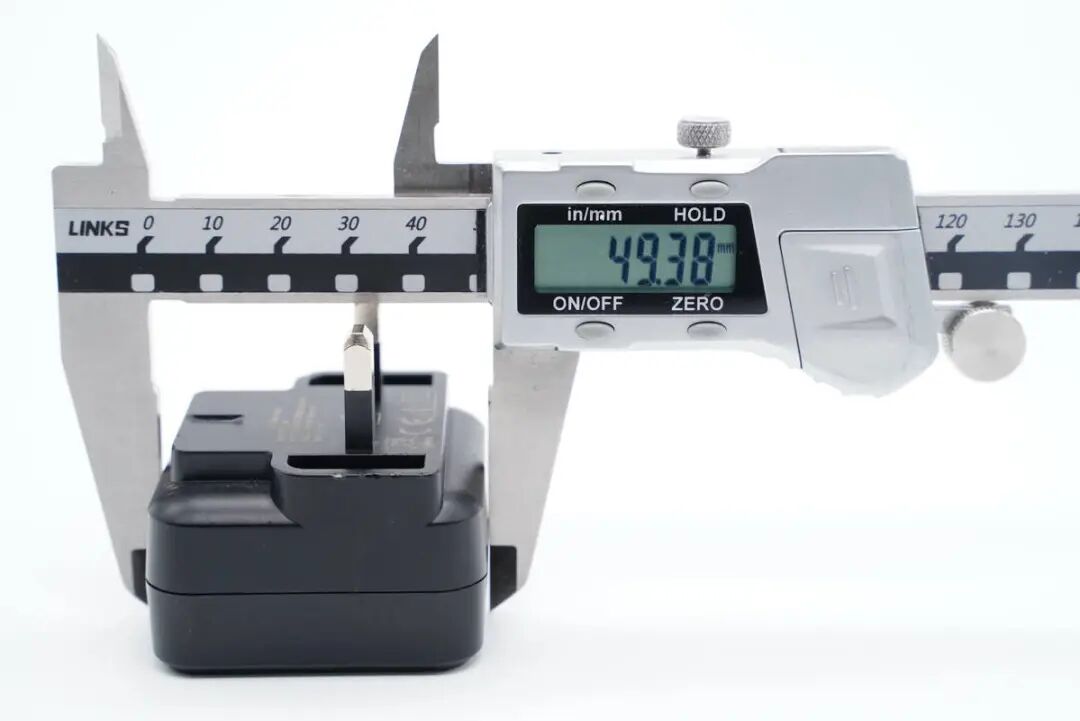

测得充电器机身长度为49.38mm。

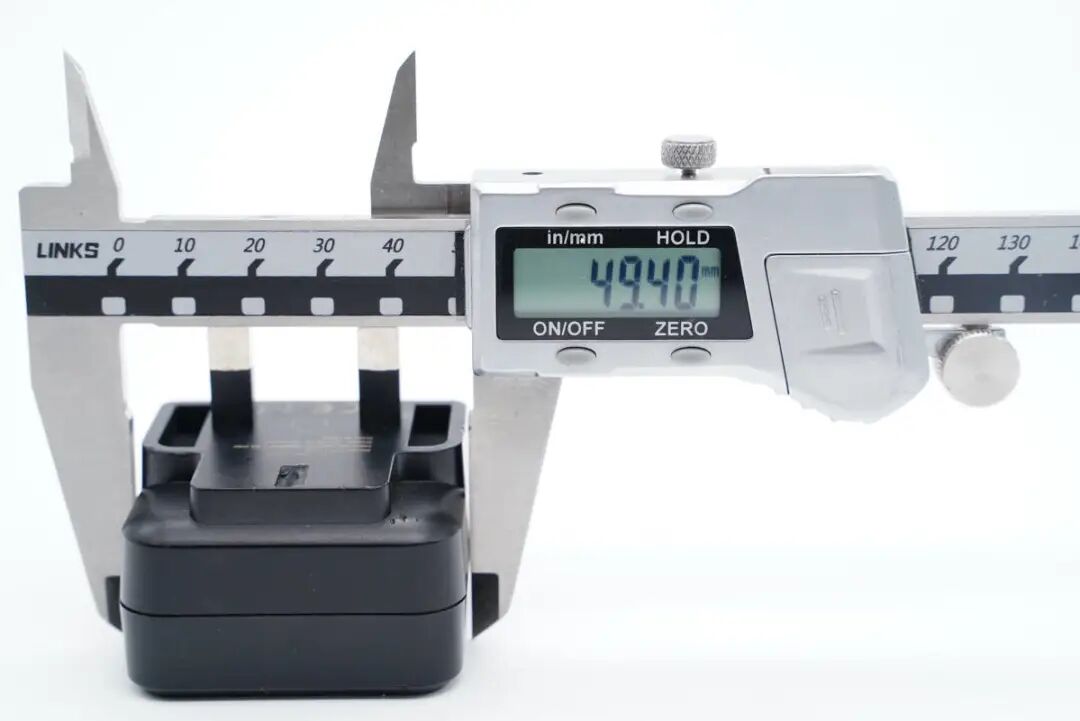

宽度为49.4mm。

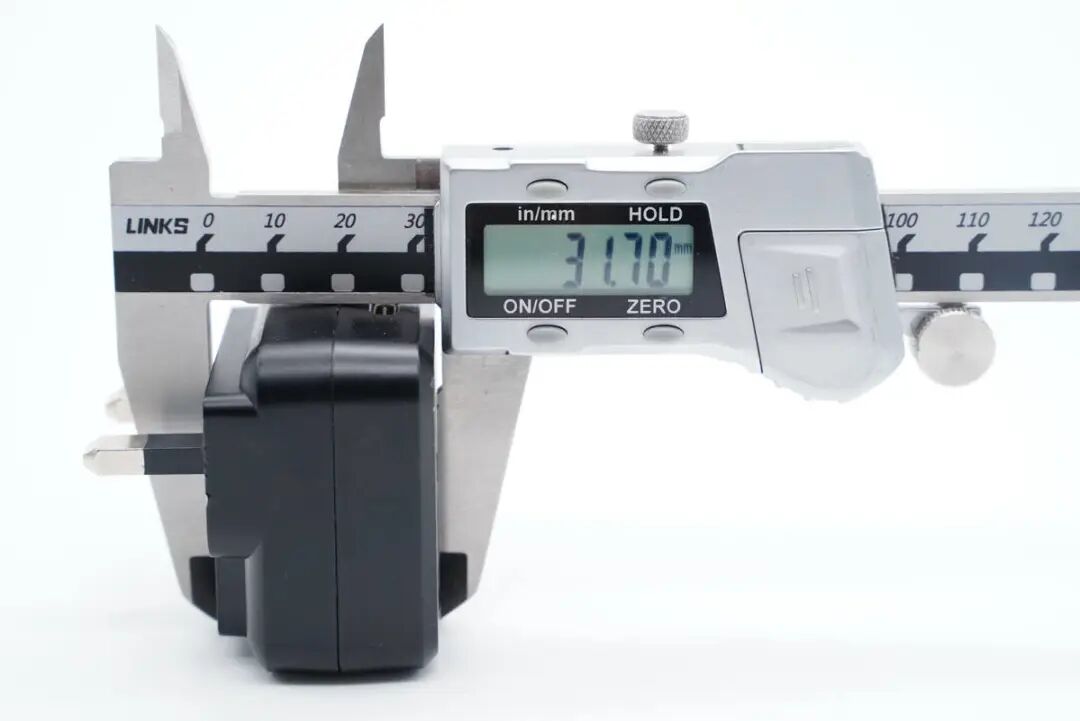

厚度为31.7mm。

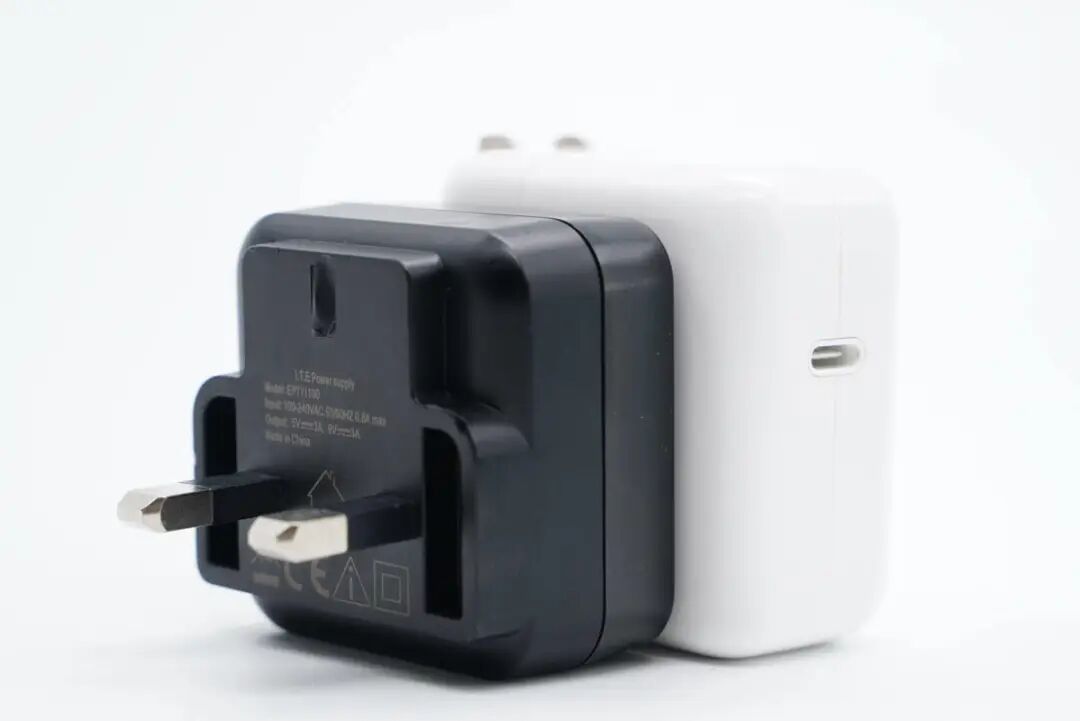

和苹果30W充电器对比，机身要小一圈。

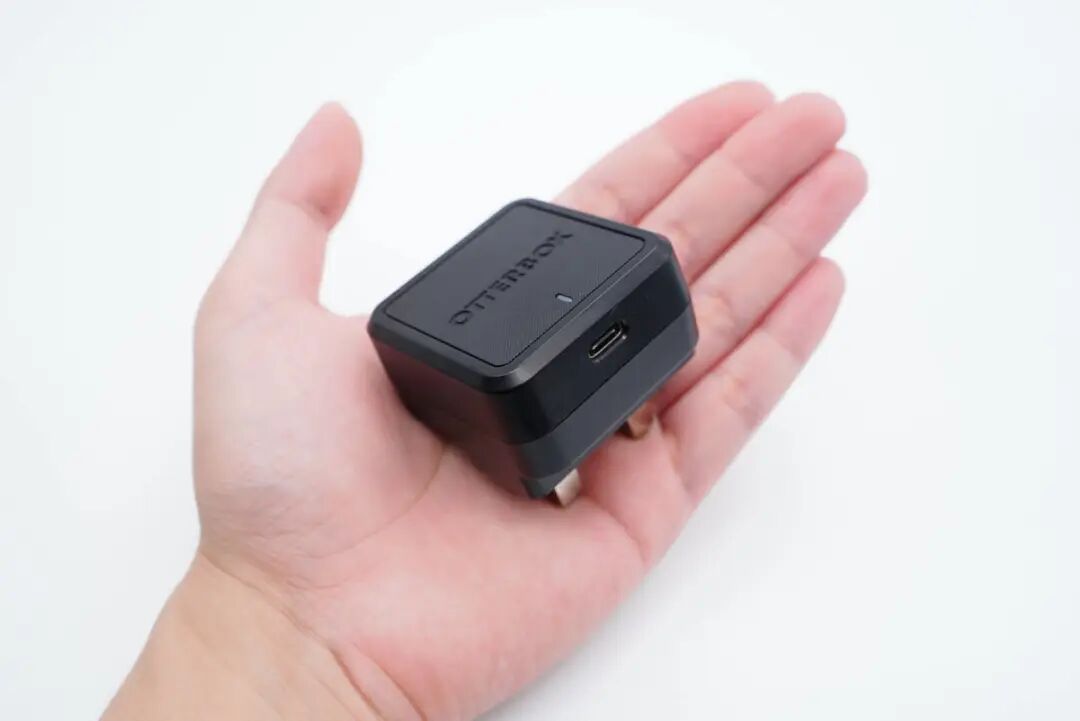

拿在手上的大小直观感受。

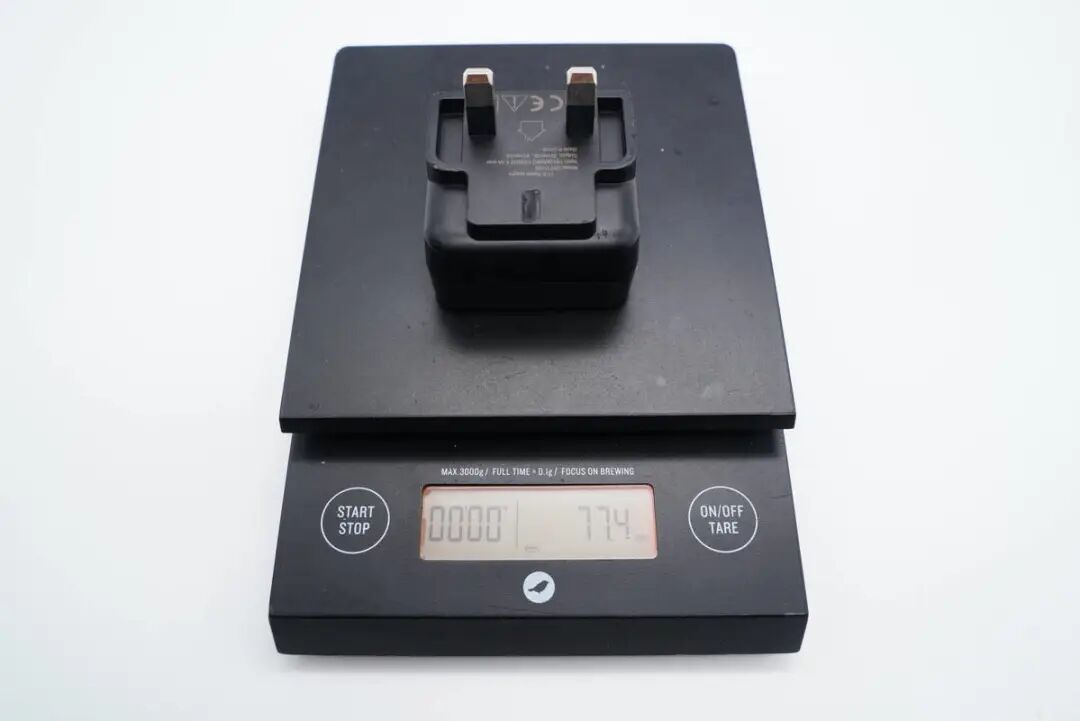

净重约为77g。

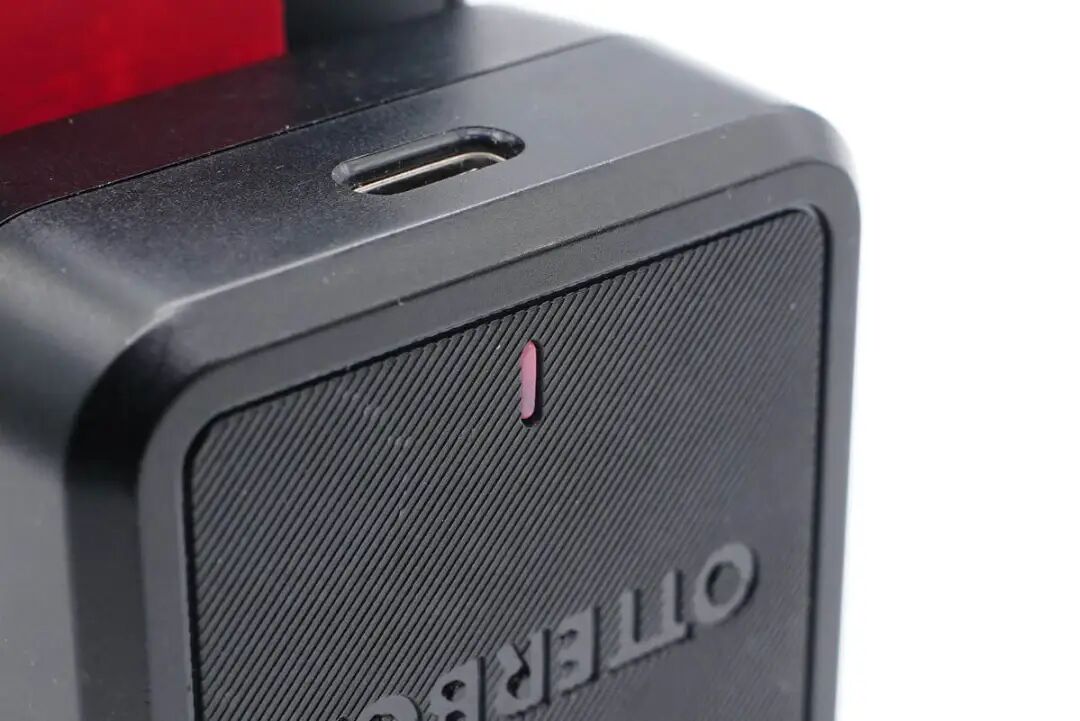

接通电源，指示灯亮粉红色光。

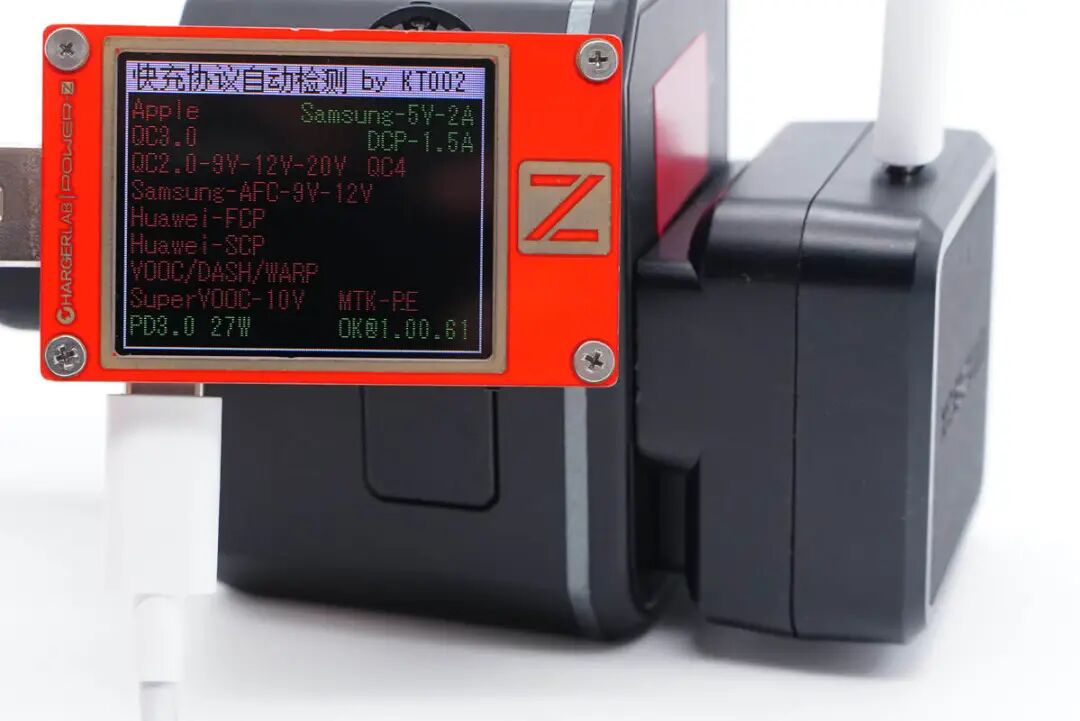

使用ChargerLAB POWER-Z KT002测得充电器仅支持PD3.0快充协议。
并且具备5V3A、9V3A两组固定电压档位。
OTTERBOX 27W充电器拆解
对OTTERBOX这款27W充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。
沿充电器接缝打开外壳，充电器内部采用导线连接到插脚，插脚与PCB之间有一块隔离板用于绝缘，变压器与内部元件之间大面积打胶填充。

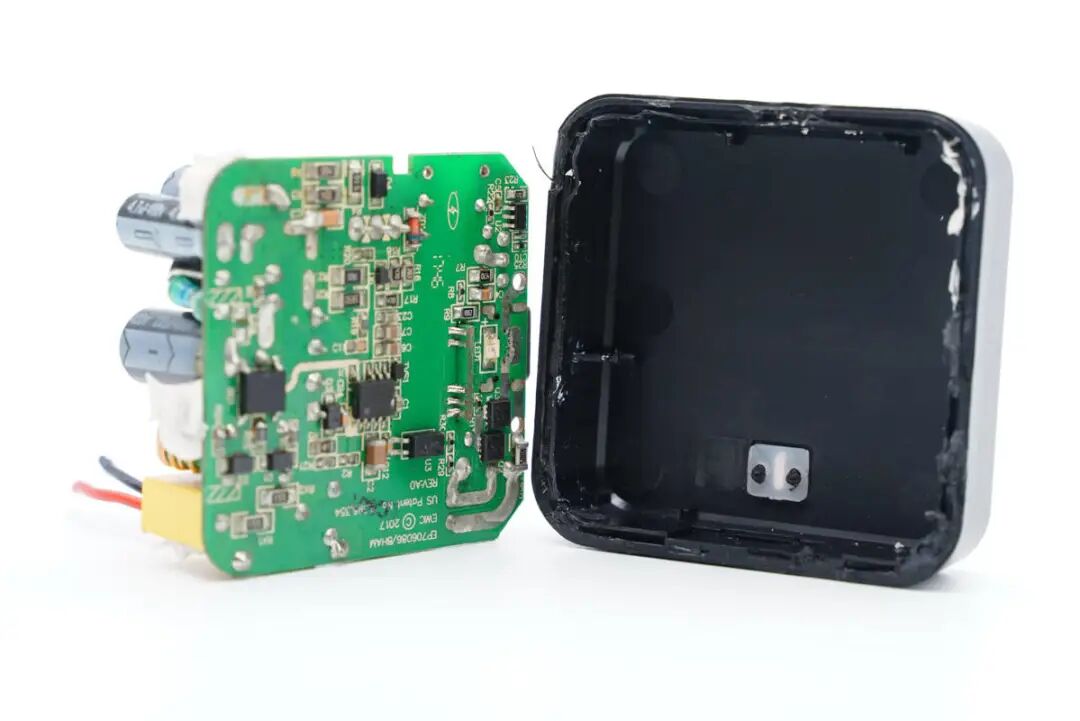

取出充电器电路板，外壳对应指示灯的位置有一块透光区域。

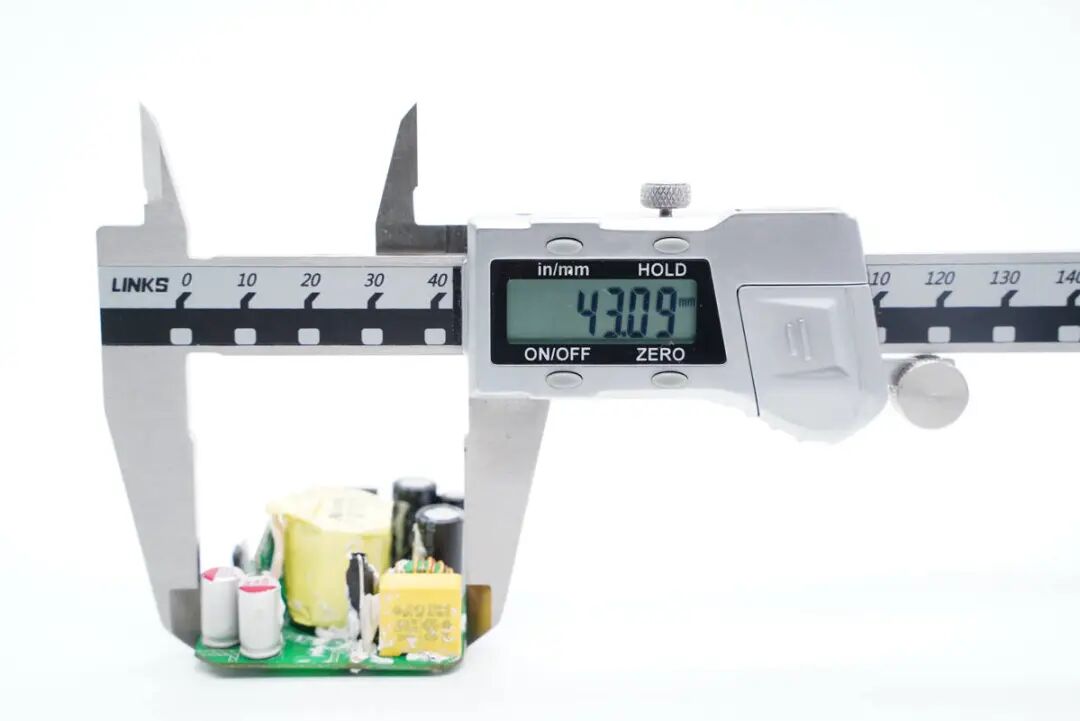

使用游标卡尺测得模块长度为43.1mm。

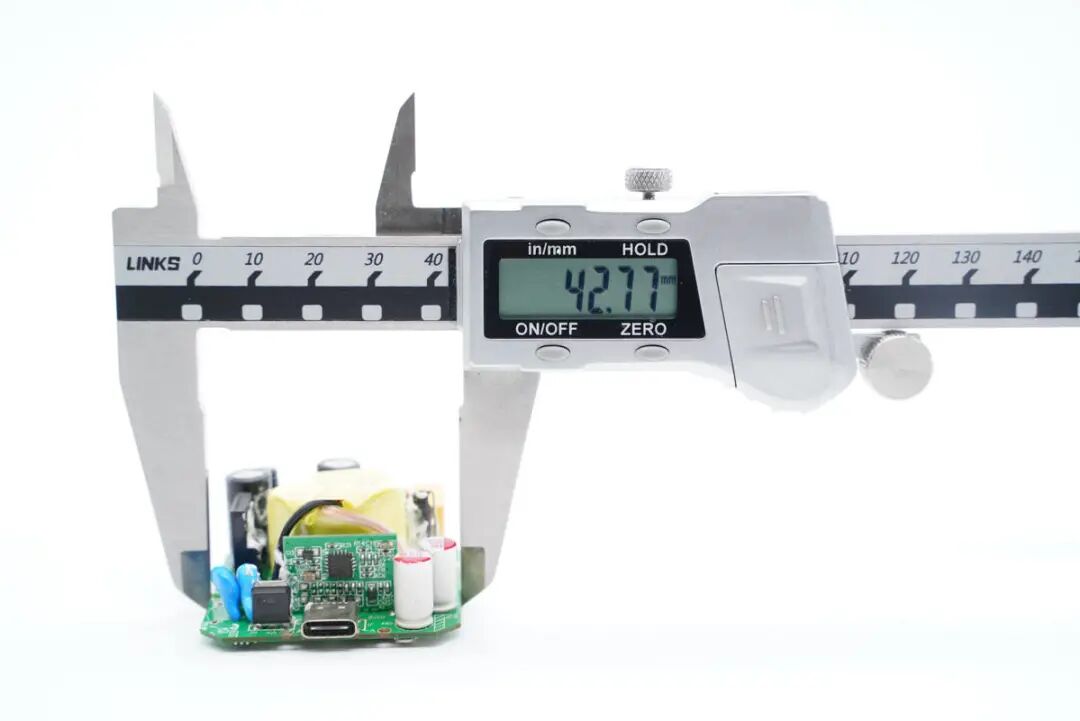

使用游标卡尺测得模块宽度为42.77mm。

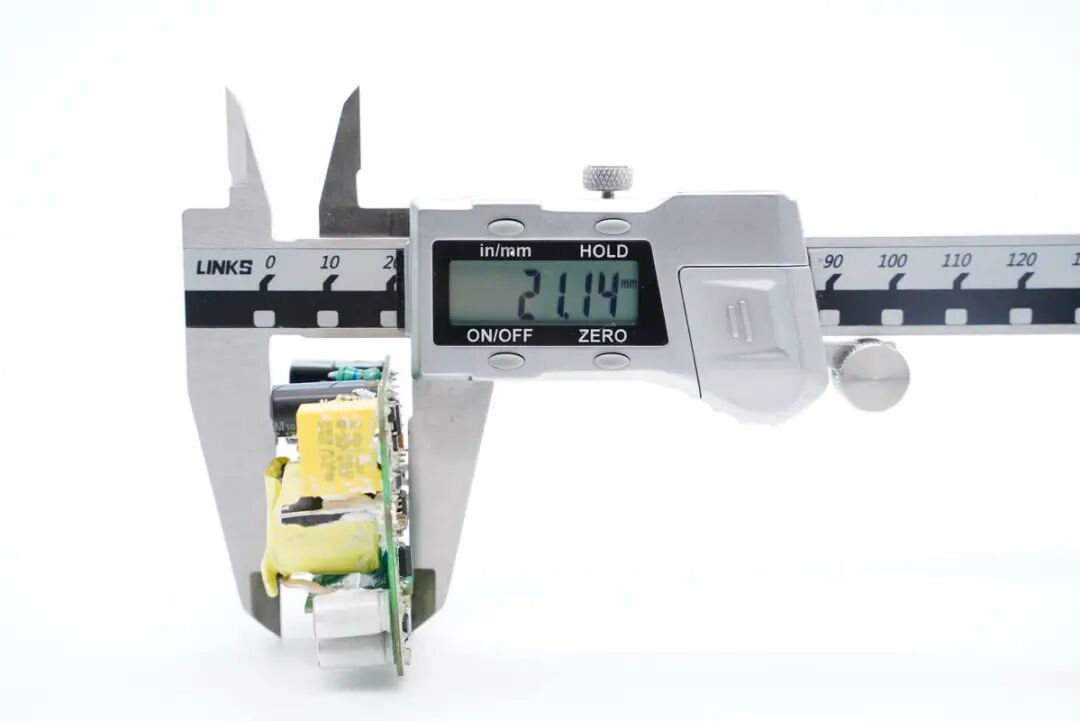

测得模块厚度为21.14mm。

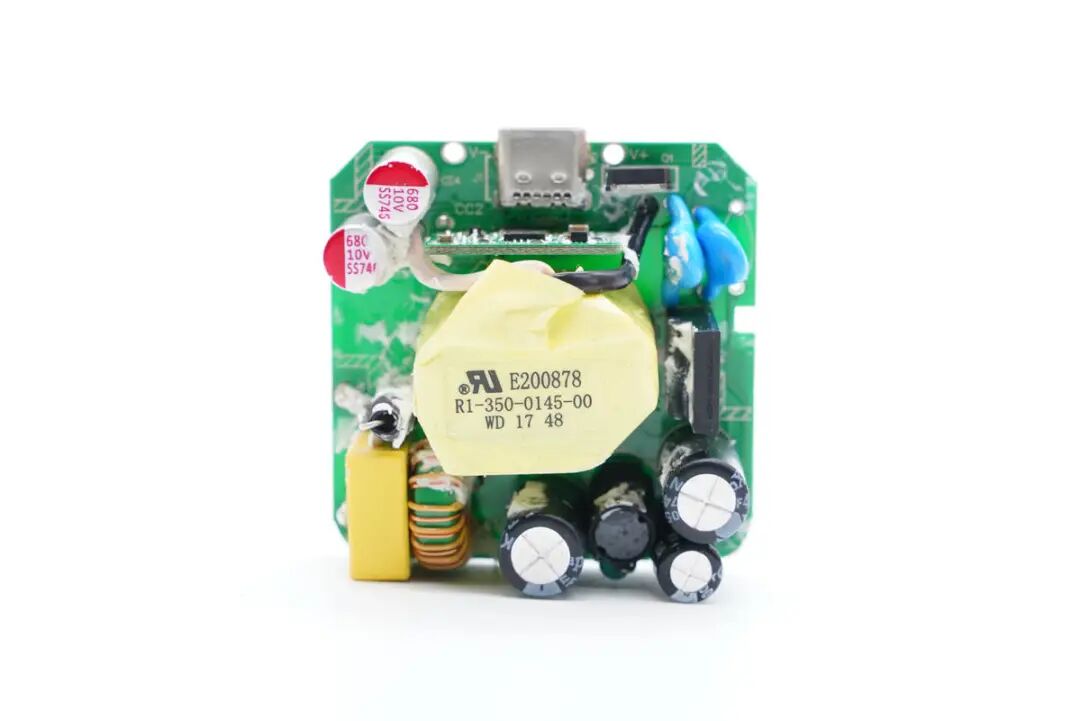

充电器内部模块正面一览，变压器在电路板中心位置，使用绝缘胶带严密包裹。
充电器内部模块背面一览，次级大电流走线露铜加锡。

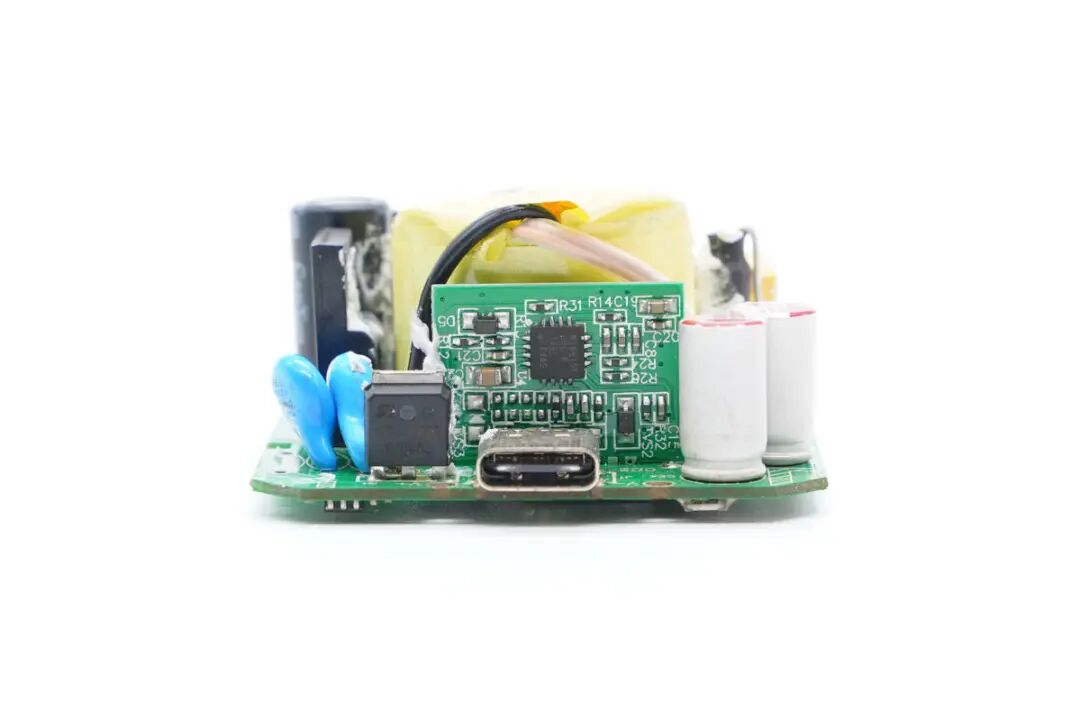

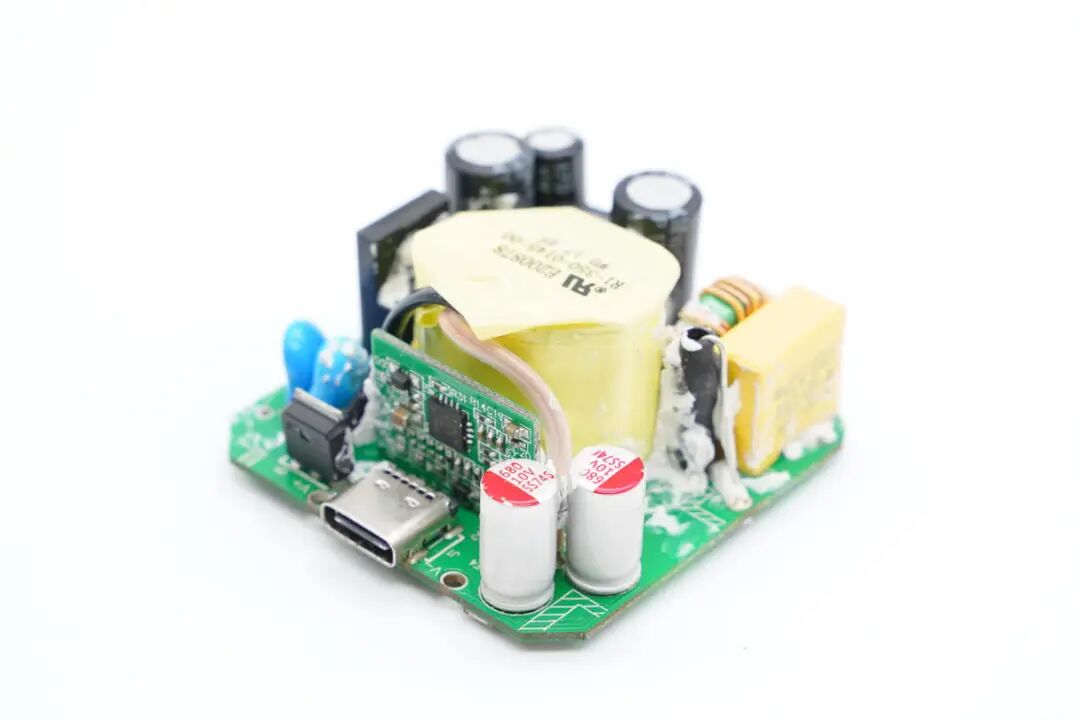

协议小板垂直焊接在充电器主板上。

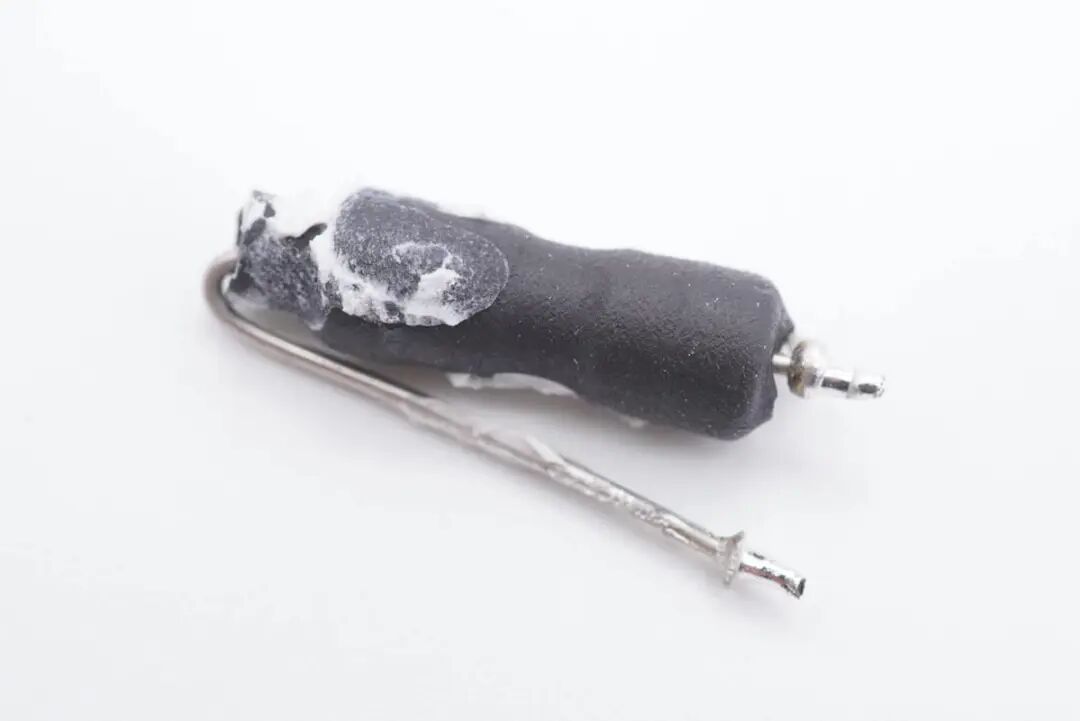

输入端保险丝外套热缩管。

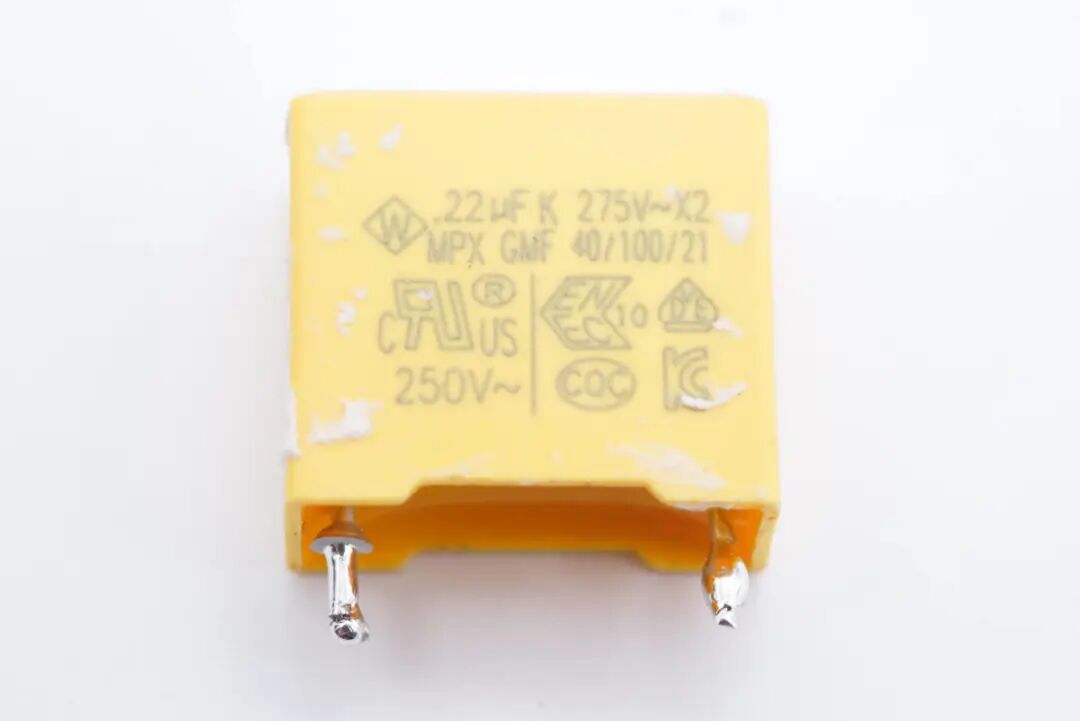

安规X电容容量0.22μF。

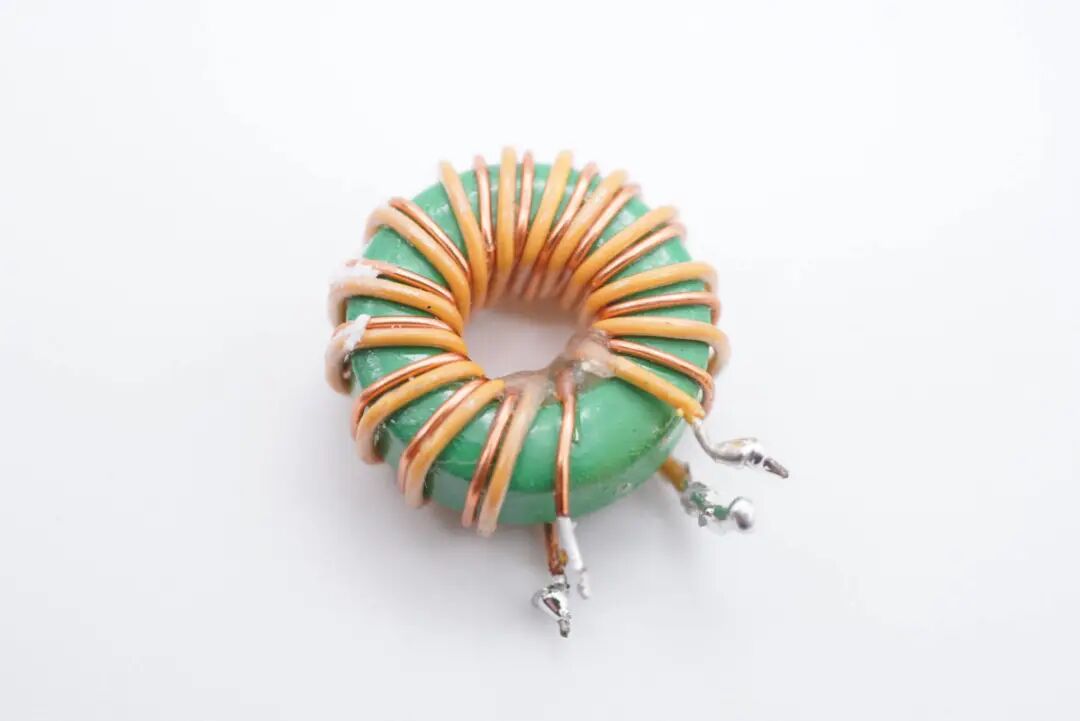

共模电感双线并绕，用于抑制EMI干扰。

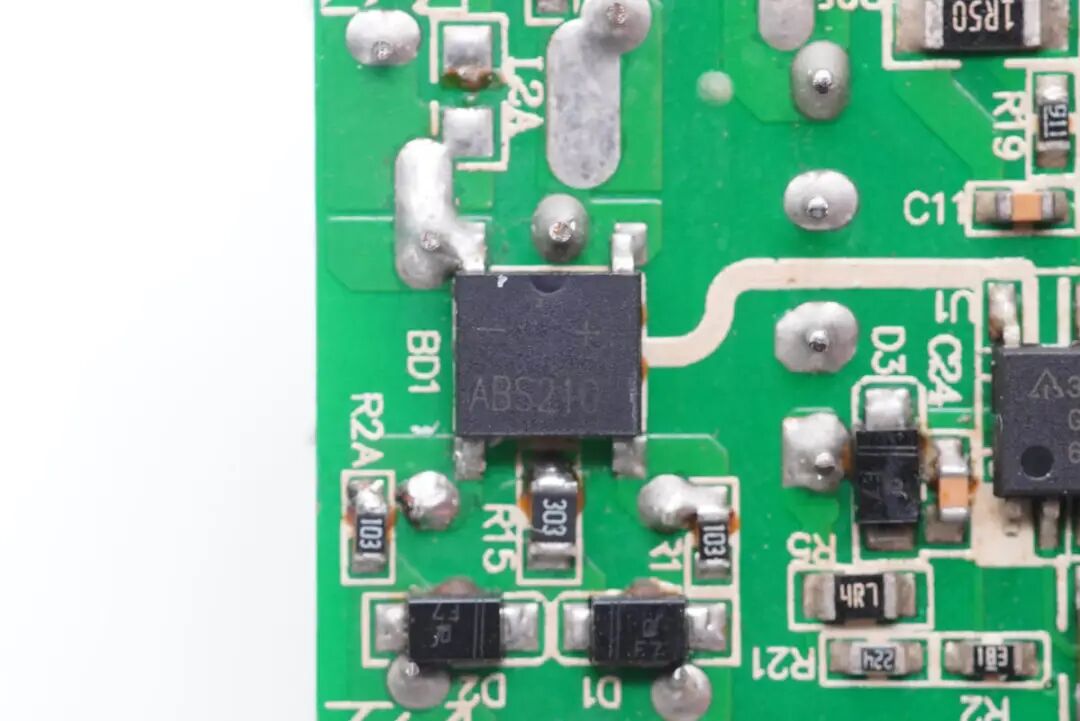

经过X电容和共模电感组成的EMI电路后，送至ABS210进行整流。

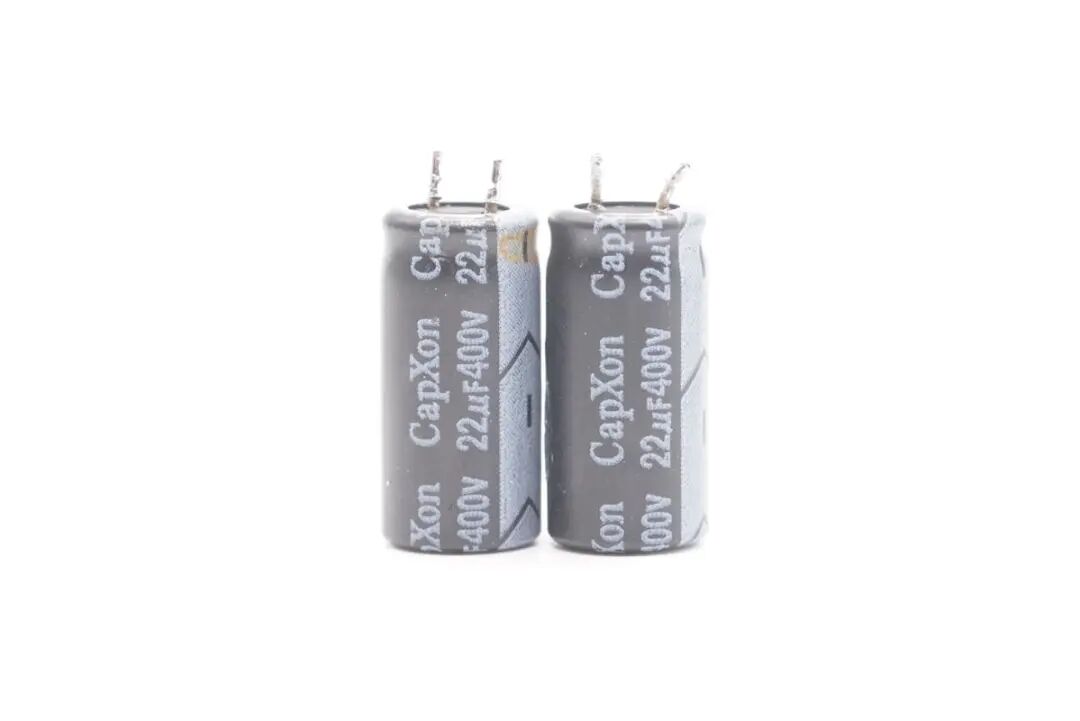

两颗高压滤波电容来自丰宾，22μF 400V，用于将整流桥输出的脉动直流电滤波成直流电。

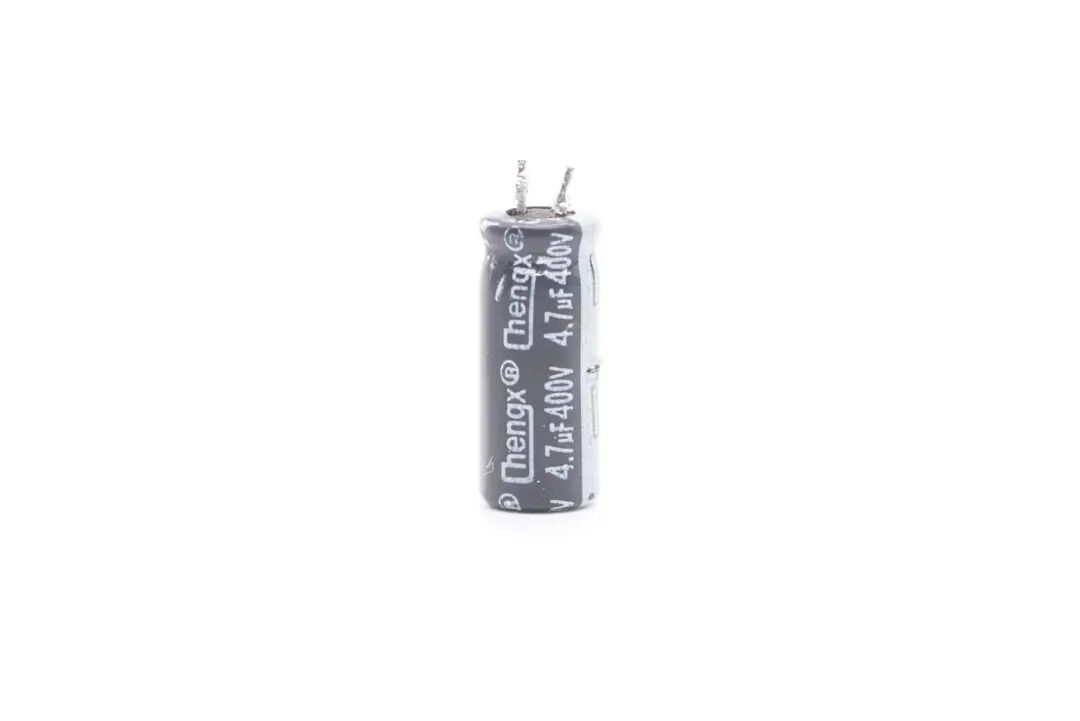

另外一颗电解电容来自承兴，4.7μF 400V。
差模电感特写，使用热缩管包裹绝缘。

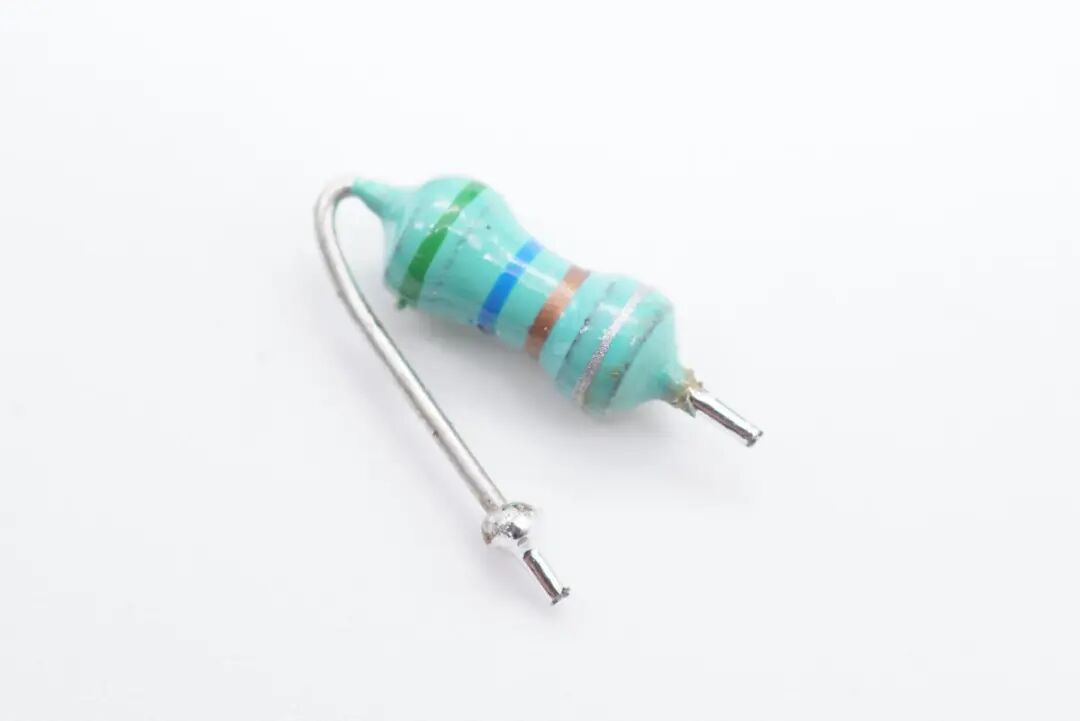

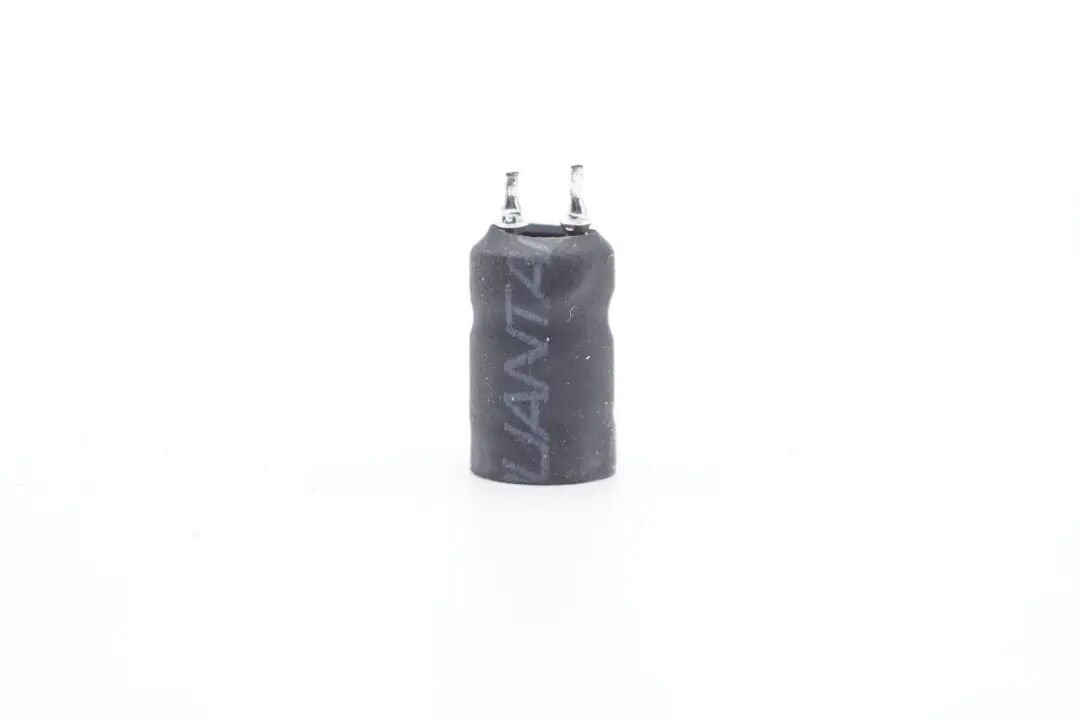

另外一颗色环电感。

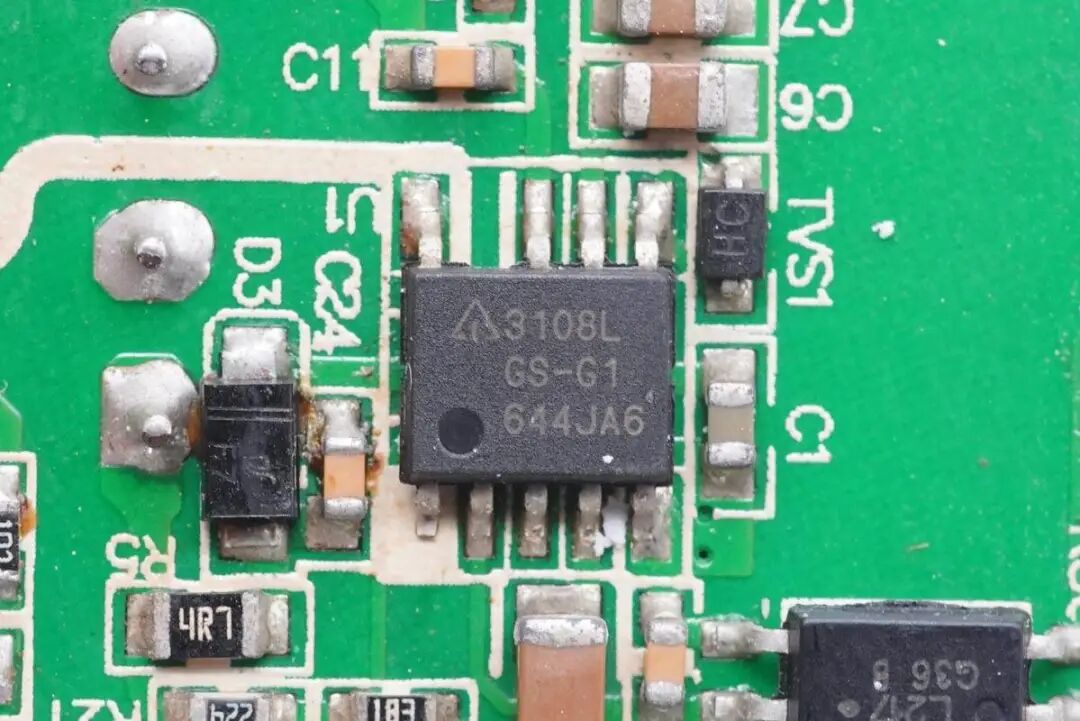

充电器初级PWM控制器采用DIODES AP3108L，是一颗电流模式PWM控制器，具有极低的待机功耗，高功率密度和丰富的保护功能，支持绿色模式运行，最高开关频率为65kHz，具备X电容放电功能。

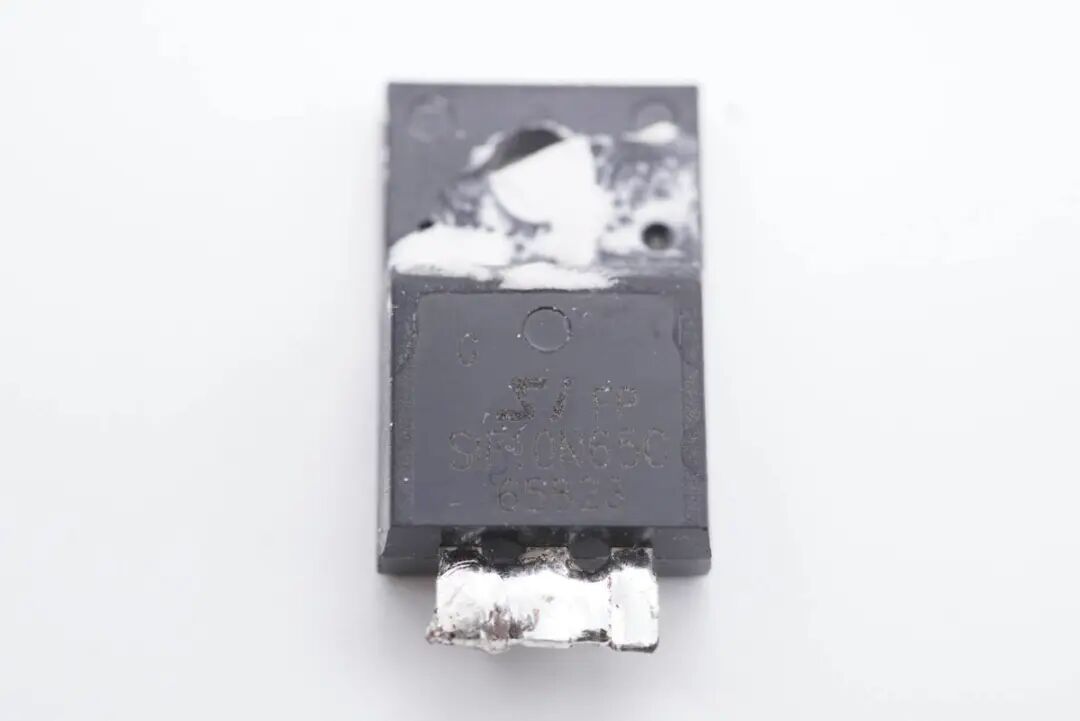

初级开关管来自深爱半导体，SIF10N65C，NMOS，耐压650V，导阻0.75Ω，采用TO220FP封装。
下面是充电器的次级部分。

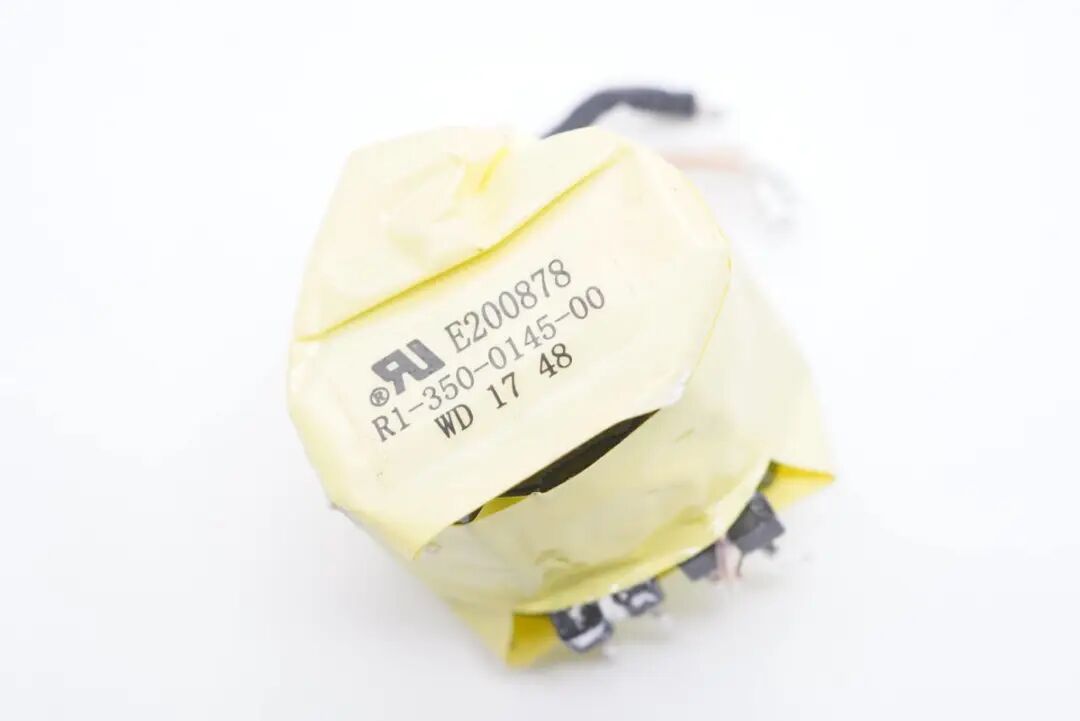

变压器丝印有产品信息，使用绝缘胶带严密包裹。

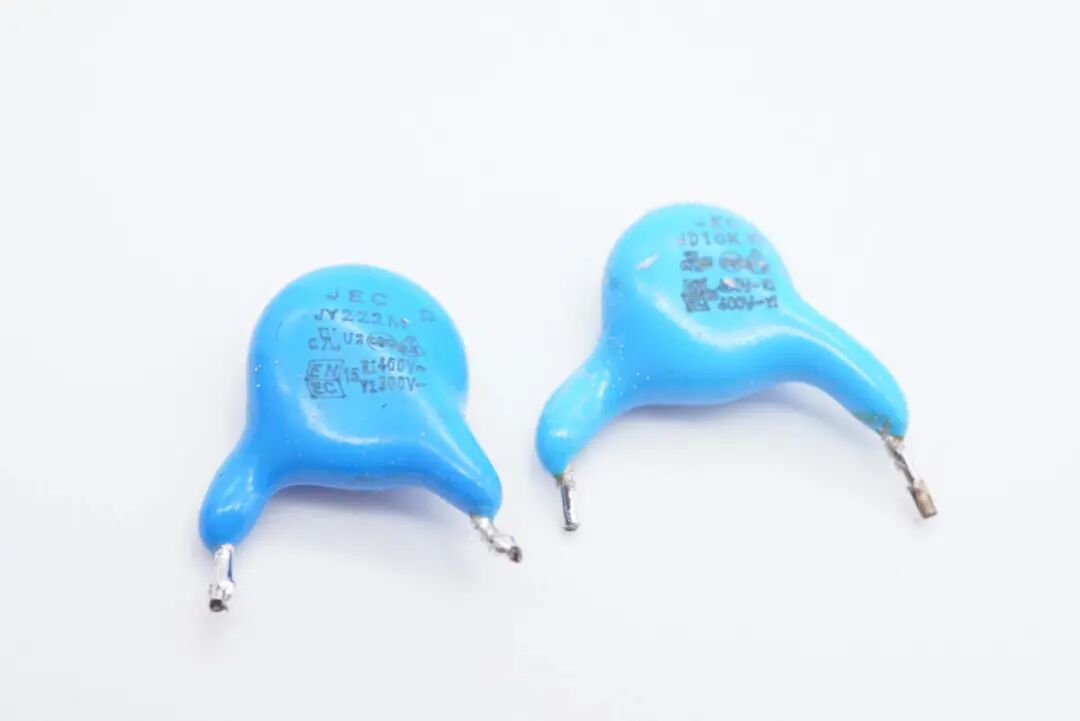

两颗Y电容特写，用于消除共模干扰。
反馈寄调节输出电压的L217光耦，横跨在初级和次级之间。

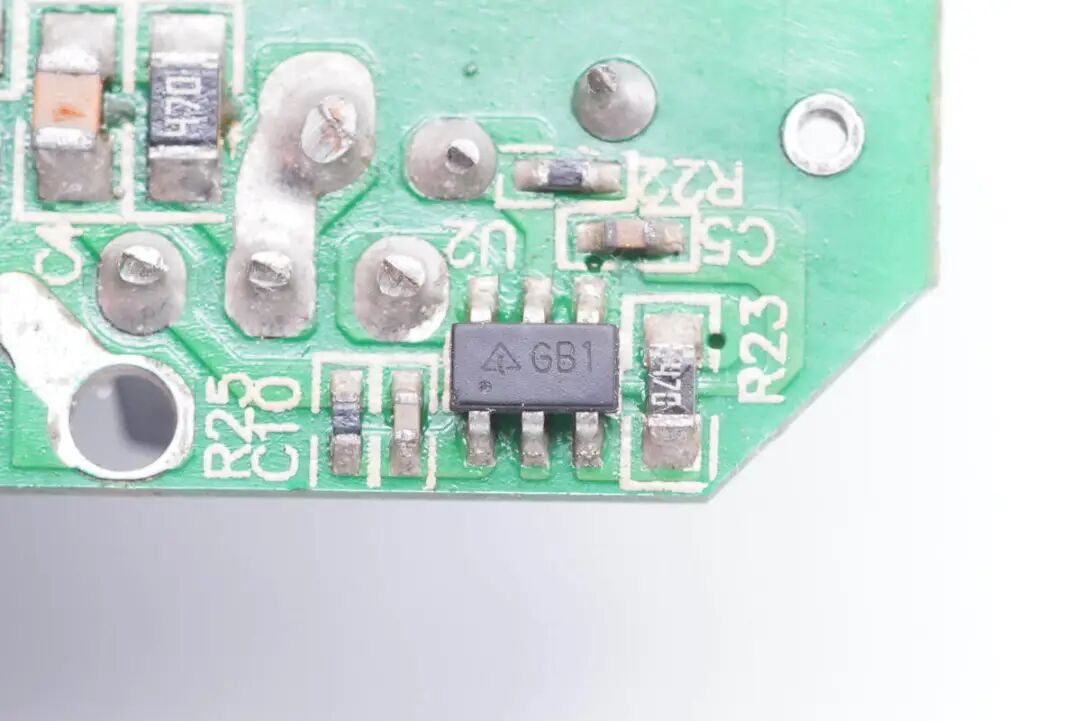

同步整流控制器，丝印GB1，来自DIODES，型号APR345，支持CCM、DCM以及准谐振反激运行，外围器件精简，支持5-12V输出电压应用。

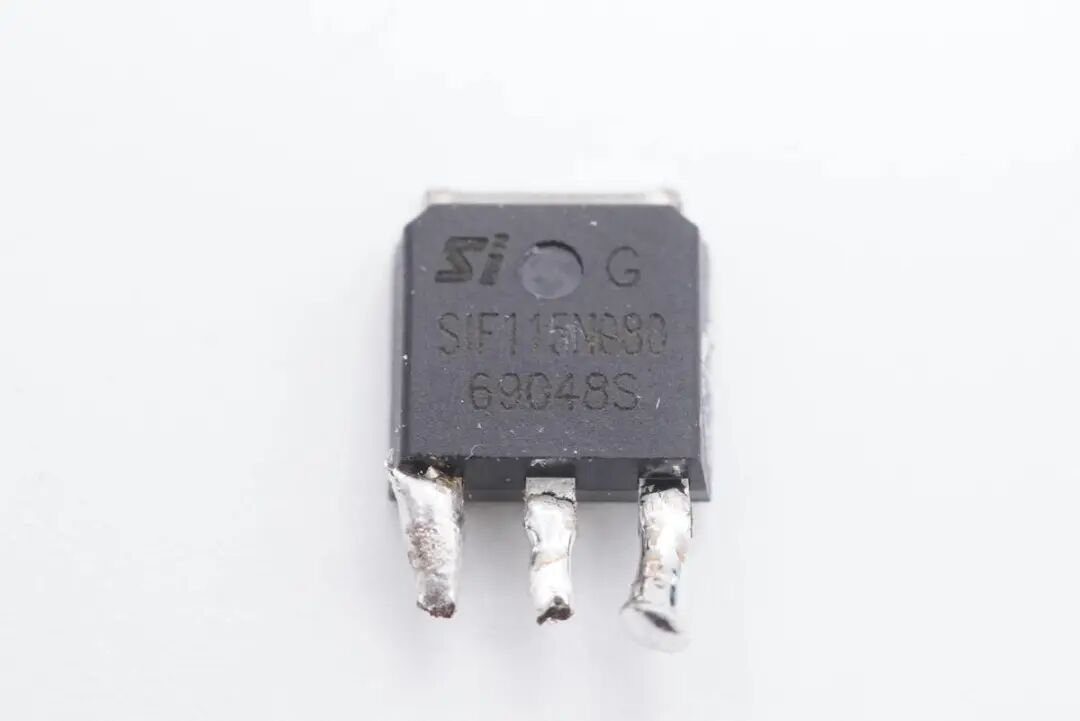

同步整流管来自深爱半导体，SIF115N080，采用TO251直插封装，NMOS，耐压80V，导阻7.8mΩ。

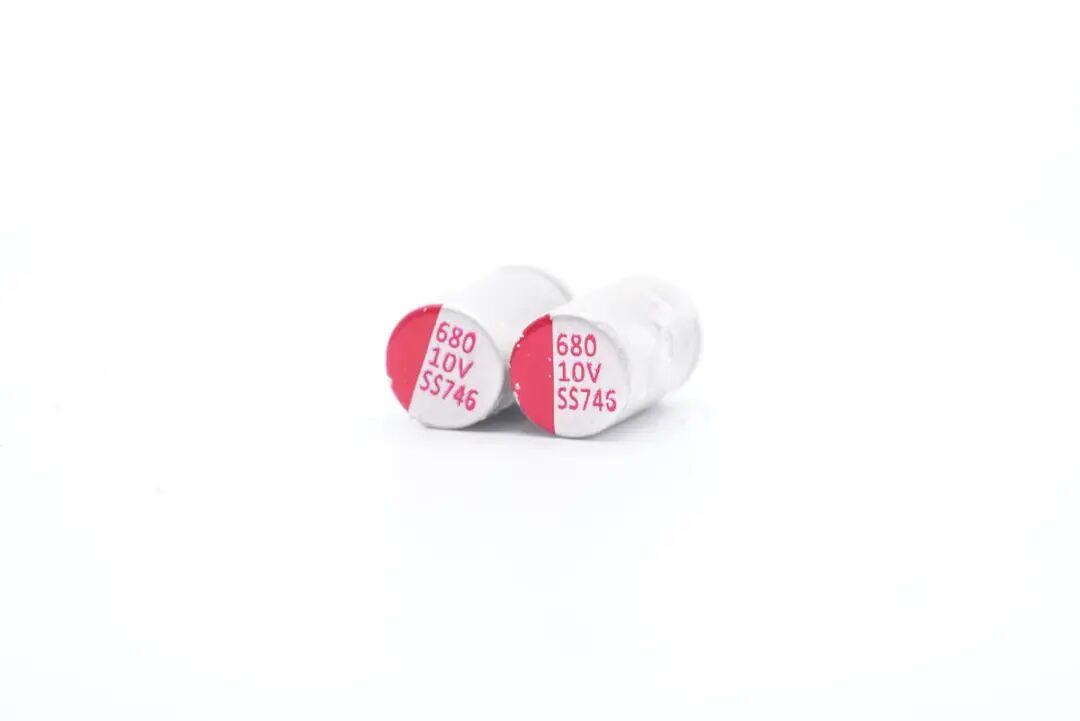

同步整流后的脉动直流电通过两个固态电容滤波，规格为680μF 10V，使用两颗并联。

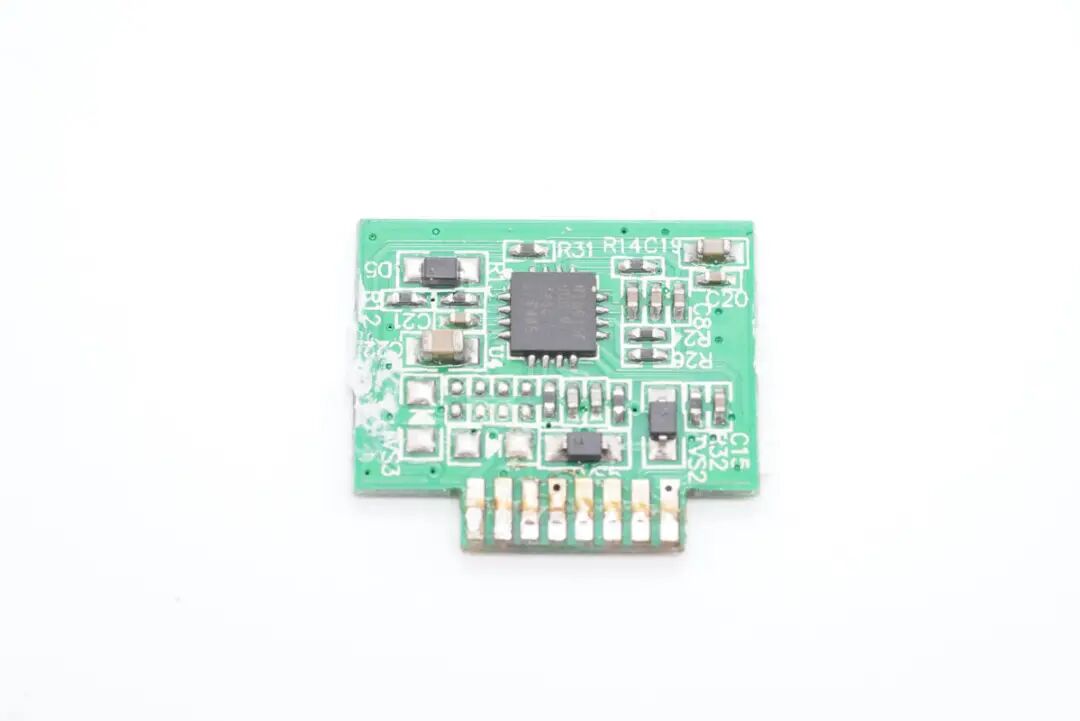

协议芯片小板上焊接了一颗协议芯片，CC引脚有TVS二极管进行静电保护。
小板背面没有焊接元件。

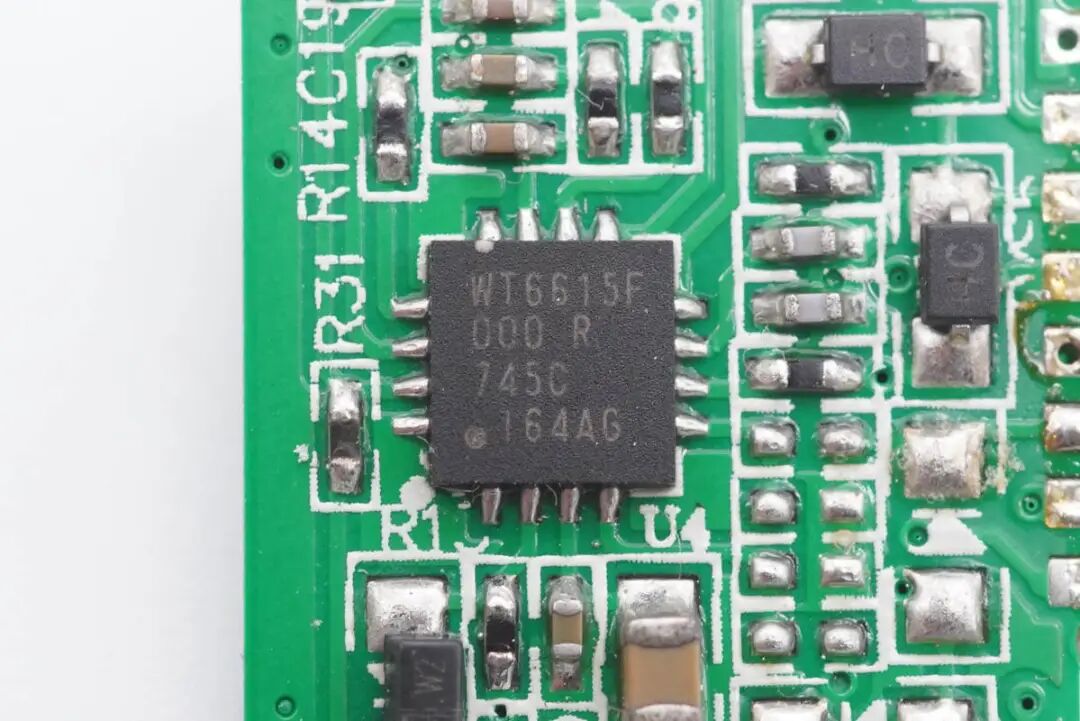

充电器USB PD协议芯片为伟诠WT6615F，WT6615F是一颗支持USB PD 3.0规范和高通QC3.0和QC4技术的USB PD控制器，支持DFP下行端口（源）充电应用。WT6615F适用于适配器、车充、移动电源等设备。同时伟诠WT6615F支持USB PD PPS规范，通用于移动设备的直充方案。

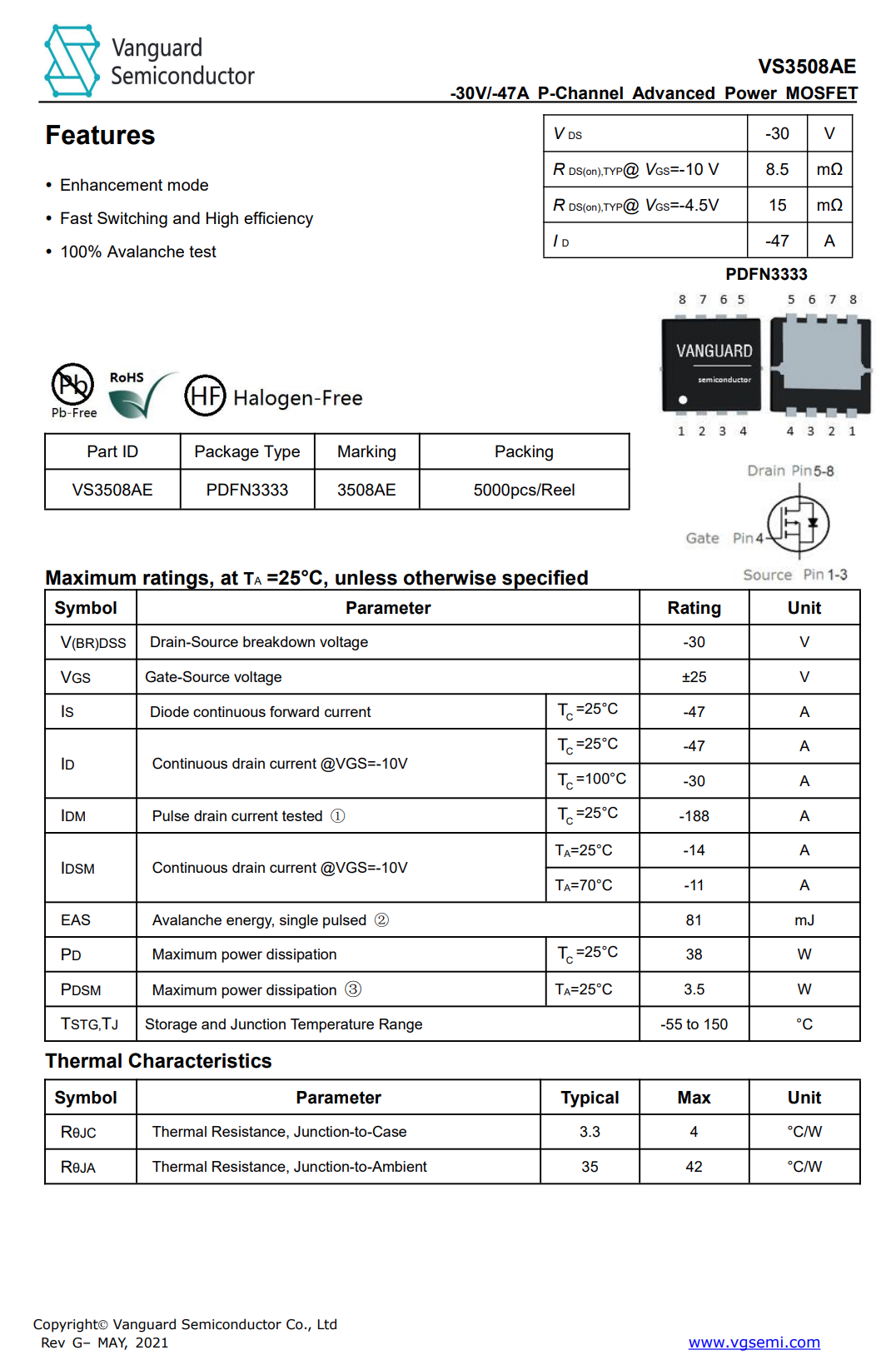

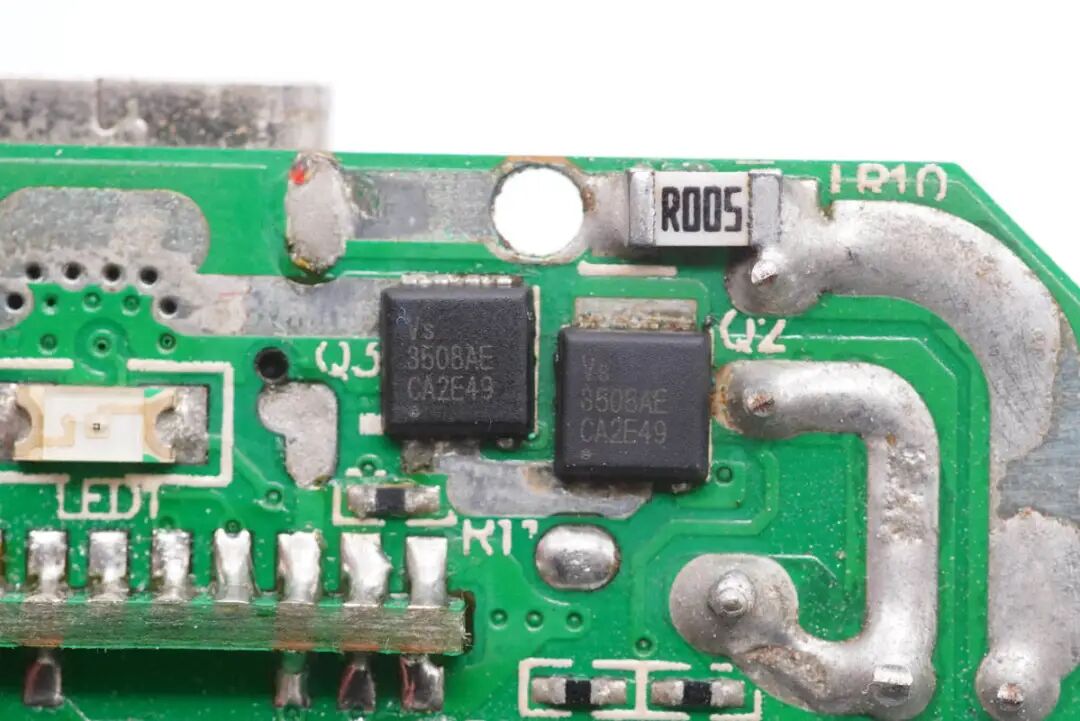

输出VBUS开关管采用威兆VS3508AE，使用两颗对置串联，防止倒灌。VS3508AE为PMOS，耐压30V，导阻8.5mΩ，采用PDFN3333封装。上方R005电阻用于检测输出电流。
充电头网了解到，威兆VS3508AE目前已被小米6口USB充电器60W快充版、紫米APB01双模智能充电器、Benks邦克仕18W USB PD充电器、XinSPower新斯宝三口USB PD充电器等产品采用。

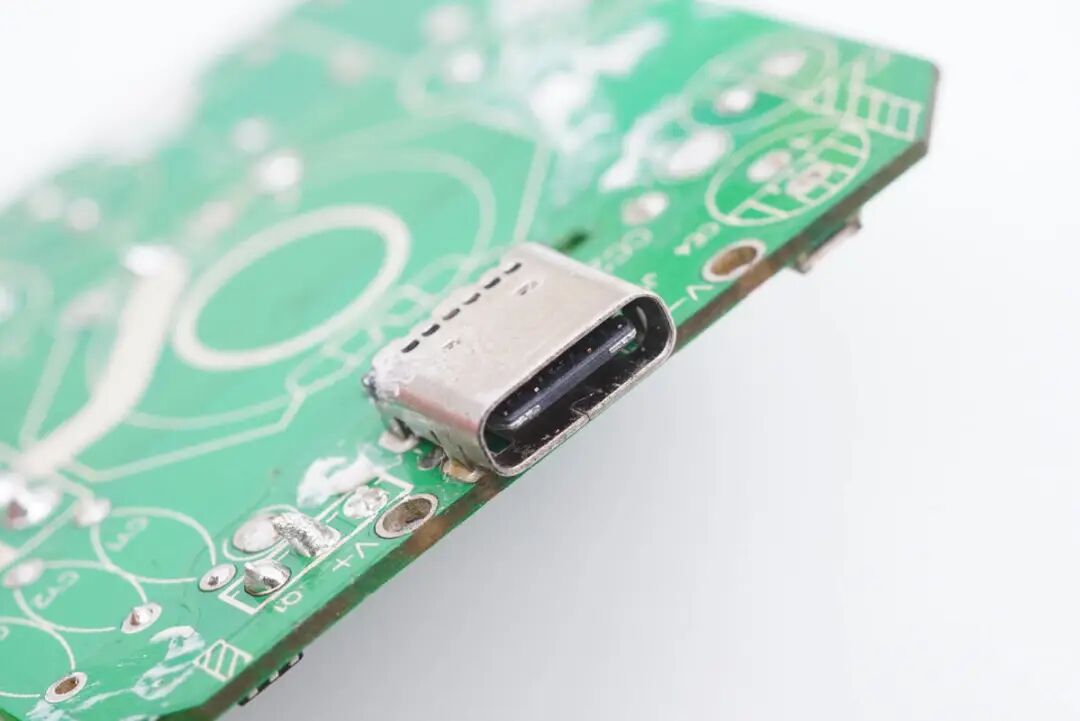

输出USB-C母座特写，过孔焊接，黑色胶芯内部夹钢片。

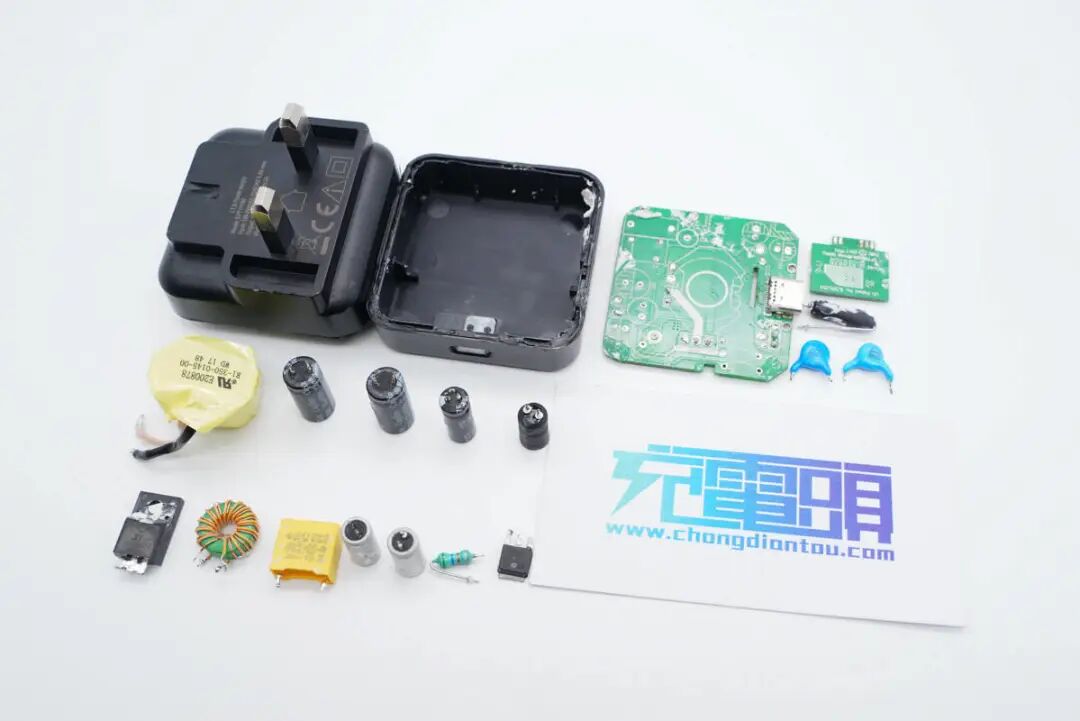

全部拆解完毕，来张全家福。
充电头网拆解总结
OTTERBOX 27W PD充电器采用塑料外壳，内置红色指示灯便于观察工作状态。充电器具备单USB-C接口，支持5V3A和9V3A两档输出，满足主流手机的快充应用。
充电头网通过拆解发现，充电器内部使用DIODES的快充电源方案，使用AP3108L反激控制器搭配APR345同步整流控制器组成同步整流开关电源。其中初级开关管和同步整流管均来自深爱半导体。
协议芯片采用伟诠WT6615F，VBUS开关管使用两颗威兆VS3508AE对置串联，防止电流倒灌。其中协议芯片CC引脚对地有TVS进行静电保护，防止静电造成充电器内部器件损坏。变压器与周围元件打胶填充固定，有效防止跌落造成损坏。
