拆解报告：华硕ROG 45W PD快充充电器
----- 充电头网拆解报告 第2088篇 -----
前言
近日充电头网拿到了一款华硕笔记本充电器，这款充电器设计简洁，自带USB-C输出线缆，体积小巧使用方便，具备PD快充输出，最大功率45W。充电器采用美规固定插脚，自带2米长线缆的设计，适合在办公室或家中固定使用。
45W的输出功率能够满足一些轻薄笔记本的使用需求，也可以满足移动电源的充电需求。下面就对这款充电器进行拆解，看看华硕这款45W充电器的用料及设计。
华硕ROG 45W充电器开箱
作为华硕ROG幻系列笔记本标配的充电器，样式和前不久充电头网拆的ROG 100Ｗ充电器的一样。

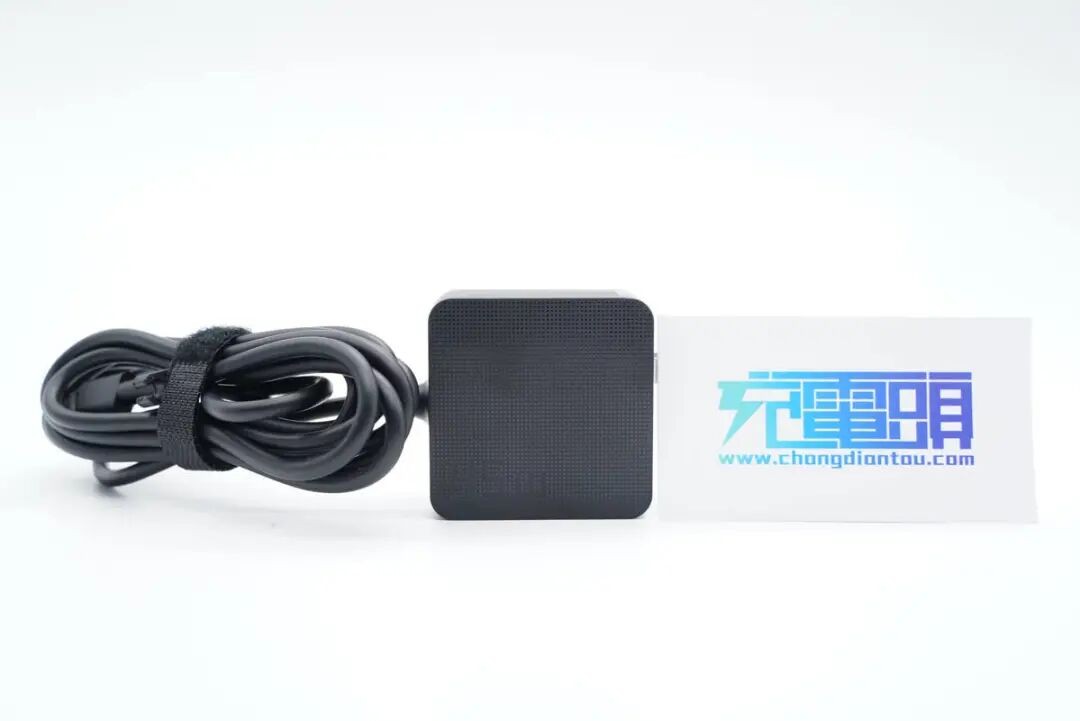

充电器机身采用方块造型，配备固定式美规插脚，另外自带USB-C输出线缆。

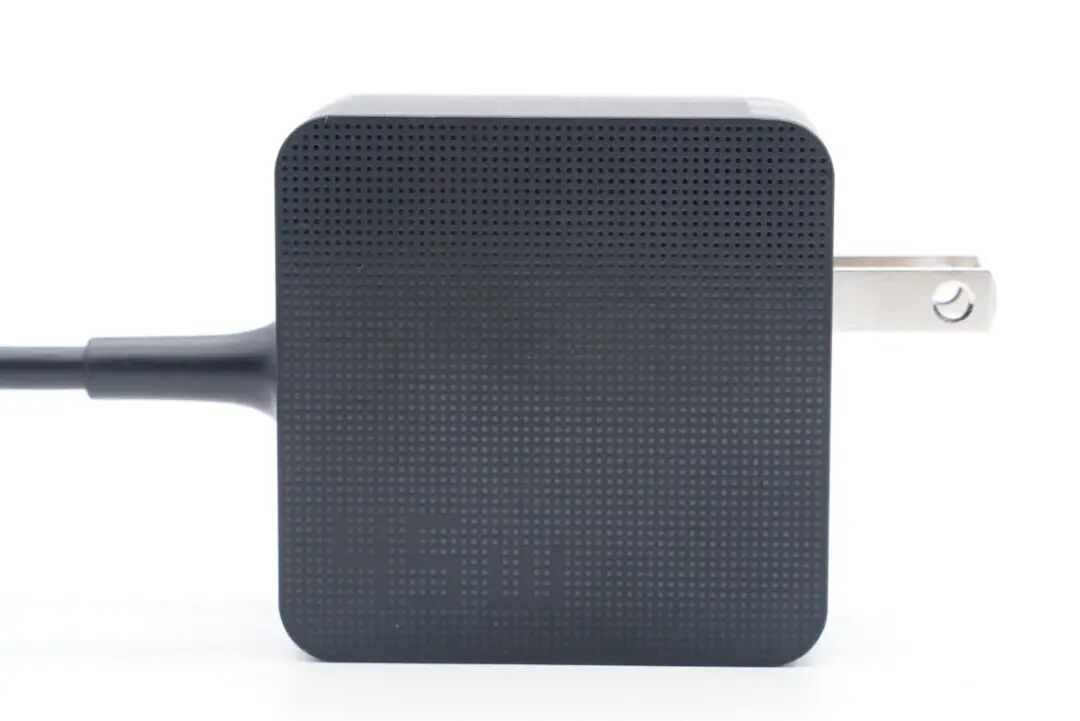

机身正背面采用契合华硕幻系列笔电“点”元素设计，左下角还设有45W字样，表明充电器支持45W快充。
充电器配备固定式美规插脚。

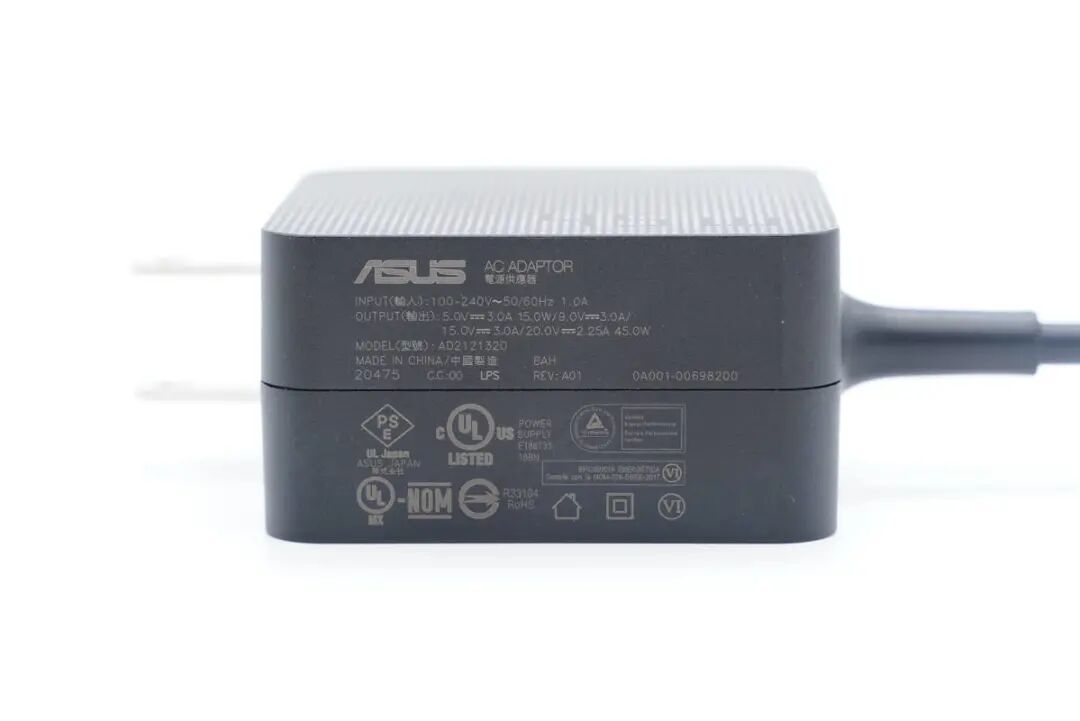

侧面外壳上印有充电器参数
产品型号：AD2121320
输入：100-240V~50/60HZ 1A
输出：5V3A、9V3A、15V3A、20V2.25A 45W
充电器已经通过了NOM、UL、PSE等认证，还通过了VI级能效认证。
输出线缆做了抗弯折处理。

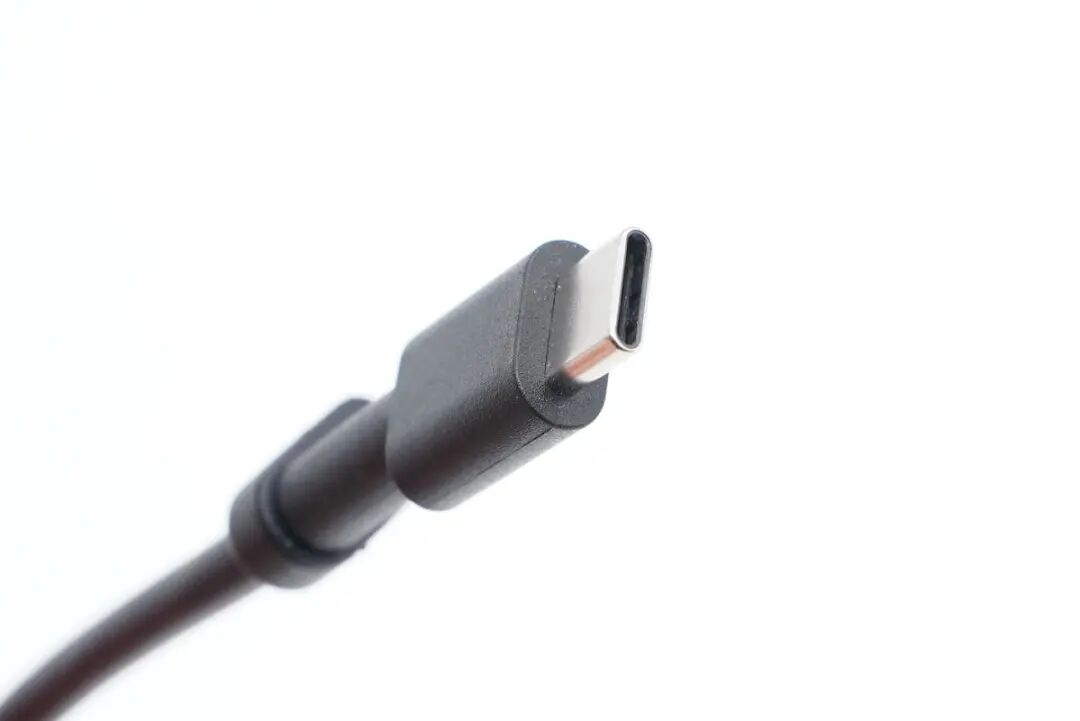

线缆另一对设计有锁扣，方便进行整理携带，线头外壳磨砂方便用户插拔。

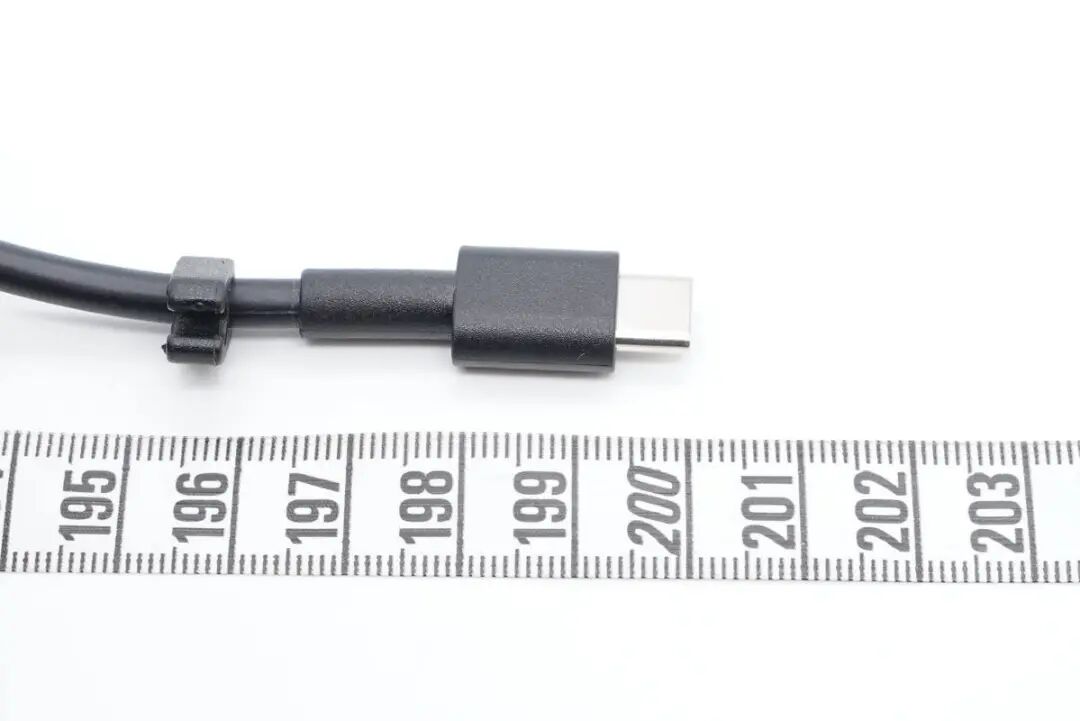

测得线缆长度约为2米。
充电器拿在手上的大小直观感受。
充电器带线总重量约为178g。

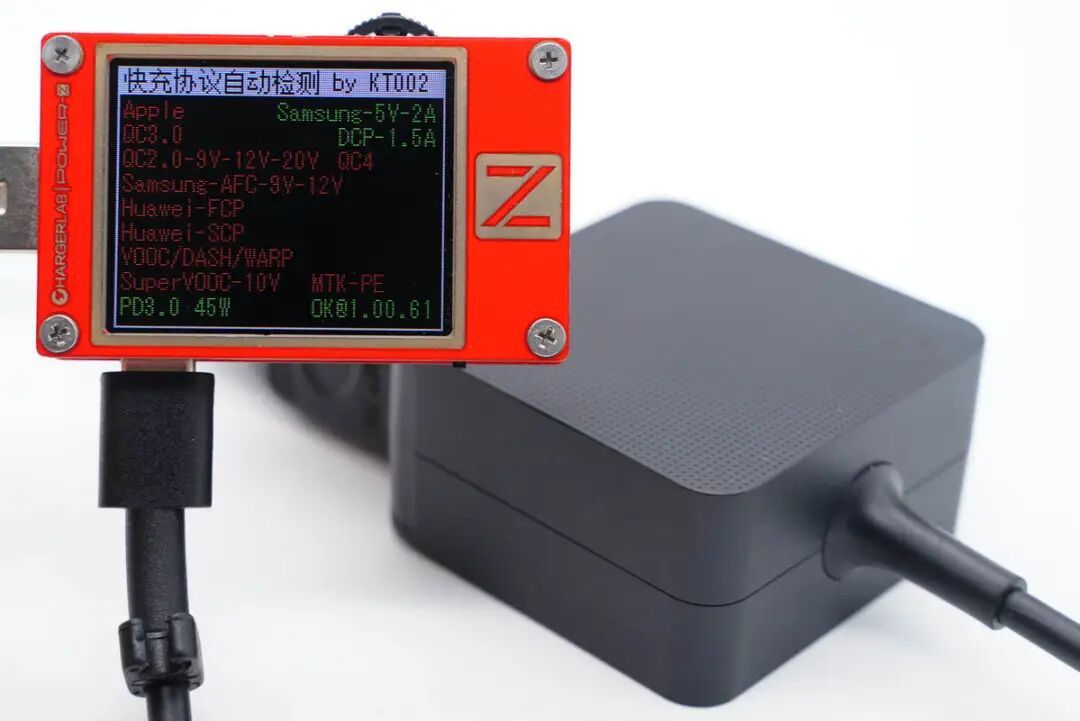

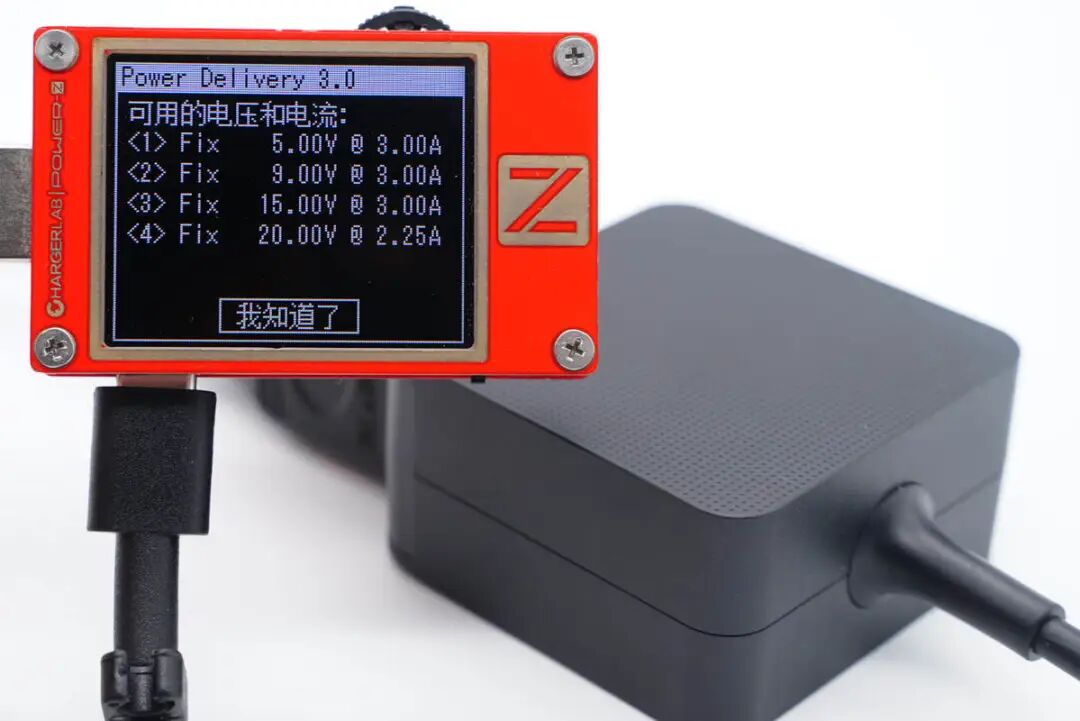

使用ChargerLAB POWER-Z KT002测得充电器仅支持PD3.0快充协议。
并且具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。
华硕ROG 45W充电器拆解
对华硕ROG 45W充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。

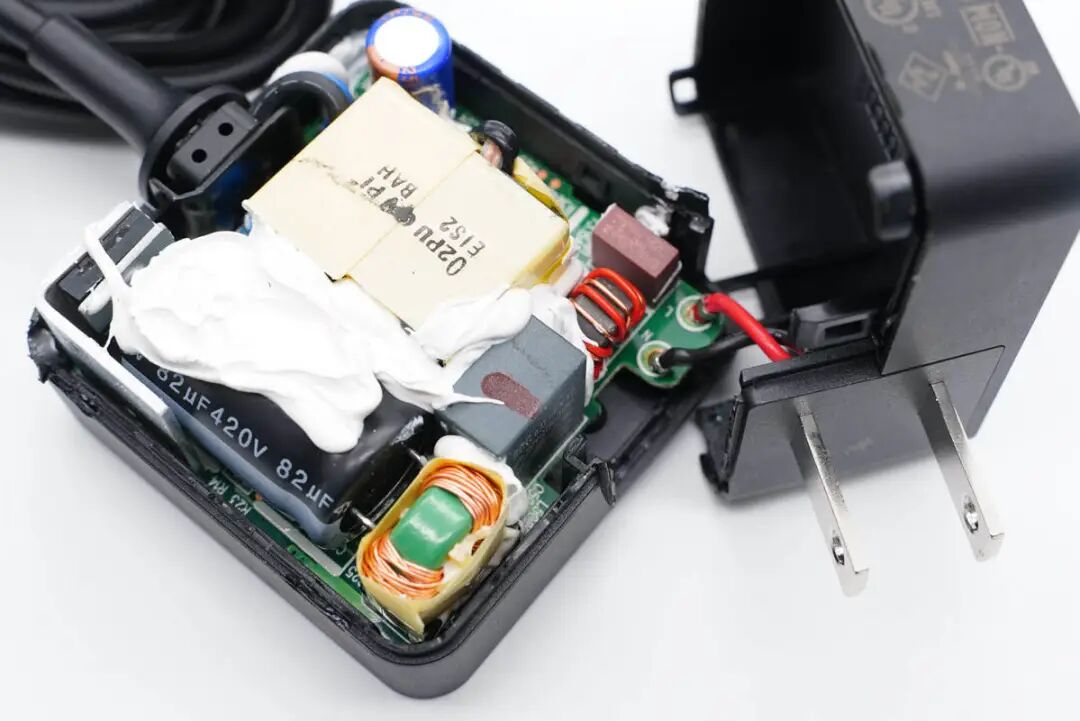

沿外壳接缝拆开外壳，电路板与插脚通过红黑导线连接通电，电解电容与变压器等元件之间打胶固定。

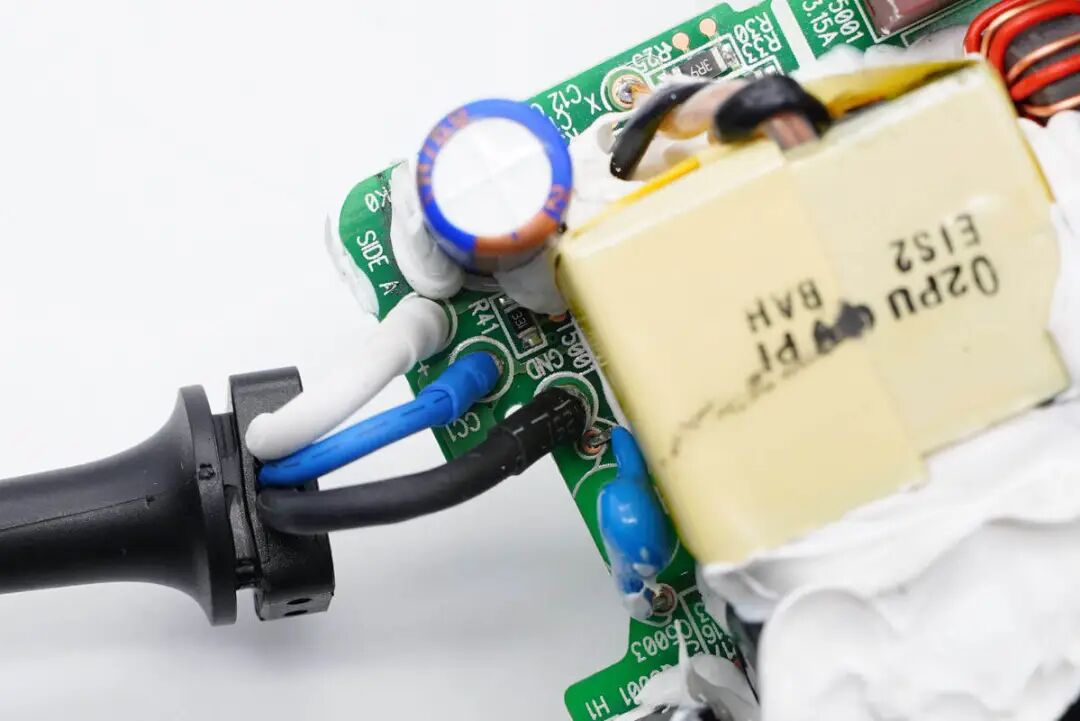

输出线压端子焊接，外套热缩管绝缘。白线为输出正极，黑线负极，蓝线为CC线，PCB上也进行了相关标注。

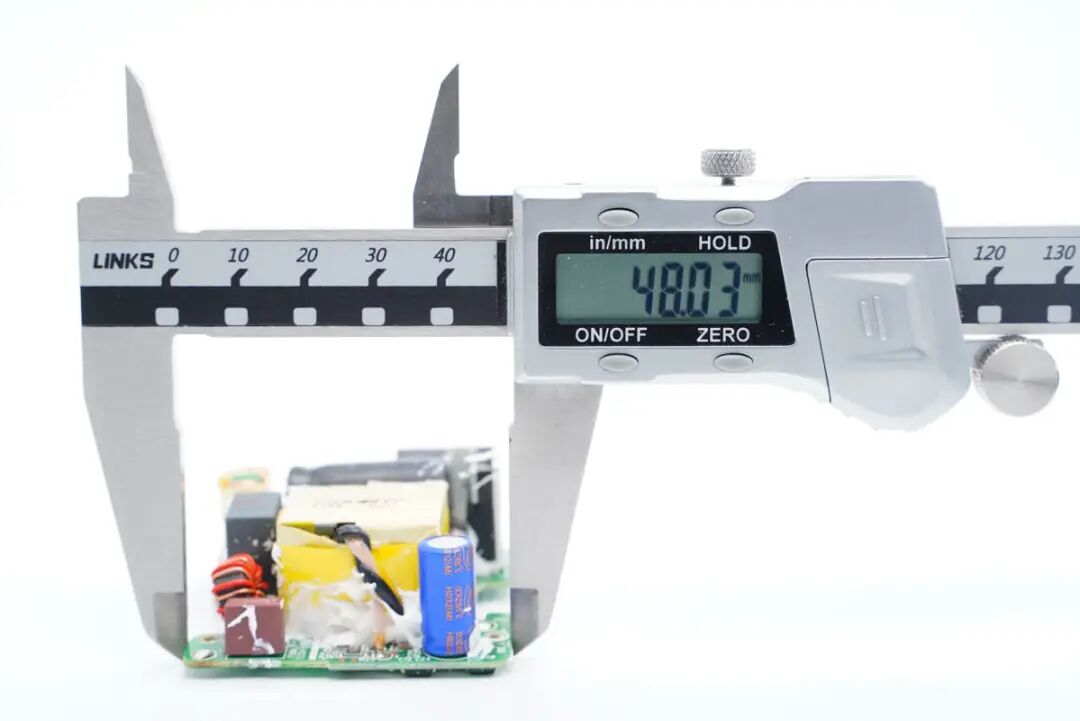

使用游标卡尺测量PCB长度为48mm。

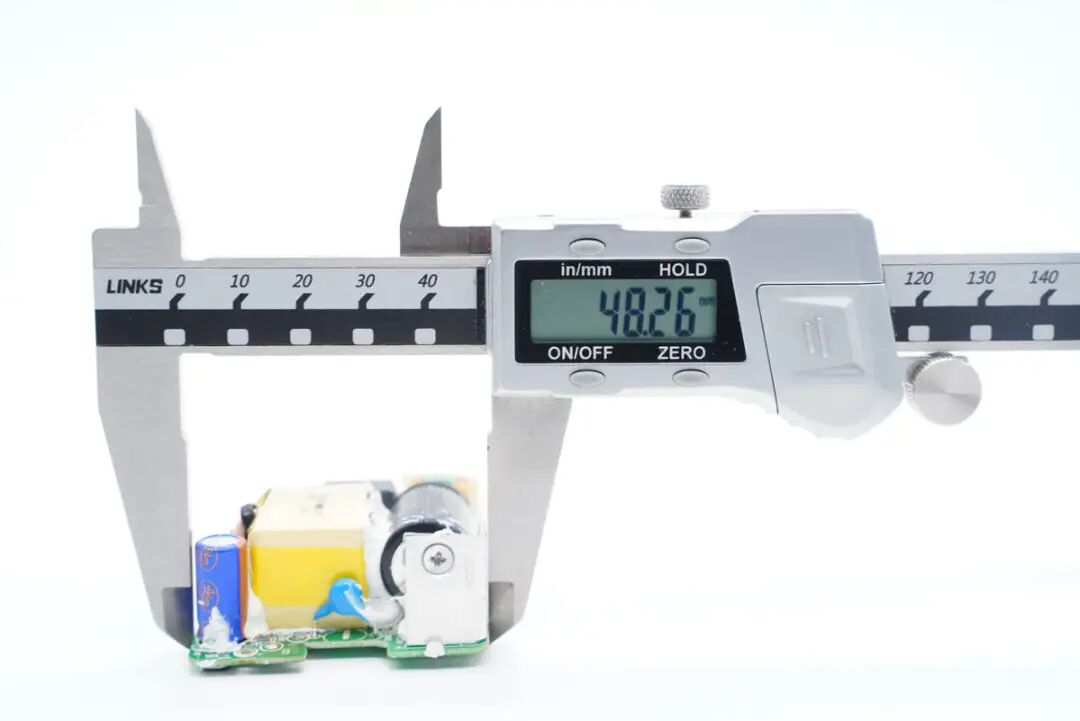

宽度为48.26mm。

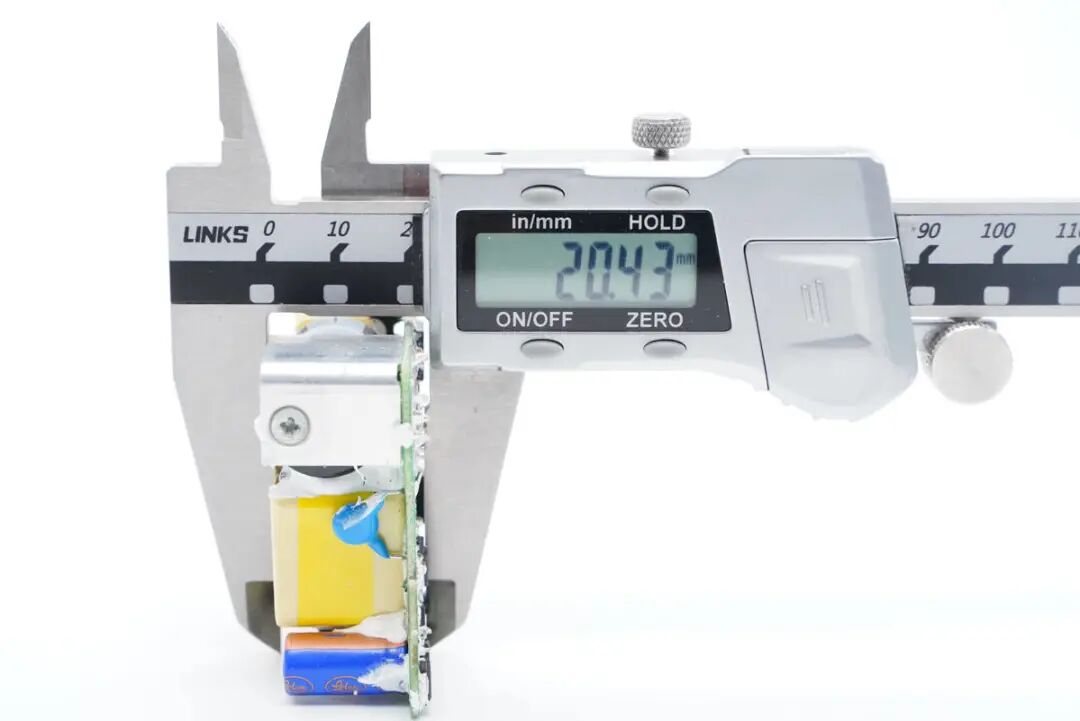

厚度为20.43mm。
PCB模块正面一览，元器件摆放密集，空间利用率很高。左下角是初级开关管，螺丝固定一块铝片散热。

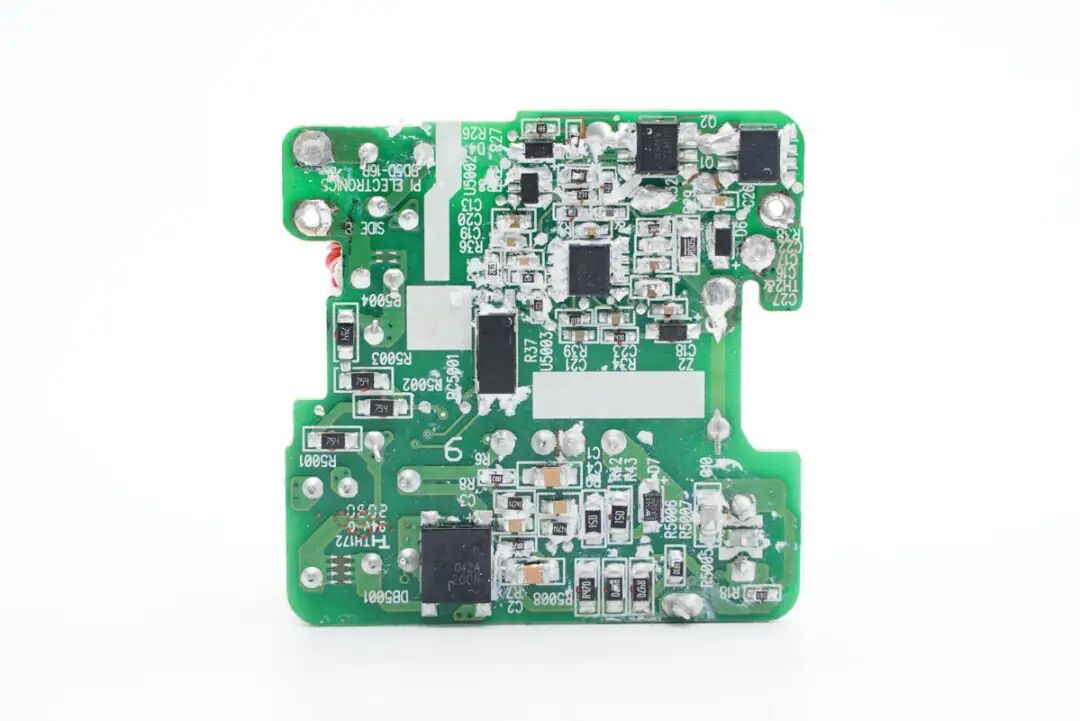

PCB模块背面一览，初次级分界明显。华硕这款45W充电器采用反激架构，宽电压输出，由协议芯片根据设备需求控制充电器输出电压。下面我们从输入端开始了解各个器件。

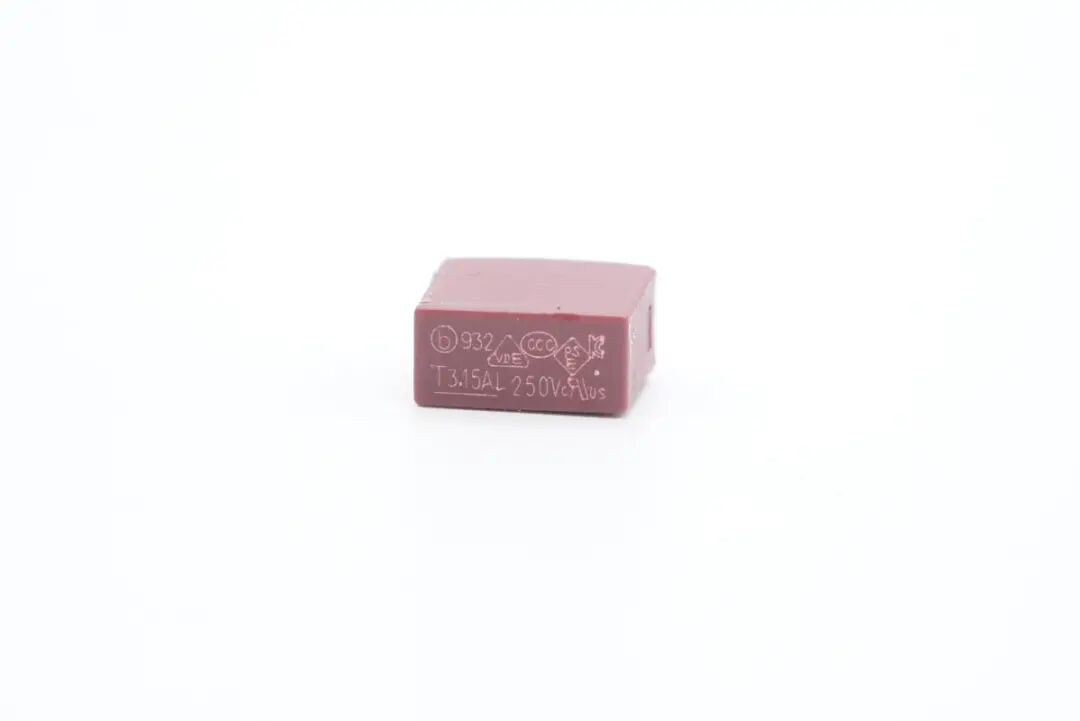

电源输入端通过保险丝进入电源，起到过流保护作用。延时保险丝来自贝特电子，3.15A 250V。

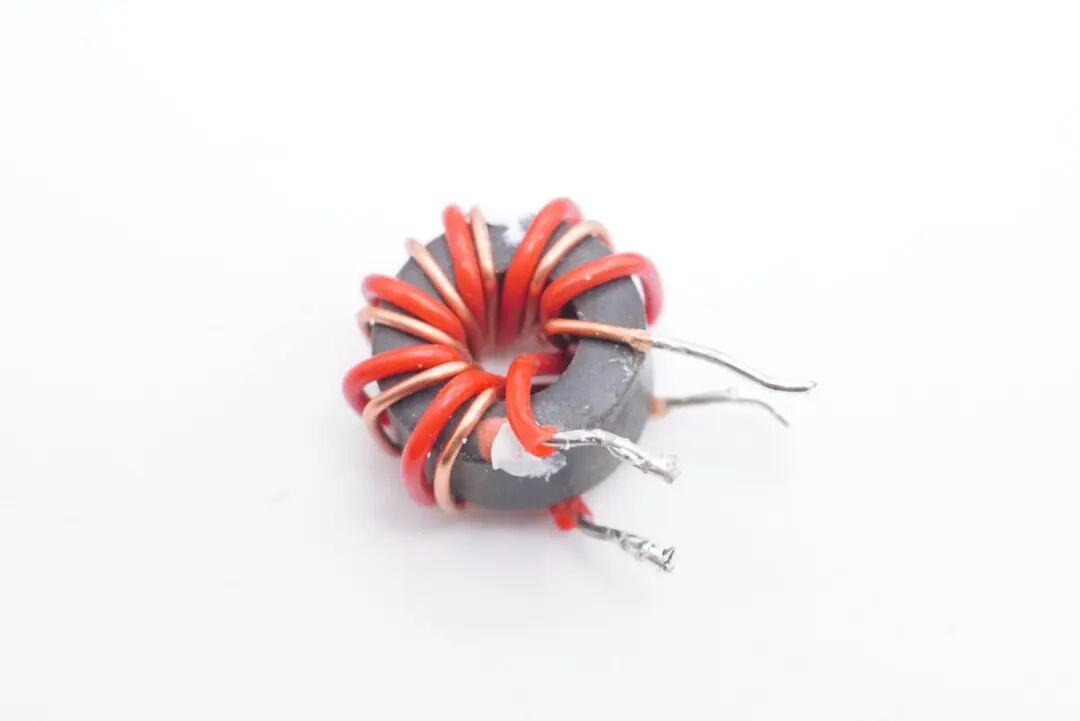

第一级共模电感，采用磁环绕制，抑制EMI干扰。
安规X电容，容量0.33μF。

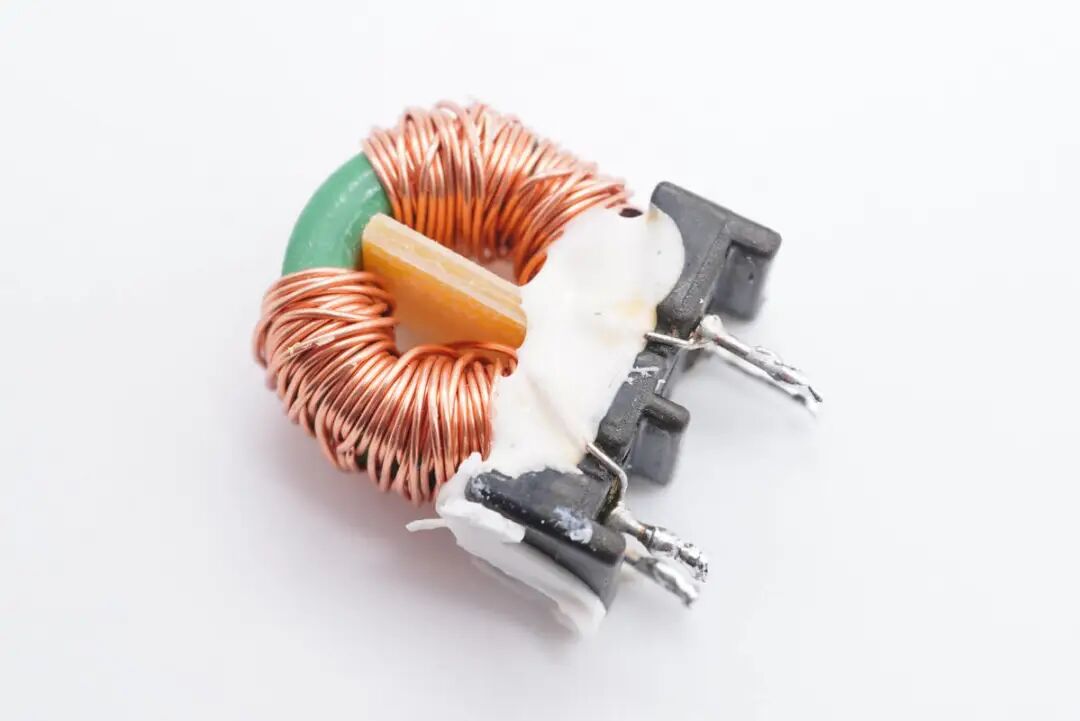

第二级共模电感，绿色磁环，下方有黑色支架，白色胶水固定。

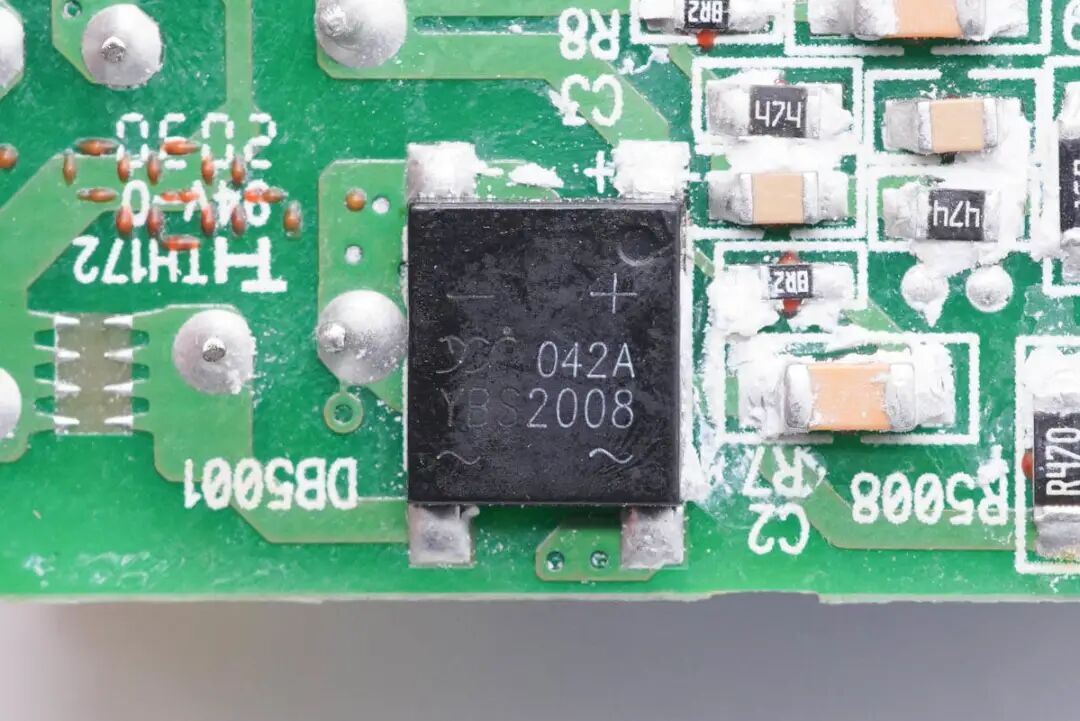

交流输入经过EMI电路后送至整流桥，由整流桥整流成脉动直流电。整流桥来自扬杰，型号YBS2008，额定电流2A，耐压800V。
初级滤波电容来自立隆，RGA系列105℃耐热，2000小时寿命，规格为82μF 400V。

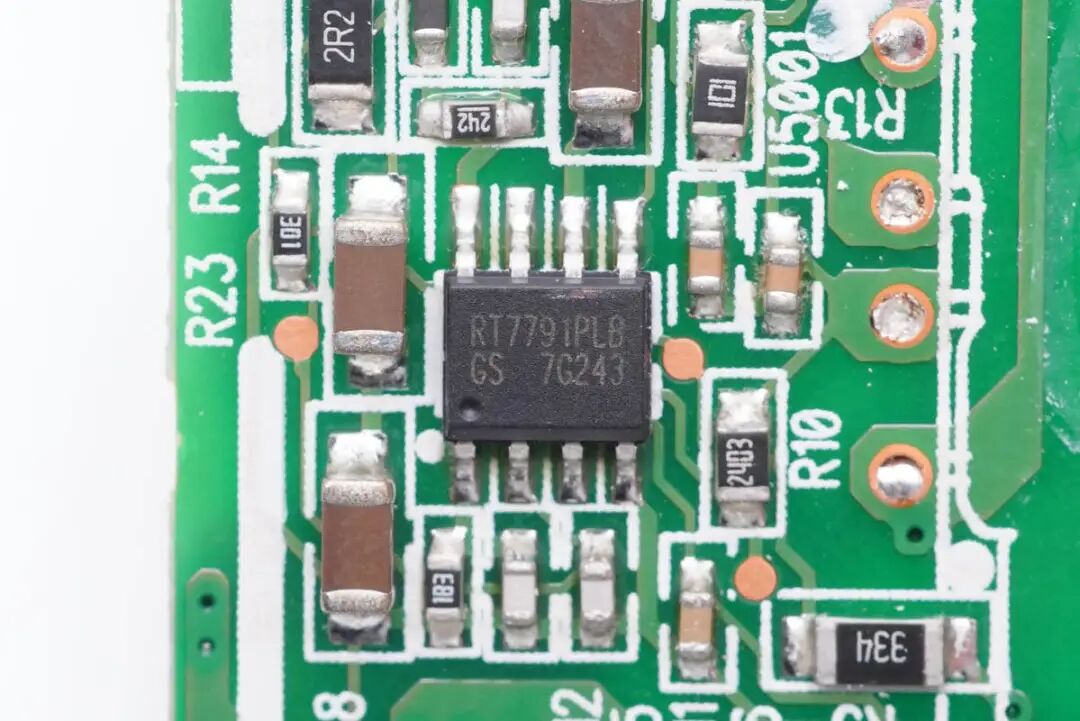

PWM主控芯片来自RICHTEK立锜，RT7791。芯片内部集成稳压器，支持10-40V供电，支持自适应的过电流保护，支持自适应环路增益控制用于提升环路稳定性，轻载及空载下绿色模式运行，支持外接NTC用于过热保护，支持全面的保护功能，适用于USB PD充电器。
初级开关管采用东微OSG65R580FF，GreenMOS系列，NMOS，耐压700V，导阻580mΩ，采用TO220F绝缘封装。

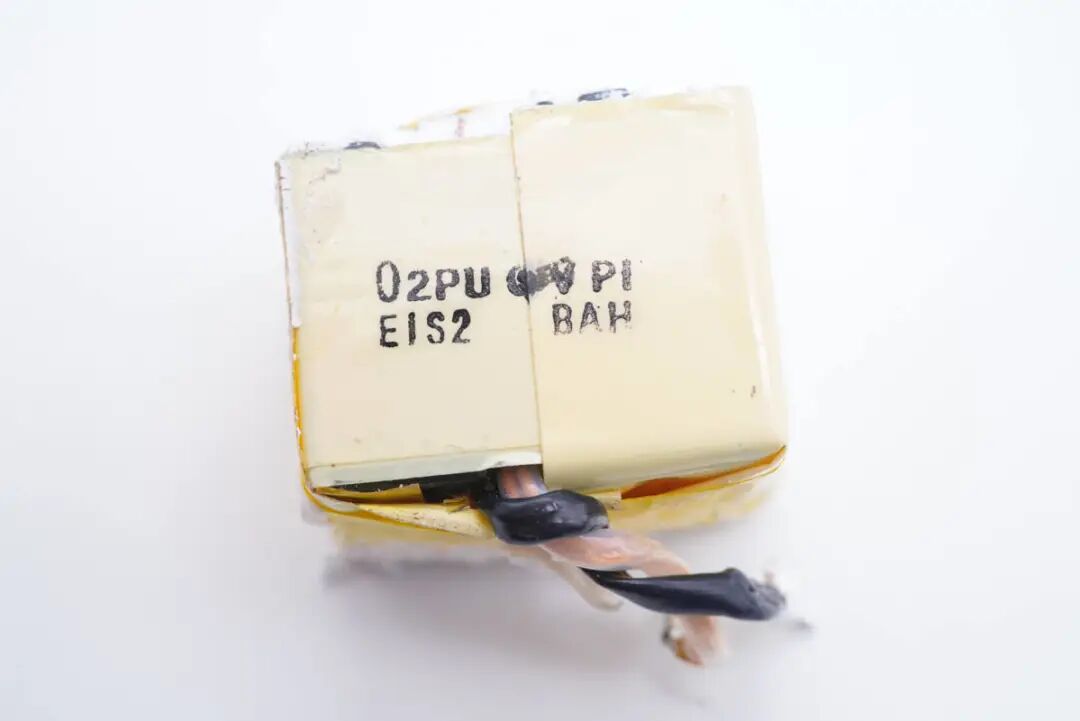

变压器特写，使用绝缘胶带严密包裹。

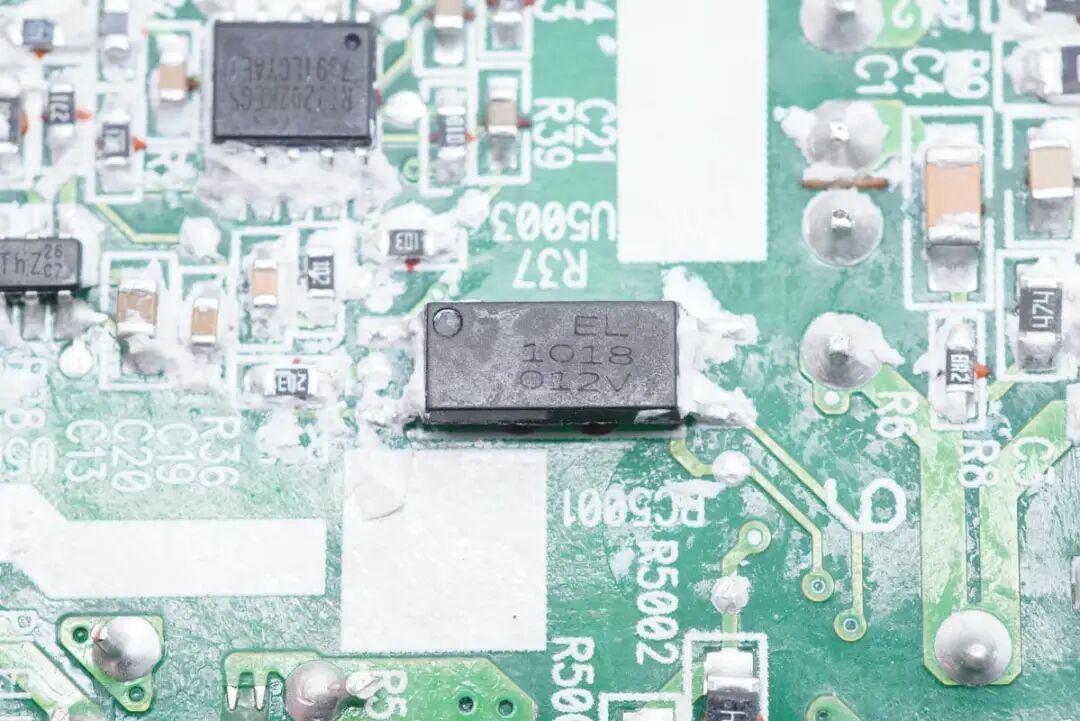

用于反馈调节输出电压的亿光光耦，型号EL1018。

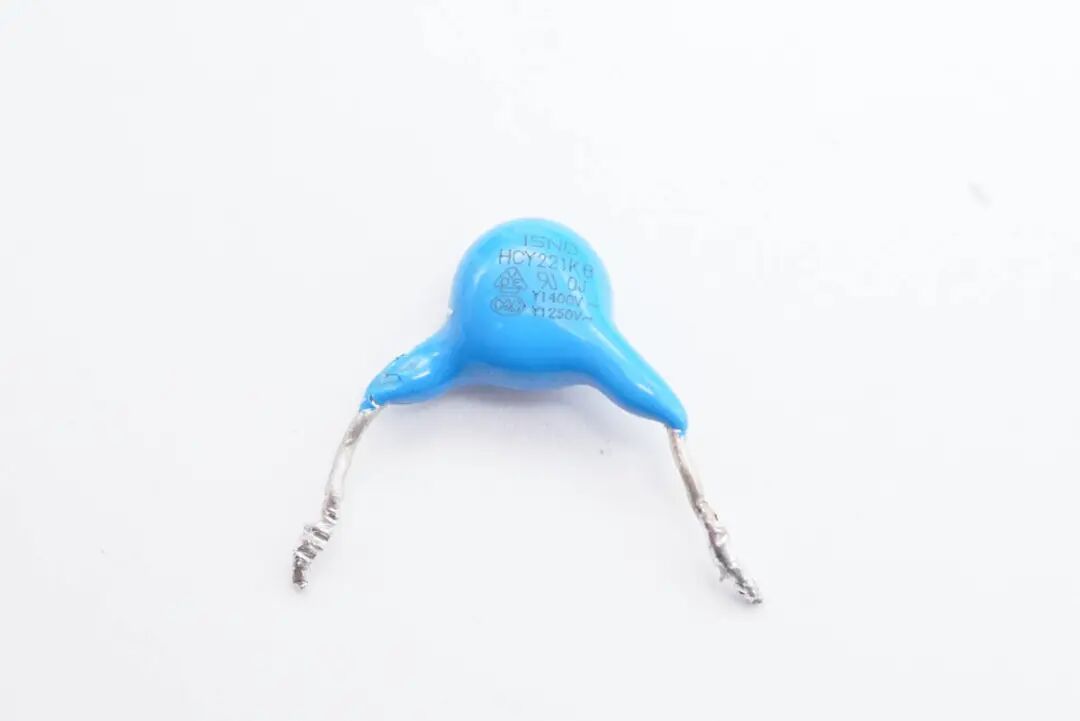

Y电容来自ISND厦门华信安。

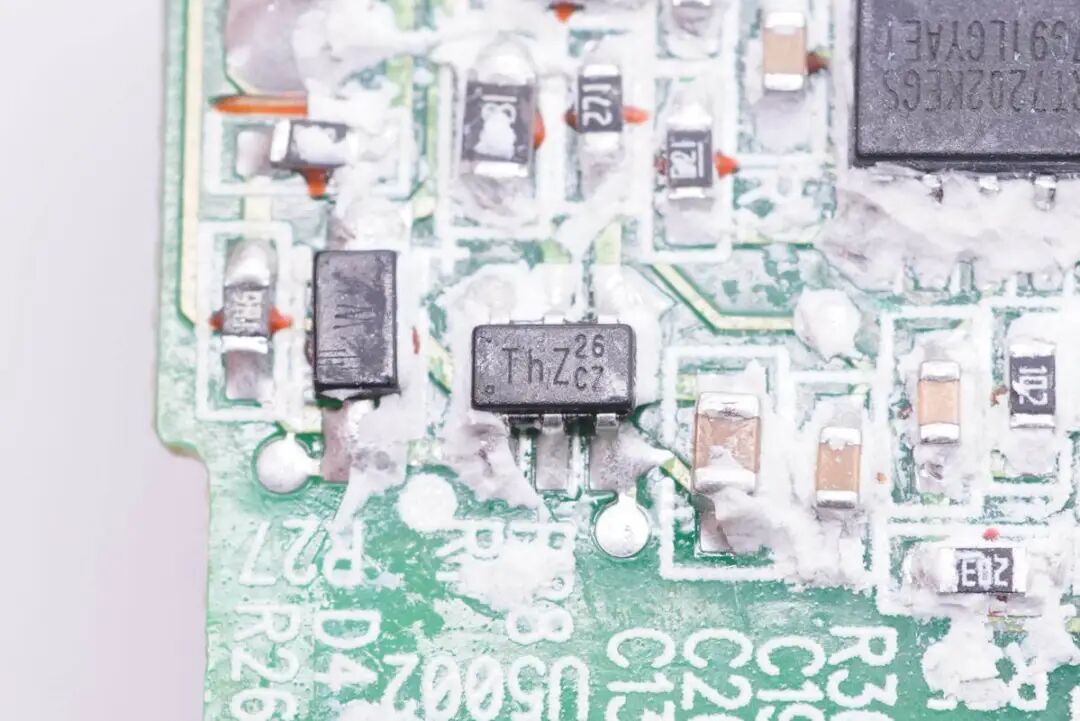

丝印ThZ的同步整流控制器。

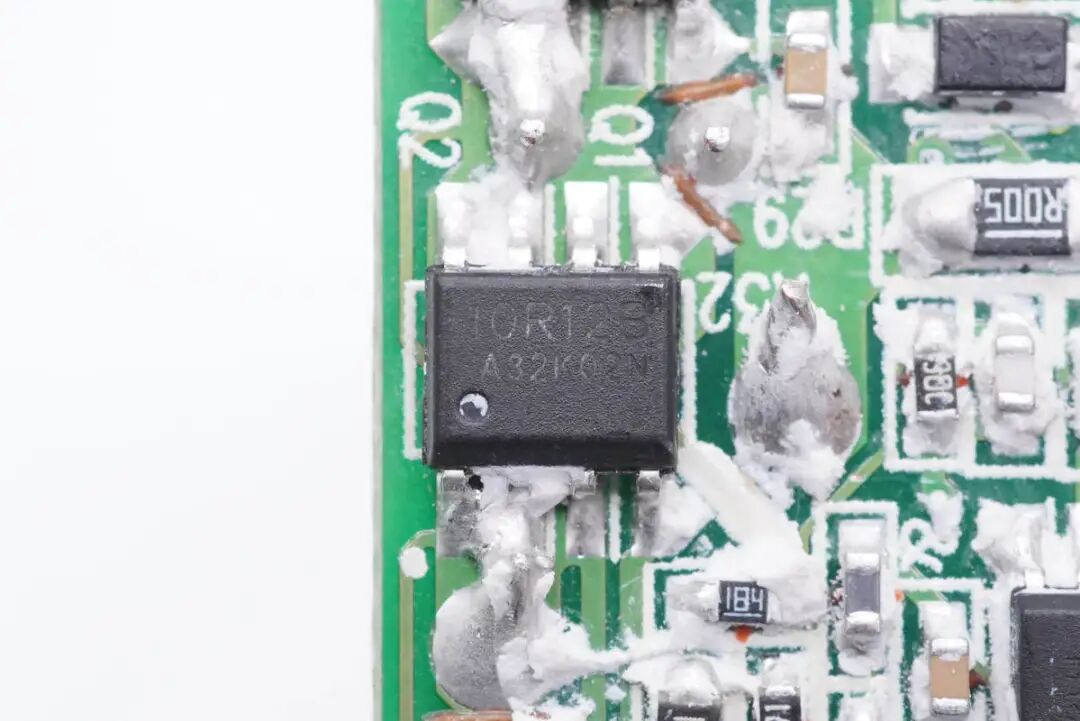

同步整流管来自东微，SFG10R12BF，NMOS，耐压100V，导阻12mΩ，采用SO8封装。
输出滤波电容同样来自立隆，OCRZ系列高分子固态铝电解电容，105℃2000小时寿命，680μF 25V。

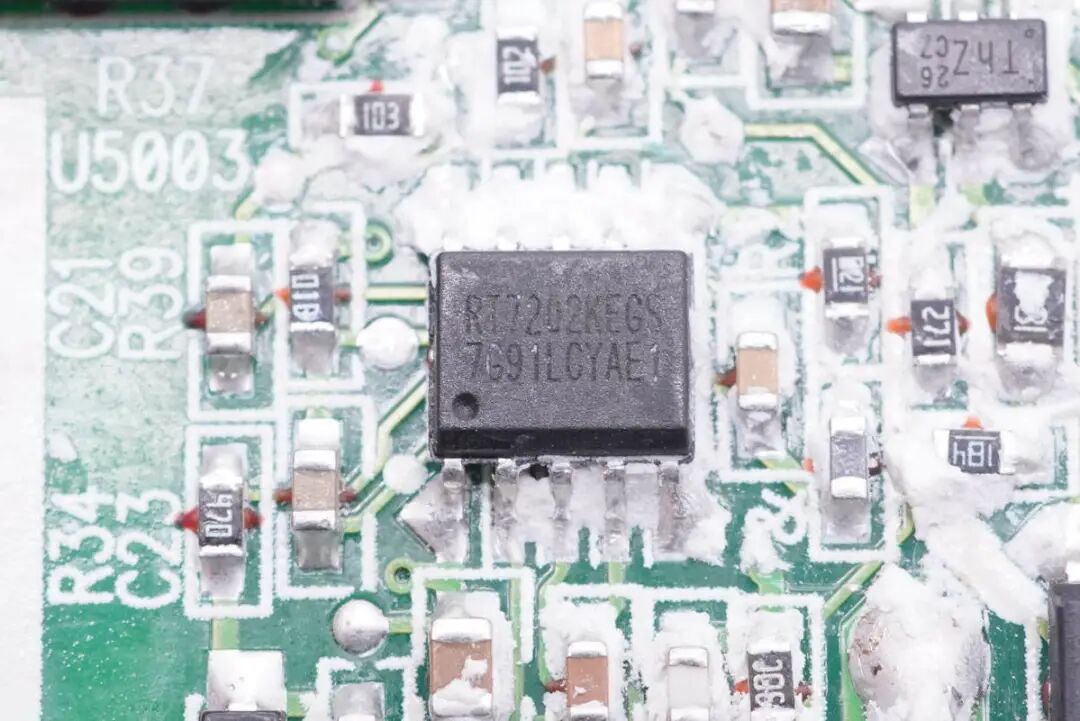

协议芯片采用立锜RT7202，不仅支持USB PD2.0和3.0协议，还支持其他私有的快充协议。内部集成MCU，支持宽范围工作电压，内置自适应过压，欠压保护和固件编程的过电流保护。

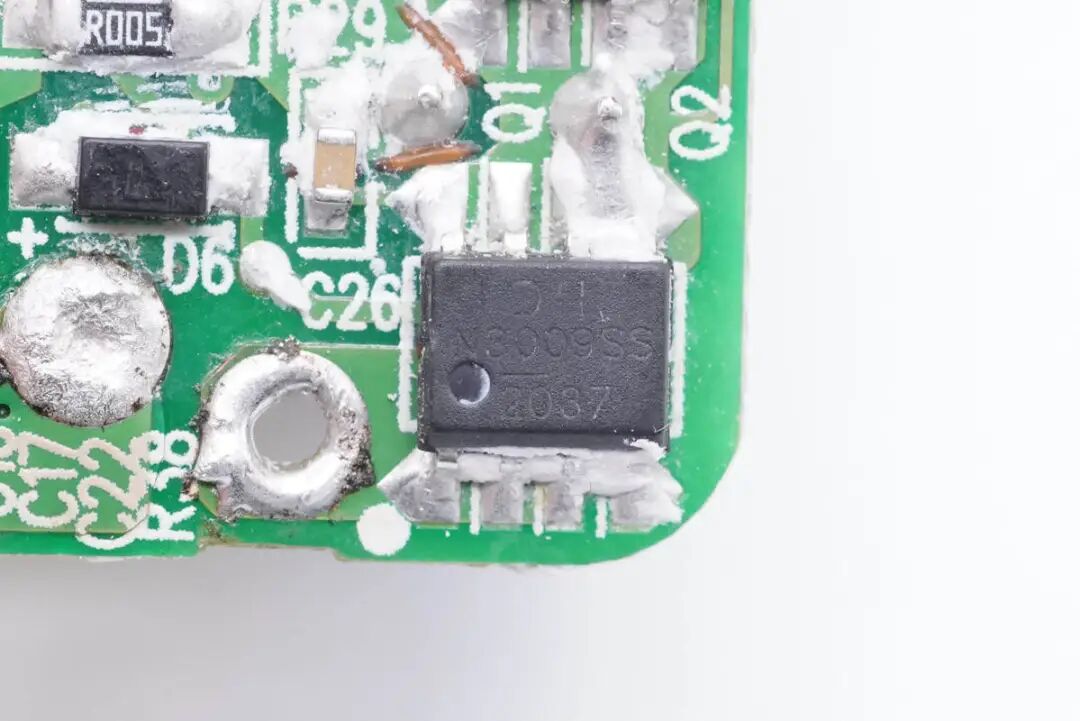

输出VBUS开关管来自DIODES，DMN3009SSS，NMOS，耐压30V，导阻5.5mΩ，采用SO8封装。

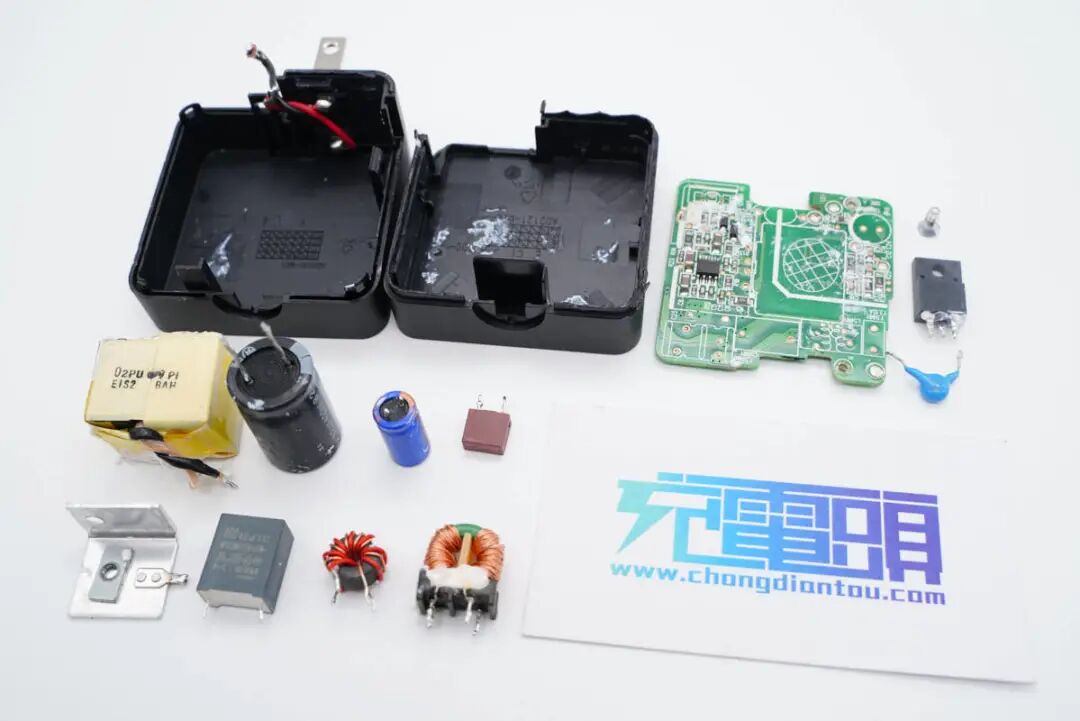

全部拆解完毕，来张全家福。
充电头网拆解总结
华硕这款45W PD充电器采用美规插脚，自带2米长输出线缆，比较适合在固定场所使用，不适合日常携带。充电器支持5V3A、9V3A、15V3A、20V2.25A四组电压档位，能兼顾手机充电。
充电头网通过拆解发现，华硕45W电源内部设计紧凑，空间利用率很高。采用立锜的RT7791开关电源主控， 支持NTC温度检测，搭配东微GreenMOS OSG65R580FF、同步整流管采用东微SFG10R12BF，协议芯片为立锜RT7202。电源内部使用立隆电容，整体用料扎实可靠。
