拆解报告：OPPO Find N手机原装33W闪充充电器
----- 充电头网拆解报告 第2089篇 -----
前言
折叠屏手机是全新的手机形态，通过将屏幕折叠，可以在小尺寸机身内容纳下大尺寸的屏幕，提升手机的生产力属性。OPPO推出了一款Find N折叠屏手机，通过全新的铰链设计，消除了折叠屏手机令人诟病的屏幕折痕，官方称之为全新折叠旗舰。
作为一款旗舰手机，快充自然是不能含糊的，OPPO为这款手机附带了一个33W的闪充充电器，30分钟可以充电55%，并在1小时左右完全充满，充电速度超越了业界知名大厂苹果，充电速度还是可以接受的。
充电头网已经拿到了这款33W闪充充电器，下面就来看看这款充电器的设计和内部用料吧。
OPPO 33W闪充充电器外观

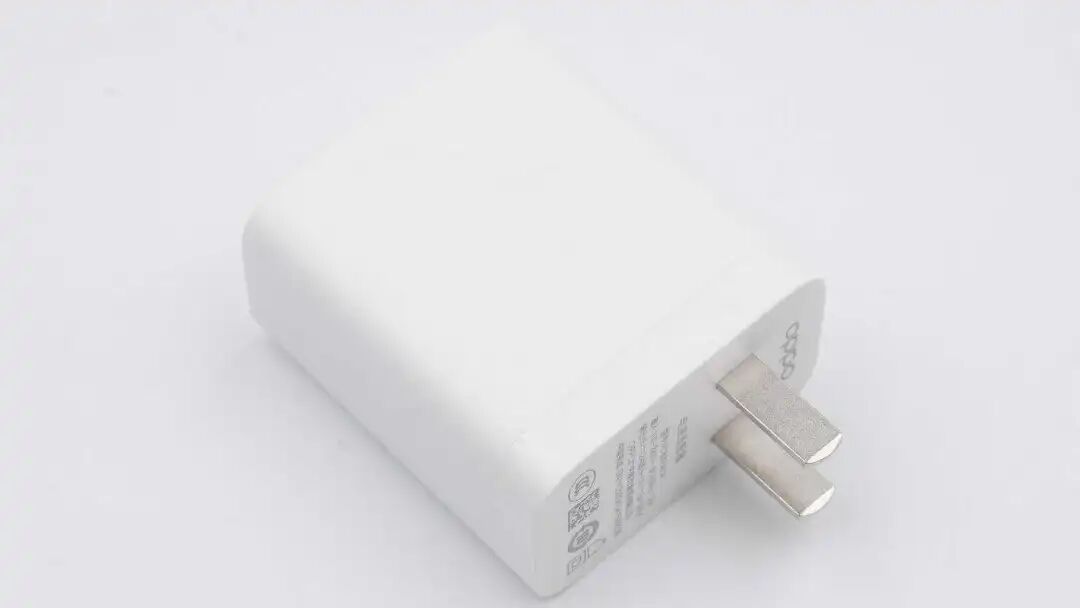

充电器采用PC材质白色外壳，腰身磨砂和亮面撞色设计，整体风格十分简约。另外充电器配备固定式国标插脚，靠一侧布局，方便插拔。

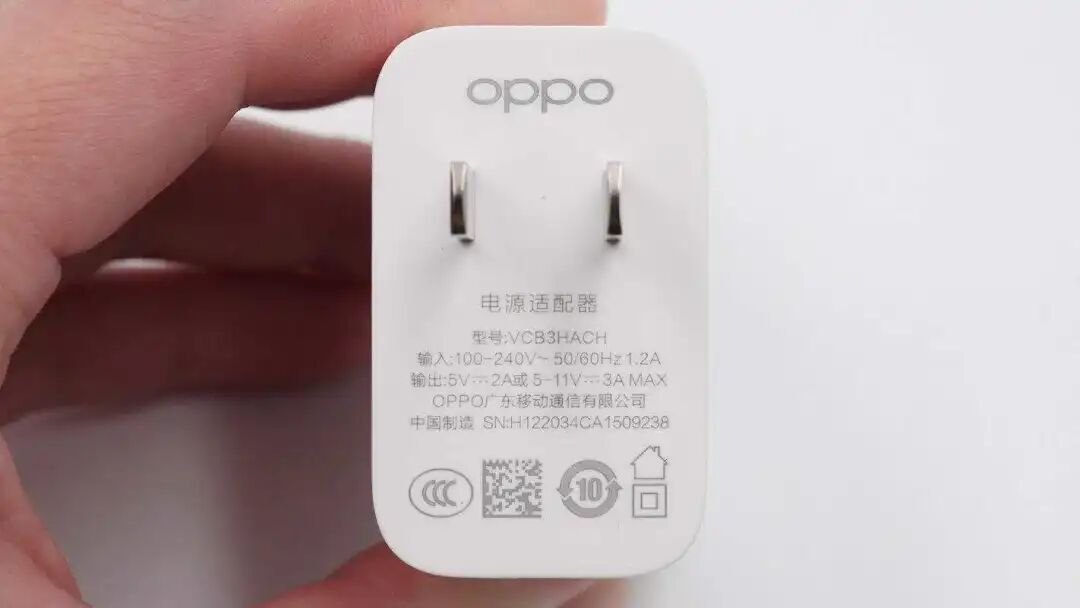

输入端外壳上印有充电器参数
型号：VCB3HACH
输入：100-240V~ 50/60Hz 1.2A
输出：5V2A、5-11V3A Max
OPPO广东移动通信有限公司
充电器已经通过了CCC认证。

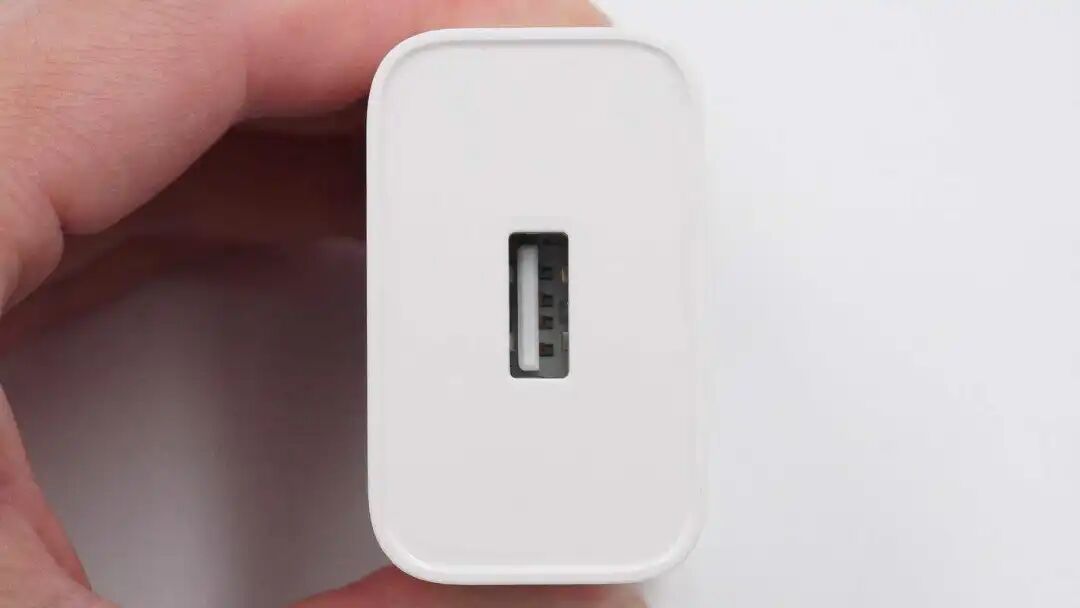

顶面内凹，中心设有单USB-A接口，白色胶芯。
测得充电器机身高度为53.53mm。

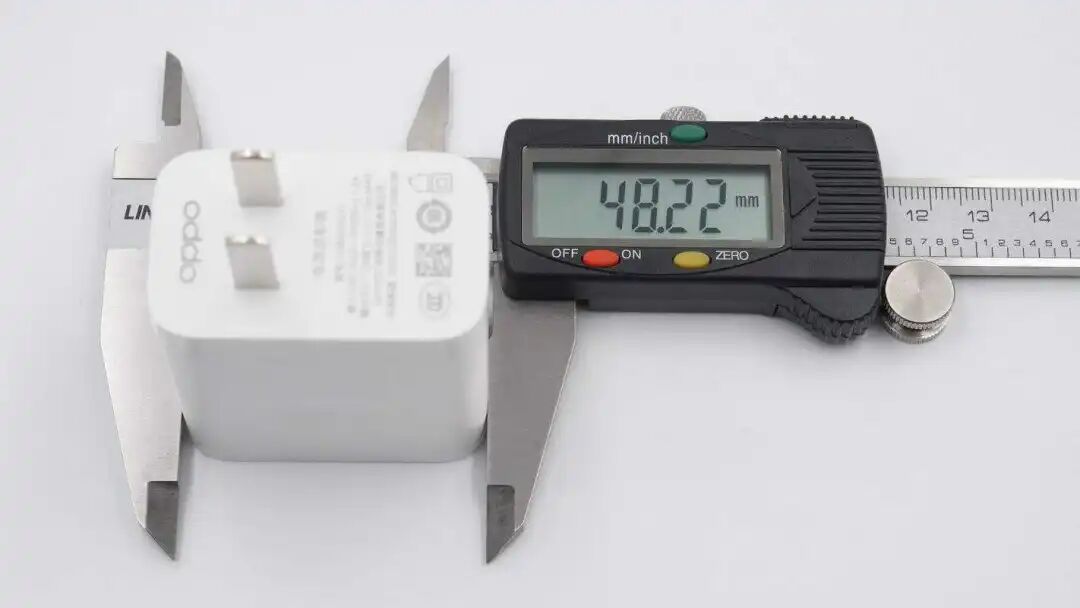

宽度为48.22mm。

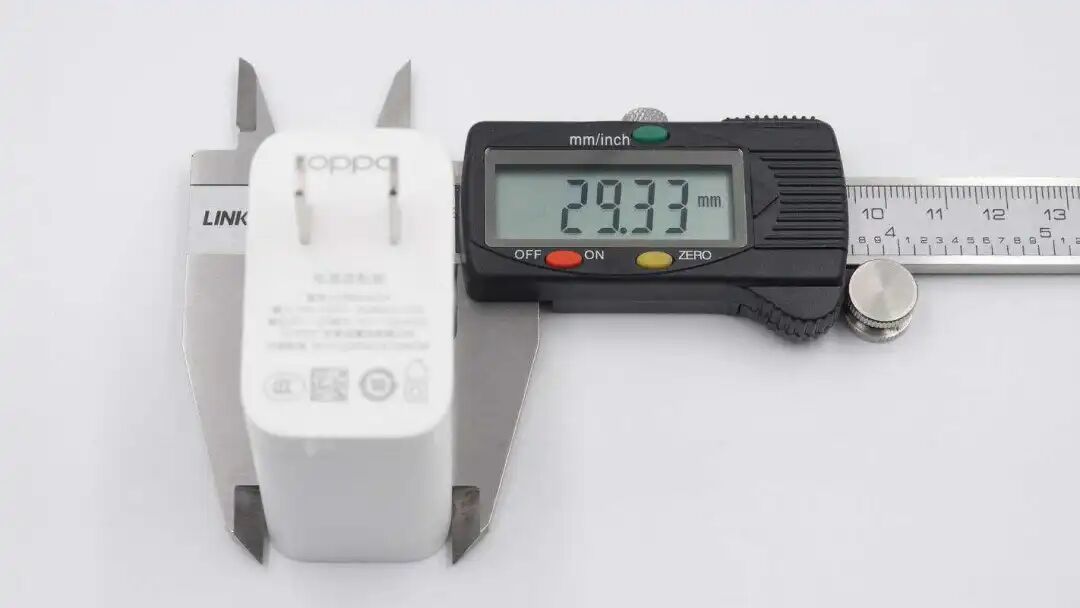

厚度为29.33mm。

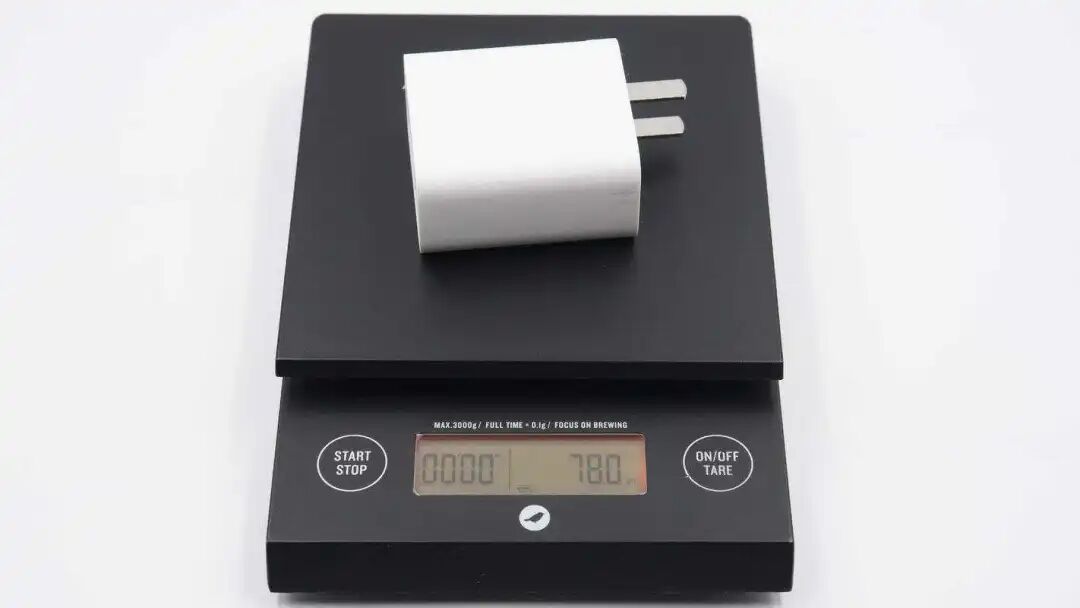

净重约为78g。

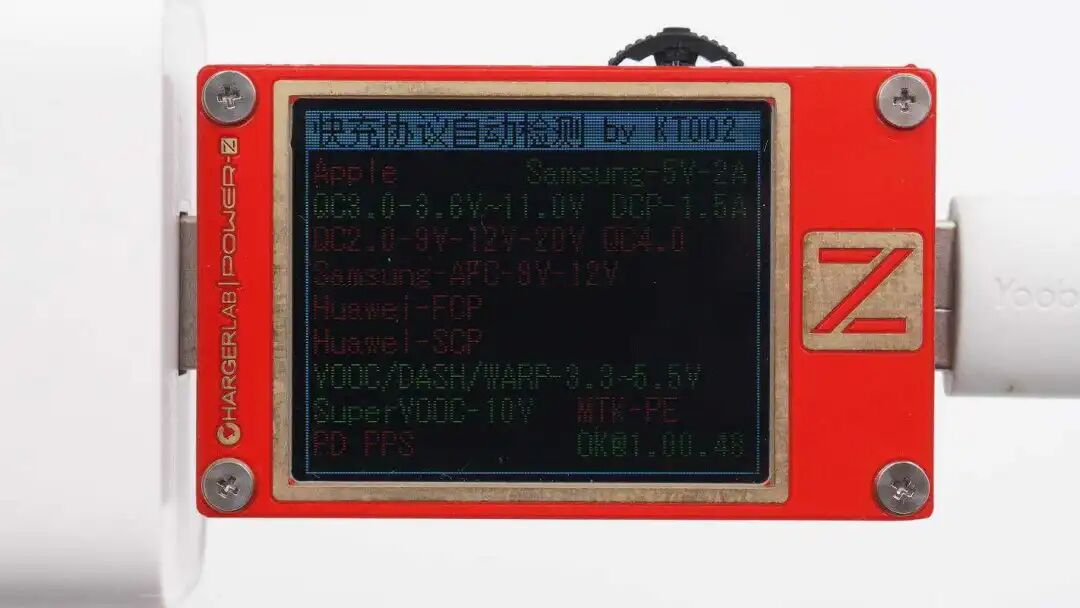

使用ChargerLAB POWER-Z KT002测得充电器支持Samsung 5V2A、DCP协议，以及QC3.0、VOOC/DASH/WARP、SuperVOOC快充协议。
OPPO 33W闪充充电器拆解
了解了充电器的、外观、三维、重量以及协议等属性后，下面对其进行拆解，看看内部实际情况是怎样。

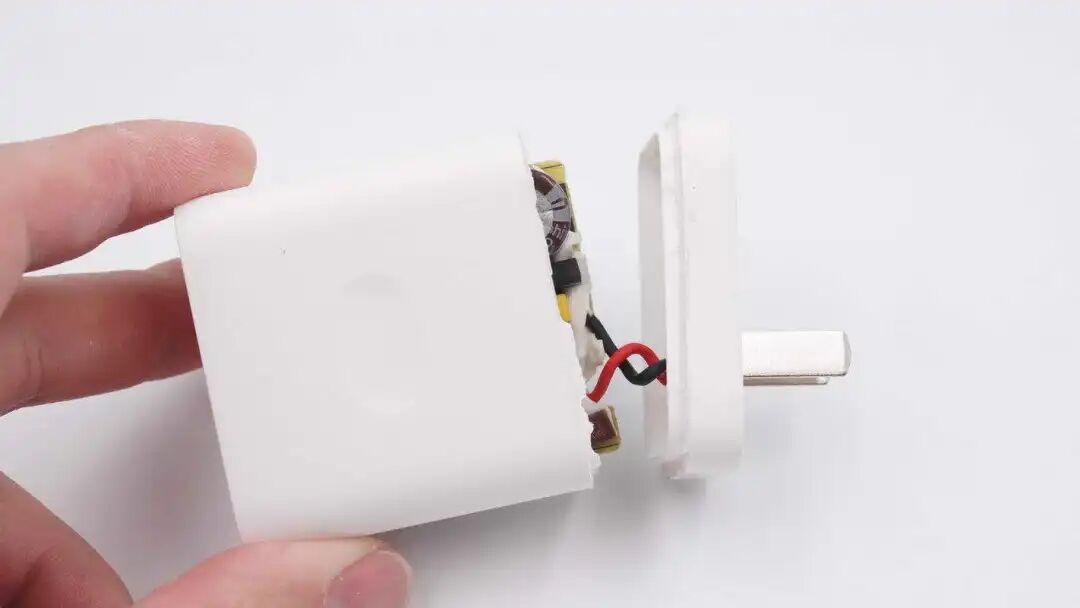

沿充电器外壳接缝处打开外壳，固定插脚通过导线连接到PCBA模块。
导线焊接处打胶加固绝缘。

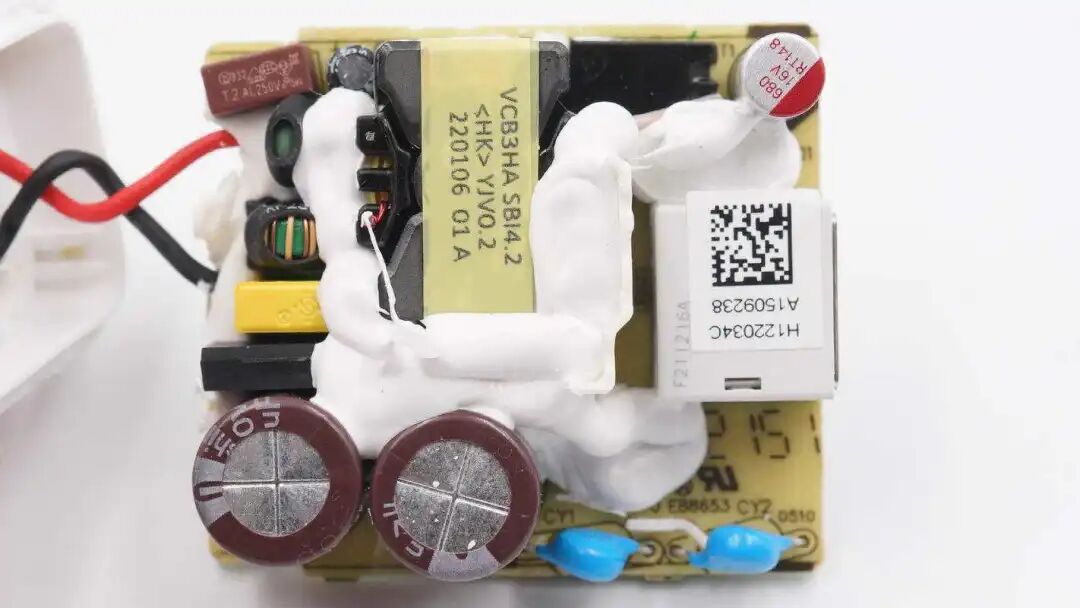

充电器内部PCBA模块为单面板，正面焊接插件元件，焊接保险丝、NTC热敏电阻、共模电感、X电容、整流桥、滤波电容、变压器等。

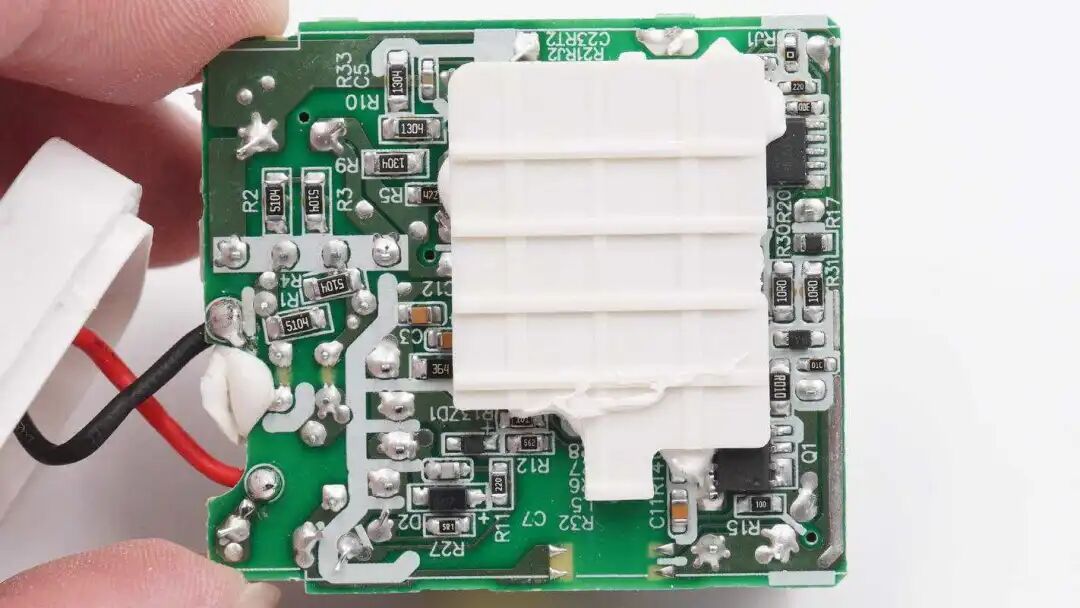

PCB背面为贴片元件，初次级之间有一块隔离板用于绝缘。
隔离板为T型结构，穿过PCB开槽，用于变压器与输出母座绝缘。

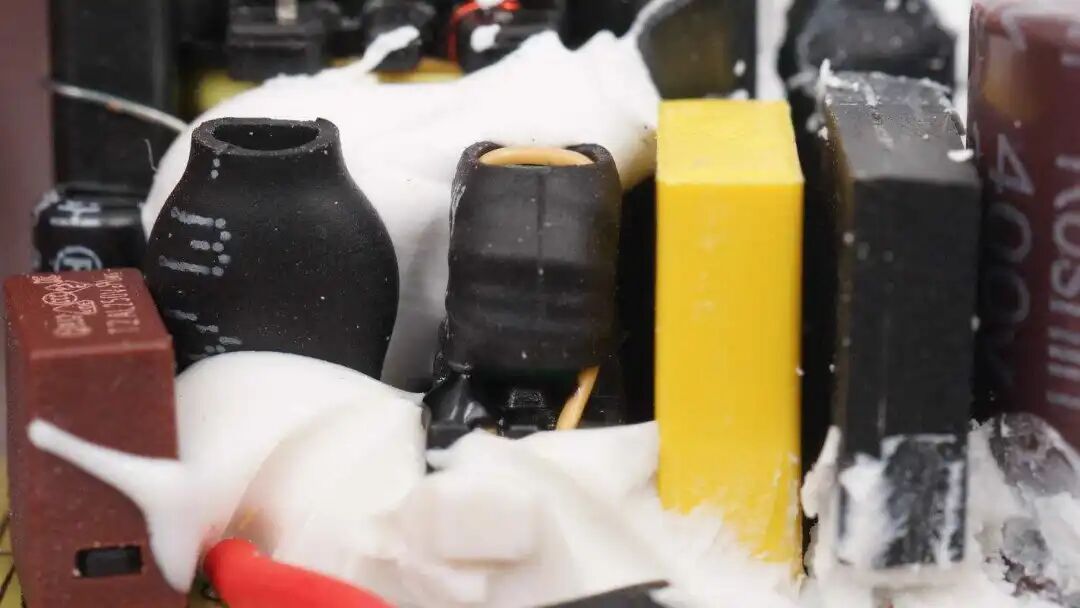

清理掉胶水，可以看到PCB初次级之间的开槽。

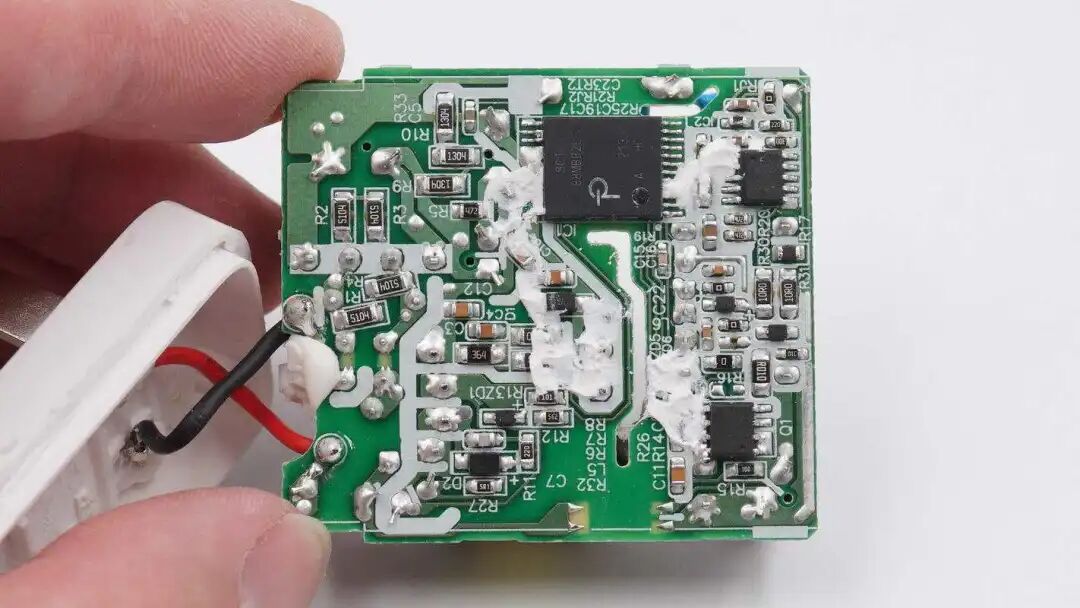

PCB背面是PI的高集成电源芯片，同步整流管和协议芯片。内部使用了PI的高集成电源芯片，将传统开关电源中初级控制器，开关管和光耦以及同步整流控制器集成在一个封装内部，有效简化电路设计。

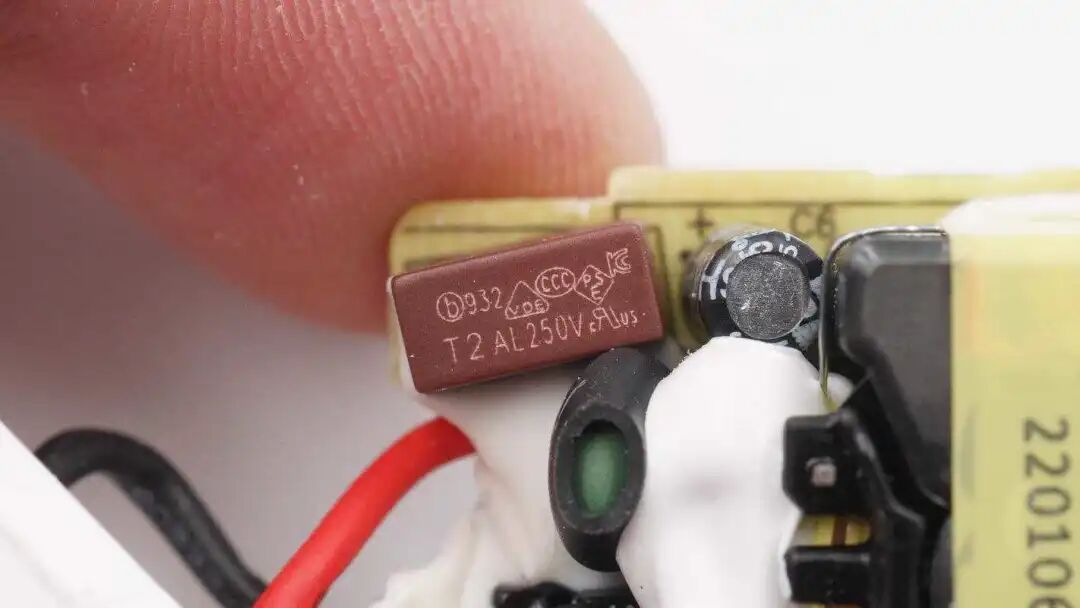

输入端延时保险丝来自东莞市贝特电子科技股份有限公司，出料号 932 2A 250V，具有慢熔断特性，能够承受充电器插电时电解电容的充电电流而不会熔断，规格2A 250V。保险丝下面绿色NTC热敏电阻外套热缩管，用于抑制充电器插电时的浪涌电流，减小插电时的火花。
输入端共模电感特写，外套热缩管绝缘，底部有绝缘支架。

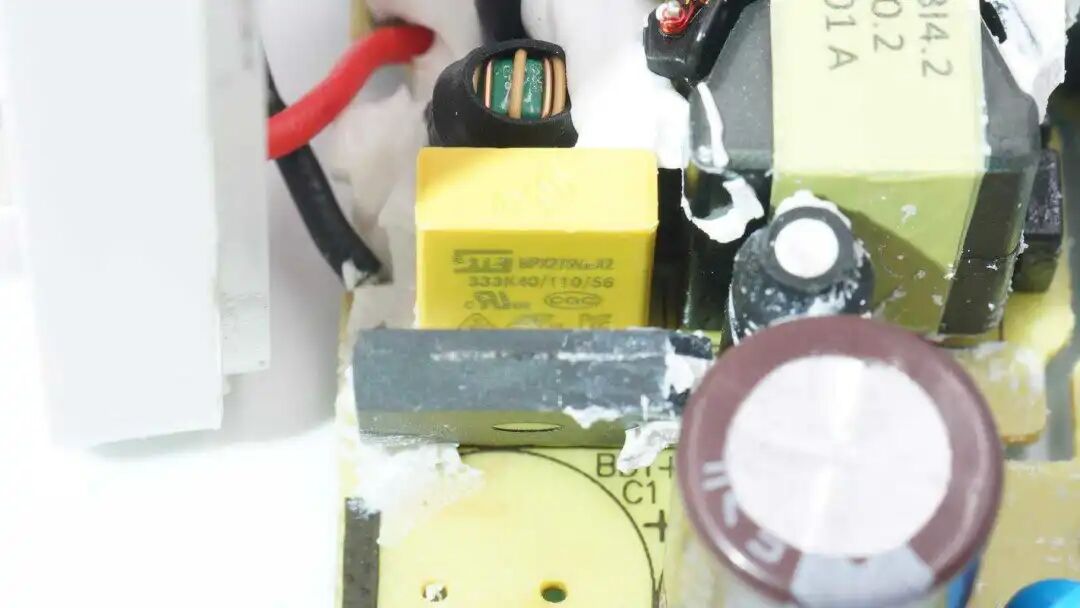

X电容来自STE松田电子，0.033μF。

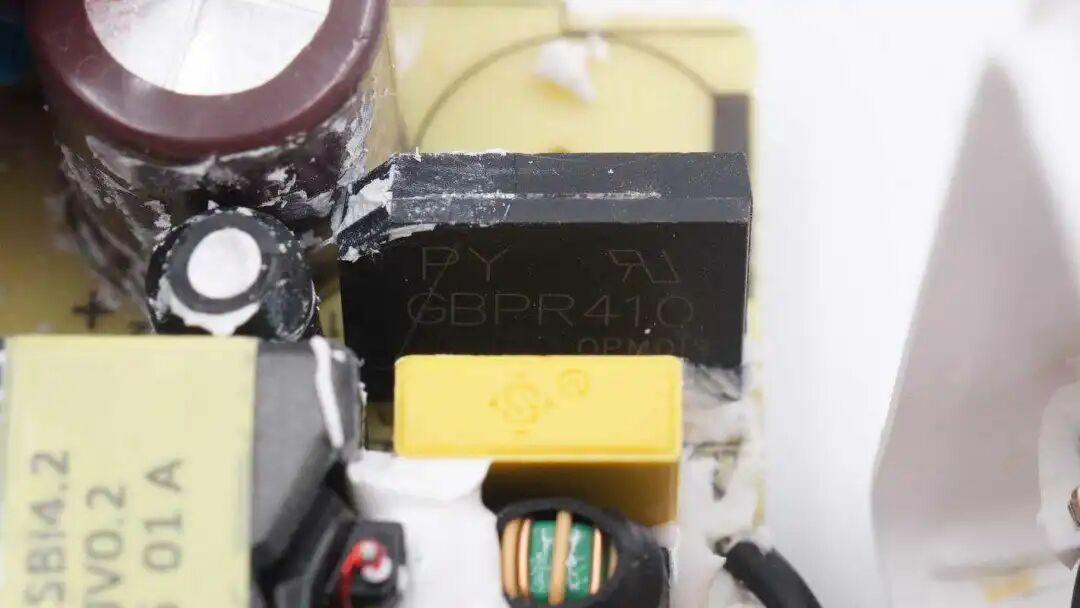

整流桥来自平伟，型号为GBPR410，4A 1000V。
两颗初级滤波电解电容来自Koshin东佳，400V 22μF。

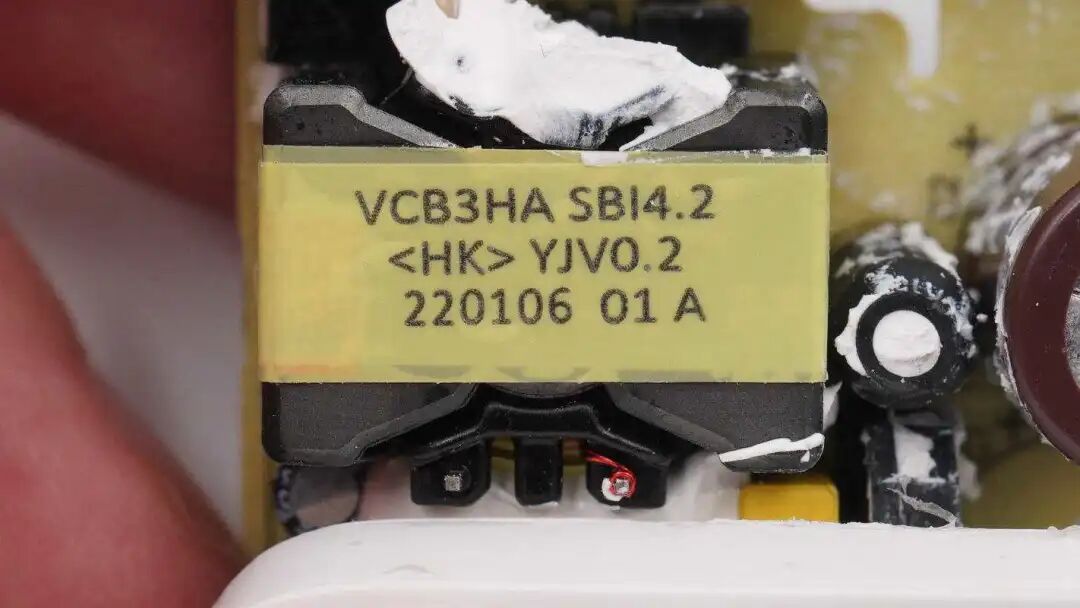

变压器磁芯顶部贴有信息标签，VCB3HA，与充电器外壳型号相同。

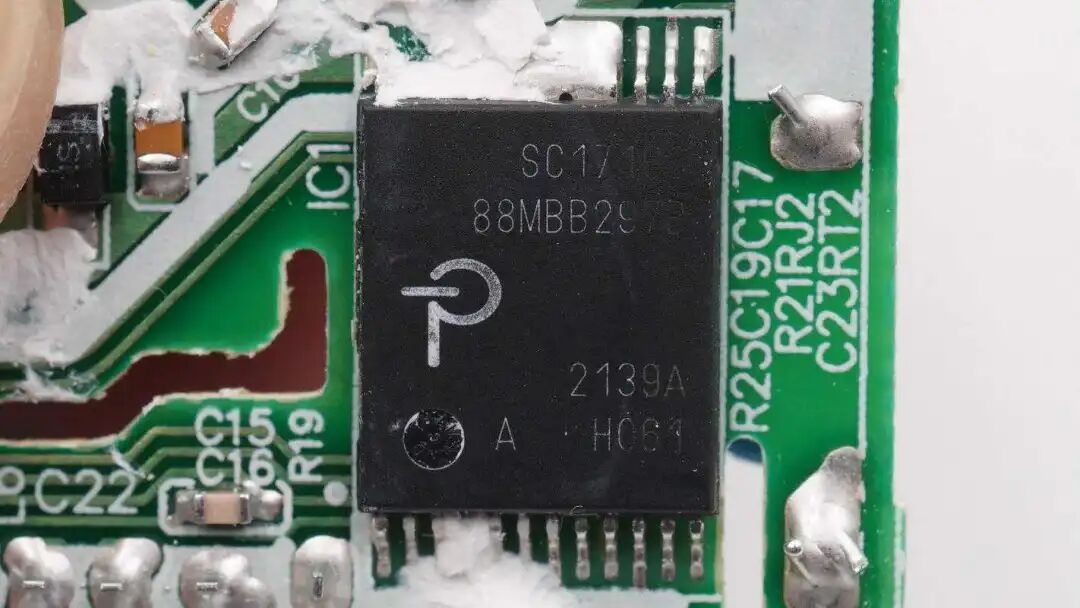

充电器内置PI SC1716主控芯片，芯片内置PWM控制器、高压MOS管、同步整流控制器以及隔离反馈，集成度高，无需光耦反馈，相比传统方案具有更高的集成度，简化设计与生产。

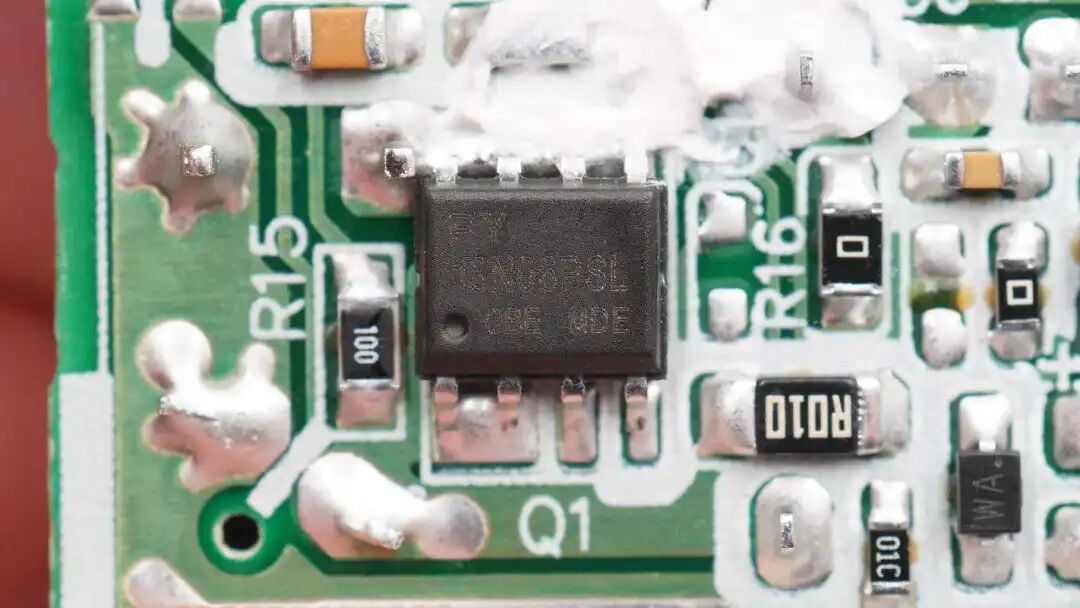

同步整流管来自平伟，18N06PSL，NMOS，耐压60V，导阻5.3mΩ，采用SOP8L封装，由SC1716输出的同步整流信号驱动控制。

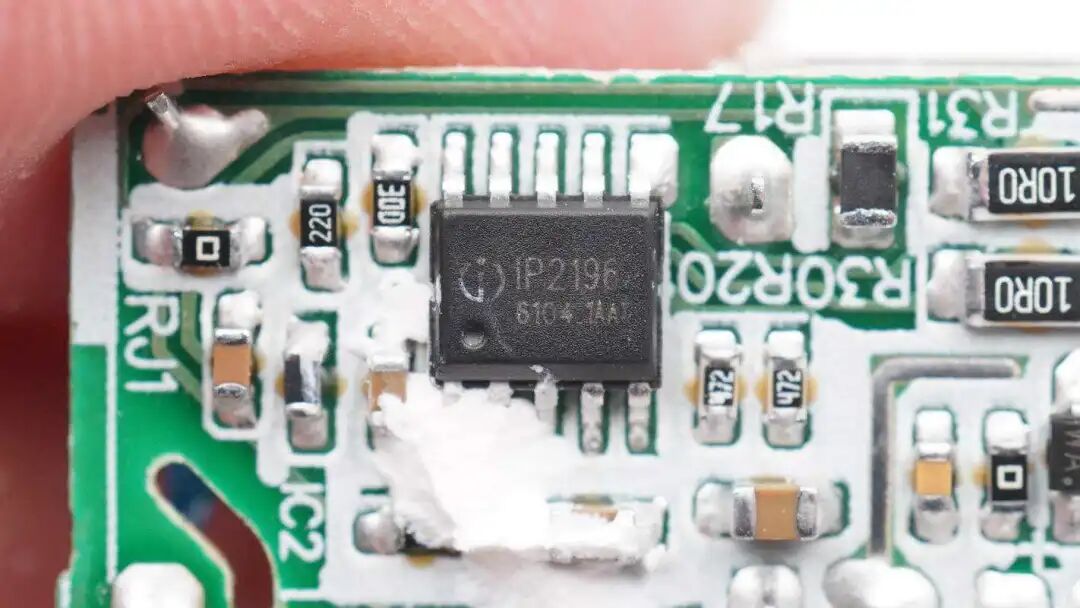

协议芯片来自英集芯科技，型号IP2196，是一颗支持OPPO Super VOOC快充的协议芯片，同时还支持QC3.0快充协议，采用SOP10封装。
充电器内部采用两颗蓝色Y电容串联，加强耐压，提高安全等级，满足安规要求。

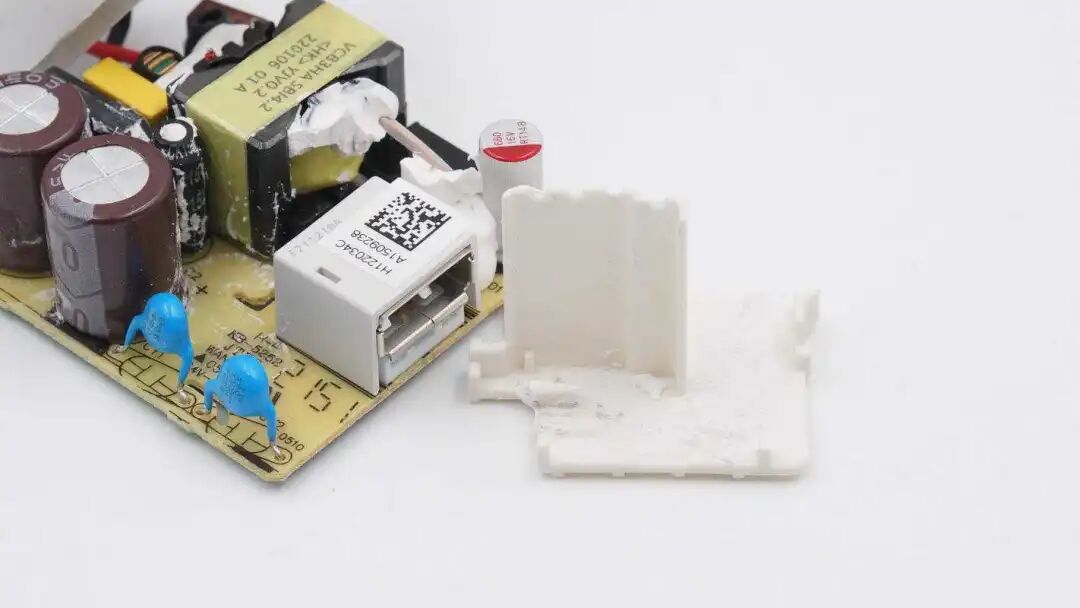

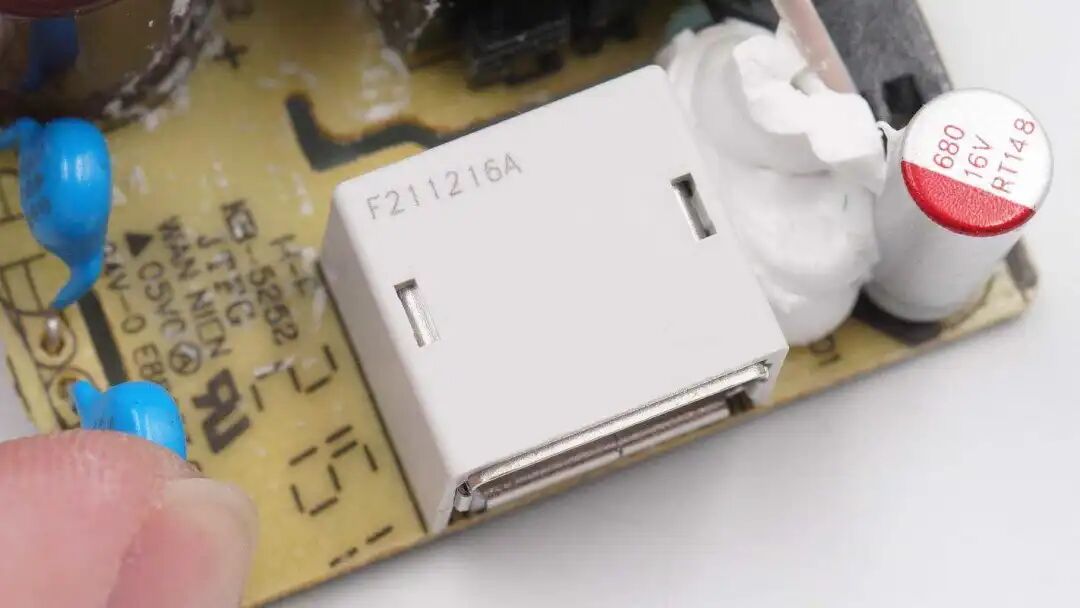

USB-A母座外套塑料壳，起到保护绝缘作用。

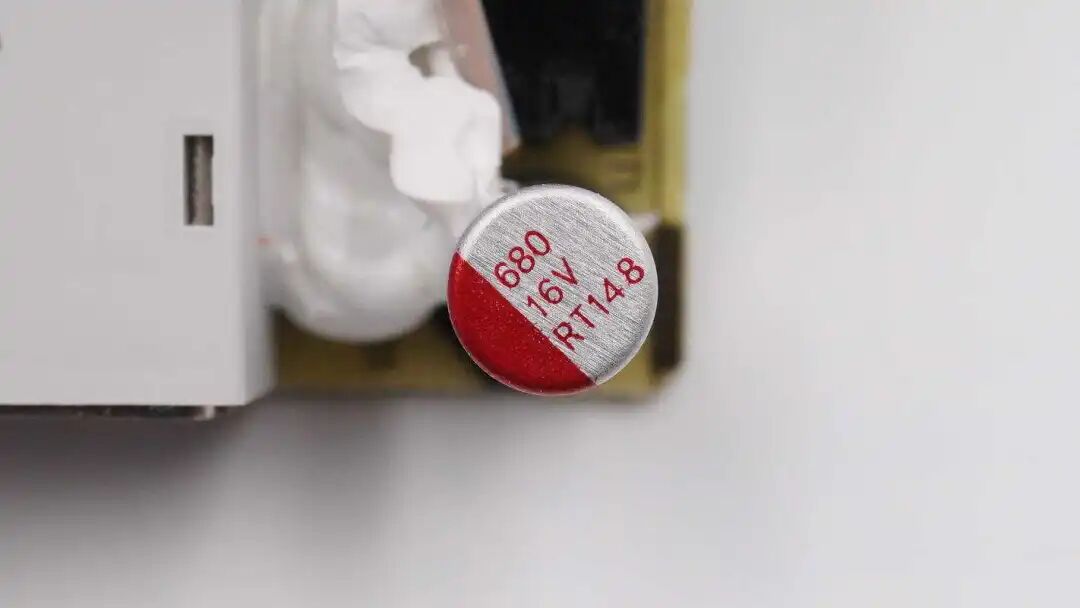

输出滤波电容来自Polycap柏瑞凯，RT系列105℃，低ESR大纹波电流产品，规格为680μF 16V。

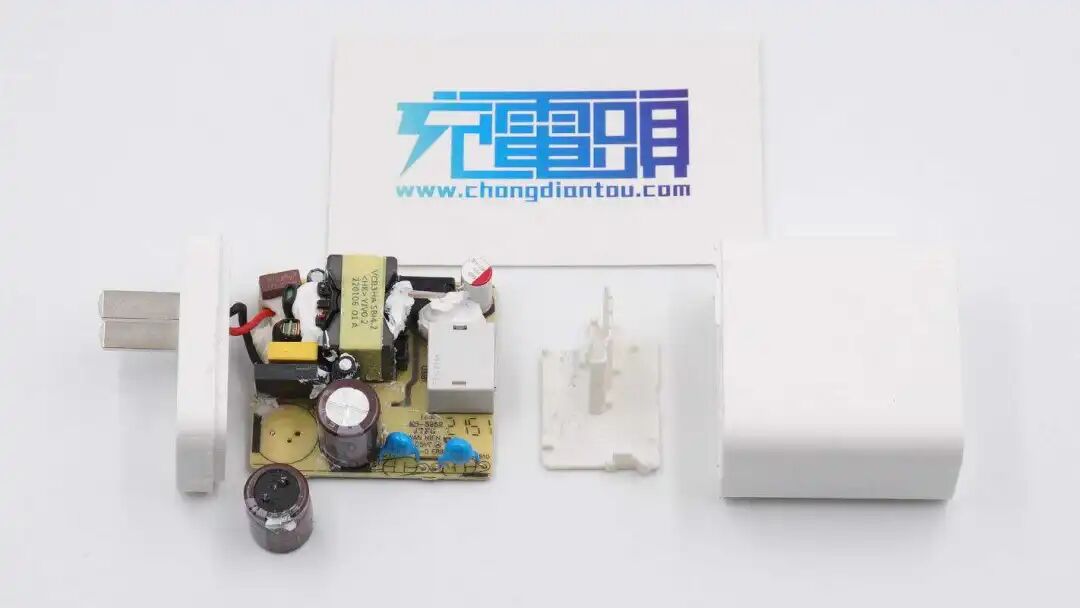

全部拆解完毕，来张全家福。
充电头网拆解总结
OPPO原装33W充电器采用经典的机身设计，固定插脚以及白色外壳，一眼看去就是手机的标配充电器。充电器支持OPPO VOOC和Super VOOC快充协议，以及QC3.0快充协议，除了对OPPO系手机快充外，还能为其他品牌的手机应急充电。
充电头网通过拆解了解到，OPPO原装33W充电器采用PI电源芯片，集成度高，输入端整流桥和同步整流管均来自平伟，高压电解电容来自东佳，协议芯片采用英集芯IP2196，输出滤波电容来自柏瑞凯，用料均来自业内大厂，是一款合格的配机充电器。
