拆解报告：魅蓝65W 1A1C氮化镓快充充电器
----- 充电头网拆解报告 第2091篇 -----
前言
最近魅族官方商城上架了一款魅蓝65W GaN快速充电器，具备双口快充可同时为手机和笔记本充电，并配备折叠插脚，携带更加方便。充电器内置氮化镓芯片，具备高转换效率同时体积大幅缩减。
充电头网已经拿到了这款65W氮化镓充电器，下面就对魅蓝这款充电器进行拆解，看看内部做工和用料如何。
魅蓝65W氮化镓充电器开箱

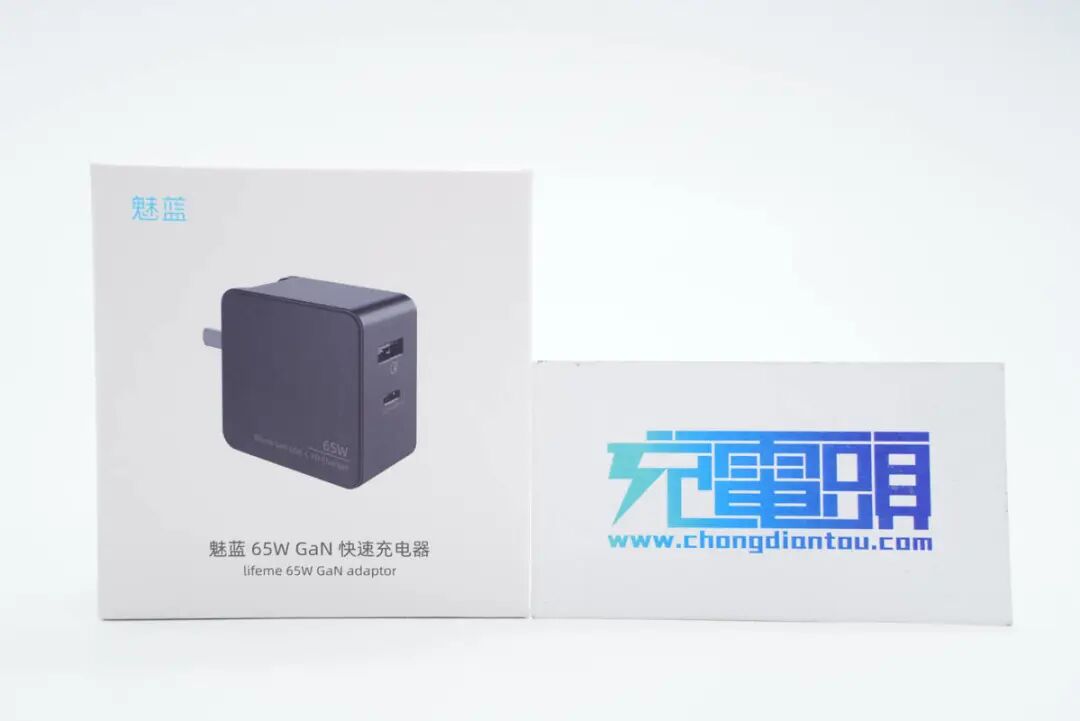

包装盒正面左上角印有魅蓝品牌，中心是充电器外观图，下方是产品相应的中英文名称。
背面印有充电器参数以及商家信息，也是有中英文两版。

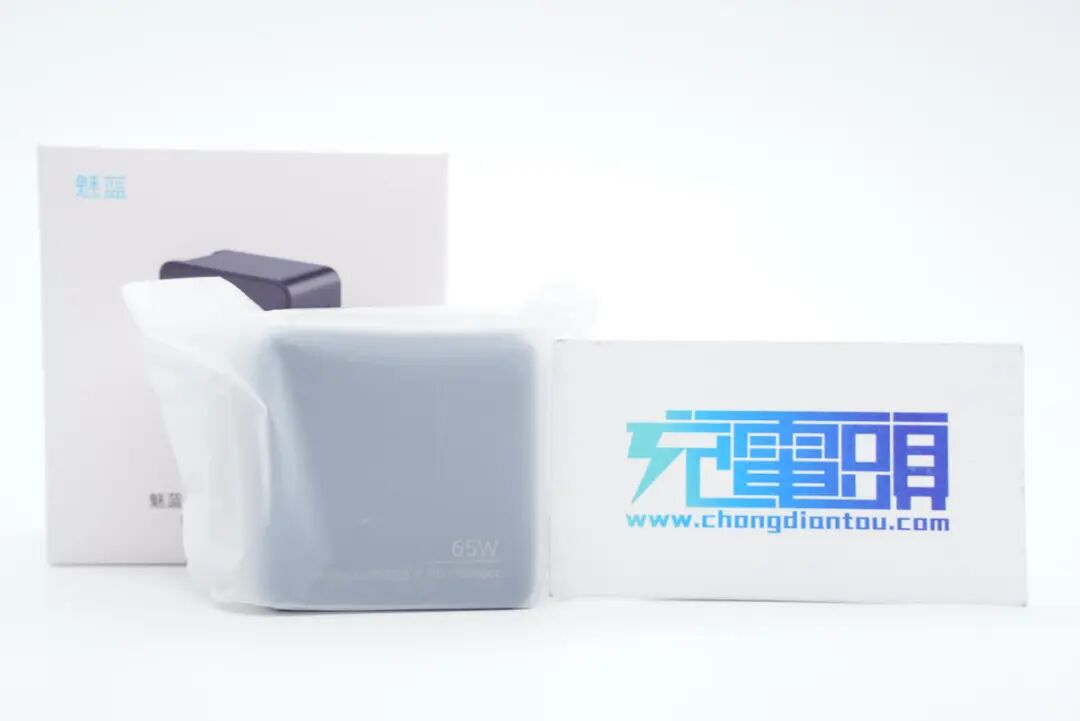

包装内仅有充电器，外套塑料袋防尘，细节好评。

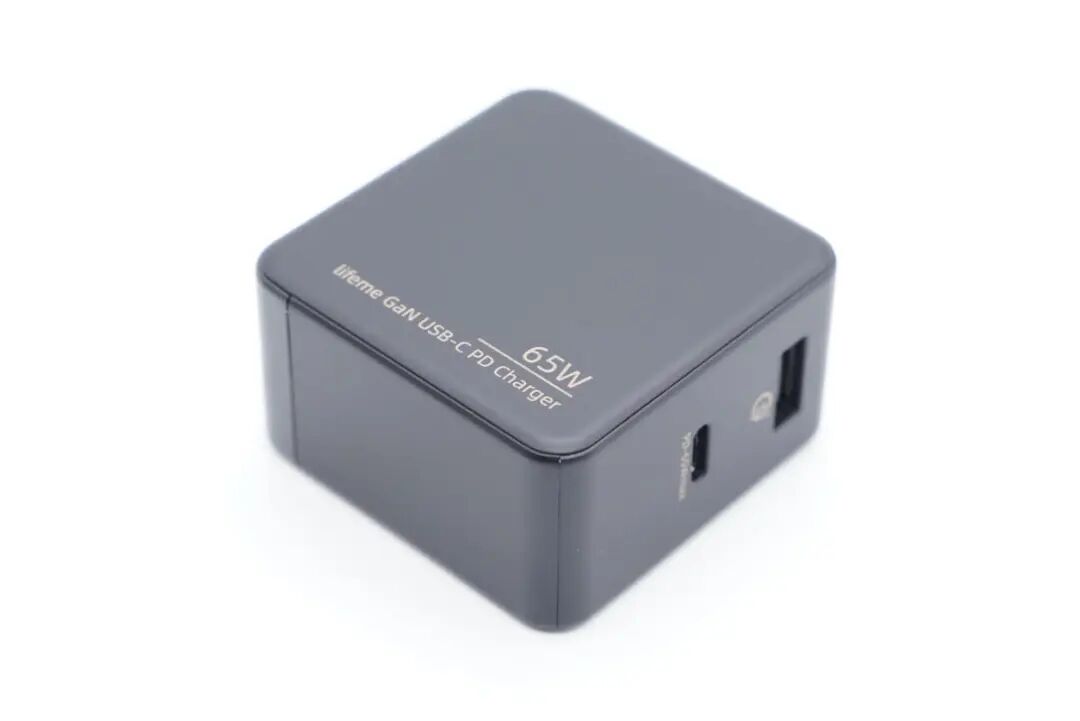

充电器采用方块造型设计，PC材质塑料外壳，表面全部磨砂处理抗指纹同时也有不错的手感。
机身正面左下角印有lifeme。

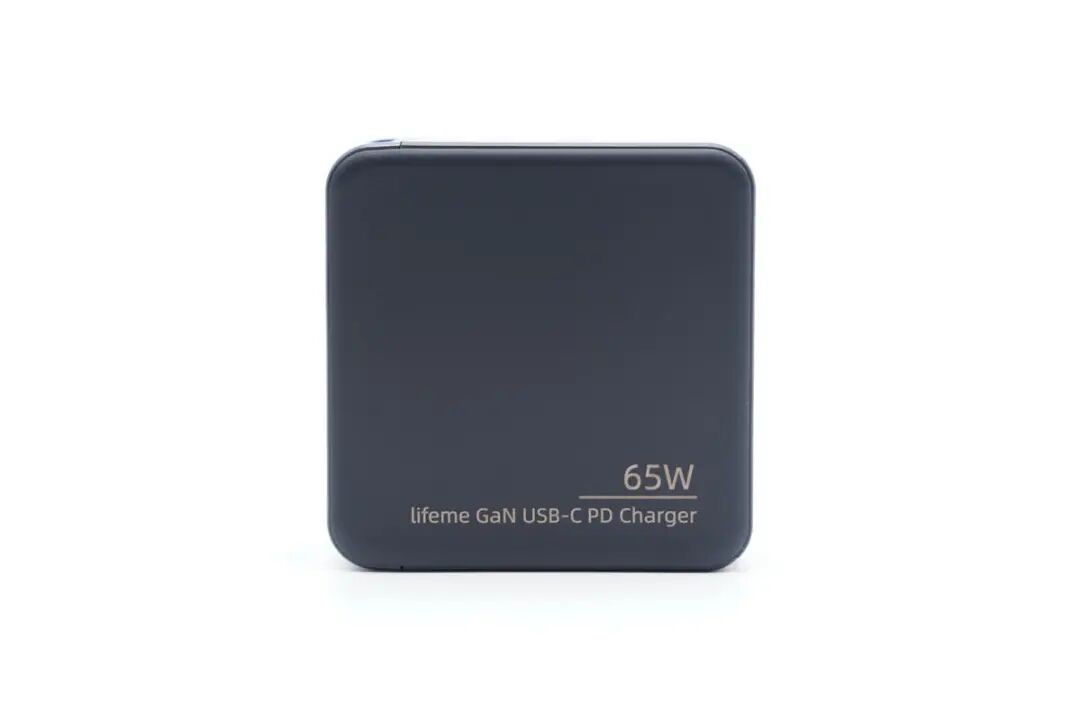

另一面印有产品名称。

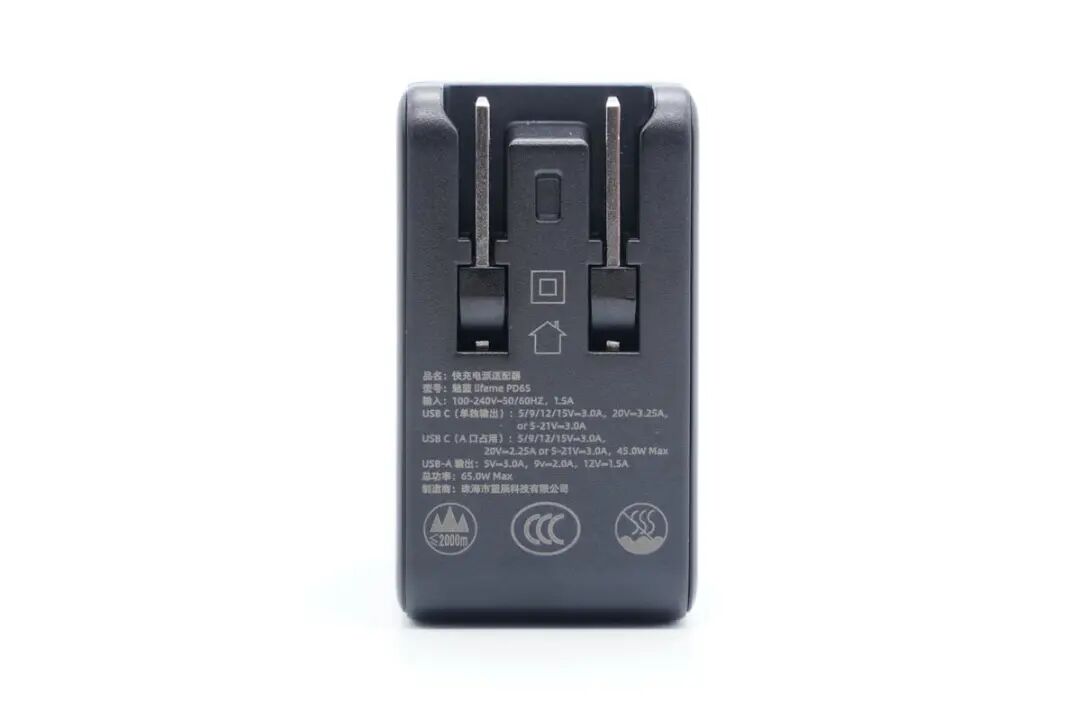

输入端外壳印有充电器参数
型号：魅蓝 lifeme PD65
输入：100-240V~50/60HZ 1.5A
单口输出：
USB-C：5/9/12/15V3A、20V3.25A、5-21V3A
USB-A：5V3A、9V2A、12V1.5A
双口输出：
USB-C：5/9/12/15V3A、20V2.25A、5-21V3A，45W Max
总输出：65W Max
充电器已经通过了CCC认证。

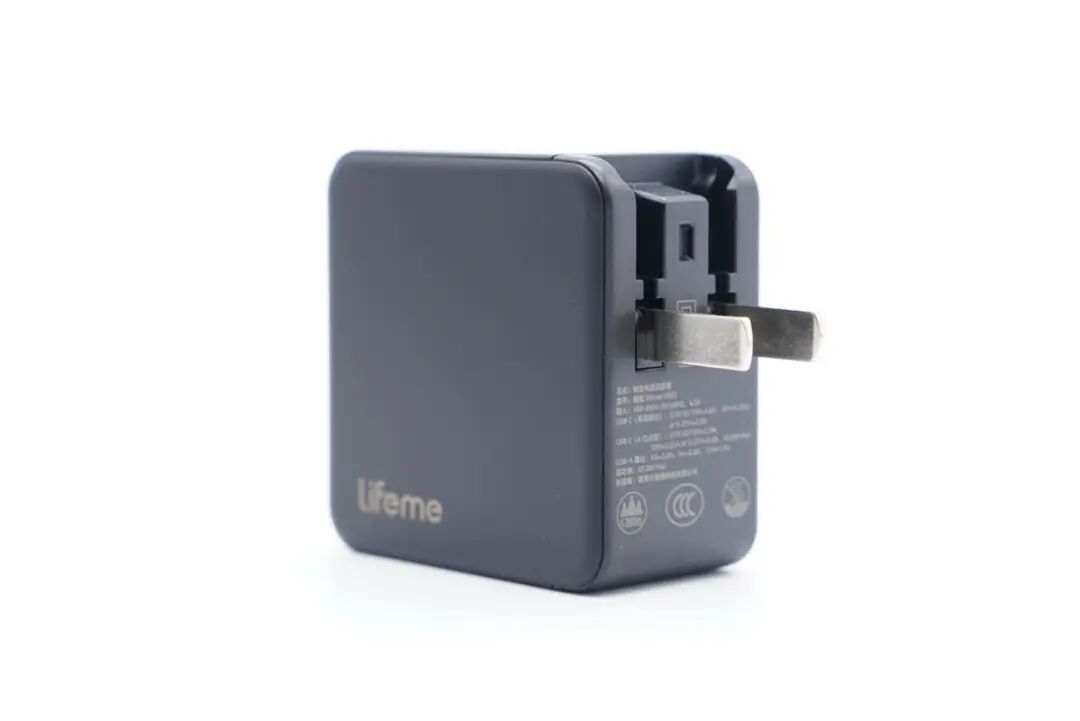

充电器配备可折叠国标插脚，携带方便。

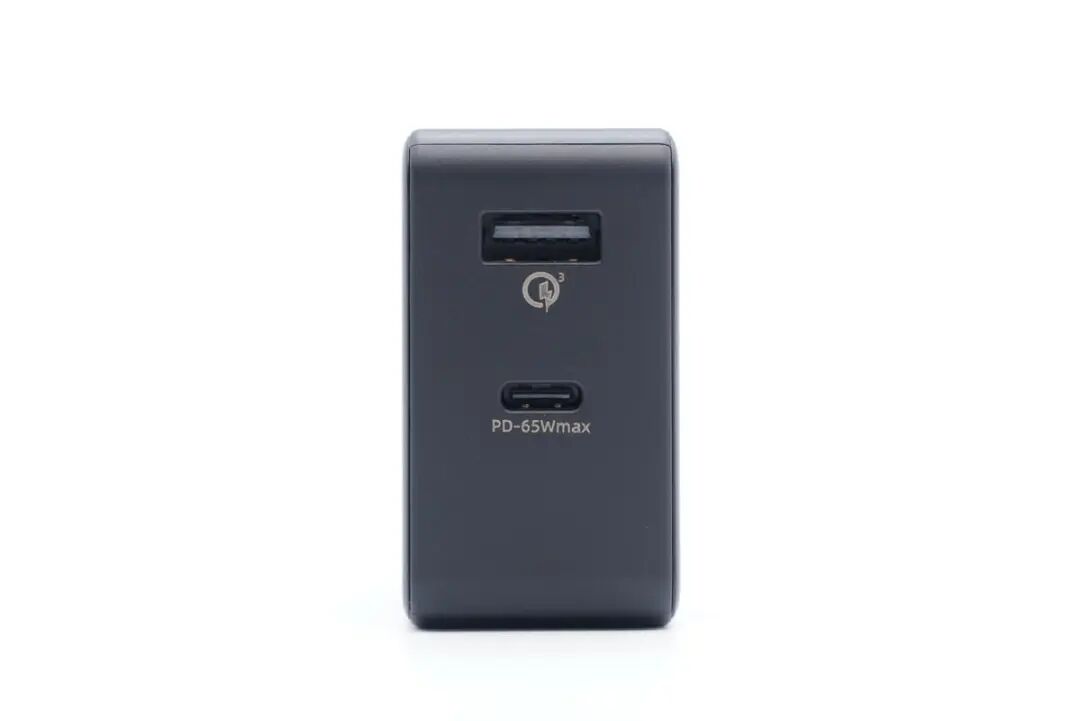

另一端配有1A1C双USB快充接口，接口旁印有快充标识。
测得充电器机身高度为52.72mm。
宽度为52.86mm。

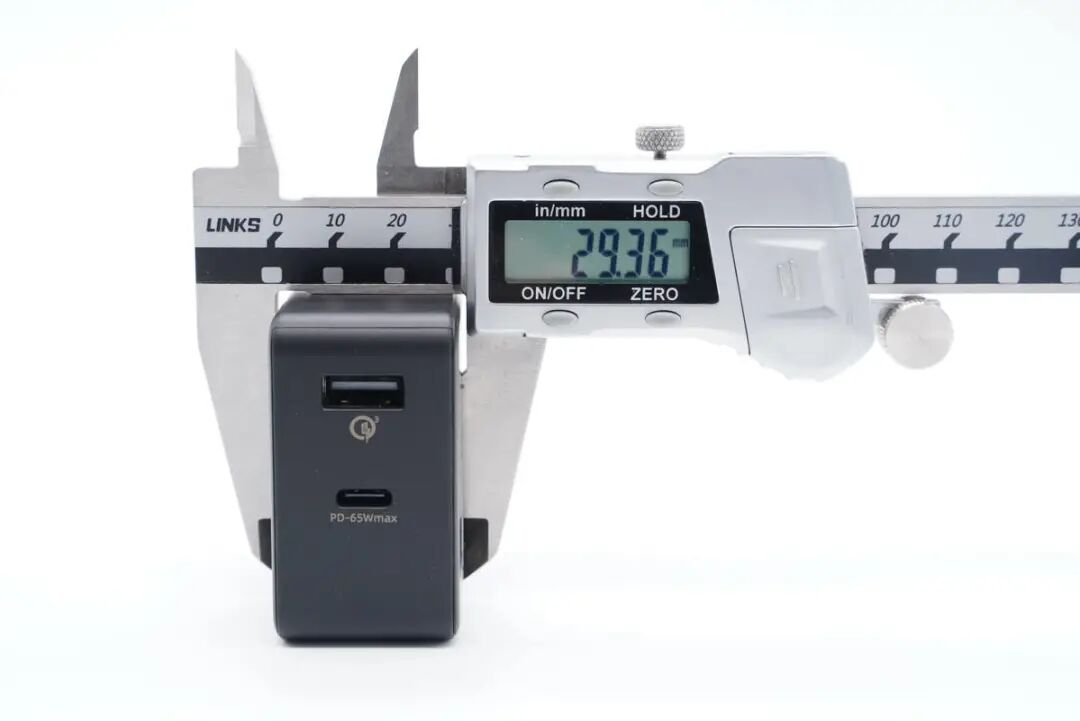

厚度为29.36mm。

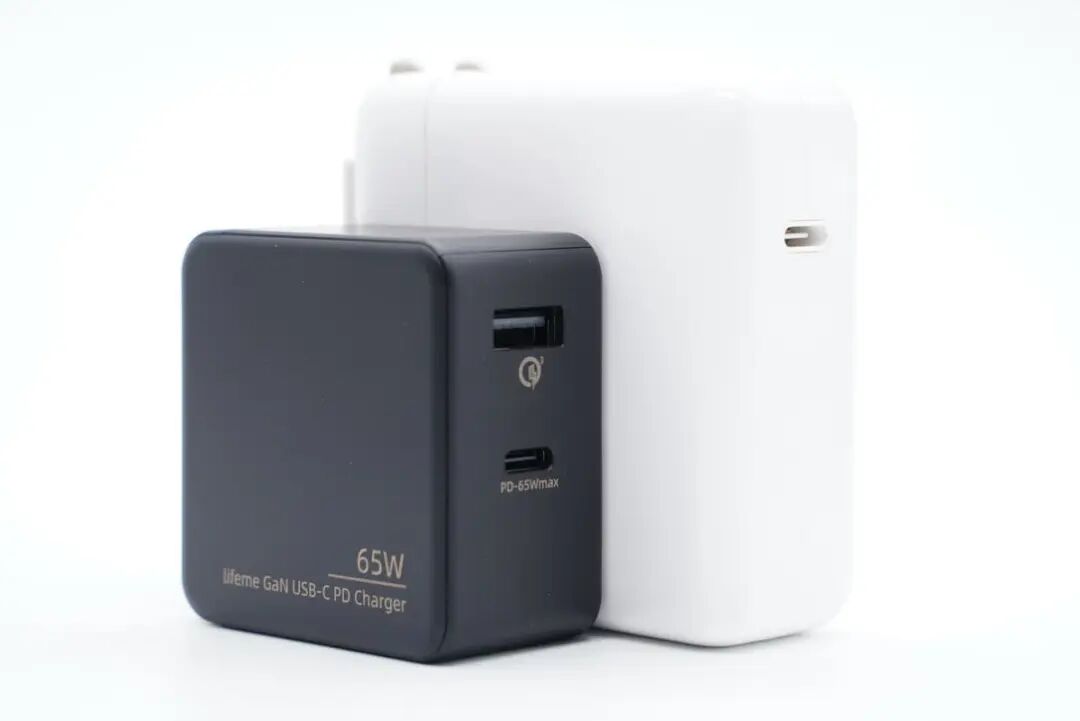

和苹果61W充电器对比，体积优势明显。

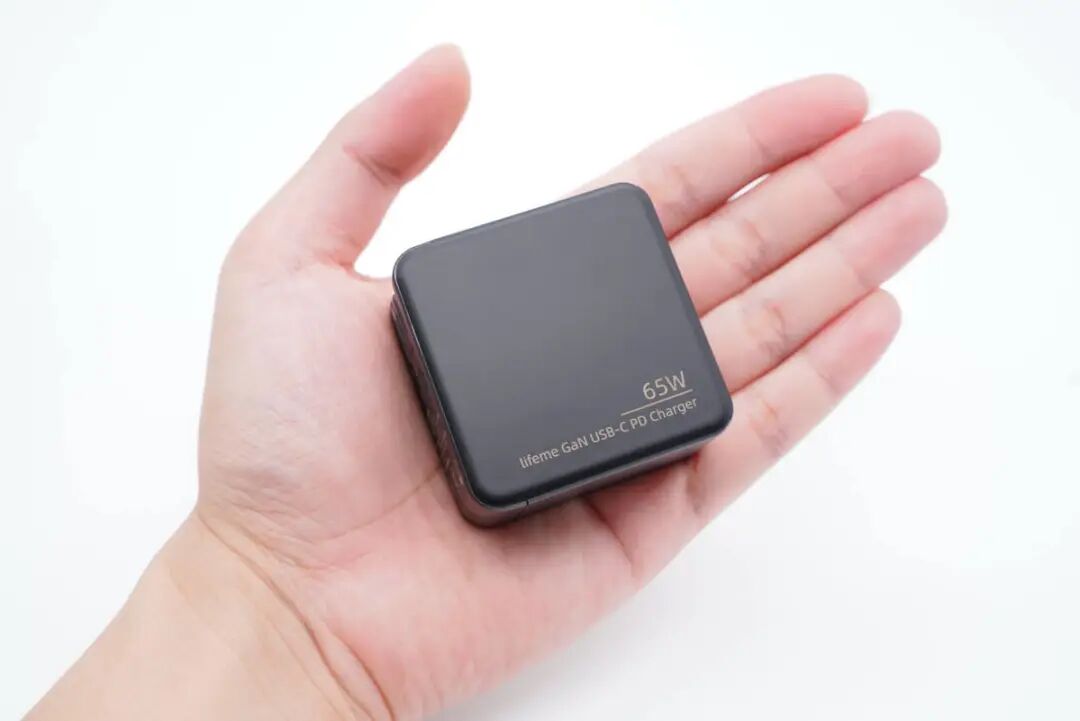

拿在手上的大小直观感受。
充电器重量约为101g。

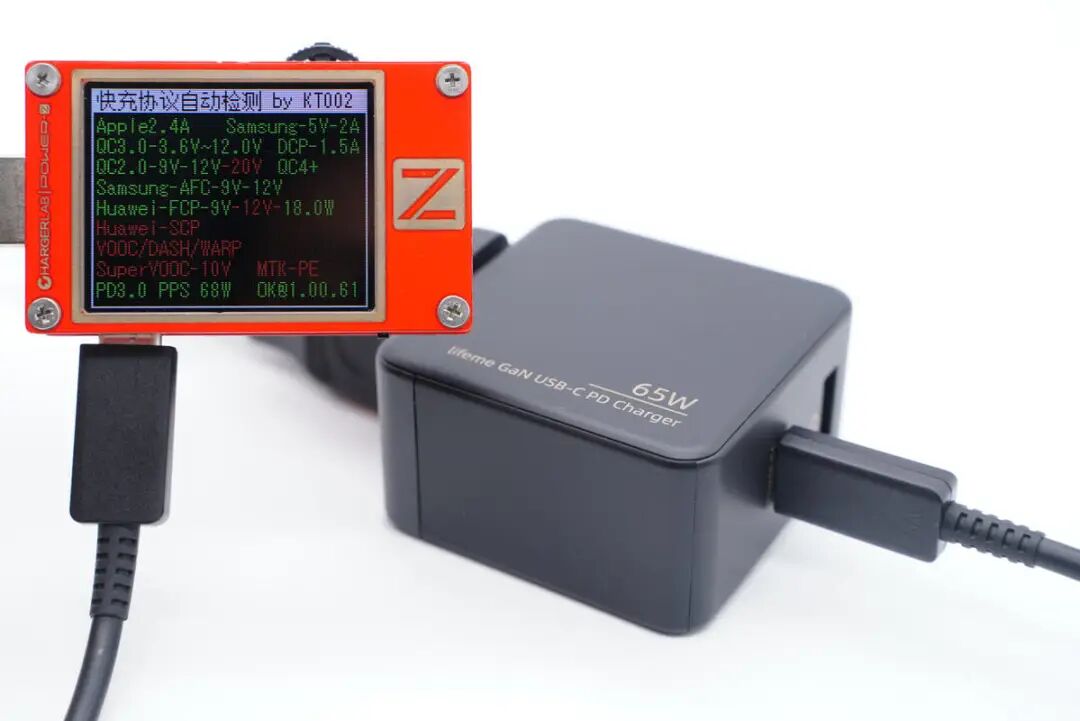

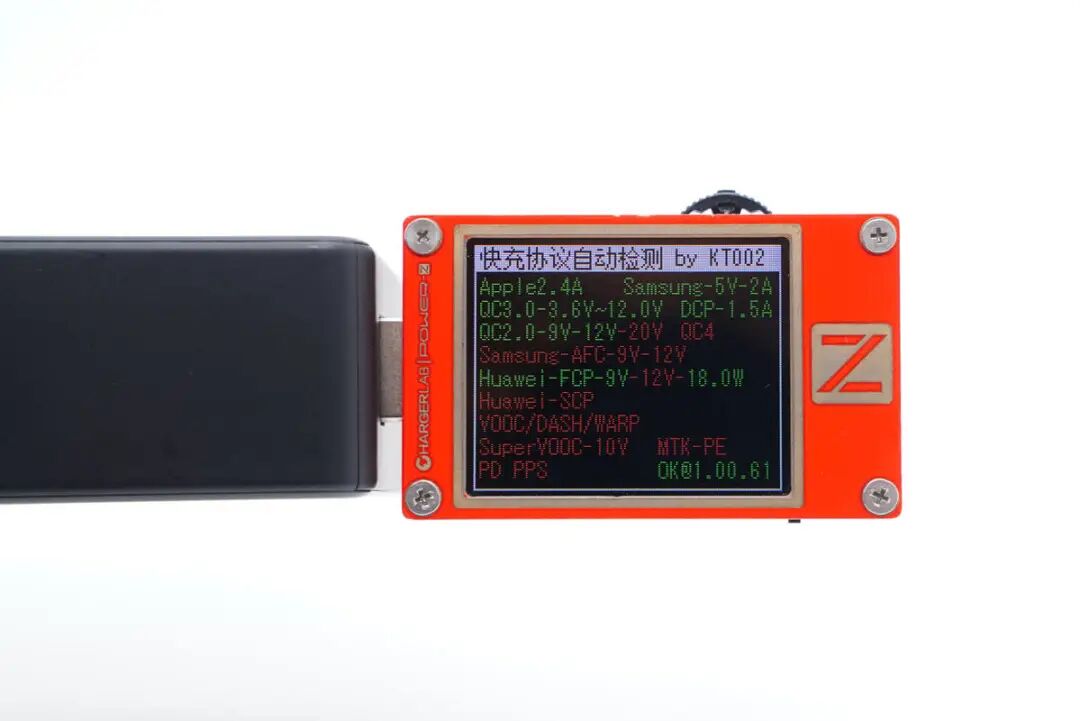

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0、PPS快充协议。
此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-21V3.25A一组PPS电压档位。
测得USB-A口支持QC2.0/3.0、FCP快充协议。
魅蓝65W氮化镓充电器拆解
对魅蓝这款氮化镓充电器的外观、大小、性能有了基本了解后，下面继续对其进行详细拆解，看看用料做工如何。

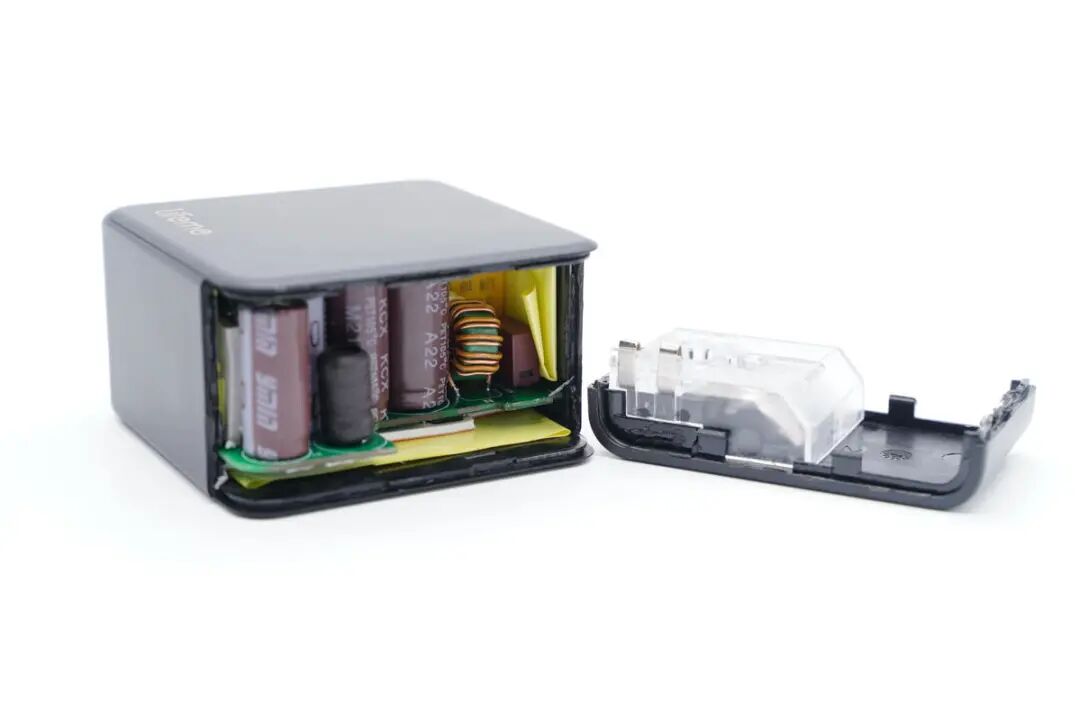

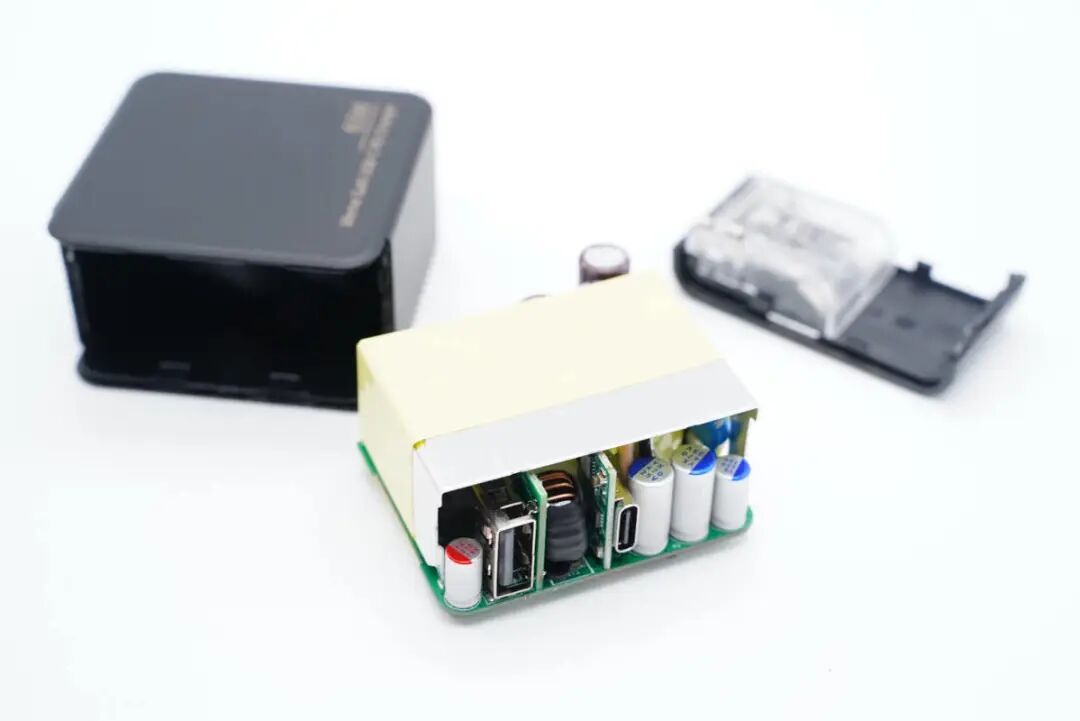

从外壳接缝处拆开充电器，插脚和PCBA模块通过金属弹片压接连接。

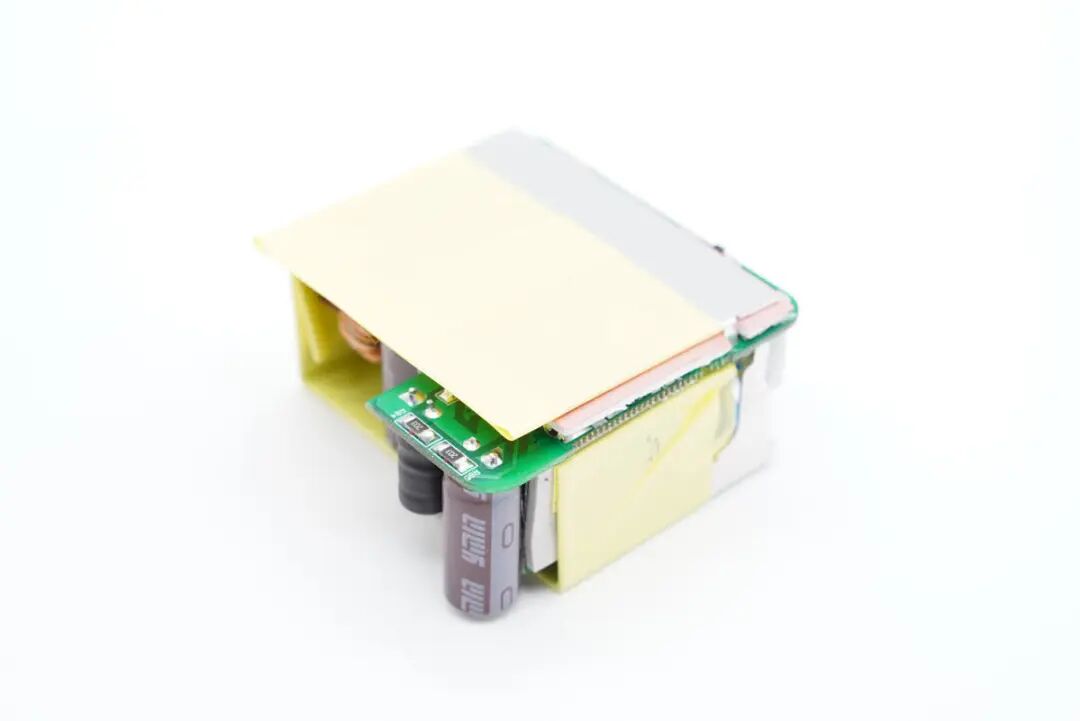

抽出充电器内部PCBA模块，正面覆盖散热片，并贴有胶带绝缘。
背面也固定有散热片为PCBA贴片元件散热。

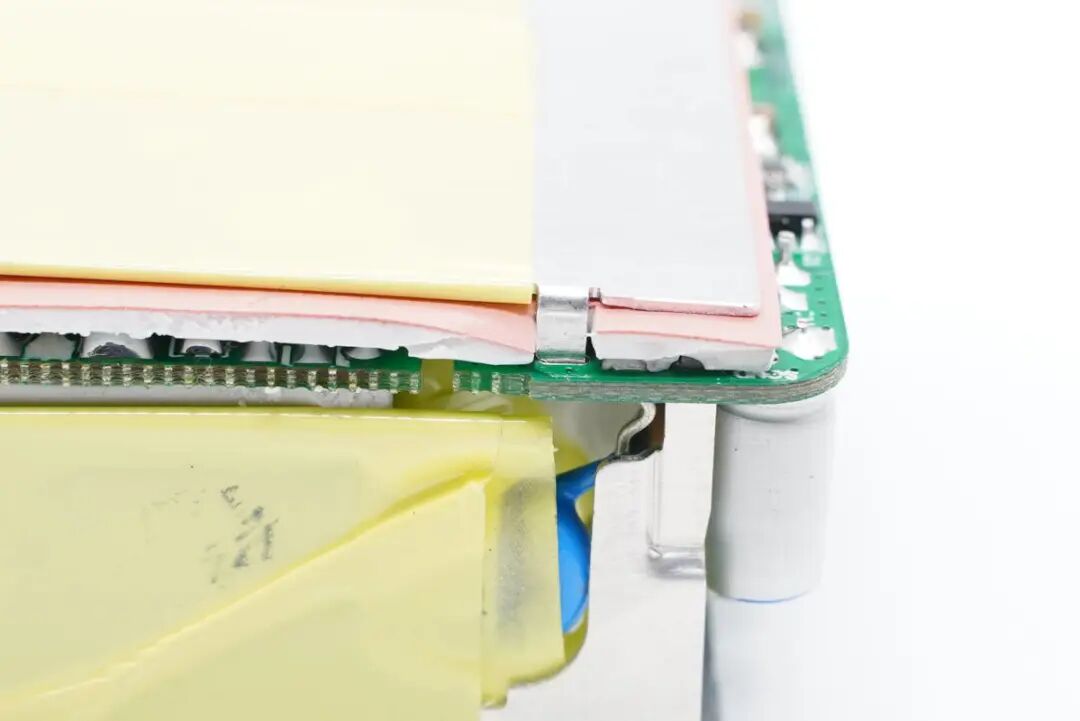

散热片通过焊接固定，散热片与PCB之间有绝缘导热垫。

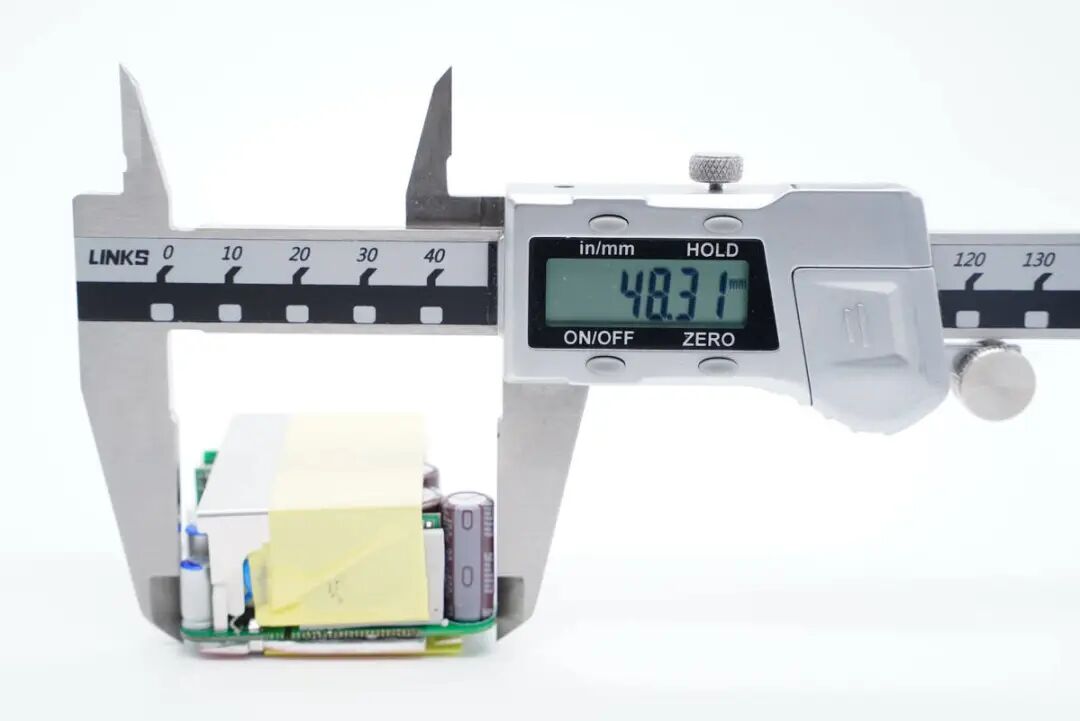

使用游标卡尺测得充电器PCBA长度约为48.3mm。

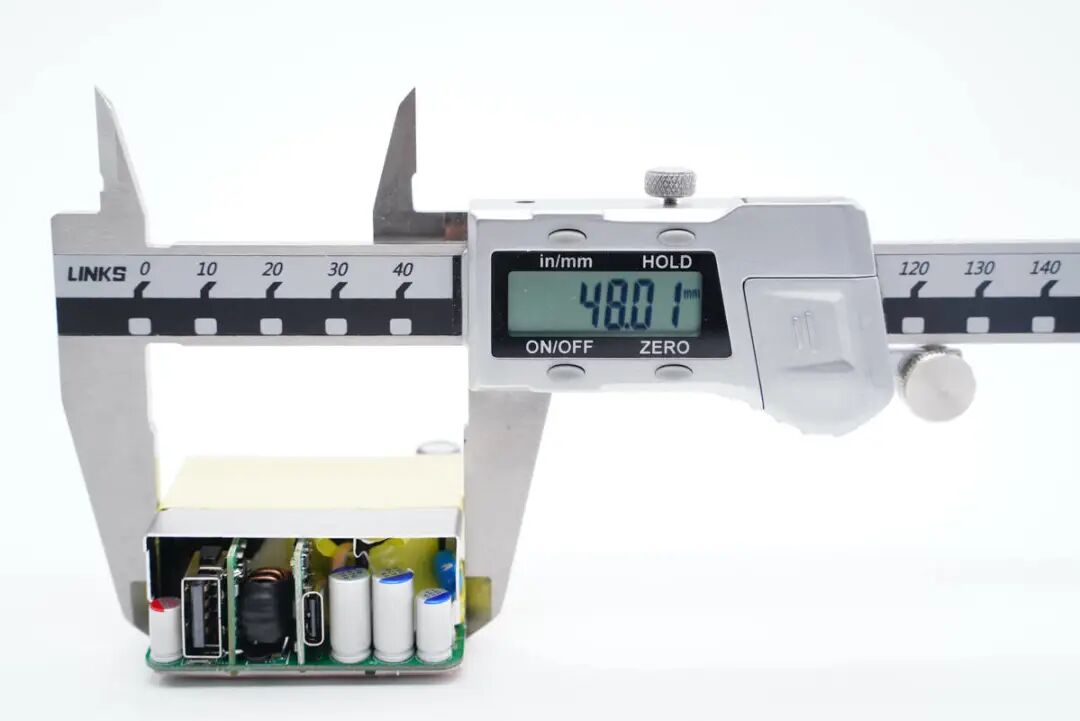

宽度约为48mm。

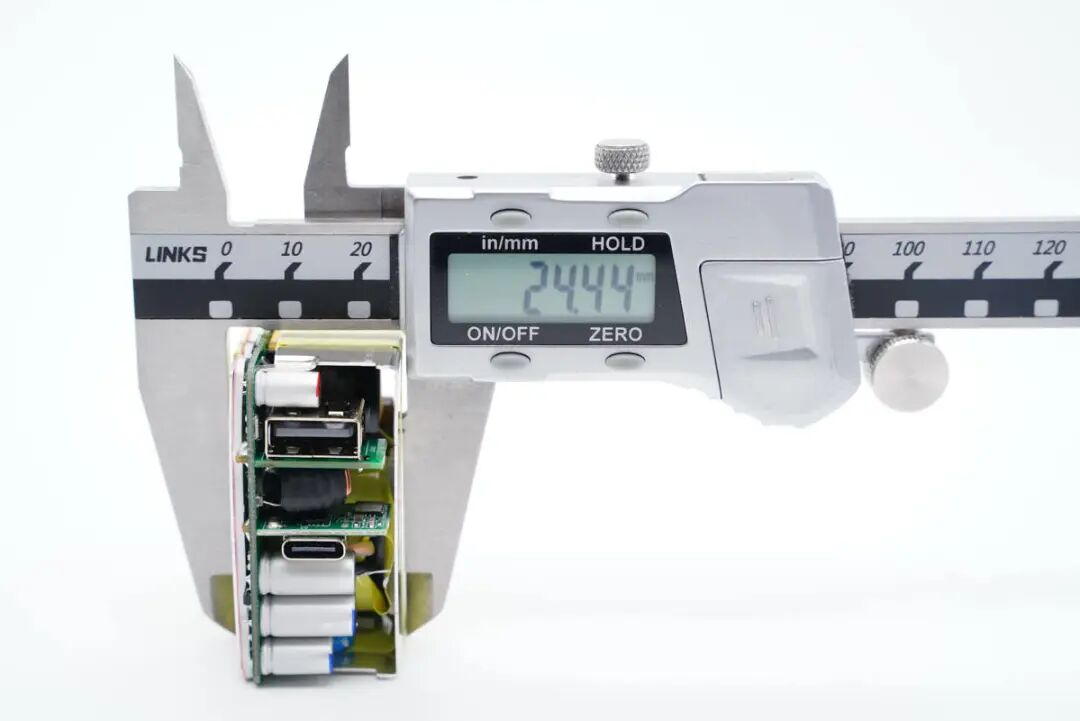

厚度约为24.4mm。

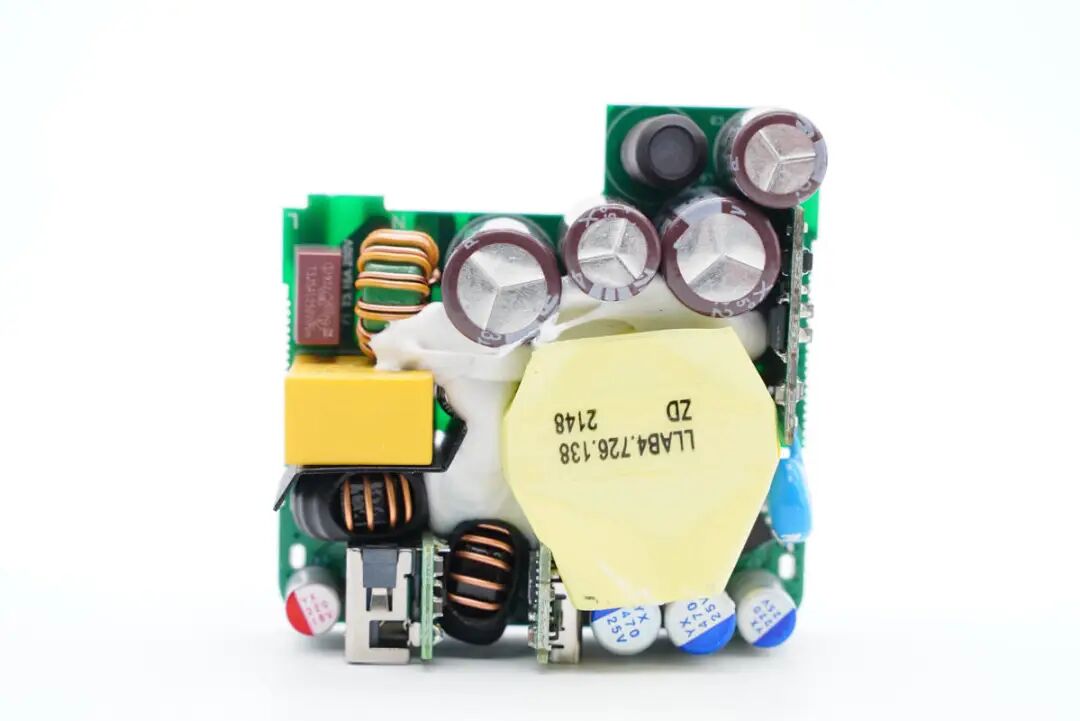

使用电烙铁焊下充电器PCBA正反面覆盖的散热片，观察充电器的元件布局。PCB正面一览，初级滤波电容与变压器之间打胶加固，PCB初次级之间开有隔离槽并插入隔离板用于绝缘，次级有两颗磁环电感，表明充电器输出为两路独立的降压电路。

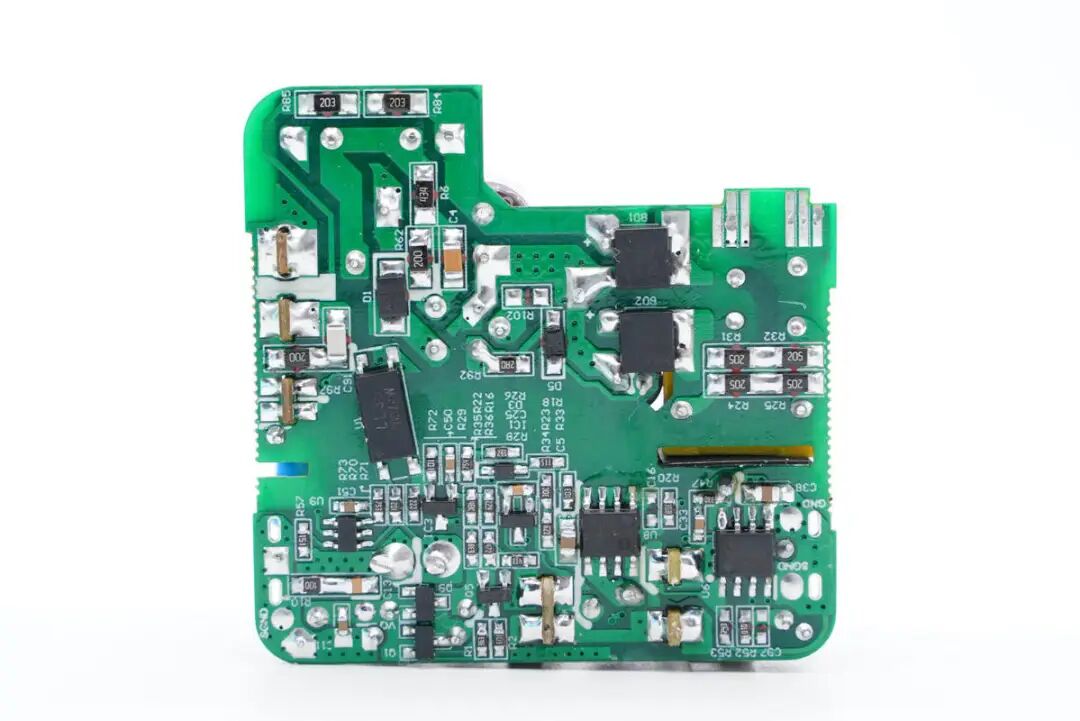

PCB背面一览，输入端使用两颗整流桥半桥连接，分摊发热，初次级之间有一颗光耦用于输出电压反馈，输出端有两颗降压芯片分别用于USB-C和USB-A口快充输出。
通过对充电器正反面的电路分析，魅蓝65W氮化镓充电器采用反激开关电源，恒压输出，输出固定的直流电压送至二次降压电路，根据设备需求调节输出电压，下面我们从输入端开始了解各个元器件的信息。

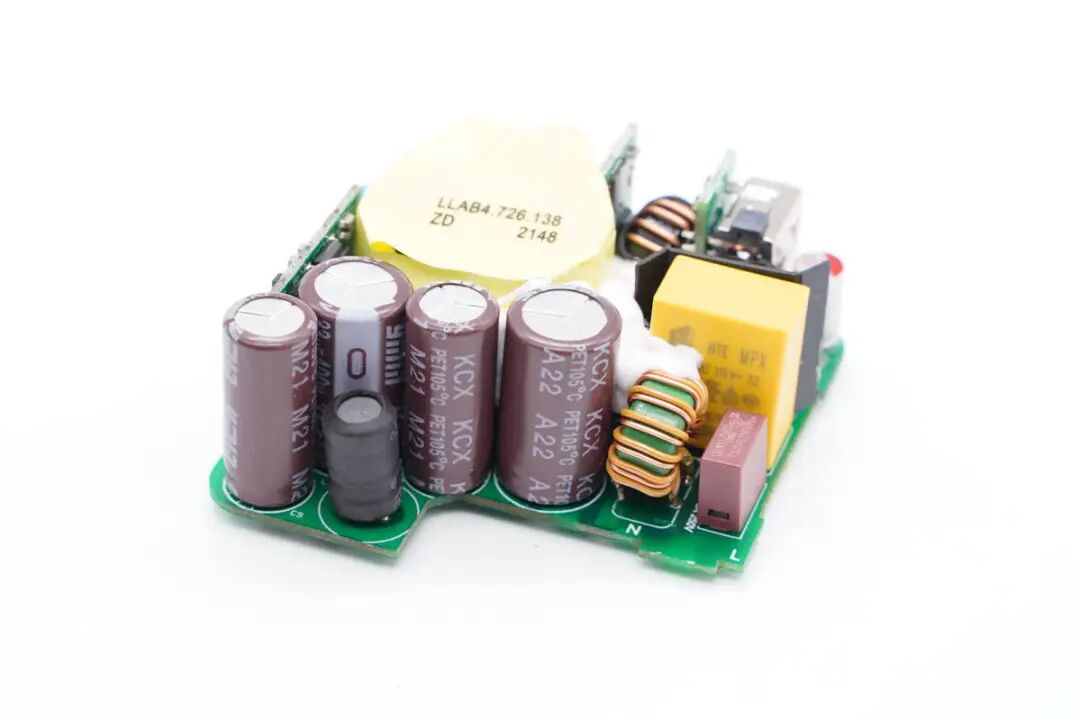

充电器输入端一览，交流输入端连接慢熔保险丝、共模电感和X电容，使用四颗永铭KCX电容进行输入滤波。
侧面焊接了一块小板，充电器初级的控制芯片和开关管都在这块小板上，提高空间利用率，减小充电器体积。

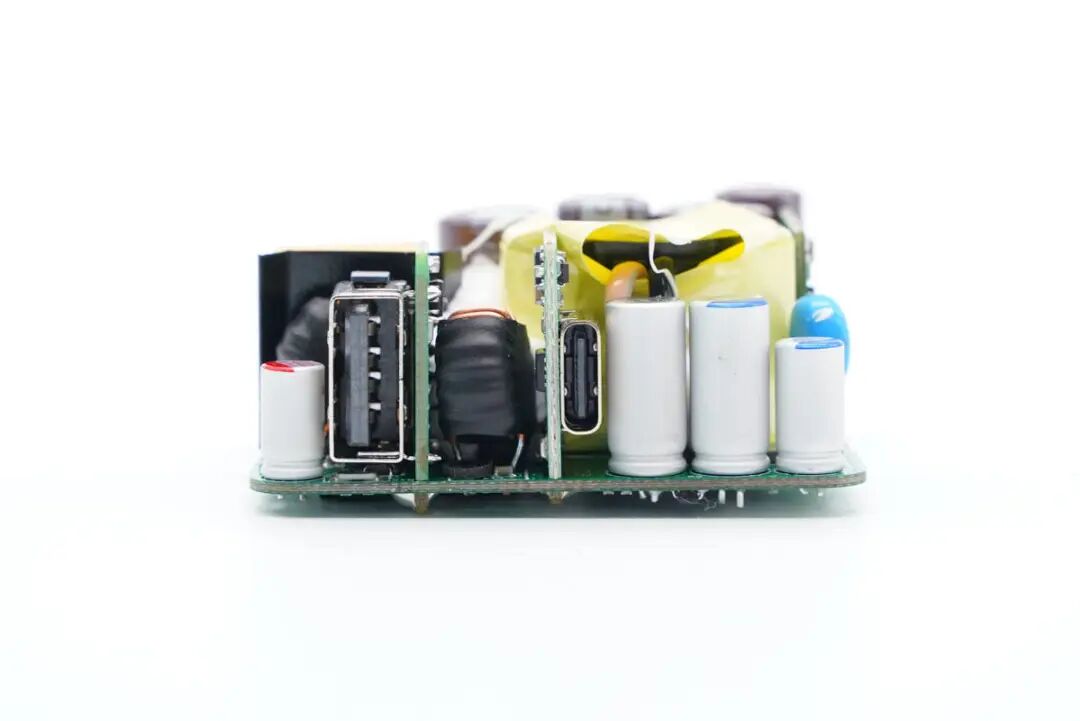

输出端有四颗固态滤波电容，用于同步整流输出滤波，以及二次降压输出滤波。USB-A和USB-C母座均焊接在垂直小板上。
输入端延时保险丝来自东莞市贝特电子科技股份有限公司，出料号 932 3.15A 250V，具有慢熔断特性，能够承受充电器插电时电解电容的充电电流而不会熔断，规格3.15A 250V。

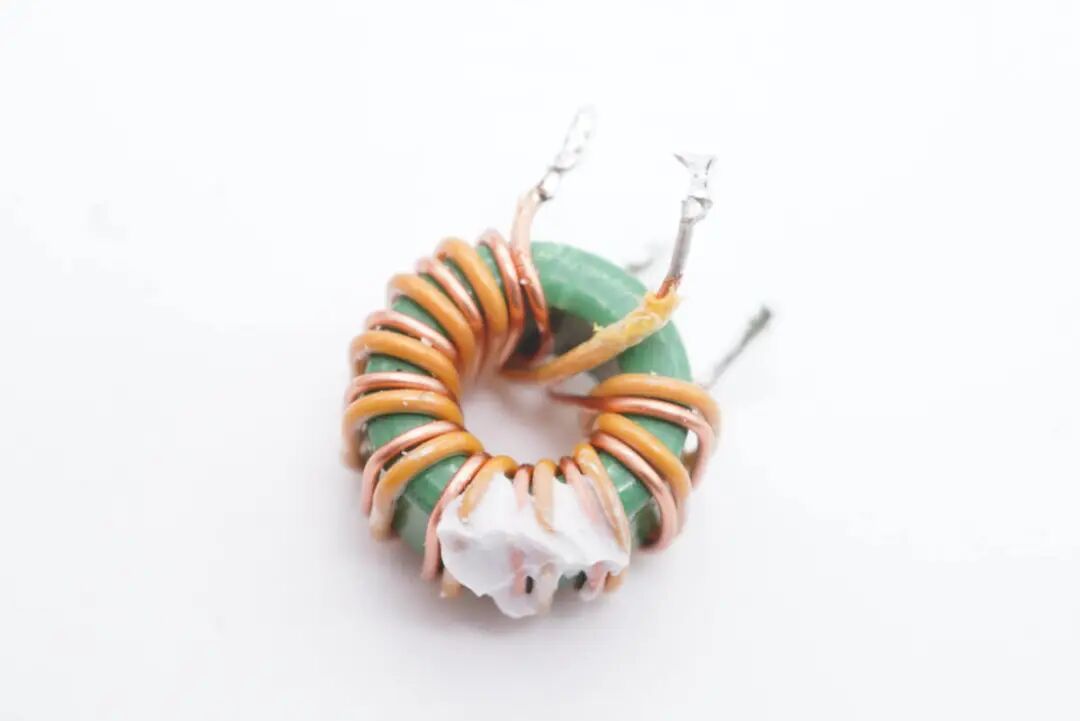

共模电感采用双线绕制，绿色磁环。

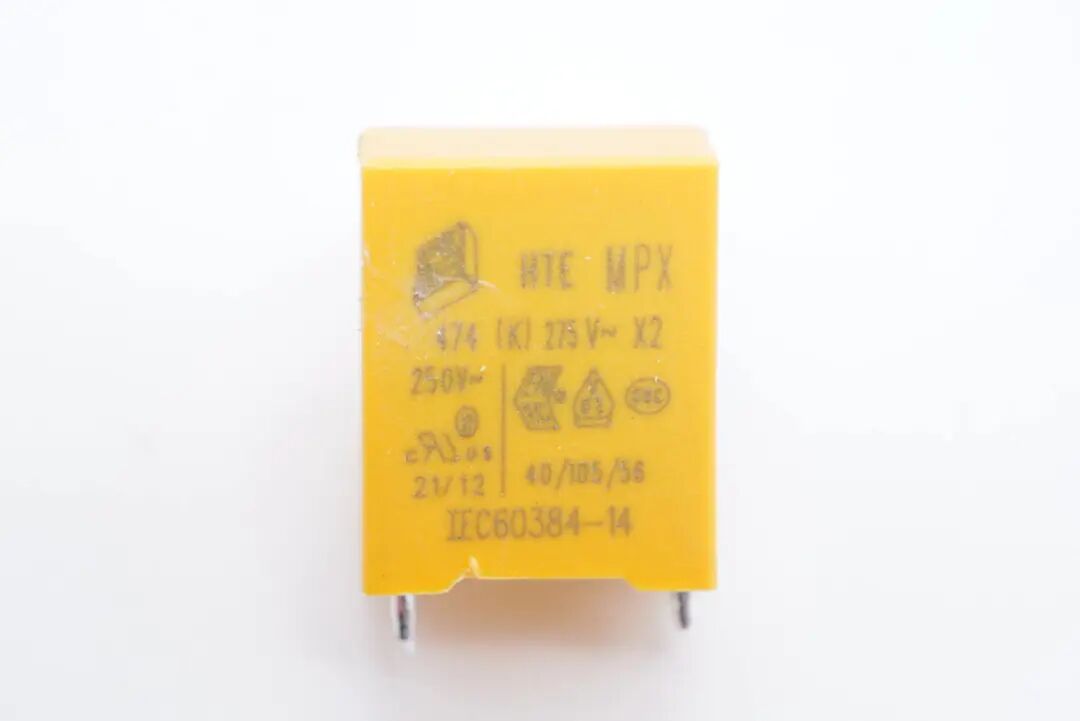

X电容0.47μF，配合共模电感用于输入滤波。

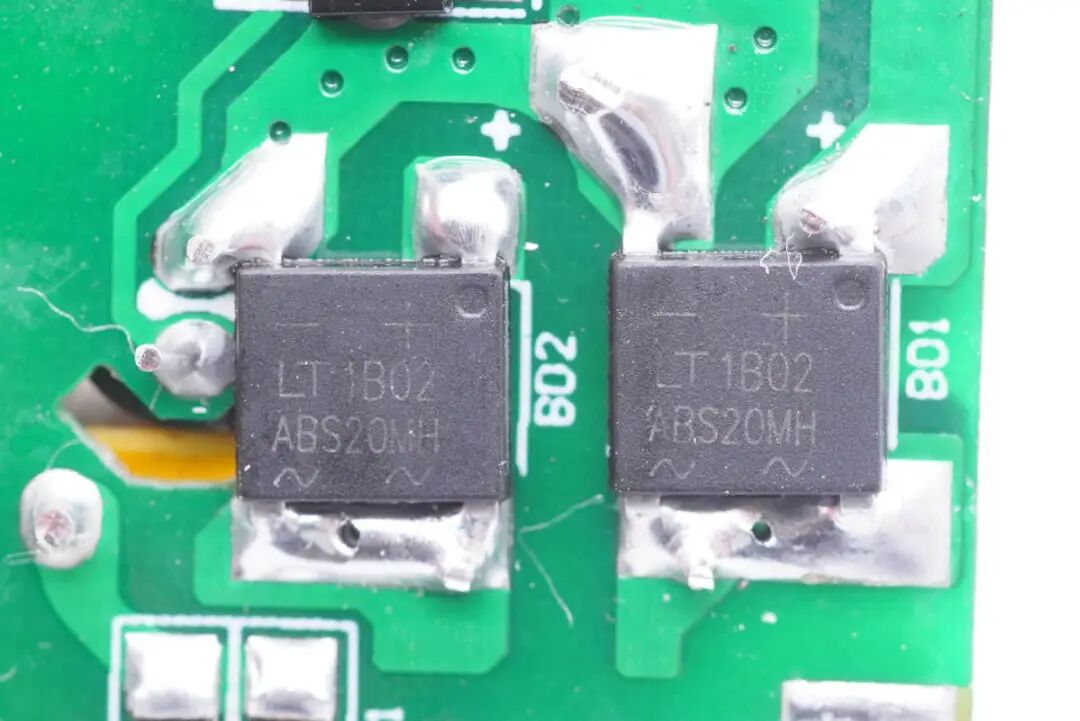

输入的交流电经过滤波电路后，由整流桥转换为脉动直流电。整流桥使用两颗ABS20MH，半桥接法，均摊发热，降低温升。

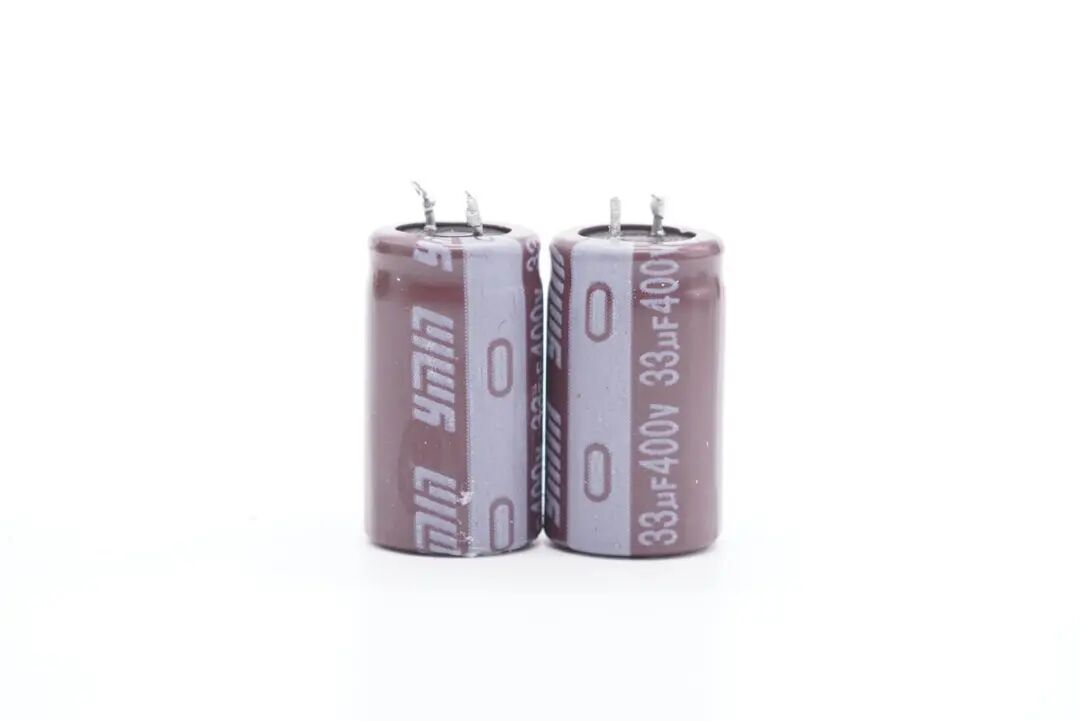

整流后的直流电使用电解电容进行滤波，魅蓝65W充电器四颗高压滤波电解均为永铭KCX系列大容量、小体积高压滤波电解电容，两颗规格为33μF 400V。

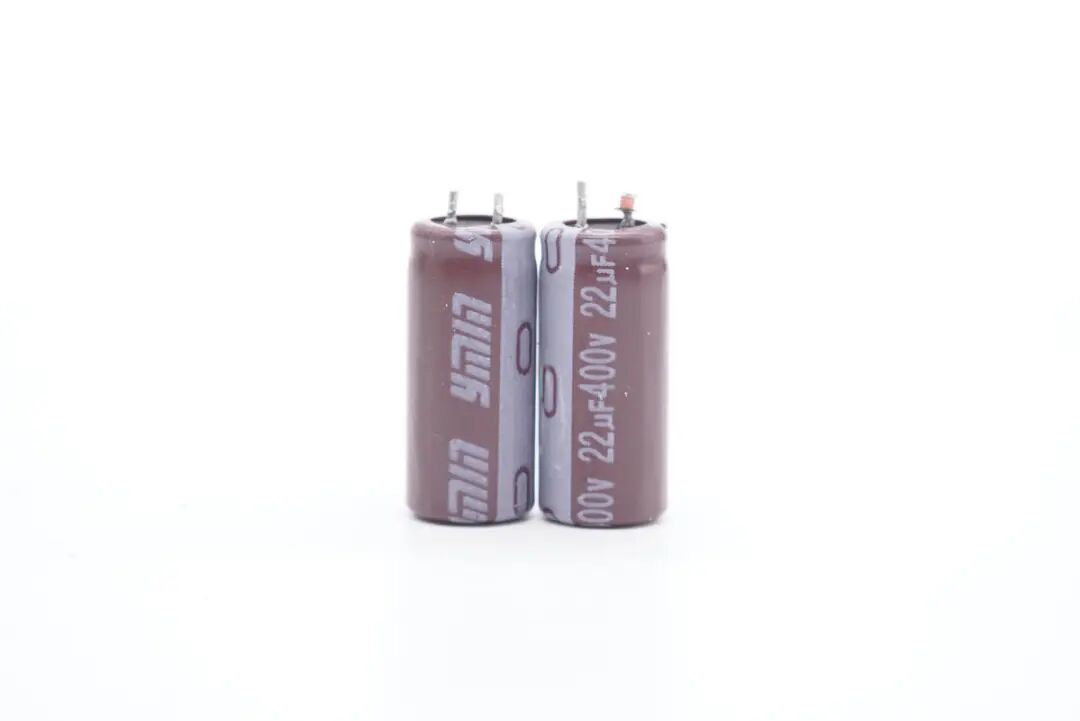

另外两颗规格为22μF 400V，合计初级滤波电解电容容量为110μF。永铭KCX电解电容具有低漏电流、高纹波电流、低阻抗和抗雷击优势，满足氮化镓USB PD快充高功率密度的设计要求。
差模滤波电感特写，外套热缩管绝缘。

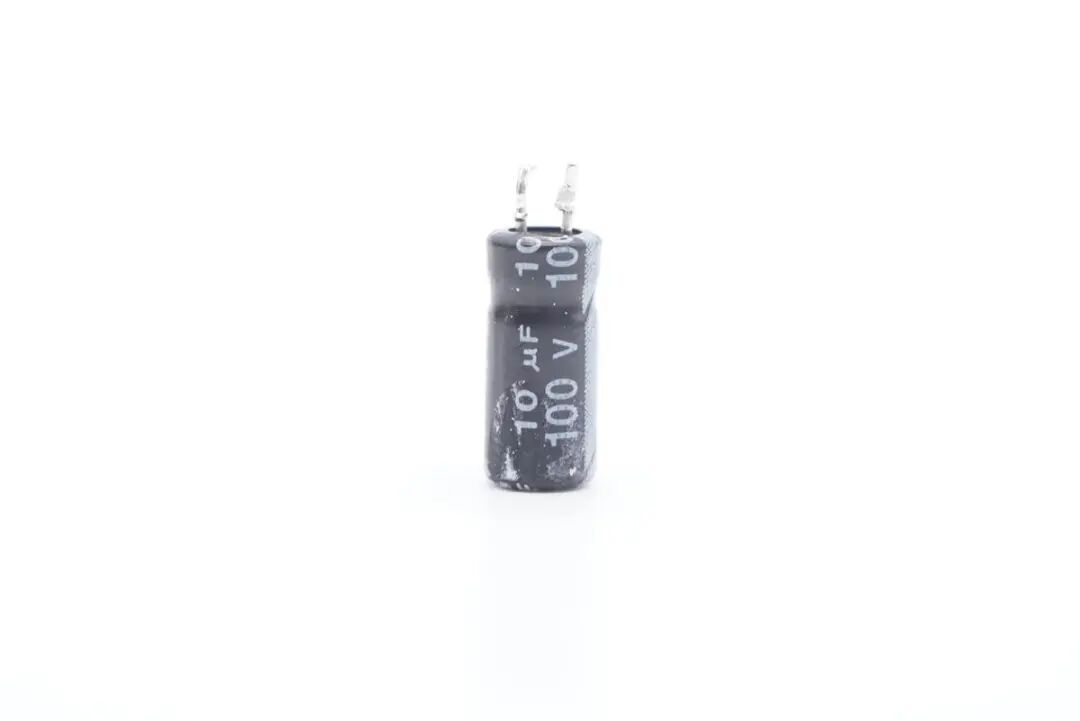

为主控芯片供电的滤波电容，规格为10μF 100V。

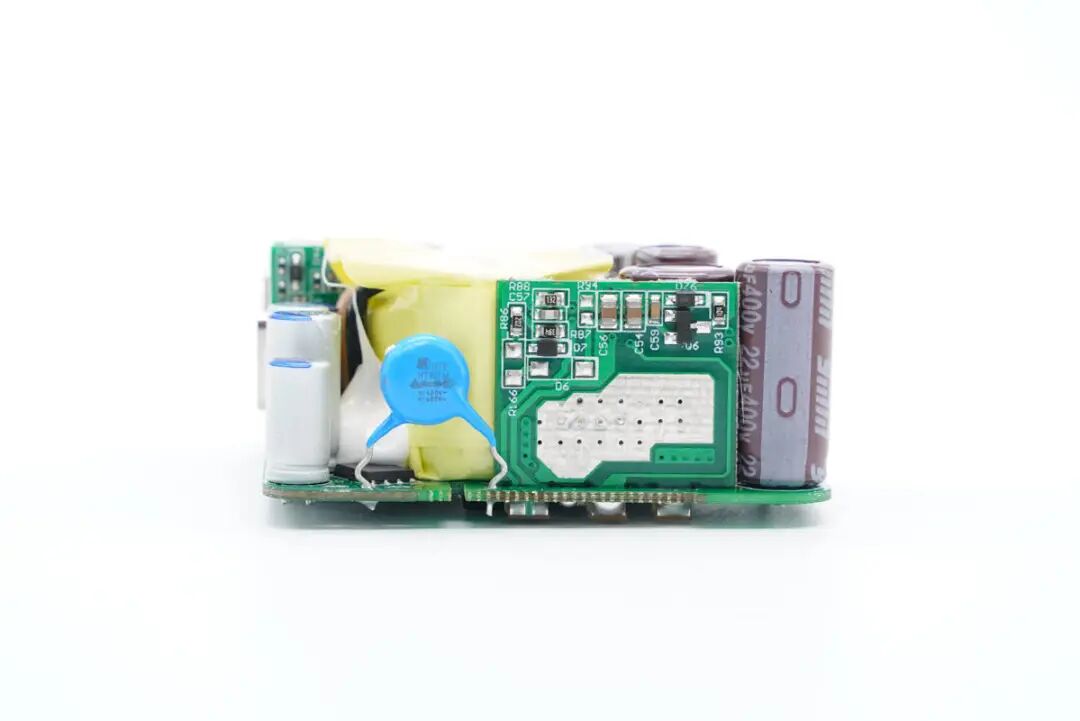

垂直焊接的小板特写，上面焊接初级控制器和氮化镓开关管。

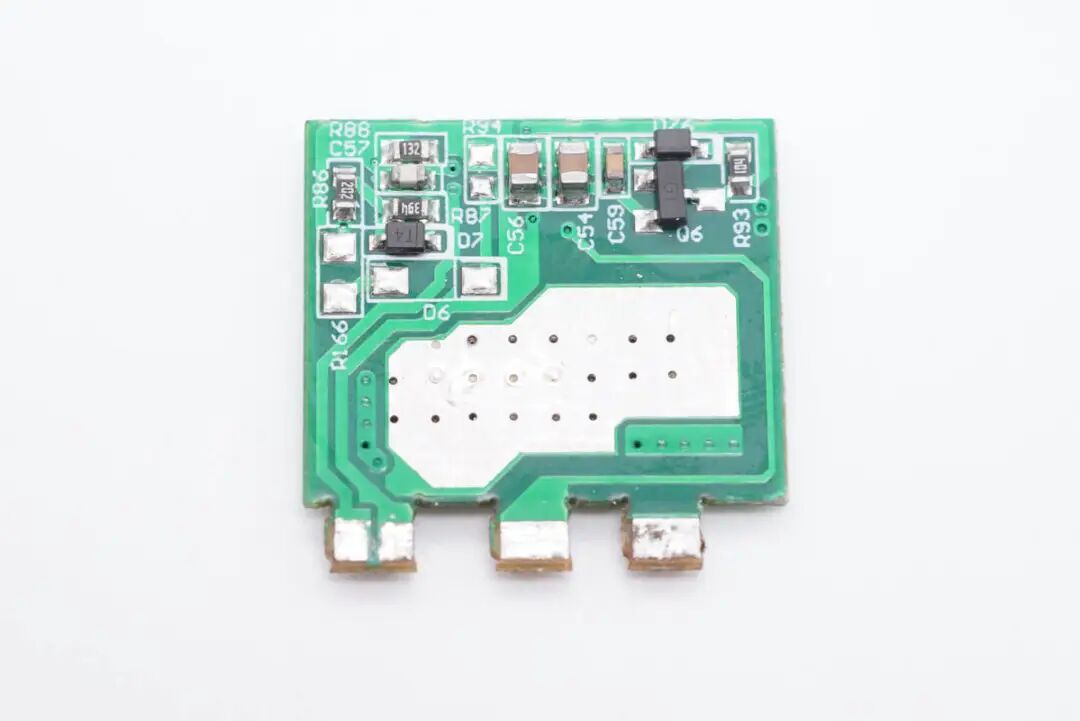

背面大面积露铜散热。
充电器主控芯片为ON安森美NCP1342，这是一颗高频初级PWM控制器，内置主动X2电容放电和多重完善的保护功能，具有超低的待机功耗。

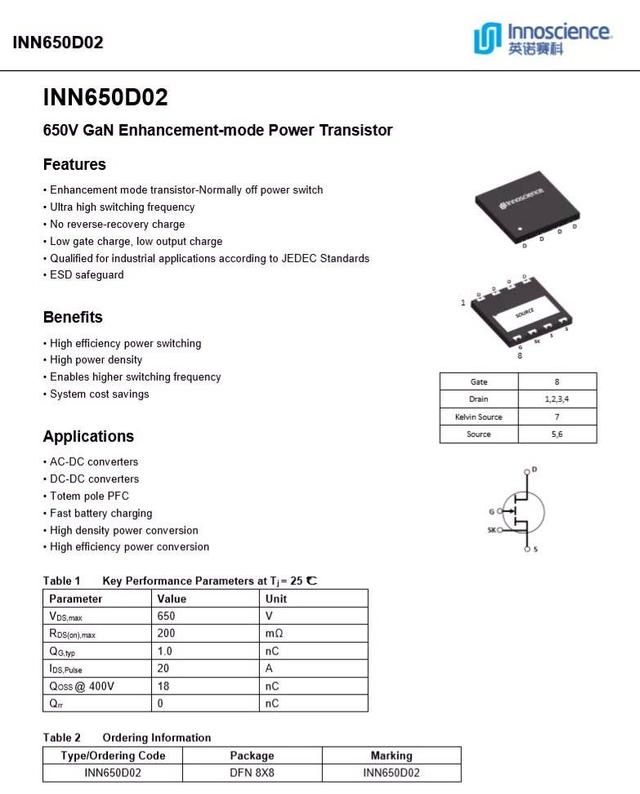

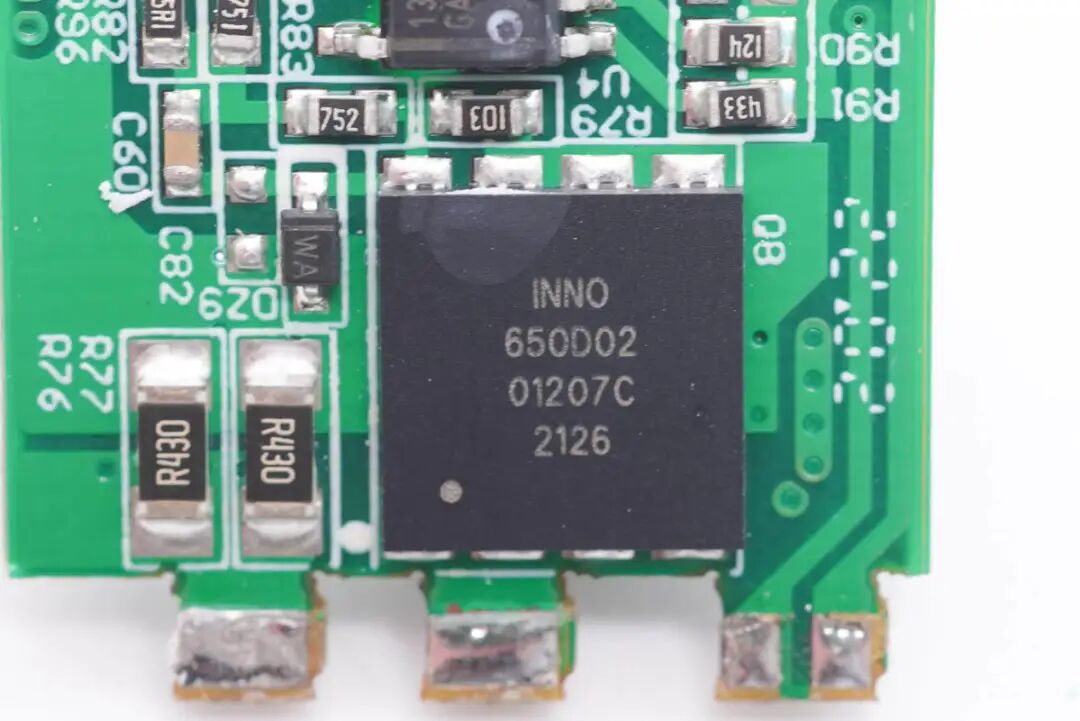

高压开关MOS管采用英诺赛科INN650D02氮化镓功率芯片，额定耐压为650V，峰值耐压750V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，支持ESD保护，支持开尔文源极。最高工作温度150℃。
INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
值得一提的是，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。
充电头网拆解了解到，该氮化镓开关管还被SPRUCE 140W 3C1A无线充二合一充电座、安述240W氮化镓+碳化硅适配器、QCY 65W 2C1A氮化镓快充、联想小新100W双C口氮化镓快充、努比亚120W 2C1A三口氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、魅族65W氮化镓充电器等多款产品采用，芯片质量获得市场认可。

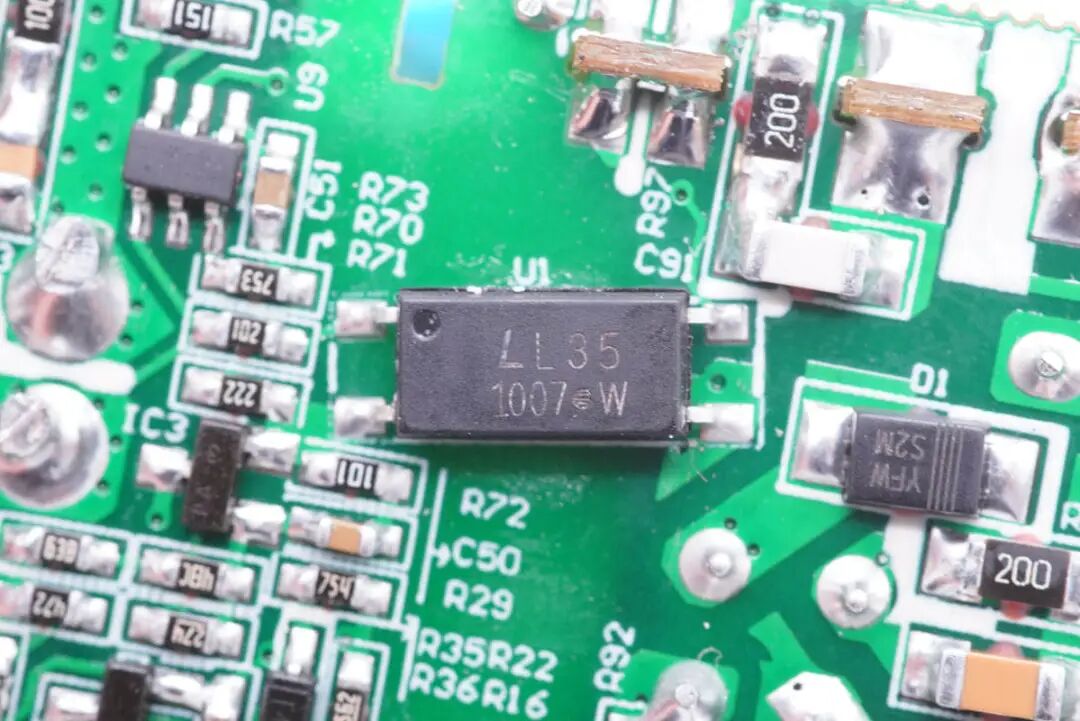

用于输出电压反馈的1007光耦。

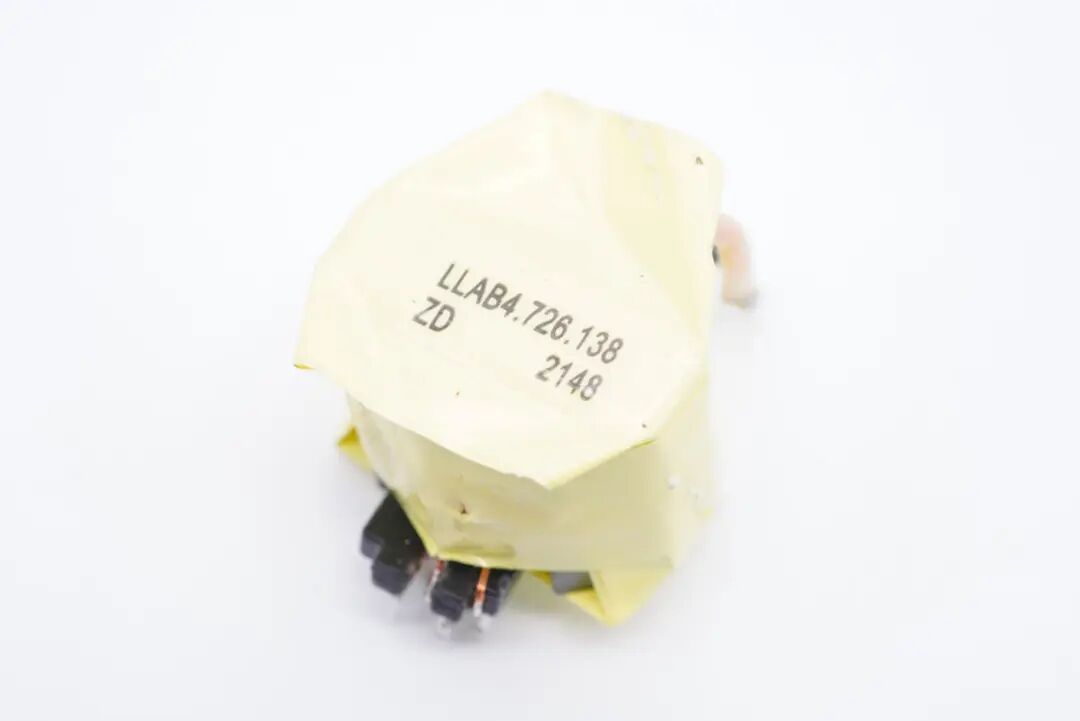

变压器特写。

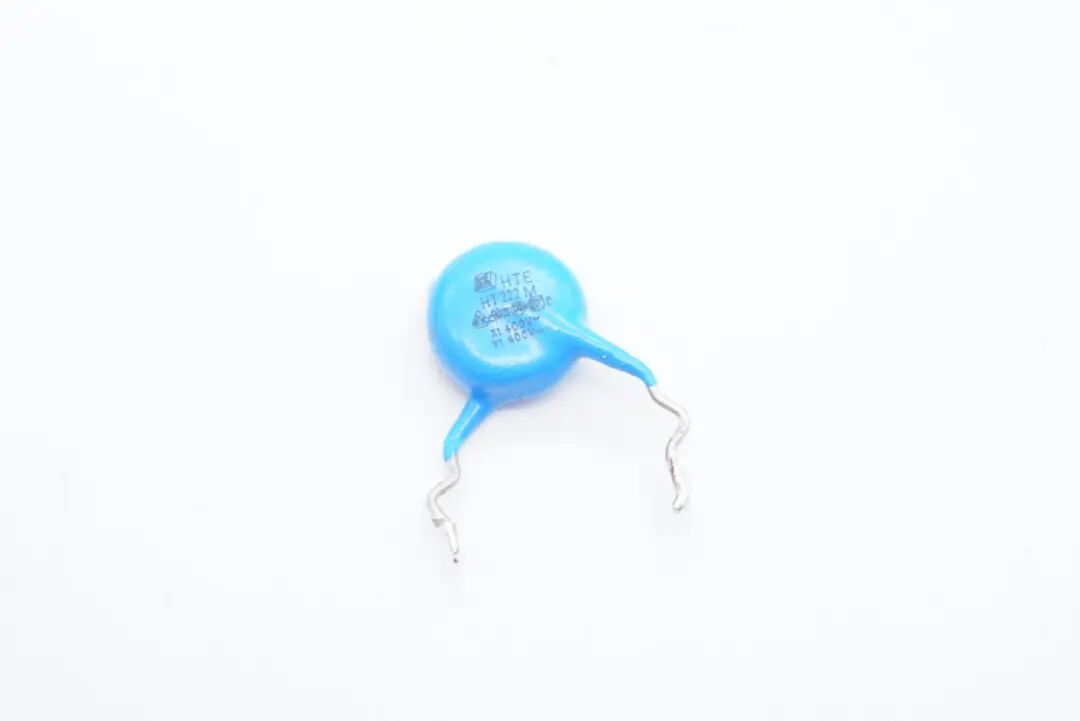

蓝色Y电容特写。

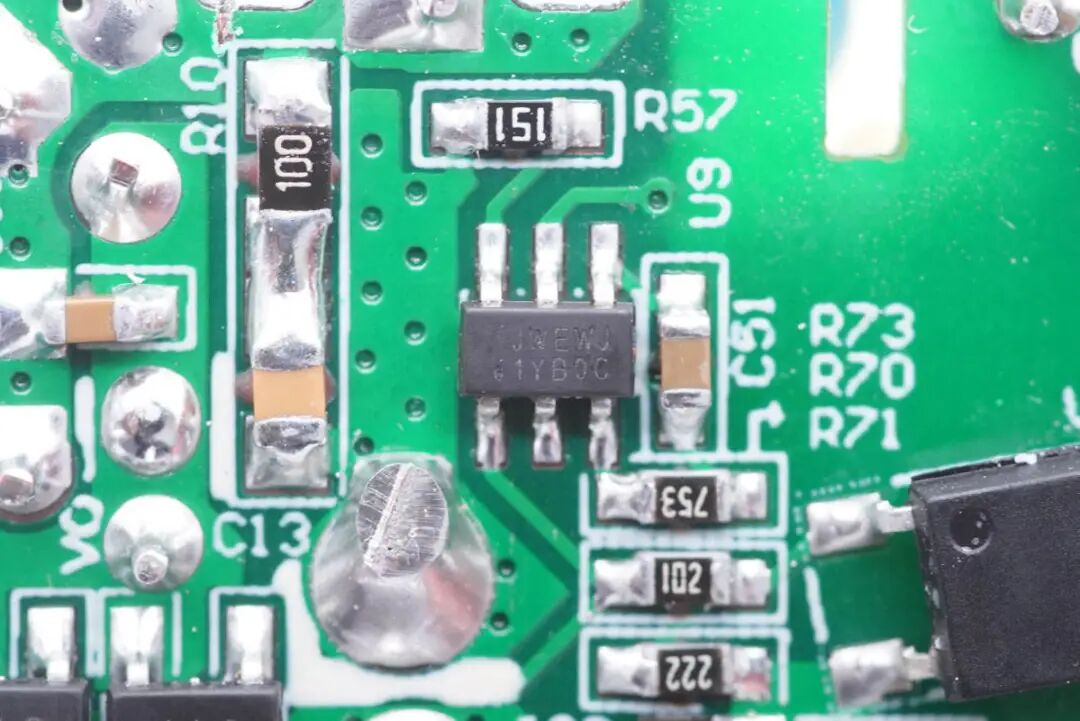

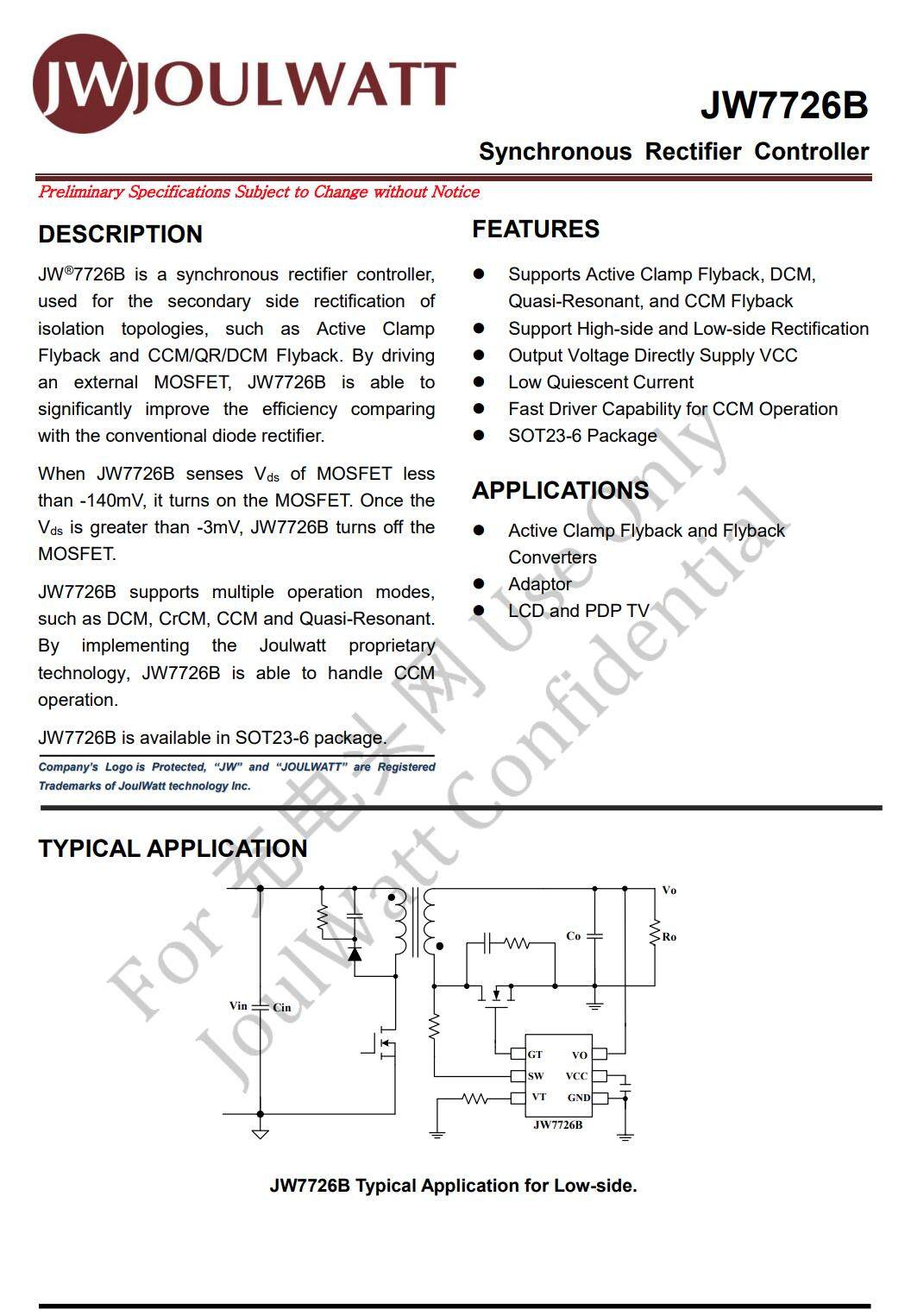

同步整流控制器来自杰华特，丝印JWEWJ，型号JW7726B，支持CCM、DCM、QR和ACF模式，在振铃期间能有效防止同步整流MOSFET的误开通；具有快速关断能力以便能兼容CCM；在启动过程中（VCC建立之前）能有效防止门极gate被耦合至开启电压，支持高侧和低侧同步整流应用，使用灵活。
杰华特JW7726B具有低静态电流，输出电压检测功能用于自动切换供电。当输出电压高于4.6V时，由输出电压供电，以降低稳压器上的损耗。当输出电压低于4.5V时，由开关引脚供电。JW7726B采用SOT23-6封装，外围器件精简。
充电器正面插件元件全部拆掉，左下角是一颗同步整流管。降压磁环电感底部有绝缘垫支撑。
支撑两路降压电感的绝缘垫特写，防止充电器跌落损坏。

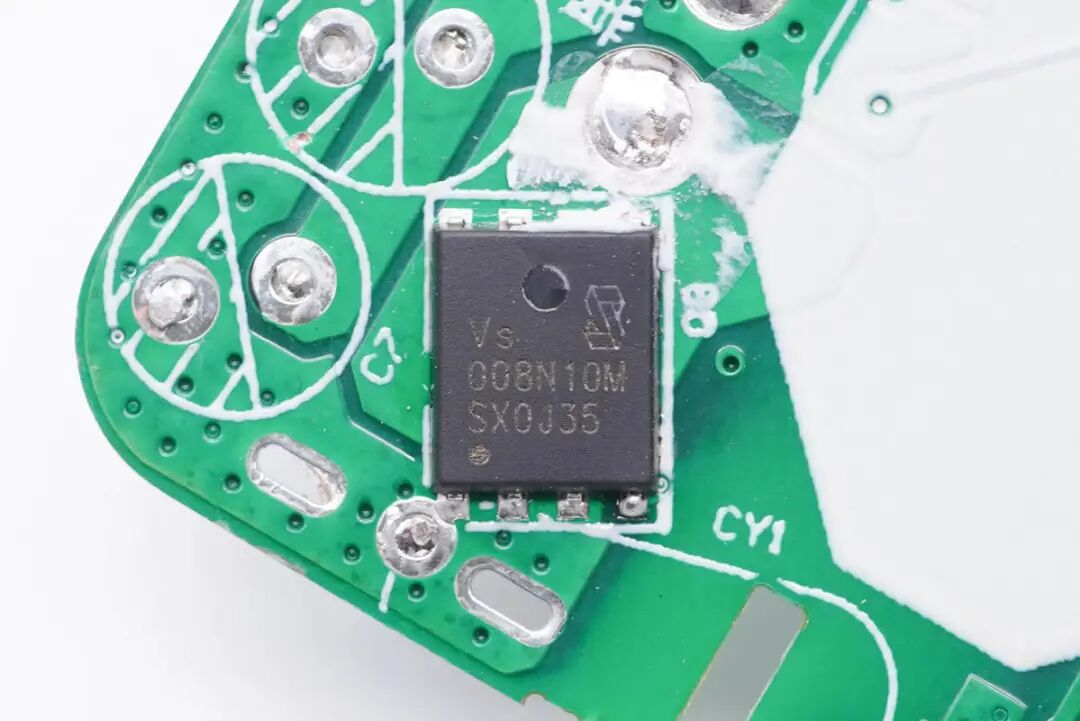

同步整流管来自威兆半导体，型号为VSP008N10MS，NMOS，耐压100V，支持逻辑电压驱动，导阻6mΩ，采用PDFN5*6封装。

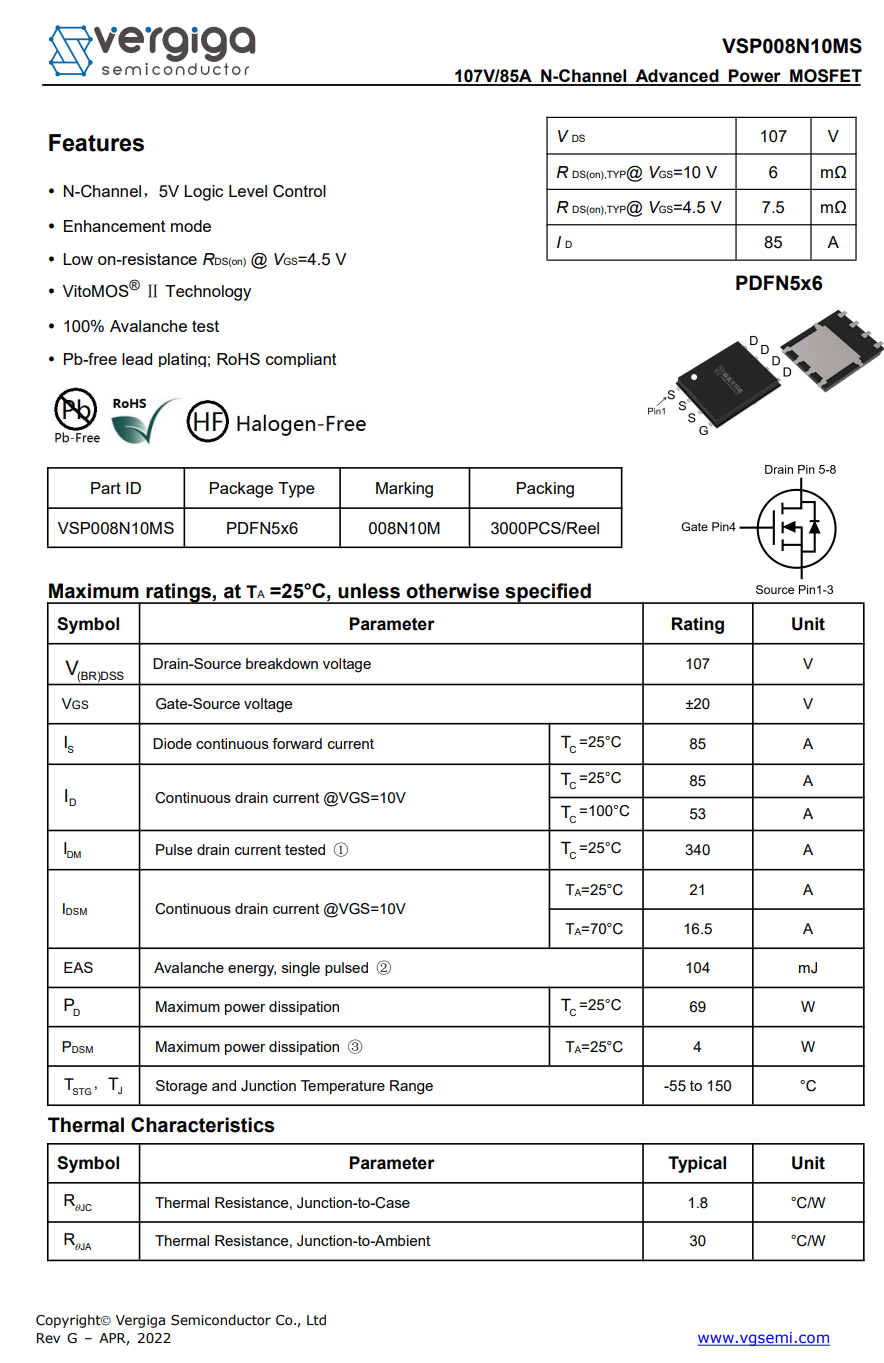

威兆VSP008N10MS资料信息。
充电头网拆解了解到，采用威兆VSP008N10MSC的还有米物甄妙65W 2C1A氮化镓充电器、华硕adol 65W氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、联想65W PD快充火柴盒电源等产品，威兆MOS也获得华为、小米、三星、OPPO等众多知名品牌的认可。

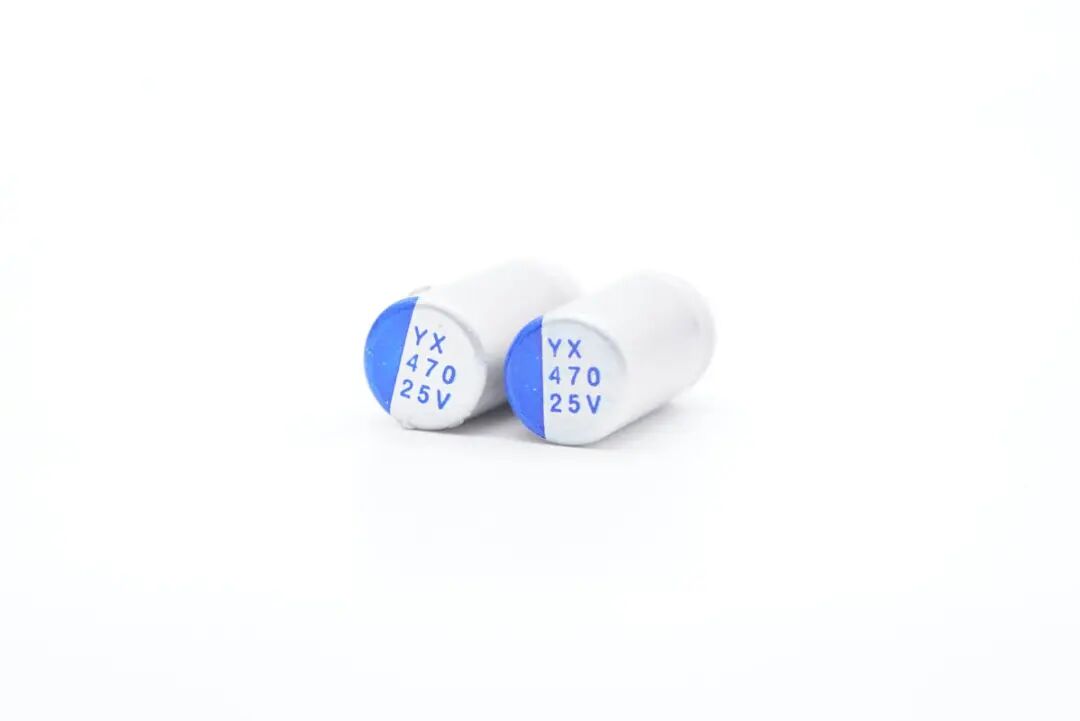

输出两颗滤波电容来自云星，规格为470μF 25V。

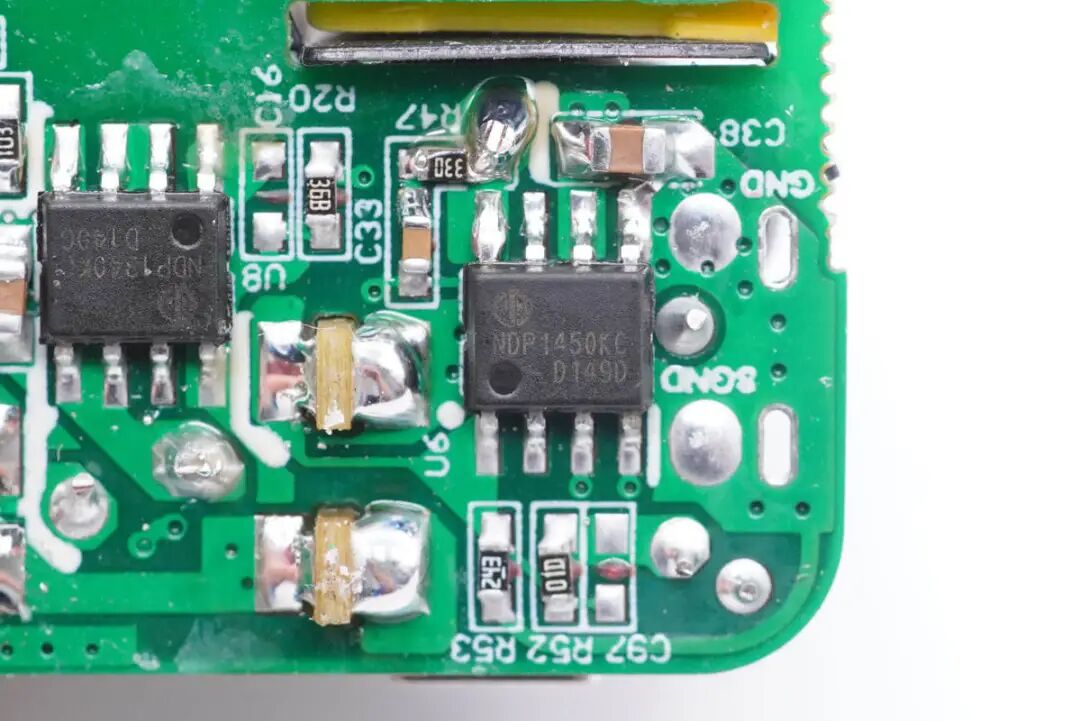

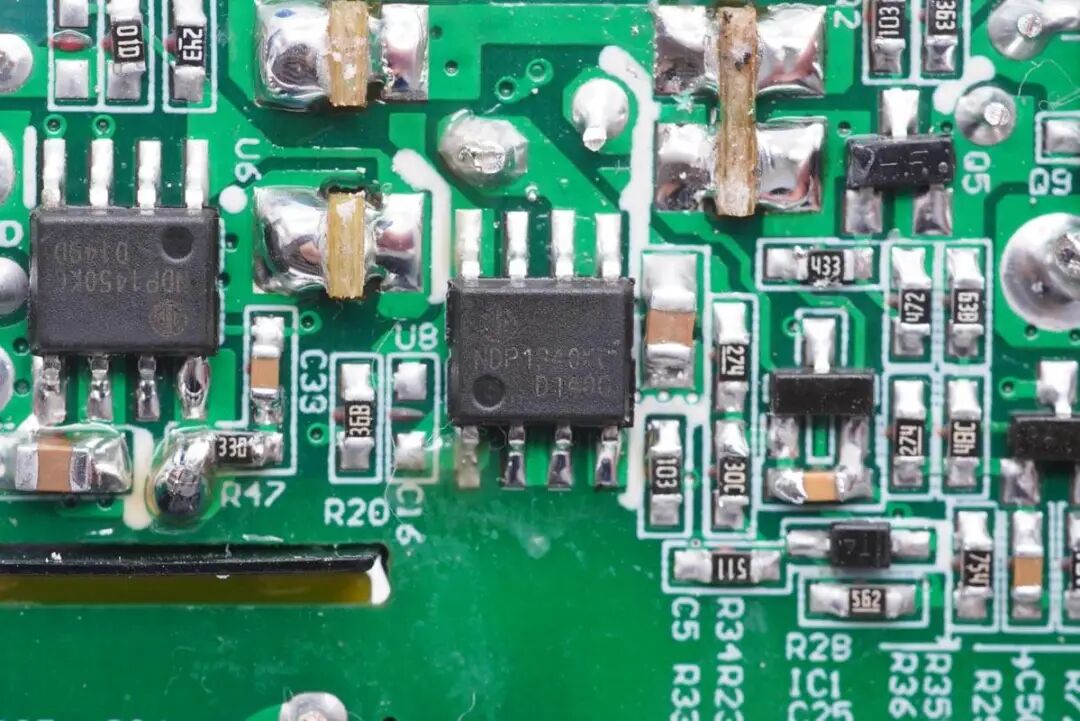

用于USB-C口降压输出的同步整流降压芯片来自芯潭微，型号NDP1450KC，是一颗支持40V输入，5A输出电流的同步降压转换器，内置14mΩ同步整流管，采用SOP8封装。
用于USB-A口降压输出的同步整流降压芯片来自芯潭微，型号NDP1340KC，是一颗支持34V输入，4A输出电流的同步降压转换器，内置38/18mΩ同步整流管，采用SOP8封装。
两路磁环降压电感特写，外套热缩管绝缘。

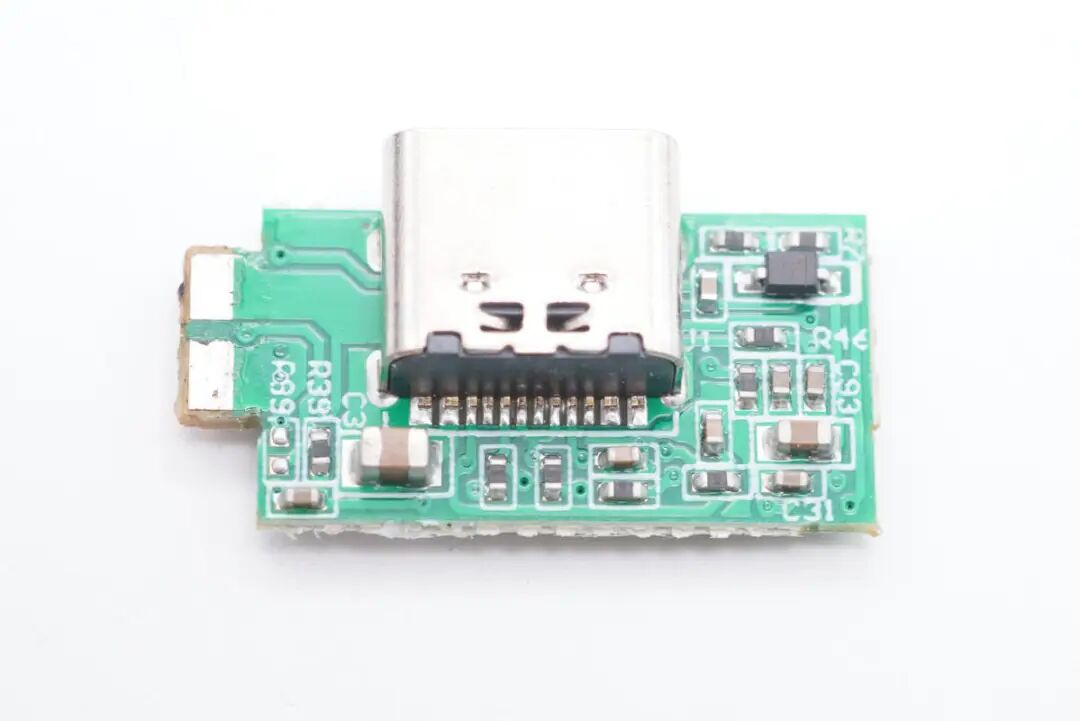

垂直焊接的USB-C小板特写。
小板背面焊接协议芯片和VBUS开关管。

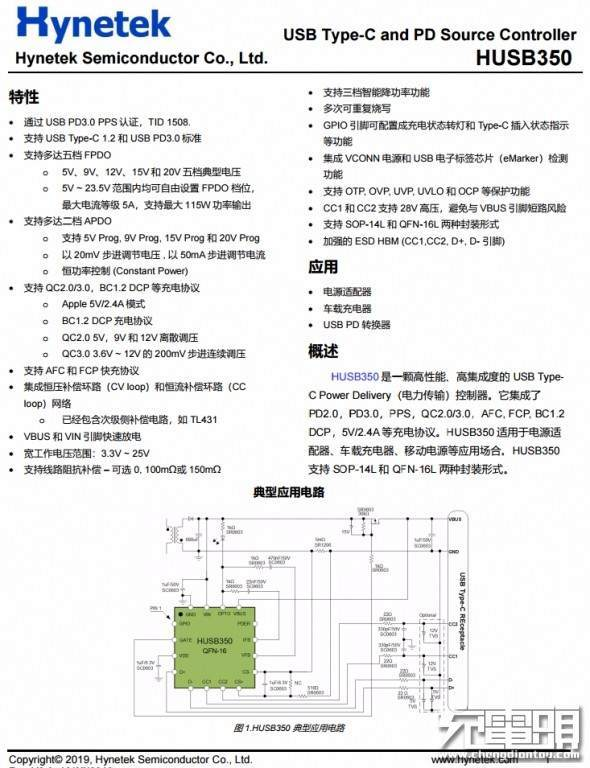

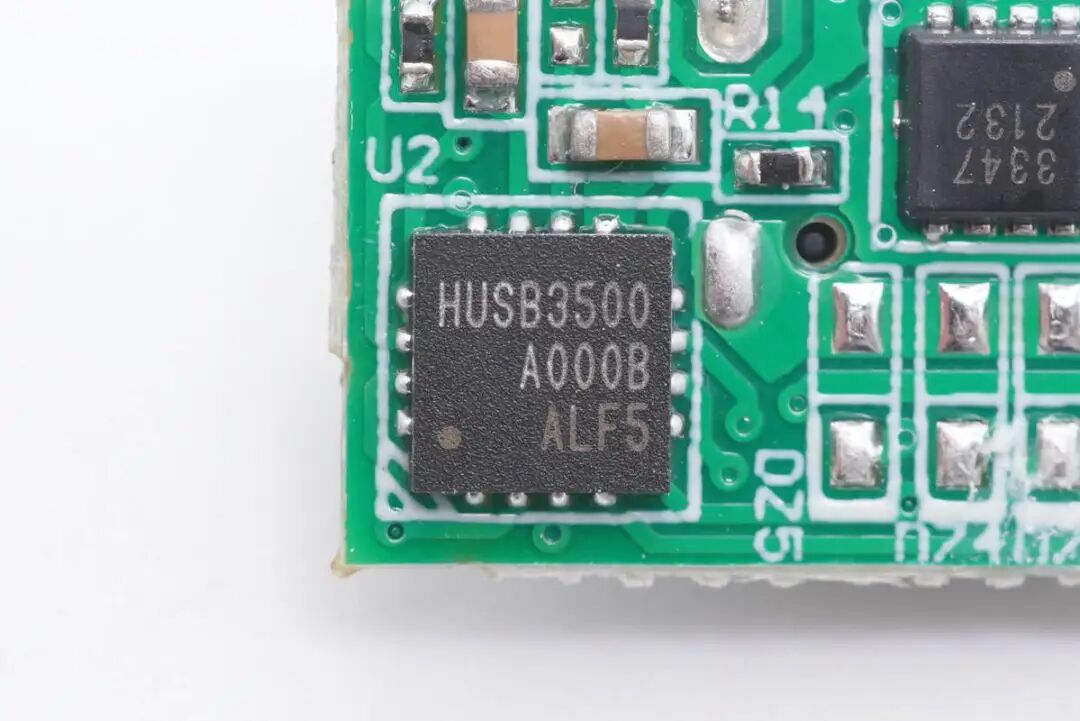

USB-C接口协议芯片来自慧能泰，HUSB350，是一颗高性能高集成度的PD控制器，支持PD2.0、PD3.0、PPS、QC等多种快充协议，适用于电源适配器、车载充电器、移动电源等应用场合，具备SOP14和QFN16两种封装。
充电头网了解到，慧能泰HUSB350此前已被柚比18W快充充电器、洛克65W氮化镓PD快充、飞频65W USB PD氮化镓充电器、ABB四位USB输出18W PD快充插座采用，此外，慧能泰的PD快充协议芯片已被京东京造、贝尔金、图拉斯、南孚等众多品牌的数十款产品采用。

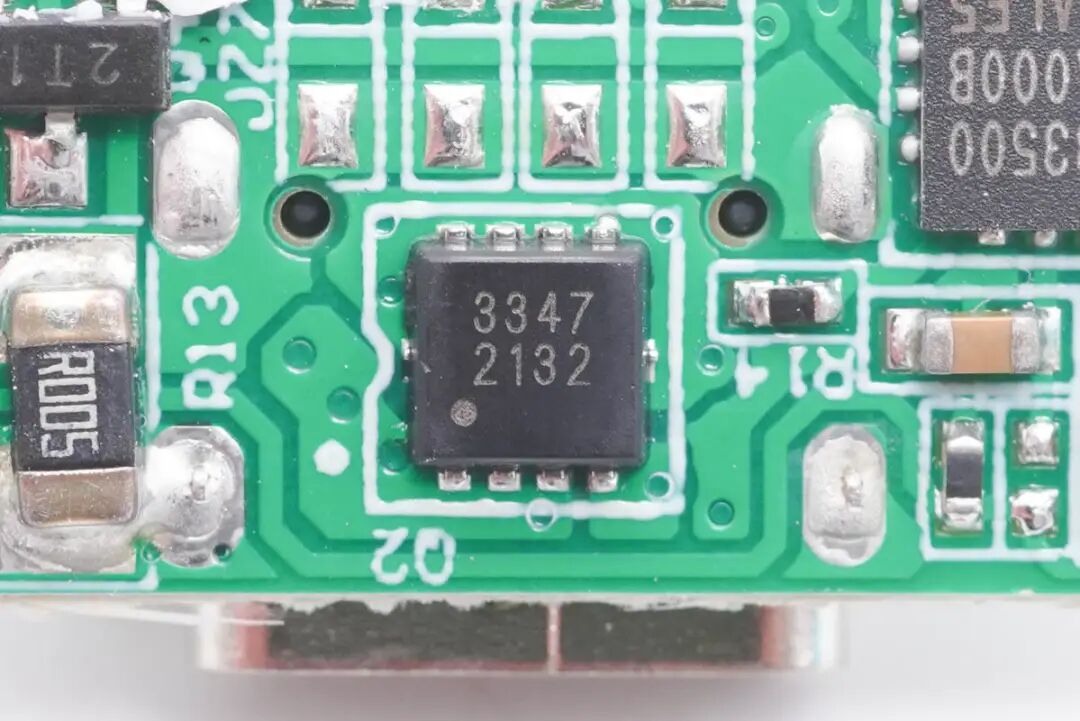

VBUS开关管丝印3347，用于输出控制。

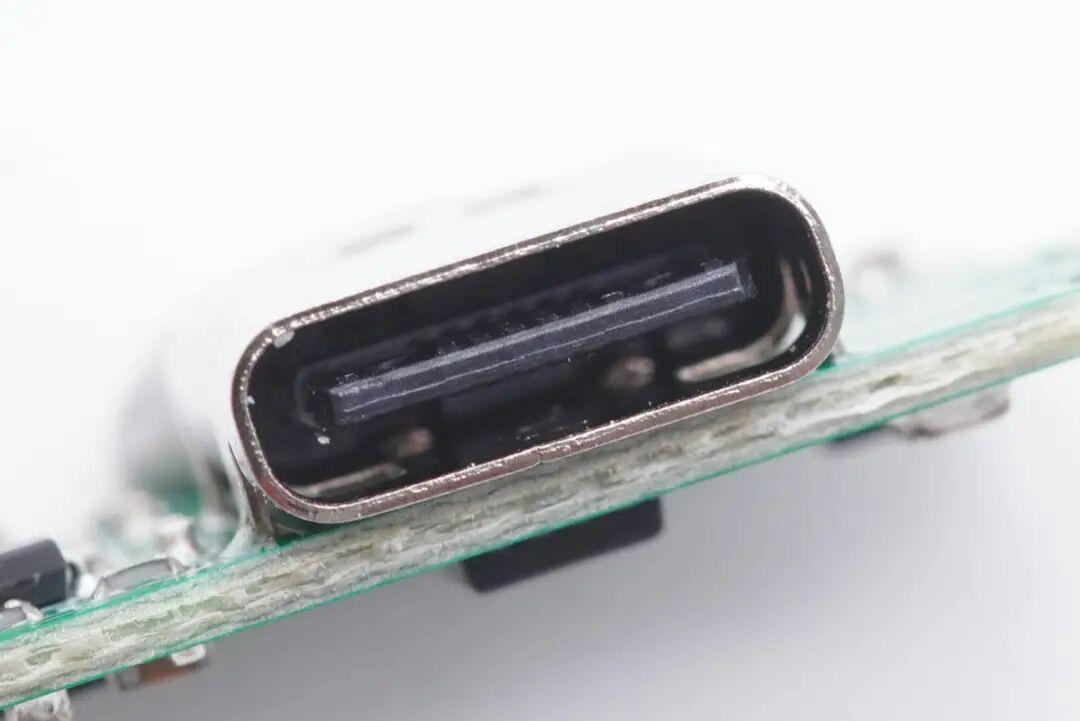

USB-C母座特写，过孔焊接，黑色胶芯不露铜。

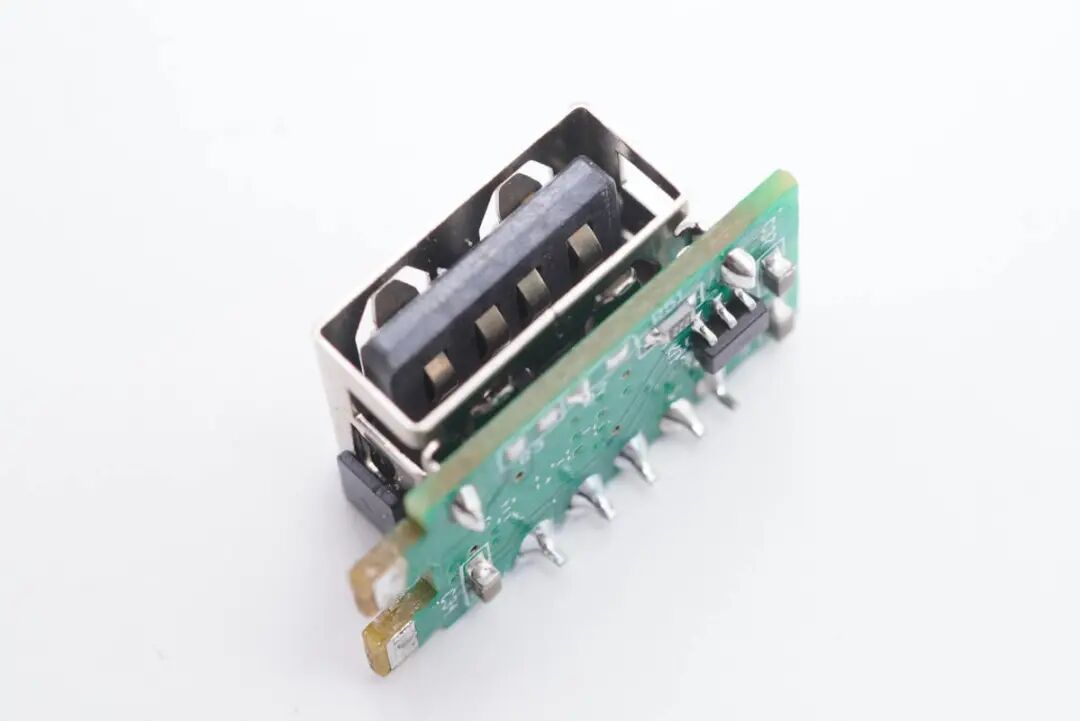

USB-A小板特写，过孔焊接固定。

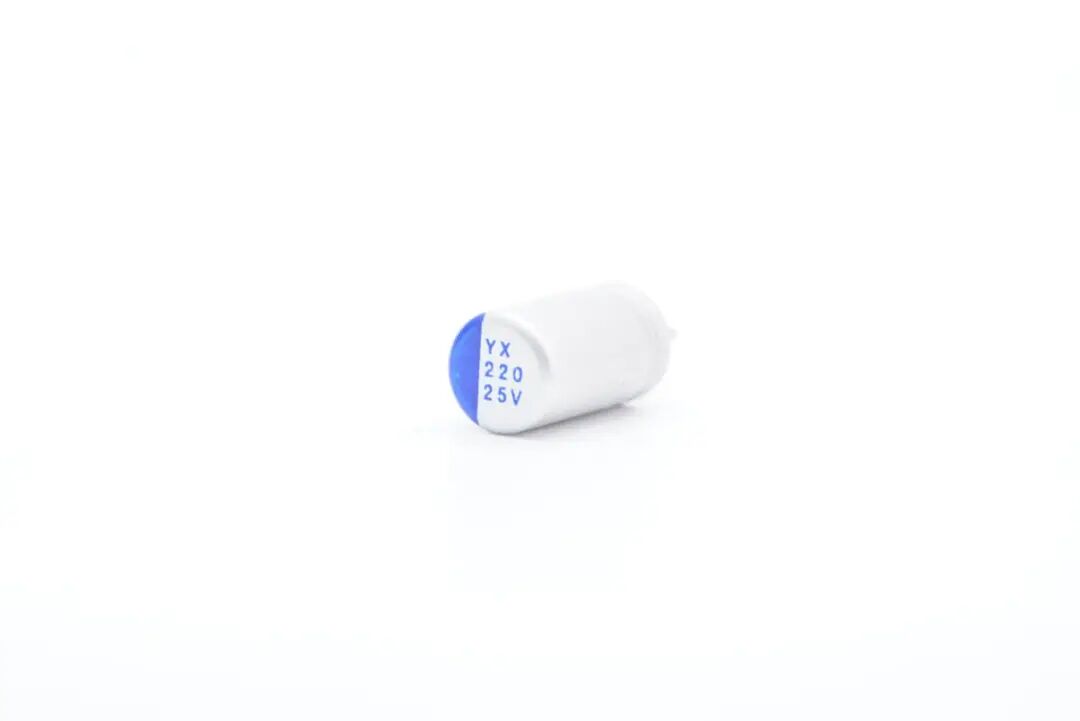

用于USB-C口输出滤波的固态电容，来自云星，规格为220μF 25V。

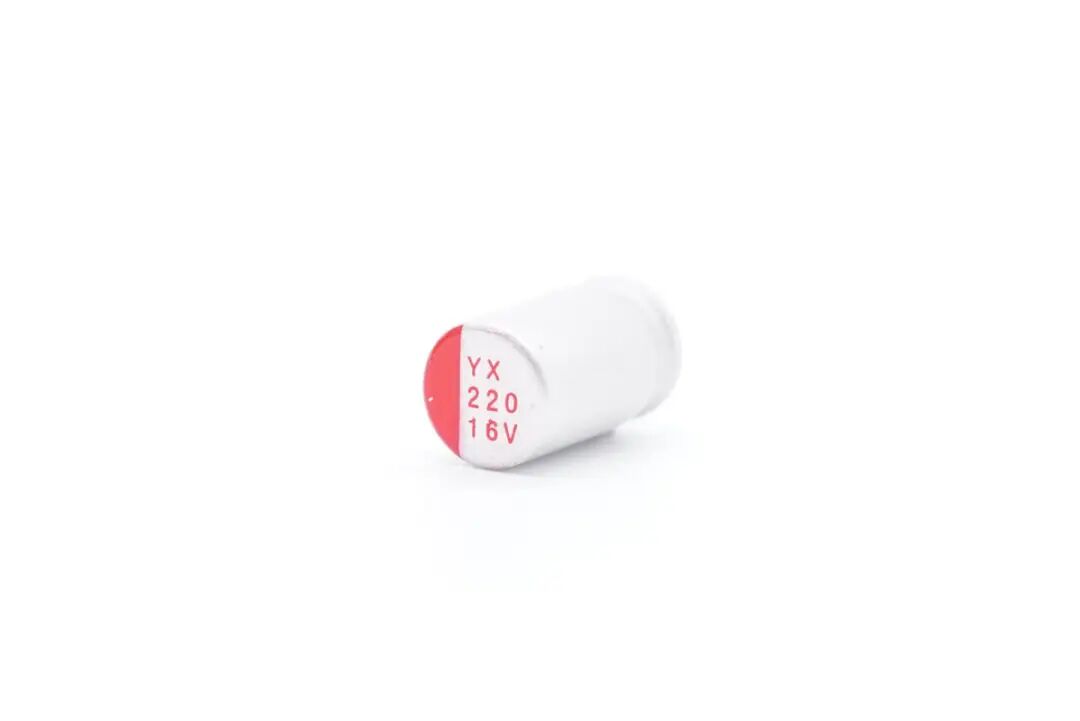

用于USB-A口输出滤波的固态电容，来自云星，规格为220μF 16V。

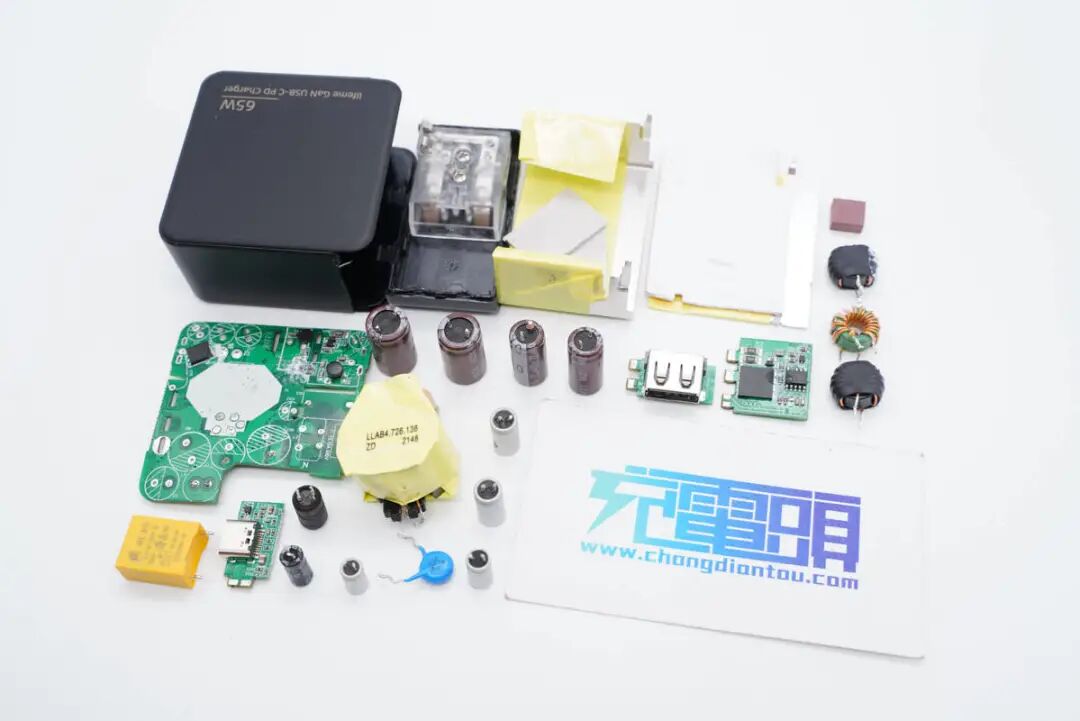

全部拆解完毕，来张全家福。
充电头网拆解总结
魅蓝推出的65W氮化镓充电器具备1A1C双接口，能同时满足笔记本和手机的快充需求，充电器支持45+18W快充功率分配，同时快充互不影响。USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A输出，3.3-21V3.25A一组PPS电压档位能很好的满足主流手机的快充需求。
充电头网通过拆解了解到，魅蓝65W氮化镓充电器内部采用英诺赛科INN650D02氮化镓功率器件，搭配杰华特同步整流控制器以及威兆同步整流管，打造高效的氮化镓电源设计。电源内部使用永铭高压电解电容以及云星固态电容，二次降压电路的使用，让两个接口都能同时支持快充。充电器内部PCB正反面均有散热片进行散热，满足长时间大功率使用。
