前言

2022年3月30日，黑鲨发布了新一代游戏电竞旗舰手机黑鲨5系列，全系手机均支持120W超级闪充技术，并且还和中国航天神舟传媒联手推出了黑鲨5系列中国航天深度定制版，配备了一系列航天主题IP定制配件。

充电头网今天拆解的就是黑鲨星流GaN 30W快充充电器，充电器采用中国空间站主题装饰，外观非常有特点，并且协议支持广泛，对主流手机都有很好的快充兼容性。下面充电头网就对这款充电器进行拆解，看看这款充电器内部用料如何。

黑鲨星流30W氮化镓快充开箱

产品包装盒设计上和黑鲨120W充电器的一样，正面印有黑鲨logo、充电器外观图、名称以及显眼的中国空间站字样。

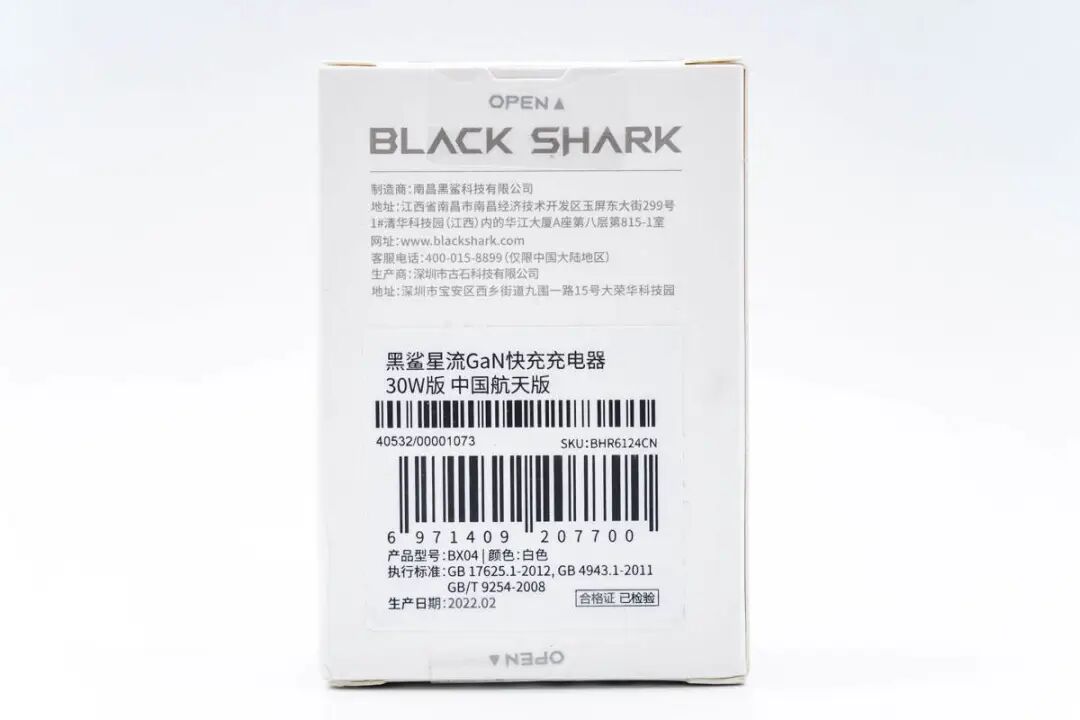

背面印有制造商信息，另外贴有产品铭牌贴纸。

侧面印有中国航天和BLACK SHARK的联名设计。

包装的顶部还有神州传媒的防伪标签。

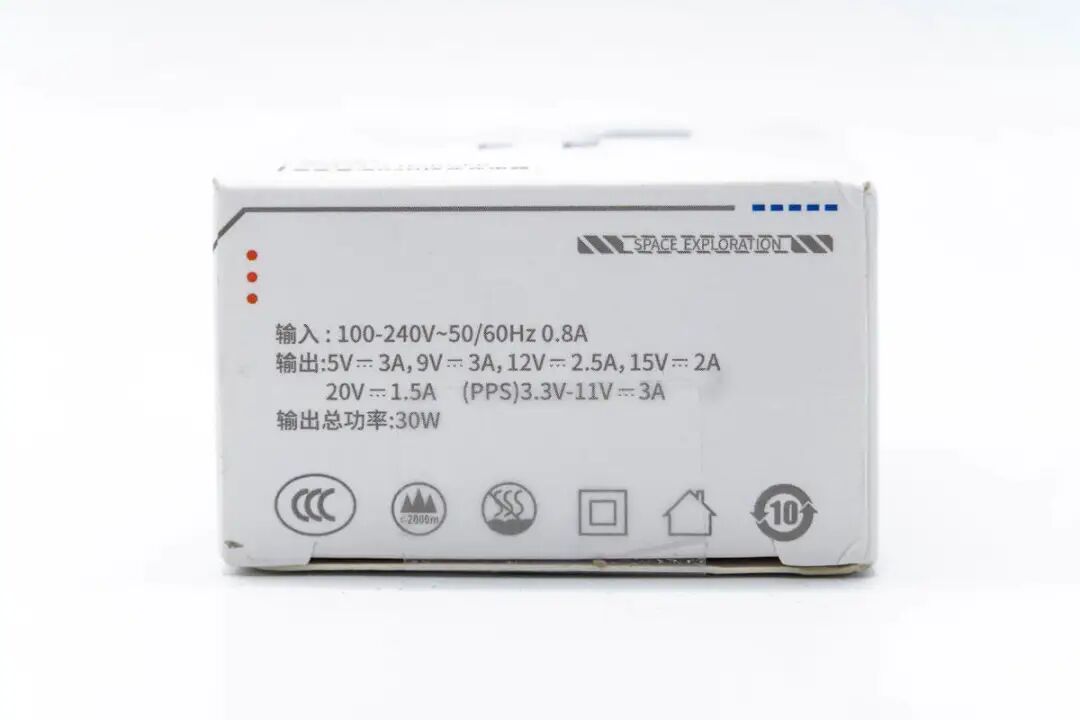

底部印有充电器参数。

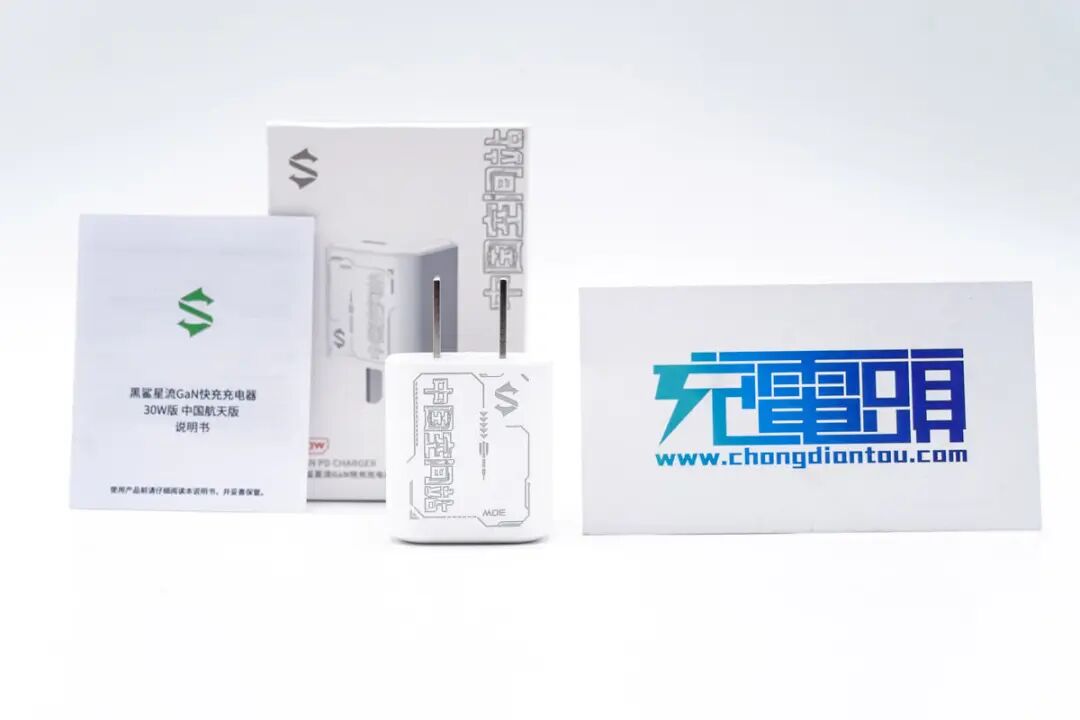

包装内含充电器和使用说明书。

充电器采用PC材质白色外壳，顶部微凸，腰身各面间以及顶面边缘过渡圆润。

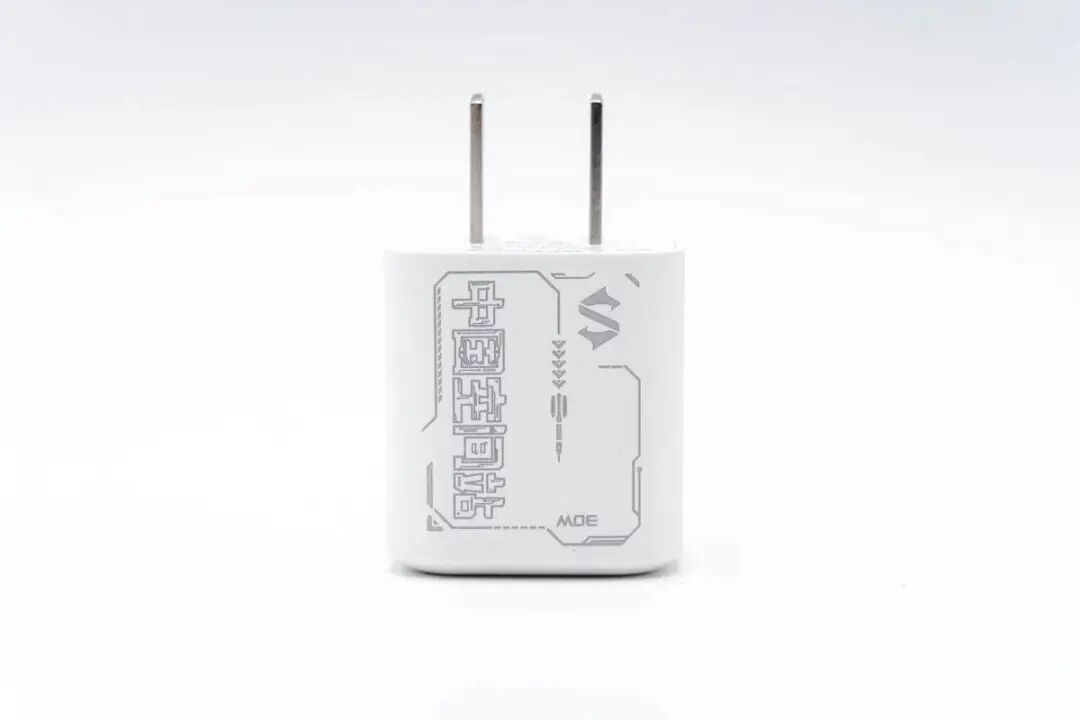

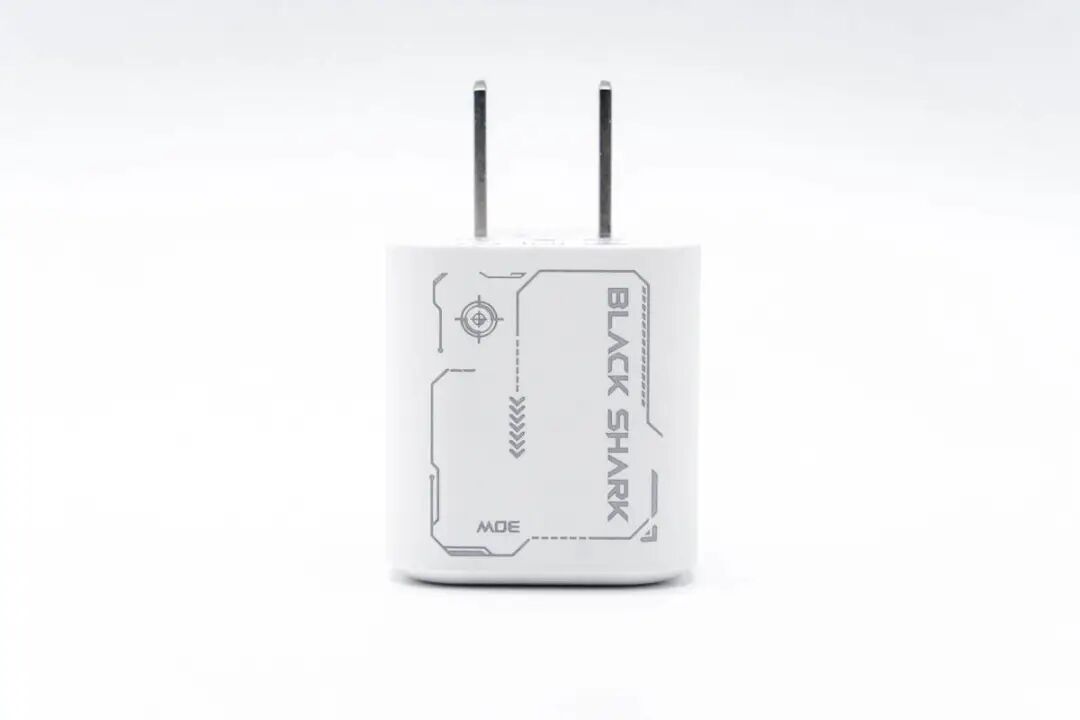

机身正面印有黑鲨logo和中国空间站字样，设计充满科技风。

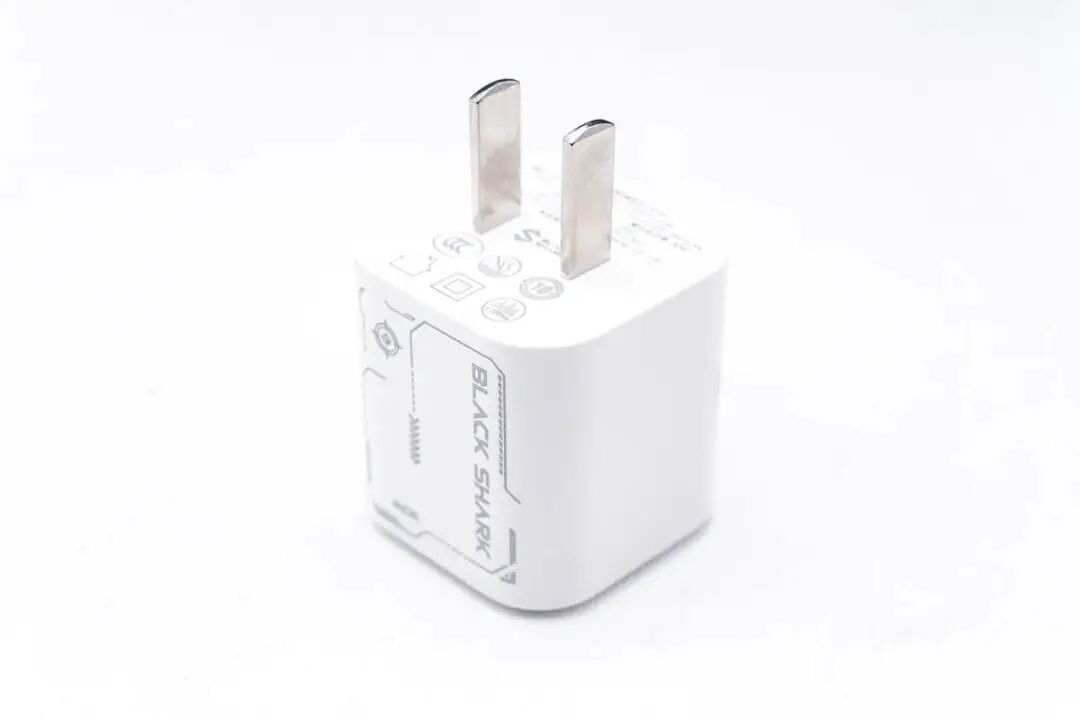

背面设计有BLACK SHARK字样等。

腰身外壳特写，采用拉丝工艺处理，上手手感很好。

充电器配备固定式国标插脚。

输入端外壳上印有充电器铭牌

型号：BX04

输入：100-240V~50/60HZ 0.8A

输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A

输出总功率：30W

制造商：南昌黑鲨科技有限公司

充电器已经通过了CCC认证。

顶部外壳高光亮面处理，十分光滑。

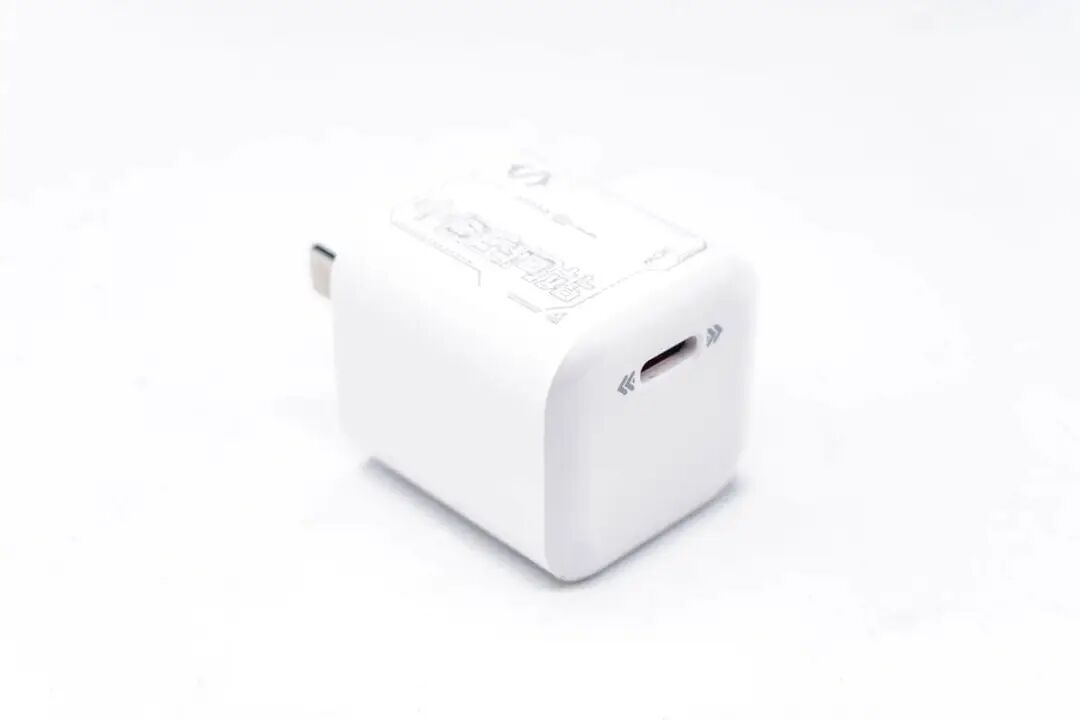

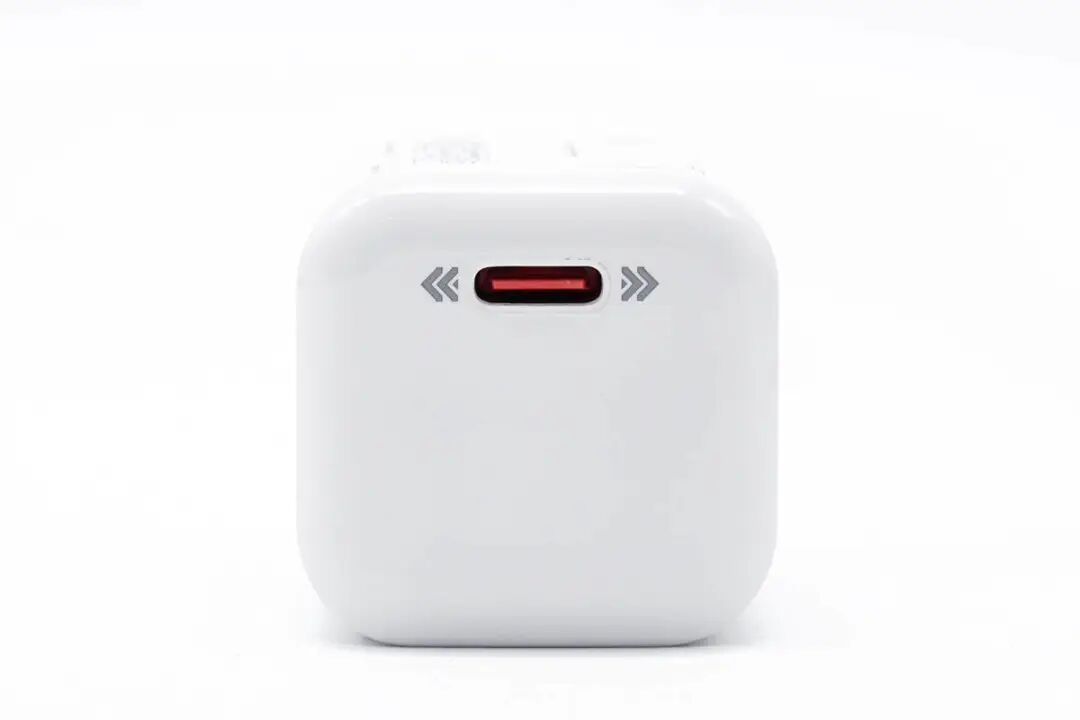

顶部配有单USB-C接口，红色胶芯，两侧印有箭头标志。

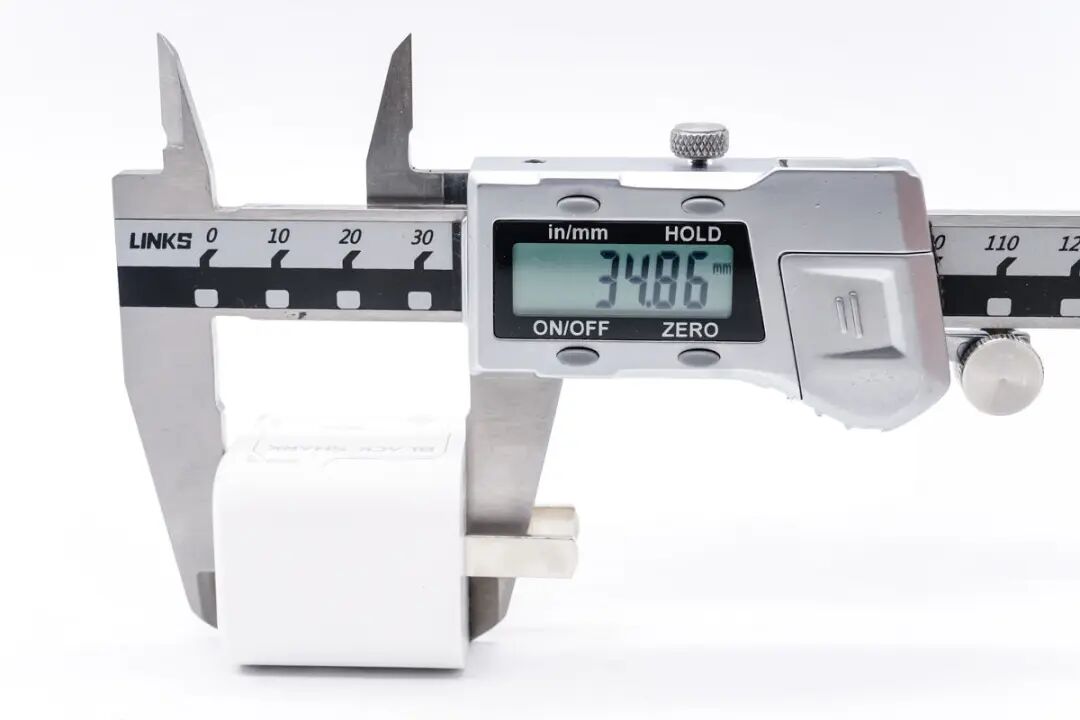

测得充电器机身高度为34.86mm。

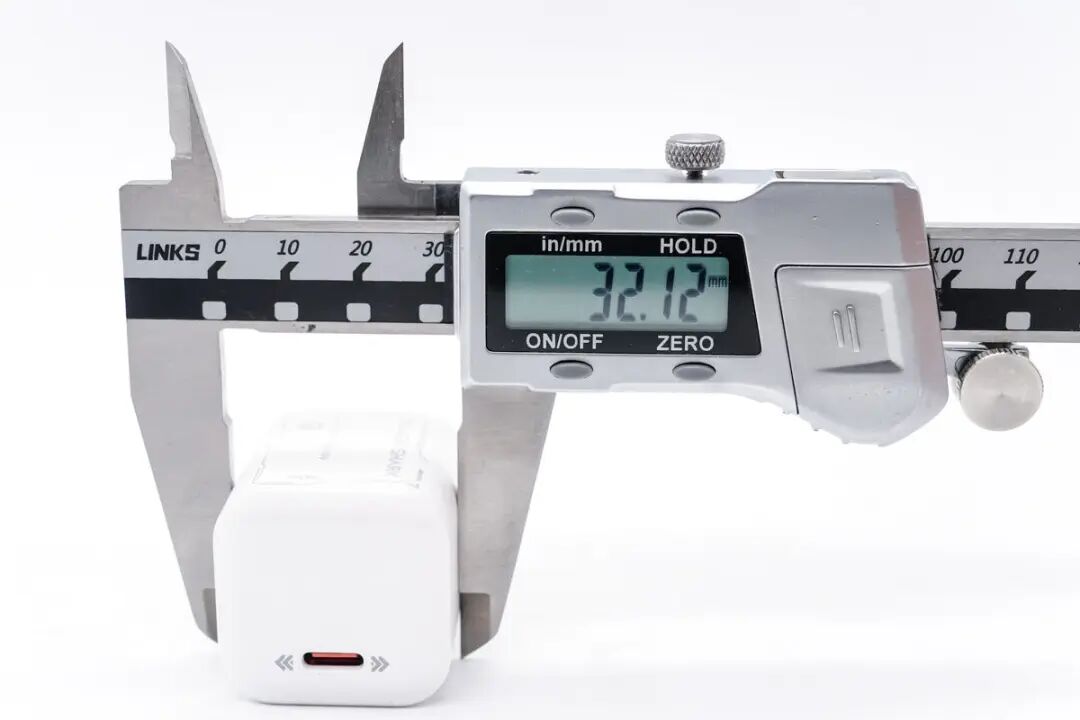

宽度为32.12mm。

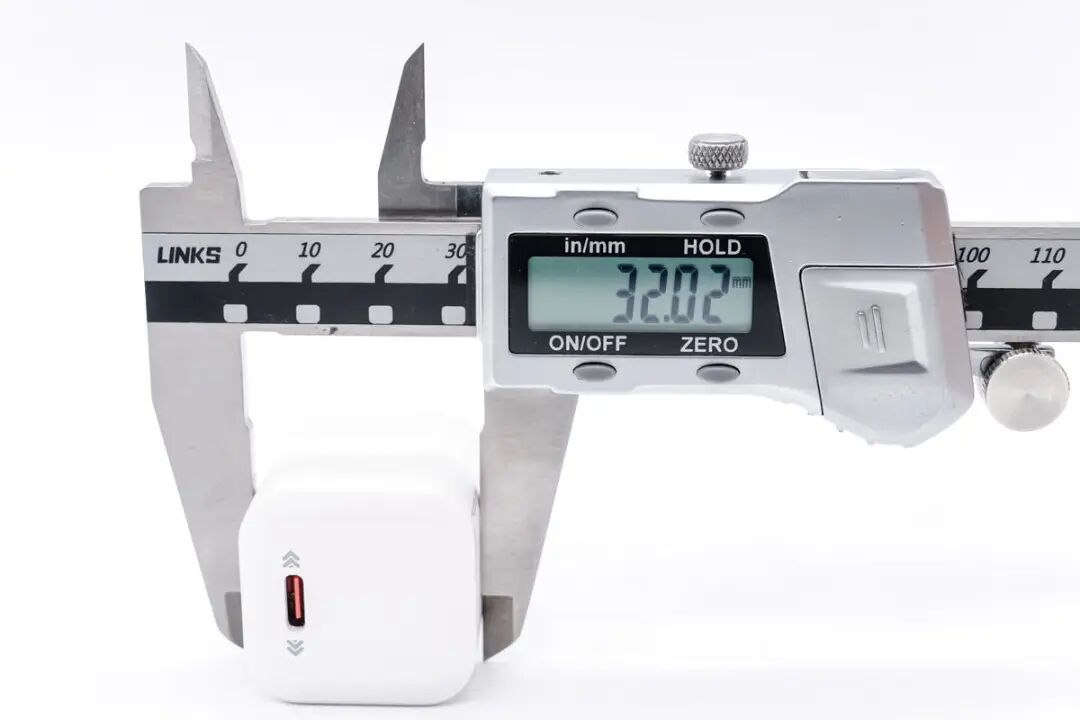

厚度为32.02mm。

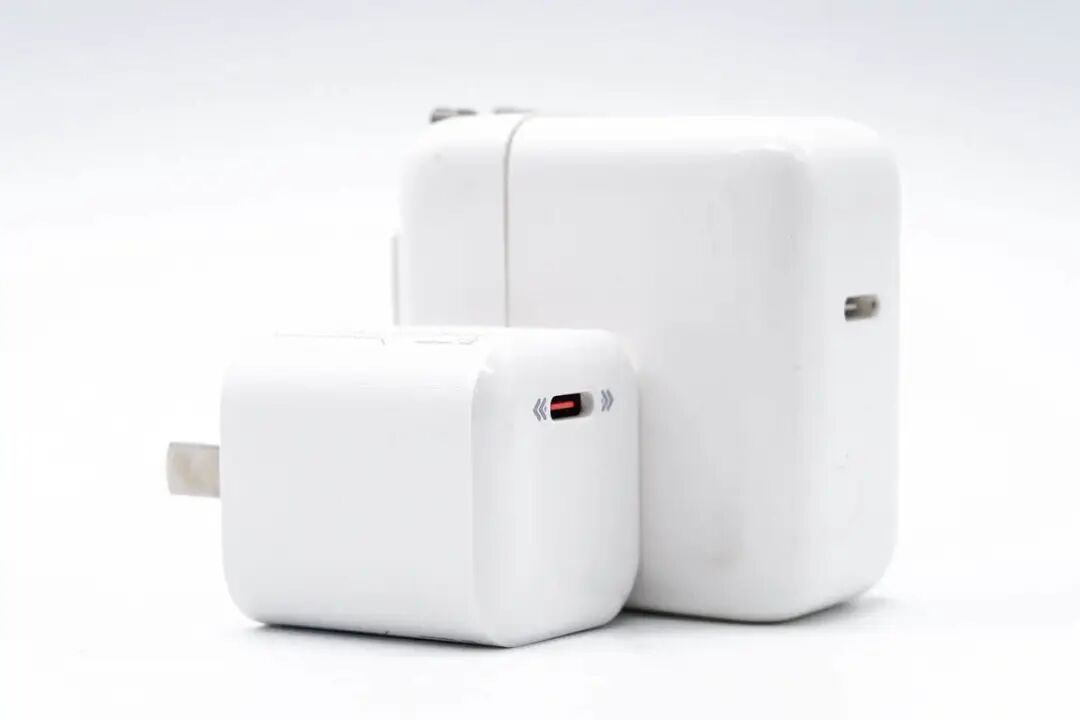

和苹果30W充电器对比，体积优势十分明显。

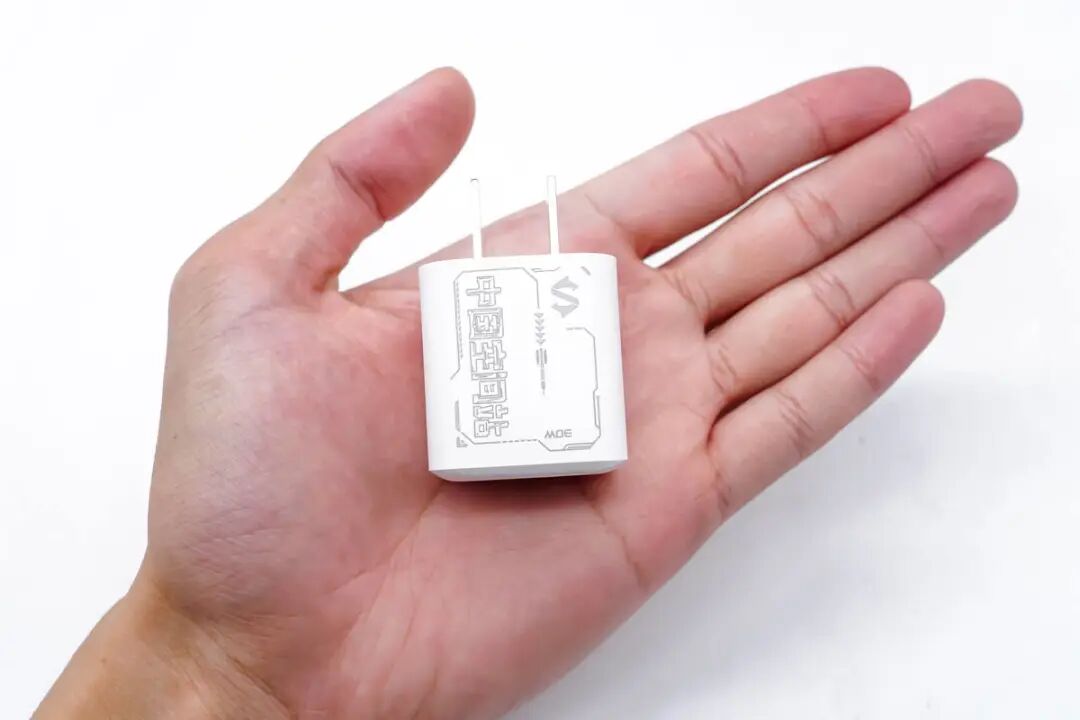

拿在手上的大小直观感受。

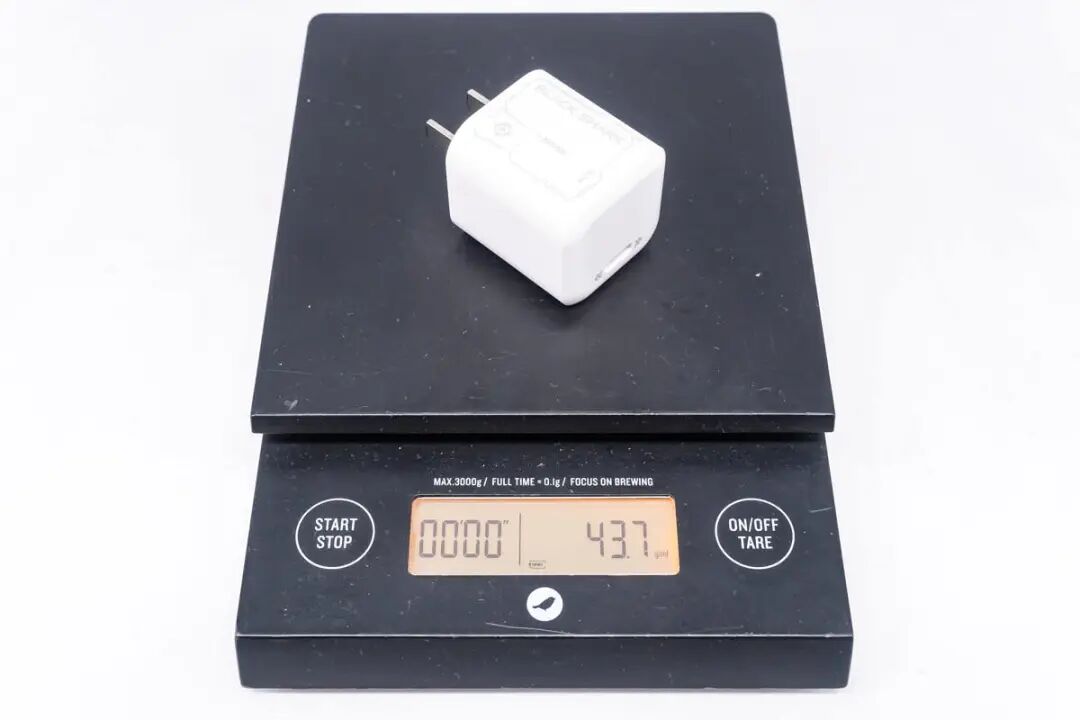

重量约为44g。

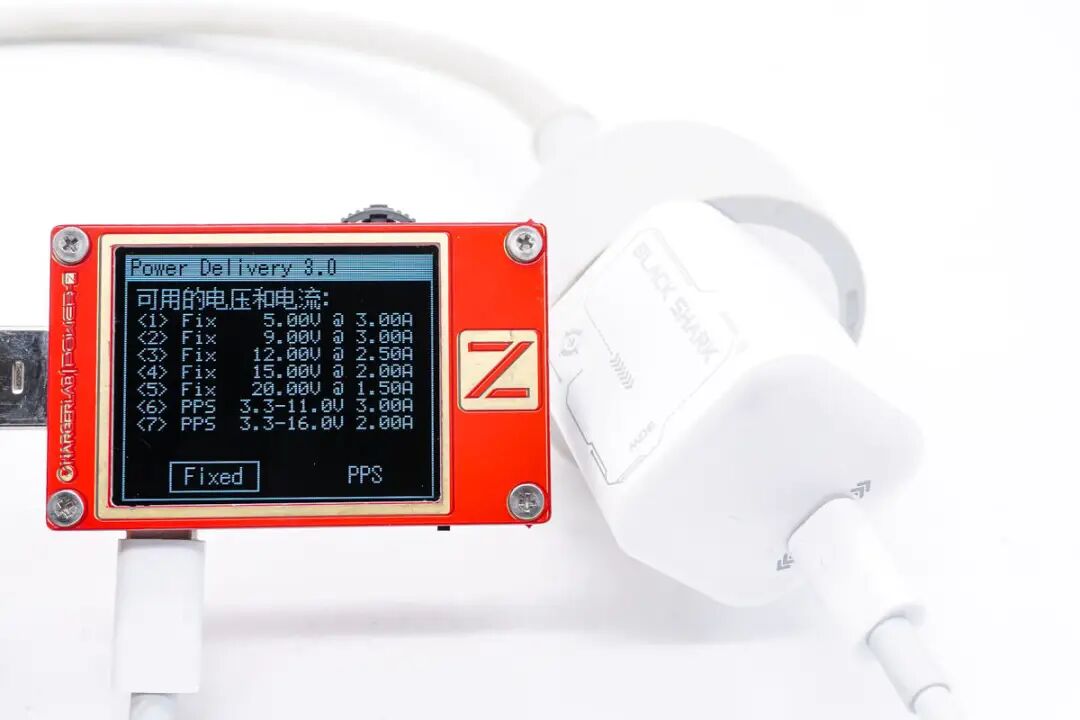

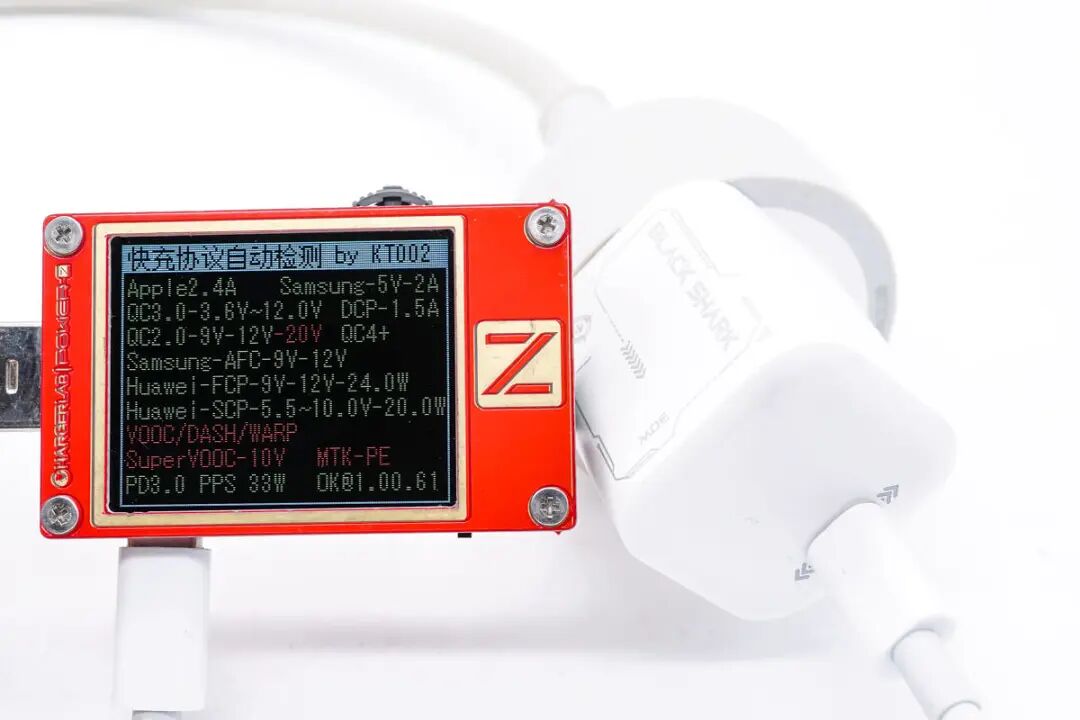

使用ChargerLAB POWER-Z KT002测得充电器支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A、3.3-16V2A两组PPS电压档位。

黑鲨星流30W氮化镓快充拆解

对黑鲨这款30W充电器进行了详细的外观、性能了解后，下面继续对其进行拆解，看看内部用料做工如何。

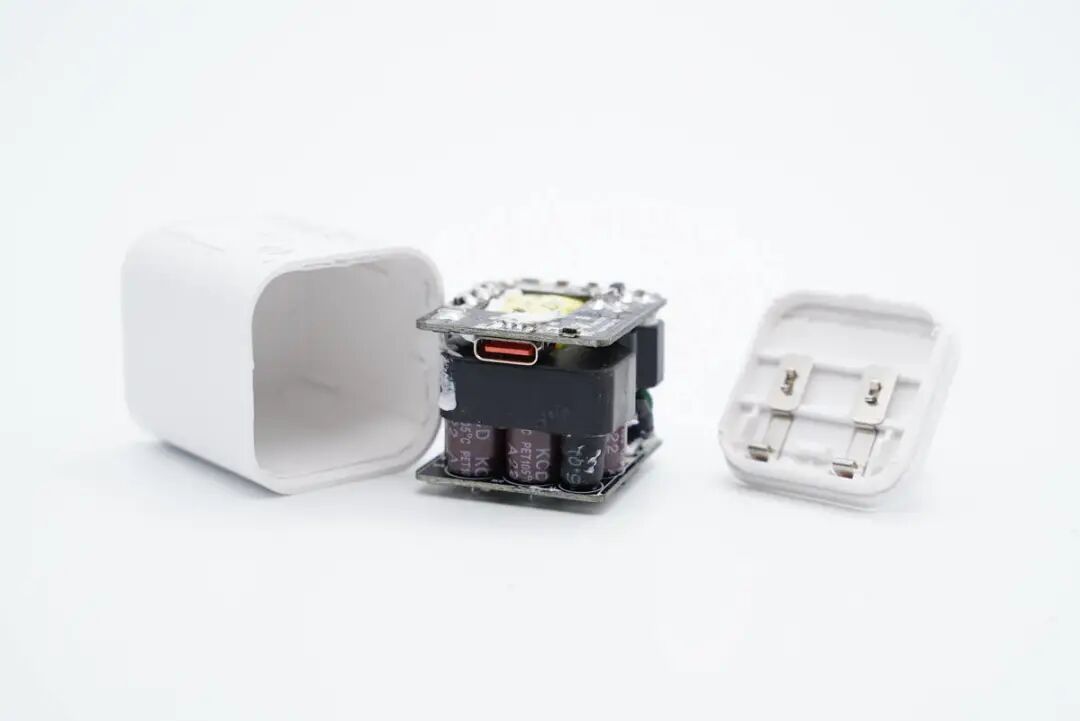

沿输入端插脚撬开充电器外壳，交流输入通过金属弹片压接到PCB上供电。

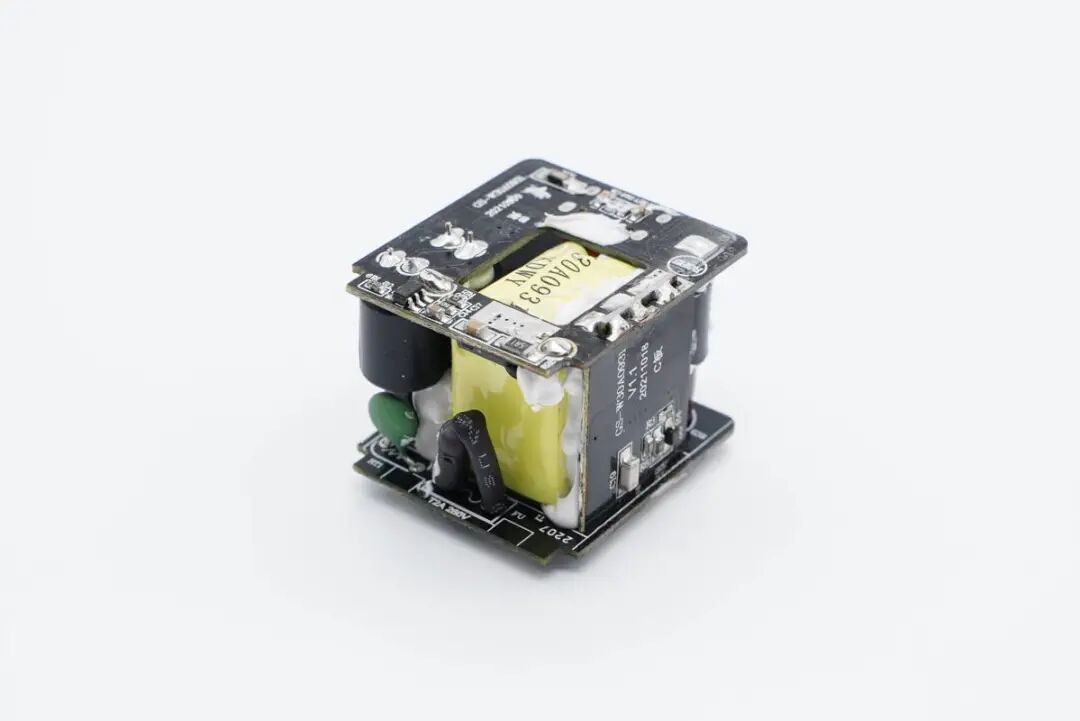

取出充电器PCBA模块，能够看到两块小板，电容，变压器放置在小板中间的空间内，充分利用空间。

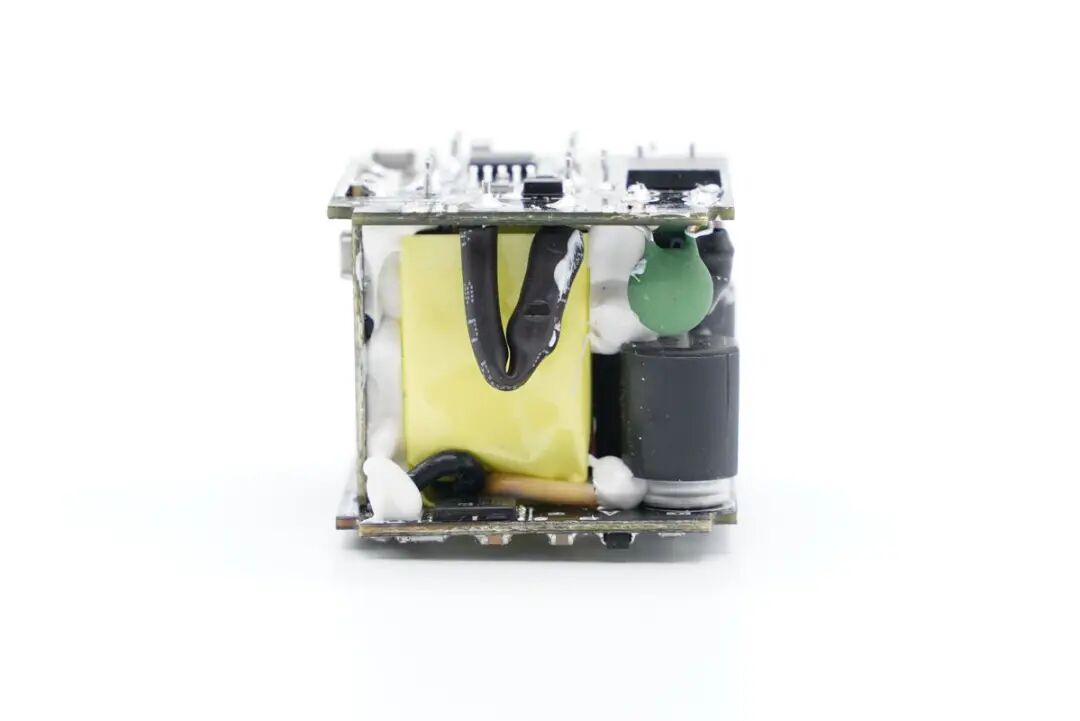

黑鲨30W充电器采用三块小板组合焊接，侧面焊接的小板连接初级与次级。

使用游标卡尺测量PCB尺寸，长度约为31.3mm。

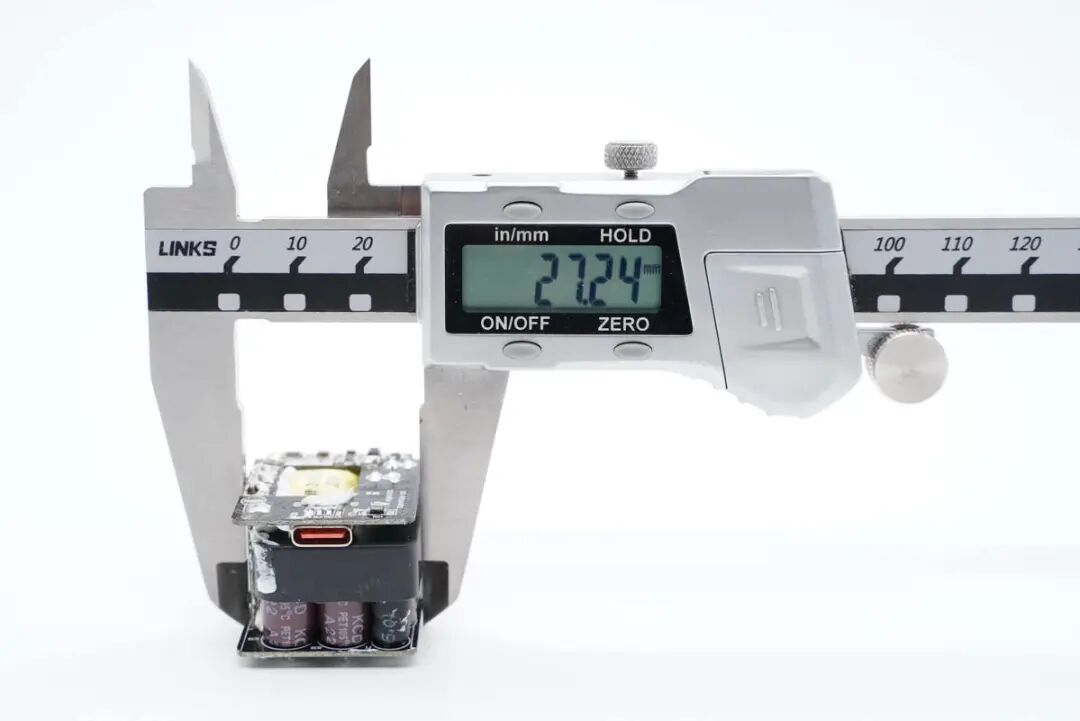

宽度约为27.2mm。

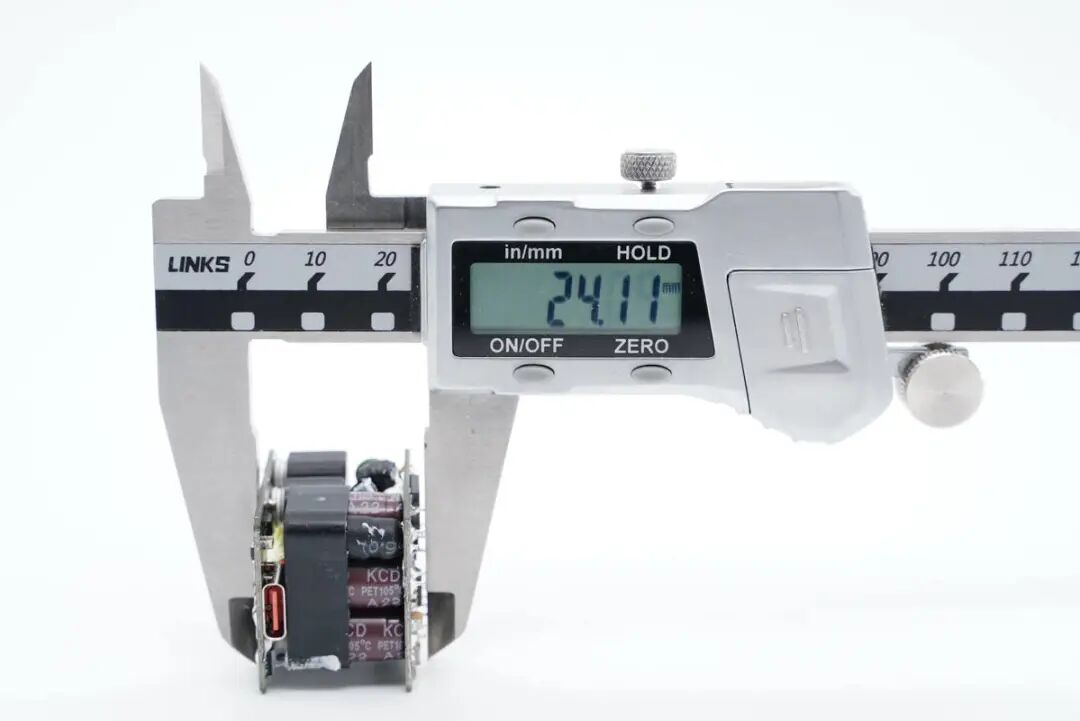

厚度约为24.1mm。

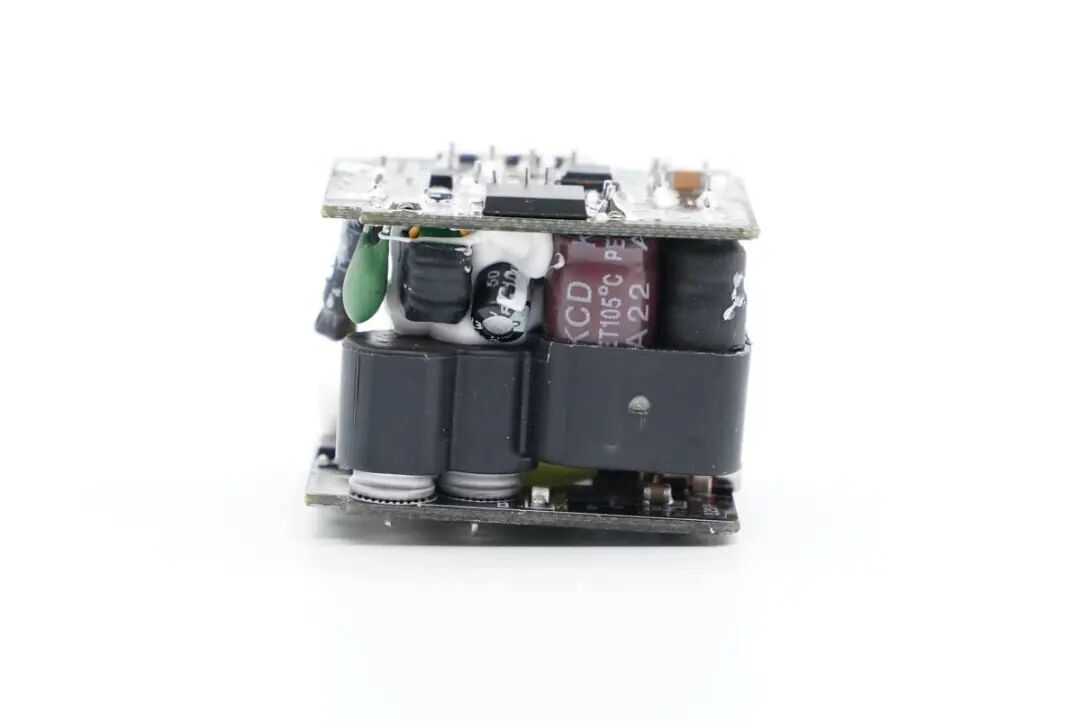

侧面看到充电器内部使用一块塑料罩用于初次级电容绝缘，绝缘罩的使用充分利用了充电器的内部空间，满足小体积高功率密度的设计。

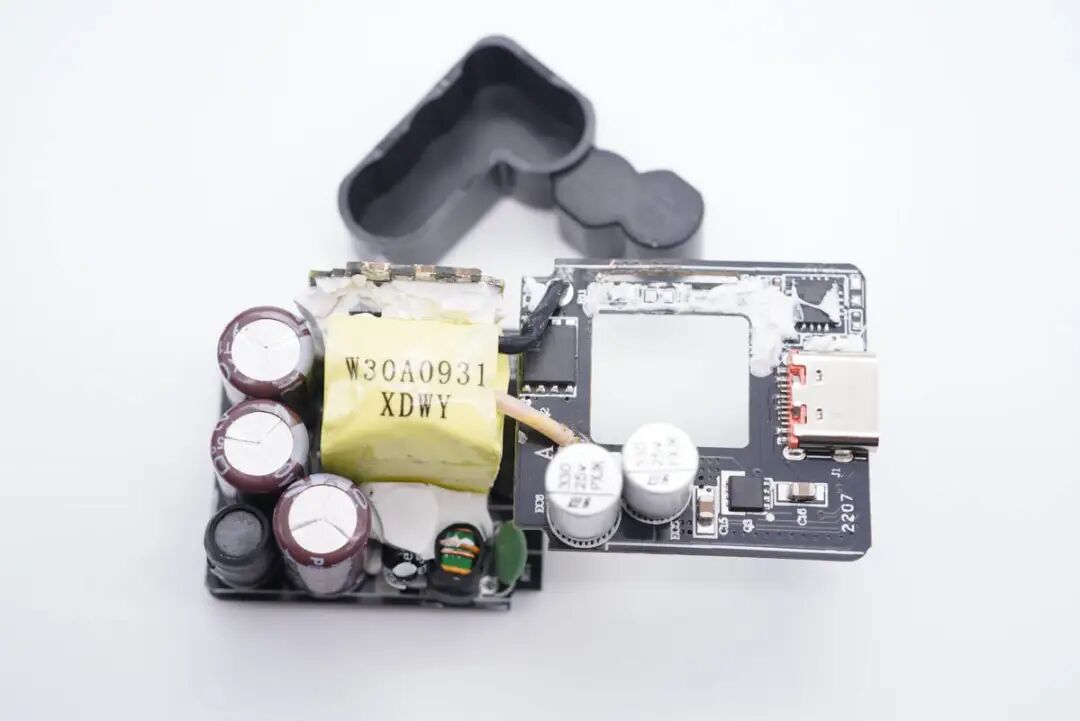

将充电器初次级拆焊分开，塑料罩分别覆盖初级和次级滤波电容，用于初次级之间器件绝缘。经过对充电器观察发现，其采用开关电源宽范围输出，次级协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

输入端焊接保险电阻和绿色NTC浪涌抑制电阻。

拆下初级小板上的所有元器件，下面从输入开始依次介绍各个元器件。

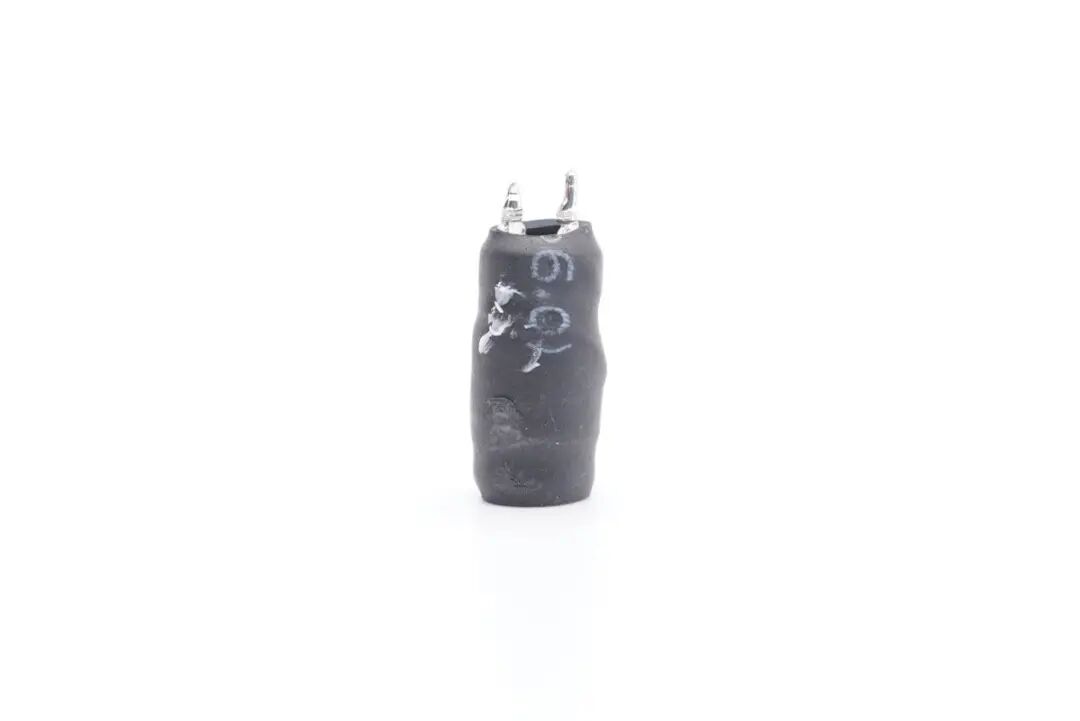

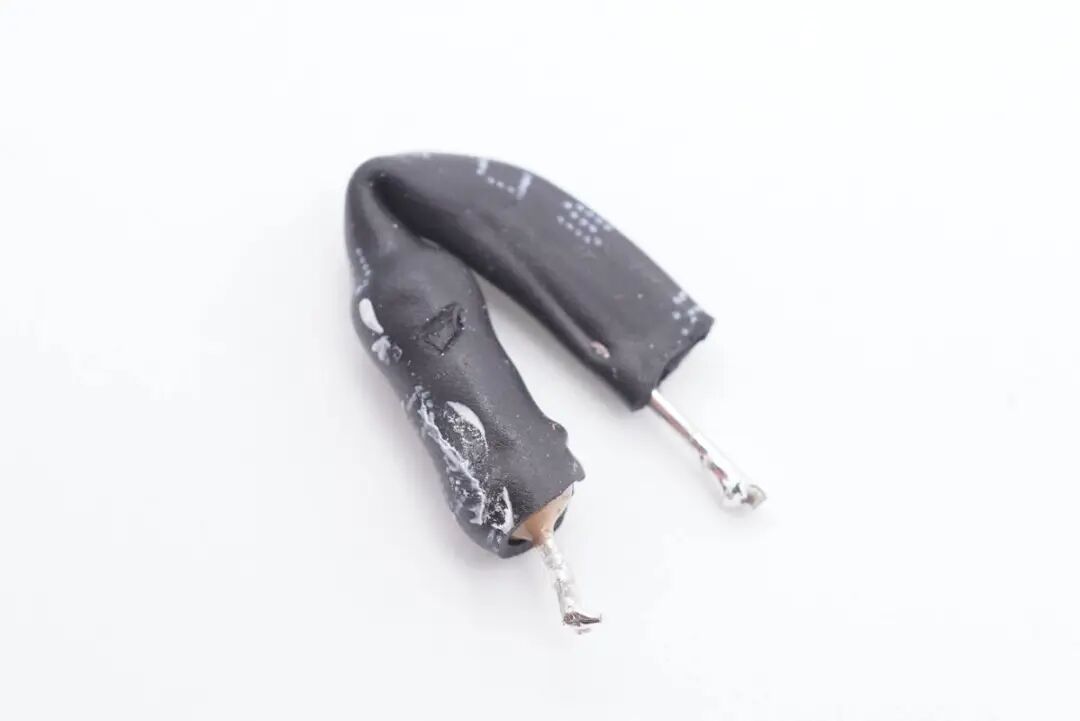

输入保险丝特写，外套热缩管绝缘。

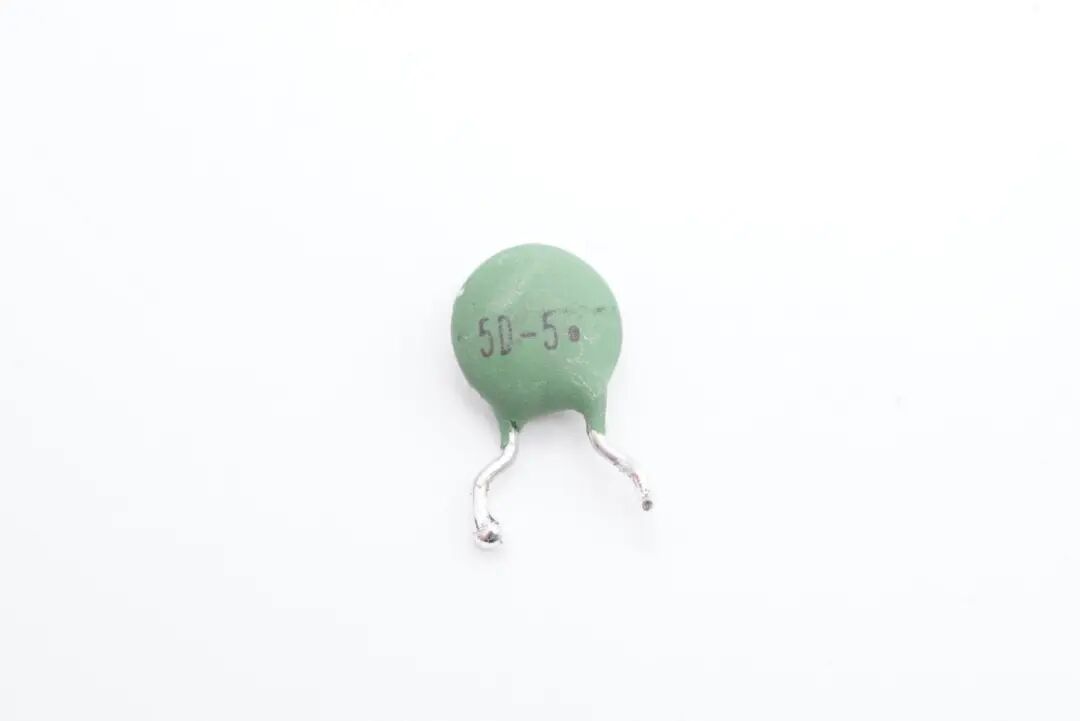

绿色NTC浪涌抑制电阻丝印5D-5，直径5mm，冷态电阻5Ω。

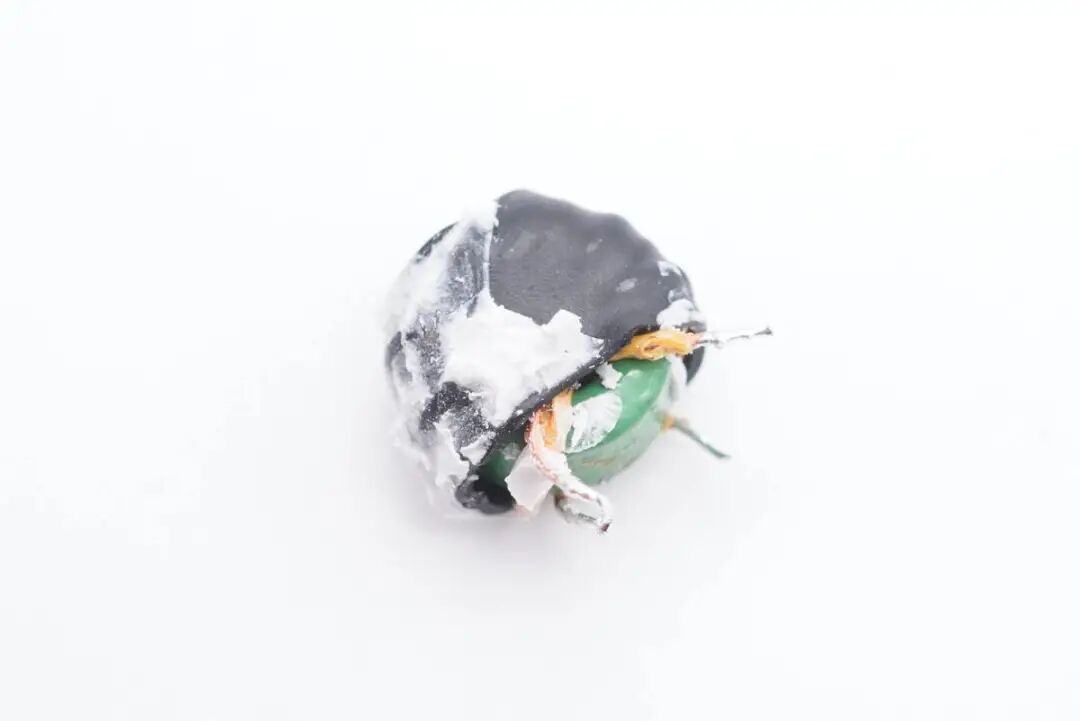

共模电感外套热缩管，绿色磁环，双线绕制。

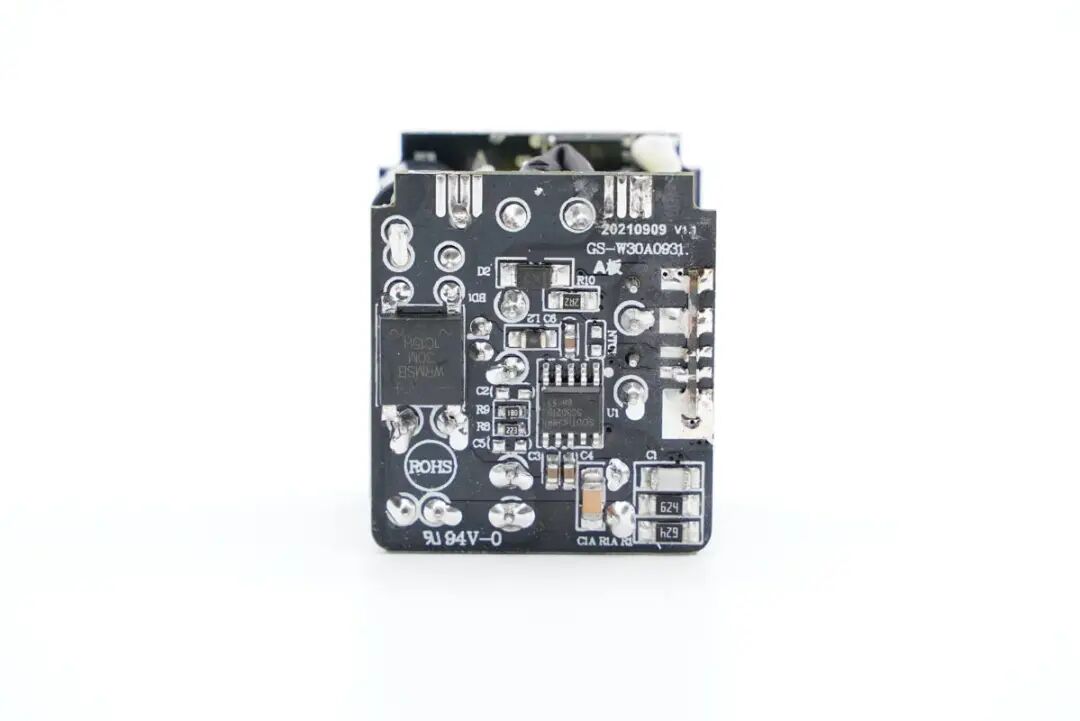

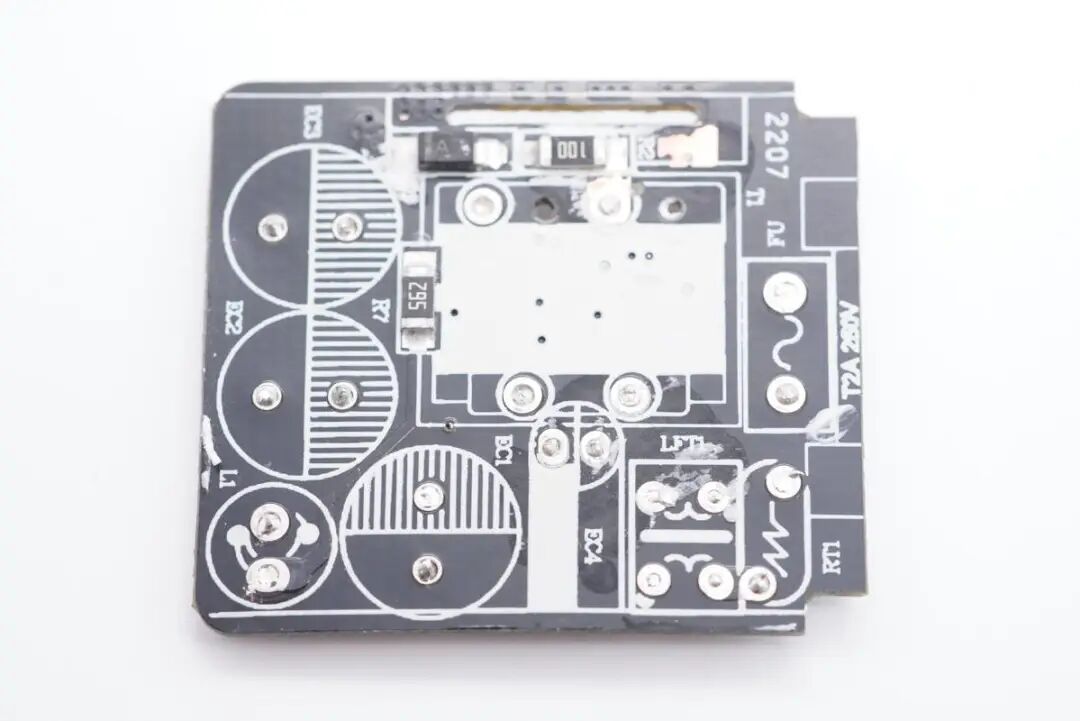

初级小板背面是整流桥和主控芯片。

输入整流桥来自沃尔德，型号WRMSB30M。规格3A1000V，这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

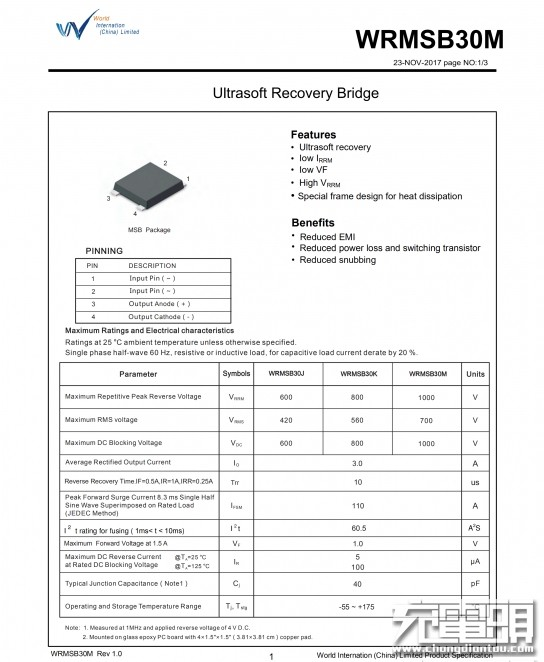

沃尔德WRMSB30M规格资料。

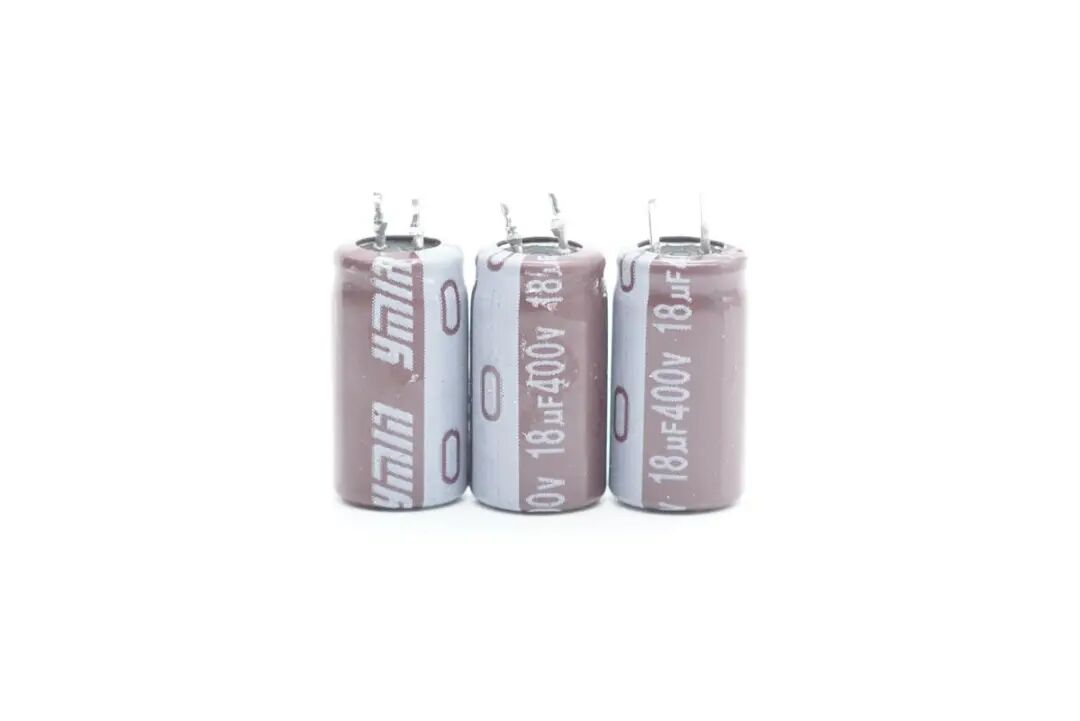

三颗高压滤波电容来自永铭，为KCD系列，规格均为18μF 400V。KCD系列电容产品是永铭在2021年推出的一款高性价比的快充电容，具备小体积，高可靠性，低漏电流，高纹波电流等优势。

差模工字电感特写，外套热缩管，用于抑制充电器高频干扰传导。

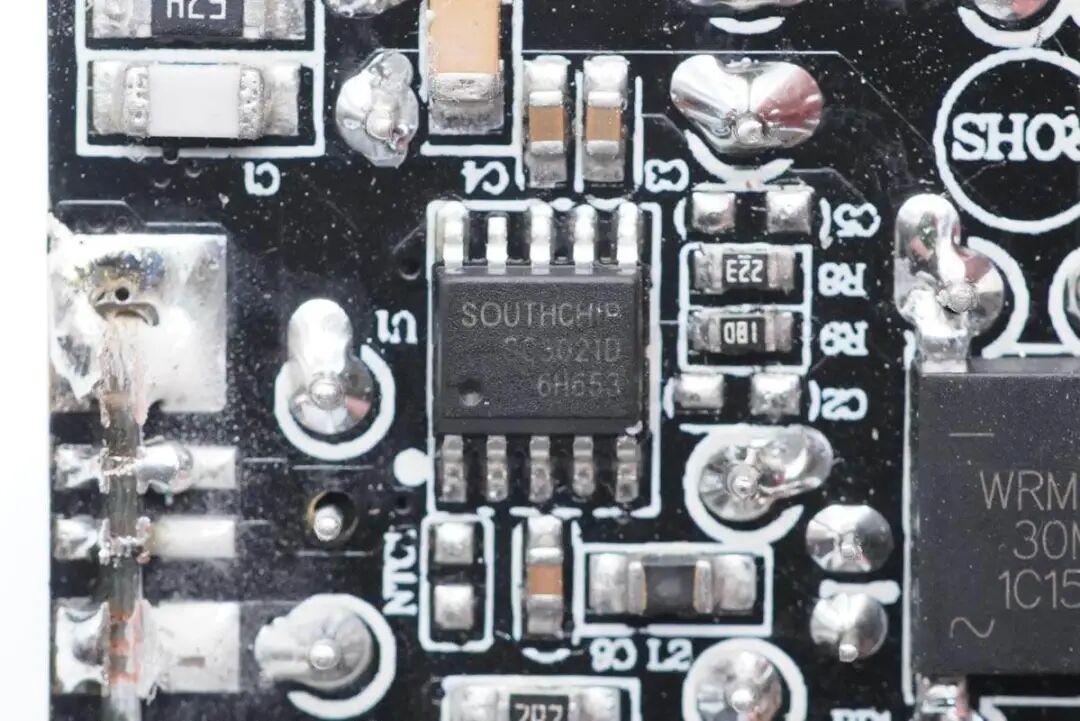

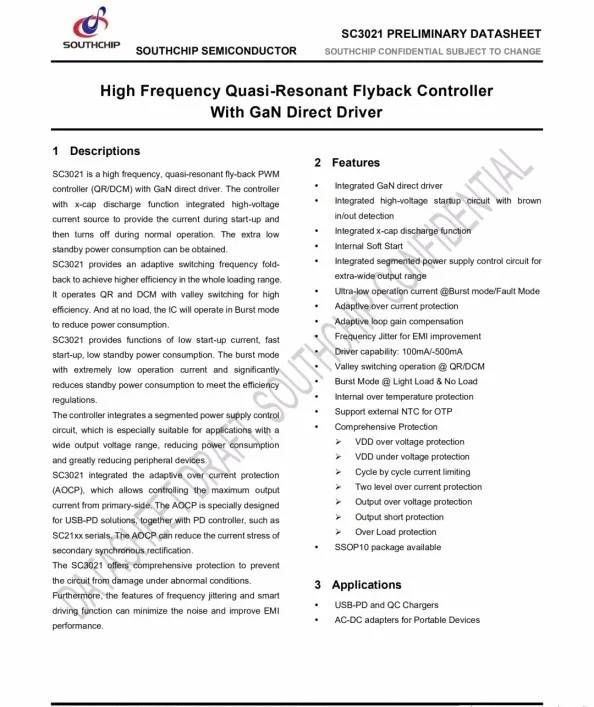

初级氮化镓主控芯片采用南芯SC3021D。芯片支持170KHz 高频GaN直驱，专为30W氮化镓充电器设计，在该方案下可采用ATQ17/15绕线式变压器，极具性价比。

据了解，南芯SC3021x满足各类高频QR快充需求，采用专有的GaN直驱设计，省去外置驱动器或者分立驱动器件；集成分段式供电模式，单绕组供电，无需复杂的供电电路；内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。

充电头网拆解了解到，南芯SC3021x还被睿元实业33W 1A1C氮化镓快充、REMAX 30W氮化镓快充等产品采用。此外，南芯快充芯片可应用于充电器、车充、移动电源、储能电源等产品，此前已被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、三星45W PD快充车充、紫米20号200W PD快充移动电源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充电器等数十款产品采用，品质获得客户高度认可。

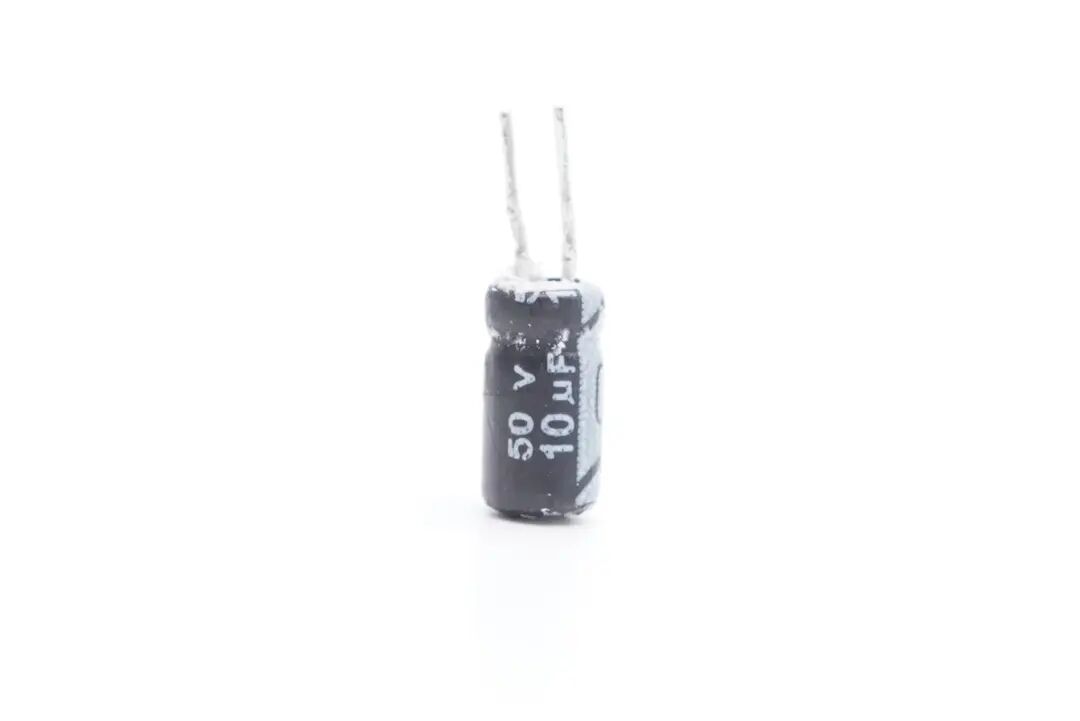

为南芯初级主控芯片供电的滤波电容，规格为50V 10μF。

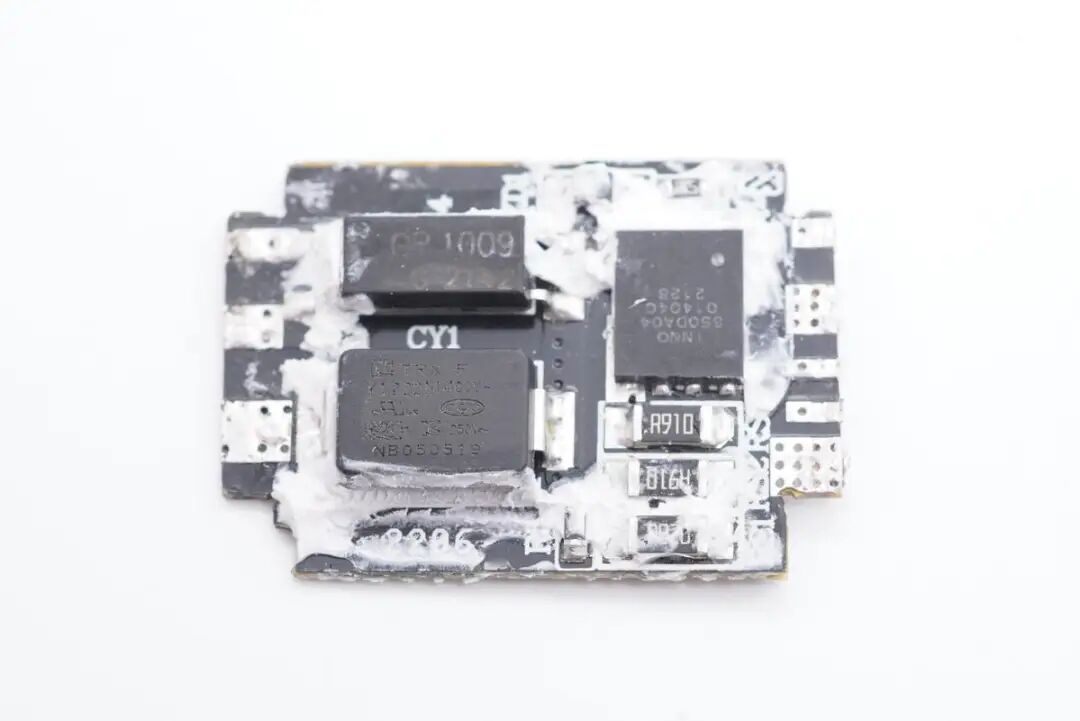

输出电压反馈光耦，贴片Y电容，氮化镓功率芯片均焊接在垂直小板上。

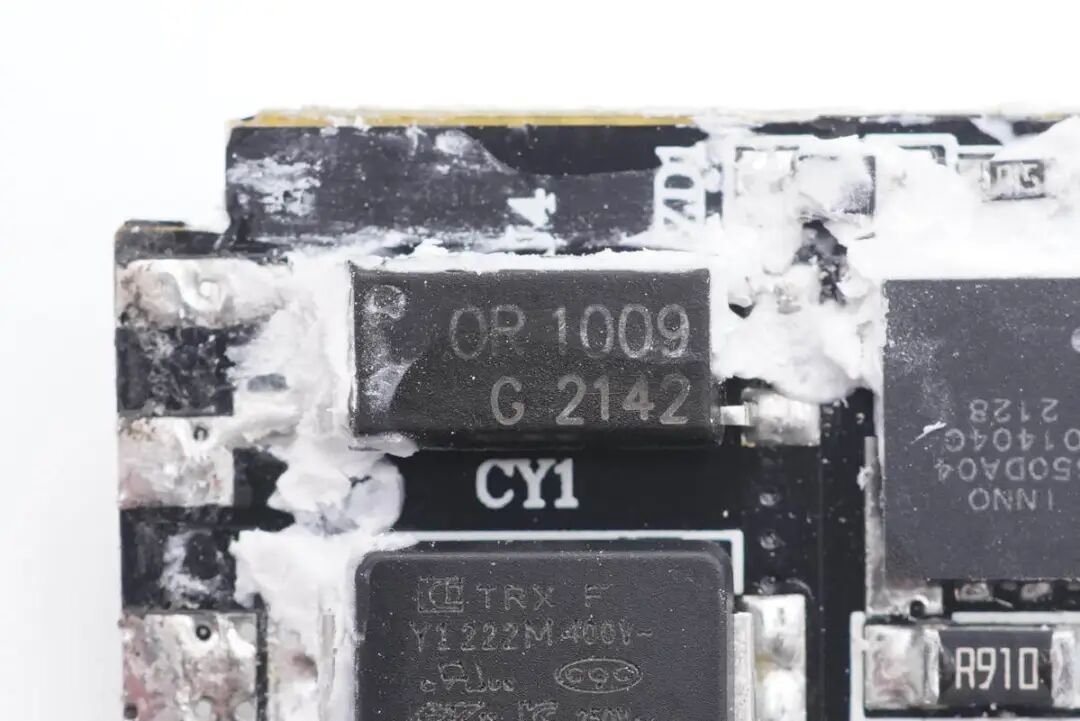

OR1009光耦，用于输出电压调节反馈。协议芯片通过控制光耦内部发光二极管发光强度，控制另一端光电三极管的导通程度，从而起到调节反馈输出电压的作用。

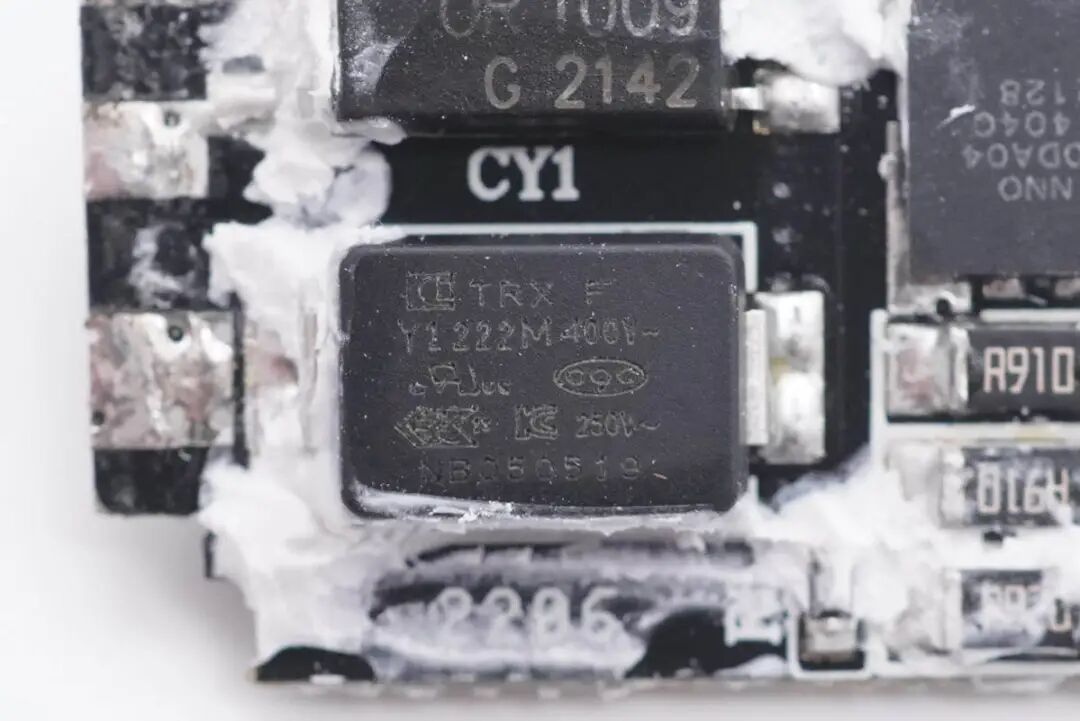

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。黑鲨30W氮化镓充电器使用的贴片Y电容料号为TMY1222M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

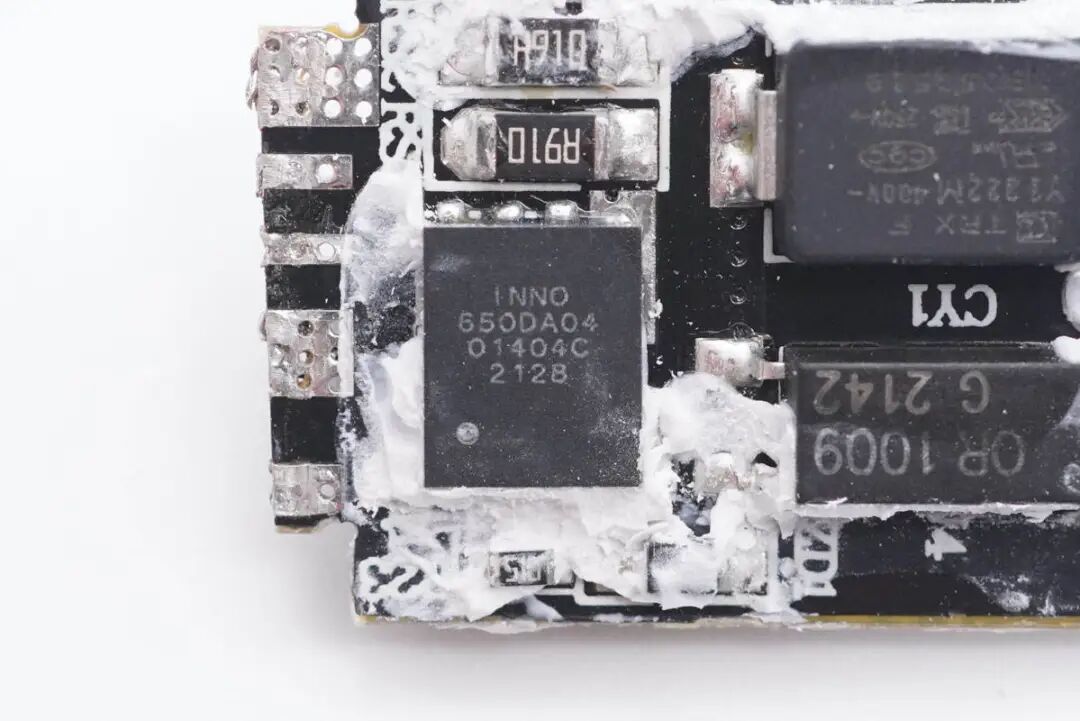

氮化镓功率芯片采用英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低损耗、快速主动散热等特点，同时采用DFN5*6封装，实现小体积、高效率的充电器设计。

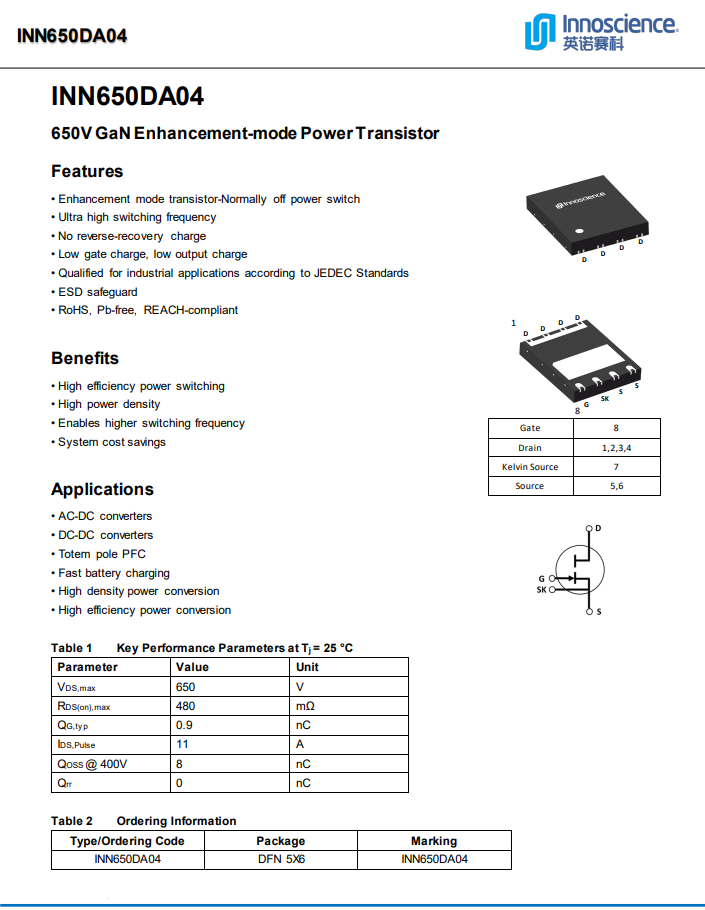

英诺赛科INN650DA04资料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被REMAX 30W氮化镓快充采用。第一代氮化镓功率芯片INN650D02此前已被品胜65W 2C1A氮化镓快充、红魔手机6 Pro标配120W PD氮化镓快充、尚巡120W氮化镓适配器、REMAX 100W氮化镓充电器、摩米士100W 2A2C氮化镓快充、努比亚65W USB PD氘锋氮化镓快充、飞频65W PD氮化镓充电器、魅族65W氮化镓充电器、Lapo 65W PD氮化镓快充充电器、ROCK 65W 2C1A氮化镓快充等多款产品采用，芯片质量获得市场认可。

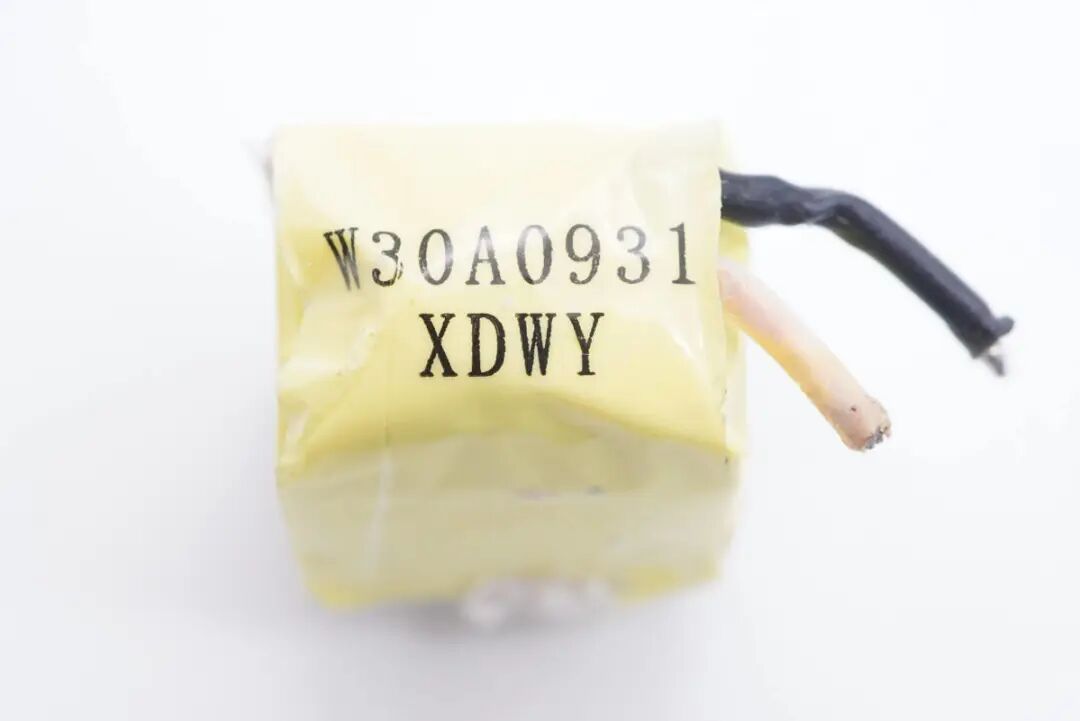

变压器整体缠绕马拉胶带绝缘，输出采用多层绝缘线。

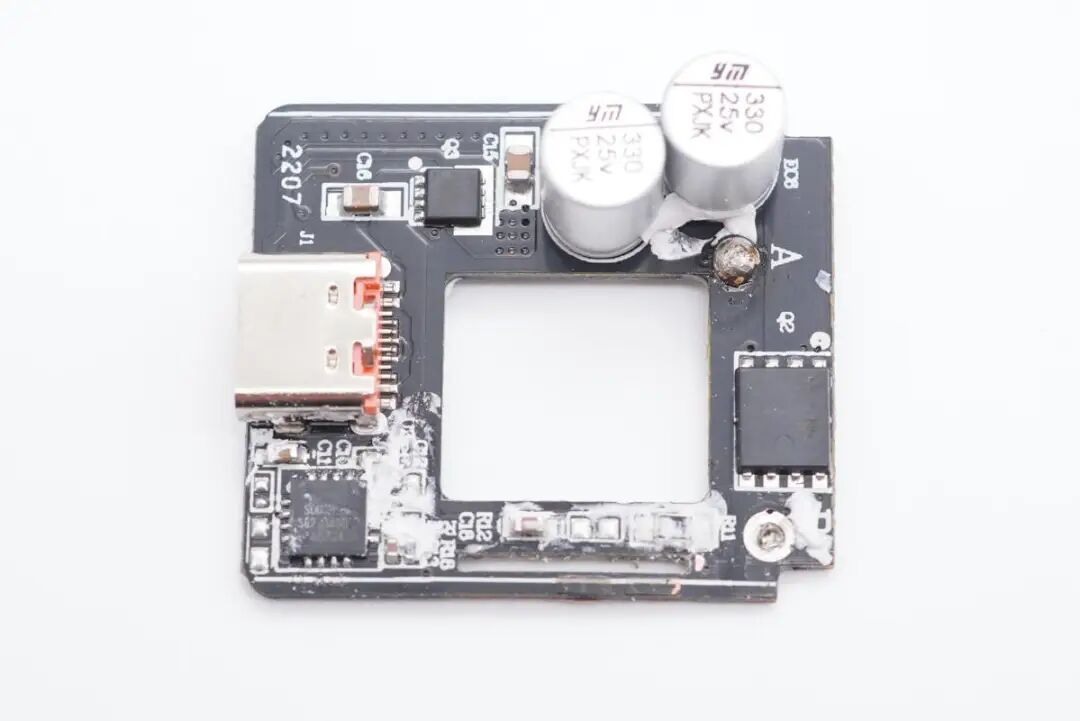

输出端小板镂空放置变压器，小板正面焊接协议芯片，VBUS开关管，滤波电容和同步整流管。

小板背面焊接同步整流控制器和输出电流取样电阻。

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。

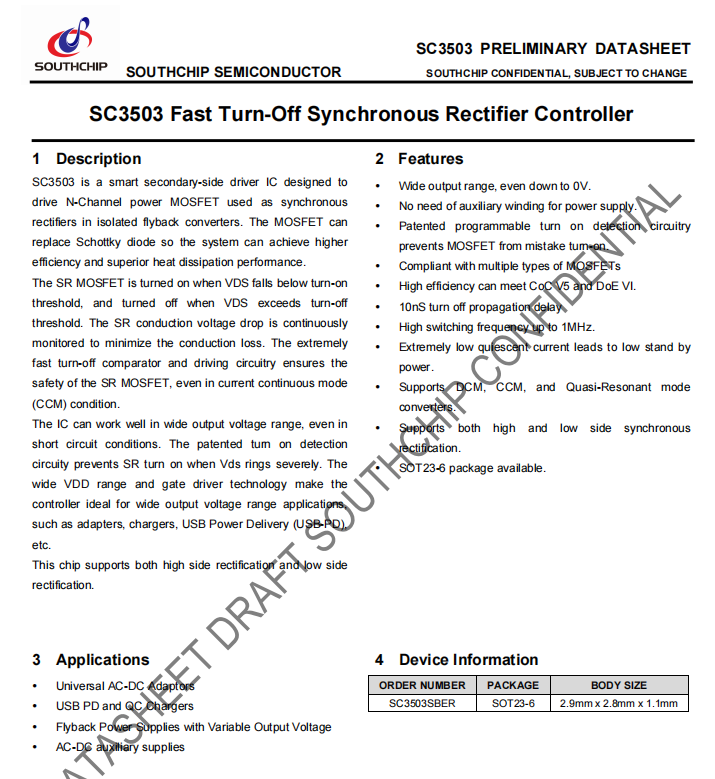

南芯SC3503资料信息。

充电头网拆解了解到，该芯片已经被科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。

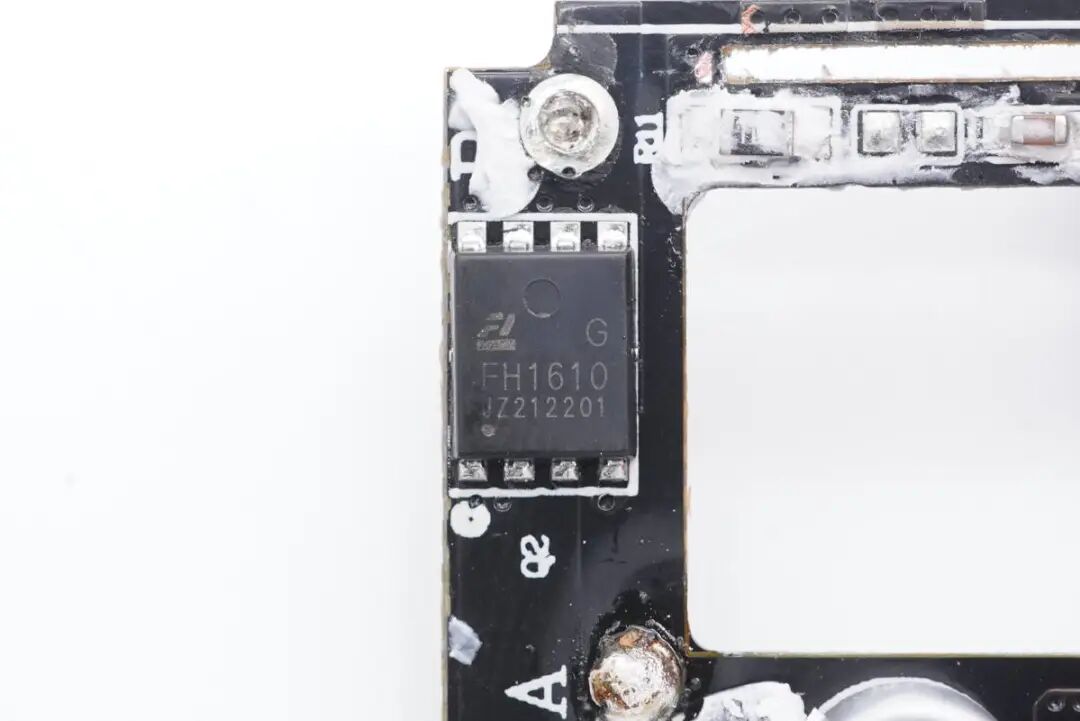

同步整流管来自鑫飞宏，型号FH1610G，NMOS，耐压100V，导阻7.8mΩ，采用DFN5*6封装。

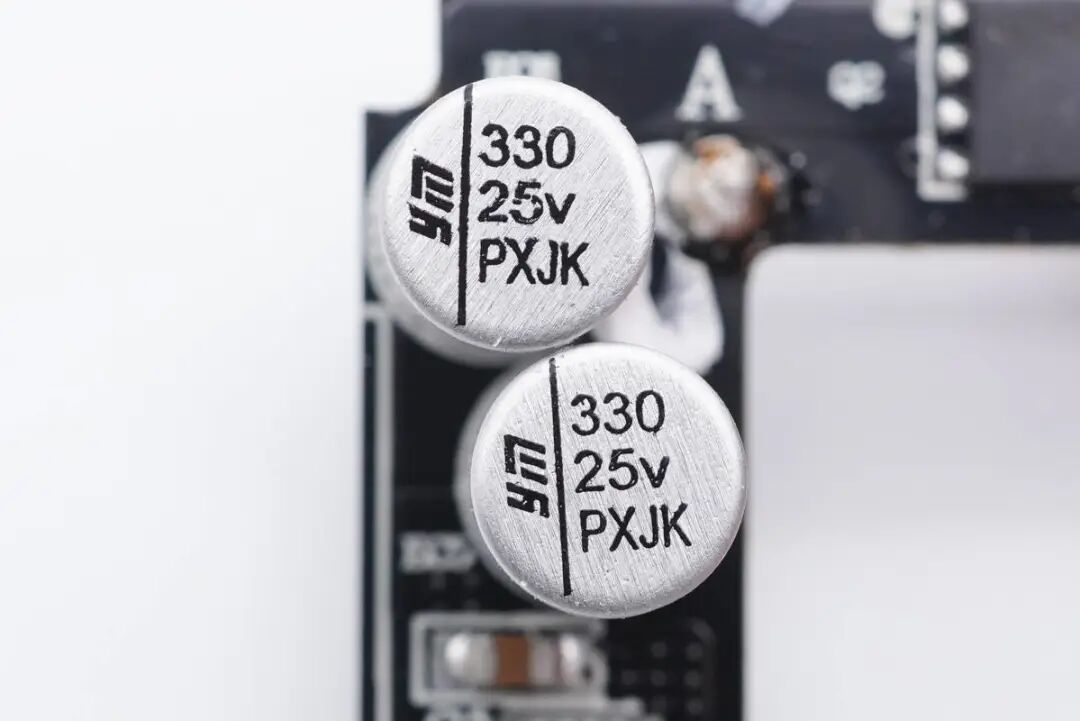

同步整流输出滤波固态电容特写，规格均为330μF 25V，永铭NPX系列固态电容，两颗并联。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。

充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

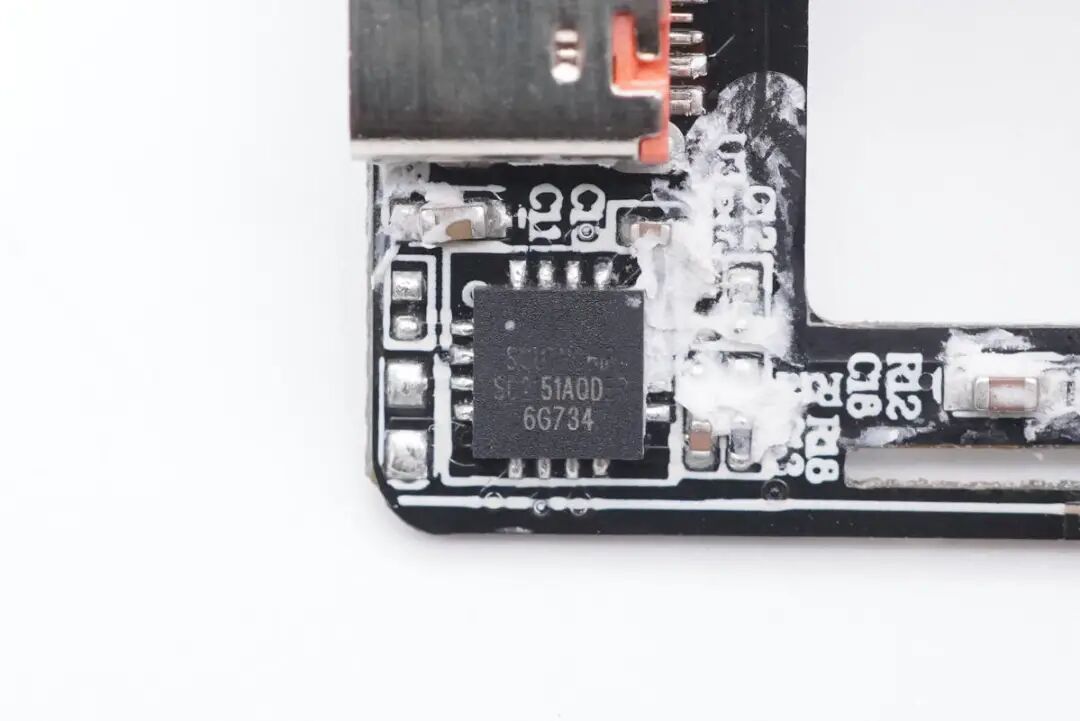

协议芯片同样来自南芯，型号为SC2151A。该芯片采用16-pin QFN 4*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。

南芯SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。

此外，SC2151A针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路，为适配器等应用提供了简单高效的协议控制器解决方案。据充电头网了解到，该芯片已经获得USB-IF PD3.0认证，TID：4869。

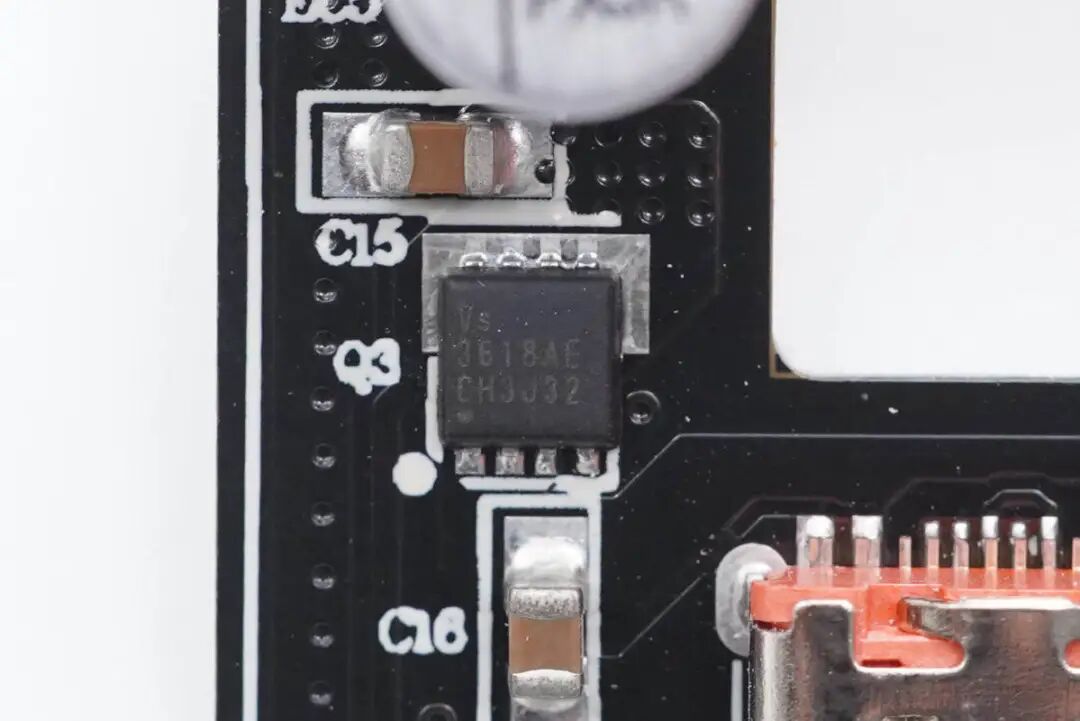

输出VBUS开关管采用威兆半导体VS3618AE。NMOS，耐压30V，导阻6.4mΩ，PDFN3333封装。

威兆半导体 VS3618AE资料信息。

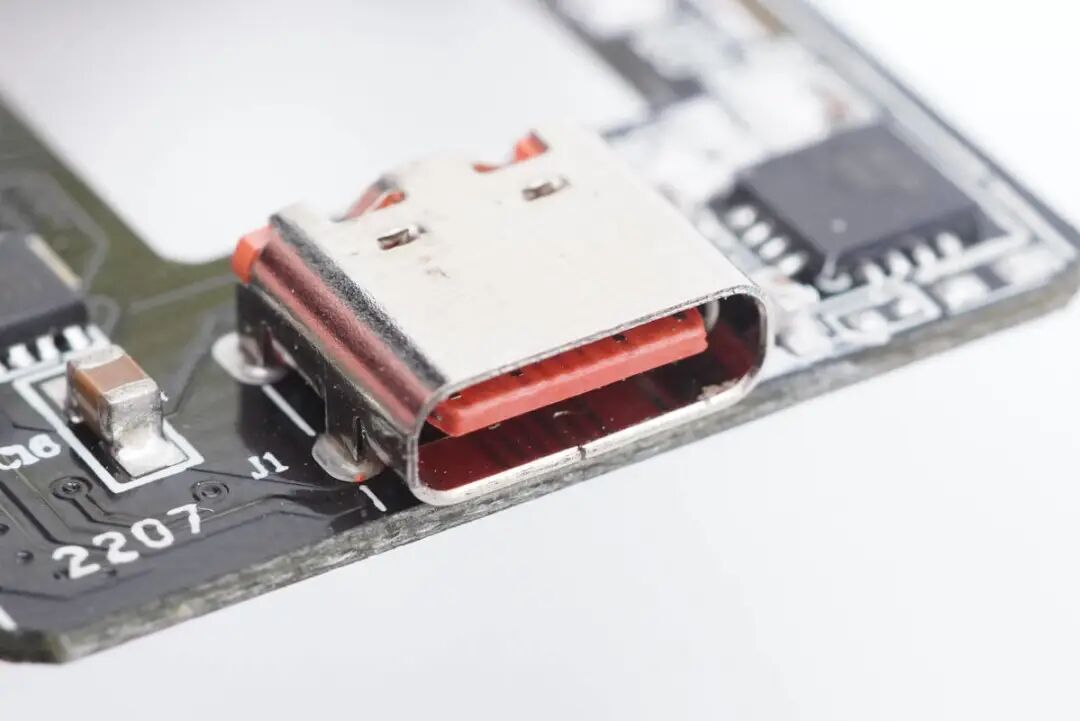

USB-C输出接口，采用过孔焊接，橙色胶芯，端面不露铜。

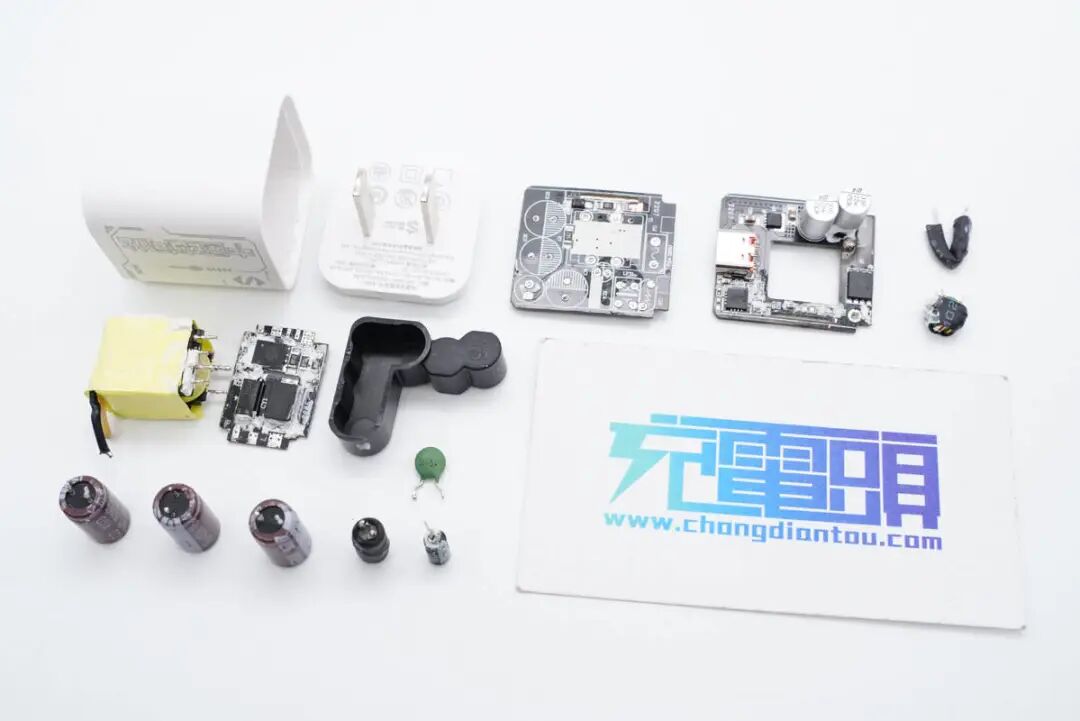

全部拆解完毕，来张全家福。

充电头网拆解总结

黑鲨星流GaN 30W快充充电器采用小巧的机身设计，内部使用三块PCB组合焊接，内部空间利用高。充电器兼容QC、AFC、PD3.0、PPS快充协议，具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组齐全电压档位，以及3.3-11V3A和3.3-16V2A两组PPS电压档位，整体兼容性很好，满足各大品牌安卓手机、平板快充需求，也能满足iPhone系列手机快充。

充电头网通过拆解了解到，充电器采用三块电路板组合焊接，U型结构设计，内部使用硅胶填充固定。初次级电容外套一体塑料壳绝缘，输出端小板镂空，减小体积。充电器采用南芯半导体SC3021D+SC3503+SC2151A全套高频QR氮化镓快充方案，搭配英诺赛科第二代氮化镓功率芯片INN650DA04，使用永铭电容输入输出滤波，用料可靠。
