拆解报告：网易智造迷你33W 1A1C氮化镓充电器
----- 充电头网拆解报告 第2097篇 -----
前言
网易智造是网易旗下的硬件品牌，包括插线板、音箱耳机、手机配件、电脑办公、电池电源、生活电器和个护健康等诸多品类的小家电产品，充电头网之前也拆解过很多款网易智造的产品。
随着iPhone13系列手机的发布，快充功率由之前的20W提升到27W，需要更高功率的充电器，才能满足手机的快充需求，主流充电器的功率也由20W提升到了33W，在满足苹果手机快充的同时，还能满足安卓手机的PPS快充需求。
之前充电头网评测了网易智造33W双口氮化镓充电器，体积小巧且具备1C1A双接口，快充协议支持全面，支持手机和笔记本充电，同时支持传统快充，一头多用。下面充电头网就为大家带来这款充电器的拆解，看看迷你快充内部是如何设计。
网易智造迷你33W充电器开箱
包装盒正面印有充电器品牌以及名称。

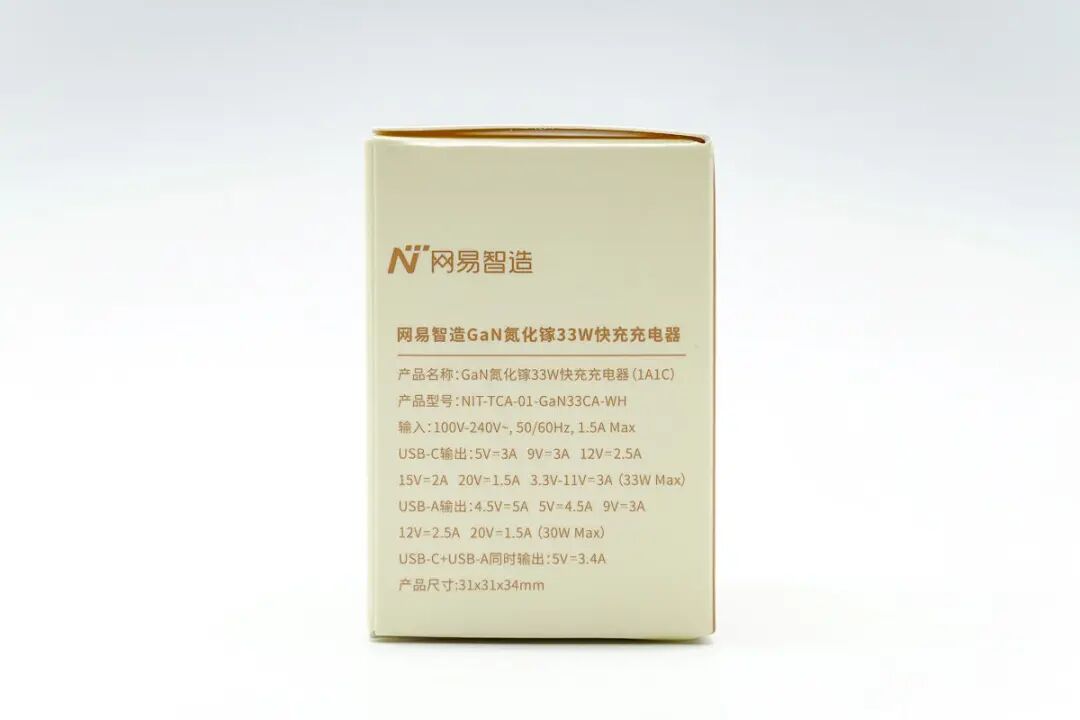

盒子侧面印有充电器参数。
包装内只有充电器。
充电器机身外壳顶面亮面，腰身上半部分磨砂下半部分为亮面，底部外壳磨砂，交替设计显得十分有特点。

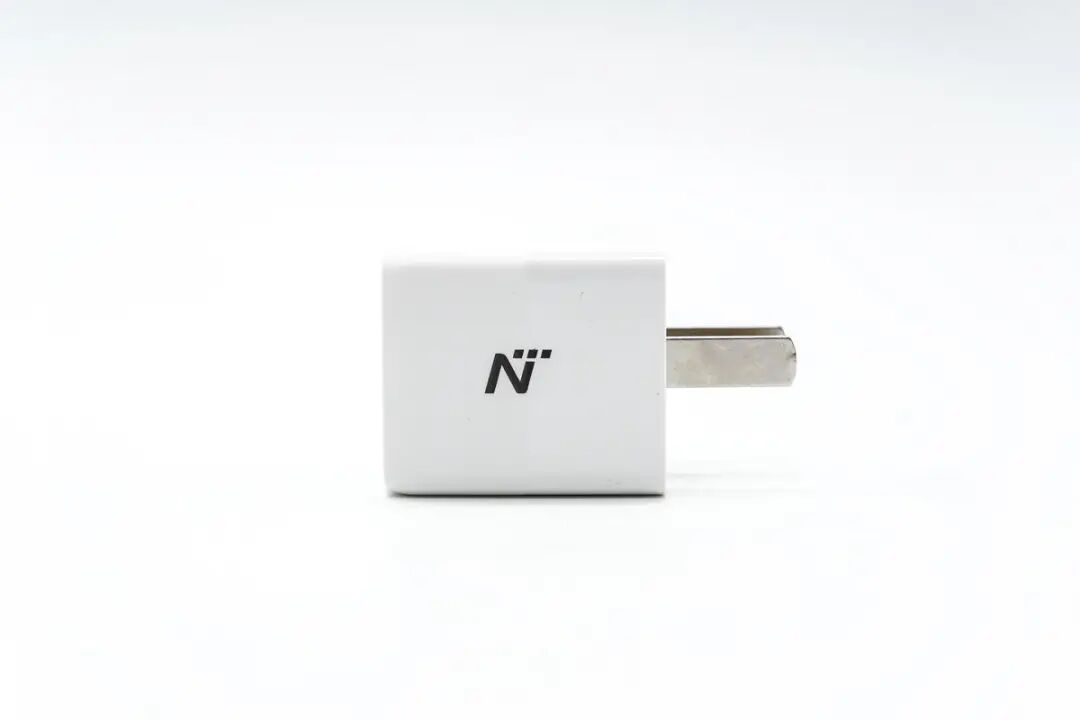

机身一侧印有品牌logo。

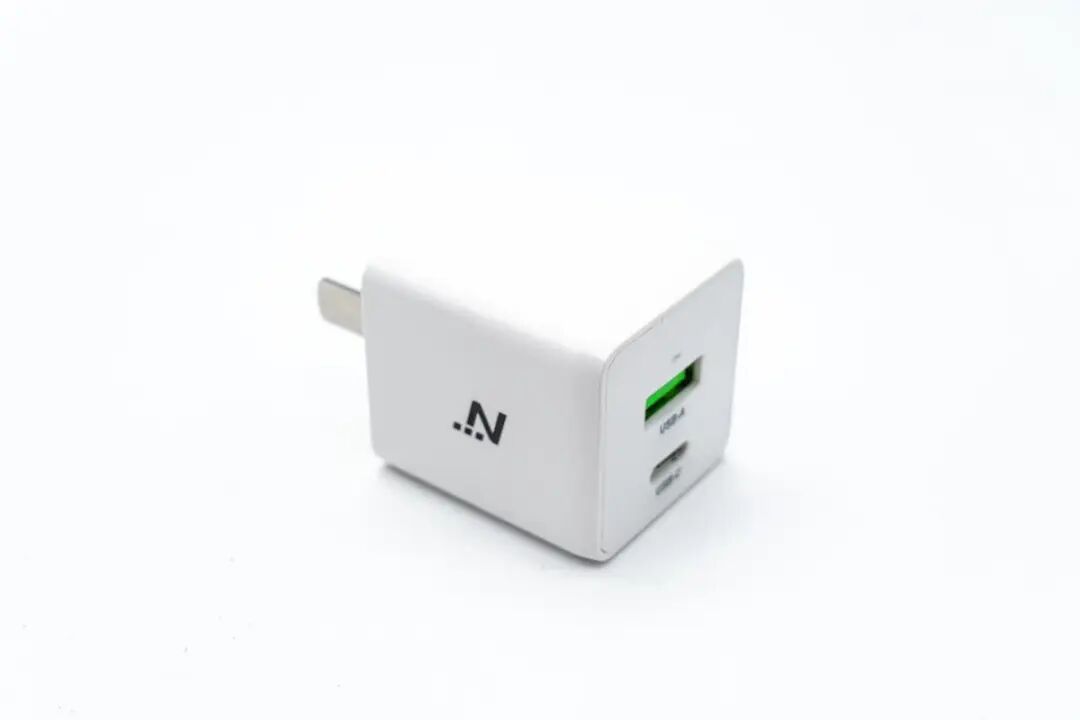

充电器造型趋于立方体，输入端配备固定式国标插脚。

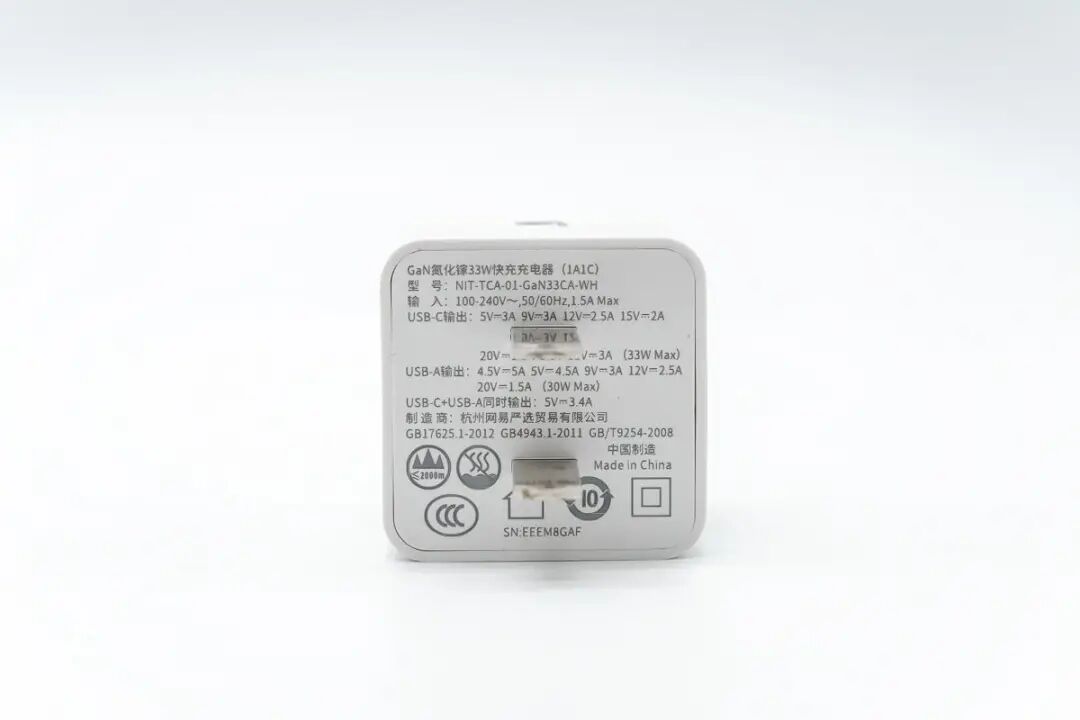

输入端外壳上印有充电器参数
型号：NIT-TCA-01-GaN33CA-WH
输入：100-240V~50/60HZ 1.5A
USB-C输出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A
USB-A输出：4.5V5A、5V4.5A、9V3A、12V2.5A、20V1.5A
总输出：5V3.4A
制造商：杭州网易严选贸易有限公司
充电器已经通过了CCC认证。

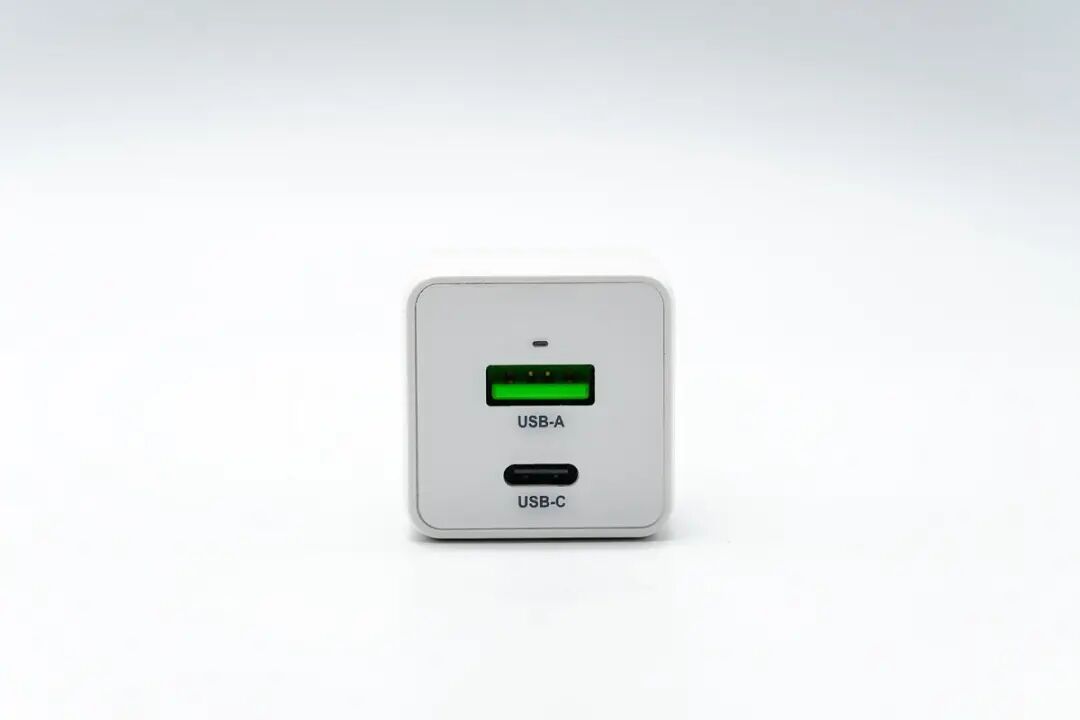

输出顶面配有1A1C接口以及LED指示灯，USB-A口胶芯为绿色，十分显眼。

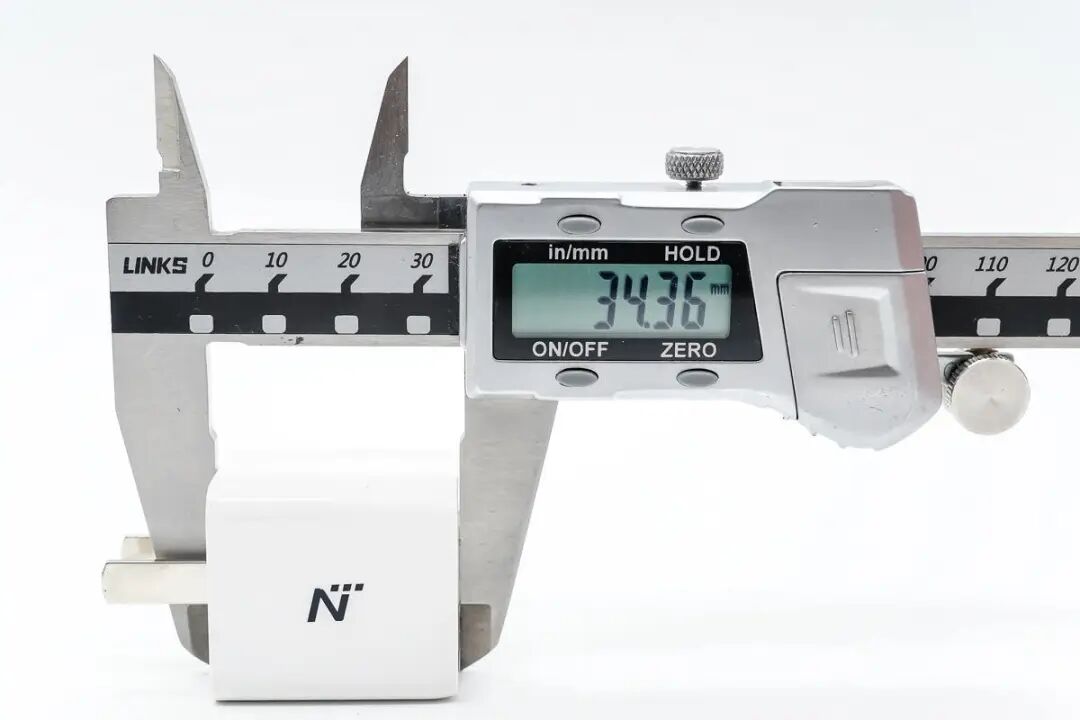

测得充电器机身高度约为34.36mm。
宽度为31.1mm。

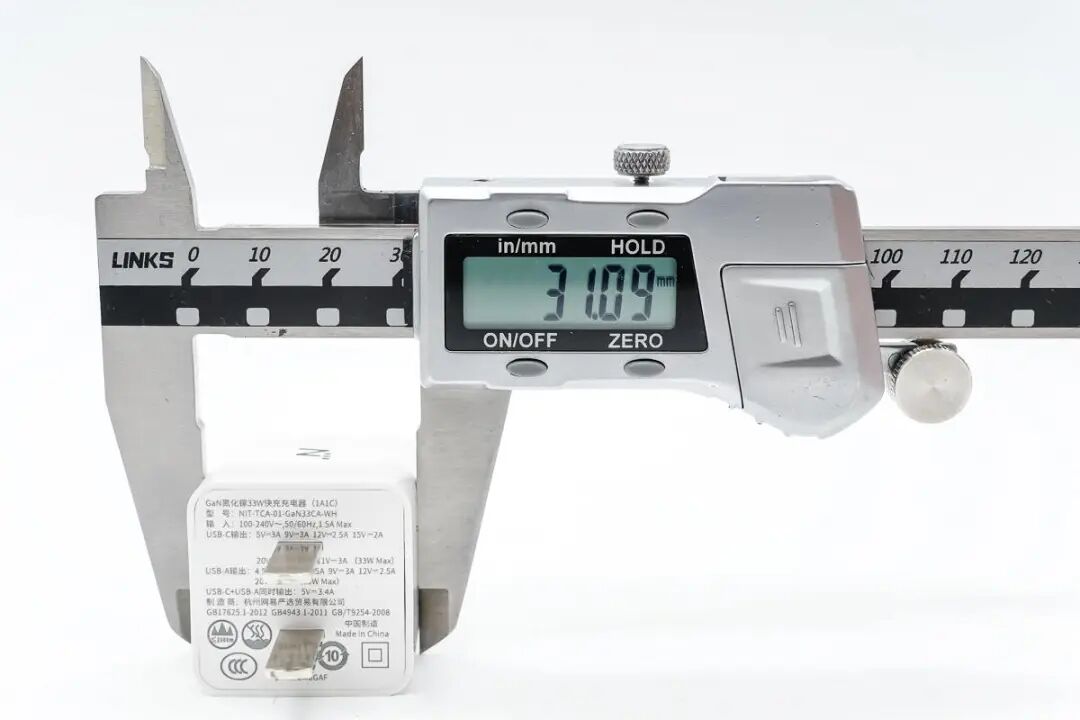

厚度为31.09mm。
横截面与一元硬币大小对比。

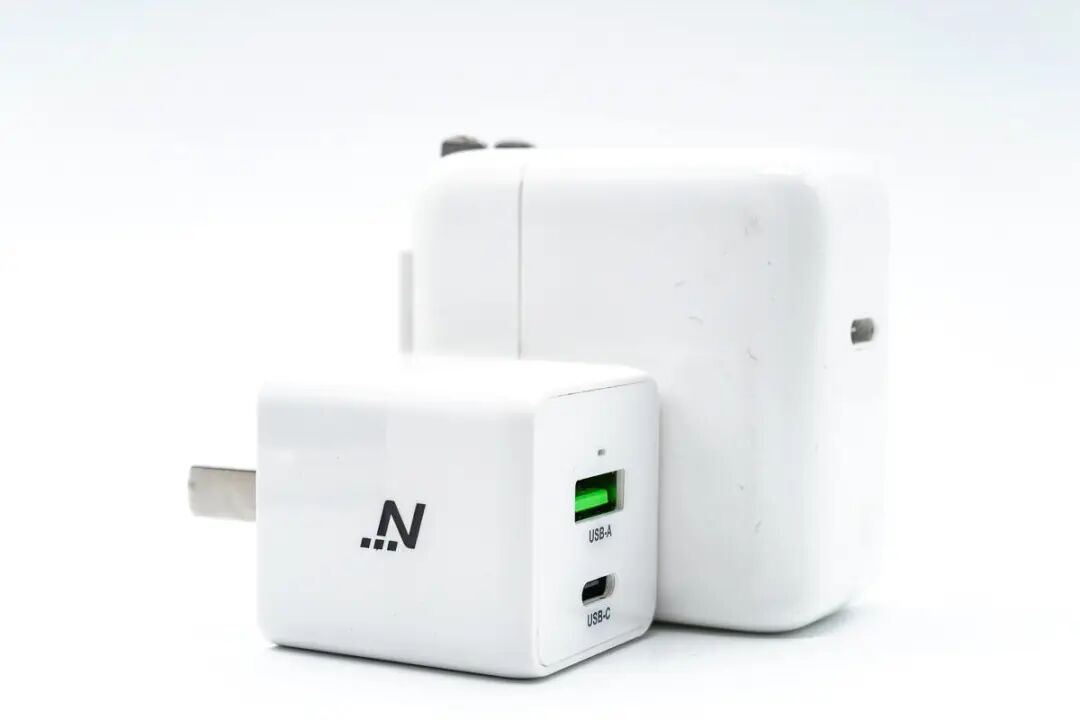

和苹果30W充电器对比，体积优势十分明显。

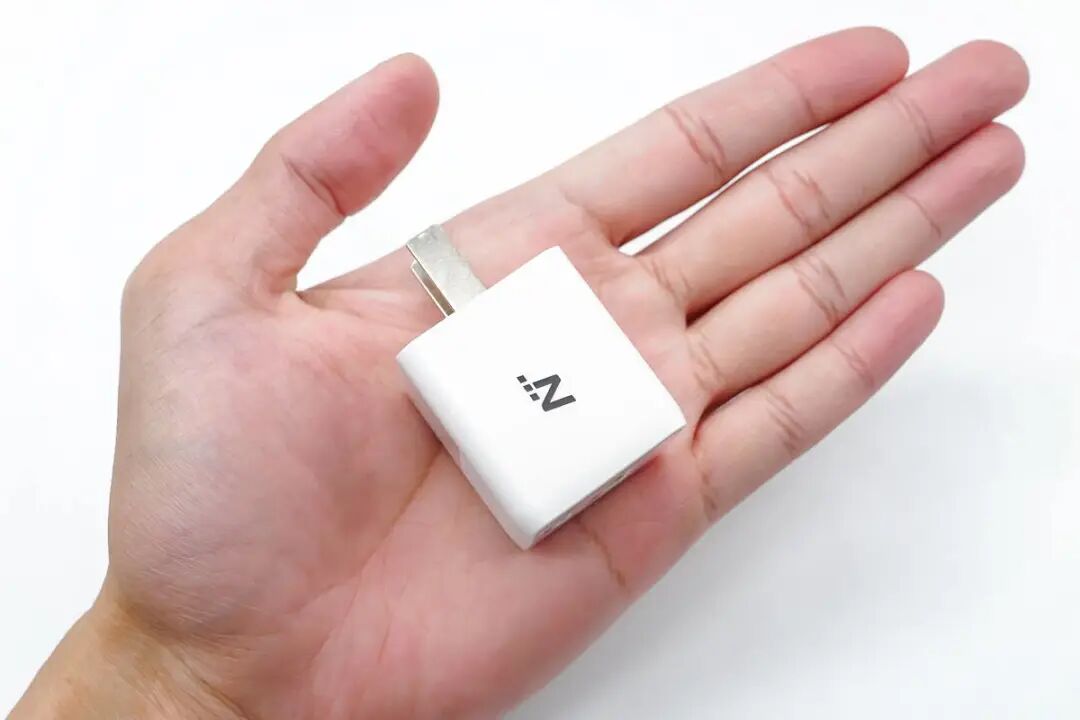

拿在手上的大小直观感受。

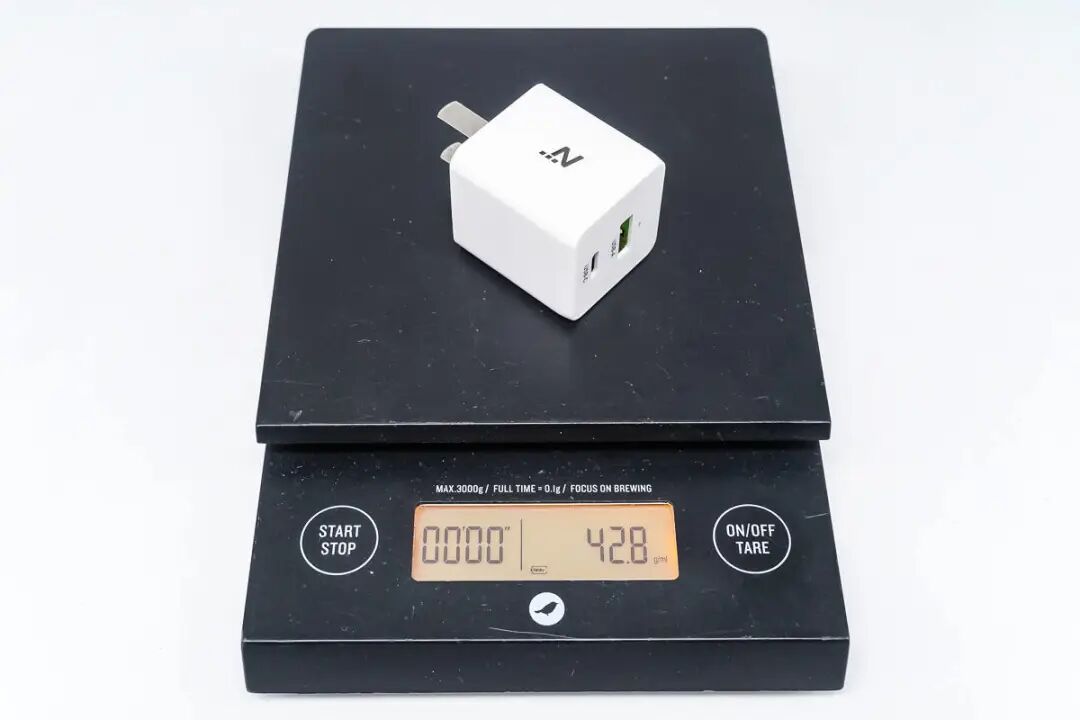

净重约为43g。

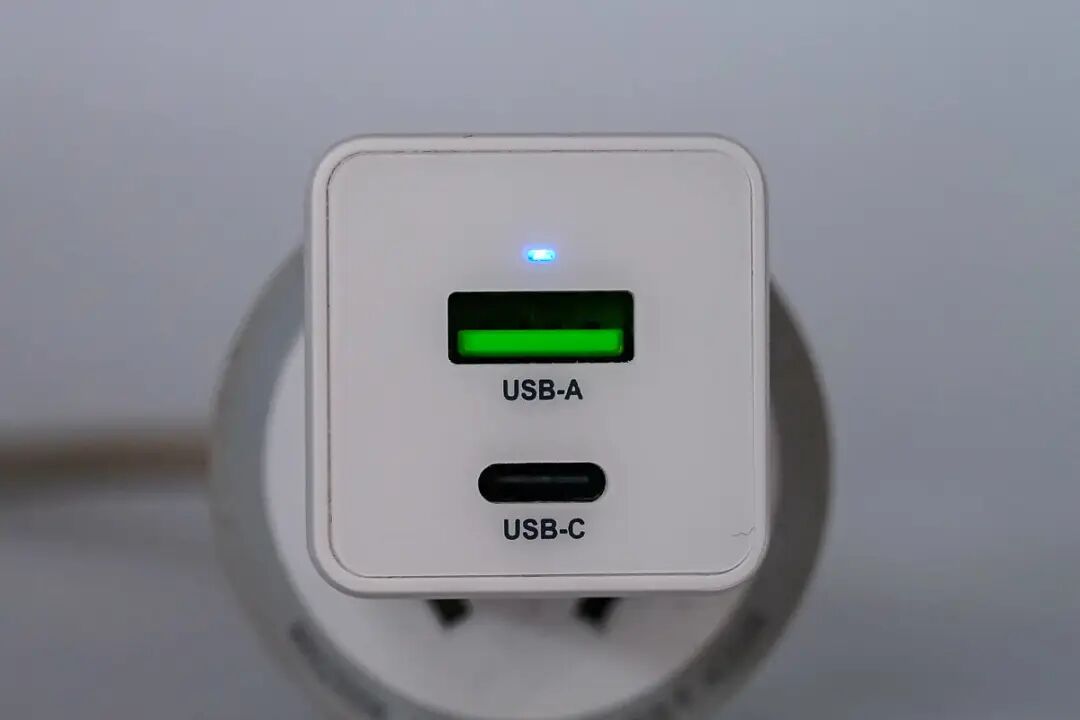

接通电源，LED指示灯亮蓝光。

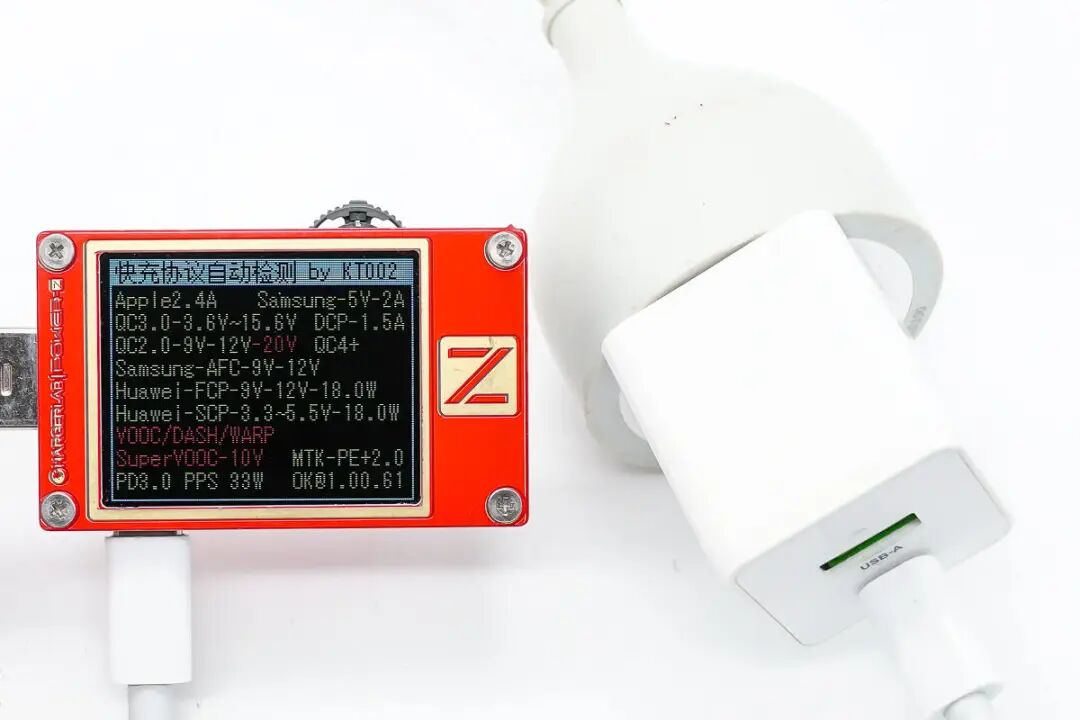

使用ChargerLAB POWER-Z KT002测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充协议。
测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议。
此外还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V3A一组PPS电压档位。
网易智造迷你33W充电器拆解
对网易智造33W充电器有了基本了解后，下面继续对其进行详细拆解，看看产品的实际做工用料如何。
沿充电器插脚侧外壳接缝撬开超声波焊接的外壳，插脚与PCB之间贴有黑色塑料片绝缘。

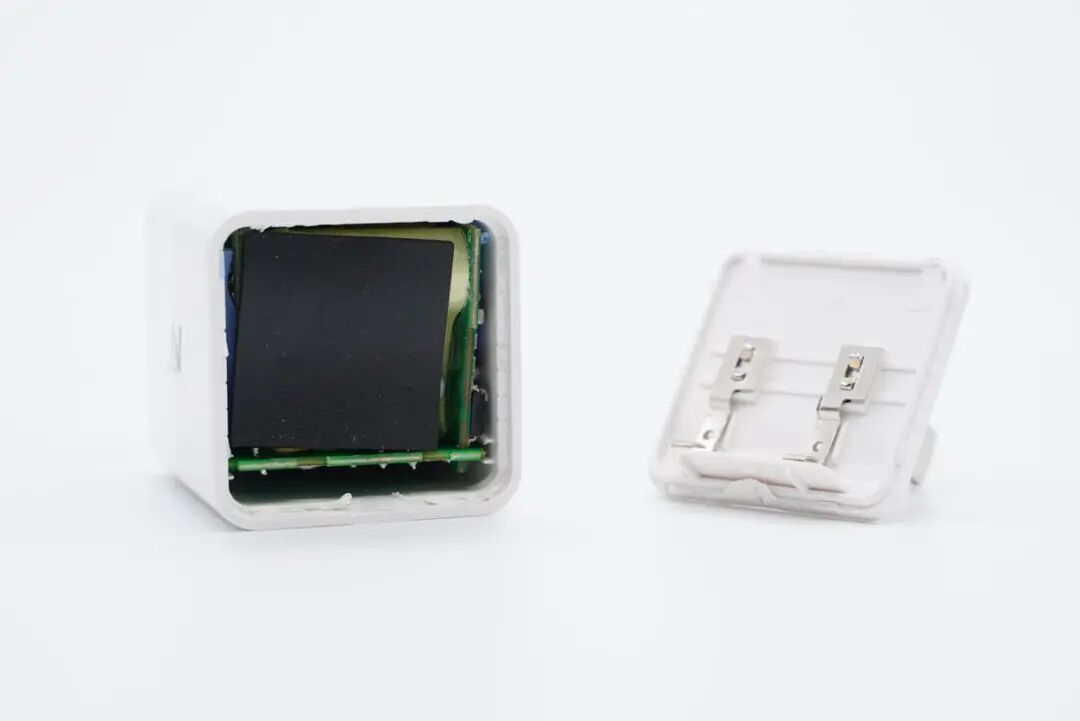

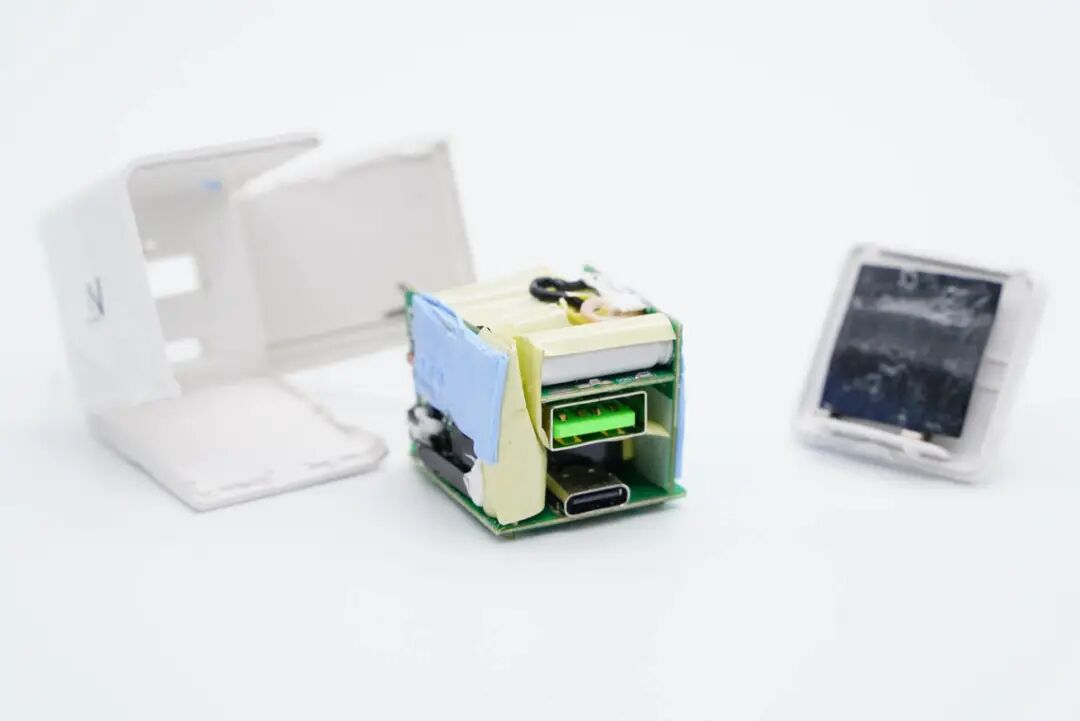

使用切割机切开外壳，PCB模块粘贴导热垫加强散热。

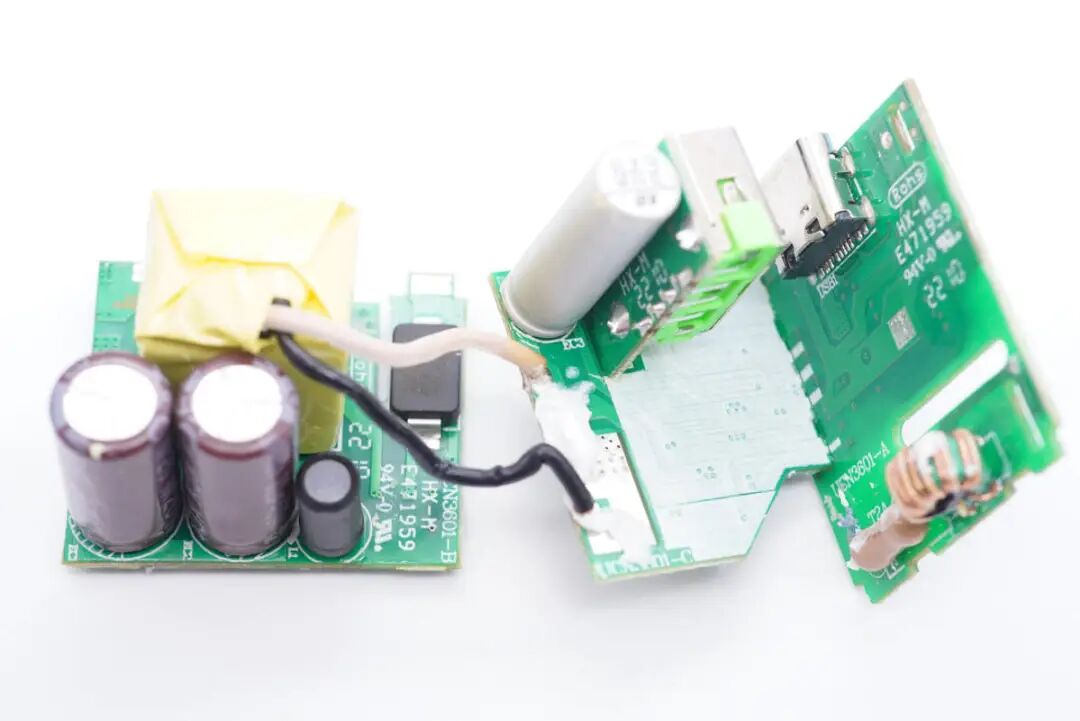

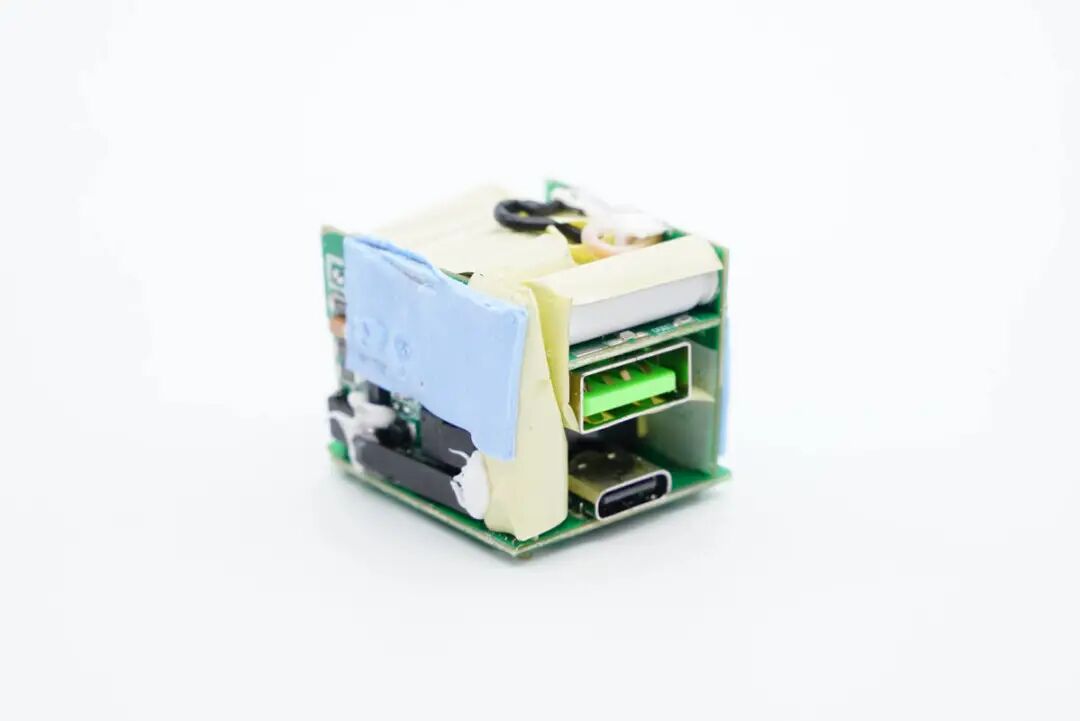

充电器内部使用四块PCB堆叠焊接，元器件错开布置，空间利用率非常高。
PCB另外一面也覆盖了大面积的导热垫。

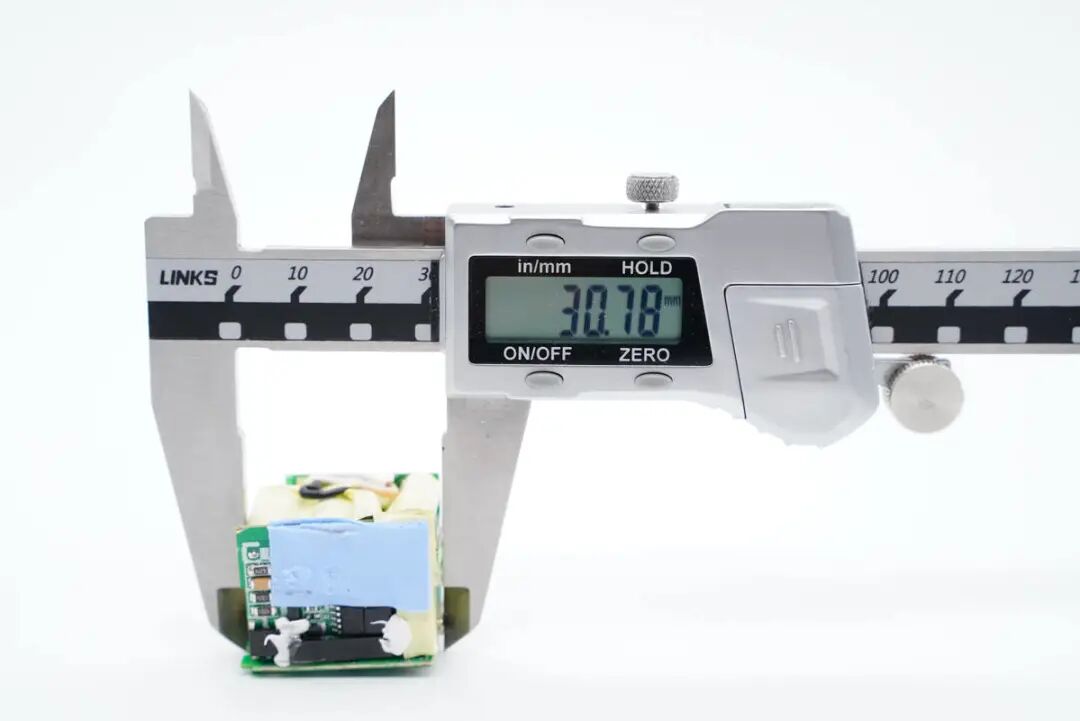

使用游标卡尺测得PCB模块长度为30.8mm。

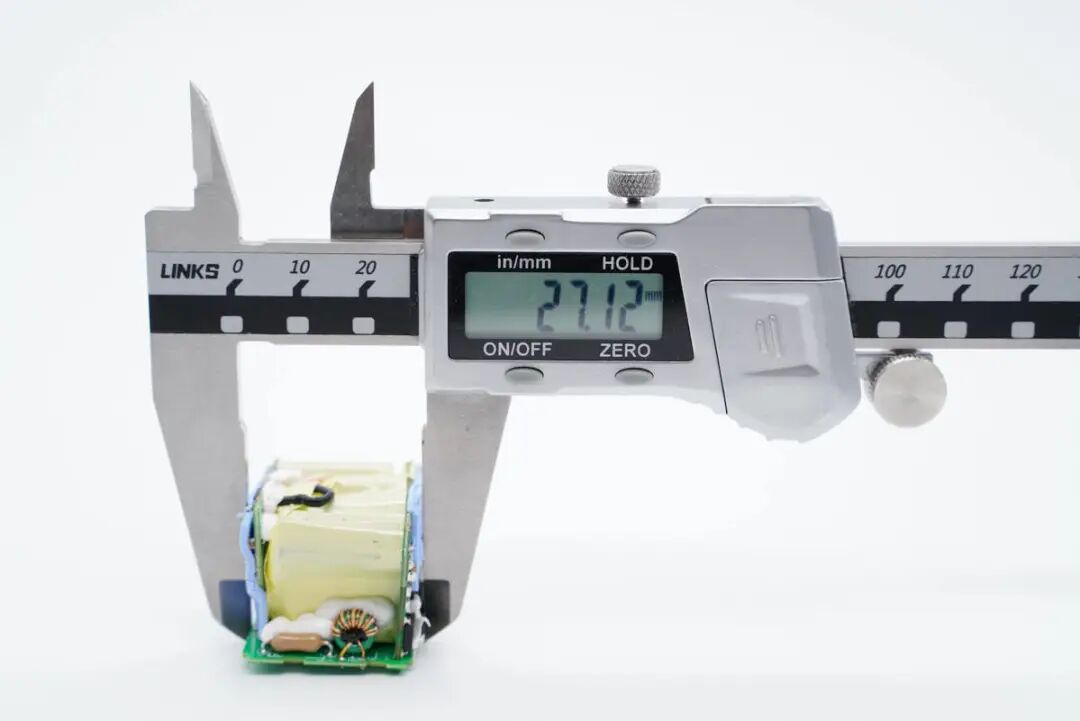

宽度为27.1mm。

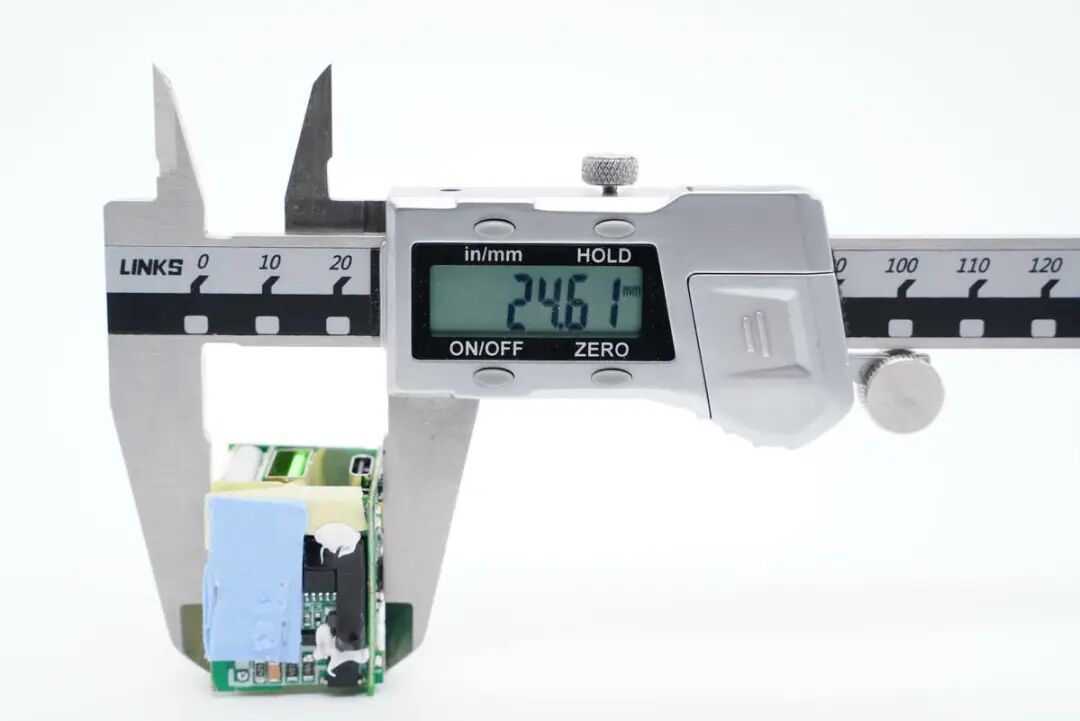

高度为24.6mm。
充电器输入端连接保险丝和共模电感。

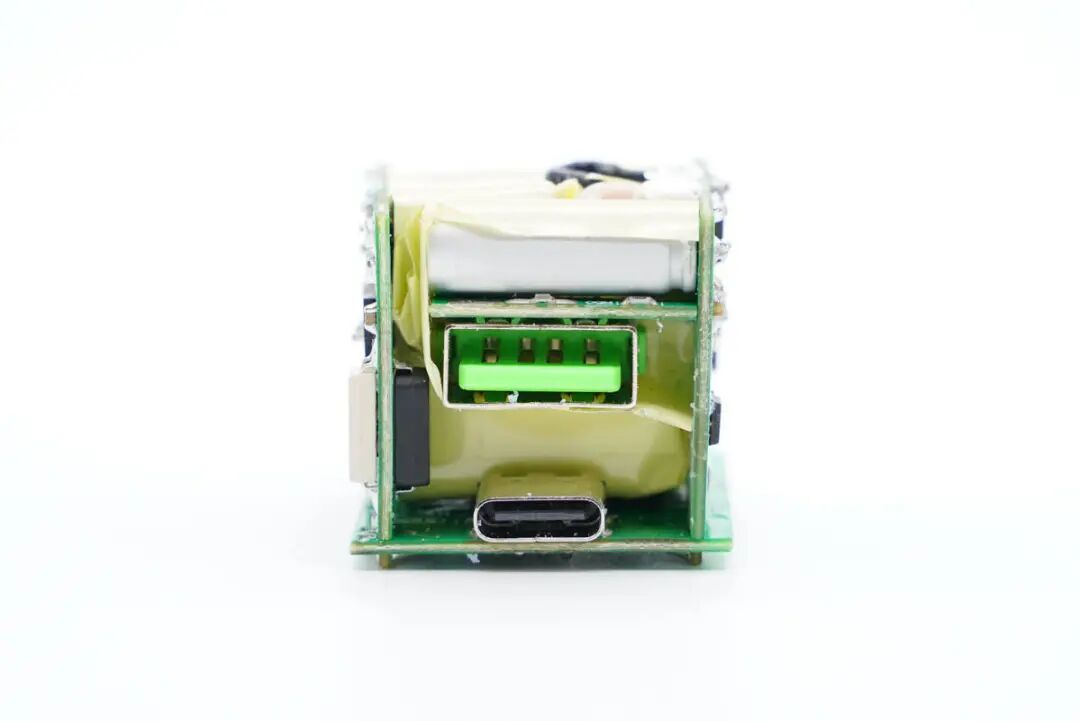

输出端USB-C母座焊接在底部，USB-A母座焊接在水平小板上。
一侧的小板是高压侧，焊接氮化镓主控芯片和氮化镓功率管以及光耦和整流桥。

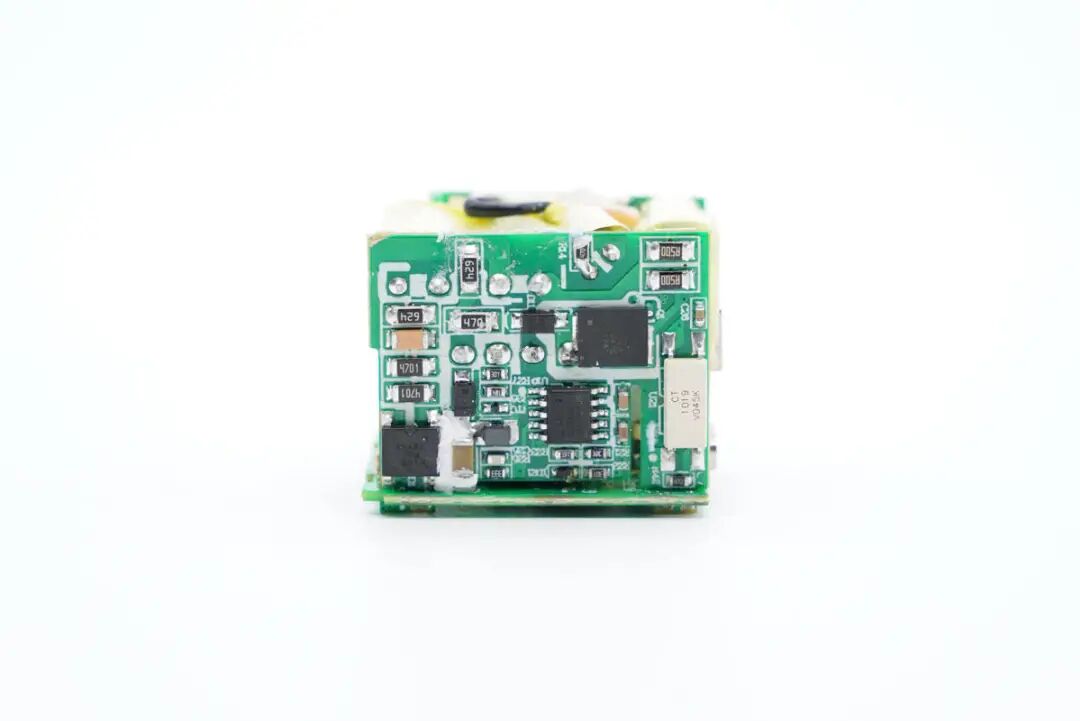

其中一侧为同步整流电路。

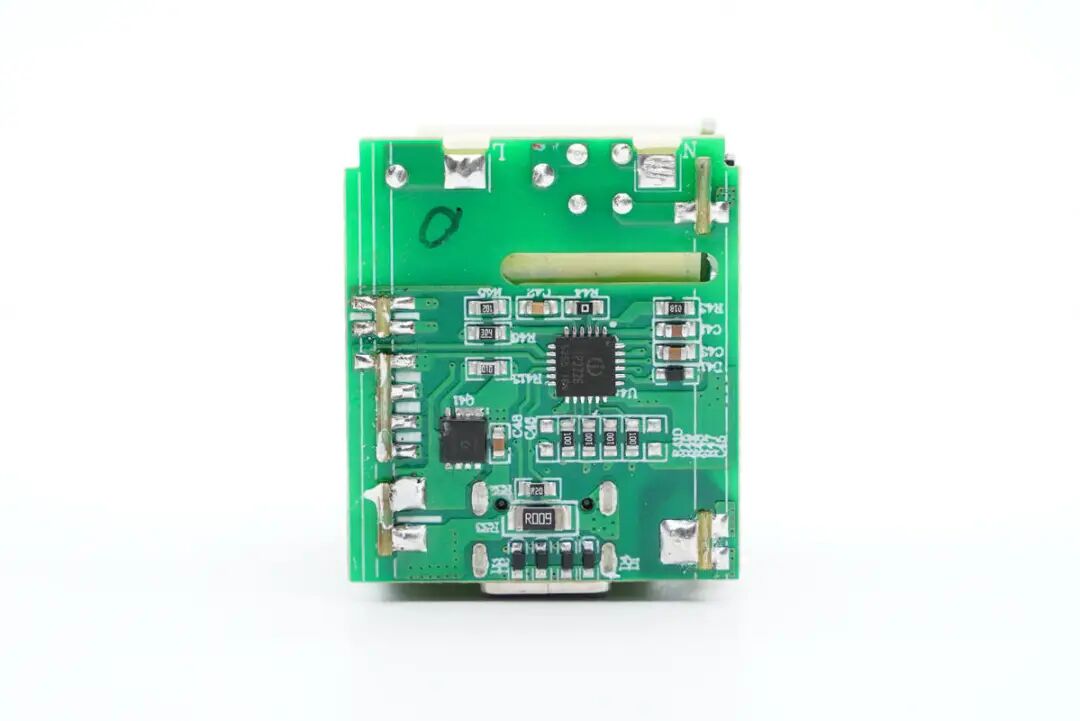

底部电路板焊接USB-C母座和协议芯片。

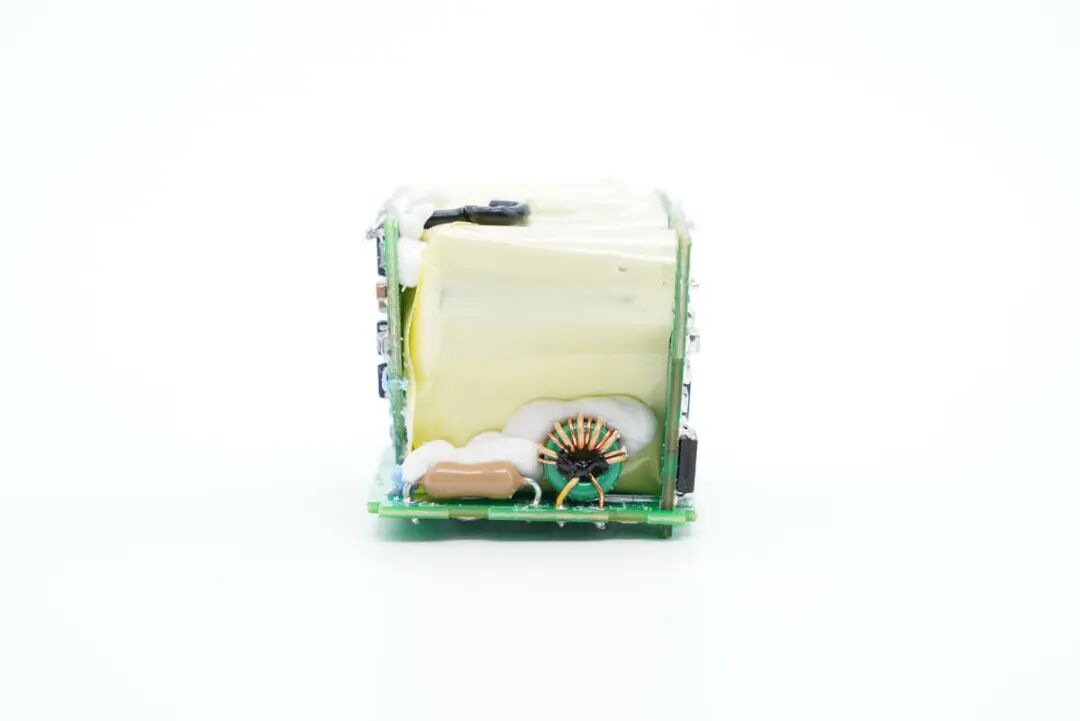

将模块拆分开，其中一侧边小板正面还有滤波电容、工字电感、变压器、贴片Y电容等器件。
通过观察发现，充电器采用经典QR开关电源架构设计，协议芯片控制接口输出电压。下面我们从输入端开始了解各器件。

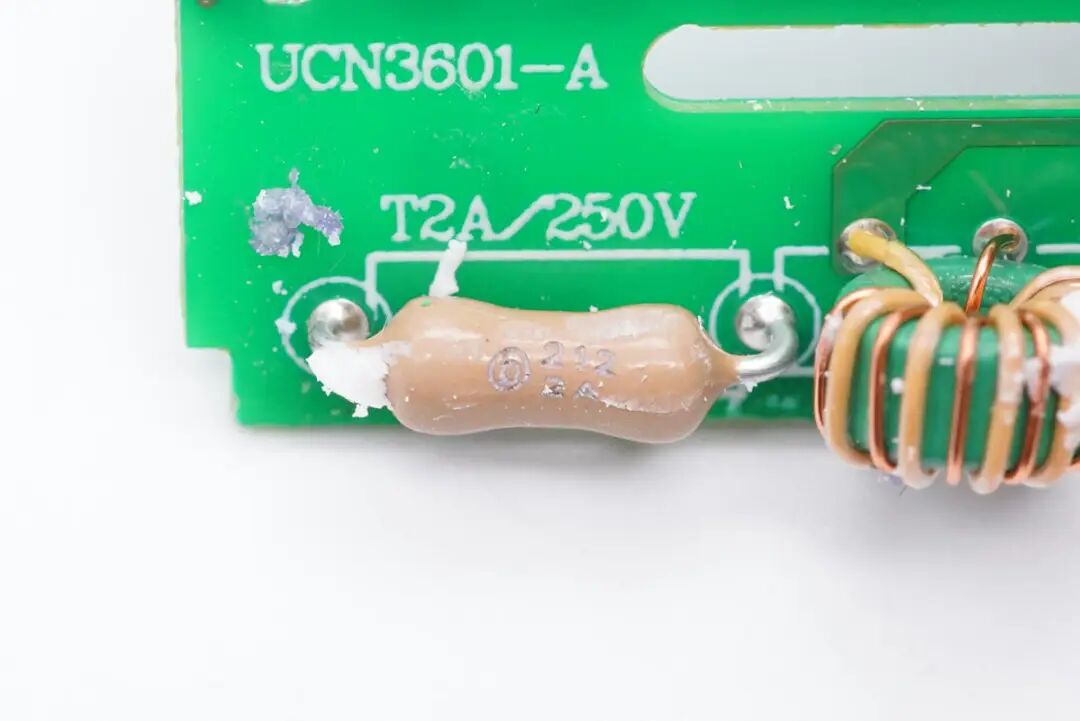

保险丝特写，额定电流2A，输入电流超过额定值便会熔断保护后级电路。
共模电感双线绕制，用于滤除EMI干扰。

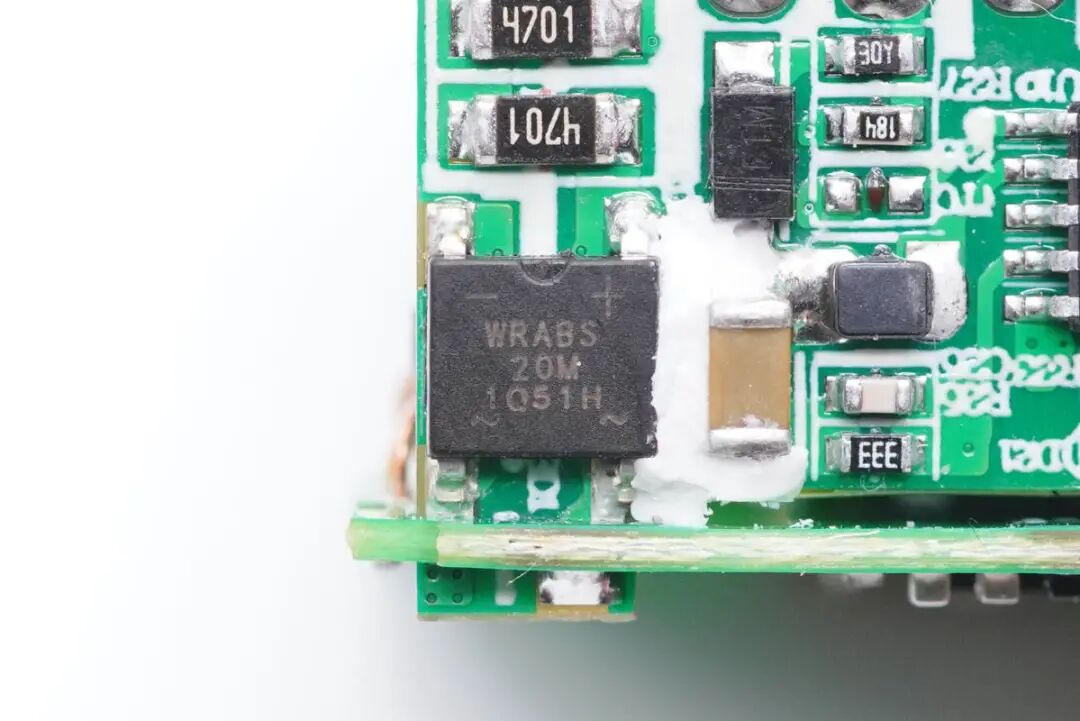

整流桥采用深圳市沃尔德实业有限公司的WRABS20M。WRABS20M平均正向整流电流2A，反向耐压1000V。这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

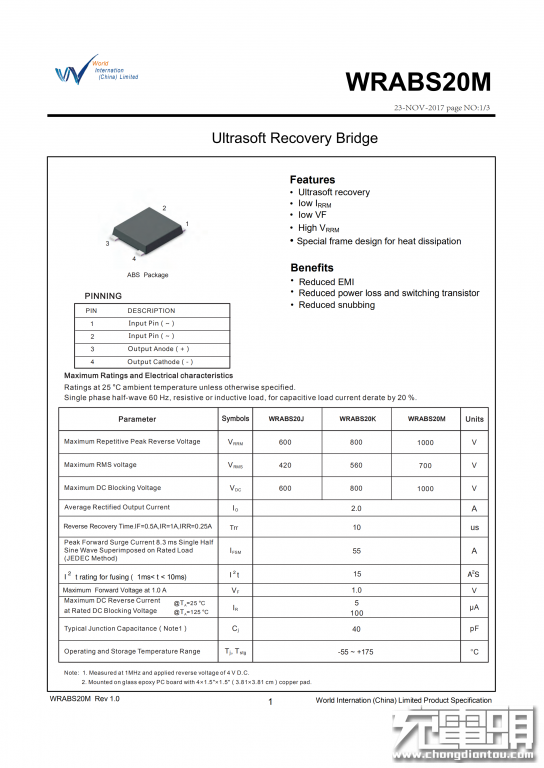

沃尔德WRABS20M规格资料。
充电头网了解到，该型号软桥已被邦克仕、劲电宝、即刻、征拓、倍思、睿高、麦多多等品牌20W迷你充使用。同时沃尔德软桥系列产品还被OPPO 50Ｗ饼干氮化镓快充、努比亚1A1C 45W氘锋氮化镓快充、洛克65W氮化镓PD快充、麦多多2C1A 65W氮化镓快充等数十款产品采用。

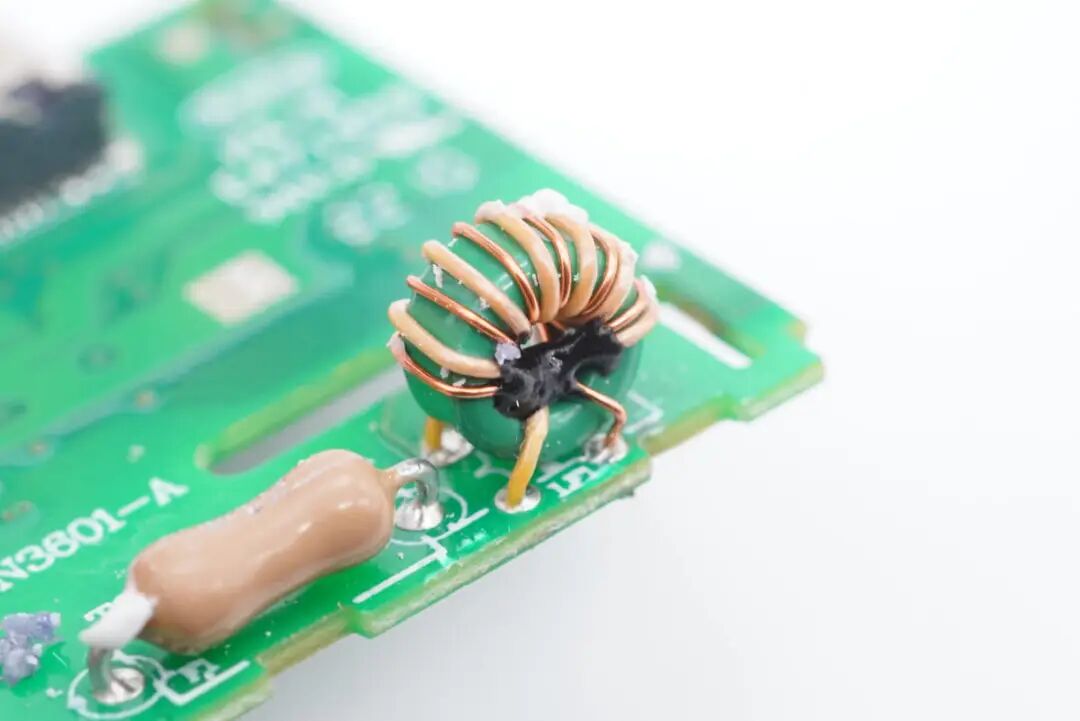

工字差模电感外套绝缘管保护。
两颗高压滤波电解电容均采用永铭KCX系列产品，规格都是400V 22μF。该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被公牛65W氮化镓快充、飞利浦65Ｗ氮化镓快充插座、摩米士65W 2C1A氮化镓快充充电器、柚比30W 1A1C氮化镓快充充电器、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，获得客户一致认可。

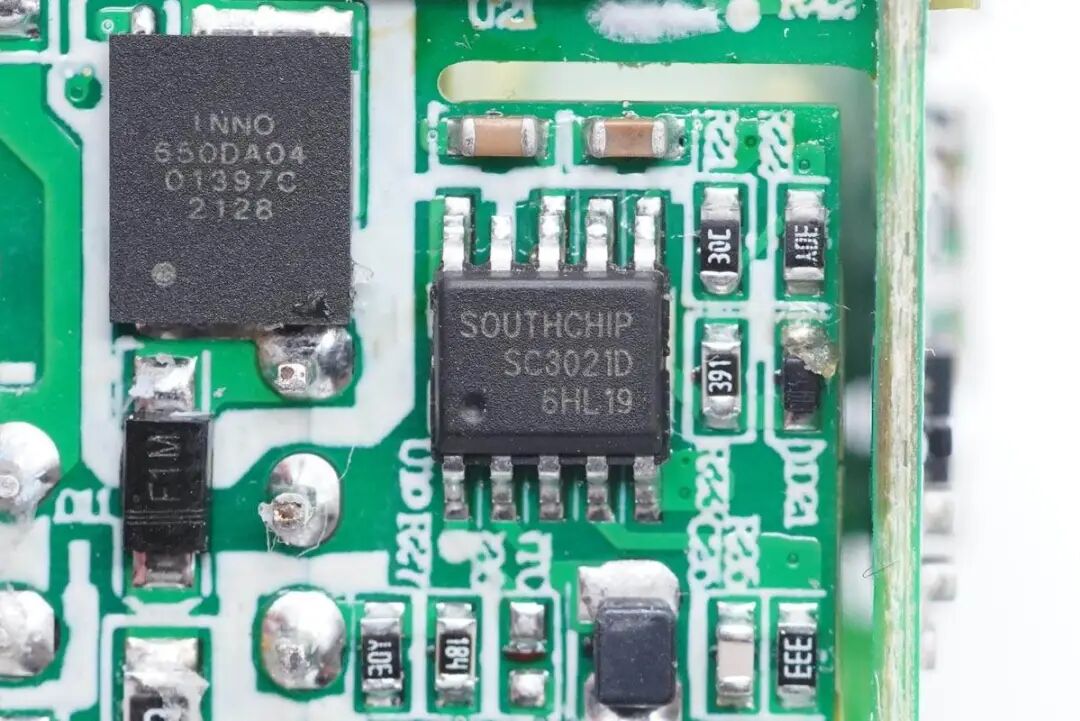

开关电源主控芯片为南芯SC3021D，支持170KHz GaN直驱，专为30W氮化镓充电器设计，在该方案下可采用ATQ17/15绕线式变压器，极具性价比。

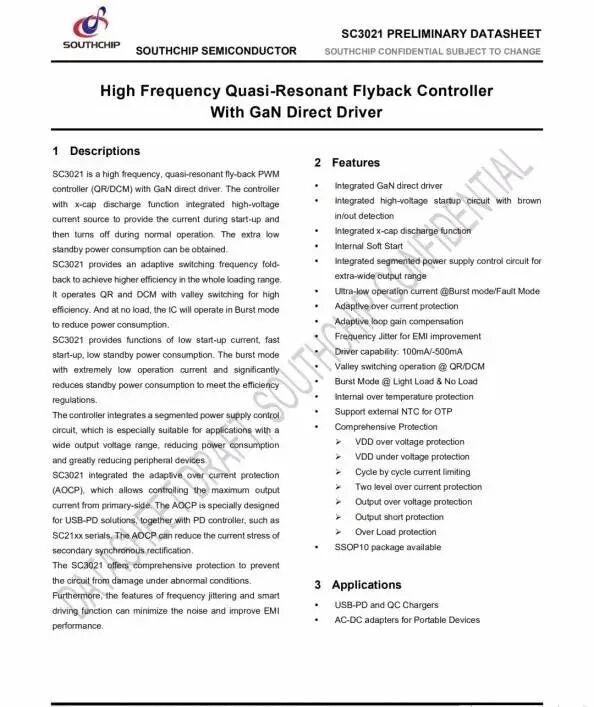

据了解，南芯SC3021x满足各类高频QR快充需求，采用专有的GaN直驱设计，省去外置驱动器或者分立驱动器件；集成分段式供电模式，单绕组供电，无需复杂的供电电路；内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能。
充电头网拆解了解到，南芯快充芯片可应于充电器、车充、移动电源、储能电源等产品，此前已被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、三星45W PD快充车充、紫米20号200W PD快充移动电源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充电器等数十款产品采用，品质获得客户高度认可。

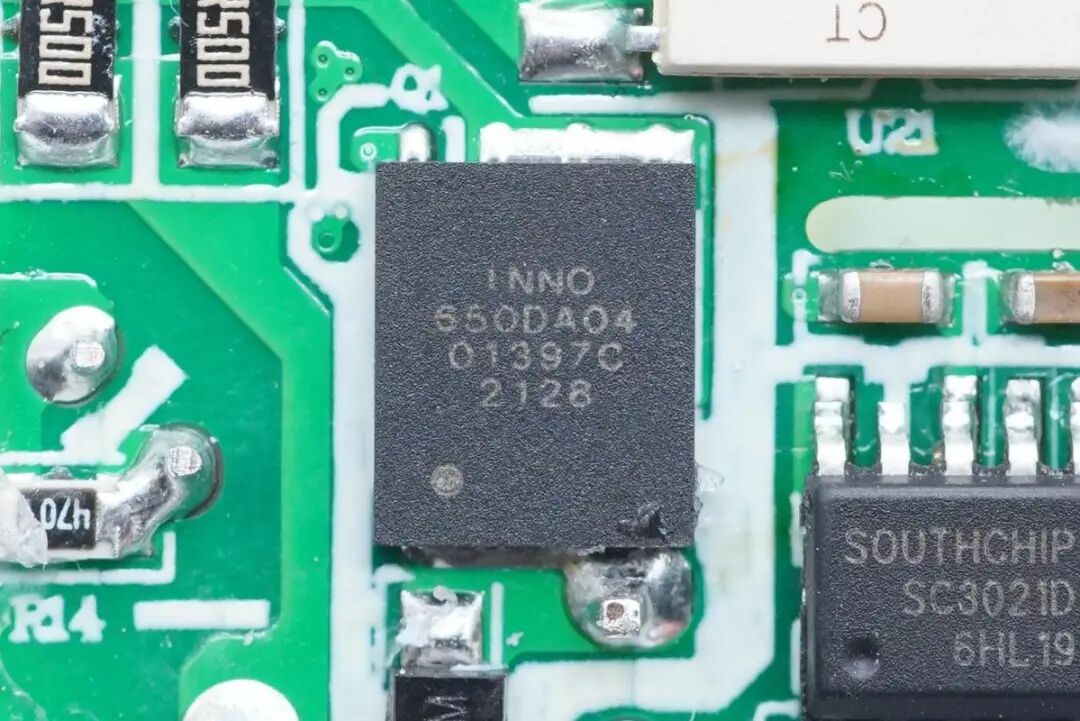

氮化镓功率芯片采用英诺赛科INN650DA04，耐压650V，导阻480mΩ（max），具备高频高效、极低损耗、快速主动散热等特点，同时采用DFN5*6封装，实现小体积、高效率的充电器设计。

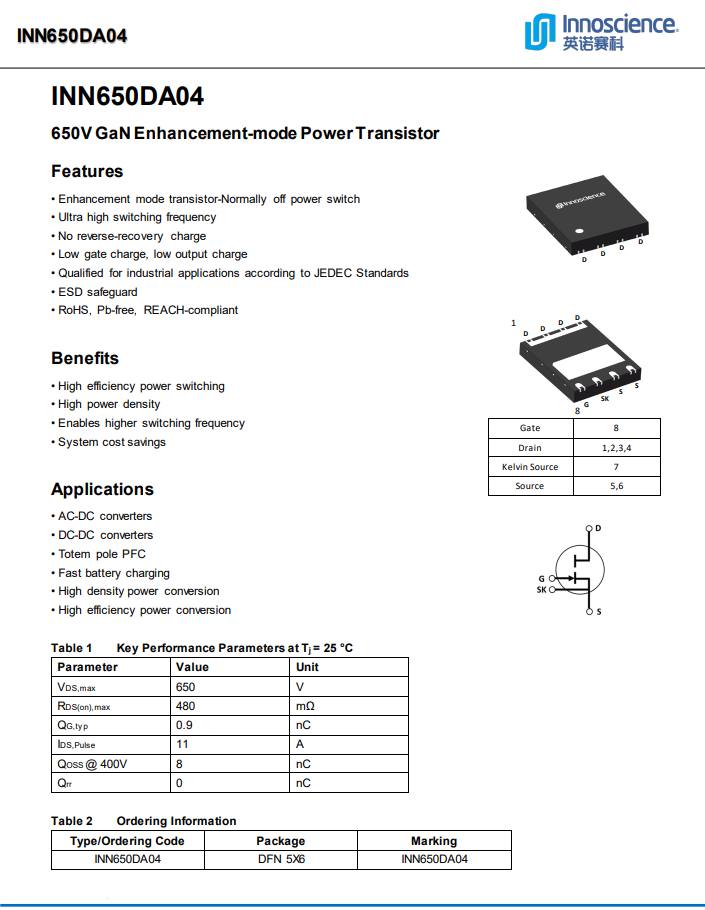

英诺赛科INN650DA04资料信息。
INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化镓快充、科讯迷你33W快充氮化镓、REMAX 30W氮化镓快充、努比亚30W氮化镓方糖快充、睿元实业33W 1A1C氮化镓快充等数十款30W快充产品采用，芯片质量获得市场认可。
变压器特写。

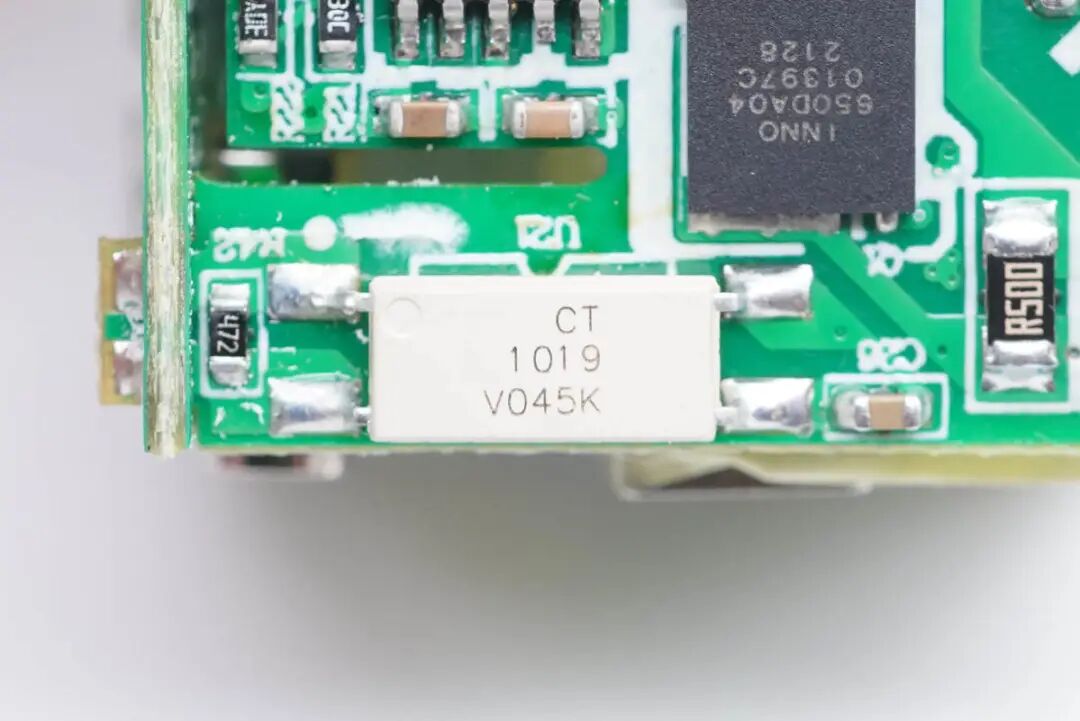

CT 1019光耦，用于输出电压调节反馈。协议芯片通过控制光耦内部发光二极管发光强度，控制另一端光电三极管的导通程度，从而起到调节反馈输出电压的作用。

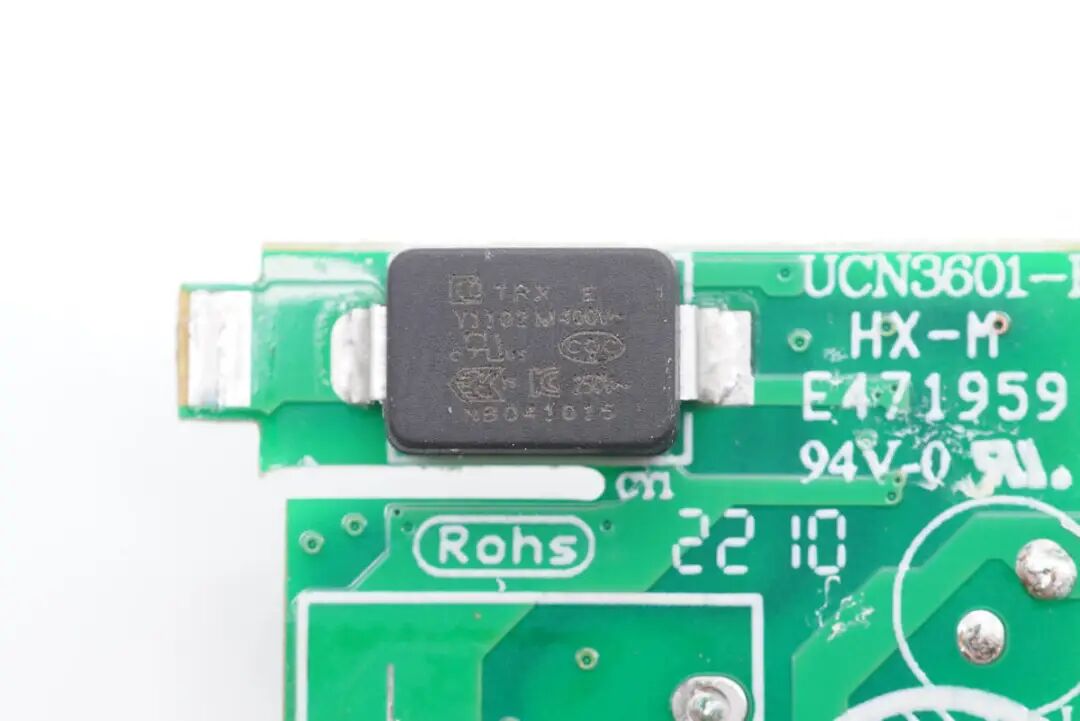

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。
特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。
充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

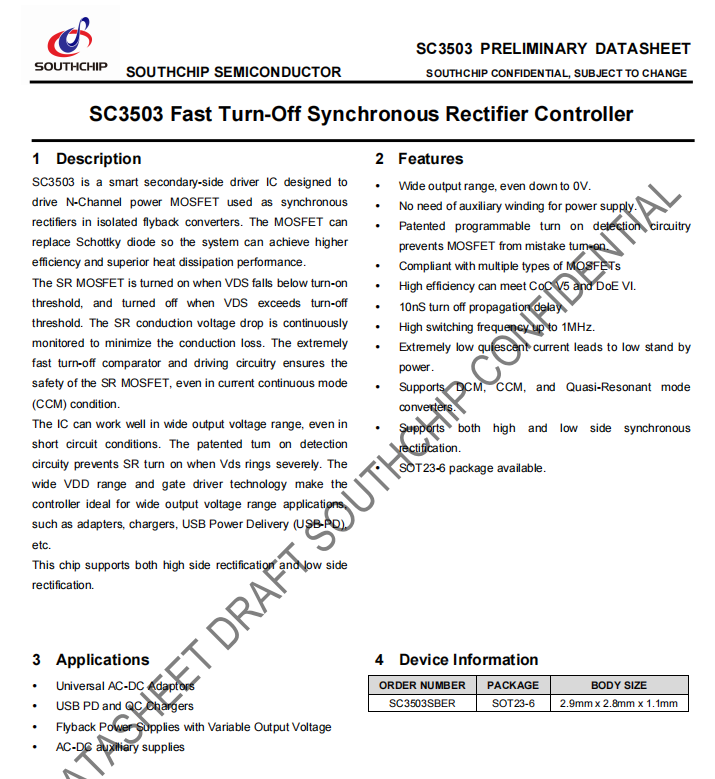

同步整流控制器采用南芯半导体SC3503，这是一颗自适应开通检测和快速关断同步整流控制器，无需辅助线圈供电，输出电压最低可低至0V，专利的自适应开通检测电路避免同步整流管误开通，兼容多种MOS，具有超低的静态电流，支持多种工作模式，支持高侧和低侧同步整流，外围元件非常精简。采用SOT23封装，适用于宽范围反激适配器应用。
南芯SC3503资料信息。
充电头网拆解了解到，该芯片已经被威源新能30W 1A1C氮化镓快充、古石科技迷你30W氮化镓快充、科讯迷你33W氮化镓快充、意象65W氮化镓充电器、努比亚30W氮化镓快充、华科生65W 2C1A氮化镓快充充电器采用。

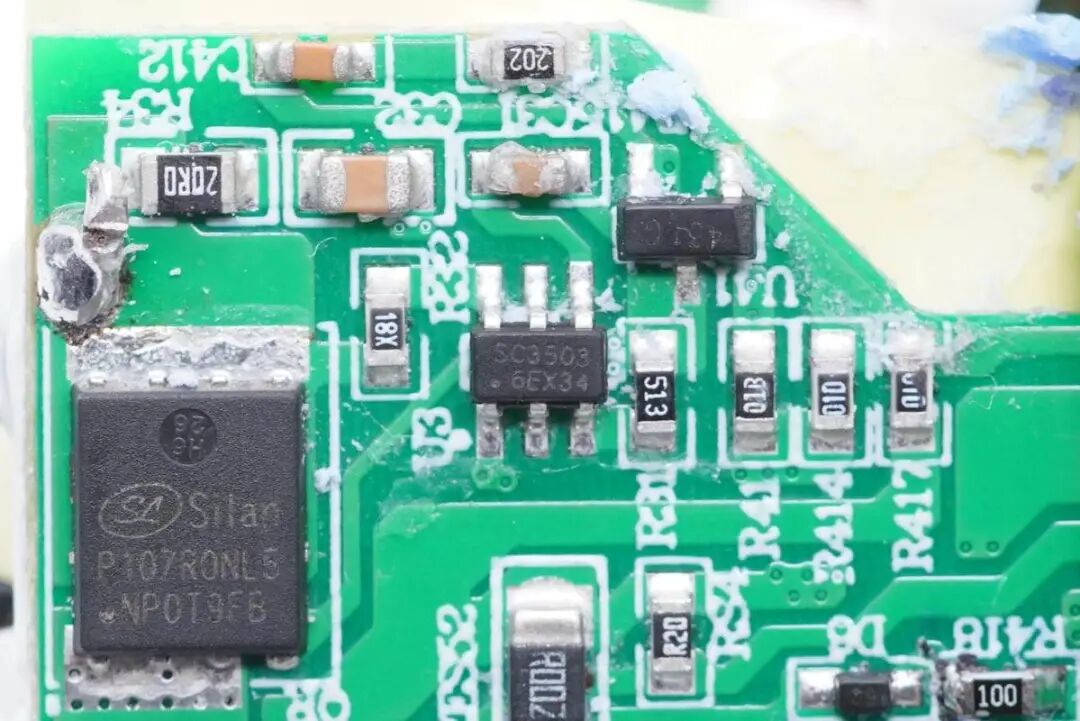

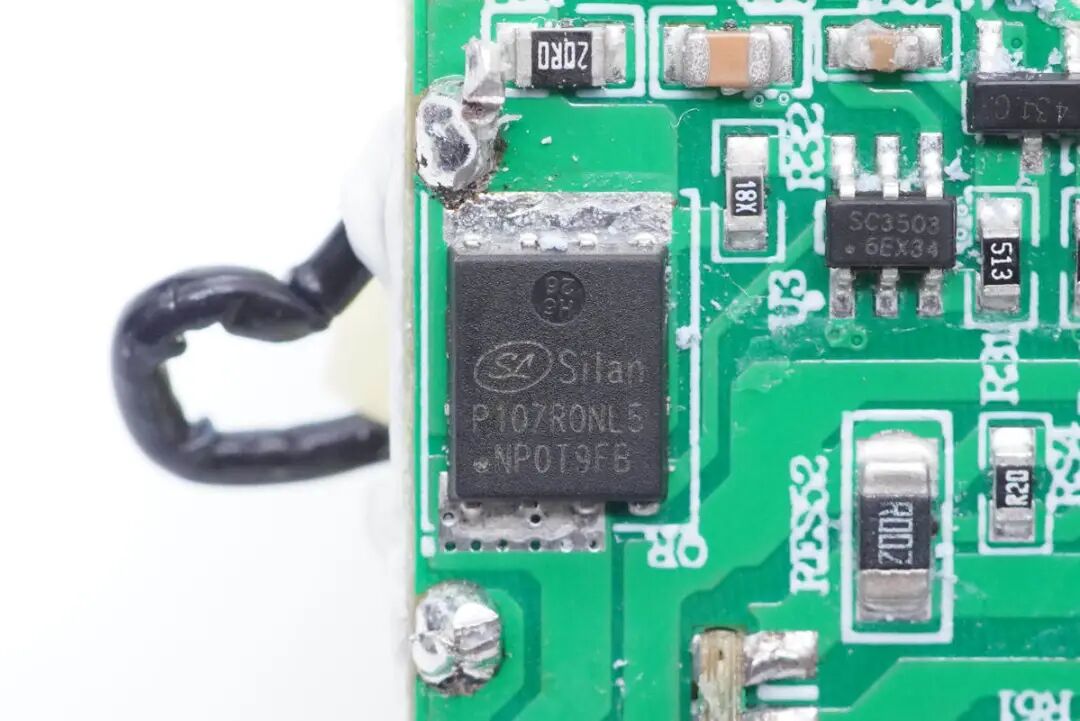

同步整流管采用士兰微SVGP107R0NL5，NMOS管，耐压100V，导阻6.3mΩ，PDFN-8-5*6*0.95-1.27封装。
输出滤波固态电容采用永铭NPX系列产品，规格为820μF 25V，电容具有小体积、低ESR、高容许纹波电流及高可靠性的特点。
充电头网了解到，永铭NPX系列固态电容此前已被鸿达顺65W 2C1A氮化镓快充充电器、图拉斯24W 1A1C快充充电器、努比亚65W氮化镓充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，获得客户的高度认可。

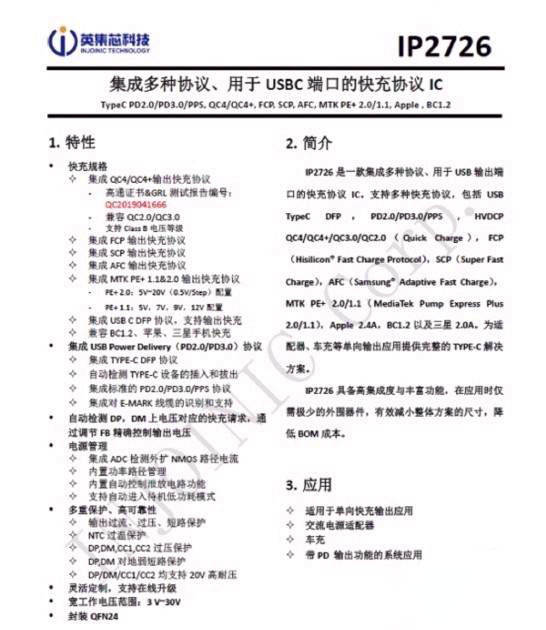

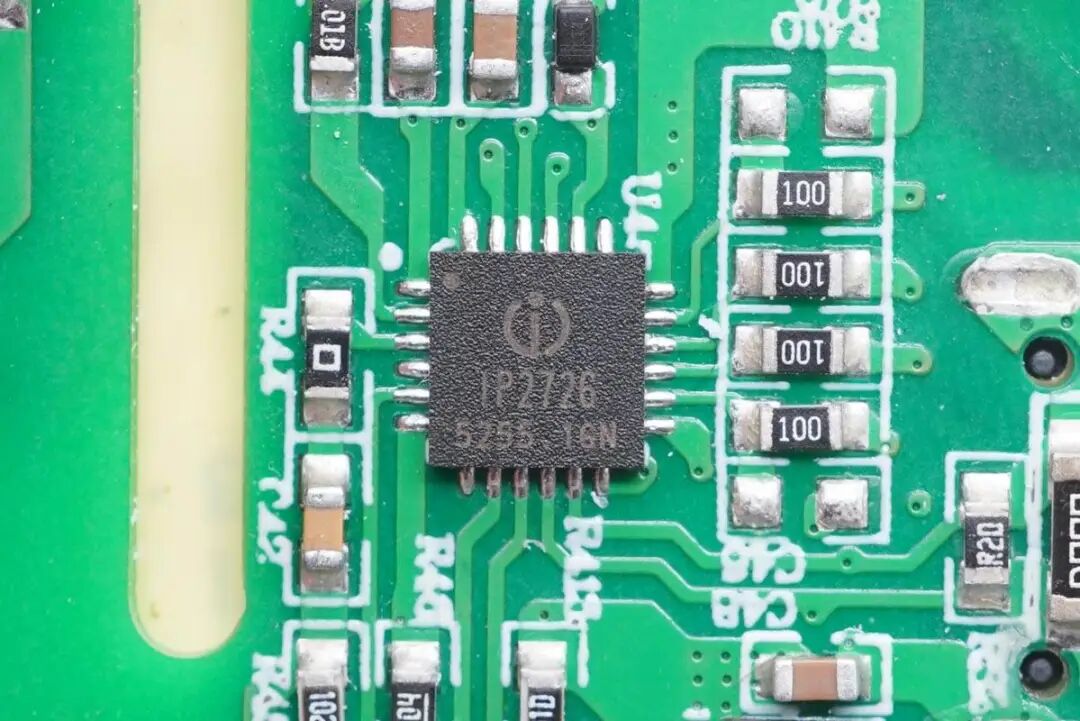

1A1C双输出接口协议芯片采用英集芯IP2726，这是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。
充电头网了解到，英集芯IP2726已经通过了高通QC4+认证，拿到了中国大陆地区第一张QC4+认证证书。
充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。此外，英集芯的其它系列快充芯片也获得小米、华为、三星等客户的高度认可。

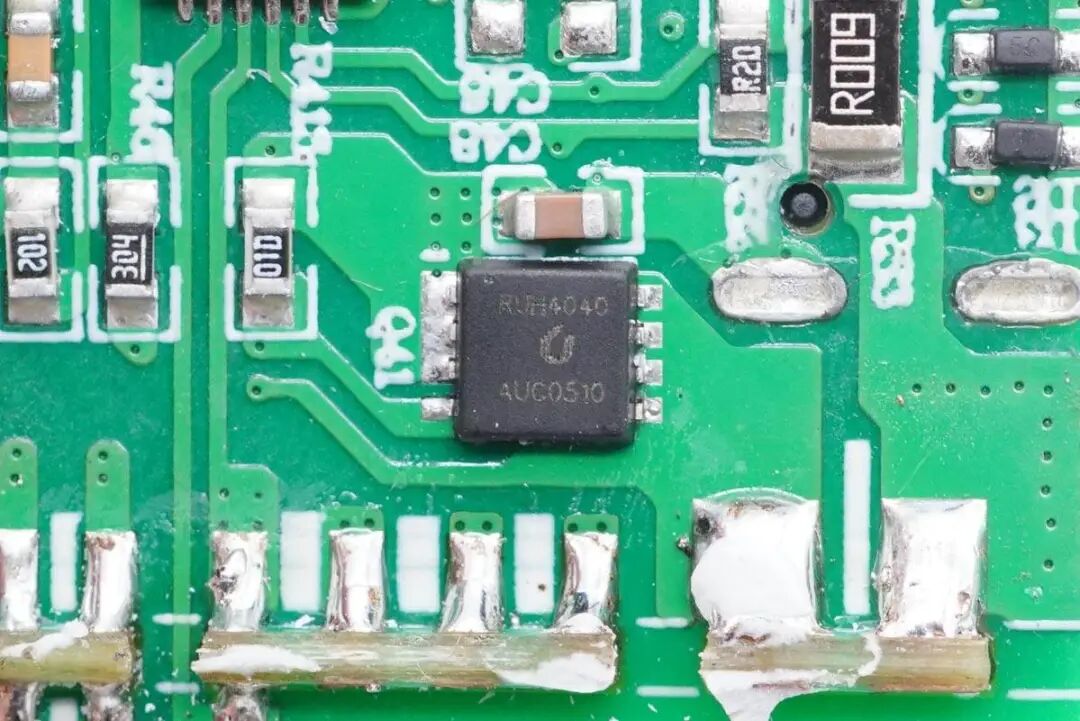

USB-C口输出VBUS开关管采用RUH4040M2，NMOS管，耐压40V，PDFN3333封装。

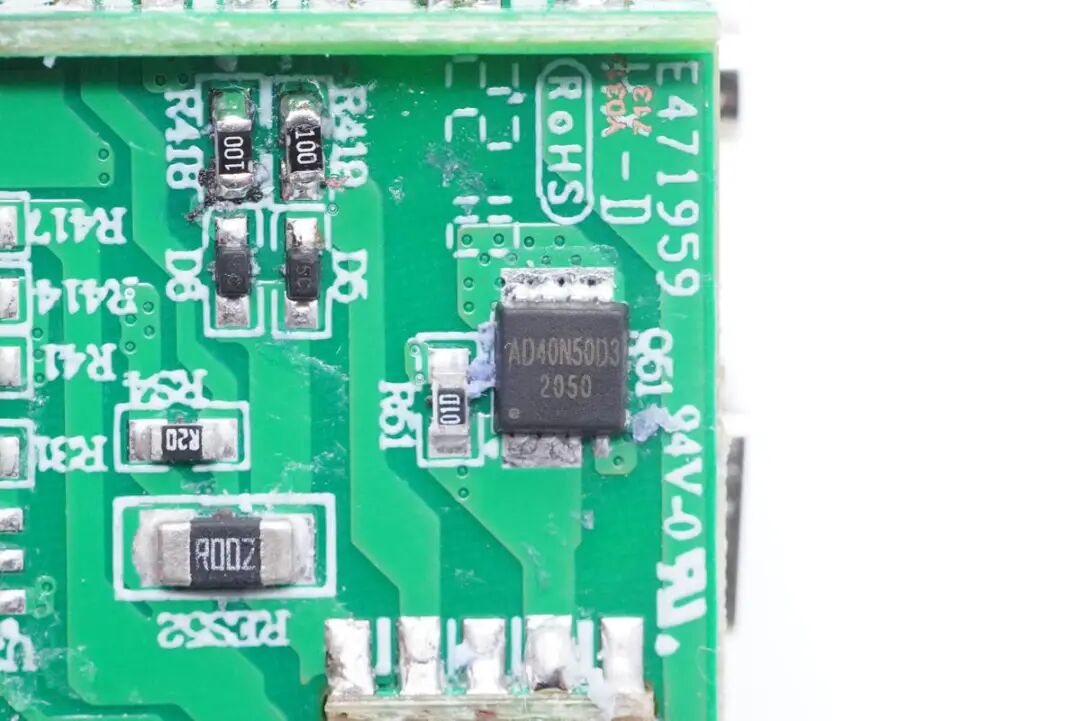

USB-A口输出VBUS开关管采用砹德曼AD40N50D3，NMOS管，耐压40V，导阻4.5mΩ。

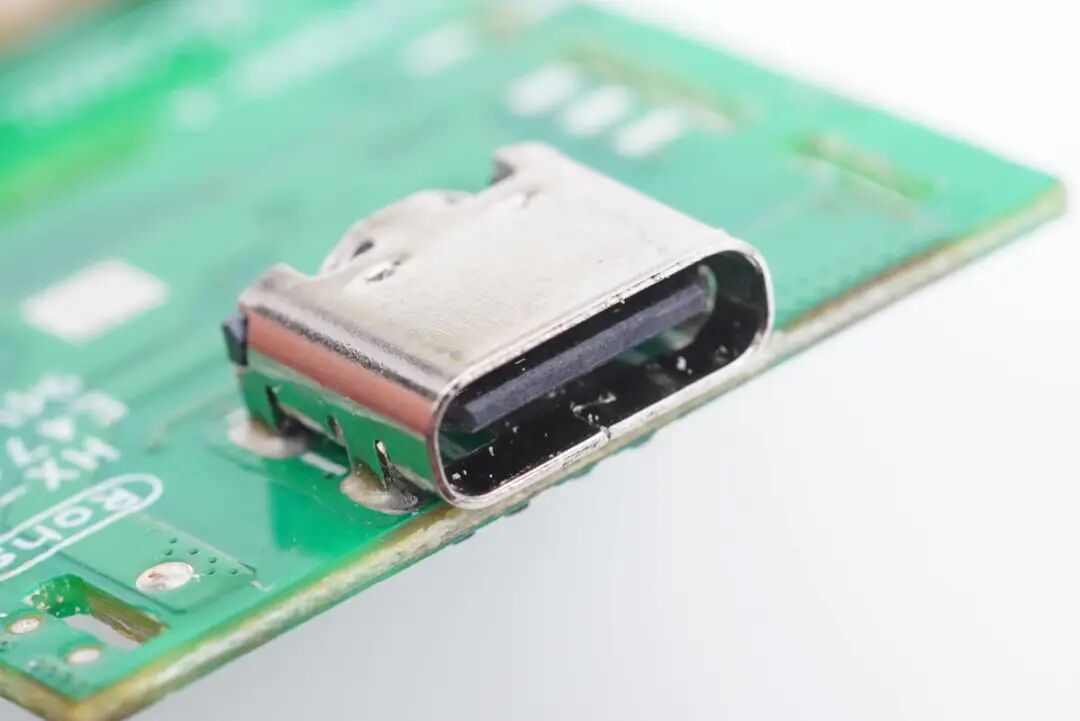

USB-C母座特写，过孔焊接。
USB-A母座特写，PCB焊接电源指示灯。

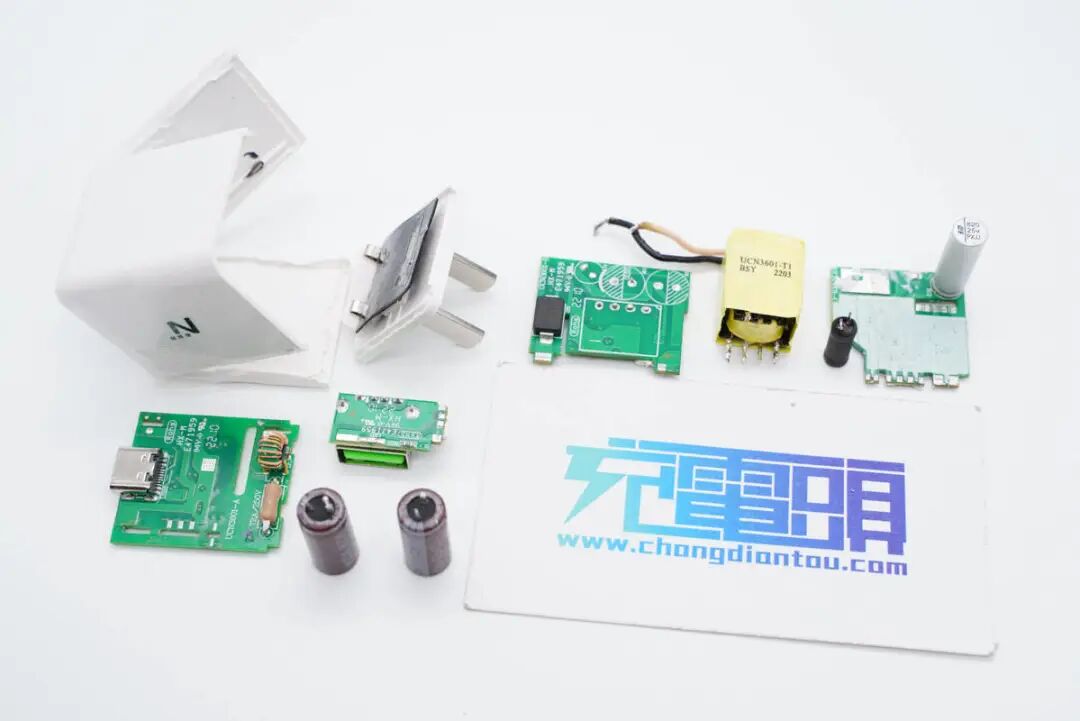

全部拆解完毕，来张全家福。
充电头网拆解总结
网易智造迷你33W氮化镓充电器是30W迷你充市场火了之后针对性推出的一款产品，外壳采用亮面磨砂工艺交替设计十分有特点。充电器不仅配备1A1C接口，而且三维仅34*31*31mm，此外接口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充协议，体积、性能方面都能充分满足消费者要求。
充电头网通过拆解了解到，充电器采用南芯一套SC3021D+SC3503高频QR开关电源方案，搭配英诺赛科INN650DA04氮化镓功率开关管以及士兰微的同步整流管，英集芯IP2726协议芯片控制双口输出。永铭小体积快充电容进行输入输出滤波，整体用料做工不错。
