前言

小米旗下现有多款手机均已支持120W快充，只需15分钟即可为手机完全充电，刷新了手机充电功率，并改写了手机的快充体验，使得充电等待不再煎熬。

小米共推出了两款120W的手机快充充电器，其中老款为USB-A接口，使用魔改USB-A to USB-C数据线连接手机，可为手机提供120W快充的同时，可以支持65W PD快充输出为笔记本供电。新款采用USB-C接口，搭配USB-C线缆即可方便的为手机充电，同时依旧支持PD快充功能，具备65W快充输出。

充电头网对以上两款120W充电器都分别进行了拆解，其中新款USB-C接口的120W充电器内置氮化镓器件。下面通过一篇对比文章来对比两款充电器的相同点和不同点，看完这篇文章，对两款充电器有一个全面的了解。

产品外观

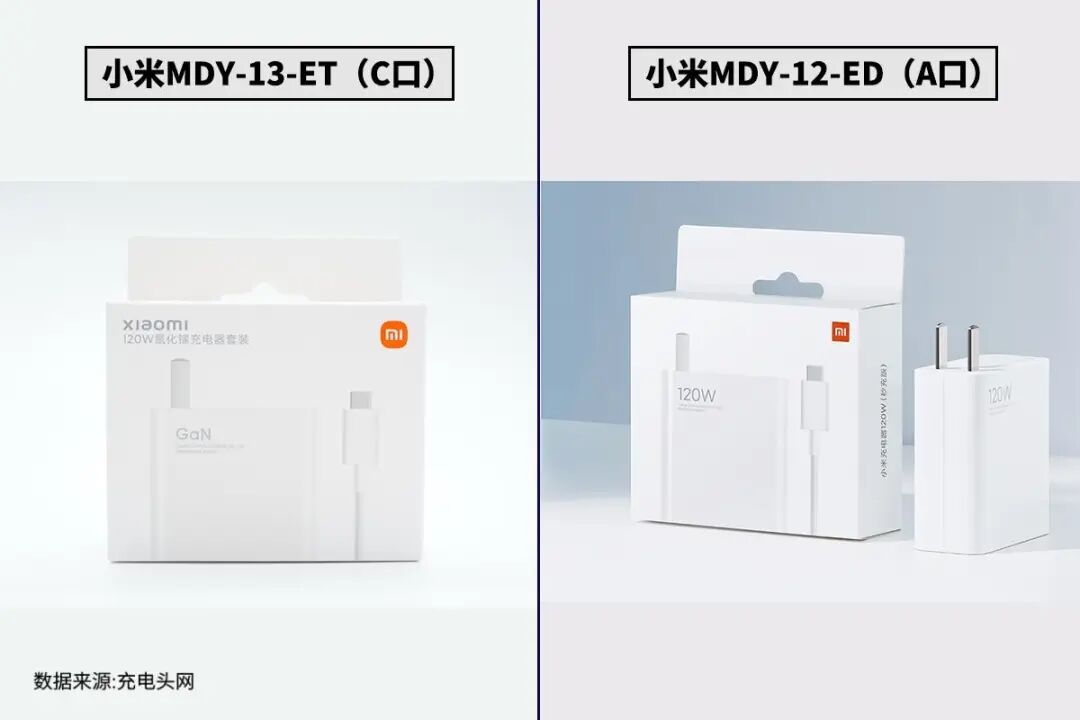

包装

由于此前拆解的小米MDY-12-ED充电器是小米10至尊纪念版手机附带的，并没有包装，因此拿来对比的包装图是小米官方商城展示的。

因为都是MDY系列充电器，包装设计风格一样，均设计有品牌logo、产品名称以及套装外观图，只不过旧款的将名称设在侧面，logo也是老版的。

尺寸/功率密度

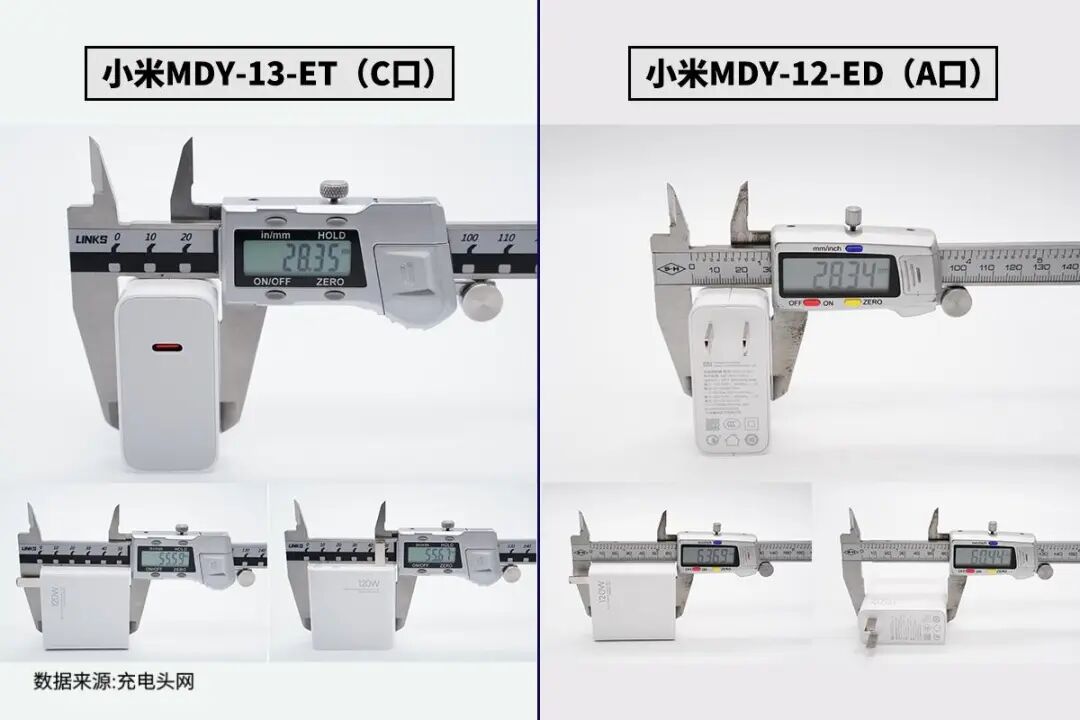

实测小米MDY-13-ET三维为55.6*55.7*28.4mm，功率密度为1.36W/cm³；测得小米MDY-12-ED三维为63.69*60.44*28.34mm，功率密度为1.1W/cm³。

得益于纳微氮化镓功率器件的使用，小米MDY-13-ET快充的体积仅为小米MDY-12-ED的81%，缩小了约五分之一，提升了整体便携性。

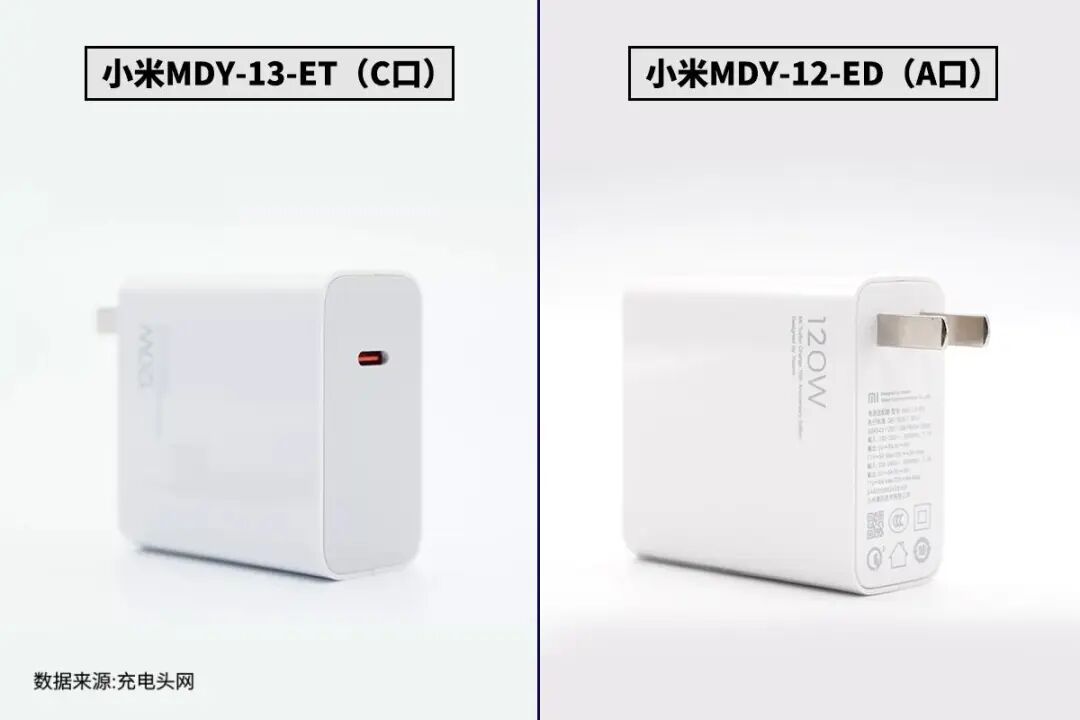

接口

小米MDY-13-ET和小米MDY-12-ED分别配备USB-C口和USB-A口，因此前者相较后者实用性会更好，用户出门无需再额外带USB-C口充电器以及CC线，使用更加省心。

小米MDY-12-ED配备的是魔改USB-A口，舌片前端有特殊触点，搭配套装里的魔改A to C线可以实现65W PD快充，亦可拿来充笔电等设备。

铭牌

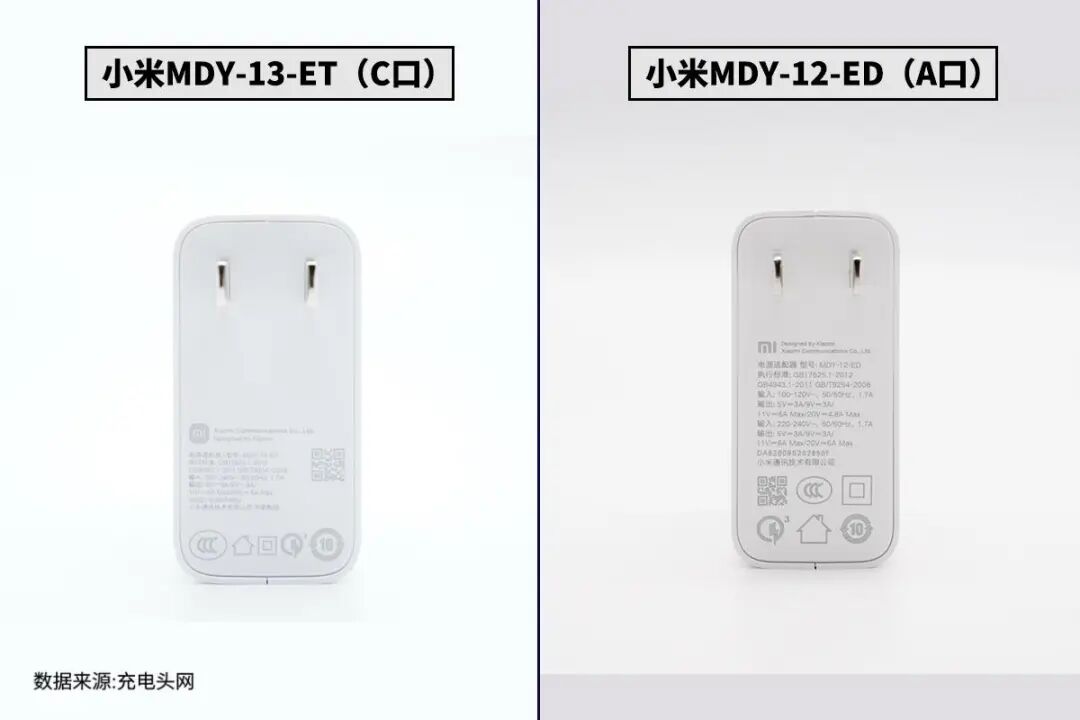

两款充电器均是在插脚端外壳上印有铭牌信息。

小米MDY-13-ET参数：

输入：100-240V~50/60HZ 1.7A

输出：5V3A、9V3A、11V6A、20V6A

生产厂：吉安奥海科技有限公司代工生产

小米通讯技术有限公司制造

充电器已经通过了3C认证和QC3.0认证。

小米MDY-12-ED参数：

输入：100-120V~50/60HZ 1.7A

输出：5V3A、9V3A、11V6A、20V4.8A

输入：220-240V~50/60HZ 1.7A

输出：5V3A、9V3A、11V6A、20V6A

生产厂：深圳市航嘉驰源电气股份有限公司

小米通讯技术有限公司制造

产品已经通过了3C认证和QC3.0认证。

重量

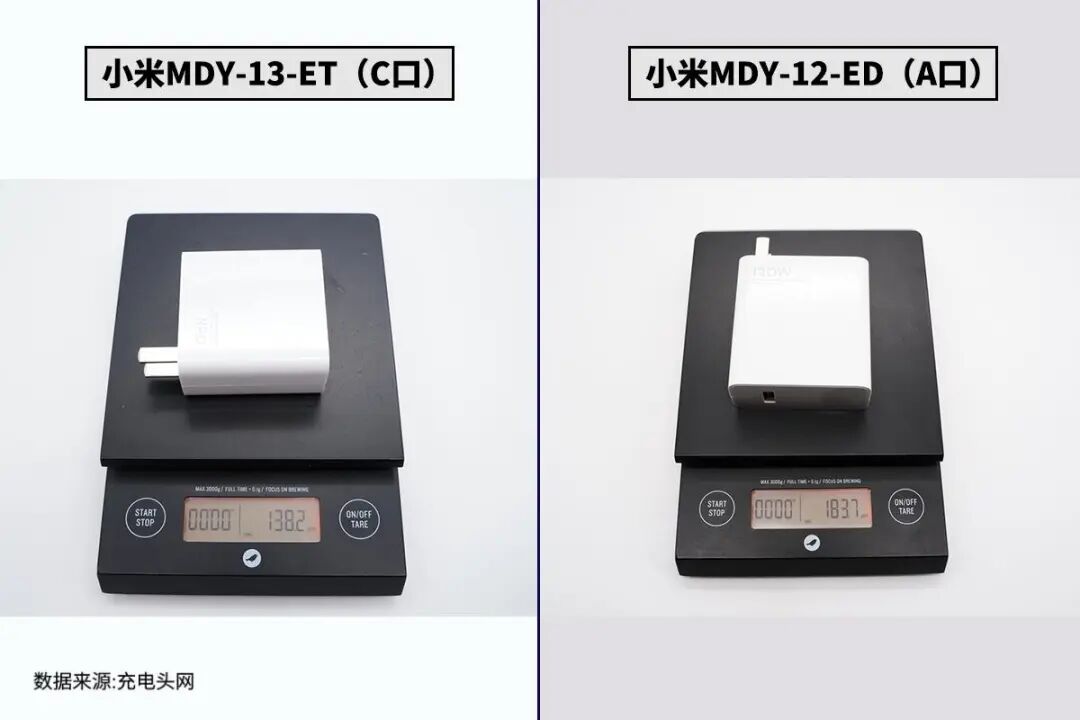

小米MDY-13-ET不仅体积缩小了，重量也减轻了不少，净重约为138g；小米MDY-12-ED净重约为184g。

内部结构

正面布局

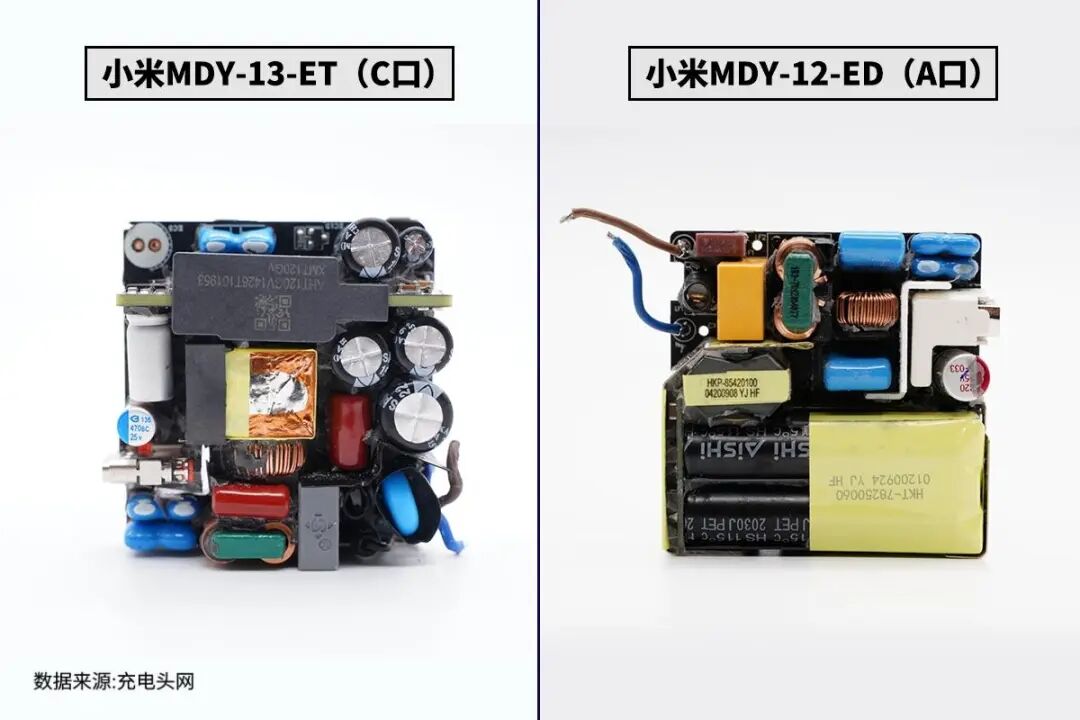

两款充电器均为PFC+QR反激的宽电压输出架构，内部都使用了平面变压器。其中MDY-13-ET内置了纳微的氮化镓功率芯片，焊接在垂直的平面变压器上。MDY-12-ED将电解电容和平面变压器叠放以节省空间。

背面布局

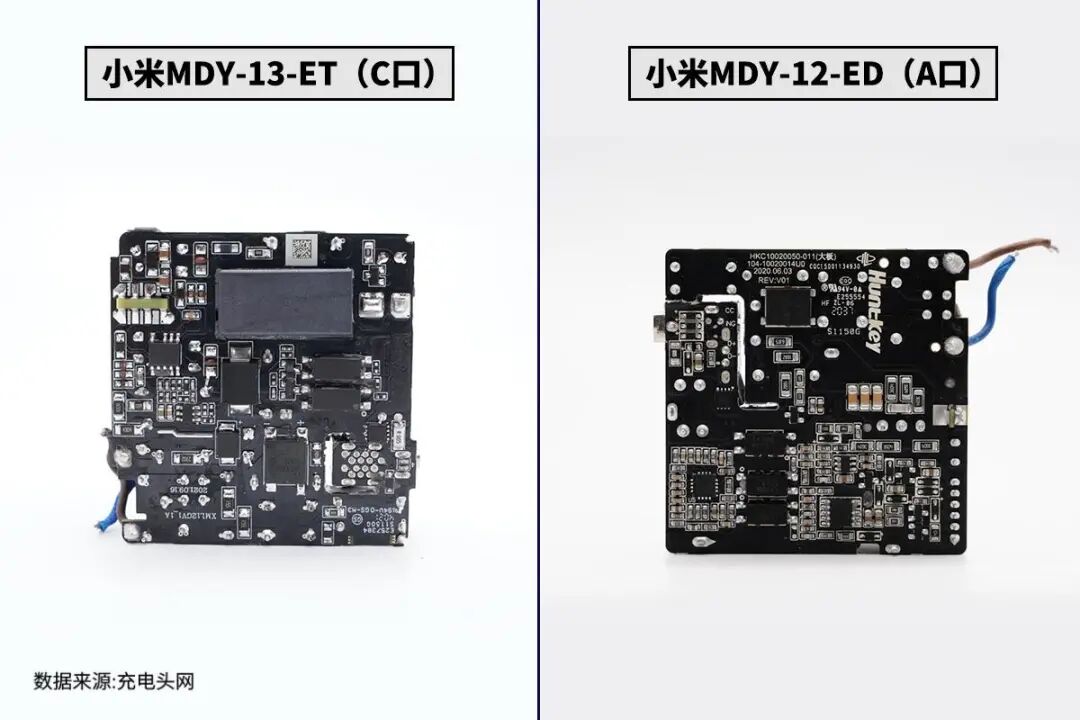

MDY-13-ET的电路板背面镂空，放置平面变压器磁芯，降低整体厚度。MDY-12-ED由于平面变压器水平放置，电路板没有镂空设计。两款充电器的电路板均开有隔离槽，插入塑料隔离片用于绝缘。

做工用料

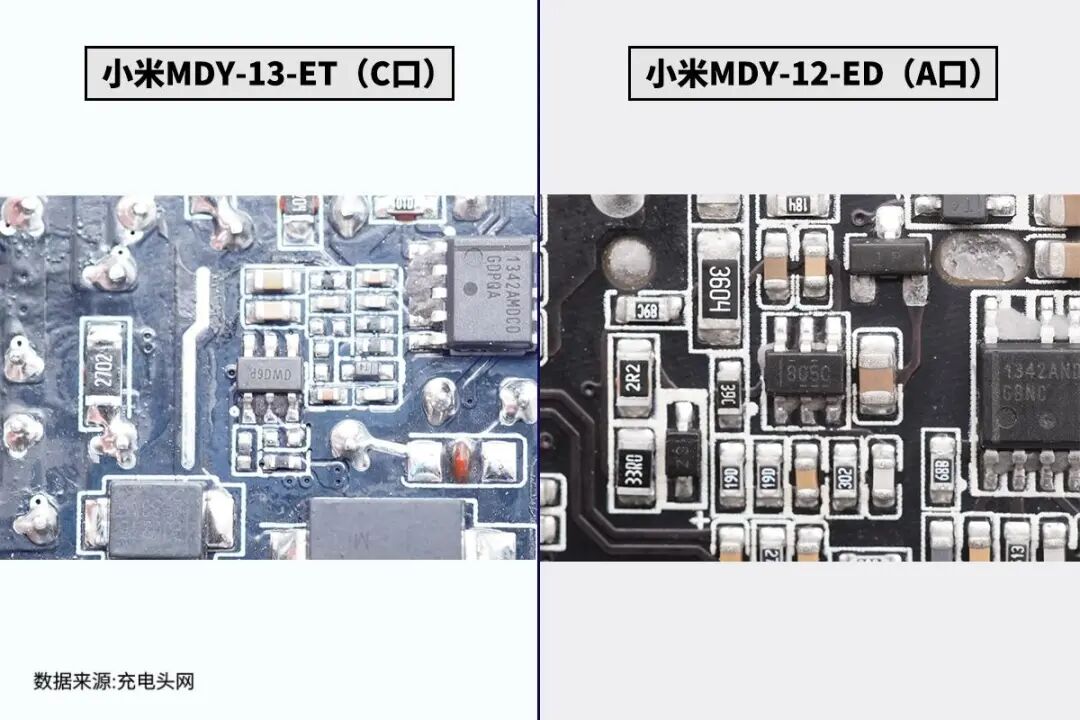

PFC升压控制器

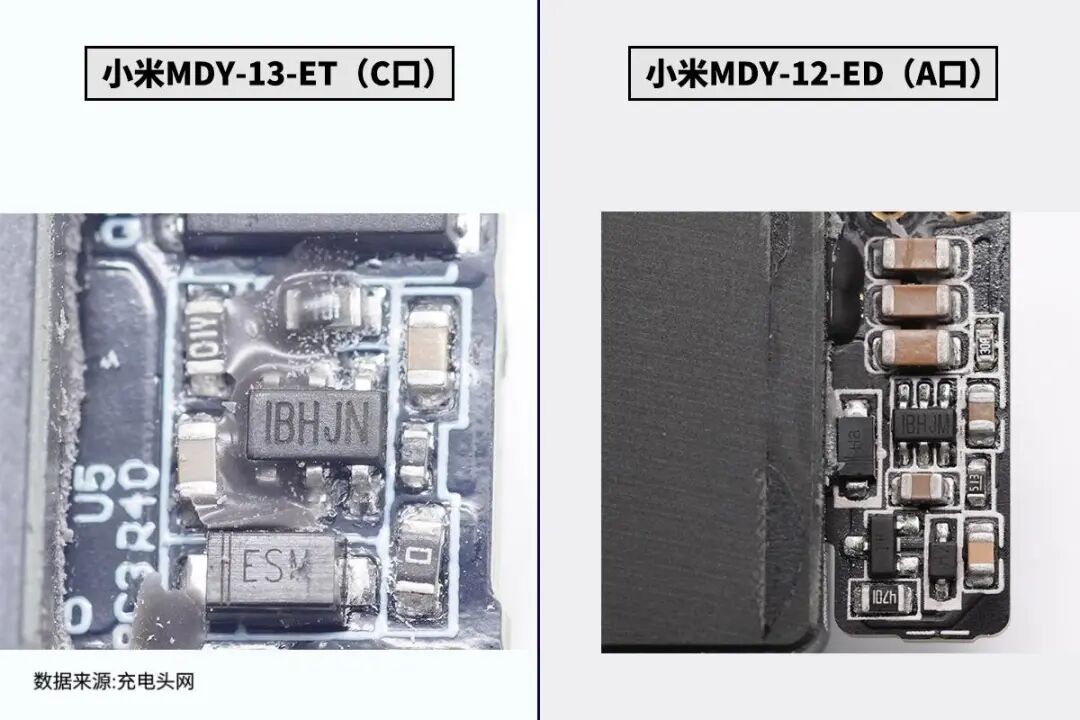

MDY-13-ET的PFC升压控制器丝印为d9，实际为矽力杰SY5072B，是一颗临界模式运行的PFC控制器，采用恒定导通时间运行，准谐振开关提高效率及优化EMI性能。MDY-12-ED的PFC升压控制器丝印805C，实际为德州仪器UCC28056，同样为临界模式，具有超低空载功耗。

初级控制器

两款充电器均为准谐振反激拓扑，初级主控芯片均为安森美NCP1342，内置主动式X2电容放电以及多重完善的保护功能，支持外接热敏电阻进行过热保护，这款高频控制器在氮化镓快充中应用非常广泛。

同步整流控制器

两款充电器中使用的同步整流控制器相同，为MPS MP6908A，支持DCM、CCM、准谐振和ACF运行模式，最高支持600kHz开关频率，支持逻辑电平和标准电平同步整流管，支持高侧和低侧同步整流，且无需辅助供电线圈。

协议芯片

MDY-13-ET内置的协议芯片为英集芯IP2729，是一颗定制的协议芯片，内部集成USB PD、QC3.0以及小米120W私有的秒充协议，还支持热敏电阻检测温升。MDY-12-ED内置伟诠WT6633P协议芯片，支持USB PD快充协议以及私有的快充协议，同样支持热敏电阻进行温度保护。

PFC升压开关管

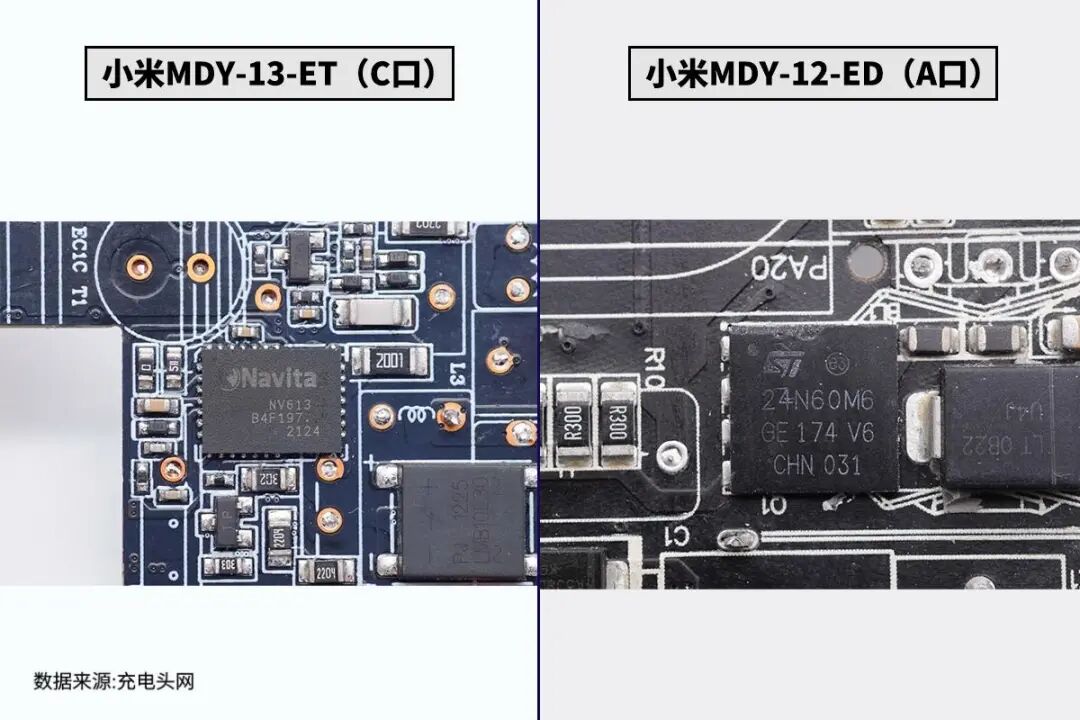

MDY-13-ET采用纳微新款内置GaNSense技术的氮化镓功率芯片NV6134，无损电流采样不再需要电流检测电阻，可以消除取样电阻带来的损耗，提高充电器转换效率。MDY-12-ED采用ST意法半导体STL24N60M6，NMOS，耐压600V，导阻为209mΩ。

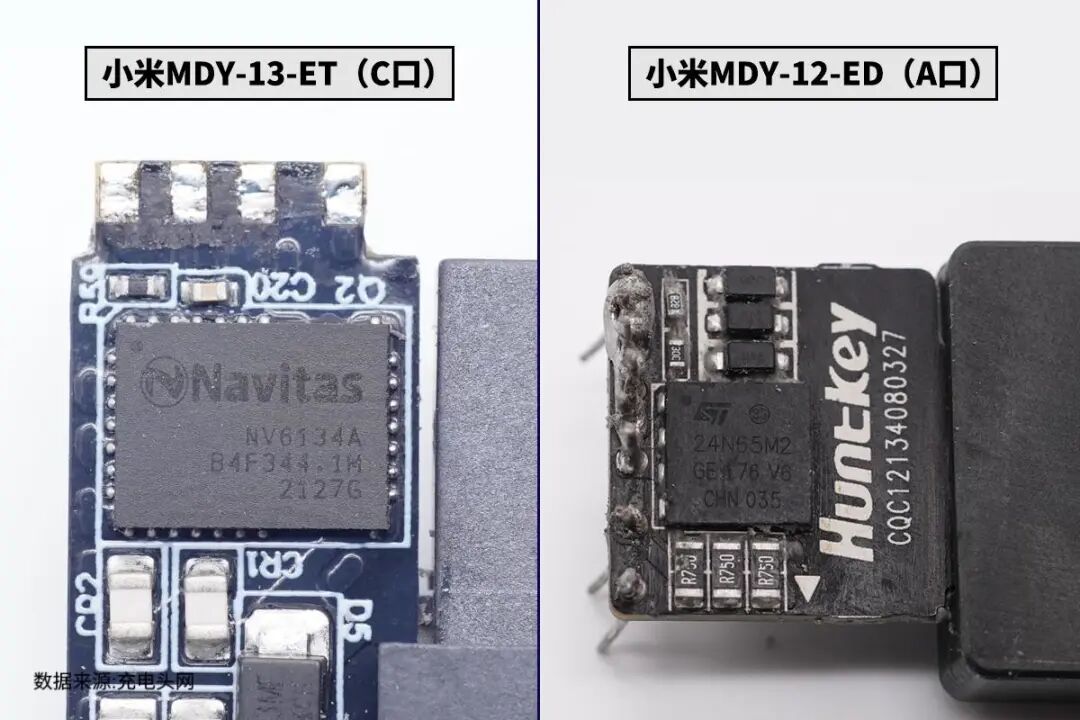

初级开关管

得益于使用了平面变压器，两款充电器的初级开关管与同步整流管均焊接在平面变压器的PCB上。MDY-13-ET的初级开关管与PFC开关管型号相同，同为NV6134。MDT-12-ED的中开关管采用ST意法半导体STL24N65M2，NMOS，耐压650V，导阻0.25Ω。

同步整流管

两款充电器的同步整流管均焊接到平面变压器的PCB上。MDY-13-ET同步整流管采用威兆半导体VSP003N10H，为NMOS，耐压100V，导阻3.8mΩ，采用10V逻辑电平驱动，采用PDFN5*6封装。MDY-12-ED同步整流管采用东芝TPH4R50ANH，同样为NMOS，耐压100V，导阻3.7mΩ。

电容

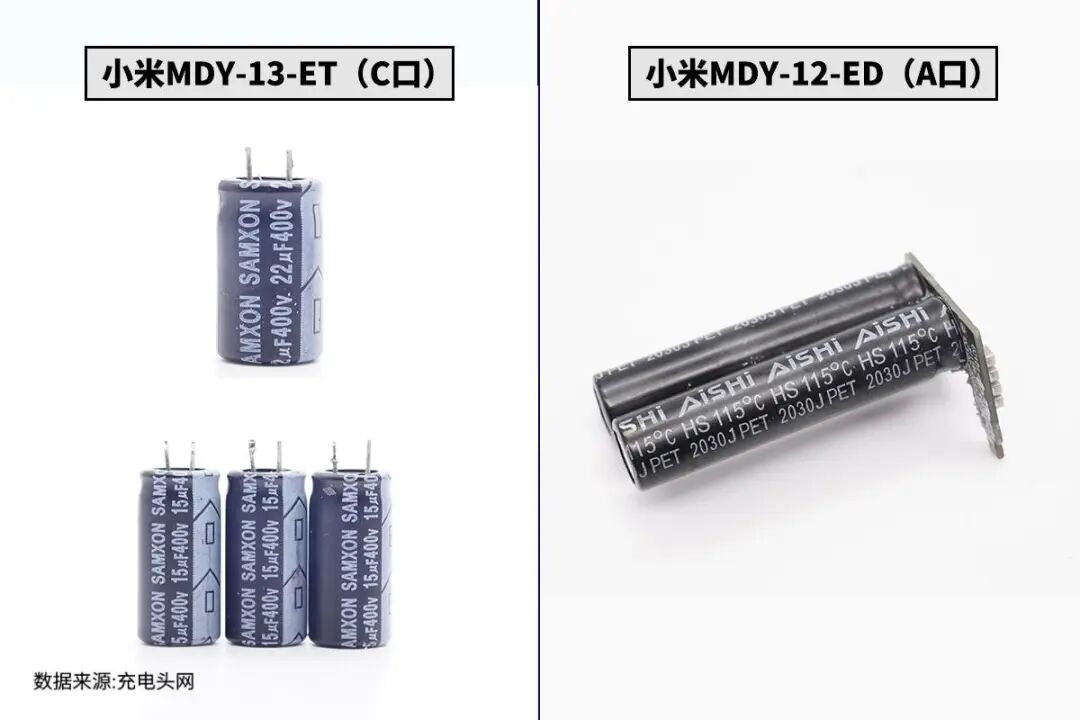

MDY-13-ET采用四颗滤波电容，均来自SAMXON三信，其中三颗规格为400V 15μF。另外一颗规格为22μF 400V，共计67μF。MDY12-ED内置两颗AiSHi艾华笔形电解电容，焊接在PCB小板上，规格为400V56μF，两颗并联，容量共计112μF。

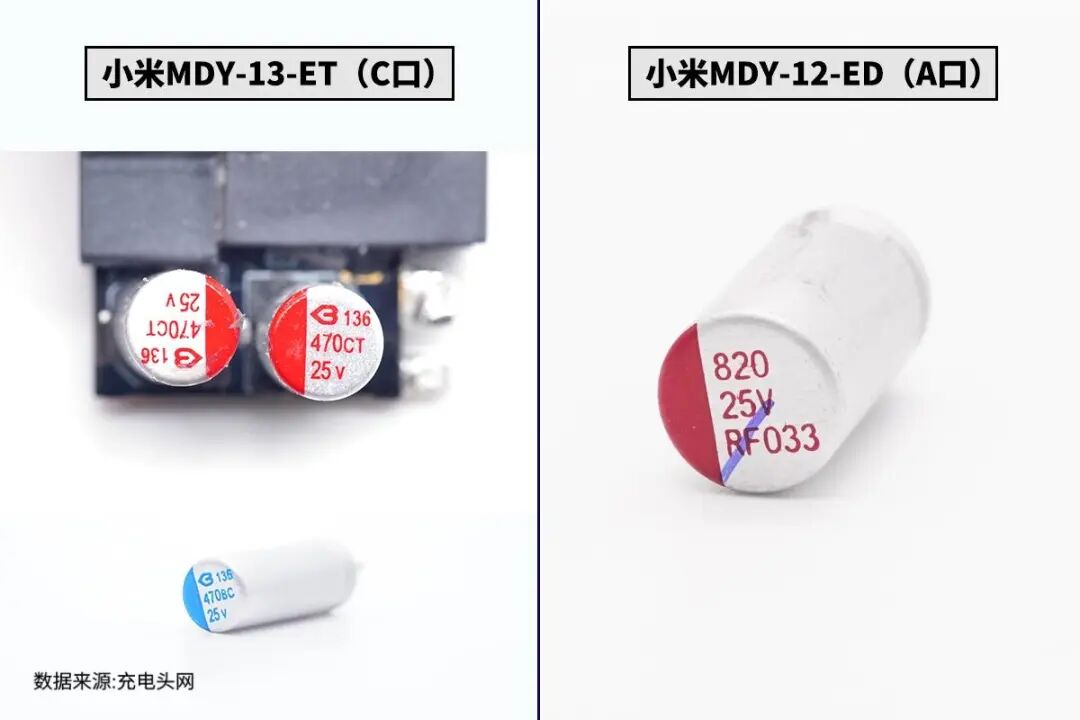

MDY-13-ET使用三颗绿宝石固态电容滤波，使用两颗贴片与一颗直插电容组合，规格均为470μF 25V。MDY-12-ED使用一颗柏瑞凯RF系列固态电容，规格为820μF 25V。

产品性能

协议

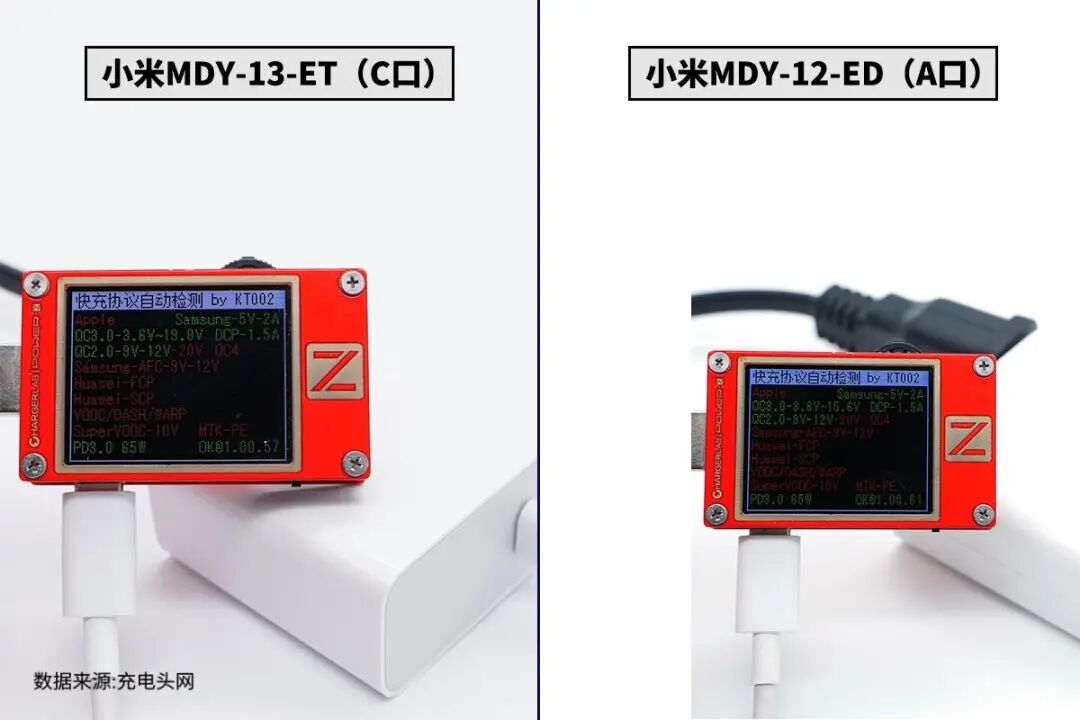

使用ChargerLAB POWER-Z KT002测得小米MDY-13-ET和小米MDY-12-ED两款充电器兼容协议相同，都支持QC2.0/3.0、PD3.0快充协议。

PDO

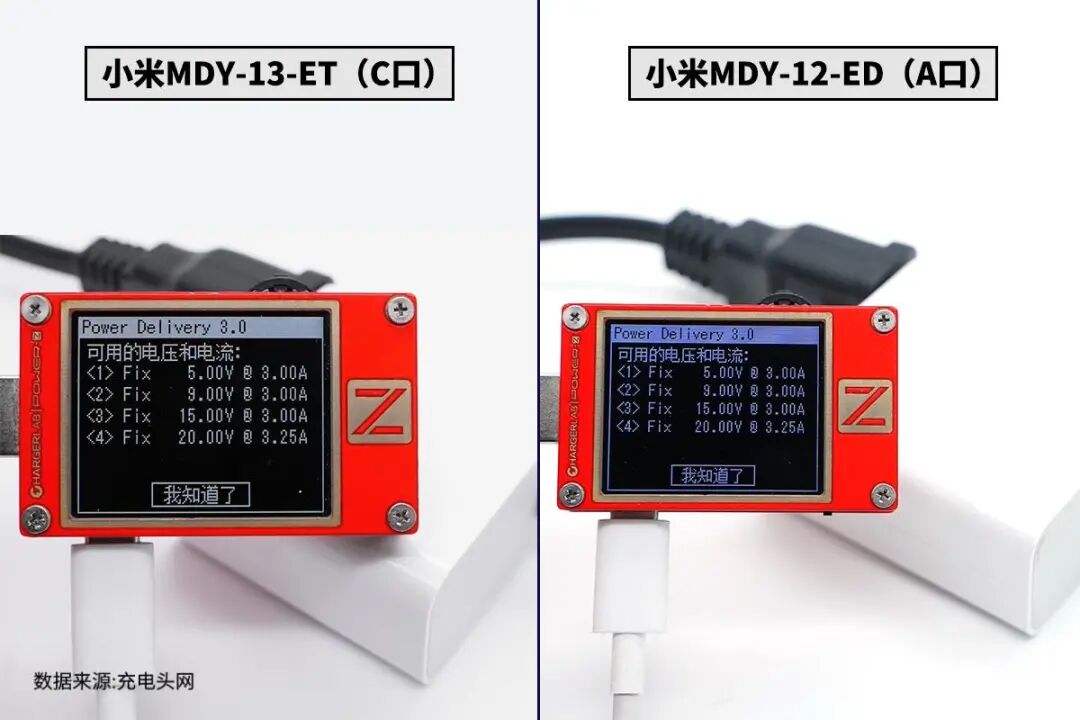

PDO报文显示两款充电器具备相同的电压档位：5V3A、9V3A、15V3A、20V3.25A。

充电头网总结

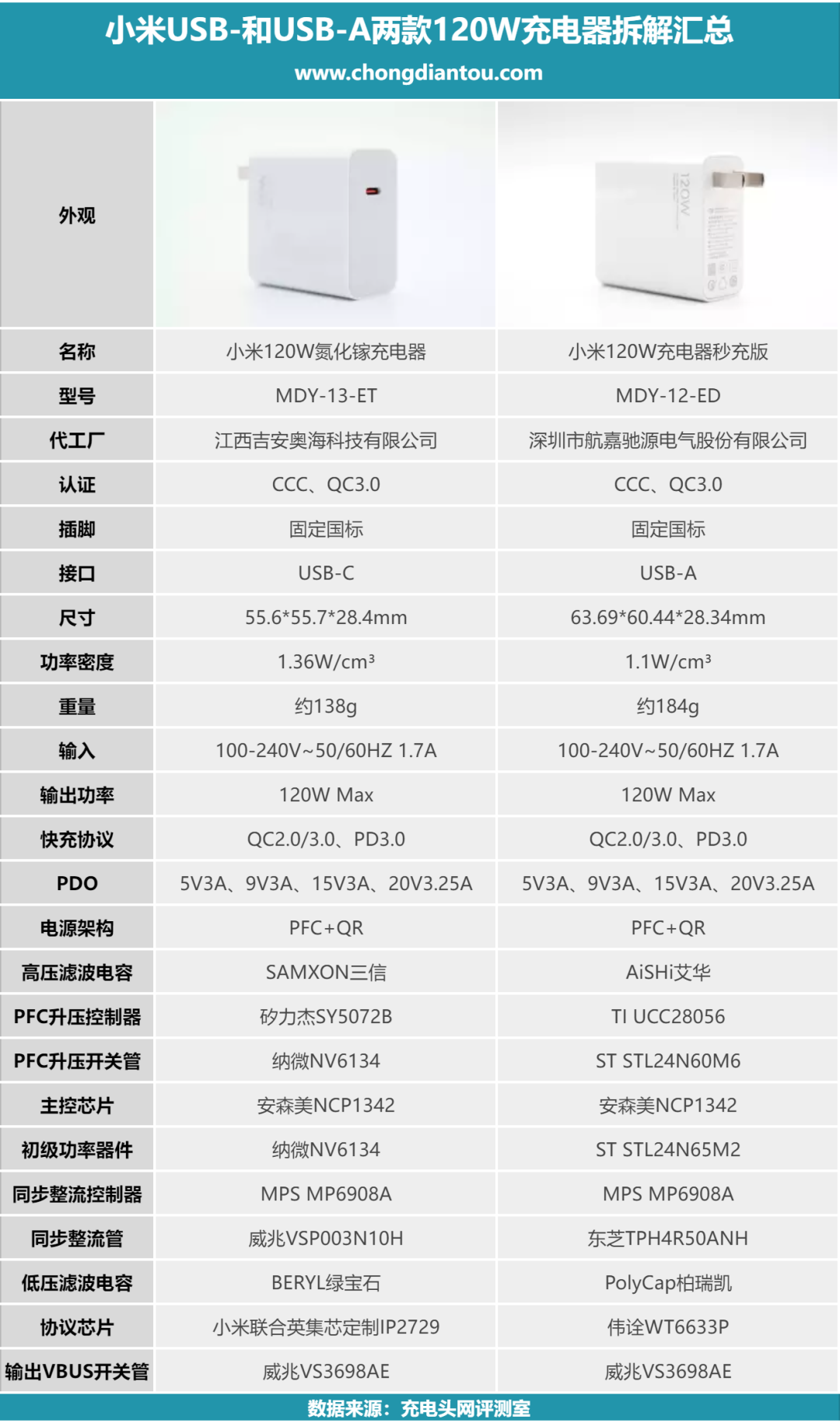

最后附上小米这两款充电器表格，方便大家对比产品之间的区别。

通过对比可以看出，内置氮化镓的MDY-13-ET充电器体积有了显著的缩小，这是氮化镓的高开关速度可以显著提升充电器的工作频率，从而缩小变压器等磁性元件的体积。同时两款充电器均内置平面变压器，通过平面变压器来提升散热性能。平面变压器的PCB还可以用来焊接开关管及同步整流器件等，进一步提高充电器内部的空间利用率，提高充电器的功率密度。

充电器内部开关电源初次级方案相同，不再过多介绍，纳微GaNSense氮化镓功率芯片NV6134支持无损耗电流采样，无需传统电流检测电阻，不仅节省PCB的面积占用，还能消除取样电阻带来的损耗，提升充电器的效率。协议方面，MDY-13-ET充电器内部采用小米联合英集芯定制的IP2729协议芯片，支持私有和标准的快充协议。
