联想65W原装PD快充适配器拆解，慧能泰HUSB350协议芯片助力量产

原创充电头网编辑部充电头网

收录于合集

----- 充电头网拆解报告第2103篇 -----

前言

随着近年来笔记本大多都内置了USB-C接口，支持PD快充，联想也为笔记本更换了USB-C充电接口，并将传统的方口电源，升级成USB-C接口，不仅通用性更强，还可以兼容更多的充电器，还支持数据传输，相当于增加了接口，更加方便使用。

充电头网拿到了一款联想笔记本配机的65W USB-C电源，电源采用联想经典的电源设计，供电线与电源分离，电源自带输出线缆，和以往的配机电源相同，非常熟悉。下面充电头网就对这款电源进行拆解，看看USB-C输出线的电源是怎么设计的。

联想笔记本65W适配器开箱

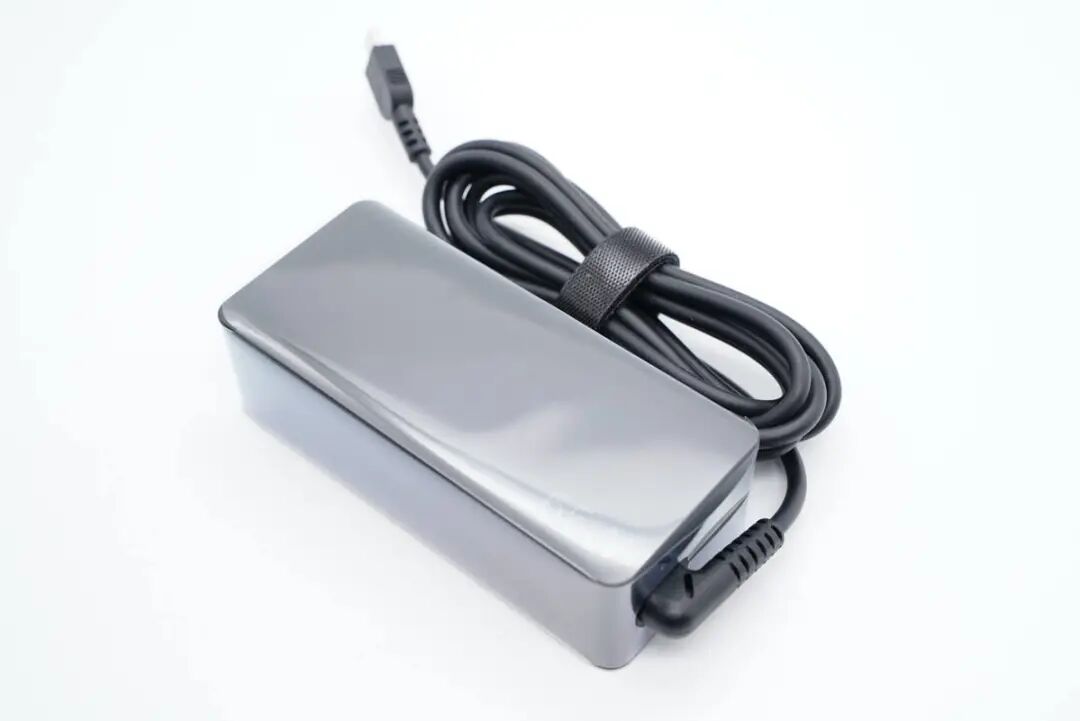

联想这款65W适配器采用经典笔电适配器样式设计，自带USB-C线缆，使用扎带捆扎整理，机身包裹塑料膜保护。

机身外壳磨砂抗指纹，边缘过渡明显，顶面一角设计有65W字样，让人很直观了解到这款适配器支持65W PD快充输出。

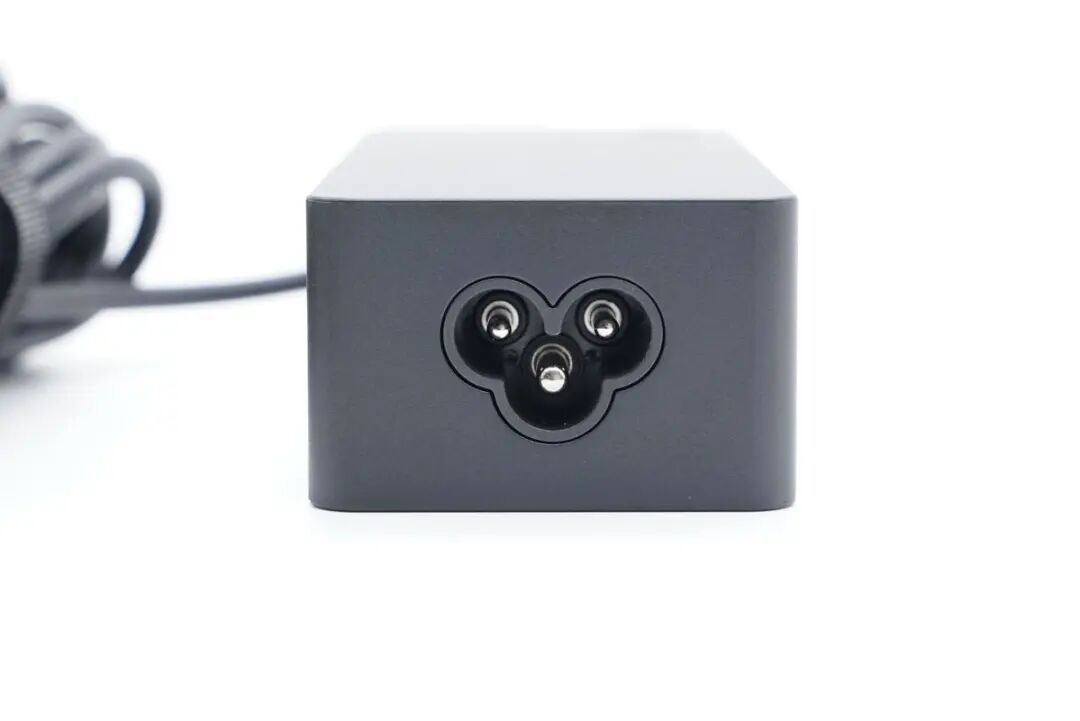

输入端采用梅花插口，独立模块设计，接地处理好评，可以让用户有效避免触电。

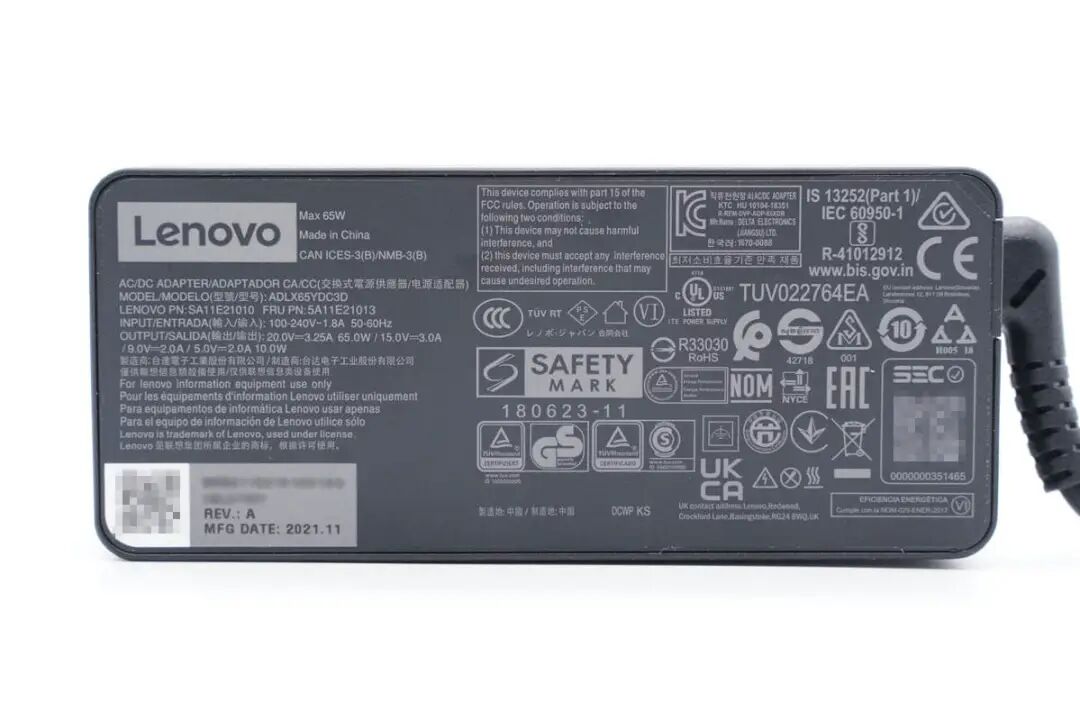

底部有适配器铭牌

型号：ADLX65YDC3D

输入：100~240V~50/60Hz 1.8A

输出：5V2A、9V2A、15V3A、20V3.25A

适配器通过了CCC、KC、CP、CE、EAC、GS等多项认证，全球绝大多数国家和地区均可使用。

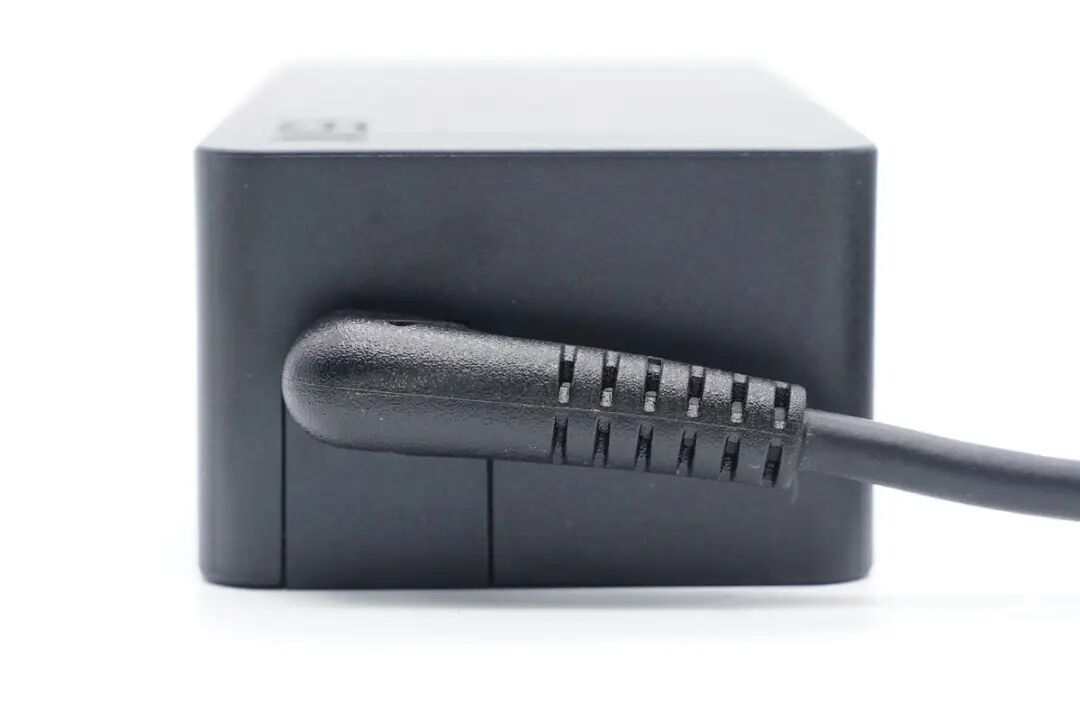

输出线缆90°弯折设计，防在一些狭小角落不会顶到，此外做了抗弯折处理。

USB-C线头外壳磨砂处理，两侧还设计有凸齿，方便用户插拔使用。

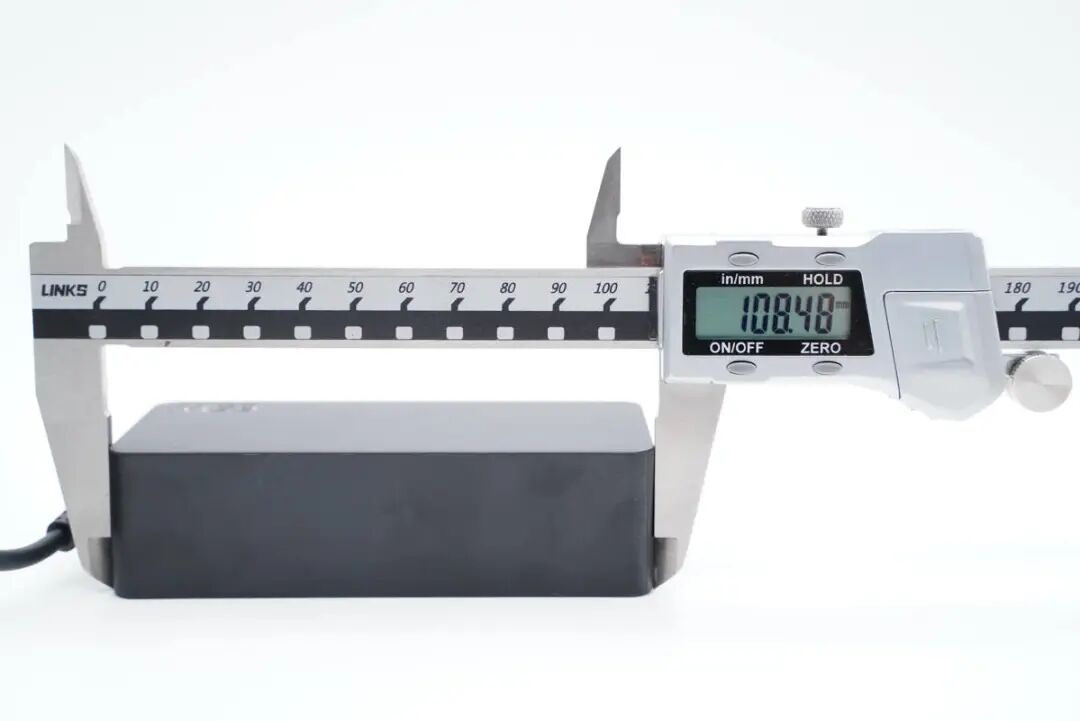

测得充电器机身长度约为108.48mm。

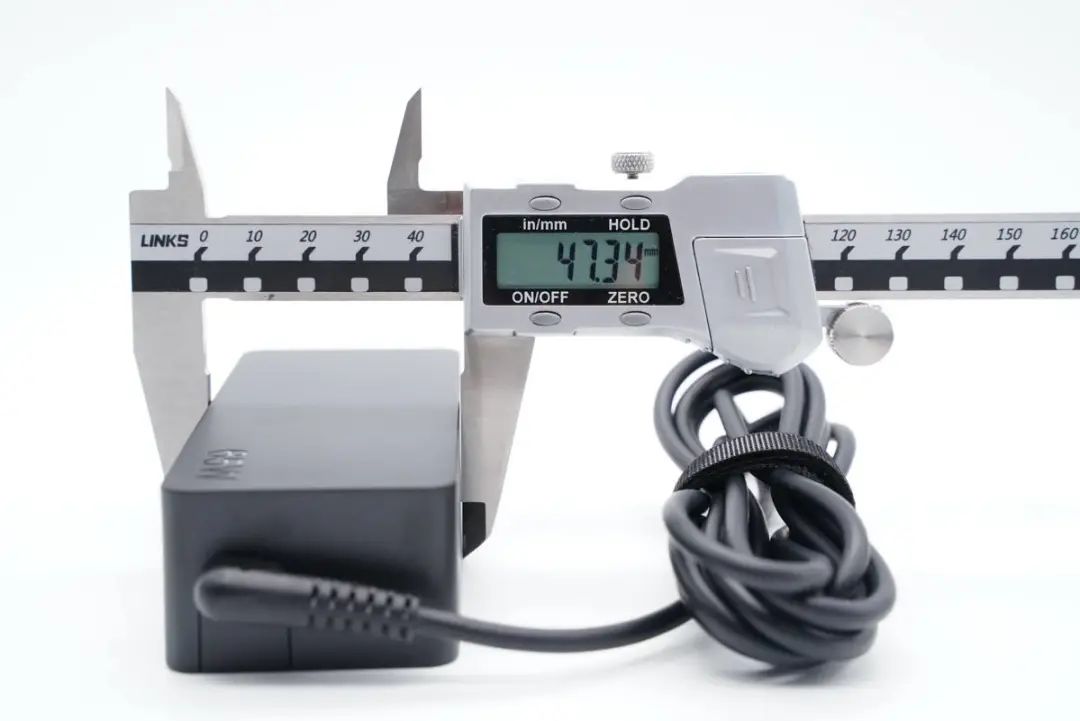

宽度为47.34mm。

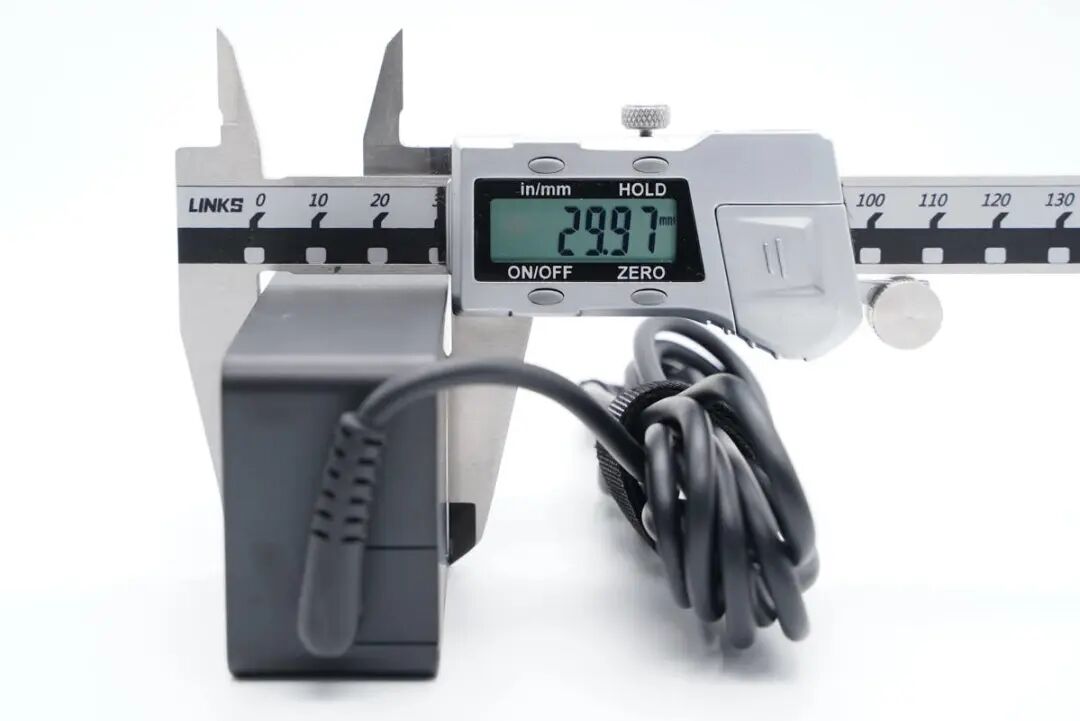

厚度为29.97mm。

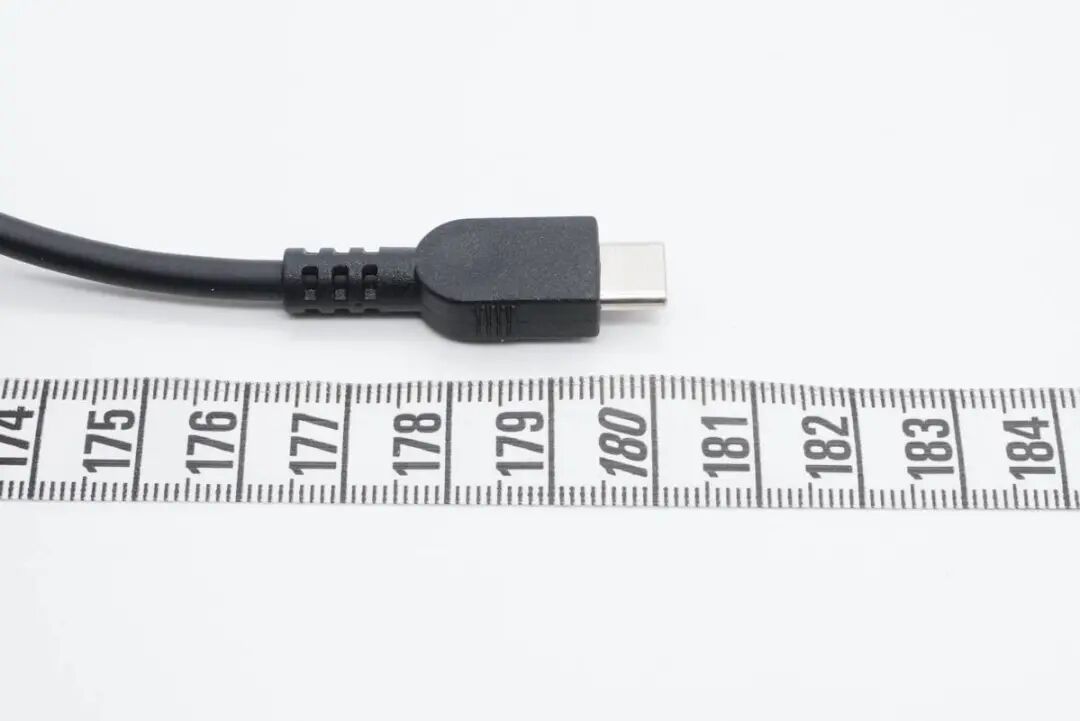

测得自带线缆长度为1.8米。

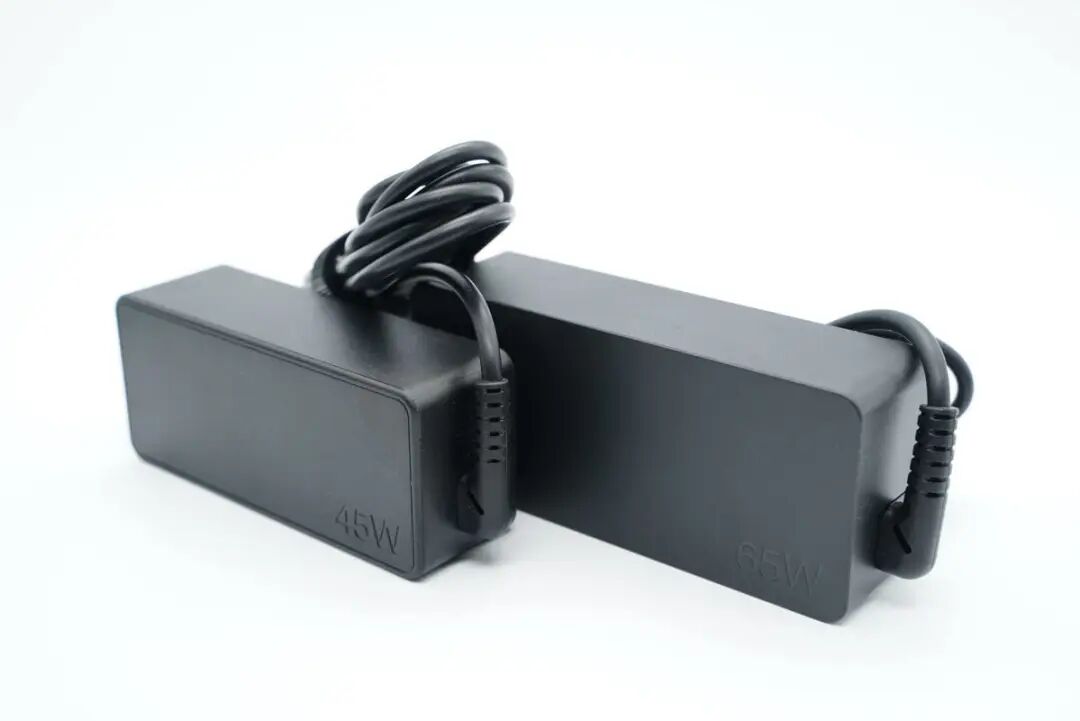

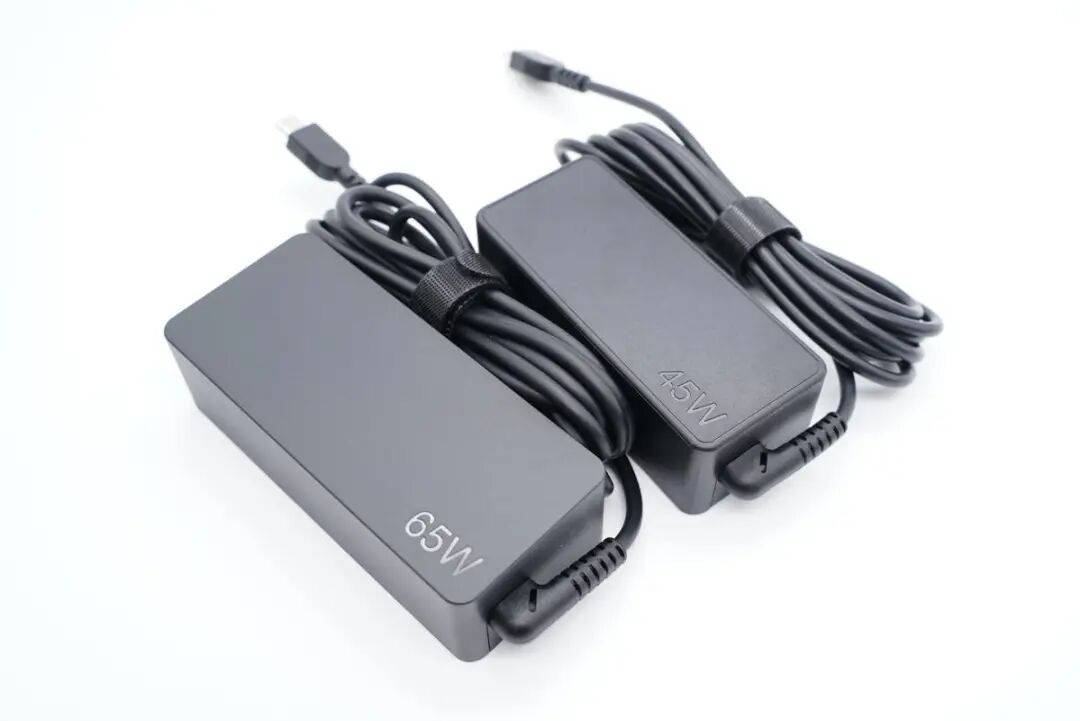

和自家45W适配器对比，整体要大一些。

两款适配器在样式设计上十分相似。

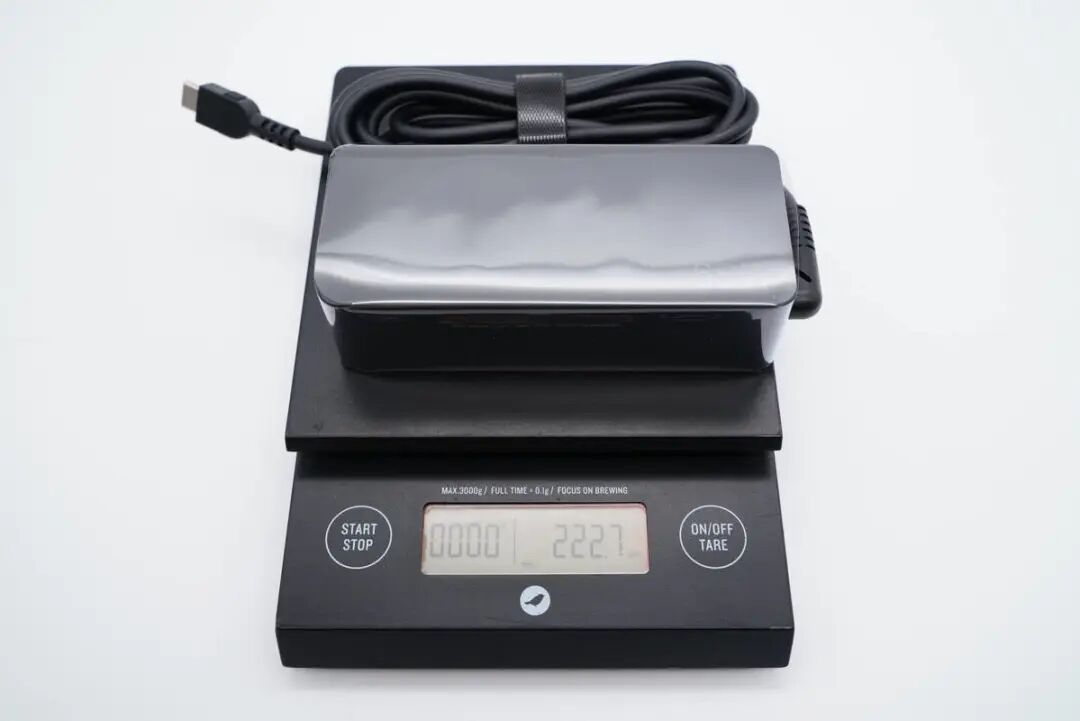

测得适配器带线重量约为223g。

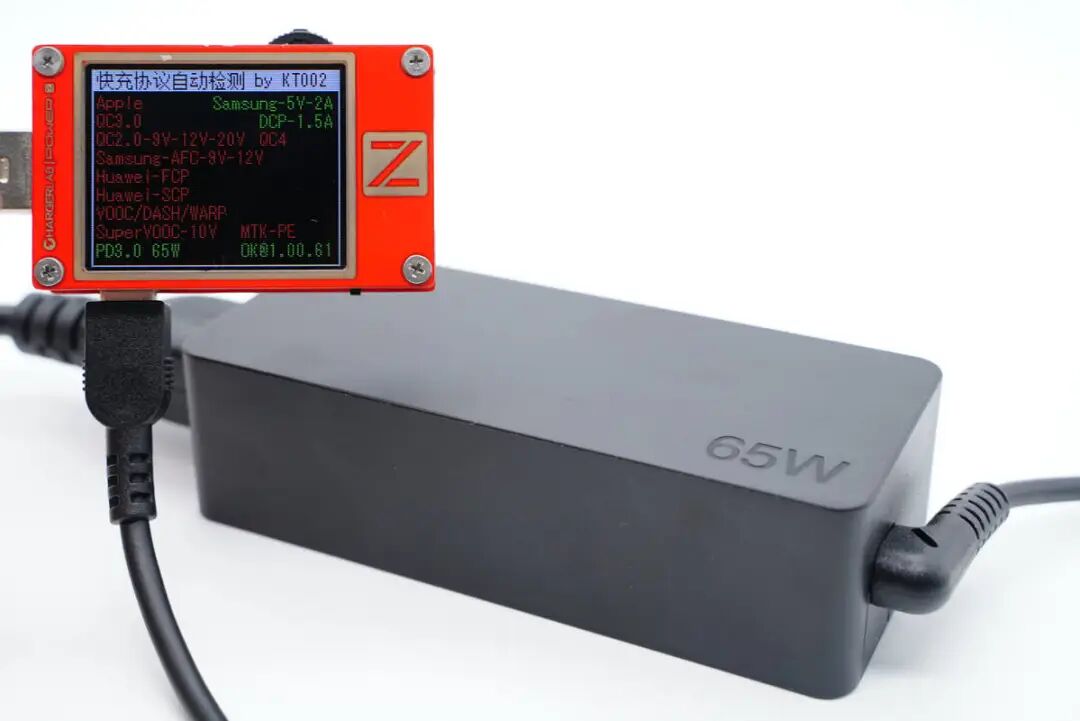

使用ChargerLAB POWER-Z KT002测得这款适配器仅支持PD3.0快充协议。

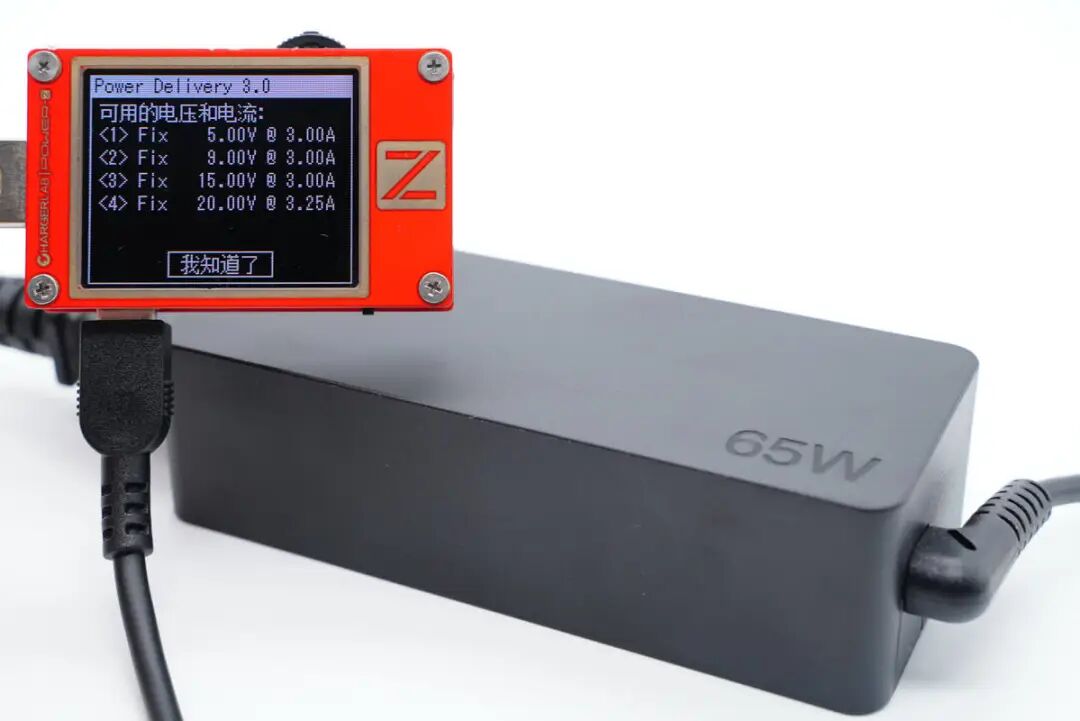

并且还具备5V3A、9V3A、15V3A、20V3.25A四组固定电压档位

联想笔记本65W适配器拆解

对联想这款65W笔电适配器有了基本了解后，下面继续对其进行拆解，看看用料做工如何。

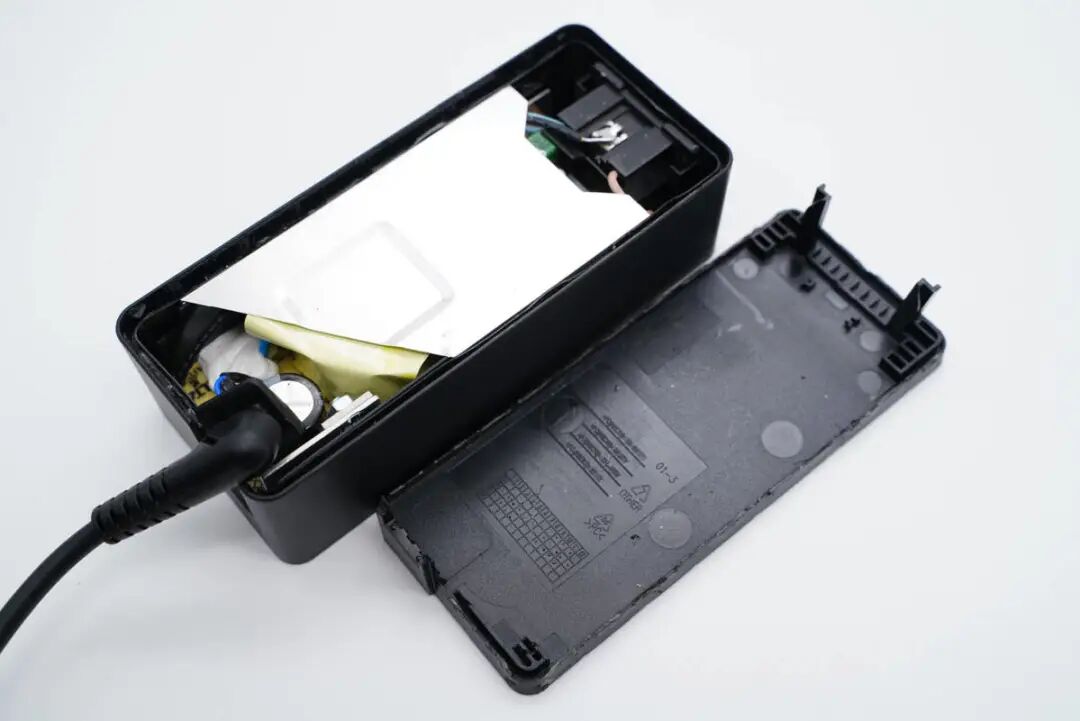

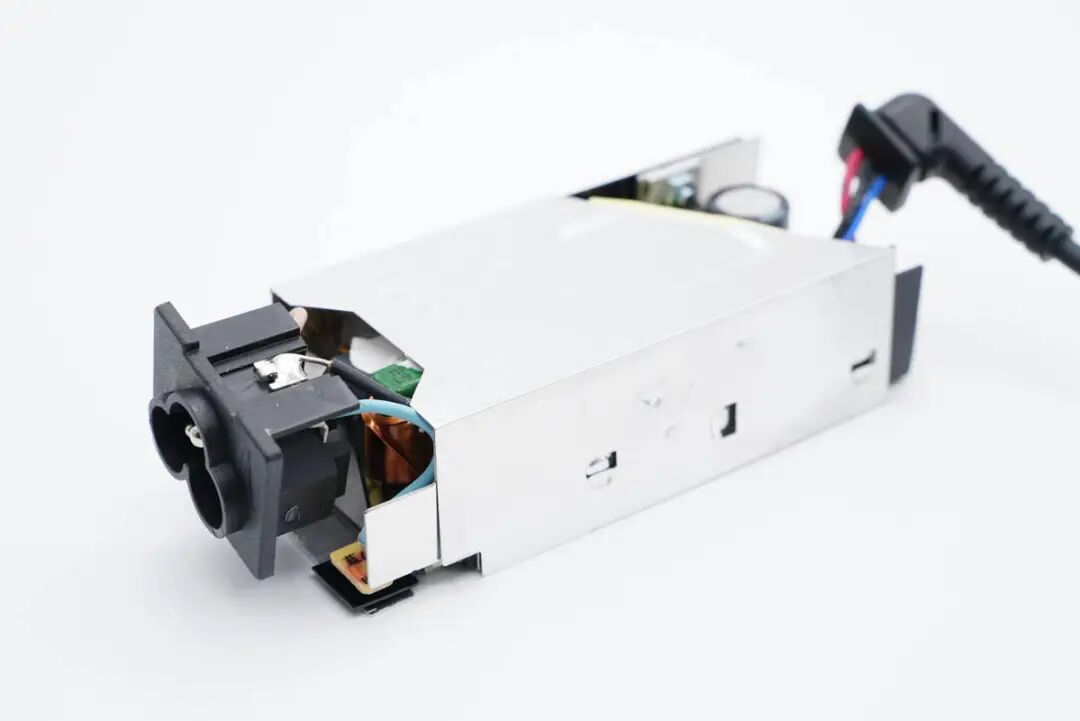

沿电源外壳的装配缝隙撬开外壳，内部PCBA模块均采用金属片包裹。

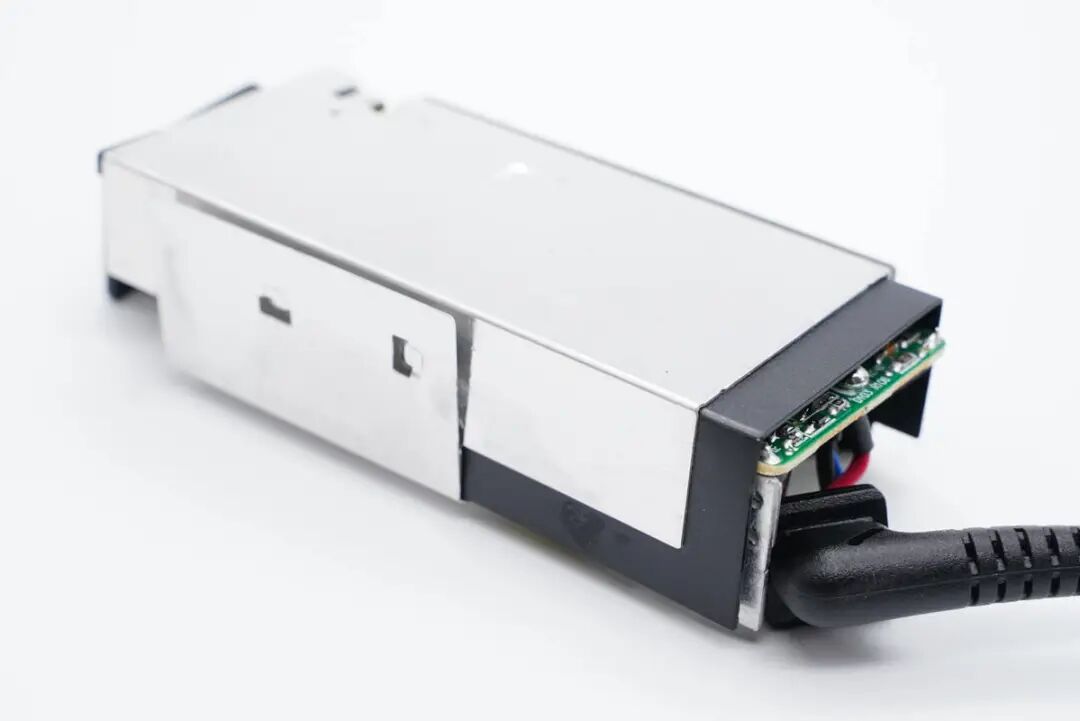

PCBA周身包裹散热片，通过卡扣固定，为发热元器件散热。

PCB背面使用塑料绝缘板与散热片隔离。

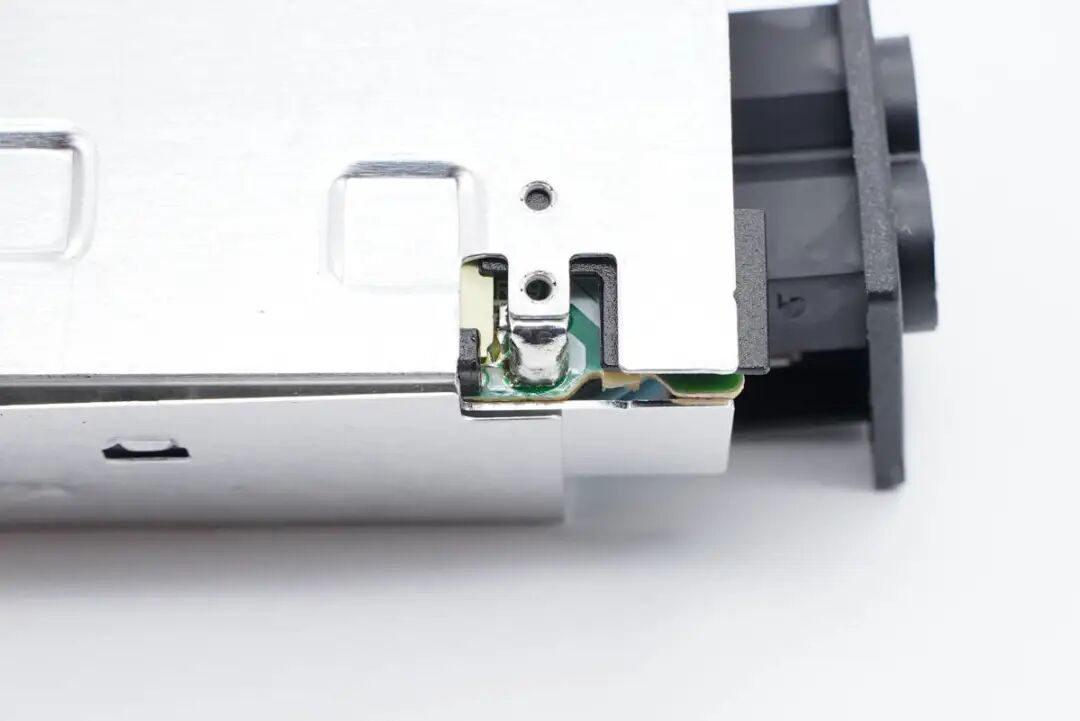

电源侧面的卡扣特写。

散热片焊接固定到PCB上。

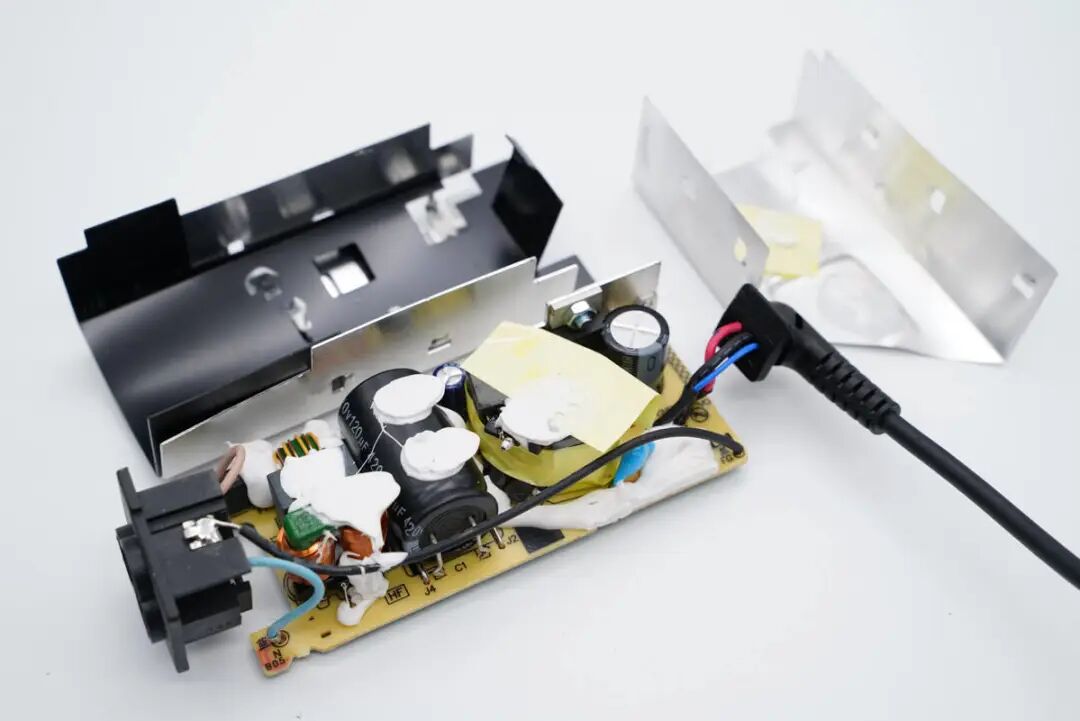

拆下电源PCB上面覆盖的散热片，变压器打胶通过散热片散热，散热片对应初级电解电容处贴有绝缘胶带。

电源输入线采用冷压端子压紧后焊接到PCB上。

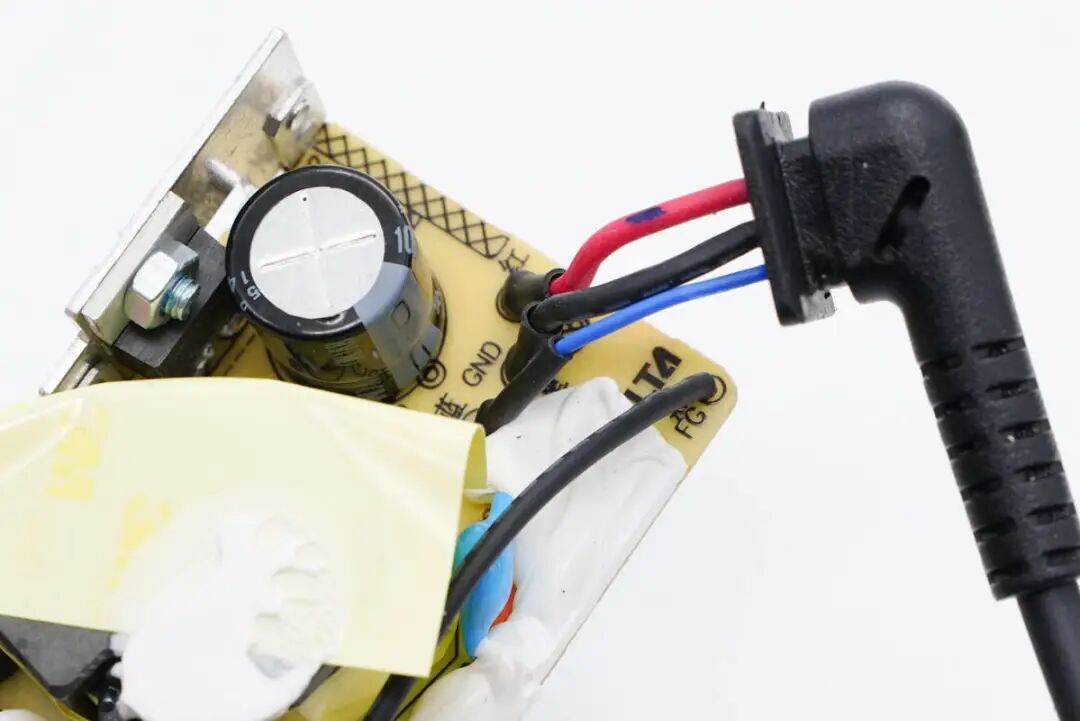

输出线同样冷压端子后焊接，外套热缩管绝缘。

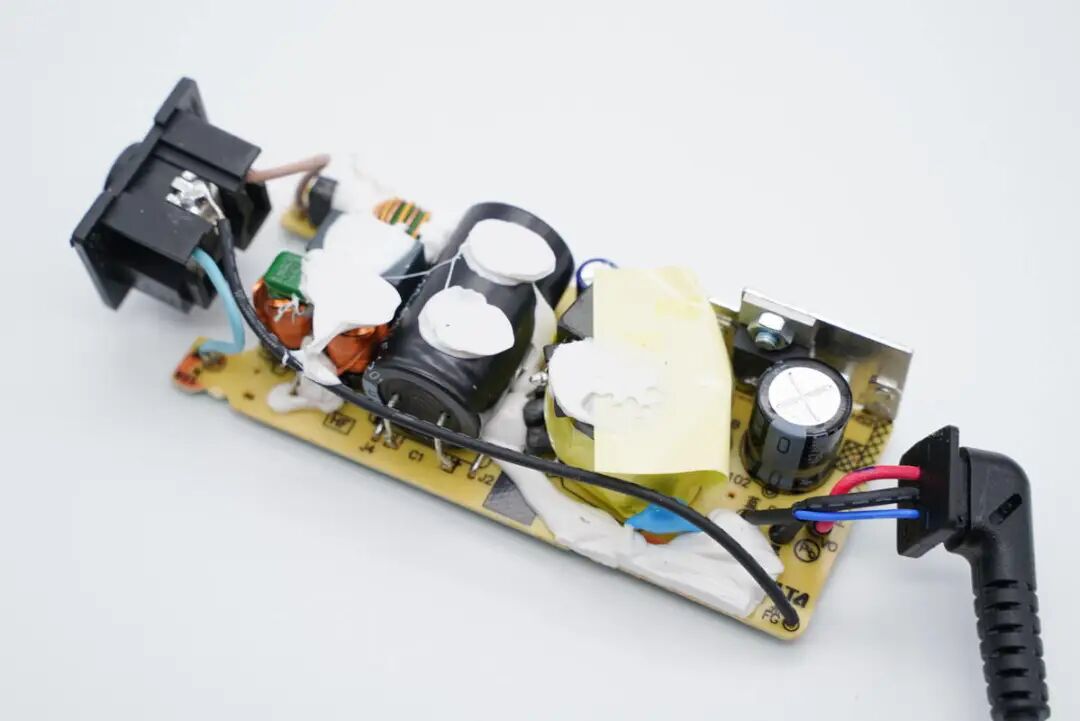

取下包裹的散热片，电源PCBA模块正面一览。

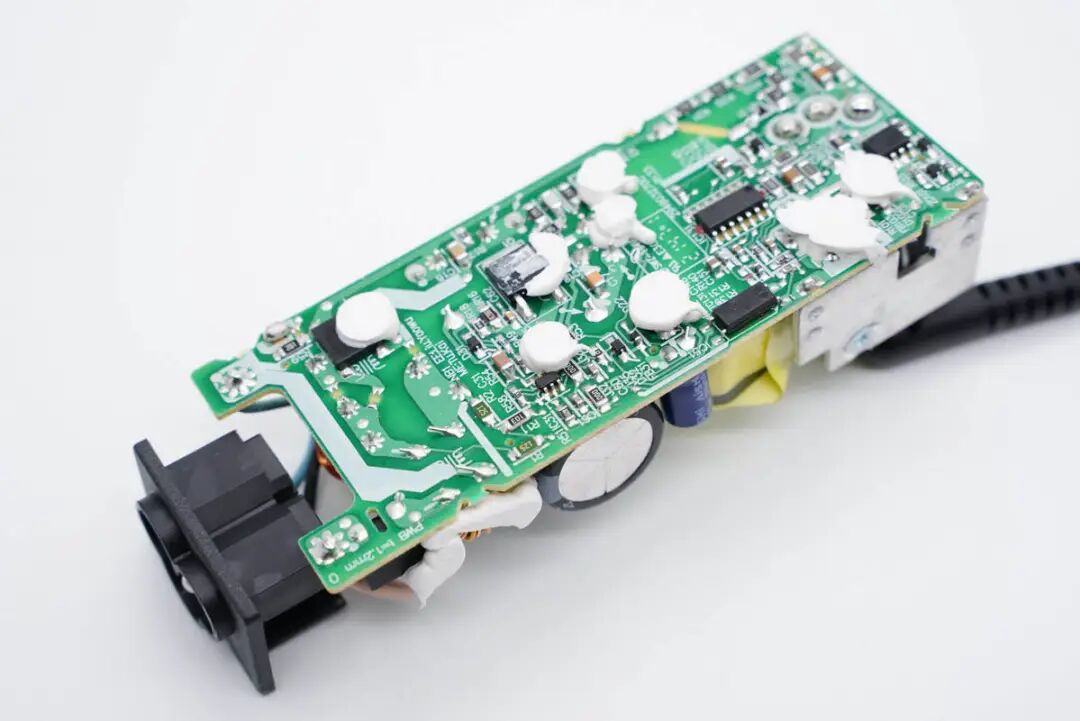

PCB背面发热器件打胶固定及散热。

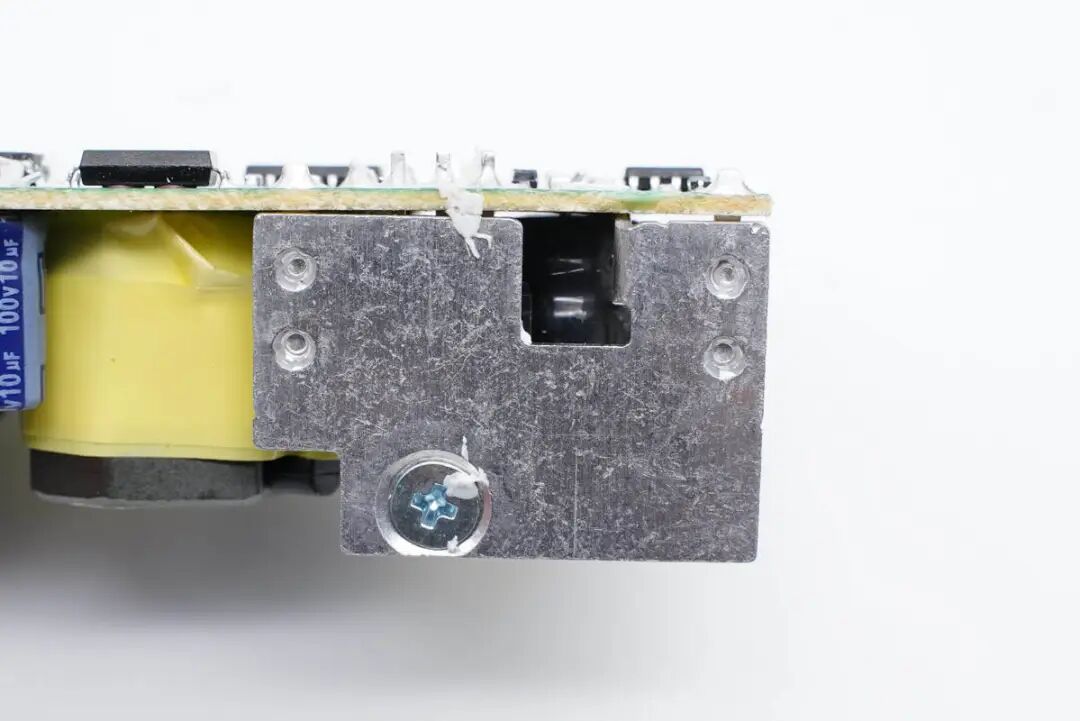

在输出侧有一块螺丝固定的散热片。

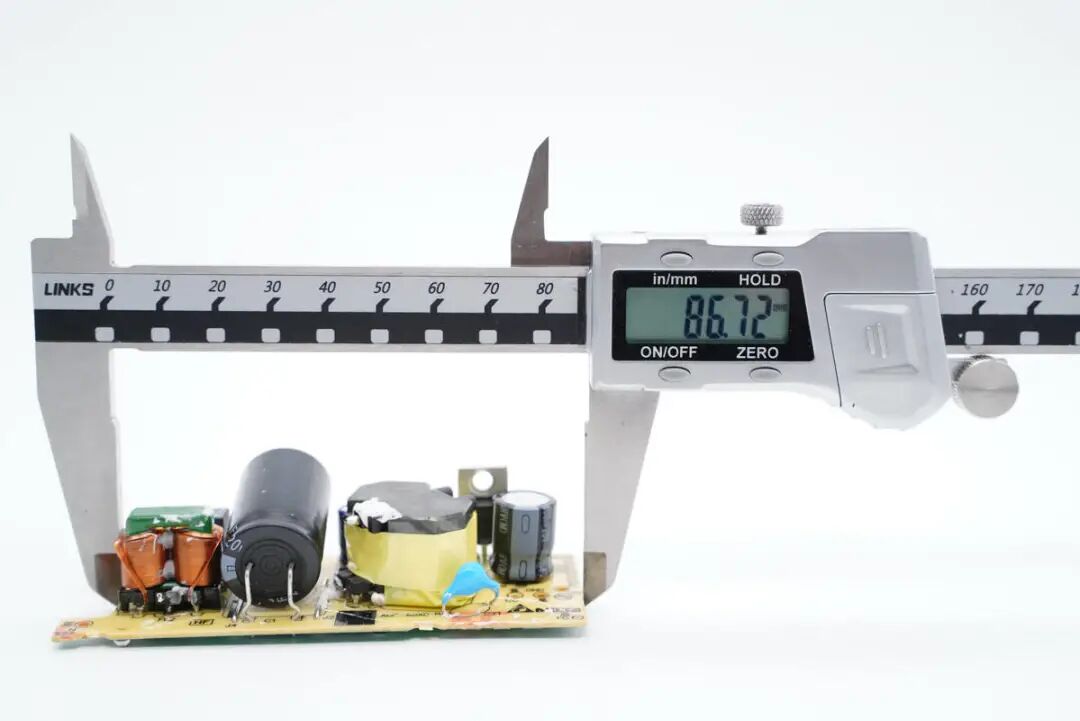

使用游标卡尺测量PCB长度为86.7mm。

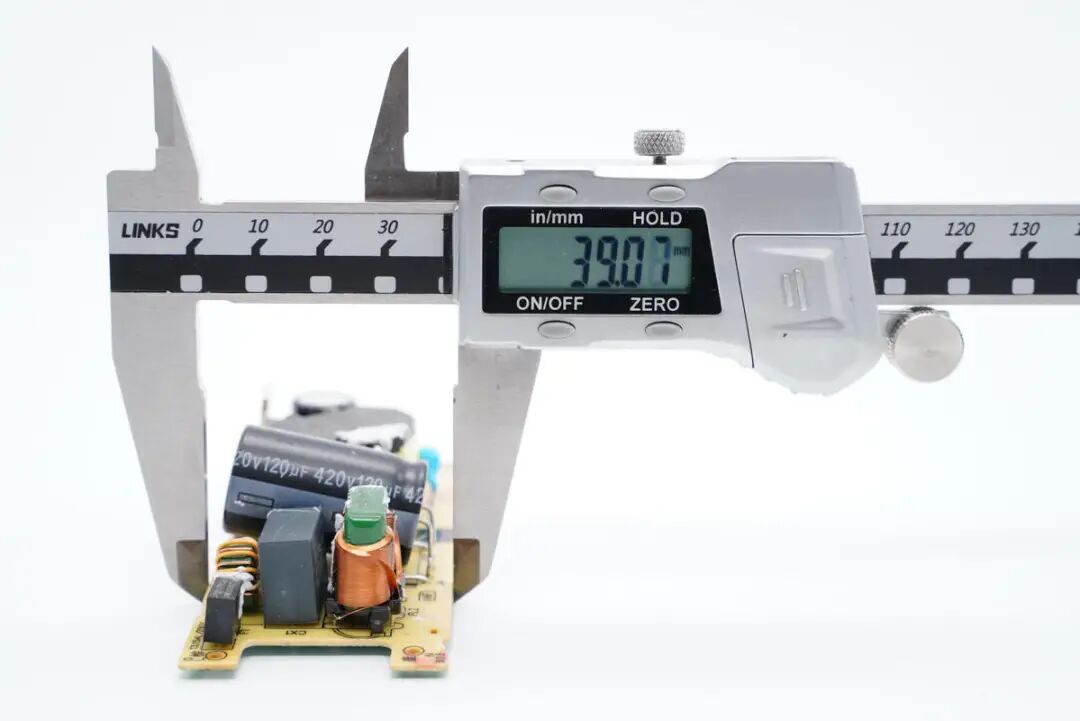

测得PCB宽度为39.1mm。

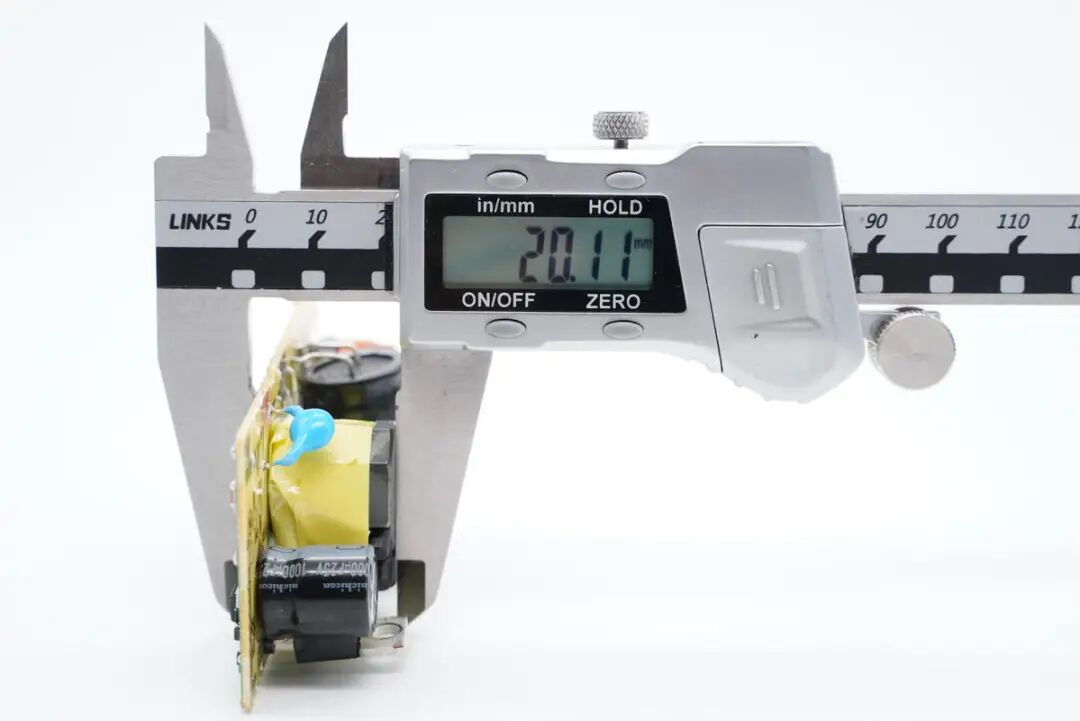

高度为20.1mm。

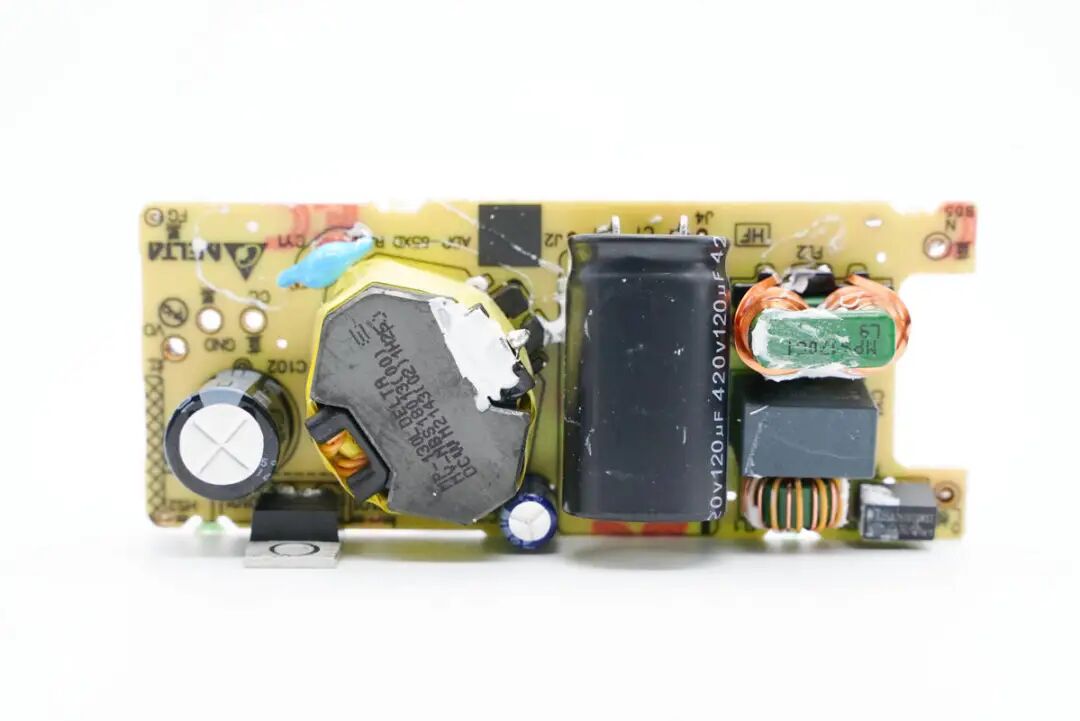

将电路板正反面胶水清理干净，PCB正面一览，左侧是输出滤波电容和整流管，开关变压器，右侧是输入保险丝和EMI滤波电路。初级滤波电容体积很大。

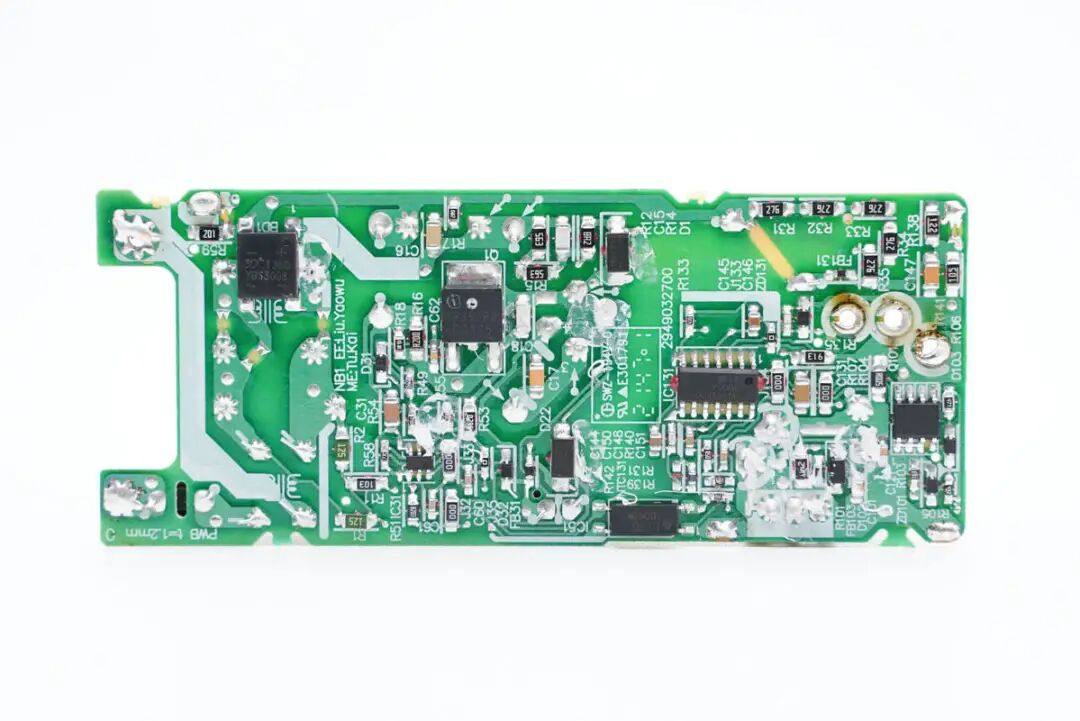

PCB背面一览，左侧焊接整流桥，依次焊接初级主控芯片和初级开关管。右侧为协议芯片和VBUS开关管。

通过观察发现，联想65W PD充电器采用反激开关电源，由协议芯片通过光耦调节输出电压，满足负载需求。这也是单口快充充电器的主流架构，应用广泛。下面就从输入端开始了解这款电源的用料。

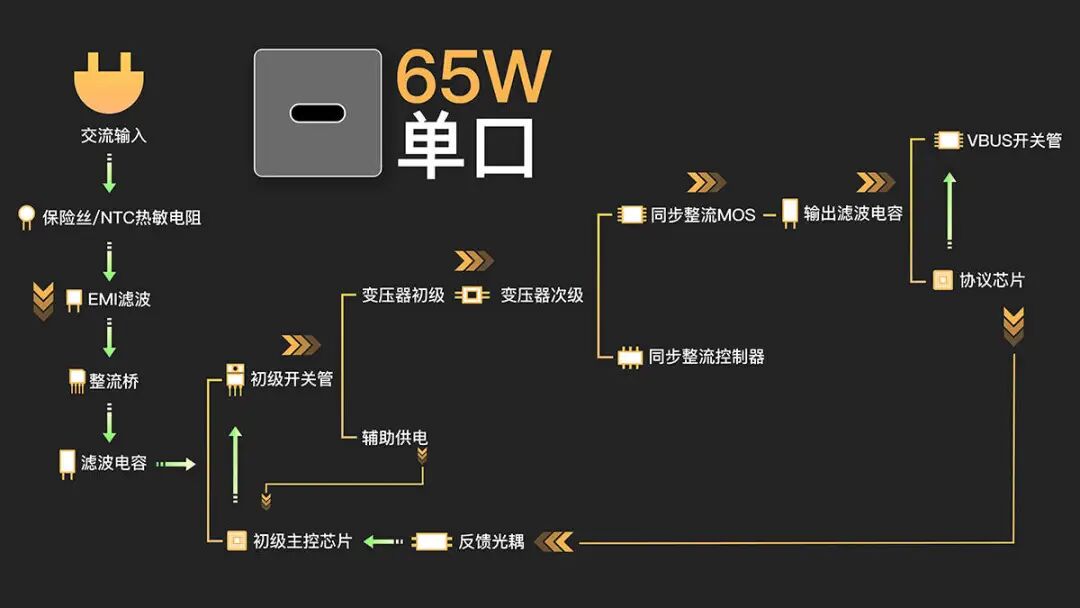

首先用一张图片简单介绍充电器内部原理。

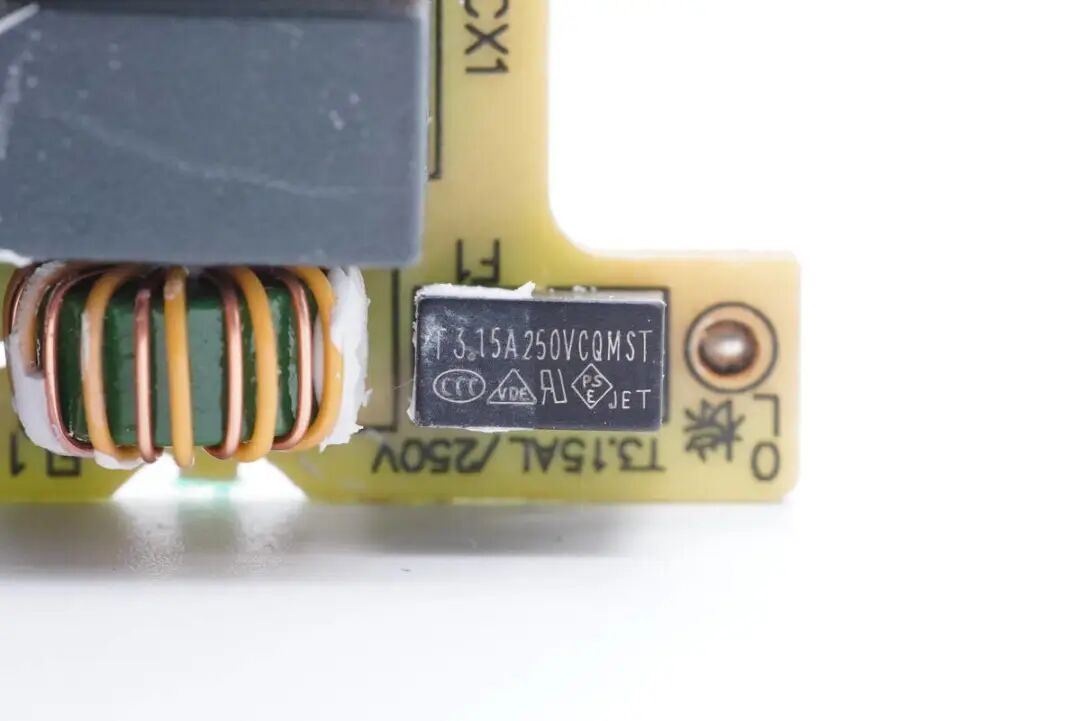

首先是充电器的输入部分，这部分由保险丝，EMI滤波电路，整流桥和滤波电容组成。输入端慢熔保险丝，规格为3.15A 250V，来自CONQUER功德，MST系列超小型延时保险丝。

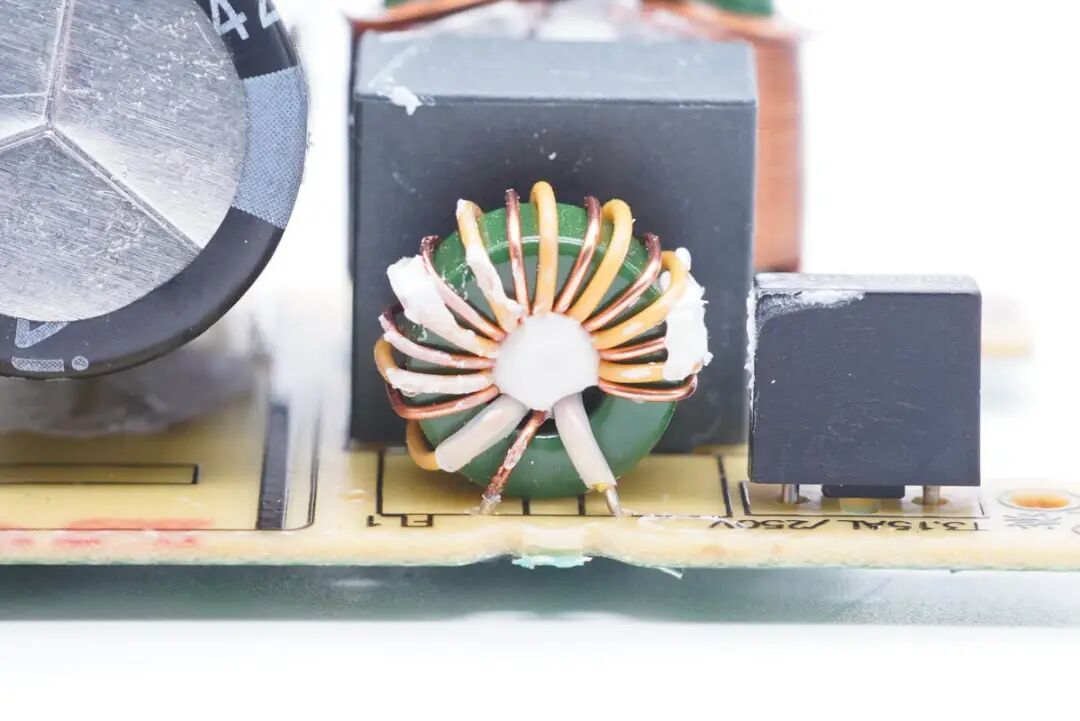

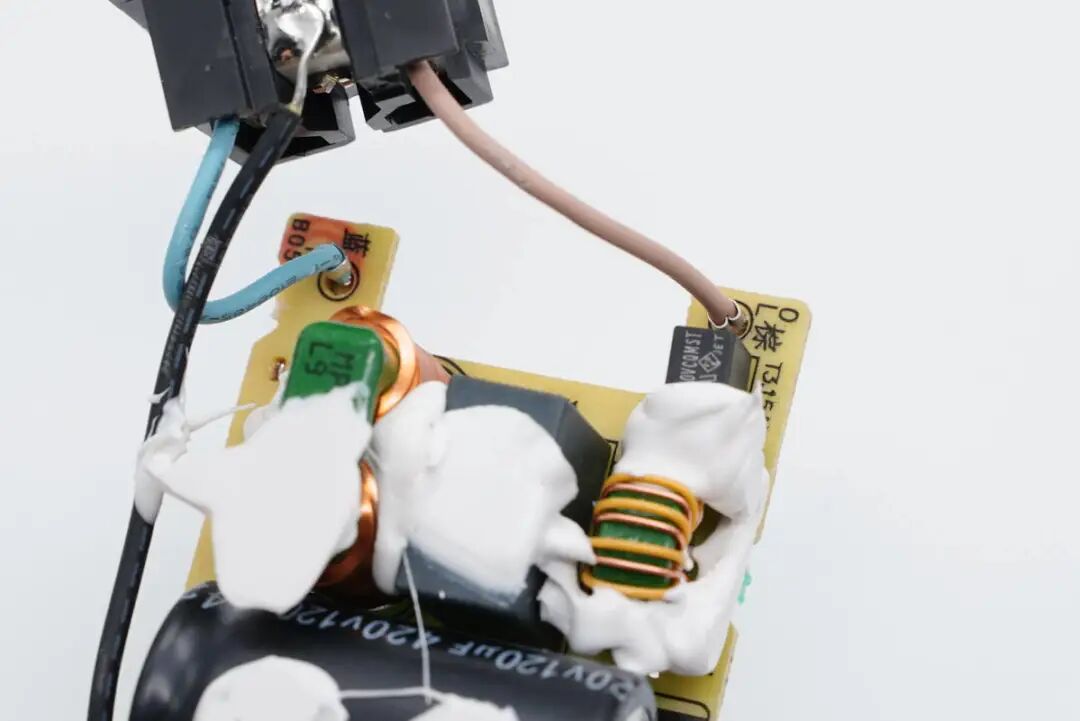

保险丝后面是第一级共模电感，采用漆包线和绝缘线双线并绕在绿色磁环上。

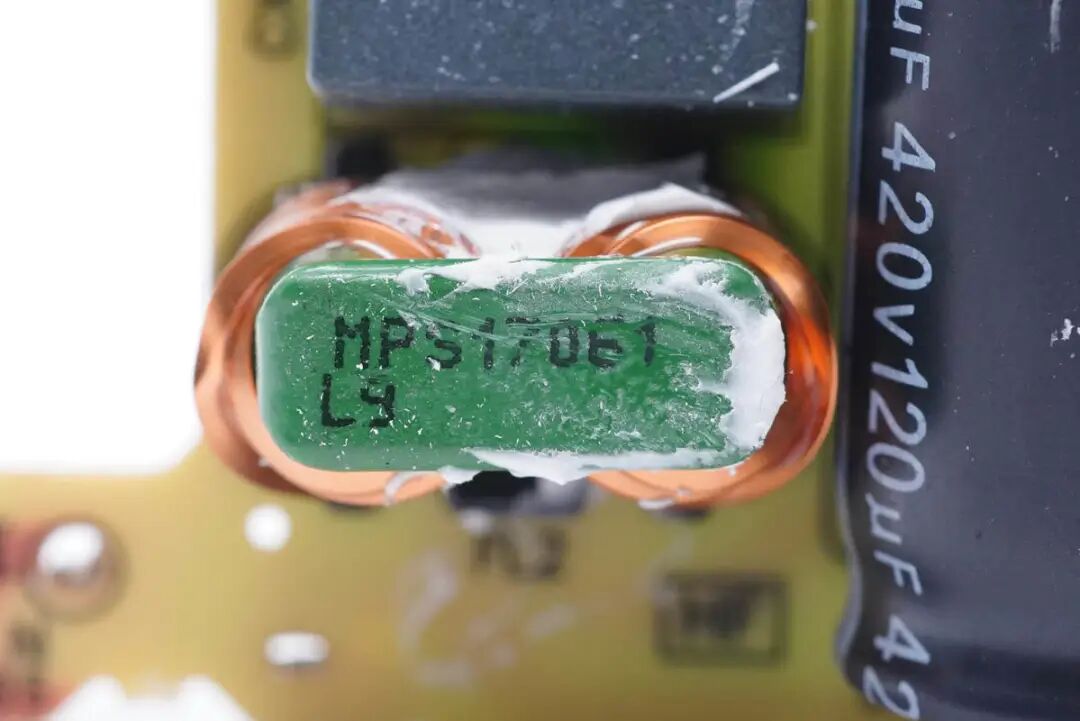

安规X电容特写。

第二级共模电感，使用扁铜线绕制，两级共模电感和X电容组成EMI滤波器。

交流输入经过EMI滤波电路后送至整流桥，整流桥来自扬杰，型号YBS3008，正向电流3A，耐压800V，用于将交流电整流成脉动直流电。

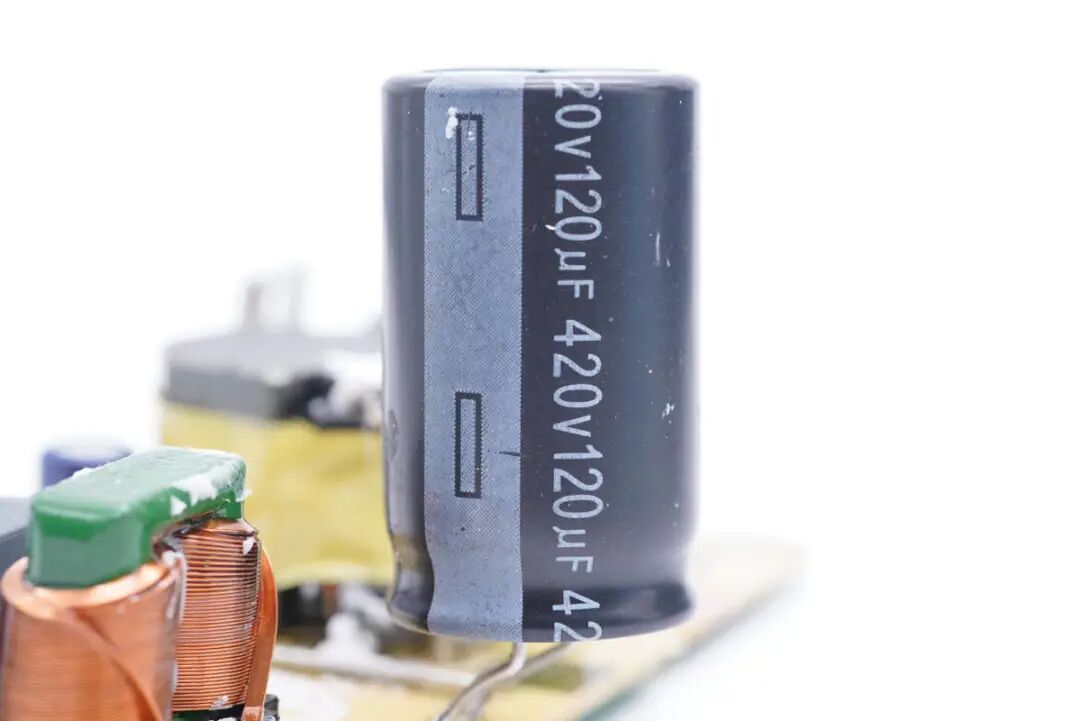

初级滤波电容来自AiSHi艾华，RH系列105℃耐热，规格为420V120μF，卧置并打胶固定在电路板上。

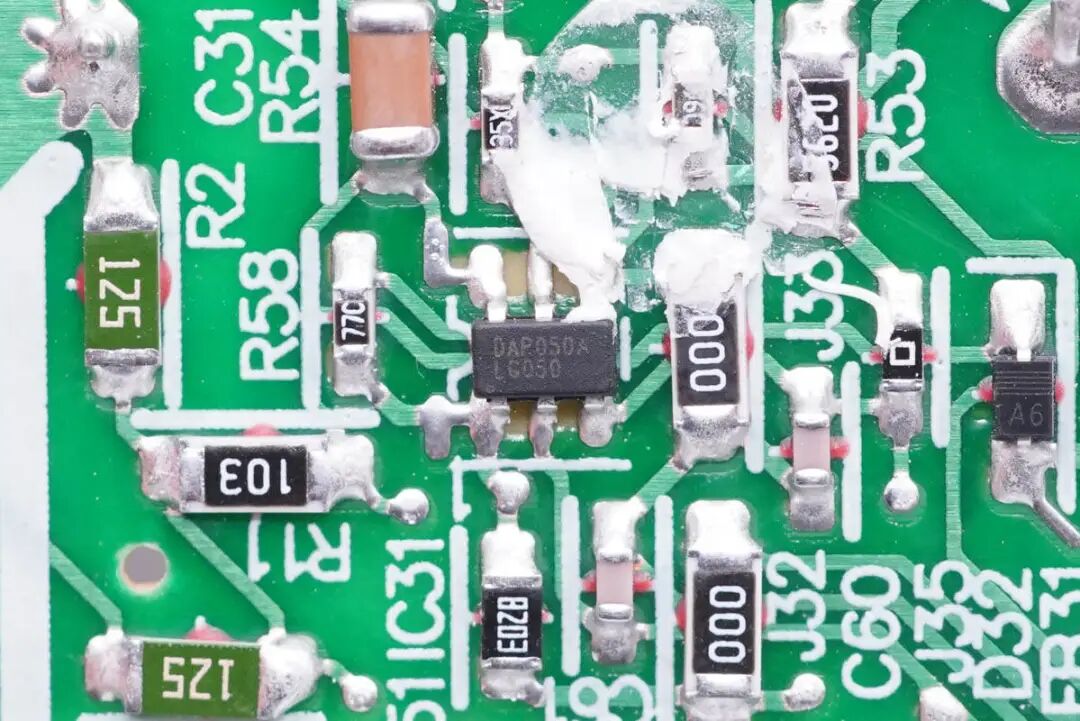

然后我们看到的是初级主控芯片，搭配开关管与变压器用于开关电源。初级主控芯片DAP050A，为台达定制型号，采用SOT23-6封装。

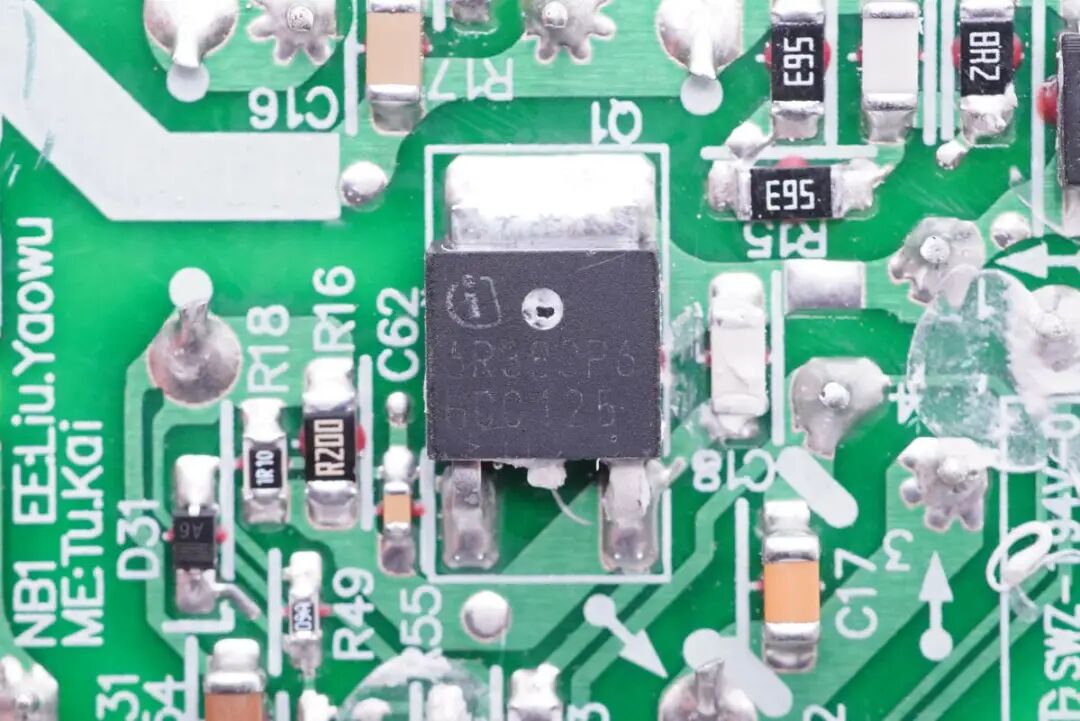

初级开关管来自英飞凌，丝印6R380P6，实际型号为IPD60R380P6，CoolMOS P6系列，耐压650V，导阻380mΩ，采用TO-252封装，正面涂导热胶散热。

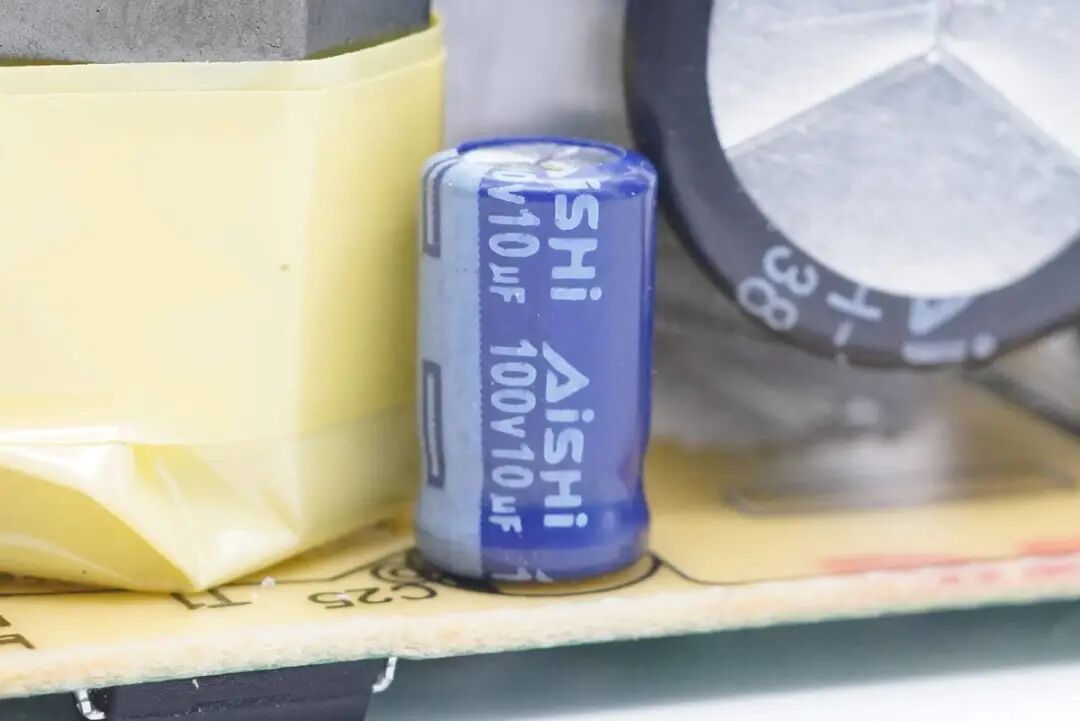

为变压器初级主控供电的滤波电容，来自AiSHi艾华。规格为100V10μF。

开关变压器由DELTA台达代工，整个电源也是由台达代工。

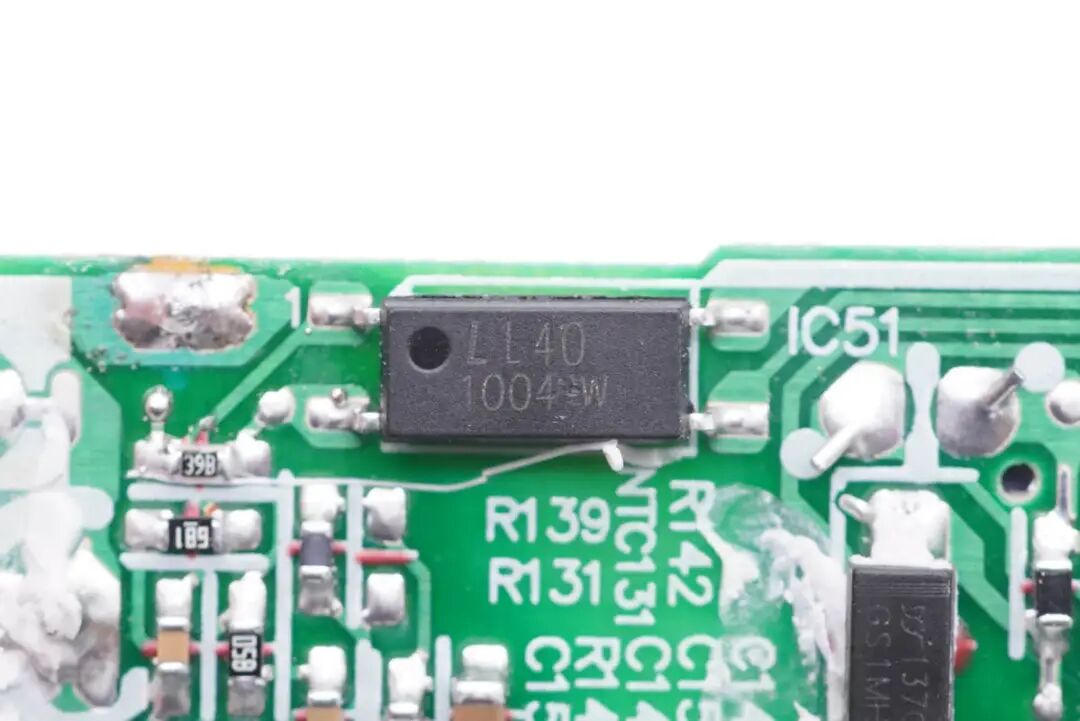

充电器初级与次级之间的光耦，用于输出电压调节与反馈。

蓝色Y电容来自村田。

变压器次级绕组输出通过二极管整流，并由协议芯片通过光耦控制输出电压。

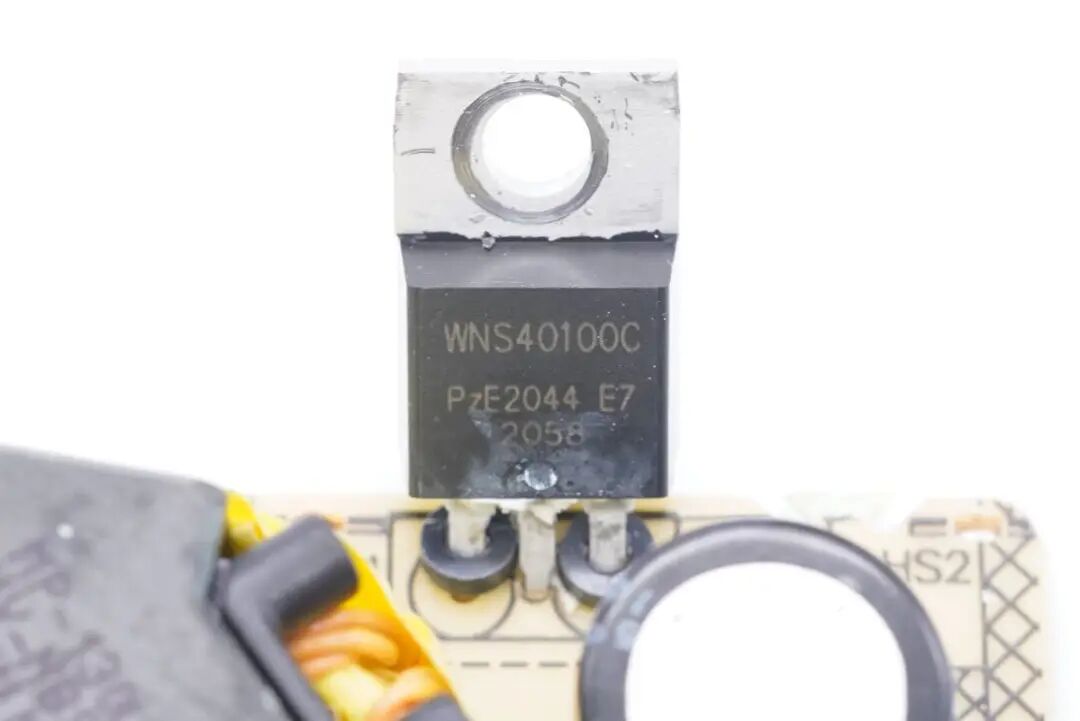

电源使用肖特基二极管整流，整流管来自瑞能，引脚套磁环抑制干扰，型号WNS40100C，40A 100V耐压，采用TO220封装。由于电源体积较大，散热充裕，为了控制成本，使用肖特基二极管代替同步整流。

输出滤波电容来自尼吉康，UHV系列105℃耐热，规格为1000μF 25V。

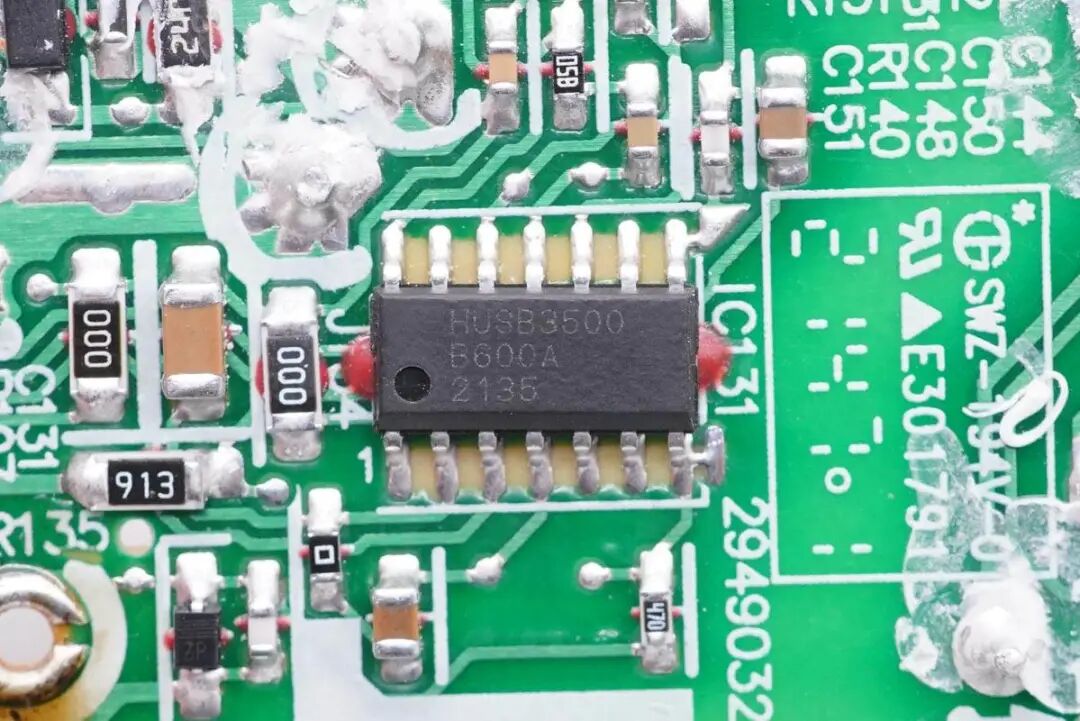

充电器内部的协议芯片使用慧能泰HUSB350，是一颗高性能高集成度的PD控制器，支持PD2.0、PD3.0、PPS、QC等多种快充协议，已通过USB PD PPS认证，TID 1508。芯片内置过热保护，过压和欠压保护，欠压闭锁和过流保护，CC引脚支持28V高压保护，适用于电源适配器、车载充电器、移动电源等应用场合，具备SOP14和QFN16两种封装。

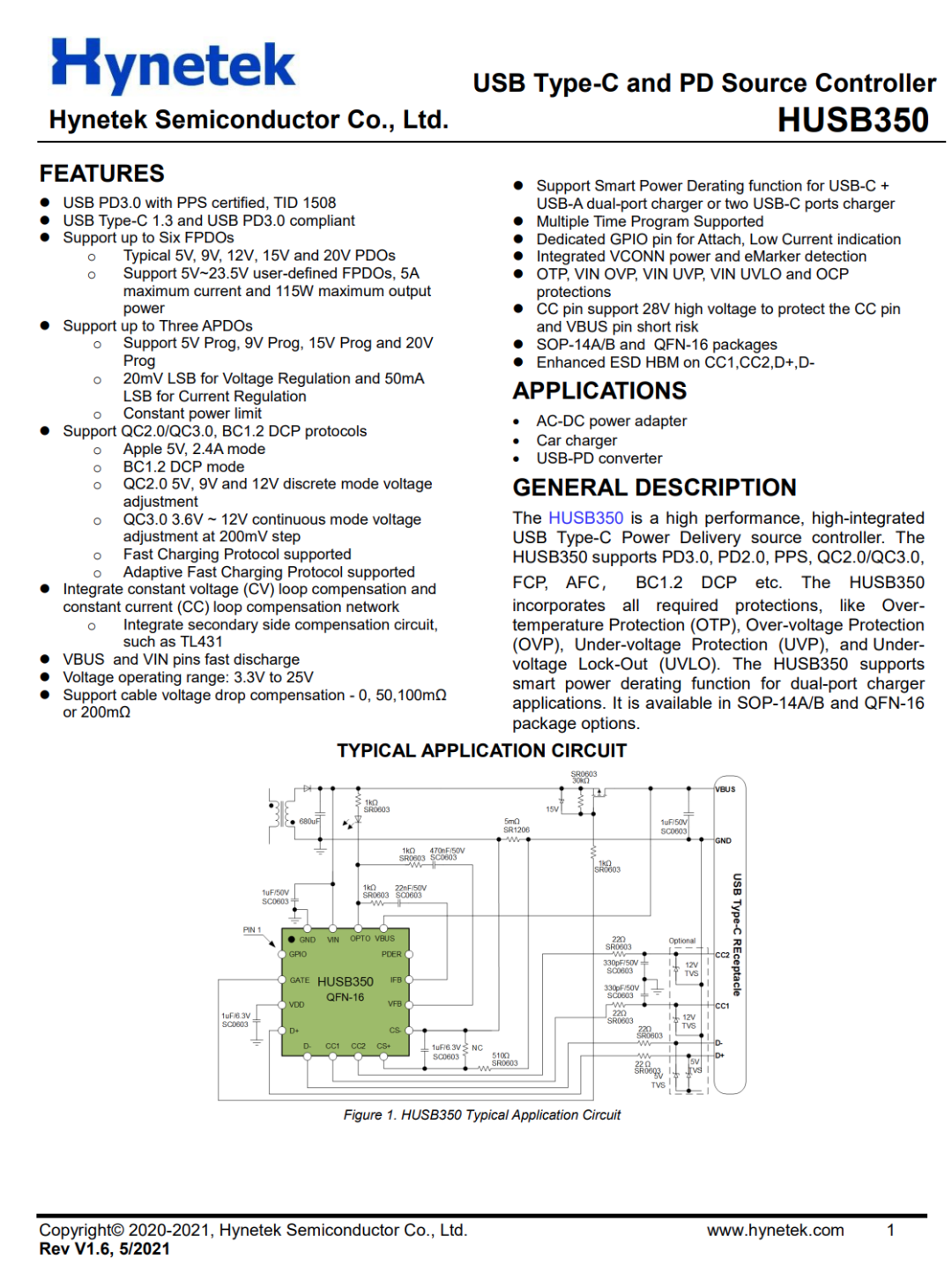

慧能泰HUSB350 详细资料。

充电头网了解到，慧能泰HUSB350此前已被联想火柴盒电源65W USB PD快充充电器套装、柚比18W快充充电器、洛克65W氮化镓PD快充、飞频65W USB PD氮化镓充电器、ABB四位USB输出18W PD快充插座采用，芯片性能也经历了长期的市场验证，可靠性很高。此外，慧能泰的PD快充协议芯片已被京东京造、贝尔金、图拉斯、南孚等众多品牌的数十款产品采用。

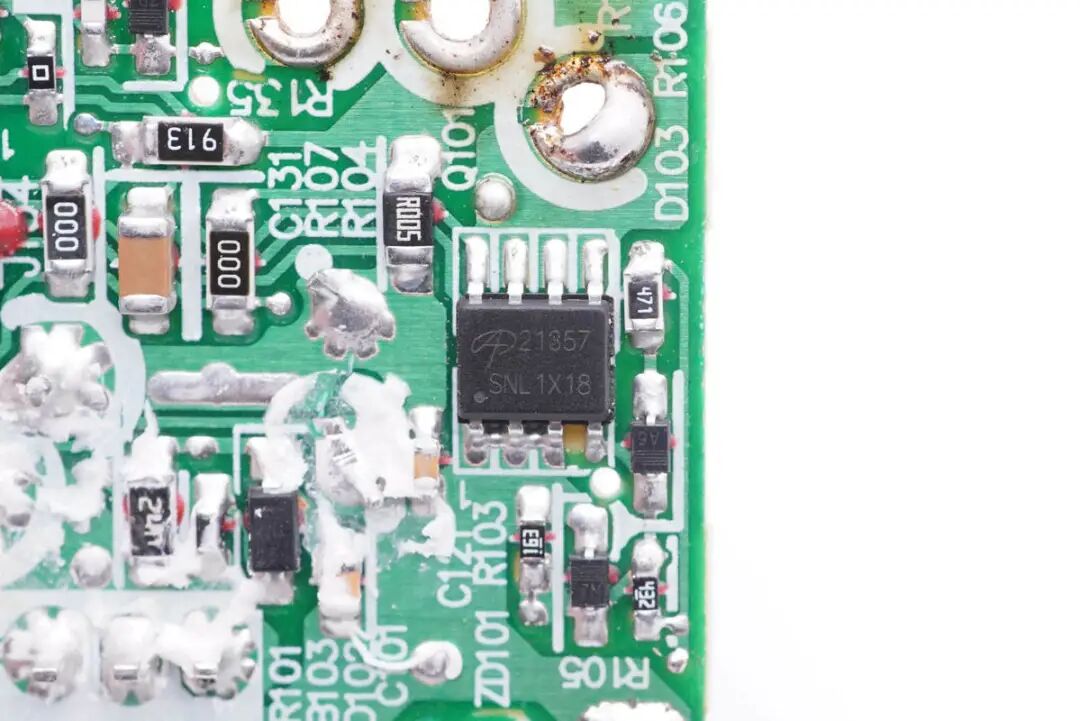

输出VBUS开关管来自AOS万代，型号AOSP21357，是一颗耐压30V的PMOS，导阻7mΩ，采用SOIC-8封装。

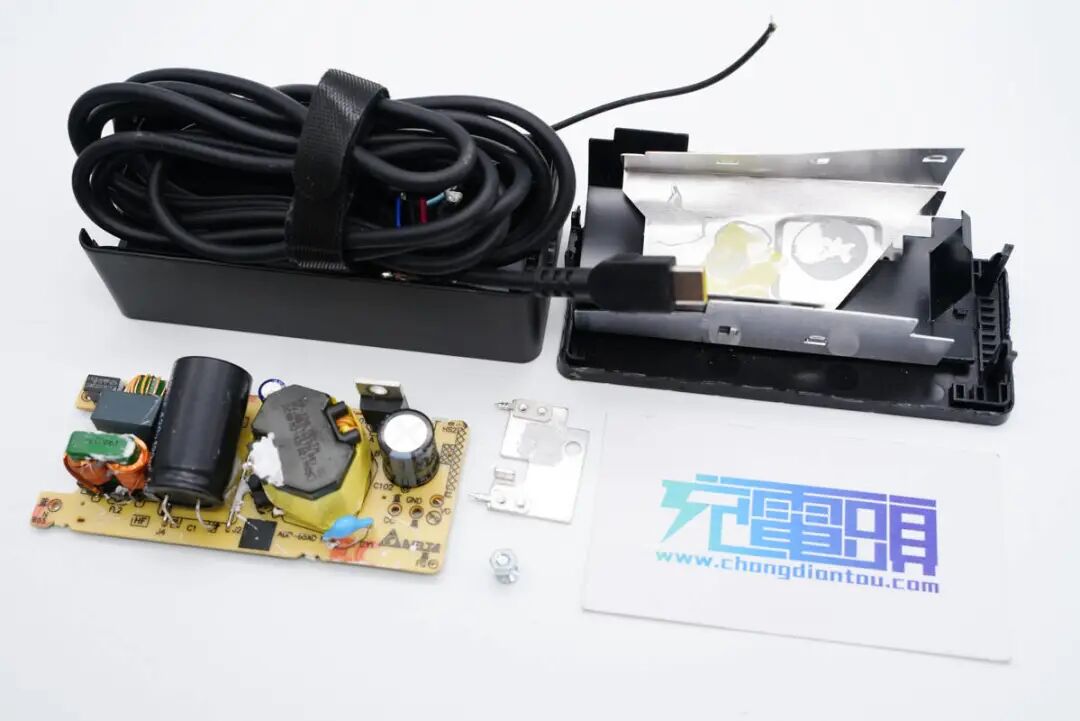

全部拆解完毕，来张全家福。

充电头网拆解总结

伴随着时代的发展，联想曾经在笔记本广泛应用的大圆口，换成更加轻薄的方口，再到最近流行的USB-C口，满足笔记本轻薄设计的同时，支持数据传输等功能，方便连接扩展设备，让生产力工具更加具有生产力。联想推出的这款65W电源支持5，9，15，20V四档电压输出，能够满足大多数USB PD设备的充电。

充电头网通过拆解了解到，联想笔记本65W适配器由台达电子代工生产，内部关键的PD协议芯片采用慧能泰HUSB350，使用扬杰整流桥，初级滤波电解电容来自AiSHi艾华，初级控制器为台达定制型号，搭配英飞凌开关管。电源内部使用瑞能肖特基二极管整流，输出滤波电容来自尼吉康。PCB使用大面积散热片包裹散热，器件之间注胶固定，整体稳定可靠。
