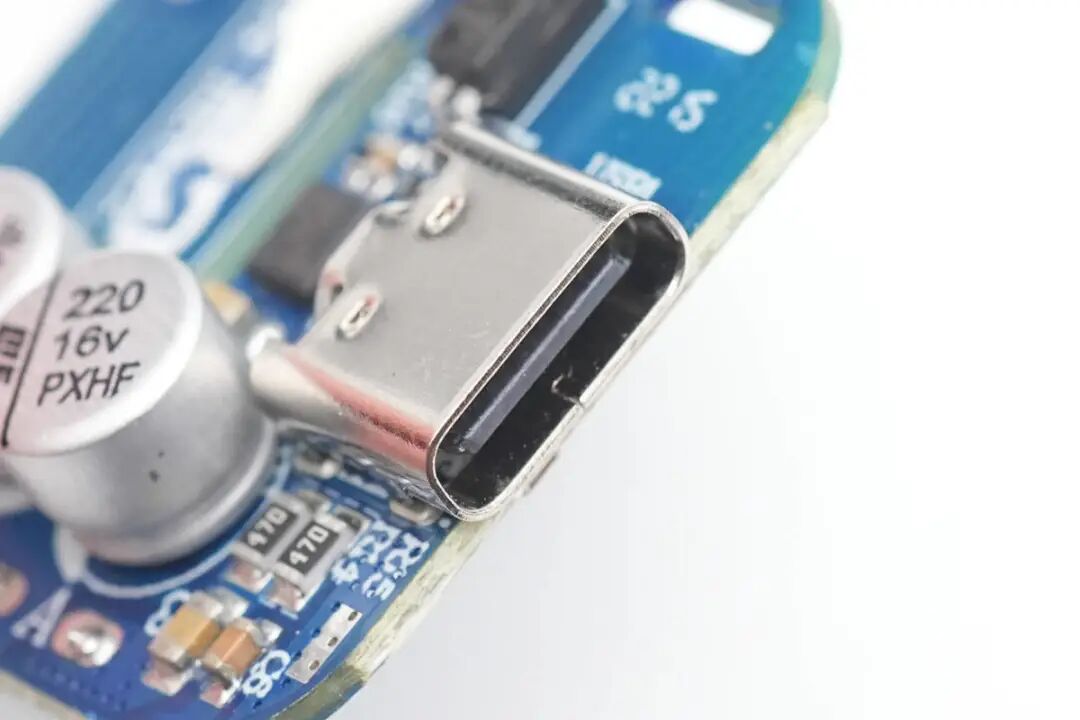

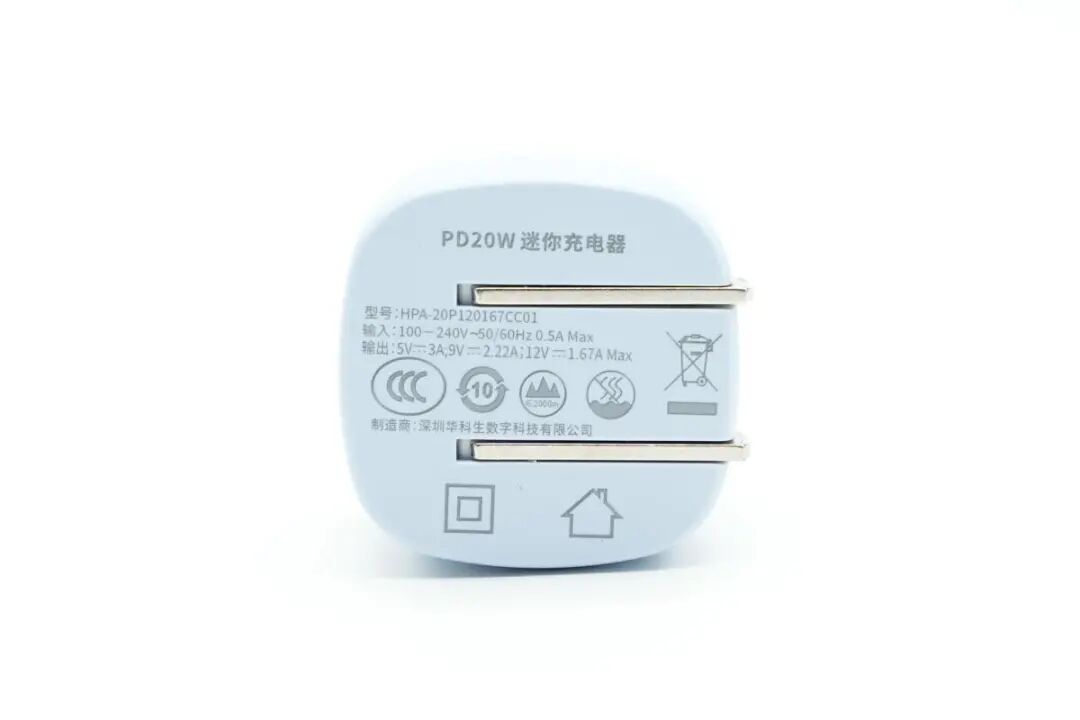

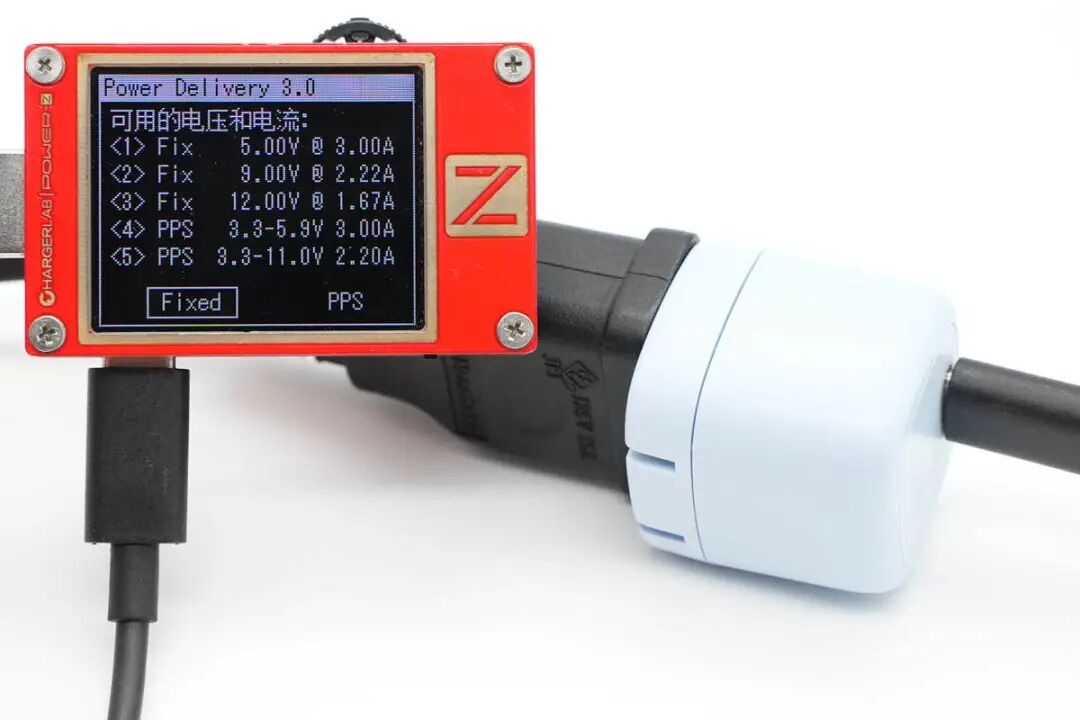

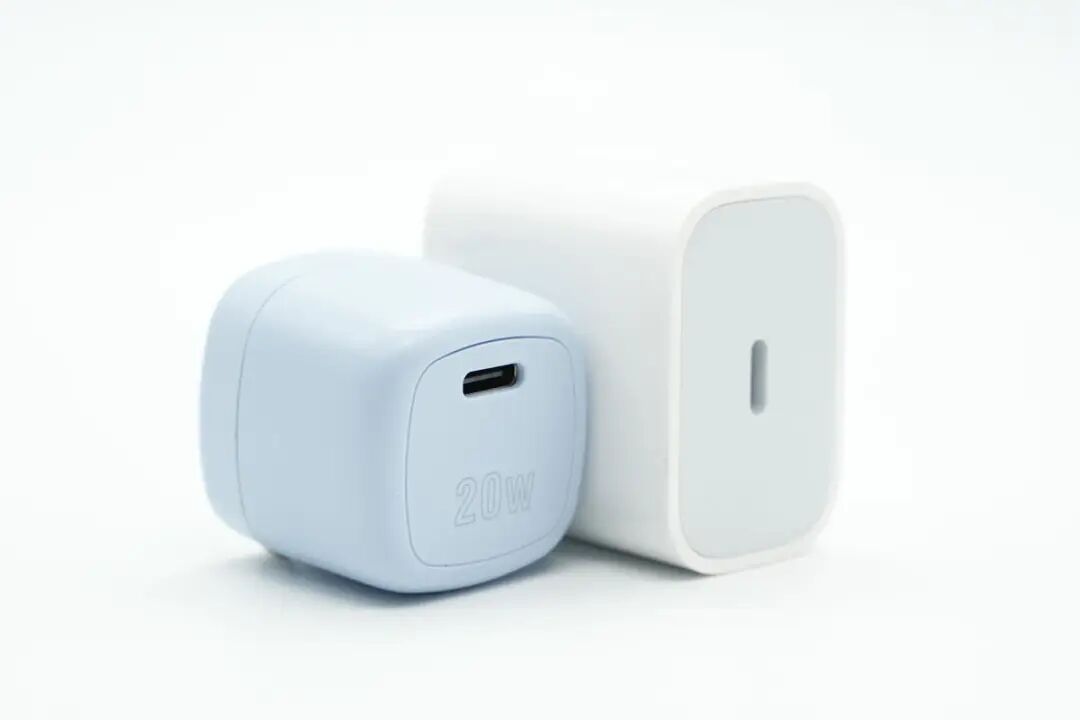

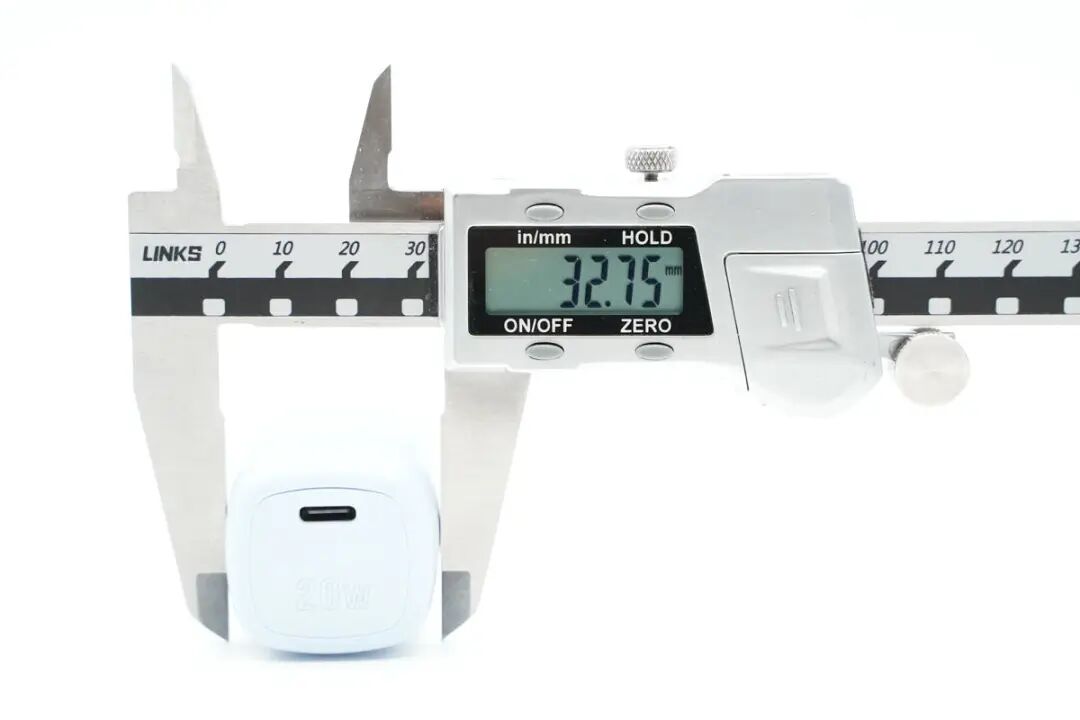

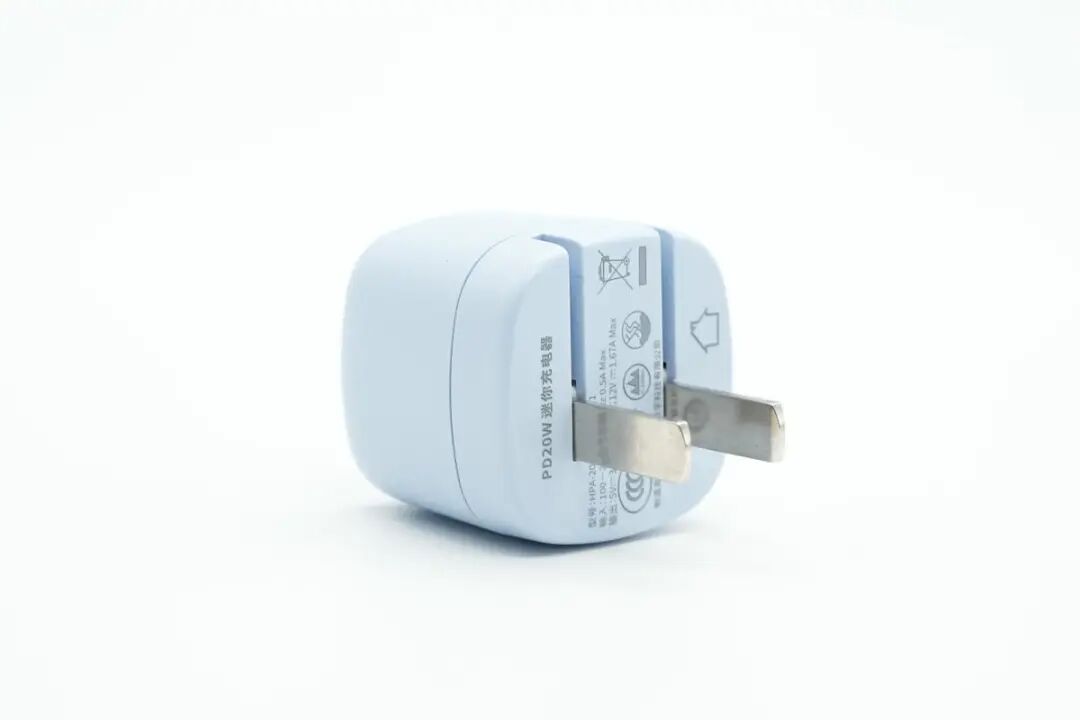

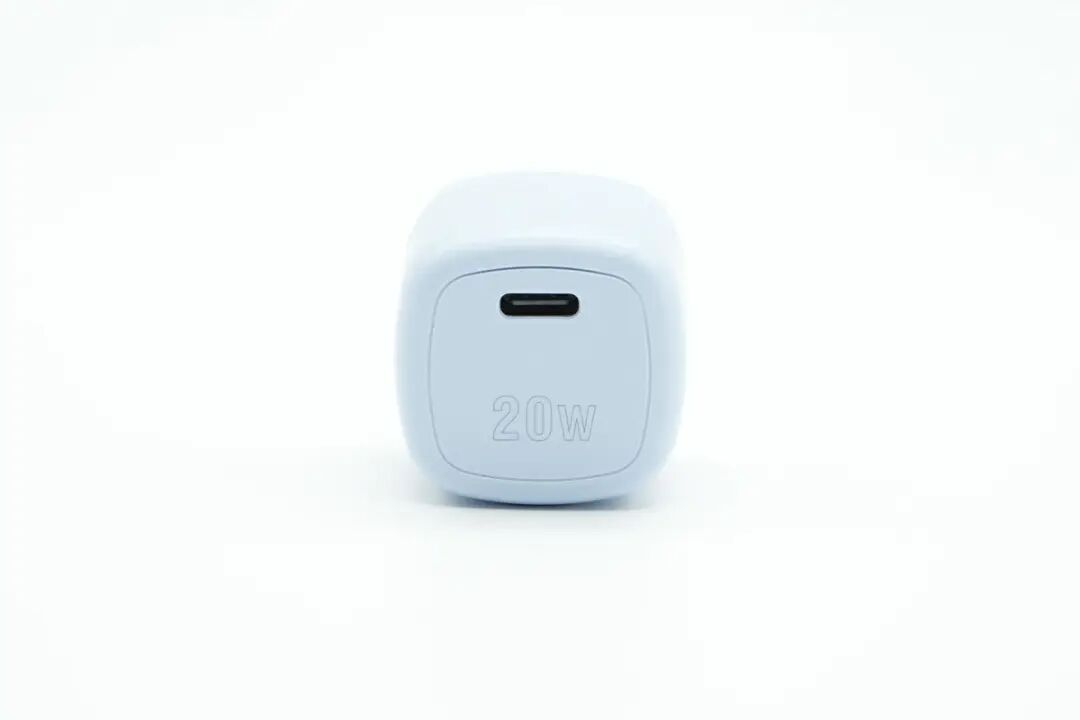

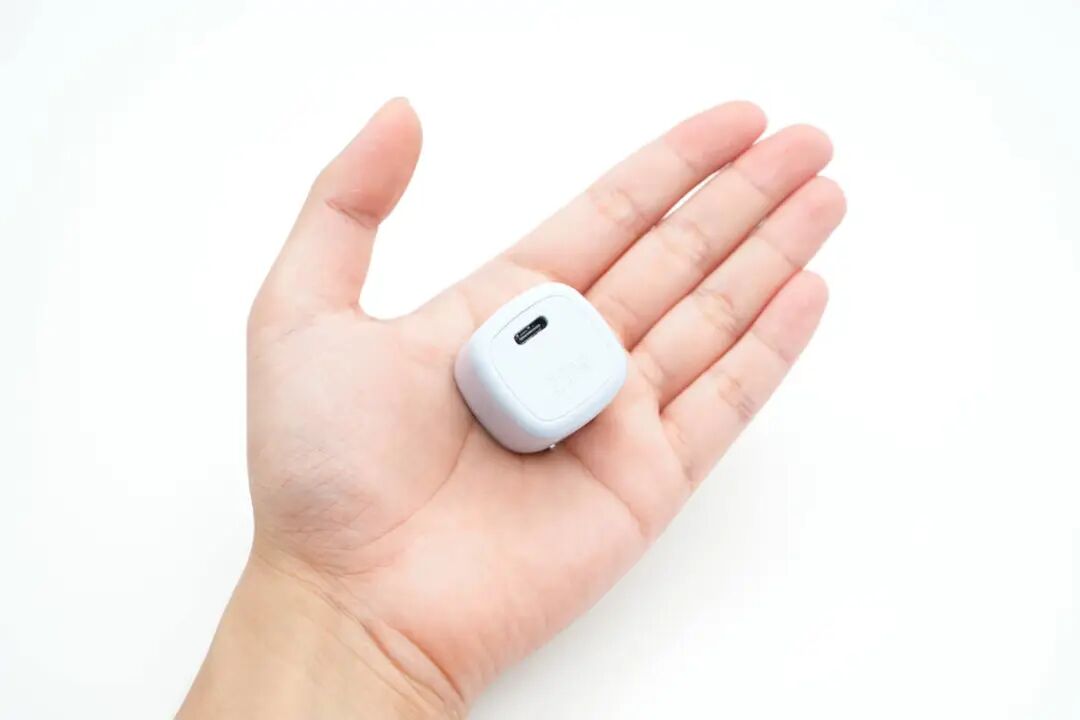

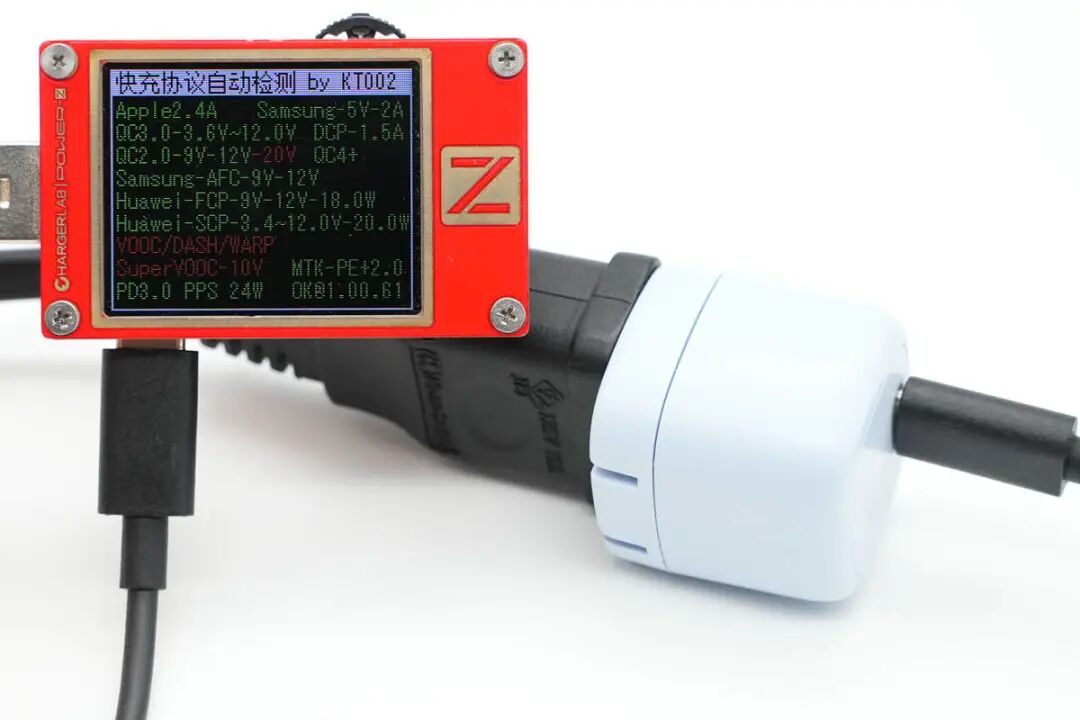

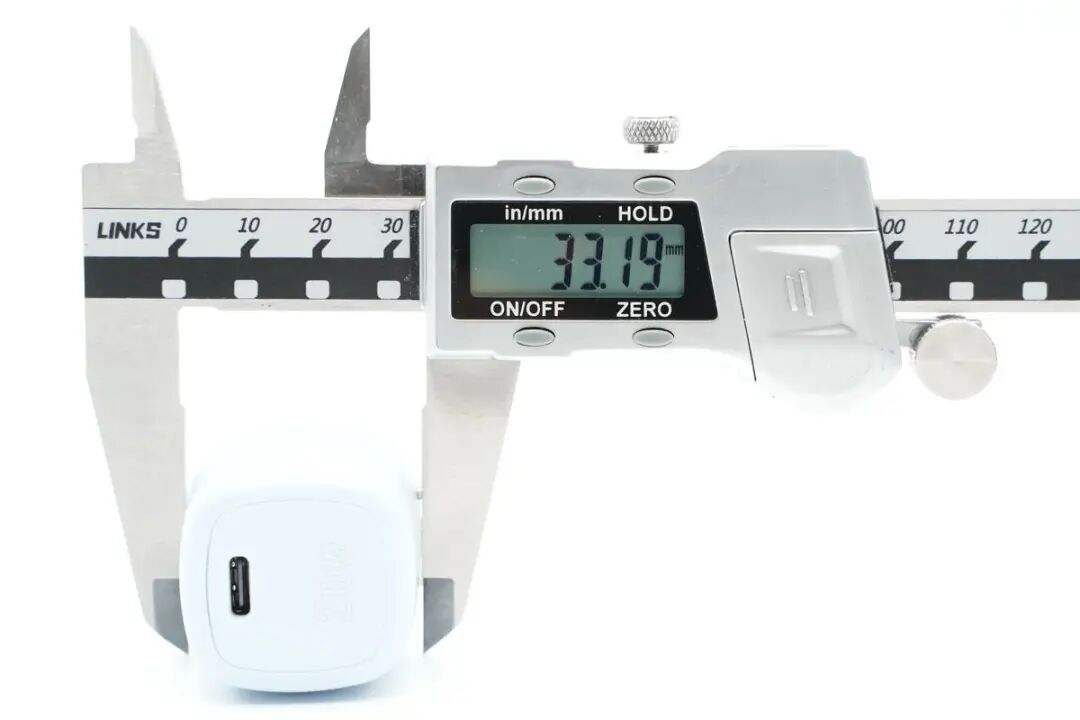

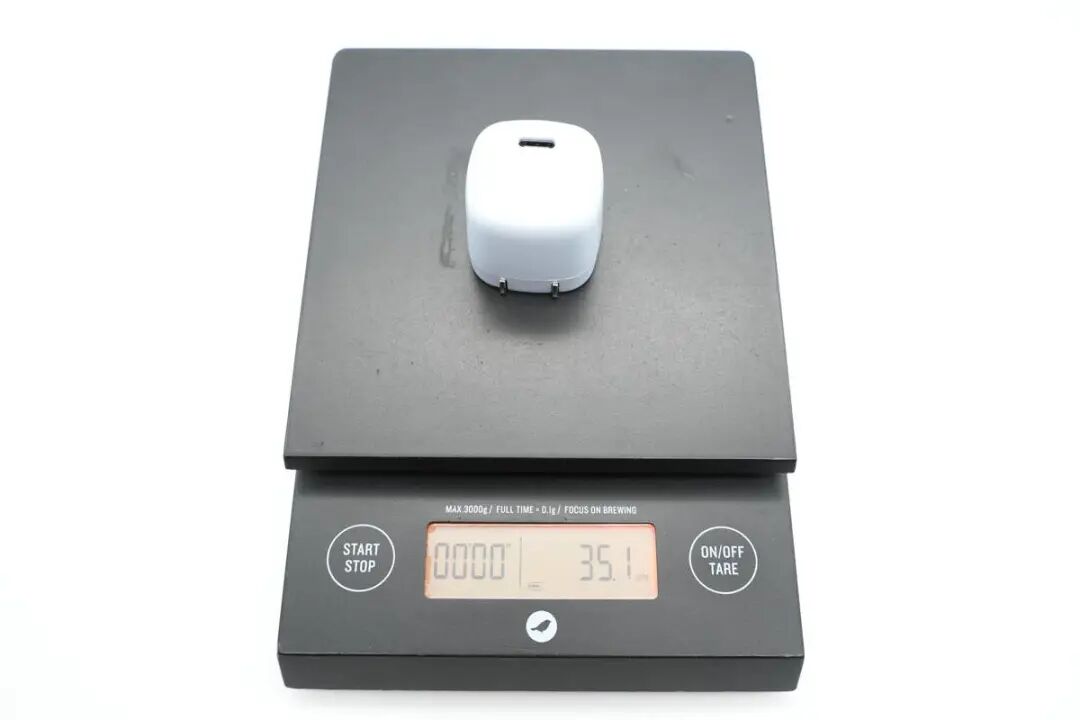

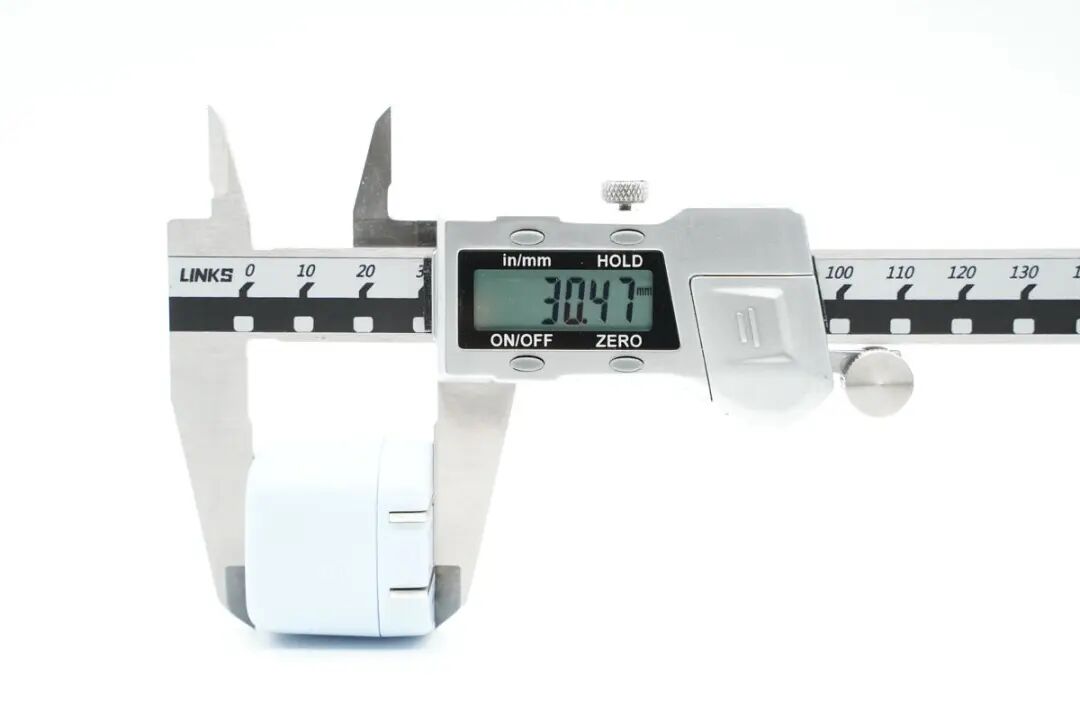

随着618各家电商大促，iPhone13售价屡创新低，而作为手机必备的充电器，随着手机的热销，销量也会显著提升。华科生推出了一款迷你小体积的20W快充充电器，采用折叠插脚，具备单USB-C输出接口，支持苹果20W快充，并支持PPS快充，对安卓手机快充也有很好的兼容性。充电头网已经拿到了这款20W迷你快充，下面就对这款充电器进行拆解，看看内部设计和用料如何。充电器采用远峰蓝色配色，外壳哑光处理，边角过渡圆润，充电器给人的第一印象是非常的小巧。输出：5V3A、9V2.22A、12V1.67A Max充电器配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。顶部外壳印有20W字样，USB-C接口靠边缘布局，黑色胶芯不露铜。并且还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-5.9V3A、3.3-11V2.2A两组PPS电压档位。

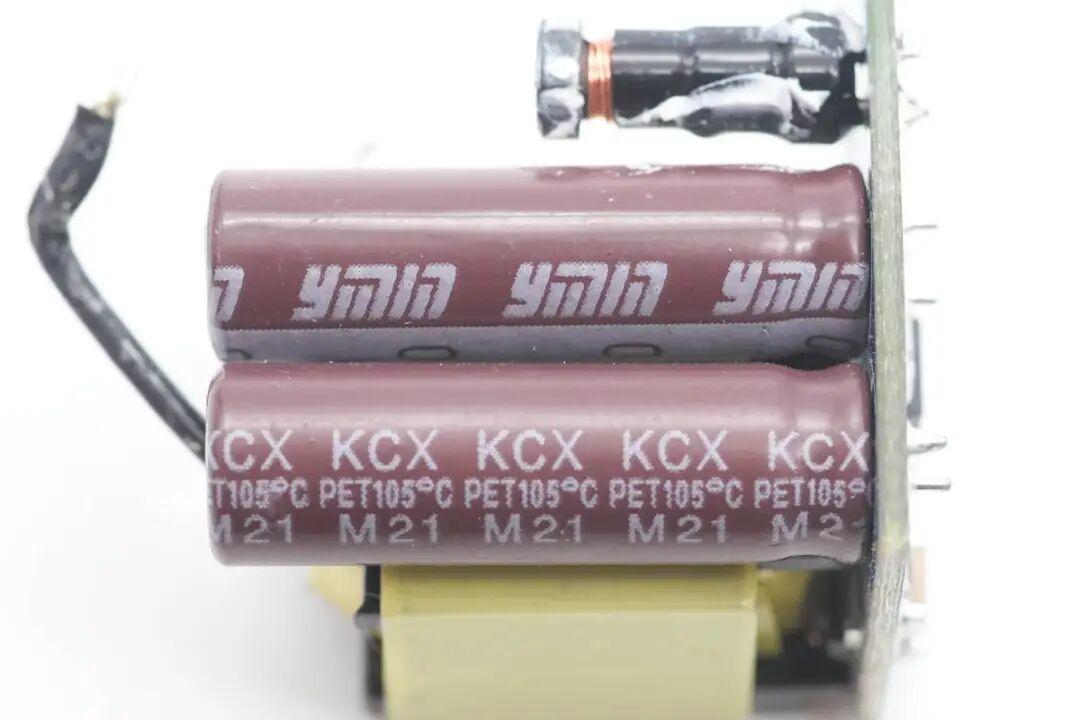

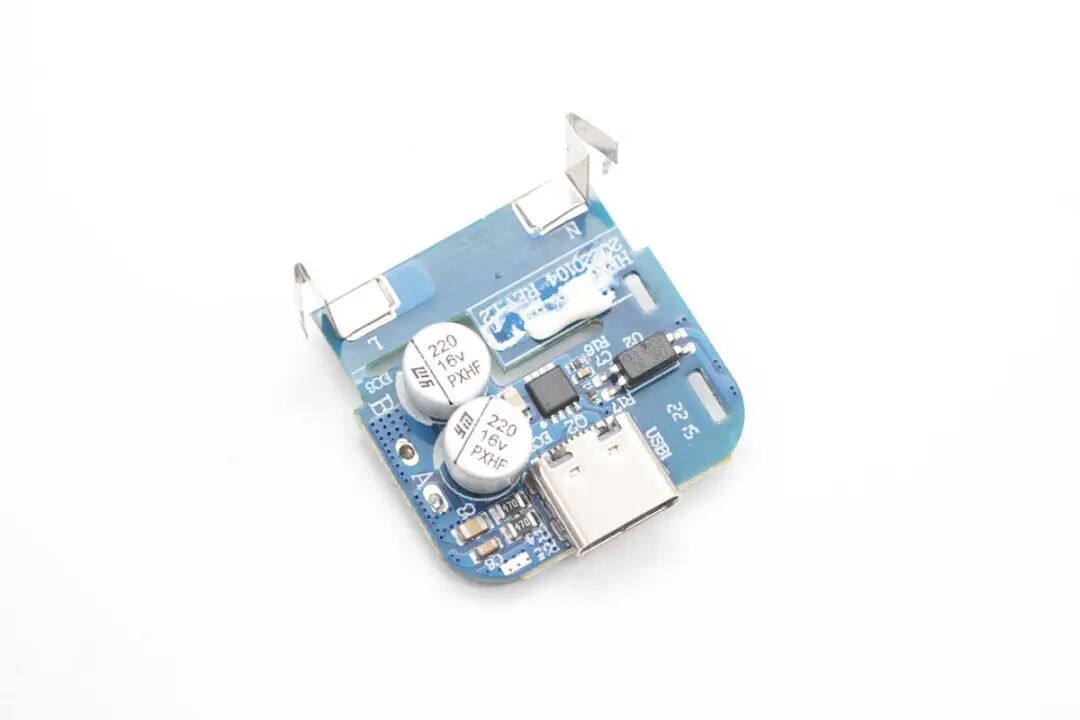

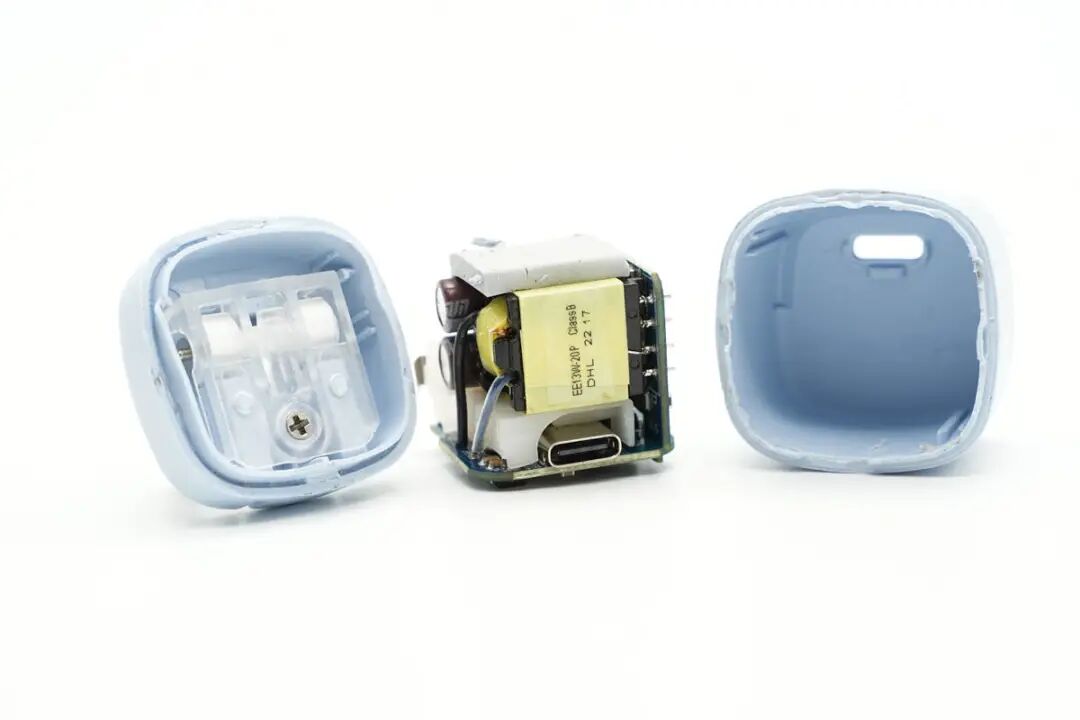

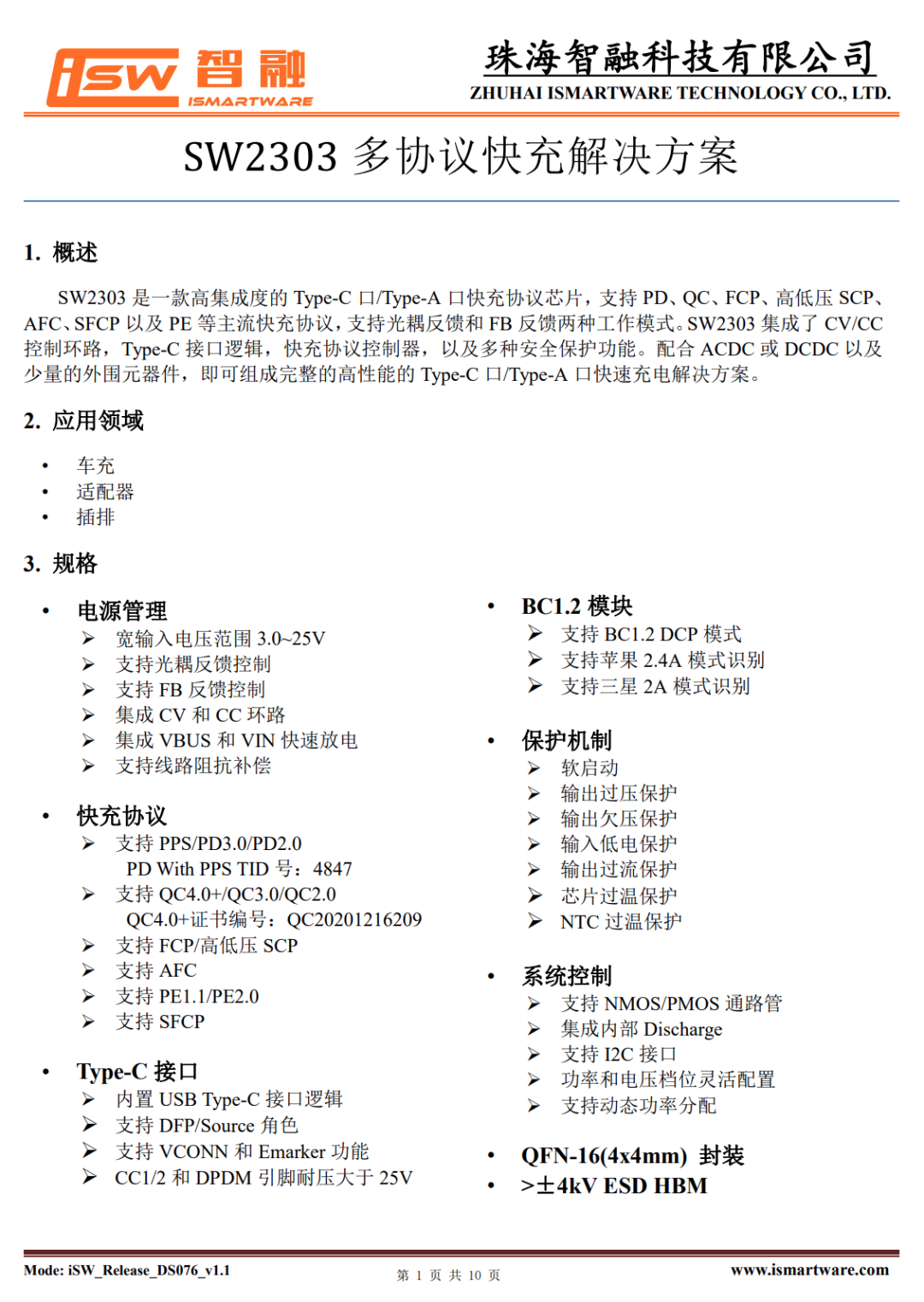

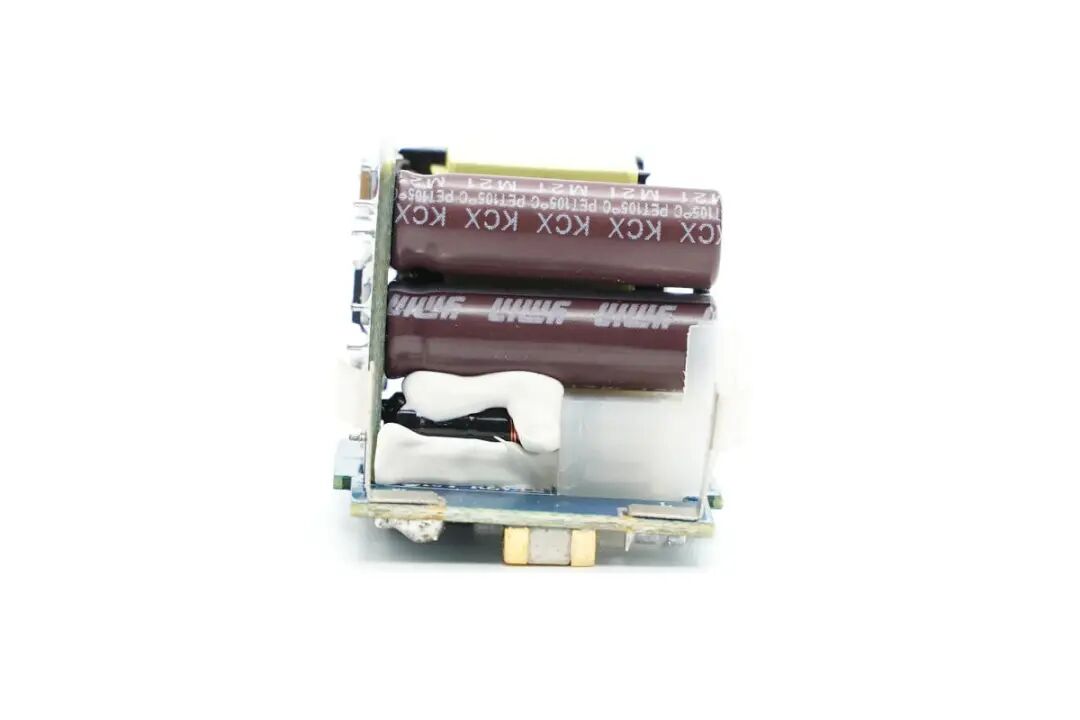

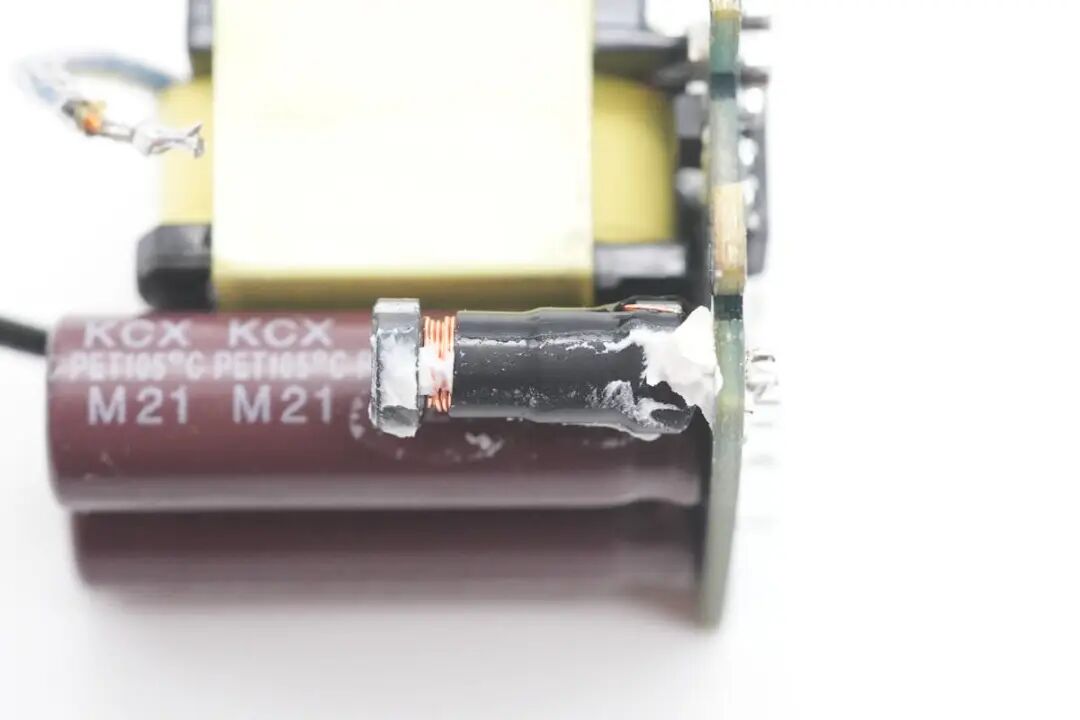

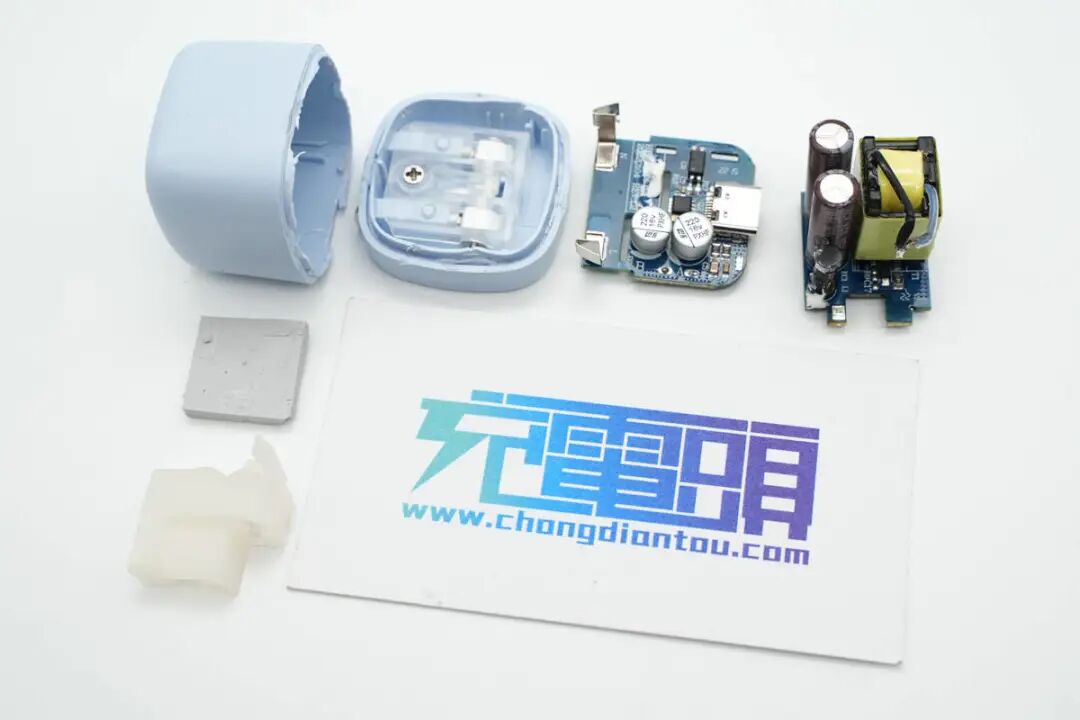

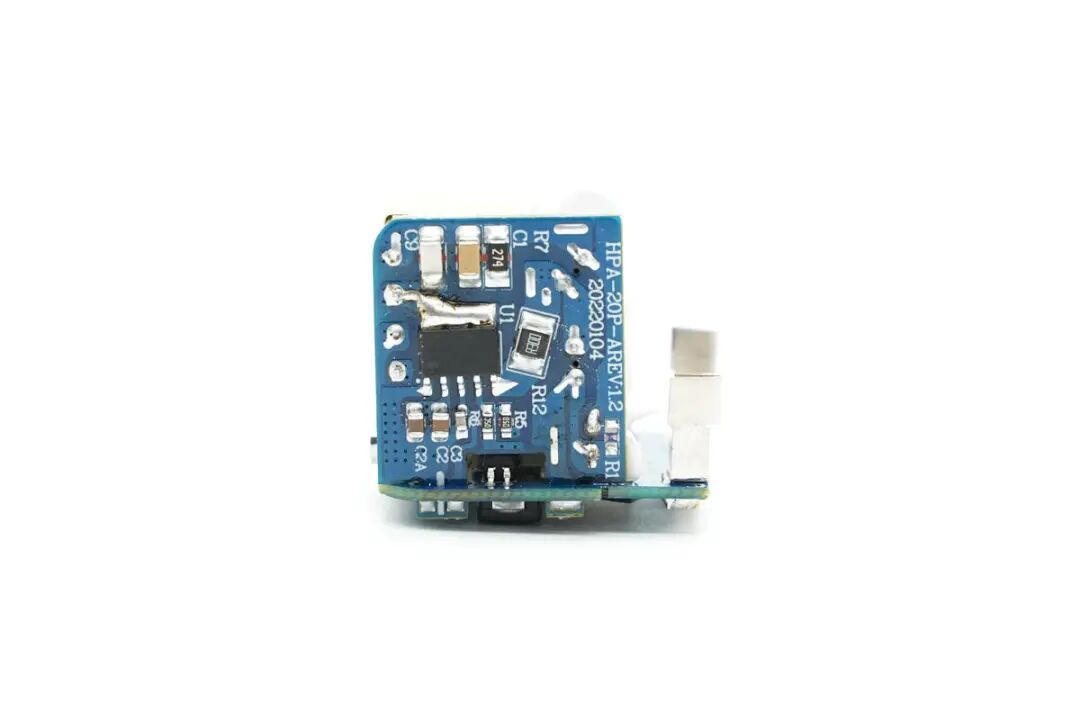

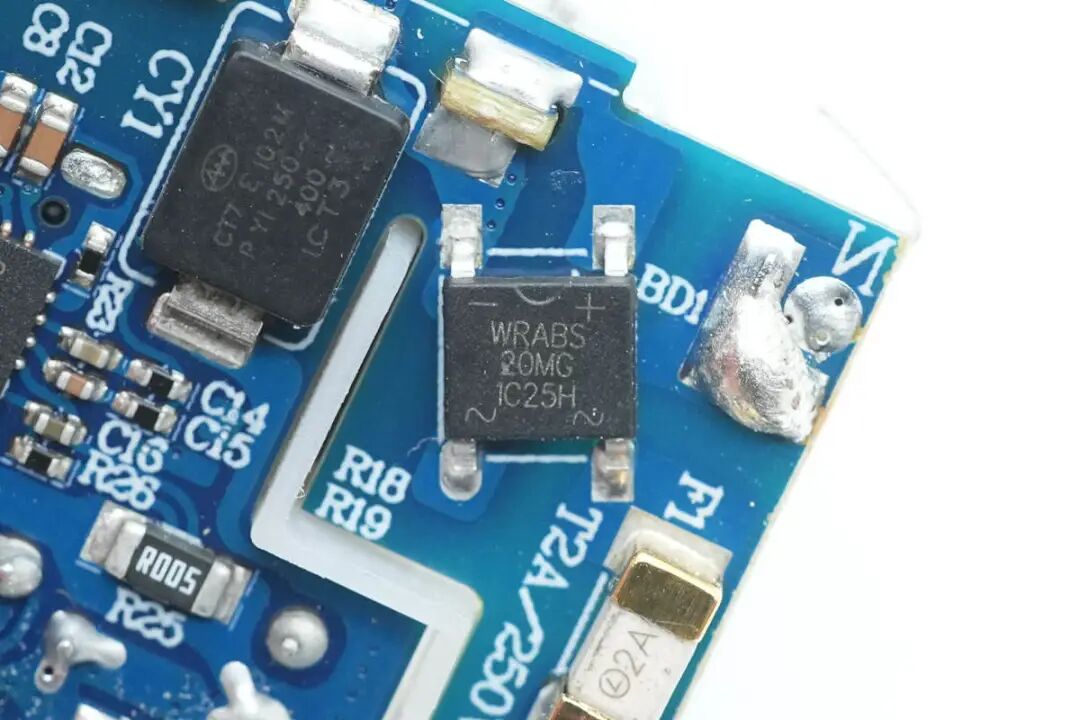

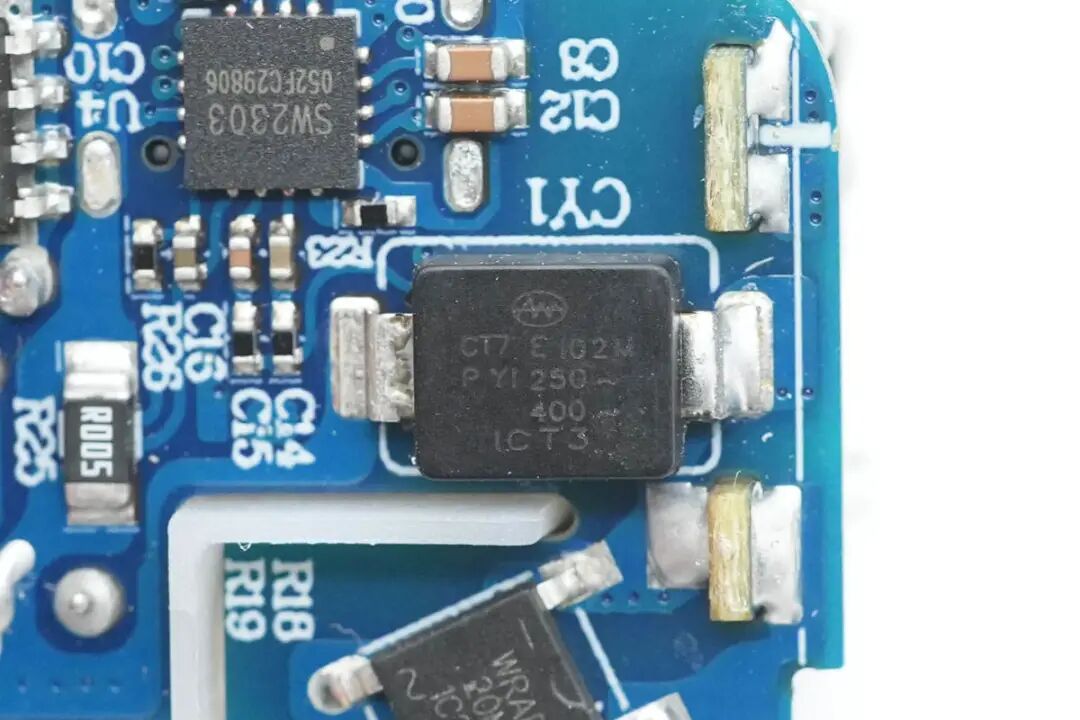

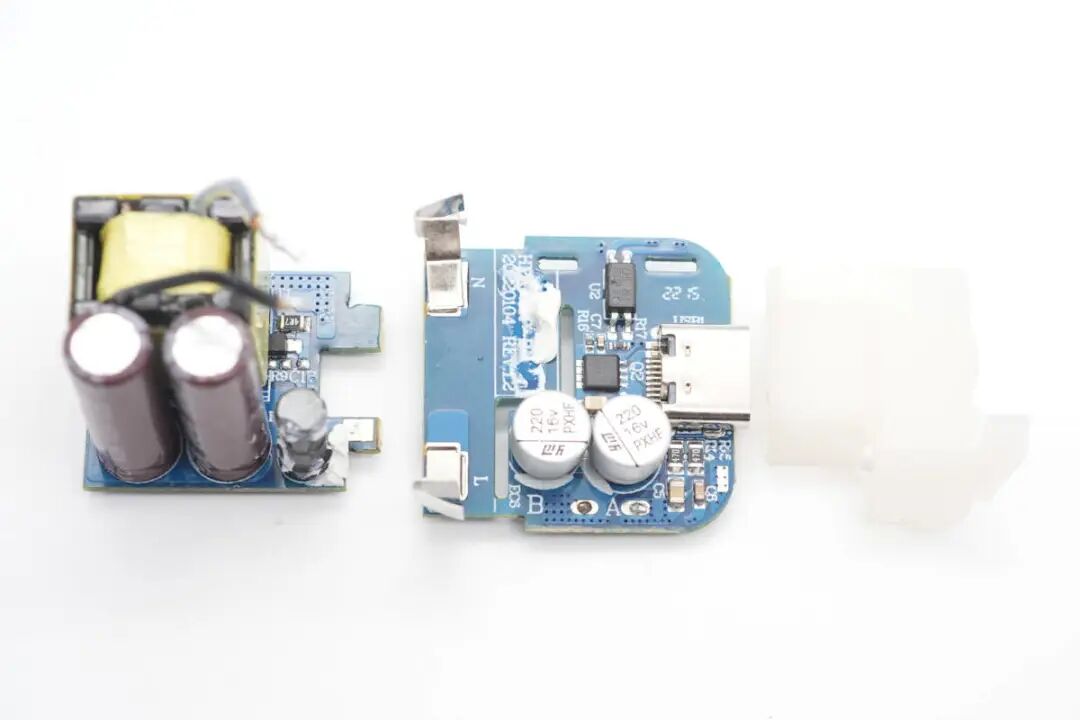

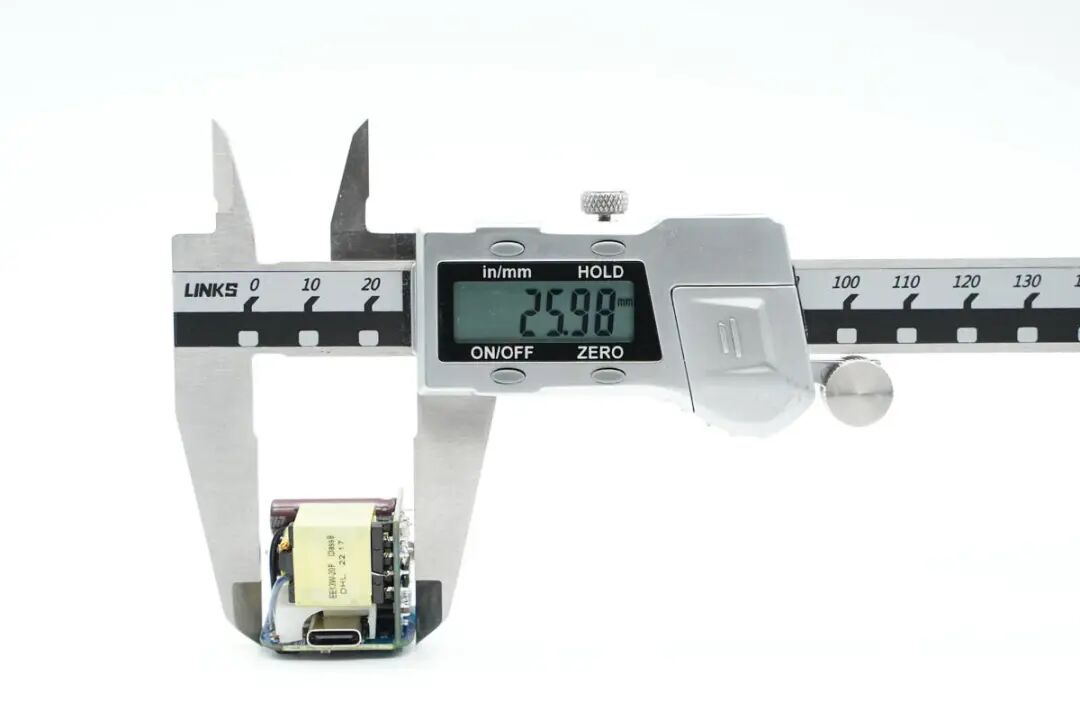

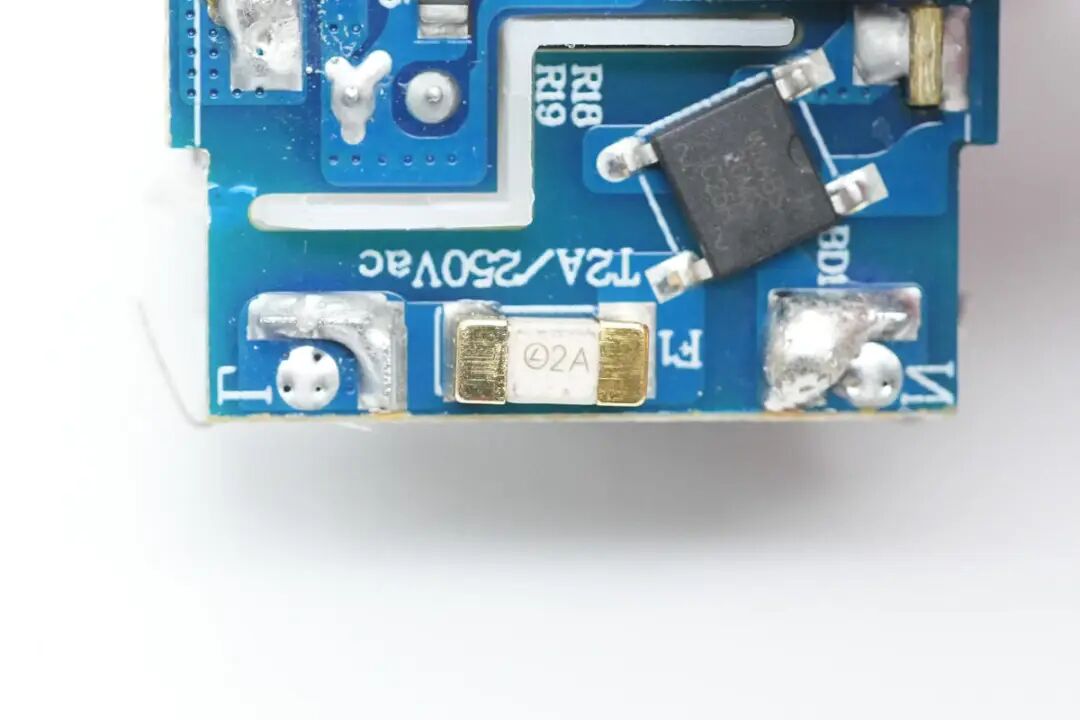

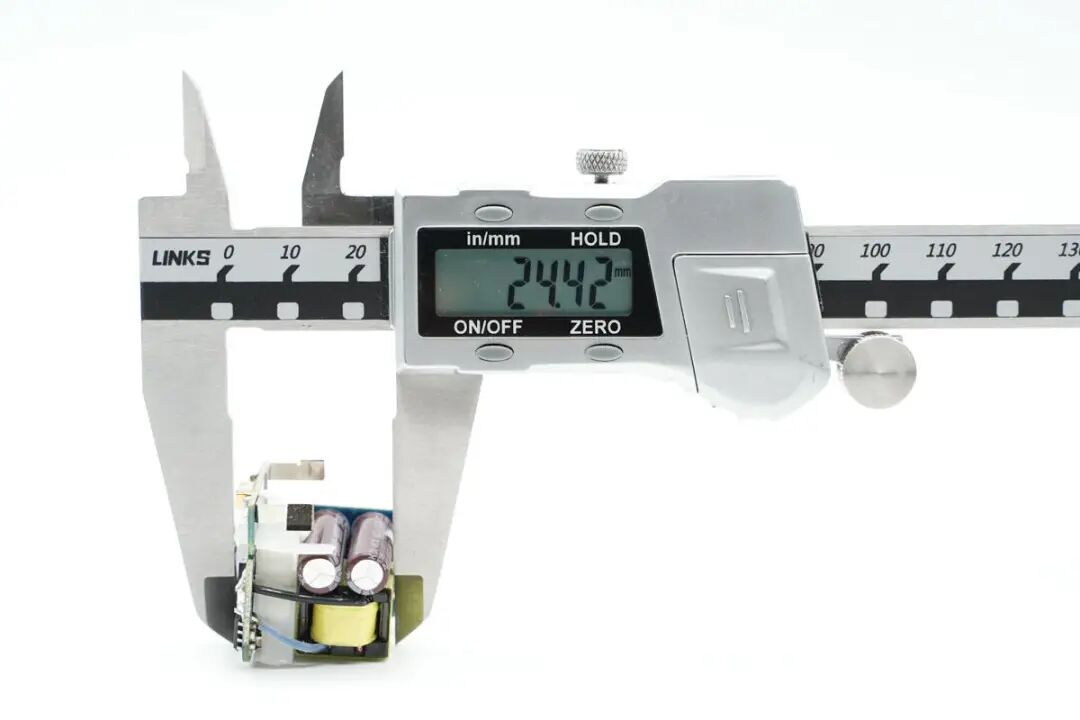

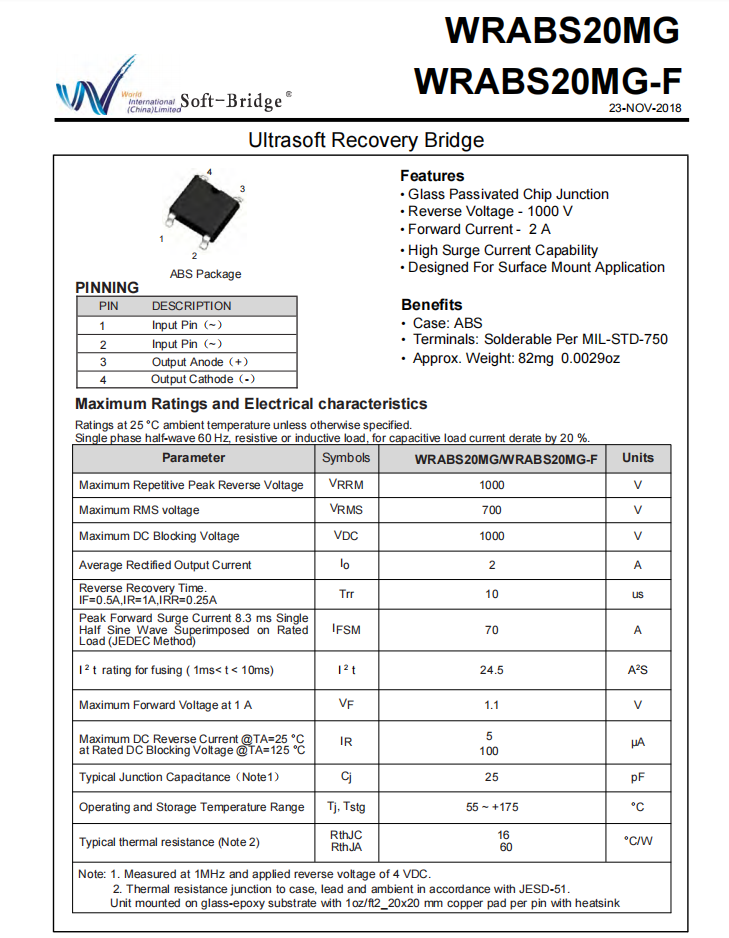

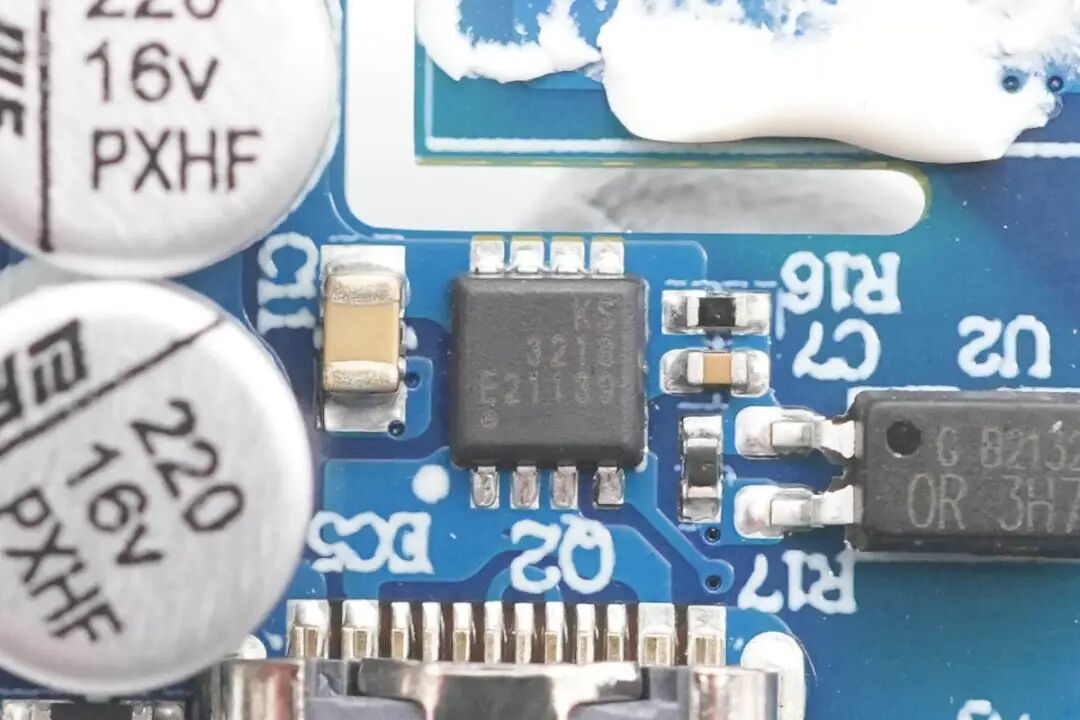

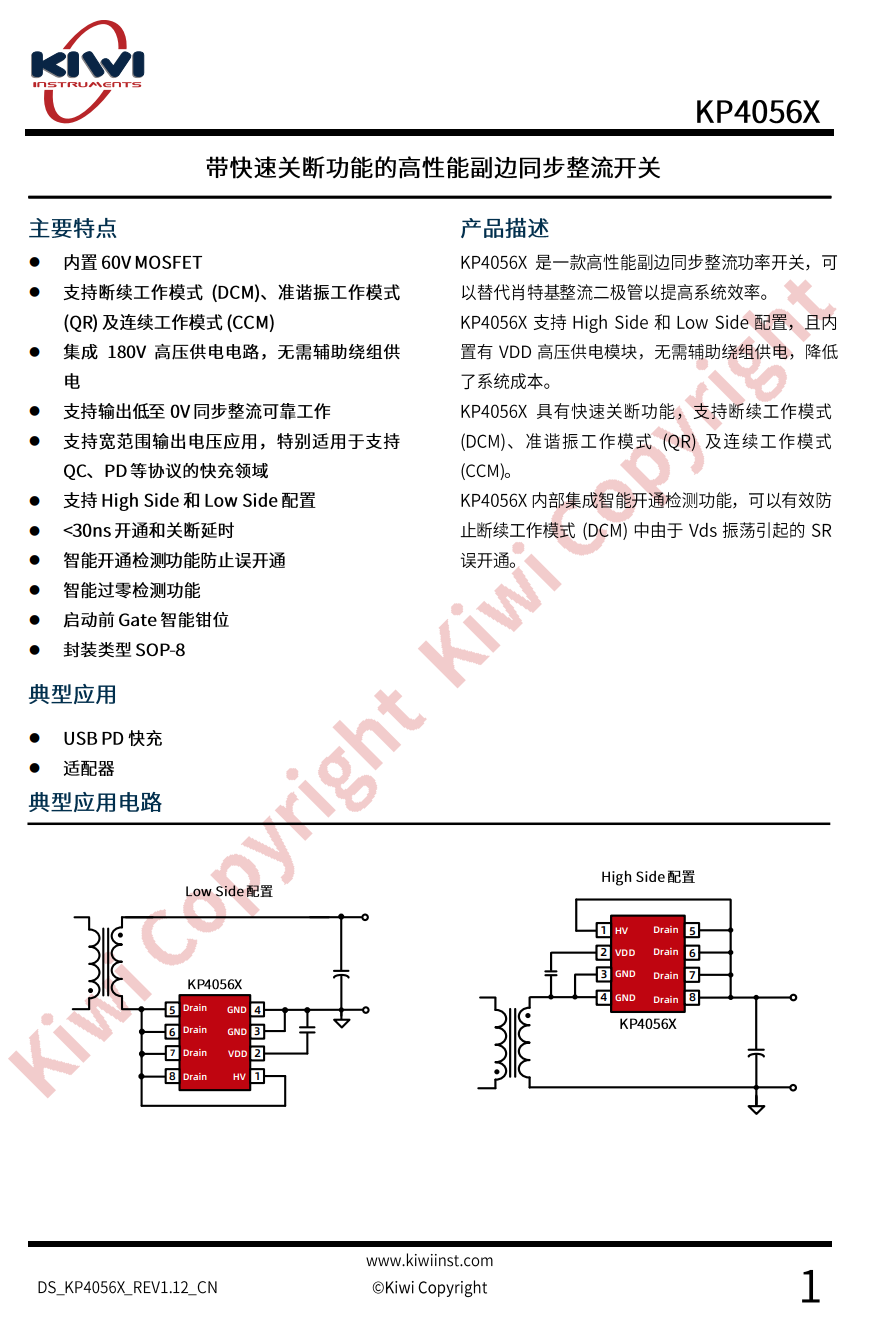

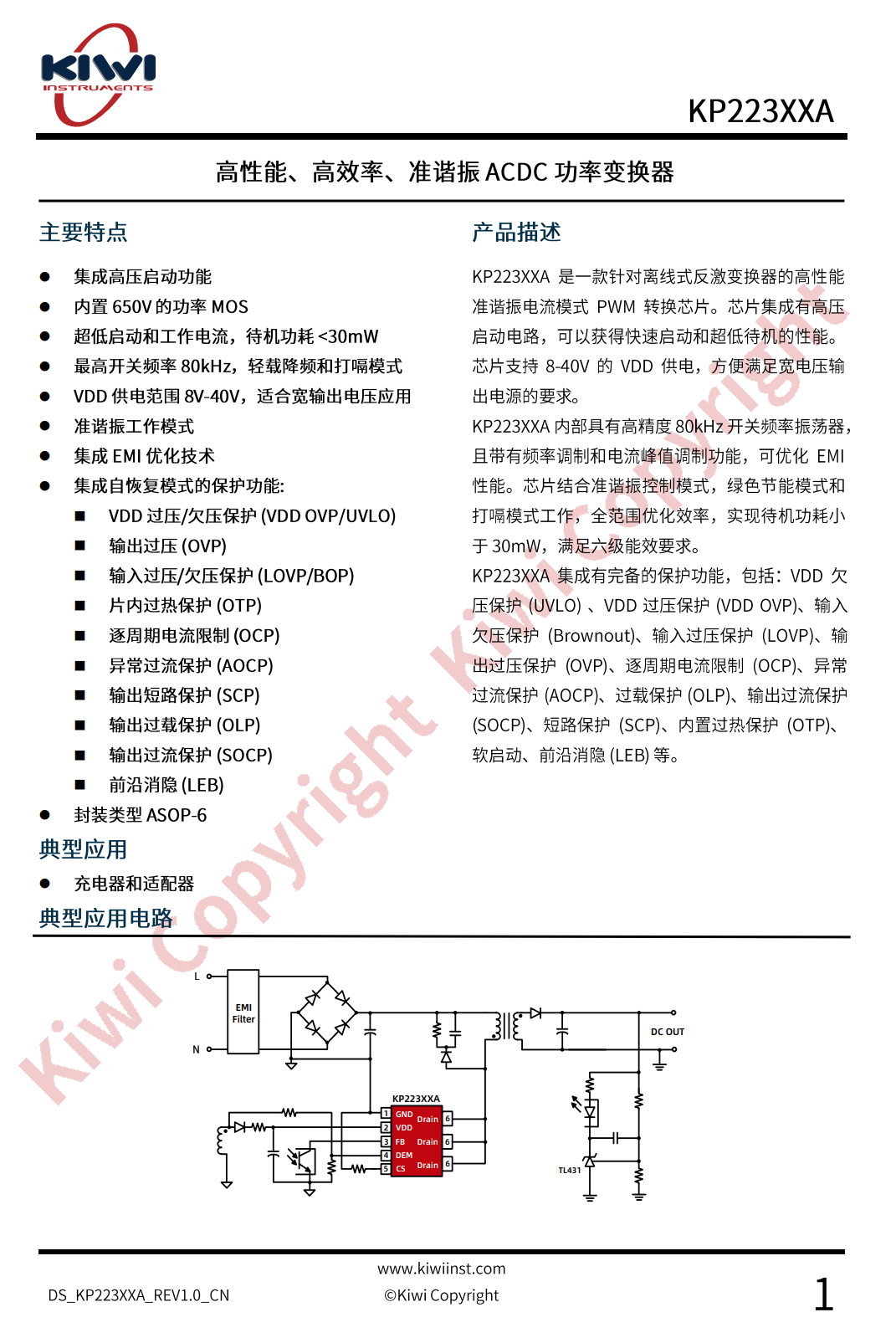

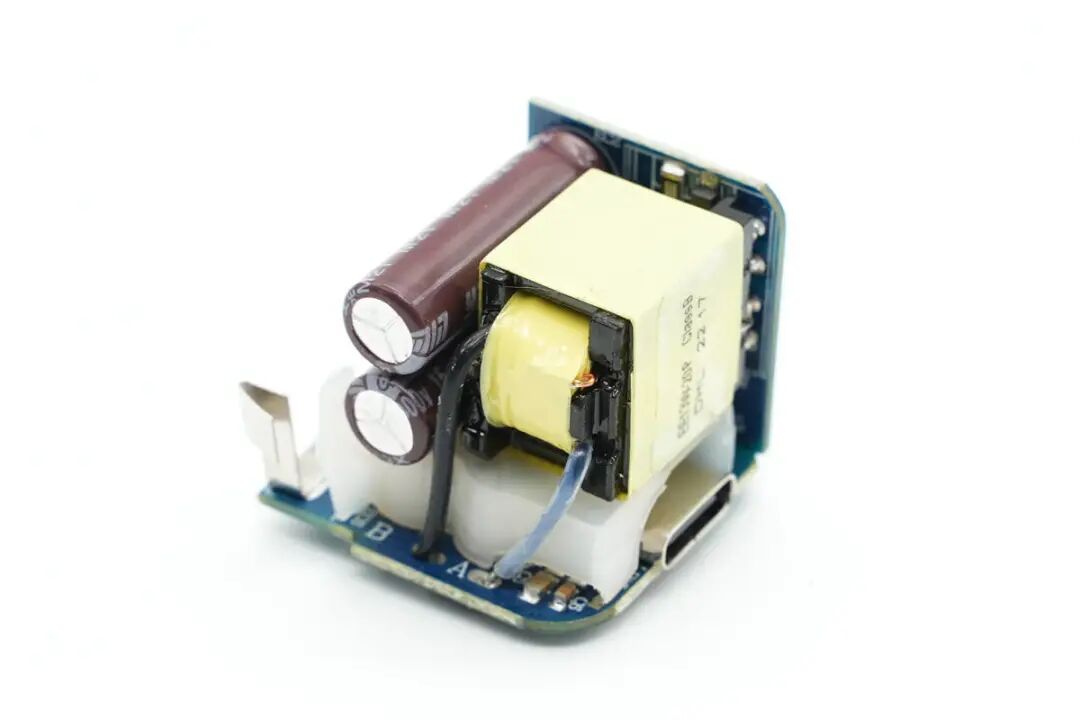

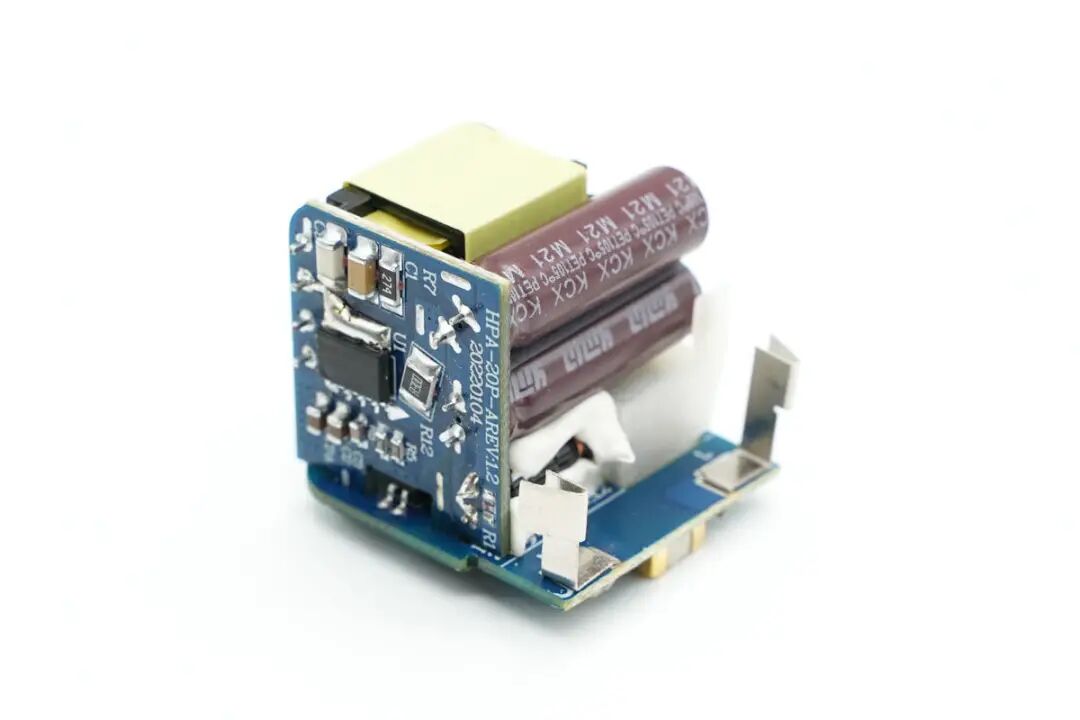

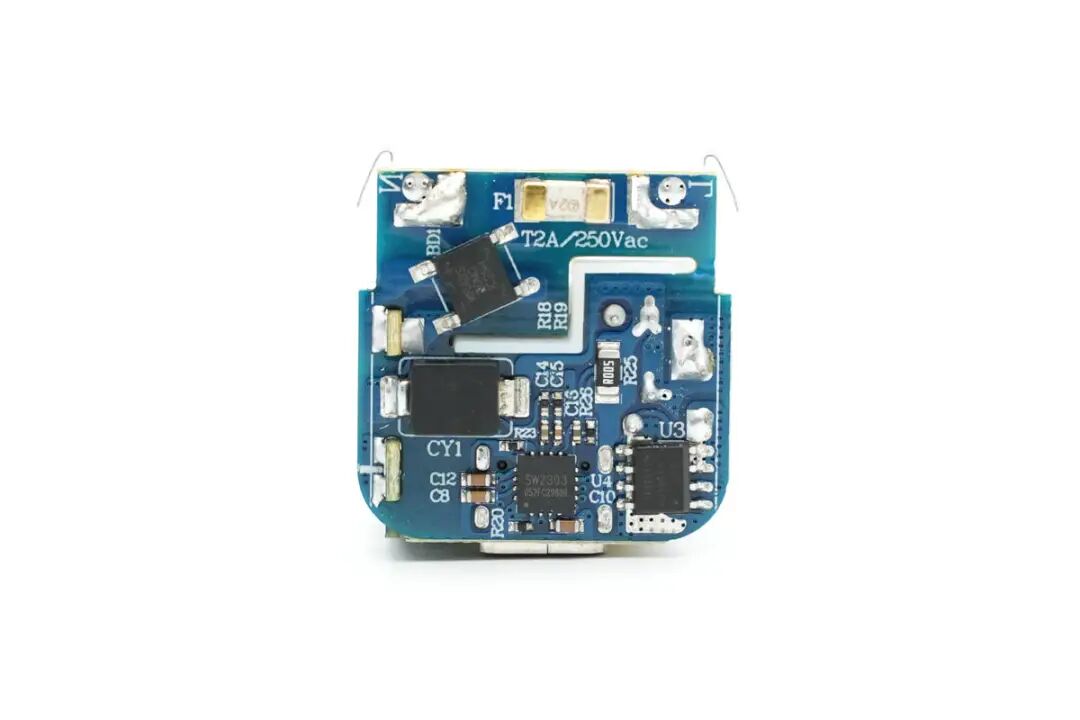

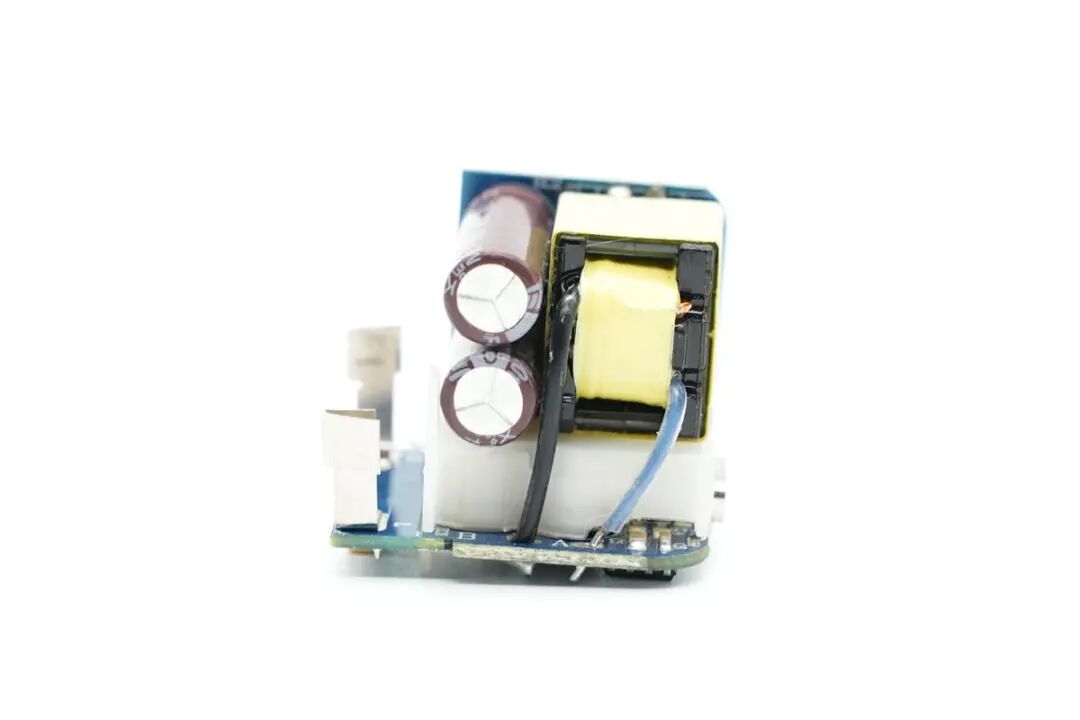

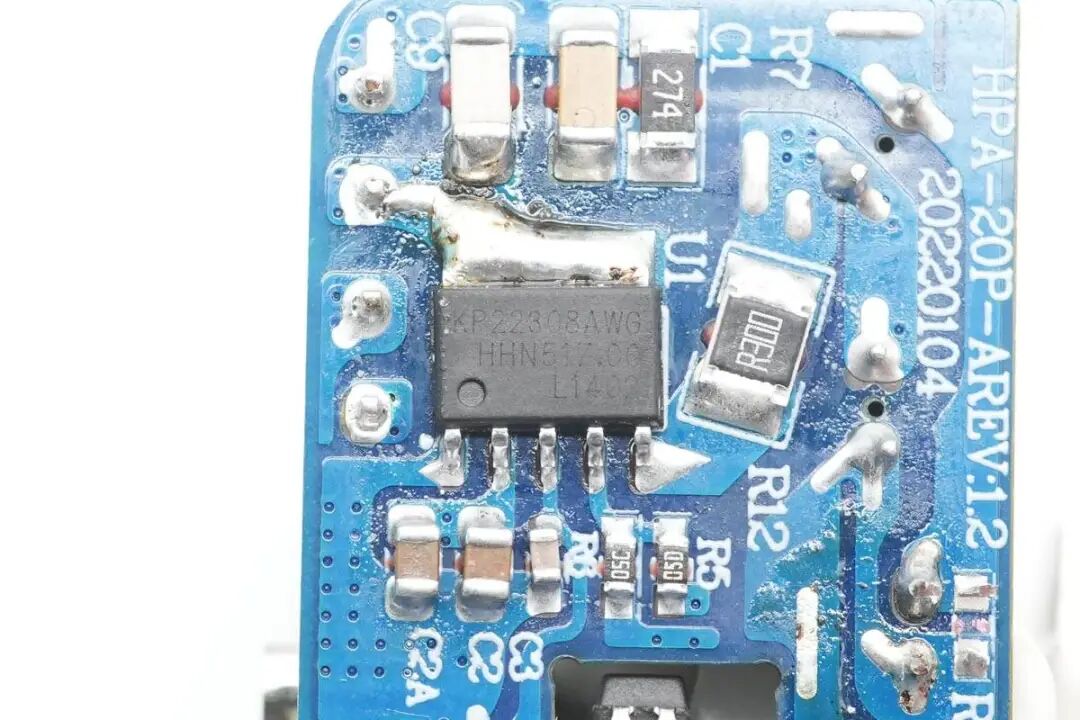

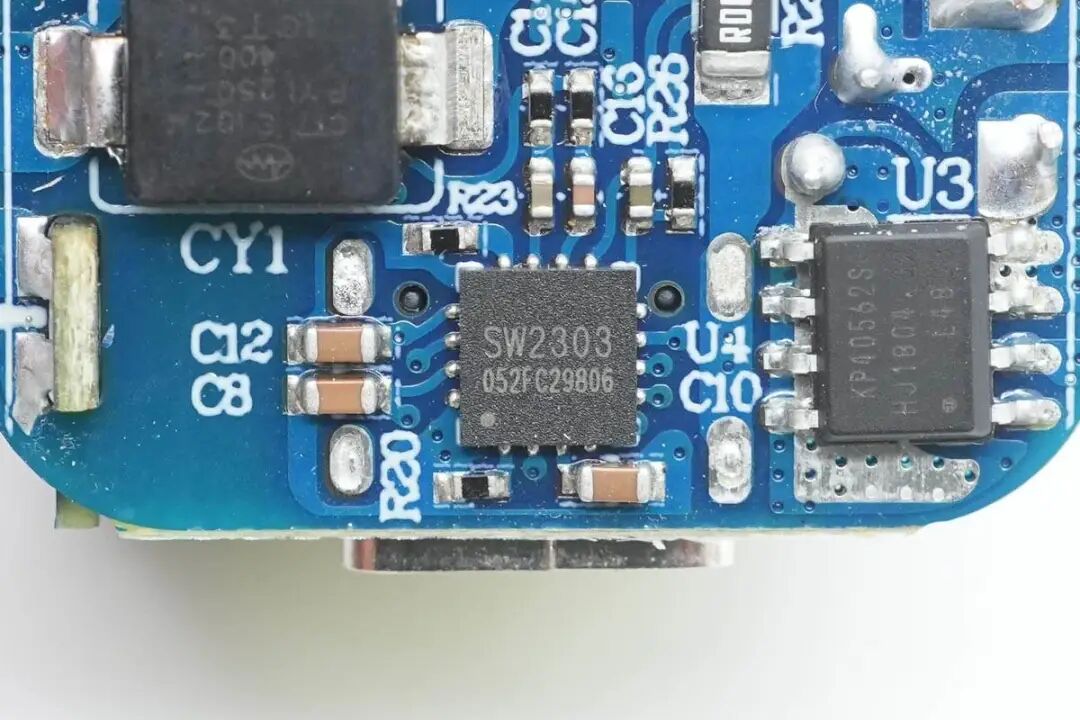

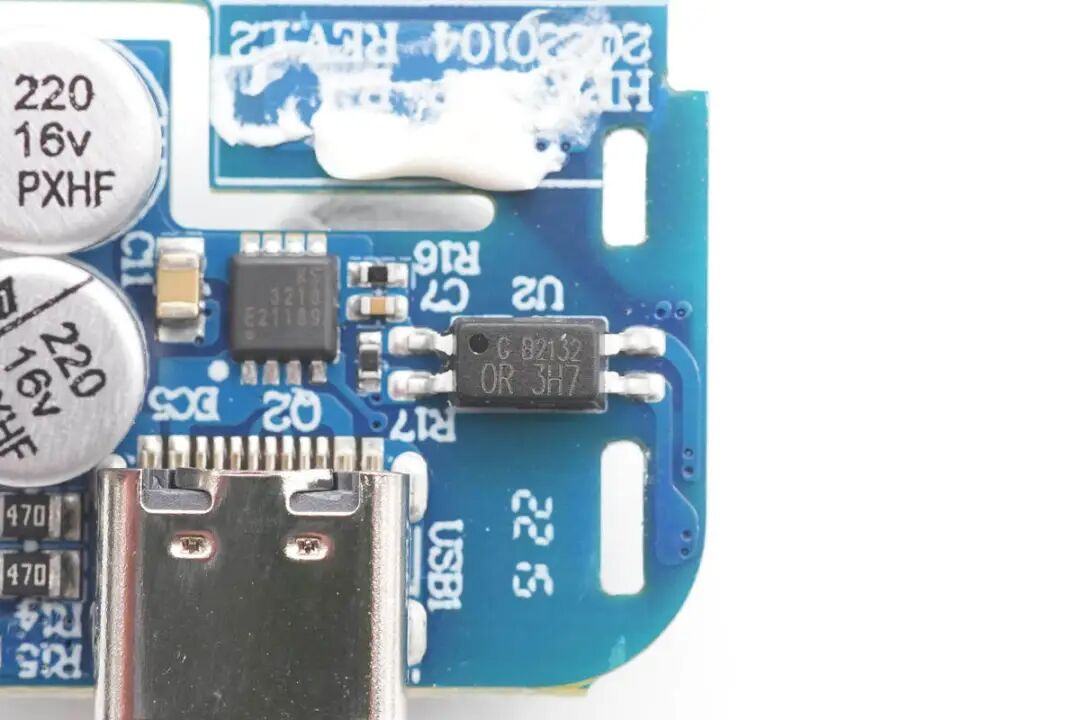

在了解了华科生20W迷你充电器的外观、性能之后，下面继续对其进行拆解，一起来看看用料做工如何。拆开外壳取出PCBA模块，接触式通电设计，插脚通过透明塑料壳固定绝缘，模块变压器上覆盖一块导热垫用于散热。底部小板背面设有贴片保险丝、整流桥、贴片Y电容、同步整流芯片以及协议芯片。整流桥来自深圳市沃尔德实业有限公司，型号WRABS20MG，是一颗具有高浪涌能力的软桥，这颗软桥具有更高浪涌特性和较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。两颗高压滤波电解电容均采用永铭KCX系列产品，该系列产品工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。开关电源主控芯片采用必易微KP22308A，这是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。芯片内部集成高压启动电路，可以获得快速启动和超低待机性能；芯片支持8-40V的VDD供电，满足宽电压输出电源的要求。KP22308A内部具有高精度80KHz开关频率振荡器，且带有频率调制和电流峰值调制功能，优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式，全范围优化效率，实现待机功耗小于30mW，满足六级能效要求。KP223XXWG集成有完备的保护功能，包括：VDD 欠压保护（UVLO）、VDD 过压保护 （VDD OVP）、输入欠压保护（Brownout）、输入过压保护（LOVP）、输出过压保护（OVP）、逐周期电流限制（OCP）、异常过流保护 （AOCP）、过载保护（OLP）、输出过流保护 （SOCP）、短路保护（SCP）、内置过热保护（OTP）、软启动、前沿消隐 （LEB） 等。独有的ASOP6封装实现了更好的散热性能。该系列产品使用不同的内置MOSFET，其中KP223315AWGA能够满足30W的快充需求，性能优，体积小。此外必易微还推出了KP22035产品，支持8~75V宽VDD电压范围，满足客户3.3~20V宽范围30W快充需求。将两块小板拆开，小板之间采用白色塑料支架绝缘及支撑。小板上设有光耦、两颗固态电容以及输出VBUS开关管，还设有输入端取电弹片。同步整流芯片采用必易微KP40562，是一款高性能副边同步整流功率开关，内置60V 同步整流管，可以取代传统肖特基二极管提高电源转换效率。KP40562支持高侧和低侧配置，内置VDD高压供电，无需辅助绕组供电。支持DCM/CCM和QR工作模式，内部集成智能开通检测功能，有效防止误开通。必易微 KP40562 采用SOP-8封装，适用于USB PD和电源适配器应用，支持4A输出电流，最高工作频率为300kHz，可与氮化镓芯片搭配使用。输出滤波电容采用永铭NPX系列固态电容，规格为220μF 16V，使用两颗并联滤波。SW2303集成了CV/CC控制环路，Type-C接口逻辑，快充协议控制器，以及多种安全保护功能。配合AC-DC或DC-DC以及少量的外围元器件，即可组成完整的高性能的Type-C/Type-A口快速充电解决方案。VBUS开关管来自冠禹，型号KS3218MB，是一颗耐压30V的NMOS管，导阻7mΩ，采用PDFN3333封装。USB-C母座特写，过孔焊接固定，黑色胶芯不露铜。HKS华科生这款20W充电器确实非常迷你，在配置了折叠插脚的前提下，外壳尺寸仅为30.5*33*33mm，非常小巧轻便，充电器支持QC、AFC、FCP、SCP、PE、PD和PPS主流快充协议，具备5-12V三档输出电压，以及3.3-5.9V3A、3.3-11V2.2A两组PPS电压档位，整体兼容性很好，性能实用。充电头网通过拆解了解到，充电器内部由两块小板组成，两块PCB之间使用塑料支架隔离绝缘。充电器使用必易微KP22308A初级主控芯片和KP40562同步整流芯片组成高集成快充方案，协议芯片采用智融SW2303。整体电路集成度高，有助于降低产品成本，实现充电器的小型化。
![]()
![]()
