----- 充电头网拆解报告 第2281篇 -----
充电头网拿到了realme真我一款与《火影忍者》联名的快充移动电源3 PRO，这款移动电源包装盒和机身上都印有动漫主角漩涡鸣人。移动电源具备1A1C双输出接口，容量为10000mAh，最大输出功率为33W，支持3.3~11V3A PPS快充，并支持30W PD快充。这款移动电源丰富的快充兼容性，对于苹果笔记本电脑，苹果手机和安卓手机都有很好的快充体验，非常实用。下面充电头网就对真我这款移动电源进行拆解，看看内部的做工与用料。
此前充电头网还拆解过Realme 20000mAh 18W双向快充移动电源、Realme 10000mAh双口18W快充移动电源、realme 10000mAh PD快充移动电源等产品，欢迎查阅。
真我移动电源3 PRO 开箱

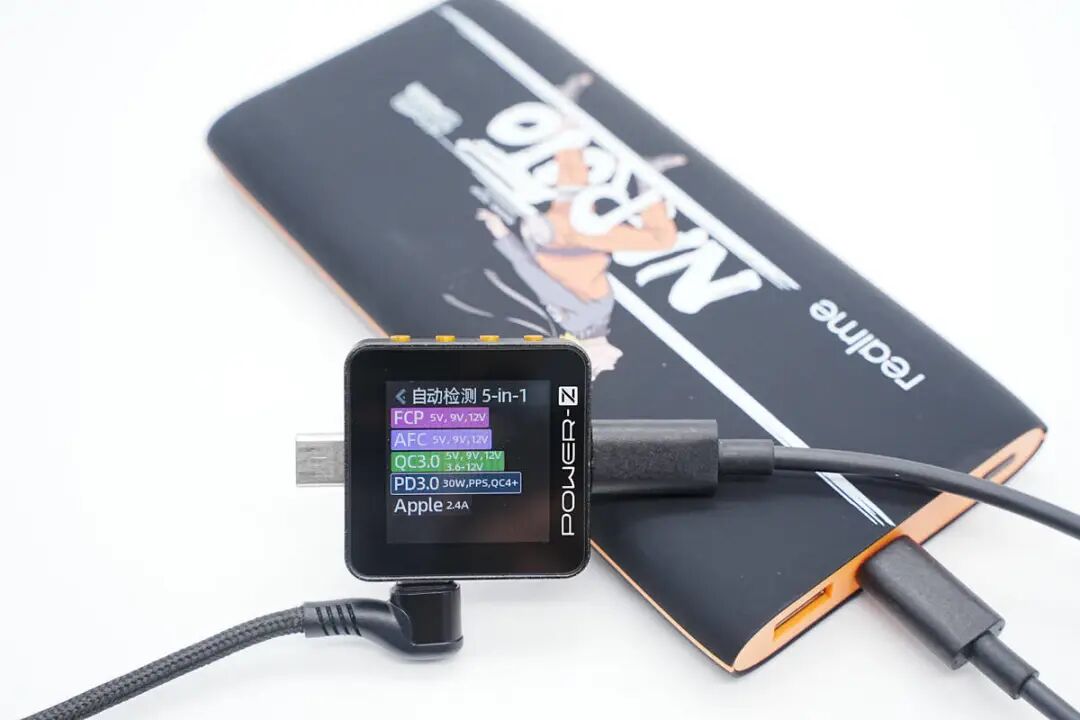

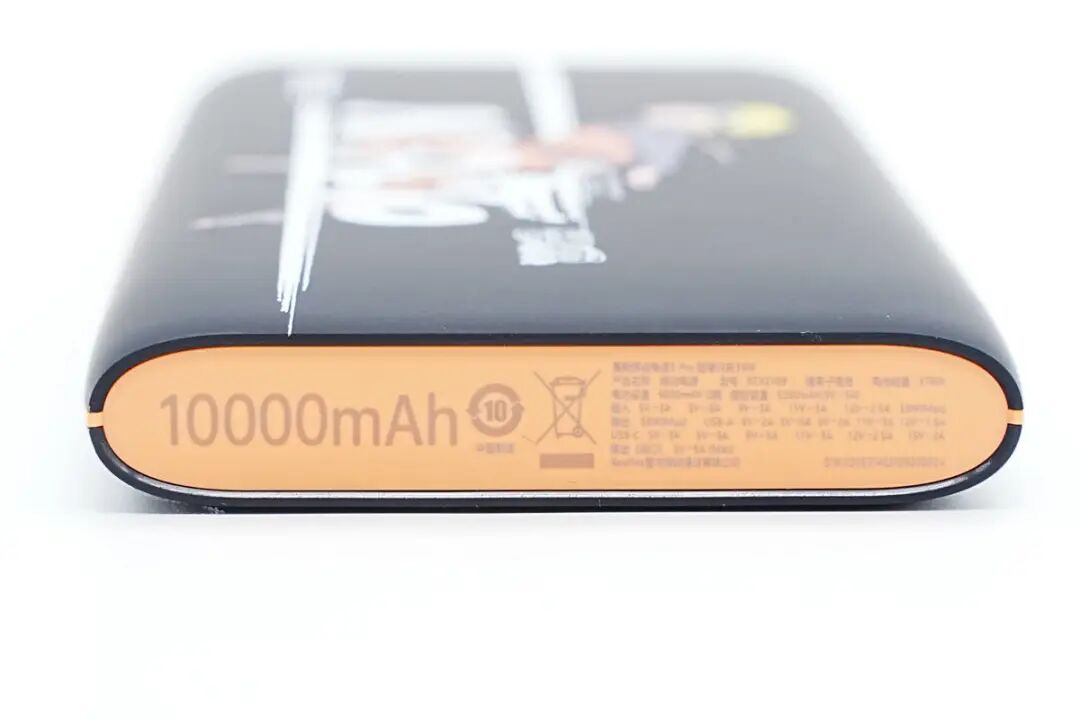

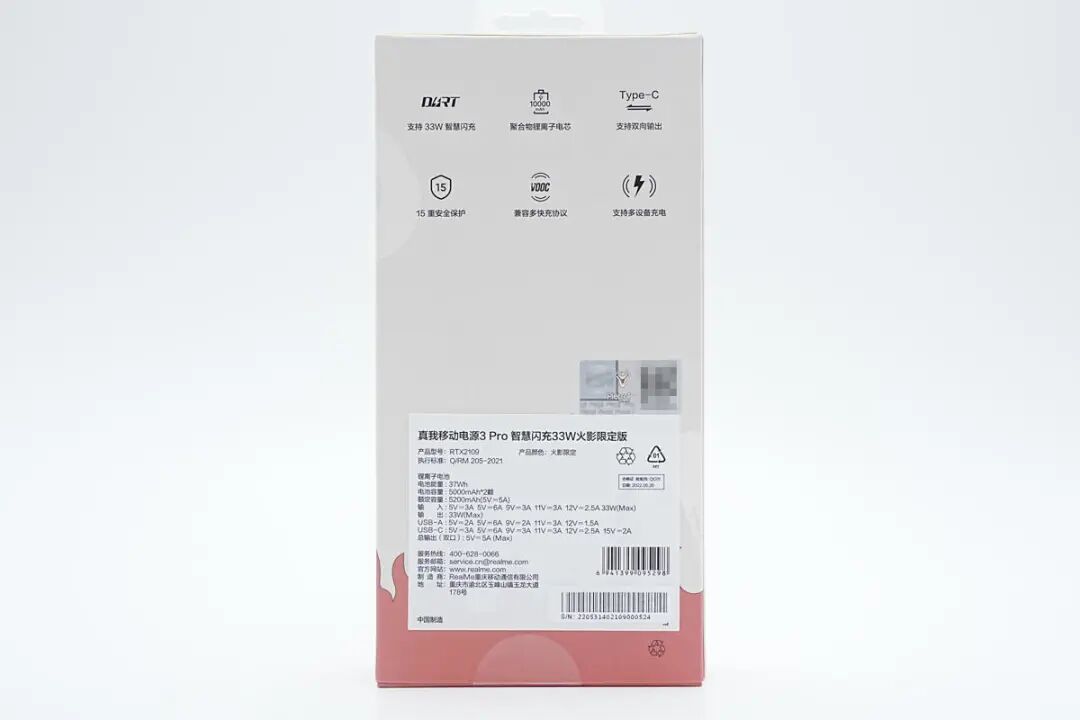

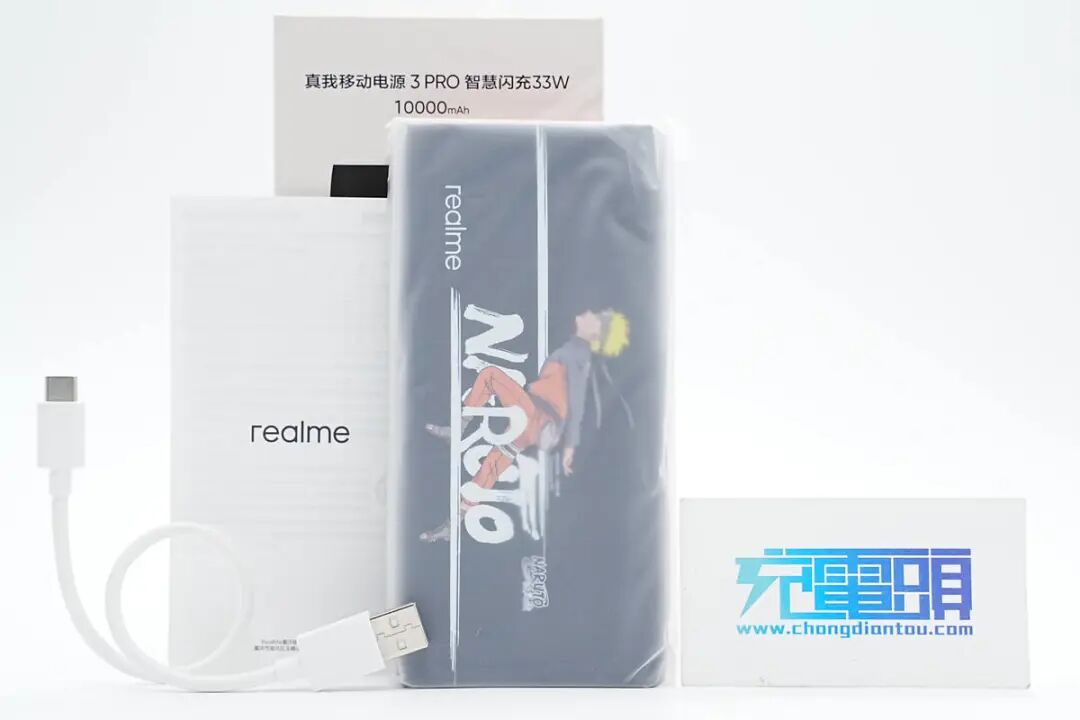

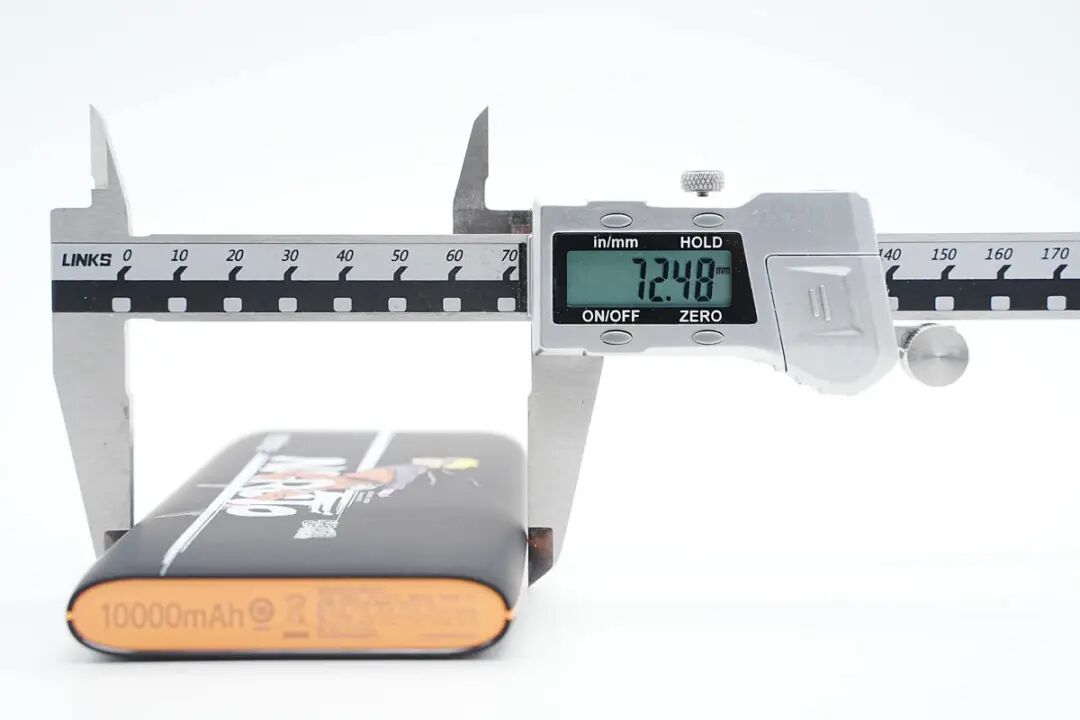

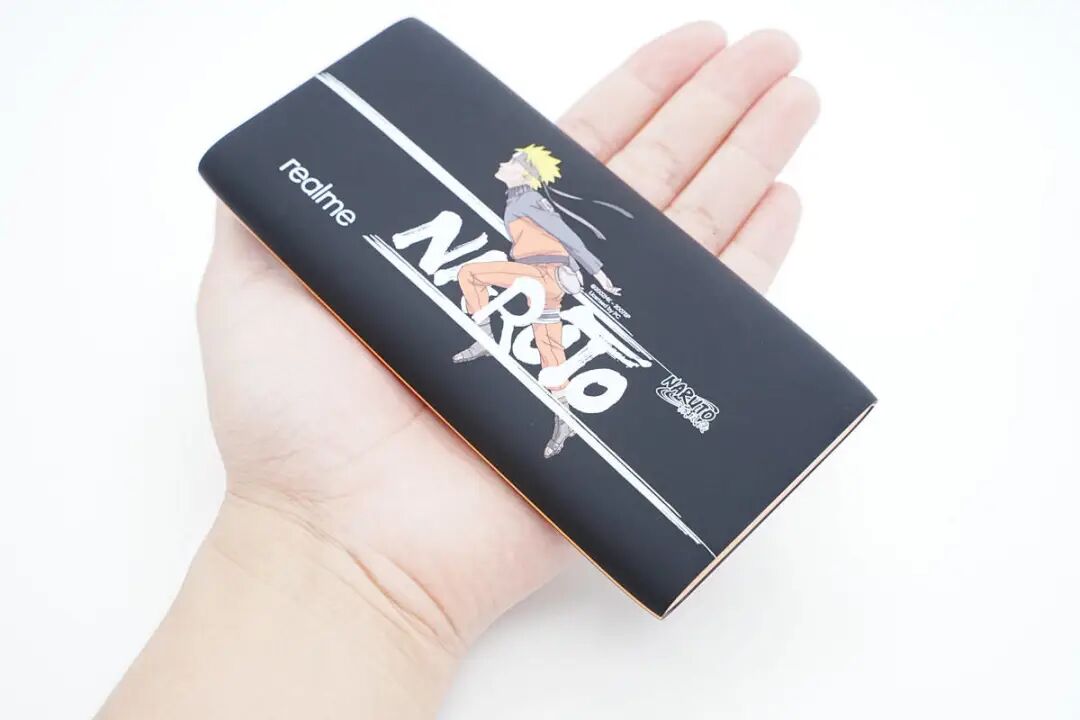

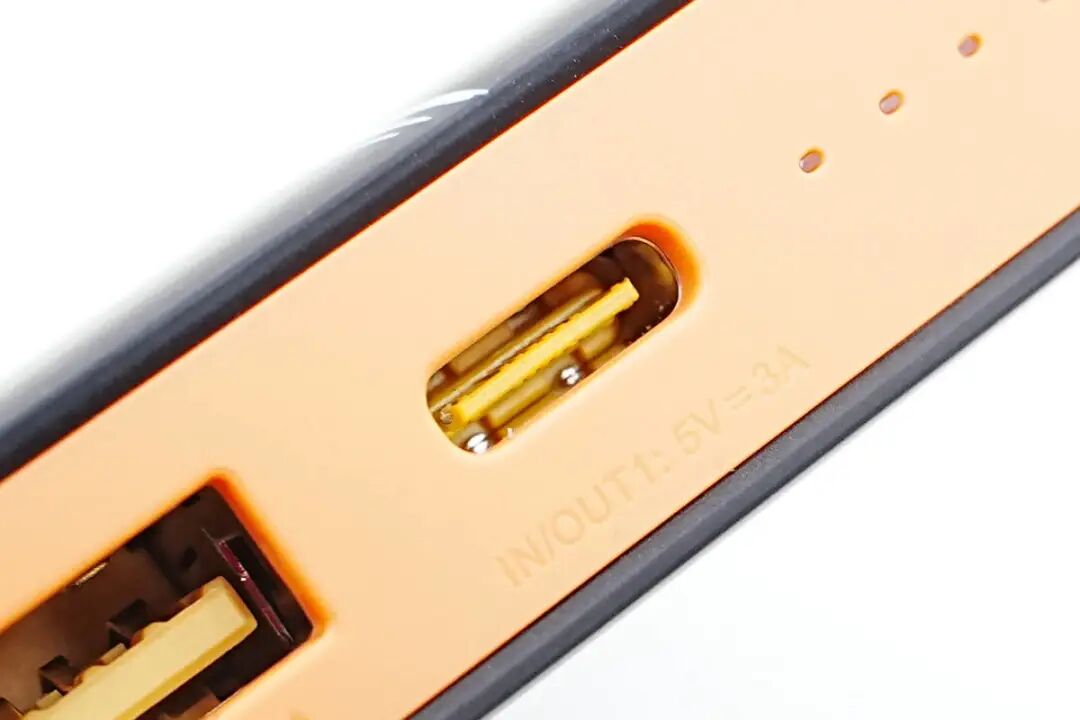

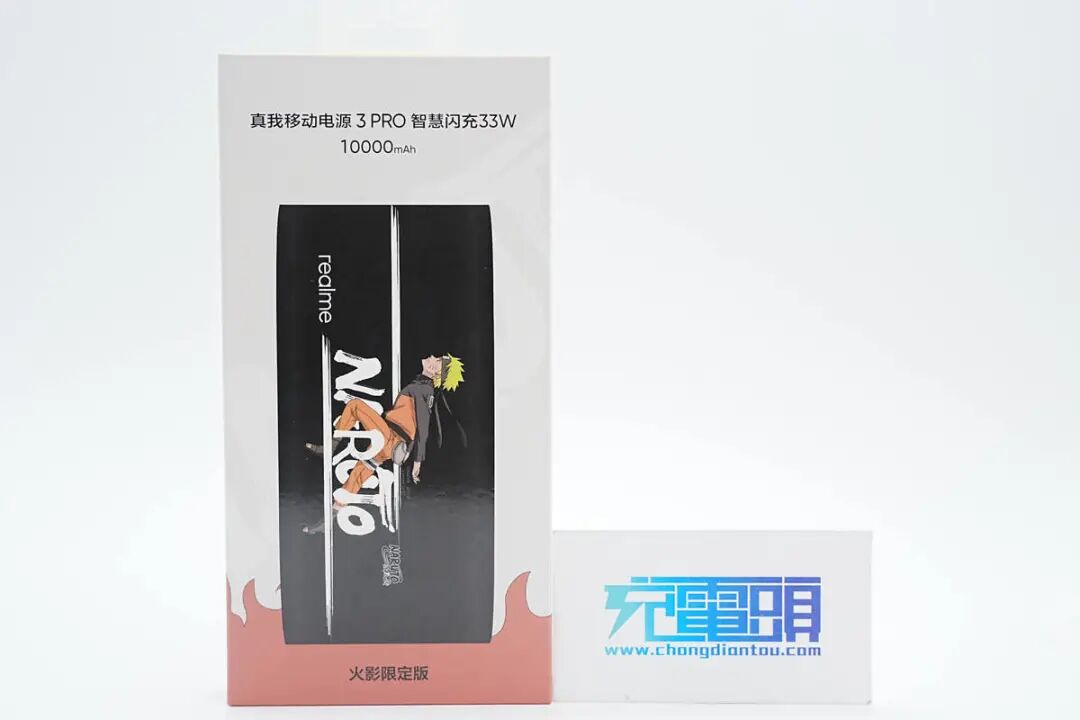

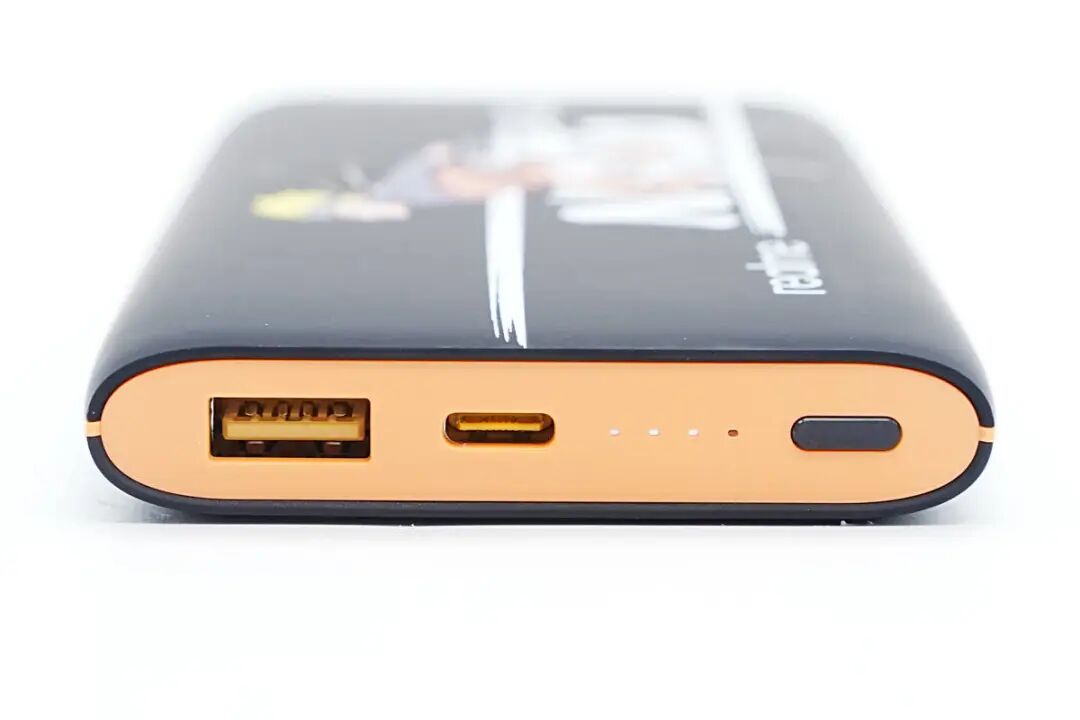

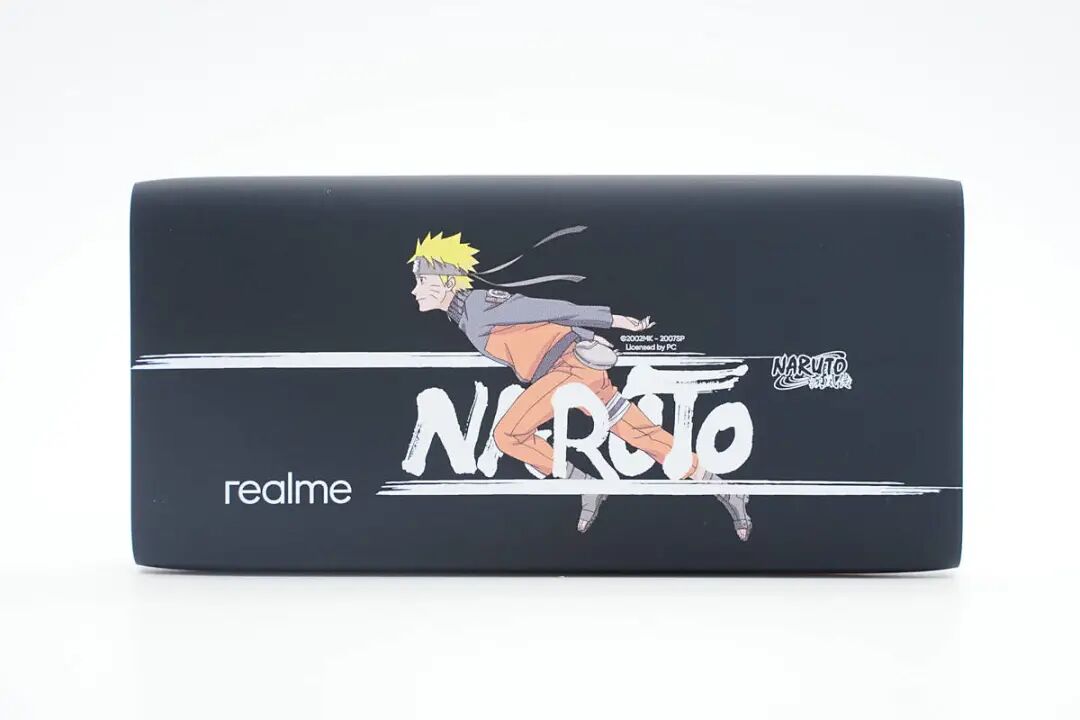

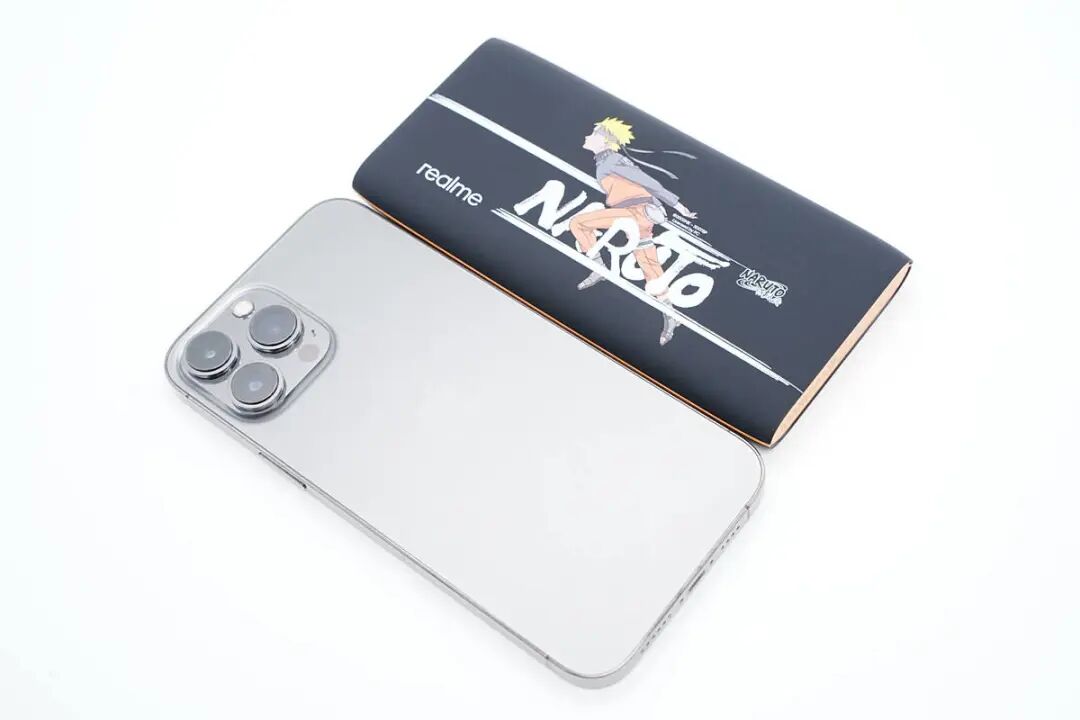

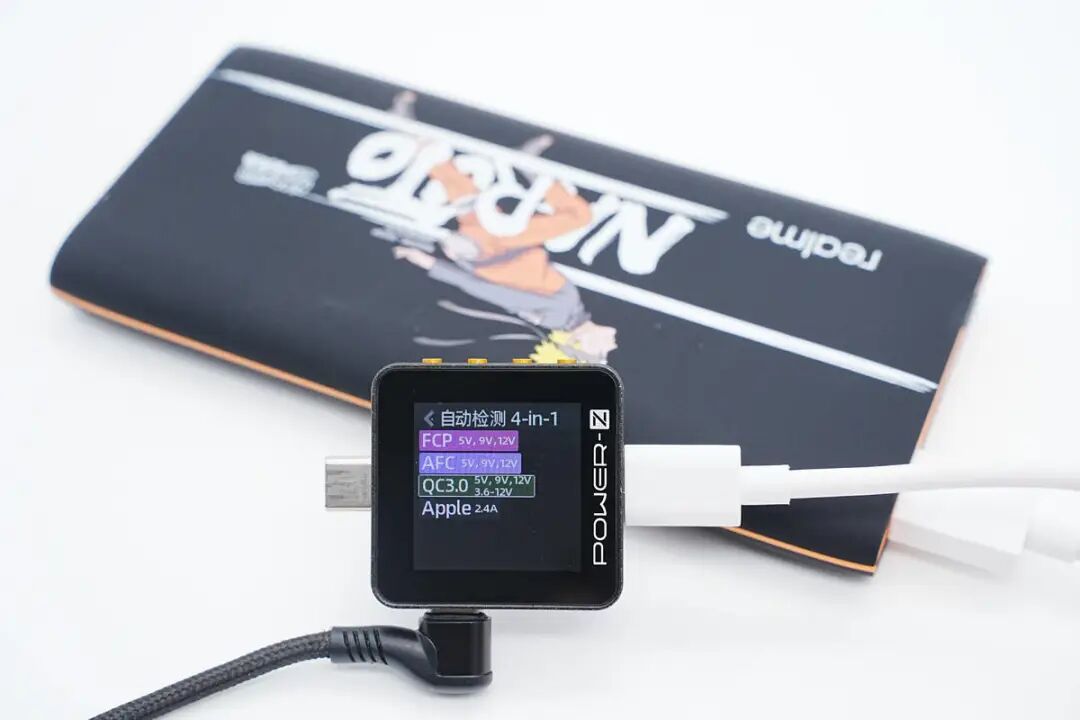

包装盒采用和四代火影披风一样的外观设计，正面还印有移动电源名称和外观。包装内含移动电源、数据线和使用说明书，充电宝外套防尘塑料袋。移动电源实物整体外观和包装盒上印有完全一样，采用PC材质塑料外壳，正面印有realme、NARUTO 疾风传以及主角漩涡鸣人。USB-C输入：5V3A、5V6A、9V3A、11V3A、12V2.5AUSB-C输出：5V3A、5V6A、9V3A、11V3A、12V2.5A、15V2AUSB-A输出：5V2A、5V6A、9V2A、11V3A、12V1.5A和iPhone 13 Pro Max对比，整体要小一点点。并且具备5V3A、9V3A、12V2.5A、15V2A四组固定电压档位，以及3.3-11V3A一组PPS电压档位。测得USB-A口支持FCP、AFC、QC3.0、Apple2.4A充电协议。

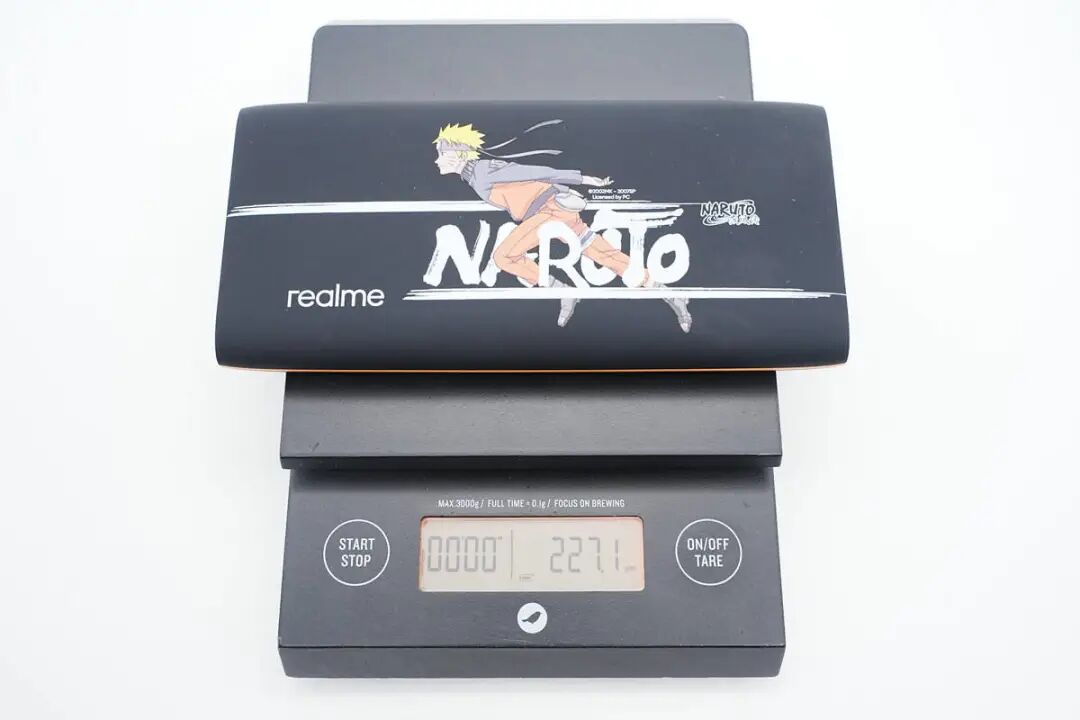

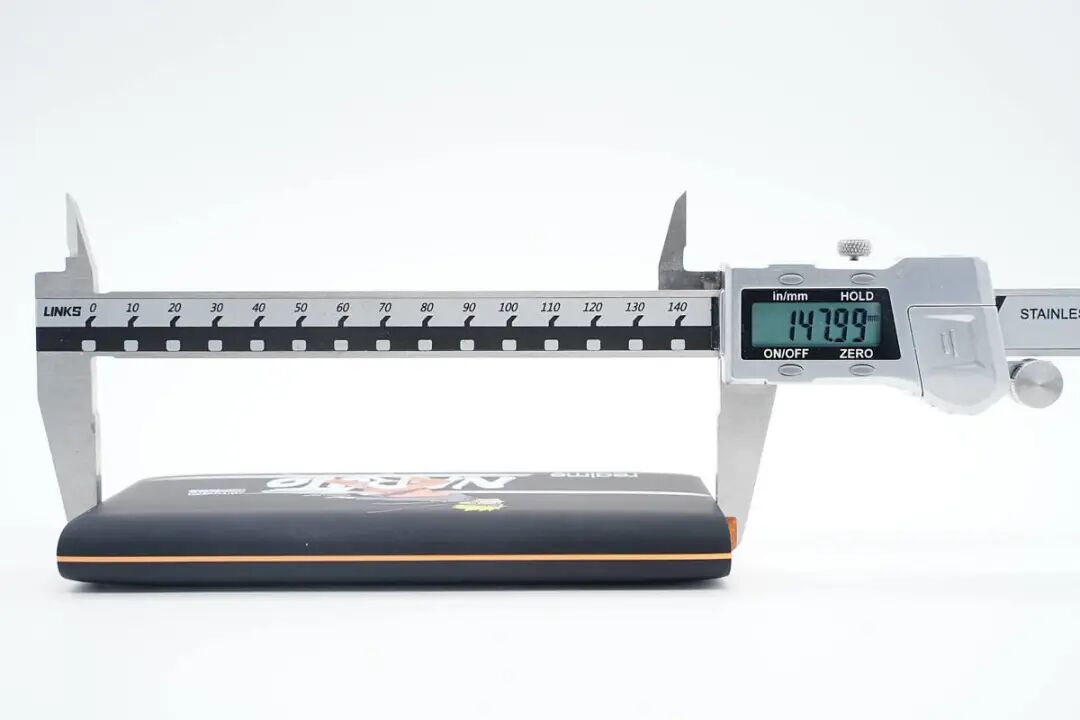

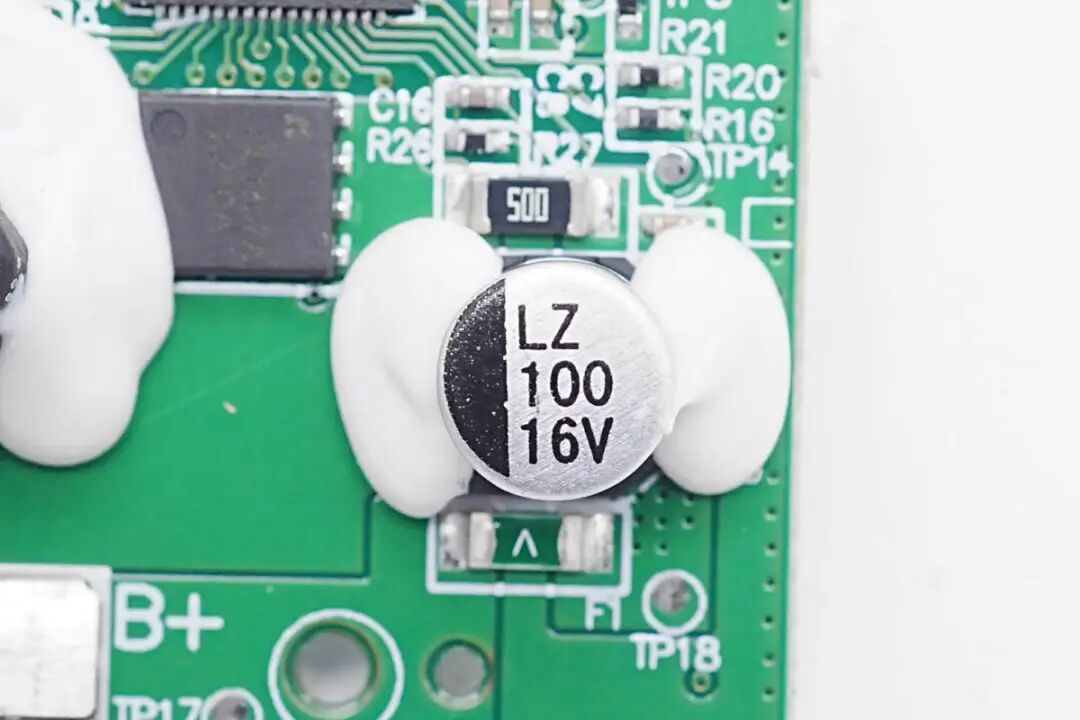

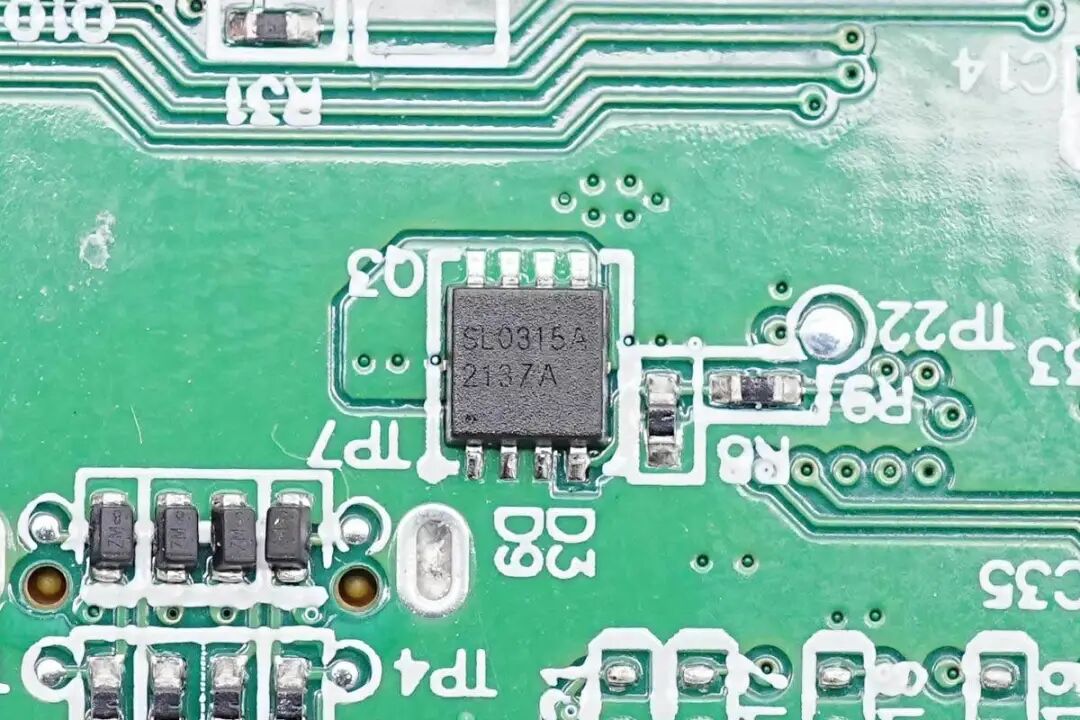

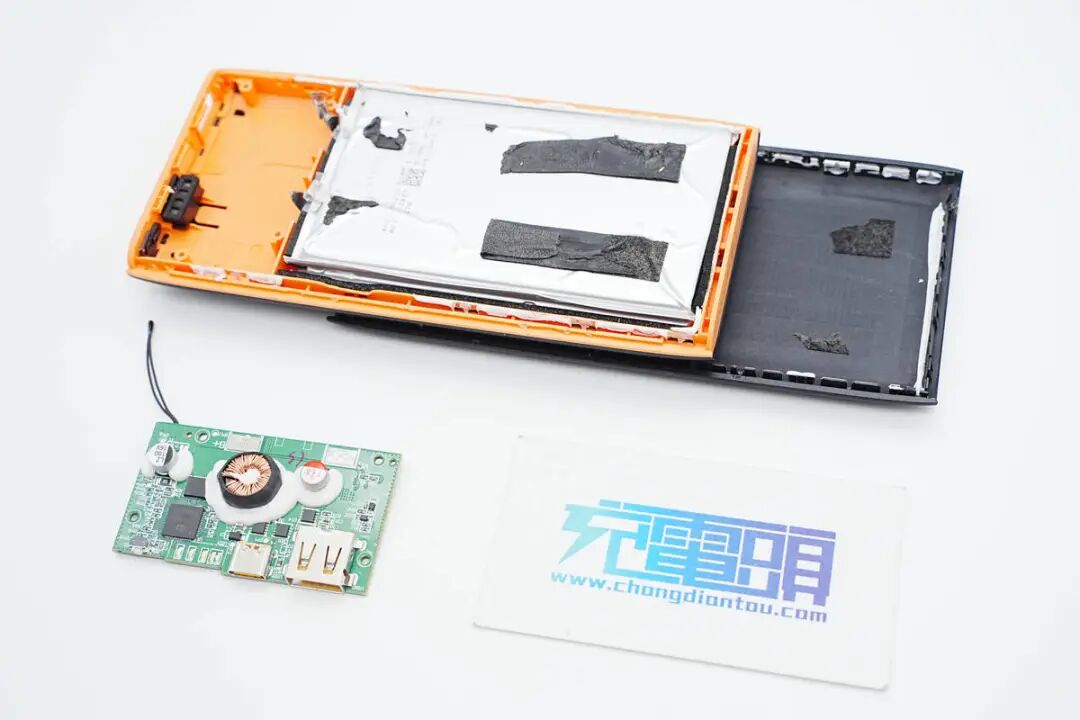

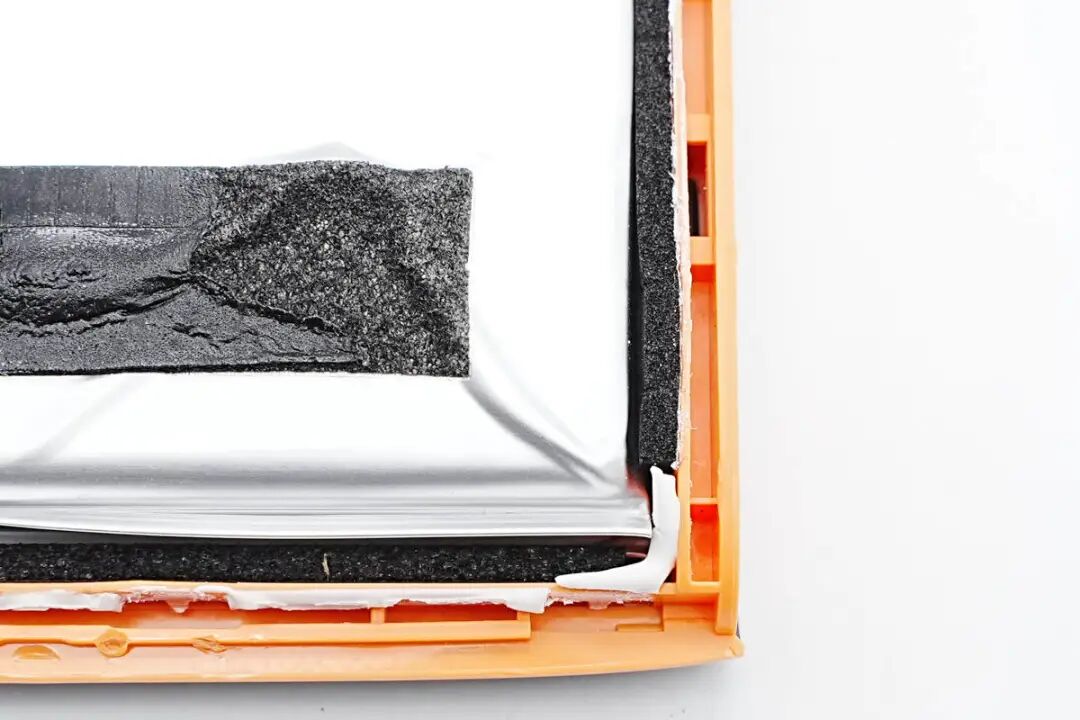

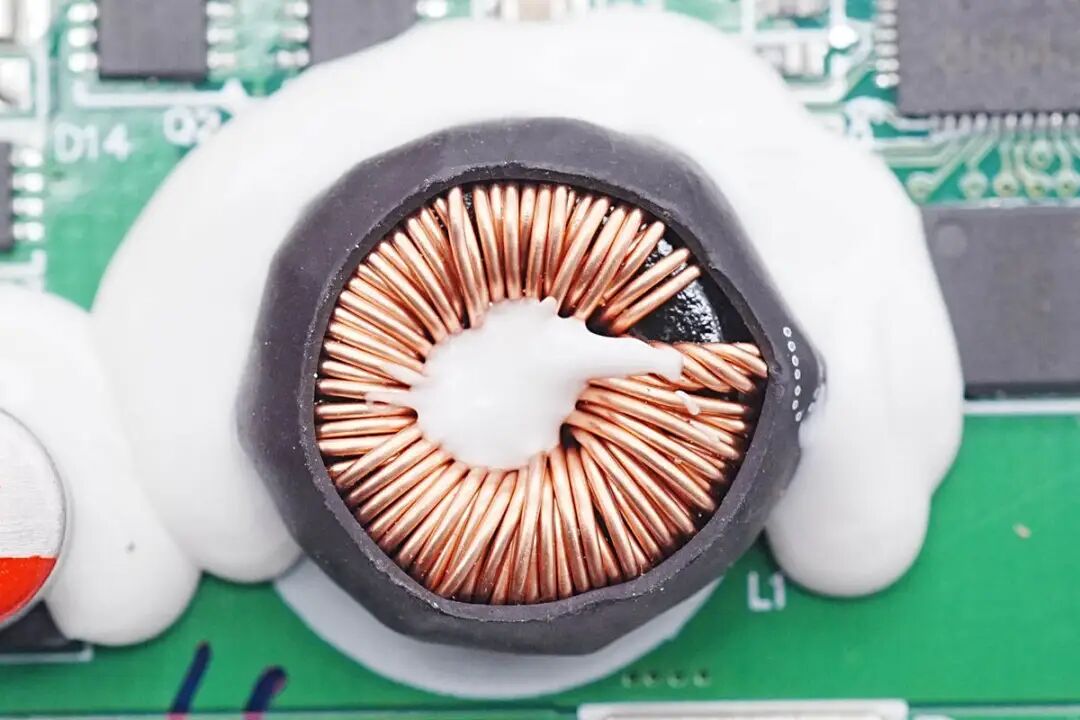

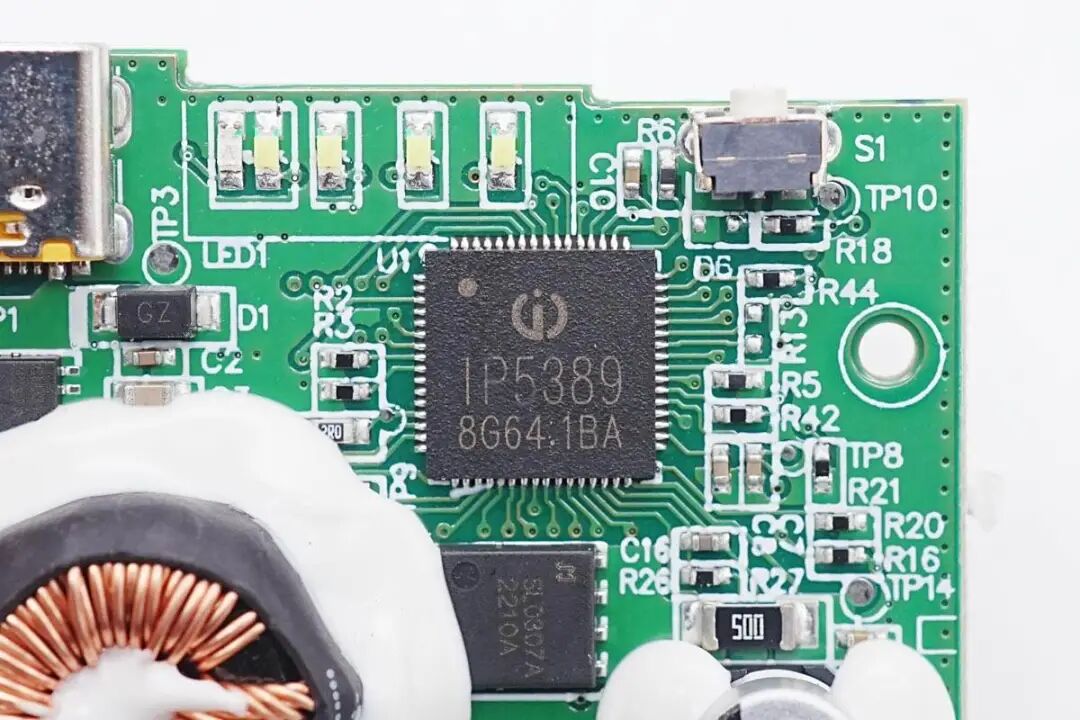

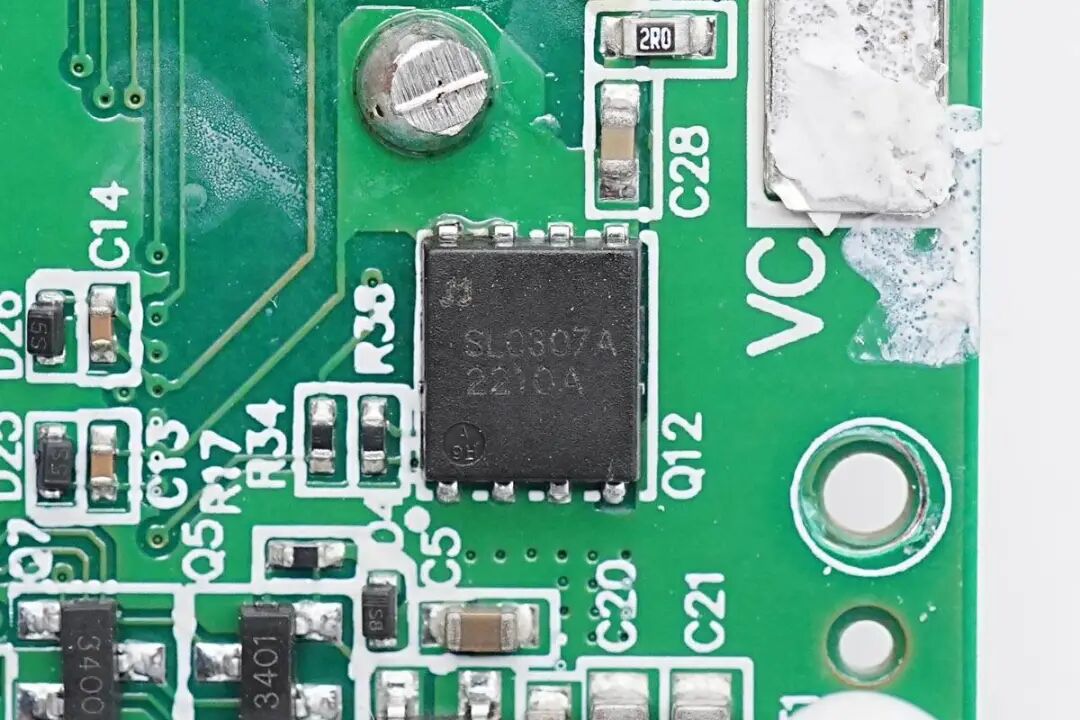

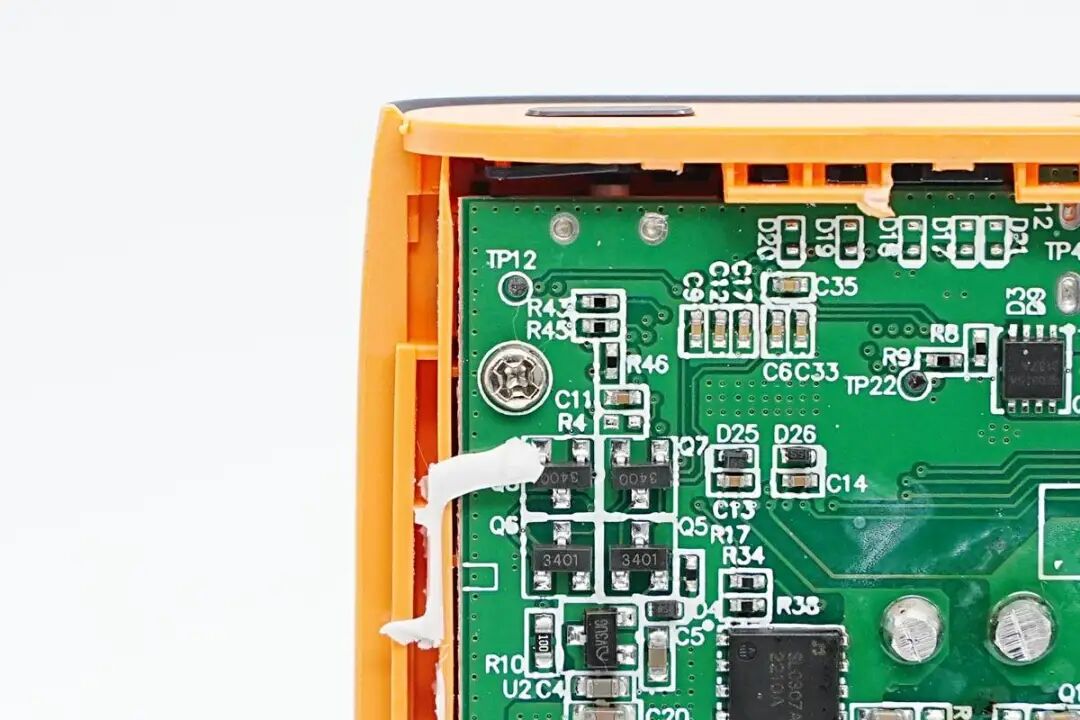

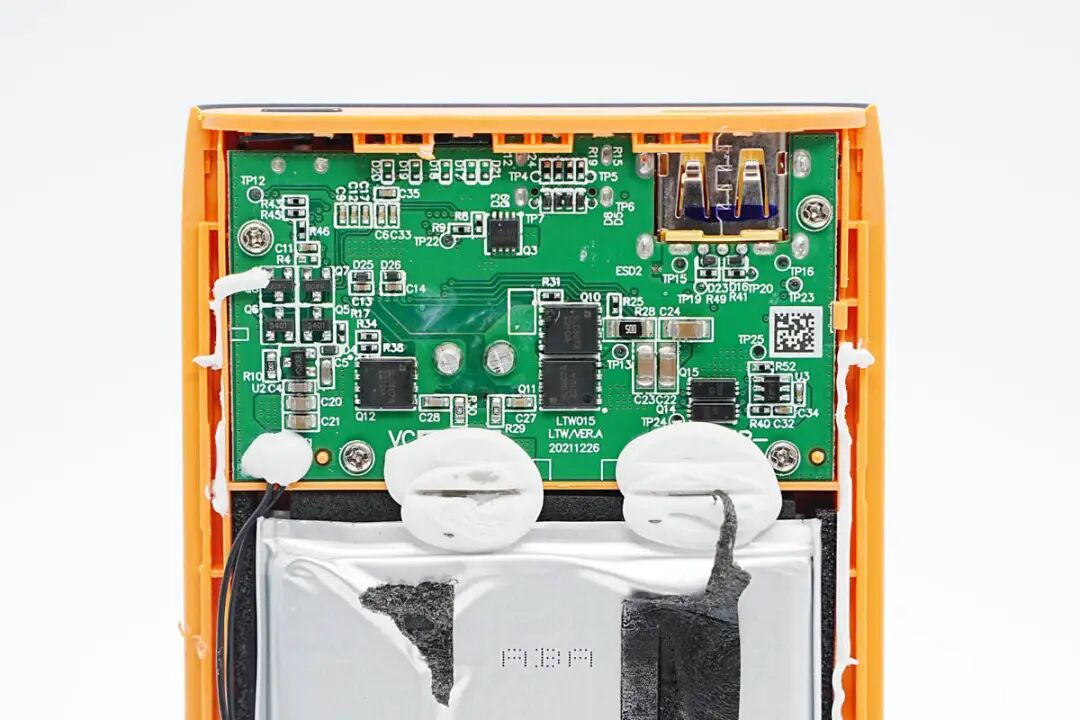

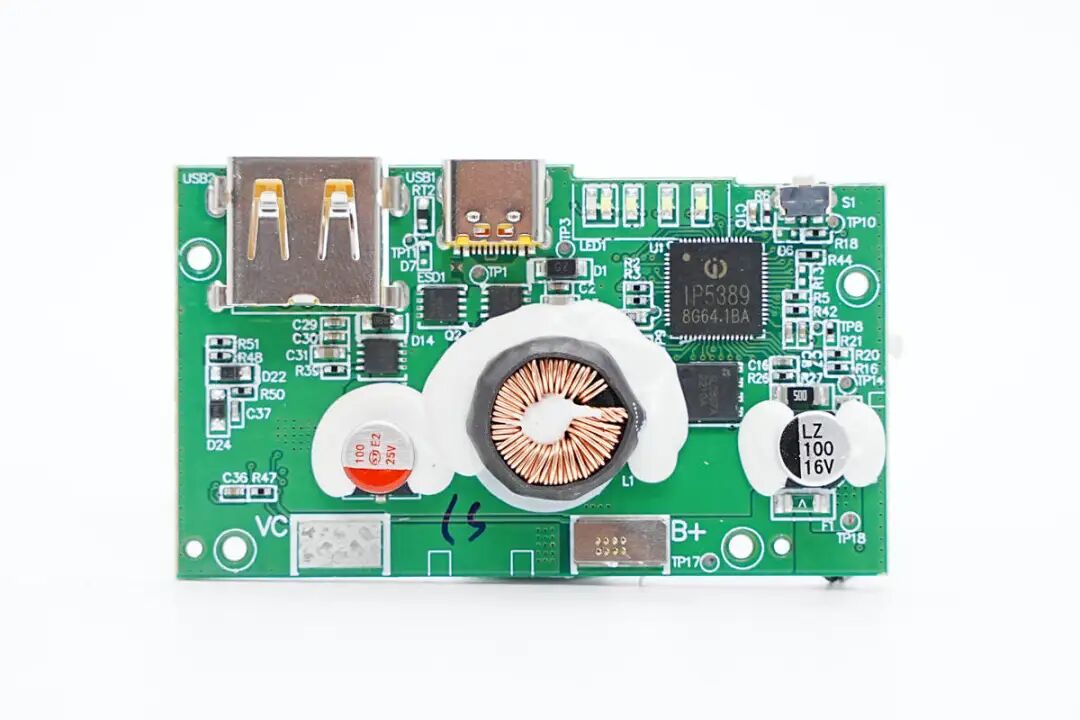

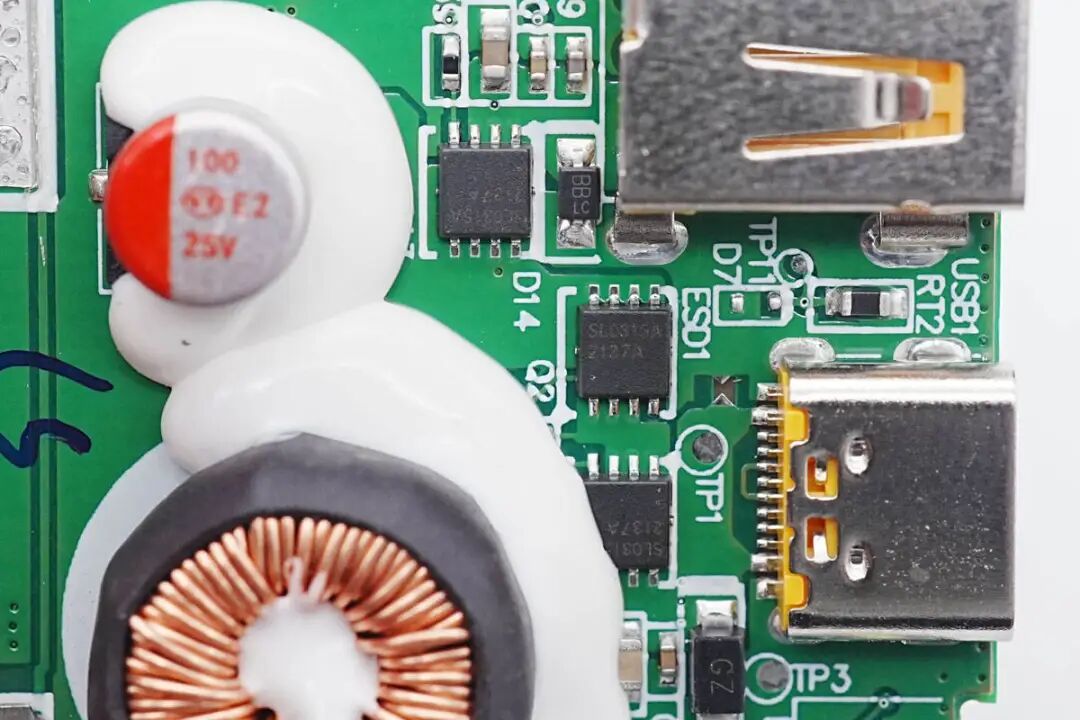

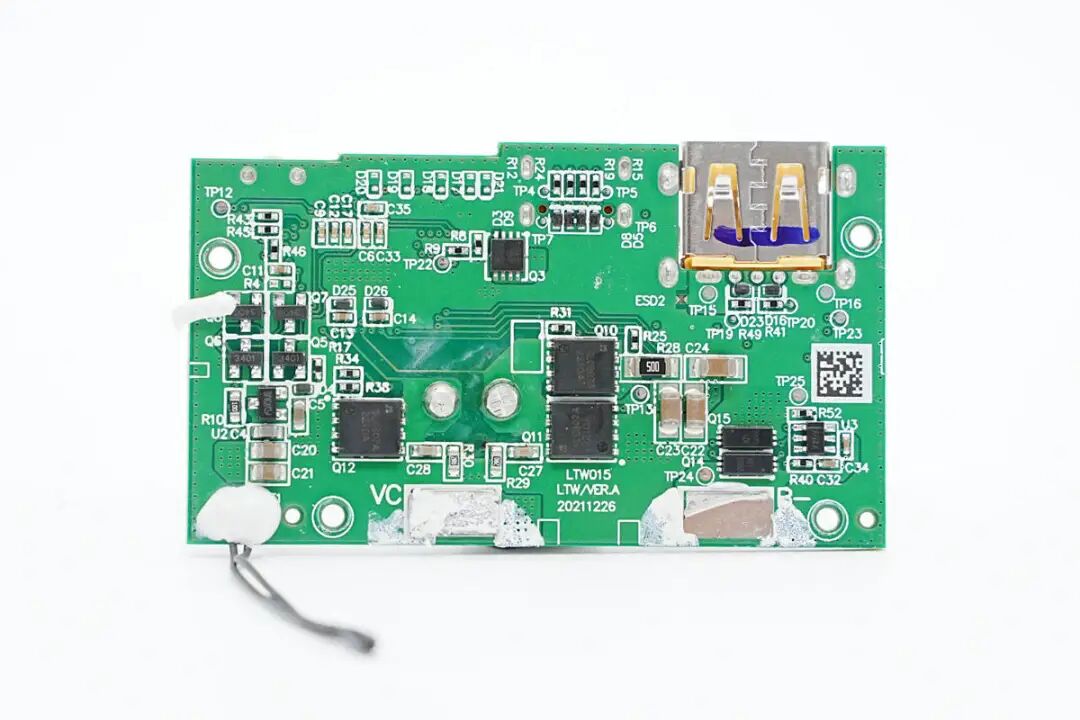

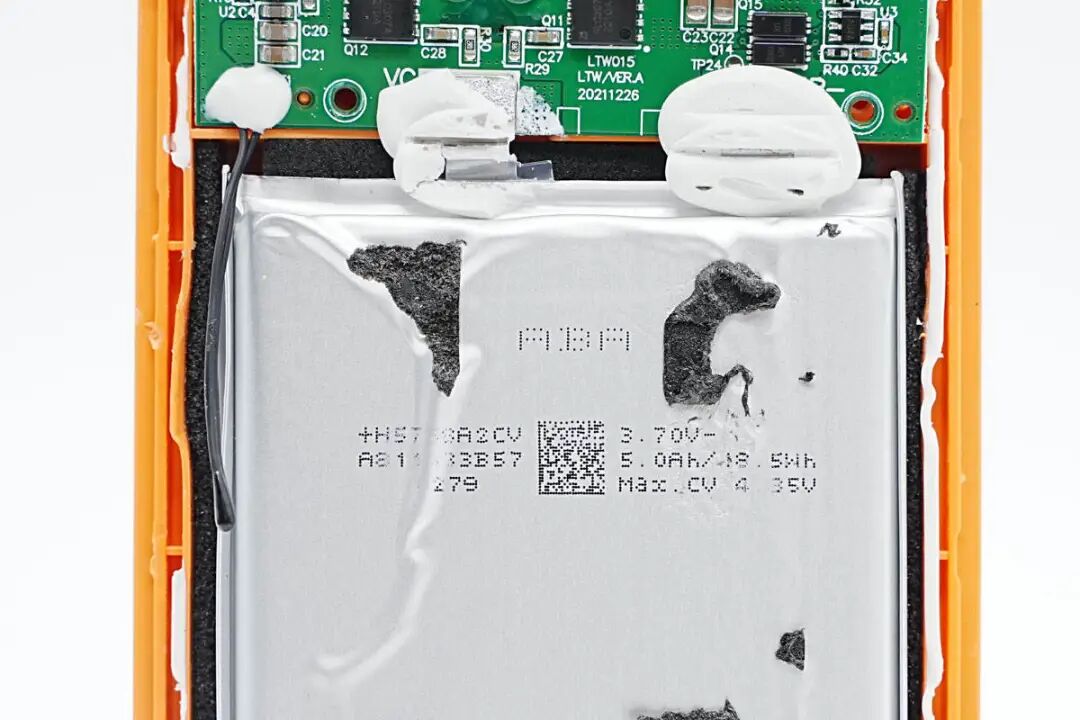

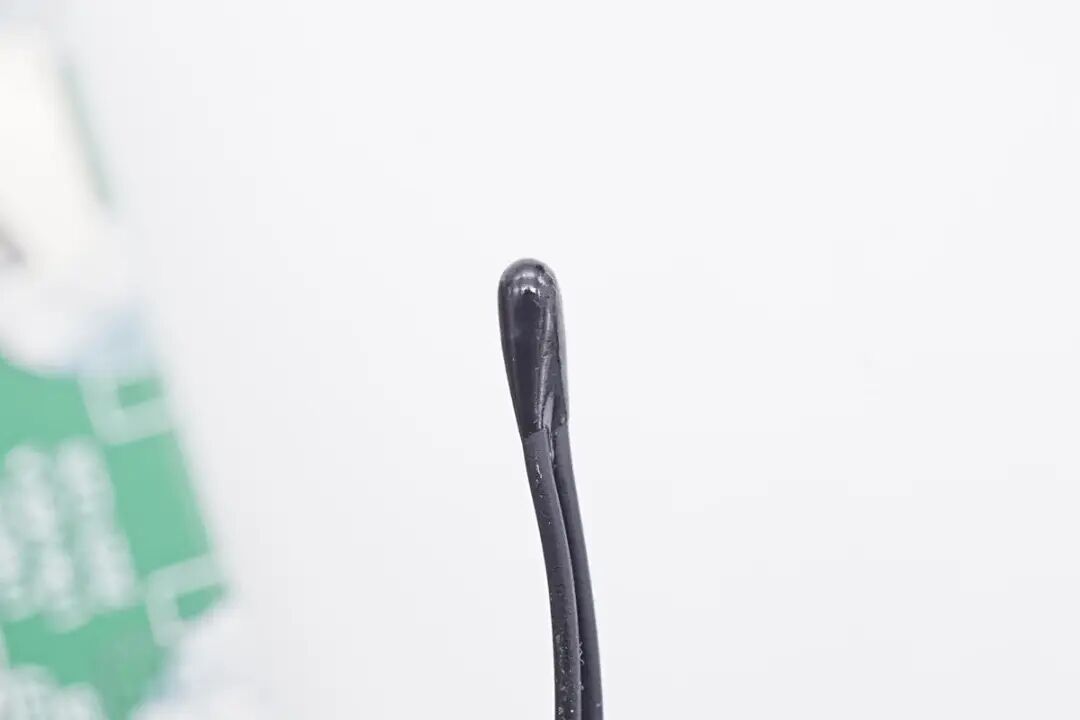

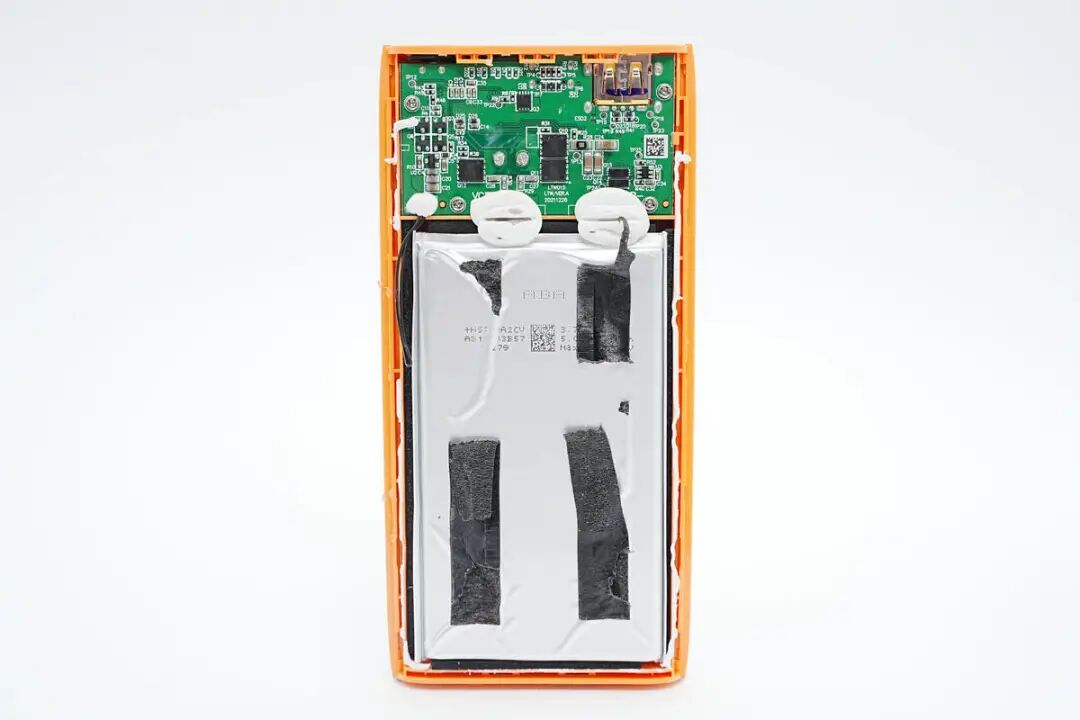

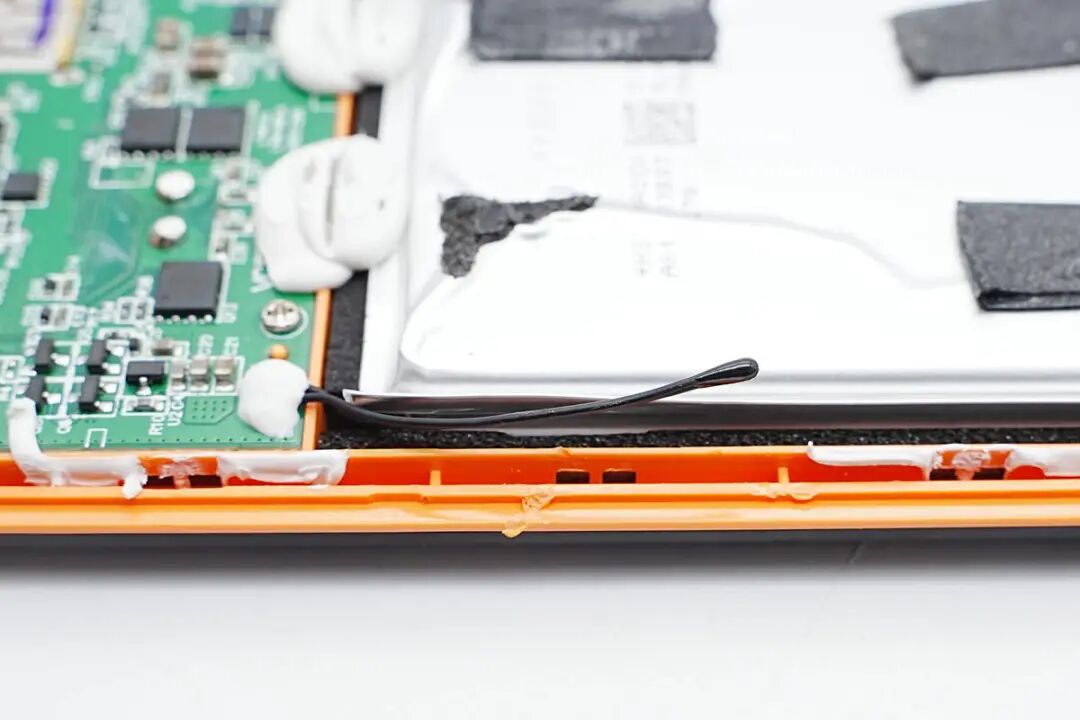

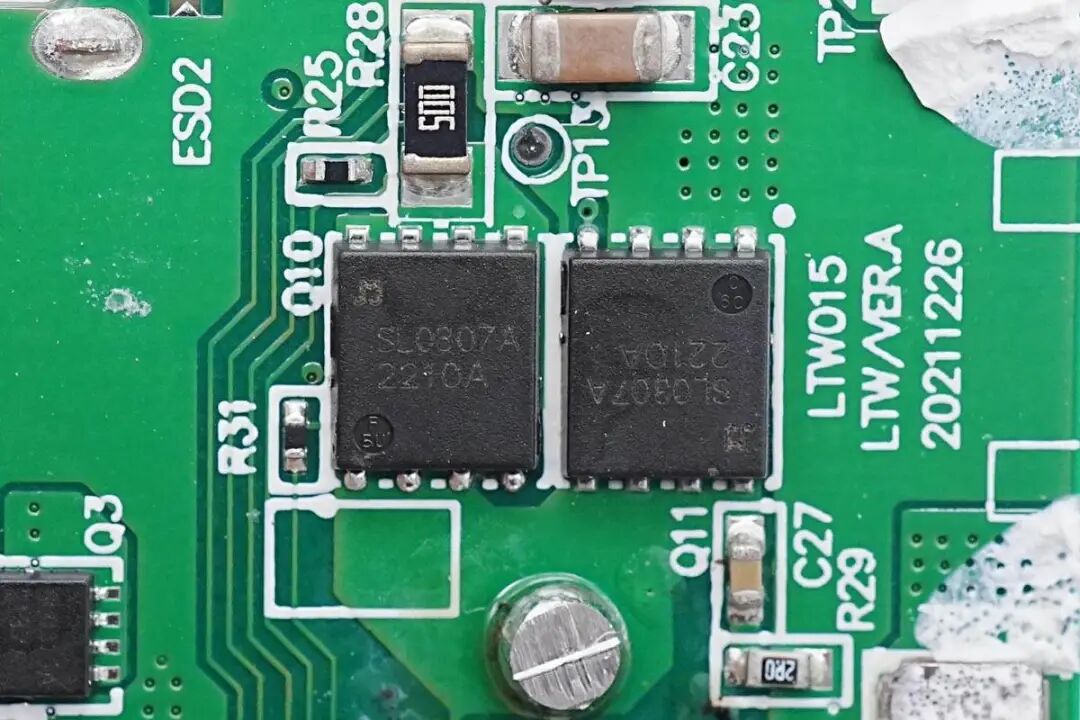

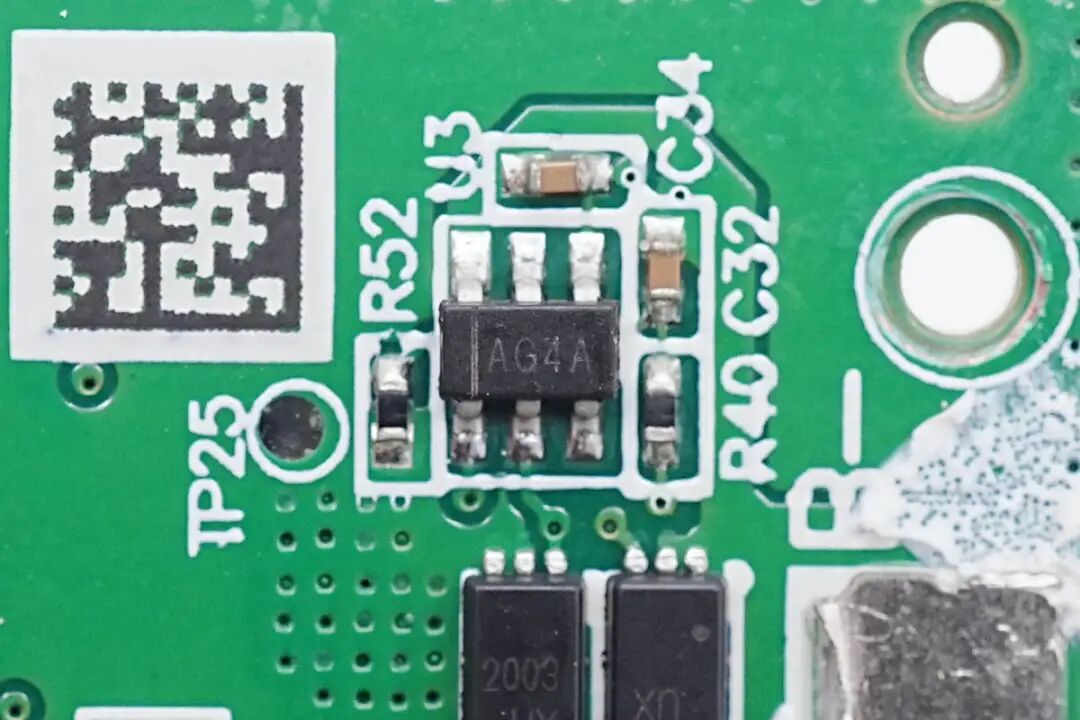

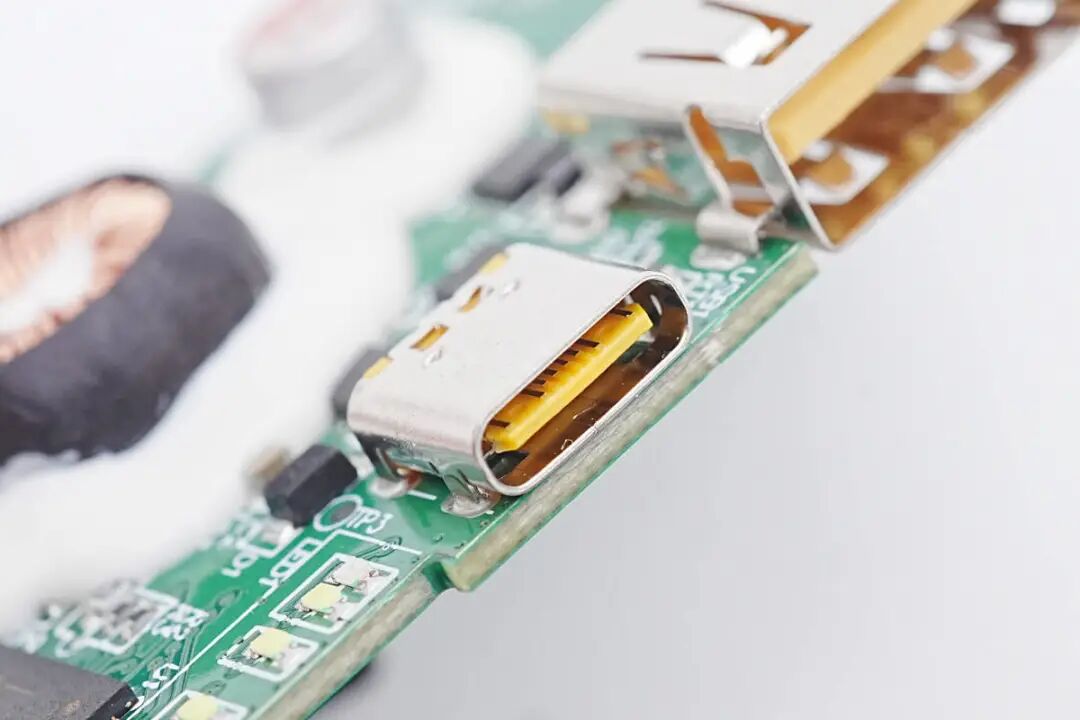

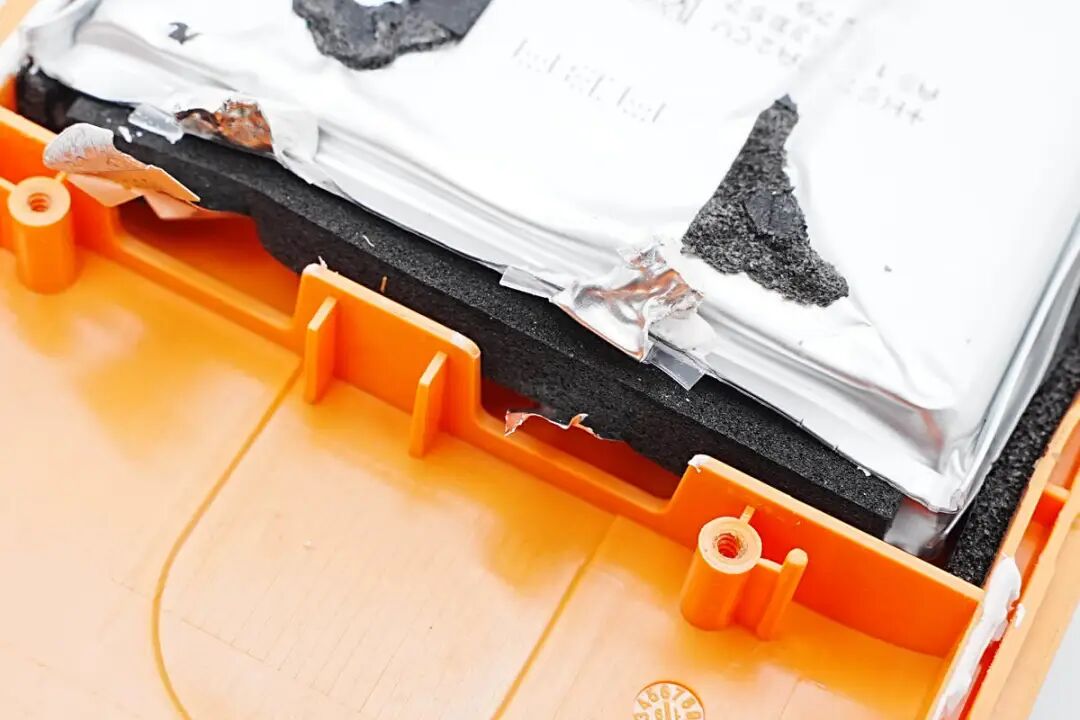

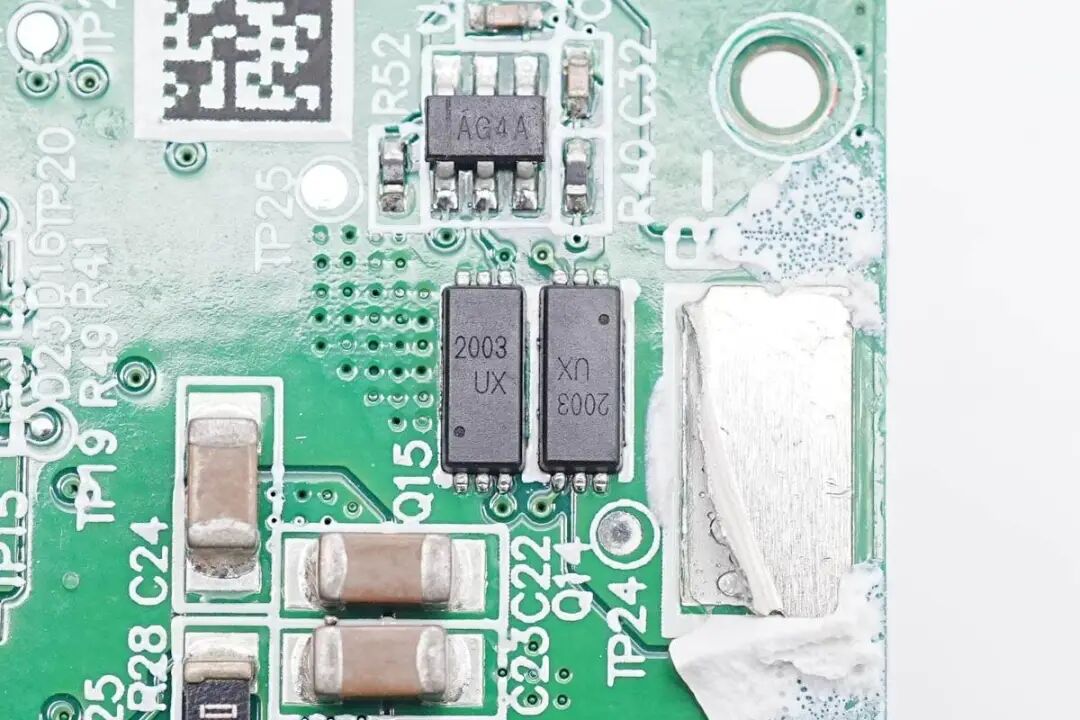

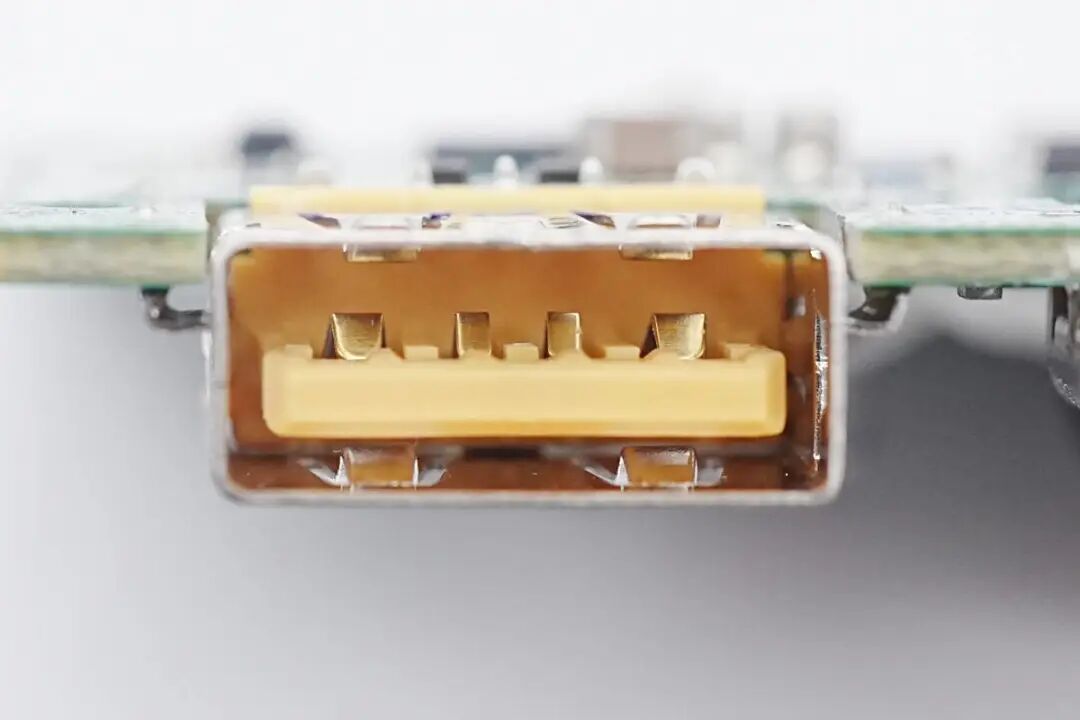

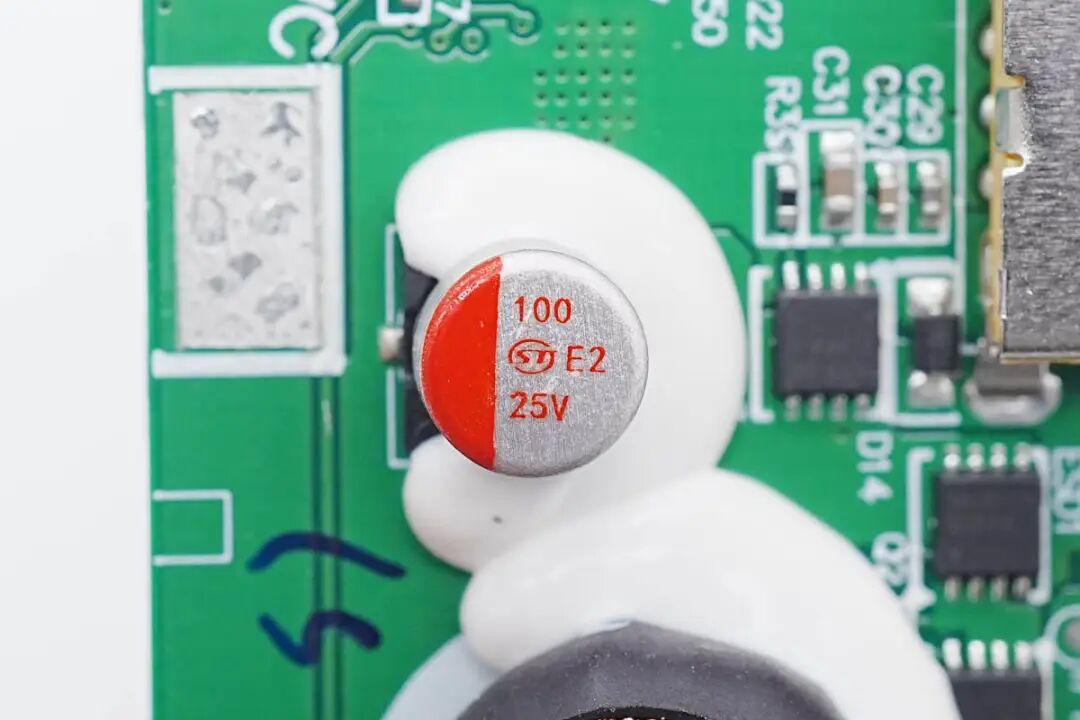

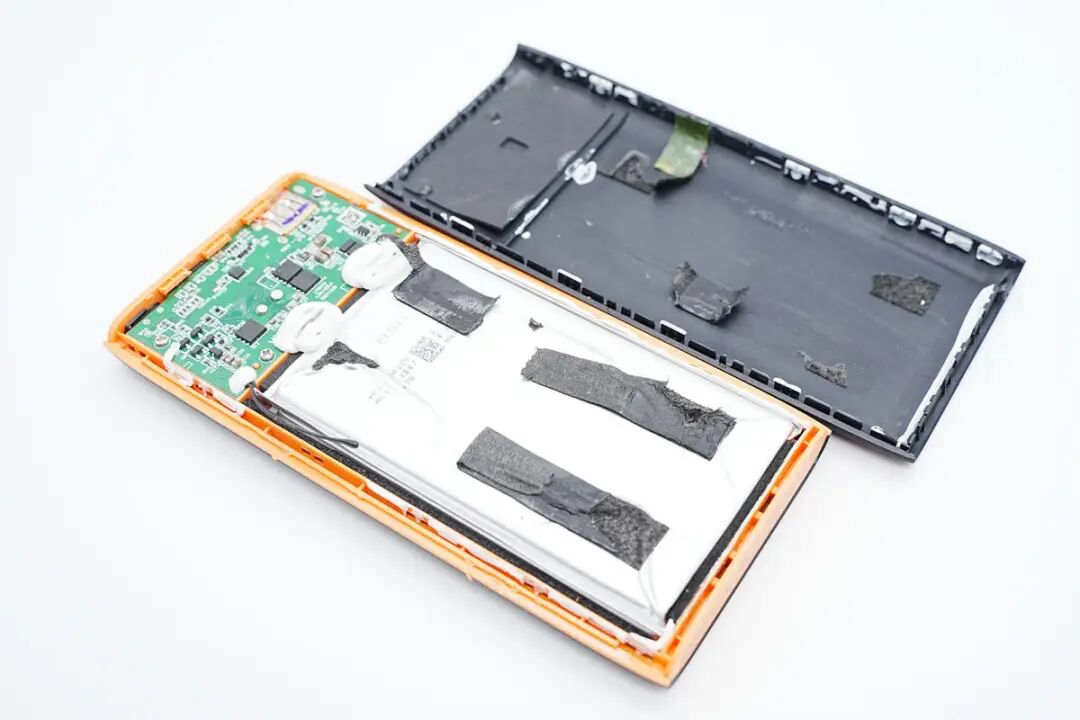

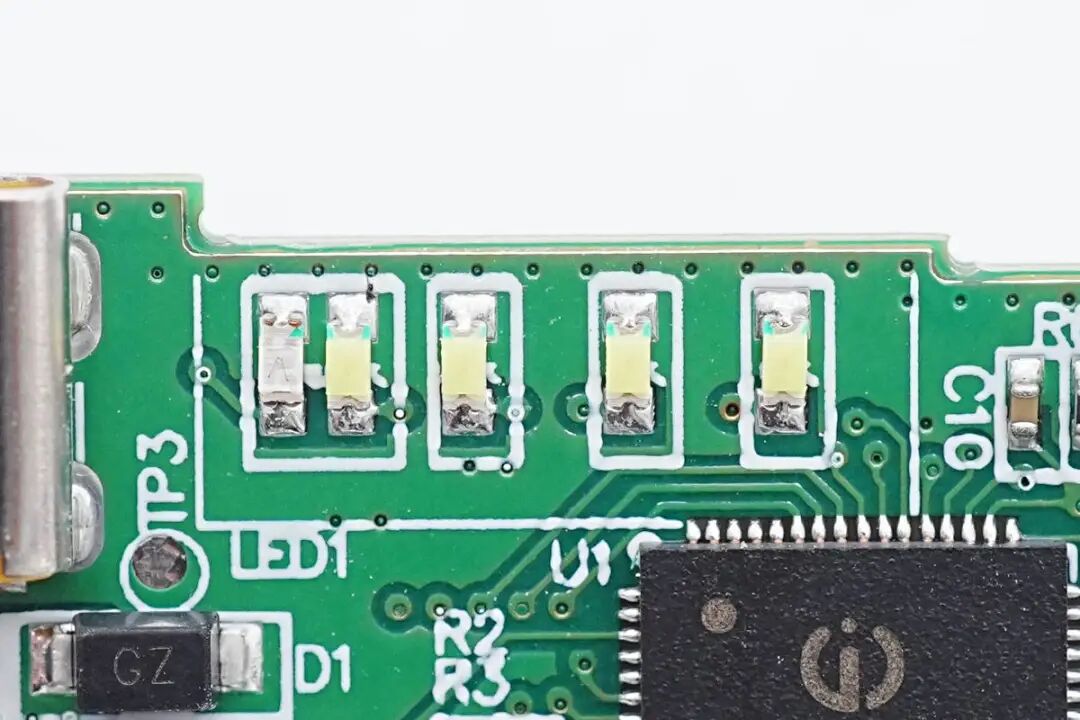

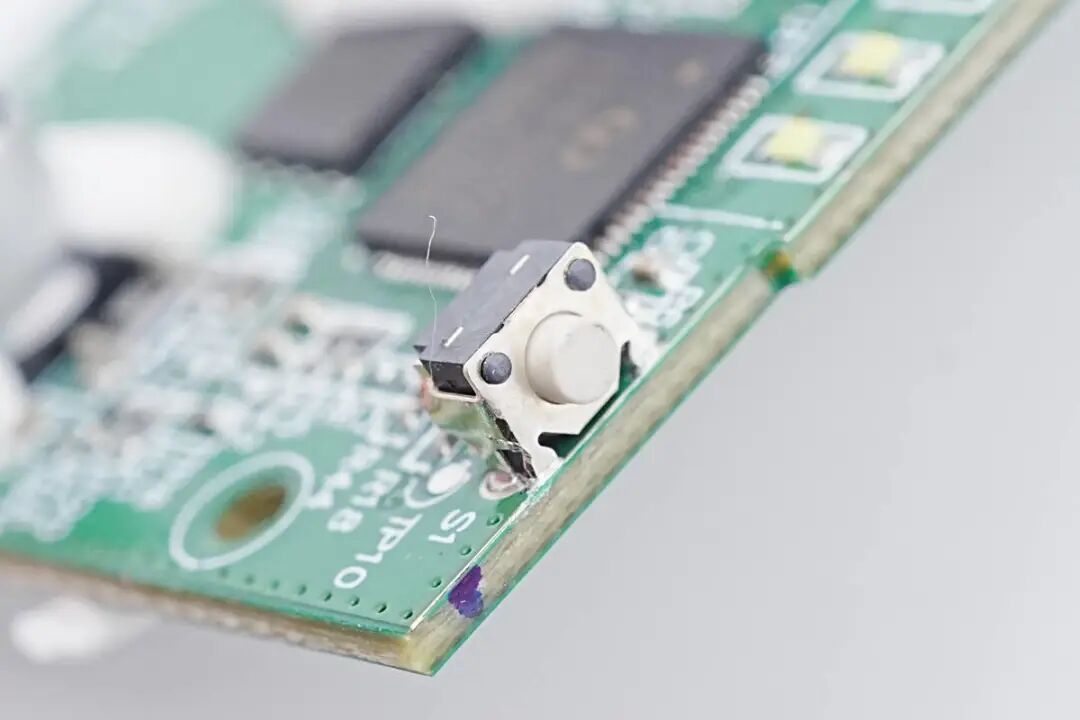

在看完移动电源的开箱和测试后，下面就对这款移动电源进行详细拆解，看看内部使用了什么快充方案。沿外壳接缝撬开移动电源外壳，外壳接缝使用卡扣配合胶水固定，电池粘贴黑色泡棉固定到外壳内部，并打胶加固。PCBA模块通过螺丝固定在壳体内部，对应热敏电阻和电池的焊点打胶加固绝缘。撕去电池表面的泡棉胶，可以看到电池参数为3.7V，容量为5Ah，能量为18.5Wh，充电限制电压为4.35V，两节电池串联组成10000mAh容量。PCBA模块正面特写，在右上角焊接一颗升降压控制器，中间焊接一颗升降压电感，采用磁环绕制，外套热缩管绝缘，打胶固定及散热。输出端使用一颗固态电容滤波，输入端使用电解电容滤波，两颗电容均打胶固定，电池正极串有保险丝用于过流保护。PCBA模块背面是升降压电路的MOS管和电池保护电路，对应USB-C和USB-A接口的数据脚均有TVS进行静电保护，左下角焊接检测电池温度的NTC热敏电阻。英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。同步升降压开关管来自捷捷微，丝印SL0307A，实际型号为JMSL0307AG，NMOS，耐压30V，导阻3.8mΩ，具有超低导通电阻和低栅极电荷，采用PDFN5*6-8L封装。图中两颗为输出端上下管。电池端下管焊接在PCB背面，四颗MOS管组成全桥，配合英集芯IP5389升降压控制器用于升降压电压转换。升降压磁环电感特写，采用多线并绕，外套热缩管绝缘，底部打胶固定。输出端滤波固态电容来自湖南盛通电子，规格为100μF 25V。电池端滤波电解电容规格为100μF 16V，在电容下方是电池保险丝，用于异常时的过流保护。VBUS开关管来自捷捷微，丝印SL0315A，型号为JMSL0315AU，NMOS，耐压30V，导阻7mΩ，采用PDFN3*3封装。USB-C口使用两颗对向串联防止倒灌，USB-A口使用一颗用于输出控制。在PCBA背面还有一颗同型号的MOS管，用于输入保护功能。USB-A和USB-C母座中间是一颗热敏电阻，用于检测连接器温升，进行过热保护。两颗丝印2003的MOS管用于电池保护，配合电池保护芯片实现电池的过充，过放和过流保护功能。USB-C母座采用橙色胶芯，与外壳颜色一致，过孔焊接固定。真我移动电源3 PRO采用黑色和黄色的外壳配色，具备1A1C双接口，支持33W私有快充，30W PD快充，不仅能为自家手机提供快充外，对其他品牌的手机快充兼容性也很好。实测C口具备5V3A、9V3A、12V2.5A、15V2A三组固定电压档位，以及3.3-11V3A一组PPS电压档位。满足主流手机快充需求。充电头网通过拆解了解到，这款移动电源采用二串锂电池，相比单串方案，电池端电流为单串方案的一半，可以支持33W大功率充放电，发热减小，效率更高。移动电源内置英集芯IP5389，一颗芯片内部集成同步升降压控制器，协议芯片以及单片机，大大简化了升降压快充移动电源设计。移动电源内部升降压功率管及VBUS开关管均来自捷捷微，具有超低导通电阻和低栅极电荷优势。电池配有热敏电阻检测温升，接口处也配有热敏电阻进行连接器的温升检测。电池端串联保险丝用于过流保护。值得一提的是，移动电源内置电池的边缘都采用泡棉进行了全方位的保护，用料和设计都非常用心。
