前言

酷科在推出65W超薄氮化镓快充之后，又推出了一款45W输出功率的超薄氮化镓快充。这款充电器厚度仅为10.68mm，体积得到大幅缩减，可以轻松揣入裤兜中。

根据体积计算功率密度约为1.8W/cm³，是一款超高功率密度的氮化镓快充。充电头网下面就对这款充电器进行拆解，详细介绍充电器内部的用料和做工。

此前充电头网还拆解过酷科迷你20W快充充电器、酷科65W PD快充氮化镓充电器、酷科Lighter 65W超薄氮化镓快充等产品，欢迎查阅。

酷科45W超薄氮化镓充电器开箱

包装盒正面印有充电器外观以及GaN3标识。

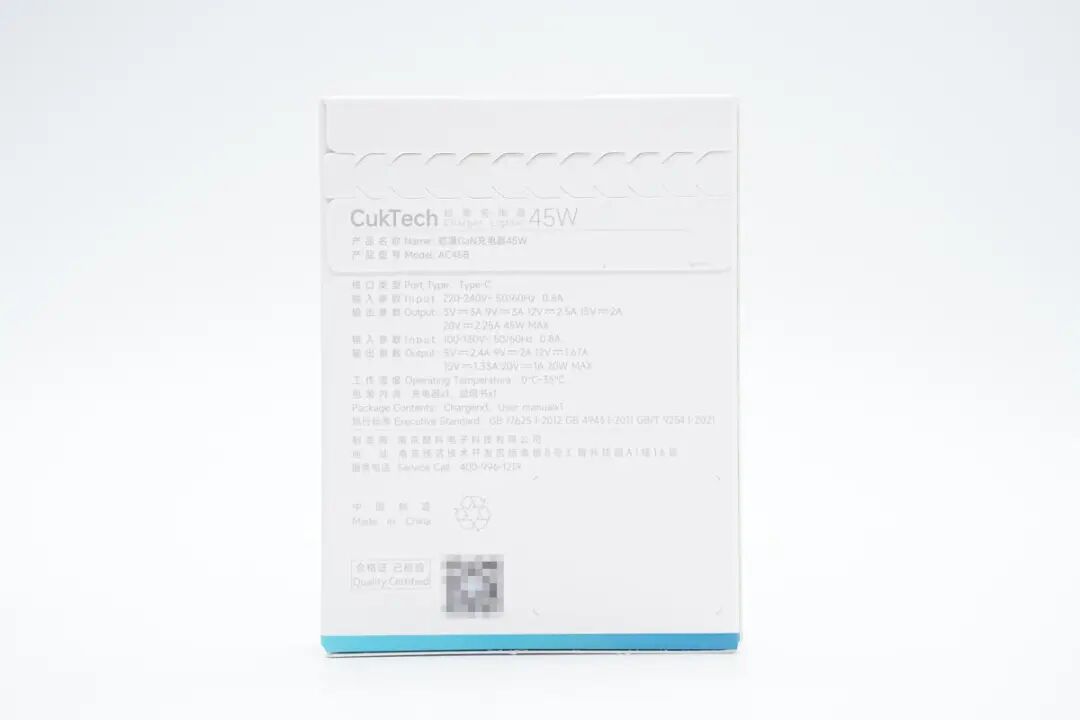

背面印有充电器参数以及品牌商信息。

包装内含充电器以及使用说明书。

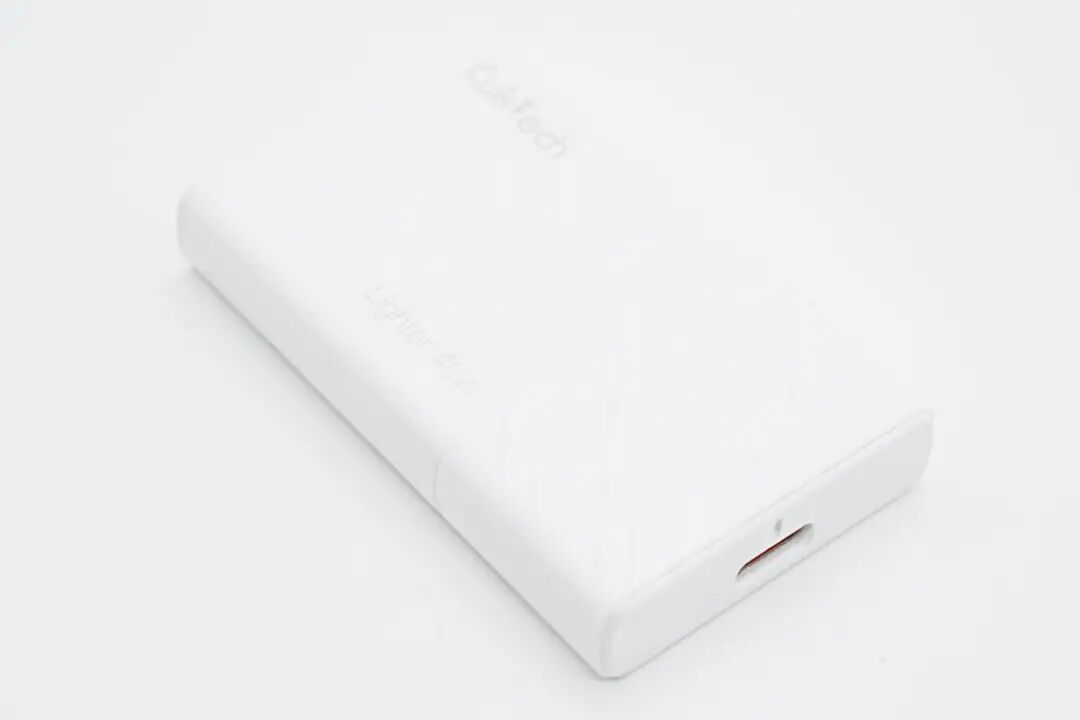

酷科45W超薄氮化镓充电器外观依旧延续两段工艺，一边平整一边斜条纹凸起增加细节与改善手感，整体扁平小巧，携带方便。

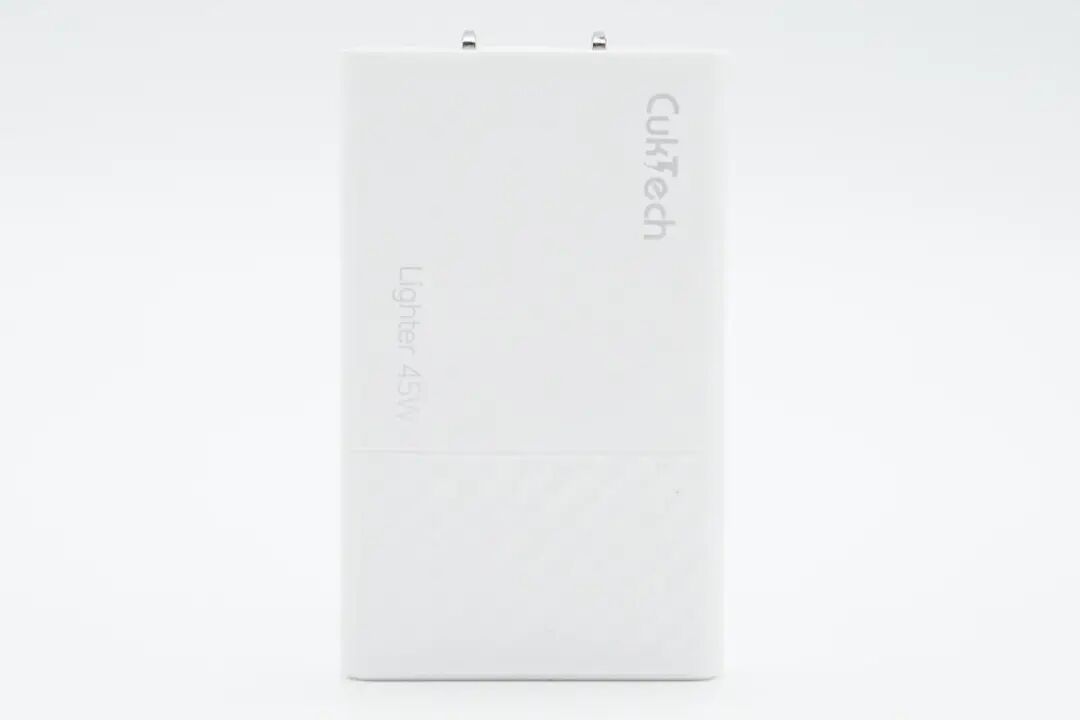

机身正面印有CukTech品牌和Lighter 45W字样。

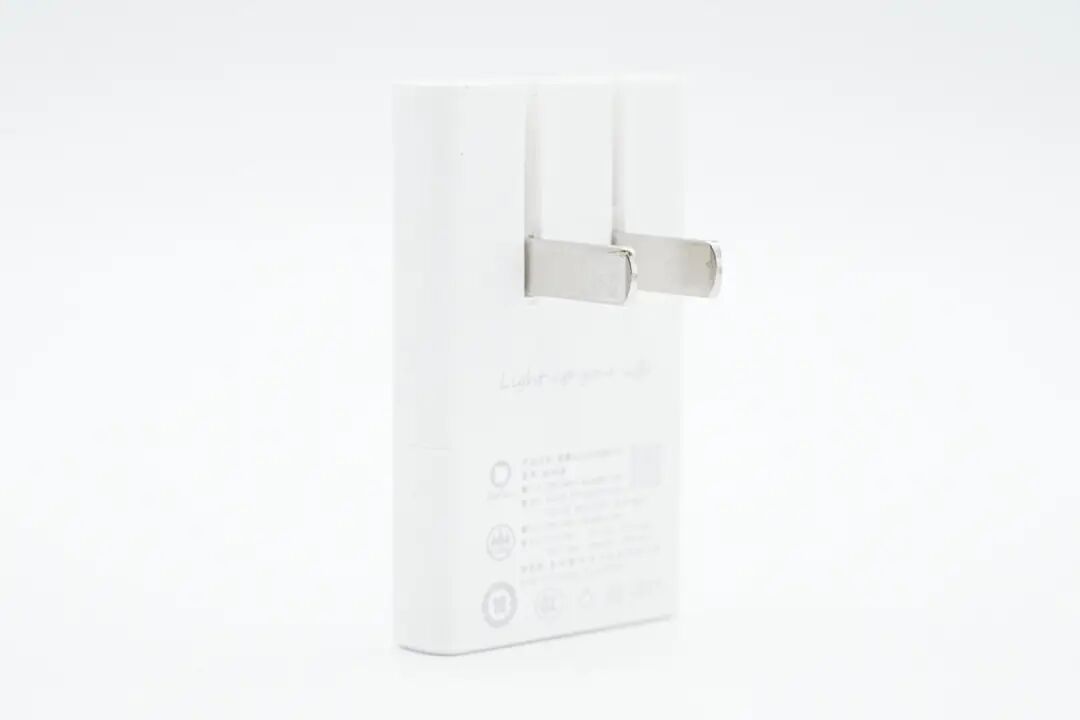

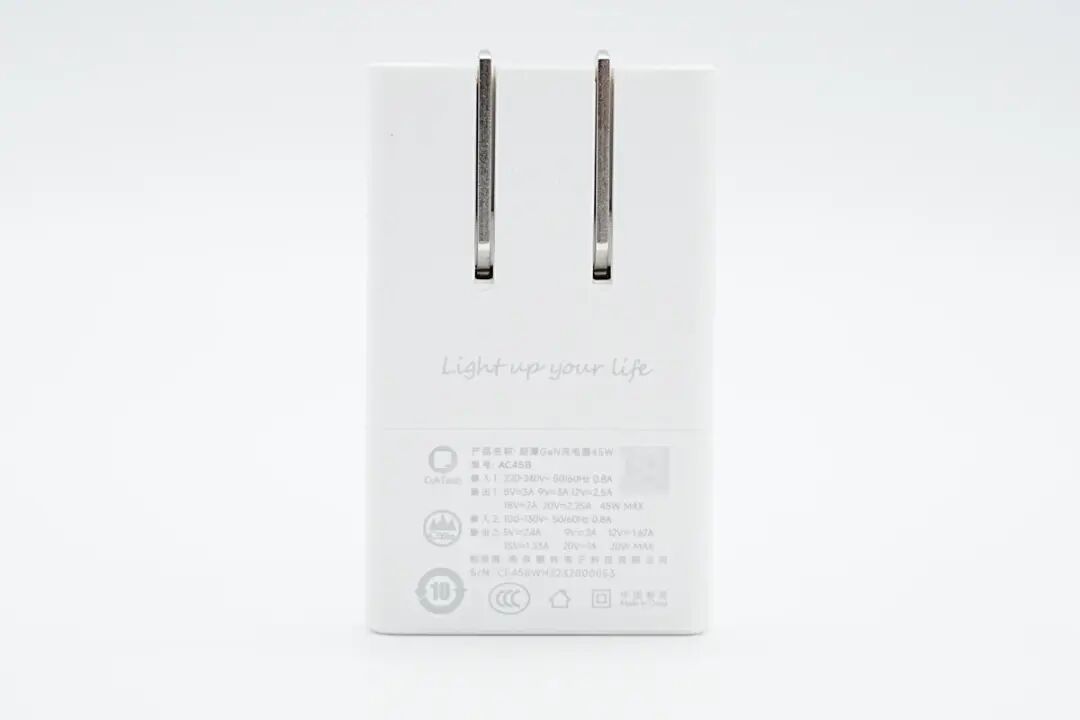

另一面印有Light up your life标语以及充电器参数。

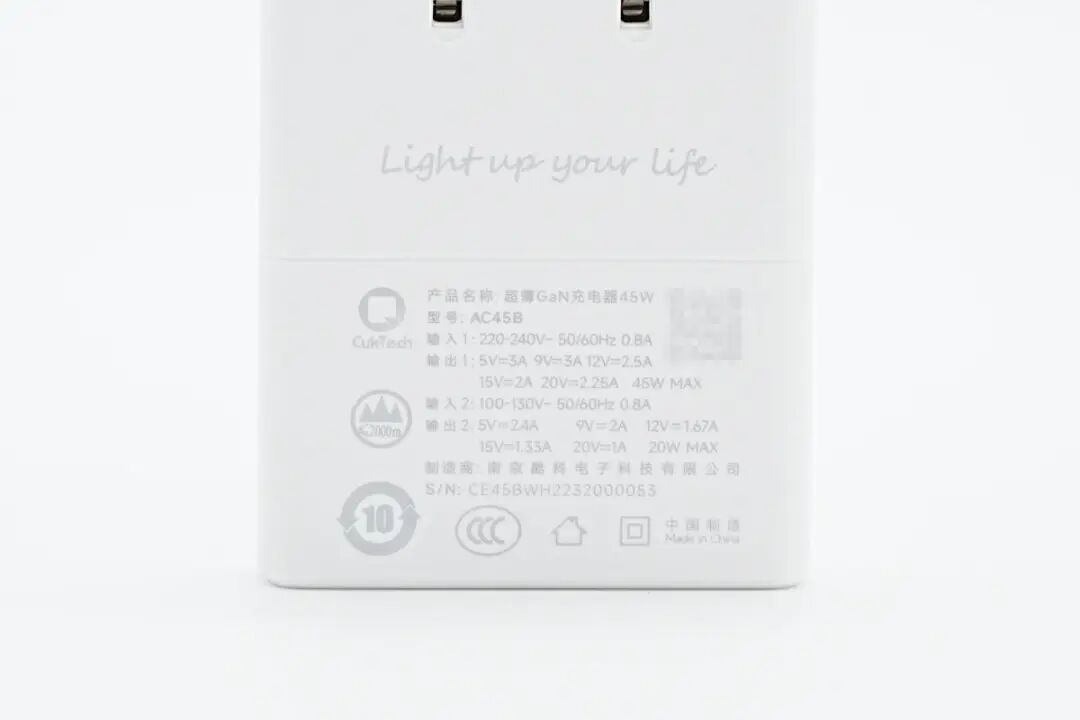

充电器参数特写

品名：超薄GaN充电器 45W

型号：AC45B

输入1：220-240V~50/60Hz 0.8A

输出1：5V3A、9V3A、12V2.5A、15V2A、20V2.25A（45W Max）

输入2：100-130V~50/60Hz 0.8A

输出2：5V2.4A、9V2A、12V1.67A、15V1.33A、20V1A（20W Max）

制造商：南京酷科电子科技有限公司

产品已通过CCC认证。

充电器配备可折叠国标插脚。

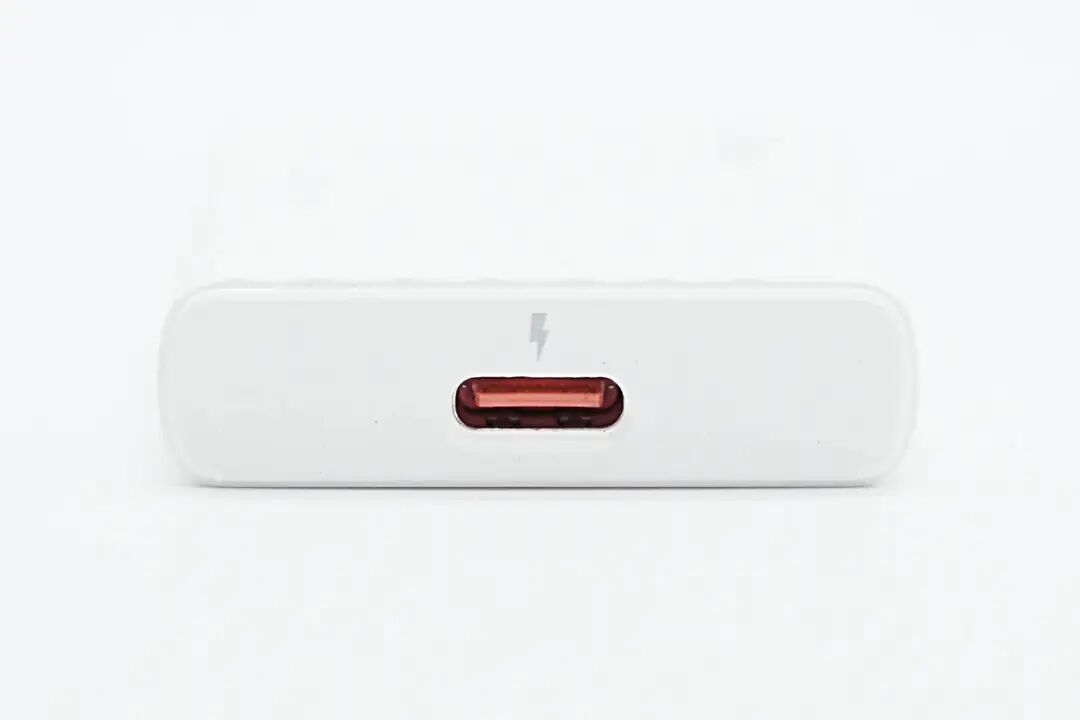

输出端配备单USB-C接口。

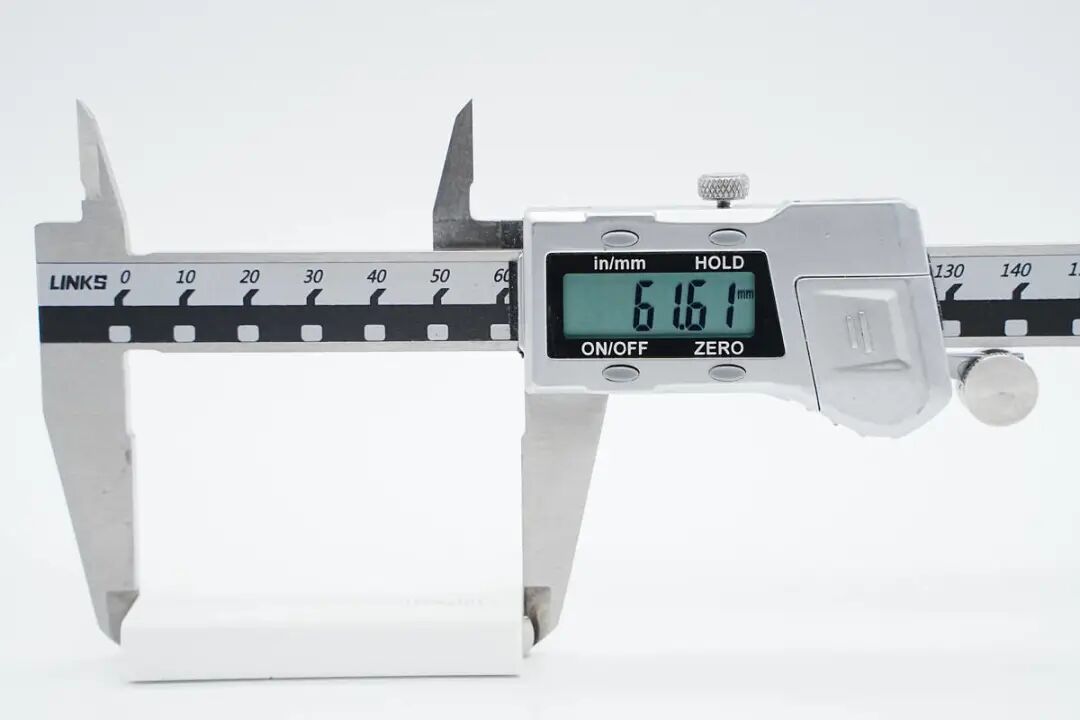

测得充电器机身长度为61.61mm。

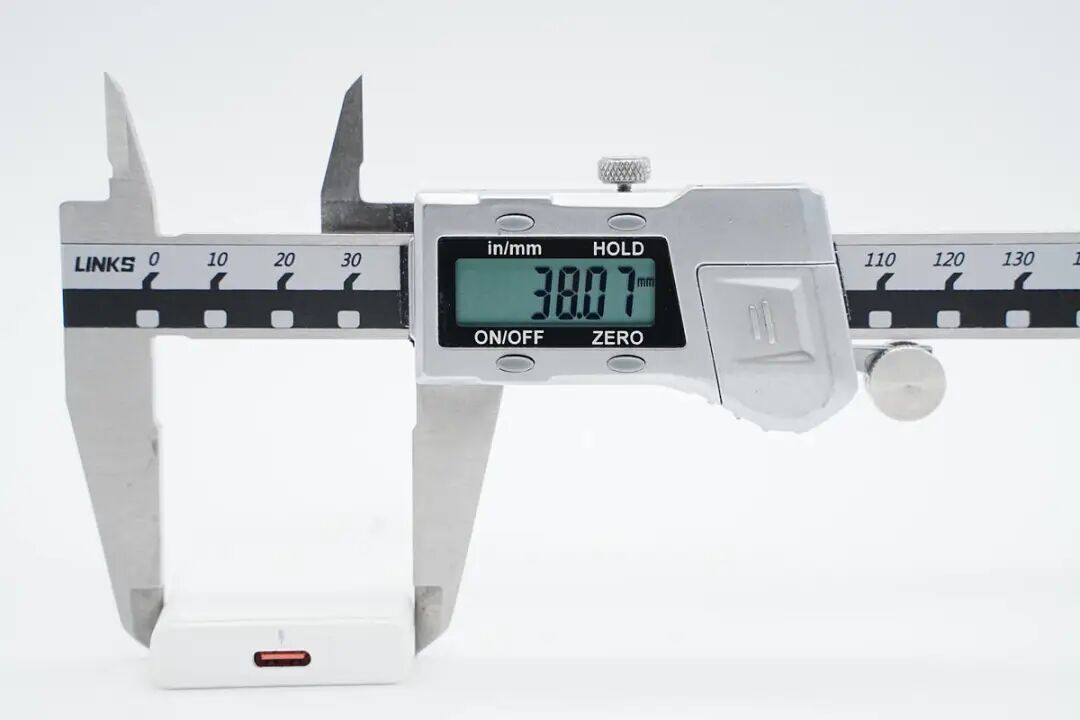

宽度为38.07mm。

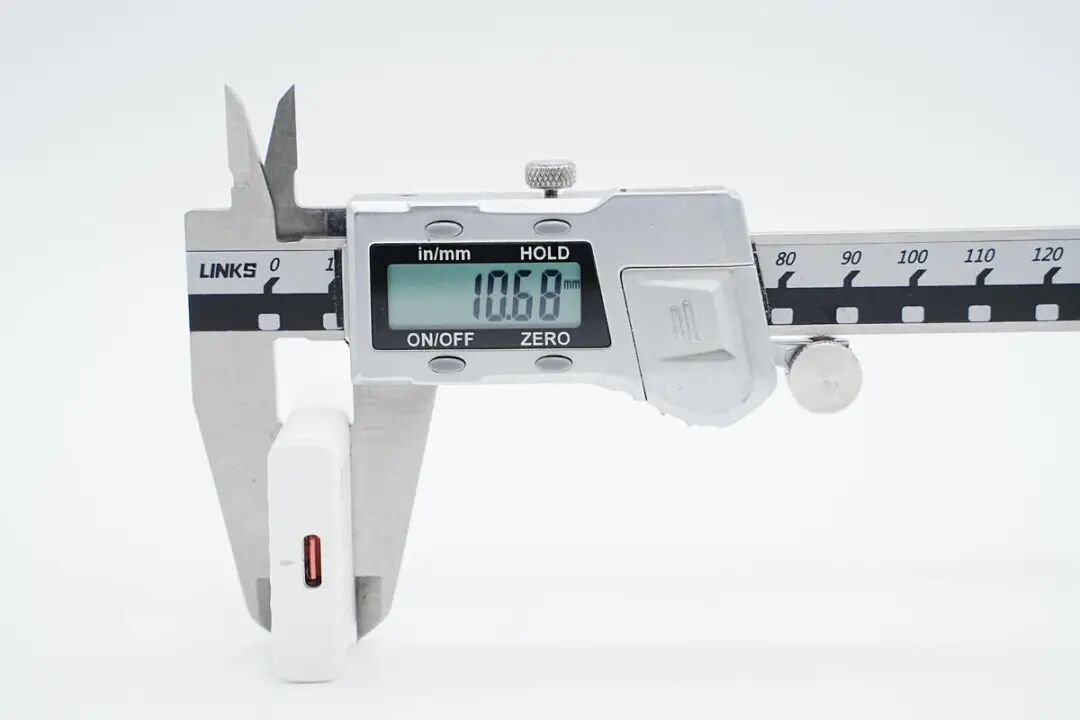

厚度为10.68mm。

充电器拿在手上的大小直观感受，小巧扁平。

充电器净重约为39g。

使用ChargerLAB POWER-Z KM002C测得USB-C口支持Apple 2.4A、QC3.0、AFC、FCP、PD3.0、PPS快充协议。

并且还具备5V3A、9V3A、12V2.5A、15V2A、20V2.25A五组固定电压档位，以及5-11V2.5A一组PPS电压档位。

酷科45W超薄氮化镓充电器拆解

在了解酷科45W超薄氮化镓充电器的外观、性能之后，下面继续对其进行拆解，一起来看看用料做工如何。

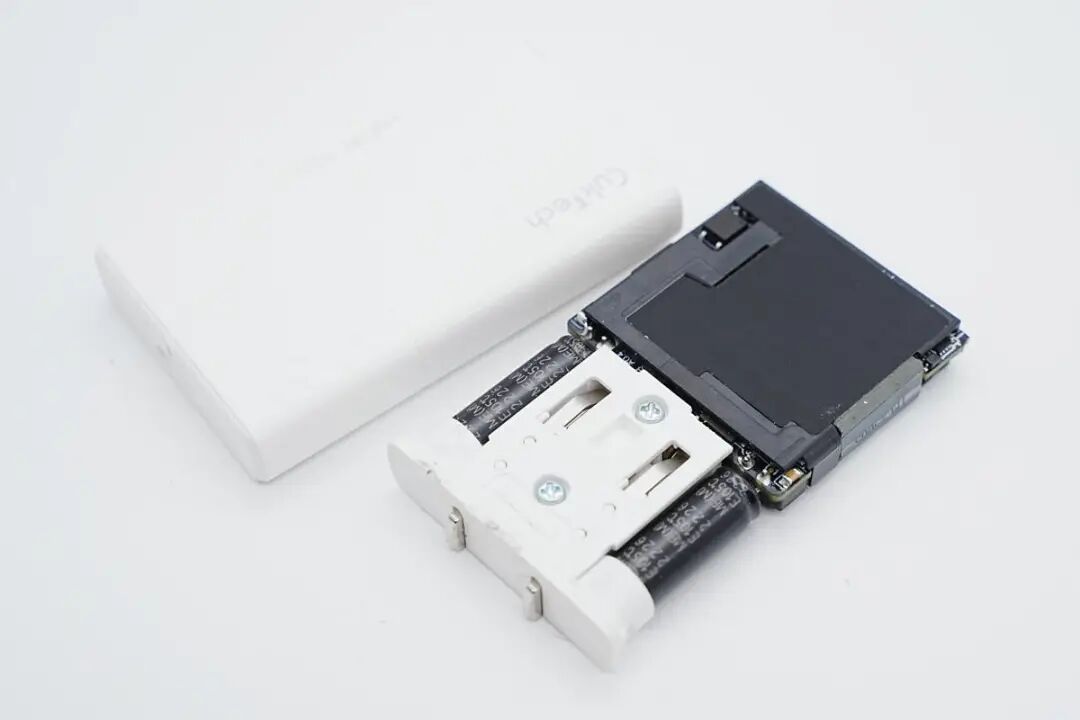

沿折叠插脚侧拆开充电器外壳，抽出充电器PCBA模块。

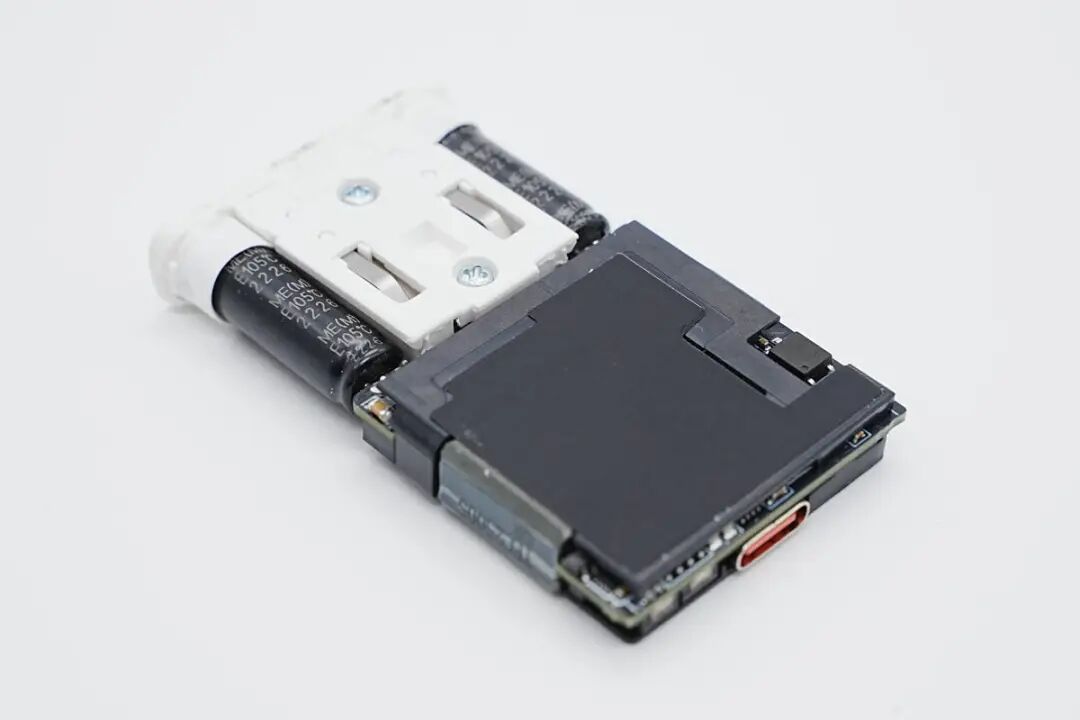

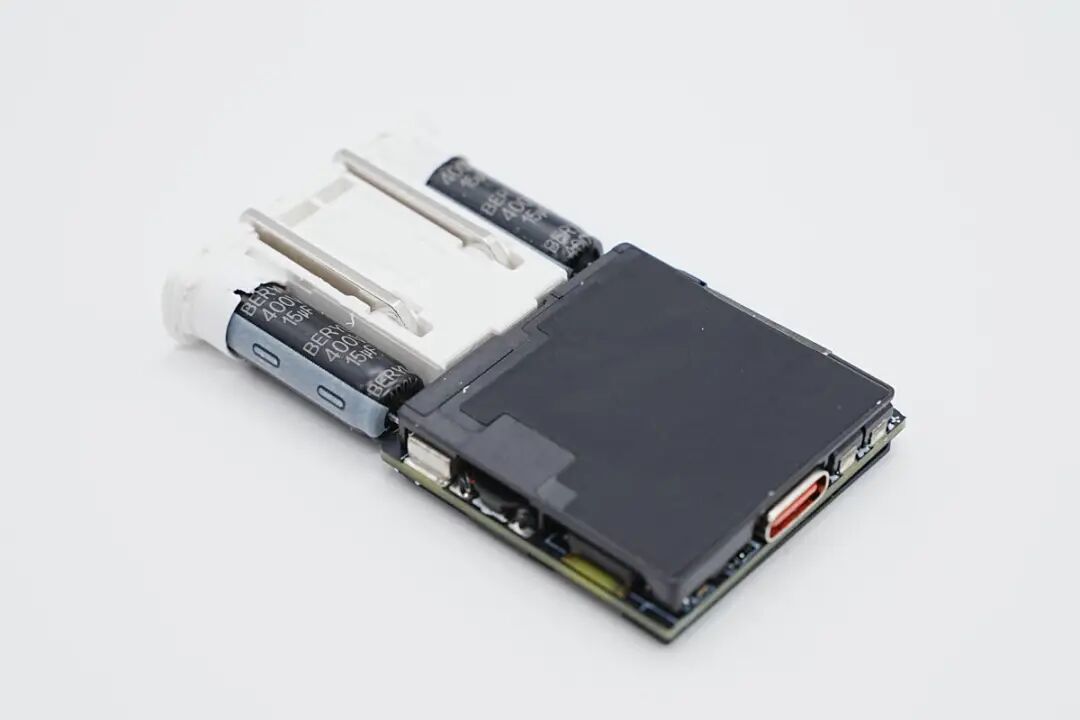

内部PCBA模块采用塑料支架支撑固定，变压器磁芯粘贴石墨导热贴加强散热。

另外一面同样粘贴石墨导热贴加强散热。两颗高压滤波电解电容放置在折叠插脚的两侧，充分利用空间，降低厚度。

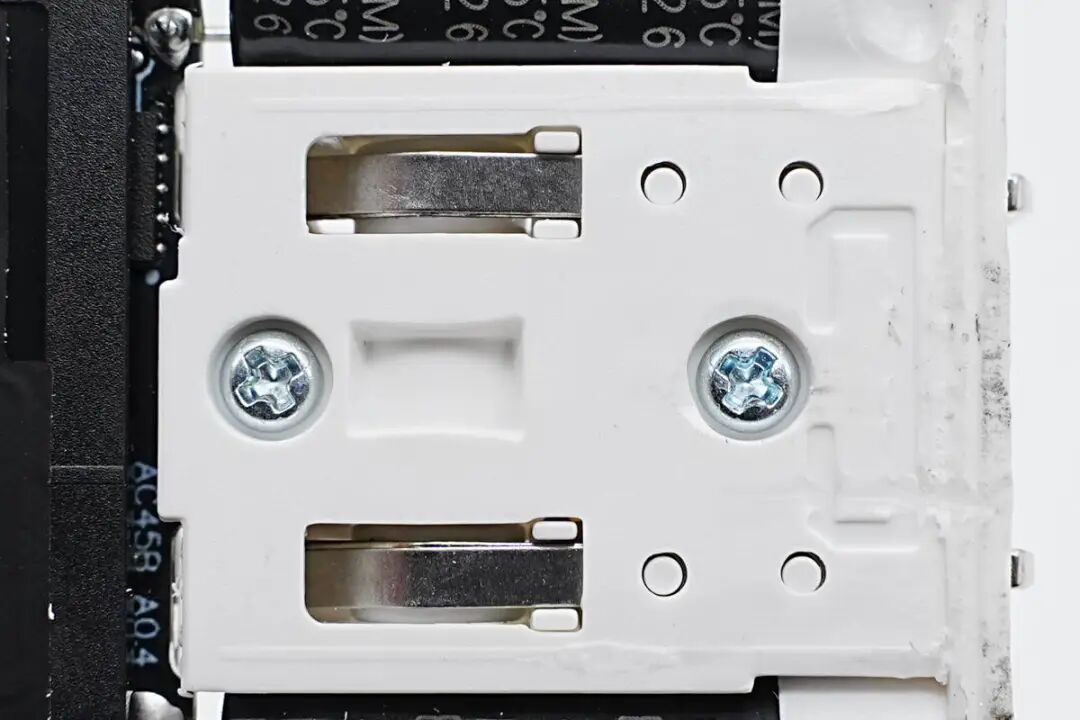

折叠插脚组件采用螺丝固定。

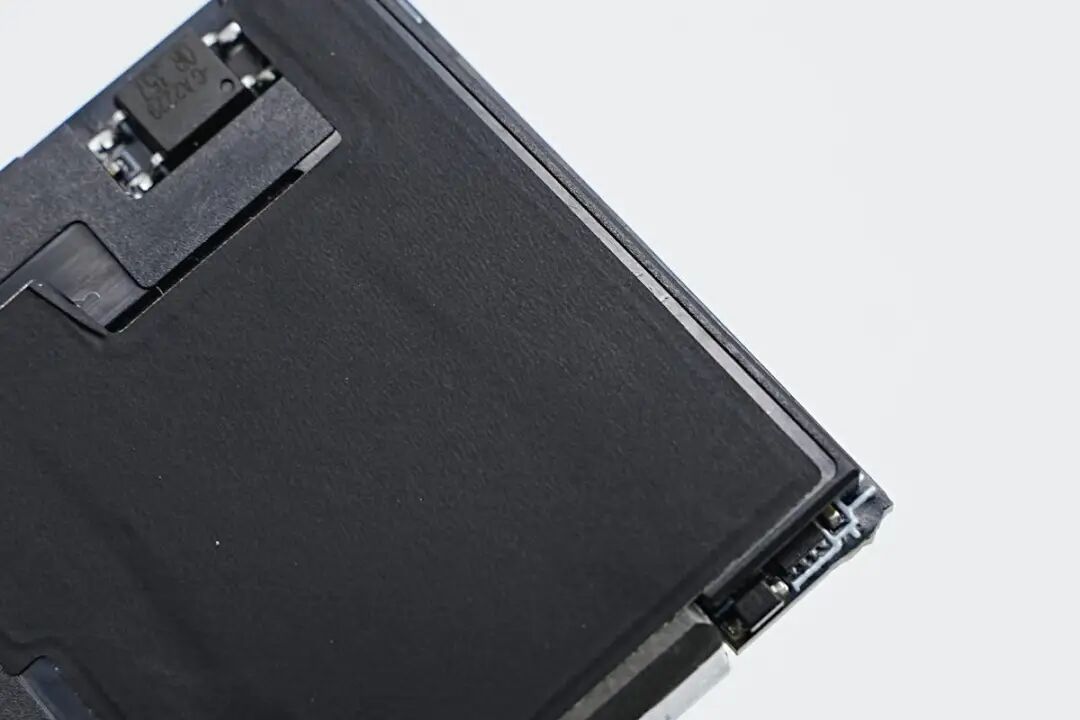

石墨导热贴纸粘贴在变压器磁芯和塑料框架上。

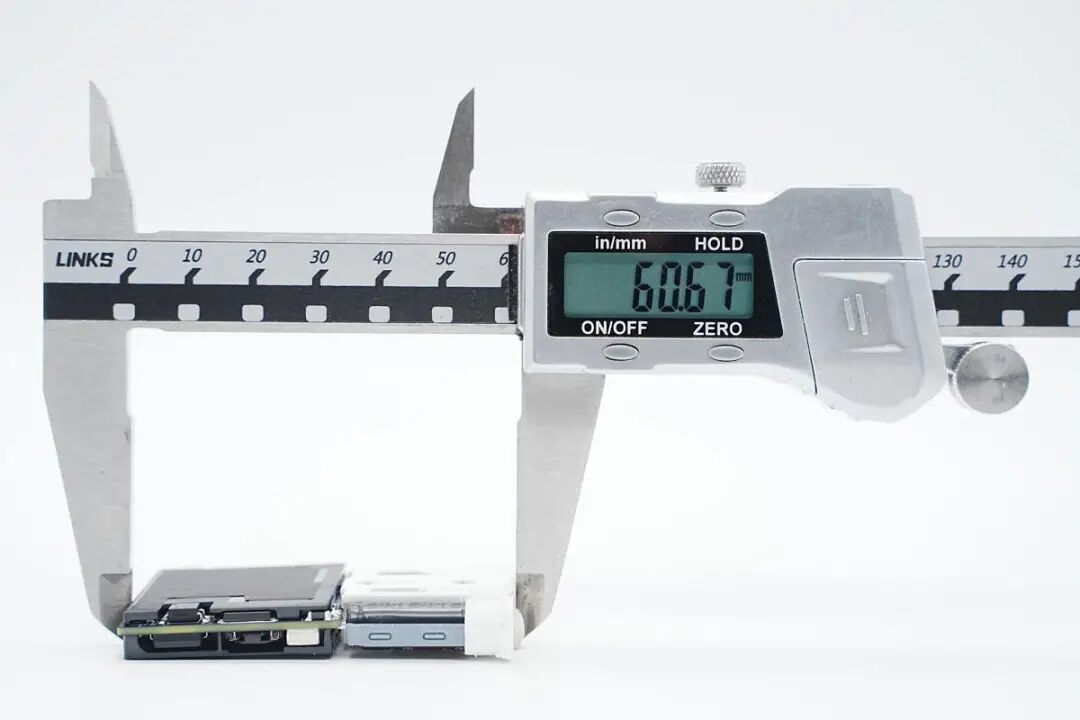

使用游标卡尺测得整个模块长度约为60.67mm。

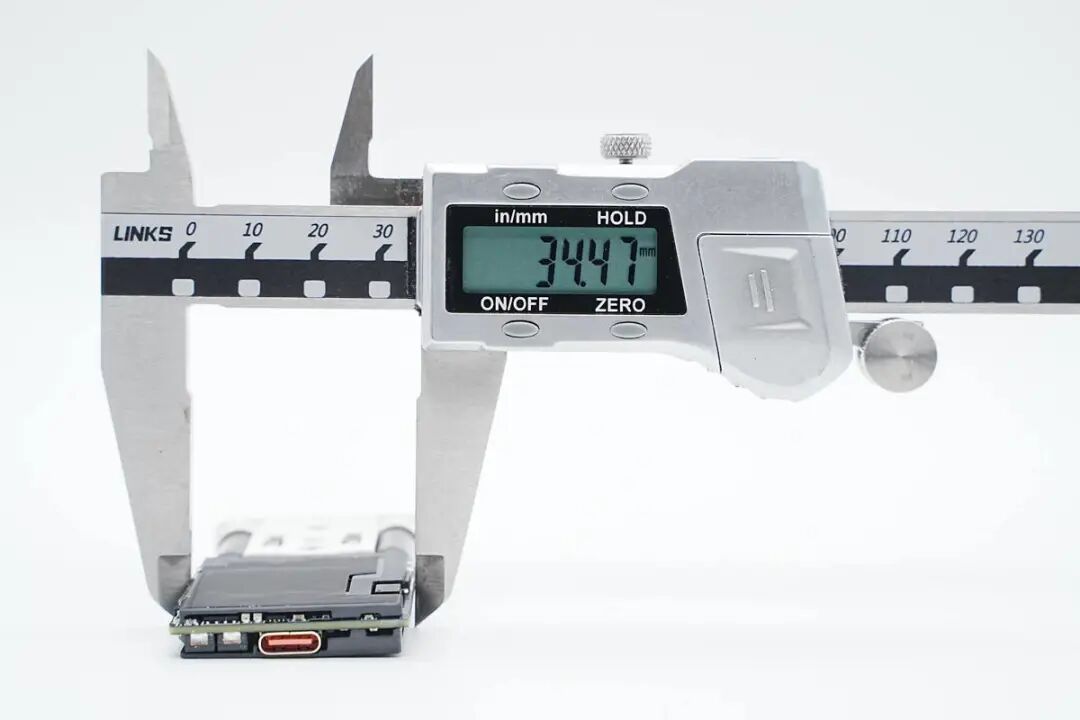

PCBA模块宽度约为34.47mm。

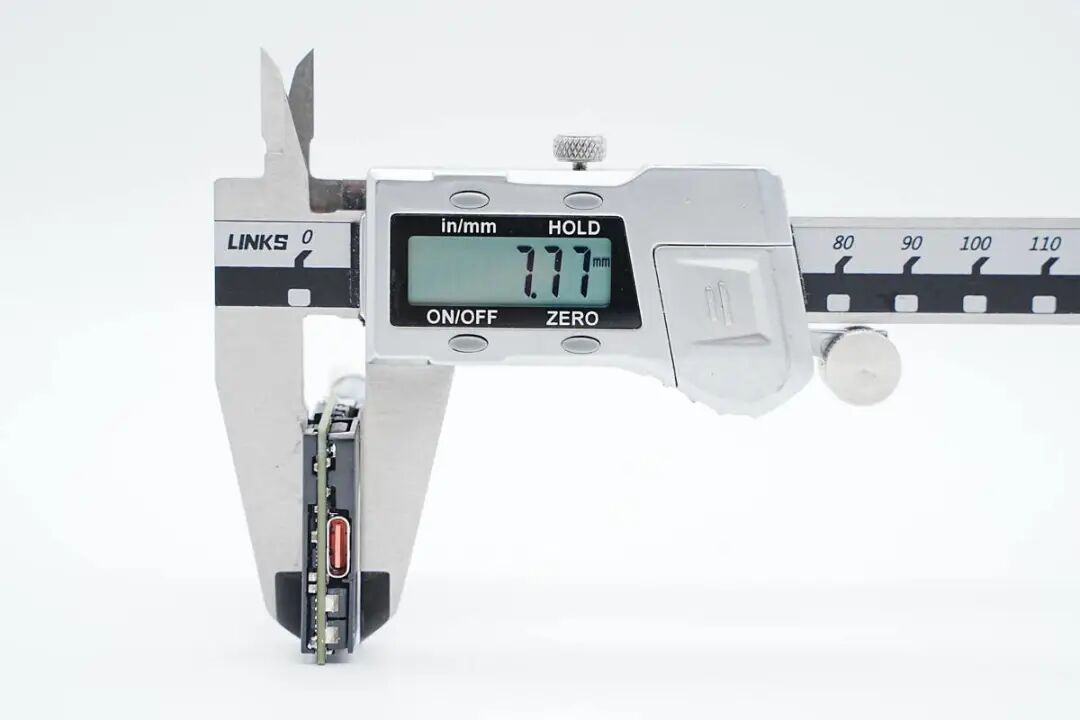

PCBA模块厚度约为7.77mm。

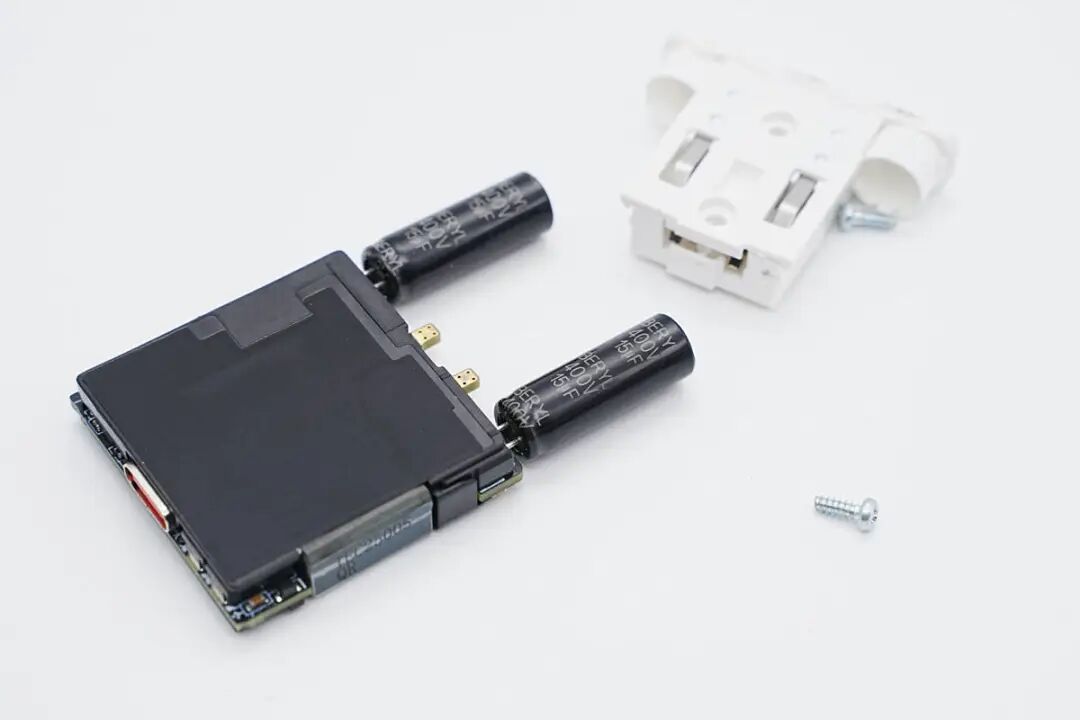

拆下折叠插脚模块，两颗电解电容插入折叠插脚模块中固定。

PCBA模块和折叠插脚通过PCB镀金端子与簧片压接接触通电。

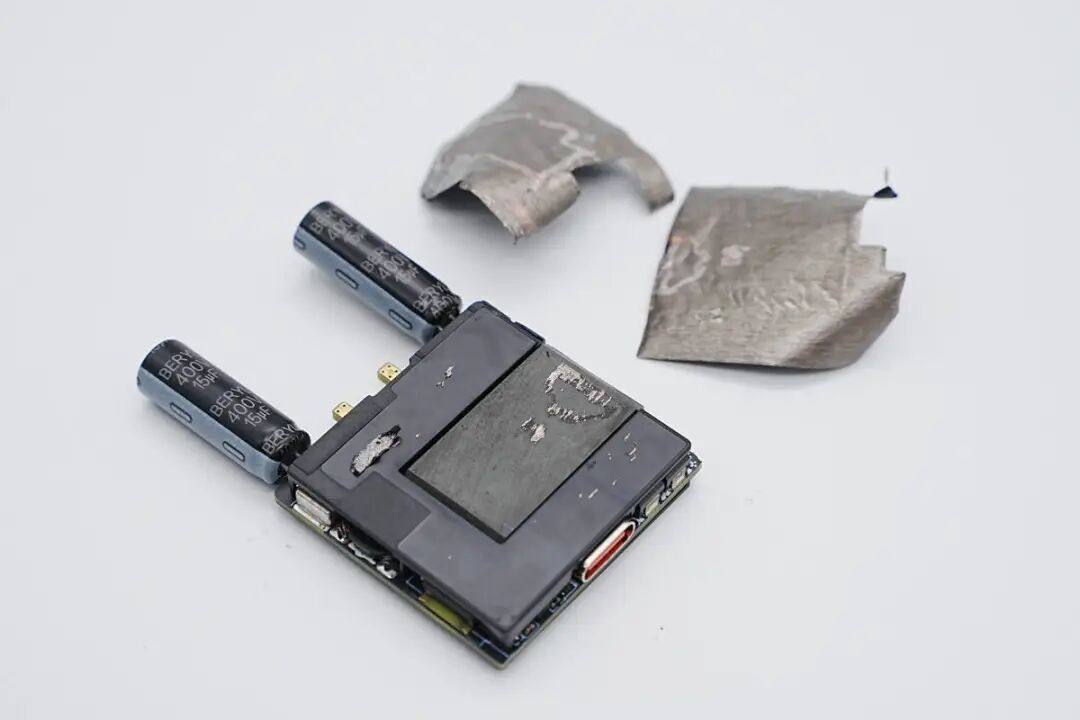

撕下变压器磁芯和塑料支架上的石墨导热贴纸。

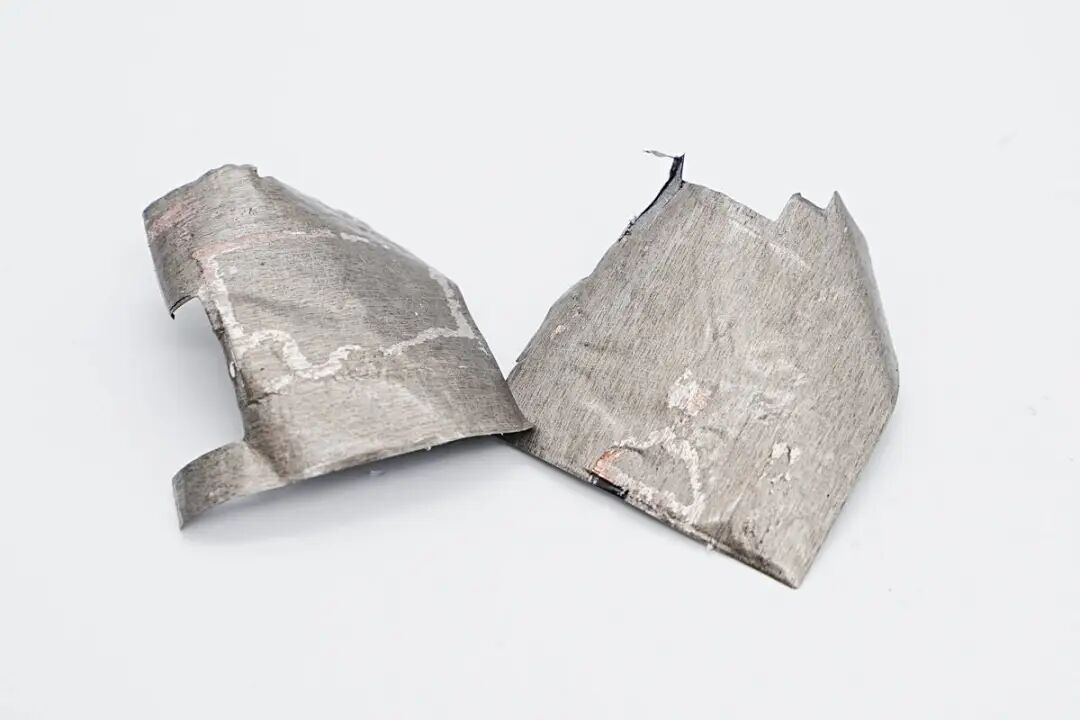

两片石墨导热贴纸特写。

使用游标卡尺测得PCBA模块长度约为33.04mm，近似为正方形。

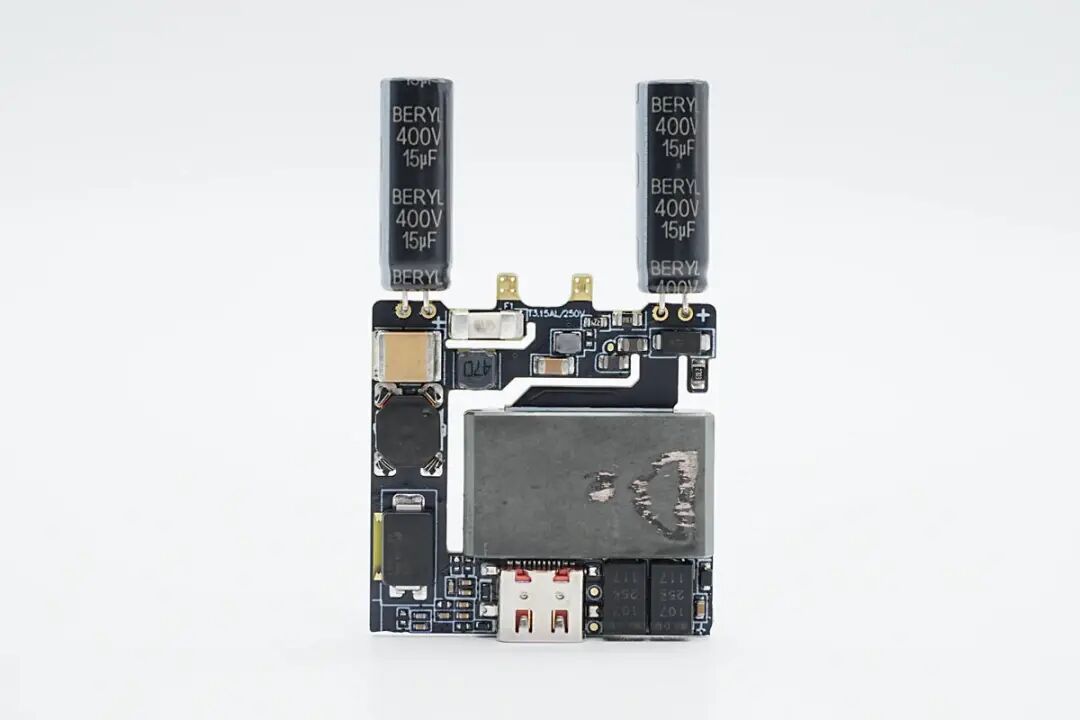

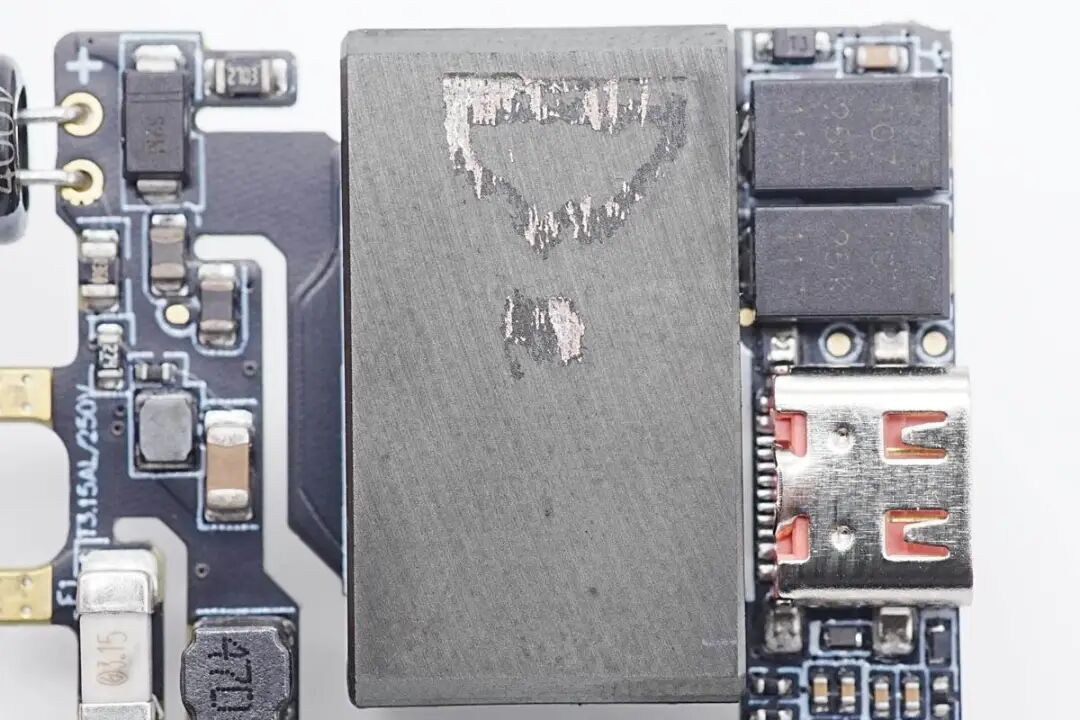

取下PCBA模块正反面的绝缘塑料支架，开始观察PCBA模块。正面顶部焊接两颗电解电容用于滤波，焊接保险丝，共模电感和安规X2电容，焊接贴片Y电容，USB-C母座和两颗滤波固态电容。

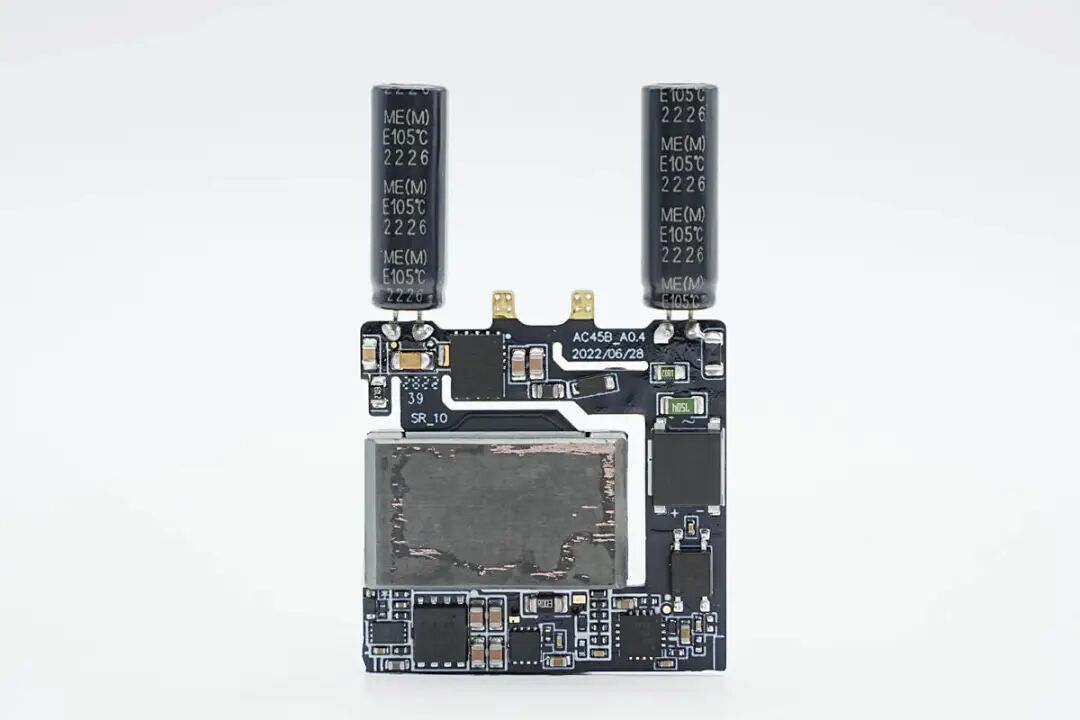

背面焊接整流桥，氮化镓合封芯片，光耦，同步整流控制器和同步整流管，协议芯片和VBUS开关管。其中变压器磁芯通过塑料支架与PCBA绝缘隔离。

酷科45W超薄氮化镓充电器采用了与65W相同的将平面变压器制作在PCB上的工艺。相比传统单独焊接的平面变压器来说，工艺更加简化，散热效果也更好，大幅提升可靠性。

通过对PCBA模块的观察发现，酷科这款45W氮化镓充电器采用高频QR开关电源，输出电压由协议芯片通过光耦控制调节，实现宽范围的电压输出。下面我们就从输入端开始详细了解各个器件的信息。

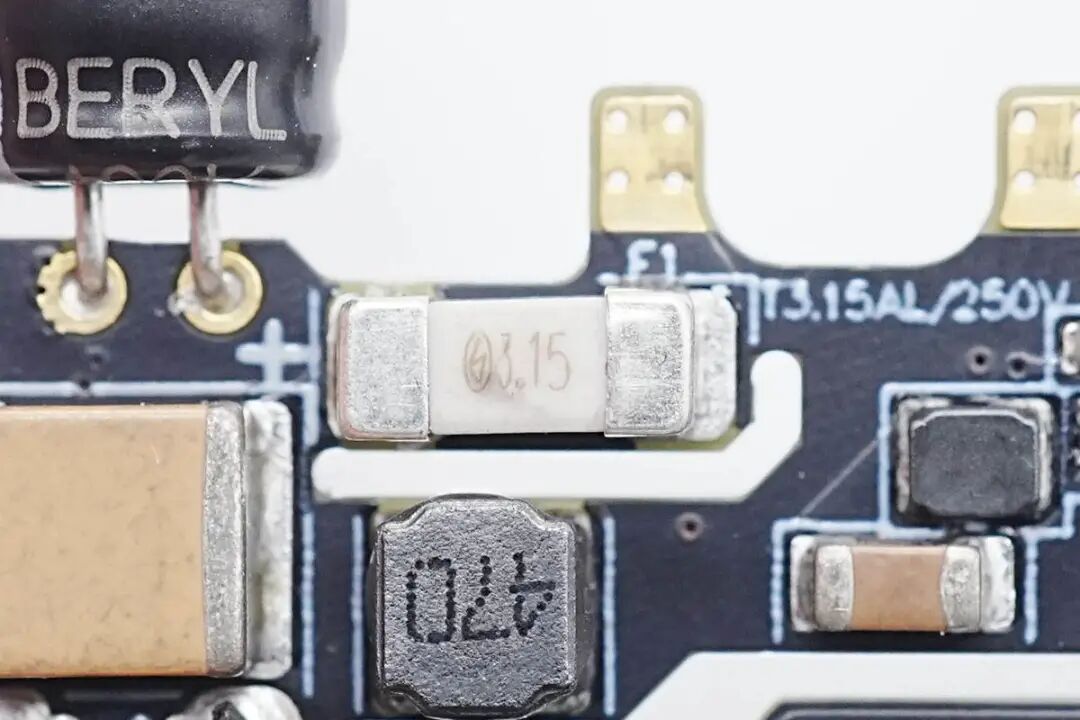

电源输入首先经过贴片保险丝，保险丝来自贝特电子，规格为3.15A 250V。

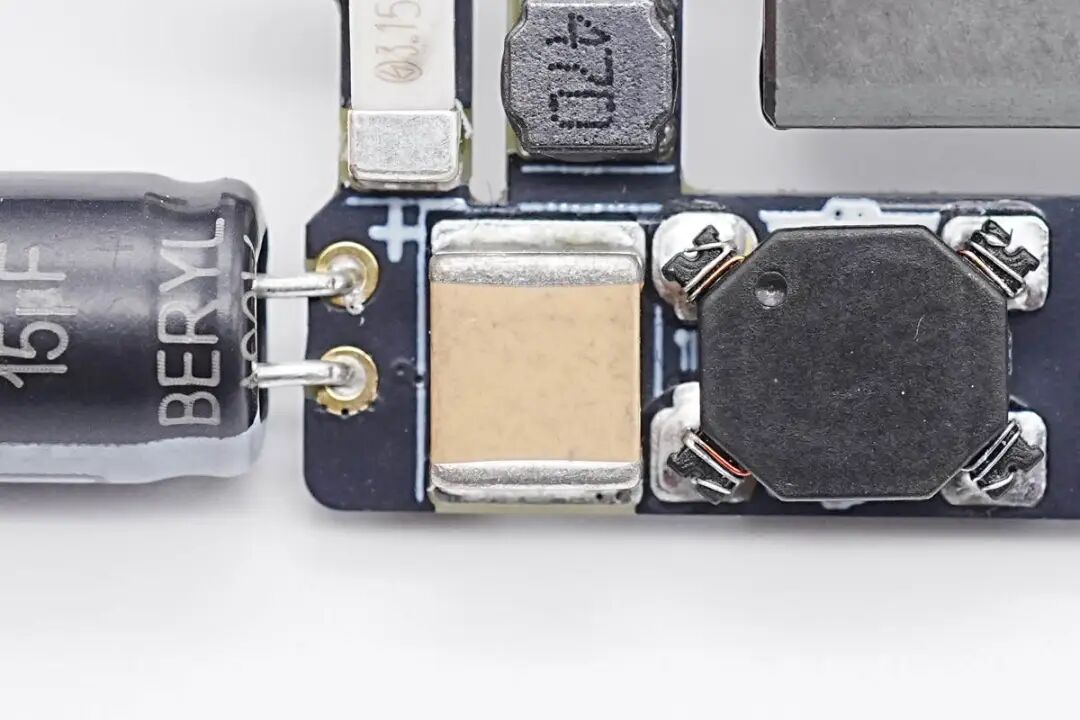

陶瓷安规X2电容采用2220封装。

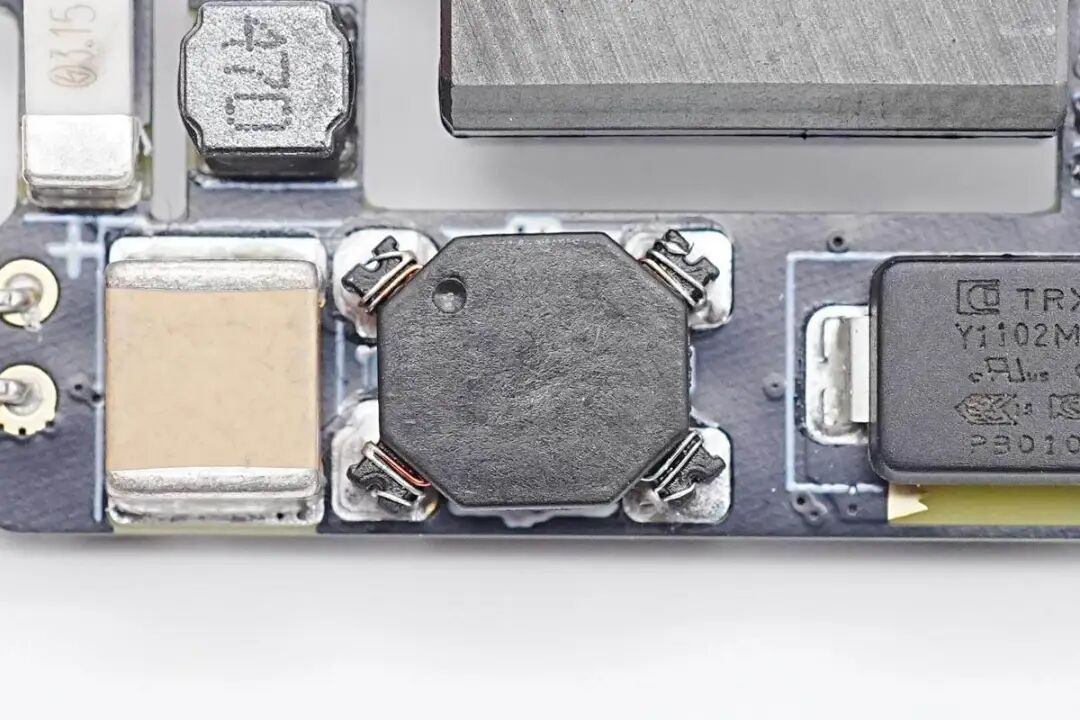

共模电感特写，贴片焊接。

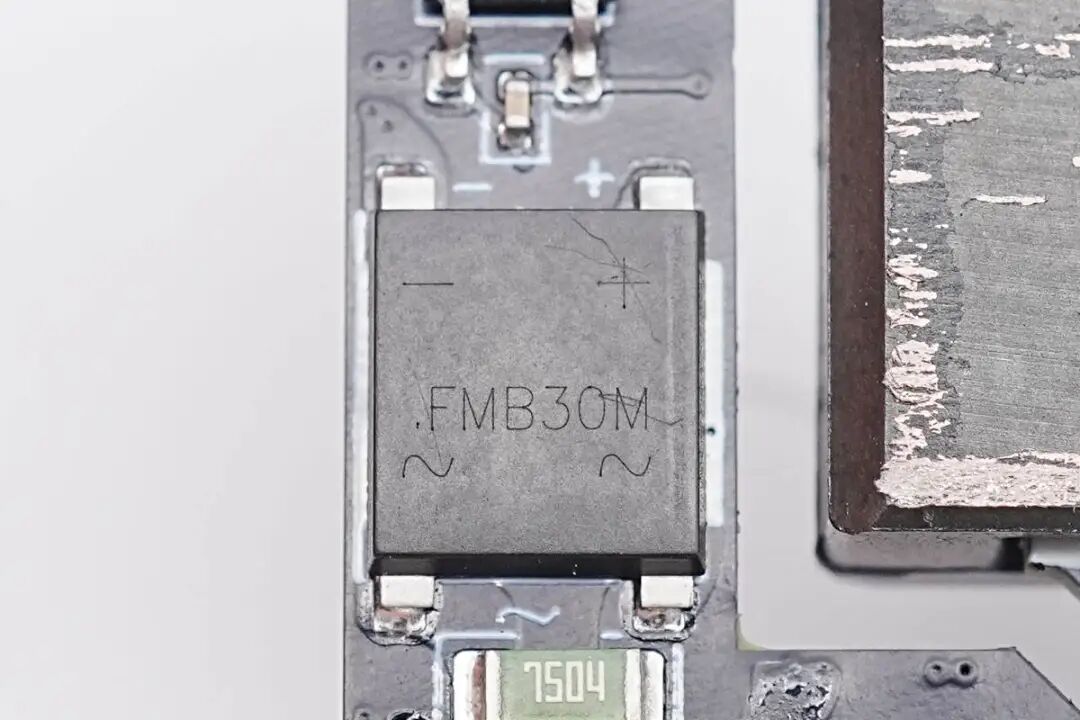

整流桥丝印FMB30M，规格为3A 1000V，用于将交流电转换成脉动直流电。

两颗高压滤波电容来自BERYL绿宝石，规格均为400V 15μF，焊接在折叠插脚两侧的空间内部，充分利用空间。

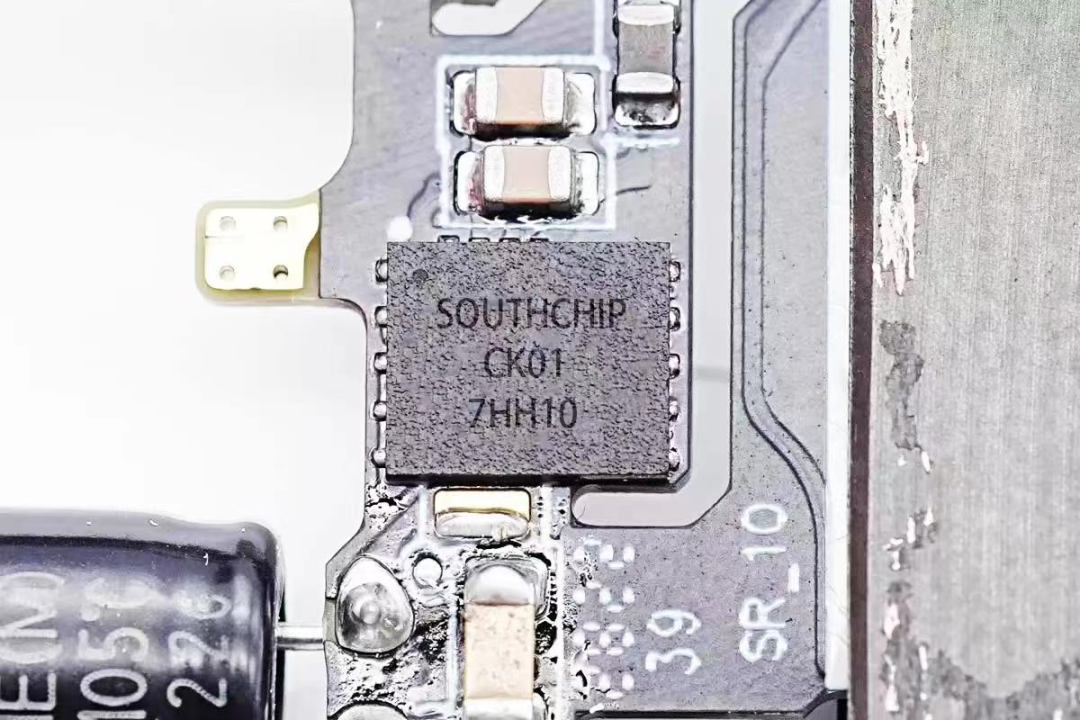

开关电源主控芯片采用南芯半导体的CK01，这是酷科电子与南芯半导体深度合作，定制化开发的产品。

平面变压器磁芯特写。

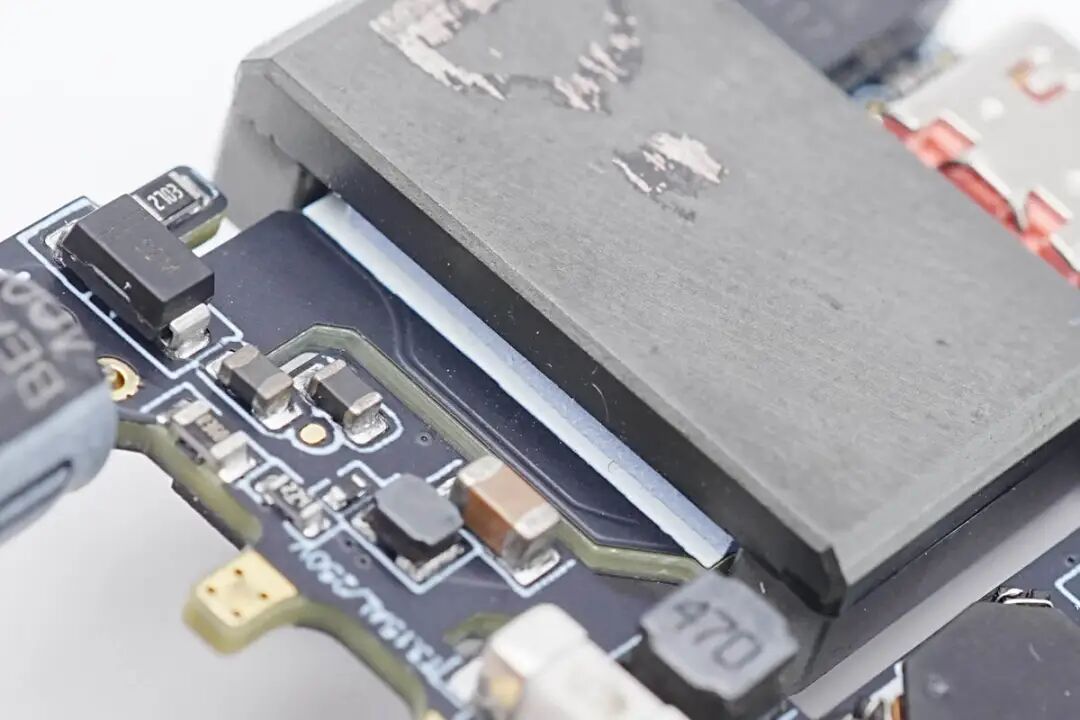

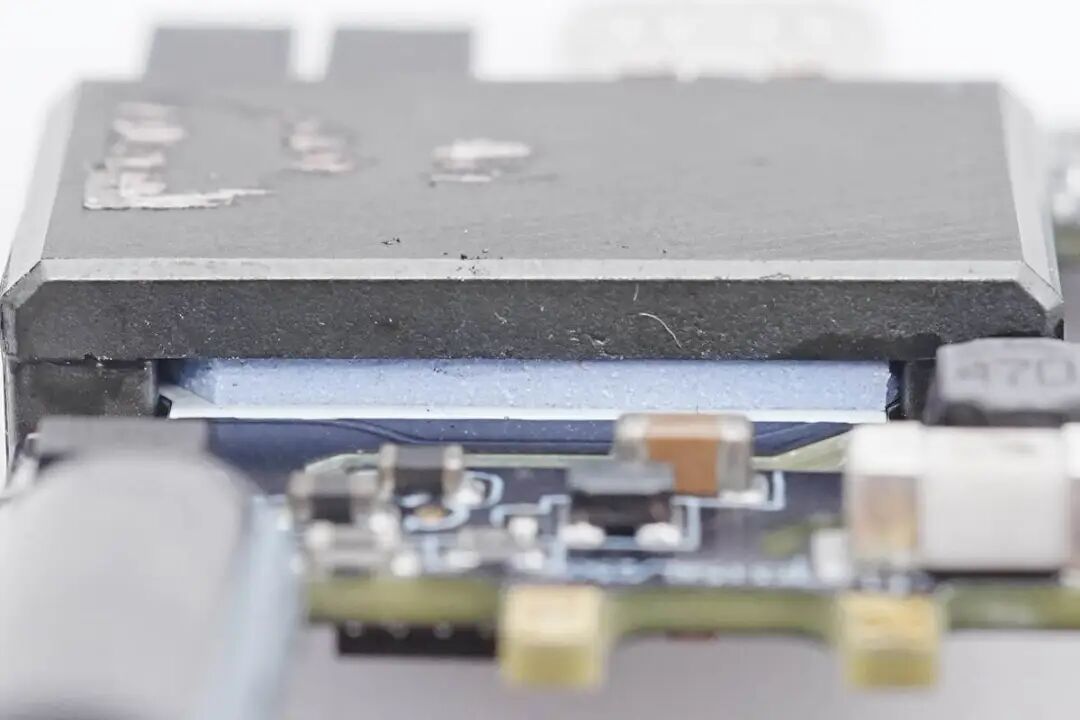

平面变压器磁芯与PCB之间垫有导热垫。

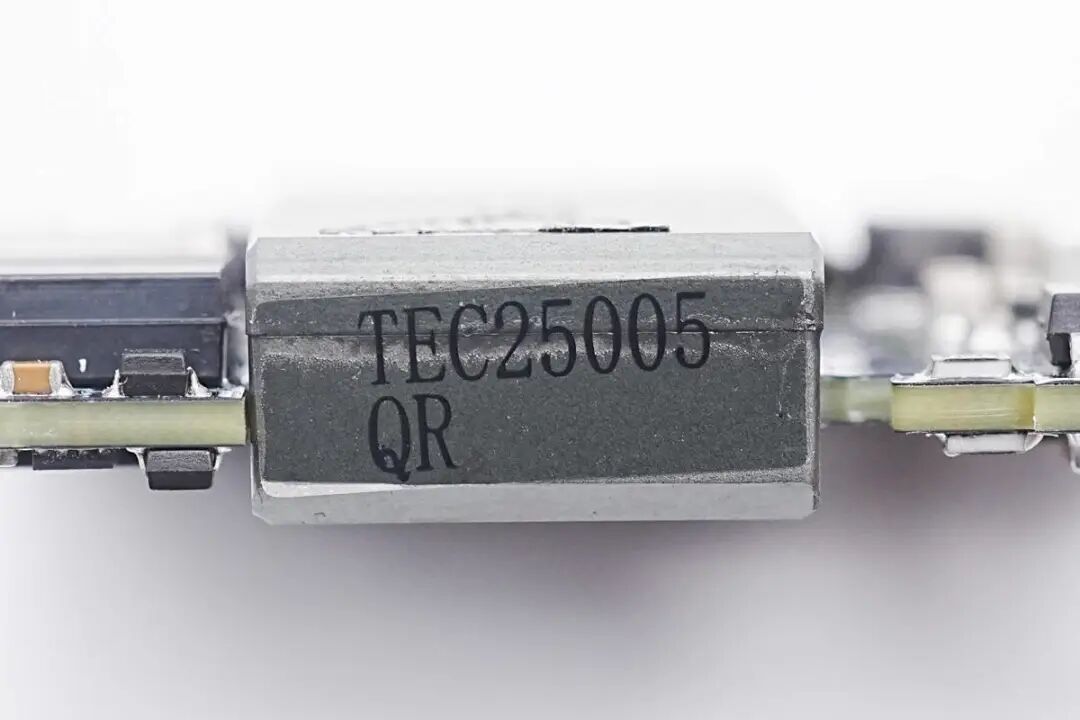

平面变压器由充电器PCB制成，磁芯侧面贴有标签，印有TEC25005 QR字样。

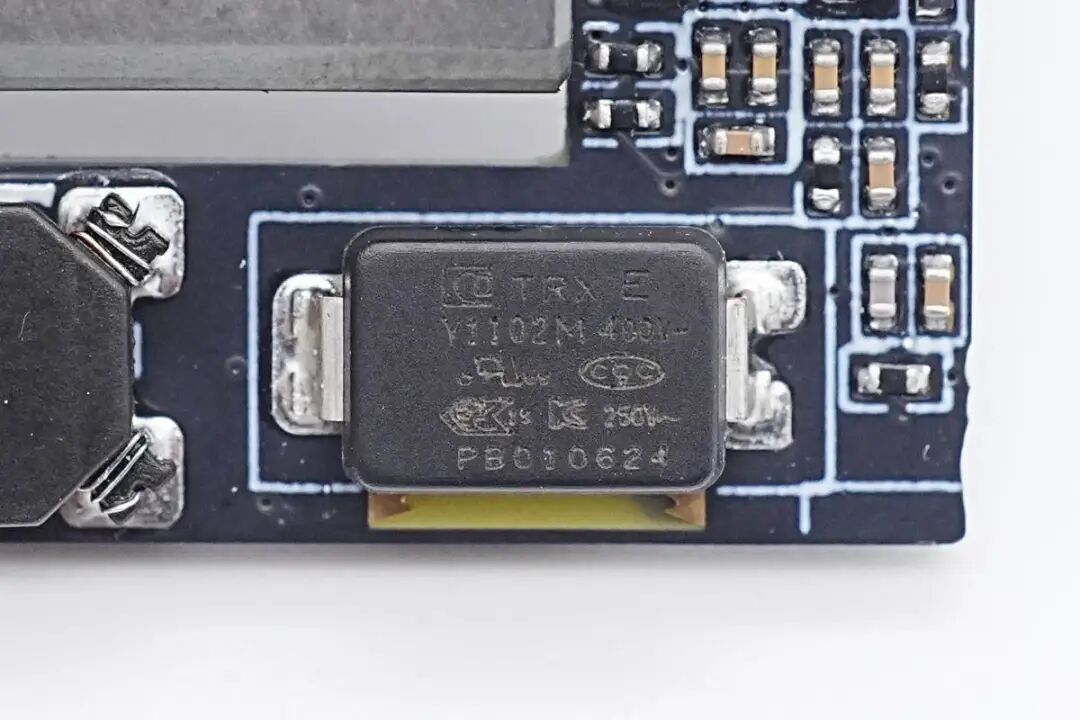

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

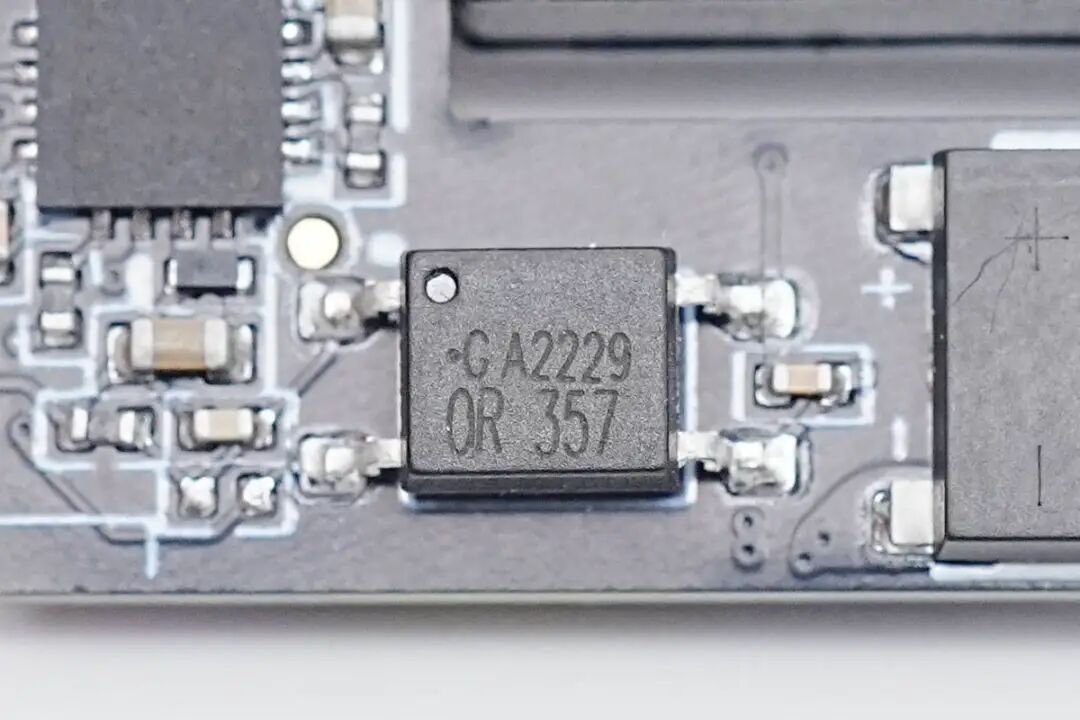

奥伦德 OR357光耦用于输出电压反馈调节。

同步整流控制器来自矽力杰，丝印W7，实际型号为SY5238，是一颗支持QR反激和矽力杰私有ZVS反激的同步整流控制器，具备自适应的栅极电压控制，采用DFN2*3-8封装。

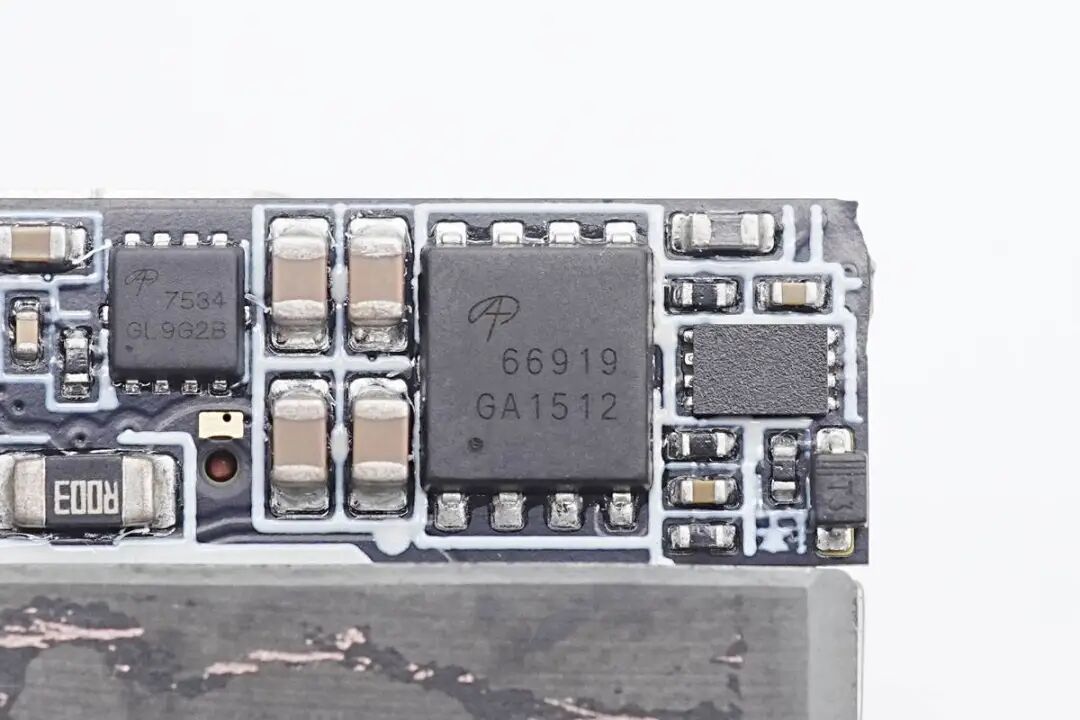

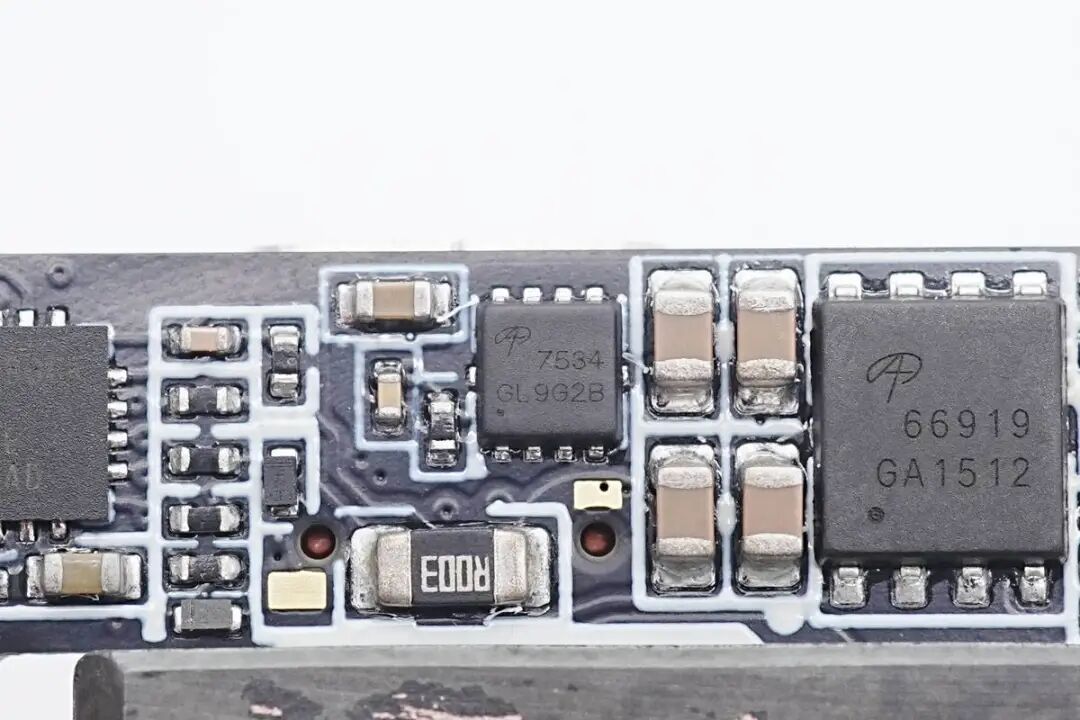

同步整流管来自AOS万代，型号AONS66919，是一颗耐压100V的NMOS，导阻为4.8mΩ，采用DFN5*6封装。

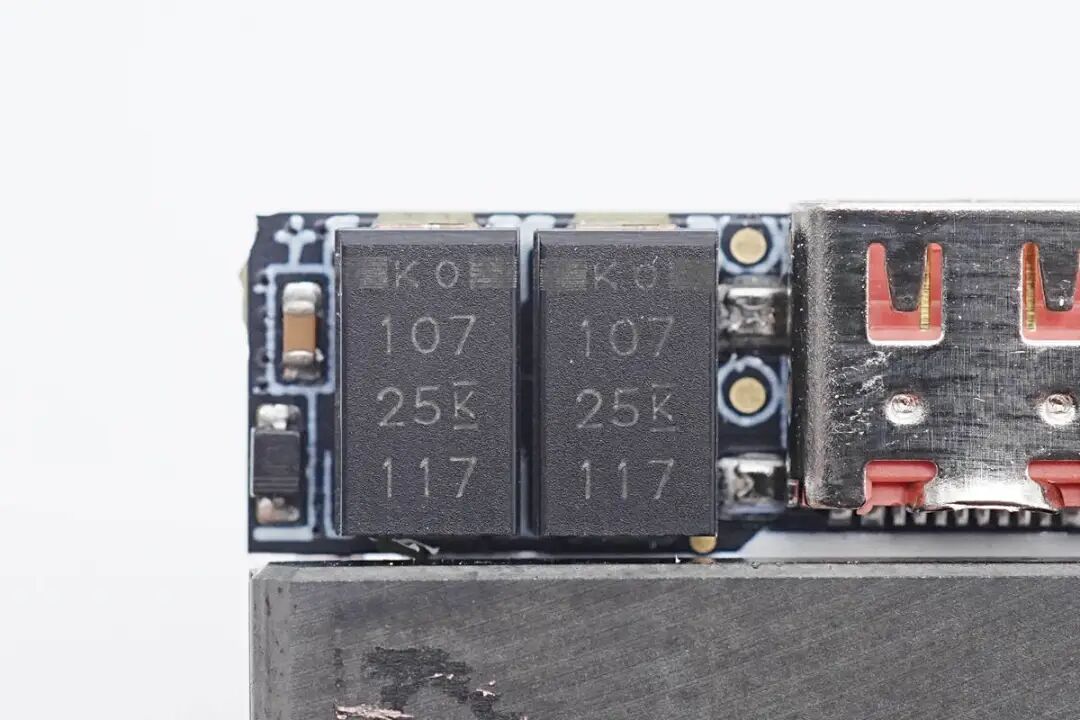

两颗输出滤波电容来自KEMET基美，为钽聚合物电容，规格为100μF 25V，贴片封装。

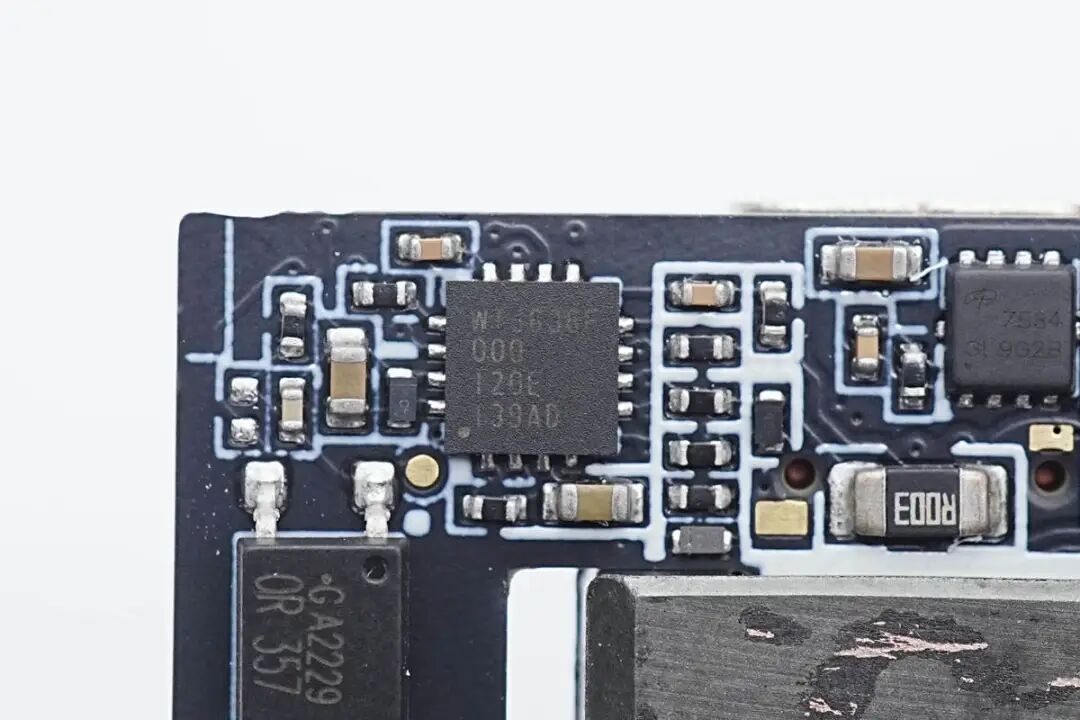

USB PD协议芯片采用伟诠WT6636F，这是一颗通过USB-IF协会USB PD3.0（PPS）认证的协议芯片（TID号：1080018），另外通过了高通QC4+认证，认证号QC20200316138。

WT6636F支持USB PD3.0和PPS，内置可编程的恒压恒流控制，集成低侧电流采样放大器，支持线损补偿，支持多重保护功能，包括数据线的过压保护，内部集成10bit ADC用于电压和电流检测，内置8051内核单片机，内置放电MOS管。

输出VBUS开关管来自AOS万代，型号AON7534，NMOS，耐压30V，导阻4.1mΩ，采用DFN3*3封装。

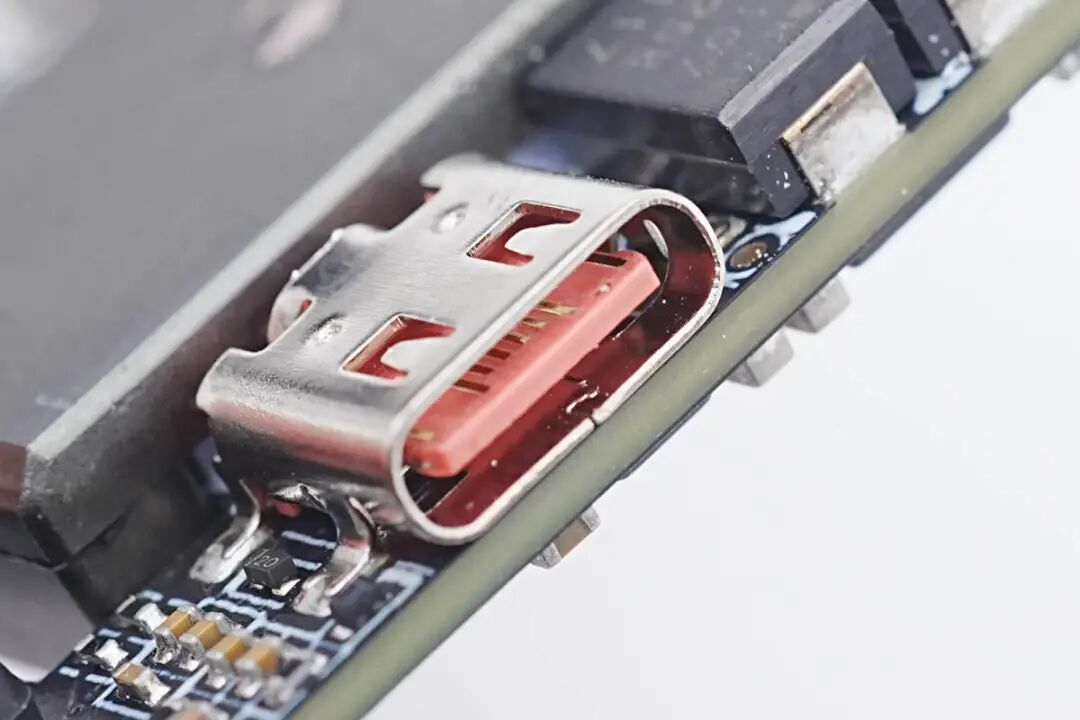

输出USB-C母座采用贴片焊接固定，橙色胶芯不漏铜。

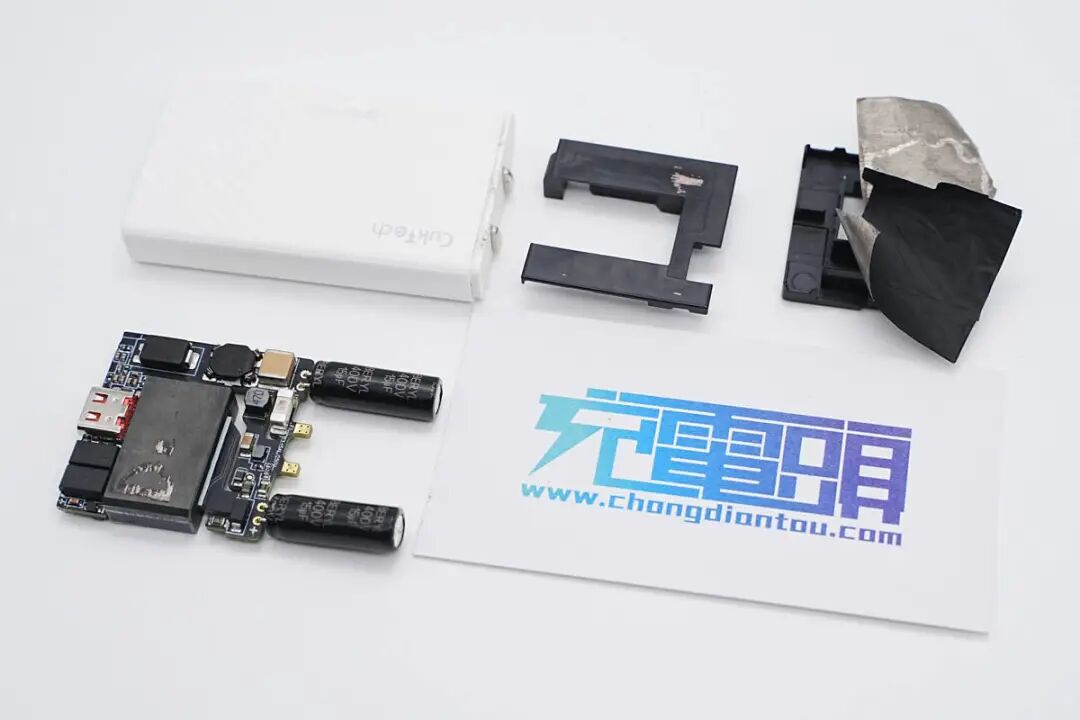

全部拆解完毕，来张全家福。

充电头网拆解总结

酷科Lighter 45W超薄氮化镓充电器采用平面变压器和氮化镓技术，体积非常小巧。折叠插脚方便收纳，可以放在随身小包里，作为主力充电器的补充。充电器支持QC2.0/3.0、AFC、FCP、PD3.0和PPS快充协议，具备5-20V齐全电压档位，满足笔记本电脑充电需求，对安卓手机充电也有很好的体验。

充电头网通过拆解了解到，酷科这款45W充电器采用南芯合封氮化镓芯片CK01，具有集成度高，外围元件少等优势，非常适合高功率密度的氮化镓快充应用。同步整流控制器来自矽力杰，型号SY5238，搭配使用AOS同步整流管。输出电压由伟诠WT6636F协议芯片通过光耦反馈调节。

充电器内部高压电解电容与折叠插脚交错布置，充分利用空间。PCBA模块采用塑料支架绝缘，变压器磁芯采用石墨导热贴片散热，将快充发热充分散发。高压电解电容来自绿宝石，输出滤波电容采用基美钽聚合物电容，内部结构紧凑，用料扎实。
