拆解报告：苹果USB-C to USB-C编织充电线
----- 充电头网拆解报告 第2389篇 -----
前言
苹果前不久发布了两款平板电脑，分别是iPad10和内置M2处理器的iPad Pro第六代。其中iPad10由闪电接口更换为USB-C接口，同时附赠了一条编织的USB-C线。这条线缆长度约为1米，为编织材质，相比传统线缆更加耐用。
同时苹果商店也同步上架了这款线缆，型号为A2795，售价为145元，下面充电头网就对这条新款USB-C线缆进行拆解，看看内部的设计和做工。
此前充电头网还拆解过苹果3米雷电4 Pro数据线、苹果1.8米雷电4 Pro数据线、苹果原装2米雷电3 Pro数据线、苹果Thunderbolt雷雳3 100W线缆等产品，欢迎查阅。
苹果USB-C充电线开箱

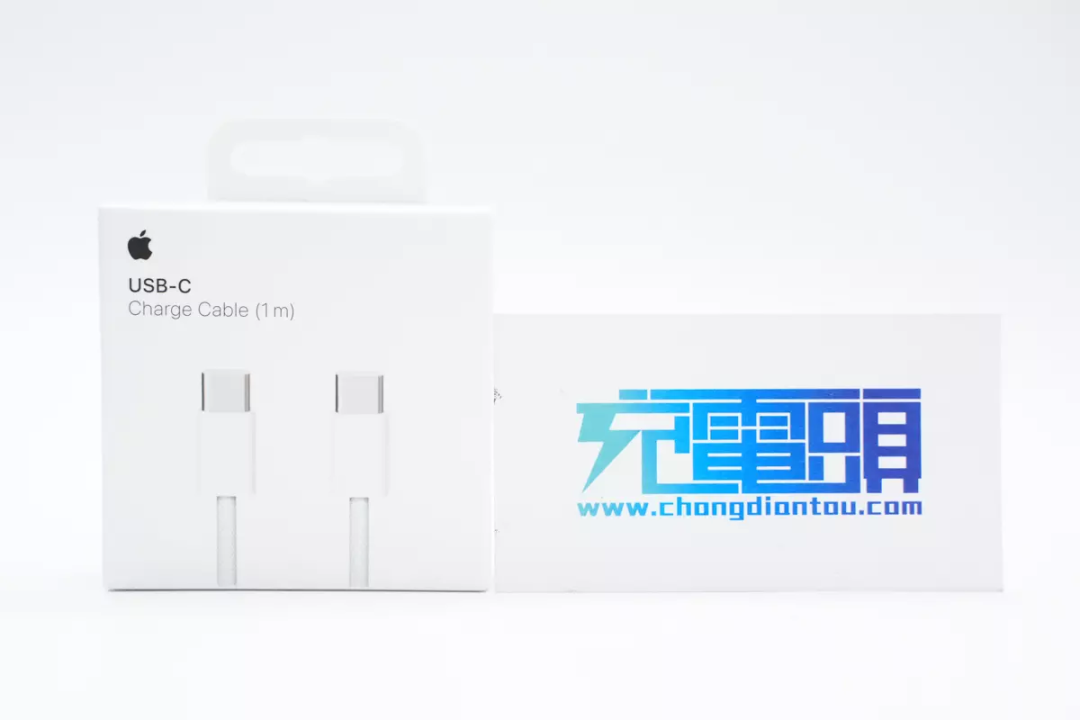

苹果新款USB-C充电线包装延续白色简约设计风格，正面印有苹果logo、线缆英文名称以及外观图。

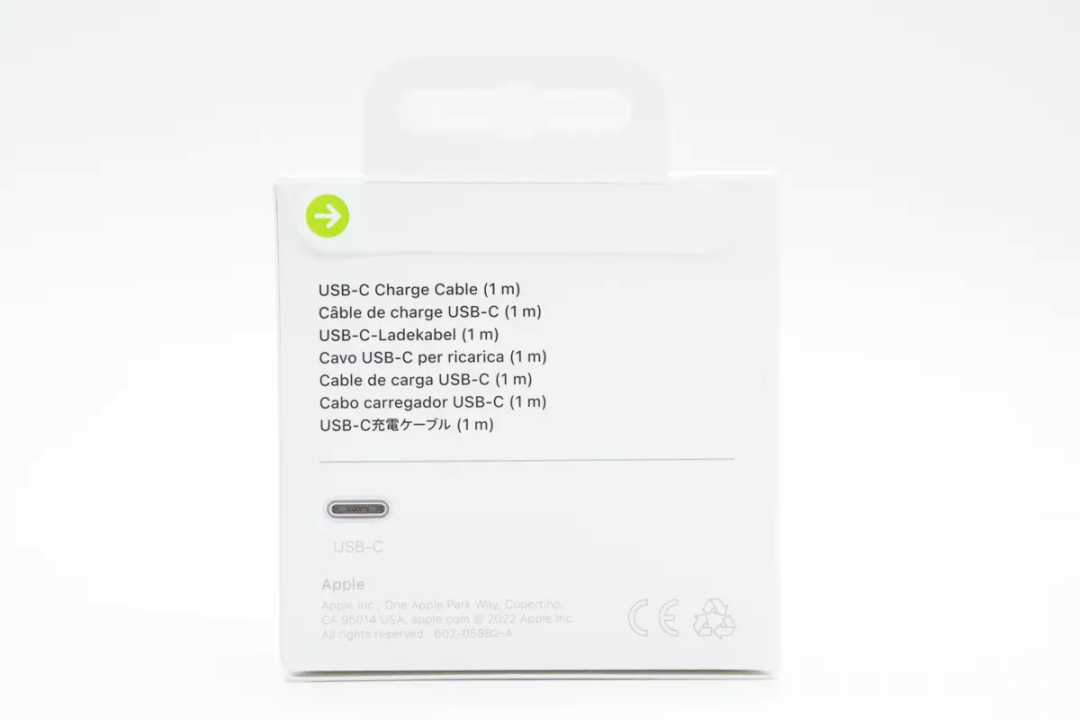

背面上半部分为多语字样及接口特写图，与 iPhone包装盒相同的贴条设计。

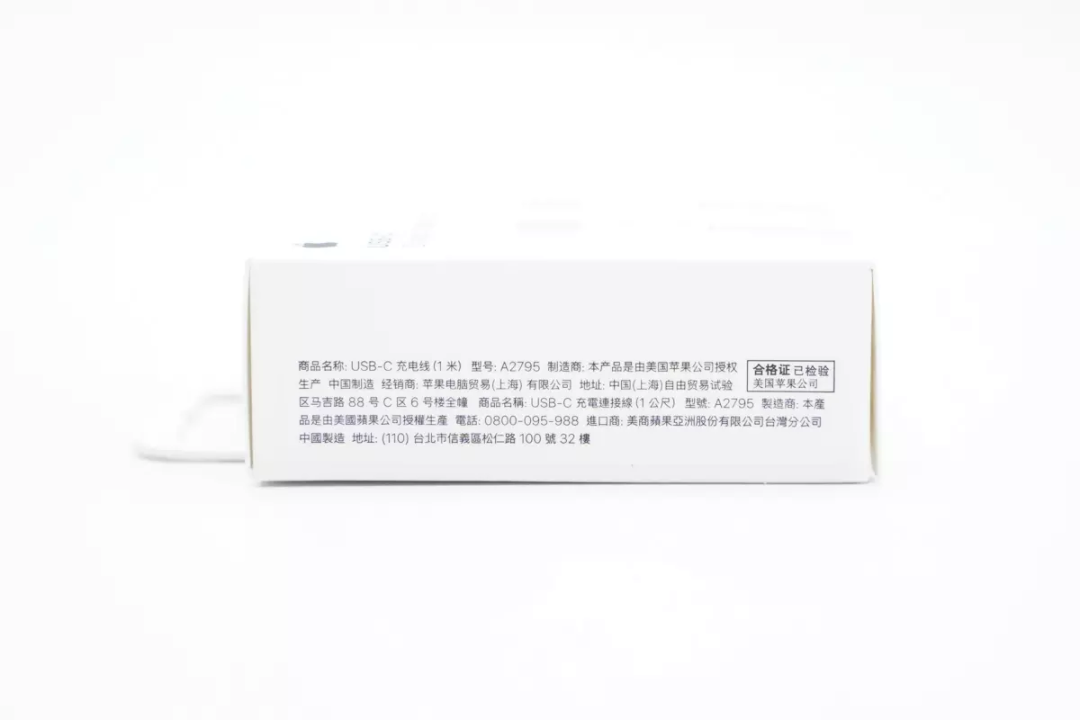

产品官方名称USB-C充电线（1米），命名非常直接，型号为A2795。此外这一侧还印有制造商、经销商、生产制造地址、联系电话等信息。

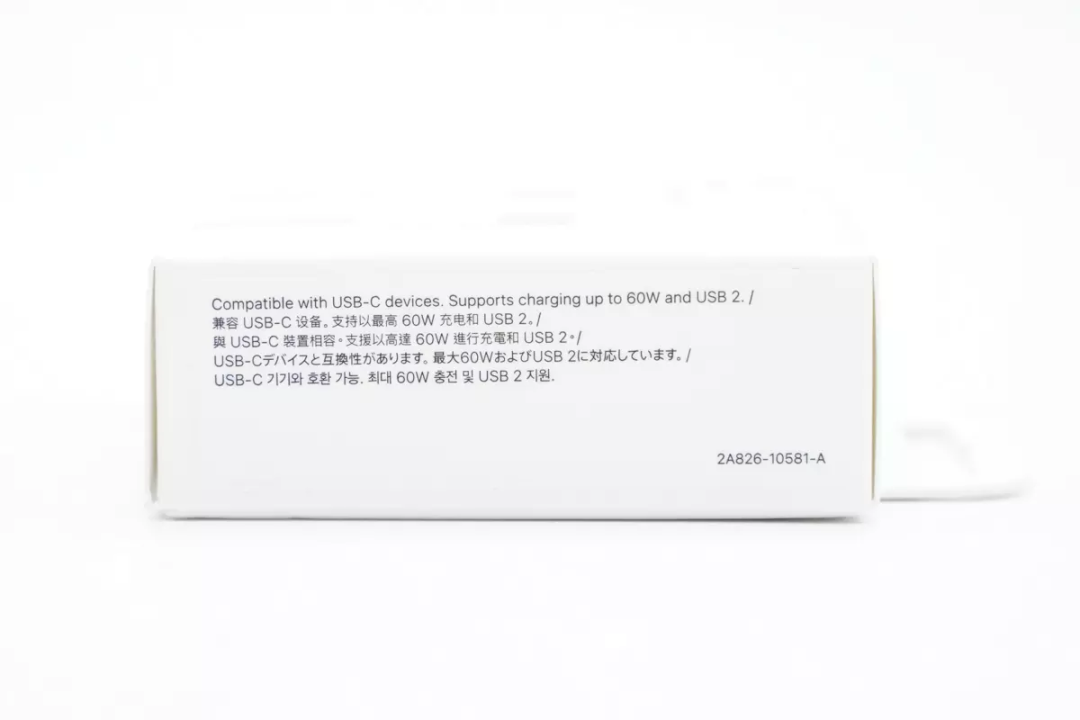

另一侧印有可兼容USB-C设备，支持最高60W充电和USB 2。

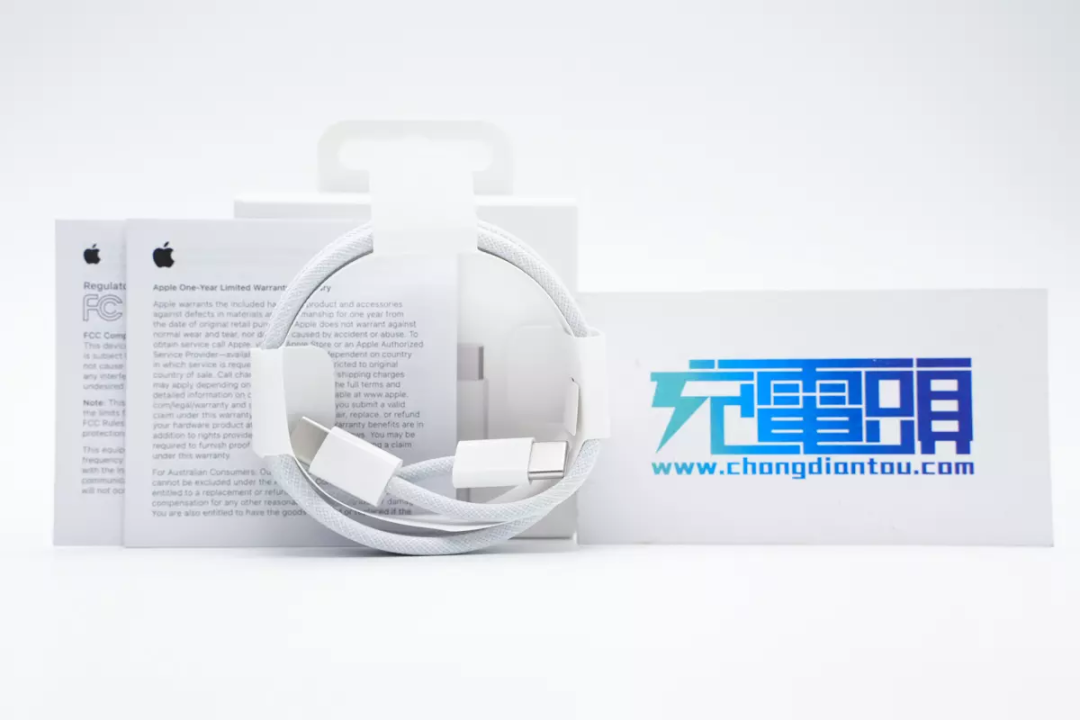

包装内线材使用纸带捆扎，还有保修卡、多语言说明书等。

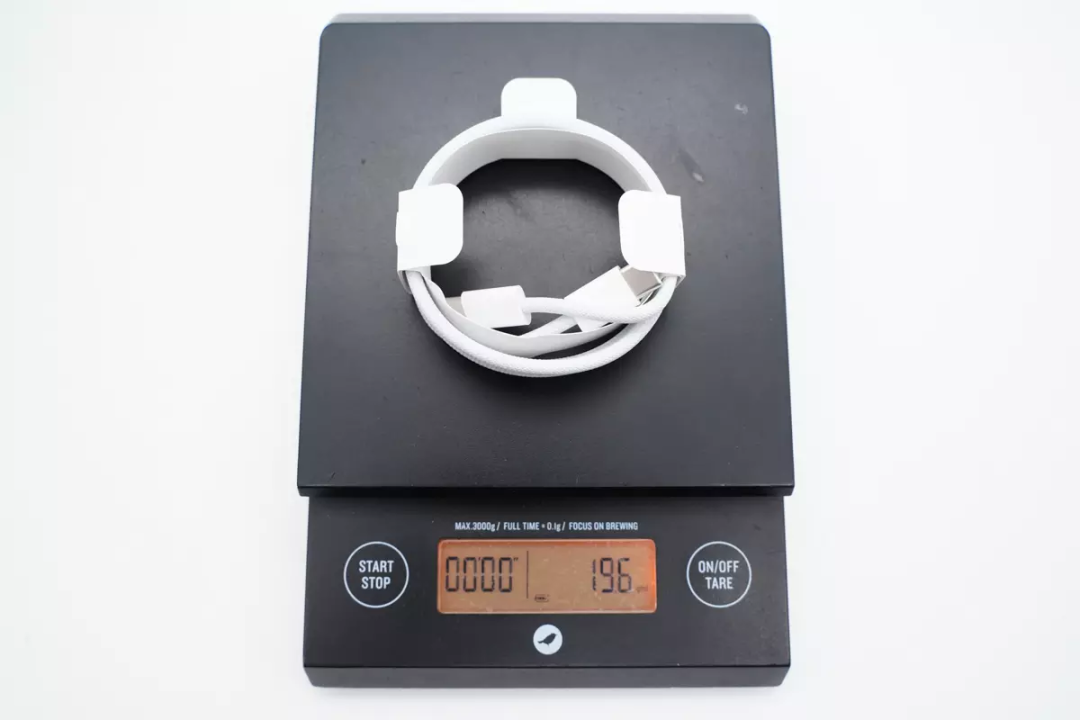

粗略测了下线材重量，带纸带总重量也不到20g，很轻外带负担可以说忽略不计。

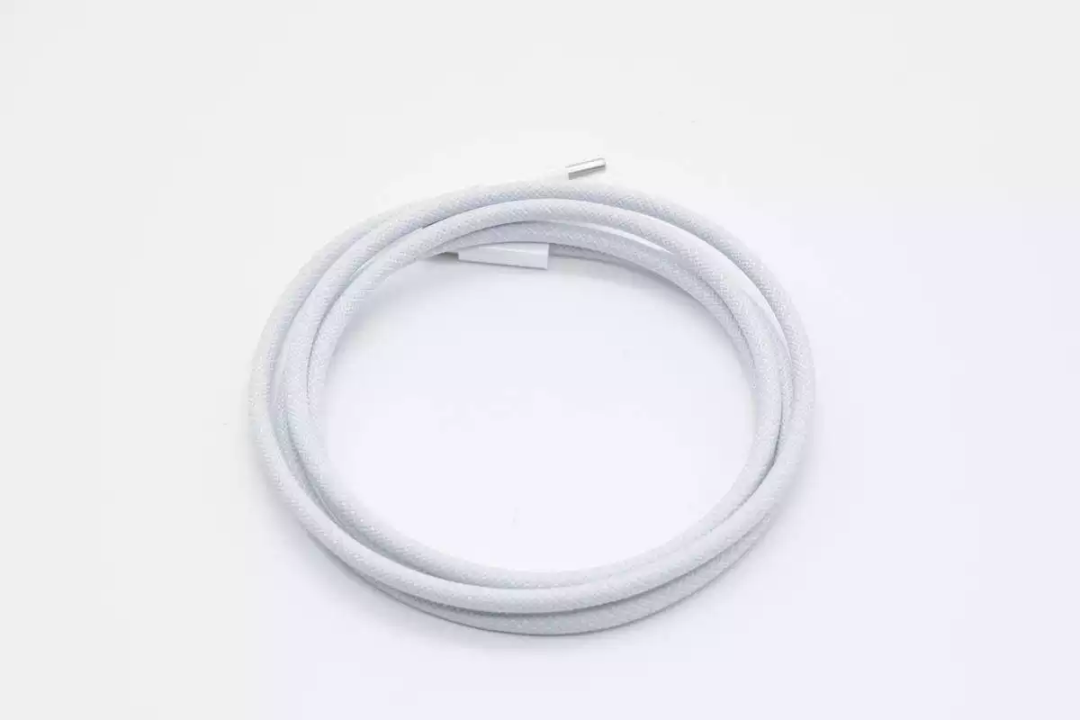

苹果这款充电线本体为白色编织设计，编织工艺与苹果雷电4 编织数据线仅在配色上有些许区别，相较来说不怎么耐脏。

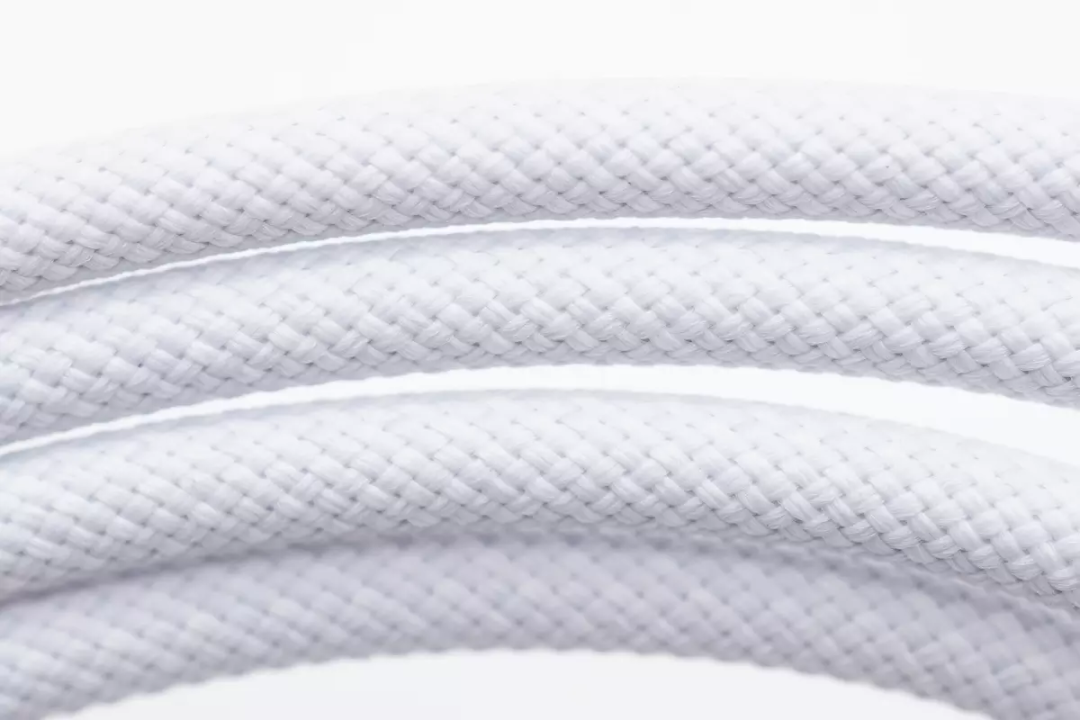

编织外衣依旧先将纤维丝拧成一股，后再进行排列编织，同时排列方面更加的紧凑。这种工艺下卷起时不易缠结，延长线材的使用寿命、增加质感。

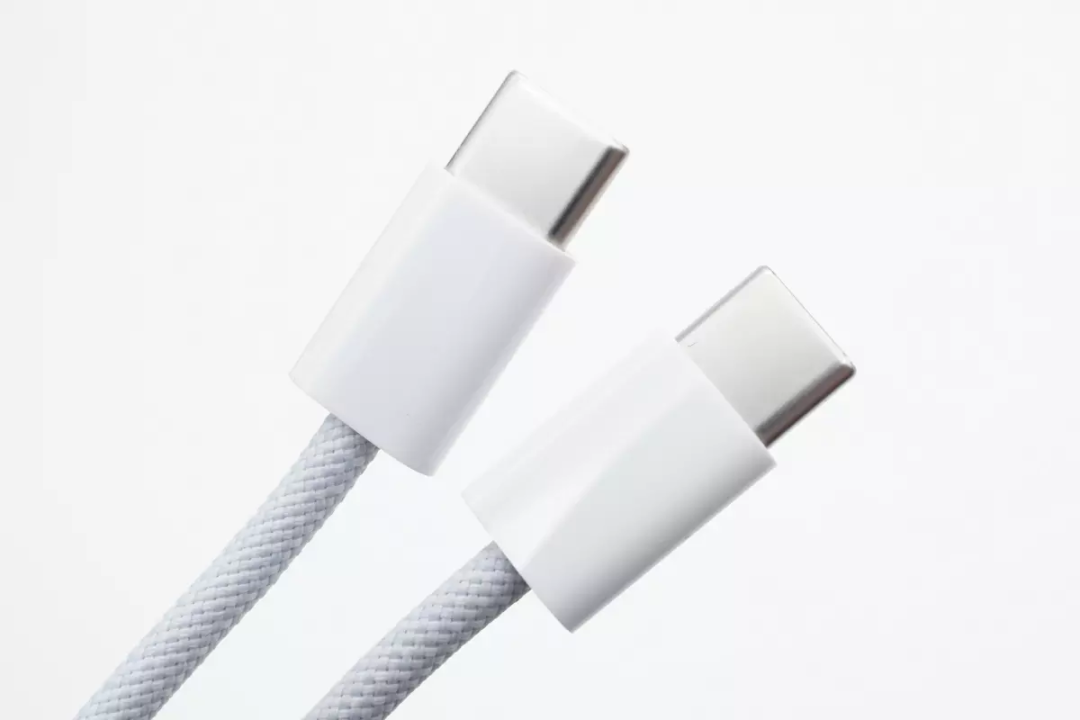

两端线头采用白色塑料外壳，两侧半圆弧面，表面亮面处理。

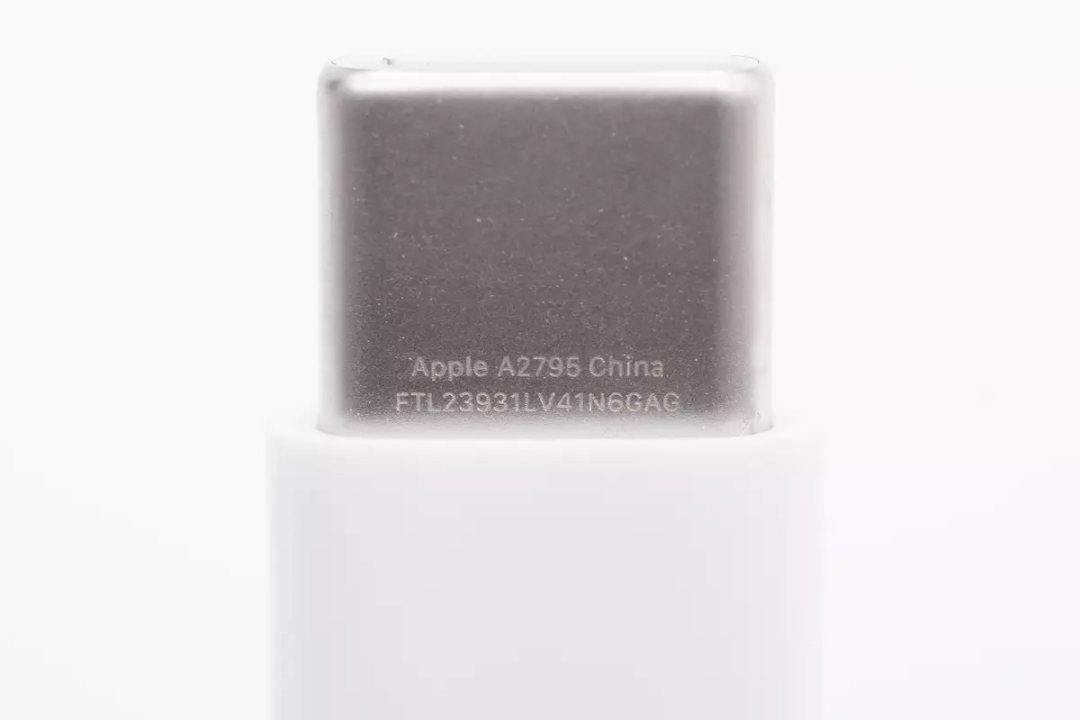

其中一端公头金属壳上有产品型号A2795以及序列号。

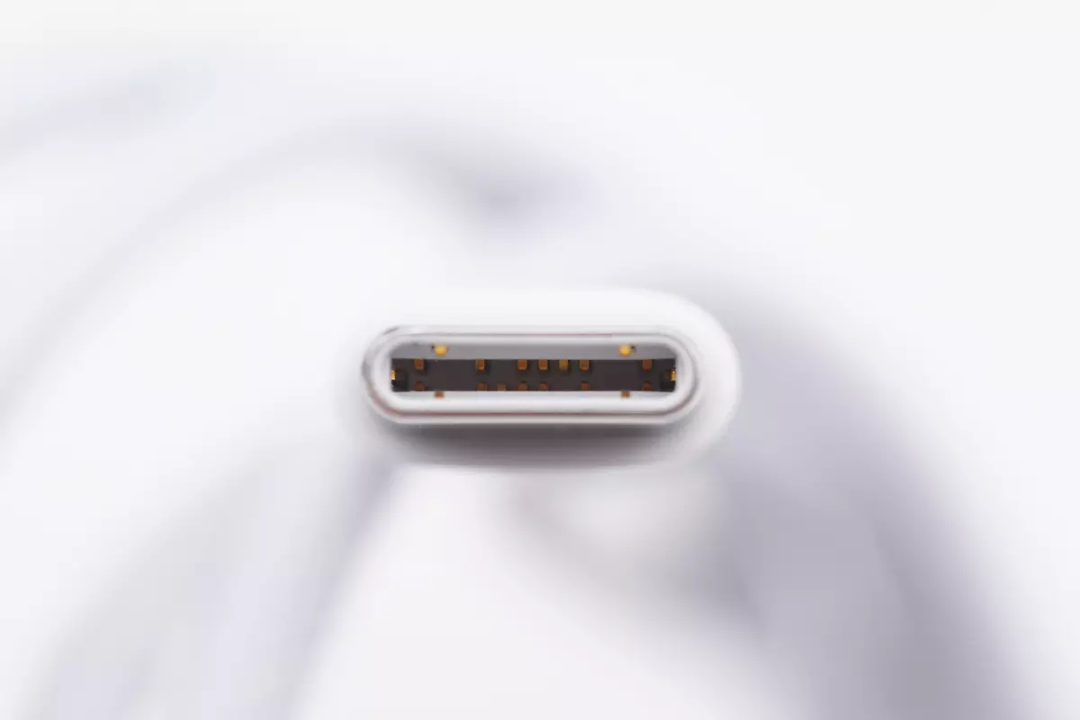

USB-C公头内部特写，非满PIN设计。

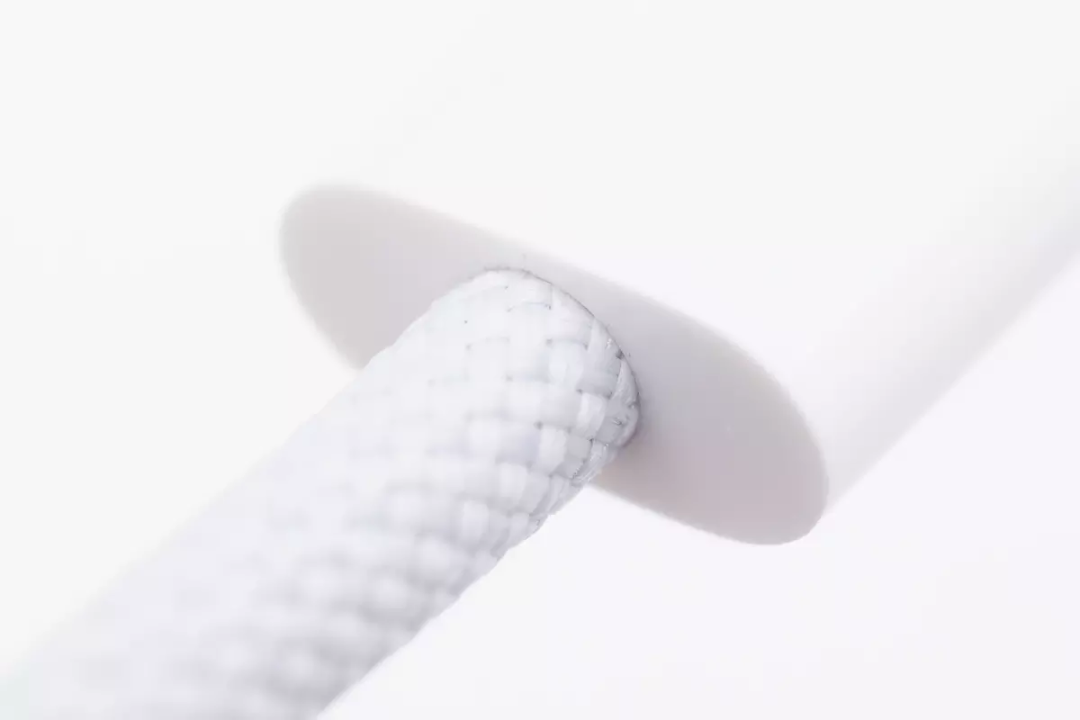

线头末端依旧无网尾设计。

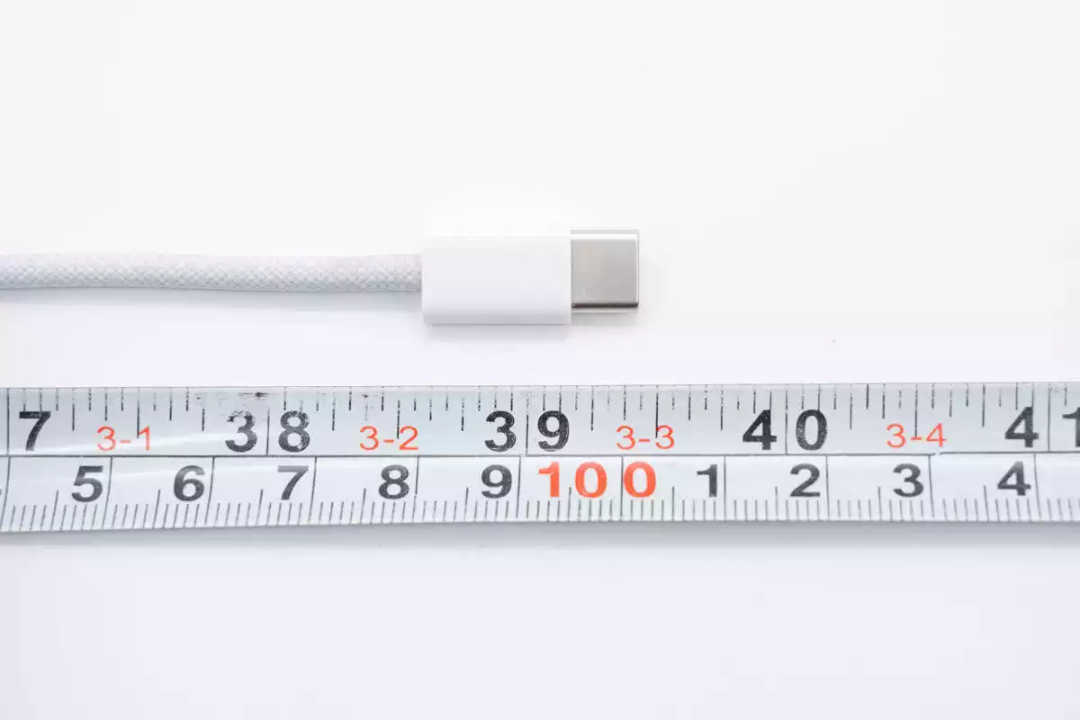

测得苹果新款USB-C充电线实际长度约100cm。
线身直径为3.42mm。

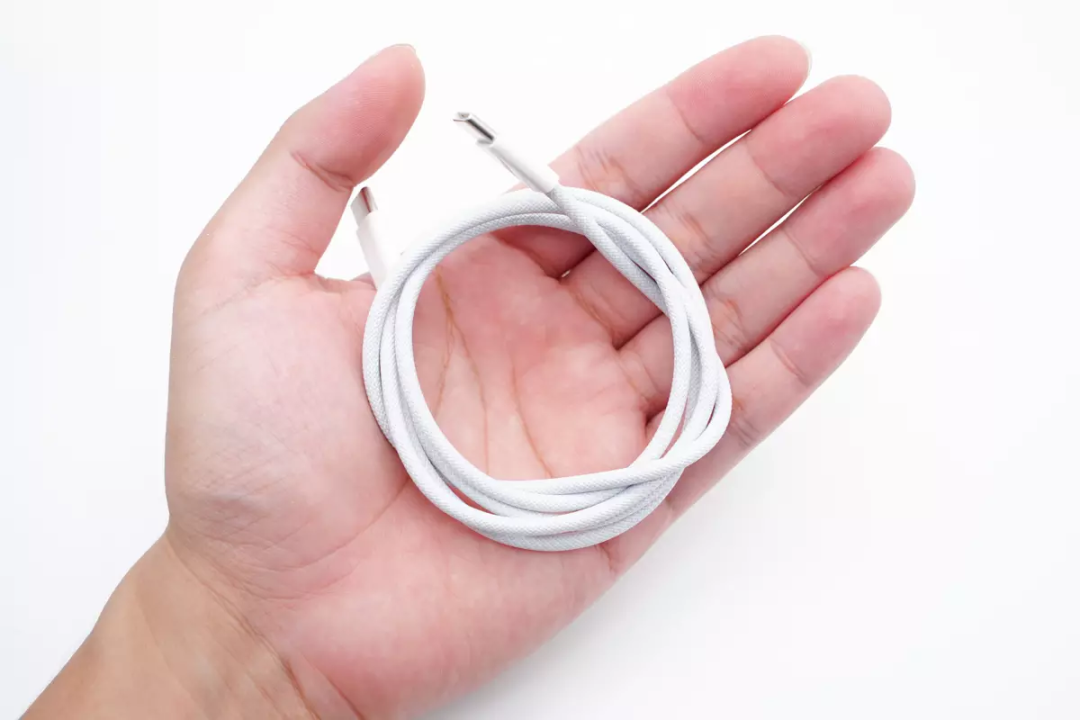

线缆拿在手上的直观感受。

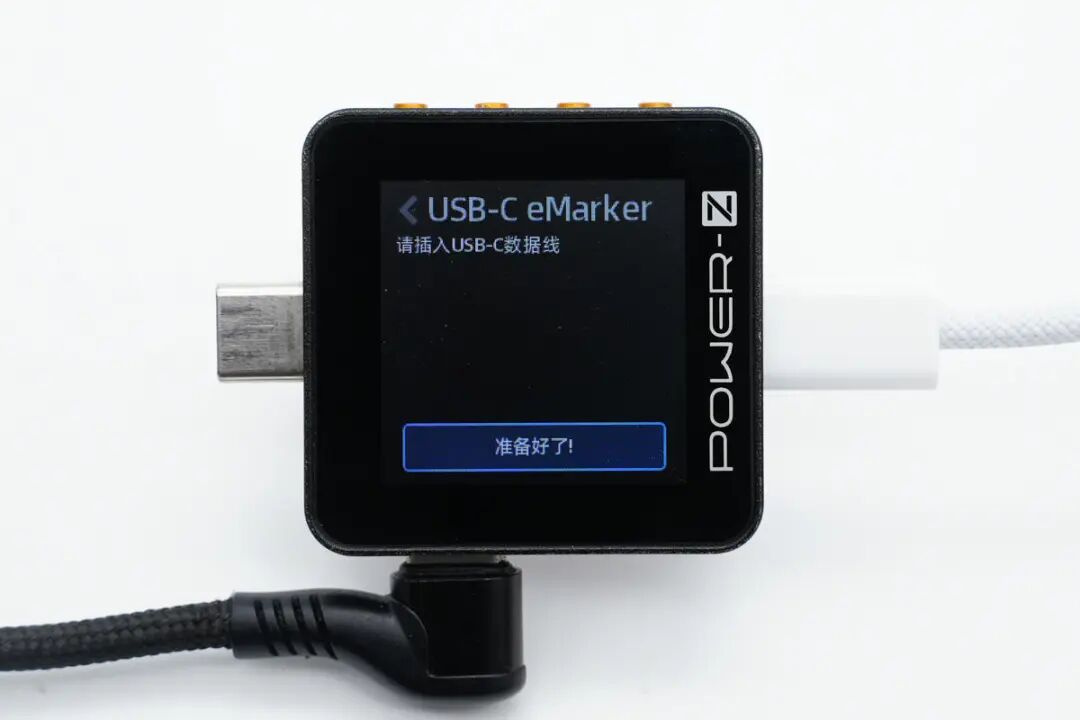

包装盒上印有线缆最高支持60W充电，使用ChargerLAB POWER-Z KT002测得线缆确实没有 E-Marker 芯片。

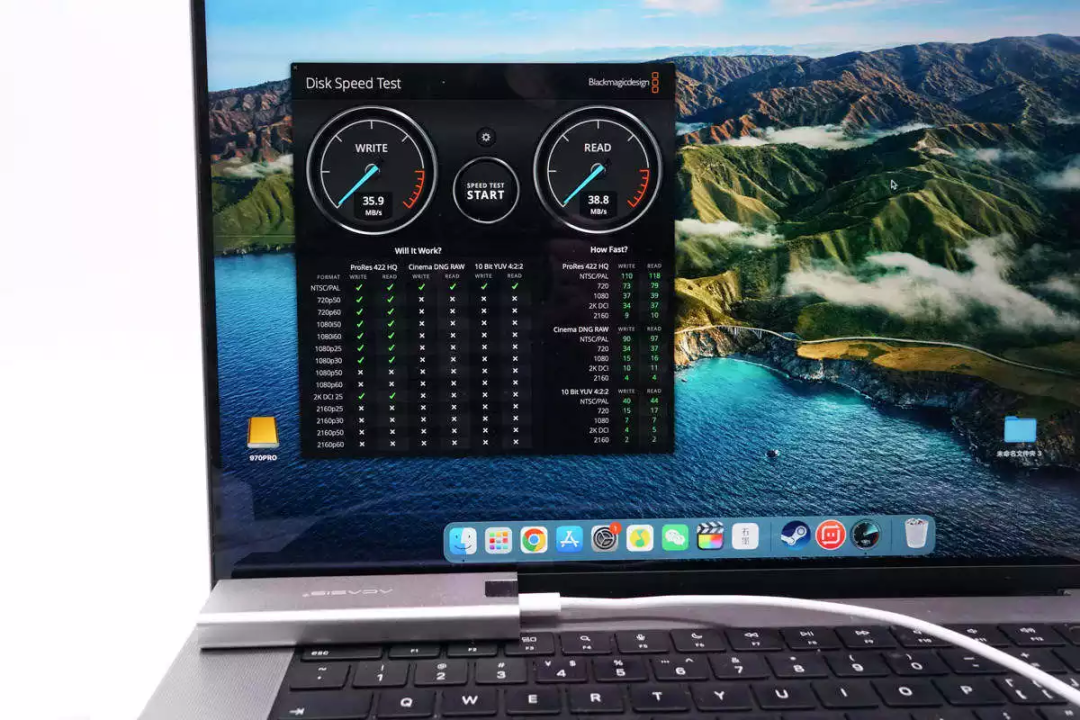

将苹果新款 C to C充电线分别连接到笔记本电脑和硬盘盒，硬盘盒里面是三星970EVO固态硬盘，可以看到此时在电脑的桌面端成功读取到了硬盘，说明线材是支持数据传输的。在电脑端使用Disk Speed Test测试数据传输速度，实测写入速度约为35.9MB/s，读取速度约为38.8MB/s，符合USB2.0的数据传输标准。

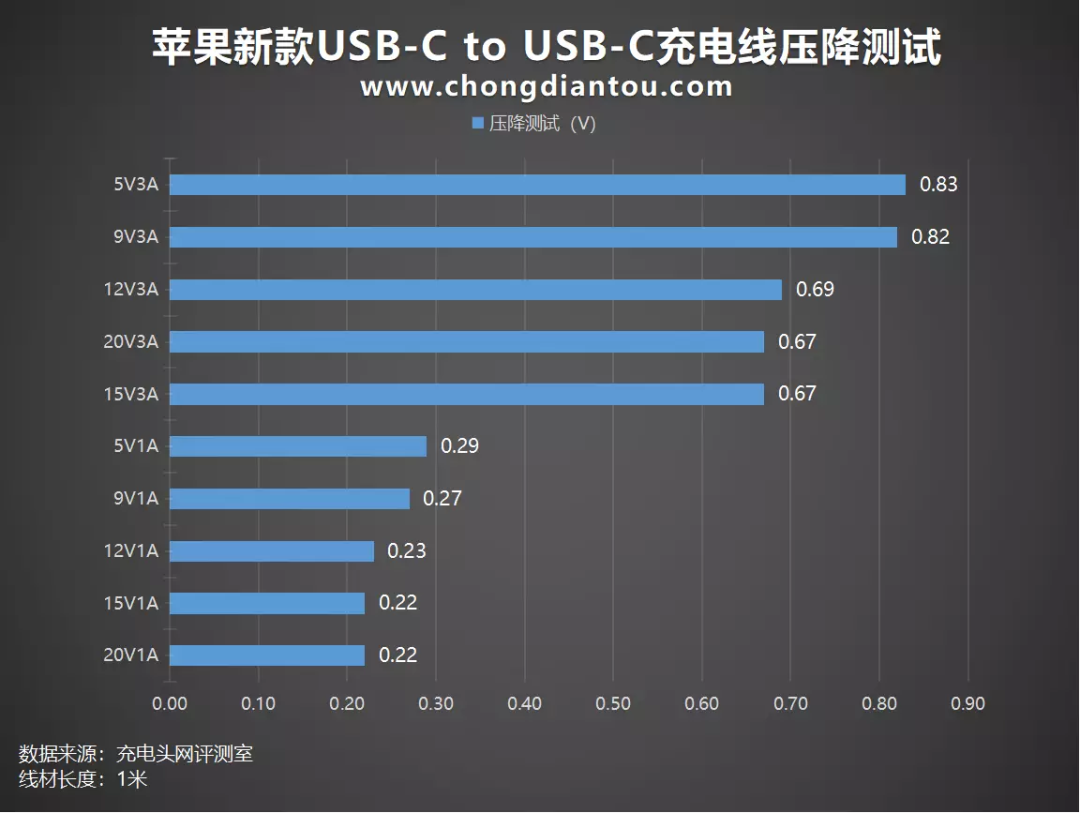

接着是压降测试，此次分别测试了不同档位下线材的充入电压与输出电压，计算出差值，差值就是压降的数值，并做了柱状图方便大家直观了解。
从柱状图中可以看出，差值最高的档位为5V3A的0.83V，差值最低的档位为20V1A的0.22V，档位为5V1A、9V1A、12V1A、15V1A、20V1A的差值在0.2V左右，档位为12V3A、15V3A、20V3A的差值0.6V左右。
最后是实际充电表现，使用原装140W充电器搭配线材为 MacBook Pro 16 M1 Max 2021充电，此时的功率在59.18W左右，电流达到2.97A，实测为 3A 线材。
苹果USB-C充电线拆解
看完了充电线的外观，长度以及端子测试后，下面就进行拆解，看看苹果这款数据线的做工用料怎么样。

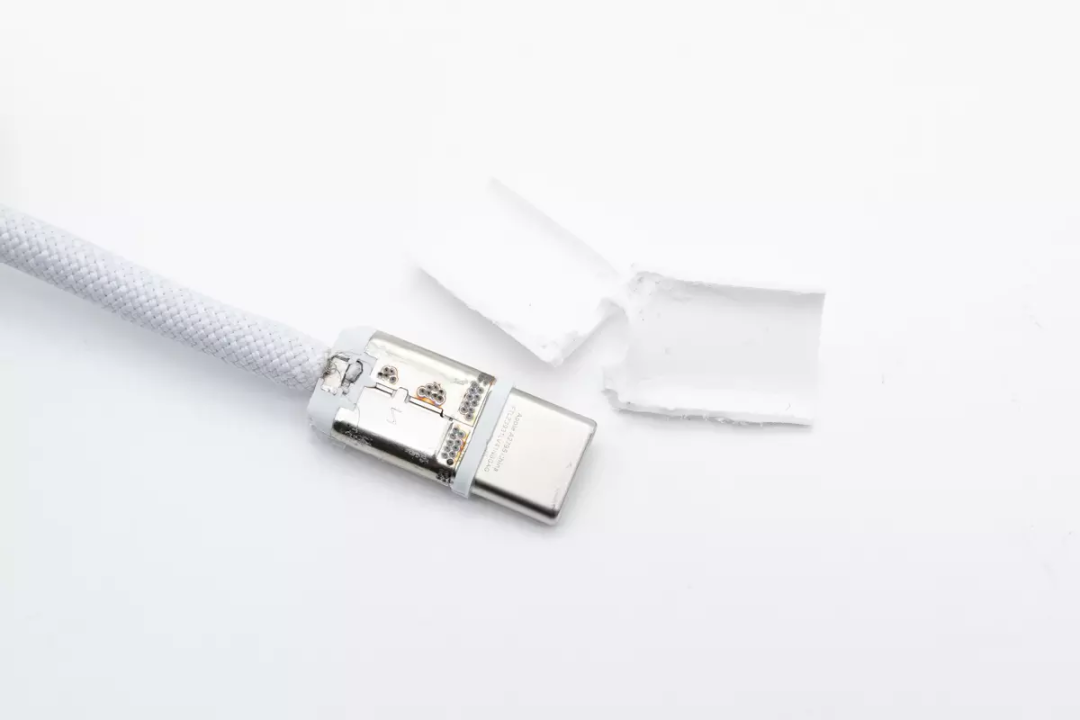

首先使用切割机切开外层塑料外壳。

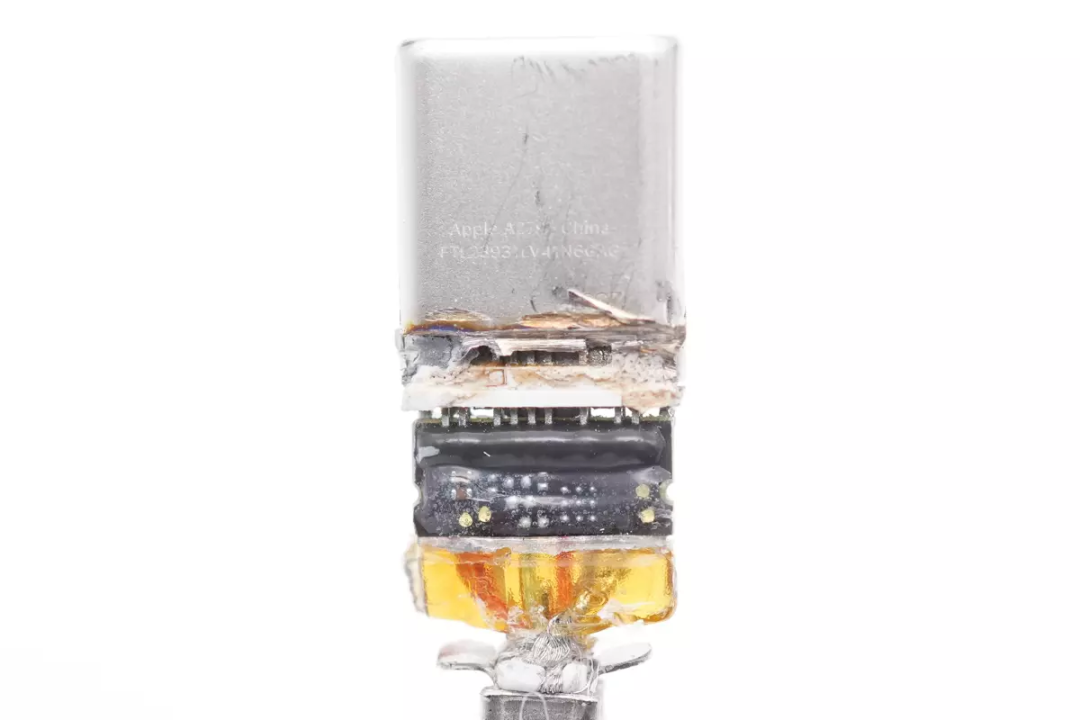

USB-C端子点焊钢套固定保护，尾部填充封胶，USB-C端子组装塑料环填充。

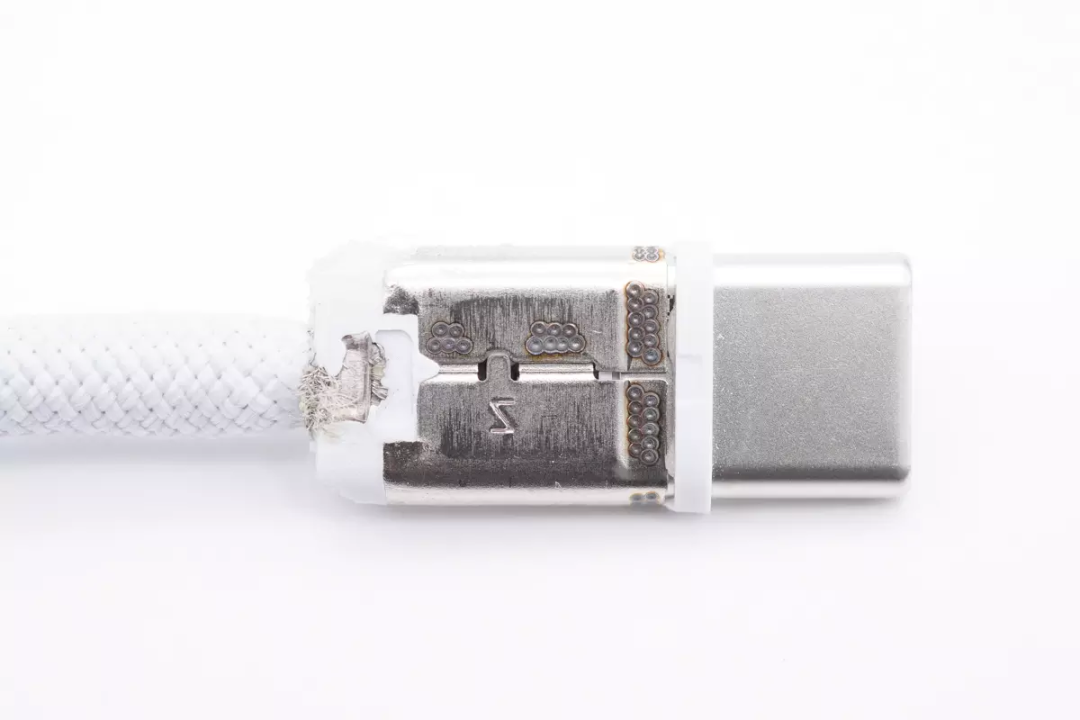

转到另外一面，钢套为两片结构，与USB-C端子通过点焊固定，两片钢套之间也点焊固定，十分牢固。

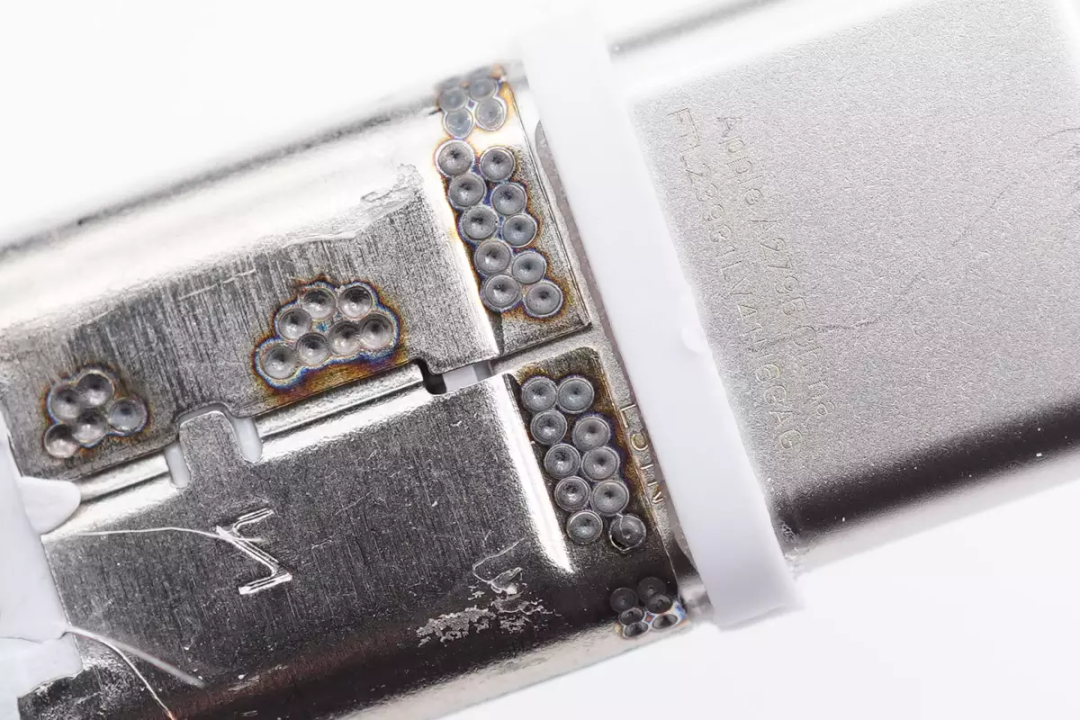

点焊焊点特写。
头子尾部束线卡特写，扎紧外皮防止松散。

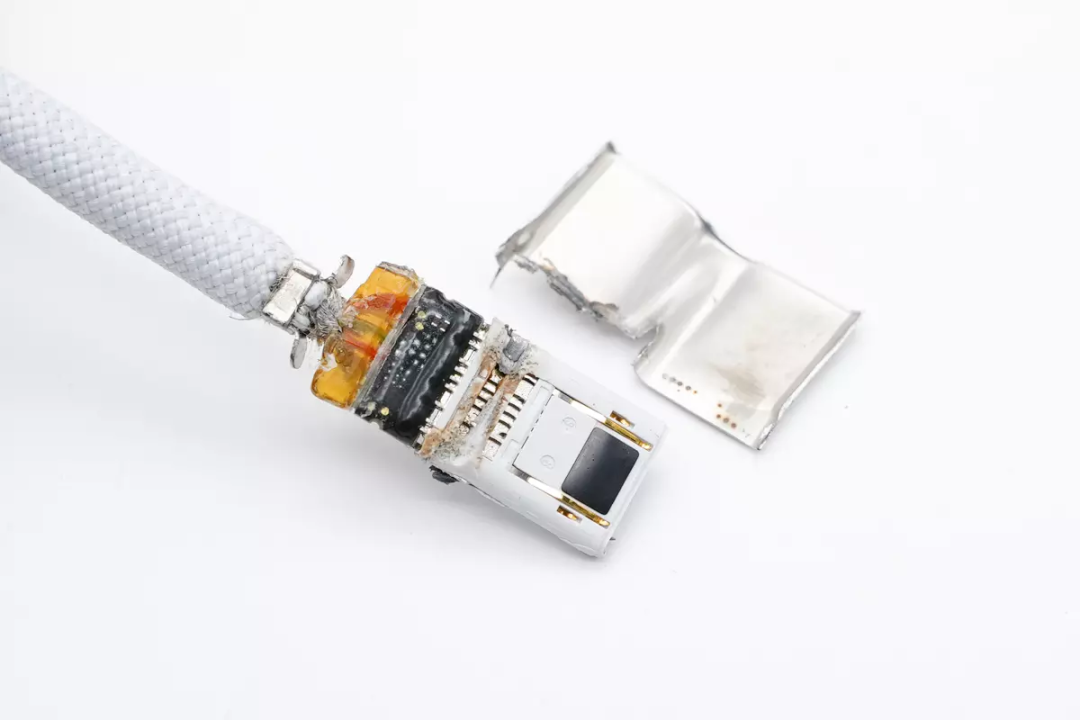

拆除点焊固定的钢套，线缆尾部采用注塑固定。

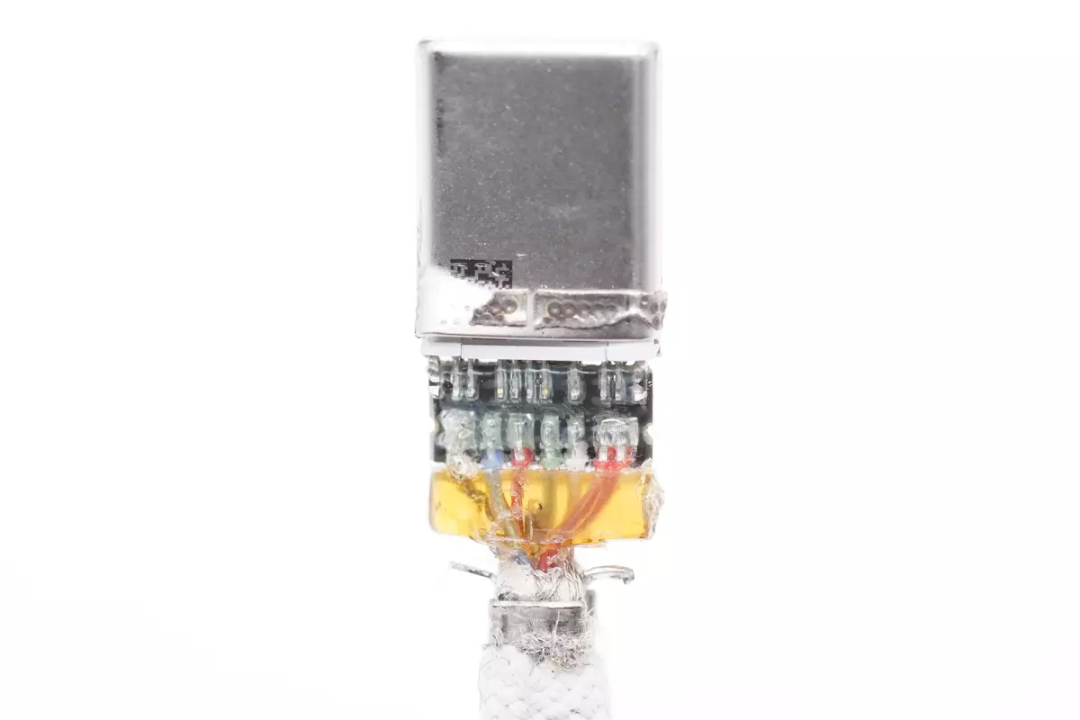

USB-C端子小板一面焊接负极裸线，CC线，电源线和数据线。
端子小板背面焊接两颗滤波电容。

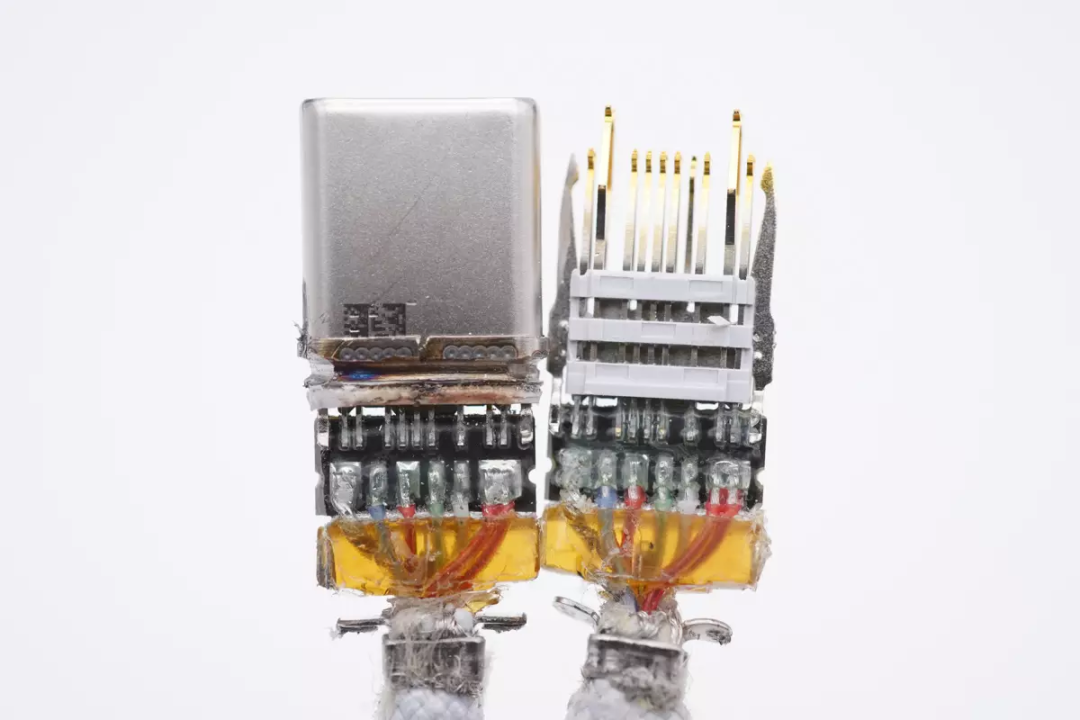

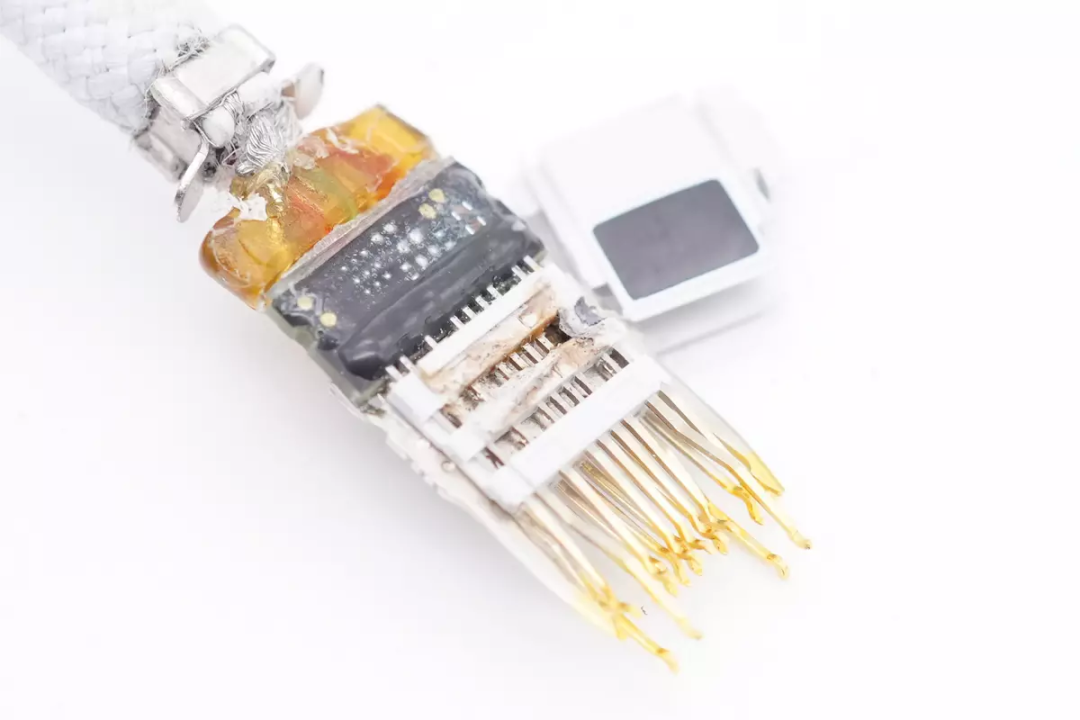

接下来拆下USB-C端子的金属外壳，针脚采用塑料定位支架支撑固定。

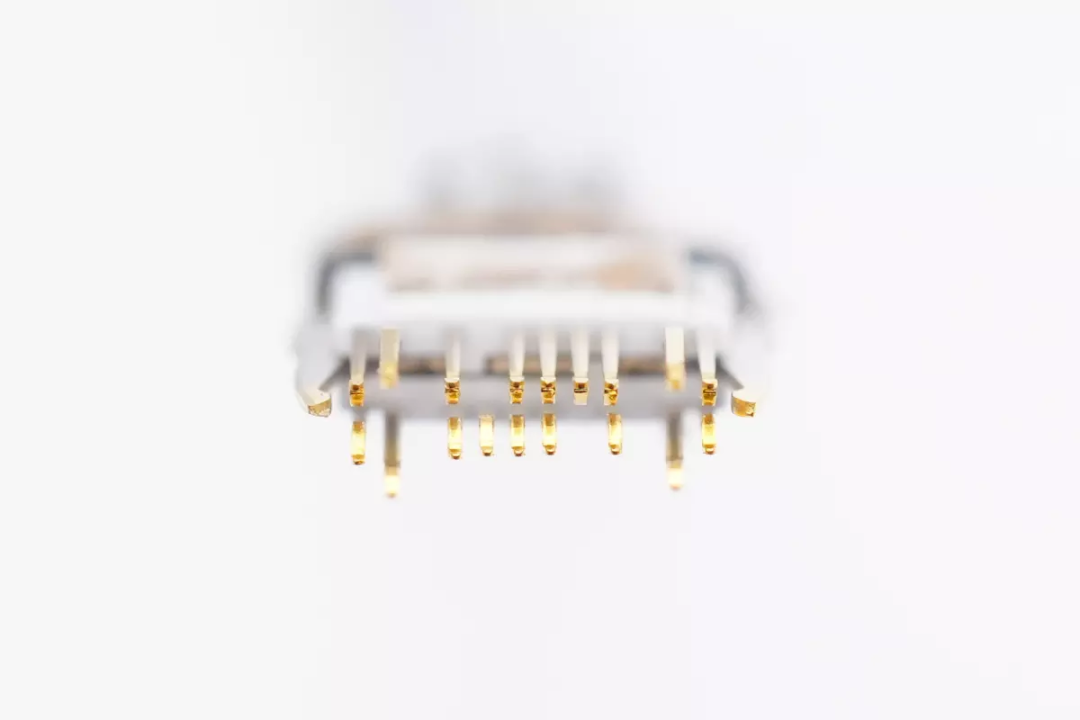

拆下塑料定位支架，端子非满针设计，负极内侧两根针脚加长处理，用于连接到USB-C母座内部接地，是苹果USB-C接口的专有设计。
内部针脚特写，端子连接处镀厚金处理，不易氧化，寿命更长。
两头的端子小板特写，焊接线缆，结构相同。
端子小板背面焊接两颗电容。

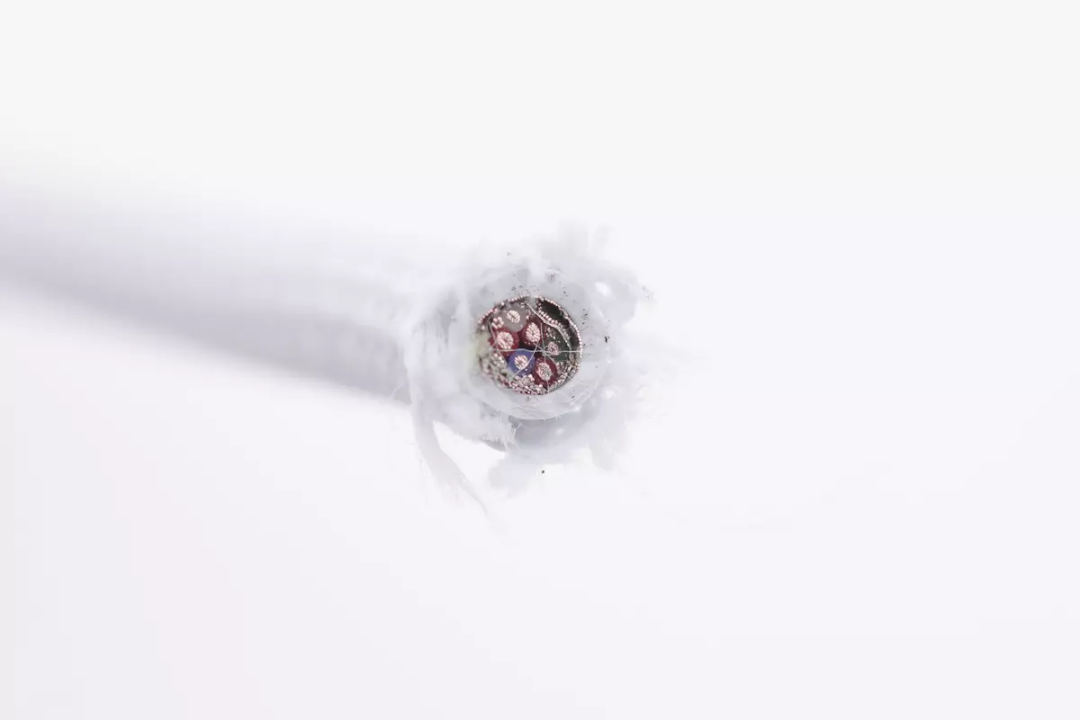

将数据线剪开观察截面，最外层编织线采用加捻设计，剪断线缆也没有松散。

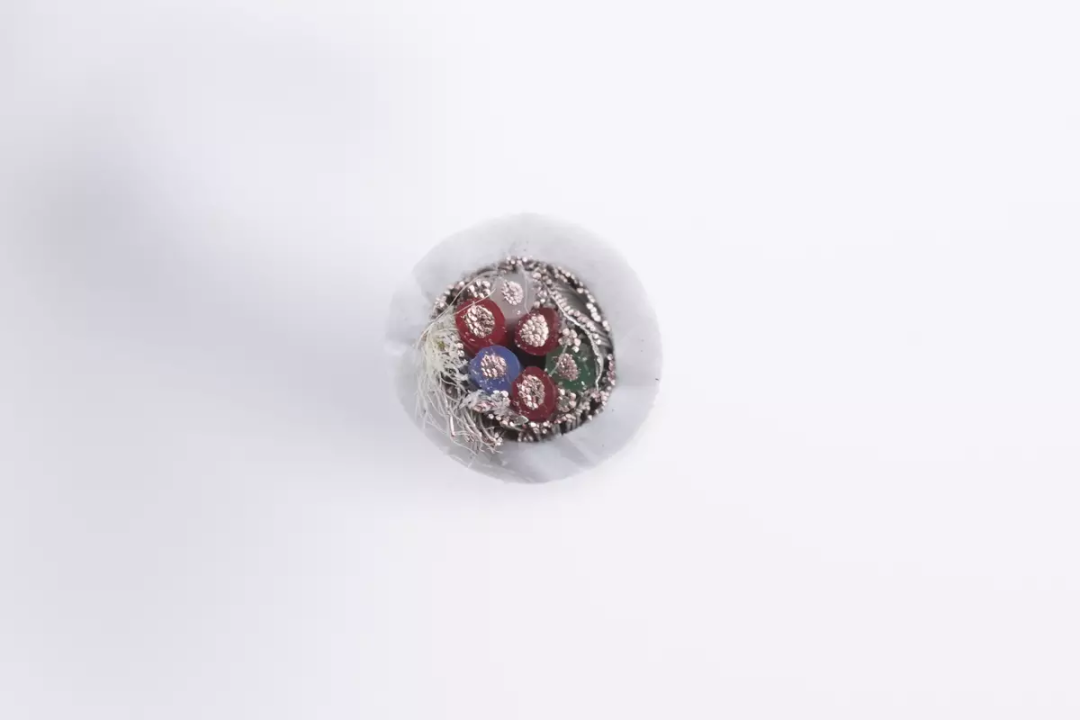

截面可以看到六条带有绝缘皮的线芯，其中三条红色线芯为正极电力线芯，内部线芯较粗。蓝色细线为CC线芯，白绿为USB2.0线芯，外围裸线芯为负极线芯。

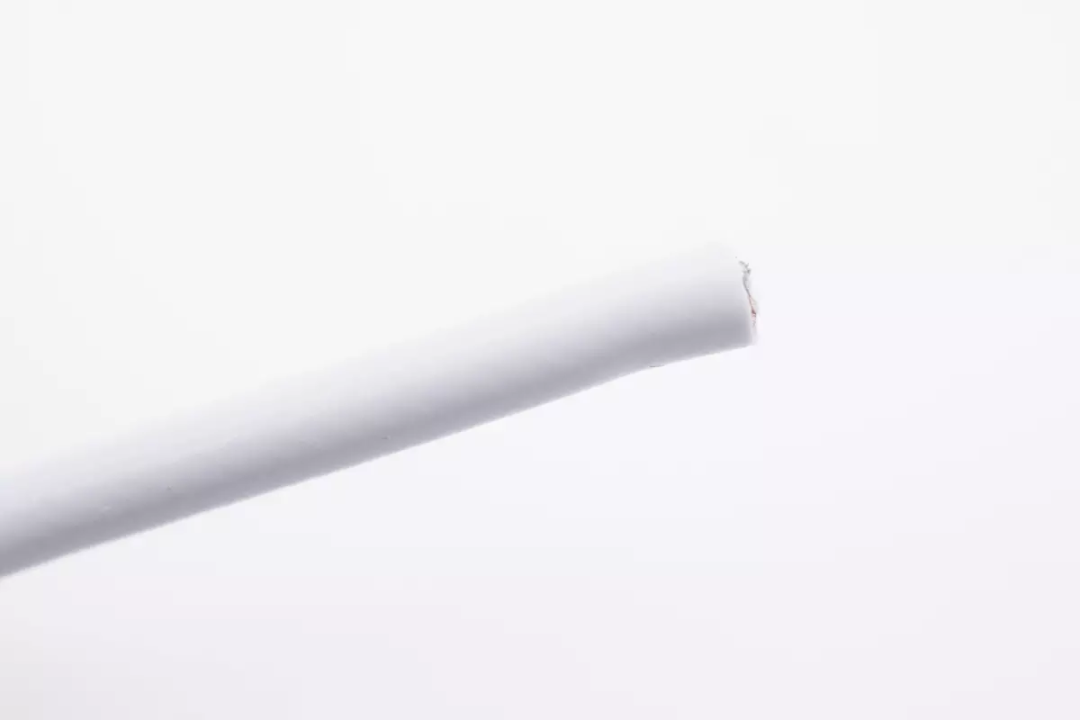

编织层下面是白色线缆。

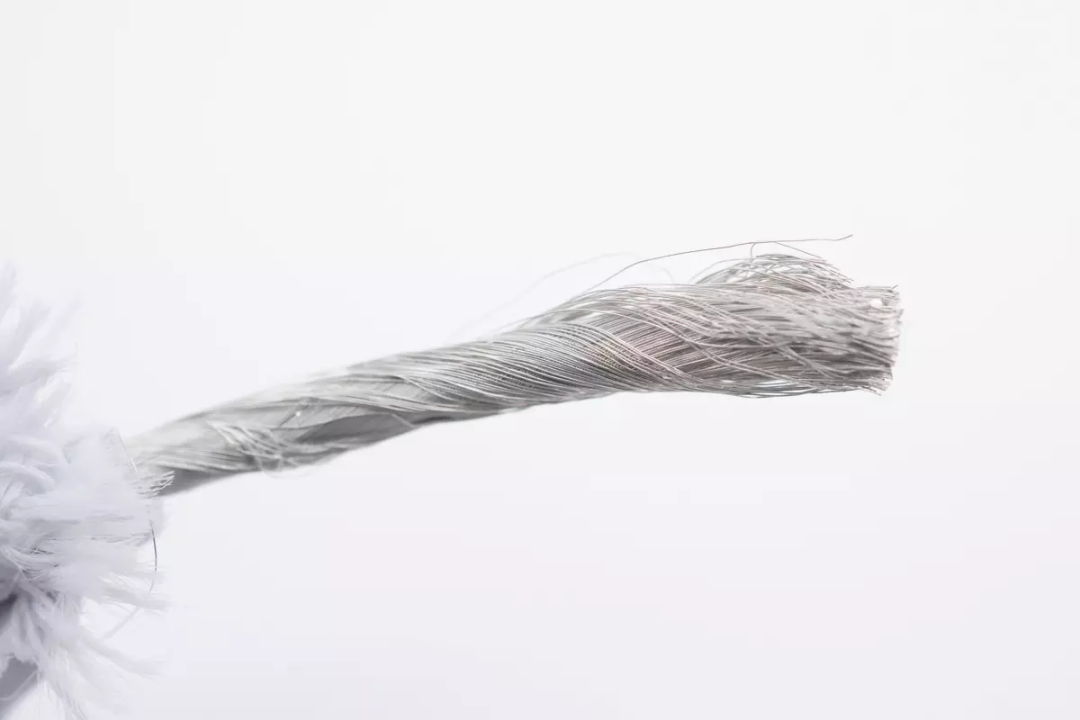

在外皮内部是一层缠绕的屏蔽网。

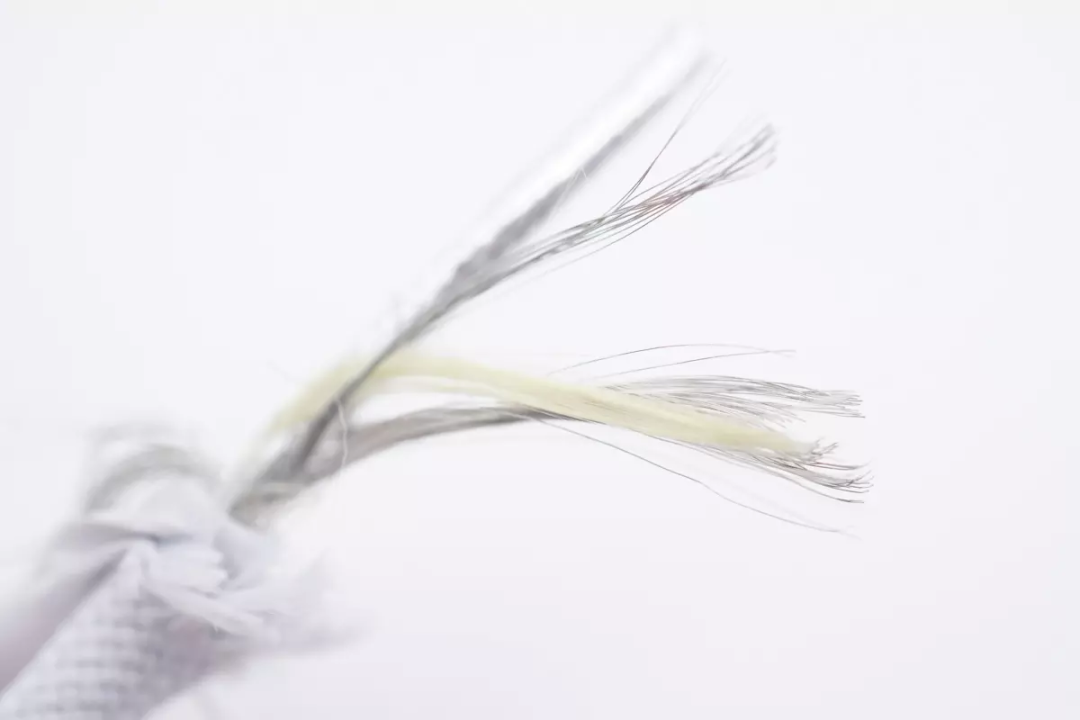

编制网内部是裸线芯和抗拉线。

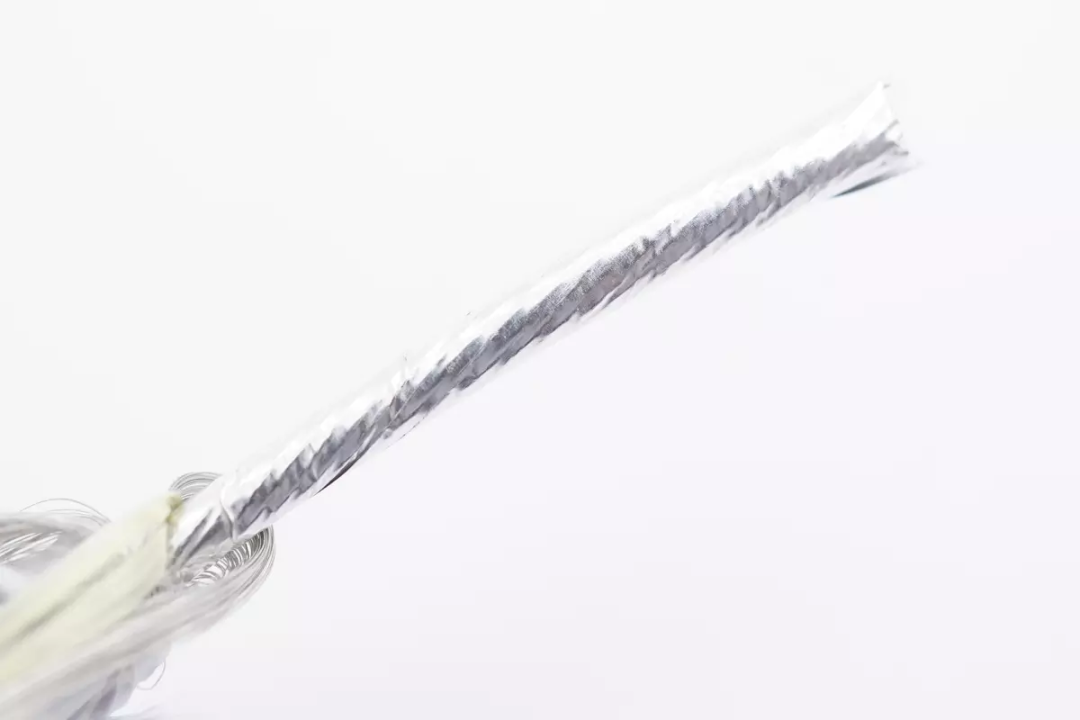

屏蔽铝箔特写。

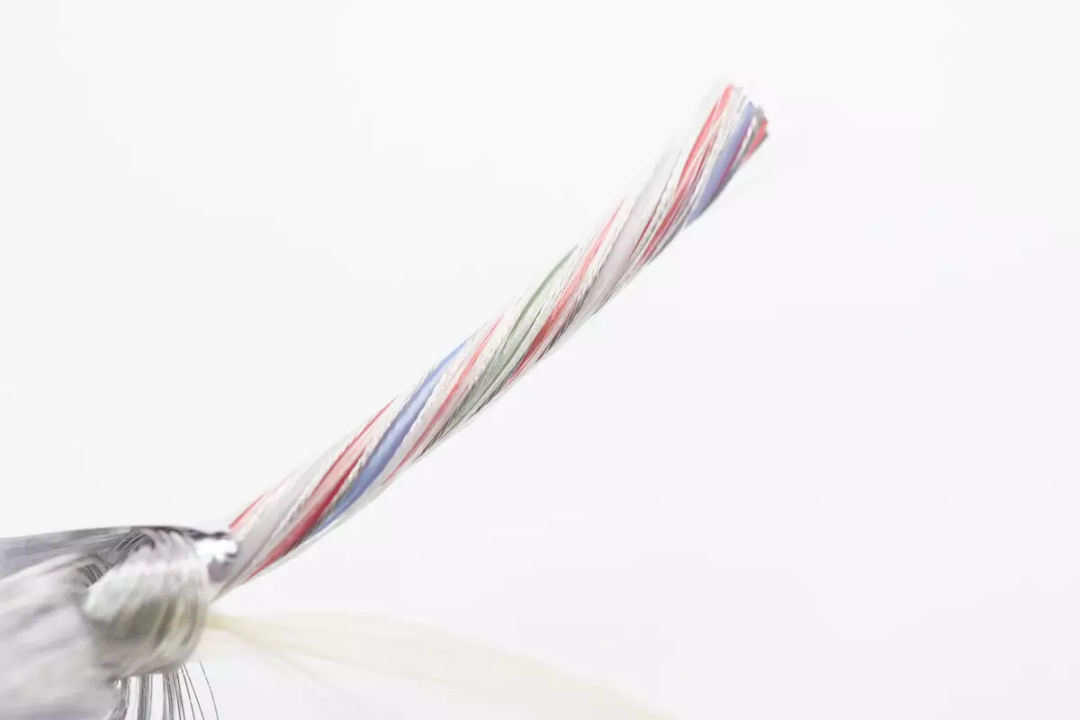

剥开屏蔽铝箔，内部是电力线芯和数据线芯，同时内部还填充抗拉线。其中线芯为旋转缠绕结构，这种结构能够更好的消除应力，让线缆更加柔软。

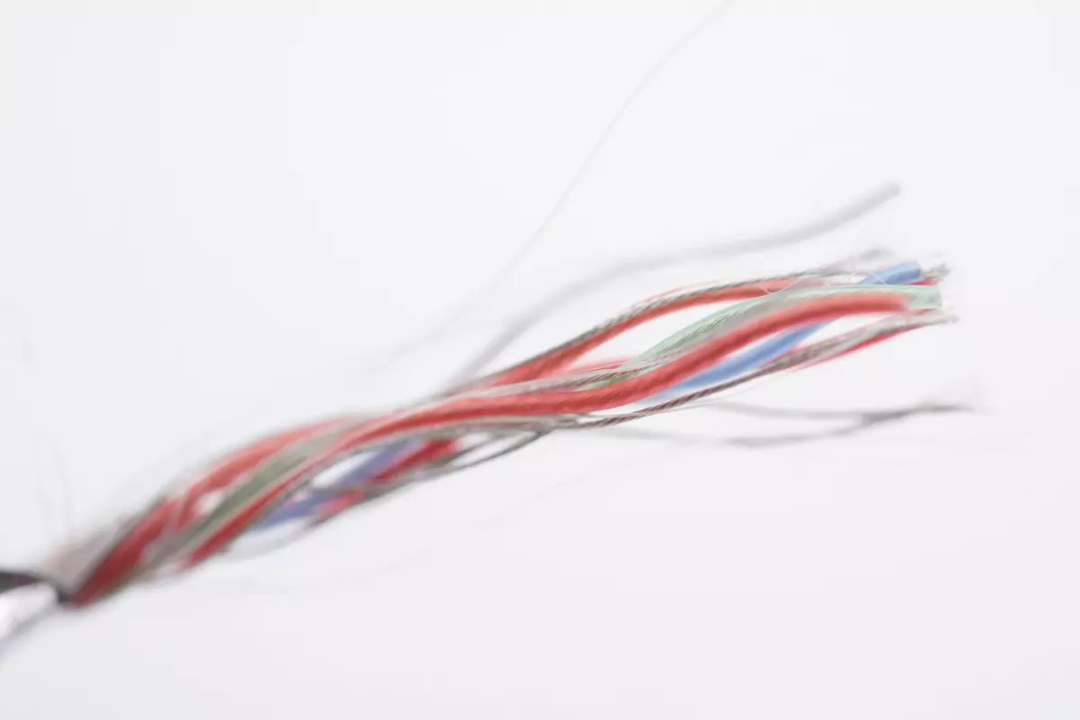

线缆内部不同颜色线芯一览。

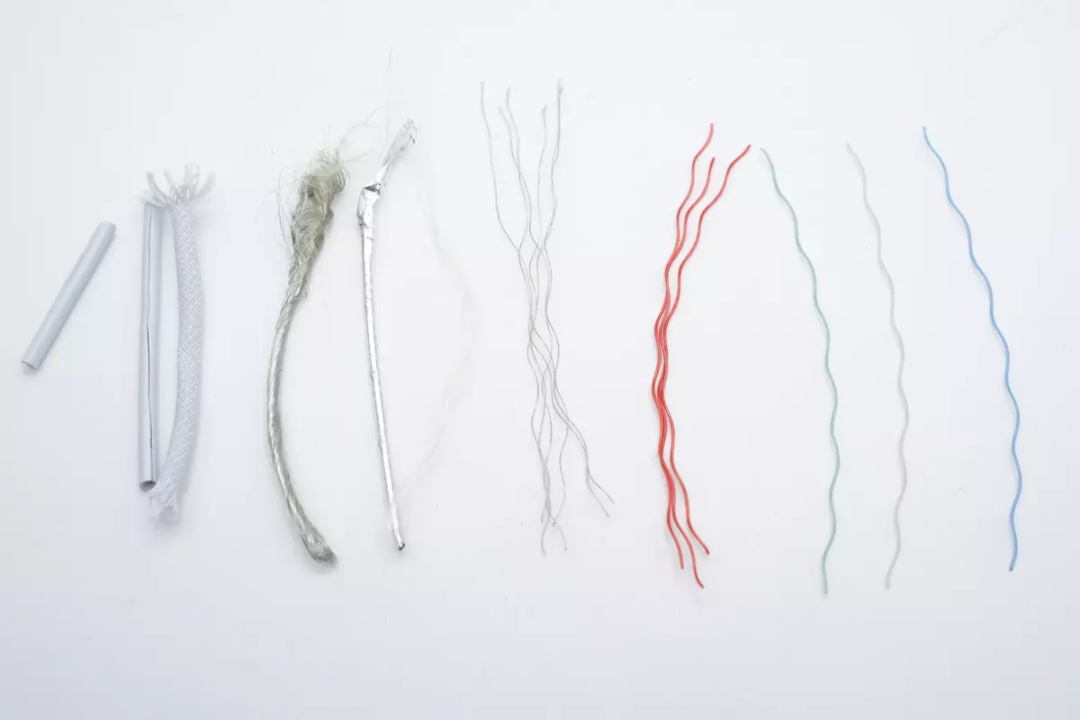

线缆全部拆开一览，依次为编织外衣，塑料外皮，金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯等，下面就开始详细介绍线缆内部的线芯设计。

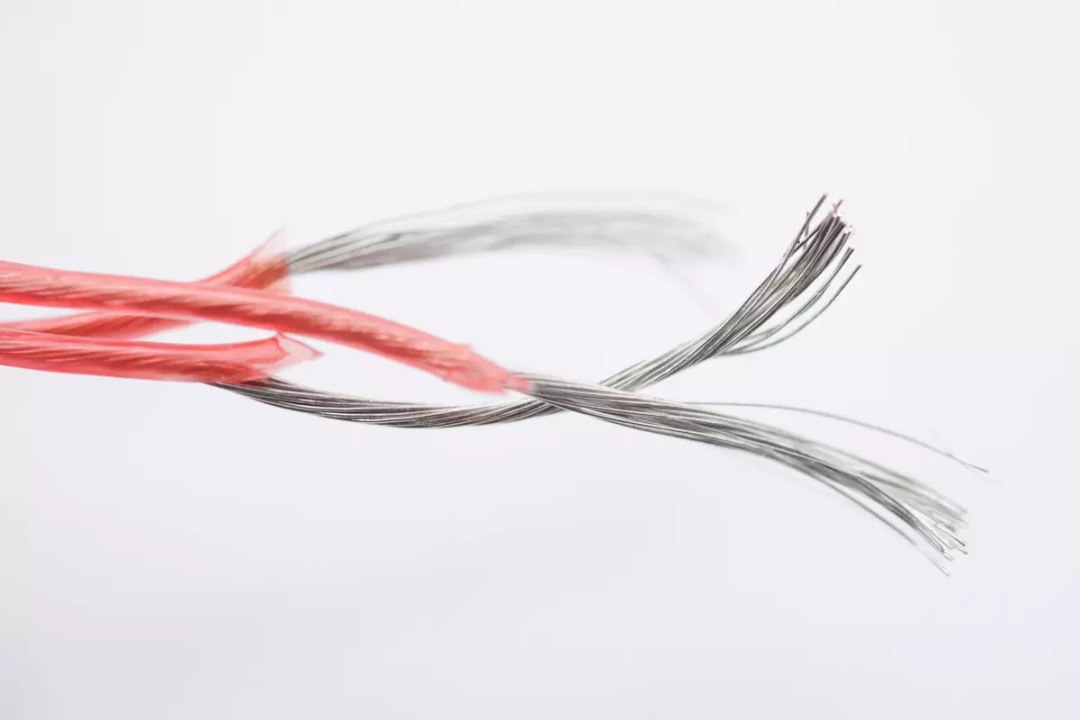

三条正极电力线芯采用镀锡铜线，内部没有抗拉线。

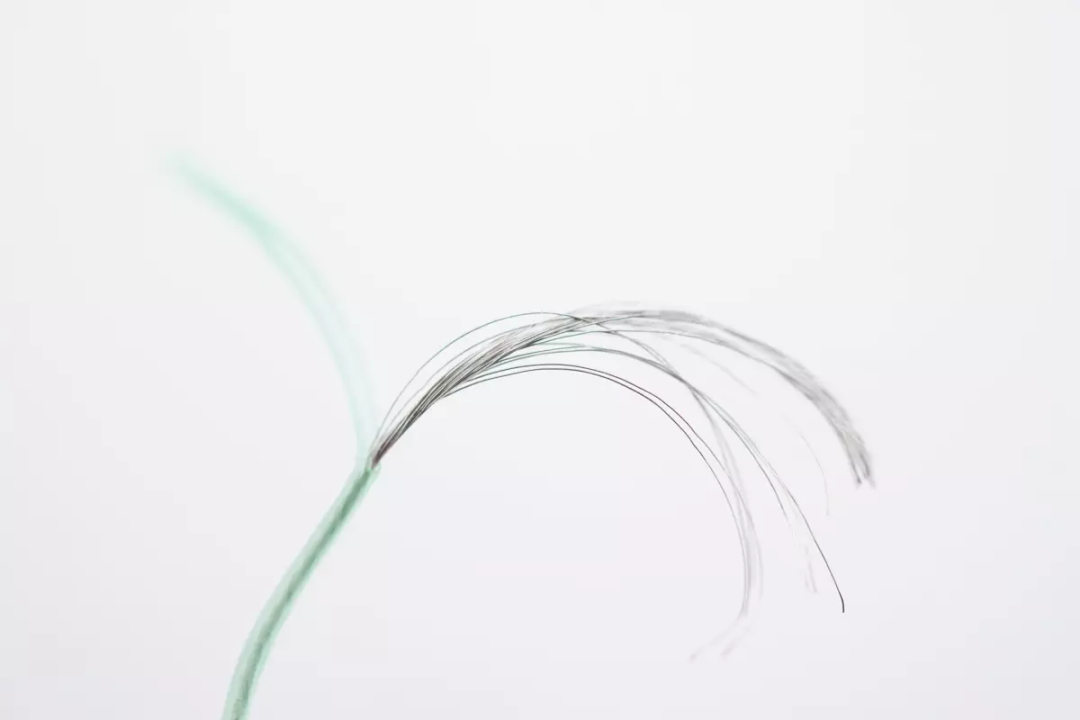

用于USB2.0数据传输的数据线，绿色为D+线芯，内部没有抗拉线。
用于USB2.0数据传输的数据线，白色为D-线芯，内部没有抗拉线。

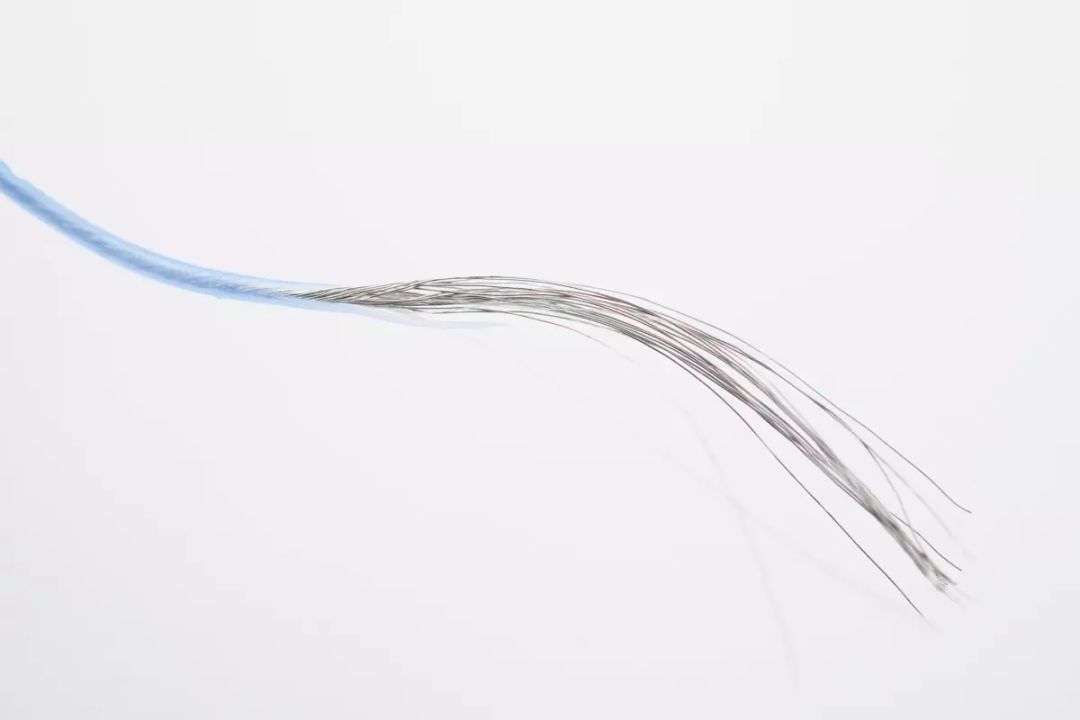

蓝色CC线芯特写，内部没有抗拉线。

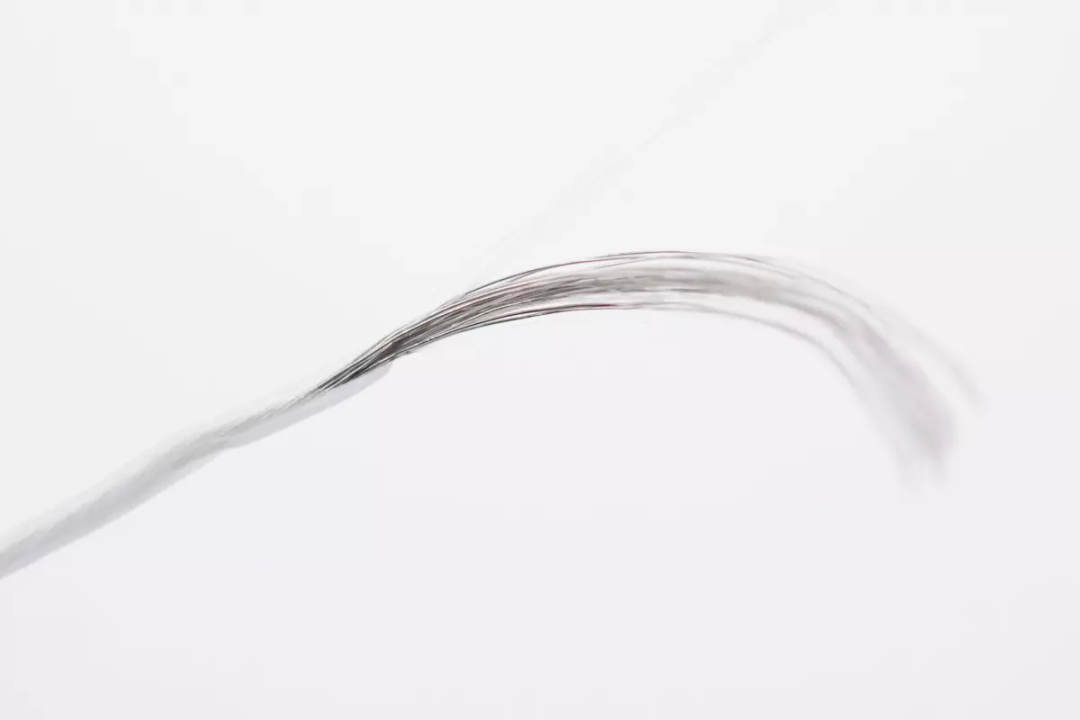

负极裸线芯特写，采用镀锡铜丝并联，共六根。

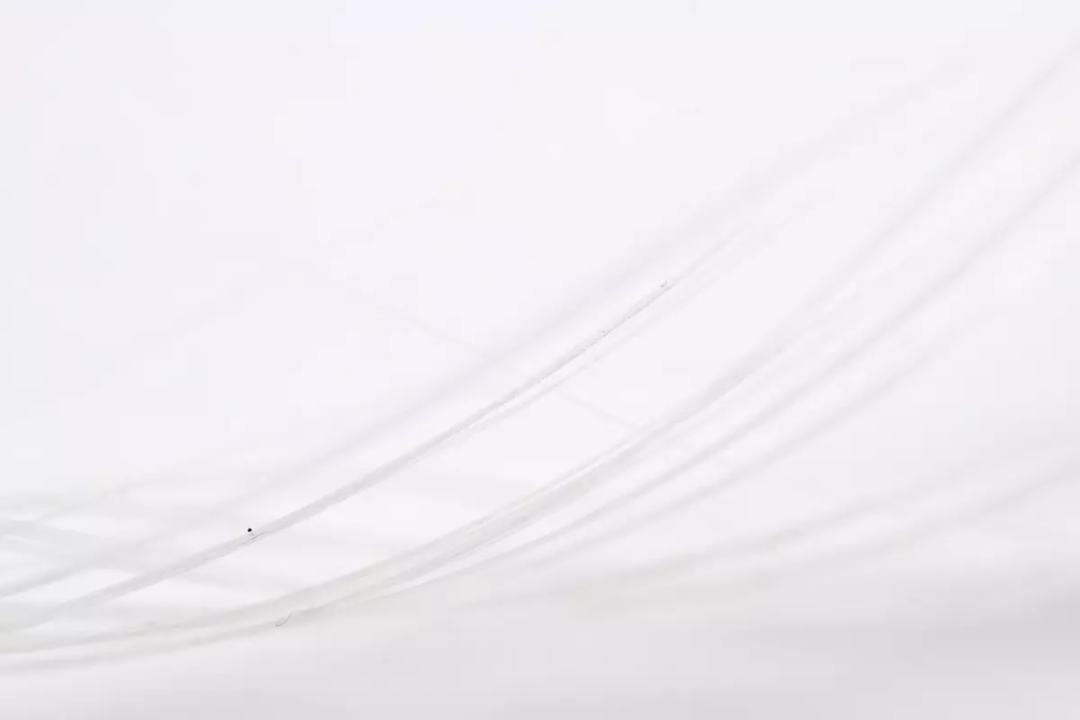

线缆内部填充的抗拉线特写。
全部拆解一览，来张全家福。
充电头网拆解总结
苹果新推出的这款USB-C充电线为USB2.0规格，线缆长度约为1米，支持60W充电功率，能满足笔记本电脑和手机充电需求。线缆采用编织工艺外皮设计，坚固耐用，在金属端子上激光刻印型号，产地和序列号。
充电头网通过拆解了解到，这款数据线的线头采用注塑固定，USB-C端子点焊钢套固定，增加机械强度，更加耐用。线缆内置屏蔽网和铝箔抗干扰，线缆内部还填充抗拉线，增加线缆的整体强度。线缆内部未使用E-Marker芯片，所以只起到基本的充电和USB2.0数据传输作用。
