拆解报告：绿联八位总控延长线插座



绿联推出了一款八位新国标延长线插座，这款插座内置氧化锌压敏电阻和温度保险丝，能够在浪涌来袭时瞬间吸收高压。同时，绿联还在内置的压敏电阻上增设温度保险丝，在压敏电阻温度过高时切断电源，起到保护功能，并且还内置气体放电管，增强过电压吸收能力。



这款插座具备多重保护功能，内置电源指示灯和防雷指示灯，可以时刻了解防雷模块状态，保护电器周全。插座采用总控开关，并配有过载保护器，进行超功率保护，插座还内置安全门，通过3C安全认证，使用更加放心。下面充电头网就带来这款八位总控延长线插座的拆解，一起看看内部的设计和做工。

此前充电头网已经拆解了绿联八位总控延长线插座、绿联四位分控延长线插座，还拆解过绿联30W 2A1C智充数码排插、绿联100W智充魔盒Pro（3C1A）氮化镓插座、绿联65W智充魔盒2C2A氮化镓快充插座、绿联30W智充魔盒Life（2A1C）USB插座等带USB模块插座产品，欢迎查阅。



绿联八位防雷插座开箱

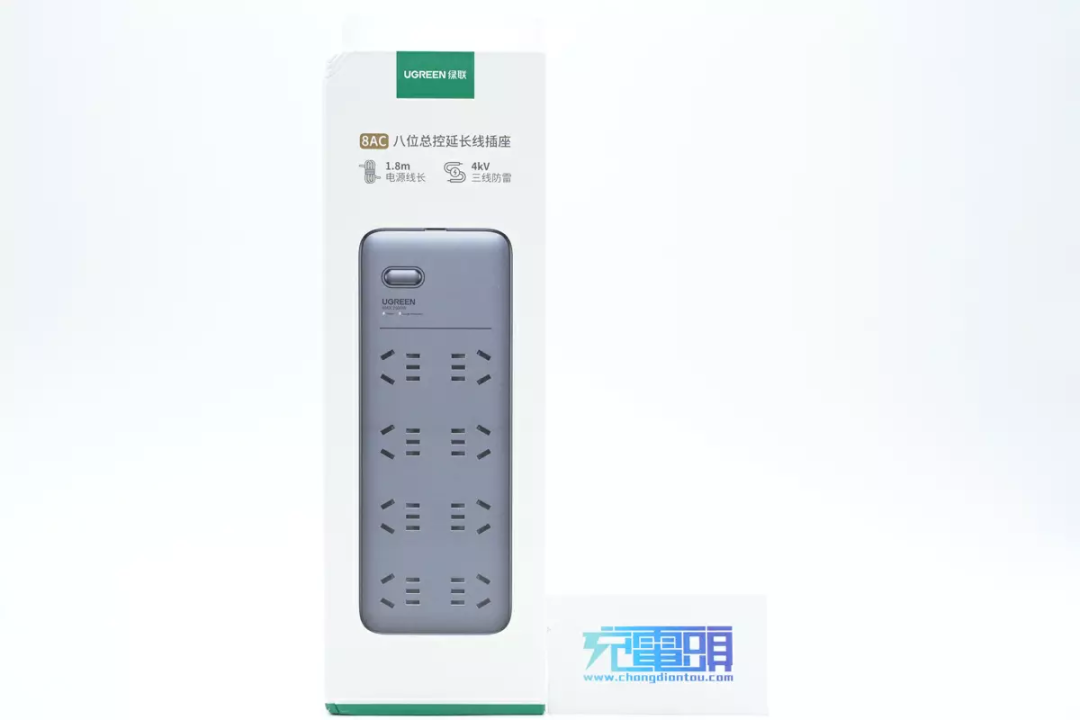

包装盒正面印有UGREEN绿联品牌、产品名称、外观图以及1.8m线长、4kV三线防雷两大卖点。

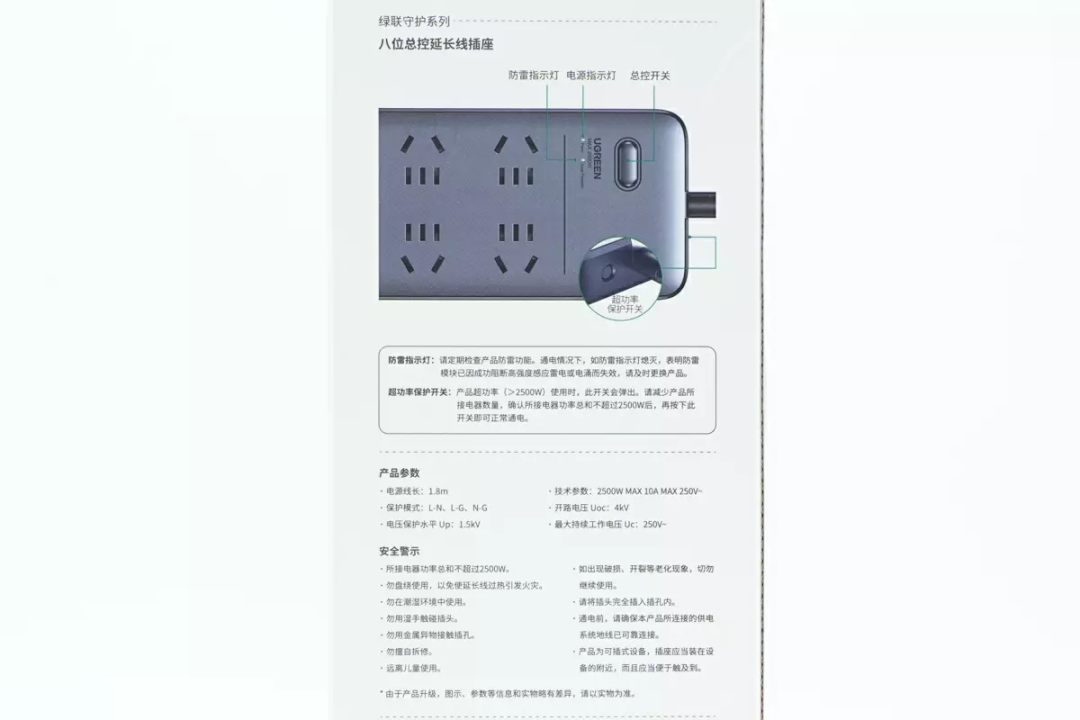

背面印有插座各按键、指示灯释义，并印有产品基本参数和安全警示。





侧面印有集成抗电涌电路、吸收尖峰电流两大特性。





另一侧印有符合新国标、耐高温阻燃材料、儿童保护安全门、加粗电源线芯四大特性。

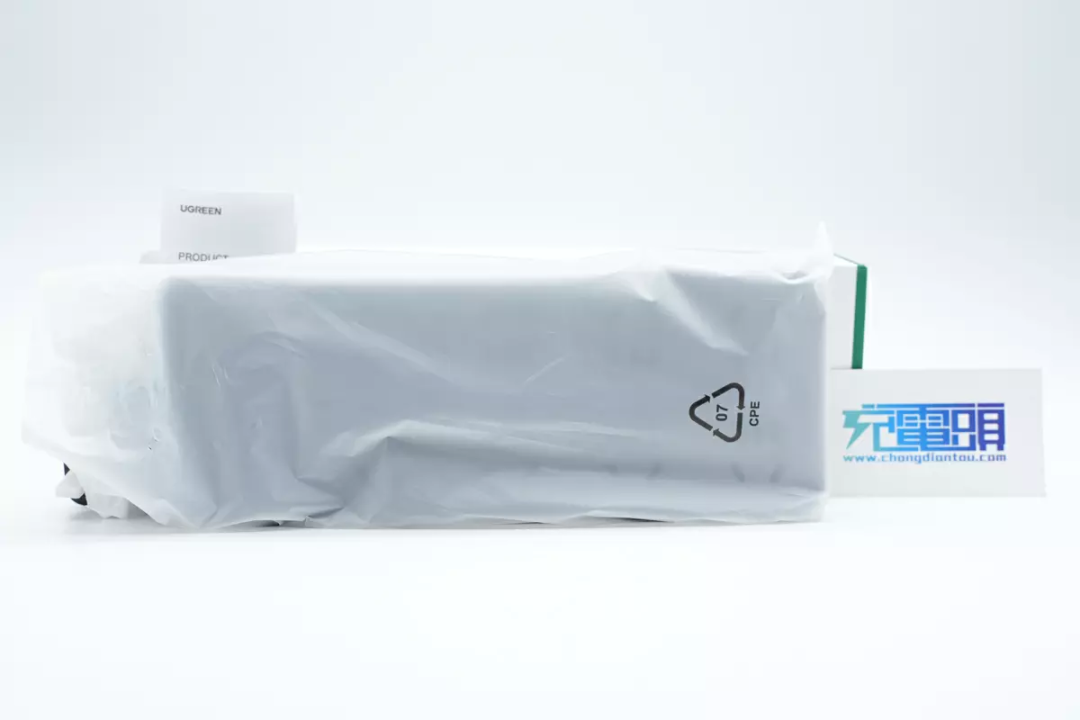

包装内含防雷插座、产品说明书和合格证，插座本体外套防尘塑料袋。

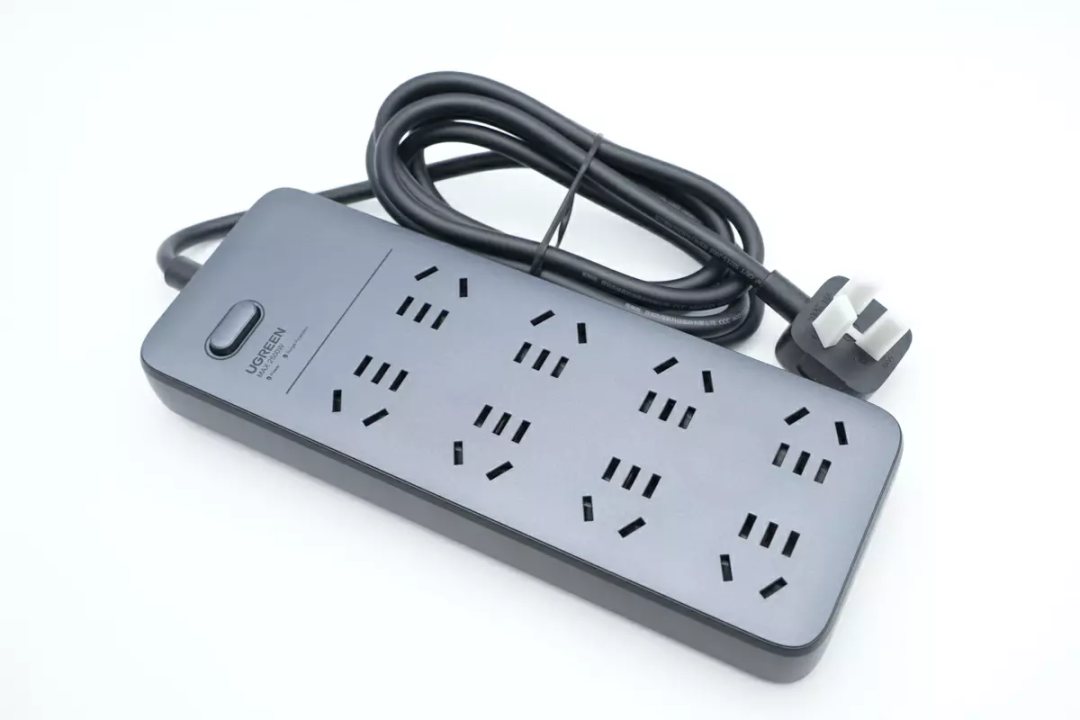

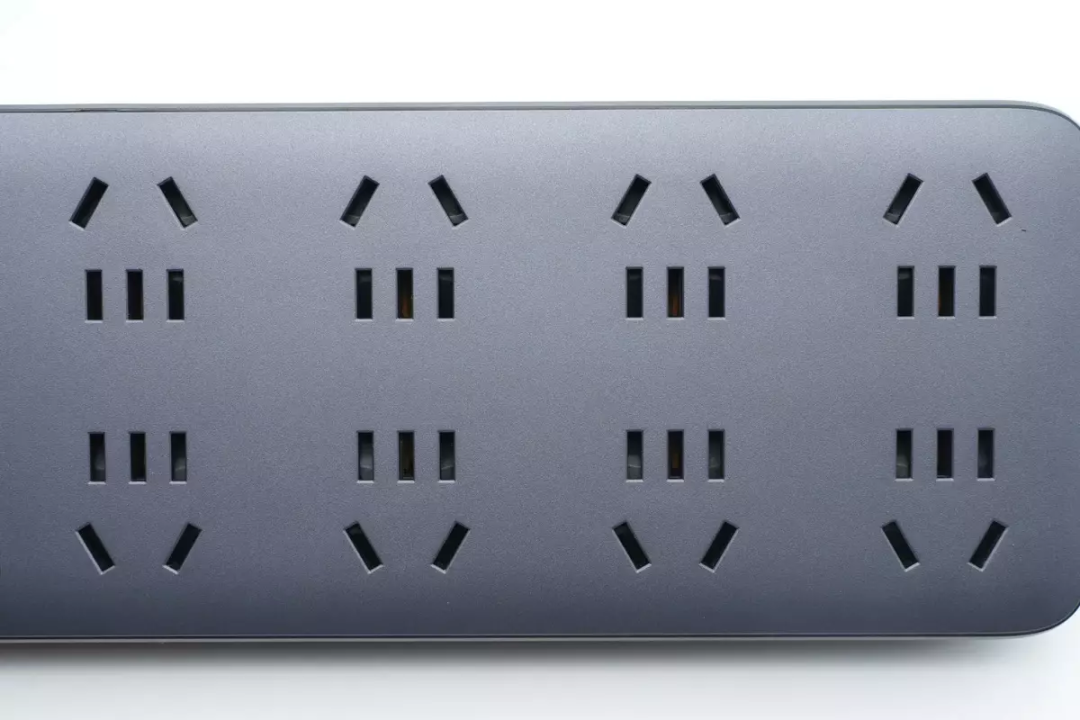

绿联八位总控延长线插座采用高温阻燃PC材质外壳，拥有月影灰简约设计；共配置八组五孔位设计，皆为新国标规格组合插口，一孔一用，一体式铜条设计比传统插座更耐用耐插拔，官称拥有5000次插拔寿命。

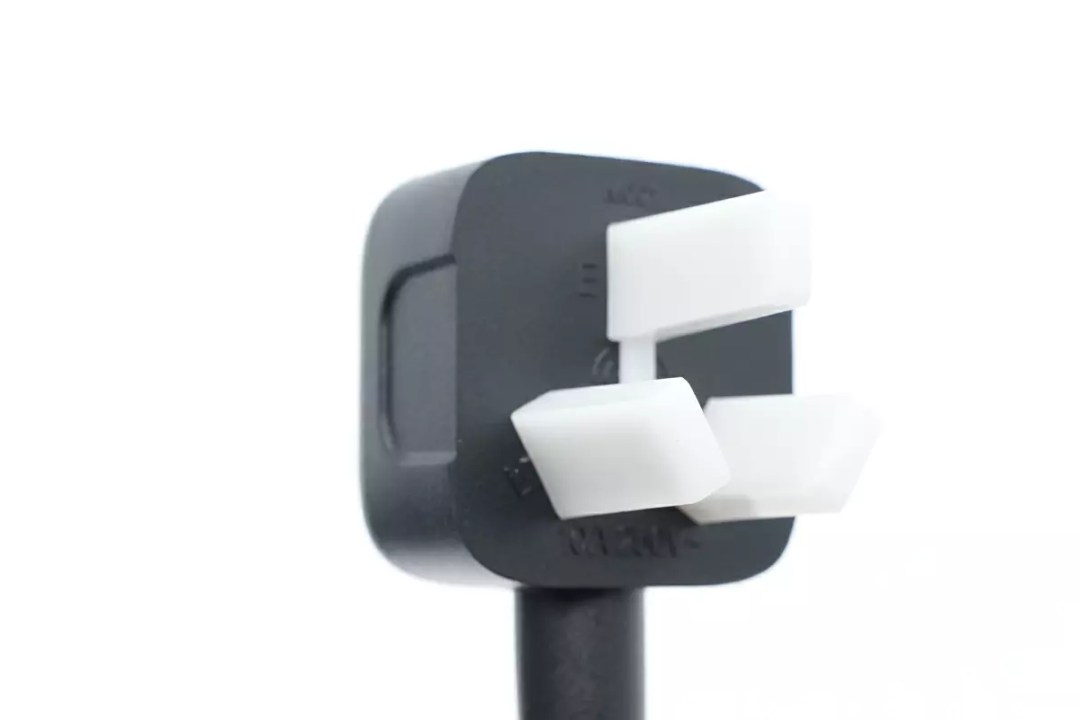

电源线插头两侧设有内凹槽，方便插拔，插脚套有塑料壳保护。此外规格为10A 250V~，通过了CCC认证。

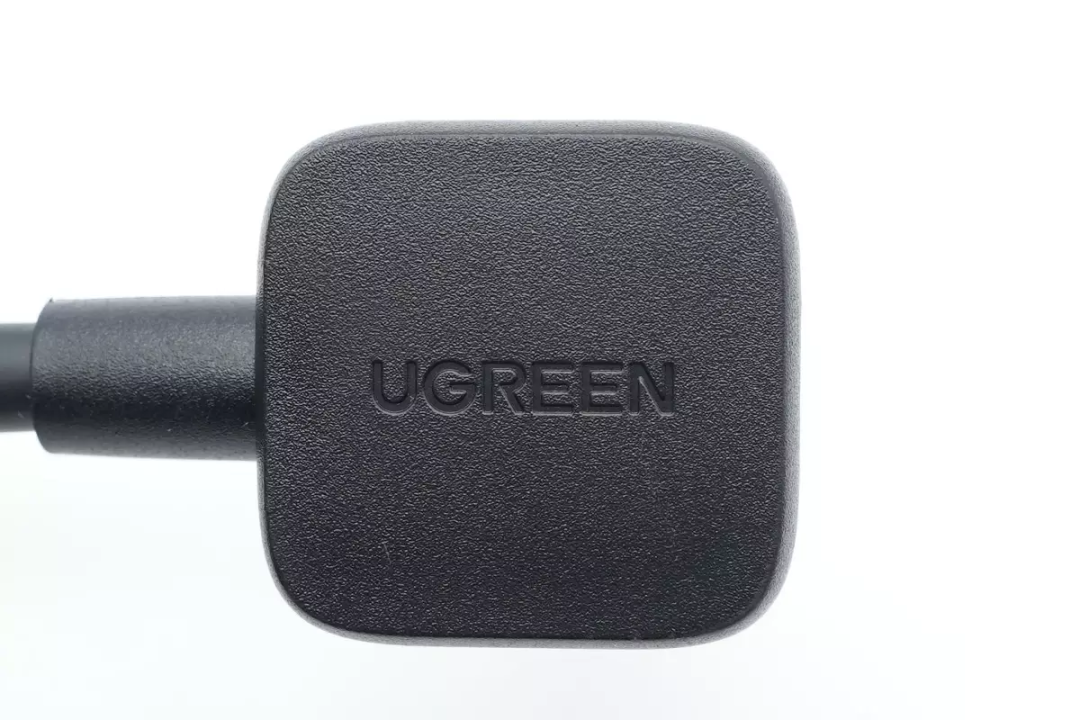

插头顶面中心设计有UGREEN品牌。

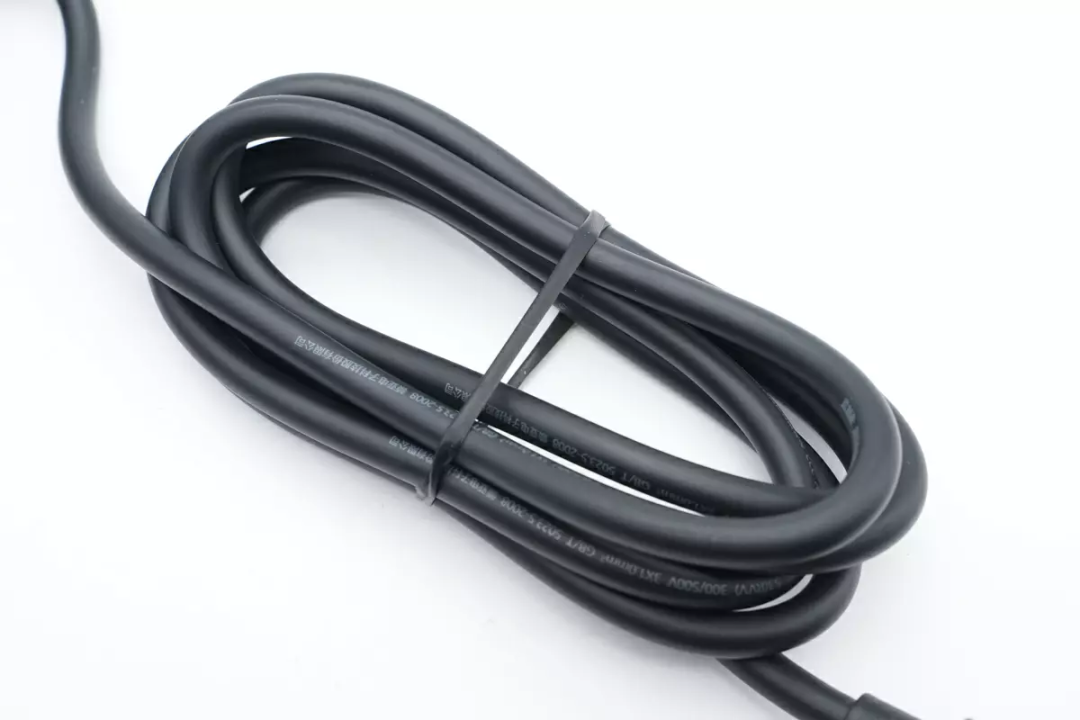

电源线外皮印有“监制商：深圳市绿联科技股份有限公司”、“CCC认证“、“300/500V 3*1.0mm²”，采用加粗电源线芯，安全系数更高，使用更安全。

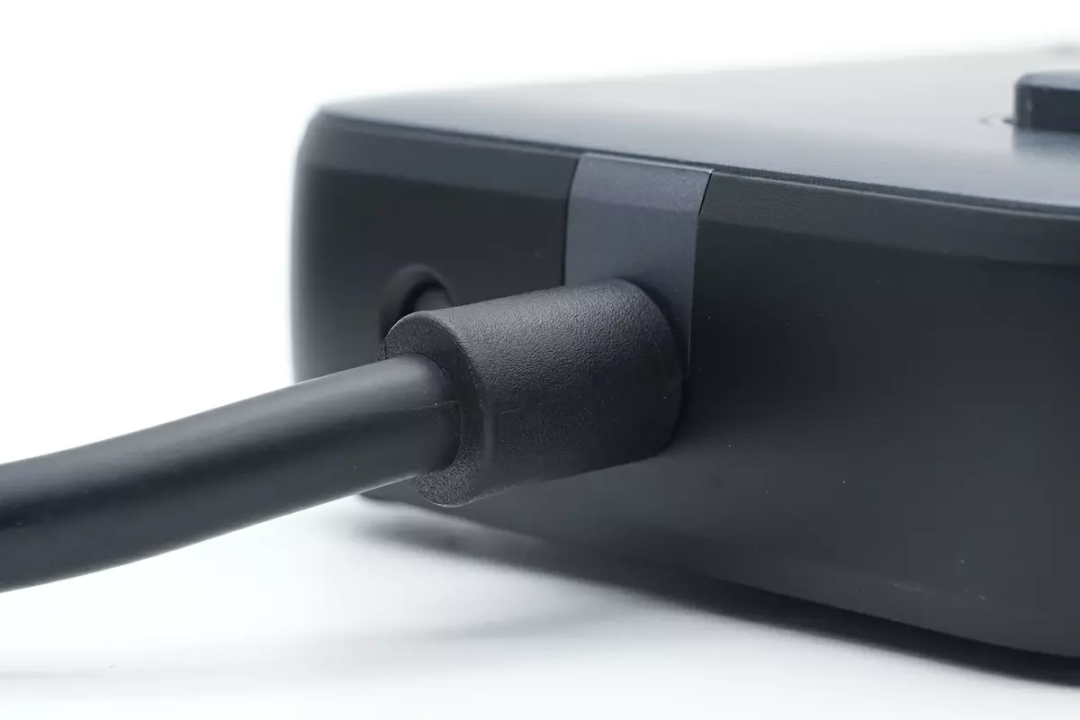

线材连接处采用加厚注塑工艺设计，耐用防弯折。

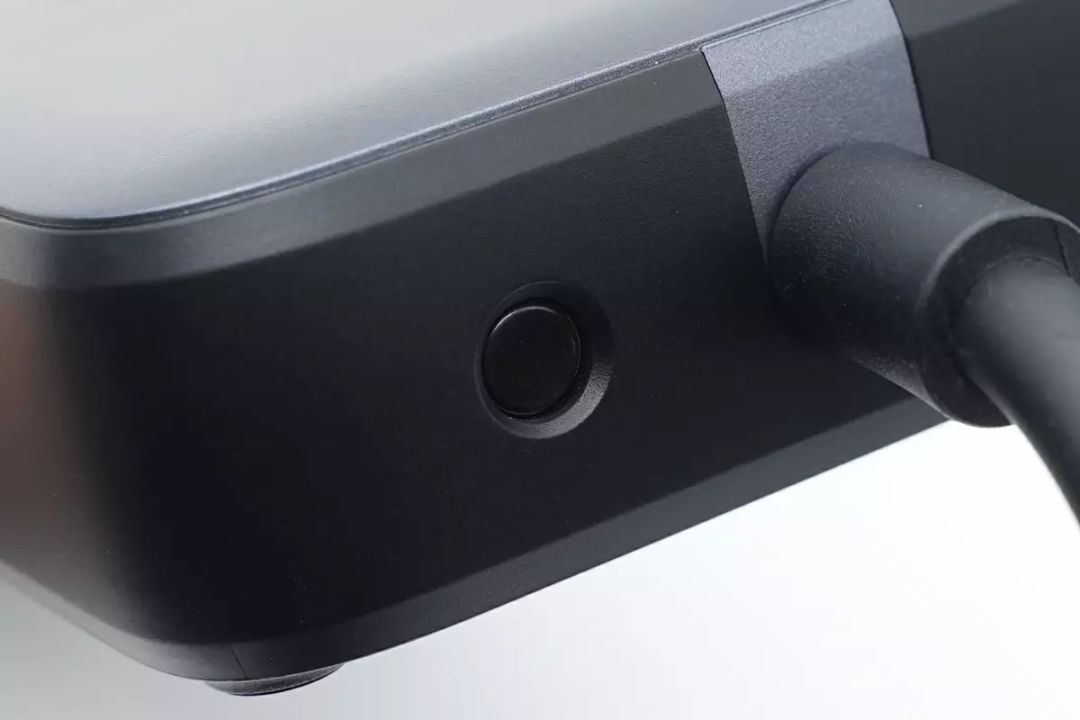

防雷插座侧面设有超功率保护开关，当电器工作总功率超过额定功率 2500W 时，此开关会自动弹出保护设备，在确认电器总功率未超标情况后，再按下即可正常通电使用。

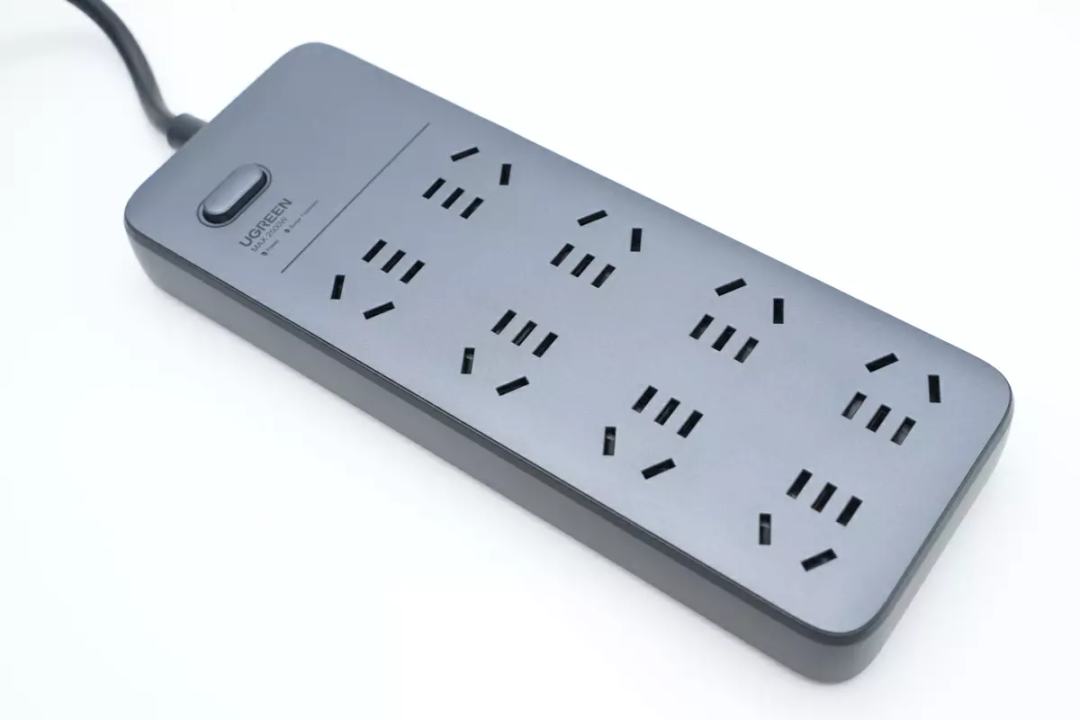

和前不久拆解的绿联八位总控延长线插座CD322相比，这款不仅耐脏，而且顶部面板呈银灰色，金属感十足。

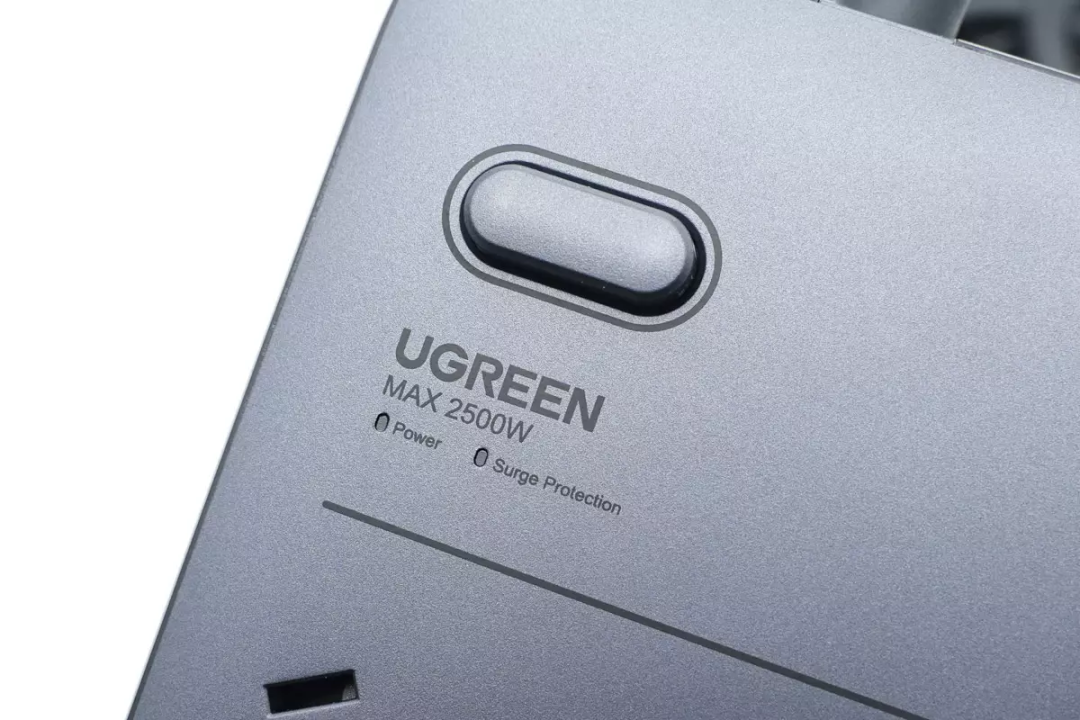

顶面设有机械按压式总控开关按键，按键反馈更清脆并且阻力更大，防止儿童误触关闭/开启电源。





按键旁还有通电和防雷指示灯，通电后，左侧电源指示灯表明通/断电状态；右侧防雷指示灯常亮，防雷功能正常；灯灭则代表已成功吸收电涌，防雷功能失效。





插座除地线接口外，单孔拥有75N（约15斤）安全保护门，不怕儿童误插插孔，用电更安全。

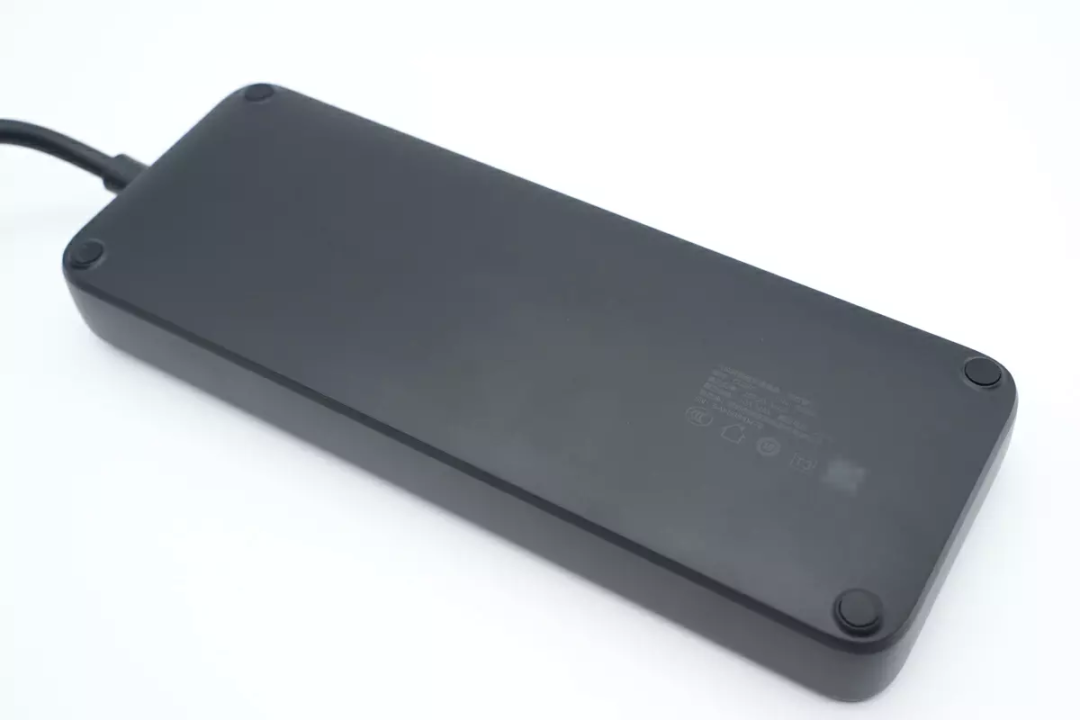

插座侧身和底部为一体式黑色外壳，表面磨砂抗指纹。底部设有防滑垫、外壳上印有产品信息。

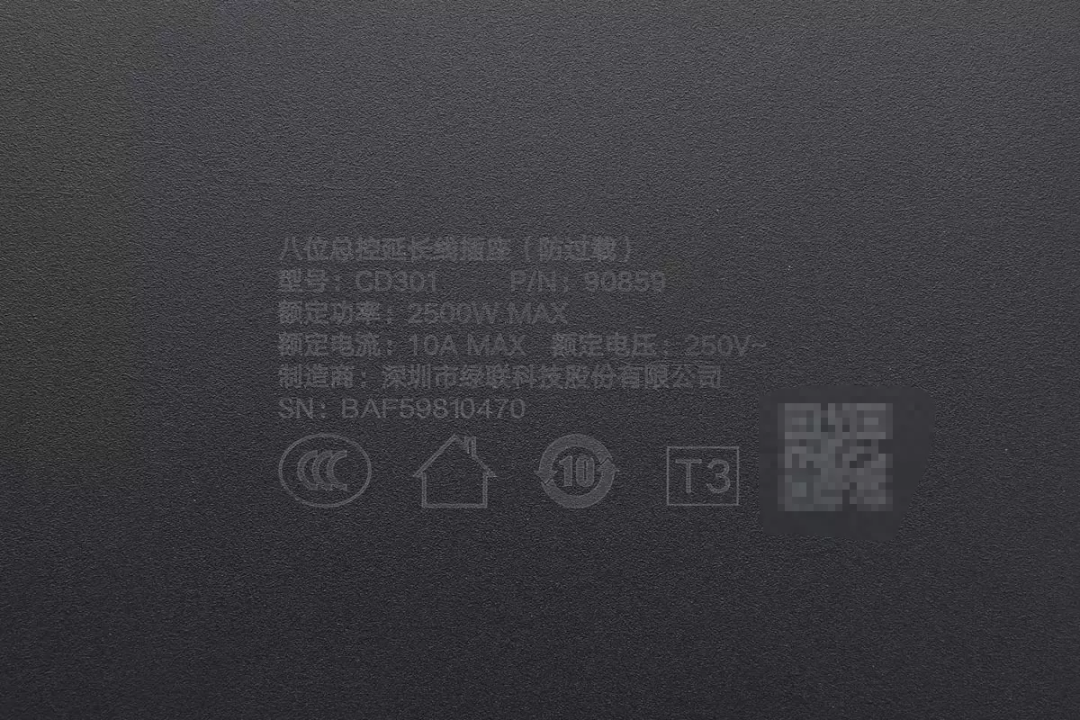

插座型号为CD301，技术参数2500W，10A（Max）250V~，制造商为深圳市绿联科技股份有限公司，产品通过了CCC认证。

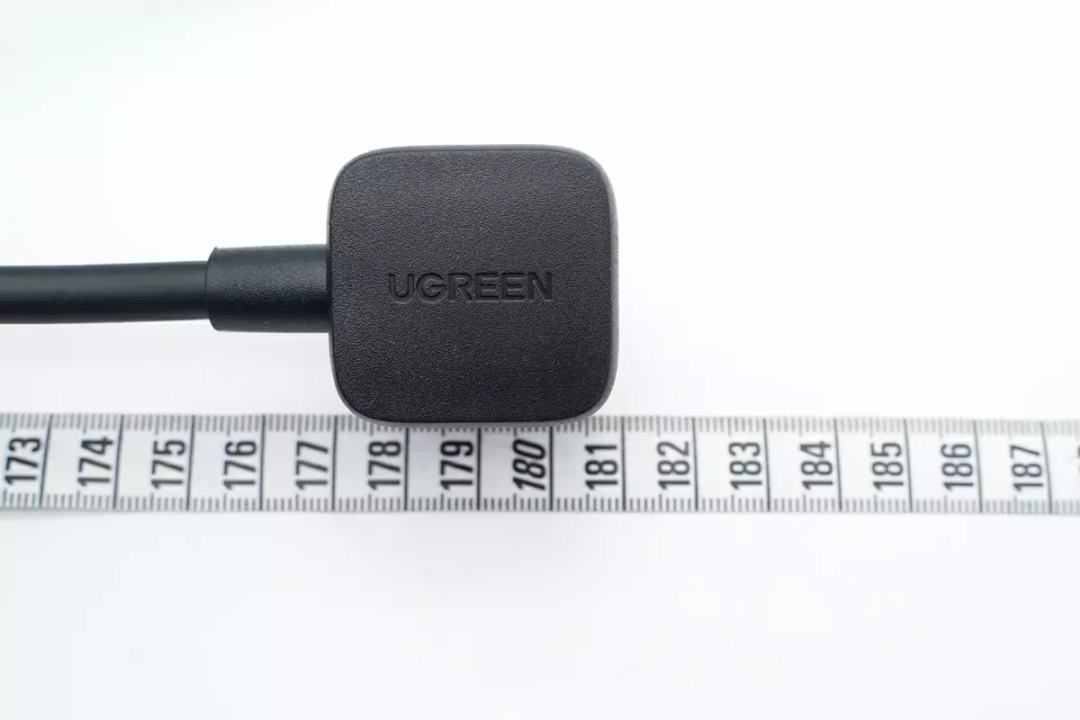

测得电源线长度约为1.8米。

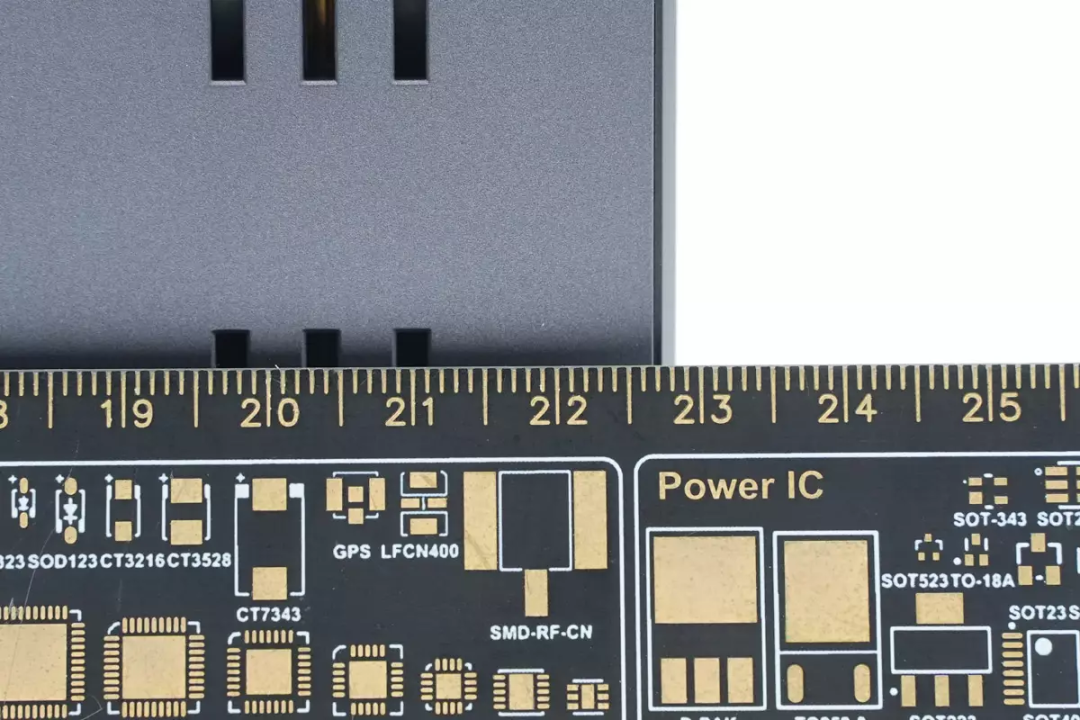

机身长度约22.7cm。

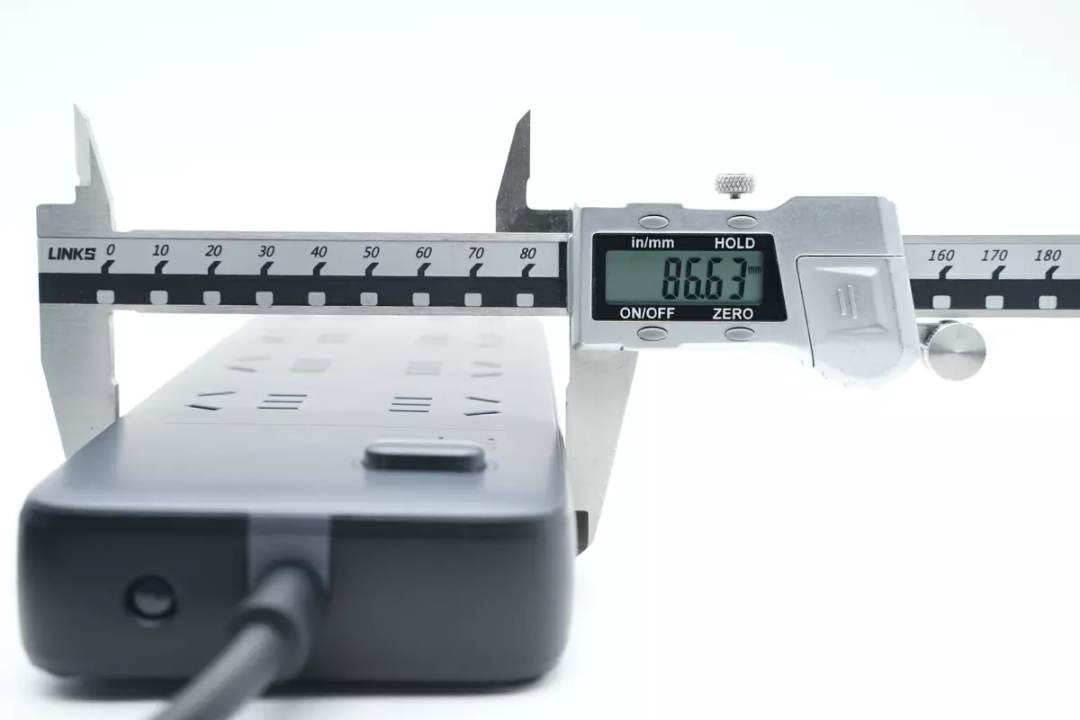

宽度为86.63mm。

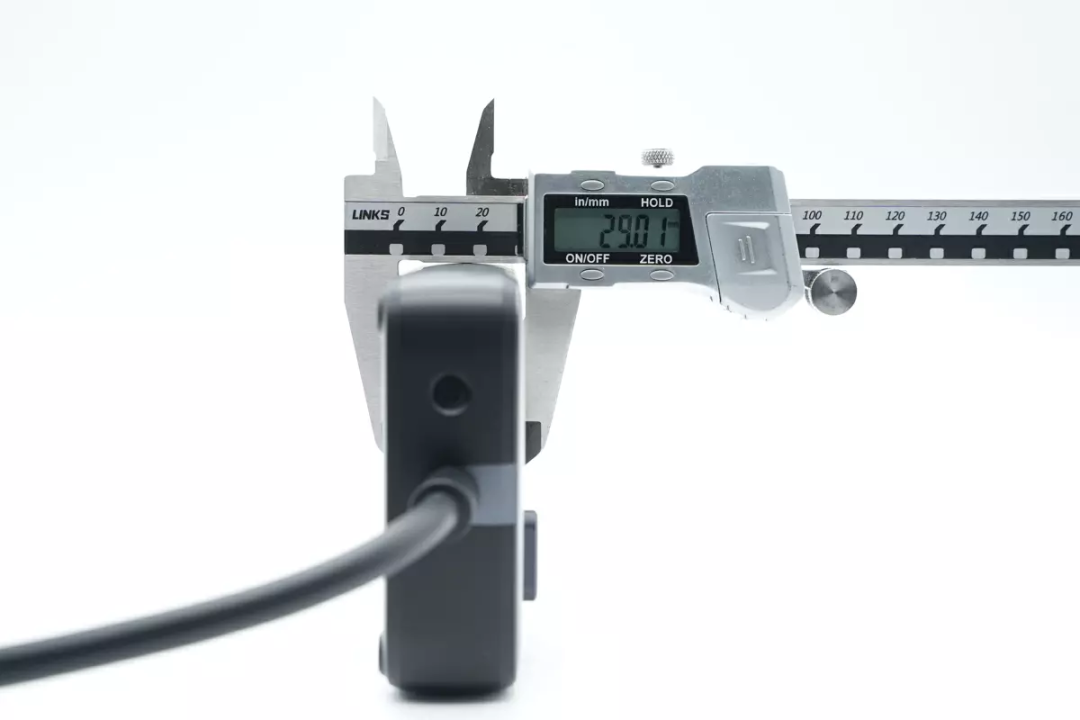

厚度为29.01mm。

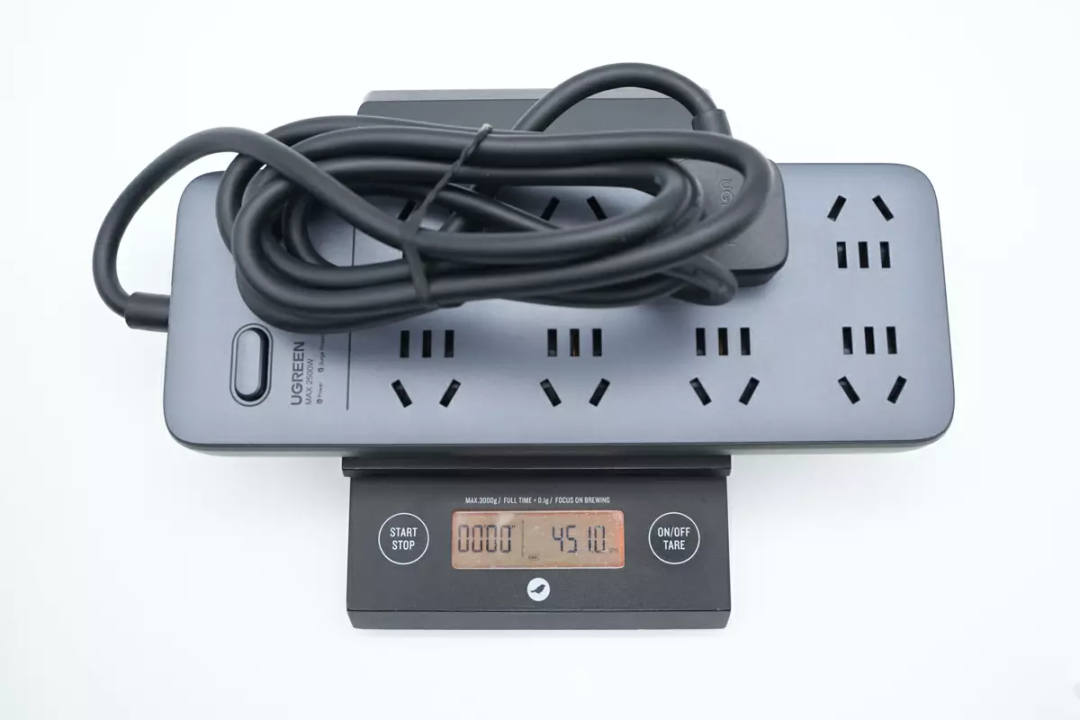

产品总重量为451g。



绿联八位防雷插座拆解



看完了绿联这款插座的开箱和展示，下面就进行拆解，一起看看内部的用料和设计。

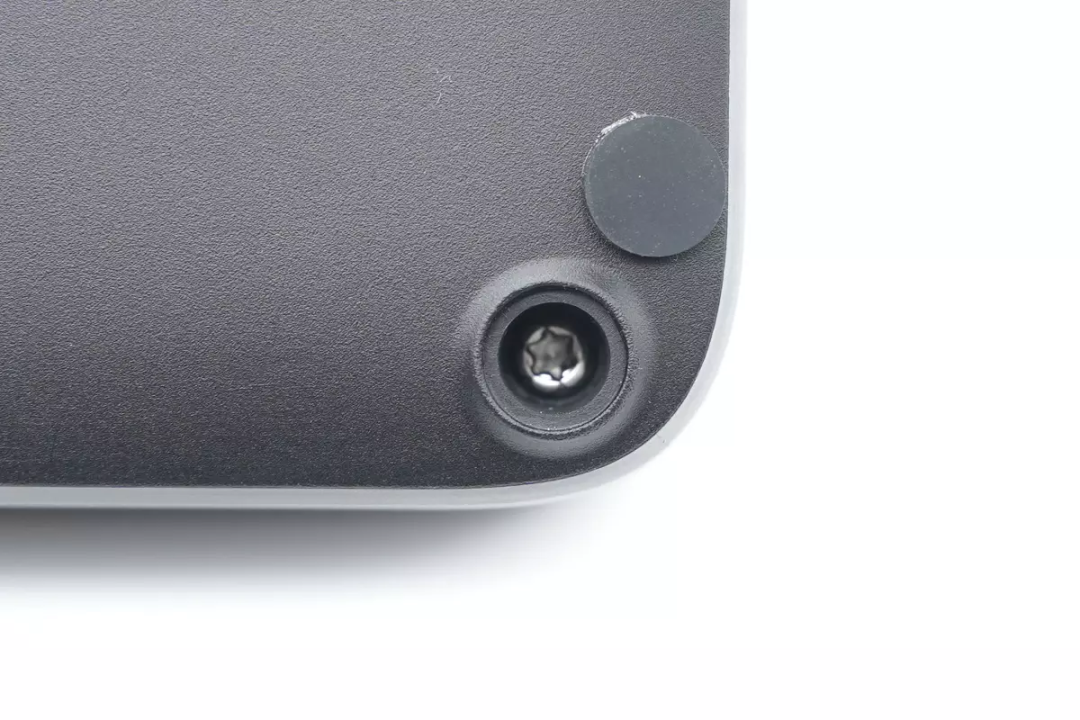

取下插座的硅胶脚垫，脚垫下方是梅花防拆固定螺丝。

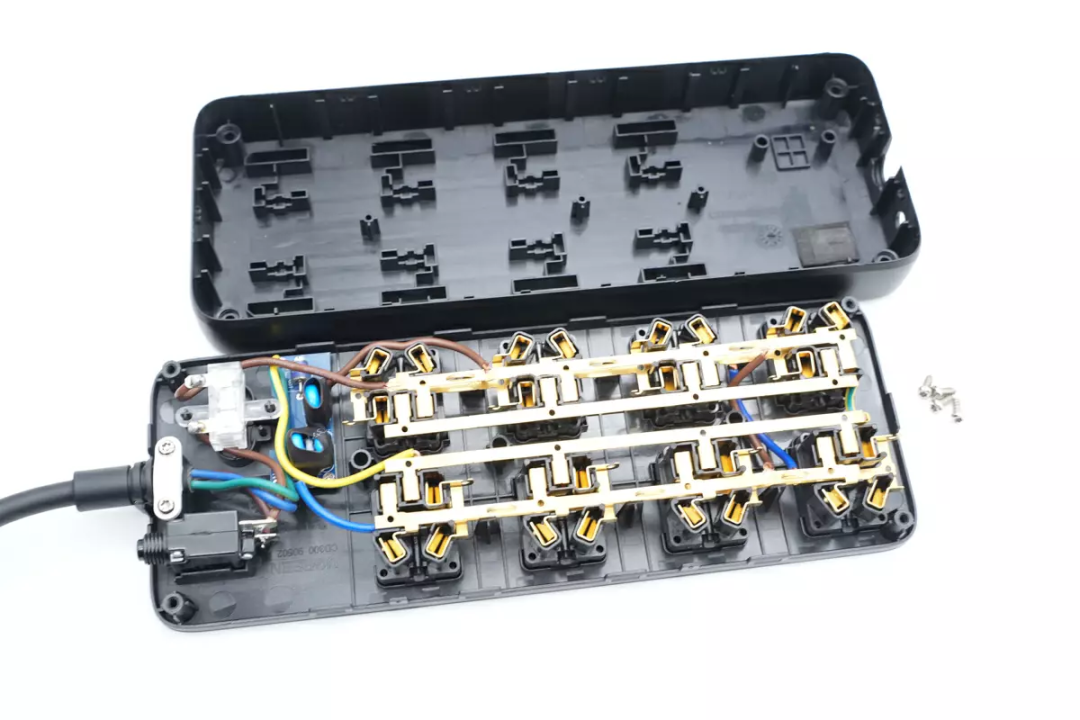

拧下所有固定螺丝，拆开外壳，插座内部为一体铜条结构，电源线焊接连接。

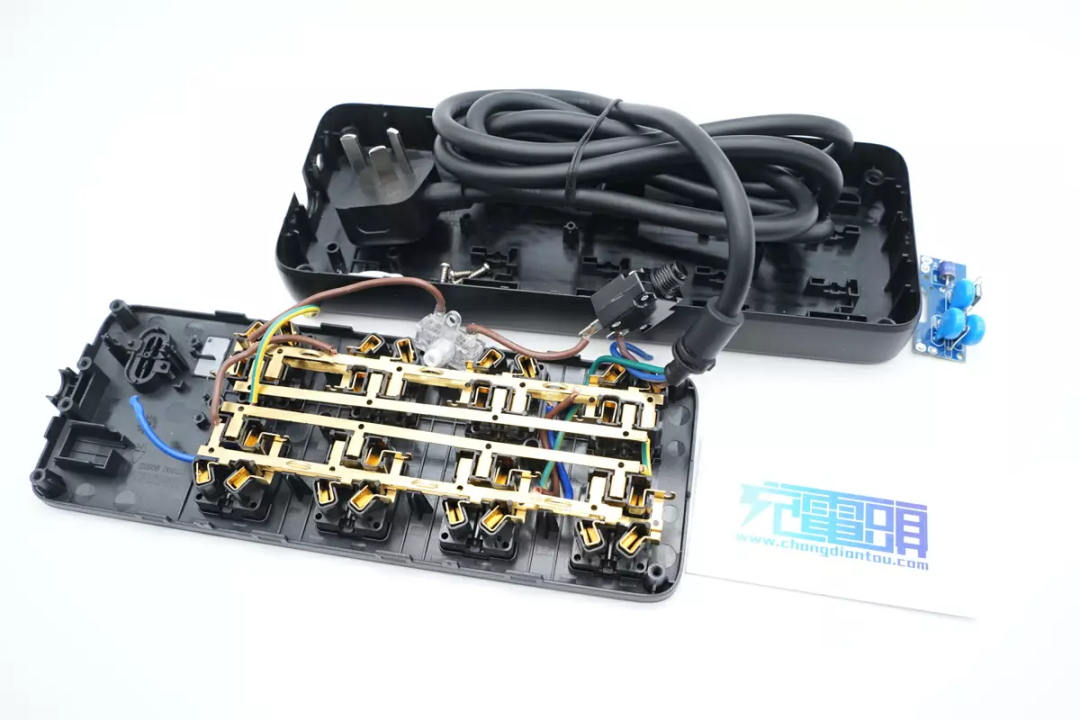

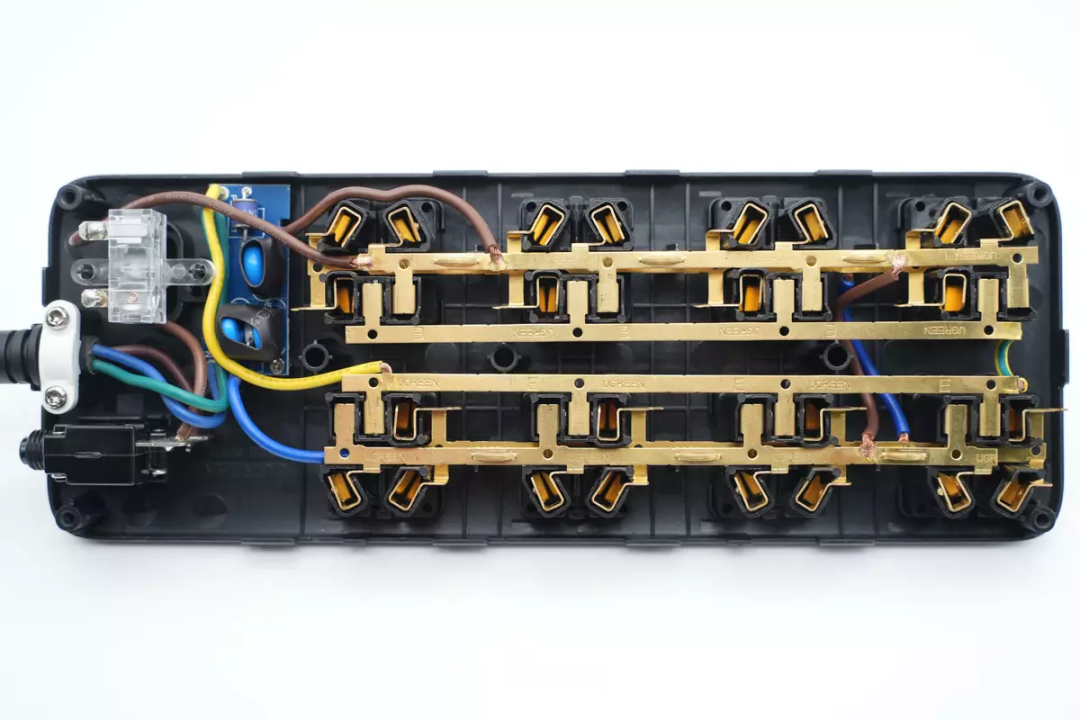

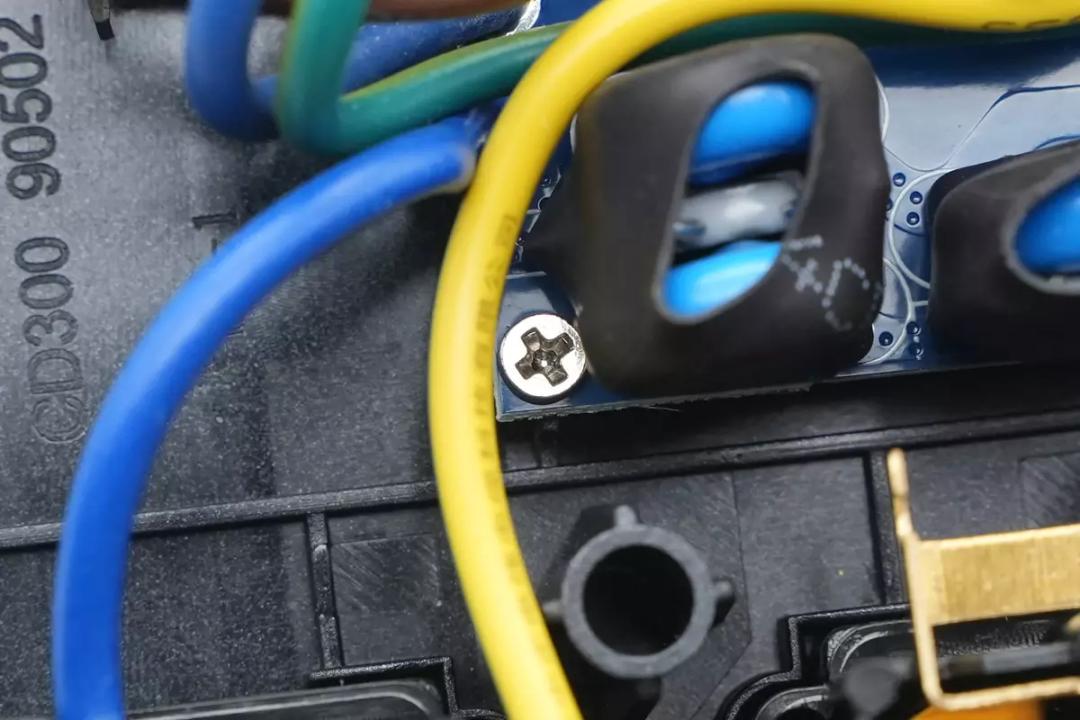

插座内部结构一览，左侧为电源开关，过载保护器和浪涌吸收器件，右侧为一体铜带的插座模块。

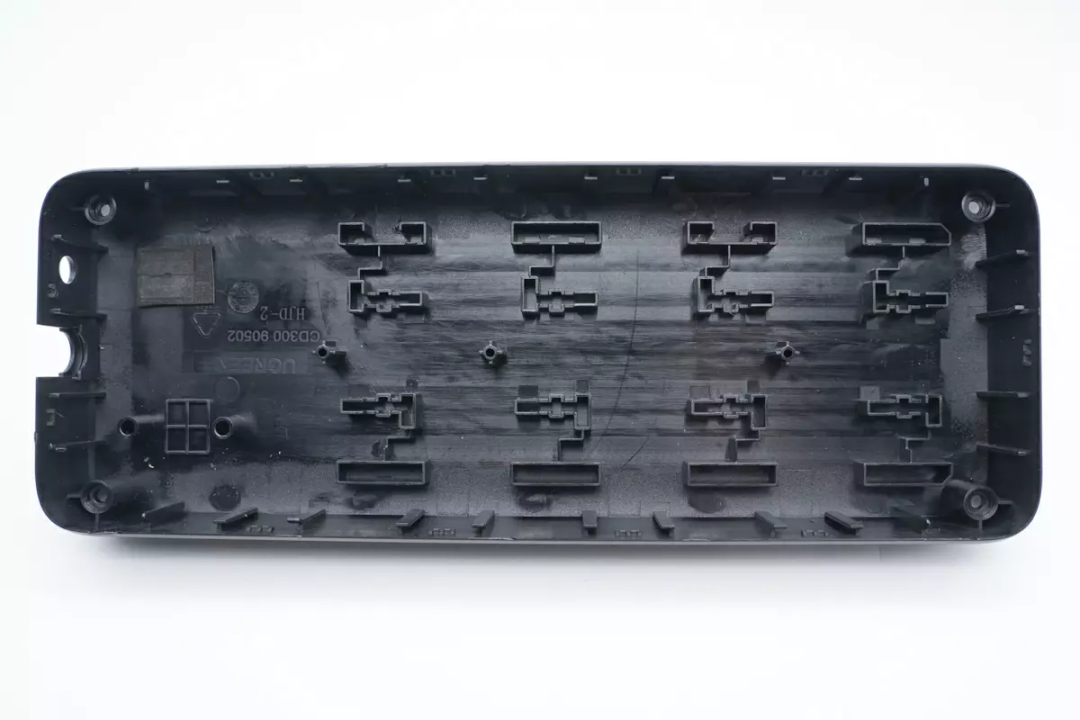

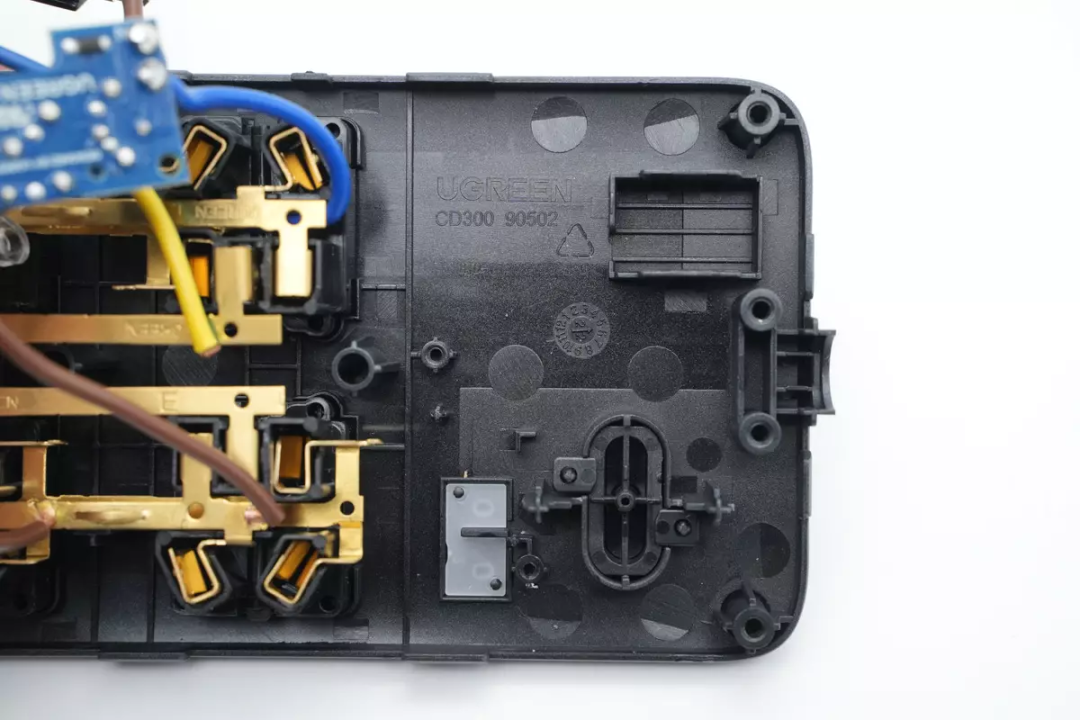

壳体内部对应开关和插座模块开有支撑条，起到固定作用。





对应过载保护器的位置粘贴一块泡棉，起到固定作用。

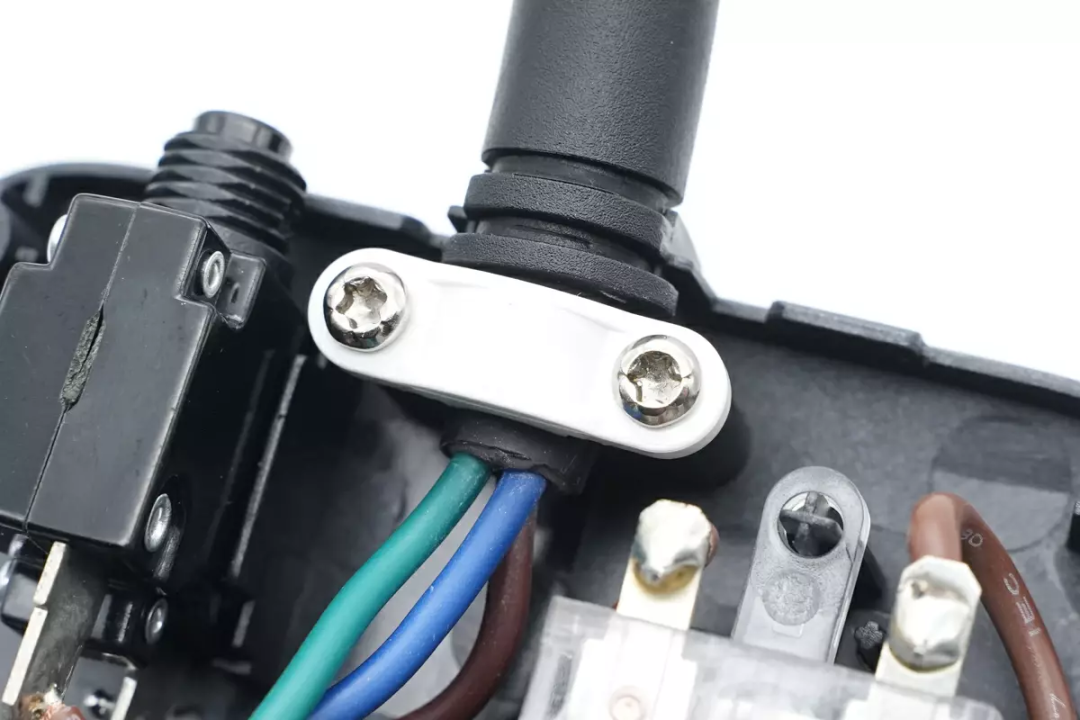

导线输入端采用螺丝和压板固定，火线导线首先焊接到过载保护器上。





固定导线的压板和固定螺丝特写。

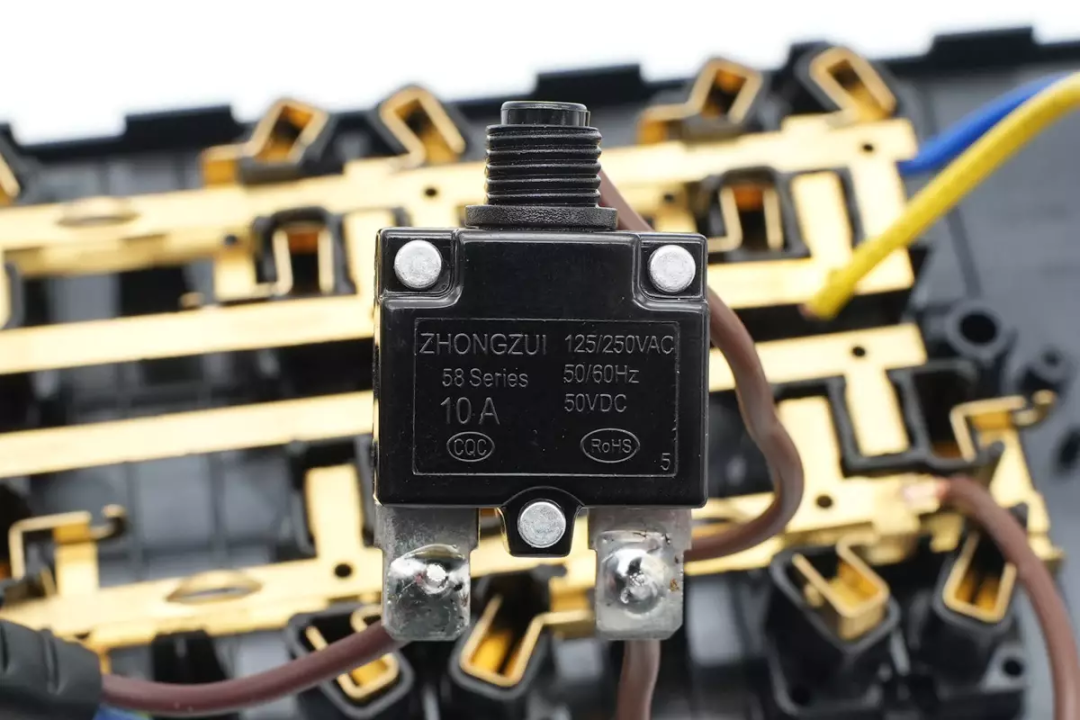

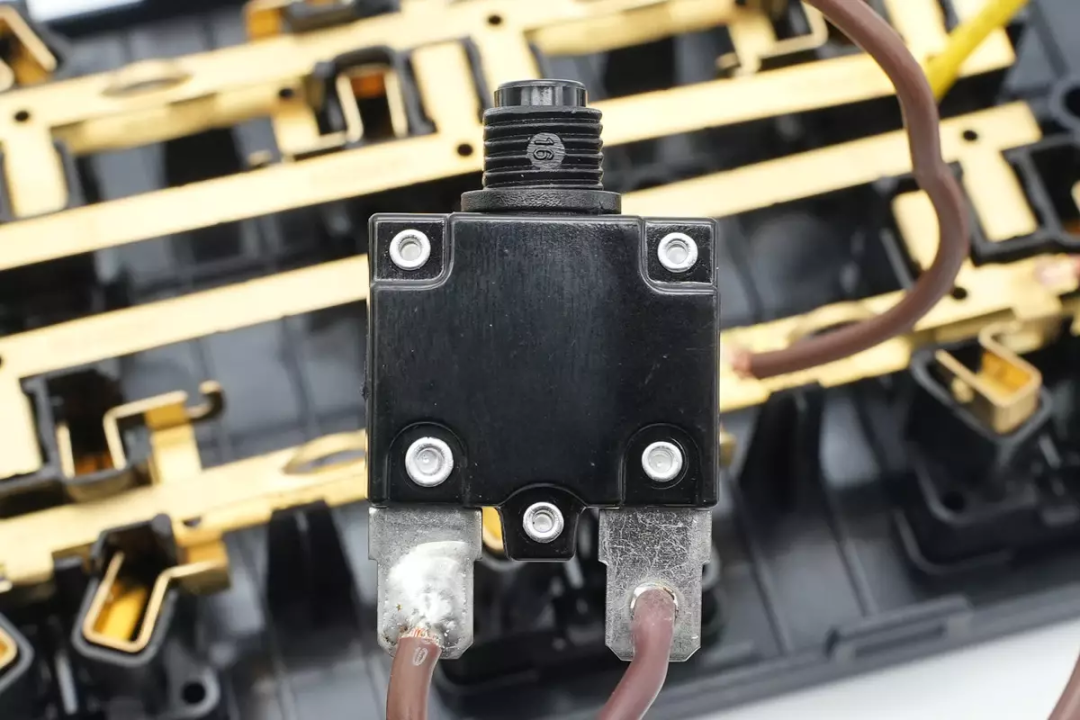

过载保护器来自中最电器，为58系列小型电流过载保护器，额定电流10A，额定电压125/250VAC，50VDC，用于插座过载保护。





过载保护器为电木外壳，铝制铆钉固定。

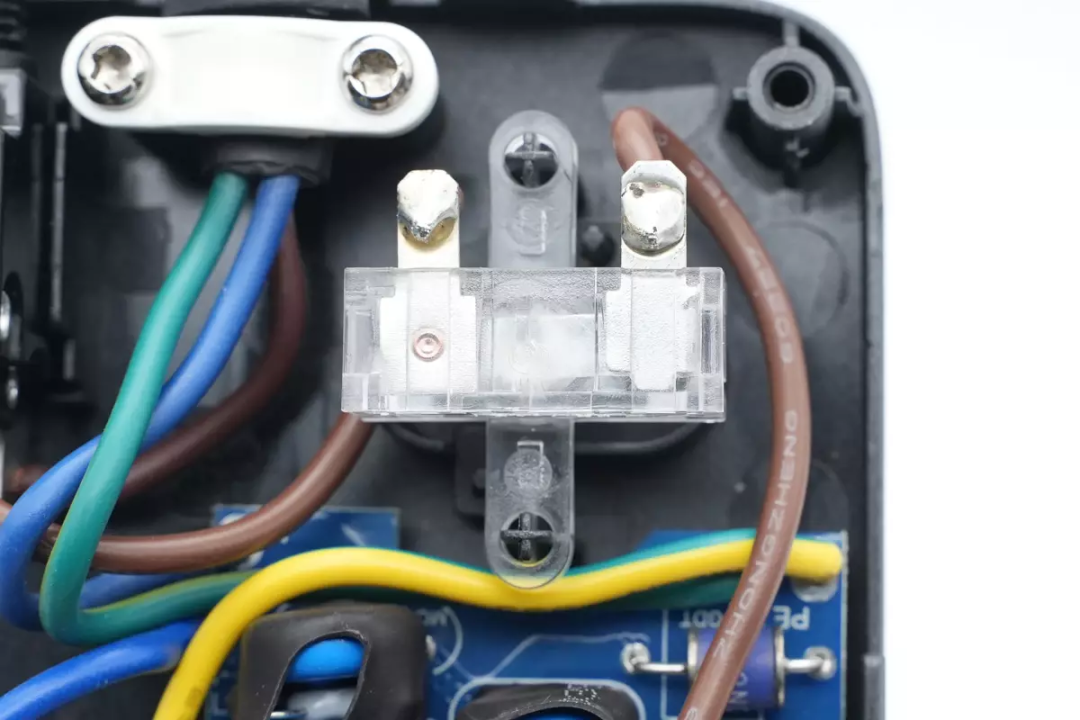

火线经过过载保护器，焊接连接到开关上，开关通过壳体固定。





火线和零线以及接地线都焊接在浪涌吸收小板上。

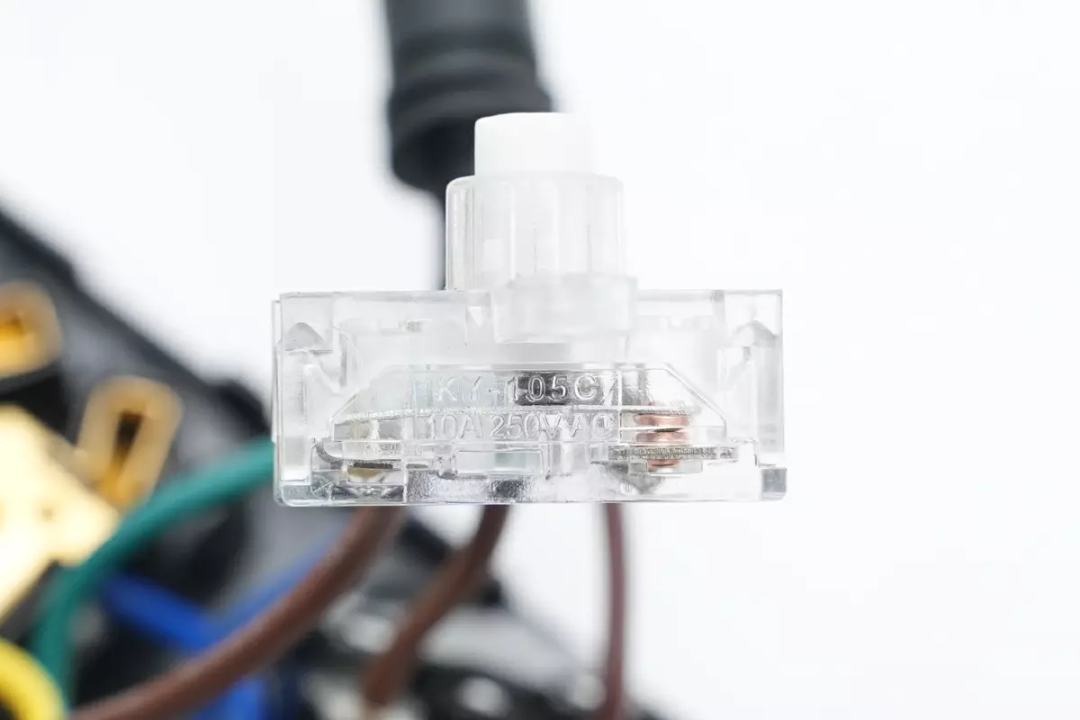

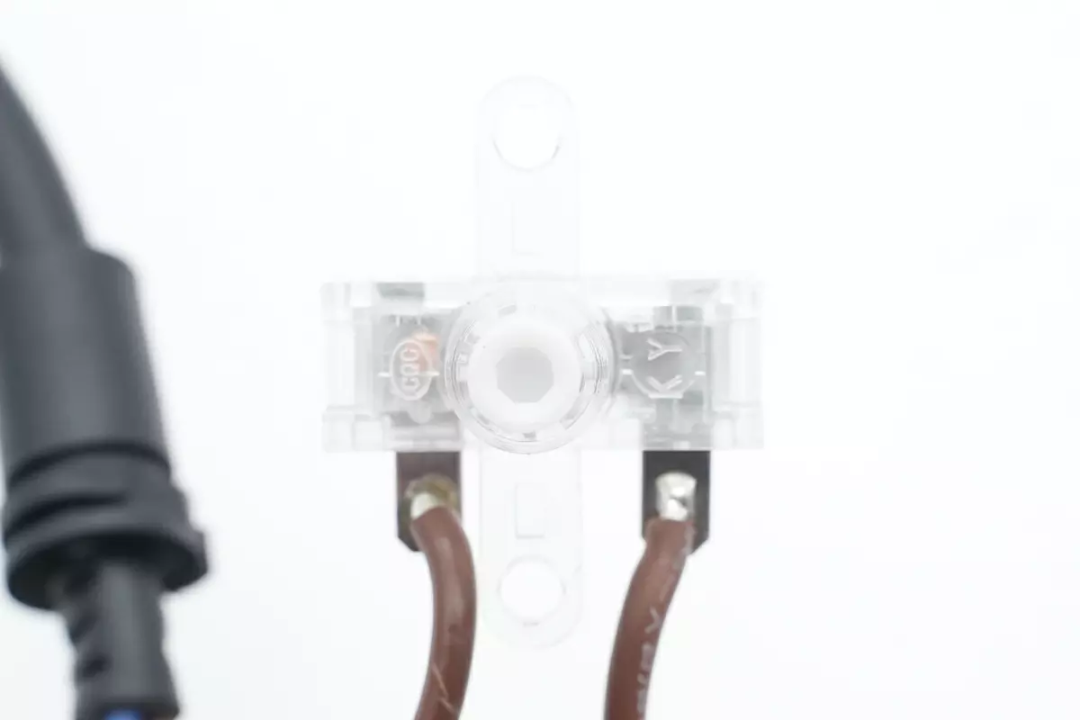

开关采用焊接连接。





规格为10A 250V。





浪涌吸收小板采用螺丝固定。





拧下螺丝取下浪涌吸收小板，小板背面对应壳体的位置设有导光塑料，用于指示灯透光。

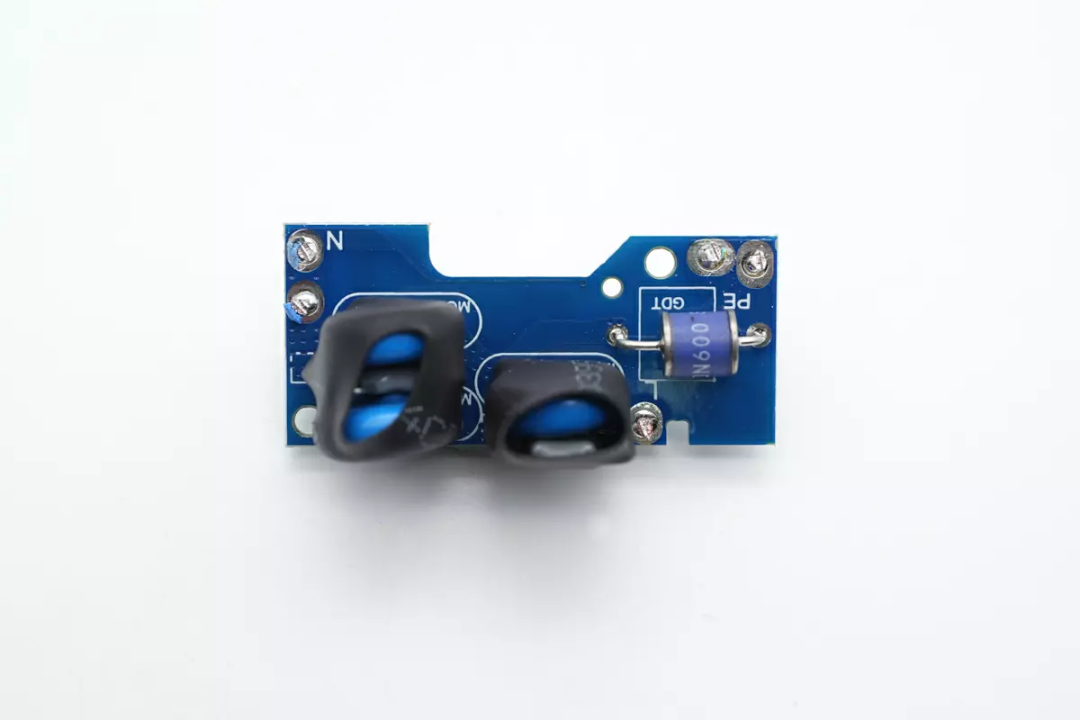

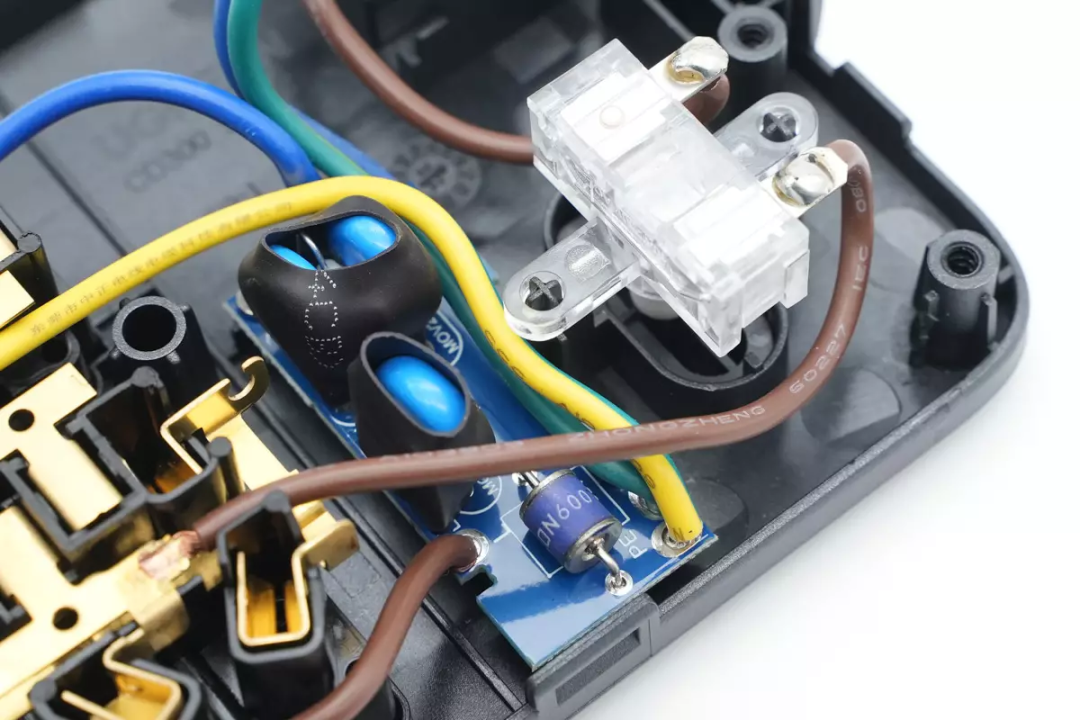

浪涌吸收小板正面焊接压敏电阻和温度保险丝，右侧焊接放电管。压敏电阻和温度保险丝采用热缩管固定在一起，能够精确的检测压敏电阻温度，进行过热保护。

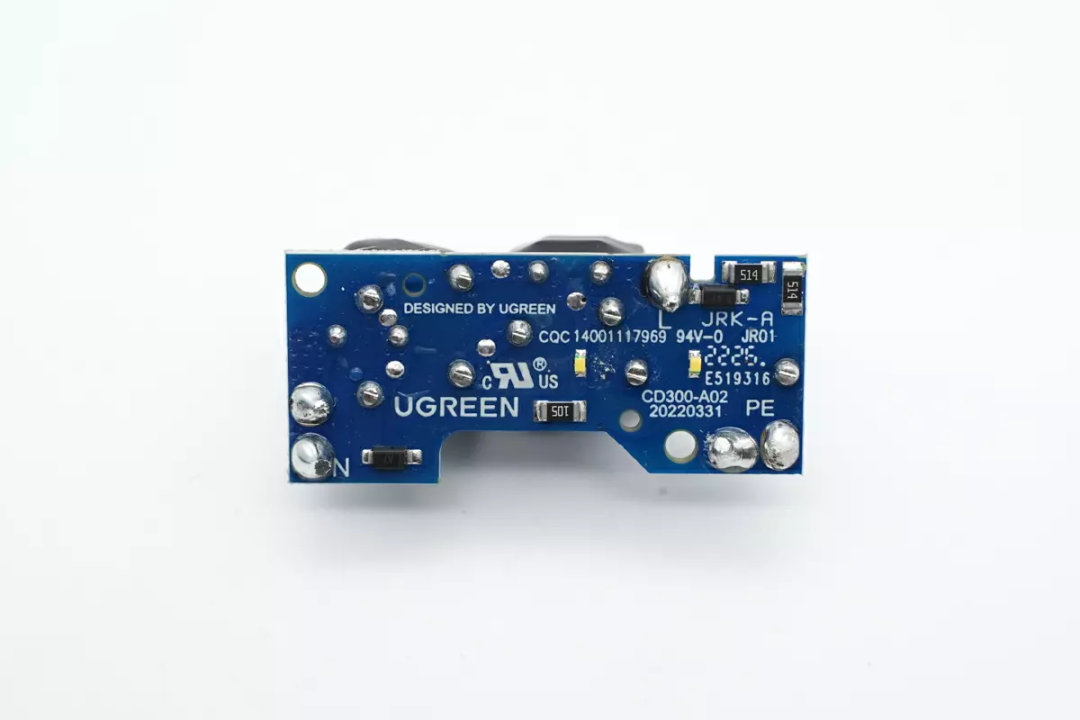

浪涌吸收小板背面焊接电阻，发光二极管和二极管。

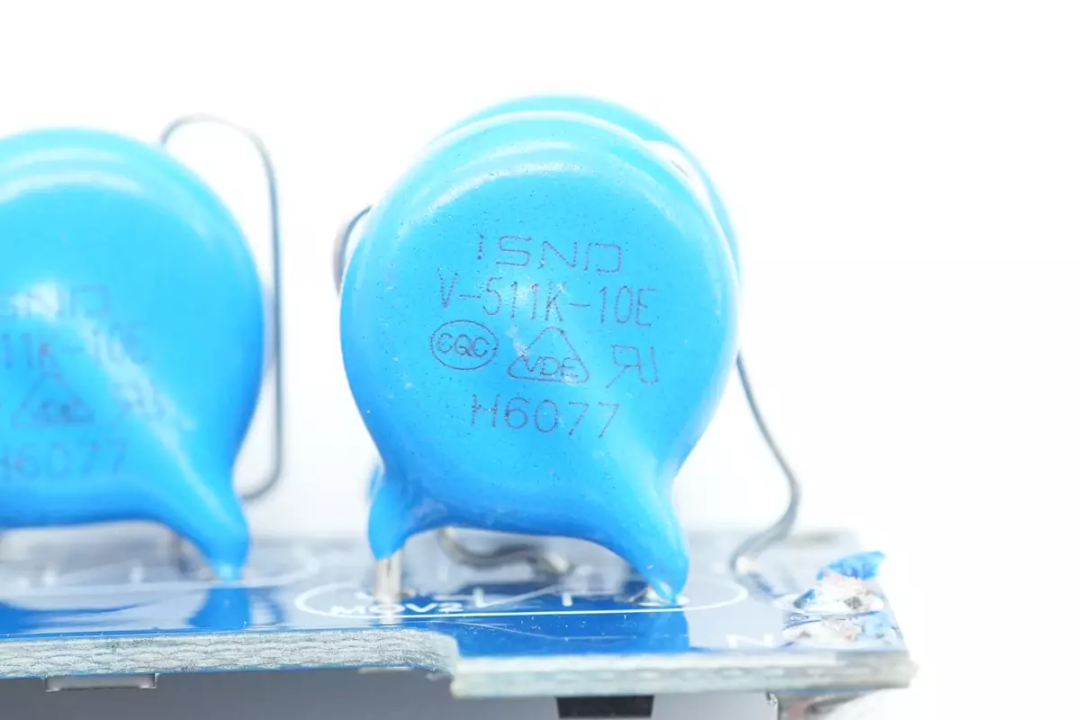

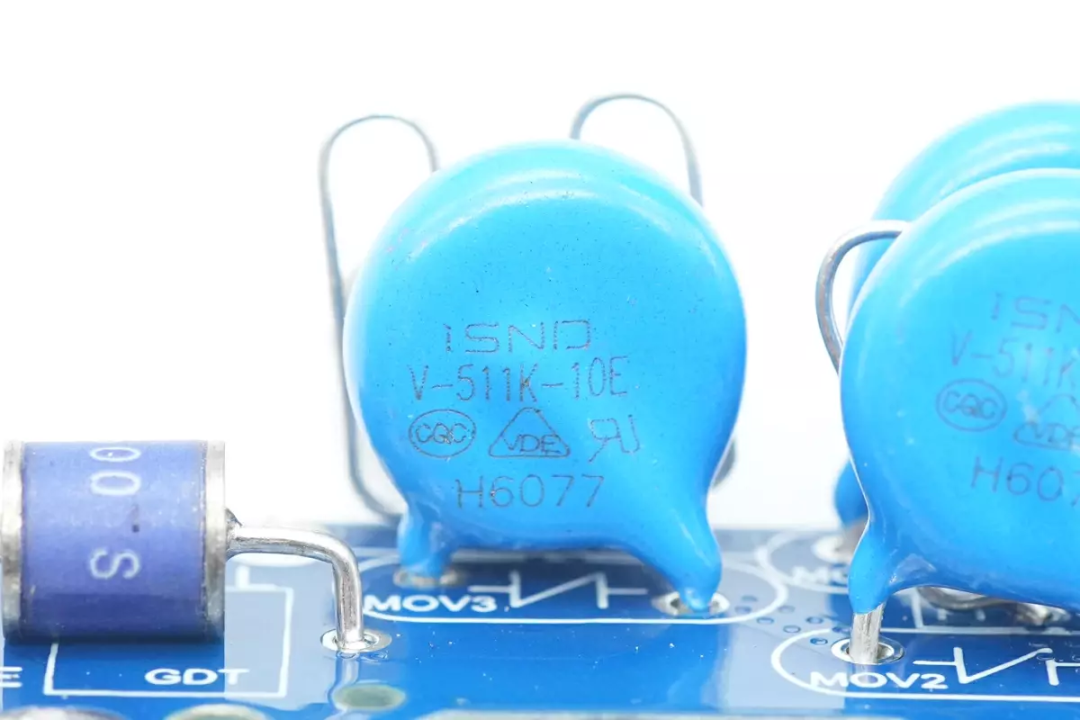

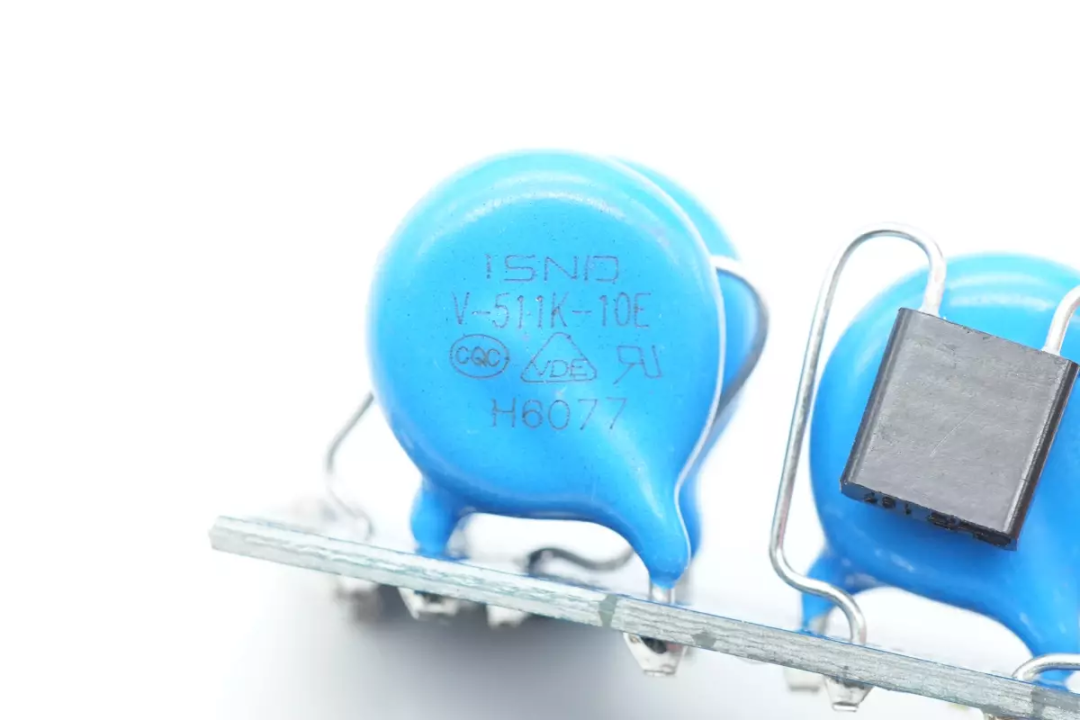

压敏电阻来自厦门华信安，丝印V-511K-10E，为氧化锌压敏电阻，用于雷击过压保护。





另外一面的压敏电阻型号相同。

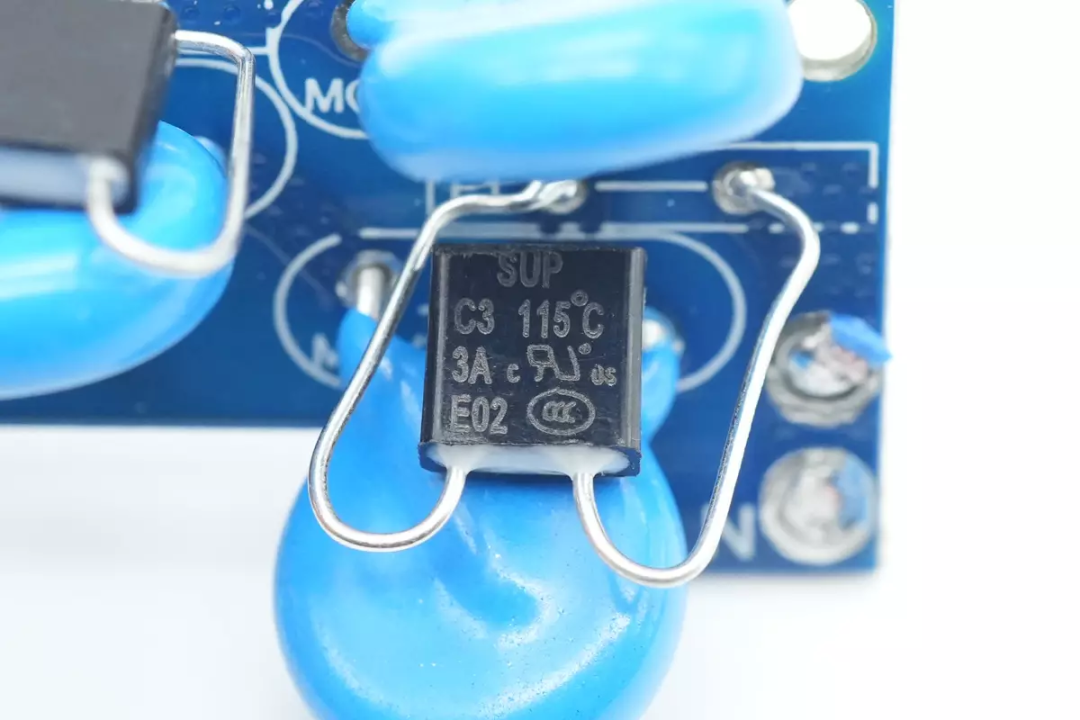

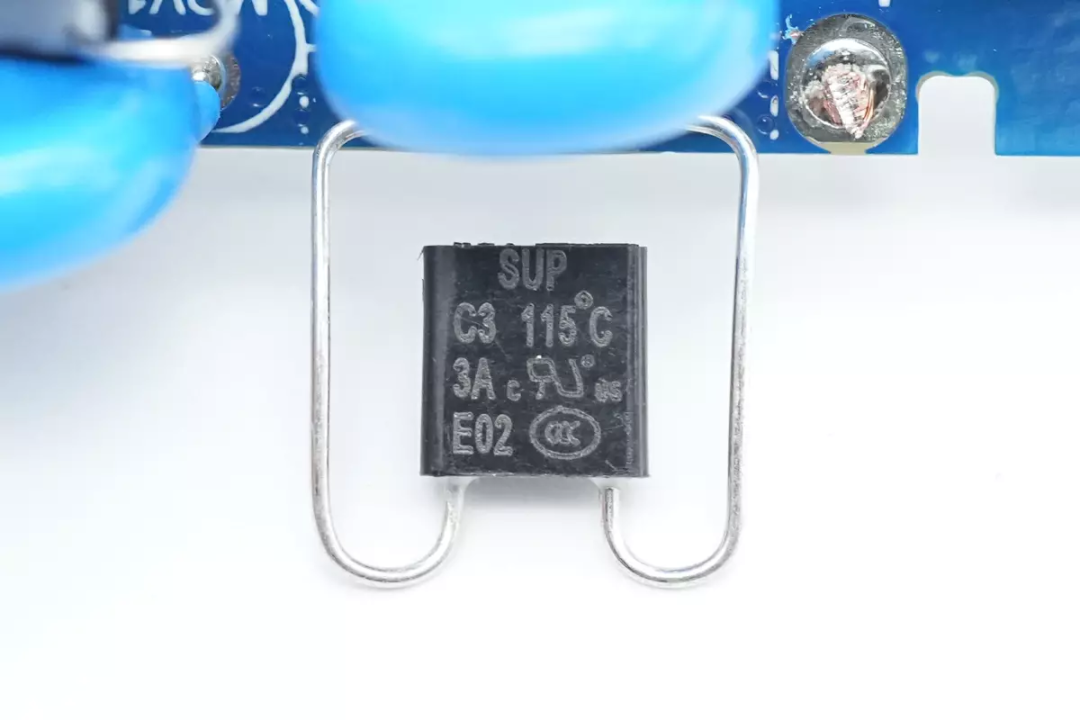

夹在两个压敏电阻中间的温度保险丝来自SUP肃菲，C3系列，动作温度115℃，额定电流3A。





三颗压敏电阻型号均为V-511K-10E。





另一颗温度保险丝与压敏电阻通过热缩管固定在一起。

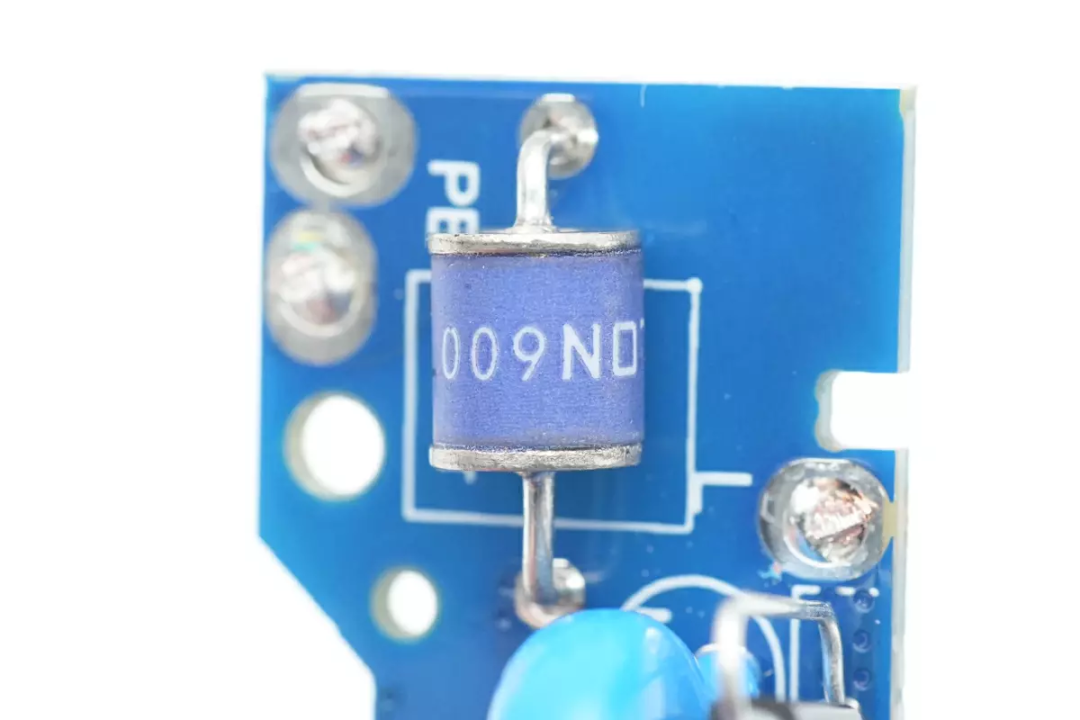

气体放电管用于过压保护。

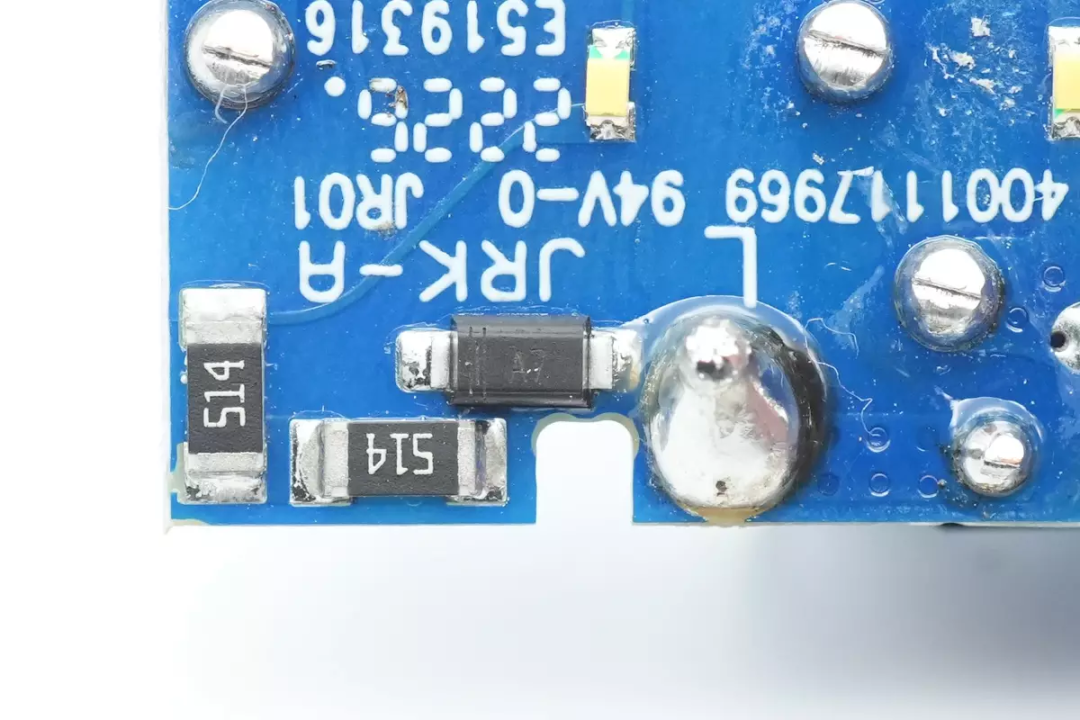

小板上还焊接二极管和限流电阻。

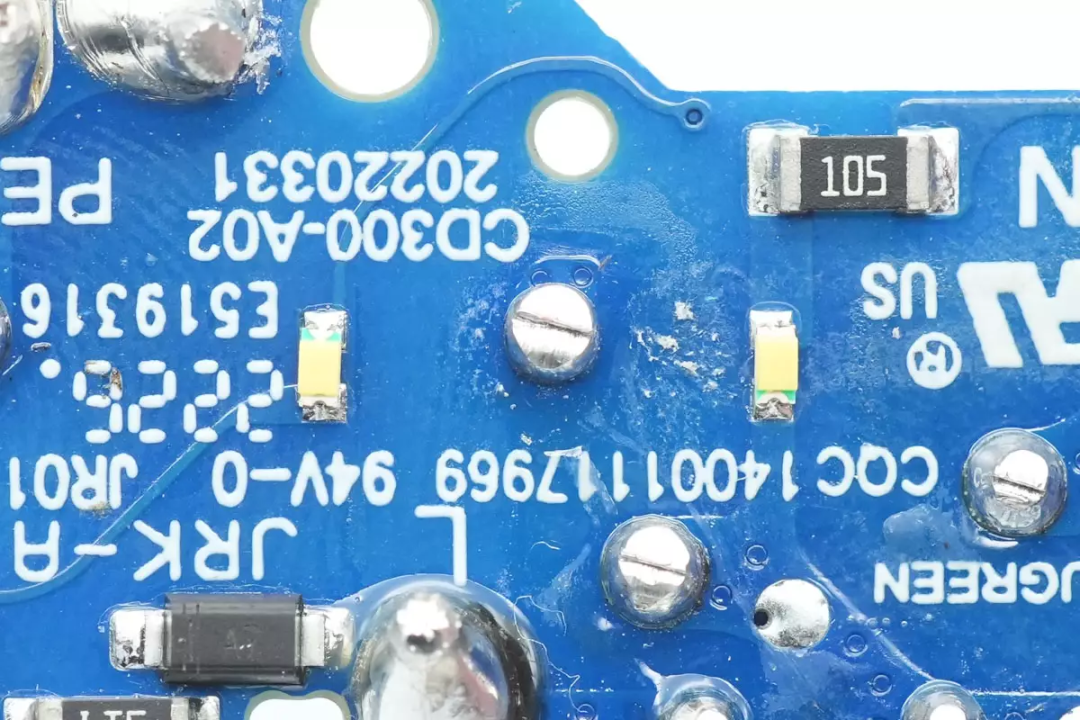

电源指示灯和浪涌指示灯特写。





导线与铜带采用碰焊，电阻更低，发热更小。

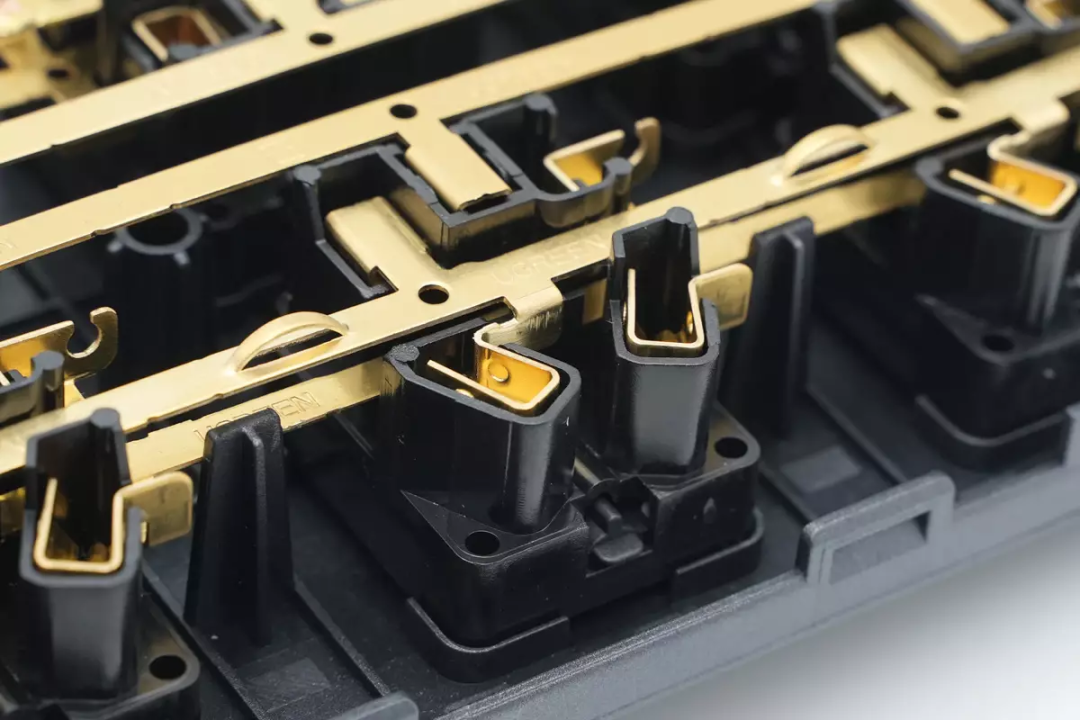

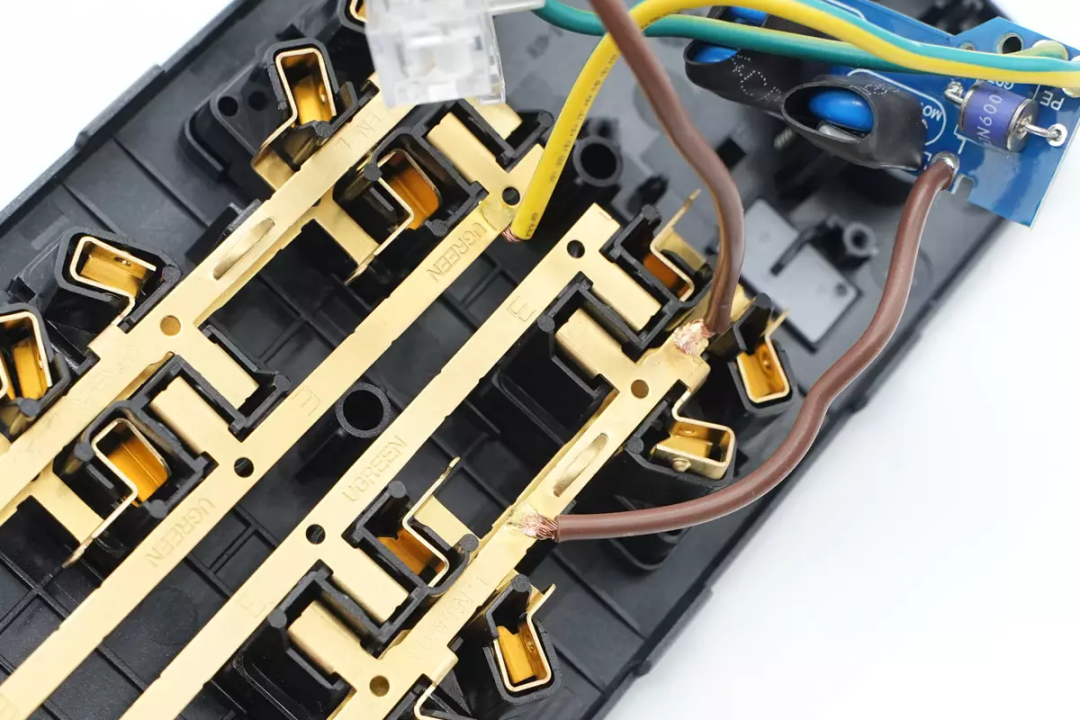

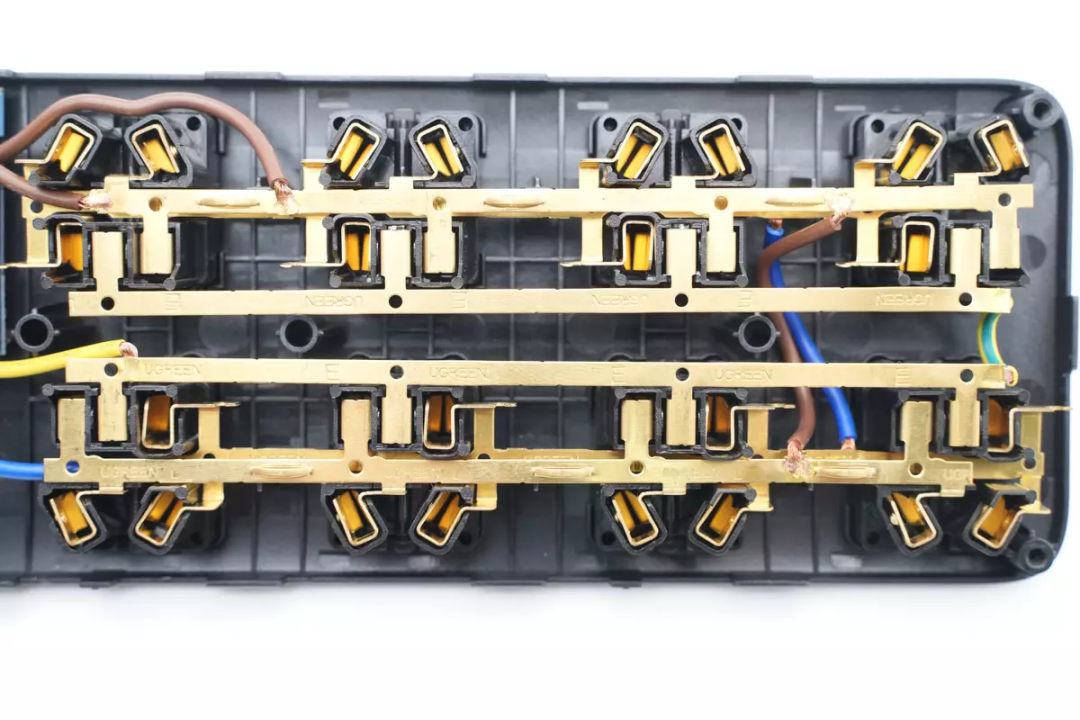

插座内部一体铜条特写，冲压弯折成型，并通过导线焊接连接。





对应插孔的铜带特写。

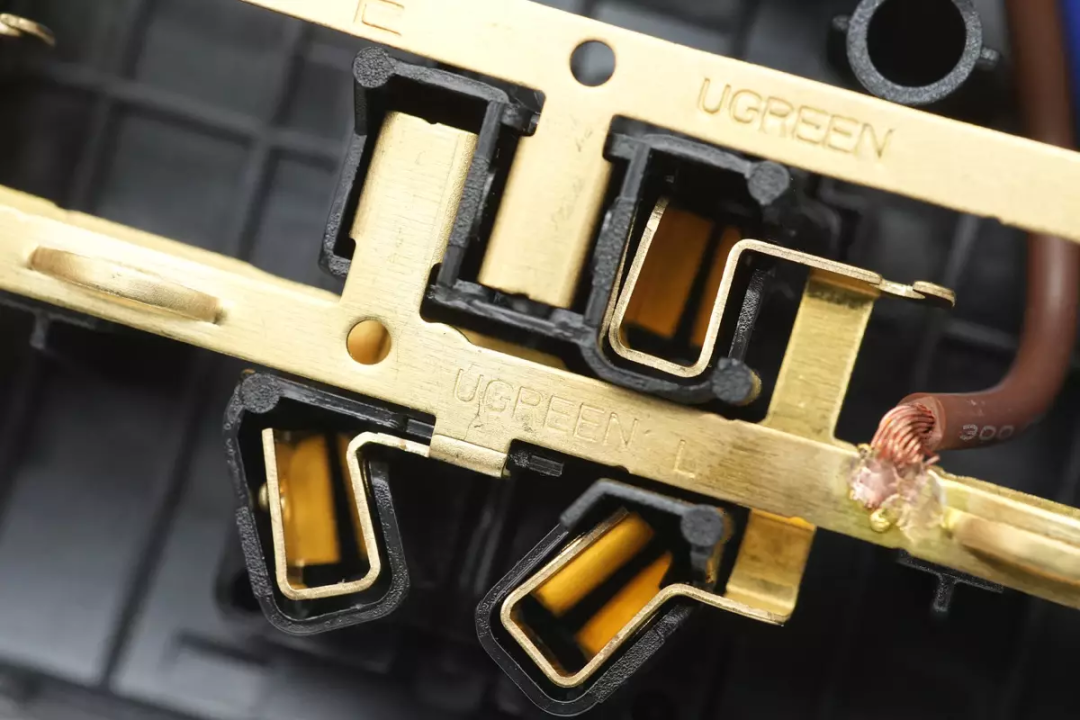

插座铜带冲压UGREEN及L字样，表示火线，右侧导线采用超声波焊接。

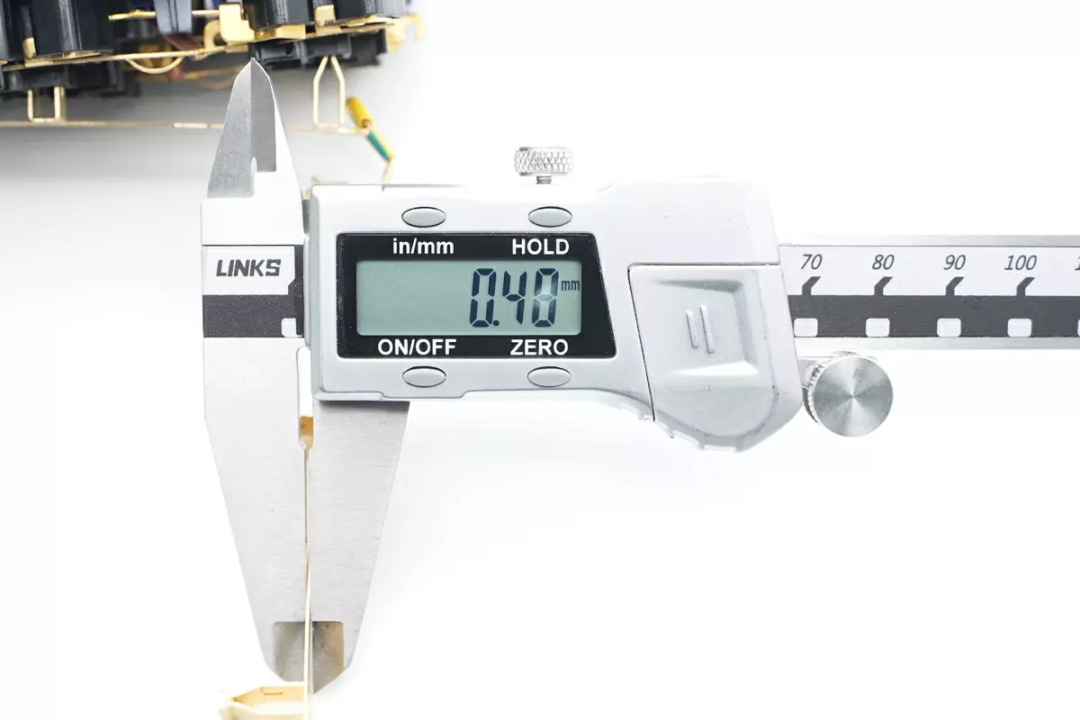

使用游标卡尺测得一体铜带厚度为0.4mm。





全部拆解一览，来张全家福。



充电头网拆解总结



绿联推出的新国标延长线插座具备1.8米长线缆，线缆截面积为3*1.0mm²，插座具备八个新国标五孔插孔，并具备总控开关。插座内部集成抗电涌电路，能够吸收雷击浪涌，防止过压损坏电器。并配有指示灯进行功能指示，实时了解安全功能状态。插座还配有过载保护器，能够在负载超过插座功率时切断电源，保证用电安全。



充电头网通过拆解了解到，绿联这款延长线插座内部采用一体铜带，导线焊接连接开关和过载保护器，并通过碰焊与一体铜带连接，接触电阻更低。内部浪涌保护电路采用压敏电阻与温度保险丝串联，采用热缩管固定，温度检测灵敏，还内置气体放电管，提供加强的浪涌保护。这款插座提供过电压和过流保护，并配有安全门，是一款安全防护等级很高的插座。
