前言

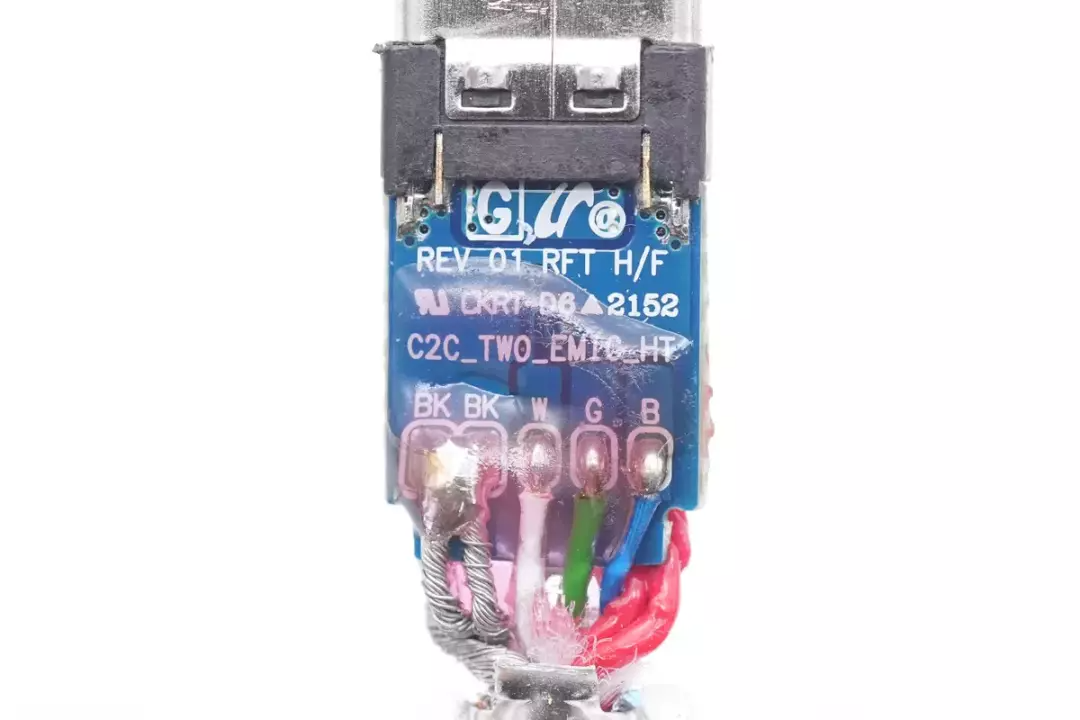

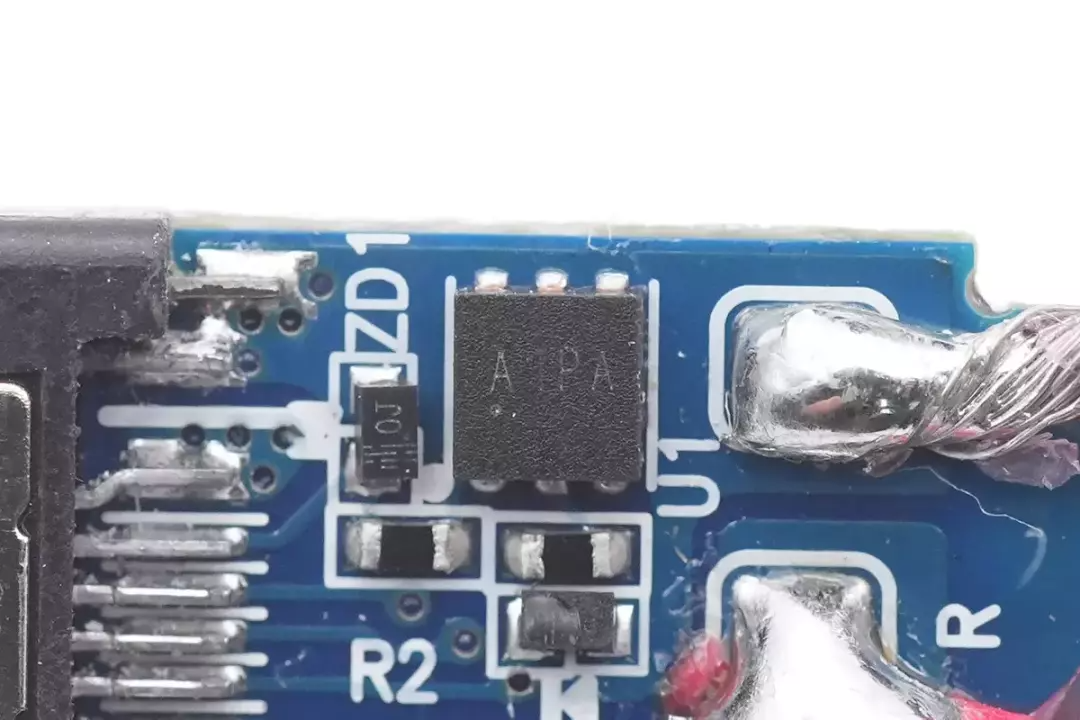

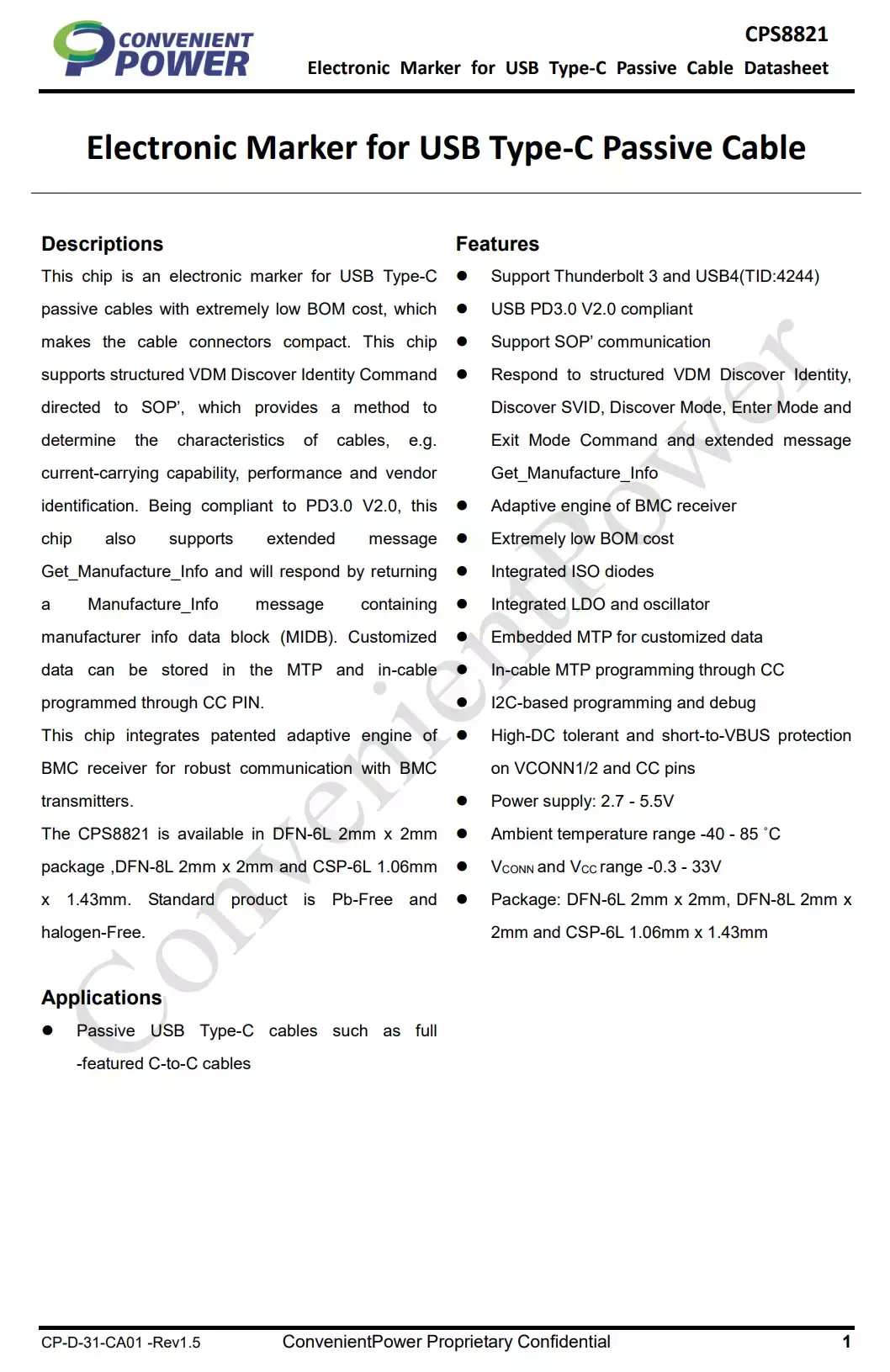

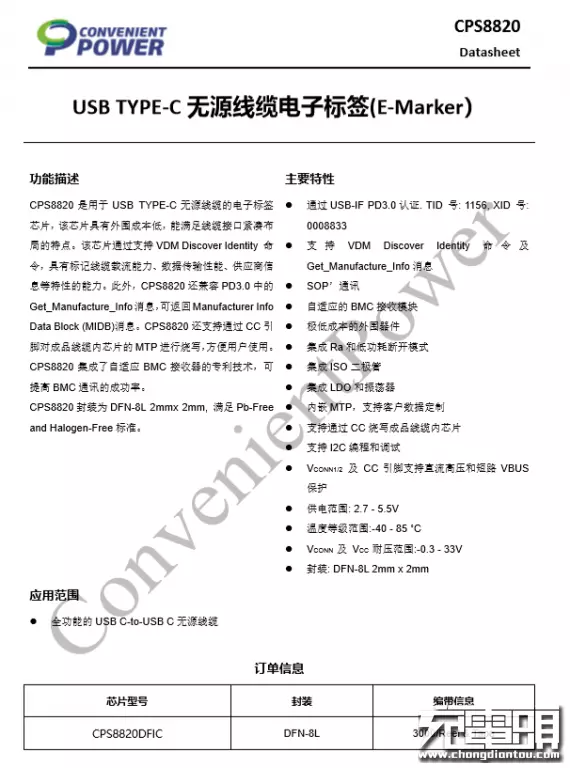

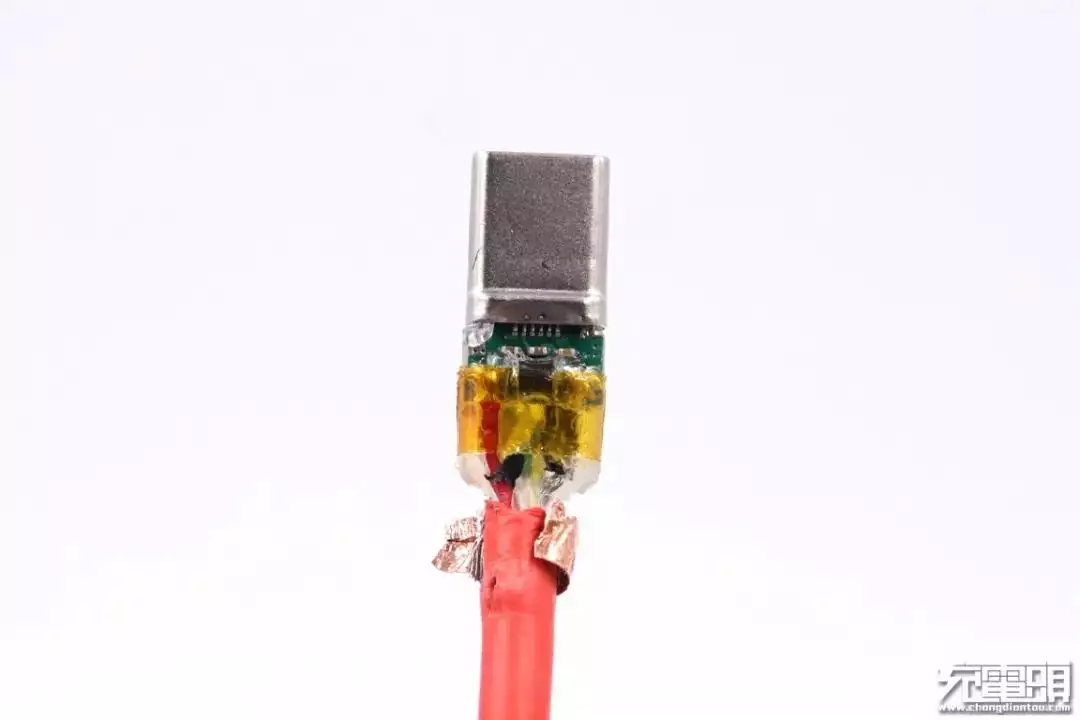

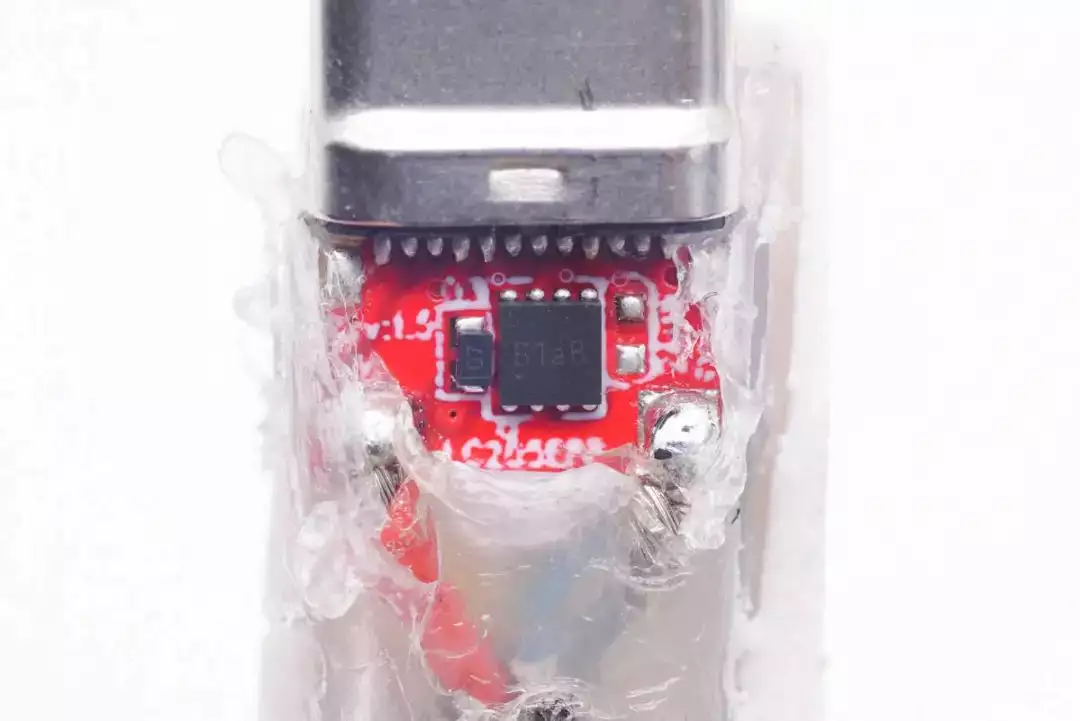

时代在飞速发展，PD快充协议更新到了PD3.1，USB-IF组织也推出了USB4 2.0规范，Intel现阶段最高为雷电4协议，笔记本电脑和手机等设备不仅在提高充电功率，也要保证其高速数据传输需求。因此使用USB PD&Type-C的设备进行数据传输的情况会越来越多，大功率、高速USB-C to USB-C线缆的市场前景会越来越广阔。顺应市场需求，易冲半导体推出了一系列E-Marker芯片来便于制造商进行开发全功能线缆。E-Marker芯片可以预先写入各种线缆的规格、电流承载能力、数据传输能力等参数，电子设备也是通过这颗芯片来获取线缆的信息，从而确定供电或者数据传输模式，达到保护的效果。搭载E-Marker的线缆是分为2种类型的，一种充电为主数据传输为辅，一种传数据为主充电为辅。线缆是设备之间的电力传输的介质，是完成USB PD快充各种大功率场景使用的重要传输产品，高压大电流的工作状态下，不仅对线材的材质、线径有要求还需要加入USB-IF协会认证的E-Marker芯片，有E-Marker芯片的线缆可以支持更高的电流，无E-Marker芯片的线缆只能支持最大3A电流，存在很大的局限性，并且电子设备也是通过这颗芯片来获取线缆的信息。目前易冲半导体已经发布了2款商用E-Marker芯片，分别是CPS8820系列和CPS8821系列.这颗丝印AWIt为E-Marker芯片，该芯片为易冲半导体的CPS8820，是一颗用于USB TYPE-C无源线缆的电子标签芯片，该芯片具有外围成本低，能满足线缆接口紧凑布局的特点。该芯片通过支持 VDM Discover Identity 命令，具有标记线缆载流能力、数据传输性能、供应商信息等特性的能力。CPS8820还兼容PD3.0中的Get_Manufacture_Info消息， 可返回Manufacturer Info Data Block (MIDB)消息；还支持通过CC引脚对成品线缆内芯片的MTP进行烧写，方便用户使用；集成了自适应BMC接收器的专利技术，可提高BMC通讯的成功率；采用DFN-8L 2mmx 2mm封装 , 满足 Pb-Free and Halogen-Free 标准。丝印A1PA为E-Marker芯片，实际型号为CPS8821，来自易冲半导体，采用DFN-6L封装。对应CC和VCONN引脚并联稳压管，串联电阻保护。易冲半导体 CPS8821是一颗用于USB-C被动线缆的E-Marker芯片，能够提供包括电流承载能力、数据传输能力、供应商信息等线缆信息；其兼容USB PD3.0V2.0并支持扩展的供应商信息，支持通过CC引脚编程，方便供应商将相关信息存储在线缆中。支持雷电3和USB4，40Gbps的数据传输标准。据充电头网了解，易冲芯片已经被小米、努比亚、三星、闪极、和宏等多款知名品牌采用。（以下应用案例排序按照品牌首字母排序、不分排名先后）和宏实业推出的这款USB-C to USB-C线缆是业界少有的符合USB Type-C 2.1标准的快充线，在性能方面，不仅支持USB 2.0数据传输，还支持50V 5A功率传输，属于EPR规格的快充线缆，也就说，搭配USB PD3.1充电器，就能为USB PD3.1设备提供240W充电能力。不过目前由于没有基于USB-C接口的USB PD3.1设备，所以具体传输到设备的性能未能测试。这条线缆基于易冲半导体的E-Marker芯片开发，内置一颗E-Marker芯片，属于被动类型线缆。两个USB-C接口采用了高规格的24Pin设计，线材外层为鱼线编织网，顺滑不起毛，内部采用屏蔽网和铝箔形成多层屏蔽效果，整体的用料扎实。小米65W氮化镓充电器原装CC数据线长106cm，线身光滑无毛刺，整体结实耐用。经过充电头网实际测试，显示该线缆带有E-Marker芯片，电力传输能力为20V/5A，数据传输能力为USB 2.0。除了可以支持日常的手机充电之外，拿来给桌面的笔记本进行充电同样无压力，日常充电一根线全搞定。这根数据线插头塑料外壳下面使用钢套进行加固保护，并且和公头进行点焊连接，相当牢固。PCB板上注塑进行填充，线芯焊点饱满，此外金属屏蔽网交叉编织，每根线芯里都配有抗拉纤维，提升线缆的整体抗拉性能，工艺和用料都很好。努比亚红魔100W快充数据采用红色线材，搭配黑色USB-C端子，并定制了“L”型接口，在外观上具有较大辨识度。性能方面，这款线缆长度为1米，支持100W快充功能，数据则是USB2.0标准，适用于手机、笔记本电脑、移动电源等设备的快充场景。努比亚红魔100W快充数据线内置了一颗易冲半导体的E-Marker芯片，该芯片功能丰富，集成度高，外围器件极少，手机端接口内部采用铜箔增强散热，降低温升。三星这款USB-C数据线长度为1.8米，支持5A电流传输。线缆为白色线身，支持USB2.0数据传输，满足手机和笔记本电脑的充电使用，轻松应对各种使用场景。三星这款数据线延续了大厂一贯的优秀做工，数据线USB-C端子采用钢套保护，线芯焊点采用胶带和打胶保护绝缘。数据线采用双芯片设计，两颗E-Marker芯片均来自易冲半导体，型号为CPS8821，是一款高性能的E-Marker芯片解决方案。闪极240W快充数据线采用编织外皮，耐磨耐用，插头使用铝合金外壳，总体来说是一条以耐用为主打的数据线。实测电力传输能力为50V5A，数据传输能力为USB2.0。闪极这款240W数据线插头外套铝合金外壳加固，内部注塑填充，可靠耐用。数据线内置易冲半导体CPS8821 E-Marker芯片，支持USB PD3.1 EPR扩展功率范围，满足240W线缆及USB4线缆应用需求，并具备多种封装，满足不同空间的使用需求。易冲半导体采用的芯片封装方式，有利于减小电路板面积，可为E-Marker线缆制造商降低BOM成本，满足线缆开发的需求。芯片除了支持CC MTP编程，还可提供基于I²C的编程与调试能力，便于制造商进行开发。可广泛应用于USB-C to USB-C的全功能线缆。易冲在快充芯片领域深耕多年，多款芯片成功进入了小米、闪极、三星、努比亚、华为、OPPO、摩托罗拉、VAVA、贝尔金、宜家、mophie等诸多知名品牌供应链，其产品的性能与质量得到市场的多方验证。同时开发出的E-Marker系列芯片可以帮助充电器厂商降低系统成本和简化产品设计，缩短快充产品研发周期，增强产品竞争力。
