精度全面升级，EBD-USB+ 评测
多年来，ZKE智控电子所开发的EB系列电子负载一直是玩家手中必备的测试工具，以其不错的性价比配合他们开发的EB系列电脑端软件，易用性之高不管是小白菜还是高端玩家都可以快速入门，互联网上成千上万的数据结论文章出自一个个EB设备所测试得，多少人因为看了这类文章直接影响到他们在选购产品上的意向决策，山寨现形、好货不再埋没可以说EB系列为推动市场良性发展提供不少贡献。
EB系列设备自2011年诞生到现在走到第6个年头，从简单的EBC、EBD初期型号，逐渐细分发展到如今 EBC-A05\EBC-A40L\EBC-X0510\EBD-M03\EBD-A10\EBD-B20H 等有针对性而开发的数十款产品。产品从通用入门用户到电池组充放电，到大型循环多路分容设备基本涵盖市场需求。去年更是推出小型化表头型设备EBD-USB，使用普通microUSB线就能直连电脑\集成诱骗功能与监控功率\易用性再度提升\体积更加小巧，加上几十元的售价进一步在玩家手里普及开来。如今春节刚过EBD-USB再度升级成 EBD-USB+，到底又什么面改变？小编带大家一探究竟。
春节一过快递就到手，普通的快递盒子。

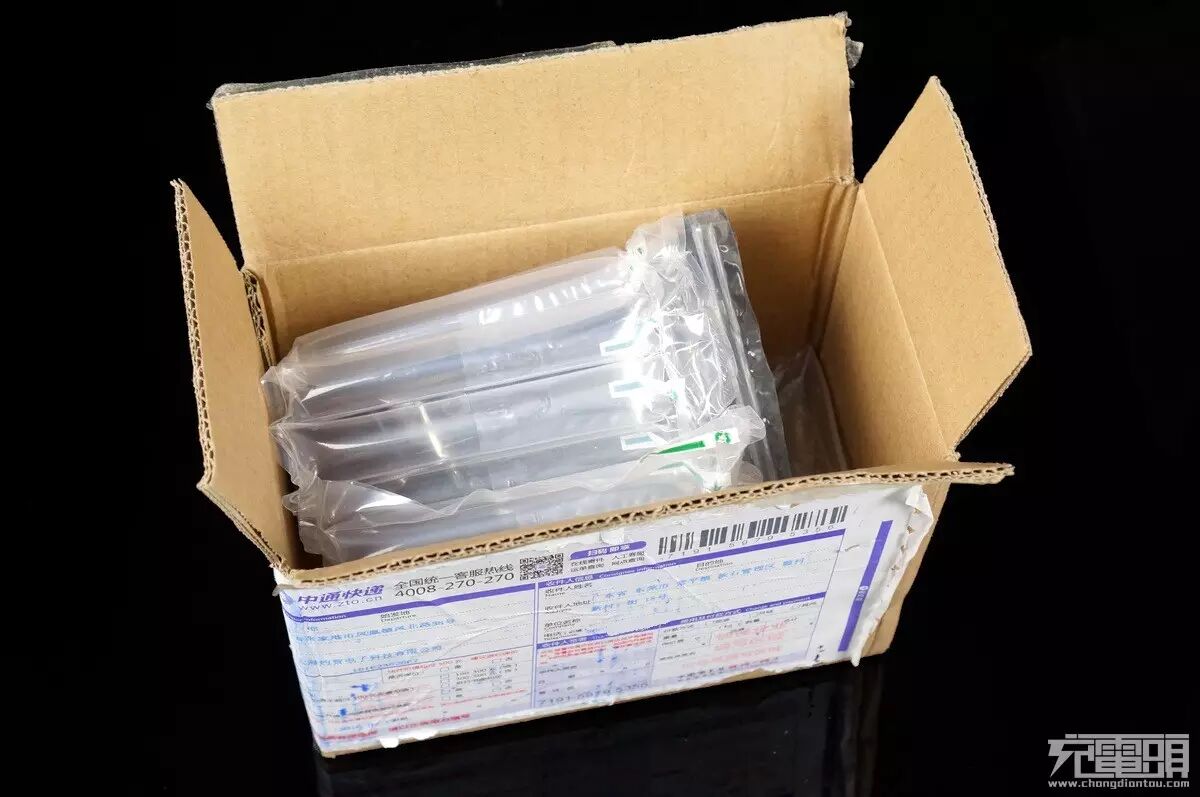

打开看到这填充材料，好东西。

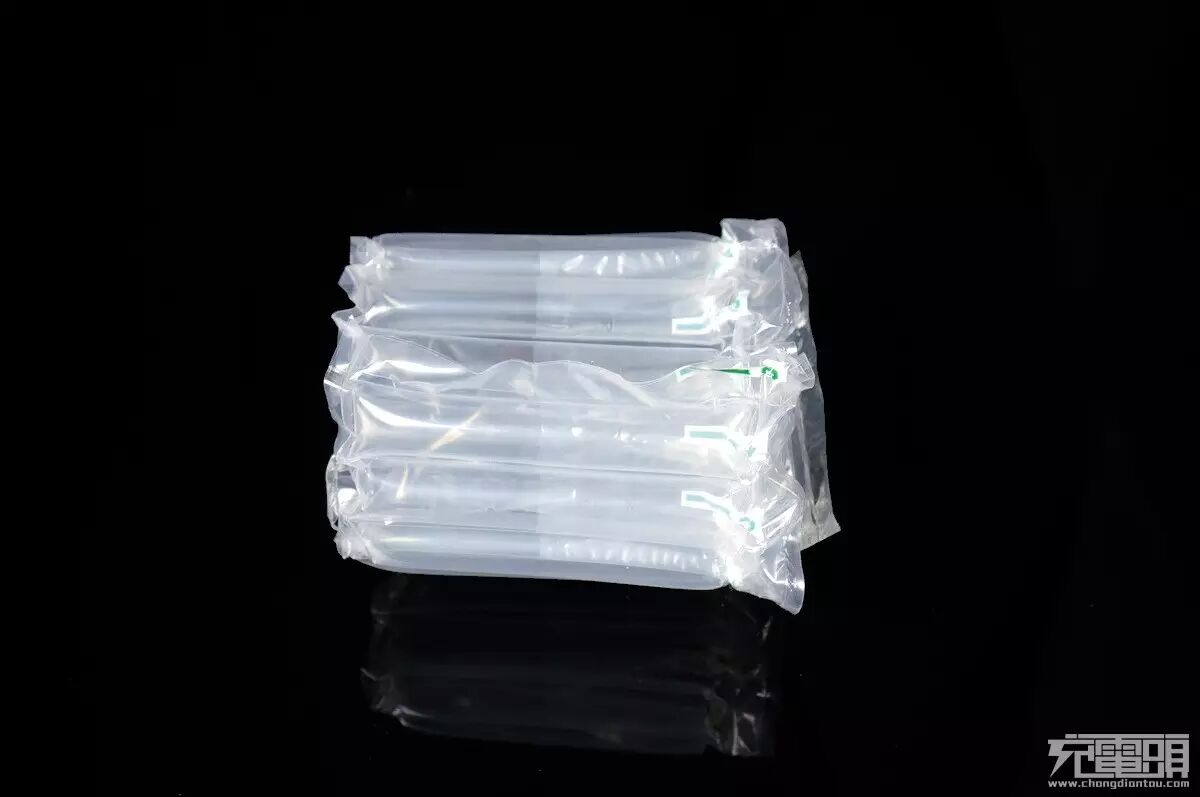

这种材料叫防摔缓冲气柱，单纯这么一个就差不多要１块钱成本，小编试着直接用脚踩上去完全不会有任何问题，为了运输安全舍得下本啊。
脱掉缓冲气柱后，是一个防静电易拉包装袋。

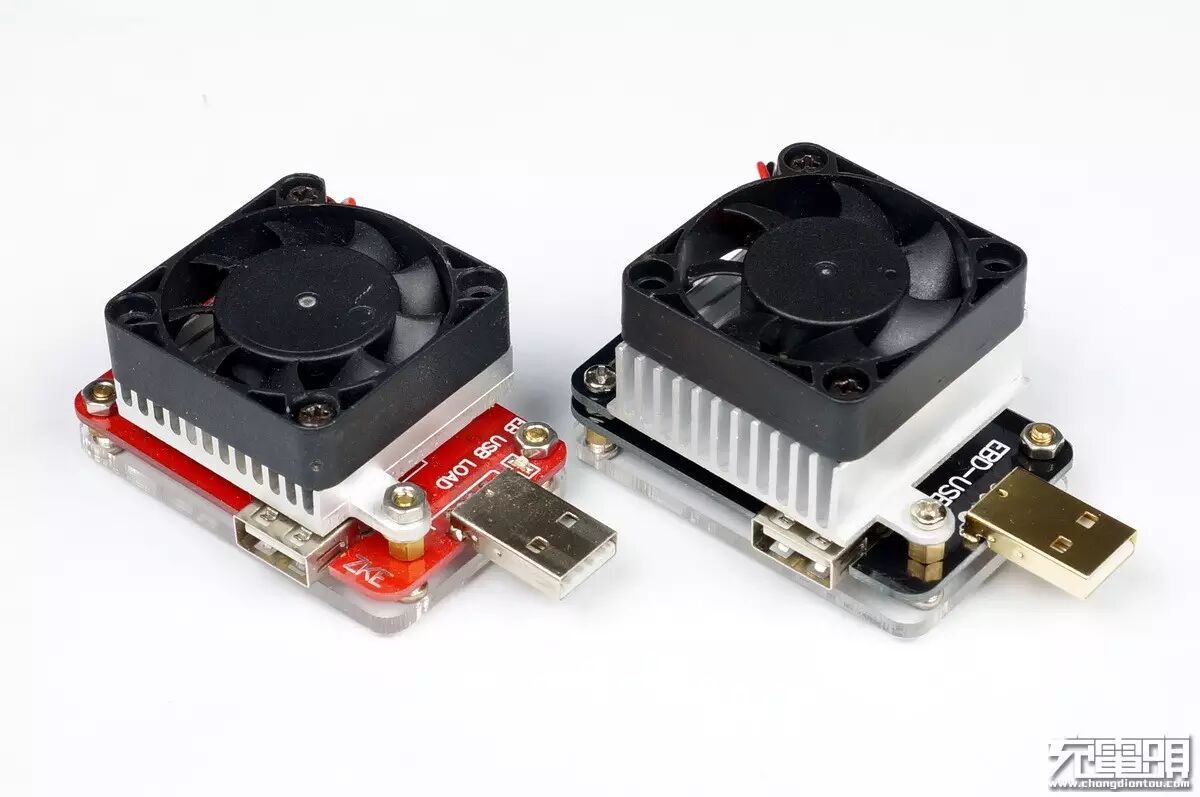

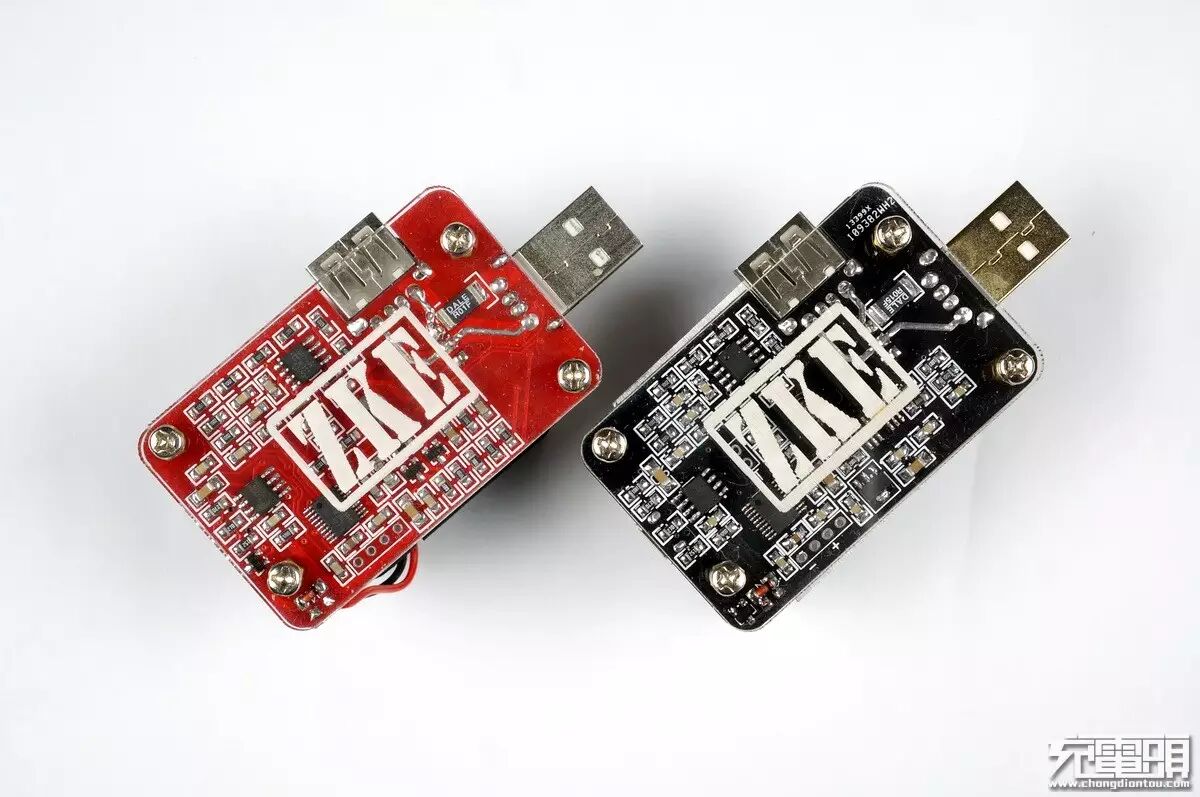

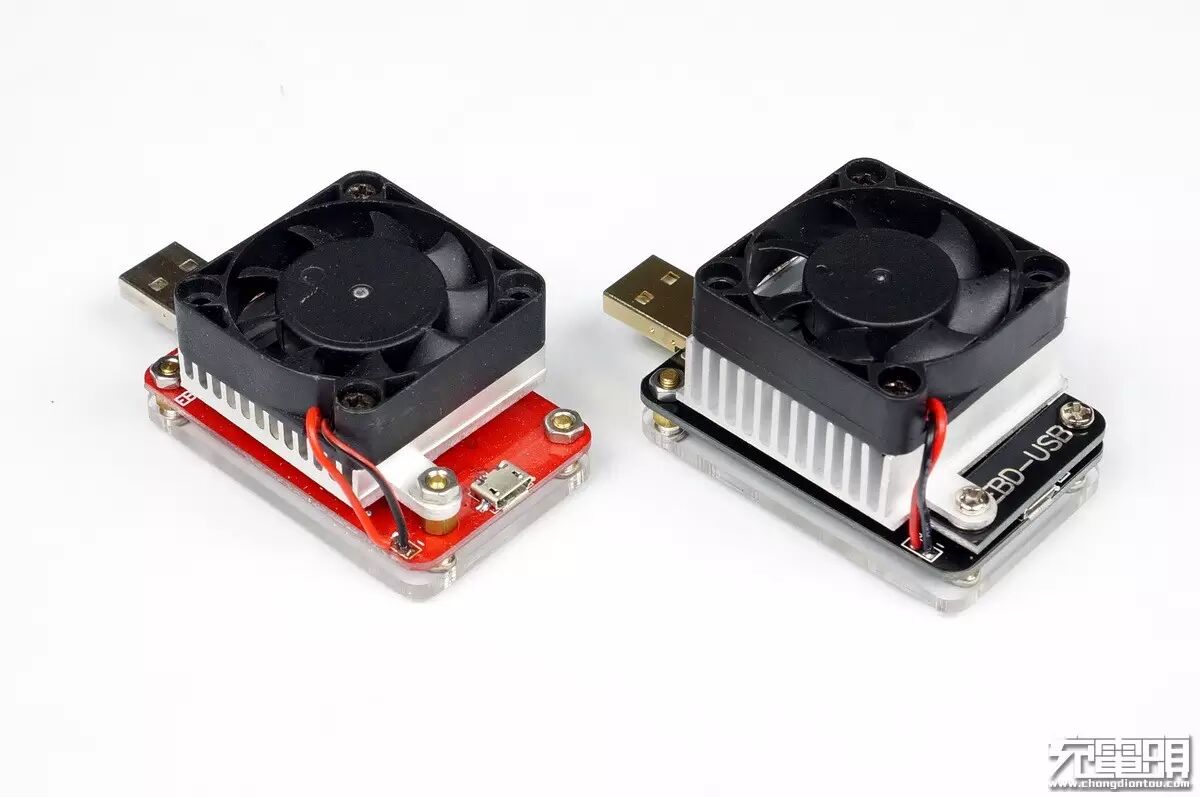

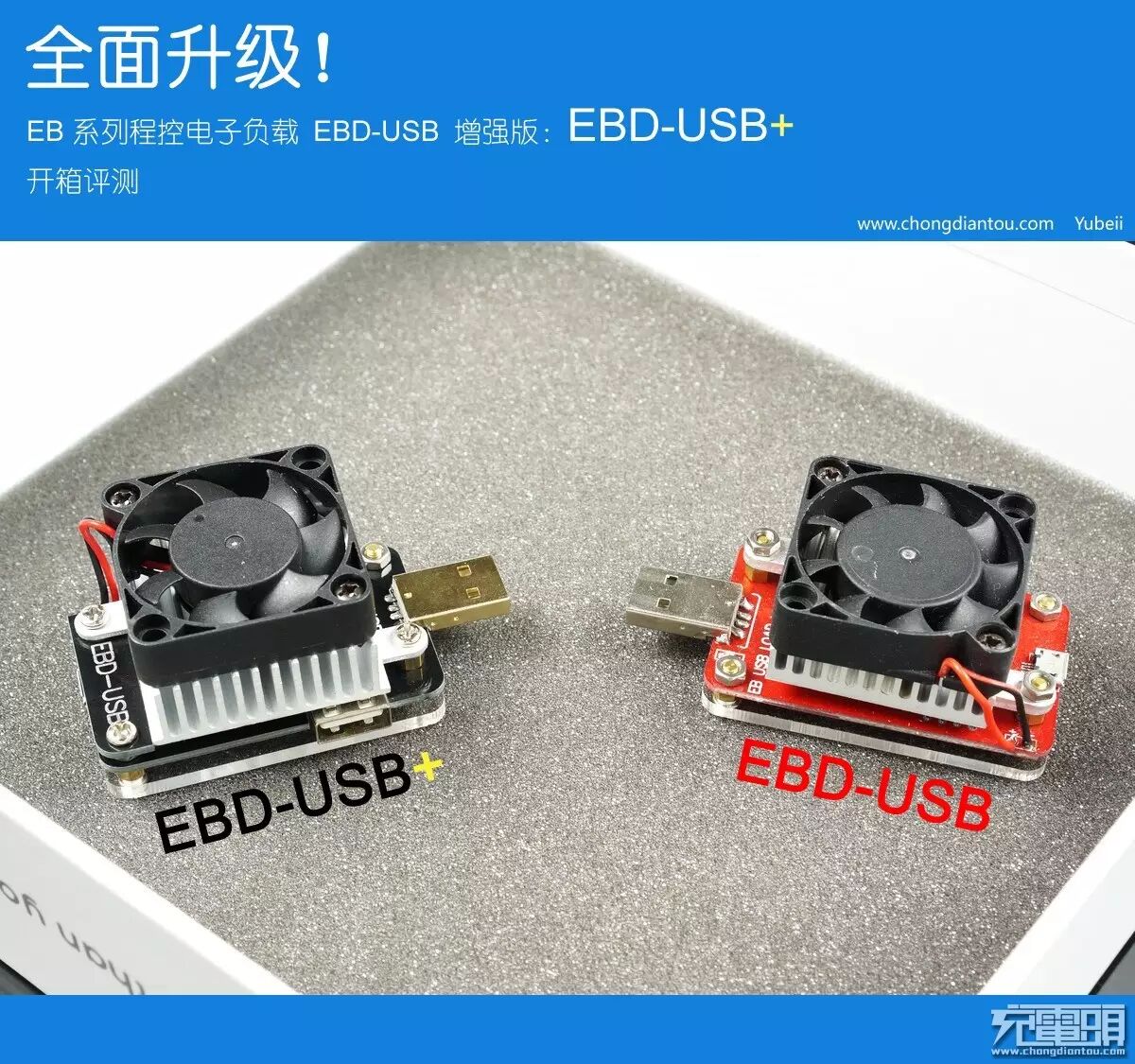

左边红色PCB 是旧版本 EBD-USB，右边黑色PCB 是新升级版 EBD-USB+，一眼看过去最明显的就是PCB颜色上的区别。

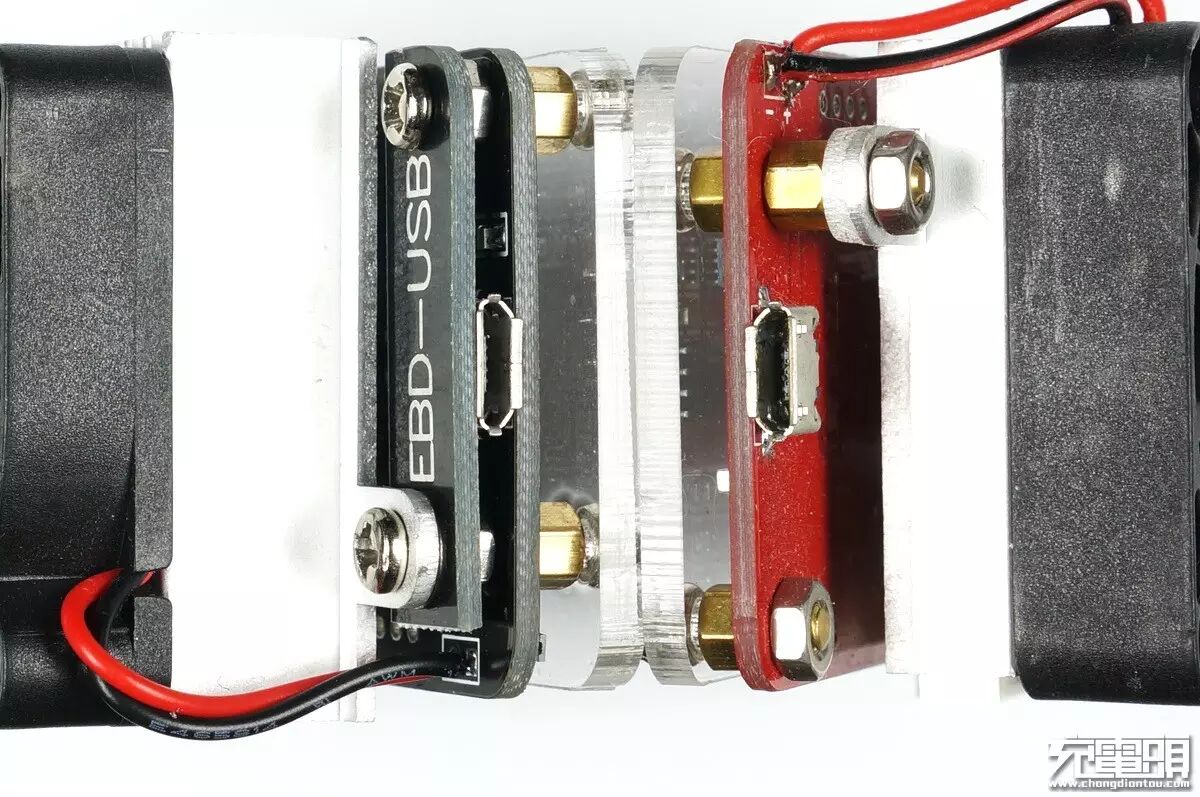

另外一面，可以看得出MicroUSB处有着区别，后面我们再放大看看。

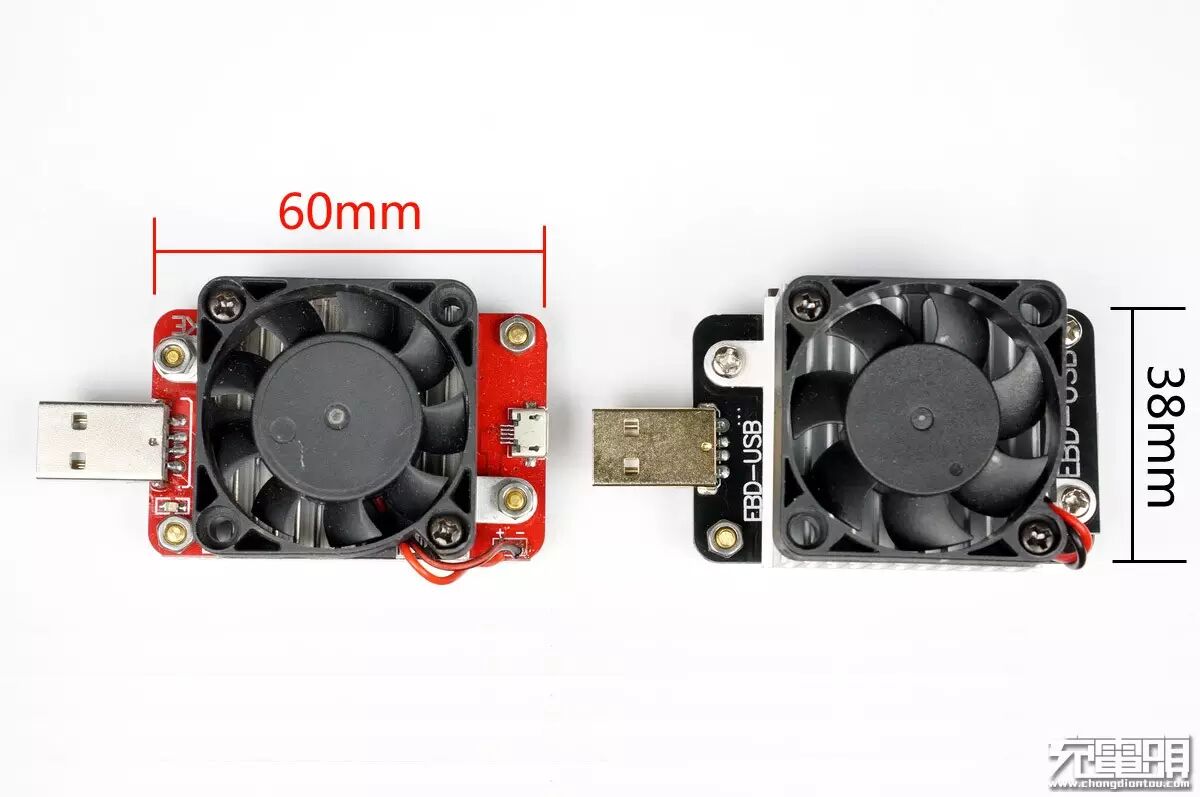

在PCB尺寸上新旧版完全一样，都是60mm X 38mm。

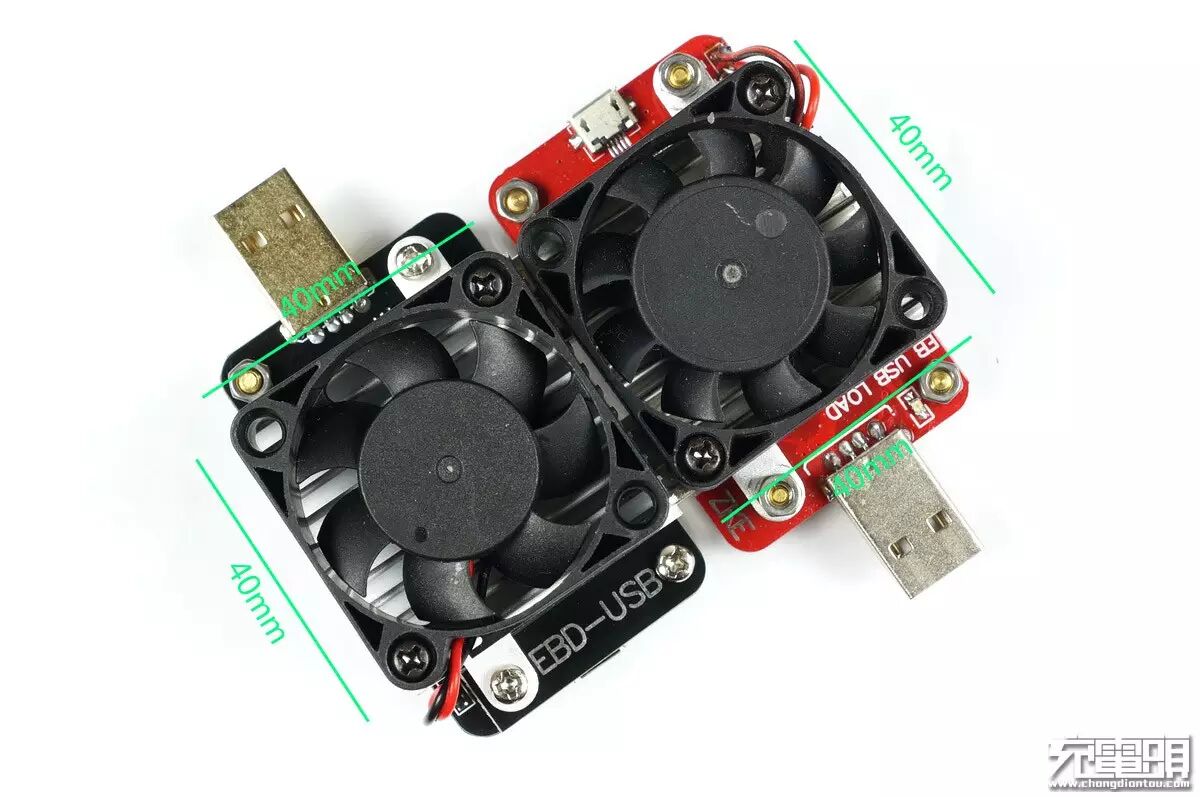

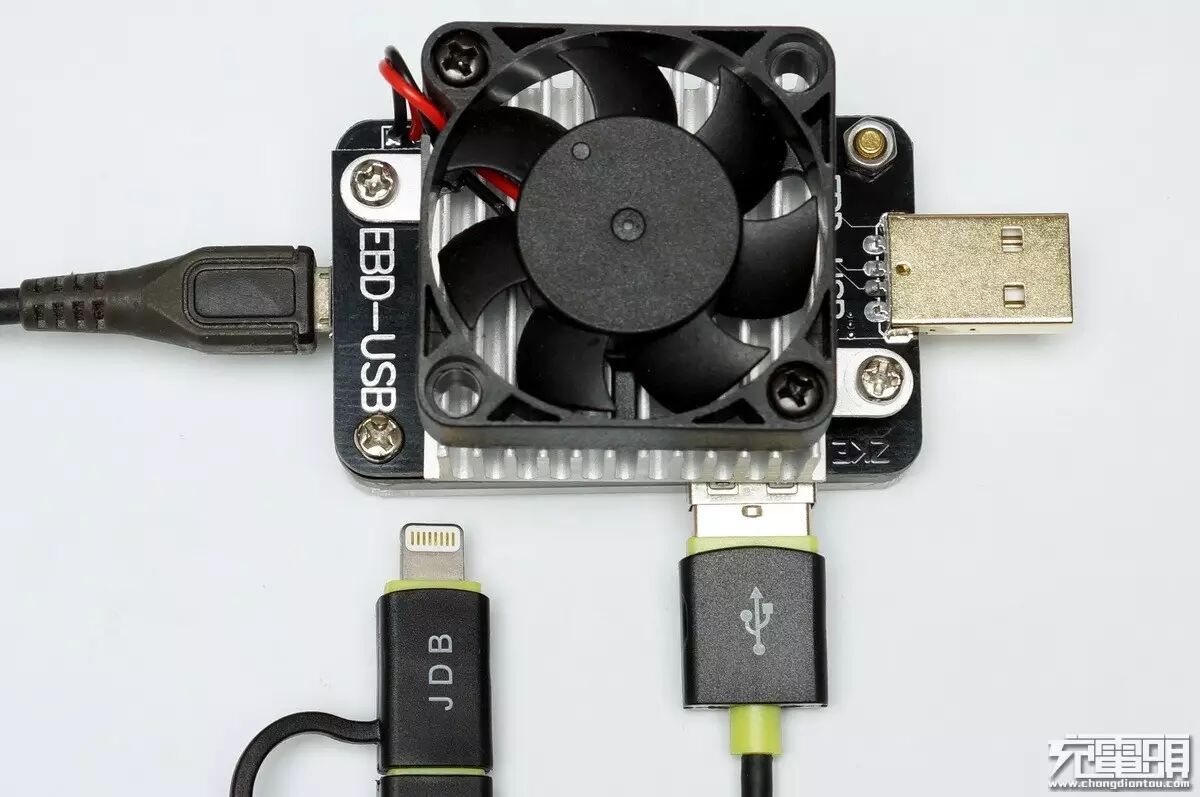

新版风扇仍然一样使用了相同规格的 40mm x 40mm x 10mm 小风扇，不过型号有不同。旧版简直是涡轮发动机，几米外都可以听得到声音，而新版则是安静到耳朵贴近才有一点点声音，超静音的。

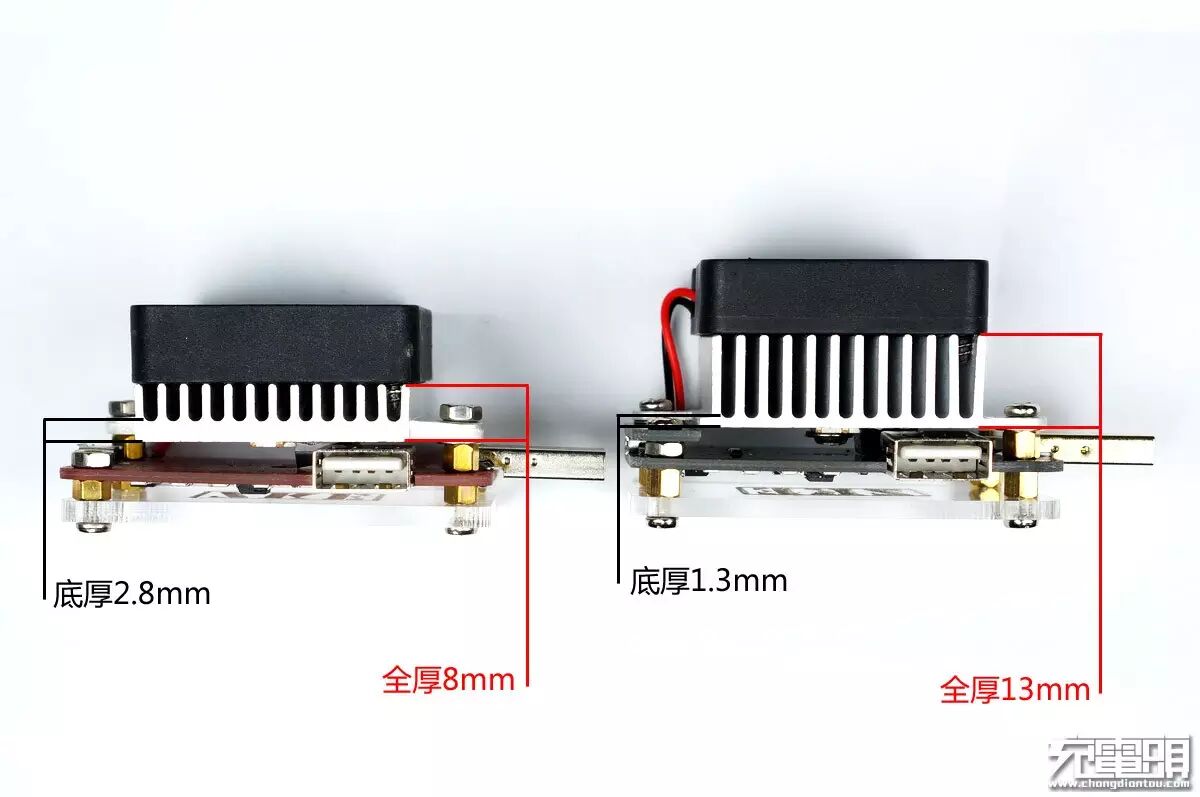

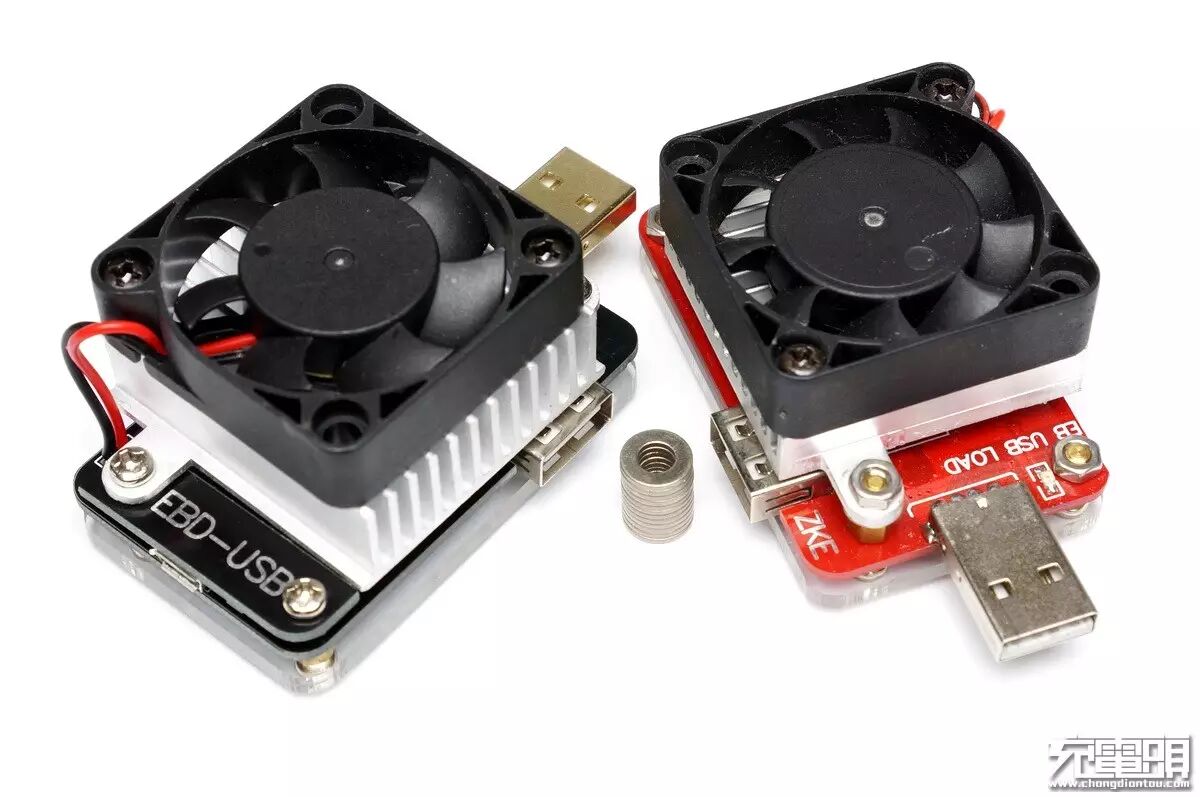

虽然风扇相同，但在散热片的选择上则有不同。旧版使用了底厚2.8mm全厚8mm的散热片，而新版是底厚1.3mm全厚13mm的散热片。得益于散热片的增大，恒流放电功率也从旧版的25W增加到新版的35W。
两个版本底部都使用了亚克力板做绝缘保护，亚克力上雕刻着ＺＫＥLOGO，通过４个螺丝拧紧。

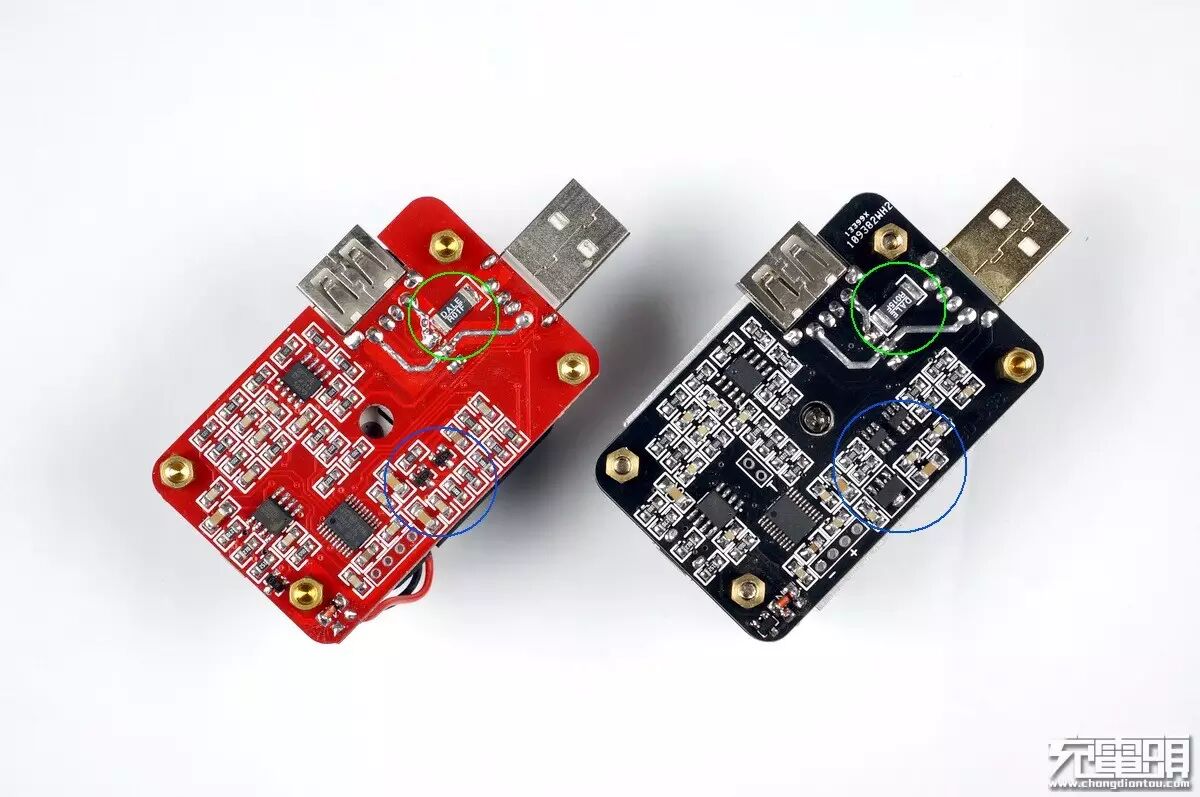

去掉亚克力板后直接对比２块PCB，主要区别在篮圈内更换成高精度AD与绿圈内的采样电阻阻值从旧版的10mΩ增加到新版的15mΩ。

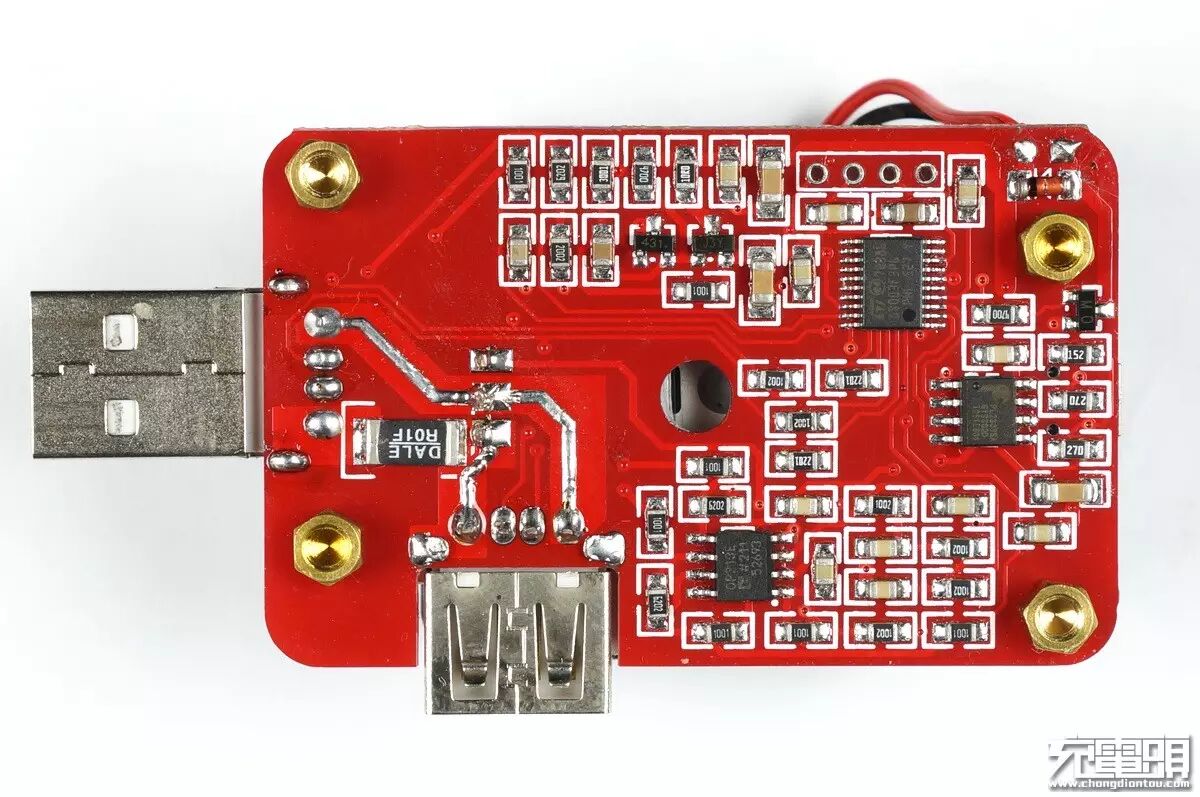

旧版PCB一览。
新版PCB一览。

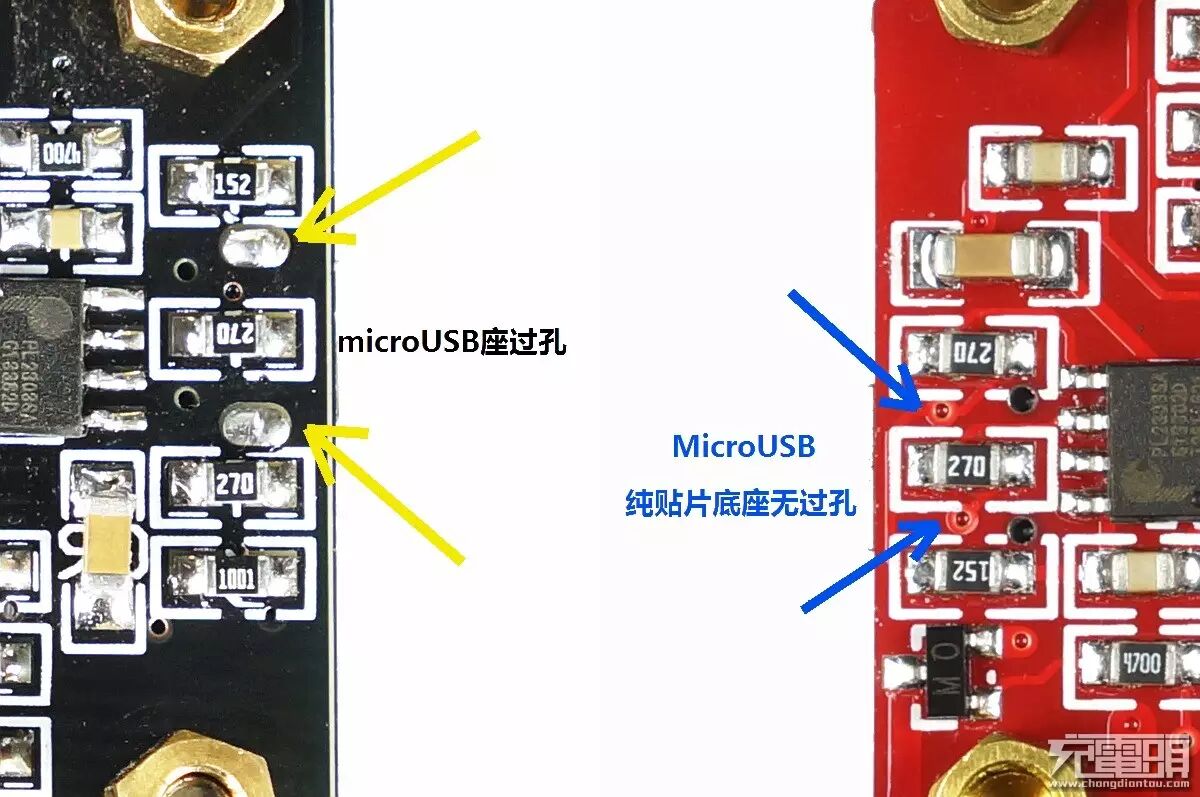

旧版MicroUSB座在用力插拔的情况容易脱焊，新版已经改善了这个问题。新版使用一块独立的小板在上方加以压紧增加受力点，MicroUSB座也从纯贴片改为过孔式插件。
从底部可以看得出两种MicroUSB座的区别，新版在贴片焊接的基础上再使用插脚直接穿插进PCB另一端再焊接而成，牢固度大增万无一失。
而USB公头方面，更换成镀金公头。两则壳体都有磁吸反应（壳体不参与电气性能）。
两者均无磁吸反应，铜质USB母座。

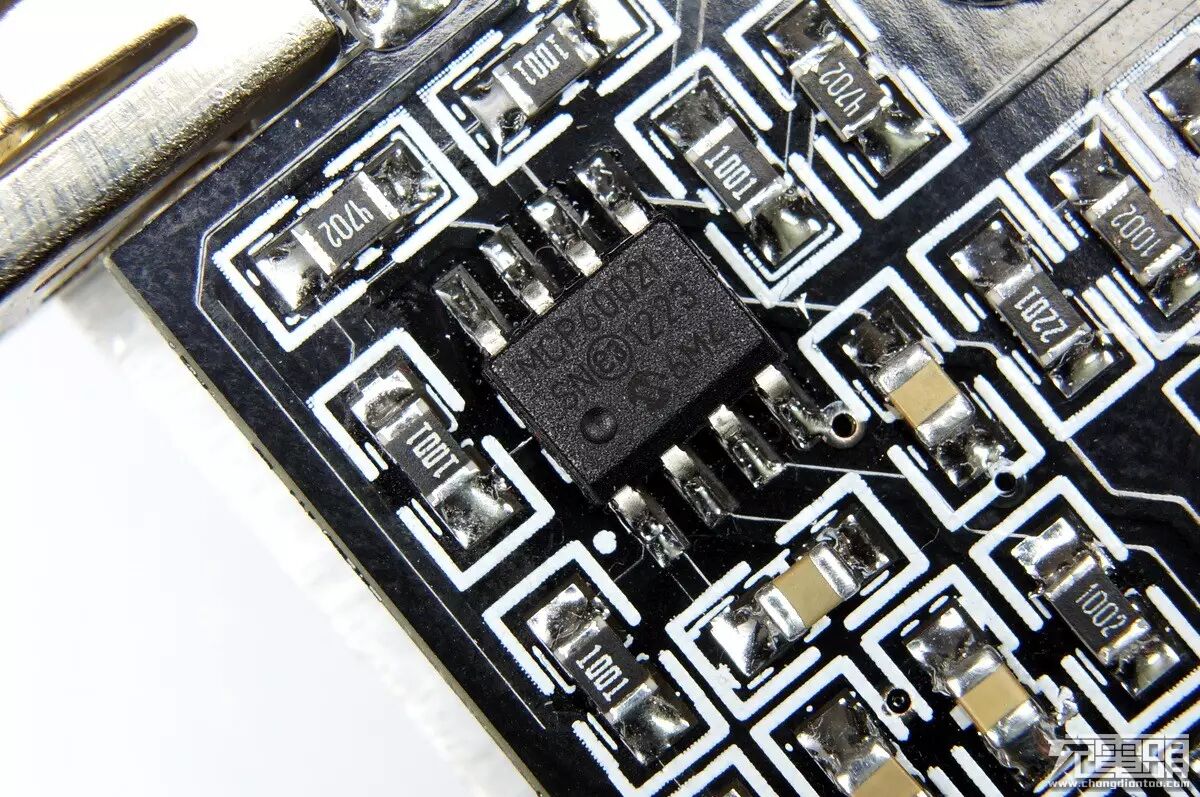

MCP6002 运放芯片。

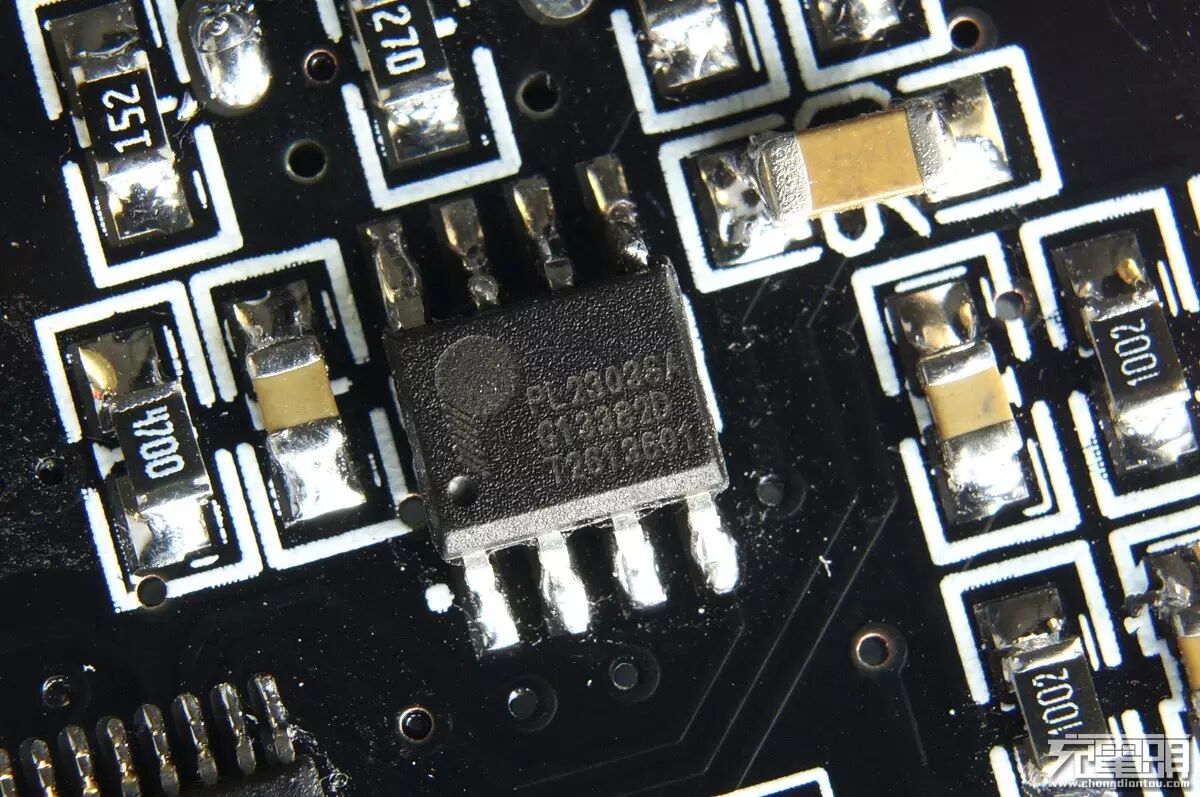

pl2303 usb转ttl芯片。

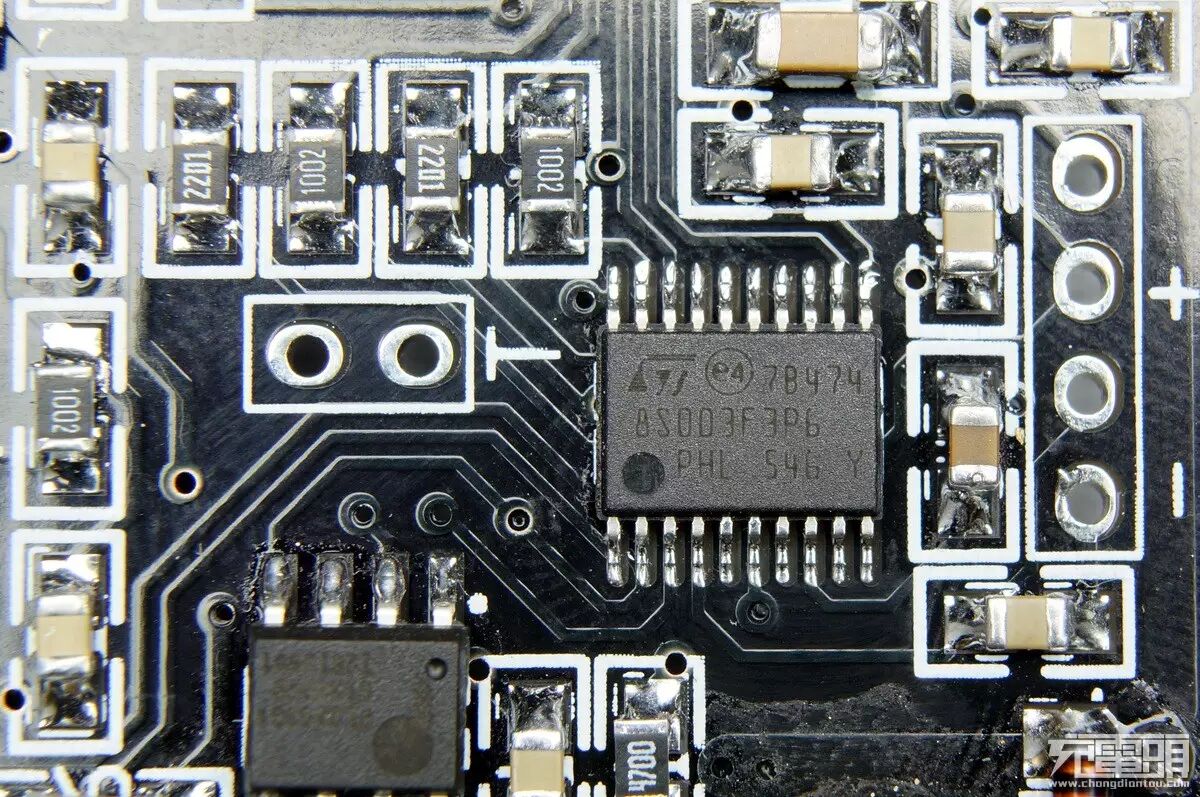

8s003，主控mcu。

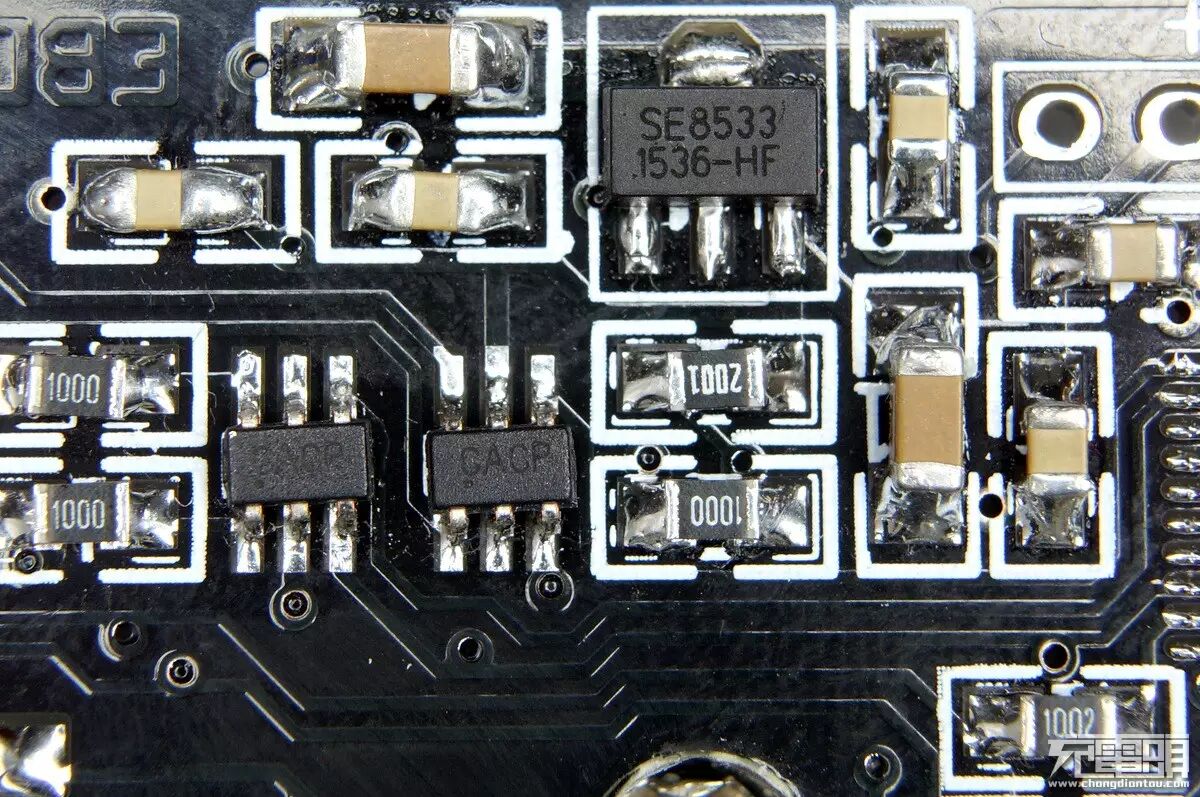

8533，3.3v稳压。两个6脚的是mcp3421, 18bit adc 分别检测电压电流。精度提升全靠这2个ADC。
电压精度从旧版 0.2%±5mV 提升到新版 0.1%±1mV；
电流精度从旧版 0.2%±2mA 提升到新版 0.2%±0.2mA；
电流分辨率从旧版的 0.001A 提升到新版的 0.0001A。

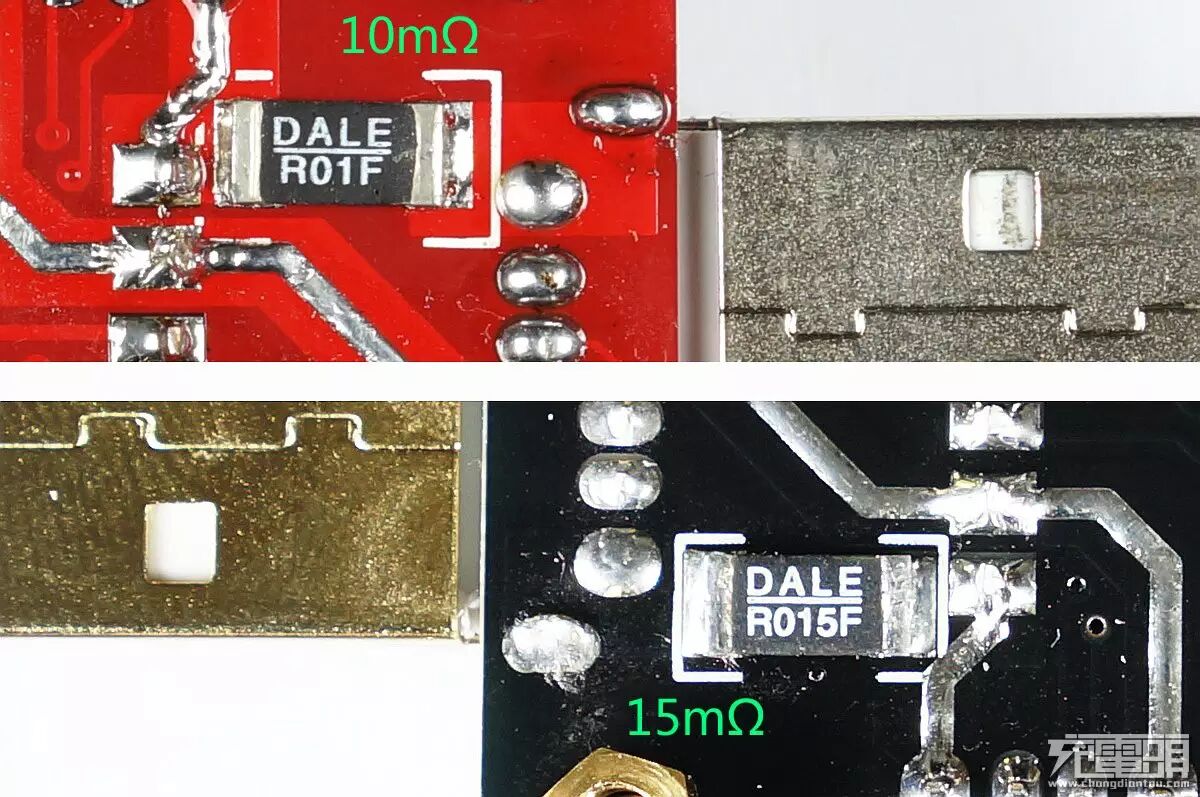

新旧版都是使用DALE 75ppm 低温漂电阻作为采样电阻，由于采样精度的提升，所以阻值从旧版的10mΩ 增加到 新版的15mΩ。
采样电阻阻值增加对压降的影响随便测试一下，QC９V模式下２A输出，旧版电压为8.791V。

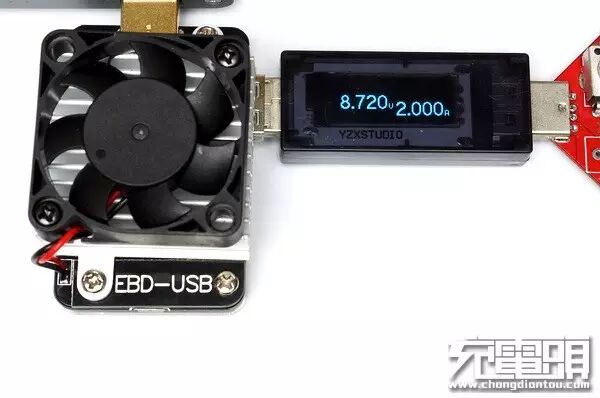

新版电压为8.720V，压降情况还能接受。

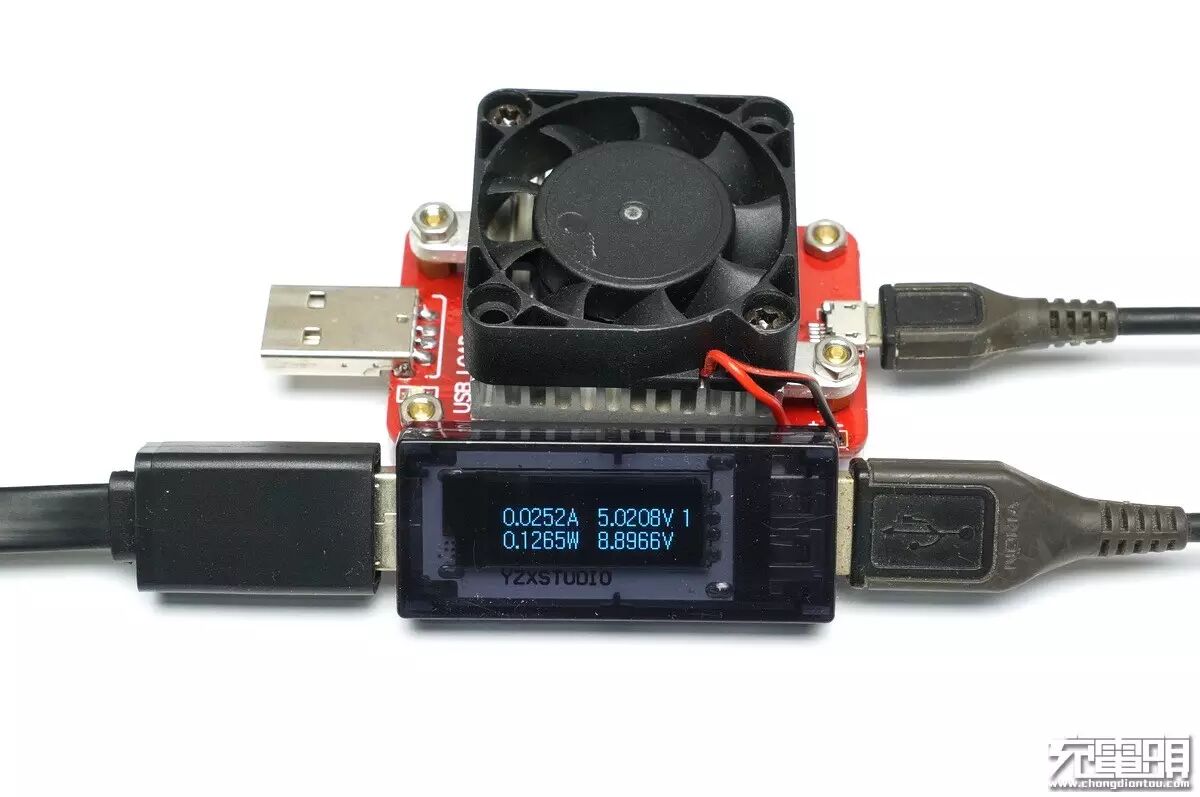

旧版待机电流25.2mA。

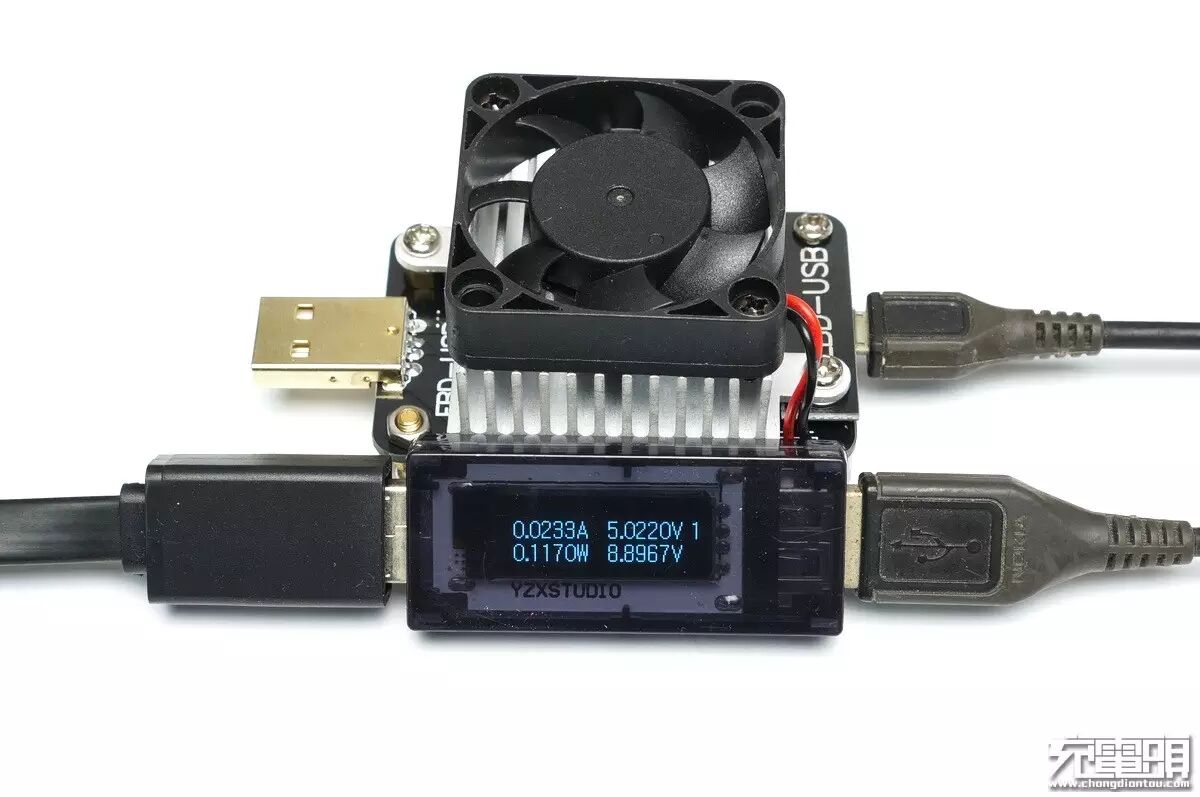

新版待机电流23.3mA。
新版精度大幅度提升后，大幅度增加了测试用途的范围，甚至可以用于测试各种小电流设备。例如采用充电头网首创的电流法去检测苹果正品 MFi 数据线待机电流即可一秒辨真伪。

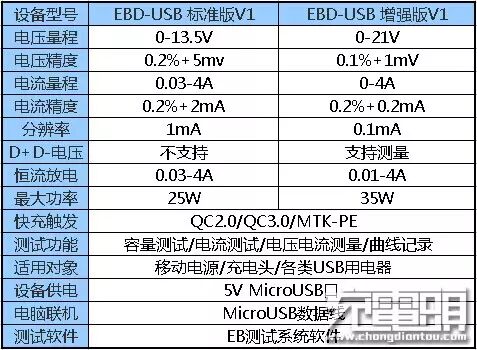

新旧版性能功能区别图表。

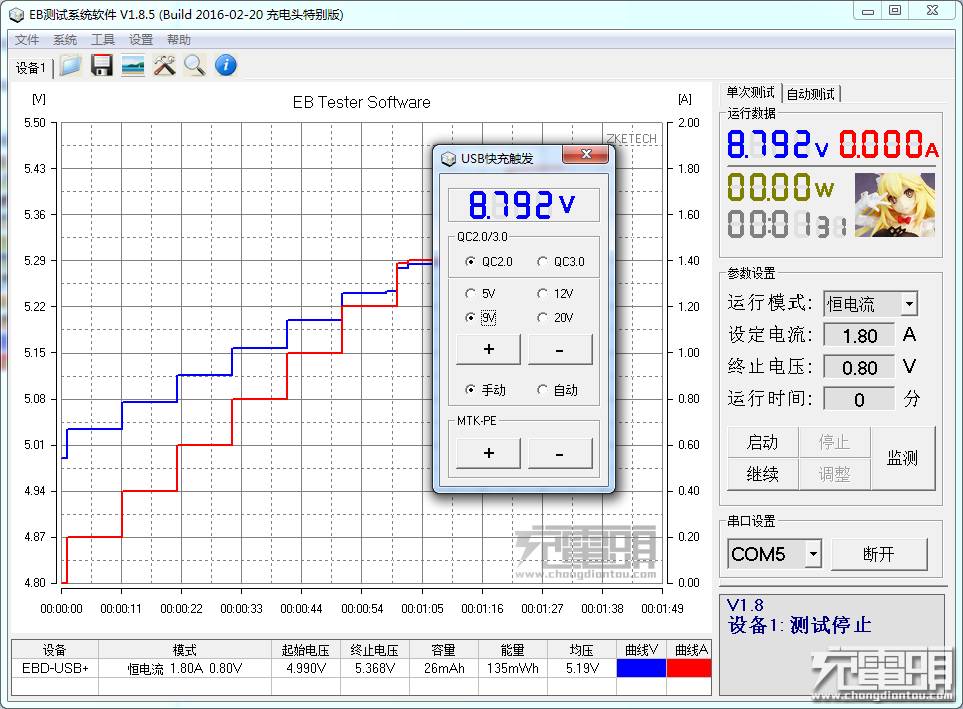

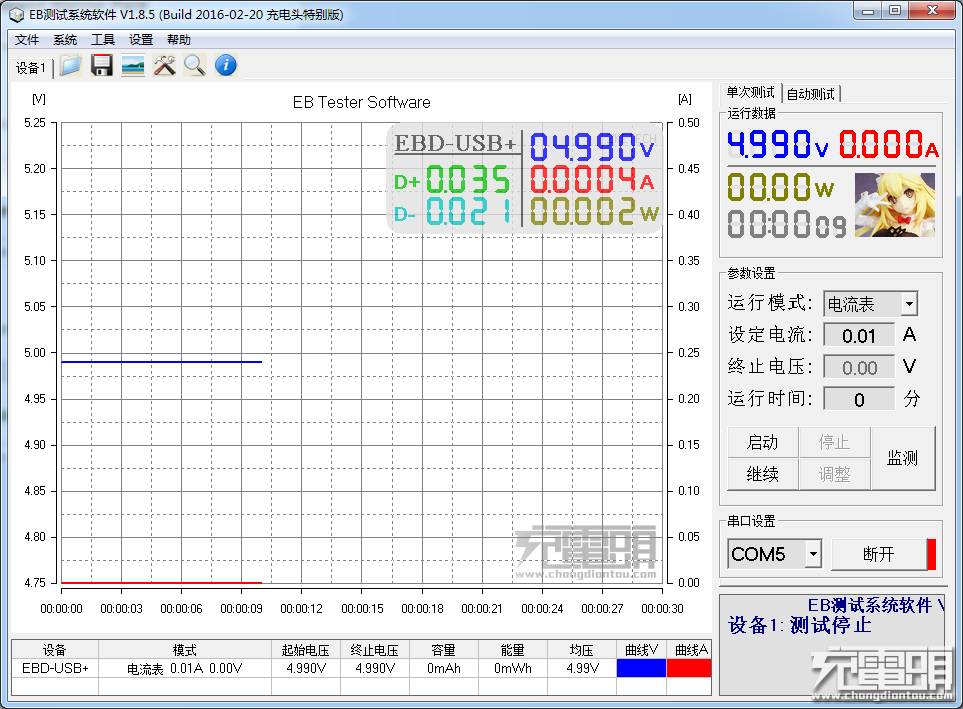

有好的硬件亦要有好的软件，ZKE 同时推出 1.8.5 ver EB电脑端软件，各种新功能、加入D+D-电压测量、再次提升易用性、高精度支持等大幅度更新。在下面栏目里可以看得到1.8.5版本已经可以正确识别出新款EBD-USB+，插入正品MFI苹果线作为小电流检测，悬浮窗显示0.0004A，证明可以正确检测小电流精确到0.0001A。

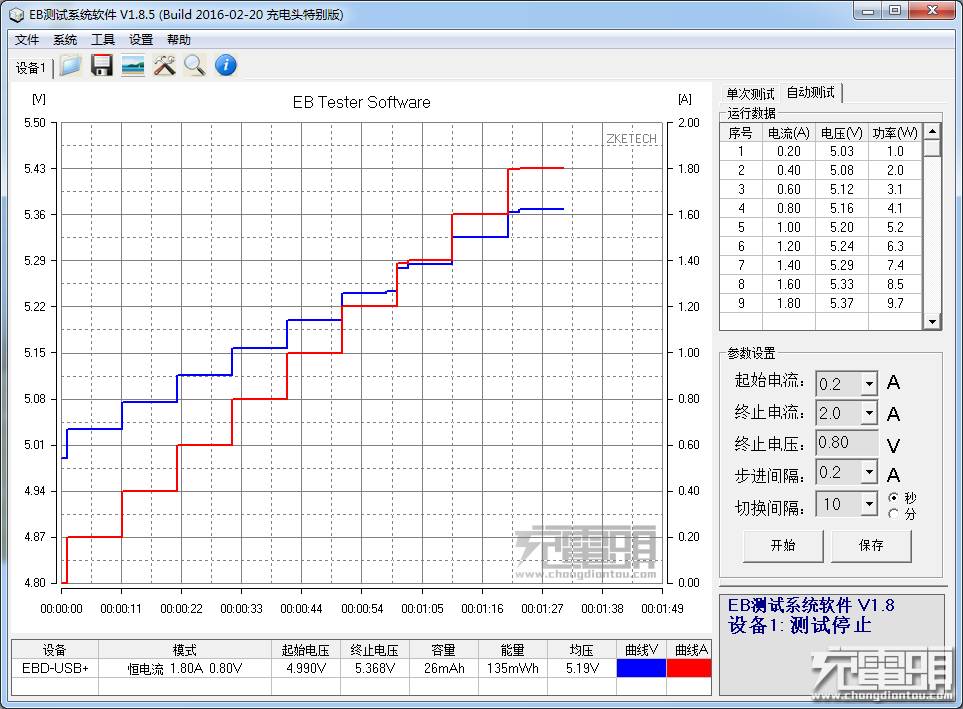

自动电流步进测试，可以由小到大逐渐增加电流测试设备的最大输出功率与稳定性保护点等等。
集成了MTK-pe、QC2.0、QC3.0 握手诱骗功能，可以诱骗出快充设备各档电压。
恒流放电功能也可以用来作为电池/移动电源容量测试、设备最大负荷测试等。各种功能各位小伙伴可以留意本坛的测试文章。
总结：EBD-USB＋本次升级成高精度版本，使用范围更大功能更全功率更高，作为电粉做测试好帮手，赶快升级吧。
