Tronsmart QC2.0三口车充CC3PC评测
一、开箱

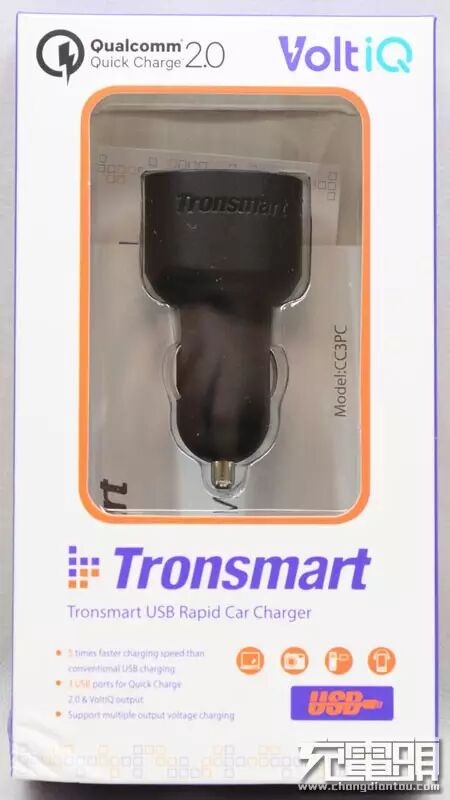

彩盒包装正面有一透明窗，可直接看到充电器本体，QC 2.0认证图样及VoltiQ印在外盒左上及右上。
外盒背面印有产品名称、型号、输入/输出规格等信息。
包装内容一览，有说明书、VoltiQ说明卡、充电器本体及一条Micro USB连接线。

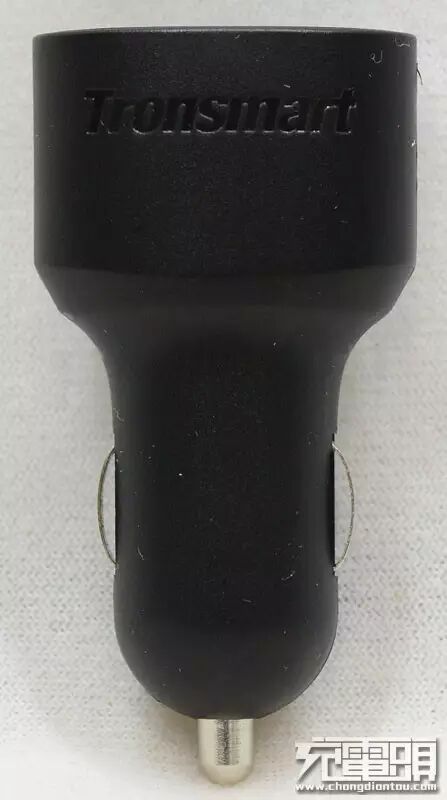

充电器本体正面上有Tronsmart字样凹印。

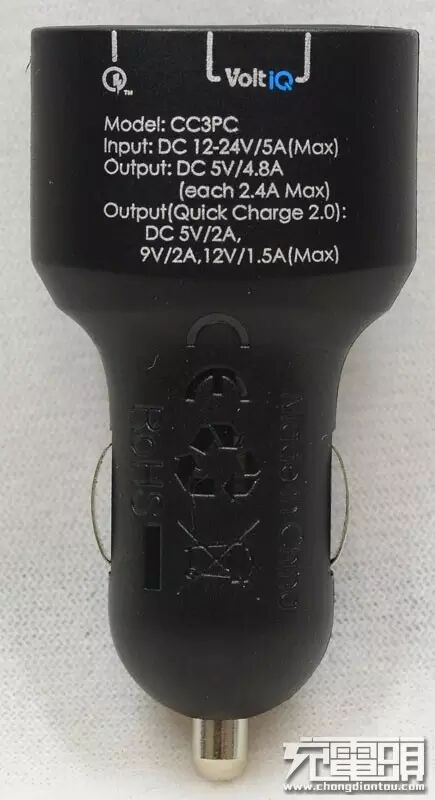

后面印上端口输出类型(QC 2.0/VoltiQ)、型号、输入/输出规格，输出5V的部分可达5V/4.8A(每埠2.4A)，QC 2.0部分可提供5V/2A、9V/2A、12V/1.5A最大输出。

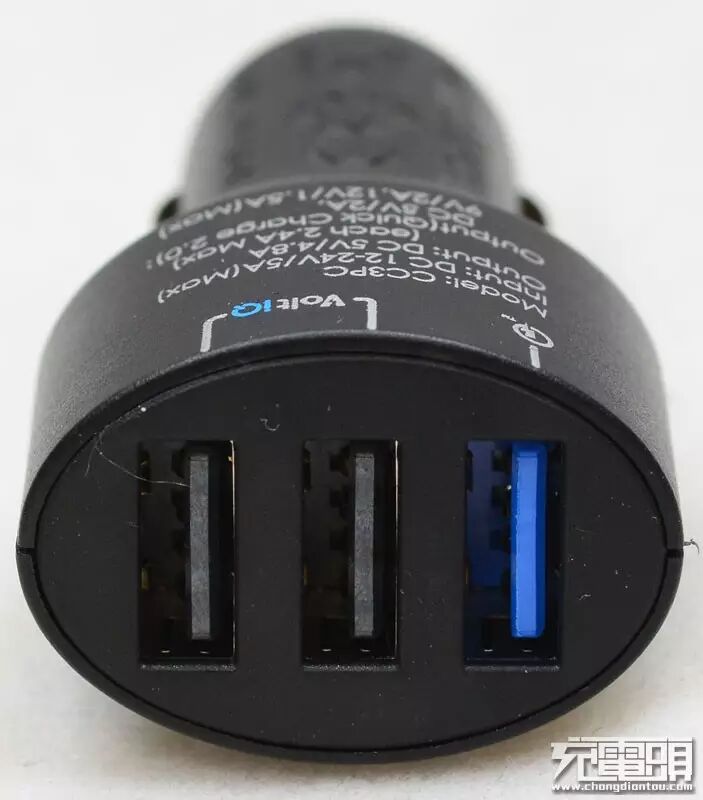

共有三组USB输出埠，黑色为支持VoltiQ智能自动辨识的5V输出埠，蓝色为QC 2.0输出埠。
二、测试

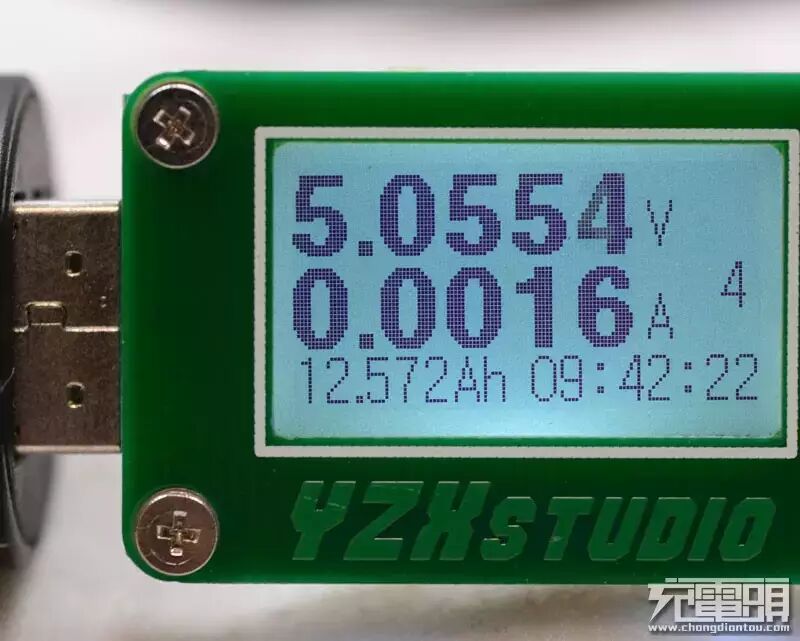

QC 2.0埠5V输出。

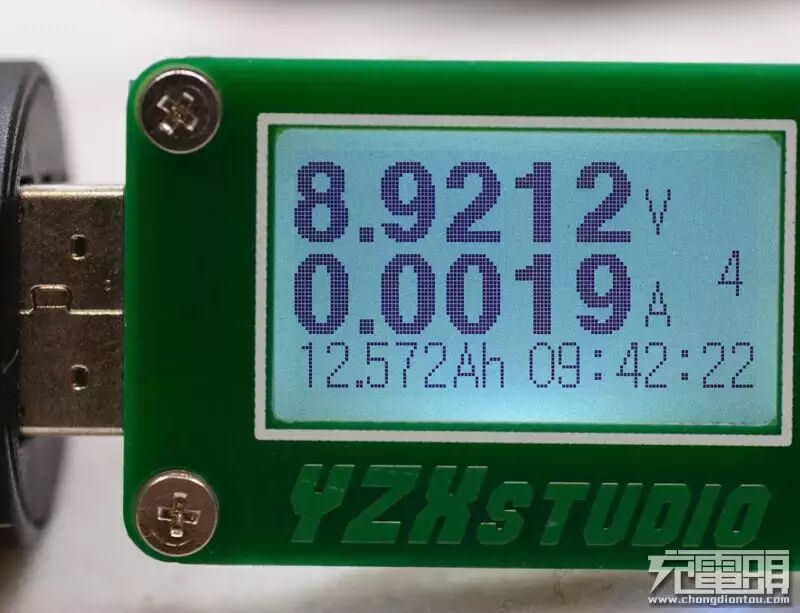

QC 2.0埠9V输出。

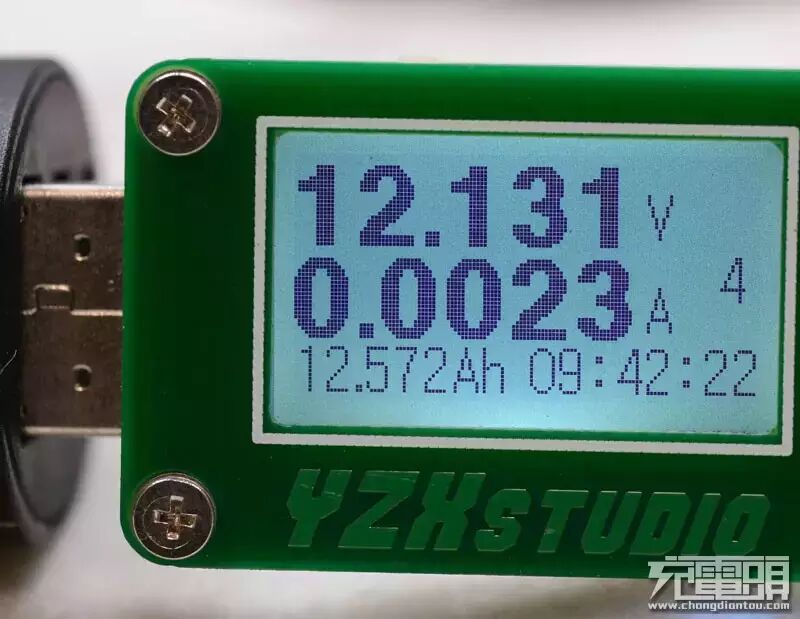

QC 2.0埠12V输出。

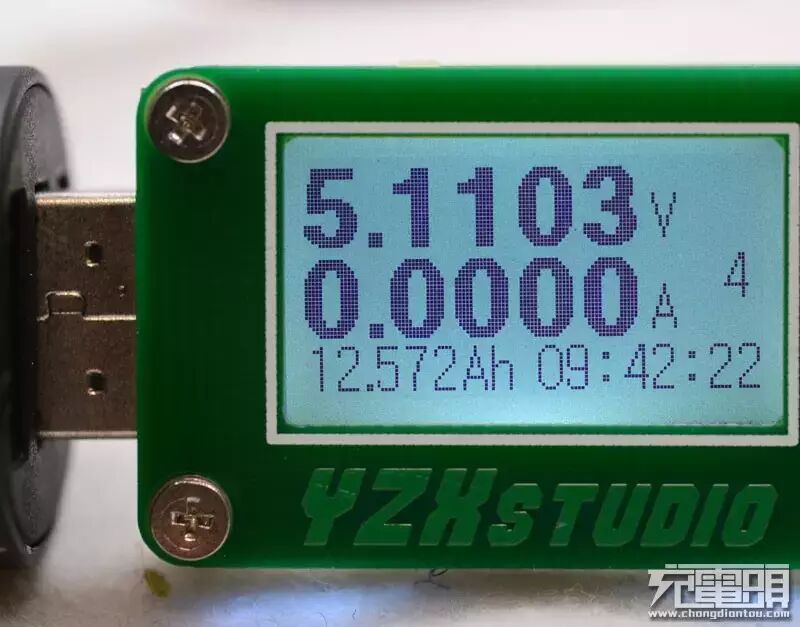

VoltiQ埠5V输出，两组端口采并联配置。

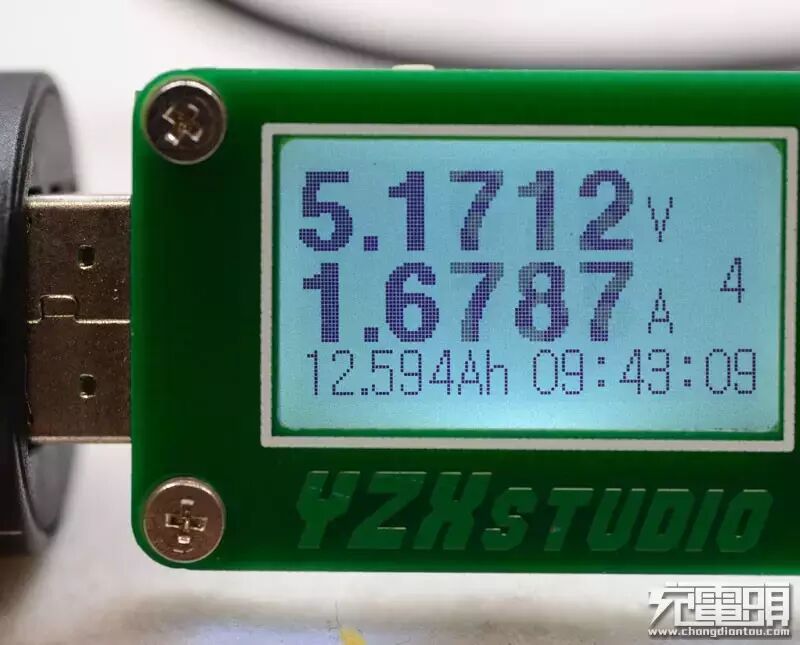

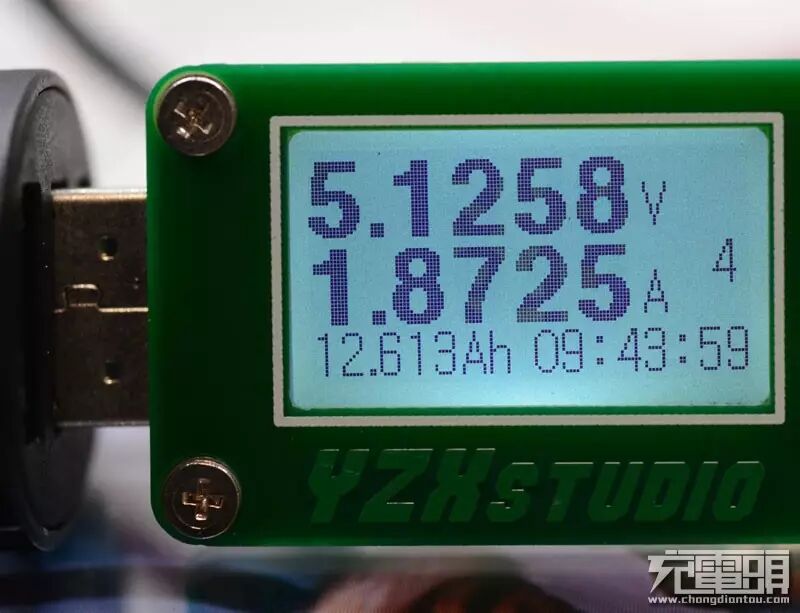

QC 2.0端口对Android装置充电，可达最大充电电流。

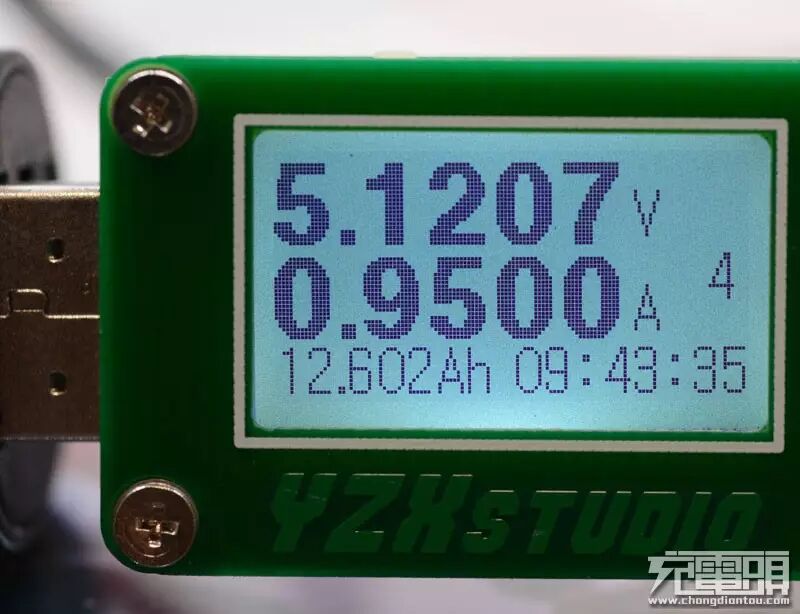

QC2.0端口未支持Apple装置充电定义，仅能达到1A充电电流。
VoltiQ端口对Android装置充电也可以达到最大充电电流。
VoltiQ端口对Apple装置充电可以达到最大充电电流。

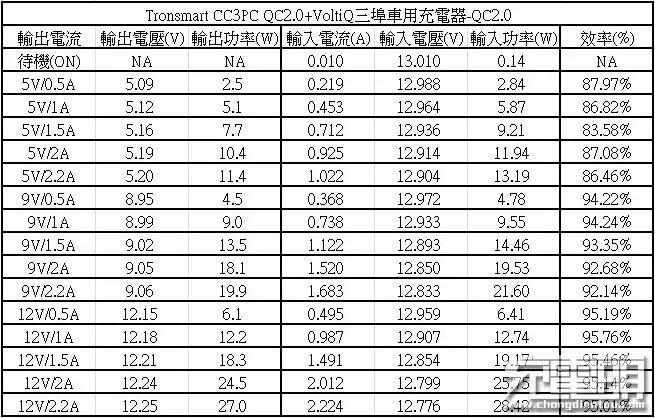

QC 2.0埠转换效率表，整体转换效率5V为83%~87%，9V为92%~94%，12V为95%，输出电压越高，转换效率越好。

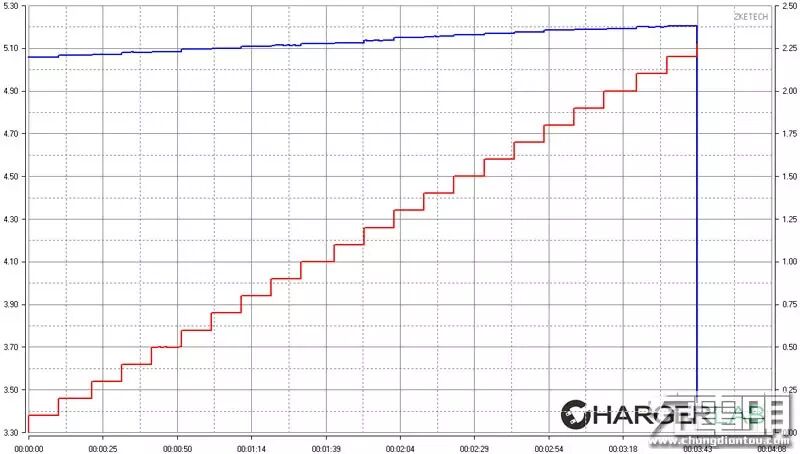

5V输出负载测试，输出电压随着电流增加而提高，有线损补偿，当输出电流超过2.2A便自动截止输出。

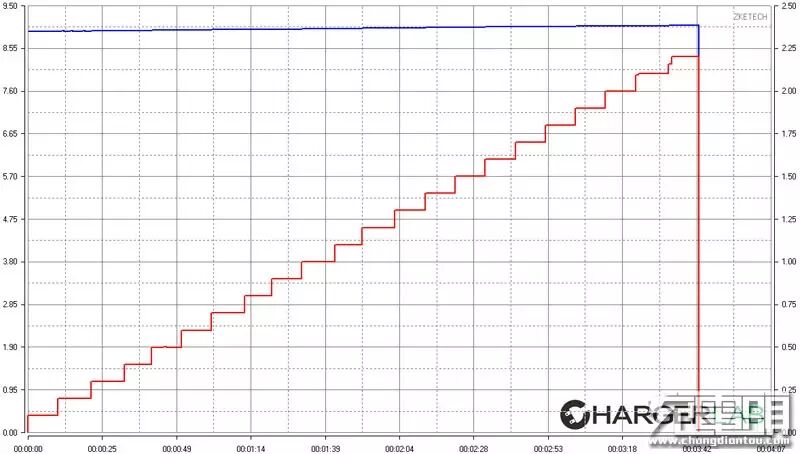

9V输出负载测试，输出电压随着电流增加微幅提高，当输出电流超过2.2A便自动截止输出。
12V输出负载测试，输出电压随着电流增加微幅提高，当输出电流超过2.2A便自动截止输出。

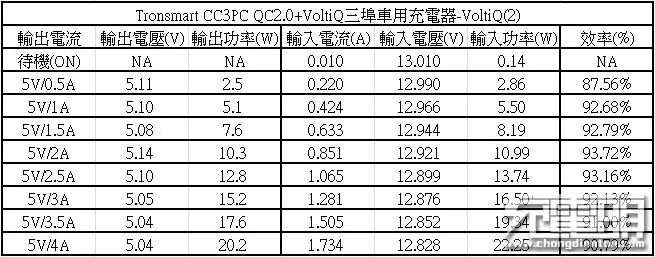

VoltiQ埠转换效率表，整体转换效率为87%~93%，输出2A下转换效率最好。
5V输出负载测试，输出电压随着电流增加而下降，当输出电流超过1.6A时电压小幅提升，超过2A时电压再度下降，电压呈现一个凸起部分。

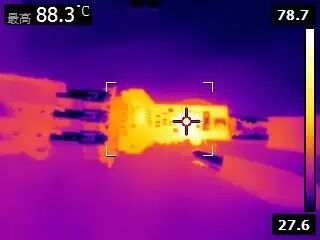

同时输出9V/2A(QC 2.0埠)及5V/4A(VoltiQ埠)，30分钟后热影像图。
三、拆解

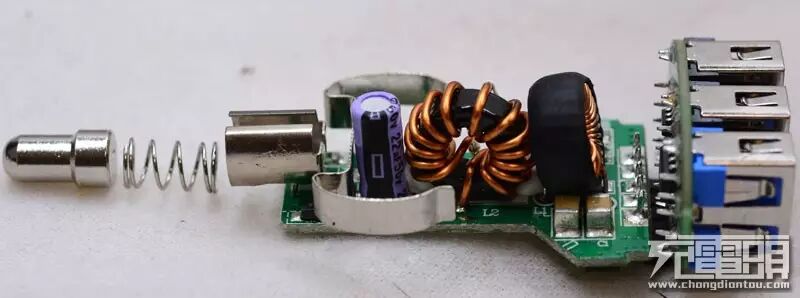

内部结构图，前方点烟器正极接触点采实心设计，并使用弹簧增加接触压力。
输入端设有保险丝(黄框)以及TVS瞬时电压吸收二极管(紫框)，防止输入过压/过流或极性反接。

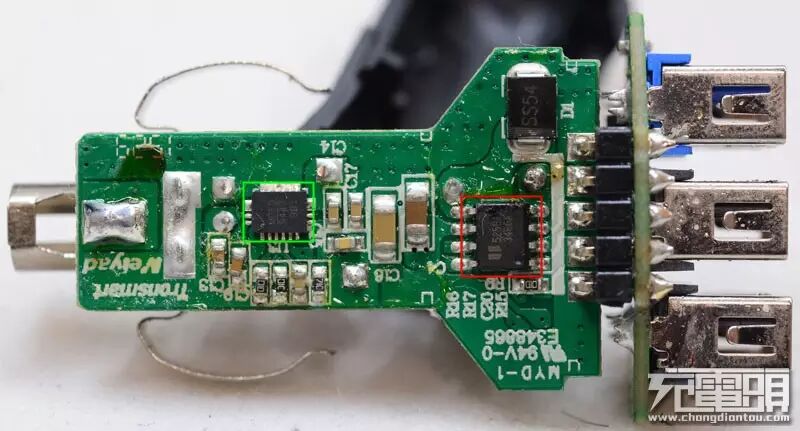

QC 2.0埠使用EUTECH(德信)EUP3466A定电流/定电压降压转换IC(红框)，最大可达3A输出，VoltiQ埠使用MPS MP9447高效率5A同步降压转换IC(绿框)，提供5V输出。
QC 2.0埠辨识IC使用CHY100D(深蓝框)，支持QC 2.0及Android充电协议，VoltiQ埠辨识IC使用CRE8304双路USB充电辨识IC，支持Android/Apple装置充电协议。
四、总结
优点：
1.小巧体积具备一组18W QC 2.0及两组5V/4.8A输出；
2.输入采保险丝及TVS(瞬时电压吸收器)保护；
3.输出转换效率在83%(QC 2.0埠)、87%(VoltiQ埠)以上。
缺点：
1.受限小体积，三输出埠排列较紧密，间隔小；
2.仅有VoltiQ埠具备智能自动辨识，QC 2.0端口对Apple装置充电受限；
3.仅有FCC、CE认证，未有BSMI认证。
