ORICO QSE-5U充电器评测、拆解及改造
知名数码配件电商ORICO奥睿科在2015年中的时候发布了过一款5口桌面充电器ORICO-5U，它具有5路USB输出，总功率40W，每一路都具有独立识别芯片，单路最大可达2.4A。在ORICO各种多口产品试水市场获得不错反响的时，ORICO终于也发布了自己旗下第一款快充多口产品：QSE-5U1。这款快充桌面充电器是基于ORICO-5U 身上小幅度改进开发而成，带1个QC2.0输出（5V2.4A/9V2A/12V1.5A）+4口5V常规口（5V2.4A），总输出40W，可以满足用户在快充时代的需求。接下来马上进入 QSE-5U1 拆解评测，并且加入原始 ORICO-5U 做对比，看看升级了什么。
一、晒单
黄色气泡袋包装。

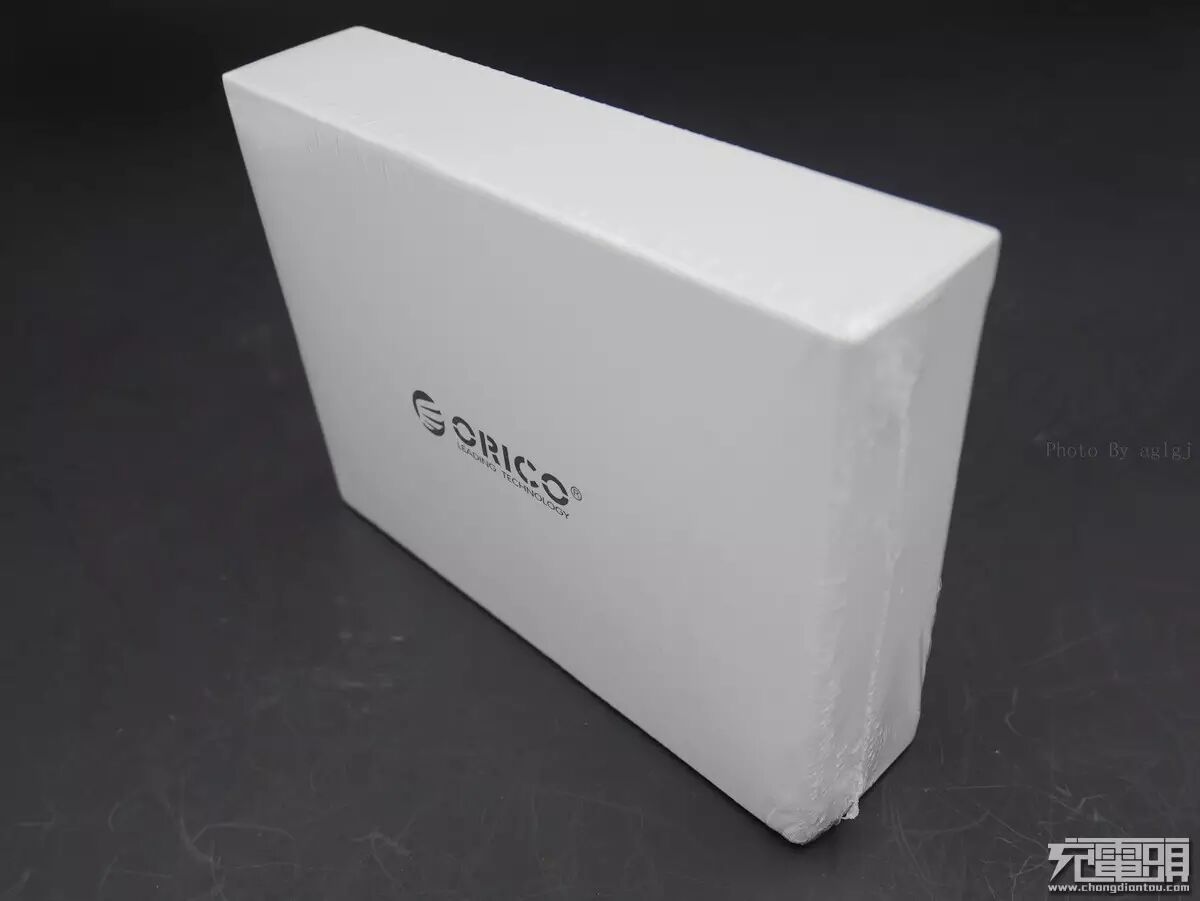

包装盒正面，为ORICO的商标。
背面印有产品参数和生产厂家信息。
产品型号：QSE-5U
输入：AC100-240V
1 x QC2.0（5V2.4A/9V2A/12V1.5A）
4 x 智能充电口（单口 5V2.4A）
总输出功率为 5V8A 40W 最大
制造商：深圳市无创时代科技有限公司

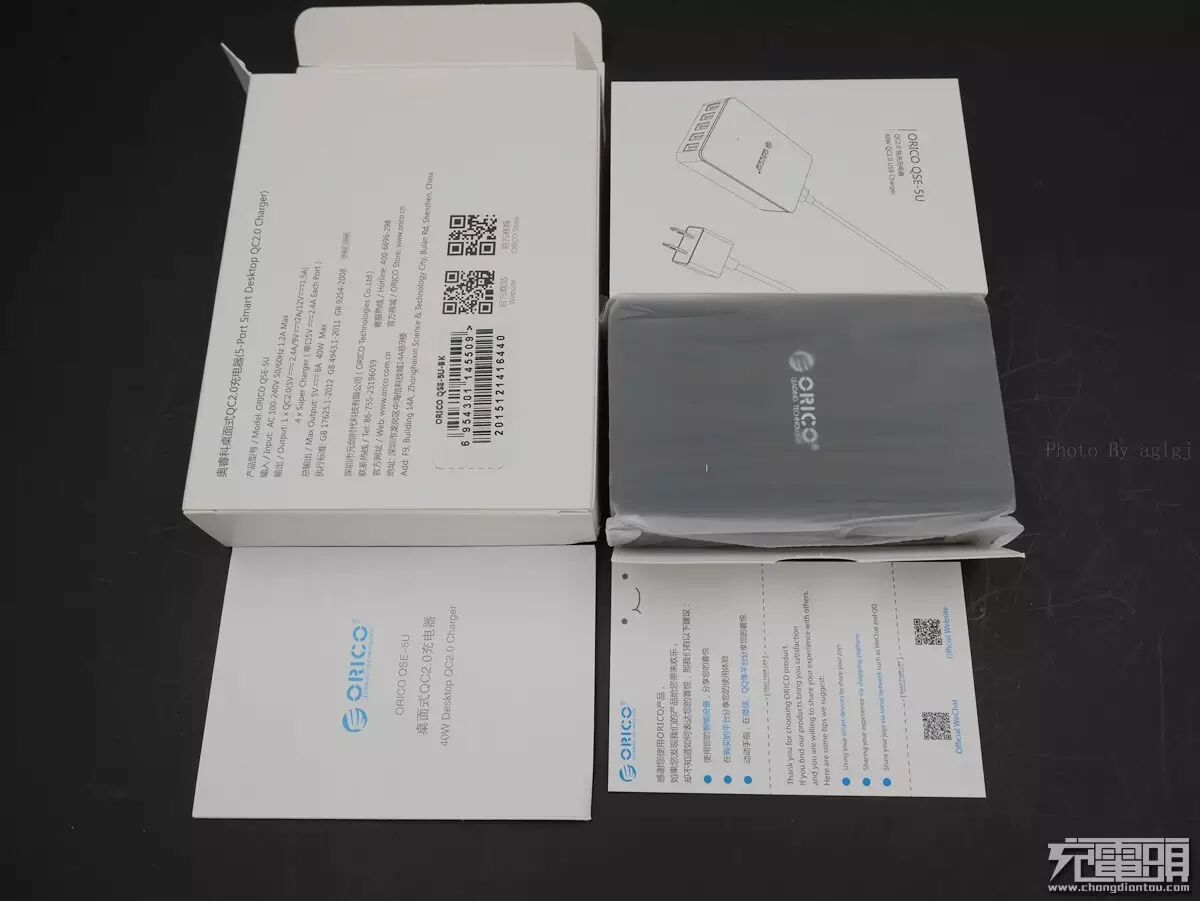

打开产品包装盒，里面包括一个QSE-5U桌面充电器、电源线、使用说明书和保修卡。
充电器用半透明的薄膜袋包裹着。

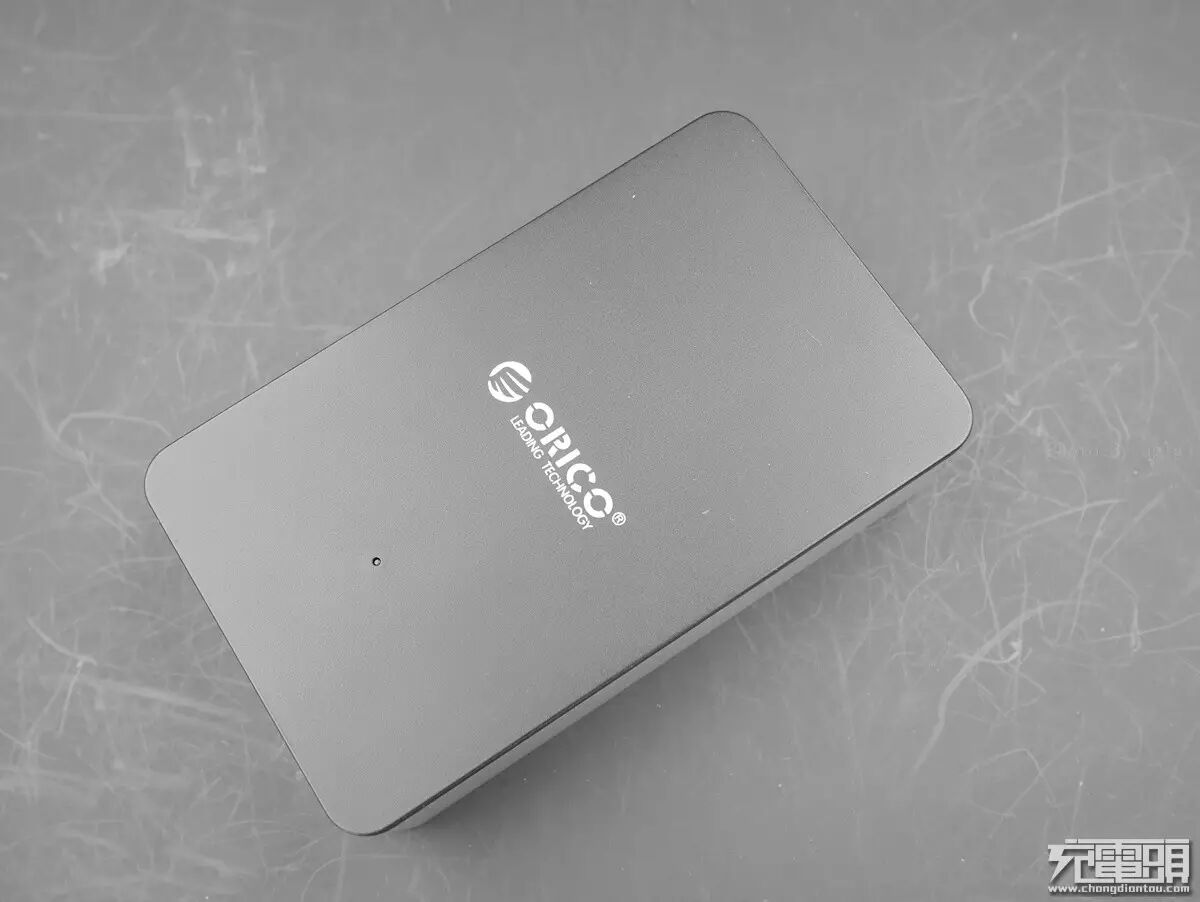

充电器正面面板为黑色，印有ORICO的标志，在标志下方有一个小圆孔，为电源工作指示灯。
充电器底壳是深灰色，印有产品的参数、厂家、认证相关的信息。

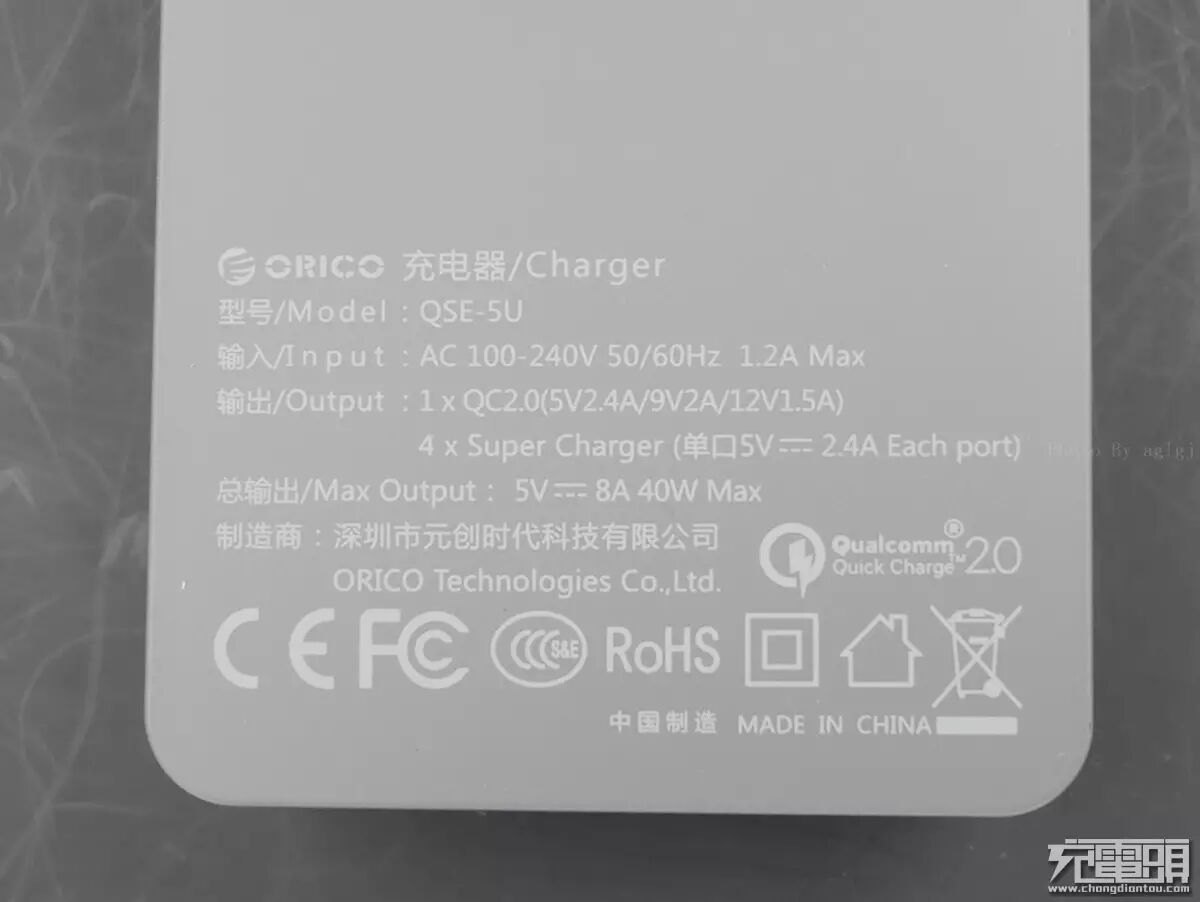

产品信息。

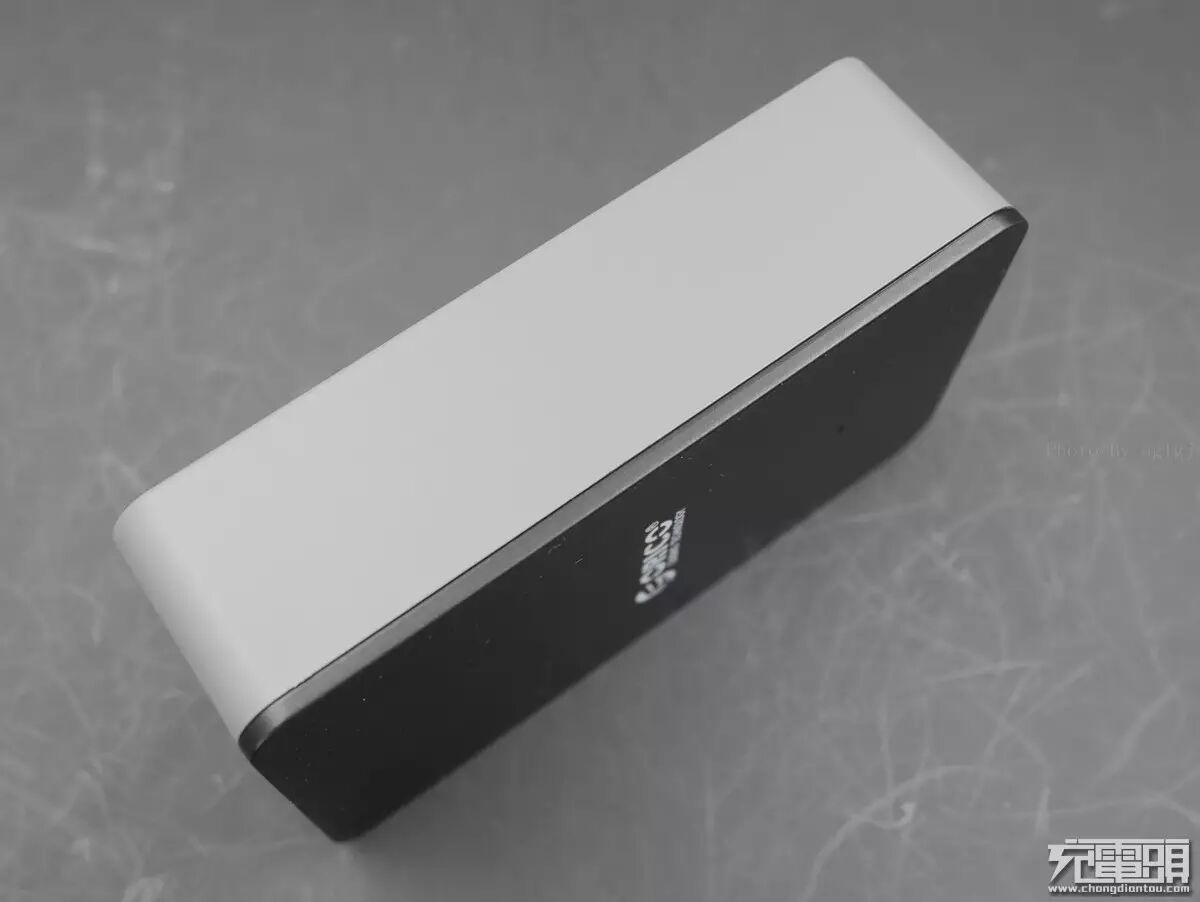

侧着看。
充电器的8字形电源输入插座。

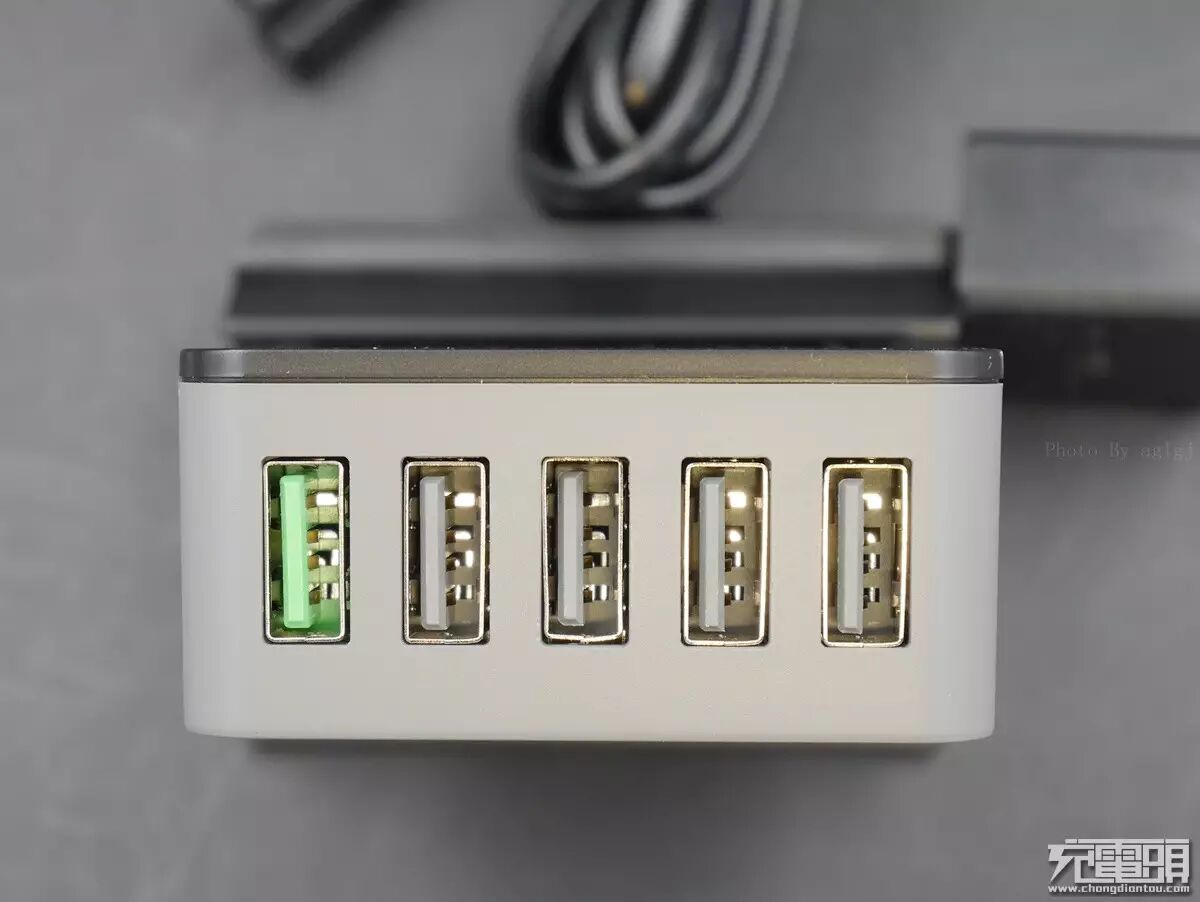

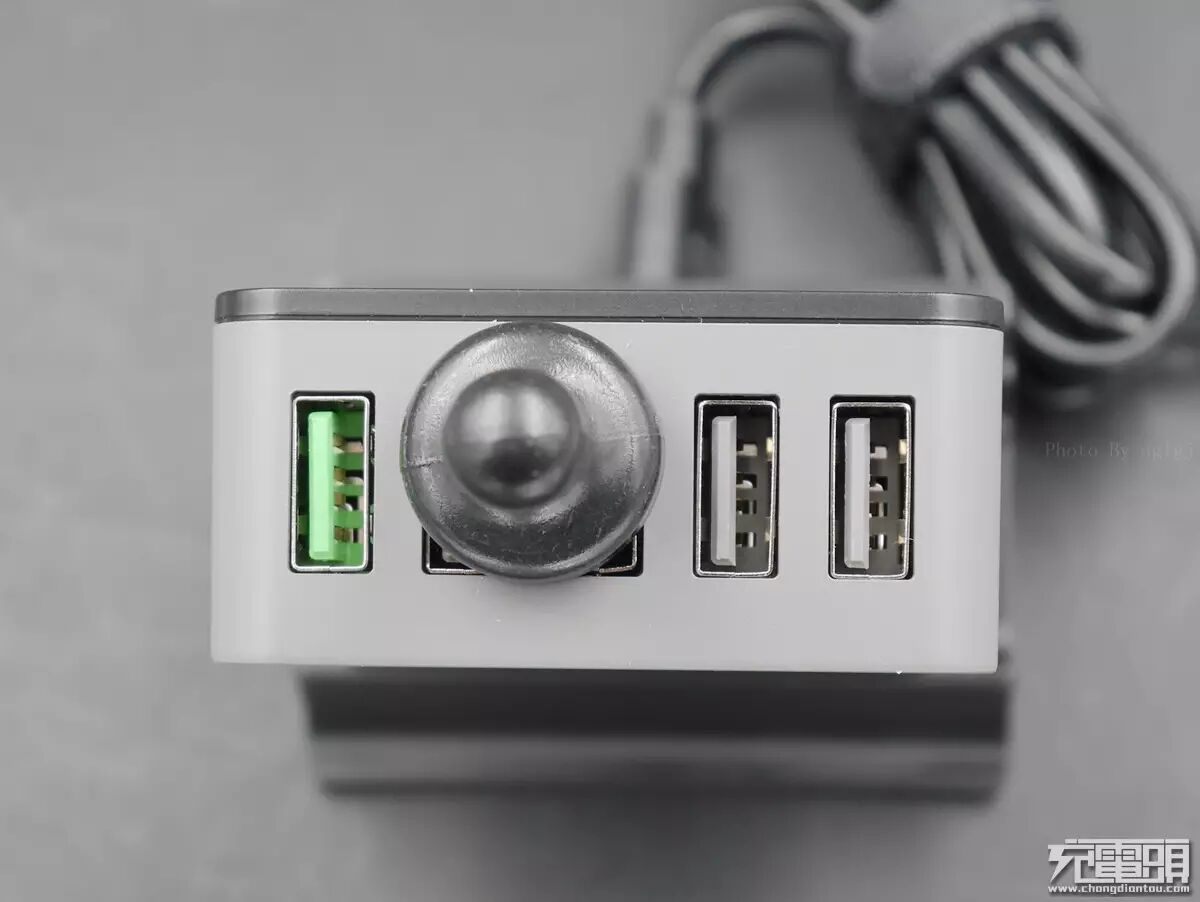

充电器的5个USB输出接口，左边那个是QC2.0接口，舌头是绿色的，右边4个是普通USB接口，舌头是灰色的，USB口的安装并不太整齐，个个别有一小点歪。
USB座外壳吸磁。

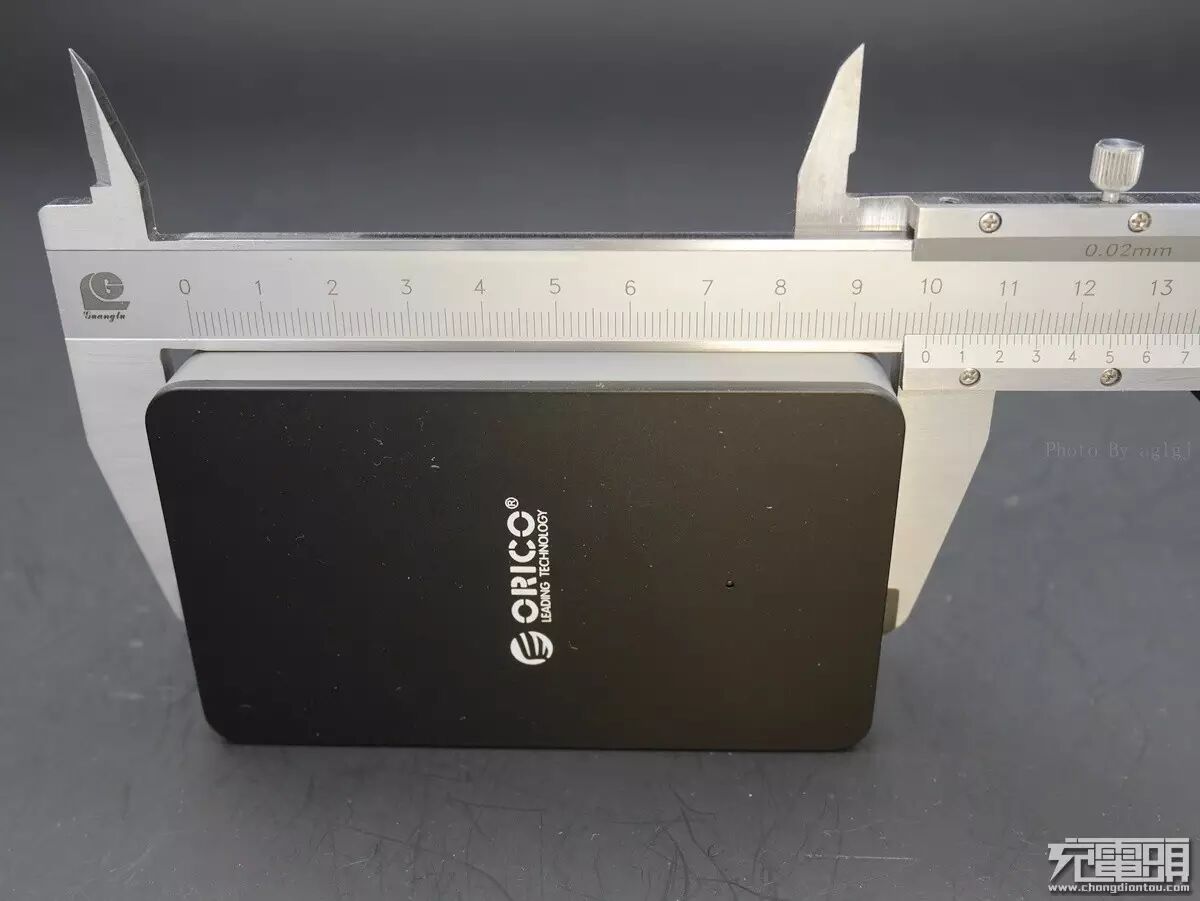

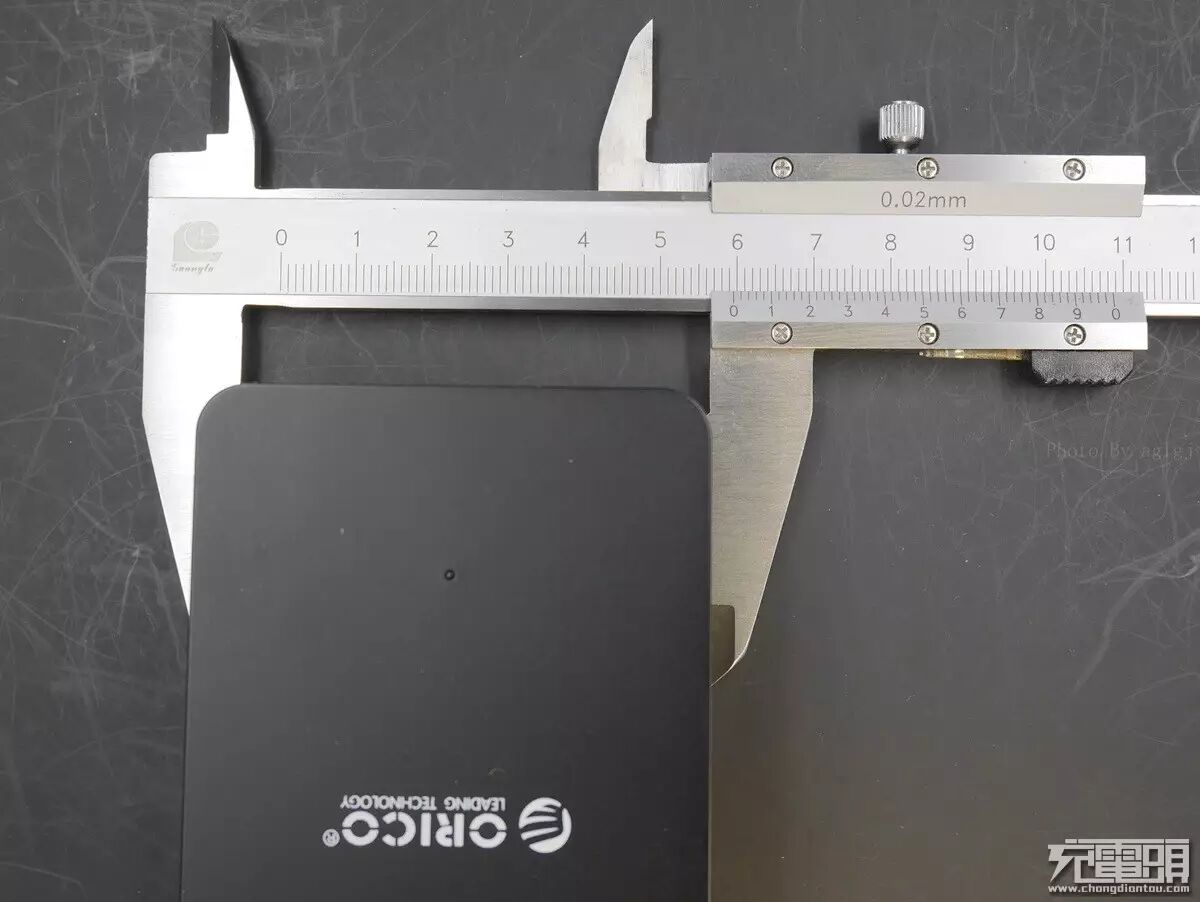

实测充电器三围尺寸：长100mm。
实测充电器三围尺寸：宽59.6mm。
实测充电器三围尺寸：厚28.1mm。

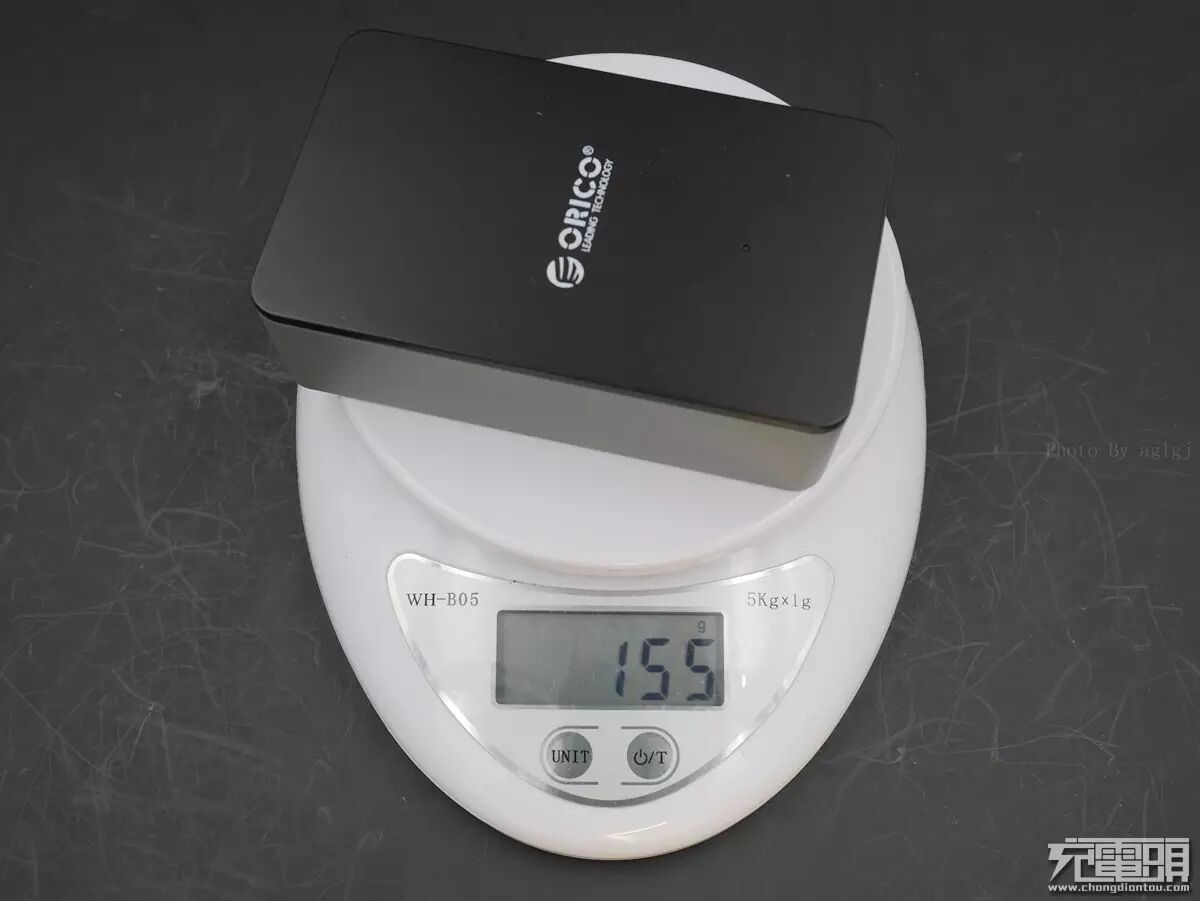

充电器净重量：155克。

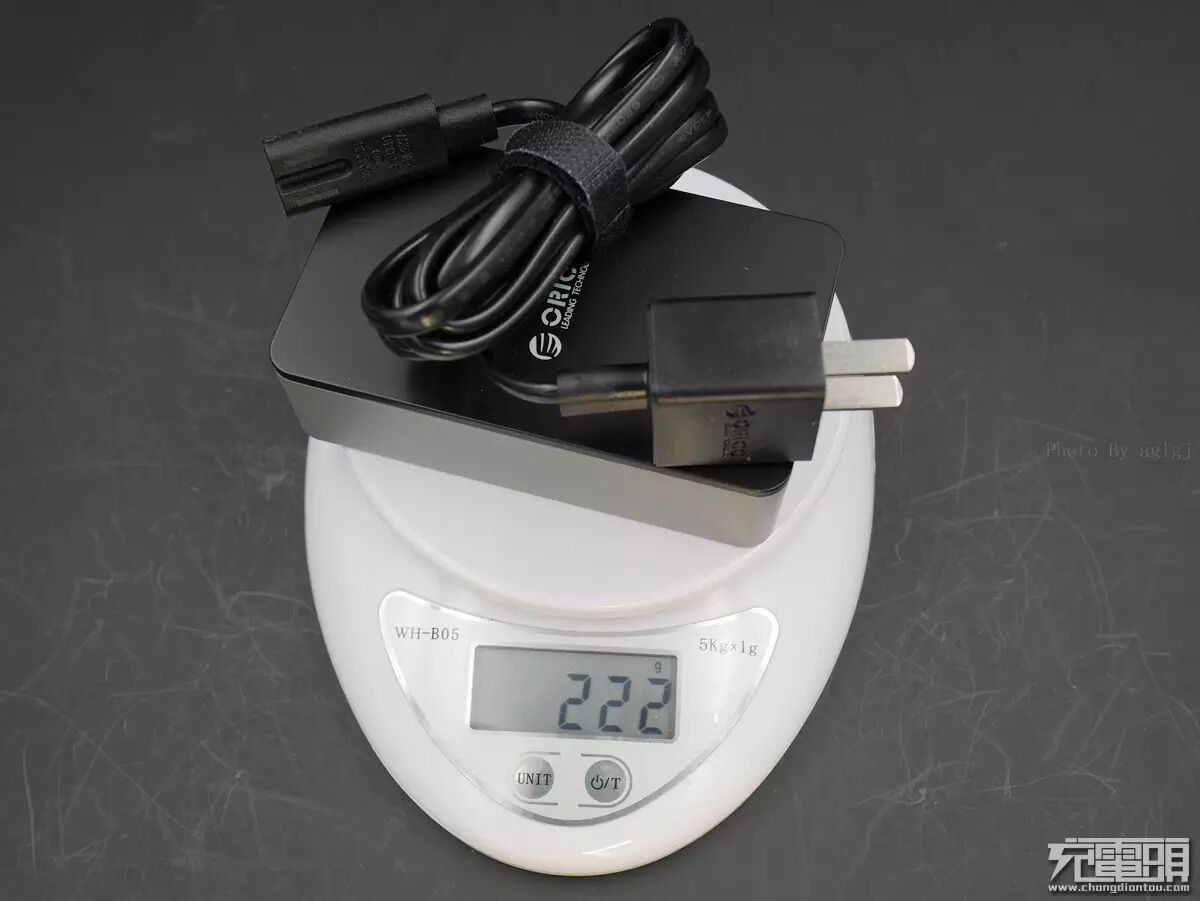

包括电源线的重量为222克。

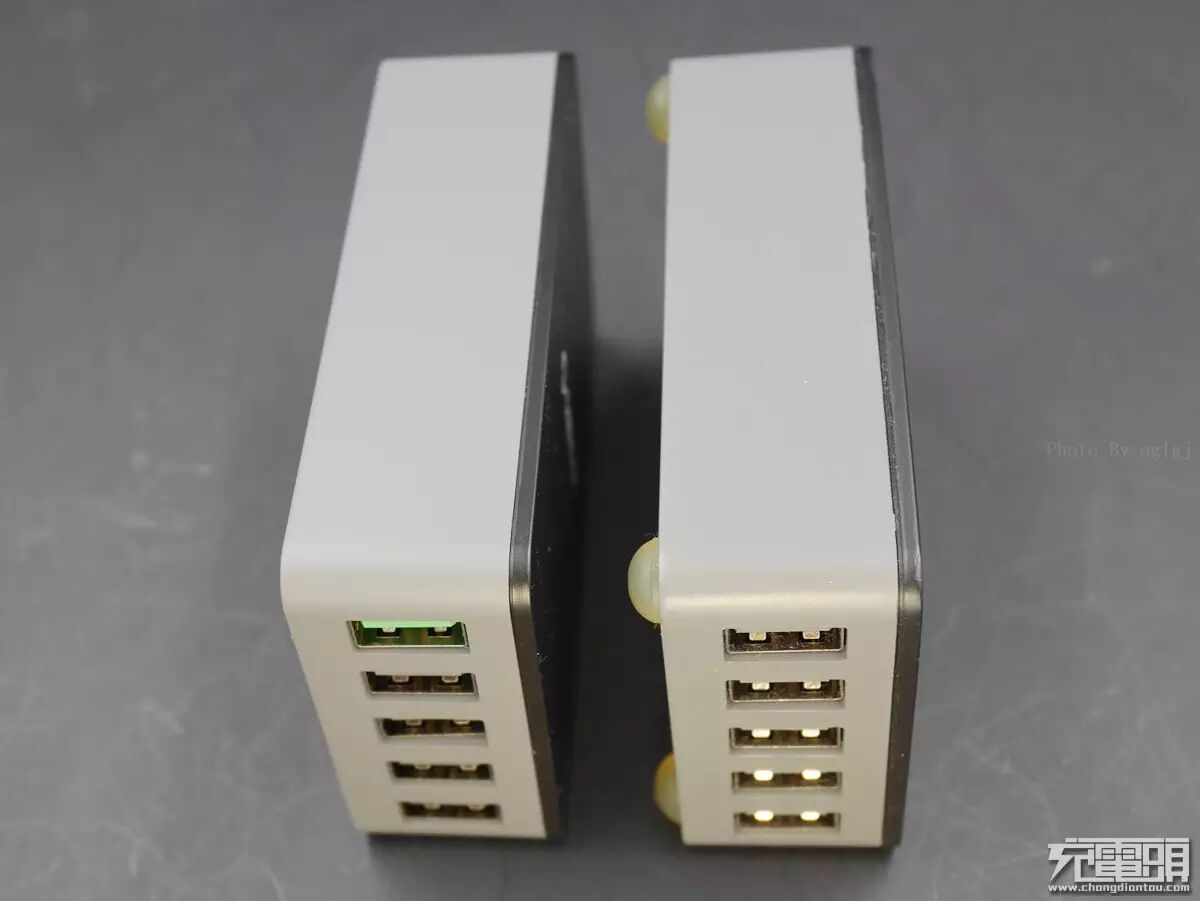

与他的亲生兄弟：ORICO-5U充电器（非QC）比较，不看USB输出插座，简直是一模一样。

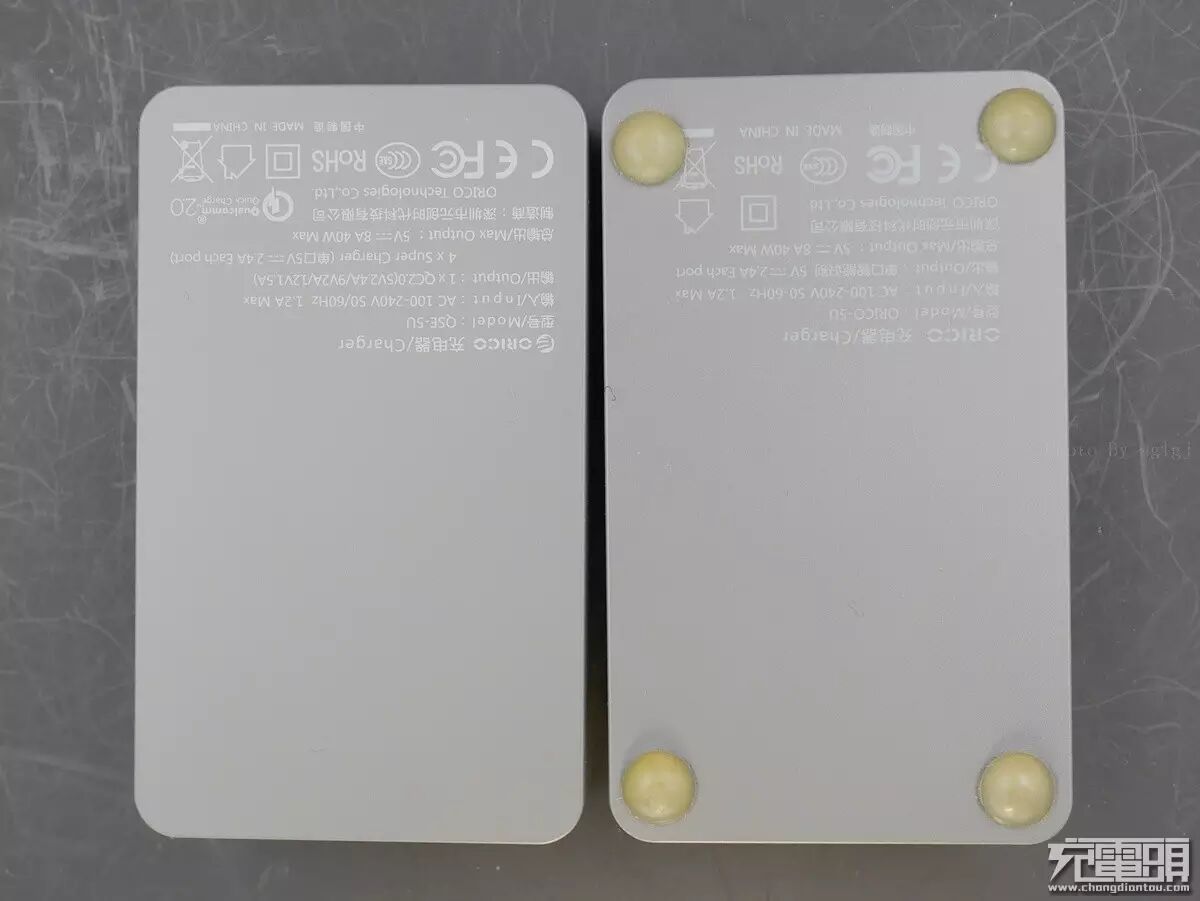

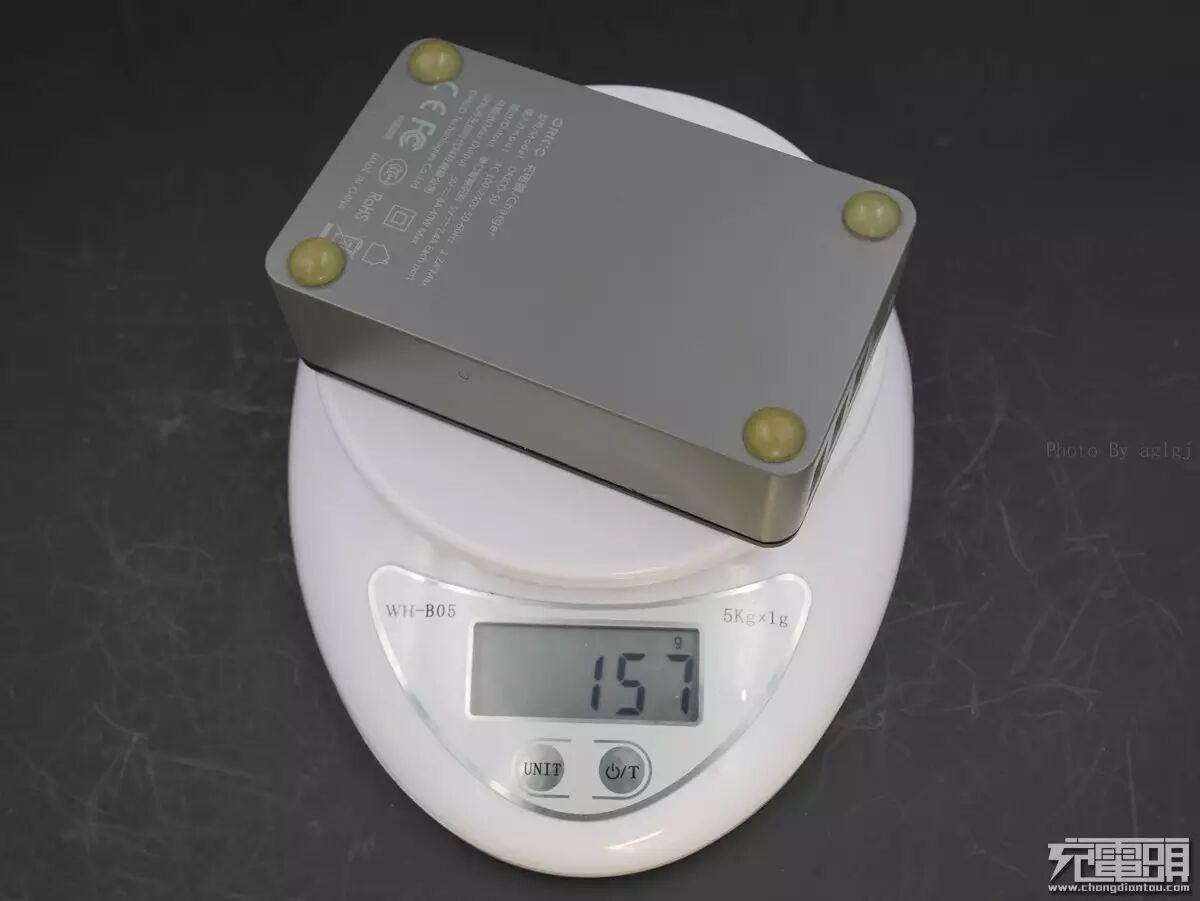

贴有脚垫的是ORICO-5U充电器（非QC）。
重量也基本一样（ORICO-5U充电器多了几个脚垫），只相差2克。从以上比对看出，ORICO这两个5口充电器使用同样的外壳设计，内部电路原待拆解比较。

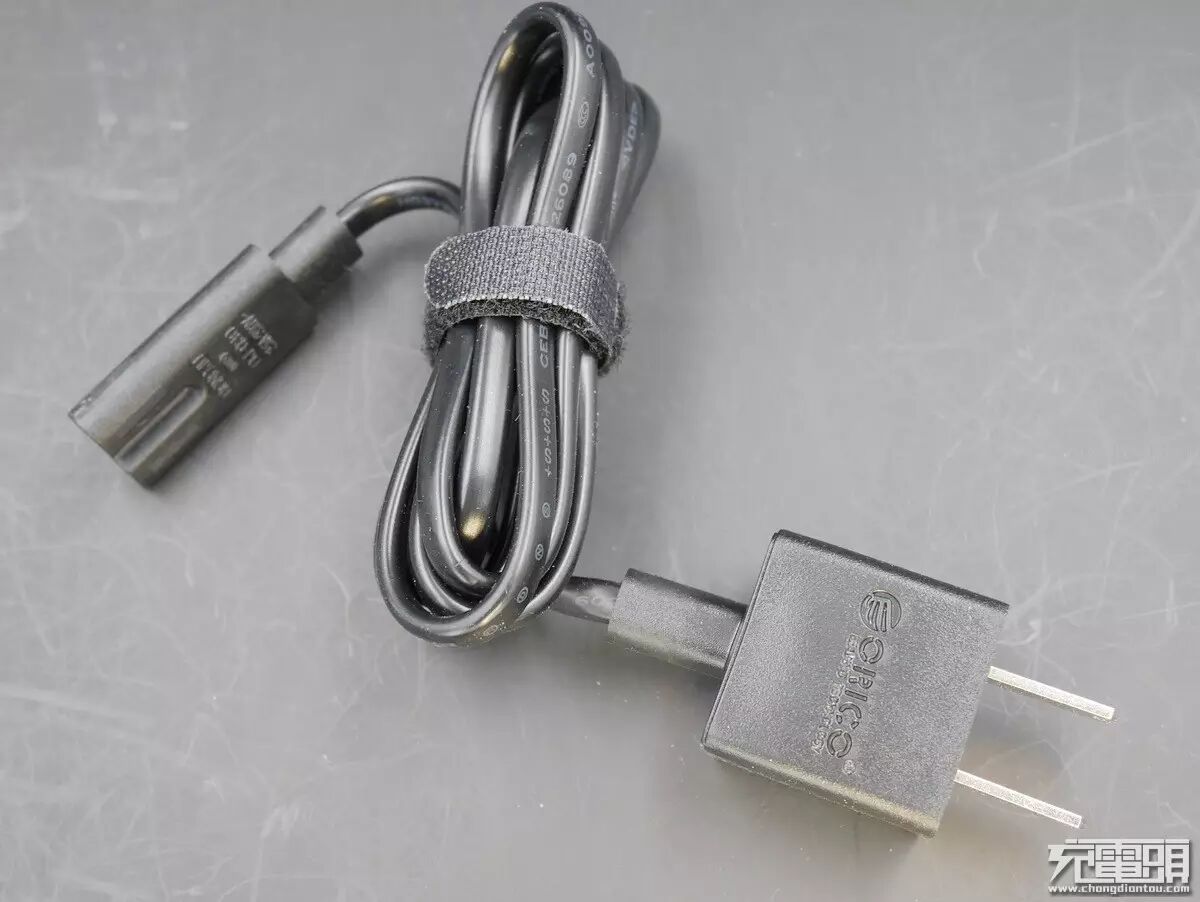

随机附带的8字开电源线，与非QC5口充电器的电源线一模一样。
电源线的插头同样是方形的，插脚不吸磁。

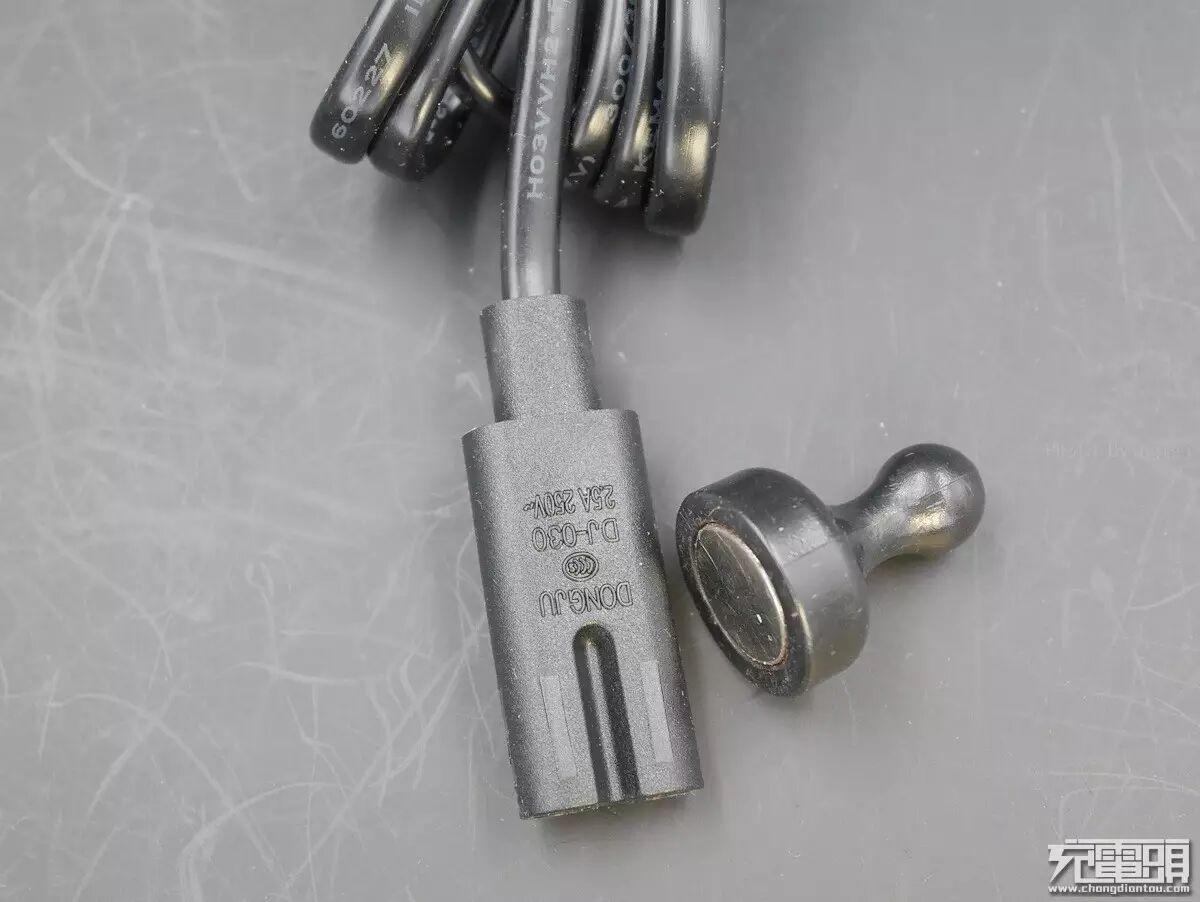

电源线的8字插头也不吸磁。
二、测试
（一）USB输出口识别模式

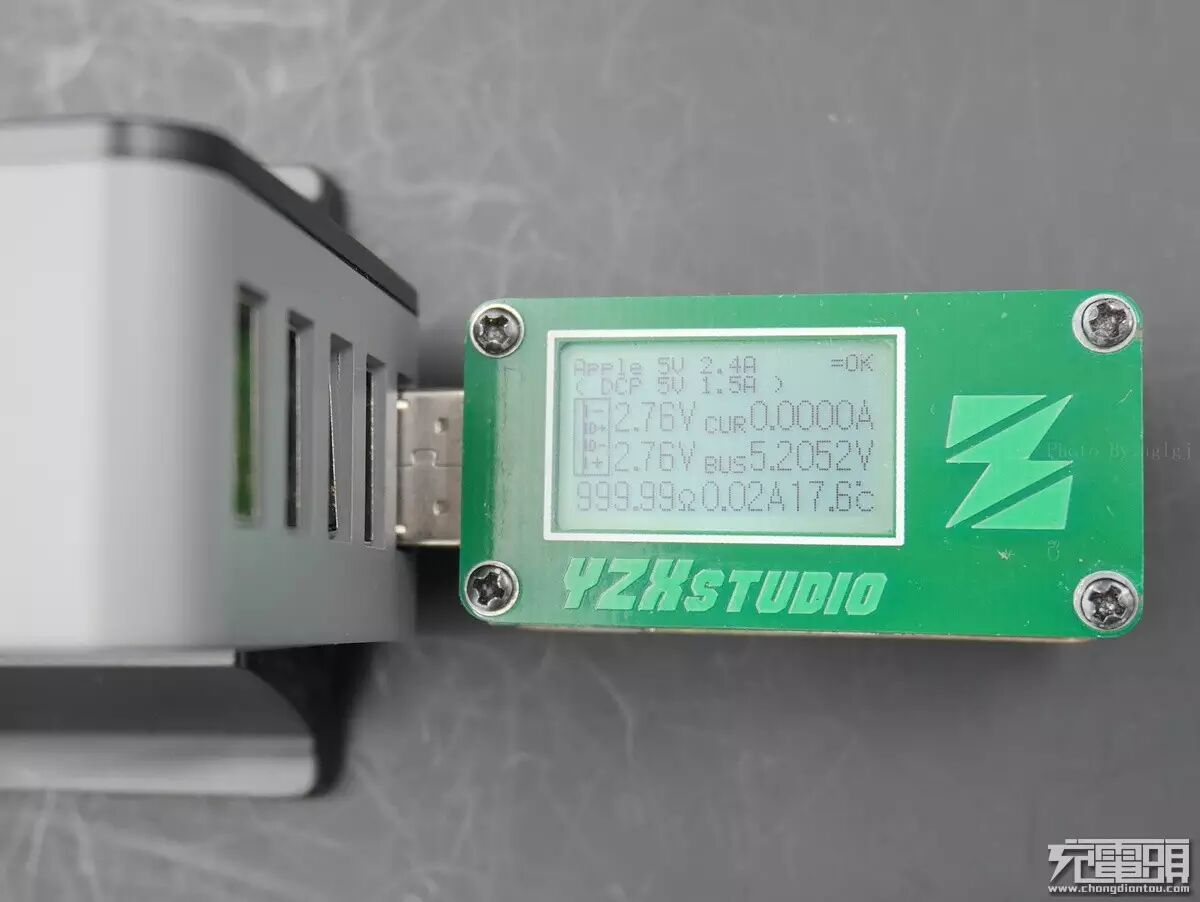

为了测试方便，自行定义离QC输出口最远的USB口为USB1直至QC口为USB5。用YZX绿表测试USB1口空载电压5.2052V，识别Apple 5V2.4A和DCP 5V1.5A。

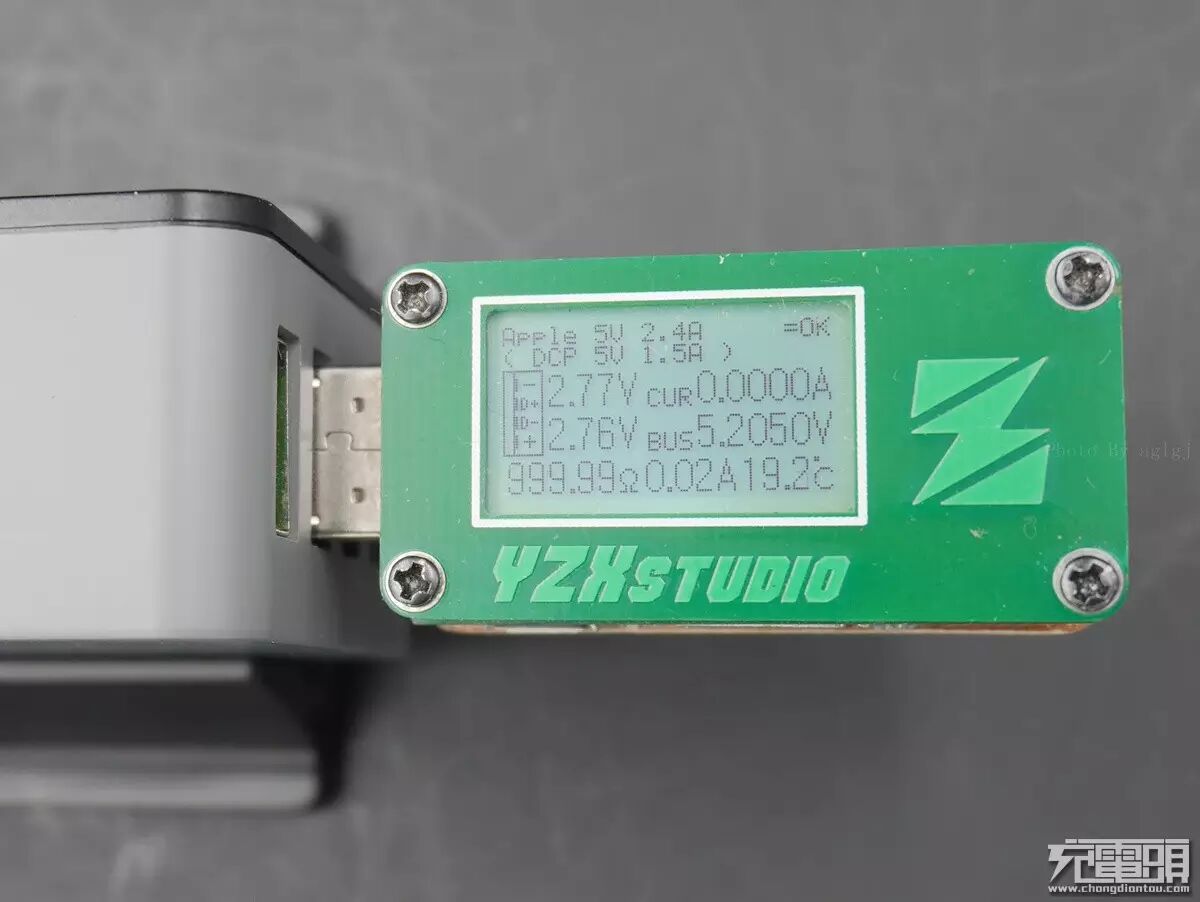

用YZX绿表测试USB4口空载电压5.2050V，识别Apple 5V2.4A和DCP 5V1.5A，其他非QC口识别模式全部一样。

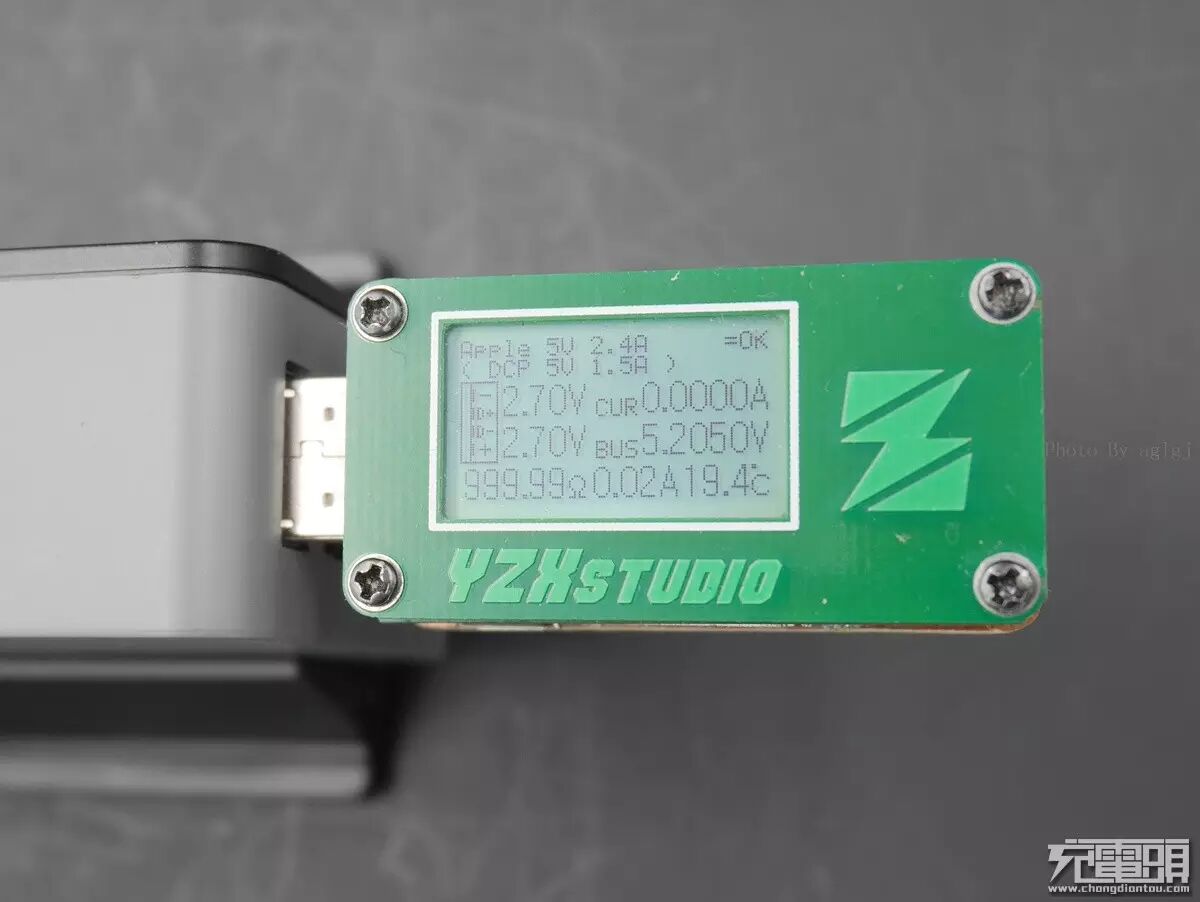

用YZX绿表测试QC口空载电压5.2050V，识别Apple 5V2.4A和DCP 5V1.5A，其他非QC口识别模式全部一样。
（二）初步加载负载测试：加载负载至输出保护后将输出的电流调小，测试USB输出电压、和电流。

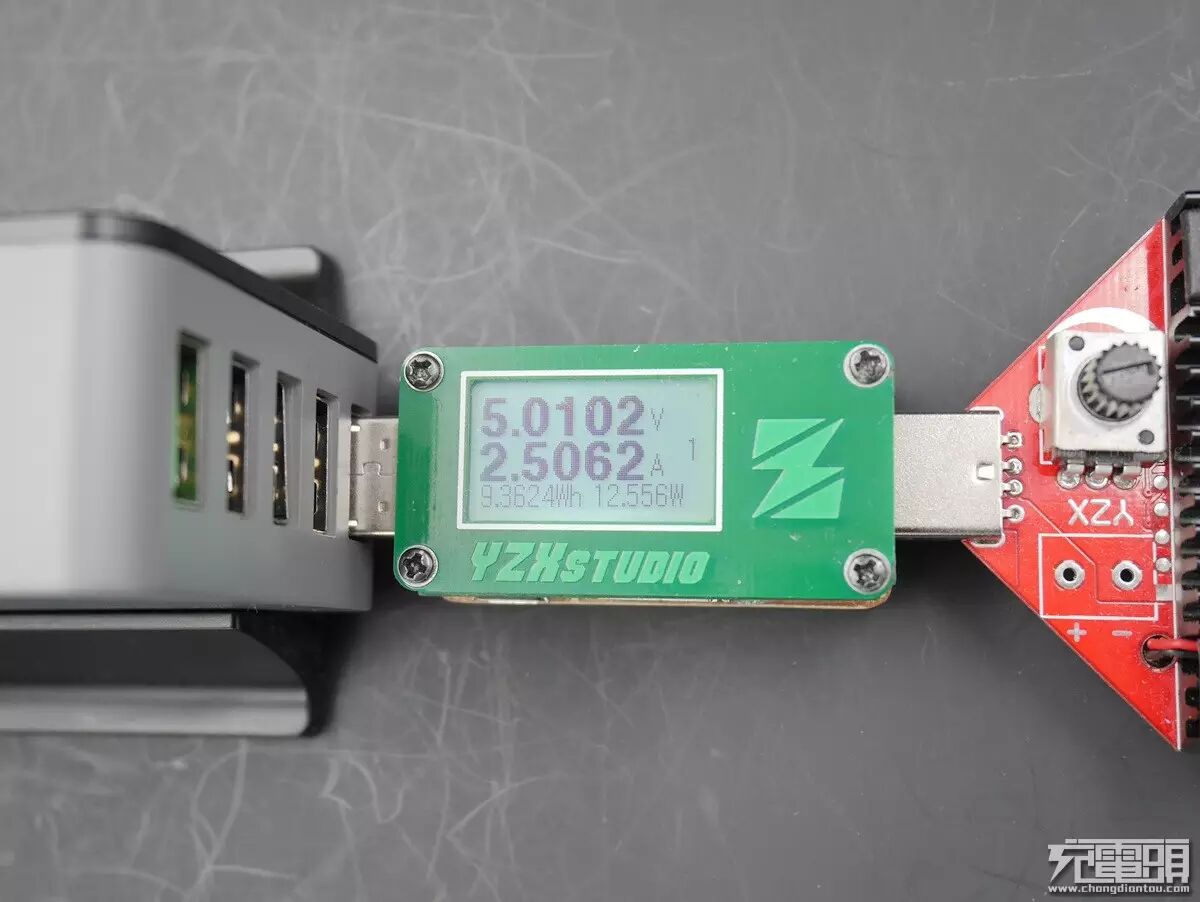

USB1加载2.5062A负载，输出电压为5.0102V，加载过程中，发现无线损补偿。其他非QC口测试数据基本一样，不再重复晒图。

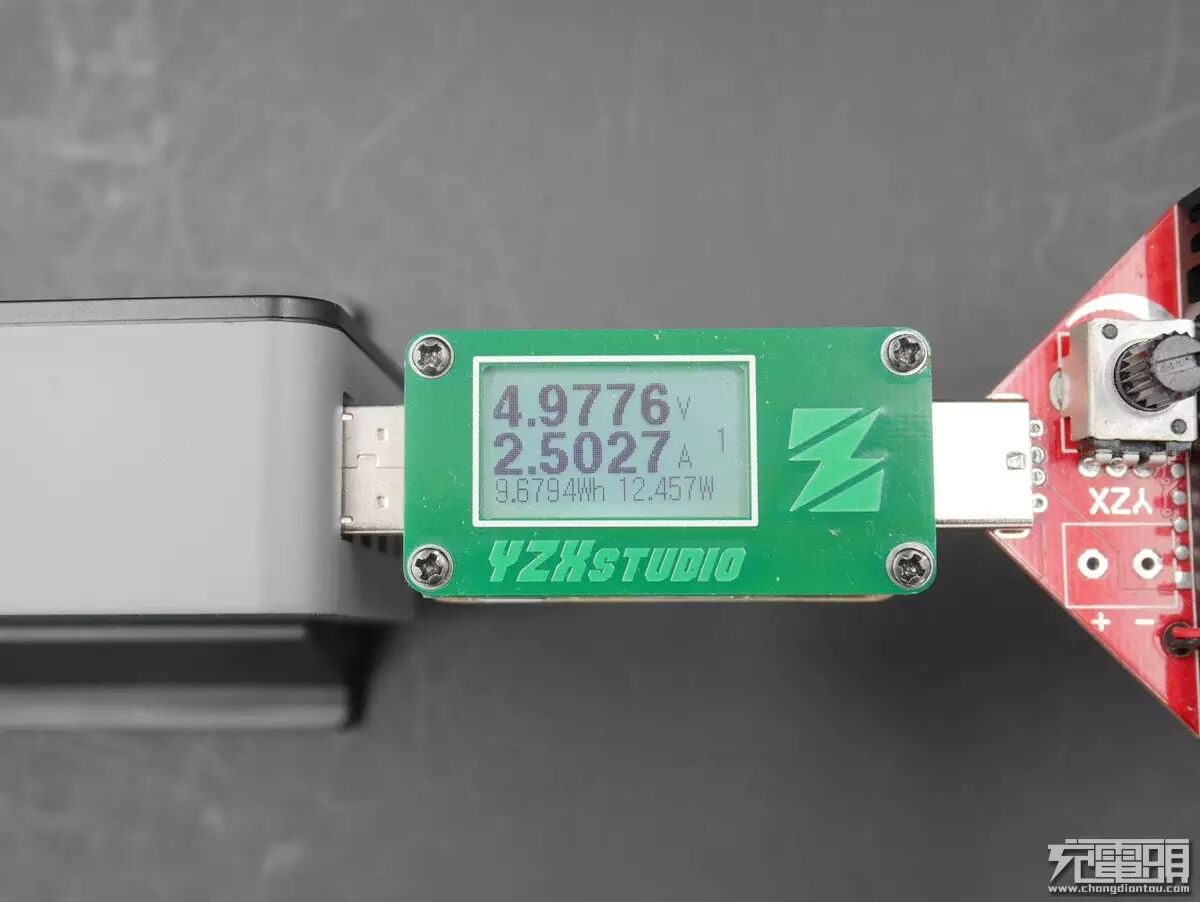

QC口加载2.5027A负载，输出电压为4.9776V，加载过程中，发现无线损补偿。

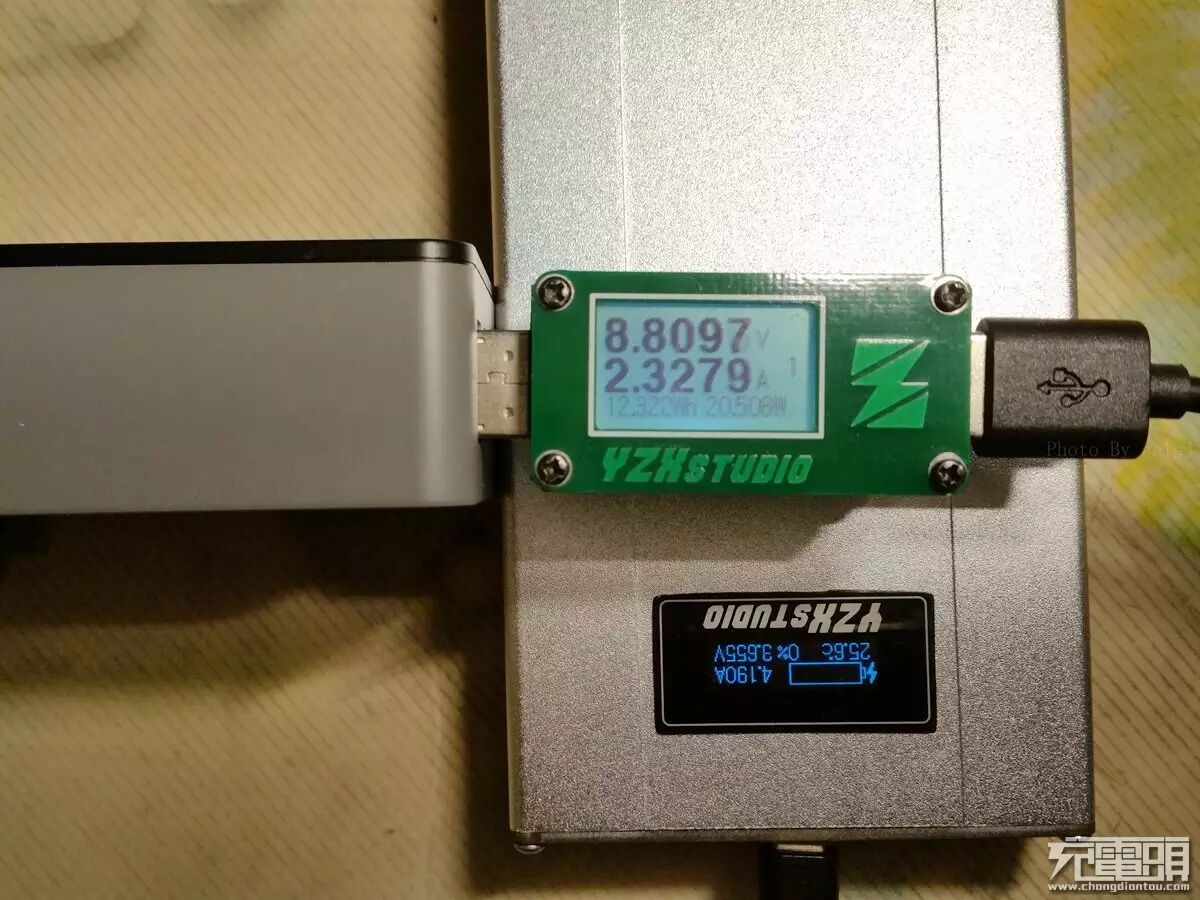

QC口9V输出加载2.5028A负载，输出电压为8.8026V，加载过程中，发现无线损补偿。

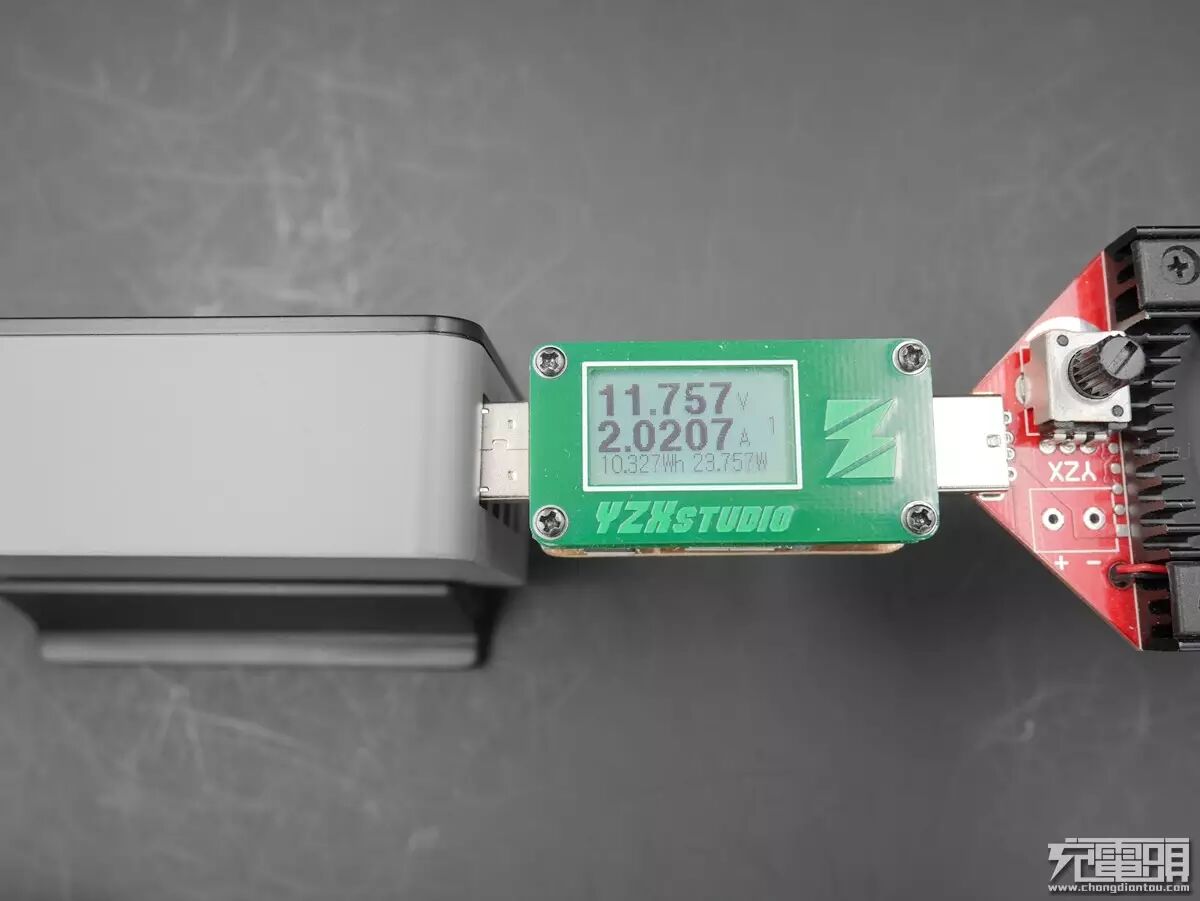

QC口12V输出加载2.0207A负载，输出电压为11.757V，加载过程中，发现无线损补偿。
（三）USB输出步进测试：按照充电头网测试的标准，采用0.1A、30秒步进测试各个USB输出口的最大输出能力。

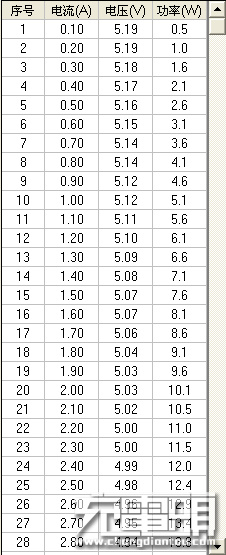

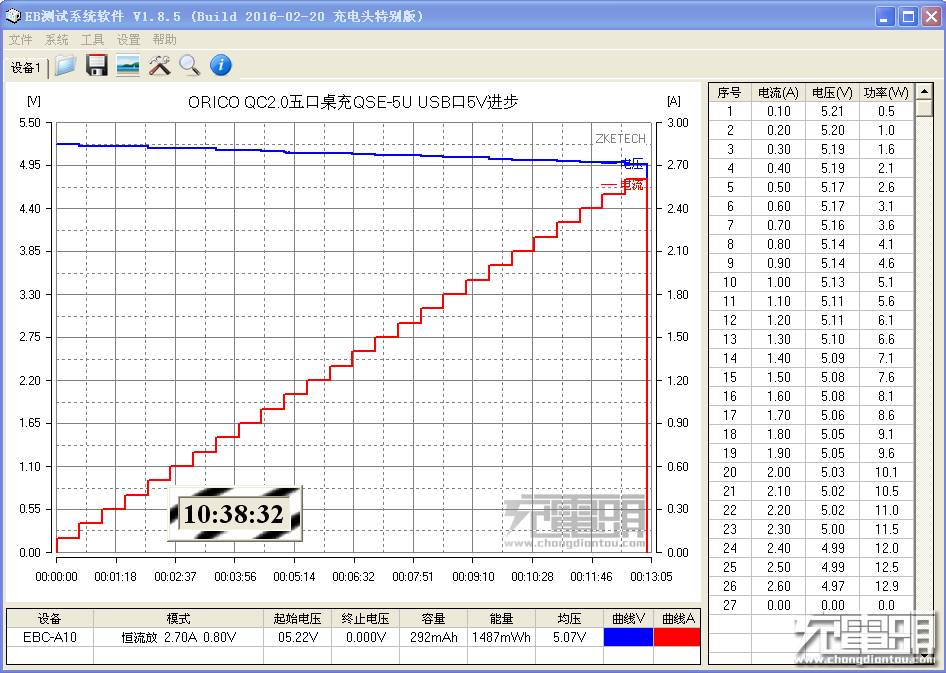

1、USB1口：前面用EBD-USB测试的数据不知道保存到哪里了，又重新用EBC-A10测试一次，晕！最大输出2.60A4.97V，大大超出标称的2.40A，但没有线损补偿。

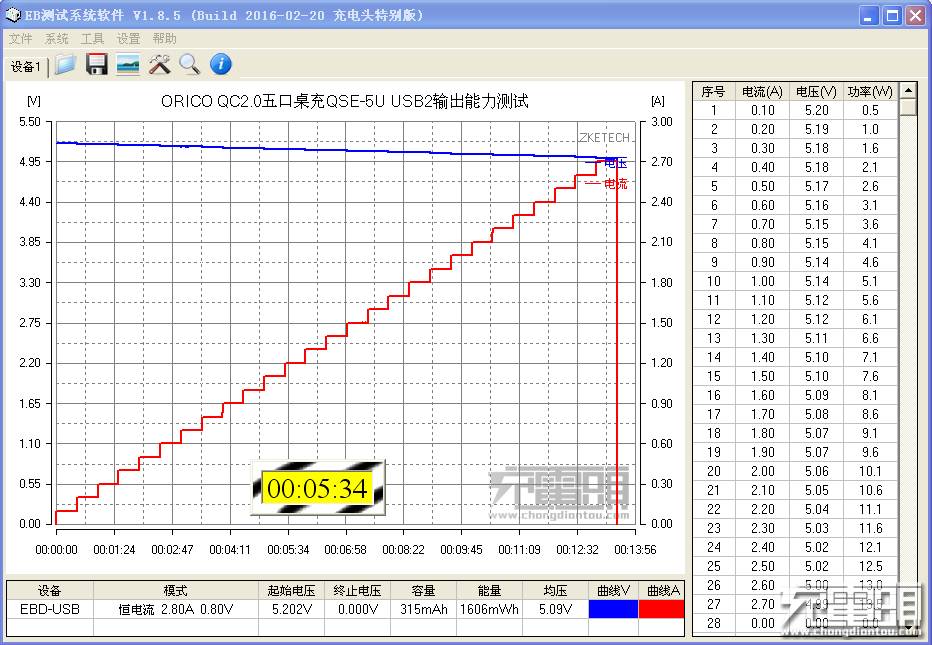

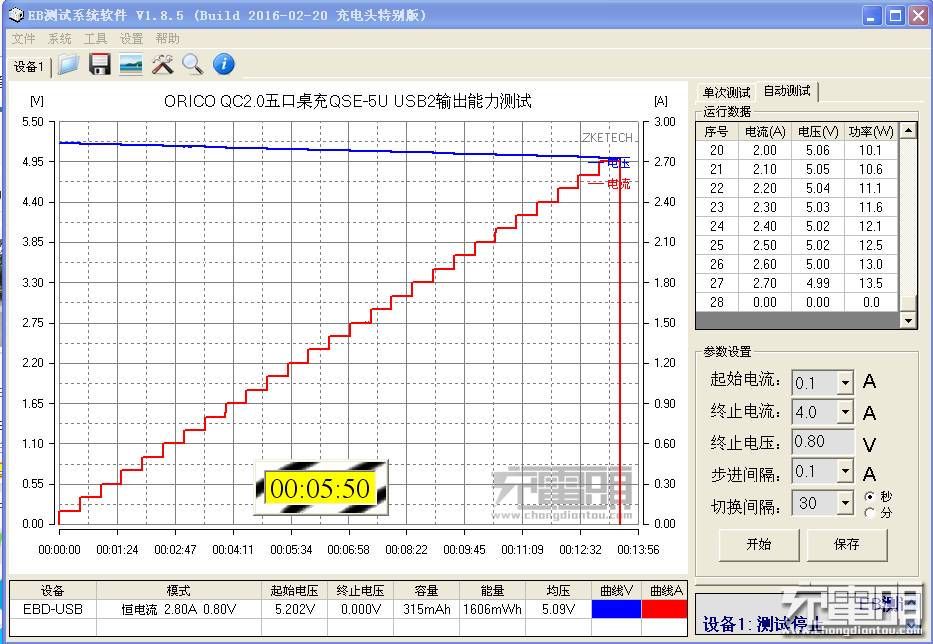

2、USB2口：最大输出2.70A4.99V，大大超出标称的2.40A，但没有线损补偿。

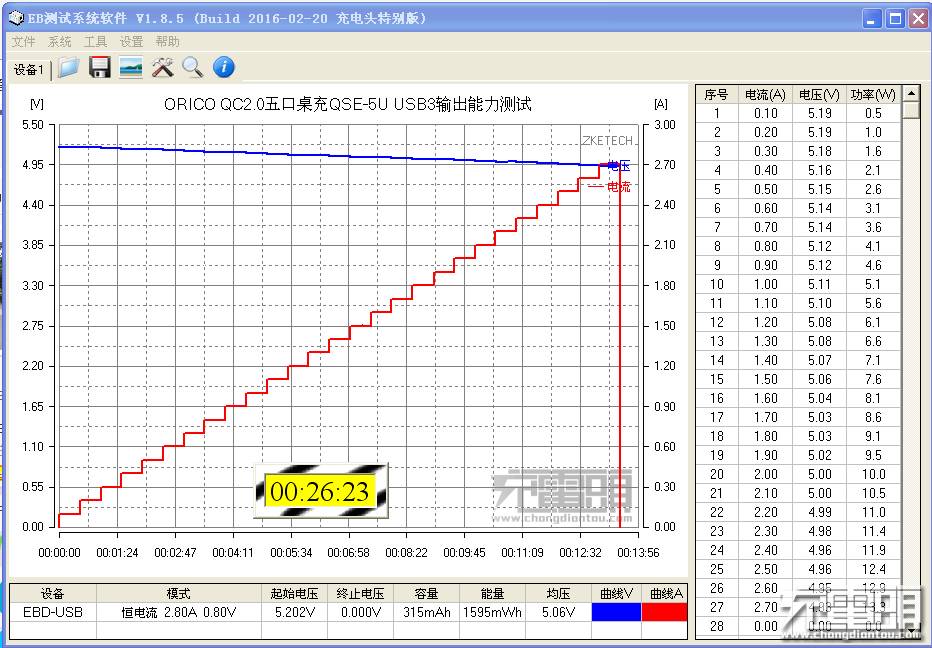

3、USB3口：最大输出2.70A4.93V，大大超出标称的2.40A，但没有线损补偿。
4、USB4口：最大输出2.60A5.00V，大大超出标称的2.40A，但没有线损补偿。
5、QC口0.1A30秒步进测试

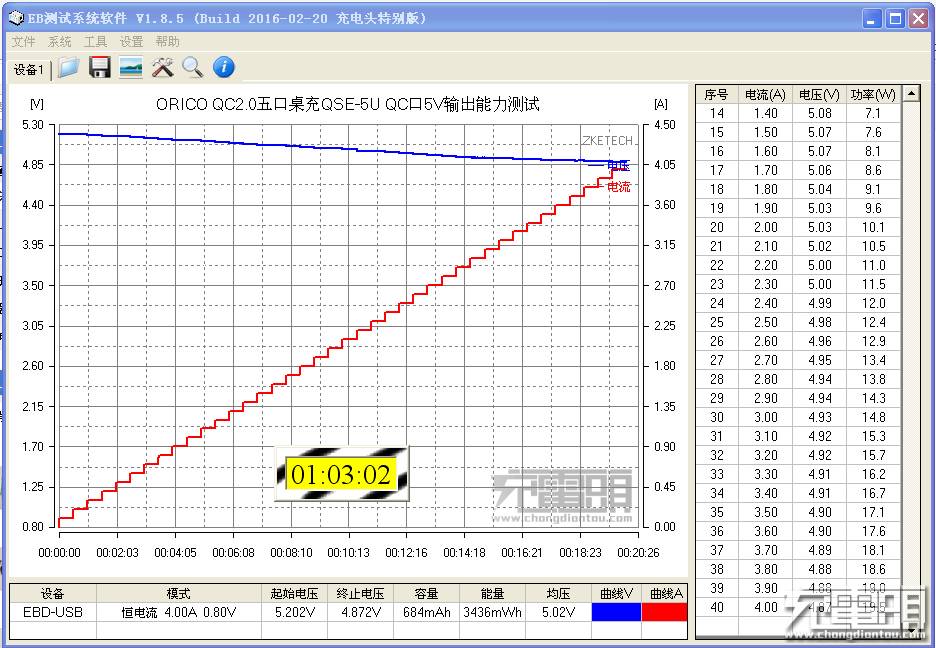

（1）QC口5V：最先用EBDUSB测试，但没想到输出电流超过仪器测试的最大4A电流后，充电器还没有保护，最后再用EBC-A10进行测试，两次测试就花了40多分钟。伤不起啊！

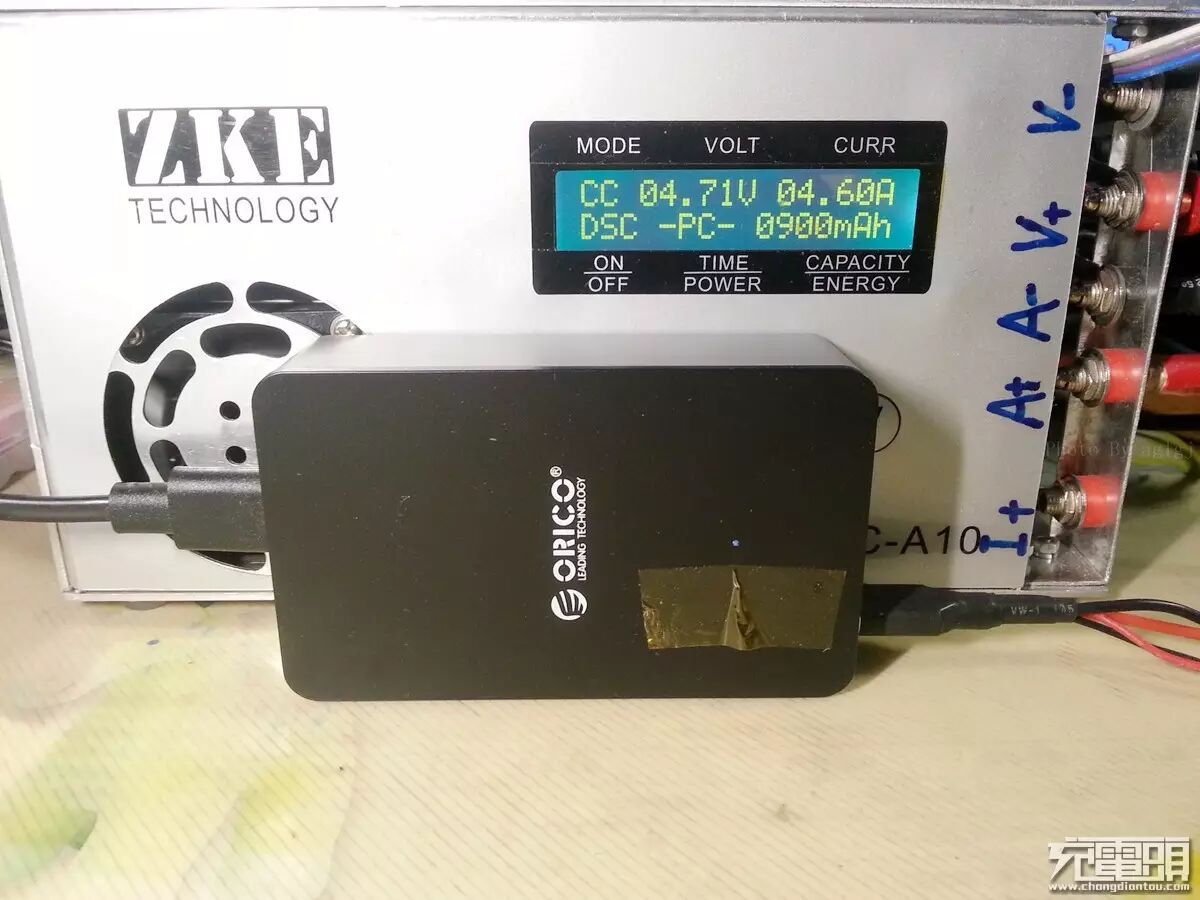

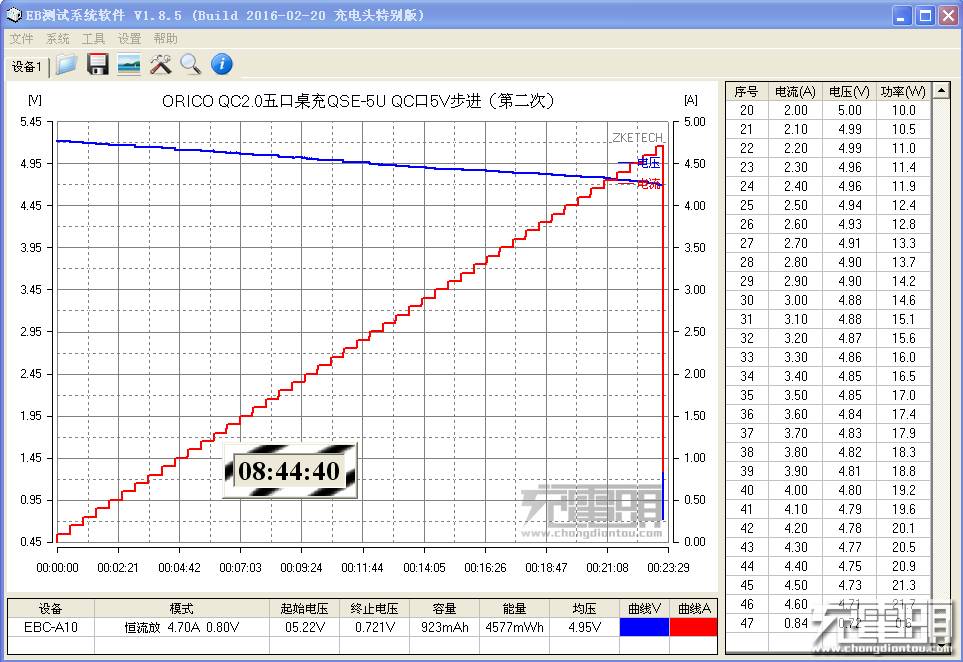

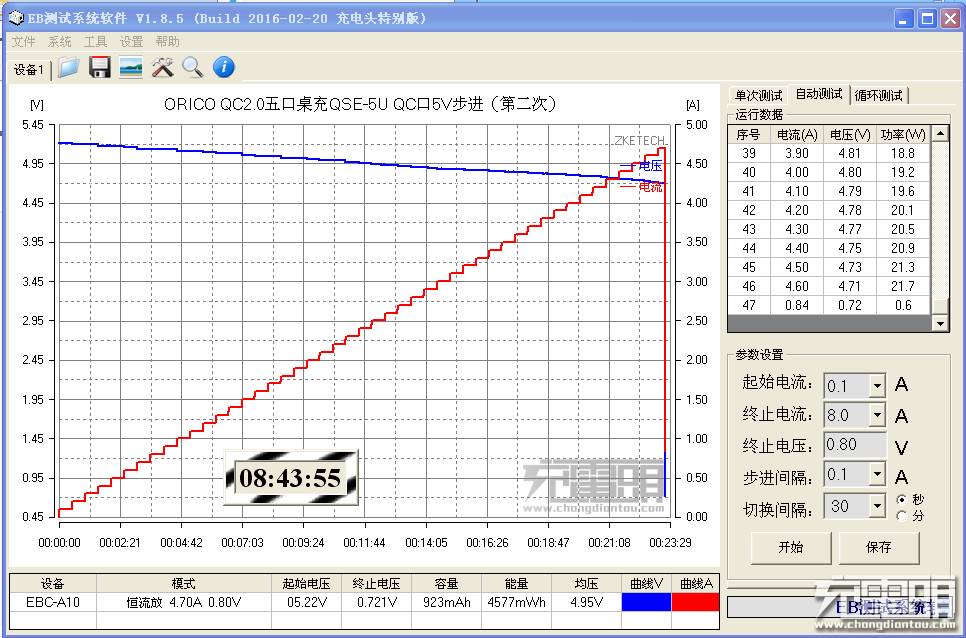

第二次测试（用EBC-A10）：最大输出4.60A4.71V，大大超出标称的2.40A，但没有线损补偿。
2、QC口9V步进测试：最大输出2.80A8.69V24.3W，大大超出标称的2.00A，但没有线损补偿。

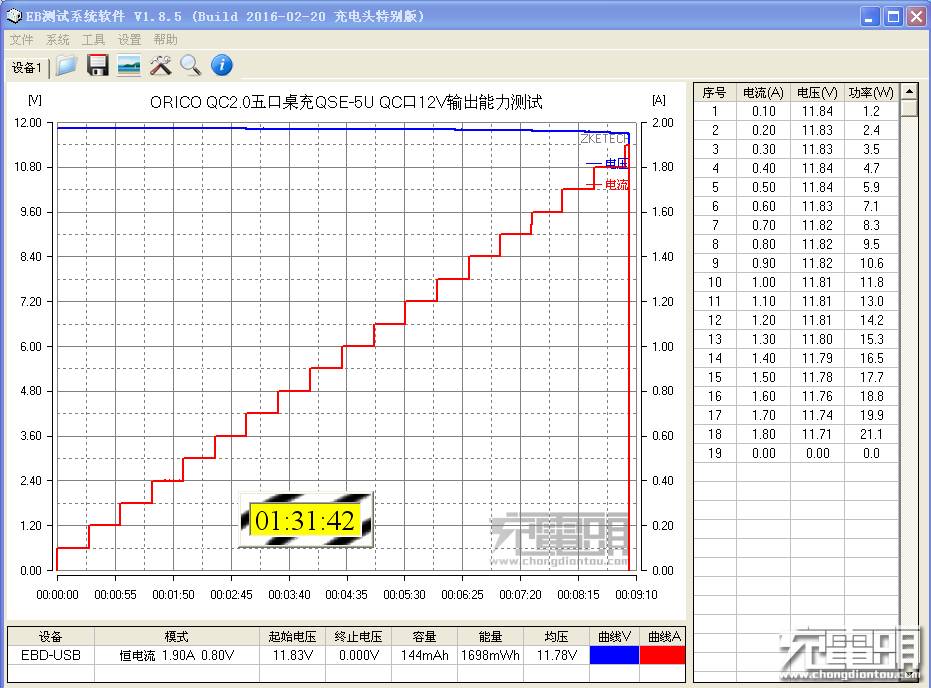

3、QC口12V步进测试：最大输出1.80A11.71V21.10W，超出标称的1.50A，但没有线损补偿。
（四）连续输出稳定性能测试：因需要的时间很长，利用EBC-A10的离线SD功能进行测试，选取了USB1口、QC口加载标称输出电流进行测试。

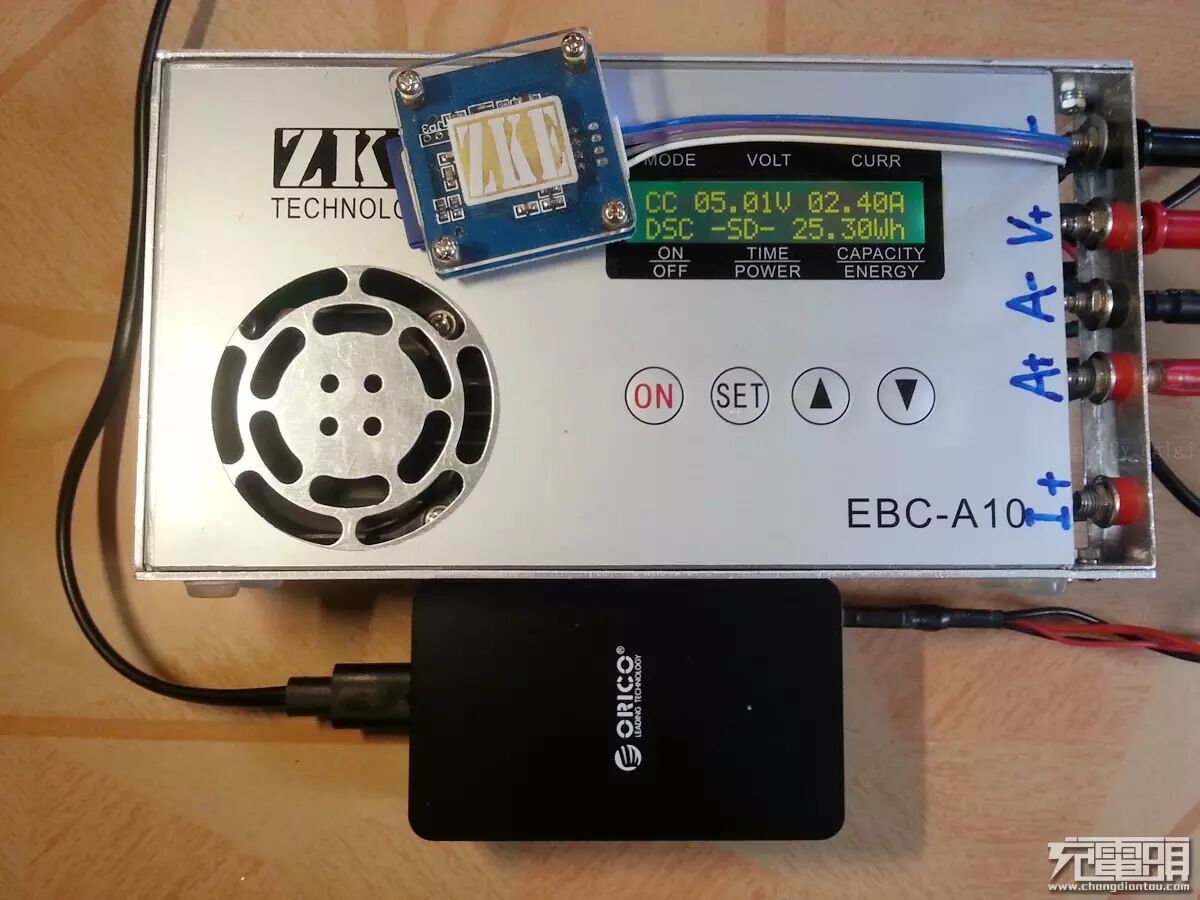

1、USB1口5V2.40A输出稳定性能测试：连续运行2小时零6分钟，输出稳定，无保护现象，起始电压5.224V，均压5.01V。

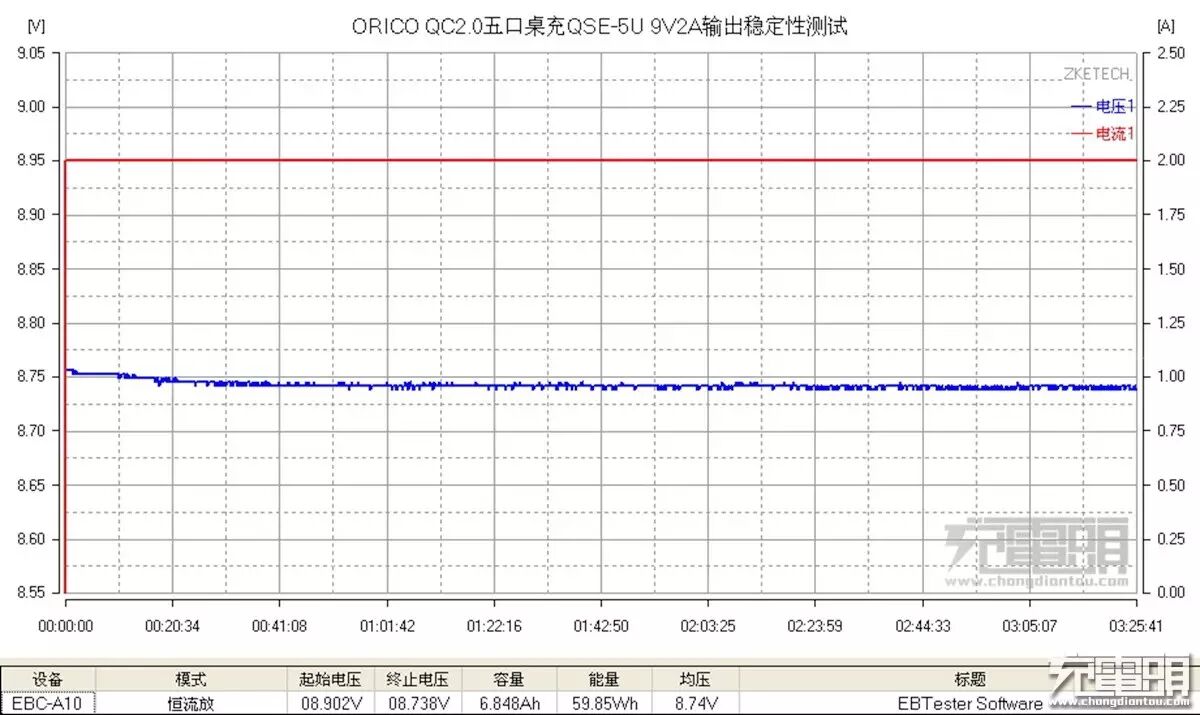

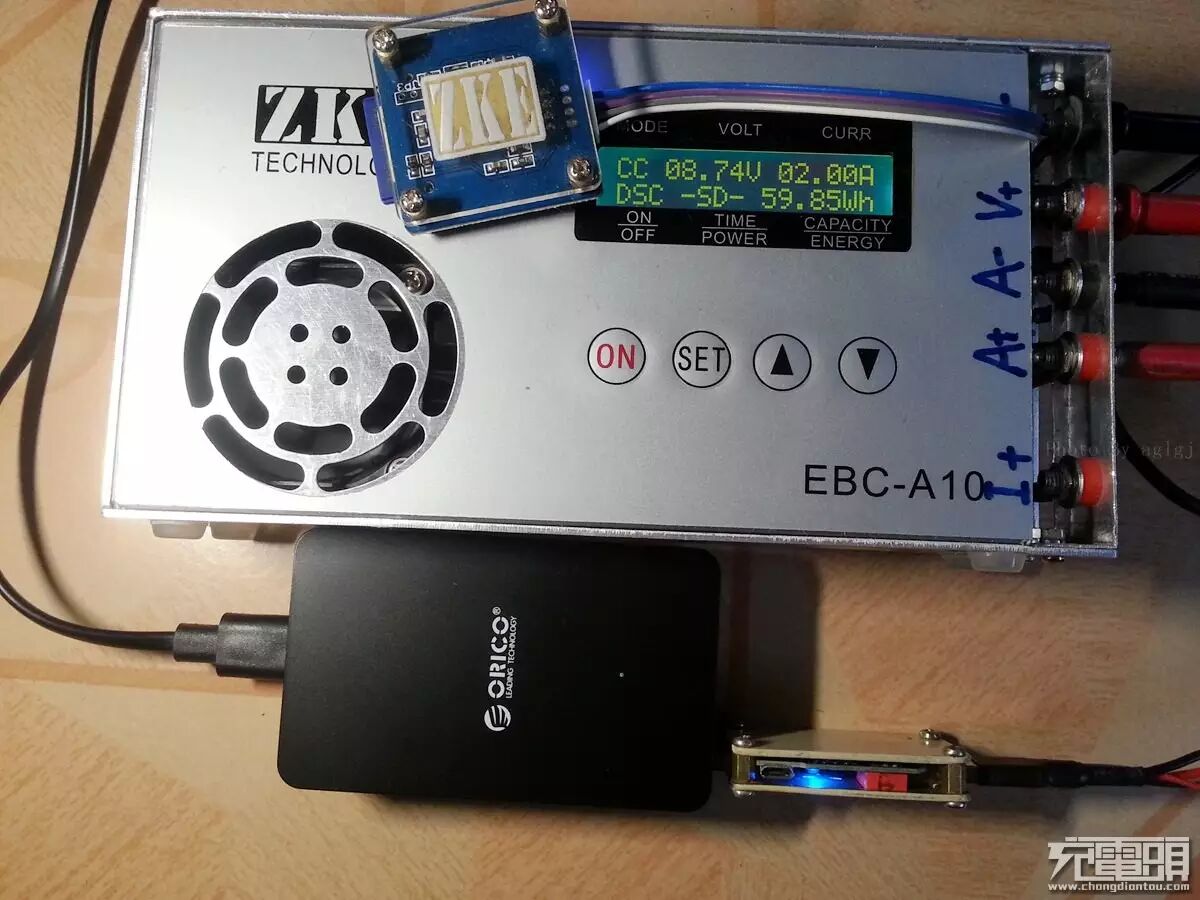

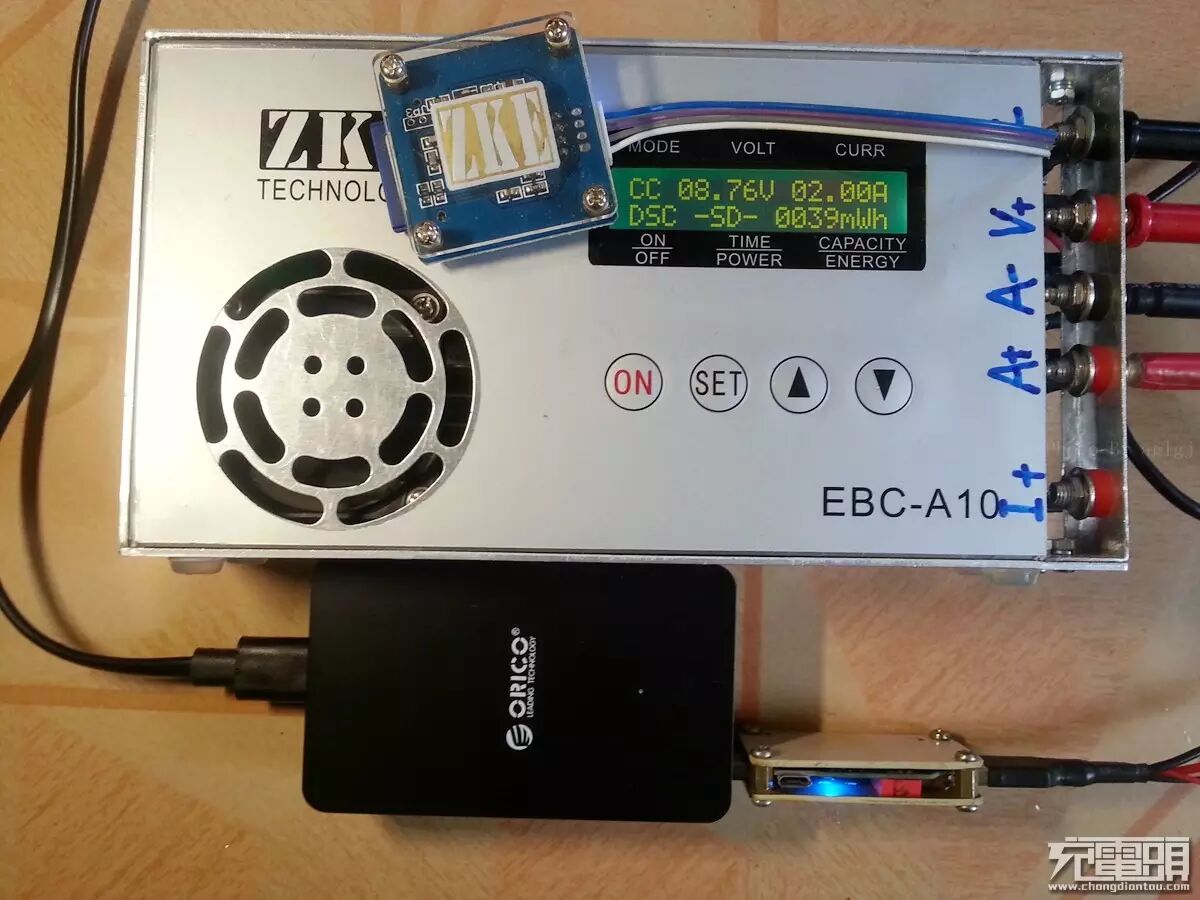

2、QC口9V2.0A输出稳定性能测试：连续运行3小时25分钟，输出稳定，无保护现象，起始电压8.902V，均压8.74V。

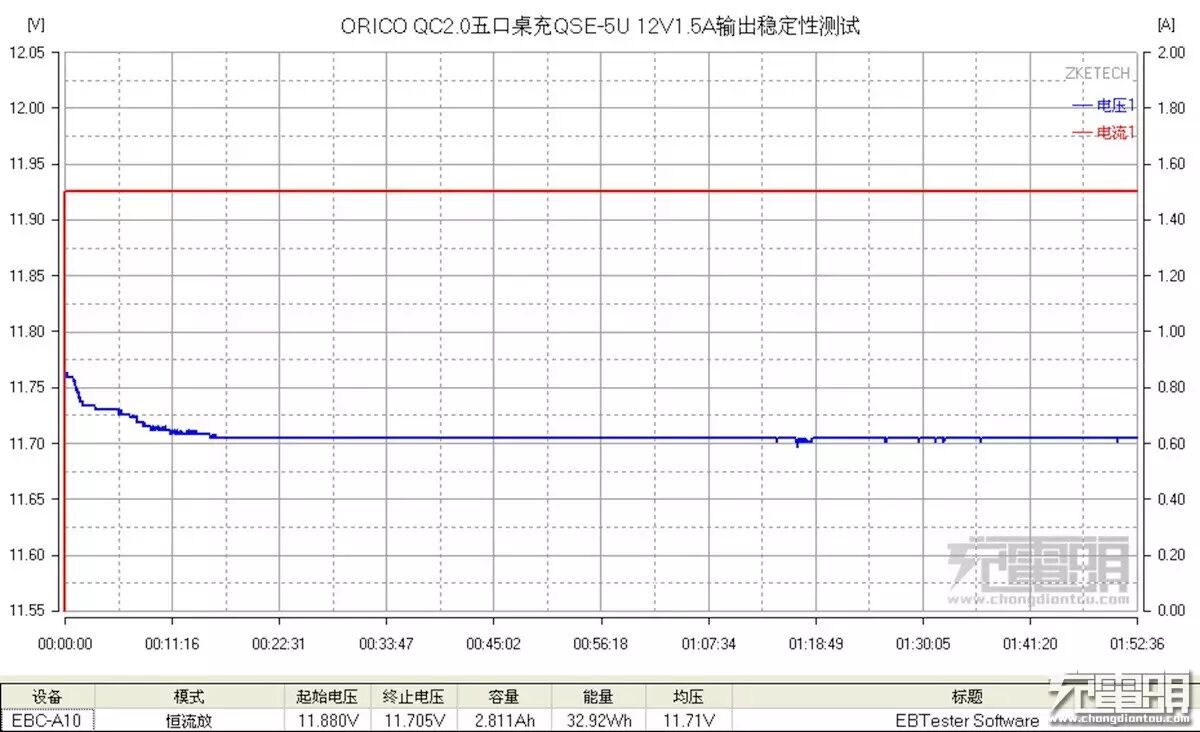

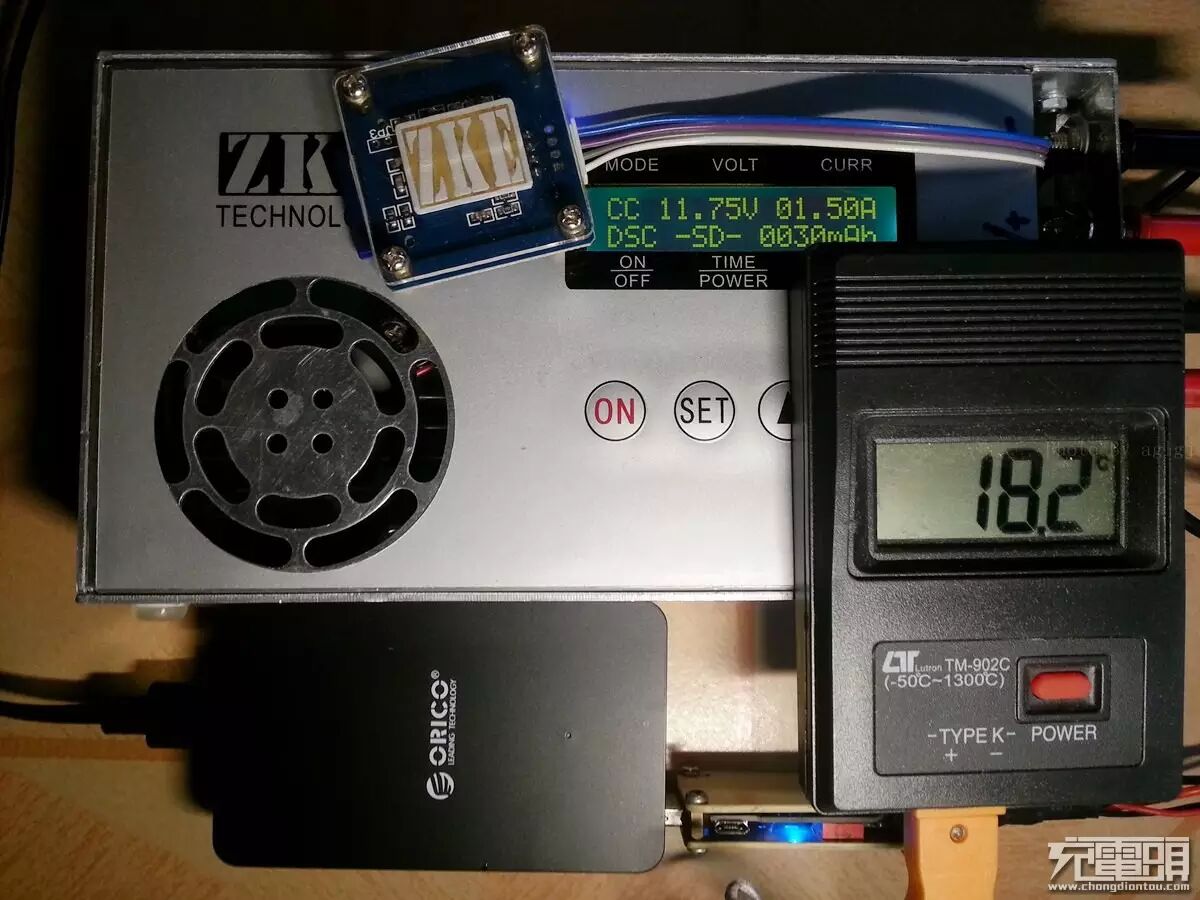

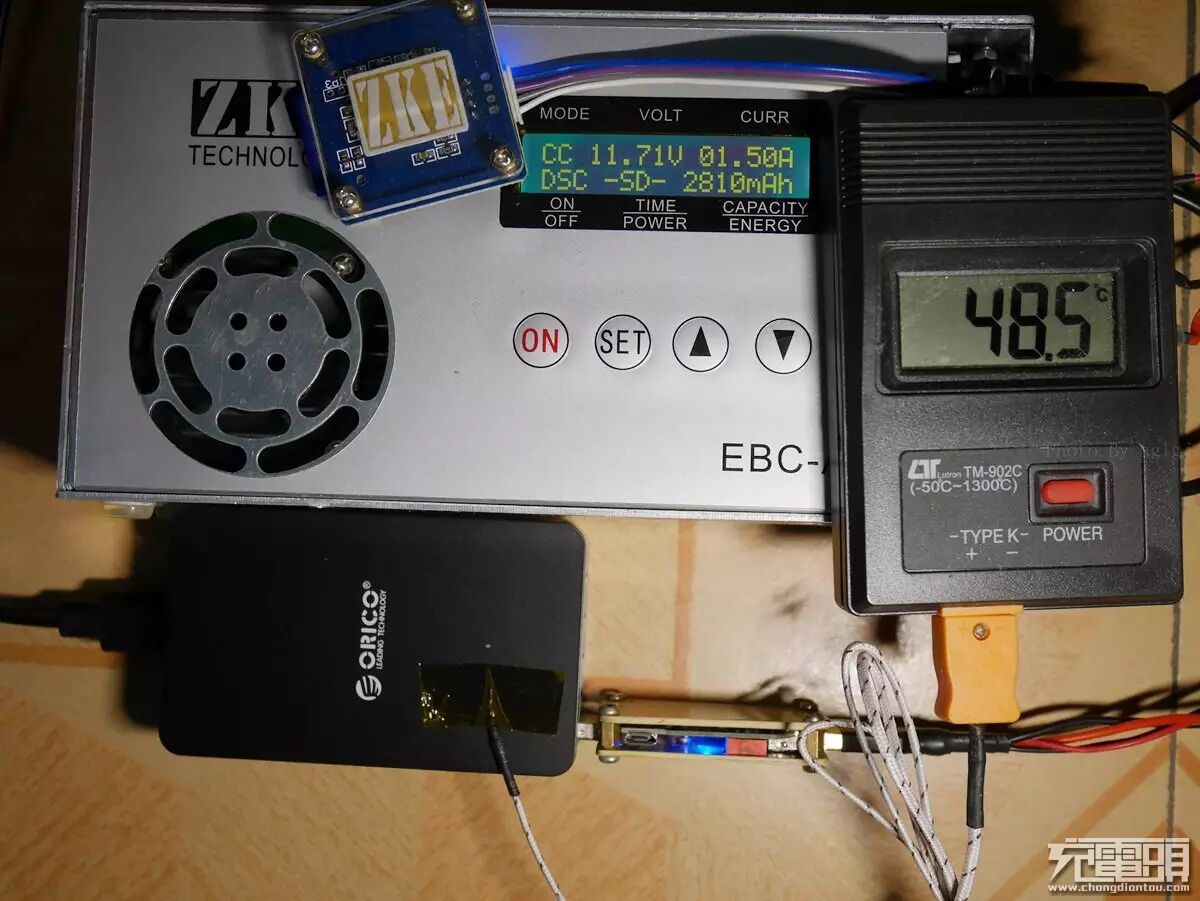

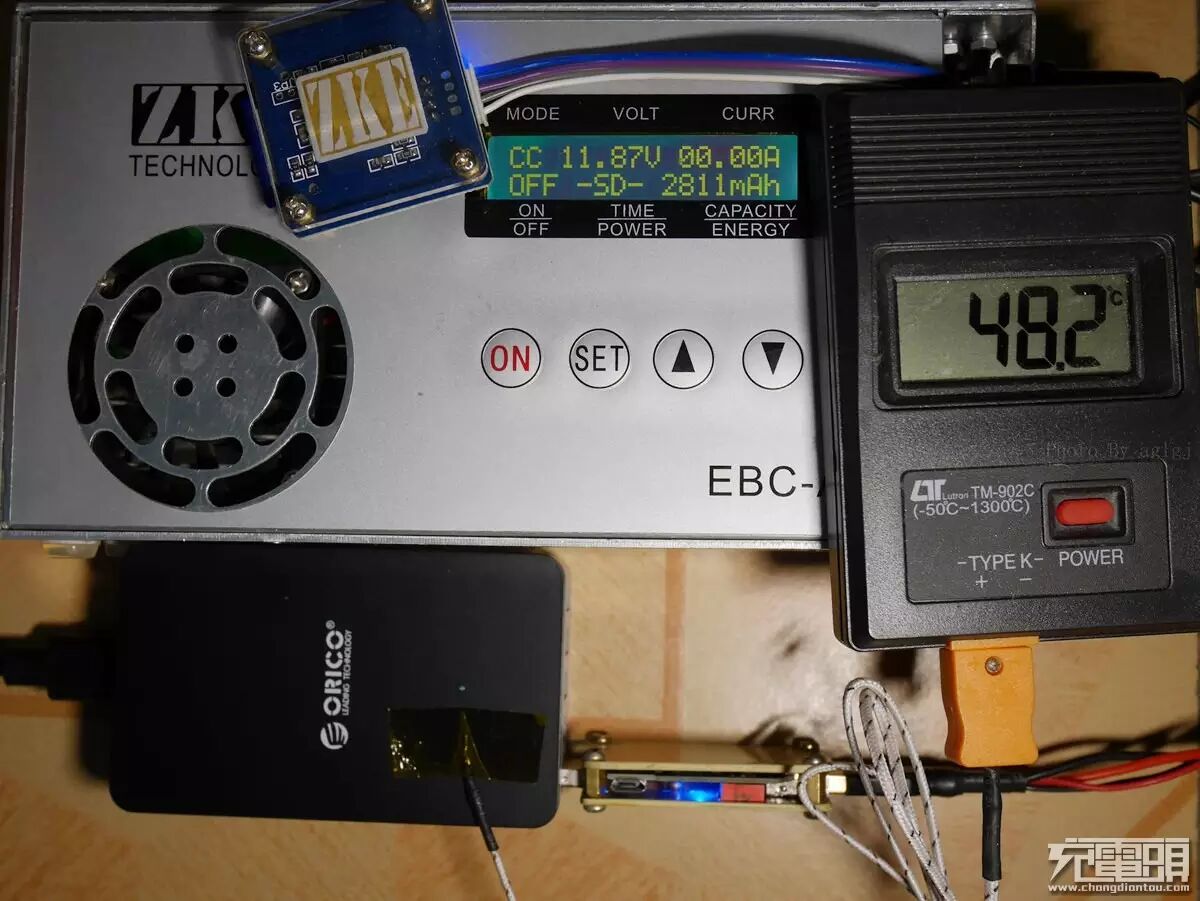

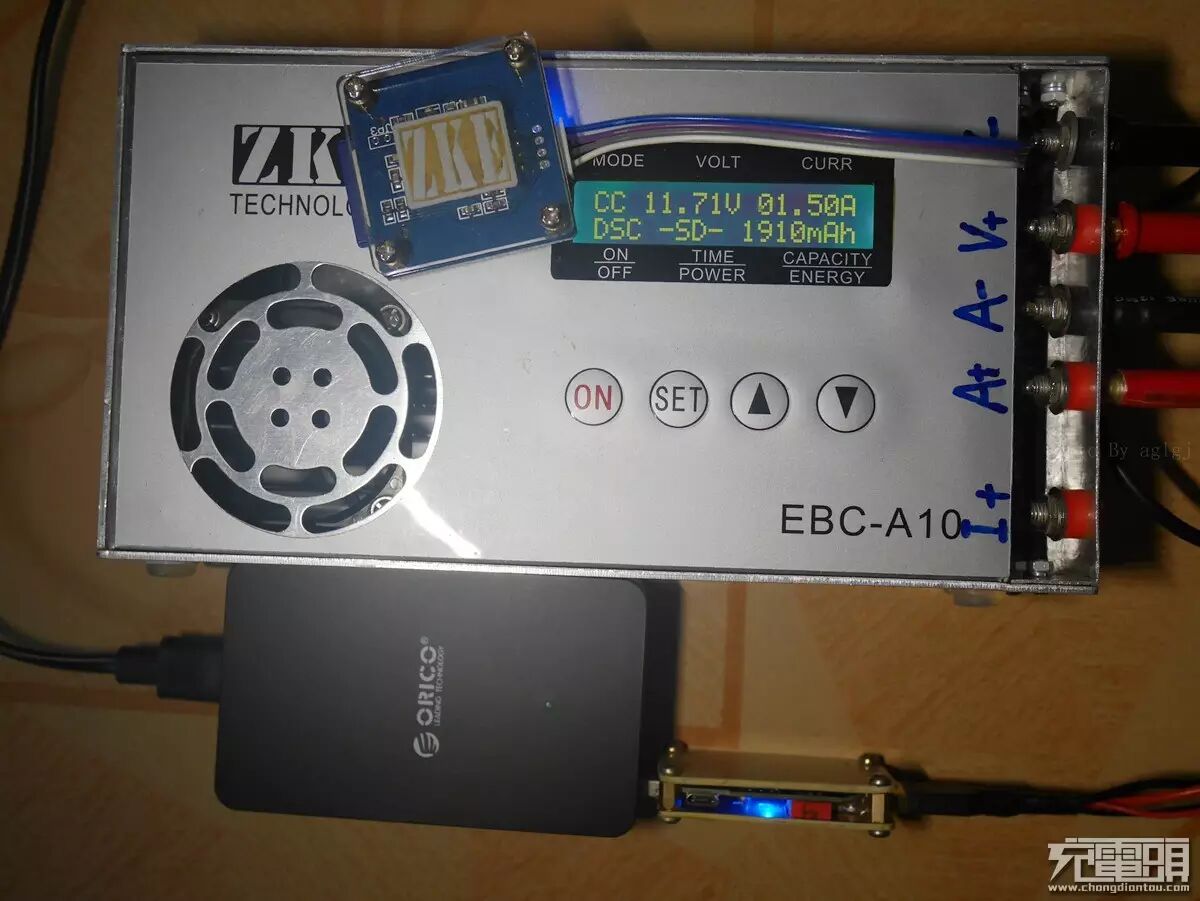

3、QC口12V1.50A输出稳定性能测试：连续运行1小时52分钟，输出稳定，无保护现象，起始电压11.880V，均压11.71V。测试环境温度18.2度，充电器表面最高温度48.5度。
（五）给手机充电

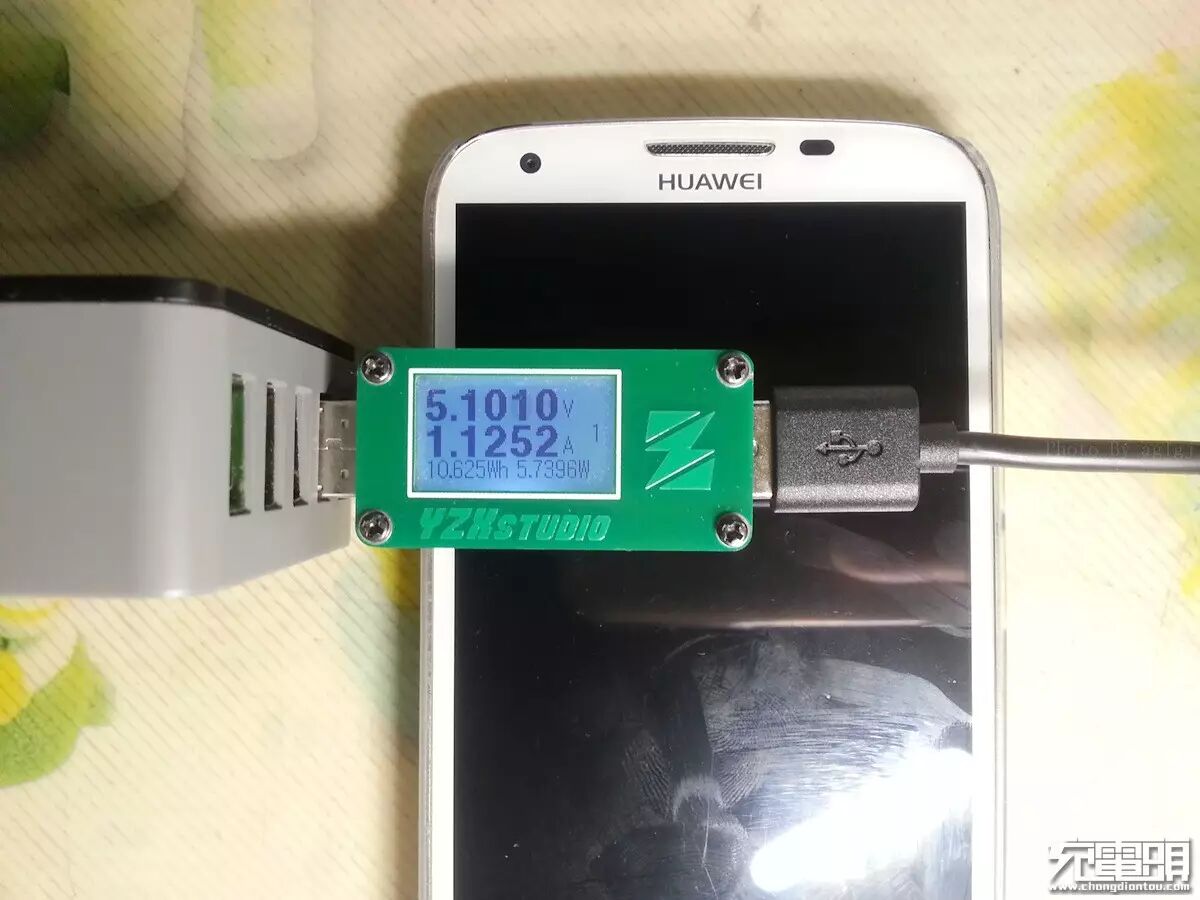

1、普通USB口给华为B199手机充电，正常识别满速充电。
QC口给华为B199手机充电，正常识别满速充电。

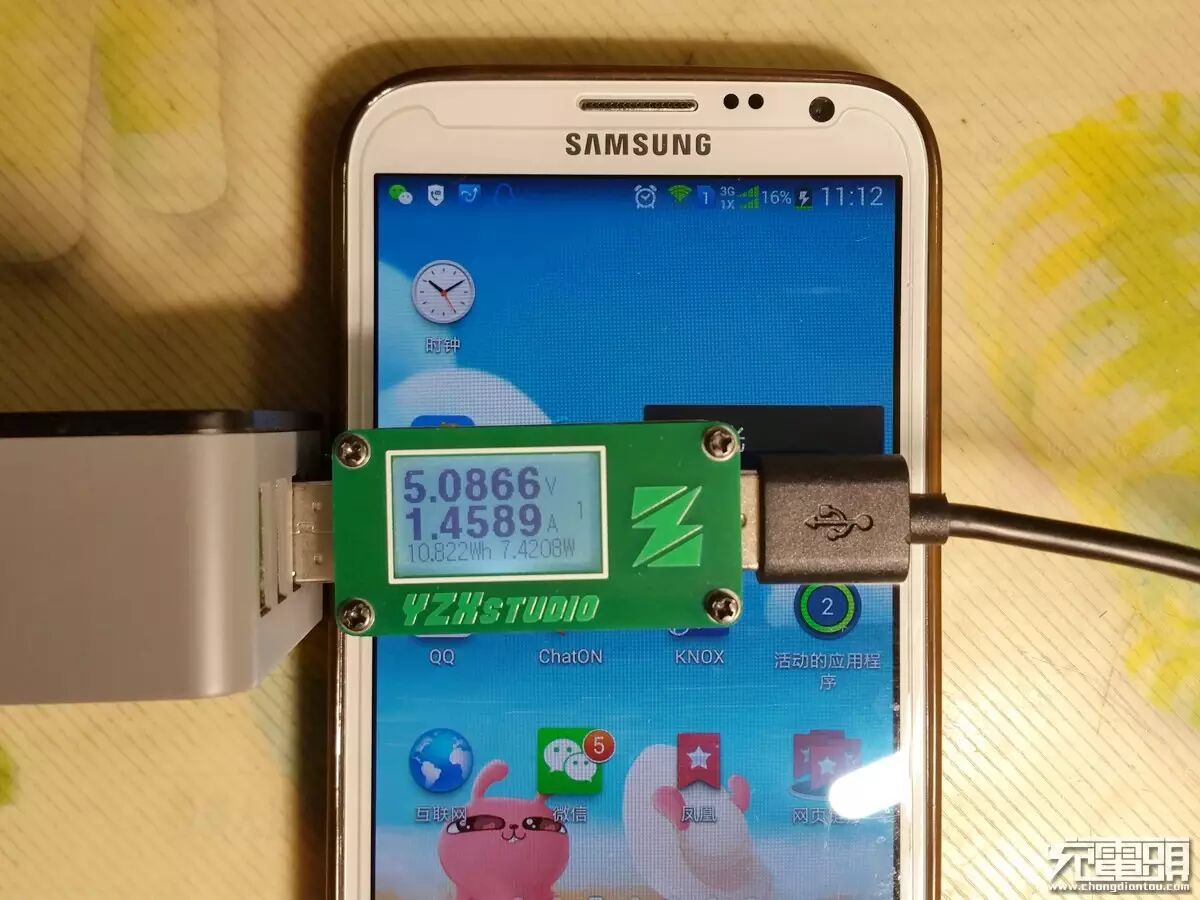

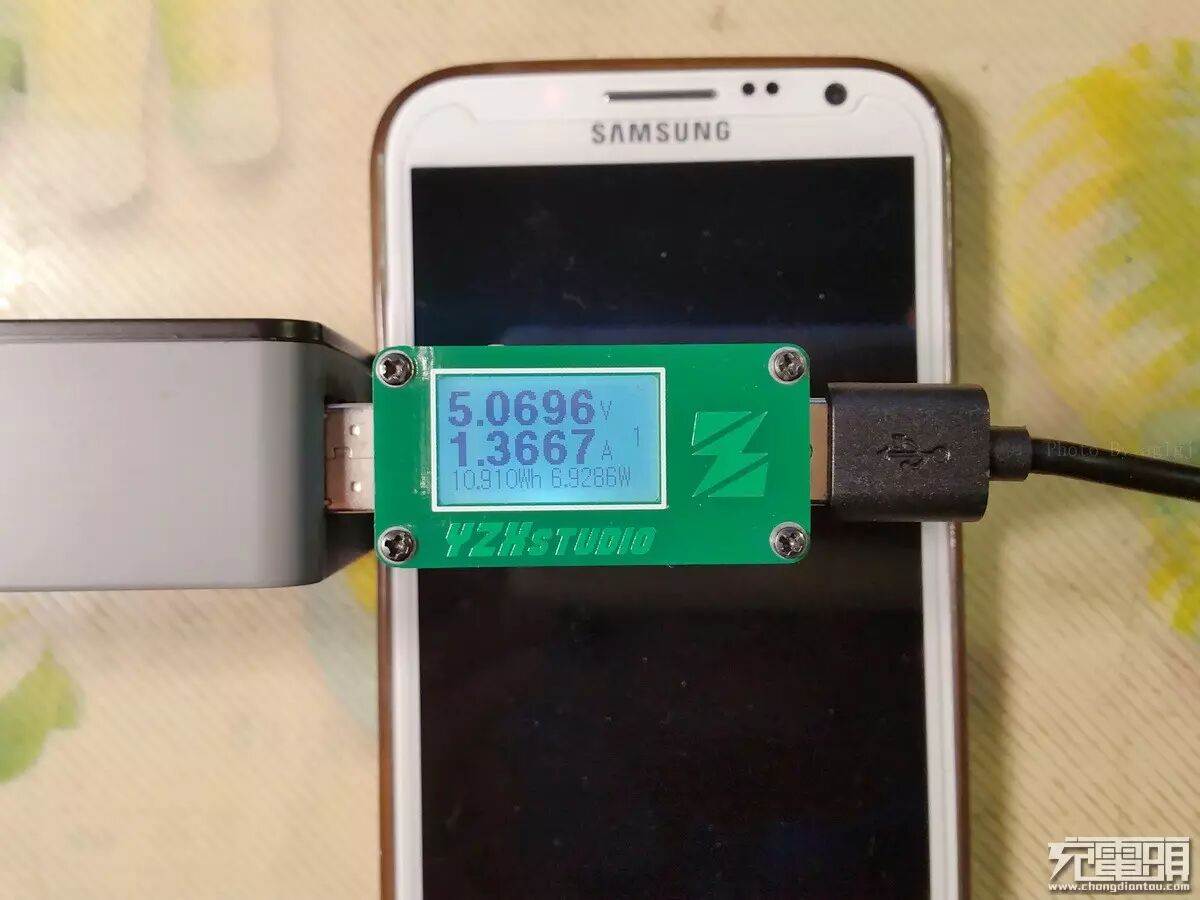

2、普通USB口给三星NOTE2手机充电，正常识别，但由于输出电压无线损补偿，达不到手机正常1.63A的充电电流。
QC口给三星NOTE2手机充电，正常识别，但由于输出电压无线损补偿，达不到手机正常1.63A的充电电流。

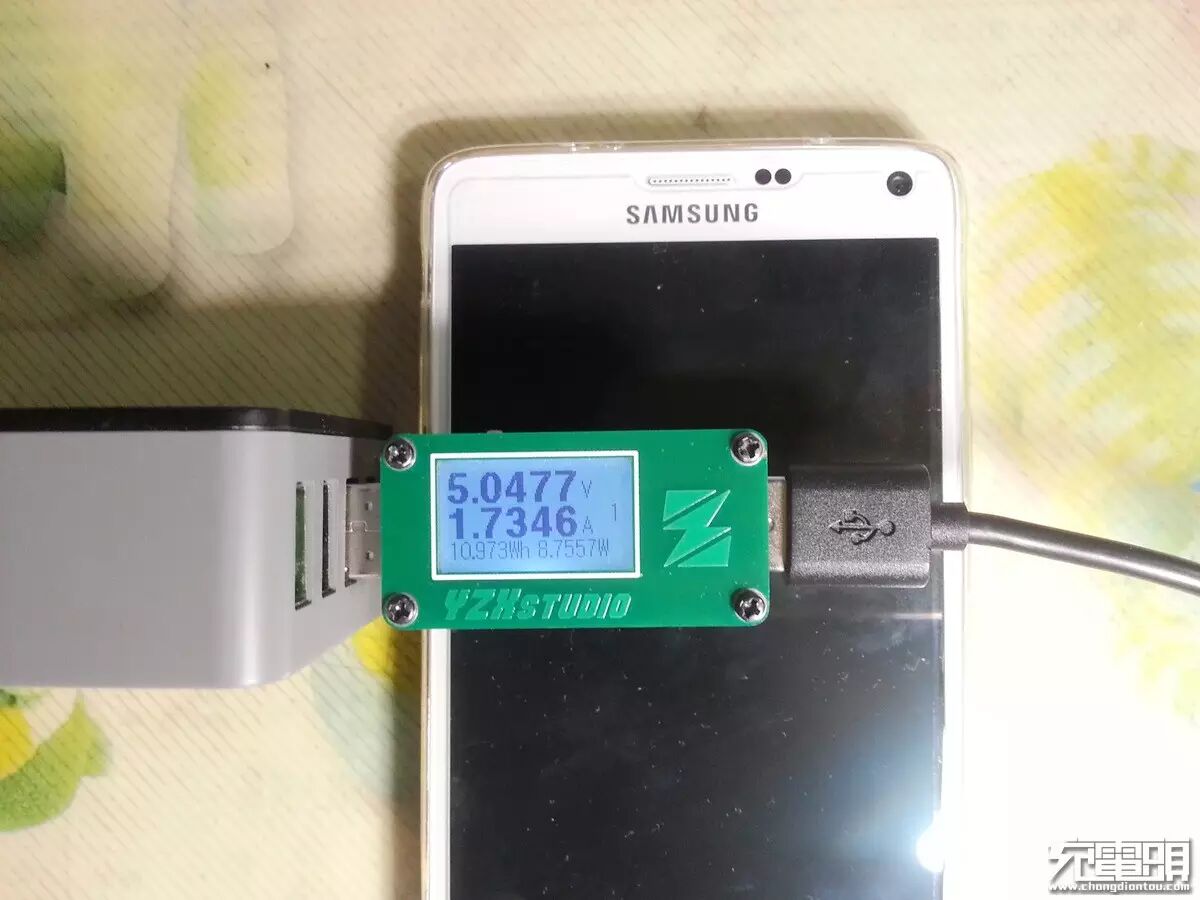

3、普通USB口给三星NOTE4手机充电，正常识别，达到5v充电的正常速度。

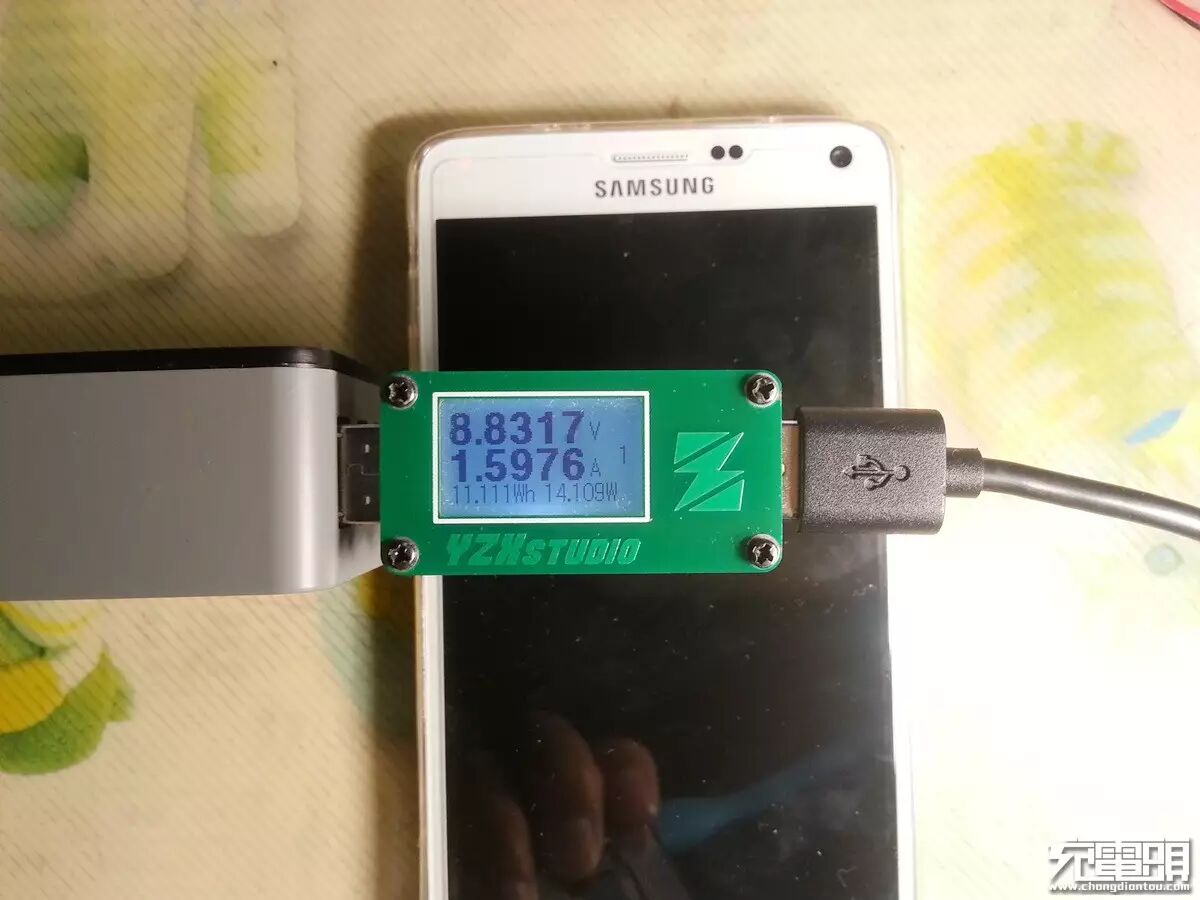

QC口给三星NOTE4手机充电，正常识别快充模式，达到9v充电的正常速度。

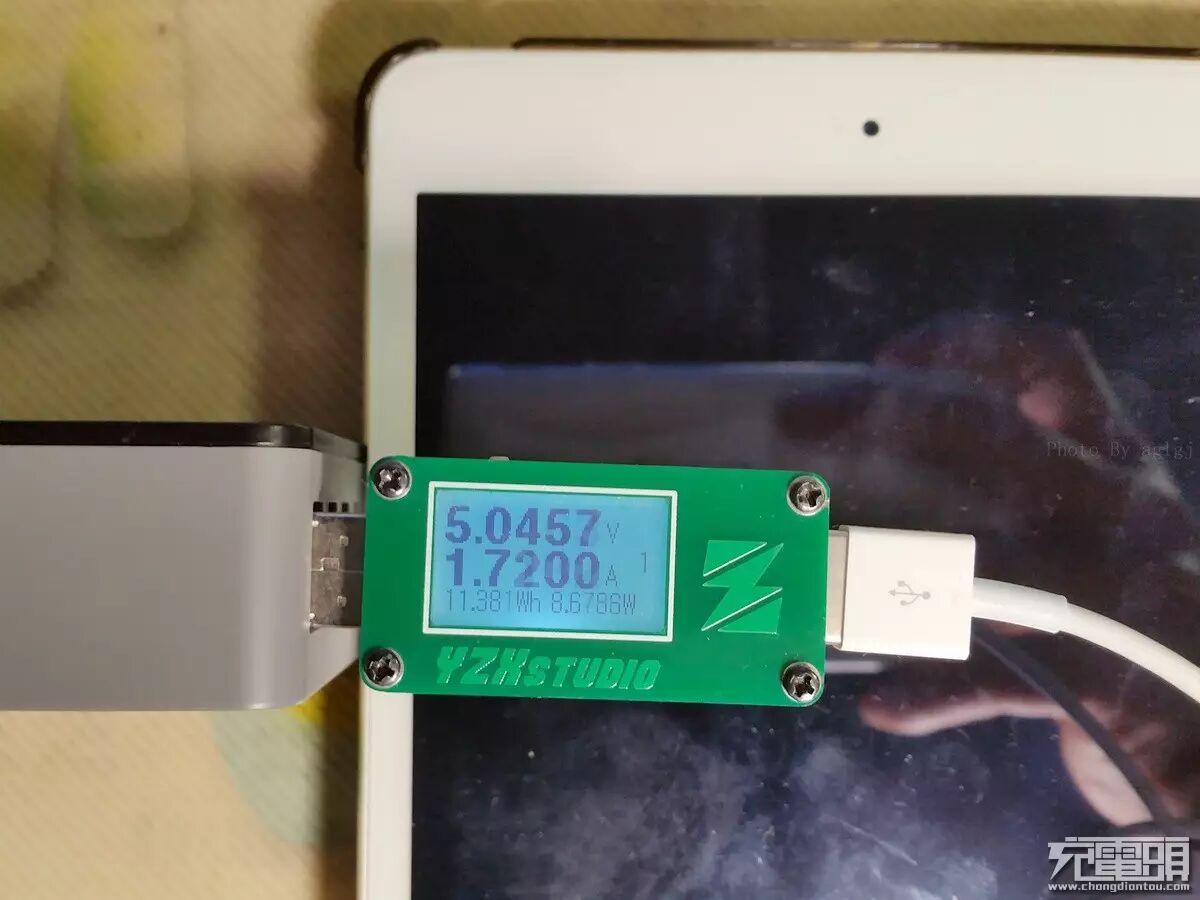

4、普通USB口给Ipad mini2（电量87%）充电，正常识别，达到5v充电的正常速度。
QC口给Ipad mini2（电量87%）充电，正常识别，达到5v充电的正常速度。
QC口给Ipad mini2（电量87%）充电，熄屏状态下，正常识别，达到5v充电的正常速度。
（六）给移动电源充电
1、普通USB口给华硕10050移动电源充电，无法达到的1.8A左右的充电电流。

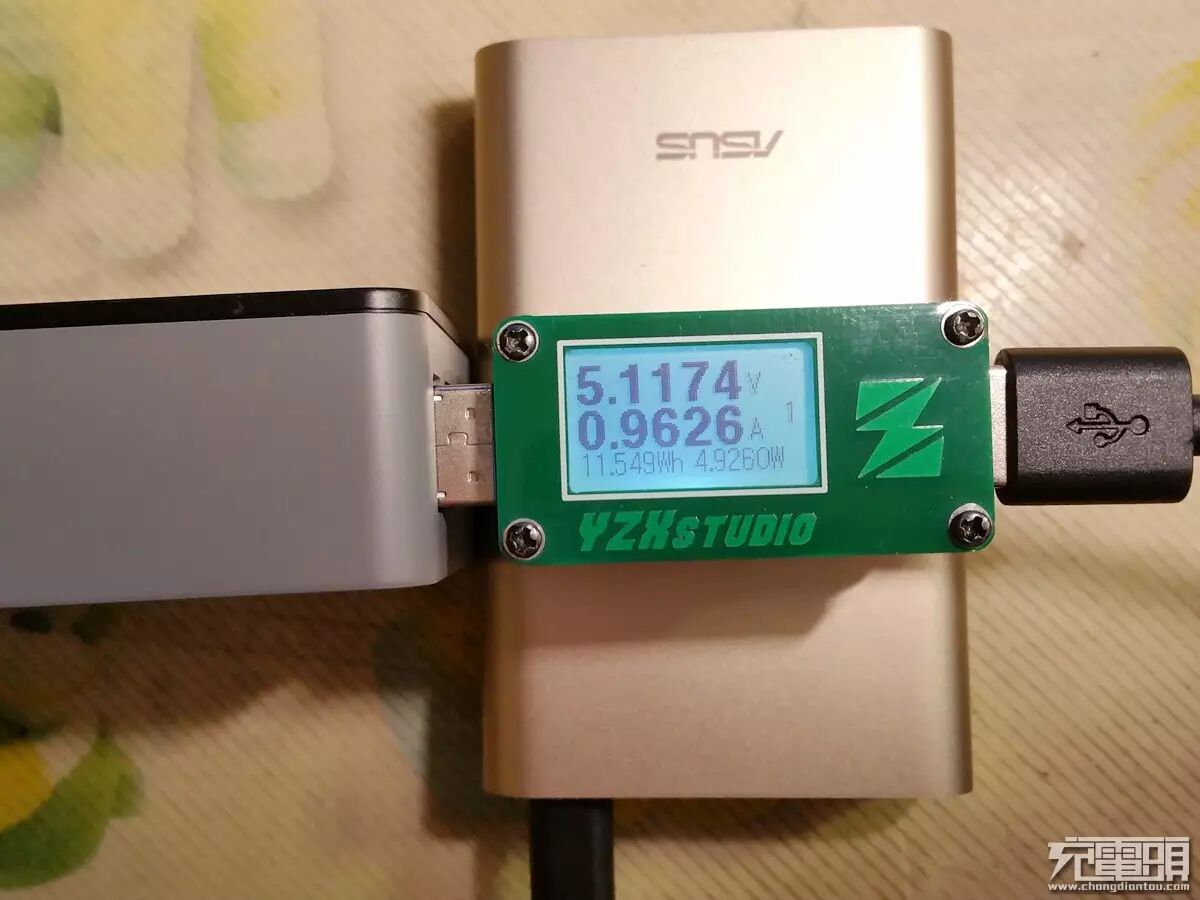

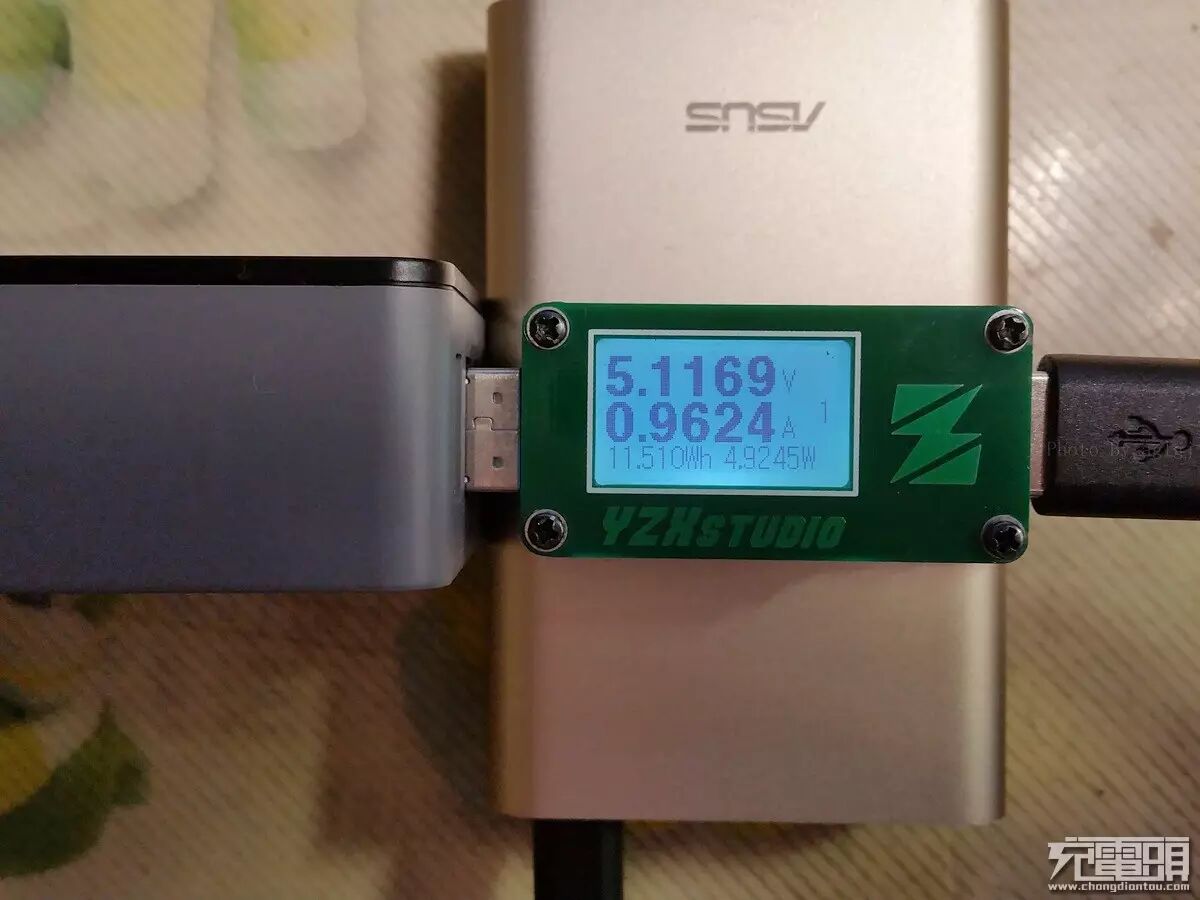

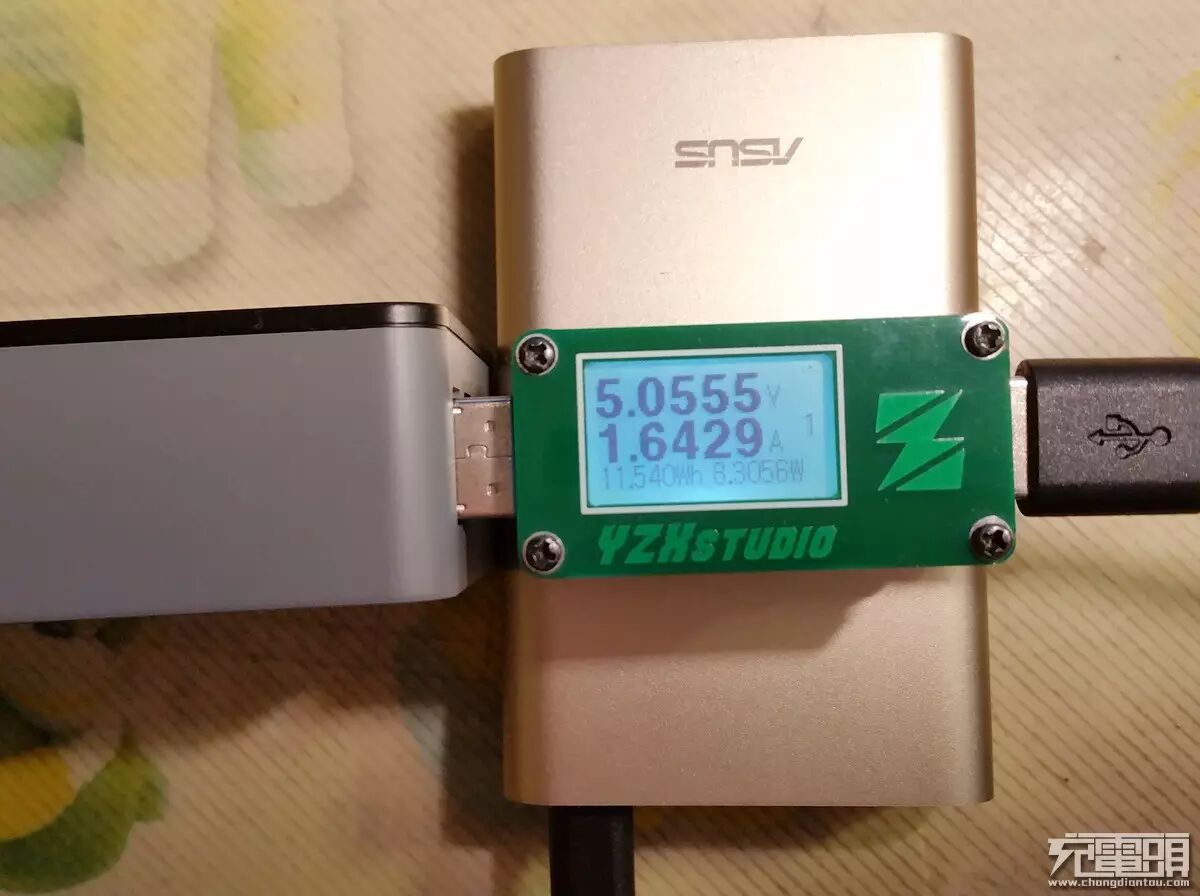

QC口给华硕10050移动电源充电，开始充电时充电电流1.6429A，但很快下降到0.9626A。

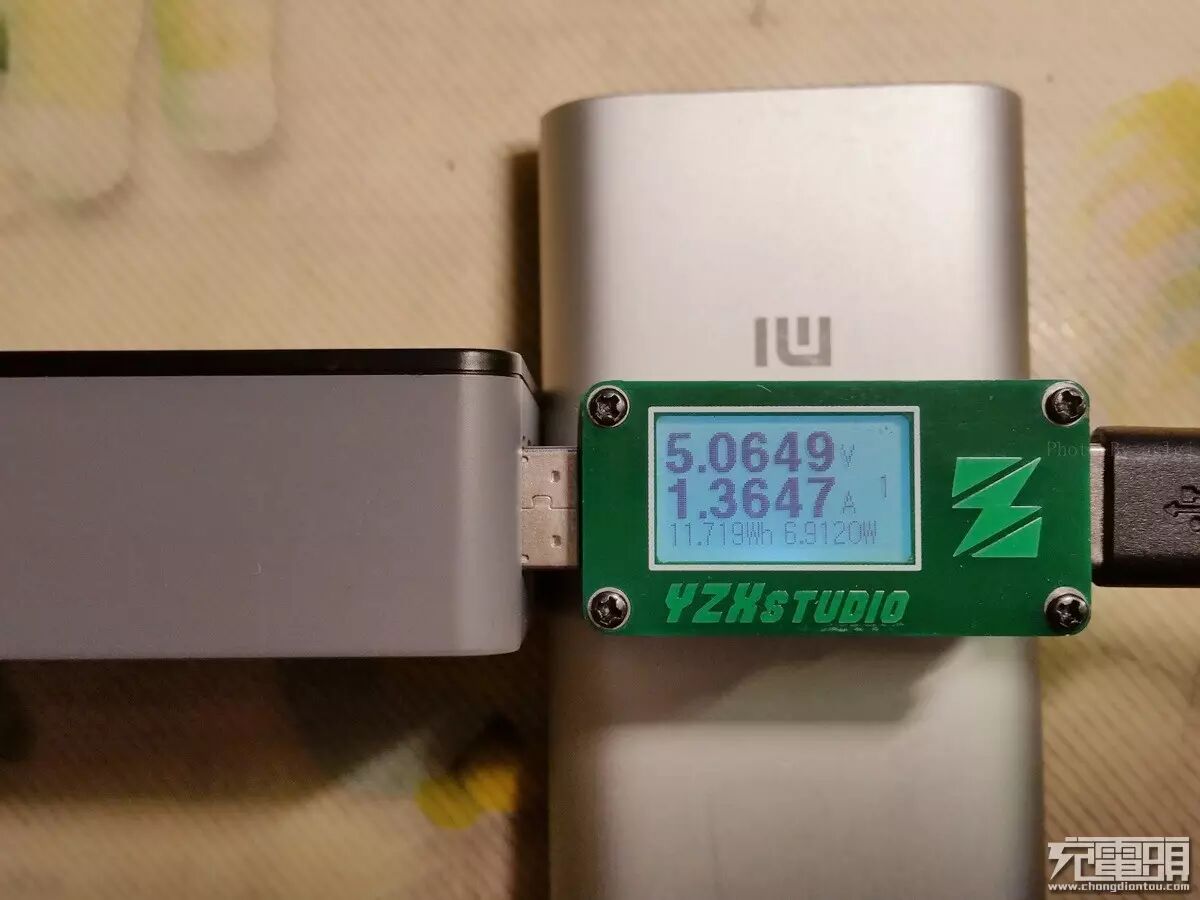

2、普通SUB口充小米10000移动电源，达不到2A左右的充电电流。
3、QC口充小米16000移动电源，达不到2A左右的充电电流。
4、QC口给DIY的移动电源充电（Tp4056线性充电芯片，已改造加大充电电流），达到正常的充电速度。

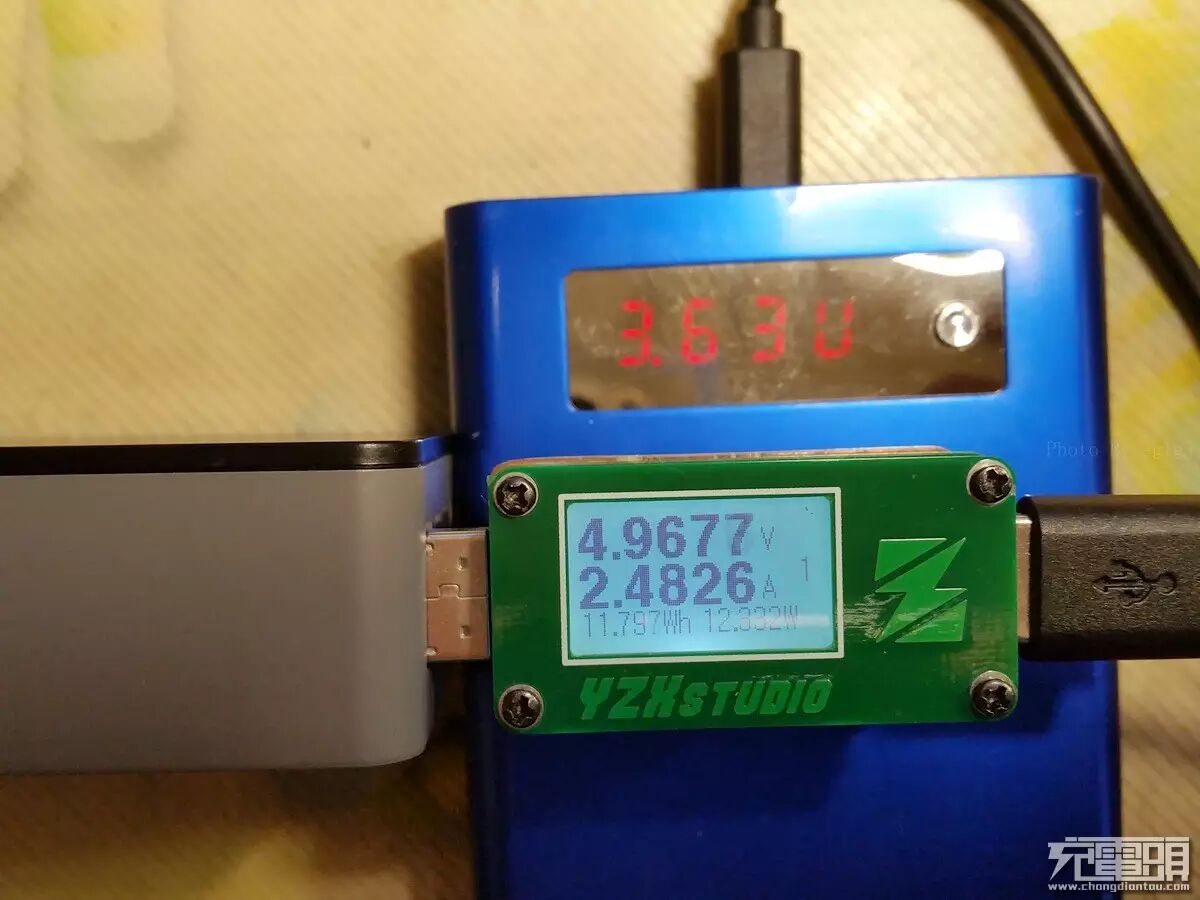

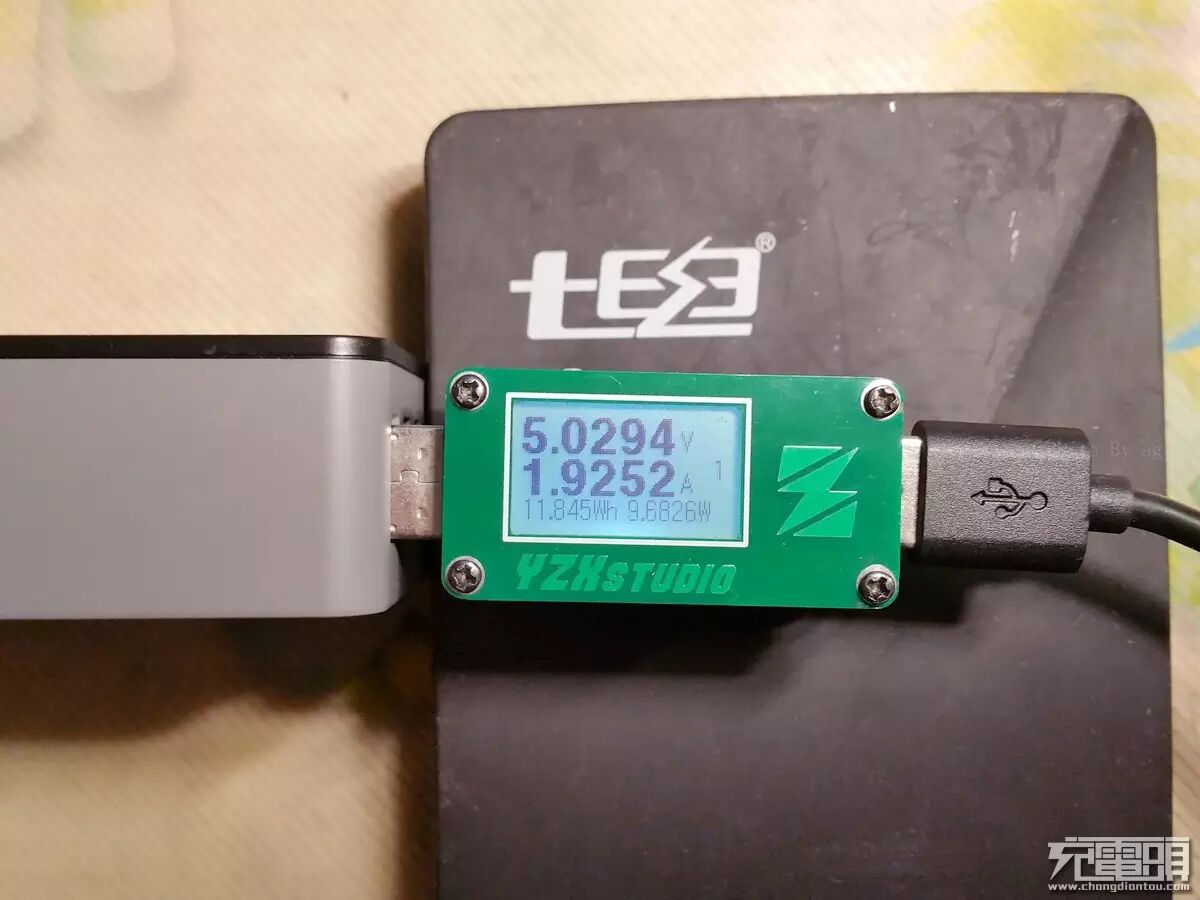

5、QC口给七电六节调压版移动电源充电，达到正常的充电速度。

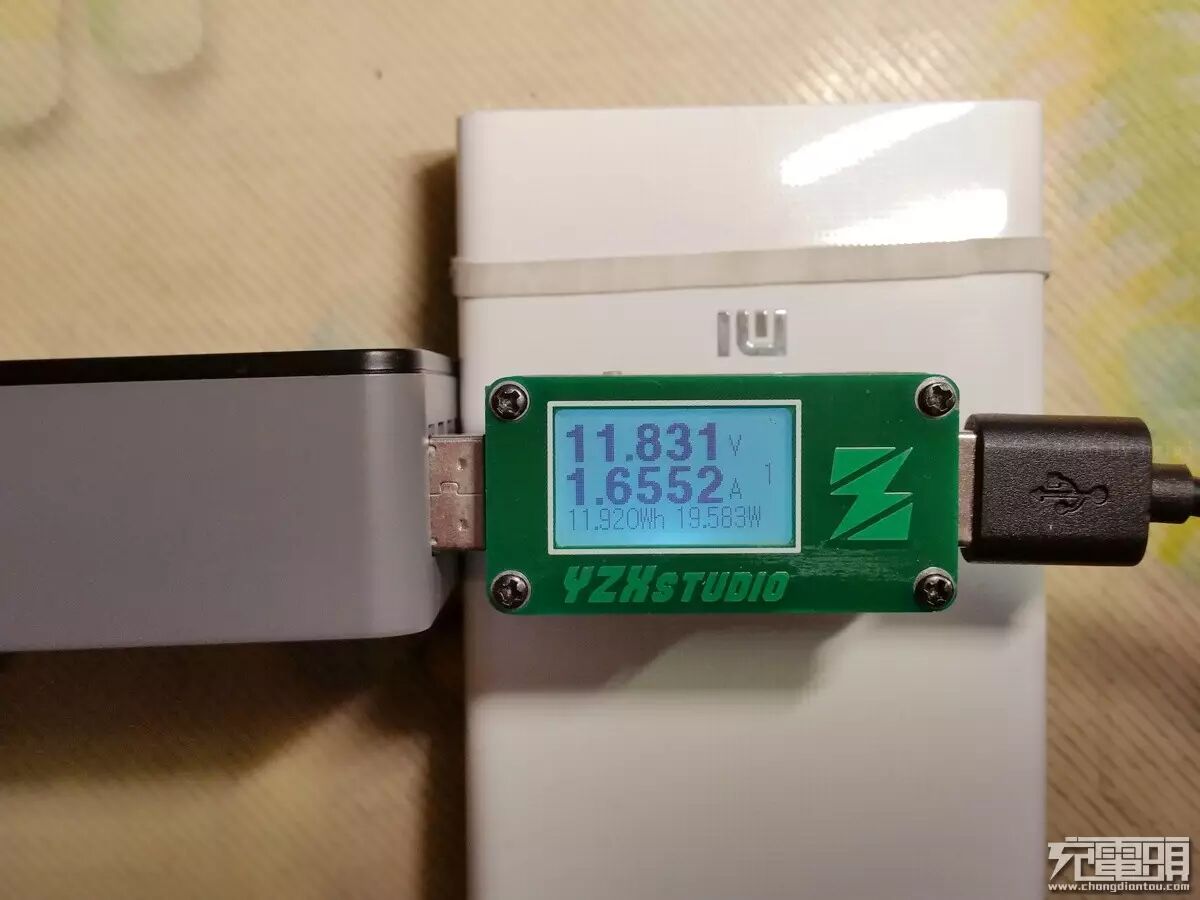

6、QC口给小米20000移动电源充电，正确识别快充模式，达到正常的充电速度。
7、QC口给Anker10050移动电源充电，正确识别快充模式，由于移动电源电量接近饱满，充电电流较小。
8、QC口给CHOETECH13600移动电源充电，正确识别快充模式，由于移动电源电量接近饱满，充电电流较小。

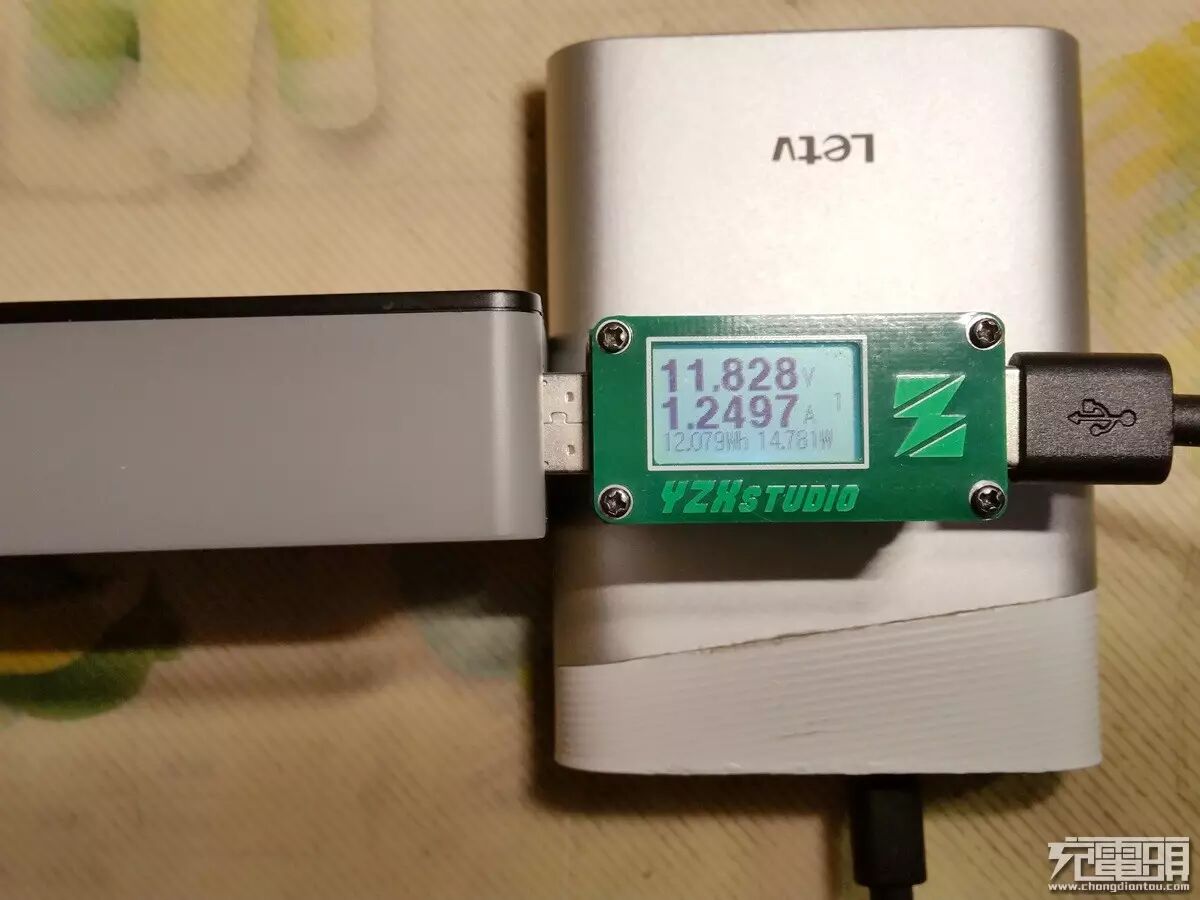

9、QC口给乐视13400移动电源充电，正确识别快充模式，满速充电。
10、QC口给JDB白马王子10000移动电源充电，正确识别快充模式，由于移动电源电量接近饱满，充电电流较小。
11、QC口给论坛三节版移动电源充电，正确识别快充模式，满速充电。
12、QC口给可乐10000移动电源充电，正确识别快充模式，满速充电。
13、QC口给钢七移动电源充电，正确识别快充模式，满速充电。

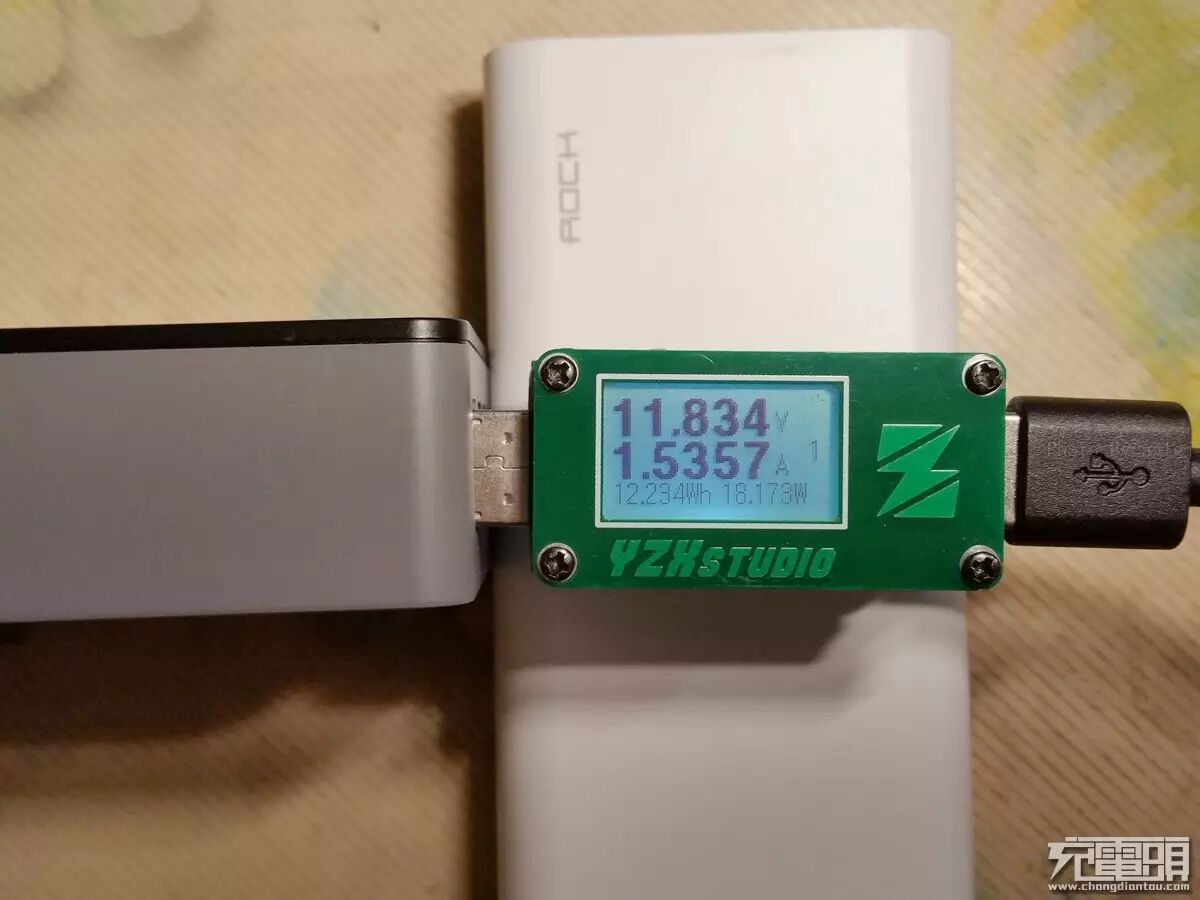

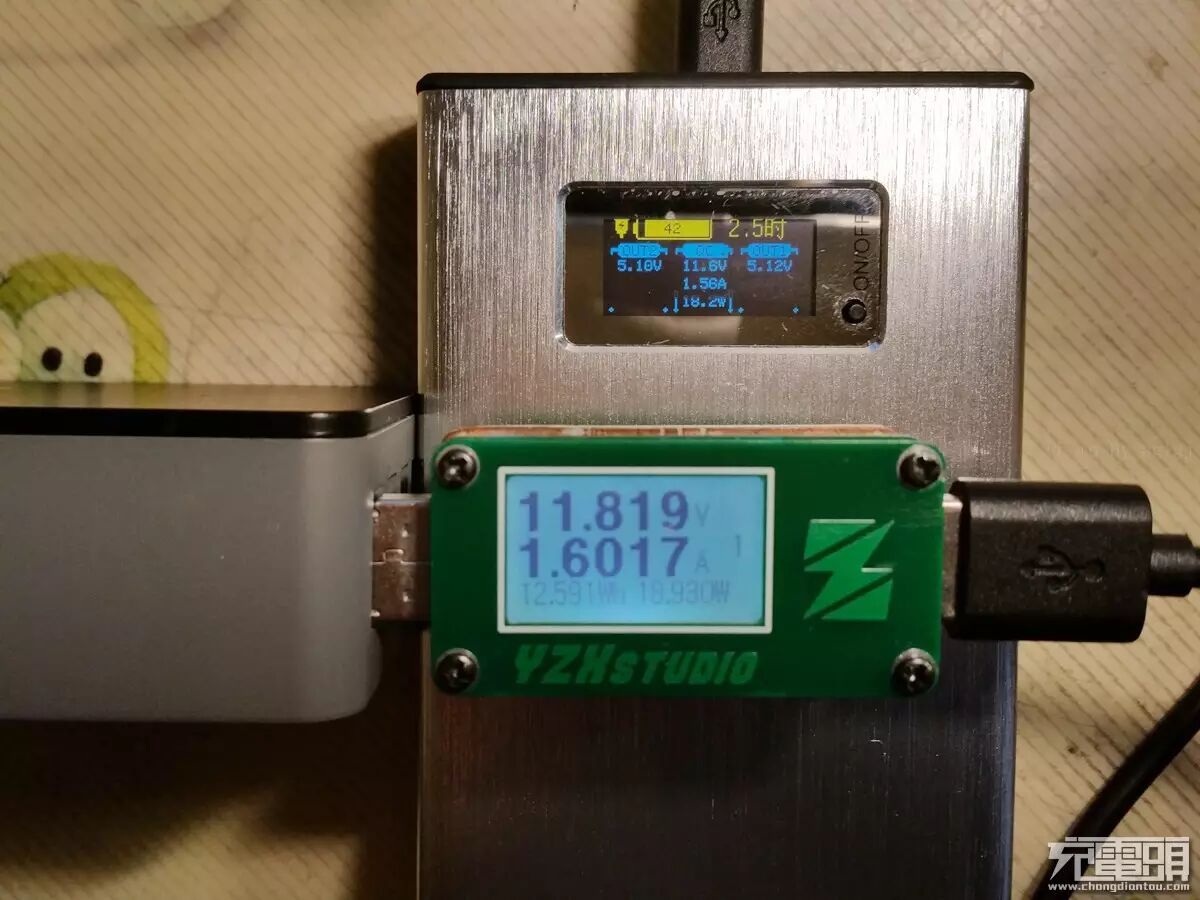

14、QC口给终结者T800移动电源（第二版，可12A充电）充电，正确识别快充模式。

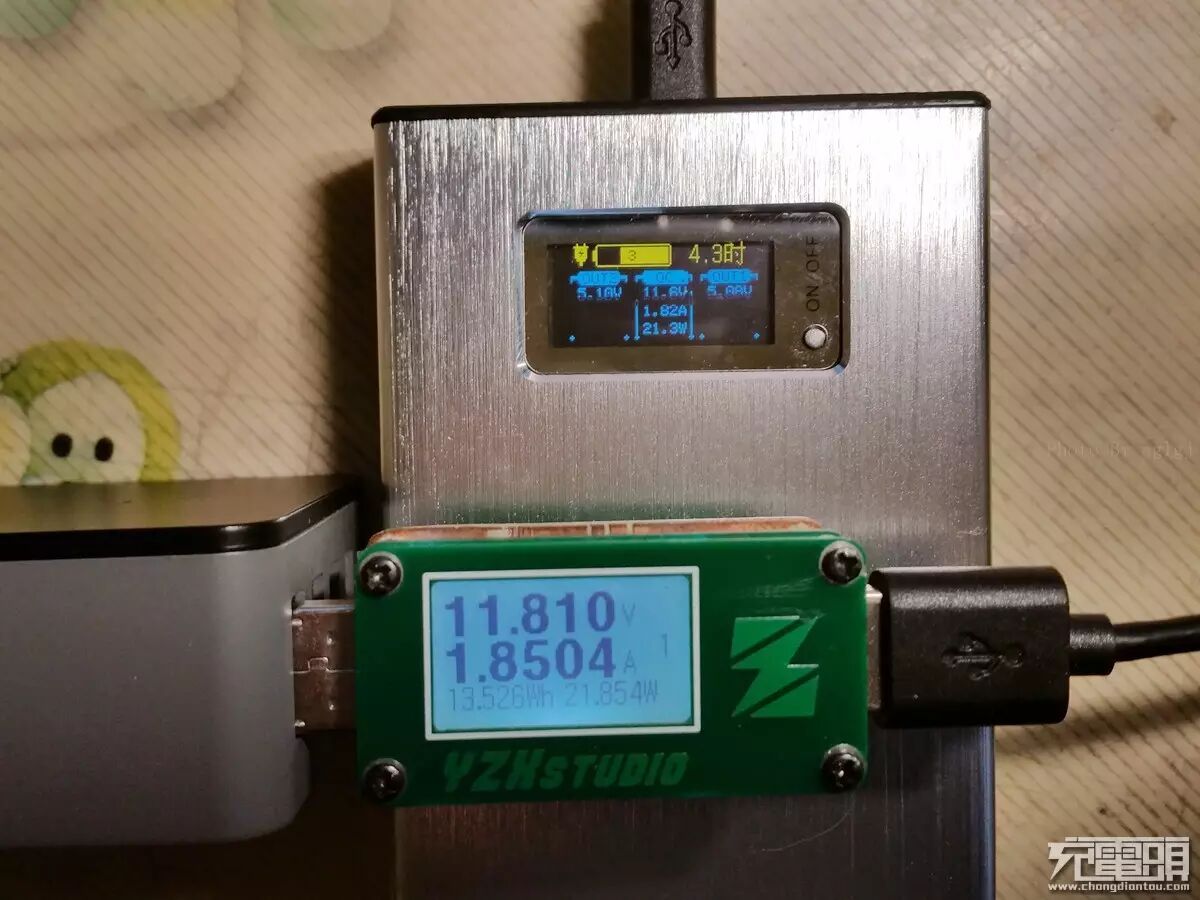

15、QC口给终结者T800移动电源（第二版，可12A充电）充电，正确识别快充模式，但T800识别充电器的限流为1.85A，已超出充电器的12V连续输出电流值，可调小T800的输入充电电流，保证长时间的正常充电。
三、拆解
拆解QSE-5U充电器，与旧版本不带QC输出的ORICO-5U版本比较。注：以下图片左边为QSE-5U、右边为ORICO-5U。

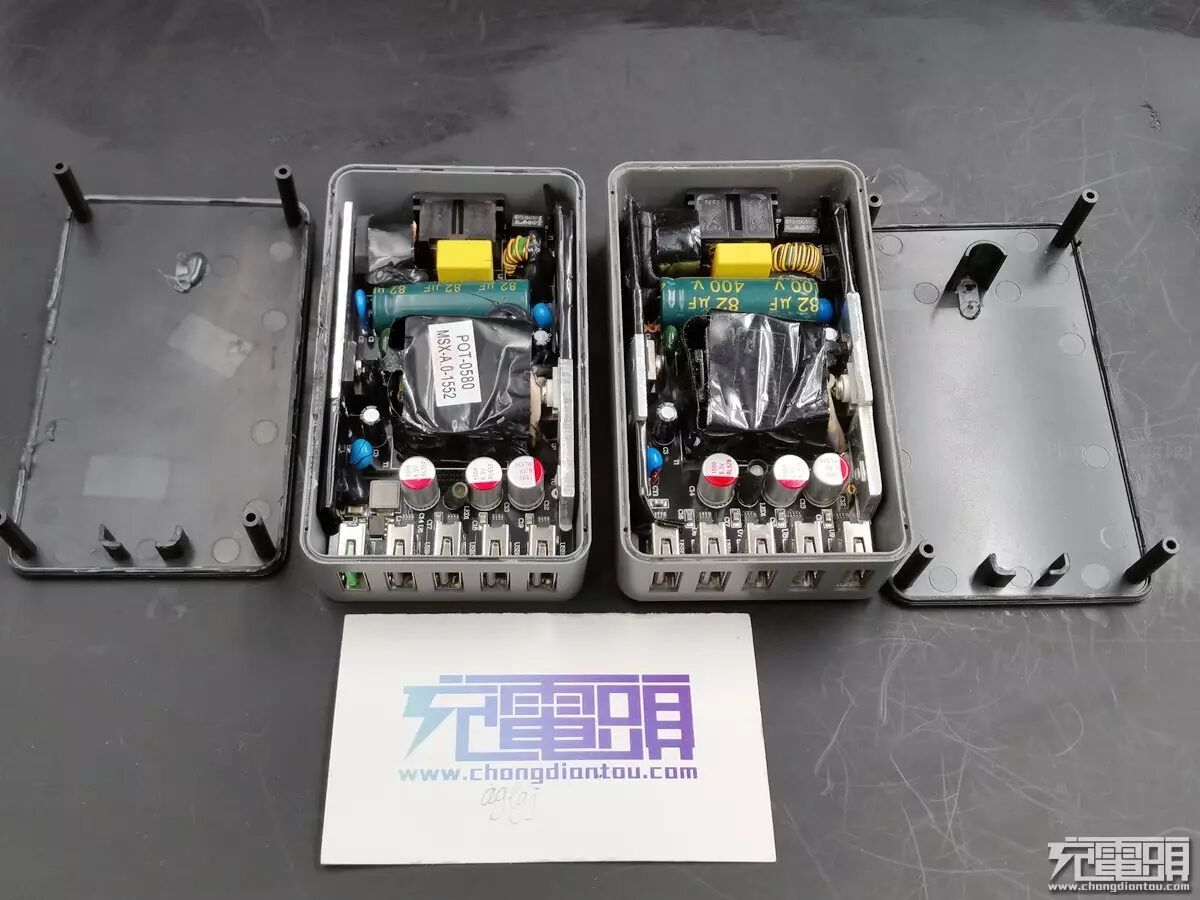

拆开外壳，里面的电路板结构几乎就一个样。做工比旧版有改进，里面没有发现焊锡渣和元件断了的针脚，应该是品控有了提高。

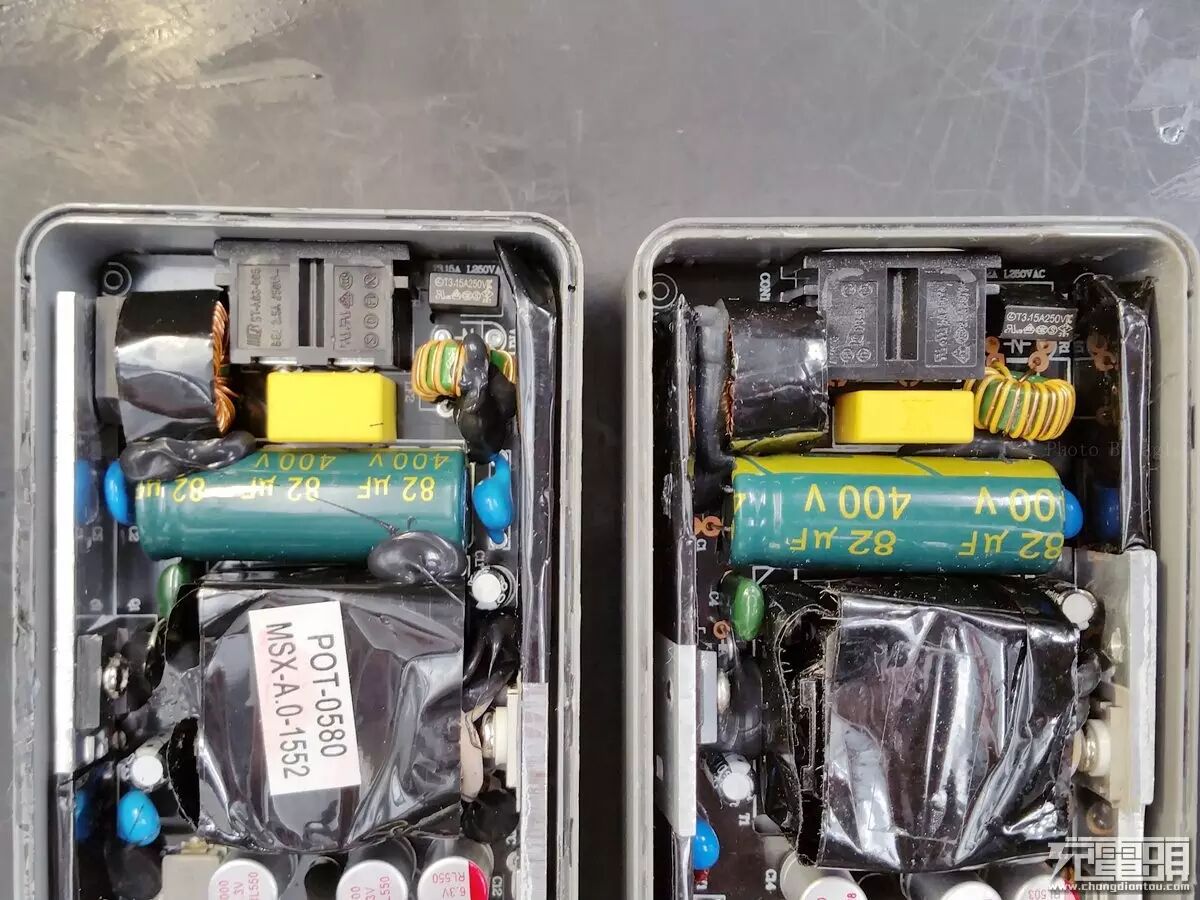

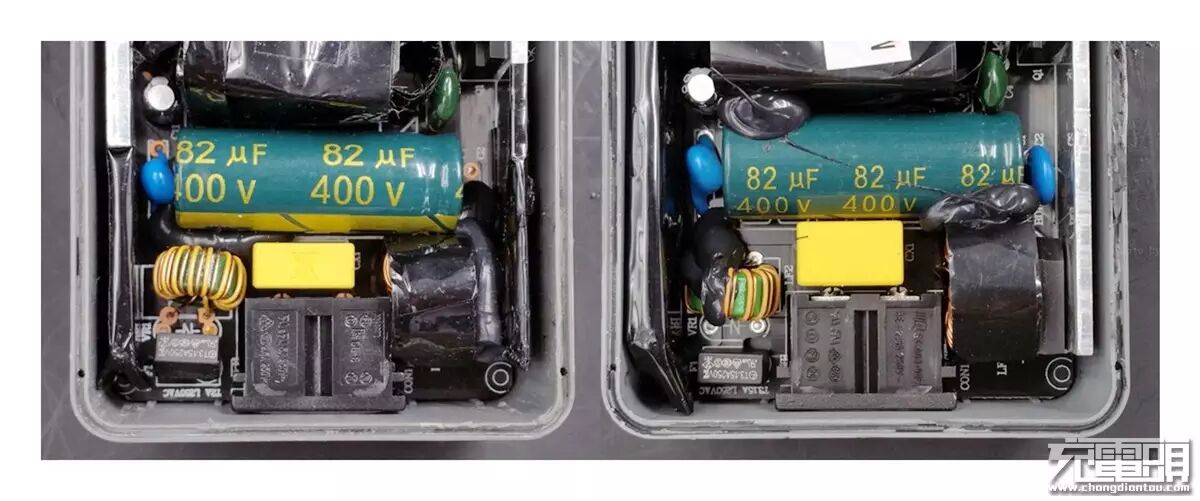

高压部分电路。

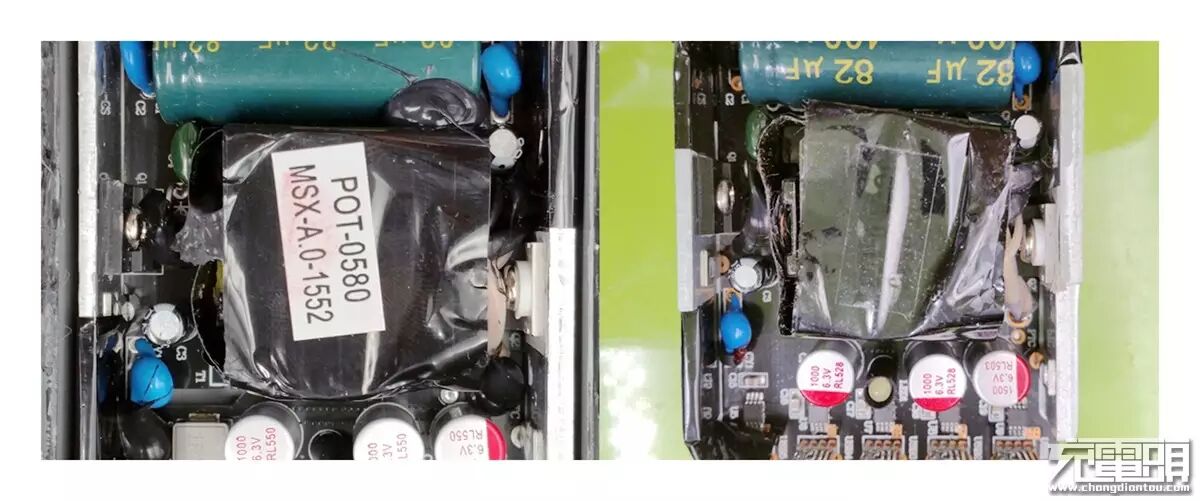

变压器。

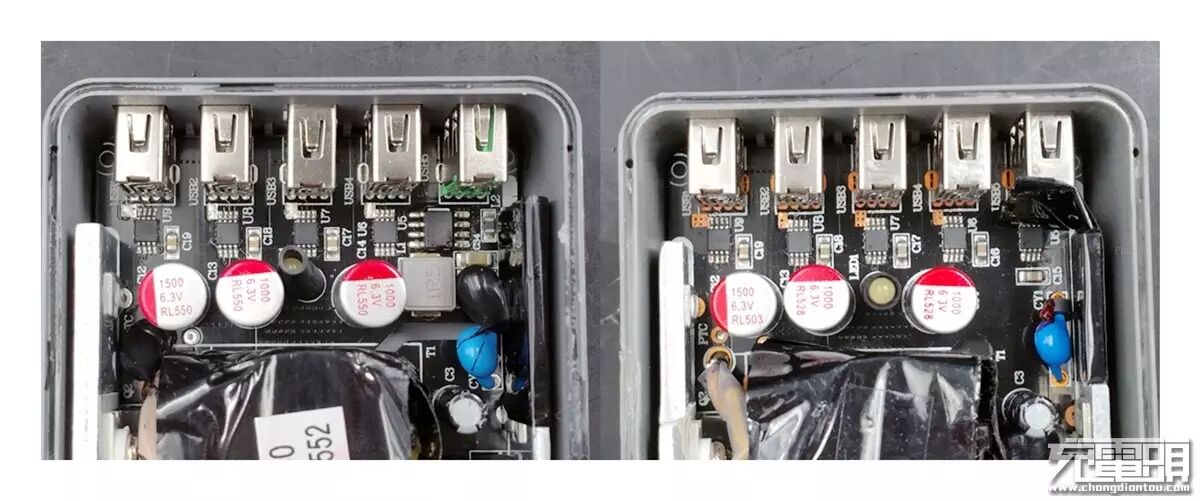

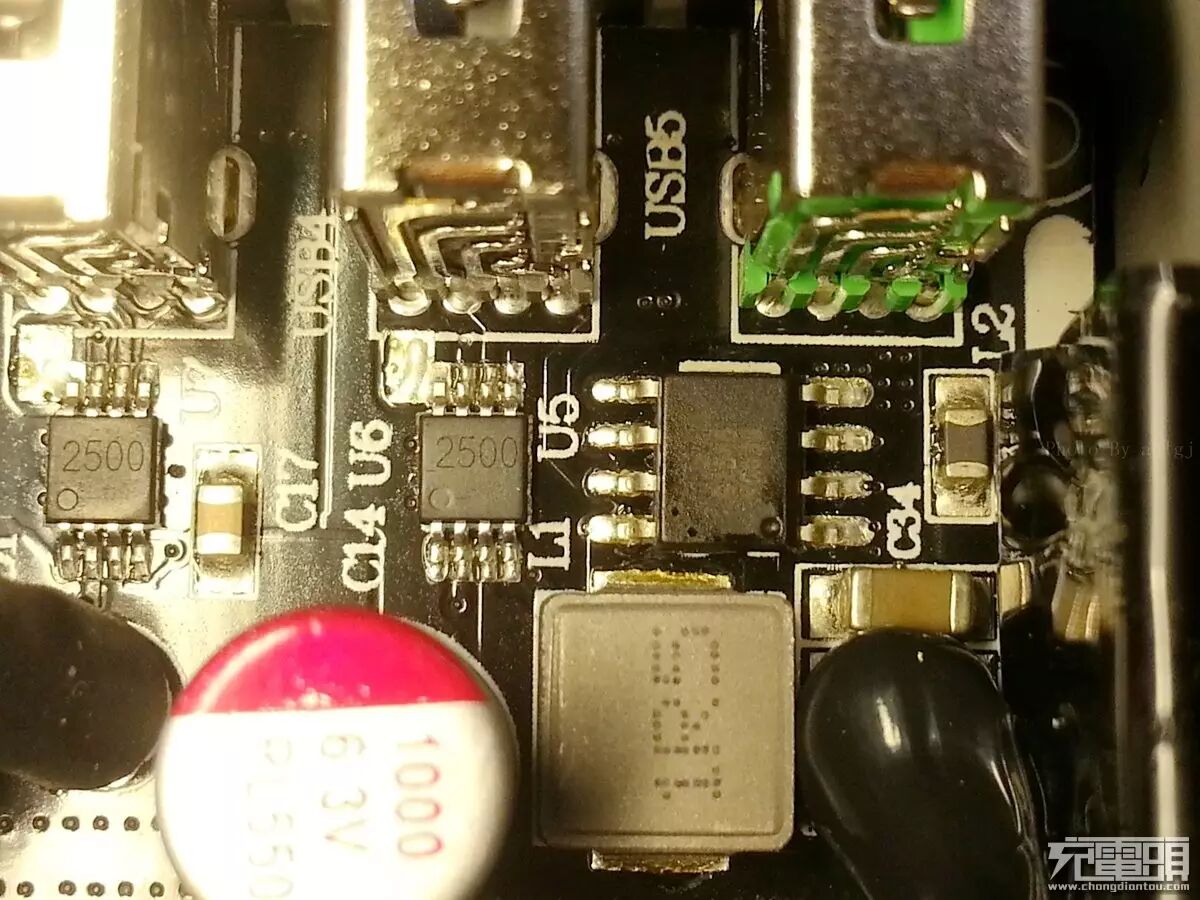

低压部分，QSE-5U在右边的产USB口加了一片QC升压芯片。

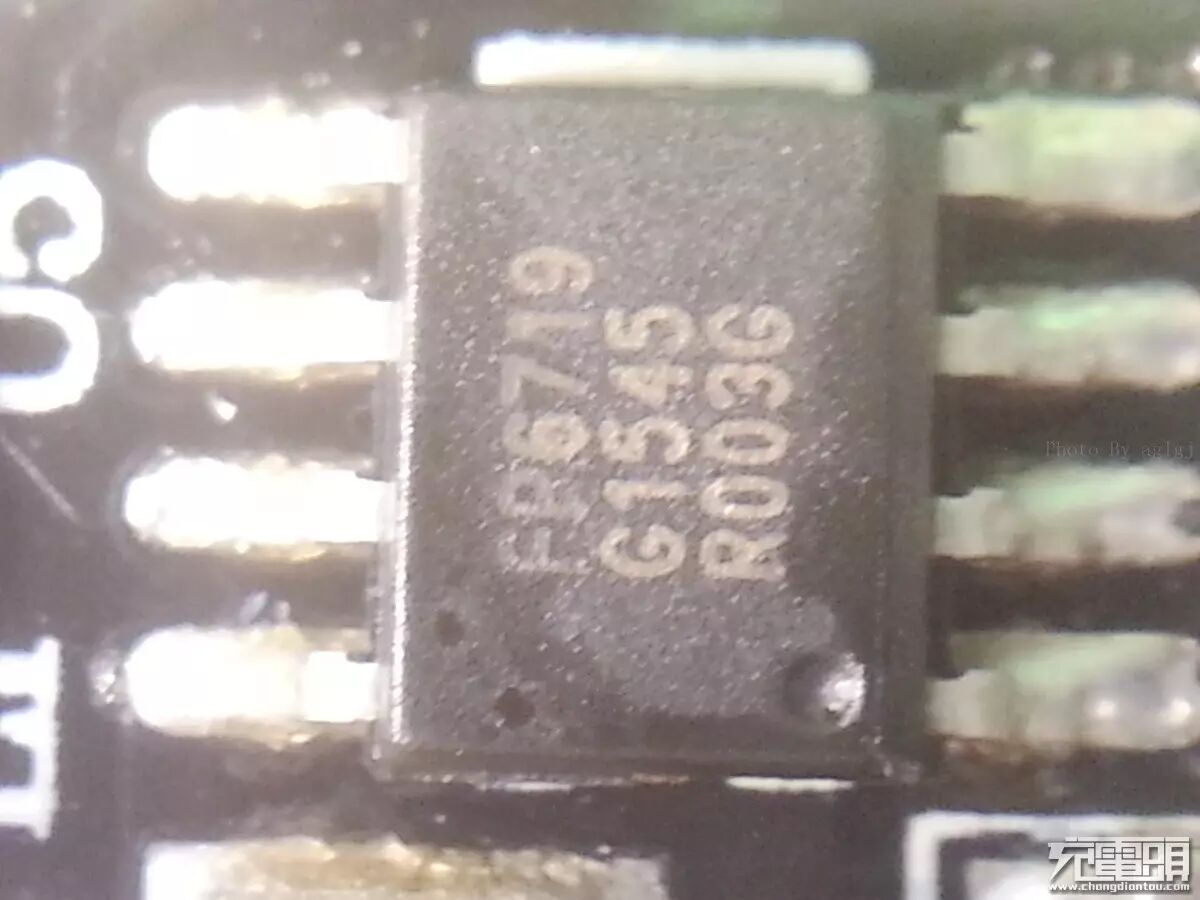

QC升压芯片这FP6719，带识别功能的升压芯片，用这个芯片做成的升压板我测试过两个不同的产品（USB5V输入）。从电路板分析，QSE-5U充电器是在旧版不带QC充电输出功能的充电口里面简单地增加一块FP6719升压芯片，直接用5V升压至9V或12V。

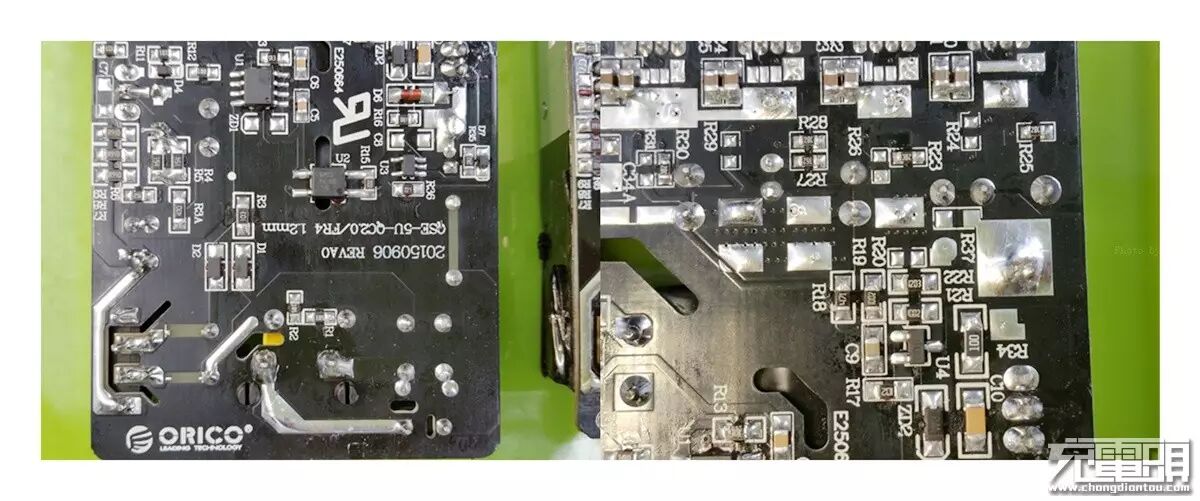

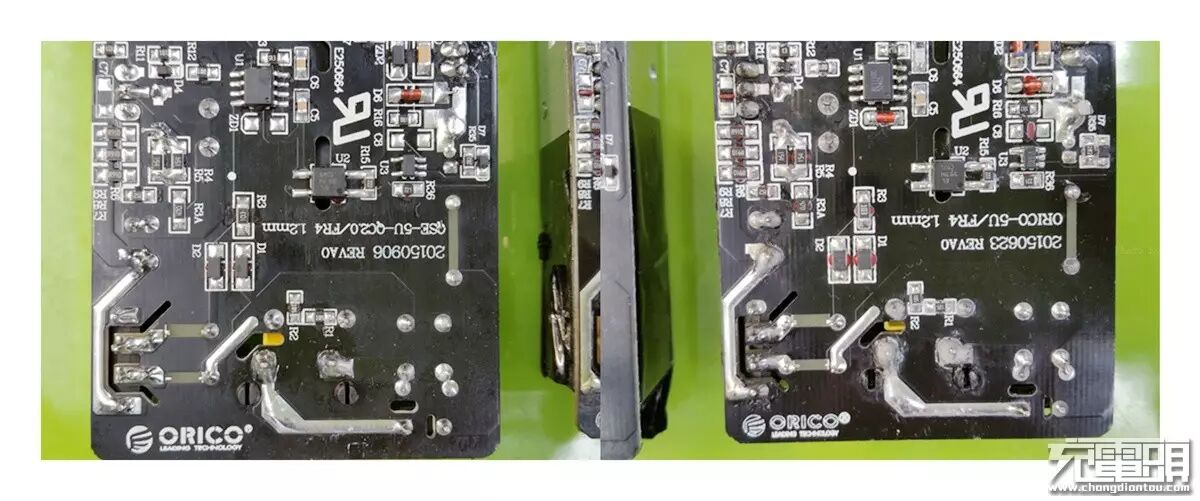

两个充电器PCB元件比较。

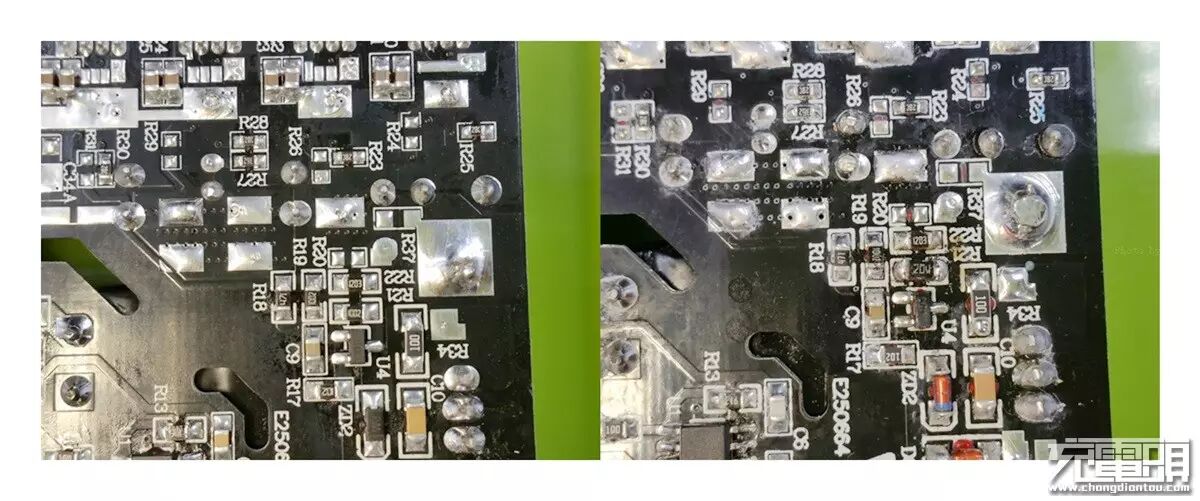

注意QSE-5U的PCB左上角增加了一些阻容元件。
改造：由于QSE-5U输出不带线损补偿，参照非QC版本的ORICO-5U充电器改造提高5V输出电压的方法，在U4（431）旁边的R21上面并联一个200K的电阻，以提高5V输出电压。
在R21上已并联一个标识阻值为30D（200K）的电阻。

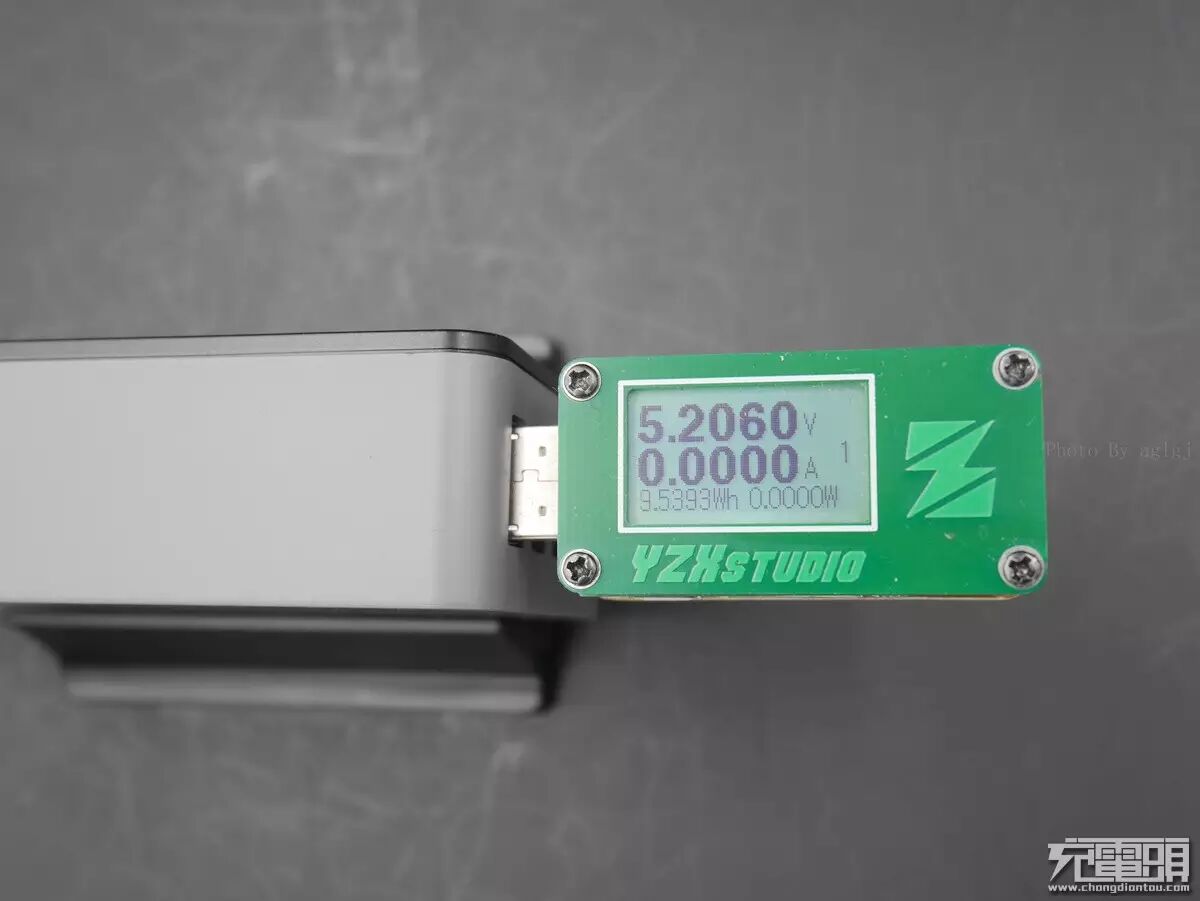

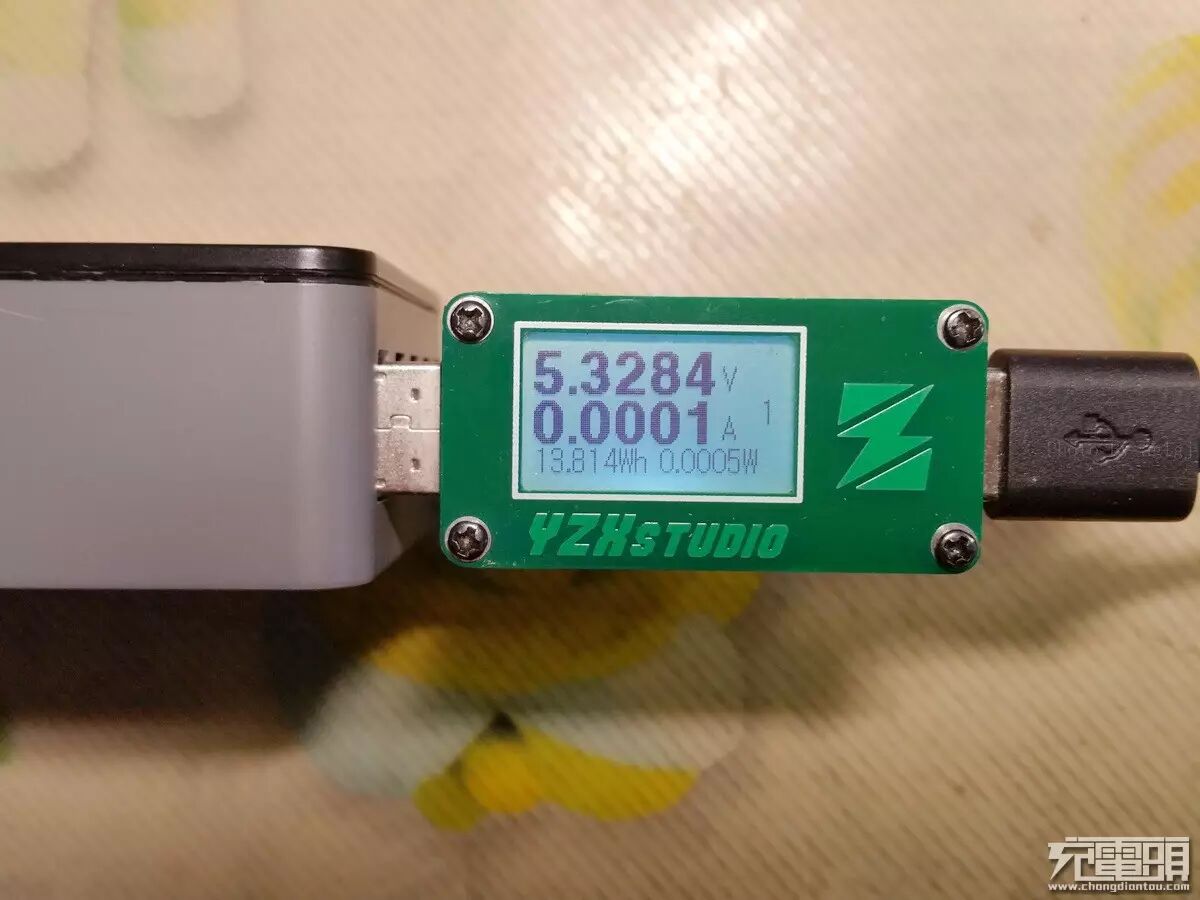

改造后的空载输出电压已达到5.3284V，改造前是5.20V。

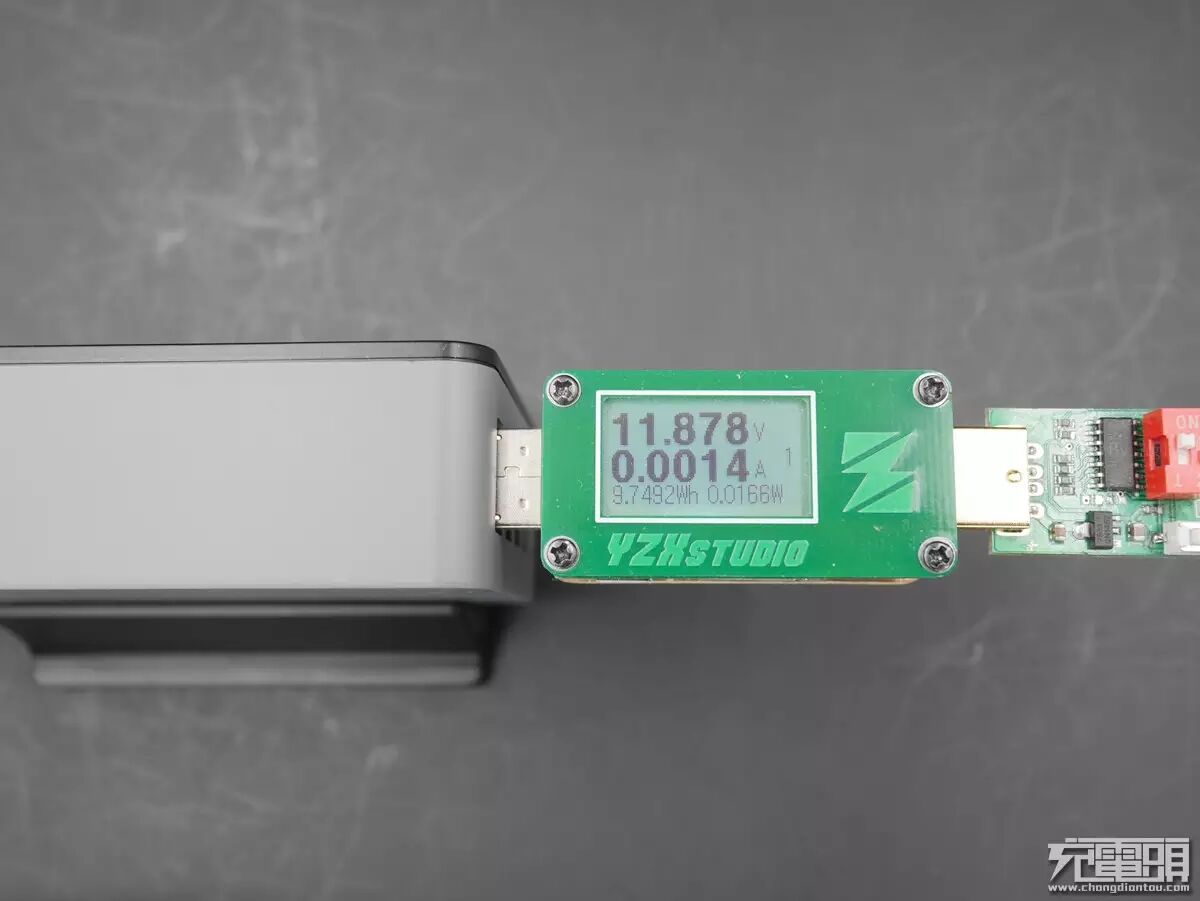

QC口空载输出电压。
改造前。

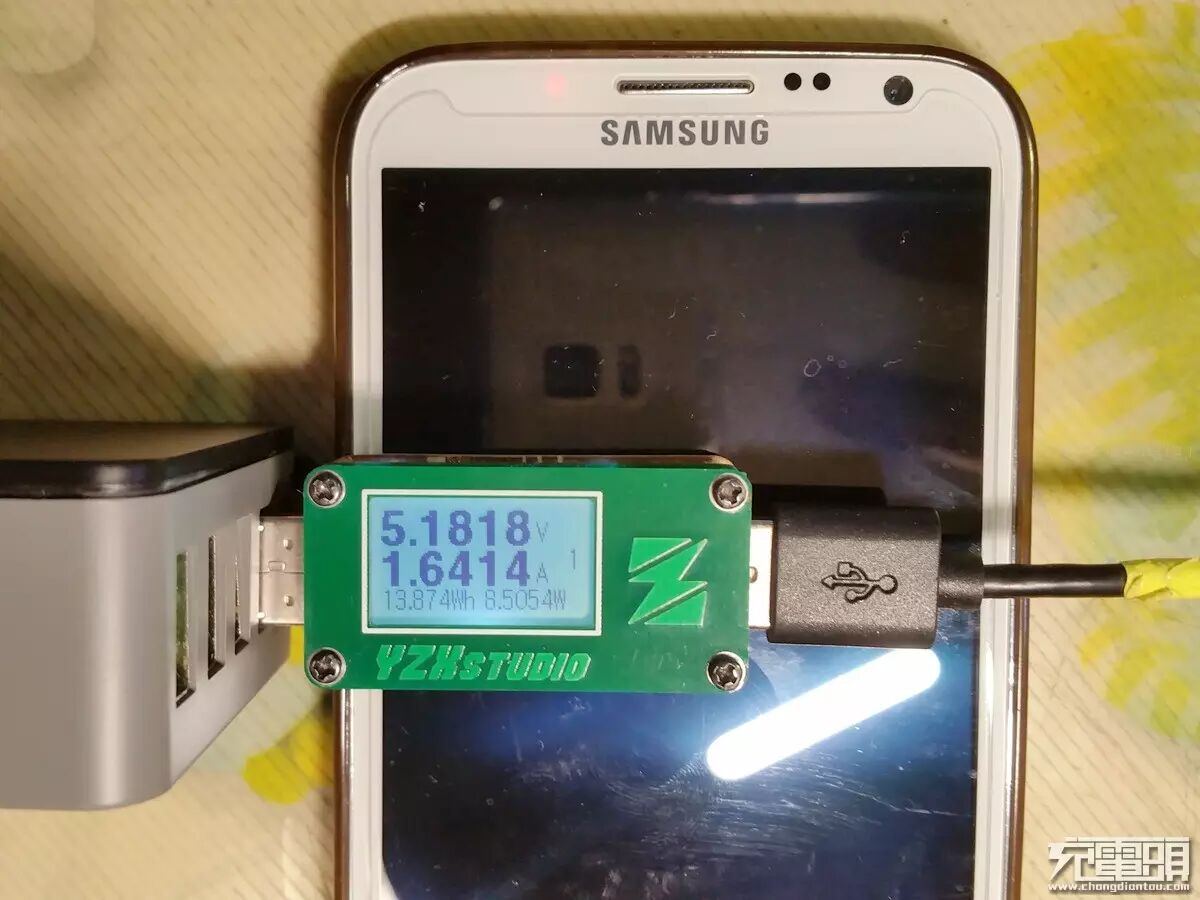

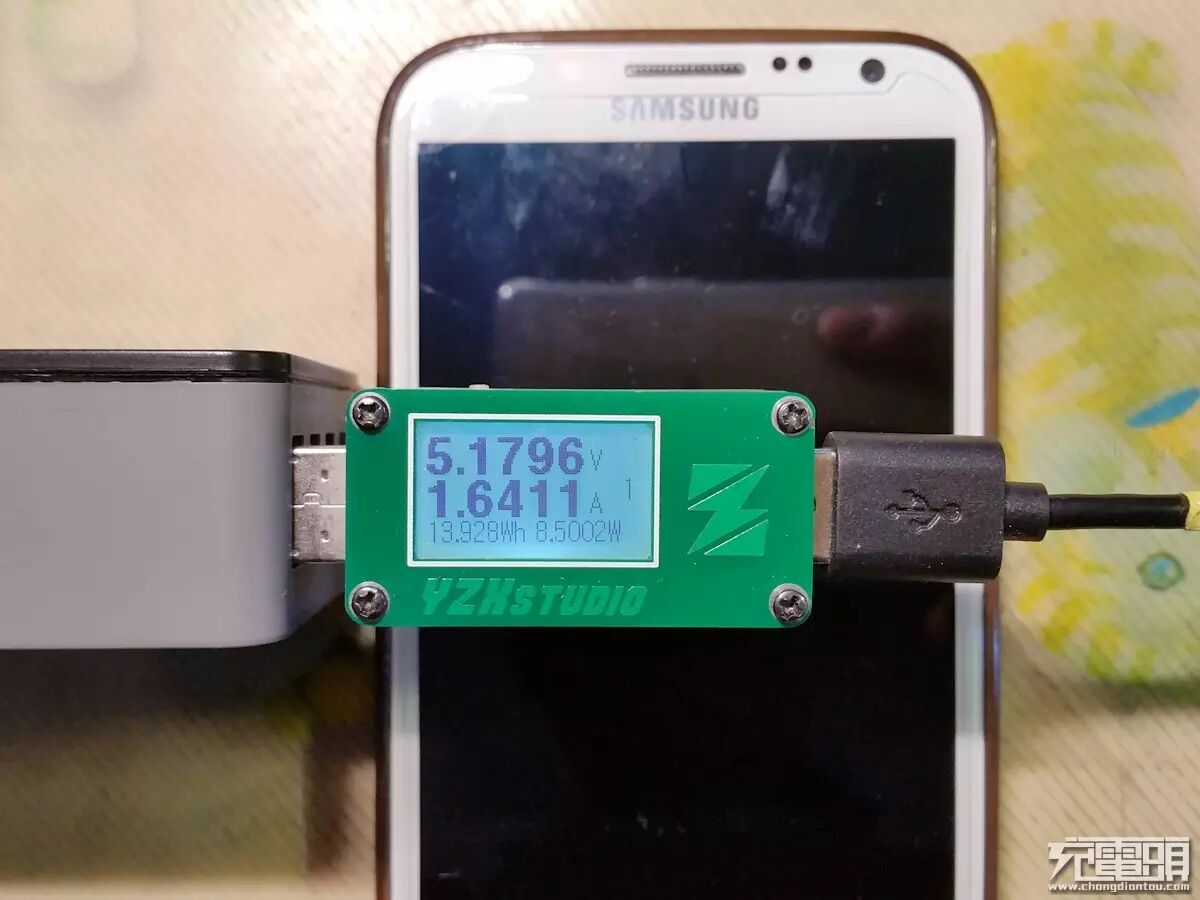

改造后给三星NOTE2手机充电，充电电流达到了1.6414A，满速充电，改造前只有1.36A和1.45A。改造后的充电增强效果显示。

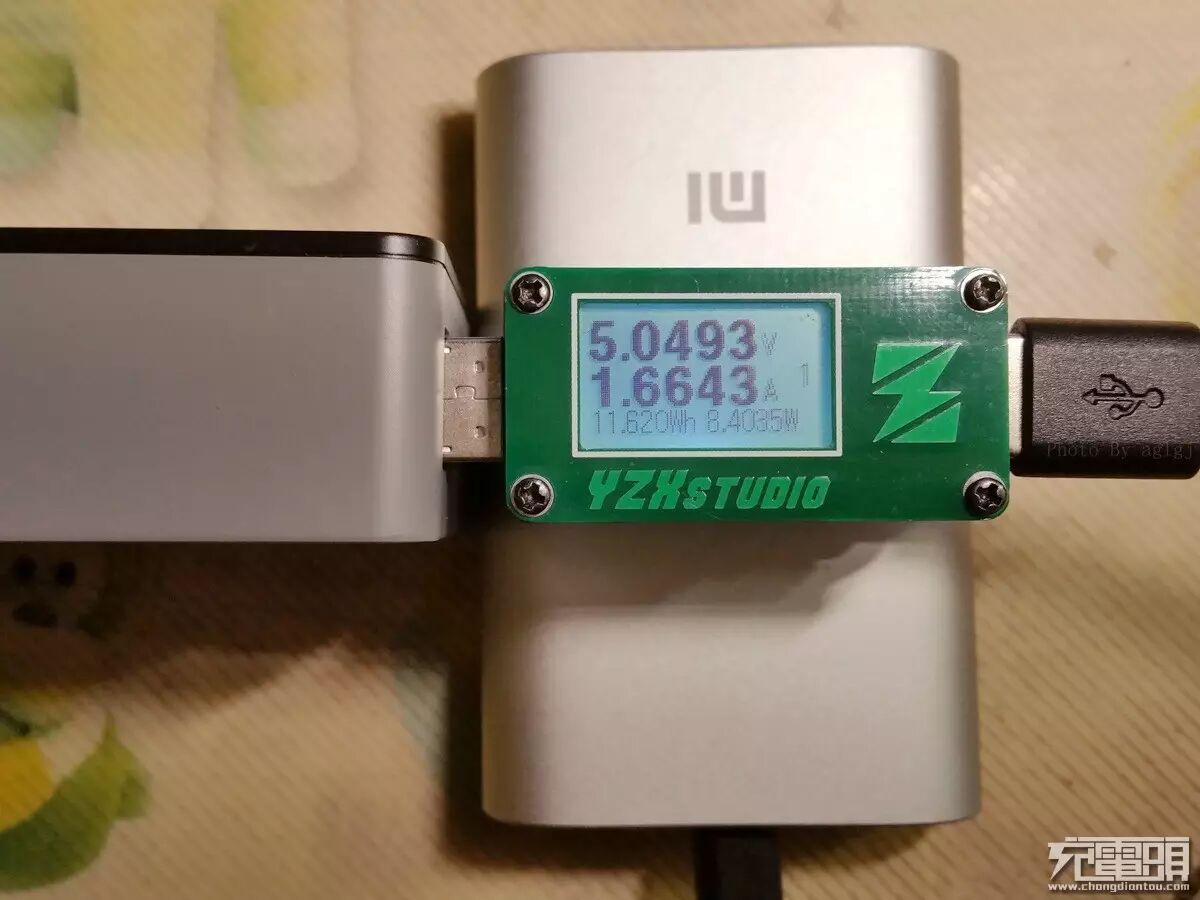

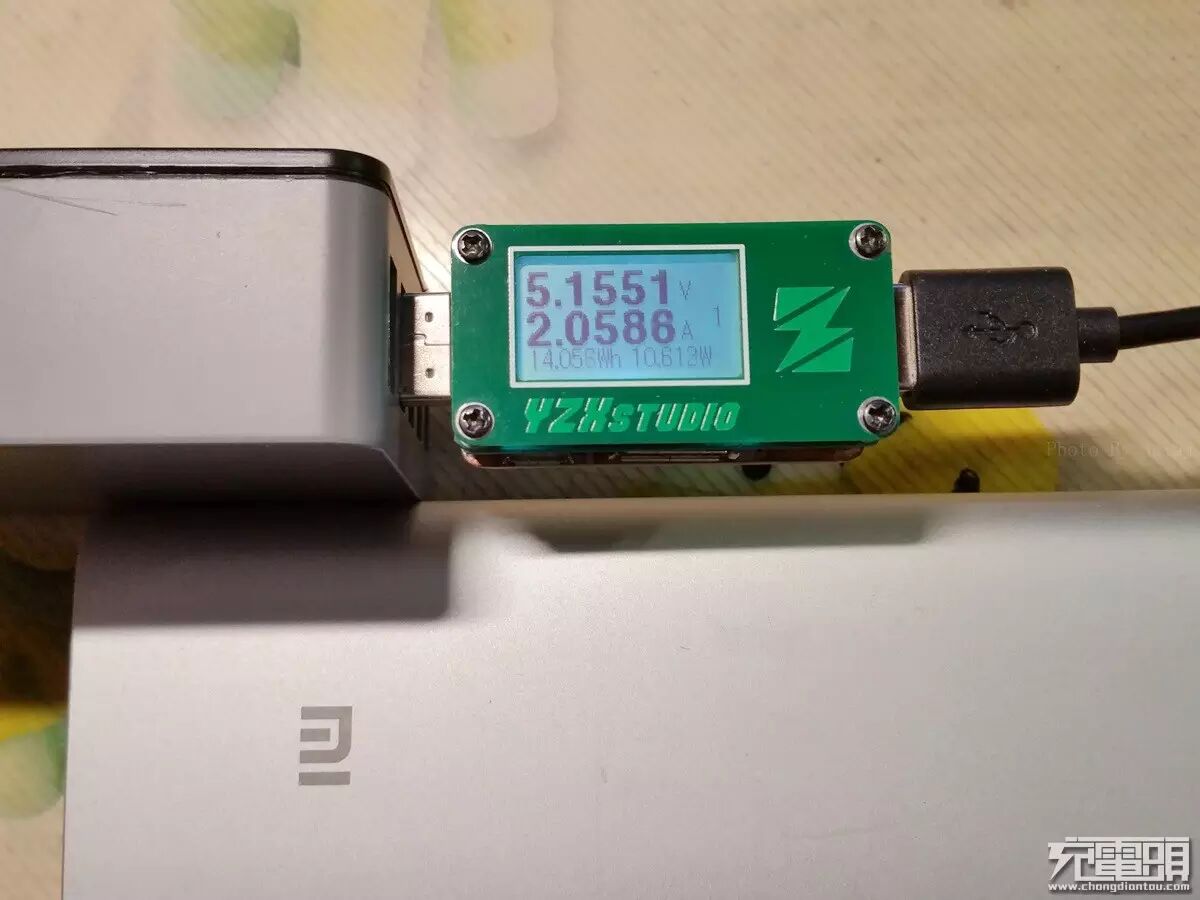

充小米16000移动电源也能上到2A的电流了。
四、总结：
1、ORICO QC2.0五口桌充QSE-5U优点：输出接口多达5个，带QC2.0输出；输出参数实际超出标称值，特别是QC口5V输出，达到了惊人的4.60A（此时电压下降到4.71V）；在标称参数下，长时间连续输出稳定；对移动电源和手机的充电兼容性较好，能够兼容安卓和苹果设备。经过改造，可提高5V输出电压，提升一些要求输入电压较高的设备的充电速度。
2、不足之处：无线损补偿功能，5V及QC输出电压偏低、12V输出时的电流偏小。
3、建议：建议厂家增加线损补偿功能或提高5V输出电压，同时提高QC输出的电压。
