小米4口USB充电器开箱及拆解
上周小米揭晓了旗下首款4口USB充电器，这款在小米6周年米粉节开卖的产品虽然上市时间落后于其他品牌同类产品，但也总算意味着小米有了自己的多口充电器。看官方给出的参数规格它的4口输出都是常规的5V，定价延续了小米的平价风格，小米这次有使用了什么黑科技在这款电源中吗？抱着种种好奇心第一时间订购了一台，收到货立刻把它拆了，一探究竟！

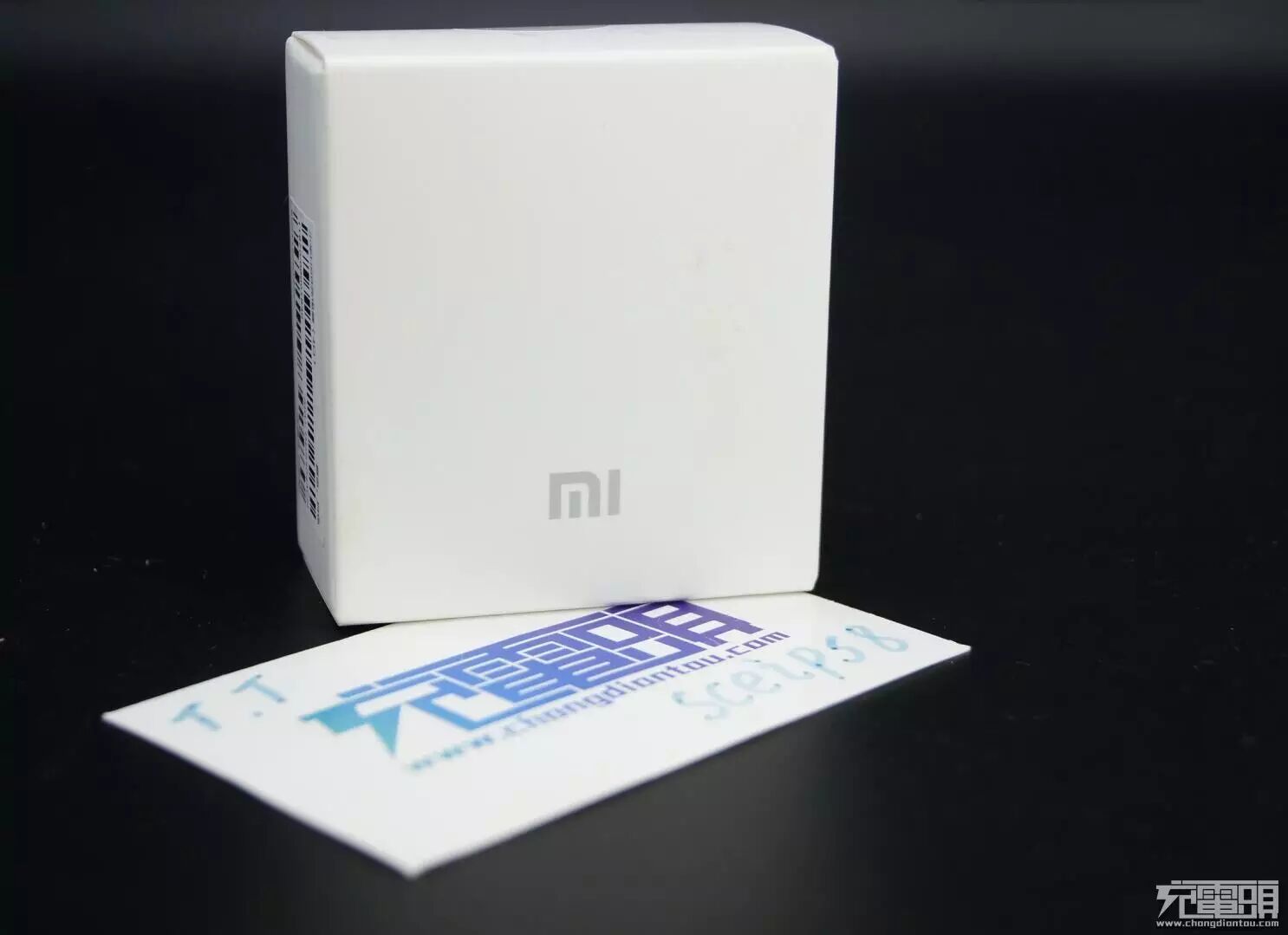

收到货让我诧异了，是不是发错了，包装盒真的很小。
包装盒的一侧贴有商品条形码、合格证。
用单独的贴纸标示了生产地址与日期。
盒子的另一侧印有型号、规格参数、生产厂家等信息。可以得知它的USB单口输出5V2.4A总输出5V7A。此外代工厂帝闻科技也是第一次进入我们的视线。
外包装盒与友商的单口充电器作对比，的确相当的小巧。

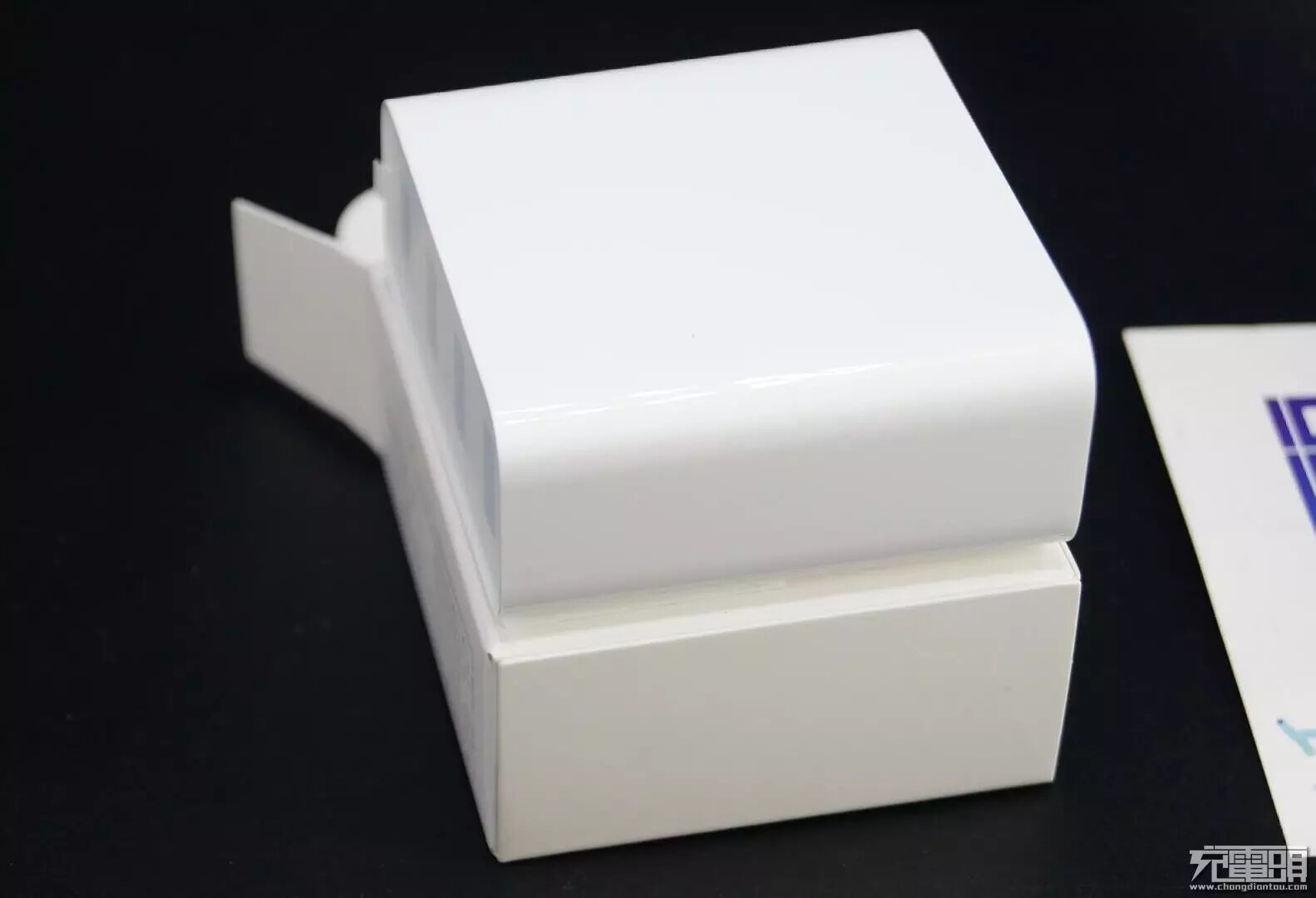

盒子里满满当当，没有固定卡位，没有防震泡沫塑料，就一个电源和一张说明书。
外包装盒子是专门为电源量身定做的，省去了缓震的卡纸或者海绵，得以把包装的尺寸压缩到极致，这个只能理解为节省成本和仓储空间了，好在充电器一般也不怕轻微的磕碰和挤压。

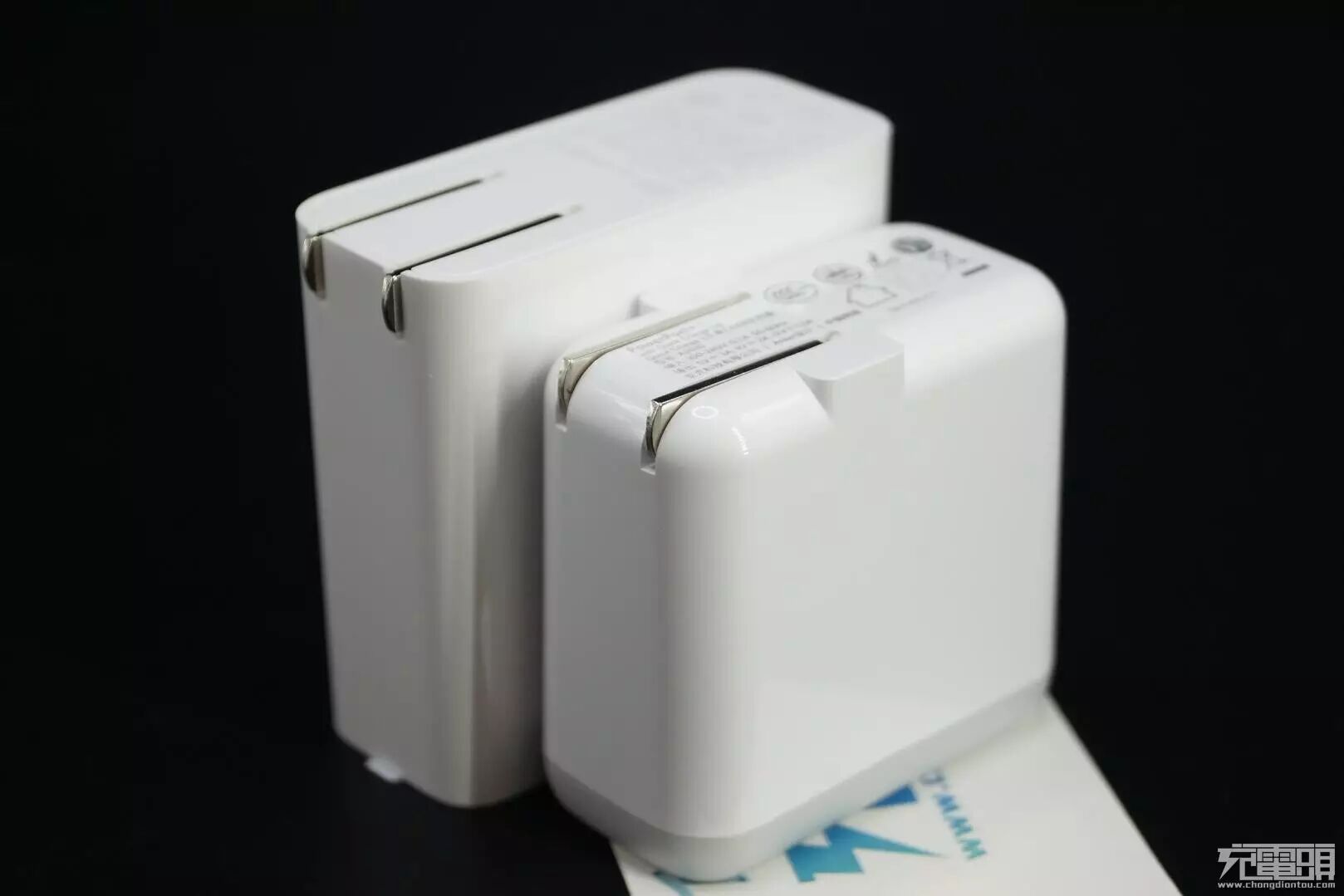

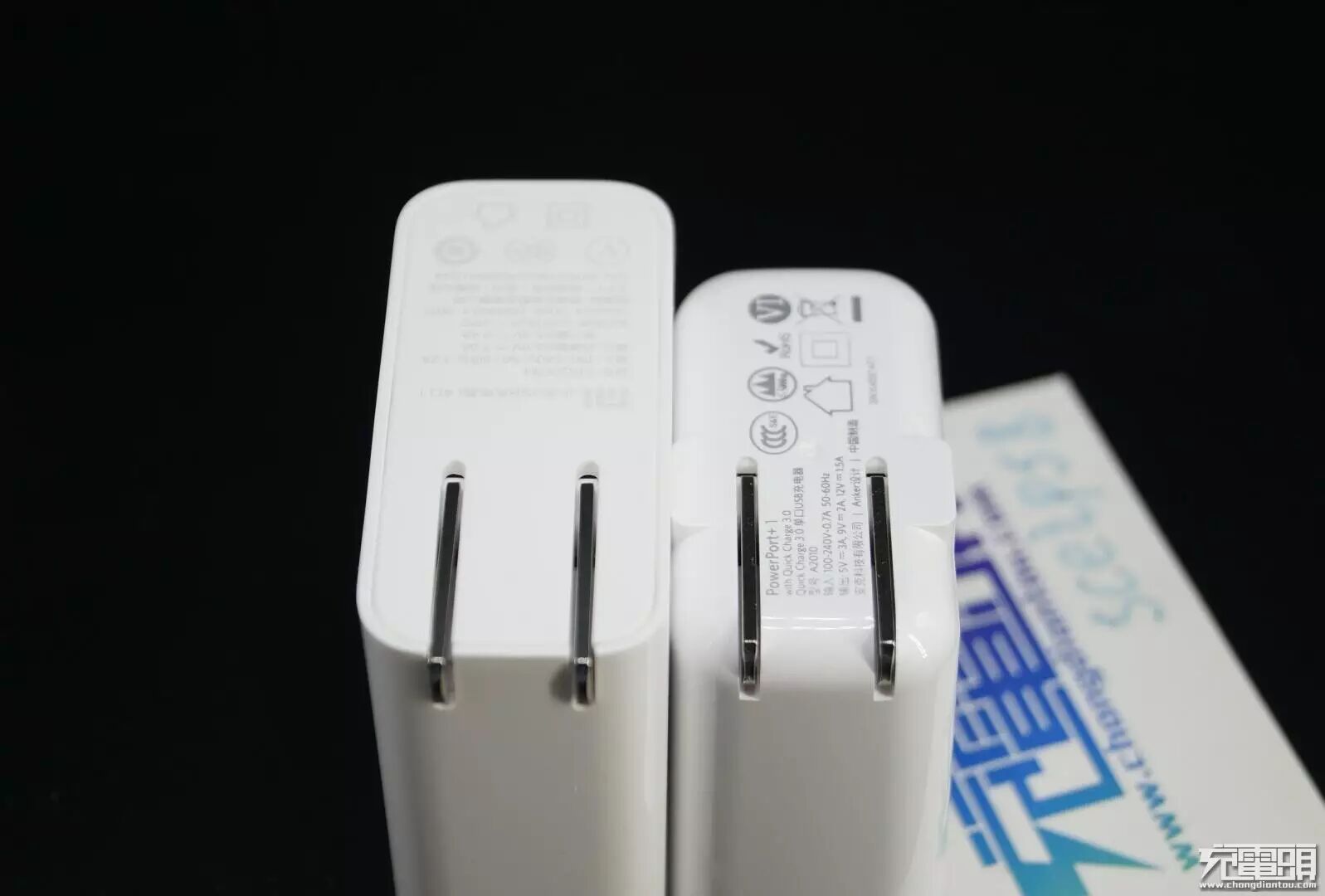

4U充电器对比单口充电器体积，同为折叠插头。
看看厚度，4U体积完胜。这才是真正意义的便携多口电源。
4U朦胧美，小米很喜欢在白色上做文章。

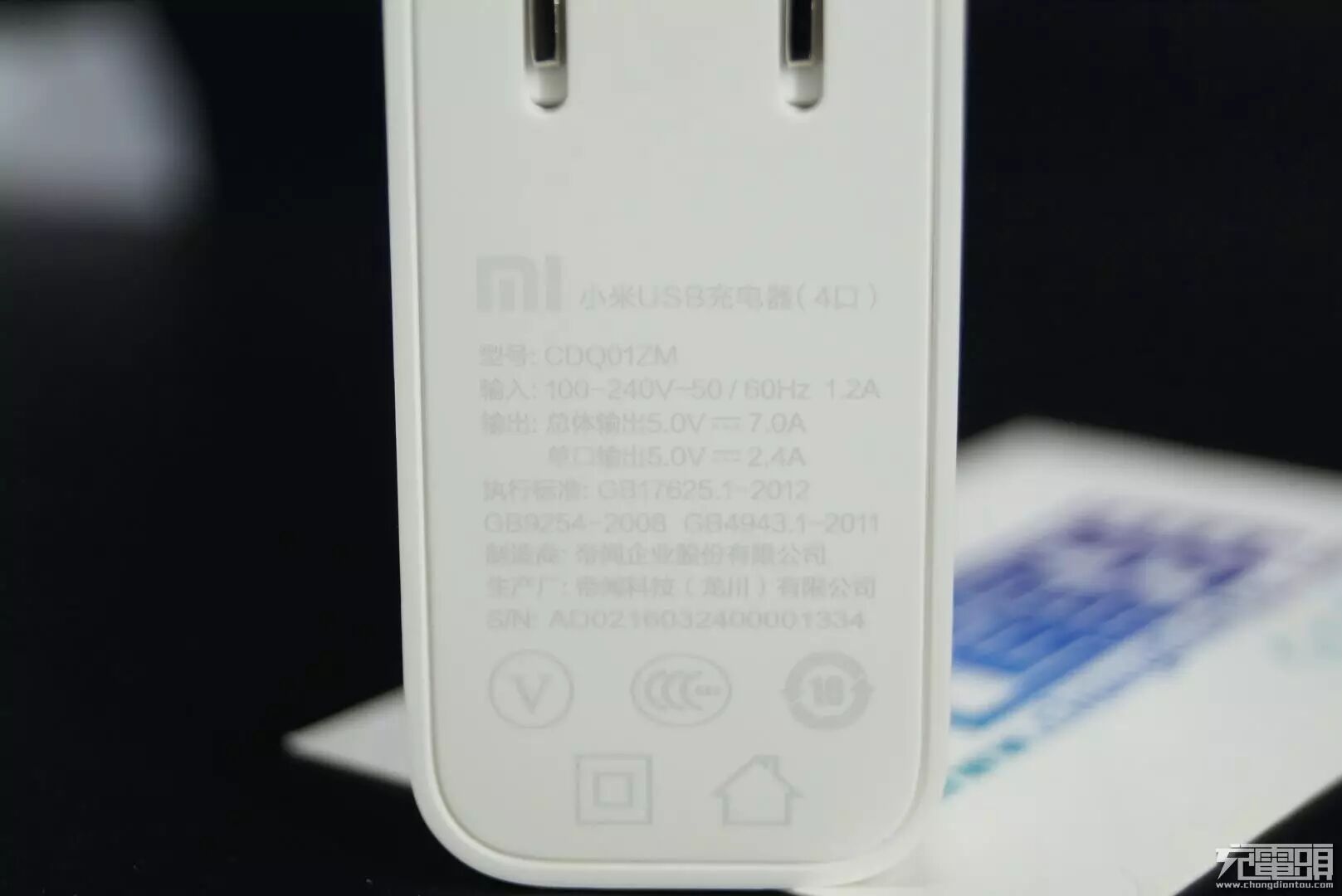

充电器的壳体上也印有同包装盒上一样的规格参数等信息。
开始拆解。

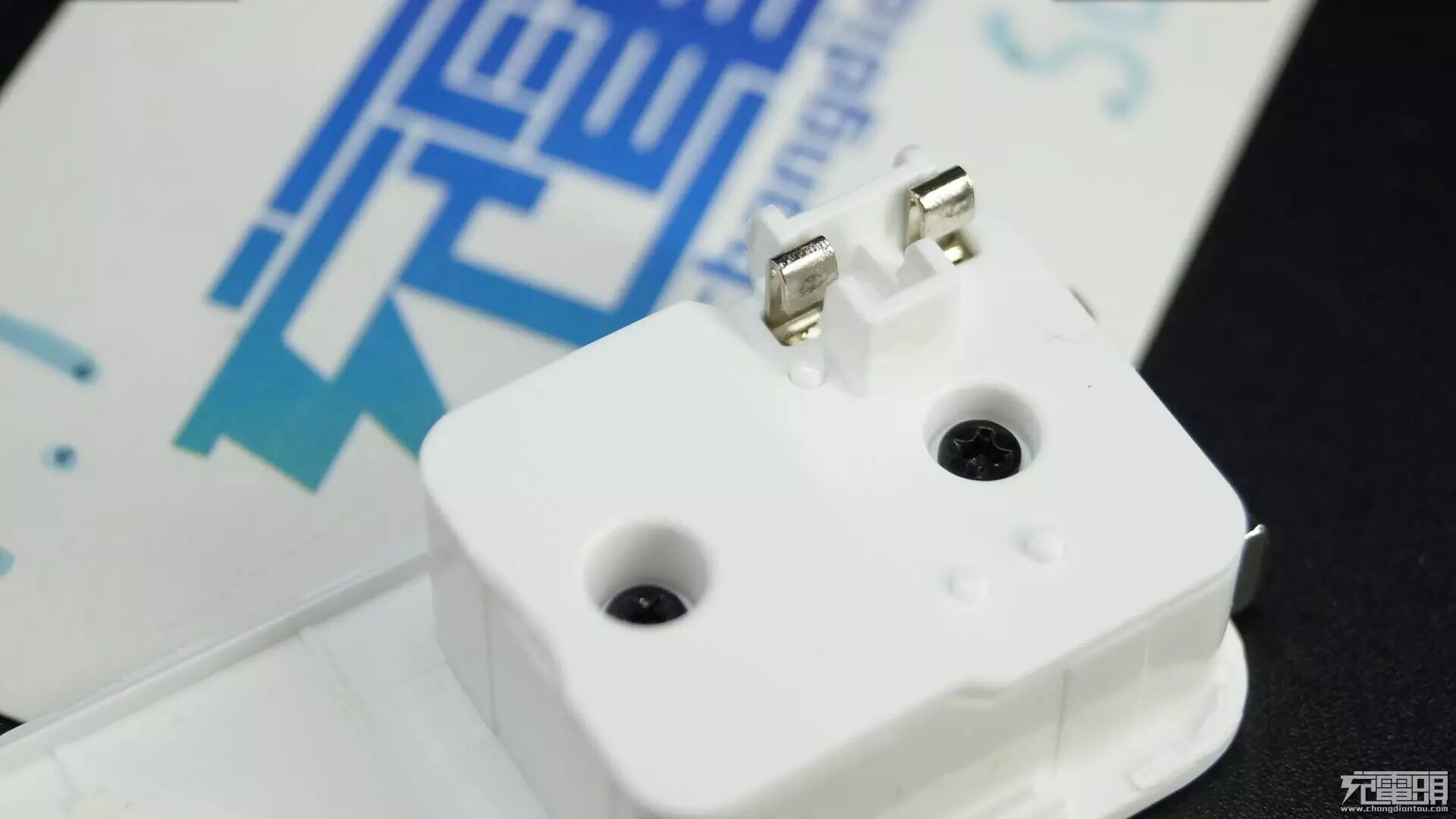

卡位式市电插头。

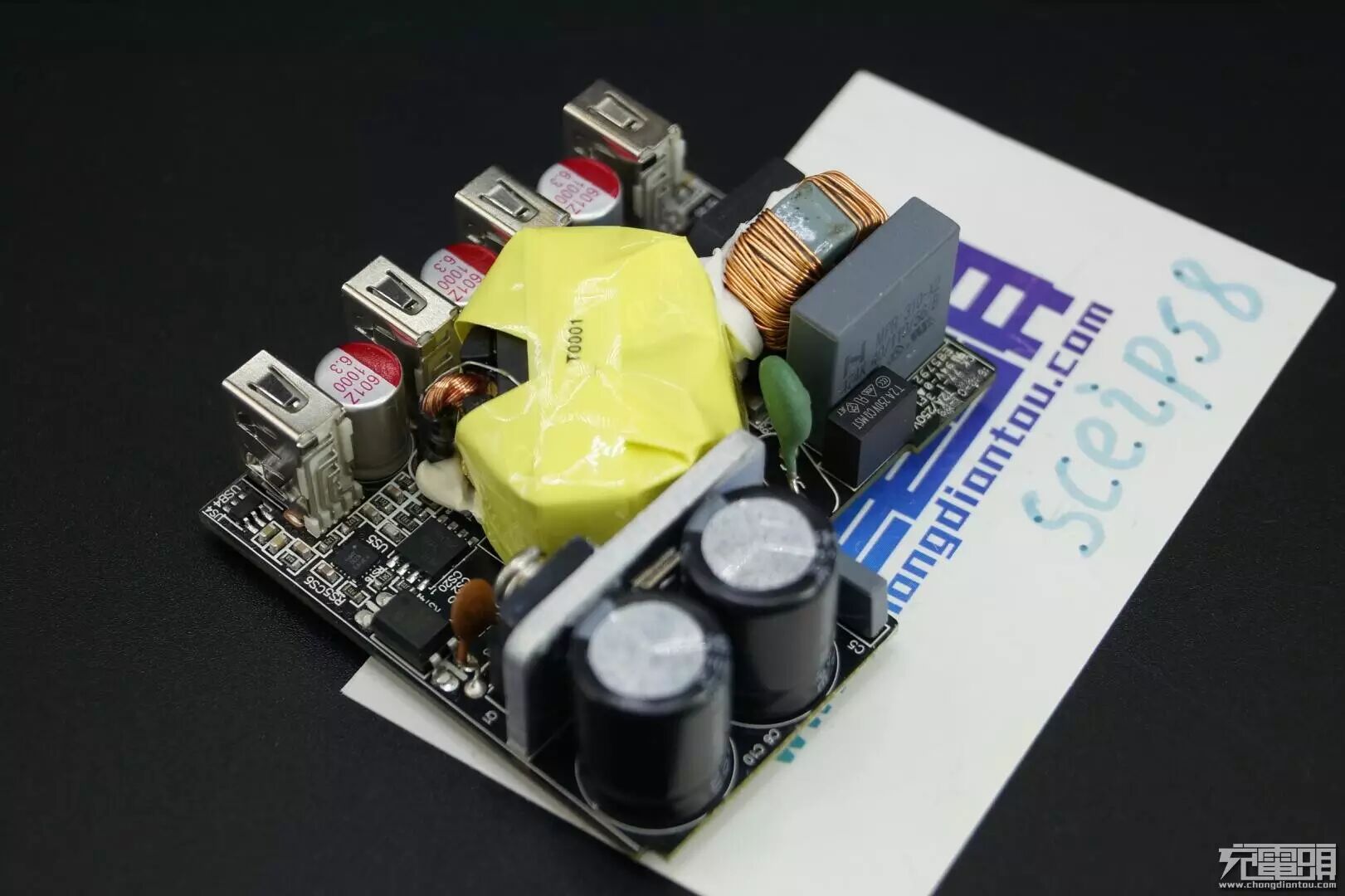

电源PCB布局紧凑。

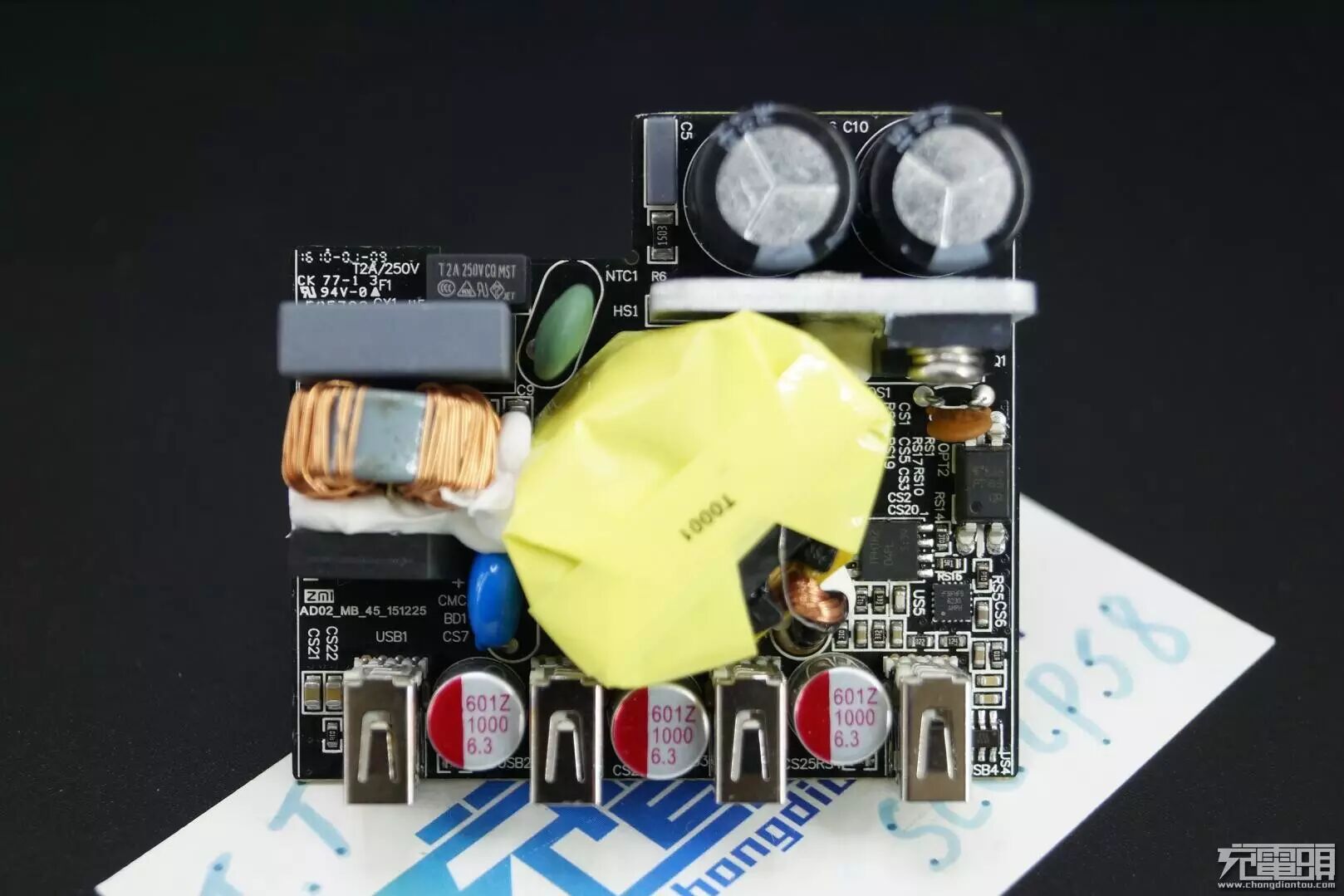

电源正面。
电源背面，黑化双面pcb看上去很高端。
初级保护电路。

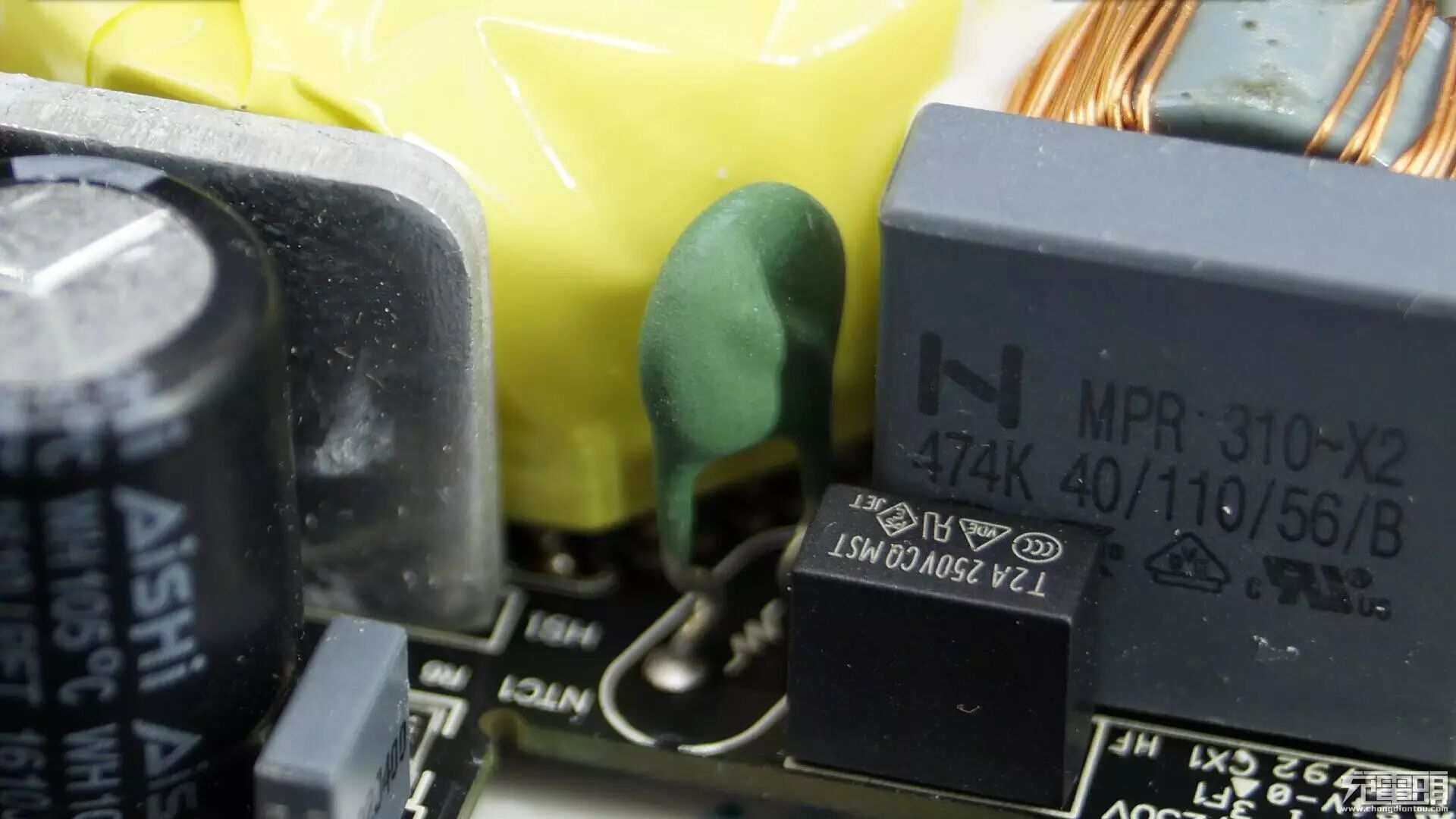

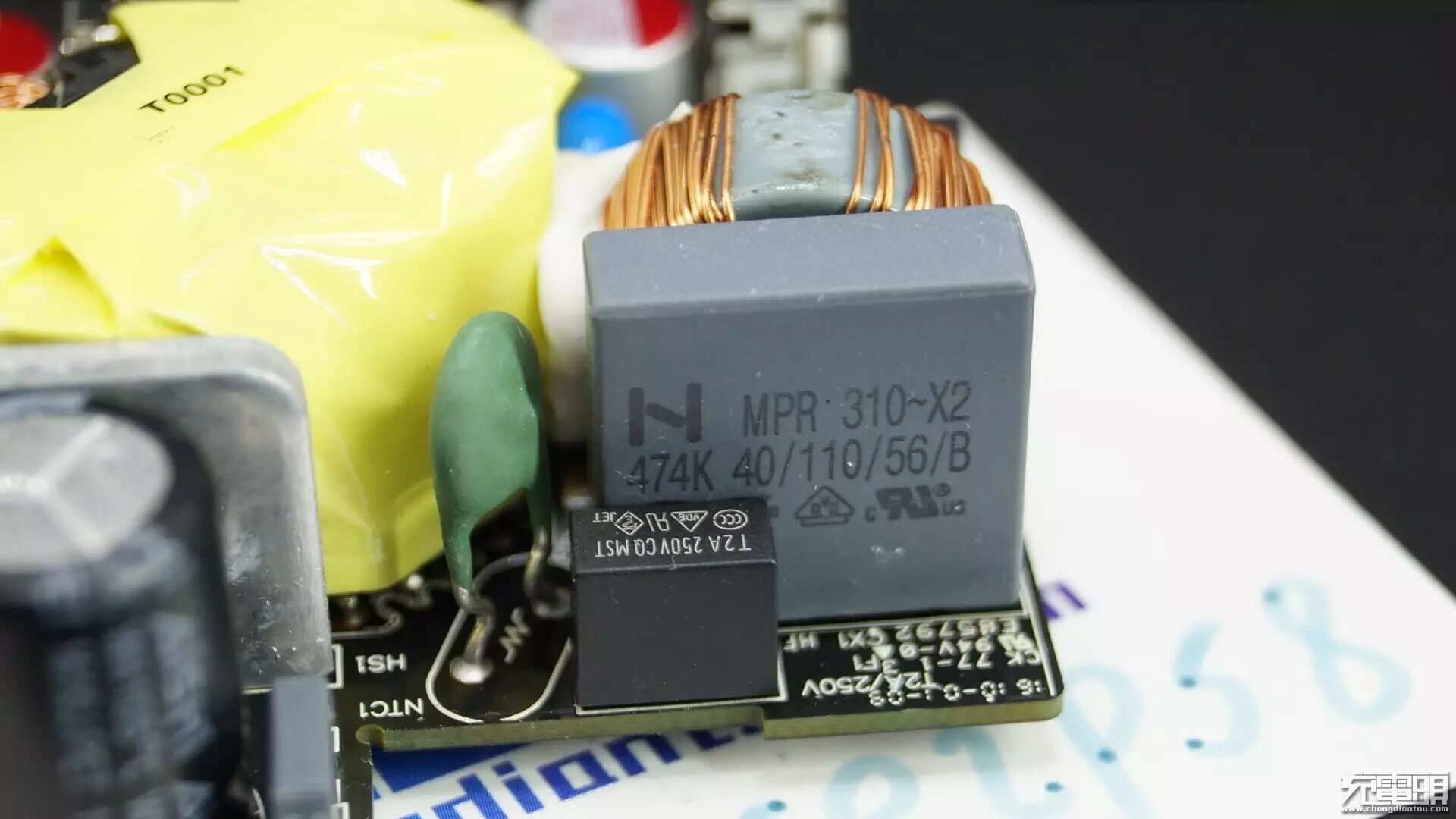

绿色的元件是ntc，可以有效地抑制开机浪涌电流。灰色的大方块是X电容。

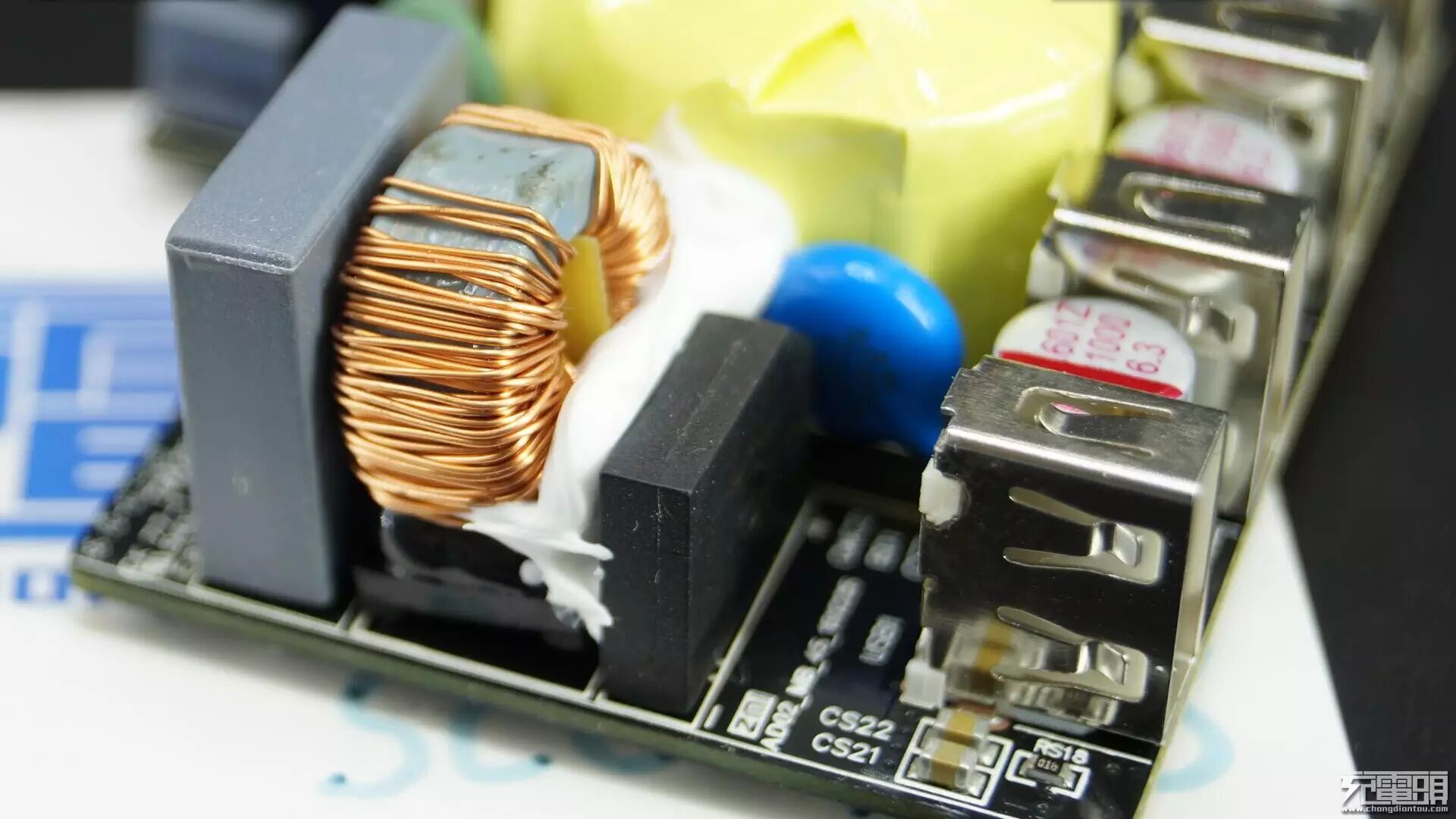

emi与整流桥。整流桥的个头足以应付35w的输出功率。

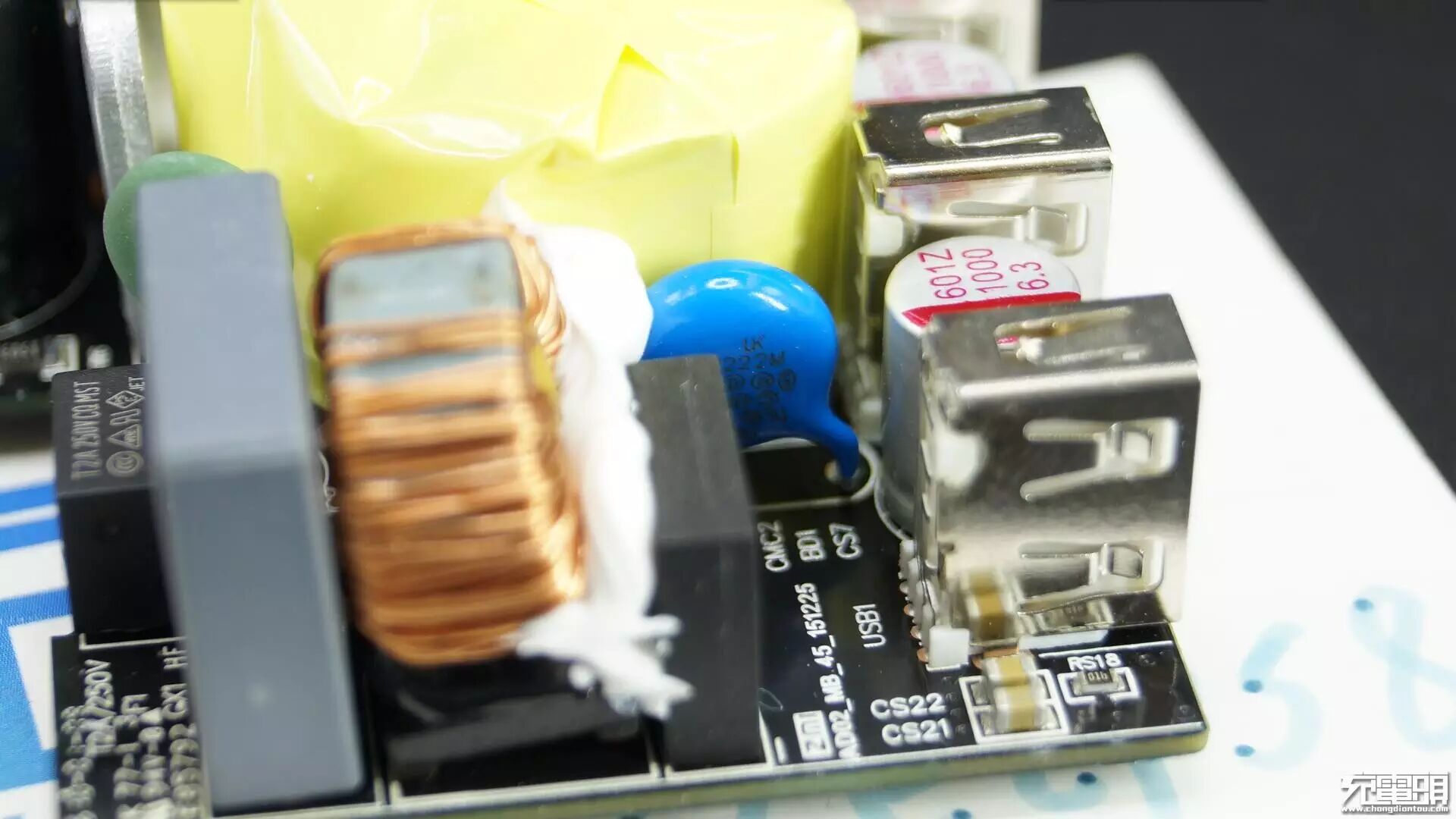

蓝色电容能防止在充电时手机屏幕失灵。

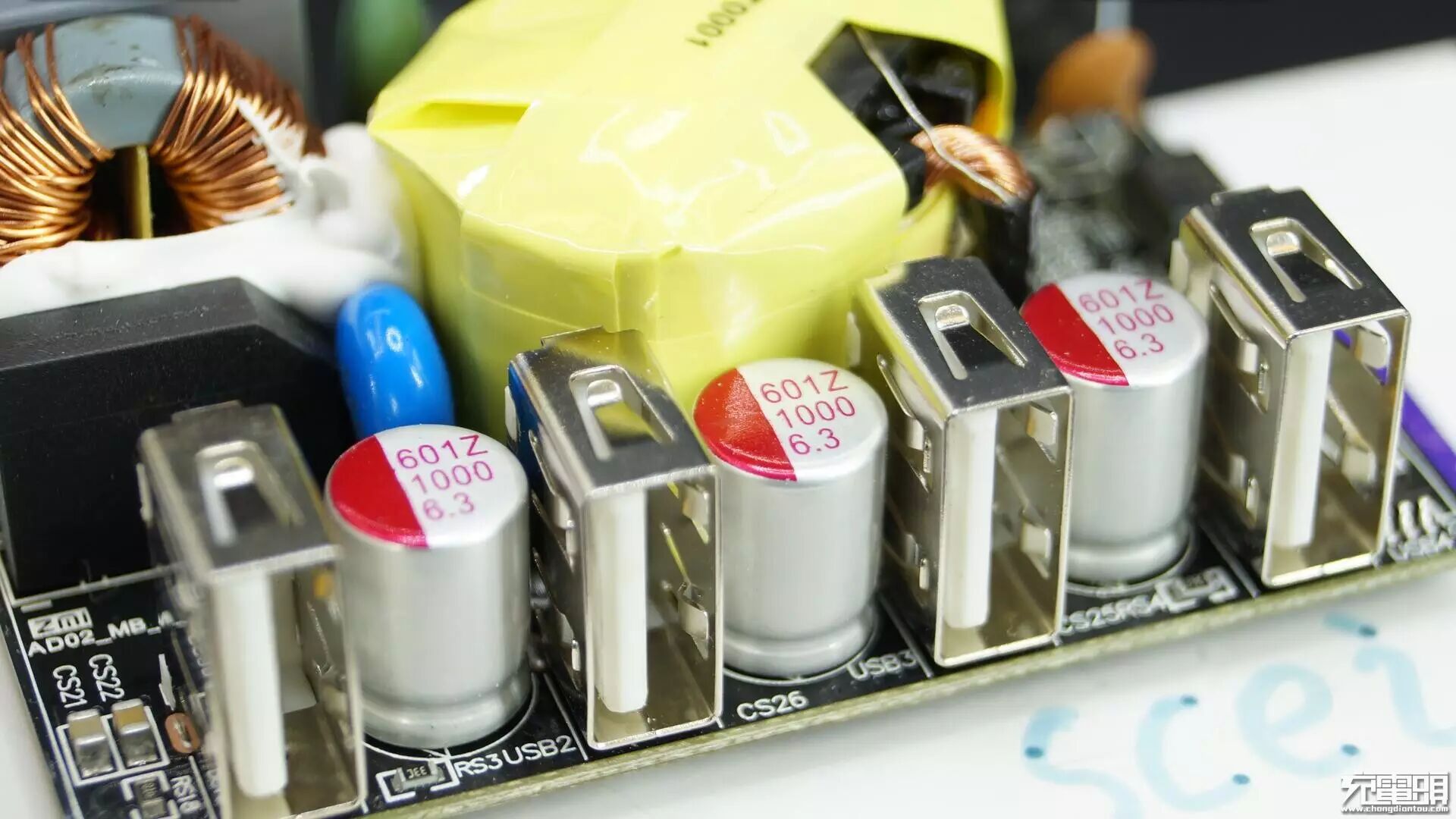

3枚固态电容并联为4u滤波，总容量3000微法。4个usb插座磁铁都不吸，猜测是铜质的，好评。
变压器粗壮的绕组。值得一提的是次级线圈采用多股绕组，高频下，性能更好。
主开关管厚实的散热片。

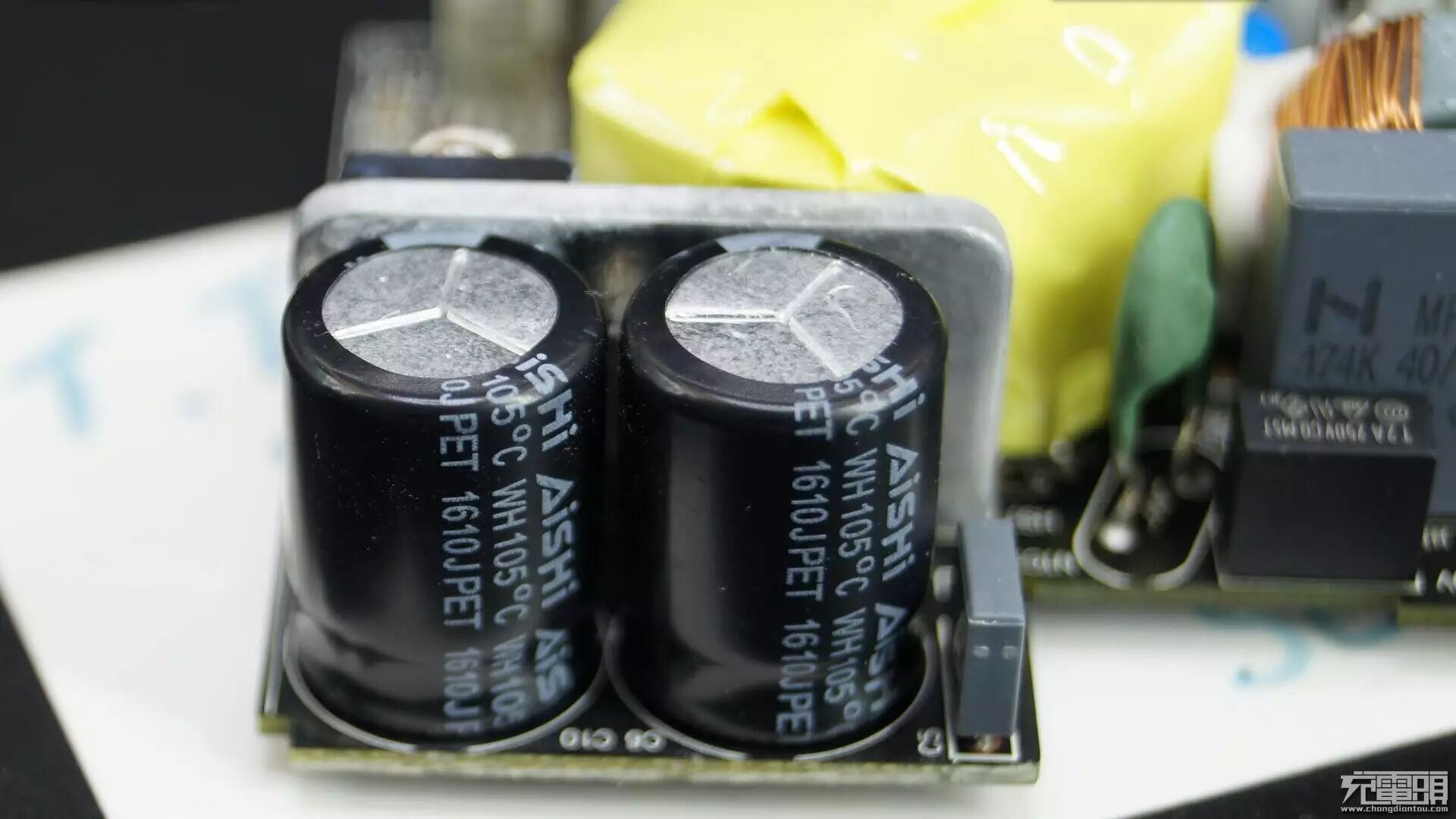

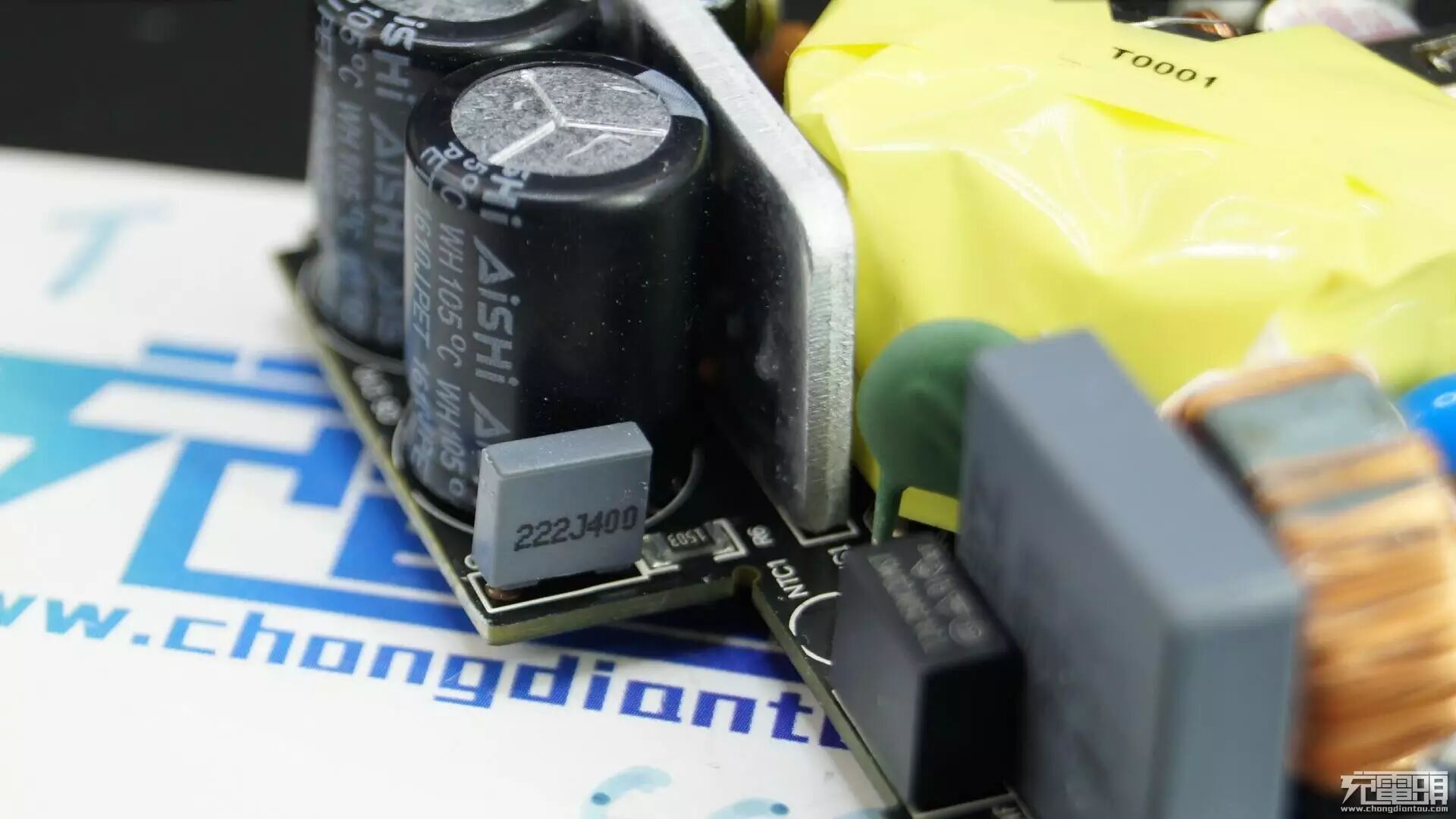

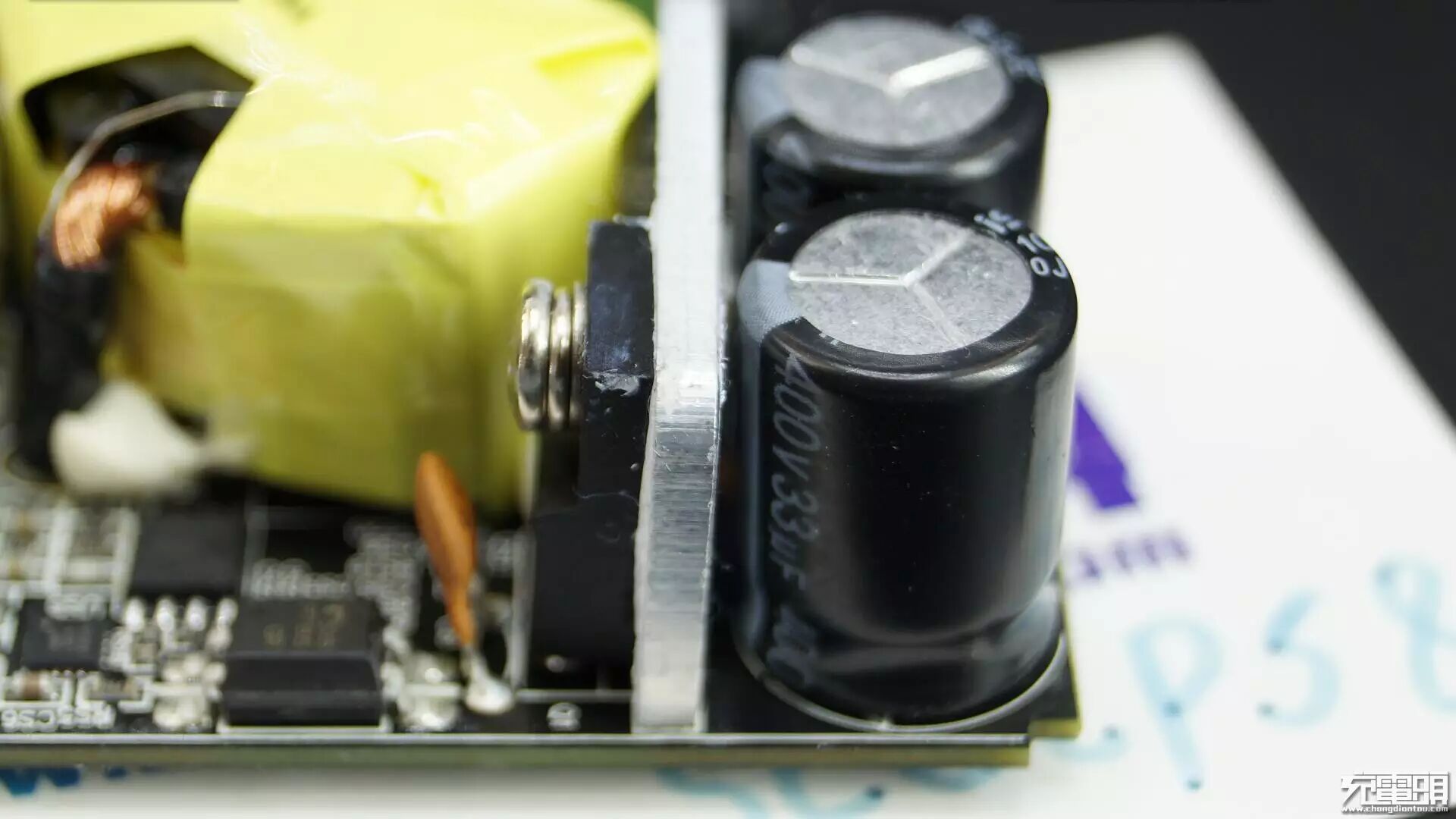

AISHI品牌105耐温主电容。

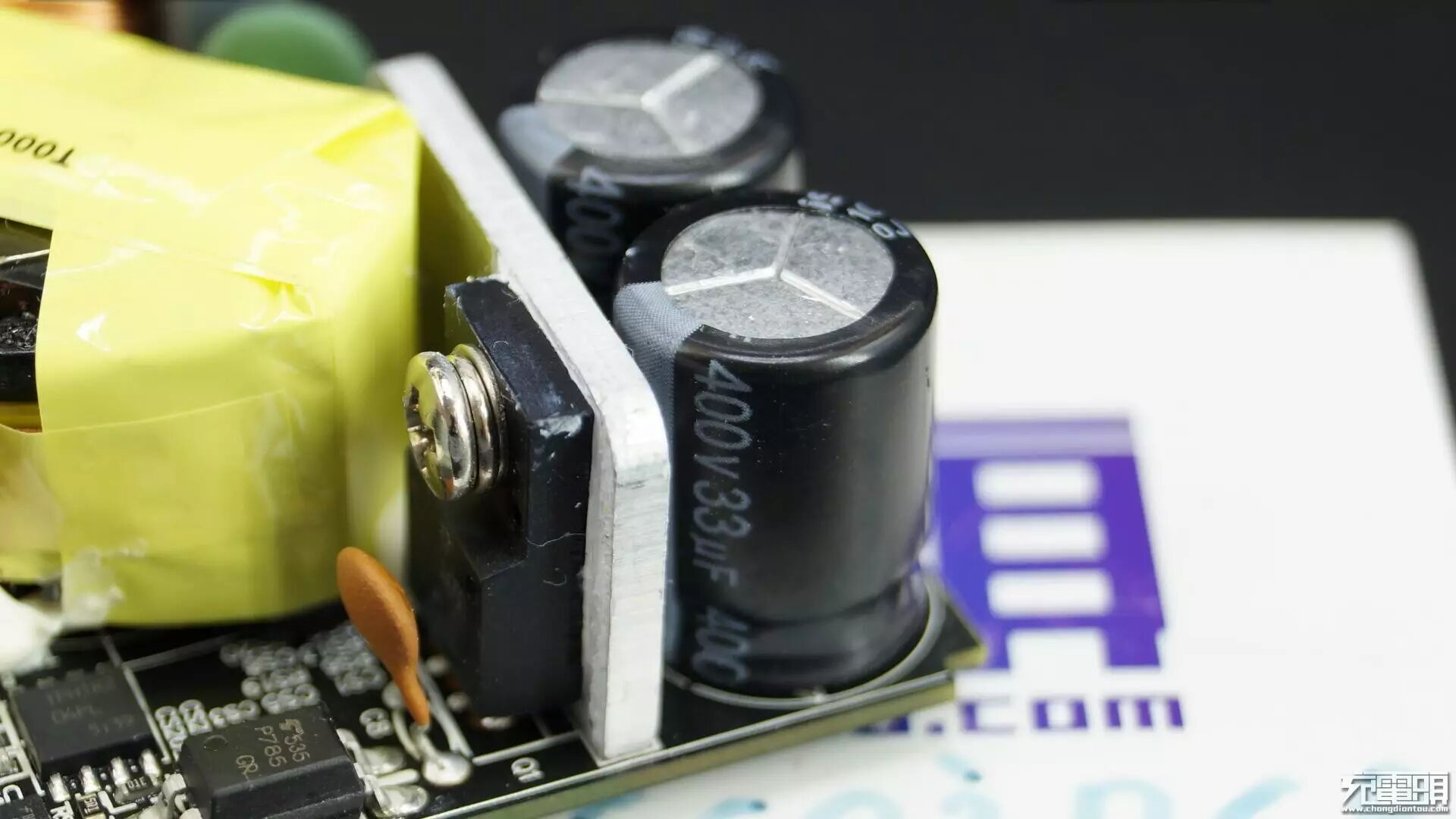

两枚并联的主电容耐压400v总容量66微法。
电路板上有手工补焊的痕迹。

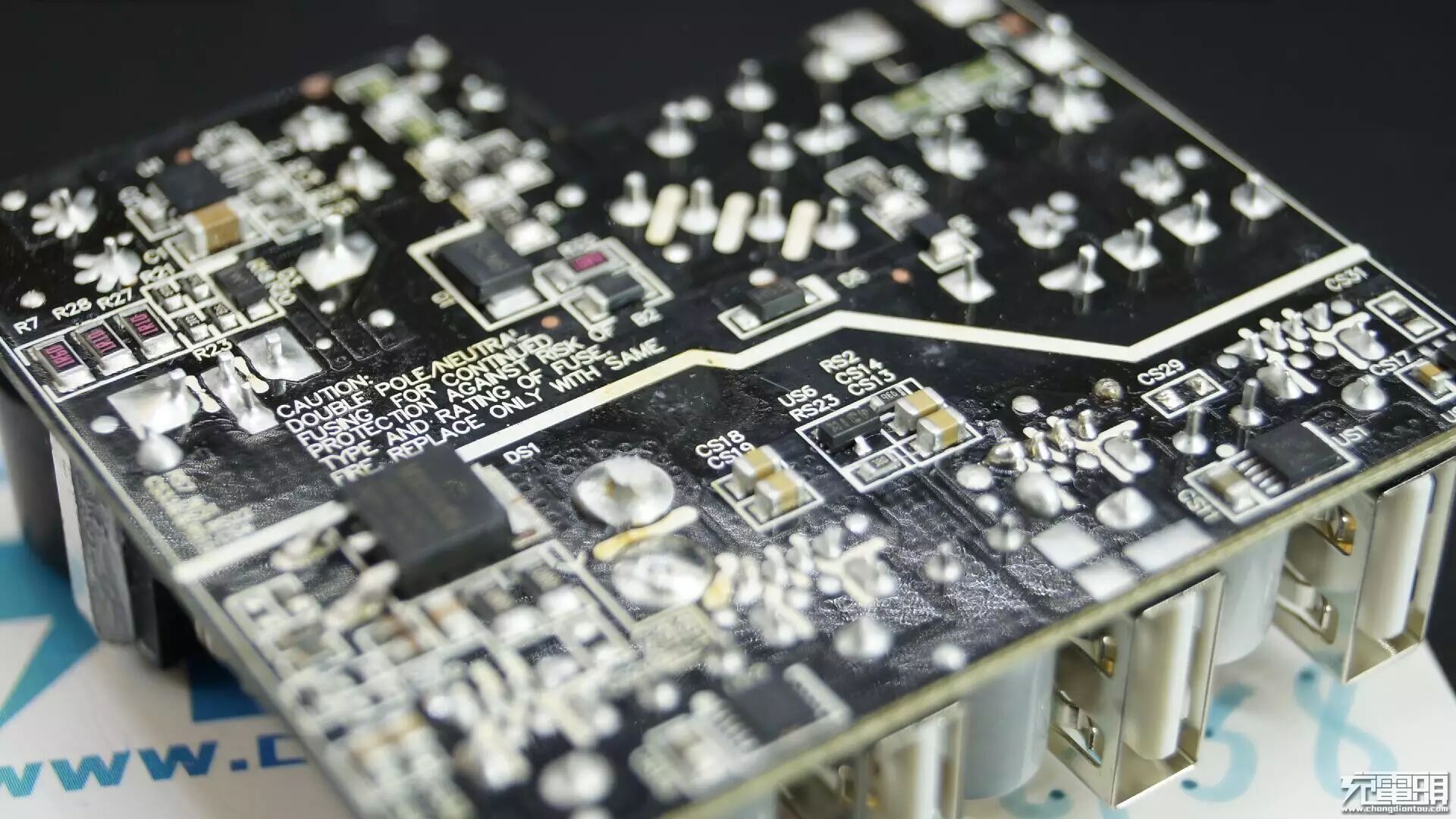

背部整体做工还是很漂亮的。
PCB板上有紫米ZMI的标识。

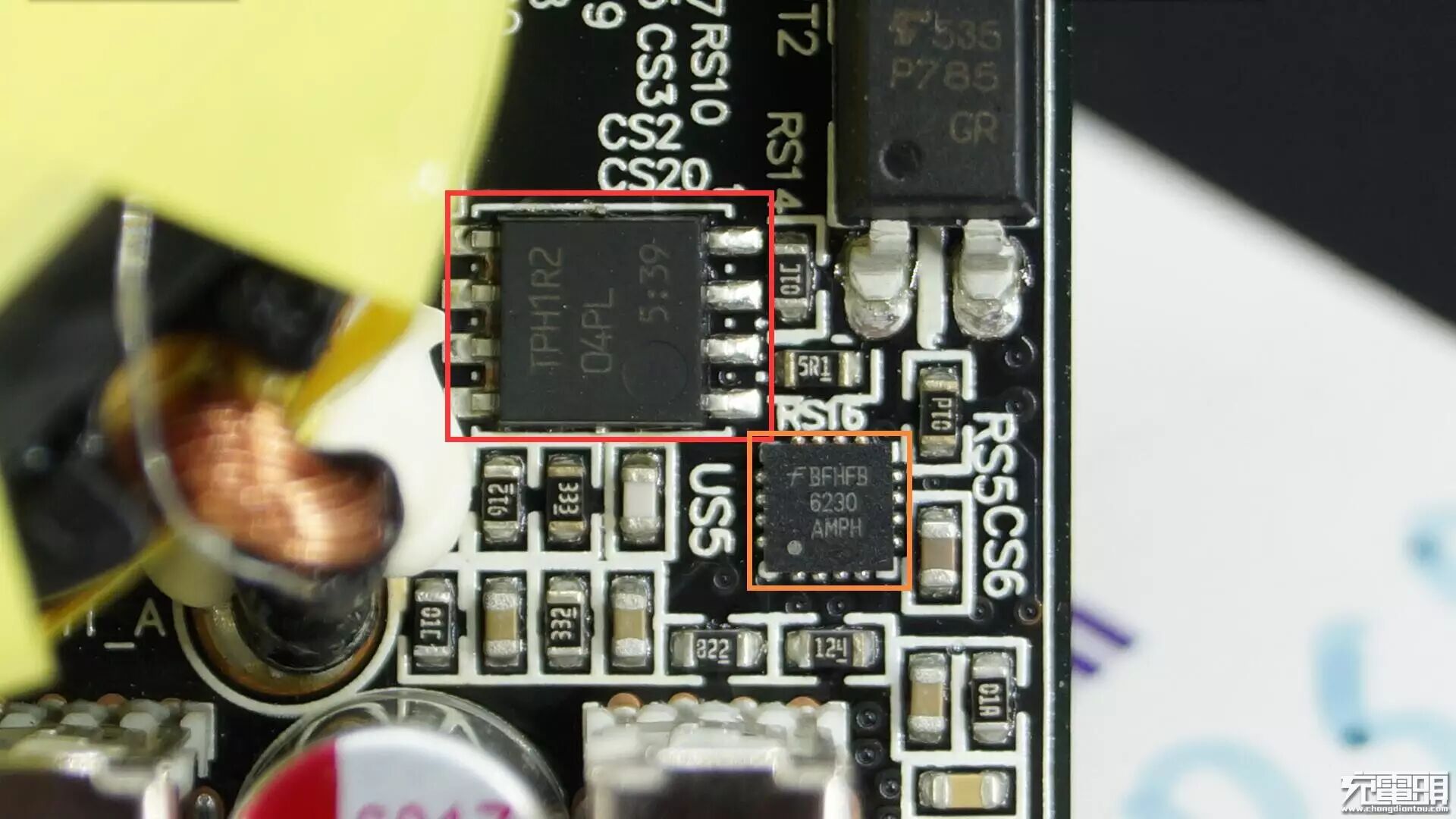

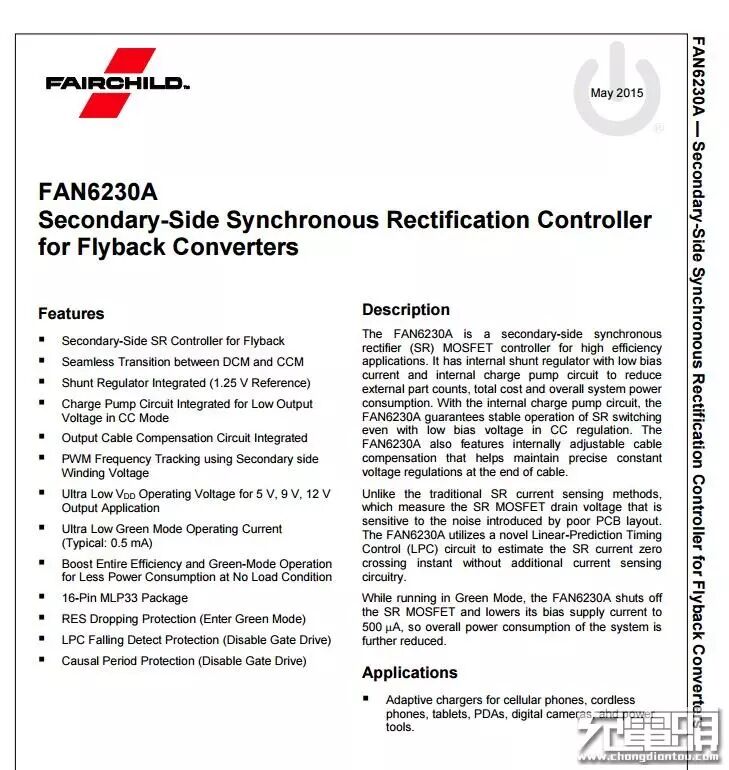

红框东芝mos型号TPH1R204。橙框仙童公司型号FAN6230A同步整流控制器。
FAN6230AMPX自带输出电压反馈，无需外部基准元件，配合自家前级。同步整流的同时，还能调节输出电压。
东芝同步整流管，性能比较强。

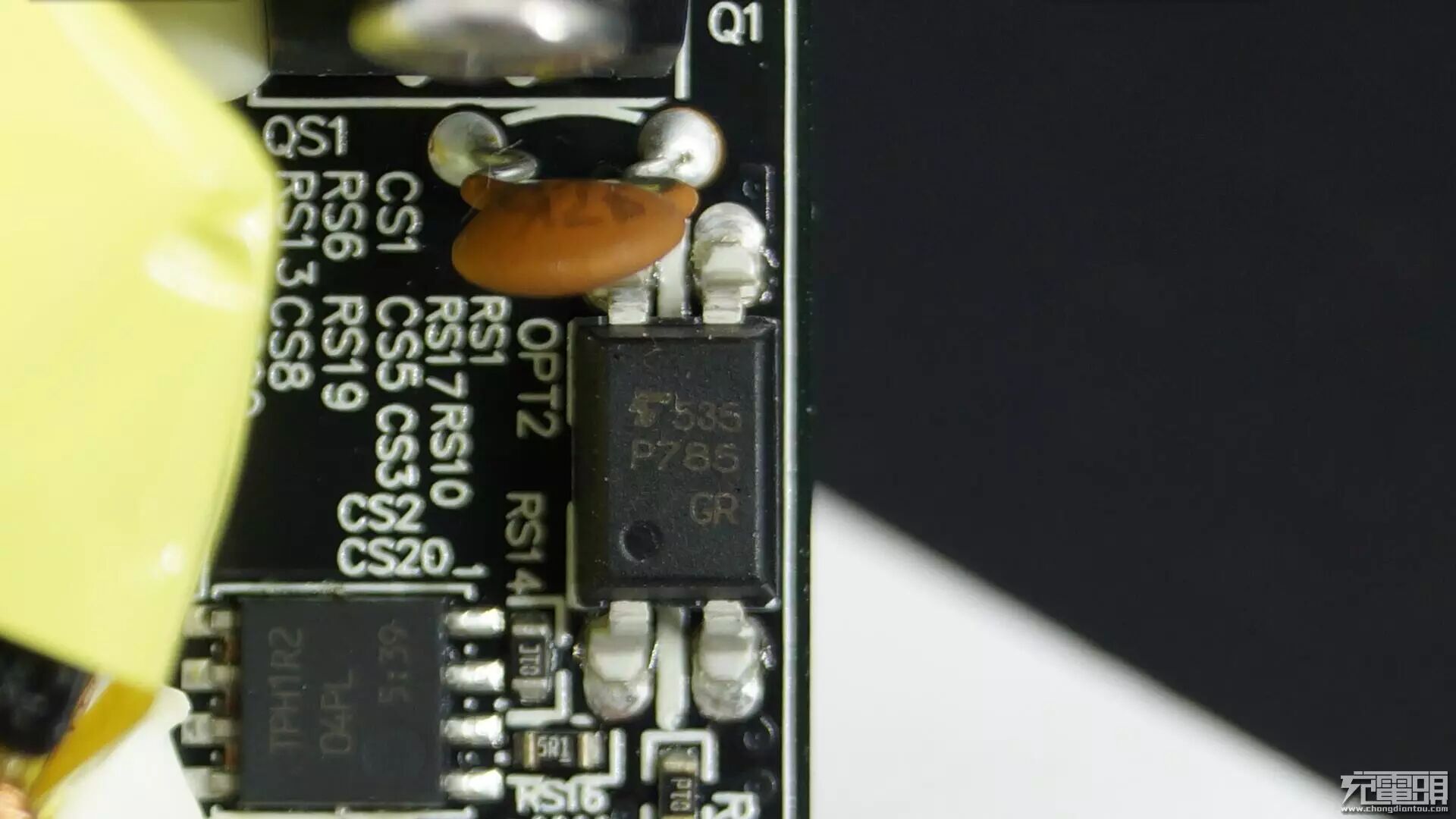

TOSHIBA晶体管光耦TLP785(P785)

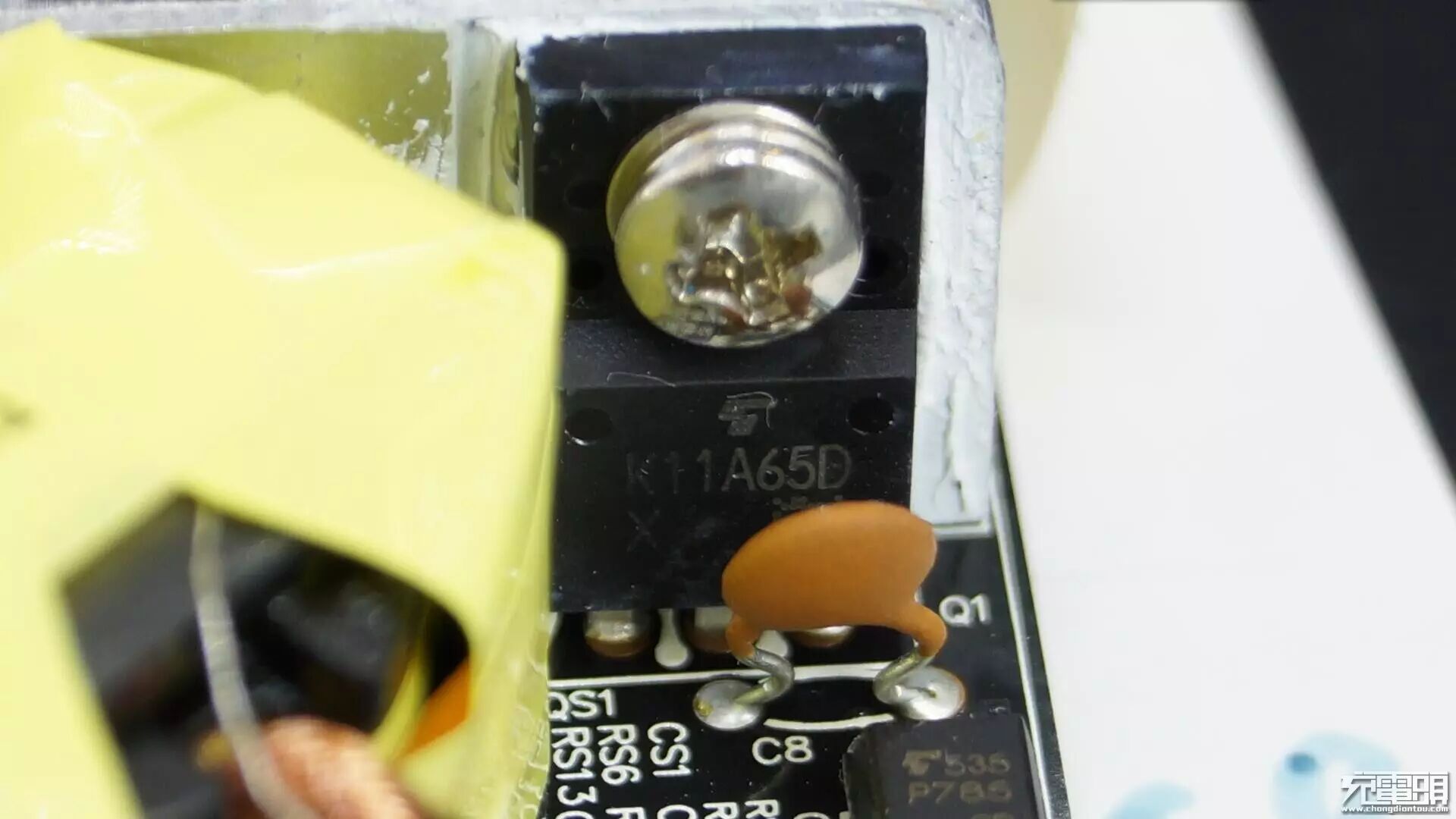

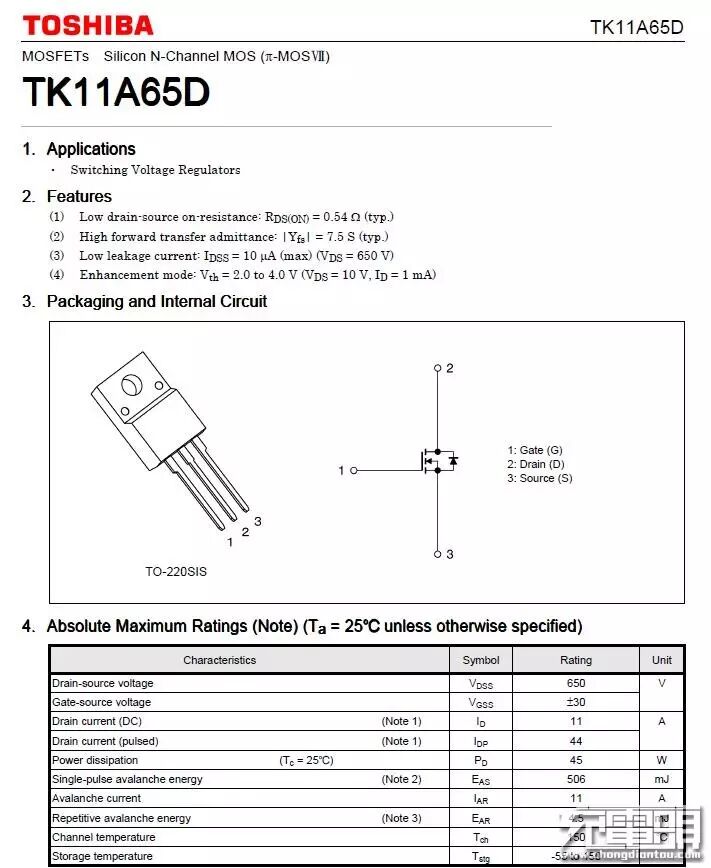

主控开关型号K11A65D。
从型号可以看出是11A电流耐压650V。
海矽美(MHCHXM)肖特基二极管型号SR12LEACS。轻载的时候，同步整流管不导通，由肖特基整流，降低轻载功耗。
仙童FAN501A PWM主控。

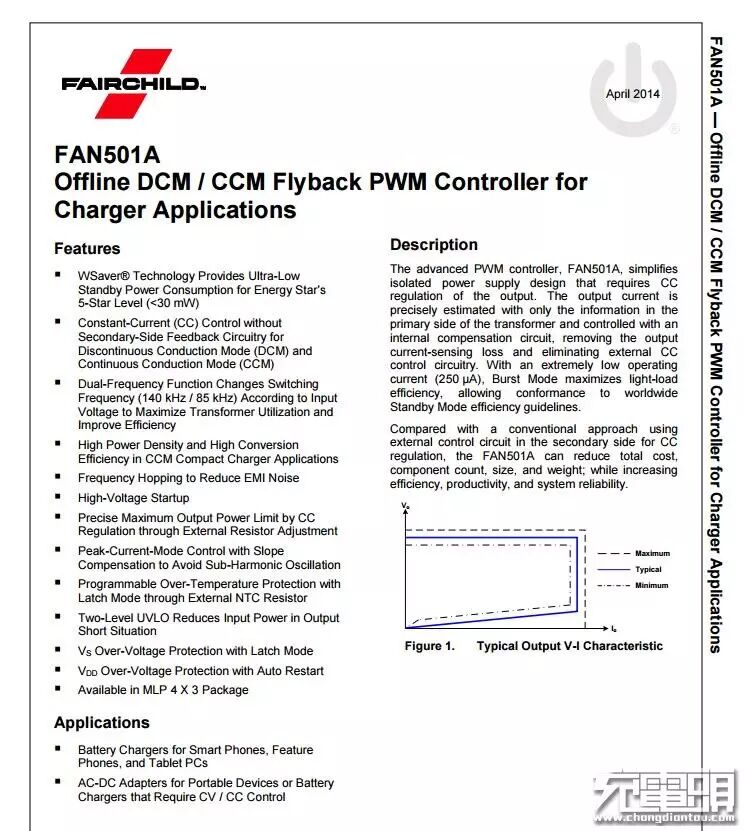

文档上说空载貌似是过了能源之星五级

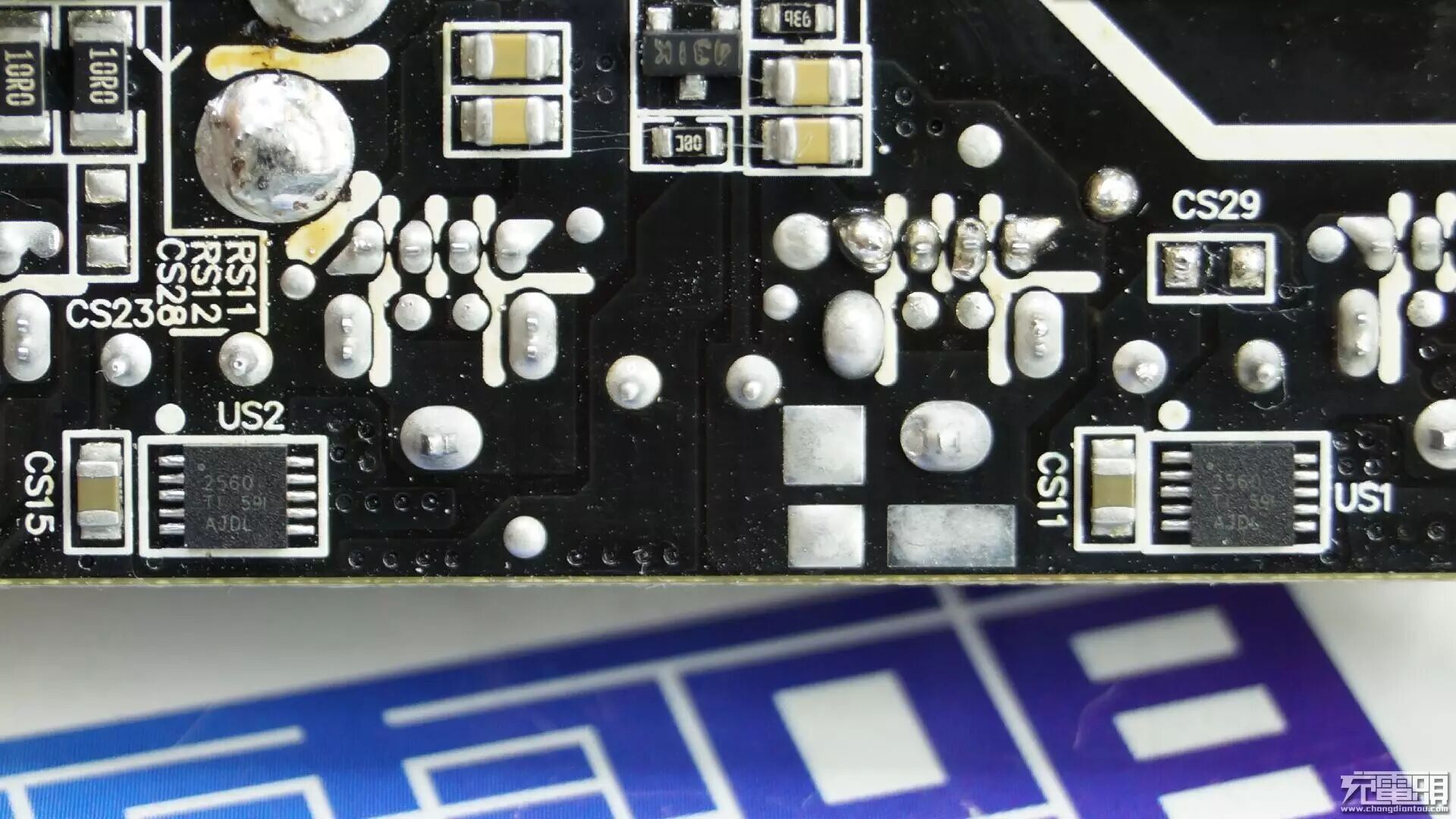

每两组USB使用了一颗来自德州仪器型号tps2560双通道精密可调节限流电源开关。
最大可输出2.8A的电流。且内置两路44毫欧高侧MOS。并且有使能和故障输出。

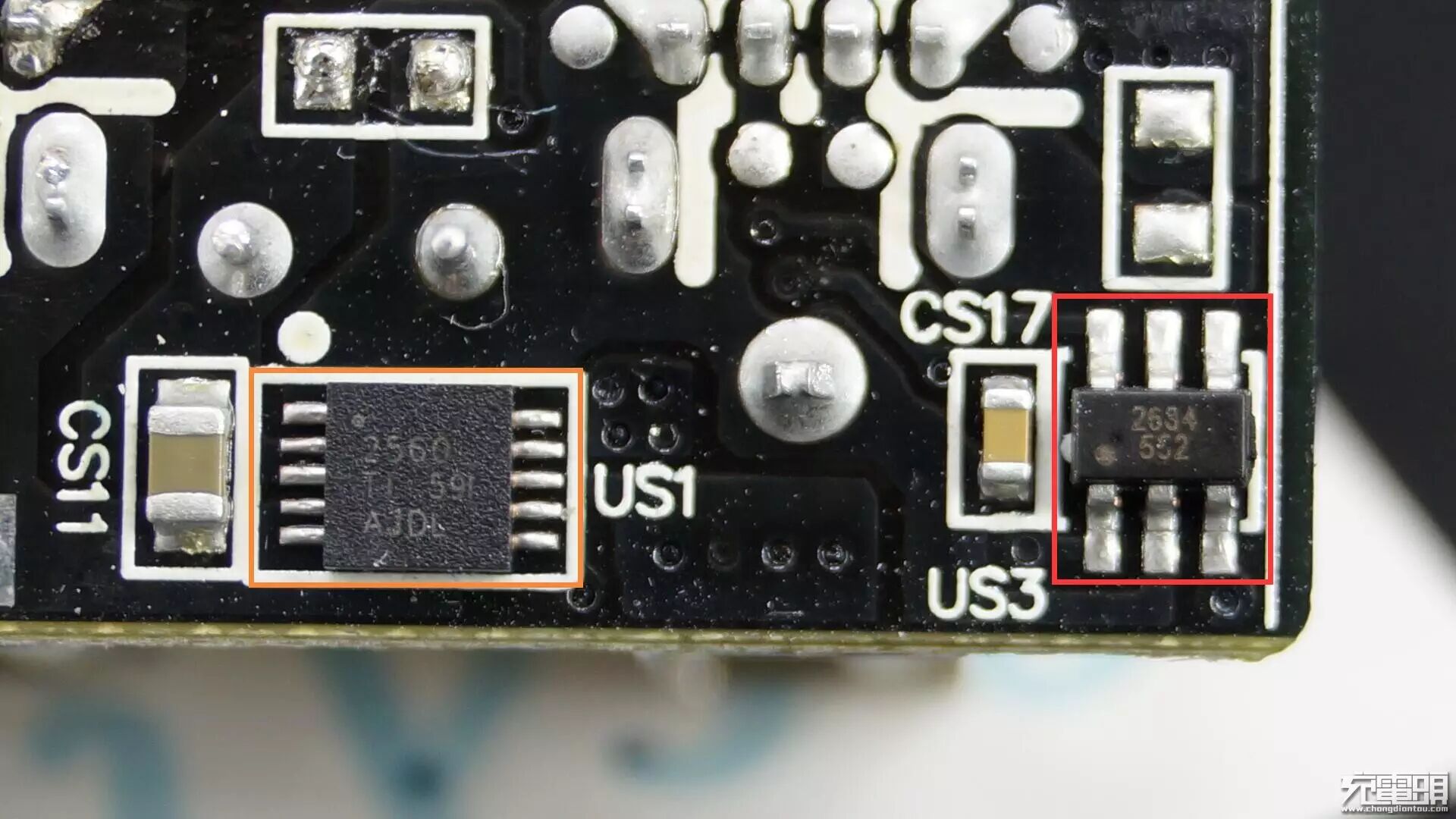

橙框来自德州仪器型号tps2560双通道精密可调节限流电源开关。红框为双路2.4A智能识别IC，来自芯卓微的型号UC2634 。
双路2.4A智能识别IC UC2634 正反面各一颗。

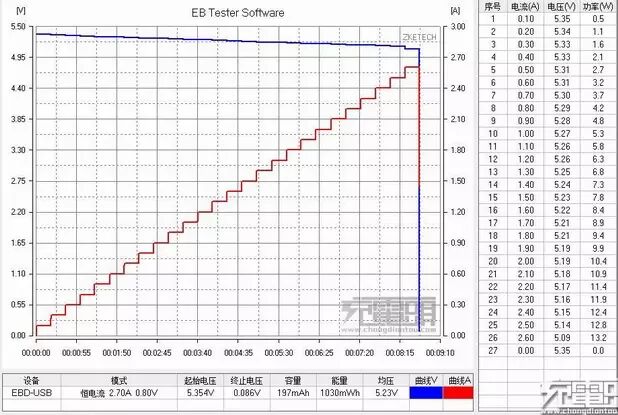

拆解完毕简单测试一下输出性能，单口最大输出2.6A，稍稍超出一点官方给的规格，初始电压5.29V、结束电压5.09V，不带线损补偿功能，不过全程电压能维持在5V以上也足够应付大多数情况。具体的性能测试会在以后放出，敬请关注充电头网。仅从开箱和拆解来看，作为的小米的首款多口充电器，做工是值得肯定的，由于定价和成本的关系，没有支持快充有些可惜。
