进化归来丨拆评青米智能插线板
一、前言
青米是小米生态链企业成员之一，备受好评的小米插线板USB版和5AC版两款产品均由其出品。启用小米插线板原班人马打造的青米智能插线板登陆京东众筹募得超过87万的金额，下面给大家带来它的开箱、拆解及评测。
二、晒单
产品的包装不是小米生态企业惯用的白色简洁风格，倒是有十足的中国风，很喜庆。正面有青米的 Logo。
背面有产品信息。
这是众筹版特有的包装。
产品名称：青米智能插线板（5 位国标组合插孔）转换器；
产品型号：QMCXB02ZN；
额定功率：2500W；
额定电流：10A；
额定电压：250V 交流。

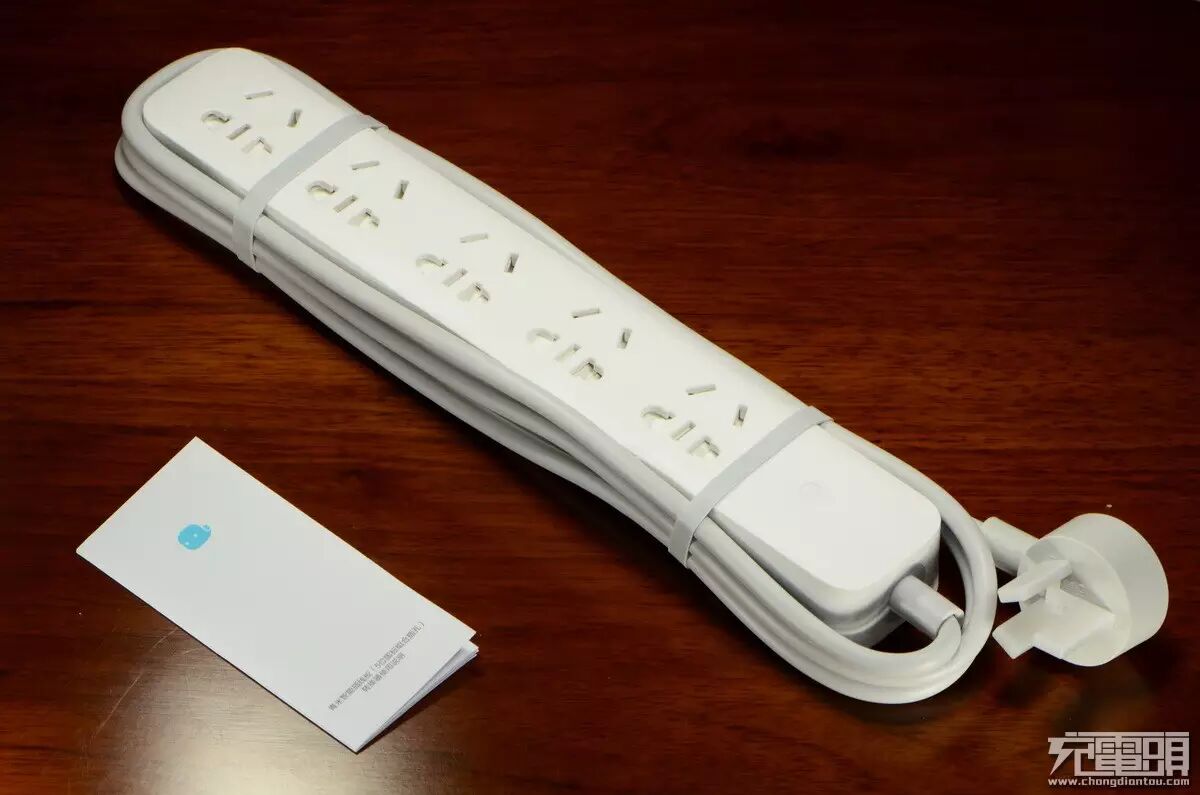

这是包装盒里面的内容物，一个插线板本体，一本说明书。

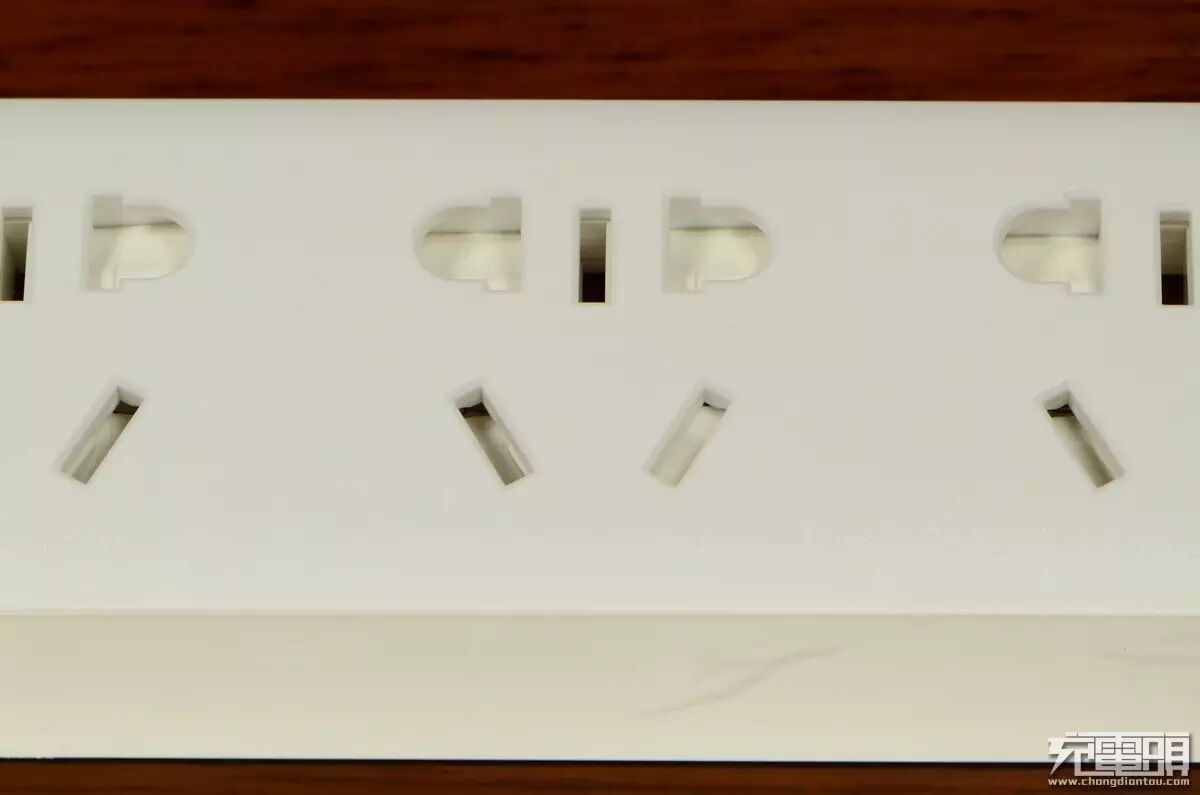

每个孔位都有儿童保护门；三脚插孔的地线没有挡板，也就是说缺少地线的三脚插头也是可以顺利插入的，间接的兼容了澳标；我们平时使用的墙插大部分都有这样的设计，就是如果三脚插头没有地线的话是插不进去的，这样就能防止没有地线的三脚插头插入，用电更加安全，对于青米这样的设计还有待商榷。

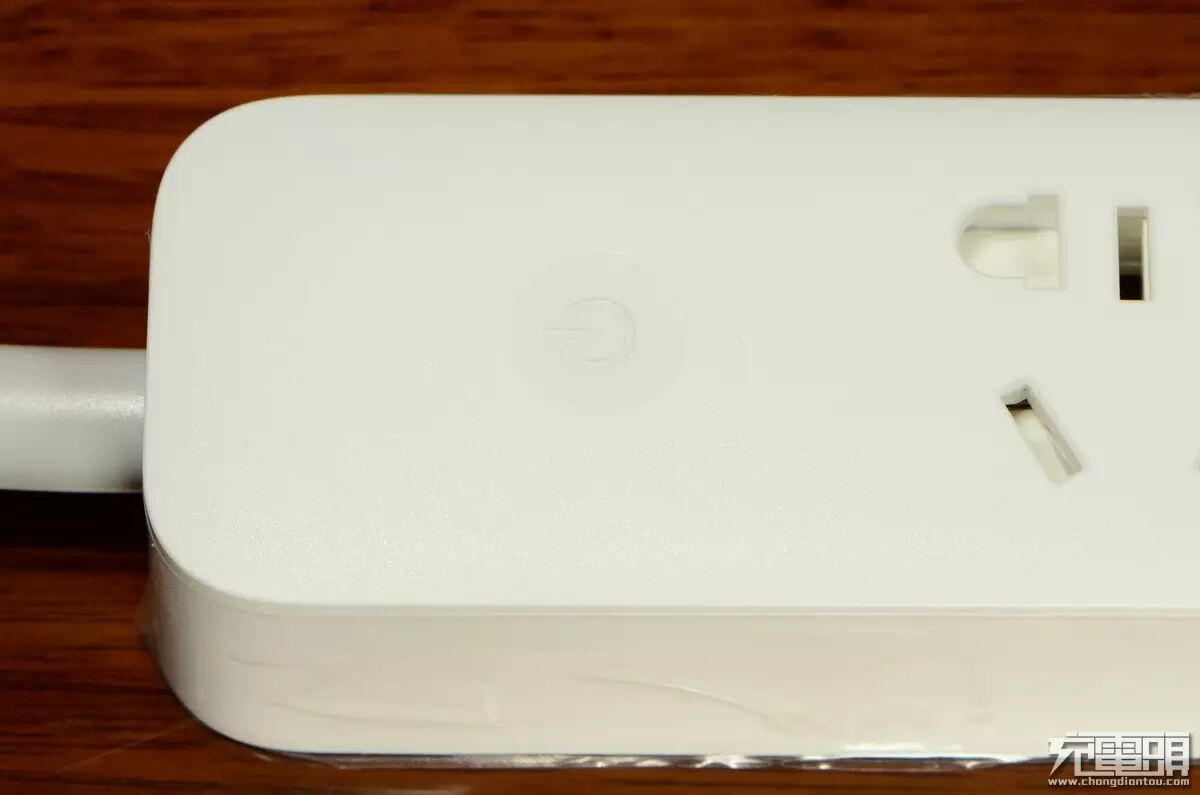

开关是非机械式的感应式开关，用手轻轻触碰一下即可打开/关闭插座，给人高大上的感觉，但是也很容易误触。目前的智能插线板的开关除了青米都是机械式的，即使是轻触的也是有机械运动的。

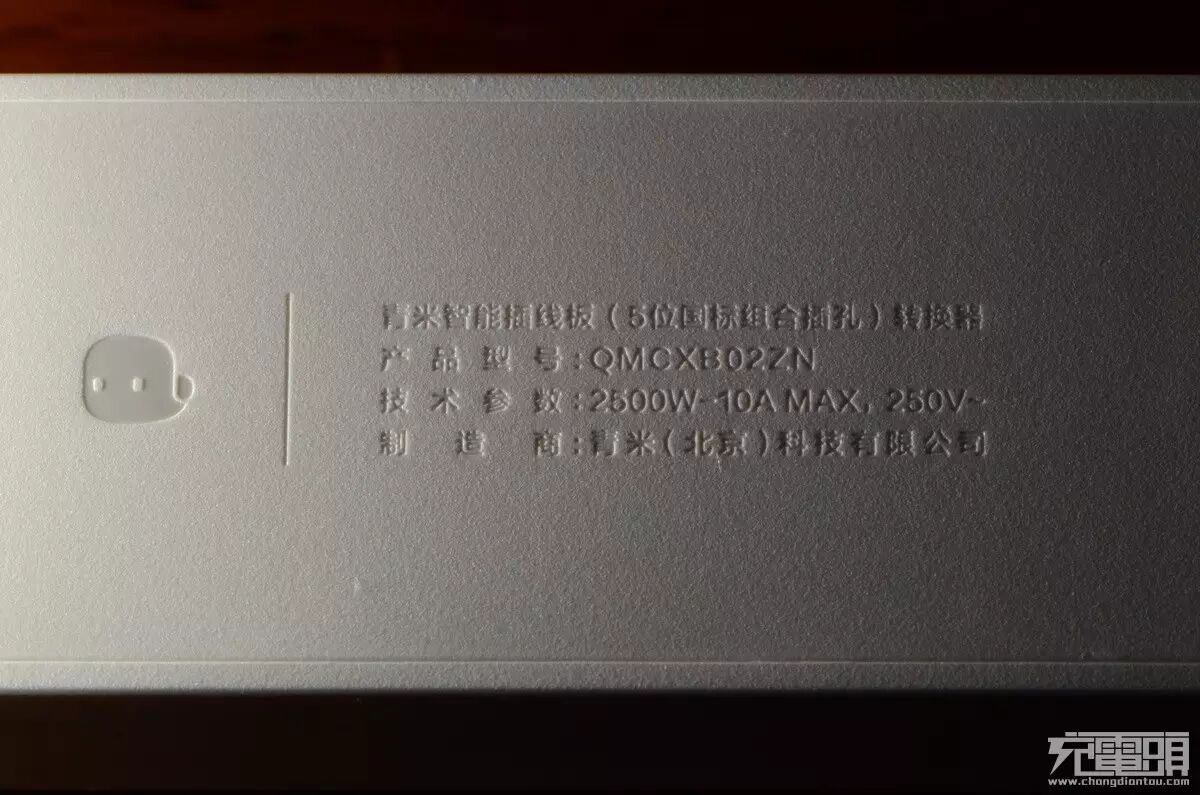

插线板底部标有青米的logo和规格、制造商信息。

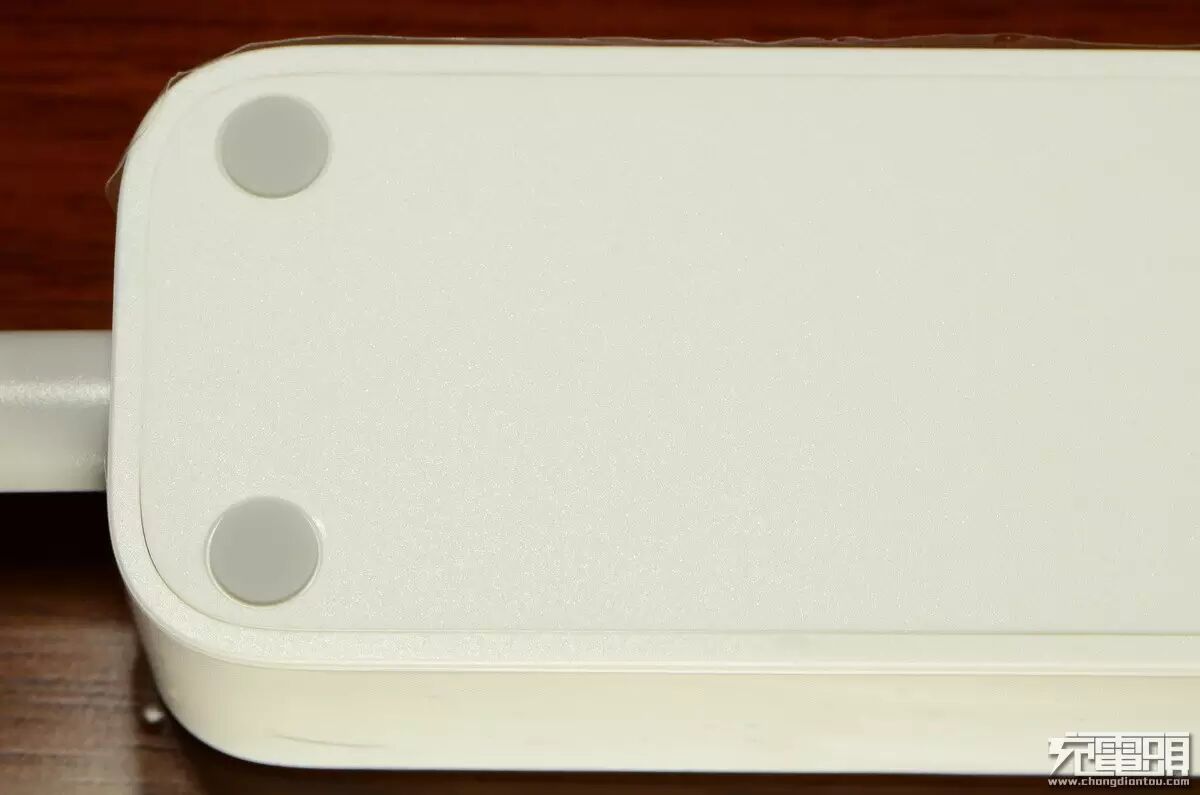

插座底部和小米插座一样有橡胶防滑垫，这是左侧的两个。

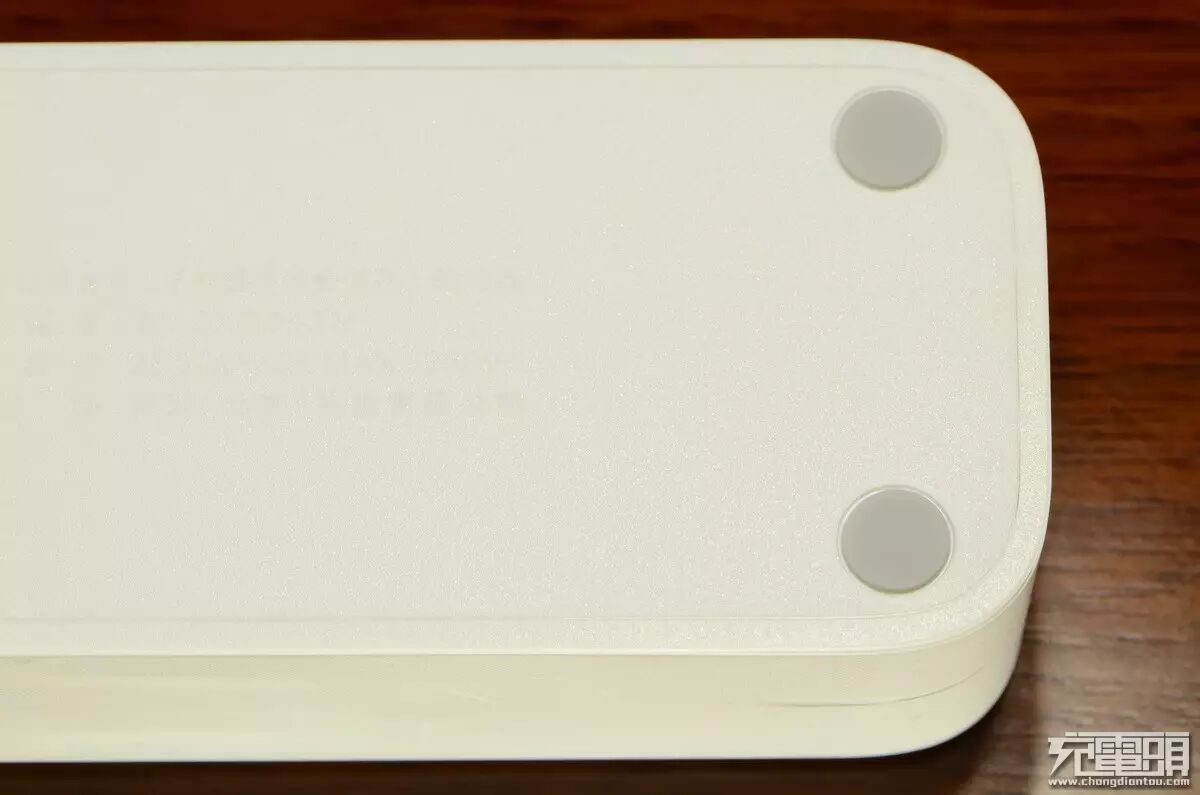

插座底部和小米插座一样有橡胶防滑垫，这是右侧的两个。

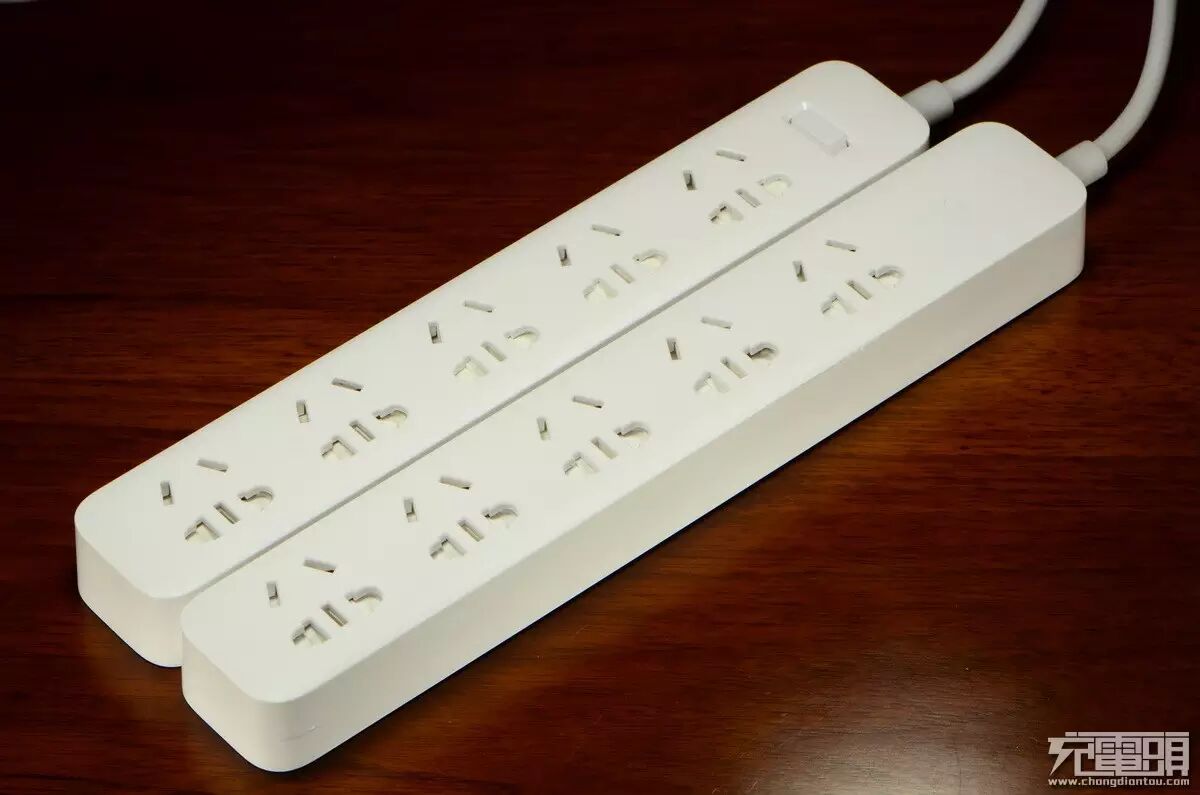

青米智能插线板和小米 5 位插线板对比，可以看出二者宽度、厚度、孔位是完全一样的，青米智能插线板要长一些，开关使用了触碰式开关。
三、拆解

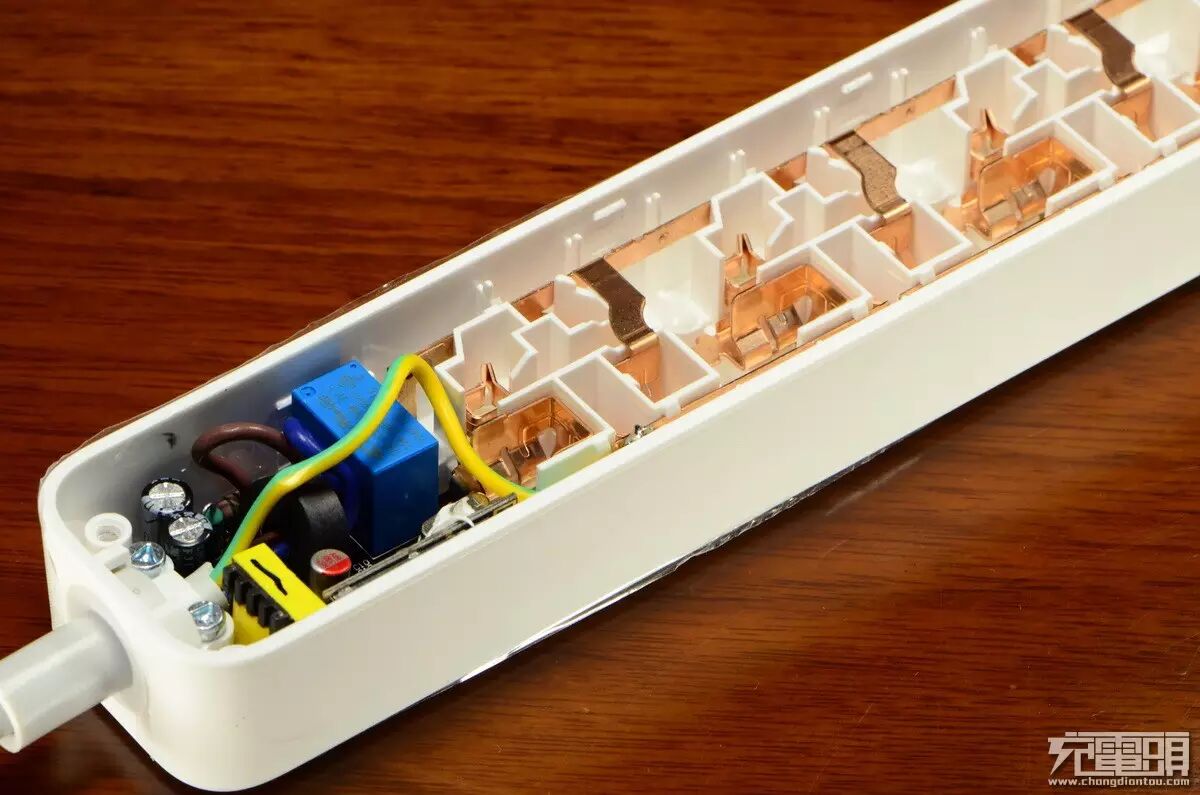

打开后盖，可以看到控制电路和一体铜条。

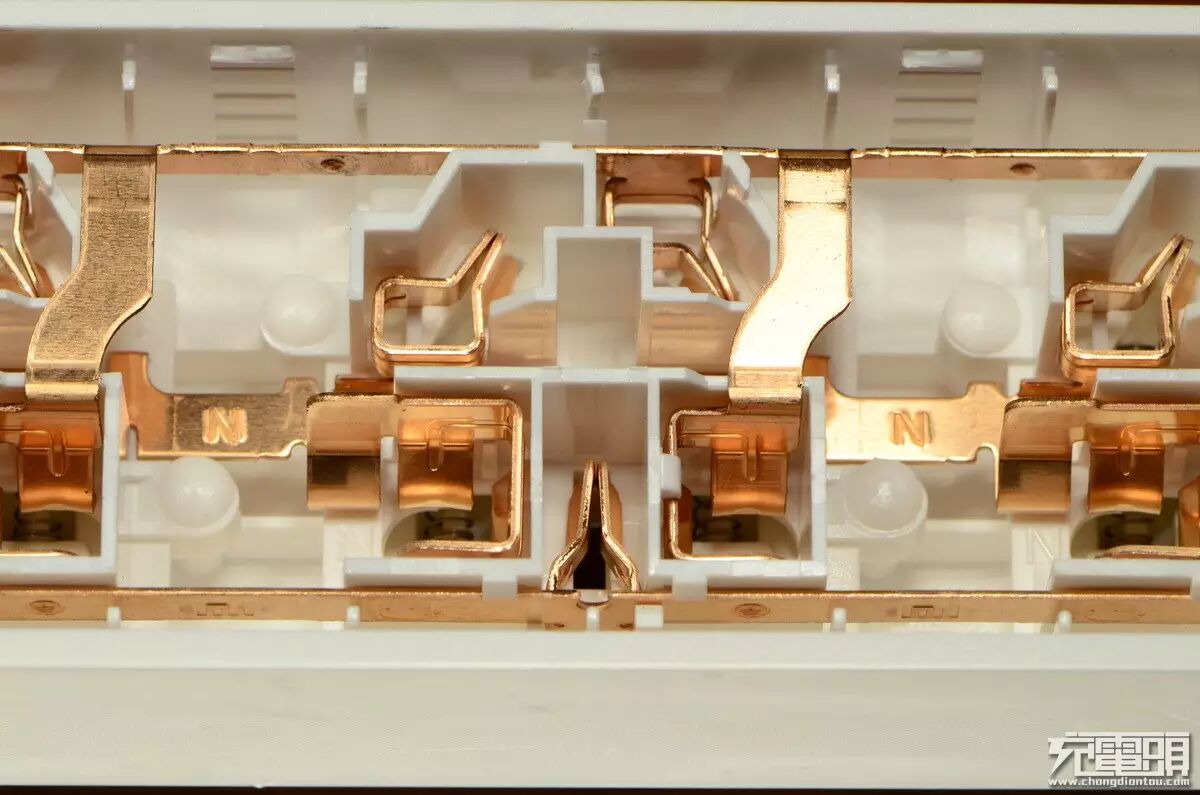

一体铜条和小米插线板并无太大差异。

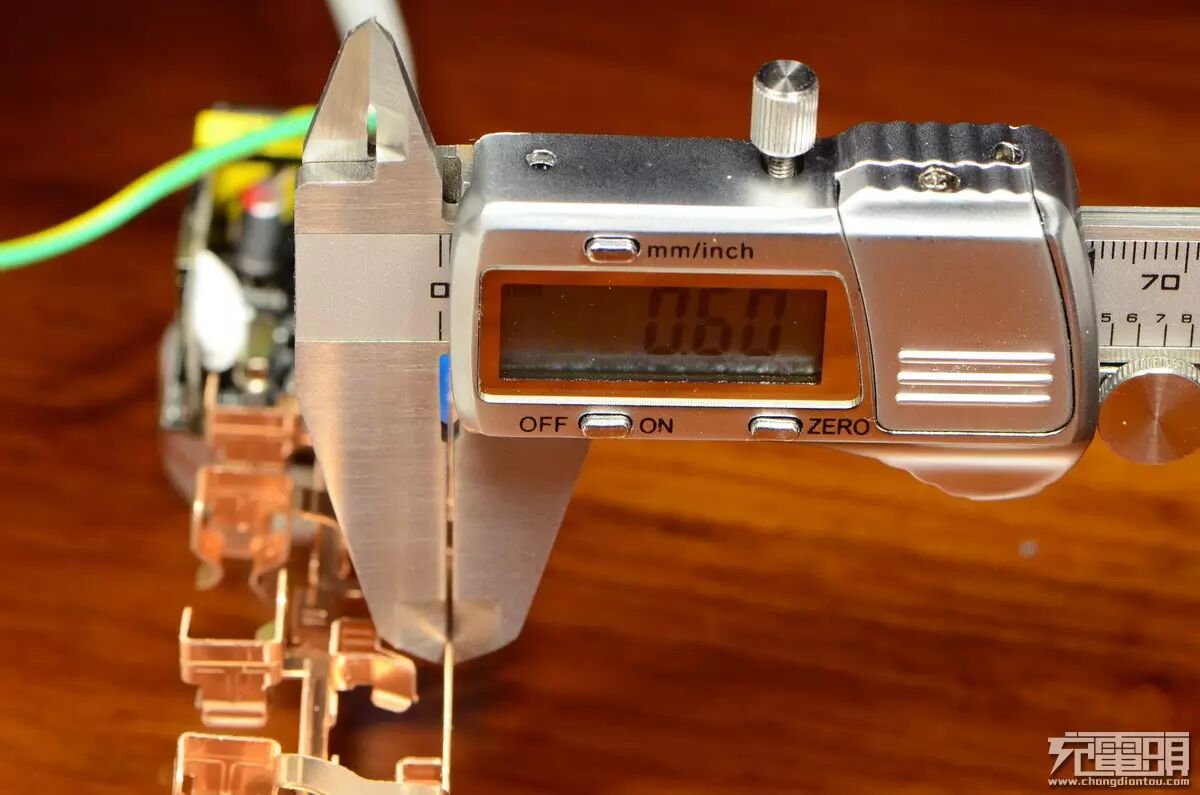

一体铜条的厚度有 0.6 毫米，用料很足。

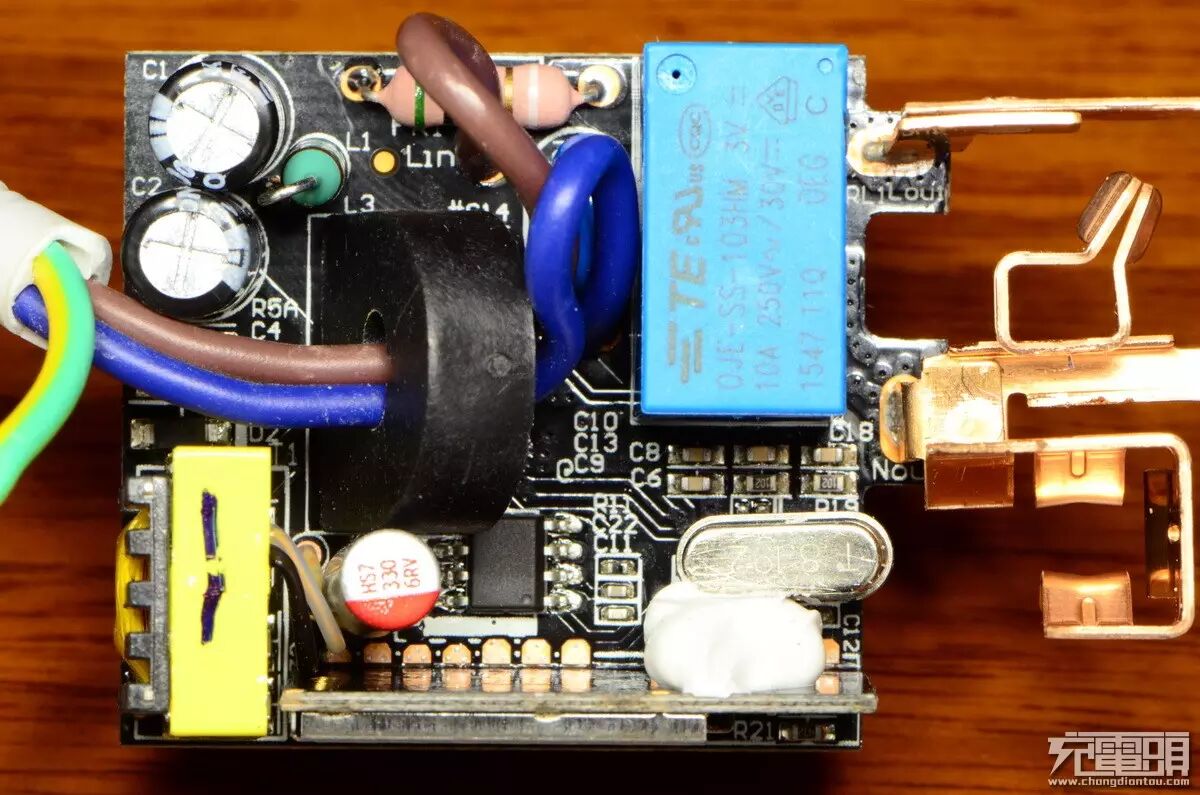

这是控制电路部分，右上角是型号为 0JE-SS-103HM 的继电器，工作电压为 3V 直流，规格是 10A 250V 交流或者 30V 直流；继电器下方还有一个晶振，印有 8.192 的字样；中间套在零线和火线上的是一个电感；电感下方有一个芯片没有任何型号；最下方竖起的电路板就是 WiFi 模块。

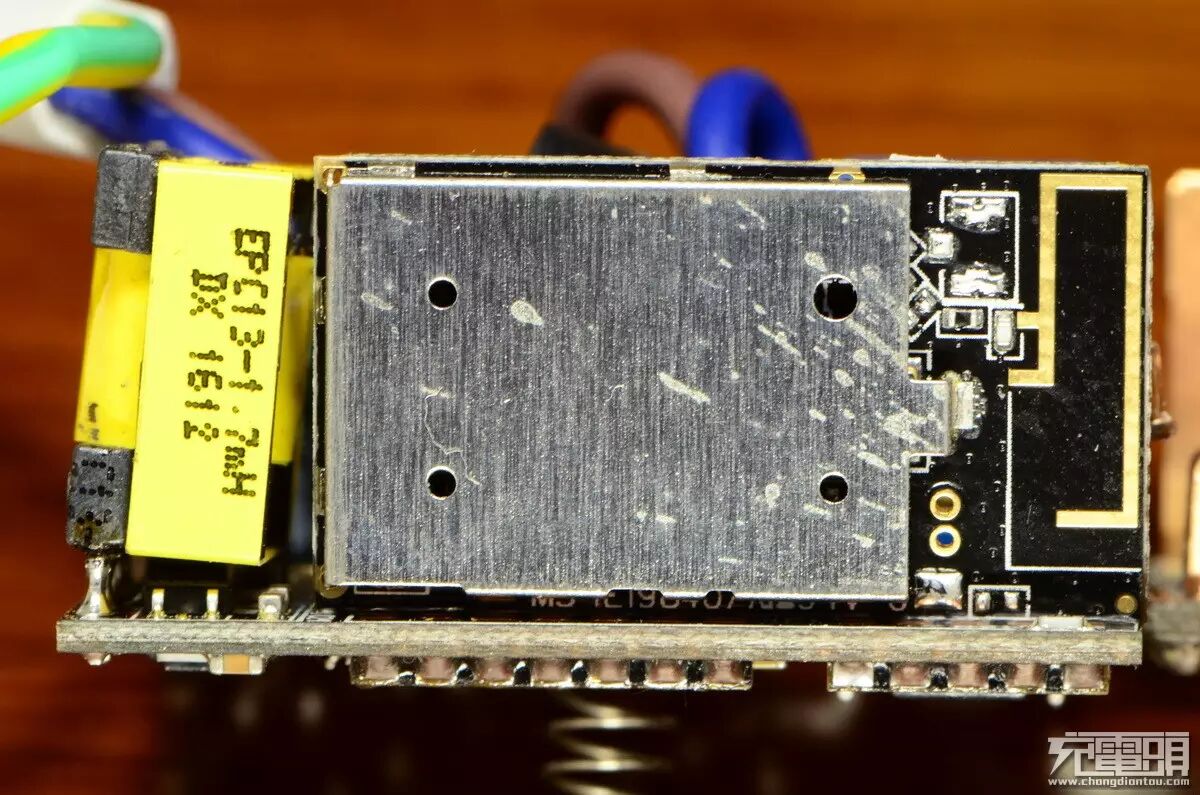

WiFi 模块，有焊死的屏蔽罩，右侧有 WiFi 天线，支持 802.11 b/g/n，2.4GHz，不支持 5GHz。
电路板背面，中间有一个多色的 LED 来显示插座的不同工作状态；LED 上方的弹簧直接处于插座开关的下方，应该是用来感应触碰的；左侧中间的芯片型号为：AP3968，是一颗高集成度的初级芯片，集成了高压开关管、脉冲频率控制器（非脉宽控制器）和反馈电路；AP3968 下侧应该是一个半波整流二极管，上侧是次级整流二极管；右侧的芯片为 Atmel 出品的可编程的功率计量芯片 M90E26，功能很强大；M90E26 下方一个 1 毫欧的采样电阻；一体铜条直接焊接在电路板上，而不是通过导线连接。
四、测试
连接 WiFi，插座处于关闭状态的功耗为 0.38 瓦。

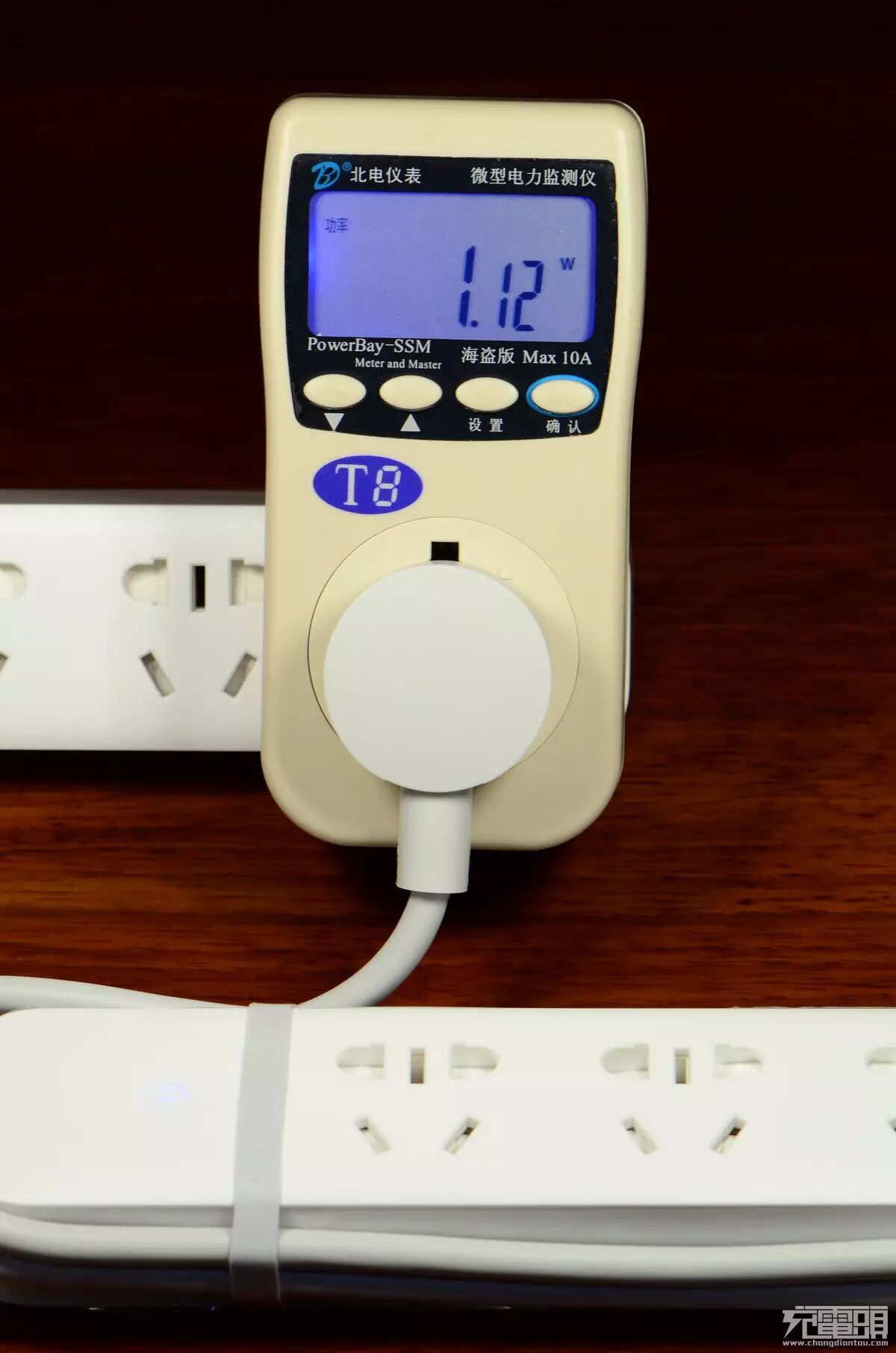

连接 WiFi，插座处于开启状态的功耗为 1.12 瓦。
打开小米智能家庭，点击右上角的“+”来添加设备。

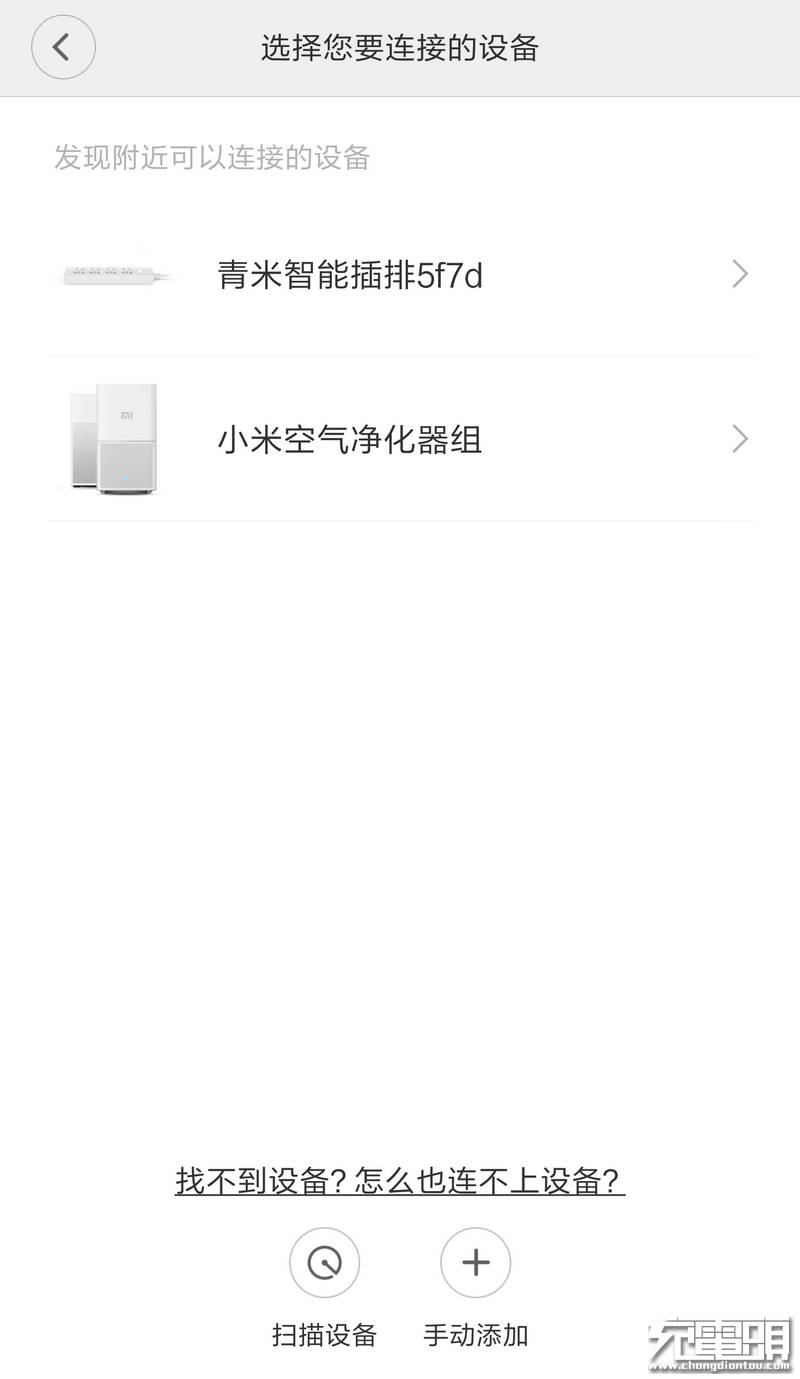

此时我们可以选择青米智能插排。

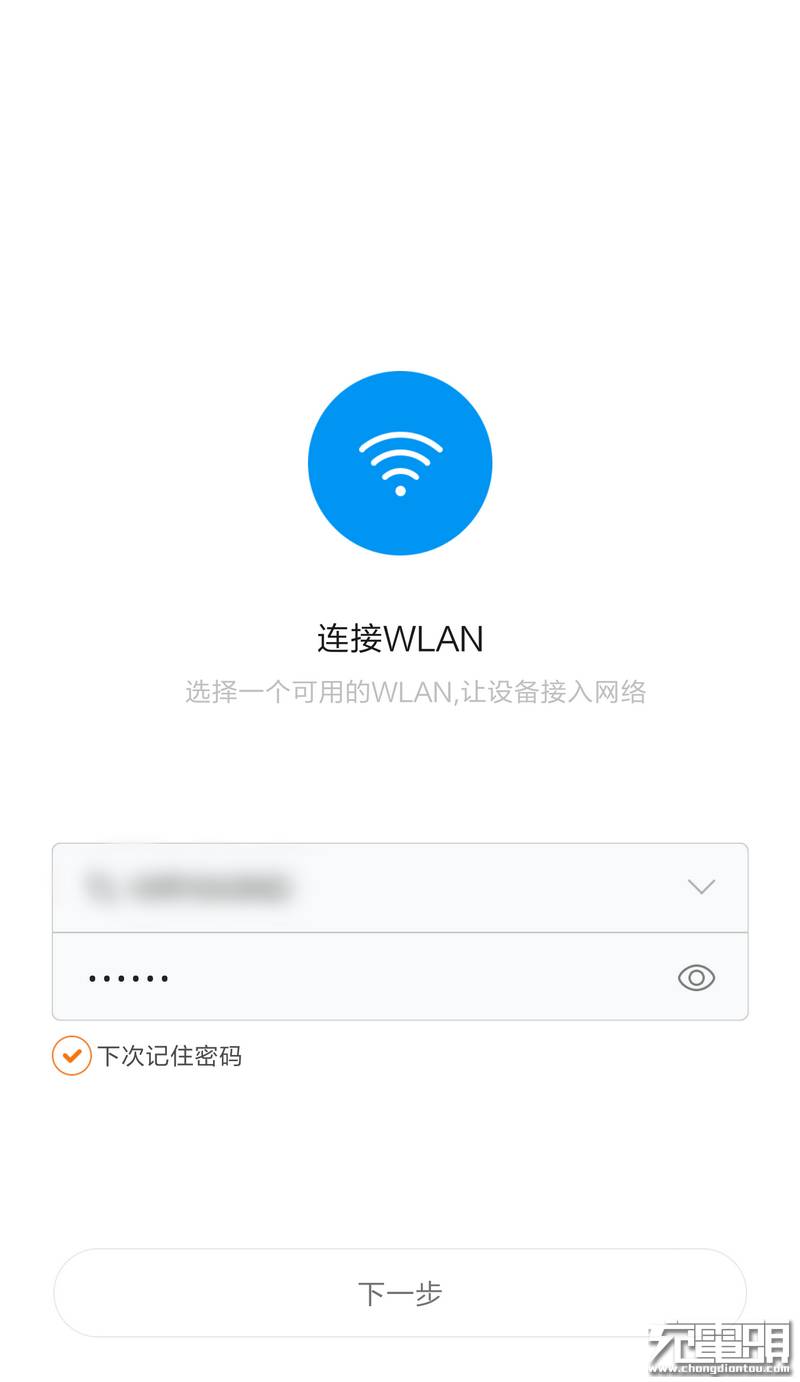

连接 WLAN。
青米智能插排已经添加完毕。

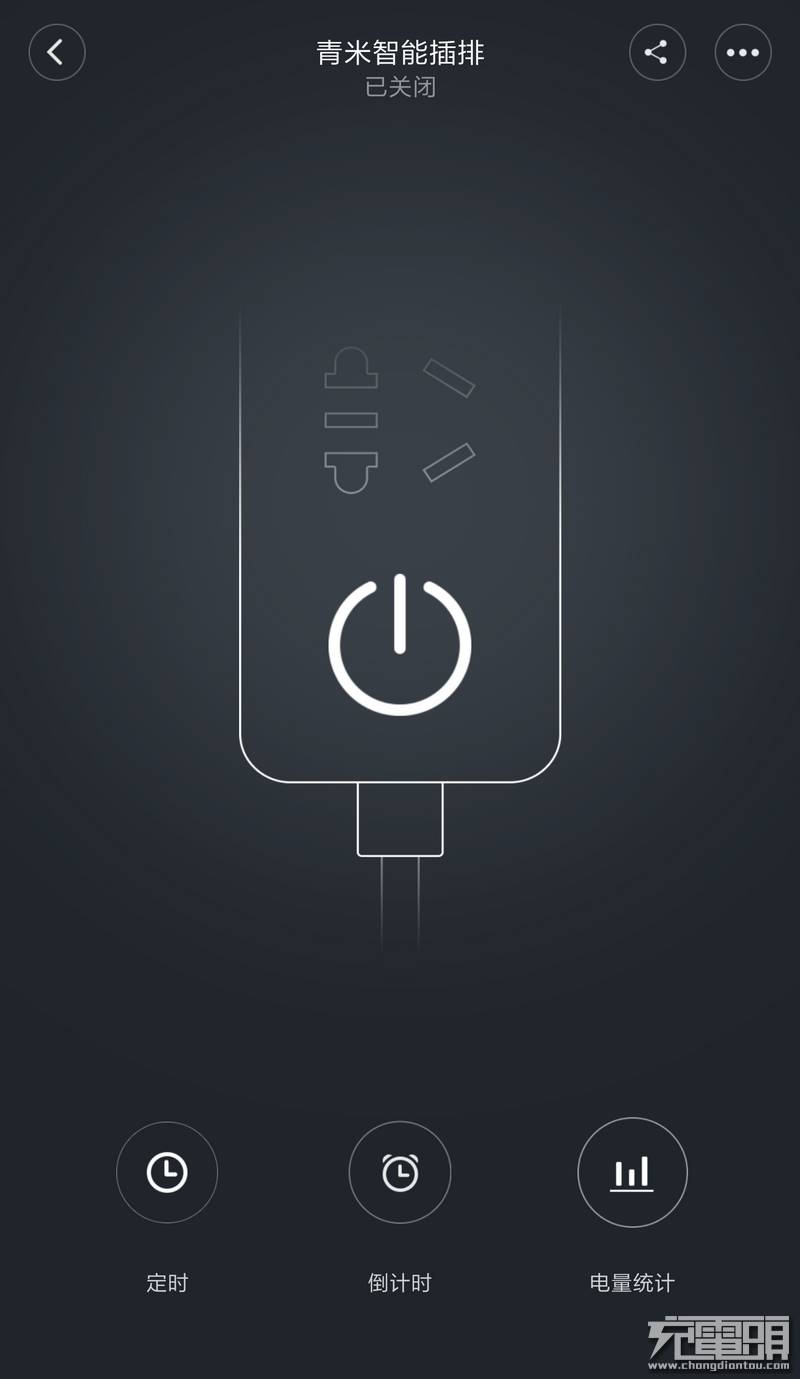

点击青米智能插排后出现以下界面，现在插座处于关闭状态。

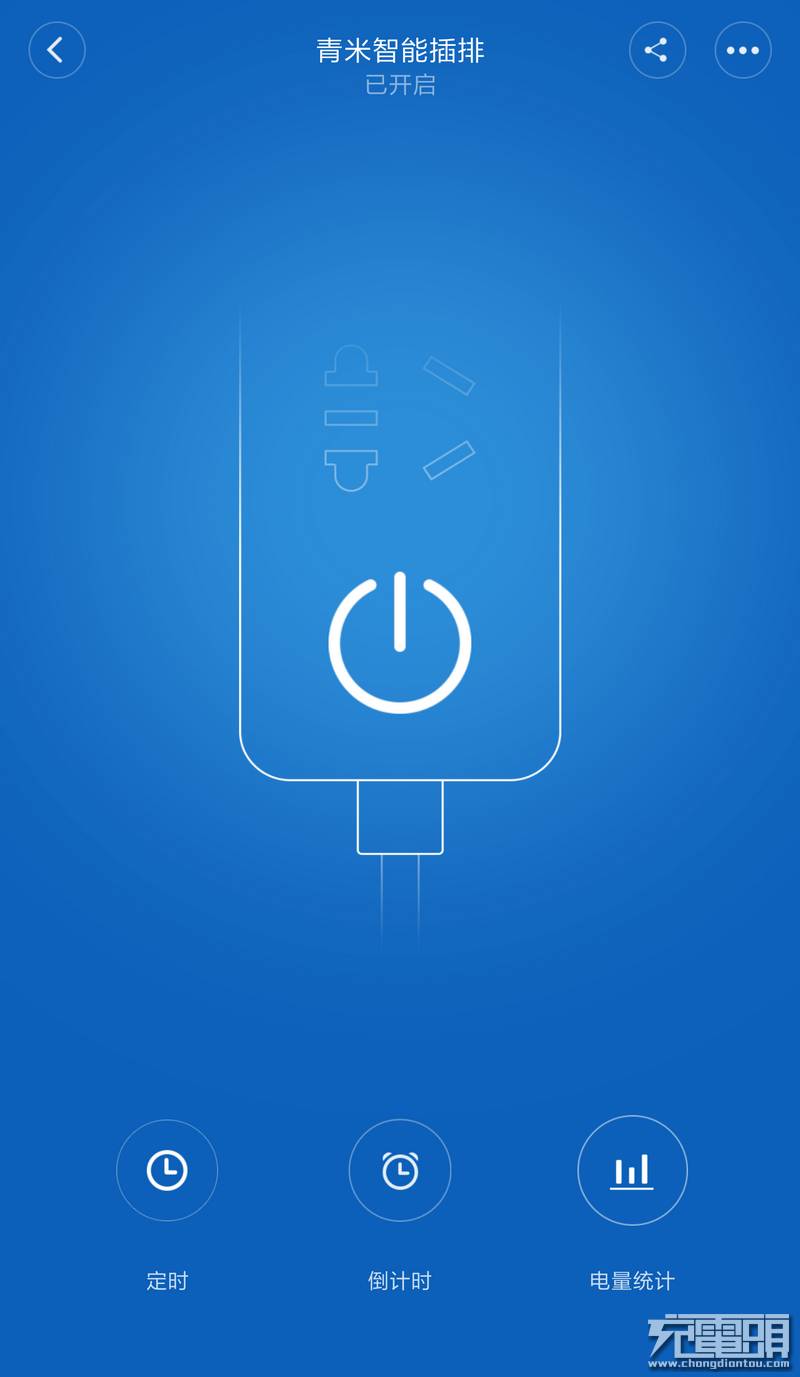

按一下开关按钮就可以打开插座，整个界面由黑色变成蓝色，同时可以听到继电器的吸合声。

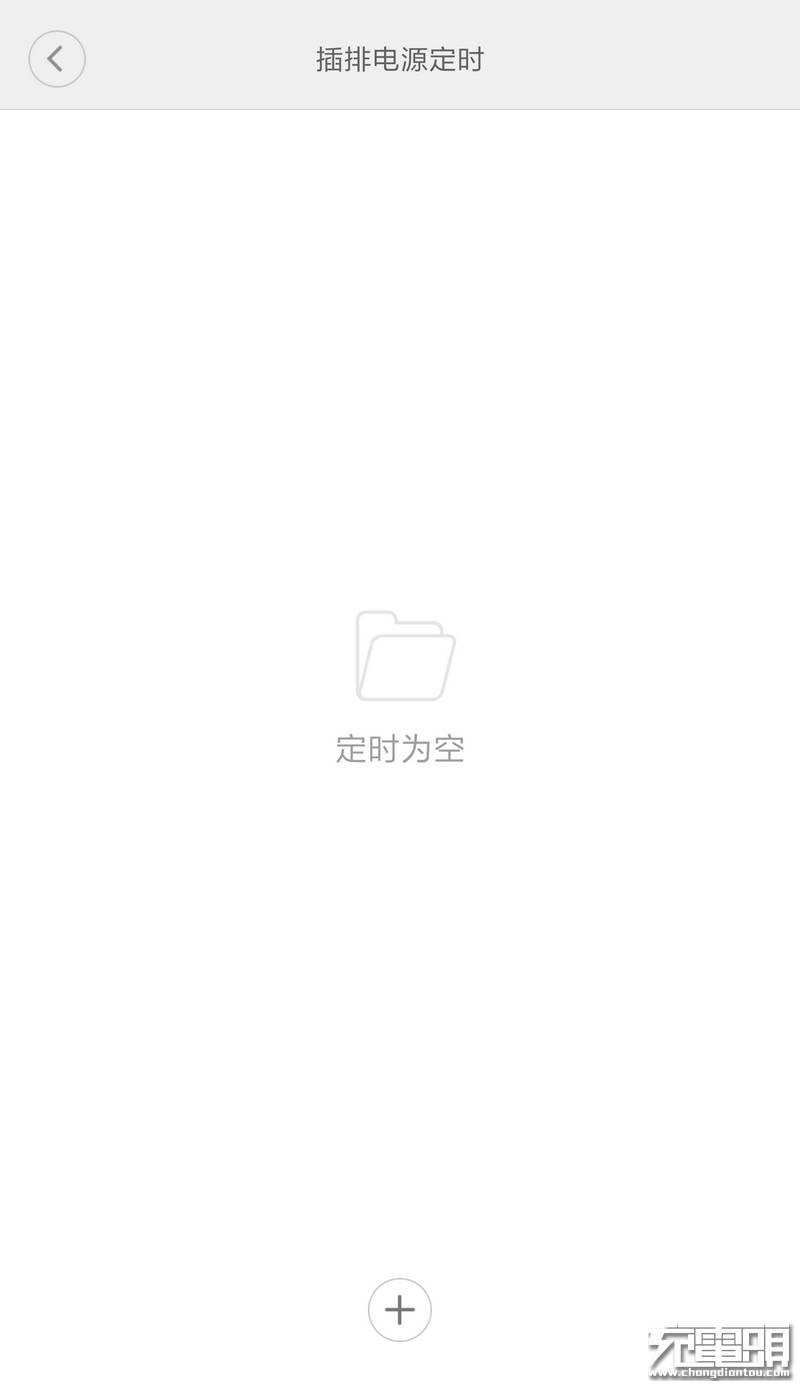

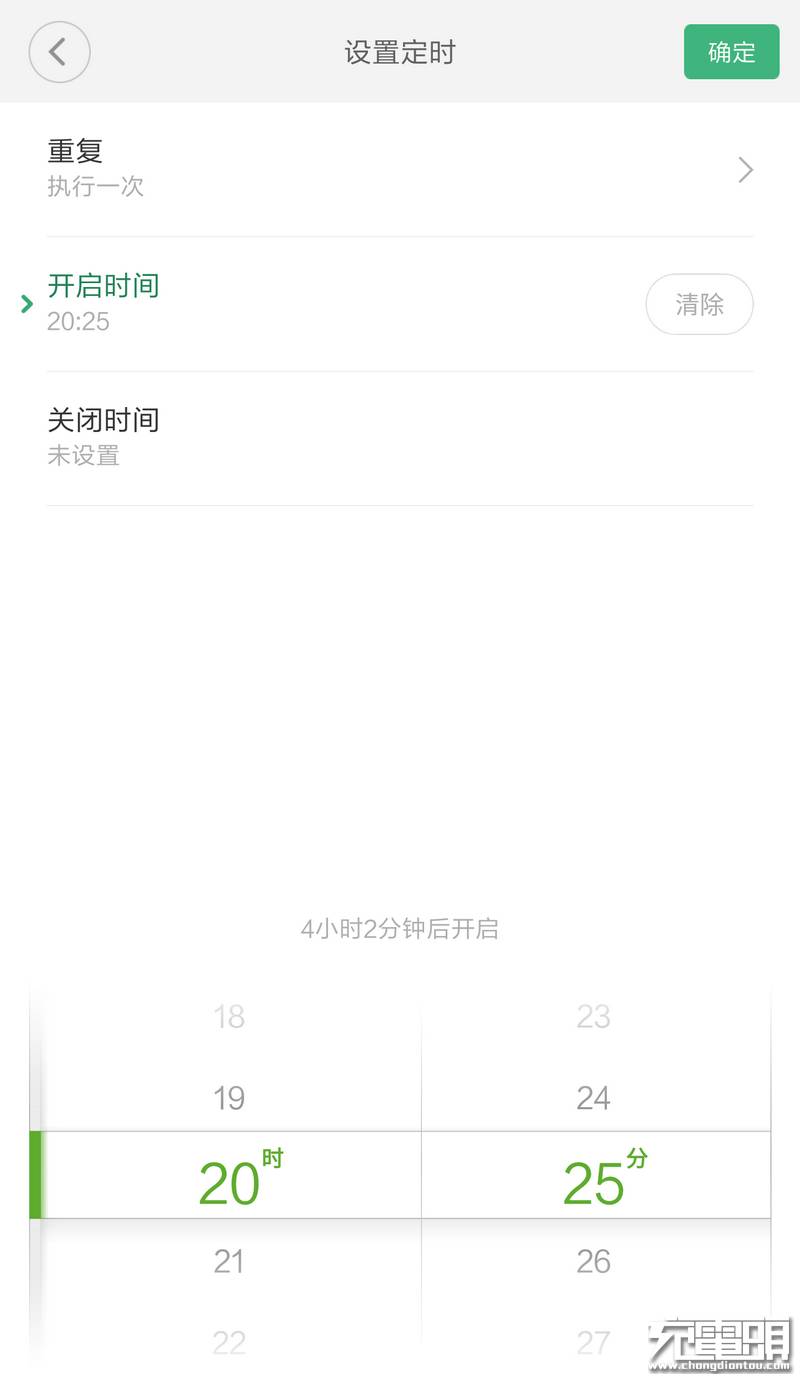

点击左下角的“定时”可以添加插座定时用电计划。

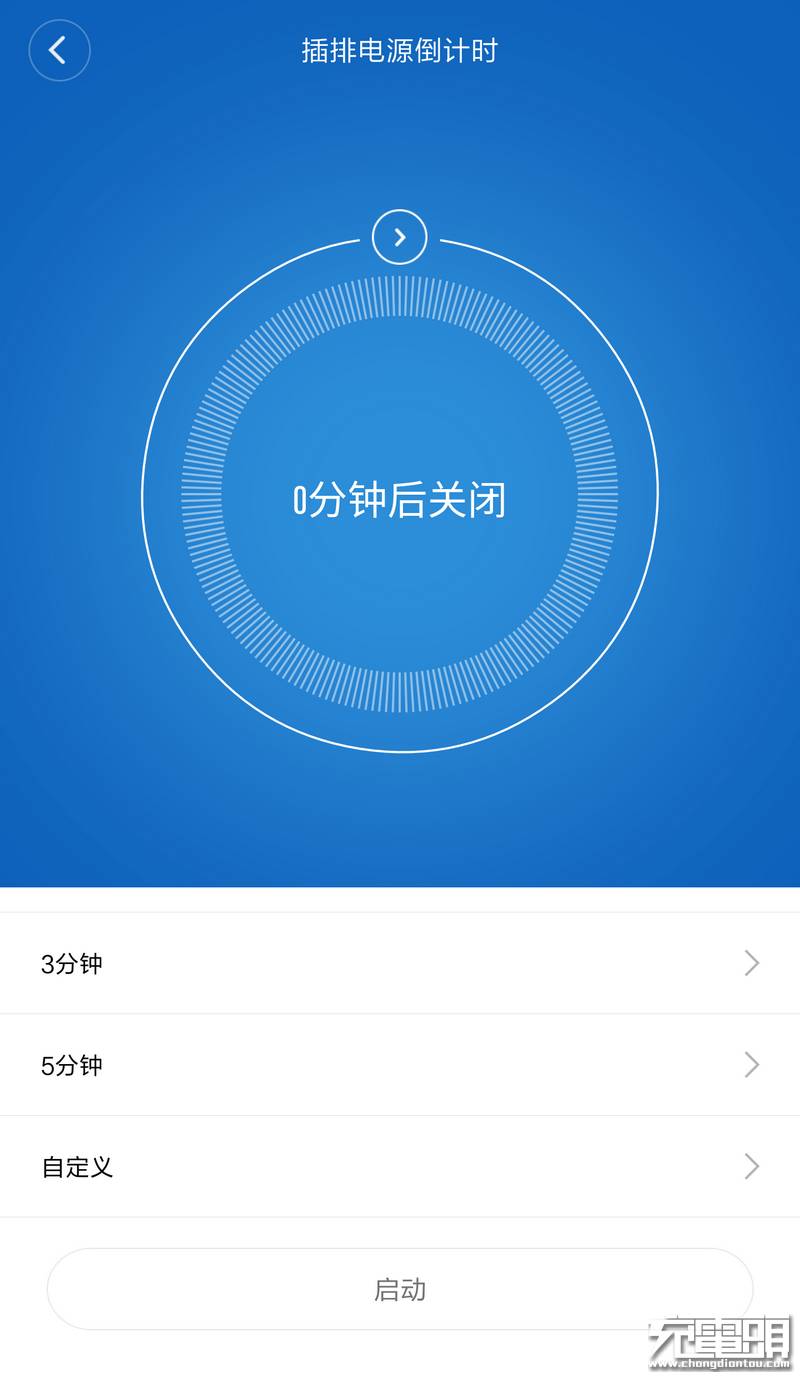

点击中间的“倒计时”可以添加插座的倒计时用电计划。

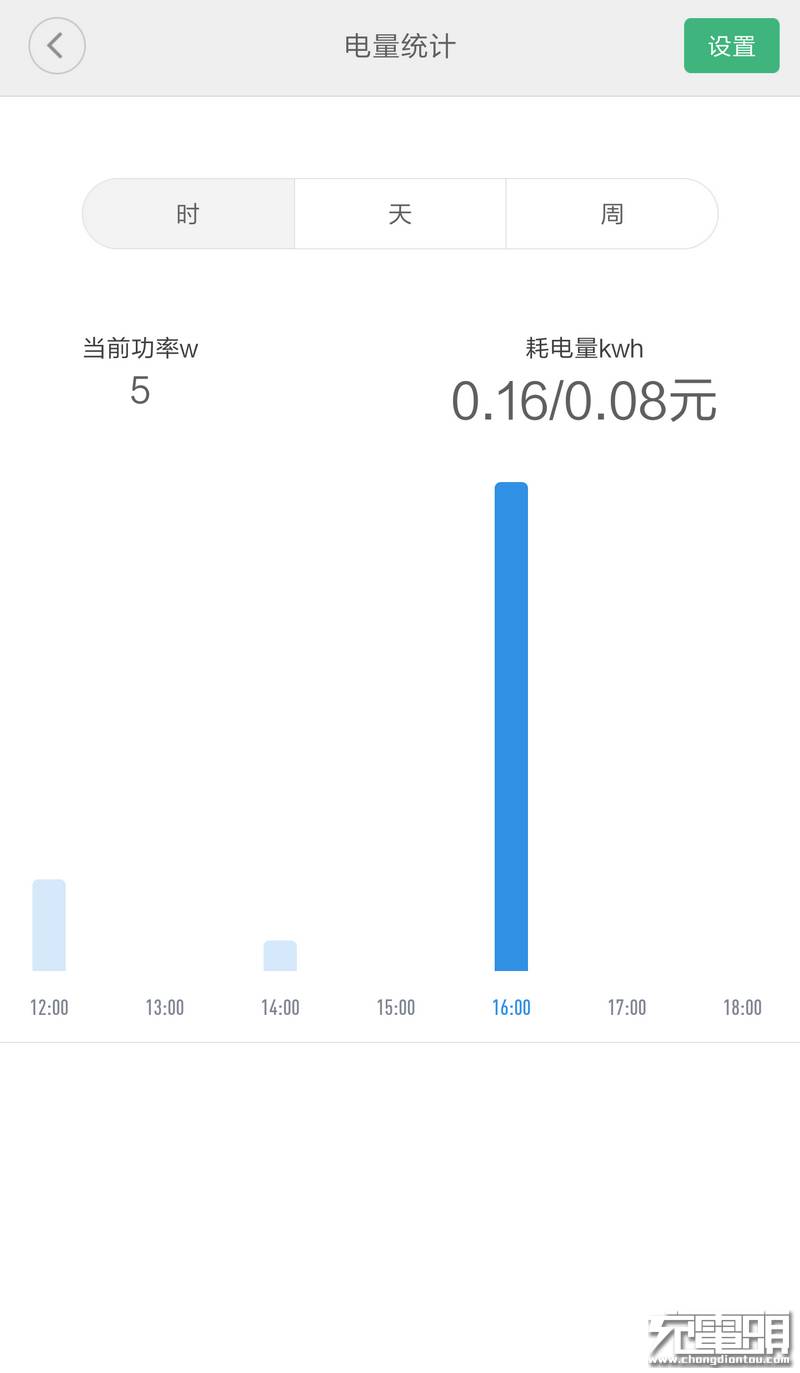

点击右下角的“电量统计”可以进入电量统计界面，现在是按照“小时”统计电量。

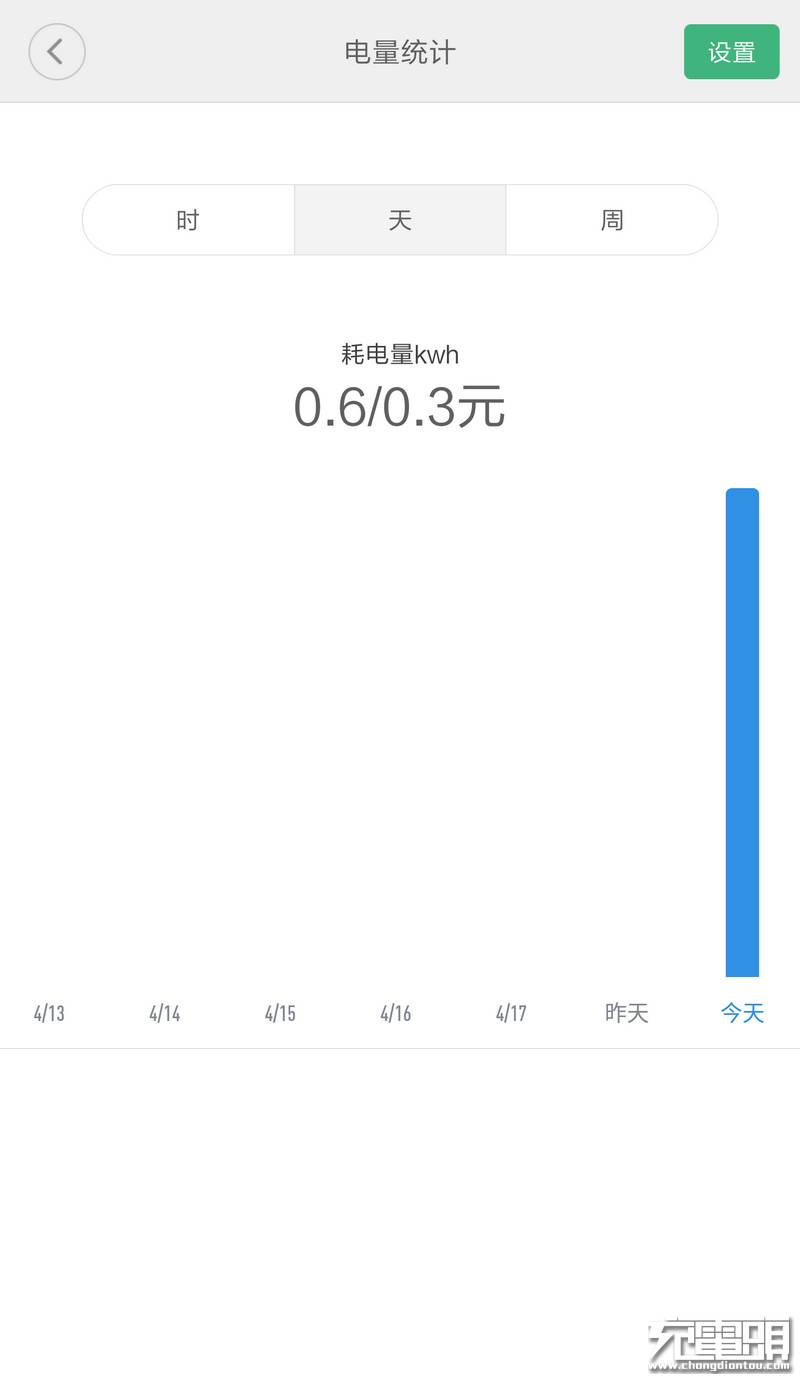

按照“天”统计电量。

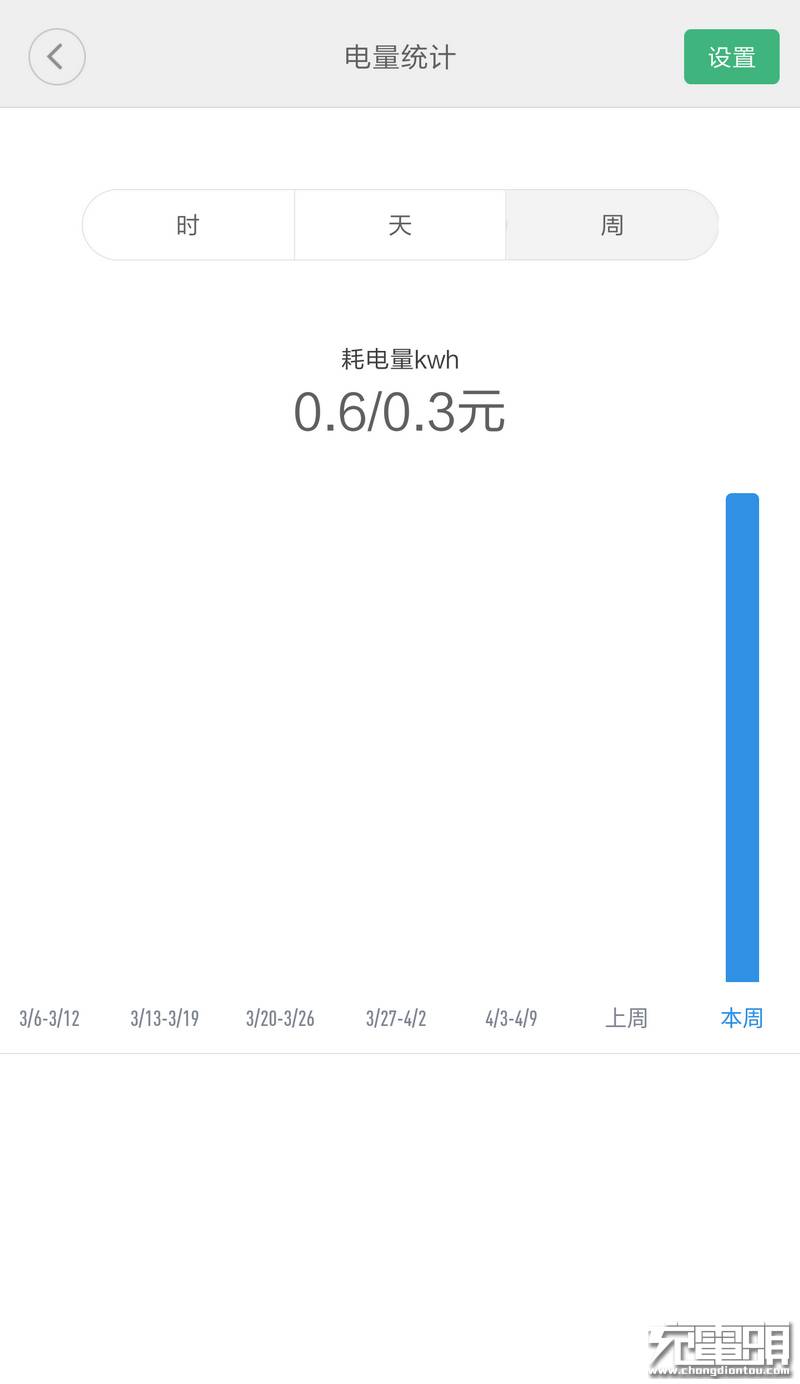

按照“周”统计电量。

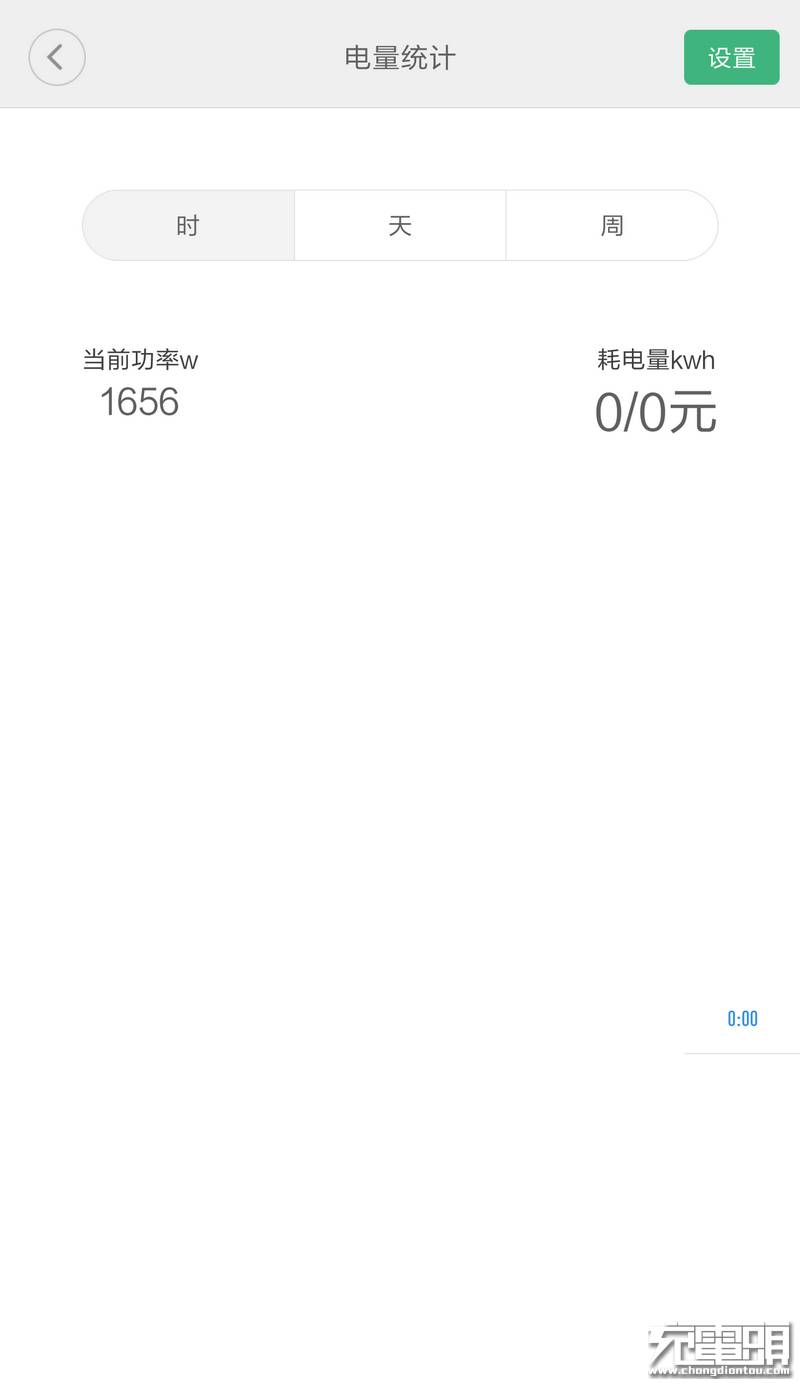

可以实时的显示用电功率。

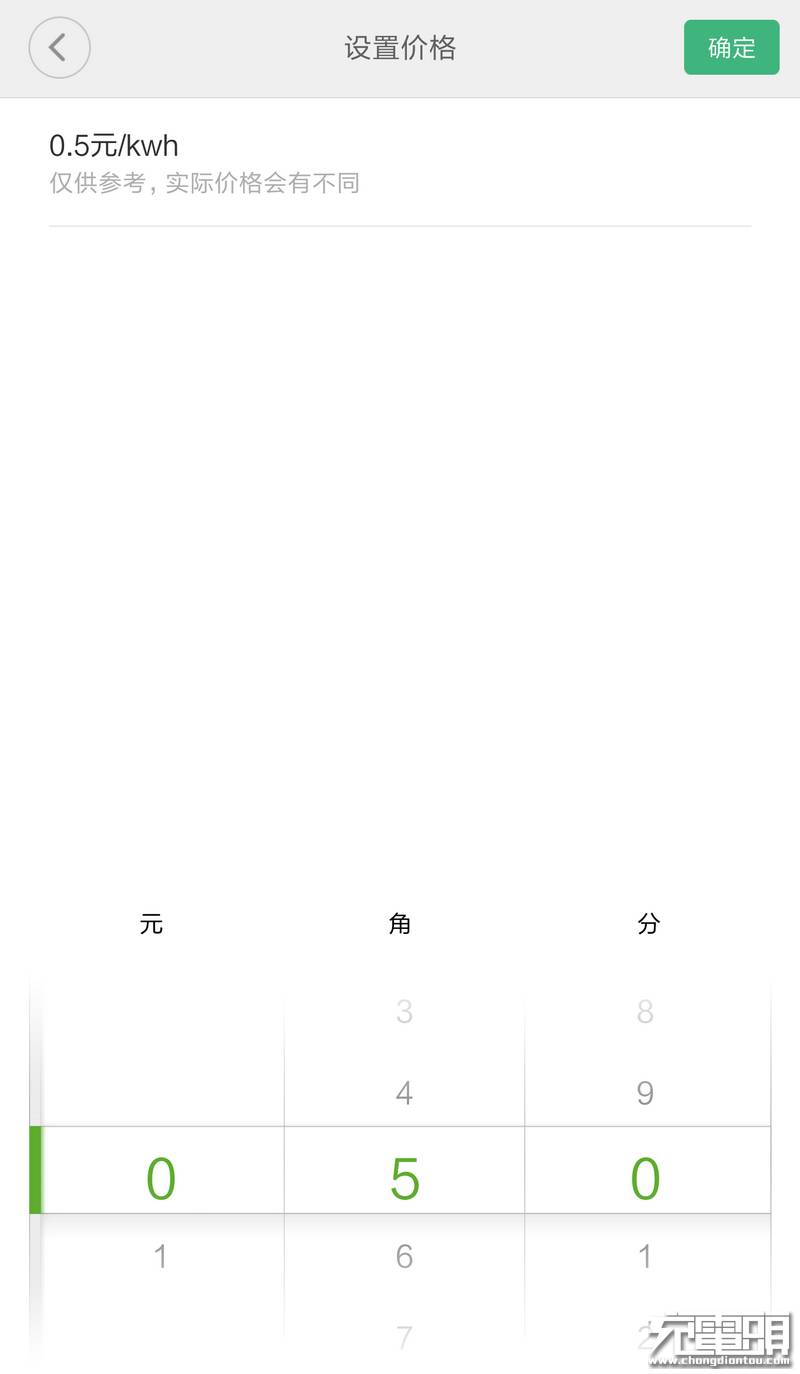

点击右上角的“设置”可以设置电价。

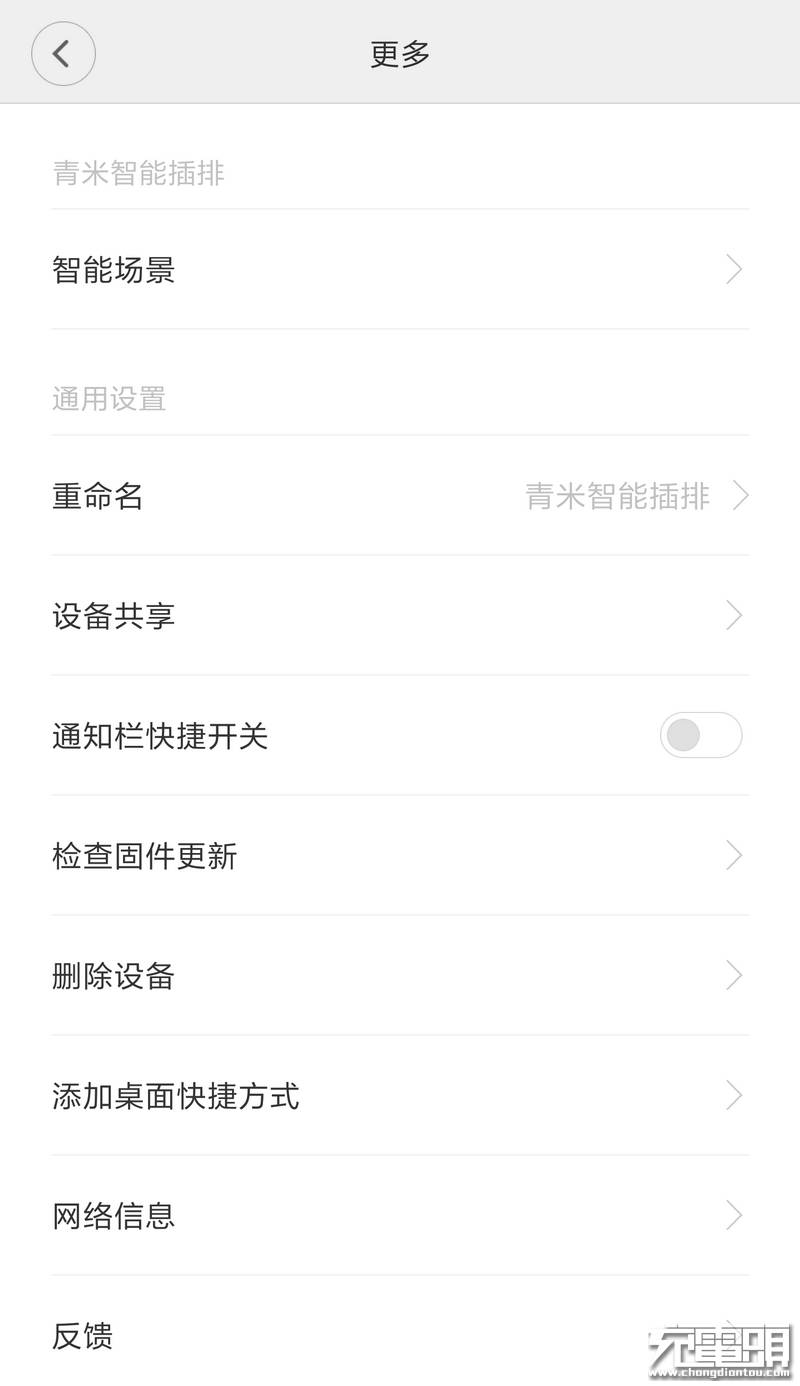

这是插座的设置选项，可以重命名插座，可以更新固件，也可以创建智能场景。

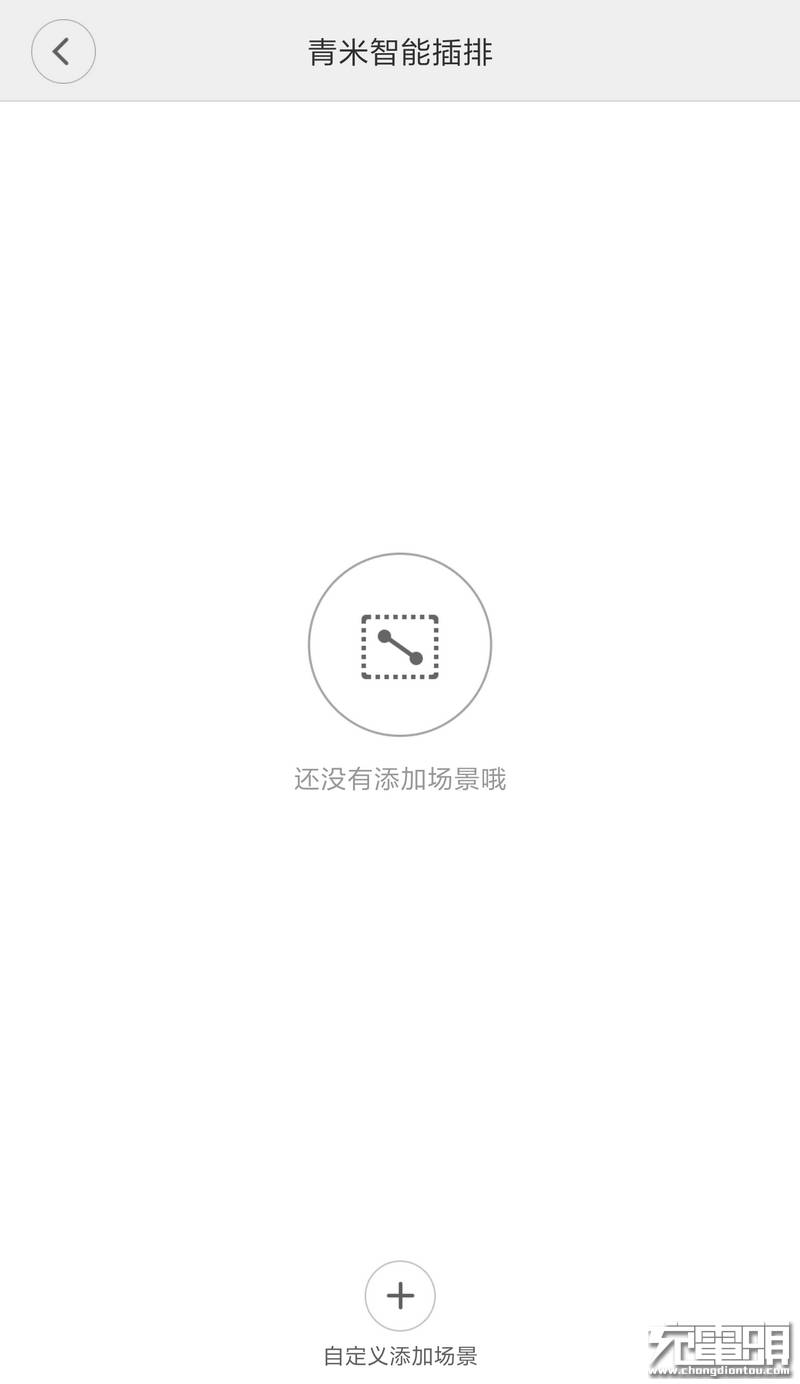

如果你同时拥有小米智能家庭套装等其他智能家居硬件产品，就可以在这里设置相关触发条件，使各个组件达到联动的效果。
五、总结
青米智能插线板延续了小米插线板简洁的外观设计、紧凑小巧的体积，智能新品的加入令其拥有了远程遥控、智能定时等功能，带有硬件级别功率计量功能可以让用户清楚的掌握用电情况，配合小米智能家庭APP可以方便与其他传感器进行互动，后期还可以通过升级固件获得更多的功能。用料一如既往的优良，安全措施到位。比较遗憾的是不能进行分控，触控开关容易误触，期待后续产品能改进。
