UFO来袭！拆评突破清月匠心USB排插
市面上排插千篇一律的长条形布局看腻了？排插如何设计才能不再是普通的工具而是一个居家摆设品？一款排插摆放在桌子上如何才能不显突兀？老牌厂家突破近日发布了一款神秘的UFO，小编拿到此产品时叫了出来“What the Fuxk....这什么鬼”因为他根本一点都不像传统排插。北京突破电气有限公司（简称突破电气），1995年在中关村创业，专业从事电气及末端电源集成互联解决方案产品的投资、研发、制造、销售、服务。是国家高新技术企业、中关村高新技术企业、海淀创新企业。突破作为业内二十多年的老牌厂家，已经完成完整的线上线下渠道布局，产品销售点覆盖了天猫京东等电商、各大超市陈列架、到门口五金店铺，是消费者接触的最多、最易于在市面上购买到的排插品牌之一。
之前测试的突破UFO排插为工程样机，近日突破这款UFO排插登录京东众筹，并且顺利提前完成30万的目标，做了多项细节微调更加完美。那么这款量产版本与工程样机到底到底有那些改善呢？本文上部（黑色背景）更新的是量产正式销售版，而下部分（白色背景）的则是工程样机。

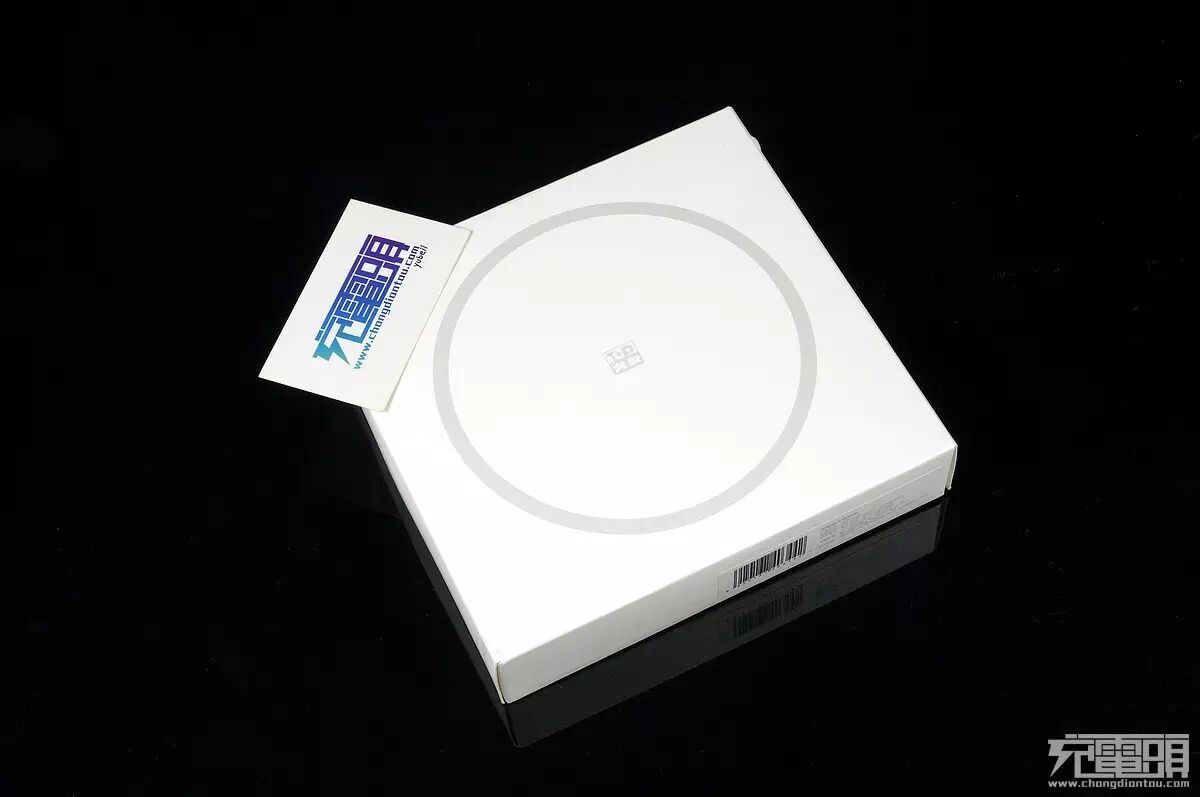

之前小编拿到的样机之直接工包到手，这次量产品终于有了包装，采用白色素色纸盒包起来，圆圈中间写着【突破】，如果不告诉你你是完全猜不出这是什么东西，满神秘的。
侧面封条也有突破TCP LOGO。

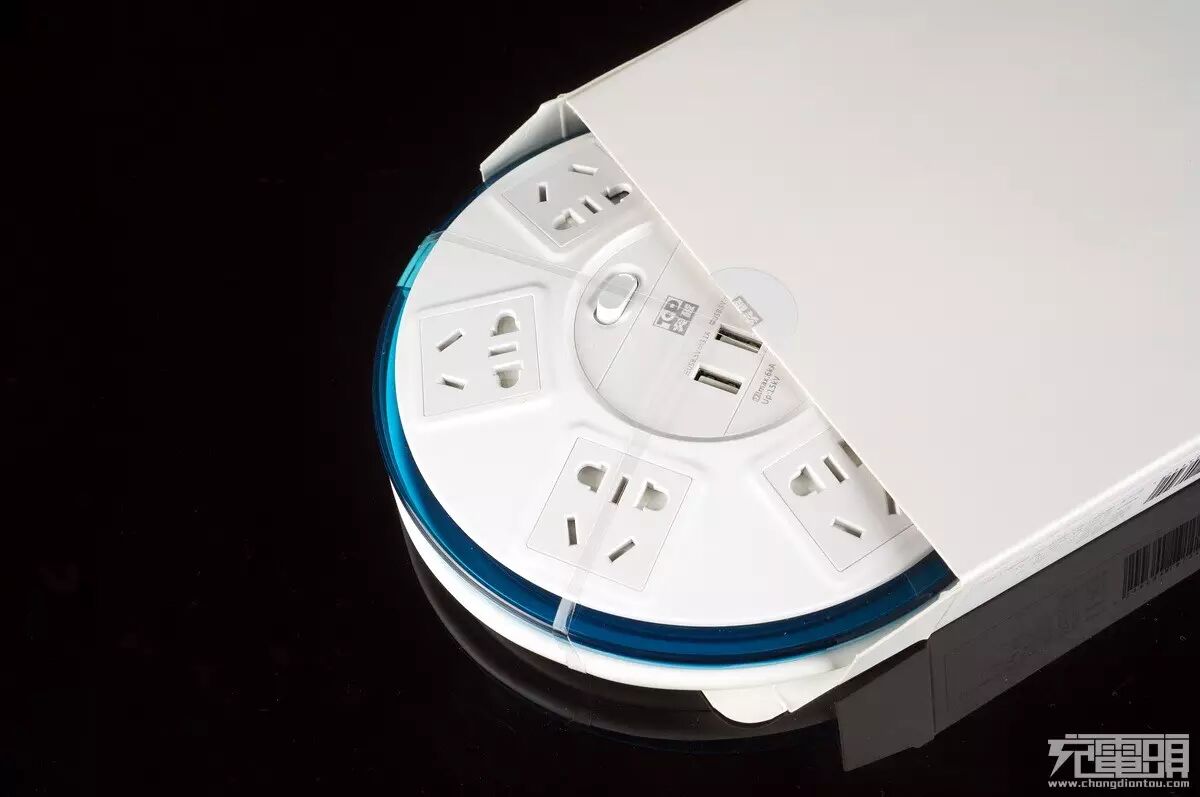

打开包装，抽出商品。

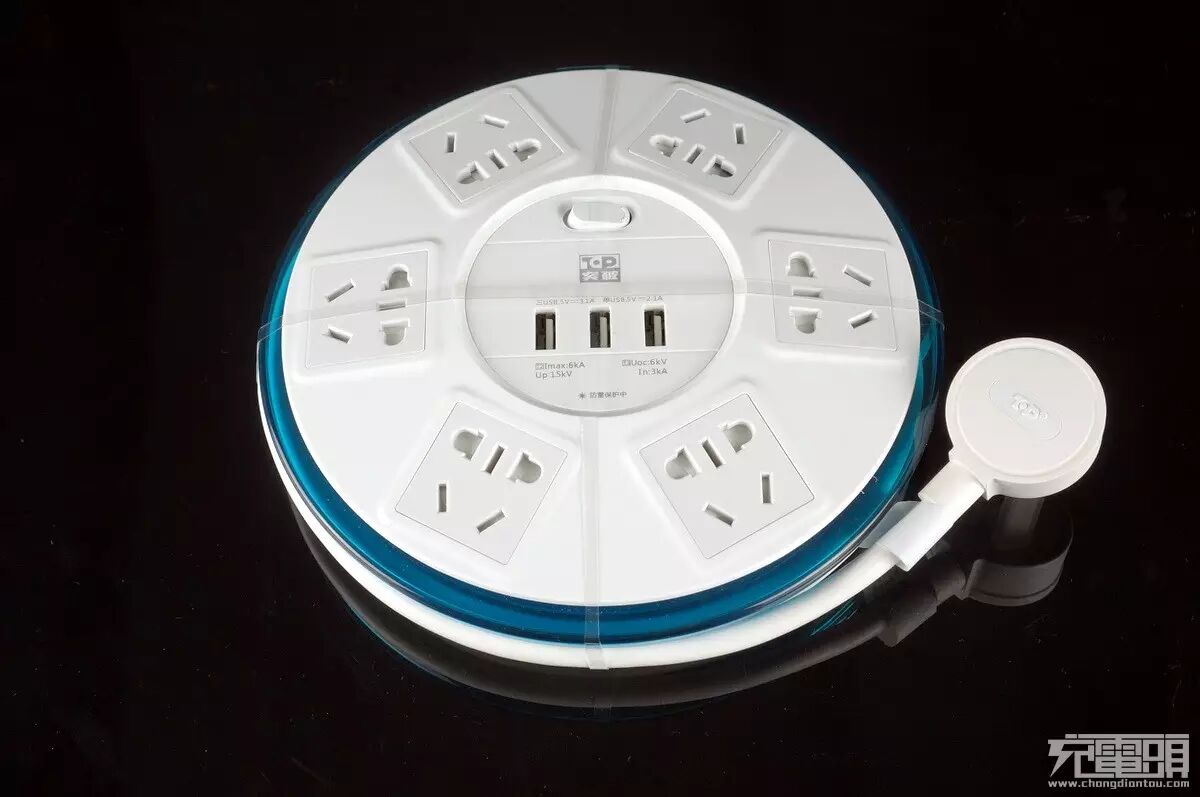

第一眼看上去，线横规整的盘在排插边缘上，再使用２条透明弹力胶条包扎起来，整个排插显得更加整洁。

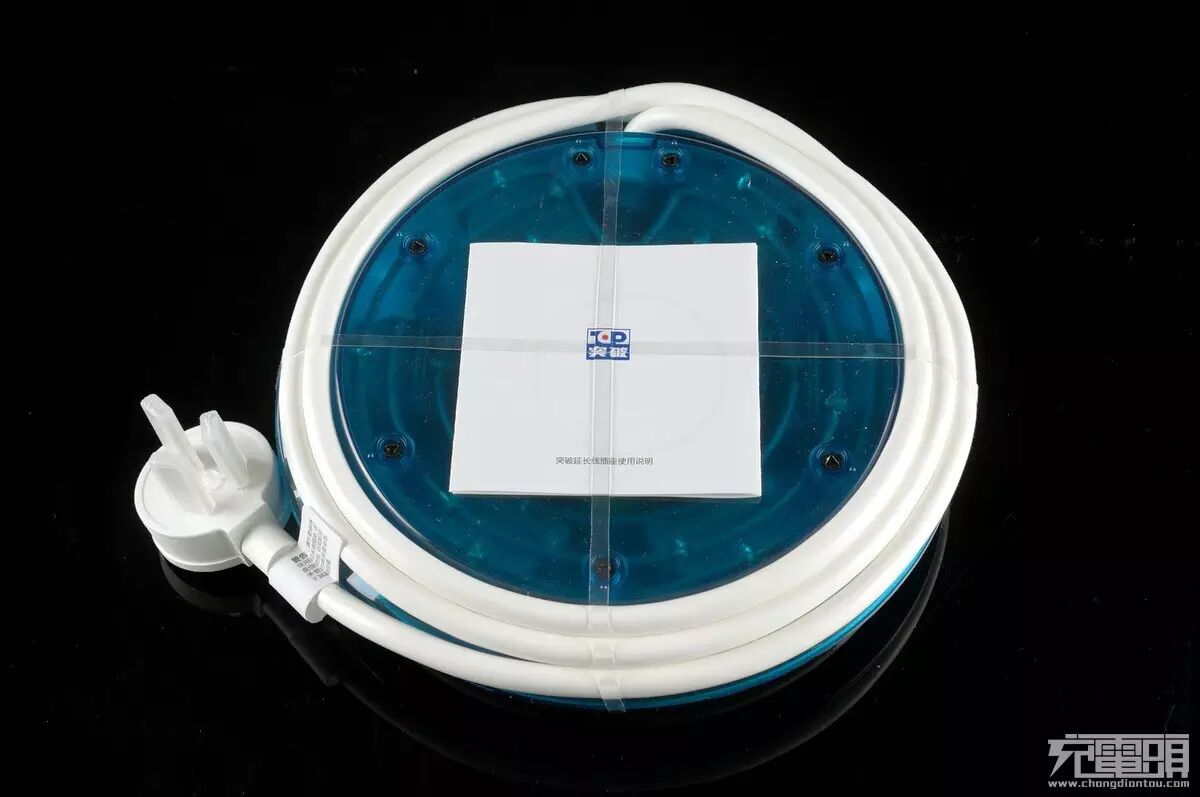

底部说明书穿插在两条胶条里面。

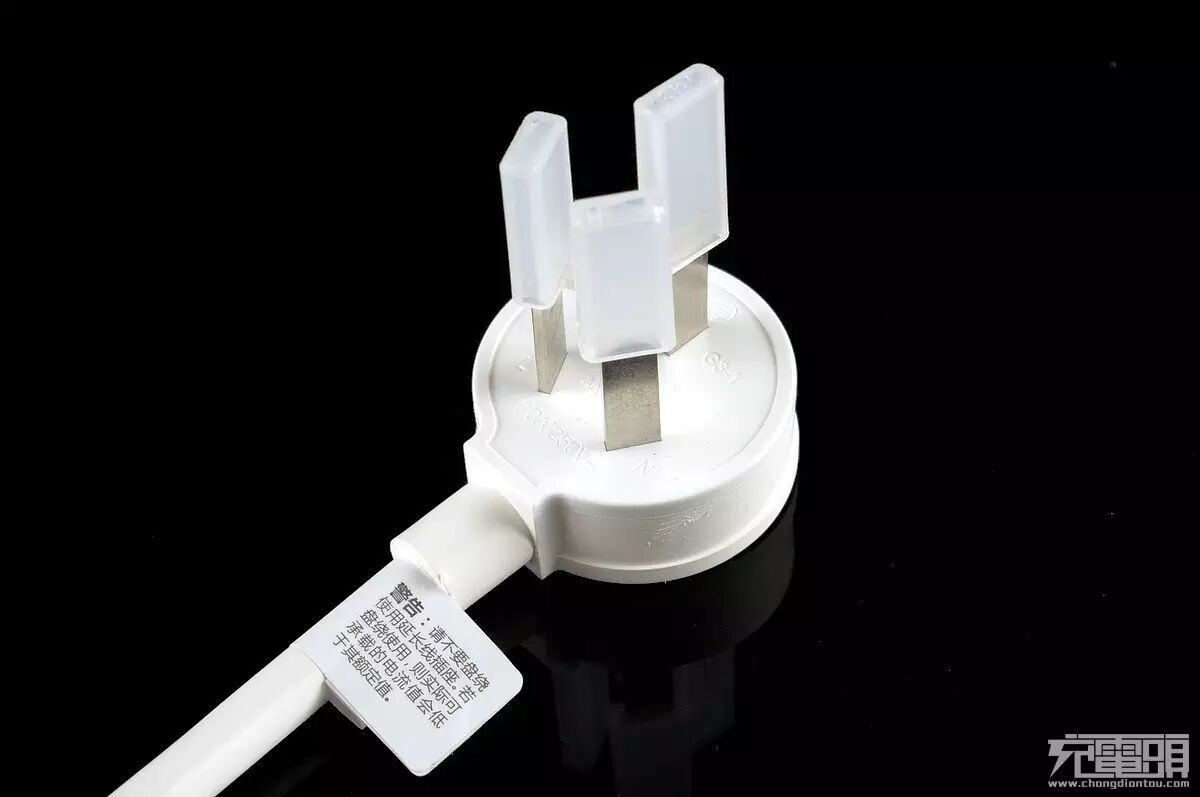

带防尘护套无磁吸反应的铜质插头，线材有一张温馨提示“请勿把线材与排插盘起来使用，会降低额定承受电流值”。

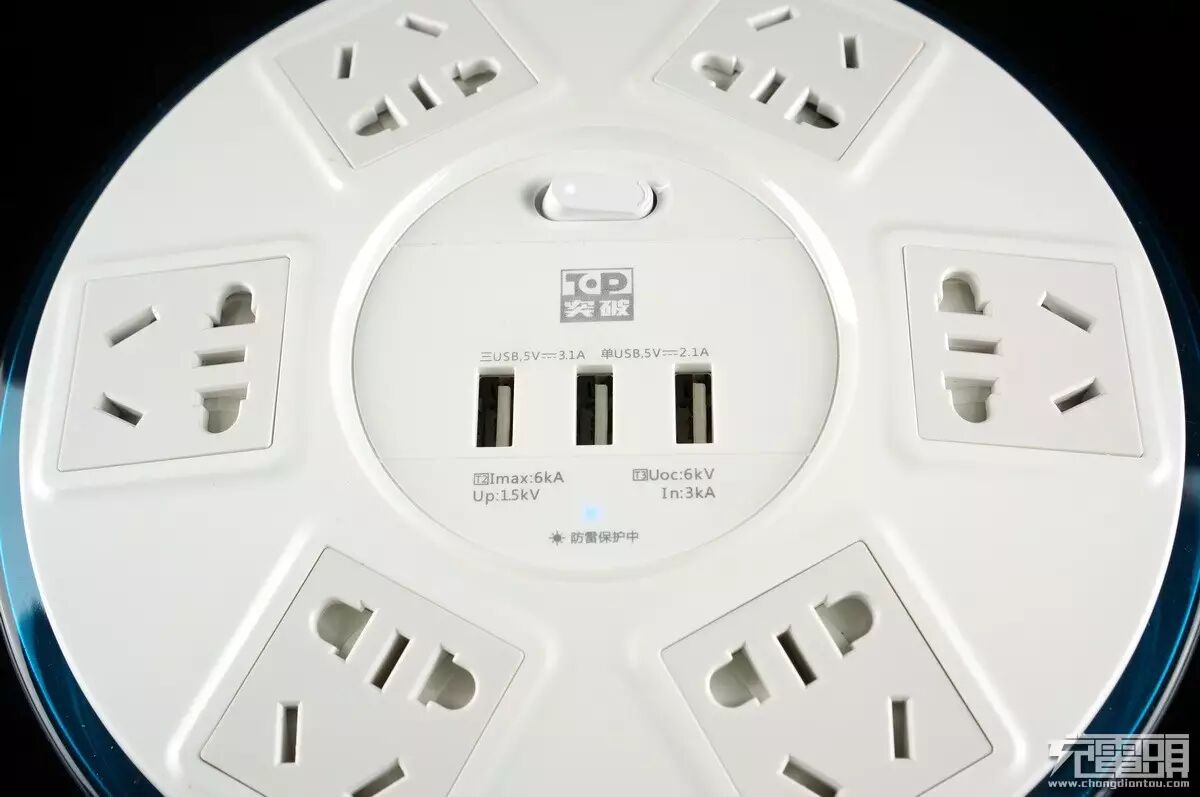

排插盘面正面，与样机相同的６个2+3AC插座搭配3USB输出口。

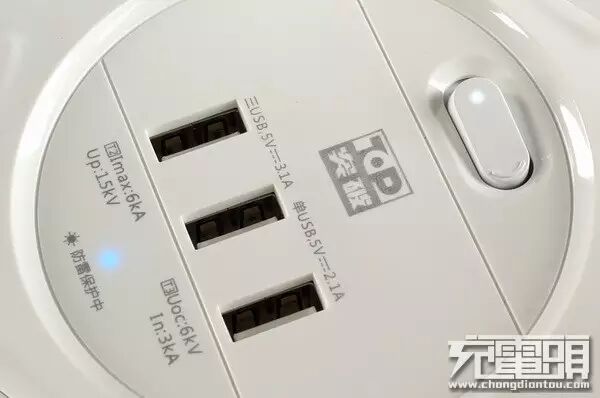

量产品这里多了标识，描述了USB输出性能：５V３.１A＼单口最大２.１A。下方也有防雷参数，样机并无这些标识。
量产机与样机都有两个指示灯，蓝色的是防雷工作指示灯，白色的是船型翘板开关内部的通断指示灯。
反过来背面。

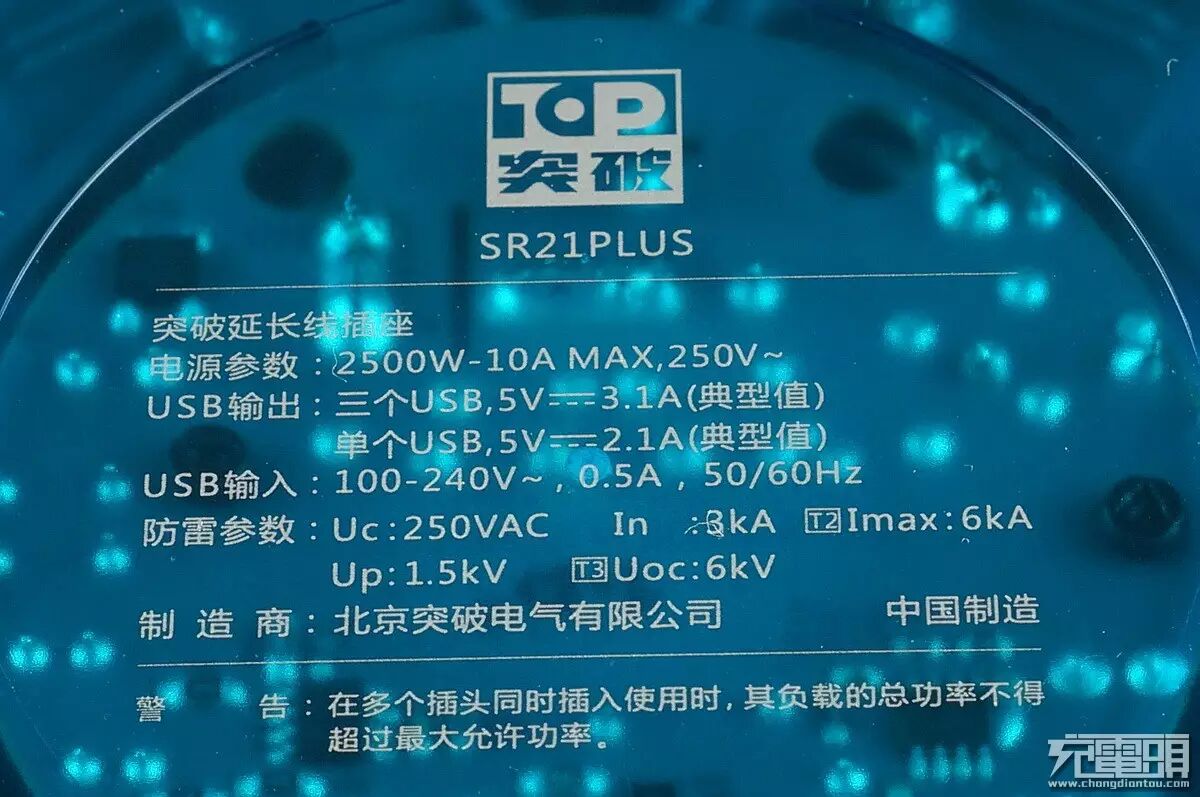

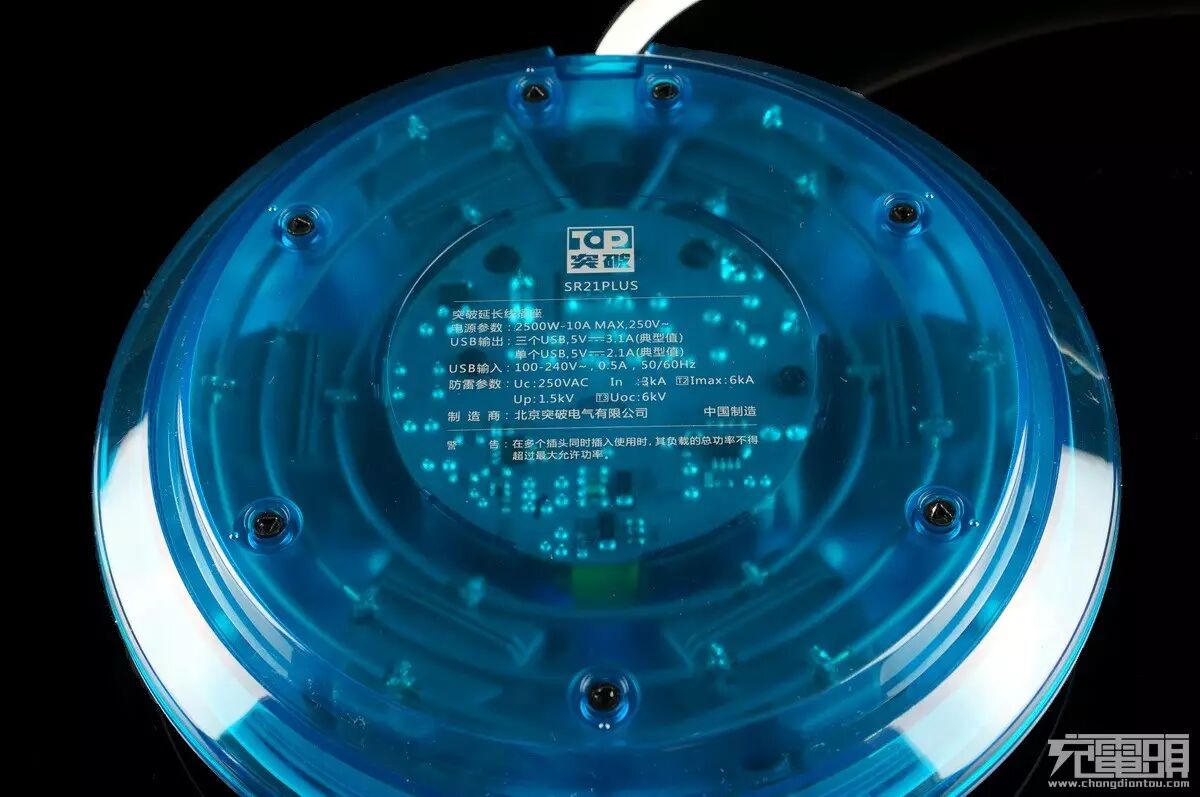

背面更改了印刷方式，更加容易辨认字体。可以看到样机型号： TZ-Q7，而量产机型号则变成：SR21PLUS。AC最大载荷参数：2500W-10A，USB输出：5V3.1A最大值\单口最大2.1A（典型值）。防雷参数，Uc：250VAC、In：3kA、Imax：6kA、Up：1.5kV（这里比样机高）、Uoc：6kV、ClassIII/Type3，北京突破电气有限公司制造。
线材方面，量产品试用的是3x1.0mm² 铜线，比样机的0.75mm²更加粗壮。
3个USB口都带有识别芯片，默认识别是苹果2.1A模式。

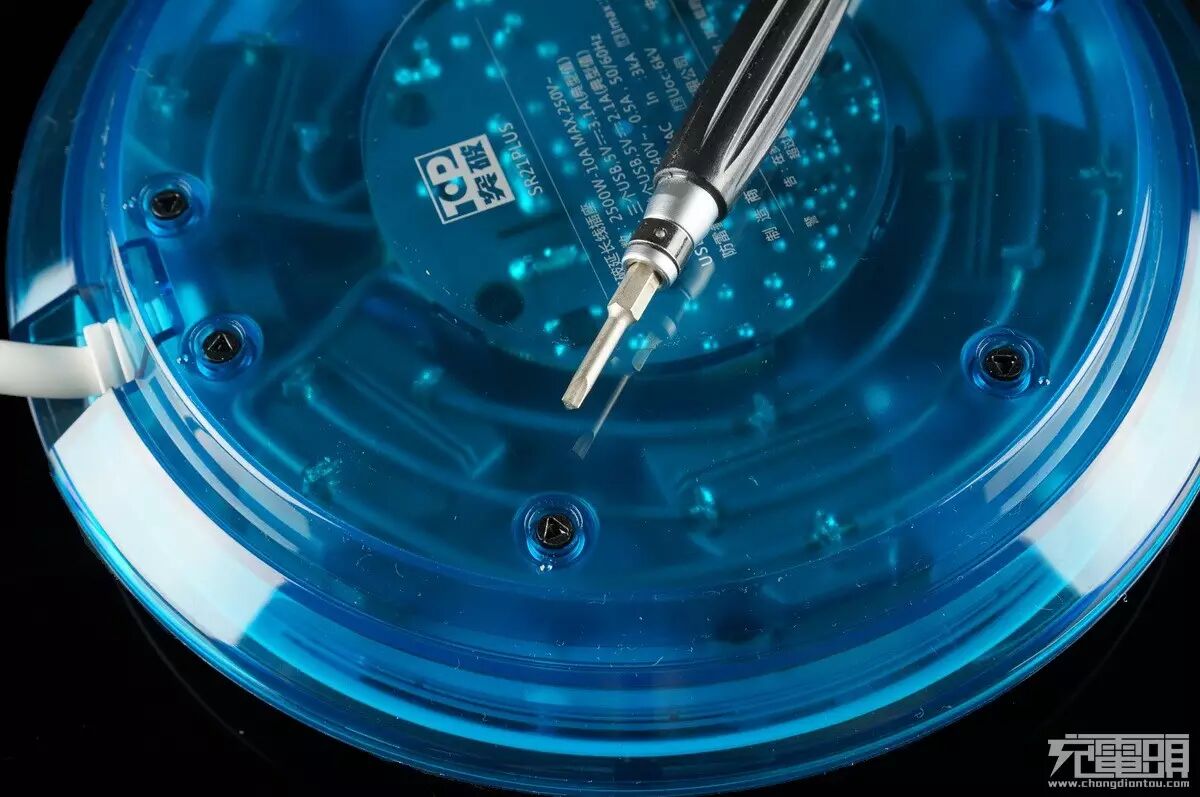

同样是试用了三角防拆螺丝，嗯，对应的三角螺丝刀拆之。

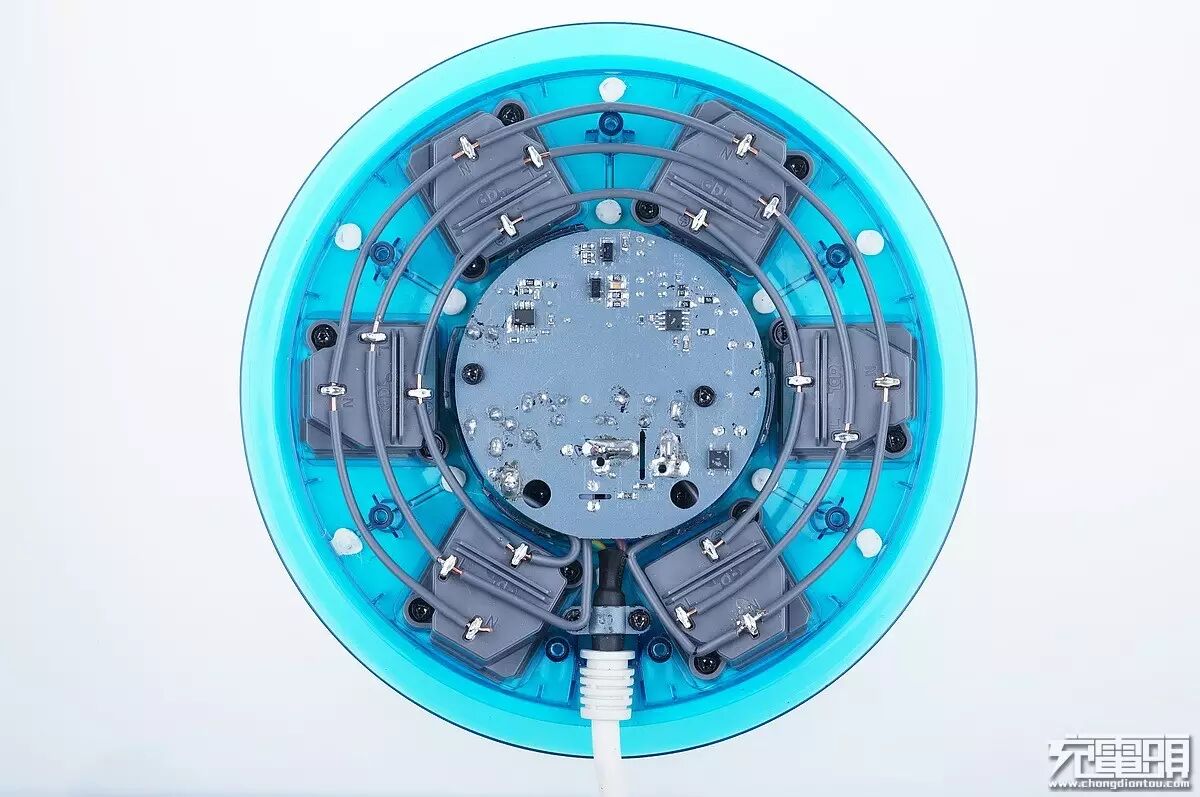

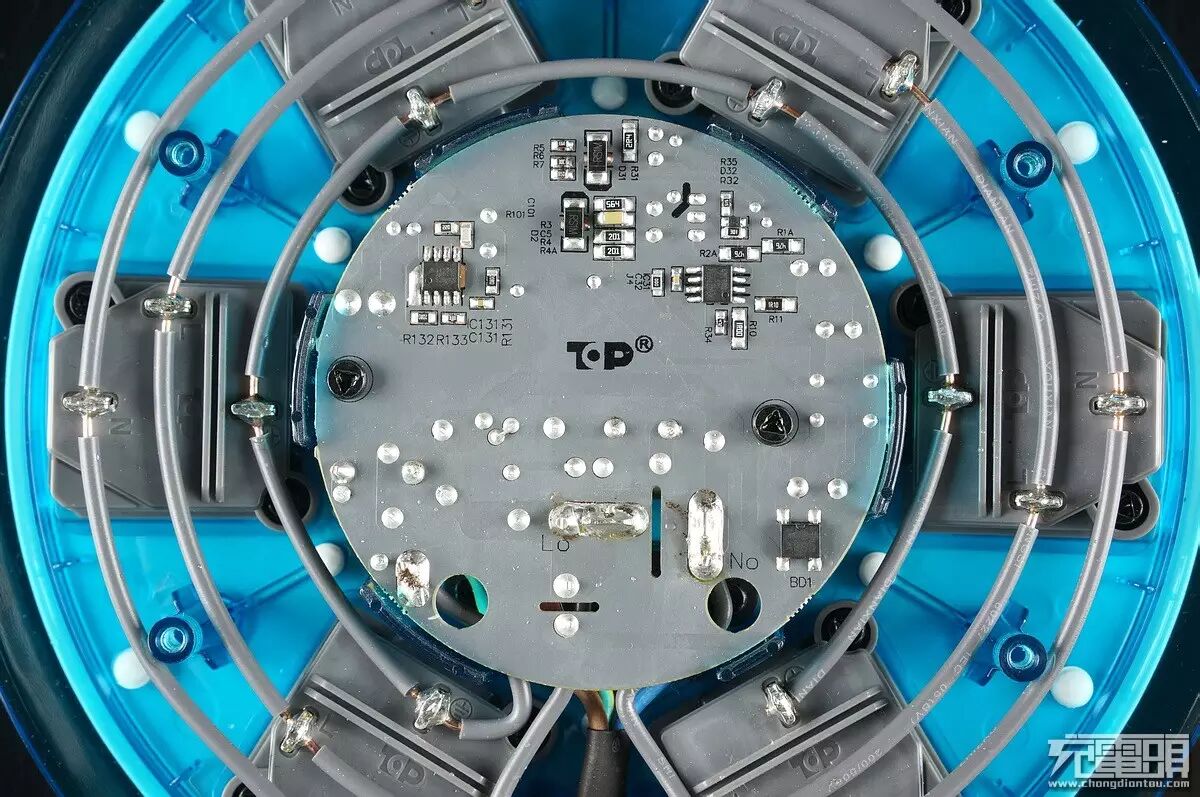

拿走底壳后，我们看到量产机与样机的整体结构大致上是相同的，量产机直接使用了灰色PCB，样机是黑色PCB涂灰漆，但细节处做了几项修改。

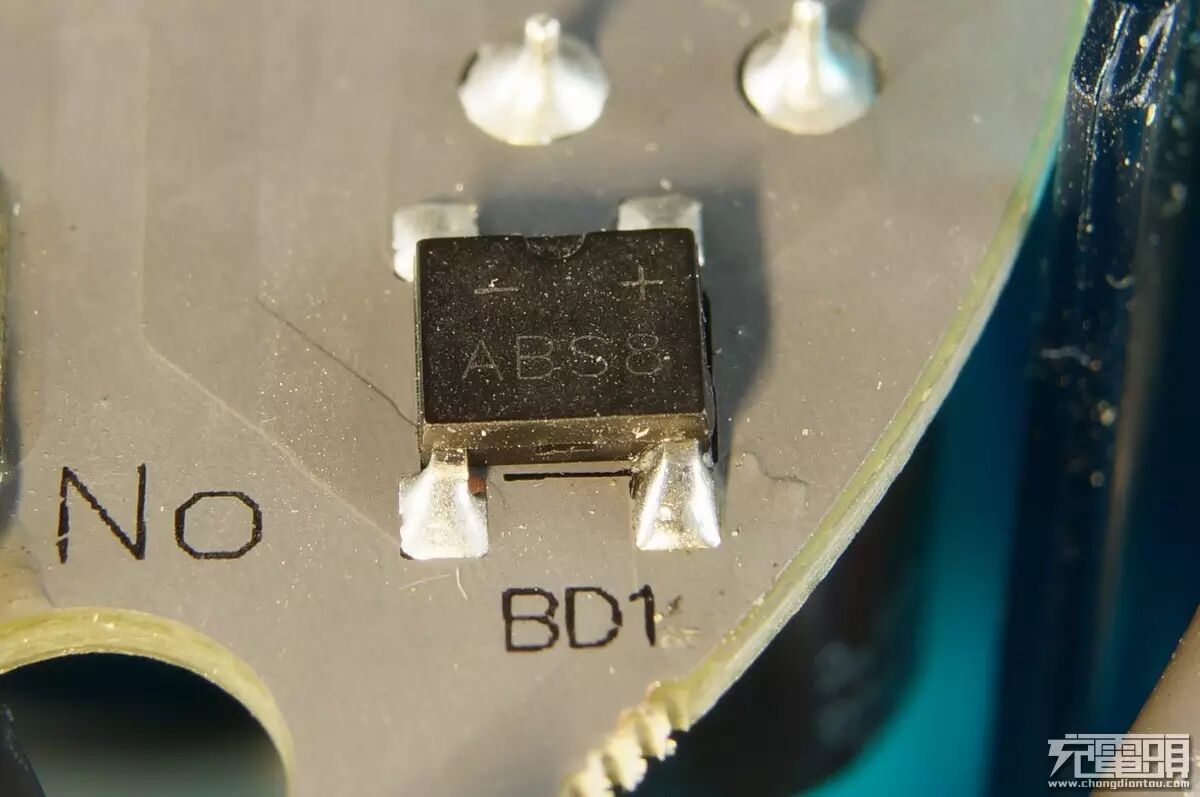

JL A8S ，整流桥。

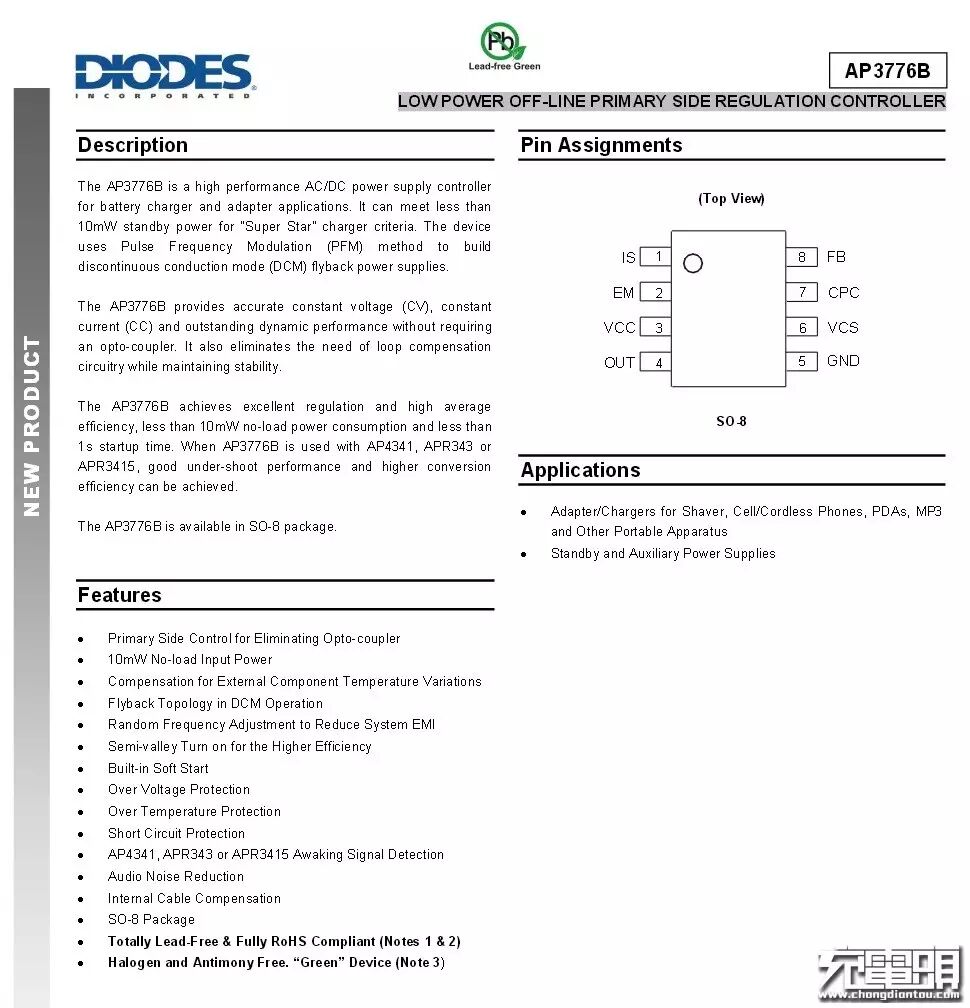

3776BM，初级pwm控制器。

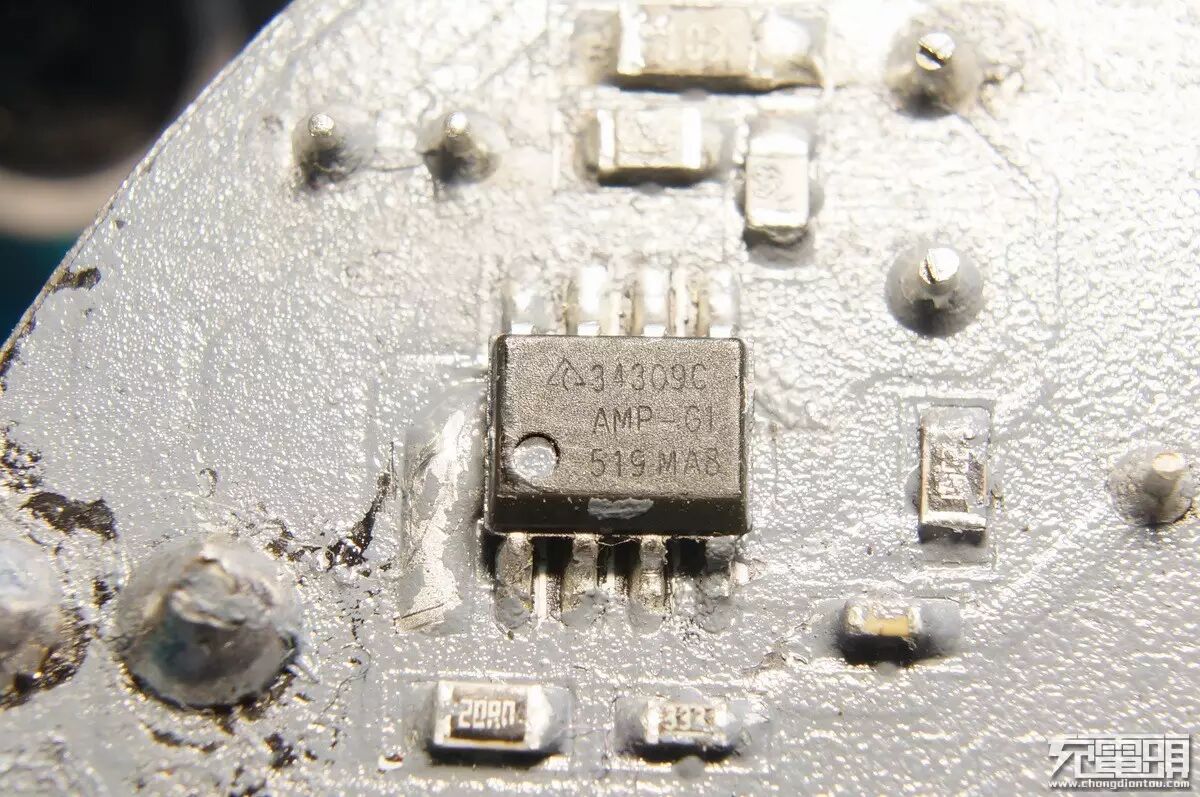

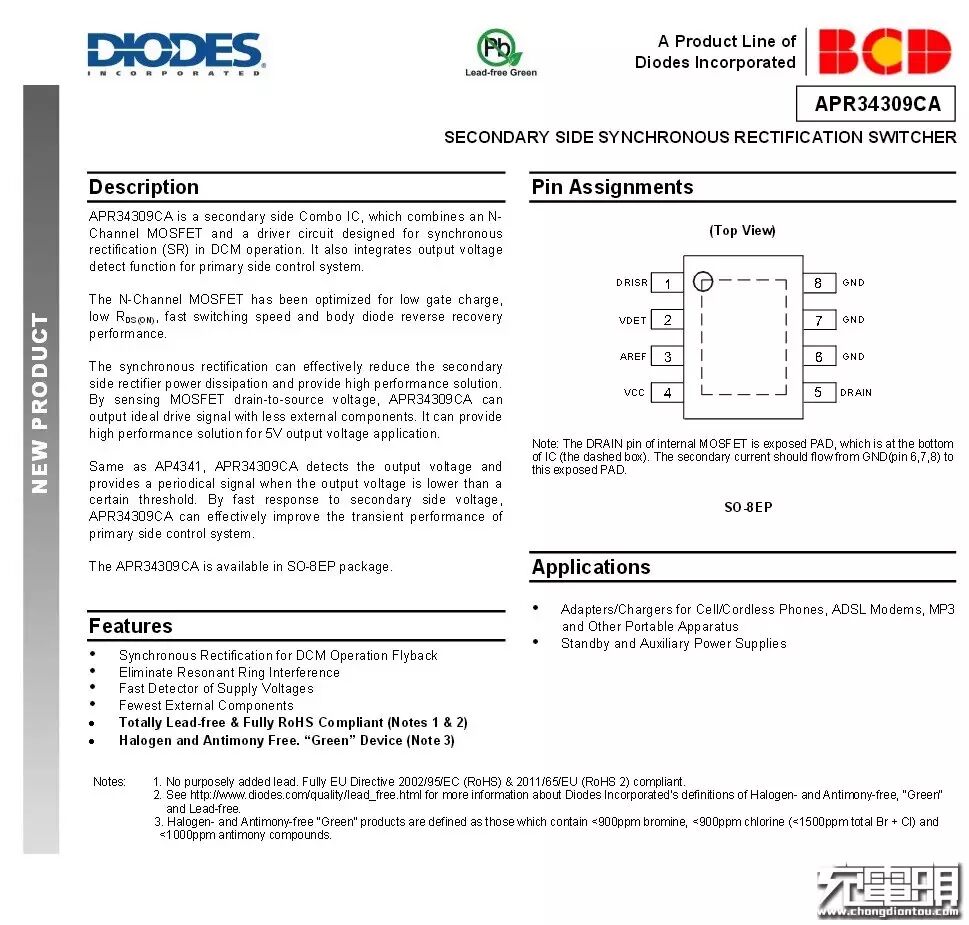

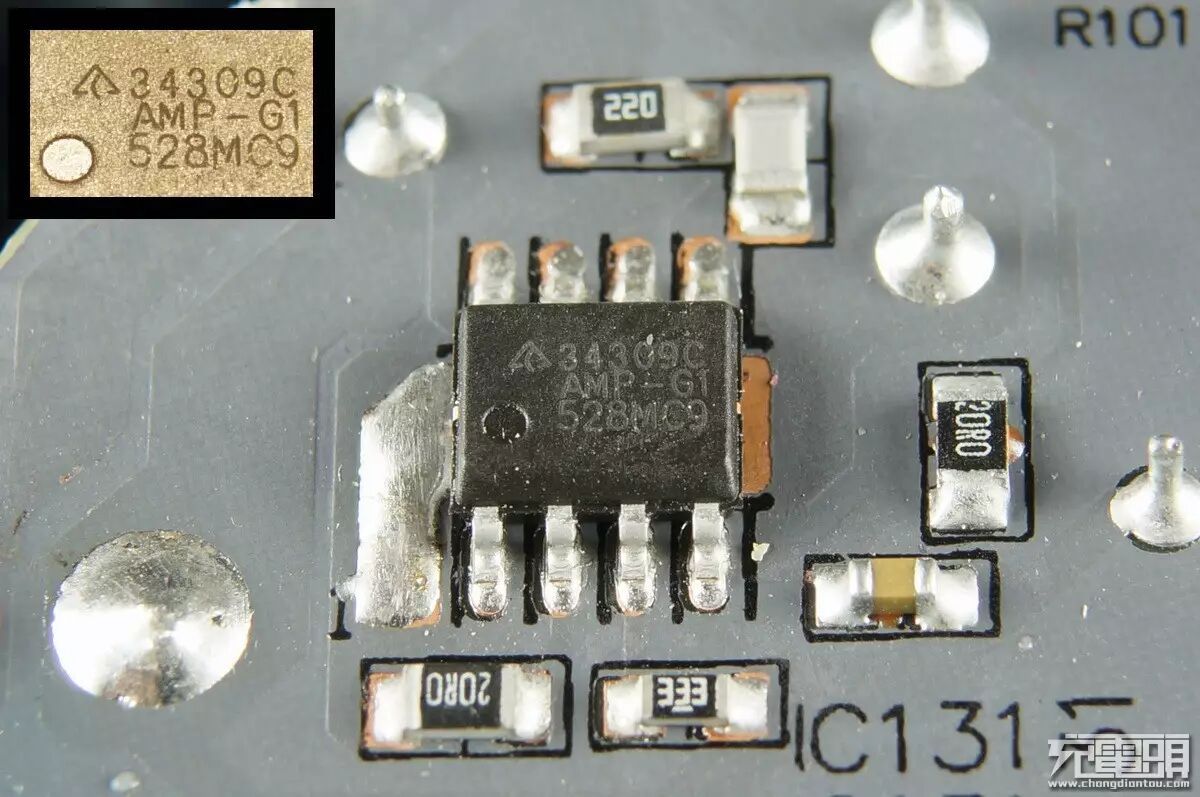

34309是一款组合ic，内部合并了nmos和同步整流控制器 。

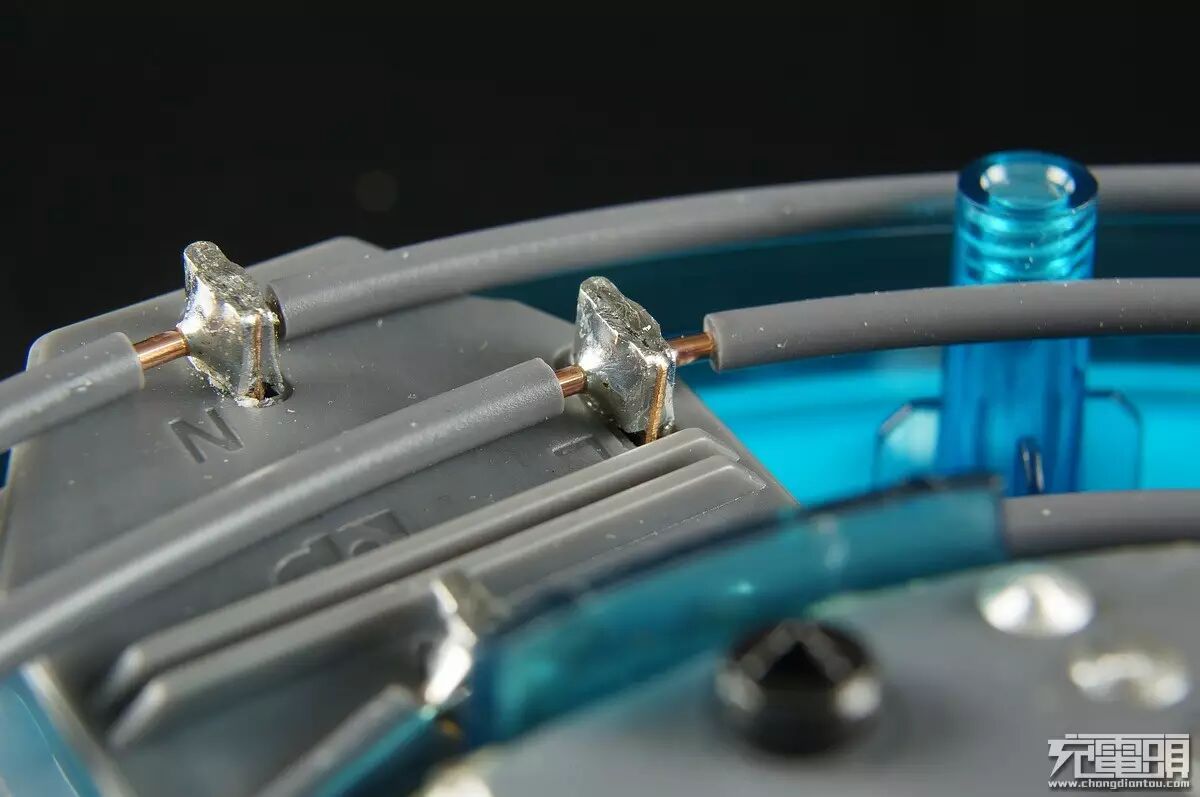

连接方式：一样是凹槽片卡紧单股铜线再焊锡的方式来连接各个AC插座，虽然这并不是常见的一体铜条结构，但这种卡紧焊接方式也是足够牢固安全的。这里又有一个细节，样机火零地三条线与6个AC底座之间都是一股铜线，但PCB延伸出来又是另外一股铜线，他们组装的时候互相重叠进凹槽然后焊接。而量产机则是PCB直接出来单股铜线直接连接6个AC孔，无断开一走到底。
PCB方案布局两者大致上是相同的。

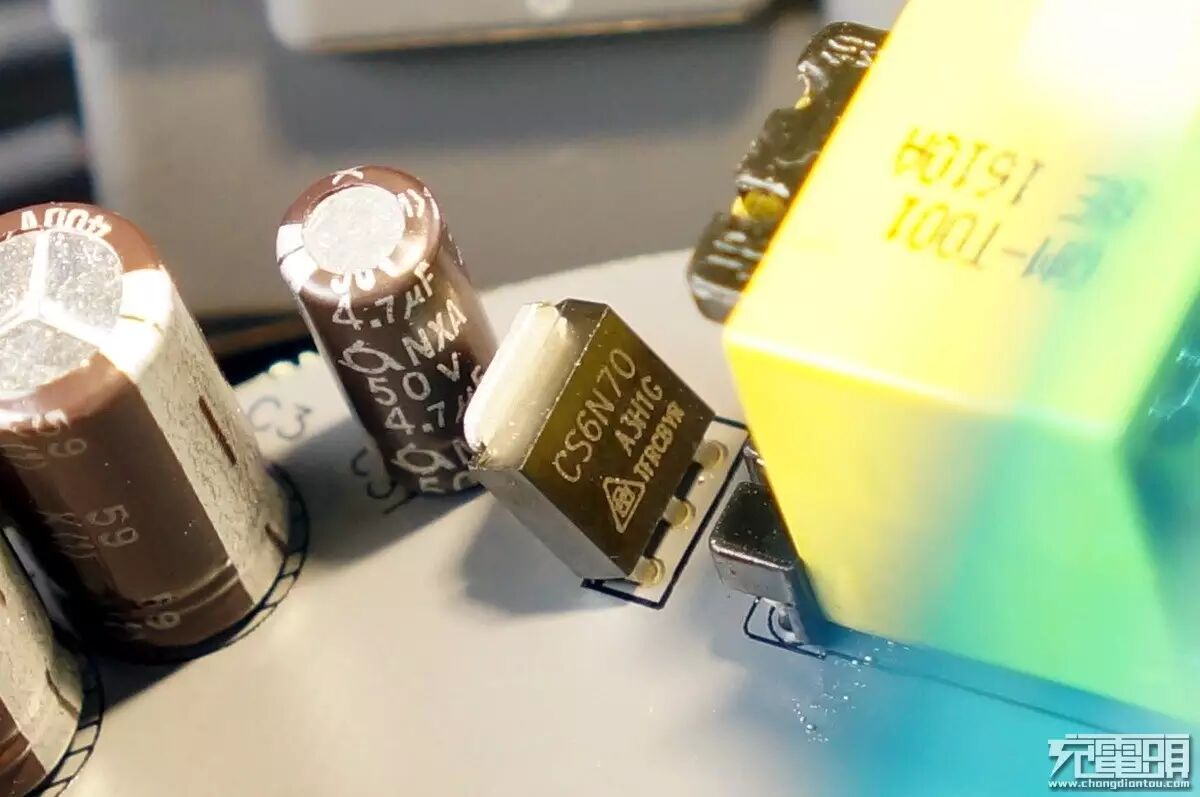

管子与电容换了另一家供货厂家。

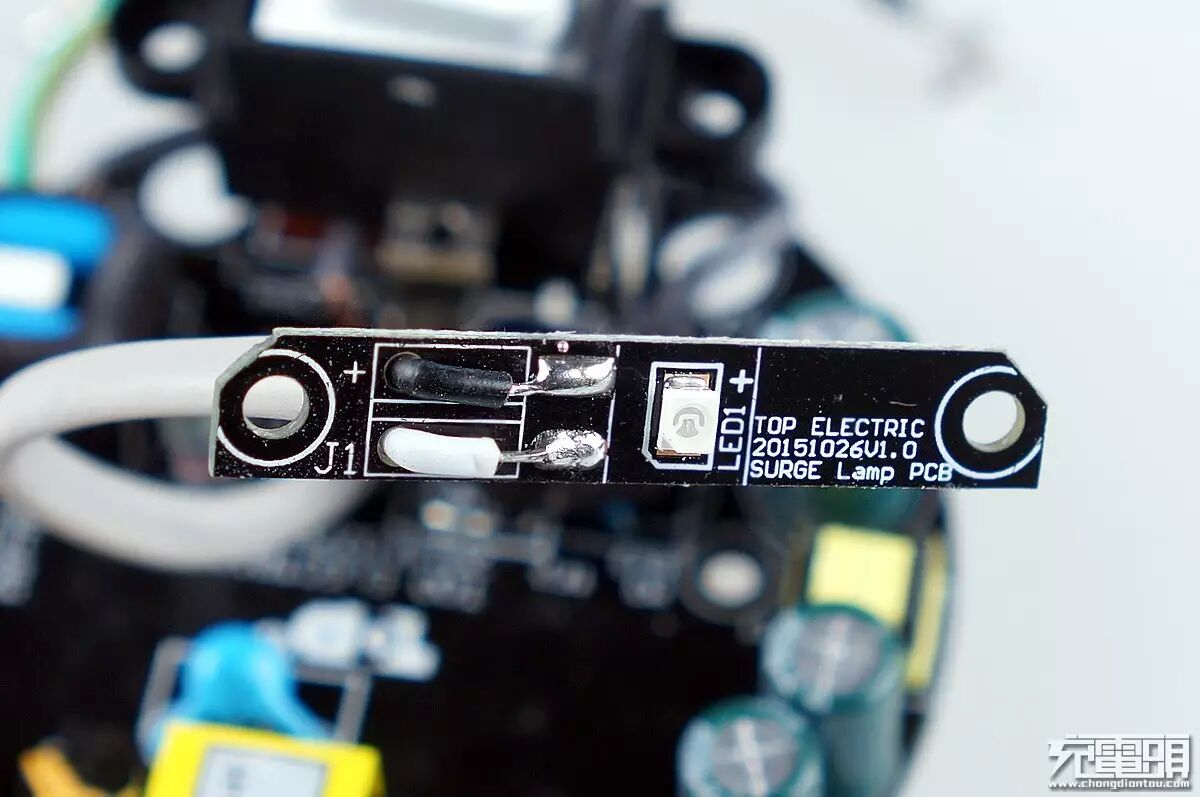

USB小板与防雷指示灯小板，一样是使用穿线过孔再焊接的方式更加牢固。USB小板加了一块黑色绝缘隔离片，３个USB口在识别IC上使用了TPS2513＋TPS2514，3个口全带识别功能。

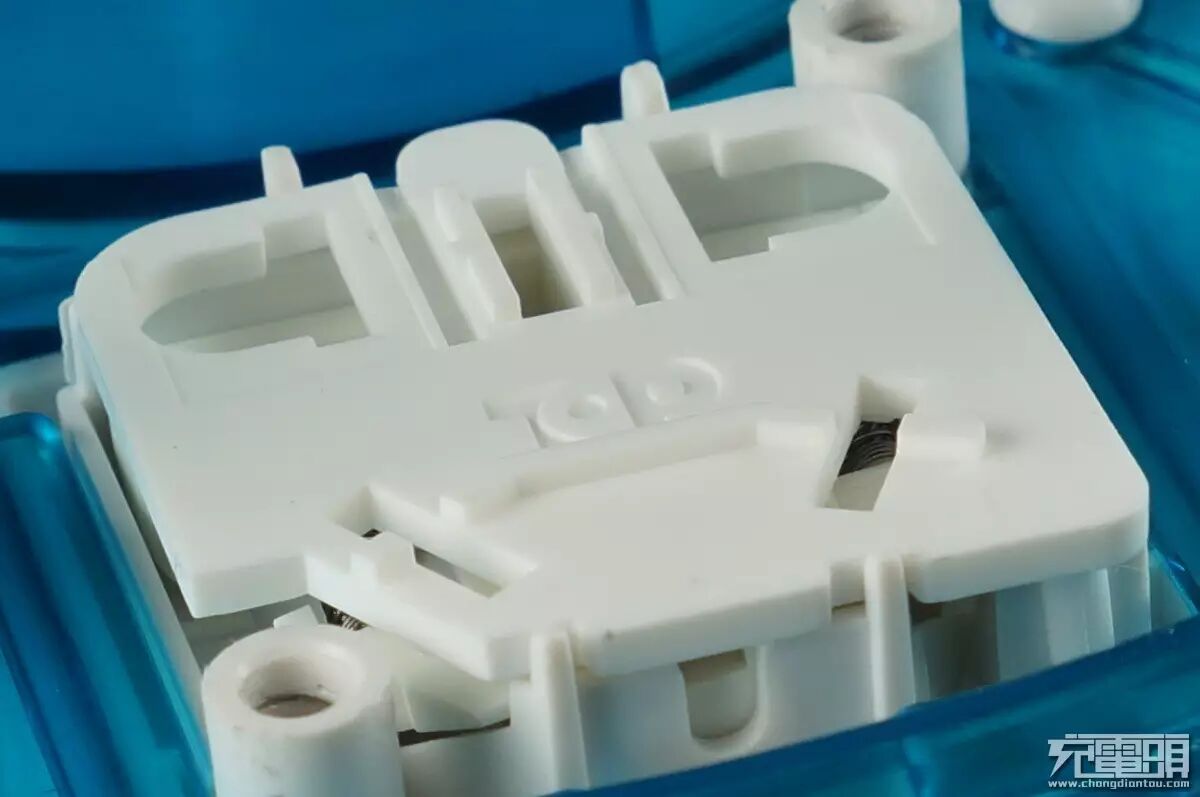

儿童安全门上带突破LOGO，这一块小板块也是他们自己的私模。

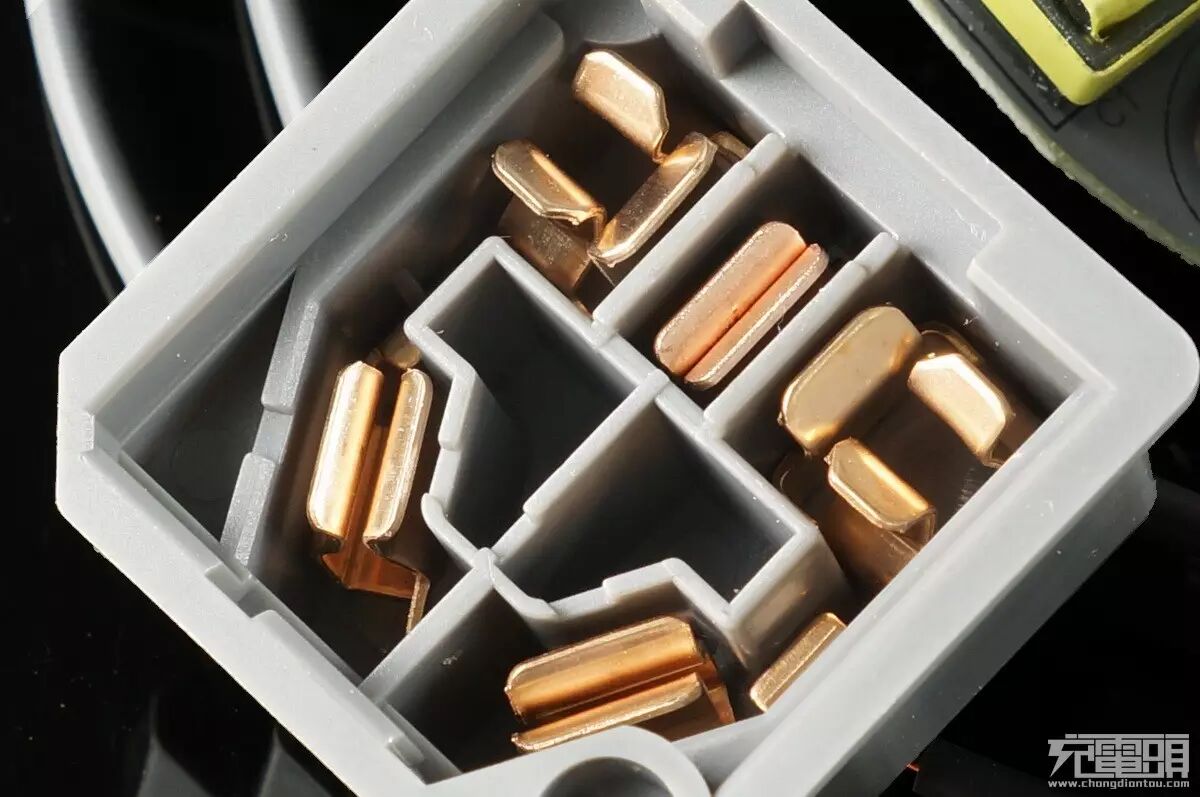

AC座内，铜片厚度目测达到0.5mm。
性能篇
一个电源类产品的品质等级可以通过测试多项参数来评估，充电头网开放所有实测数据让大家可以看到一款电源真实的性能参数。测试方法：使用EB系列可编程恒流电子负载设备对 突破 SR21PLUS 3USB排插 进行多档放电测试，监控其放电过程绘制成数据图表，得出多项数据来评估其性能。
常规步进：使用EB程控可调恒流电子负载，以30秒为单位0.1A为间隔从低到高逐级提升负载程度。绘制成曲线图可以直观看出电源各级带载情况。
对USB输出口做常规步进曲线：起始电压5.07V，结束电压5.15V。标称额定最大负载能力为2.1A(单口)/3.1A(全局)，实际单口最大负载能力为3.3A，超过即自动关闭输出，打嗝自恢复。有轻微的线补情况表现，无明显毛刺现象中规中矩。

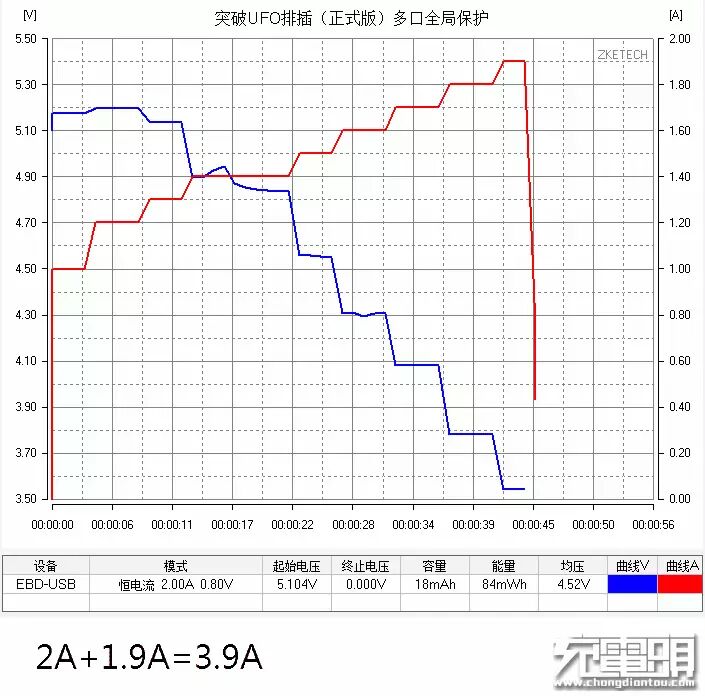

测试多口极限数值，在达到3.3A 全局电流后，电压开始不断走低作预保护机制，一路下探到3.5V@3.9A时候切断输出，打嗝保护。
以下是工程版评测：
这款排插一点都没有排插的样子，甚至连【排】都算不上，应该叫【盘】插？
正上方的面板采用白色设计，而侧边与底部则是透明的青蓝包边，这个风格小编马上想起1997年的apple imac 电脑。

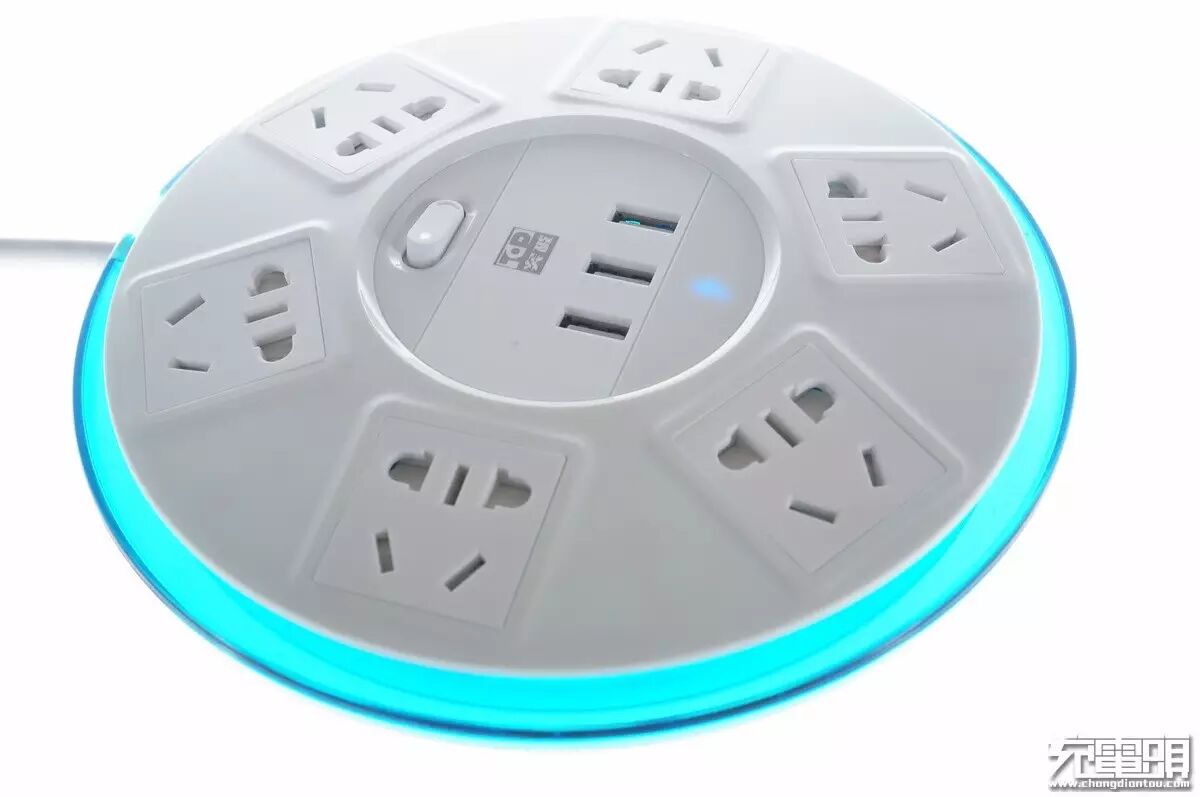

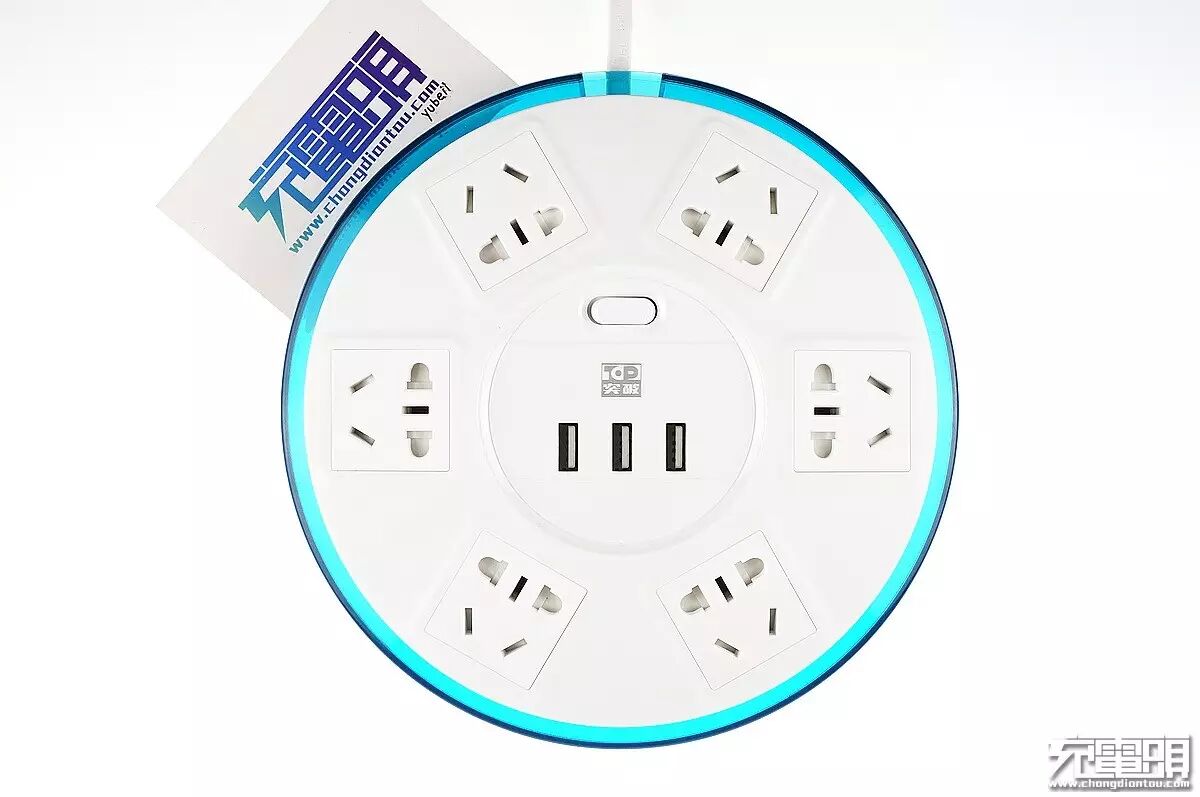

排插正上方俯视。

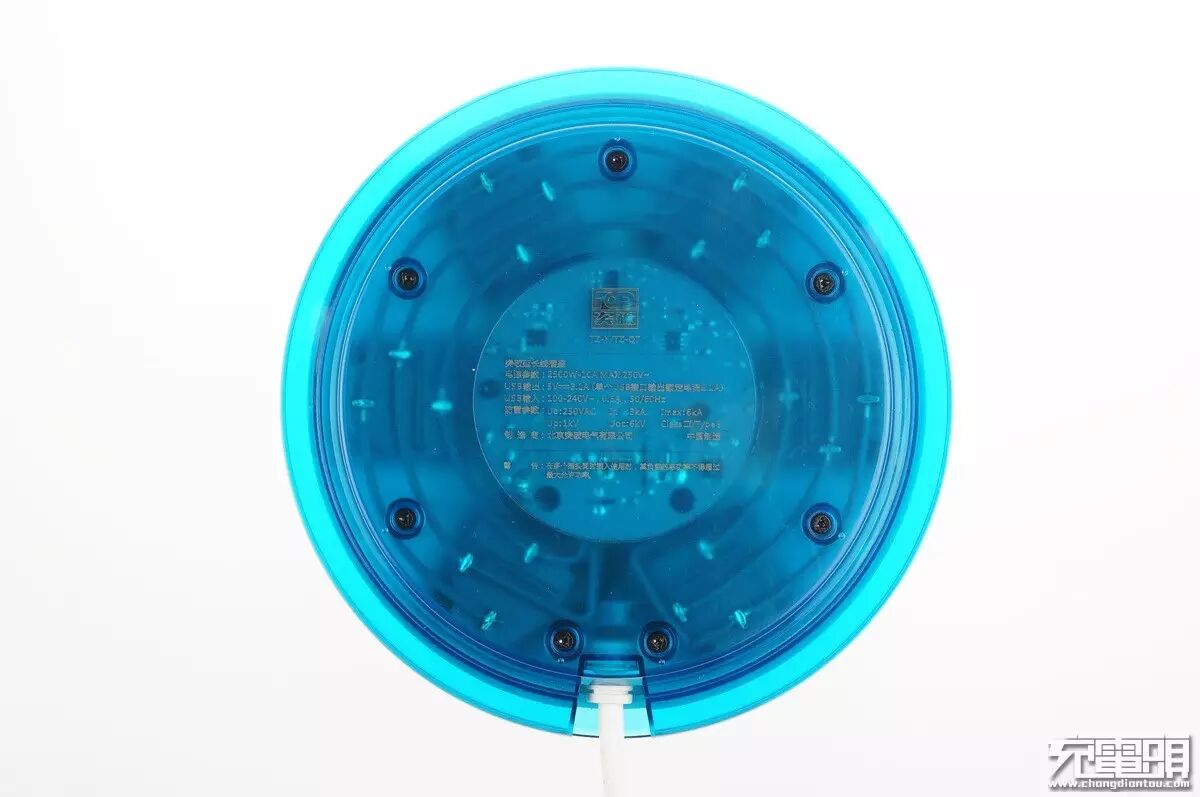

排插底部。

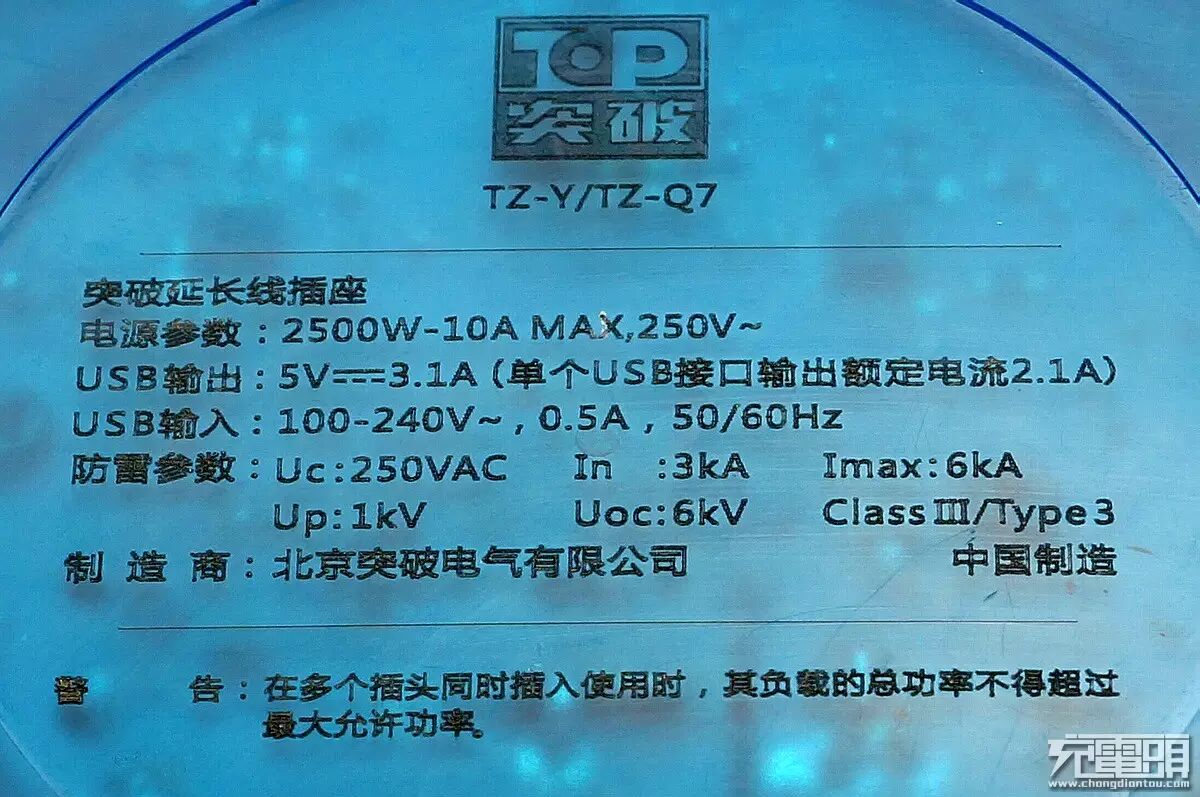

底部的铭牌信息一览，型号为：TZ-Y/TZ-Q7 突破延长线插座，AC最大载荷参数：2500W-10A，USB输出：5V3.1A最大值\单口最大2.1A。防雷参数，Uc：250VAC、In：3kA、Imax：6kA、Up：1kV、Uoc：6kV、ClassIII/Type3，北京突破电气有限公司制造。
AC插口使用国标的2+3方式，插孔内有儿童防插挡板保障安全。

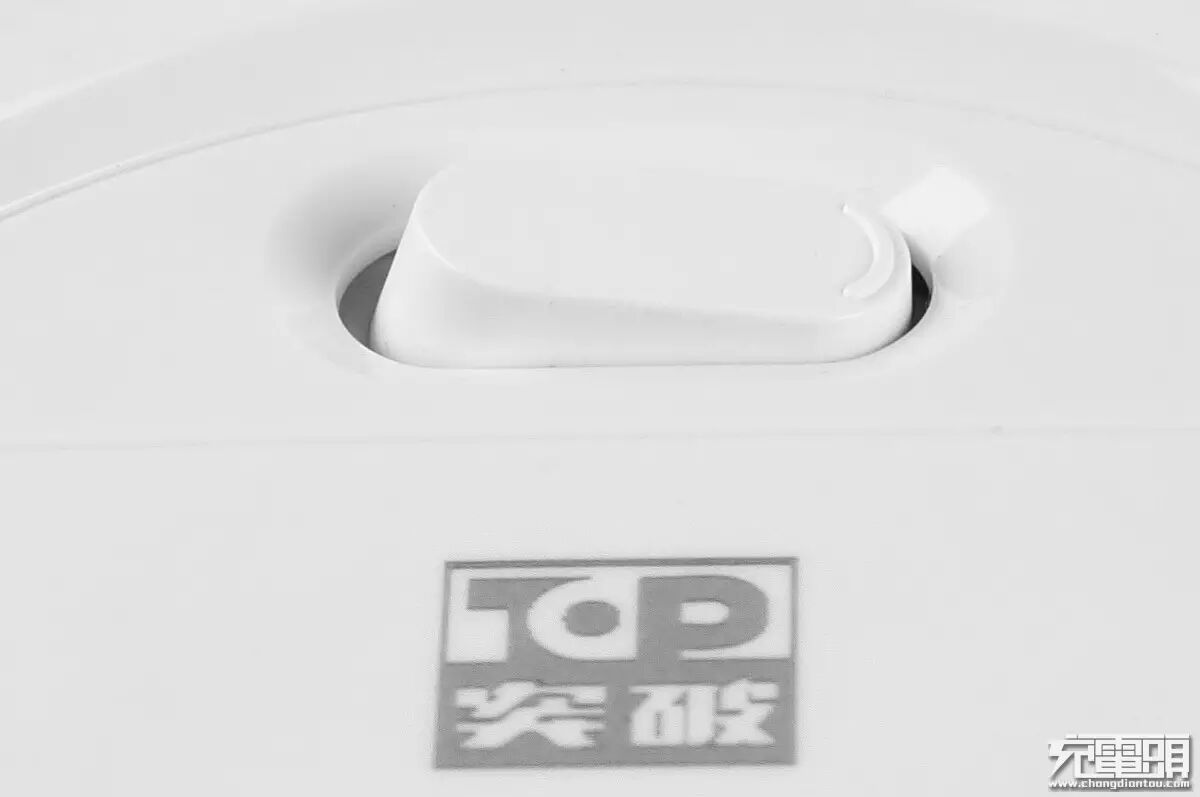

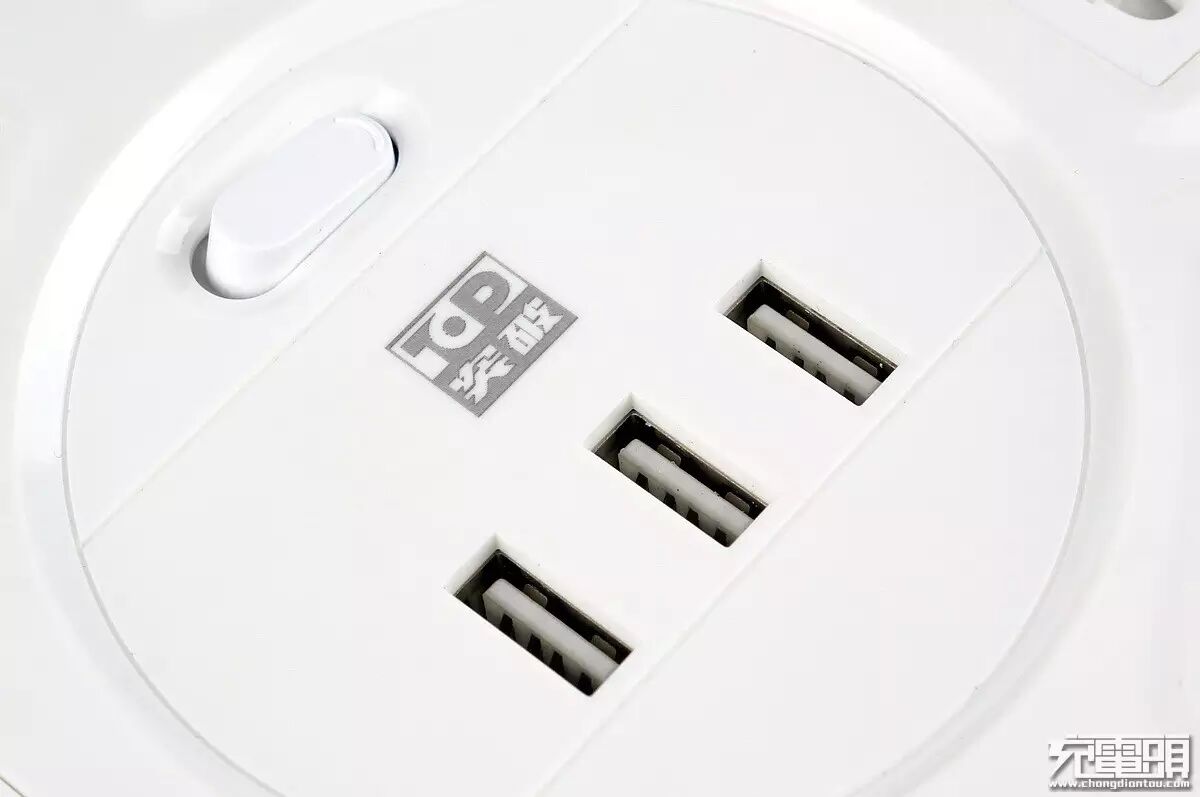

面板上安放了3个USB输出口，可以同时支援3个设备使用。在开关选择上突破使用了一个船型翘板开关，他负责控制AC与USB的全局通断。开关与USB插口中间是突破的商标LOGO。
船型翘板开关内藏一个LED指示灯，在关闭时并不发亮。
开关ON通电后，开关内的白色LED会发亮透光出来，并且3个USB座下面也会有一个蓝色LED闪电LOGO发光。
通电后，LED发光工作状态一目了然。

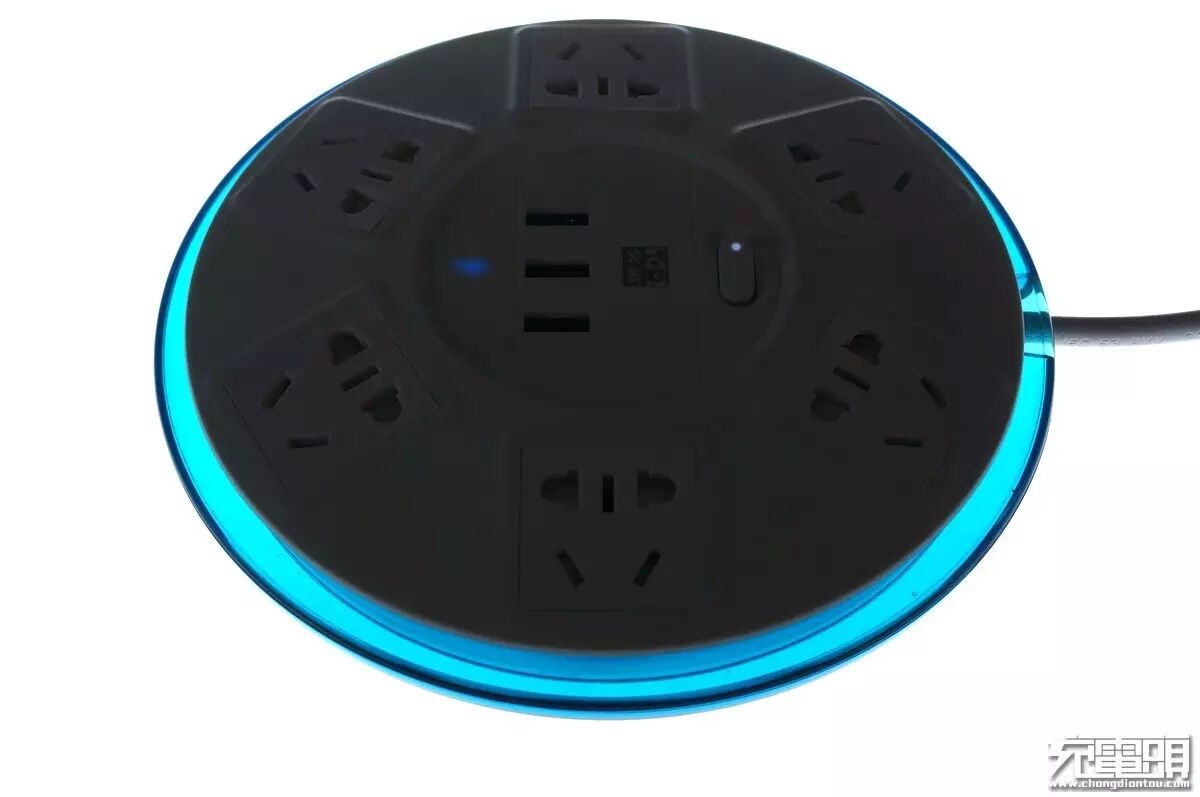

关灯看看，非常好看。
同时插满３个USB输出口的样子。

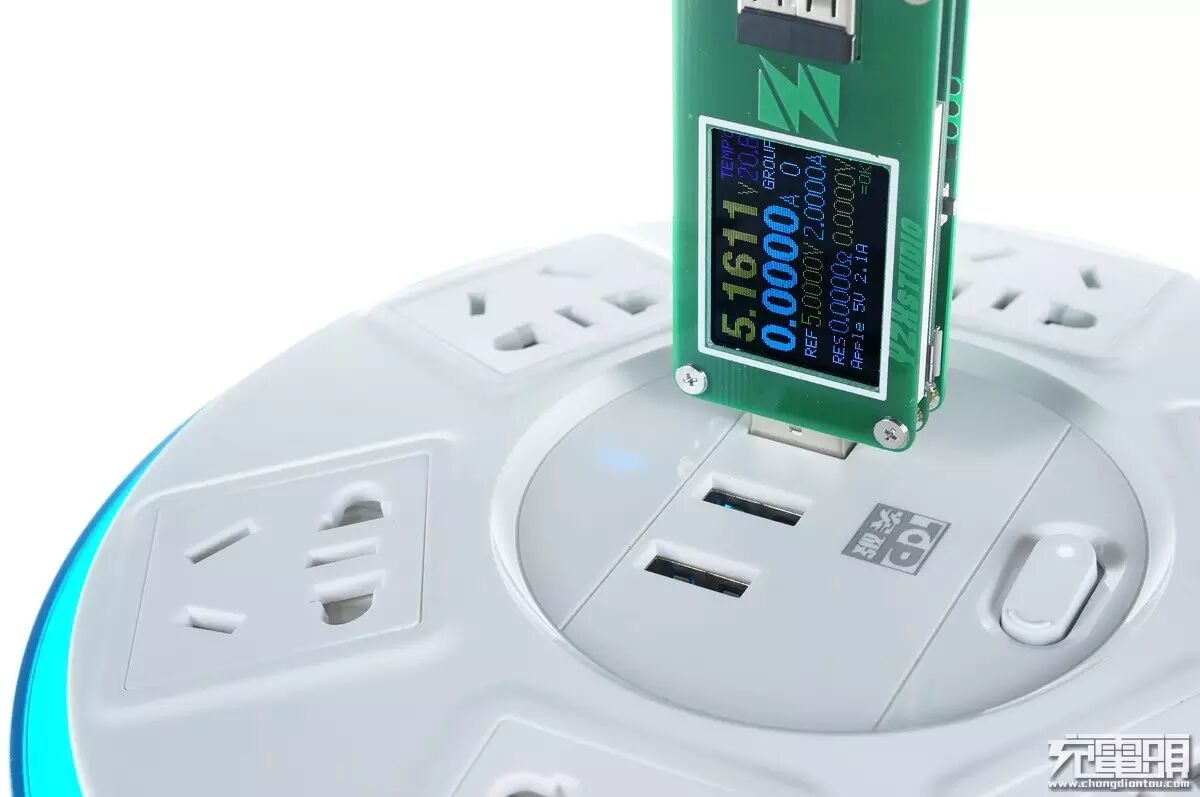

３个USB母座为并联输出关系，待机电压一样都是5.1611V，默认为苹果2.1A识别。

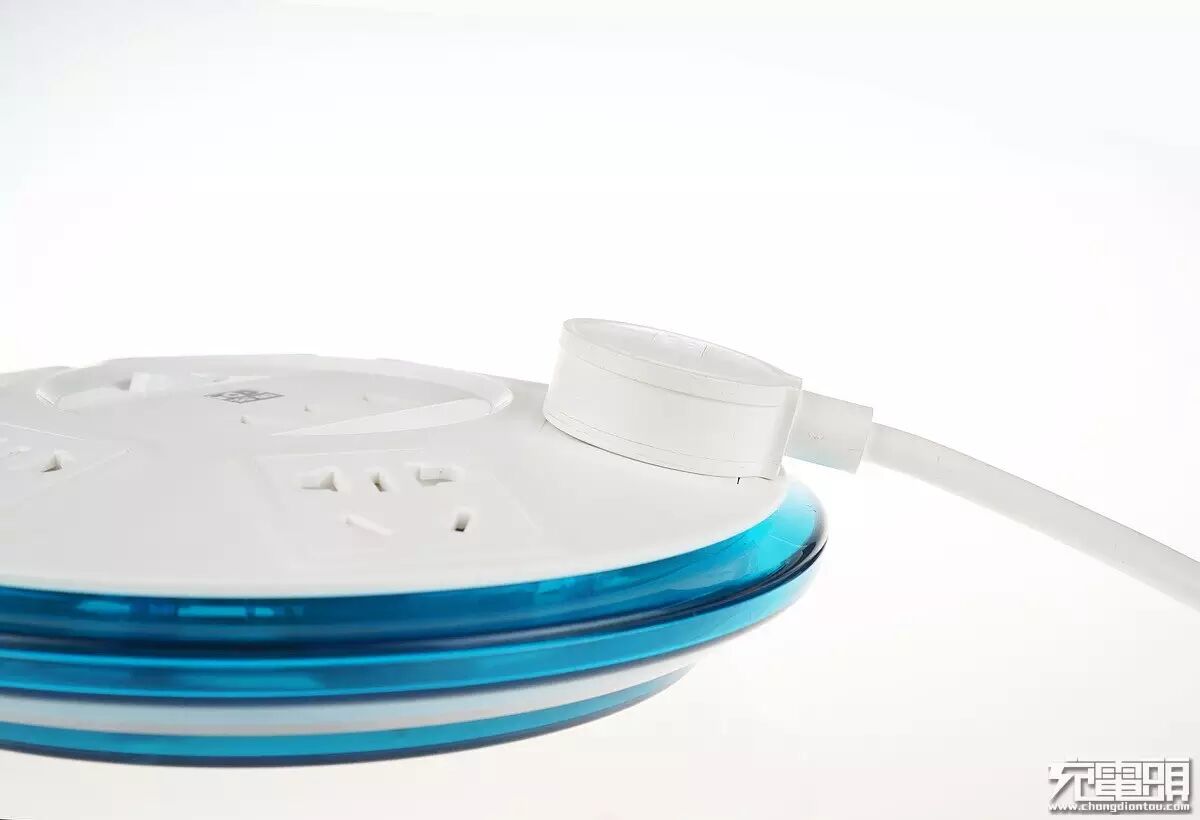

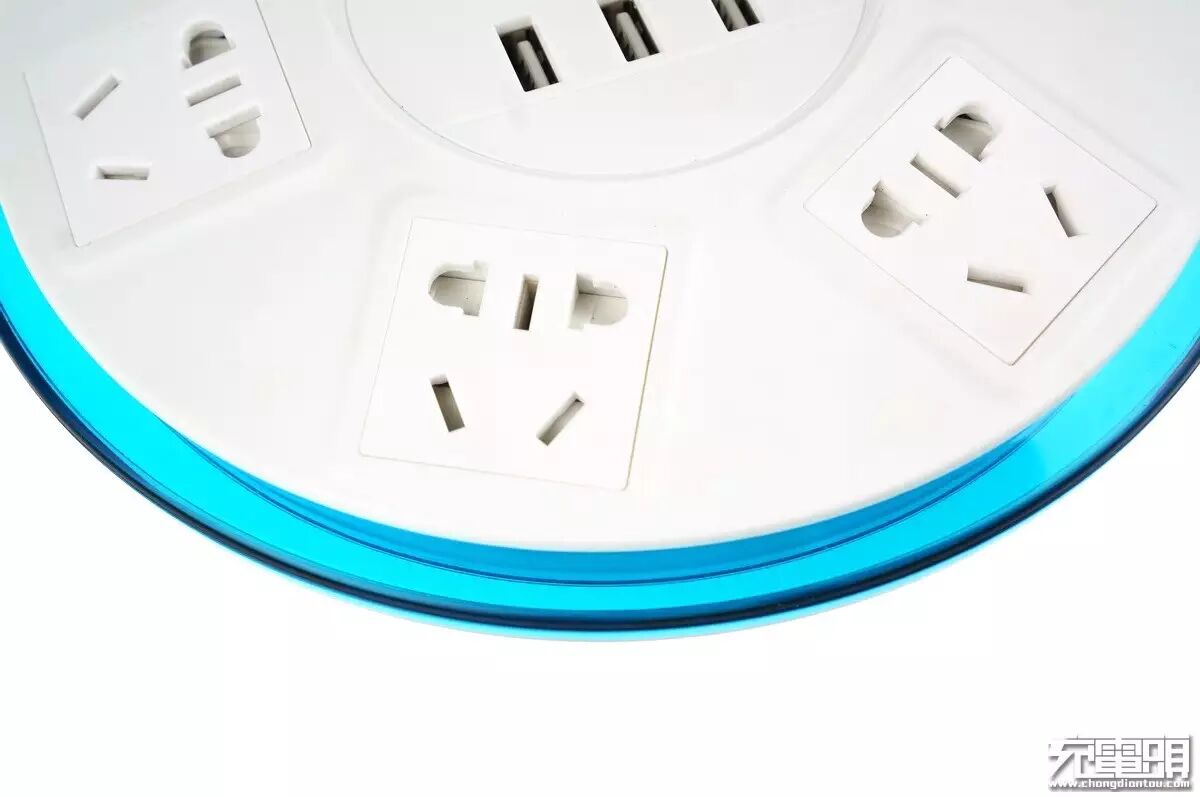

由于圆盘的面板有一定倾斜度，所以插上AC孔后线材会自然下垂更加贴服地面(桌面)。

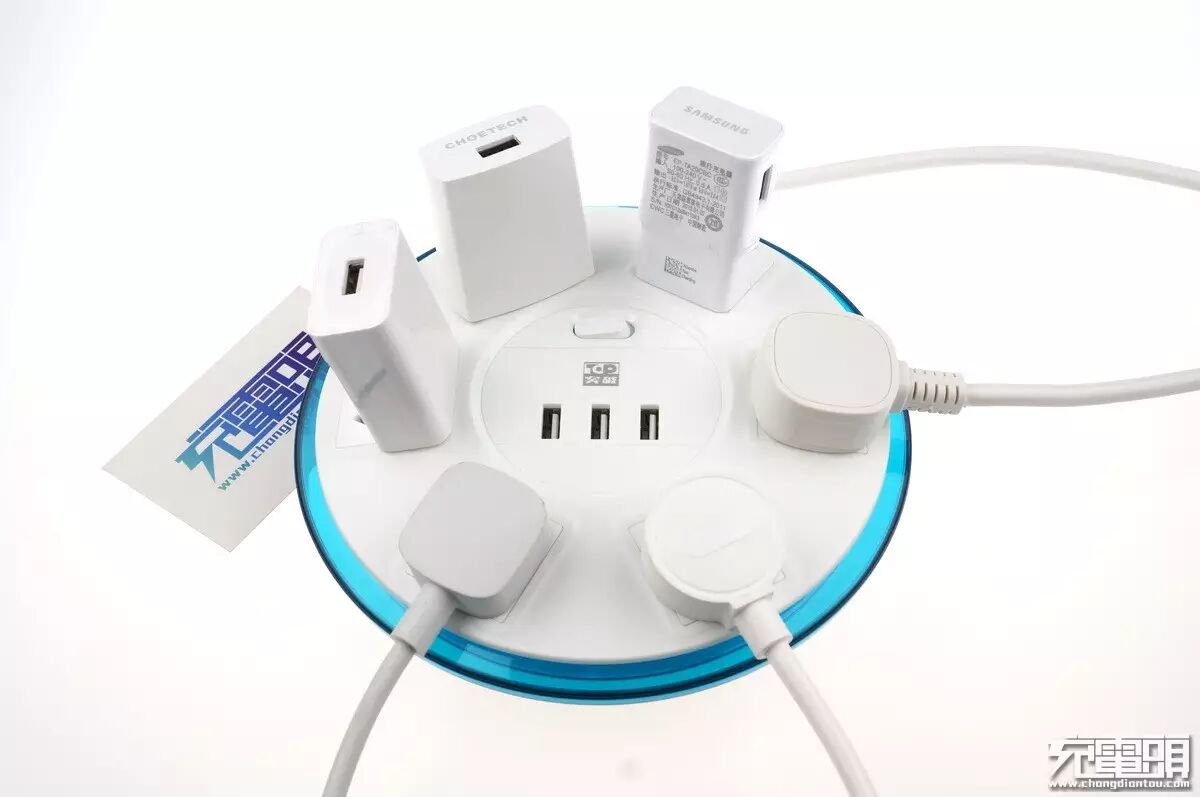

全部AC插口插满，超大的间距完全不会受到临近插口干扰。
拆解篇：

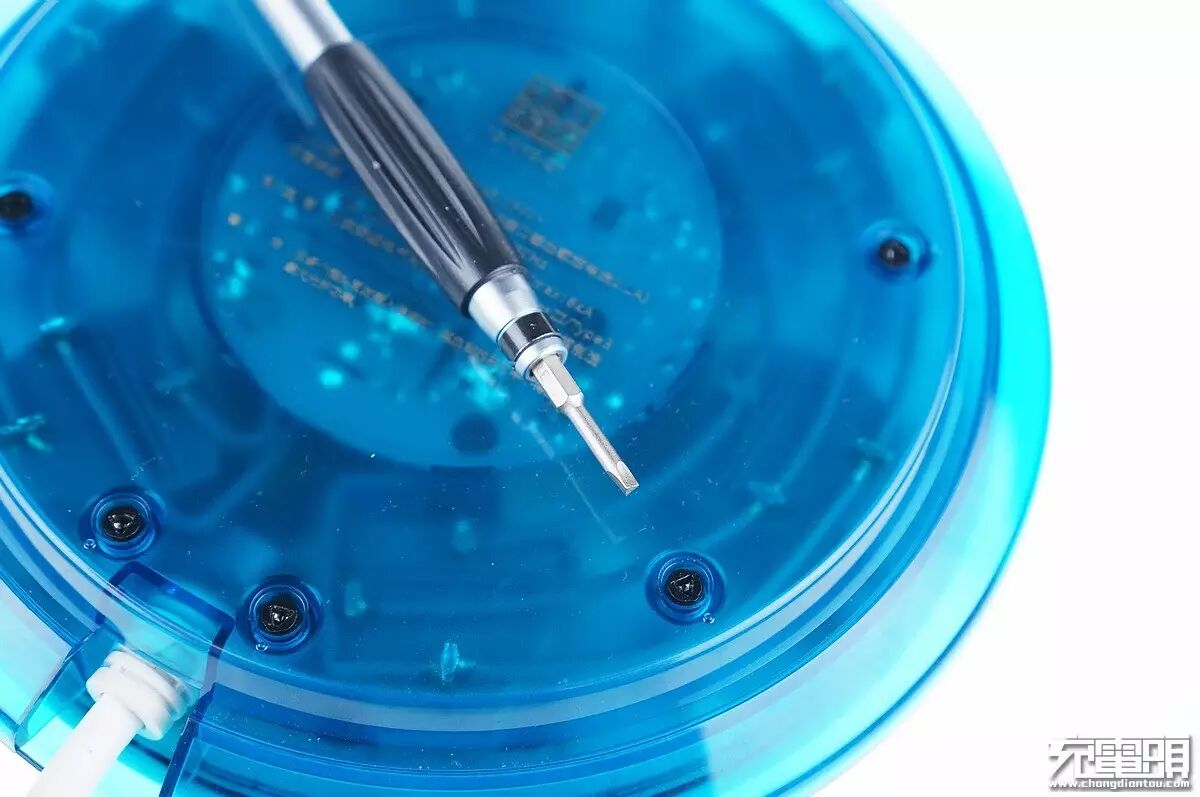

突破TZ-Q7采用螺丝组装，底部是７颗三角形防拆螺丝，不怕，我们有的是三角形螺丝刀

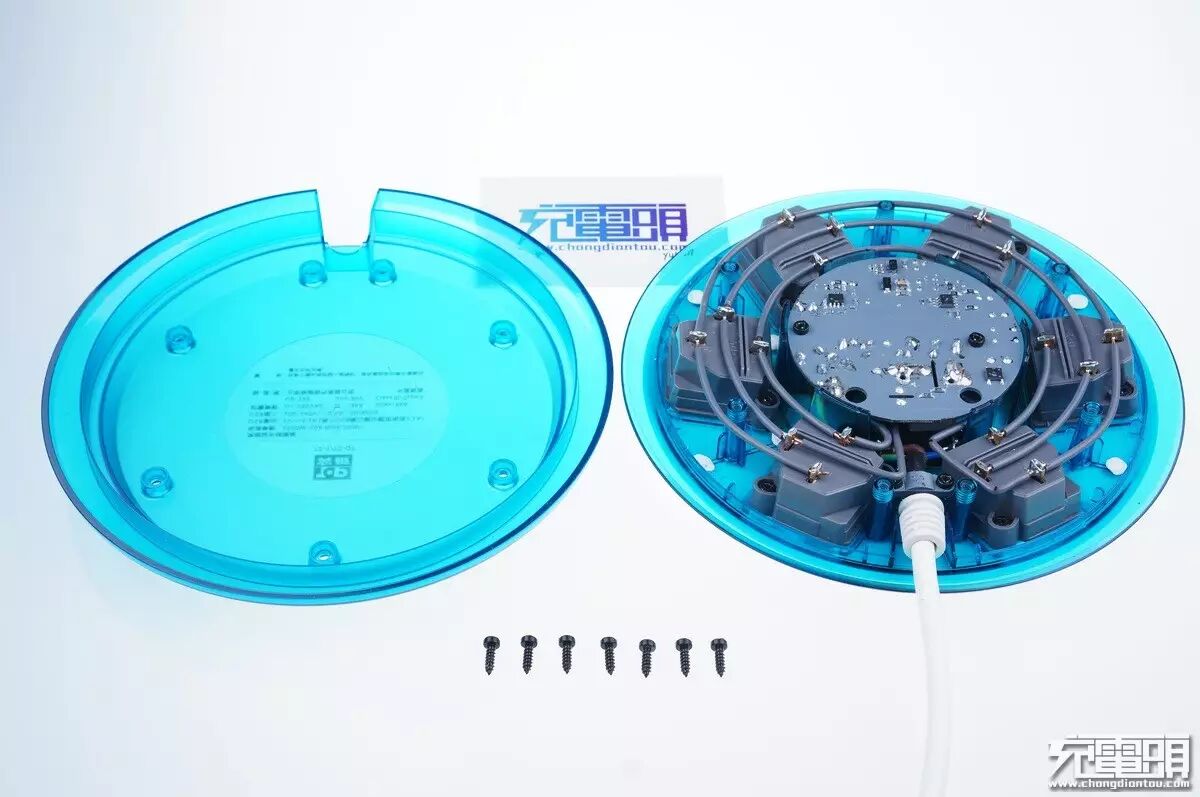

防拆螺丝拧开后，底部透明圆盘分离出来，主要部件拧紧在上面板。
观察AC插座结构，虽然并未采取一体铜条设计，但单股粗铜线通过特殊焊接方式也达到了不错的效果。地线零线火线规范整齐。

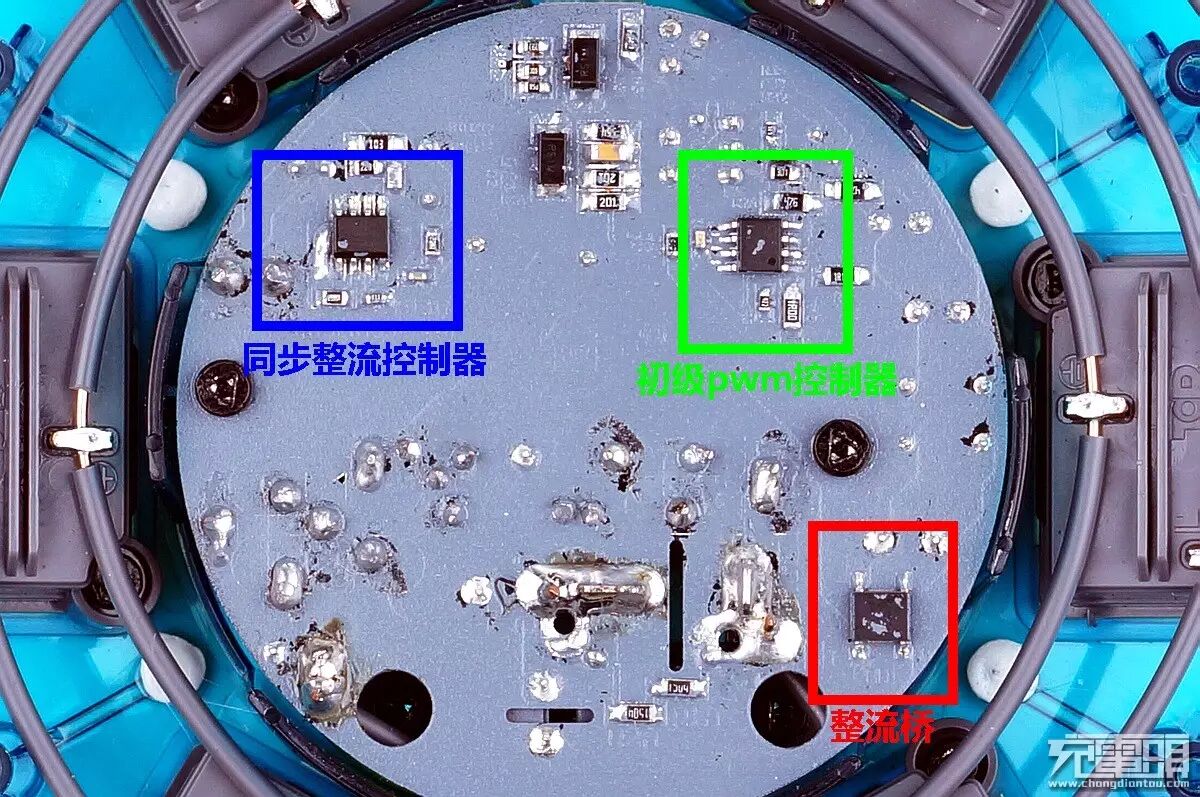

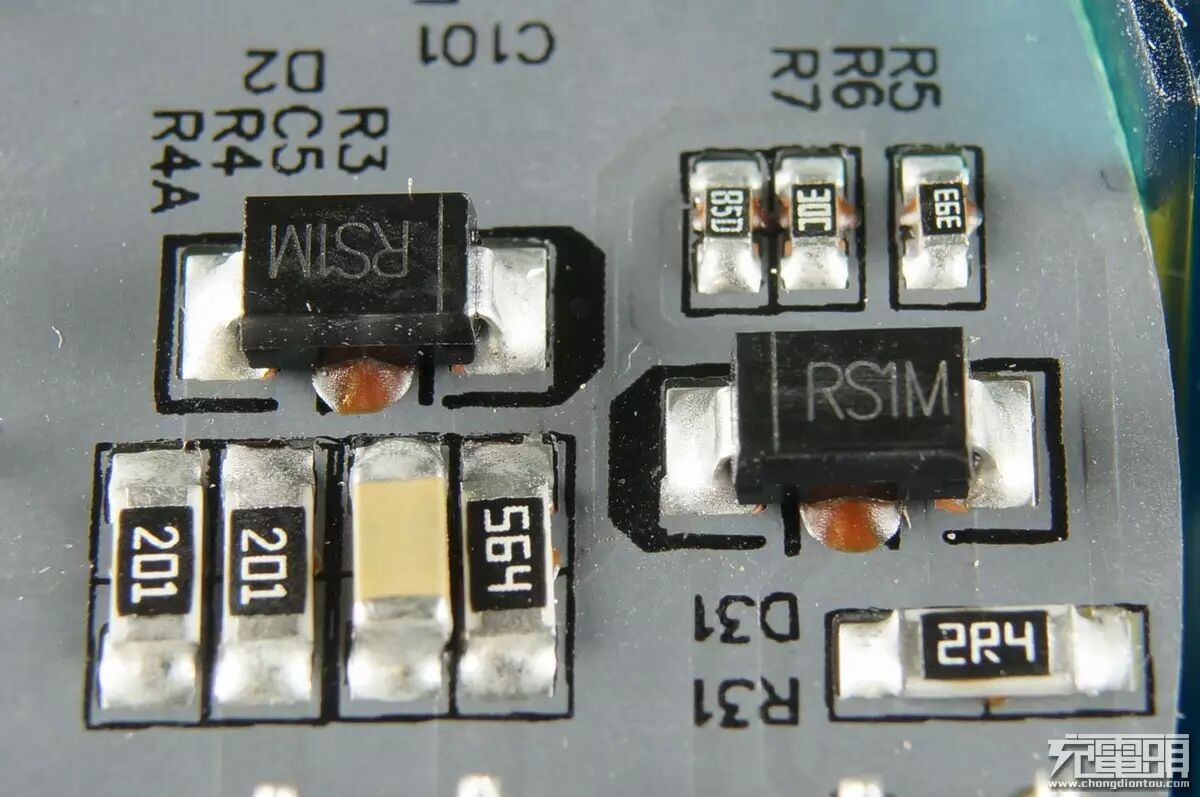

PCB反面一览。黑色PCB上有一层灰色的涂层，应该是防潮加美观作用。

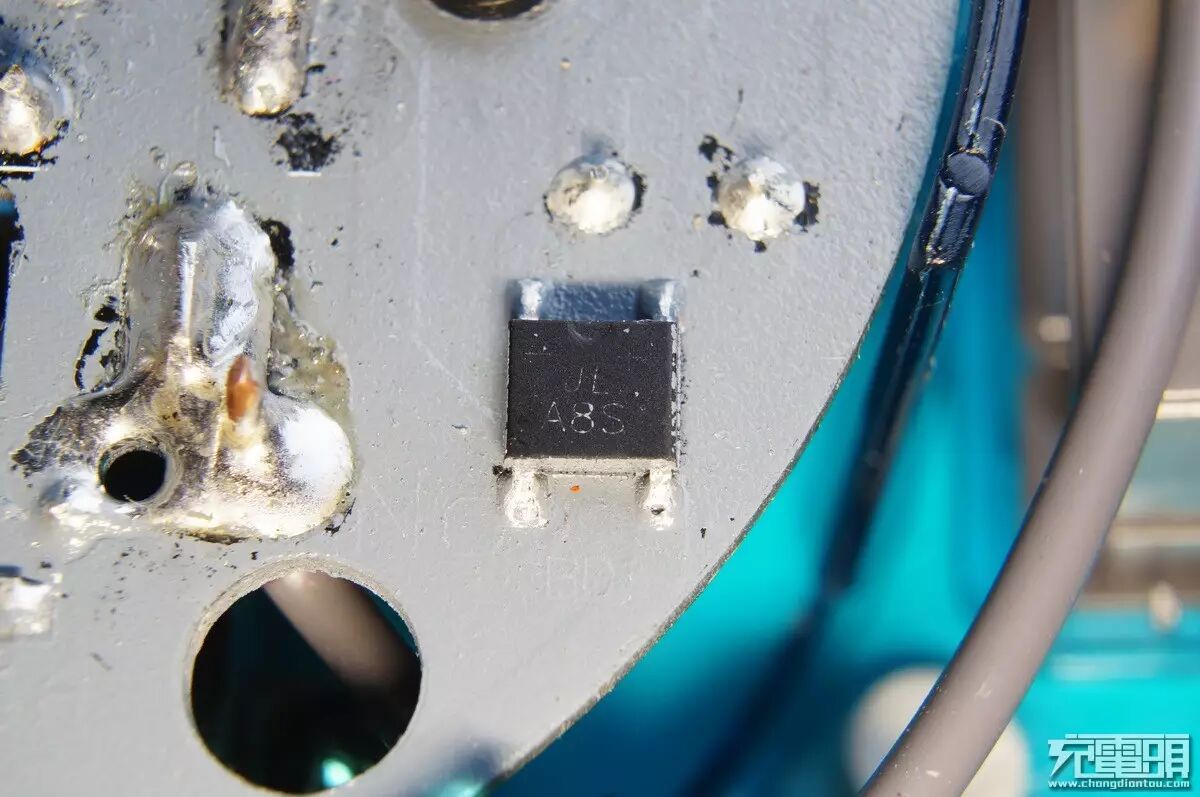

JL A8S ，整流桥。
3776BM，初级pwm控制器。
34309是一款组合ic，内部合并了nmos和同步整流控制器 。

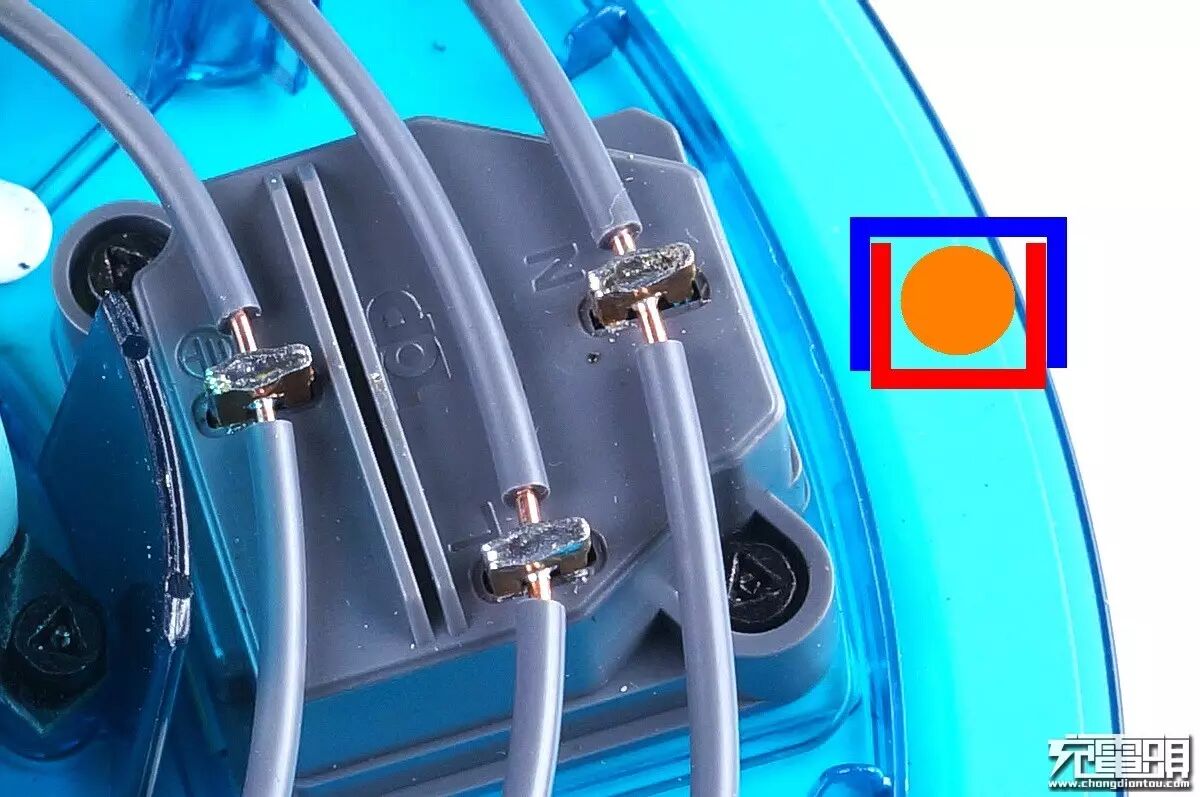

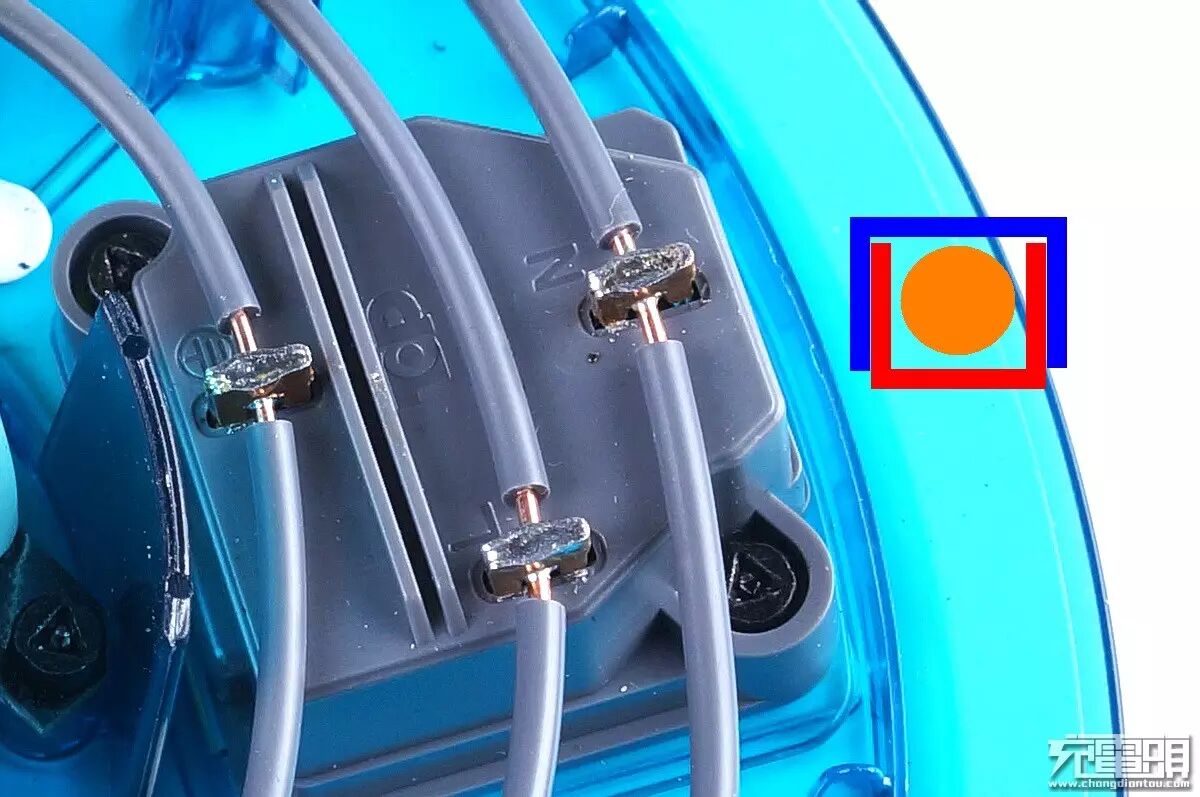

AC插座的底部是一个凹槽，单股粗铜线放在凹槽上，然后再使用另外一个凹槽夹紧把铜线包裹在中间，最后把整个空间焊锡，非常牢固。

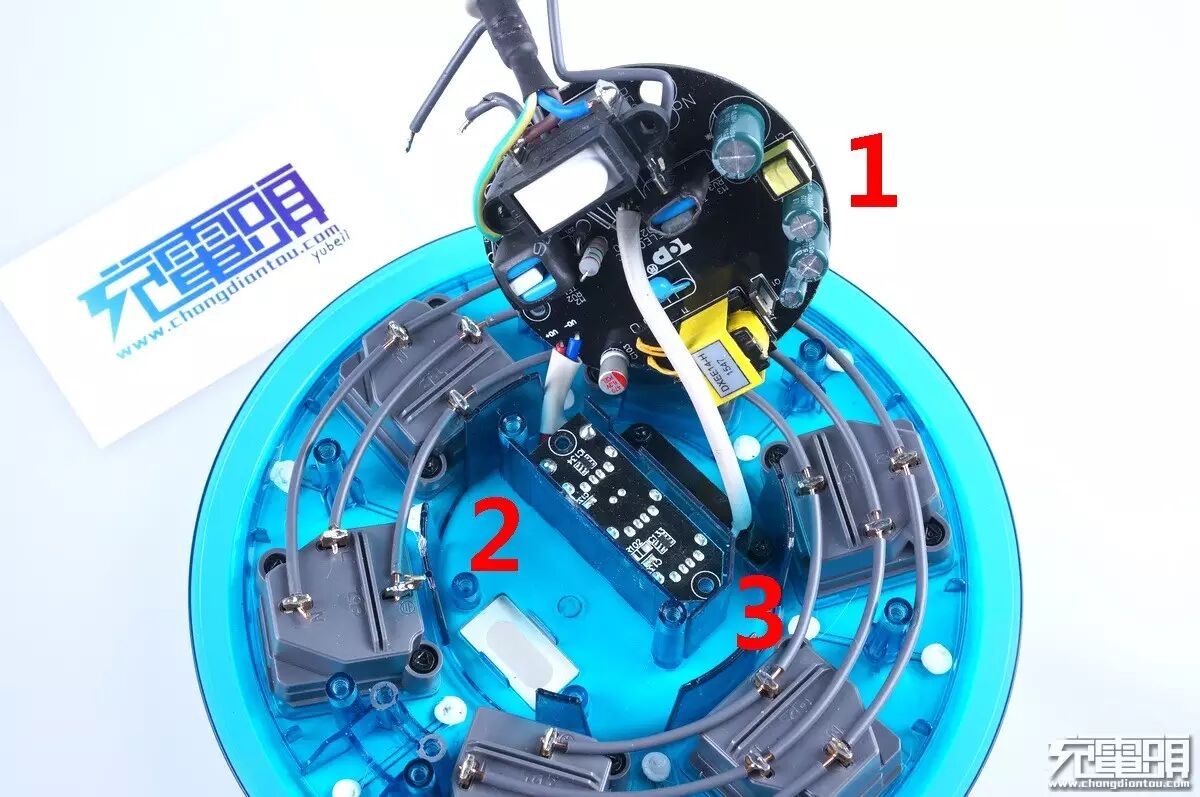

继续拆解，同样是使用了三角防拆螺丝拧紧主要部件。把PCB拆出来后，发现里面其实是３块PCB组成。１号的是主PCB几乎所有器件都在１号身上。２号是USB母座插件板，３号是USB下方的蓝色LED小板。

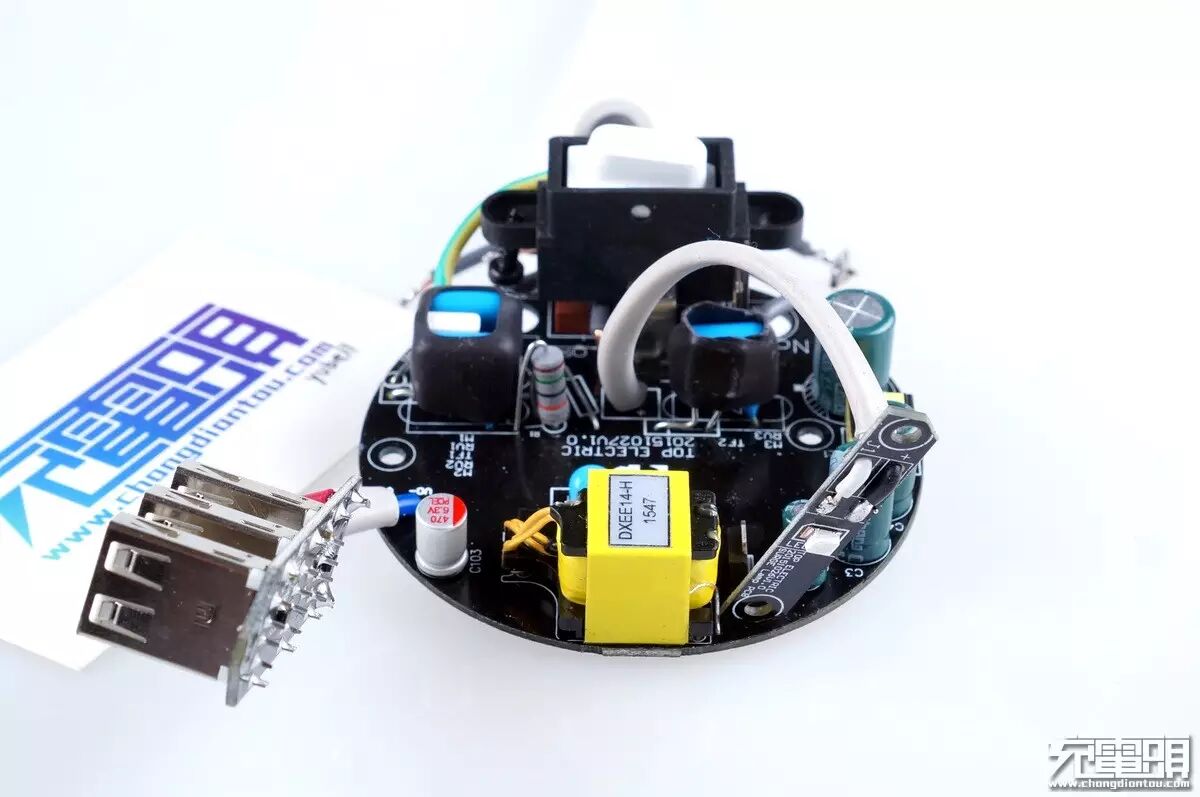

PCB拿出来可见到是３个分体结构组成。

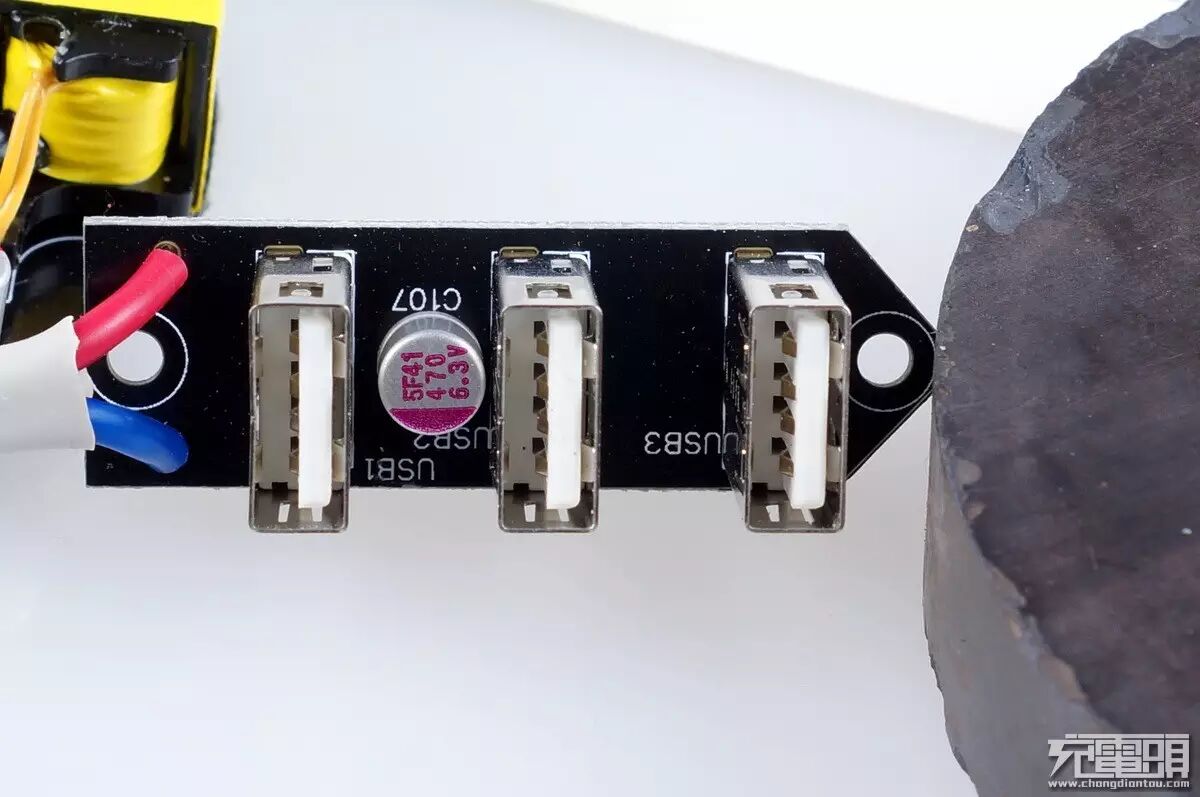

USB小板上是３个完全没磁吸反应的USB母座，使用了一颗470uF耐压6.3V的固态电容滤波。

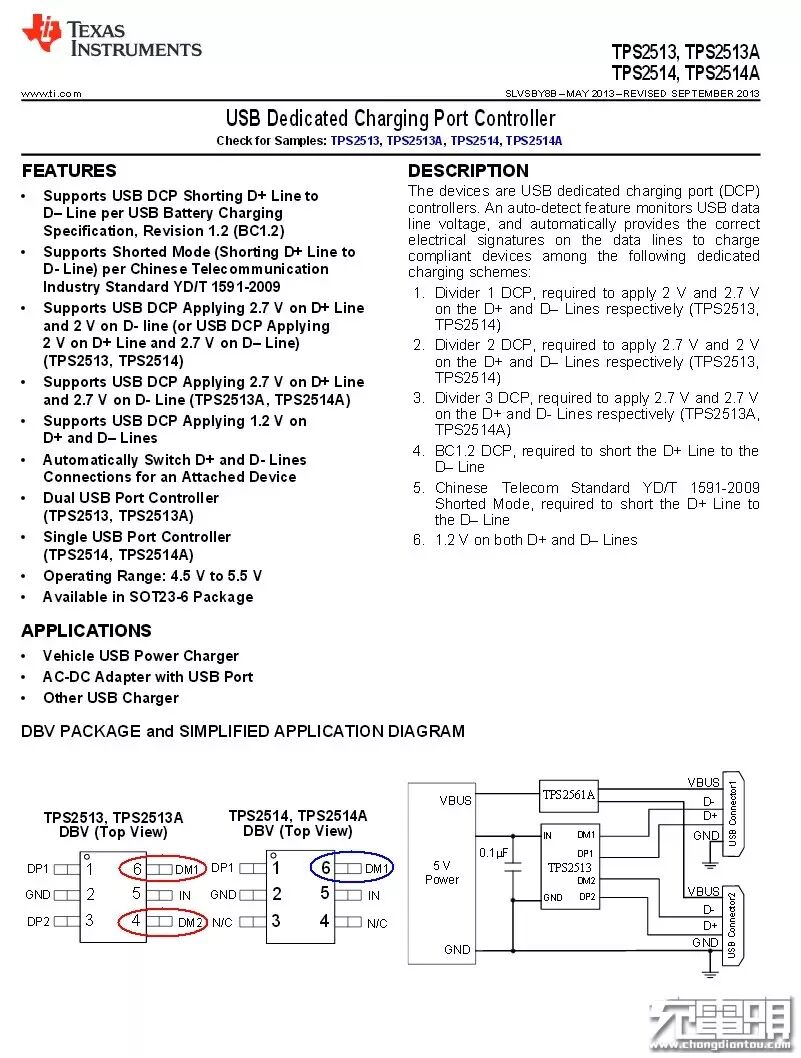

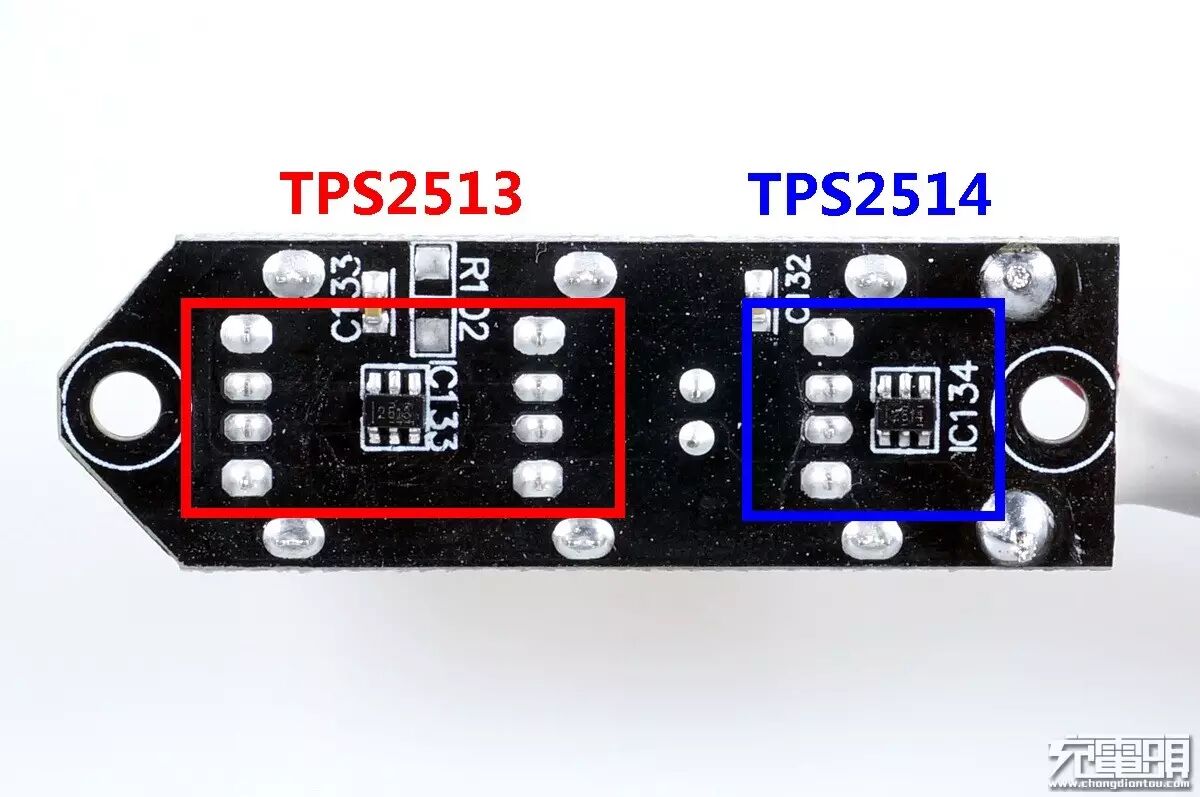

USB小板底部，是2颗来自Ti的识别IC，左边的是可以同时支持两个输出口识别功能的TPS2513，负责左边2个USB口的识别。右边的是只支持一个口识别功能的TPS2514，只需要负责右边一个USB口识别。3个口达成全识别。
LED小板上也不马虎，导线采用穿过孔再焊接的方式增加牢固度抗拉扯。

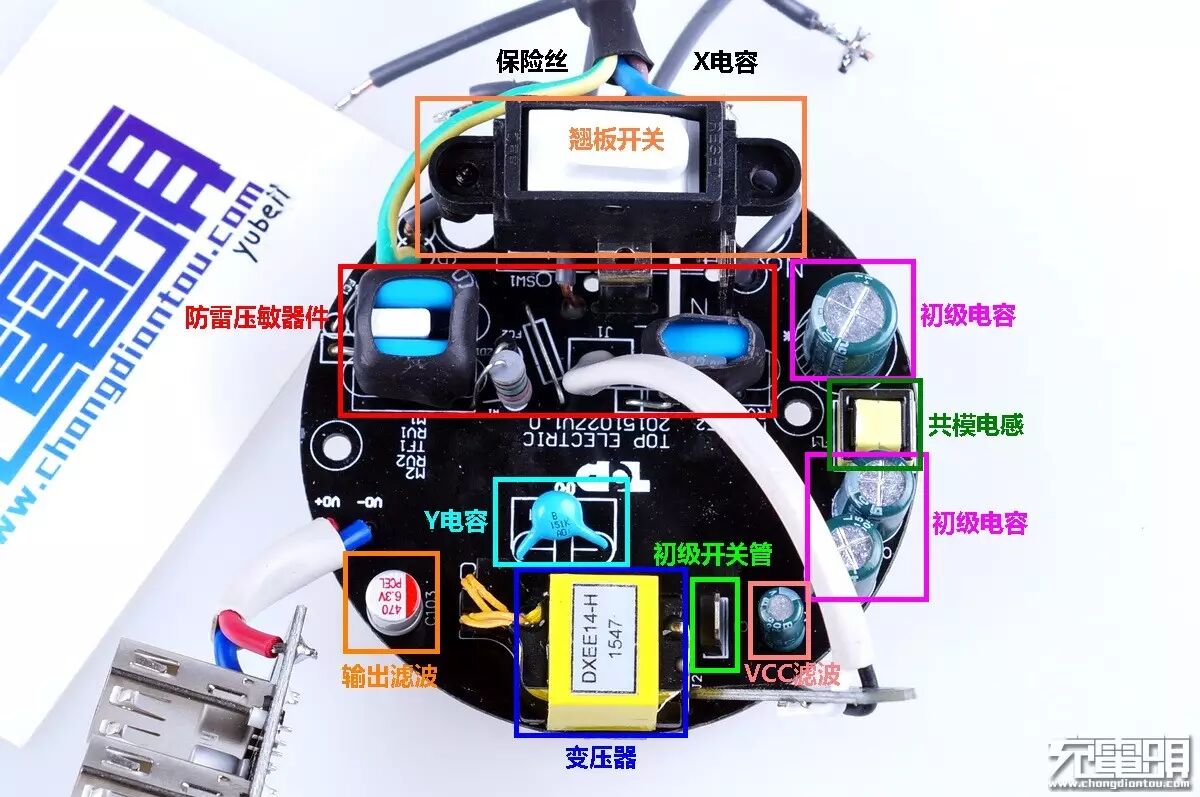

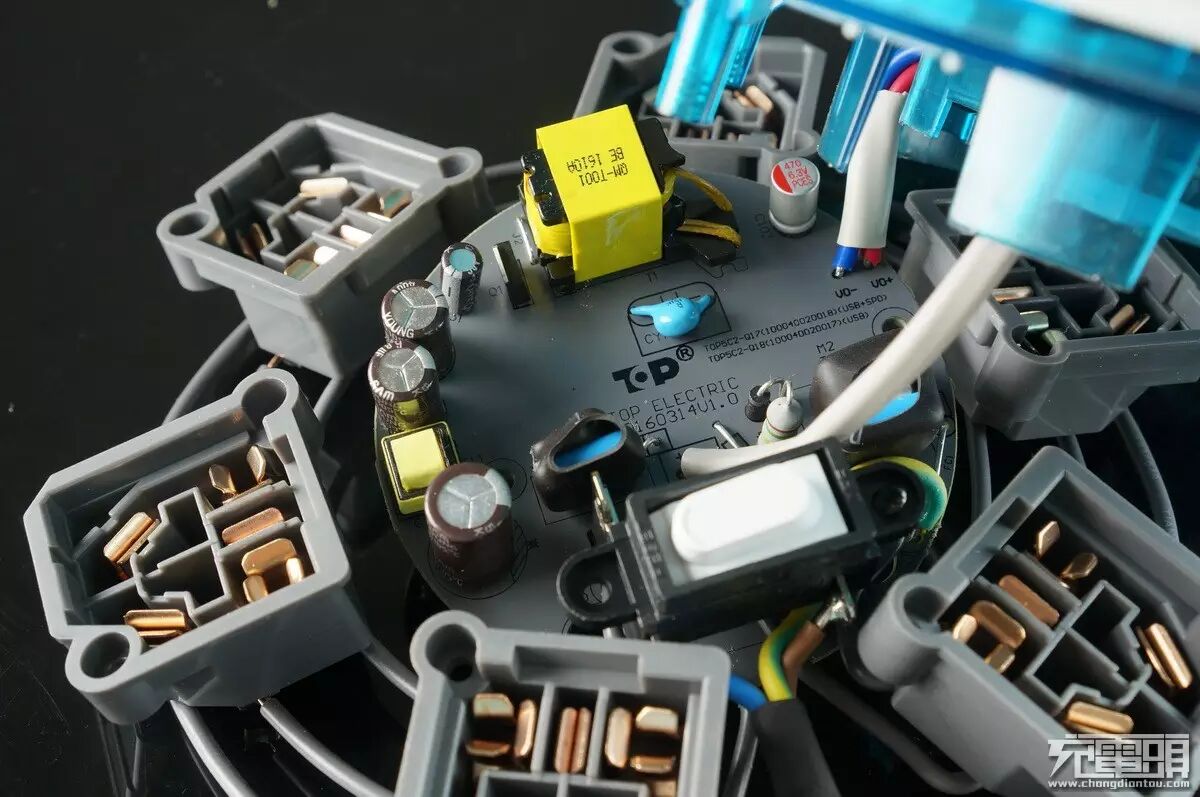

主PCB一览。
防雷压敏器件。

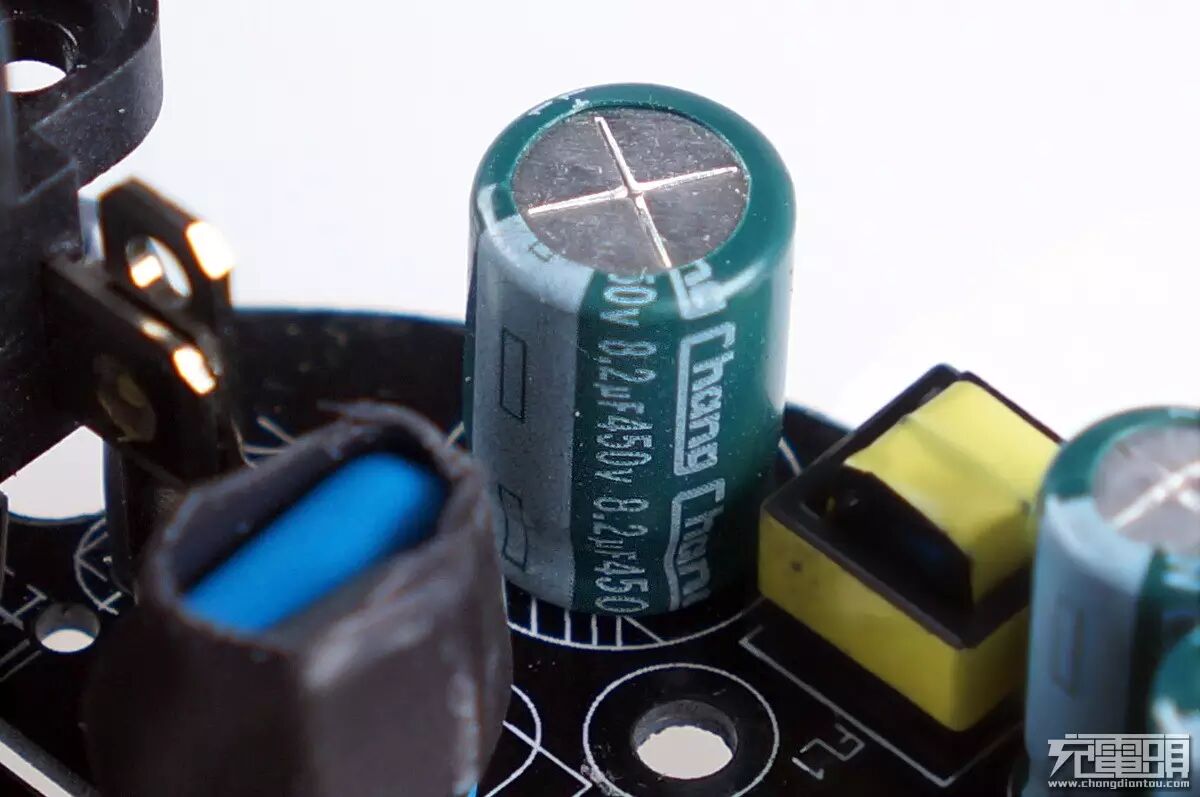

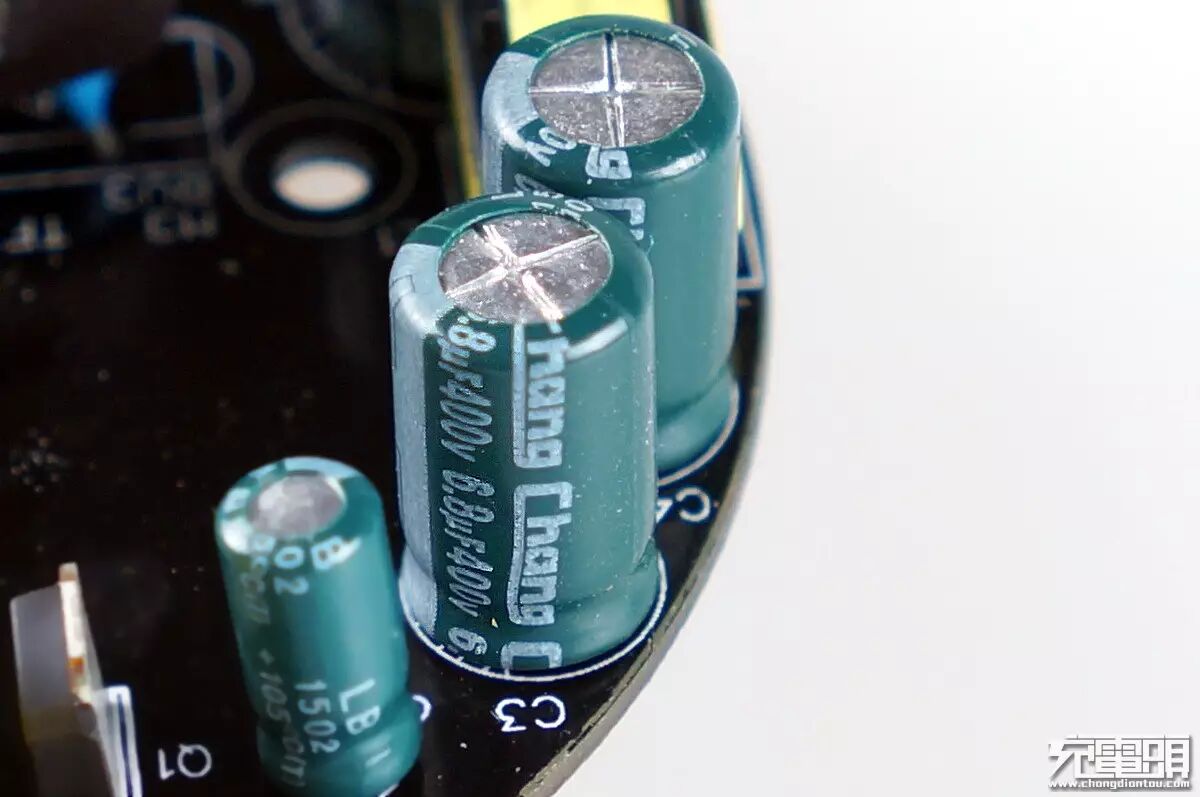

初级滤波电容。

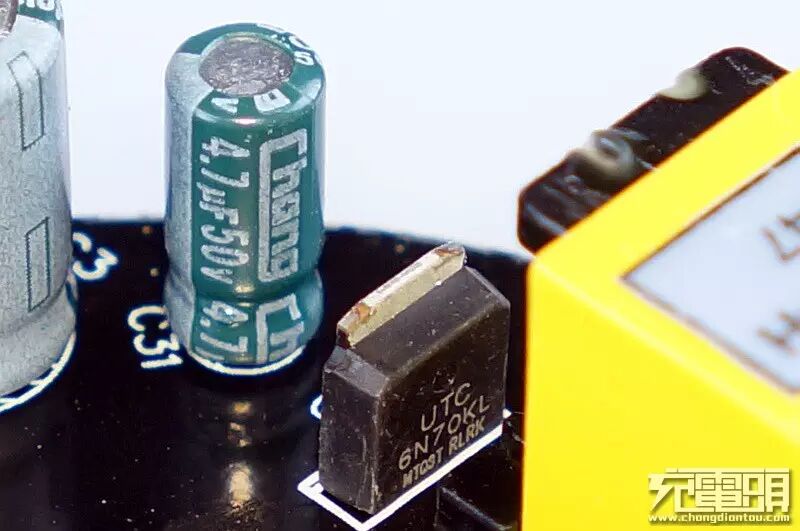

VCC供电滤波电容与初级开关管。

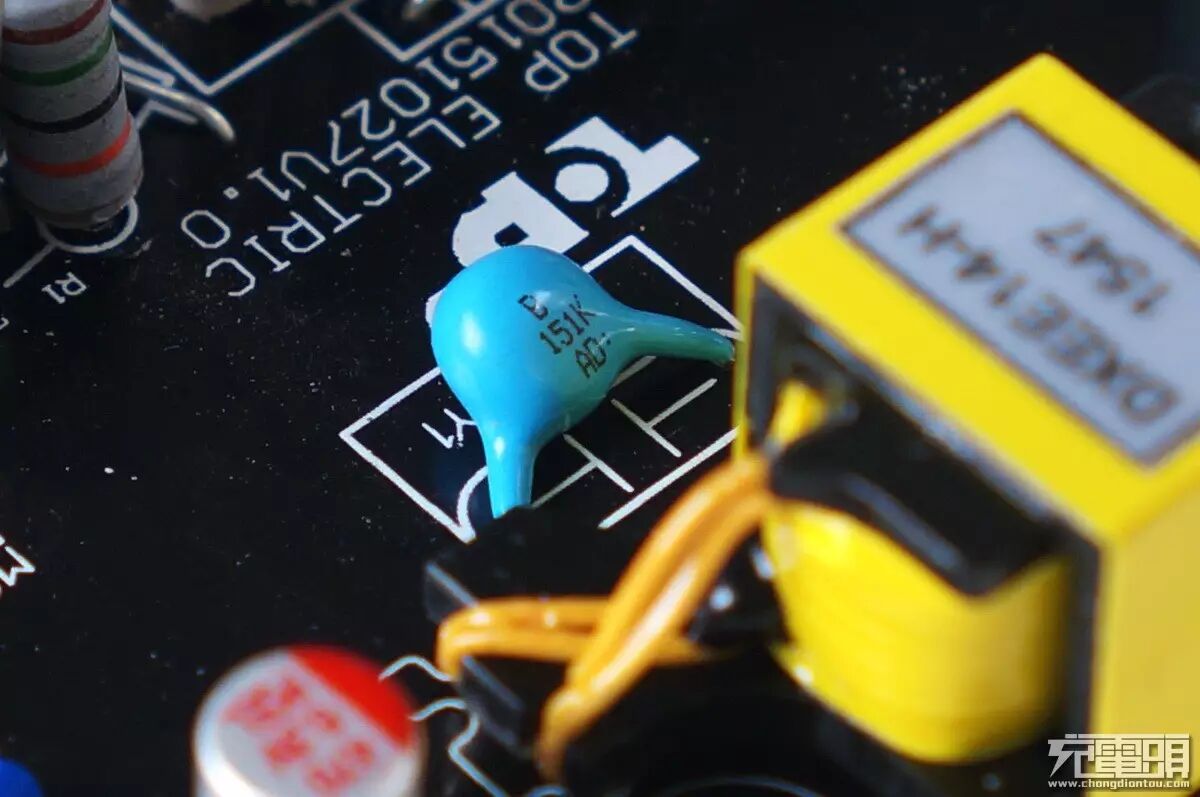

防止飘屏的Y电容，这里可以看到 变压器次级使用了多层绝缘线 ，更加提升安全性。

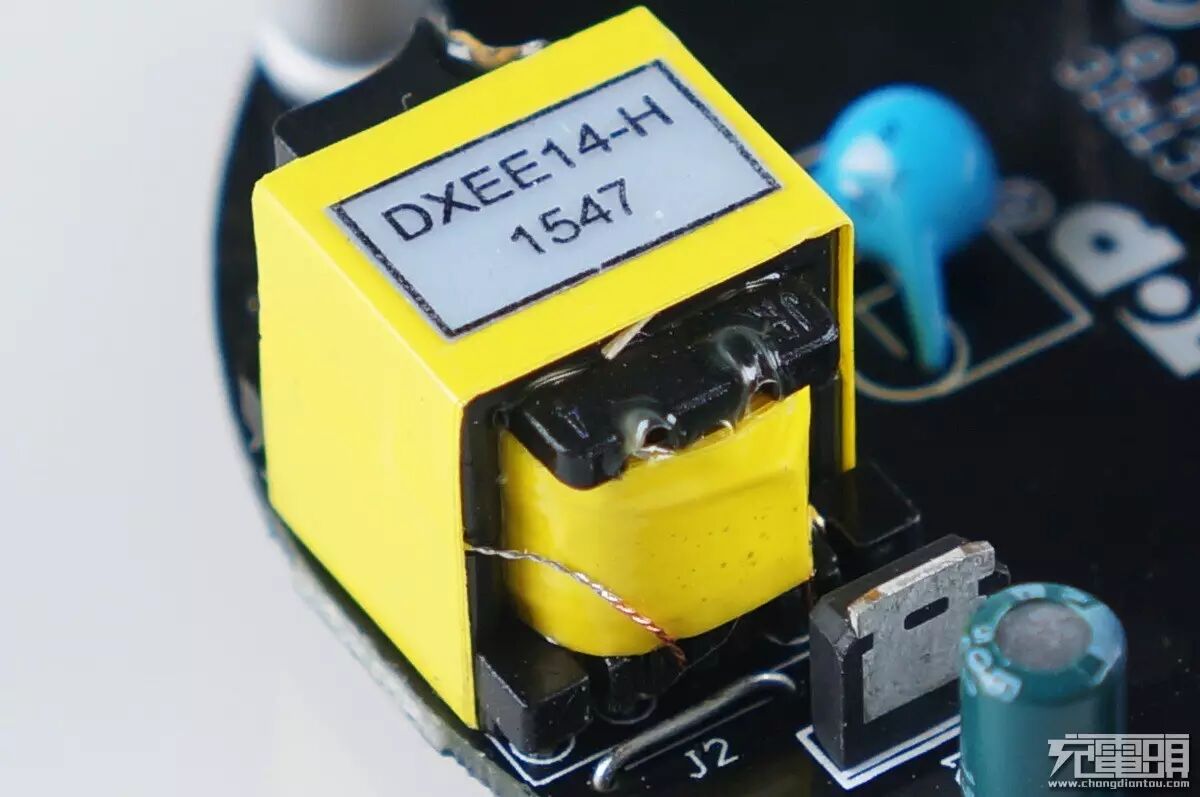

带屏蔽的变压器。

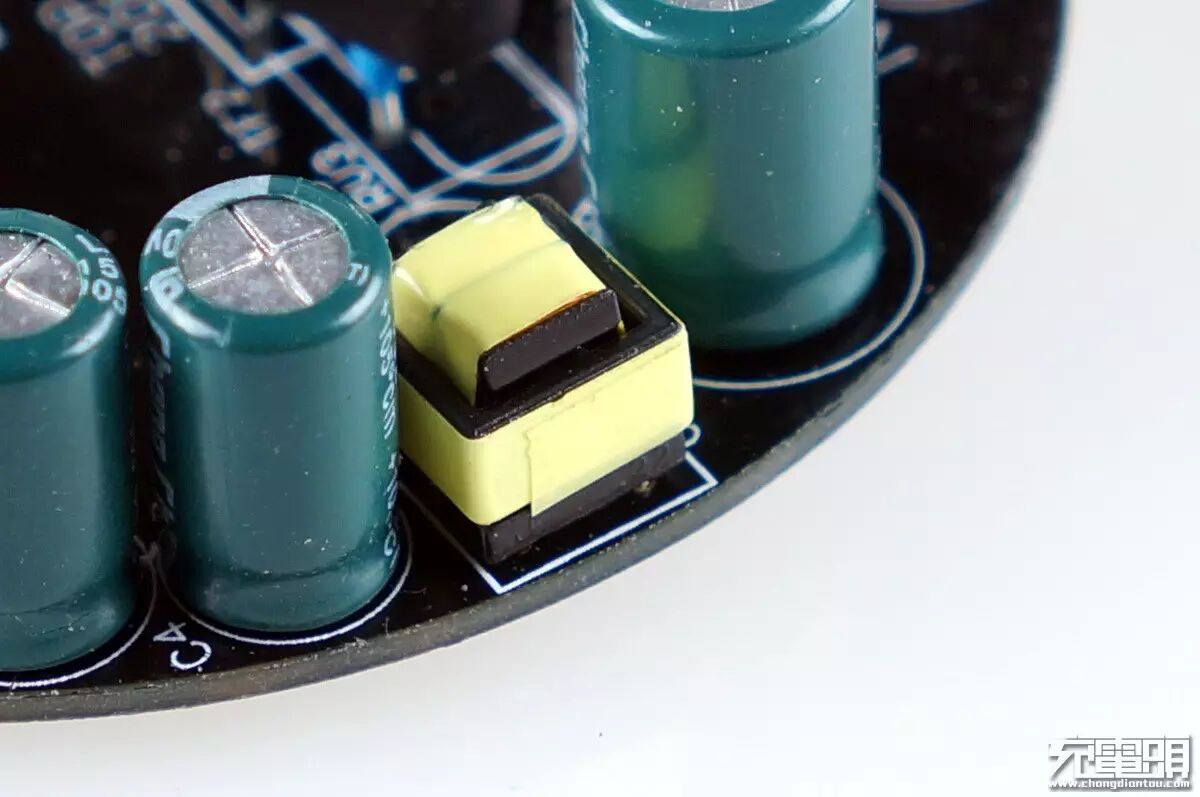

共模电感。

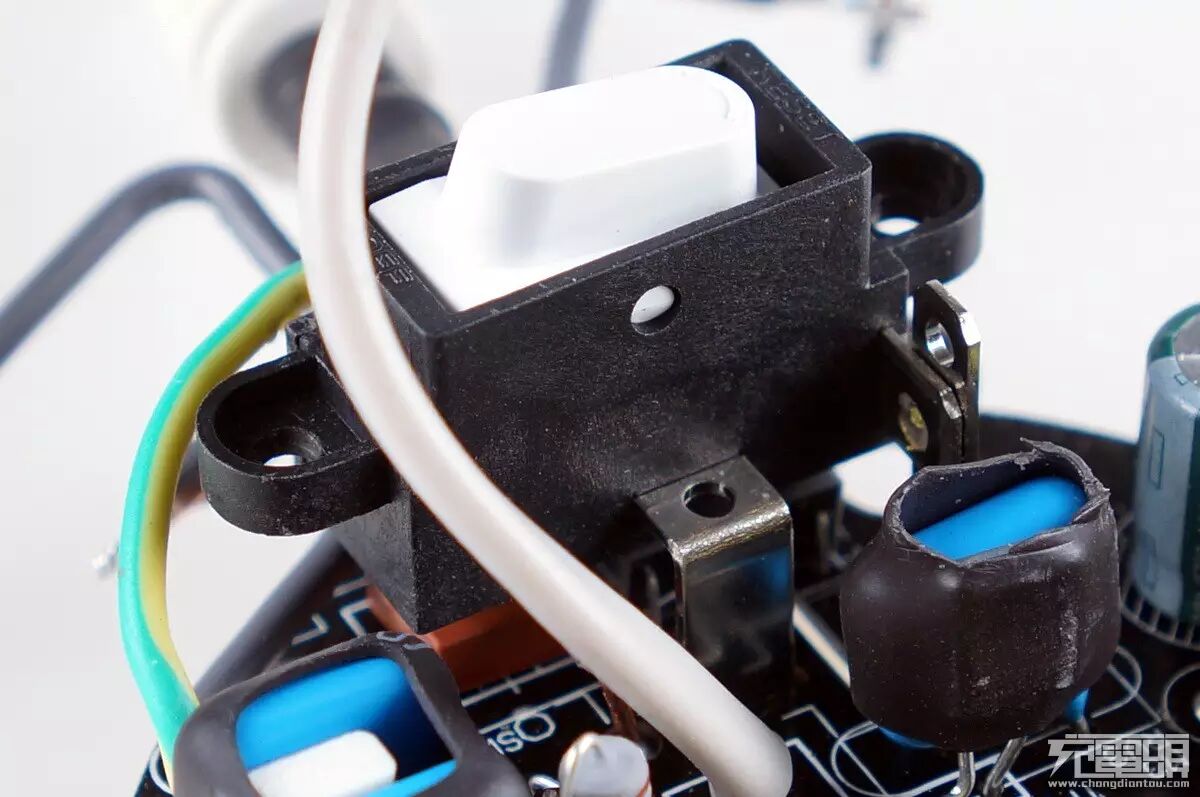

悬空焊接的船型翘板开关。

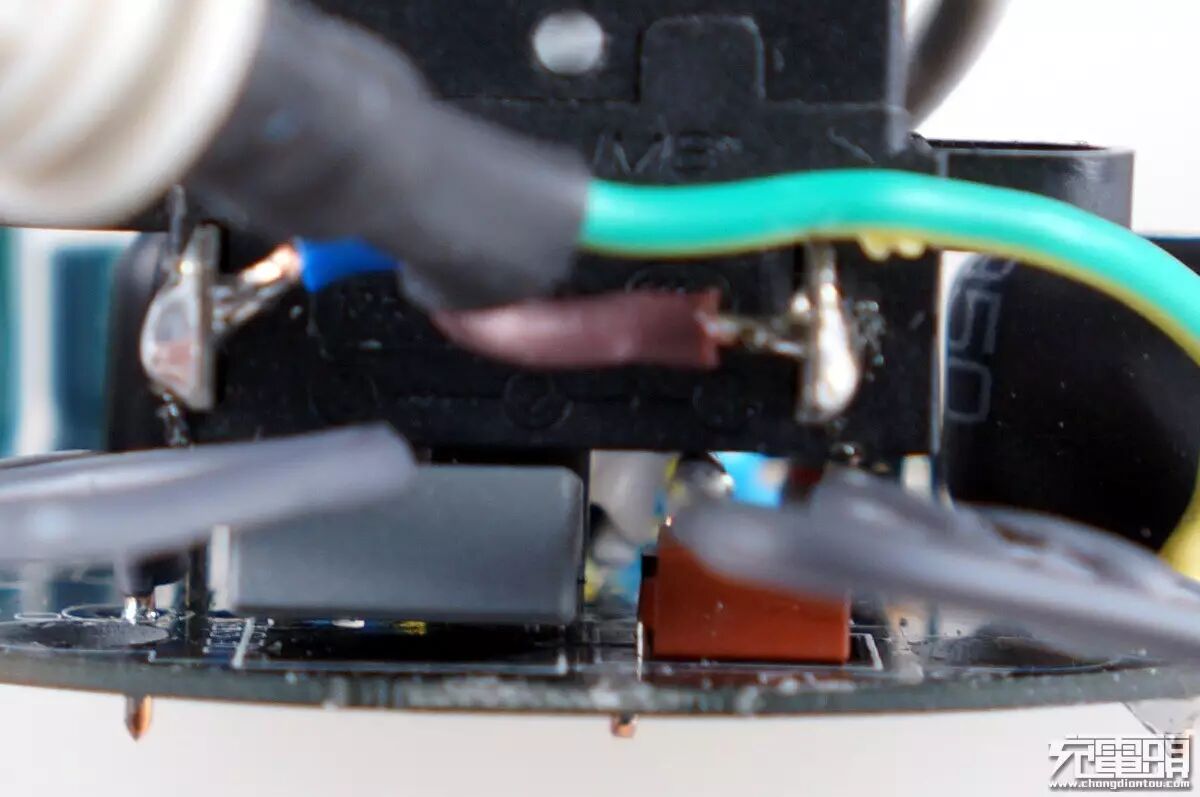

船型翘板开关底部安放了X电容与保险丝。
性能篇
一个电源类产品的品质等级可以通过测试多项参数来评估，充电头网开放所有实测数据让大家可以看到一款电源真实的性能参数。测试方法：使用EB系列可编程恒流电子负载设备对 突破 TZ-Q7 3USB排插 进行多档放电测试，监控其放电过程绘制成数据图表，得出多项数据来评估其性能。
常规步进：
使用EB程控可调恒流电子负载，以30秒为单位0.1A为间隔从低到高逐级提升负载程度。绘制成曲线图可以直观看出电源各级带载情况。

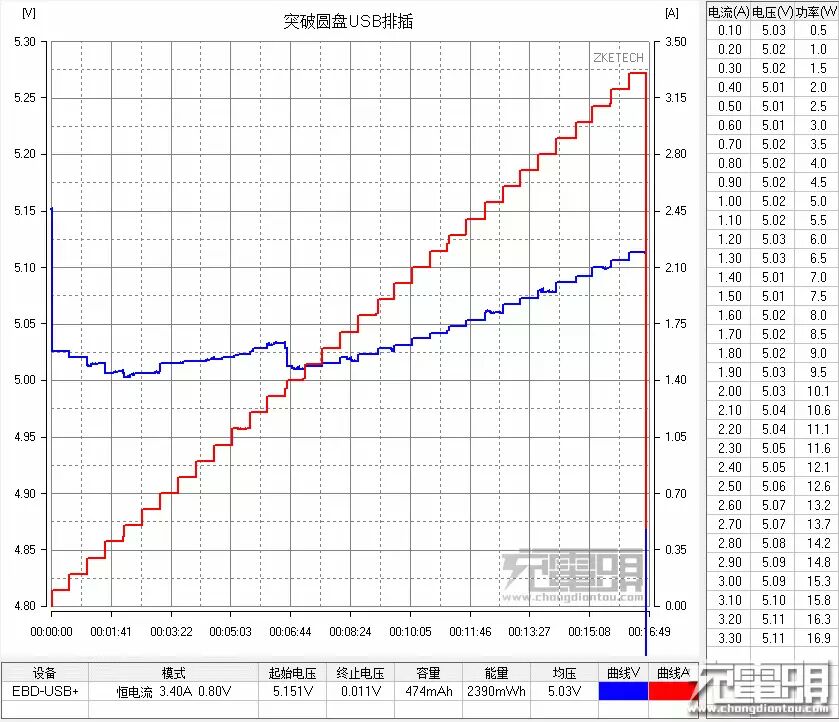

对USB输出口做常规步进曲线：起始电压5.03V，结束电压5.11V。标称额定最大负载能力为2.1A(单口)/3.1A(全局)，实际单口最大负载能力为3.3A，超过即自动关闭输出，打嗝自恢复。保护方式为全局总功率控制保护，有轻微的线补情况表现，无明显毛刺现象中规中矩。
总结：
突破 SR21PLUS / TZ-Q7 3USB 这两款排插测试性能中规中矩，量产机做了多处细节上的修改更加完美。外观设计时尚，在细节上，穿过孔再焊接、3口全带识别IC、防雷功能、套皮的多股连接线材、带LED的开关、夹心焊接的底座连接、输出带线补功能等等，用料做工都看得出突破是有心用心去做好此款产品。当然，在采用多块小板焊线、装配、AC底座与铜线的夹紧焊接方式都会增加人工的组装工时，也就是增加成本。如果在USB插口上可以做到快充输出的话将会更加赞了，毕竟现在是个安卓旗舰都有快充功能，增加快充会是一个不错的卖点。
