华为海思充电器HW-059200CHQ暴力拆机
之前一直默默无闻的海思快充，自打发布首个支持QC2.0和自家海思快充的充电器后，就曾引起过一阵热议，不过之后便沉入海底。荣耀新近推出的一款10000mAh移动电源，又一次将海思快充翻了出来。充电头网有网友拆解了这款型号为HW-059200CHQ的华为充电器，相当暴力。

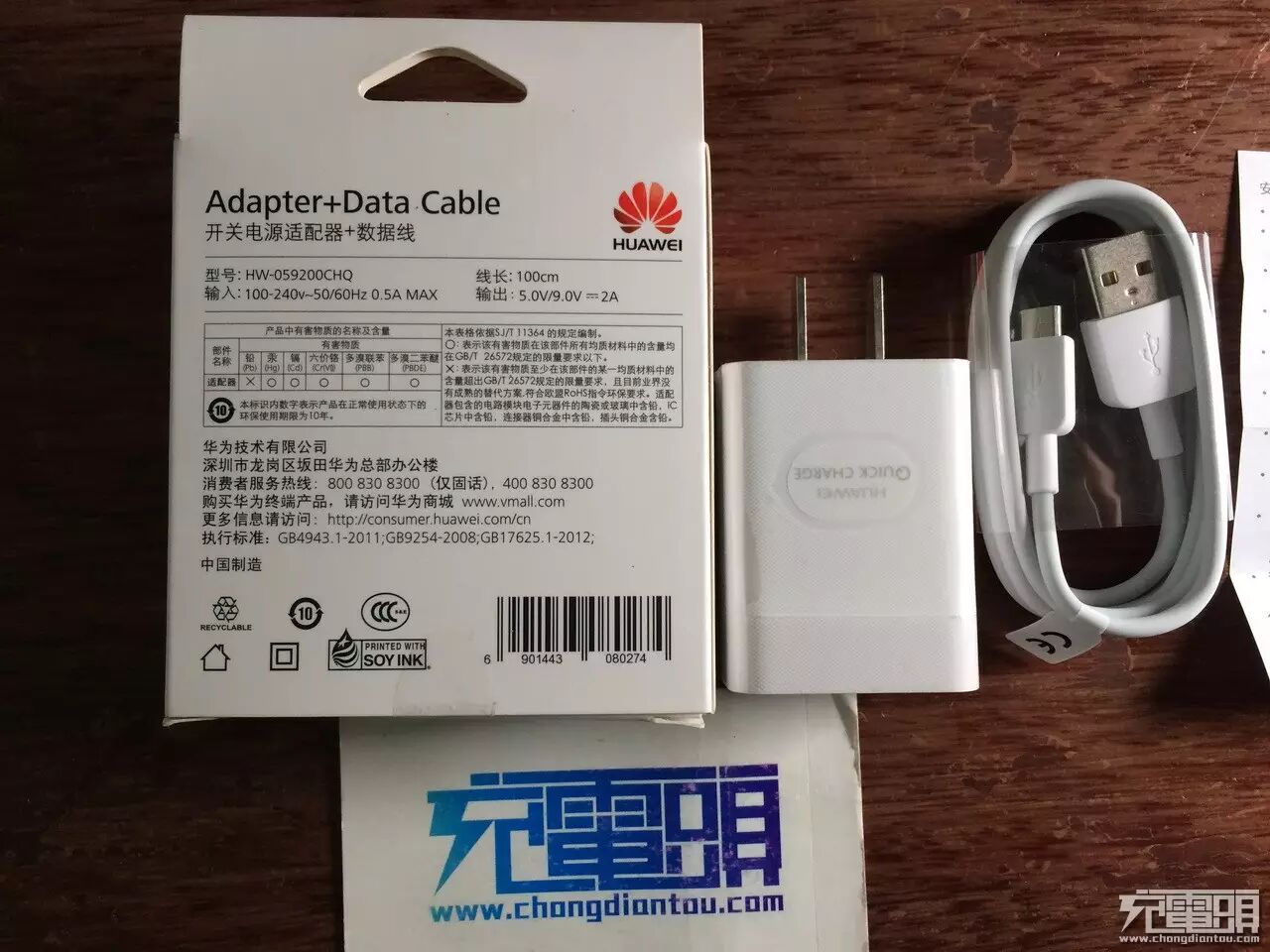

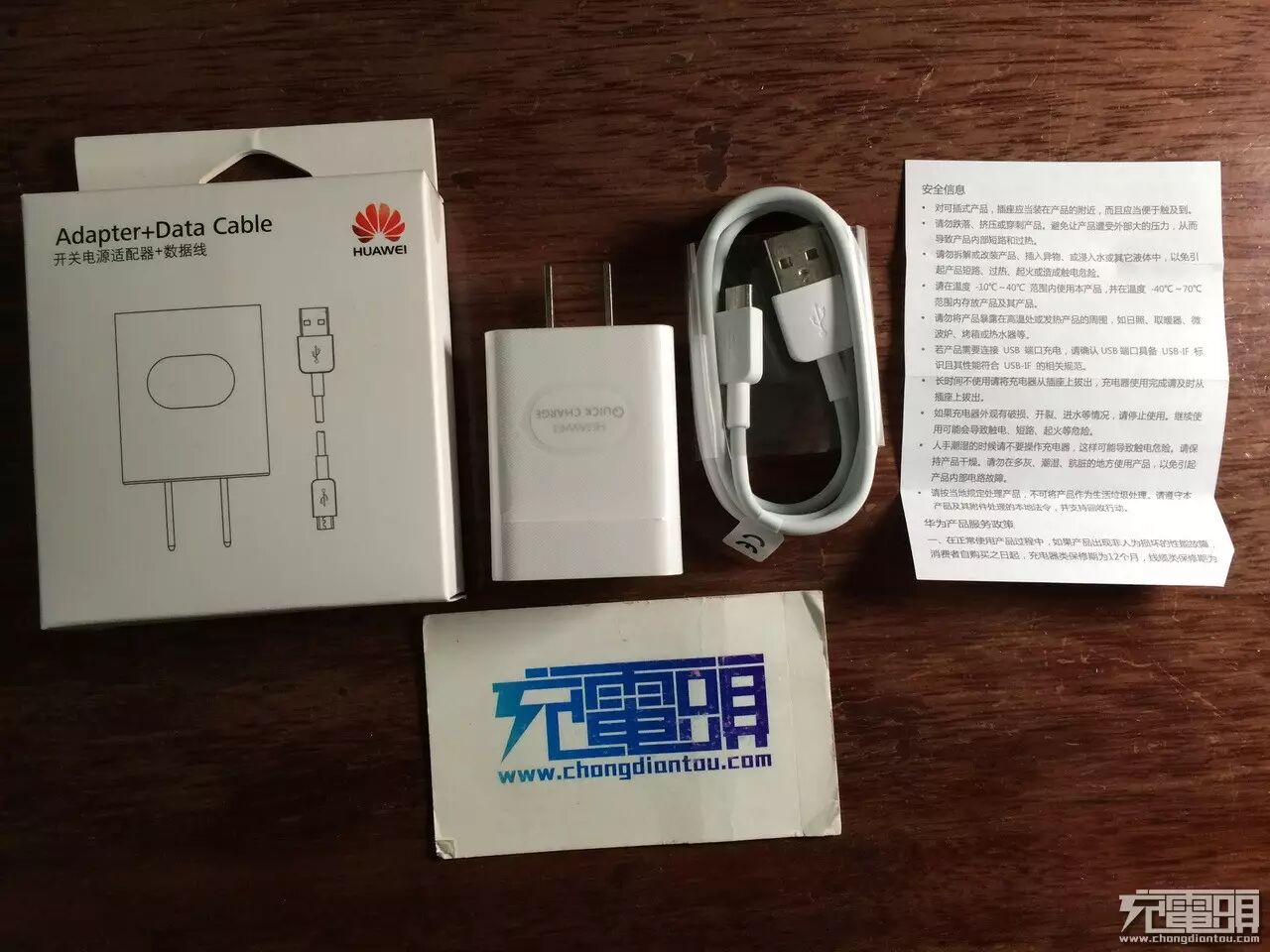

包装，全部配件，充电头 一根粗线，线材测过没有线补可以1.8A充小米。
包装盒背面。

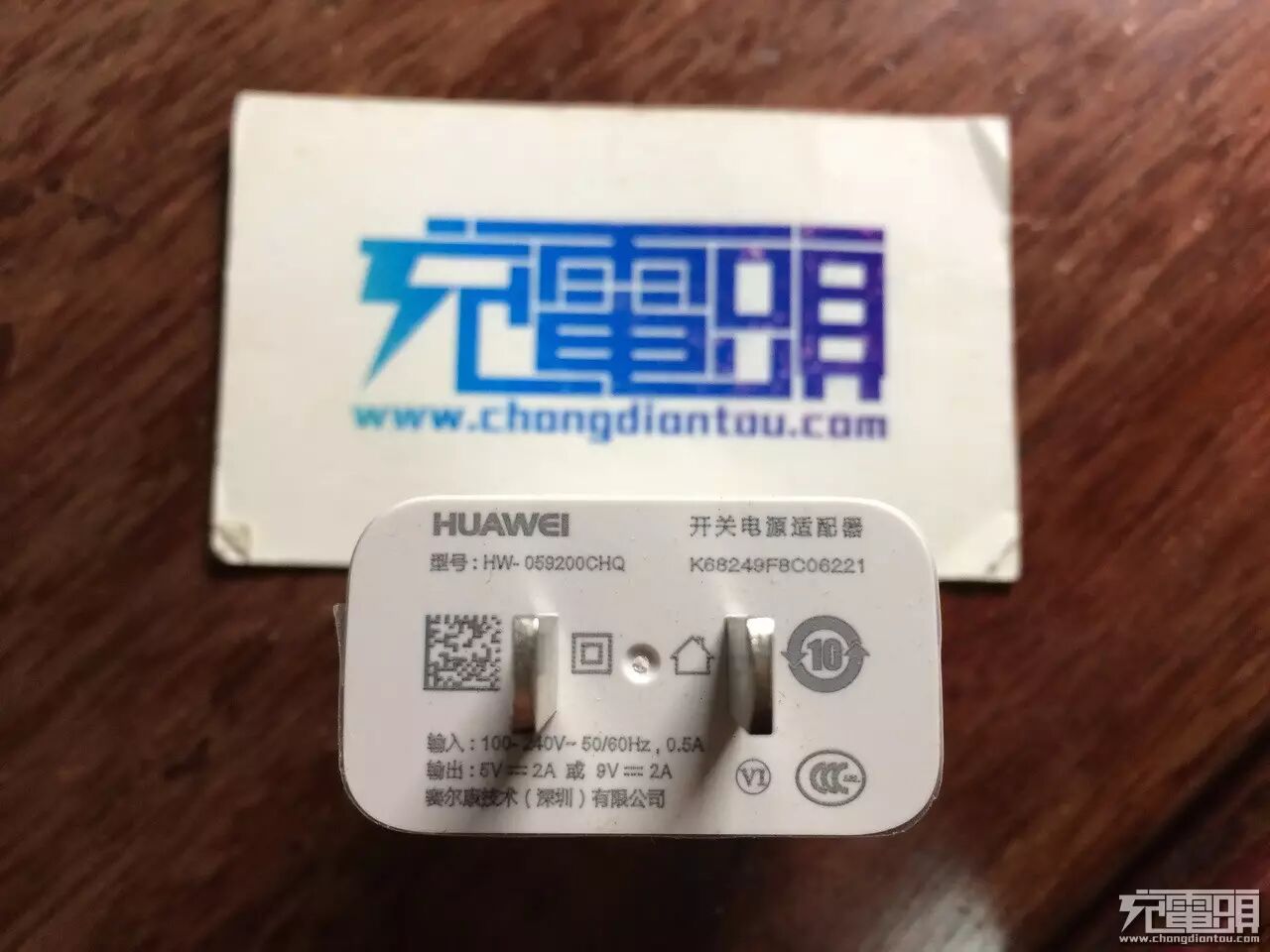

国标插脚，这么是参数印刷，由赛尔康代工。

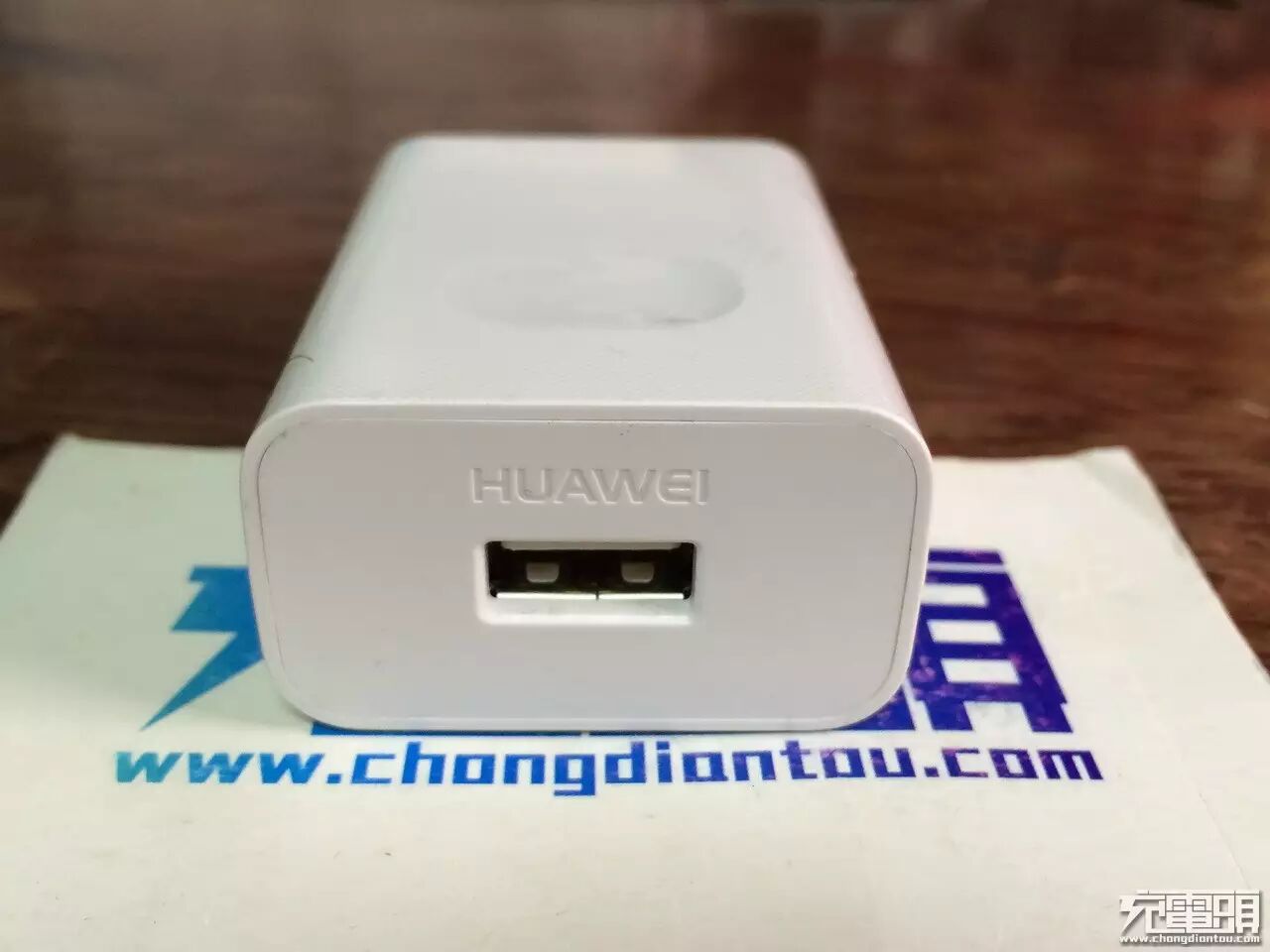

单口USB输出，凹字HUAWEI的logo。

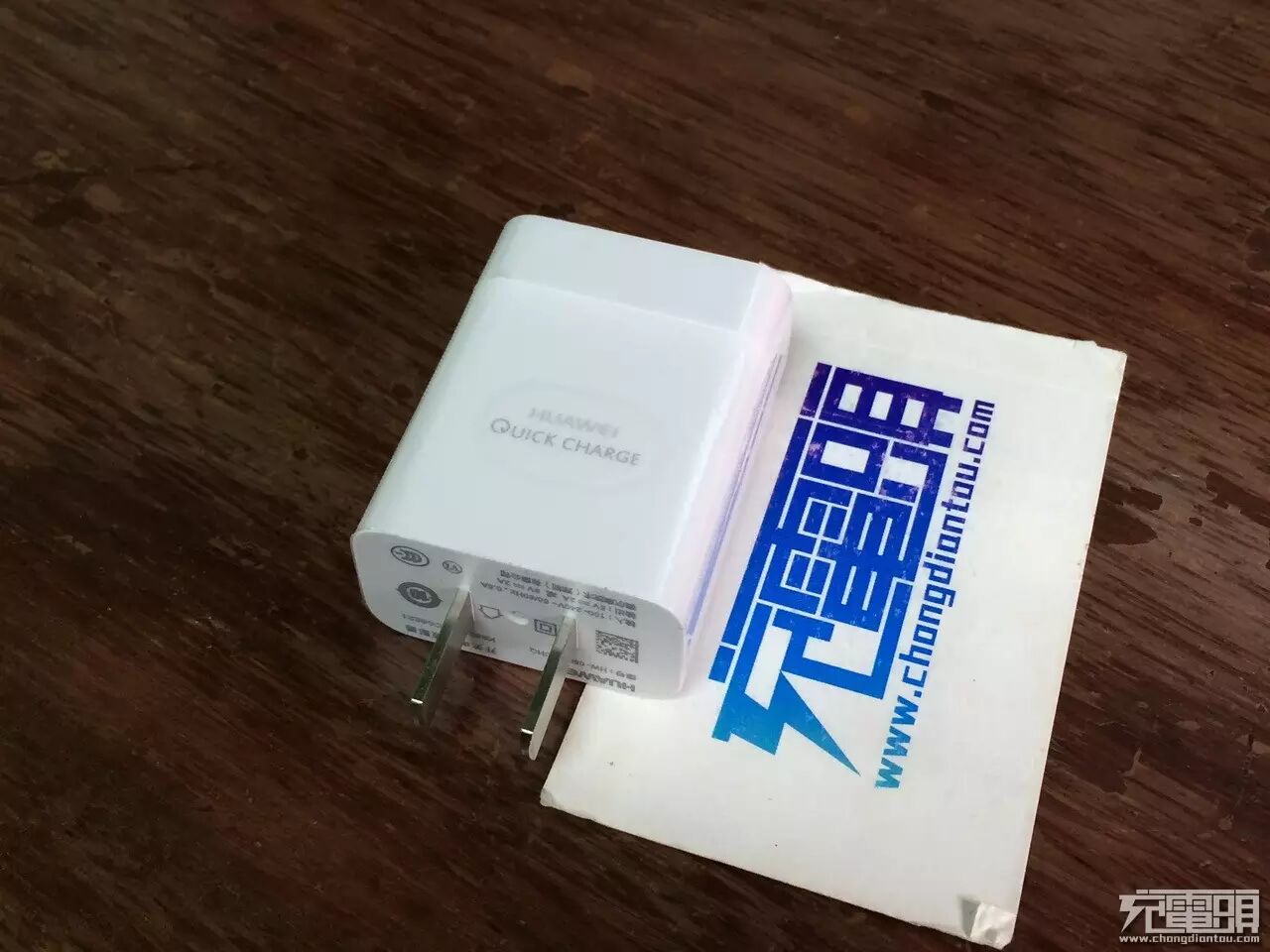

这面印有快充标记。

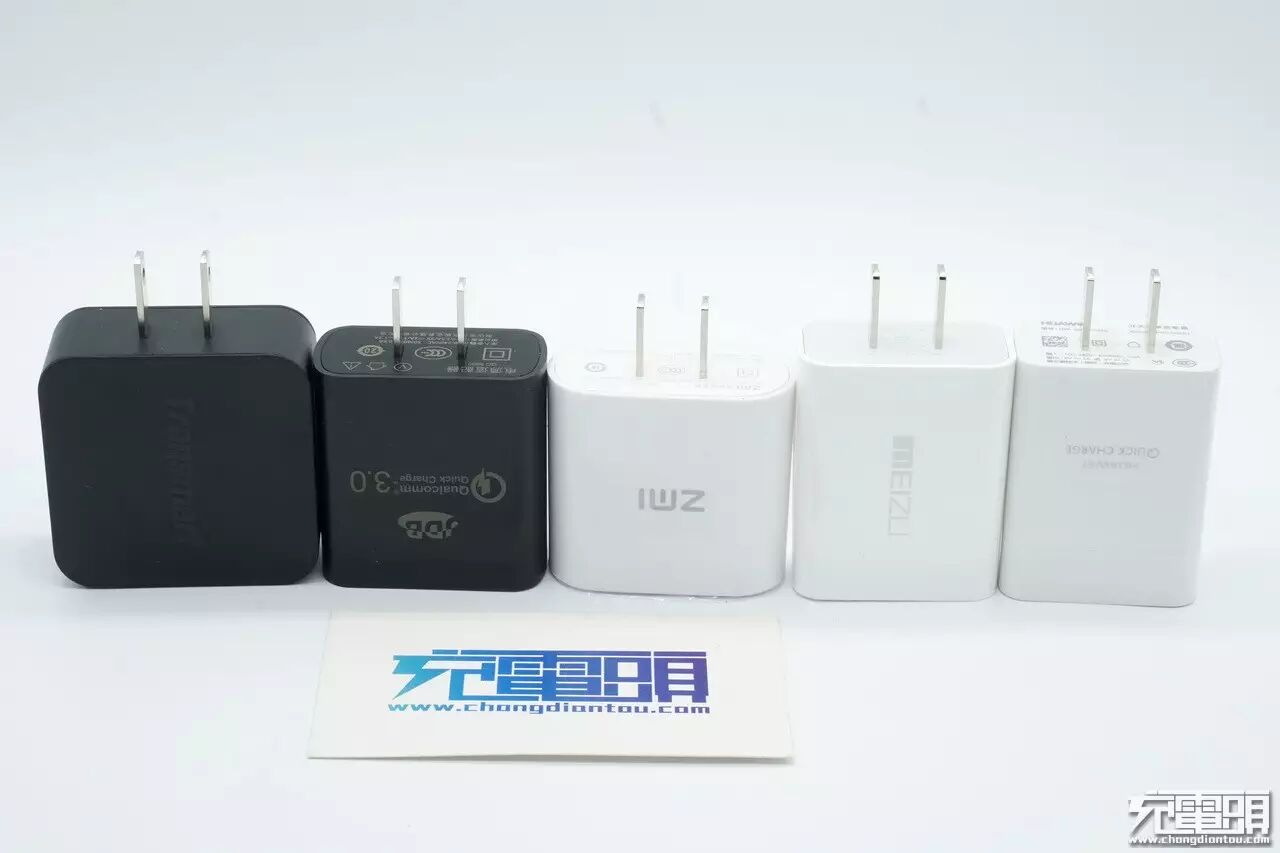

几款QC头体积对比。
进入暴力拆机阶段：

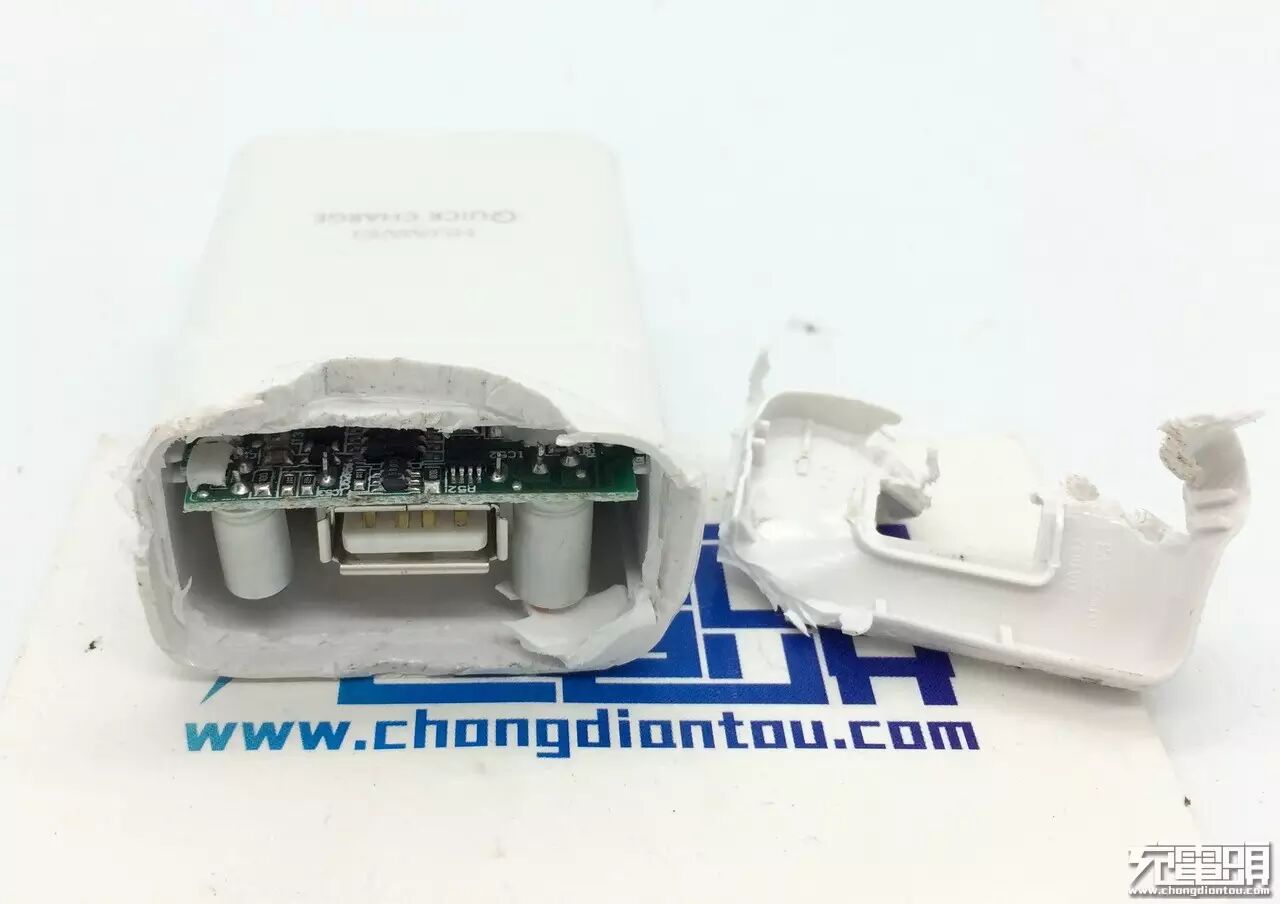

废了九牛二虎之力才撬开。

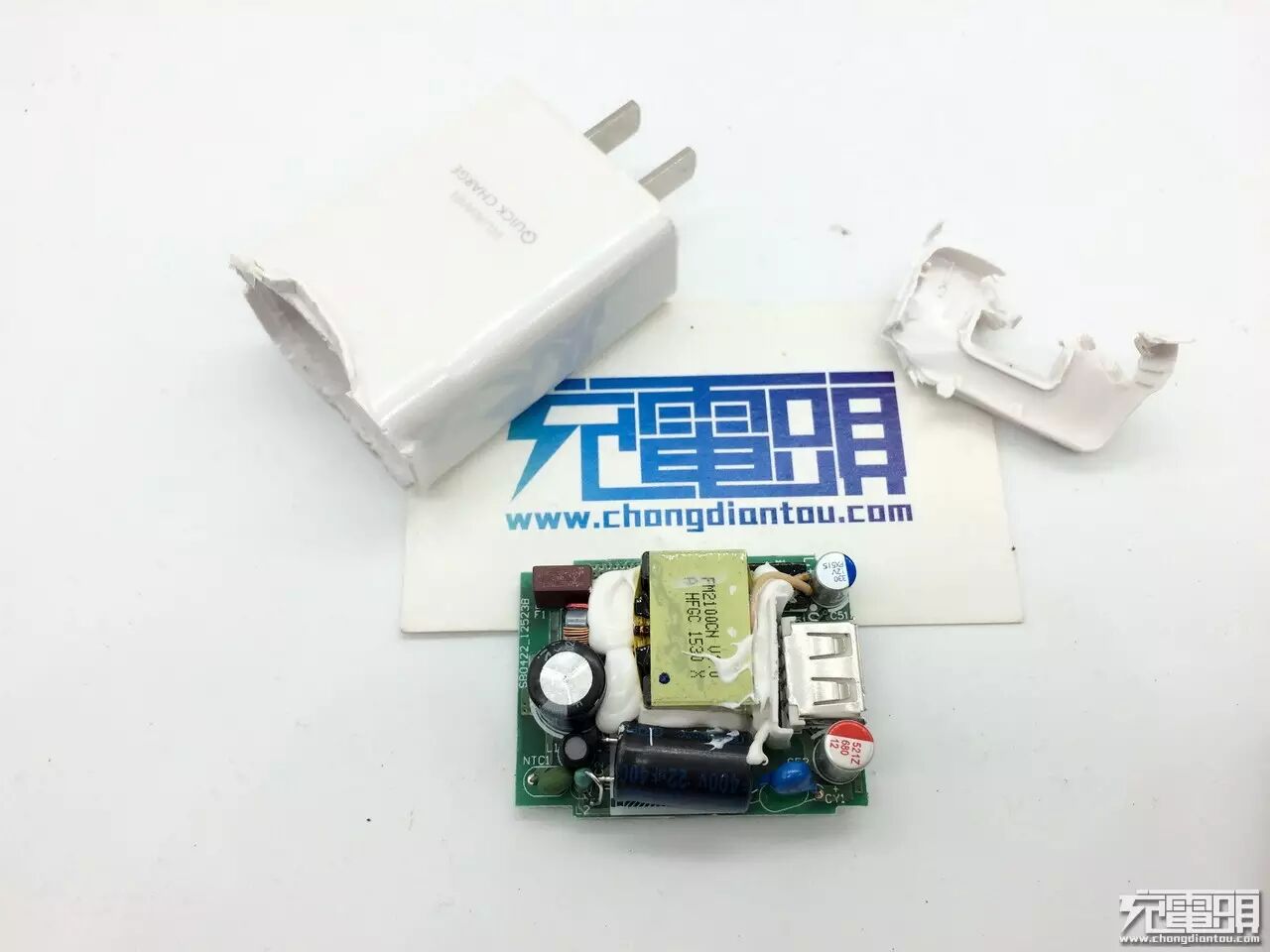

从壳体内取出电路板。

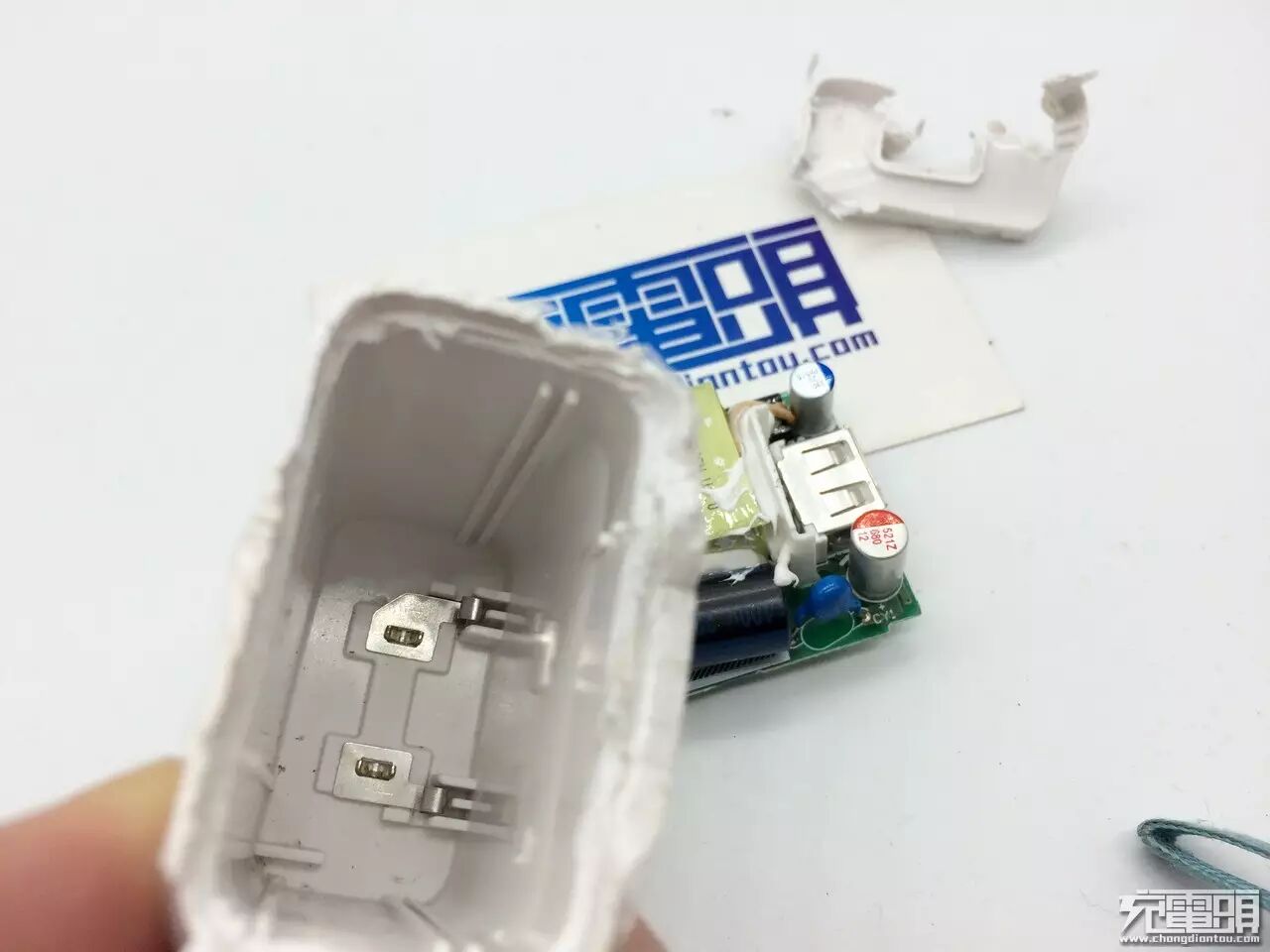

输入口的金属弹片特写。

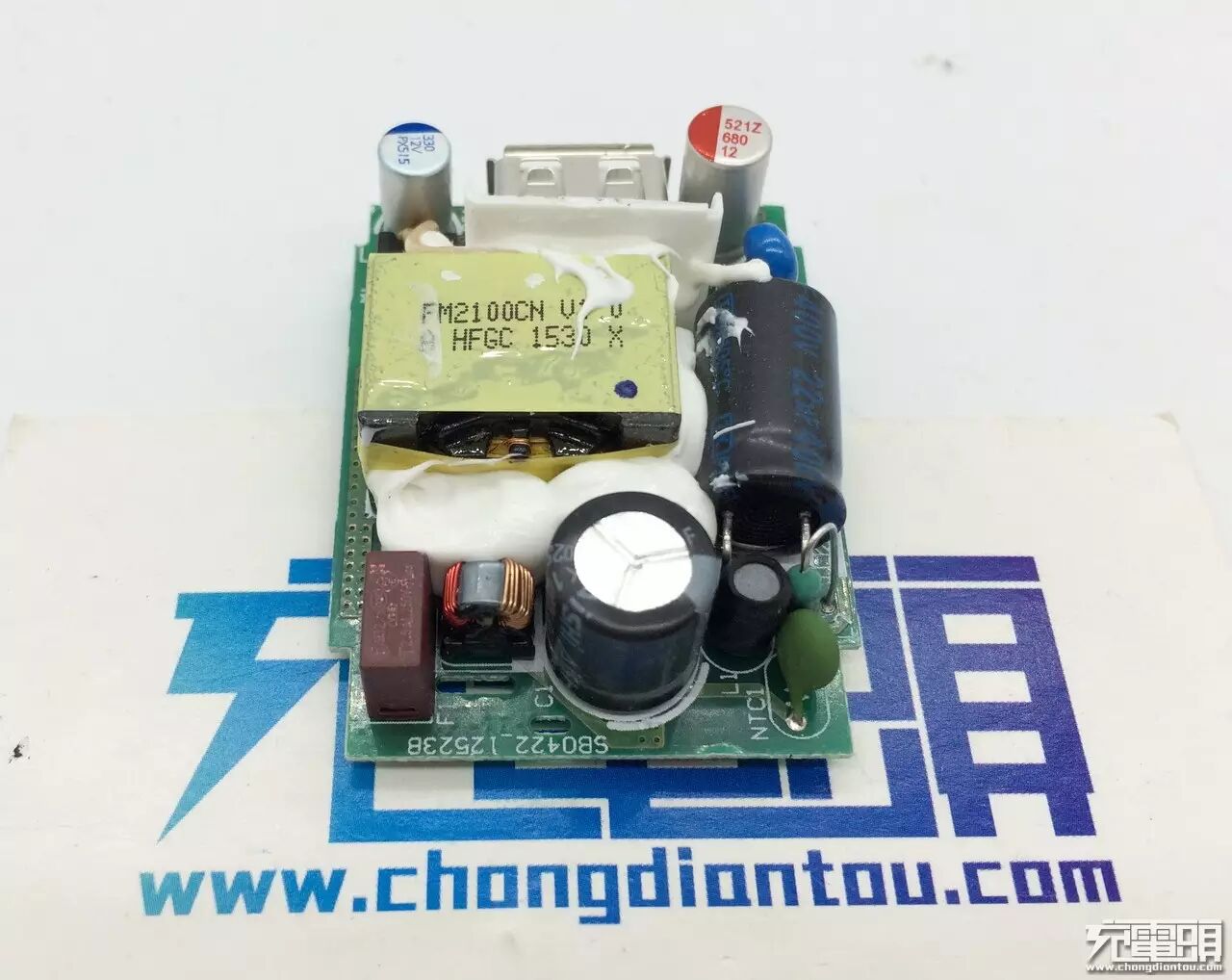

PCB板正面，变压器个头不小，正常满功率输出时，温度应该不会太高。输出两颗固态电容，有效抑制纹波。

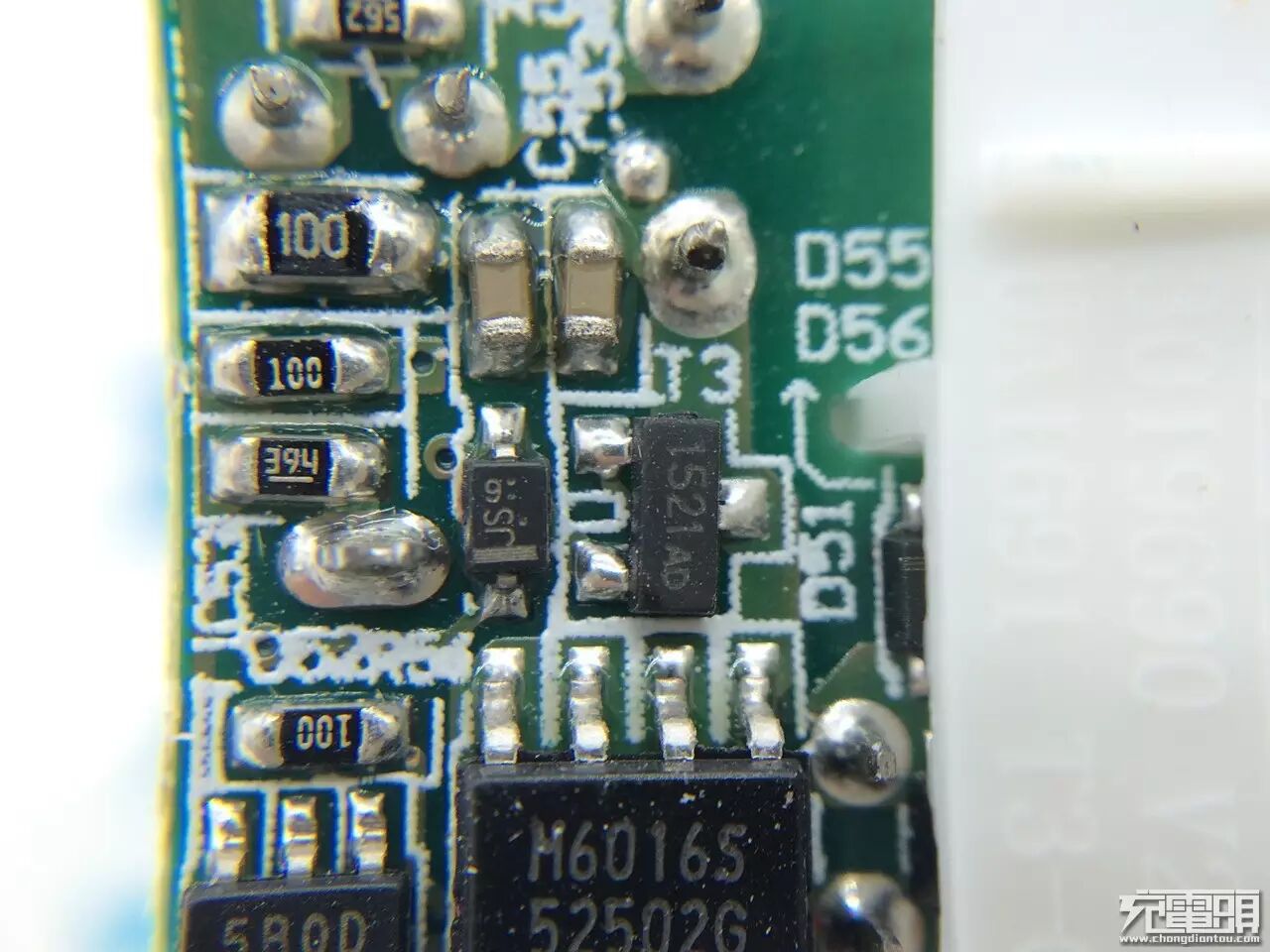

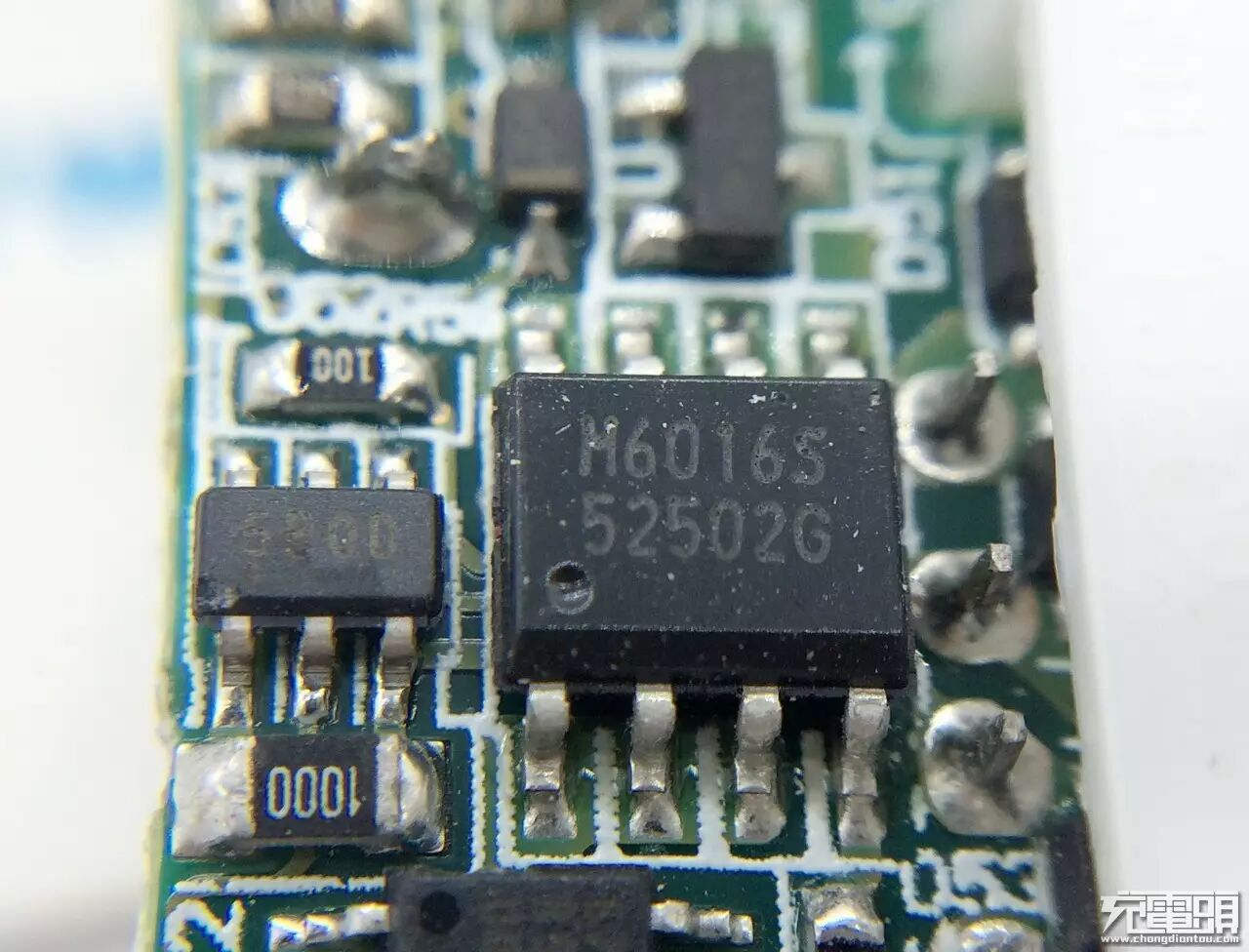

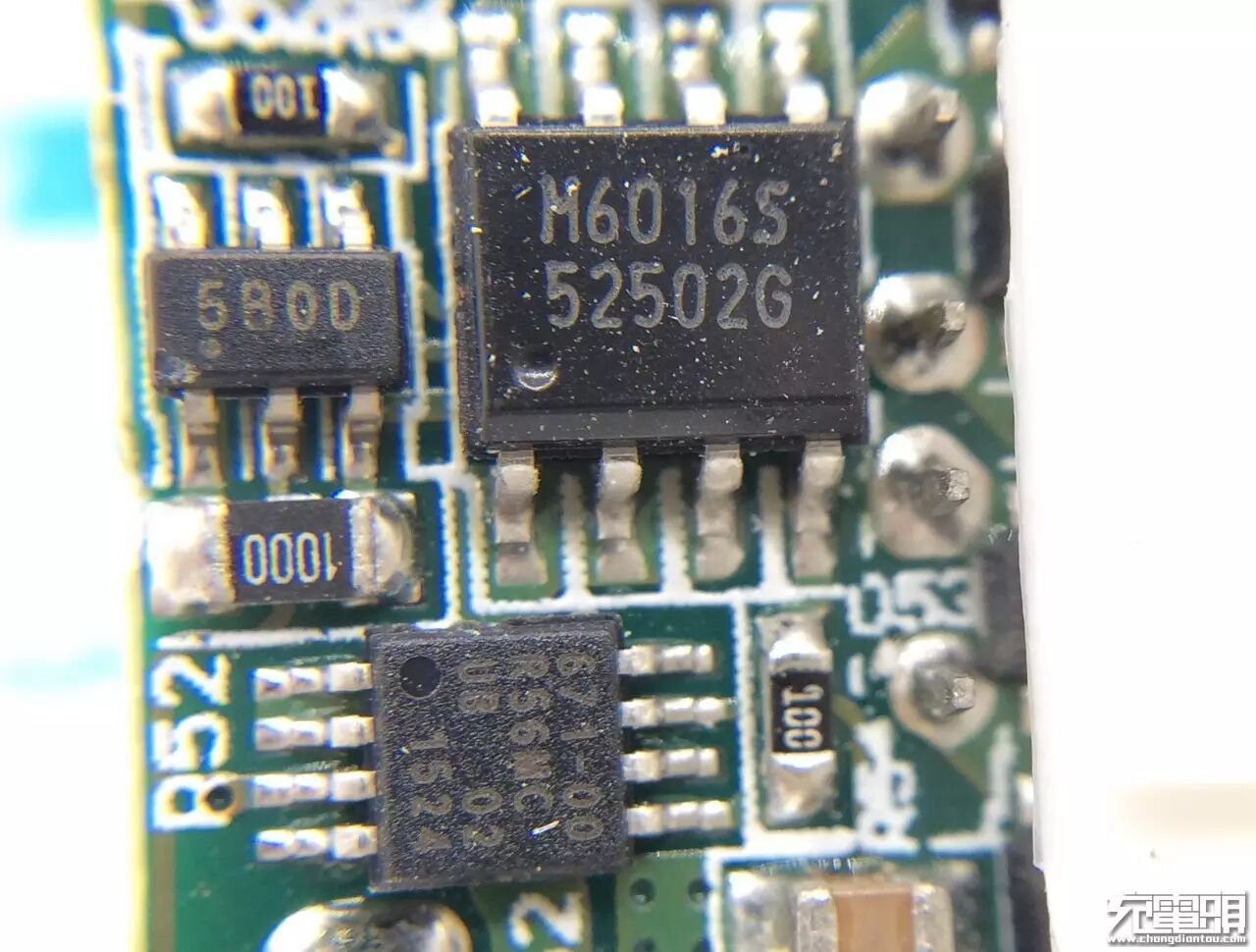

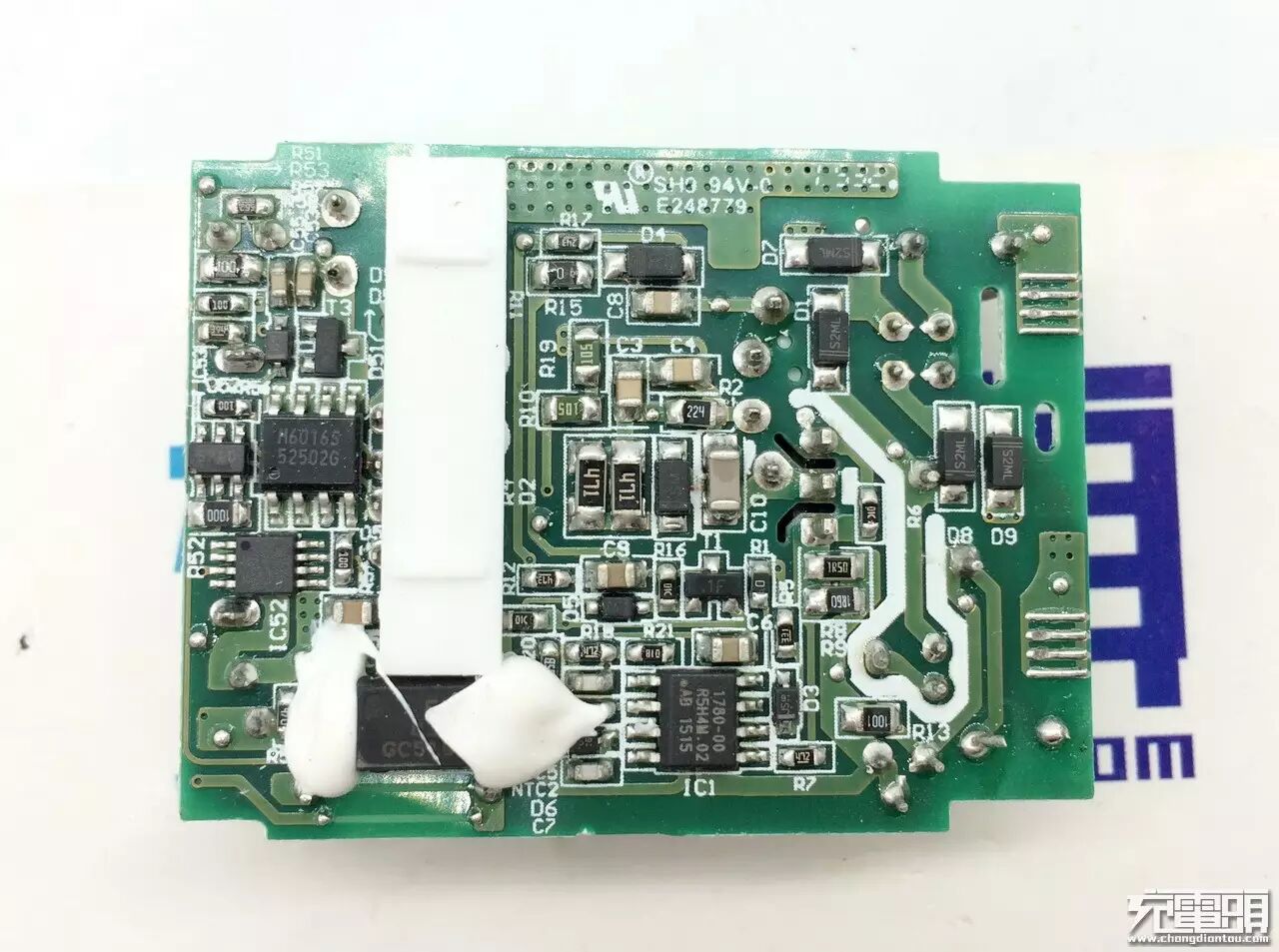

PCB板背面，焊点饱满。

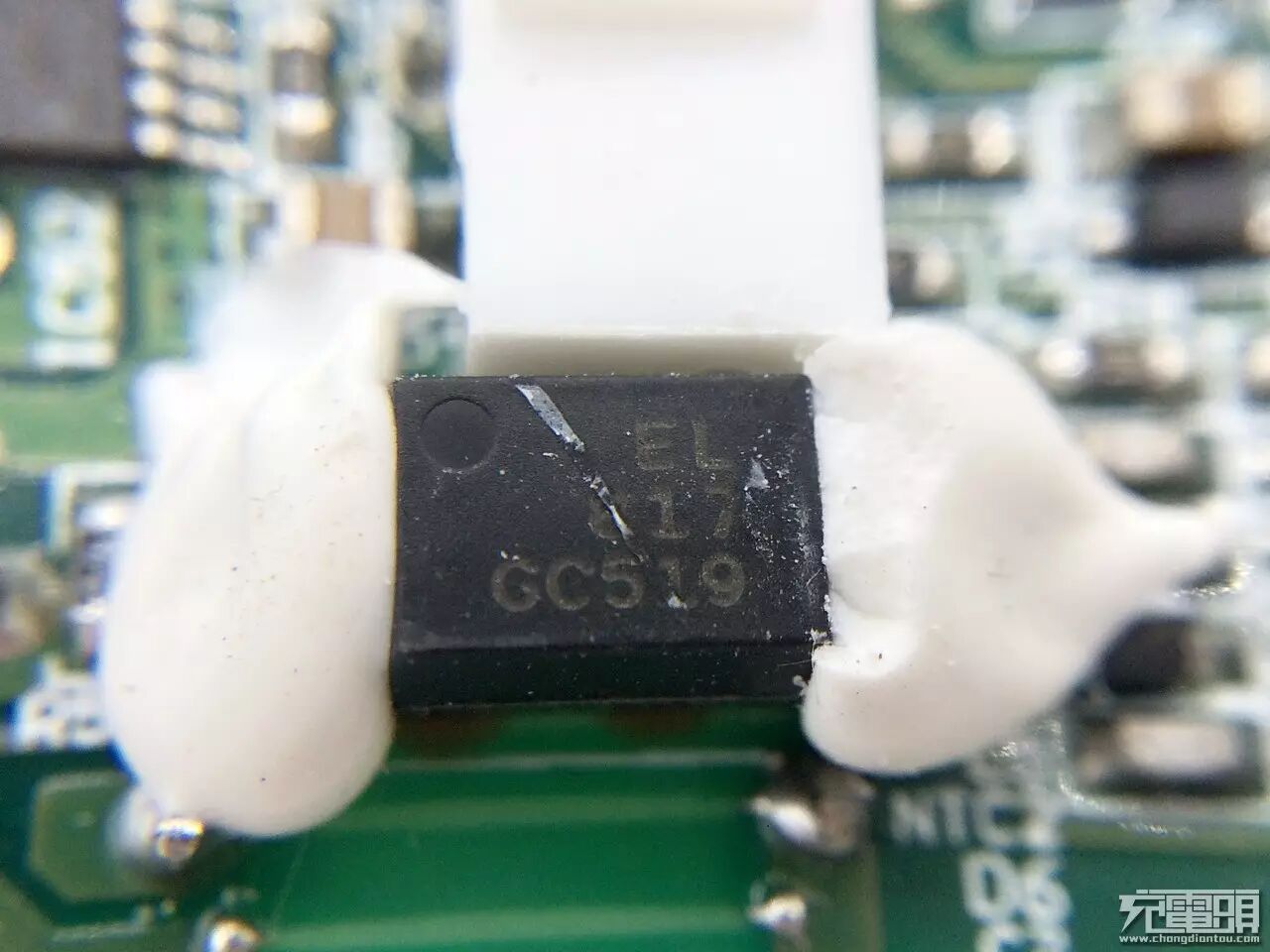

型号为EL817的线性光耦，用在电源的反馈回路，用来稳定电压和起隔离作用。

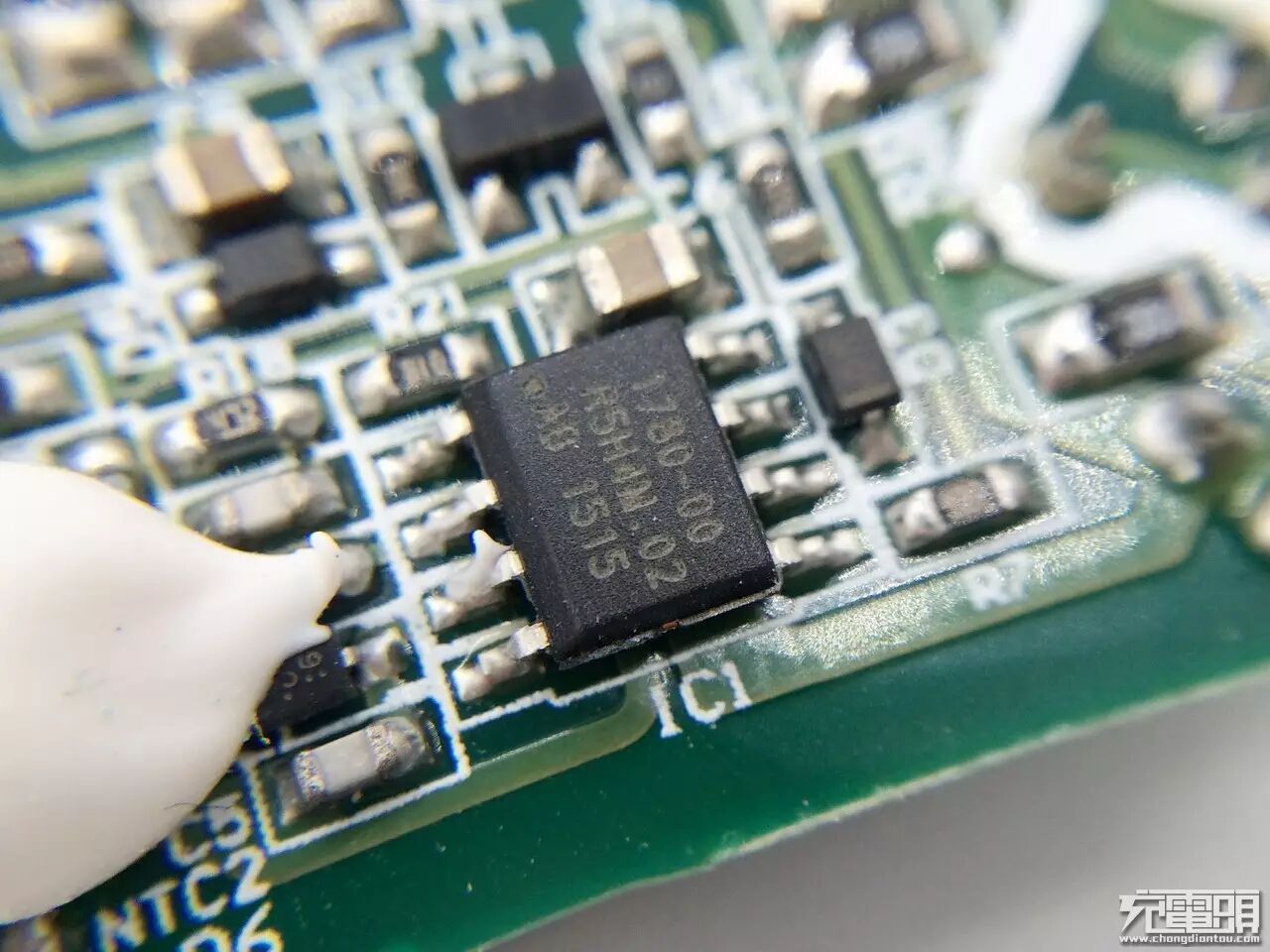

来自Dialog的iW1780
初级pwm控制器，和iW630、iW671一起组成快速充电适配器芯片组，来实现FCP快速充电协议。
iW671同步整流器。

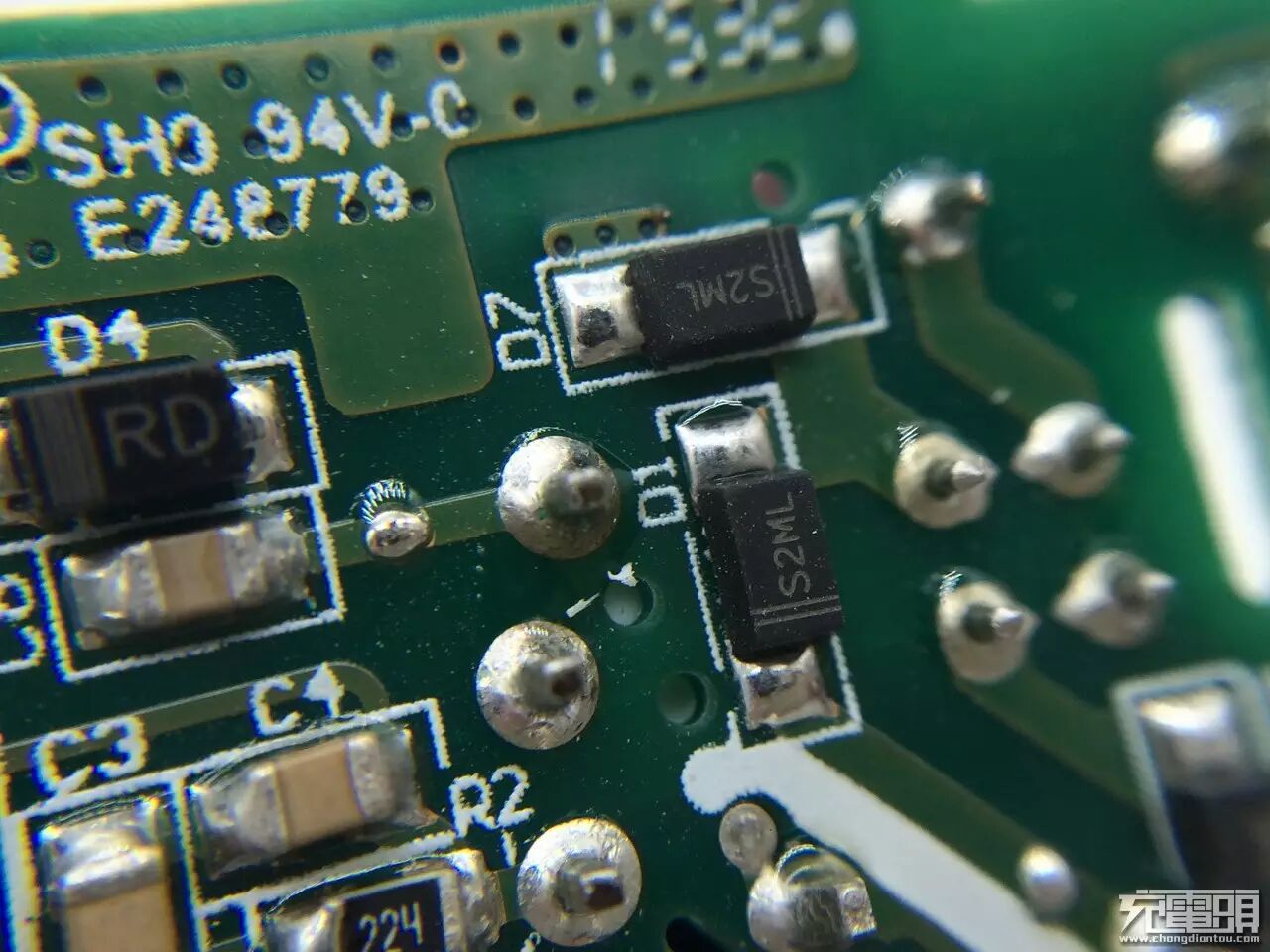

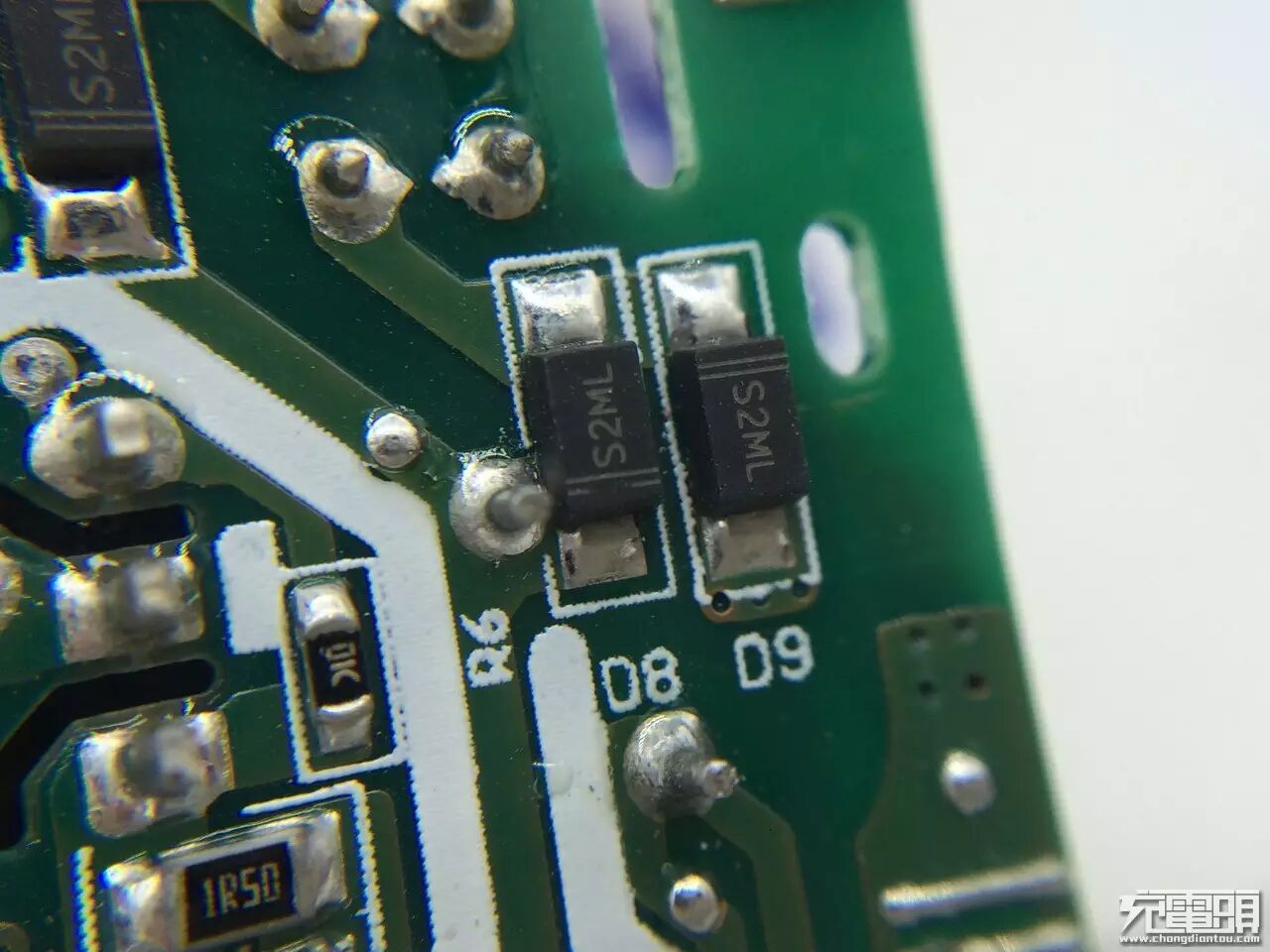

四颗S2ML整流二极管。

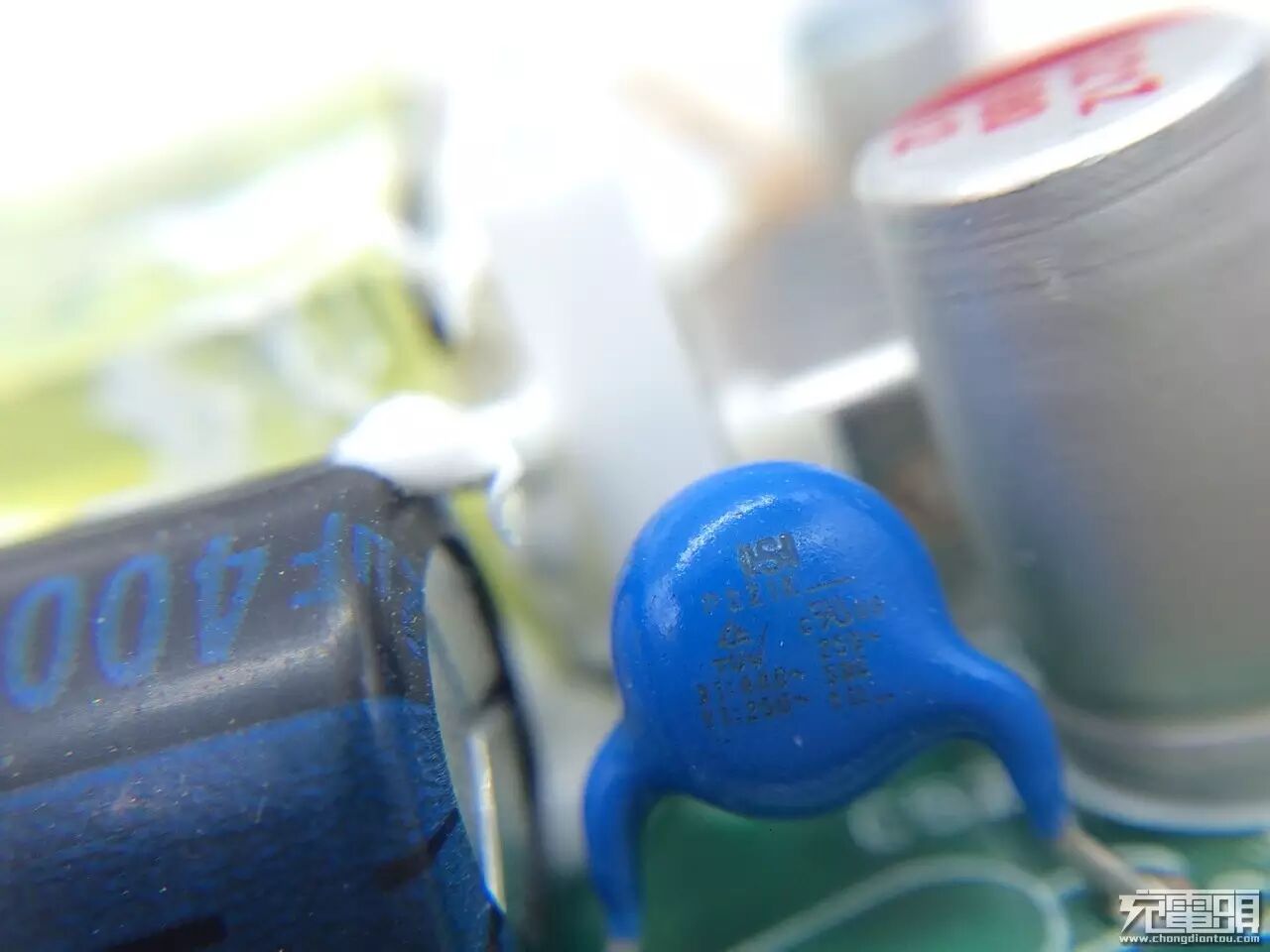

防止触摸失灵的Y电容，因这个电容的存在，部分充电器在拔出电源接触到插头会有麻手的感觉。

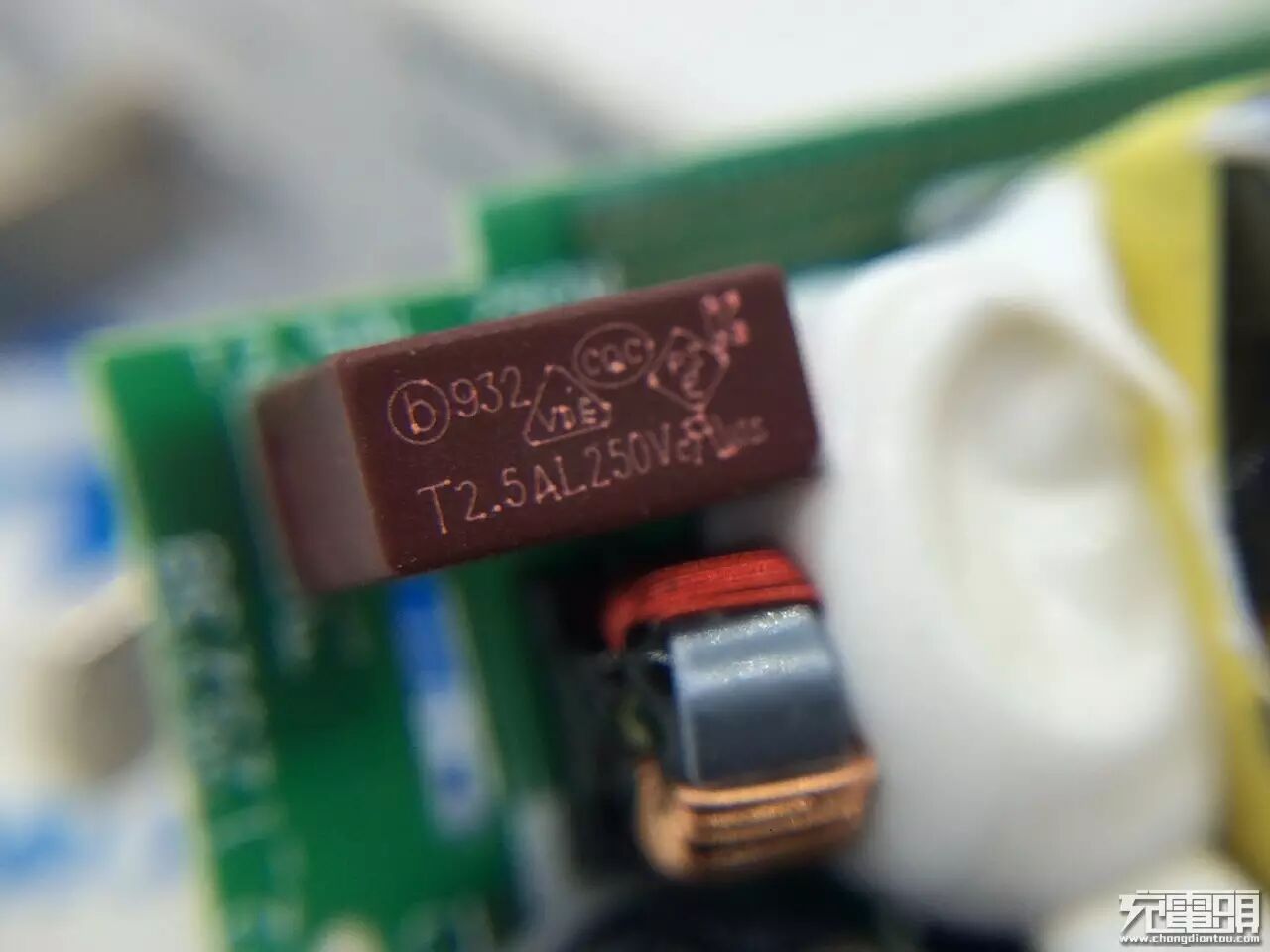

电源保险丝。

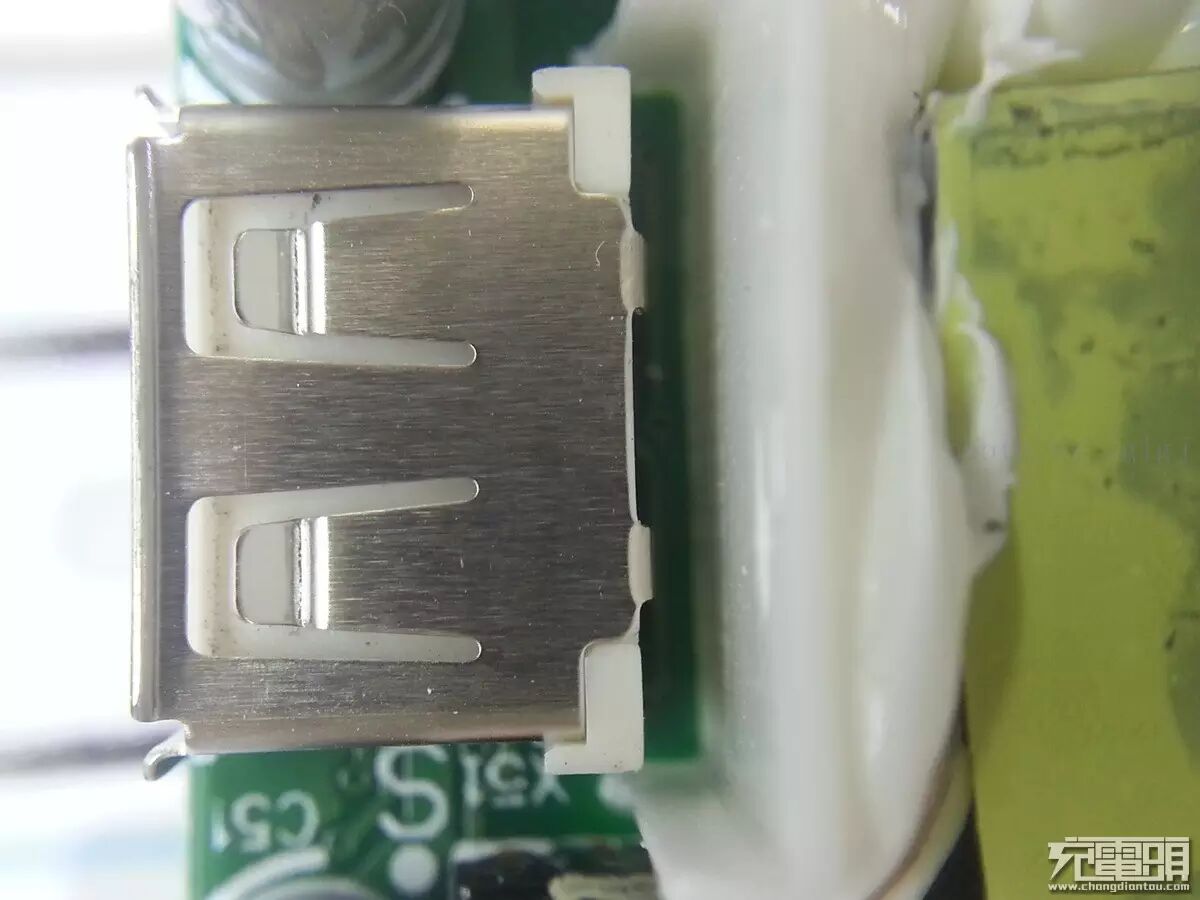

USB母座。全铜座，不吸磁。

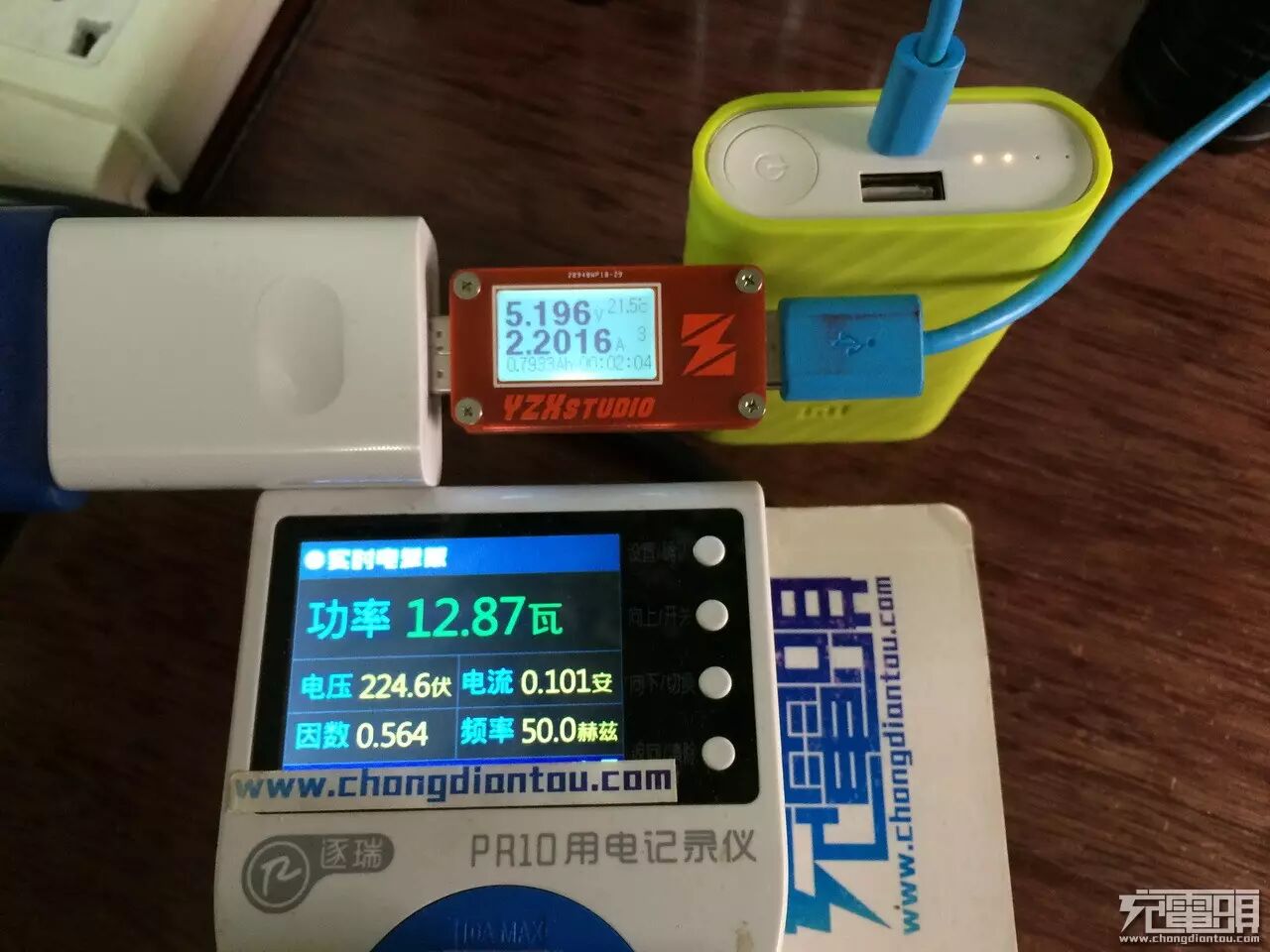

实测一下 充小米10000， 5.19V 2.2A。

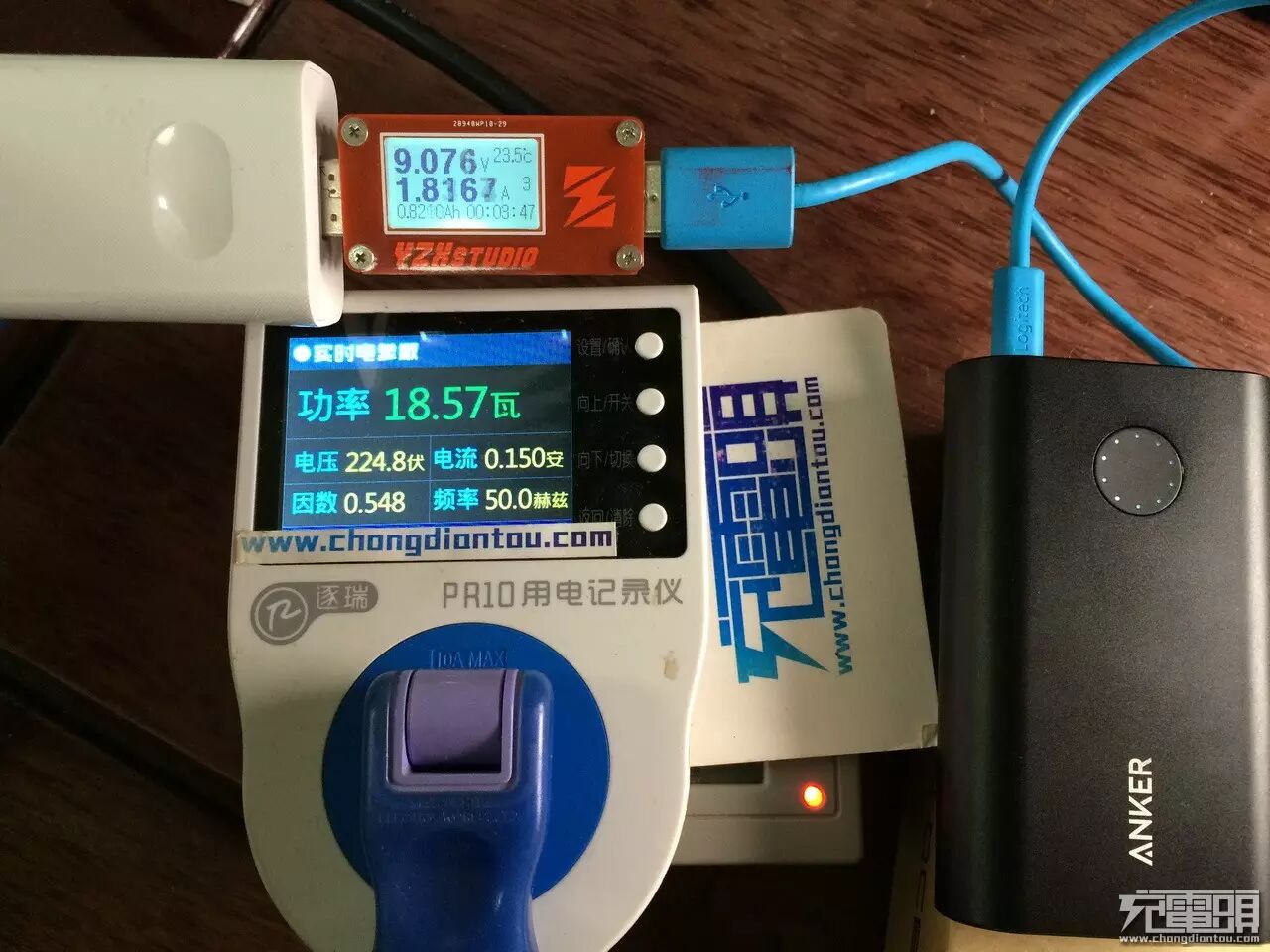

充anker QC移动电源， 9V1.8A。

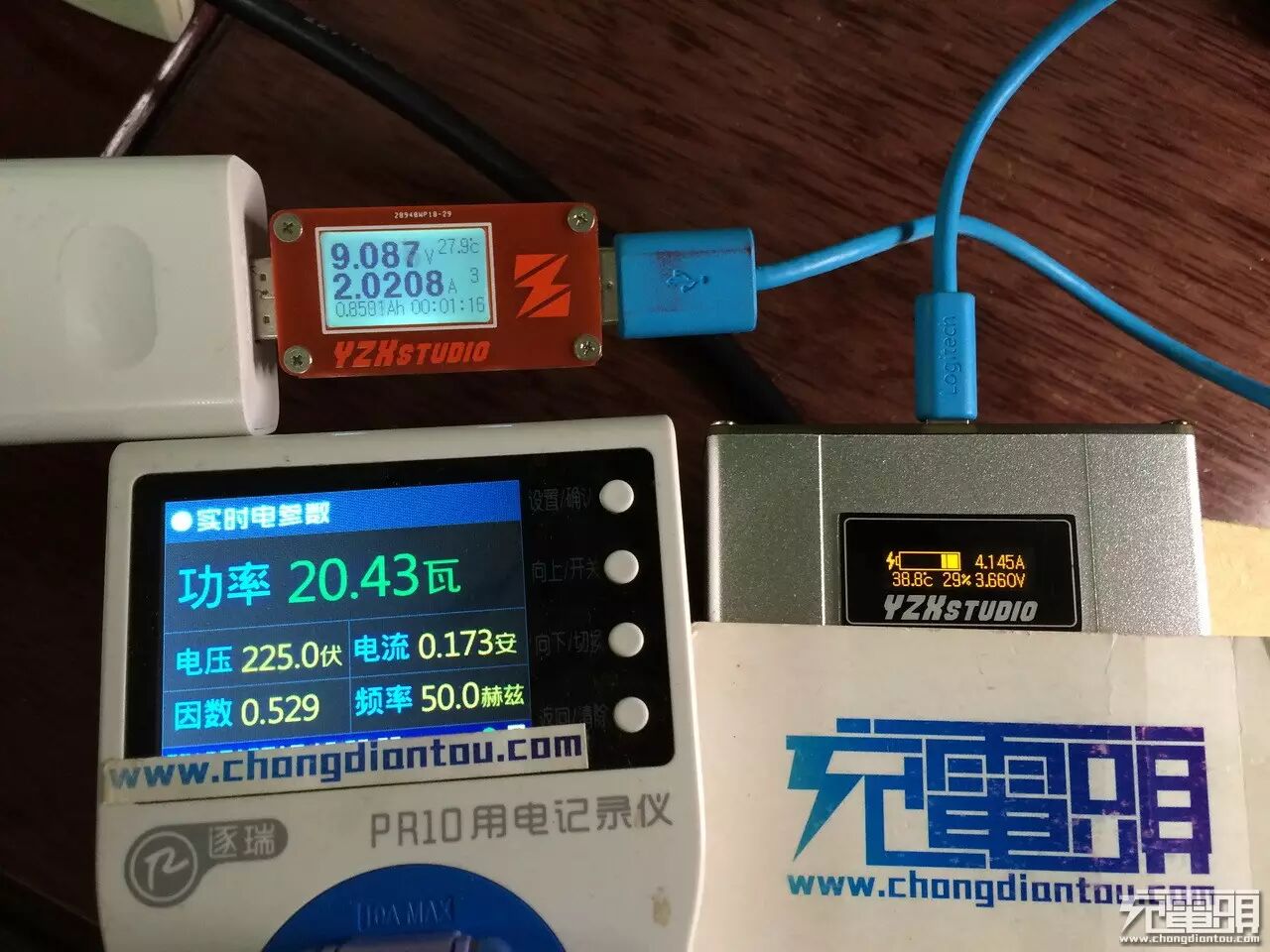

充yzx 钢7 9V2A。

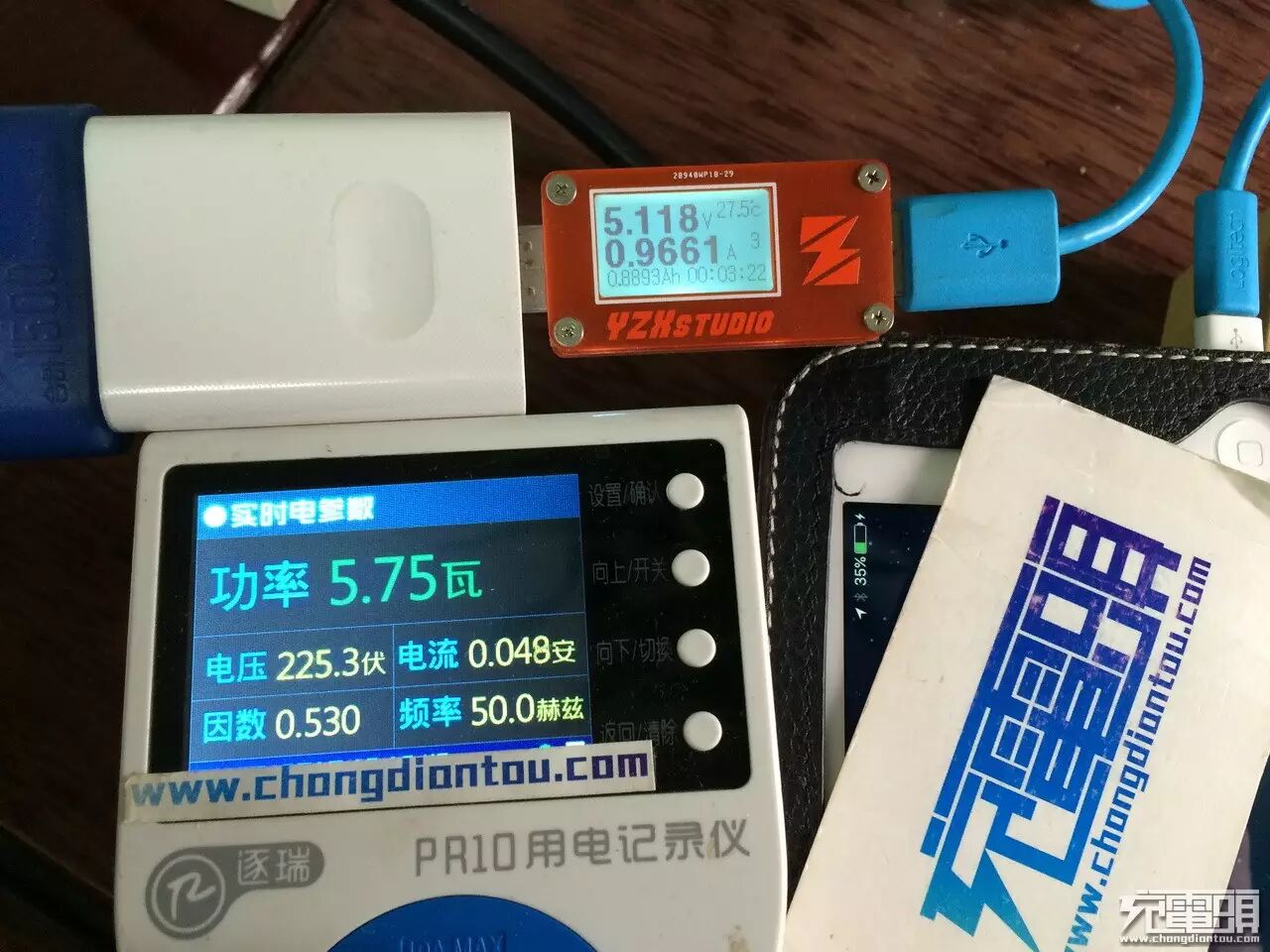

充iPad mini2 1A，不能全速。

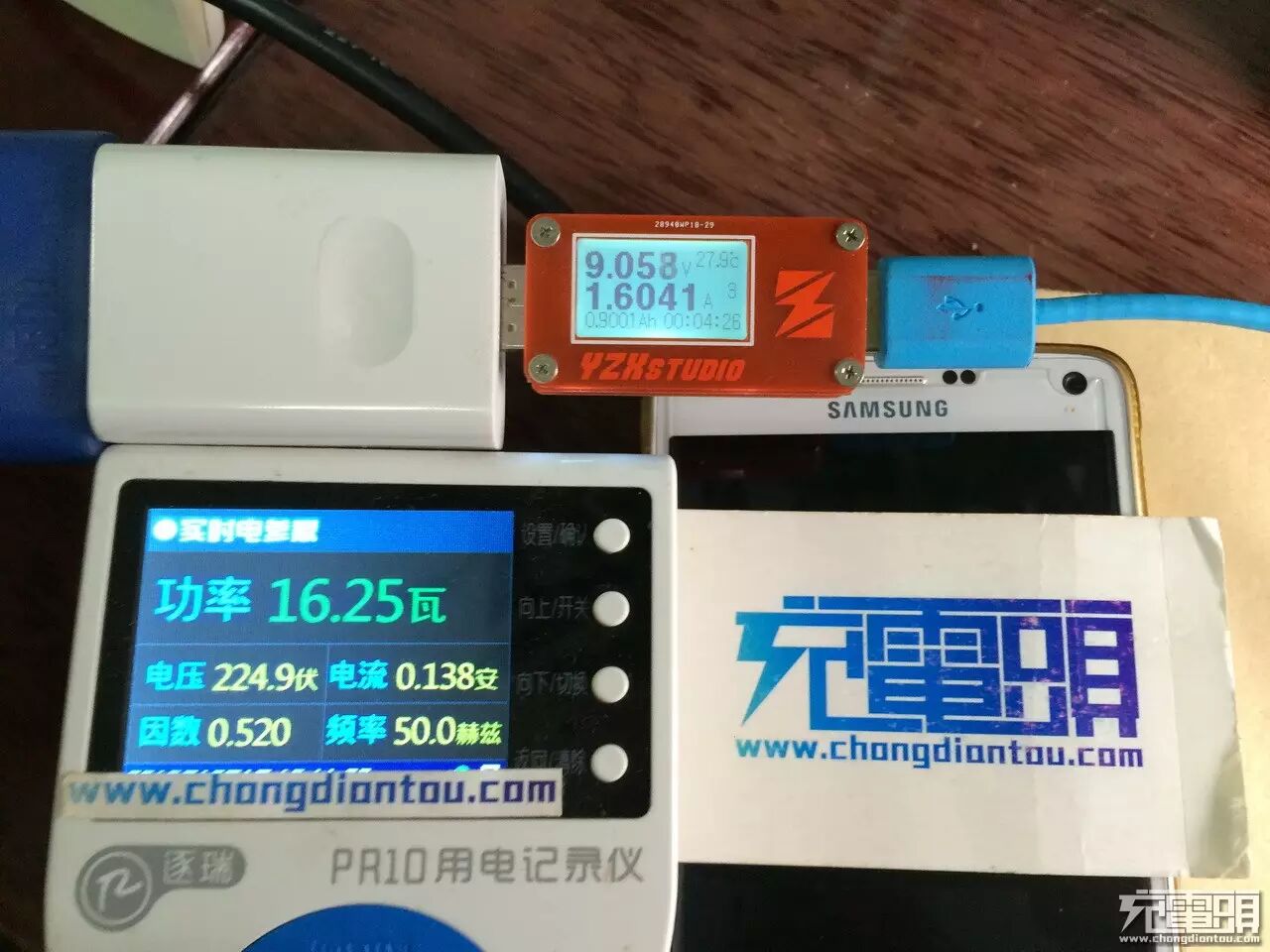

充三星note4 9V 1.6A。

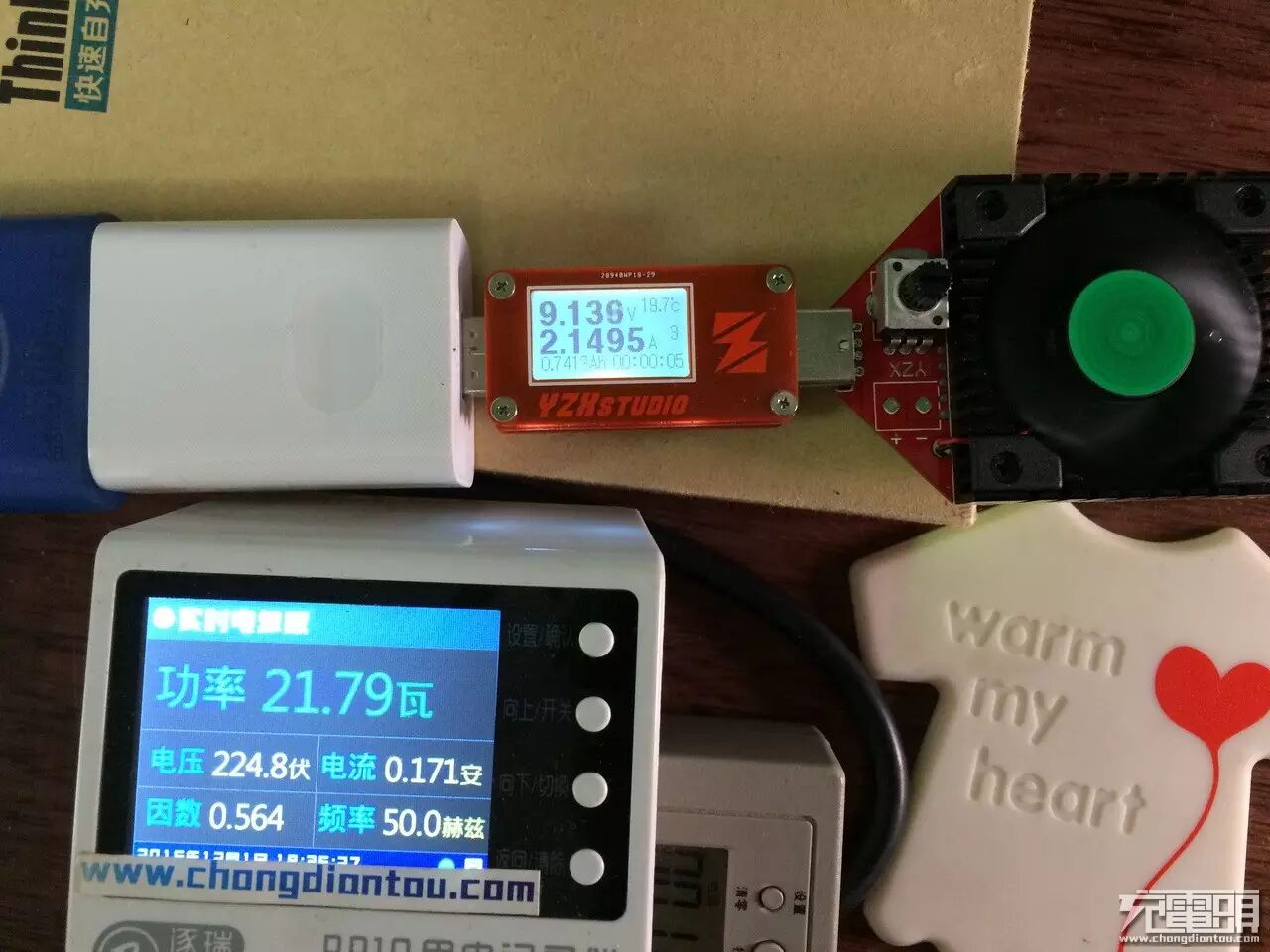

用yzx负载 9V 2.15A 再上保护。
5V2.2A 再上保护。
用EBD-USB测试保护：

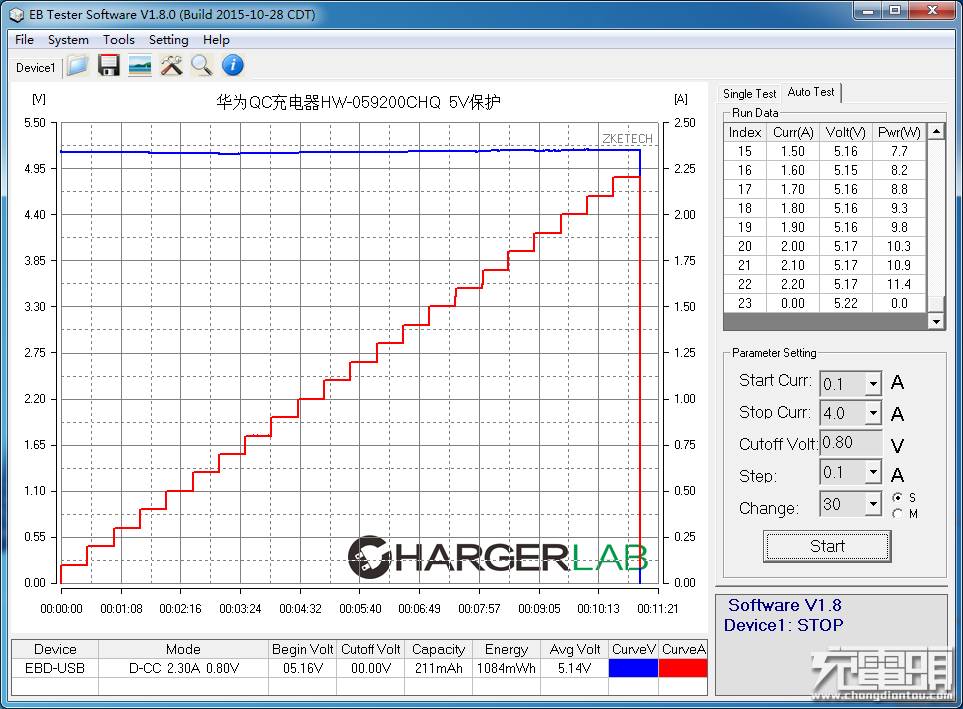

5V电压下在 2.2A处保护。

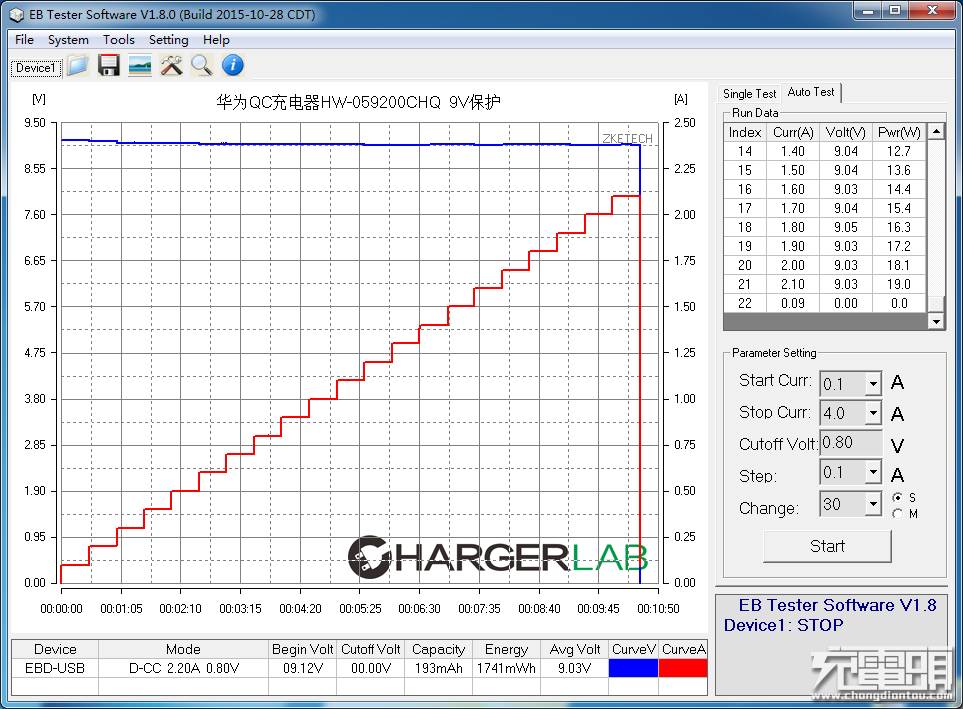

9V 电压下在2.1A处保护。
拆解结束。从拆解看，华为HW-059200CHQ充电器具有大厂风范，用料和做工很不错，支持5V和9V输出。不足的是只支持5V和9V输出，没有12V输出。当然，这个充电器是华为给自家手机配备的快充充电器，我们不能要求它具备额外的输出功能。
