英集芯IP5318移动电源DEMO板评测
英集芯IP5318采用快充All in One全集成 SOC技术，集成了Type-c协议、QC3.0协议、同步升压转换器、锂电充电管理、电池电量指示等多项功能，兼容DCP识别、兼容BC1.2、苹果和三星手机，该技术的应用不仅实现高性能的充放电体验，而且还具备极具竞争力的市场价格。下面带来的是采用IP5318芯片的移动电源测试板测试报告。
一、晒单

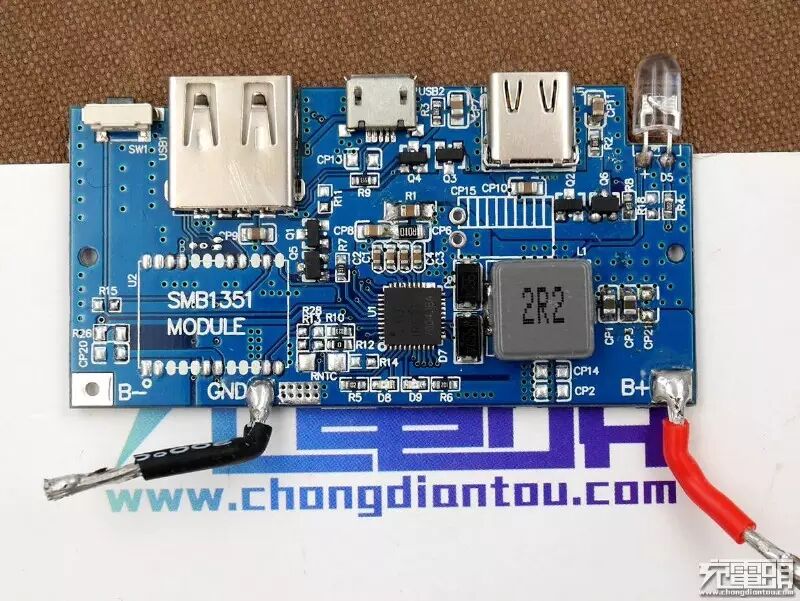

英集芯IP5318 DEMO 测试板，由于芯片高度集成，板上的元件并不多，只有一个电感，为单路升压输出，因此这块板并不支边充边放路径管理，并且当两个输出口同时插入设备时，只允许输出5V。
测试板另一面。

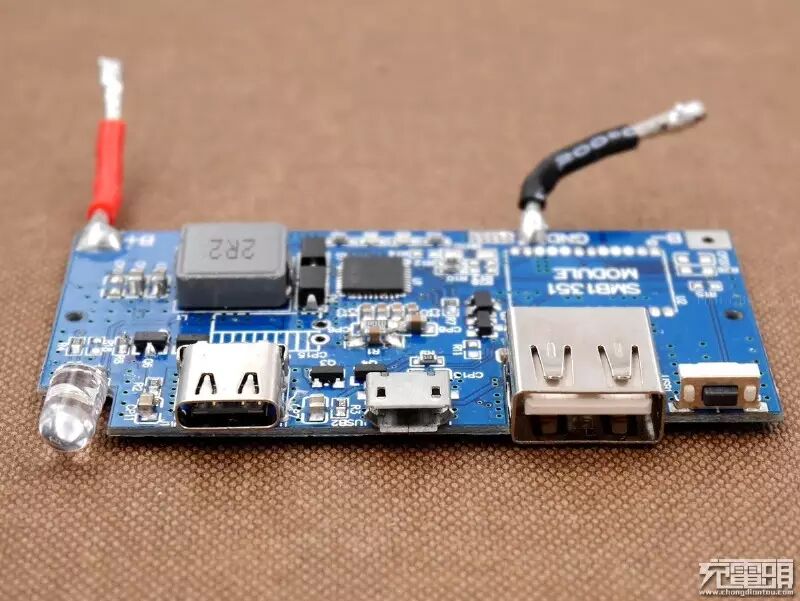

左起：LED照明灯（应急手电功能）、Type-c输入输出接口、Micro输入接口、USBA输出接口、按键。
主芯片IP5318是集成了Type-c协议、QC3.0协议等功能的多功能电源管理SOC，详细见IP5318规格书。

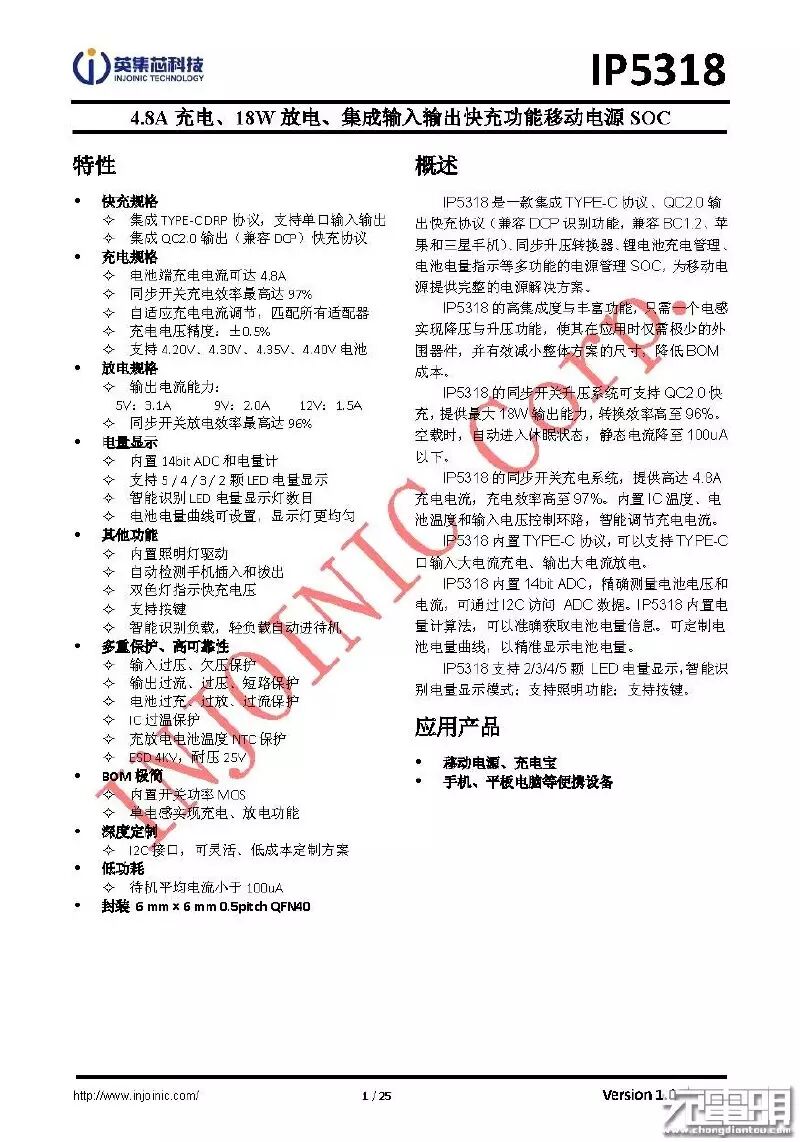

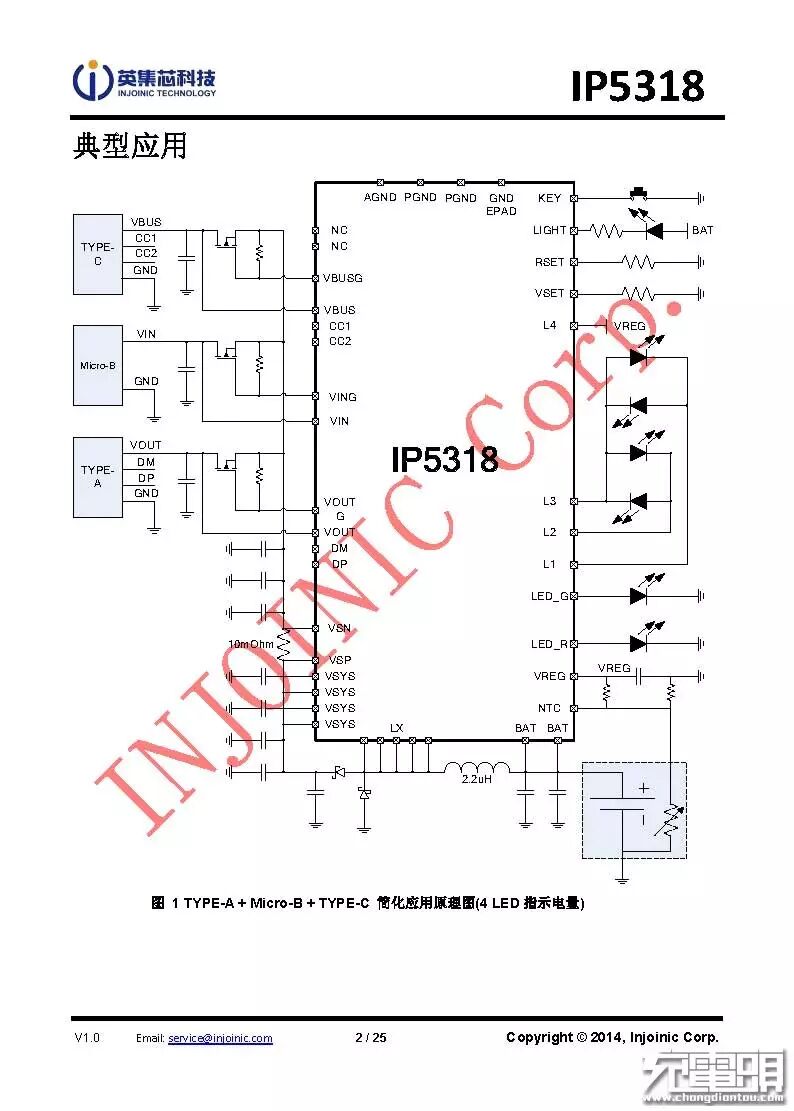

有关IP5318芯片的资料如下：
2.2μH密闭电感。

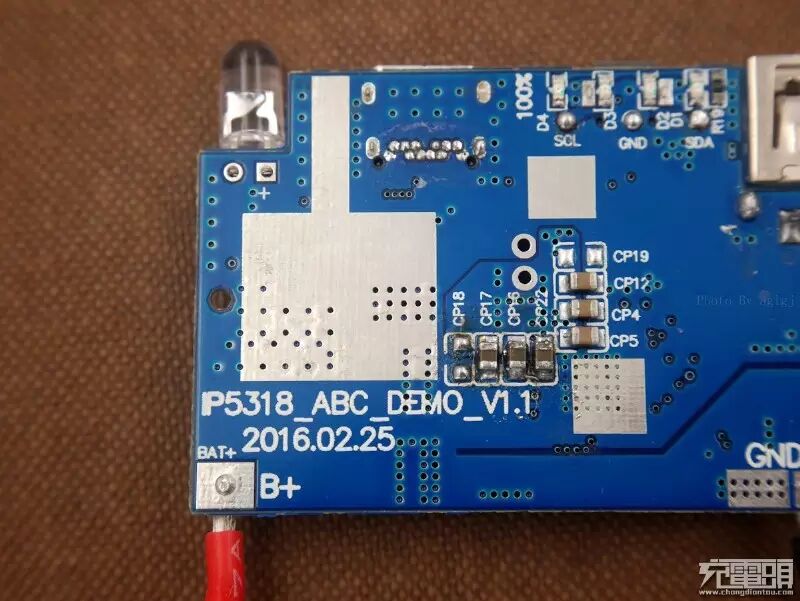

测试板背面裸露PCB加以散热。
本测试板锂电保护芯片没有焊接，从图中可以看出，锂电保护电路应该是典型的三片AO8205或8810、一片DW01和两个电阻一个电容构成，给分析电路，可以自己加装上去。由于升压板没有加装锂电保护电路，没有了保护电路的损耗，因此以下测试的升压转换效率会相对高一小点。
Micro口背后的四盏电量指示灯。
IP5318芯片下方的输出电压状态指示灯：5V输出时不亮，9V输出时红灯亮，12V输出时红灯和绿灯亮。

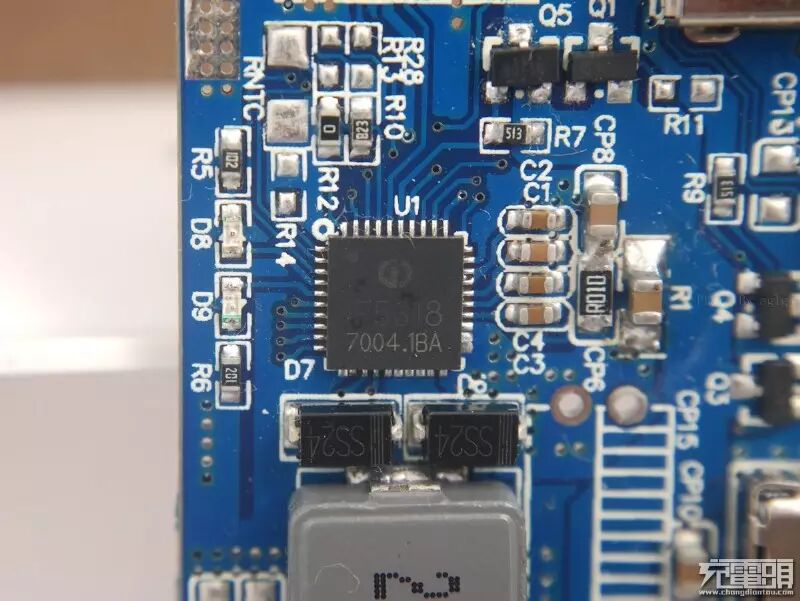

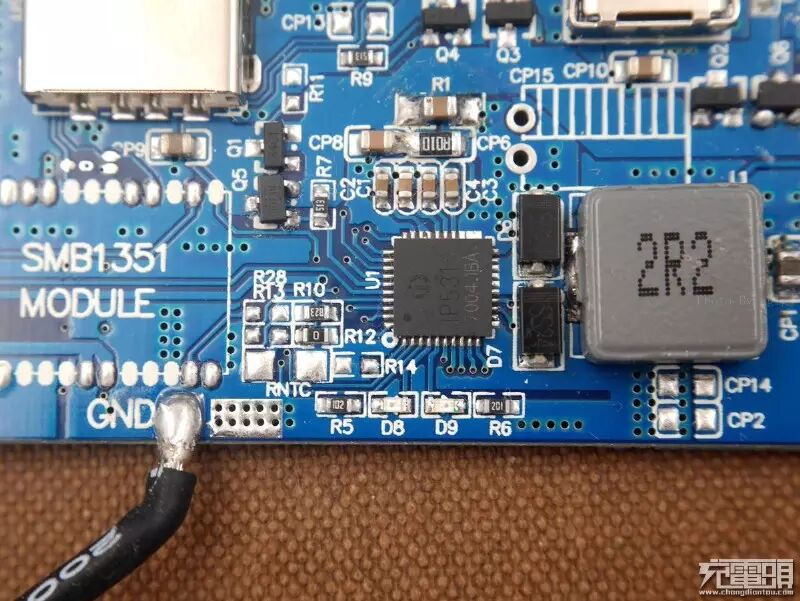

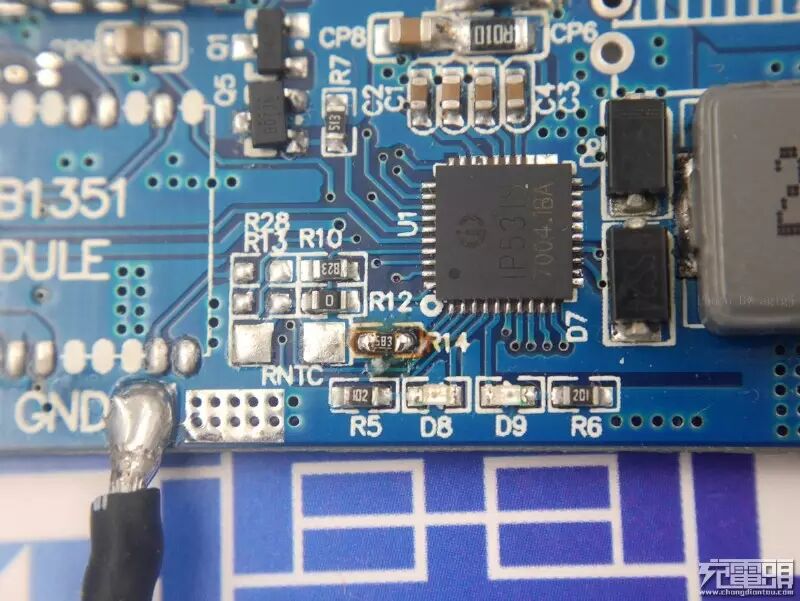

R14空缺，从规格书中得知，电池充电截止电压是4.20V，如需4.35V，在R14的位置上加焊一个68K的电阻，对应的锂电保护芯片要更换。下图是我自己在测试完成4.20V锂电后加焊的68K电阻。
二、测试
用2片并联在一起单片容量为5000mAh的聚合物锂电给IP5318移动电源测试板供电进行测试。

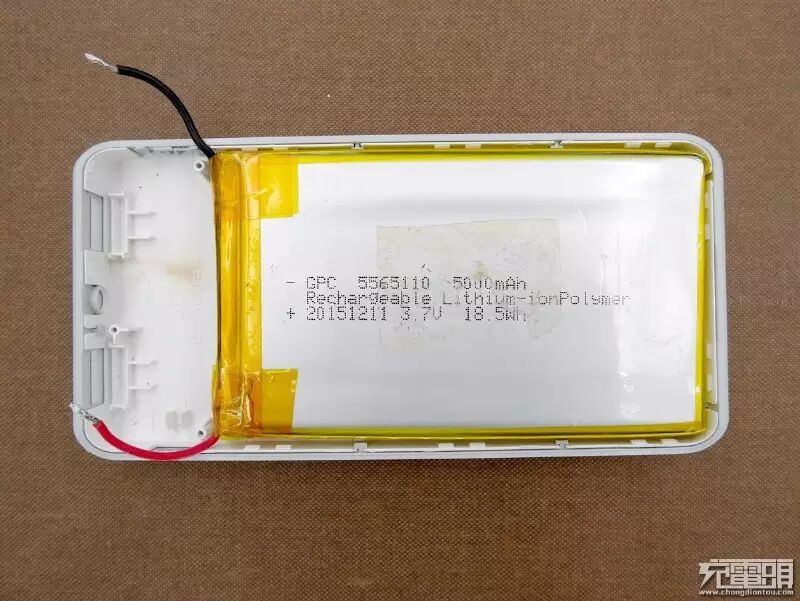

两个标称容量为5000mAh、18.5Wh的聚合物锂电芯并联在一起，合计总容量10000mAh、能量37Wh。

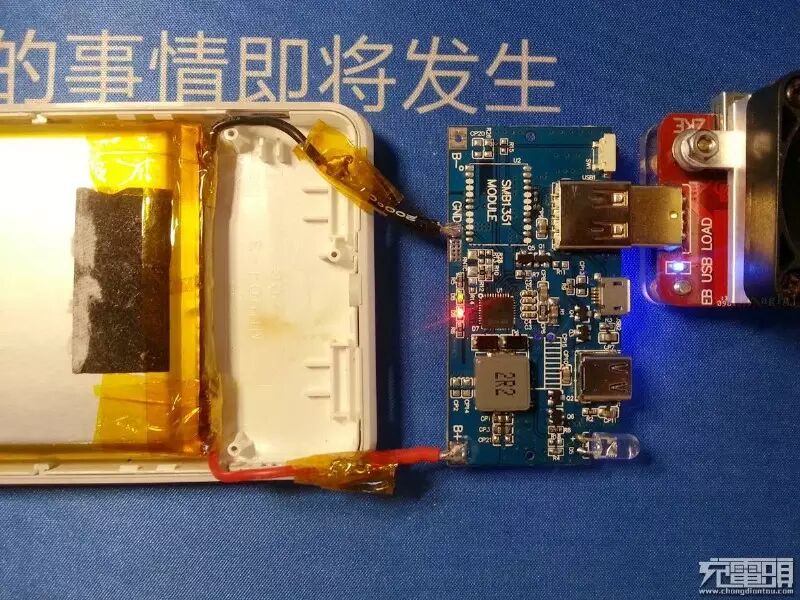

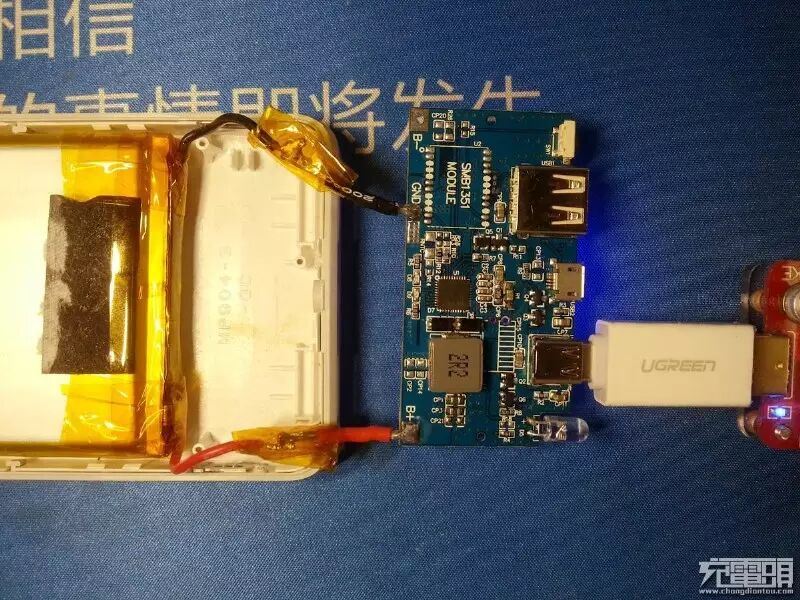

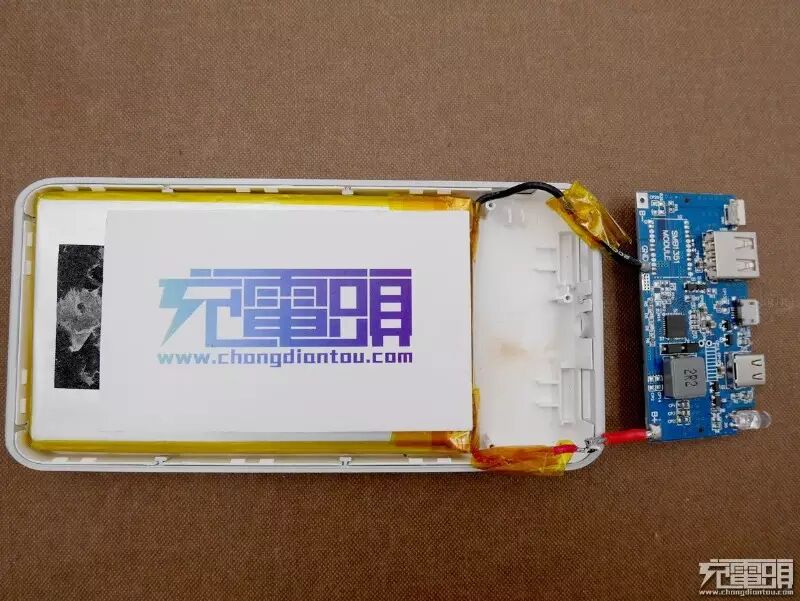

已接上电池的测试板。

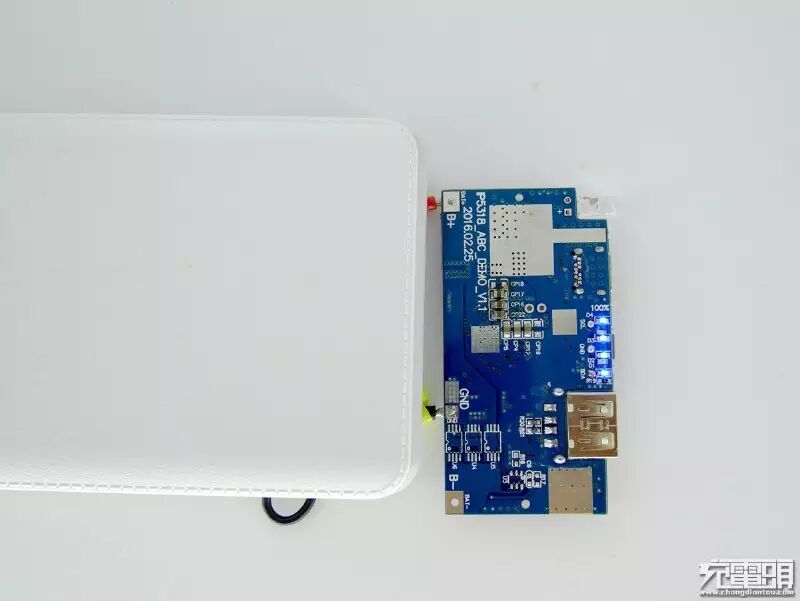

按一下测试板上的按键，四盏蓝色的电量指示灯亮起，电池电量是满的。长按按键，则LED照明灯亮起，再长按，熄灭。测试板具备自动唤醒功能，当插入充电设备时，能够自动输出电流进行充电。
初步测试一下，USB口输出正常。

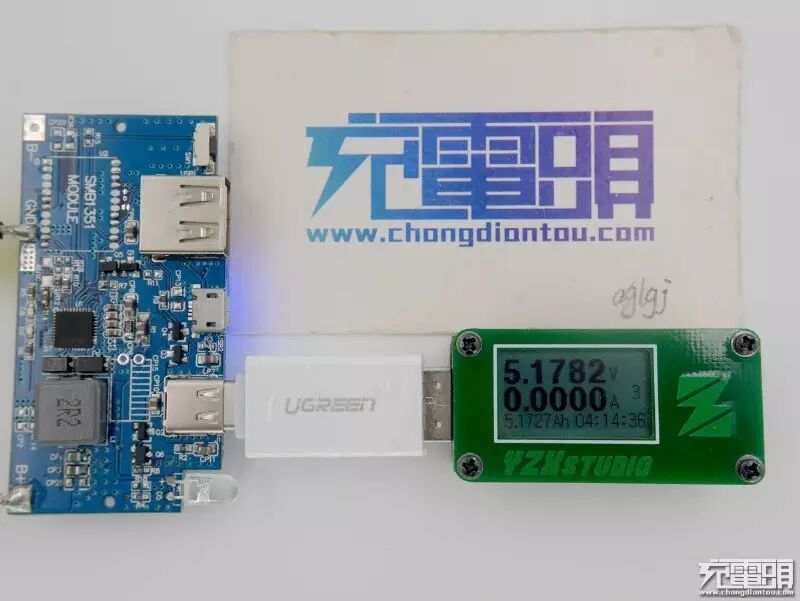

USB口空载输出5.1782V，输出电压适中。
用啊宝QC3.0诱骗器触发测试板输出，9V档空载输出电压9.1111V。当输出9V时，测试板上的输出状态指示红灯亮起来。

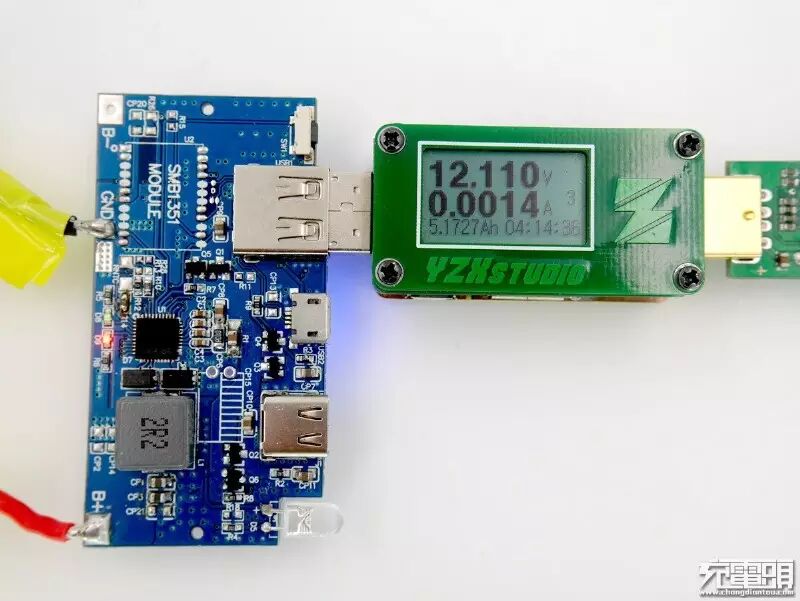

用啊宝QC3.0诱骗器触发测试板输出，12V档空载输出电压12.110V。当输出12V时，测试板上的输出状态指示红灯和绿灯亮起来。
步进测试

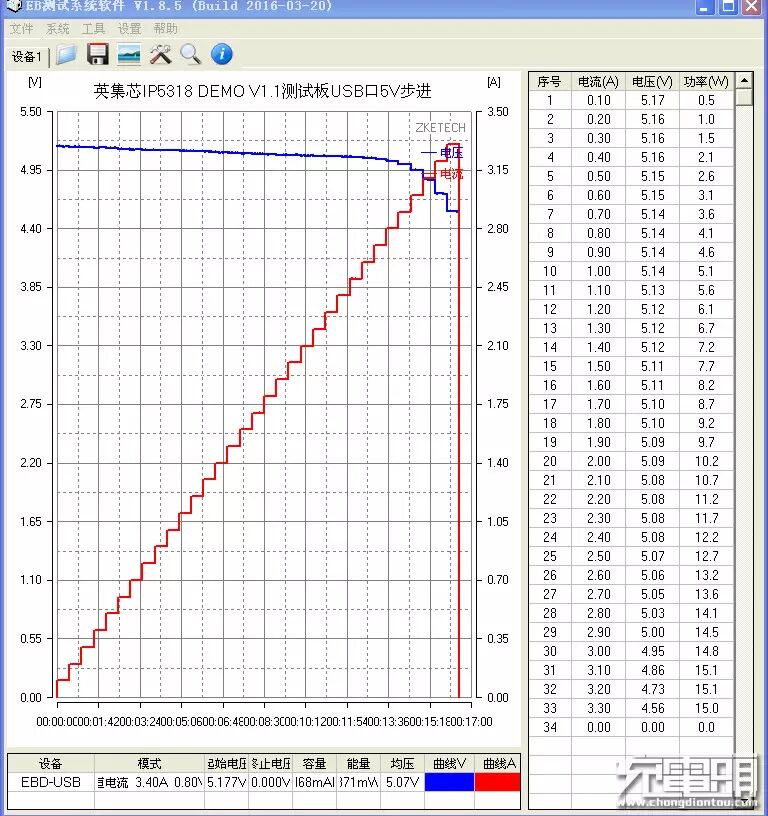

USB口5V输出步进：输出3.0A@4.95V14.80W，最终输出3.30A@4.56V15.0W，无线损电压补偿功能。

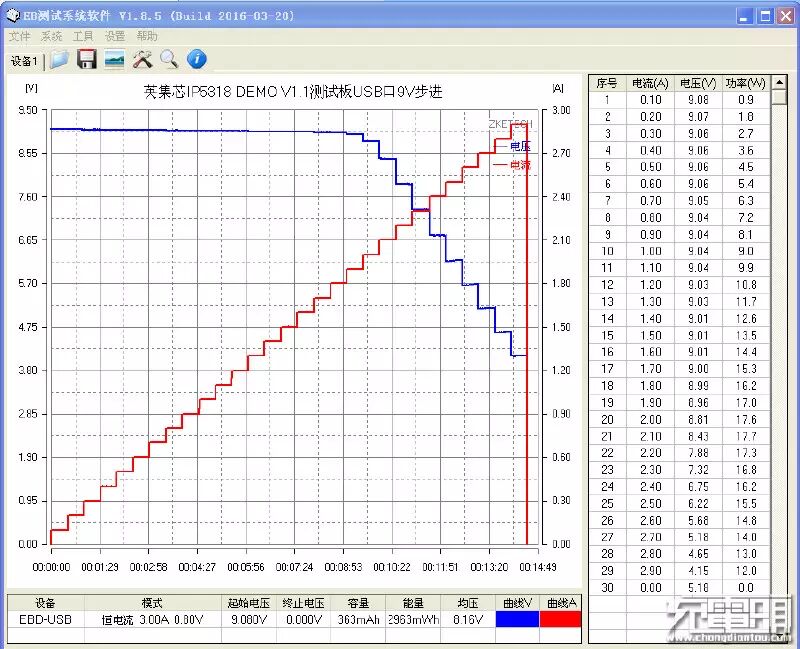

USB口9V输出步进：输出2.0A@8.81V17.60W，最终输出2.90A@4.15V12.0W，无线损电压补偿功能。

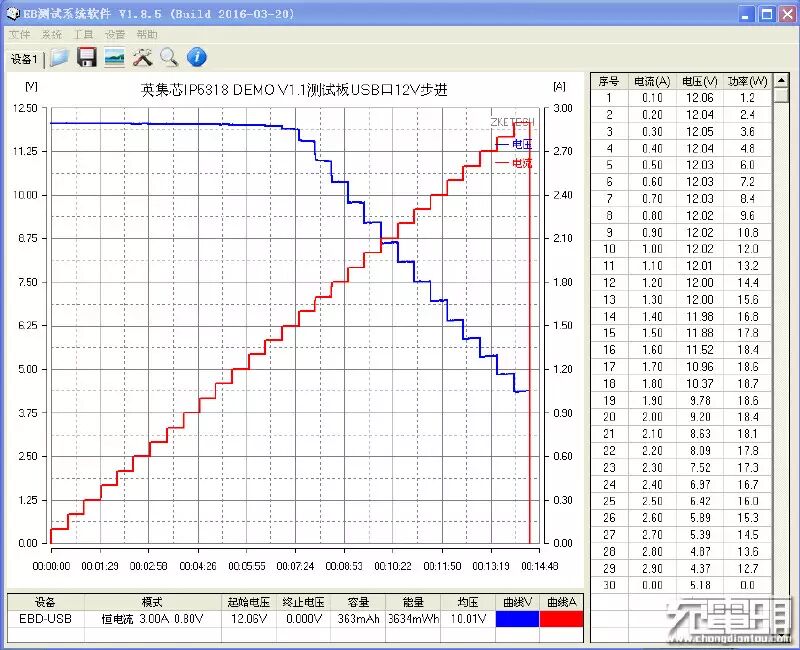

USB口12V输出步进：输出1.50A@11.88V17.80W，最终输出2.90A@4.37V12.7W，无线损电压补偿功能。
Type-C口5V输出步进：输出3.0A@4.81V14.40W，最终输出3.30A@4.39V14.5W，无线损电压补偿功能。
充手机
USB口：充华为麦芒B199，剩余电量4% ，满速。
Type-C口：充华为麦芒B199，剩余电量5% ，满速。

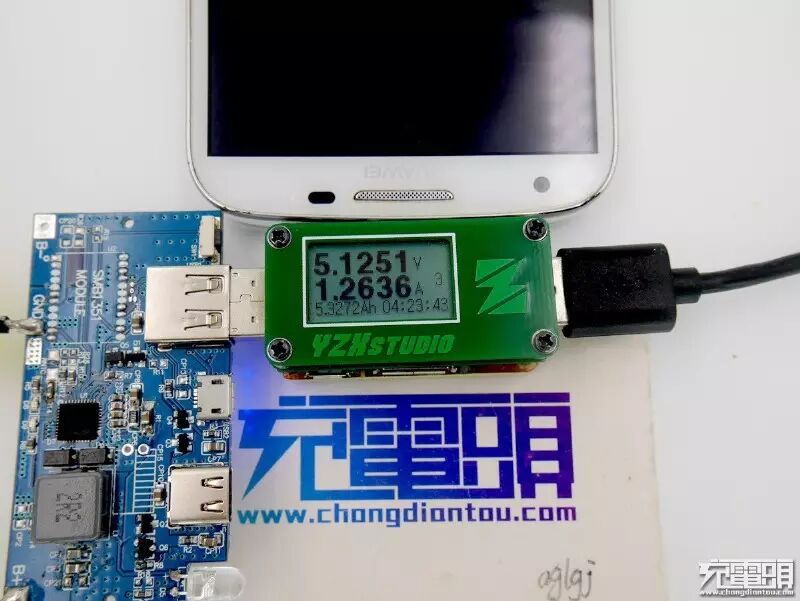

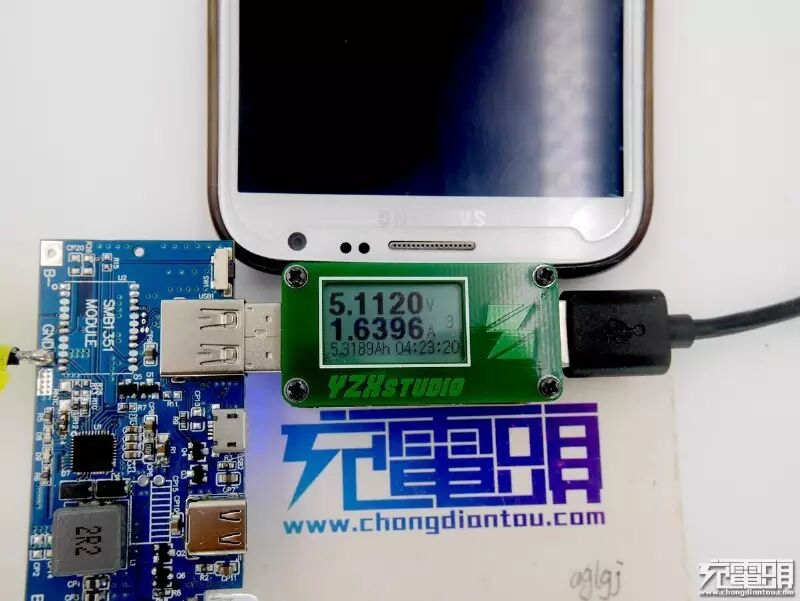

USB口：充三星NOTE2，剩余电量24% ，满速。

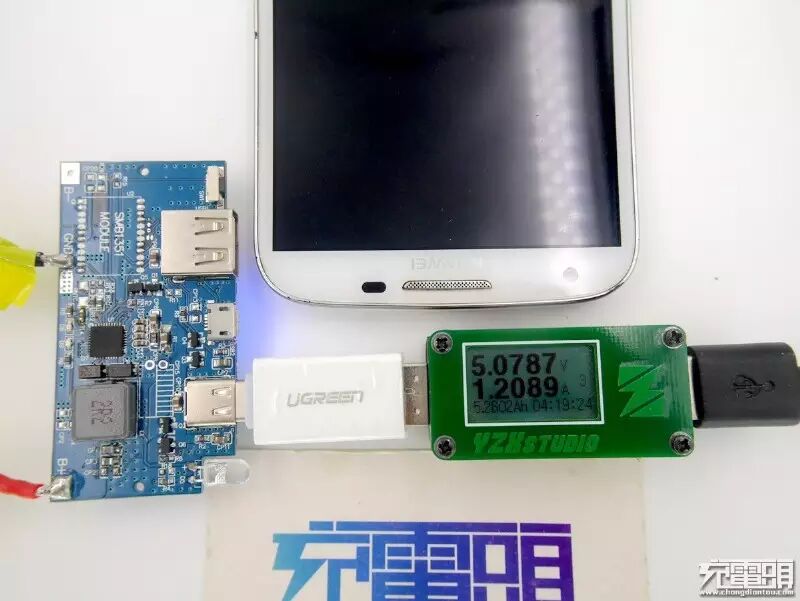

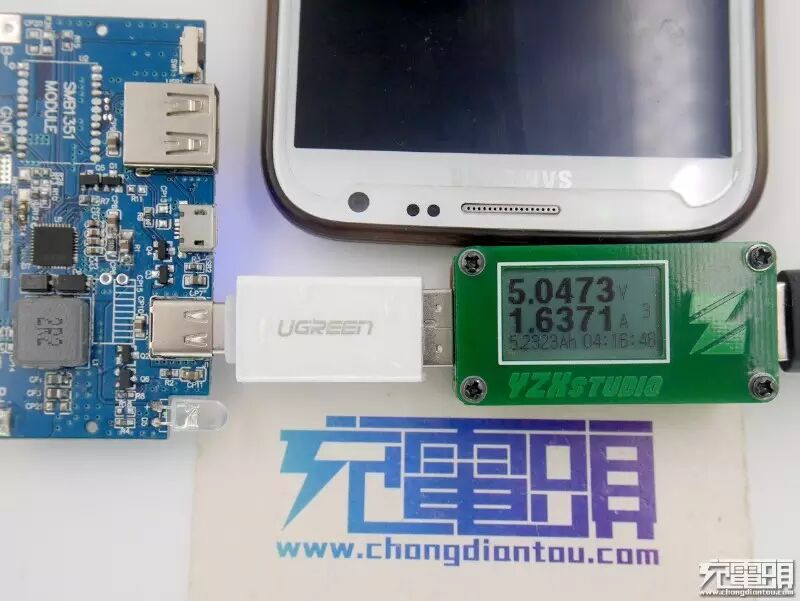

Type-C口：充三星NOTE2，剩余电量26% ，满速。
USB口：充三星NOTE4，剩余电量68% ，QC快充握手成功，9V充电，满速。

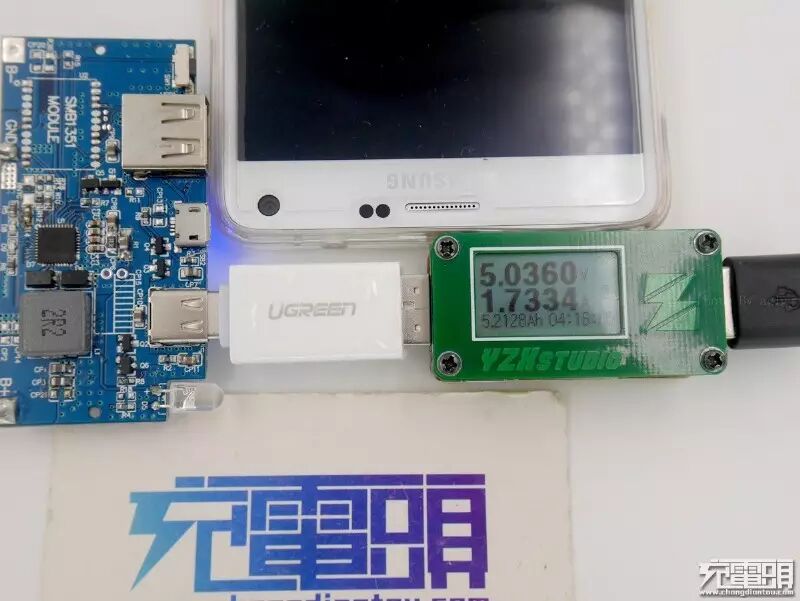

Type-C口：充三星NOTE4，剩余电量69% ，5V充电满速。

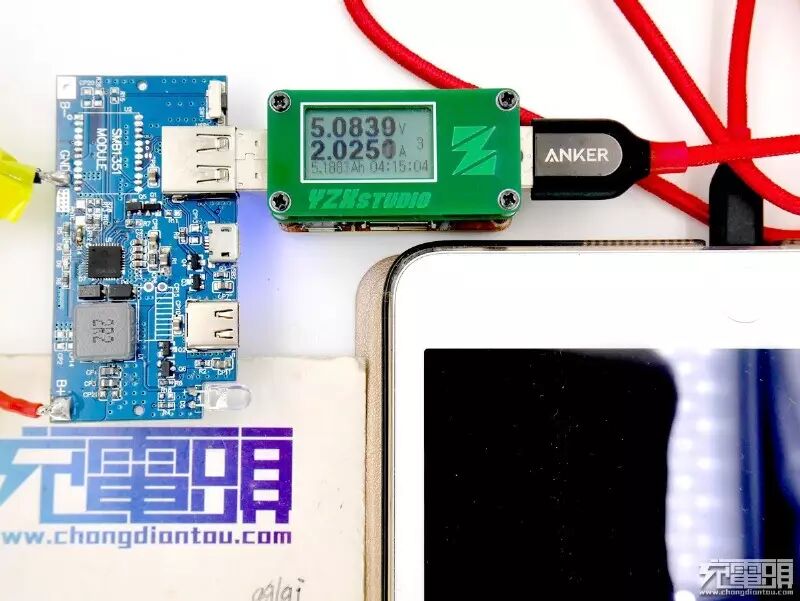

USB口：充Ipad mini2，剩余电量43% ，满速。

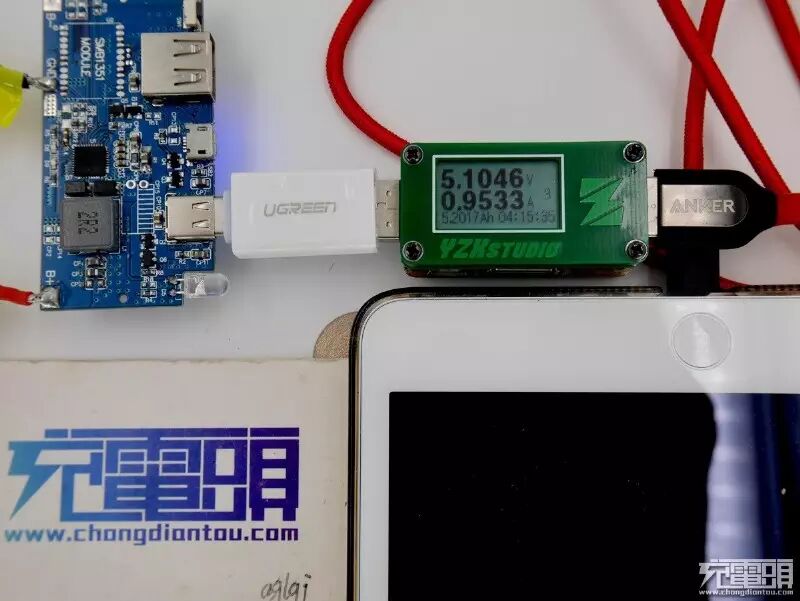

Type-C口：充Ipad mini2，剩余电量43% ，充电电流不到1A，不兼容苹果设备满速充电。

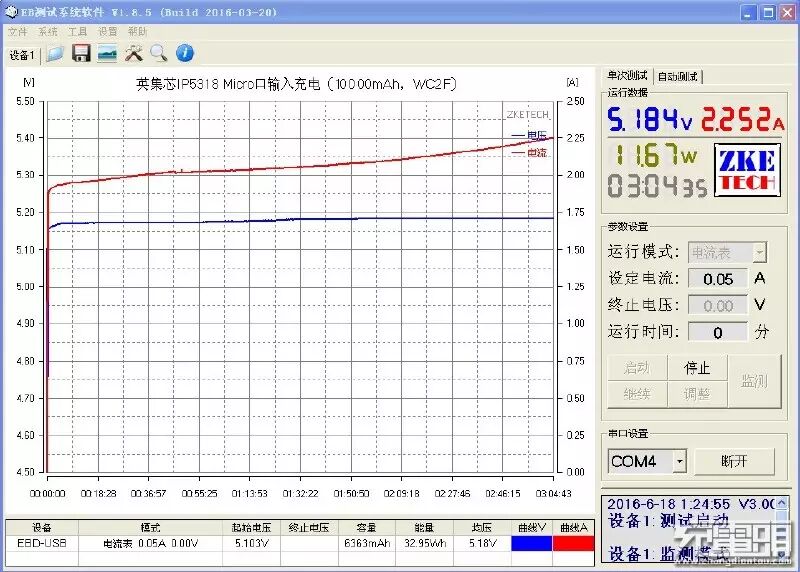

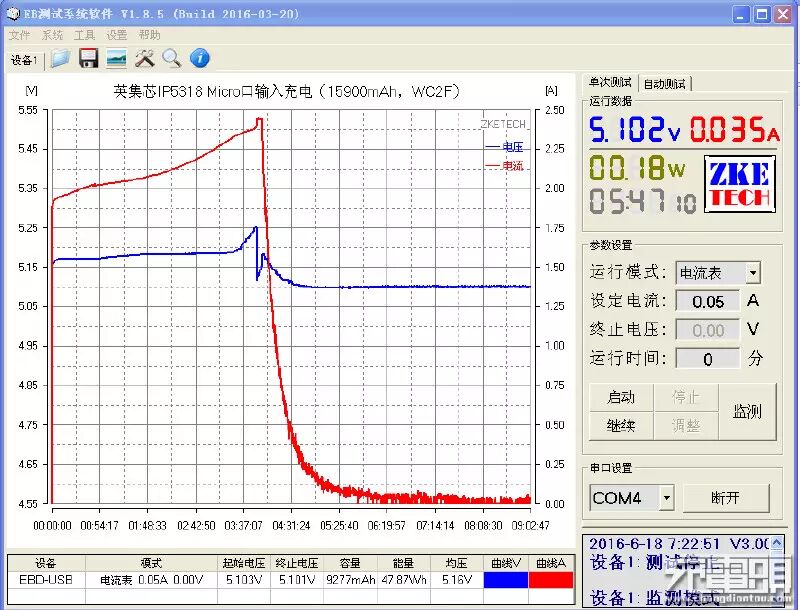

移动电源测试板自充电测试：用Tronsmart WC2F双口QC2.0充电器通过测试板的Micro口输入充电，从充电监测数据看，测试板并不支持QC输入充电。
由于设置充电终止电压为0，导致EBDUSB无法自动停止，经查询充电监测数据，在充电时间为19420秒时，充电电流为0.08A，按这个数据计算，充电时间为5小时23分钟。

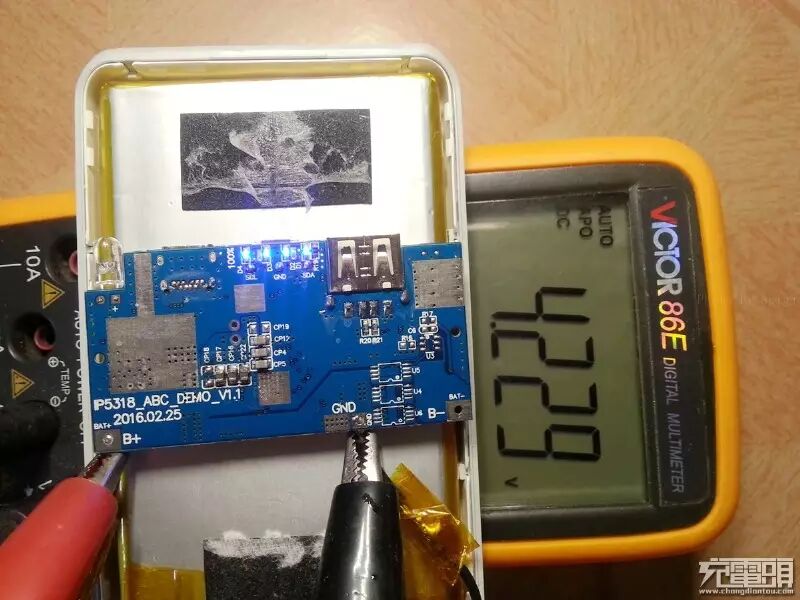

电池满电截止电压4.229V，满意。

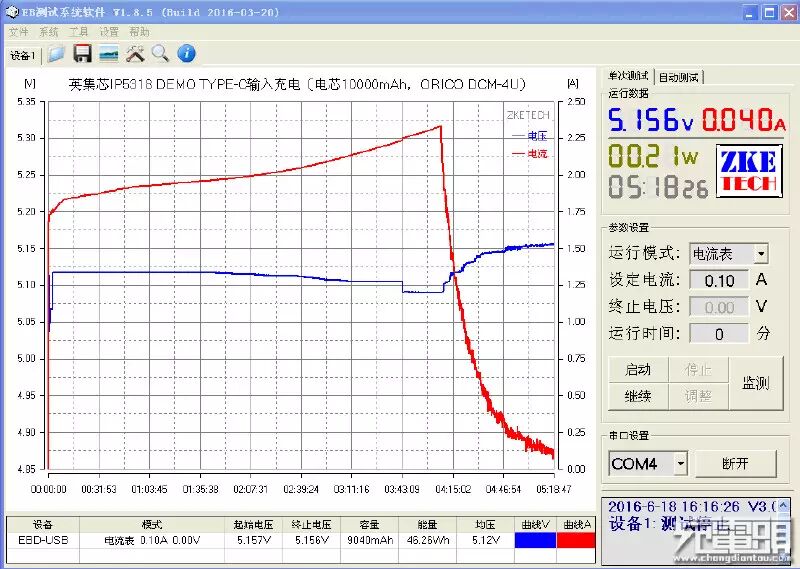

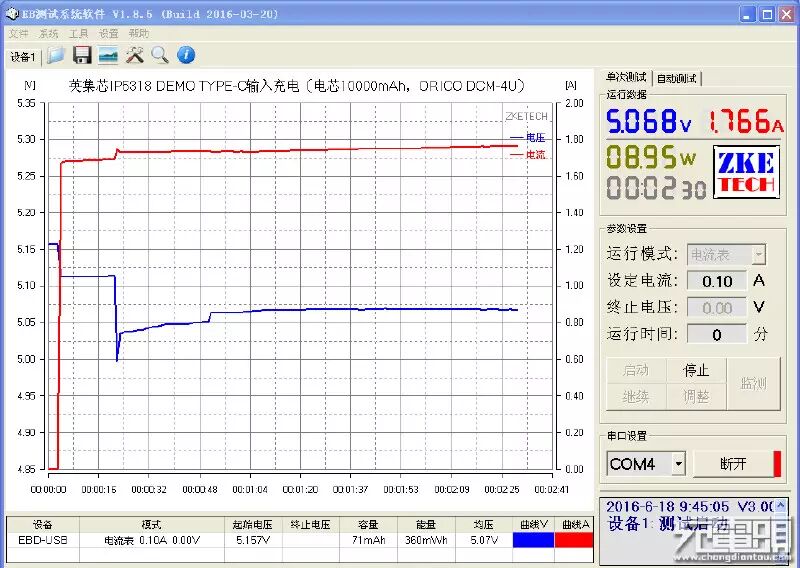

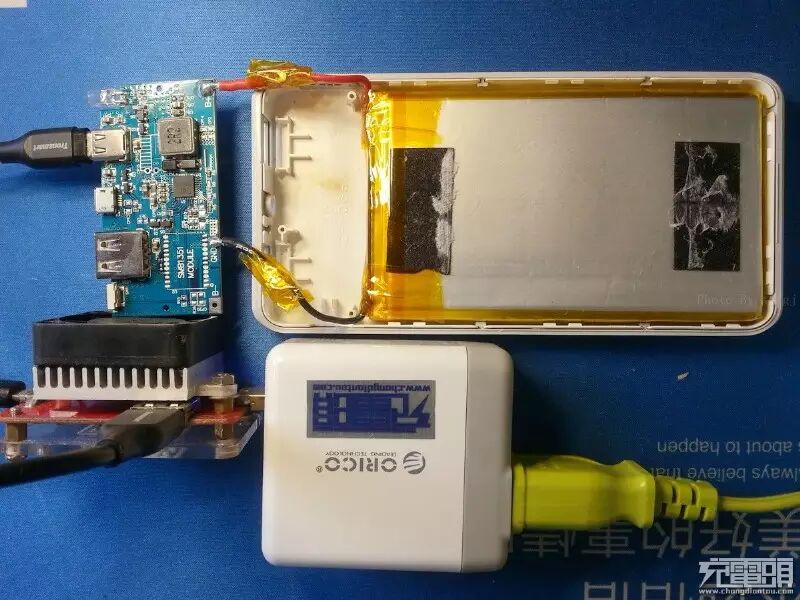

用ORICO DCM-4U充电器通过测试板上的Type-c口充电，耗时5小时18分钟。
小结：由于该测试板不支持QC快充输入充电，充电的时间稍微过长。
测试板升压转换效率测试：

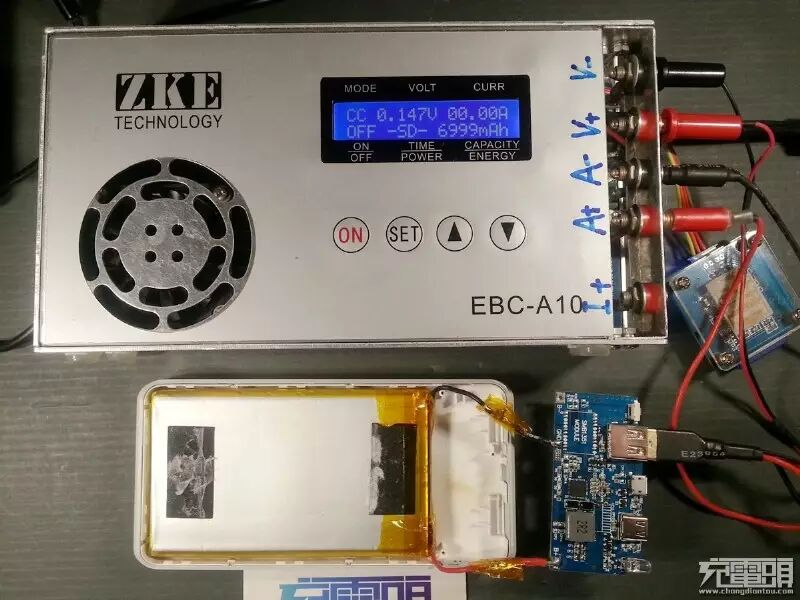

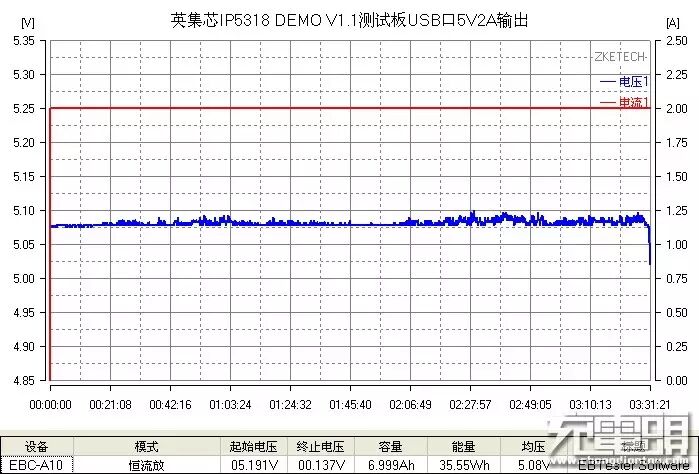

USB口 5V2A输出，利用EBC-A10 的离线SD功能进行测试：输出6999mAh、35.55Wh、均压5.08V，升压转换效率：35.50/37=95.95%。

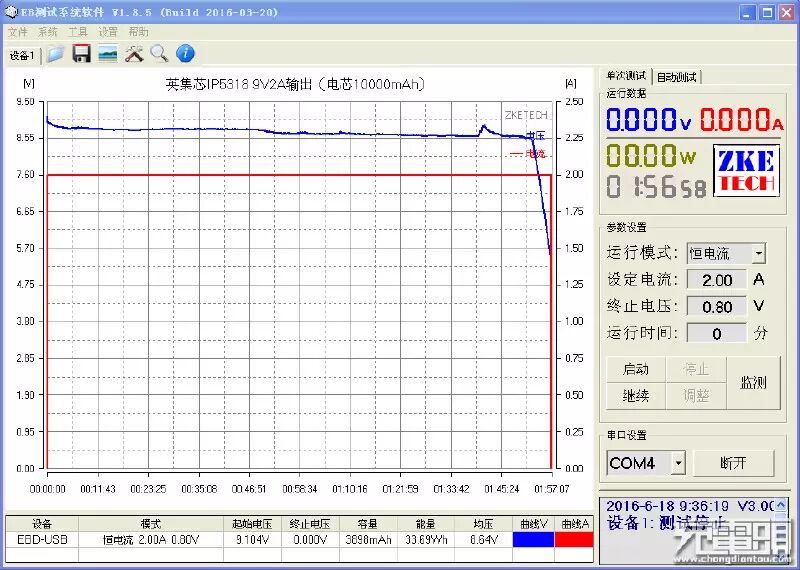

USB口9V2A输出：输出3898mAh、33.69Wh、均压8.64V，升压转换效率：33.69/37=91.05%。

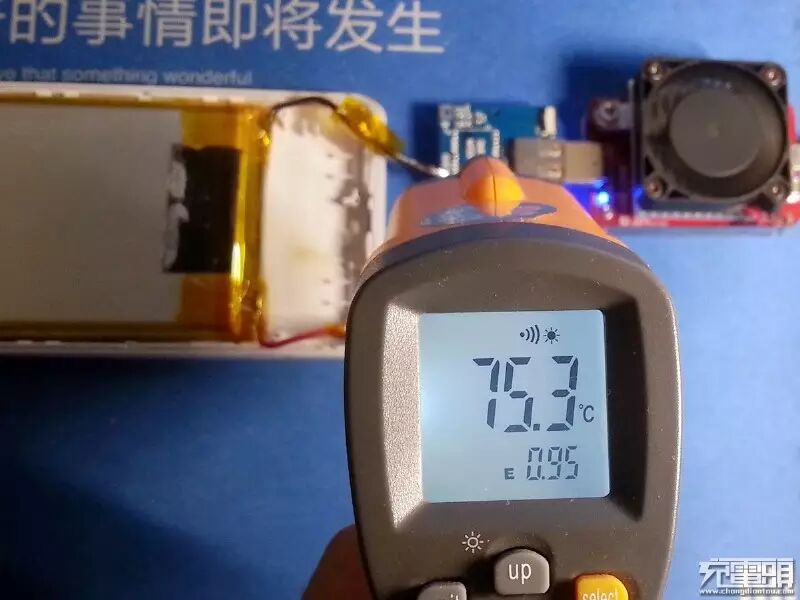

9V2A输出1小时后的主板芯片最高温度。

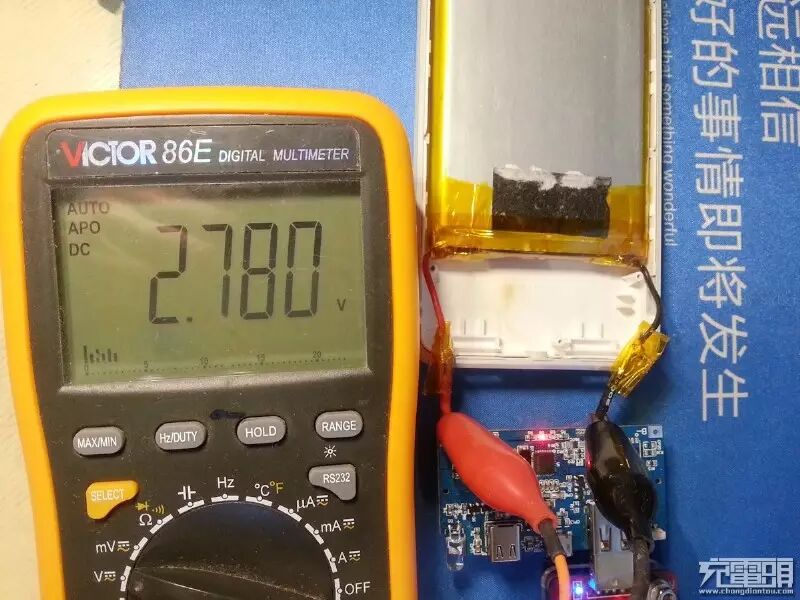

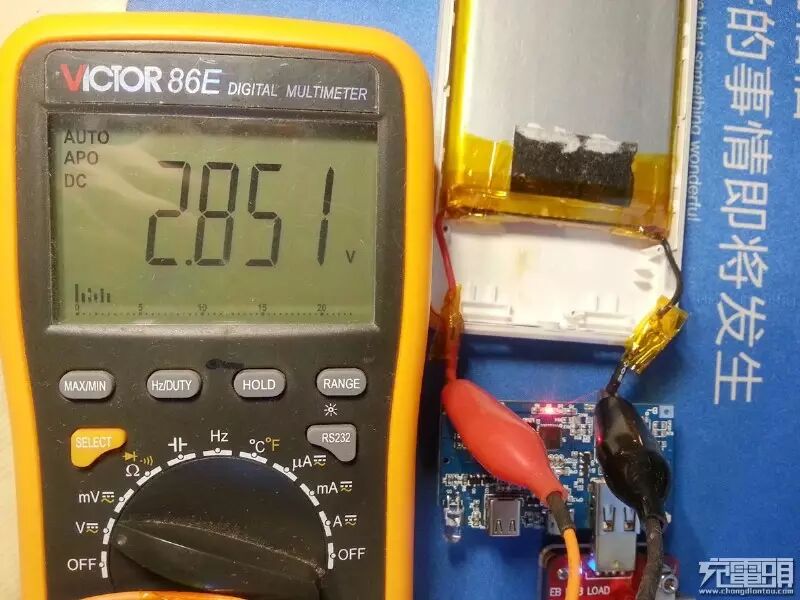

电池放电最终截止电压约2.75V，电量放得比较干净。

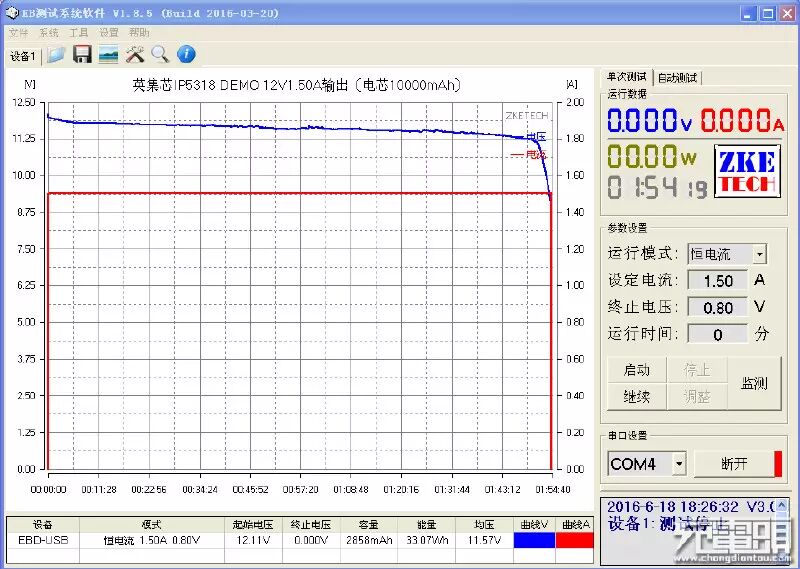

USB口12V1.50A输出：输出2858mAh、33.07Wh、均压11.57V，升压转换效率：33.07/37=89.38%。
12V1.5A输出测试芯片的温度比较高。

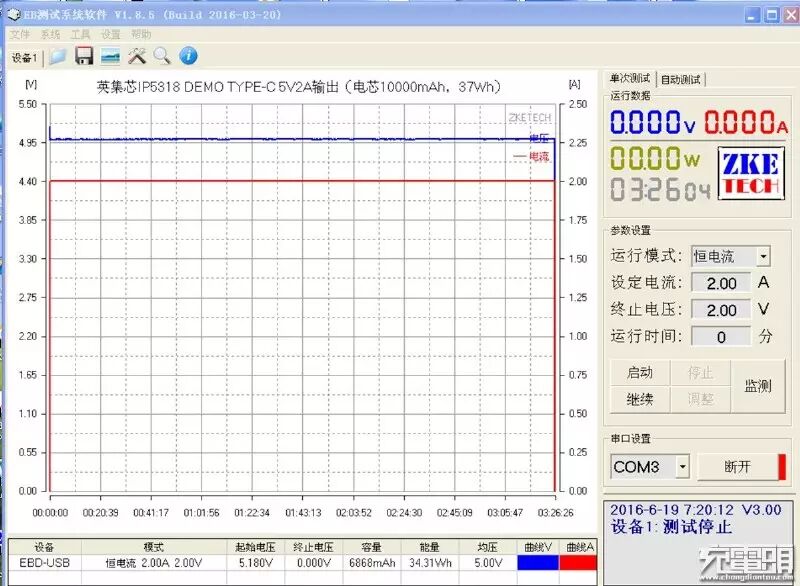

TYPE-C 口5V2A输出：输出6868mAh、34.31Wh、均压5.0V，升压转换效率：34.31/38=92.73%。
测试使用4.35V电池的升压板效能，手头上有4颗三星30B4.35V规格的电芯，经查淘宝交易记录，是2013年10月10日买的，买回来的时间比较长，现在的容量没有实测，仅作为升压板能否支持4.35V锂进行测试。R14的焊盘上已加装68K的电阻，并接上4并的三星30B18650电池组充电。
电池充电截止电压为4.363V，在允许偏差范围内。

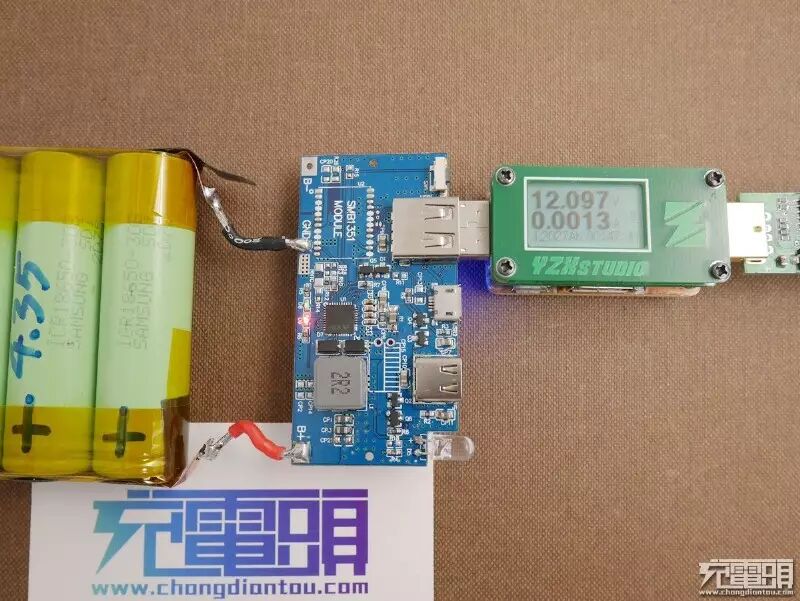

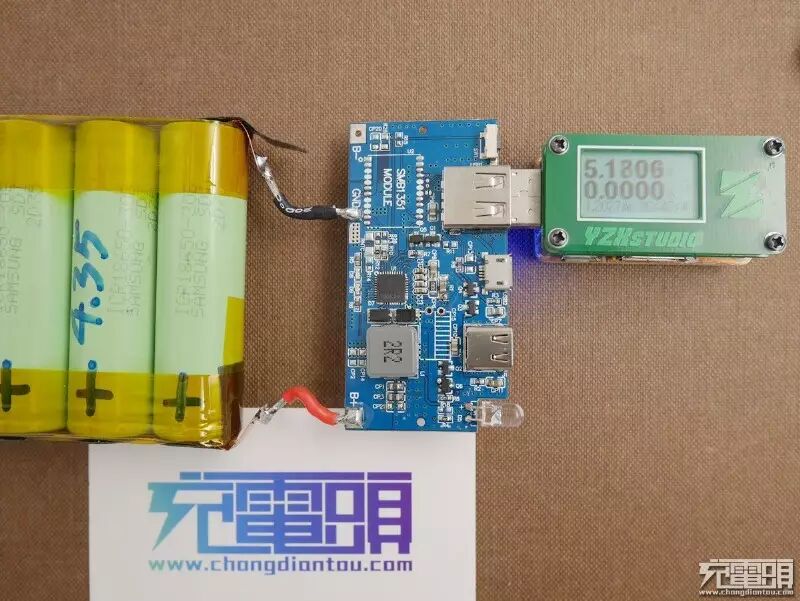

使用4.35V电池输出各档电压正常。

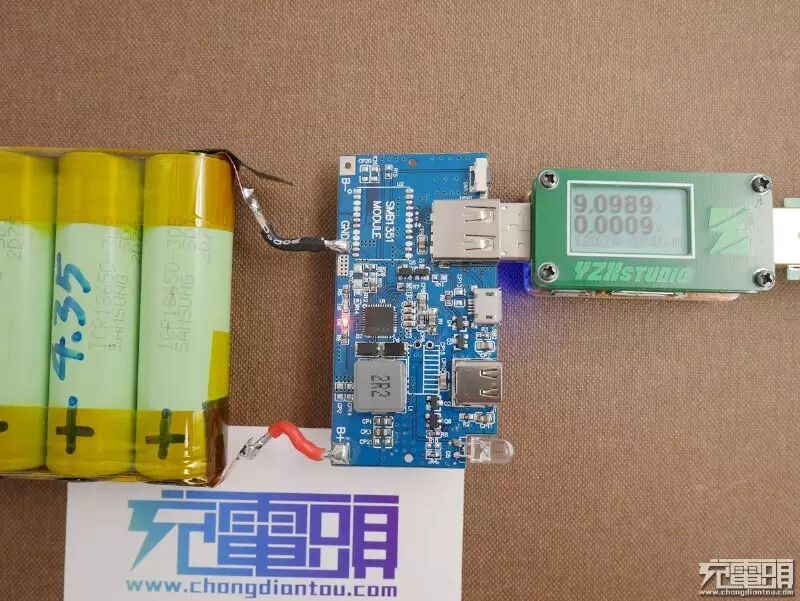

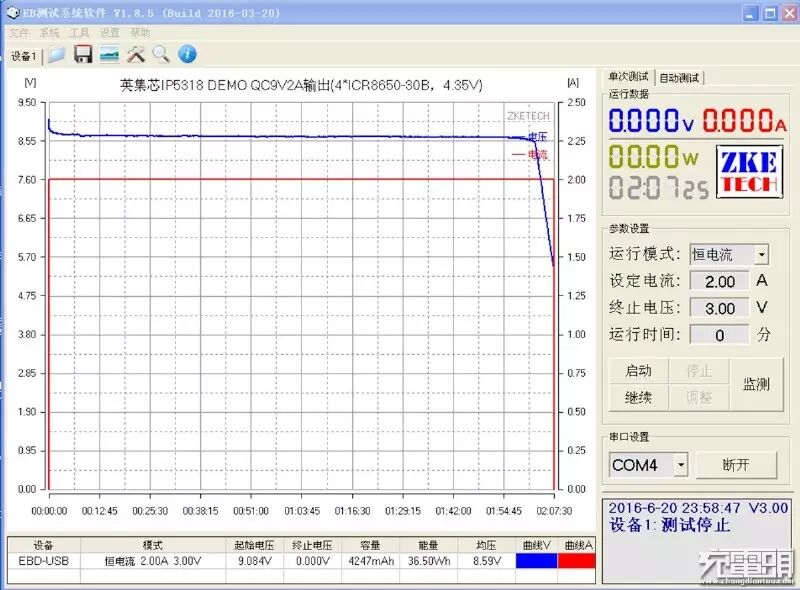

使用4.35V电池组9V2A输出测试。
充电器给测试板充电兼容性测试，本次测试的升压板不支持QC快充输入充电，因此一般5V输出大于2A的充电器能够胜任充电任务。

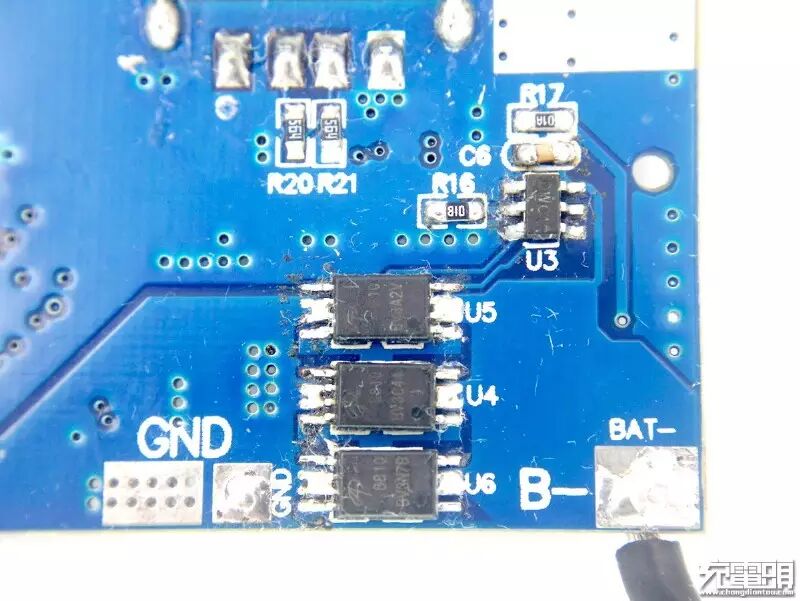

给测试板补焊锂电保护电路：在PCB上空缺的位置焊上三片Ao8810、一片DW01、两个电阻和一个0.1UF的电容构成了锂电保护电路，至此升压板的功能完善了。
.

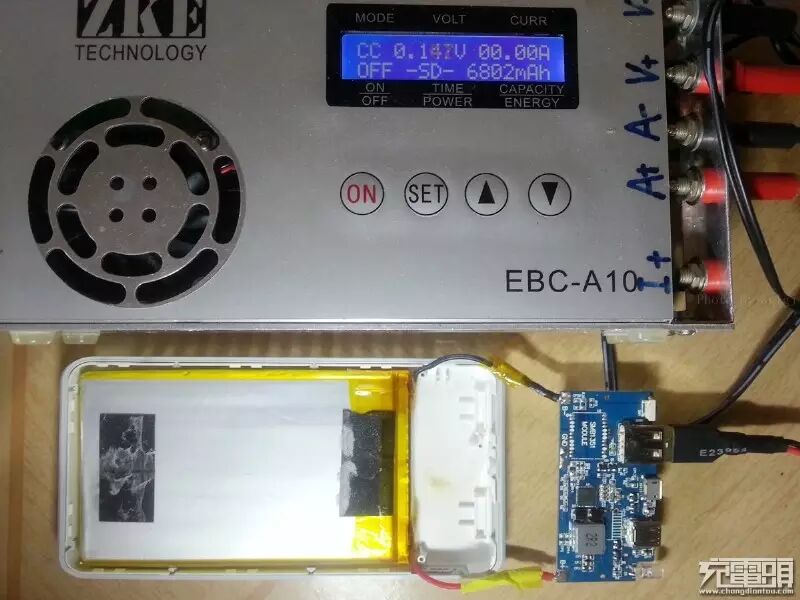

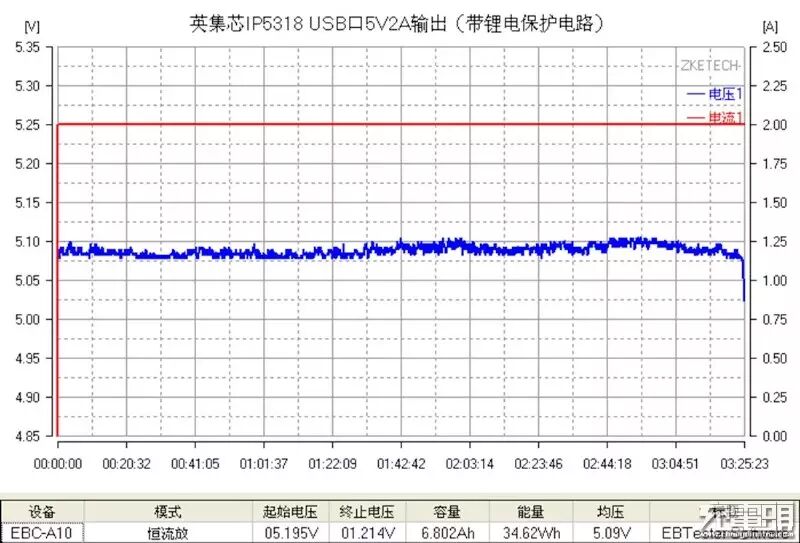

USB口 5V2A输出，利用EBC-A10 的离线SD功能进行测试：输出6802mAh、34.62Wh、均压5.09V，升压转换效率：34.62/37=93.57%，比不加装保护电路时的转换效率95.95%低了一点。
三、总结
英集芯IP5318移动电源SOC，集成度高，集成了Type-c协议、QC3.0协议、同步升压转换器、锂电充电管理、电池电量指示等多项功能，实测兼容DCP识别、兼容BC1.2、苹果和三星手机，升压转换效率比较高。不足的是这次测试的板子只支持5V输入充电，自充电速度较慢，只有一路输出。
在测试过程中，本人在网上找到使用IP5318芯片的一款移动电源套料，组装了几个移动电源，支持9V、12V 快充输入，但不支持苹果满速充电，相对来说，性能上还是不错的。
