有声有色，天籁之音APP智能音乐吸顶灯测评
假如天花板上的吸顶灯变身为一个能变色的音乐播放器，光是想想都觉得酷炫。现如今有一款音乐吸顶灯就是这么干的，它就是天籁之音蓝牙音乐灯。该灯具有以下功能：小夜灯、音乐播放、彩色音乐律动、移动端APP连接……简直就像进入了一片有声有色的欢乐世界。

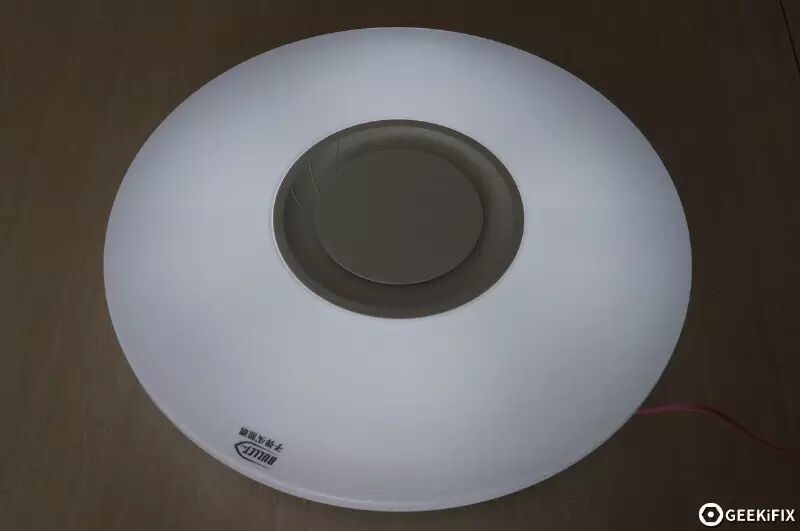

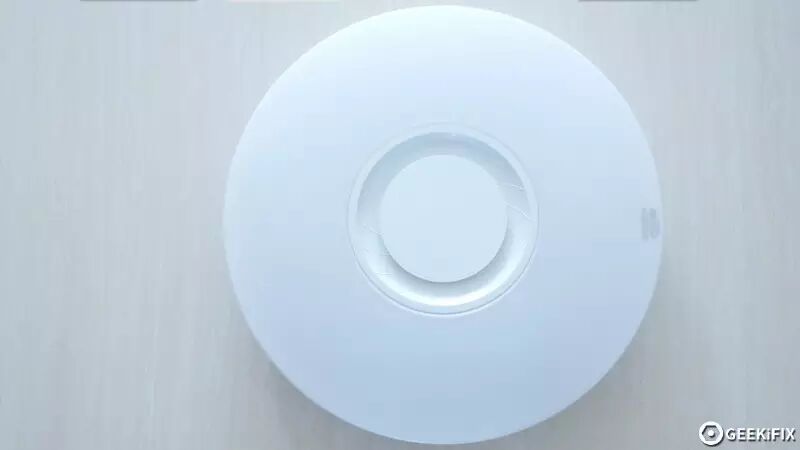

打开包装盒的第一眼见到这款音乐吸顶灯，被它简洁素雅的外观吸引到了，迫不及待的想试一下效果如何。
首先从网上下载所需的APP，连接好插头。鉴于不方便安装在天花板，暂时就放在桌面上试用一下。

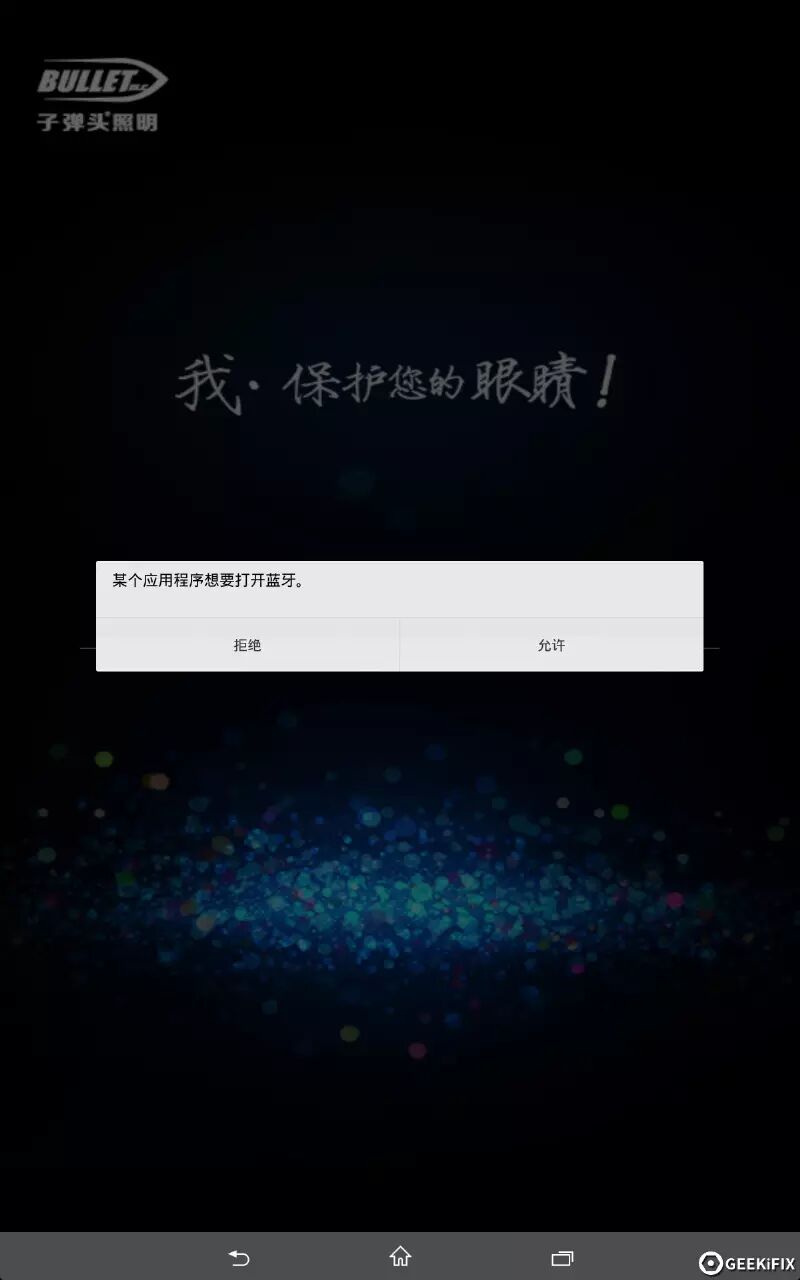

一切准备就绪后，打开APP，提示需要蓝牙授权，点击“允许”。

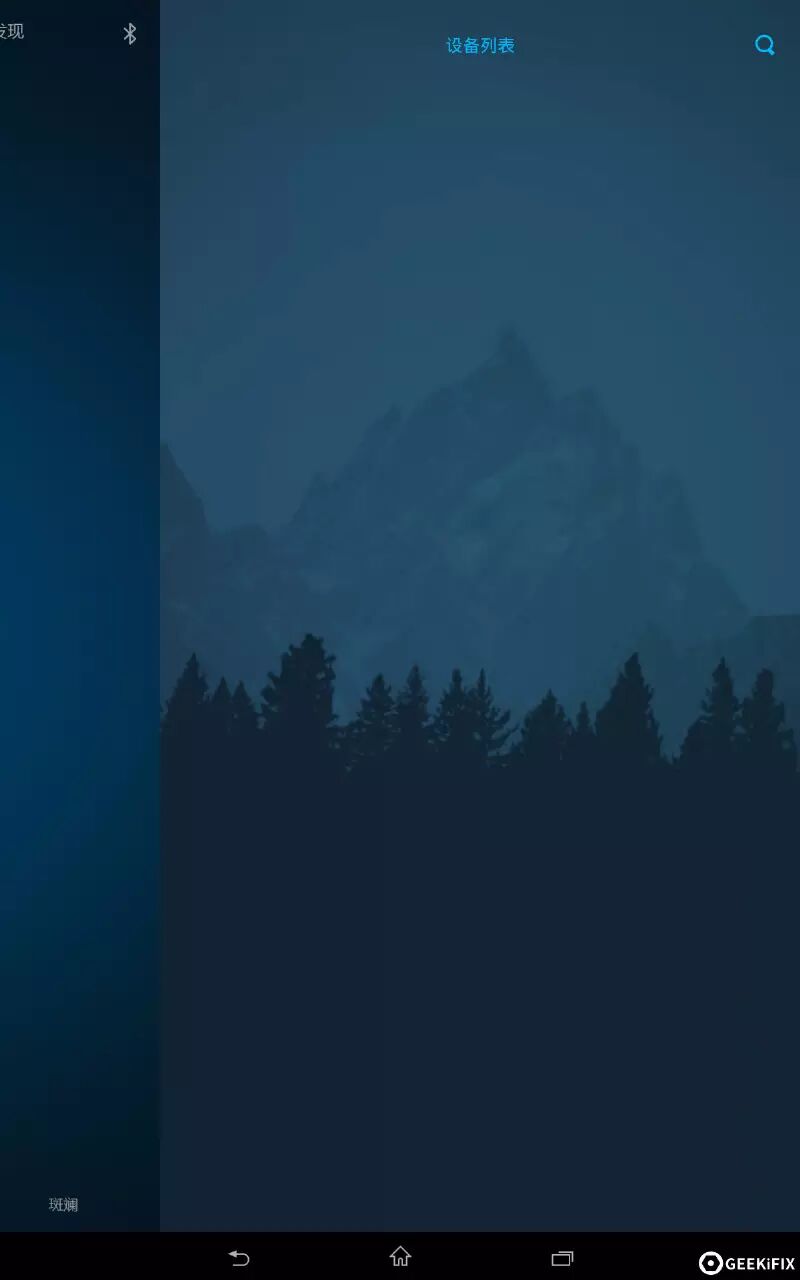

之后就可以在这里看到蓝牙设备列表了。

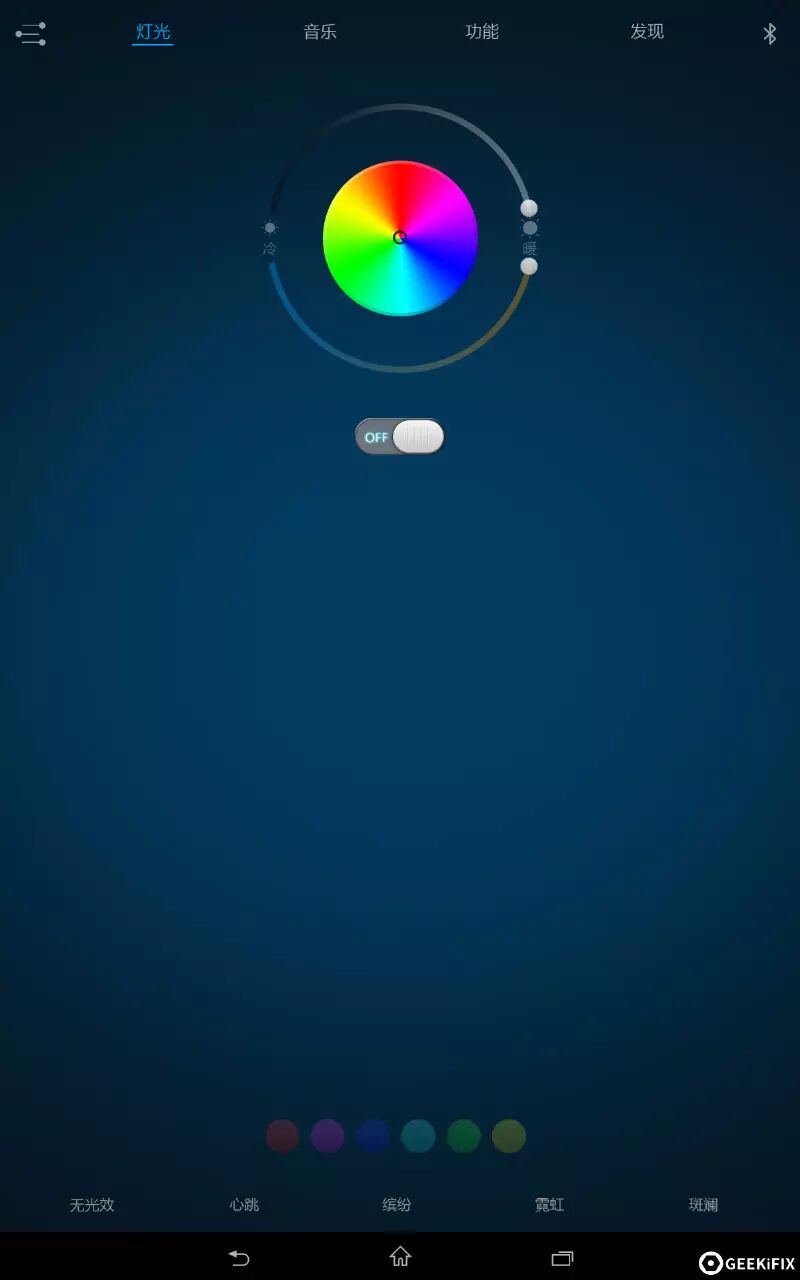

连接蓝牙后进入主界面，整个UI界面带有暗色渐变，看起来还算舒服。第一个界面是灯光调节：在屏幕的上方可以看到调色板，想让灯光呈什么颜色直接点击选择就好，很智能。调色板上半部是亮度调节，下半部是色温调节，可以搭配调出出非常漂亮的颜色。如果你实在懒得调的话，界面下方有预设的六种颜色，直接可以选取使用。
第二个界面是一个音乐播放界面：这里可以搜索和播放音乐，网络音乐和本地音乐都是可以的哦。刚开始我以为设置什么颜色就亮什么颜色，没想到灯光颜色还可以随着音乐的旋律变幻，十分好看，有点类似酒吧效果。

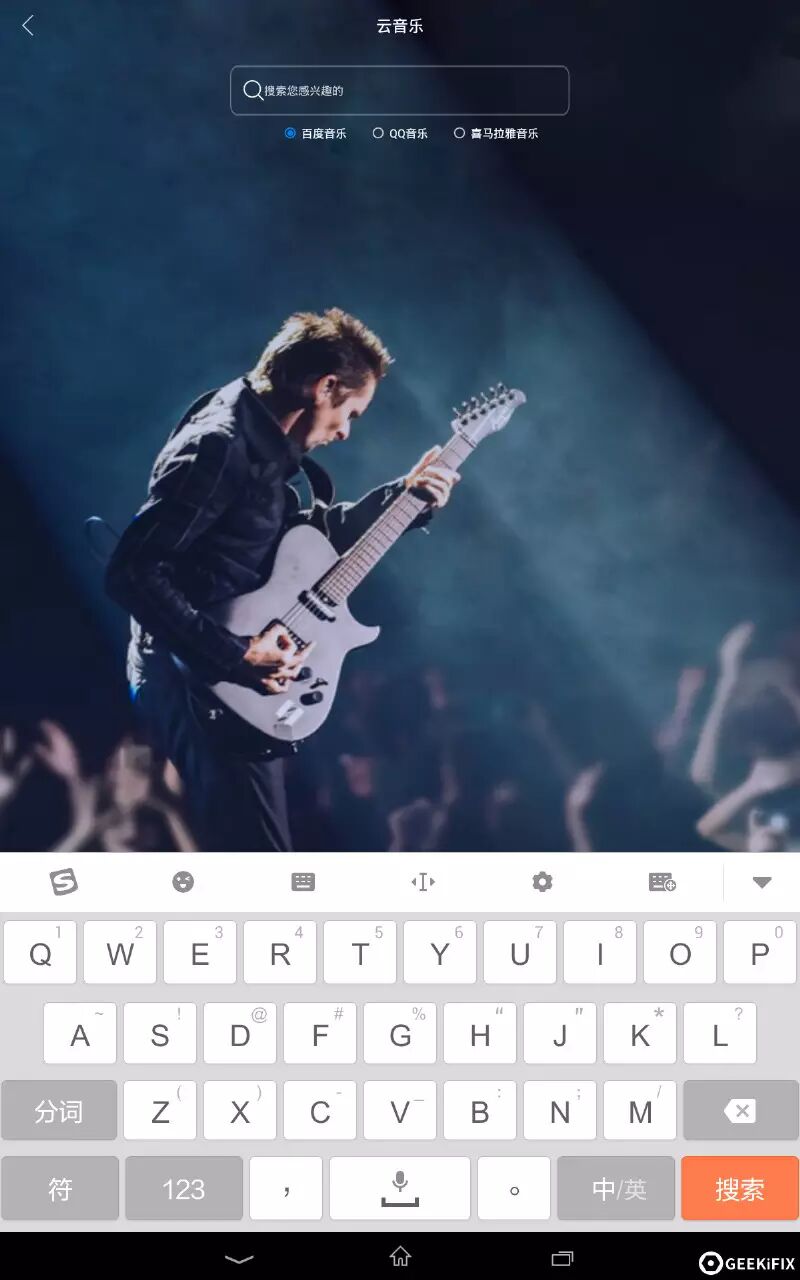

默认的是百度搜歌，不过你也可以选择使用QQ音乐和喜马拉雅音乐，基本上你想听的歌都能在上面找到，很贴心也很强大。

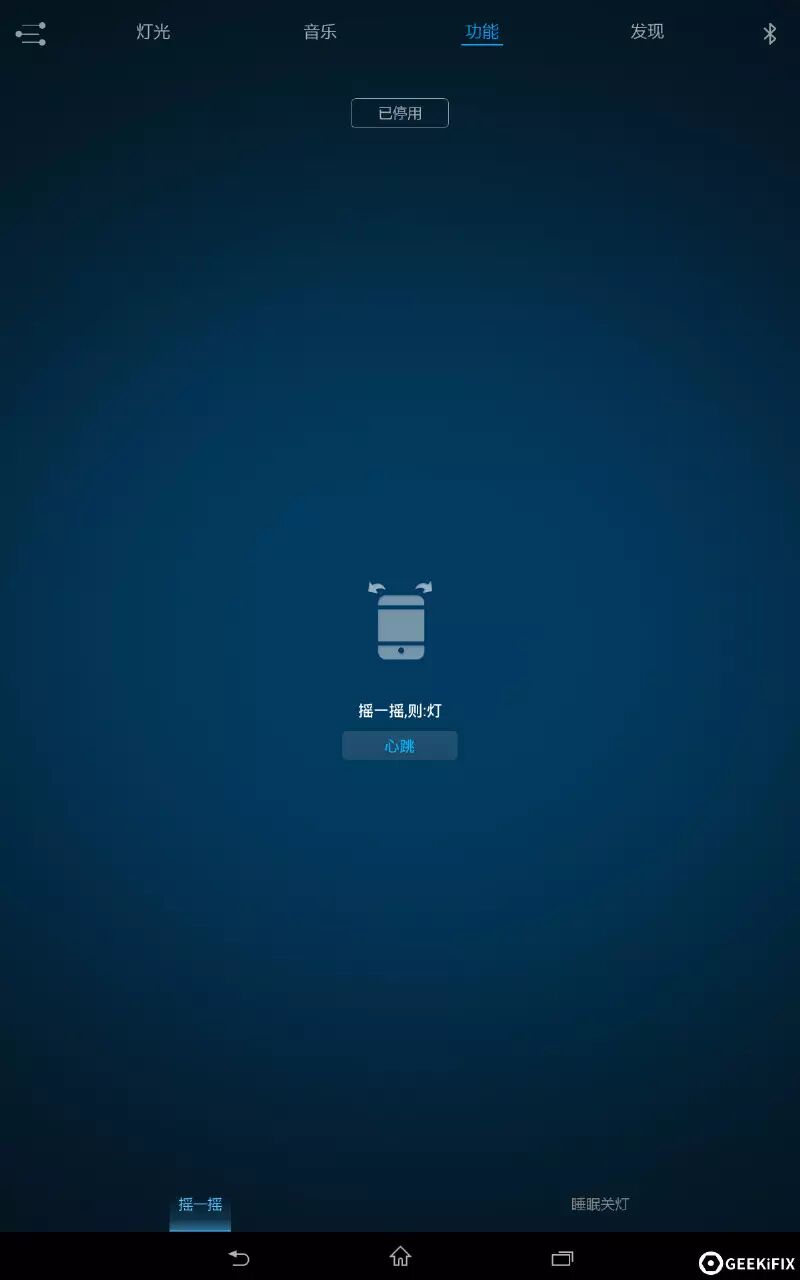

在“功能”一栏里，可以点击摇一摇选择颜色变化方案。

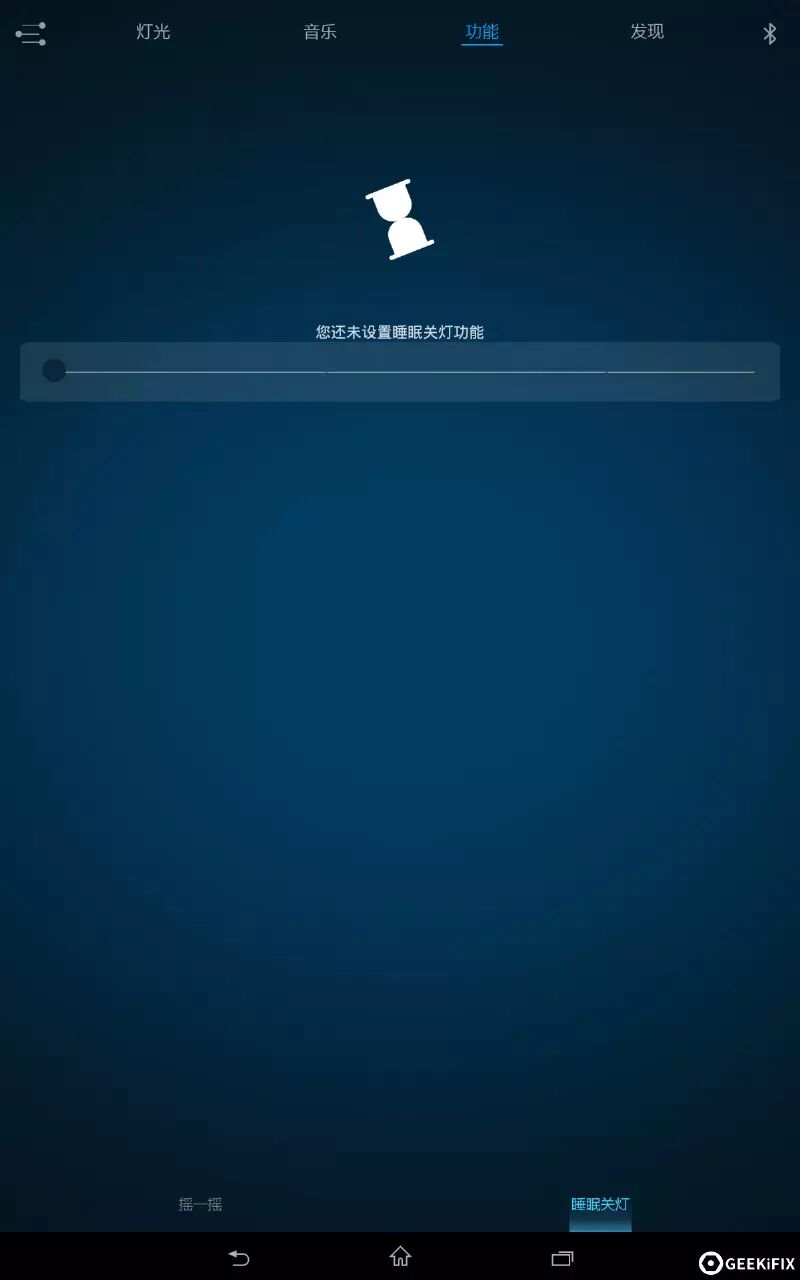

睡眠功能也是有的，这里不再演示了。

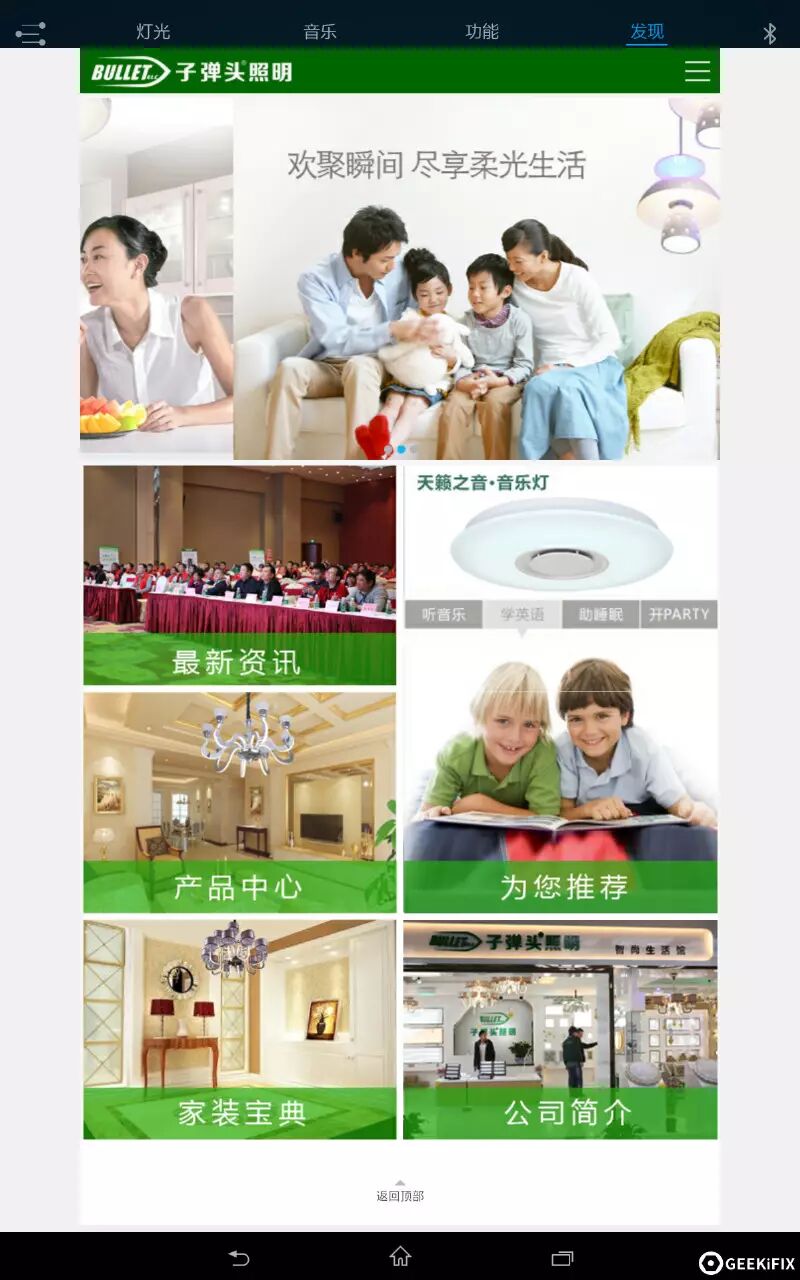

“发现”一栏里是关于子弹头音乐灯和子弹头品牌的一些介绍。

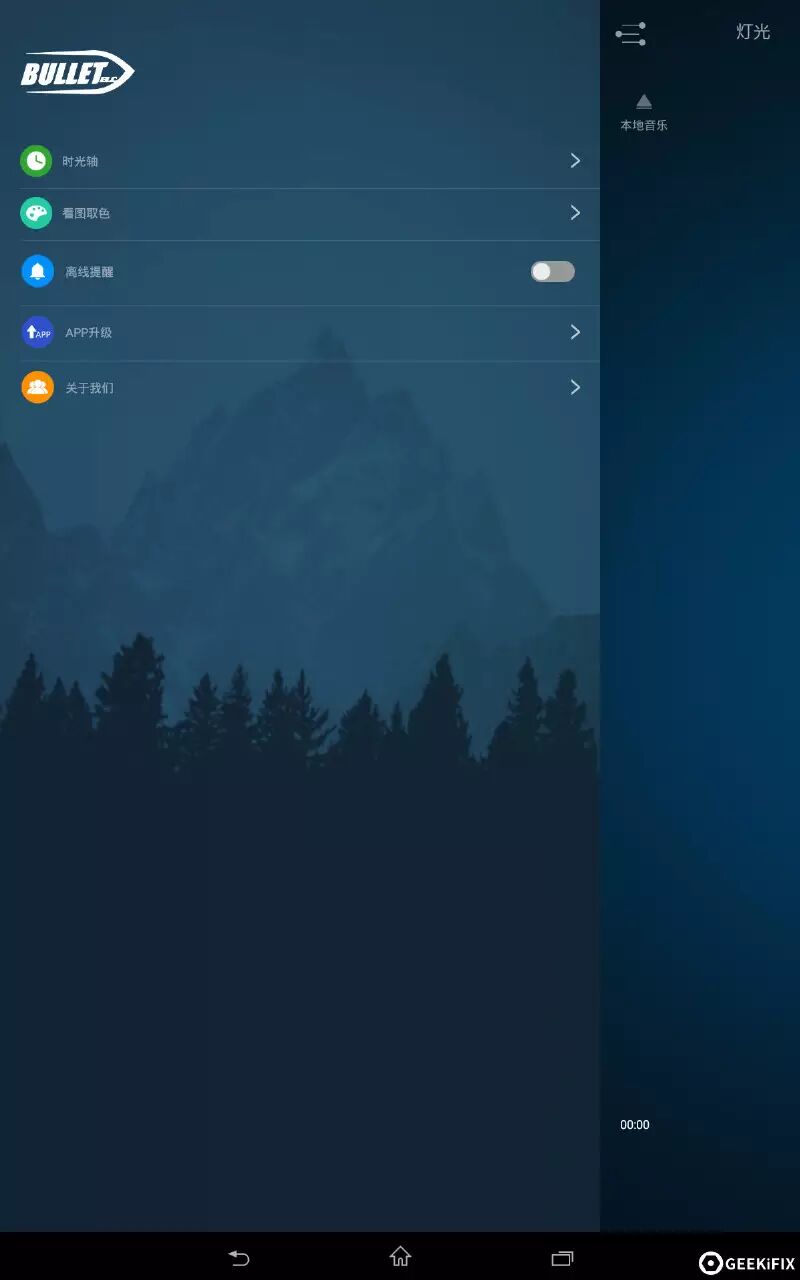

系统设置菜单里，第一项“时光轴”保存的是个人的开关灯记录，不太明白这样做的目的是什么。

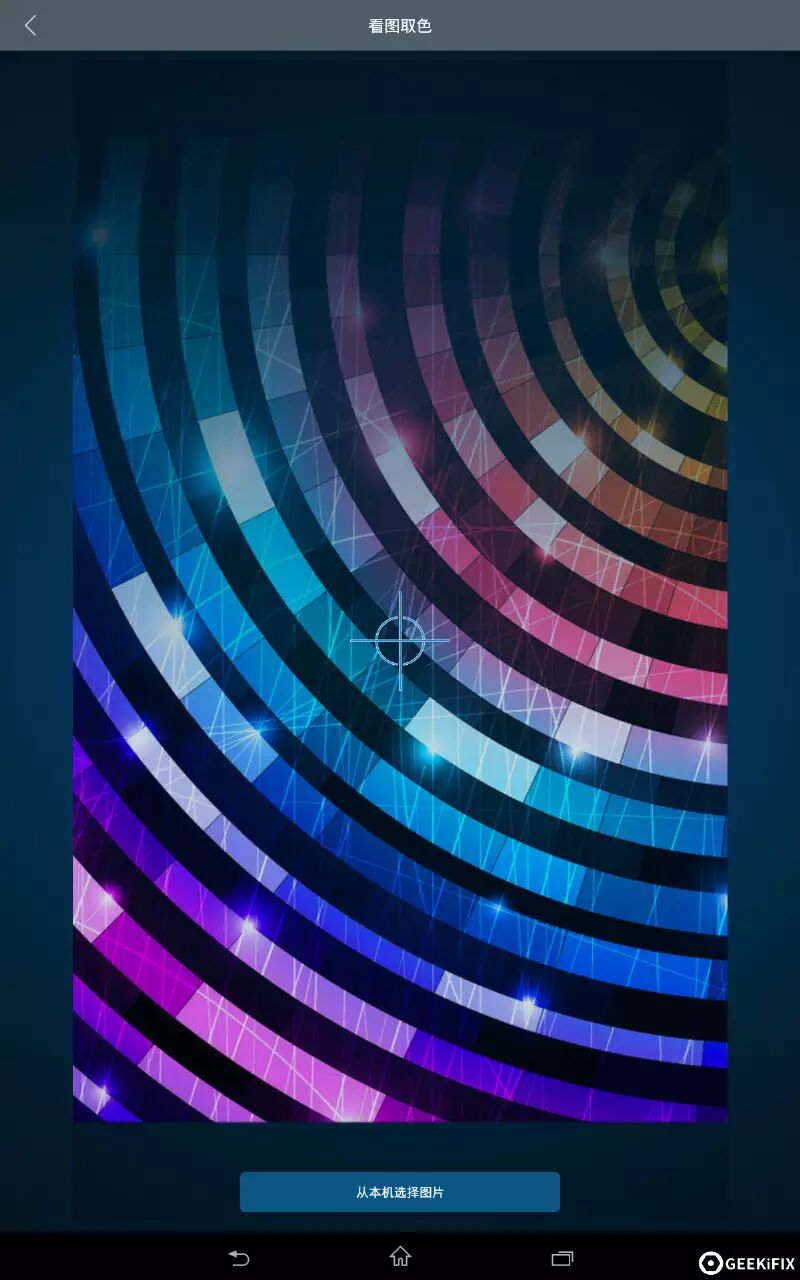

第二项“看图取色”，这个功能类似Photoshop里的颜色取样器功能，又是一项很贴心的功能，看到喜欢的色彩再也不用慢慢调了。

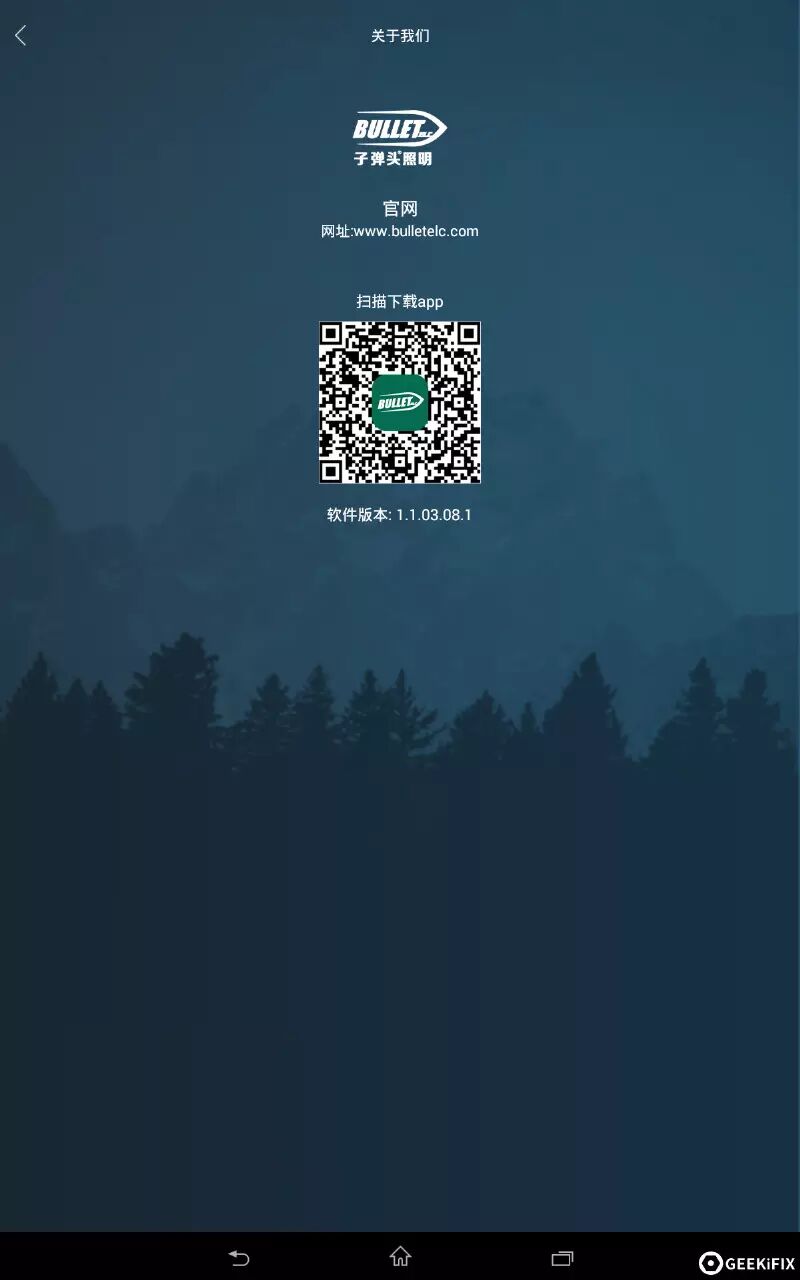

这里是关于子弹头公司和App的一些信息。软件版本还在不断升级中，希望更新后玩法可以更加丰富。
说了这么多，你一定想看看实际的表现效果如何了吧？关灯开干……
实际灯光效果展示：

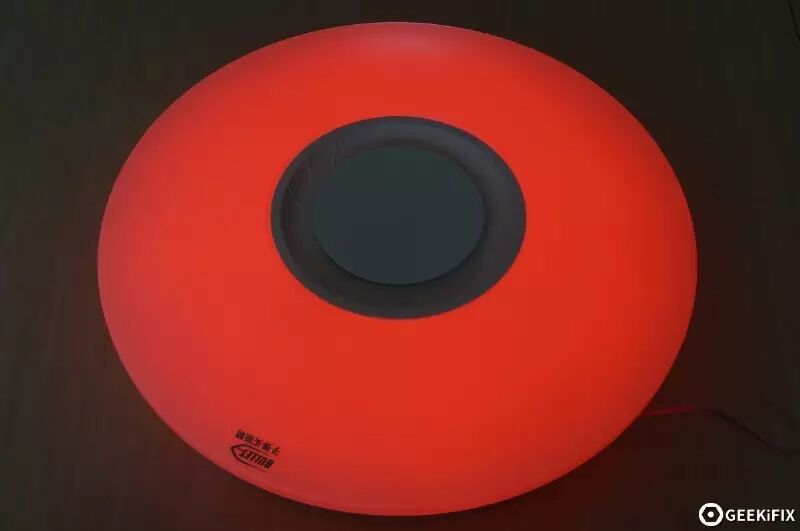

红色灯光效果，很柔和的红色，看上去不刺眼，很舒适，大概考虑到了晚上熄灯后使用。
绿色跟草绿比起来略淡。
蓝色显得低调深沉。红绿蓝三原色的显示效果都很纯净，没有杂色和透光现象。
暖色最大亮度，感觉和50W的白炽灯差不多。

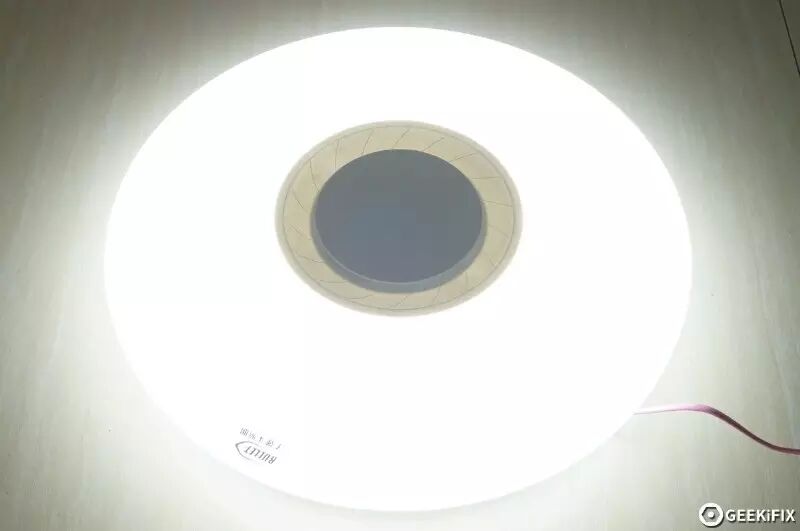

冷色最大亮度，日光灯的显示效果。
冷色最低亮度，看不到周围有其他光飘出。
配图
灯光随音乐变化效果。
接下开始拆解部分。

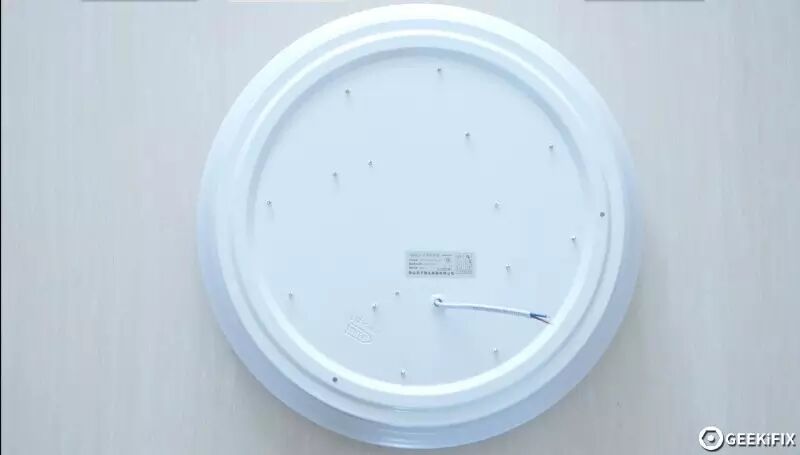

从背部的金属背板入手。

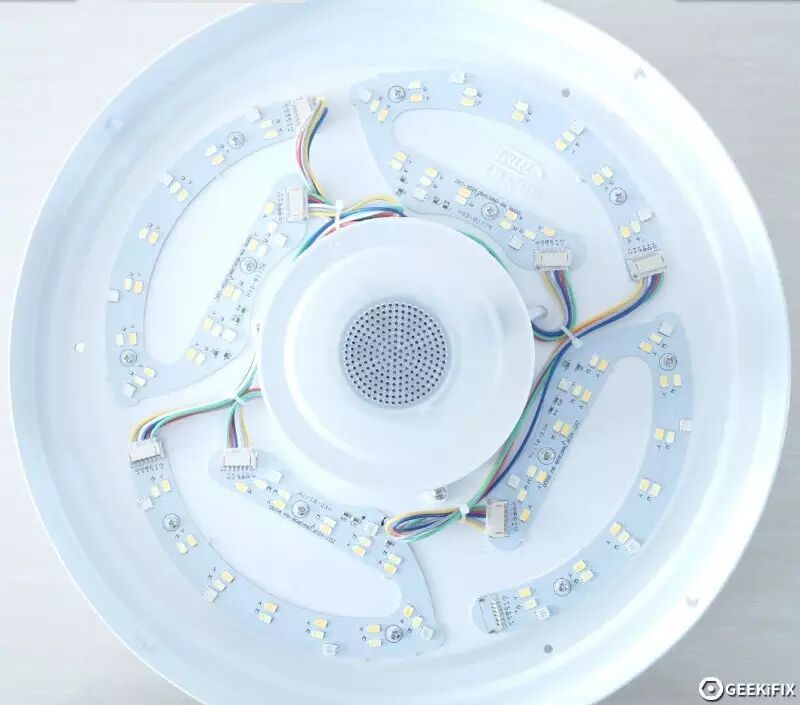

拆掉亚克力罩，发现内部有四组LED灯均布，正因为如此灯光显示效果才非常均匀。中间则是一个扬声器，用来播放歌曲的。

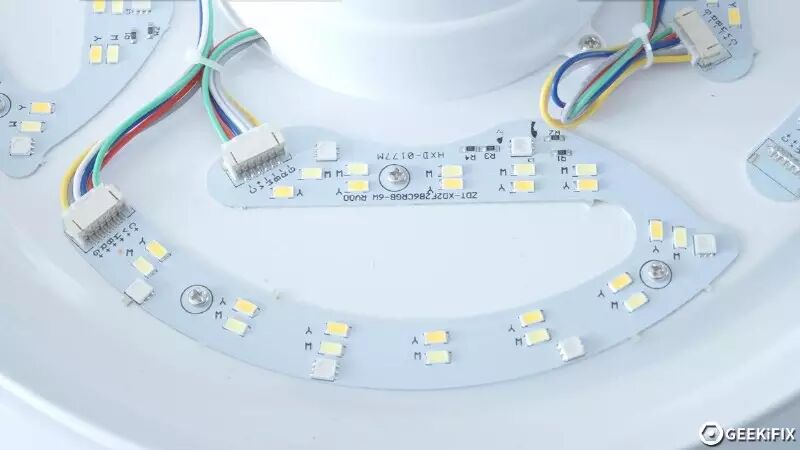

这是其中一组LED灯板，其他三组也是如此。

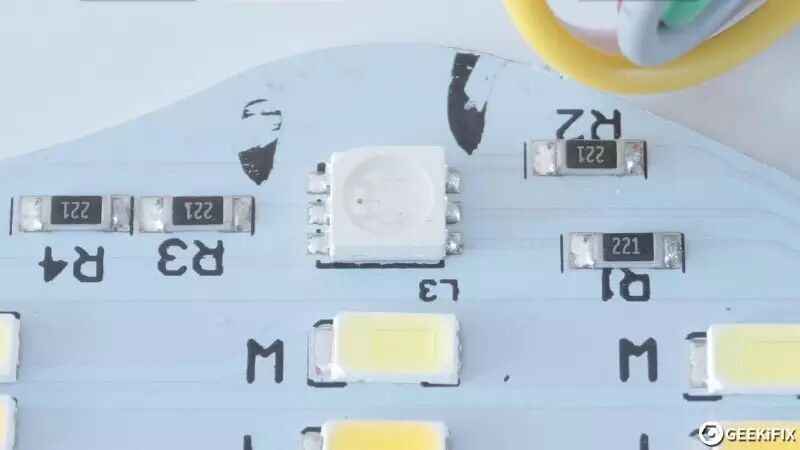

白色正方形的LED负责RGB输出，可以搭配输出1600万色，你想要什么颜色都可以。
浅色的LED负责正白光输出，深色LED负责暖色光输出，我们在App界面看到的亮度条和冷暖条就是分别用来调节这两种灯的，搭配得当，可以调节出十分赏心悦目的颜色。
揭开扬声器盖，这里就是这盏音乐灯的心脏了，主要电路都集中在这里。

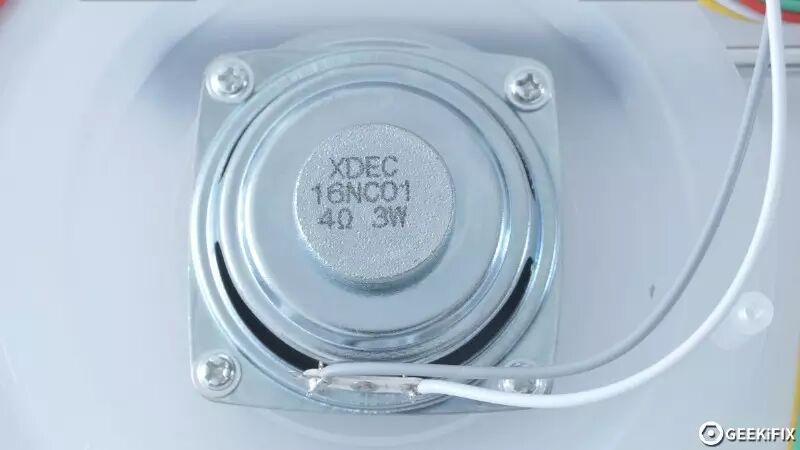

内置的扬声器，功率不大。

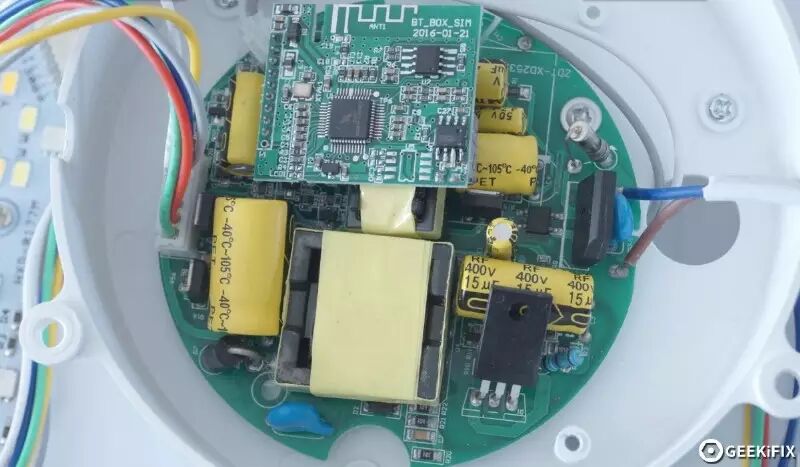

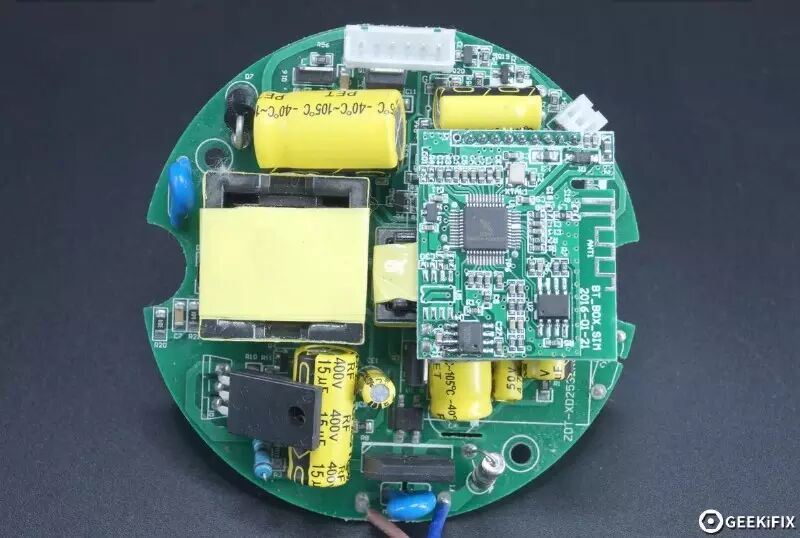

电路板正面排列了所有元器件，集成了主供电、LED驱动、蓝牙模块扬声器功放电路等等，数量较多，但排布十分整洁。可以看到供电电源有两组，一组负责给LED供电，另一组负责给蓝牙模块扬声器功放供电。

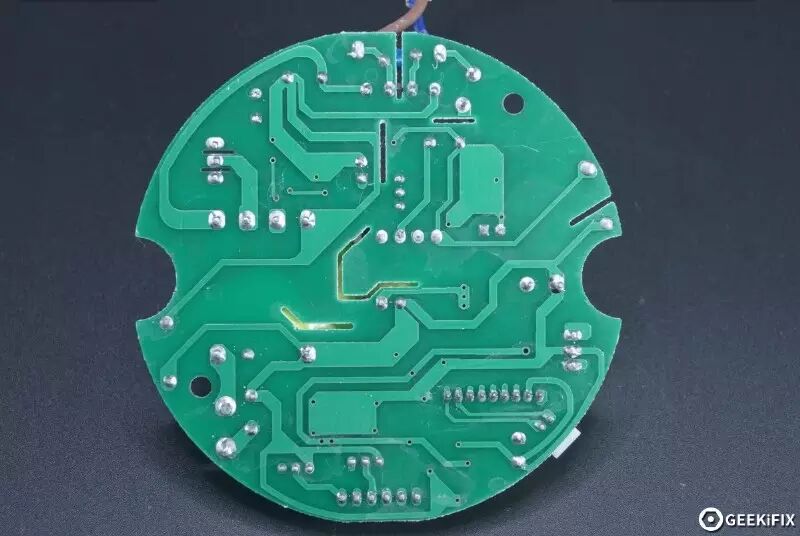

电路背部对比正面来说可谓是非常的简洁了。

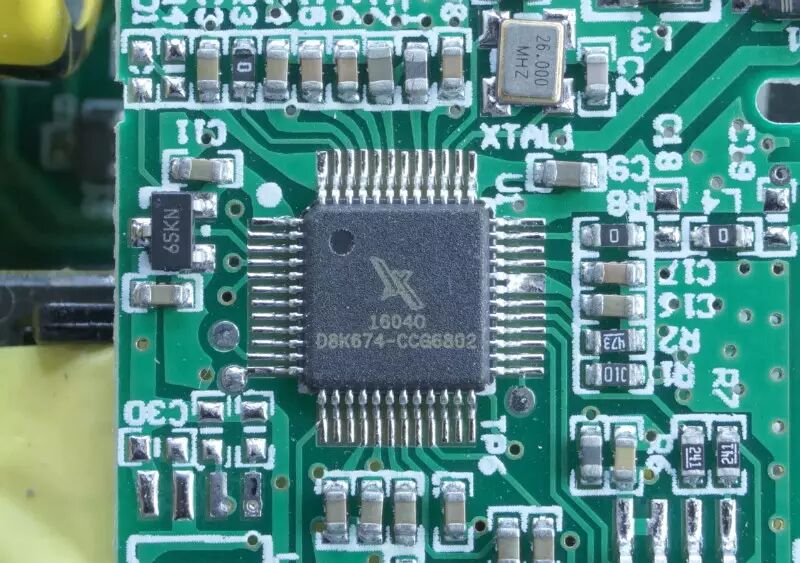

这颗是卓荣集成推出的Classic/BLE 双模芯片CW6689E，有了这颗芯片音乐吸顶灯才能连接到手机、平板上。CW6689E的强大之处在于，支持MP3、WAV、WMA音频解码，涵盖几乎所有主流的音频文件格式。BLE接口客户可全自定义，使系统开发更简便灵活。如果你喜欢DIY的话，Appotech卓荣集成官方提供了SDK开发应用包，配合IAR Embedded Workbench IDE套件可以大大减少你的工作量并有效提升开发进度，真的是十分贴心。
CW6689E共有两种工作模式：Classic（典型）模式和BLE模式。Classic模式可以在手机、平板等设备和音乐吸顶灯保持高速的文件传输性能，尤其是听无损音乐时，它的优势便可以显现出来；BLE模式支持简单配对和自动重连接功能，能够让你的安卓或者苹果手机轻松连接到音乐吸顶灯上，省去了复杂的操作流程，体验很棒。
如果你的手机蓝牙还停留在3.0、2.0时代，也无需担心，因为卓荣集成CW6689E蓝牙系统完全可以向下兼容这些模式。卓荣集成CW6689E蓝牙系统的功能完全不止以上这些， 除了传统的蓝牙耳机，蓝牙音箱外，超低功耗使其在智能健康、可穿戴设备、儿童手表、智能家居、无线键盘鼠标、车用传感器等领域也有广泛运用。

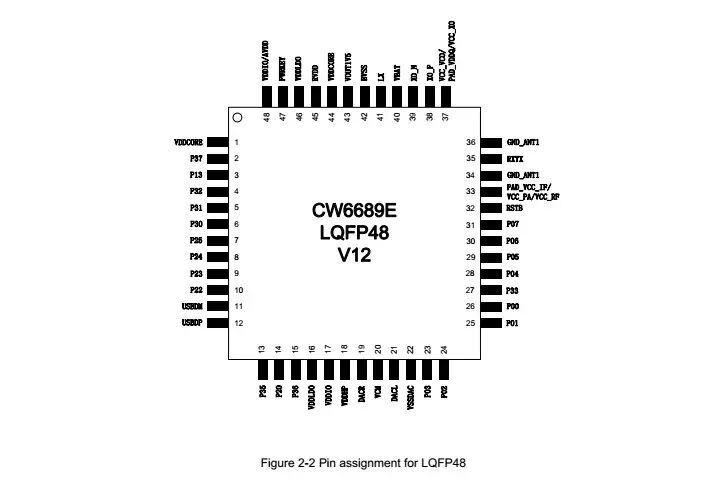

CW6689E引脚如图：
深度拆解！子弹头XD008音乐吸顶灯测评

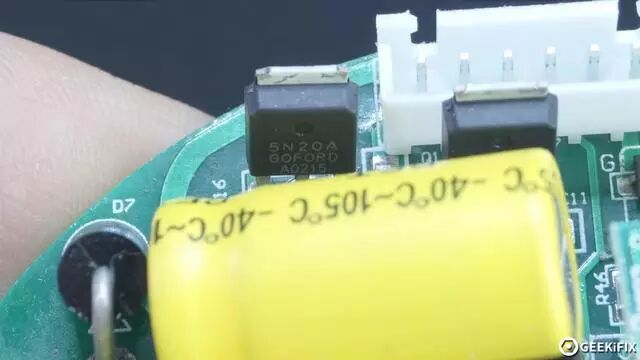

LED控制器专用MOS管 G2005(5N20A) 200V 5A ，搭配CW6689E一起使用，可以达到音乐灯的颜色随音律变化的目的。

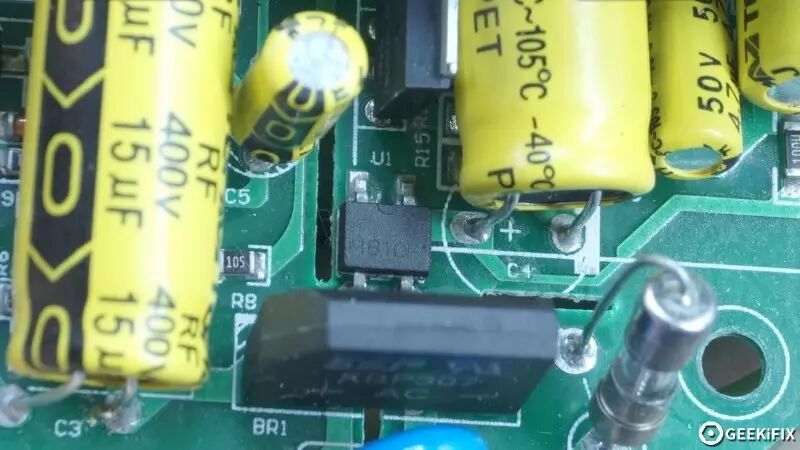

整流桥型号KBP307。

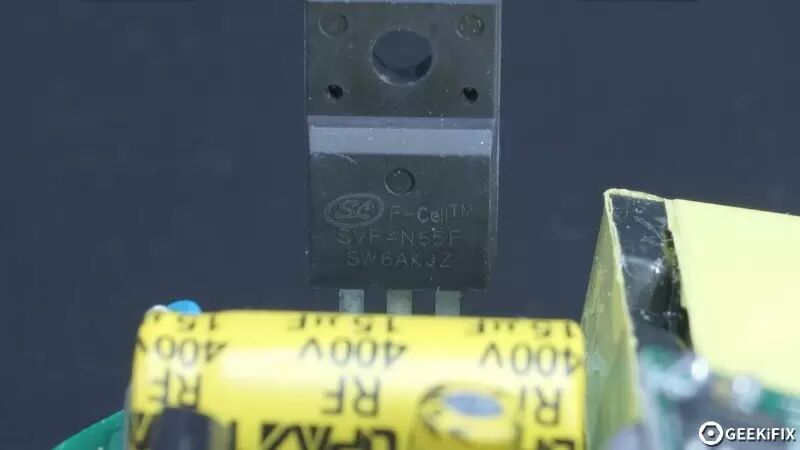

SVF4N65F N沟道增强型高压功率MOS场效应晶体管4A，650V，RDS(on)（典型值）=2.5Ω@VGS=10V。
这里还有一颗小功率整流桥型号MB10F。

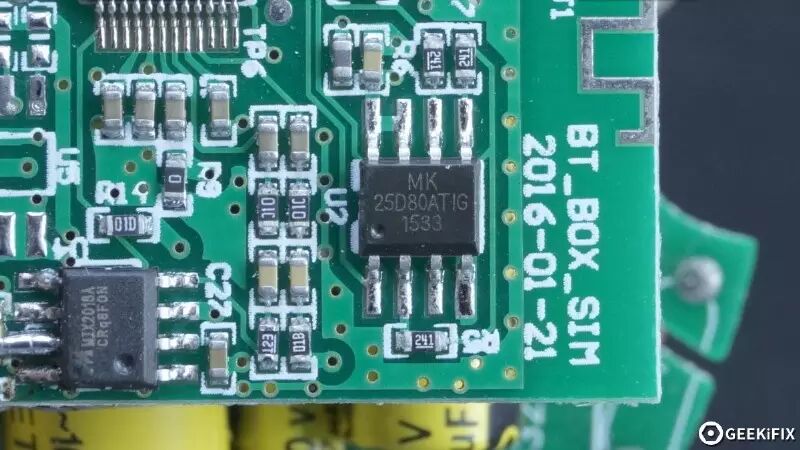

型号为25D80ATIG存储器。

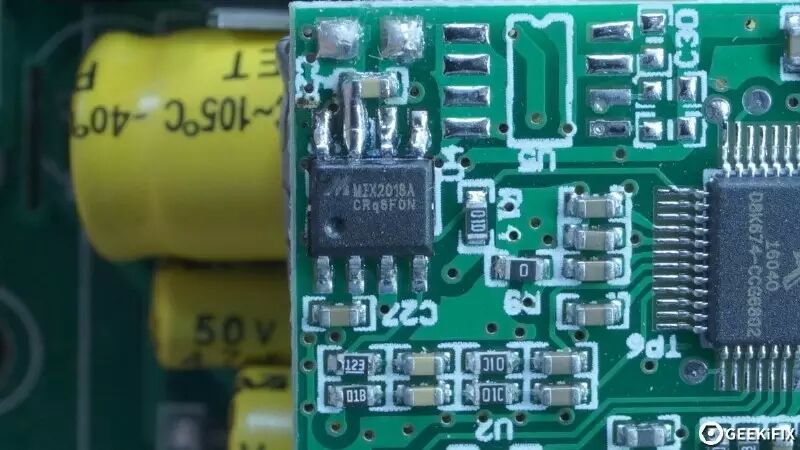

MIX2018A音频放大器，是一款高效率、无滤波器5W单声道 F类音频放大器，超低的EMI非常适合应用于带FM功能的便携式设备中，具有较高的噪声抑制能力。
复合在PCB板上的蓝牙天线。
通过对有声有色的APP智能音乐灯详细拆解，我们看到了内部的方案做工，其中印象最为深刻的是在音乐播放的时候，还能调节灯光颜色，这也是双模操作在LED灯行业的大规模使用的案例之一。而对于用户和开发者而言，内置的卓荣集成蓝牙4.2双模音频芯片CW6689E才是幕后的功臣，有了这颗芯片，给产品重复赋予了生命力以及独特卖点，让手机APP跟LED、音频三者得以完美邂逅。
