米勒锂电充电器在玩手电及锂电的圈子里小有名气，其突出特点是：用料实在、做工扎实、可玩性高、性价比不错。小编今天与大家分享的米勒ML106锂电座充不但有充电功能，还拥有升压输出功能，同时可兼容多种规格圆筒锂电，可玩性多多，堪称锂充中的乐高。

外观做工

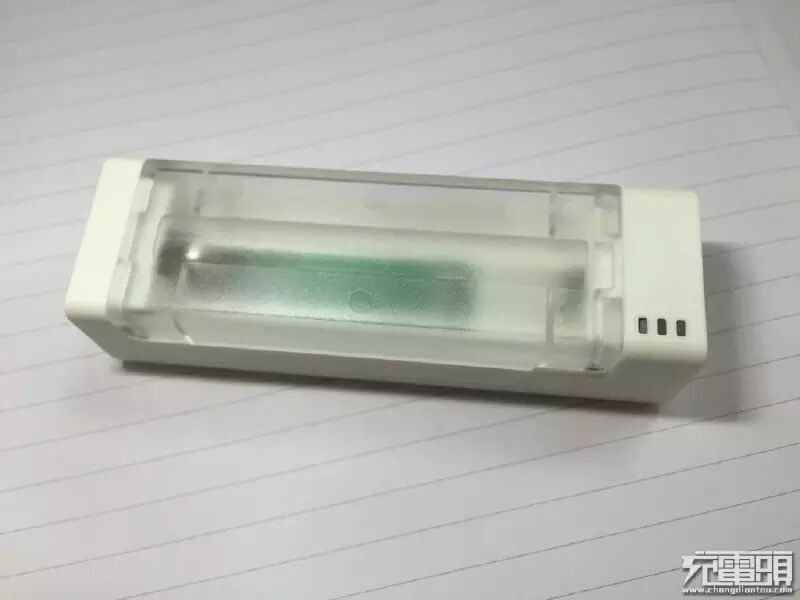

自从米勒推出第一款锂电充电器以来，外观就定位为这种长条形的座充形式，后续推出的产品尽管有所改动，但是整体设计风格依旧保持：长方的造型、四边收圆弧。在用色方面，米勒产品曾经有推出过黑白两色，后多统一为这种米白的本色；这款ML106还有一个透明磨砂的盖子，与米色的主体十分的协调。

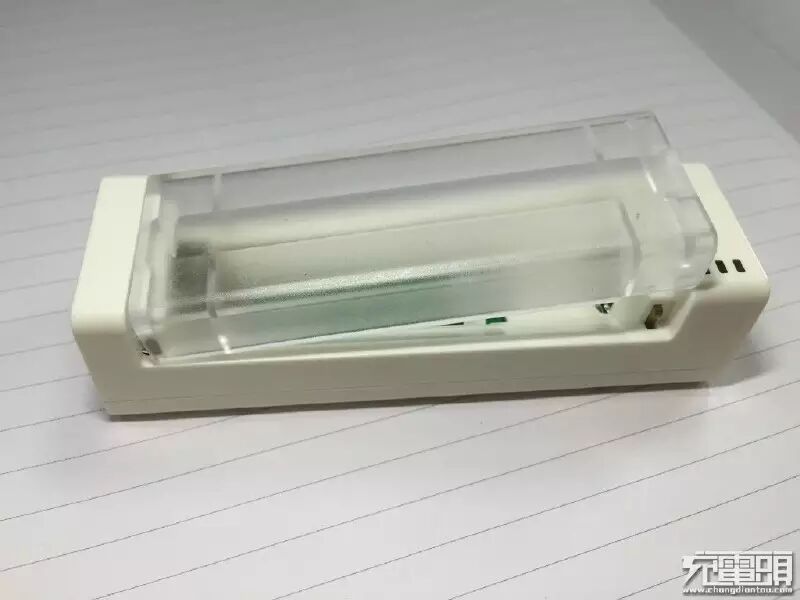

盖子采用的是一端掀开式，另外一端有两个突出插销，能有效的防止顶盖脱落。

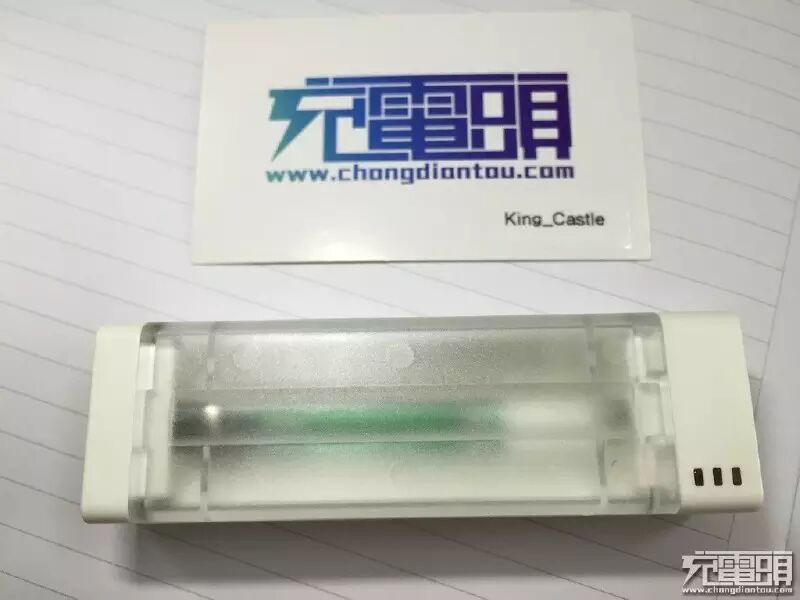

米勒的座充一向迷你，这款ML106长度仅比一张名片稍长。

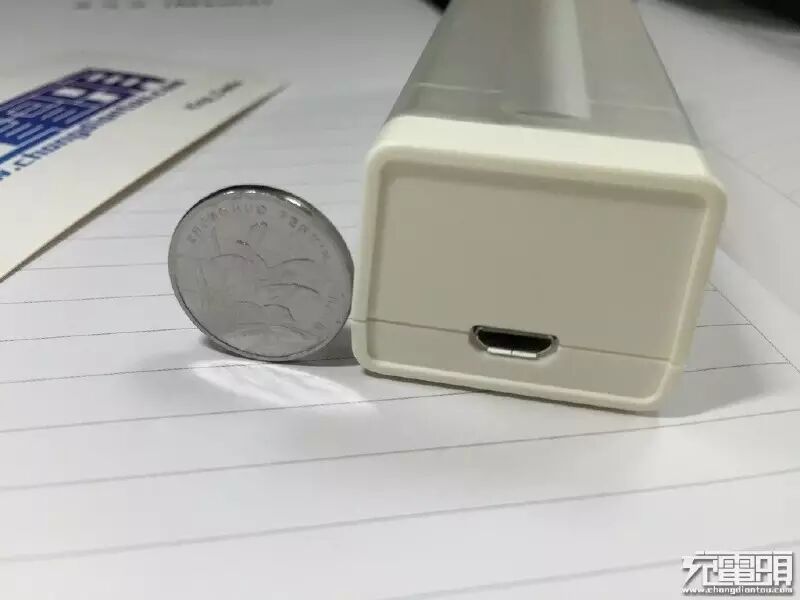

在厚度上，也仅比一角硬币稍高。

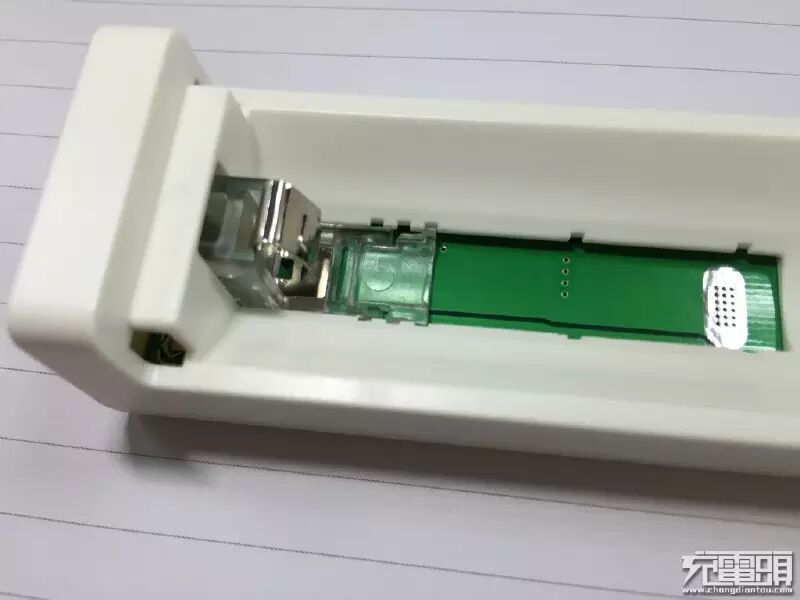

打开顶盖，内部结构一览无余，主要就是正负极触点及一个可以移动的负极滑动、锁定机构。

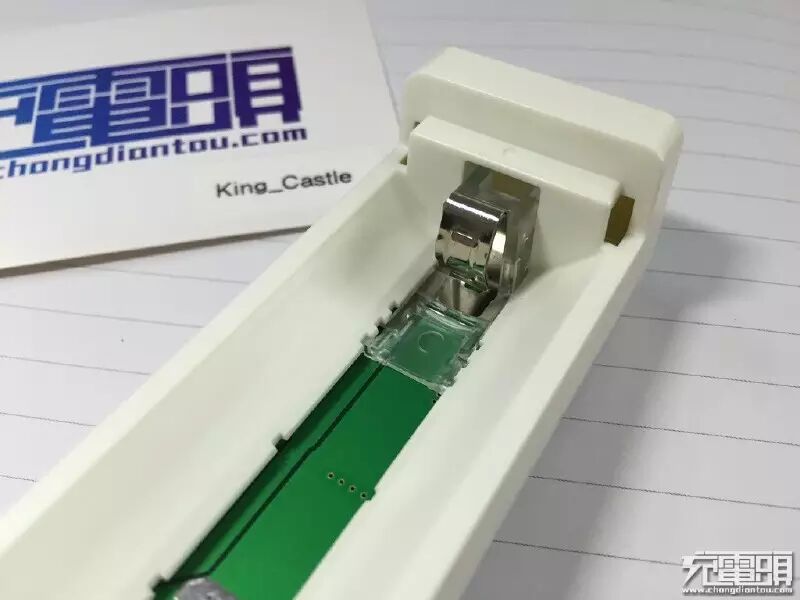

负极五金，采用的是弹性簧片设计，经实际测试，弹性不错，刚而不硬。

用磁铁测试，有轻微的磁吸效应，估计为不锈钢质材或者铜合金镀镍。

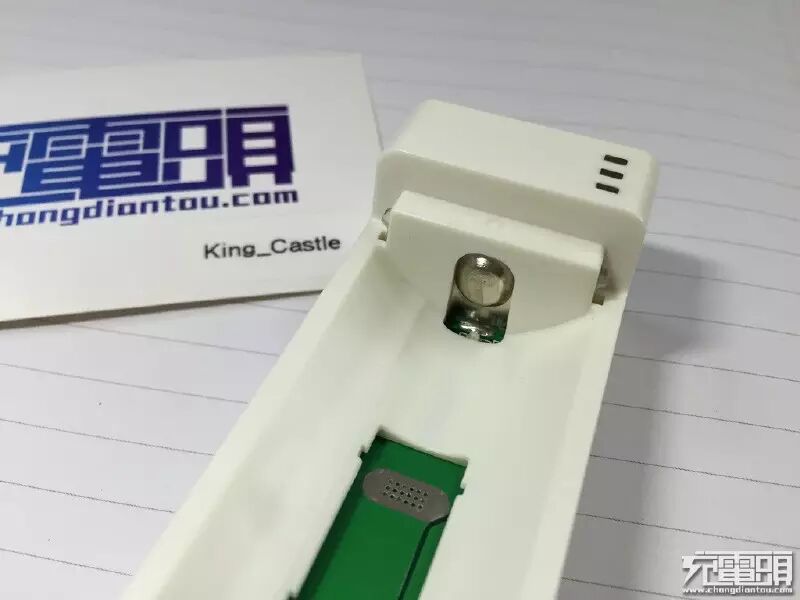

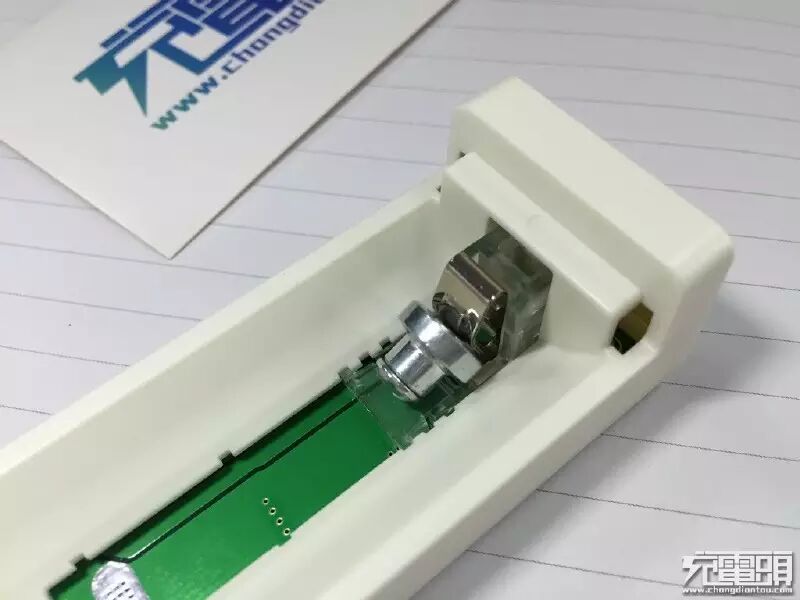

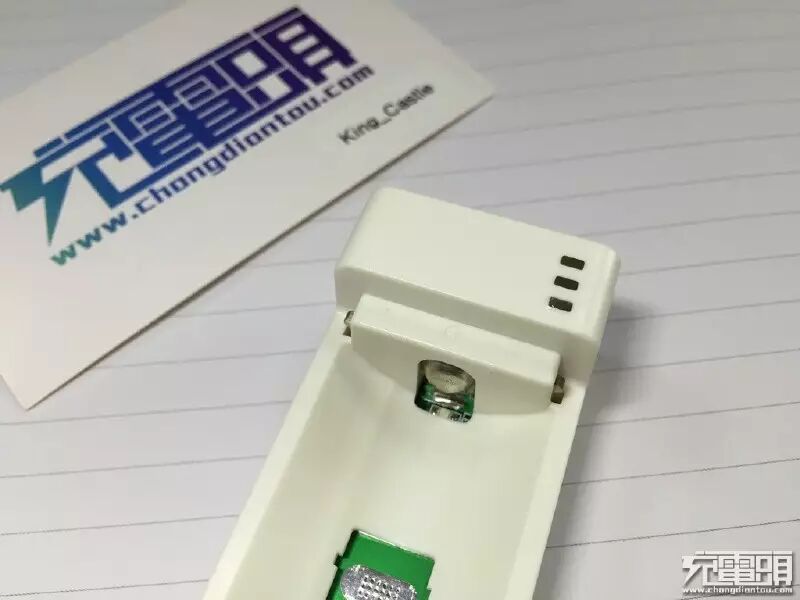

正极五金有突出触点设计，以适应平头电池。

同样用磁铁进行试验，没有磁吸现象，铜质。

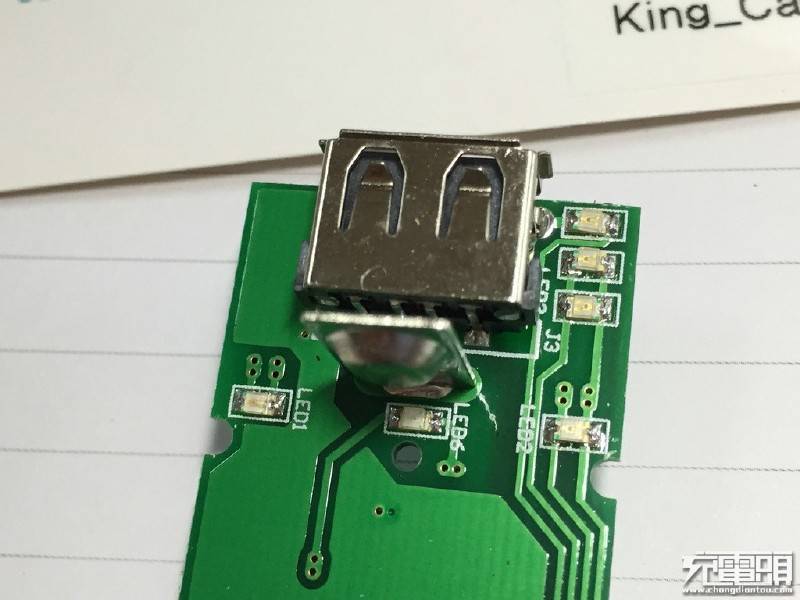

在靠近正极端，有五颗LED电量显示，左右及外壳右侧三枚，分别指示 20%、40%、60%、80%、100% 电量。指示颜色为翠绿色。在正极五金旁还有一枚蓝色LED，用于指示电流，充电电流越大越亮，电池充满蓝灯灭；同时在使用5V升压输出时，该灯高亮指示。

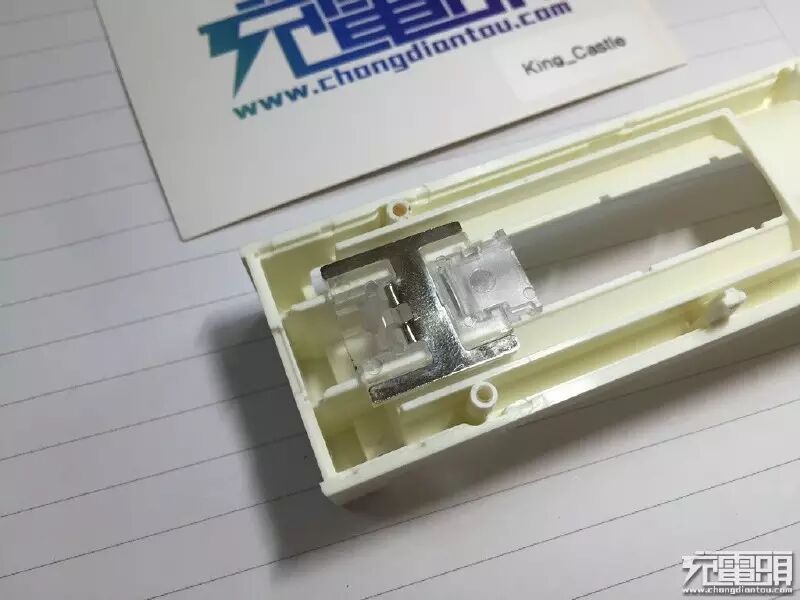

这是ML106有特色的地方，负极移动锁止装置，配合外壳的五处定位凹孔，可以完成5种长度的充电槽调整。使用的时候只需要抬起透明固定卡，然后推动负极板，滑到卡位后，将抬起的透明固定卡卡入即可。

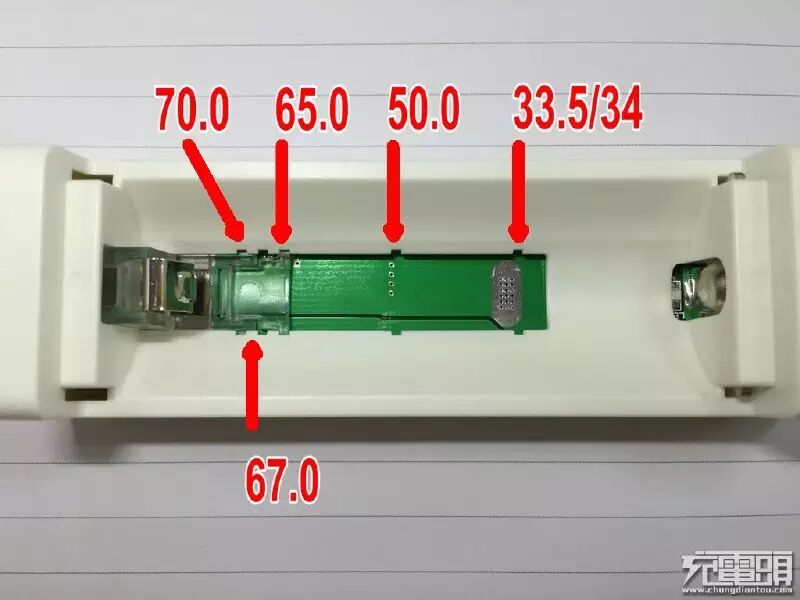

五个卡位使得ML106可以适用于16340/17335,14500/18500,18650/26650,18670,18700等各型锂电，即可以调整为：33.5、34.0、50.0、65.0、67.0、70.0mm。

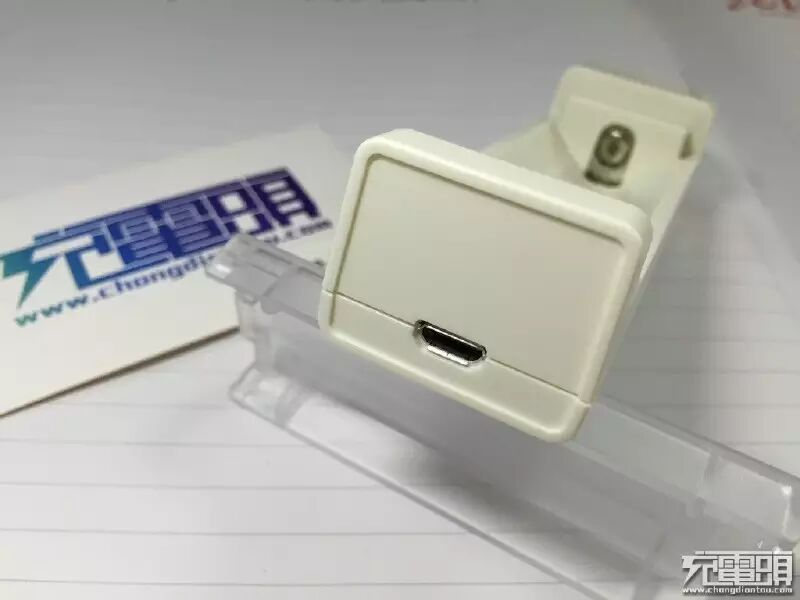

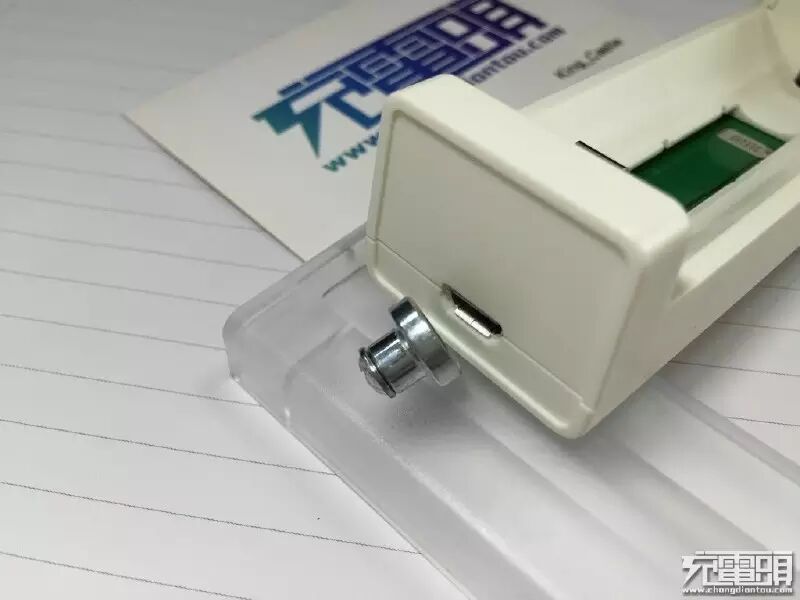

位于一侧的 MicroUSB输入口。

磁铁测试没有磁吸反应，铜质。

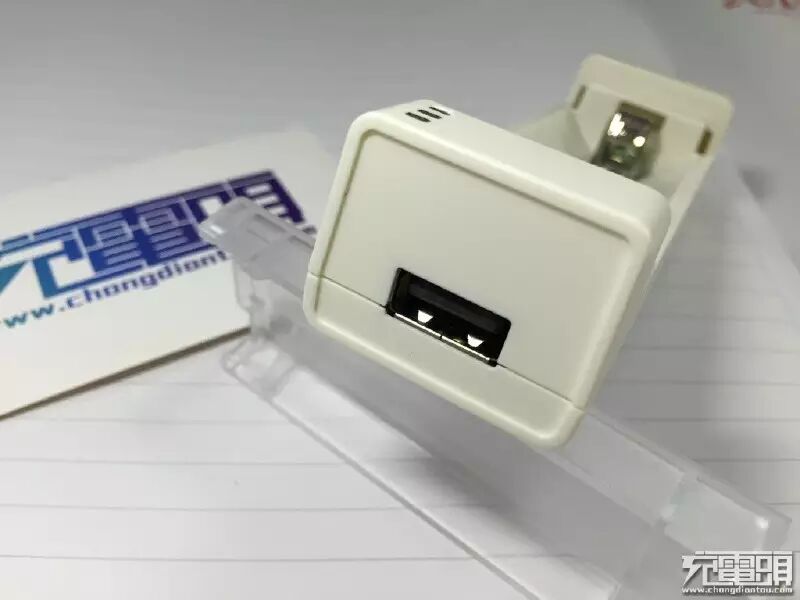

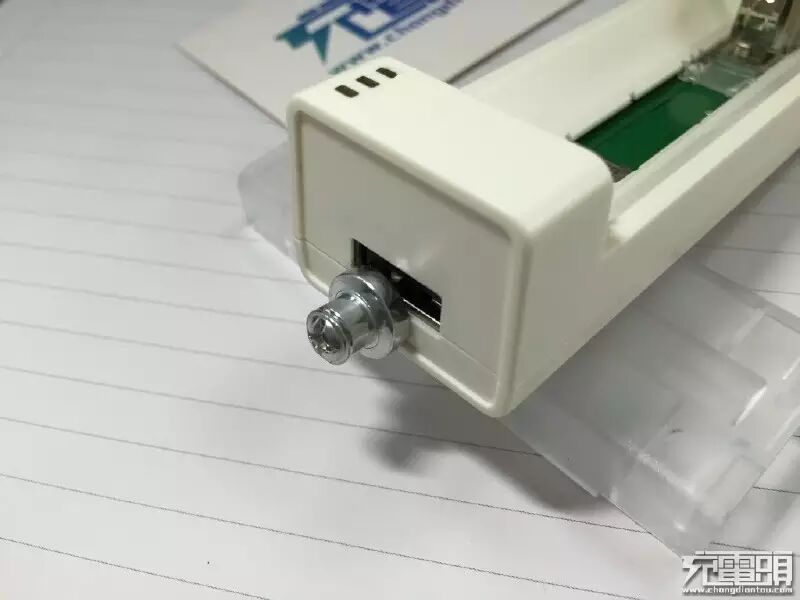

另外一端的 USB 升压输出口。

磁铁测试为铁质镀镍。

背面采用四枚自攻钉固定，因是测试品，没有粘贴任何标示。

内部拆解

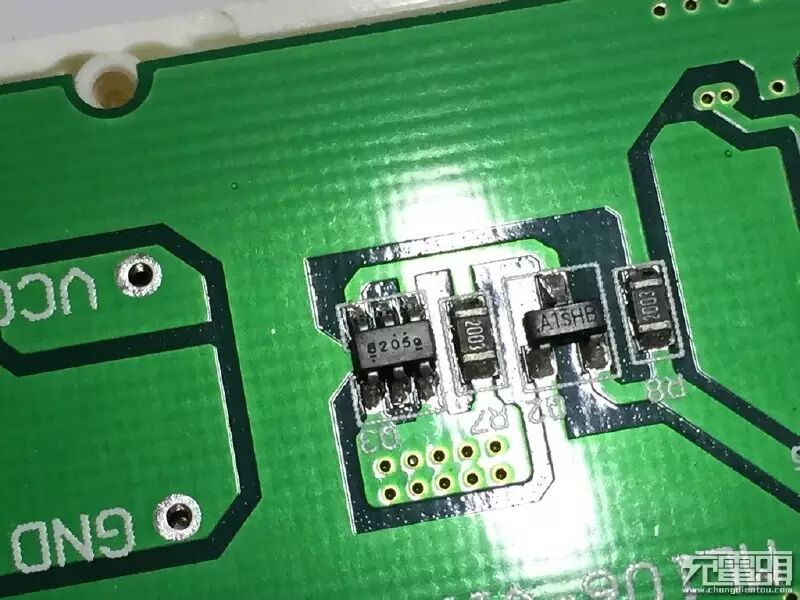

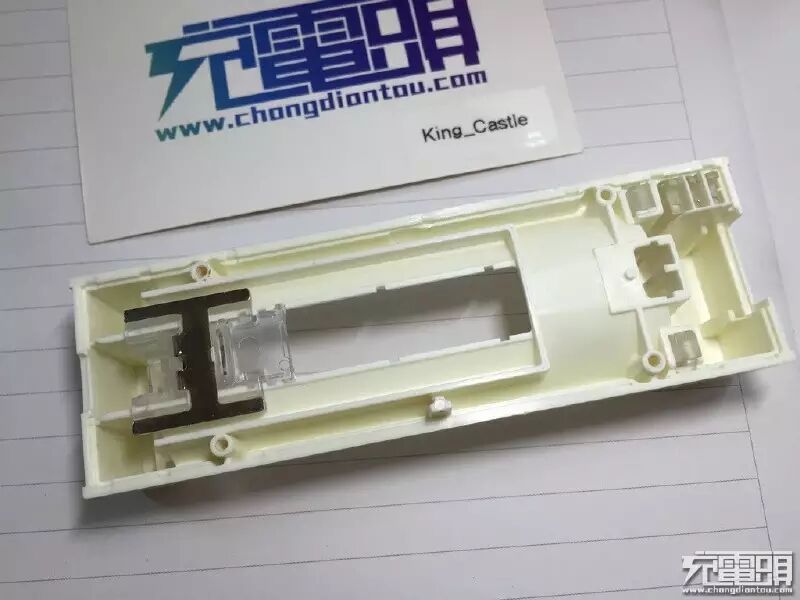

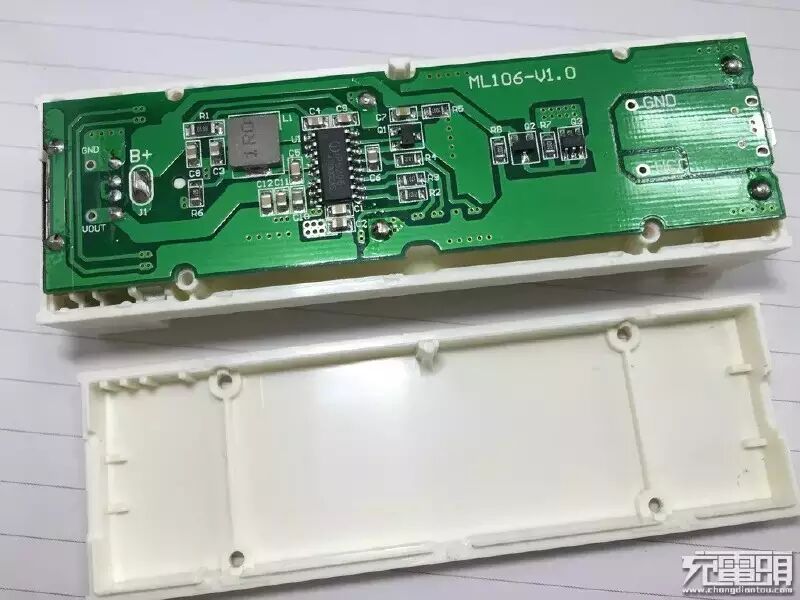

拆开底部螺丝后即可轻松分离底座，四周没有任何卡扣。PCB为FR4板，整体焊接情况良好，从板号上看，这是米勒 ML106 型的第一版。

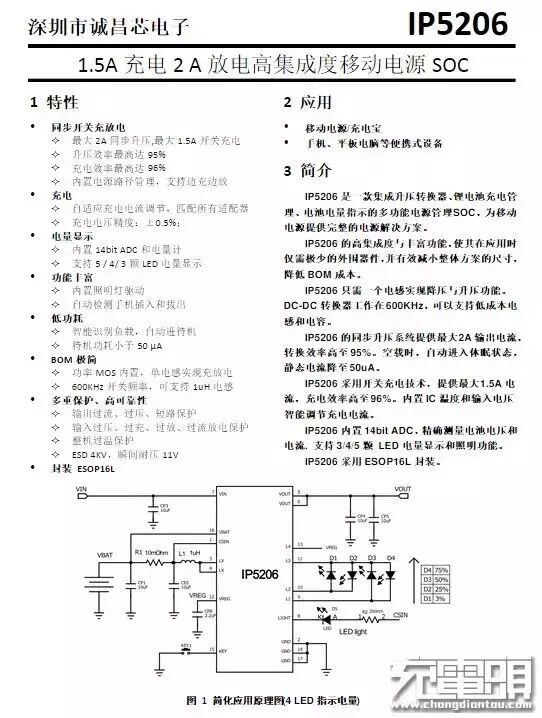

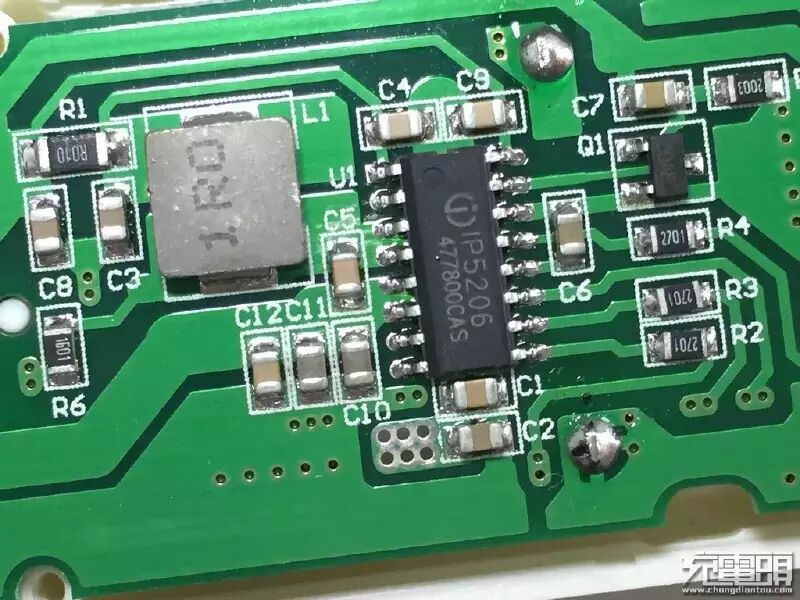

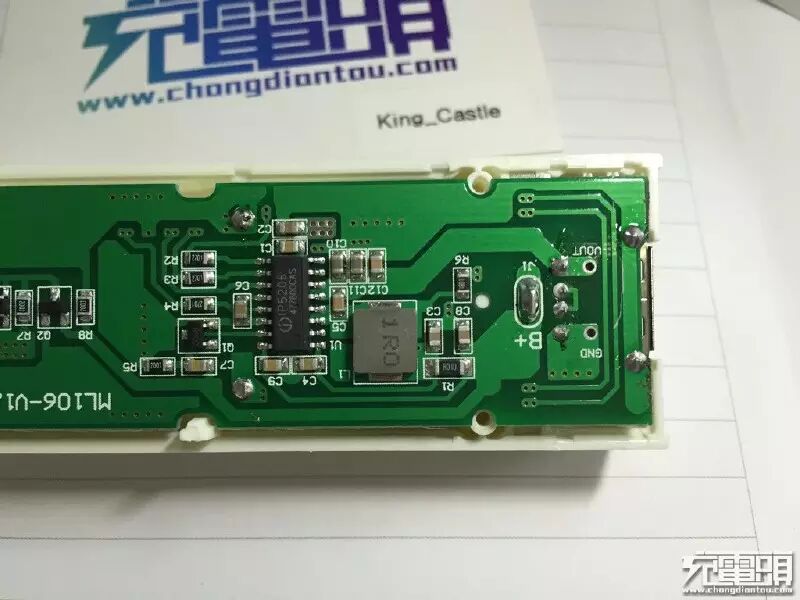

ML106 的核心IC，一片来自英集芯科技的IP5206。该芯片集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SOC，同时具有充放电效率高（93%）、充放电电流均超过1.5A、支持3/4个灯、手电筒、按键开关机功能、充放电温度低、元件少、成本低、体积小（ESOP16)、免维修等诸多优点于一身。
