小米USB-C至HDMI多功能转接器ZJQ01TM全网首拆
7.28小米发布了旗下两款笔记本，标志着小米正式进军PC行业，生态链配件docking也随之诞生。今天要拆解的这款型号为ZJQ01TM的USB-C至HDMI多功能转接器，由北京米田科技有限公司制造，属于小米生态链企业。
该转接器为一转三设计，可扩展出USB Type-C、USB Type-A、HDMI各一个，这样在充电的时候，依然可以获得USB Type-C。最高支持5Gbps数据传输、4K视频输出、3D格式传输，还支持USB-C PD 2.0电力传输规格，可实现5V-20V/0-3.25A多级电压电流自动匹配，最大供电能力为65W，而小米两款笔记本标配充电器的功率分别为65W、45W，足以满足所需。
开箱
产品外包装采用白色包装盒，正面印有docking图案。
背面各种插图显示连接功能以及相关产品信息等。

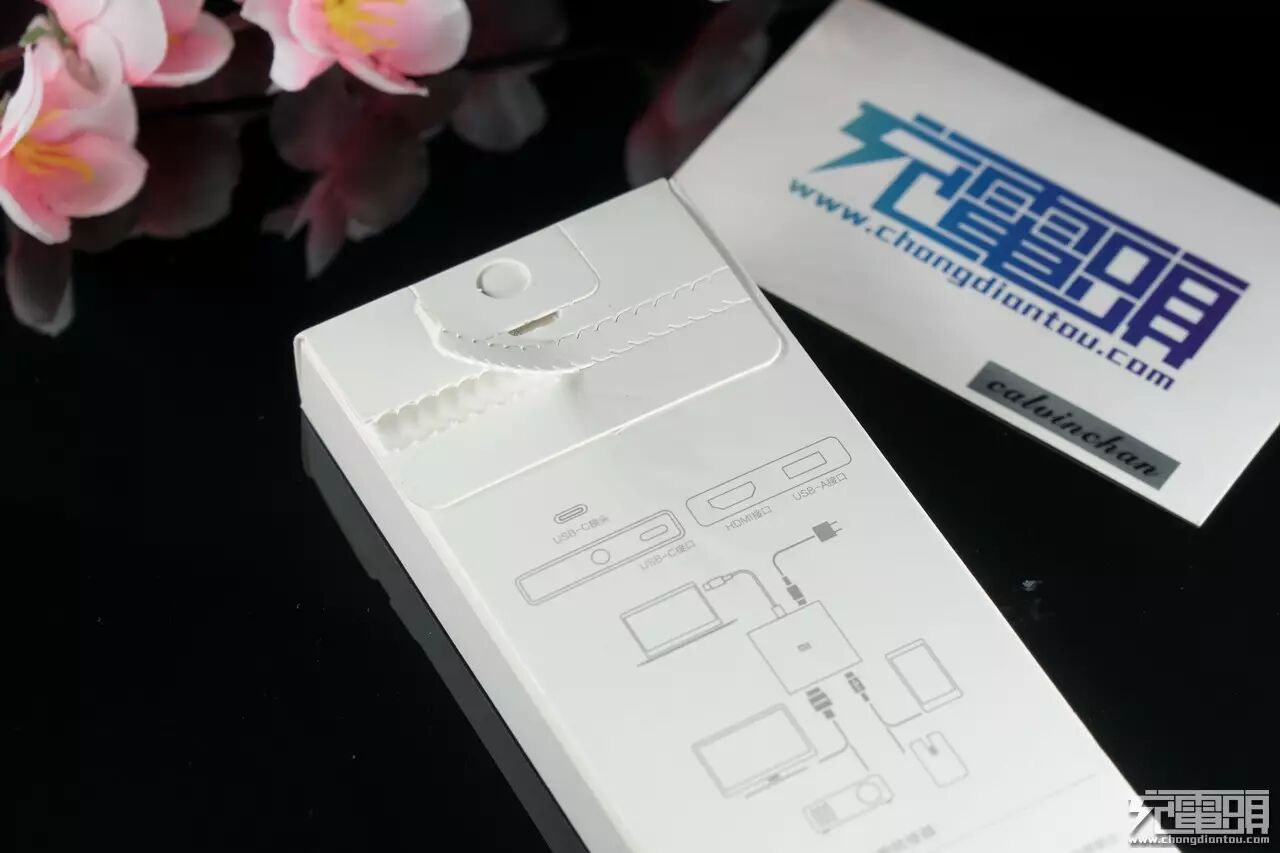

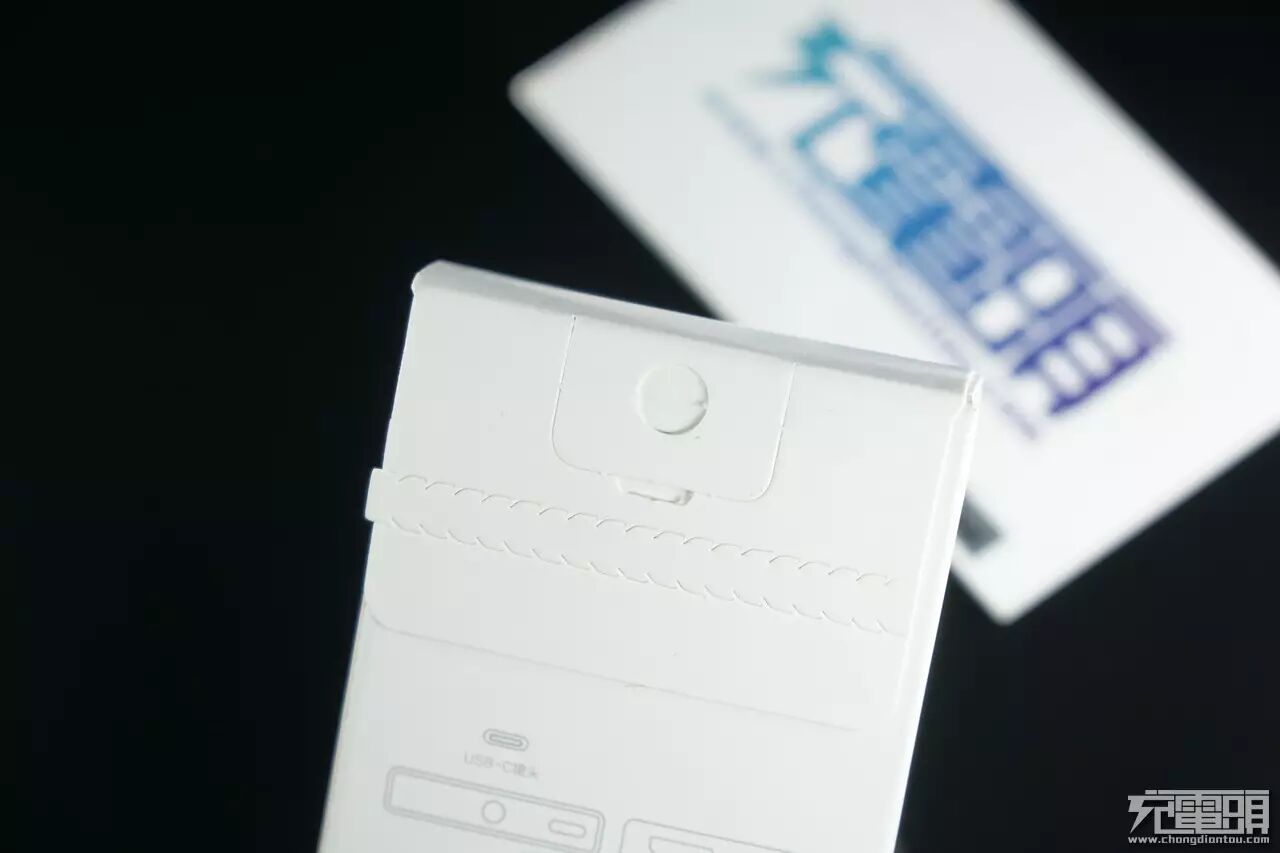

背面上部是开口封条，一个挂孔。
背面下部，印有型号，制造商等，北京米田科技有限公司制造，属于小米生态链企业。
侧面是生产日期，生产时间2016.07，是近期的产品。
虚线封条直接撕开。

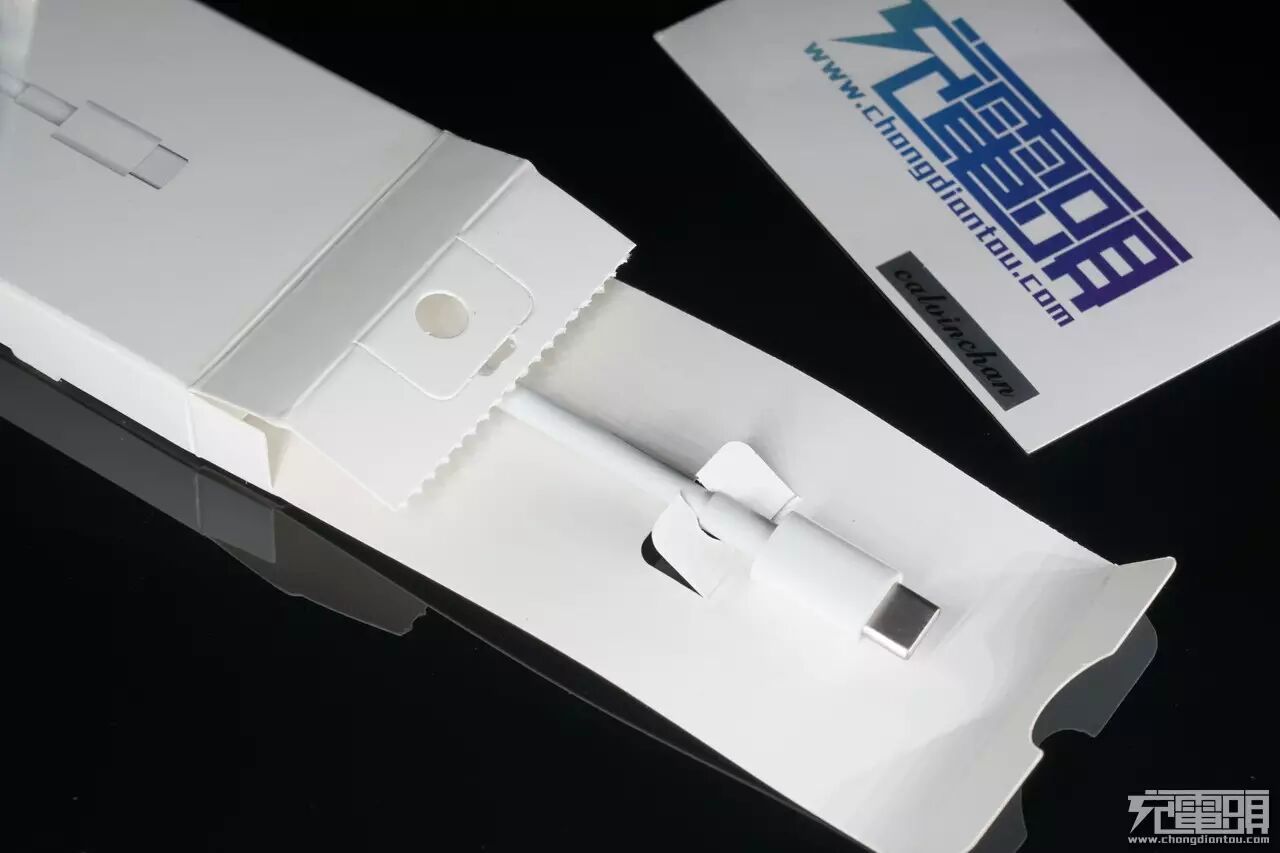

里面是纸质卡托。

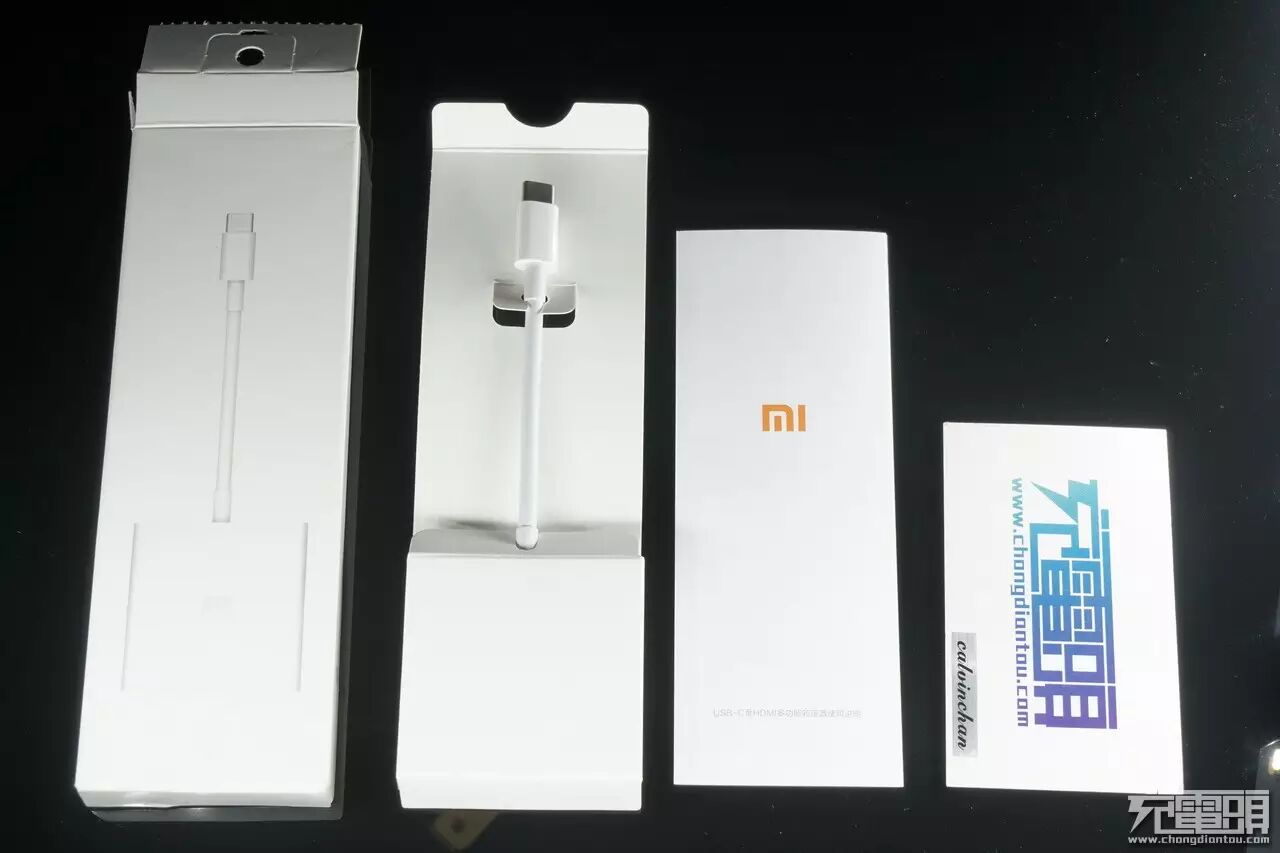

包装相对简约，一份说明书，一条转接器。

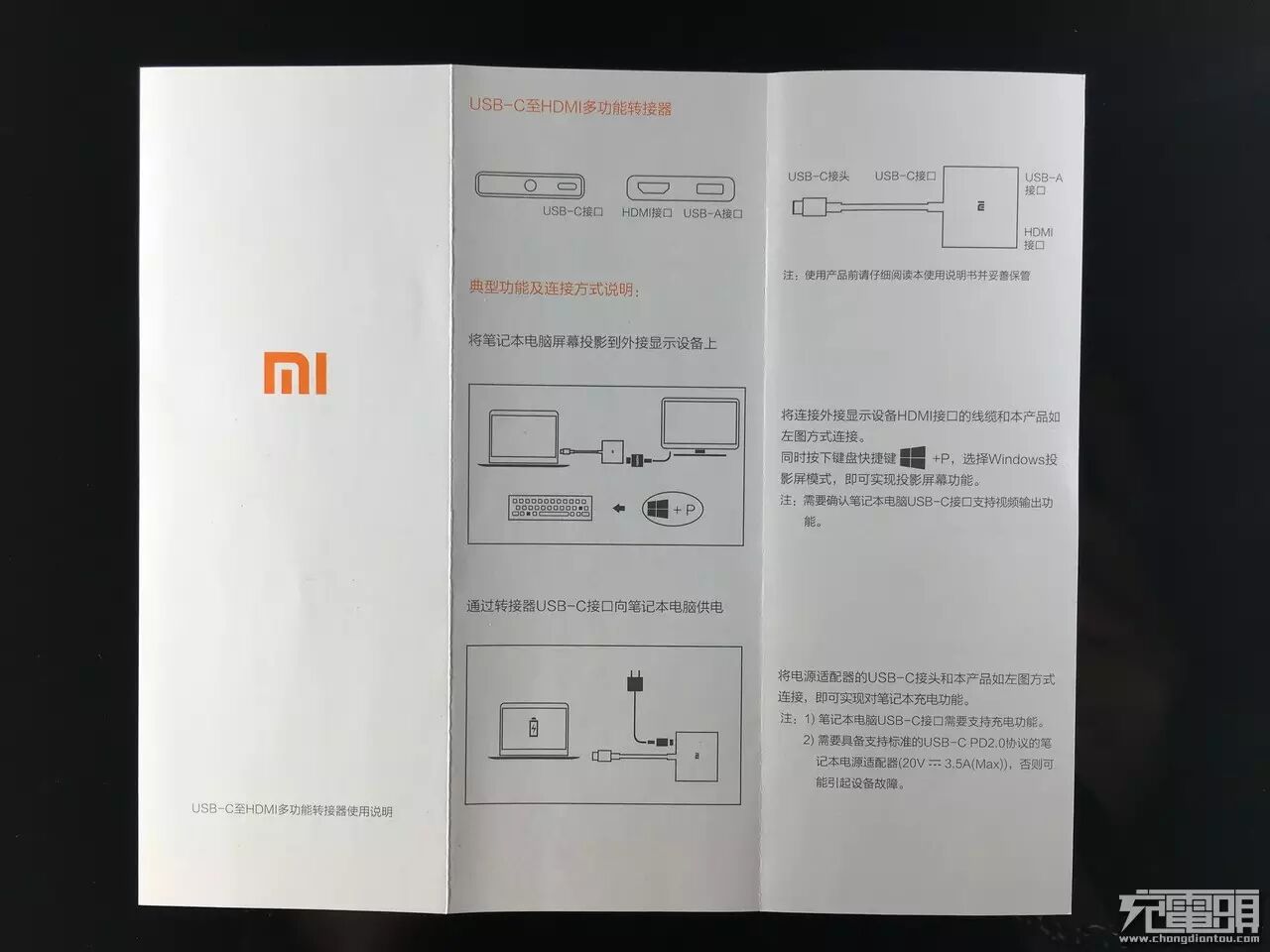

说明书三折设计。
说明书另外一面是详细使用说明，简单易懂。

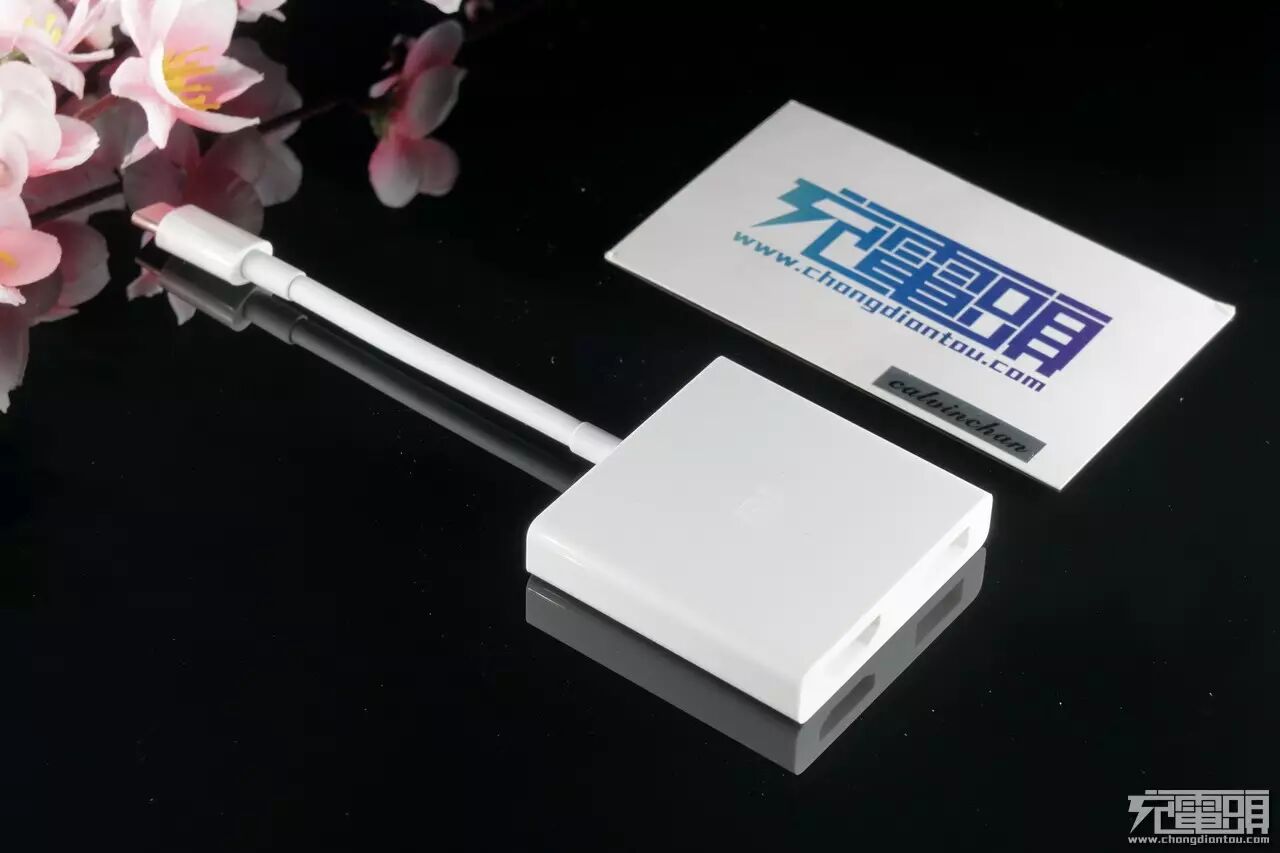

产品斜45度外观如图，小米一贯的简约设计。
另外一面，可以看到两个输出口。

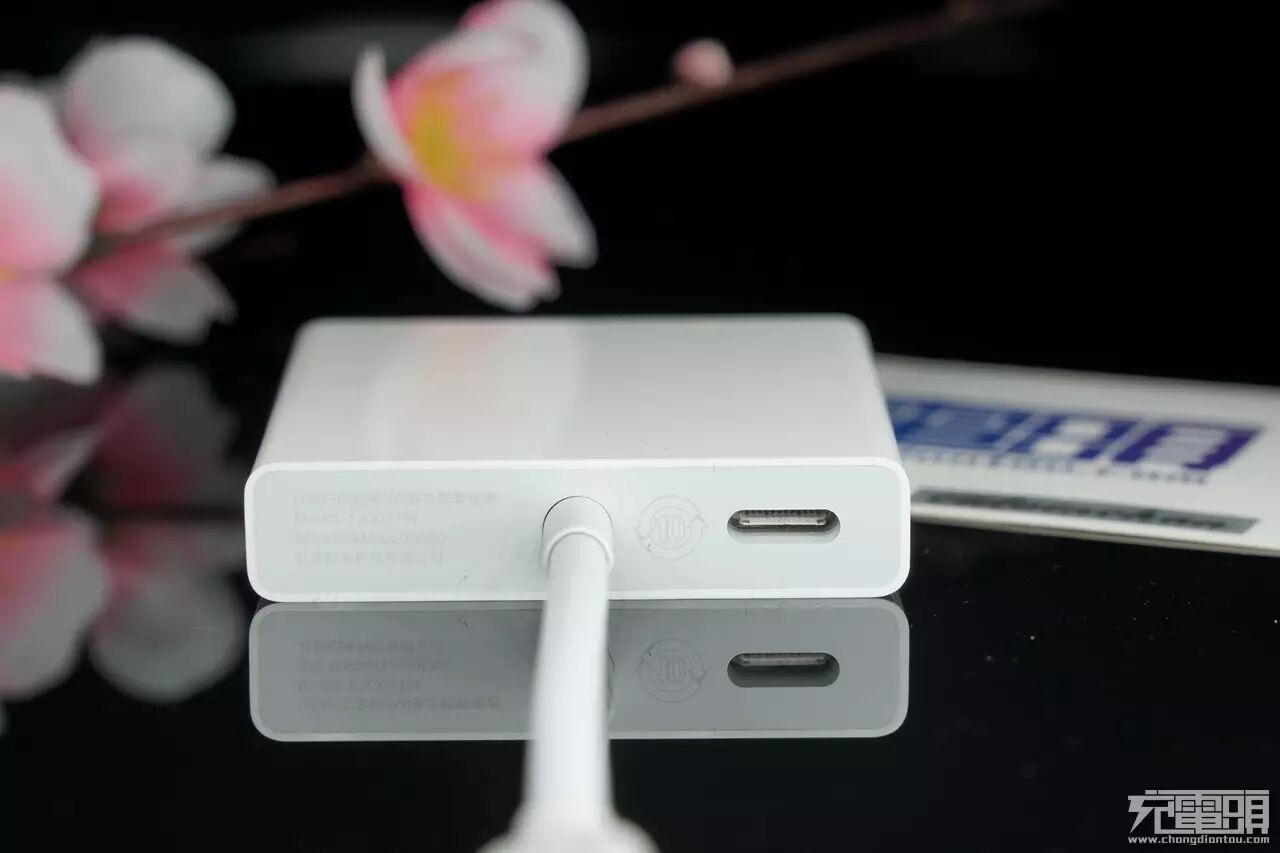

这一面是产品详情，印有产品型号ZJQ01TM、序列号以及生产公司北京米田科技，另外可以看到还有一个USB-C接口。
其中一面有凹字MI的字。

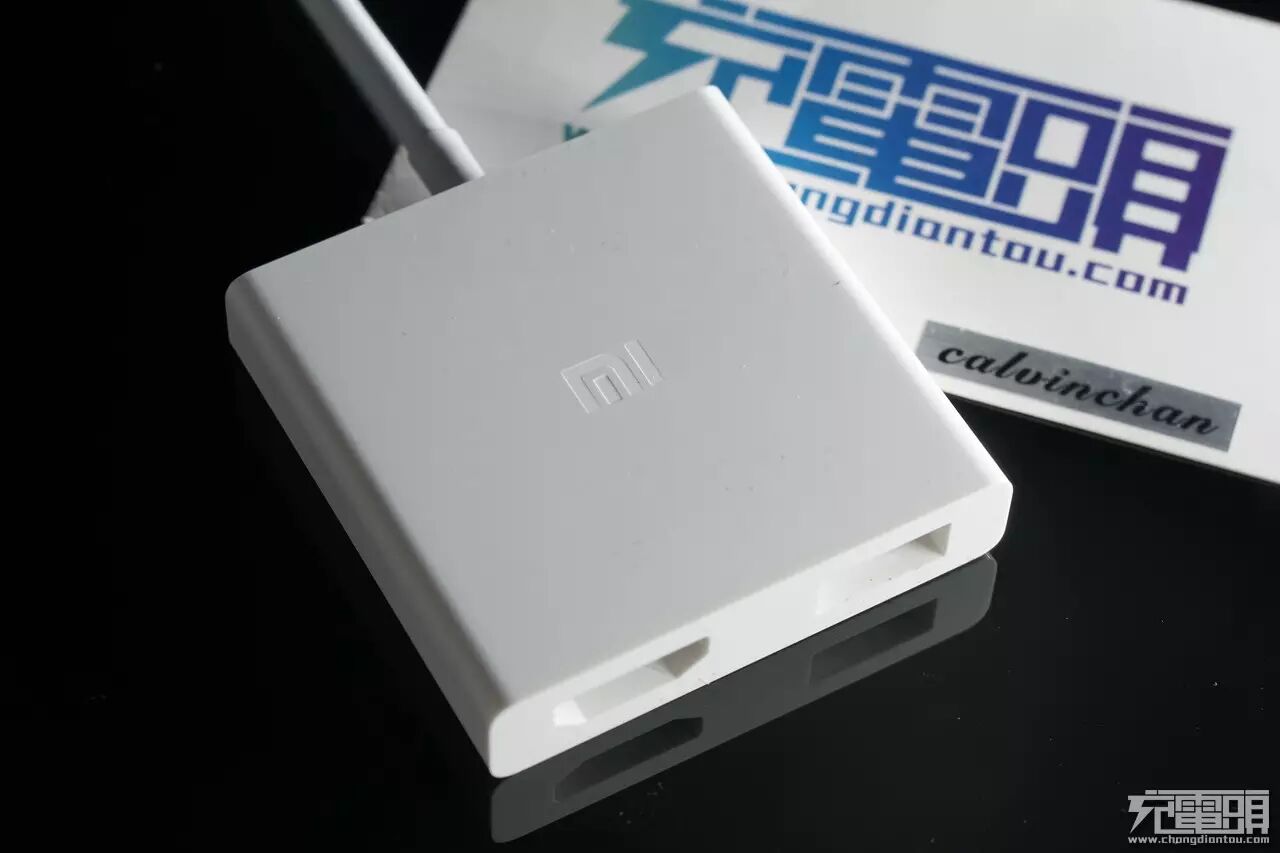

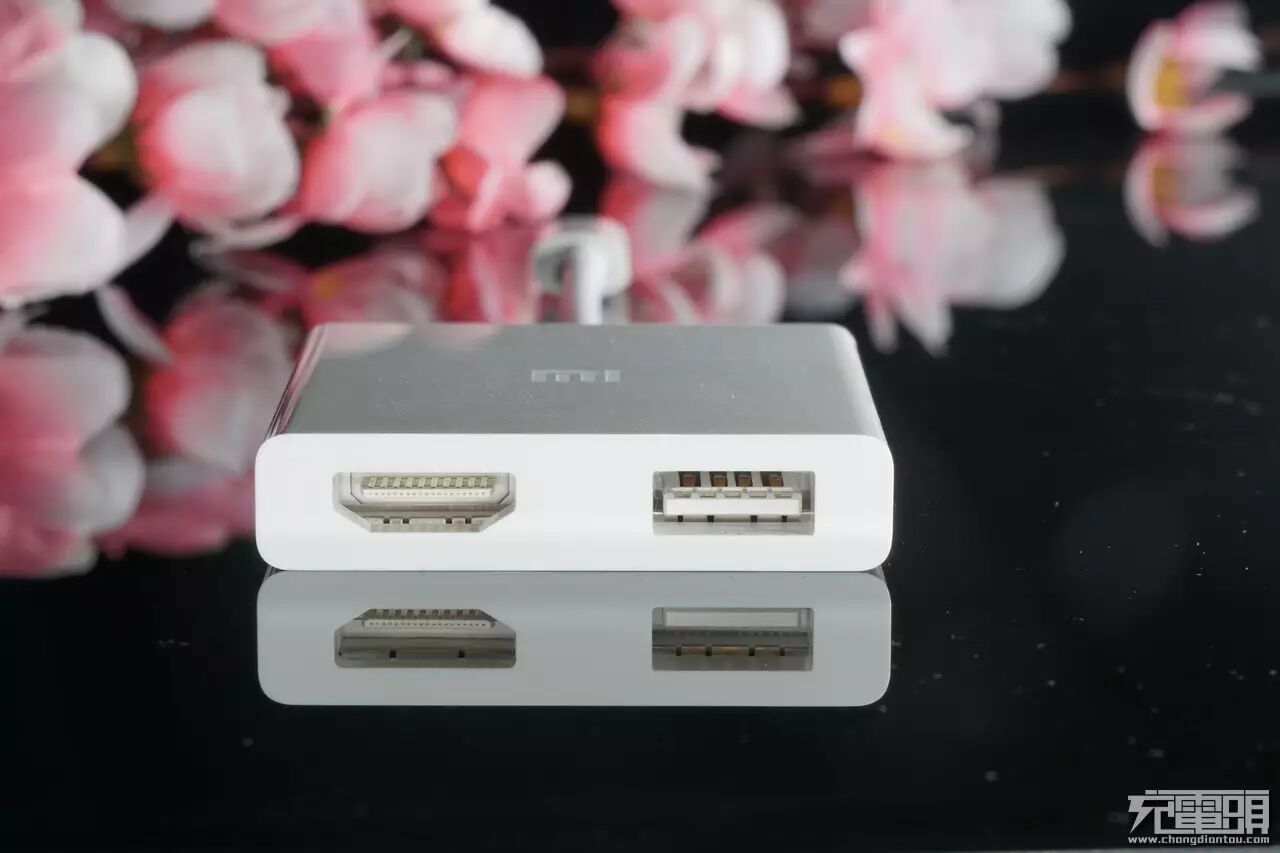

两个输出口展示如下：左边是HDMI接口 ,右边是USB-A接口。

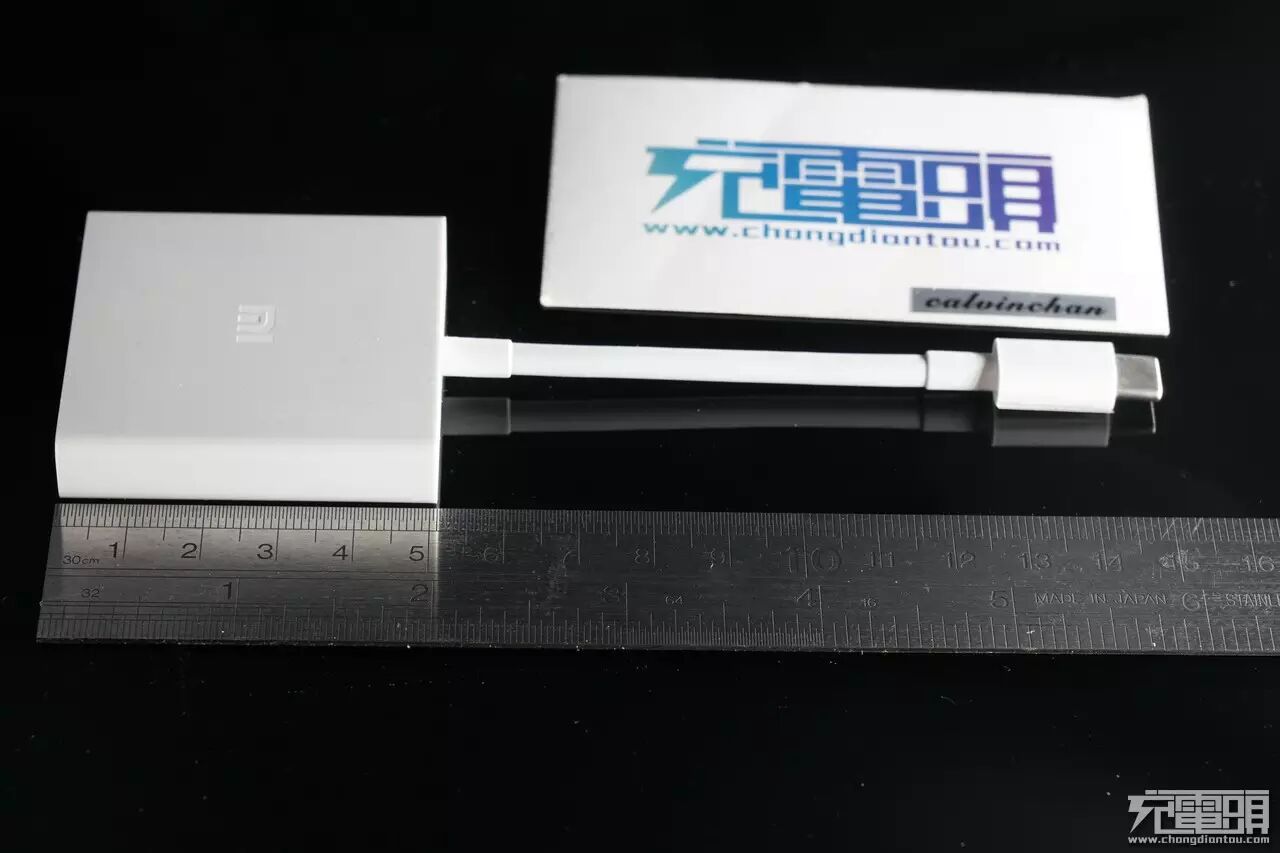

全长约15cm，正方形的盒子边长约5.2cm。

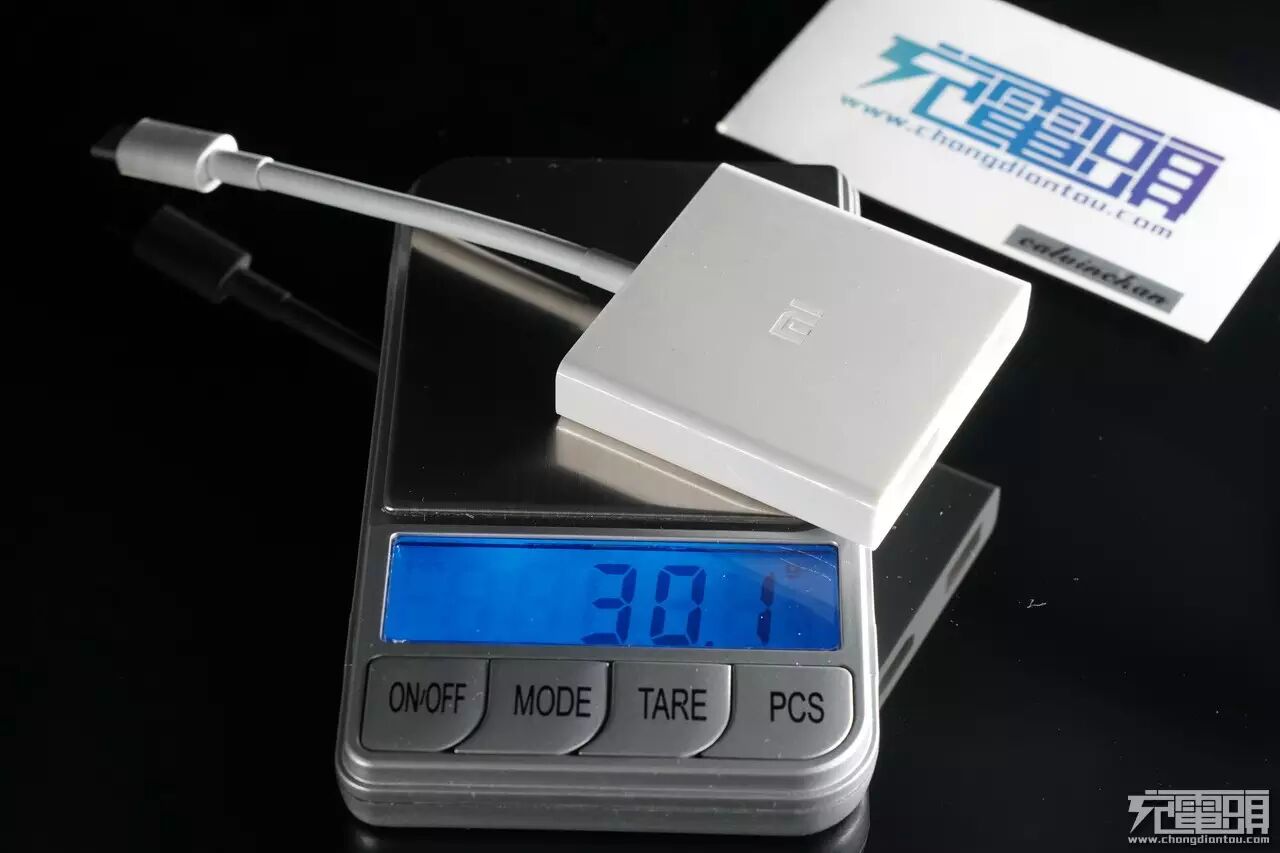

30g的净重，很轻盈，外出带上也不会有负担。

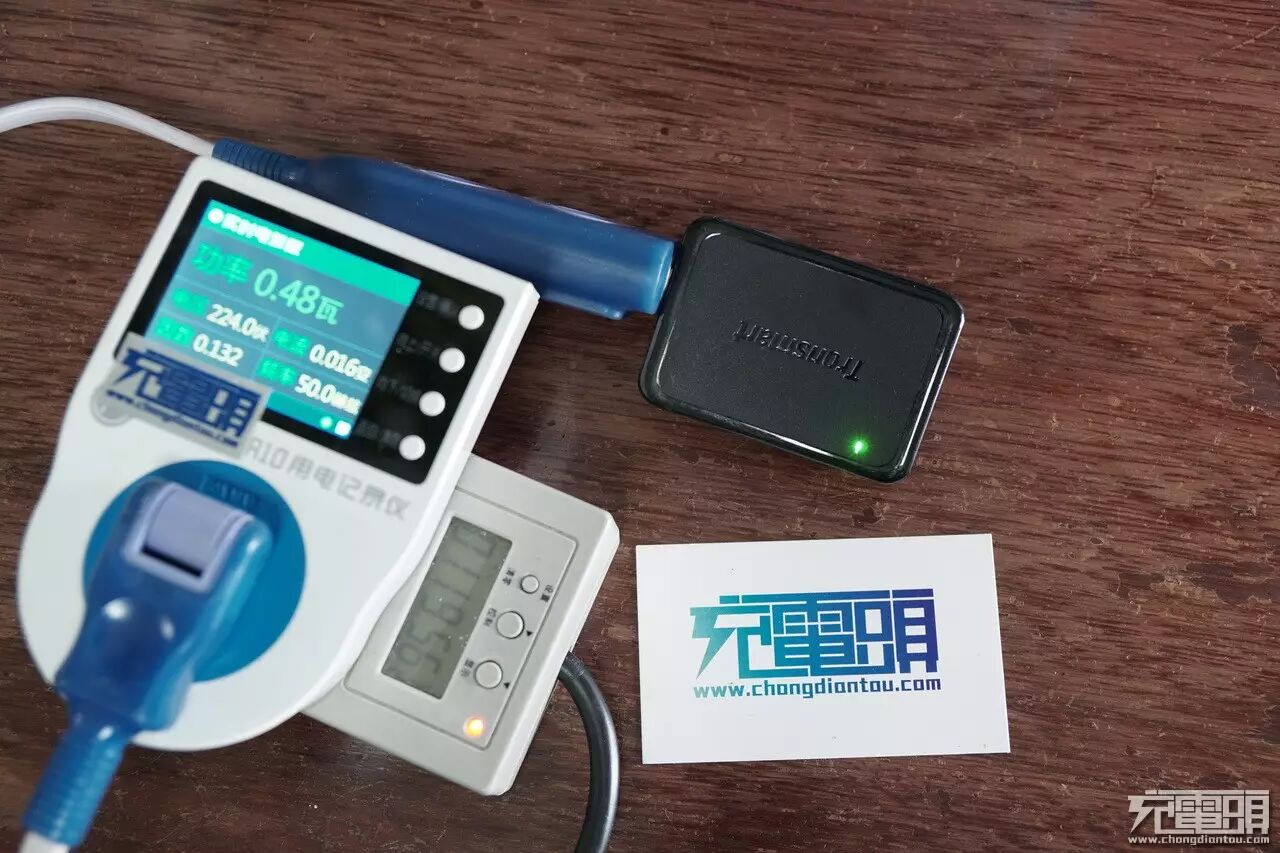

尝试用USB-C接电源C口，接上电压电流表，表头不亮。
USB-C的电源空载功率0.48W。
接上ZJQ01TM，跟电源一起空载1.1W，docking大概是0.62W的空载耗电。
拆解
拆开后的正面：
反面如下：

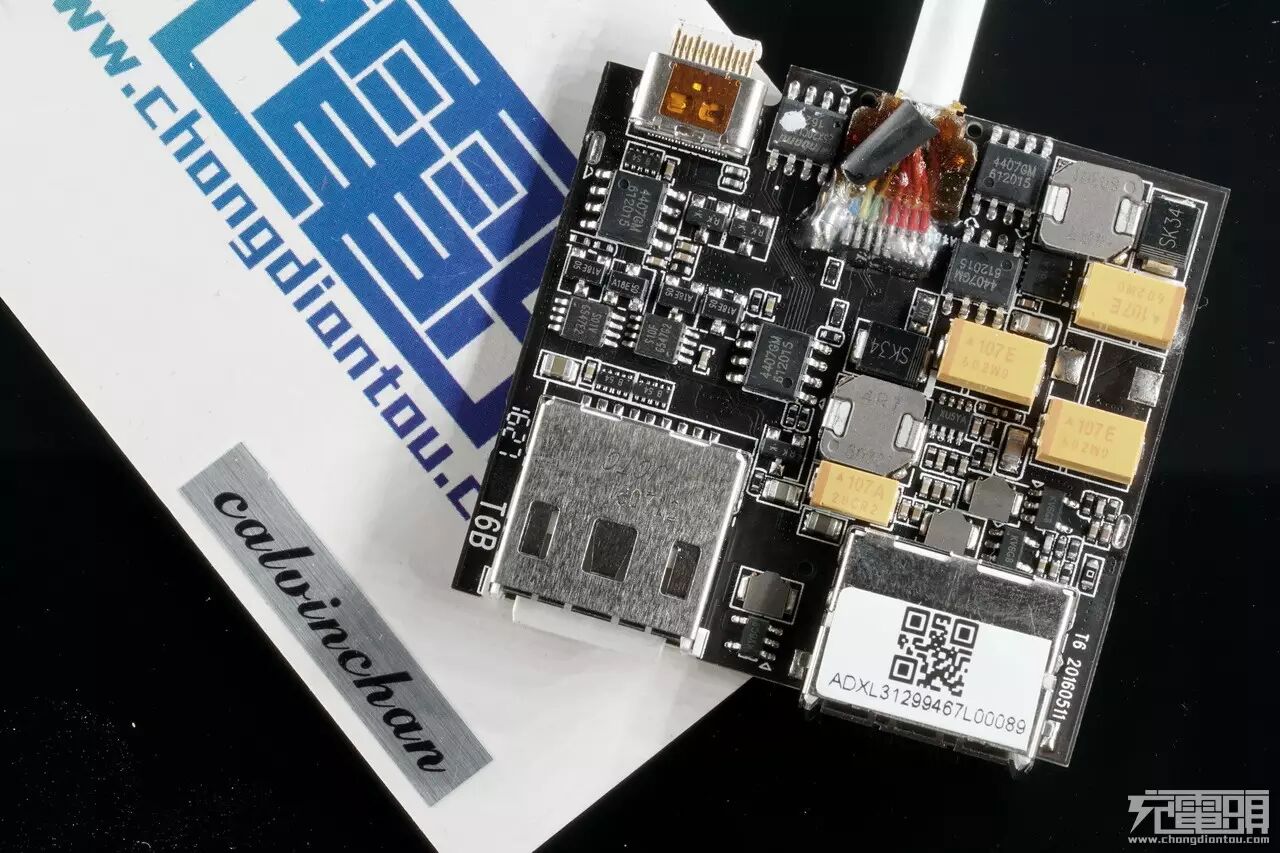

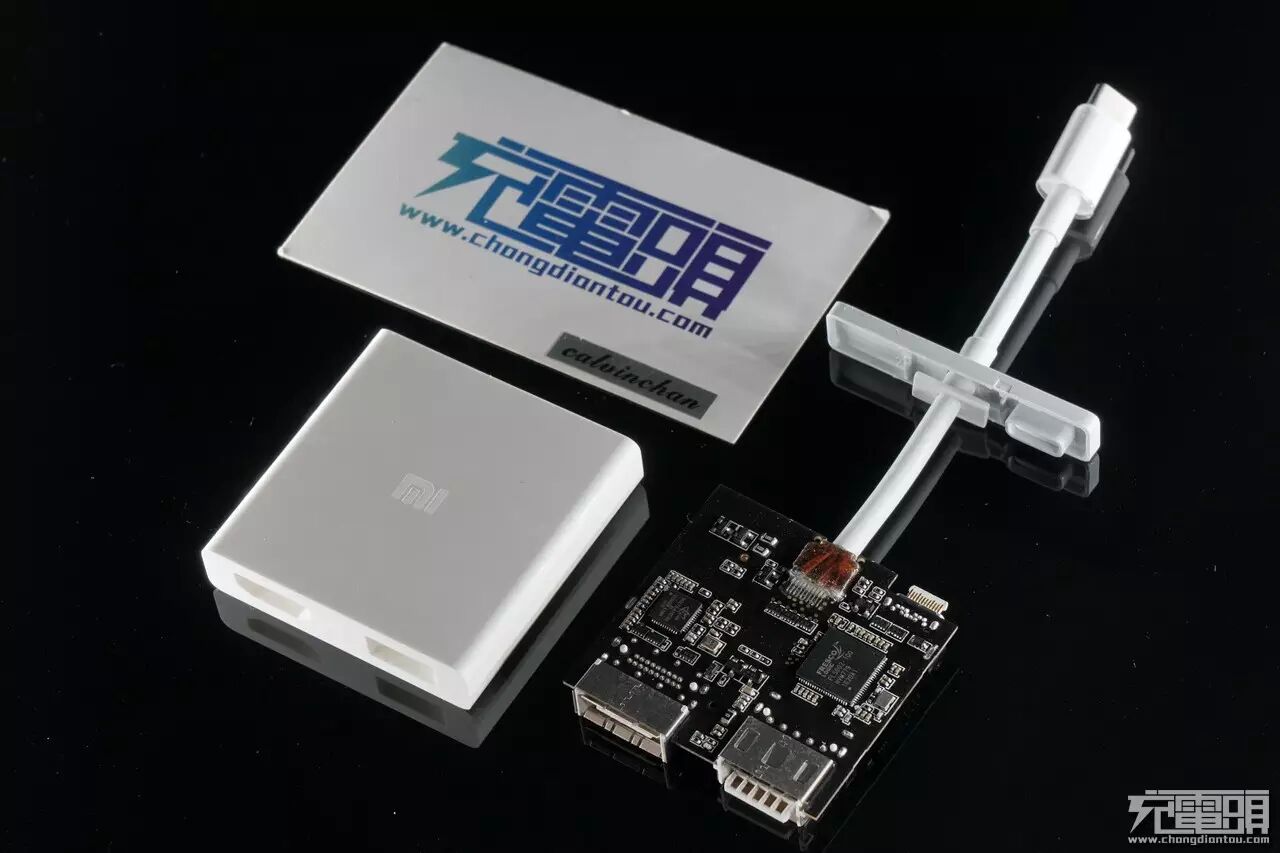

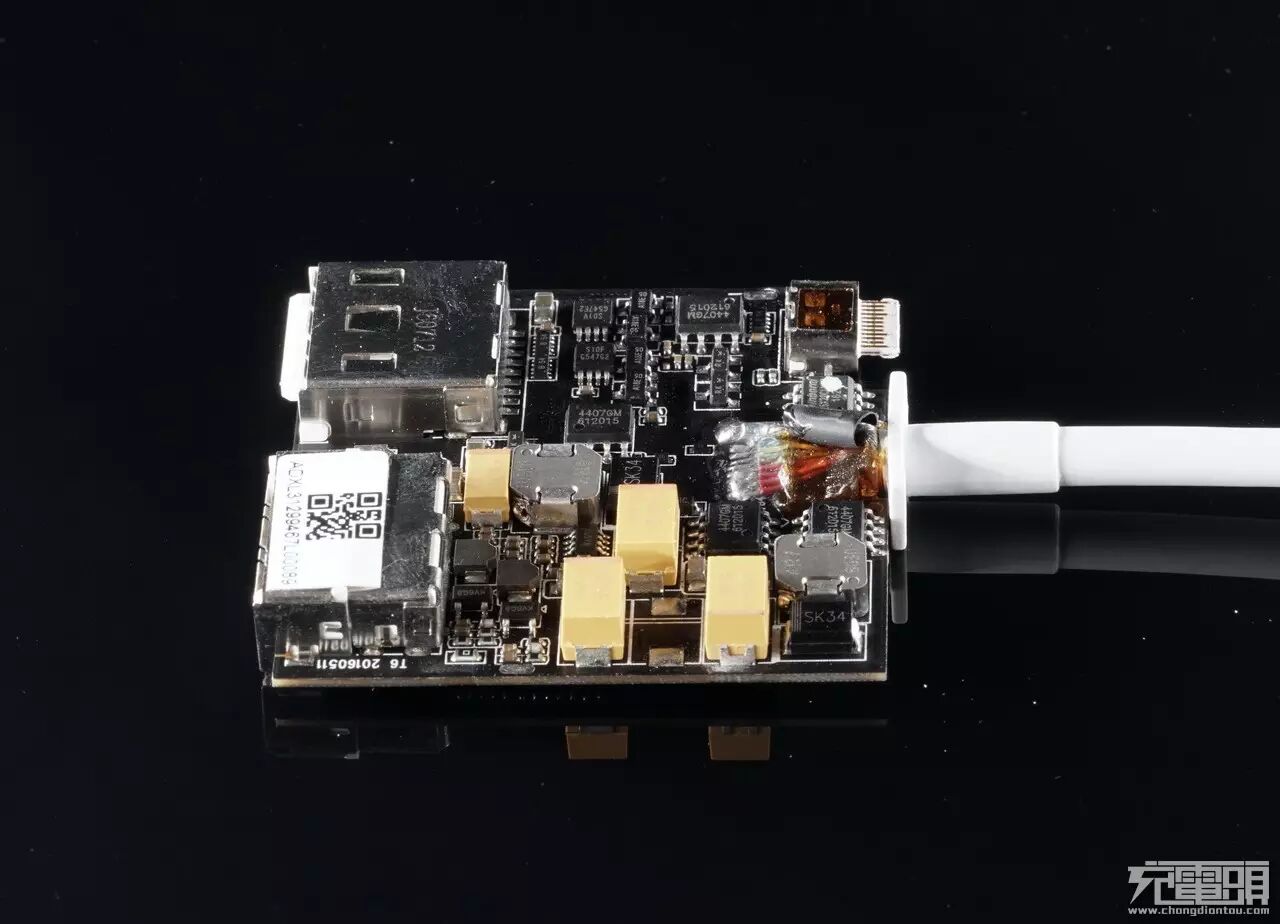

正面PCB大图一览，可以看到丰富的芯片组。

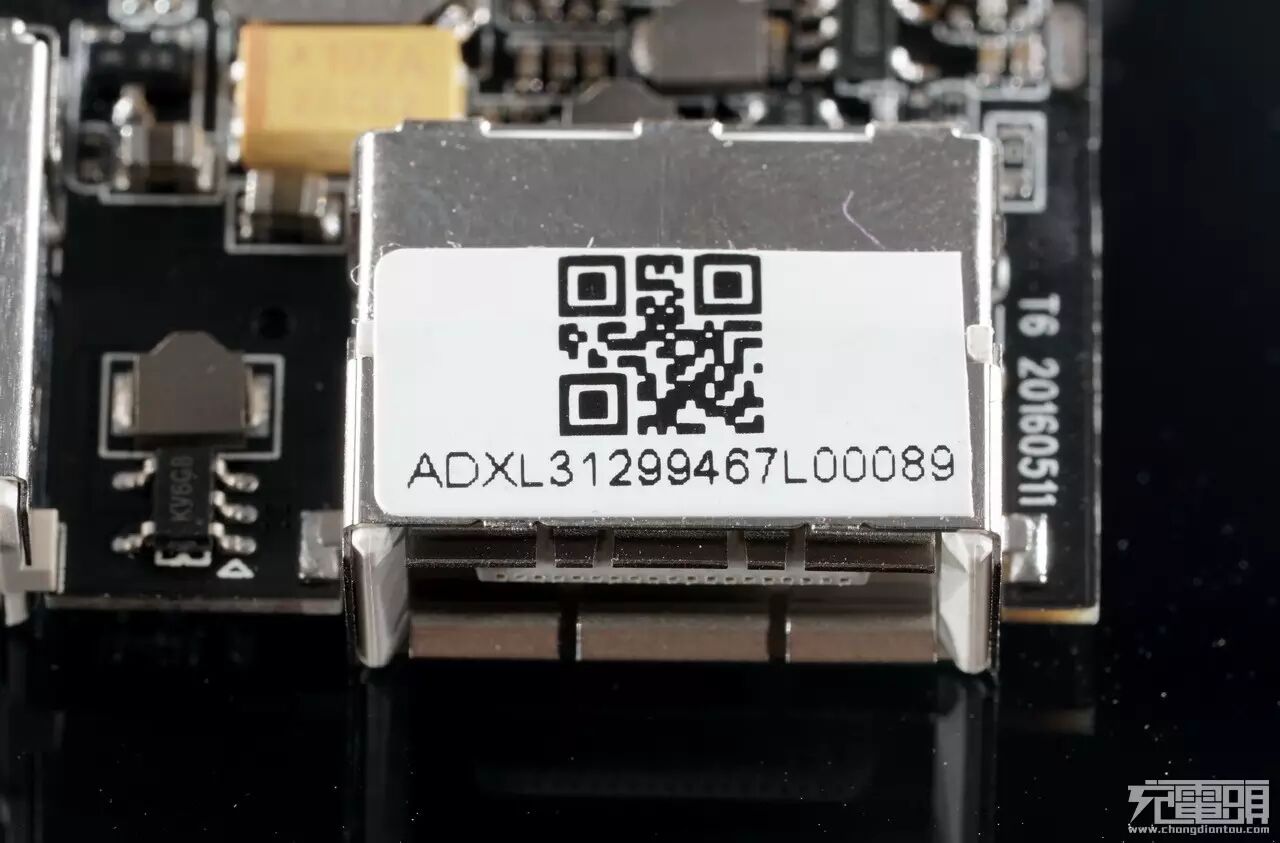

PCB另外一面，最直观的看到两个大芯片，整个板子两面布满了元件。
PCB侧面。

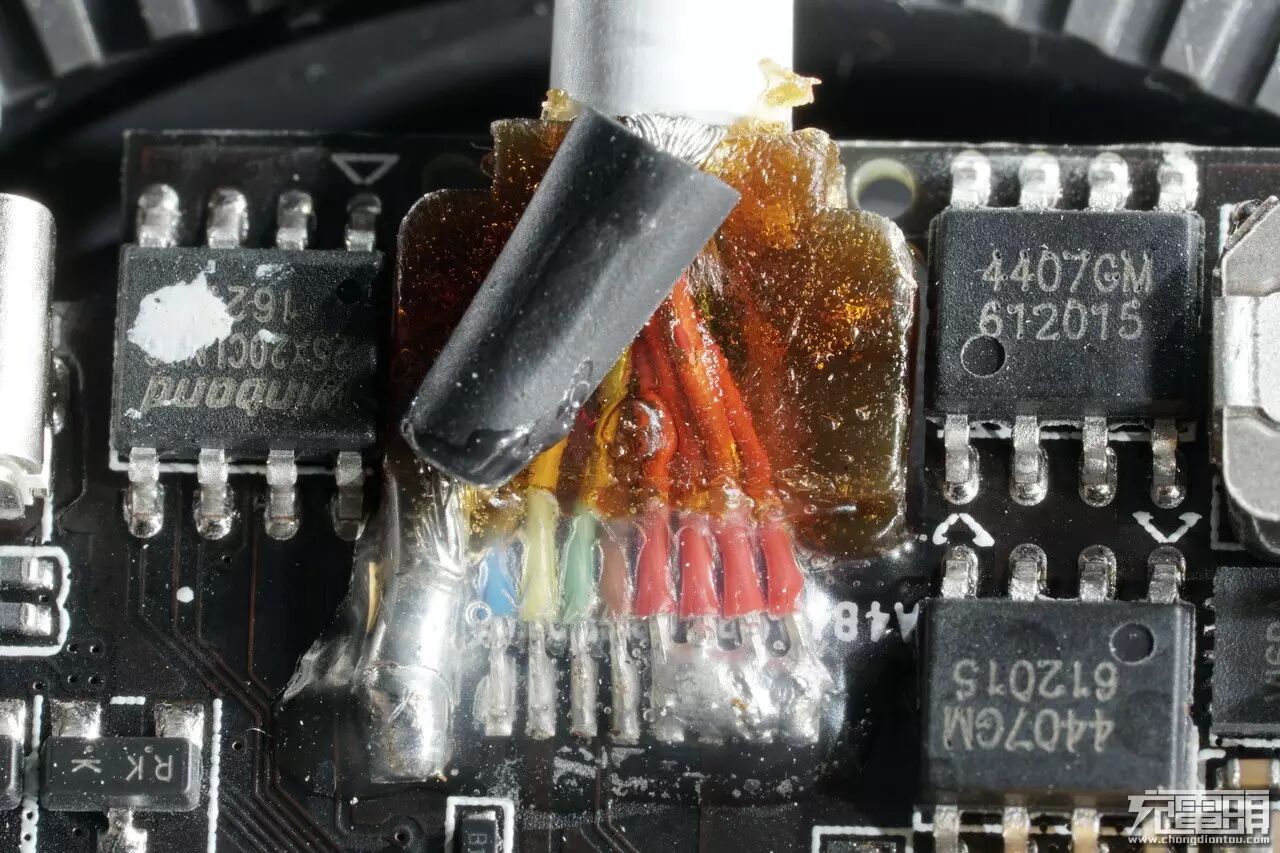

多股接线。

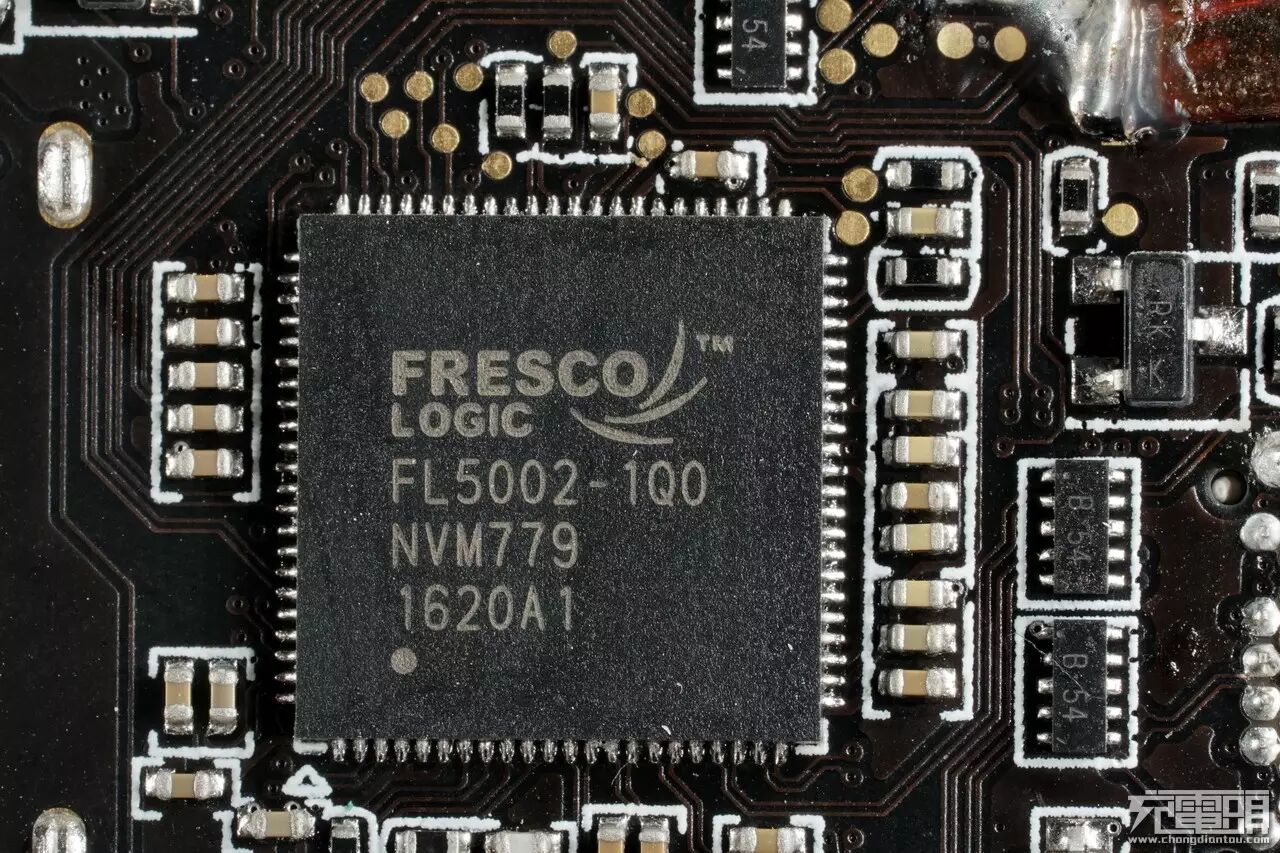

FRESCO的 FL5002 4接口usb3.1集线器，支持PD2.0，同时向下兼容USB3.0 2.0 1.1标准 。

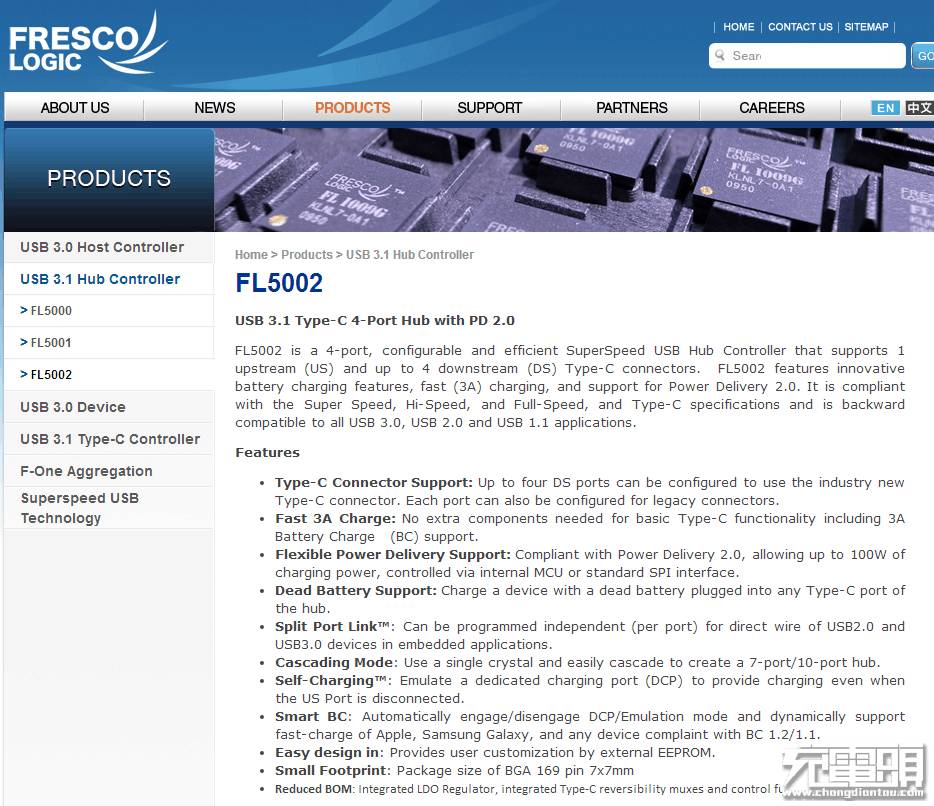

FL5002芯片资料如下：

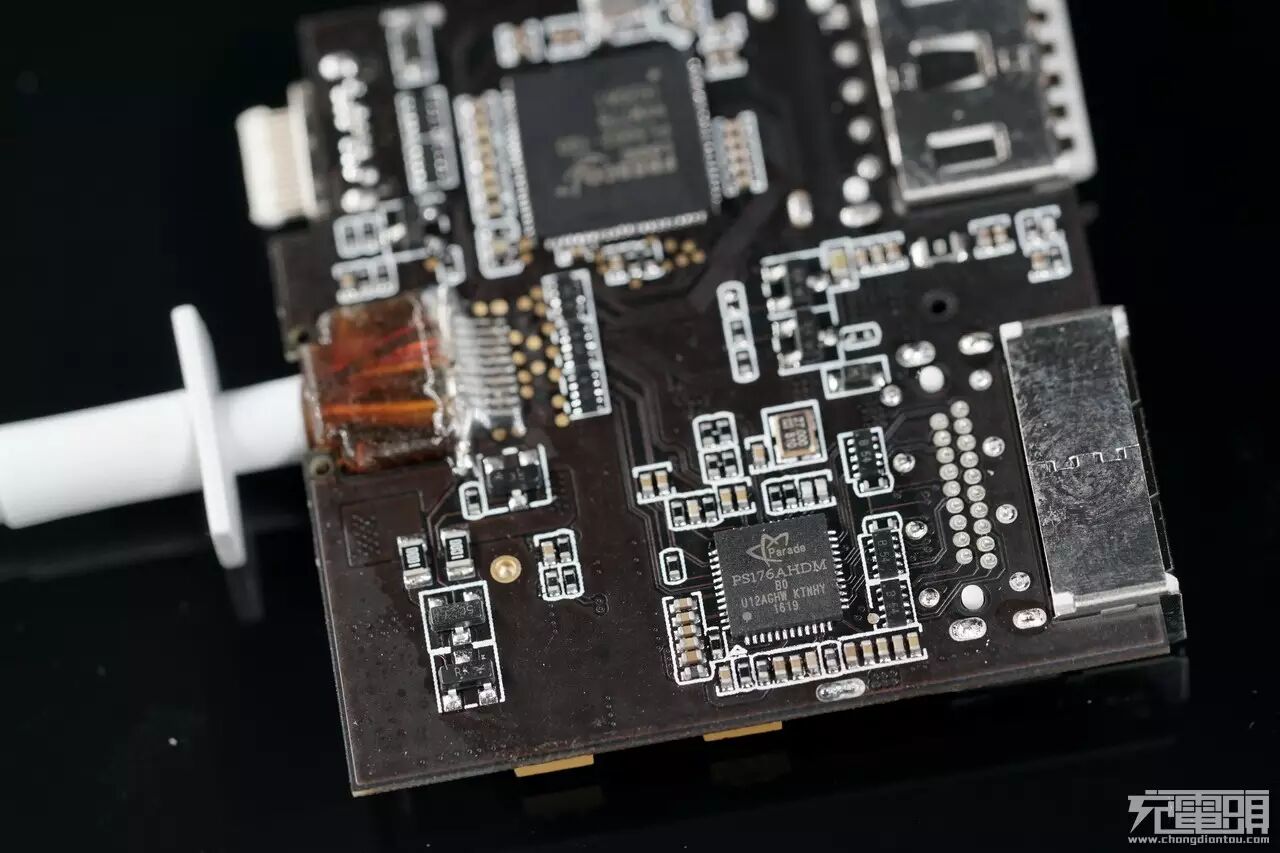

反面另外一个小一点的芯片是PS176A，PS176为DP接口转换为HDMI接口的转接芯片 ，来自谱瑞科技。
PS176相关资料：
侧面电感，用上了两个。

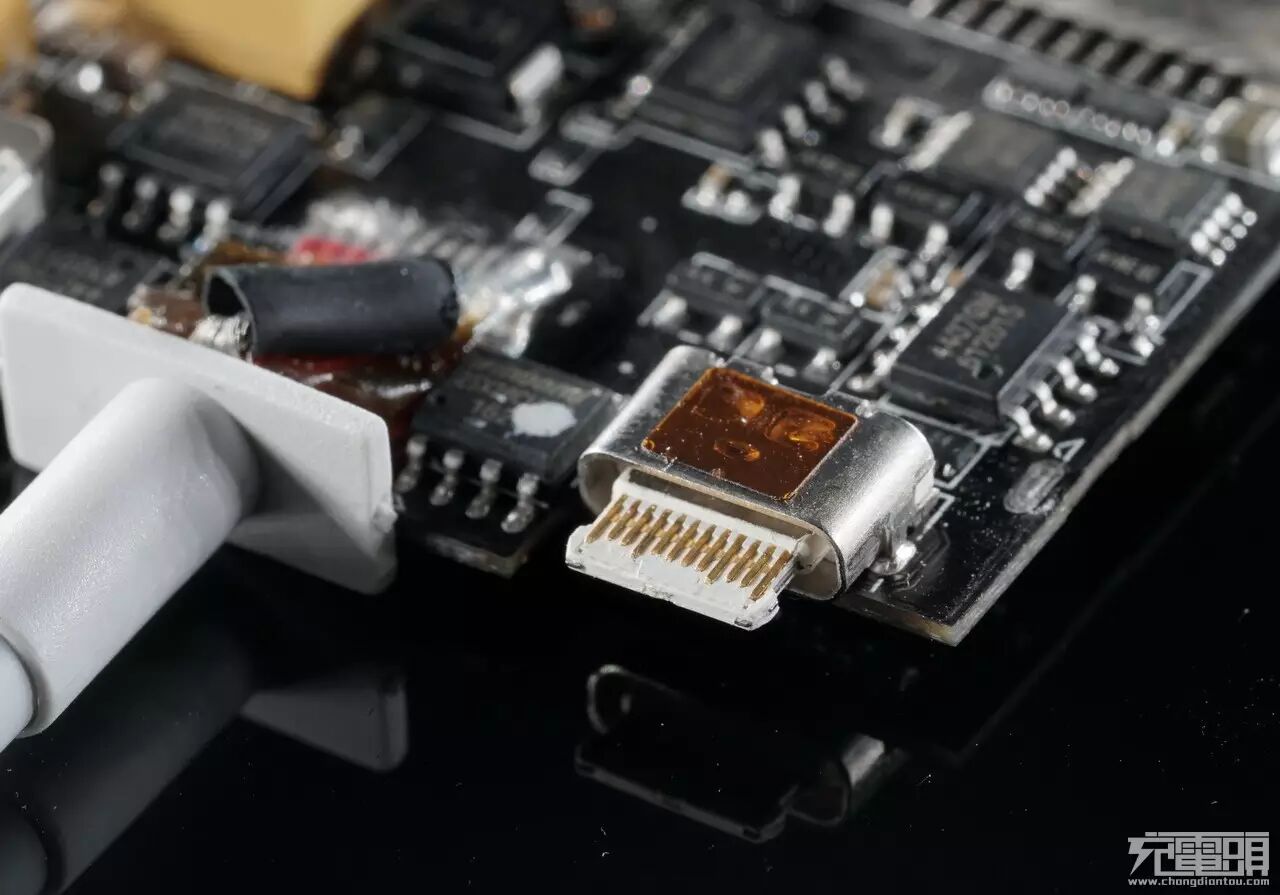

USB-C接口，拆下来已经可以直接看到触点。

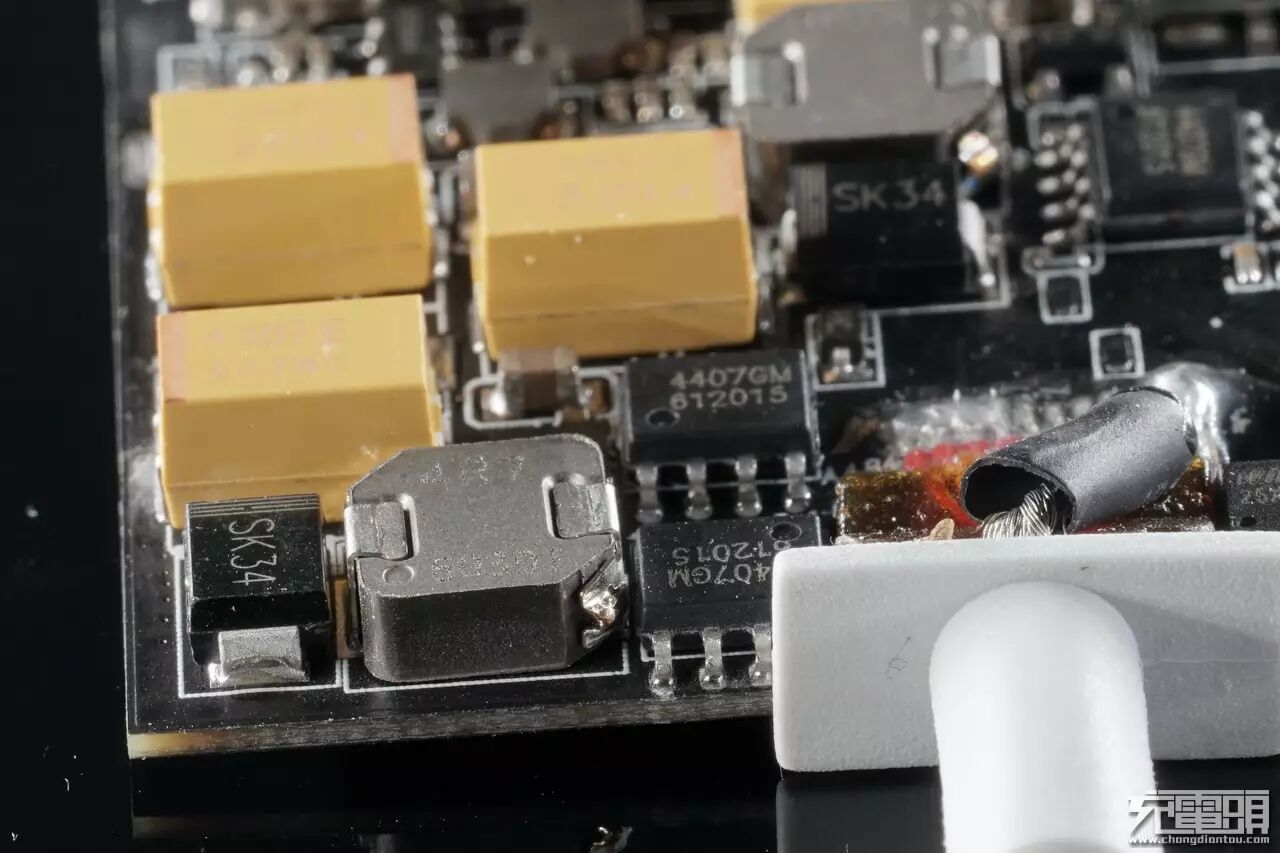

3个大黄块是D封装的AVX钽电容 ，100uF耐压25v，小一点的是100uF耐压10v的 可以看到体积小很多 ，这里使用钽电容为了保证长期使用的可靠性和高温稳定性。

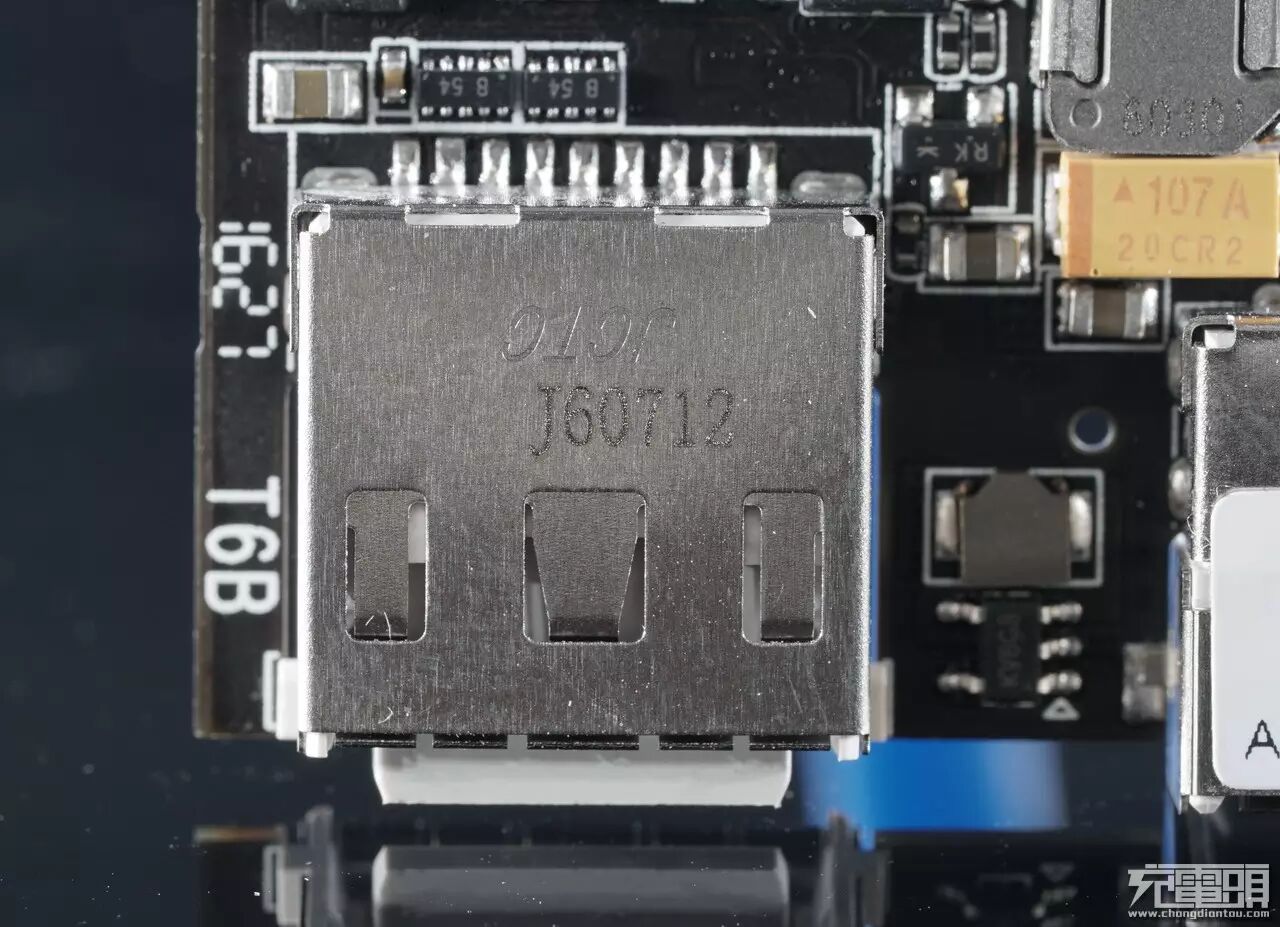

HDMI输出口。
USB-A输出口。

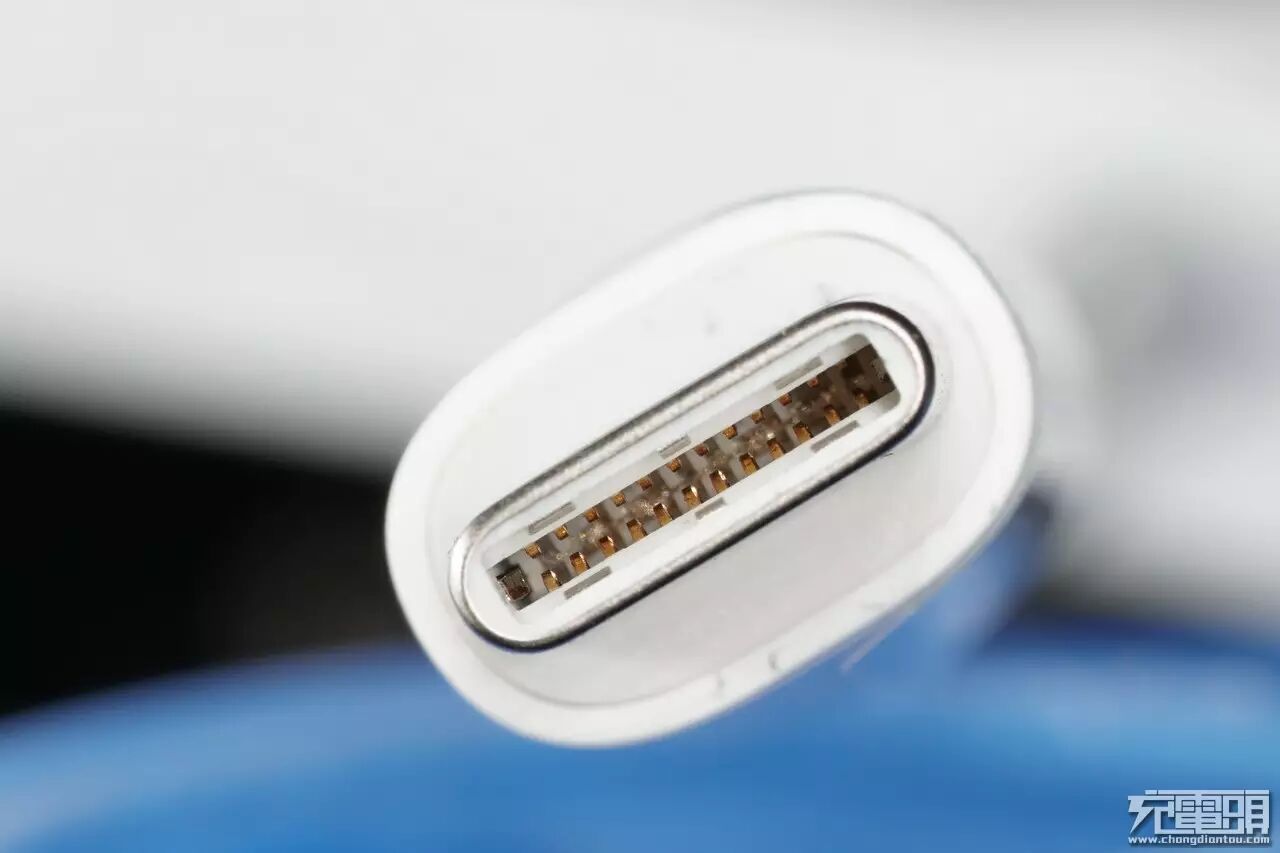

USB-C公口。

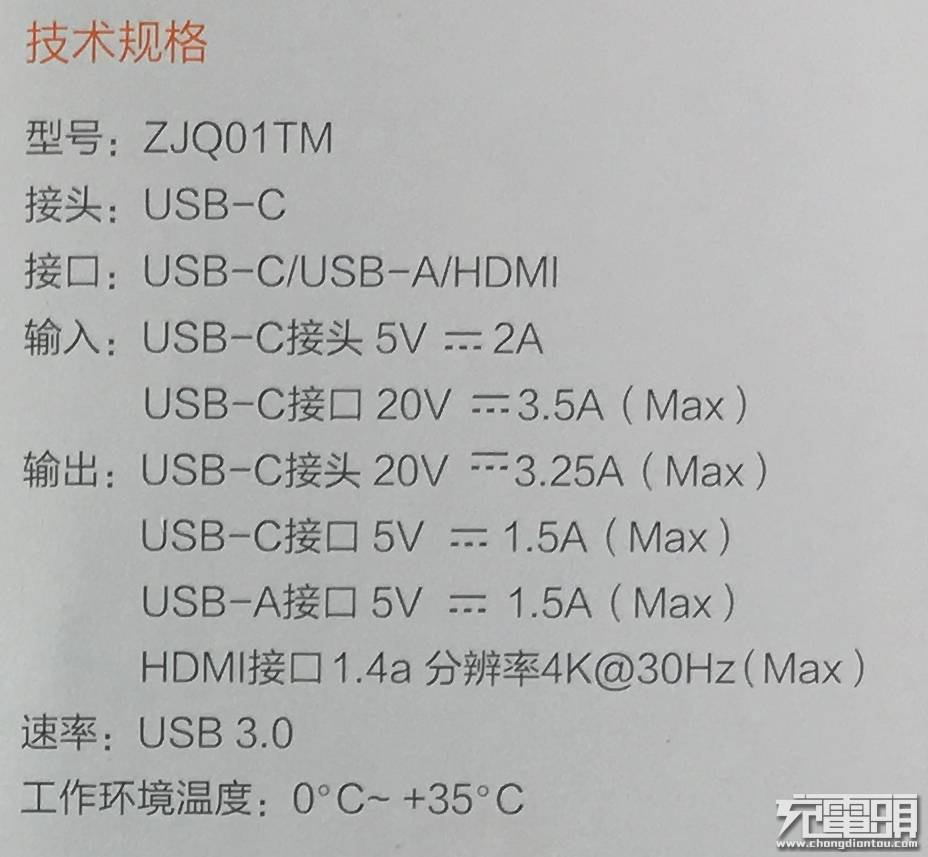

参数规格如下：
这是一个基于USB Type-c接口的Alternate Mode交替模式的应用，允许通过这种数据线传输DisplayPort信号，同时还可以进行供电，所有接口都做了ESD保护，B54的10腿芯片用于防止静电击穿。产品整体做工精良，元件丰富。此外，该转接器还兼容苹果MacBook，而市面上这类配件都相当昂贵，苹果原厂588元，小米这个则只需149元，可谓性价比极高。
