150W恒流恒压 3-30V同步升降压，南芯SC8801试玩
YPF 最近出了一款同口进出的升降压模块，第一时间弄了一片来试试。SC8801是一个同步4管双向升降压充放电控制器。关于SC8801芯片的具体介绍如下：

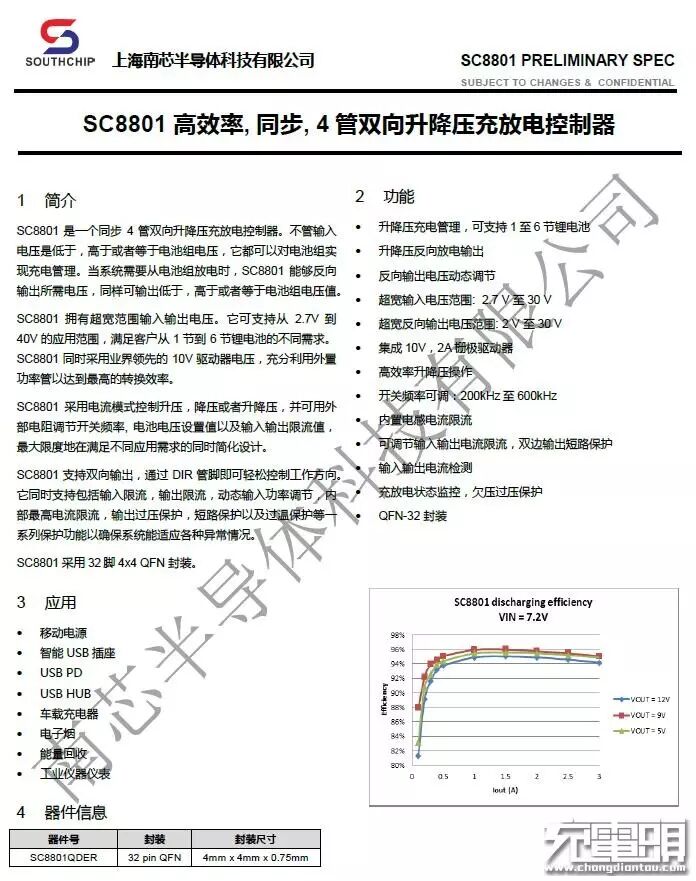

SC8801功能简介：SC8801是一个同步4管双向升降压充放电控制器。不管输入电压是低于，高于或者等于电池组电压，它都可以对电池组实现充电管理。当系统需要从电池组放电时，SC8801能够反向输出所需电压，同样可输出低于，高于或者等于电池组电压值。SC8801拥有超宽范围输入输出电压。它可支持从2.7V到40V的应用范围，满足客户从1节到6节锂电池的不同需求。SC8801同时采用业界领先的10V驱动器电压，充分利用外置功率管以达到最高的转换效率。
SC8801采用电流模式控制升压，降压或者升降压，并可用外部电阻调节开关频率, 电池电压设置值以及输入输出限流值，最大限度地在满足不同应用需求的同时简化设计。SC8801支持双向输出，通过DIR管脚即可轻松控制工作方向。它同时支持包括输入限流，输出限流，动态输入功率调节，内部最高电流限流，输出过压保护，短路保护以及过温保护等一系列保护功能以确保系统能适应各种异常情况。SC8801采用32脚4×4 QFN 封装。
可应用于移动电源、智能USB插座、USB PD、USB HUB、车载充电器、电子烟、能量回收、工业仪器仪表。
先来看看板子。

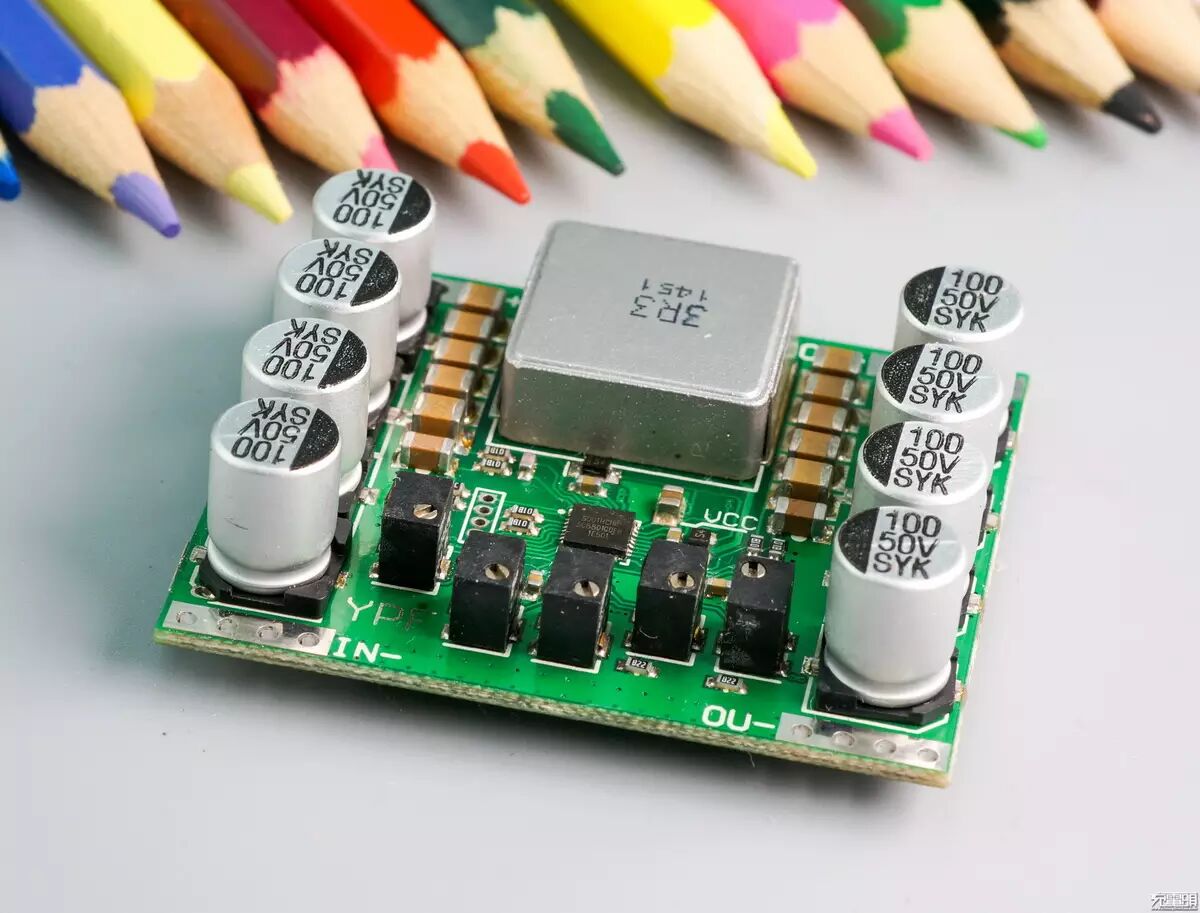

17X17巨型一体电感，17颗大容量陶瓷电容，8颗低ESR贴片电解，5个原装BOURNS电位器确保精密调整。

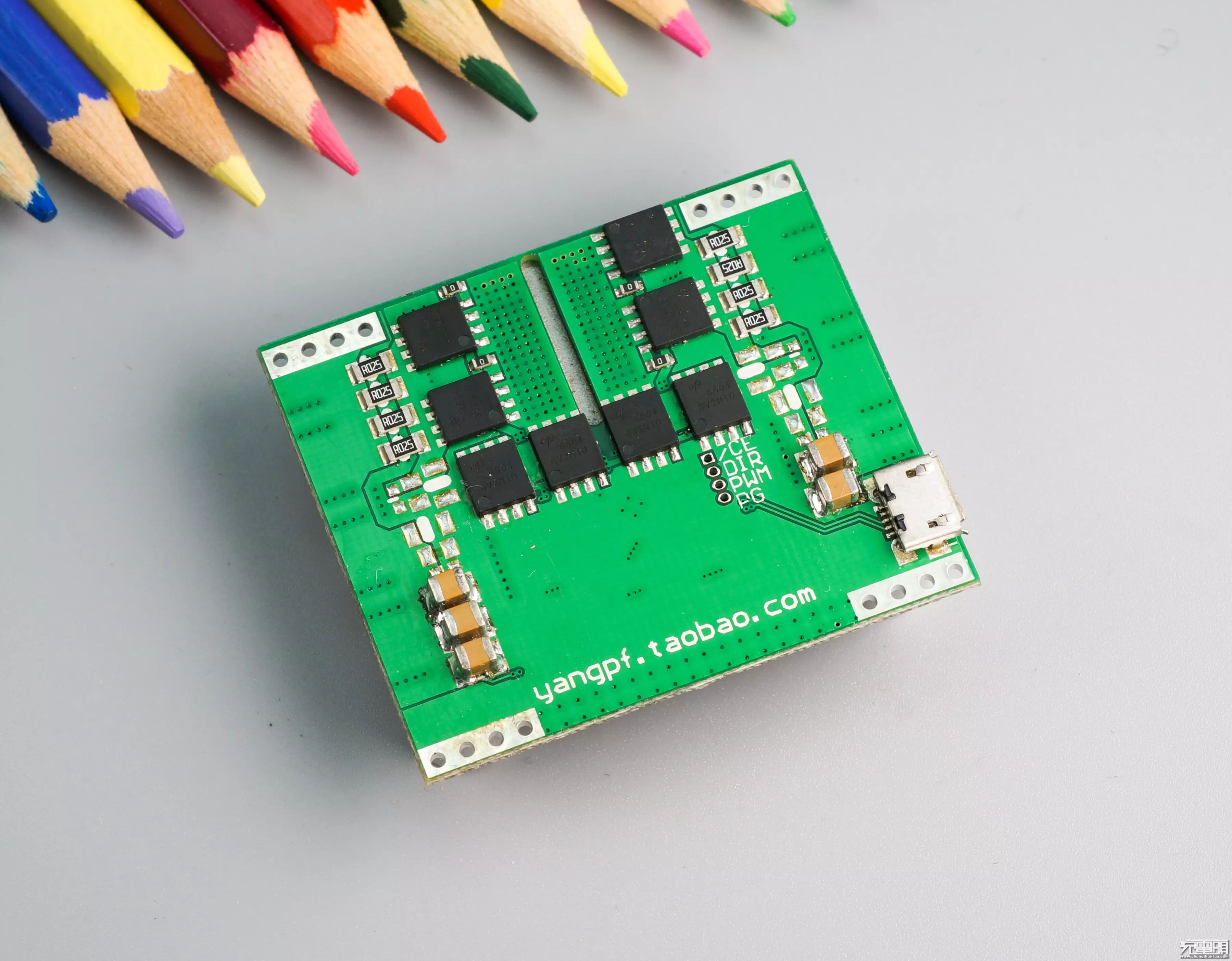

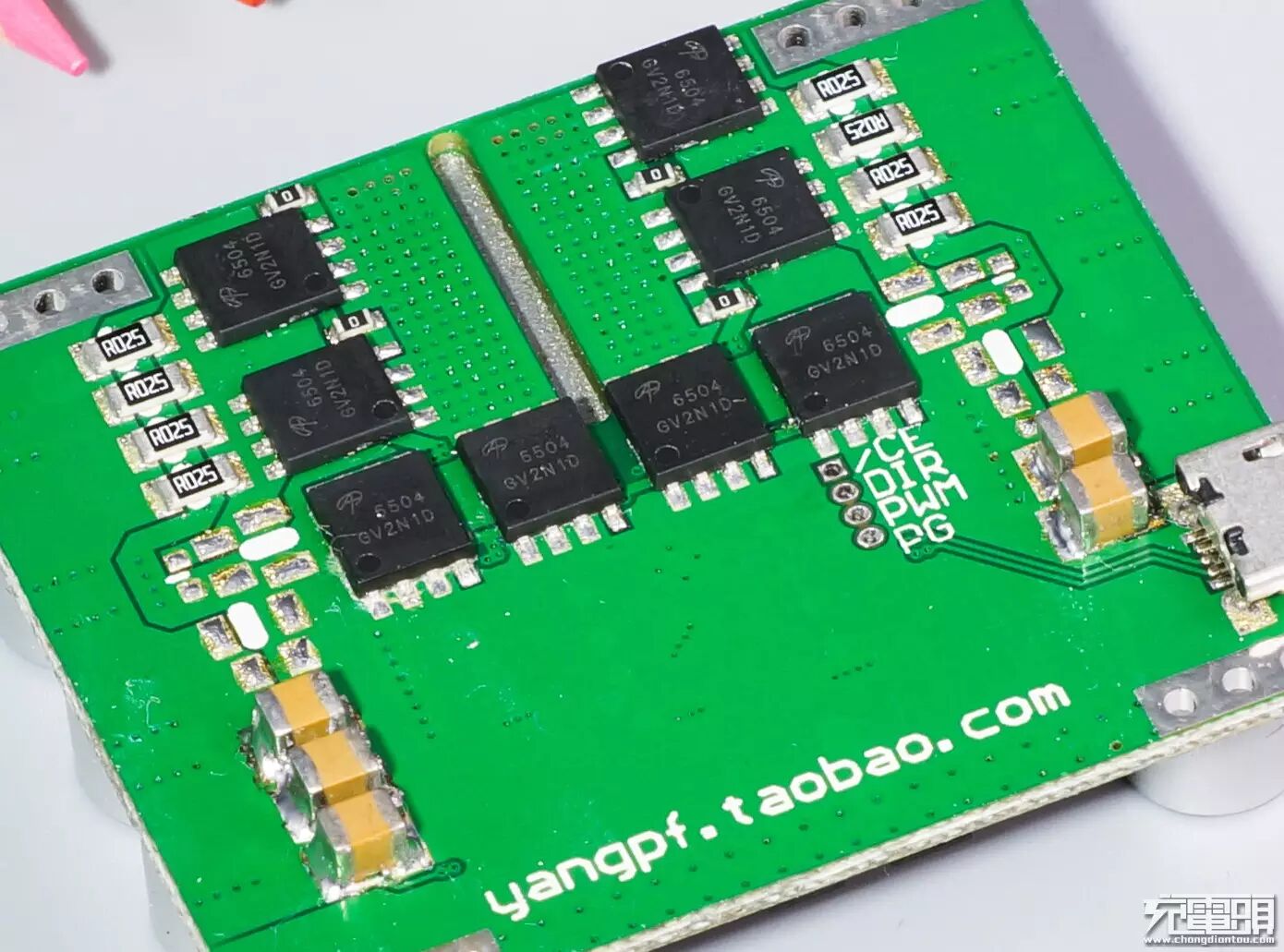

背面是8颗2.1毫欧内阻85A电流AlphaMOS。
MOS特写。

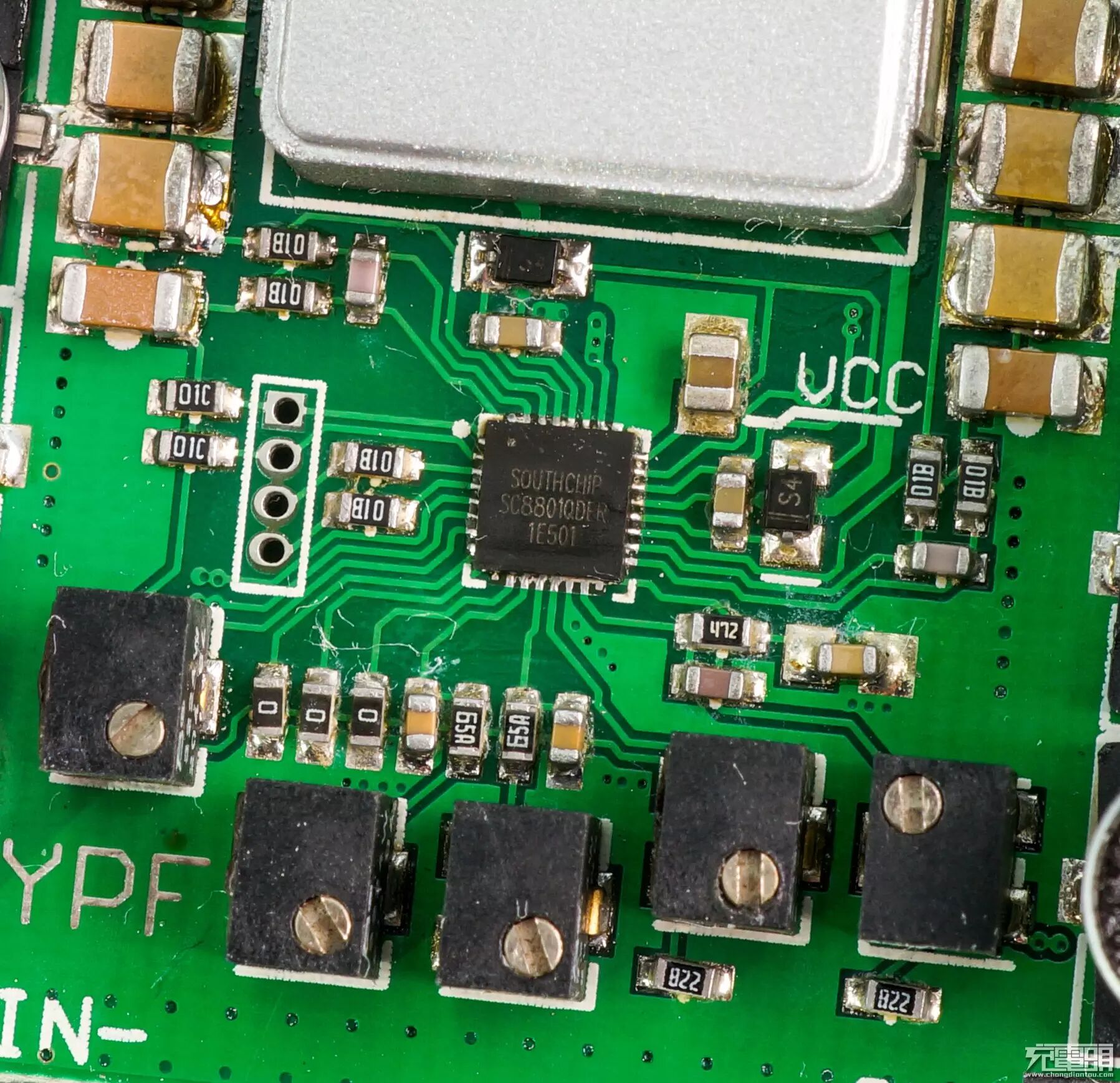

挺小的一颗芯片。

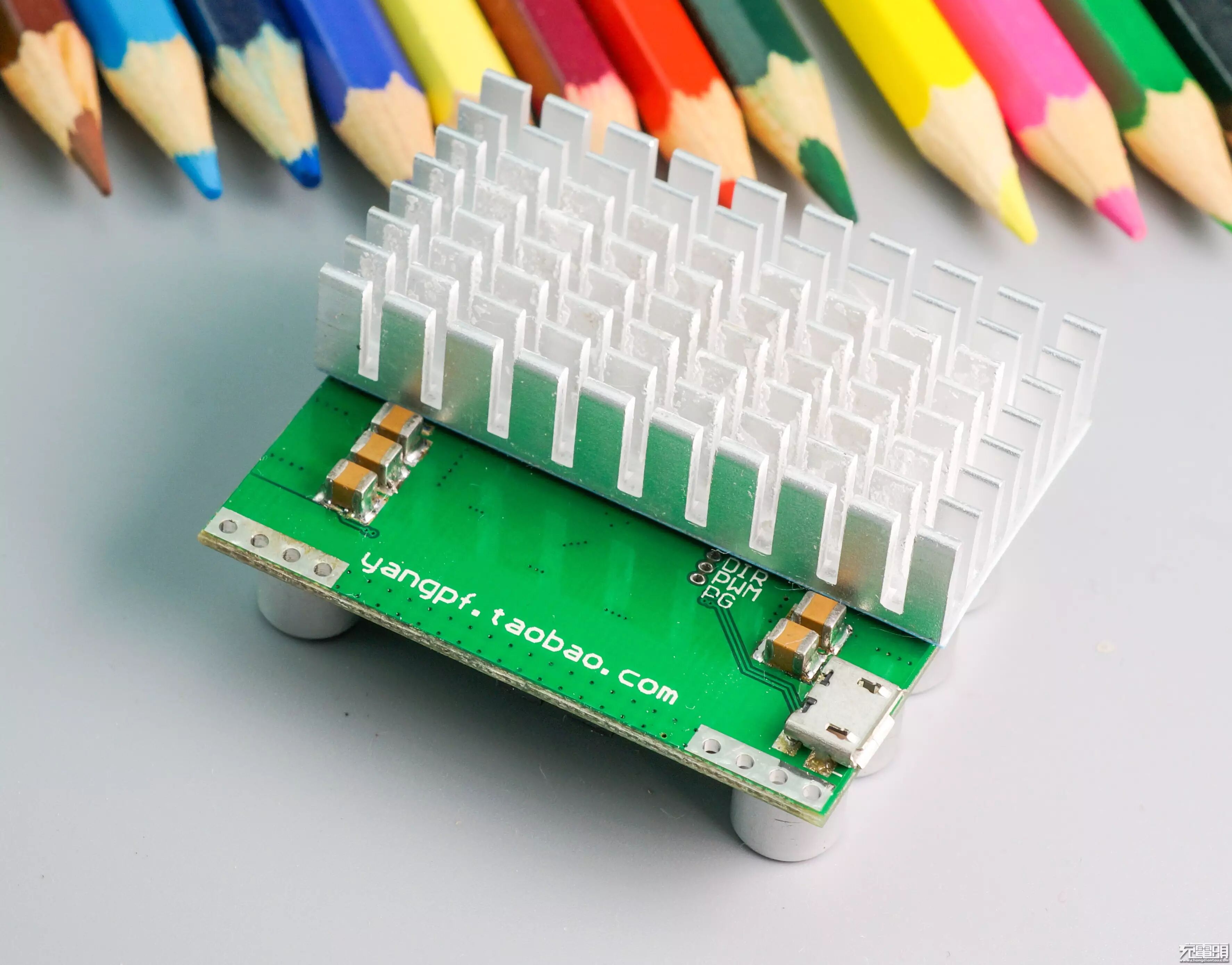

贴上散热片，size刚好符合MOS群。
接下来搭建一个便携的电源，使用电池供电，对SC8801进行充电和升降压输出。用到的原材料如下：
采用4串2并电池组；
4串平衡保护板；
SC8801升降压板；
高精度电压表；
其他物料若干。

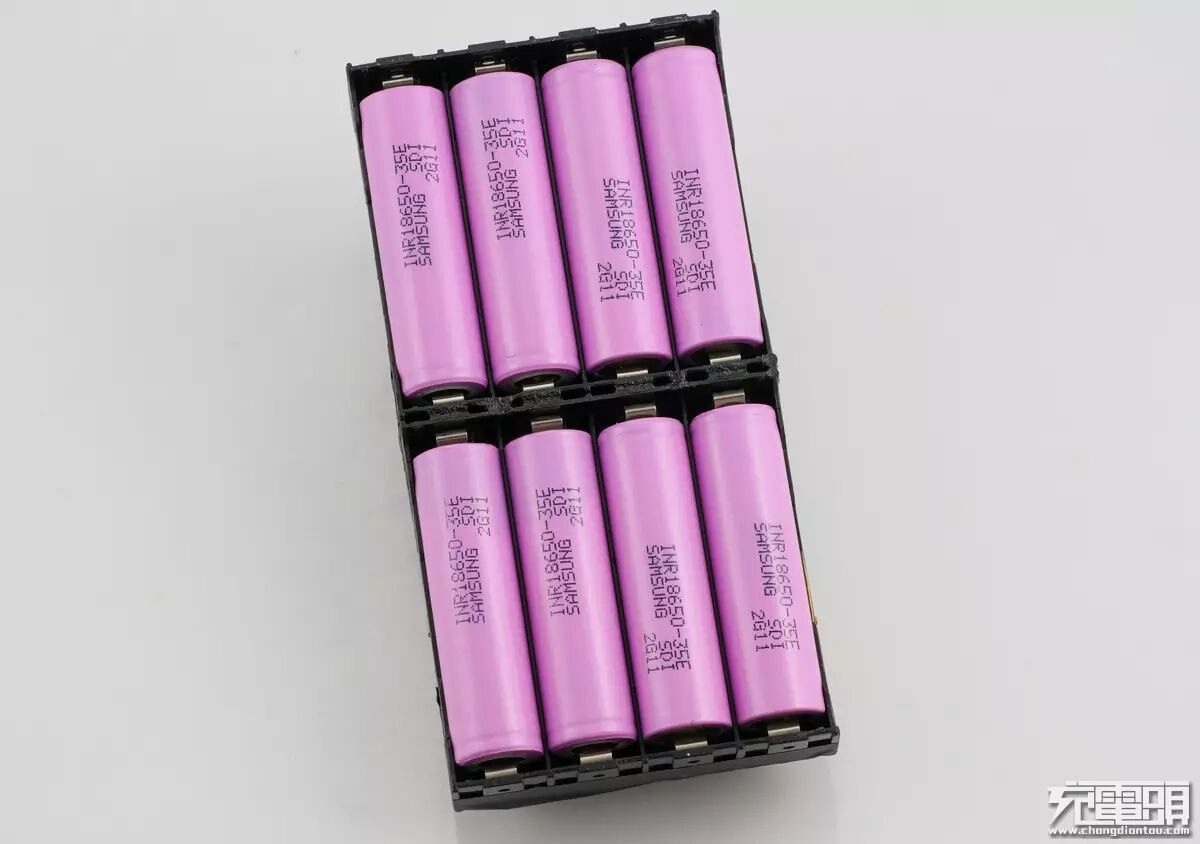

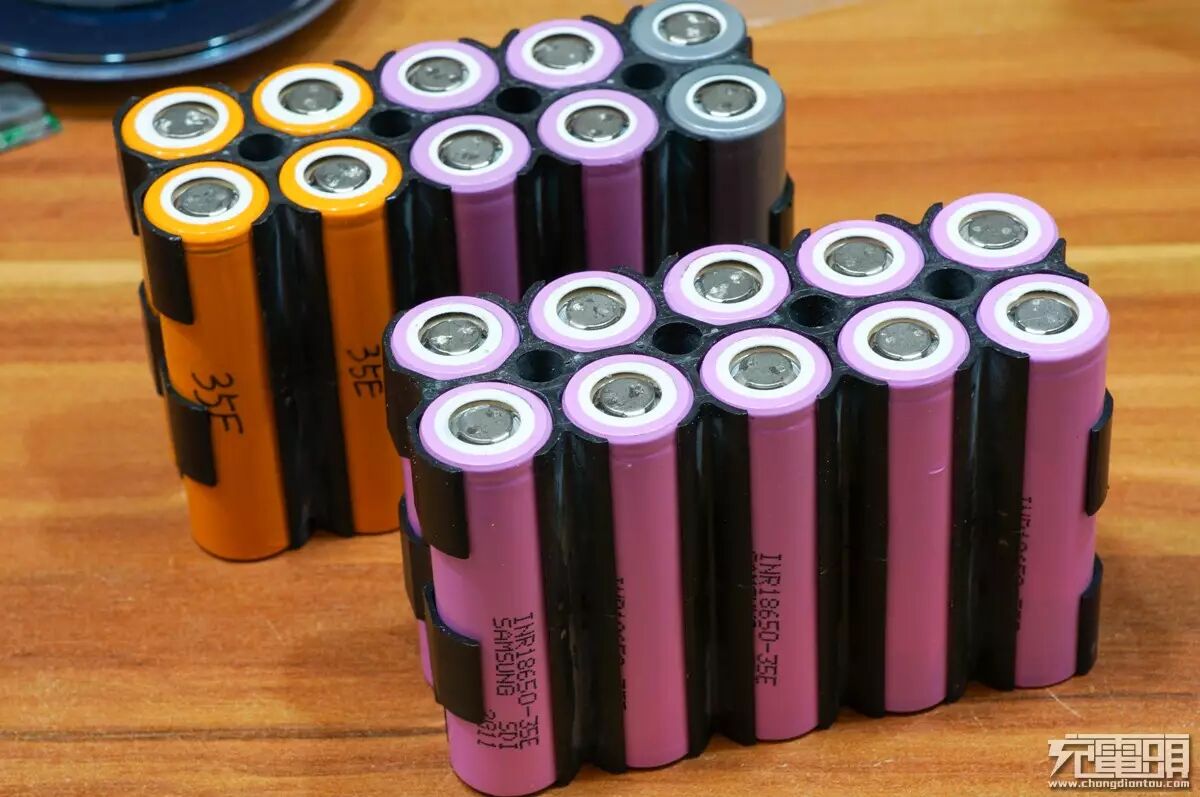

电池组使用三星35E，物美价廉。

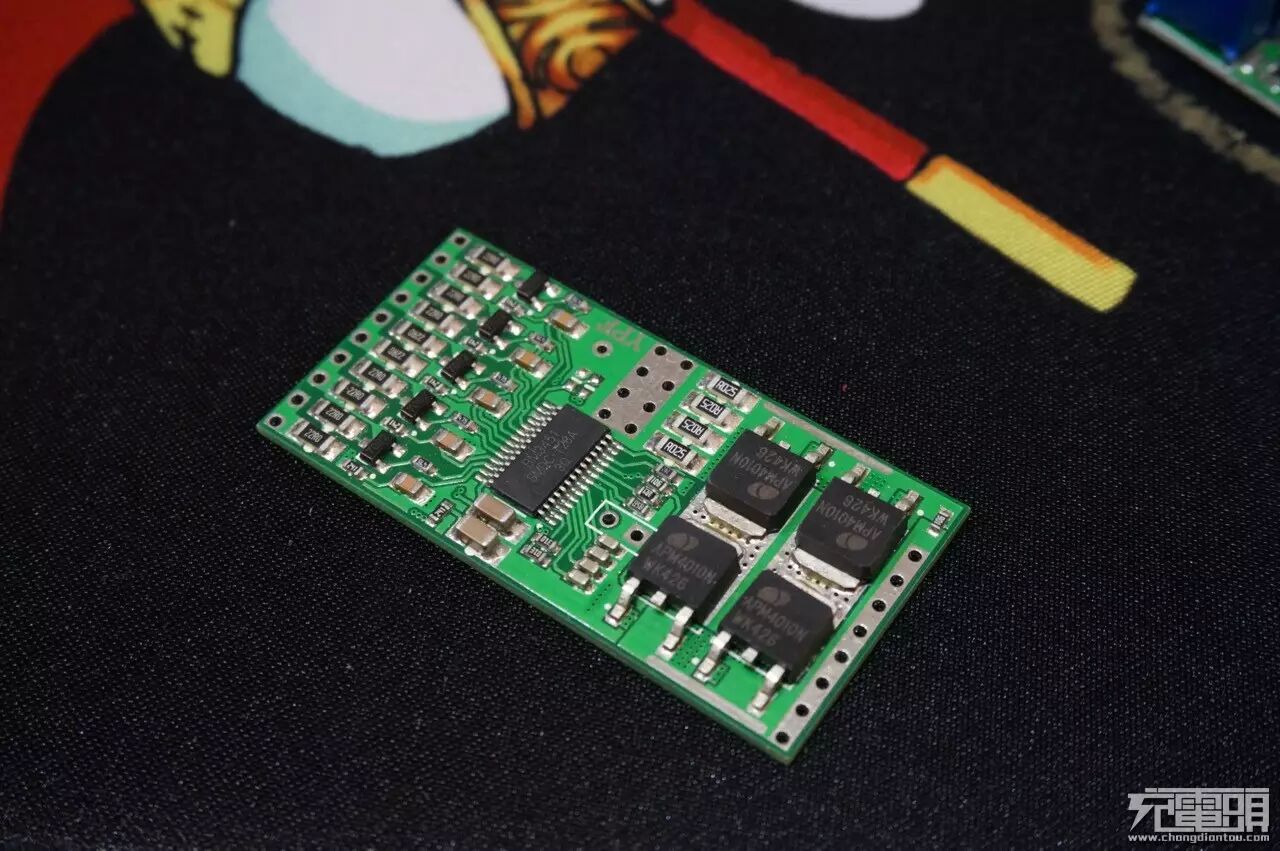

平衡保护板一片。

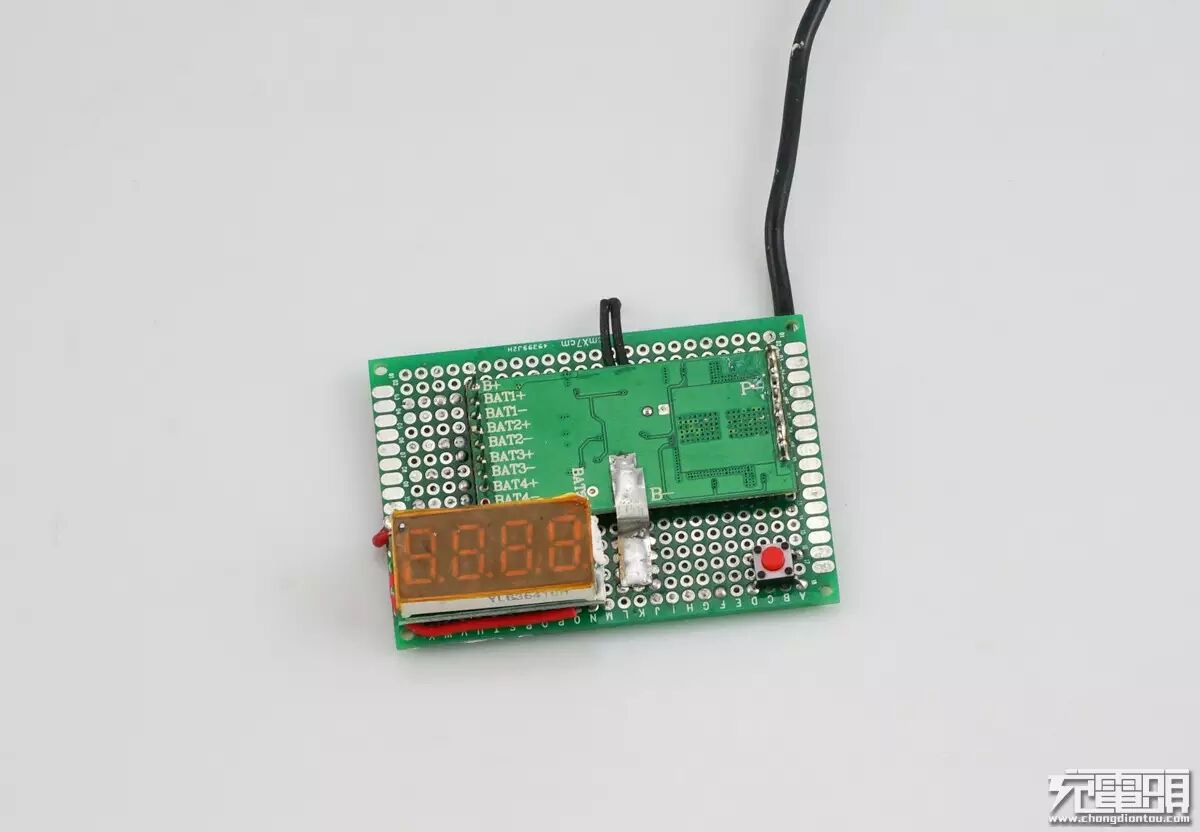

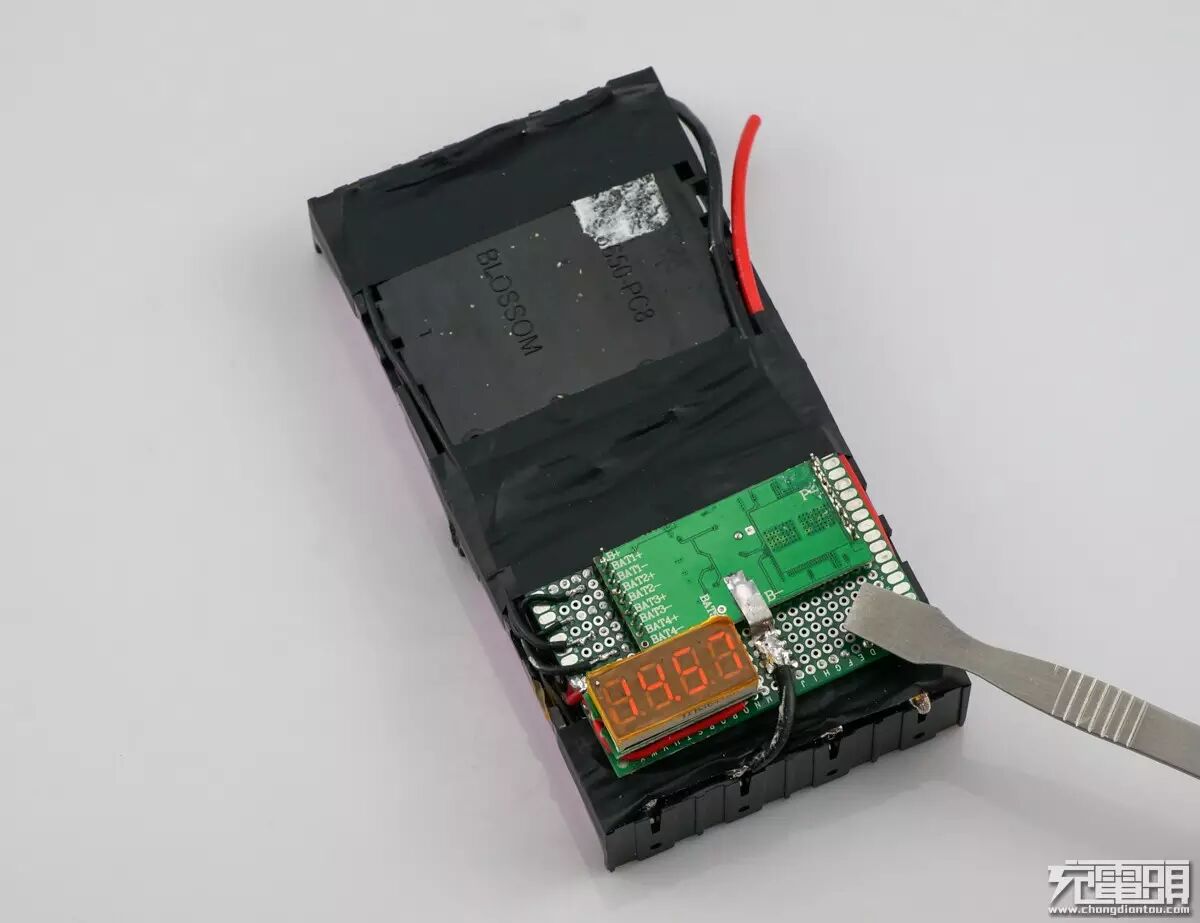

先来加工电池部分的小板，把平衡保护板和电压表整合在一块

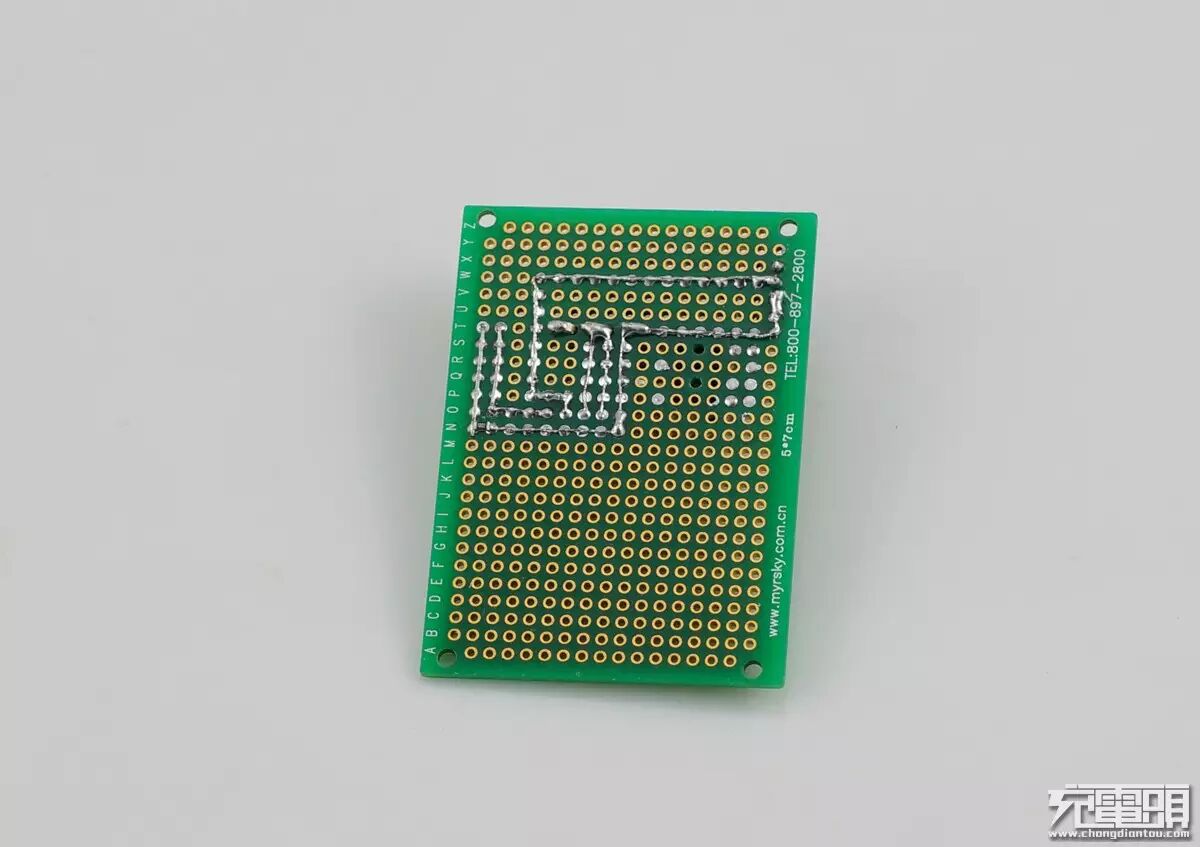

背面走线

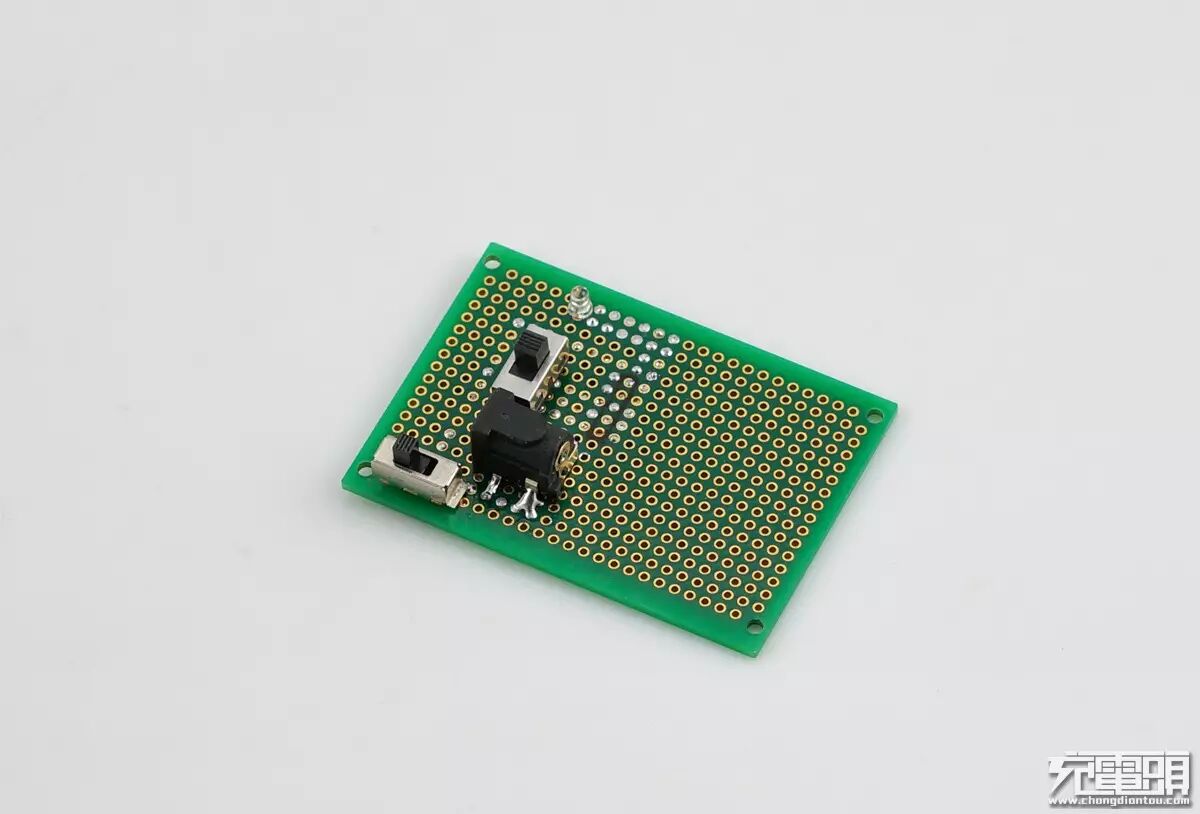

再来加工接口板，两个开关：一个用来开关升降压模块，另一个用来切换充电还是升降压状态，一颗充电指示灯，一个DC5.5×2.5插口，输入和输出用同一个口。

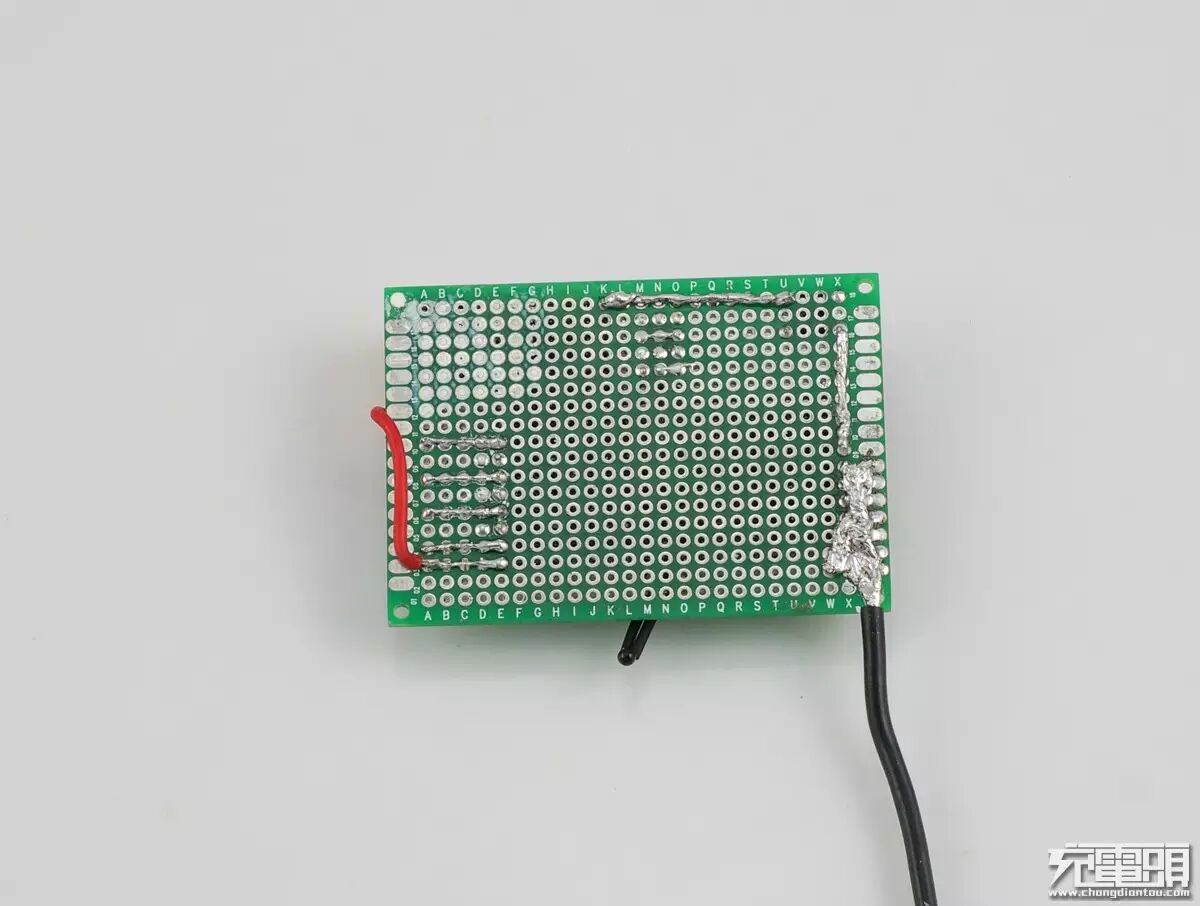

背面走线。

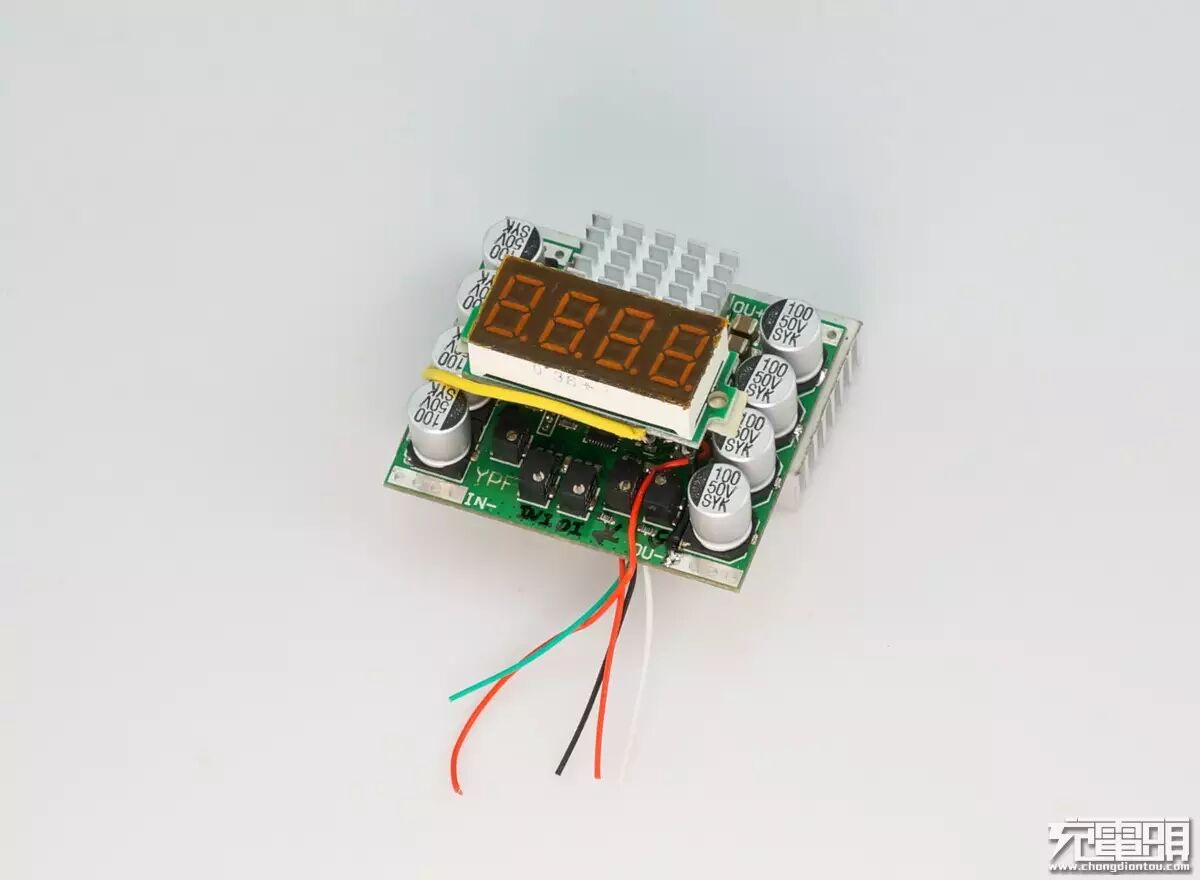

8801模块的几根控制线引出，需要接到接口小板上。
电压表接入8801的VIN上，用来指示反向输出时和充电输入时的电压状态。
开始总装啦。

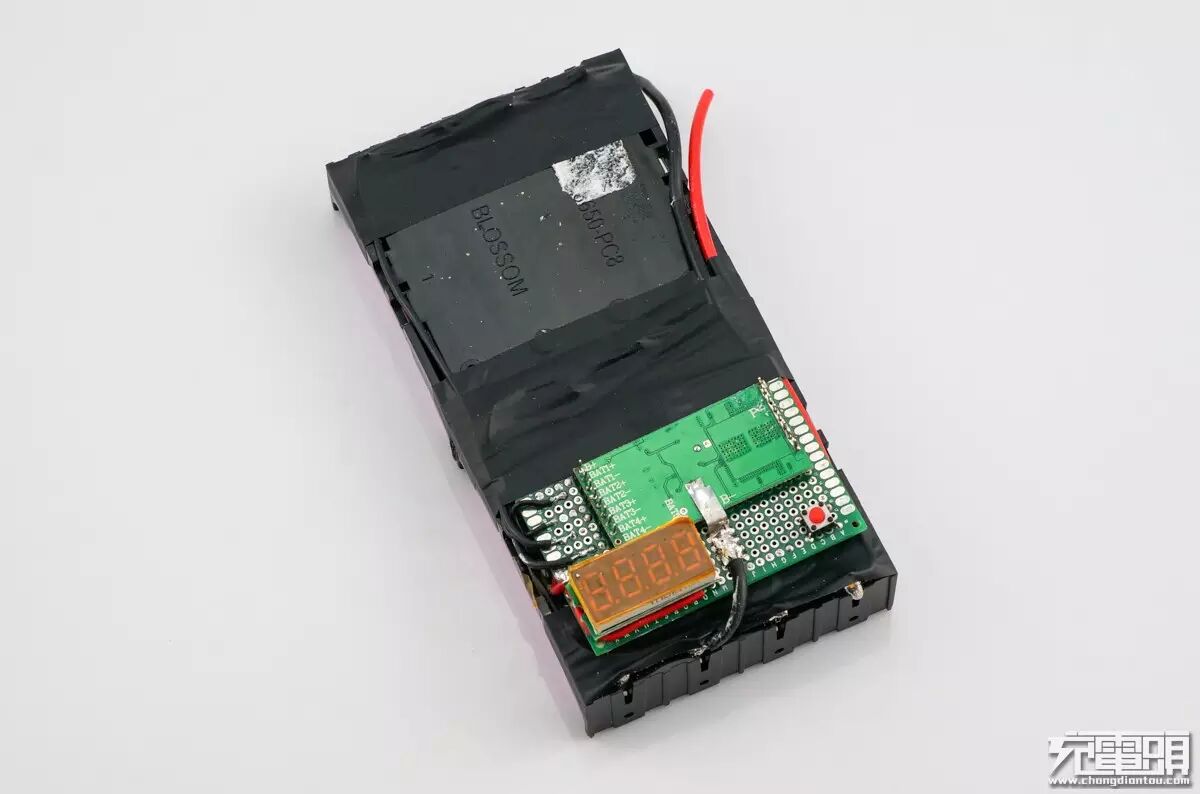

电池模块部分。
平衡板工作一切正常，电池电压指示器工作正常。

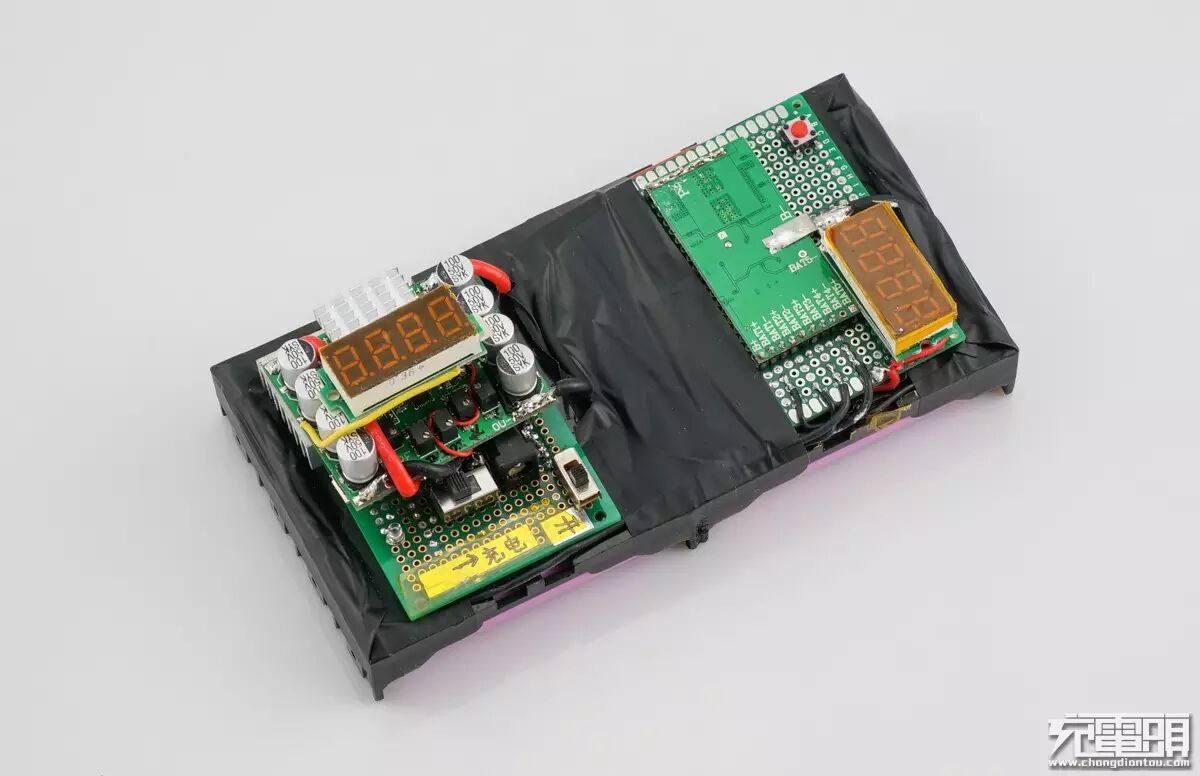

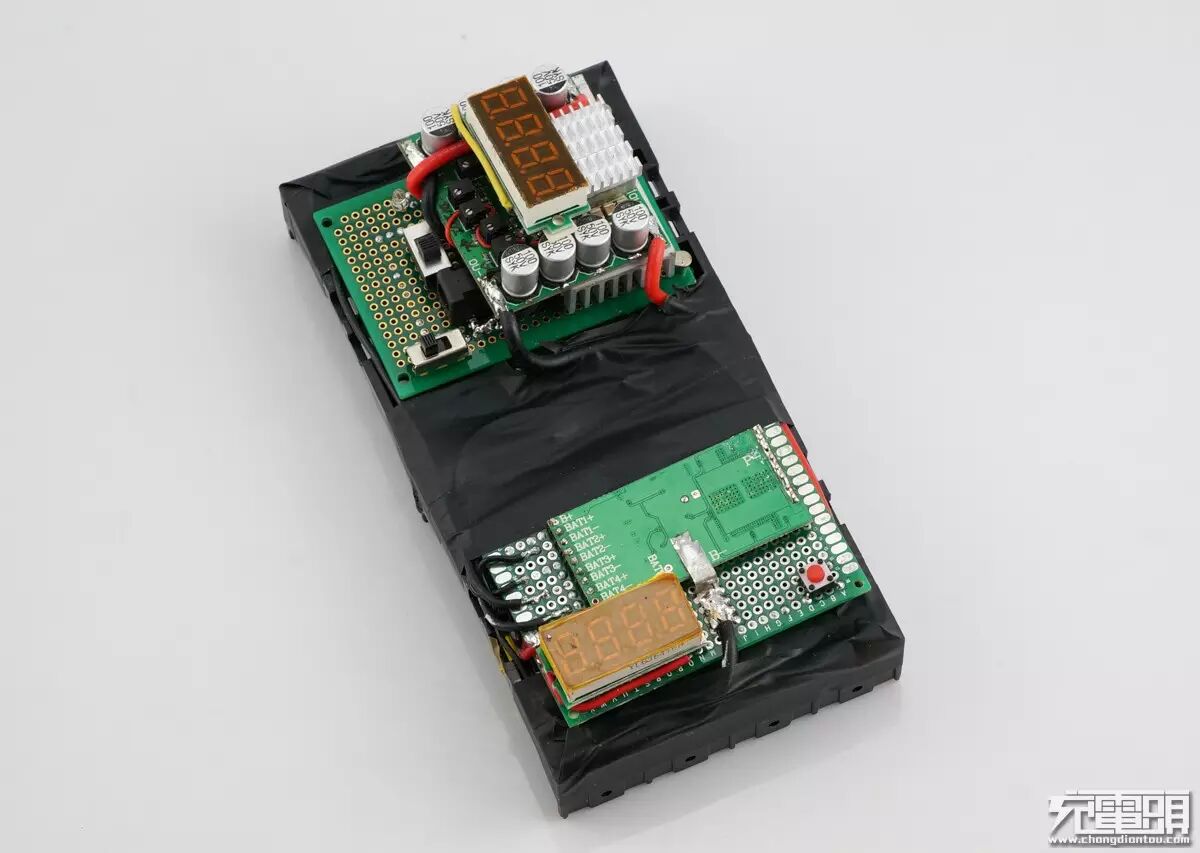

把升降压模块也接上，就是这样子。
多个角度看看，此图上面的充电指示开关方向标反了。
背面就是电池组，8节，4串2并接法
上机测试

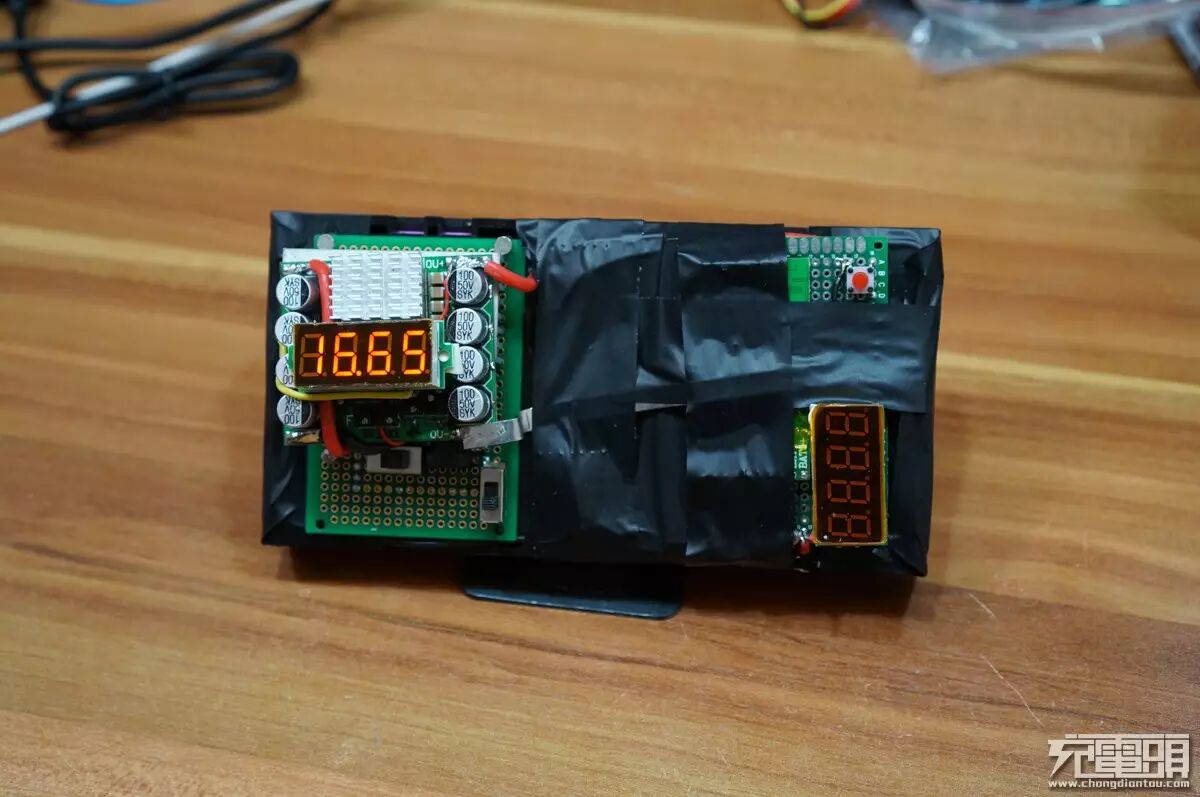

空载，输出电压设置为16.65V。

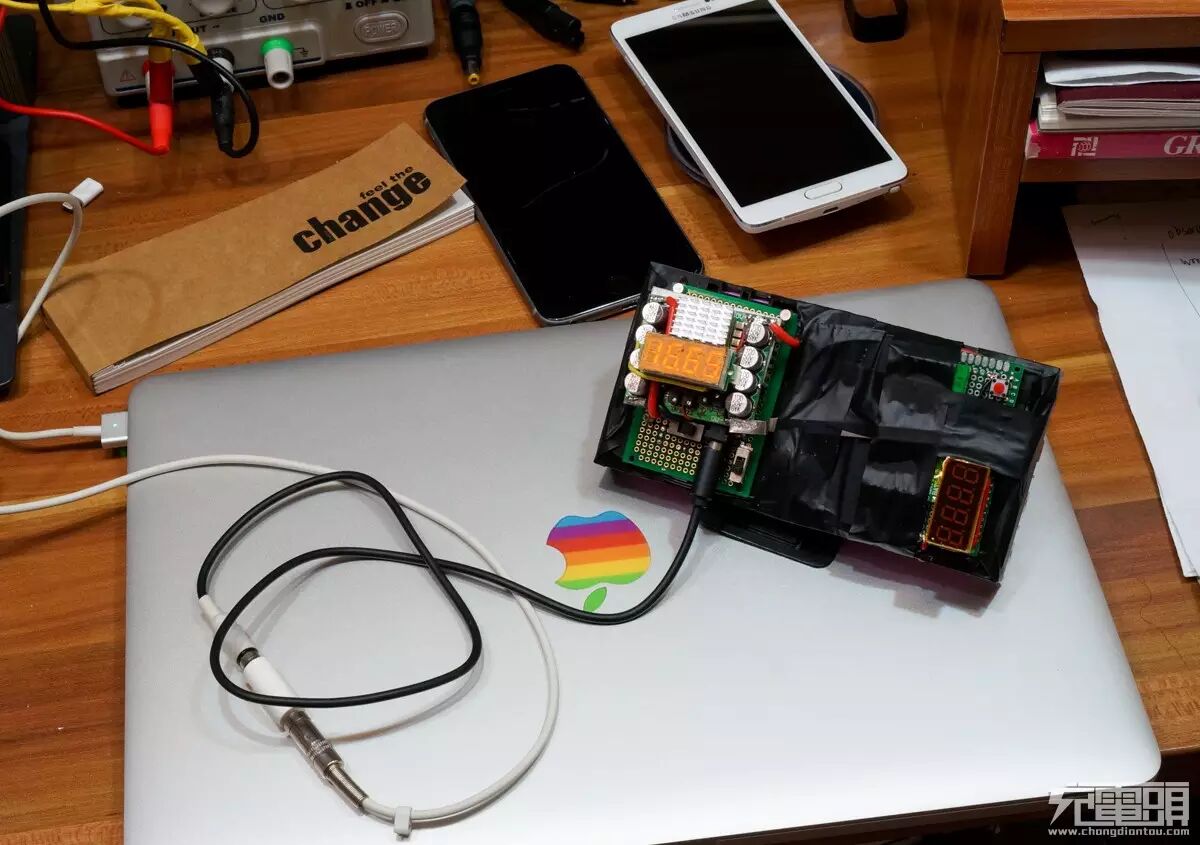

输出模式，给macbook pro 供电，电压为17.9V。

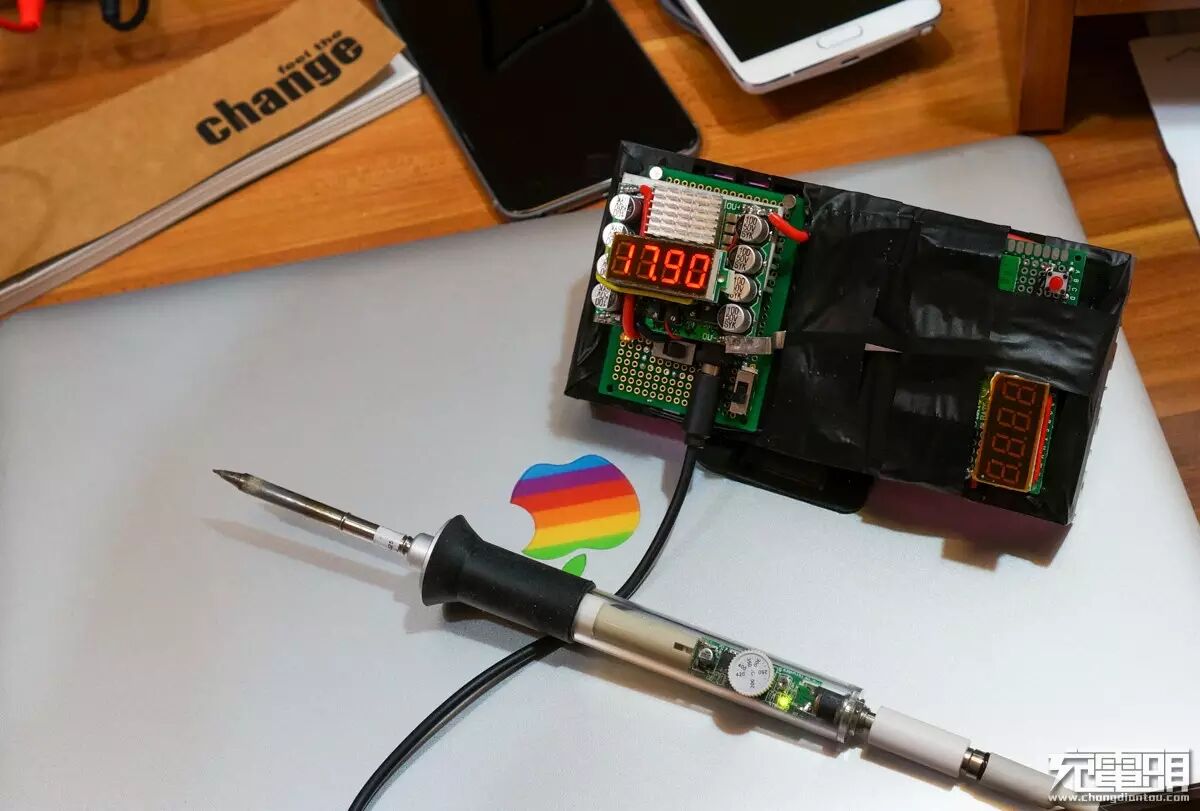

给牛肉白光供电，电压为12.21V。

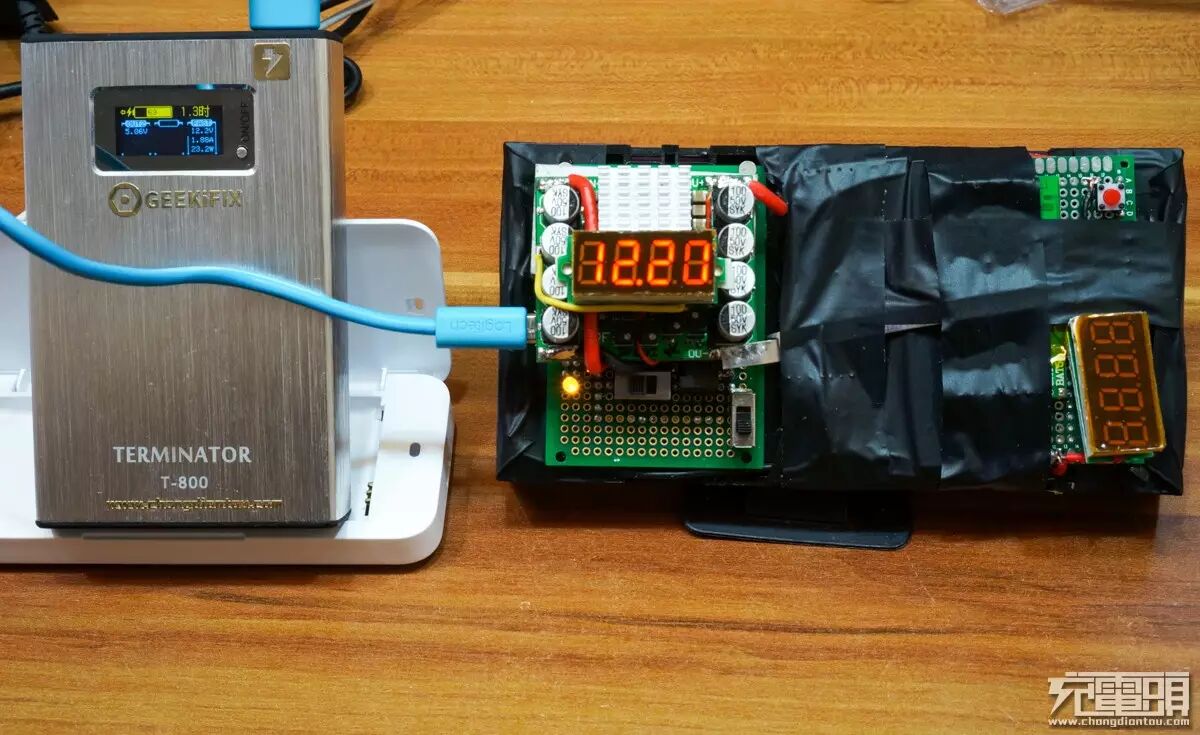

充电模式，支持QC输入12.2V 1.88A（充电电流可调，具体见板子说明）。

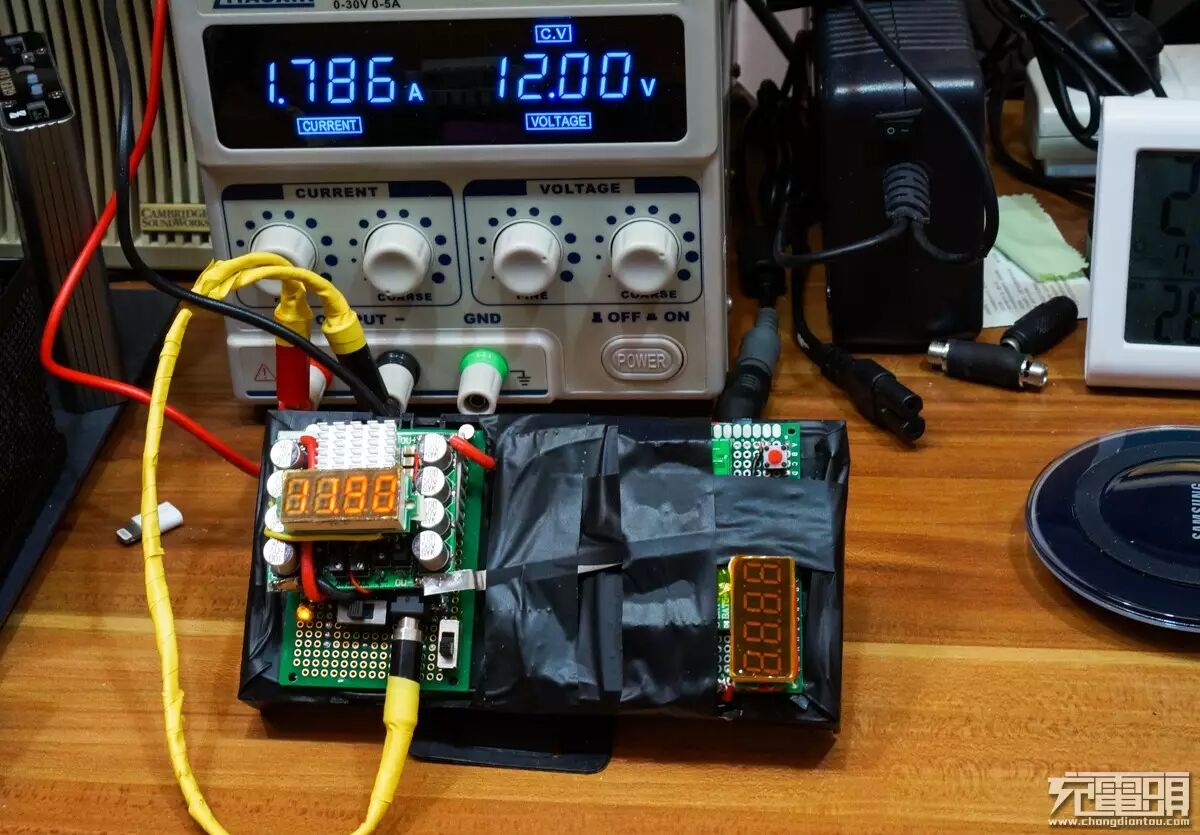

DC口输入充电，12V 1.78A ，输入3-30V，均可以充电。截止电压和充电电流通过电位器调节。
实际测试发现搭载南芯SC8801这颗芯片的测试板支持的电压范围非常广，为DIY玩家和工程师提供了更多的选择。
