看这篇就够了丨华为快充排插AP35完全拆解及评测
自去年某互联网品牌推出USB排插并迅速热销后，市面排插从各种颜色各种形状逐步向修长形白色风格靠拢，并且不管传统排插品牌还是新兴互联网品牌，在推出新产品时都加上了USB输出功能作为卖点。但实际使用时，由于大多数USB排插都只具备5V模式的输出，许多带快充功能的手机在使用排插自带的USB时只能缓慢充电，用户忍受不了后还是把原厂快充充电器插上排插来享受快充功能，占用了为数不多的3个AC口，这就显得十分蛋痛了，甚至有的用户因此以后并不会选择USB排插，转为购买传统不带USB模块的排插，再自行插上快充充电器。
手机巨头华为显然懂的这道理，华为并没有在去年排插市场战的火热之时加入战局，而是选择今年用户冷静看待这个市场后再进入，快充功能的加入不止是华为 海思FCP 快充手机可以享受，他还支持高通常规 QC2.0 9V2A 输出，让那些需求快充的用户彻底抛弃原厂充电器，潇洒续命不再蛋痛。

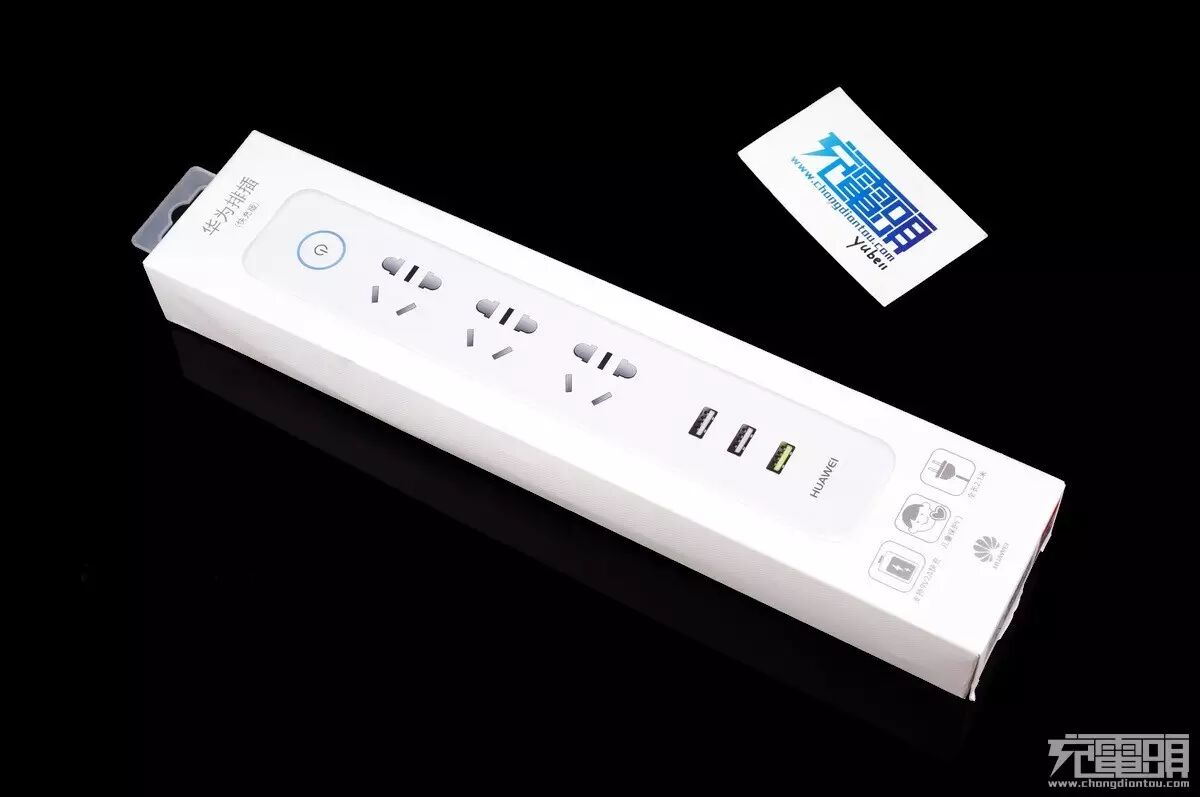

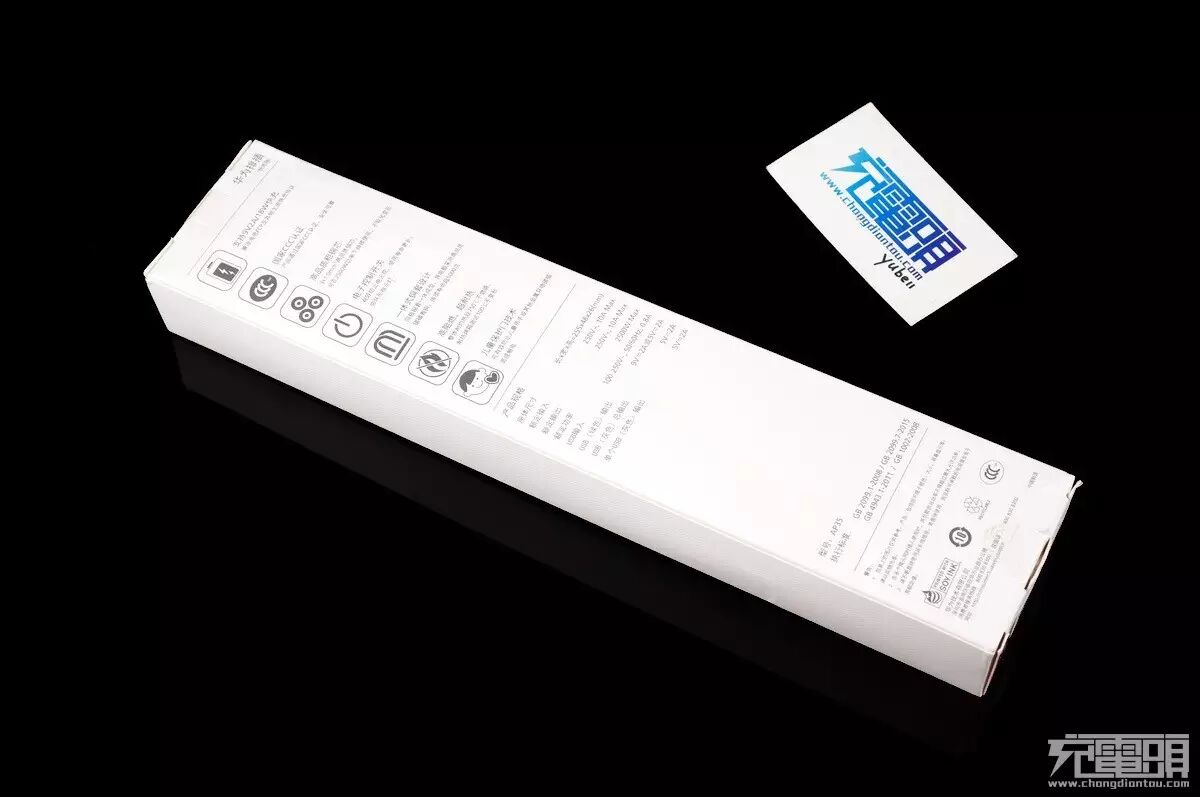

白色网纹纸包装盒风格素雅，表面印刷了排插式样并在最顶部标注了这是华为排插（快充版），估计日后会推出非快充版。背后标注了产品特点，9V2A的FCP/QC2.0快充输出能力，3x1.0mm²超粗线芯可以持续2500W功率下使用，电子轻触开关带环形指示灯，一体铜条设计，AC口带儿童保护门等。

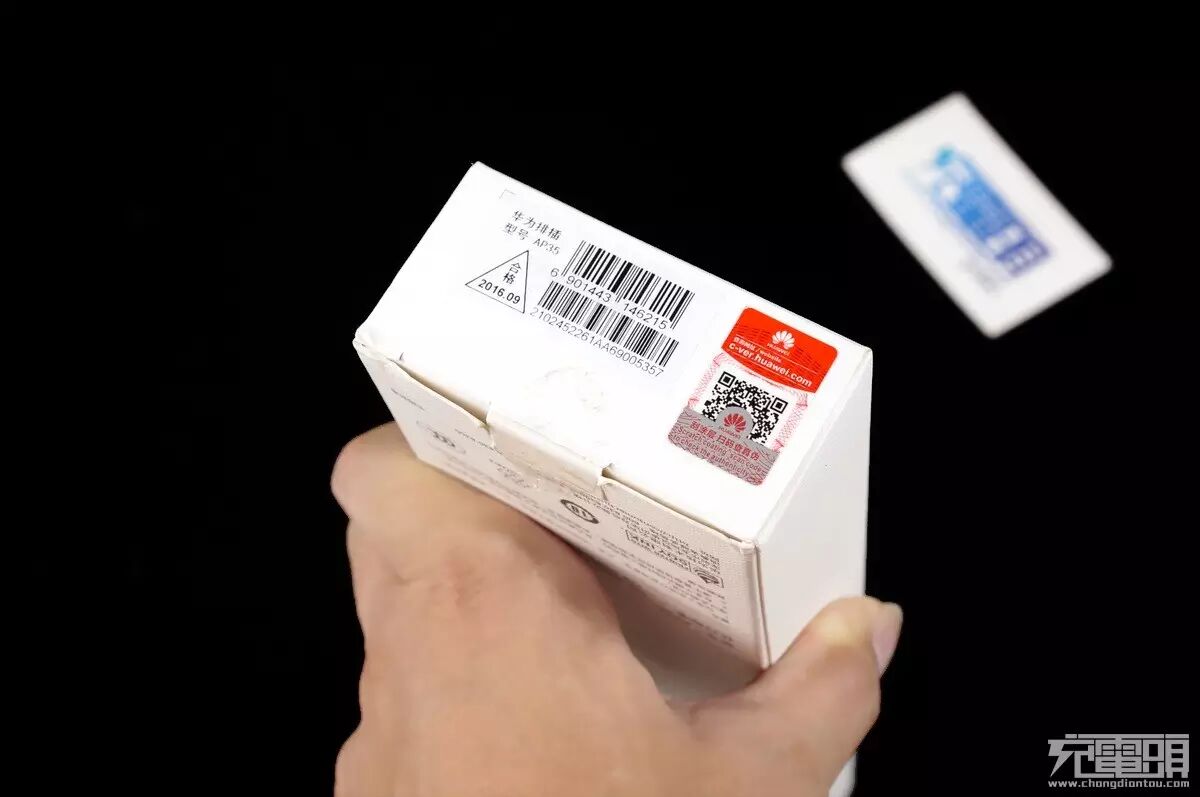

侧面有一个防伪编码，刮开扫码验证，封口是一次性胶纸撕开后会有痕迹，避免遭遇二手dong。

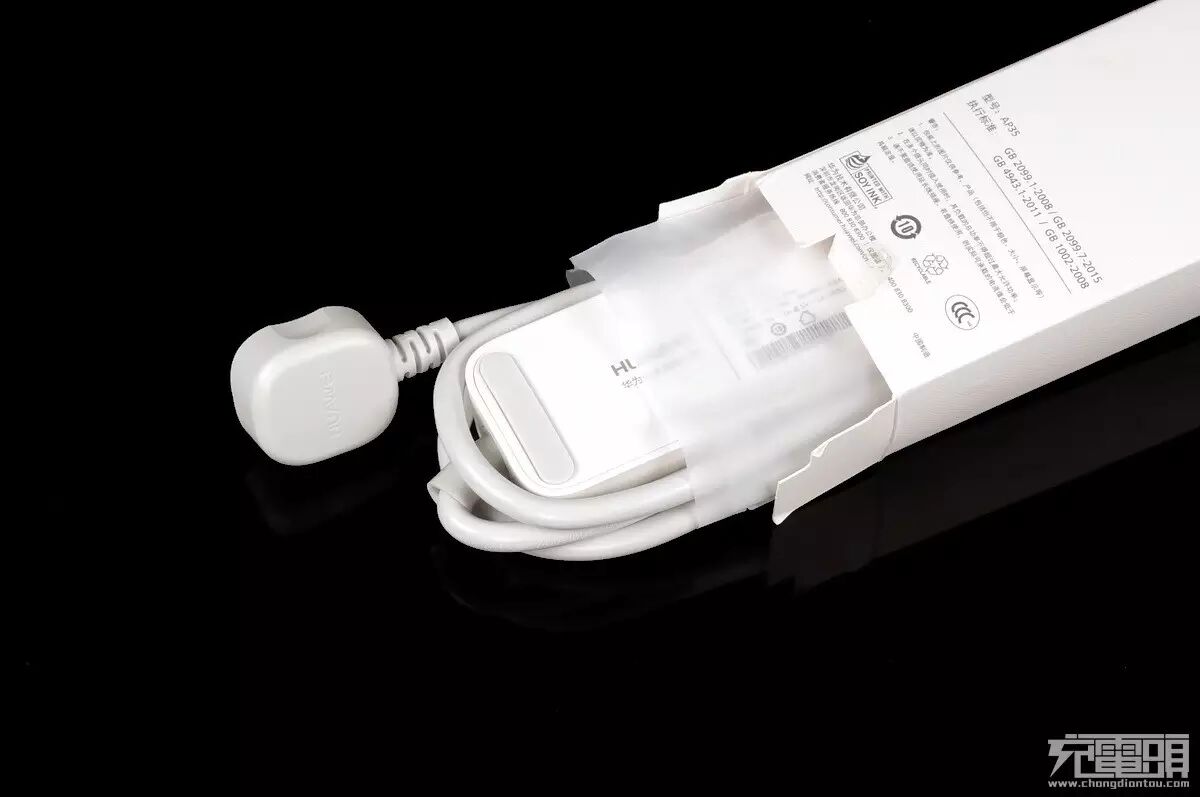

打开盒子抽出产品，排插本体有防刮透明套袋装着。

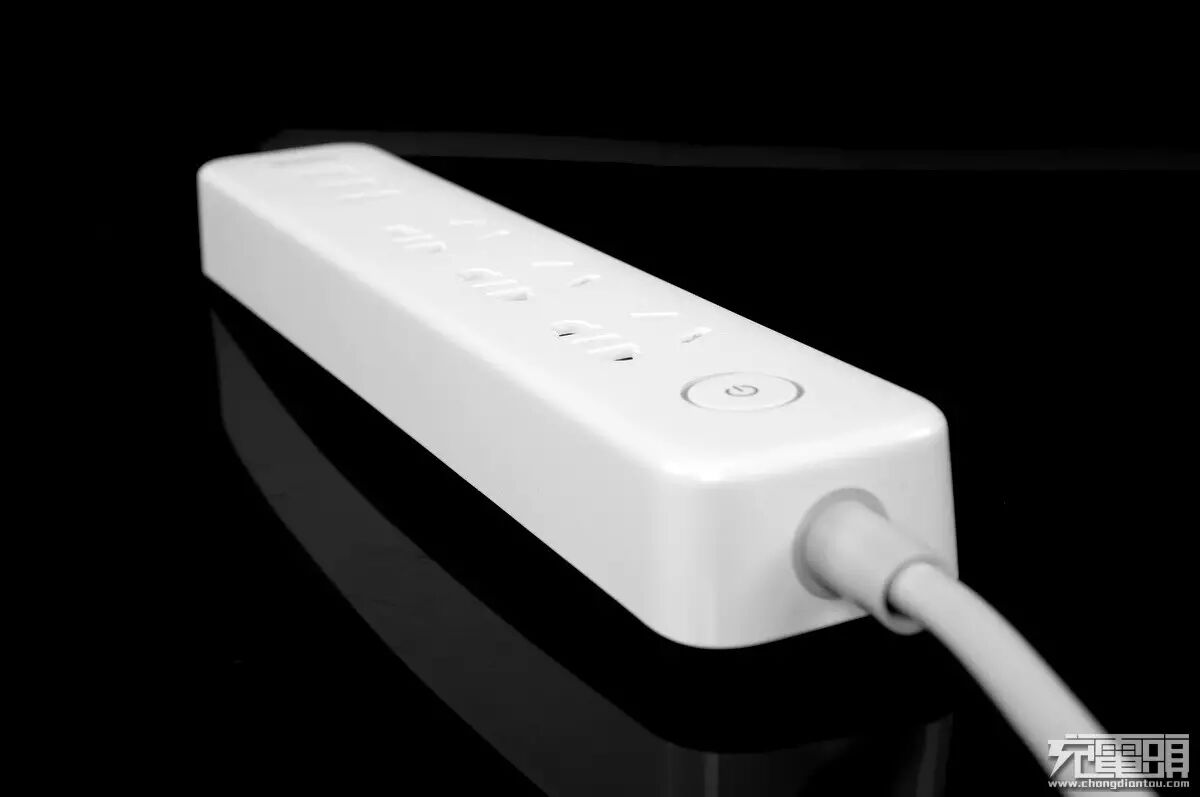

华为排插快充版 AP35 本体亮相。
放上小米排插作对比，下面瘦小修长的是小米，上面饱满一点的是华为。
轻触开关OFF时候半透明光环状态。

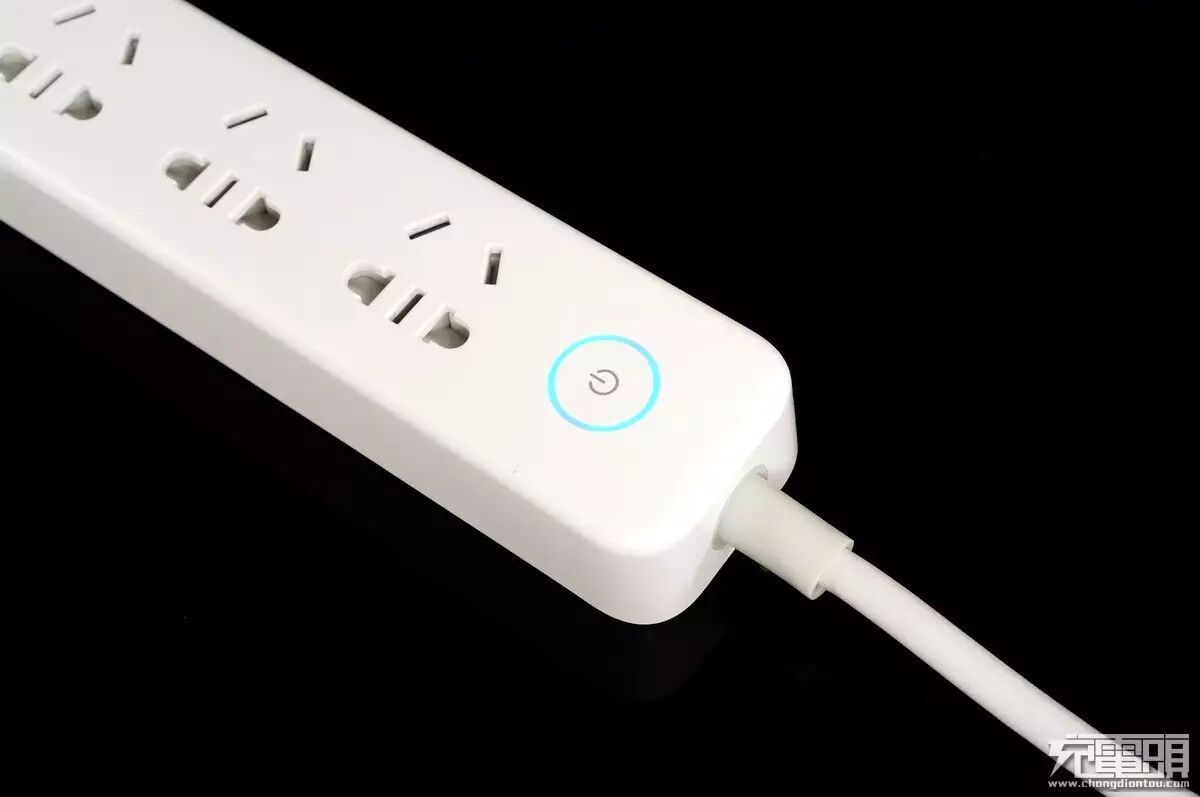

轻触开关ON时，半透明光环底部淡蓝光亮起，亮度柔和不刺眼。
小米线材3x0.75mm²，华为是3x1.0mm²，明显粗不少。但论柔软度来说反而是华为的更软手感更好，华为的线材外皮使用了类似硅橡胶的材质。

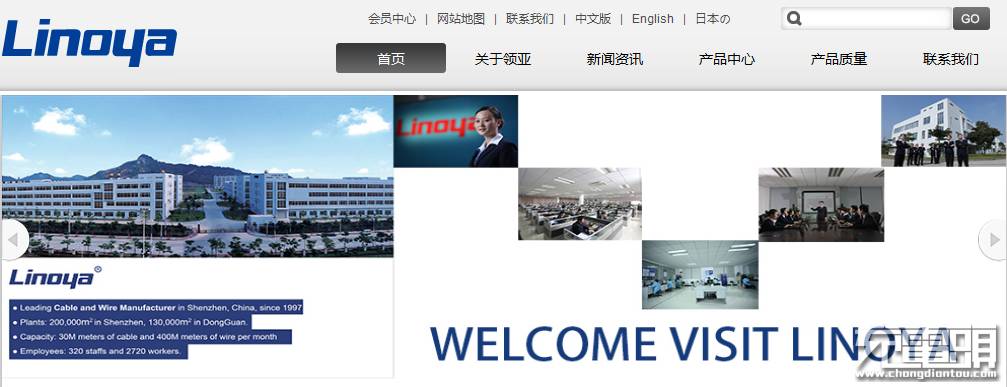

这种超软的线材来自LINOYA领亚电子科技。

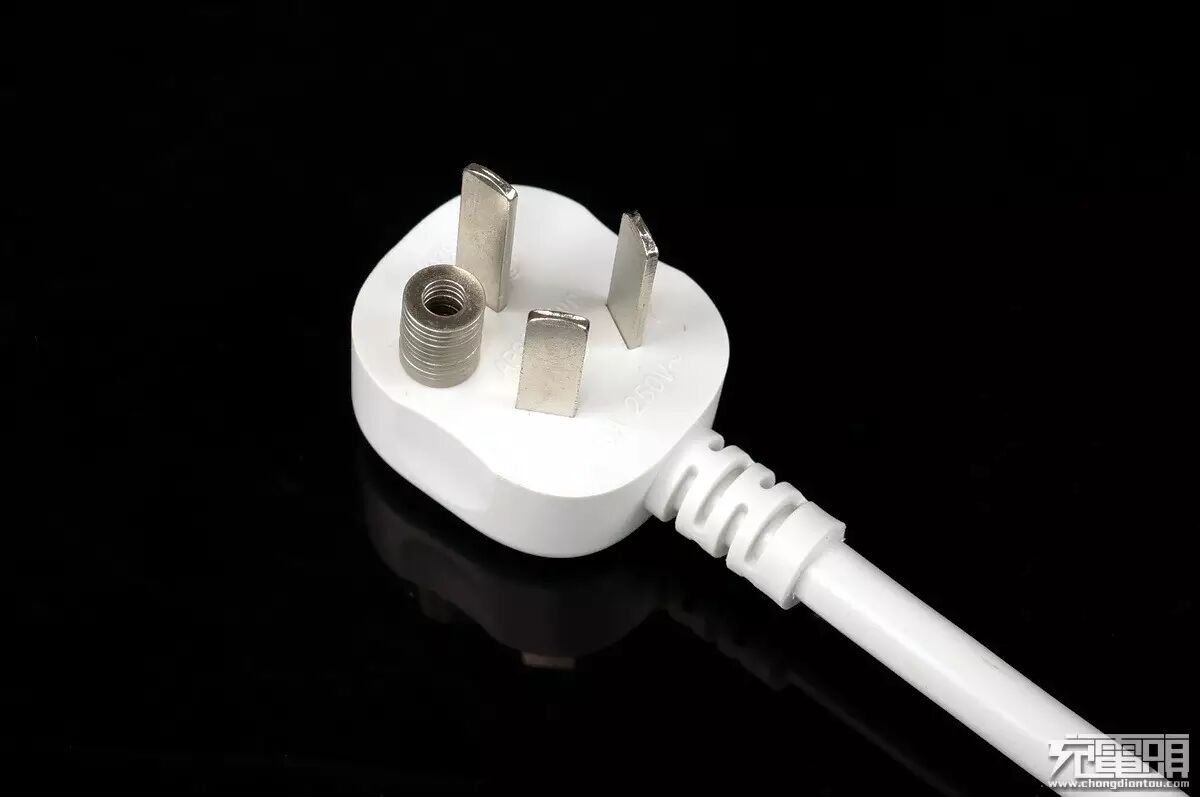

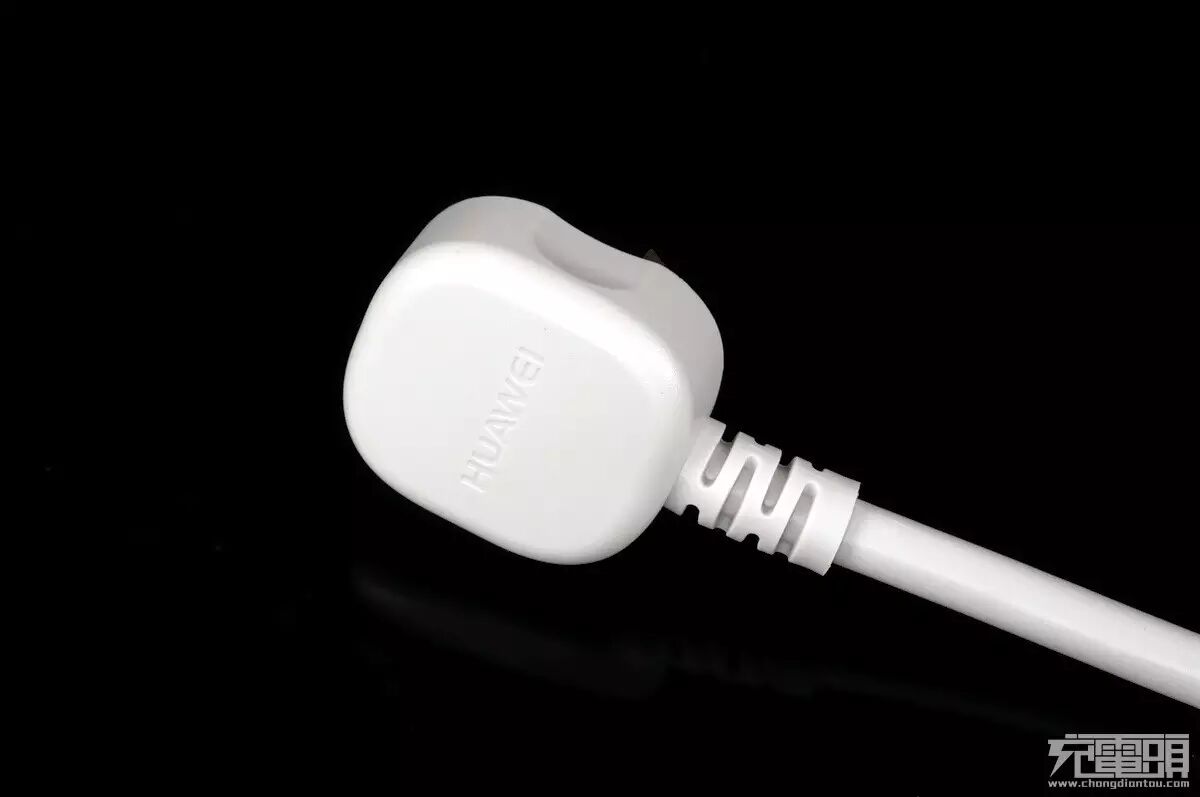

AC插头铜质无磁吸反应，插拔手捏位置做了内凹设计，受力更加科学。
面板边缘弧度比小米更加圆滑，侧面亮面设计，正面是消光磨砂面设计。
3个USB可以从颜色上就区分开来，HUAWEI logo上方绿色USB带快充输出，白色是普通5V输出。

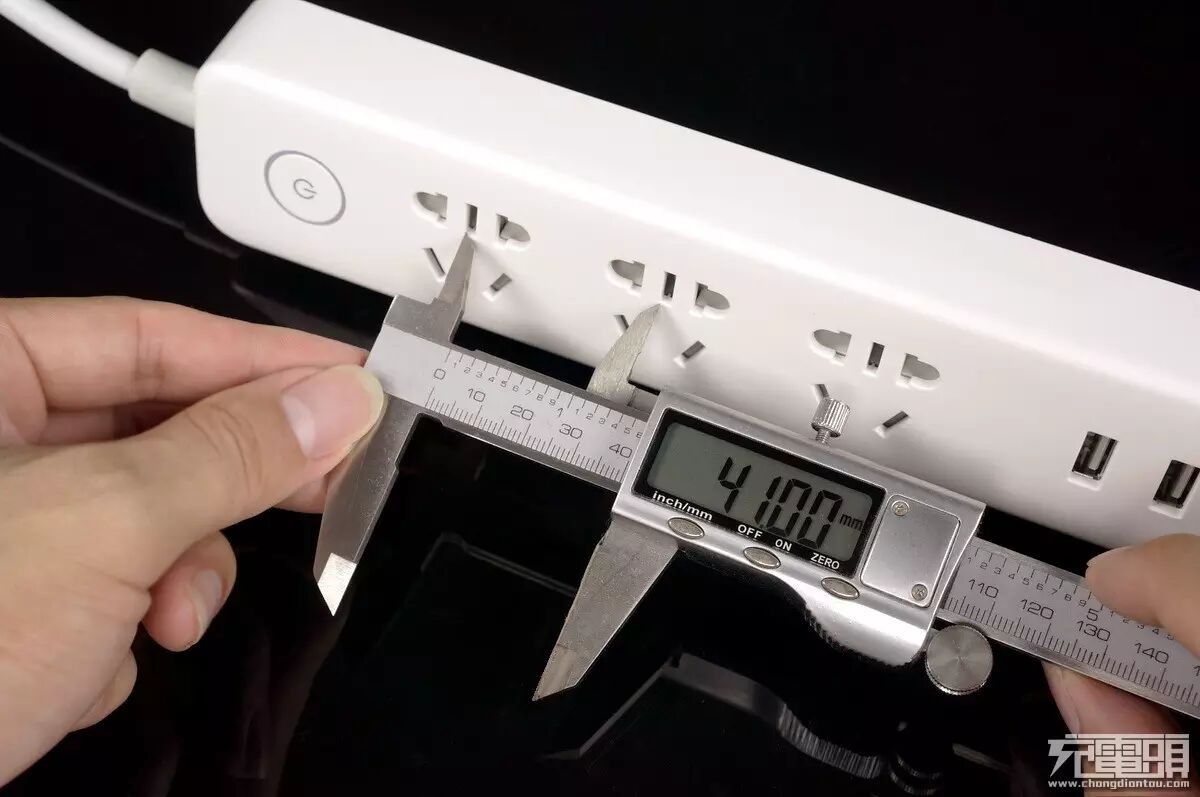

相邻的两个AC口之间距离为41mm，这间距足够让大家安心使用不会打架。

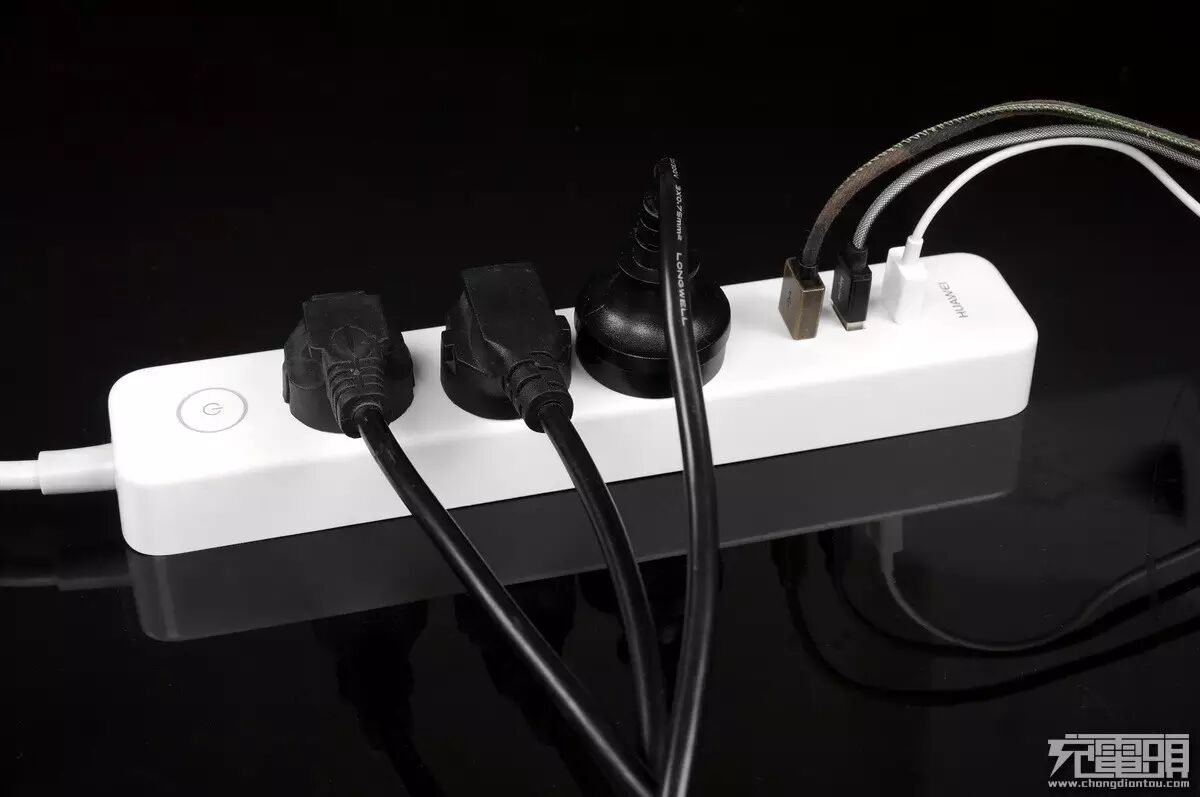

实测3个大尺寸3脚插头同时插上并不会打架，互不干扰。

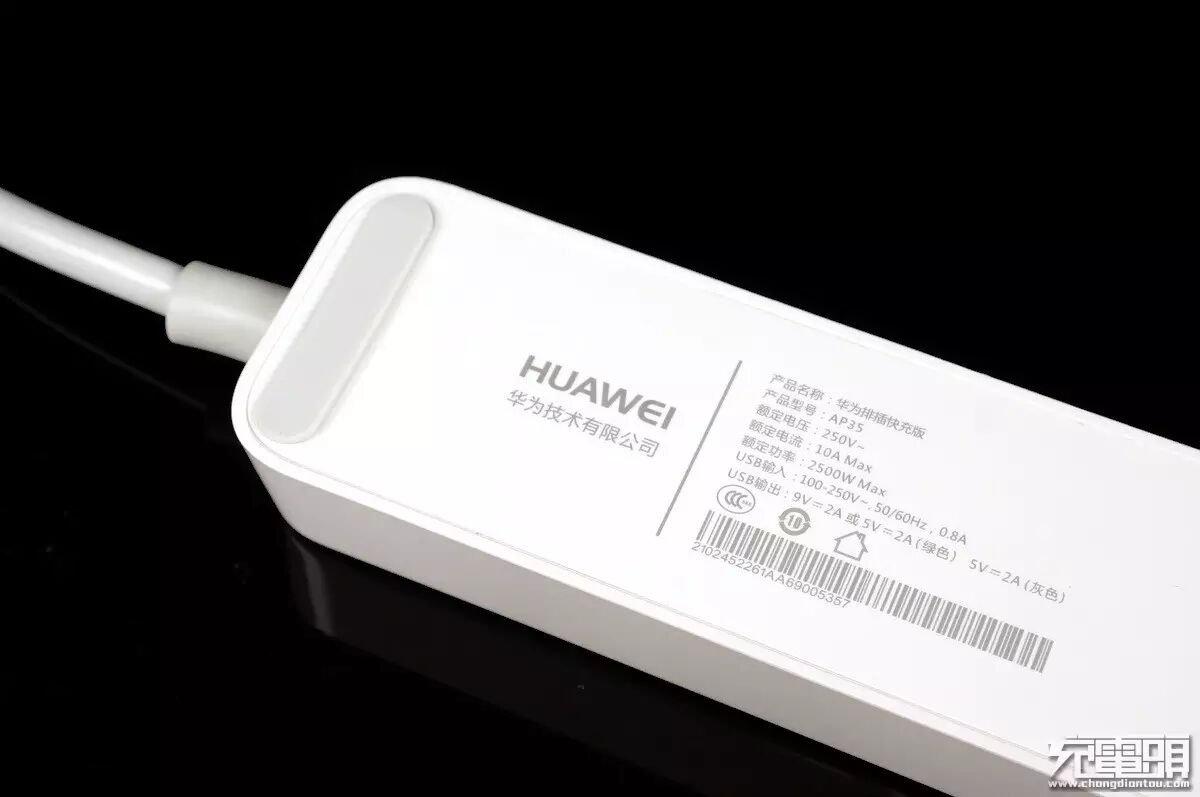

翻过来看看底部，使用了条形防滑条，这比小米所使用的点状防滑条接触面更大。铭牌参数，产品名称：华为排插快充版、产品型号：AP35、额定电压250V~、AC额定电流：10A max、AC额定功率：2500W max、USB输入：100-250V~,50/60Hz,0.8A、USB输出：9V2A/5V2A,5V2A。

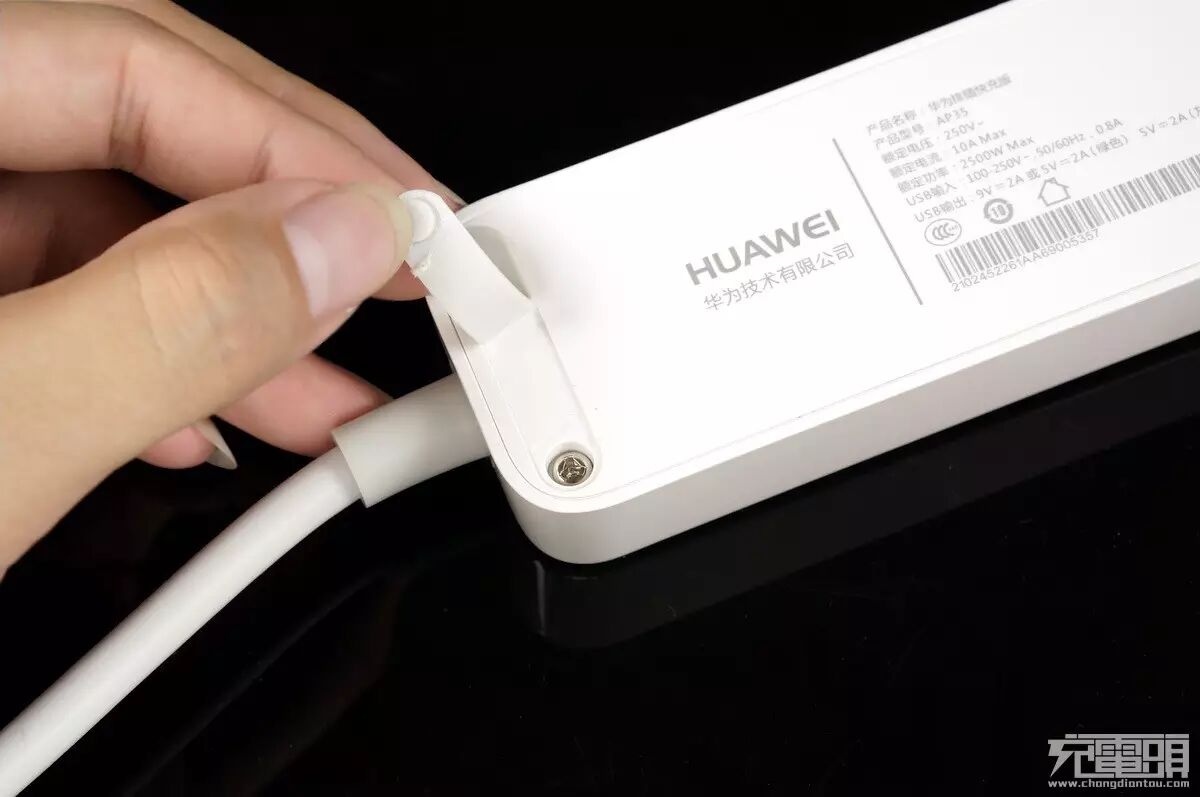

撕开底部上下2条防滑条可以看到4颗螺丝，螺丝规格为三角防拆螺丝。

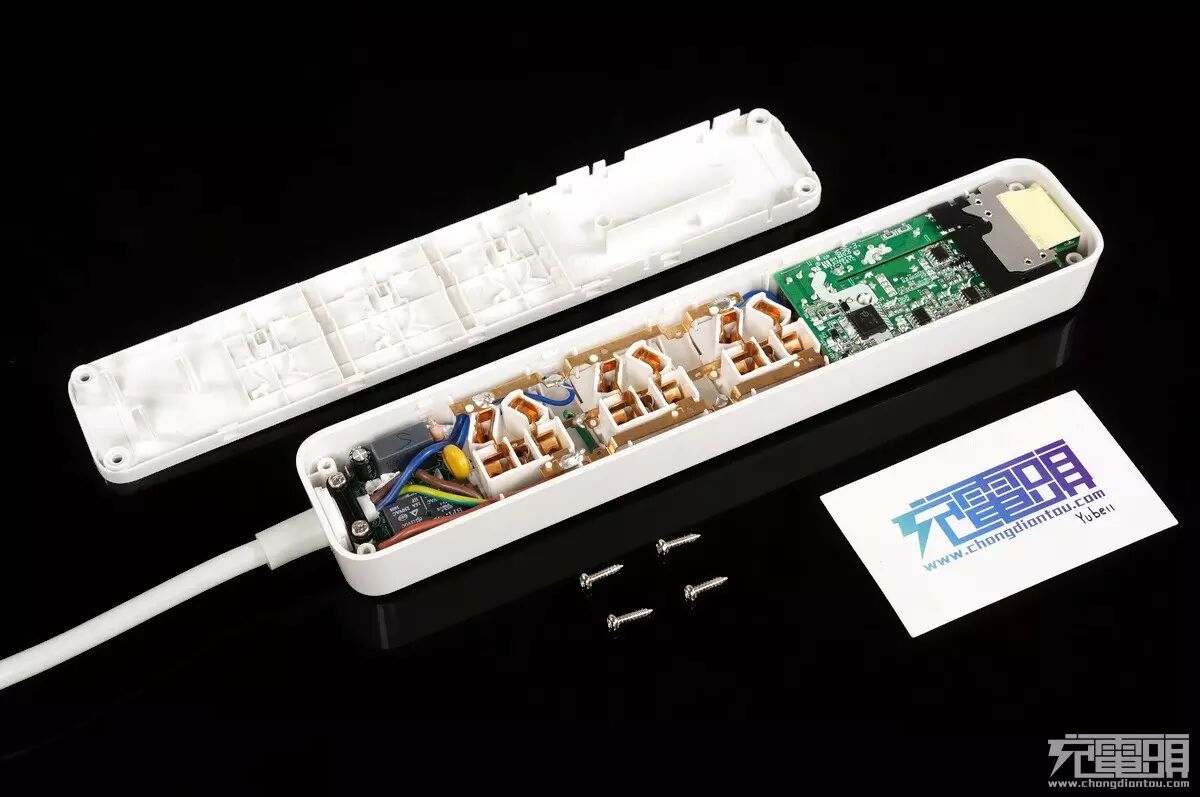

去掉4颗螺丝后，底部盖板左右分别布置了4个卡口，慢慢撬开就可以打开了。所有部件拆解一览，从左到右是线缆、AC舱门、一体铜条、USB模块与开关模块、线缆接线口与光环开关按钮、面盖底盖。

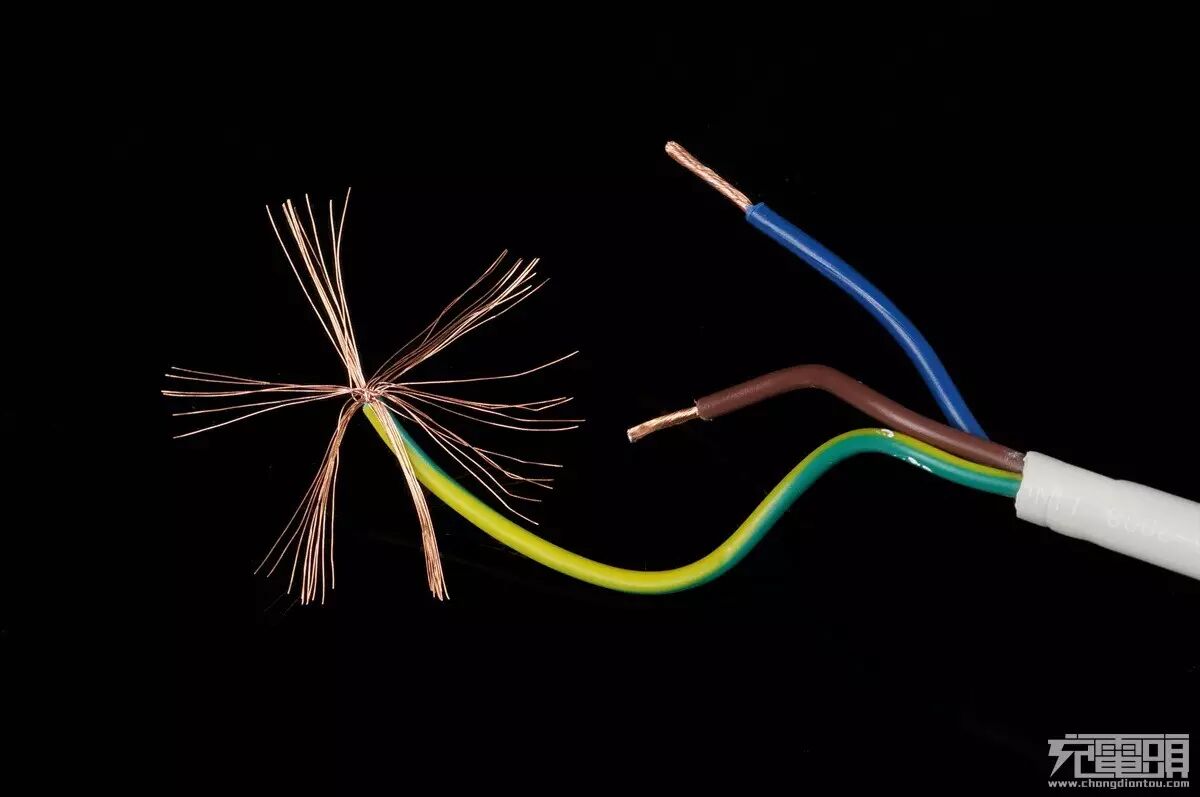

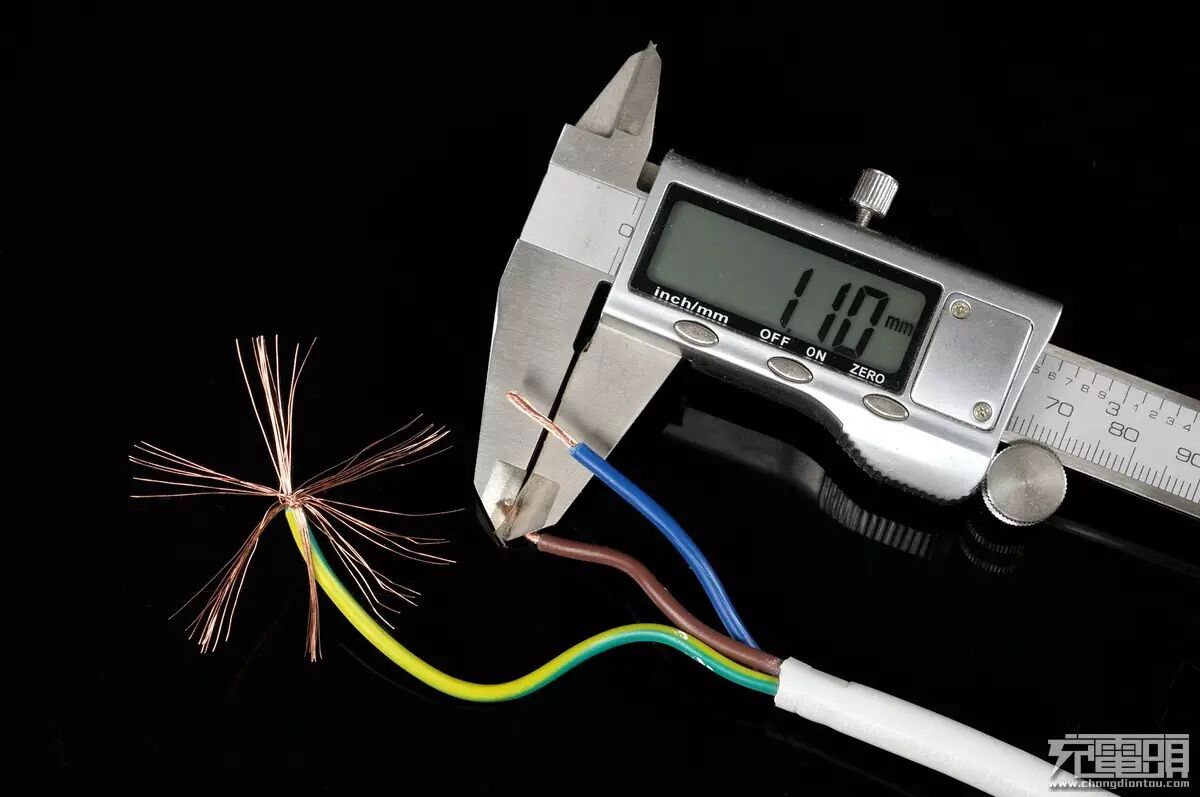

线缆实测1.10mm²，线芯56条，足够粗壮提供大电流负载能力。

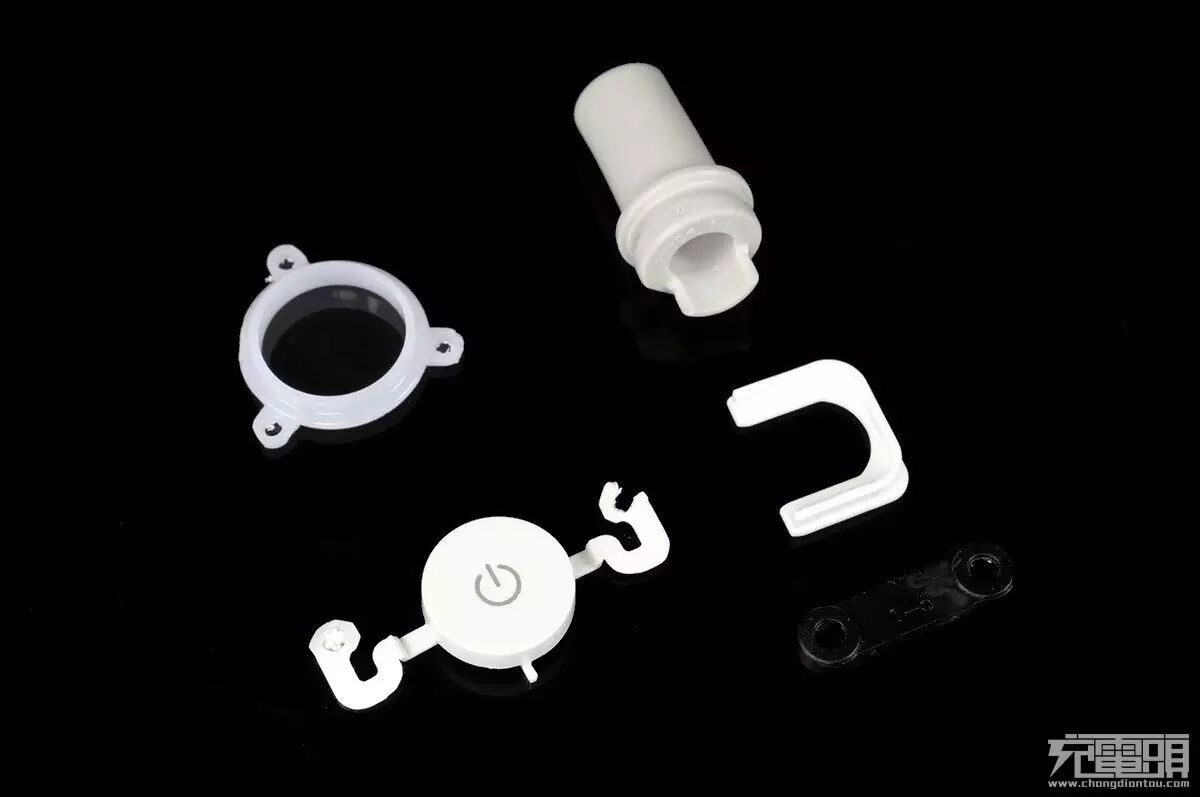

左上是半透明光环，左下是按钮盖，点击微动开关通电后蓝光就是在这个光环透出。右上个是线缆防折套、中间是相位环、下面黑色拧螺丝的是线缆压片。

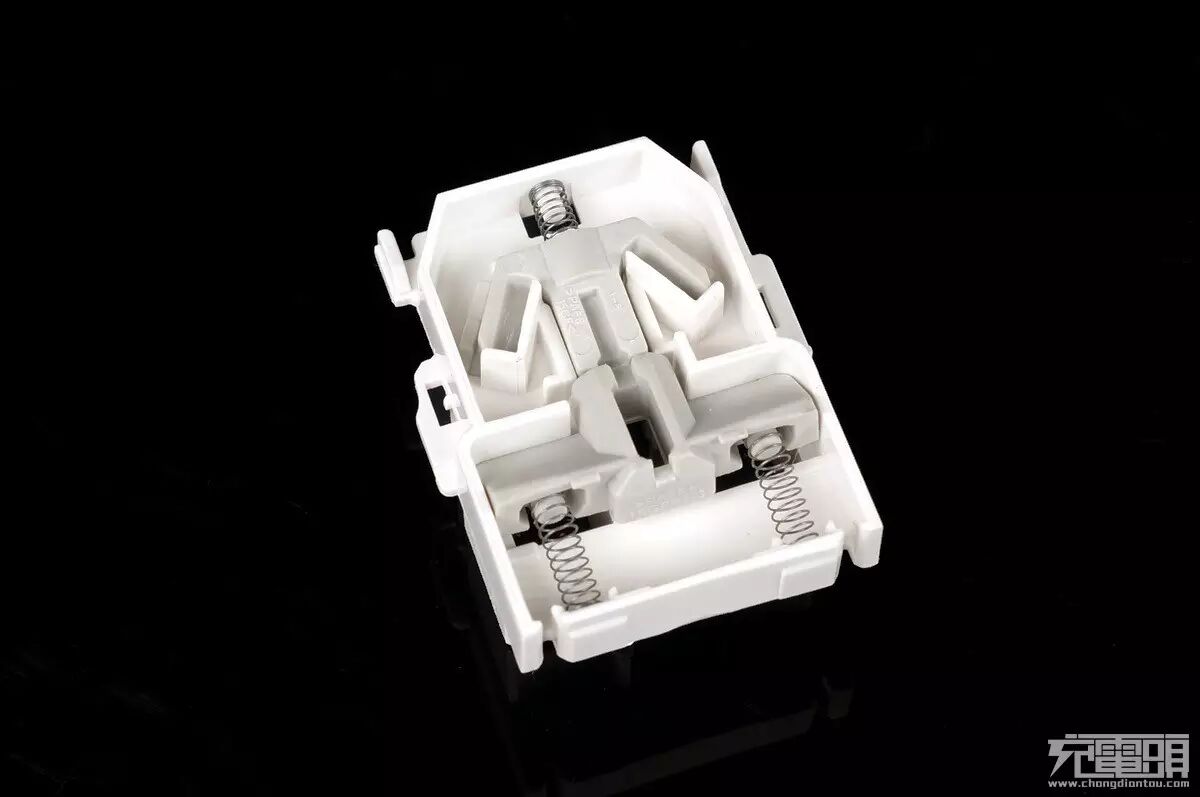

儿童保护门结构：灰色的是活动板块，通过弹簧弹力闭合起来，插入插头舱门缩进打开，单孔插入异物的话因为不平衡所以不会缩进。

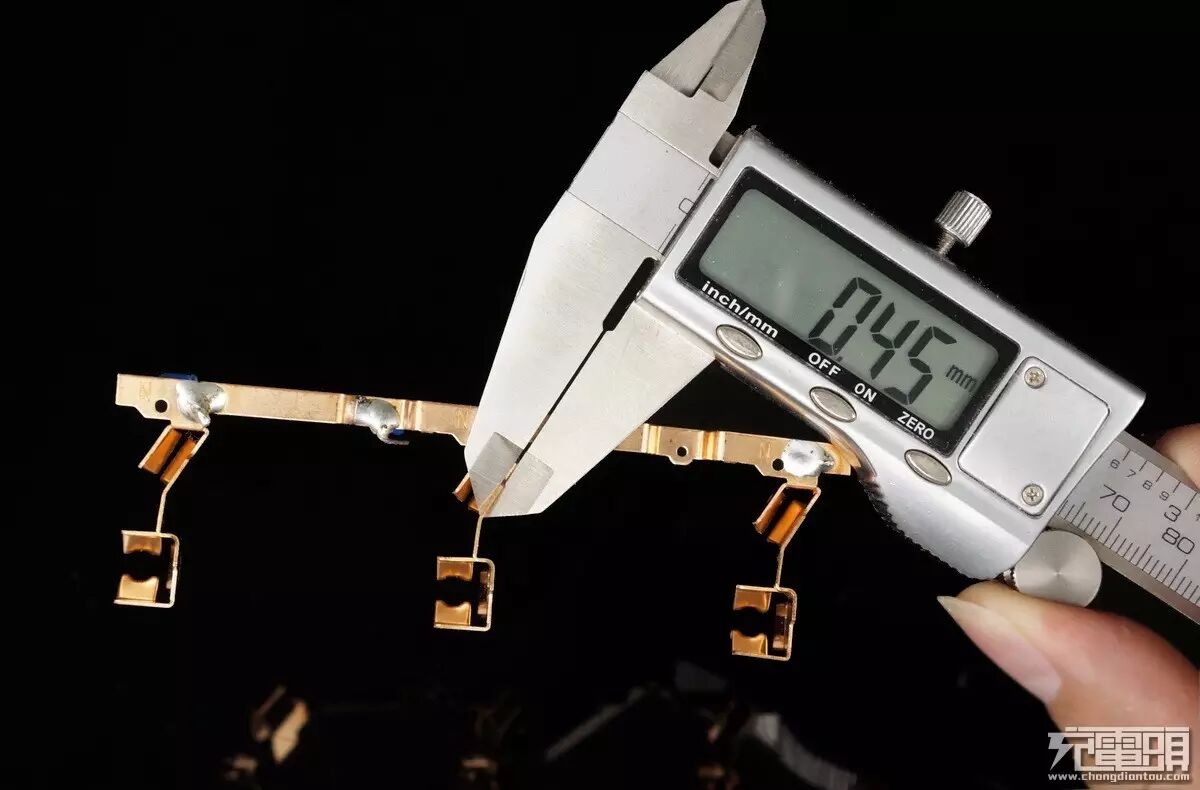

铜条厚度实测0.45mm。

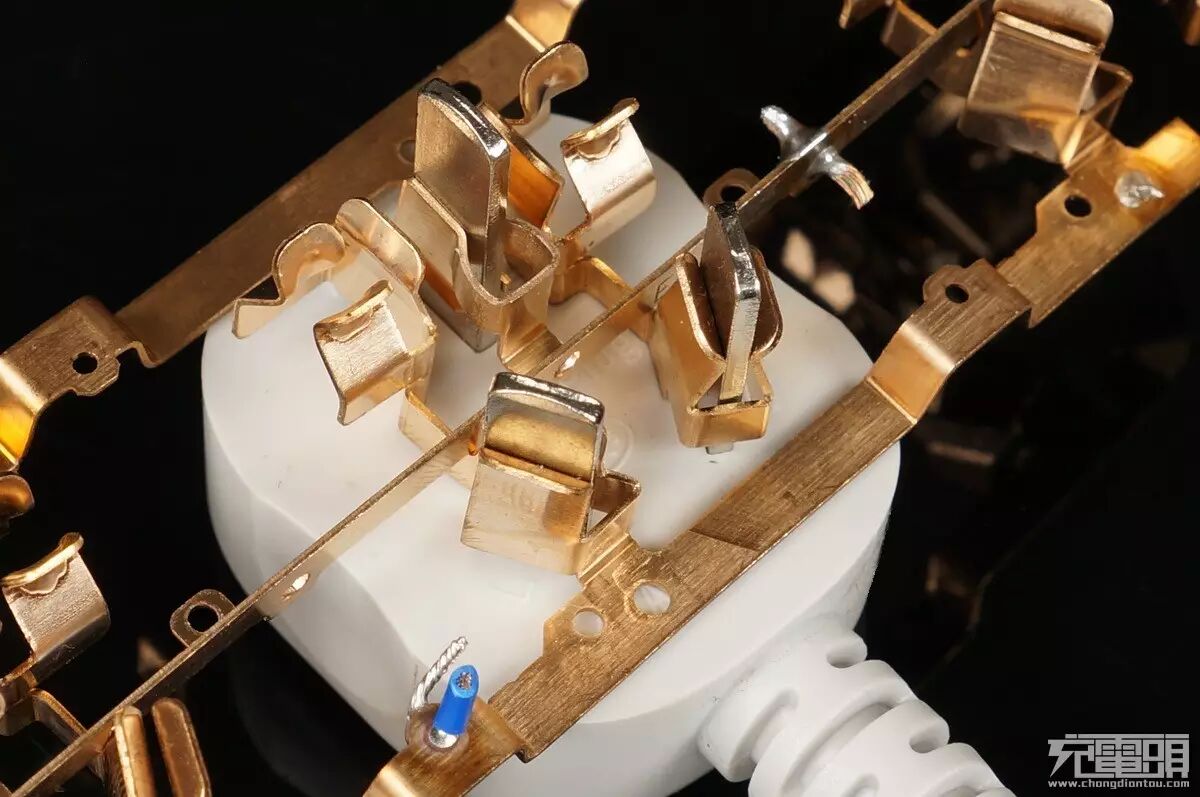

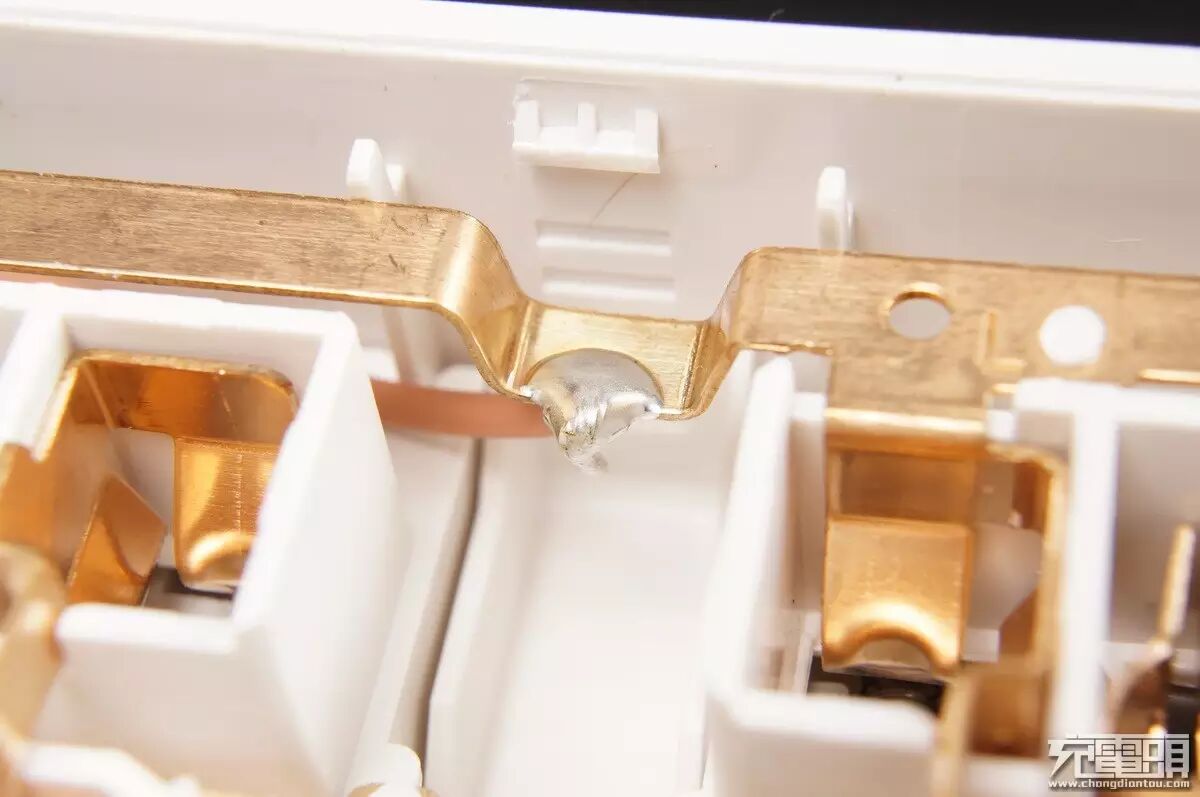

一体铜条与模块之间的连接并没有采用直接焊接，而是是焊线设计。焊点浸润度高，线头过孔弯曲再焊接，牢固度好。
自2010年中国就禁止"大万用"插座与排插生产销售，全面转为新国标。“大万用”因为要照顾各方面不同形状的插脚需求，所以接触面积非常少甚至只能叫点接触，点接触在通过大电流的时候会因为高阻严重发热，进而起火烧毁。而新国标则全部改为面接触，彻底杜绝过热烧毁隐患。

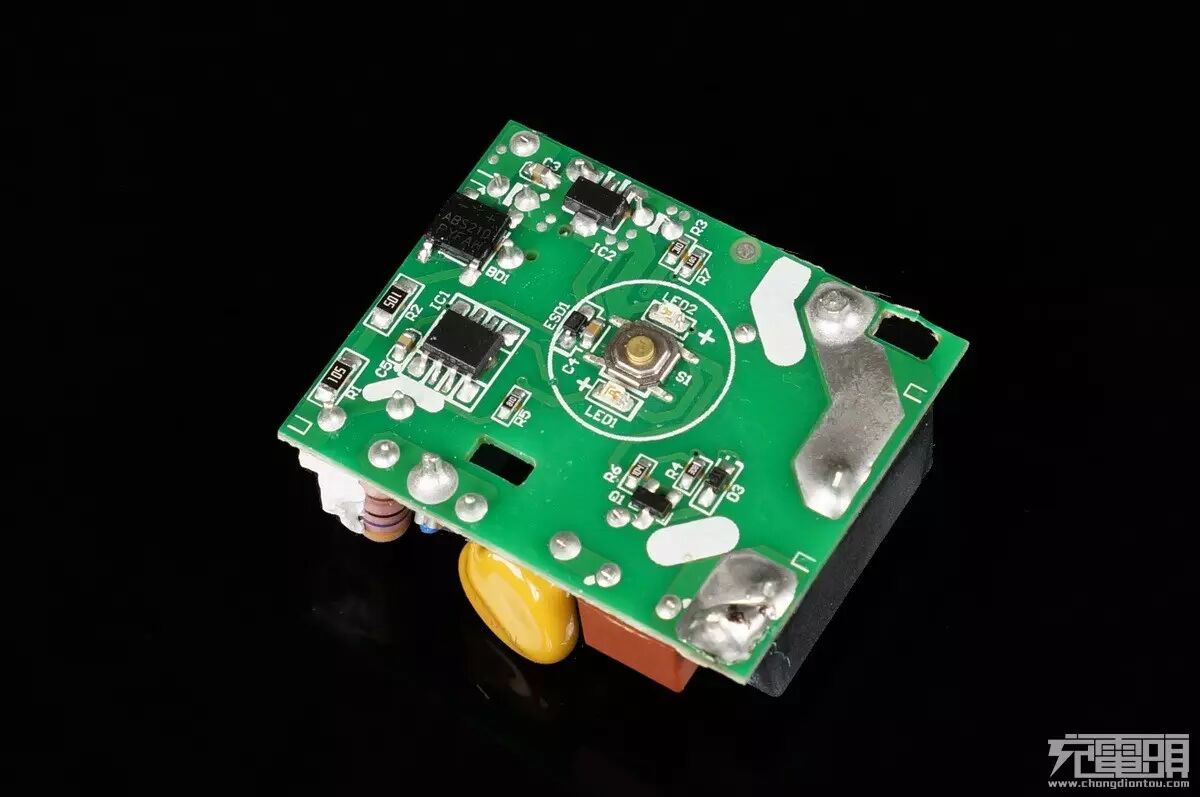

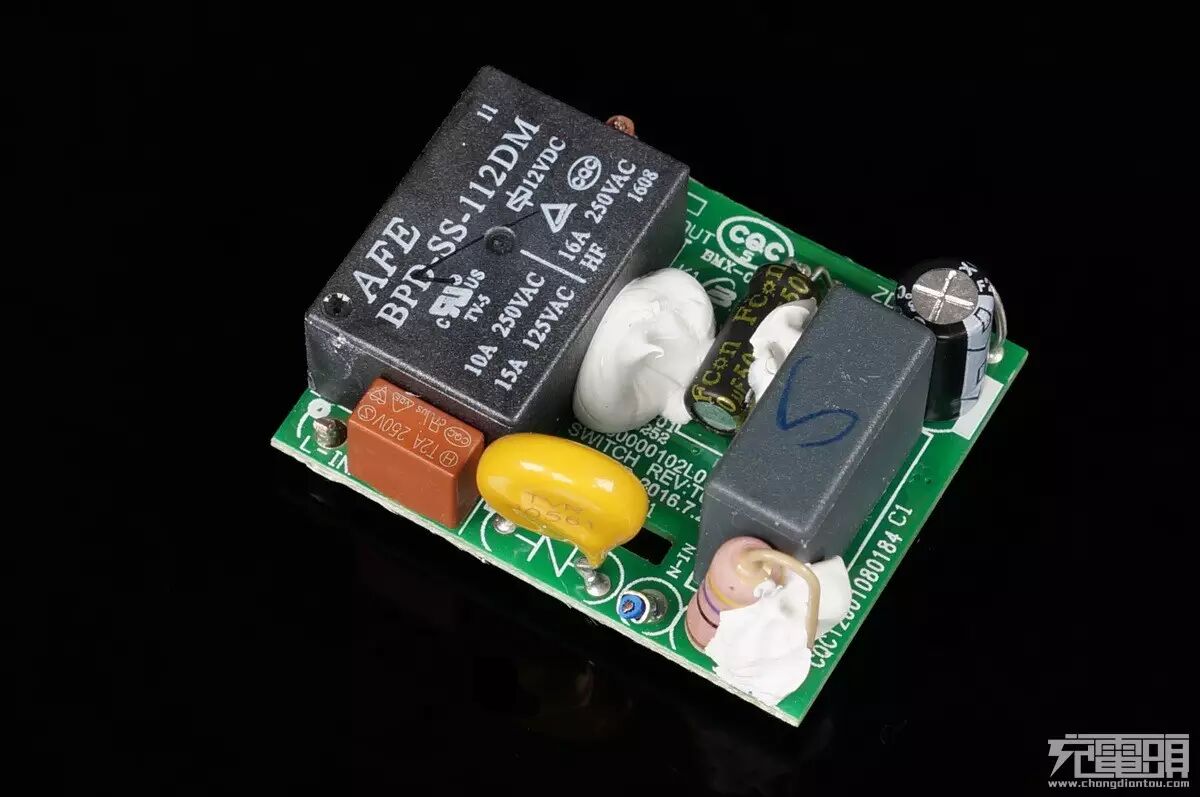

开关模块电容降压，带保险丝和tvs保护，轻触开关上下是2颗蓝色LED。

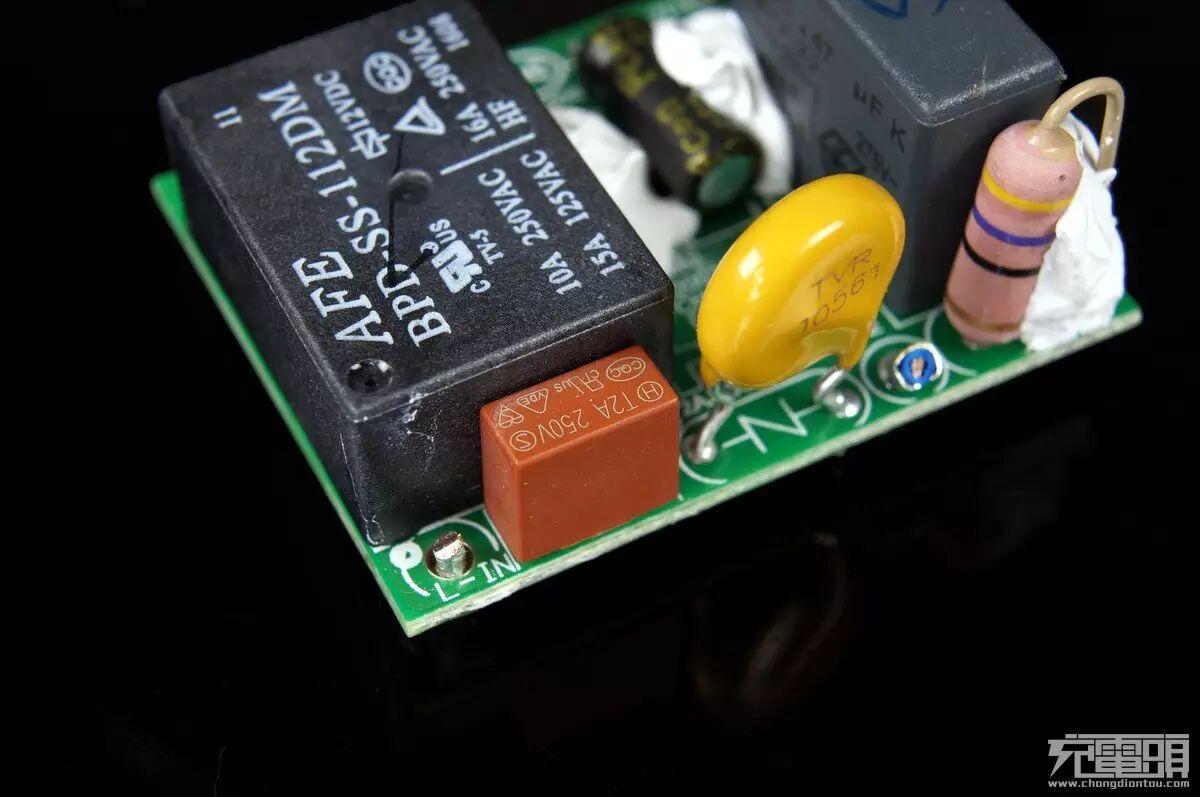

棕色保险丝，黄色是吸收浪涌的tvs，最大黑色的是AFE 爱福继电器。

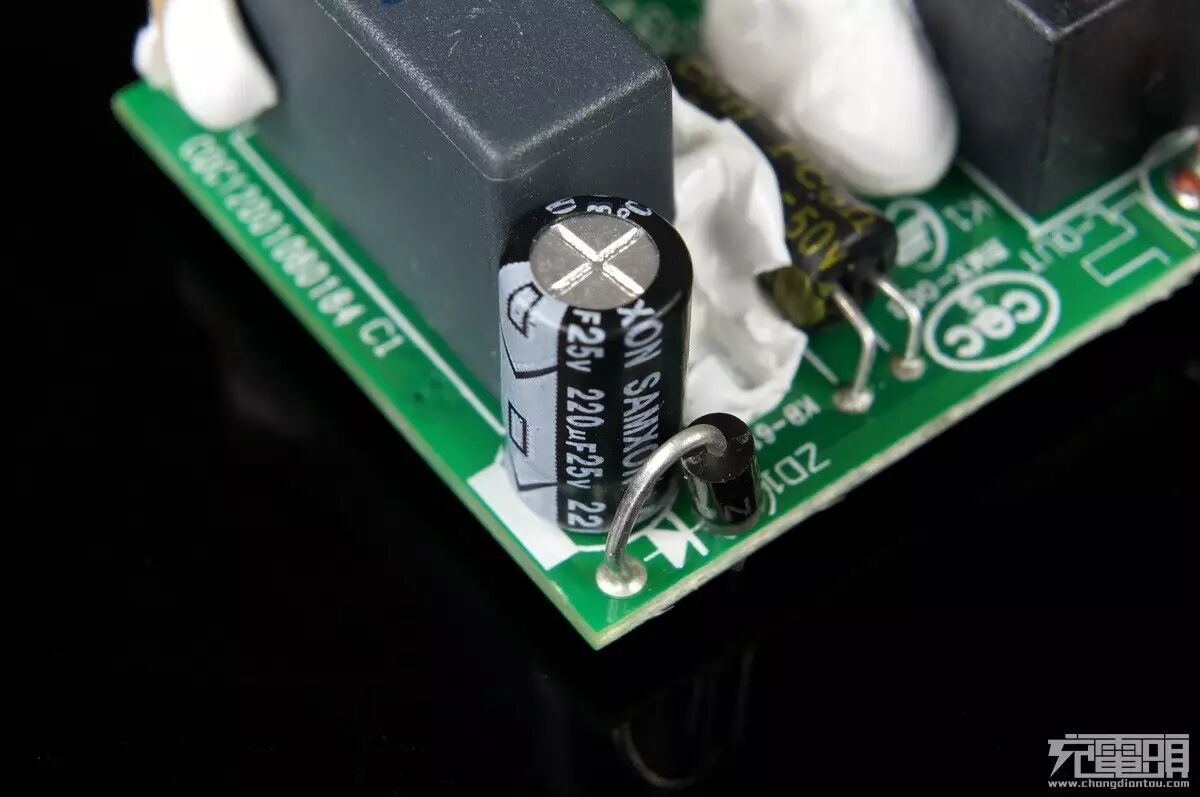

SAMXON万裕，25V220uF。
HJC华容，0.47uF安规电容。Fcon金富康50V10uF。

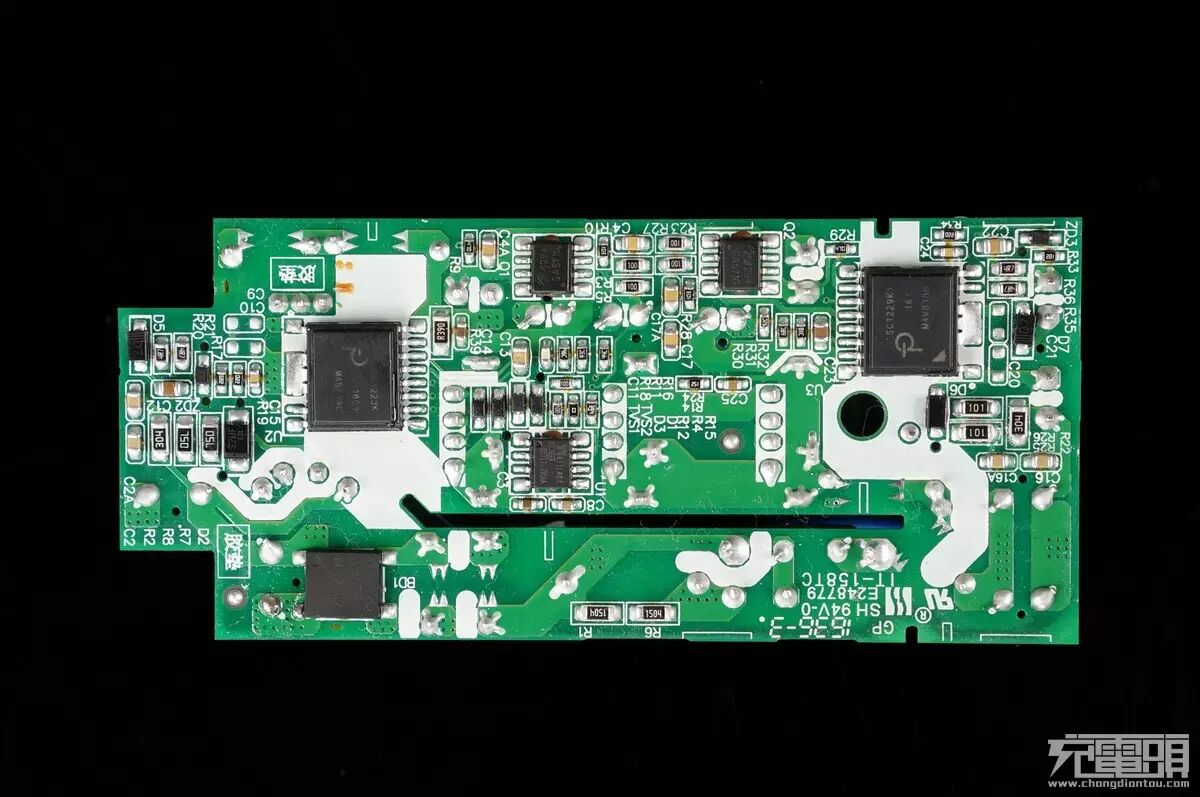

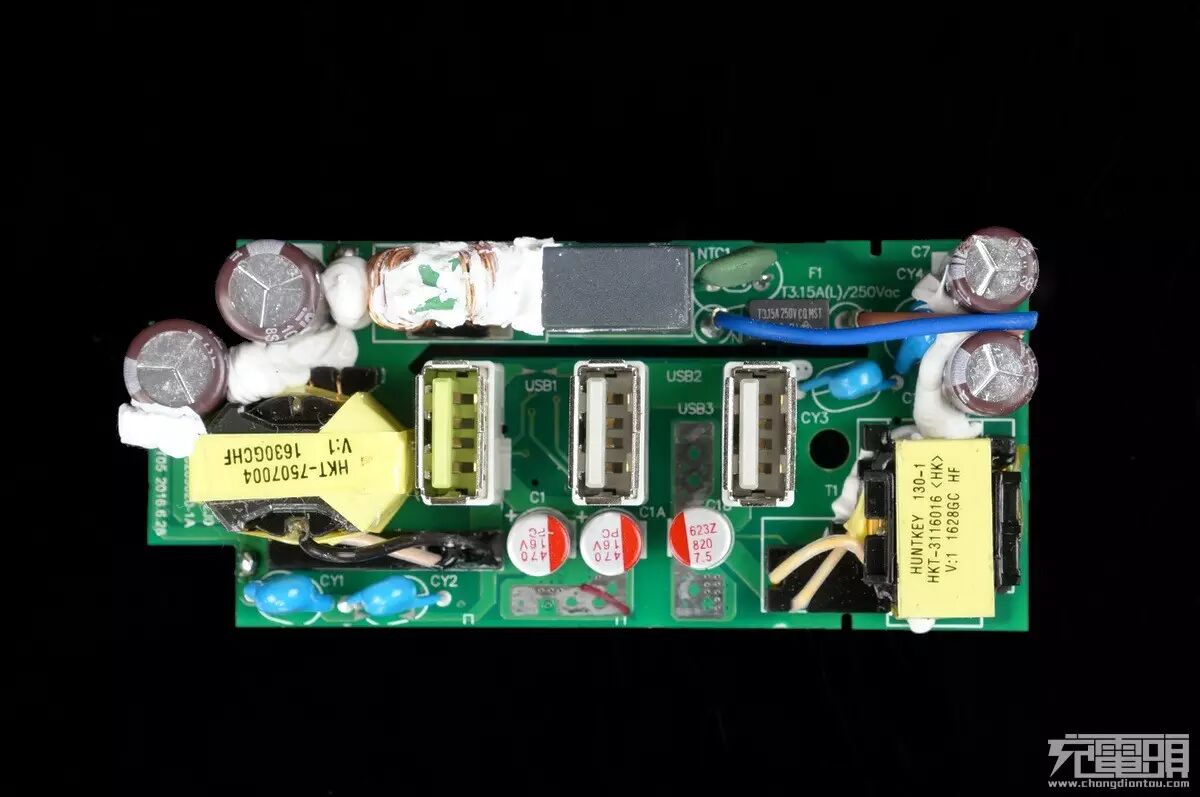

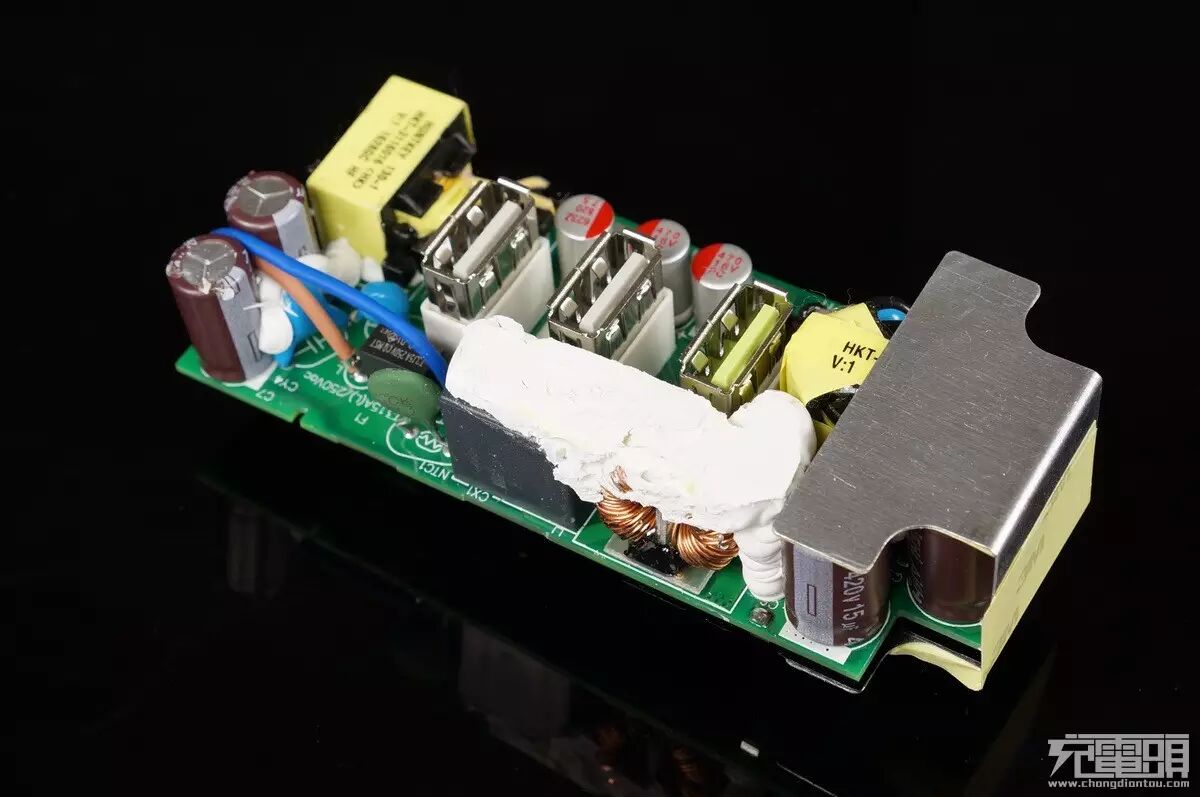

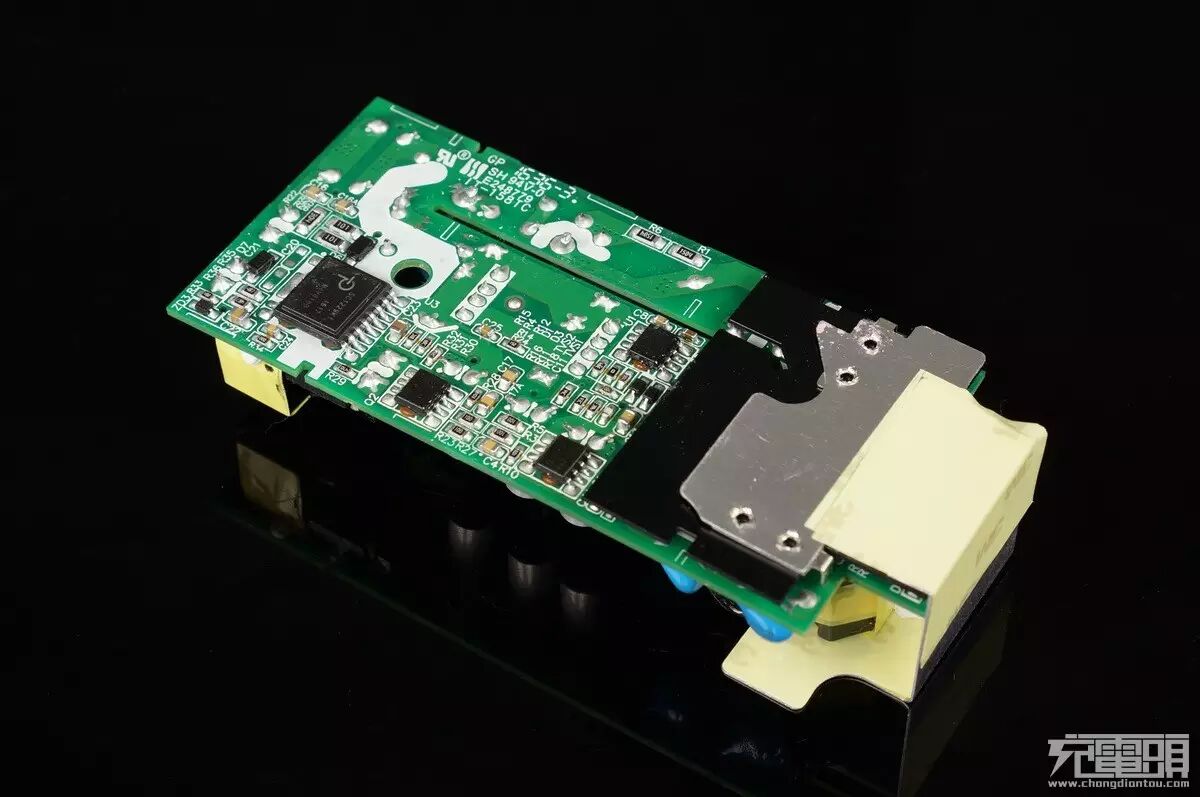

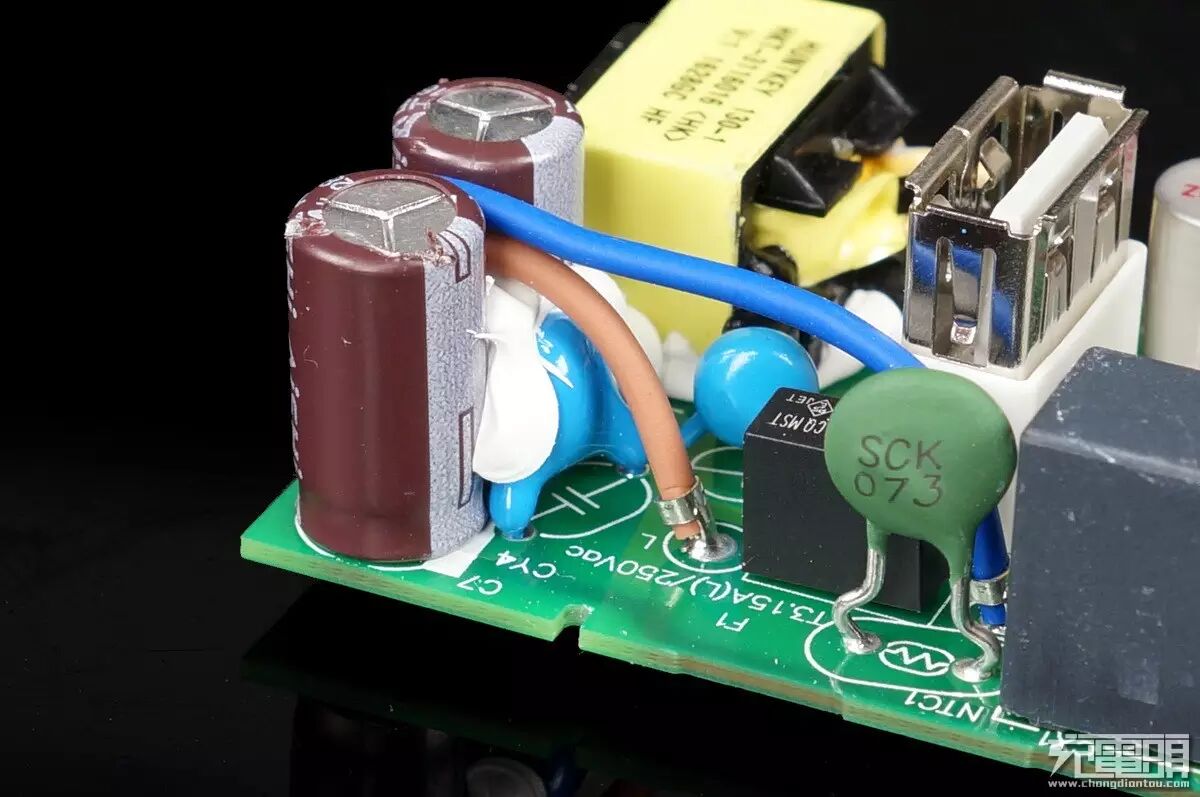

USB模块，在输入方面我们看到了一颗绿色的防浪涌ntc原件，有效避免插排插电时给电容充电产生火花，还有阻燃保险丝加固安全防线，黑色x电容配合共模电感， 组成一级emi滤波电路，防止开关电源工作的高频噪声干扰其他用电设备。我们可以看到不同于一般评测产品，Y电容是两颗串联，这样即使有一颗失效了，也不会发生人身危险，高可靠性做法。在焊线处，线材先通过冷压端子压接后再焊接到PCB上，更加牢固，整个排插内部大量使用灌注白胶来抗震，避免日常使用时以外掉落造成元器件脱出松动，高低压隔离板可以避免以外窜电危险，隔离板做到了壳体上，所以PCB图片看不到。在变压器与SC1223K之间包裹着一层金属铁皮，起到均热与EMI屏蔽的作用。

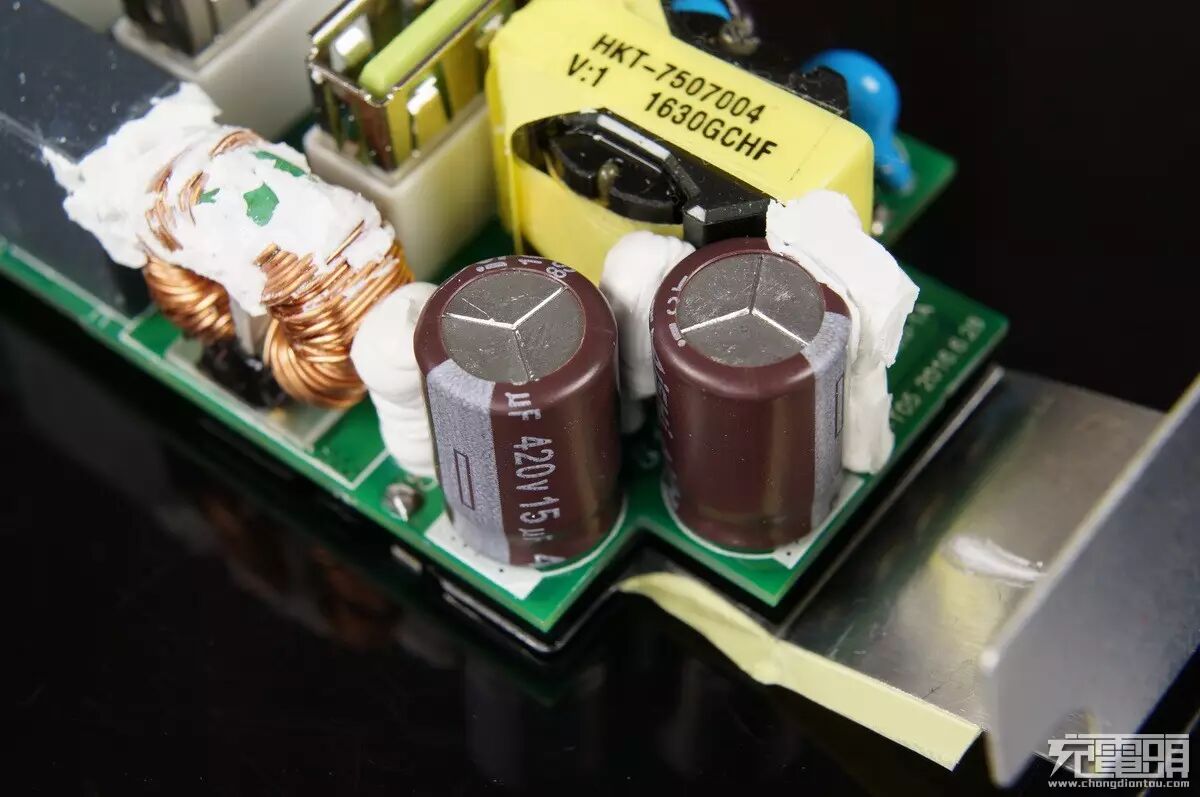

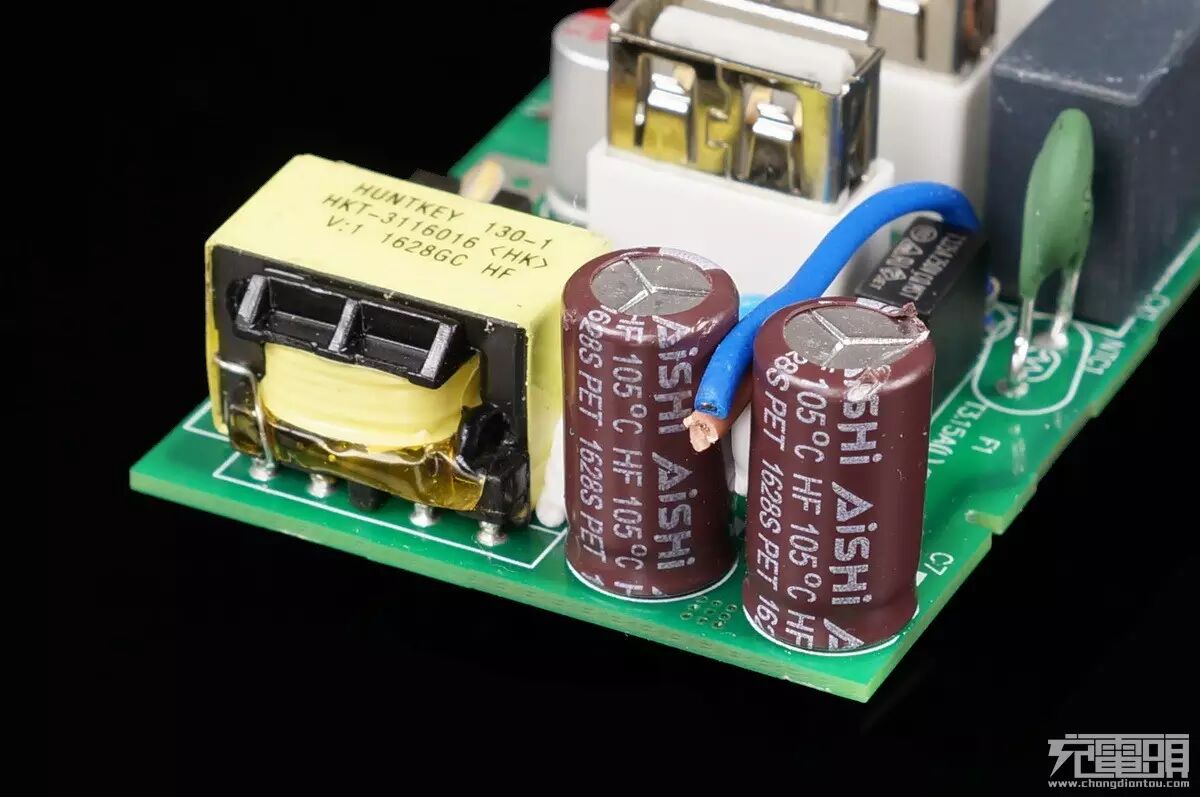

输入端电容AiSHi艾华 420V15uF x2，420V10uFx2。

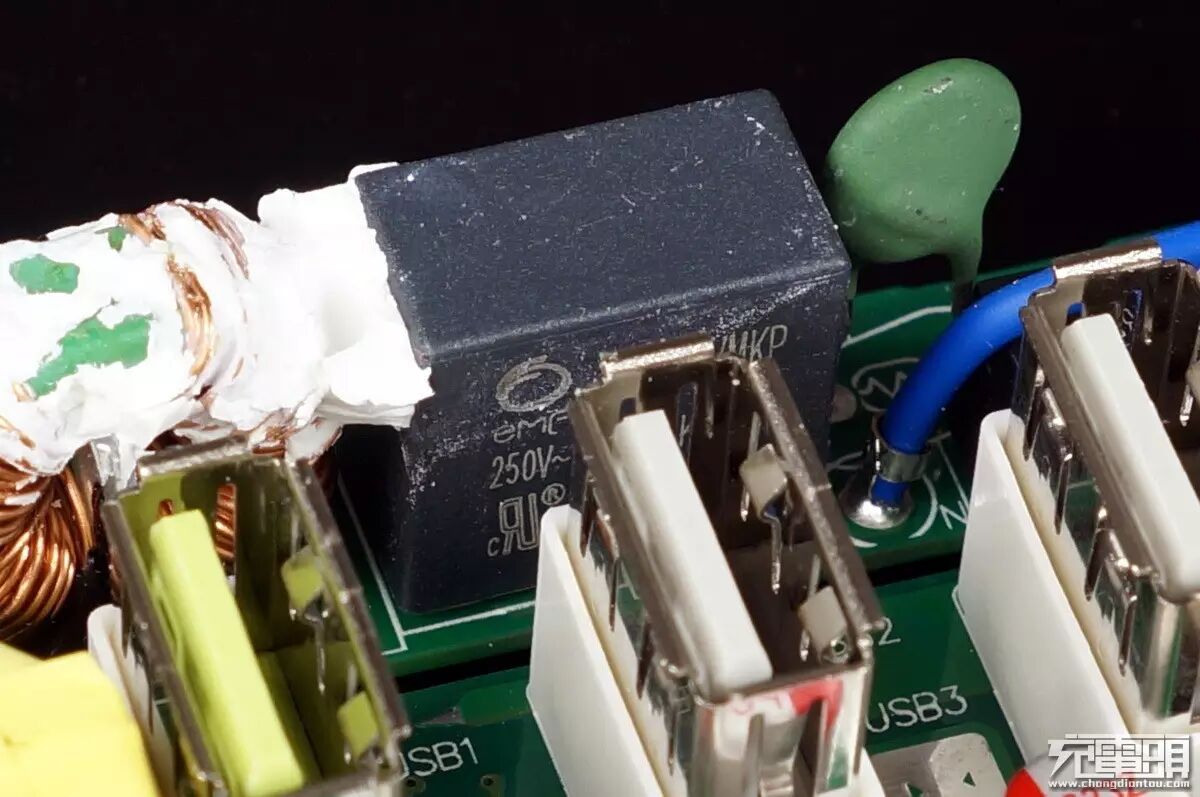

x电容。

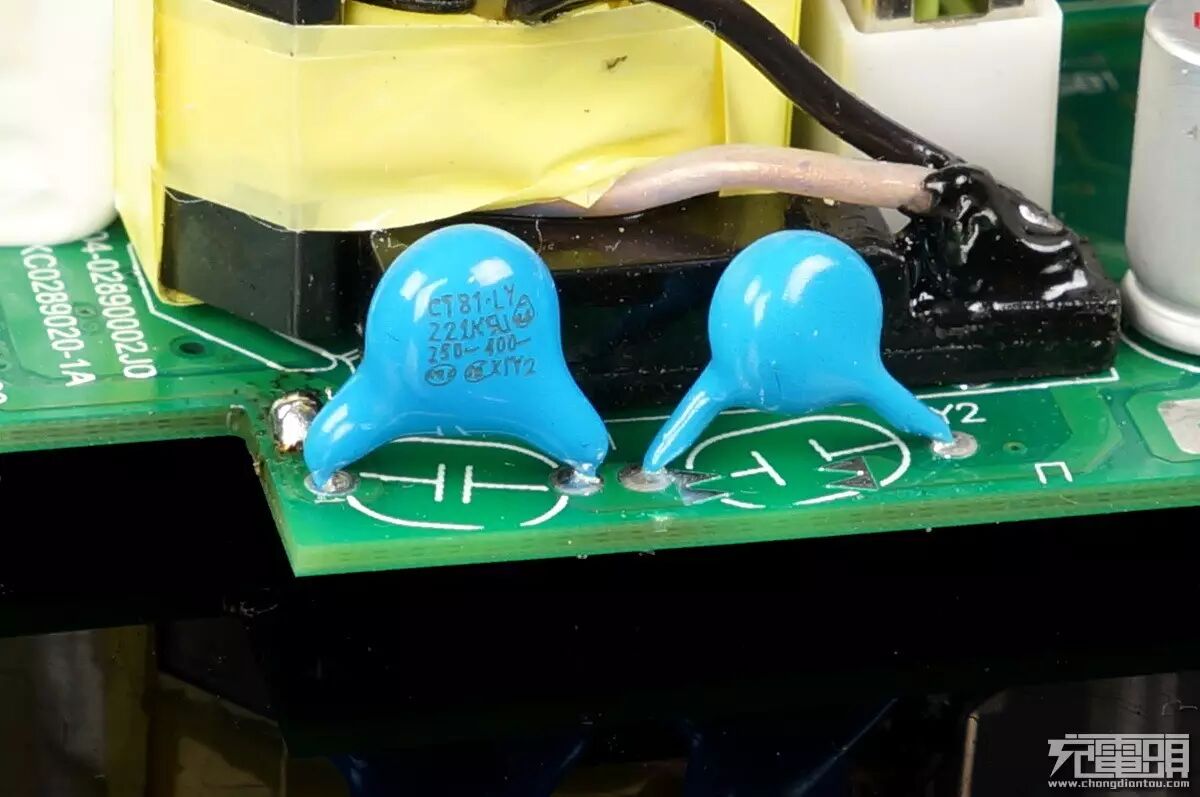

串联的Y电容更加可靠安全。
16V470uF x2 负责绿色快充口滤波，7.5V820uF负责普通5V口滤波，3个USB母座都没有磁吸反应，并且底座都有塑料套加固抵抗插拔摇晃。

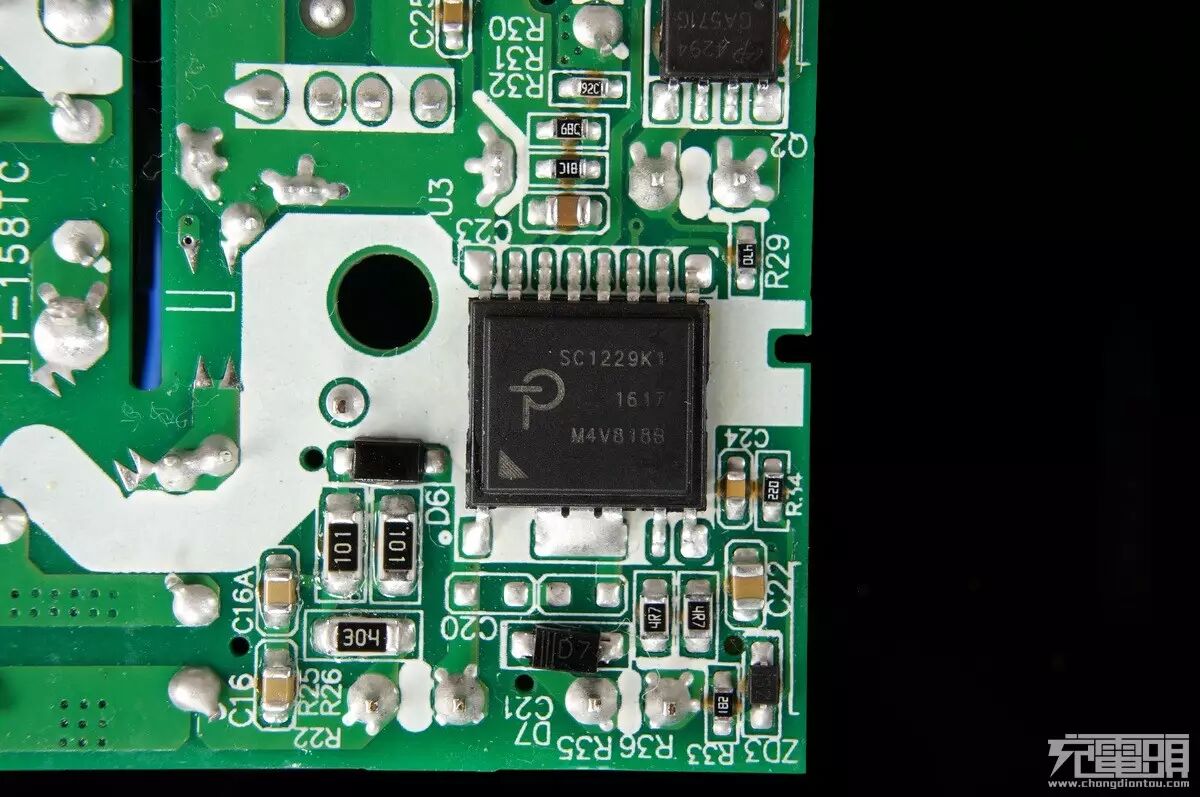

PI SC1229K1。

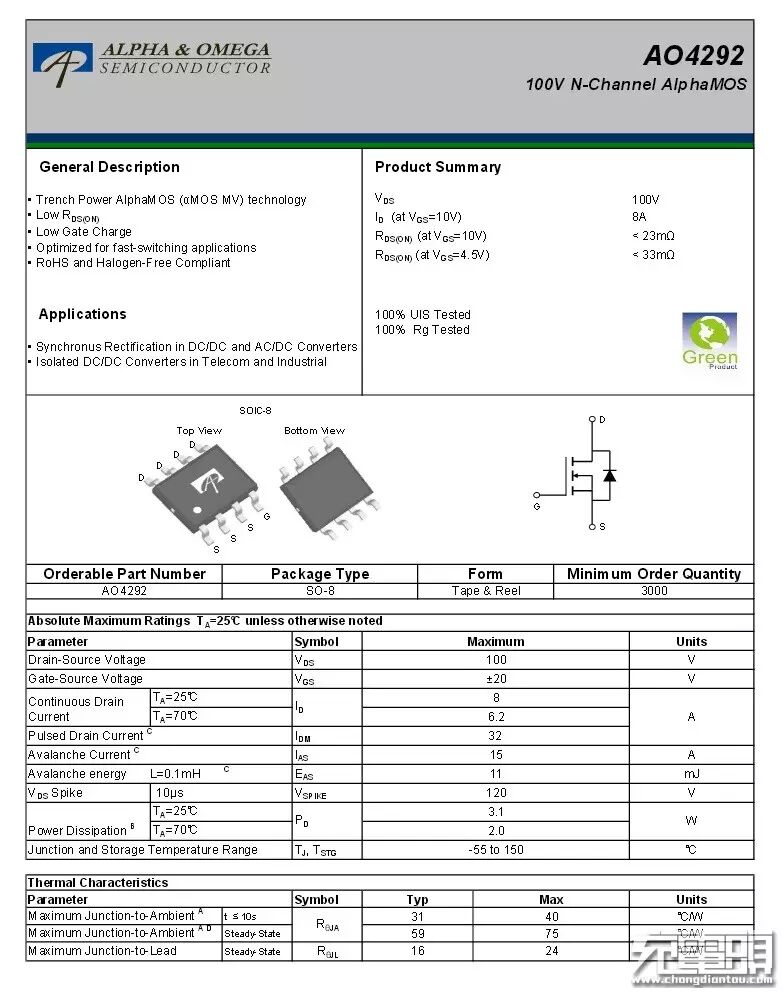

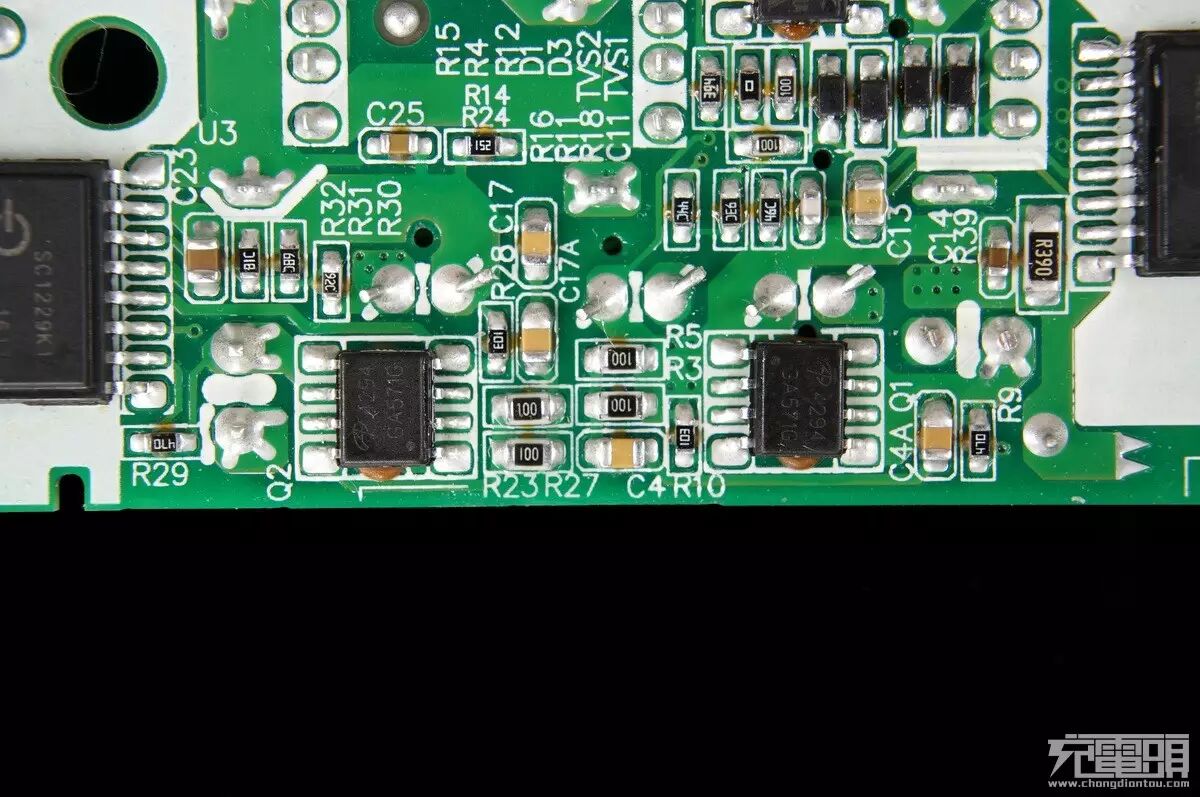

pi的初级IC内建同步整流控制器 两颗4292为同步整流管。

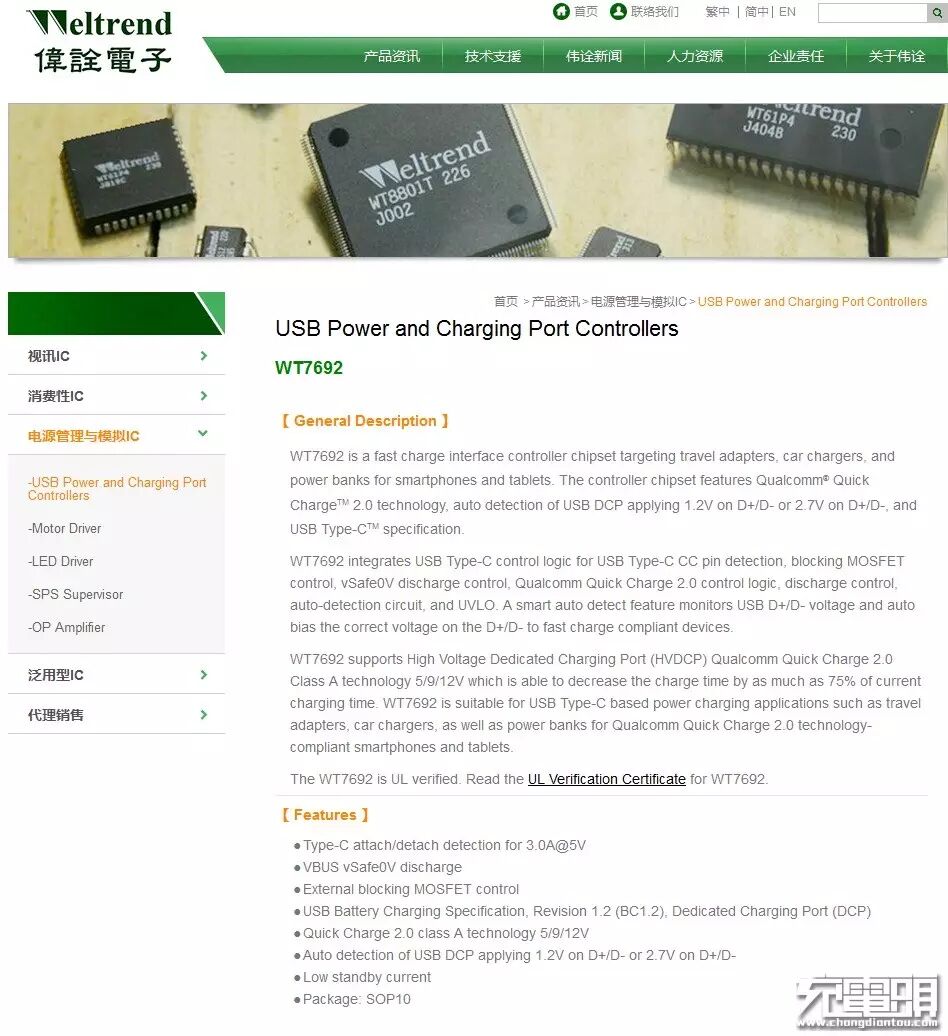

weltrend伟诠 MT7693，快充握手IC，官网并无7693PDF，先放张7692。

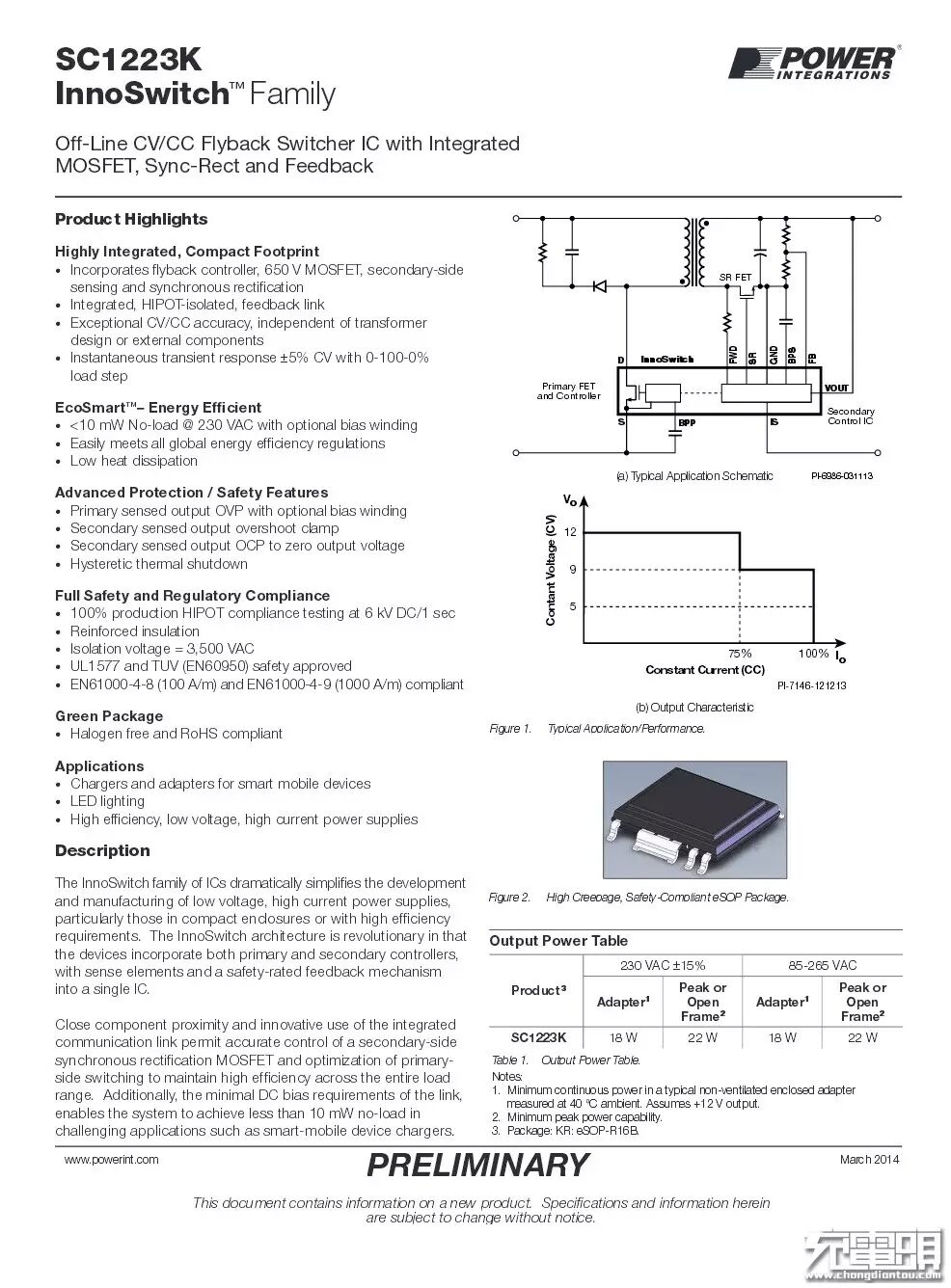

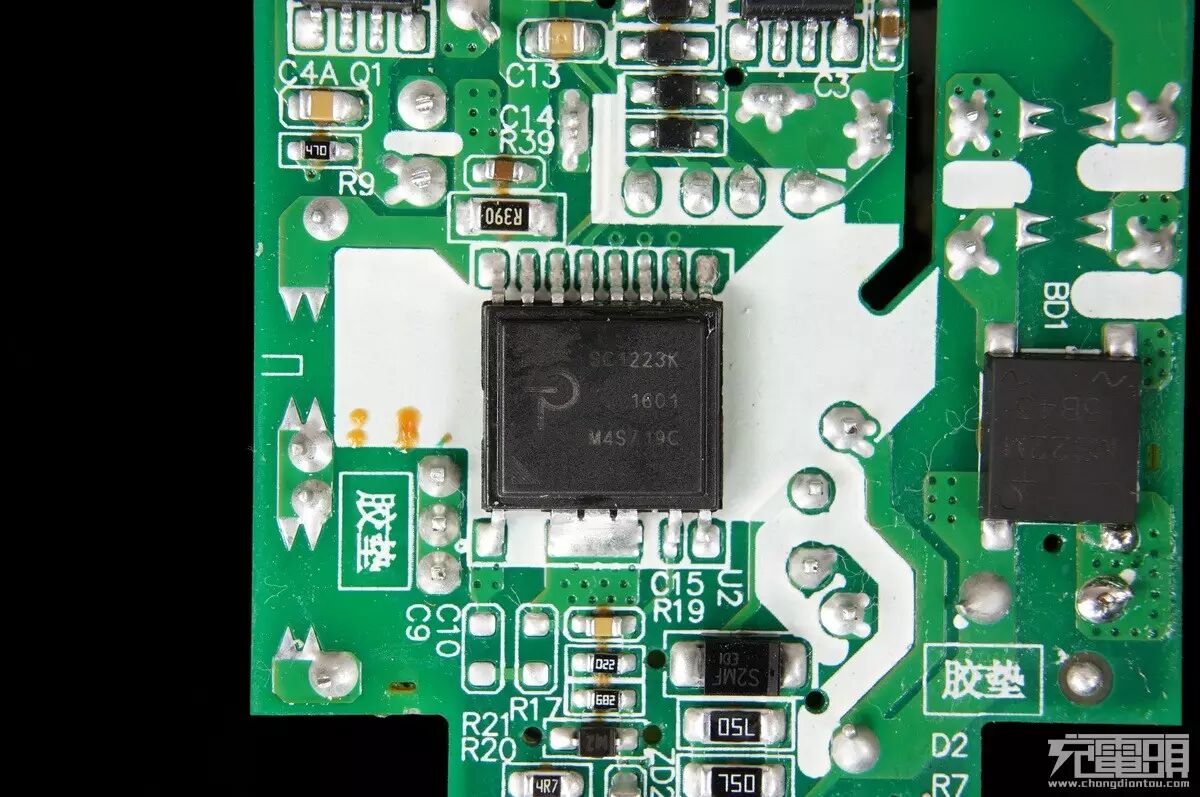

PI 的整合芯片 SC1223K，集成初级开关管、同步整流控制器、反馈电路，一颗芯片囊括几乎开关电源所有功能，十分强大的IC。

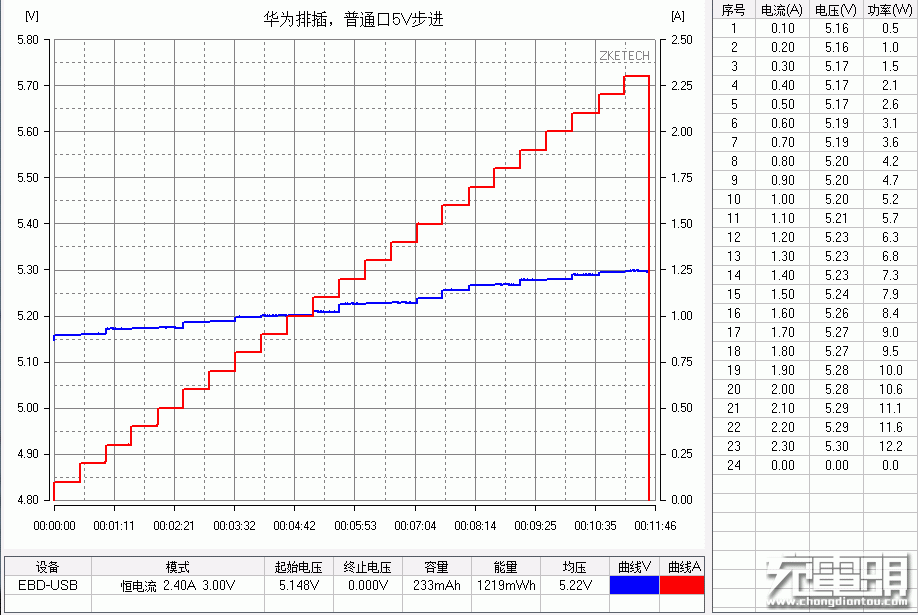

灰色普通5V输出USB口进行电流步进测试，起始电压5.16V，结束电压5.30V，最大输出电流2.3A，最大输出功率12.2W。具有不错的线损电压补偿功能。

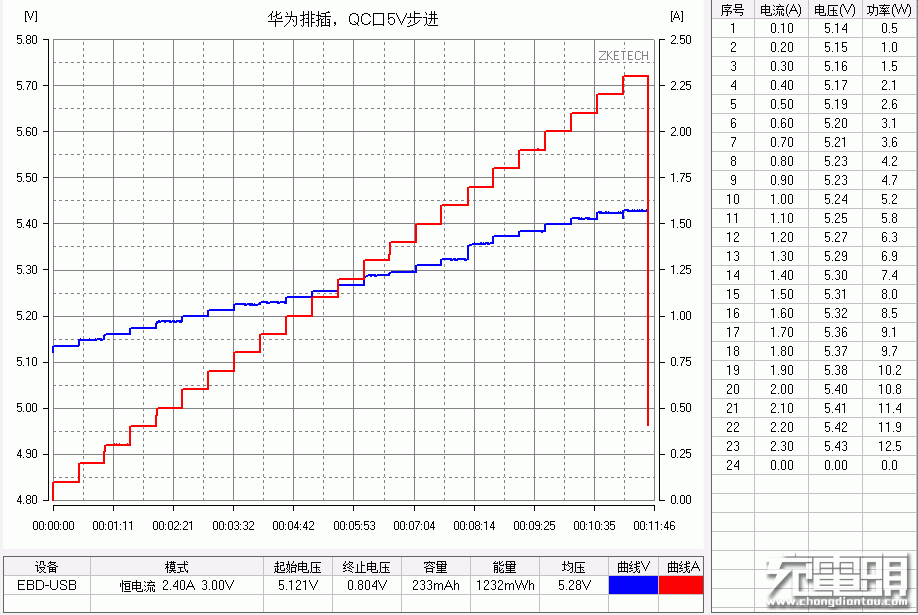

绿色快充口进行5V模式电流步进测试，起始电压5.14V，结束电压5.43V，最大输出电流2.3A，最大输出功率12.5W。具有很强悍的线损电压补偿功能。

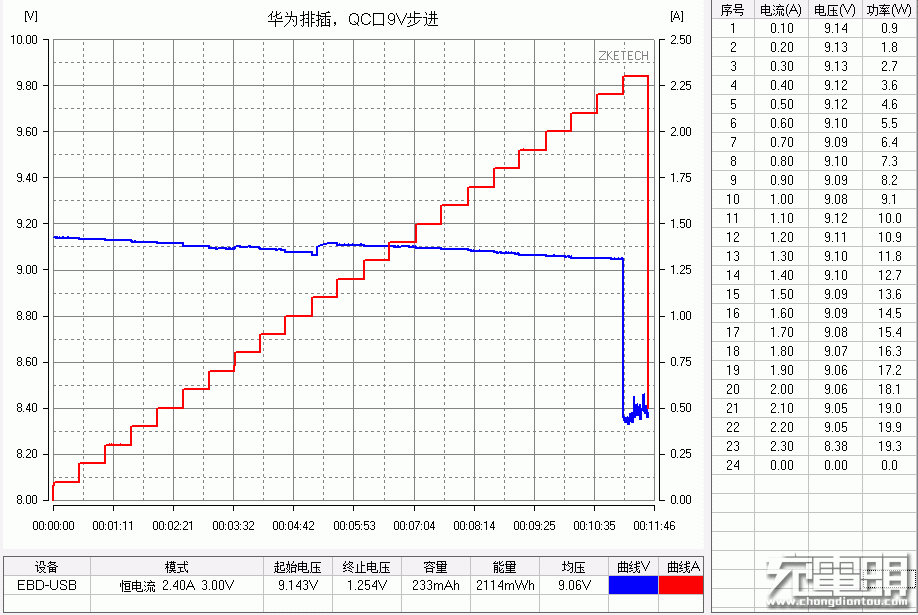

绿色快充口QC2.0握手后输出9V，进行电流步进测试，起始电压9.14V，结束电压8.38V，最大输出电流2.3A，最大输出功率19.9W。2.2A时输出正常，2.3A进入预保护阶段，功率限制电压下降。识别功能小测：普通口短接，iPhone 0.9A模式。快充口三星note系列可以顺利握手QC2.0，满载9V1.6A。快充口iPhone 0.9A模式。
9月初华为就以149元售价登录自家商城开卖，虽然这价格小编觉得还是有点高，但我们很高兴华为加入这个战局，并且十分高调的携快充功能登台迎战，华为排插不少细节都体现出用心，149的这个定价所达到的质量做工亦理所当然的超过几十元产品，待将来价格回落的话，小编毫不犹豫会买几个替换掉家里的插满快充充电器的USB排插，不过不能满速识别苹果设备有些可惜，毕竟今年的iPhone 7/7Plus均提升了充电速度。
（关于这款插排你还有什么想了解或者评价的，欢迎在留言中分享给我们。）
