土豪专用 尊客T01闪充测试仪拆解试用手记
一、前言
尊客，这个品牌对于经常逛充电头网的朋友们应该不太陌生，早前充电头网亦发起了几轮尊客旗下产品的试用活动，通过试用测评我们可以感受到尊客这个主打线下业务的品牌不仅包装华丽引人注目，而且产品的性能也称得上强悍稳定。这次尊客又给我们带来了新产品闪充测试仪T01，这款土豪金外壳的测试仪是否能给我们带来惊喜？下面我将为大家一一揭晓。
二、晒单
：
尊客T01闪充测试仪延续了尊客旗下产品包装的一贯风格，蓝白相间的外包装很细致十分吸引眼球，这也是基于线下业务的需要，大家亦可翻阅我过往的试用手记感受一下。充电头网的名片表明这是一份来自充电网的试用手记。

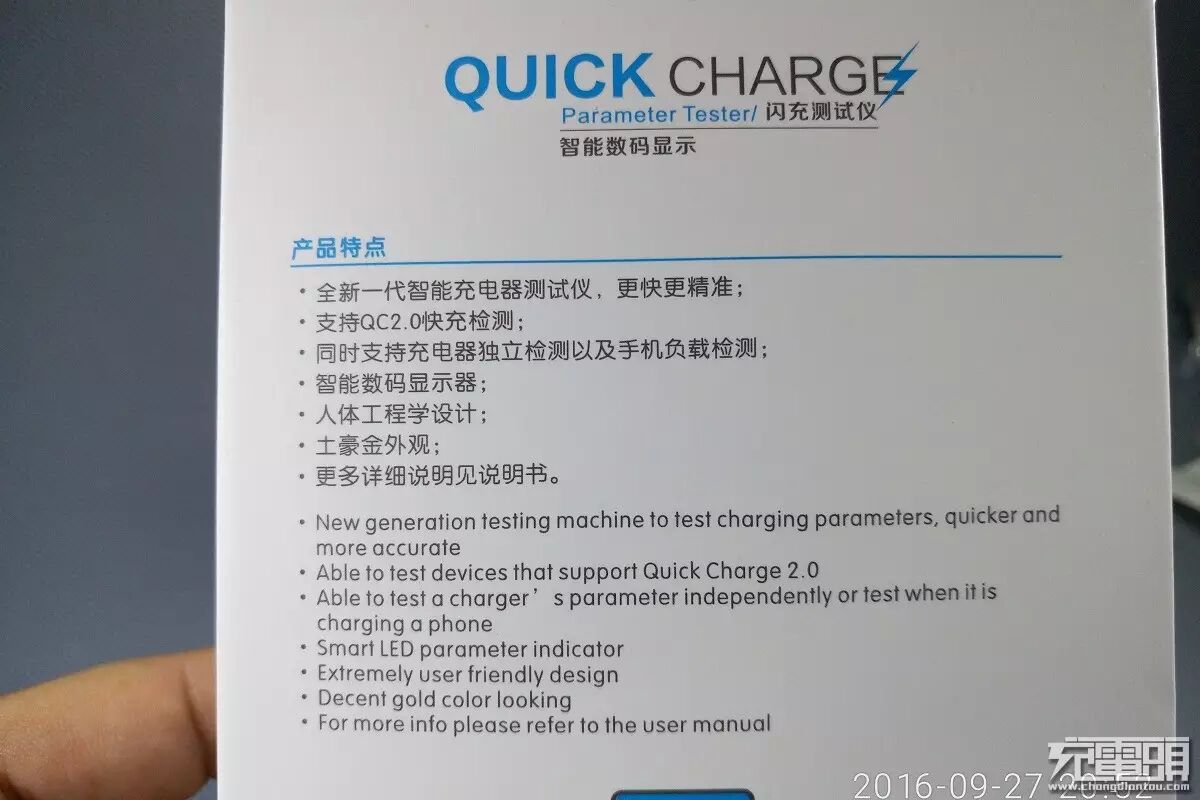

包装盒背面有关于尊客T01闪充测试仪的产品特点，这些在下面会一一点出。
生产商等等的相关信息十分详细。

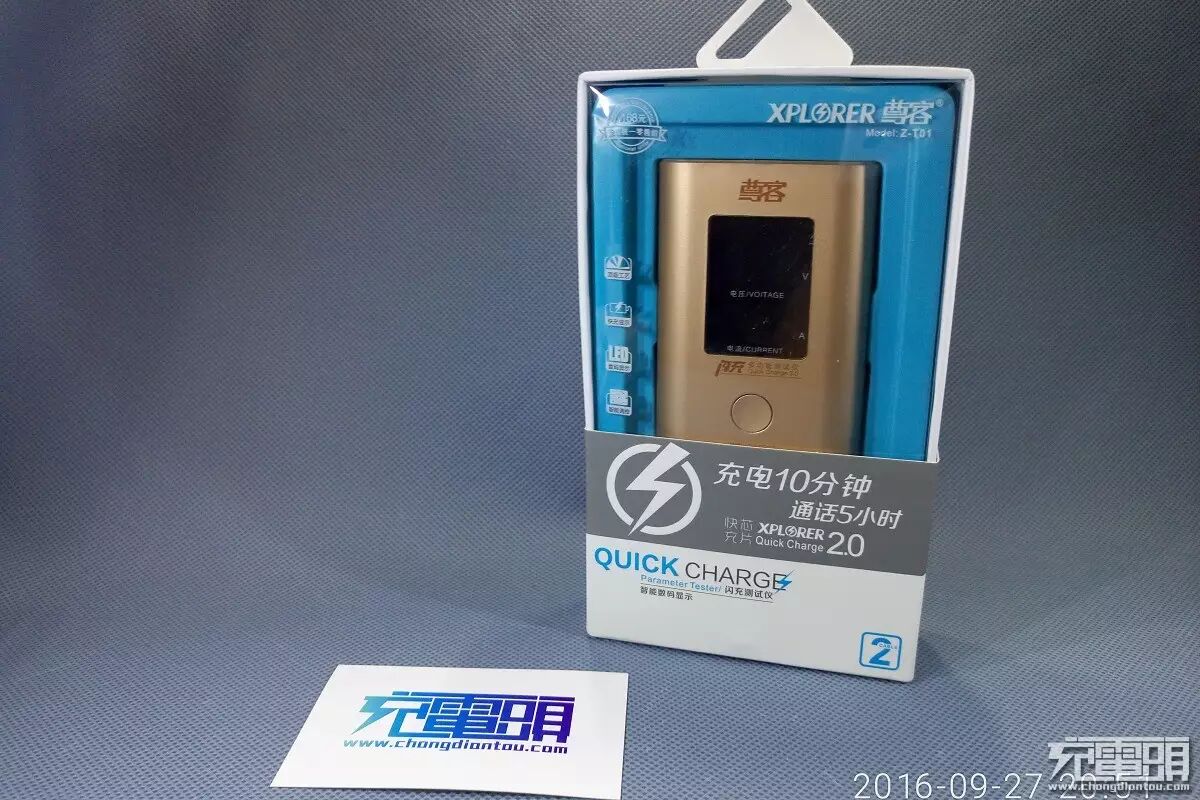

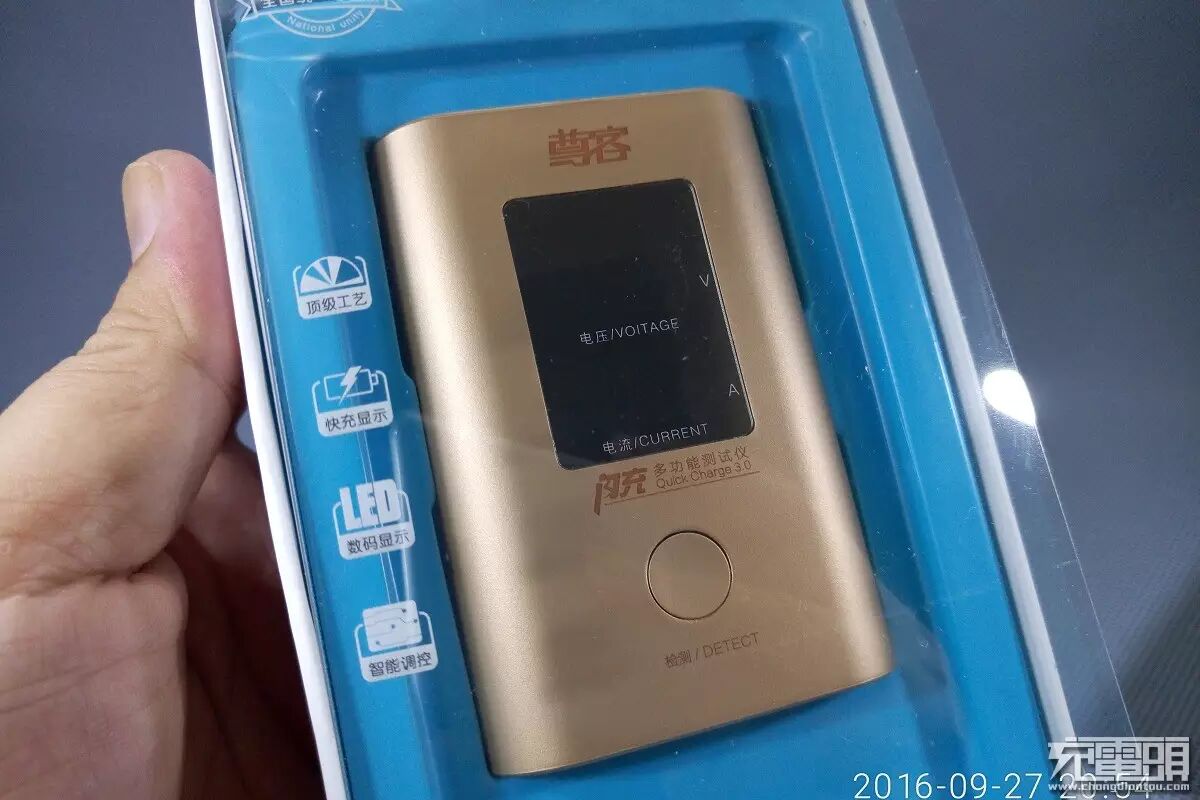

透明设计的包装有利于展示产品，这对线下业务来说很重要，顾客会一下子被吸引住。

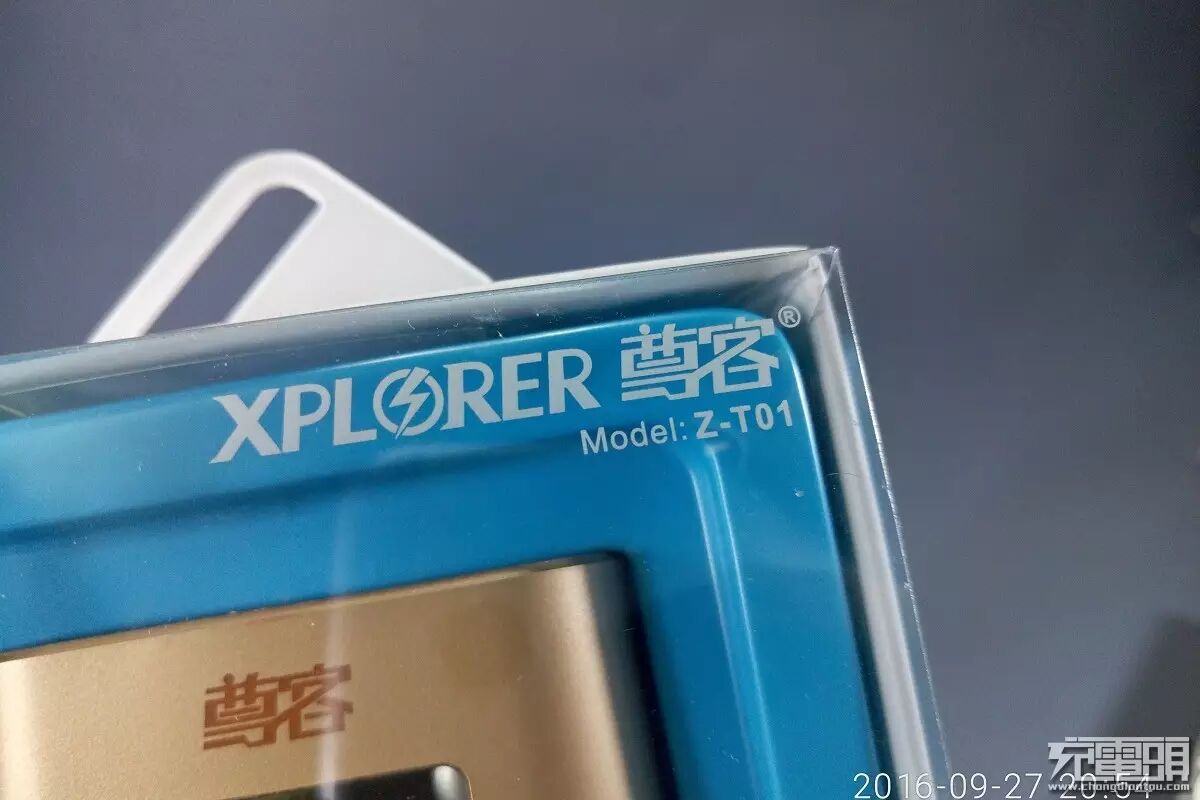

右上角有尊客的logo和型号。

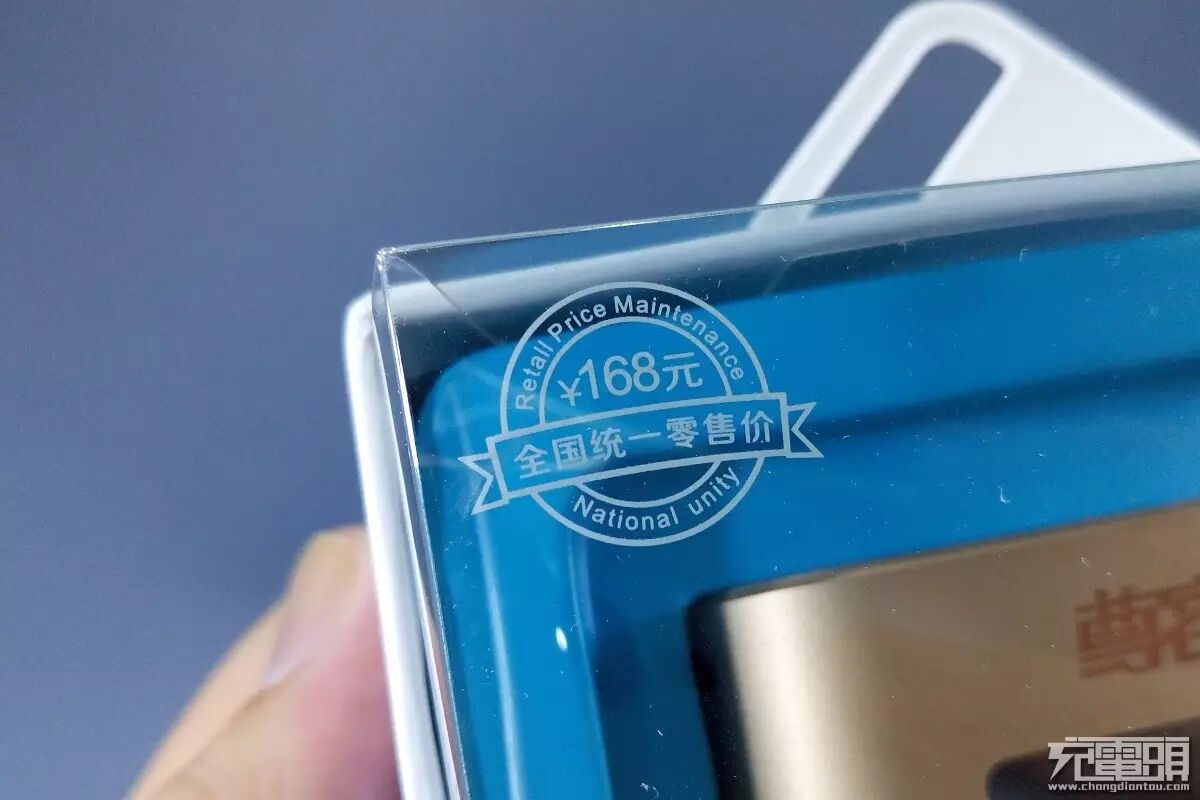

全国统一零售价￥168元整，土豪的配色加上土豪的售价才够霸气。

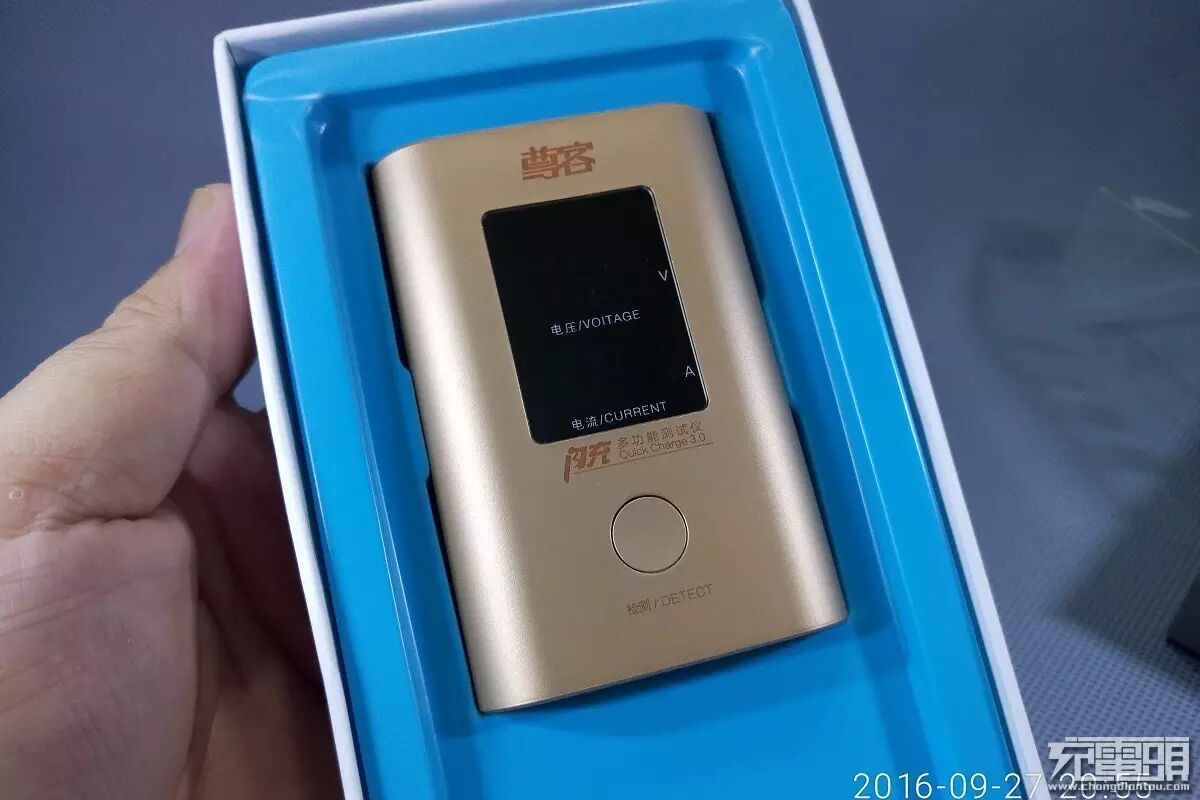

蓝色的吹塑中盒给予产品很好的支撑，避免在运输途中损伤。

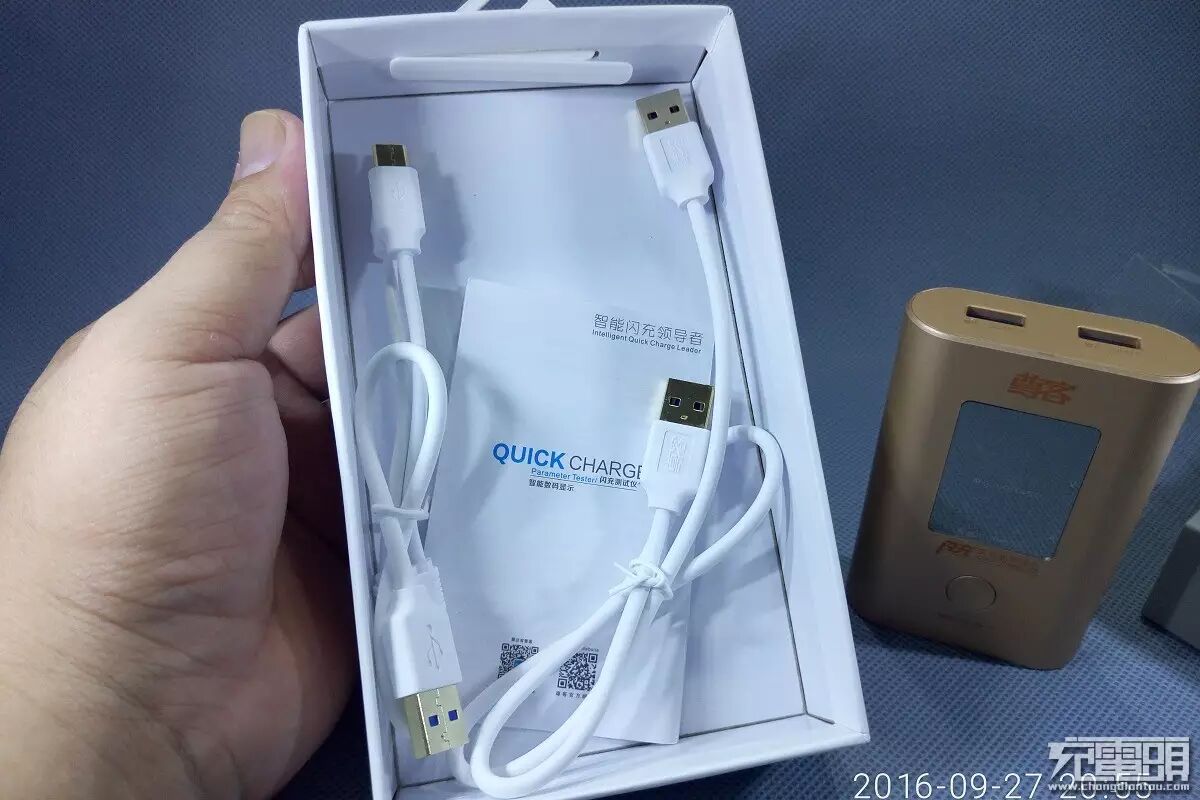

拿出测试仪，包装盒里面还有两根测试现场和说明书。

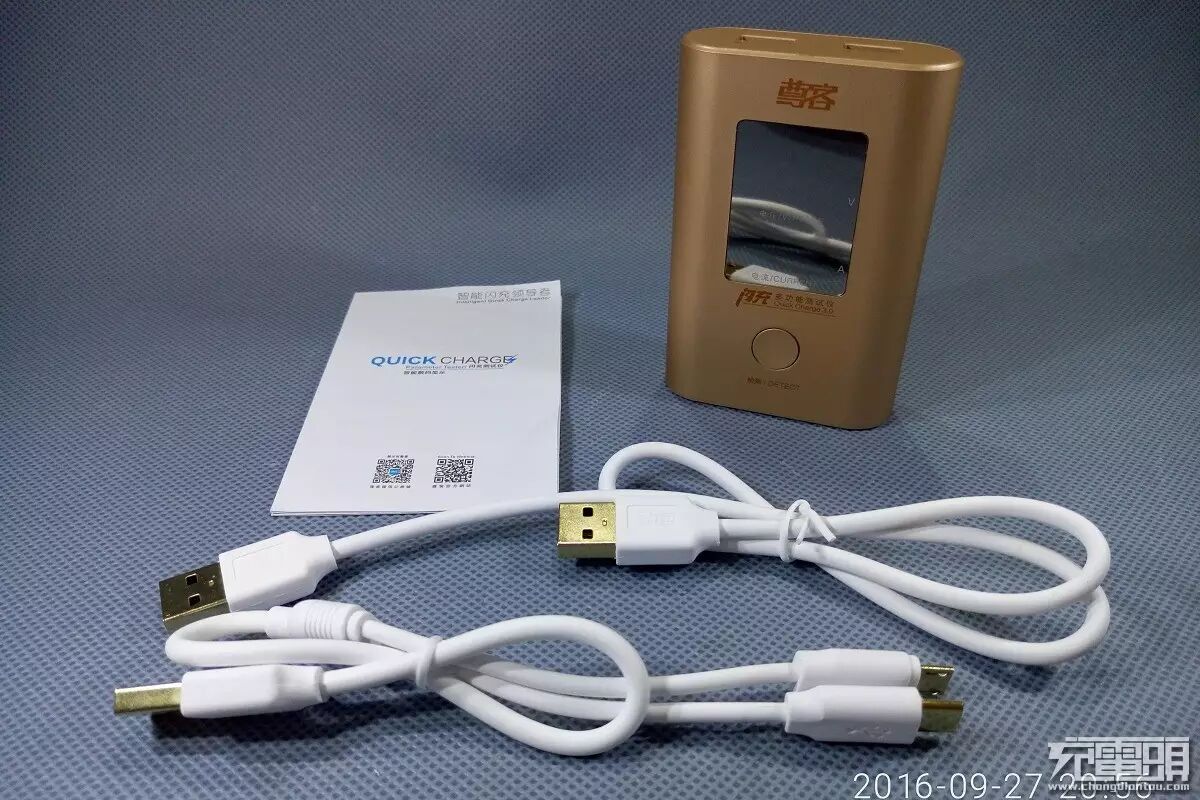

所有附件的合照，测试仪一台，测试线两根，说明书一份。

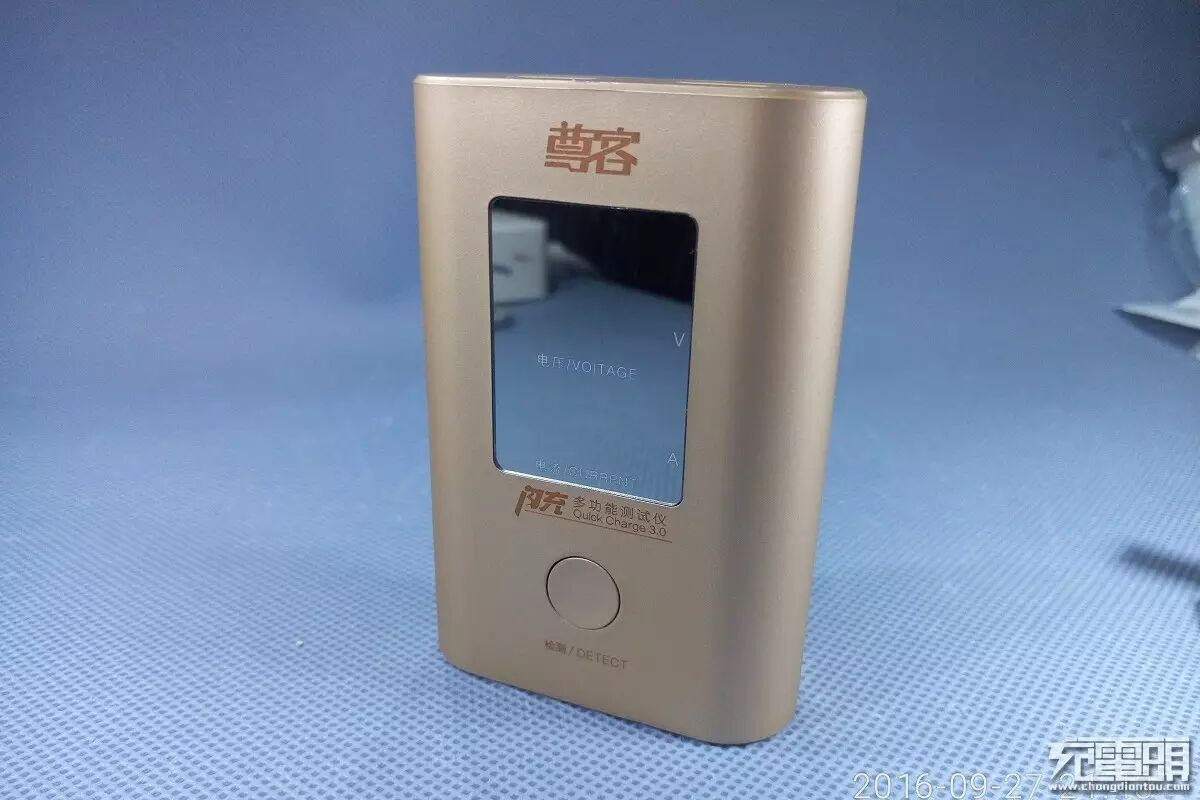

我们先来看看测试仪，测量外尺寸为长97mm，宽61mm，厚23mm（手工测量会有小误差），具体一点说就是差不多烟盒一样大小，测试仪外壳设计比较圆滑，拿在手上感觉很好，不过觉得太大也不会太小不好把控，确实是有点人体工程学设计的味道。显示屏幕镜面设计，不显示的时候简直能当镜子用，外观确实是十分漂亮。

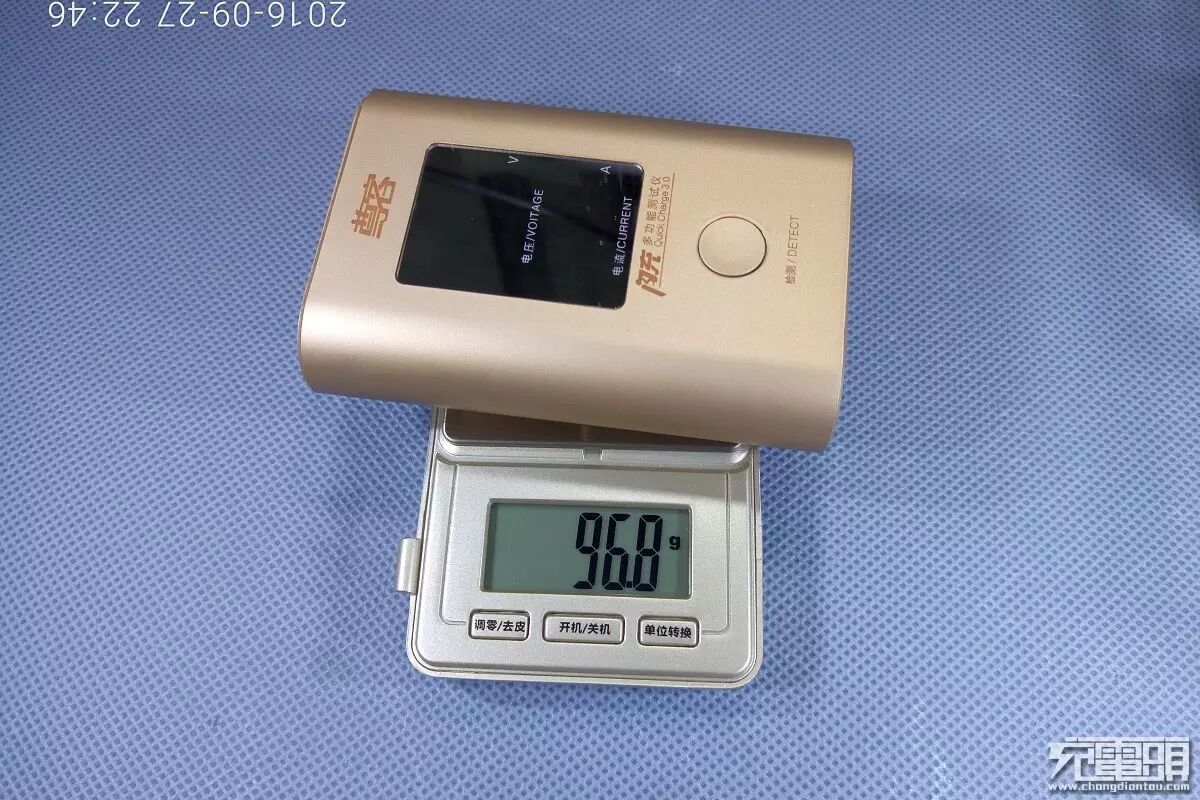

测试仪看起来比较大，实际重量只有96.8g，算是比较轻便的。

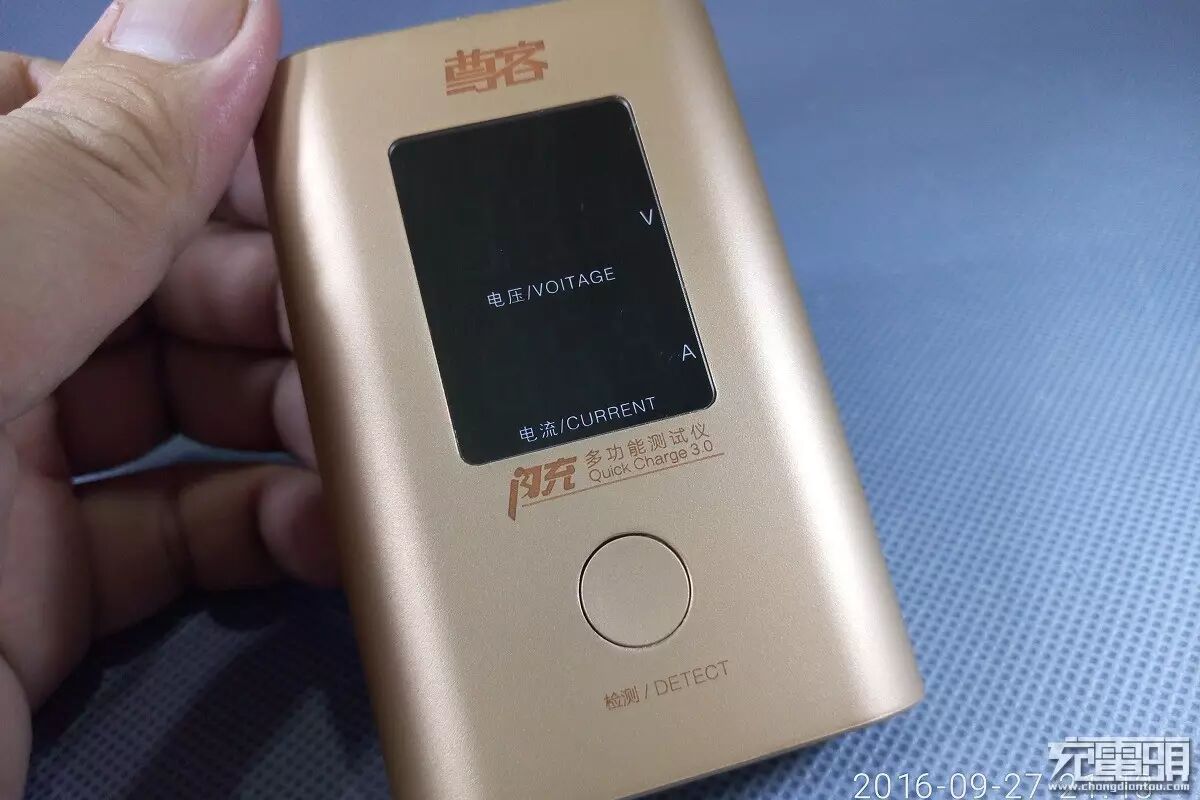

测试仪正面是一块屏幕，分别显示电压、电流和充电模式，屏幕下方是唯一的一个按钮，正面上方激光蚀刻的尊客logo很是细致。中间的QC3.0字样却令人不禁有点疑问，因为厂家给出的介绍这款测试仪支持QC2.0，并没有说能支持QC3.0。

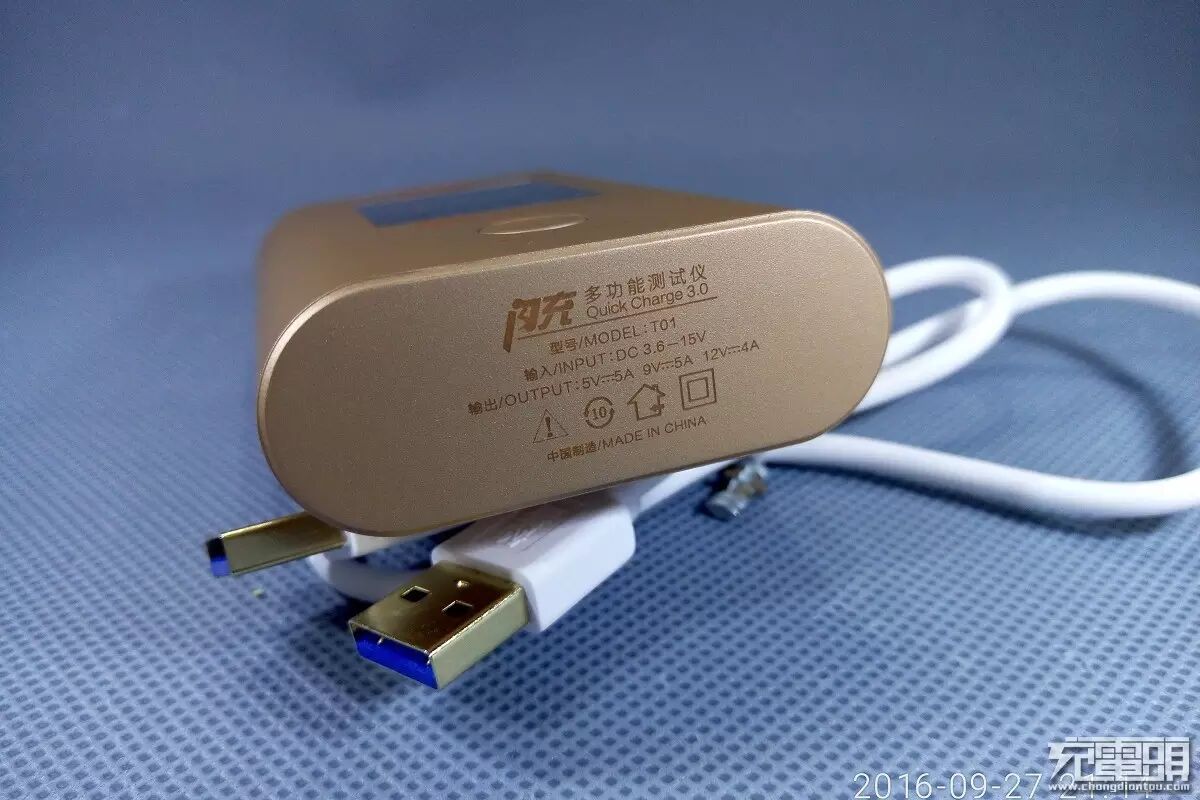

测试仪底部亦标注了相关的参数。
背面很干净。

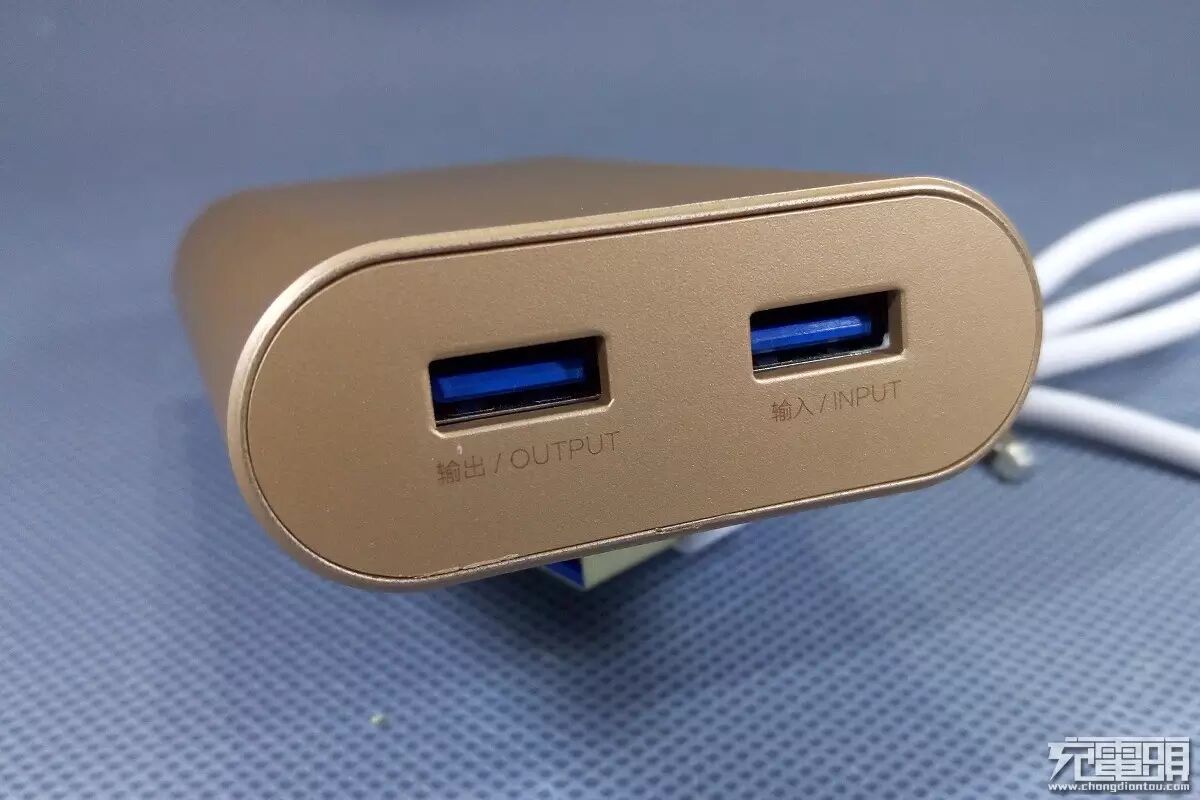

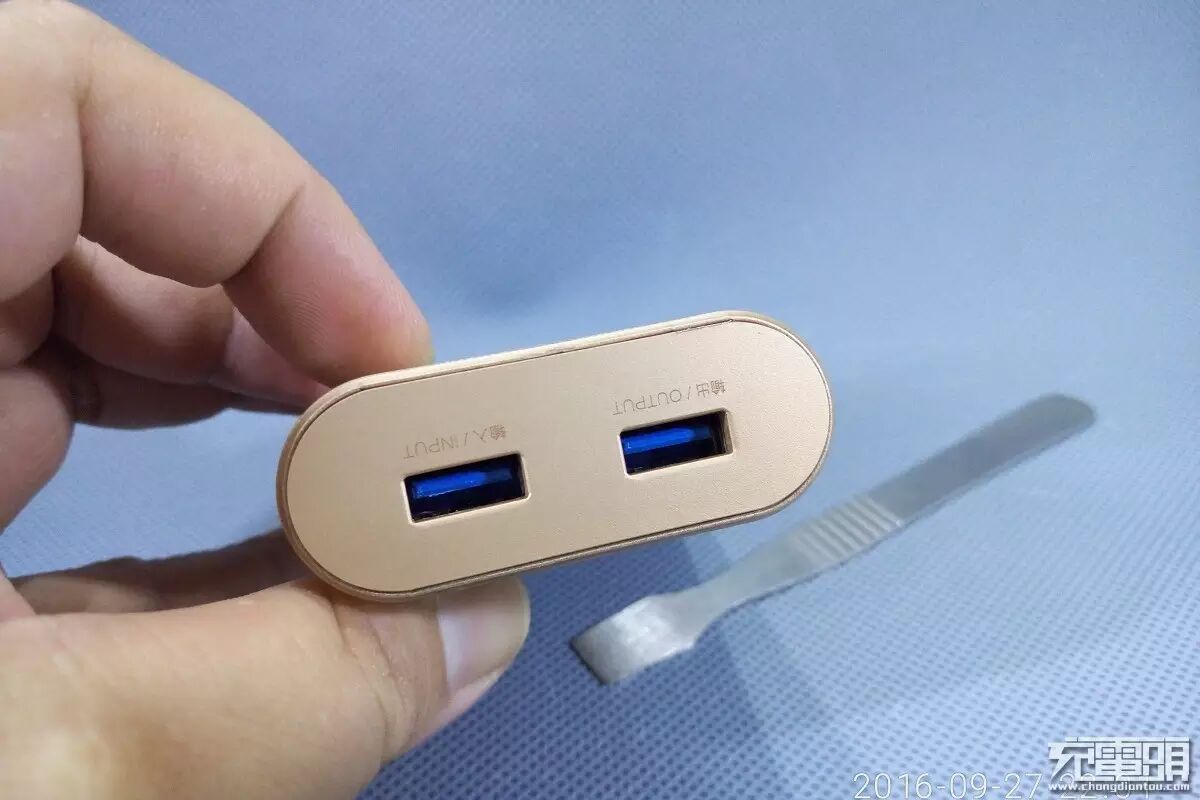

测试仪提供了两个接口，一个输出一个输出，胶芯均为蓝色对应配套的数据线。

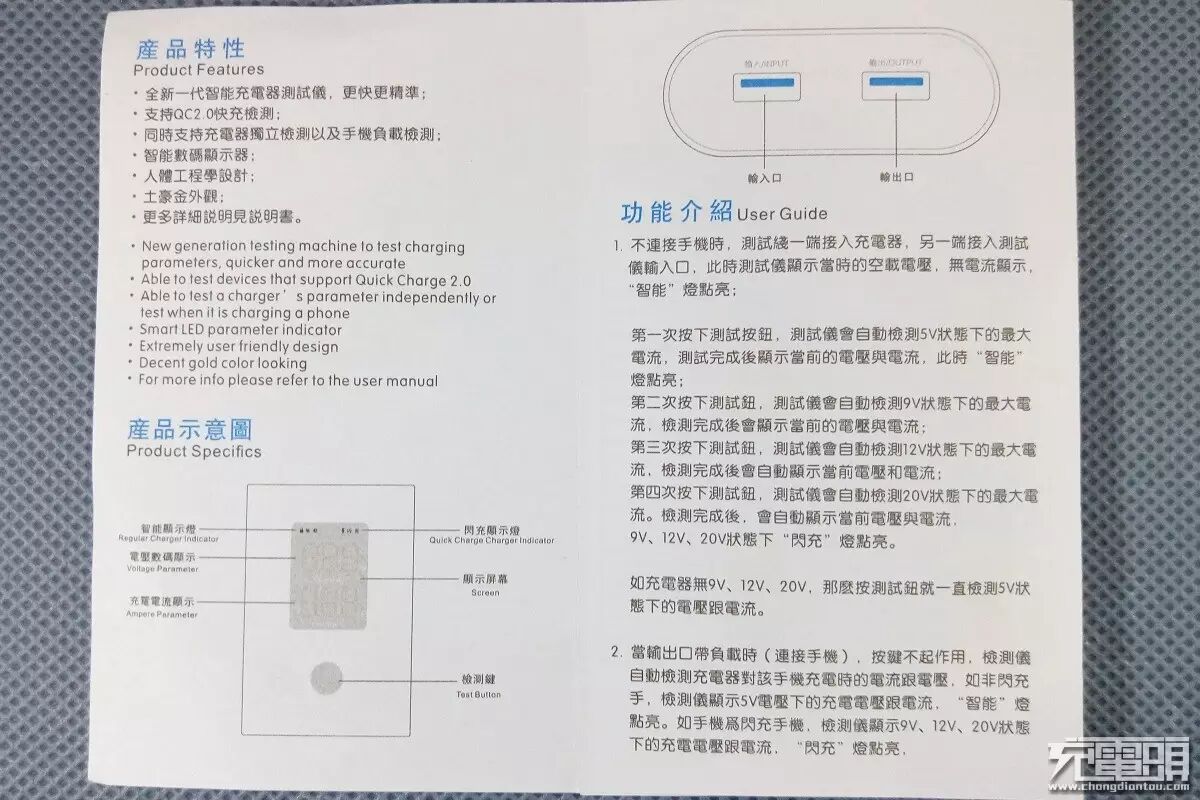

说明书图文并茂，对产品的特性、外观、功能均有详细介绍，从功能介绍我们可以获知尊客T01闪充测试仪主要有两项功能，一是可以单独对充电头的负载能力进行测试，一是可以当做电流表对设备的充电情况进行实时监测。

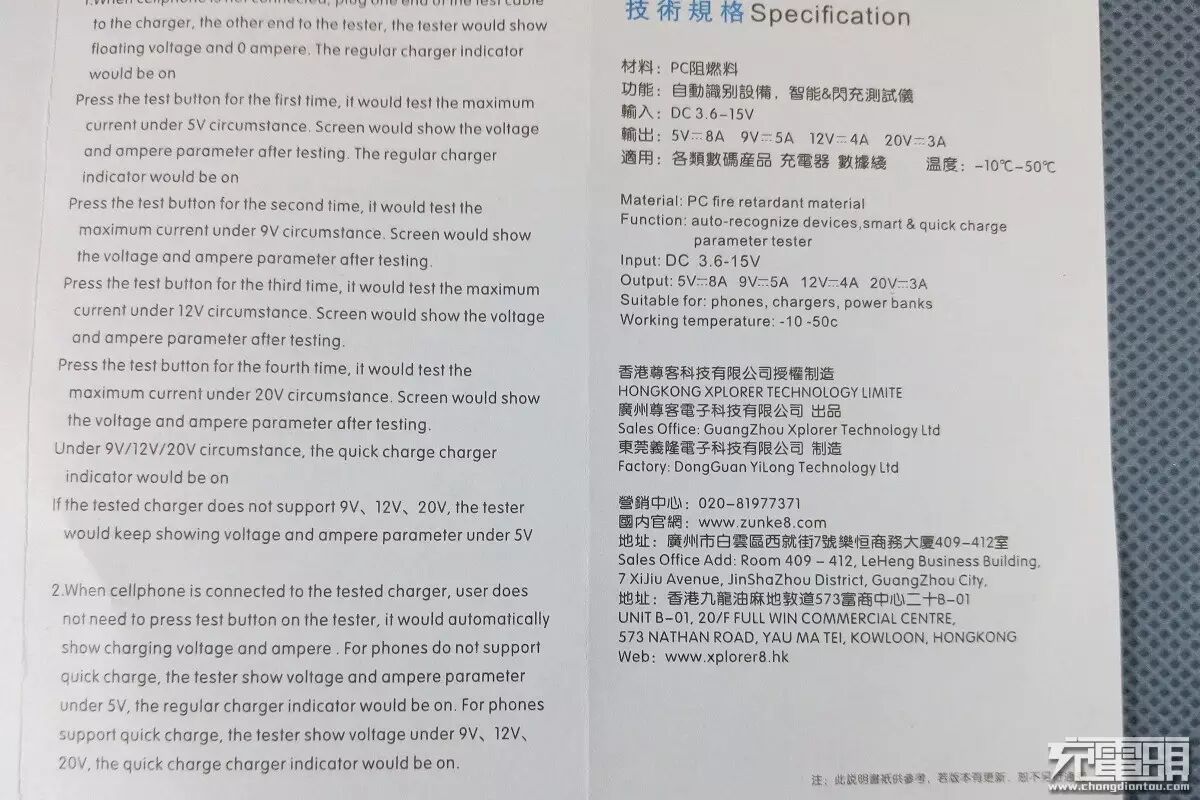

技术参数这里有点疑问，输入3.6-15V，但是输出却可以去到20V-3A，不知道此处是否存在笔误。

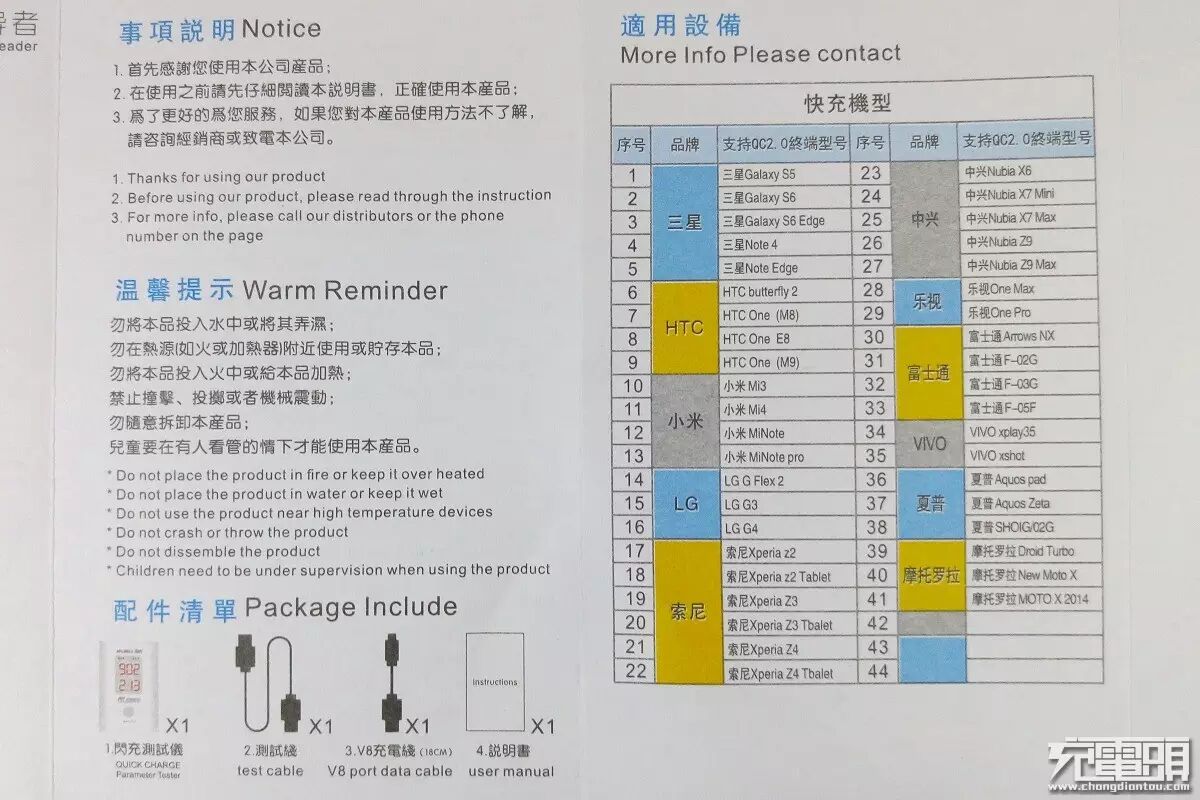

说明书均有中英对照，估计此产品还做外销，说明书列举了部分支持的机型。

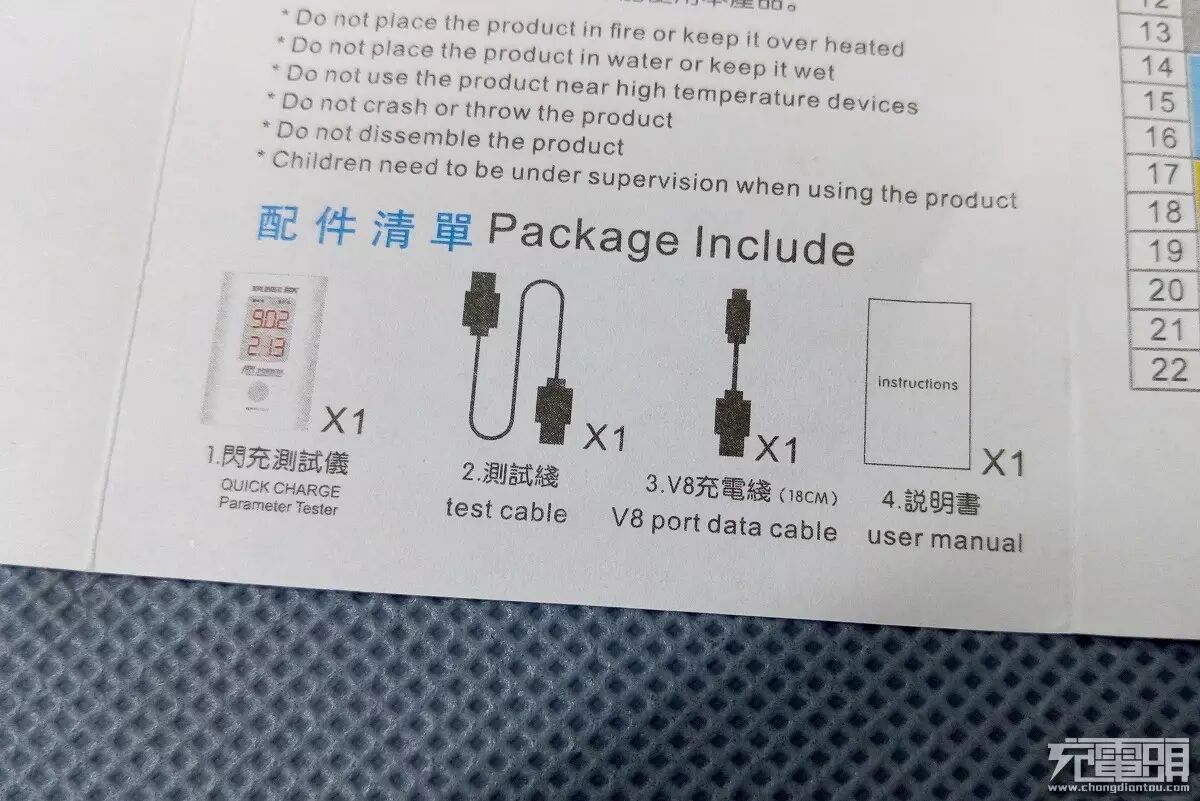

说明书亦标注了配件清单，图上的充电线标注是18cm，但与实际测量值有出入。

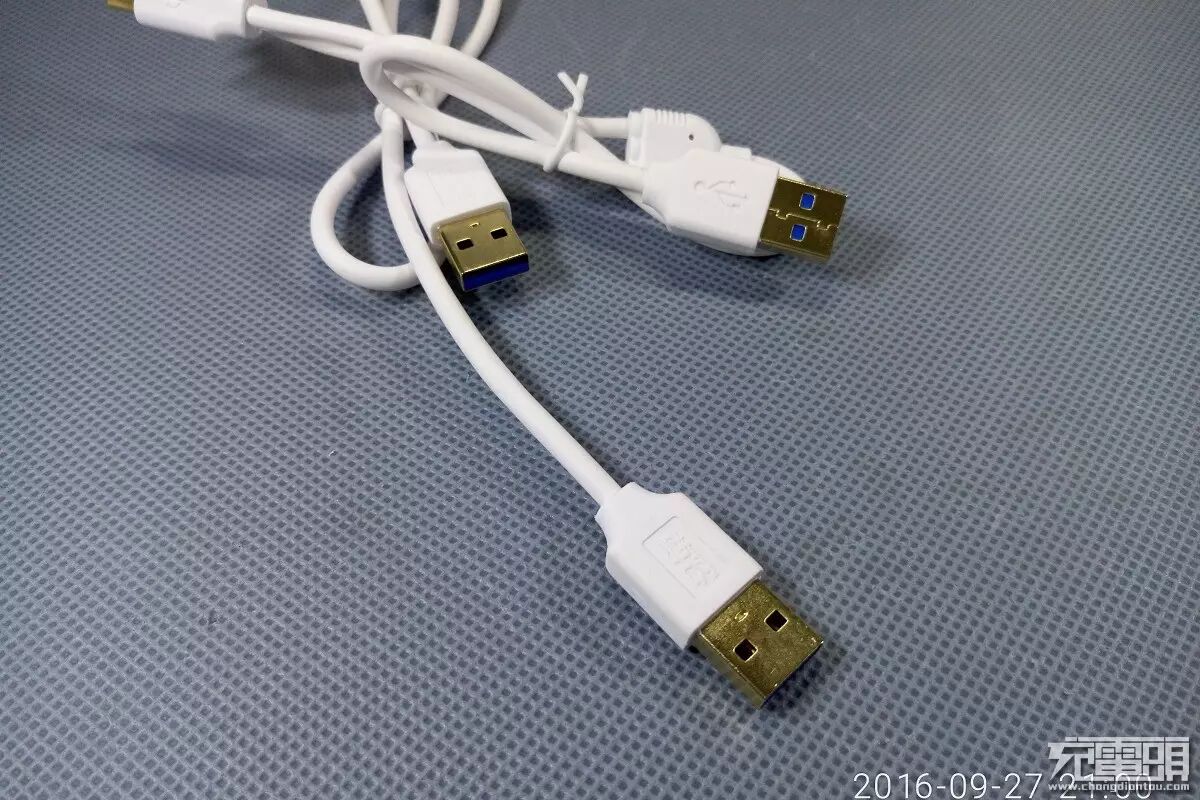

两根测试线材的接口均采用了镀金处理，美观的同时有效防止氧化。

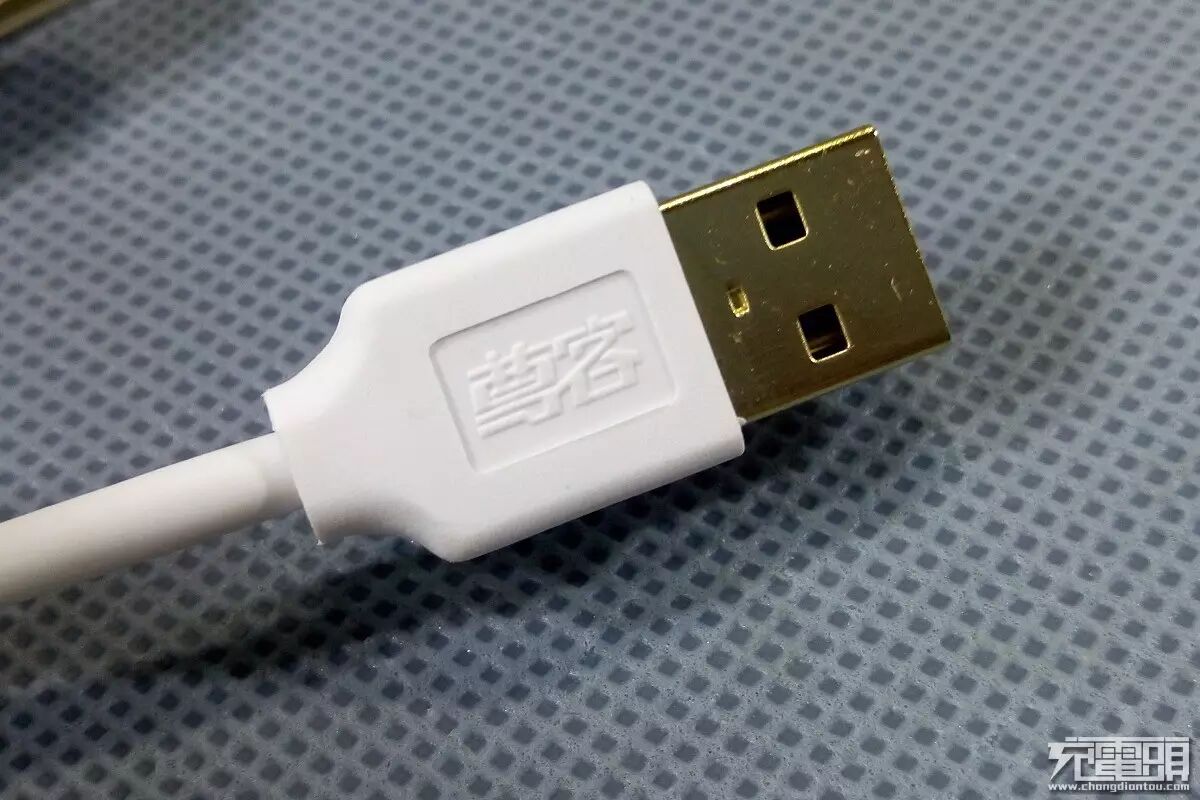

插头上还有尊客logo。

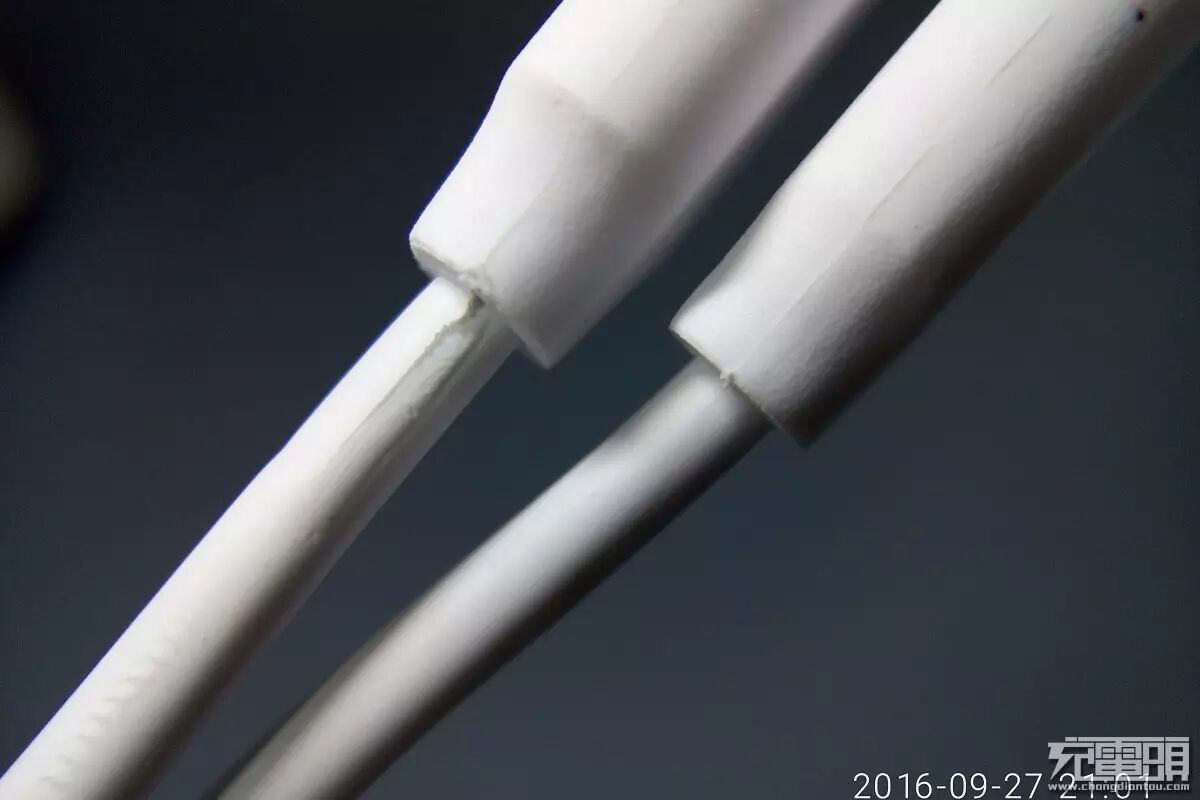

注塑不够细致。

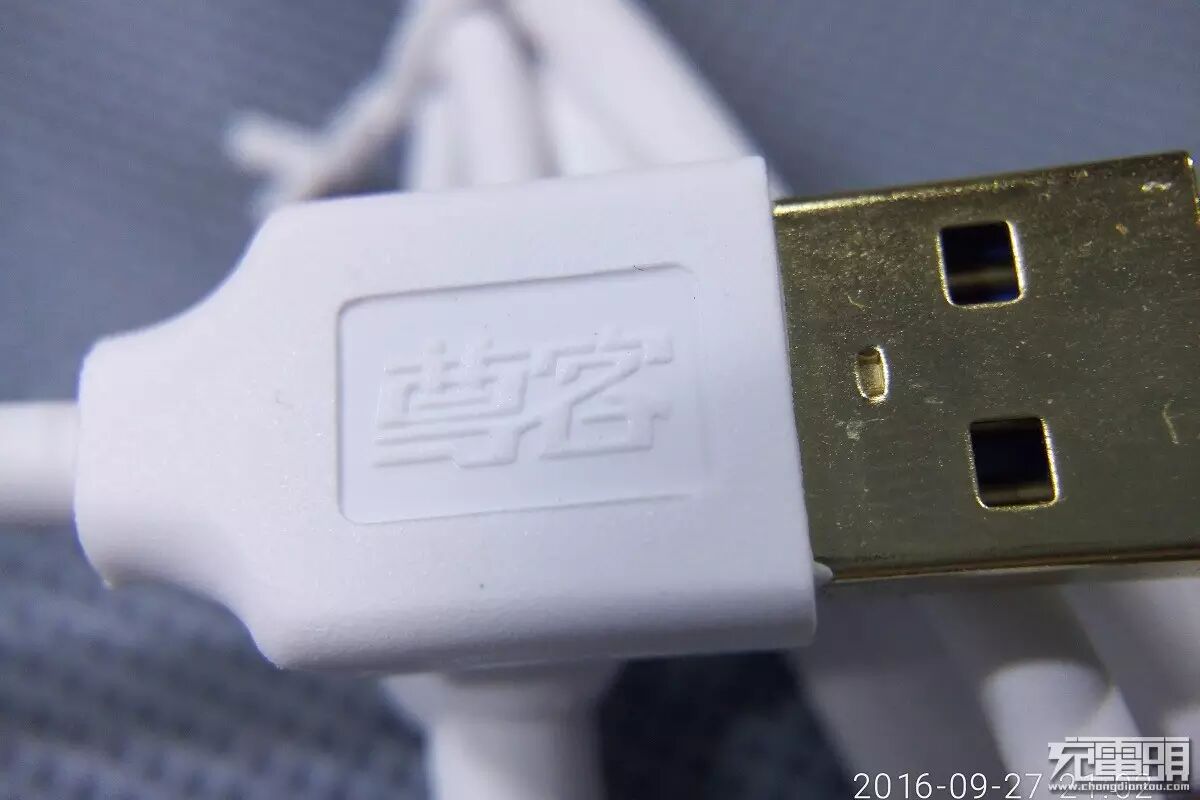

尊客的logo很清晰。

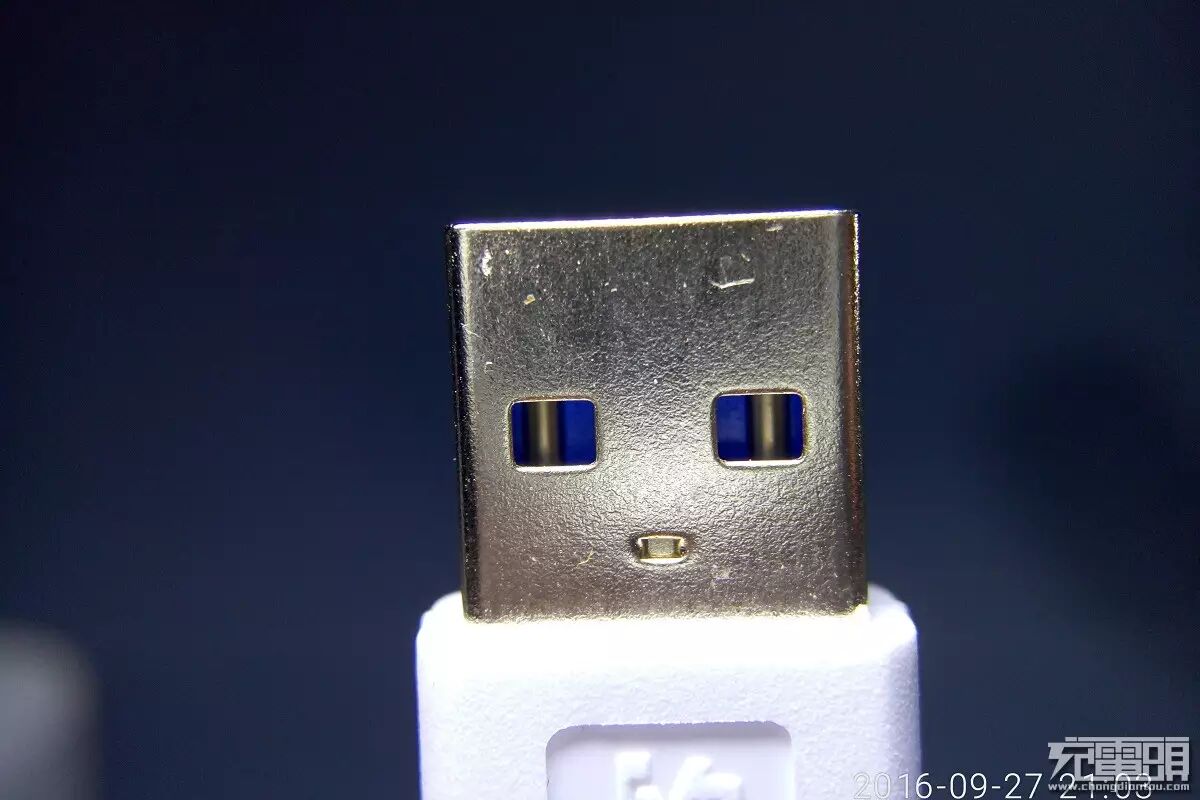

触片也做了镀金处理，有效减少电压损耗。

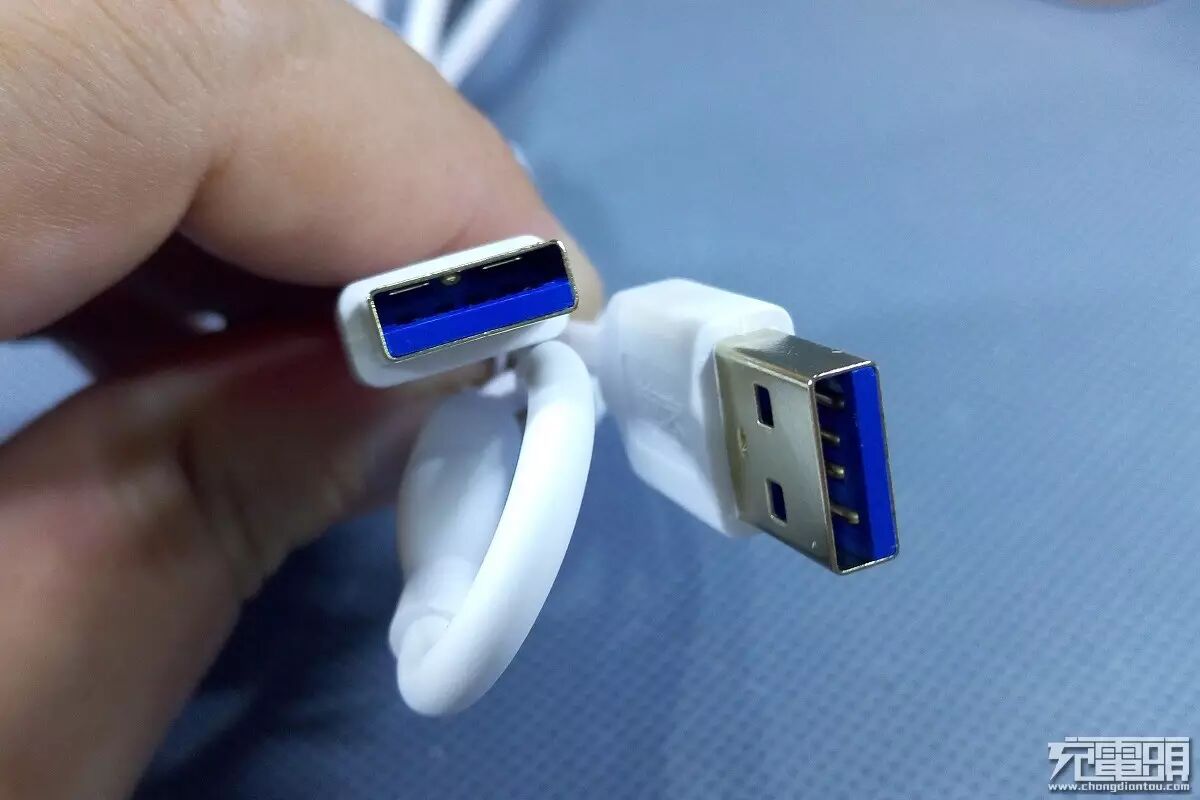

接头胶芯均采用了蓝色胶芯，看上去很特别，虽然很容易被人认为是USB3.0。上图是一根USB-A to USB-A的连接线，用以对接充电头、移动电源的输出口到测试仪的输入口。线材长度为50cm（手工测量会存在小误差）。

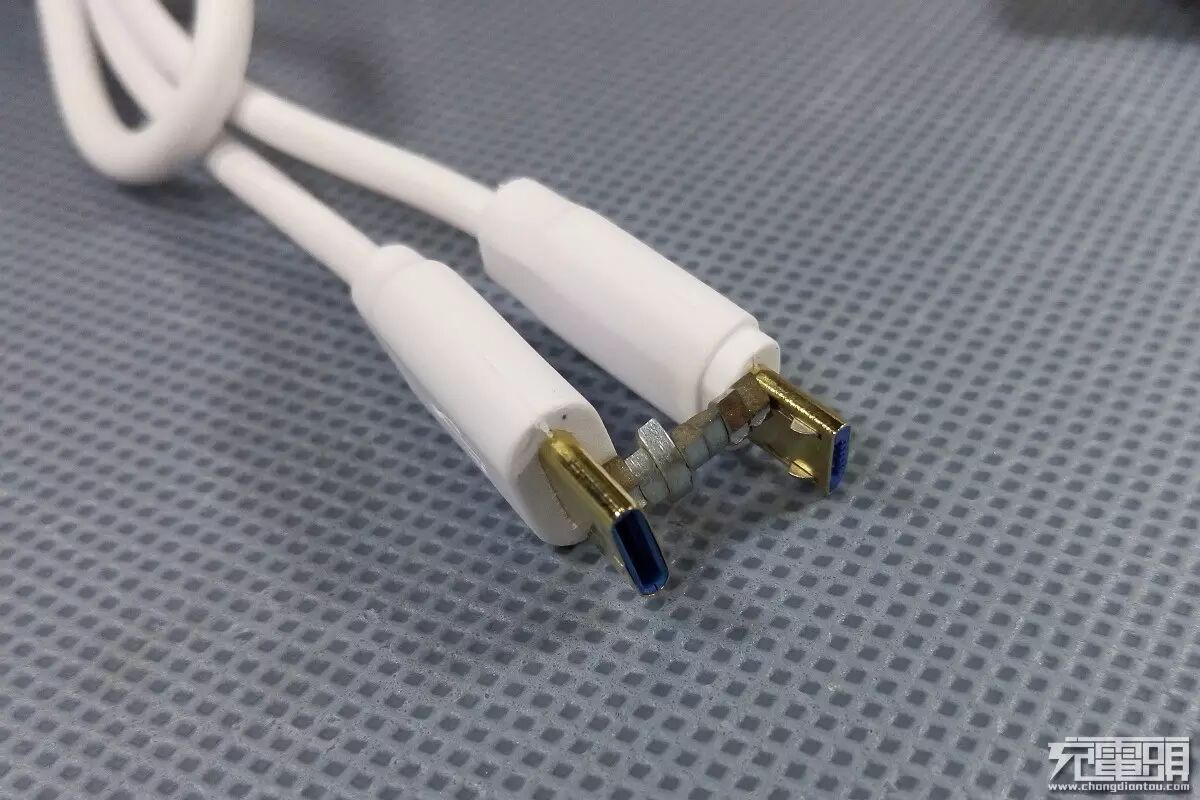

测试仪还附带了一根双头的充电线，USB-A转MicroUSB、Type-c，线材长度为30cm（手工测量会存在小误差）。

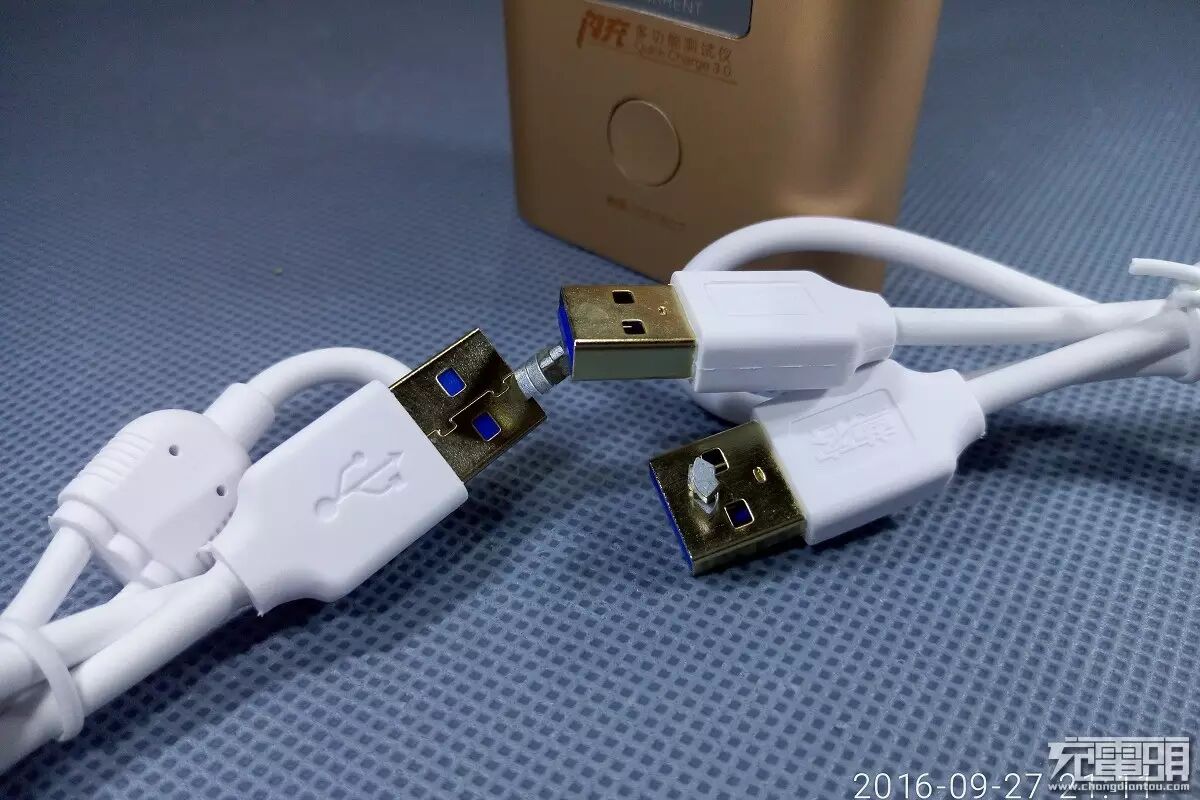

两根数据线的USB-A接头均能强磁吸附。

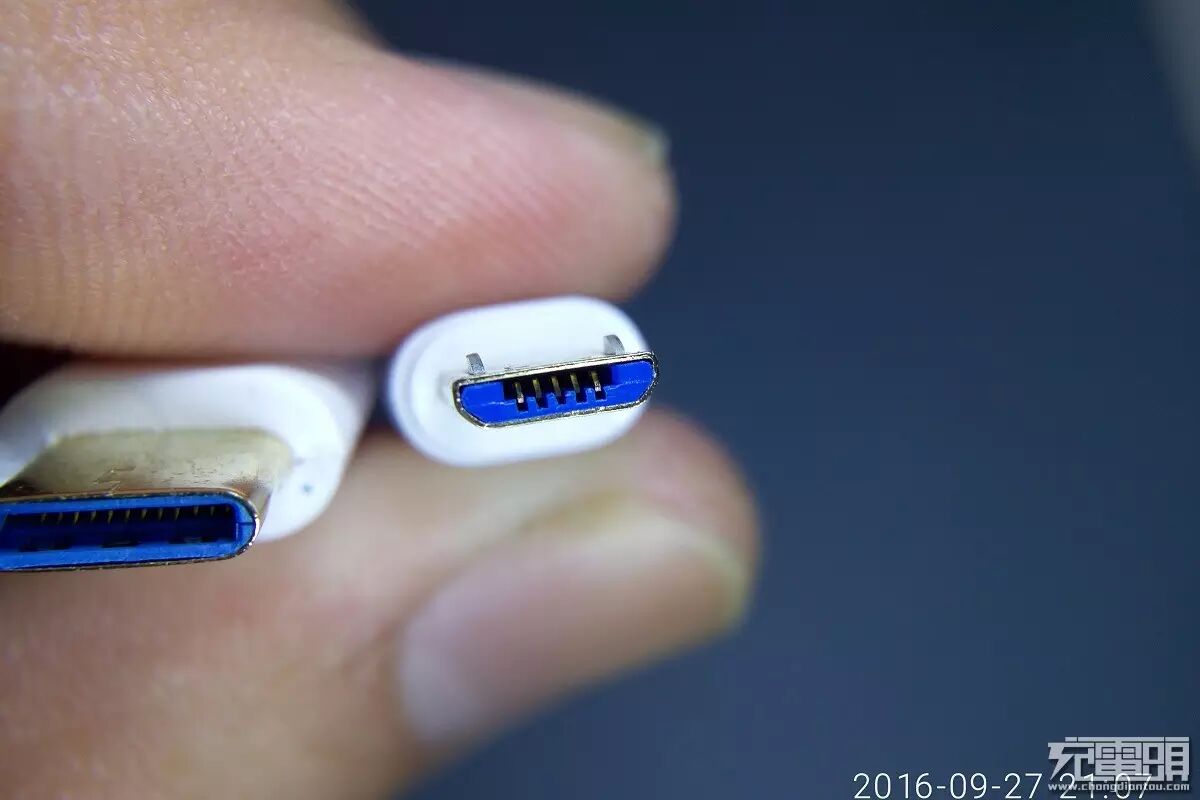

MicroUSB、Type-C接头亦有轻微的吸附，不过这个并不用过于担心，只要里面的触片为纯铜制作镀金处理就能很好的试用，外壳铁制反而能保证强度。
晒单到此为止，尊客T01闪充测试仪给人的感觉是整体做工不错，外观设计圆滑，大小拿在手上很合适，但是说明书和产品的标识说明略有混乱。
三、测试
随手拿起身边一个jdb速龙QC3.0双口充电器进行测试，用测试仪配套的测试线连接。

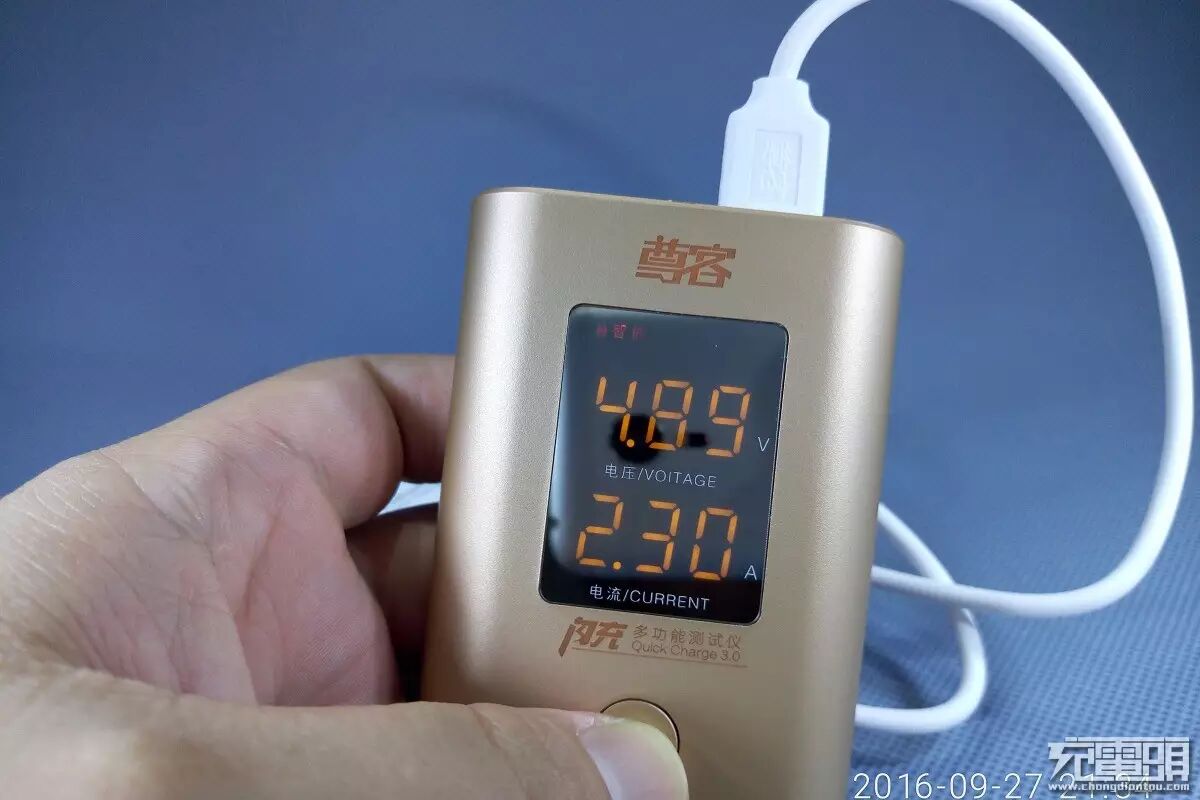

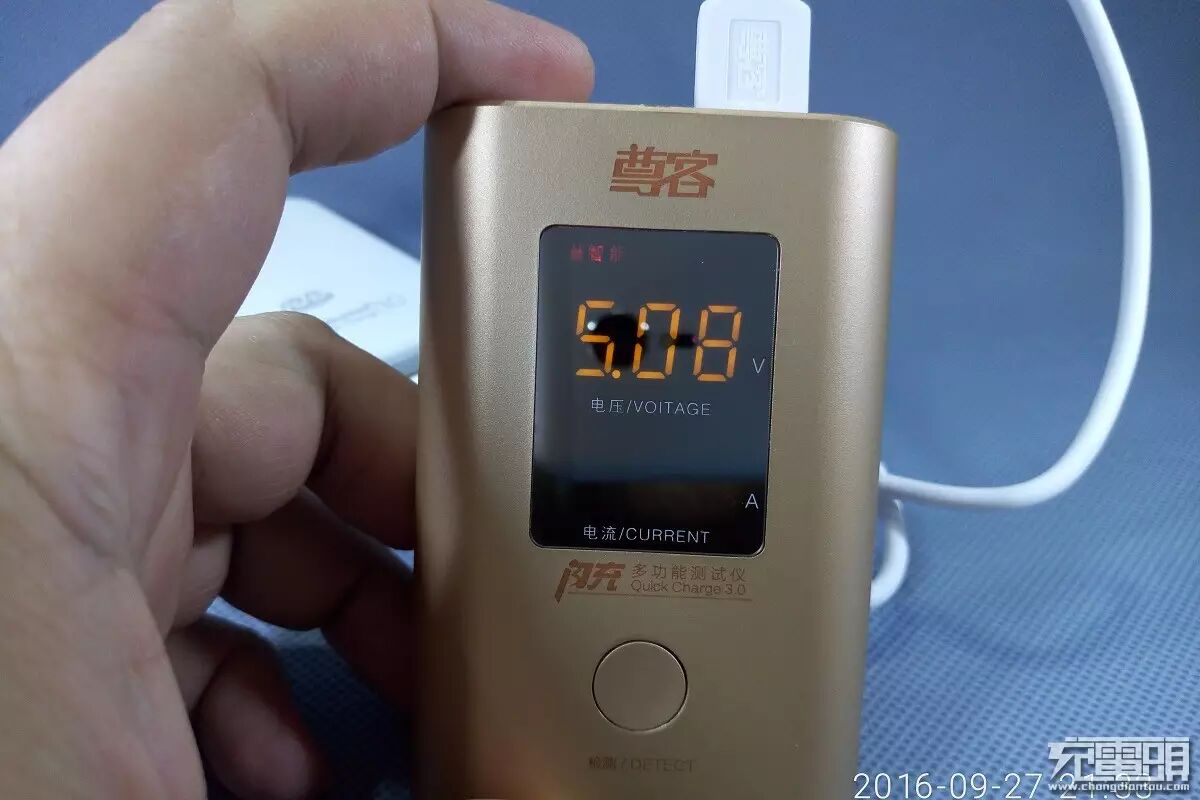

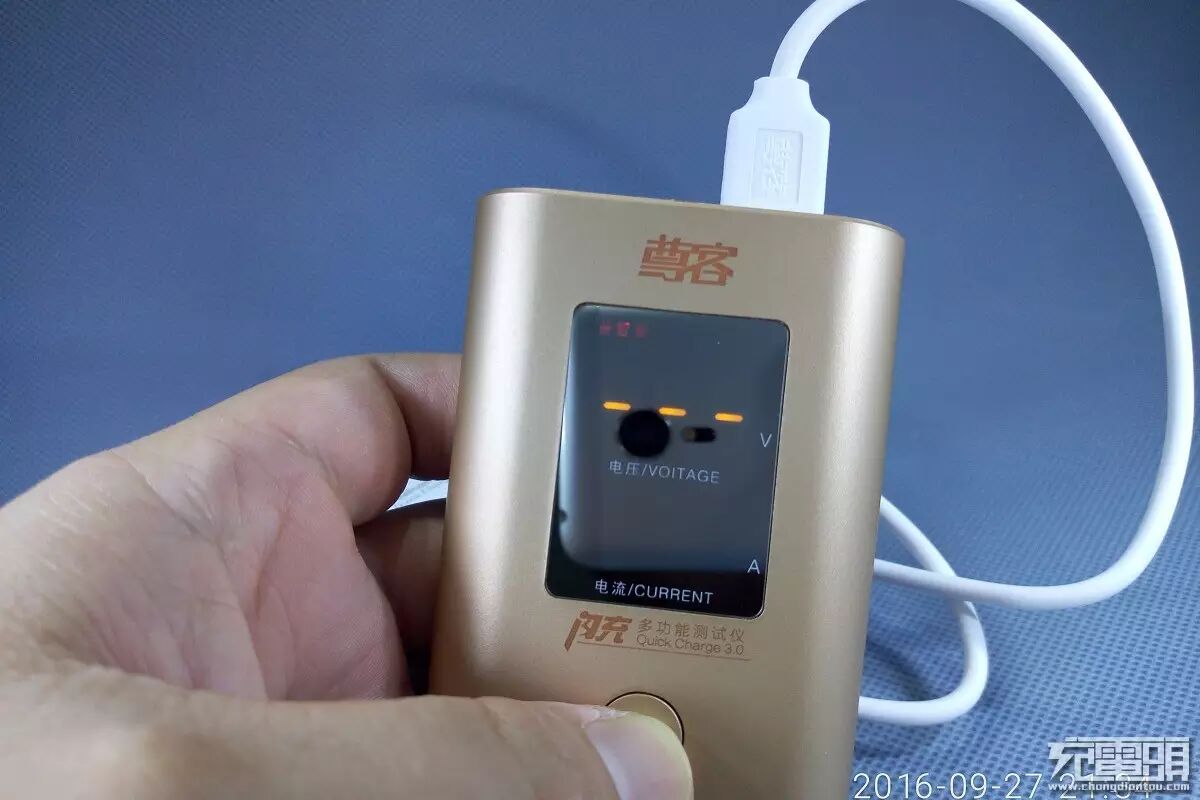

按照说明书的说法，测试仪显示充电器的空载电压，5V状态下屏幕左上角的“智能”字样亮起。看来尊客T01闪充测试仪采用的是数码显示管的形式显示电压电流值，黄色的字体显示效果十分理想，很清晰。
按照说明书按一下按键，测试仪就开始对充电头的负载能力进行测试（电流步进测试）。

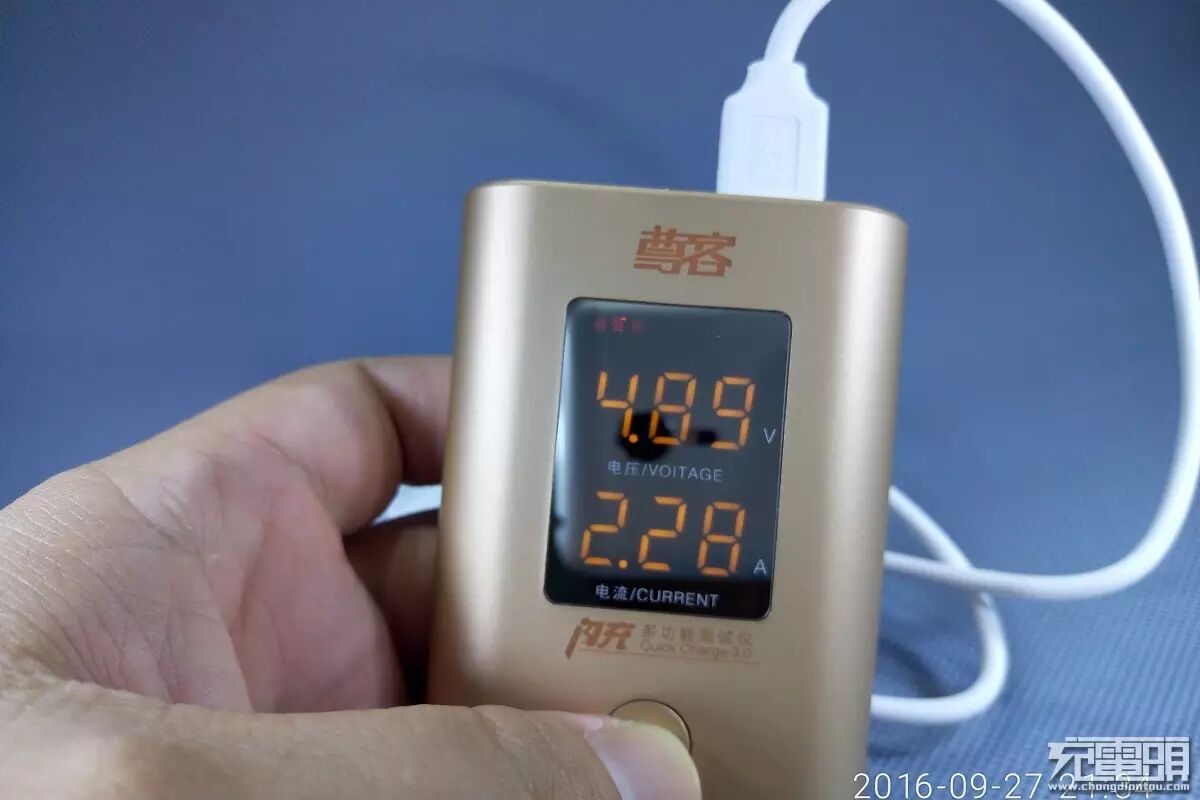

测试仪的电流步进频率很快。
电压随着电流的增大而变化，JDB速龙QC3.0双口充电器没有线补这个是已经确认的。

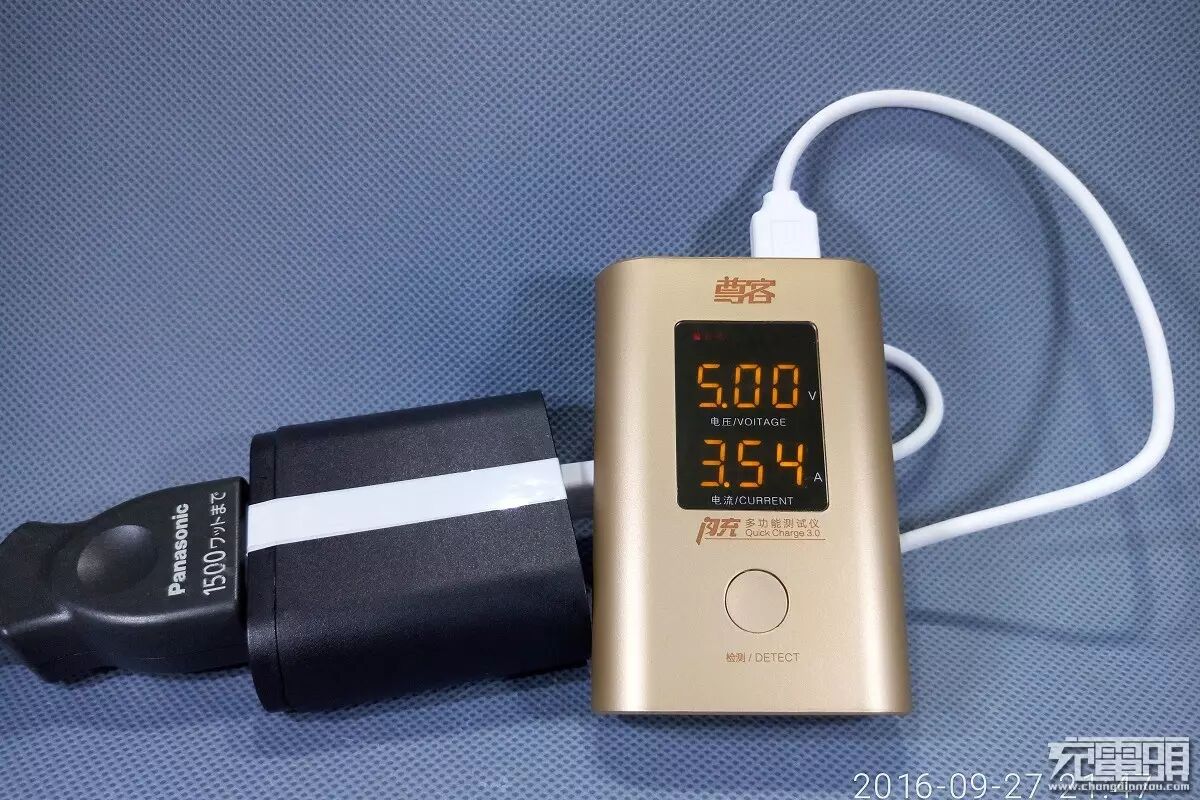

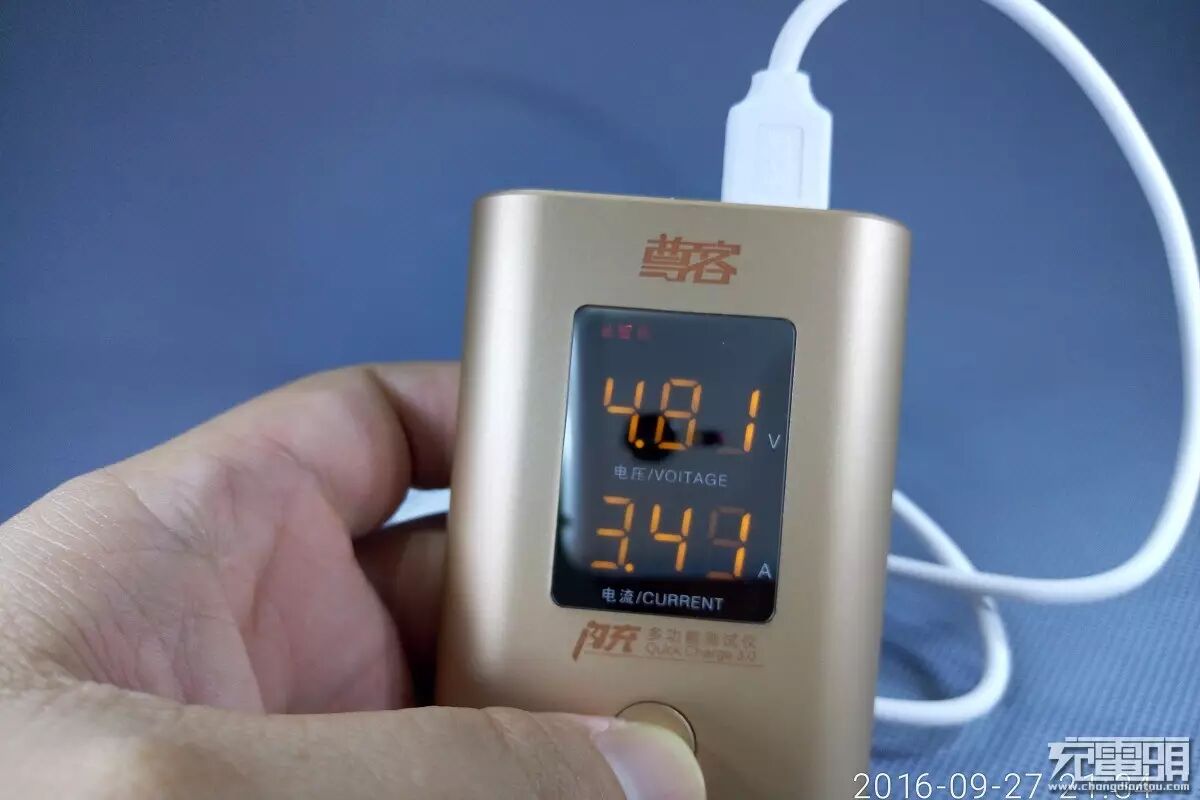

尊客T01闪充测试仪测试速龙5V状态下最大为4.97V/3.76A，这与我前一个月用EBD-USB测量时的数值（5.06V/3.7A）略有出入，主要是电压上的，因为尊客T01闪充测试仪并不是直接连接在充电头上，而是要通过一根50cm长的测试线连接，测试线会造成一定的电压损耗。

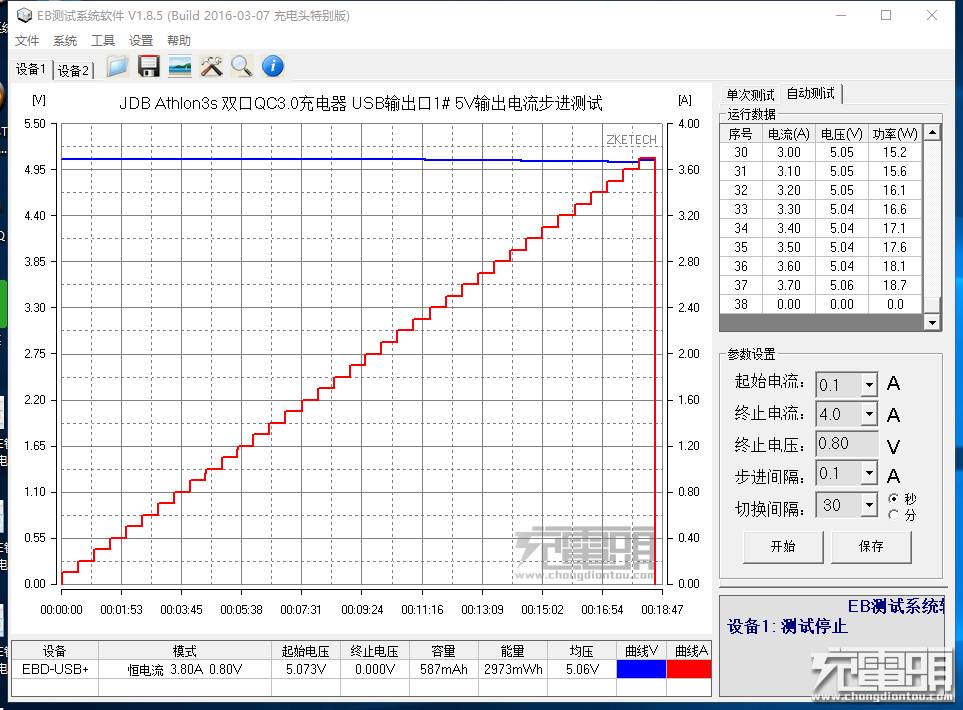

附上JDB速龙QC3.0双口充电器用EBD-USB测试5V下电流步进的测试图，大家可以对比看看。
测试完5V，按照说明书再按一次按钮，测试9V的电流步进。
然而结果是T01闪充测试仪无法对JDB速龙QC3.0双口充电器进行QC触发，只能再跑一次5V的电流步进。

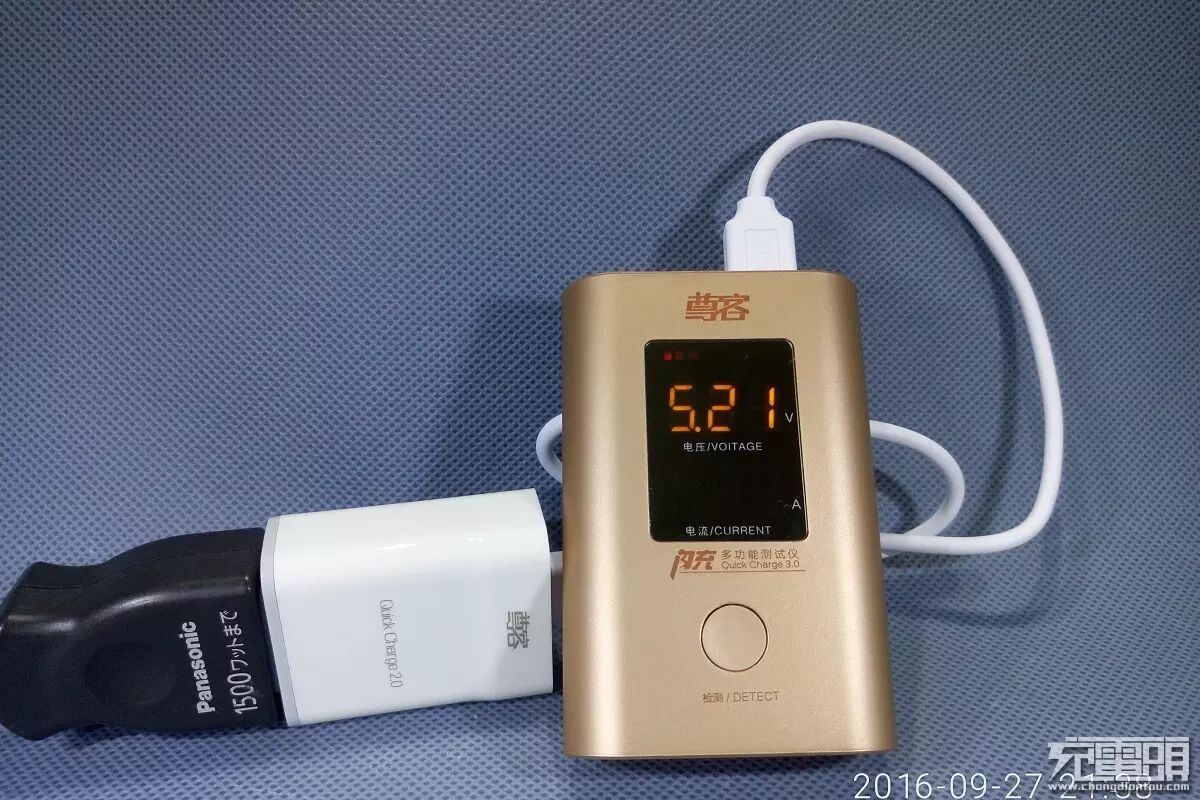

既然别人家的产品出现识别问题，那么我就将尊客自己家的QC2.0单口充电头Z-U111请出来。

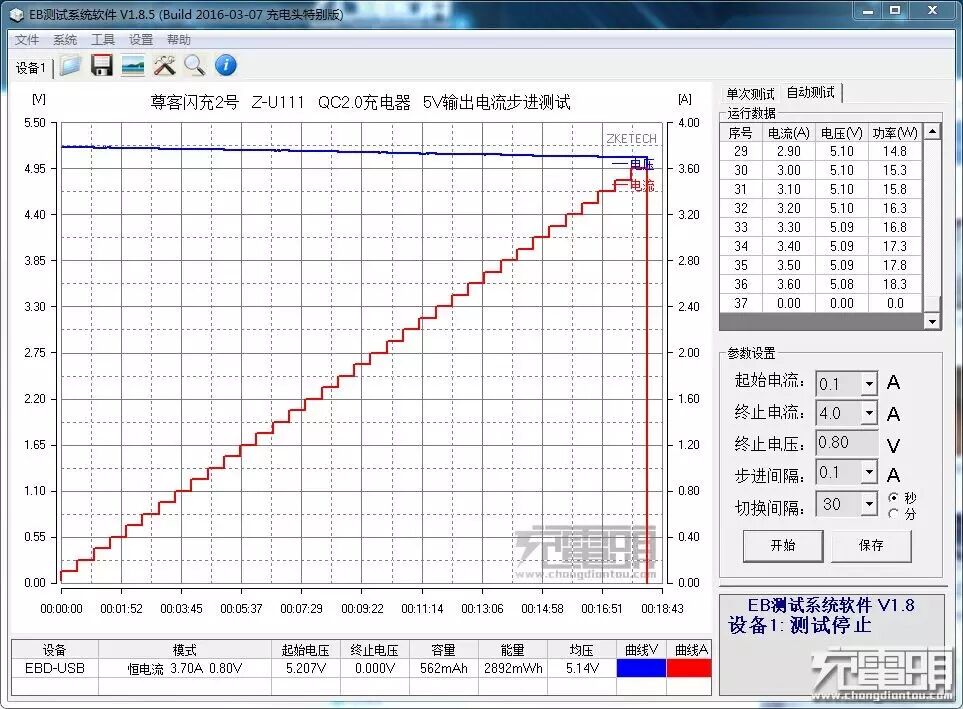

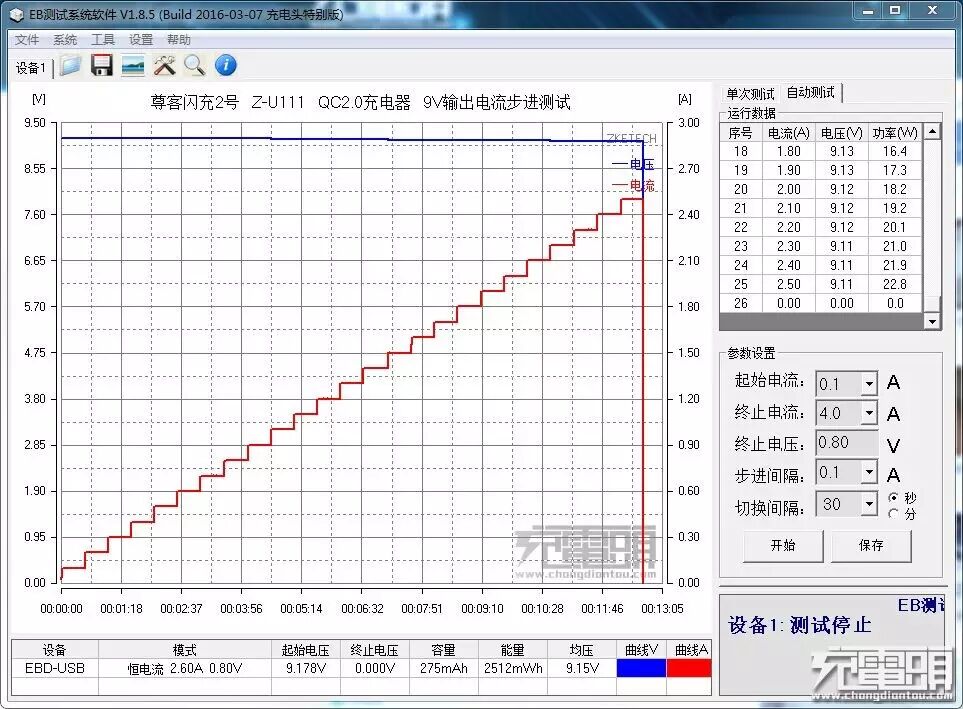

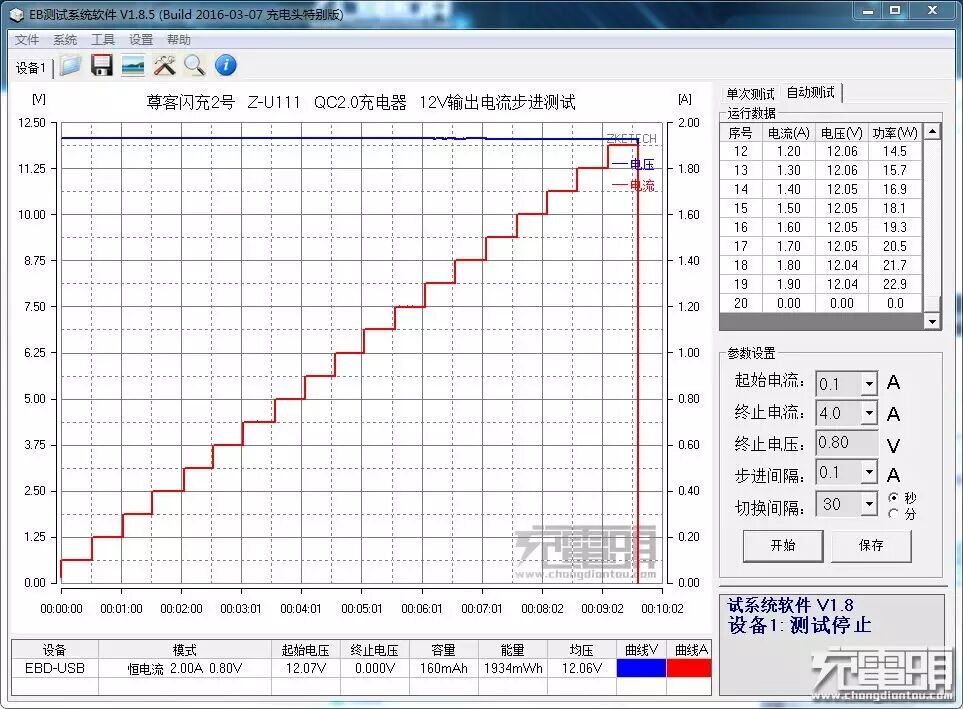

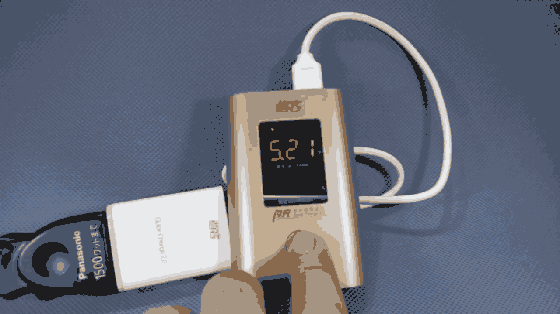

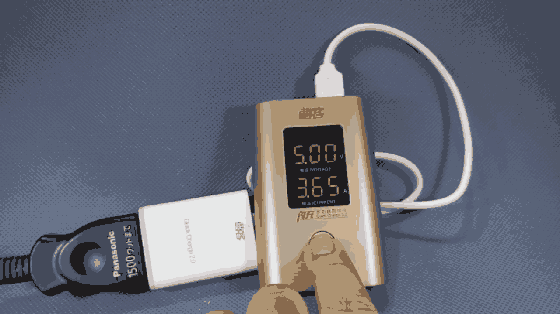

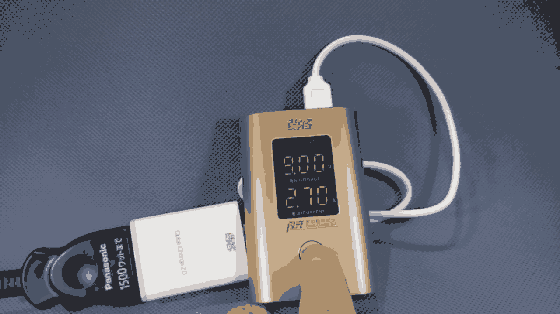

为了大家更能看得清楚，我还制作了GIF，大家慢慢感受，另外附上用EBD-USB监测的尊客QC2.0单口充电头Z-U111在5V、9V、12V情况下的电流步进测试图，大家可以对比对比：
对比起来测试结果偏差还是挺大的，特别是由于尊客T01闪充测试仪要通过测试线连接充电头，50cm长的测试线带来的电压损耗不小。

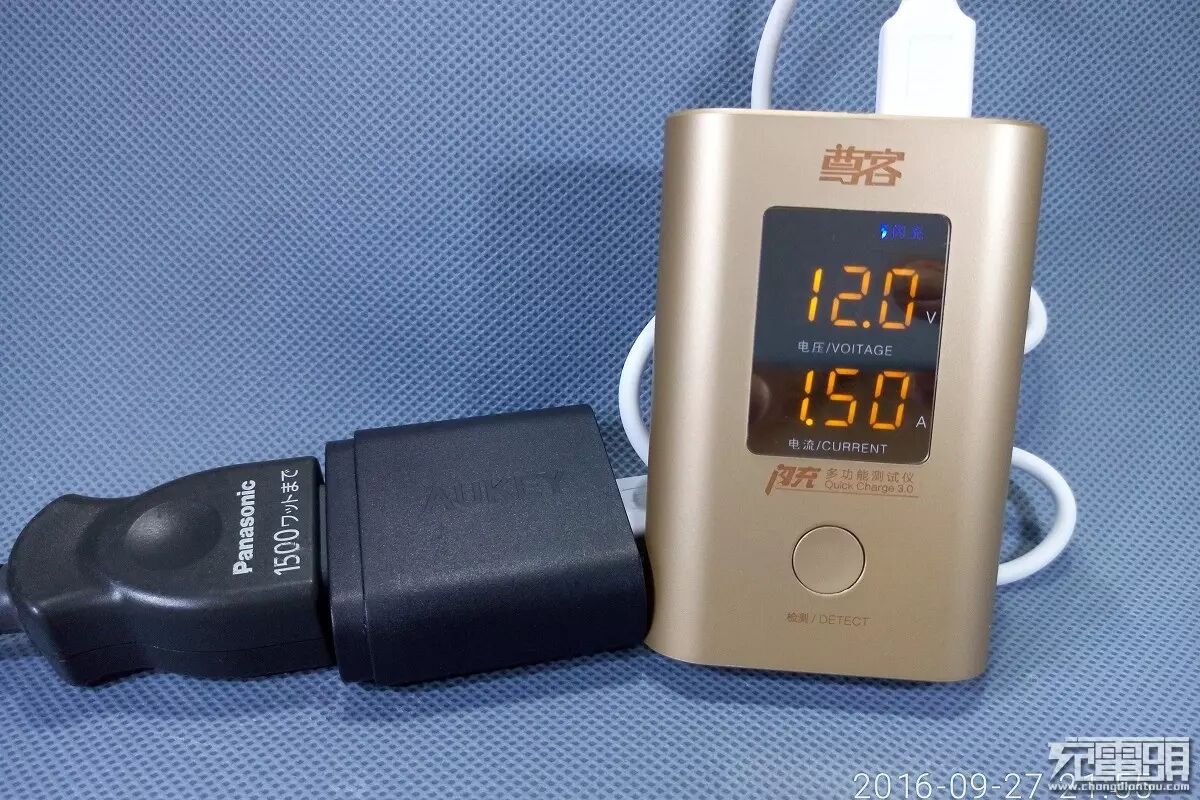

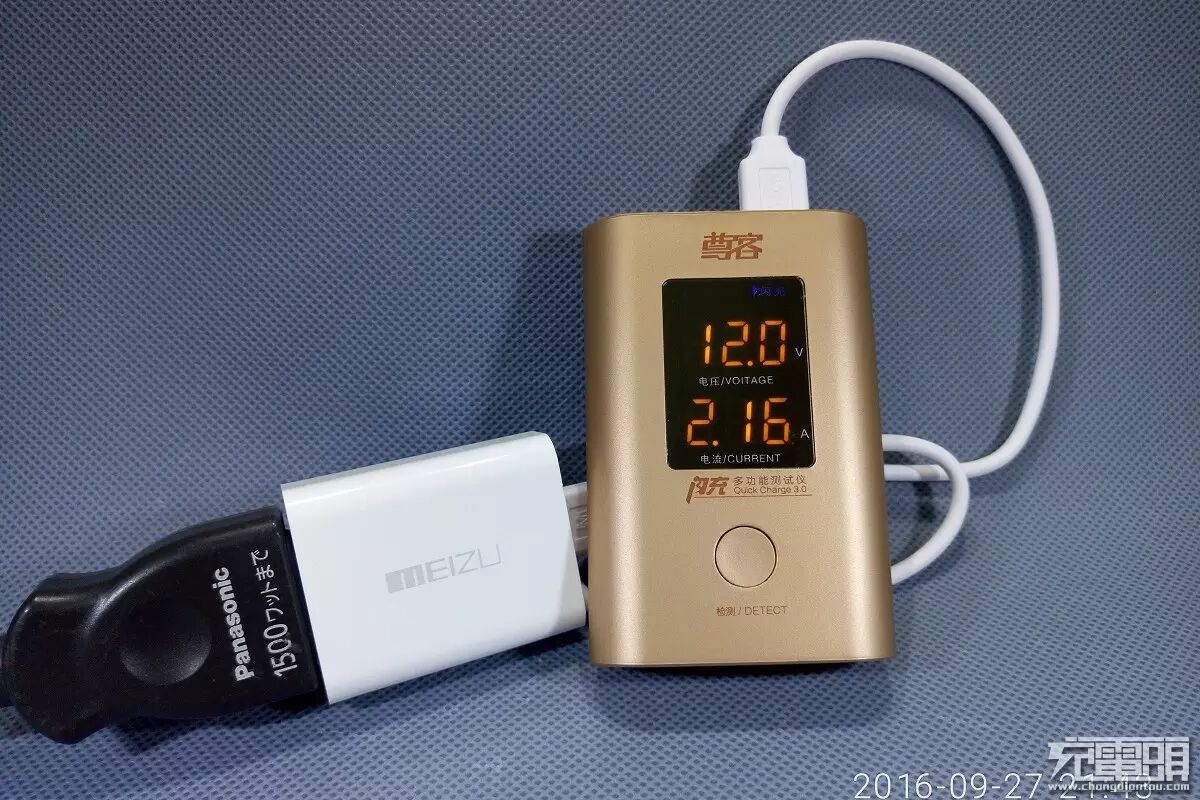

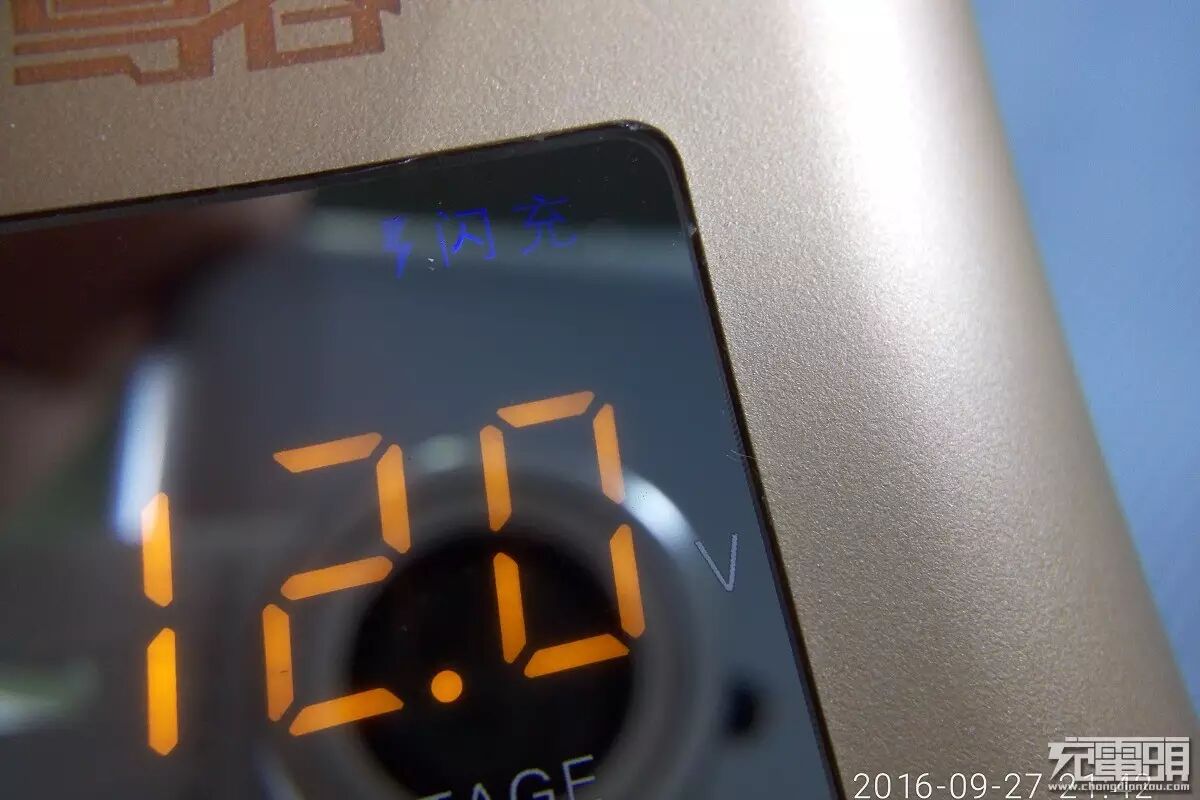

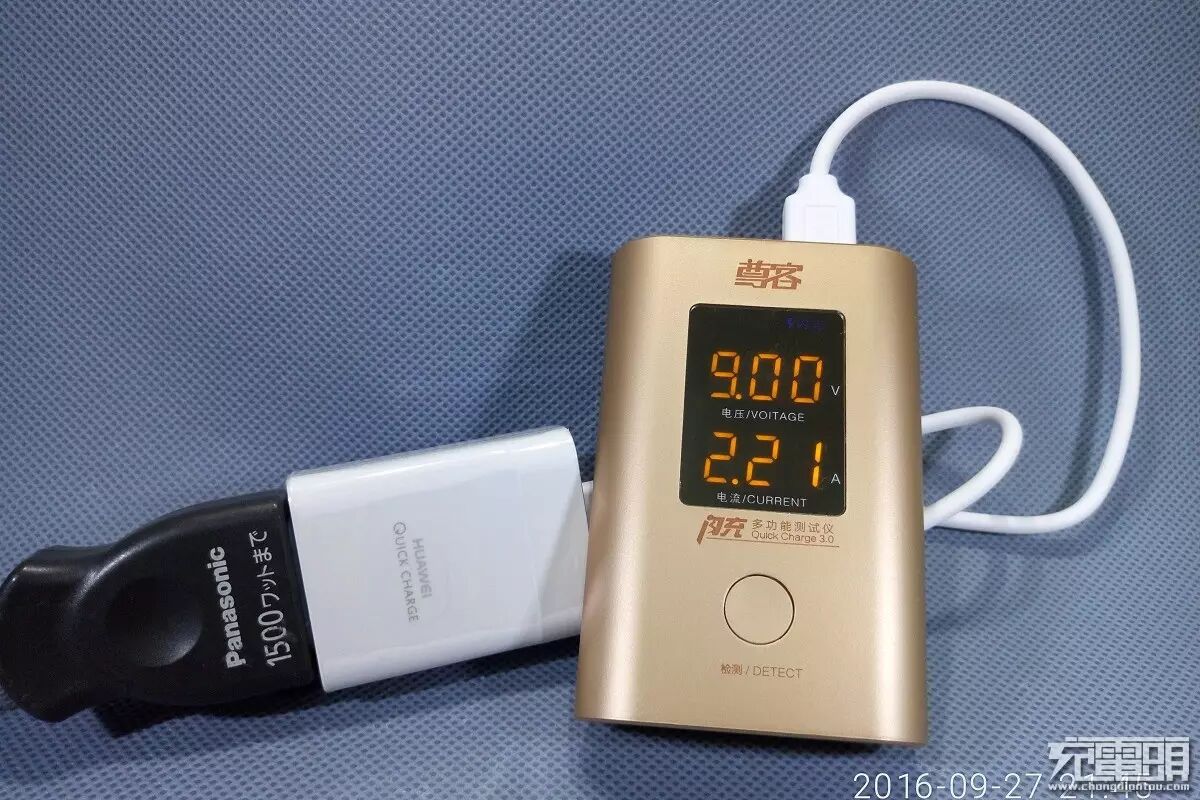

QC状态下闪充字样显示效果。

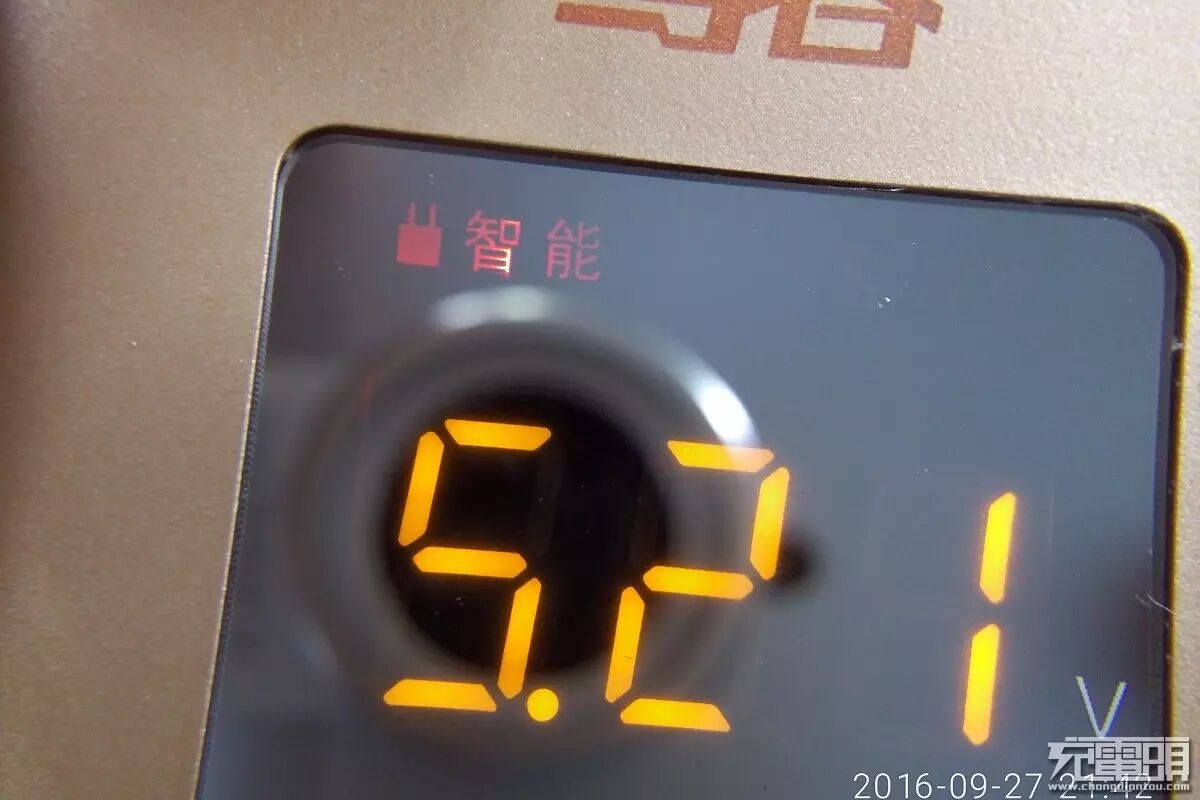

5V状态下智能字样显示效果。

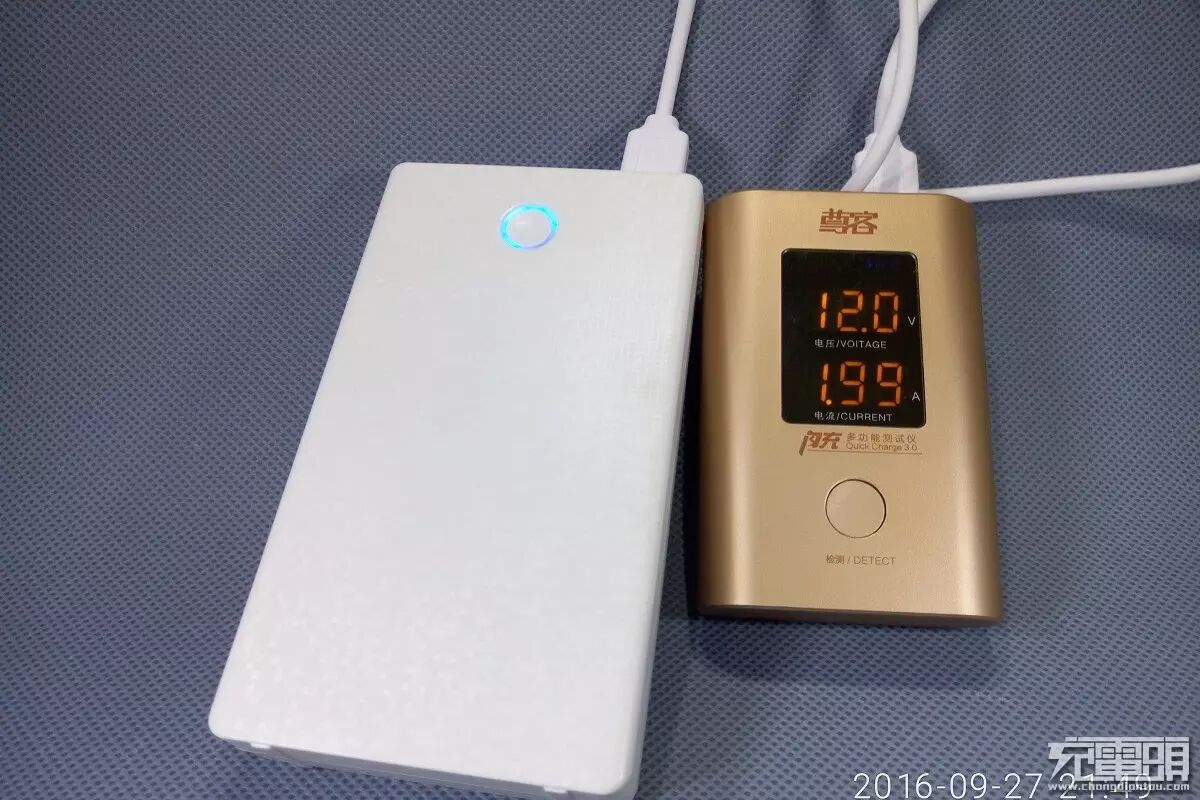

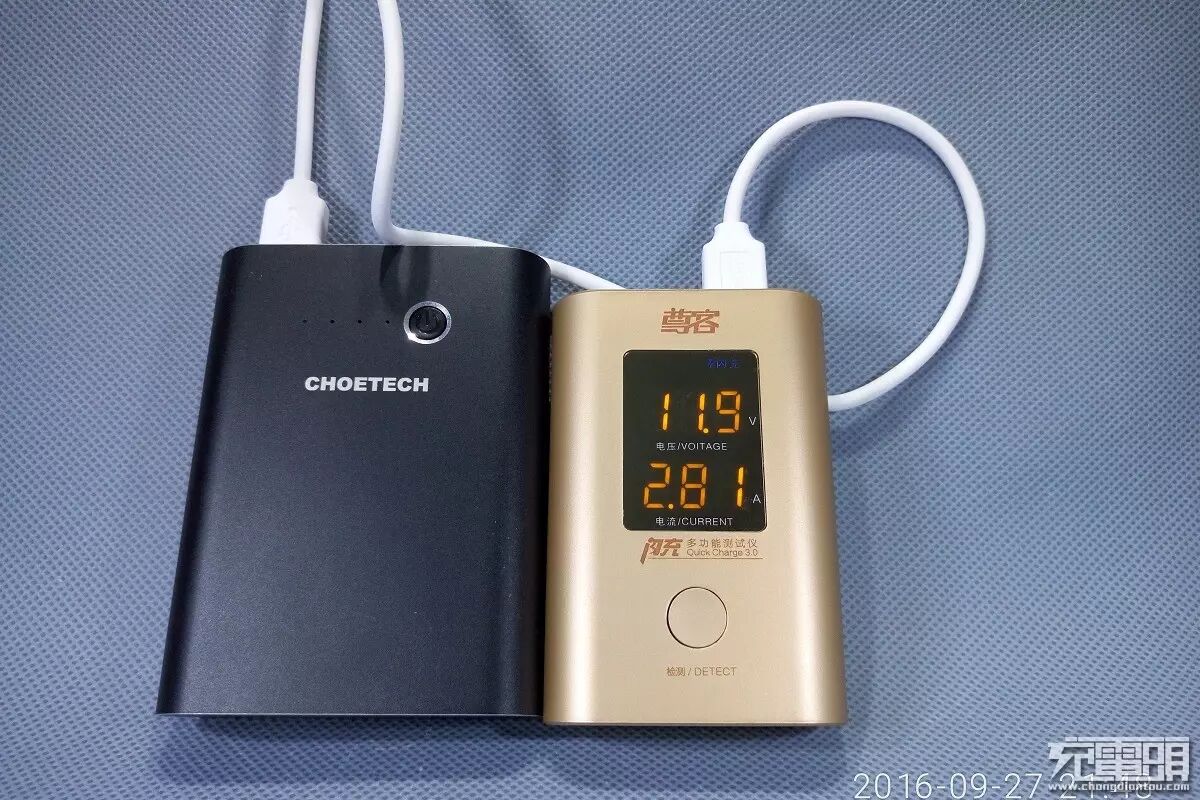

然后陆续翻出手上的QC充电器和移动电源出来进行测试，其中除了CRDC PA-T16双口QC3.0充电器未能触发之外其他均顺利，可见尊客T01闪充测试仪对QC3.0的充电头触发不是那么兼容。

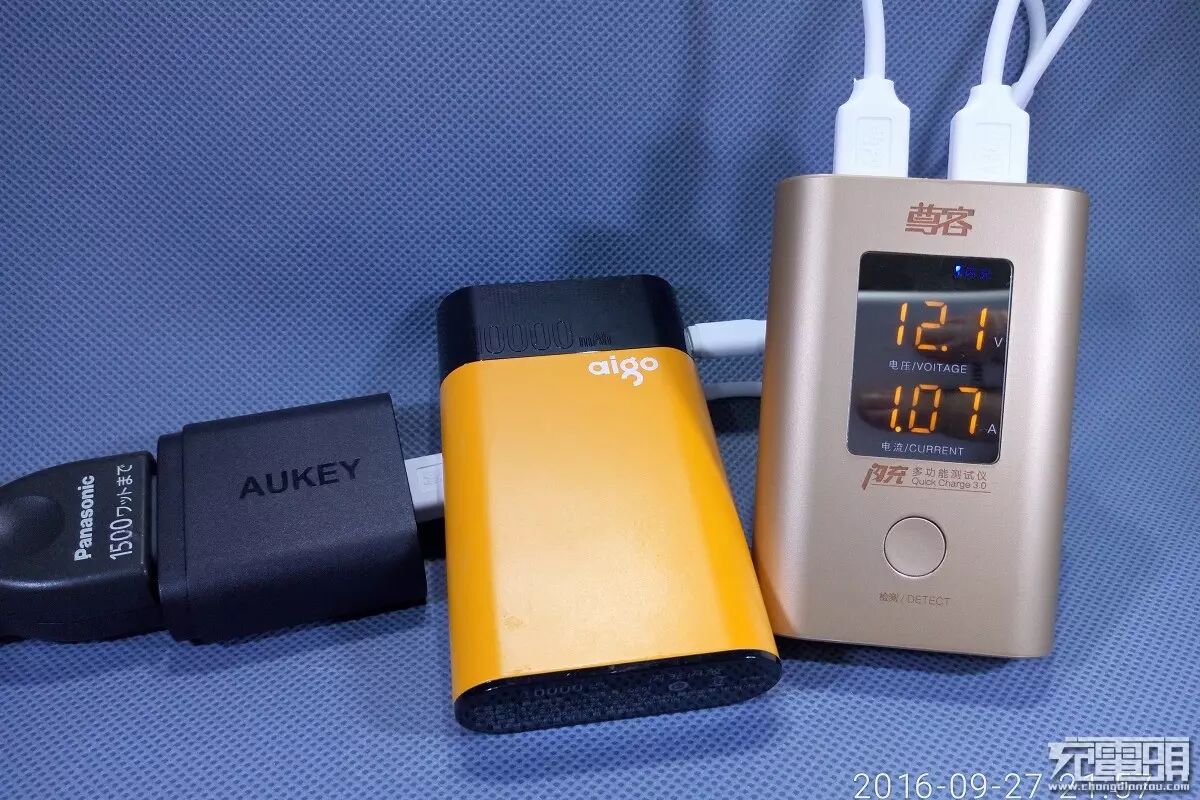

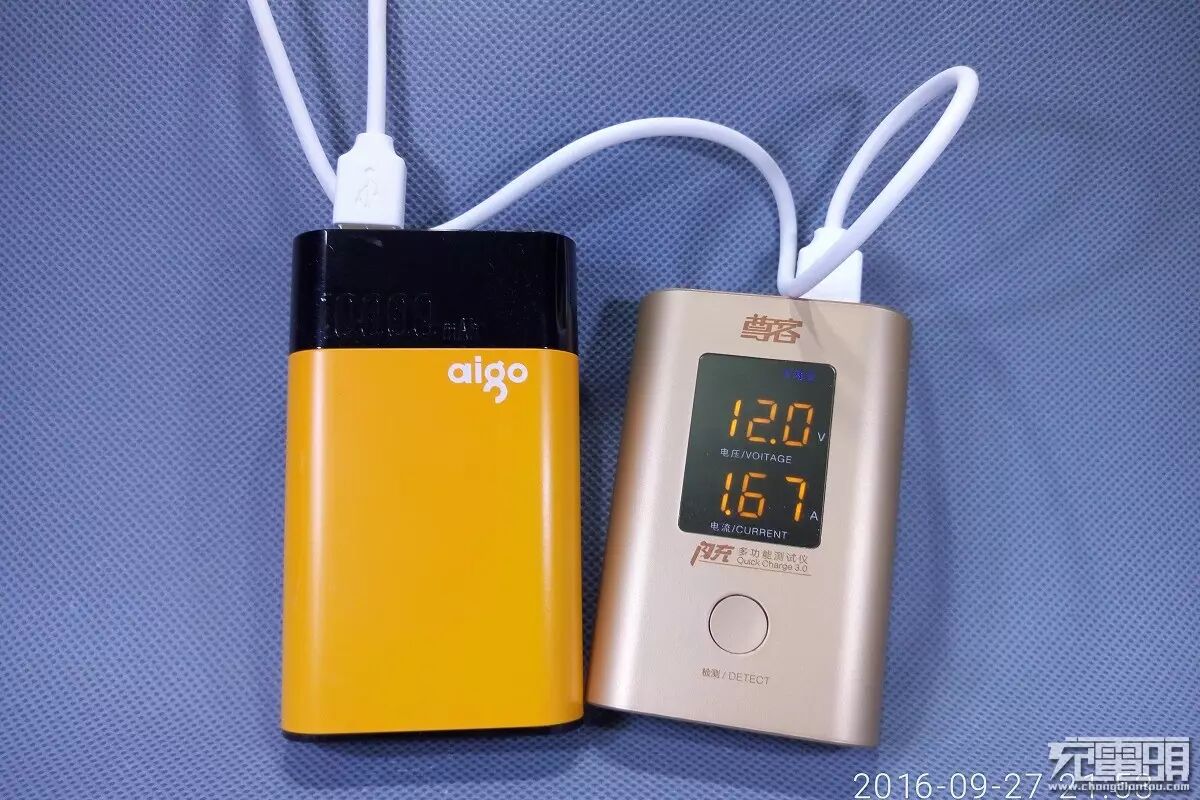

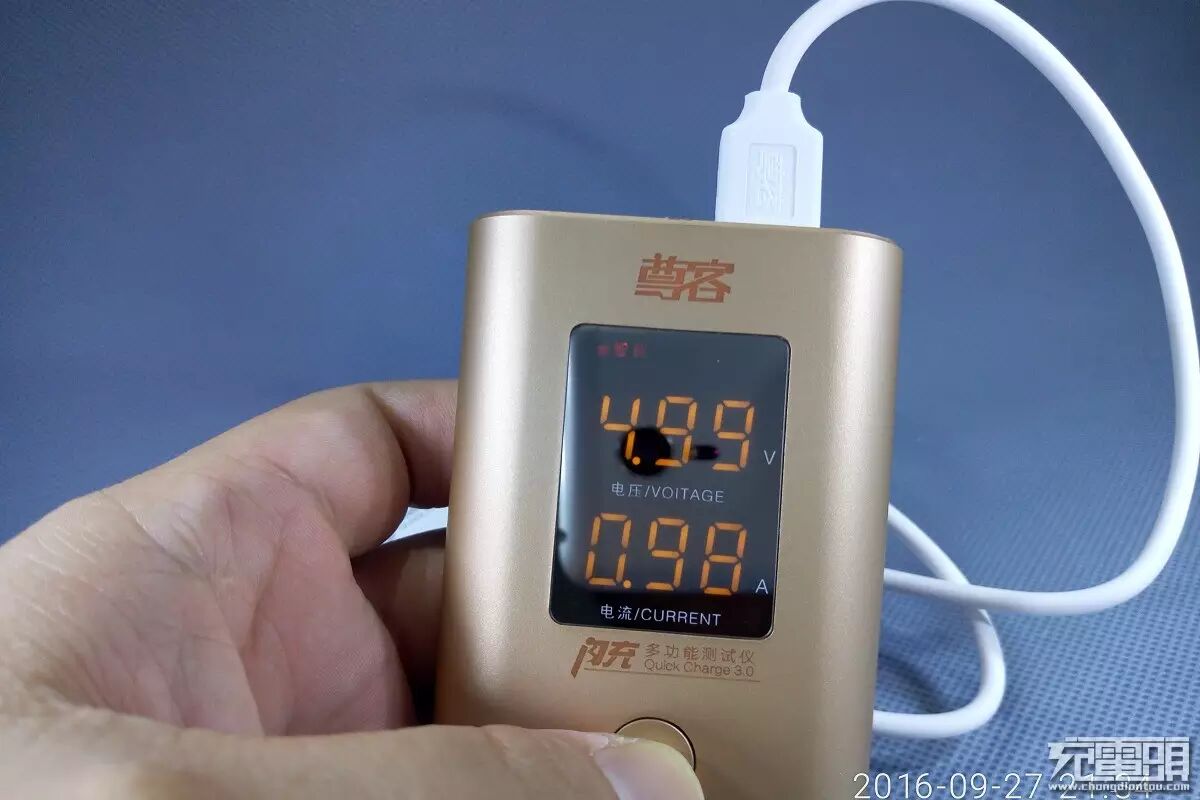

接上输出口的充电线为爱国者QC-01移动电源进行充电，顺利显示出实时的电压电流。
测试部分到此结束，从实用角度上看，尊客T01闪充测试仪显示清晰，字体较大一目了然，操作非常简便；但电压方面由于连接线的损耗导致偏低，另外功能较为单一，显示的数据不够多，这也是比较遗憾的地方。
四、拆解

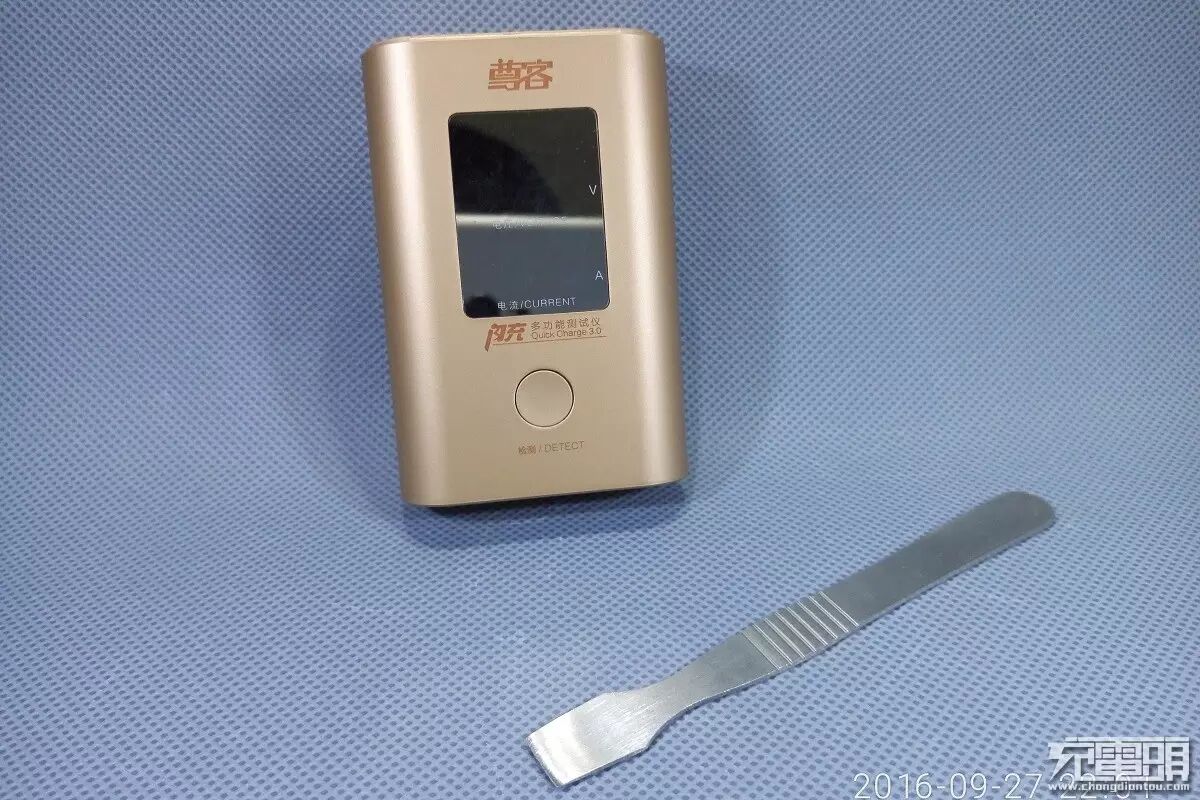

咦，桌面上什么时候多了一把不锈钢刮刀，看来尊客T01闪充测试仪今天是难逃一劫。
拆解的突破点在于顶部，用不锈钢刮刀在顶盖与外壳的连接缝隙处插入撬动一圈。

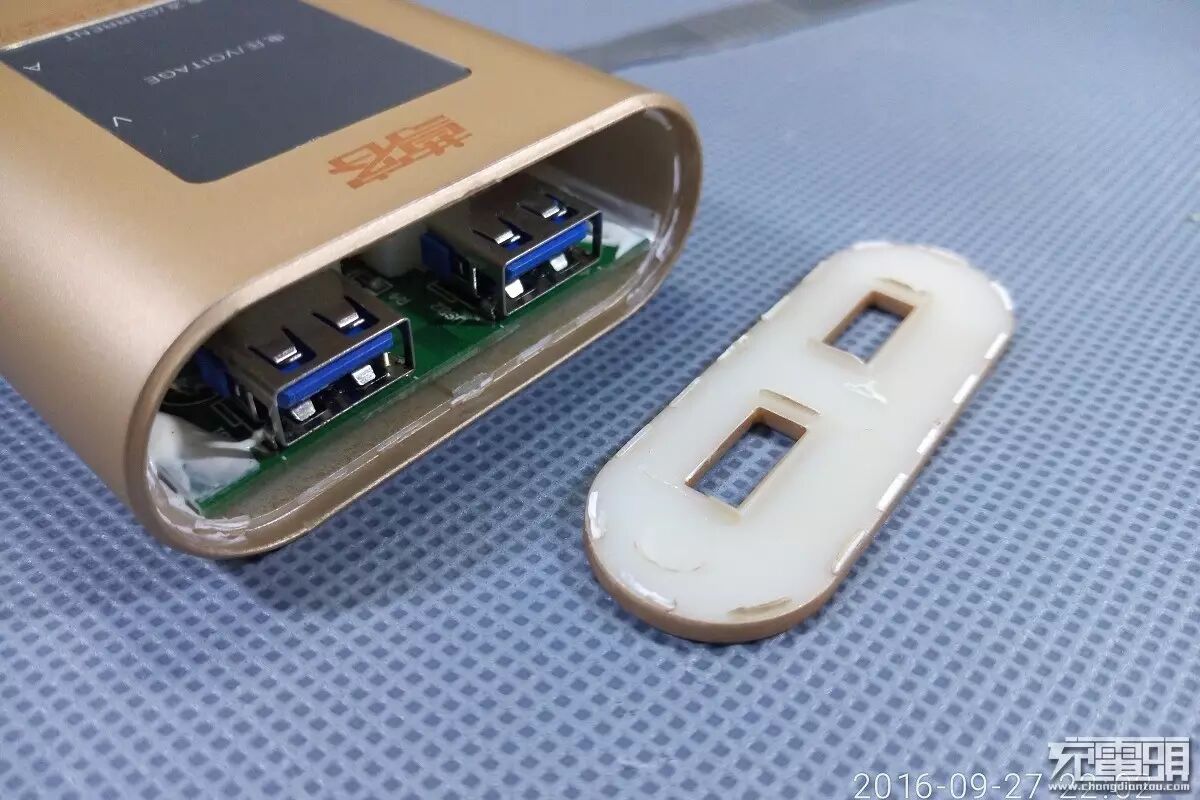

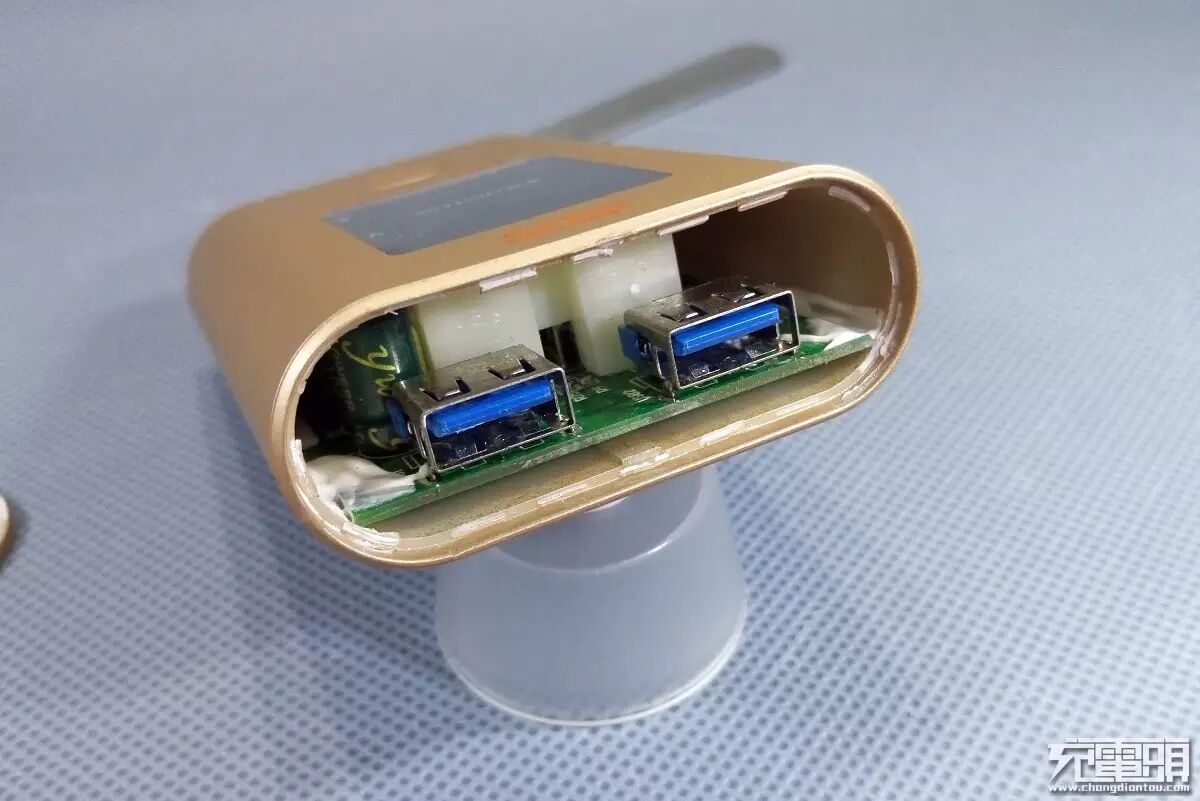

就可以轻松拿下顶盖，看见的是顶盖与外壳的连接为超声波焊接，实际是比较牢固的，普通人还是很难拆下来的。
电路板与外壳之间的固定是沟槽，厂家还用了704硅胶对电路板进行固定，做工还是很认真的。
小心剔除704硅胶，抽出电路板。

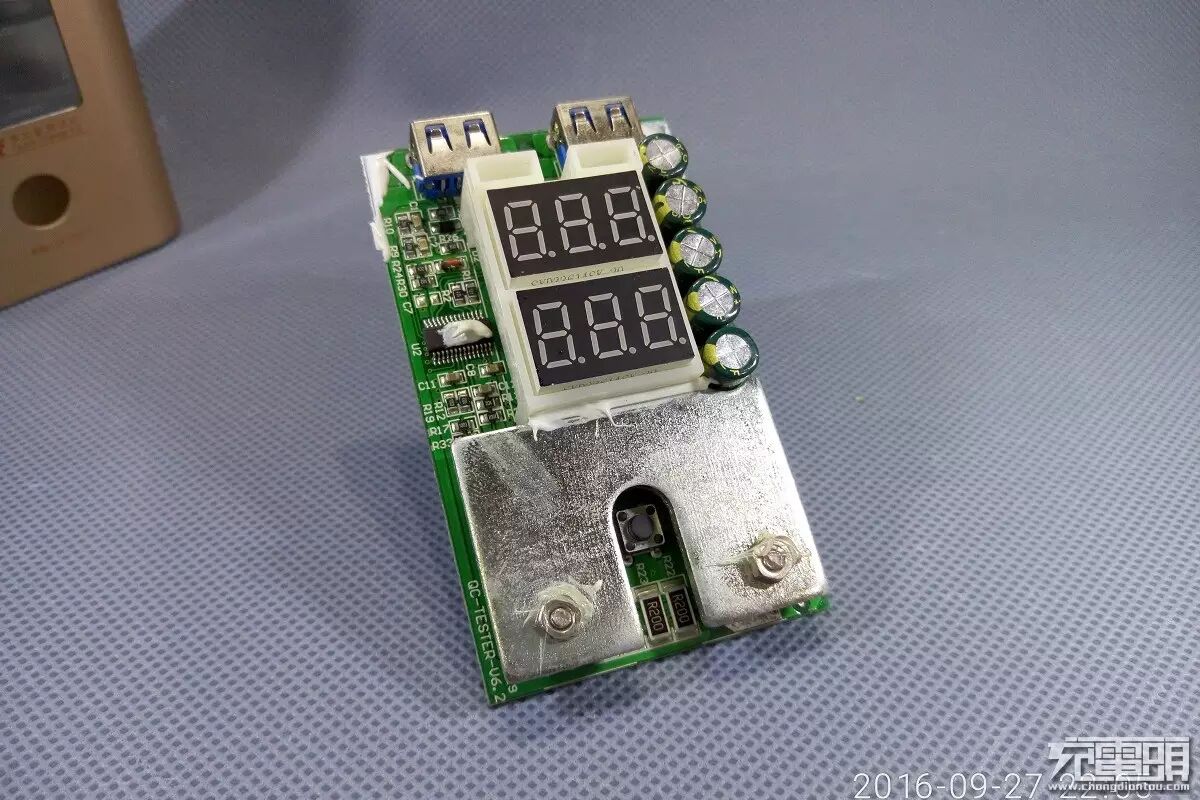

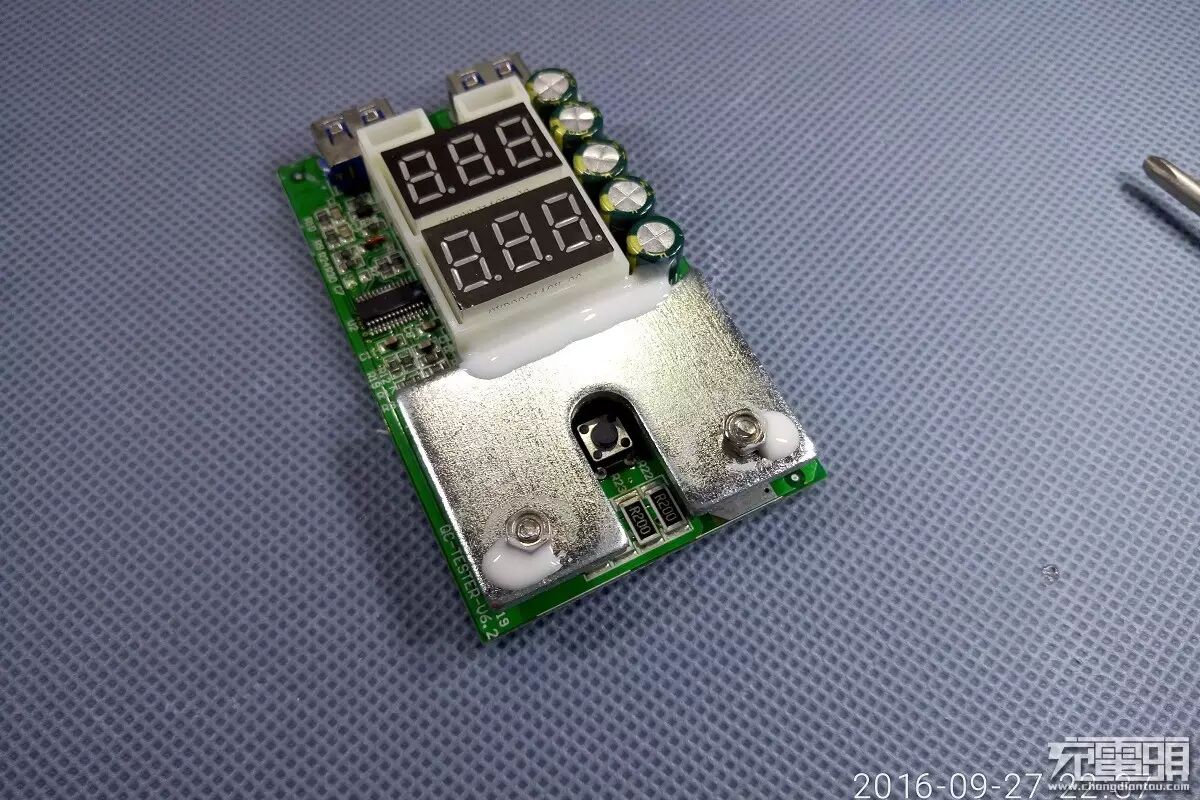

电路板正面首先看到的是下方整一大片的散热片，上方两个三位的数码显示管也很引人注意。

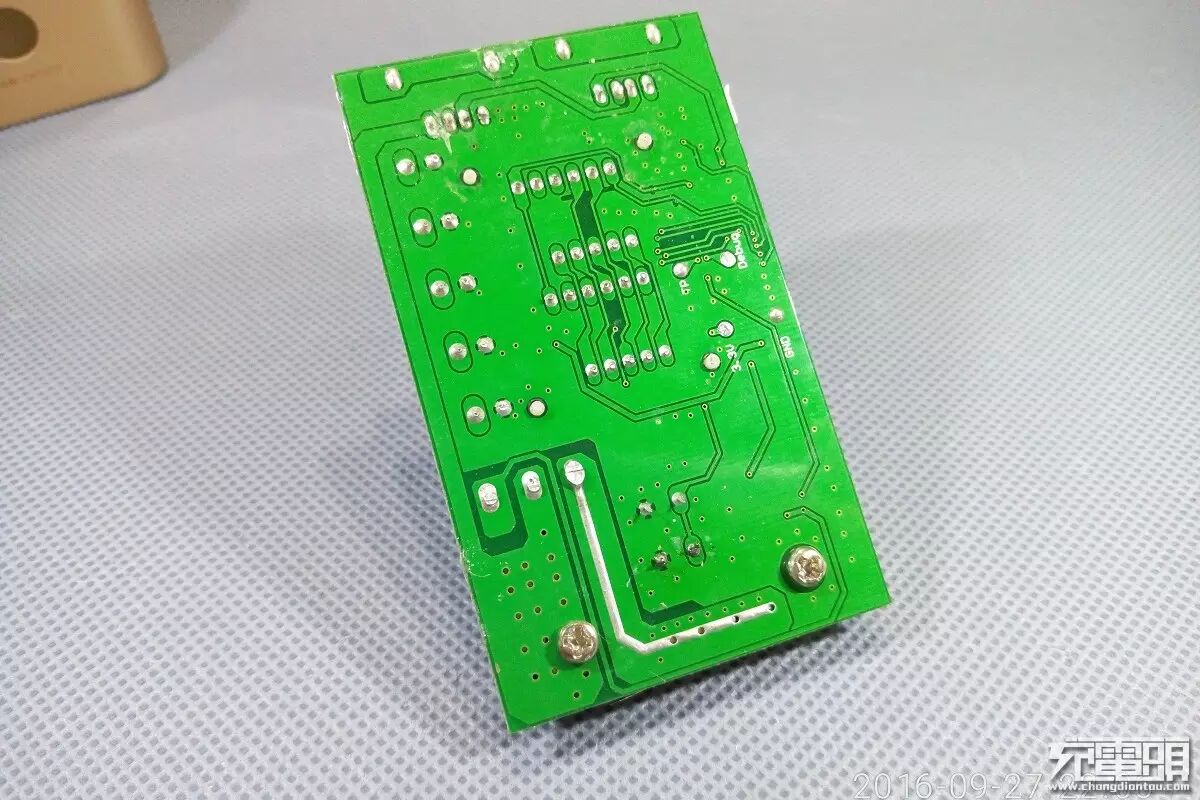

电路板背面只有PCB走线，并没有其他元器件。
两个短体的USB母座，一个输出，一个输入。
数码显示管旁边一排共五个电解电容，LOWESR为高频低阻抗的意思，电容为105℃耐高温系列，品牌未知。
电容参数为16V1000uF。

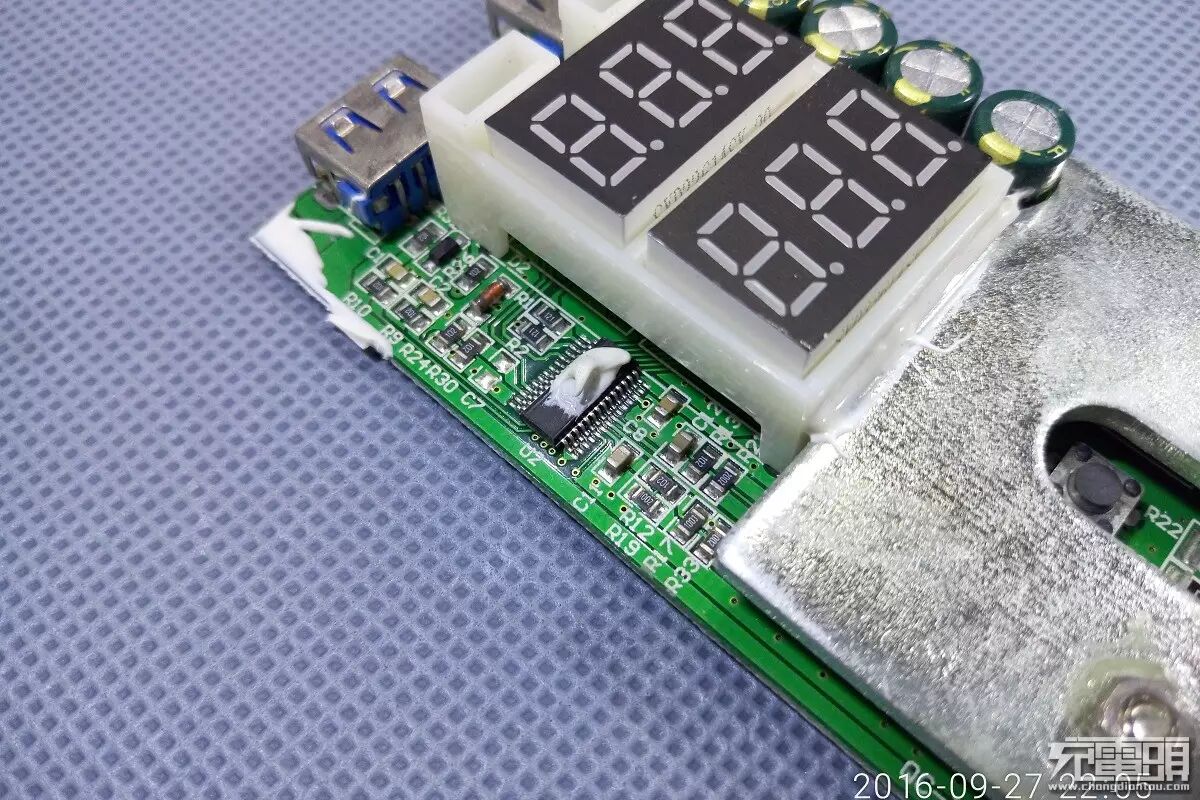

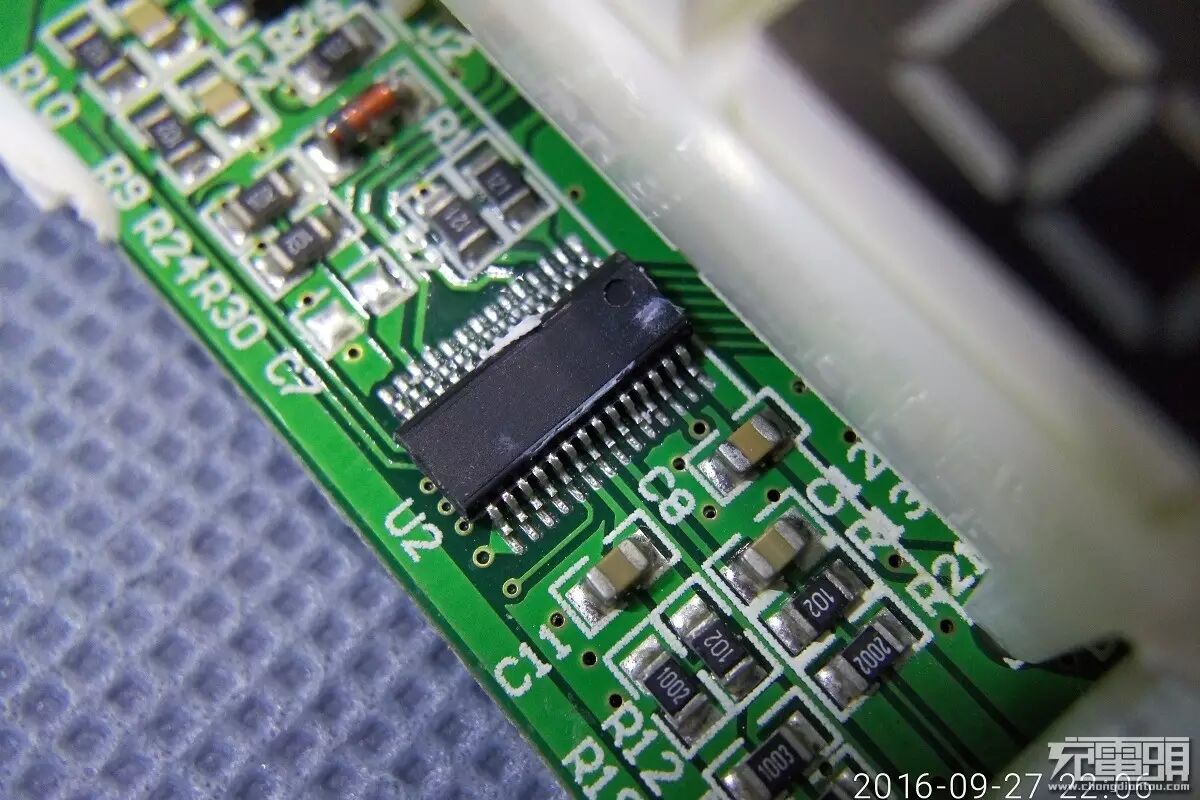

数码显示管旁边的芯片，上面被704硅胶涂抹了，看不清丝印。
清理704硅胶，可惜芯片并无具体丝印，分析应该是数码显示管的控制芯片。在上图亦可看到测试仪的电路板元器件摆布整齐，焊接结实。

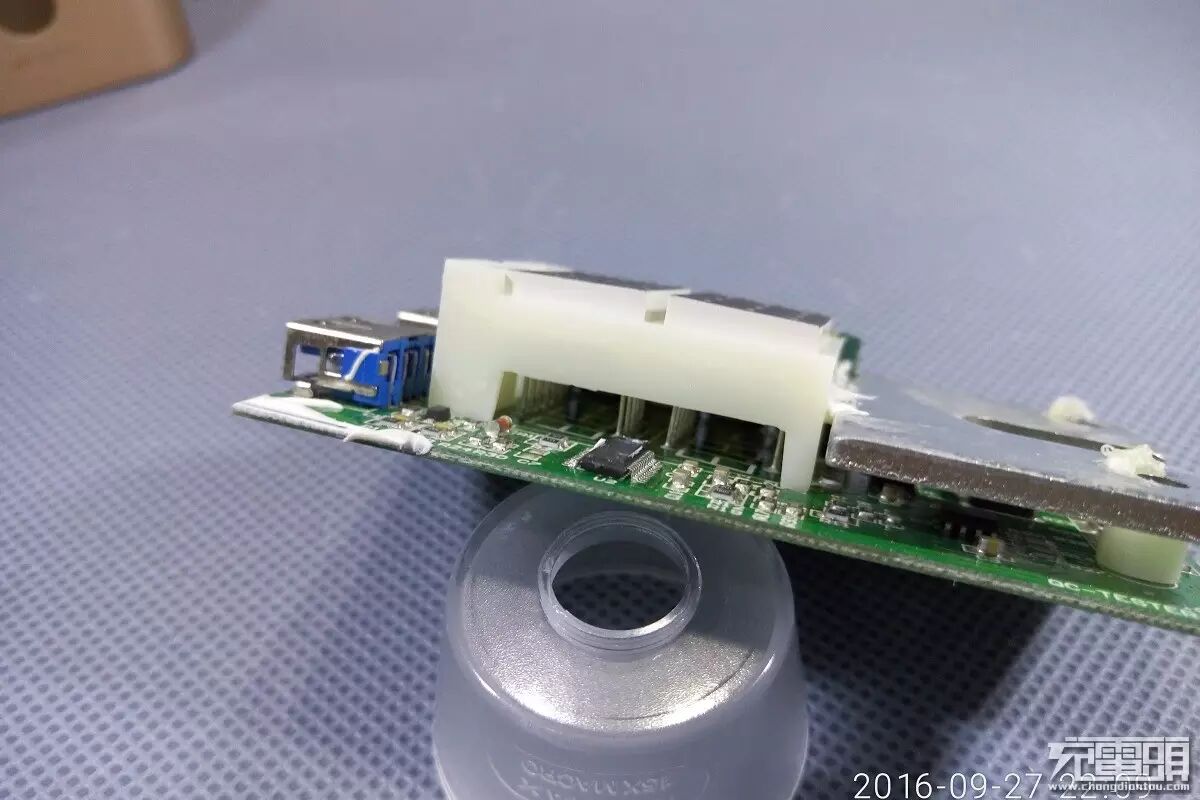

数码显示管下方并没有其他元器件，显示数码管通过塑料支架固定在电路板上。
散热片被两枚螺丝夹持，其中放电mos管在一侧，另一侧用胶柱顶起平衡。
想不到厂家在这两颗螺丝上也涂了固定脚，防止螺丝松脱，这番用心还是值得表扬的。

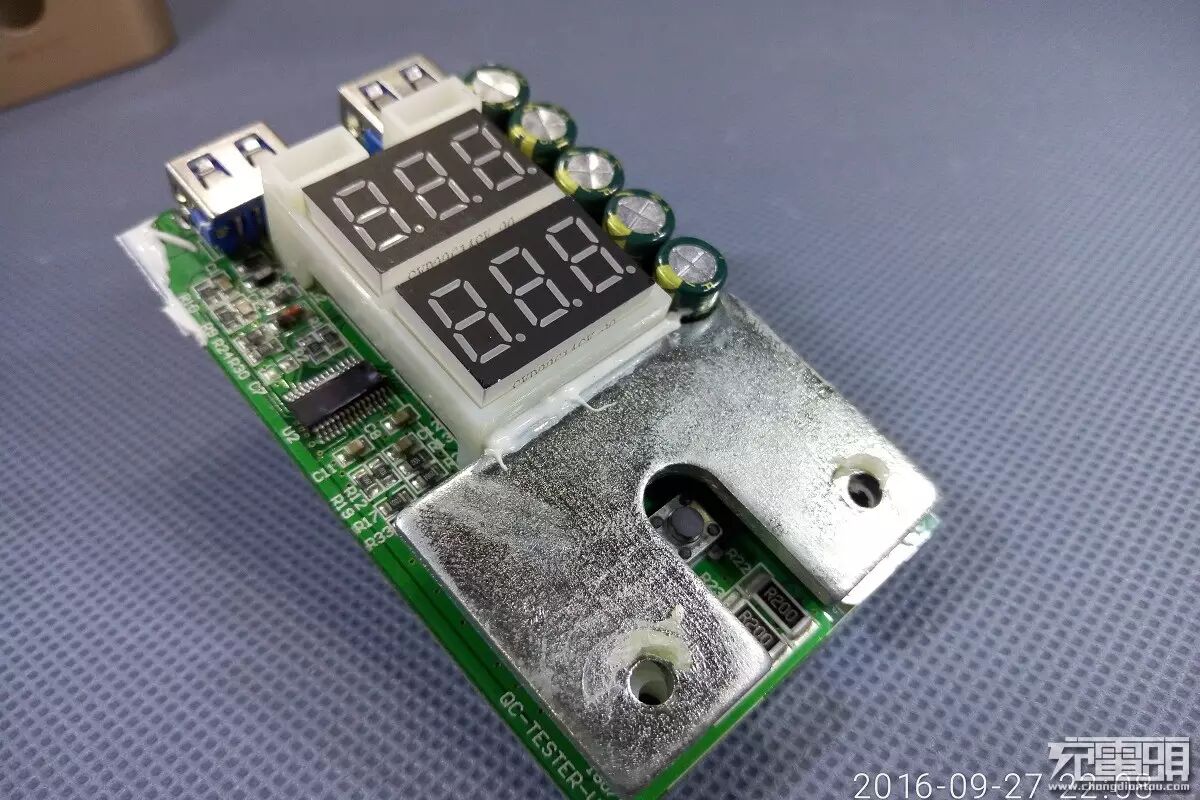

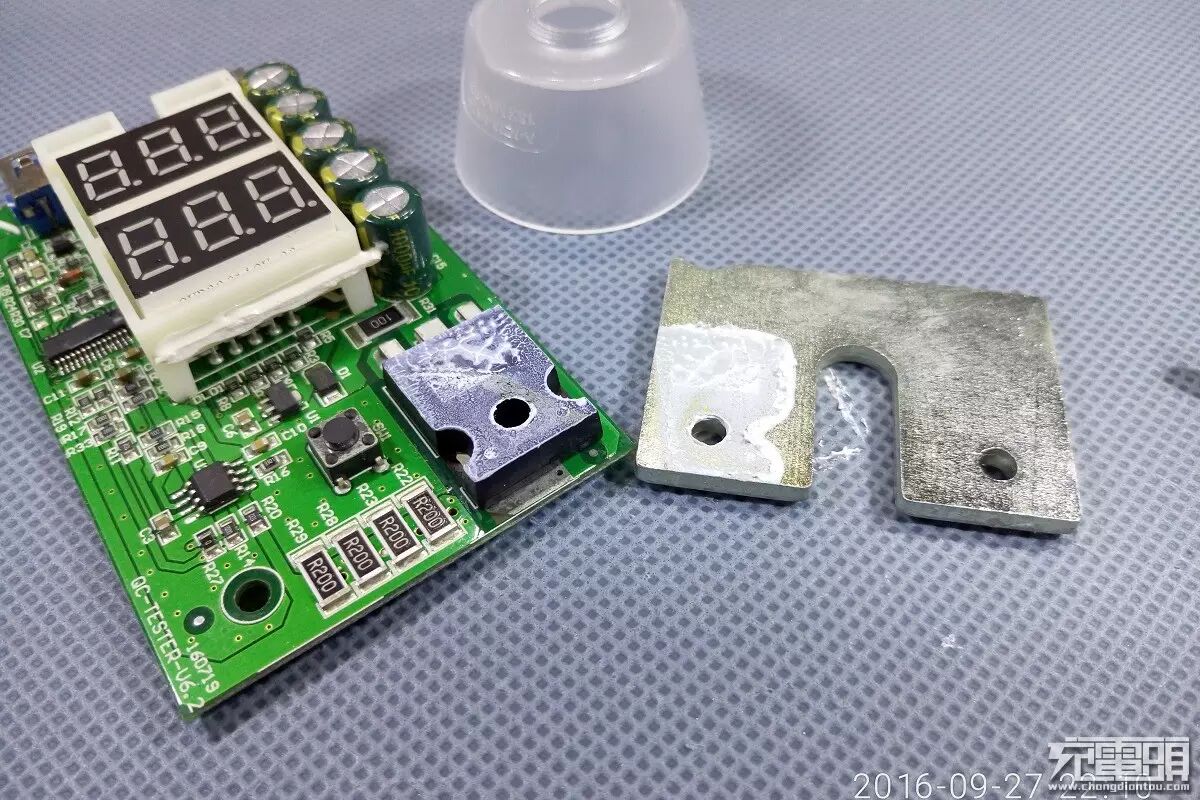

卸下两枚螺丝后还不能将散热板去下，因为散热板还用了704硅胶固定在显示管的支架上。
放电mos管还很细致地涂抹了散热硅脂，确保与散热片贴合紧密。

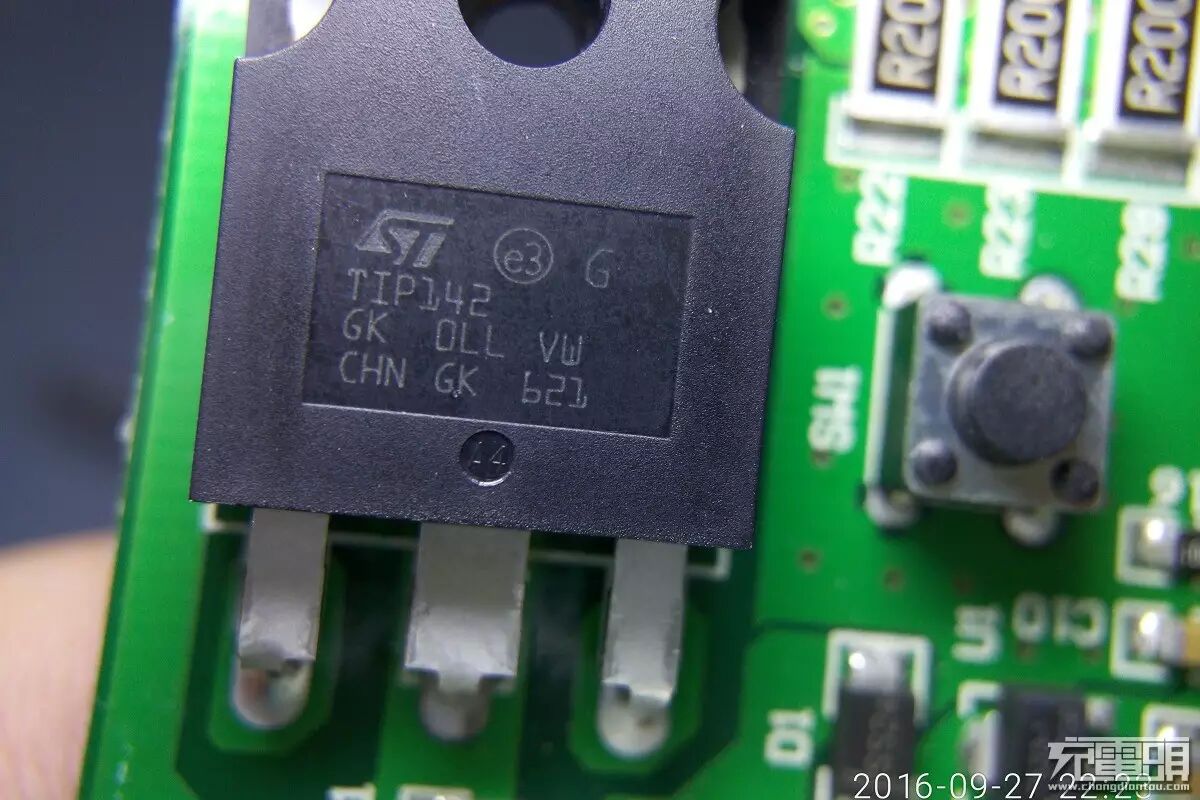

ST出品的TIP142直插三极管，封装形式为TO-3P，参数为10A/100V。感觉好巨大的一个管子。

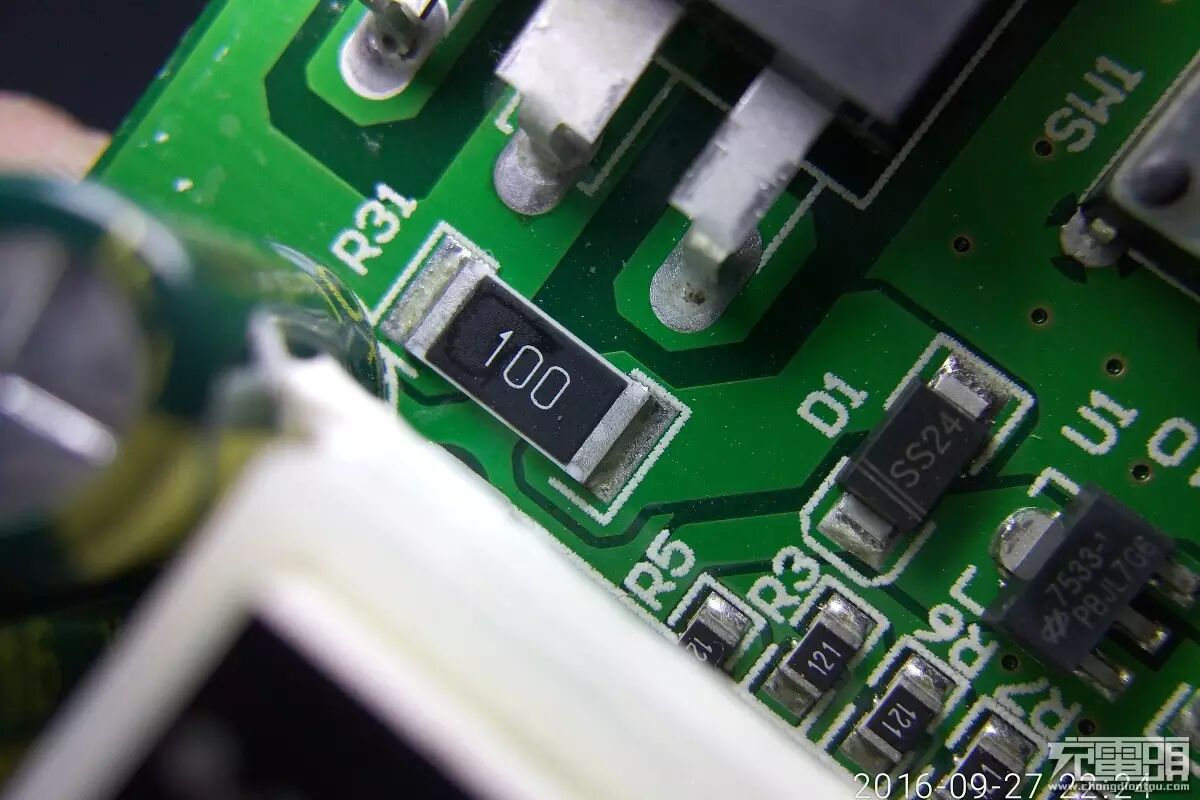

丝印为100的电阻。
丝印为7533-1的三端稳压芯片，SOT89封装，这应该是降压给控制芯片和运放芯片供电的。

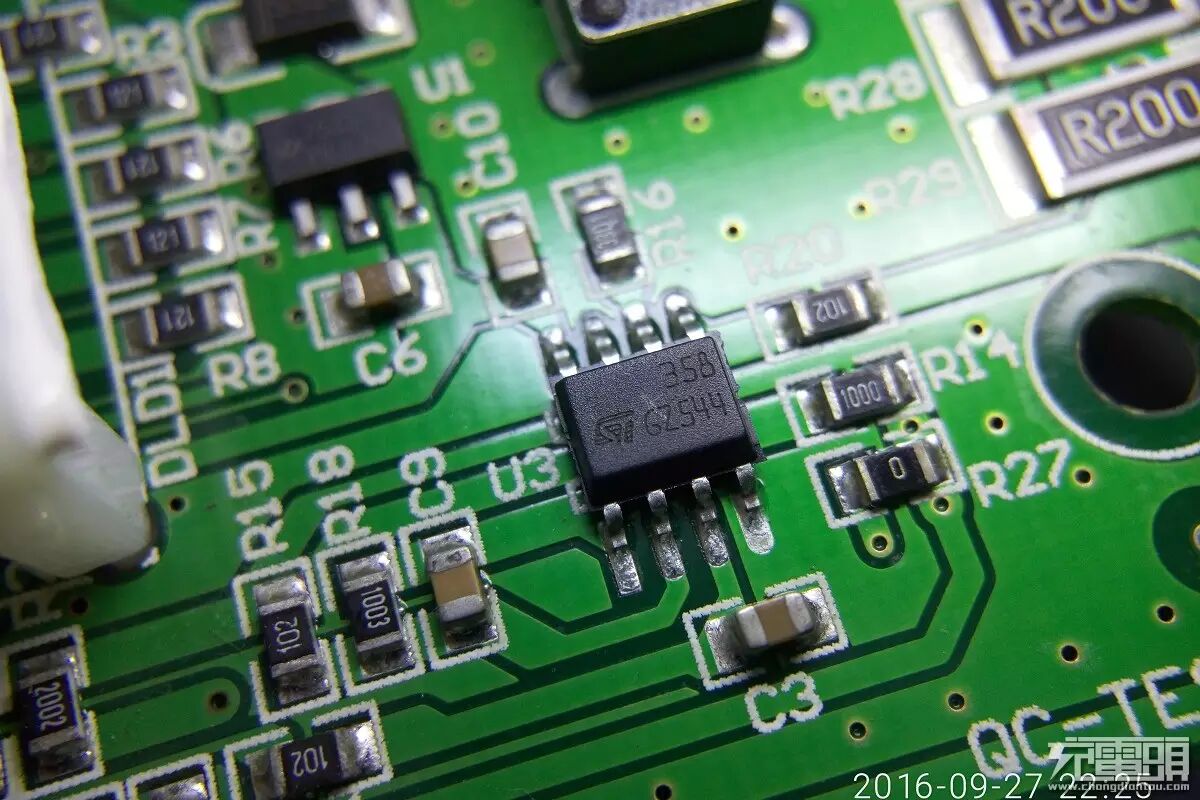

丝印为358的LM358贴片低功率双运算放大器，SOP8封装，同样是ST出品。
这一排的大电阻好壮观，丝印R200。

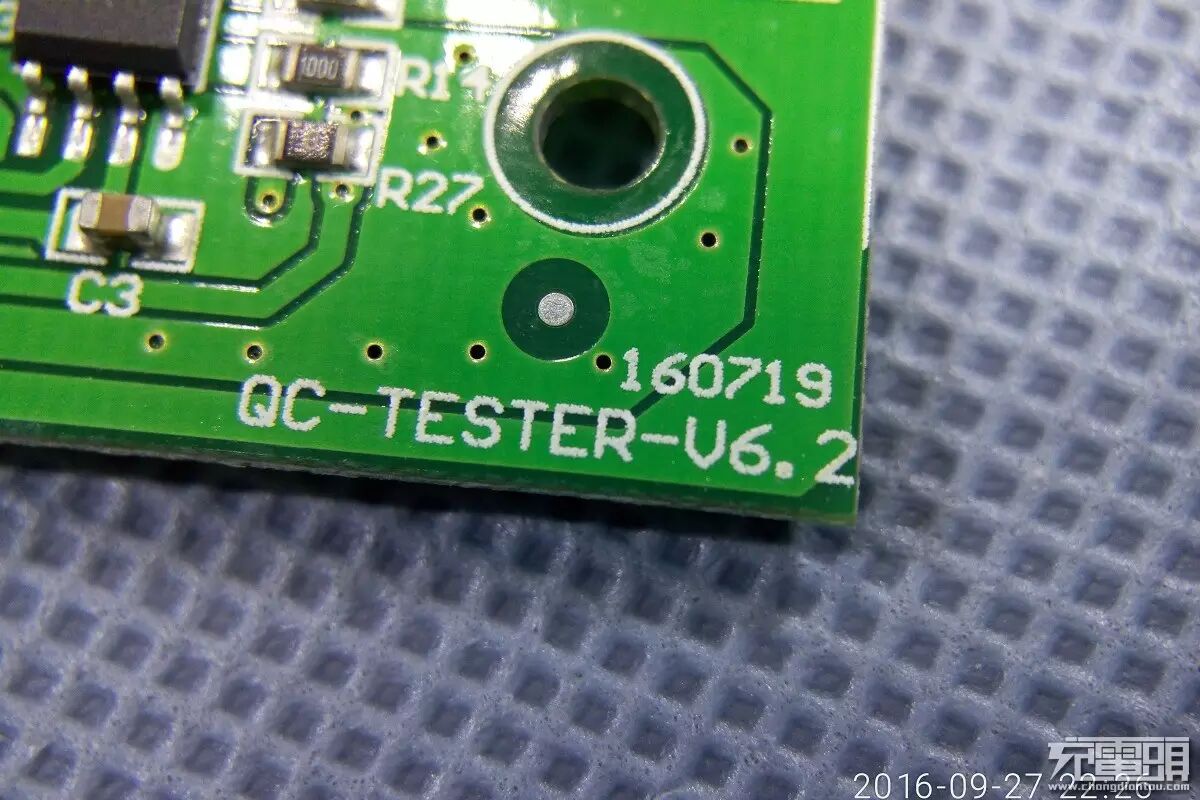

板子丝印QC-TESTER-6.2，可以看到定版日期为16年7月19日。
拆到这里也只能装回去了，螺丝装好上点704硅胶固定一下。
电路方面我懂得不多，到这里也只能装回去了，有专业的朋友讲解一下这个测试仪的电路如何，我回头豆豆回报。不过拆解还是有收获的，起码可以看到尊客T01闪充测试仪内部做工还是十分工整，用料也是相当扎实。
五、总结
尊客T01闪充测试仪虽然没有给我太大的惊喜，但是其数码显示管清洗的显示、简便的操作、内部规范整洁的做工还是要给予好评的，可以很便利的测试充电头和充电宝的输出能力，亦可当做电流表监控设备在充电时的状态，还是一件相当有趣的测试仪器，土豪金的外观和镜面设计的屏幕一改以往测试仪器的简陋，不过高达168元的售价和想对单一的功能、测试信息亦不够详细和由于测试线损耗带来测试的电压值稍低也是无法忽视的不足。
