3口更便携 罗马仕USB排插FH50U拆解测试
这星期大家充电头网一大波全民测试罗马仕FH60U 4口USB排插（评测戳此：39元风暴！罗马仕4口USB排插FH60U开箱拆解），天猫聚划算上也卖的红红火火，这个4口USB排插还有一个兄弟款，体积更小的3USB排插FH50U。接下来给大家送上拆解测试。

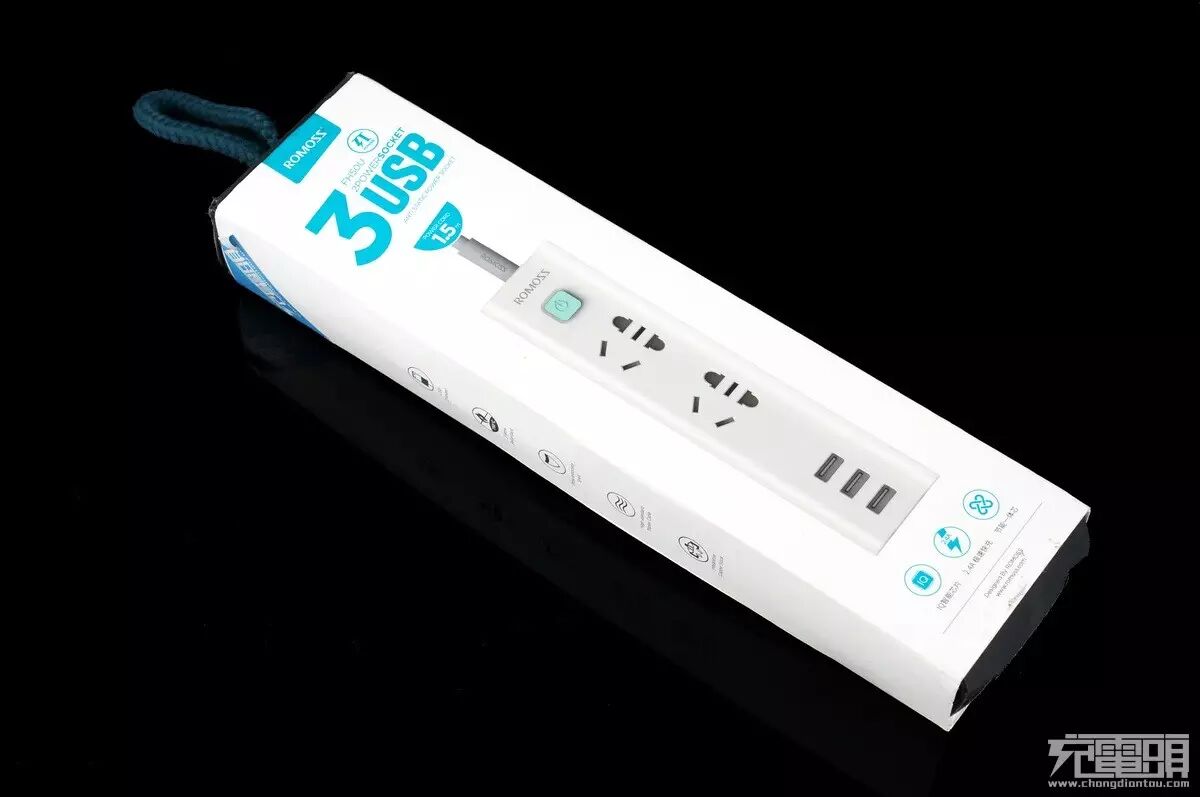

3USB版本与4USB版本在设计风格上保持一致。表面标注了该款排插为3USB版本。

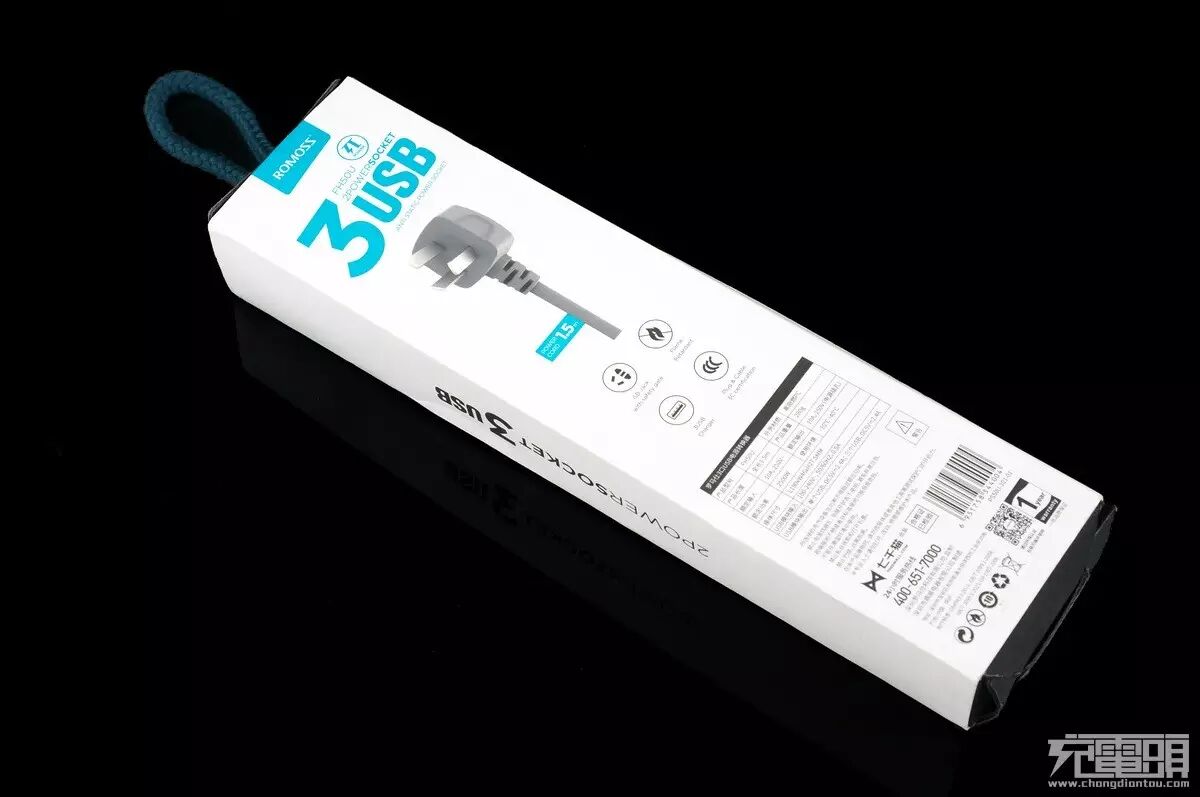

背面大插头上可以看到线材长度做了相应的缩减，3USB版本为1.5米。

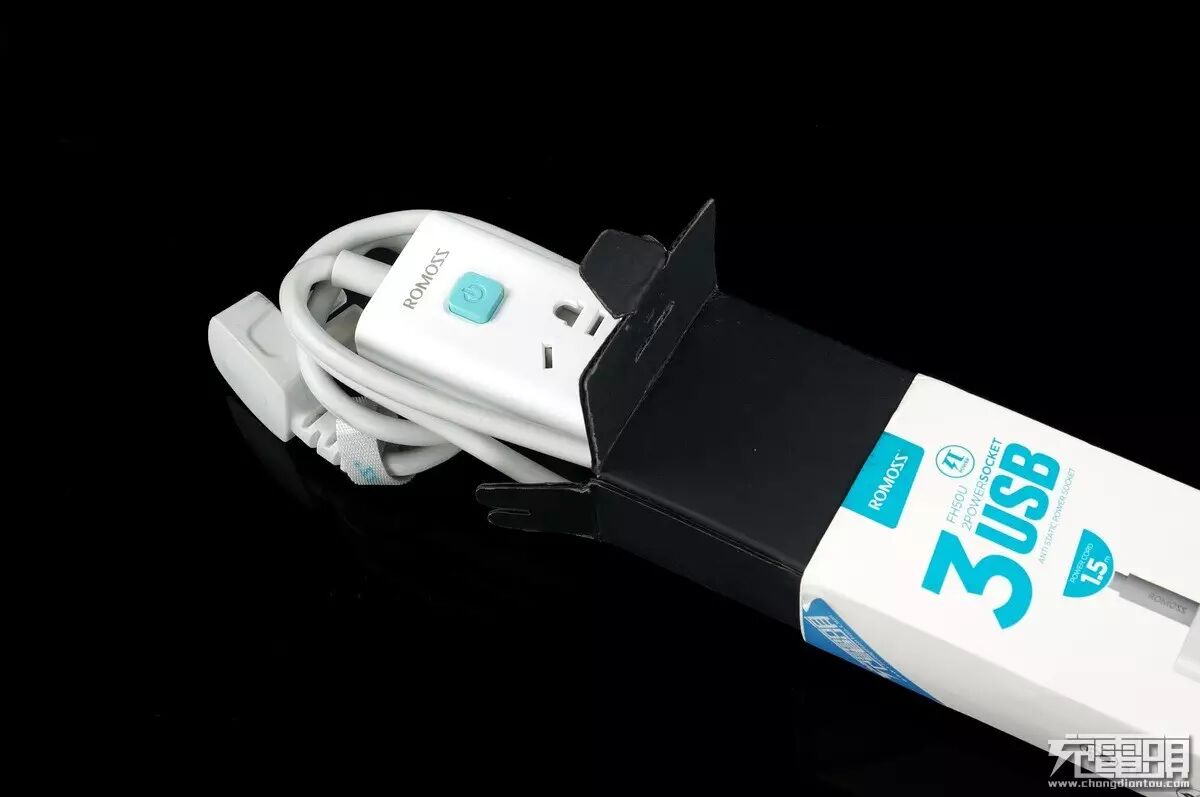

抽出包装盒，彩色外盒+黑色内盒组成。

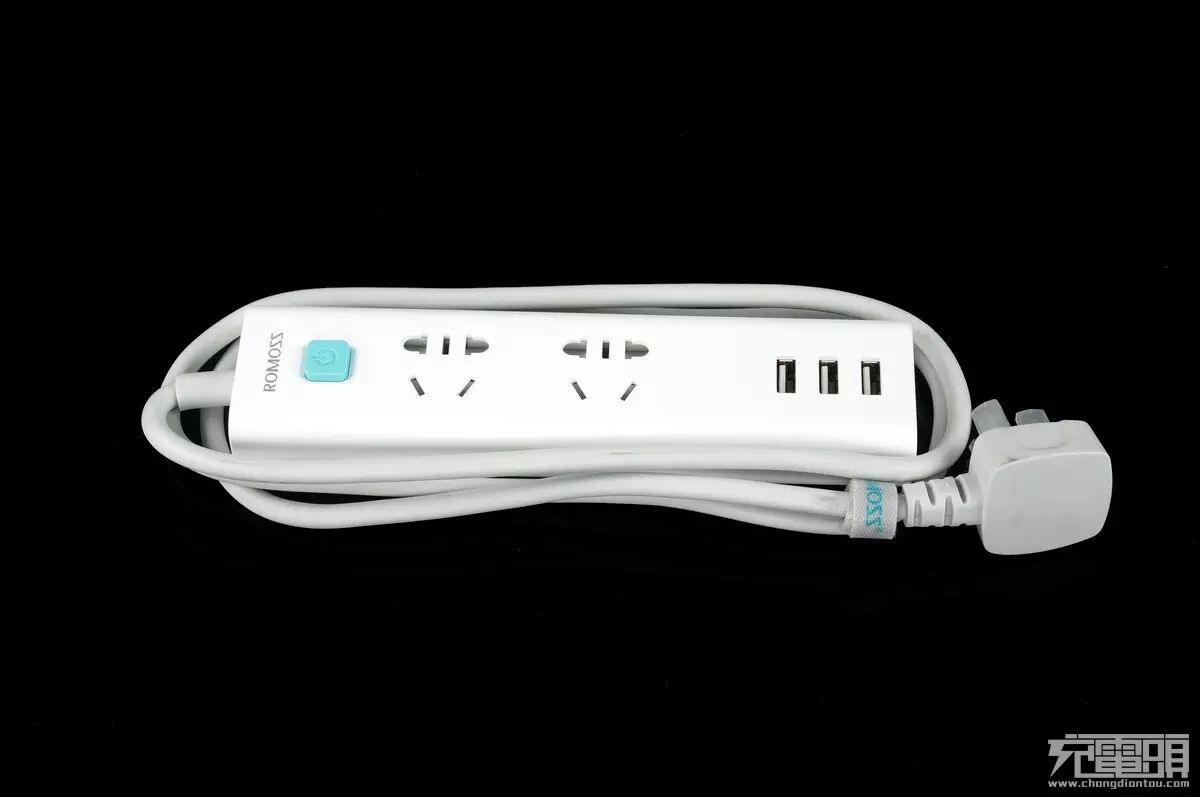

排插本体一览，为2AC+3USB设计，体积上比4USB款短了不少。

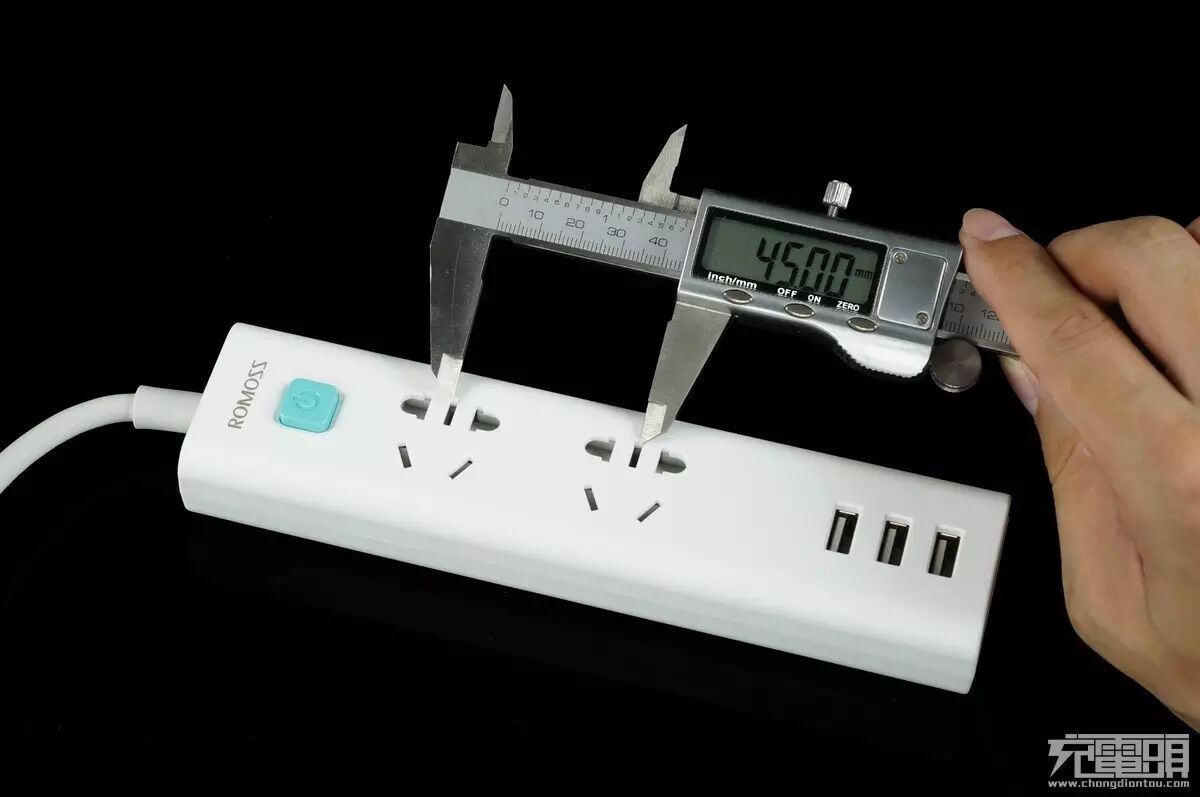

AC插口孔距为45MM，属于超大孔距完全不用担心相邻插座会干扰。

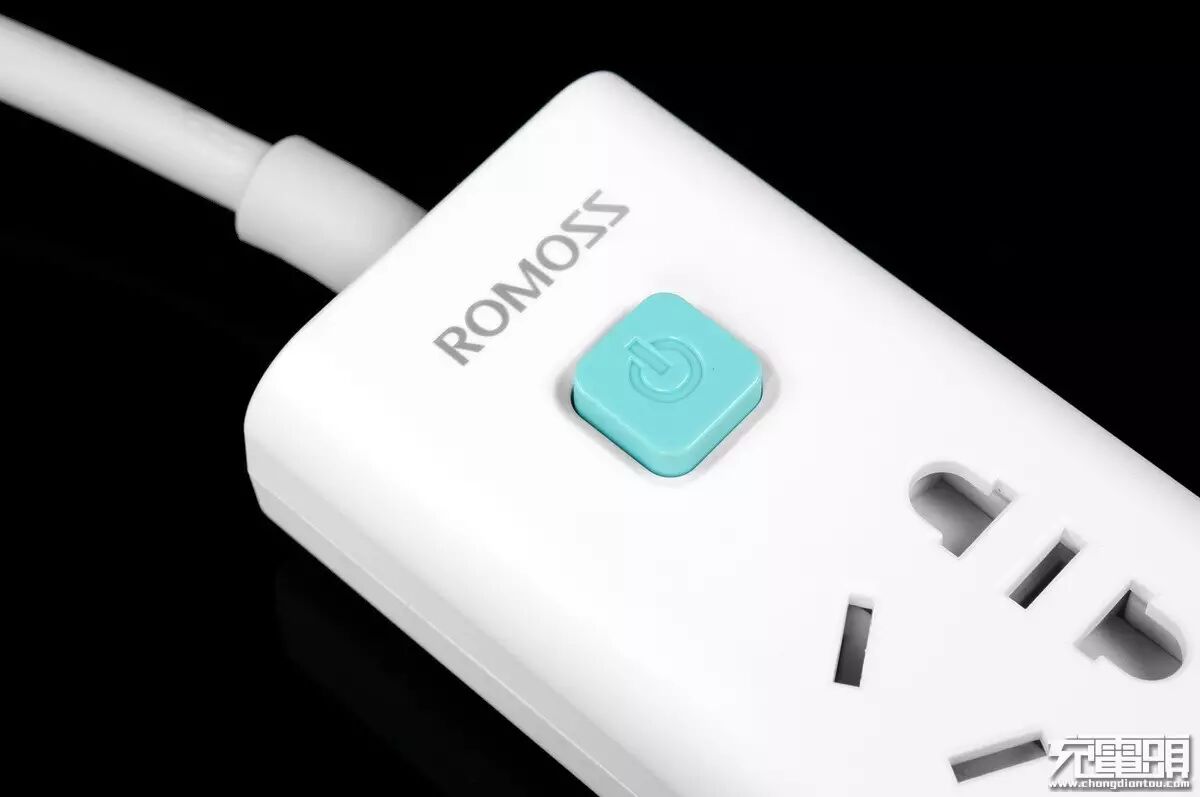

开关按钮开关，刚拿到手的时候还以为是微动开关，按了一下弹起，是传统按压开关。按下为ON、弹起为OFF 并无任何指示灯设计。

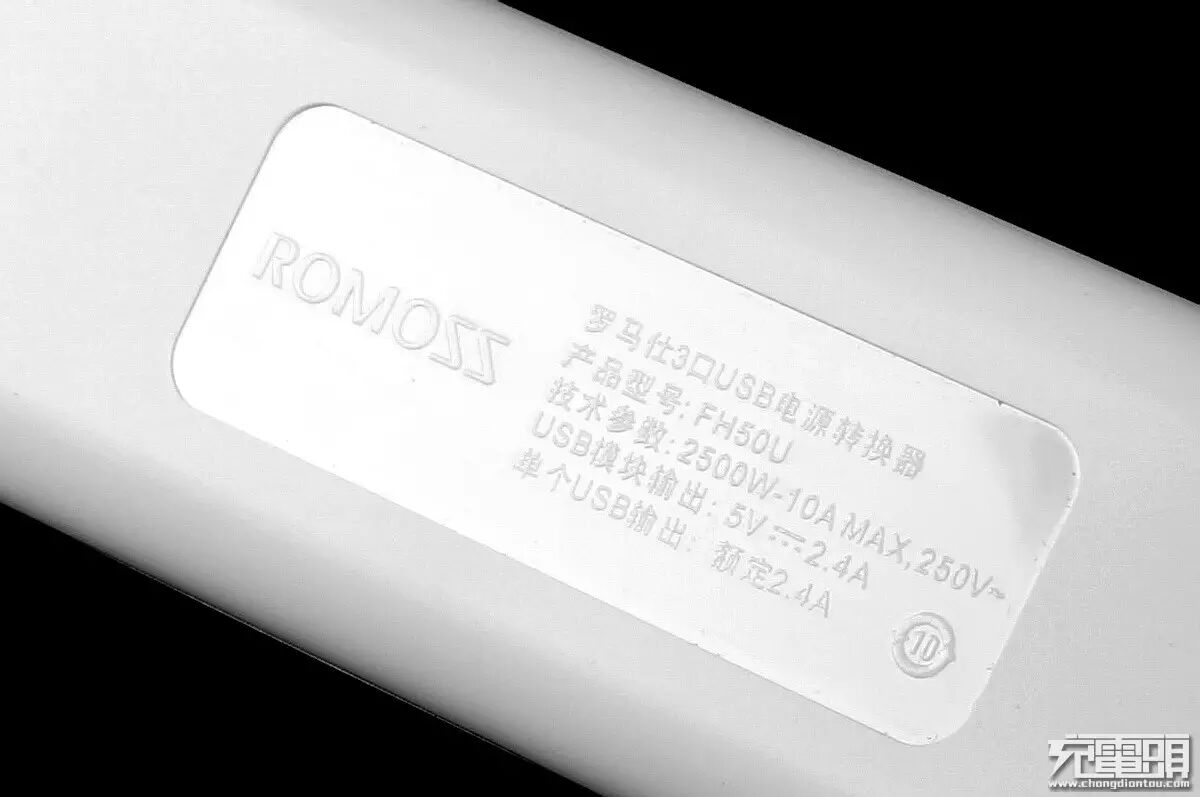

底部铭牌参数，型号为FH50U、AC参数：2500W-10A MAX 250V、USB模块输出：5V2.4A，单口最大2.4A。

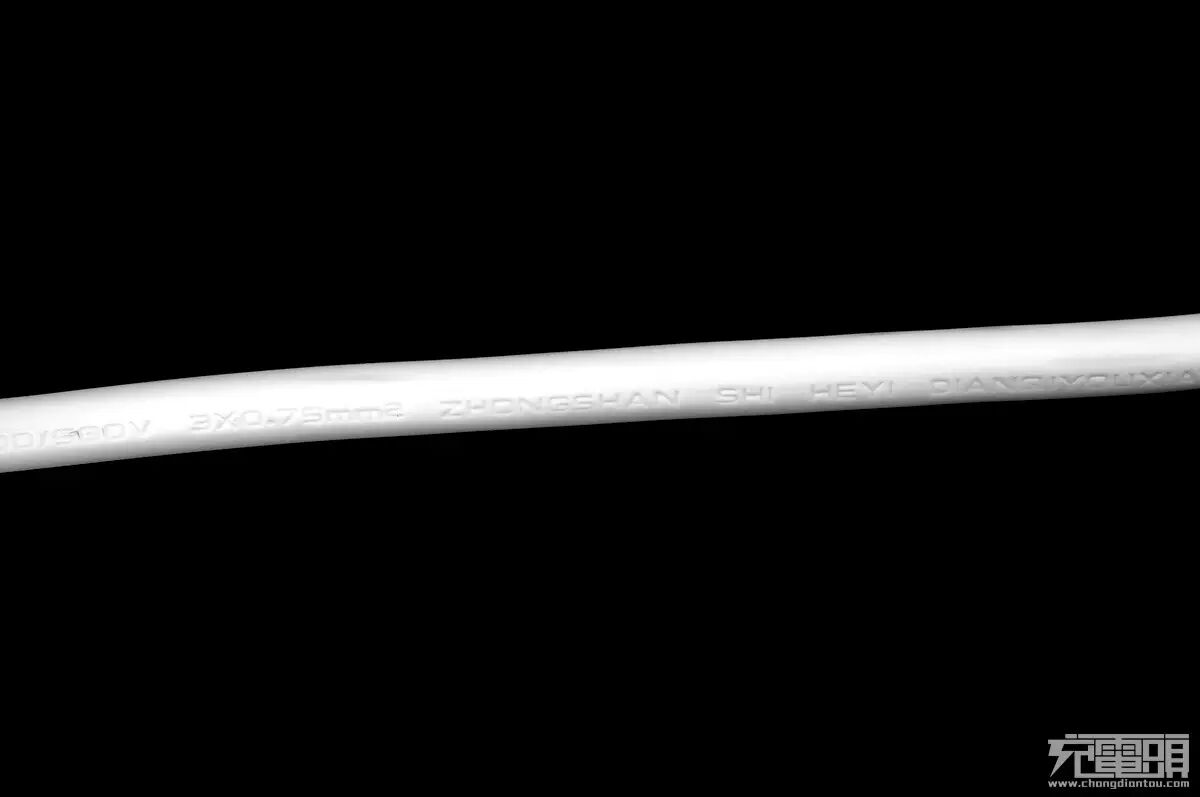

线径 3×0.75mm²，线材制造商是中山 HEYI 电器有限公司。

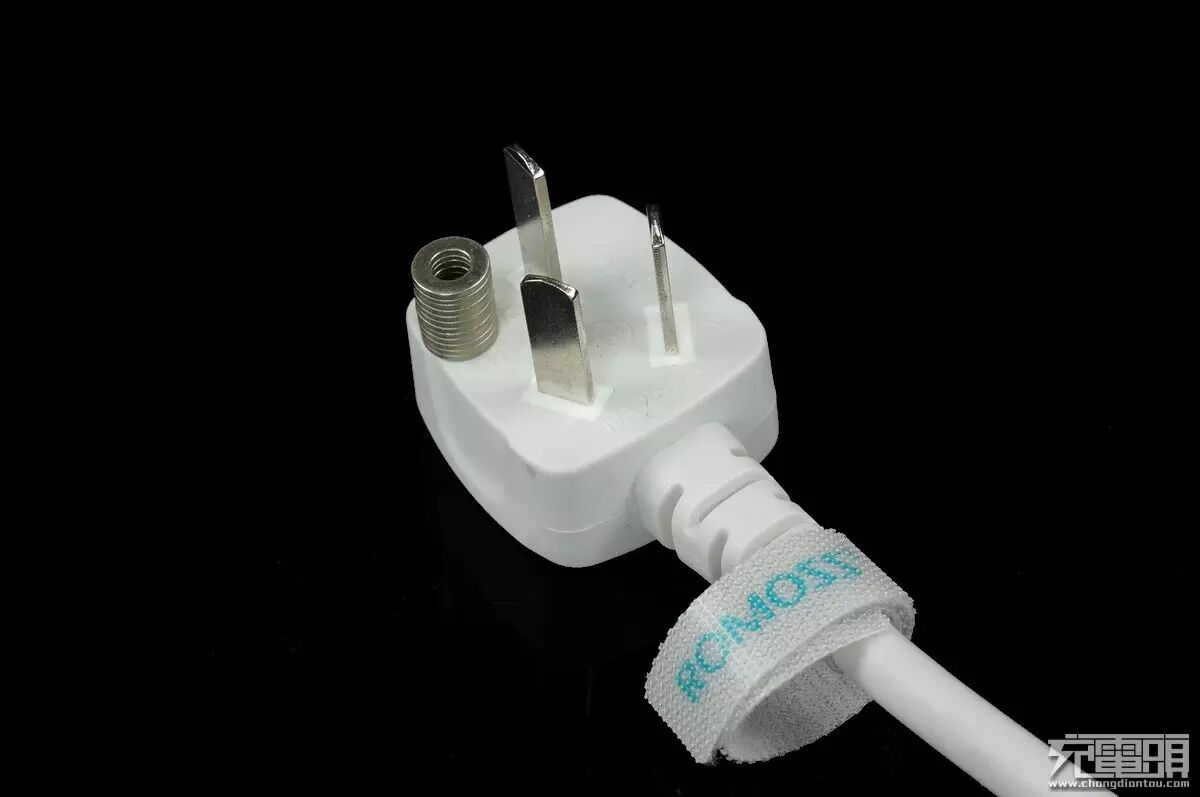

插头手捏处做了内陷设计受力更好，铜质插头无磁吸反应，线材上带有一个印有ROMOSS logo的 易撕线材魔术扎带。

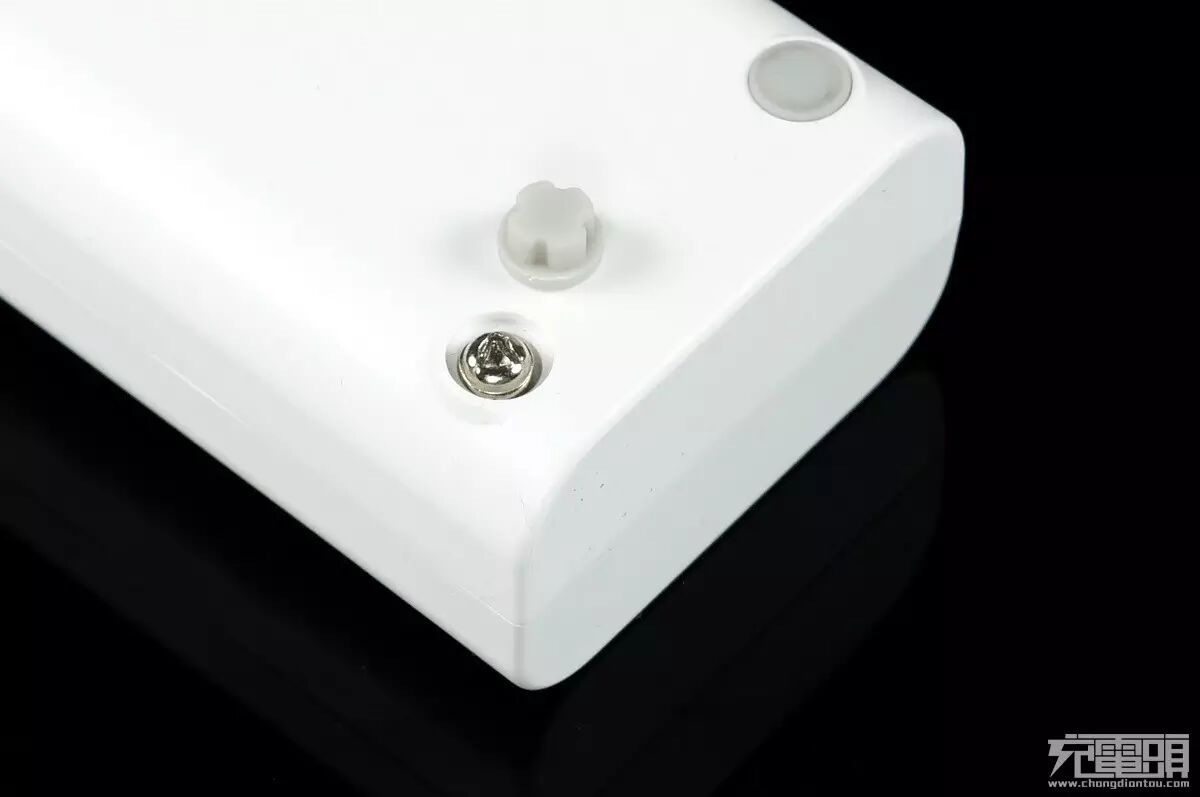

圆形灰色防滑垫，突起并不是很高，防滑垫无粘胶，拧开三角防拆螺丝，我们进入拆解篇。
拧开螺丝后有8个轻微突起的卡口，无超声波焊接，轻轻压下即可以无损拆开。

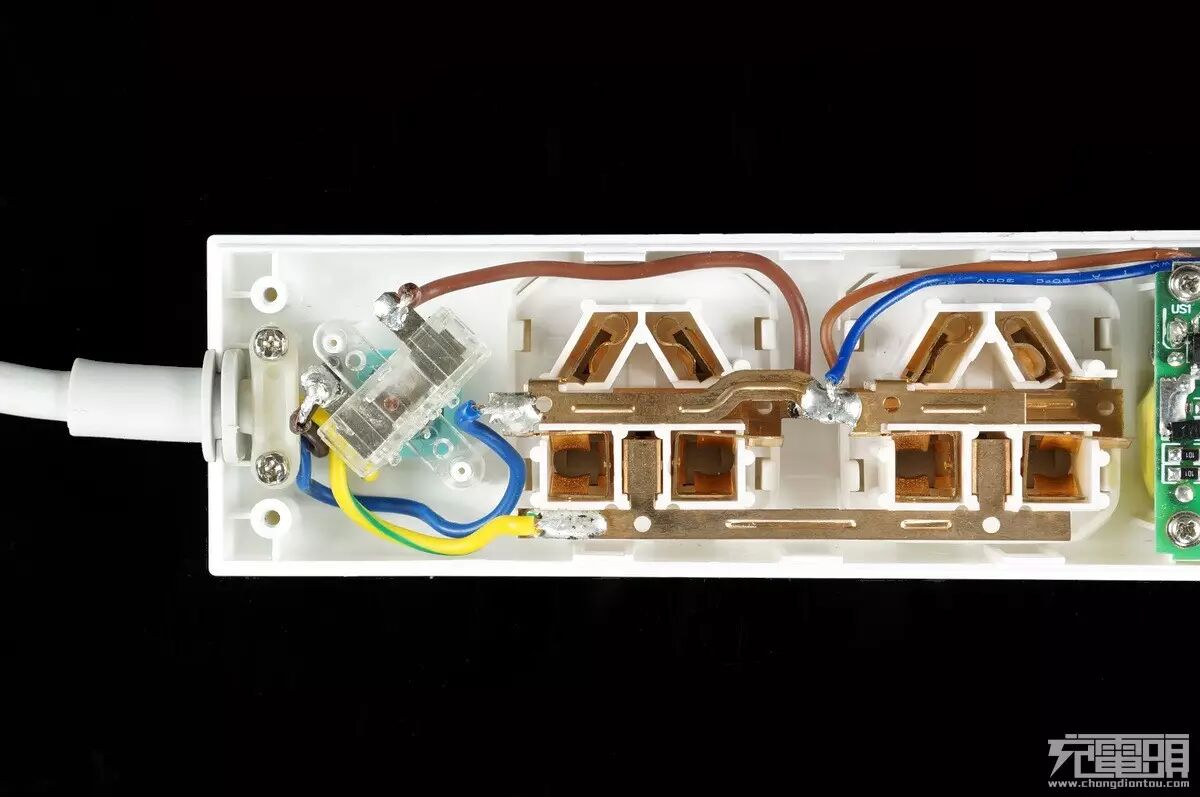

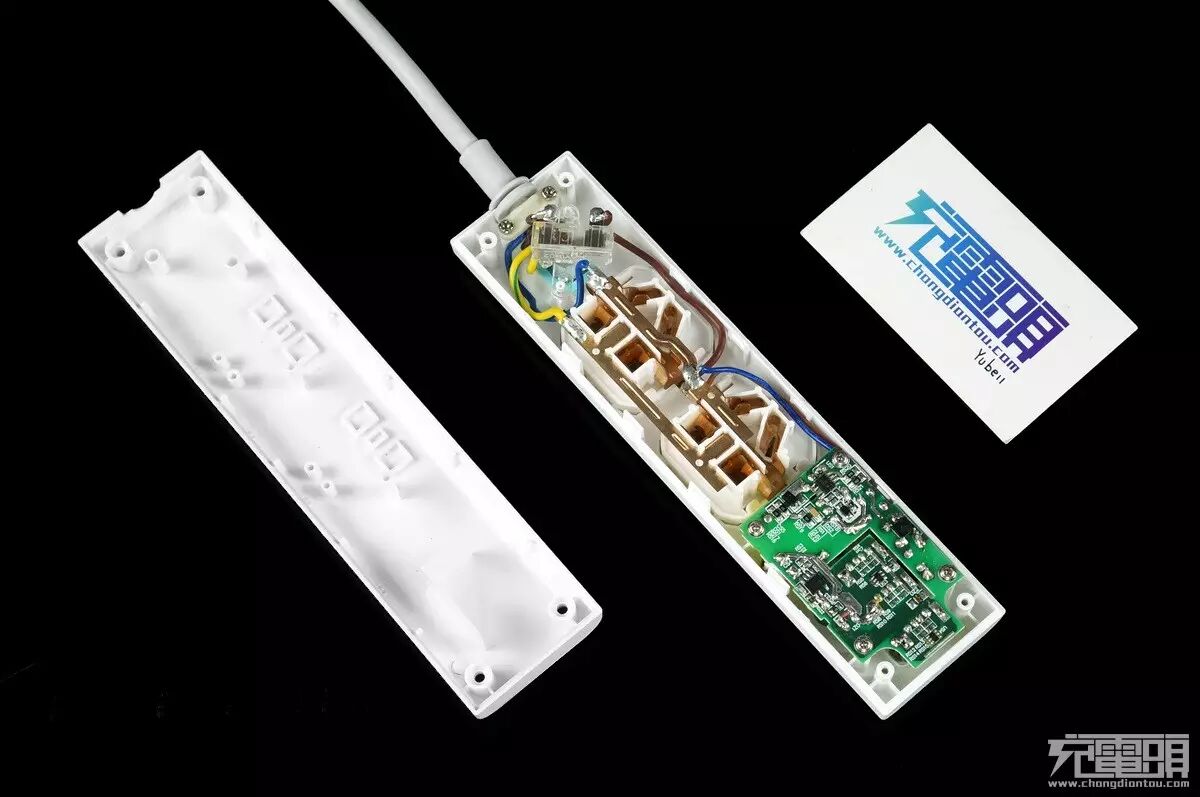

传统按压开关，无指示灯，一体铜条结构，独立设计的安全舱门模块。

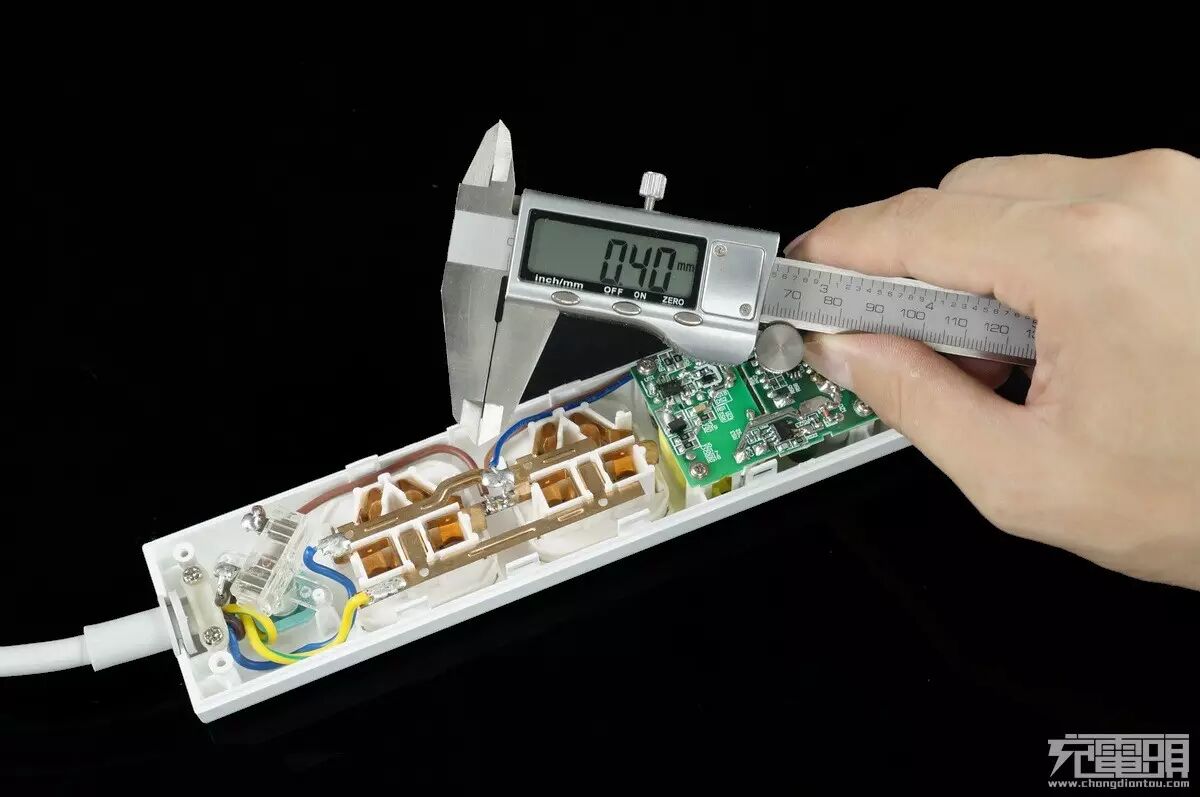

一体铜条厚度为0.4mm。

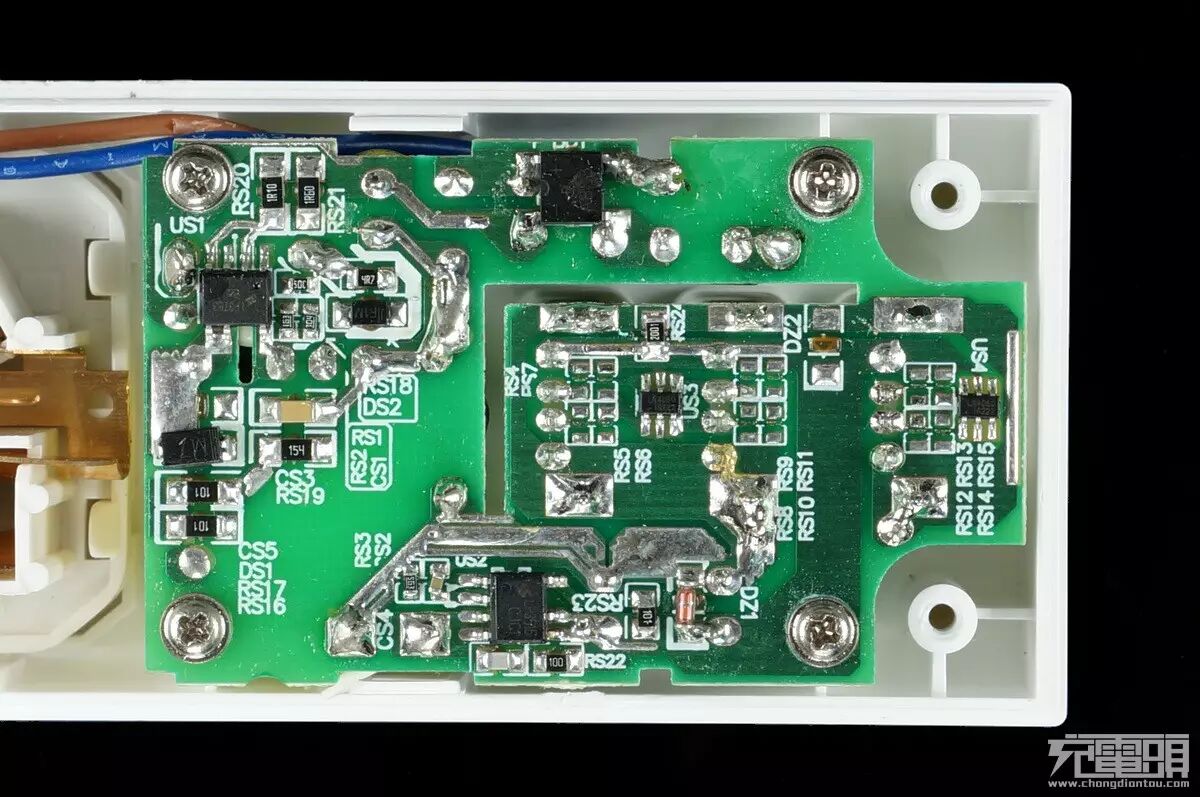

PCB一览。

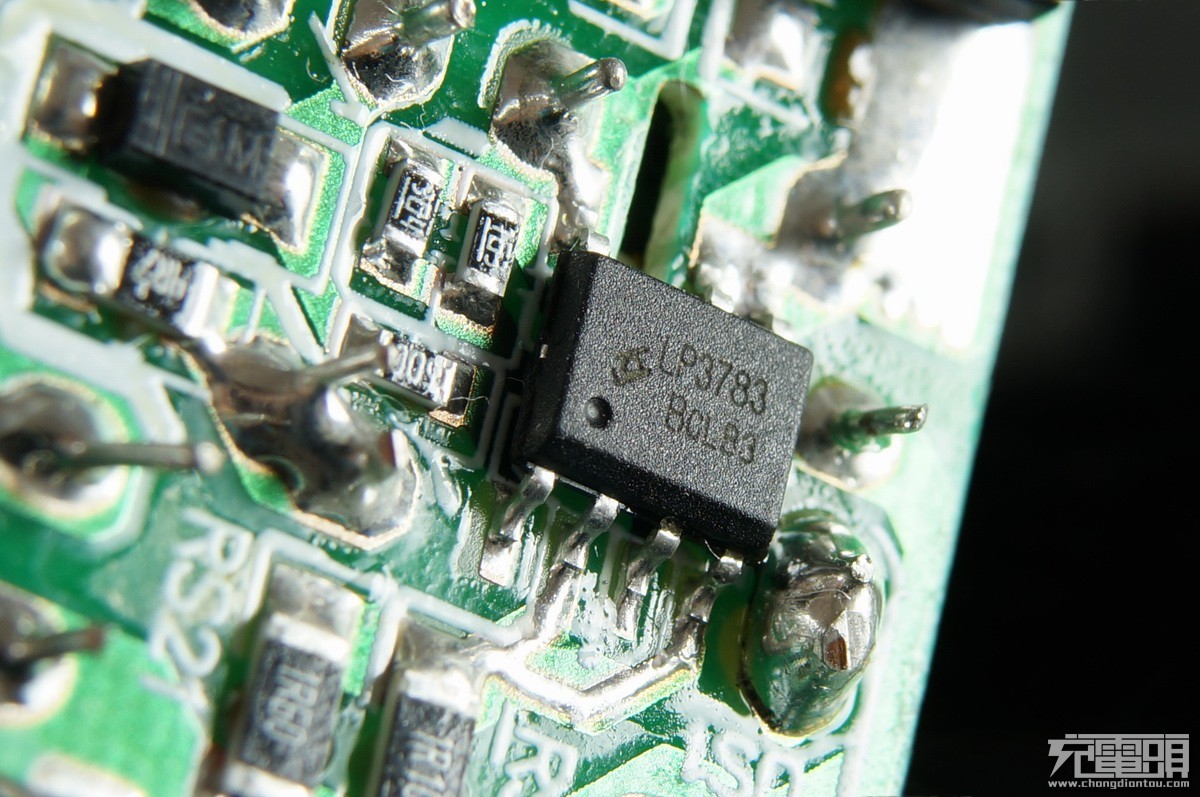

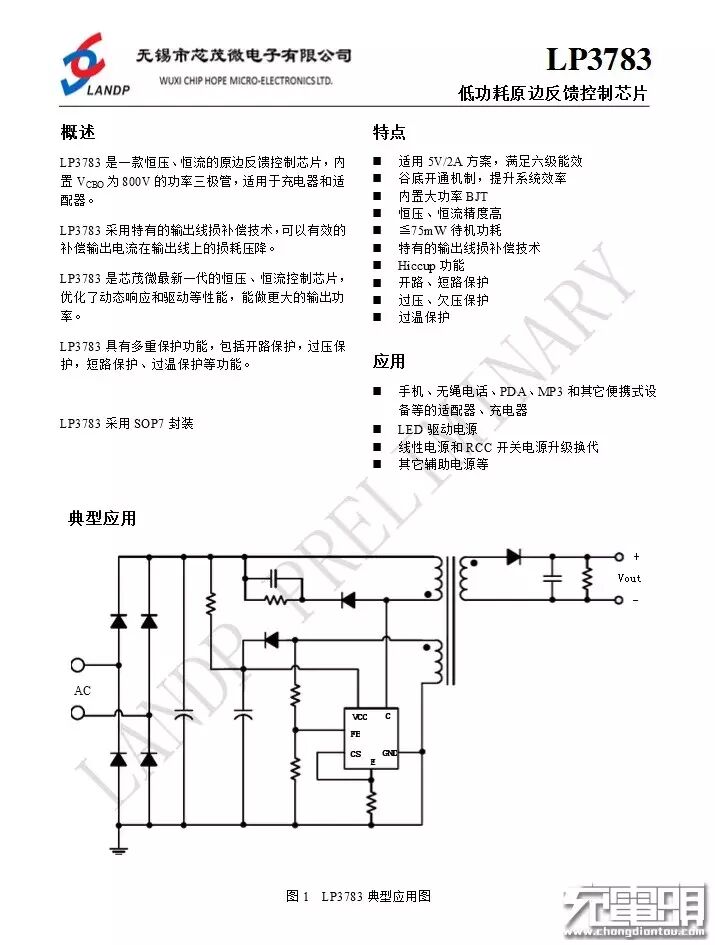

罗马仕3口FH50U 在方案选择上与4口FH60U不同（4口方案是无锡芯朋微Chipown）。罗马仕3口FH50U 使用芯茂微chip-hope 方案，LP3783 是一款恒压、恒流的原边反馈控制芯片，内 置VCBO 为 800V 的功率三极管，具有输出线损补偿技术及多重保护功能，包括开路保护，过压保护，短路保护、过温保护等功能。

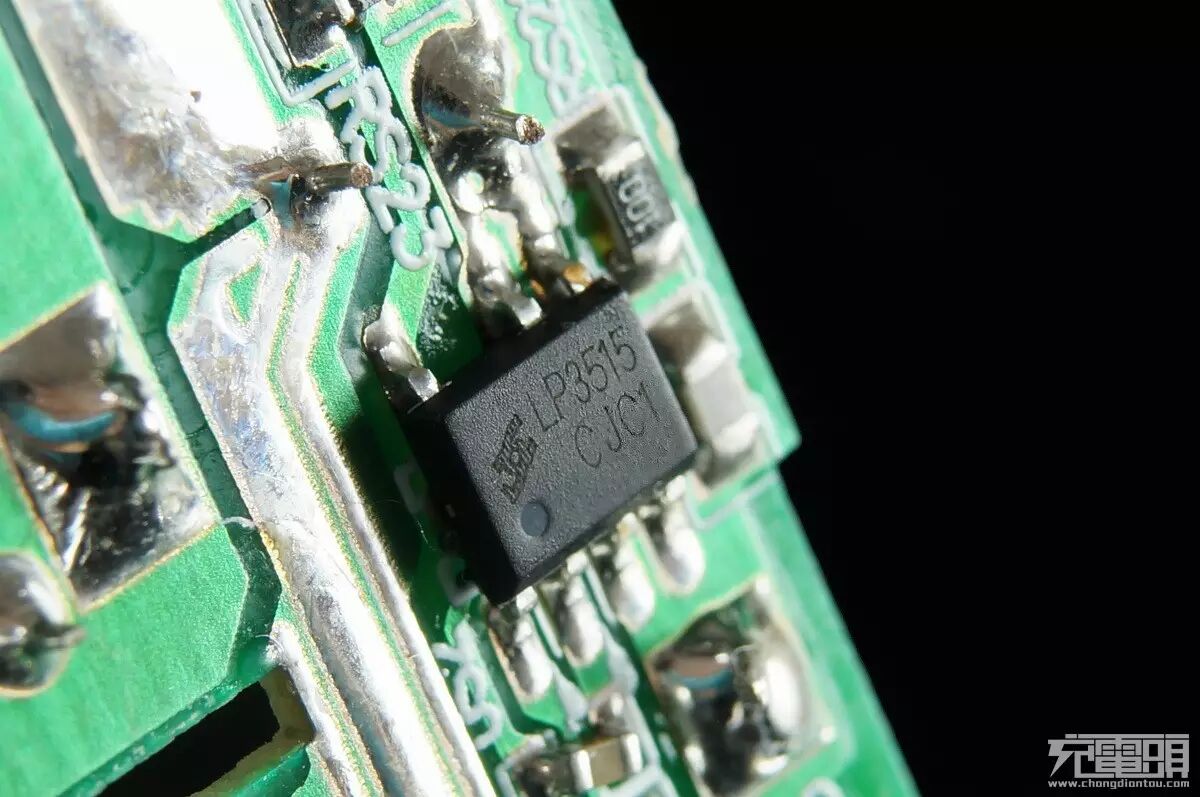

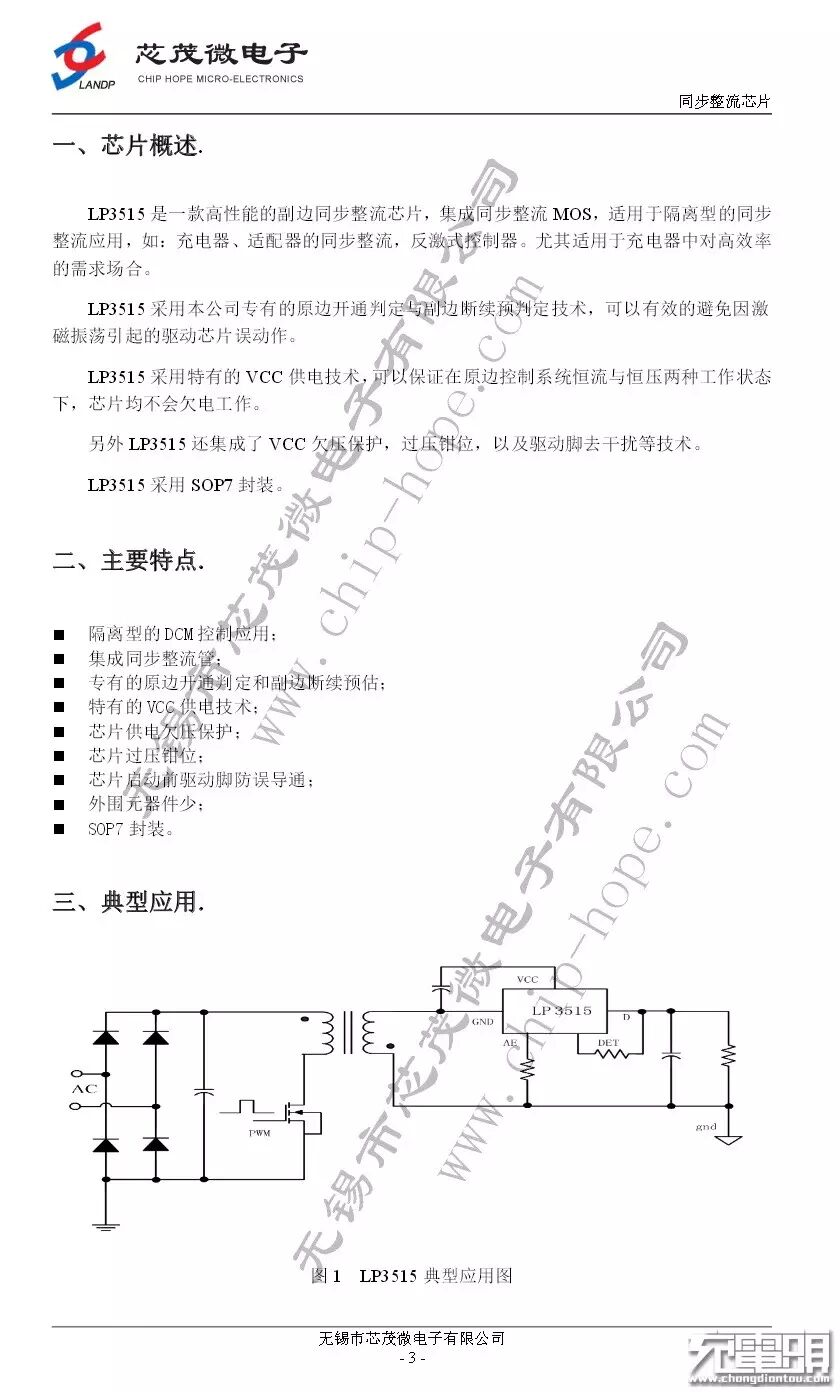

芯茂微LP3515，副边同步整流芯片，集成同步整流MOS。

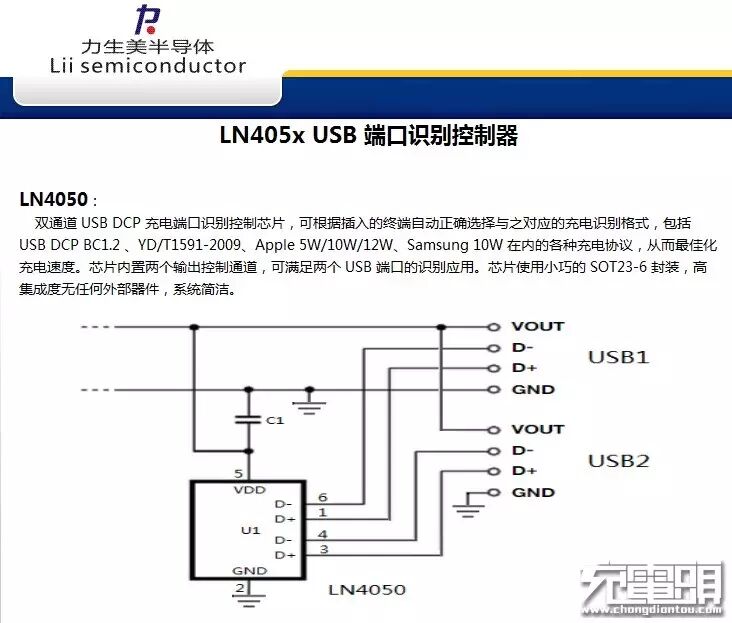

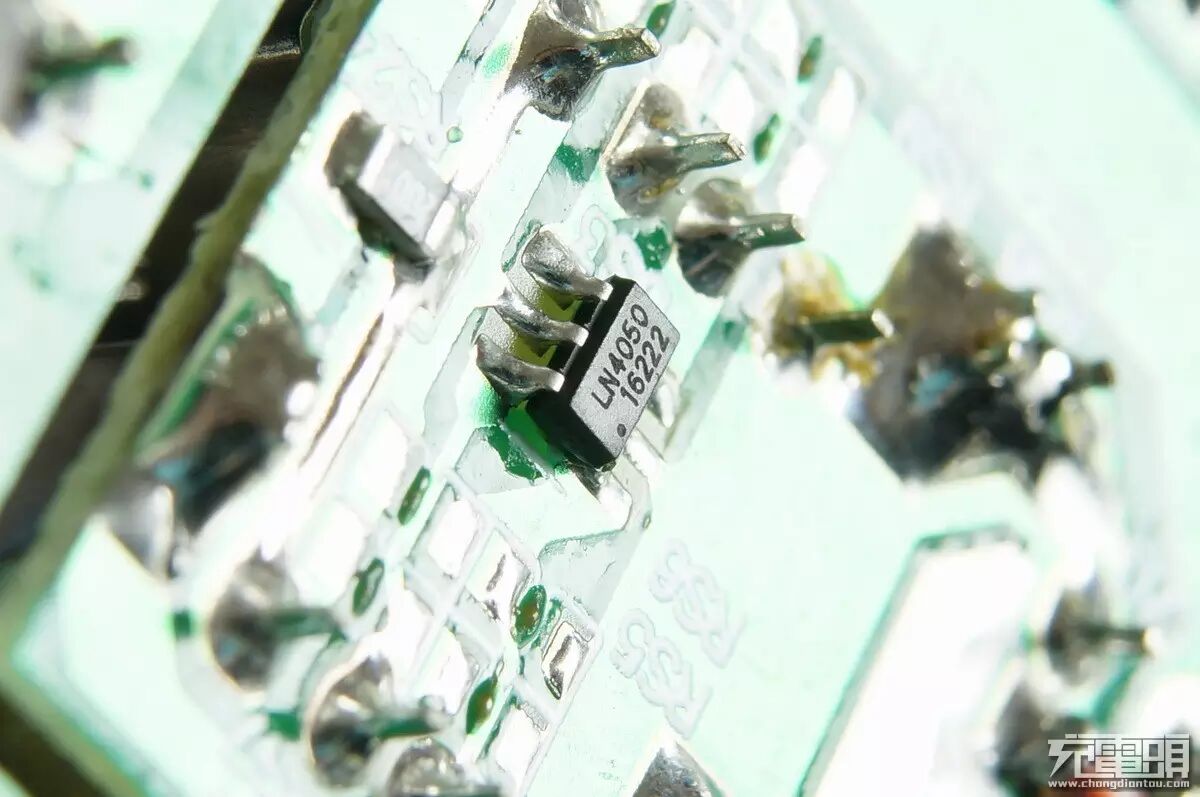

USB识别方面，使用了2颗力生美LN4050，每颗可以提供两路USB识别功能。也就是3个口全带识别。

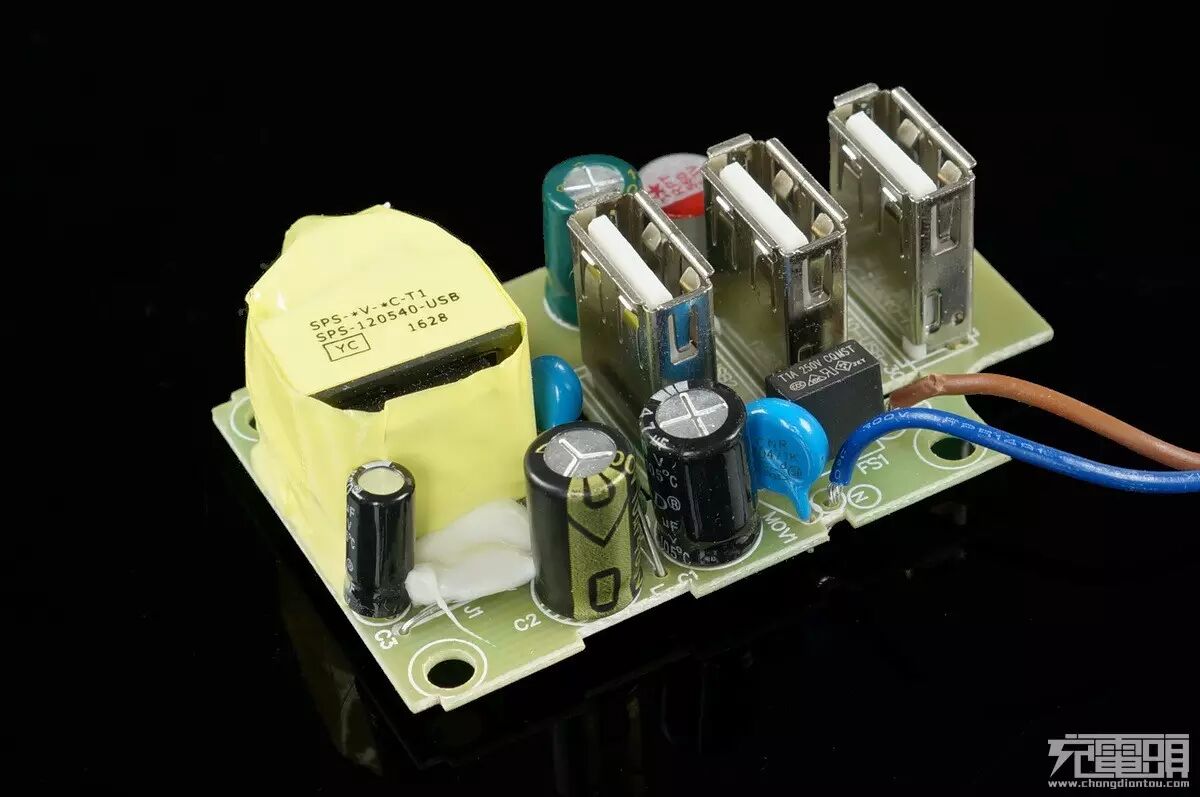

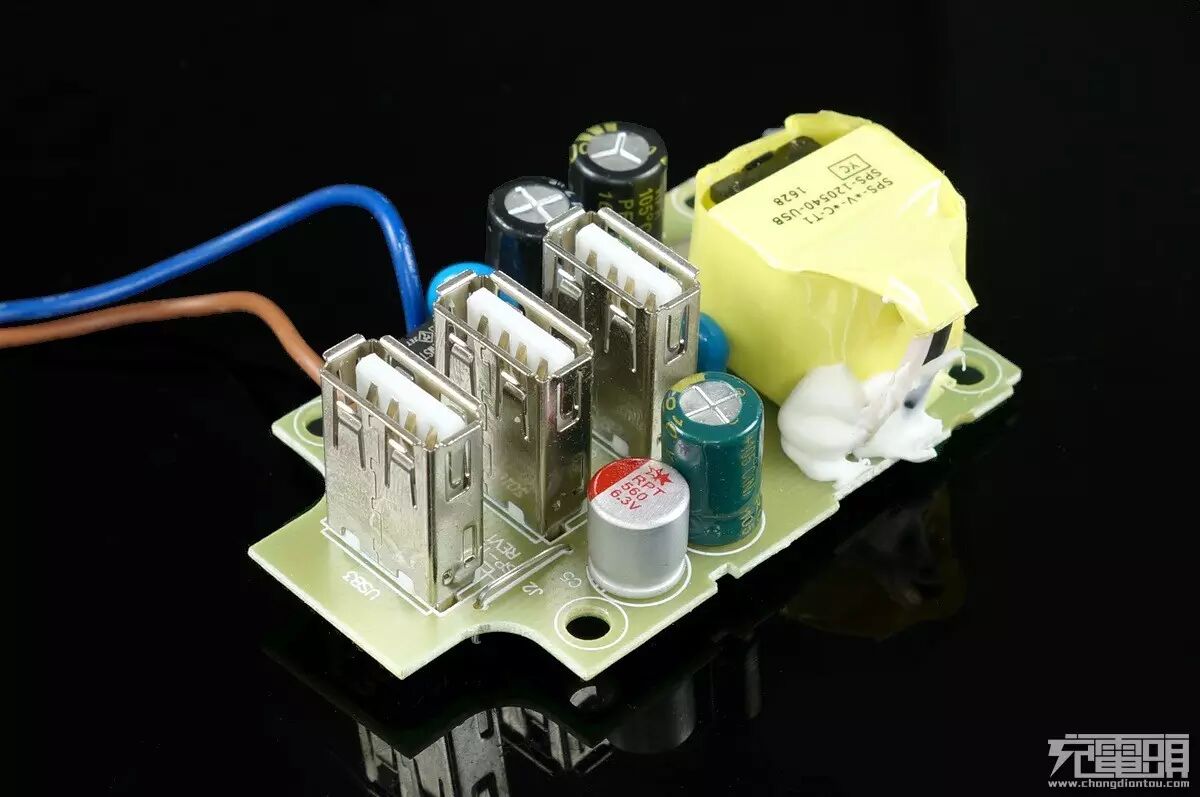

正面部件一览。

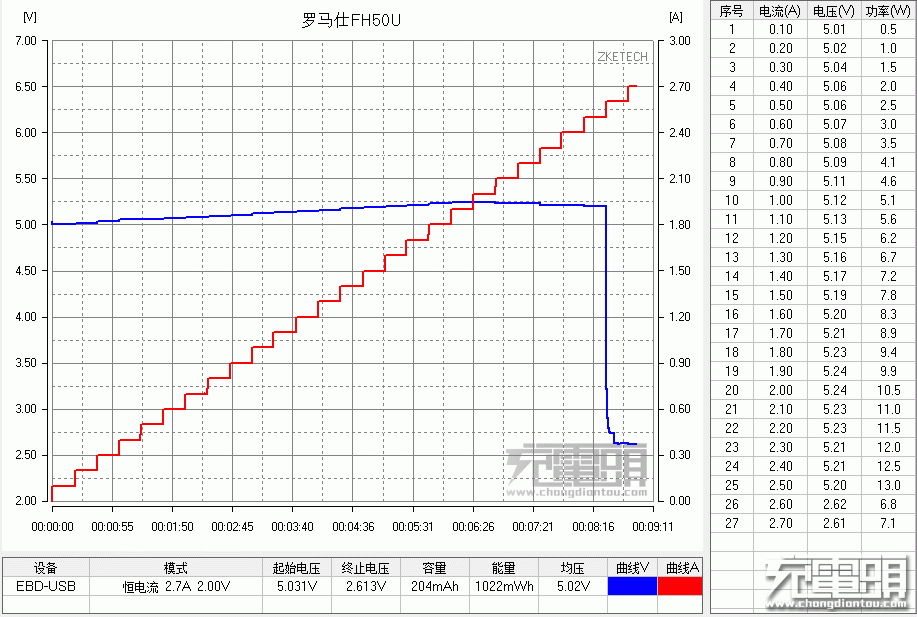

电流步进测试，起始电压5.01V结束电压2.61V，可用最大电流为2.5A，2.6A后电压大幅度下降进入保护状态，具有一定的线损补偿能力。
总结：
罗马仕两款排插拆解测试完毕，超宽的孔距加上一体铜条带安全门，在天猫上搜索可知4USB售价49元3USB售价39元，性价比还是十分之高的。
