做配件的必看！市面主流Lightning耳机及转接方案揭秘

以上是苹果原装和MFI产品的方案！目前苹果针对耳机放宽了政策，一般MFI厂都可以过，但是针对转接线这块苹果已经停止PPID认证申请！所以延续而出来的苹果仿制品已经铺满市场，其中方案如下：

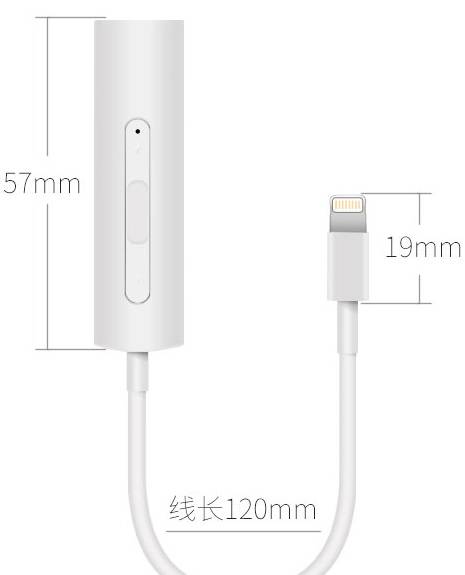

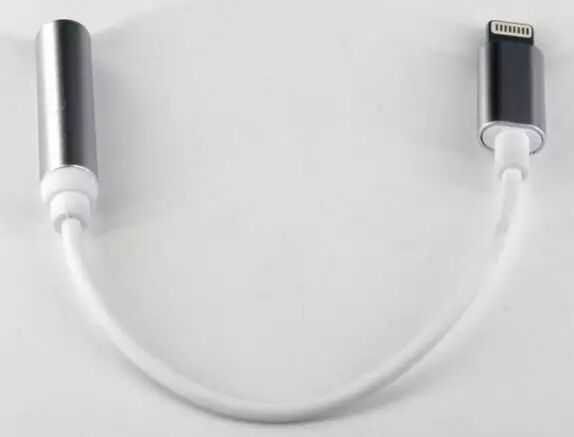

1、目前市场最廉价，最多的产品是音频转接，采用手机的OTG模式，通过USB音频解码IC来实现音频转出，方案为OTG方案，这种方案如果破解芯片的底层代码写的不好容易造成手机强制重启，花屏，接口原装设备不能用，必须重启手机后才可以，降低了手机的使用寿命！连接只需要3根芯线就能实现！（比如下例图示这些款式，还有其它等！）

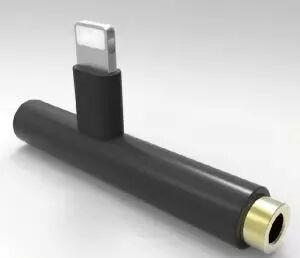

A款↑

B款↑

C款↑

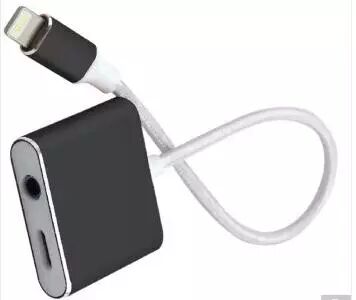

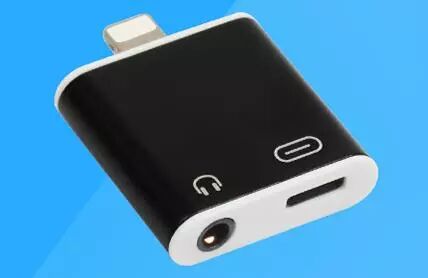

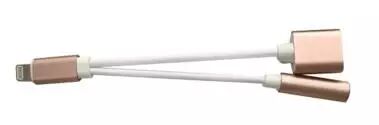

2、OTG模式音频加充电，这种产品也是通过USB音频解码芯片加破解芯片并在破解芯片里面增加欺骗代码，来实现音频和充电！只能支持充电，音频，不支持通话。普通这种芯片最多充电只有500mA，也有强制拉高到1.5A的，这种风险系数比较大，在充电的同时OTG是也在放电，在向手机索取电量来给设备工作，这期间充电是靠芯片的欺骗代码来识别和管控的。当我们插上这种OTG设备时，设备已经向手机发送一个取电指令，让手机给OTG设备供电，这时我们再插入一个充电头给苹果手机充电时，他也是靠芯片的欺骗切换转换，这个过程会有供电和充电的电流对冲，容易造成手机强制重启，无法充电。损坏手机电源管理IC的问题！这种模式需要5根芯线就能实现！（比如下例图示这些款式，还有其它等！）

A款↑

B款↑

C款↑

D款↑

E款↑

3、仿苹果MFI认证， IOS模式产品，这种产品采用原装IC 3959型号芯片，在电源管理方面采用MFI认证模式同音频独立区分，解决了OTG模式的风险，也提高了充电的功率2A大电流！这种模式对苹果手机没有任何损，完全按照苹果IOS协议制定，除了没有用LAM模组过MFI外，基本都符合苹果认证产品特性！只是单价成本比OTG模式高！支持充电，音频，线控，不能通话！（暂时发现只有这一款，还带过充保护LED灯指示款）

A款↑

破解通话有两种路径：

A、USB模式，这个模式是可以实现通话，音频，充电，线控等，但是了解到这个方案需要苹果公司授权，一般工厂是没有办法同意的，比如贝尔金，苹果授权的二个苹果母座无极性音频充电转换产品。如下图示两个苹果母座，无极性不分充电和音频，都可以支持！

贝尔金↑

B、蓝牙模式，桥接USB充电，同样可以实现充电和音频，这种模式就是把蓝牙模组增加到转接线上，蓝牙模组接线到3.5音频母座就可以啦，用的时候第一次配对打蓝牙，就可以实现通话，音频，充电！鸡肋的产品，完美的想法！

后面附上Lightning接口与3.5mm耳机口的小科普：

2012年9月，苹果发布的iPhone 5采用了全新的小尺寸接口，也就是我们熟知的Lightning连接器, 全新Lightning连接器的尺寸更小，而且插入时可以不用区分反正. 随后，Lightning连接器被拆解后发现里面内置了验证芯片，可以动态的将触点切换，这样才实现了不分反正。很多人预测这其中的处理是通过iPhone上的板载芯片控制的，不过Lightning芯片内部的工作协议仍然未知。

美国专利和商标局通过了三项设计Lightning连机器的专利，这些专利详细描述了Lightning工作的方式。包括从iPhone和外设方面的详细工作原理，以及物理设计如何实现更稳定的操作。最主要的专利被称为“有外部触点和导电框架的双向连接器”，这份专利深度讲述了Lightning硬件设计，做工和功能性。

为了设计Lightning连机器，苹果试图克服之前连接器的不足之处，包括业界标准的3.5毫米耳机接口和USB。在设计全新接口协议时，苹果需要更小巧的连接器，而且需要薄到可以装配在现在越来越薄的智能手机上。其他两项专利描述了连接器触点的动态切换技术以及数据信号和电力传输技术。

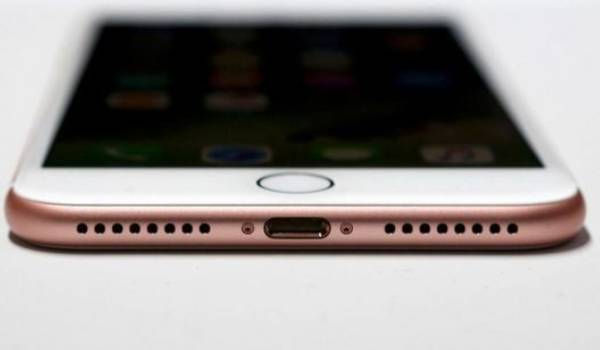

苹果在iPhone 7机身上取消了3.5mm耳机插孔，用户将通过Lightning接口来控制耳机。这让Lightning重新进入了人们的视野。

Lightning中文意思“闪电”，Lightning接口是苹果公司于2012年9月推出的新一代的通用数据接口。Lightning的发布也意味着苹果使用了长达9年的30针Dock接口将被正式取代。除了基本的充电和数据传输外，还支持视频、音频等数字信号输出功能。

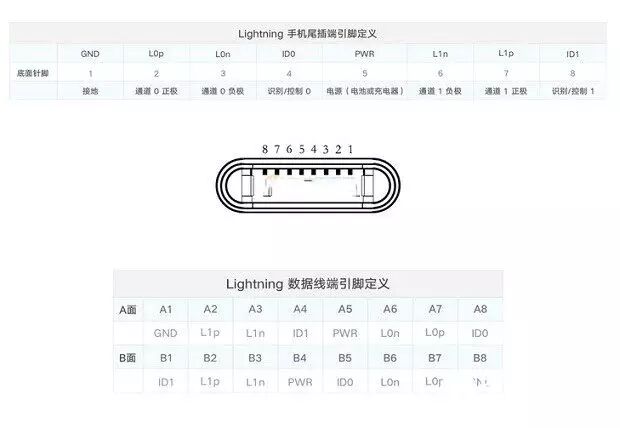

Lightning接口结构图解

由上图我们可以窥探出正反插拔的秘密了。

PWR：电源；

GND：地线；

ID0/ID1：用来识别正反面或配件类别等ID识别选通信号；

L0p/L0n/L1p/L1n：用于数据传输的信号线路。

目前数据传输只用了其中的 2 个针脚，另外 2 个应该是冗余设计。通过 ID0 与 ID1 两个针脚的组合来识别不同的附件设备，以此来选通不同的数据传输线路。

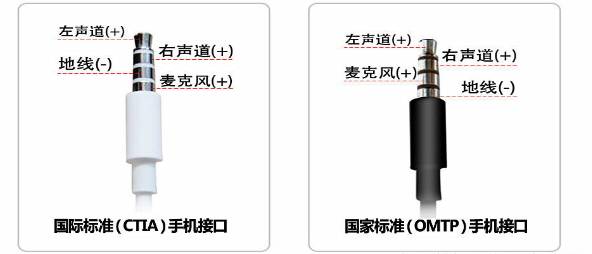

苹果把 3.5mm 耳机接口取消的消息喧嚣尘上，因为苹果一直是行业的火车头，苹果在硬件上的一举一动，牵联着各行各业敏感的神经。目前手机上音频接口有着严格的标准，目前国际上通用的手机耳机接口标准有两个，一个是国家标准（OMTP）的标准，一个是国际标准 (CTIA) 的标准。国际厂商大部分使用的是 CTIA 标准，如美国、香港和其他国际市场的 iPhone 耳机，而国内的行货产品则需要支持 OMTP 标准。这里简单介绍：

国际标准（CTIA）的 3.5 毫米接口：插针接法是左声道-右声道-地线-麦克风。也是目前市场上最流行、使用量最大的接法。国际标准（CTIA）耳机适用手机范围：苹果（全系列）、小米（全系列）、魅族（全系列）、索尼（全系列）、LG（全系列）、HTC官方产品、三星、摩托罗拉部分机型，诺基亚 Lumia 和 WP7 系列。

国家标准（OMTP）的 3.5 毫米接口：插针接法是左声道 – 右声道 – 麦克风 – 地线，要适用手机范围：诺基亚、索尼爱立信（全系列）、中兴（全系列）、步步高（全系列）、酷派（全系列）、HTC 非官方产品, 摩托罗拉、联想、OPPO（全系列）等国产系列手机。

如果把国际标准（CTIA）的耳机用到这个非国际标准（OMTP）的接口上，就会出现只有背景声，按住麦克风上的通话键才正常出现人声的现象。

（Lightning接口耳机及转接头有任何想法或者疑问的话欢迎在下方留言区与我们互动）
