直观实用 瑞鼎4槽智能液晶充电器套装拆解评测

虽说如今已是锂电大行其道，但是在低压及AA、AAA型电池领域，镍氢充电电池还有不小的市场占有量。既然是电池，自然需要充电，与之配套的充电器也各式各样。今天给大家带来的是一款瑞鼎4槽智能液晶充电器拆解评测，评测还包括同厂出品的5号镍氢电池。

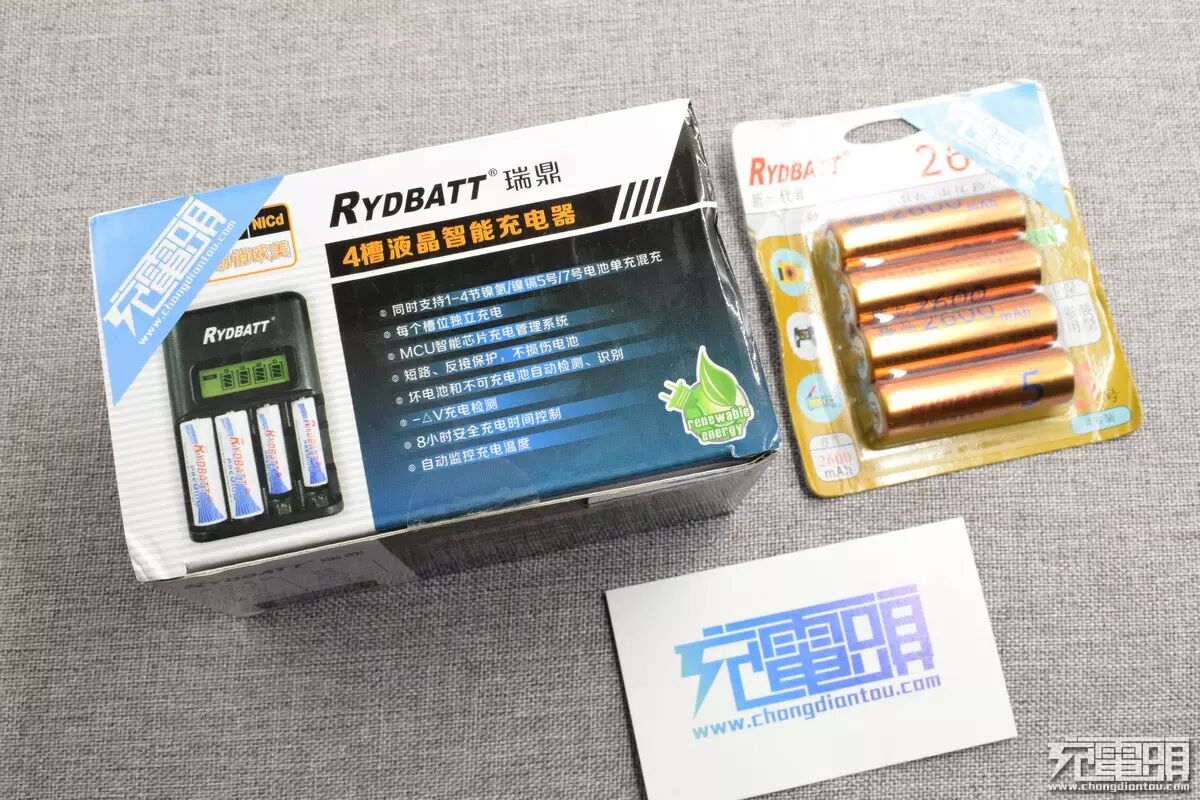

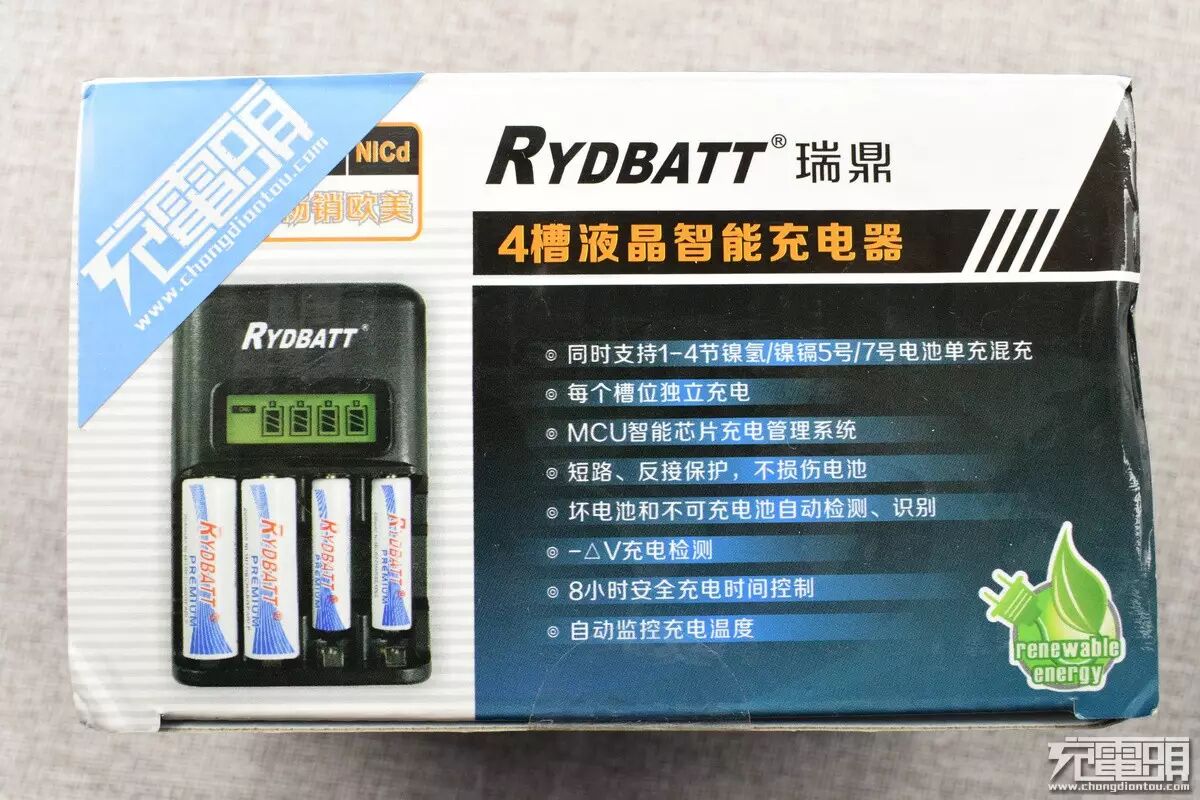

开箱前先介绍下生产厂家：瑞鼎集团是一家集智能可充电池、充电器、电池管理系统、电子电源产品、电池周边产品的设计、生产、销售及售后服务为一体的专业电源解决方案公司。好，言归正传，回到包装上。整个包装很“复古”，带着90年代电子产品的风格，产品全图、产品特点、各种色彩、线条、色块的搭配，满满当当。至于产品特点，包装上确实说得十分的详细，没有再复述一遍的需要。

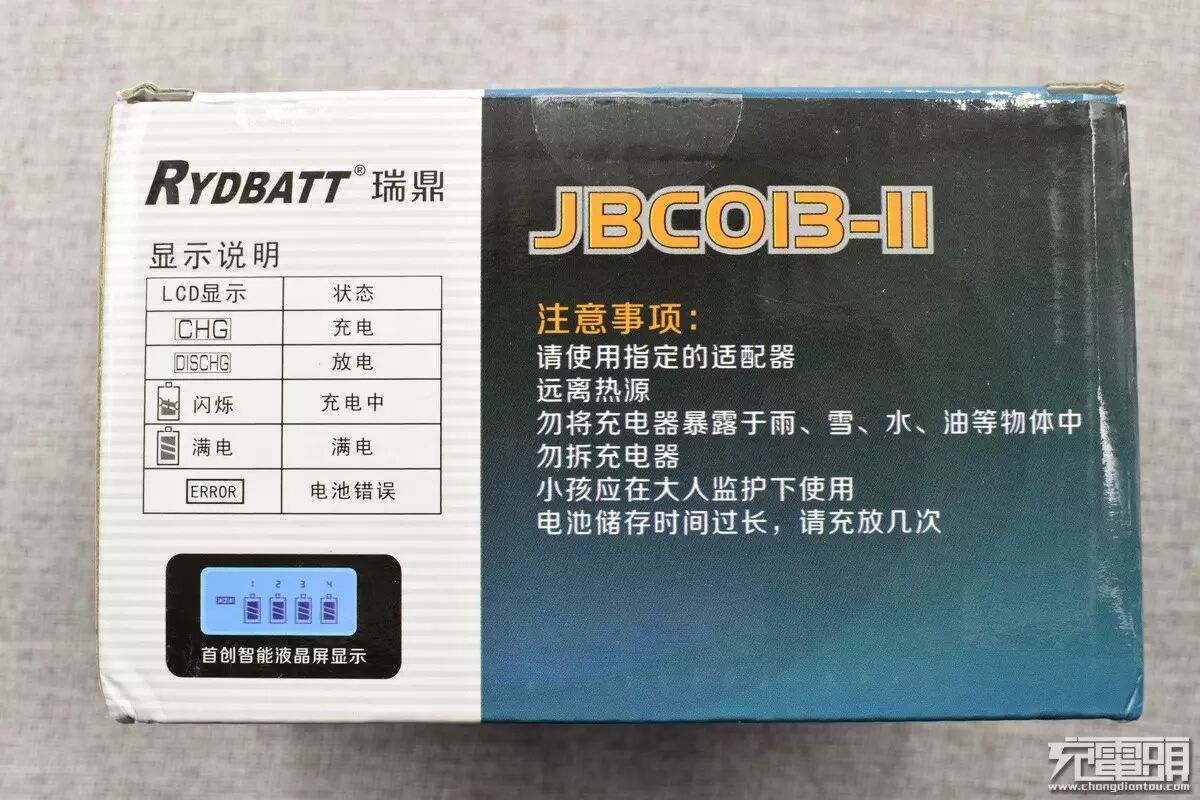

“显示说明”+“注意事项”，基本不用再看说明书的节奏。

还有很多，大家慢慢看吧。

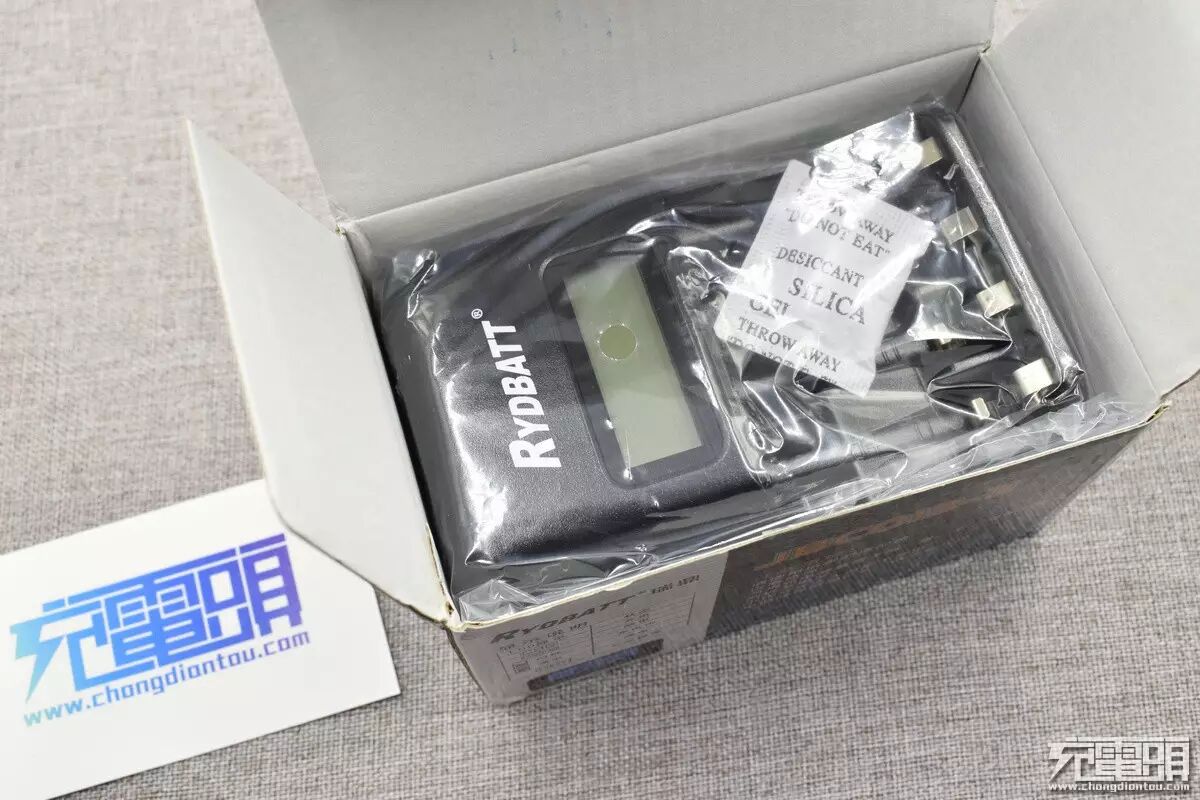

掀开盒盖，里面倒也简单，直接看到塑料袋包装的充电器，当然这是我掀开顶上一层保护珍珠棉后的样子。

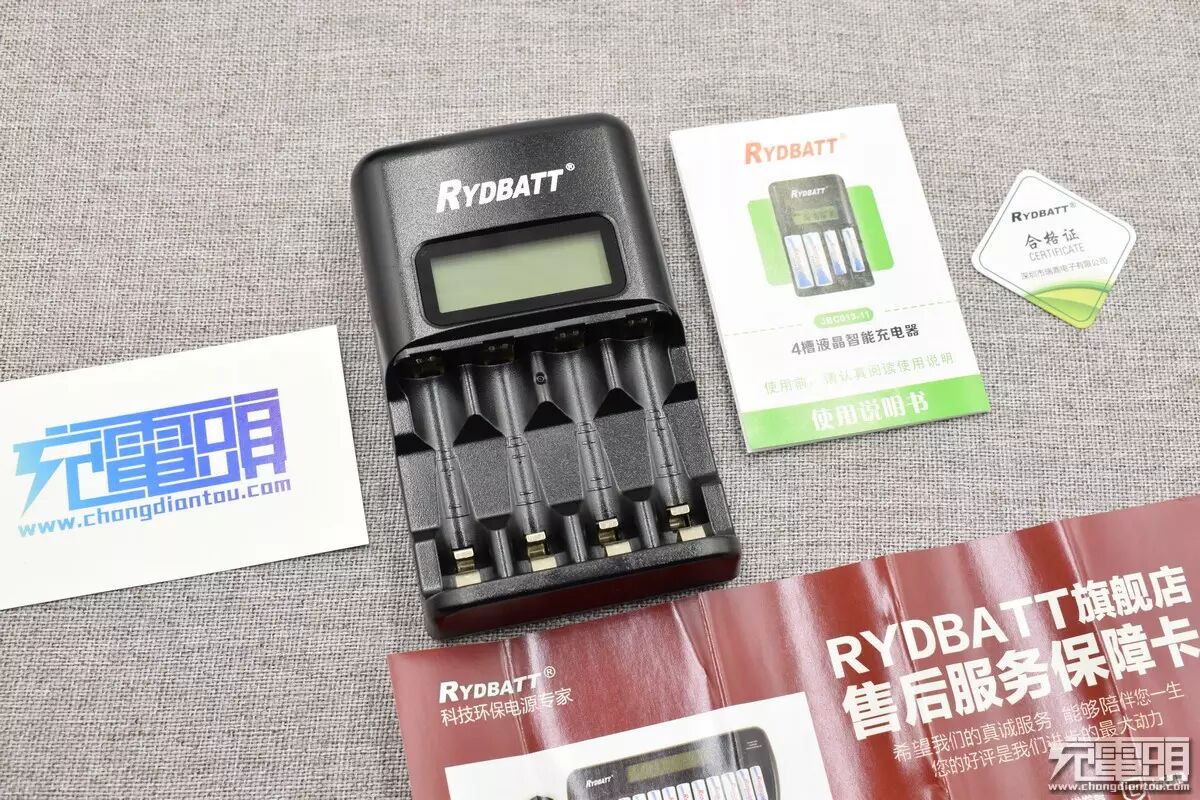

充电器、说明书、合格证、售后服务保障卡一应俱全，最显眼的是红色的售后服务保障卡，貌似产品多走网络销售，因而配备了详细的网络售后和服务流程。

全黑的充电器，单从外观和手感来说，模具制造很不错，接缝细密，手感扎实。

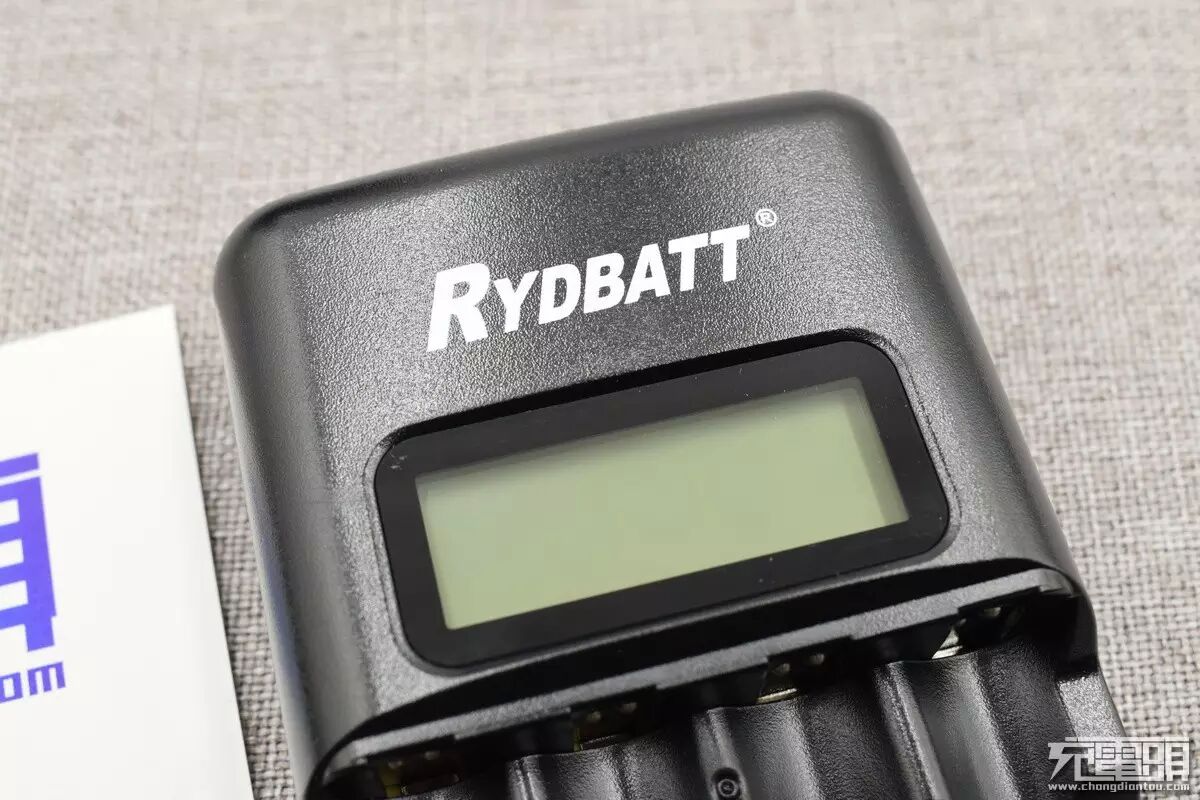

亮眼的显示屏，能显示充电进度和电池状态，十分直观。先在这里卖个关子，后面再说。

电池槽采用中间三个“山”形结构作为分隔和支撑，支持AA（5号）及AAA（7号）两种规格的充电电池。

正极均有两个小的凸起，这对于改善正极帽接触很有作用，用过的应该都有亲身体会。

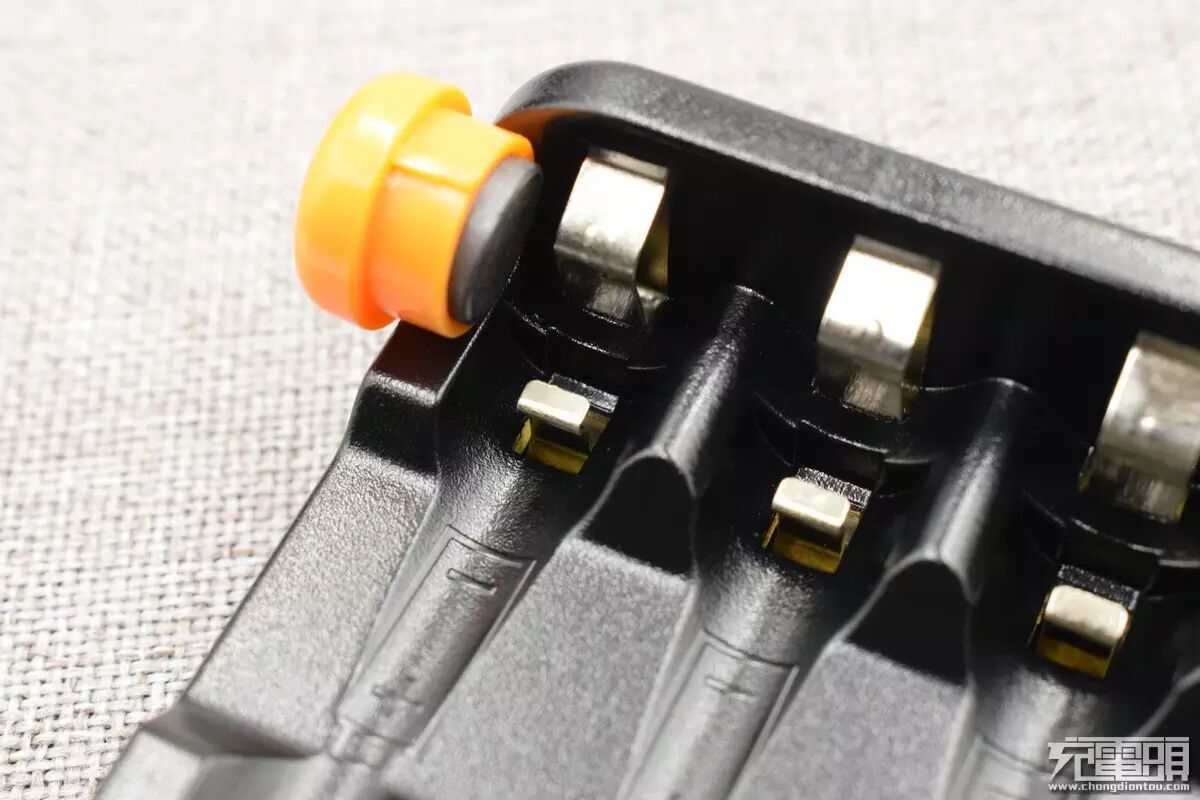

负极采用两组簧片方式完成对AA及AAA型电池的支持，磁铁测试不吸附，铜合金？不锈钢？顺带说说，正极也不磁吸。

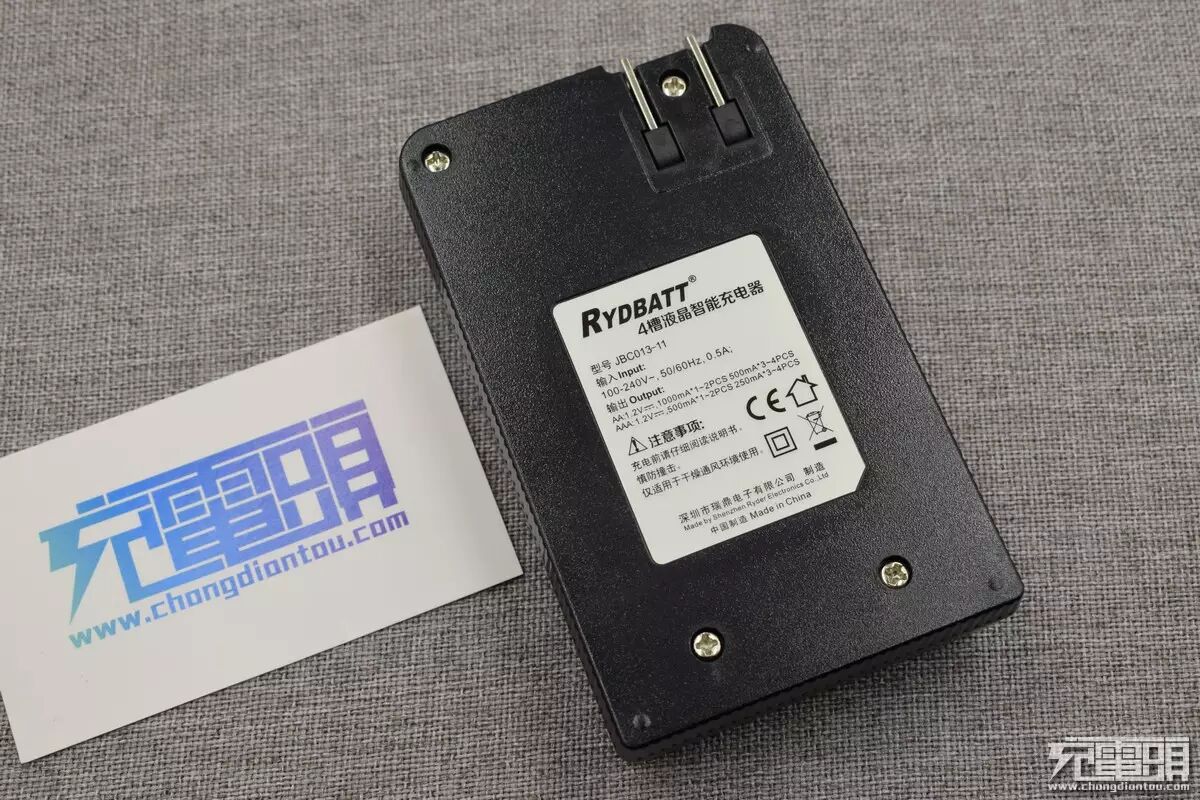

看看背面，密闭平板一个，没有散热孔。可见右上角的折叠插头和偌大的白色标签。

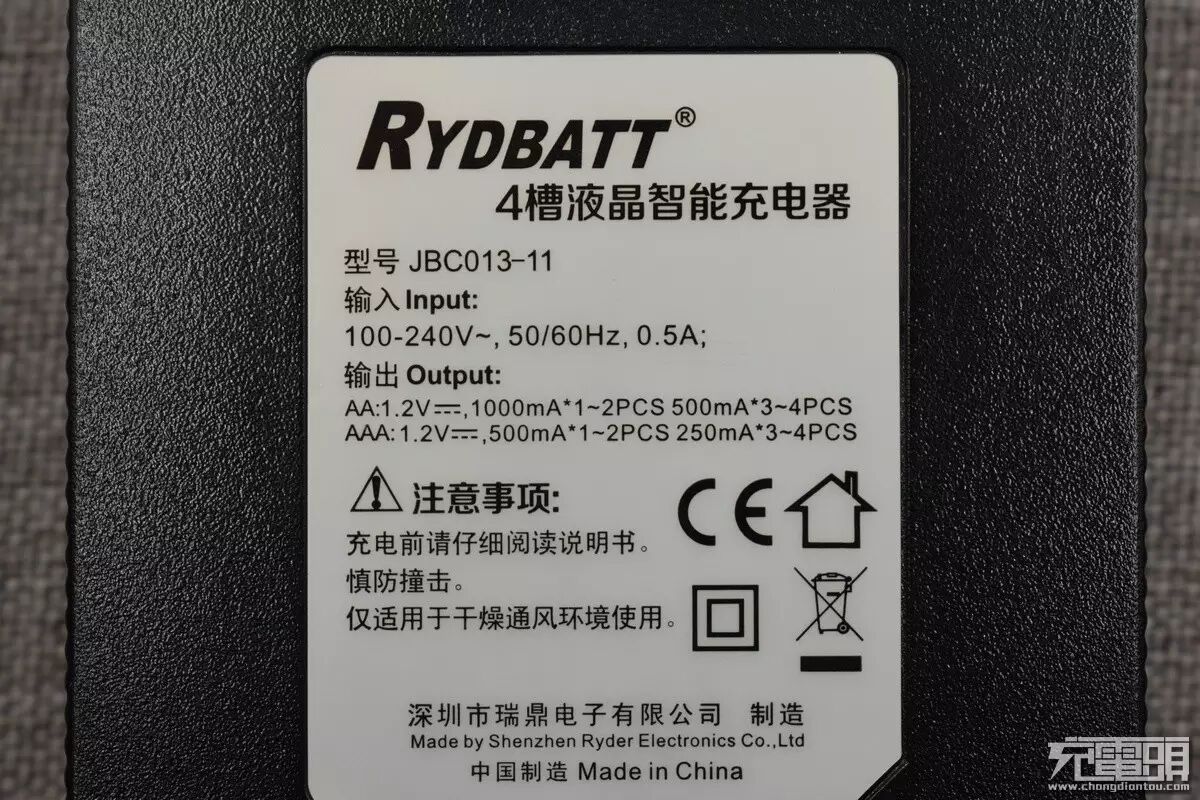

近看下标签，参数都写得很清楚了，我就不再啰嗦了。

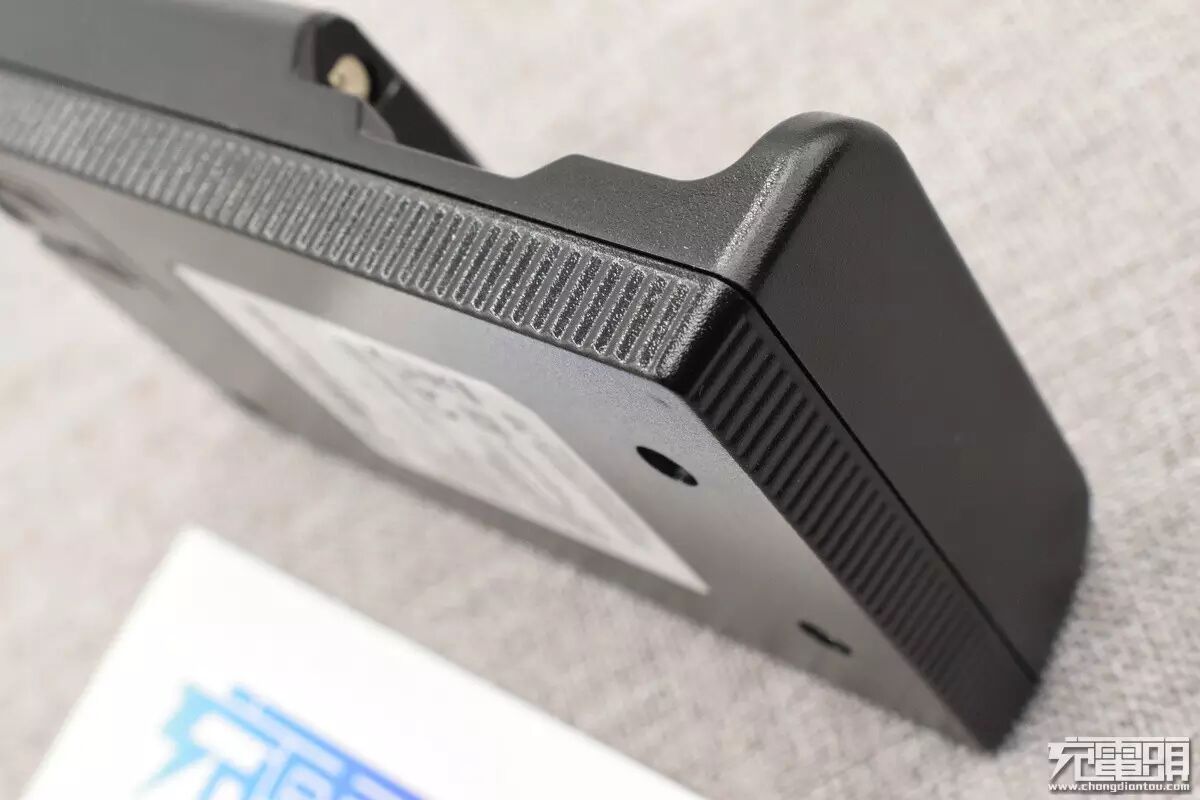

充电器下部外壳四周都有这种楞条设计，一来美观，二来防滑，很不错。

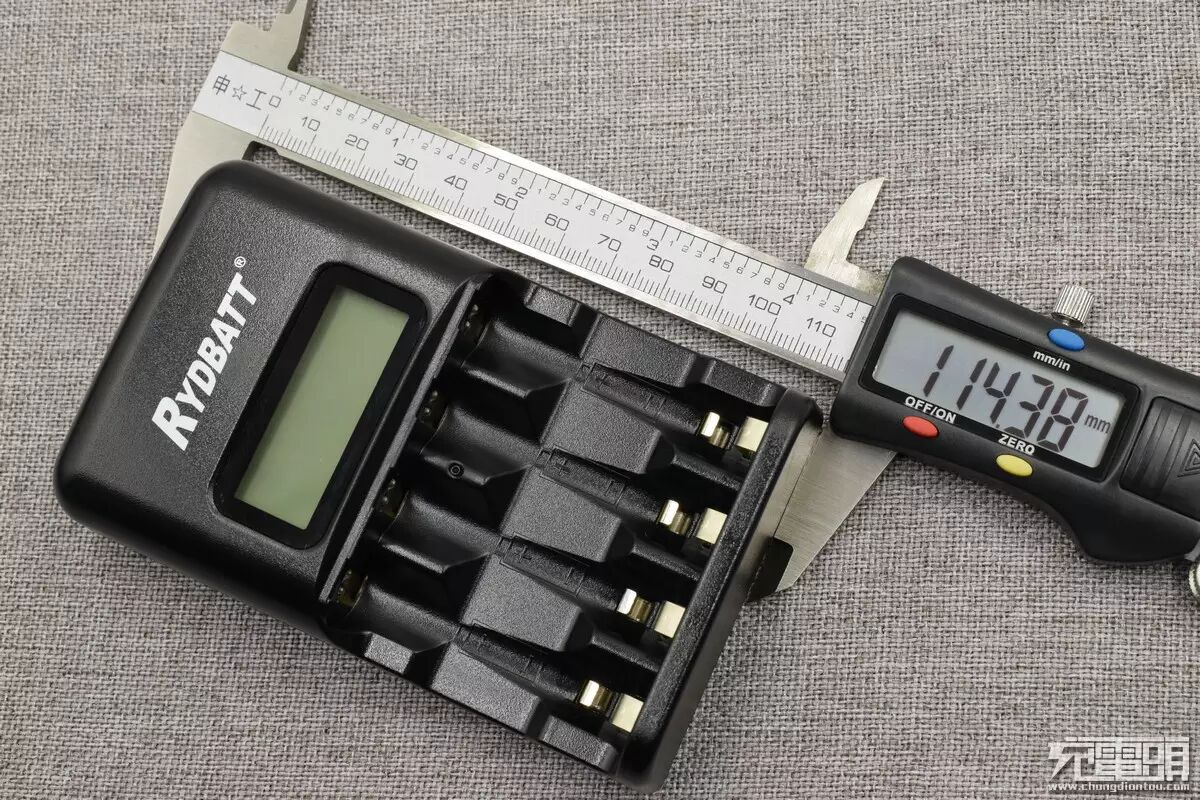

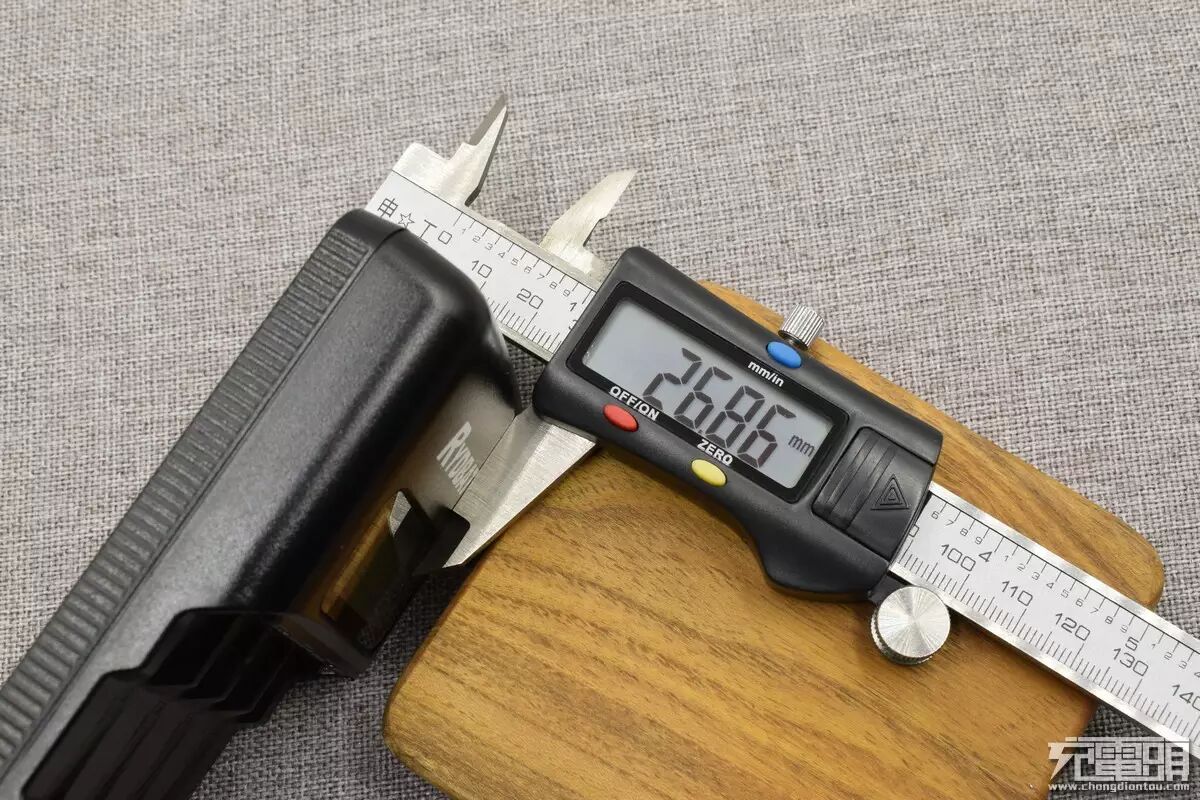

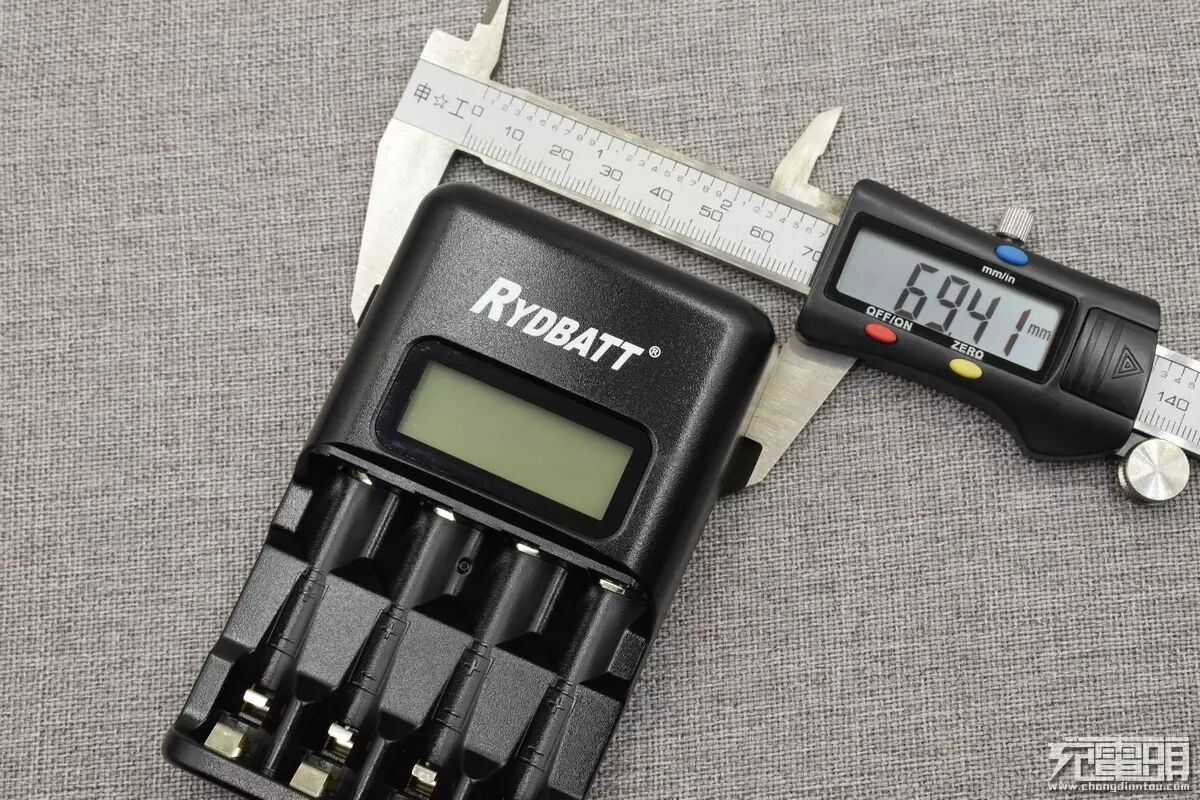

大小测量，大家直接看图。

重量：116g。

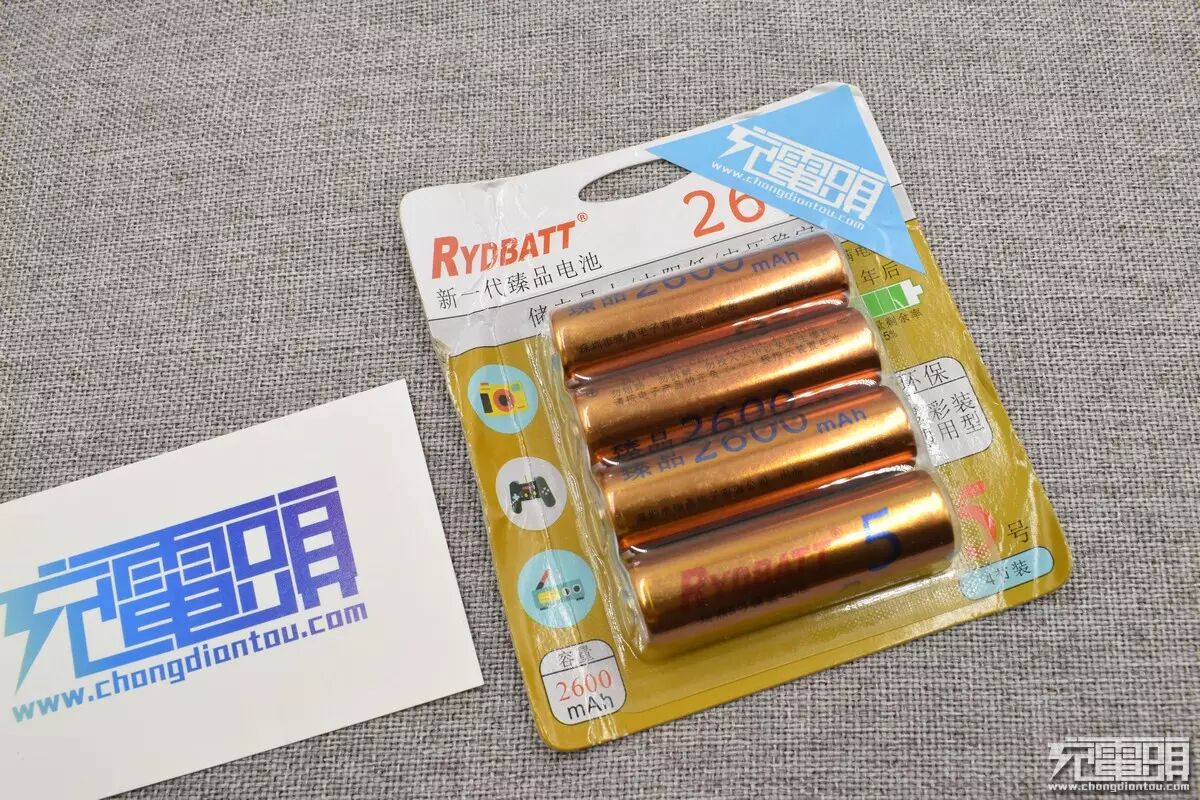

充电器看完了，接着来看看电池，包装和一般的一次性电池差不多，就一卡纸一透明吹塑膜，风格和充电器“很配”。

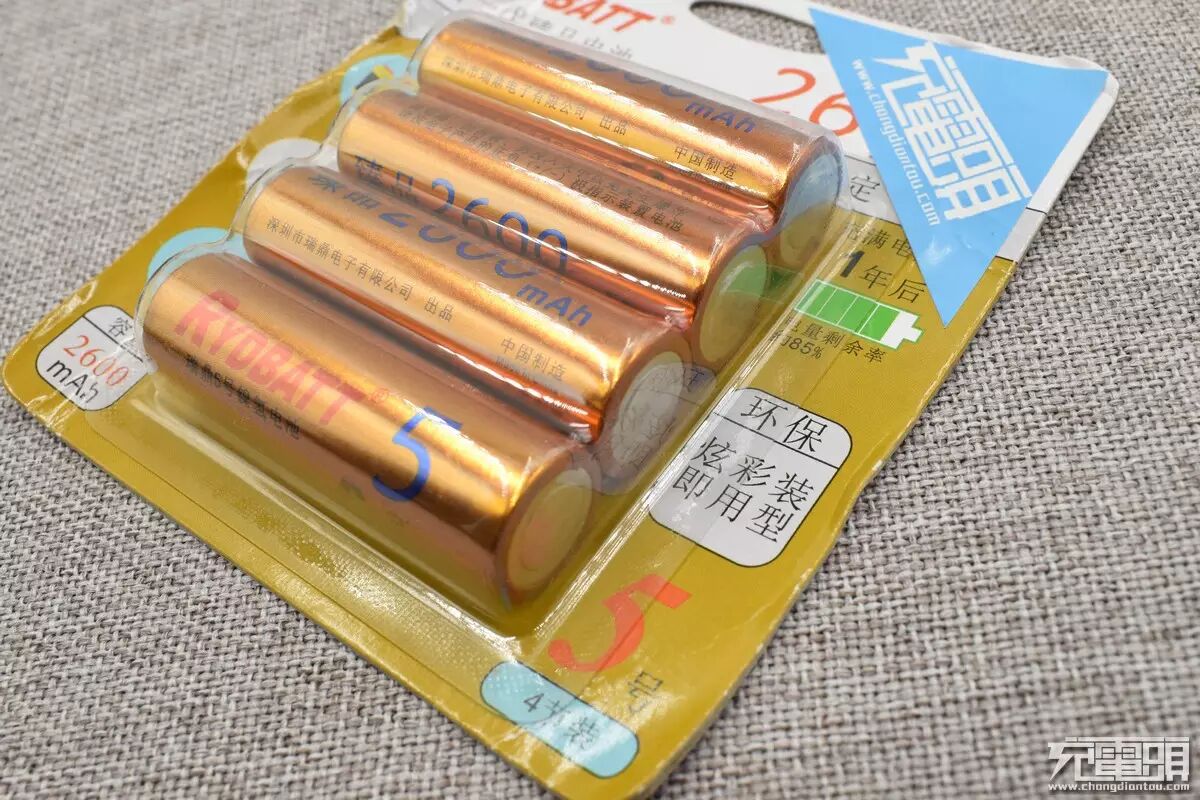

5号4节，“炫彩装、即用型”，前半句很好理解，对于后半句，要联系上下文，厂家称这款电池为低放电款，“电池搁置一年后，仍有85%余电”，也就是说这款电池，到你手后是有余电的，可以直接使用而无需先进行充电。

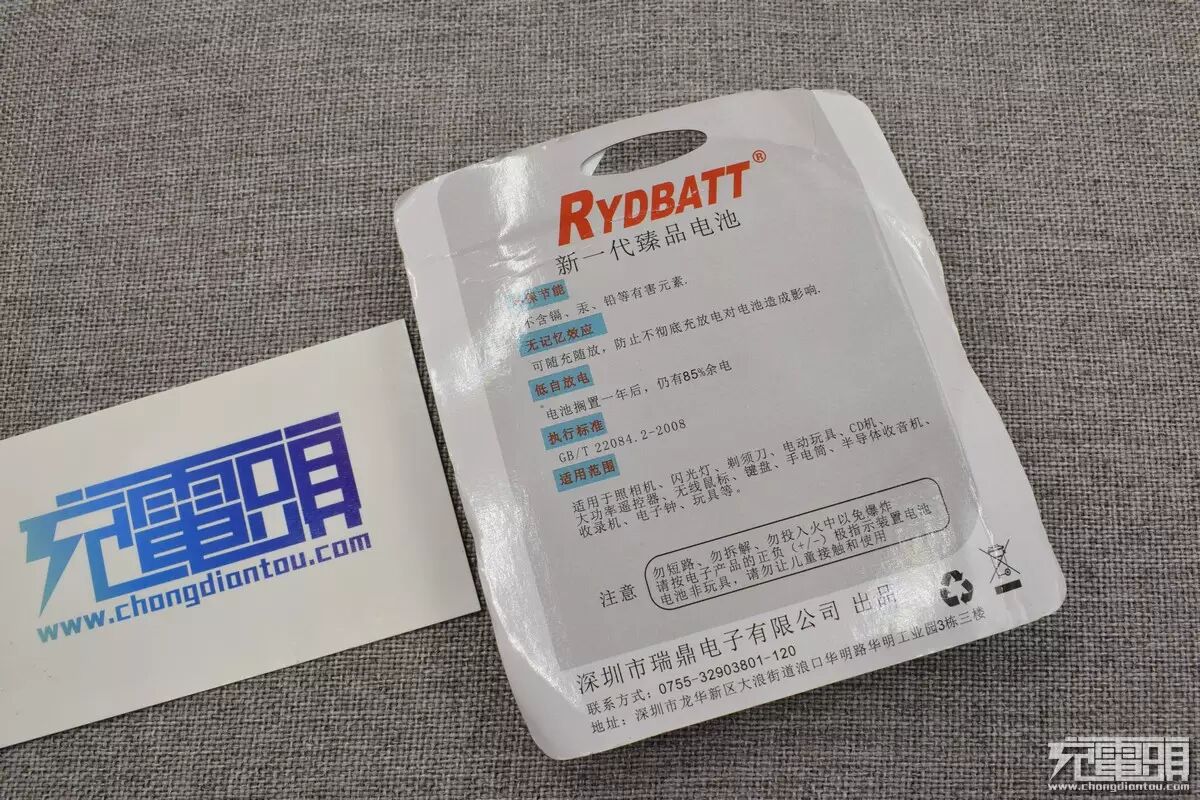

包装背面，写了很多，最主要的还是那句“低自放电”。

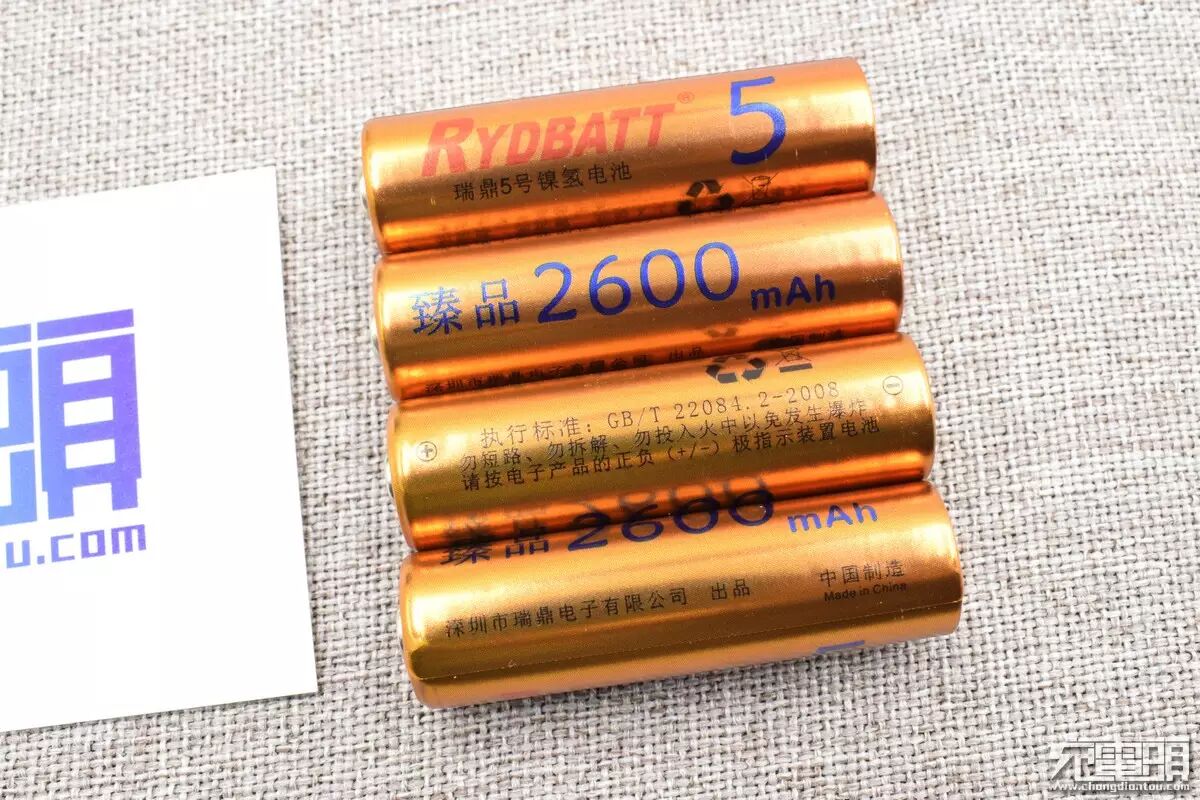

电池包膜采用的是暗金色，各种信息一股脑的罗列在上面，给大家整理下：瑞鼎5号镍氢电池、臻品、2600mAh、深圳市瑞鼎电子有限公司出品、注意事项等。

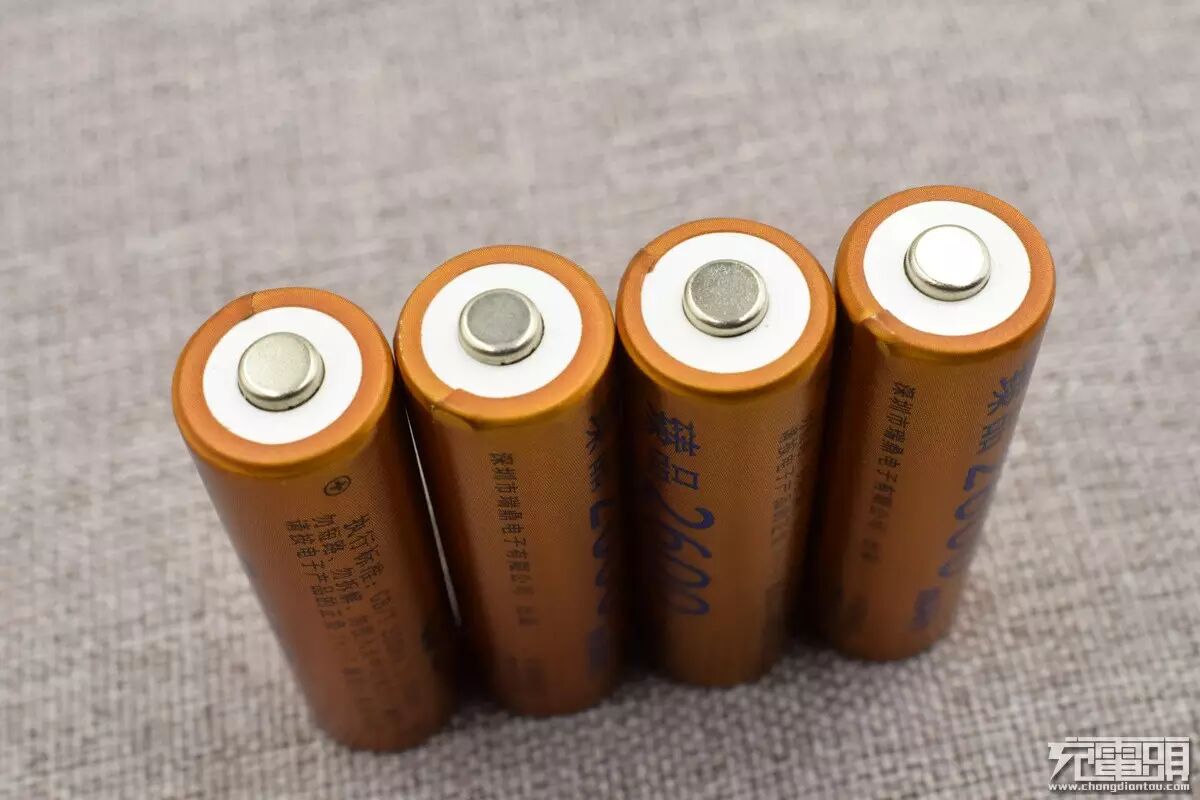

正极冲压工艺不错，圆润工整。

负极，工艺依旧不错。

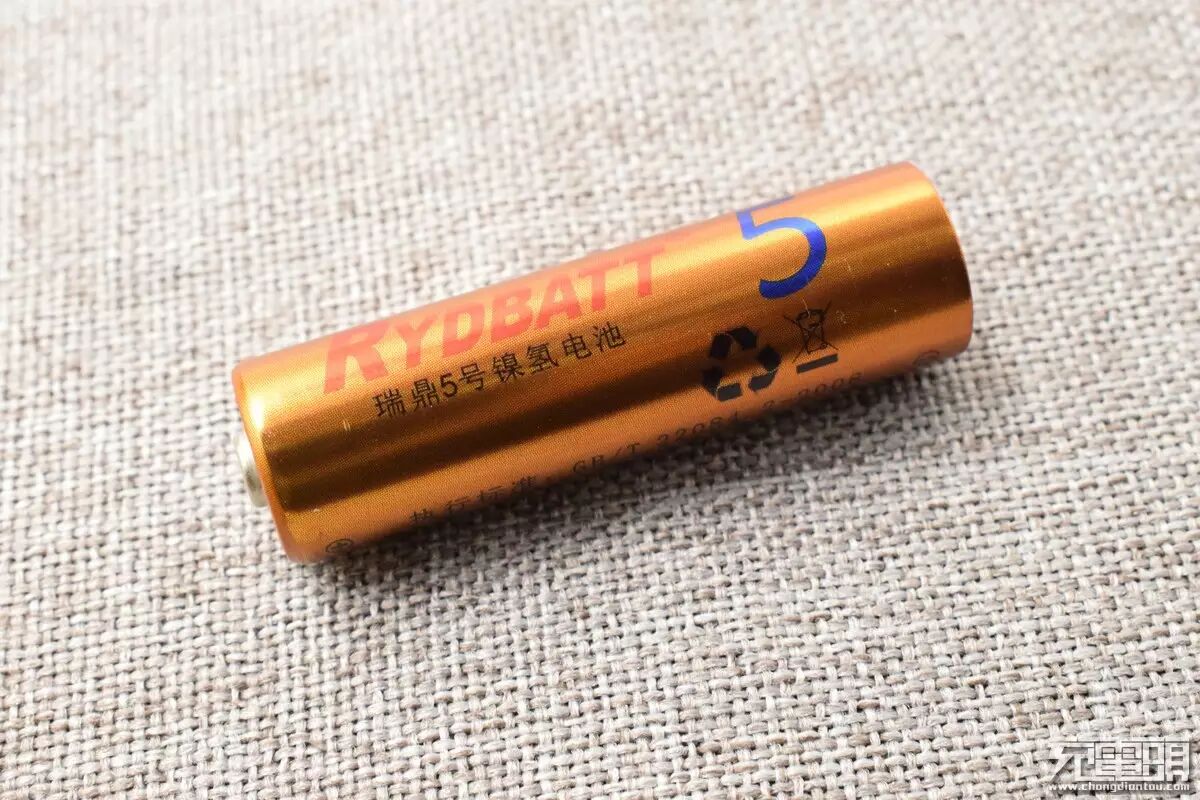

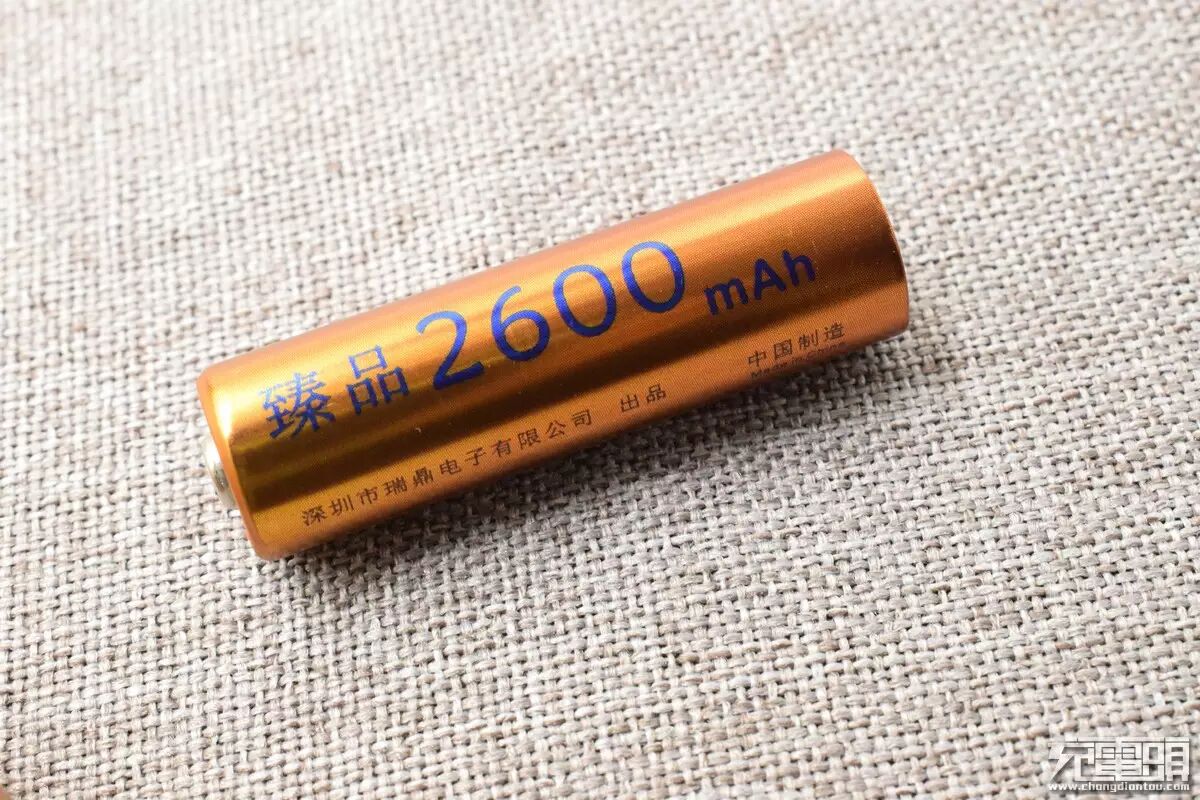

单独一颗来看看，“臻品”这个词，令人联想到咖啡。

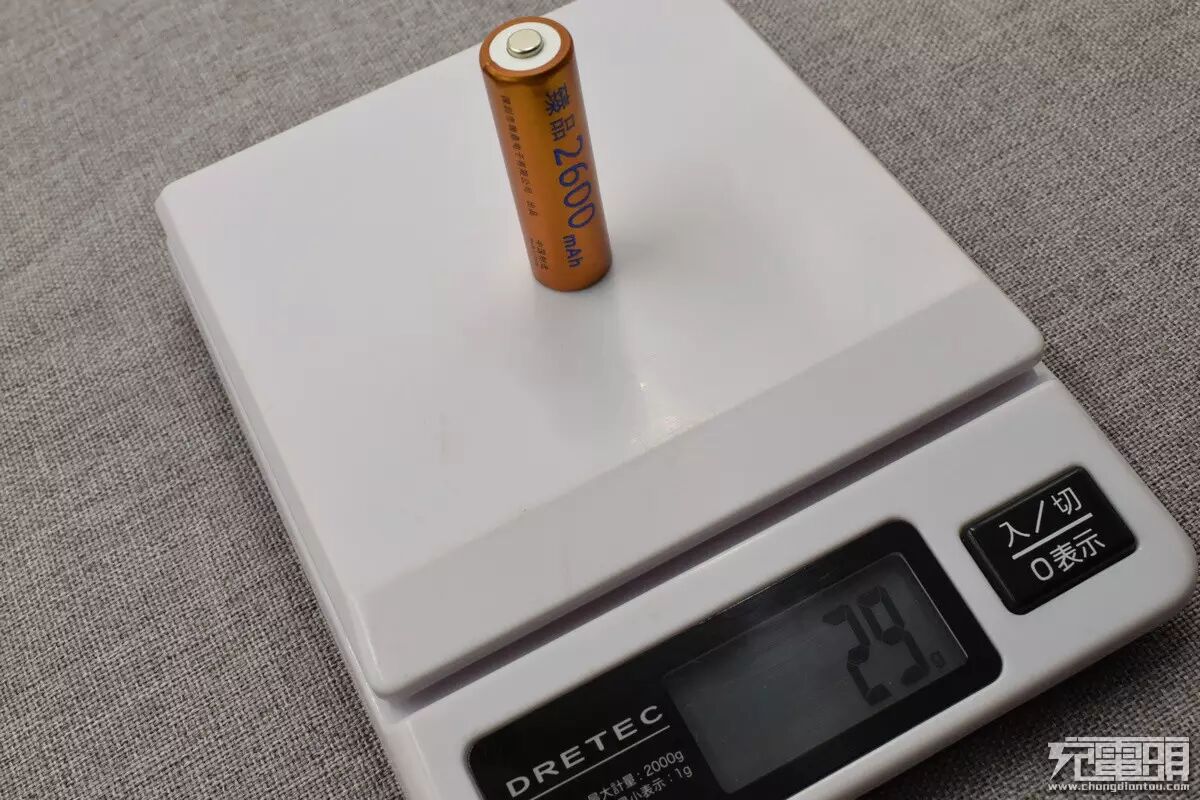

称量一下重量：29g；四颗电池重量均一致，其它三张照片就欠奉了。

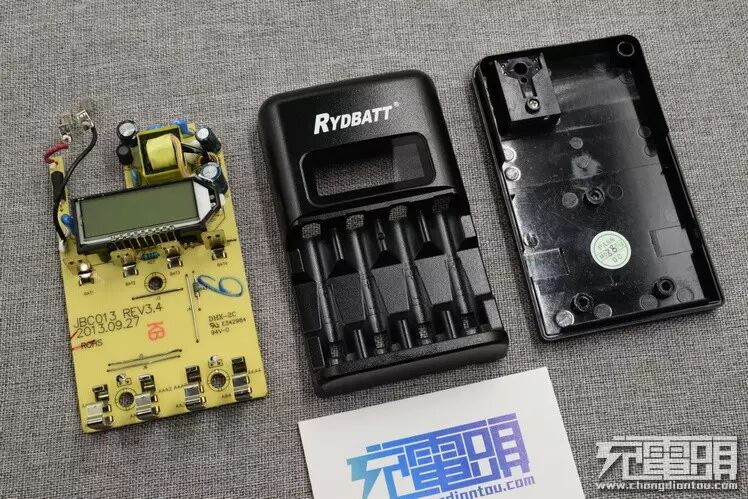

又到喜闻乐见的拆解环节，充电器采用螺丝紧固，拆解难度不大。

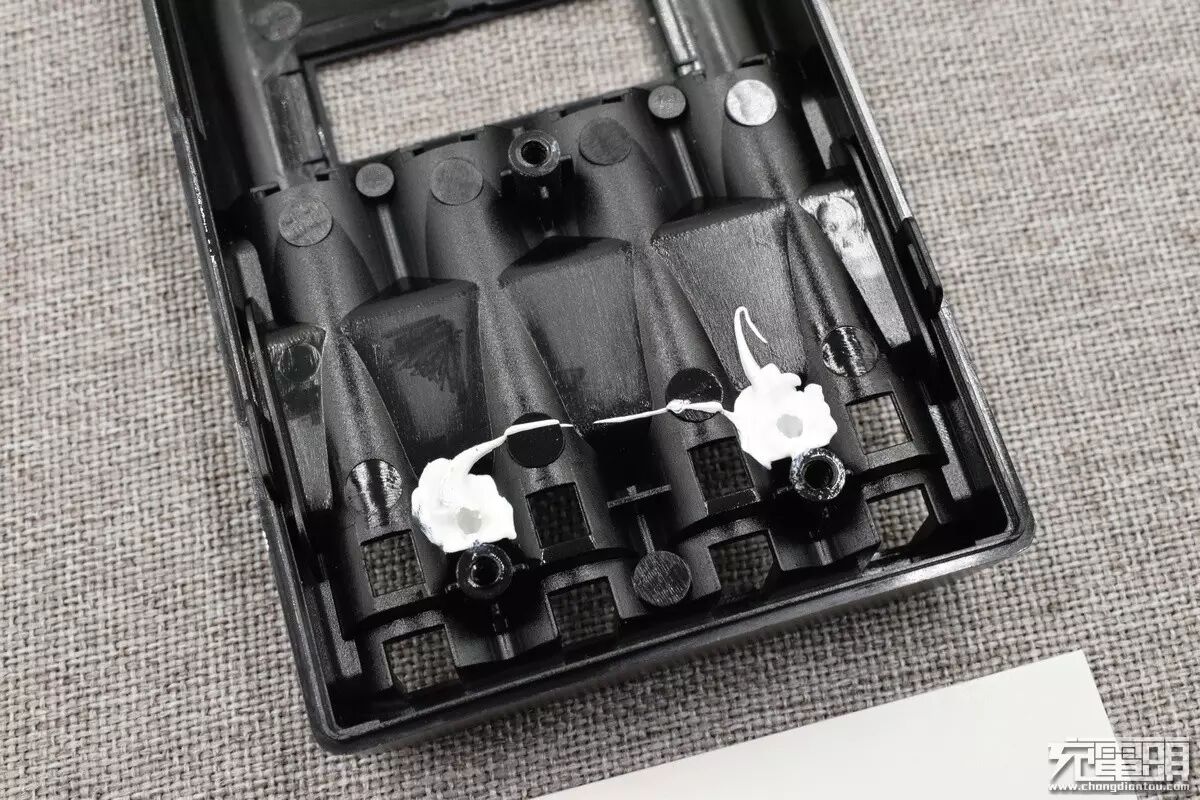

上壳有两处白色物质，这是导热硅脂，是热敏电阻置入的地方。

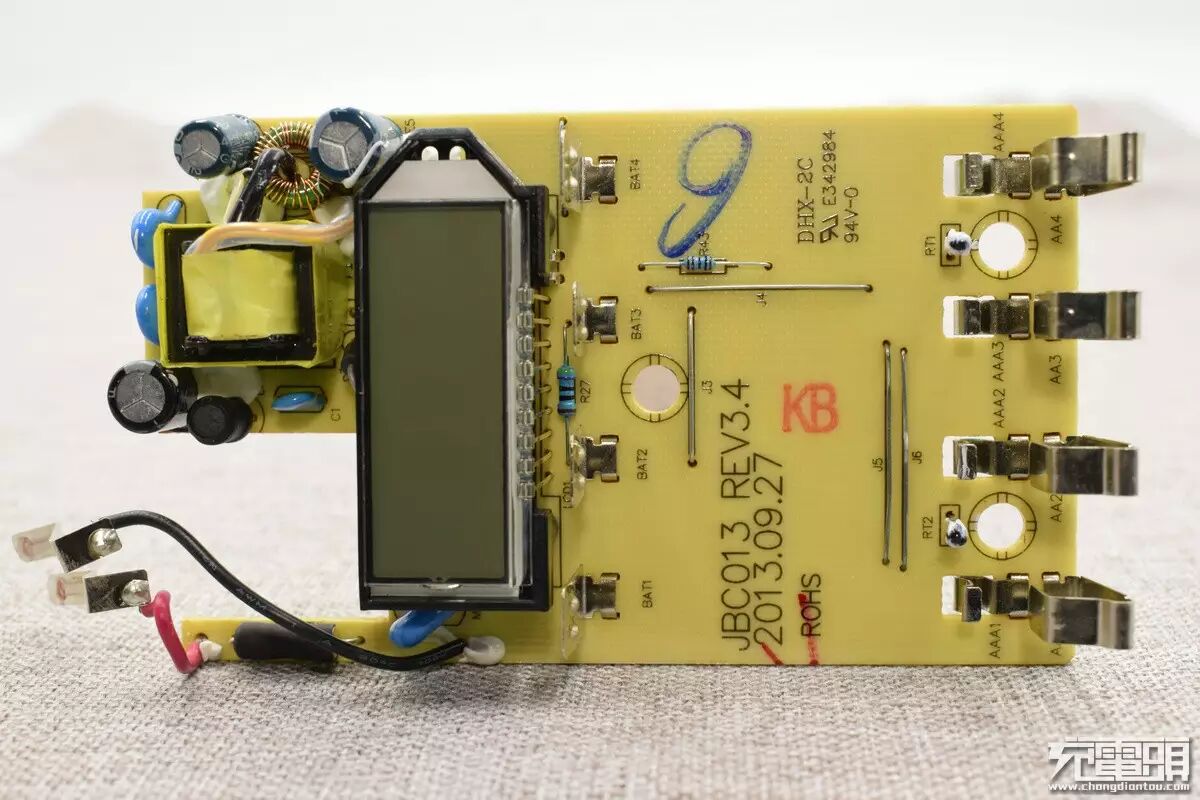

元件面。

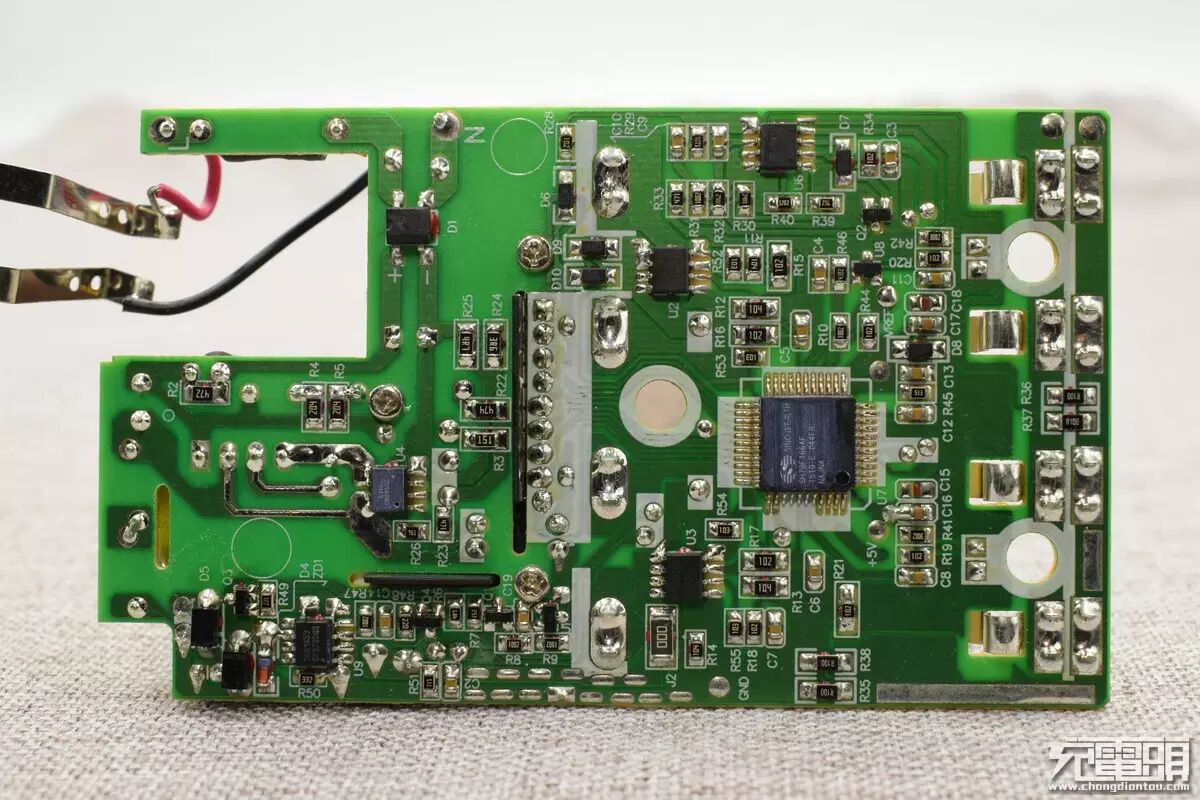

覆铜面。

先从元件面看起。这处是交流输入，可见保险、471压敏电阻和一枚4.7微法高压电容。

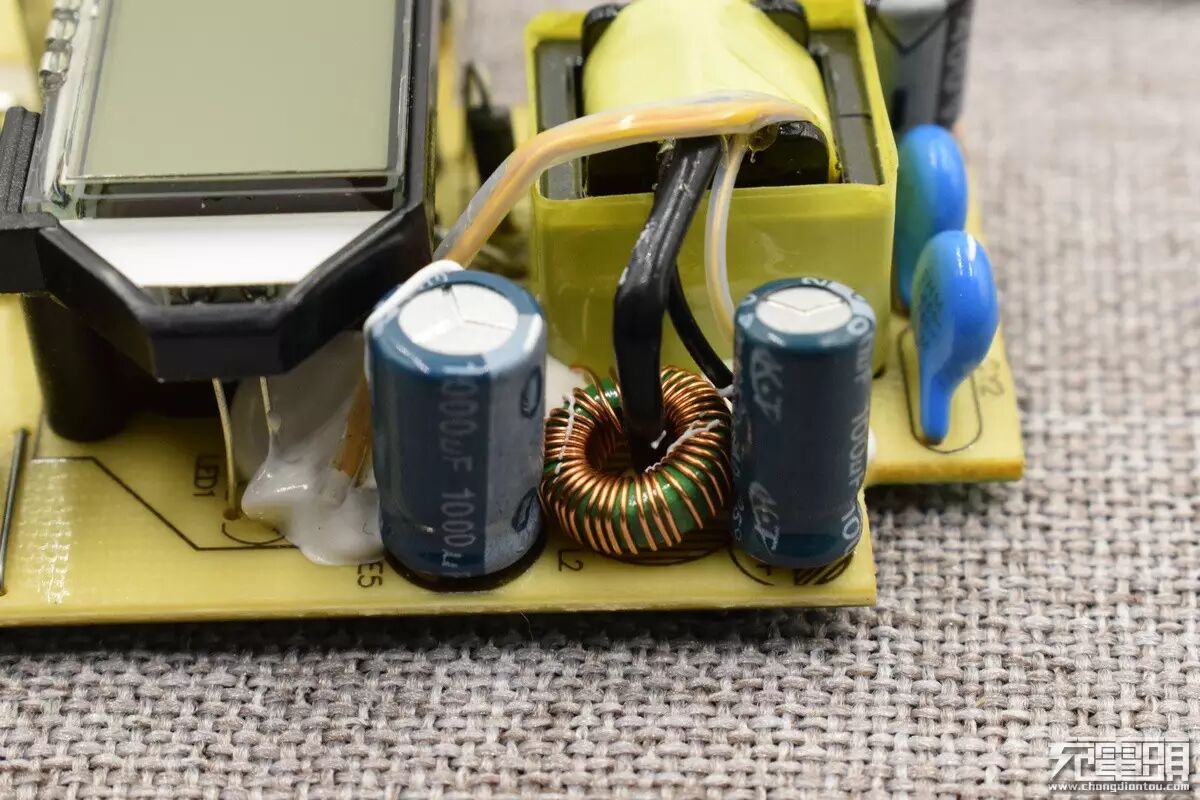

视角转一转，图上的电解和电感是与之前的高压电解组成的高压侧 CLC 滤波，而蓝色高压瓷片电容和变压器边上的二极管组成尖峰吸收电路。

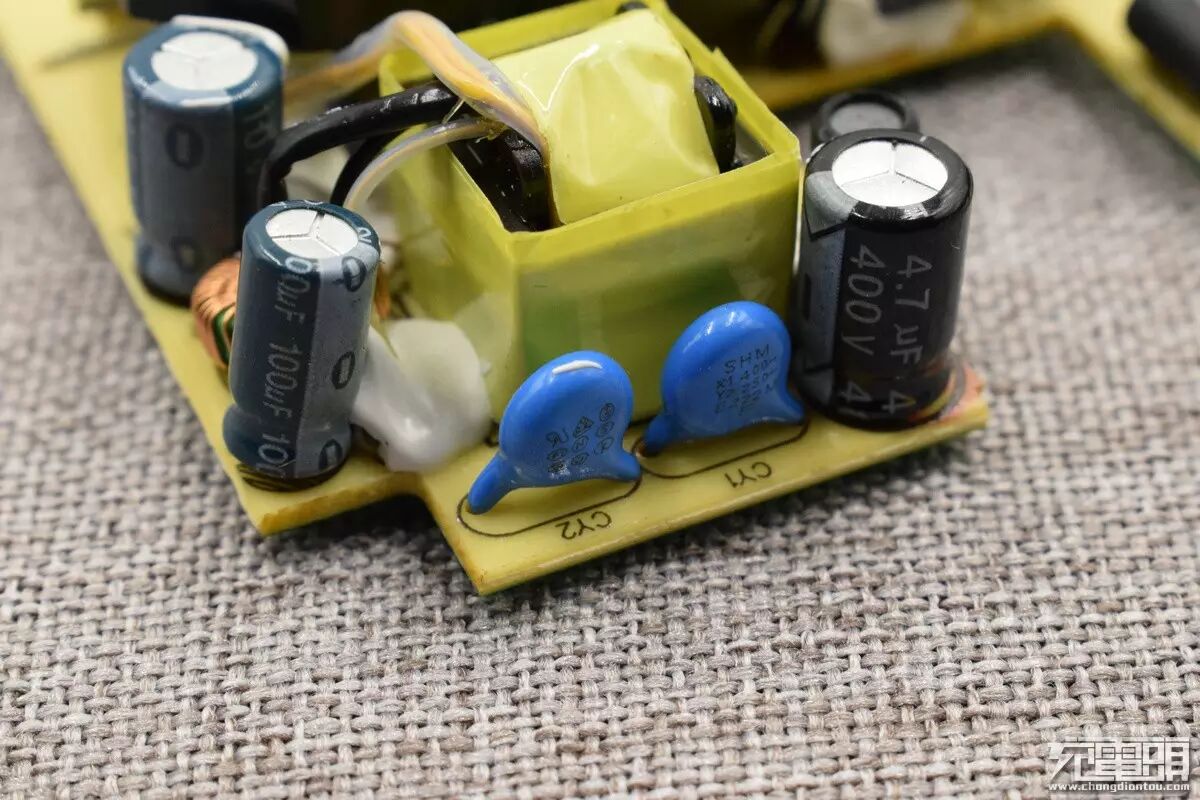

接着看，这里有两枚蓝色高压瓷片电容串联组成的Y电容。

这里有个比较特殊的结构，变压器一输出端穿过一个电感组成互感器，估计与待机、开机状态转换电流检测有关。一旁的是低压侧滤波电容。

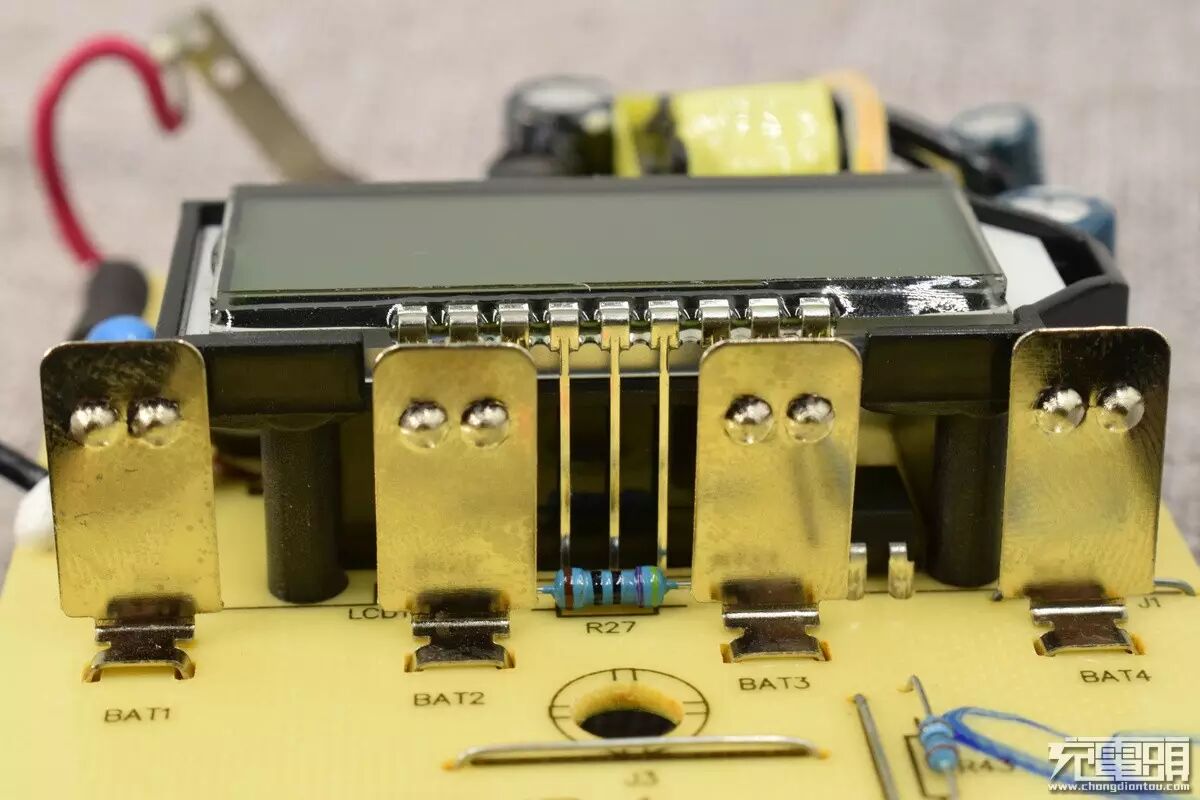

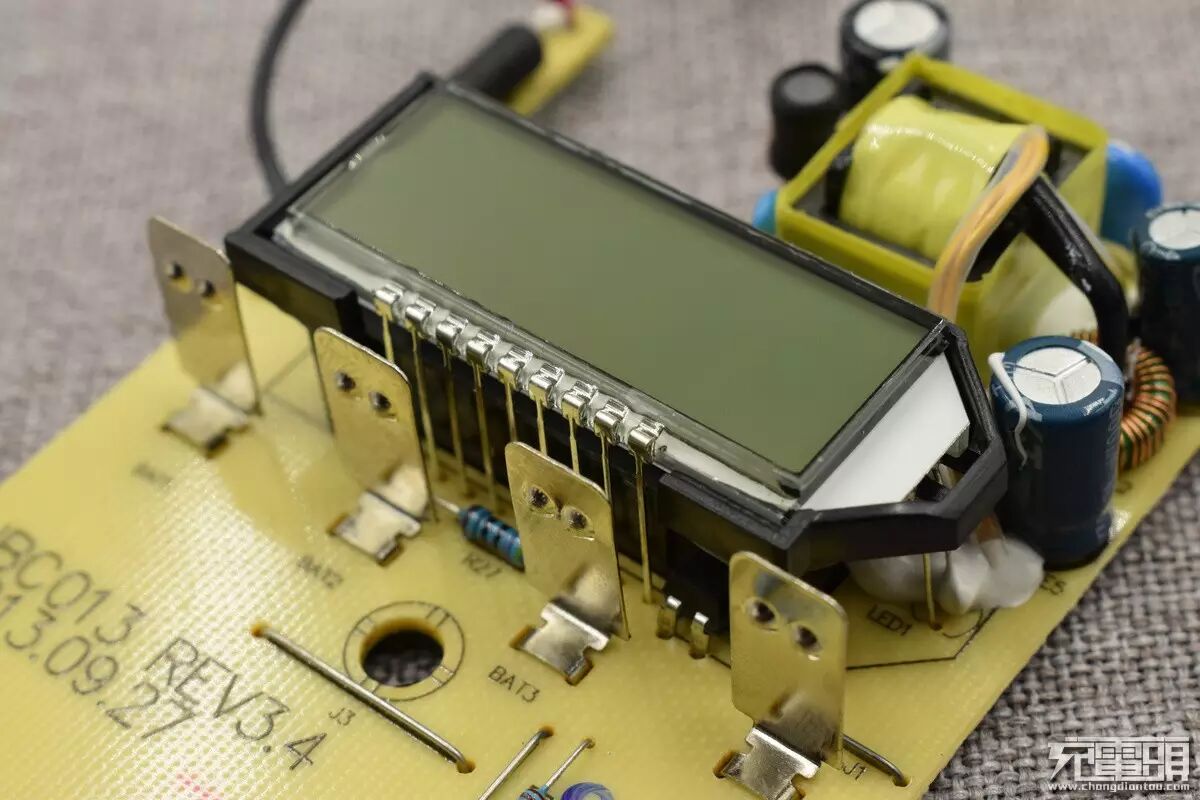

LCD显示屏的安装方式为定制支架安装，虽然成本高，但是牢固美观，这点值得称道。

液晶屏支架有支撑脚与PCB结合，十分牢固。

仔细看，支架底下还藏着一枚 817 光耦。

液晶屏支架在底面还兼做高低压侧的安全隔离。

立起来的两枚小黑豆就是之前提到的热敏电阻，安装在充电槽的“山”形凸起内部，用以启动过热保护。

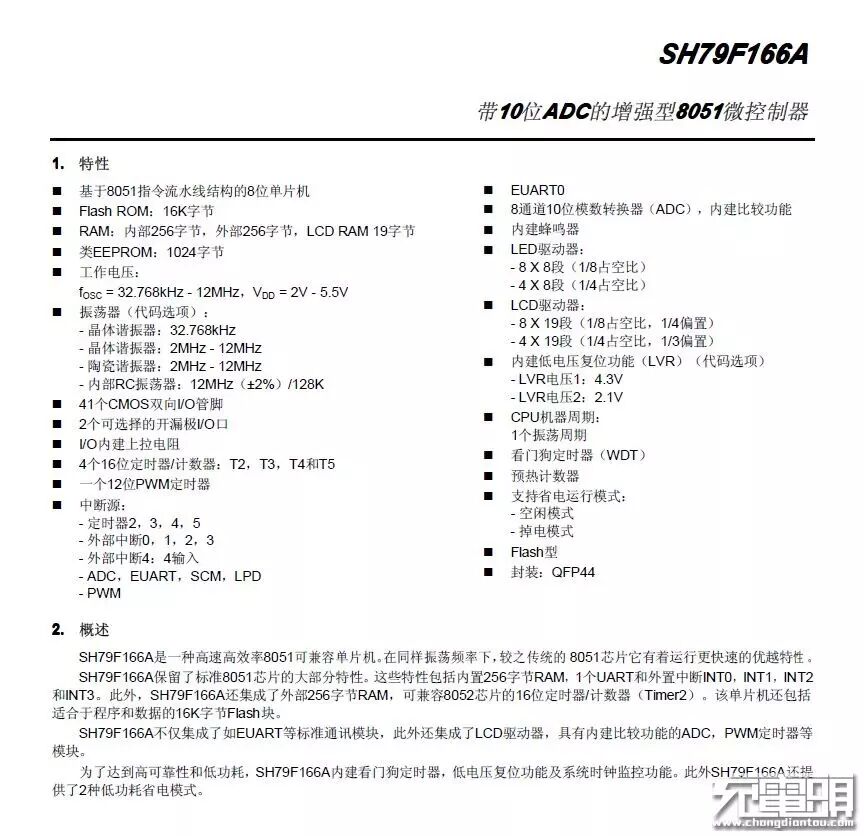

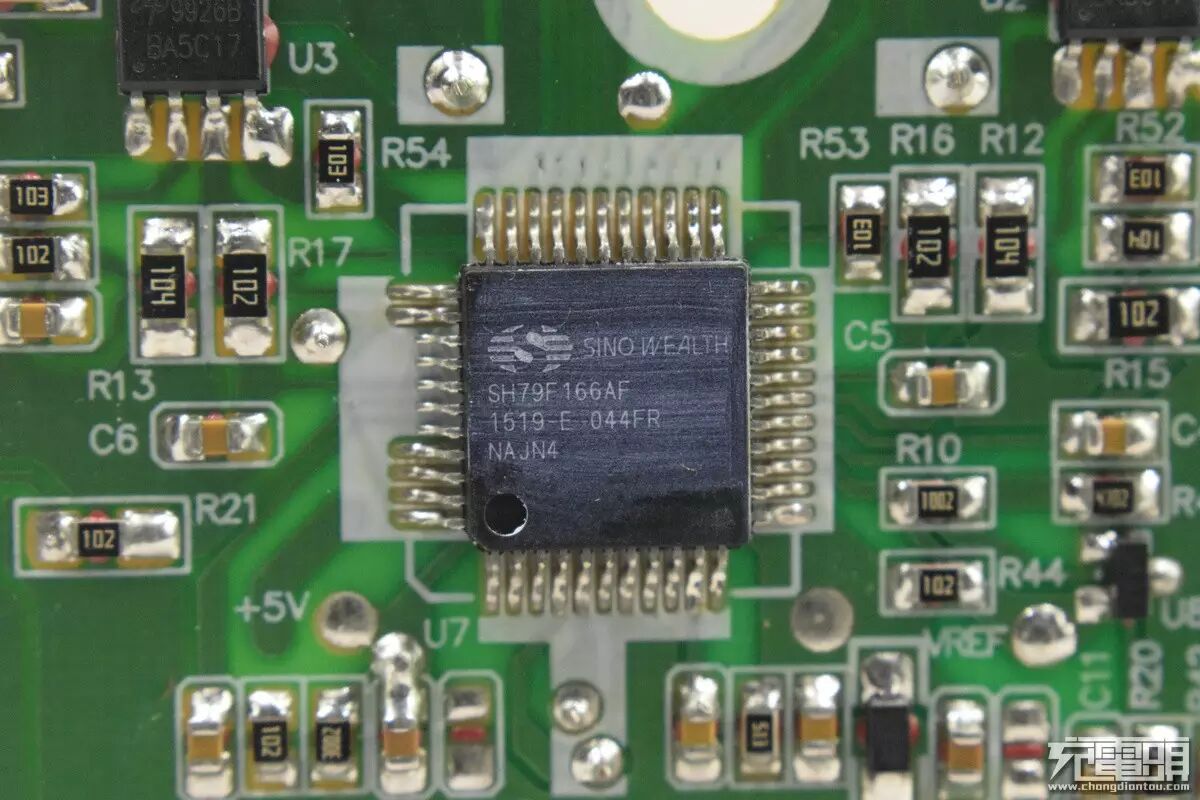

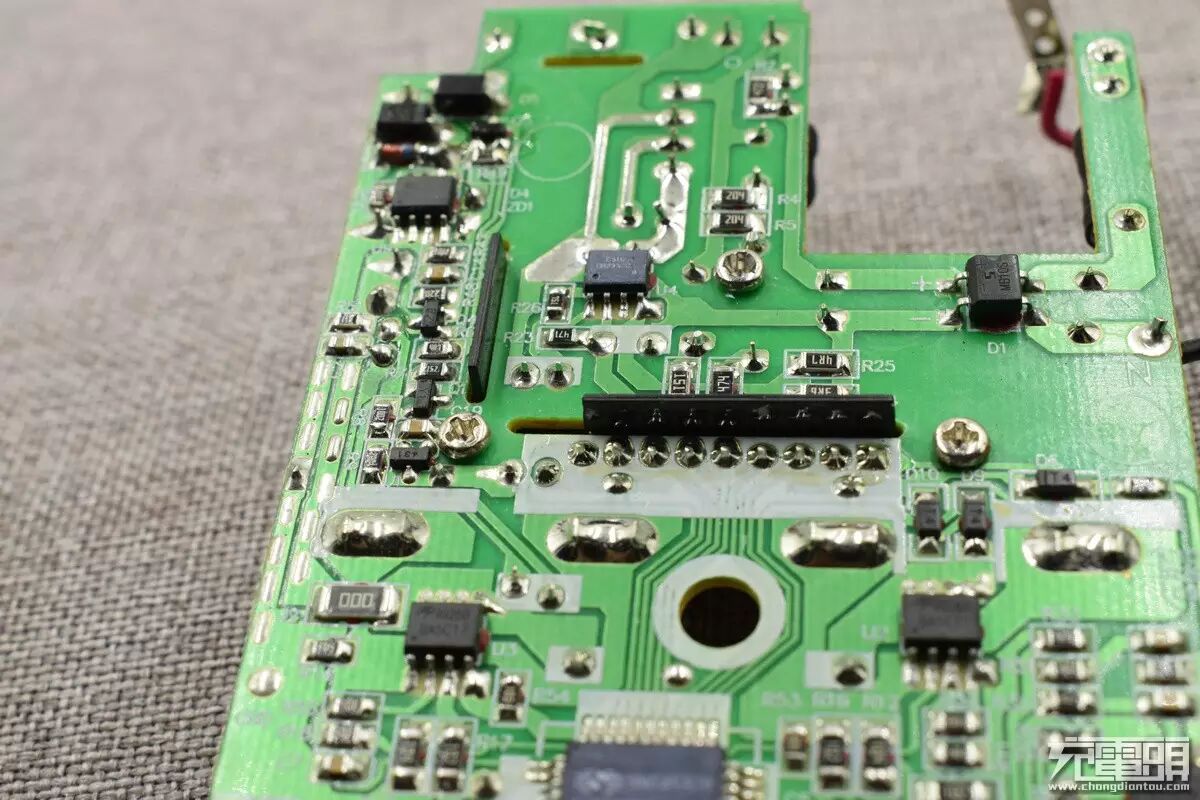

PCB面一共有5枚主要的IC，我们逐一来介绍。首先是充电器的核心及“大脑”，来自中颖 SH79F166AF，基于8051指令流水线结构的8位单片机。在此负责显示及充电的各项控制。

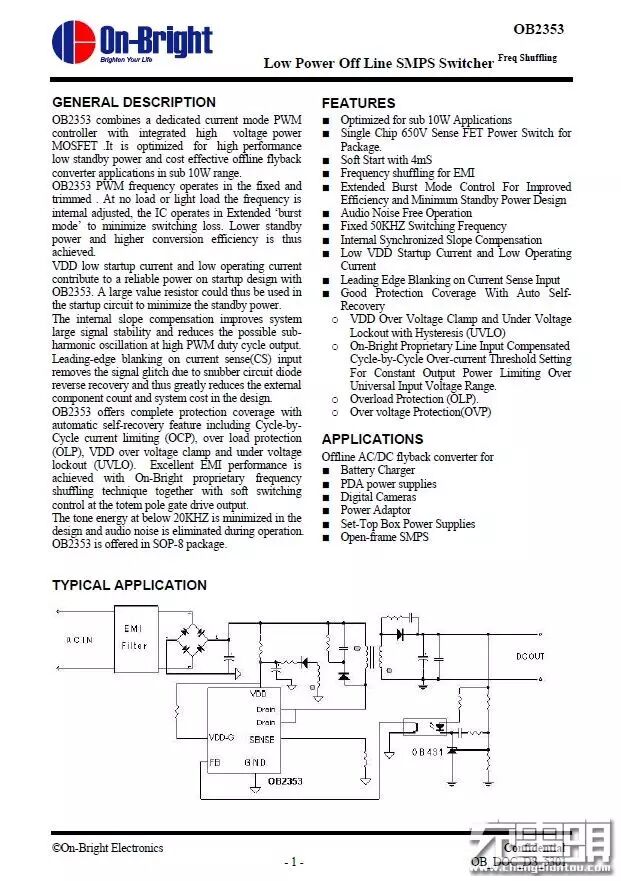

右下方的是高压侧 PWM芯片，OB2353，由于集成了PWM及MOS，外围电路十分简洁。而左边的是一枚美格纳MOS MDS1653，这个位置就是前面提到互感器的元件面正下方，出现在这里的MOS，应该与整机电源状态（待机、开机）控制有关。

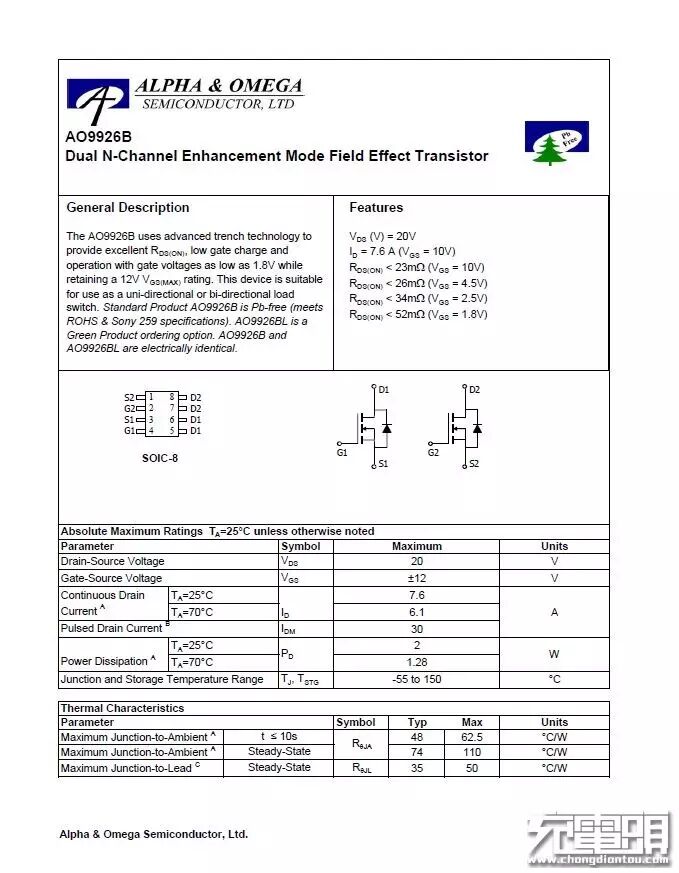

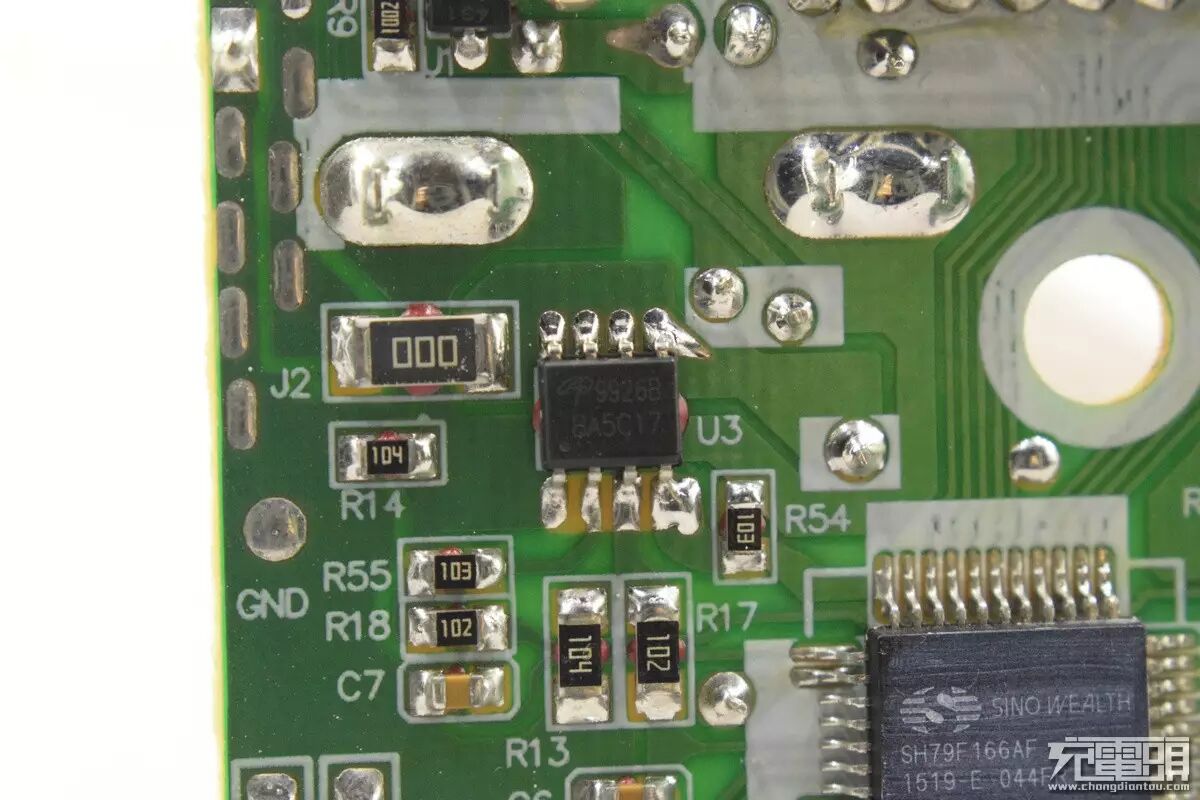

一左一右对称布置的两枚AO9926，双 N沟MOS，分别控制4个充电通道。

边上的 LM358，双运放，这个不需再介绍了吧，在这里用作电压比较器。

充电器上电后会有个亮屏全显的自检过程，如果没有放入电池，充电器会熄屏并转入待机状态。显然这个与之前介绍的电流检测有关。

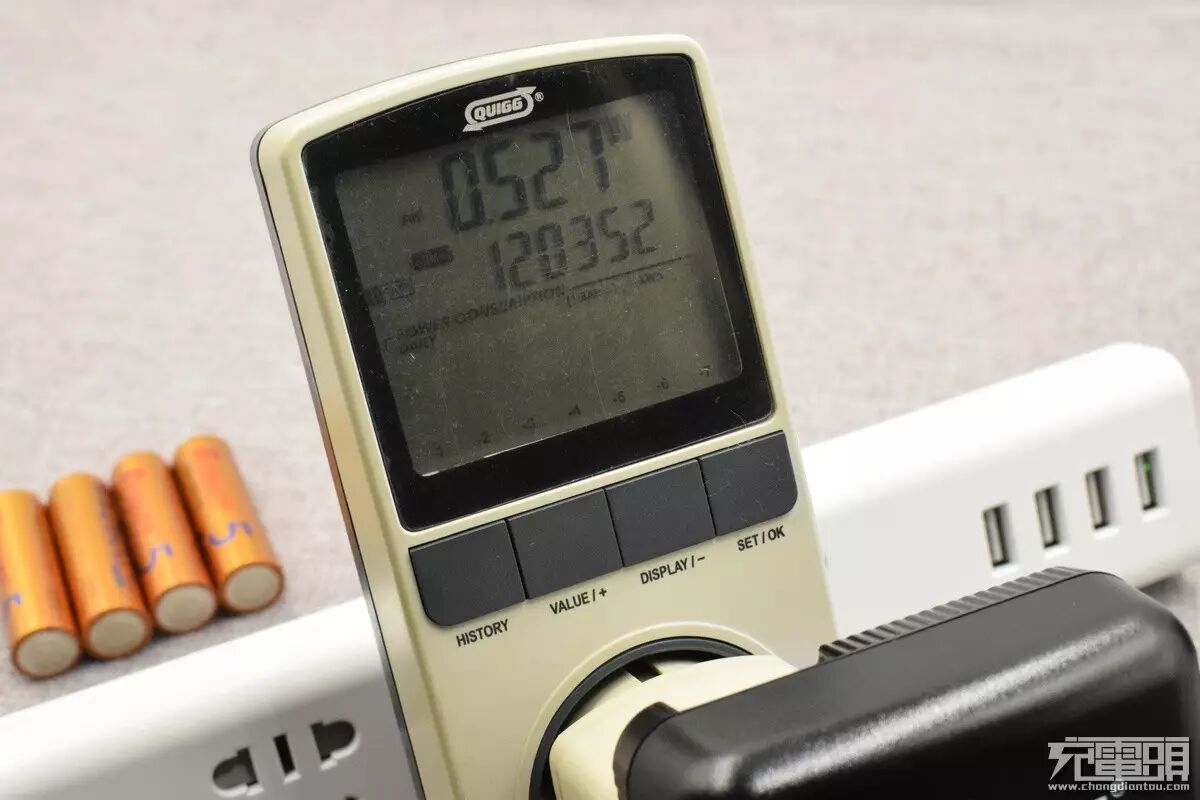

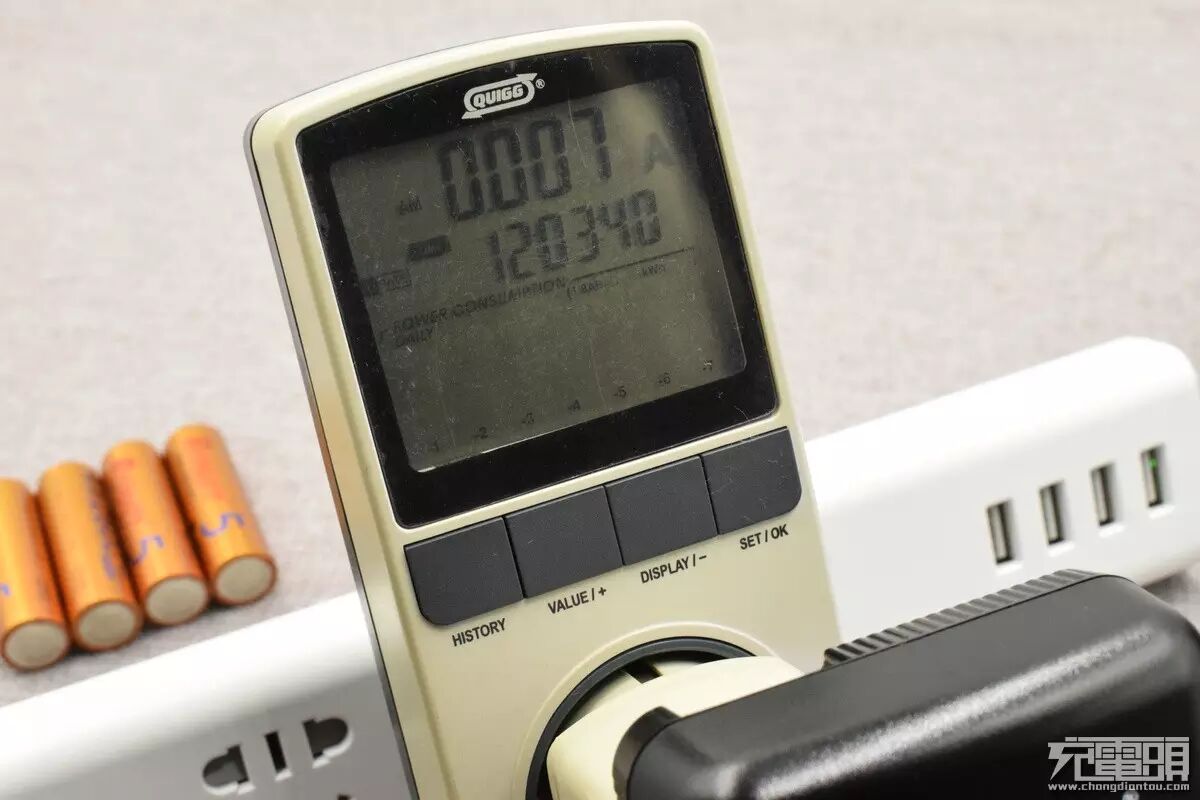

看看熄屏待机状态的充电器功耗，只有 0.007A/0.527W。非常低的功耗，节能控制不错。

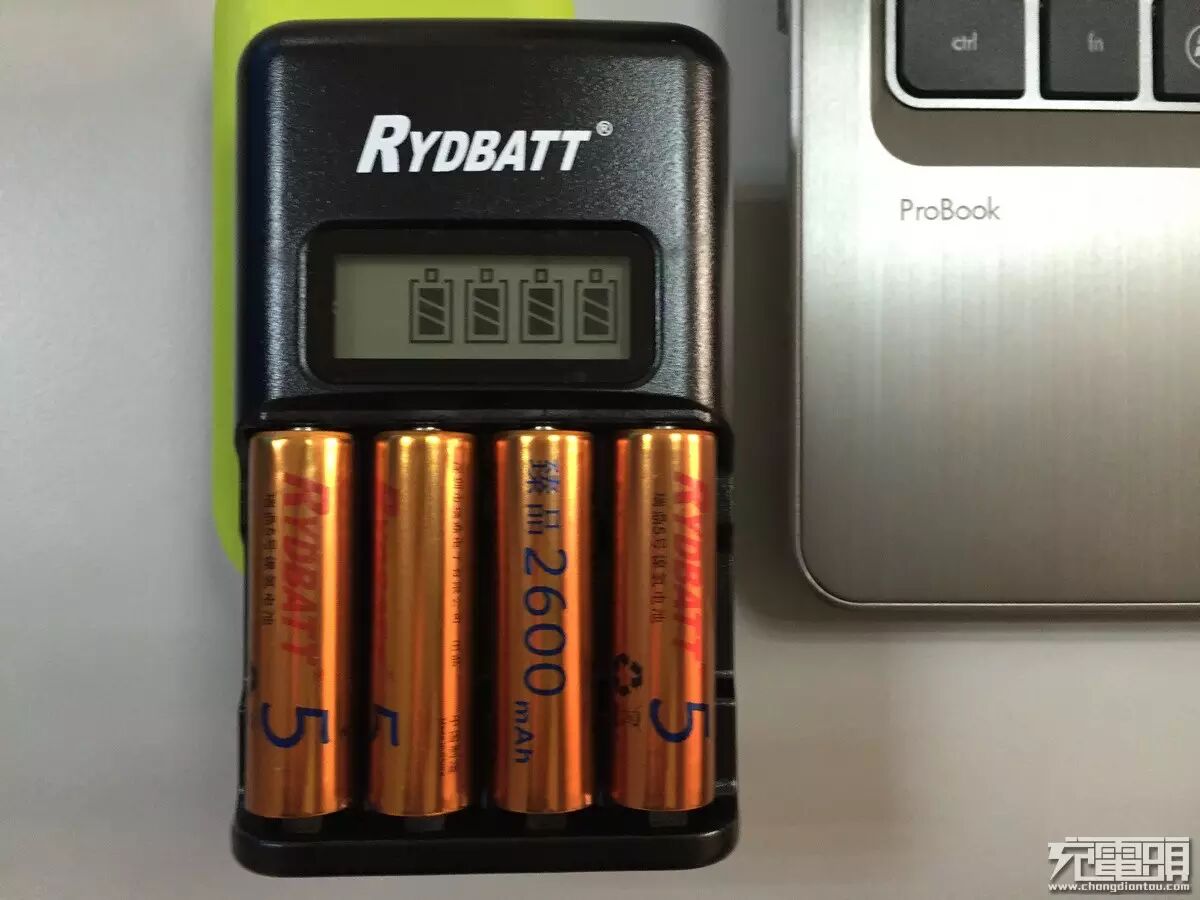

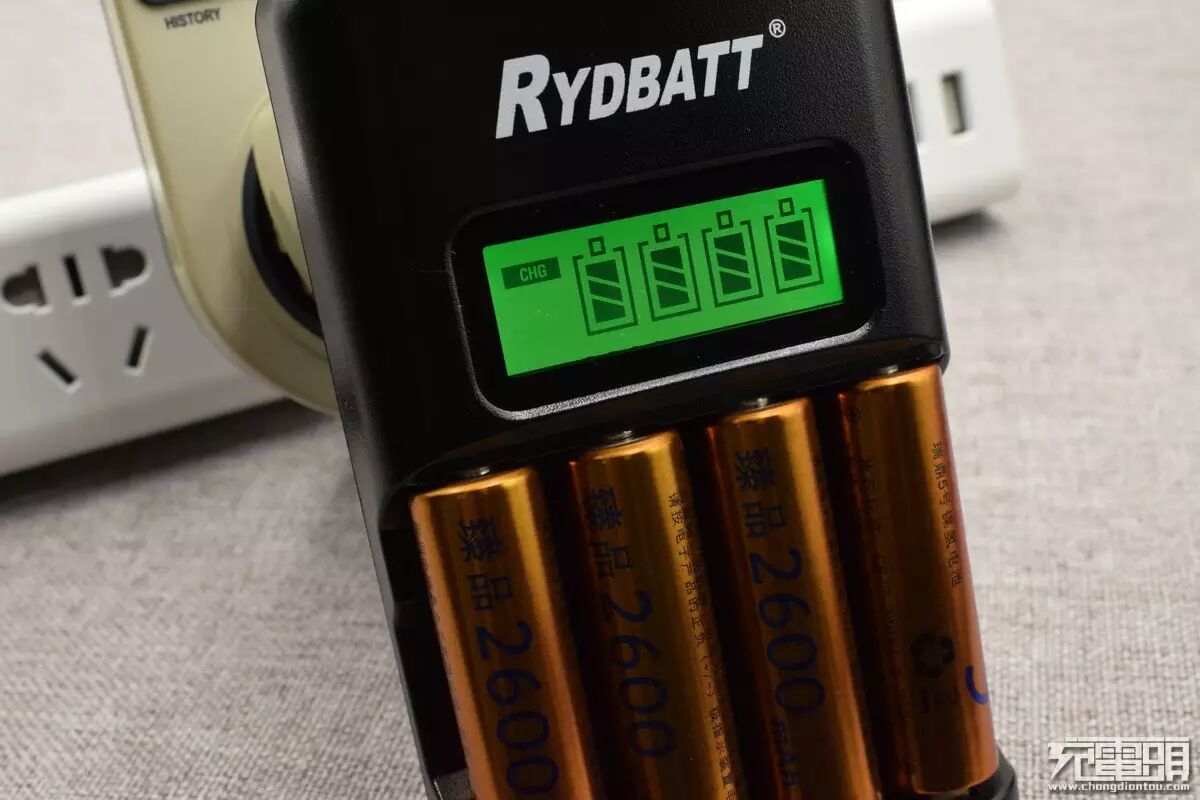

放入电池，充电器自动启动充电模式，亮屏并显示四槽动态充电过程、左侧显示“CHG”。

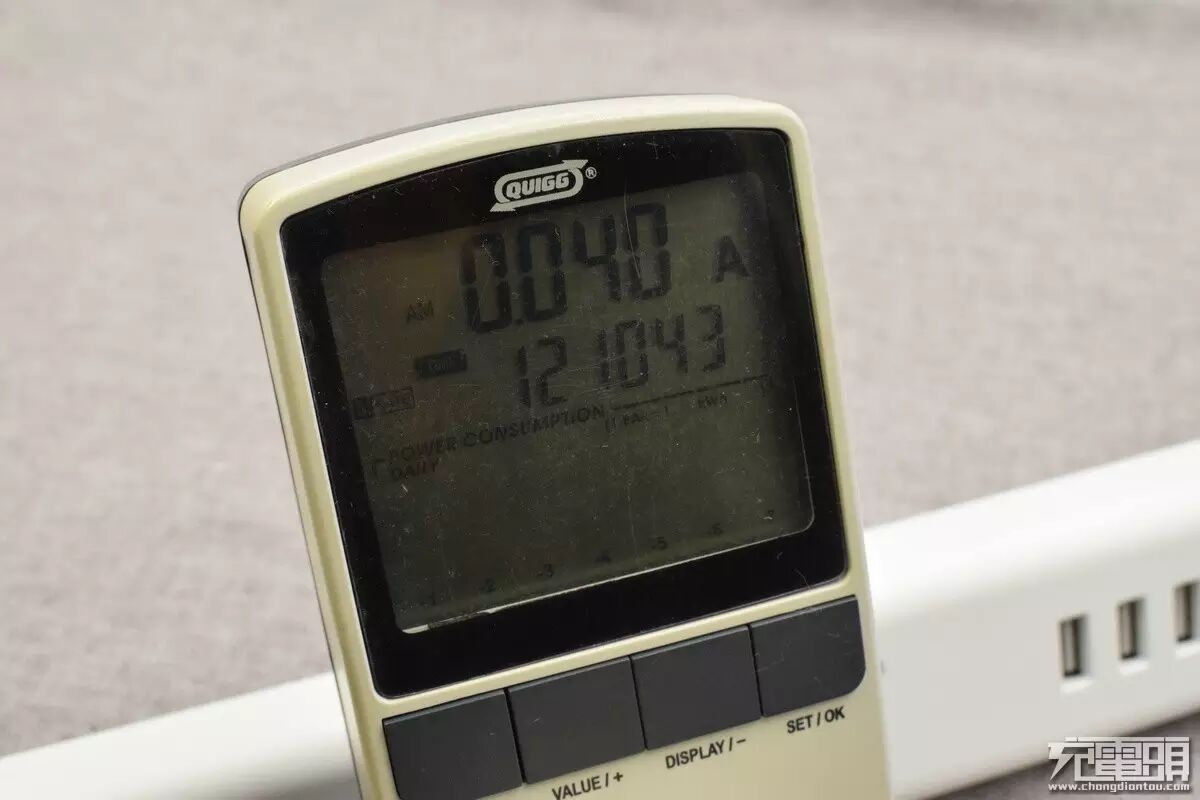

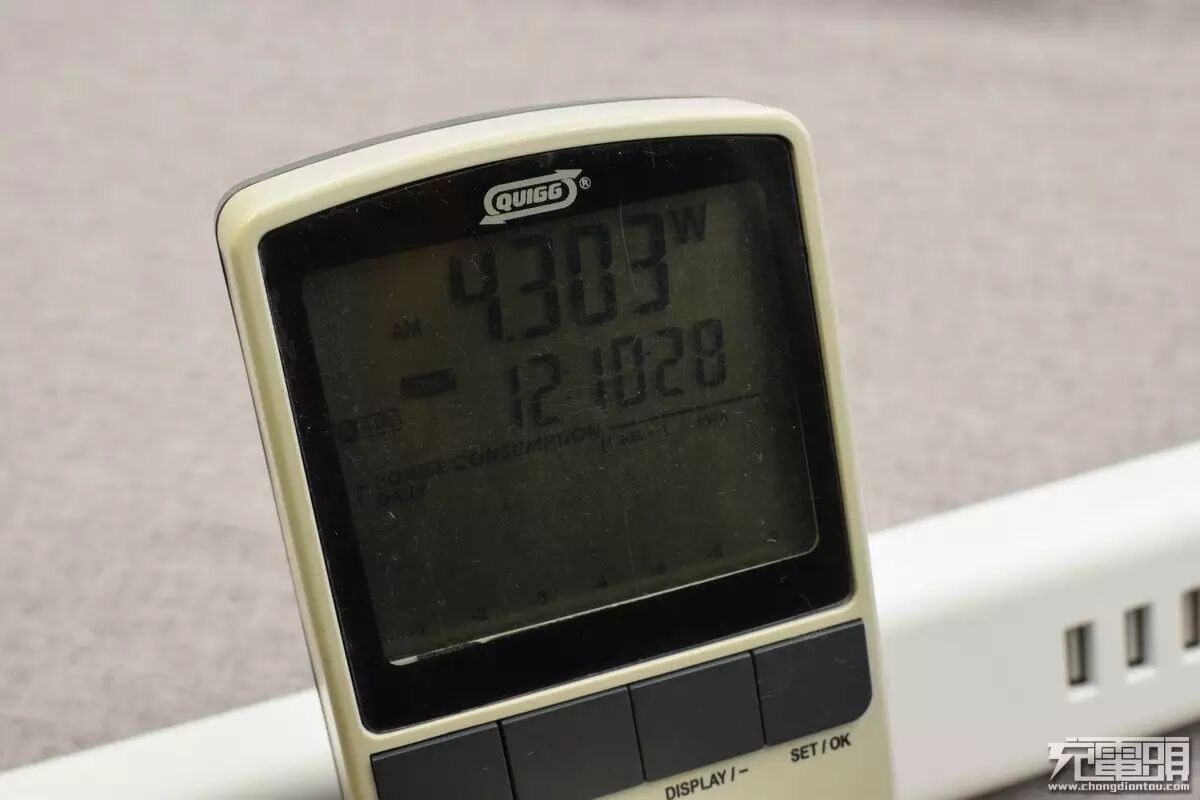

看看四节5号镍氢充电电池正常充电时的充电器功耗：0.040A/4.303W，功耗依旧不高，毕竟输出都是低电压。

充电过程一笔略过，充电过程中，液晶屏幕一直处于亮屏状态；充电结束后，四槽充电动态图标停止闪烁，并且屏幕背光关闭，左侧“CHG”字样消失。这是个很好的设计，通过背光灯光就可以从远处判断充电状态，十分人性化。

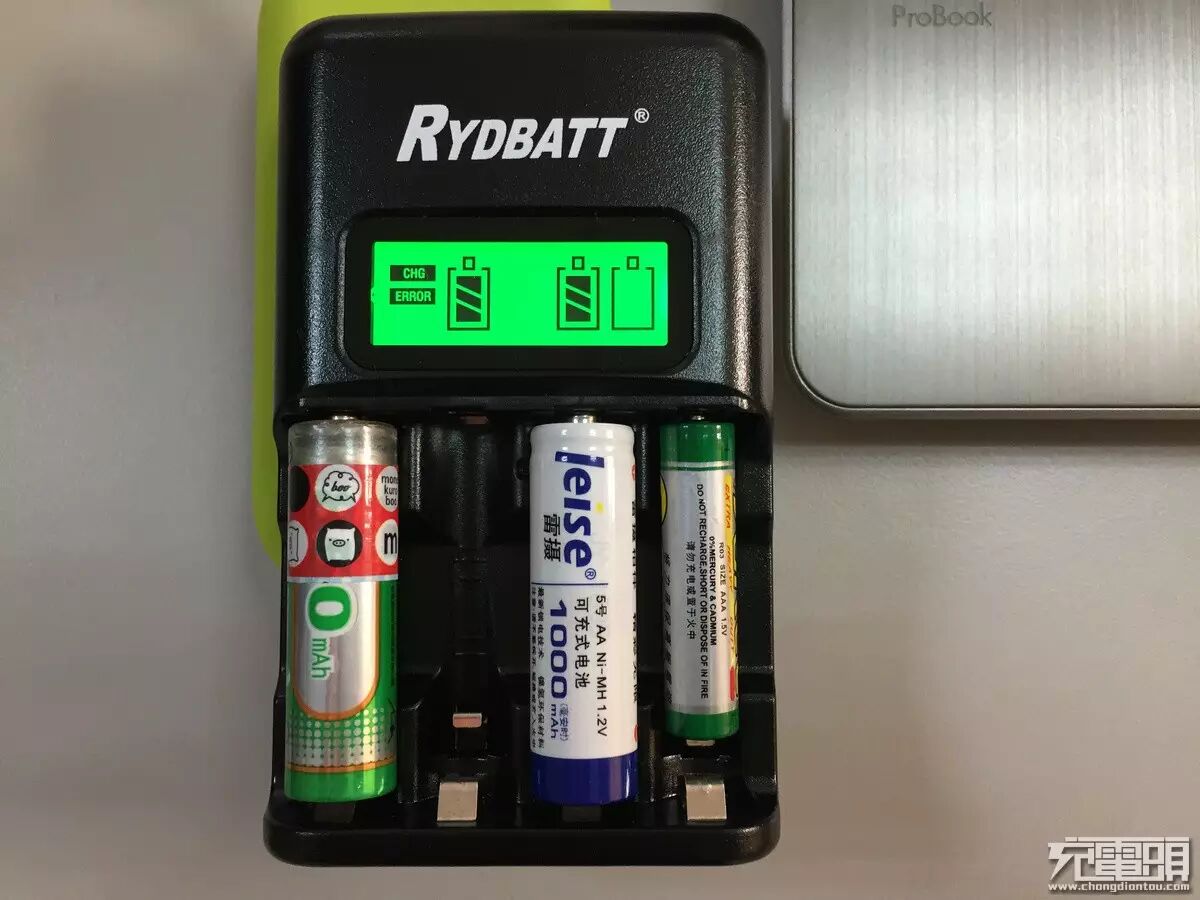

用过镍镉/镍氢充电器的都知道，最怕充电器什么？拒充！一些充电器由于保护限制设置过高，碰到一些使用年限过久、内阻稍高或者电压过低的电池就直接拒充。我拿出已有6年使用年限的“高龄”电池（左一）与新电池混充，结果如何？通过！说明这款充电器拒充门槛较低，不怎么挑电池，这是个好消息。

再看看对不可充电池的识别。放入一枚碳性电池，经过几秒的检测后，对应充电槽关闭输出，左侧显示“ERROR”字样，而其它槽仍正常充电，功能测试通过。

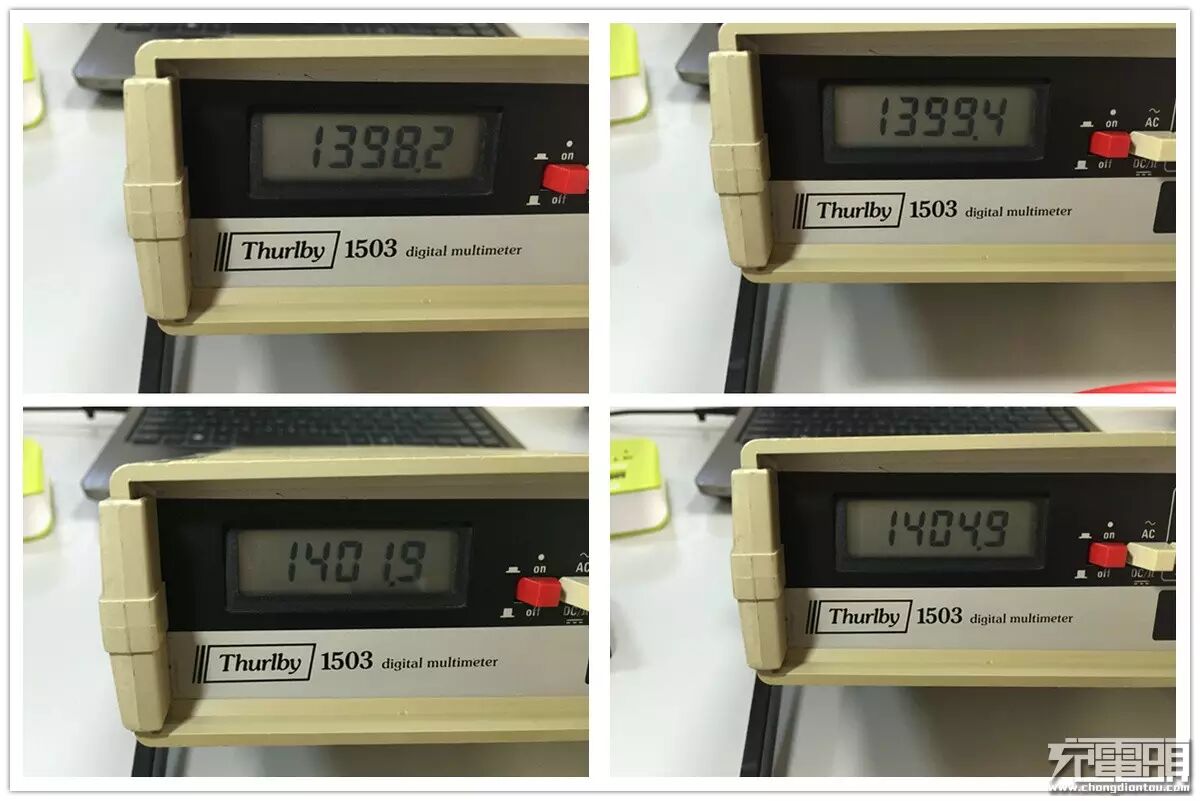

回到瑞鼎“臻品 2600mAh 镍氢充电电池”的测试，使用自家充电器充电结束，电池放置一分钟后的电压分别为：
1.3982V、1.3994V、1.4019V、1.4049V ，电池一致性一般。

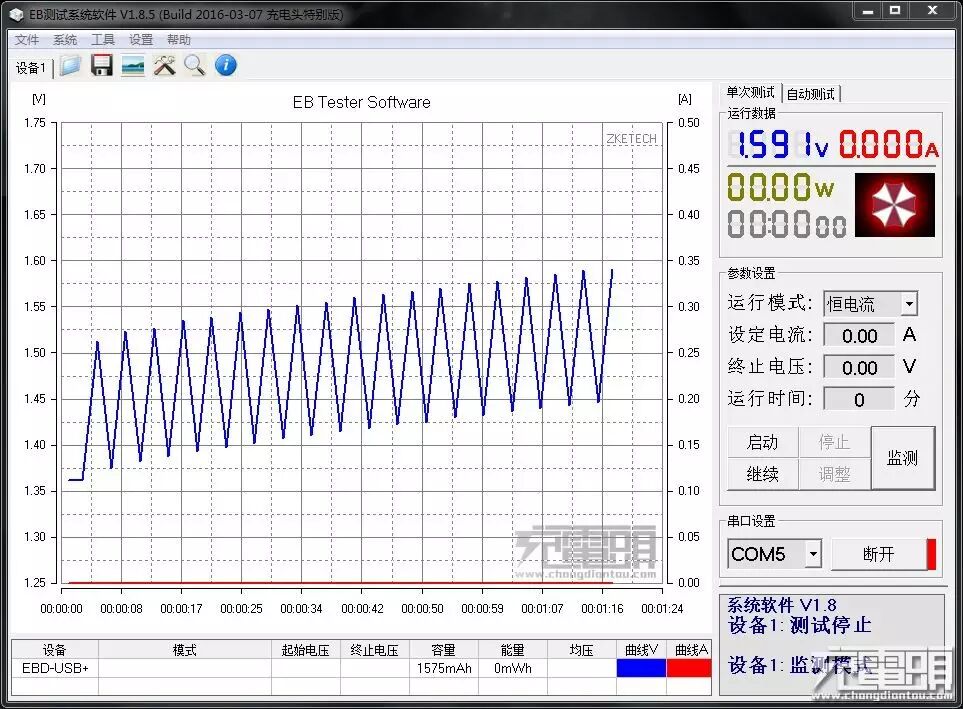

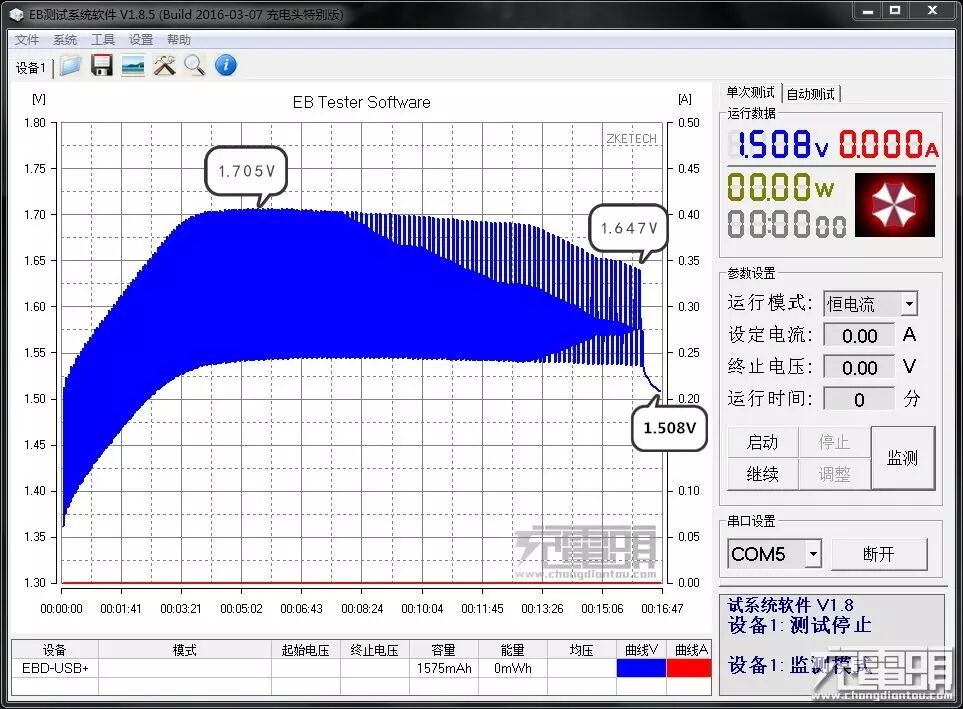

充电过程中，使用 EBD-USB+ 对后半程进行监测，充电过程中的曲线如下，电压规律性波动，类似脉冲充电。

充电接近结束时，波形电压上沿短时维持1.705V，后缓慢下降，至1.647V充电结束，此时电池槽两端电压约为1.5V。由于有短时维持1.705V平台，该充电器判停没有采用 0△V 方式，在出现 -△V 后判停，符合厂家宣称判停方式。

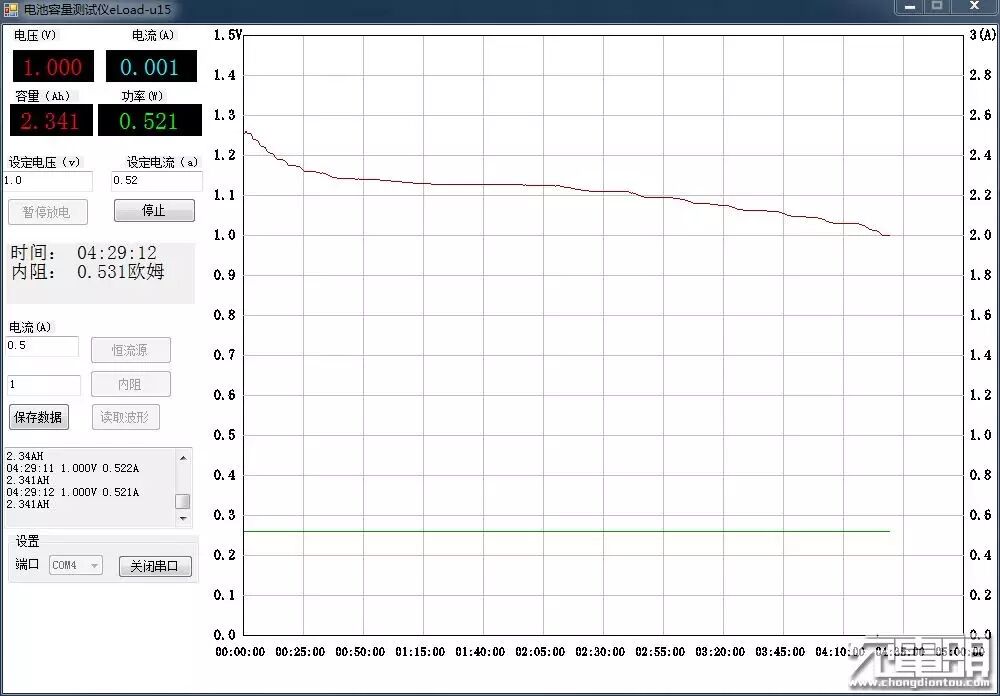

最后进行电池容量测试，测试采用智控时代的电池容量测试仪及EBD-USB+，按电池标称容量0.2C电流放电，设置截止电压为1V，放电曲线如下：

1#

2#

3#

4#

也许看图不太清楚，汇总成以下表格：
从表中得知，四枚电池0.2C容量均与标称2600mAh有一定的差异，且四枚电池一致性一般。至于电池的低自放特性，由于测试需要很长时间，本次测试略过。

瑞鼎4槽智能液晶充电器支持5/7号镍氢、镍镉电池单充混充；液晶显示屏显示清晰详细，消费者可方便获知充电进度及电池状态；不可充电池识别和良好的兼容性（不拒充）都是极其实用的功能。通过拆解，可见内部做工工整、用料扎实，且在节能控制方面可圈可点。综合来说确实是一款不错的镍镉/镍氢充电器。相比之下，配套的“臻品 2600mAh 镍氢电池”则表现一般。
