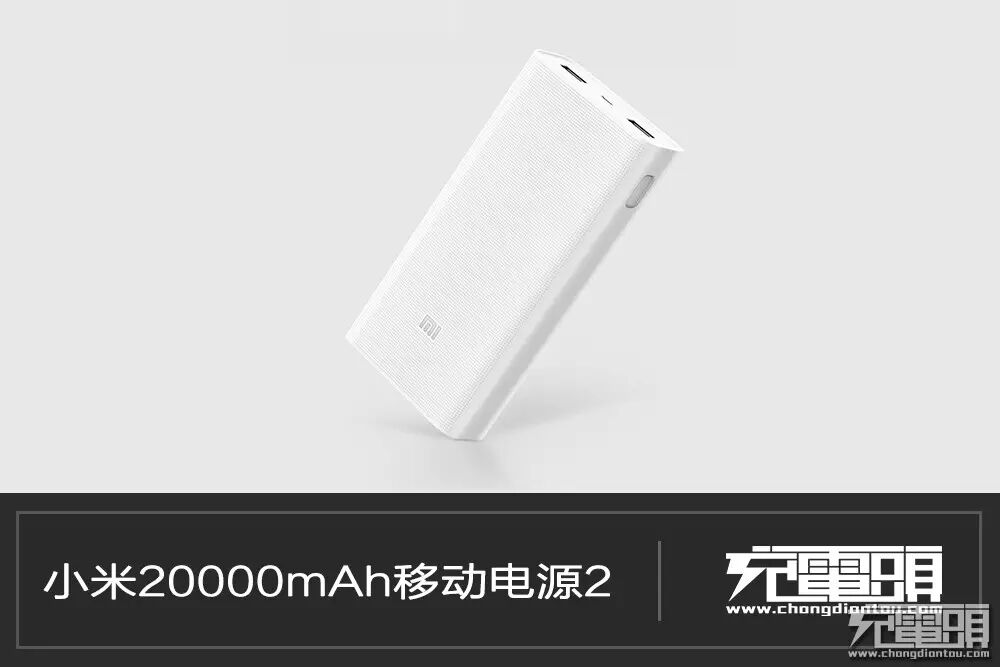

趋近优秀 20000mAh小米移动电源2拆解评测
日前小米终于对旗下20000mAh移动电源进 行升级换代，终于所有产品线完成全面更新。新的20000mAh归类到小米移动电源2系列内，相比起旧款20000mAh，售价保持149元加量不加价， 加了什么量？旧款20000mAh只搭配了单向快充，小编去年评测旧款的时候就完全对这种做法理解不能，让一众玩家恨得咬牙切齿，而新款众望所归终于把双 向快充加上，并且进一步缩小了体积。
开箱

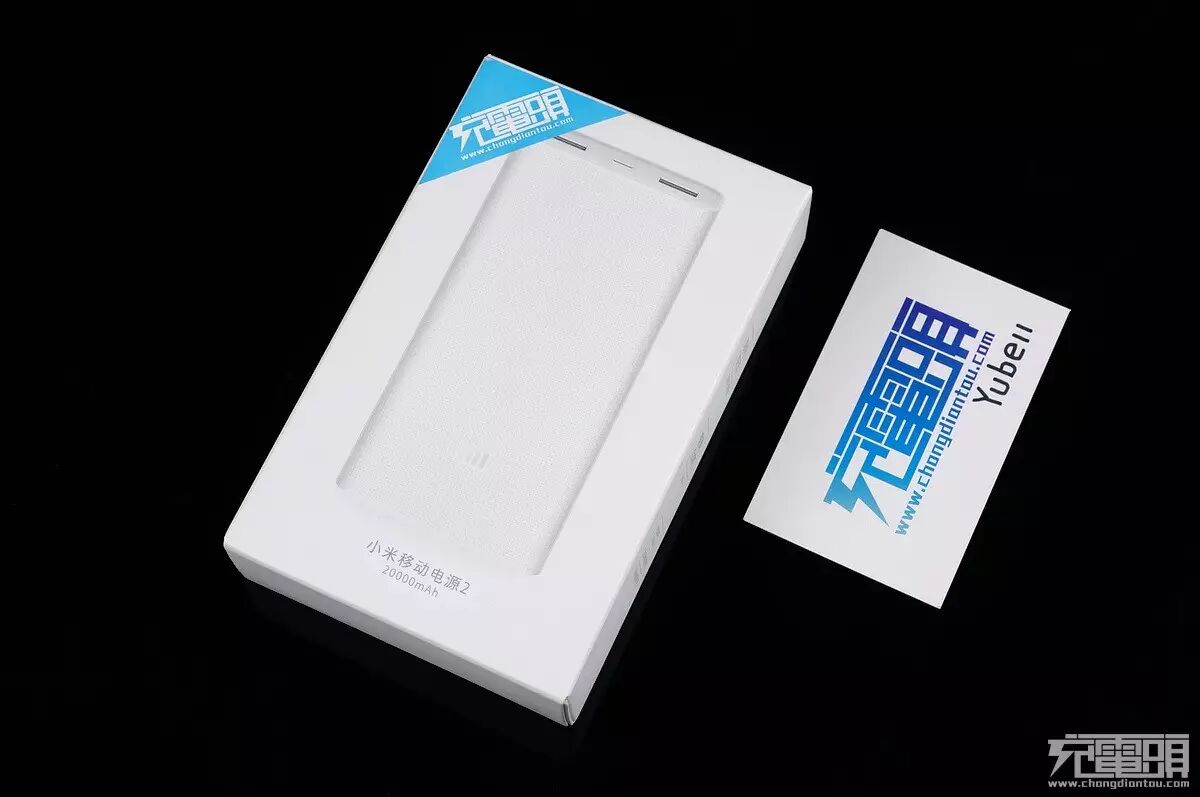

包装风格也是全面过度到小米移动电源2系列风格，白底纸盒上产品式样印刷在正面，

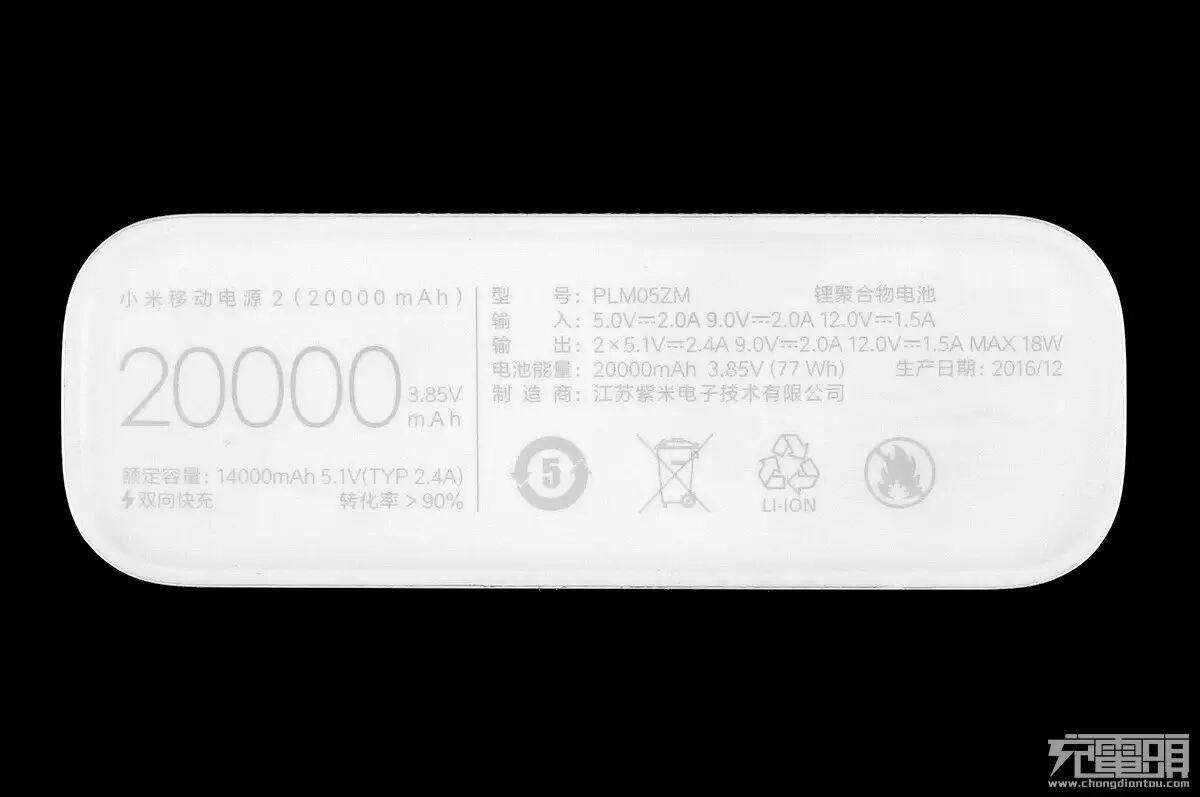

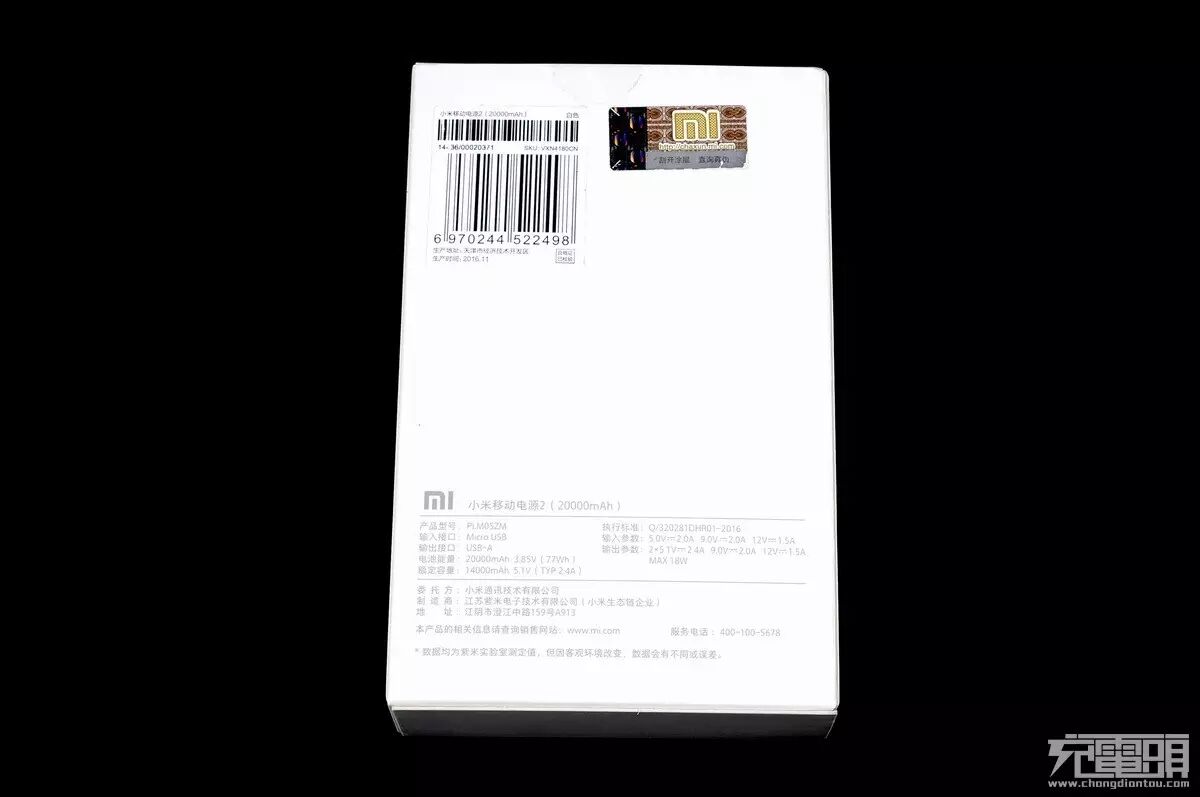

底面则与旧款保持一致，仍然带有防伪标签。
包装侧面其他东西不用看，只需要留意这个足足让粉丝望断肝肠等了一年【双向快充】标识终于出现。

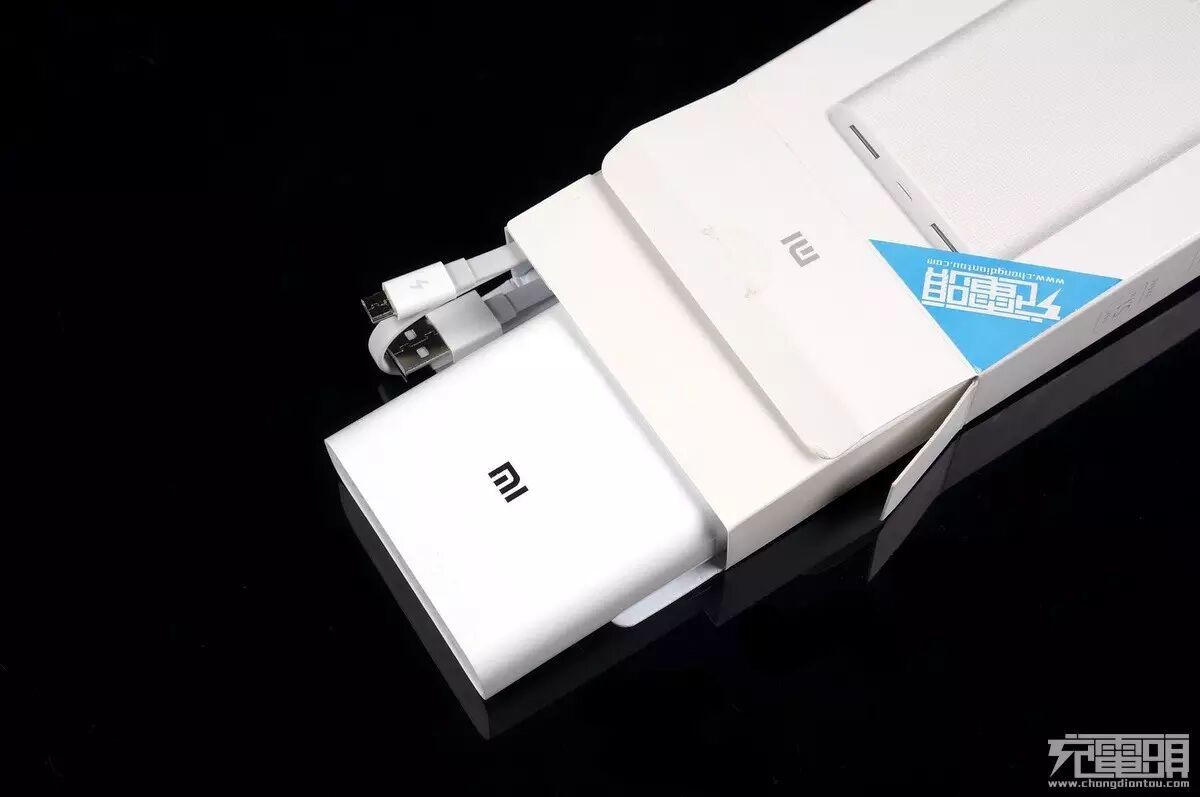

打开透明胶封可以把内纸盒抽出。

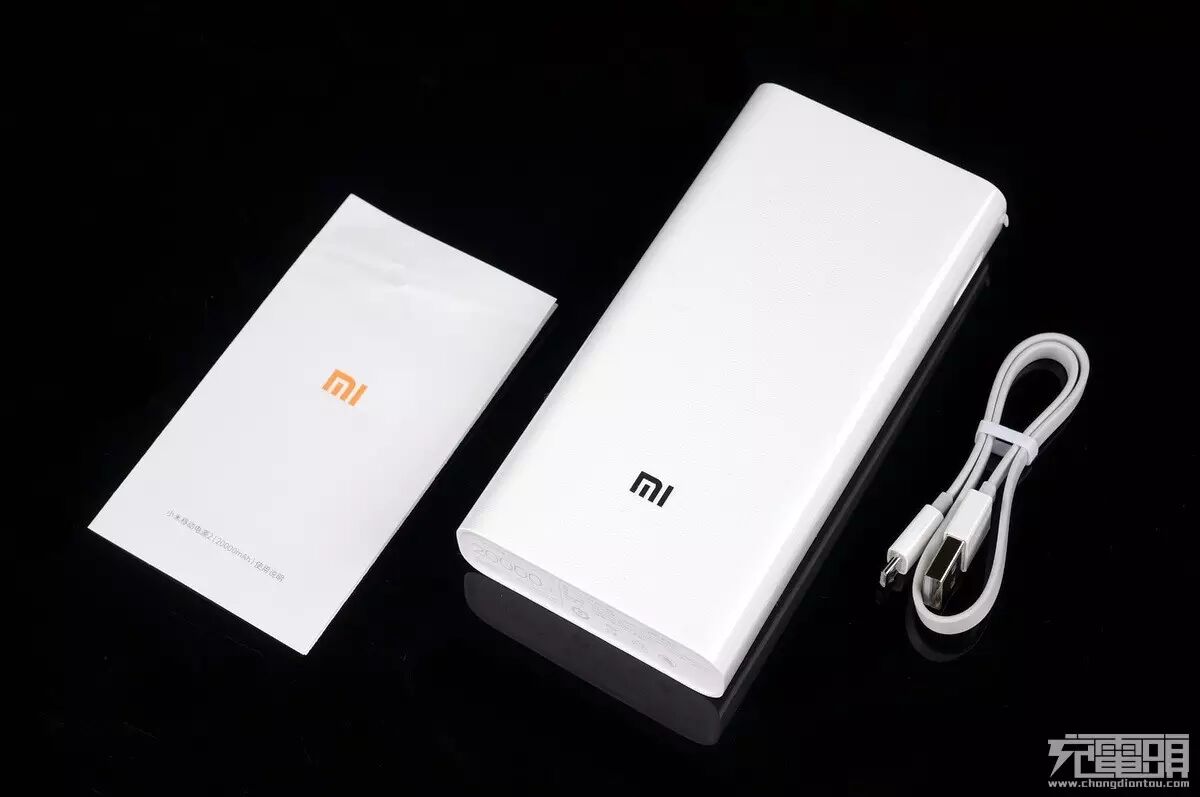

开箱物品一览，说明书x1、移动电源本体x1、MicroUSB短线x1。

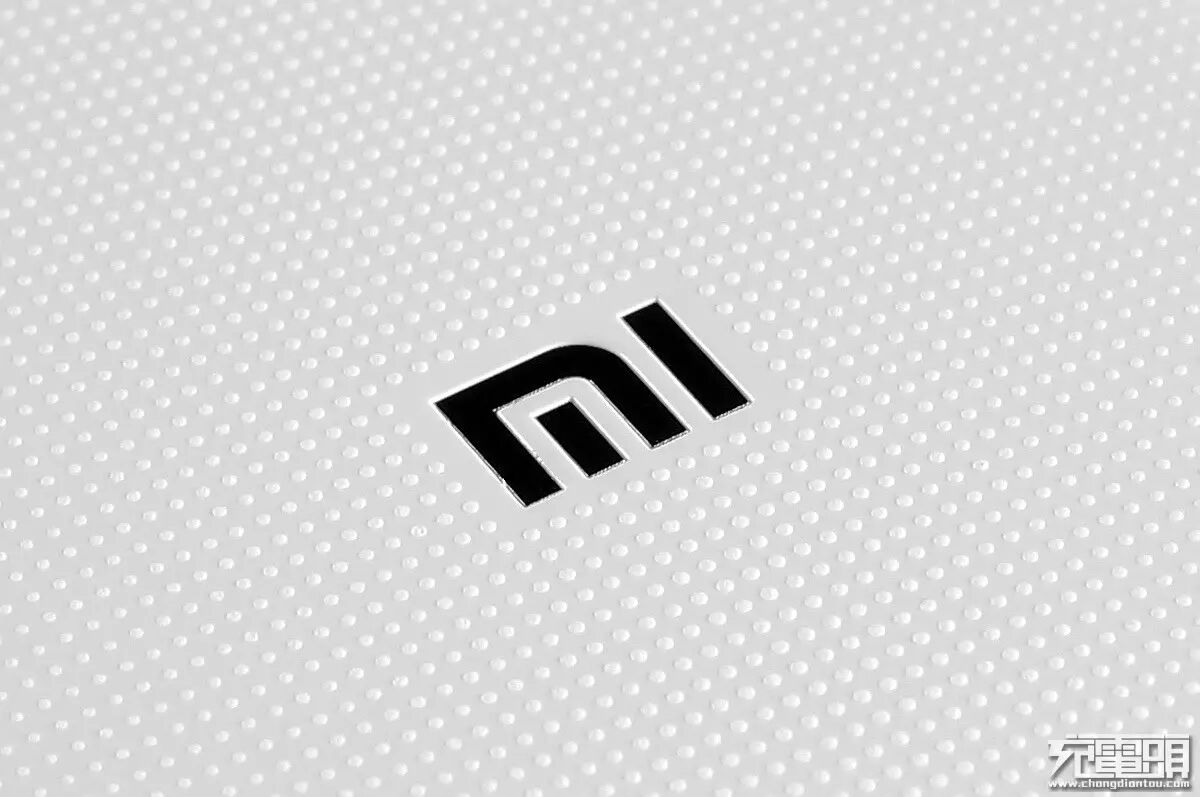

壳体正面与底部的表面都使用了凸点纹理来增加手感防滑，侧面倒是全光滑的。

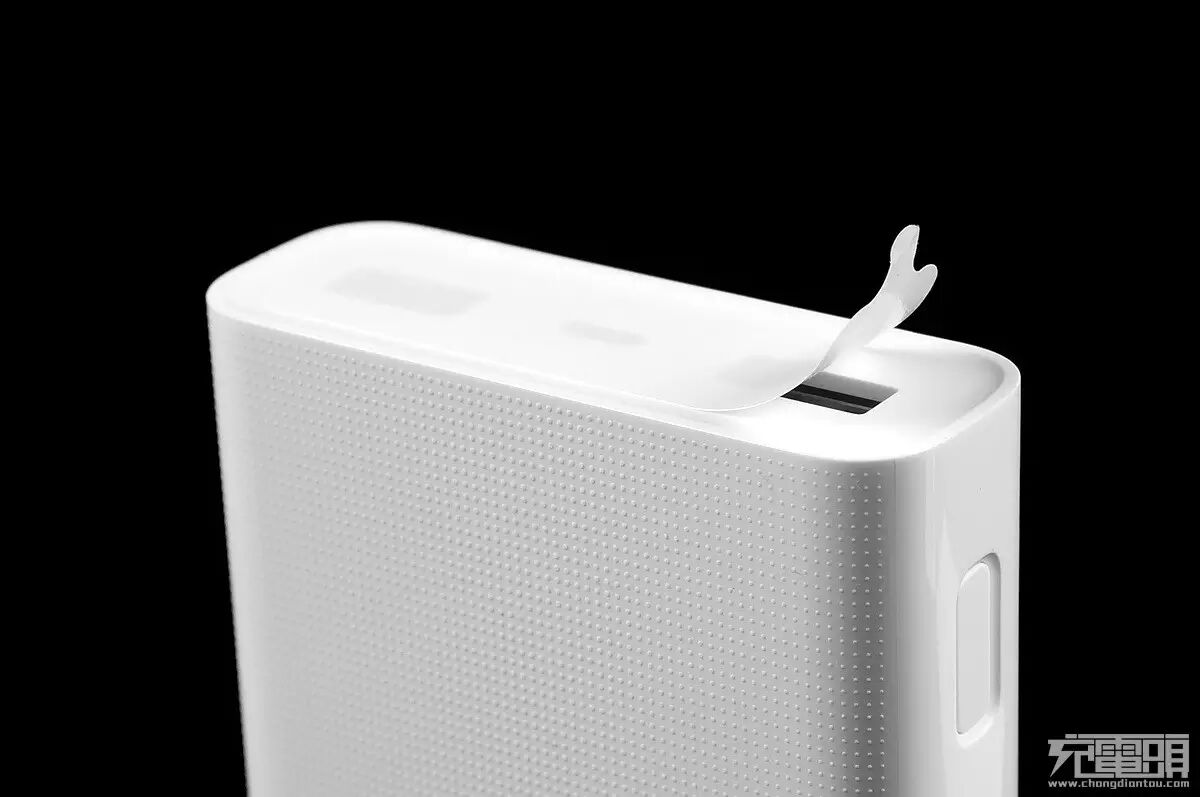

小米移动电源出厂时USB插孔面都自带一张防尘胶纸，如果你买的时候没有的话就要留心可能当接盘侠了哦，建议通过包装盒背面的防伪标签查询真伪。

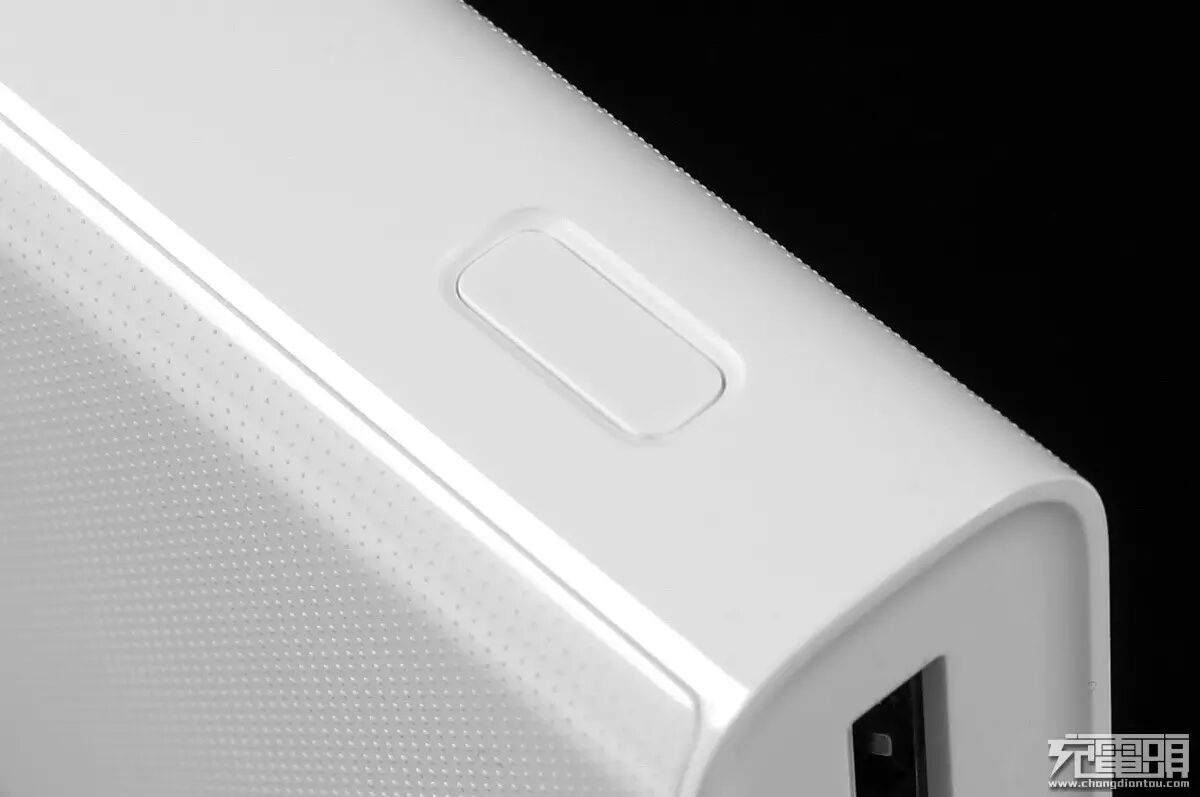

电量激活按键选择了在侧面安居，按钮稍低于壳体表面可以避免误触。
面板稍微内凹，避免摩擦到插口，电量显示由4个白色LED组成。

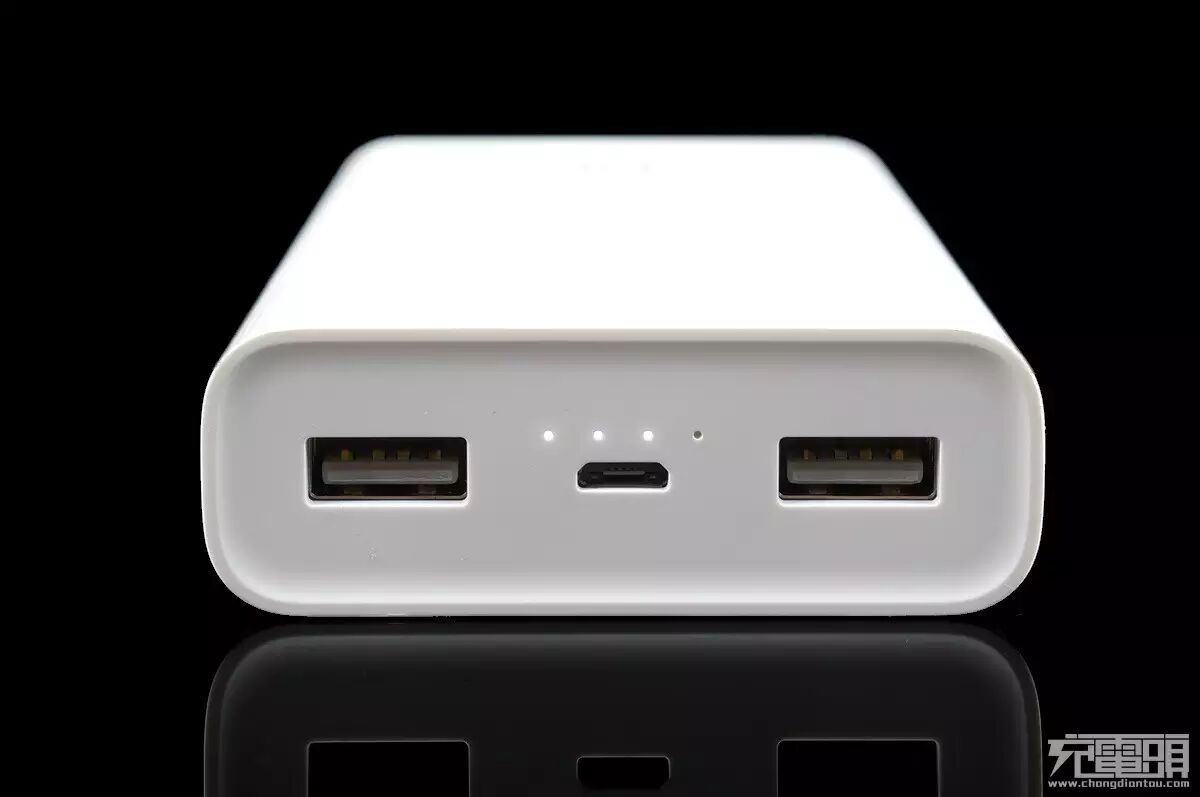

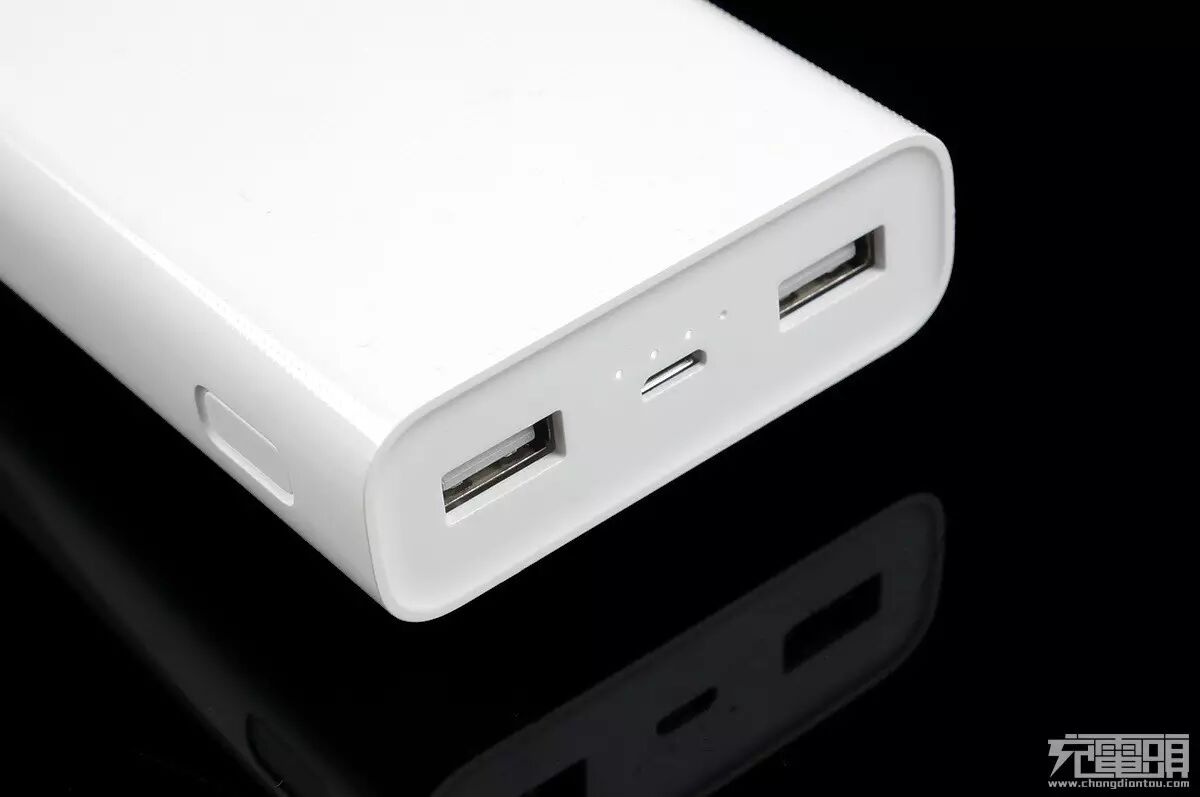

插孔面是两个常规Type-A输出孔与一个MicroUSB输入孔，并没有标示出那个是快充口，因为两个都支持快充输出。
拆解
壳体与面盖通过卡扣与超声波焊接结合起来，卡扣伸出并不多，超声波底部边缘接触点熔接，虽然是双槽插入式的结构但分离还是比较容易的，可以做到无损开盖。
电池组一如既往地选择了力神LISHEN这个老基友，小米移动电源从18650过度到软包电池后供应商一直都是力神与ATL，小编拆解发现多数都是使用力 神。
电池是3.85V均压4.4V满电的高能量密度电池，相同体积的情况下高压电芯可以提供更大的能量密度与高电压平台，拥有更好的放电效率。容量 10000mAh能量38.5Wh，型号为M74，两片并联组成20000mAh电池组，与售价79元的小米移动电源2为相同批次，不同于高配版的M54 型号。

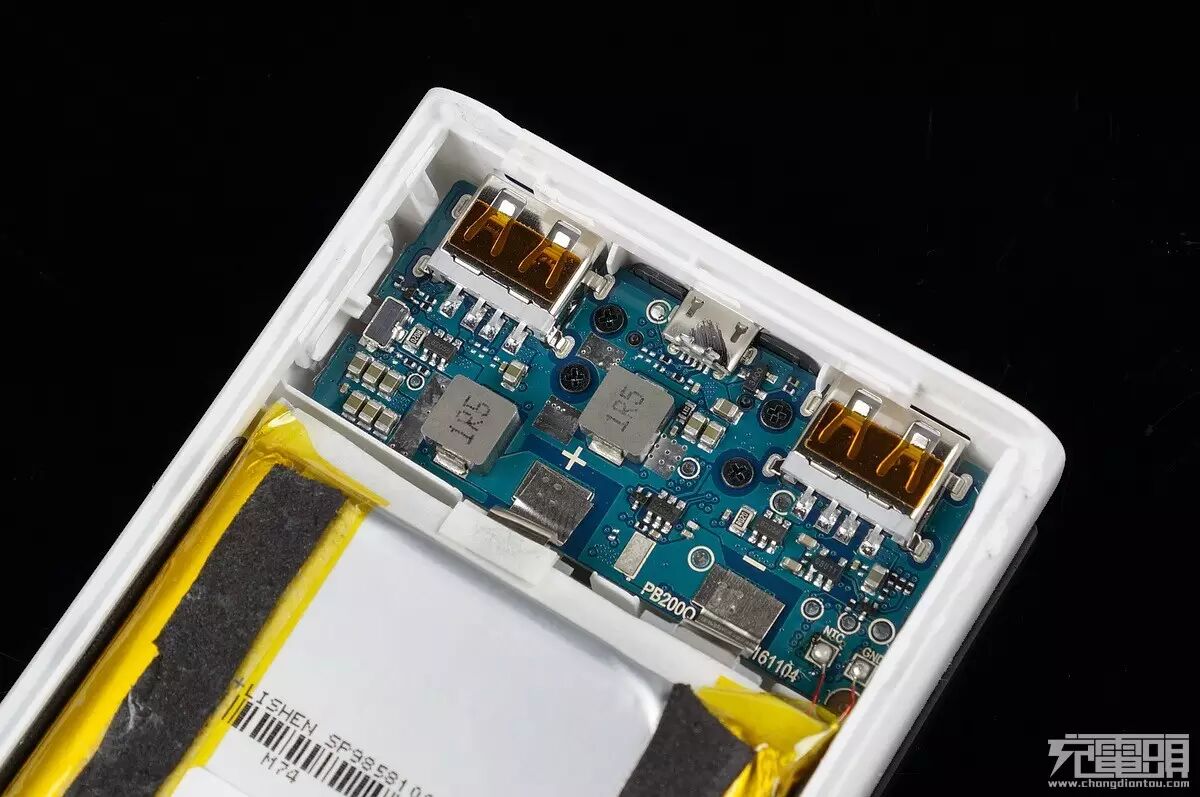

PCB被4颗螺丝固定在底壳上。

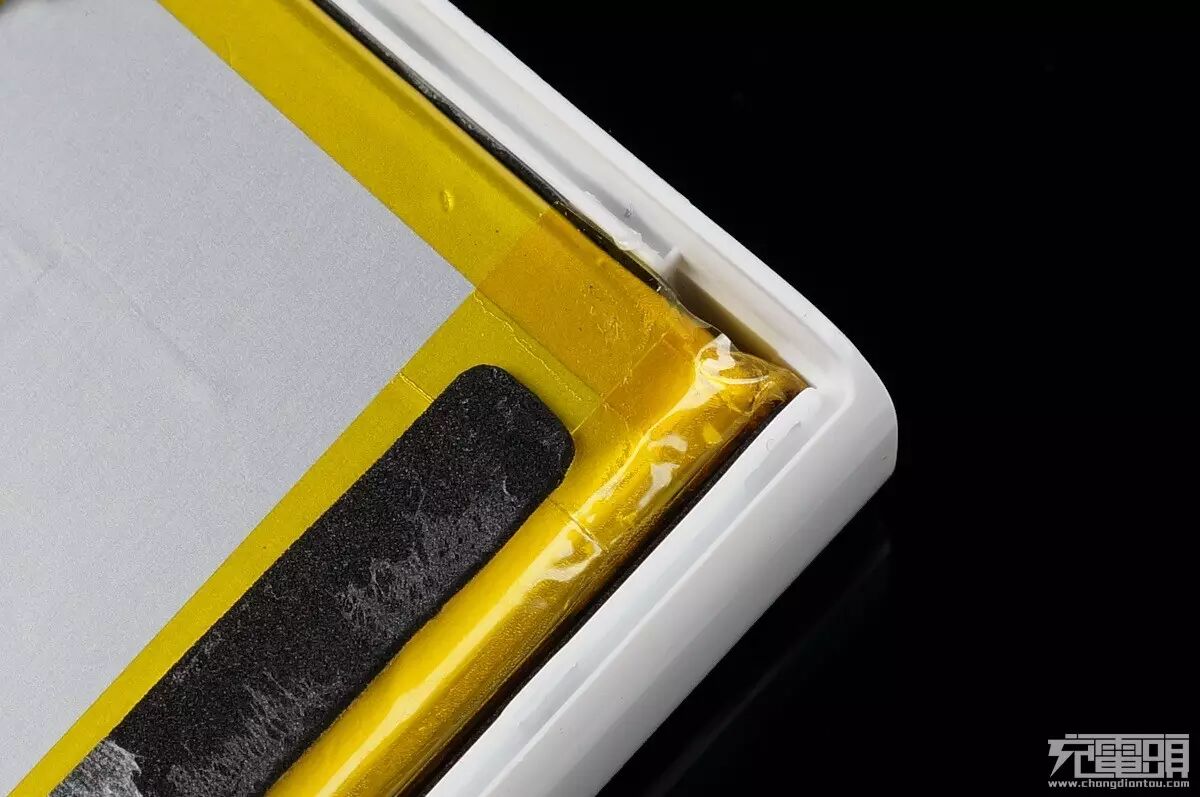

塑胶壳体做了伸出加厚处理，给予一定缓冲空间保护电池，避免摔倒碰撞的时候电池损坏。
壳体上可以看到，LED电量指示灯使用了遮光罩避免串光影响误判，电池仓使用了3条海绵胶带用来粘附固定电池，两侧及底部端面则使用了3条海绵缓冲条抗震。

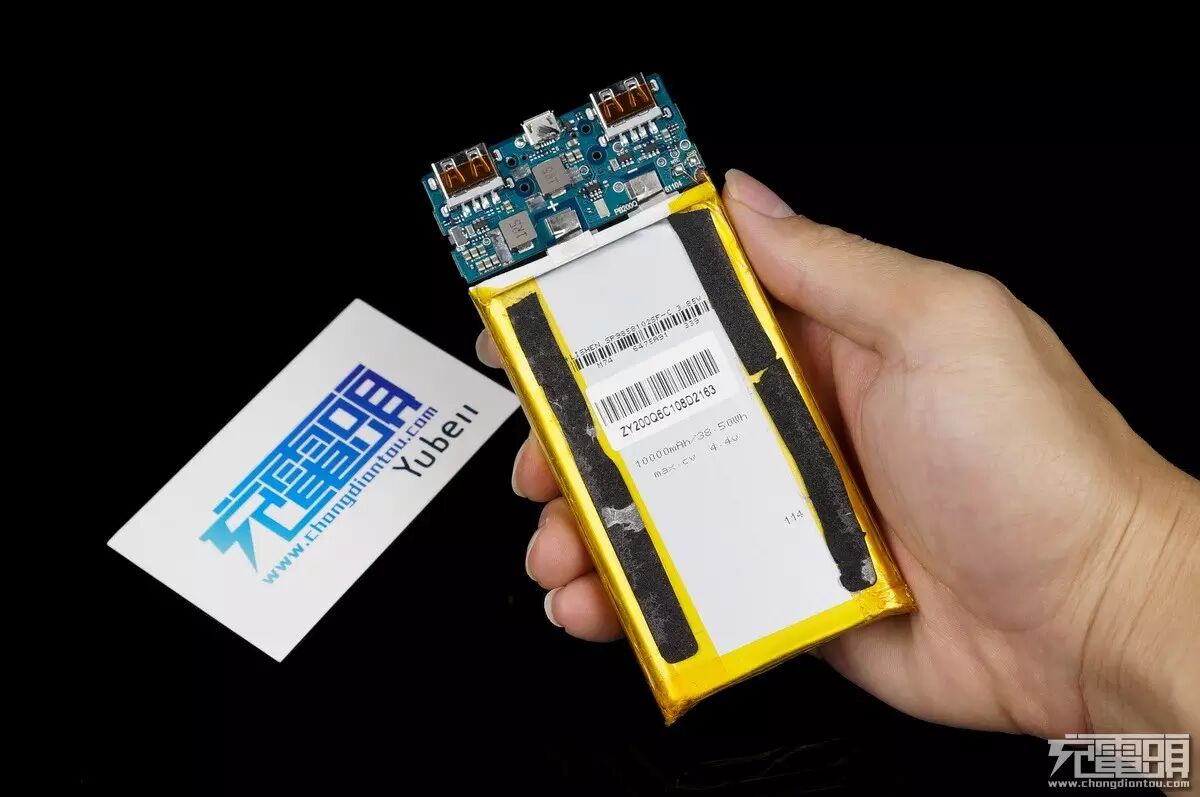

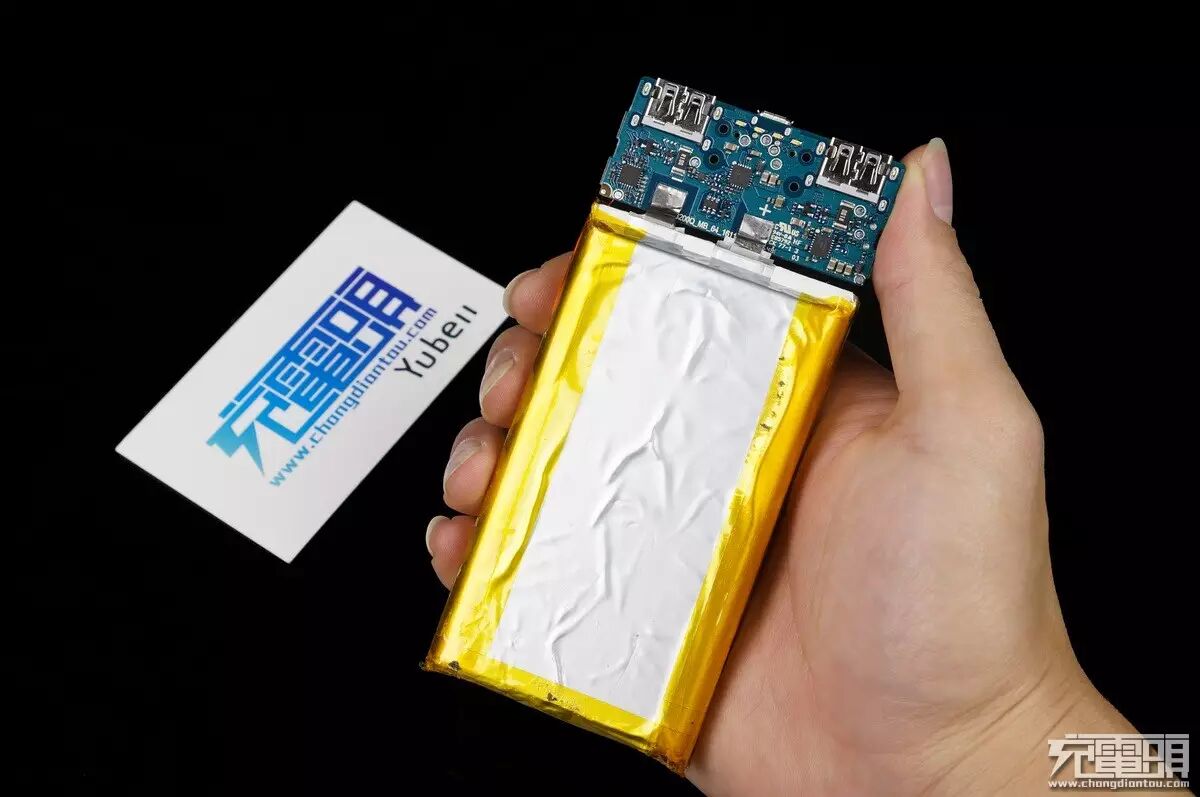

主体部件正面。
主体部件背面。

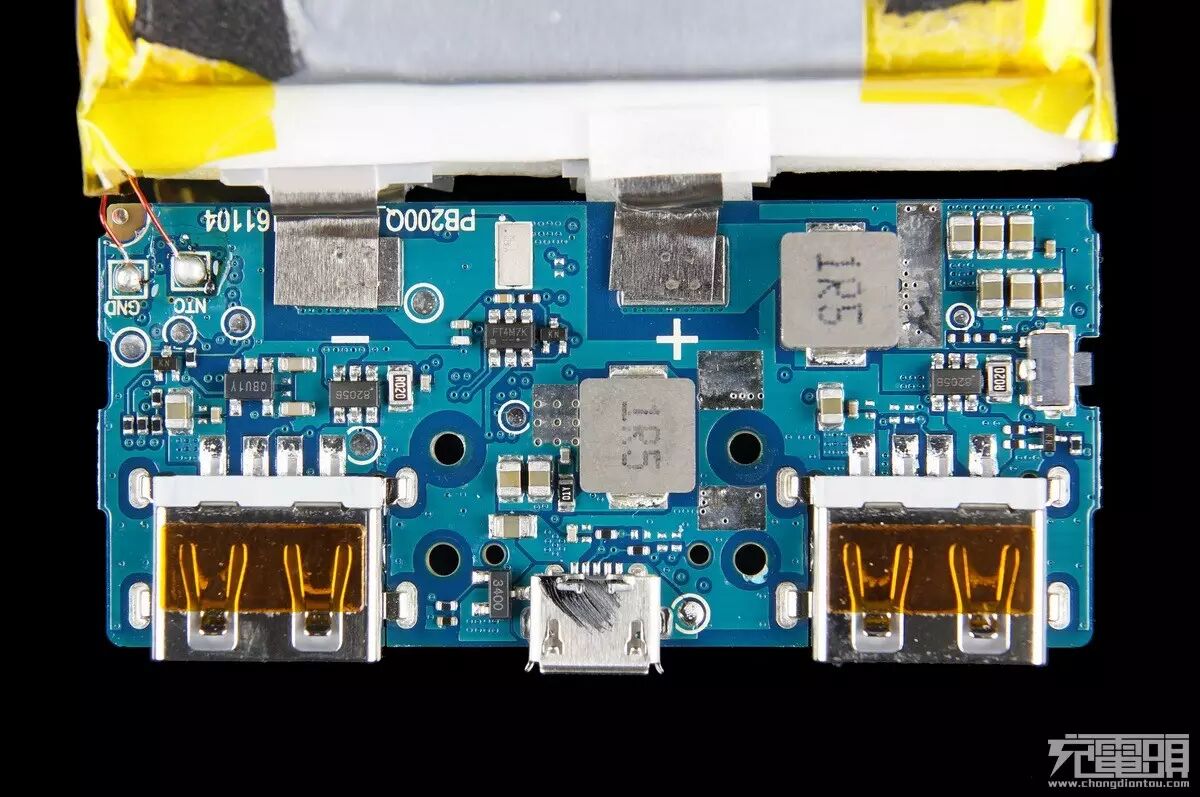

PCB 正面一览。

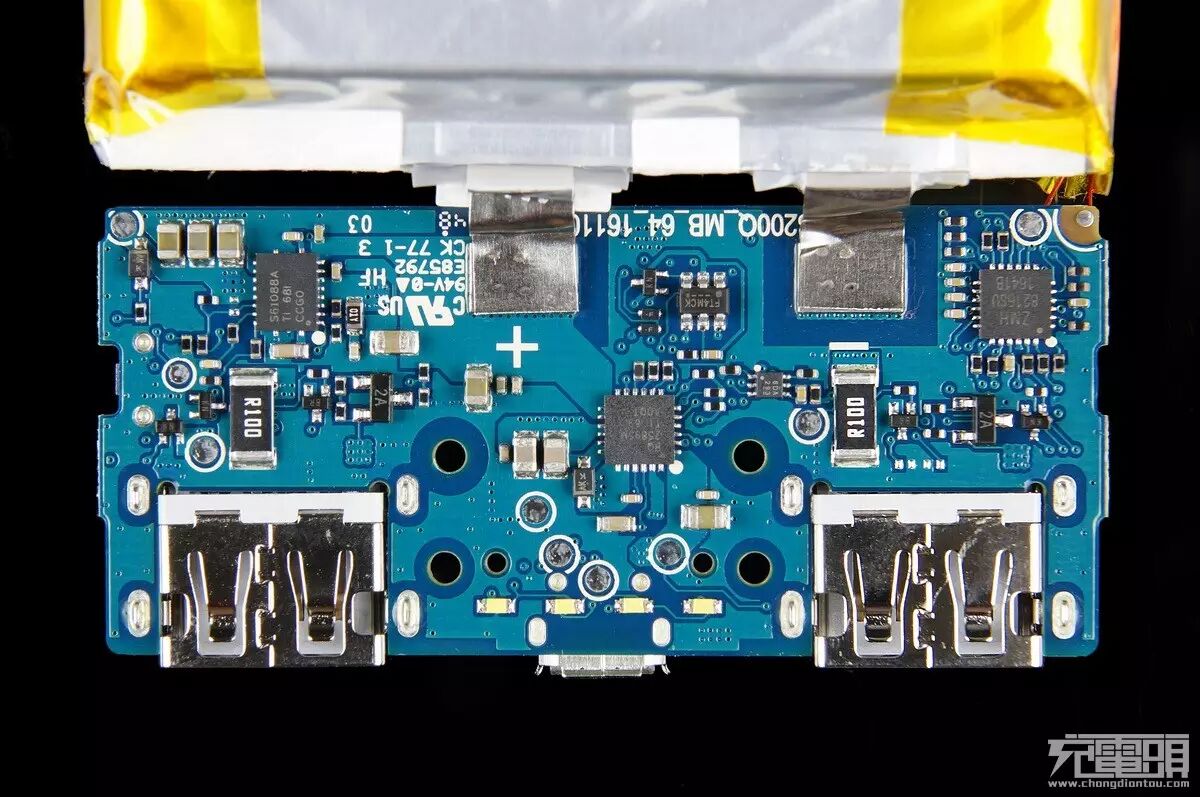

PCB背面一览。

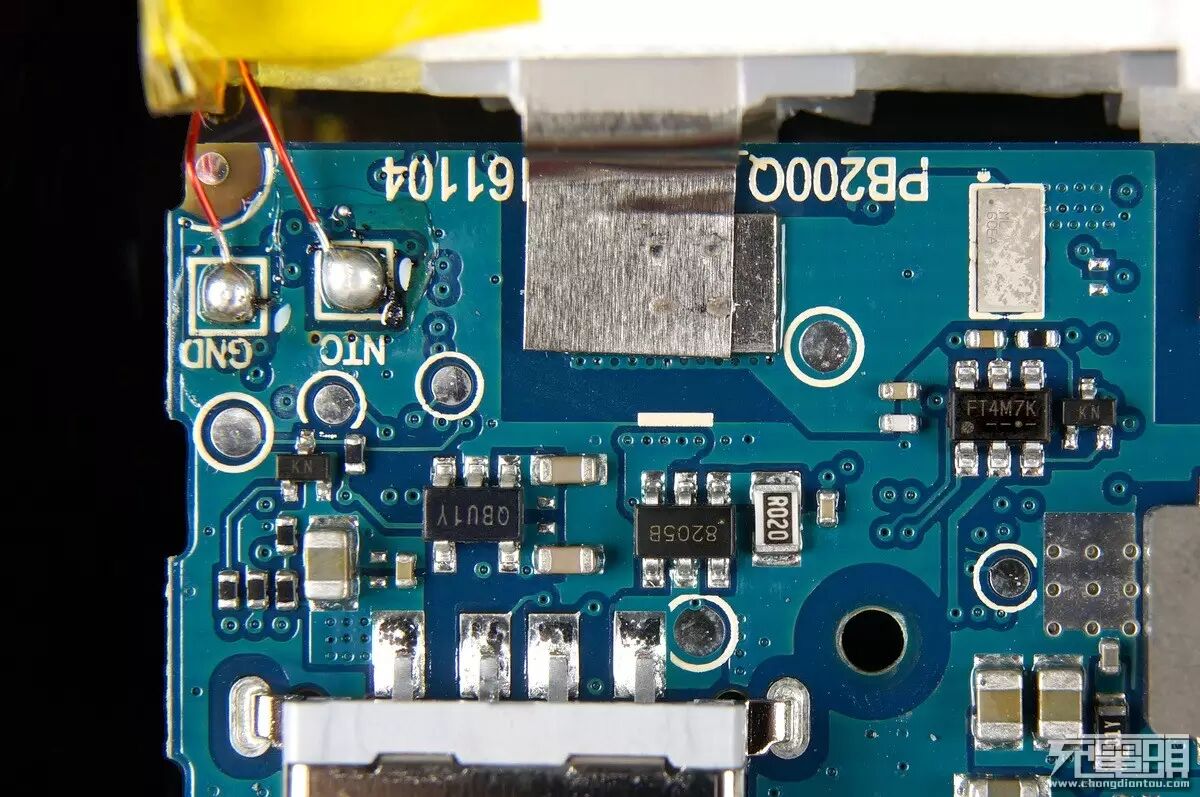

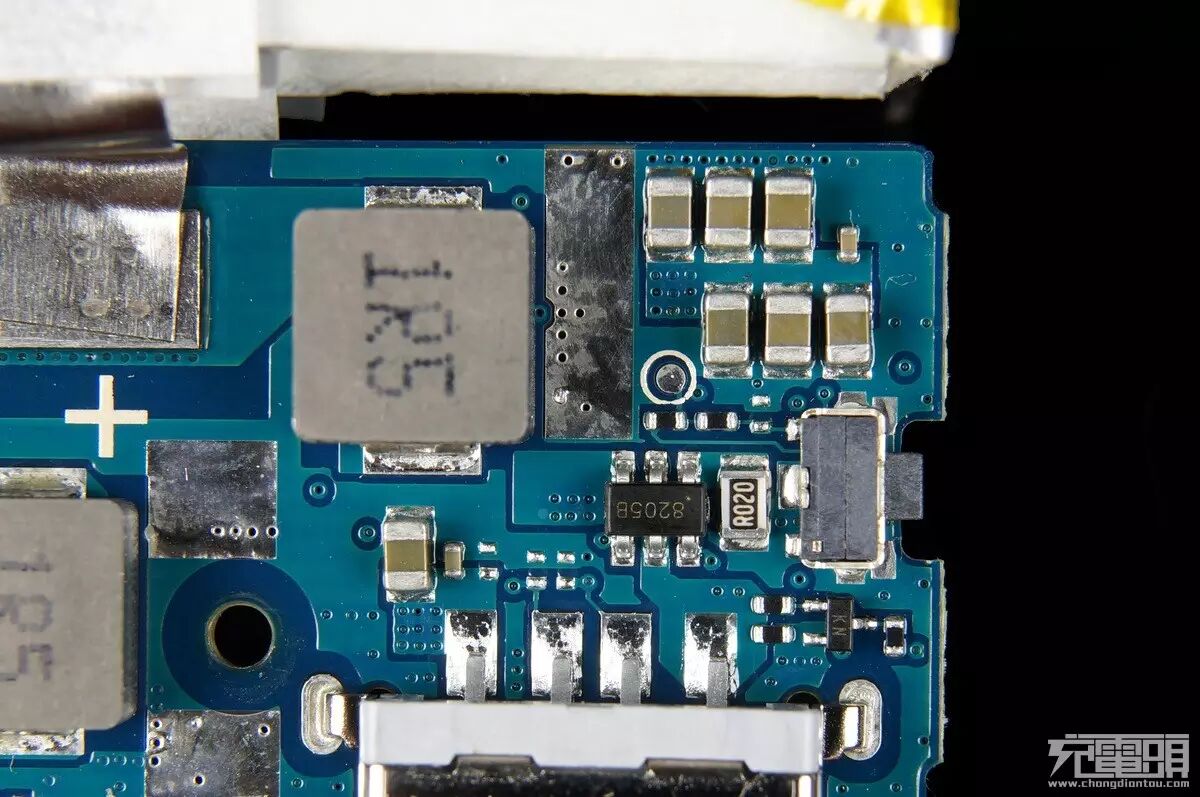

左上角是NTC热敏探头焊盘，负责监视电池组温度，过热时候切断保护起来。下面8205B负责保护USB过流短路时切断输出。
右边FT4M7K是这颗芯片是来自台湾的天钰科技Fitipower，是业内少数可以进行快充握手的同时还能正确对苹果设备识别的解决芯片，对iPhone中的Plus机型充电，电流直接满载1.6A+，这比不能正确识别的0.94A足足提升了70%充电电流。
右边USB输出同样使用了一颗8205B来保护输出。

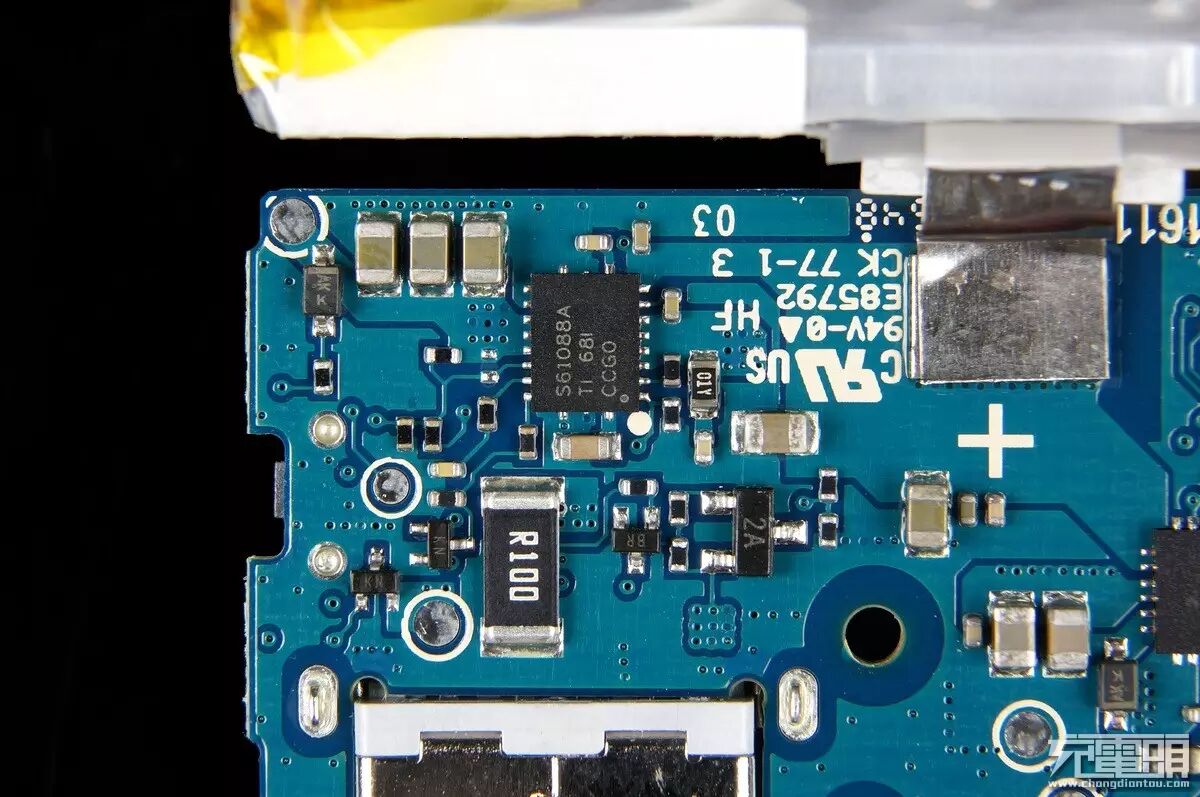

反过来，可以看到美国德仪TI TPS61088A同步整流升压芯片。这颗芯片采用20脚的VQFN进行封装，配有一个11mΩ功率开关和一个13mΩ整流器开关。输入也就是电池端支持 单锂2.7V~多锂12V，输出电压范围4.5V~12.6V，5V9V12V通吃。具有10A的开关电流能力。查看下面的官方PDF效率值 表，5V/9V/12V 在2A时都可以超过91%的板端效率值，甚为恐怖。是一颗高集成度超高效率低阻值的同步整流升压芯片。

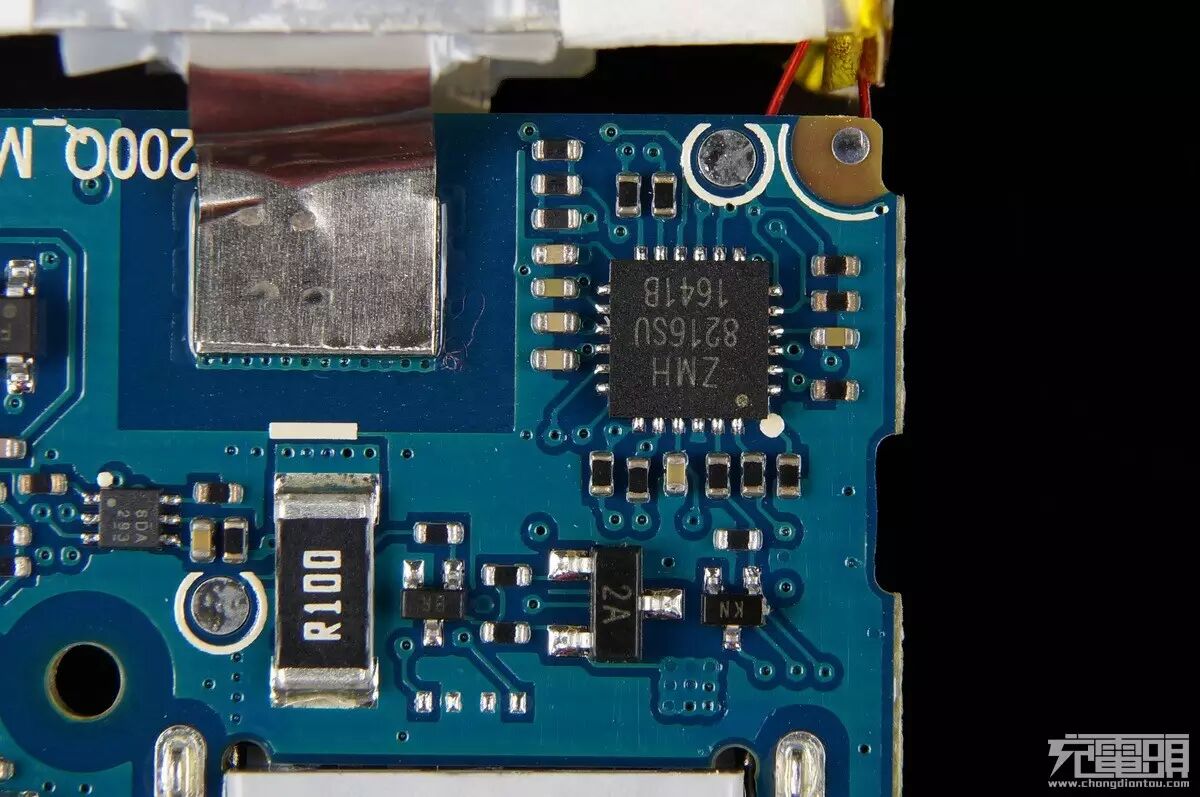

输入充电方面，同样是来自美国德仪TI的BQ25895开关降压芯片。该芯片可以提供高达5A的充电电流，2A充电效率高达93%，输入最高支持达 14V，集成模数转换器具备电压温度电流监测功能用于安全保护，同时亦可切换模式变为升压芯片对外输出电流，在小米新20000上只是纯粹作为输入充电使 用。

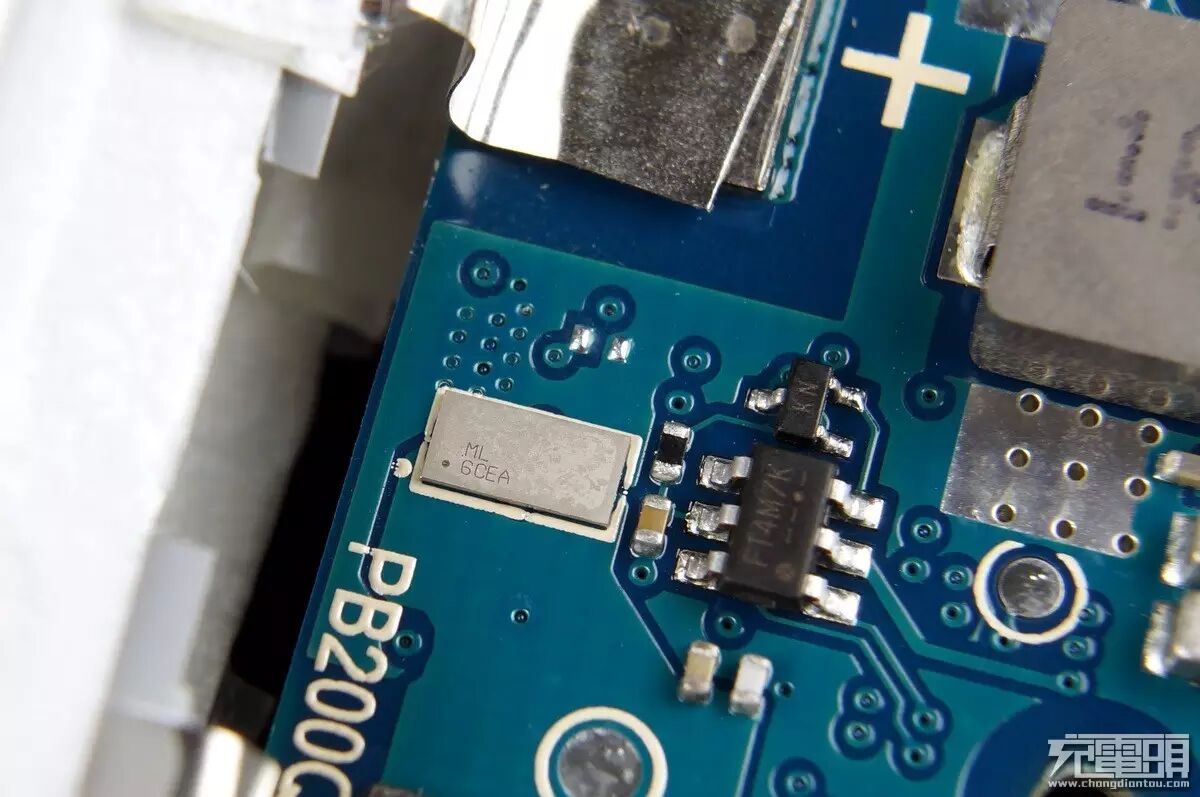

另外可以看到上方再次使用了一颗fp6601q QC3.0握手识别芯片，这样两个USB输出口都各自带有一颗FP6601Q，随意插都可以输出快充，不用再去记那个口是快充输出口那个口是普通输出口。右边最小的6脚芯片是来自日本美上美的锂电池充电保护IC，监控电池过放过充过流情况。
紫米定制的单片机。
4个冷白色LED指示灯。

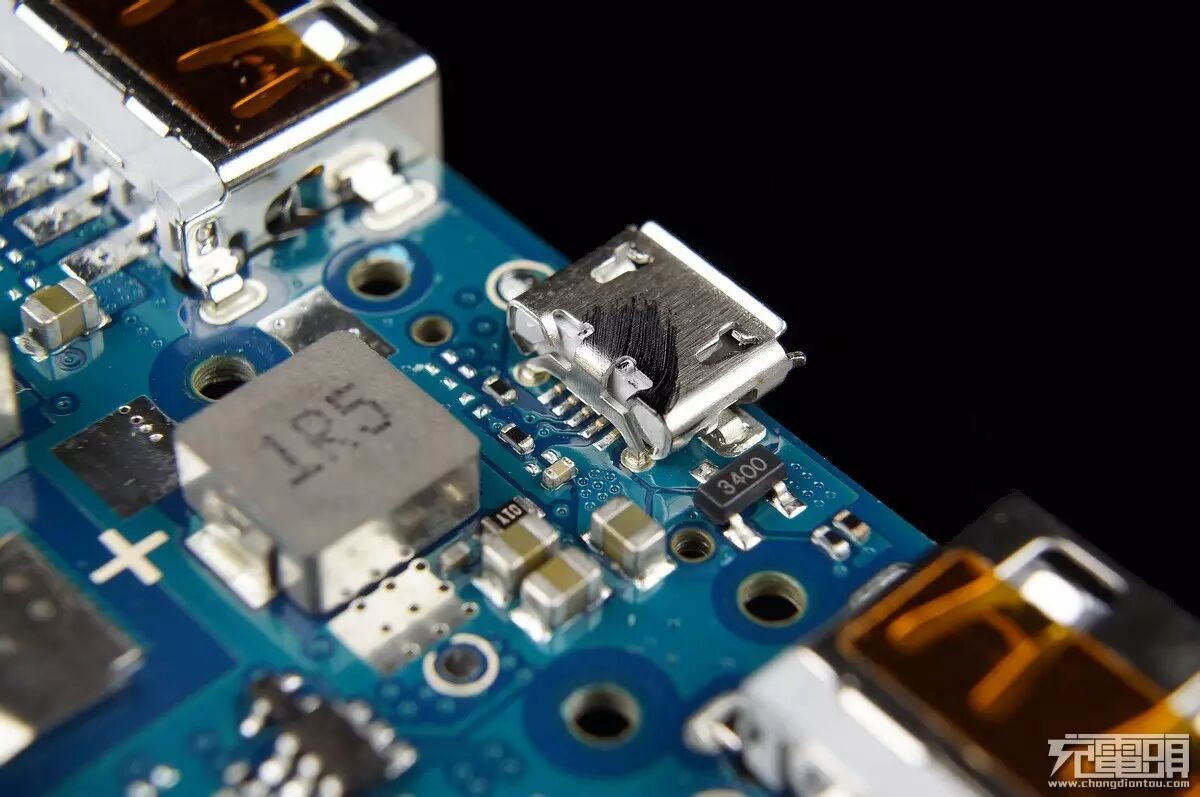

输入插口选择了牛角四柱插板MicroUSB座，这种过孔焊接比单纯贴片式更加牢固更为耐操。

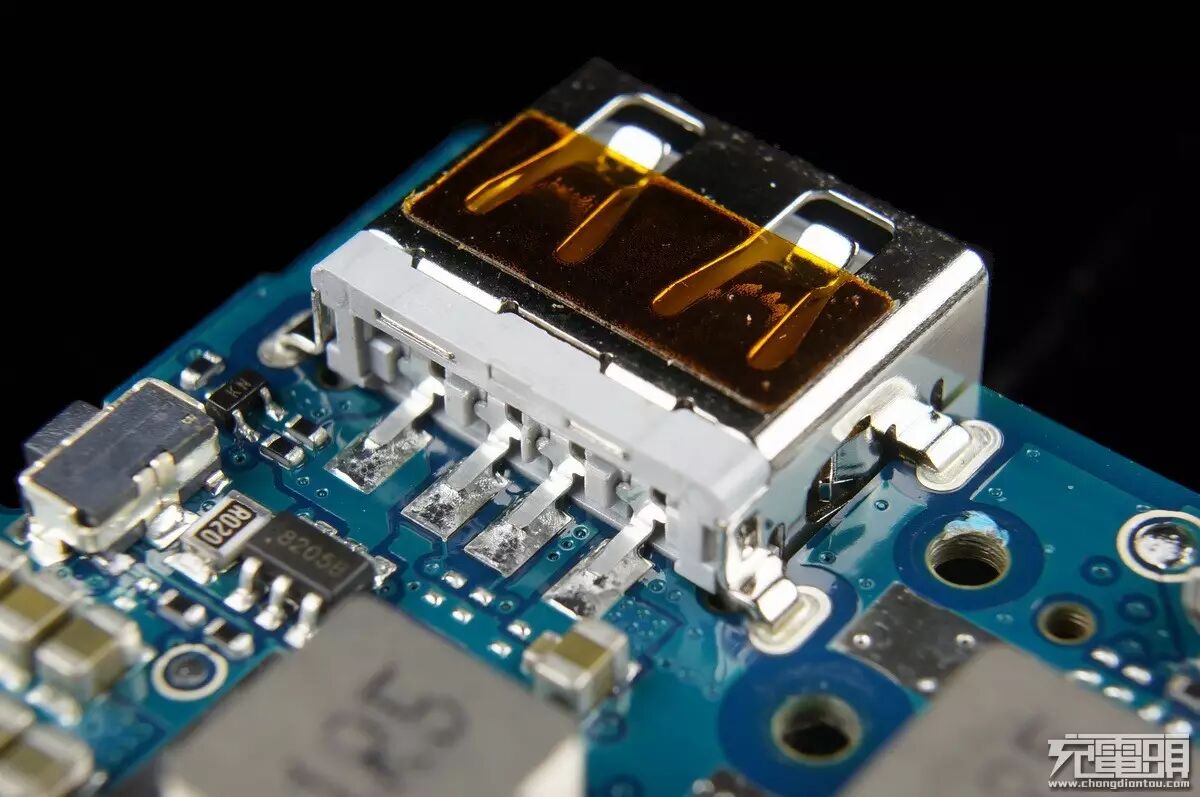

输出插口则是直脚式Type-A型母座，同样是非常牢固的4柱过孔焊接方式。
NTC 热敏探头安置在两片电池之间，监视温度更加准确。
保护管mosfet。

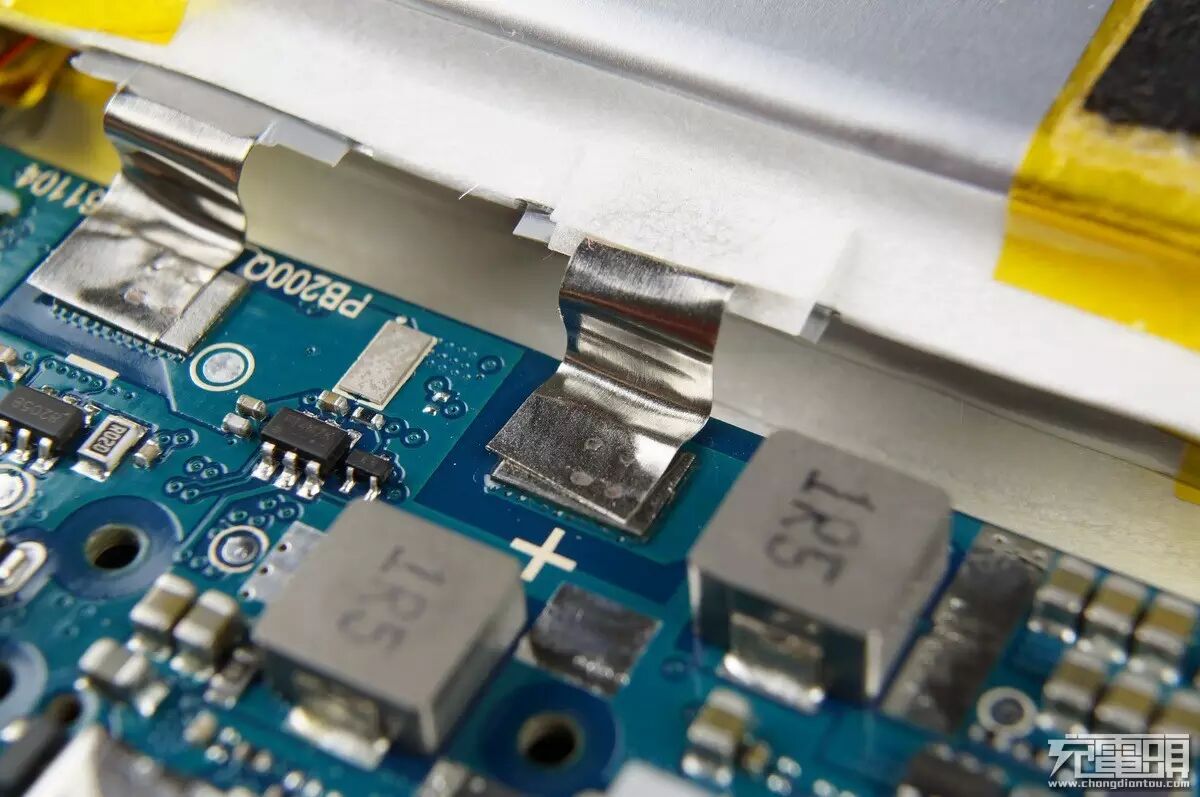

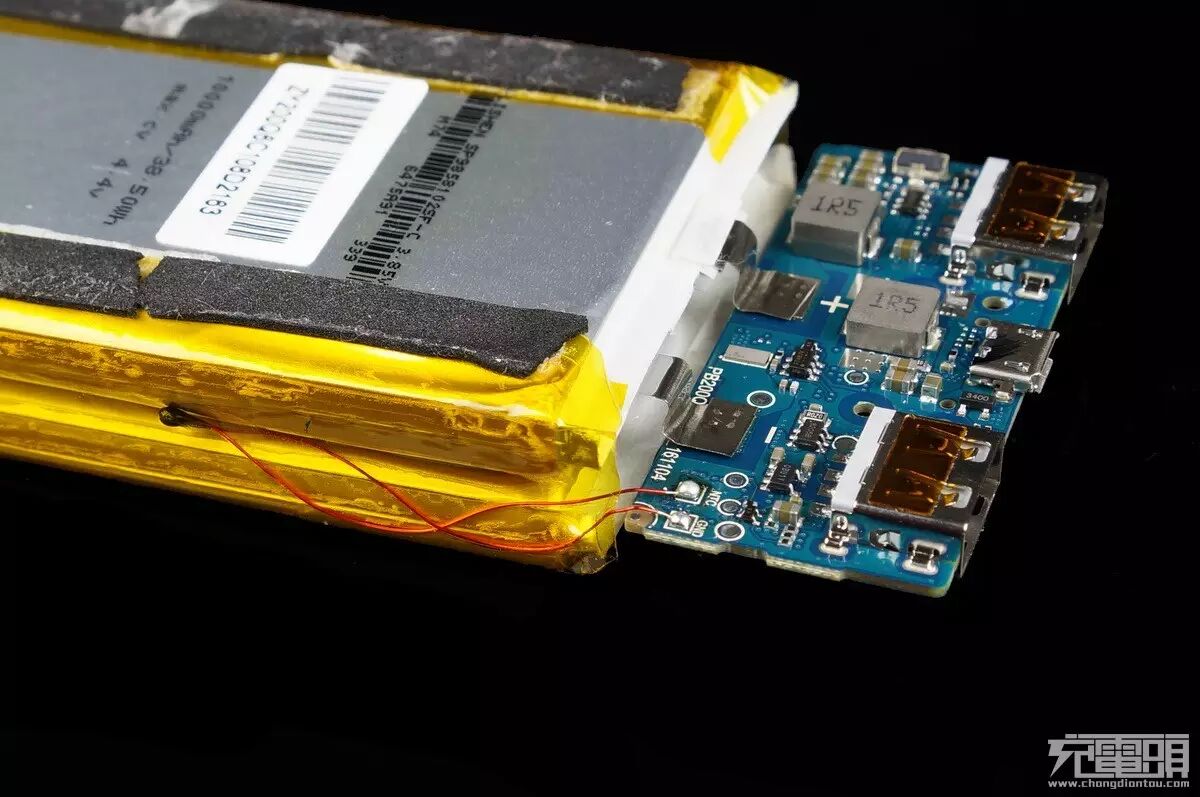

电池组开口带有美纹纸绝缘保护，PCB连接的镍带为4个焊点，两片电池分别再接在PCB正反面。
输出简测

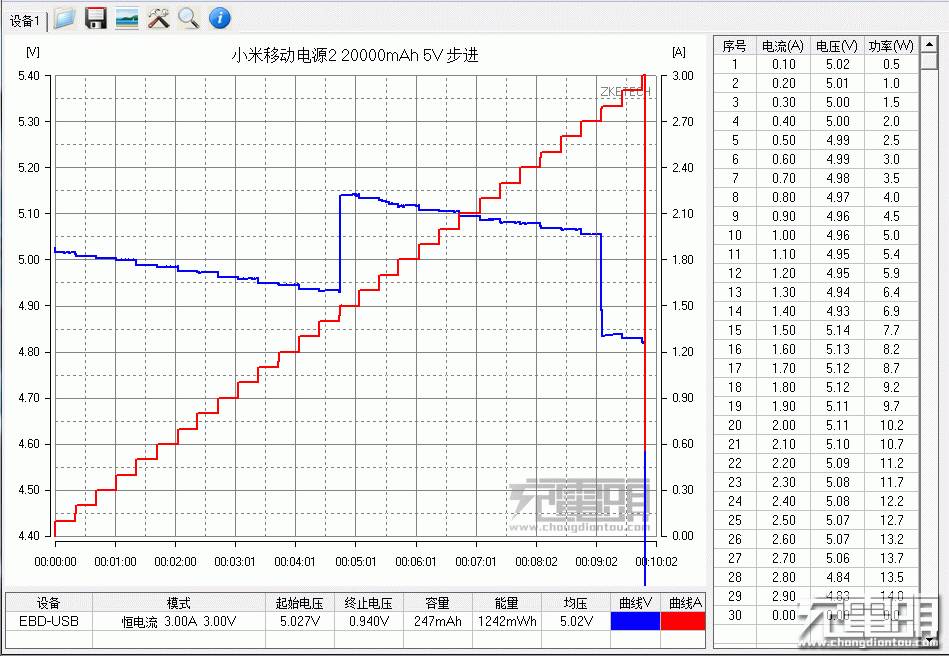

5V常规电压下输出口常规步进曲线：起始电压5.02V，结束电压4.83V。标称5V额定最大负载能力为2.4A，实际最大负载能力为2.9A，最大输 出功率14W。通过步进曲线可以看到，5V模式带有双电压平台策略，输出电流达到1.5A后会激活第二个电压阶梯，这时候带载电压从4.93V提升到 5.14V，一直到2.8A后恢复第一电压阶梯，这种多阶梯设定可以兼顾小电流线性充电设备与对电压敏感的大电流充电设备。

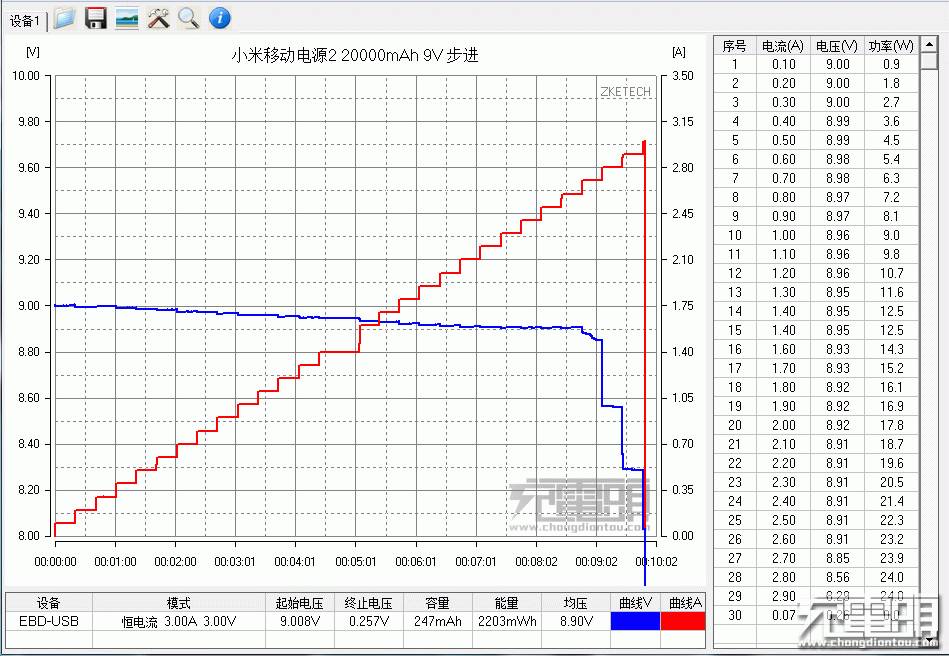

9V常规电压下输出口常规步进曲线：起始电压9.00V，结束电压8.29V。标称9V额定最大负载能力为2.0A，实际最大负载能力为2.9A，最大输出功率24W。0.1A~2.6A之间是正常输出模式，2.7A后电压开始下降，进入功率限制阶段。

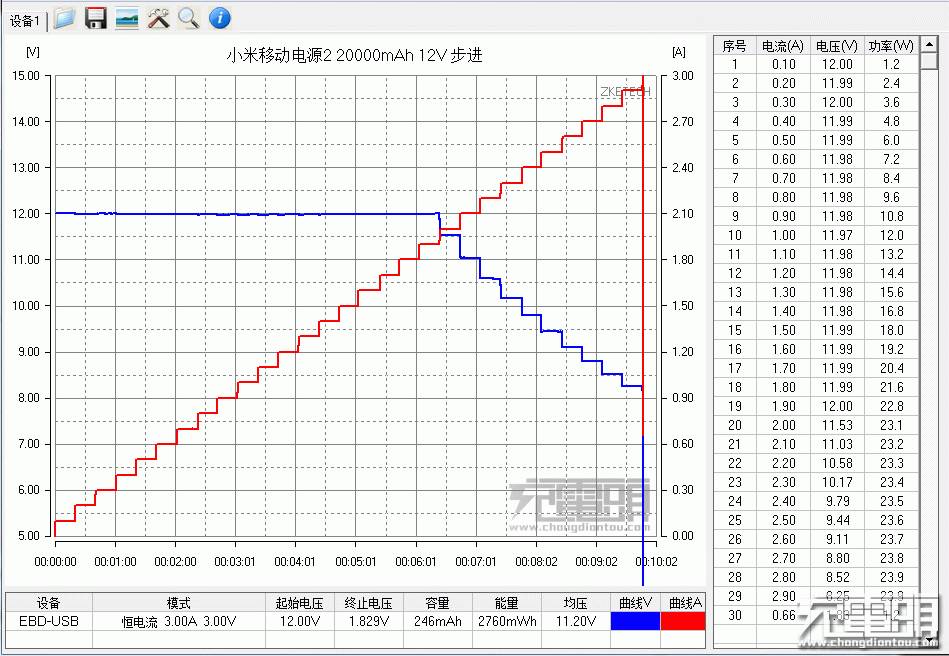

12V常规电压下输出口常规步进曲线：起始电压12.00V，结束电压8.25V。标称12V额定最大负载能力为1.5A，实际最大负载能力为2.9A，最大输出功率23.9W。0.1A~1.9A之间是正常输出模式，2.0A后电压开始下降，进入功率限制阶段。
总结
为什么旧款2万只有单向快充这个问题我们不再纠缠下去，因为更新款的小米移动电源2新20000mAh终于搭载了双向快充功能，尽管经历了一年才推出这也是为这个续航型产品画上一个句号。配置了双口输出，使用了两颗天钰FP6601Q全识别通吃芯片，不用再去记普通口与快充口了，因为两个口都支持QC3.0随便你插那个都可以输出快充。但要注意的是他并不能双口同时QC输出，双口同时输出的时候会被前置限制在5V模式下。
德仪TPS61088跟BQ25895这两个高效万金油保证了效率性能，在输出方面虽然BQ25895也带有输出能力，但这次两个口输出都归TPS61088负责，力神4.4V高能量密度电池组对控制体积与提升效率有着不少的贡献，力神的能见度越来越高，可见小米与力神的合作真是达到了战略级紧密度。
售价保持与旧款相同为149元，补齐旧款快充方面的短板，至于你问Type-C接口呢？这个双刃剑就见仁见智了，有的人正在用Type-C设备就需要，有的人全家都是MicroUSB你免费送Type-C他都不要，未来这几年属于新旧交替期，基本上不能同时讨好两个群体的人的。
关于2代小米2W你还有什么疑问呢？欢迎留言~
