品胜3位USB插线板PSCXB-01U开箱及拆解
品胜应该是行业内最早完成O2O线上线下布局的企业，这种特殊方式让品胜摸索出与传统家电品牌、新兴互联网品牌不一样的运营方式。线下网点遍布大中小城 市，集合收发货、展示品牌形象、产品上手体验等功能，双向O2O做到了线上线下闭环，甚至做到了大城市一小时送达的极速购物体验。品胜也推出了自己的 USB插线板，线上线下同价铺货更方便消费者选购。
下面给大家带来品胜USB插线板（PSCXB-01U）的开箱及拆解
插线板整体设计走的是全白色调修长风格，可以看到插孔是3AC+3USB搭配。

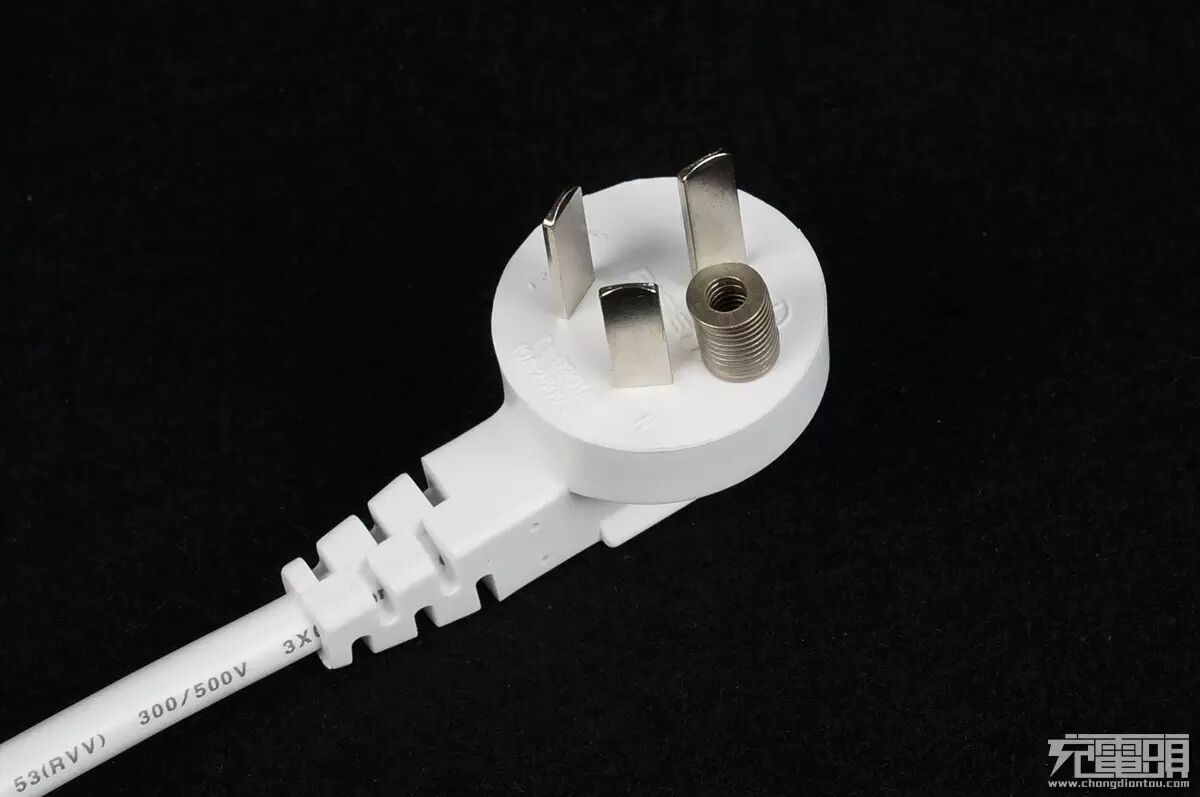

铜质三脚AC插头无磁吸反应，插头指压位置边缘凸起更易插拔，个头比较大，出线口做了抗劳损设计。

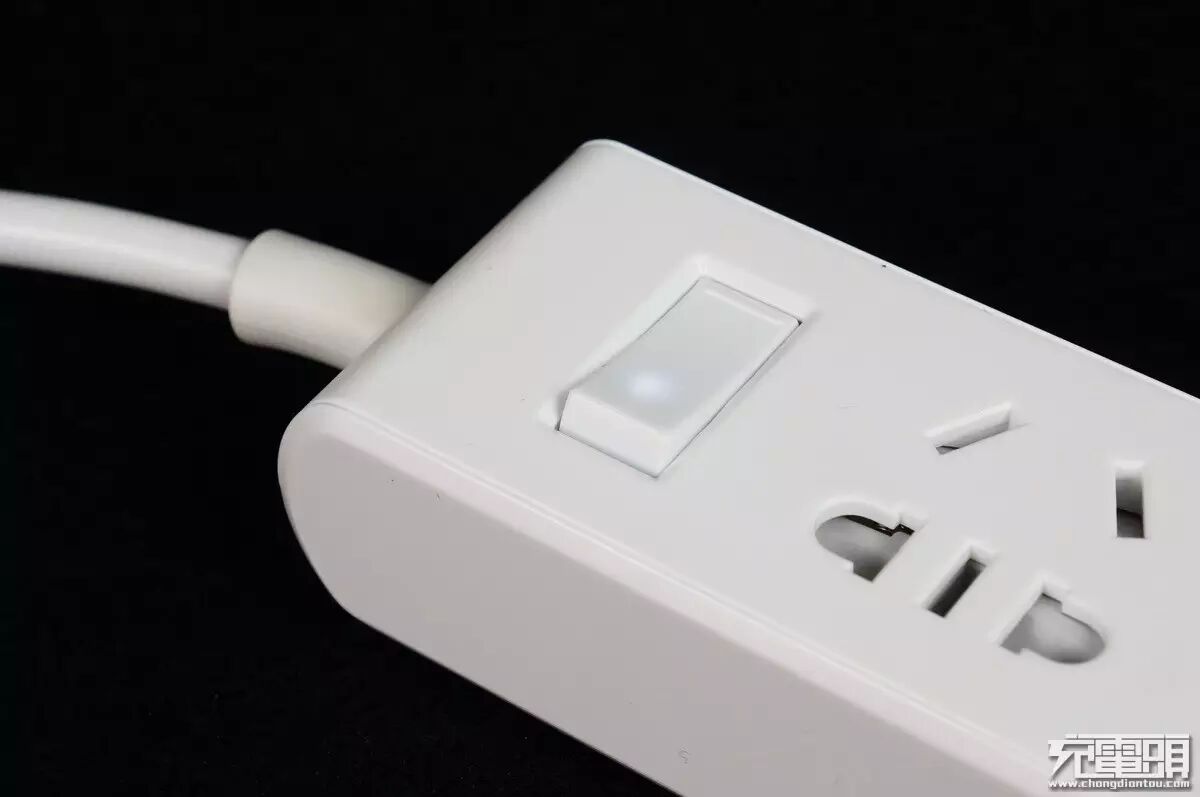

插线板本体端，线材进孔位也做了胶套包裹防劳损。模块化的船型翘板开关，开关内设置了一颗白色LED指示灯通电后亮起，按压畅顺无卡顿。

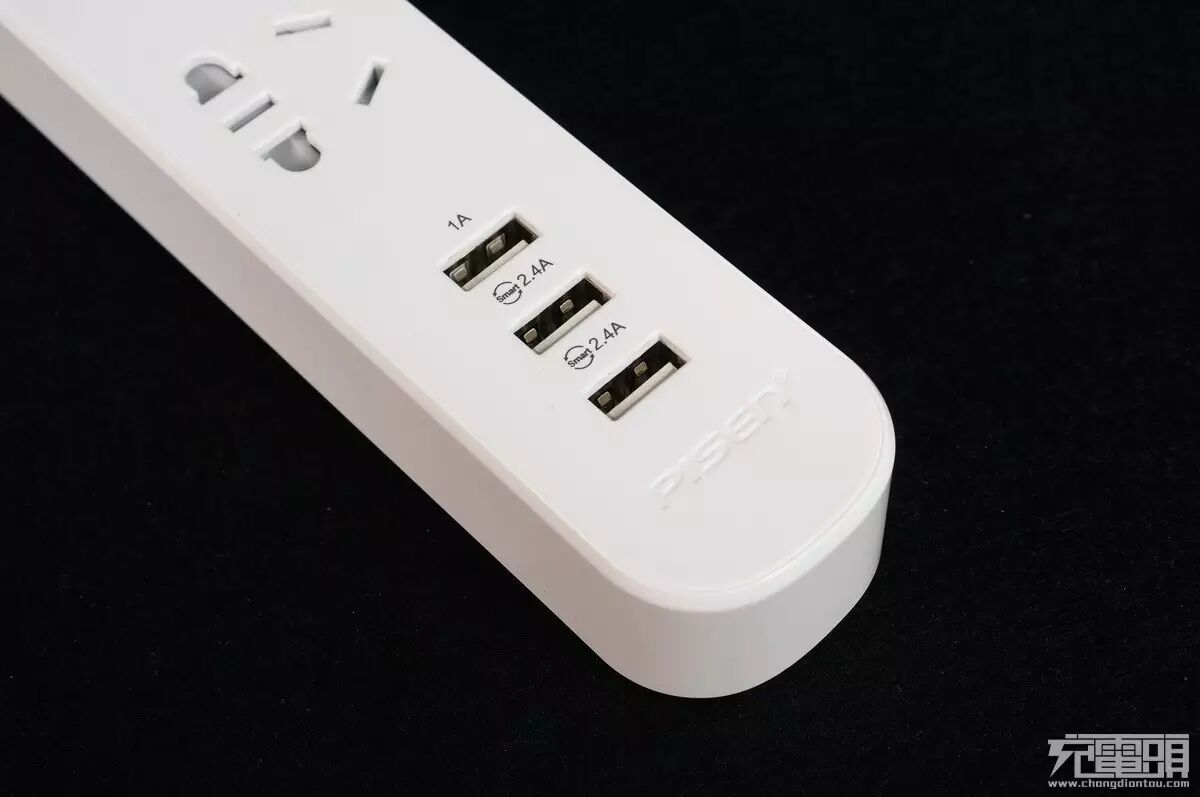

3个USB插孔面板印刷了标识，上面是1A输出孔，下面两个是2.4A输出孔，猜测上面的插孔应该是短接识别，下面两个插孔带只能识别芯片。在插孔下面面板可以看到PISEN，也就是品胜LOGO。
3AC插孔，这里可以看到插孔里面带有儿童保护门，这也是新国标所强制要求设置的。

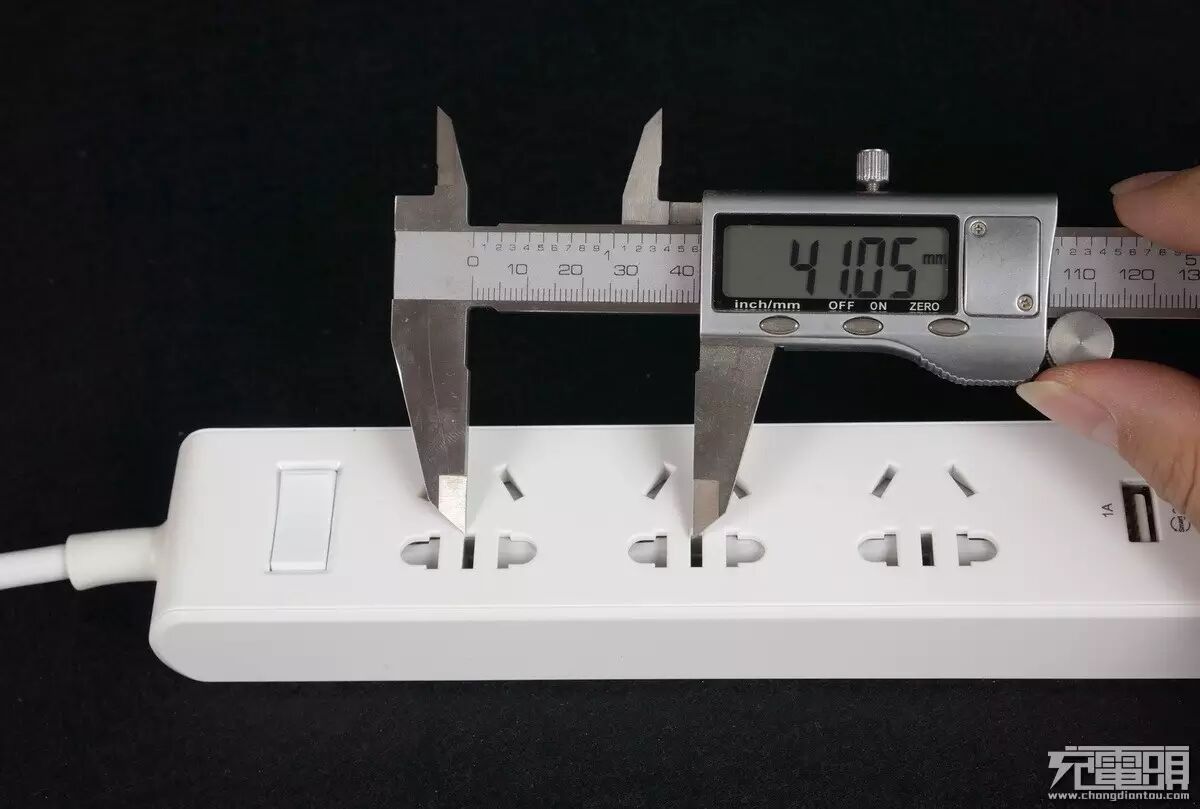

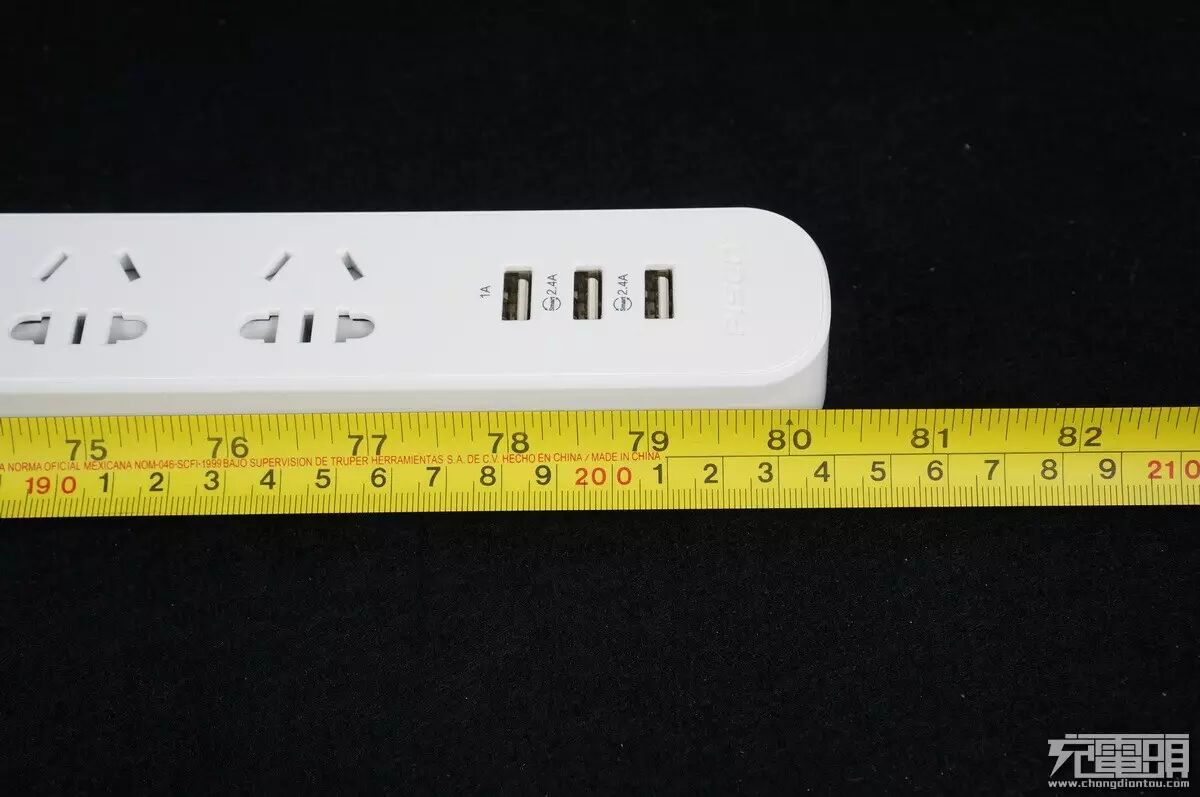

相邻两个AC插孔之间孔距为41MM。

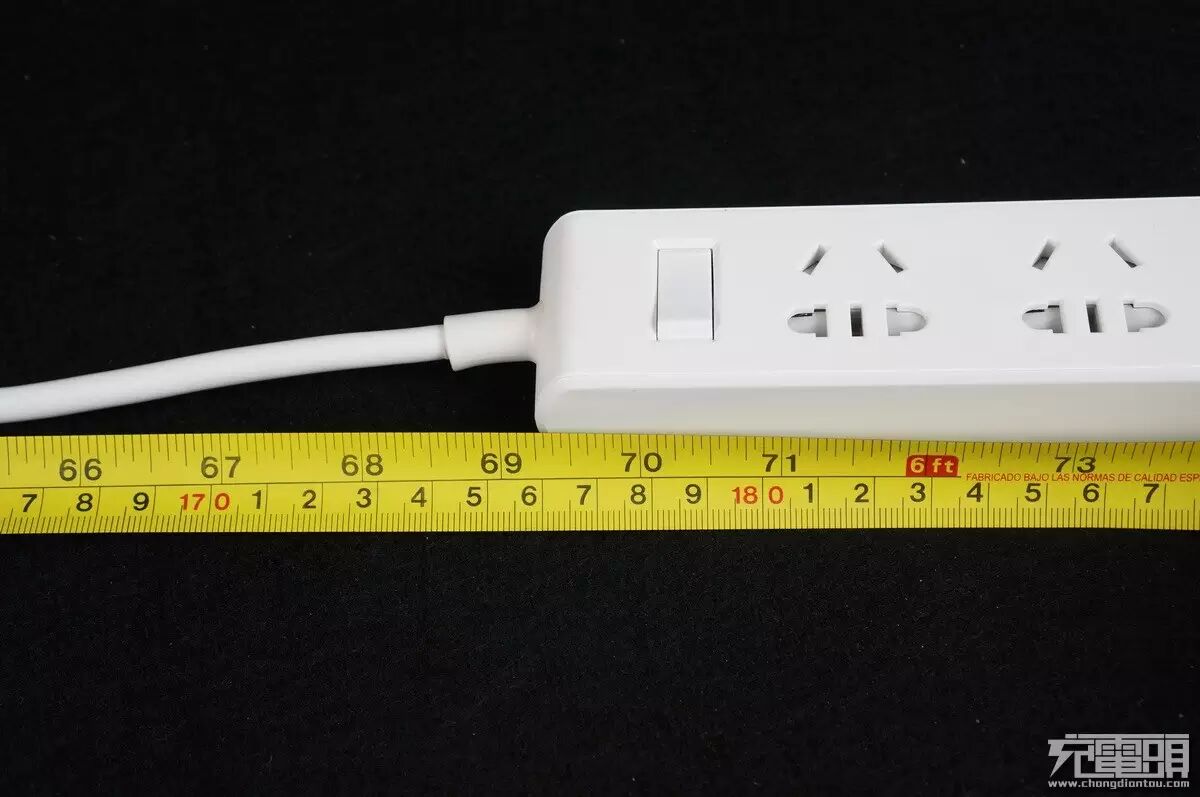

AC插头最远端到插线板本体最远端长度为204CM。
去除AC插头、去除插线板本体，纯线材长度为176CM。

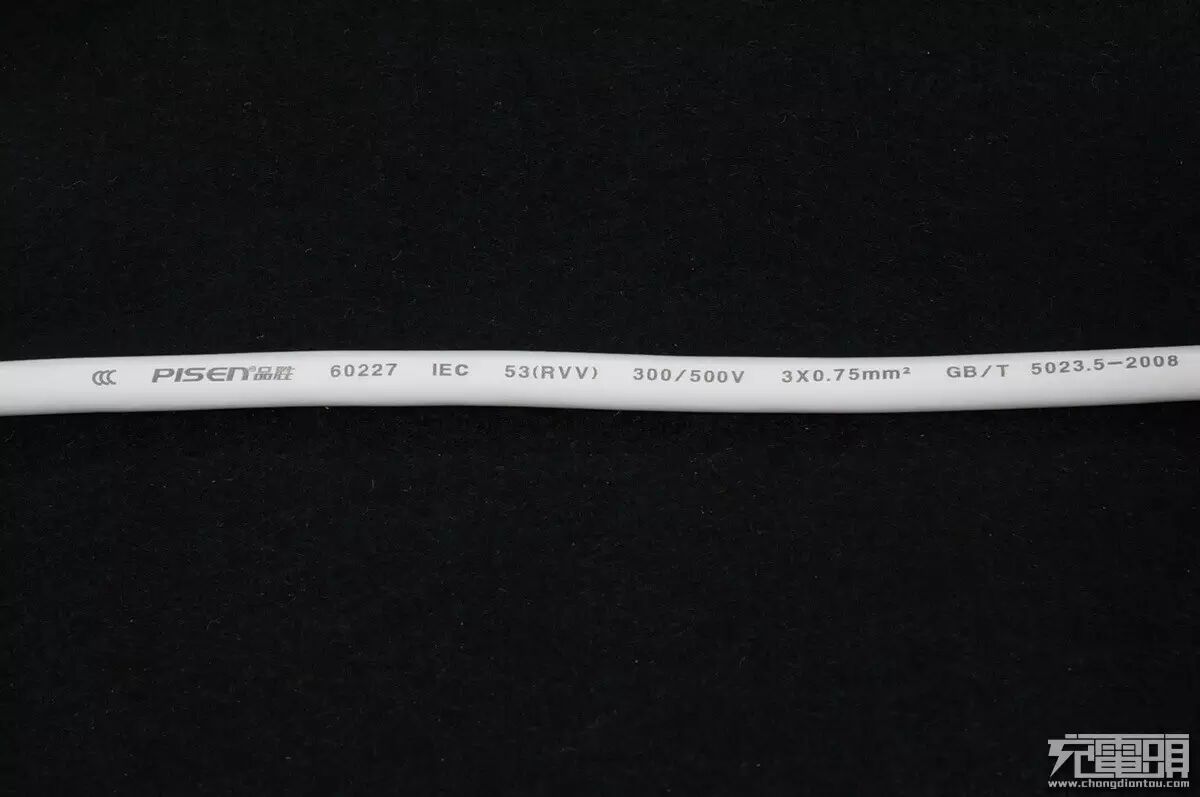

从线材表面信息可知品胜排插线材规格为0.75mm² x3线芯，带有CCC认证。

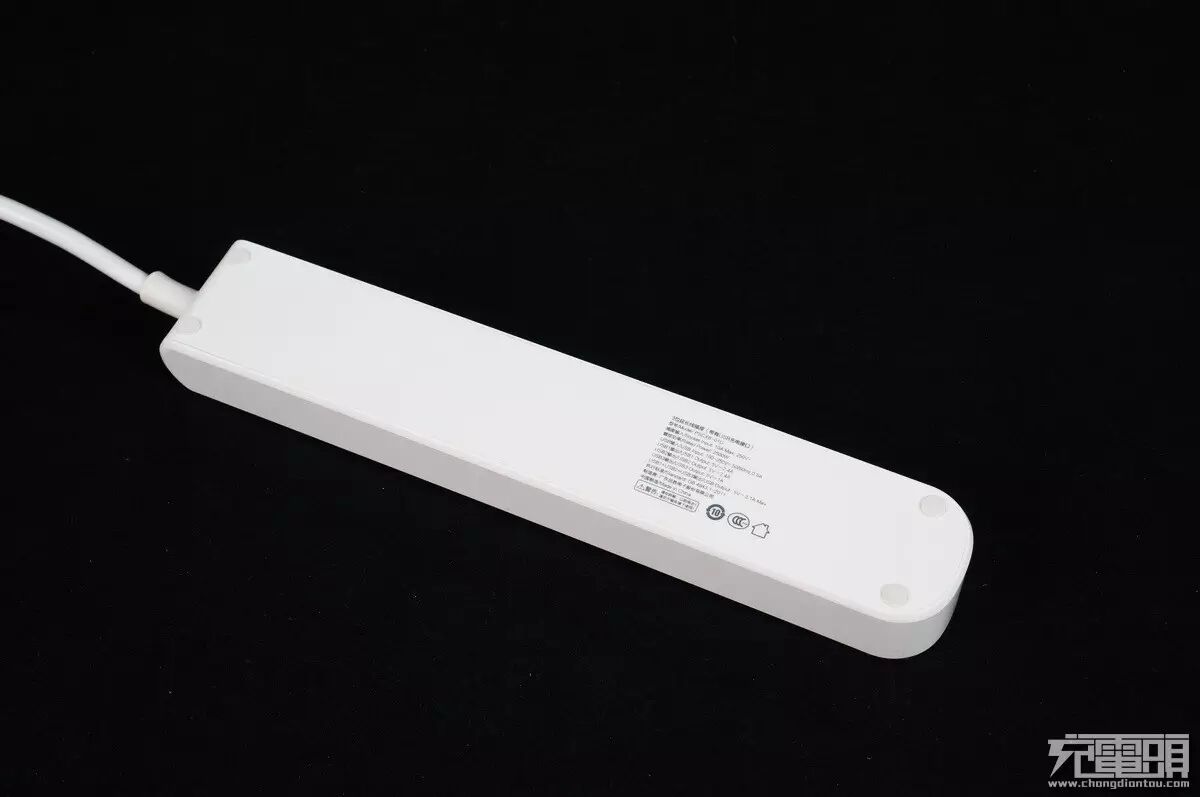

反过来看底部，插线板底部平整，在四周使用了4颗橡胶防滑胶塞避免在桌面上使用时滑动，胶塞轻微突出壳体，实际防滑效果还不错。

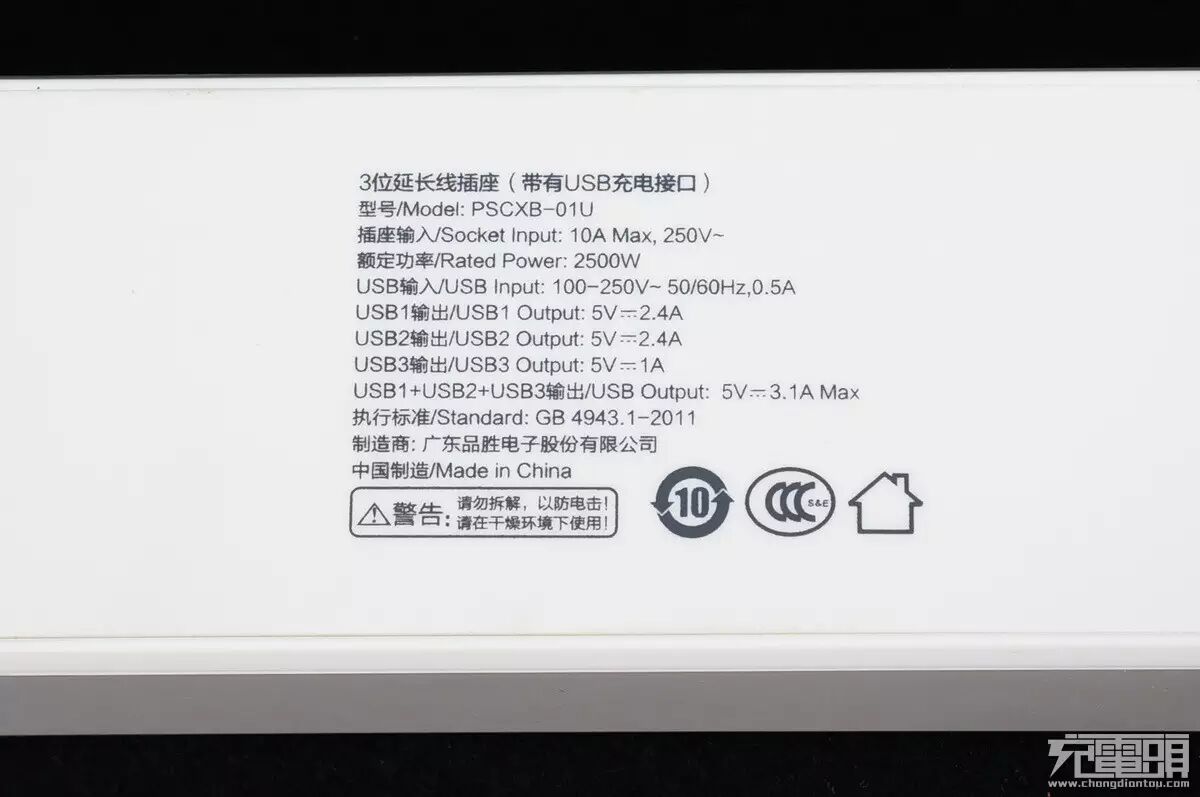

来看看产品铭牌信息，品名：3位延长线插座（带有USB充电接口）、型号：PSCXB-01U、插座输入：250V~10AMAX、AC额定功 率：2500W、USB输出：5V2.4A/5V2.4A/5V1A，USB合并输出最大3.1AMAX、制造商：广东品胜电子股份有限公司。

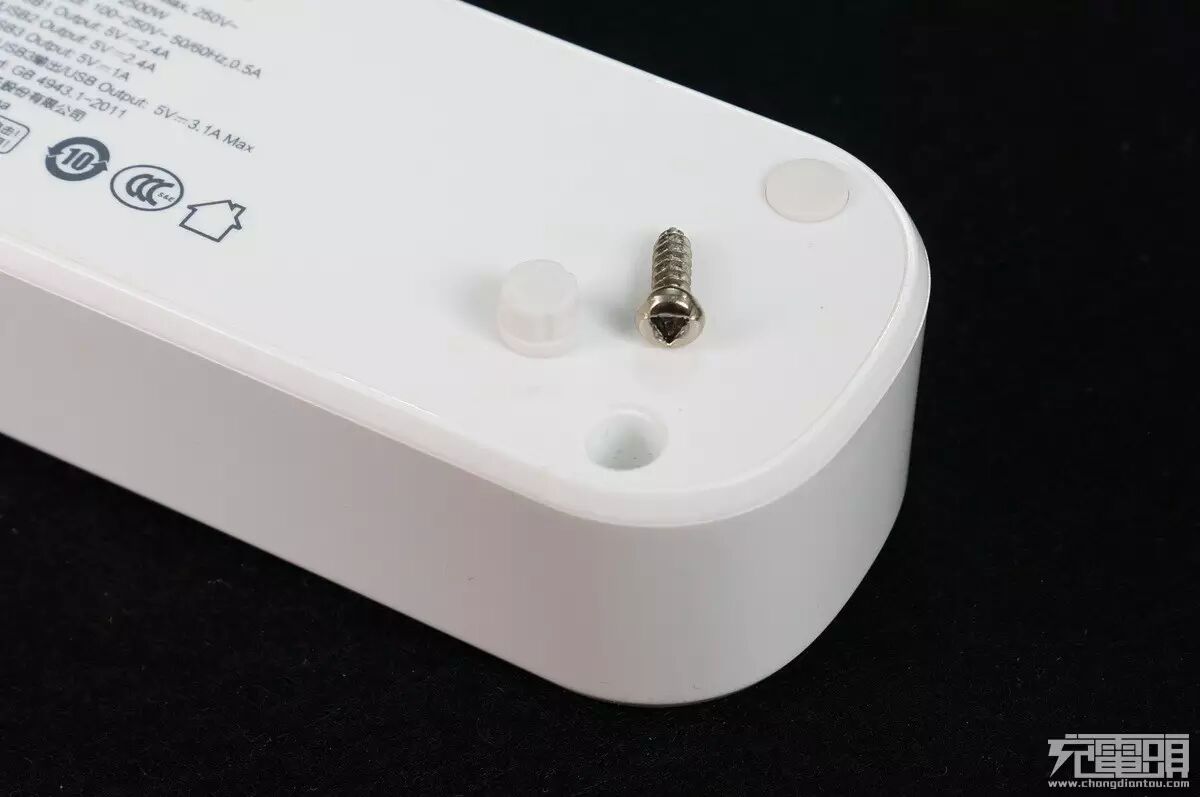

防滑胶塞是直接施加压力塞进壳体孔内的，撬开橡胶防滑胶塞可以看到，壳体锁紧螺丝为三角形▲防拆螺丝，使用防拆螺丝可以大幅度避免用户手贱拆开插线板造成危险。
在我们卸掉4颗螺丝后，发现底盖板还通过卡扣方式与壳体扣紧，插入撬棒慢慢撬起卡扣，可以无损撬开。

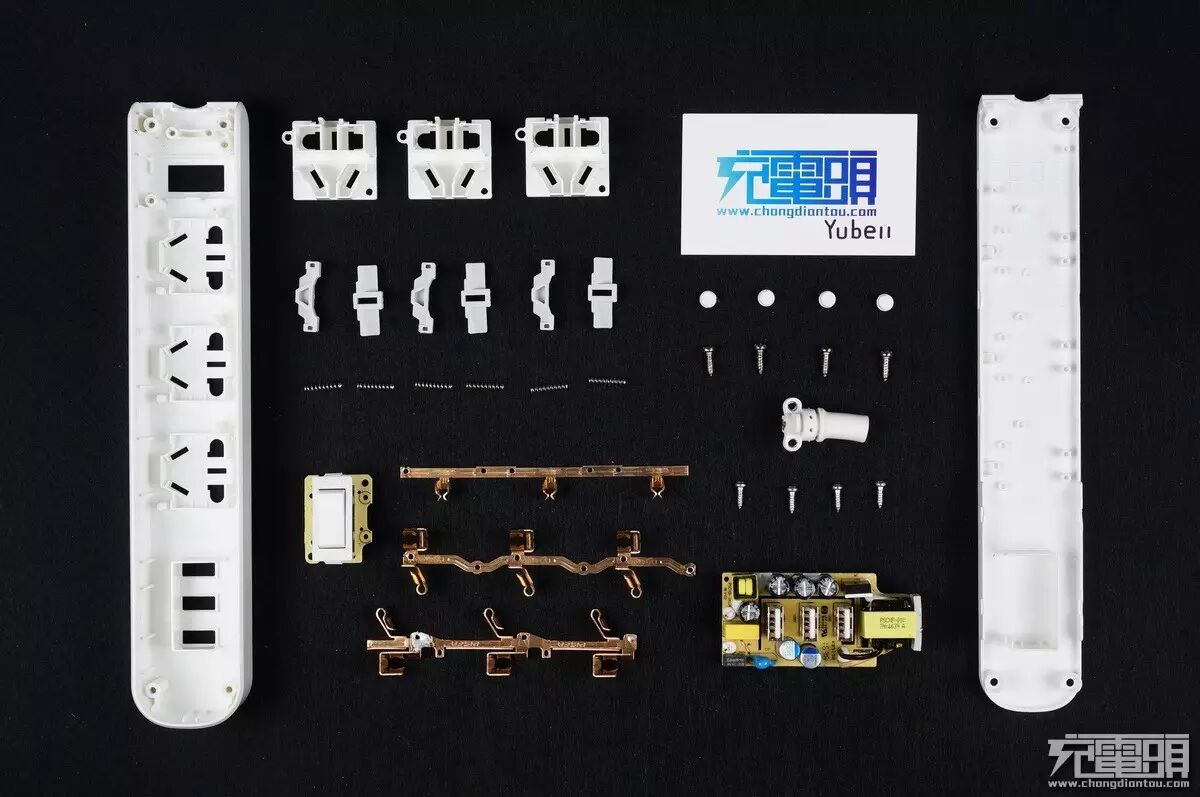

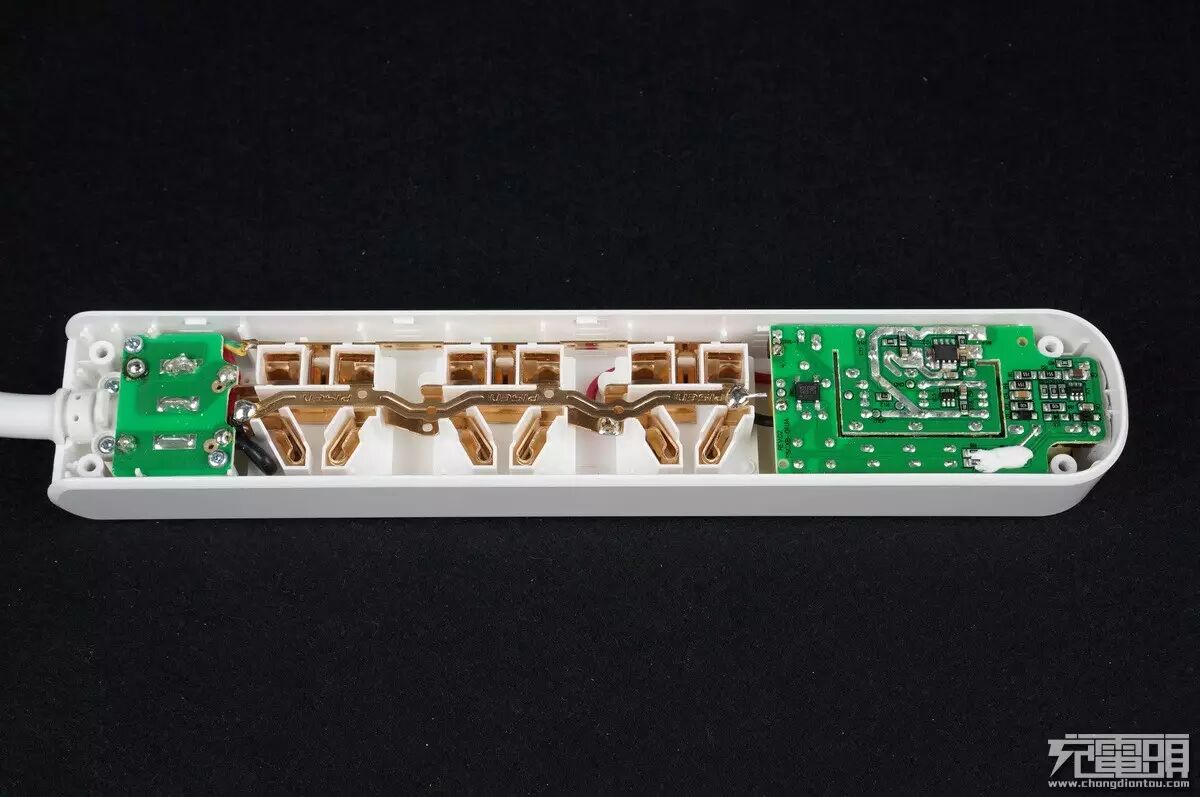

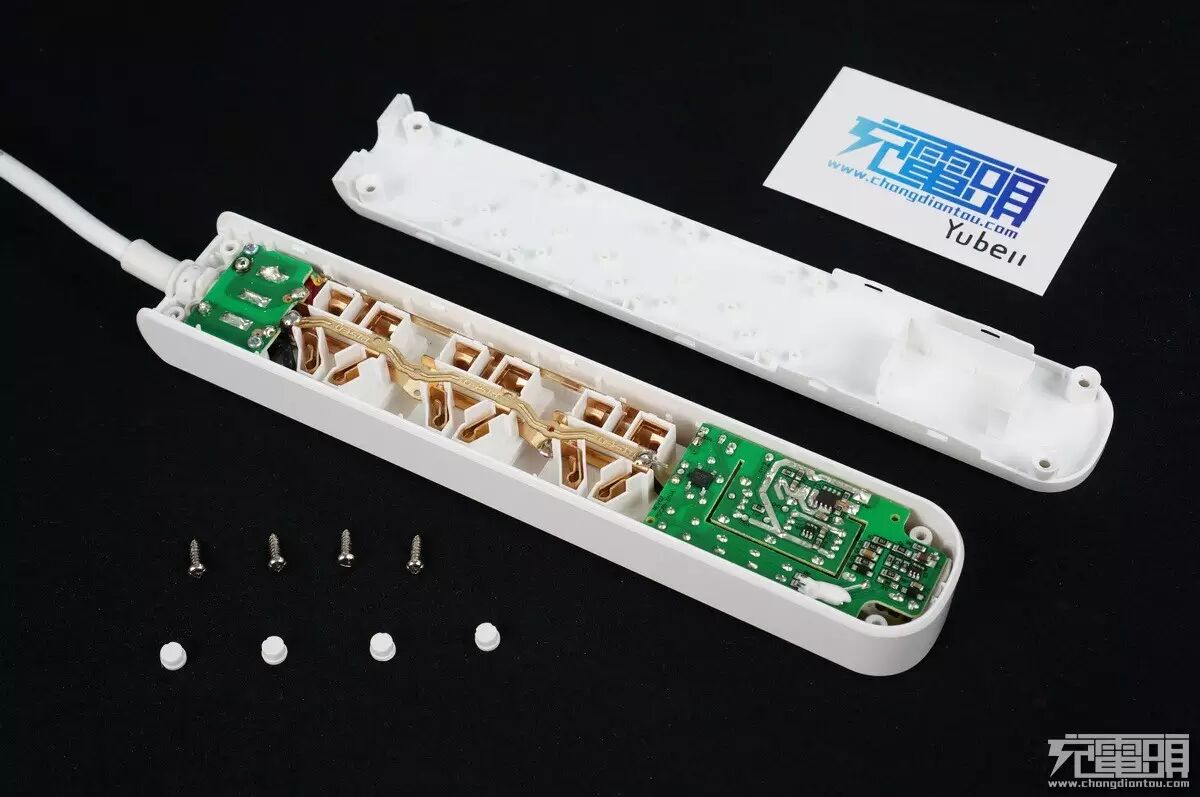

打开壳体后可见结构比较紧凑但布局很规整，可以分为开关模块、一体铜条、USB模块三个部分。

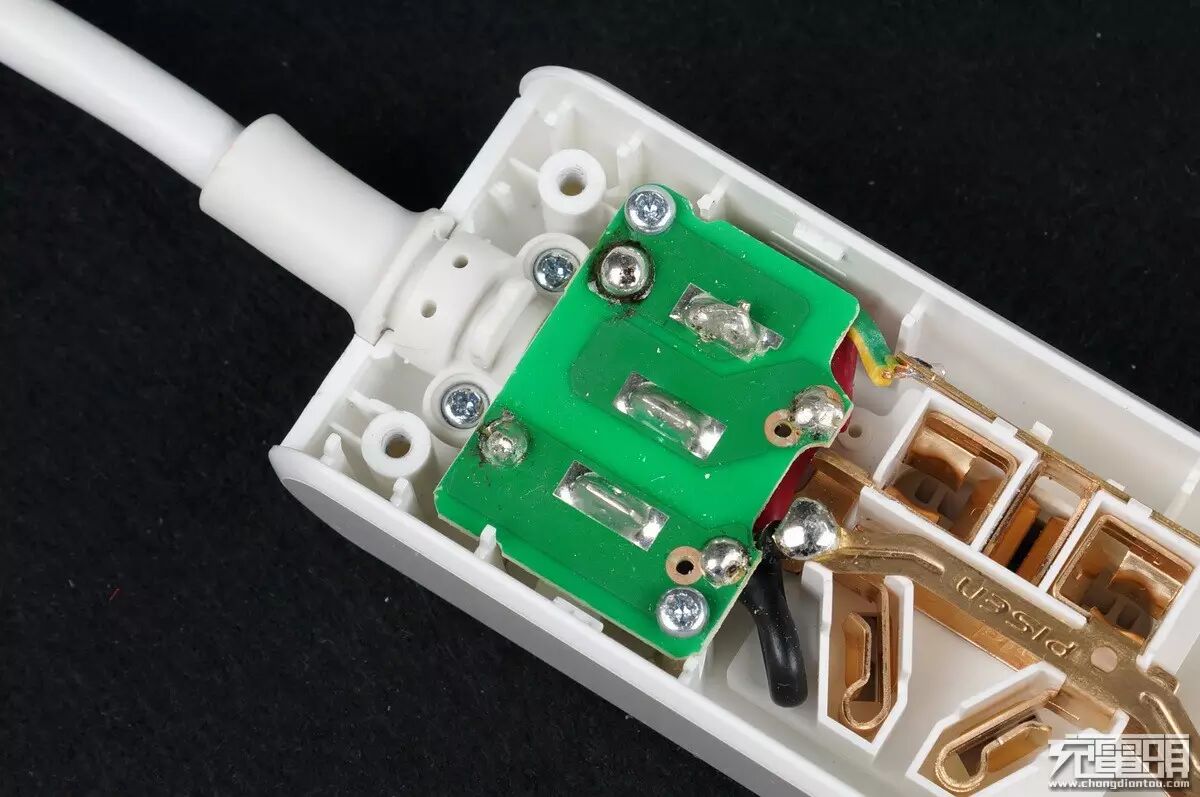

船型翘板开关模块与一体铜条之间使用了导线焊接连通，焊接方式为过孔焊接以保证牢固度，导线参数为18AWG足够粗壮，线材进入壳体后通过限位板与螺丝压紧防止线材拉扯脱出。
一体铜条边缘没毛刺光洁如新，三条铜条相互隔离距离足够，壳体上做了对应的单向卡扣固定铜条，牢固无松动。

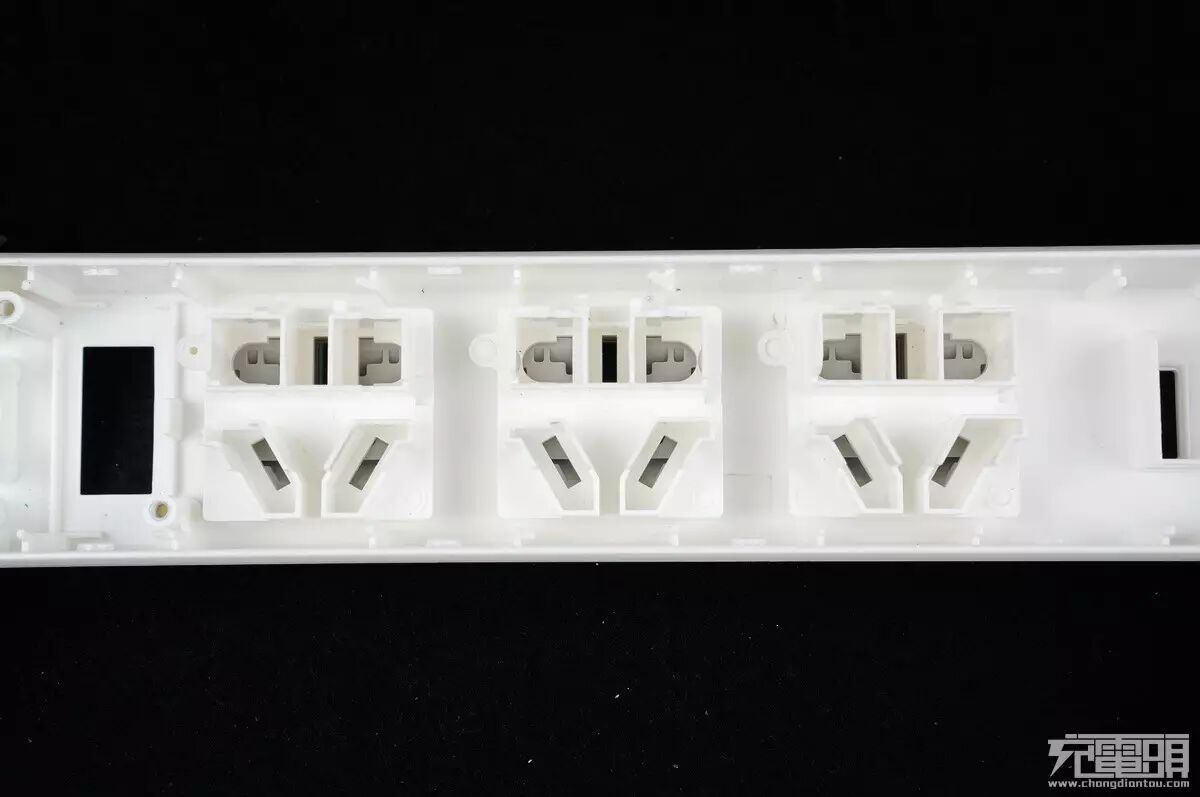

AC插孔保护门模块是通过热熔壳柱固定在壳体内的。

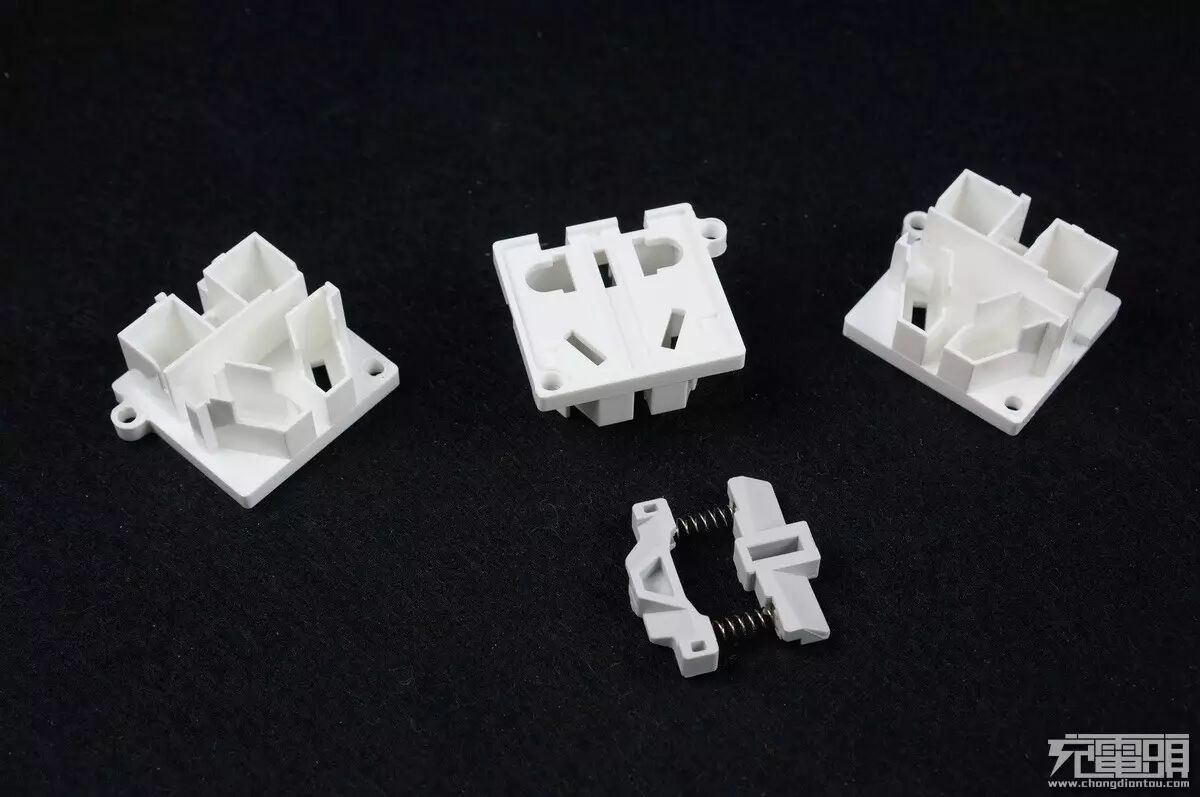

可以看到保护门滑片是通过两根弹簧互相顶紧闭合，必须使用插头插入，也就是左右同时施加压力才能顶开保护门，异物单孔插入因为力度不均衡所以会卡死不会滑动开启。

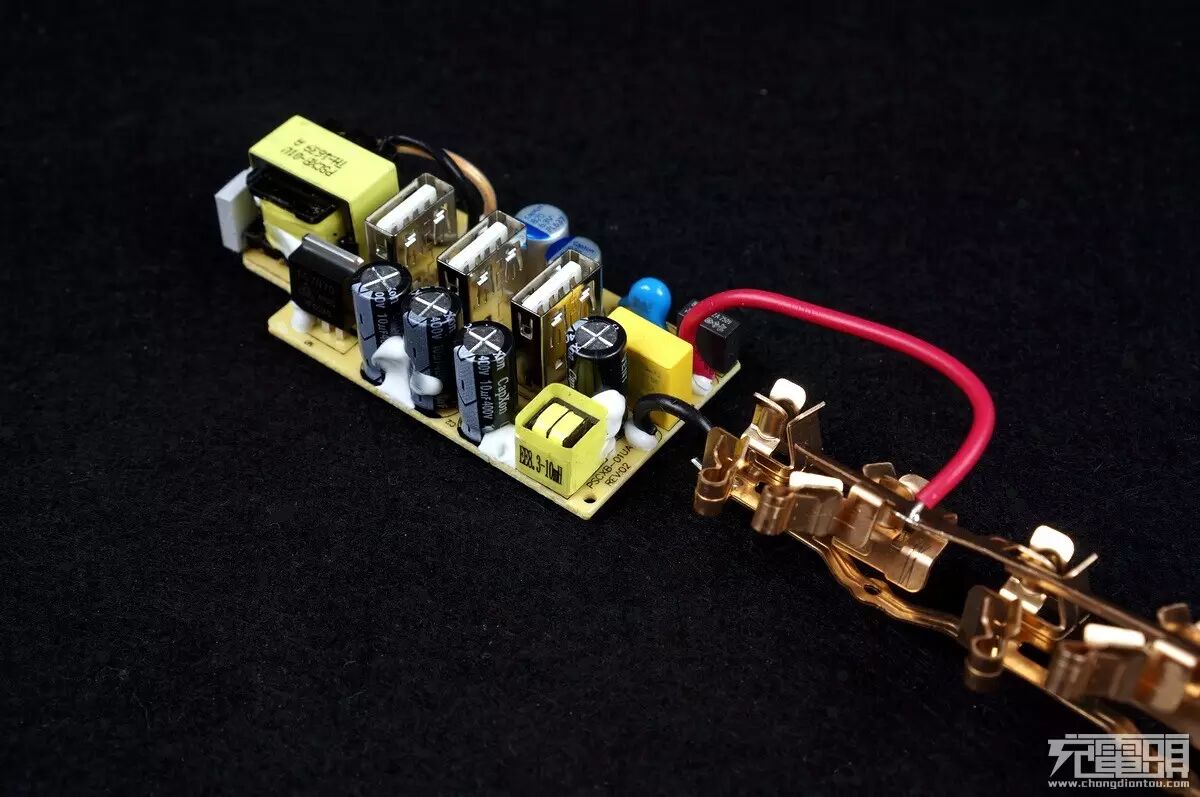

取出USB模块，可以看到一体铜条与USB模块也是使用导线焊接连通，多处打胶避免松动。
一体铜条上冲压出而成的品胜LOGO：PISEN。

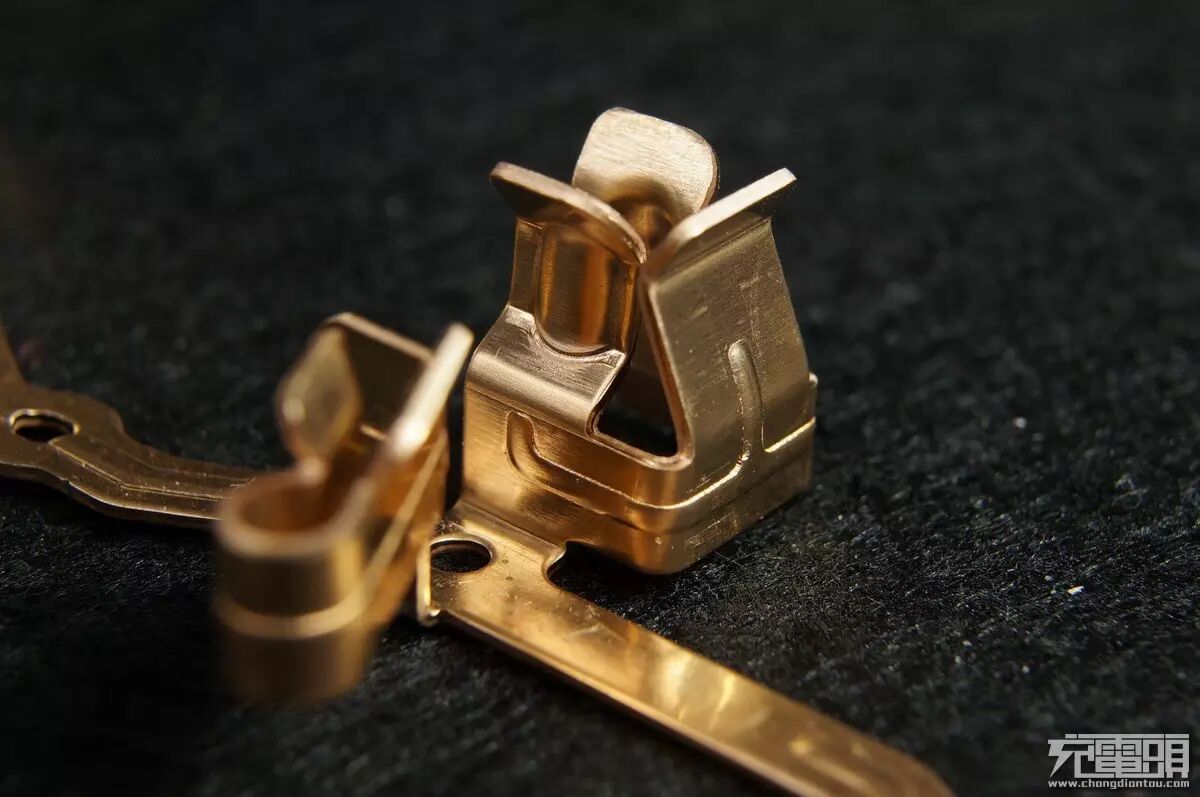

铜条细节可见做工不错，多条加强筋设计。

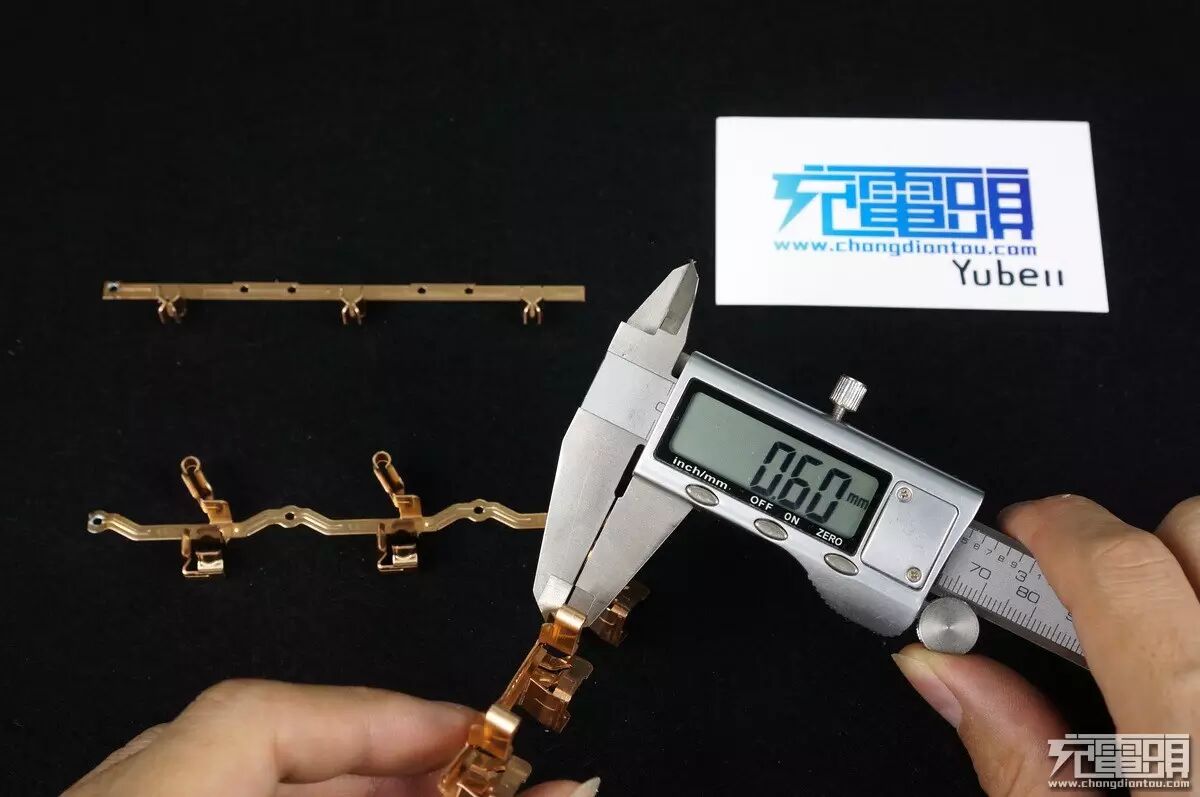

使用千分尺测量一体铜条厚度，3根一体铜条厚度为 0.6mm、0.6mm、0.6mm。

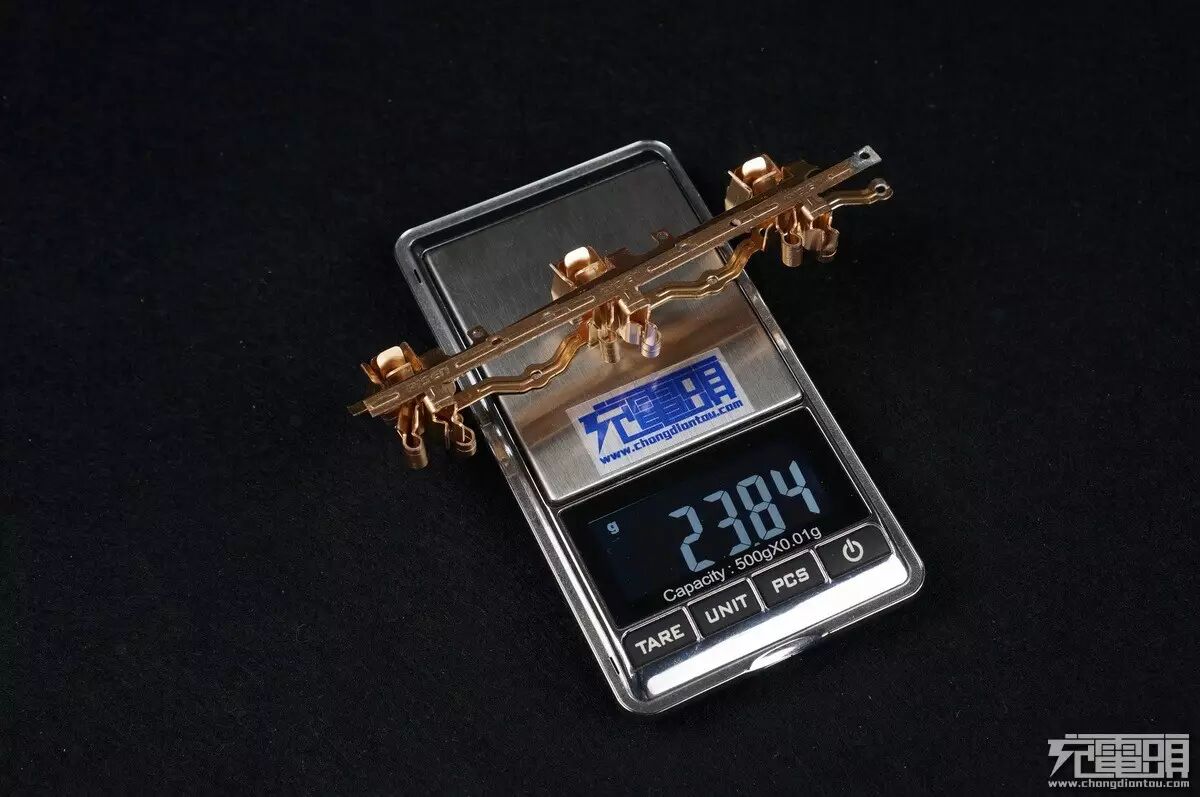

测量铜条重量，3根铜条重量为 23.84g。

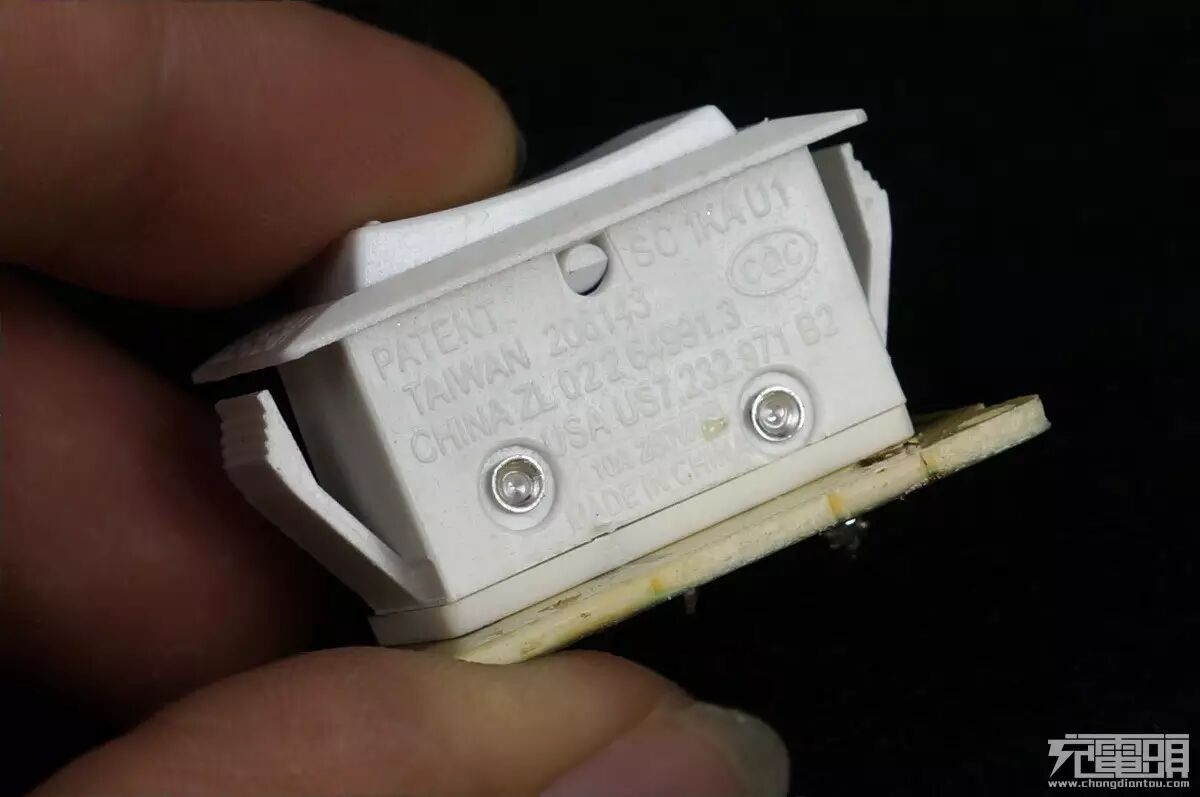

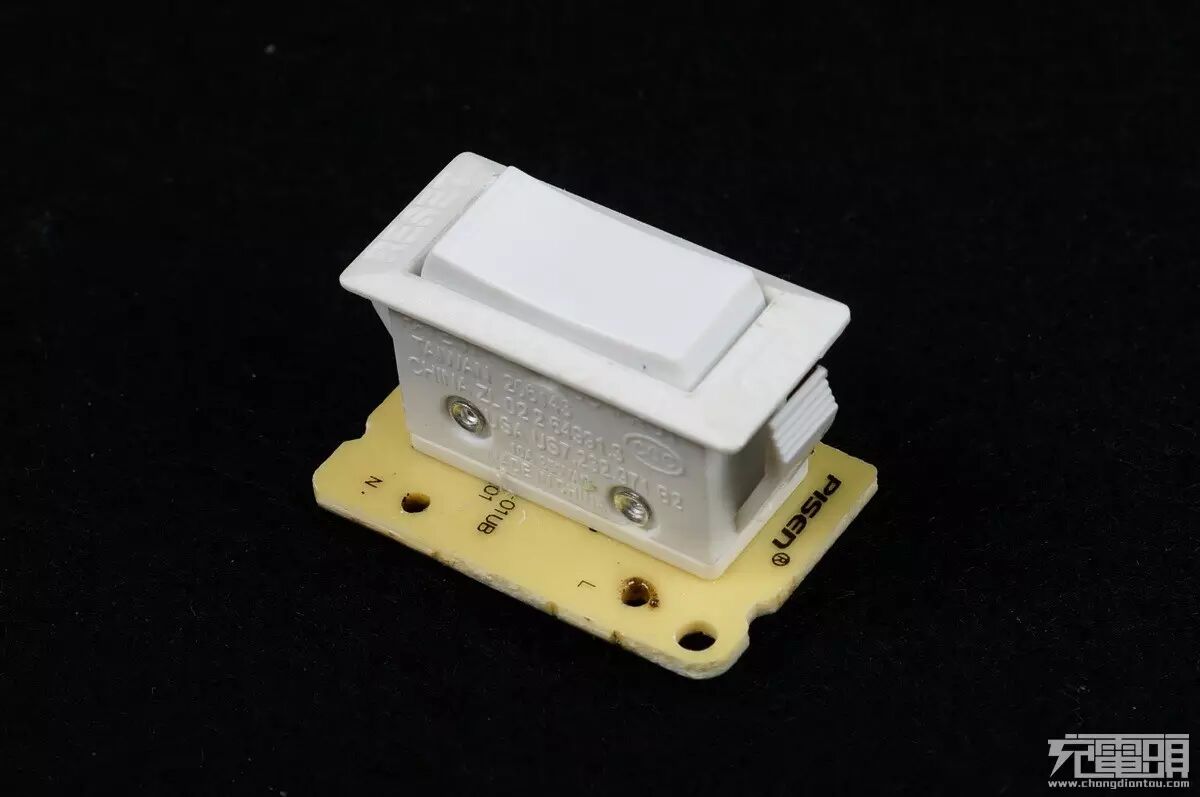

船型翘板开关模块做到了一块独立的小PCB上，PCB印有品胜LOGO。
开关模块内带有LED通电指示灯、带有10A过载断电保护功能。
PCB底部走线宽大，接线孔全部为过孔焊接方式。

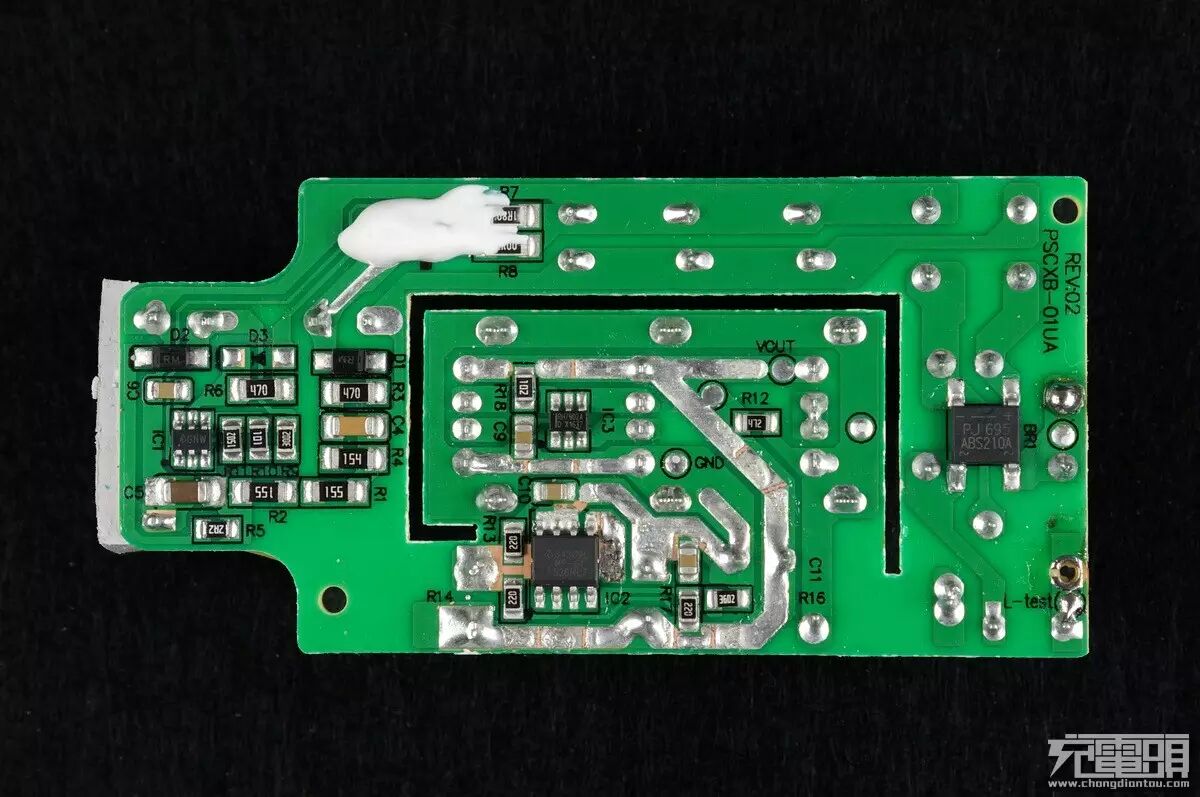

PCB背面一览。

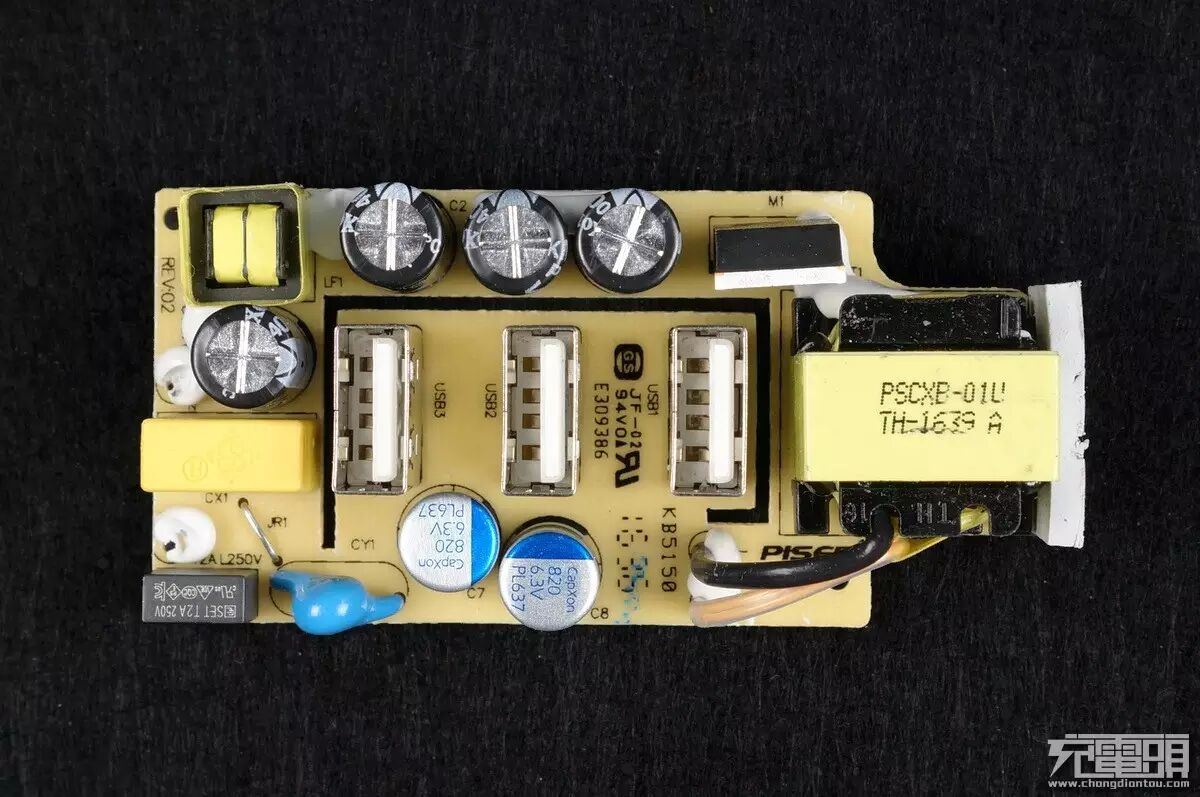

PCB正面一览。

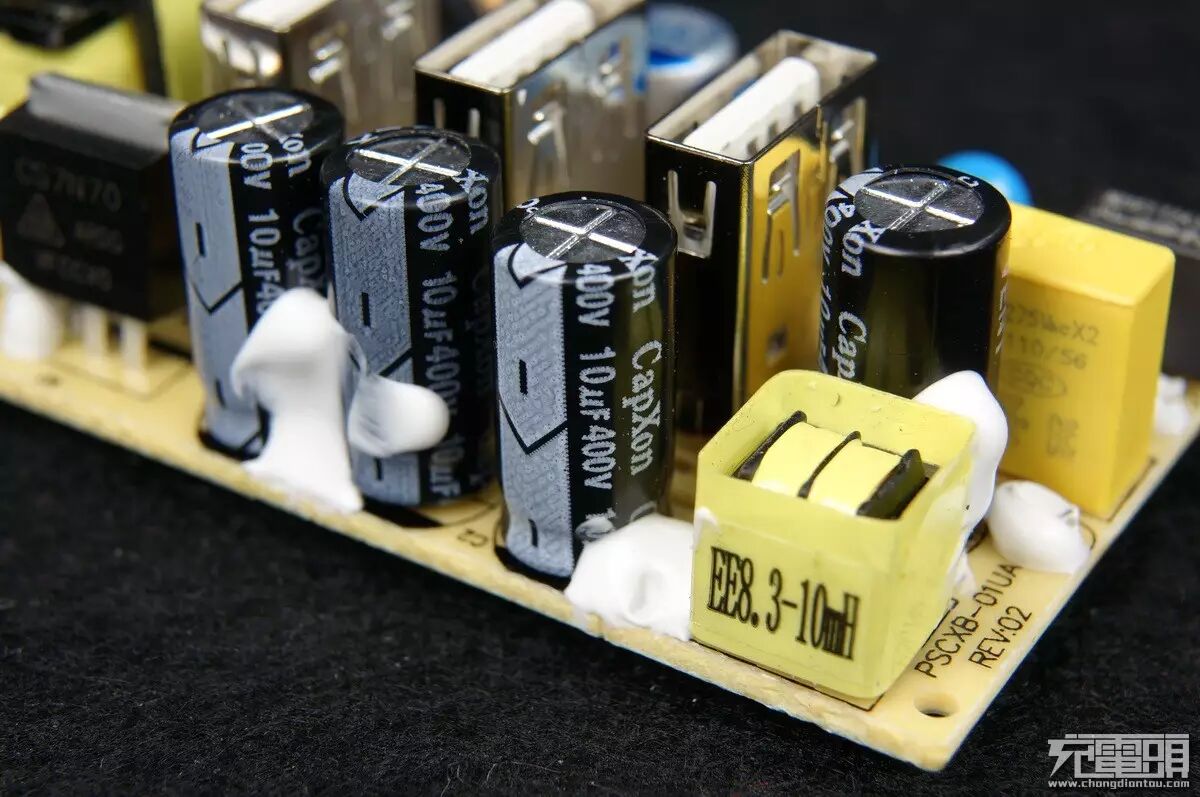

使用了4颗台湾丰宾Capxon 400V10uF电解电容作为高压输入滤波。

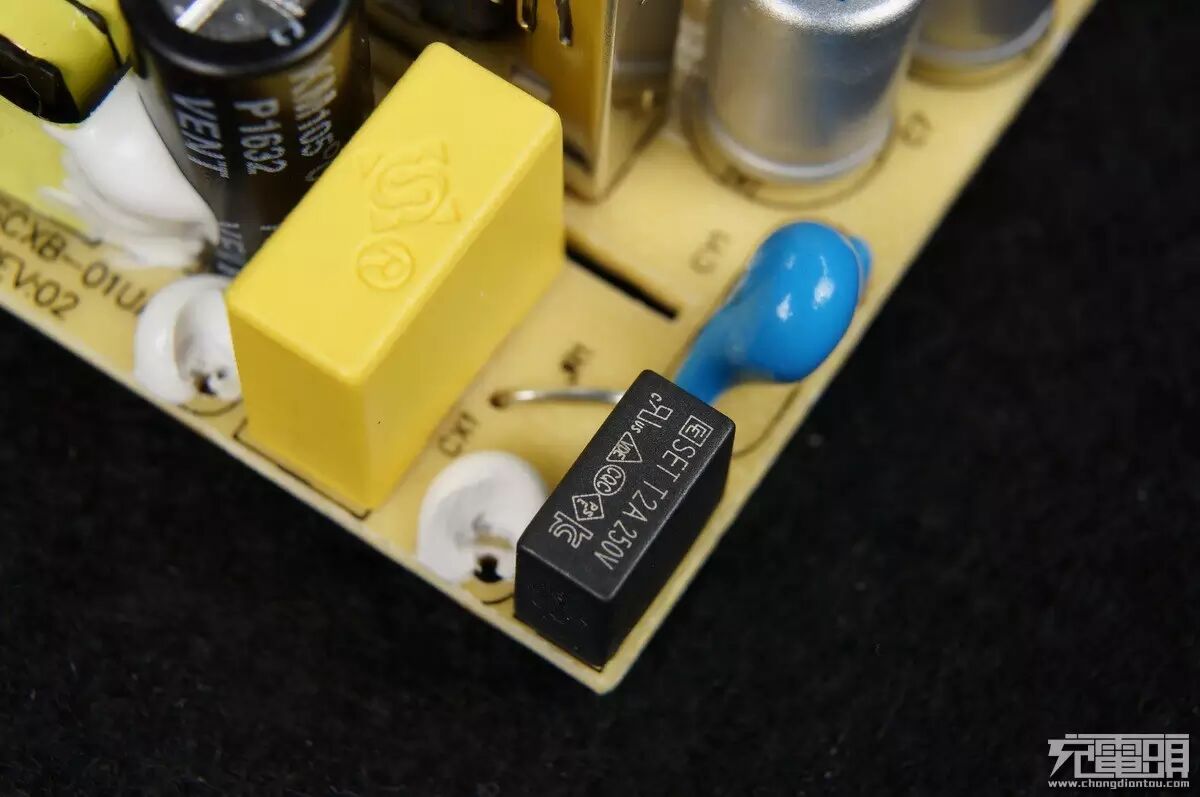

X电容、保险丝、Y电容。

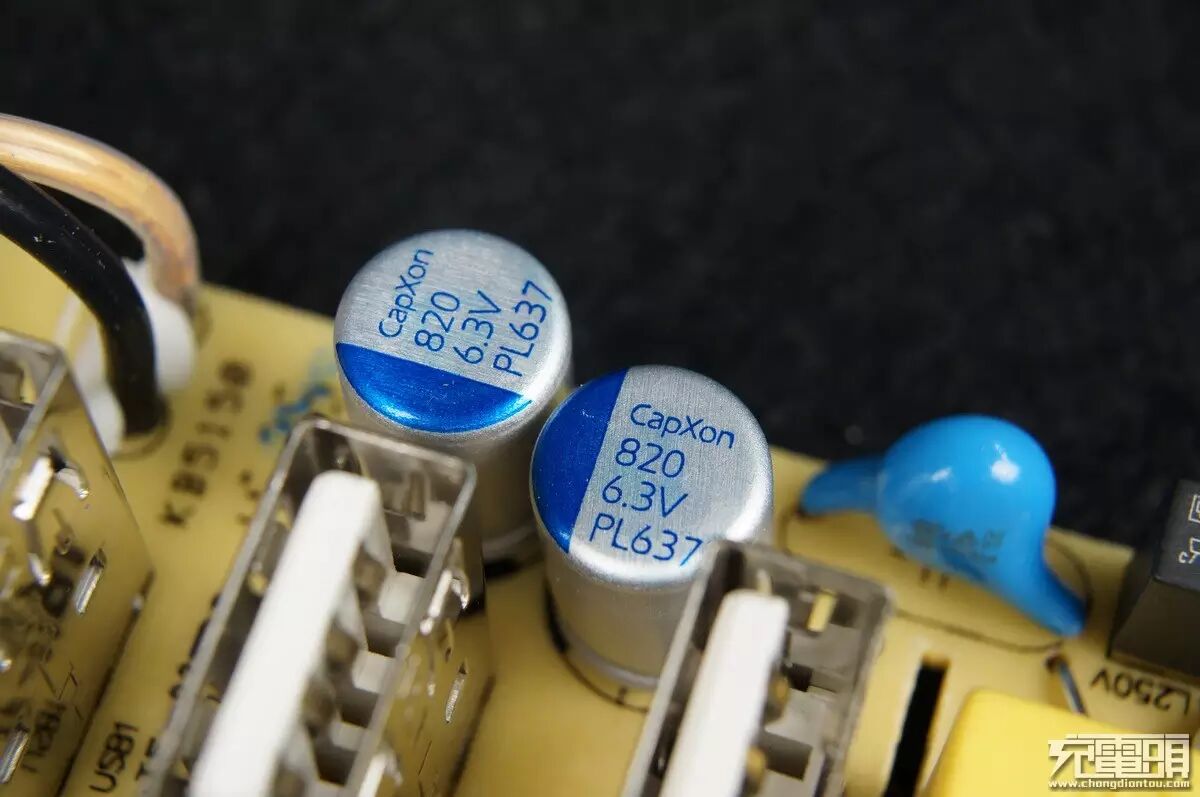

USB输出滤波由两颗6.3V820uF固态电容负责，同样来自台湾丰宾Capxon。
变压器侧面贴了一块导热胶，把热量传递到壳体侧面。

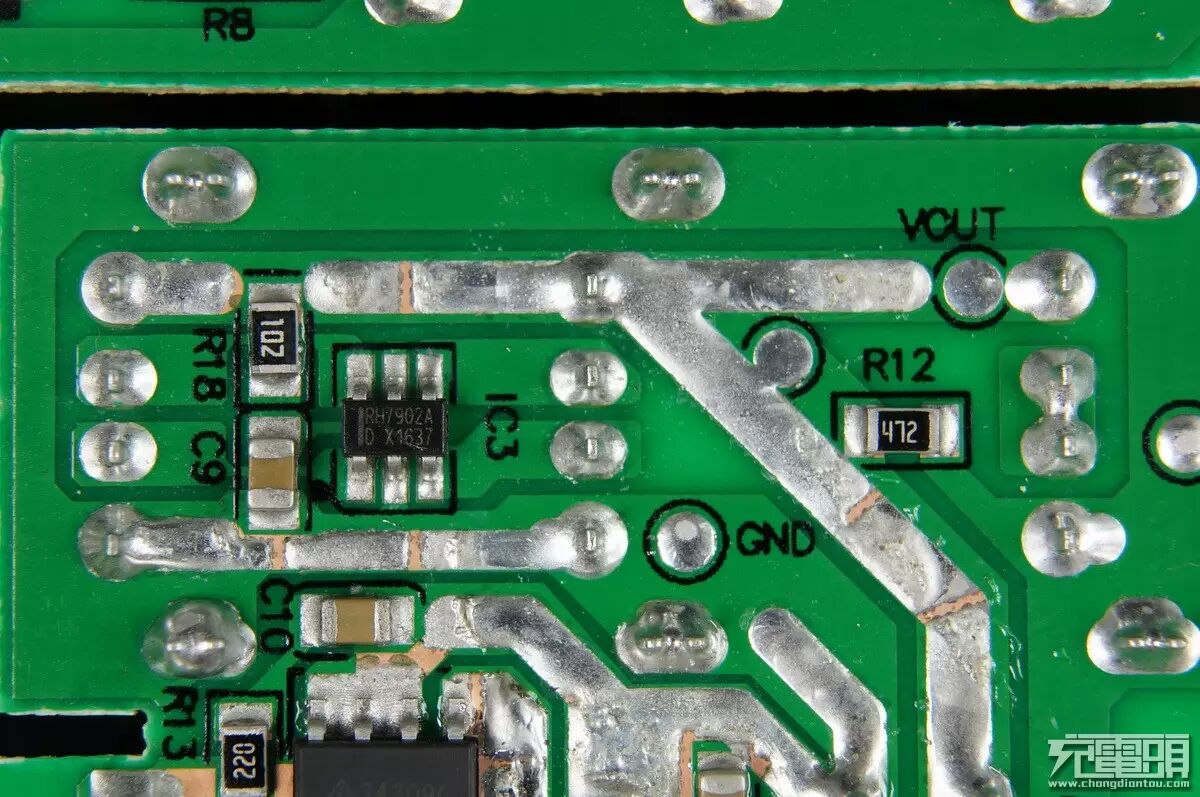

USB母座下面可以看到，左边2个USB通过一颗识别IC做了智能识别功能，而右边的USB口是直接短接模式。识别IC来自融和微的RH7902，可以为两个USB接口提供智能识别功能。

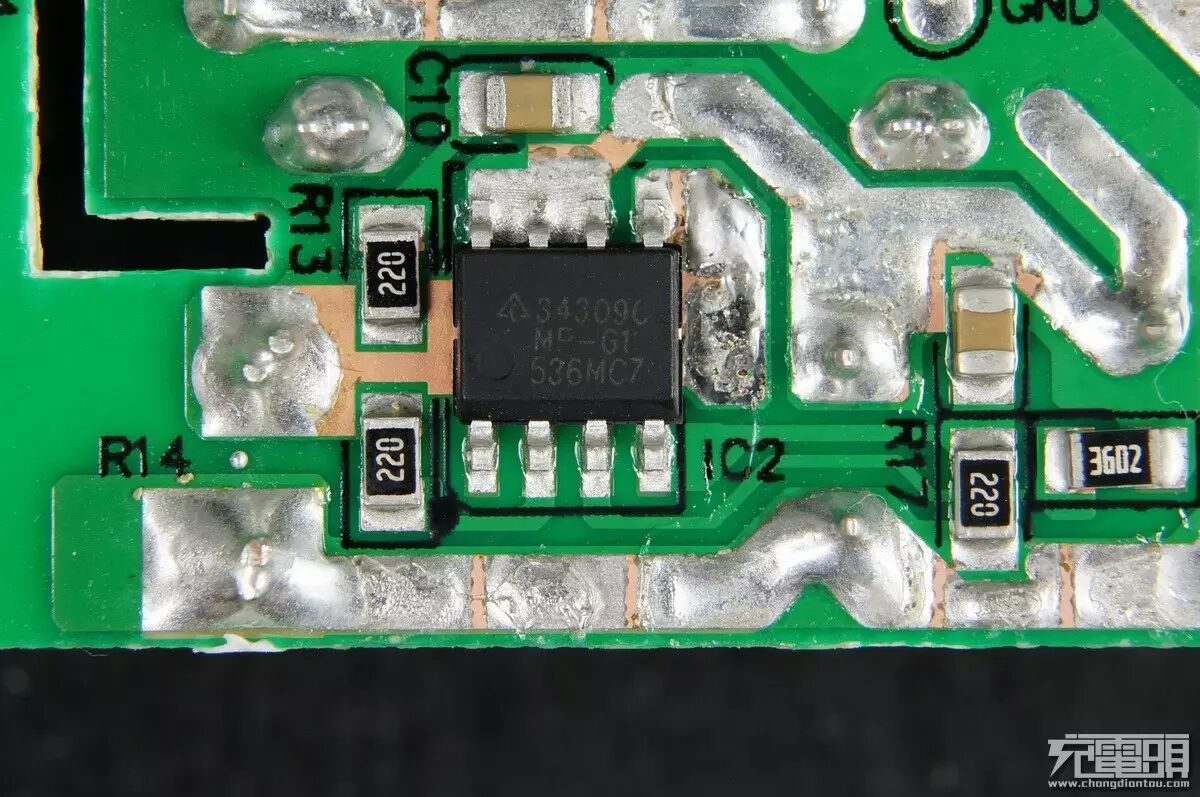

Diodes APR34309C 同步整流驱动+MOS 二合一芯片。

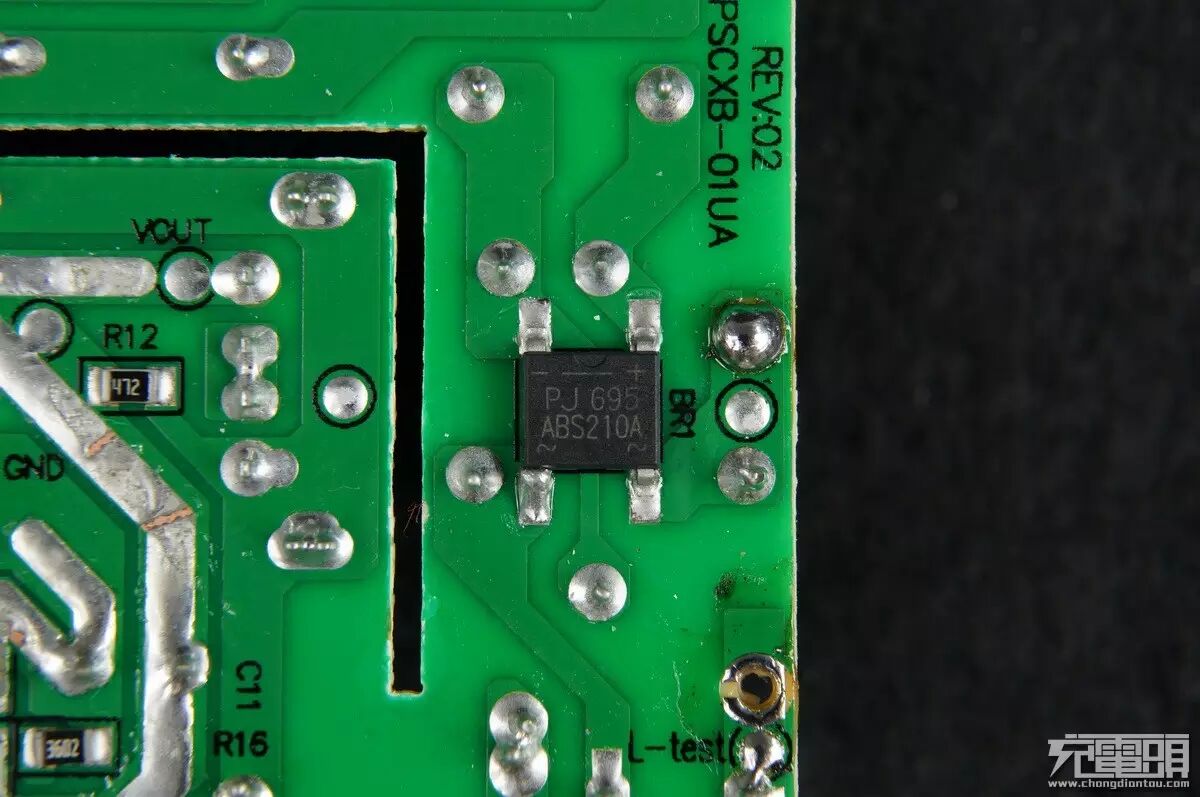

整流桥。

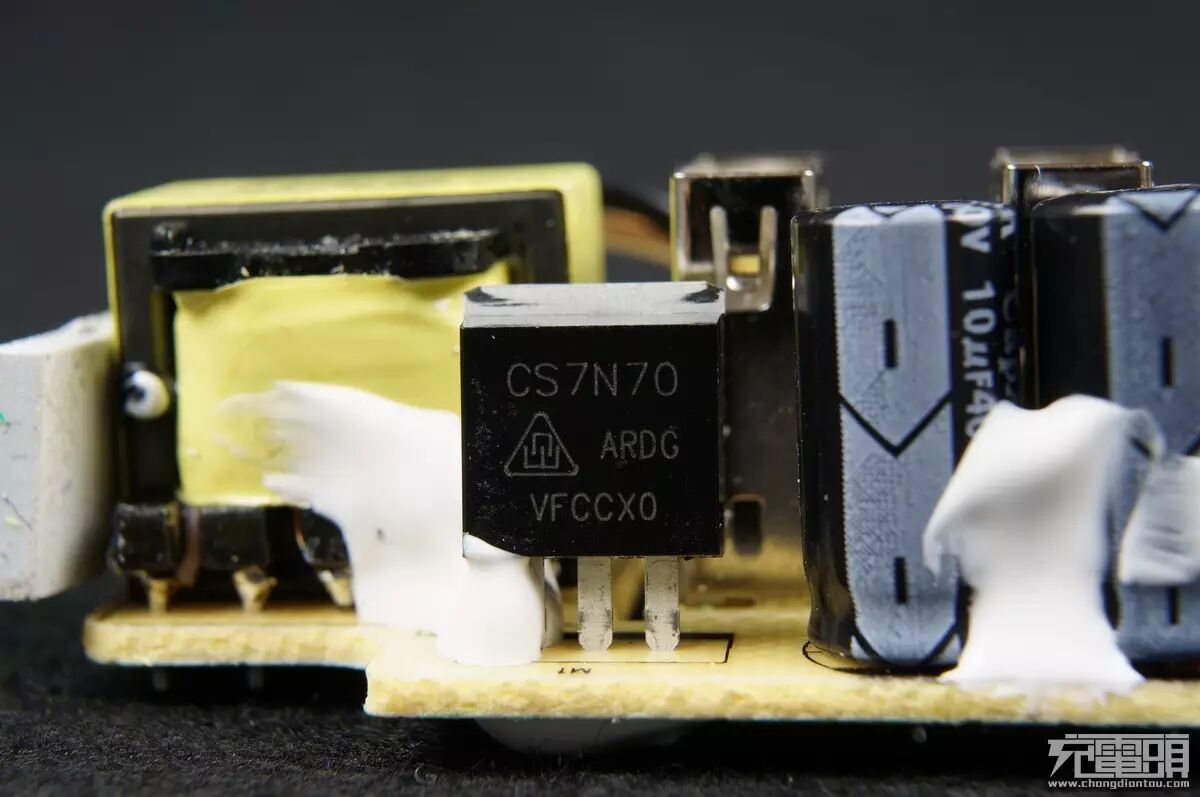

华晶CS7N70开关管。
拆解总结
品胜USB插线板拆解完毕，在安全性上拥有阻燃塑料壳体/儿童保护门/过载开关模块，用户使用起来更加安全。0.75mm² *3线材，山根一体铜条设计厚度为0.6MM、0.6MM、0.6MM，足够粗的铜件为稳定使用在2500W额定功率下提供保障。USB模块方面使用了 APR34309C方案，USB接口使用了融和微的RH7902，为其中两个USB接口提供智能识别功能，另外一个USB接口是短接识别，作为O2O品 牌，很方便的在实体店就可以购买到这个排插，还是具有一定性价比的。
