新国标来袭？华为插线板快充版AP35拆解燃烧测试
自去年某互联网品牌推出USB插线板并迅速热销后，市面插线板从各种颜色各种形状逐步向修长形白色风格靠拢，并且不管传统插线板品牌还是新兴互联网品牌， 在推出新产品时都加上了USB输出功能作为卖点。但实际使用时，由于大多数USB插线板都只具备5V模式的输出，许多带快充功能的手机在使用插线板自带的 USB时只能缓慢充电，用户忍受不了后还是把原厂快充充电器插上插线板来享受快充功能，占用了为数不多的3个AC口，这就显得十分蛋痛了，甚至有的用户因 此以后并不会选择USB插线板，转为购买传统不带USB模块的插线板，再自行插上快充充电器。
手机巨头华为显然懂的这道理，华为并没有在去年插线板市场战的火热之时加入战局，而是选择今年用户冷静看待这个市场后再进入，快充功能的加入不止是华为 海思FCP 快充手机可以享受，他还支持高通常规 QC2.0 9V2A 输出，让那些需求快充的用户彻底抛弃原厂充电器，潇洒续命不再蛋痛。

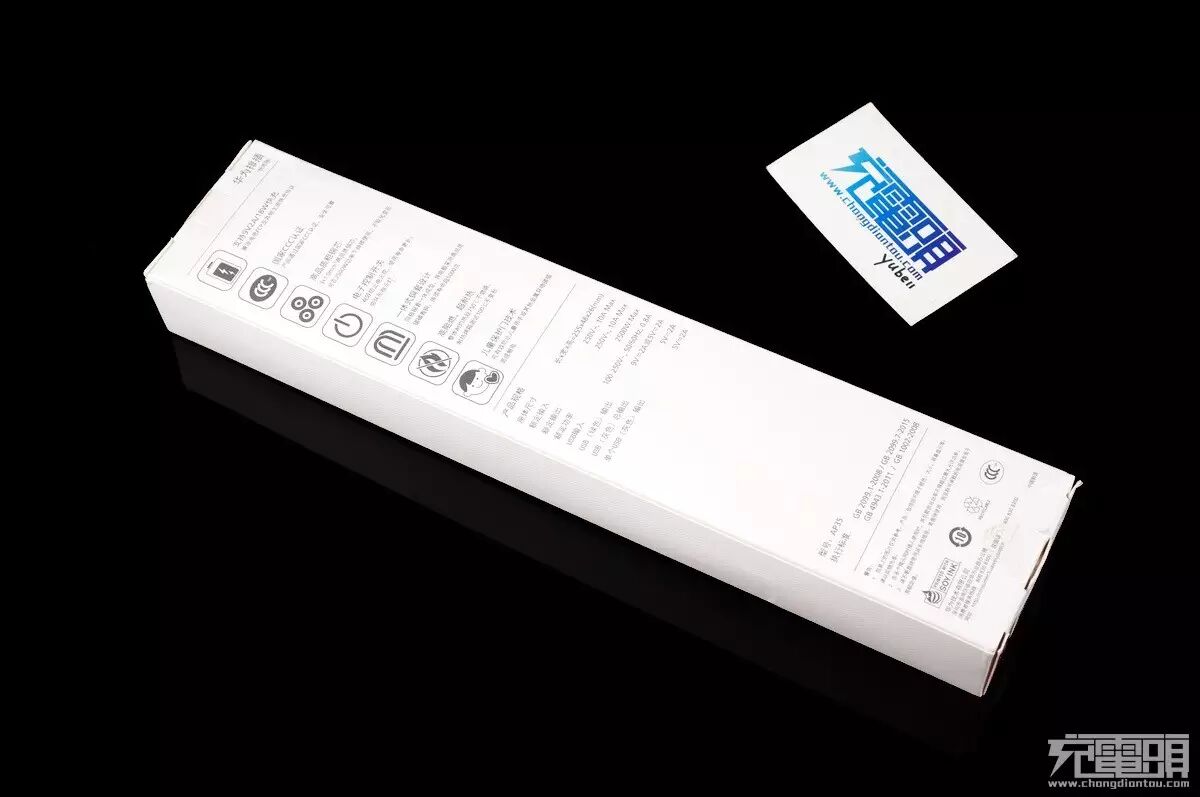

白色网纹纸包装盒风格素雅，表面印刷了插线板式样并在最顶部标注了这是华为插线板（快充版），估计日后会推出非快充版。背后标注了产品特点，9V2A的 FCP/QC2.0快充输出能力，3×1.0mm²超粗线芯可以持续2500W功率下使用，电子轻触开关带环形指示灯，一体铜条设计，AC口带儿童保护门 等。

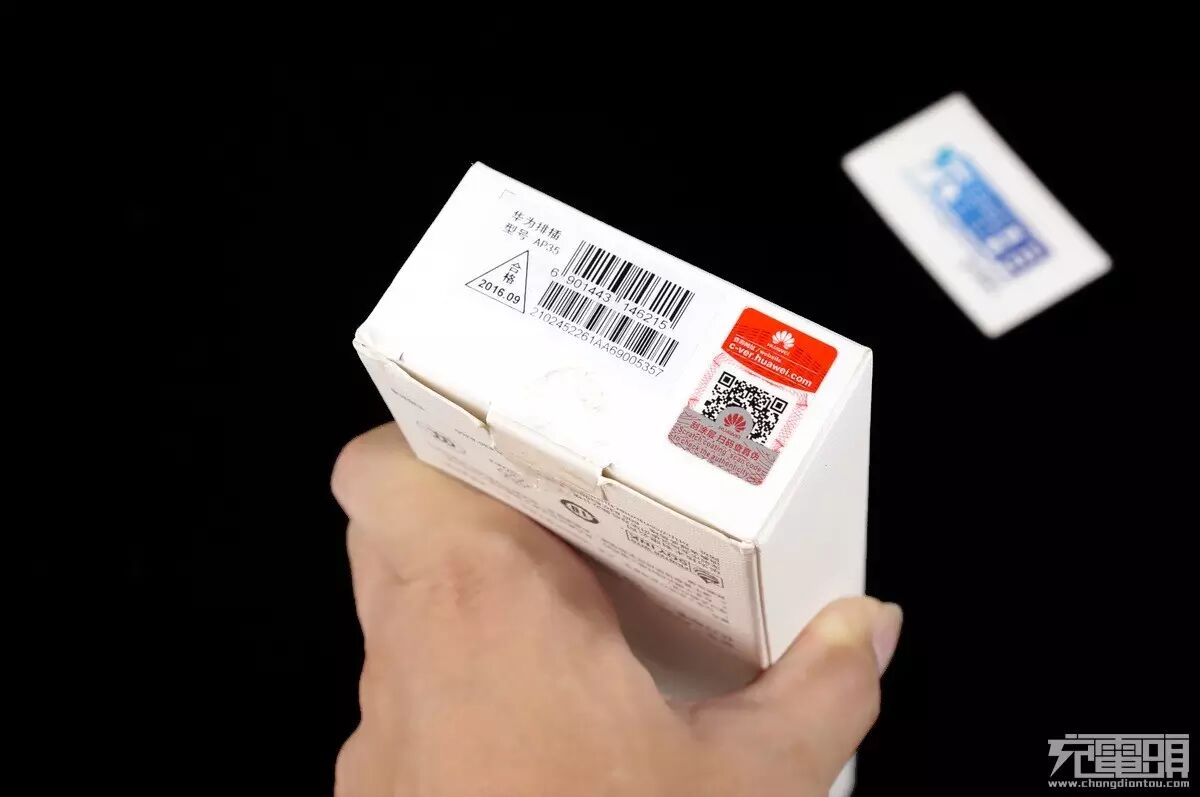

侧面有一个防伪编码，刮开扫码验证，封口是一次性胶纸撕开后会有痕迹，避免遭遇二手dong。

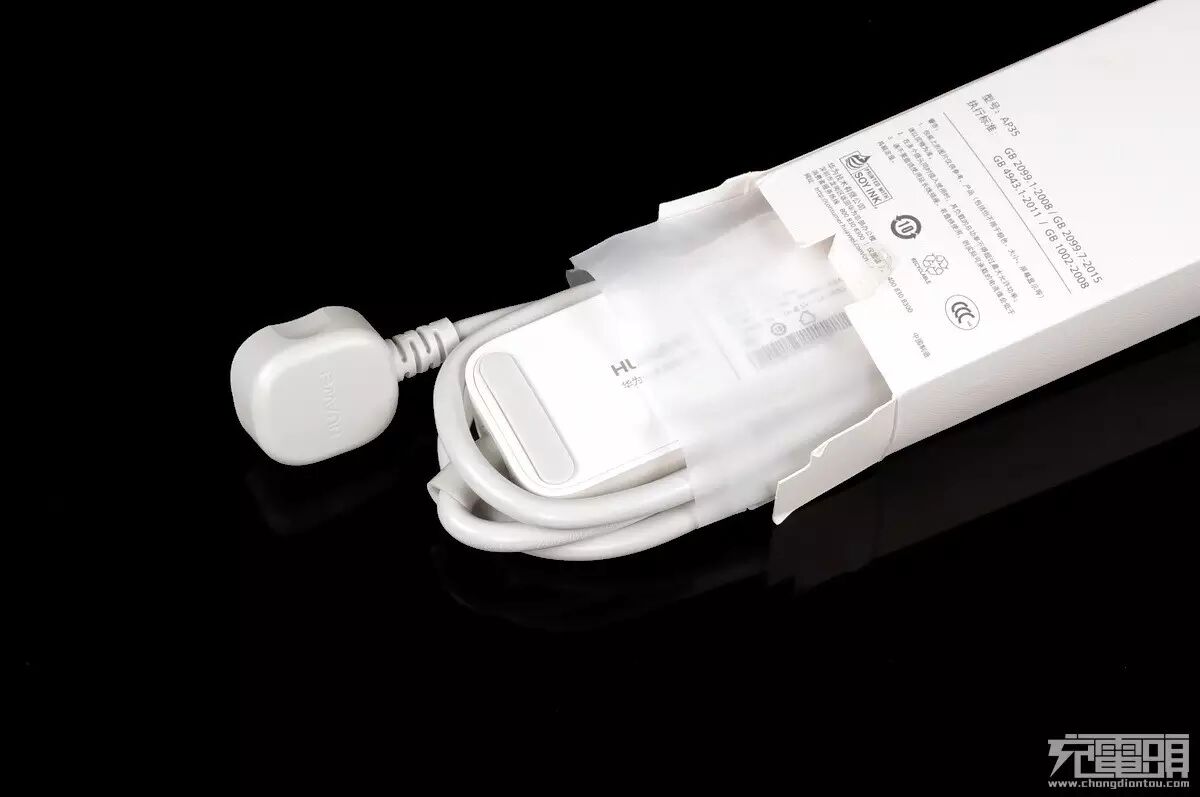

打开盒子抽出产品，插线板本体有防刮透明套袋装着。

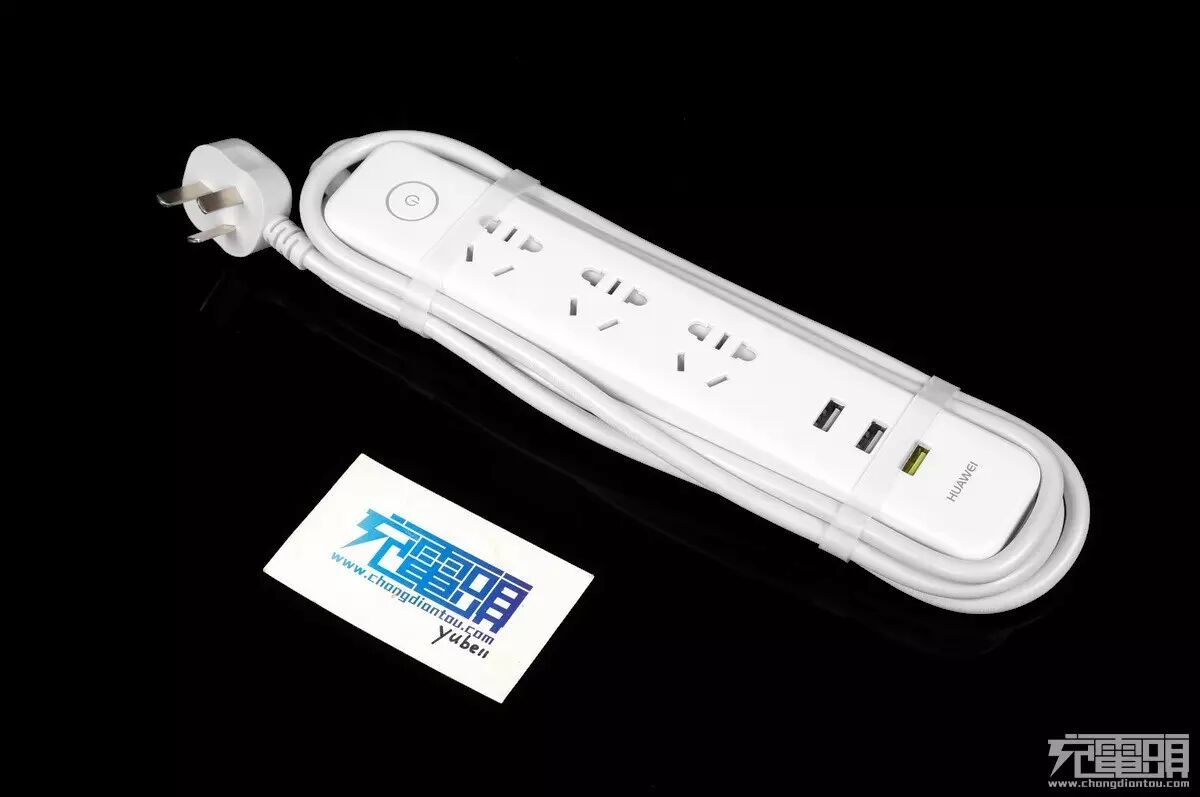

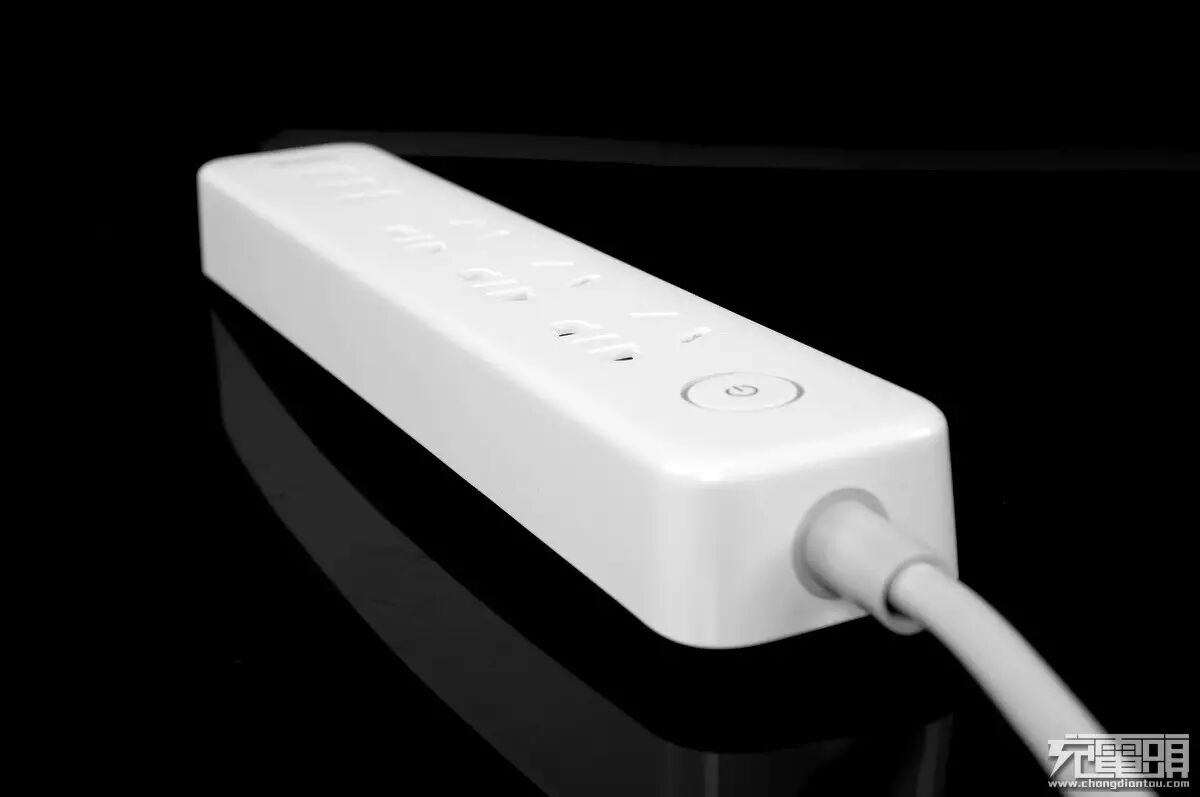

华为插线板快充版 AP35 本体亮相。

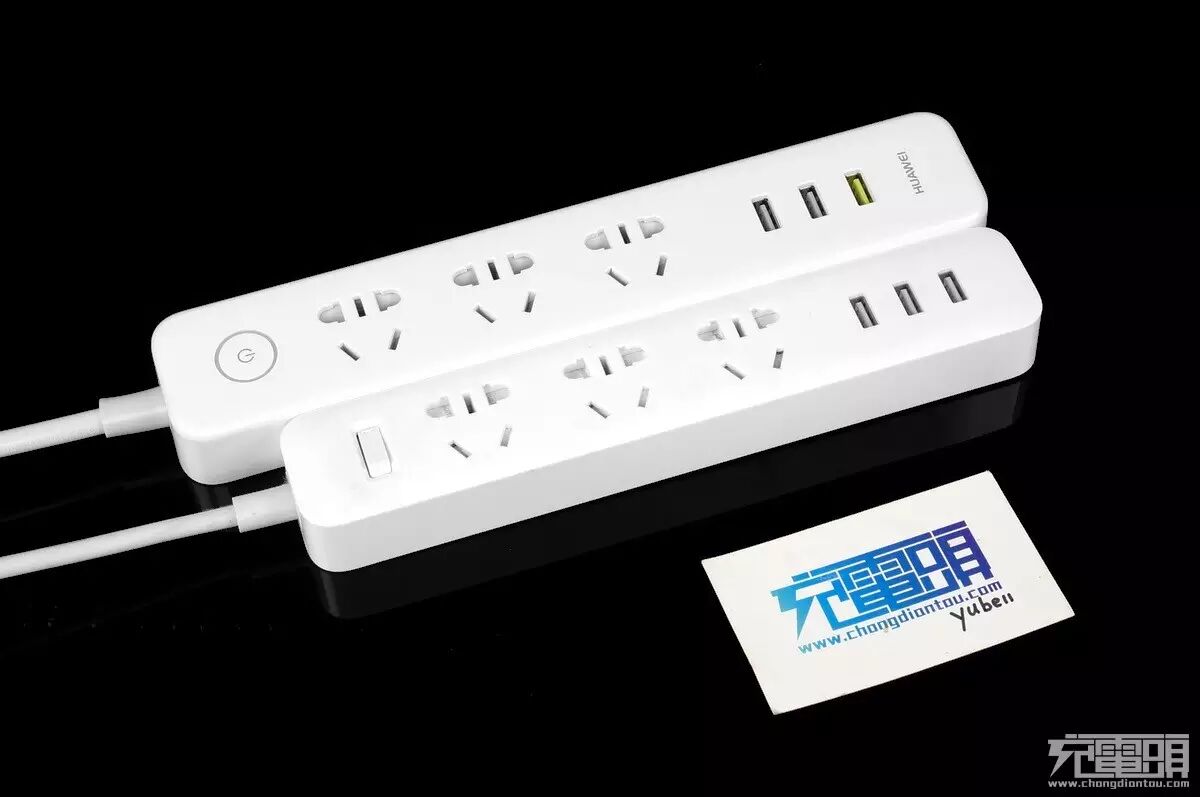

放上小米插线板作对比，下面瘦小修长的是小米，上面饱满一点的是华为。

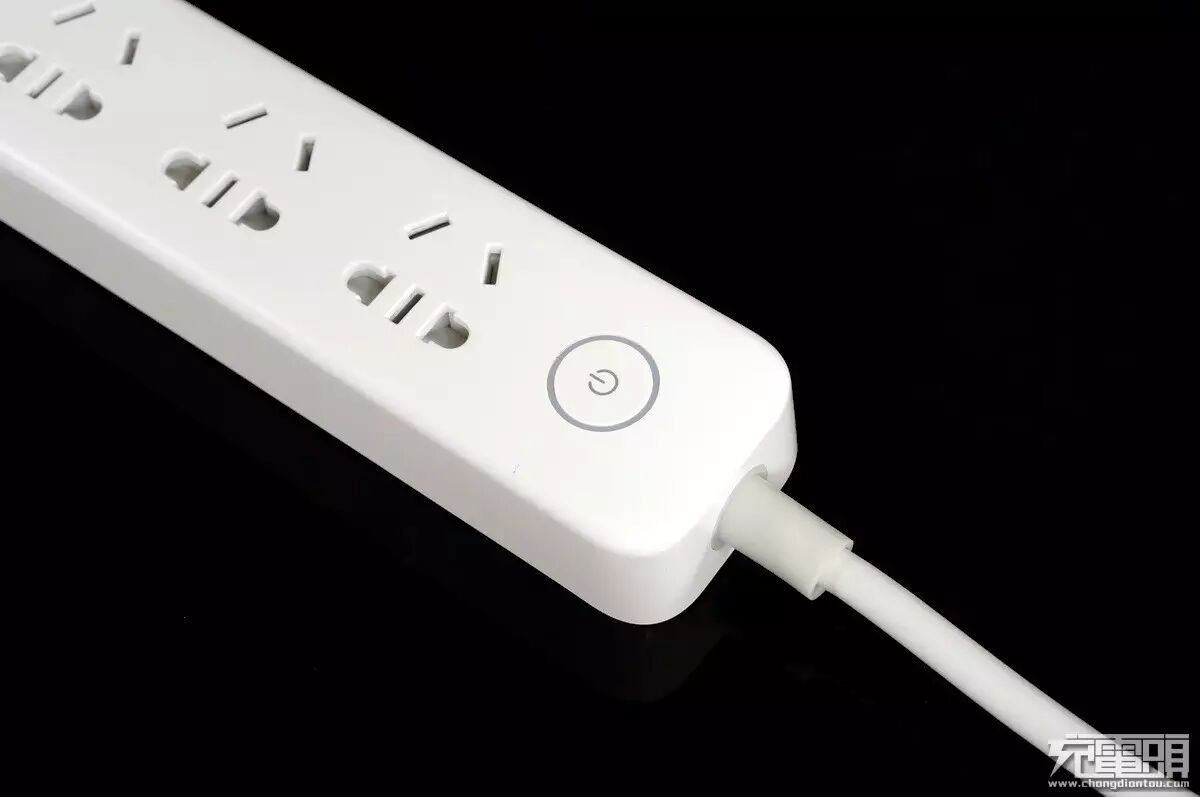

轻触开关OFF时候半透明光环状态。
轻触开关ON时，半透明光环底部淡蓝光亮起，亮度柔和不刺眼。
小米线材3×0.75mm²，华为是3×1.0mm²，明显粗不少。但论柔软度来说反而是华为的更软手感更好，华为的线材外皮使用了类似硅橡胶的材质。

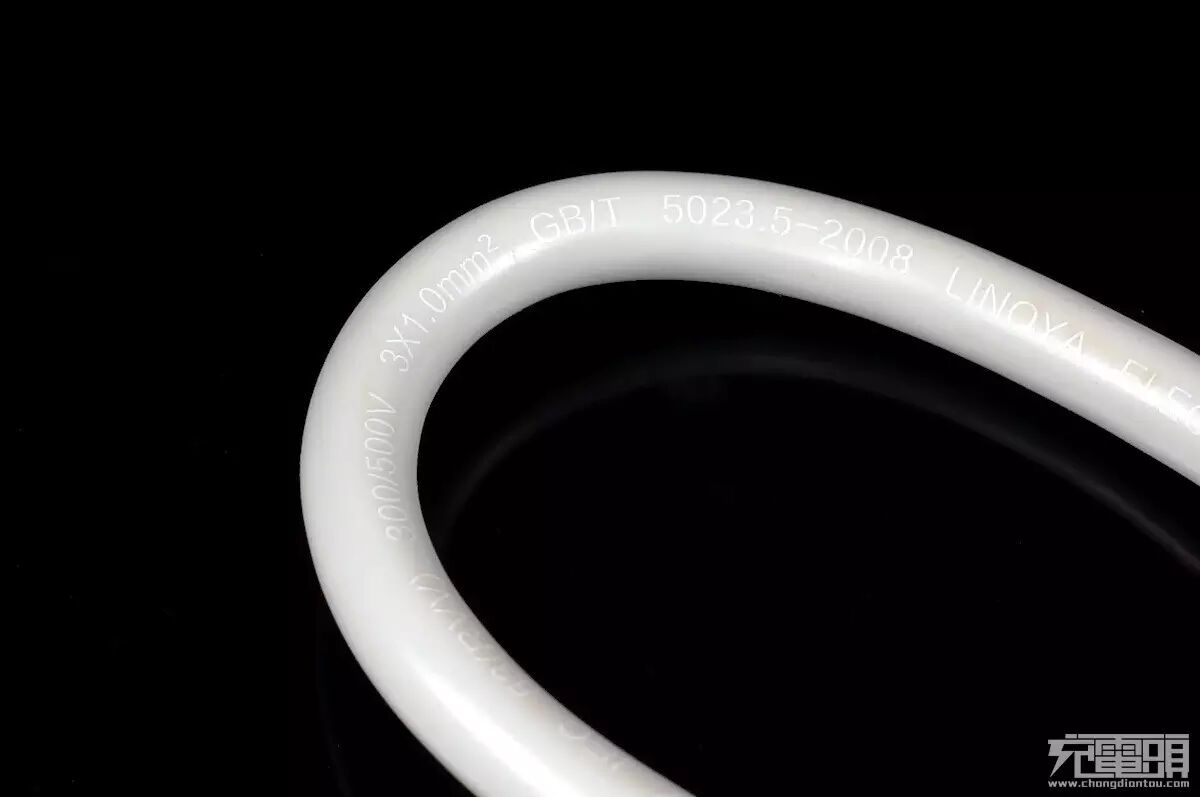

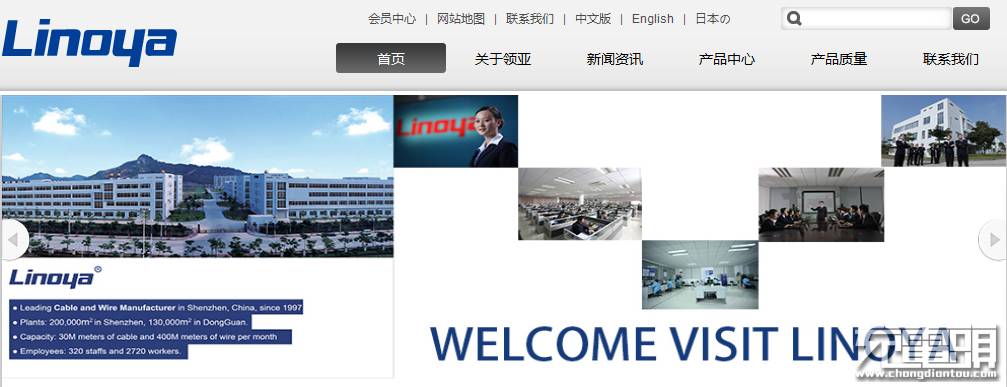

这种超软的线材来自LINOYA领亚电子科技。

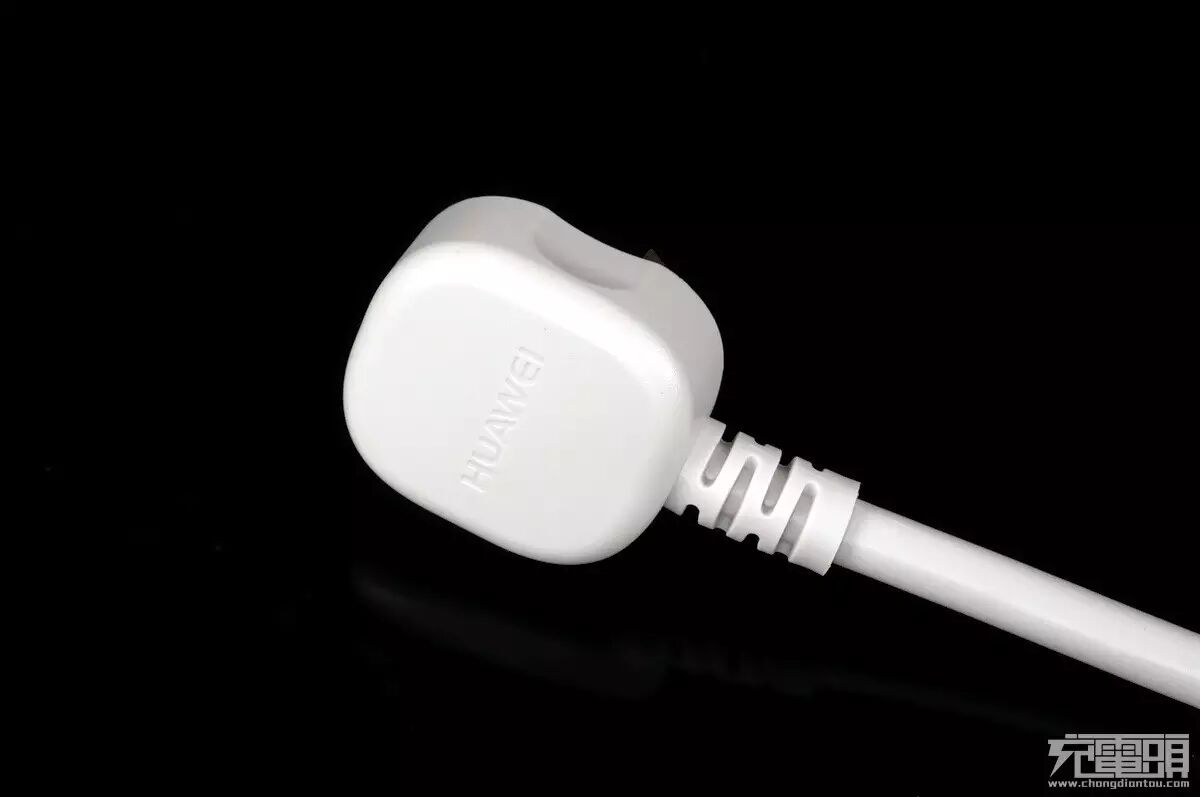

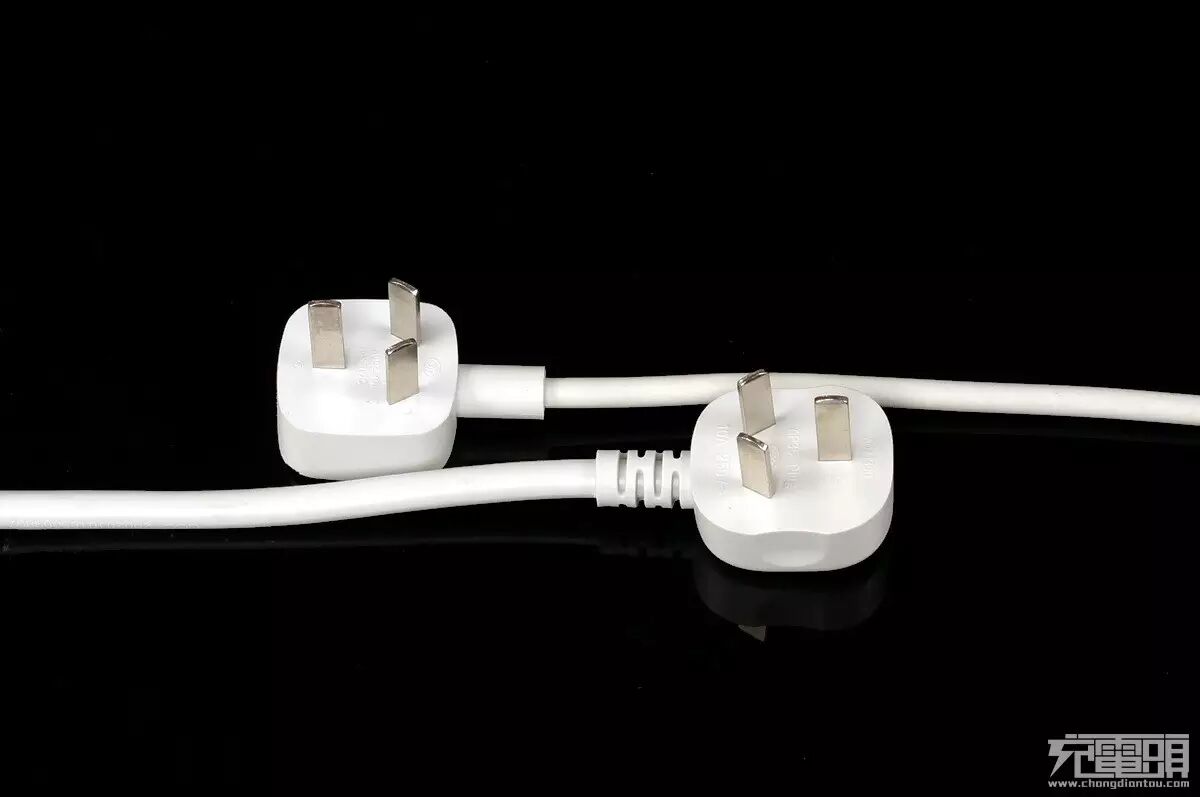

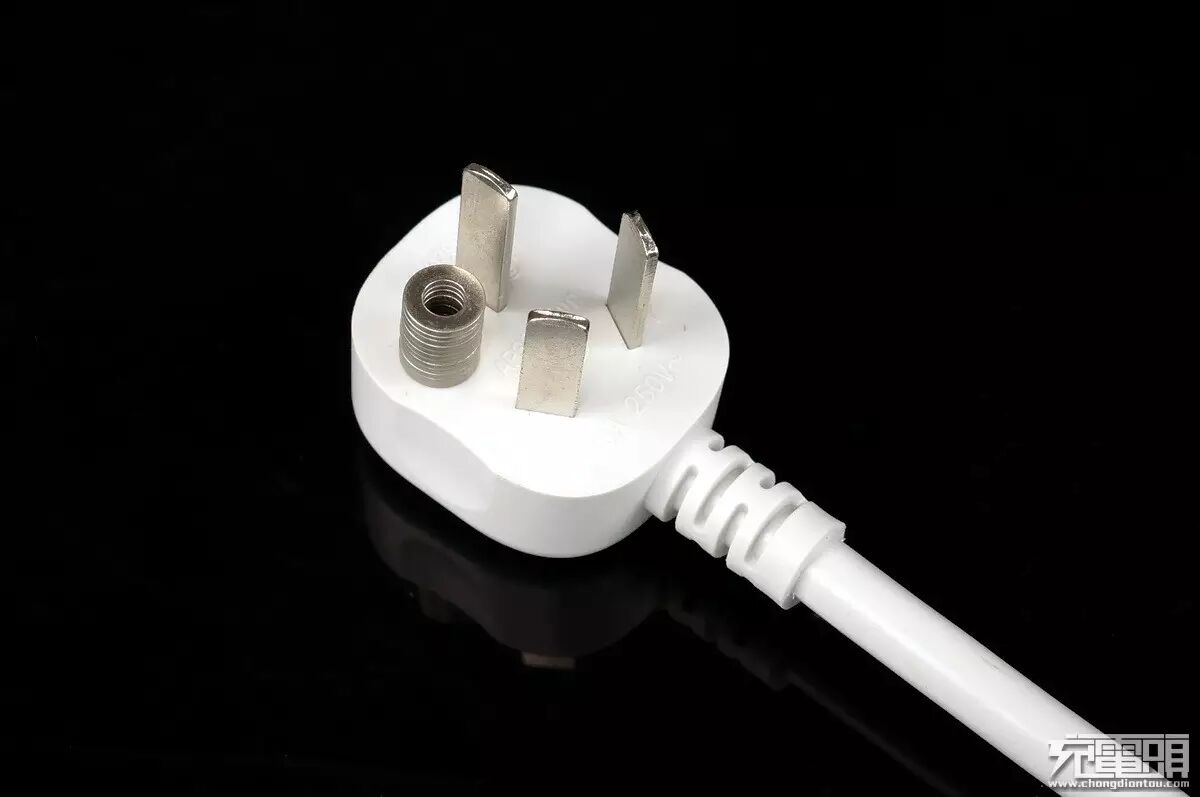

AC插头铜质无磁吸反应，插拔手捏位置做了内凹设计，受力更加科学。
面板边缘弧度比小米更加圆滑，侧面亮面设计，正面是消光磨砂面设计。

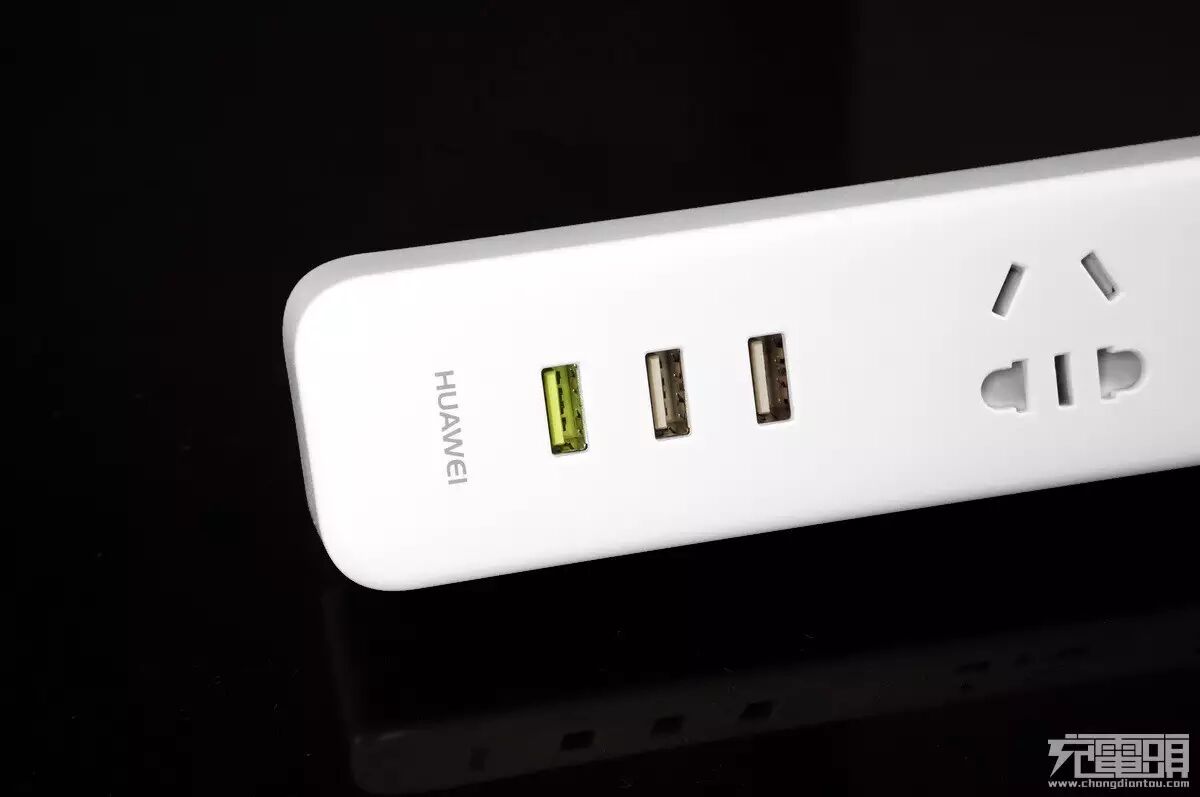

3个USB可以从颜色上就区分开来，HUAWEI logo上方绿色USB带快充输出，白色是普通5V输出。

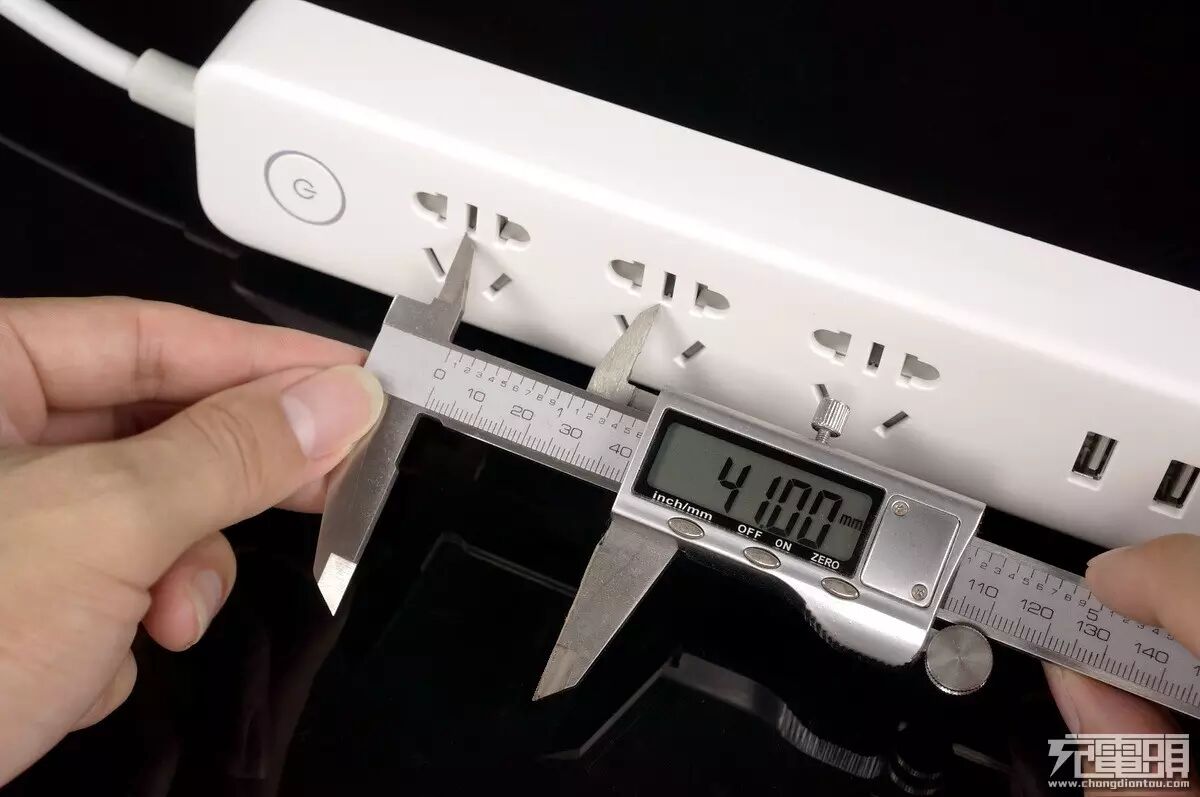

相邻的两个AC口之间距离为41mm，这间距足够让大家安心使用不会打架。
实测3个大尺寸3脚插头同时插上并不会打架，互不干扰。

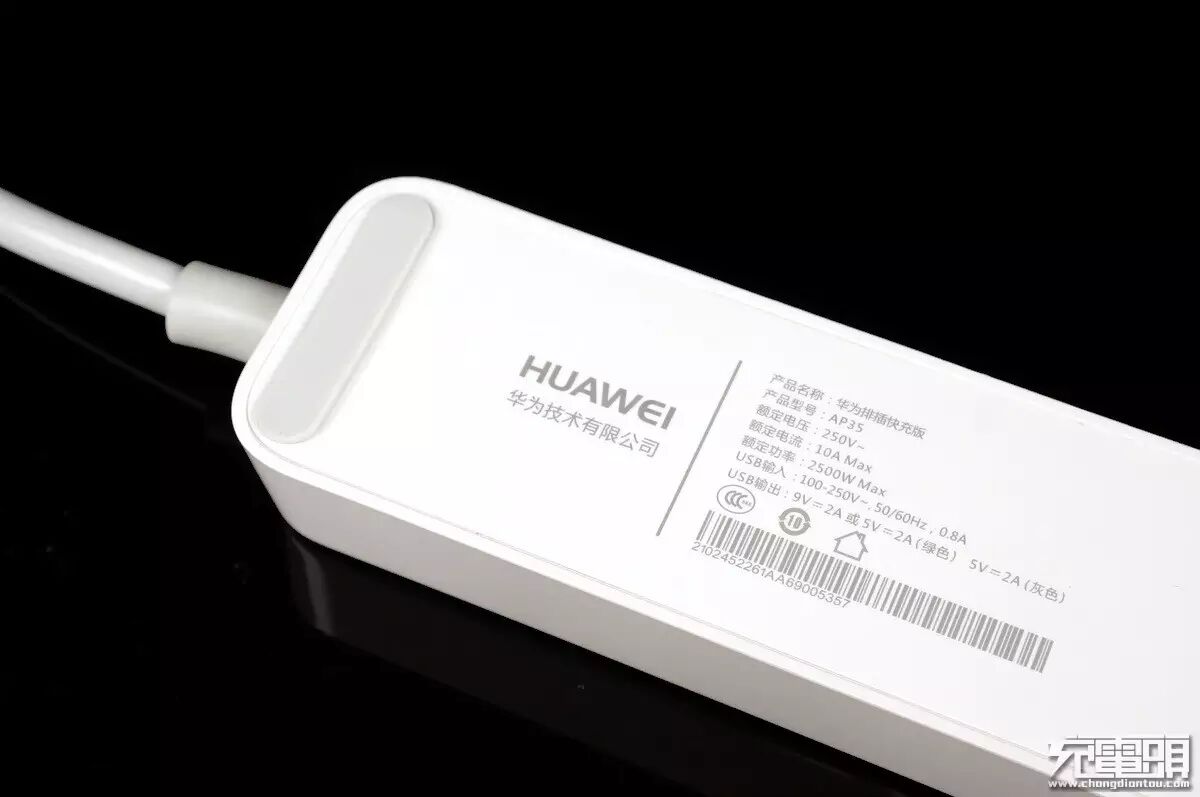

翻过来看看底部，使用了条形防滑条，这比小米所使用的点状防滑条接触面更大。铭牌参数，产品名称：华为排插快充版、产品型号：AP35、额定电压 250V~、AC额定电流：10A max、AC额定功率：2500W max、USB输入：100-250V~,50/60Hz,0.8A、USB输出：9V2A/5V2A,5V2A。

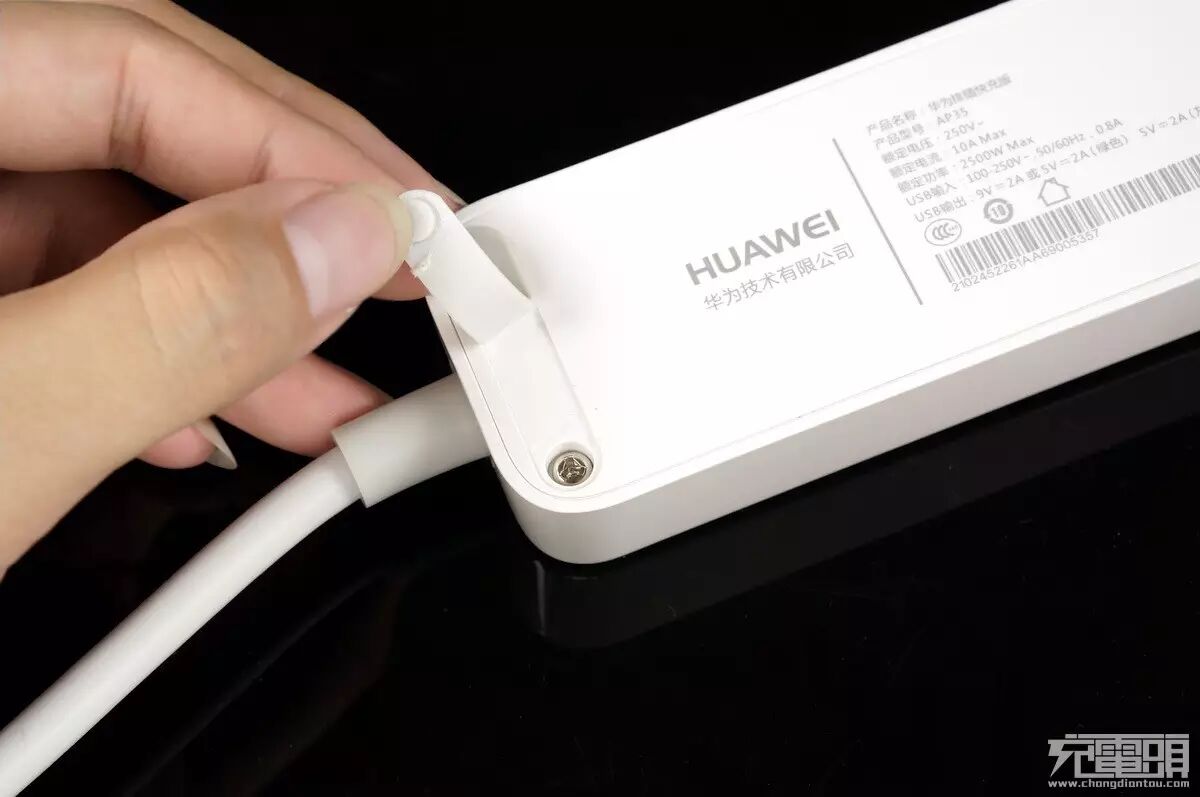

撕开底部上下2条防滑条可以看到4颗螺丝，螺丝规格为三角防拆螺丝。
去掉4颗螺丝后，底部盖板左右分别布置了4个卡口，慢慢撬开就可以打开了。

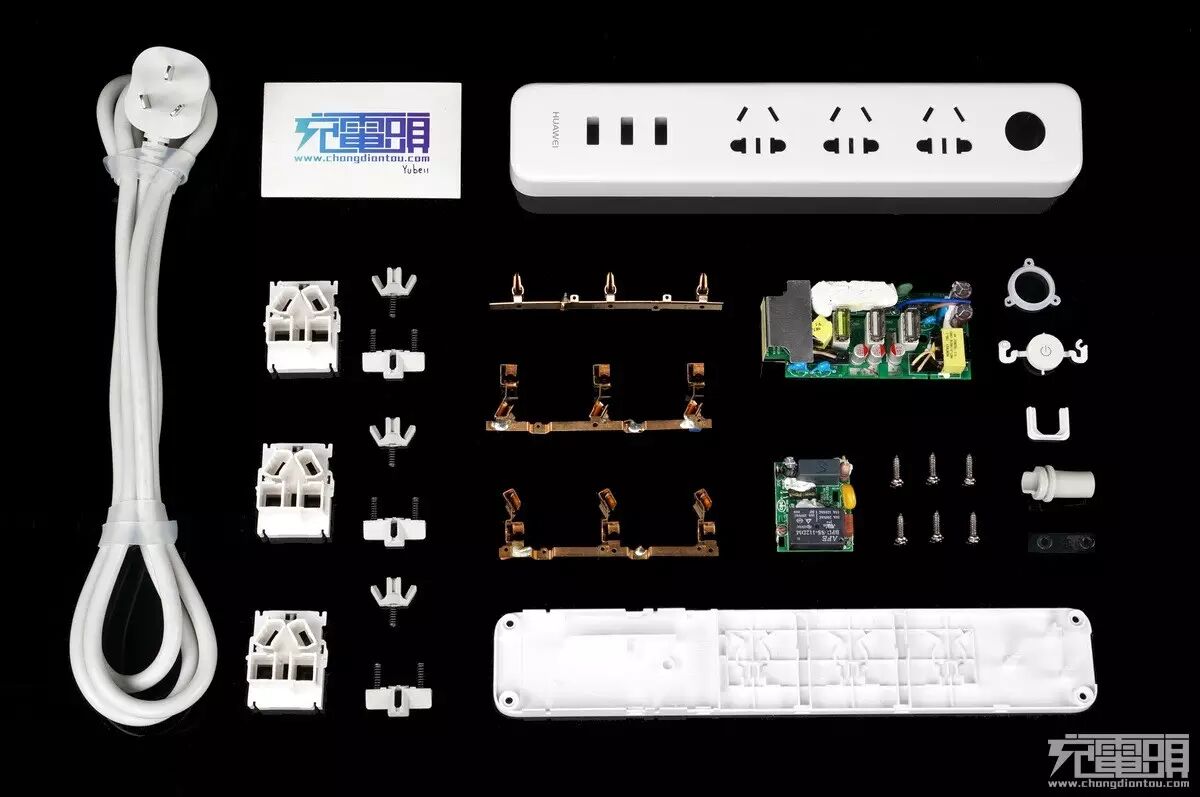

所有部件拆解一览，从左到右是线缆、AC舱门、一体铜条、USB模块与开关模块、线缆接线口与光环开关按钮、面盖底盖。

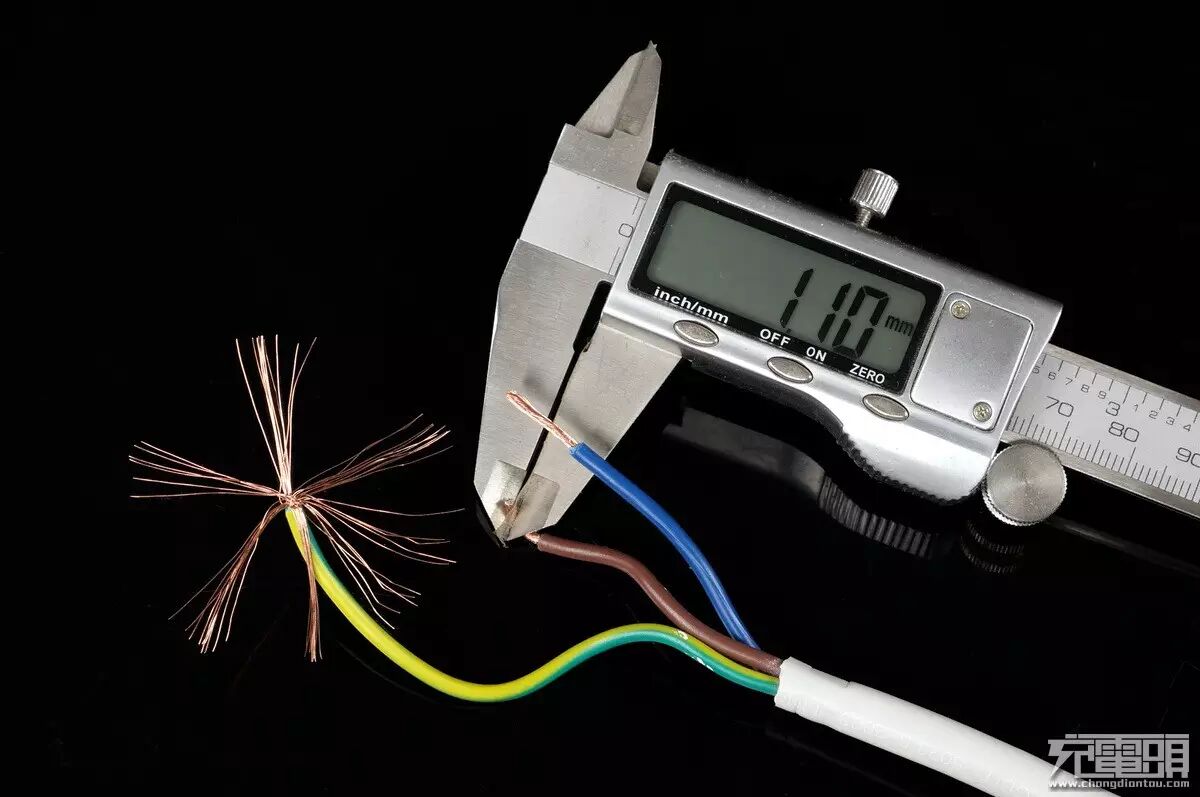

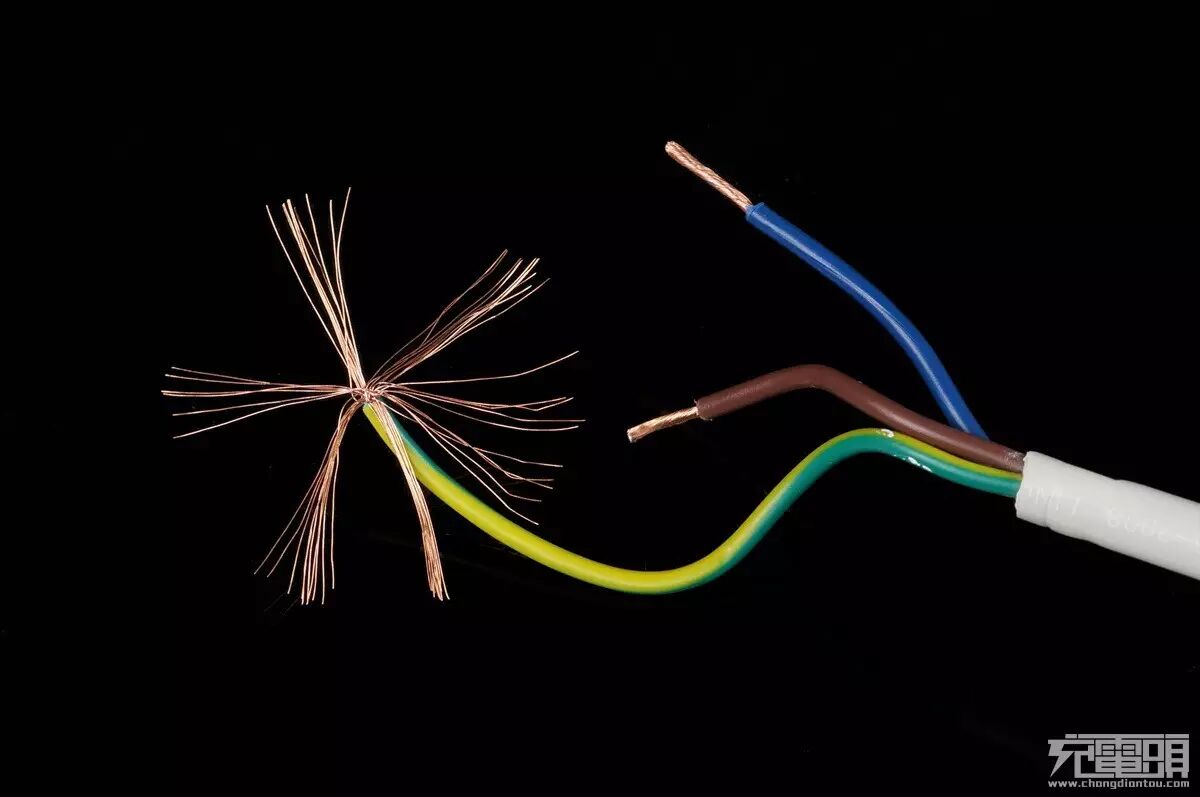

线芯56条，单股由于精度问题测量误差比较大，测量线缆整体实测直径1.10mm，计算得出横截面 0.9503mm²，工具按压可能会产生误差，与标称的1.0mm²相差不大，足够粗壮提供大电流负载能力。

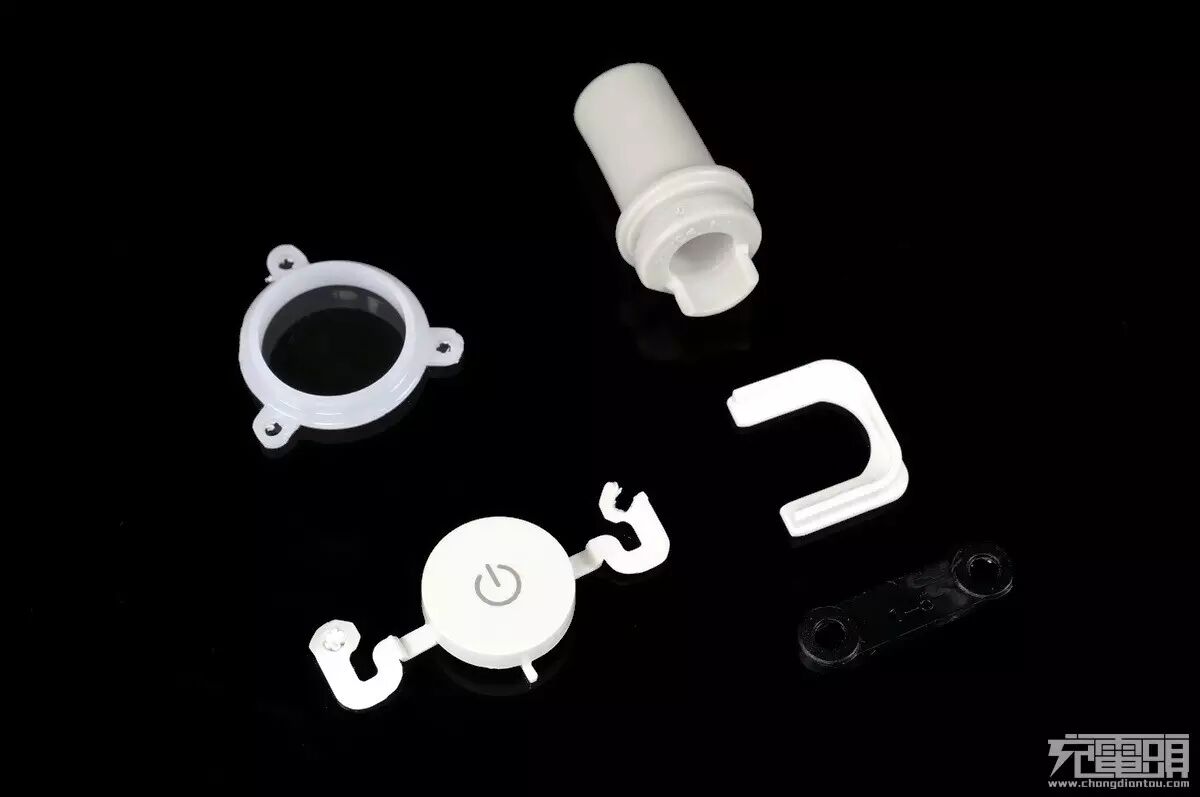

左上是半透明光环，左下是按钮盖，点击微动开关通电后蓝光就是在这个光环透出。右上个是线缆防折套、中间是相位环、下面黑色拧螺丝的是线缆压片。

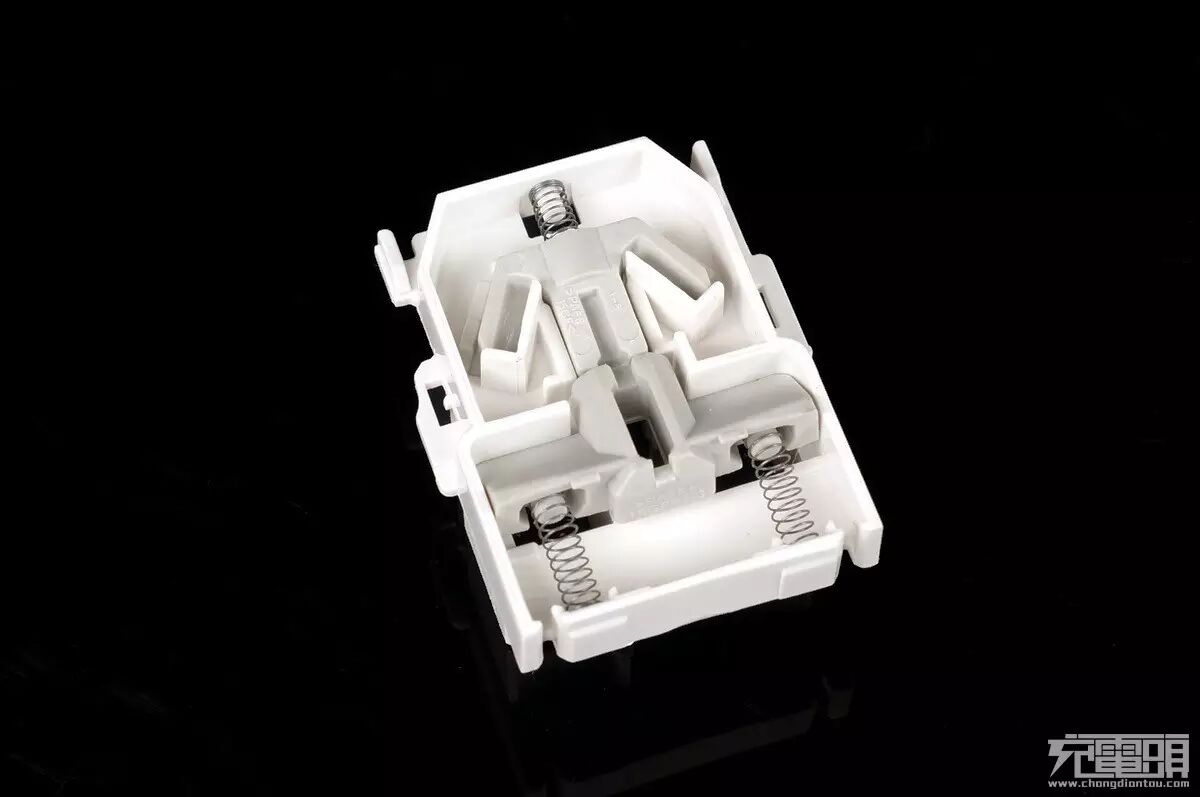

儿童保护门结构：灰色的是活动板块，通过弹簧弹力闭合起来，插入插头舱门缩进打开，单孔插入异物的话因为不平衡所以不会缩进。

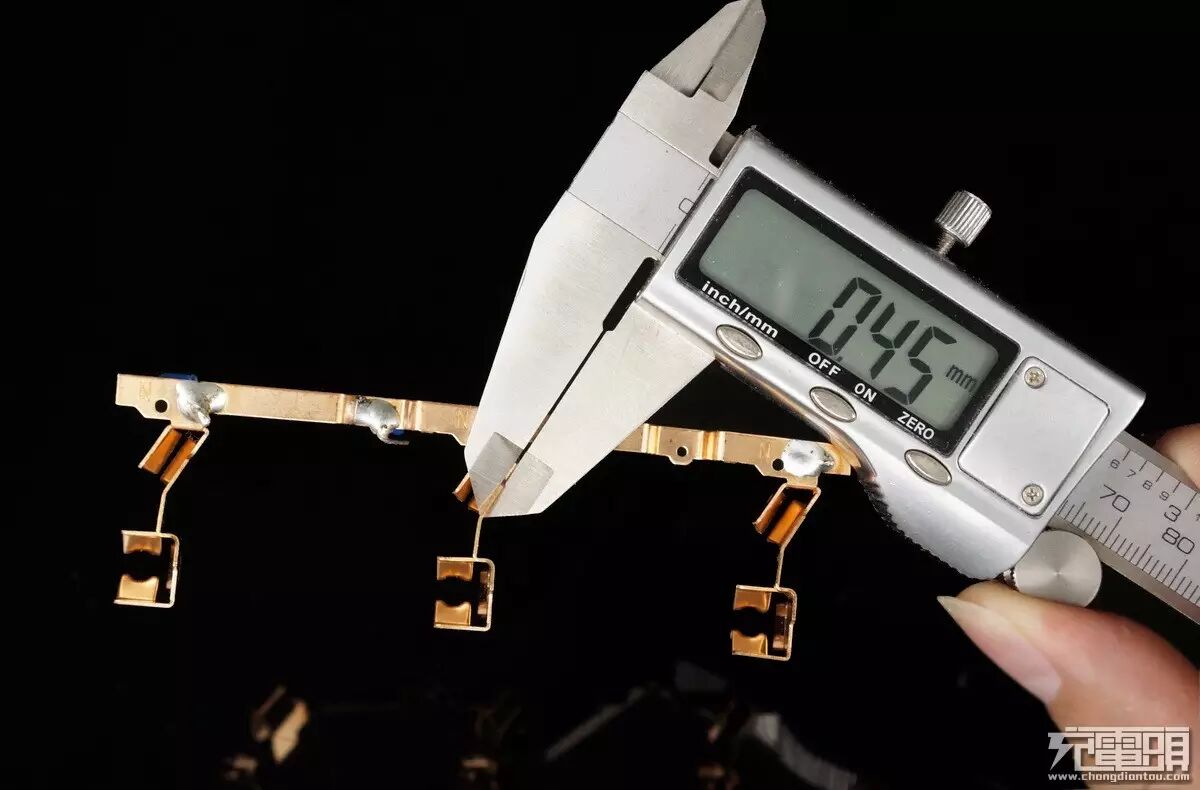

铜条厚度实测0.45mm。

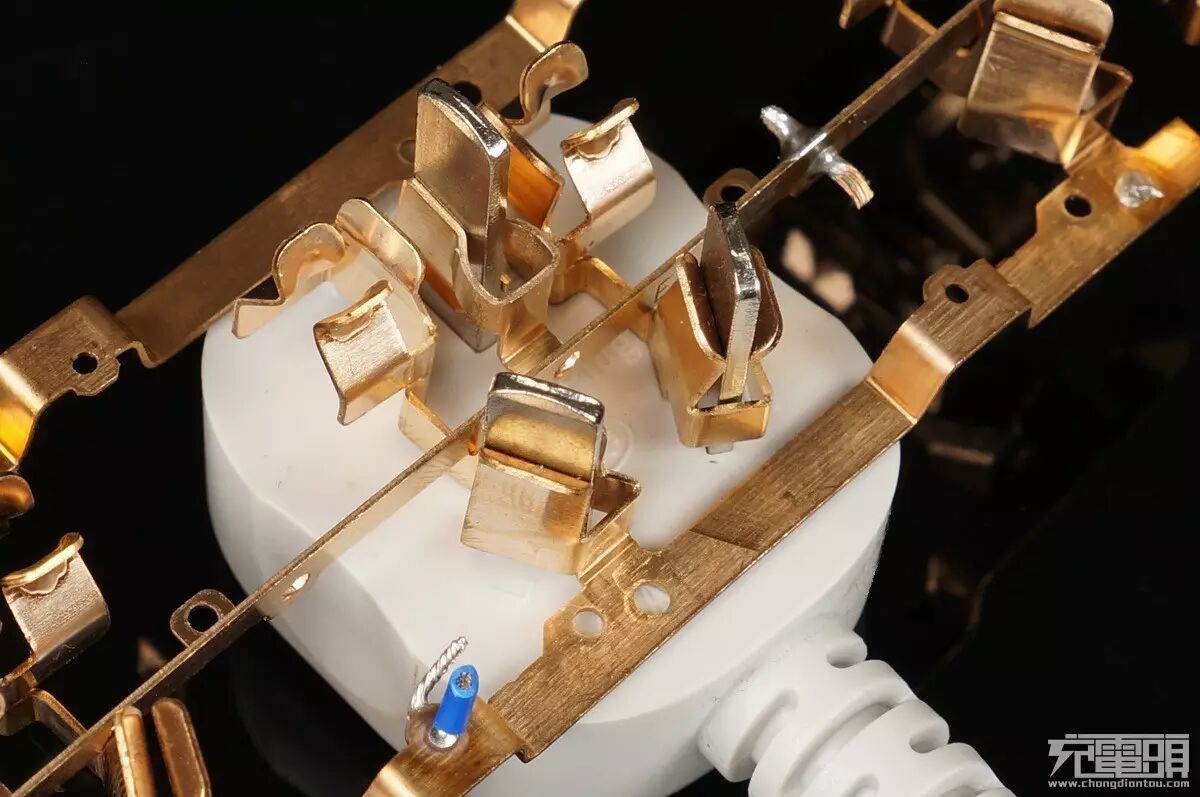

一体铜条与模块之间的连接并没有采用直接焊接，而是是焊线设计。焊点浸润度高，线头过孔弯曲再焊接，牢固度好。
自2010年中国就禁止”大万用”插座与插线板生产销售，全面转为新国标。大万用因为要照顾各方面不同形状的插脚需求，所以接触面积非常少甚至只能叫点接触，点接触在通过大电流的时候会因为高阻严重发热，进而起火烧毁。而新国标则全部改为面接触，彻底杜绝过热烧毁隐患。
开关模块部分：

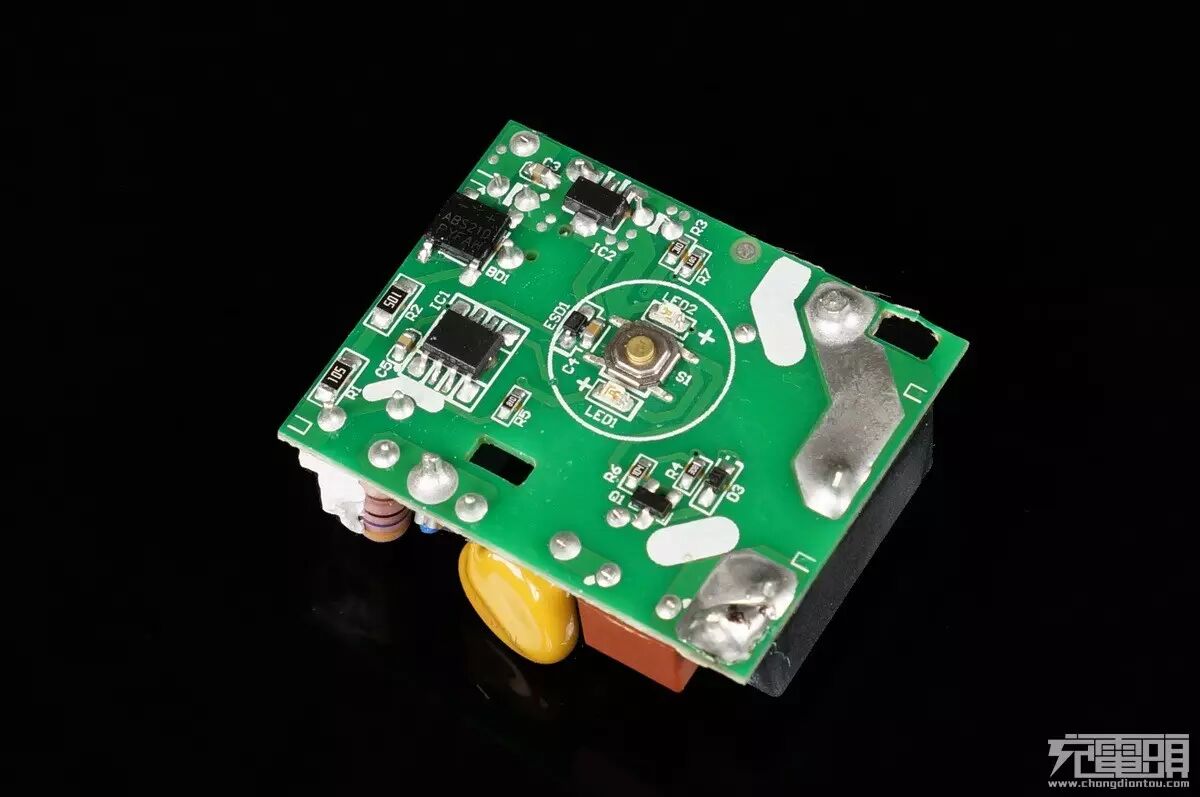

开关模块阻容降压，带保险丝和TVR保护，轻触开关上下是2颗蓝色LED。

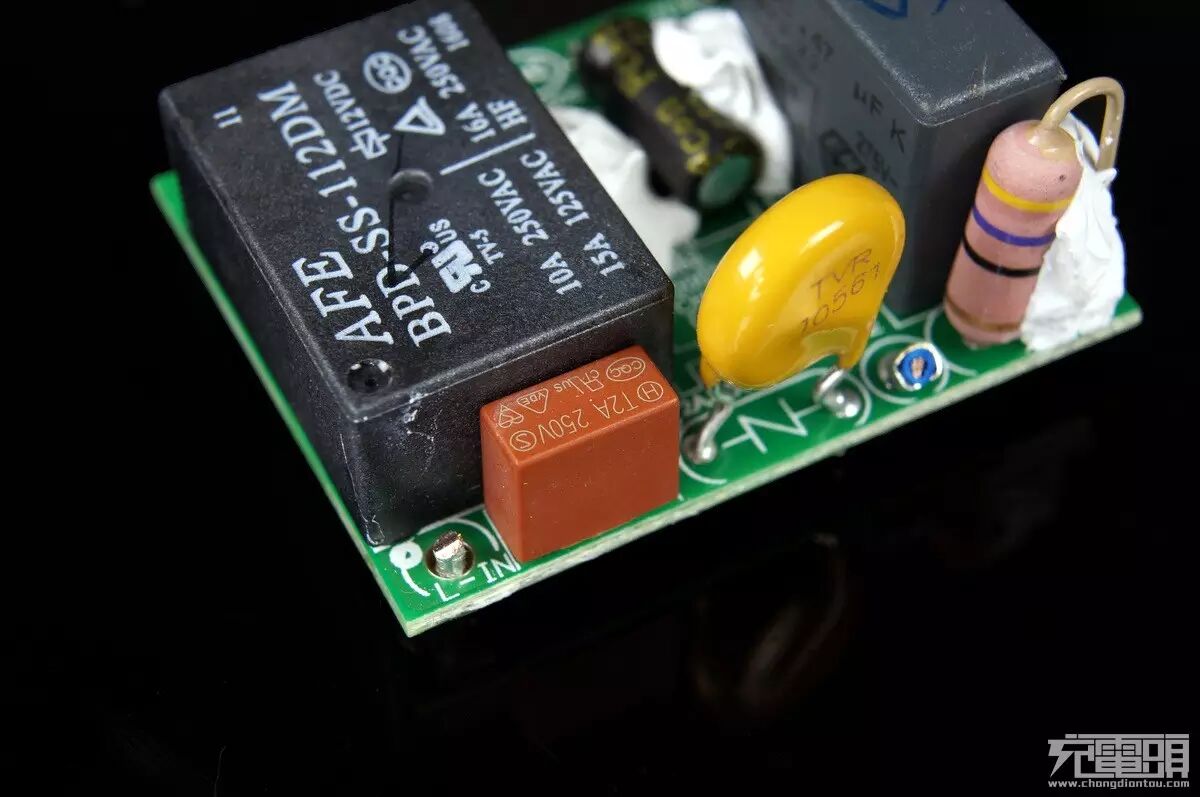

棕色保险丝，黄色TVR压敏电阻，最大黑色的是AFE 爱福继电器。

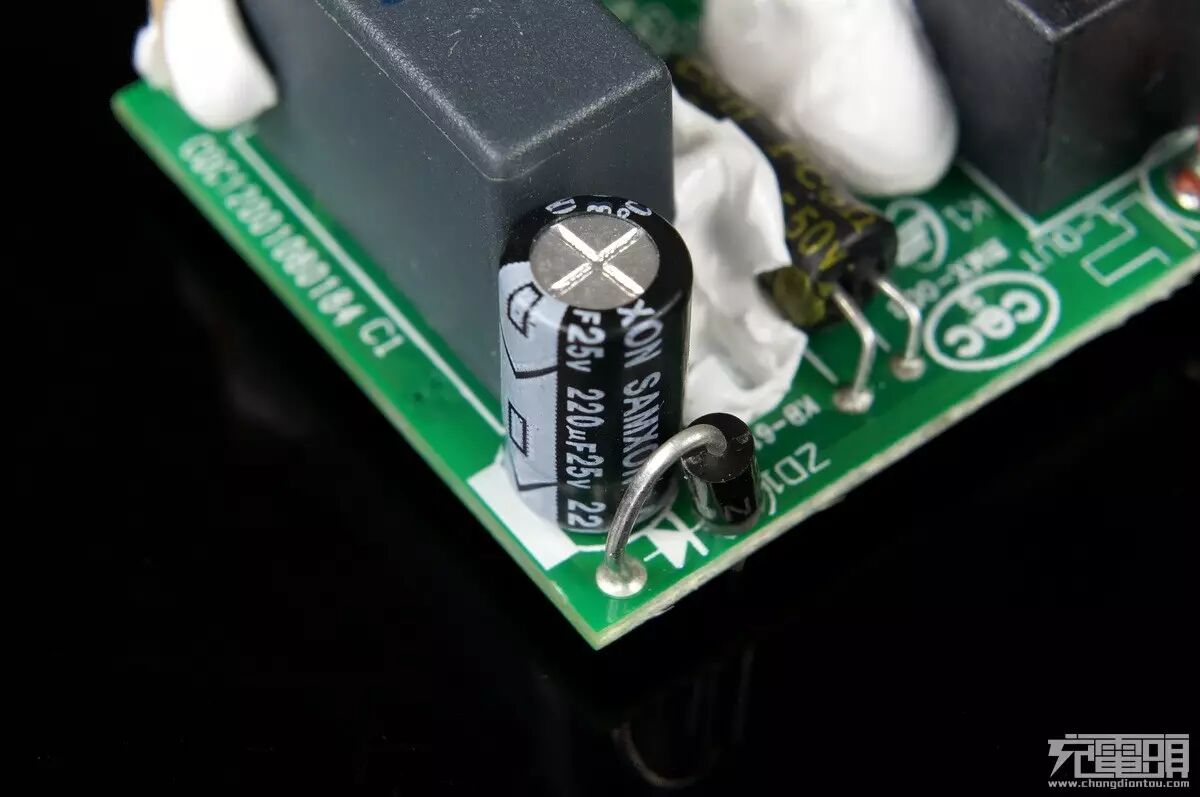

SAMXON万裕，25V220uF。

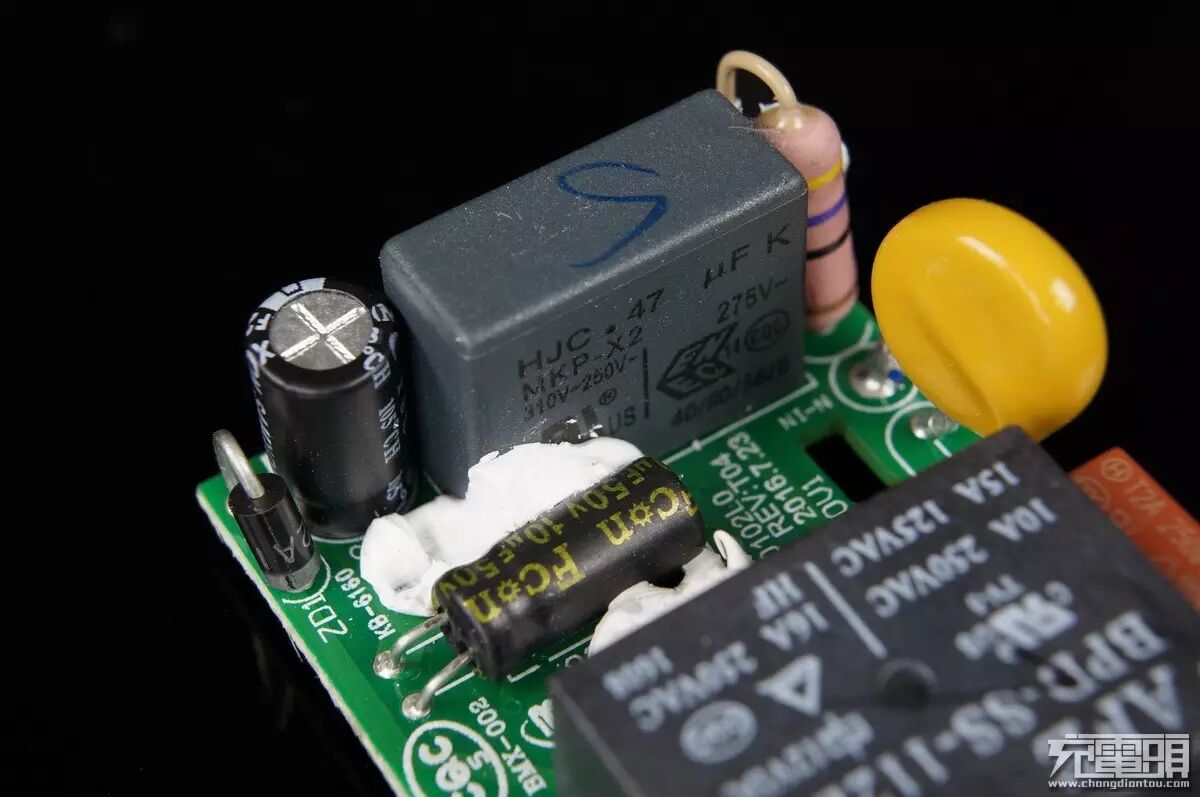

HJC华容，0.47uF安规电容。Fcon金富康50V10uF。
USB模块部分：

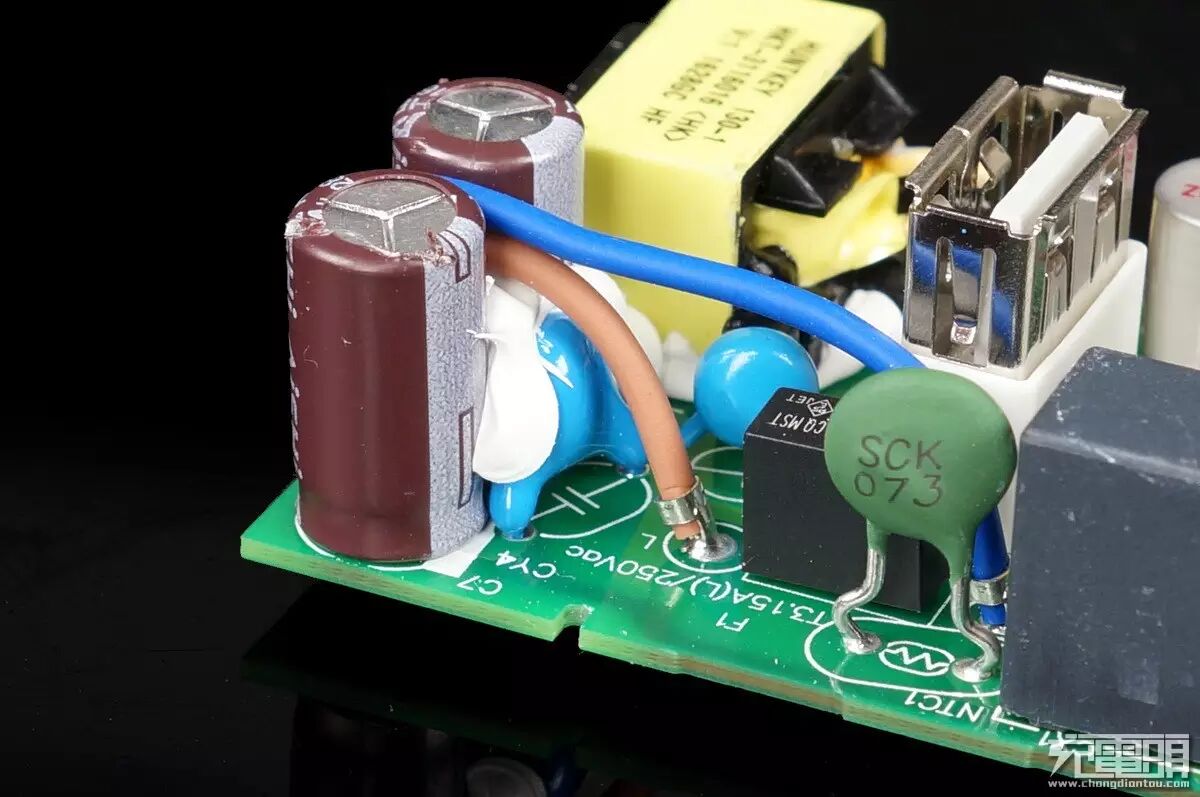

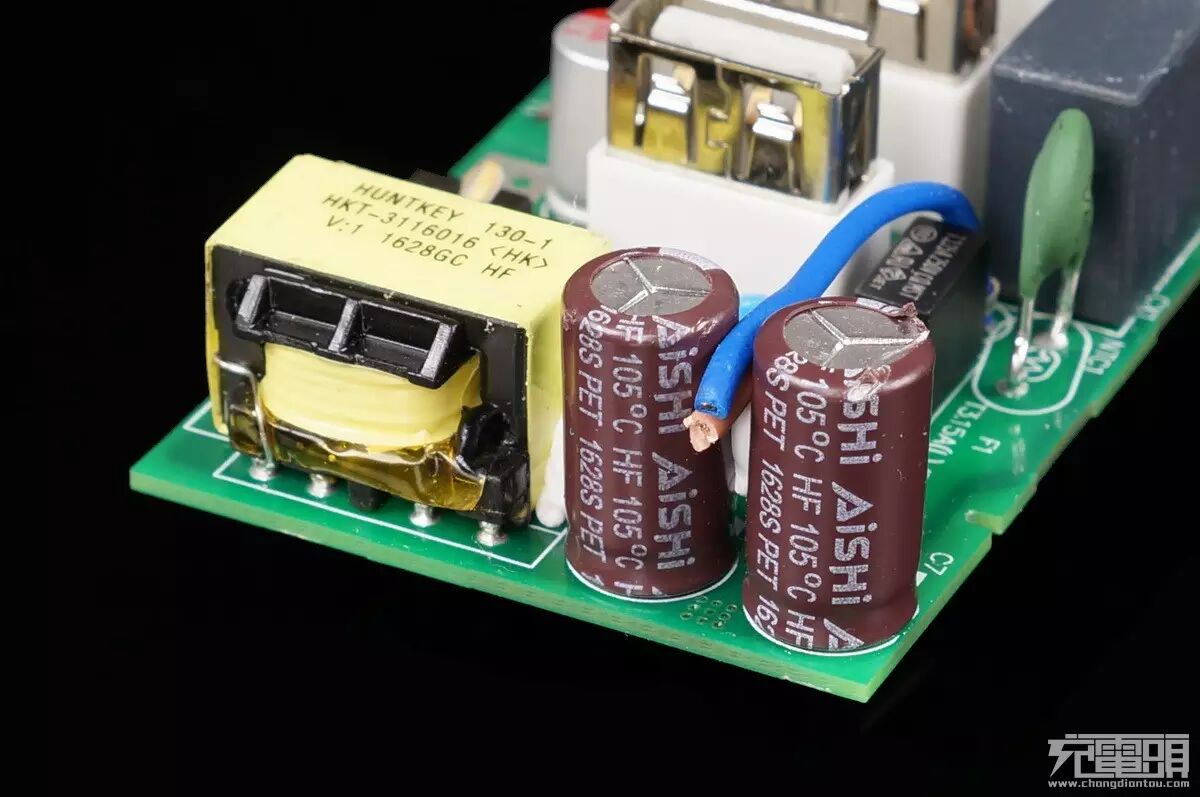

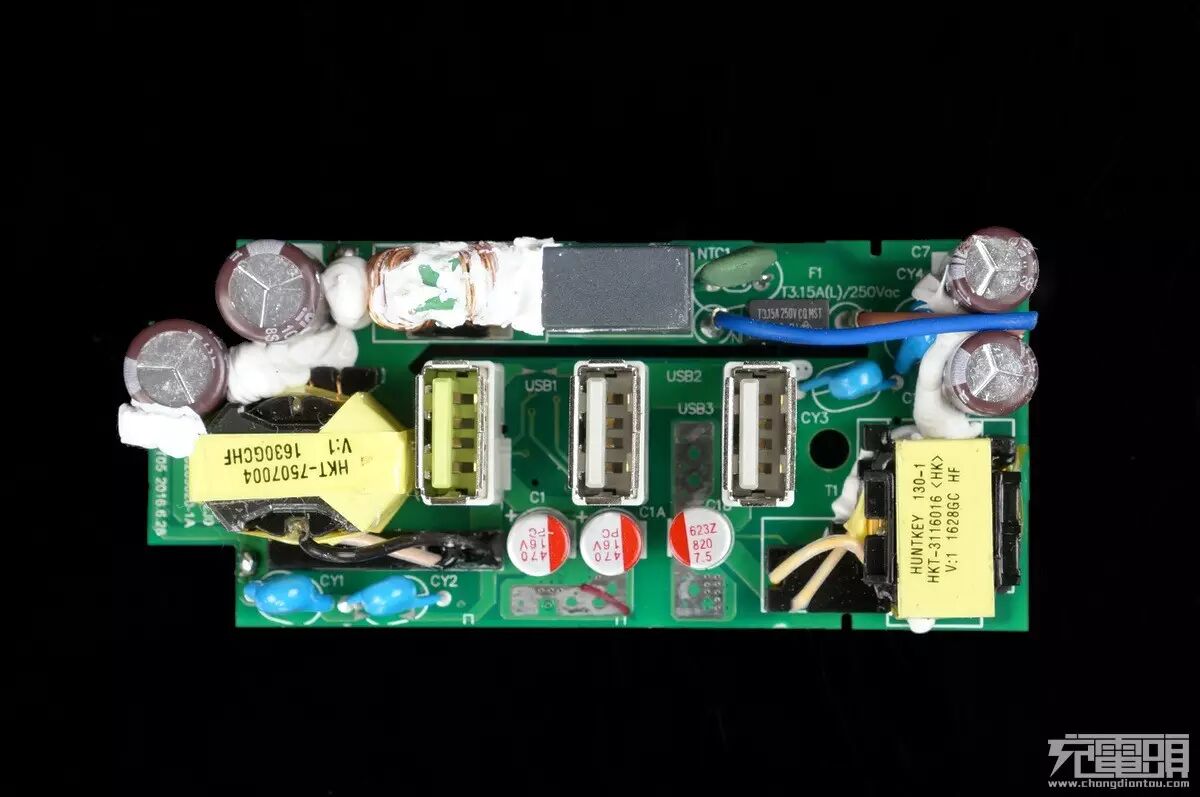

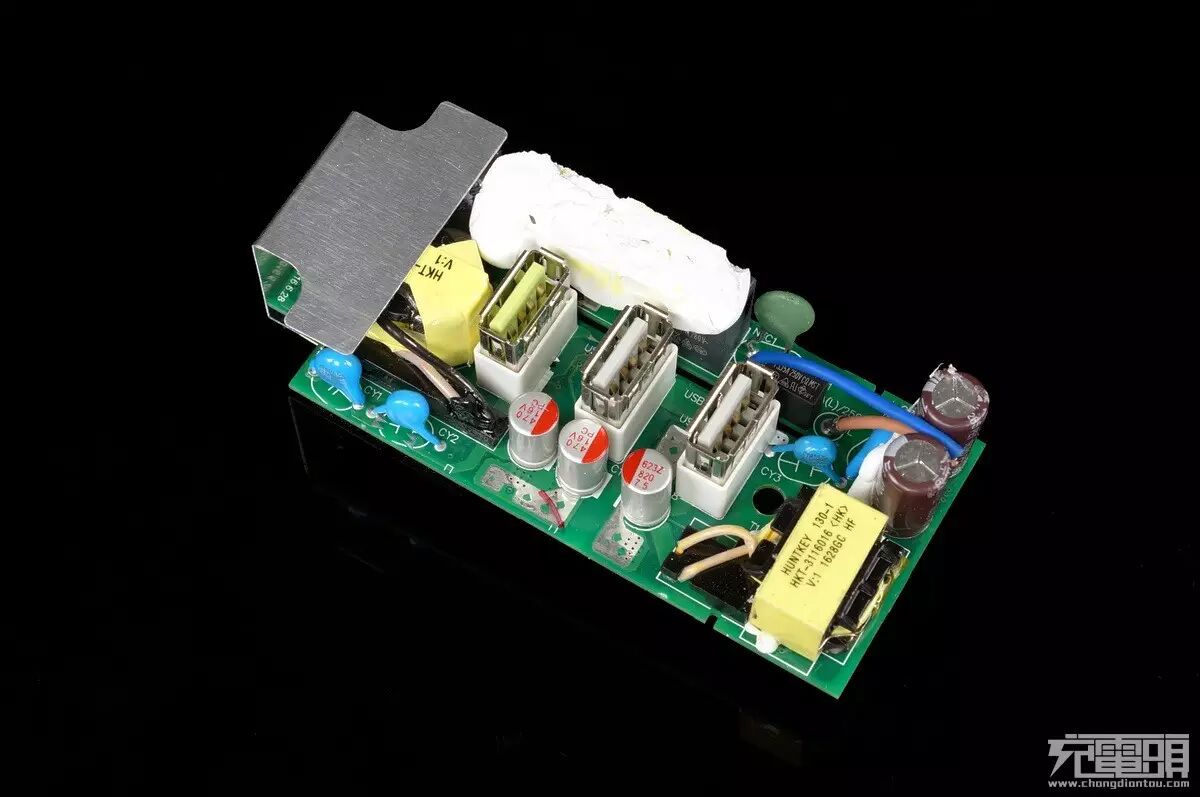

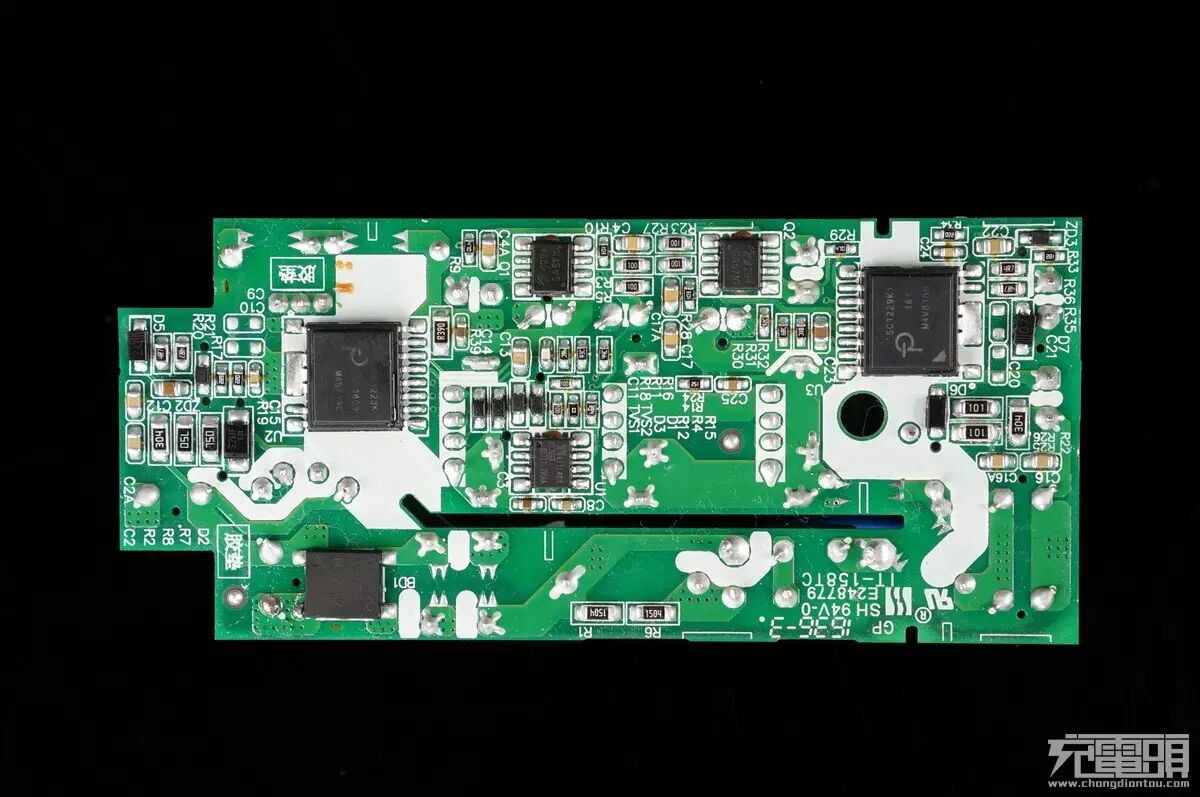

USB模块，在输入方面我们看到了一颗绿色的防浪涌ntc原件，有效避免插插线板电时给电容充电产生火花，还有阻燃保险丝加固安全防线，黑色x电容配合共 模电感， 组成一级emi滤波电路，防止开关电源工作的高频噪声干扰其他用电设备。在焊线处，线材先通过冷压端子压接后再焊接到PCB上，更加牢固，整个插线板内部 大量使用灌注白胶来抗震，避免日常使用时以外掉落造成元器件脱出松动，高低压隔离板可以避免以外窜电危险，隔离板做到了壳体上，所以PCB图片看不到。在 变压器与SC1223K之间包裹着一层金属铁皮，起到均热与EMI屏蔽的作用。

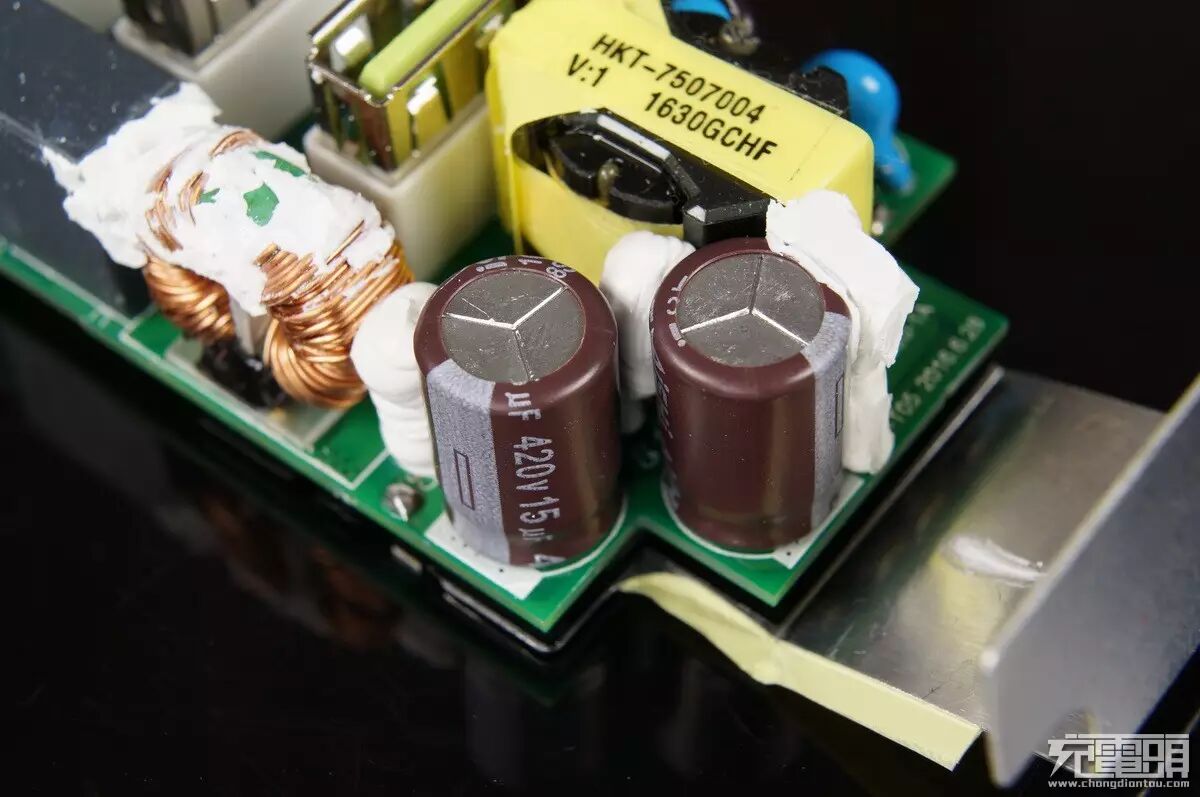

输入端电容AiSHi艾华 420V15uF x2，420V10uFx2。

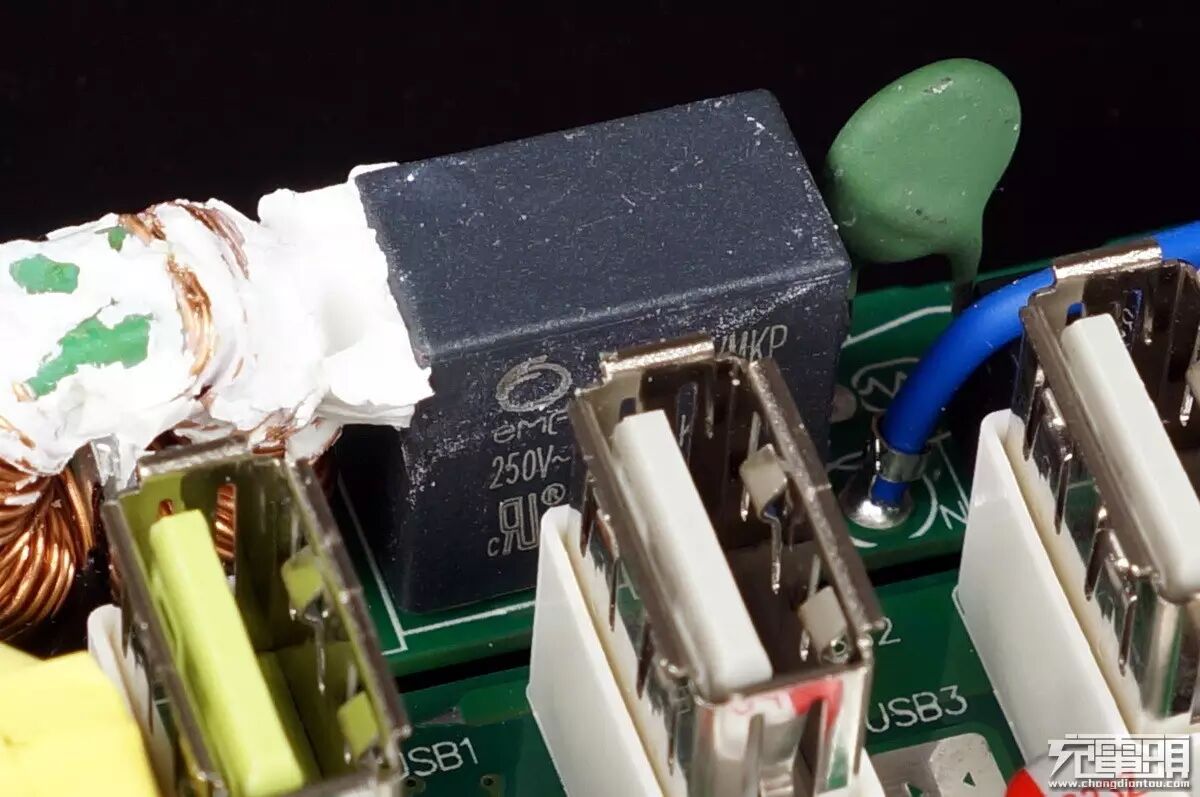

x电容。

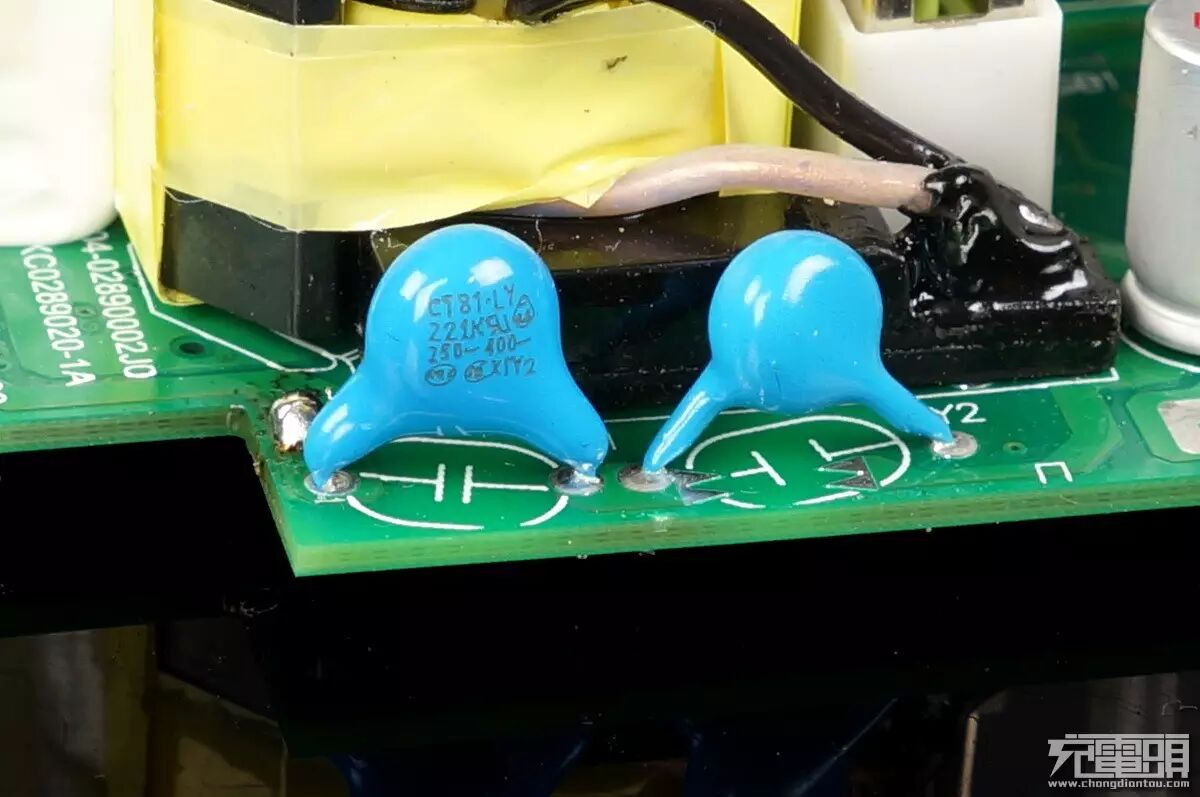

串联的Y电容。

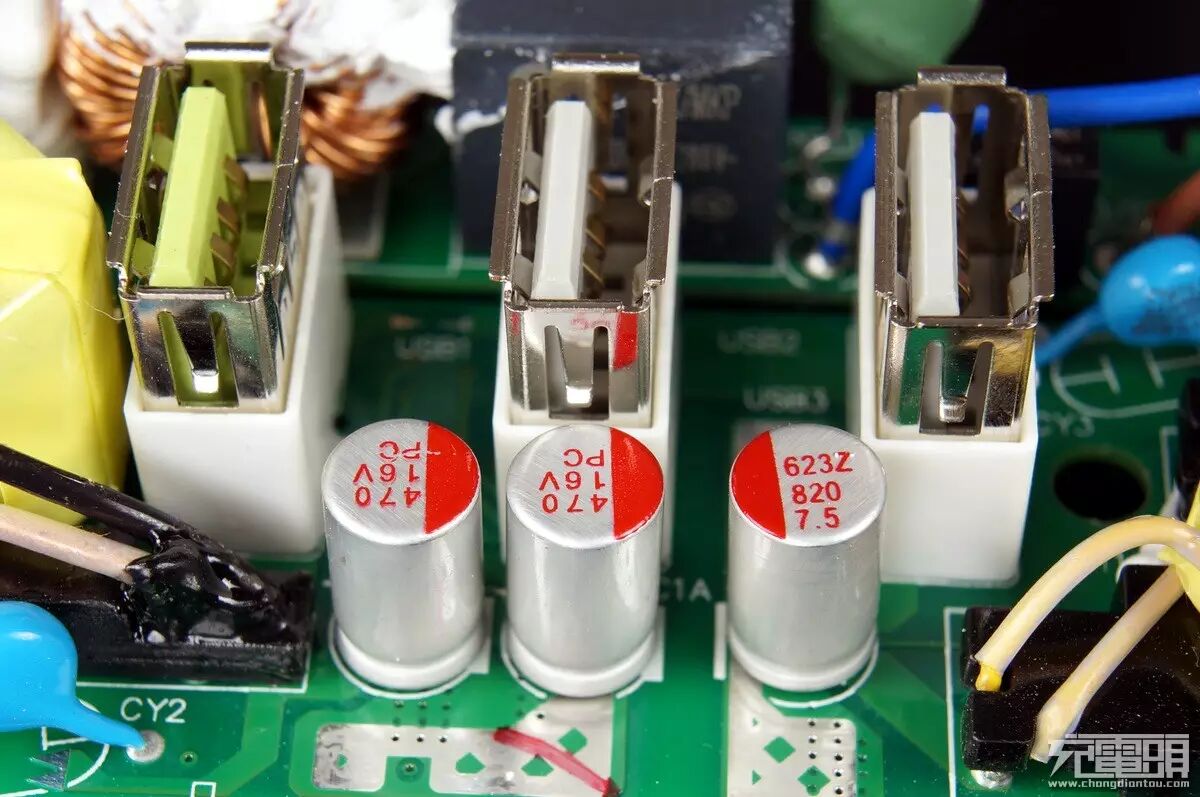

固态电容同样是来自AiSHi艾华，16V470uF x2 负责绿色快充口滤波，7.5V820uF负责普通5V口滤波，3个USB母座都没有磁吸反应，并且底座都有塑料套加固抵抗插拔摇晃。

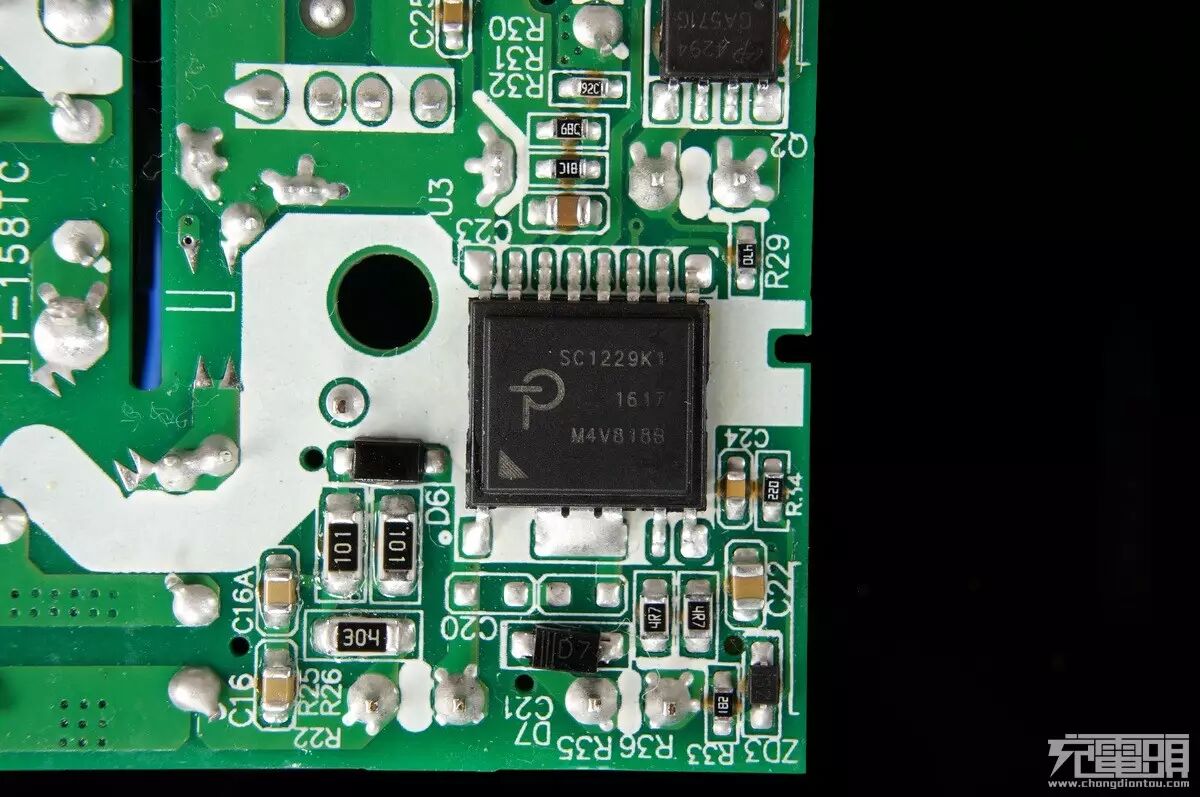

PI SC1229K1。

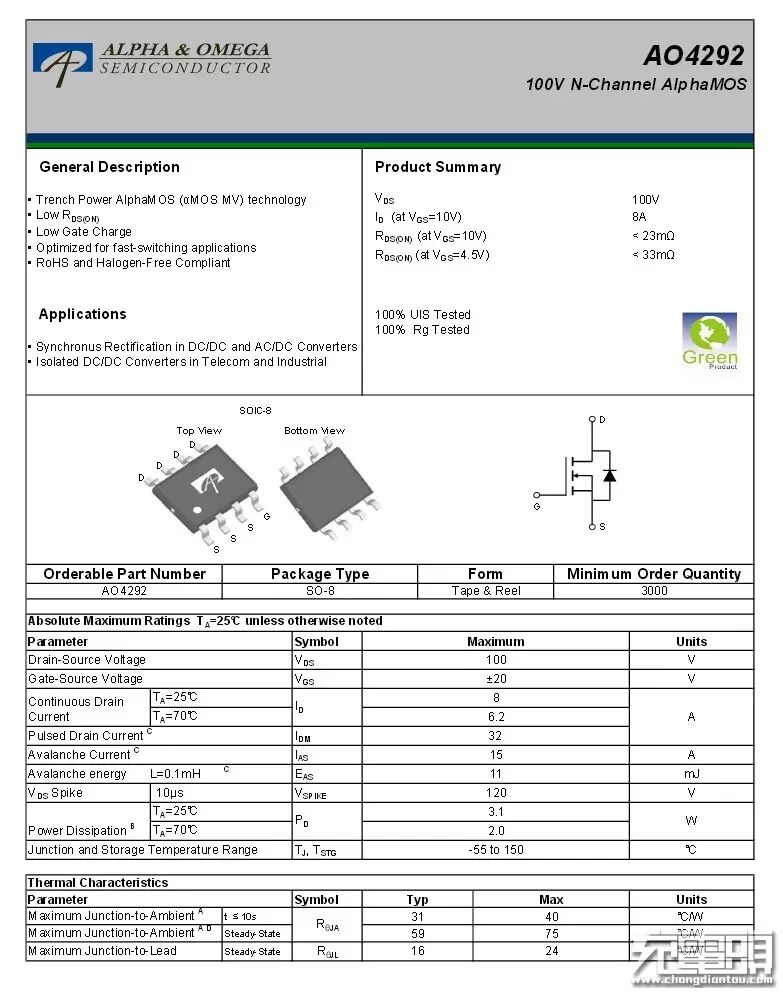

pi的初级IC内建同步整流控制器 两颗4292为同步整流管。

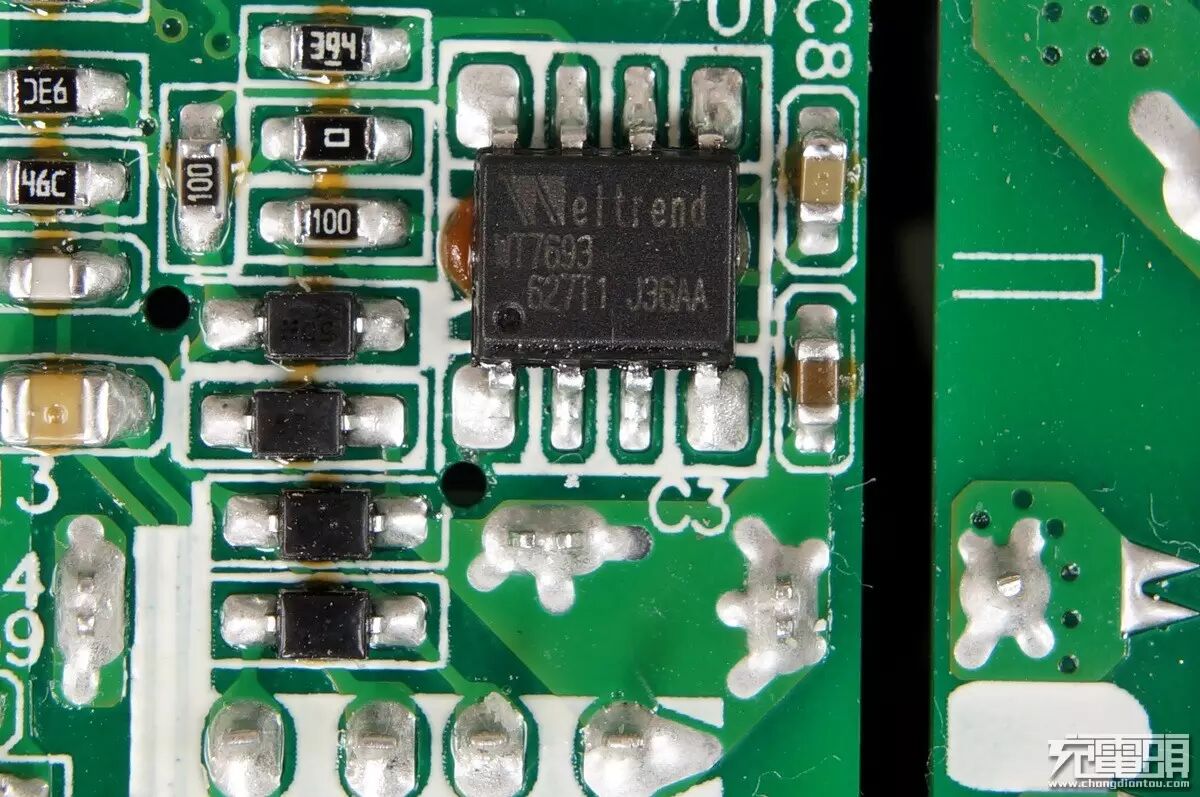

weltrend伟诠 WT7693，快充握手IC，官网并无7693PDF，先放张7692。

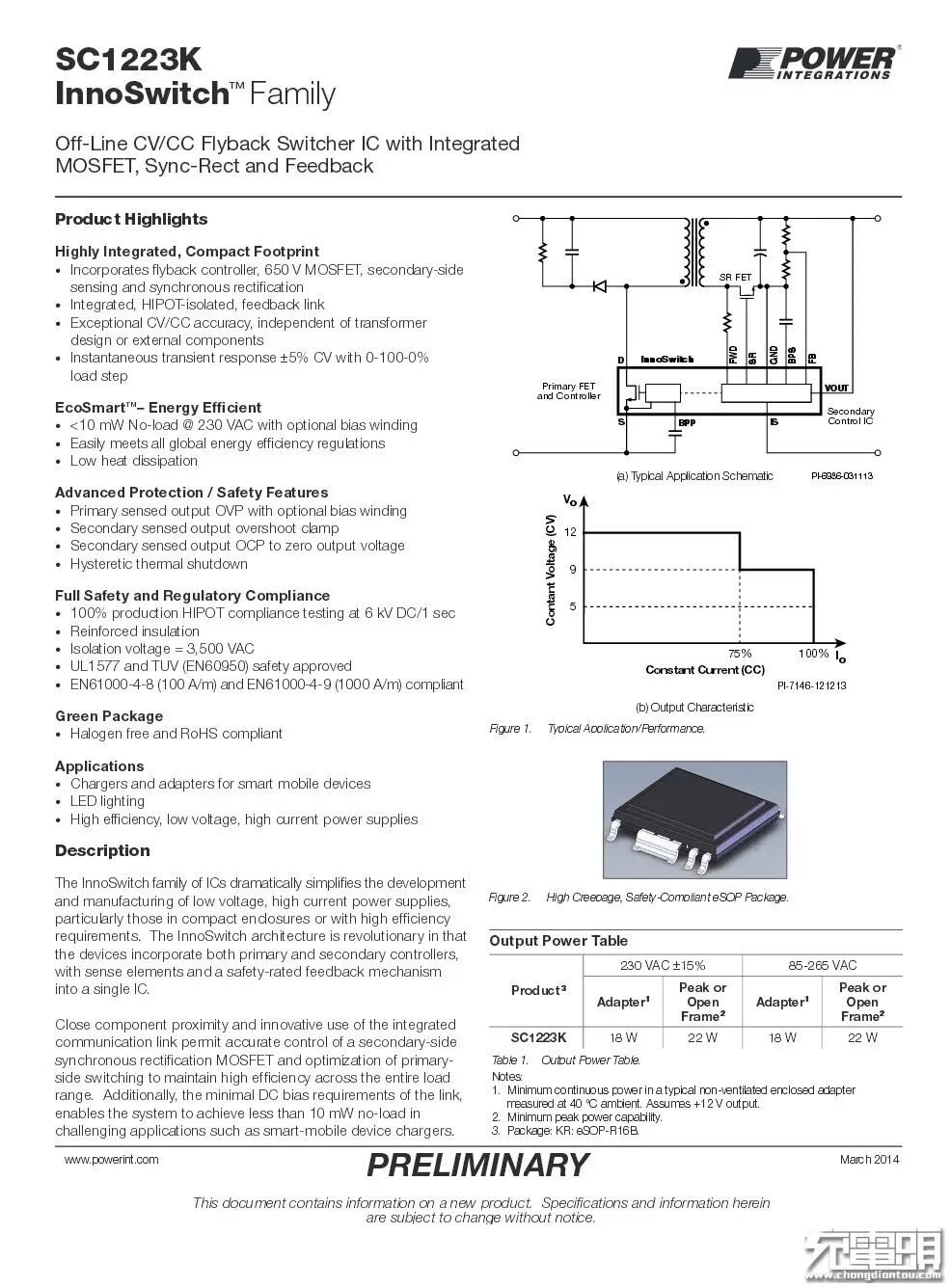

PI 的整合芯片 SC1223K，集成初级开关管、同步整流控制器、反馈电路，一颗芯片囊括几乎开关电源所有功能，十分强大的IC。
性能简测：

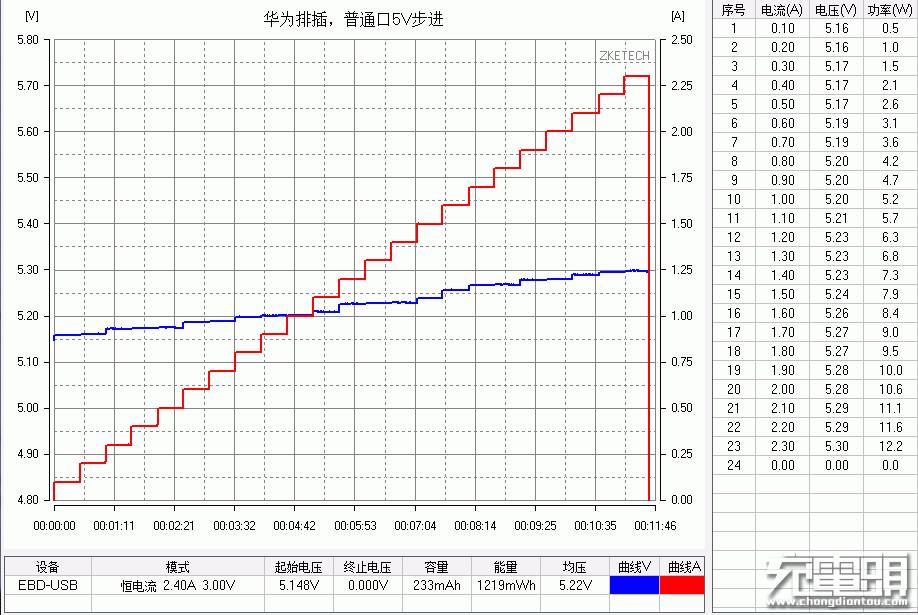

灰色普通5V输出USB口进行电流步进测试，起始电压5.16V，结束电压5.30V，最大输出电流2.3A，最大输出功率12.2W。具有不错的线损电压补偿功能。

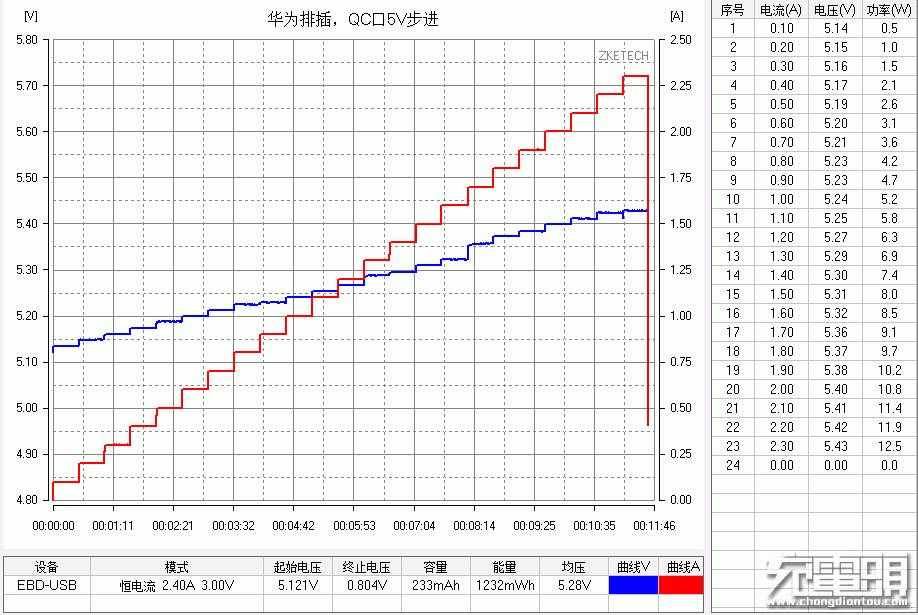

绿色快充口进行5V模式电流步进测试，起始电压5.14V，结束电压5.43V，最大输出电流2.3A，最大输出功率12.5W。具有很强悍的线损电压补偿功能。
绿色快充口QC2.0握手后输出9V，进行电流步进测试，起始电压9.14V，结束电压8.38V，最大输出电流2.3A，最大输出功率19.9W。2.2A时输出正常，2.3A进入预保护阶段，功率限制电压下降。
识别功能小测：普通口短接，iphone 0.9A模式。快充口三星note系列可以顺利握手QC2.0，满载9V1.6A。快充口iphone 0.9A模式。
进行明火燃烧测试。

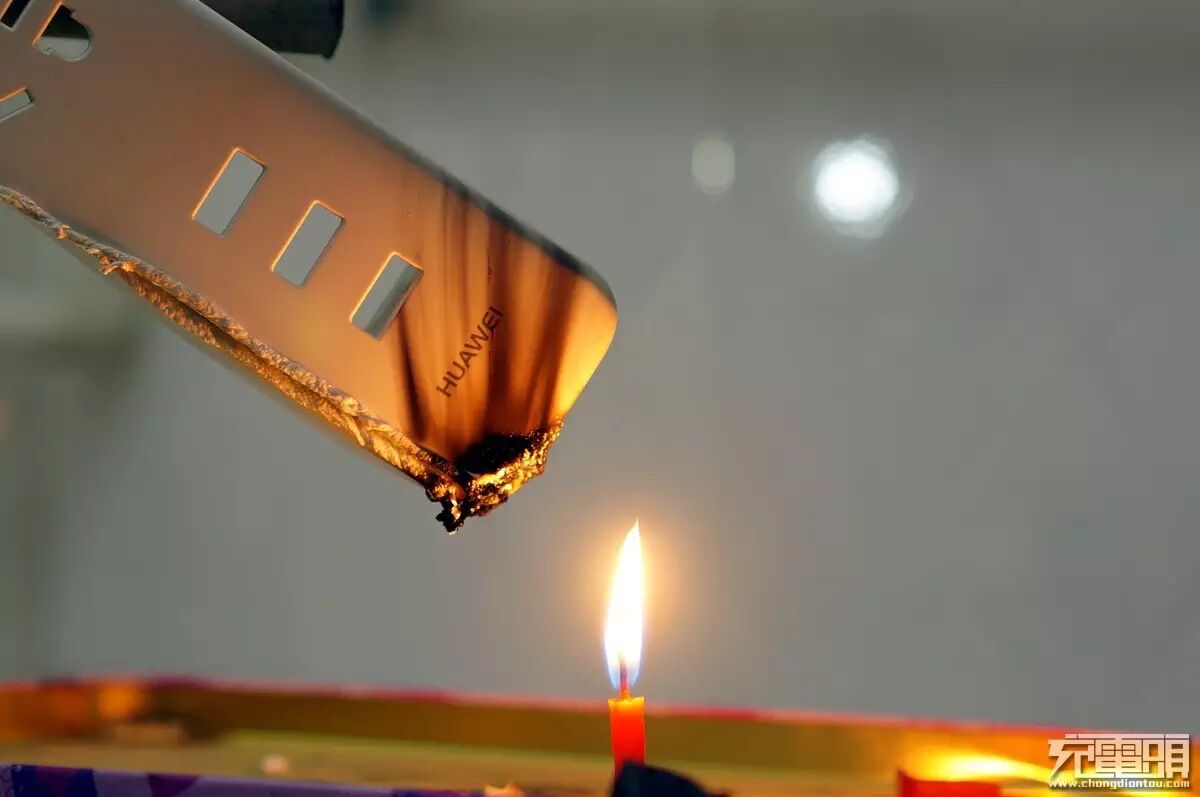

火焰明火直接对着壳体烧30秒，插线板壳体无可见明火，表面轻微融化。
30秒结束后，去除下方火焰，塑料壳体火焰立即自动熄灭。
总结
虽然各种参数都符合新国标要求，但华为AP35并未标注自己是新国标插线板，该款插线板以149元售价登录自家天猫商城开卖，虽然这价格小编觉得还是有点 高，但我们很高兴华为加入这个战局，并且十分高调的携快充功能登台迎战，华为插线板不少细节都体现出用心，149的这个定价所达到的质量做工亦理所当然的 超过几十元产品，如果有降价活动的话小编毫不犹豫会买几个替换掉家里的插满快充充电器的USB插线板，不过苹果用户可能就会遭遇无法识别只能0.9A的蛋 痛问题了 。
