ORICO奥睿科USB插线板拆解报告
ORICO奥睿科是深圳市元创时代科技有限公司旗下一个品牌，主营电脑/数码周边，产品包括存储、网络、WIFI、蓝牙、USB周边、电脑、智能手机等。 ORICO公司旗下拥有完整的产品研发、模具制造、注塑、五金冲压、生产组装、市场推广服务专业产品研发生产产业链，是一家从最开始设计制造到最后产品成 型推广营销都是自己把控品质的大型垂直企业，ORICO也提供专业的OEM/ODM服务，拿到网易、360等品牌大笔订单。日前小编自费购置了ORICO 自有品牌插线板，集成USB输出模块，接下来裸了看看里面长什么样子。

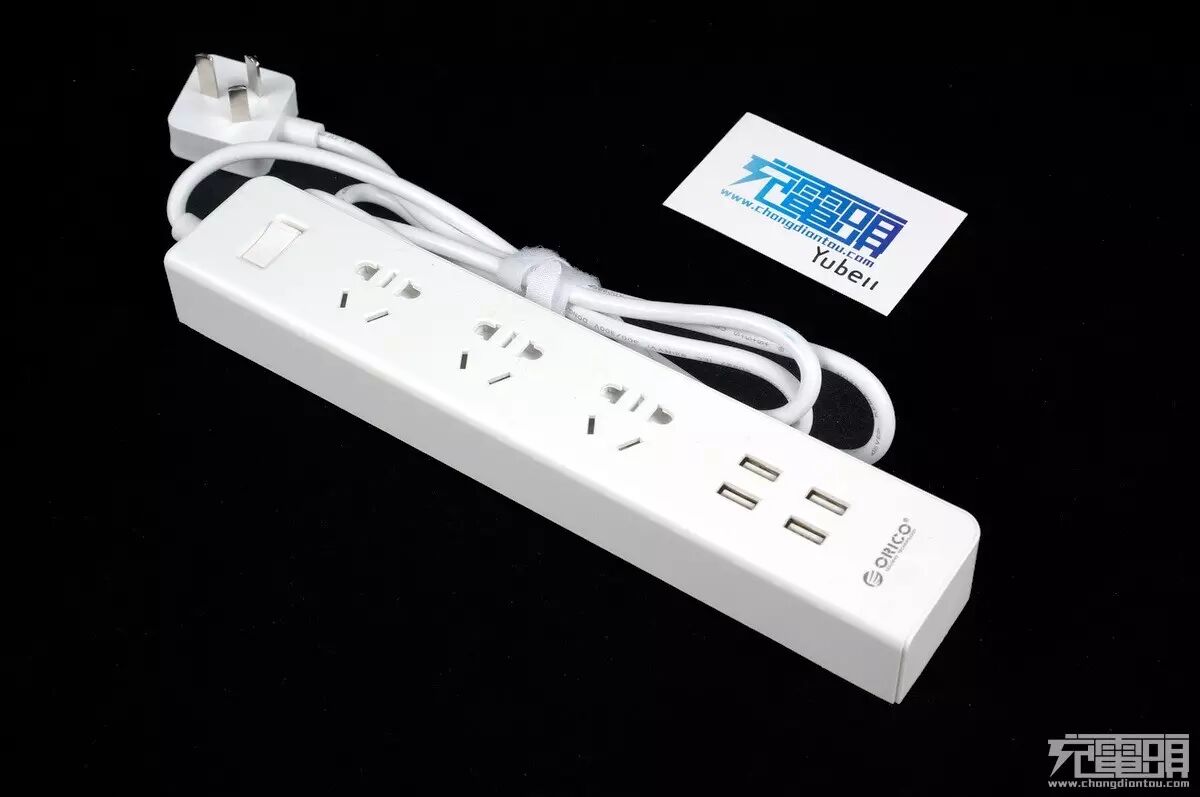

一、开箱ORICO插线板白色修长型风格，左右不对称设计。

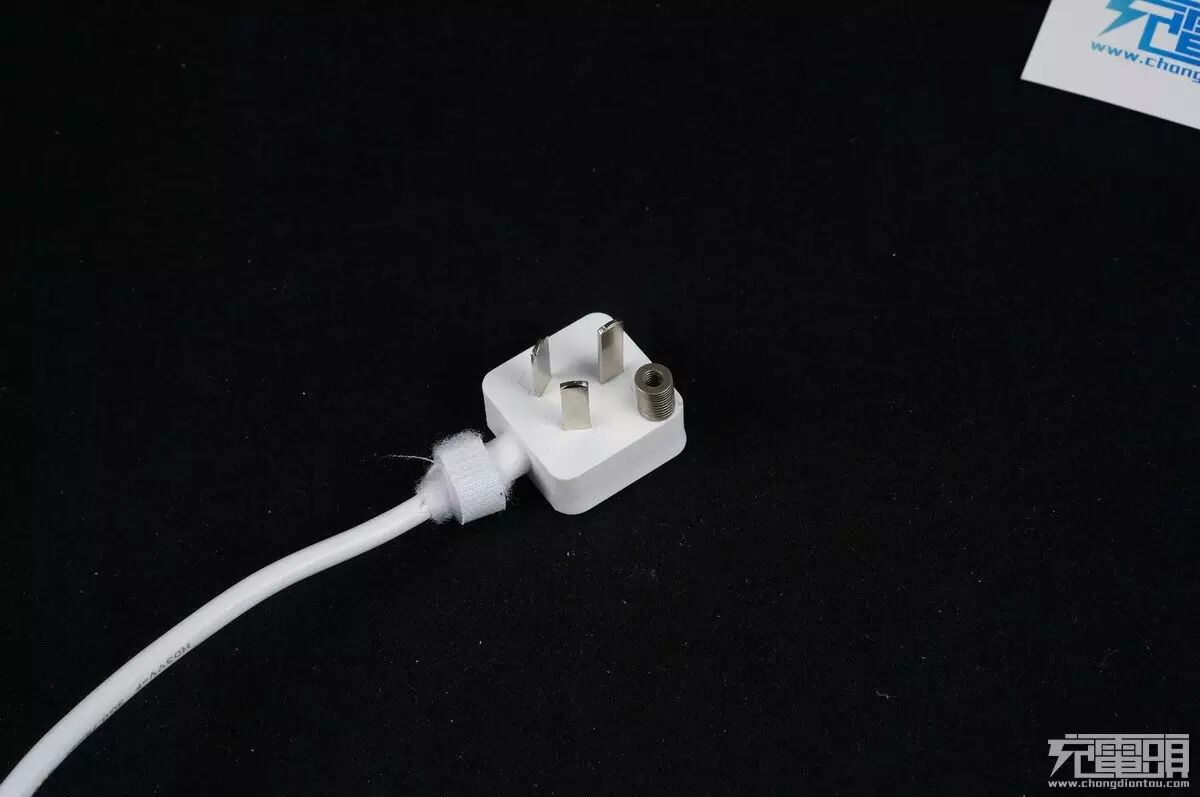

四方扁形插头，线材上带有魔术扎带更易收纳，铜质三脚无磁吸反应。
插头表面带有ORICO商标LOGO。

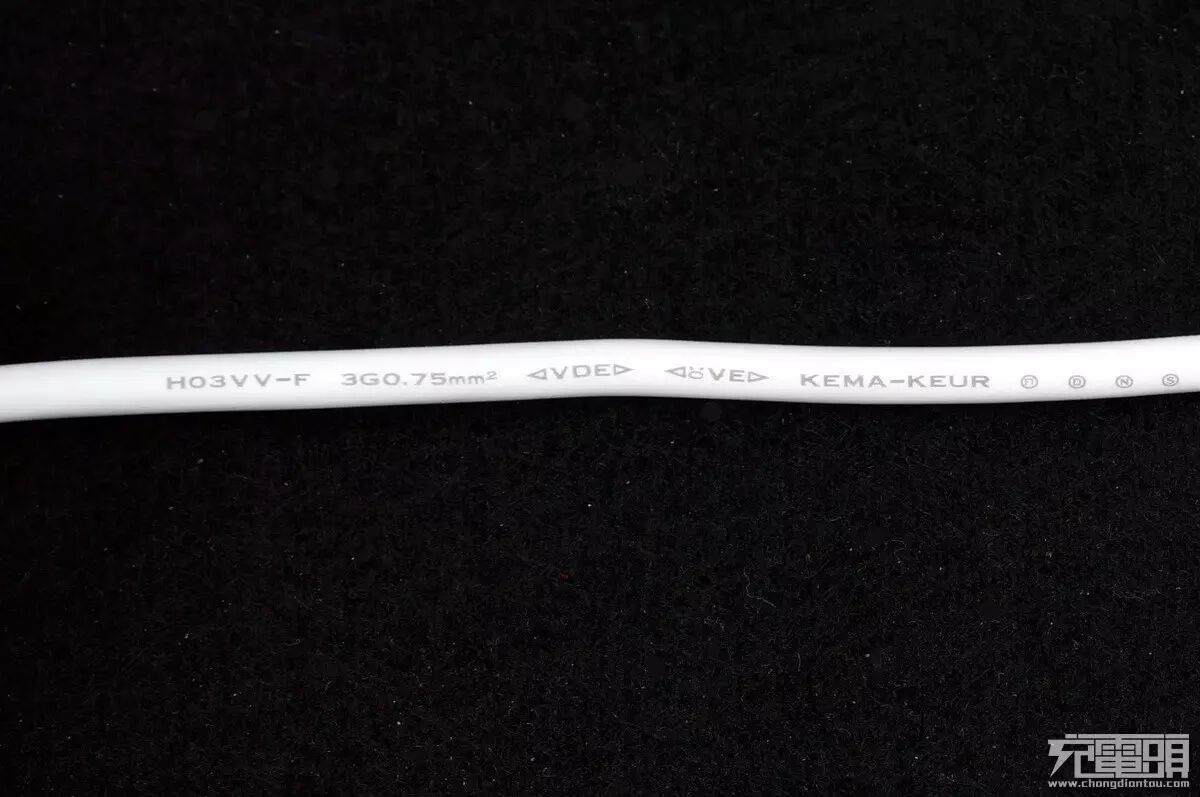

线材横截面为 0.75mm²。

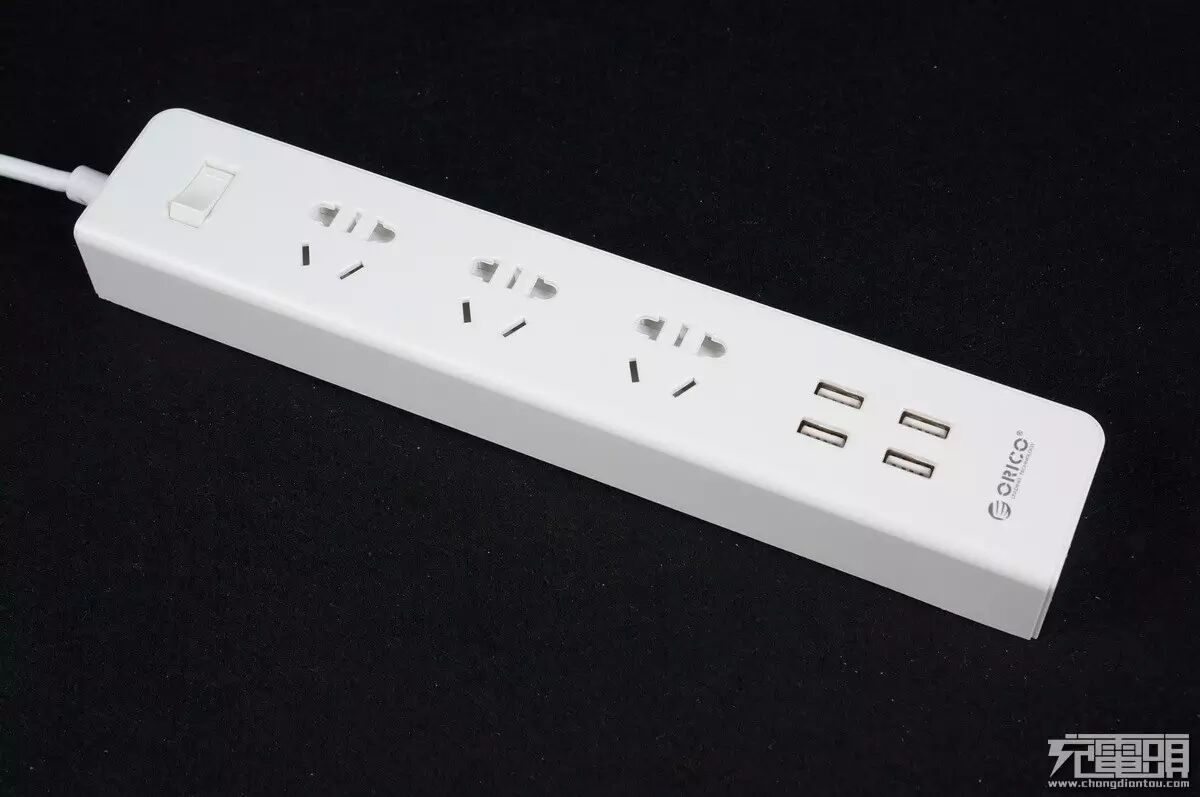

插线板插孔布局为3AC + 4USB。

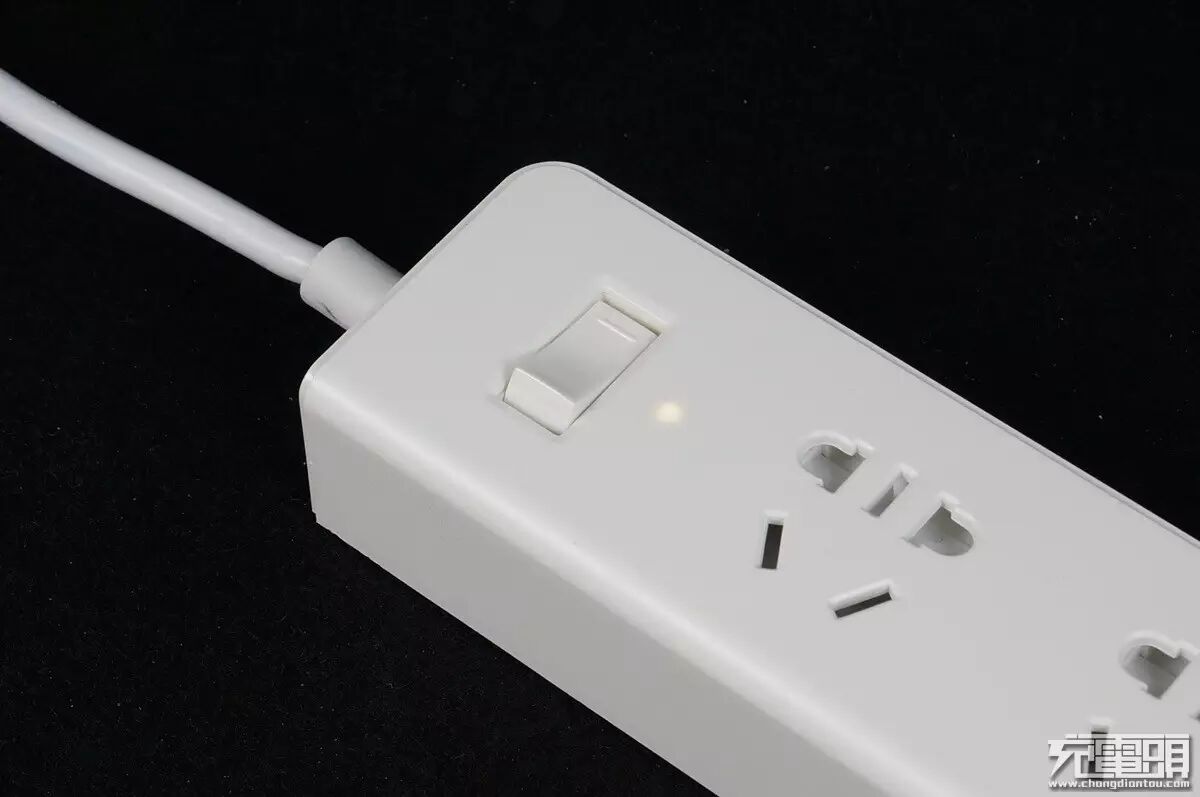

线材进线处做了包覆防弯折，开关部分采用了一个10A带保护的船型翘板开关，开关下面有一个隐藏式白色指示灯。

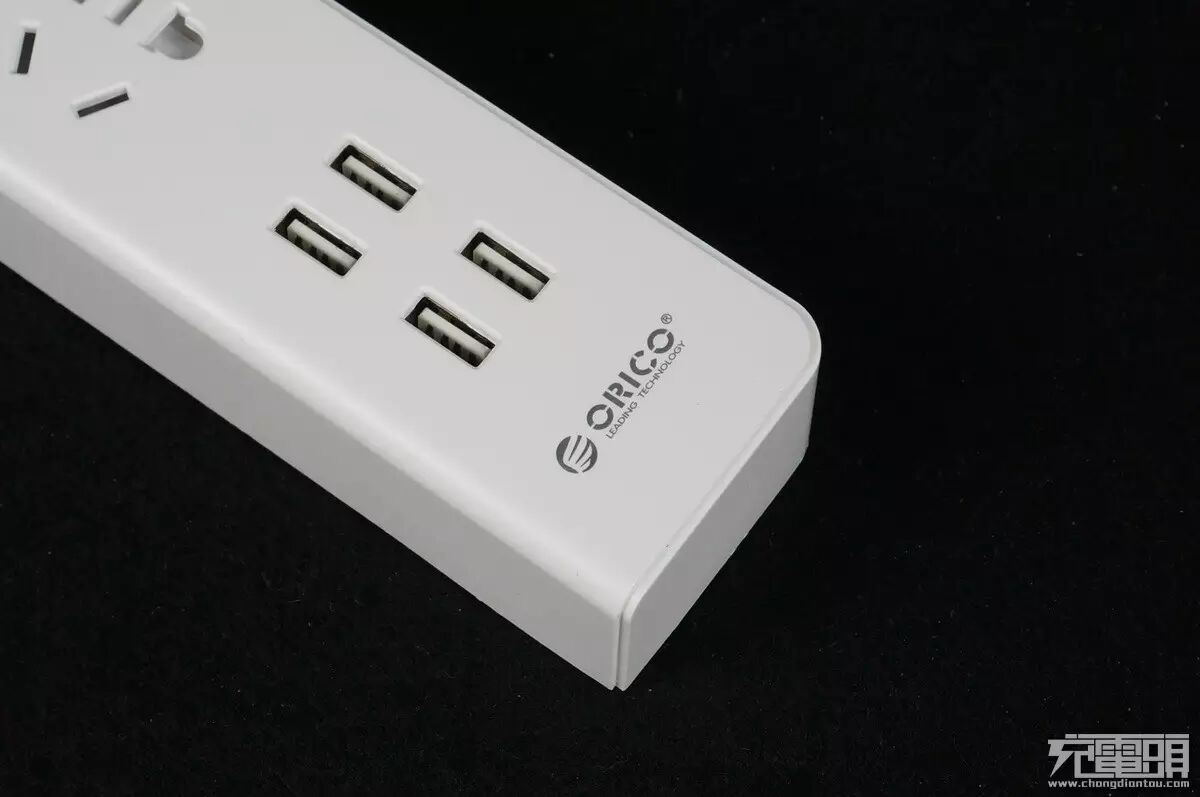

插线板下方是4个USB输出口，USB并无标注信息，最下面是ORICO商标。
翻过来看底部，四个角带有4颗防滑脚垫。

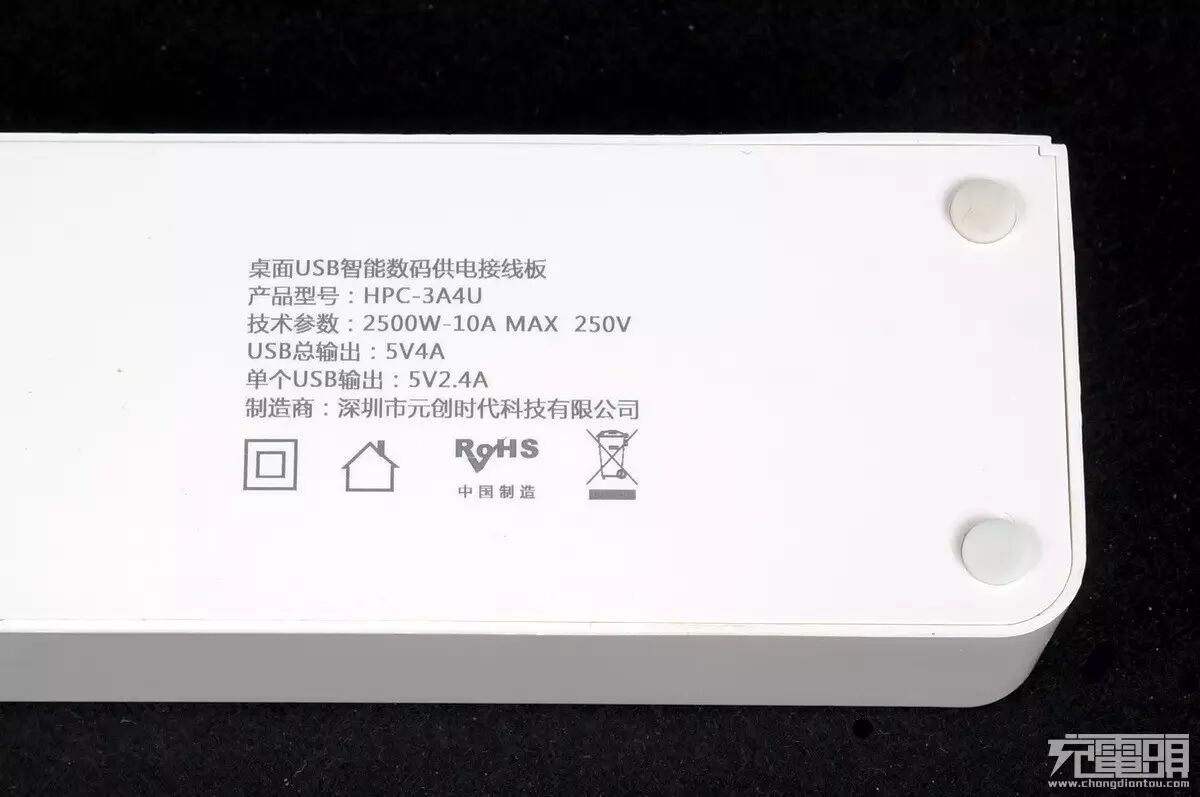

产品铭牌信息，品名：桌面USB智能数码供电接线板、产品型号：HPC-3A4U、技术参数：2500W-10A 250V、USB总输出：5V4A、单个USB输出：5V2.4A、制造商：深圳市原创时代有限公司。
ORICO插线板装配使用的是普通十字螺丝。
二、拆解

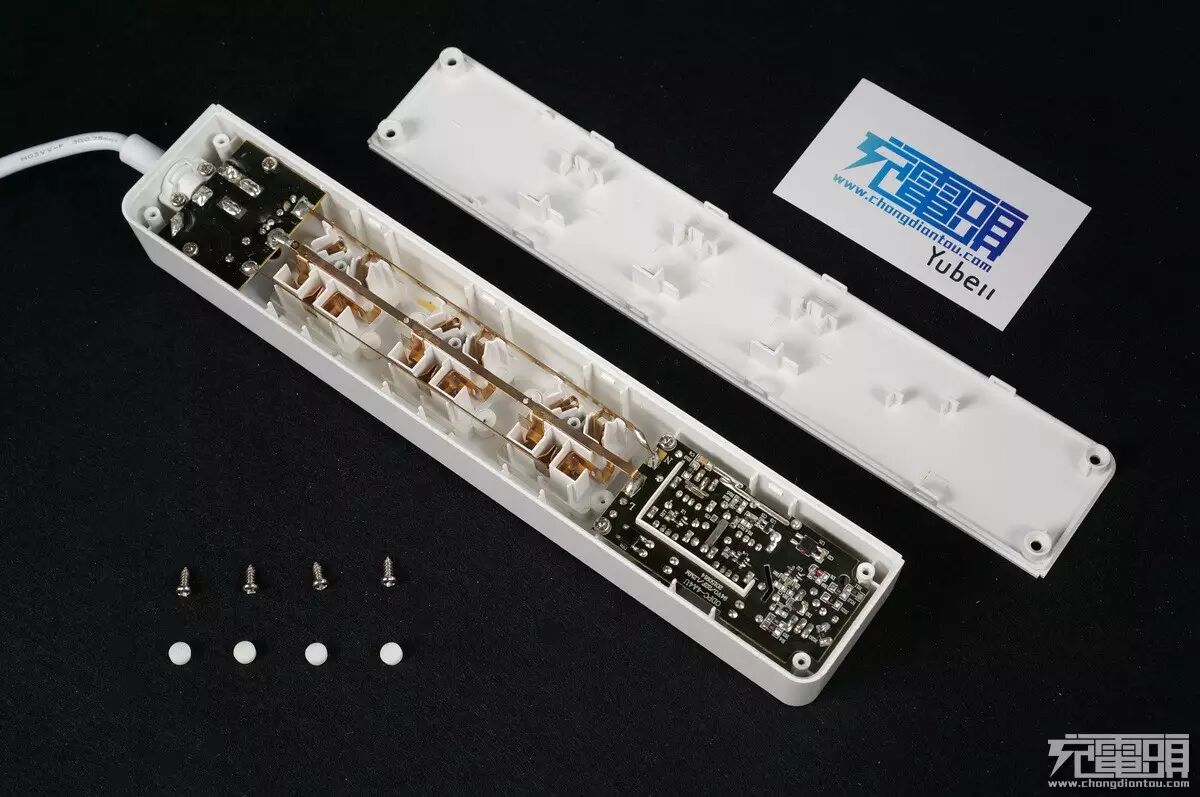

去掉4颗螺丝后，底部盖板还有卡口扣紧整体性较高，轻轻撬开可以无损开盖。

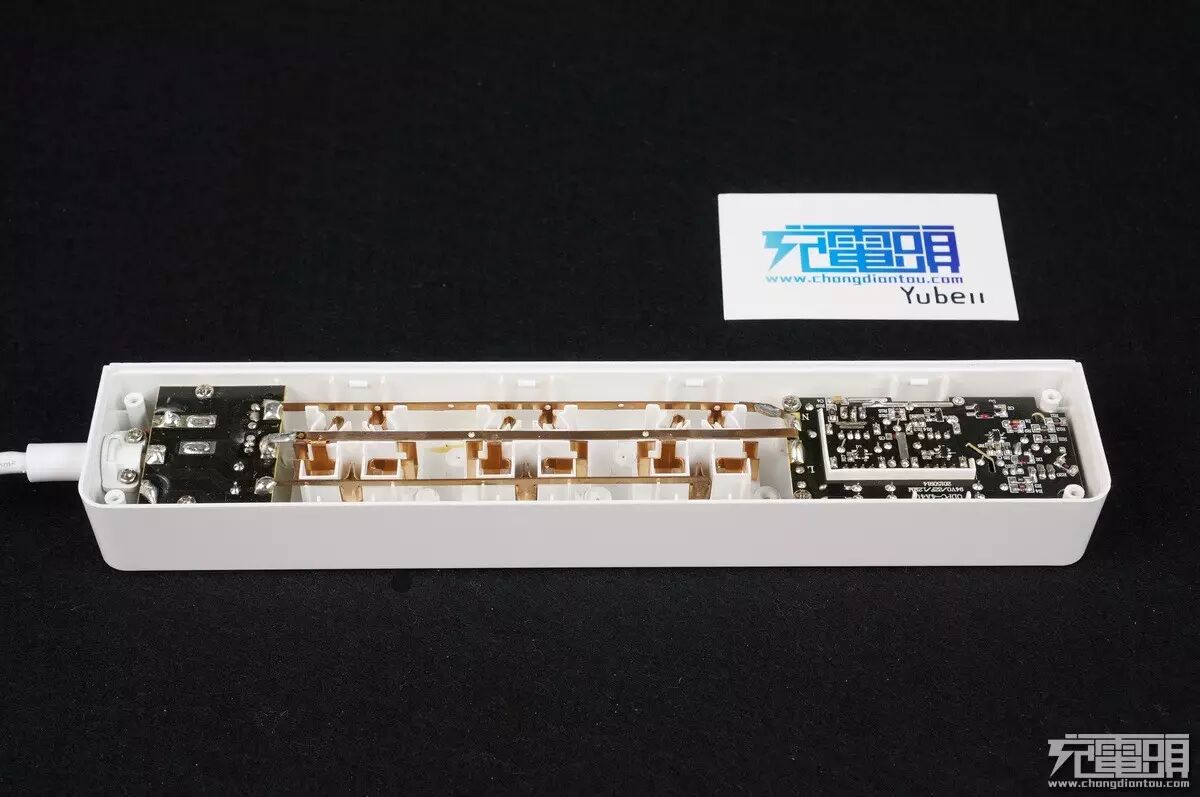

插线板分为开关模块部分、铜条插孔部分、USB模块部分。

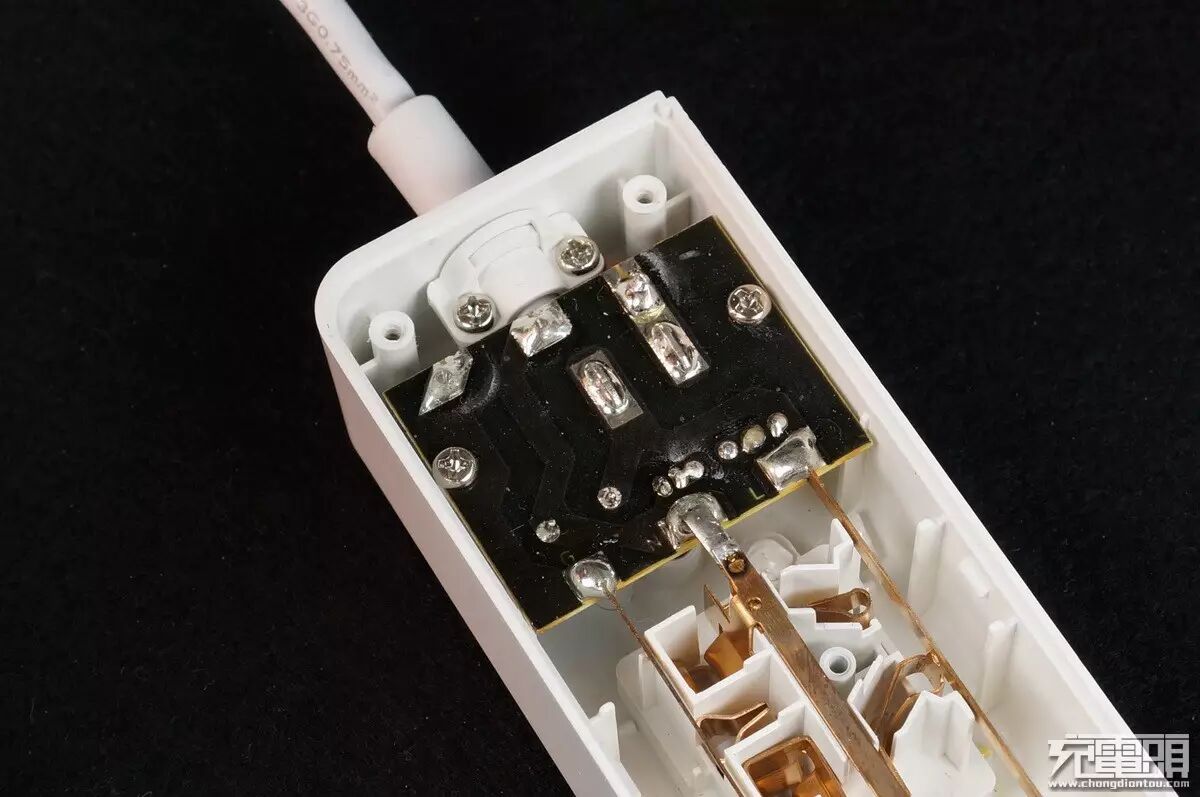

线材进线口有限位压板，避免拉扯时线材脱出造成危险。一体铜条直接焊接到开关PCB上面，采用过孔焊接非常牢固。
一体铜条部分。

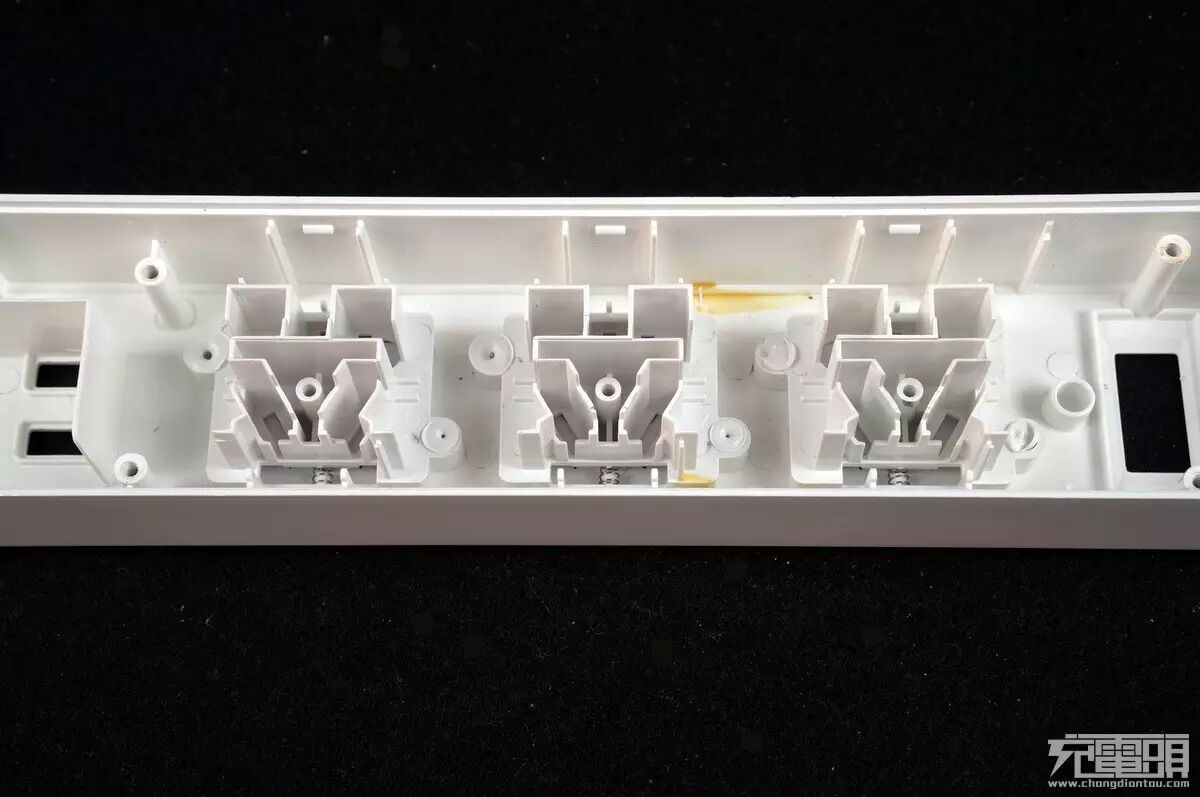

去掉所有部件，剩下插孔保护门模块，模块通过熔压固定起来。

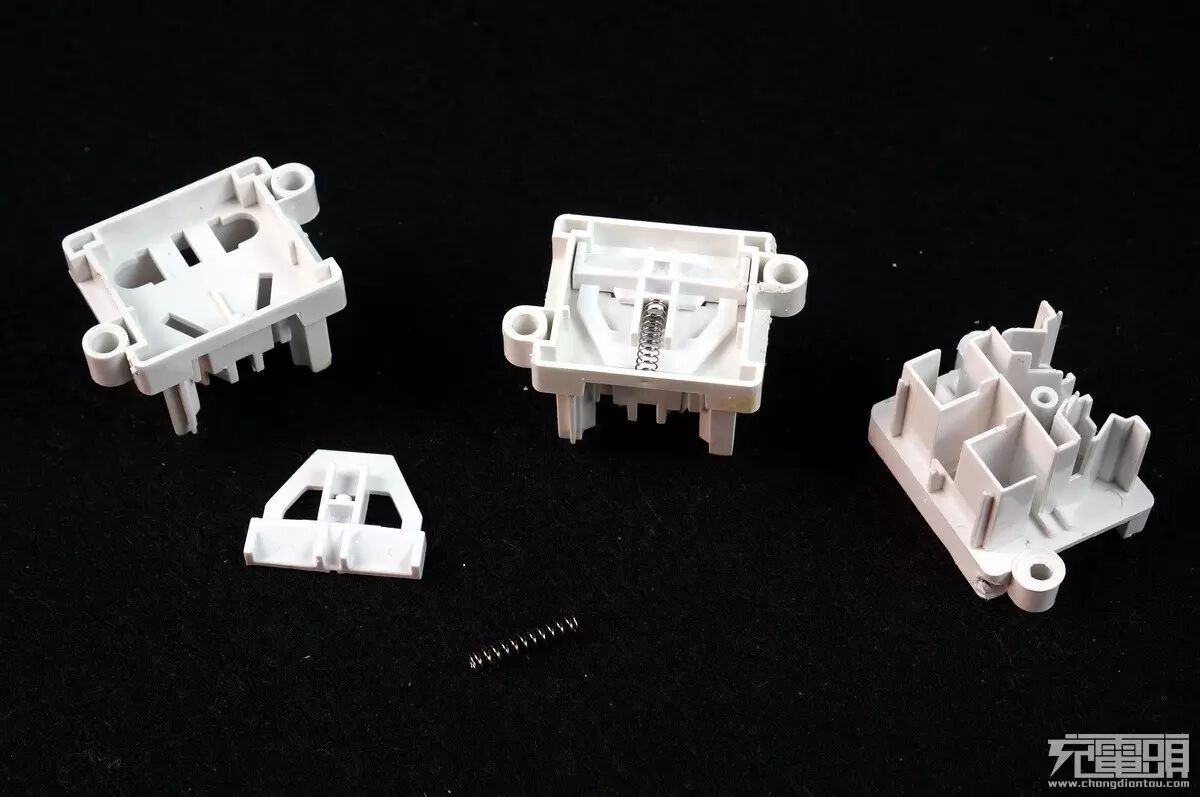

保护门模块拆解，保护门使用弹簧顶起。

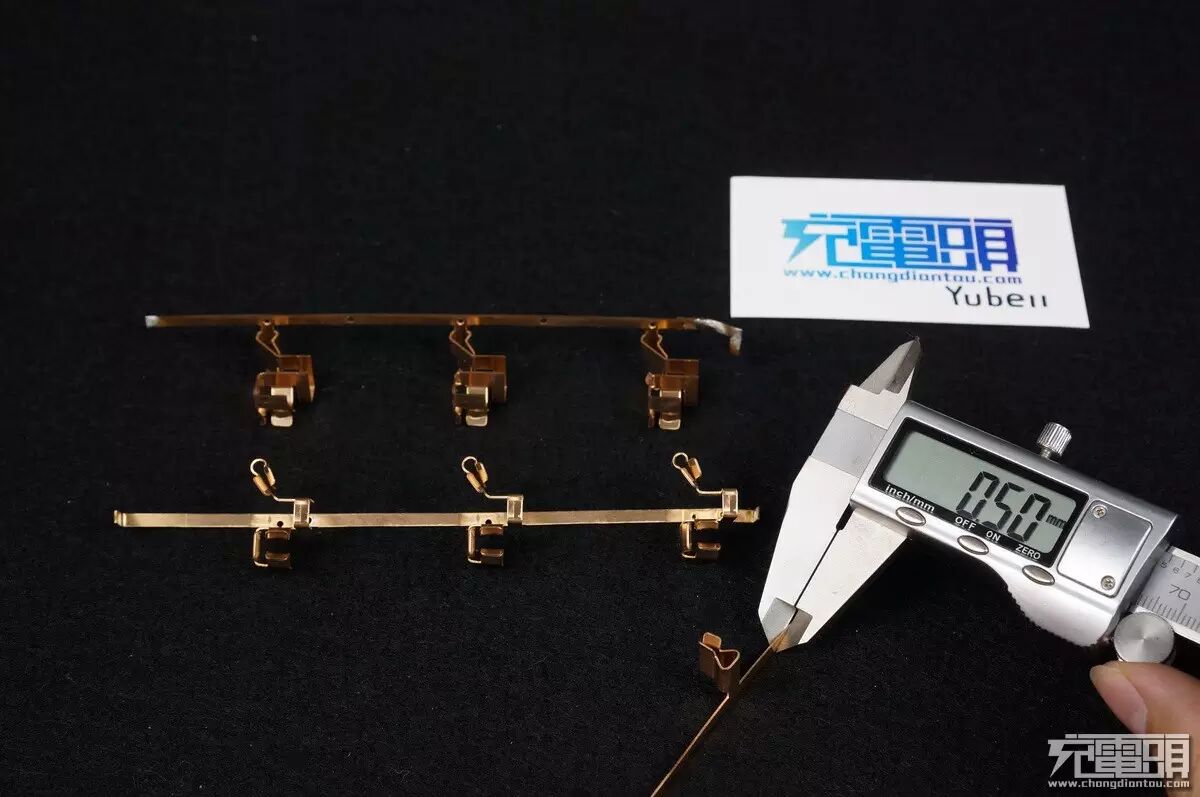

一体铜条厚度为0.5mm。

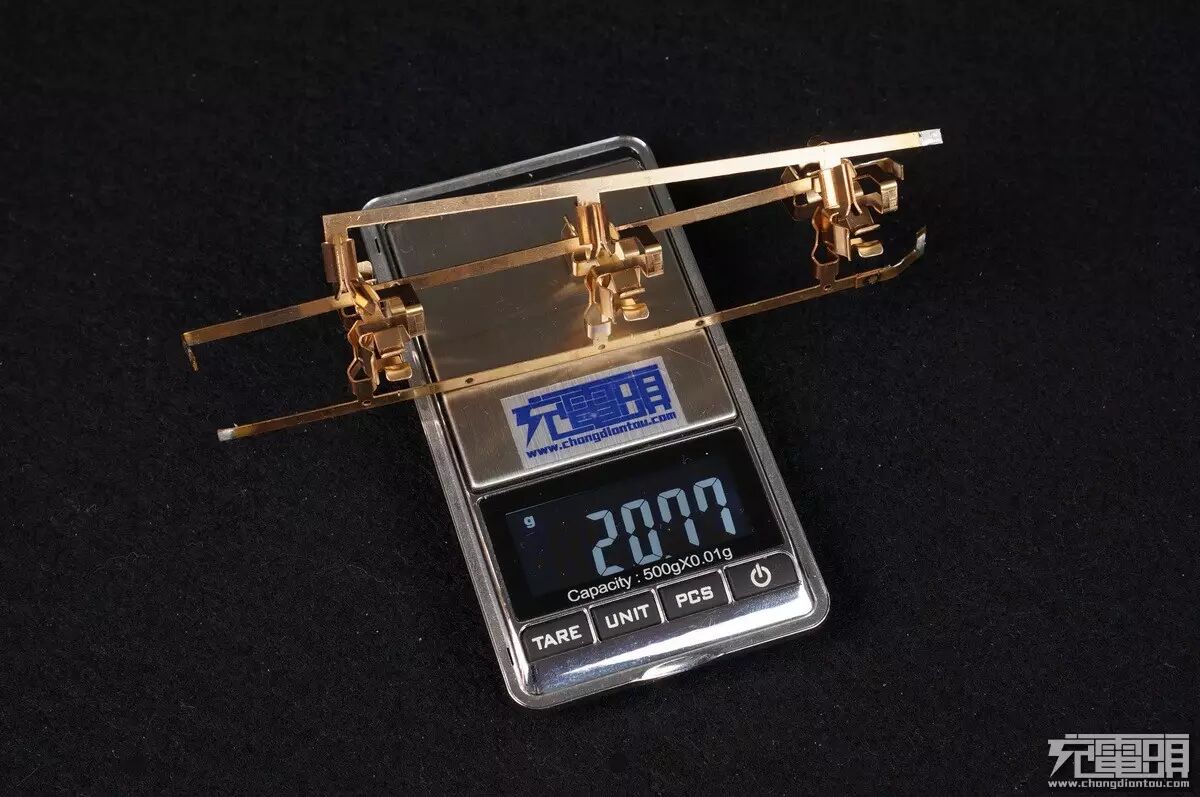

三根铜条重量为20.77g。
铜条AC夹持口细节，光滑无毛刺。

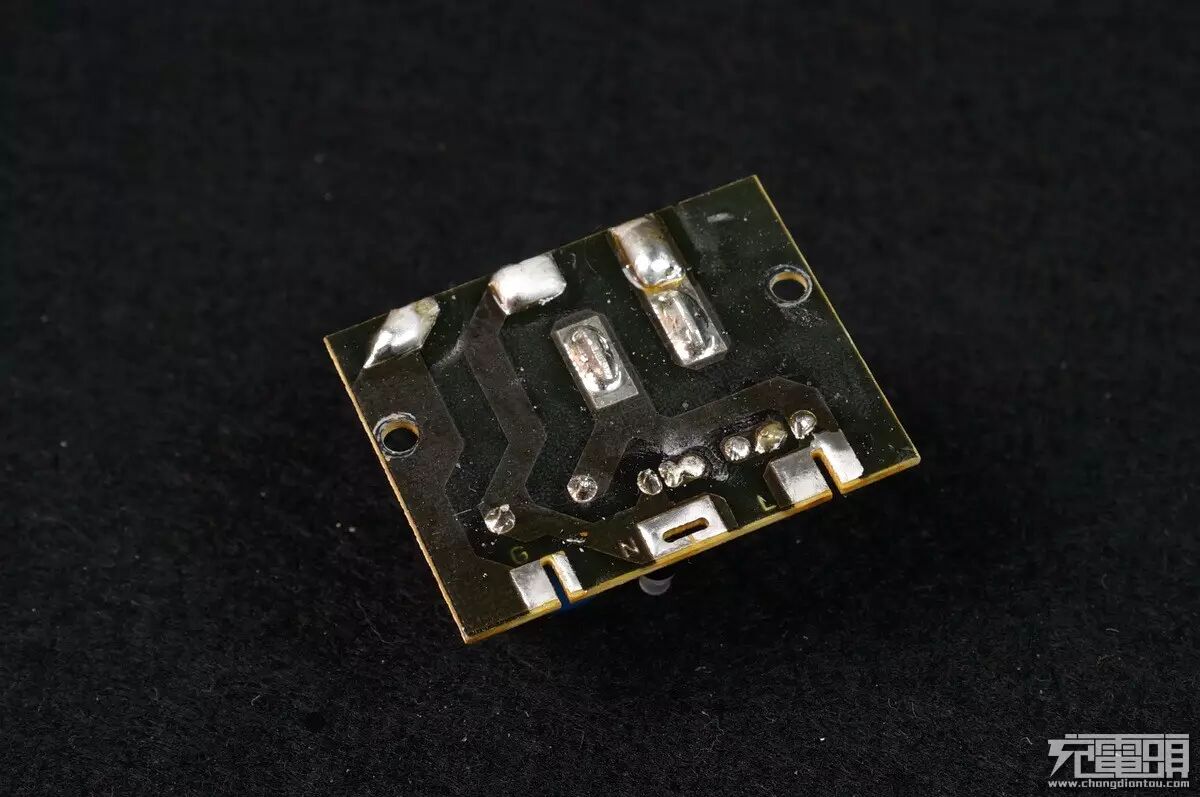

开关模块PCB焊点饱满走线宽大，可以看到铜条的焊接位做了开口设计，这样的进孔焊接牢固度更高。

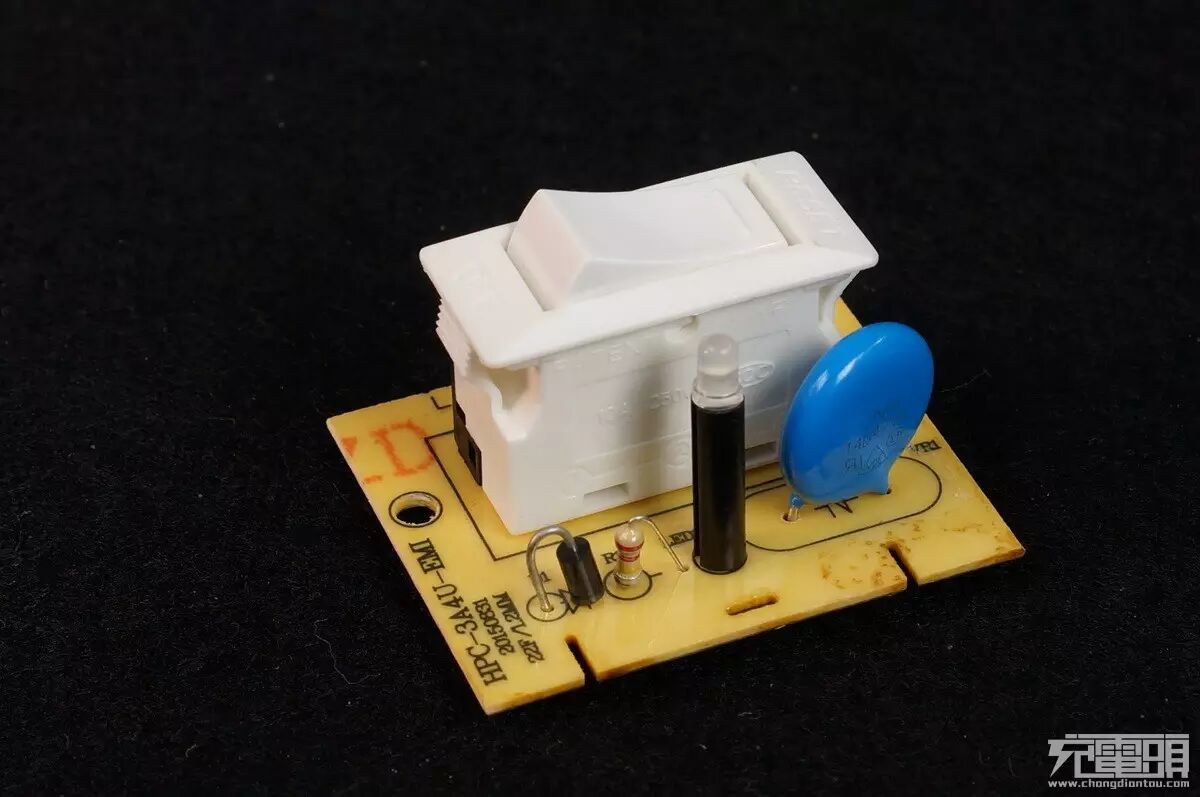

蓝色的是防雷防浪涌压敏电阻，黑色套管顶起白色电源指示灯，10A过载开关。
开关来自慈溪云飞电气有限公司。

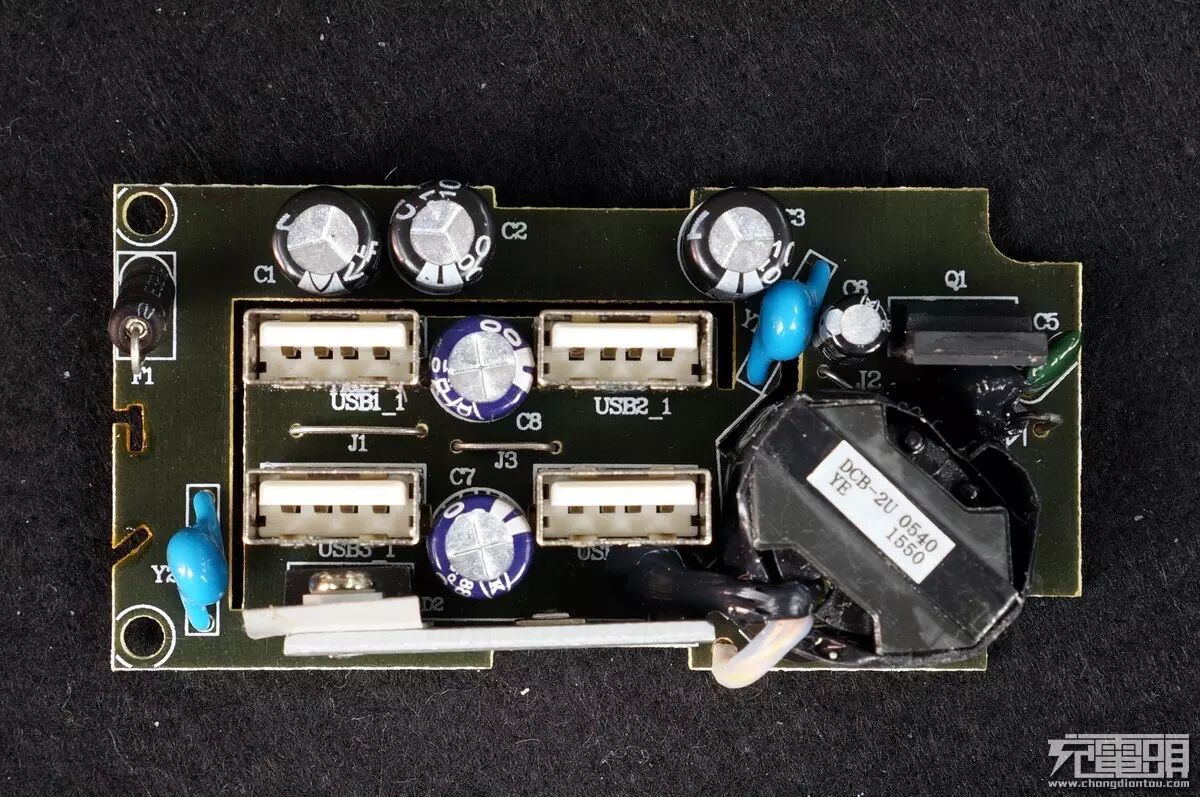

USB模块正面。

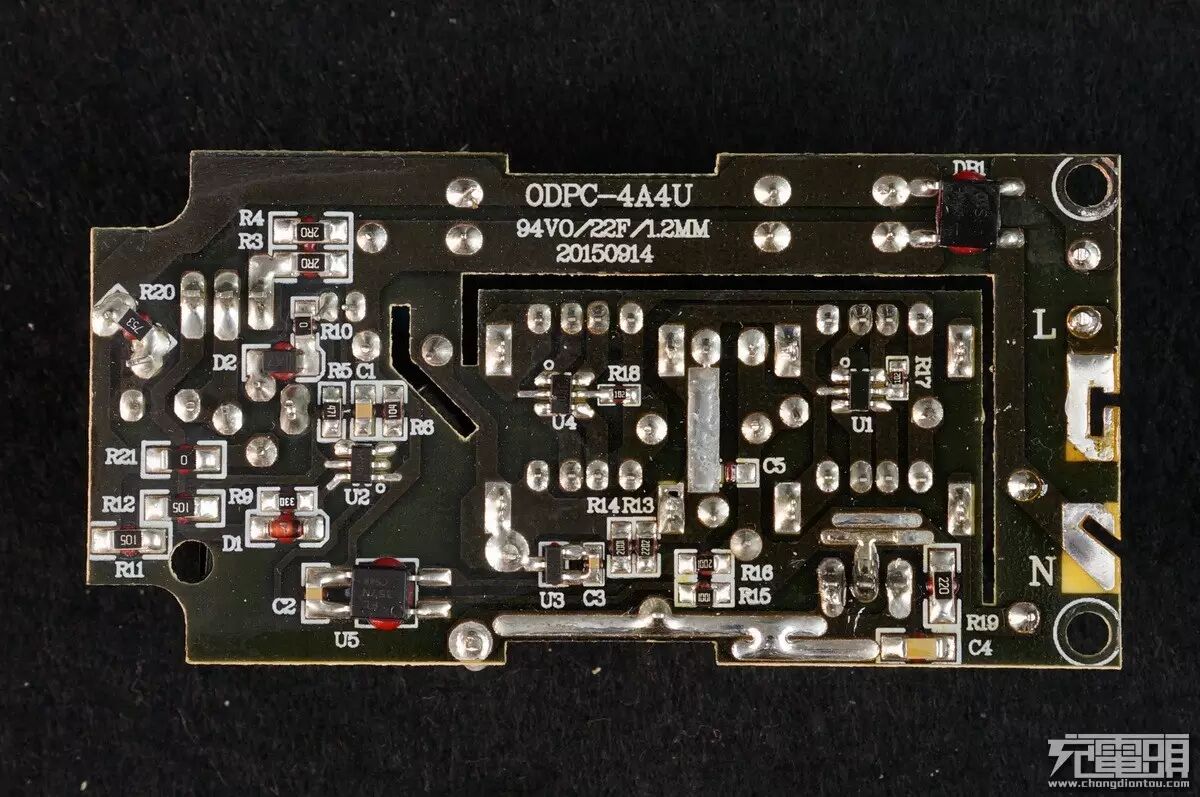

USB模块背面。

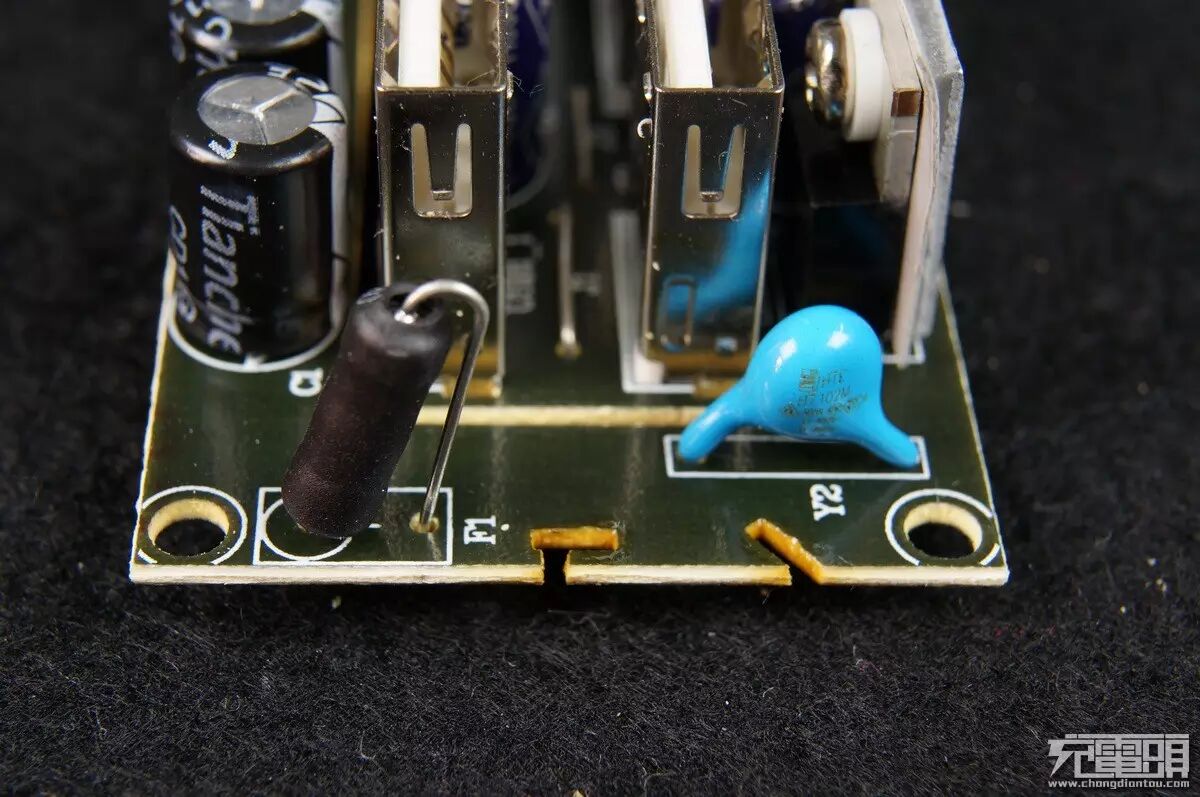

USB模块PCB上也预留了凹口，让铜条插进孔内焊接更加牢固。黑色的是套皮保险管，蓝色是防止漂屏的Y电容。

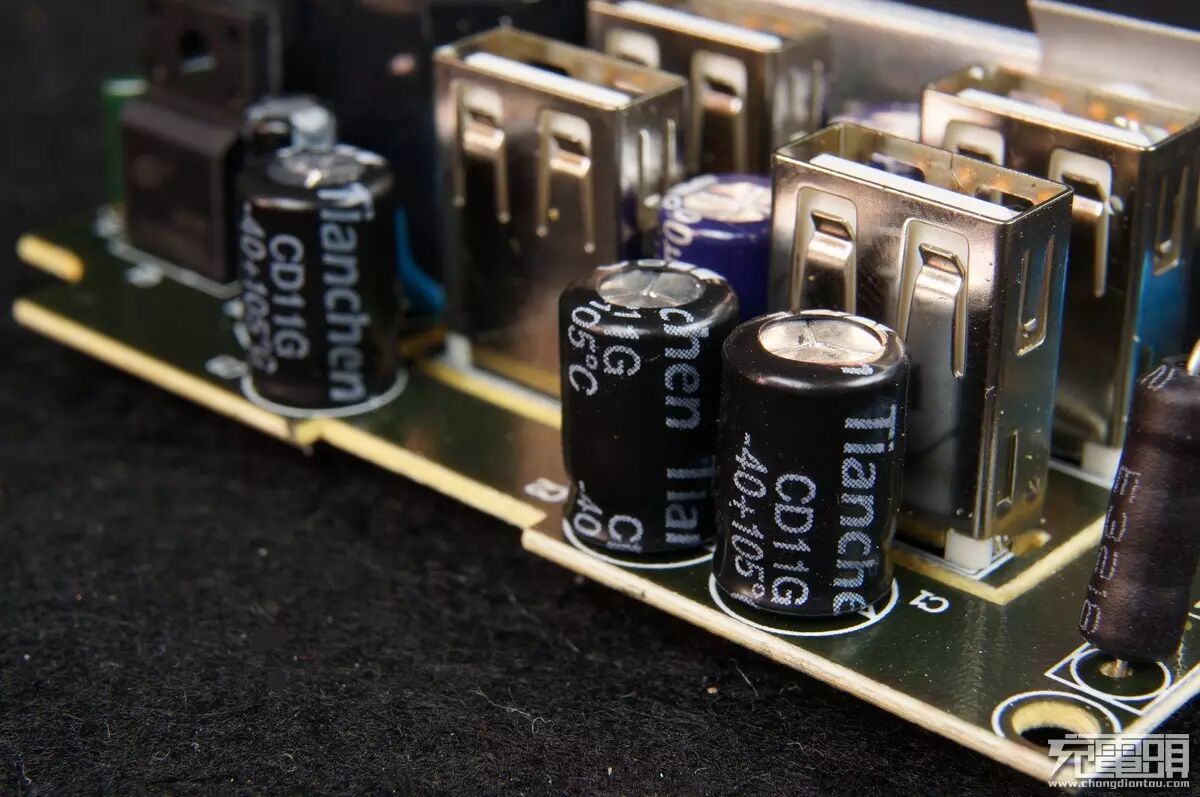

高压输入使用了三个400V10uF电解电容。

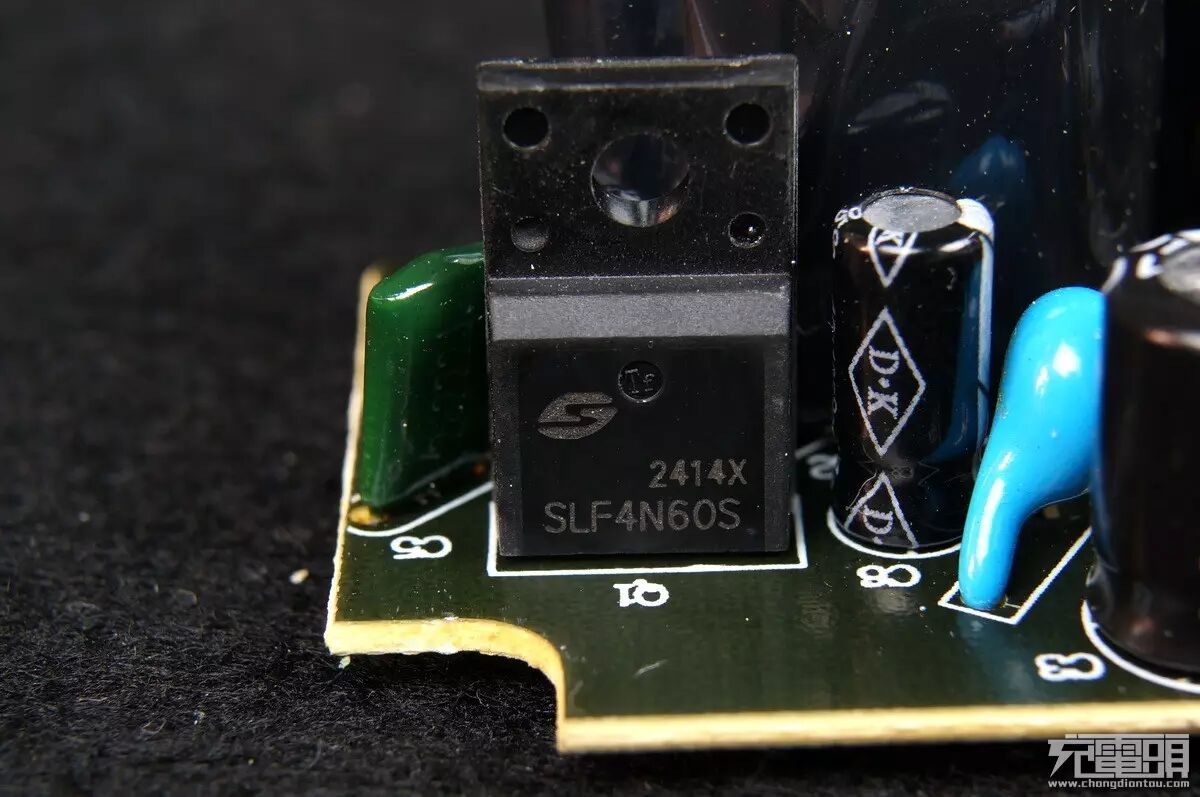

MOS场效应管。

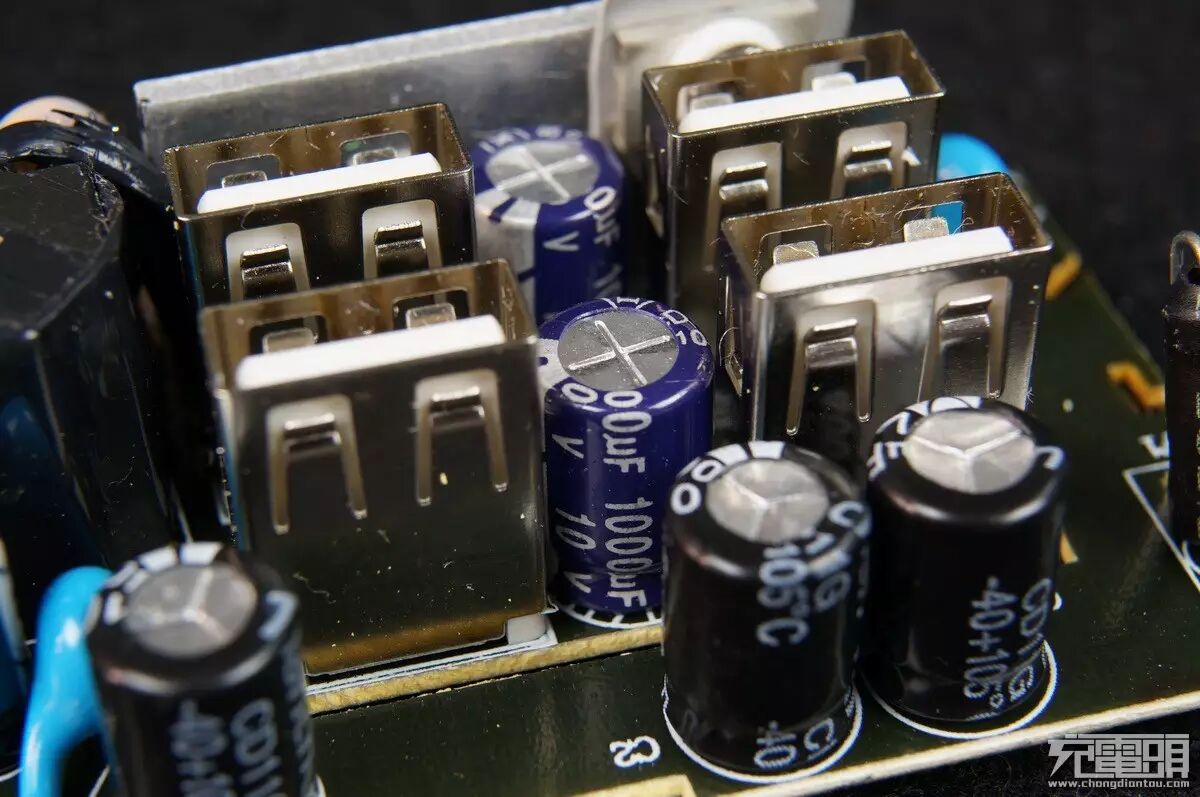

5V输出滤波使用了两颗10V1000uF电解电容。
变压器。

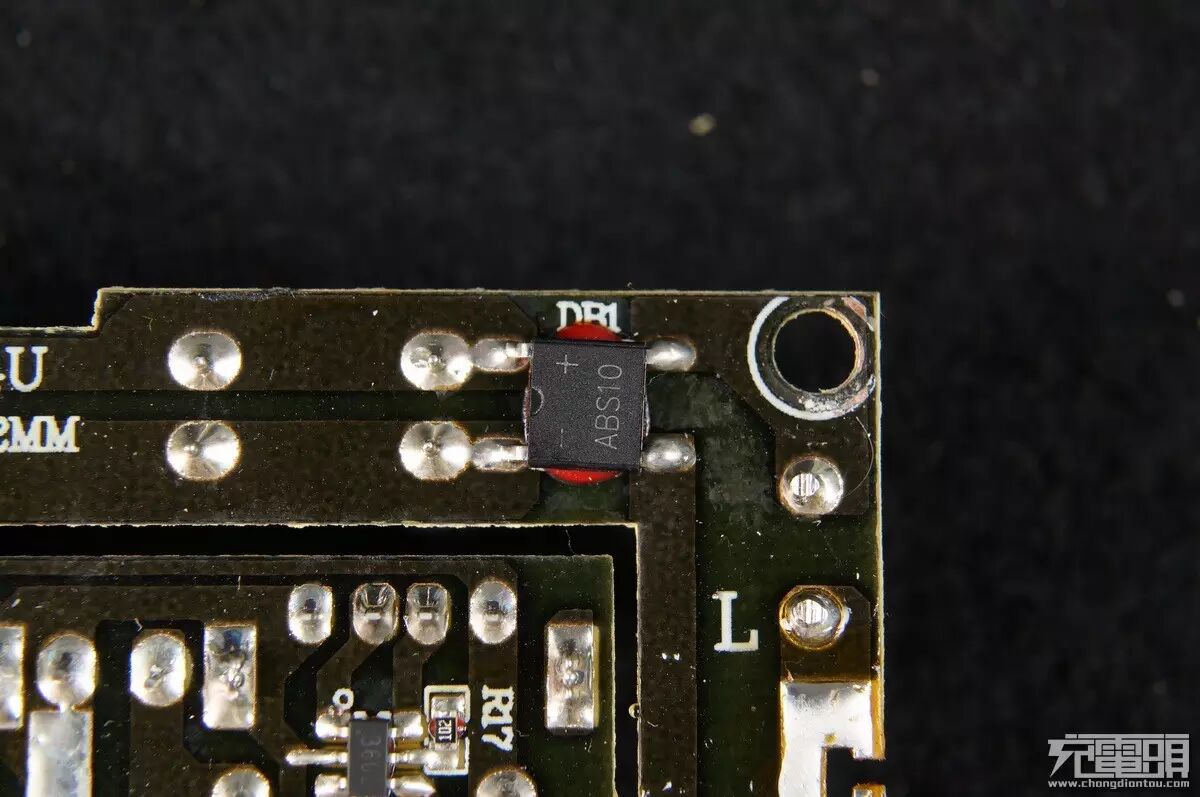

ABS10整流桥。

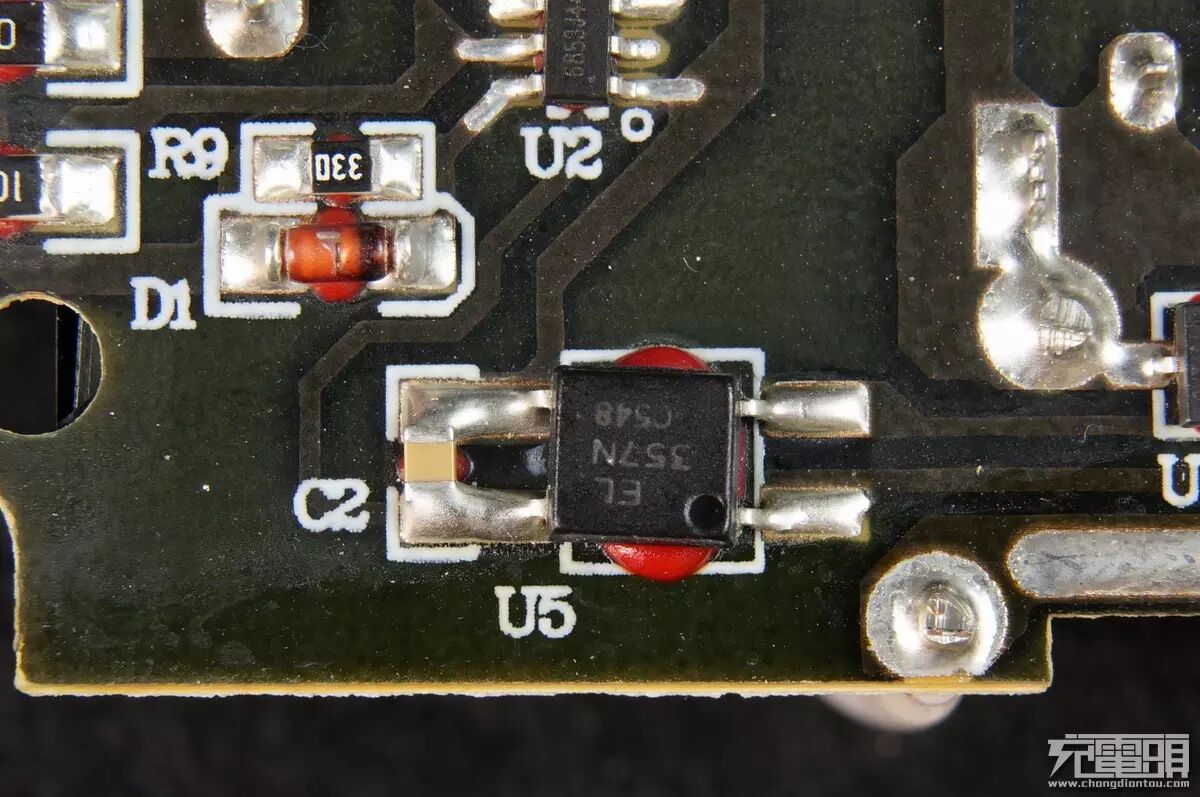

EL357N贴片光耦。

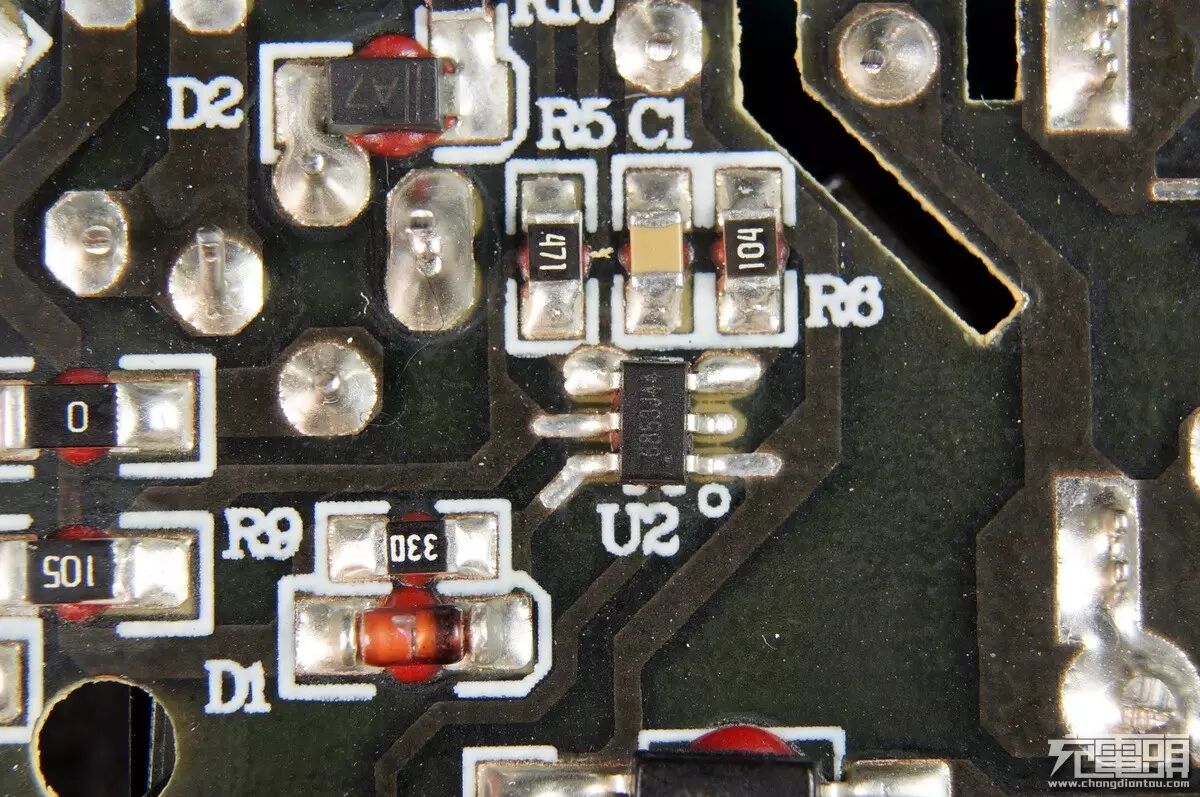

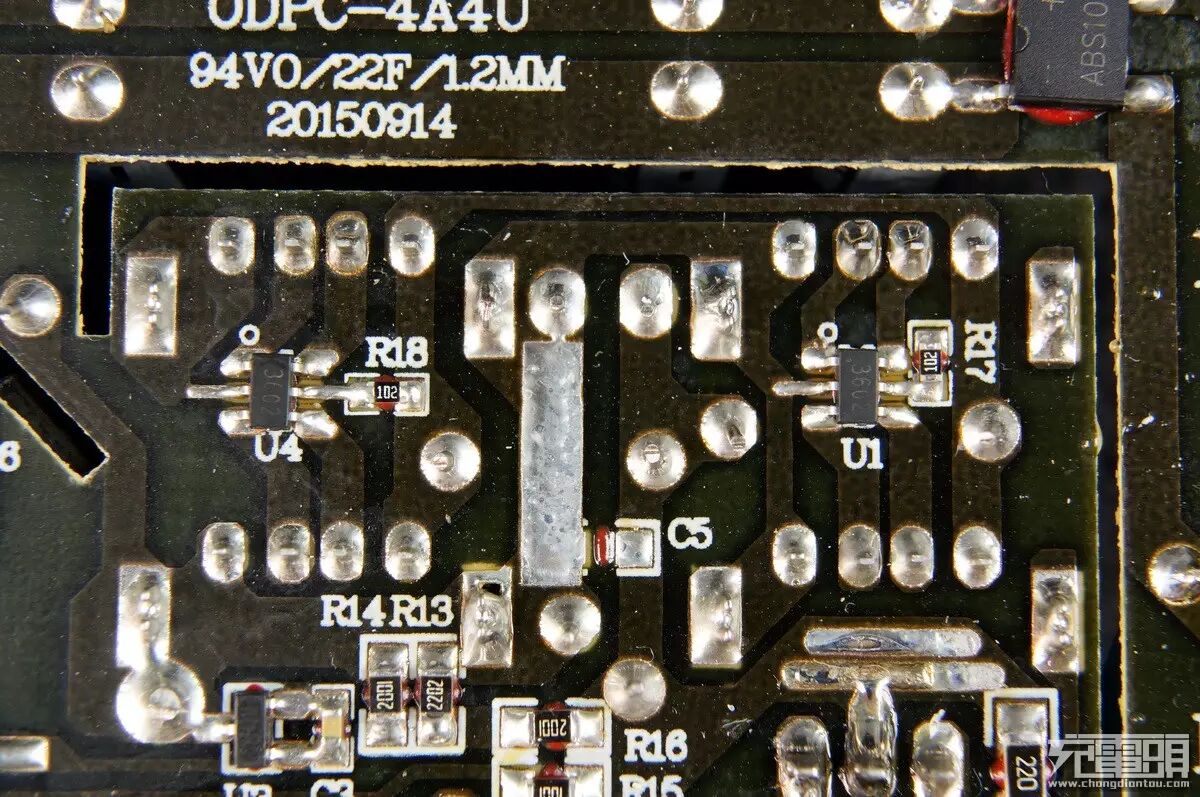

使用了两颗丝印3602智能识别芯片，每颗可以提供两个USB口识别功能，也就是4口全部带只能识别。

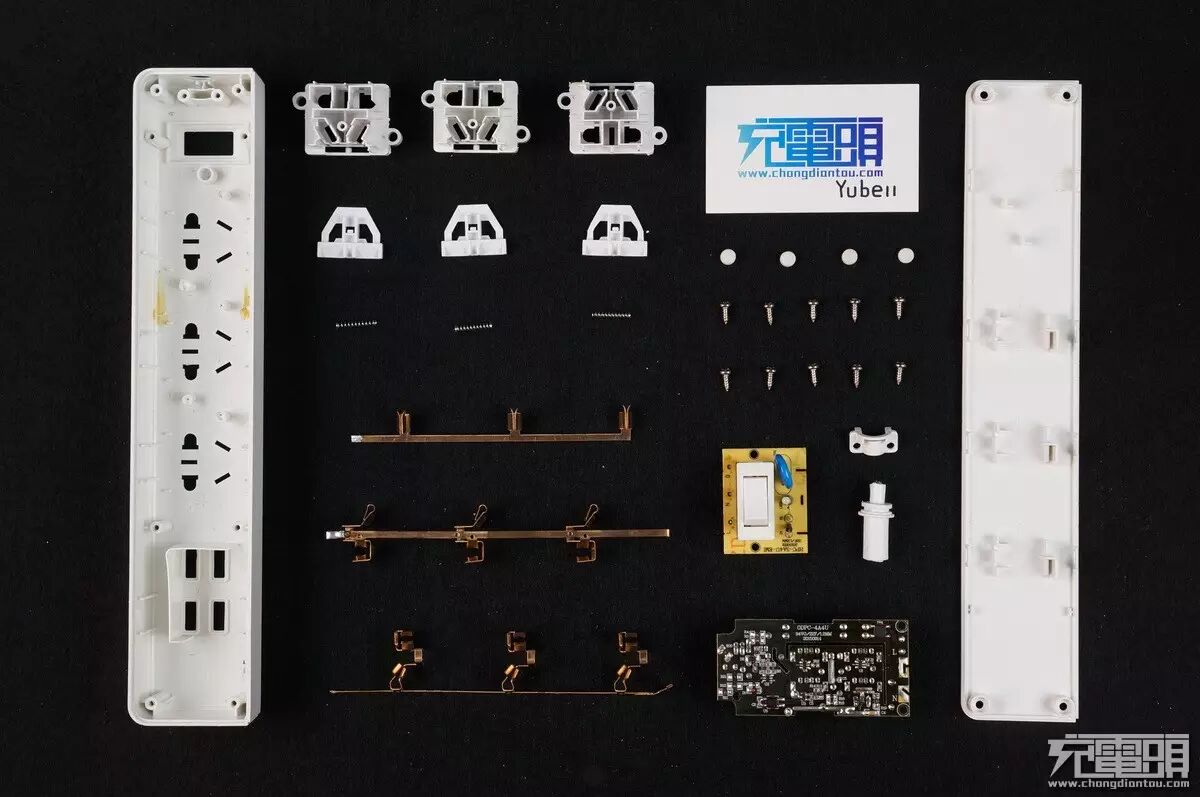

全部拆解一览。
三、总结
奥睿科USB插线板使用了时下主流的一体铜条设计，铜条厚度为0.5mm，配备了3个AC插孔与4个USB插孔，USB插孔使用了两颗智能识别芯片 达到4口全识别。AC插孔带有儿童安全保护门，使用了10A船型翘板过载开关，铜条与PCB过孔直接焊接更加牢固。ORICO为别人代工的产品我们见多 了，这次自己品牌的产品通过拆解发现，做出来细节质量还是可圈可点的。
