YZX ZL1100程控快充测试电子负载简测

目前快充协议越来越多，MicroUSB、Type-C等各种接口充斥市场，对测试设备的要求也越来越高。不久前YZX studio推出了一款程控电子假负载ZL1100，集诱骗、负载、测线阻等众多功能于一身，来看看这款测试仪到底有哪些不同之处。

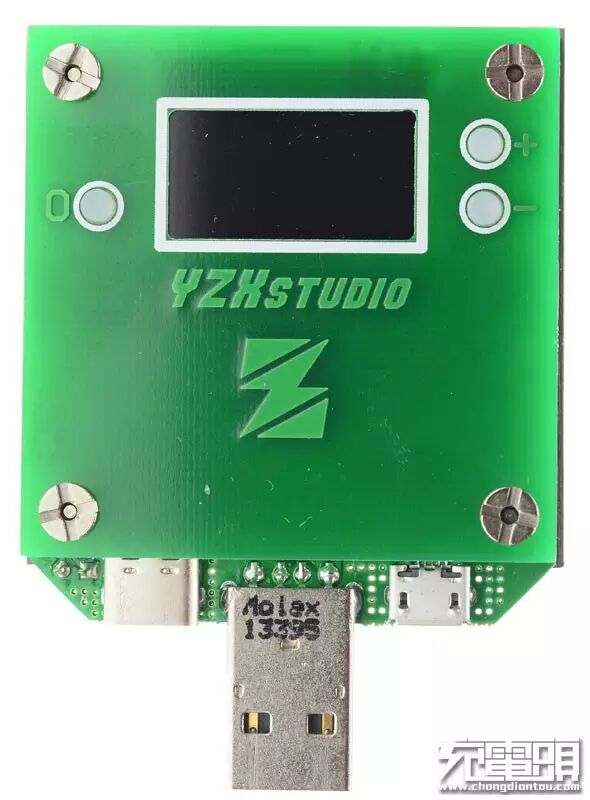

外观正面照，以印有商标字样的电路板盖住，保护内部元件及萤幕，萤幕两旁三个功能按键分别是OK/+/-，按键顶部使用矽胶键帽提升按压手感。

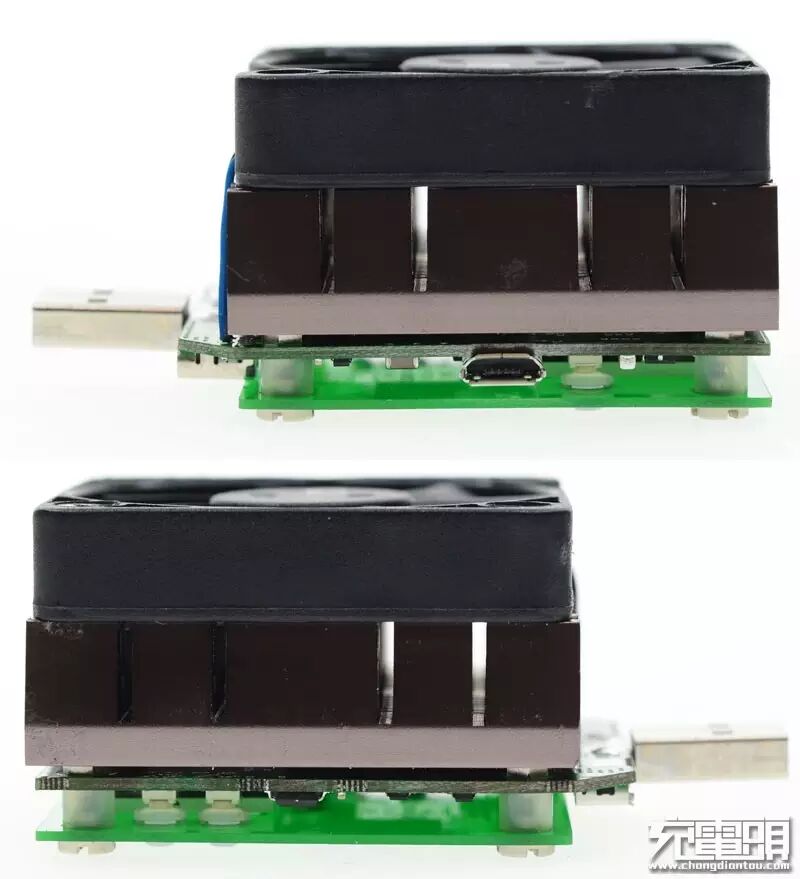

产品侧面照，其中一个侧面有Micro USB埠，此为用来仪器供电、即时量测数据输出、韧体升级使用。

产品输入埠提供三种选择，Micro USB插座(左)、USB A插头(中)、Type-C插座(右)。

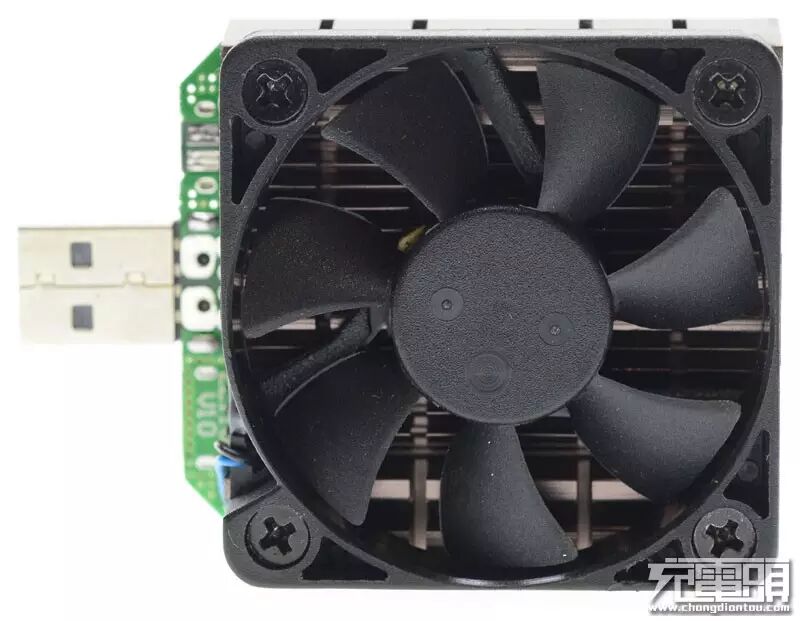

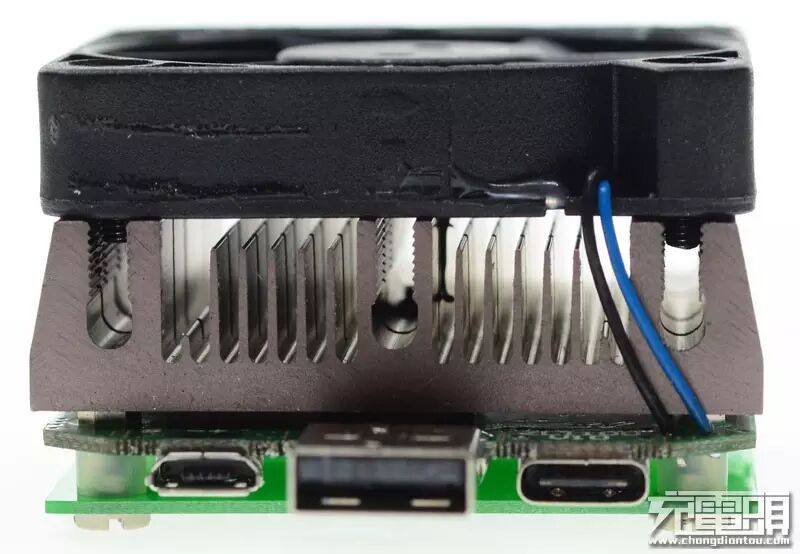

背面有大尺寸散热风扇，USB A及Micro USB背面有焊盘，供使用者测试及焊接使用。

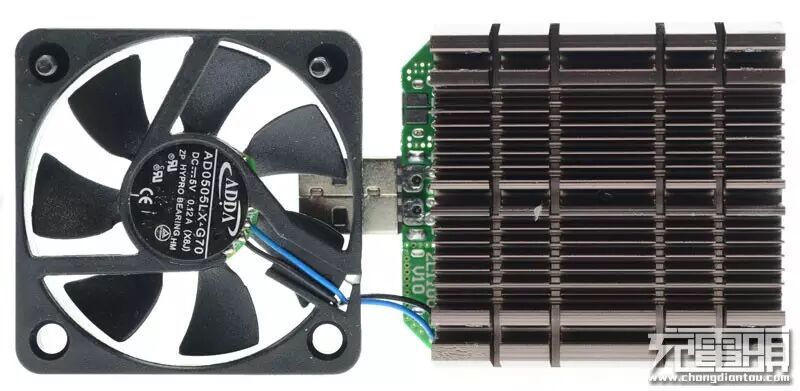

使用的散热风扇为ADDA AD0505LX-G70液态轴承5X5风扇，散热片较多的鳍片数量确保散热效果良好。

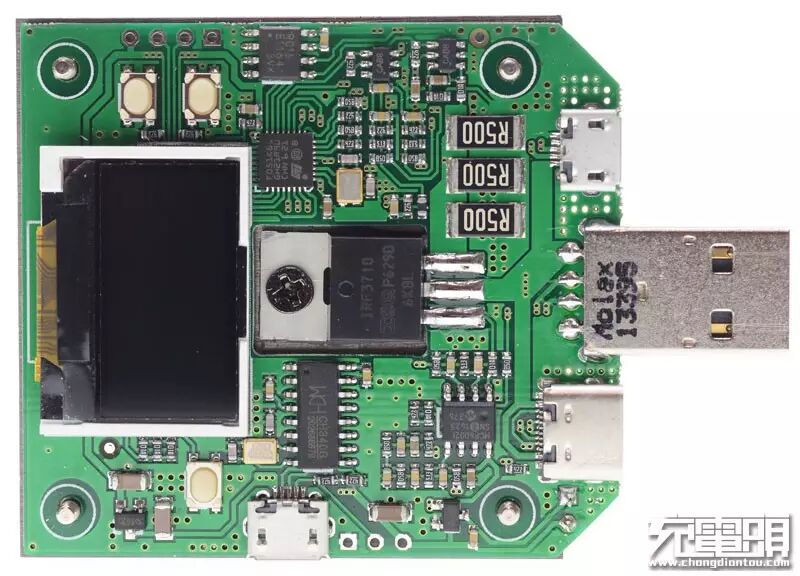

正面四个角落柱状螺丝取下，就可以看到内部电路结构，功率晶体经电路板开口与散热片直接接触，热量传导确实更好。

架构为STM32微控制器(MCU)经两颗ADC采样电压及电流数据(取样电阻为0.5Ω三颗并联)，并使用MCP60021 OPA以PWM方式控制IRF3710 MOSFET作为消耗电流的负载，使用CH340G作为USB及Serial介面转换。

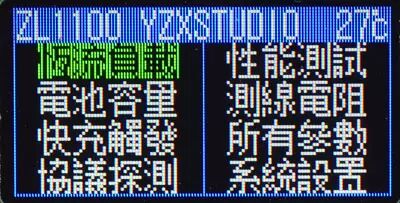

透过侧面Micro USB经电脑或是5V充电器/行动电源等供电后，仪器就会启动，彩色萤幕最上面显示型号、制作者及温度，下面显示主选择画面，在此使用+/-键选择功能，短按OK键进入功能，在功能内长按OK键可以退出至主选择画面，主选择画面下长按OK键清除内部纪录的Ah/Wh资讯。

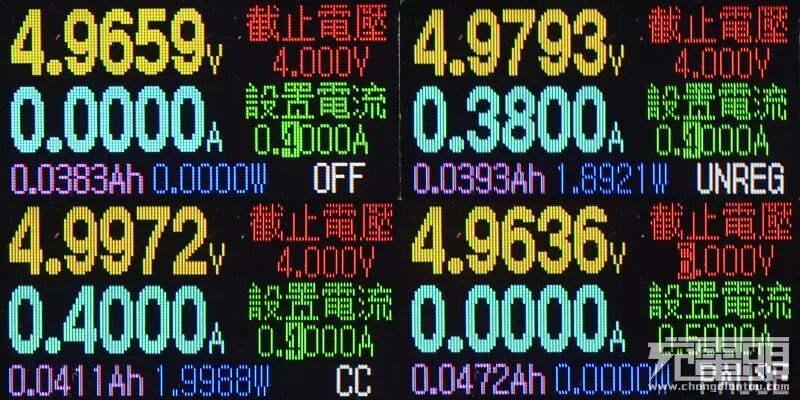

A.恒流负载测试功能，利用+/-键改变截止电压/设置电流(短按增减游标所在栏位数字，长按切换游标所在栏位，双按并按住可连续增减所在栏位数字)，按下OK键后右下会从”OFF”(关闭)短暂变成”UNREG”(未恒流/调整中)，电流数值也会开始上升，待电流稳定后会变成”CC”及”温度”交互显示，若是测试电压低于截止电压设定，右下会变成”PAUSE”(暂停)，此时会停止电流消耗并停止纪录Ah与W。

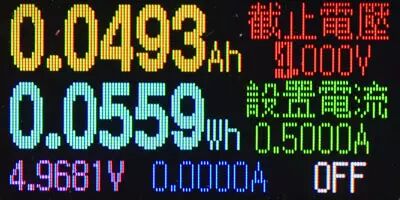

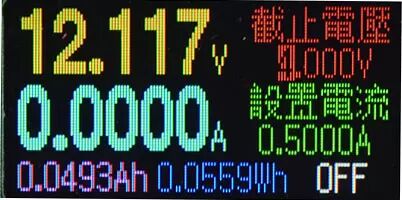

B.电池容量测试功能，与恒流负载测试类似，只是上方大字主要数据变成Ah及Wh，V及A改以小字显示于下方，采同样方法设定截止电压及设置电流，电池由USB A插头背面的焊点接线，另外要注意电池连接时的正负极必须正确，极性反接可能会造成损坏。
要清空数据可先回到主选择画面后长按OK键，便可清除Ah/Wh。

C.快充触发测试功能，可用来模拟QC2.0/QC3.0/MTK-PE+1.0/MTK-PE+ 2.0/华为海思FCP/三星AFC定义，测试充电器/行动电源是否能够正确支援
进入功能后，先使用+/-键选择所需模拟充电定义，并按下OK键。

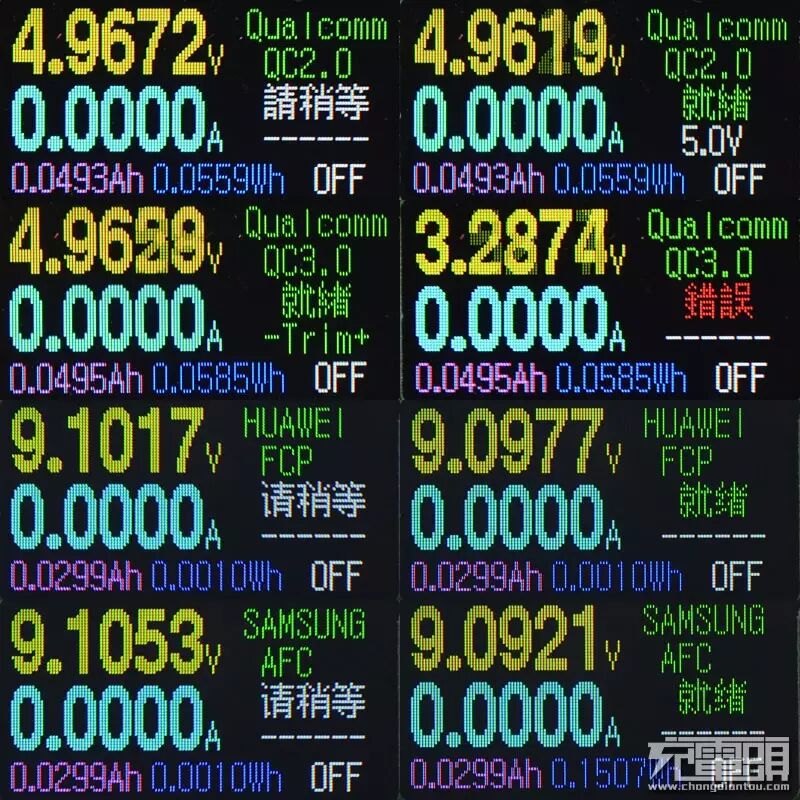

按下OK键后会先显示”请稍等”，稍后会显示”就绪”表示触发成功，可直接用+/-键增减电压，若充电器无法依照申请正确反映输出电压，会显示”错误”字样。

在快充测试画面短按OK键可到调电压电流画面设定触发测试电流，如要释放快充则再次短按OK键回到充电定义选单并选”Normal”就可释放快充，若不想释放快充电压或需要进行其他测试(恒流/性能测试等)则直接长按OK键退出至主画面选单后再选择所需功能便可，须注意定义检测/线阻测试功能会释放已触发的快充。

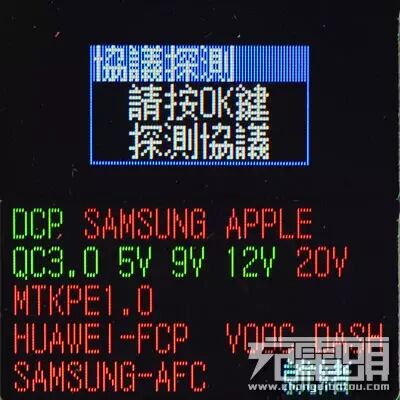

D.充电定义检测功能，插上充电器/行动电源(需开启输出下)后，使用此功能会自动扫描可支援的充电定义，并显示出来，绿字的表示支援该充电定义，红字表示不支援，另外若是要测试VOOC/DASH，需要搭配使用原装线才能正确测试
部分充电器/行动电源可能无法同时检测这么多种充电定义，会发生显示值不同或无法正常测试的状况，这时可以进入快充触发测试功能内，针对单独的快充定义进行检测。

E.性能测试功能，可检测充电器/行动电源最大输出能力，设定截止电压/最大电流后，按下OK键电流就会从0开始往上提升，上面大数字显示功率及电流，下面小数字显示目前电压及电流，若是已经低于截止电压或达到最大电流，状态从”请稍等”变成”就绪”后表示测试已完成，大数字会停在最大输出能力当下的最高功率及电流，短按OK键可重置测试。
测试中长按OK键可以设定性能速度，从0.1x-25.5x，数字越大电流上升速度越快，设定完短按OK键保存但只有当次有效(下次使用时恢复上一次保存值)，长按OK键保存且往后测试也使用此速度
测试中要紧急停止时，短按OK键即可停止并重置设定。

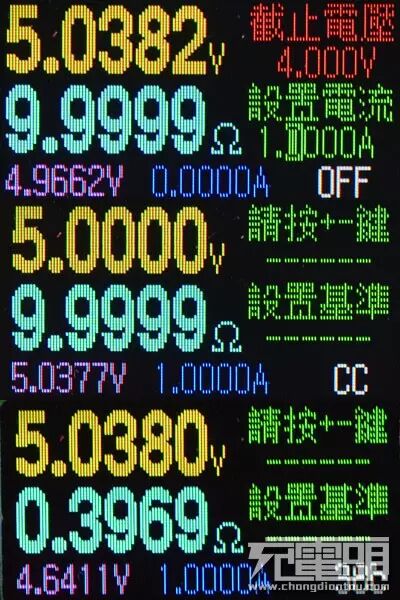

F.线阻测试功能，可以测量Micro USB/Type-C充电线/传输线的接头/V+/GND等效阻抗，等效阻抗越小表示损失越小，电能传输阻碍减小，达到装置的有效电能就会提高。
测试时搭配一颗输出稳定的充电器(不会因为电流或温度改变而大幅改变输出电压的)，将设备的USB A先直接插在充电器上，设置测试电流，较大的测试电流比较可以真实反映线路阻抗损失状况，设置好后短按OK键便开始测试，当左下小字电压数据稳定后短按+或-键，设备会记录当下电压为参考基准并显示至左上大字电压数据上，这时把设备USB A插头拔掉，改用待测Micro USB或Type-C线路，自充电器接上设备MicroUSB/Type-C插座，这时大字水蓝色阻抗值会直接显示待测线路等效内阻。

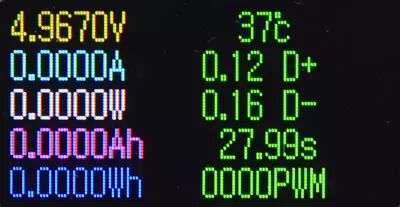

G.所有参数，此画面显示设备收集到的所有数据，此画面下短按OK键可归零容量、电量及时间纪录。

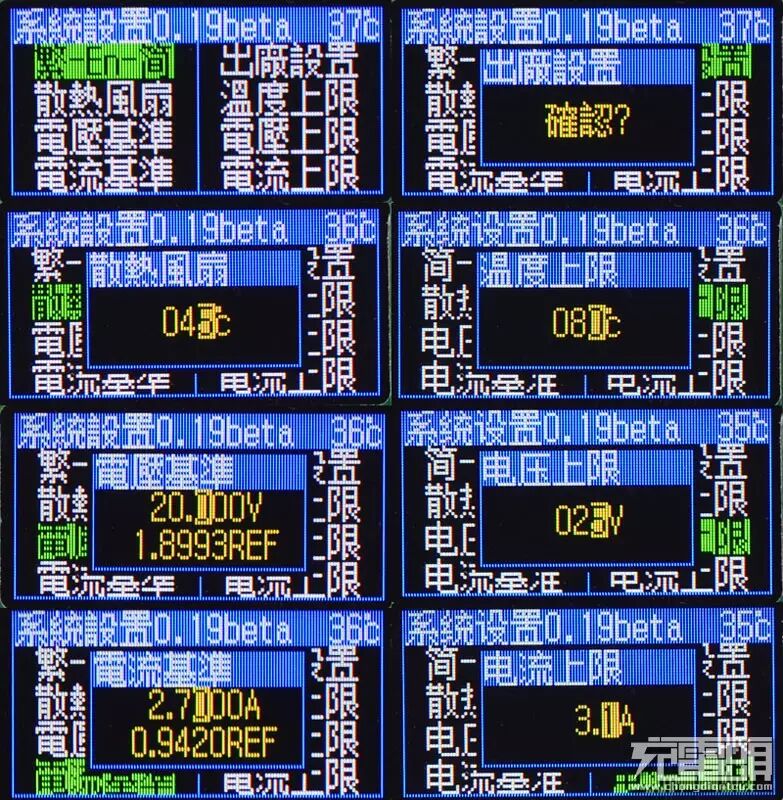

H.系统设置画面，上方栏位会显示目前软体版本及温度，使用+/-键选择设定项，短按OK键进入设定项，数字调整方式相同(短按增减、长按换栏、双按并长按连续增减)调整完后长按OK键可保存，短按OK键则放弃
繁-En-简：可以切换繁体中文、英文、简体中文
散热风扇：散热片温度大于设定值时风扇开始转动散热
电压基准：输入一个稳定的电压，建议20V，调整设备上的数值和输入电压真实值相同即可完成电压校准
电流基准：输入一个稳定电压并串联高精度电流表，调整设备上的数值和输入电流真实值相同即可完成电流校准，建议在电流值2.7A下进行校正
出厂设置：进入此功能后，长按OK键可以恢复出厂备份好的设定值及电压电流校准值
温度上限：散热片温度超过此值时会停机保护
电压上限：输入电压超过此值时会停机保护
电流上限：输入电流超过此值时会停机保护

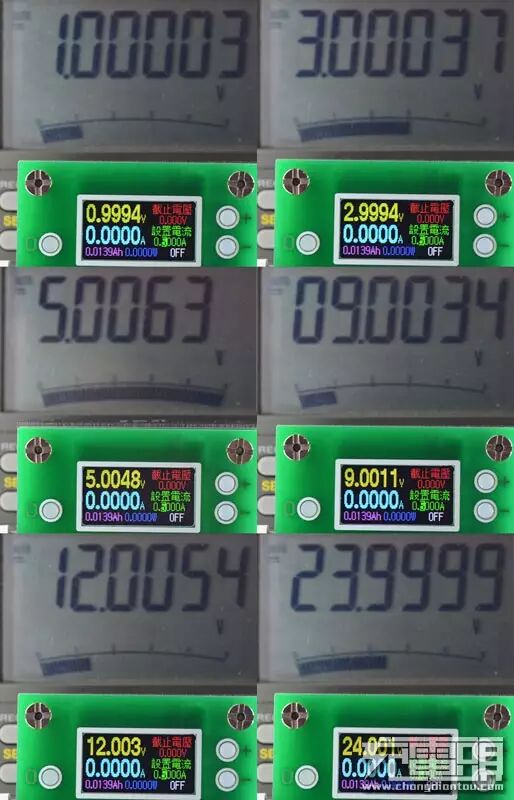

1V/3V/5V/9V/12V/24V电表测试值与设备显示值之间的差异在0.6mV至2.4mV之间。

快充定义测试功能可以快速侦测充电器及行动电源所支援的充电规格，线组测试功能搭配内建MicroUSB及Type-C座也方便使用者测试手上的Micro-USB/Type-C线路于各电流下的等效阻抗及压降，快充触发也提供QC3.0/QC2.0/MTK-PE+ 1.0/MTK-PE+ 2.0/华为海思FCP/三星AFC等多种协议快充触发，不过本体并无离线记录及连线控制功能，仅能透过串列埠单向发送即时量测数据，使用者需要自己准备程式撷取数据，也因为设备只有输入埠，无法进行USB装置测试消耗电压电流使用，彩色萤幕较小，显示字元较拥挤，没有动态绘制曲线绘制的功能，是较为可惜之处。
