Kotomi+彩色TFT USB电流电压表测评

目前，Kotomi+USB表已经升级到了第二代，相比于第一代，第二代Kotomi+电压电流表主要改进及变动如下：萤幕由单色OLED改为彩色TFT LCD；内建测线埠由Micro USB改成Type-C；电流取样从原本负极取样改为正极取样，可以避免测试设备之间的共地造成电流读数异常；整体内阻改善，原来是38 mΩ，现在是32 mΩ；温度传感器独立设置，温度精度更高。

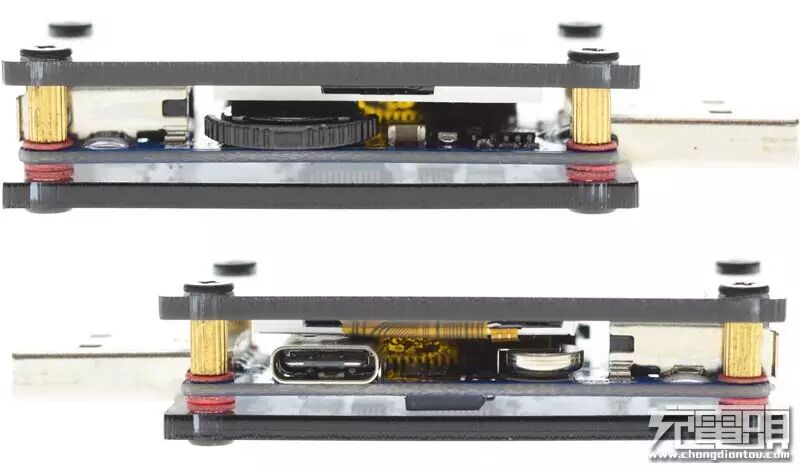

正面及背面图，正反两面使用深色压克力搭配铜柱装饰，并对中央主电路板及萤幕达到保护效果。

顶部侧面有一个三段式指拨滚轮，用作功能切换及设定。底部侧面有一组用作线组测试的Type-C插座，靠近USB A插座旁有可充电记忆用电池，用来维持时钟运作及资料记忆使用。

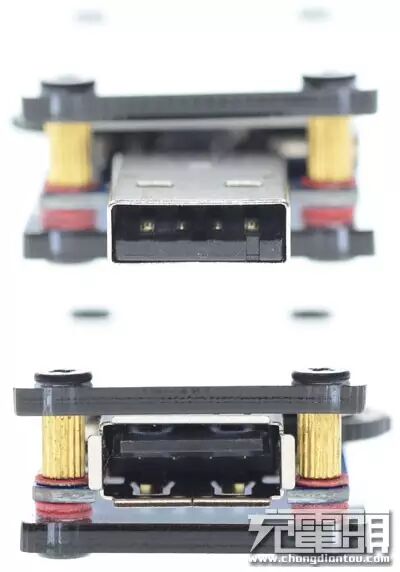

USB A插头与插座包覆在两片压克力装饰板之间，为USB 2.0规格。

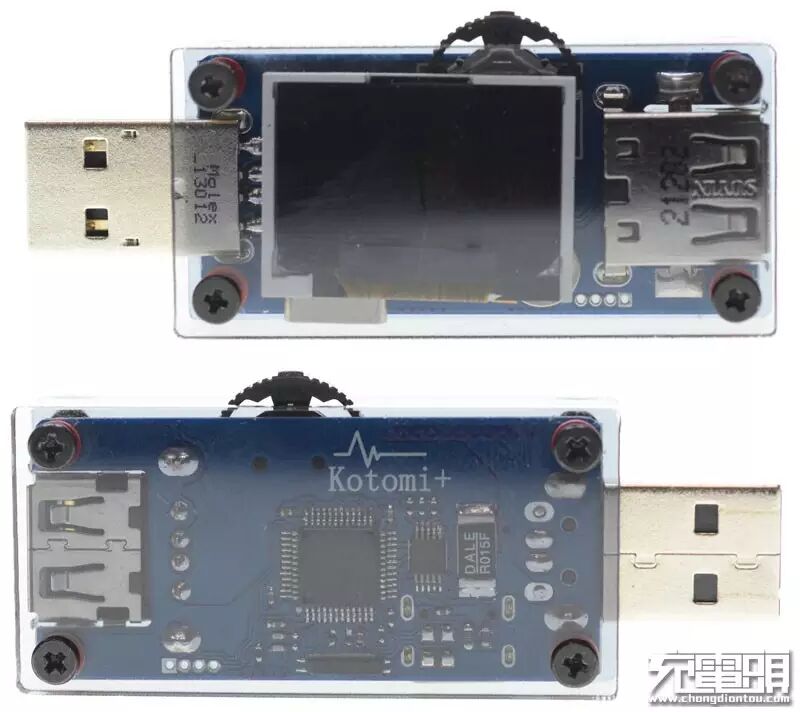

拆下压克力装饰板，就可见到主电路板结构，主电路板上印有Kotomi +字样，与上一代最大不同之处是：电压电流改由TI INA226同时取样，经内部16位元ADC转换成数位资料，由I2C送至STM32微控制器(MCU)，取样电阻为DALE 15mΩ，由电源正极线路取样电流.

通电后，仪表萤幕将显示主画面，主画面共有5种，单按中键可在5种主画面内循环切换，下次通电会保持在上一次断电时的主画面。

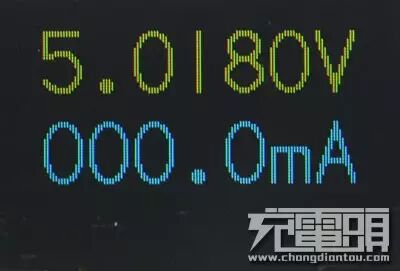

第一种：显示当前电压、电流、记录时间、记录组、容量、电量、温度。

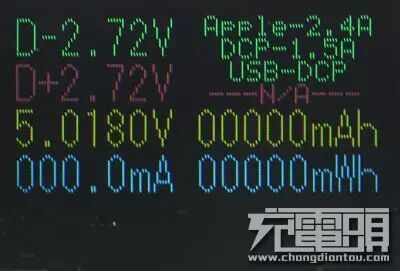

第二种：左上角显示D+ /D-电压，右上角显示可能的充电定义列表(最多四种)，左下角显示电压及电流，右下角显示容量及电量。

第三种：用大字体显示电压及电流。

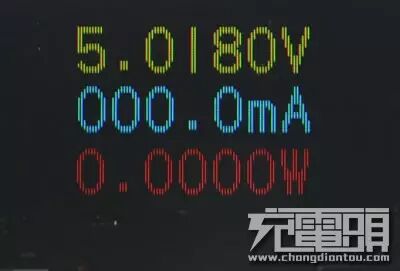

第四种：用大字体显示电压、电流、功率。

第五种：关闭萤幕显示，但数据统计照常进行，此种状态最为省电。

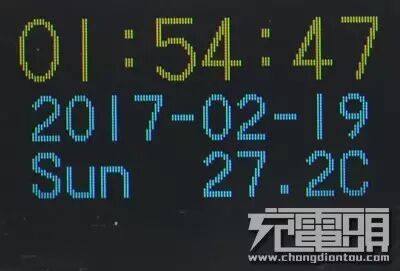

当使用者无操作，且电流值小于记录门限时，系统将进入待机时钟模式，也可以长按三向滚轮右键直接进入待机时钟。

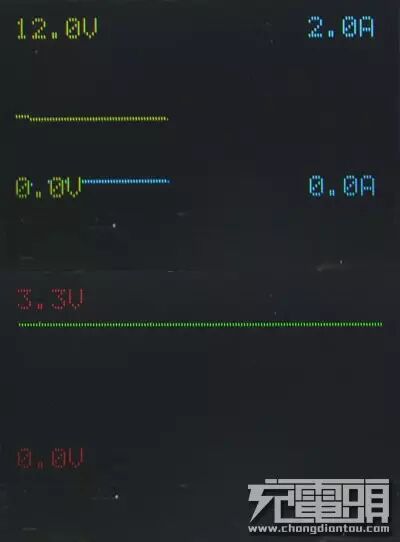

在主画面双按三向滚轮中键，可以进入电压电流绘制模式，进入后单按中键可在电压电流绘制模式和D+ D-绘制模式间切换，双按中键则回到主画面。

在主画面短按左键可以进入QC触发模式，确认后会出现警告讯息，提醒使用者不要在Type-C及USB A插座接上任何装置，避免烧毁损坏。

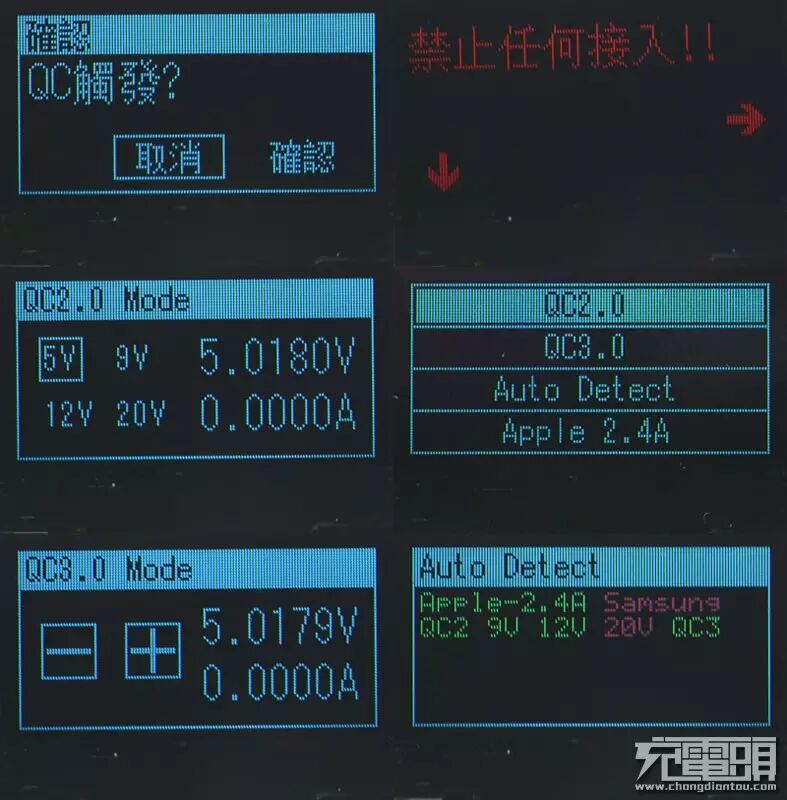

触发提供QC2.0/QC3.0/Auto Detect/Apple 2.4A四种模式。在QC2.0模式下，三向滚轮左右拨可以选择目标电压，按中键确认。在QC3.0模式下，三向滚轮左右拨可以直接每段200mV加减电压。在Auto Detect模式下，仪表会检测充电器/行动电源可以支援的充电定义，支援的以绿色显示，不支援的则以红字显示。Apple 2.4A模式会模拟成Apple 2.4A充电定义，让原本不支援Apple定义的行动电源/充电器可以Apple原厂充电器水准进行充电。
在四种模式下，双按中键可以退出触发模式，退出后，所触发的电压仍会保持，若要释放所触发的电压，可以在主画面短按左键并确认即可。

在主画面长按三向滚轮左键，可以进入线材内阻测试功能。

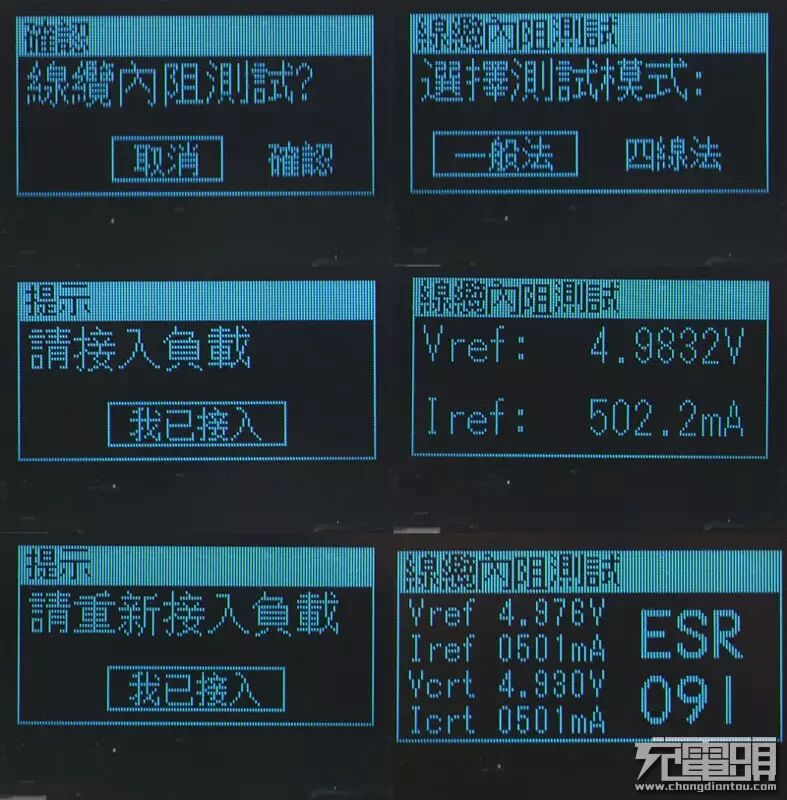

首先选择测试方法(一般法)，测试时在USB A插座接入0.5A以上的恆流负载并单按”我已接入”，此时表会显示并自动记忆Vref跟Iref参考数据，然后拔掉仪表USB A插头，改以Type-C连接待测线路至电源，启动后萤幕会出现”请重新接入负载”，单按”我已接入”，萤幕左边将显示参考电压电流及目前电压电流，右边用大字显示等效内阻(单位mΩ)。

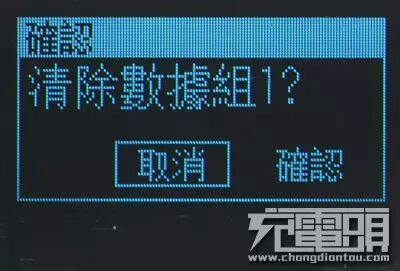

在主画面短按三向滚轮右键并确认，可以清除当前编号数据组。

在主画面长按三向滚轮中键，可以进入设定选单。

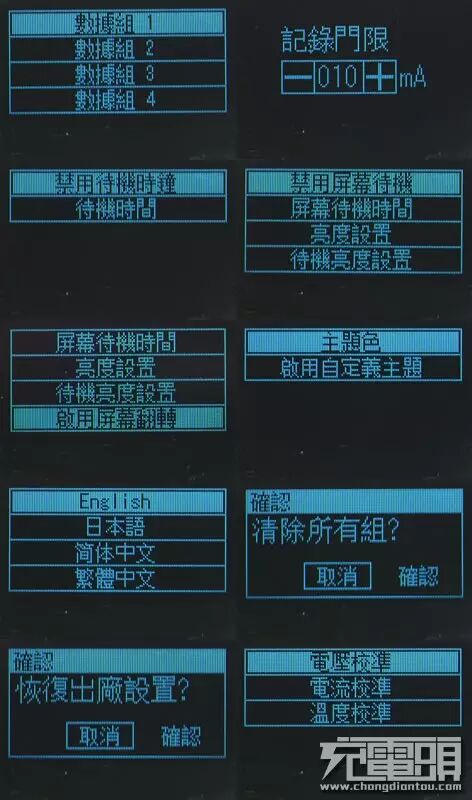

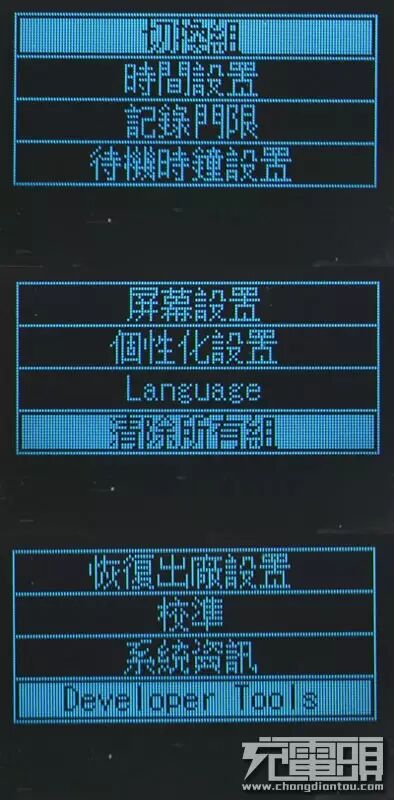

设定项目如下
1.切换组：可以在5组数据组之间切换；
2.时间设置：可以设置待机时钟时间；
3.记录门限：可以设置触发统计的最低电流门槛值，低于此电流门槛的数据将不会记录，若设置为0mA，则数据持续记录；
4.待机时钟设置：可设置于15秒-300秒后待机时钟启动，也可关闭此功能；
5.屏幕设置–禁用/启用屏幕待机：在无操作达设定的时间后，萤幕背光亮度将降低，该功能也可关闭；
6.屏幕设置–屏幕待机时间：可设置背光亮度降低的待机时间；
7.屏幕设置–亮度设置：可设置背光在正常状态下的亮度；
8.屏幕设置–待机亮度设置：可设置待机时背光亮度；
9.屏幕设置–启用屏幕翻转：可设置萤幕显示方向；
10.语言：可设置英文/日文/繁体中文/简体中文四种显示语言；
11.清除所有组：可一次清除5组数据；
12.恢復出厂设置：将所有设定恢復预设值；
13.校准：可进行电压/电流/温度的数据校准。

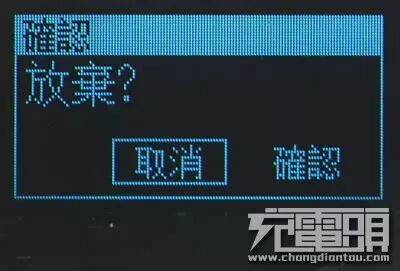

在任何设定页面双按中键，会询问是否要放弃设定。

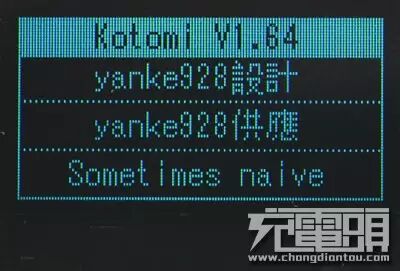

系统资讯会显示韧体版本及制作者资讯。

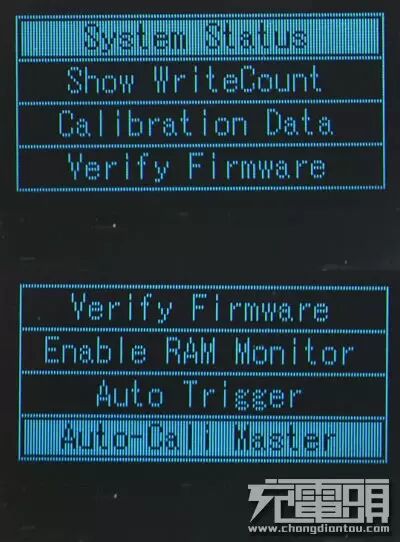

Developer Tools提供进阶使用者参阅更详细的内部参数，若未充分了解，建议不要进行设定或操作。

韧体升级，直接使用USB A插头连接电脑并透过内建卸除式磁碟将韧体档案放入后自动更新，比上一代更方便。

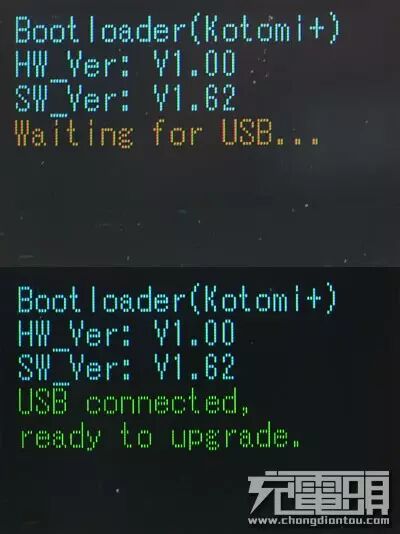

按住三向滚轮左键同时插上电脑USB埠后，显示”Bootloader(Kotomi+)”表示已进入韧体升级模式，在韧体升级模式下，会显示目前硬体及韧体版本，之后电脑上将出现一个卸除式磁碟，并出现”USB Connected”及”ready to upgrade”，将韧体档案拖入卸除式磁碟，等待几秒钟装置将自动重置，显示”升级成功”及软体版本，表示成功完成升级。

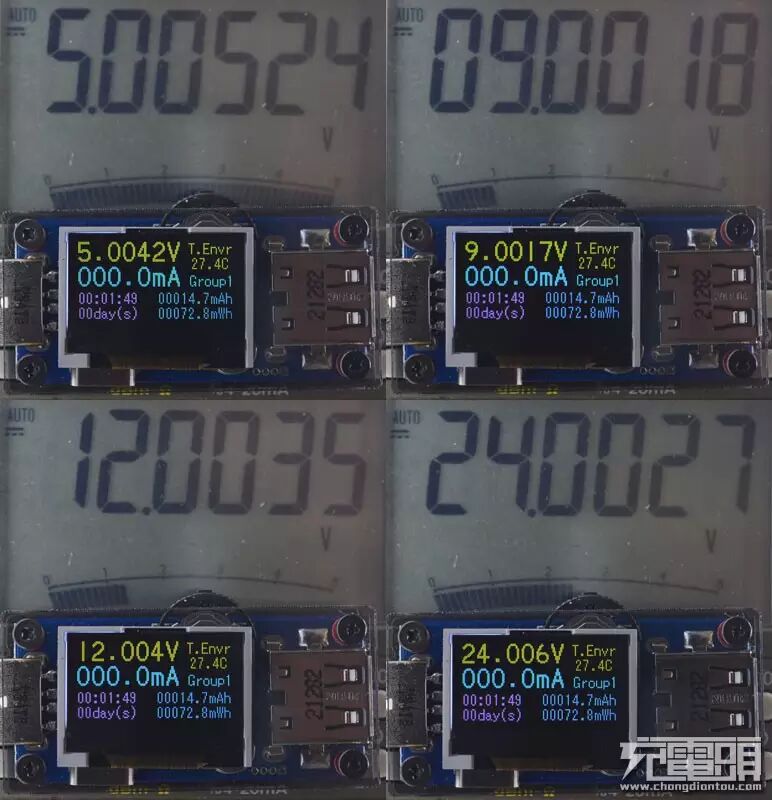

输入5V/9V/12V/24V下显示电压与参考用的电表误差在0.1mV至3.3mV之间。

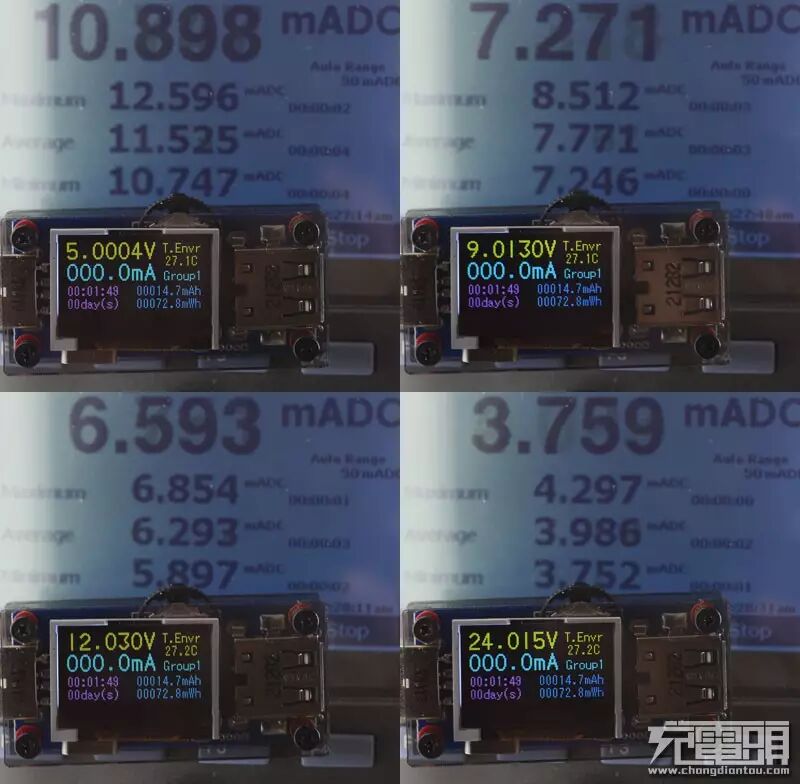

因为採用DC-DC供电电路，所以不同输入电压，仪表的耗用电流也不同，于预设亮度，5V输入下消耗电流11.5mA，9V输入下消耗电流7.7mA，12V输入下消耗电流6.2mA，24V输入下消耗电流3.9mA。

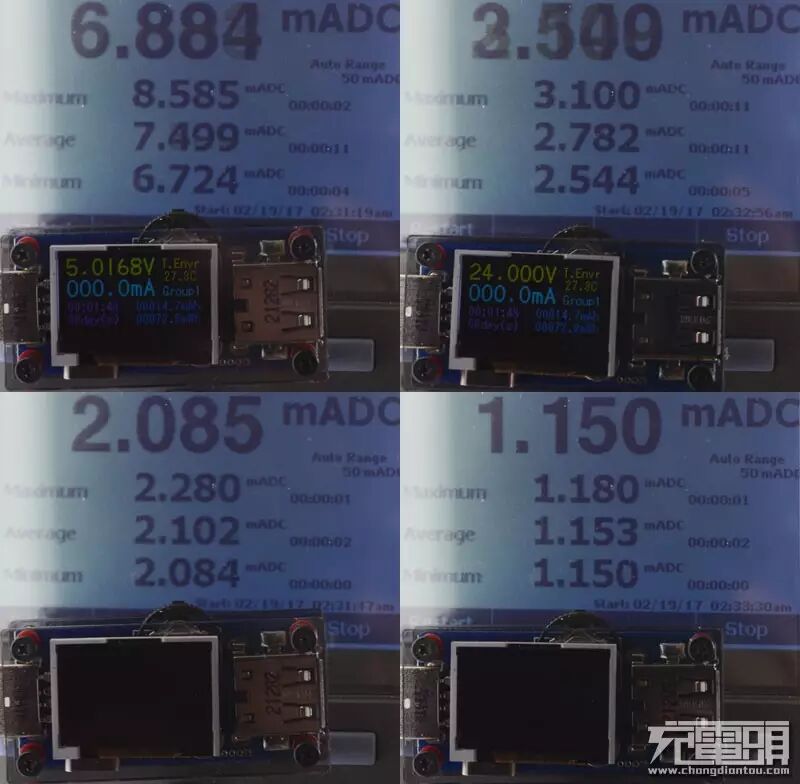

进入待机模式萤幕背光变暗时，5V与24V输入下电流分别是7.4mA与2.7mA，主画面切换至萤幕关闭时，5V与24V输入下电流分别是2.1mA与1.1mA。

结论：Kotomi+彩色TFT USB电压电流表，维持上一代Kotomi OLED USB电压电流表的特性优点，採用TI INA226整合电压电流取样，电流量测由原本的负极取样改成正极取样，避免测试装置共地的困扰；新增Type-C线阻测试及充电定义测试功能，韧体升级改由更为方便的USB A直插。
